Как правильно выбрать солнечный коллектор. Инфографика | Блог SolarSoul

Если вы решились на приобретение и установку у себя гелиосистемы, то перед вами неизбежно встанет дилемма как выбрать самый главный элемент солнечной установки — солнечный коллектор.

На сегодняшний день  на рынке представлено огромное количество солнечных коллекторов от множества производителей различные по типу, конструкции, эффективности и стоимости. Выбрать самый оптимальный вариант может стать не простой задачей. В данной статье мы постараемся разобраться в особенностях подбора солнечных коллекторов для гелиосистем, это позволит вам сделать правильный выбор и  ощутить все преимущества использования солнечной энергии.

Солнечный коллектор: сфера применения

Во-первых, следует определиться,  для каких целей вам нужен солнечный коллектор. Обычно, гелиосистема применяется в бытовом секторе для:

• горячее водоснабжение
• поддержка отопления
• подогрев воды в бассейне

Каждый вариант может использоваться как самостоятельно, так и в сочетании друг с другом, а так же все вместе. Однако в комбинированных системах, должна быть одна приоритетная цель, на которую и следует ориентироваться подбирая солнечный коллектор.

Основные типы солнечных коллекторов

После того как цели использования определены можно приступать к подбору типа солнечного коллектора. Уверен, что многие из вас слышали об извечном споре – вакуумный или плоский солнечный коллектор. На самом деле явного победителя в этом споре нет. Всё зависит от целей применения солнечной системы, что для каждого конкретного случая более подходящим может быть тот или иной вариант. Кроме того, мы пойдем дальше и расширим спектр выбора.

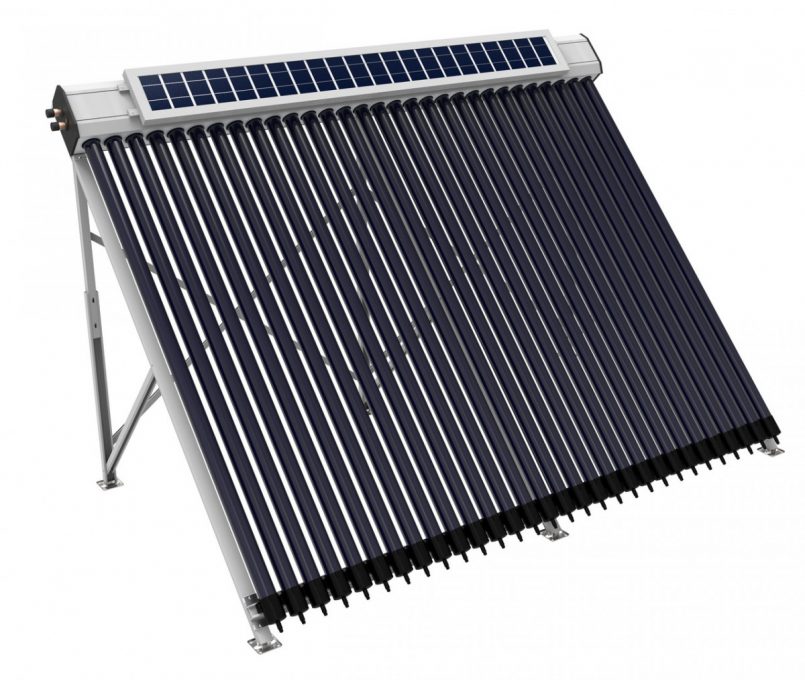

Как известно, существует несколько основных типов вакуумных солнечных коллекторов, которые так же значительно отличаются между собой, поэтому будет более корректно рассматривать каждый тип отдельно.

Для сравнения были выбраны четыре основных типа вакуумных трубчатых коллекторов и один плоский высокоэффективный:

• Вакуумный трубчатый коллектор с перьевым абсорбером и прямоточным тепловым каналом
• Вакуумный трубчатый солнечный коллектор с перьевым абсорбером с тепловой трубкой “heat pipe”
• U-образный прямоточный вакуумный коллектор с коаксиальной колбой и отражателем
• Вакуумный трубчатый солнечный коллектор с коаксиальной колбой и тепловой трубкой “heat pipe”

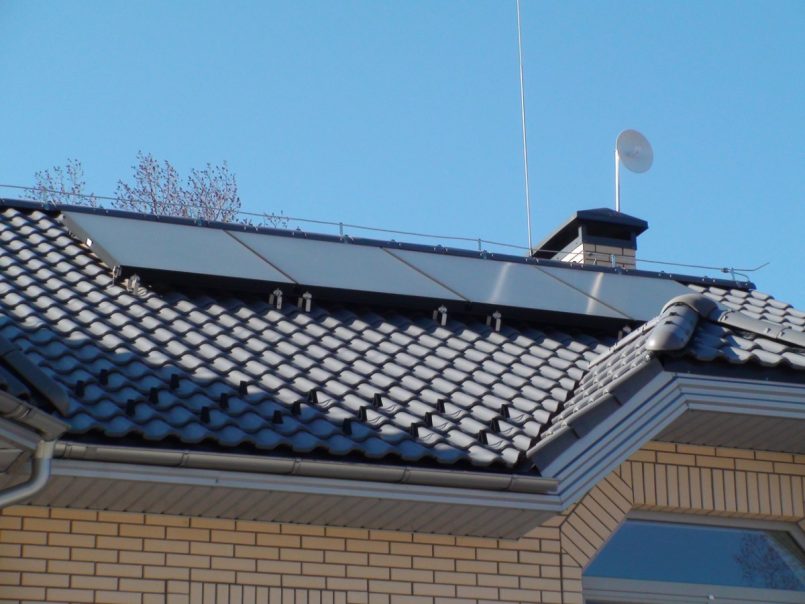

• Плоский высокоэффективный солнечный коллектор

Большинство аргументов за или против того или иного типа коллектора сводятся к весьма абстрактным показателям, таким как: «лучшее восприятия солнечных лучей», «отсутствие теплопотерь», и т.д. Но поскольку у каждого солнечного коллектора есть абсолютно конкретные параметры эффективности, следует доверять именно этим данным для расчета производительности солнечного коллектора в каждом выбранном случае.

Подробнее об этих параметрах и принципе расчета: эффективность солнечного коллектора.

На графике показана зависимость коэффициента полезного действия от разницы температуры между окружающим воздухом и теплоносителем в солнечном коллекторе при условии солнечного излучения равного 1000 Вт/м². Для анализа воспользуемся средними параметрами для каждого выбранного типа солнечного коллектора указанными на изображении.

Первая зона с минимальной разницей температуры характерна для режима работы солнечного коллектора для нагрева воды в бассейне. Режим работы гелиосистемы во второй зоне является оптимальным для горячего водоснабжения в круглогодичном режиме. Третья зона соответствует режиму работы солнечных коллекторов для нужд отопления, поскольку температура окружающего воздуха в отопительный период самая низкая. Четвертая зона используется для получения высоких температур используемых в технологических нуждах. В бытовом секторе такой температурный режим работы встречается крайне редко.

Из графика мы видим, что чем меньше ∆t (фактически это означает — чем ниже температура подачи теплоносителя) тем выше КПД солнечного коллектора. Именно поэтому для гелиосистемы оптимальным является применение низкотемпературных систем отопления таких как «теплые полы».

Плоский коллектор и вакуумные трубчатые коллекторы с плоским перьевым абсорбером имеют более высокую производительность при работе на нагрев бассейна и ГВС за счет оптических свойств, способствующих лучшему поглощению солнечного света. В свою очередь вакуумный солнечный коллектор с коаксиальной колбой лучше работает в отопительный период благодаря лучшей теплоизоляции.

 Производительность солнечных коллекторов

Следующая диаграмма позволяет оценить среднюю производительность коллекторов за год и за отопительный период (нижняя часть столбца).

Данные о количестве выработанной энергии получены при помощи расчета, в программе позволяющей смоделировать работу солнечной системы за год. В расчетах используются усредненные данные по солнечному излучению и погоде для города Днепропетровска. Расчеты приведены к 1 м² апертурной площади каждого типа коллектора.

Диаграмма позволяет оценить максимальную эффективность при непрерывной работе солнечной системы во время всего года. На практике такие условия практически невозможны и не всегда отображают реальную картину производительности солнечного коллектора.

Для расчета реальной производительности воспользуемся примером. Смоделируем предполагаемый случай применения гелиосистемы для нужд горячего водоснабжения в круглогодичном режиме и поддержки системы отопления теплыми полами со следующими параметрами:

• площадь отопления – 200 м²;
• теплопотери – современная постройка с высоким уровнем теплоизоляции 50 Вт/м² площади;
• место расположения – Киев;
• ГВС – 200 л в сутки;
• апертурная площадь коллекторов – 30 м² ;

На графике видно, что при используя солнечный коллектор для отопления более важным является низкие тепловые потери. При этом хорошие оптические характеристики дают прирост выработки тепла в межсезонье, когда средняя температура воздуха выше, но всё еще необходимо отопление.

В итоге получаем реальную производительность гелиосистемы за год.

Стоимость солнечного коллектора и полученного тепла

Стоимость солнечных коллекторов может значительно варьироваться и зависит от множества факторов: качество сборки, материал абсорбера и корпуса, толщина и способ укладки изоляции, толщина стекла и т.д. Чтобы оценить стоимость полученной тепловой энергии от солнечных коллекторов зададимся средней стоимостью одного метра квадратного каждого типа солнечного коллектора. Так же взяв за основу срок эксплуатации 25 лет и условия эксплуатации описанные в примере, можем получить значение стоимости полученного 1 кВт*ч энергии.

Как видим из графика, тепло полученное от прямоточного вакуумного коллектора с перьевым абсорбером является наиболее дорогим. А тепло полученное от плоского солнечного коллектора самое дешевое, соответственно плоские коллекторы  имеют минимальный срок окупаемости.

Однако цена солнечного коллектора не всегда является основополагающим фактором. Более дорогие коллекторы могут иметь больший срок службы и низкие эксплуатационные расходы, связанные с возможными поломками. В связи с этим, можно рассматривать установку как дорогой брендовой техники, так и бюджетных вариантов при определенном уровне начальных капиталовложений.

Выбирая солнечный коллектор, обратите внимание на техническую информацию

Очень важным фактором для выбора солнечного коллектора является наличие полного технического описания. Наиболее интересные для нас будут значения параметров оптического КПД (ŋ₀), коэффициенты тепловых потерь a₁ (k₁) и а₂ (k₂) и площадь солнечного коллектора (апертурная и общая).  Именно эти параметры позволяют оценить эффективность и рассчитать прогнозируемую производительность солнечного коллектора.

Если производитель или продавец по каким-то причинам не предоставляет эти данные, то в итоге мы получаем “кота в мешке” и не сможем оценить энергетический вклад гелиосистемы, поэтому лучше воздержатся от покупки такого изделия. Наличие международного сертификата (например, от швейцарской лаборатории SPF или Solar Keymark) приветствуется, однако не всегда нам продают коллектор именно с заданными в данном документе параметрами. Особенно этим грешат азиатские производители, тут уж мы ничего не сможем проверить,  остаётся только надеяться на порядочность компании производителя или поставщика.

В заключении, предлагаем вашему вниманию полную инфографику «как правильно выбрать солнечный коллектор». (Кликните для увеличения изображения).

Поделиться «Как выбрать солнечный коллектор: Инфографика»

Рекомендуемые статьи

Вакуумный солнечный коллектор для отопления дома зимой

Солнечные коллекторы традиционно используют для получения горячей воды на бытовые нужды. Но рано или поздно возникает желание пустить ее на обогрев. И тогда возникает вопрос: Насколько оправданно использовать вакуумный солнечный коллектор для отопления дома зимой?

Однозначного ответа нет, все зависит от многих факторов. В этой статье мы разберем их и развеем некоторые заблуждения относительно использования трубчатых коллекторов.

Эффективность вакуумного коллектора зимой

КПД вакуумных трубок зависит не от температуры, а от количества солнечного света, это исходит из его принципа работы. Зимой дни короче, а солнце не так высоко поднимается над горизонтом, поэтому вакуумный коллектор не даст столько тепловой энергии, сколько летом.

Есть два способа решения вопроса – увеличение количества вакуумных коллекторов и уменьшение энергопотерь дома. Снизить тепловые потери можно двумя способами – утеплив здание и установив эффективную систему отопления. Сейчас наиболее эффективными являются теплые полы и теплые плинтусы.

Неплохой вариант – использовать спаренный тепловой насос и вакуумный коллектор для отопления дома. Так можно добиться максимальной эффективности, хотя общая стоимость оборудования будет высока.

Особенности эксплуатации

Основная проблема для всех типов солнечного оборудования в холодное время года – осадки. Если трубки покрыты снегом или инеем, их эффективность снижается. Но стоит учитывать следующее:

Если вы собираетесь использовать вакуумный солнечный коллектор для отопления дома зимой, значит он будет установлен под большим углом чтобы уловить максимум солнечного света. Соответственно, снег и вода будет просто соскальзывать с него.

Небольшая площадь трубок не позволит снегу «зацепиться» за них, в отличие от того, как это происходит с плоскими солнечными коллекторами. Практика показывает, что ветер скоростью 3 м/с сдувает снег с коллекторов.

Большую опасность вызывает наледь. Она образуется, когда днем плюсовая температура, а ночью – отрицательная. Лед хоть и прозрачен, но рассеивает часть солнечного света. Образование ледяной корки несколько снижает эффективность работы солнечного вакуумного коллектора.

Избавиться от нее просто – достаточно пролить замерзший участок теплой водой. Скалывать наледь с вакуумных трубок не рекомендуется – есть риск повредить стекло и нарушить герметичность.

Окупаемость и цена вакуумных коллекторов

Противники зеленой энергетики убеждают всех, что вакуумные солнечные коллектора не окупаются, а если это и происходит, то за очень долгий срок. Отчасти это так, но только если ваш дом уже подключен к газу или электричеству. А если учесть стоимость подключения?

Если сравнивать стоимость подключения к газопроводу и установки коллекторов – они вполне соизмеримы. Но газ это расходная статья бюджета, тогда как на работу вакуумного коллектора требуется минимум электроэнергии, да и то, только на прокачку теплоносителя. Практика показывает, что для отопления дома зимой вакуумный солнечный коллектор гораздо выгоднее других источников тепла.

Последние публикации:

Еще один момент который касается окупаемости – срок службы оборудования. В отопительной системе, основанной на трубчатых солнечных коллекторах, нет сложных деталей или частей, которые подвержены износу. При периодической профилактике такая система прослужит десятки лет.

Мифы и заблуждения

Некоторые считают, что плоские солнечные коллекторы более эффективны чем вакуумные. Отчасти это правда, но если идет об обогреве дома в зимний период, то последние однозначно выигрывают. Подробнее об этом читайте в статье «Сложный выбор: солнечный коллектор – плоский или вакуумный?»

Вакуумные трубки хоть и сделаны из стекла, но отлично держат удар. В приведенном ниже видео проводят испытания с помощью железного шара, который почти в 8 раз тяжелее льда. Соответственно, удары града они выдерживают с легкостью.

Источник: Youtube

А в этом видеоролике вакуумную трубку испытывают на прочность куском льда. Согласитесь, что такой град большая редкость, но и его вакуумный коллектор сможет выдержать.

Источник: Youtube

Считается, что китайские вакуумные коллекторы хуже европейских или американских. На деле это не так – большинство именитых производителей заказывают комплектующие в Поднебесной и максимум что делают на своих производствах – собирают их. К тому же, Китай давно вышел из эпохи ширпотреба, их производства следят за уровнем качества чтобы быть конкурентоспособными на европейском и американском рынках.

Есть мнение, что со временем вакуумные солнечные коллекторы теряют эффективность. Отчасти это правда, но только в том случае, если не проводить профилактику. Если использовать вакуумные солнечные коллекторы для обогрева дома зимой, в них будут большие перепады температур.

Из-за этого уплотнители со временем загрубеют и начнут пропускать теплоноситель. Если их периодически менять (раз в 2-3 года), такого не произойдет, а цена уплотнителя просто копеечная.

Последние публикации:

Вакуумные трубки со временем теряют герметичность – да, такое происходит, но не со временем, а из-за повреждений. Если стекло некачественное или во время производства появились дефекты, такое может произойти. Разгерметизация может случиться из-за механического повреждения или во время эксплуатации, когда трубка меняет размеры под влиянием перепада температур.

Стоит ли использовать вакуумный солнечный коллектор для отопления дома зимой?

Когда у вас есть другие источники тепловой энергии, например – тепловой насос, газовый котел и т.д., то использовать вакуумный солнечный коллектор для отопления дома зимой не слишком целесообразно. Если же вы отапливаете здание электричеством, обогрев за счет солнечной энергии будет отличным решением.

Если дом не подключен к газу или электричеству, то солнечные вакуумные коллекторы – оптимальное решение для организации отопления в доме. При одинаковых начальных затратах на оборудование вы получите практически бесплатное тепло.

Не забудьте поделиться публикацией в соцсетях!

Солнечный воздушный коллектор своими руками

Использовать неисчерпаемую и бесплатную солнечную энергию человечество начало давно. Для ее сбора существуют специальные устройства – солнечные коллекторы. С каждым годом их конструкция становится все более совершенной, но высокие цены на них пока не позволяют использовать их широко и повсюду. Поэтому люди, обладающие пытливым умом и умелыми руками, пытаются сделать солнечные коллекторы самостоятельно. И своими знаниями они готовы поделиться. В данной статье предлагается узнать, как сделать солнечный воздушный коллектор своими руками.

Что такое солнечный коллектор

Задача солнечного коллектора – собрать тепловую энергию солнечного излучения и передать ее какому-либо веществу, которое далее передаст ее «адресату». Это вещество называется теплоносителем и в качестве которых могут выступать либо жидкости (чаще всего это вода), либо газы (почти всегда это воздух).

Вода является более эффективным теплоносителем, так как ее теплоемкость гораздо выше, чем воздуха, но ее применение связано с определенными трудностями: сброс излишнего тепла летом или защита от замерзания зимой. Воздух не сможет передать такое количество энергии, зато конструкция воздушных коллекторов гораздо проще, они гораздо надежнее и безопасней. Да и сделать солнечный воздушный коллектор своими руками гораздо проще, чем водяной. Кстати, именно воздух является первым теплоносителем, который стал применять человек. Какие преимущества есть у воздуха, как у теплоносителя:

• Воздух не подвержен замерзанию и закипанию.
• Воздух не обладает токсичностью.
• Воздух не надо наделять какими-то особыми качествами (в водных системах добавляют антифризы), он всегда доступен.

Воздушные солнечные коллекторы широко применяются в системах воздушного отопления как жилых зданий, так и подвалов, гаражей, хранилищ. В каких именно странах воздушные гелиоустановки применяются наиболее широко, очень красноречиво свидетельствует диаграмма.

Видно, что наиболее экономически развитые страны нисколько не пренебрегают возможностями Солнца по нагреву воздуха. А мы, увы, пока входим в число многих 4,3% прочих.

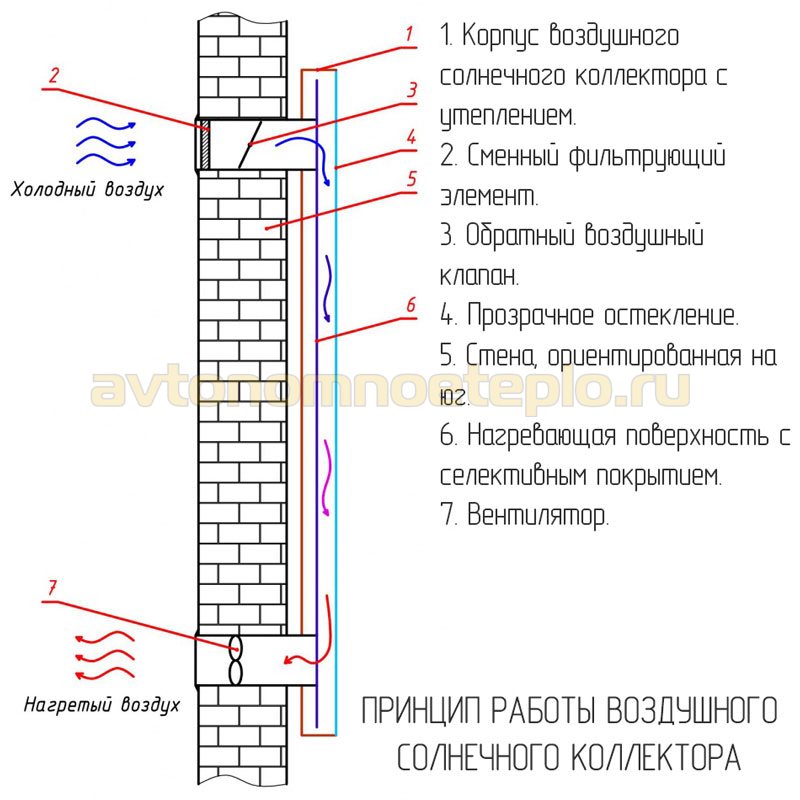

Устройство и принцип работы воздушного солнечного коллектора

Солнечный воздушный коллектор состоит из нескольких основных частей:

• Вся конструкция коллектора помещена в прочный и герметичный корпус, который обязательно снабжен тепловым изолятором. Тепло, попавшее внутрь коллектора не должно «утекать» наружу.
• Главная деталь любого коллектора – это солнцеприемная панель, которую еще называют поглотителем или абсорбером. Задача этой панели принять солнечную энергию, а затем передать ее воздуху, поэтому она должна быть изготовлена из материала с наибольшей теплопроводностью. Такими свойствами из доступных в быту являются медь и алюминий, реже сталь. Для лучшей теплоотдачи нижнюю часть абсорбера делают как можно большей площади, поэтому могут применяться ребра, волнистая поверхность, перфорация и другие способы. Для лучшего поглощения солнечной энергии приемная часть абсорбера окрашивается в темный матовый цвет.
• Верхняя часть коллектора герметично закрывается прозрачной изоляцией в качестве которой может применяться закаленное стекло или оргстекло, или поликарбонатное стекло.

Солнечный коллектор ориентируют на юг и придают поверхности такой наклон, чтобы максимальное количество солнечной энергии попадало на поверхность. Как говорят специалисты – для максимальной инсоляции. Холодный наружный воздух естественно или принудительно попадает в приемную часть, проходит через ребра абсорбера и выходит с другой части, снабженную фланцем для стыковки с воздуховодом, ведущим внутрь отапливаемого помещения. Стоит отметить, что вариантов конструкций солнечных коллекторов существует масса и вышеописанная  показана только для примера.

Воздушное отопление при помощи солнечных коллекторов не может в нашей климатической зоне полностью заменить основное отопление, но оно будет очень хорошим подспорьем даже в морозные зимние солнечные дни.

Цены на популярные модели солнечных коллекторов

Солнечные коллекторы

Солнечный воздушный коллектор своими руками

Определение места установки и доступной площади

Прежде всего, надо определиться с местом установки солнечного воздушного коллектора, так как это сильно может повлиять на его производительность. При этом следует учесть несколько факторов:

• Воздушный солнечный коллектор следует располагать как можно ближе к тому месту, куда будет поступать подогретый воздух, так как потери в воздуховодах могут стать такими, что применение коллектора окажется нецелесообразным.
• Коллектор следует располагать на южной стороне дома или другого строения и по возможности под определенным наклоном, обеспечивающим максимальную инсоляцию. Если это недоступно, то надо стараться установить как можно ближе к южной стороне. Зависимость инсоляции от азимута и угла установки показана на диаграмме.

• Окружающие предметы, здания строения и растения не должны мешать естественному освещению поверхности коллектора.

В выбранном месте, отвечающим всем условиям, следует посмотреть какой площади солнечный коллектор можно разместить. Очевидно, что чем больше будет площадь коллектора – тем он будет производительней.

Выбор конструкции абсорбера коллектора

Абсорбер (поглотитель) – важнейшая часть любого солнечного коллектора и от его конструкции во многом будет зависеть производительность. У заводских моделей применяются детали из специальных сплавов, имеющих особое высокоселективное покрытие, но это в основном и определяет высокую цену. Наша же задача – найти такой материал, который доступен и, тем не менее, будет хорошо справляться со своей функцией – улавливать солнечное тепло и передавать его воздуху.

И таким доступным материалом является обычная алюминиевая банка из-под Кока-Колы, пива или других напитков. Как собрать нужное количество пустой тары мы описывать не будем, а лучше сосредоточимся на тех замечательных свойствах, которые позволяют использовать алюминиевые банки в качестве абсорбера:

• Во-первых, банки изготовлены из алюминия (очень редко встречаются стальные), а он имеет очень высокую теплопроводность.
• Во-вторых, все банки из-под любых напитков имеют одинаковые размеры: нижний диаметр 66 мм, верхний диаметр 59 мм, высота у банки 0,5 л – 168 мм.
• В-третьих, банки сделаны таким образом, чтобы в упаковке они размещались друг над другом, то есть они замечательно стыкуются.
• И, наконец, тонкий алюминий, из которого сделаны банки, легко обрабатывается доступным инструментом.

По мере накопления нужного количества алюминиевых банок их надо тщательно отмывать с моющим средством и просушивать. Иначе в дальнейшем они будут источать неприятный запах, с которым будет справиться сложнее.

Изготовление корпуса коллектора и его теплоизоляция

В зависимости от доступной площади размещения коллектора рассчитываются его габаритные размеры. В данной статье предлагается сделать солнечный воздушный коллектор размером 8 на 8 алюминиевых банок 0,5 л, что по габаритным размерам составит примерно 1400*670 мм. Одного листа фанеры толщиной 21 мм стандартного размера 1525*1525 мм хватит на изготовление всего солнечного коллектора, а толщина фанеры обеспечит необходимую прочность и жесткость конструкции.

Для изготовления корпуса необходимо:

Тщательно разметить лист фанеры. Для коллектора понадобится:

• Задняя стенка размером 1400*670 мм.
• Две боковые стенки 1400*116 мм.
• Две торцевые стенки 630*116 мм.
• Две направляющие для банок 630*116 мм.

При разметке стоит учесть то, что для дальнейшей обработки краев деталей надо давать припуск по 3—5 мм с каждой стороны. Чтобы нарезка происходила без сбоев лучше линии прочерчивать ярким маркером.

Резать фанеру лучше всего дисковой пилой, причем чем меньше будут зубья у диска – тем лучше. Для более ровного реза можно воспользоваться направляющей, в качестве которой можно использовать лист ДСП с заводской кромкой. Направляющую можно притянуть к листу фанеры струбцинами.

Если рез будет идти поперек волокон, то лучше предварительно острым ножом по металлической линейке прорезать верхний слой, так меньше будет сколов. После раскроя листа на детали если кромки неровные – их можно обработать фрезерной машиной по шаблону до идеально ровных и перпендикулярных.

Пришло время собирать каркас. Для этого надо:

• К задней стенке коллектора прикрепить две боковые стенки. Крепить можно мебельными шурупами 6,3*50 мм – их еще называют конфирматами. Только перед этим обязательно надо предварительно пройтись сверлом диаметром 4 мм. Для крепления можно использовать и обычные шурупы, и различные уголки. Коллектор должен иметь герметичный корпус, поэтому целесообразно промазывать скрепляемые поверхности силиконовым герметиком.

• К задней стенке, а затем и к боковым крепятся торцевые стенки. После этого проверяется правильность сборки и размеры.

Задние и боковые стенки коллектора необходимо обязательно утеплить и для этого как нельзя лучше подходит экструдированный пенополистирол (ЭППС) толщиной 2 см. Перед тем как приклеивать утеплитель к стенкам, необходимо обработать фанеру антисептическим средством или просто покрасить, так как в этих местах может конденсироваться влага.

Листы ЭППС можно приклеить к поверхности фанеры монтажной пеной, акриловыми «жидкими гвоздями», клеем «Мастер», клеем «Момент», — в любом случае он будет надежно держаться. Главное, чтобы в описании клея пенопласт был указан в качестве одной из склеиваемых поверхностей. Во время клейки утеплителя надо добиться того, чтобы все стыки были полностью закрыты. При необходимости в дальнейшем они могут «задуваться» монтажной пеной.

После того как вся внутренняя поверхность коллектора будет утеплена, ее можно обклеить отражающей теплоизоляцией, которая представляет собой основу из стеклоткани или вспененного полиэтилена и алюминиевую фольгу. Очень часто эти материалы имеют клеящую основу, что очень удобно, а если нет, то можно приклеить на любой подходящий для этого состав. Стыки обязательно надо проклеить алюминиевым скотчем.

Изготовление направляющих для абсорбера

Чтобы колонны из алюминиевых банок точно держали свою геометрию, необходимо изготовить для них направляющие. Для этого ранее были вырезаны два куска фанеры 630*116 мм, которые надо разметить и высверлить следующим образом:

• От верхней части отступить 53 мм и прочертить линию параллельную длинной стороне.
• Полученную линию разделить на 9 равных отрезков, то есть по 70 мм, поставить метки. Они будут центрами отверстий.
• Сверлом для дерева коронка-чашка диаметром 57 мм надо высверлить отверстия в фанере. Но перед этим лучше померить в нижней части банки диаметр опорного кольца устойчивости, так как размеры могут варьироваться. При необходимости выбрать другое сверло. Банка должна входить в отверстие достаточно плотно. При работе на сверло сильно не нажимают и периодически дают ему отдохнуть.

• Аналогично делается разметка на верхней направляющей. Диаметр головной части банки немного больше (57,4), чем заднего опорного кольца, поэтому перед высверливанием лучше померить его штангенциркулем и подобрать соответствующую коронку-чашку, а после примерить верх банки.

Изготовление абсорберов

Для подготовки банок к монтажу следует выполнить ряд операций:

• Все банки надо проверить постоянным магнитом. Очень редко, но встречаются банки из стали, которые надо отсортировать.
• В верхней части банки ножницами по металлу делаются надрезы от отверстия к краям, а затем эти «язычки» заправляются внутрь. Работать следует в перчатках, чтобы избежать порезов от острых краев алюминия. Направить острые язычки внутрь банки и выровнять края отверстия поможет кусок полимерной трубы, зажатой в тисках. Подобным образом обрабатываем все 64 банки.

• Настало время заняться нижней частью. Для этого коническим сверлом по металлу в донышке просверливаются три отверстия диаметром примерно 20 мм расположенные под 120° друг к другу. Для того чтобы не помять банку, ее надо поместить в упругую оправку (например, кусок трубной изоляции) и не сжимать сильно руками. Так обрабатываются все банки.

• Для склеивания банок лучше всего воспользоваться высокотемпературным клеем-герметиком High Heat Mortar на основе силикатного цемента. Его применяют для герметизации печей, каминов, дымоходов. Возможно, его огнестойкость для коллектора будет избыточной, но «запас карман не тянет».

• Для того чтобы банки во время склеивания выдерживали линию, надо изготовить шаблон из двух ровных досок, скрепленных между собой под углом в 90°. Для прилегания банок к поверхности шаблон ставят наклонно и опирают о стену.

• Перед склеиванием банки обезжиривают любым доступным растворителем (ацетон, № 646, 647). Эту работу лучше делать на улице.
• Перед началом следующего этапа на руки надо надеть резиновые перчатки, а рядом иметь емкость с водой. Склеиваемые поверхности увлажняются, из пистолета выдавливается ровной «колбаской» клей-герметик на нижнюю часть банки, а затем она стыкуется с верхней частью банки, находящейся ниже.

• Увлажненным пальцем в перчатке разравнивается выдавившийся клей так, чтобы весь стык и поверхность рядом с ним была укрыта клеем. Затем все эти операции повторяются для всех банок одного столбика (8 штук). После этого все банки ставятся в шаблон, выравниваются и прижимаются сверху грузом.
• После того как клей затвердеет, столбик снимают и аккуратно укладывают на горизонтальную поверхность. Подобным образом собирают другие столбики из банок.

• Пока полностью высыхают заготовки можно окрасить заднюю стенку солнечного коллектора и направляющие для банок в черный матовый цвет. В хороших автомагазинах всегда можно найти такую краску, предназначенную для глушителей или тормозных барабанов.

• Боковые стенки коллектора окрашивать не надо, поэтому их надо закрыть газетами, прикрепленными малярным скотчем. После обезжиривания поверхностей краску наносят в два слоя.

Сборка воздушного солнечного коллектора

• Пора начать сборку батареи абсорбера. Для этого каждый столбик укладывается в соответствующую направляющую вначале снизу, а затем сверху. Перед стыковкой банки промазываются герметиком, а потом увлажненным пальцем герметик разравнивается. На этом этапе надо быть особенно внимательным. Собирать лучше на горизонтальной поверхности. После сборки и проверки всех соединений можно аккуратно стянуть две направляющие резиновым жгутом и оставить высыхать.
• Когда вся конструкция поглотителя высохнет ее можно аккуратно поднять и поместить поверх короба так, чтобы расстояния сверху и снизу были одинаковыми. После этого делается разметка положения направляющих, ведь для их монтажа в короб придется вырезать канавку в утеплителе так, чтобы они плотно сели и уперлись в фанерный лист задней стенки. После монтажа направляющие планки крепятся с торцов через боковины мебельными шурупами-конфирматами. После этого все стыки заделываются герметиком.

• Для входа и выхода воздуха сразу надо предусмотреть отверстия, которые лучше всего сделать в задней стенке. Лучше всего для этого воспользоваться готовыми решениями в системе пластиковых вентиляционных каналов, а именно пластины настенные с фланцем, которые можно легко вмонтировать в заднюю стенку в местах входа и выхода не занятых адсорбером. Для этого в фанерном листе и утеплителе прорезается прямоугольное отверстие по размерам пластины, а затем она крепится к стенке на шурупы через слой герметика.

• Если возникнет необходимость перейти на круглый воздуховод, вмонтировать канальный вентилятор, сделать поворот и т. д., то в ассортименте производителей есть любые трубы и фасонные части, которые следует подгонять уже по месту.
• Верхнюю и нижнюю лицевую часть солнечного коллектора в местах входа и выхода воздуховодов необходимо облицевать. Для этого очень хорошо подходит вагонка, но ее сначала надо обрезать точно по размеру, а потом подрезать утеплитель на боковых и торцевых стенках коллектора ровно на толщину вагонки. После этого она приклеивается на герметик, им же обрабатываются все стыки.

• Для покраски коллектор ставится на упоры в положение близкое к вертикальному. Перед окраской поверхности обезжириваются и высушиваются. Краска наносится в несколько слоев до тех пор, пока она не укроет всю видимую поверхность. Каждый слой наносится так, чтобы не образовывались потеки. Поверхность должна получиться насыщенно-черной и матовой.

• После высыхания краски самое время смонтировать переднее стекло. Для этих целей лучше всего подойдёт акриловое оргстекло или поликарбонатное стекло. Вначале лист стекла прикладывается к поверхности, намечаются его размеры, а после уже он вырезается. Края сразу надо обработать наждачной бумагой и подогнать точно по размеру. Перед монтажом его надо тщательно очистить, особенно нижнюю поверхность и поместить в отсек с адсорбером несколько пакетиков с силикагелем. Он предотвратит появление конденсата на внутренней поверхности стекла.
• Перед тем как крепить стекло, надо все примыкающие к нему части: периметр короба и направляющие обработать герметиком. Причем необязательно герметик наносить на всю поверхность, достаточно только на торцы фанерных листов. Крепить лучше всего шурупами с пресс-шайбой, предварительно высверлив перед этим отверстия. Желательно еще и прикрыть кромку стекла специальным угловым мебельным профилем.

• Для крепления воздушного солнечного коллектора, к нему можно прикрутить кронштейны на заднюю стенку. На этом сборка самого коллектора закончена.

Подключение солнечного воздушного коллектора

Воздушный солнечный коллектор может как интегрироваться в существующую систему вентиляции, так и работать совершенно отдельно. Даже при отсутствии принудительной вентиляции неумолимые физические законы все равно будут «продвигать» нагретый воздух через коллектор, но процесс этот будет идти довольно вяло, поэтому желателен вентилятор с производительностью не менее 150 кубических метров в час.

Применение вентилятора обнажает два важных вопроса:

1. Где вентилятор ставить: на входе или выходе коллектора? Если коллектор поднимет температуру на выходе до 60—70 °C (а такое вполне возможно), то вентилятор, стоящий там долго не протянет. С другой стороны – вентилятор, стоящий на улице подвергается атмосферным воздействиям и им сложнее управлять. В большинстве случаев его все-таки ставят внутри помещения, а в жаркие дни, когда воздух и так нагрет – вентилятор просто не включают либо подключают его через тепловое реле.

1. Применение вентилятора заставляет сомневаться некоторых скептиков в целесообразности воздушного отопления. Не проще ли электроэнергию, потраченную на вращение двигателя вентилятора, направить на подогрев помещения? Но практика показывает, что вышеописанная конструкция коллектора все равно эффективна и выгодна. Разница температур наружно воздуха и на выходе из коллектора может достигать 35 °C.

При эксплуатации воздушного коллектора возникает еще один резонный вопрос: в ночное время, когда инсоляции коллектора нет, даже при неработающем вентиляторе холодный воздух будет проникать в помещение. Решение этого вопроса довольно простое. Среди комплектующих для вентиляционных систем можно найти специальные обратные клапаны, которые открываются только под напором воздушного потока. При неработающем вентиляторе клапан будет закрыт. Важно только правильно его установить, чтобы он не перекрывал воздуховод. Существуют и модели вентиляторов со встроенным клапаном, на которые следует обратить внимание.

Для быстрого прогрева теплым воздухом можно продумать систему рециркуляции, когда воздух из помещения проходит через коллектор и возвращается в то же помещение. В этом случае оправдано ставить вентилятор, который будет нагнетать воздух в коллектор, а не создавать в нем разрежение. Недостатком рециркуляции является отсутствие притока свежего воздуха.

Эксплуатация и уход за солнечным воздушным коллектором

Чтобы коллектор служил долго и безотказно необходимо соблюдать два простых правила:

• Периодически надо очищать и промывать лицевое стекло солнечного коллектора.
• В жаркие летние дни, когда нет надобности в подогреве воздуха, лучше накрыть коллектор плотной светлой тканью во избежание перегрева поверхности абсорбера.
• Чтобы вентилятор не работал вхолостую, периодически стоит проверять плотность соединений воздуховодов и их целостность.

Узнайте, как сделать солнечную батарею своими руками, а также рассмотрите принцип и порядок сборки, из нашей новой статьи.

Заключение

Подводя итоги статьи, стоит обратить внимание на несколько пунктов:

• Предложенная в этой статье модель солнечного воздушного коллектора доказала на практике свою эффективность и успешно эксплуатируется во всем мире.
• По желанию можно изготовить более мощный солнечный коллектор или соединить их несколько последовательно.
• Воздушные солнечные коллекторы можно использовать периодически. Например, для подогрева воздуха в теплицах ранней весной или для сушки сельскохозяйственной продукции осенью.

Видео: Как сделать воздушный солнечный коллектор (англ)

Видео: Слайд-шоу об изготовлении солнечного коллектора из алюминиевых банок

Воздушный солнечный коллектор для отопления дома

Содержимое:

1. Как устроен воздушный коллектор
2. Принцип обогрева и его эффективность
3. Солнечный коллектор — водяной или воздушный
4. Как и из чего сделать воздушный коллектор
   1. Как сделать расчёты коллектора
   2. Типы конструкции коллектора
   3. Материалы для изготовления коллектора
5. Установка и подключение воздушного коллектора
6. Пошаговая инструкция изготовления коллектора в картинках

Как устроен воздушный коллектор

Устройство воздушных солнечных коллекторов использует описанное явление, аккумулируя тепло и направляя его в помещение. В конструкции присутствуют следующие детали:

• корпус с теплоизоляцией;

• нижний экран, абсорбер;

• радиатор с аккумулирующими ребрами;

• верхняя часть из обычного стекла или поликарбоната.


В конструкцию коллектора входят вентиляторы. Основное предназначение: нагнетание нагретого воздуха в жилые помещения. В процессе работы вентиляторов создается принудительная конвекция, за счет которой холодные воздушные массы поступают в блок коллектора.

Принцип обогрева и его эффективность

Принцип действия воздухонагревателя следующий:

• воздух закачивается с улицы в корпус коллектора принудительным способом;

• внутри блока установлены абсорберы, отражающие тепло, поднимающие температуру внутри ящика до 70-80°С;

• происходит нагрев воздуха;

• разогретые воздушные массы принудительно нагнетаются в отапливаемые помещения.


В заводских моделях обеспечение циркуляции воздуха осуществляется при помощи вентиляторов, подключенных к солнечным батареям. Как только ультрафиолетовое излучение становится достаточно интенсивным, чтобы выработать некоторое количество электроэнергии, турбины включаются. Коллекторы начинают работать на обогрев. Зимой интенсивность излучения Солнца снижается.

Дом не сможет полностью функционировать на солнечном воздушном отоплении. Воздухонагреватели используются как дополнительный источник тепла. При правильных расчетах одна установка (данные взяты из технических характеристик воздушных солнечных коллекторов Solar Fox) обеспечит следующую экономию, за отопительный сезон:

• газ до 315 м³;

• дрова до 3,9 м³.


В странах ЕС широкое распространение получило конструкторское решение «солнечная стена». Конструкция заключается в следующем:

• в здании одна из стен изготавливается из аккумулирующего материала;

• перед панелью устанавливается стеклянная перегородка;

• в течение дня тепло аккумулируется, после чего отдается в помещение ночью.


На КПД воздушного коллектора существенно влияет время года. Так, в декабре коэффициент полезного действия поддерживается на уровне 50%, в октябре и марте увеличивается до 75%.

Солнечный коллектор — водяной или воздушный

• Водяной коллектор — применяется для обеспечения потребностей в ГВС и низкотемпературных систем теплых полов. Эффективность работы в зимний период существенно снижается. Вакуумные и панельные коллекторы косвенного нагрева, подсоединенные к буферной емкости, продолжают аккумулировать тепло в течение всего года. Главный недостаток, высокая стоимость гелиоколлектора, монтажа и обвязки.

• Воздушный вентиляционный коллектор — отличается простой конструкцией и устройством, которое при желании можно изготовить самостоятельно. Основное предназначение: обогрев помещений. Конечно, существуют схемы, позволяющие использовать полученное тепло для ГВС, но при этом эффективность воздушных коллекторов падает практически вдвое. Преимущества: низкая стоимость комплекта и установки.


Как и из чего сделать воздушный коллектор

Для начала потребуется сделать расчеты производительности, затем подобрать тип конструкции и выбрать материалы для изготовления. Корпус и абсорберы можно изготовить из подручных средств, существенно сэкономив бюджет.

Как сделать расчёты коллектора

• каждый м² от площади коллектора даст 1,5 кВт/час тепловой энергии, при условии, что будет солнечная погода;

• для полноценного обогрева помещения требуется 1 кВт тепловой энергии на 10 м².


Для обеспечения максимальной производительности надо определить сторону дома с максимальной интенсивностью ультрафиолетового излучения. Практика показывает, что оптимальное место для установки — это скат кровли или южная стена здания.

Типы конструкции коллектора

Материалы для изготовления коллектора

• Внешний блок — собирается из фанеры, ДСП и деревянных брусков. По внешнему виду напоминает обыкновенный коробок.

• Дно — изготавливают из профнастила. Лист металла обрабатывают специальной черной краской с высоким коэффициентом светопоглащения. Абсорбирующую поверхность можно сделать из разрезанных алюминиевых банок. Дно обшивают изоляционным материалом, чтобы избежать тепловых потерь.

• Ребра радиатора — используются для лучшей абсорбции тепла. При изготовлении используют тонкие листы алюминия, меди. Можно установить уже готовый радиатор из старого холодильника.

• Крышка коллектора — делается из сотового поликарбоната, отличающегося хорошей светопропускной способностью и одновременно удерживающая тепло внутри коллектора. Чтобы сэкономить, в качестве покрытия можно использовать обычное стекло. Теплоэффективность при этом будет нижем чем у коллекторов, закрытых поликарбонатом.

• Теплоизоляция корпуса — по периметру каркас обшивают пенополистиролом.


Для нагнетания воздуха в отапливаемые помещения устанавливают 2-4 вентилятора. Подойдут кулеры, снятые со старого компьютера.

Установка и подключение воздушного коллектора

Самодельные воздушные солнечные коллекторы для отопления дома подключаются к электросети, через трансформатор. При наличии навыков в качестве источника питания можно установить аккумулятор на солнечных батареях.

Теплоэффективность изготовленных своими руками воздухонагревателей существенно ниже, чем у заводской продукции. При отсутствии специальных навыков лучше использовать готовые модули. Как показывают реальные отзывы о коллекторах, оптимальный вариант для покупки из представленных на отечественном рынке: Solar Fox, Солнцедар и ЯSolar-Air.

Воздухонагреватели не используются в качестве основного источника тепла и выполняют исключительно вспомогательную функцию. В домах с солнечными воздушными коллекторами изначально устанавливают котел, покрывающий потребности в отоплении на 100%.

При грамотных расчетах и интенсивной эксплуатации, вложения окупятся в течение 1-2 лет. В случае самостоятельного изготовления коллектора, затраты вернутся уже в середине первого отопительного сезона.

Пошаговая инструкция изготовления воздушного коллектора

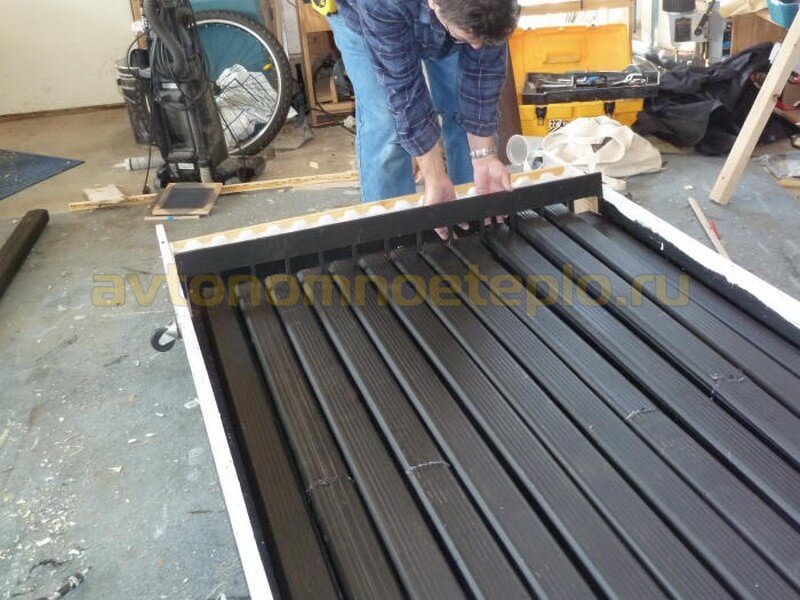

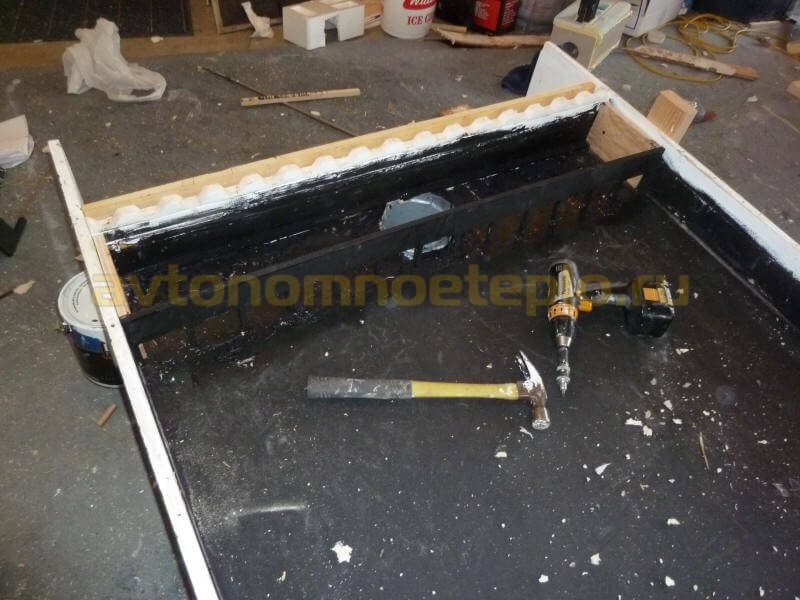

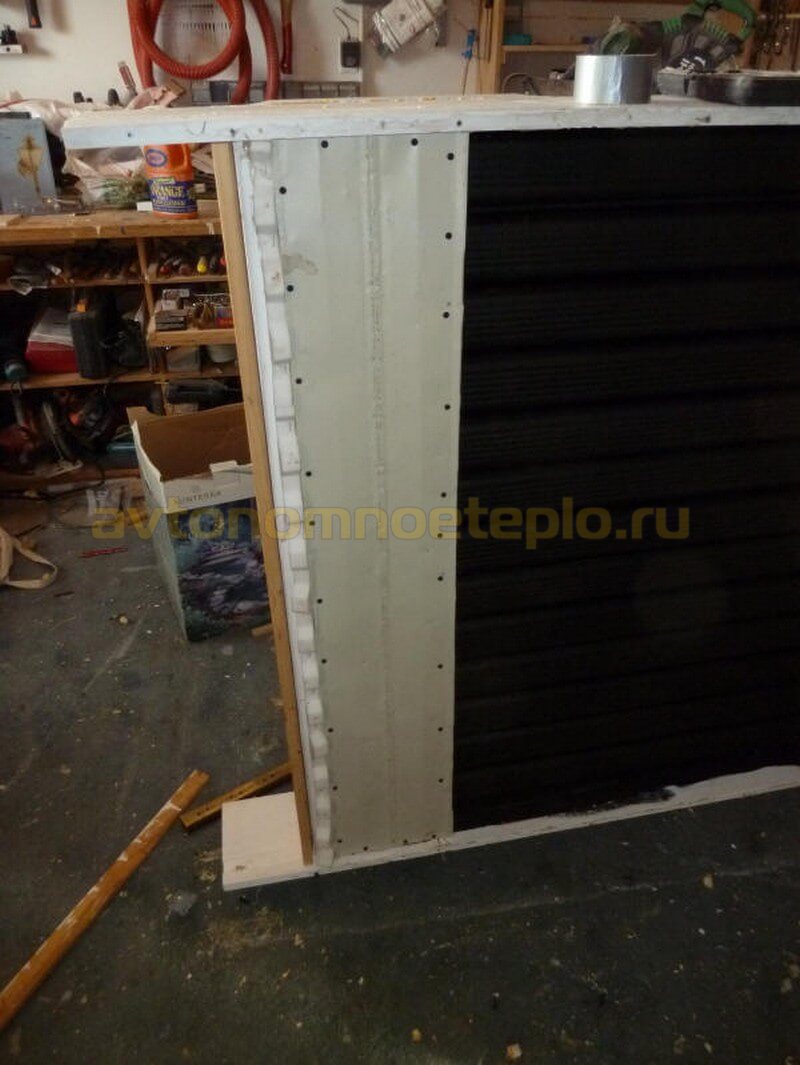

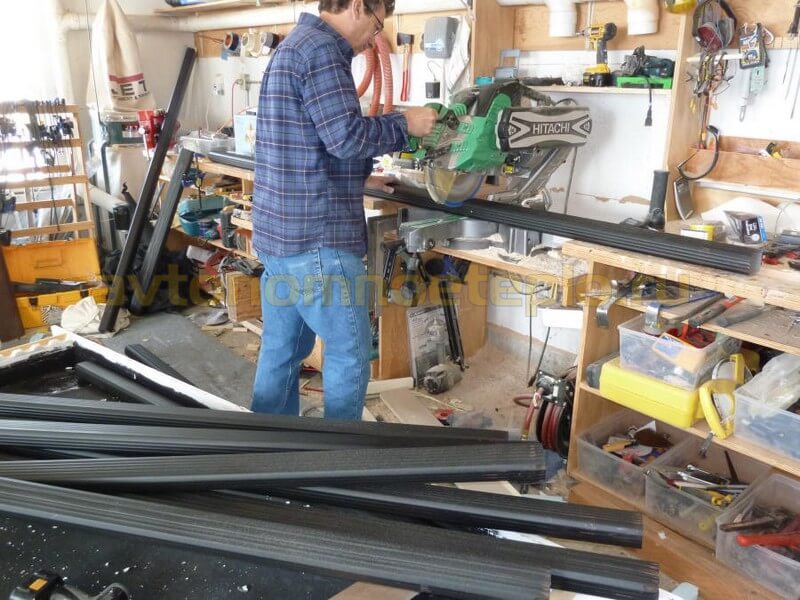

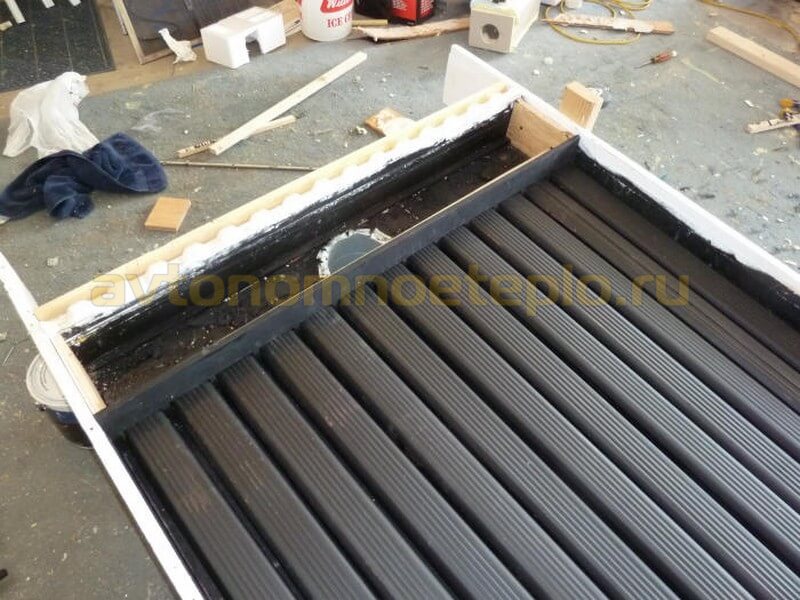

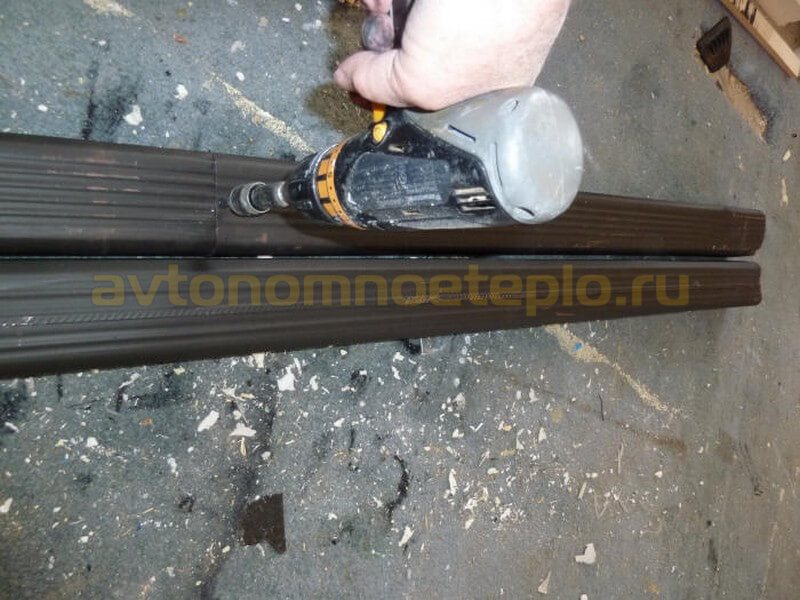

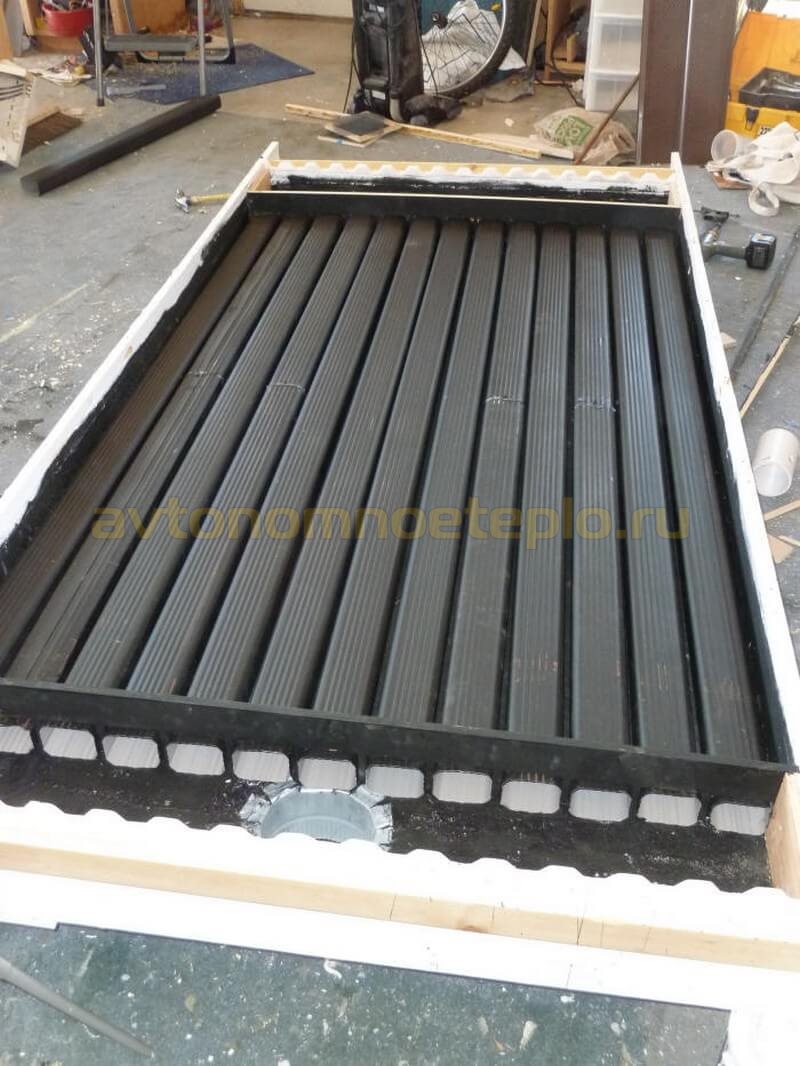

Изготовление солнечного воздухогрейного коллектора из квадратной трубы:

Солнечные коллекторы для отопления дома

Солнечный коллектор – это специальный агрегат, предназначенный для нагрева воды. Он может применяться для отопления и (или) горячего водоснабжения.

Устройство солнечных коллекторов базируется на принципе изменения плотности воды в разных температурных режимах. Вода движется вверх, выталкивается холодную жидкость для последующего нагрева.

Краткое содержимое статьи:
