Элементы кровли дома — виды основных элементов кровли зданий
Содержание.
Структура крыши частного дома.
Конструктивные элементы кровли.
Геометрические формы крыш.
Видео: устройство крыши.
Структура крыши частного дома
Многие ошибочно полагают что кровля и крыша – это одно и тоже. Кровля — это самая верхняя часть крыши. В целом структура крыши представляет собой систему, состоящую из:
Перекрытия. Это основание крыши (с верхней стороны — это пол чердака или мансарды, со стороны жилого помещения потолок).
Чердака или мансарды. Оба помещения находятся под крышей, первое – нежилое, второе — жилое.
Несущей конструкции. Призвана воспринимать нагрузку от кровельного «пирога» и защищать здание от атмосферных осадков. Фактически – это стропильная система.

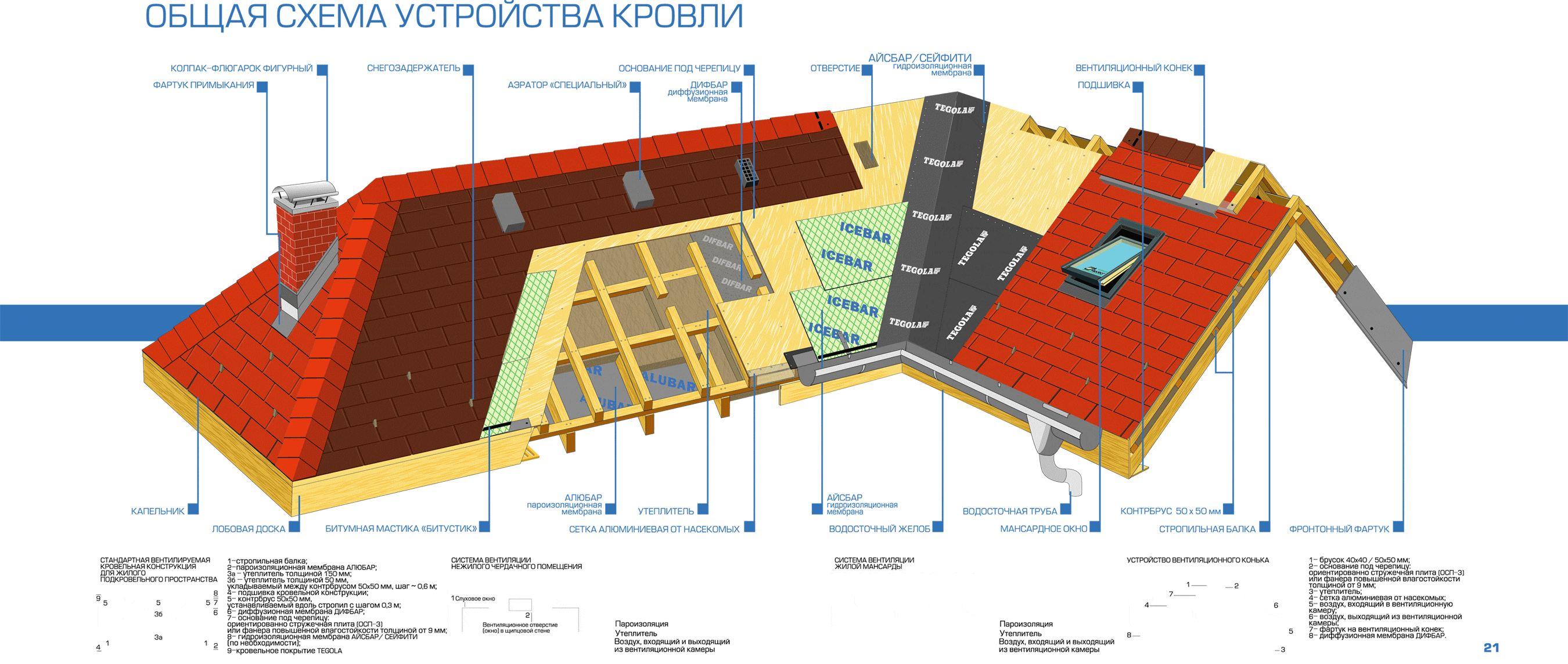

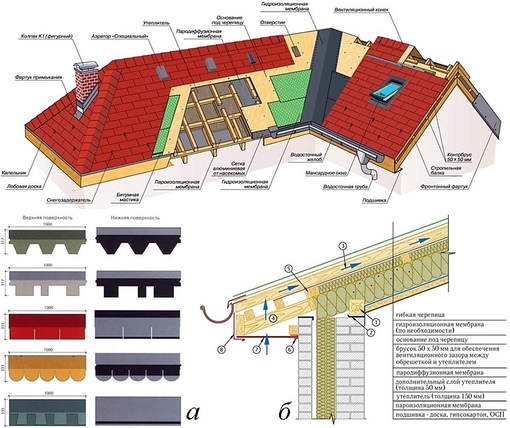

Кровля или кровельный «пирог». Представляет собой последовательность слоев, каждый из которых отвечает за определенную функцию.
Кровельное покрытие защищает крышу от всех видов осадков и ветра, гидроизоляция предотвращает малейшие протечки, теплоизоляция исключает потери тепла через крышу. Виды элементов кровли перечислены ниже.
Вспомогательное оборудование. Может быть установлено как на кровле, так и в ней. К нему относят молниезащиту, водосточную систему и снегозащиту.
Конструктивные элементы кровли
Названия элементов кровли скатного типа:
Скаты – это главные элементы. Ими называются наклонные плоскости, которые обеспечивают функцию бесперебойного отвода воды с площади кровли. Можно сказать, что под углом расположенные скаты обеспечивают всей крыши водонепроницаемость.
Ребра – это углы, которые образуют на стыках скатов.
Ендова – или еще ее называют разжелобкам, образуется внутренним углом. Данный угол получается в местах пересечения двух скатов кровли. Также является одним из главных конструктивных элементов кровли.
Спуск – это самая нижняя часть ската.
Капельник – это то, что расположено еще ниже спуска. Призван защищать стену дома и карниз от попадания на них дождевой воды.
Карнизный свес — горизонтальная часть ската, которая выступает за площадь горизонтальных стен.
Фронтальные свесы – это элементы кровли здания, представляющие фронтальную часть ската, расположенную под наклоном.
Желоб – место, где сбирается талая или дождевая вода.
Доборные элементы кровли крыши – коньки, торцевые планки, уголки, отливы и др.
Водоспуск. Может быть наружным – это когда водосточные трубы устанавливаются у внешней стены дома и по ним вода из желоба отводится в специальное предназначенное место вне дома.
Внутренний водосток предполагает установку водосточных труб внутри стен дома.
Важно: внутренний водосток более дорогой в реализации. Монтаж его оправдан для крыш плоской формы.
Данные элементы кровли дома для скатной крыши представлены далеко не в полном перечне. Его можно назвать типовым. Некоторые кровли могут иметь больше элементов, или наоборот какой-то из них может отсутствовать.

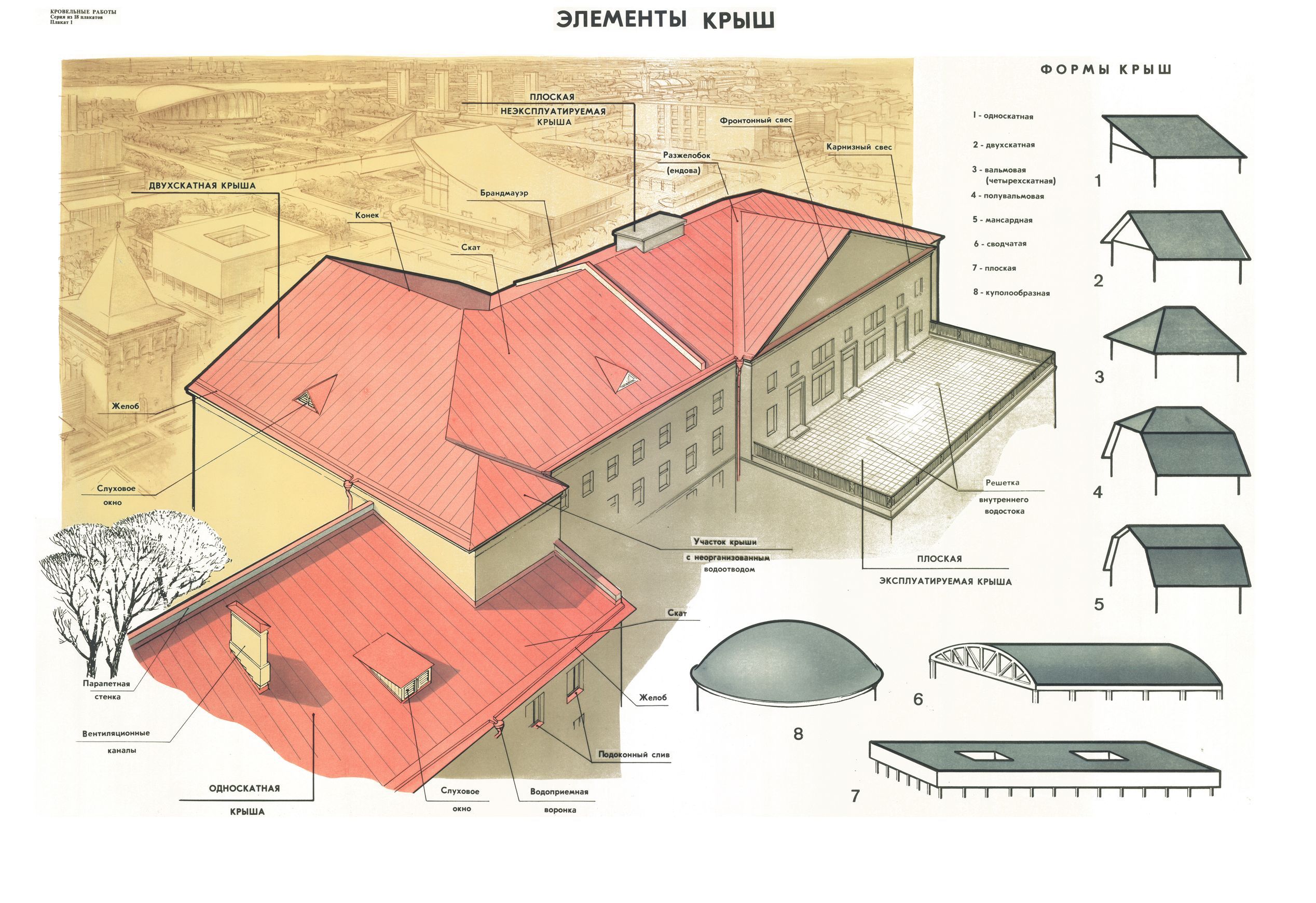

Геометрические формы крыш
Сегодня существует большое количество видов крыш. Все конструкции делятся на две главные группы – плоские и скатные. Первая группа – это крыши с углом наклона менее 30 градусов. Их устройство типовое. Гораздо сложнее со скатными конструкциями. Сегодня различают скатные крыши:
Односкатная. Крыша, имеющая в своей конструкции один скат, расположенный под разным углом (более 30 градусов).
Двускатная. Состоит из 2-х скатов и фронтона (треугольник в торце крыши).
Мансардная. Представляет собой ломаную конструкцию.
Важно: не всегда мансардная система предполагает, что под крышей находится жилое помещение. Но чаще всего это именно так.
Шатровая крыша – представляет собой разновидность вальмовой конструкции.
Все скаты данной конструкции представляют собой одинаковые треугольники.
Вальмовая крыша – конструкция, в которой торцевые скаты имеют треугольную форму, остальные – форму трапеции.
Полувальмовая – главная особенность конструкции это то, что фронтоны не доходят до границы боковых свесов. Также часто в таких проектах под торцевым свесом располагают мансардные окна.
Крыша с косыми поверхностями. Реализуется на зданиях, крыша которых имеет разные уровни.
Конструкция с зенитными фонарями. Сложный в реализации проект. Представляет собой двухуровневую крышу, каждый уровень отличается формой. Стены верхнего уровня изготовляются чаще всего из прозрачных материалов. Скаты верхнего уровня опираются на несущие плоскости нижнего уровня.
Крыша со множественными щипцами. Разновидностей много. Для примера, несколько скатов соединяются друг с другом под разным углом, в результате образуя многогранник.
Видео
Добавить комментарий
Элементы конструкции крыши | Статьи компании «Рукавичка»
Крыша — это один из важнейших элементов внешнего вида и конструкции Вашего дома.
В этой статье мы коротко рассмотрим основные составляющие крыши, особенности монтажа и материалов.
Геометрические элементы крыши — это скаты, свесы, торцы, коньки и ендовые. Конструктивные элементы — это стропила, мауэрлаты, затяжки (ригели), коневые, ендовые и подстропильные балки, подпорки, контробреиетка, обрешетка.
Стропила — это несущие элементы скатной крыши. Стропила могут состоять из стропильной ноги, вертикальной подпорной стойки и наклонного подкоса. Нижний конец стропильной ноги опирается на стену здания, верхний — является коньком крыши. Вертикальные стойки и наклонные подкосы — это детали, которые служат для перераспределения нагрузки на стропильную ногу, возникающей под воздействием веса обрешетки, кровельного покрытия, ветра и нега. Подкосы и стойки часто необходимы при большой длине стропильной ноги, а также при незначительном уклоне крыши. Стропильные ноги, стойки и подкосы могут изготавливаться из бревна, бруса или, что чаще, из толстой и широкой доски (50х150мм и более). Точкой опоры для этих дополнительных элементов являются подстропильные балки, которые, с одной стороны есть элементы «коробки», с другой, — относятся к стропильной системе крыши. Подстропильные, как правило, делаются из того же материала, что и стены деревянного дома (бревно, брус).
Мауэрлат — этим загадочным словом называется элемент стены дома, на который опирается нижний конец стропильной ноги. В деревянных домах мауэрлатом является верхний венец стены, в каменных — брус, специально уложенный для этого поверх стены.
Затяжки. Если посмотреть на пару стропил, нижние концы которых опираются на параллельные друг другу стены, а верхние — сходятся в одной точке на коньке крыши, то эта конструкция своим внешним видом будет походить на букву «Л». Иногда, для обеспечения большей жесткости конструкции, добаваляется поперечина — горизонтальная палочка в букве «А». Это и есть затяжка или ригель.
Коневая балка, как и подстропильная, также является элементом коробки. Если на втором этаже дома имеется стена, поднимающаяся до конька, то коневая — это самое верхнее бревно этой стены. Если такой стены нет, но есть стены, перпендикулярные коньку крыши и имеющие форму треугольников с основанием, лежащим на параллельных стенах дома и вершиной в коньке (внешние и внутренние фронтоны), то коневой балкой будет бревно, соединяющее по одной линии вершины всех таких треугольников. Если же на втором этаже стен нет вовсе, то крыша делается без коневой балки, а стропильные ноги почти в обязательном порядке скрепляются ригелями.
Ендовые балки. Еще одно странное слово. Чаще всего — это обычная или сдвоенная стропильная нога, идущая от конька (или места примыкания одной плоскости крыши к другой) к стене, но не под прямым плоским углом, а по диагонали. По аналогии со стропилами, для распределения чрезмерной нагрузки ендовые часто дополняются стойками и подкосами.
Контробрешетка — это брусок (обычно 50х50мм) который нашивается на стропильные ноги после того, как к стропильной системе монтируется гидроизоляция (про гидроизоляцию читайте нашу статью о кровельных покрытиях, утеплении и подшивки крышы). Контробрешетка нужна для создания вентиляционного зазора между кровельным покрытием и гидроизоляцией. Если такой зазор не сделать, то влага конденсата, образущегося на уложенном вплотную к гидроизоляции кровельного покрытия будет высыхать очень долго, пагубно влияя как на само покрытие и гидроизоляцию, так и на стропильную конструкцию.
Обрешетка — это поверхность, которая служит основанием для кровельного покрытия. Если таким покрытием будет металл, композитная или натуральная черепица, шифер или ондулин, то обрешетка делается из доски толщиной 20-30мм, при этом доска набивается не всплошную а с определенным шагом. Если же в качестве кровельного покрытия выбрана мягкая черепица, то поверхность должна быть сплошной. В таком случае для изготовления основания используется листовой материал — влагостойкая фанера или ориентированная стружечная плита (OSB). О разновидностях и особенностях кровельных покрытий Вы можете прочитать в нашей статье «Кровельные покрытия, утепление и подшивка крыши».
Скаты крыши — это плоскости, образованные стропилами. Угол ската крыши — это угол наклона или уклон. Крыши бывают двухскатными и многоскатными. Крыши, все скаты которых имеют общие грани называются шатровыми. Разновидностью шатровых крыш являются вальмовые крыши.
Свесы крыши.
Торцы крыши — это плоскости, перпендикулярные стропильным ногам, если смотреть на крышу снизу и сбоку. Торцы крыши на боковых свесах образуется лобовой доской, а на фронтонных — широкой плоскостью стропильной ноги.
Конек — это верхняя грань, по которой соприкасаются два соседних ската. В двухскатных крышах конек один, в шатровых и вальмовых — несколько.
Ендовая — это нижняя грань, по которой соприкасаются соседние скаты многоскатной крыши. В двухскатных, шатровых и вальмовых крышах ендовых нет.
Строительство крыши в деревянном доме — это сложный и трудоемкий процесс, требующий знания особенностей древесины как при изготовлении элементов стен и крыши, так и при последующей усадке дома. Мы хорошо знаем и учитываем такие особенности еще на этапе эскизного проектирования Вашего дома выбирая только такие архитектурные решения, которые действительно можно будет впоследствии воплотить в жизнь без ущерба для надежности. В силу чрезвычайной важности крыши — как элемента здания, мы специально расширили состав эскизной проектной документации Вашего дома, добавив туда план стропильной системы, сделанный исходя из расчета нагрузок, а также конструкции самого дома. При монтаже стропильной части для крепления стропильной ноги к стенам дома мы в обязательном порядке используем специальные скользящие крепления, которые вместе с шарнирным соединением стропил на коньке, дают возможность всей конструкции свободно двигаться во время усадки дома, а не сопротивляться этому процессу.
Для всех перечисленных в статье конструктивных элементов крыши мы всегда рекомендуем использовать пиломатериалы камерной сушки, хотя в виду их более высокой стоимости, Заказчик часто делает выбор в пользу древесины естественной влажности, которая, к сожалению, имеет существенные недостатки — в первую очередь — меняющуюся в процессе сушки геометрию сделанной из нее конструкции. Мы же убеждены, что если бюджет крыши Вашего дома с финишным кровельным покрытием кажется Вам слишком большим, то лучше отложить работу по монтажу последнего, но сделать конструктив из правильного материала. Обработка деревянных элементов крыши качественными огне- биозащитными составами — также в числе наших настоятельных рекомендаций.
Хорошо понимая материал и обладая многолетним опытом работы с деревом, мы создадим Ваш дом с грамотно спроектированной, красивой и надежной крышей.
О распространенных ошибках строительства крыш в деревянных домах Вы можете прочитать в нашей статье на эту тему.
виды, узлы и устройство скатной кровли
Крыша дома – это завершающий элемент внешнего архитектурного облика любого здания. Она осуществляет технические функции и, в то же время, является украшением, которое может придать дому особый запоминающийся вид. Скатные крыши и их конструкции являются сложными инженерными сооружениями, и от их правильного обустройства будет зависеть уют и комфортное пребывание проживающих под ней людей. Справочник строителя дает четкое понятие, что подразумевается под словами «кровля» и «крыша».
Крыша – это верхняя часть дома, покрывающая его и защищающая от негативного влияния окружающей среды и атмосферных осадков, таких, как дождь, снег, солнечная радиация, холодный и горячий атмосферный воздух и т.д. В широком смысле, крыша представляет собой конструкцию, которая воспринимает нагрузки от атмосферных осадков и ветровых воздействий, а также веса своего внешнего слоя (финишного покрытия).
Кровля – это верхний элемент крыши, ее покрытие, защищающее дом от всевозможных внешних воздействий. Она несет, как технические функции, так и декоративные, представляя собой своеобразный надежный и красивый шатер, покрывающий дом.
Крыши бывают плоскими и наклонными. В последних поверхность крыши имеет уклон (скат) в сторону наружных стен. В зависимости от формы ската наклонные крыши бывают
- односкатными;
- шатровыми;
- щипцовыми.
Скатные крыши бывают самой разной формы – коническими, пирамидальными, шпилевыми и др. Наши климатические условия и сложившиеся веками традиции сделали скатные крыши наиболее популярными в загородном строительстве. Эта статья будет посвящена данному виду крыш. Она поможет индивидуальным застройщикам правильно выбрать конструкцию крыши и грамотно осуществить контроль во время работ по ее возведению. Какой она будет и из какого материала будет сделана, определяют на стадии проектирования. Многое зависит от архитектурного вида фасада здания и технологии устройства кровельного покрытия.
Основное о скатной крышеК скатным относятся такие виды крыш, у которых поверхность кровли наклонена в сторону наружных стен. Такое устройство дает возможность естественным образом стекать дождю и талым водам.
Угол, под которым скат наклонен к горизонту, принято называть углом крыши. Он выражается в градусах. В основном скатные крыши имеют угол не менее 5°. Бывают случаи, когда отдельные участки крыши могут иметь угол наклона 90°. Какое устройство скатной кровли и ее угол наклона понадобится для вашего дома, будет зависеть от климата, общей архитектуры дома и от выбранного материала для финишного покрытия. К примеру, там, где выпадает большое количество осадков, и кровельное покрытие является неплотным (металлочерепица), кровельные скаты нужно делать крутыми. Там, где часто дуют сильные ветра, с целью уменьшения ветрового давления, кровли устраиваются более пологими. Если правильно выбрать уклон крыши, то можно уменьшить стоимость строительства дома. Крутые крыши более дорогие, поскольку требуют больших трудовых затрат и материалов.
Чем привлекательны скатные крыши, так это своим разнообразием. Форму и вид кровли выбирают, принимая во внимание назначение постройки и его план. Но, в любом случае, она должна осуществлять качественный отвод воды, которая стекает по ней в период таяния снега и в дождливую пору года. Скатные крыши могут быть оборудованы чердаком или быть без него, а также иметь мансардное жилое помещение.
Разновидности скатных крышКрыши скатные по своему виду могут быть:
- односкатными. Это самый простой по форме скат, который отводит воду лишь в одном направлении. Их используют для покрытия небольших домиков, пристроек к дому, крылец, временных сооружения и хозяйственных построек. Все они строятся без чердака или имеют антресоли в пространстве под крышей;
- двускатными. Ее устраивают, как правило, в малоэтажных домах. Она обладает двумя скатами или наклонными плоскостями, имеющими прямоугольную форму. Боковые части стен треугольной формы, применяемые при устройстве такой крыши, имеют название фронтоны;
- четырехскатными или шатровыми, образованными из двухскатных крыш. Треугольные скаты в устройстве шатровой крыши называют вальмами. Фронтоны этой крыши по всей высоте срезаются наклонной плоскостью;
- полувальмовыми. Их отличие от четырехскатных крыш состоит в том, что наклонные плоскости в таких крышах срезают только часть фронтона;
- четырехщипцовыми. В таких крышах соединяются четыре двускатные плоскости;
- мансардными. Такие крыши необходимы, когда чердачное пространство используется для жилых комнат или для служебного назначения;
- коническими и купольными. Они устраиваются для перекрытия зданий, имеющих по плану круглую форму;
- пирамидальными. Применяются в домах, которые имеют в плане квадратную форму или форму правильного многоугольника. Эти высокие и вытянутые вверх крыши называют также шпилями.
Конструкция скатной кровли включает в себя два типа основных элементов – несущие и ограждающие (речь идет непосредственно о кровле).
Несущие элементы скатных крыш предназначены, чтобы принимать нагрузки от снежного покрова, ветрового давления, веса самой крыши. С их помощью происходит перераспределение нагрузок на несущие стены и отдельно расположенные опоры. Все это предъявляет к прочности несущих элементов повышенные и довольно жесткие требования.
Мауэрлат крышиК ним относят такие элементы, как мауэрлат и стропильную систему двускатной крыши.
Кроме них есть необходимость в дополнительных крепежных элементах (стойках, ригелях, распорках, подкосах и т.д.). С их помощью стропильной ферме придается нужная жесткость.
Мауэрлатом называется брус, который служит опорой для наклонных деревянных стропил. С его помощью распределяется нагрузка, создаваемая крышей дома. Его можно отметить, как своеобразный фундамент для всей конструкции крыши. В классическом варианте он имеет сечение 15х15 см, но, как правило, не меньше 10х10 см.
Мауэрлат устраивают таким образом, что он может простираться на всю длину здания или его подкладывают только под стропильные ноги. Когда сечение стропильной ноги по ширине небольшое, то с течением времени она может провиснуть. Во избежание этого пользуются специальной решеткой, в которую включаются подкосы, стойки и ригели. Для изготовления стоек и подкосов используют доску шириной 15 см и толщиной 2,5 сантиметров. Можно также пользоваться деревянными пластинами, сделанными из бревен диаметром не меньше 13 см. Мауэрлат укладывают по верхнему обрезу стены – по ее оси, а также в сторону наружного и внутреннего края (прослеживается зависимость от конструкции крыши и стен).
Лучше не производить укладку мауэрлата ближе, чем 5 см от края наружных плоскостей стен. Он должен надежно крепиться к стене, поскольку крышу можно сравнить с большим парусом, который под порывом ветра может быть, если не сорван, то несколько передвинут, что является крайне нежелательным.
По традиции материалом для мауэрлата служит дерево, но при изготовлении кровельного каркаса из металла можно пользоваться швеллером, двутавром и другими металлопрофилями.
Укладывание мауэрлата осуществляют по прокладке из гидроизоляционного материала (к примеру, рубероида) на высоте не меньшей, чем 40 см от верхней части чердачного перекрытия. Через каждые 3-5 метров прогоны должны опираться на стойки, которые своими нижними концами врублены в лежни. Угол, расположенный между стропильной ногой и подкосом должен быть приближенным к 90°. Когда устройство скатной крыши предусматривает, что стропильная нога имеет большую длину, осуществляют монтаж дополнительных опор, представляющие собой подкосы, опирающиеся на лежни. Поскольку каждое звено мауэрлата связывают с двумя звеньями, находящимися по-соседству и одновременно прикрепляют их к стропилам, то в результате по всему периметру кровельной системы получается устойчивая надежная конструкция. Можно отдельными сегментами подкладывать мауэрлат под стропильные ноги.

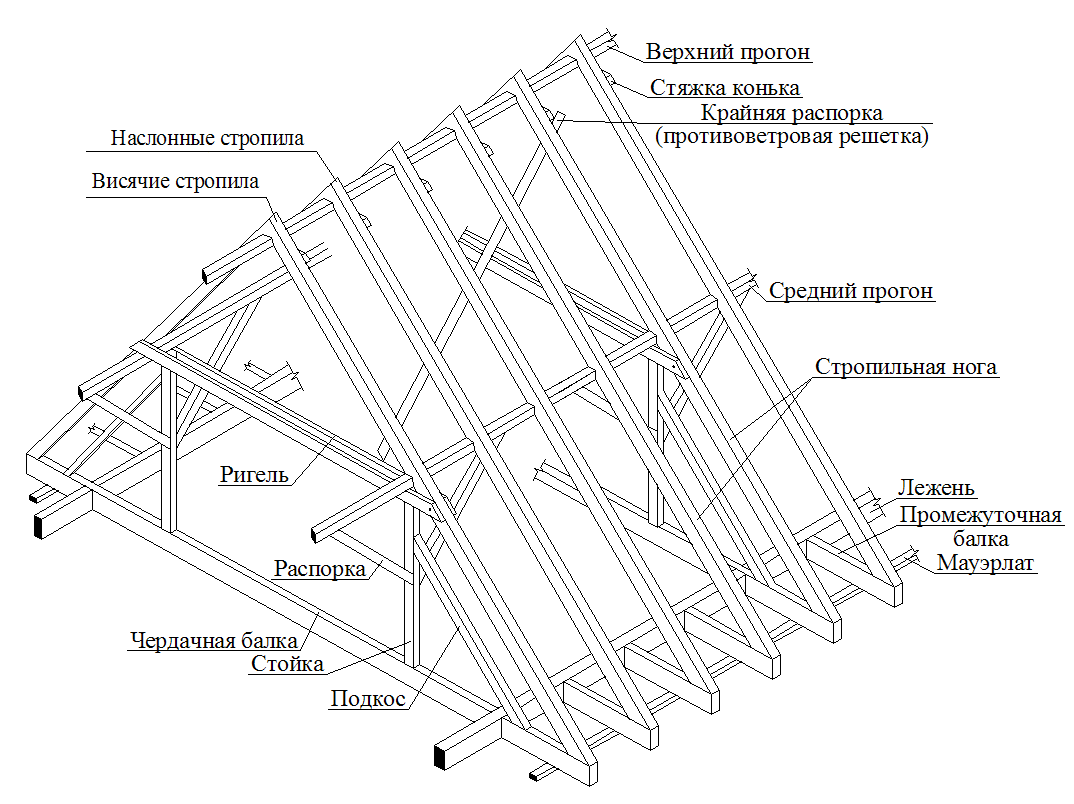

Когда говорят о стропильной системе крыши, то речь идет о несущей конструкции скатной кровли, в состав которой входят наклонные стропильные ноги, вертикальные стойки и наклонные подкосы. Стропила могут быть сделаны из дерева, железобетона, металла и смешанных материалов. При помощи таких крепежных элементов, как подкосы, ригели, стойки, распорки и т.п. Стропила соединяют в стропильные фермы (системы).
Стропильная система формируется на такой геометрической фигуре, как треугольник. Причина в том, что благодаря этому, она является наиболее устойчивой и жесткой.
Для стропил используется брус с разным сечением, это определяется длиной стропильных ног, шагом установки стропил и расчетной величиной нагрузок (снеговых, ветровых) для конкретного региона. Для простых конструкций крыш рекомендуемая величина сечения колеблется в пределах 40х150 мм и 100х250 мм.
Стропильные системы могут быть с:
- двухскатными фермами;
- фермами с верхним поясом сложной формы;
- фермами-ножницами;
- мансардными фермами.
На особенности конструкции стропильных систем влияет расположение и количество внутренних опор, форма самой крыши, величина пролета между опорами, действующие на обрешетку нагрузки и другие факторы.
Основной элемент стропильной системы – это стропильные ноги, которые поддерживают обрешетку. Их принято укладывать вдоль кровельного ската.

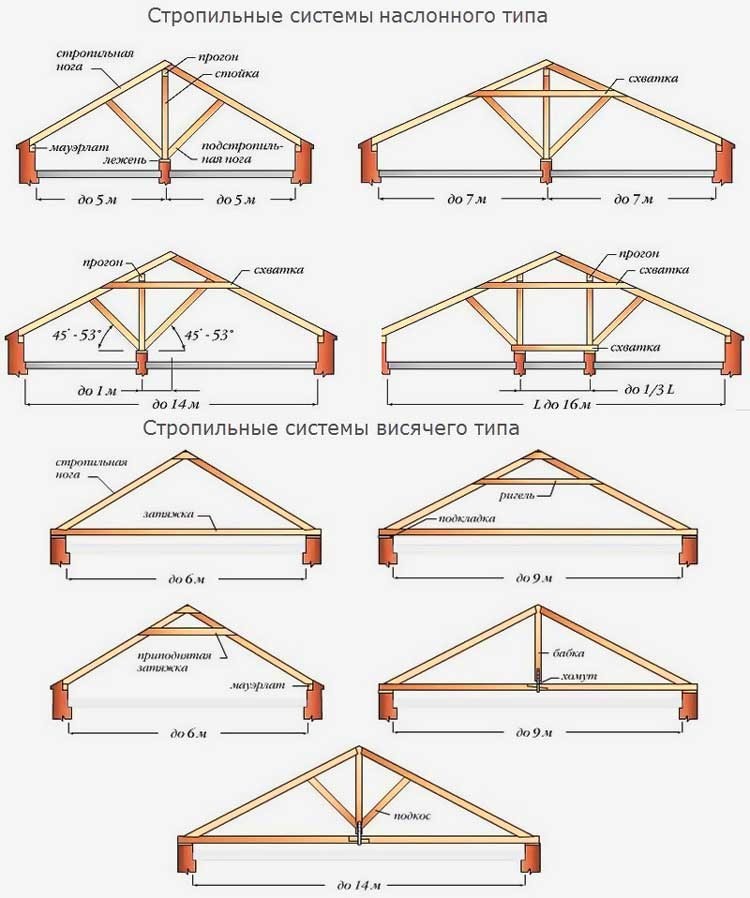

Фермовая конструкция может обустраиваться с применением стропил двух типов – наслонных, которые опираются концом и средней частью на стены здания, и висячих, опирающихся на стены здания только концами без использования промежуточных опор.

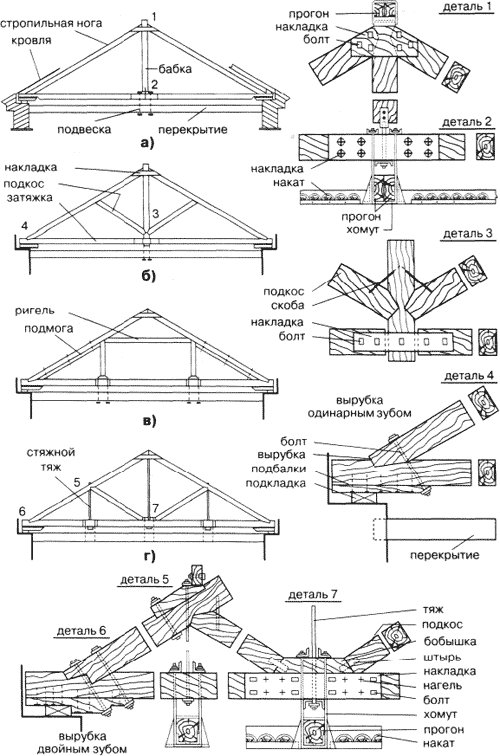

Крепление стропилСтропила висячего типа производят передачу нагрузки на две крайние опоры, в их качестве могут выступать и стены здания. Ноги таких стропил могут работать, как в сторону изгиба, так и в сторону сжатия. С их помощью в горизонтальном направлении создается распирающее усилие, которое является очень большим и передается стенам. Металлические и деревянные затяжки помогают значительно уменьшить это усилие. Расположение затяжек может быть у основания стропил и выше. Чем выше будет располагаться затяжка, тем более мощной она должна быть. Материал, из которого она изготовлена, в этом случае, не имеет значения. Такая скатная кровля, узлы которой надежно соединены со стропилами, является стабильной и долговечной.
Поскольку в висячих стропилах опора осуществляется только в двух крайних точках, то затяжка, соединяющая стропильные ноги, не дает им разъезжаться. Когда пролет меньше 8 м, чтобы уменьшить прогиб стропильных ног, параллельно затяжке врезается ригель. При пролете больше 8 м ставится бабка с подкосами. Висячими стропилами пользуются в сооружениях, обладающих легкими стенами. Их большое достоинство, что они могут перекрывать длинные пролеты.
Стропила наслонного типа применяют в зданиях, которые имеют среднюю несущую стену, а также обладают столбчатыми промежуточными опорами. Их используют, когда расстояние между ними не больше 7,0 м. Дополнительная опора может увеличить ширину перекрытия до 12 м, а наличие двух – до 15,5 м. Стропильные ноги в деревянных домах (брусчатых или рубленных) имеют опору на верхних венцах, в каркасных – на верхней обвязке. В домах из камня опорой для стропильных ног будет служить мауэрлат.
Из этого видно, что окончания стропил осуществляют передачу нагрузки на внешние стены здания, а их средняя часть производит передачу нагрузки на внутренние стены или опоры.
По сравнению с другими типами кровельных систем кровельная система с использованием наслонных стропил является более легкой в монтаже. При этом экономятся пиломатериалы, а значит, уменьшается стоимость строительства.
В одной кровельной конструкции может допускаться чередование висячих и наслонных стропильных систем. Когда отсутствуют промежуточные опоры, более целесообразными являются висячие стропила, в других случаях производят установку наслонных стропил.
Существуют конструкции крыш, когда используются комбинированные стропильные системы, когда происходит чередование между собой наслонных и висячих стропильных систем. Для увеличения их жесткости под коньковый прогон устанавливают стойку с подкосами. С помощью этого приема можно увеличить расстояние между боковыми опорами в пределах 12 метров.
Элементы крыши. Названия. Подробное описание
Выбор конкретной крыши и кровли необходимо делать еще на стадии проектирования строения. Современные технологии и стройматериалы позволяют архитекторам создавать огромное разнообразие решений как по конструкционным особенностям, так и по используемым покрытиям и технологиям. Во время выбора конкретного решения принимается во внимание большое количество факторов, влияющих на элементы крыши. Несмотря на такое разнообразие типов и конструкций крыш все они имеют несколько общих элементов.
Элементы крыши. Названия
Название элемента крыши | Краткое описание |
---|---|
Стропильная система | Может быть плоской односкатной, двускатной, многоскатной вальмовой, сложной, купольной и т. д. Сами стропила могут быть наслонными и висячими, целыми или наращиваемыми. |
Обрешетка | В зависимости от типа кровельных материалов бывает сплошной или решетчатой. Некоторые крыши имеют специальную вентиляционную контробрешетку. |
Кровельный пирог | Используется во время обустройства теплых крыш, состоит из пароизоляционного слоя, утеплителя и ветрозащиты. |
Кровельное покрытие | Может быть рулонным или штучным, из натуральных или искусственных материалов. Материалы кровли оказывают существенное влияние на ее стоимость и сложность кровельных работ. |
В таблице приведены только общие названия, каждый вид кровли имеет свои дополнительные элементы. На крышах могут быть окна и фронтоны, водостоки и иные инженерные конструкции.
Содержание статьи
Элементы крыши и их названия
Наиболее часто используемые элементы крыши рассмотрим на примере одной из самых сложных конструкций – вальмовой кровле с эркером.
Вальмовая крыша с эркером
Далее поговорим о тех элементах, которые на вальмовой крыше использованы не были. Сразу по ходу описания будем давать краткие объяснения к названиям элементов.
Рассматриваемая крыша не имеет фронтонов, основная часть перекрывается двускатной вальмовой, эркер имеет шатровое покрытие.
Фронтоны
Фронтон – передняя часть стены различной формы. По бокам ограничивается двумя скатами, в нижней части карнизом. Фронтоны чаще всего изготавливаются из тех же стройматериалов, что и фасадные стены, но есть и иные варианты строительства этих элементов.
В последнее время существенно расширился геометрический вид фронтонов, теперь можно встретить следующие их формы:
- килевидную – напоминают перевернутый корабль;
- лучковидную – форма лука;
- полукруглую – вершина с циркульным завершением;
- прерванную – имеется горизонтальный карниз для вставки окна;
- самцовую – сложенную из бревен в качестве продолжения венцового участка стены;
- ступенчатую – размеры ступенек уменьшаются кверху;
- трапециевидную – фронтон в виде правильной трапеции.
Фронтон в архитектуре
На обыкновенных зданиях фронтоны чаще всего имеют традиционную треугольную форму.
Треугольный фронтон
Скат
Часть крыши, располагающаяся между крайними стропильными ногами. Может иметь форму трапеции, прямоугольника, треугольника и т. д.
Скат
В многоквартирных домах крыши чаще всего односкатные плоские, скат – бетонная плита перекрытия. Такие крыши имеют рулонные покрытия, в некоторых случаях могут быть эксплуатируемыми. На них делают зимние сады, площадки для отдыха, бассейны и прочие элементы для повышения комфортности проживания.
Плоская крыша с бассейном
Эркер
Выступающая за проекцию фасада часть здания со своей отдельной кровлей. Крыша эркера может быть полукруглой, прямоугольной или многогранной. В нашем примере эркер симметричен и расположен точно посредине фасадной стены. Размеры здания 11×13,5 м. Стропильные ноги и вертикальные опоры упираются на мауэрлаты и лежни.
Эркер
Мауэрлат
Изготавливается из досок или бруса, фиксируется по периметру фасадных стен или к специально подготовленному армирующему поясу. На мауэрлат упираются нижние концы стропильных ног. Элемент должен прочно фиксироваться, если кладочные материалы фасадных стен не отличаются высокими показателями физической прочности, то под мауэрлат обязательно обустройство армирующего пояса. В брусчатых домах в качестве мауэрлата используется верхний венец. Для предупреждения расползания стен применяются металлические или деревянные нагели большого диаметра и длины, они связывают между собой несколько венцов дома.
Мауэрлат
Лежень
Изготавливается из бруса или доски, крепится к несущим межкомнатным перегородкам сразу к кладочным материалам или армопоясу, служит опорой для различных упоров стропильной системы.
Лежень
Между стенами и деревянными элементами всегда следует укладывать гидроизоляцию, универсальным и самым оптимальным вариантом считается обыкновенный рубероид. Есть лишние деньги и желание их потратить – можно покупать современные мастики на основе модифицированного битума. Строительный эффект тот же, финансовый намного отличается от варианта с рубероидом.
Цены на брус
Брус
Балки перекрытия
Этот архитектурный элемент можно относить как к потолку, так и к крыше. Дело в том, что на эти балки упираются многие упоры стропильной системы, без них строительство сложных кровель невозможно.
Балки перекрытия
Расстояние между балками выбирается с учетом стандартных размеров утеплителей. Во время установки этих элементов следует принимать во внимание особенности крыши эркера, балки должны держать все стропильные ноги. Угловые балки эркера располагаются на биссектрисе угла, в противном случае крыша и вылет карниза будут несимметричными. Укладываются на мауэрлаты и лежни или на стены.
Карниз
Элемент, который отделяет вертикальную плоскость стены от плоскости крыши, называется карнизом.
Подшивка карниза
Может иметь несколько разновидностей.
- Ордерный карниз. Резко выходит вперед и сильно нависает над частями фасада, выполняет функцию их защиты от атмосферных осадков.
- Гезимс. Карниз имеет вид полосы, расчлененной на несколько продольных выступов и впадин, может располагаться как непосредственно под крышей, так и между этажами как декоративный элемент фасада здания.
Если строение имеет деревянный карниз, то его рекомендуется подшивать досками сразу после монтажа балок, это намного упрощает работы по дальнейшему строительству стропильной системы. Кроме того, сам карниз также намного проще подшивать сразу после установки балок. После того как балки перекрытия и карниз готовы, можно приступать к установке опорной рамы.
Подшивка карниза доской
Опорная рама
Один из самых важных несущих элементов крыши. Состоит из вертикальных опор, прибитых к лежням, и горизонтальных коньковых прогонов. Размеры опорной рамы зависят от размеров крыши, сложные варианты могут иметь несколько опорных рам: одна устанавливается под коньком, остальные в самых слабых местах стропильных ног.
Опорная рама
Конек
Линия стыка верхних частей скатов крыши. Простые крыши имеют только один конек, у сложных таких элементов несколько.
Коньковый элемент кровли
На опорной раме крыши эркера устанавливается специальное приспособление – центрирующее ядро.
Цены на различные виды кровельных коньков
Конек кровельный
Центрирующее ядро
На нем сходятся все стропила крыши эркера. Это центрирующий элемент высотой примерно 50 см м толщиной около тридцати сантиметров. Делается он из сплошной чурки или клееных досок, служит упором для стропилин, фиксируется на вертикальной опоре рамы эркера.
Центрирующее ядро
Стропилины основной крыши
Самый важный и самый известный элемент кровли. Воспринимают на себе все усилия кровли, изготавливаются из досок различных размеров. Расчет делается на стадии проектирования дома. Вверху стропилины фиксируются друг к другу или к коньковой доске, могут упираться о коньковый прогон или иметь отдельную опорную раму.
Стропила
Внизу стропильные ноги упираются о мауэрлат, могут быть висячими наслонными.
- Висячие стропилины. Используются на небольших зданиях и сооружениях, имеют только две точки опоры. Вверху упираются друг о друга или в коньковую доску, расположенную между стропильными ногами. Внизу упираются о мауэрлат. Для усиления конструкции могут применяться затяжки. Это обыкновенные доски, фиксирующие две стропильные ноги в верхней части, таким образом подготавливаются простейшие фермы.
- Наслонные стропилины. Название элемента обозначает, что стропильные ноги наслоняются на любые дополнительные опоры. Они могут размещаться в различных местах, быть вертикальными или угловыми.
Особенности стропильных систем
Кобылки
Крепятся на стропилах, удлиняют эти элементы, позволяют уменьшать стоимость стропильной системы и улучшать ее эксплуатационные характеристики. Для изготовления кобылок могут использоваться тонкие доски, на них не воздействуют значительные усилия. Кобылки позволяют выводить скат за пределы стены на значительное расстояние и дополнительно защищать фронтонные стены от негативного воздействия естественных осадков.
Стропила с кобылками
Короб для софитов
Назначение – улучшение внешнего вида свесов скатов крыши, минимизация рисков подрыва кровли резкими порывами ветра. Изготавливается из досок, в дальнейшем зашивается деревянными или пластиковыми софитами.
Короб для софитов
Угловые стропилины
Используются только в сложных многоскатных крышах, самые длинные элементы стропильной системы. Требуют особенного внимания во время изготовления и установки.
Нарожники
Специальные элементы для увеличения жесткости фиксации угловых стропилин. Могут опираться о балки перекрытия или специально установленные элементы.
Нарожники
Стропилины эркера
Самые большие по размерам элементы сложной кровли, закрывают эркер. Одним концом упираются о центрирующее ядро, там сходится верхний край, а вторым концом на балки.
Стропила эркера
Это общая начальная конструкция крыши, в дальнейшем нужно устанавливать различные вертикальные, горизонтальные и наклонные связи для увеличения жесткости конструкции и повышения ее несущей способности. Количество рассчитывается индивидуально для каждой крыши, каждый вариант фермы может иметь существенные различия. Но есть общие виды элементов стропильных систем.
Нижний подкос
Устанавливается под углом к вертикали, один конец упирается о стропилину, второй о вертикальную опору и балку перекрытия.
Нижний подкос
Вертикальная стойка
Поддерживает стропильную ногу, устанавливается вертикально, нижний конец упирается о балку перекрытия.
Стойка
Верхний подкос
Монтируется в верхней трети стропильной ноги, устанавливается под углом, нижний конец упирается о горизонтальную затяжку.
Верхний подкос
Горизонтальная затяжка
Фиксирует две стропильные ноги в конструкцию фермы.
Стойки, затяжки и подкосы изготавливаются из досок, длинные вертикальные опоры и прогоны из бруса. Проектировщики часто предлагают эти элементы изготавливать из спаренных досок, так дешевле и надежнее. Спаренные доски всегда имеют более высокие показатели сопротивляемости на изгиб, чем брус такой же толщины.
Горизонтальная затяжка
Ендовы
Места стыка скатов под тупым углом. Наиболее опасный элемент крыши, именно здесь чаще всего возникают протечки. В ендовах устанавливается специальный брус или доска, которая называется ендовной. Во время строительства ендов нужно использовать лишь качественные пиломатериалы, обязательно делать мероприятия по их защите от гниения и повреждения вредителями.
Ендова кровли из металлочерепицы
Подвесы конькового прогона
Используются для усиления конструкции на больших по размеру крышах, изготавливаются из брусков или досок.
Подвесы конькового прогона
Все элементы стропильной системы должны между собой жестко фиксироваться. Делать это можно как при помощи современных металлических перфорированных пластин и уголков, так и обыкновенными гвоздями или металлическими скобами. После того как все работы закончены, можно приступать к изготовлению обрешетки.
Обрешетка
Удерживает кровельный материал, технические параметры зависят от физических характеристик кровельных покрытий. Обрешетка может быть сплошной или решетчатой. Очень важный с точки зрения длительности эксплуатации крыши элемент. Обрешетка должна гарантировать, что кровельное покрытие не будет прогибаться под весом снежного покрова, листы металлочерепицы прочно зафиксированы и не оторвутся резкими порывами ветра.
Обрешетка
Делать обрешетку можно как из новых, так и из бывших в употреблении пиломатериалов. Главное требование к ним – отсутствие гнилостных повреждений. Внешний вид никакого значения не имеет, обрешетка всегда скрывается кровельными покрытиями.
Контробрешетка
Монтируется на теплых кровлях, обеспечивает надлежащие условия естественной вентиляции для удаления влаги. Увеличивает время эксплуатации крыши, предупреждает преждевременный выход из строя нагруженных элементов стропильной системы. Линейные параметры контробрешетки имеют строгие нормированные значения. Несоблюдение рекомендаций профессионалов становится причиной нарушения эффективности естественной вентиляции, последствия такой ситуации очень неприятные.
Обрешетка и контробрешетка
Ветровые доски
Фиксируются на обрешетке со стороны фронтонов. Выполняют две функции: предупреждают подрыв кровли и улучшают внешний вид дома. Могут быть деревянными, металлическими или пластиковыми.
Монтаж ветровой доски
Карнизные доски
Улучшают дизайнерский вид крыши, предупреждают намокание стропильной системы. Изготавливаются из металла или пиломатериалов.
Лобовая планка для софитов
Цены на доски строительные
Доски строительные
Кровельное покрытие
Главная задача – создавать герметичное покрытие крыши, защищать внутренние помещения от ветра, дождя и снега. В настоящее время существует много видов кровли, каждый элемент крыши имеет свои технические характеристики. Во время выбора нужно смотреть не столько на стоимость, сколько на время эксплуатации. Дешевая кровля служит примерно десять лет, экономично очень дорого полностью менять кровлю через такой короткий срок эксплуатации.
Кровельные материалы
Кровельный пирог
Элемент присутствует только в теплых крышах, состоит из нескольких слоев.
- Парозащита. Назначение – предупреждать попадание влаги в утеплители. Этот элемент кровли обязателен только в тех случаях, когда для теплозащиты используется минеральная вата или эковата. Эти материалы способны впитывать большое количество влаги, а во влажном состоянии существенно увеличиваются показатели теплопроводности. Эффективность теплозащиты кровли уменьшается, деревянные элементы стропильной системы длительное время контактируют с влажным утеплителем. Как следствие – ускоренная порча пиломатериалов.
- Утеплительный слой. Чаще всего используется минеральная вата. Реально имеет всего два преимущества – не выделяет в воздух вредные химические соединения и не боится открытого огня. Недостатки – высокая стоимость, довольно большая масса, значительные показатели гигроскопичности и продуваемость ветром. Утеплительные материалы на основе полимеров этих недостатков не имеют. Что касается выброса вредных веществ, то современные пенопласты по этим показателям считаются безопасными для здоровья и санитарными организациями допущены к использованию в жилых помещениях.
- Ветрозащита. Предупреждает выдувание теплого воздуха из утеплителя. Применяется только в том случае, когда в качестве утеплителя использовалась минеральная вата. Для ветрозащиты используются высокотехнологичные современные мембраны, они пропускают пар из минваты, защищают ее от ветра и попадания конденсата.
- Капельник. Специальный элемент теплых крыш, собирает капли конденсата с кровли и ветрозащиты и направляет их в водосточную систему.
- Контробрешетка. Обязательный элемент теплой кровли, устанавливается между ветрозащитой и кровельными покрытиями. Контробрешетка обеспечивает функциональность естественной вентиляции подкровельного пространства. За счет этого быстро отводится влага, не допускается гниение деревянных элементов стропильной системы.
- Кровельное покрытие. Могут применяться как дешевые рулонные материалы для плоских односкатных крыш, так и дорогая натуральная штучная черепица для сложных дизайнерских кровель.
Пирог крыши под металлочерепицу
Кровельный пирог под мягкую кровлю
Элементы теплой крыши могут иметь различные названия используемых материалов, но от этого не изменяется их конструкционная функция.
Водостоки
Назначение – отвод талой и дождевой воды со скатов крыши, недопущение чрезмерного увлажнения почвы под фундаментом здания, защита цоколя от переувлажнения. Эти элементы крыши могут изготавливаться из пластика или металла, имеют различную стоимость и форму. Но всегда состоят из одинаковых элементов.
- Желоб принимает воду со скатов и направляет ее к вертикальным элементам водоотвода. Желоб имеет торцевые заглушки, комплектуется соединительными и поворотными элементами.
Желоб водосточный
- Воронка. Может устанавливаться на желоба, по ней вода попадает из желоба в вертикальные трубы. Есть воронки, которые крепятся у ендов в тех местах, где монтаж обыкновенных желобов по каким-либо причинам невозможен. Такие воронки для сбора воды из ендов сразу подключаются к индивидуальным трубам.
Воронка
- Крепежные элементы. Фиксируют трубы к фасадным стенам и желоба к стропильной системе. Позволяют регулировать углы наклона и расстояния, могут быть металлическими и пластиковыми.
Держатель водосточной трубы
- Круглые трубы. Отводят воду от дома, комплектуются концевиками, соединителями, тройниками.
Труба водосточная оцинкованная
Тройник водосточной трубы
Колено трубы
Водостоки – важный элемент крыши любого типа и на любом сооружении.
Цены на водостоки
Водостоки
Снегозащита
Этот элемент кровли выполняет две функции: защищает водостоки от чрезмерных усилий во время весеннего схода снега со скатов крыши и не допускает травмирования пешеходов. Снегозадержатели изготавливаются из металлических труб или листовой стали. Обязательно должны фиксироваться к стропилам или обрешетке, запрещается прикручивание только к кровле в местах ее провисания. Выбор конкретного типа снегозадержателей и мест их установки зависит от климатической зоны расположения здания.
Трубчатый снегозадержатель
Снегозадержатель для кровли
Чердачные помещения
Элементы крыши могут быть жилыми и нежилыми. В последнее время жилые чердачные помещения называются мансардами, но под такие цели они использовались и ранее. К сожалению не так часто, как хотелось многим владельцам домов. Проблема была в крайней отсталости советских строительных технологий и материалов. Как только на отечественном рынке появились импортные товары, мансарды стали очень популярными в нашей стране.
Мансарда с балками
Спальня на мансардном этаже
Нежилые чердачные помещения чаще всего используются в различных пристройках и хозяйственных сооружениях. Они применяются только для хранения различных вещей, в сельской местности переоборудуются для хранения урожая.
Заключение
В статье приведены названия элементов согласно терминологии строительных норм и правил, на практике строители могут называть те или иные конструкции различными словами, но их назначение от этого не меняется. Рекомендуется всегда пользоваться правильной терминологией, это предупредит неизбежную путаницу и возникновение досадных ошибок.
Видео – Узлы стропильной системы
Скатная кровля — конструкция, устройство, виды скатных крыш
В этой статье будет разобрана скатная кровля, её виды и параметры. Будут изучены разновидности и характерные черты. А особое внимание будет уделено традиционным конструктивным особенностям, в которых будут рассказаны элементы каждого вида. Редакция постаралась разобрать информацию максимально понятно.
Скатная кровля
Какие бывают скатные крыши
На текущий момент все виды кровли условно разделяют на 2 вида: плоские и скатные. Главное различие между ними заключается в угле наклона. Для плоских крыш он должен быть ниже 5 градусов. Скатные крыши в этом плане не ограничены. К тому же, если плоские крыши могут состоять исключительно из одного ската, то второй вариант крыш может быть очень разнообразным, включать значительное количество компонентов.
Все скатные кровли условно делятся на 9 видов:
- Односкатные;
- Двускатные;
- Вальмовые;
- Полувальмовые;
- Шатровые;
- Мансардные;
- Сводчатая;
- Бубновая;
- Многошипцовые модели.
Стоит описать характерные черты всех этих вариантов.
Односкатная крыша
Простейший вариант скатной крыши, которая монтируется из одного ската. Может использоваться в практически любом помещении, но могут появиться проблемы с высоким давлением на часть площади. Состоит конструкция из следующего набора составляющих:
- Системы из стропил.
- Обрешетки, на которую кладется кровля.
- Кровельный материал.
Односкатная кровля
Есть значительное количество вариантов формирования скатной крыши, в которых применяются различные элементы. Они существенно различаются между собой. А наиболее простой моделью считается в которой стропильные ноги монтируются на разных уровнях, что приводит к изменению уровня наклона.
Несколько сложнее возвести полноценную ферму, в форме треугольника которую монтируют в законченный вид ещё на земле, а затем при помощи современного оборудования, где устанавливается с определенным промежутком.
Эта конструкция будет несколько проще, чем остальные варианты, но и выглядеть достаточно примитивно.
Двускатная крыша
Второй вариант можно назвать традиционным – это двускатная крыша, состоящая из двух элементов, которые формируют конек. Их условно разделяют на симметричные и асимметричные. Различие, как видно по названию заключается в размере ската и угле, под которым они установлены. К тому же, конек будет несколько смещен в одном из направлений.
Этот вариант крыши является самым популярным, а симметричные двускатные конструкции являются и очень надежными и при правильном выборе материалов и изоляции стропил способны прослужить очень долго.
Двухскатная кровля
В плане наличия и количества конструктивных элементов, стоит их охарактеризовать и назвать:
- Мауэрлат. Нижней часть каркаса являются бруски, расположенные по периметру перекрытия, к которым монтируются бруски. Именно в них упираются стропила. Они требуются для распределения нагрузки на несущие стены.
- Стропила. Они установлены под наклоном и боковые части обрезаны под определенным углом. В некоторых случаях формируют висячие стропила. Они упираются верхними частями между собой, а наслонные в прогон конька.
- Коньковый прогон представляет собой брус, установленный горизонтально, который формирует конек крыши. Именно он находится на максимальной высоте и монтируется последним. Он опирается в часть стойки, которые устанавливают под ним с равномерным шагом.
- Опорные стойки – это обрезанные брусья, которые установлены между лежнем и прогоном. Важно учитывать нагрузку, которой будет подвергаться крыша. От неё зависит шаг установки.
- Лежень представляет собой последний элемент. Это брус, который монтируют параллельно прогону конька. Он расположен по всей длине дома, либо его укладывают поверх несущей стены, делящей дом на 2 части. Последнее требует дополнительных расчетов при проектировании.
- Промежуточные опоры. Если стропила слишком длинные, чтобы снять с них нагрузку, монтируется дополнительный ряд стоек, устанавливаемый на расстоянии в половину ската. А под них кладется ещё один лежень.
- Промежуточный прогон. Для уменьшения числа вспомогательных опор в точках упора в стропила можно использовать перпендикулярно ещё один брус, а в него упереть несколько стоек.
В результате формируется прочная, но эстетичная крыша, которая закрывается фронтоном. Он может изготавливаться из досок, кирпича или ряда других материалов.
Стропильная система двухскатной кровли
Вальмовая крыша
Следующий вариант представляет собой популярный вариант в постройке частного дома за счет высокой эстетичности и надежности. Количество скатов достигает 4, причем они имеют разную форму: 2 трапеции и 2 равнобедренных треугольника. В плане конструкции есть несколько дополнительных элементов, к которым относят диагональные стропила.
Функцией их является соединение прилежащих частей между собой. К тому же они обеспечивают стабильность конструкции, за счет соединения углов с торцом конькового бруса. И на них нередко монтируют вспомогательные опоры, которые называются шпренгели.
Вальмовая крыша
Пример вальмовой крыши представлен на фото ниже:
В ней стропильная система включает как длинные, так и короткие ноги. Они имеют различные названия:
- Упирающиеся в брус – стропила;
- Упирающиеся в накосы – нарожники.
Количество последних зависит от угла наклона крыши и габаритов прогона конька. Причем, зависимость обратно пропорциональная, чем меньше угол наклона и длина конька, тем больше потребуется установить нарожников для высокой прочности.
Датская вальмовая крыша
Полувальмовая
Это подвид вальмовой кровли. В сравнении с предыдущим вариантом добавляется фронтон, начинающийся от конька или карниза. При этом изменяется форма с треугольной на трапециевидной. В некоторых случаях форма может не изменяться.
Полувальмовая крыша
Касательно первого варианта, эта конструкция является наименее сложной, поскольку в плане постройки она схода с симметричной двускатной моделью. Особенно, две крупнейшие части. Однако внизу скаты несколько увеличиваются, что делает крышу очень привлекательной издалека.
В плане сложности, постройка такой крыши мало отличается от традиционный вальмовой. Однако есть несколько стыков элементов, которые потребуют особого крепления, что несколько увеличивает бюджет.
Все фронтоны монтируются на боковые скаты, а, следовательно, потребуется провести усиление конструкции. Однако это зависит от размеров ската. При повышении площади, потребуется сформировать стык при помощи бруса толщиной от 10х10см. А если она минимальная, подойдет и небольшая доска.
Шатровая крыша
Этот вариант также представляет собой четырехскатную крышу, главным отличием которой является отсутствие конькового прогона, который замене узлом. Последний представляет собой стык между 4 стропилами, которые и формируют соединение скатов. В этом случае они выглядят как равнобедренные треугольники.
Шатровая крыша
На текущий момент шатровые крыши могут выполняться двумя способами:
- Висячие. В такой конструкции стропила упираются в районе конька между собой.
- Наслонные. Когда они подпираются в нижней части при помощи опорной балки, которая установлена вертикально. Подобный способ является применимым в том случае, если площадь дома достаточно значительная.
В результате формируется пирамидообразная конструкция. Но для частного дома она малоприменима, поскольку они редко получают форму квадрата. Наиболее часто используются в беседках, компактных постройках типа бани, а также многое другое.
Стропильная система шатровой крыши
Мансардная кровля
Этот подвид имеет высокую сложность производства. Главной её особенностью является наличие двух скатов, причем каждый из скатов включает 2 части, наклоненные под разными углами. При этом верхняя часть под несколько более крутым углом.
Мансардная кровля
Постройка подобной конструкции требует особого подхода. Причем, не зная её особенностей можно понизить уровень качества готовой крыши. В процессе очень важно соблюдать пропорции строения. В результате были разработаны 2 главные технологии строительства:
1. Последовательный. В таком случае крыша возводится над небольшим строением. То есть происходит установка стоек, на которые в дальнейшем возводится обвязка. А сами стойки монтируются на мауэрлат, а затем на лежни. Обвязка является местом прикрепления стропил второй части крыши. Они могут иметь как наслонный, так и висячий формат. В дальнейшем происходит монтаж стропильной системы, который упирается в обвязку. 2. Второй способ подразумевает установку кровли на большой дом. Произвести самостоятельную установку подобной конструкции крайне трудно, поэтому она строится из части ферм на земле, а затем их устанавливают на крыше.Главным достоинством мансардной крыши является то, что она является полноценным жилым помещением. В ней можно разместить гостей, если сделать ремонт. Однако, чтобы полноценно её завершить понадобится провести планирование и проект. А главное обеспечить достаточную площадь, что может быть затруднительным.
Мансардные крыши имеют угол наклона ската от 30 до 60 градусов. И это одна из главных особенностей. Для неё потребуется несколько больше материалов, чем для других вариантов крыши, но использование подобной конструкции позволит получить ещё один уровень.
Многошипцовые крыши
Этот вариант представляет собой разновидность двускатной крыши. Причем, это не единственная их характерная особенность. В каждой из конструкций присутствует несколько фронтонов, а их количество может достигать даже более 4. Их название – шипцы.
Многошипцовые крыши
Но построить её самостоятельно почти невозможно. Для неё нужно выбирать, если специально проектировали квадратным. Кроме того, в неё входит элемент под названием ендова, который в процессе подвергается максимальным нагрузкам. Он располагается между щипцами и является между скатами. Она требует герметичности, которая формируется в зависимости от кровельного материала, который планируется укладывать.
Стропильная система многошипцовой крыши
Сводчатая крыша
Ещё один сложный вариант скатной крыши – сводчатая. Он редко применяется в частном строительстве по причине высокой проблематичности при возведении и значительном количестве отходов. Название конструкции было получено из-за скругленной формы стропил.
Сводчатая крыша
Купольная крыша
Бубновая крыша
Последней в этой статье становится крыша Судейкина. Это крайне трудная конструкция в плане постройки. Если целый алгоритм, по которому она собирается. Однако, это будет трудно описать, поэтому предлагаем к просмотру видео.
Бубновая крыша
Бубновая кровля
Выводы
В статье рассмотрены все виды скатной кровли, схожие и различные между собой. Часть из них различается очень сильно. Редакция постаралась сделать это максимально понятным, чтобы вам было проще выбрать для своего дома крышу.
Скатные крыши. Крыши. Устройство и ремонт
Скатные крыши
Такие крыши состоят из скатов, которые при пересечении образуют ребра (углы). Смотрящее вверх ребро называют коньком, обращенный вниз угол – разжелобком, или ендовой. Часть кровельного покрытия, выступающая за периметр наружных стен, называется карнизным свесом.
Скатная кровля основана на стропильной конструкции.
Основным элементом такой конструкции являются стропила – наклонно расположенные балки, опирающиеся одним концом на верх несущей стены, а вторым – на конек крыши. Наклон стропил соответствует уклону ската. В плане стропила должны быть перпендикулярны плоскости несущей стены. Вместо стропил можно использовать стропильные фермы (рис. 2).
Стропила передают нагрузку от конструкций крыши и внешних воздействий на несущие стены или колонны здания. Возможная форма и материал стропил зависят от типа несущих опор, величины пролета и других общих конструктивных параметров здания.
Стропила или стропильные фермы опирают на горизонтально расположенные на несущей стене брус или мауэрлат.
Рис. 2. Конструкция скатной крыши: а– со стропильными балками; б– со стропильными фермами: 1) стропило; 2) затяжка; 3) мауэрлат; 4) коньковый прогон; 5) дополнительный прогон под стойками и подкосами; 6) подкос; 7) стойка; 8) стропильная ферма; 9) дополнительные связи
Стропильные фермы не нуждаются в дополнительной поддержке под коньком. Стропильные балки при необходимости (достаточно большая ширина пролета и наличие внутренних несущих стен или колонны) подпирают в верхней точке стойками и подкосами. Чтобы уменьшить число стоек, по коньку крыши укладывают балку-прогон, опирающуюся на стойки и поддерживающую верхние концы стропил. Прогон играет также роль связывающего элемента, придающего устойчивость к опрокидыванию всего конструктивного остова крыши.
Стропильные фермы с той же целью укрепляют вертикальными связями – фермами или балками, расположенными перпендикулярно самим стропильным фермам.
Крепление деревянных элементов крыши осуществляют с помощью металлических пластин, затяжек, гвоздей и путем врезки и склеивания.
Выбор материала и типа конструкций крыши зависит от величины пролета, климатических условий в районе строительства, требований по долговечности, огнестойкости и другим свойствам возводимой постройки.
Стропила могут быть наслонными и висячими.
Основной элемент наслонных стропил – стропильные ноги, которые держат на себе обрешетку. При этом стропильные ноги обязательно опирают на стойки с подкосами, коньковый прогон и мауэрлат. Расстояние между стойками может быть принято от 3 до 5 м. Кроме перечисленных конструкций, для увеличения жесткости конструкции могут быть установлены продольные подкосы (у каждой стойки), но это не обязательное условие. Наслонные стропила применяют в зданиях с пролетами не более 16 м. Если пролет (расстояние между несущими стенами или рядами колонн) превышает 16 м, наслонные стропила могут не выдержать нагрузку от собственного веса: в таком случае они прогнутся или сломаются.
Если пролет менее 16, но более 6 м, возможно использовать стропила, однако они требуют усиления (древесина с обработкой или природной гибкостью, дополнительный металлический каркас). В зданиях с пролетами более 6 м есть смысл устроить конструкцию крыши на основе стропильных ферм.
Висячие стропила включают в свою конструкцию только стропильные ноги, которые крепят на затяжках с помощью лобовой врубки и болтов. Верхние концы стропил соединяют прорезным шипом. Висячие стропила применяют в зданиях с пролетами менее 12 м.
Кроме рассмотренных видов стропил, различают накосные стропильные ноги, которые образуют наклонное угловое ребро в вальмовой или многоскатной крыше.
Наиболее распространенная ширина сечения стропил составляет 180–200 мм. Такие стропила из брусьев устанавливают с шагом 1,5–2 м, из досок (с большей длиной сечения) – с шагом 1–1,5 м.
Часть стропильных ног прикрепляют к наружным стенам с помощью скруток из проволоки, вбитых и вклеенных деревянных костылей на гвоздях, болтах или скобах.
Стропильная конструкция из железобетона строится по такому же принципу, как и деревянная, но может быть оперта только на железобетонный или кирпичный остов здания. Вместо опорных стоек применяют столбы с шагом от 4 до 6 м.
Поверх основы из стропил укладывают балки обрешетки (с настилом по ним или без настила), меньшего сечения, в поперечном стропилам (горизонтальном) направлении. Непосредственно на обрешетку укладывают кровельное покрытие. Сплошной настил по обрешетке применяется в случае использования рулонного кровельного материала или асбестоцементных плит. Настил выполняют в два слоя: рабочий (перпендикулярно обрешетке) и защитный (под 45° к коньку или параллельно ему), между слоями укладывают слой рубероида.
Уклон кровли зависит от климатических условий. При большом количестве осадков угол должен быть не менее 45°, в сухом климате – не более 30°, в других условиях – от 30 до 45°. Если для покрытия используют штучные материалы (например, сланец или черепицу), уклон должен составлять не менее 25°. Следует помнить, что увеличение угла наклона ведет к увеличению количества материалов.
Данный текст является ознакомительным фрагментом.
Продолжение на ЛитРесКонструктивные элементы крыши. Столярные и плотничные работы
Конструктивные элементы крыши
Крыша состоит из следующих элементов: несущей конструкции (деревянные балки, стропила, сборные формы), основания под кровлю, изоляционного слоя и кровли.
Стропила
Этот элемент является основной несущей частью конструкции крыши.
Они призваны выдерживать не только вес кровли, но и давление снега и ветра. Стропила можно подразделить на наслонные (рис. 75) и висячие (рис. 76).
Рис. 75. Наслонные стропила: 1 – стропильная нога; 2 – ригель; 3 – чердачное перекрытие.
Рис. 76. Висячие стропила: 1 – мауэрлат; 2 – стропильная нога; 3 – затяжка; 4 – бабка; 5 – подкос.
Наслонные стропила концами опираются на стены здания, а средней частью – на промежуточные опоры. Висячие стропила опираются только концами на стены здания. Наслонные стропила устраивают в том случае, если расстояние между опорами не превышает 6,5 м. Наличие дополнительной опоры позволяет увеличить ширину, перекрываемую наслонными стропилами, до 12 м, а двух опор – до 15 м.
В деревянных брусчатых или же рубленых зданиях стропильные ноги опираются на верхние венцы (рис. 77), в каркасных – на верхнюю обвязку (рис. 78).
Рис. 77. Опора наслонных стропил в деревянных брусчатых или рубленых домах: 1 – шип; 2 – стропильная нога.
Рис. 78. Опора наслонных стропил в деревянных каркасных домах: 1 – балка перекрытия; 2 – стропильная нога.
В каменных домах в качестве опоры для стропильных ног используется мауэрлат – брусья толщиной 140–160 мм (рис. 79).
Рис. 79. Опора наслонных стропил в каменных зданиях: 1 – мауэрлат; 2 – стропильная нога; 3 – затяжка; 4 – чердачное перекрытие.
Мауэрлат располагают по всей длине здания или подкладывают только под стропильную ногу.
В том случае, если стропильные ноги в сечении имеют небольшую ширину, они могут со временем провиснуть. Чтобы избежать этого, применяют специальную решетку, состоящую из стойки, подкосов и ригеля.
Для изготовления стоек и подкосов используют доски шириной 150 мм и толщиной 25 мм или деревянные пластины, получаемые из бревна, диаметр которого должен быть не менее 130 мм.
Для закрепления стропильной ноги применяют затяжку. При скольжении по затяжке стропильный конец может нарушить ее целостность. Чтобы предотвратить скольжение, врубают стропильную ногу в затяжку зубом, шипом или тем и другим одновременно (рис. 80).
Рис. 80. Соединение стропил зубом и шипом: 1 – стропильная нога; 2 – затяжка; 3 – шип.
Стропила обязательно устанавливают на расстоянии примерно 300–400 мм от края. В процессе врубания ноги в конец затяжки максимально отодвигают зуб.
В том случае, если требуется усиленное крепление стропила, используют двойной зуб (рис. 81).
Рис. 81. Соединение стропил двойным зубом: 1 – стропильная нога; 2 – затяжка.
Чаще всего применяют зубы разной величины: высота одного зуба составляет 1/5 толщины затяжки, а высота другого – 1/3. Предварительно на затяжке обязательно делают упор и шип, а на стропиле – проушину (для первого зуба). Для второго зуба достаточно одного упора. В целях дополнительного крепления стропил в затяжках используют хомуты и болты (рис. 82).
Рис. 82. Соединение стропил болтом и хомутом: 1 – стропильная нога; 2 – затяжка; 3 – болт; 4 – хомут.
Рис. 82. (продолжение). Соединение стропил болтом и хомутом: 1 – стропильная нога; 2 – затяжка; 3 – болт.
Для соединения подкоса с бабкой продалбливают в бабке гнездо, а в подкосе вырубают шип (рис. 83).
Рис. 83. Соединение подкоса с бабкой: 1 – затяжка; 2 – болт; 3 – подкос; 4 – бабка; 5 – скоба; 6 – хомут.
Чтобы соединение стало прочнее, его укрепляют дополнительно болтами или хомутами.
Стропильные ноги соединяют с ригелем врубкой сковороднем вполдерева. Чтобы соединение стало прочнее, его закрепляют болтом, нагелем и скобой (рис. 84).
Рис. 84. Соединение ригеля и стропильной ноги: 1 – стропильная нога; 2 – ригель; 3 – скоба.
Для того чтобы соединить между собой составные части затяжки, применяют зуб, болты и накладки из металла. Бабку соединяют с затяжкой с помощью хомута.
Крыша должна защищать стены здания от пагубного воздействия дождя и снега. Для реализации этой функции используют карнизный свес, который должен иметь длину не менее 550 мм.
Концы стропильных ног присоединяют к стенам здания с помощью скруток. Это необходимо для того, чтобы предохранить крышу от разрушения при сильном ветре. Скрутка – это кусок толстой проволоки, лучше оцинкованной. Один конец скрутки присоединяют к стропильной ноге, а второй – к костылю. Костыль предварительно вбивают в шов каменной кладки на расстоянии 300–350 мм от верхнего края стены. В деревянных рубленых домах вместо скрутки целесообразно применять скобу из железа. Она соединяет стропила со вторым венцом сруба.
Железобетонные стропильные ноги наслонных стропил одним концом крепят к наружной стене здания, а другим – к сборному железобетонному прогону. Прогон поддерживается столбиками из кирпича.
Висячие стропила обычно устраивают в зданиях с легкими стенами, а также в зданиях, где отсутствуют внутренние несущие стены. Висячие стропила не передают на стены горизонтальных нагрузок. Выбирая материал для изготовления стропил, необходимо учитывать архитектурно-конструктивные особенности конкретного проекта (длину стропильной ноги, вес кровли и т. д.).
Основание под кровлю
Основание под кровлю может быть выполнено в виде сплошного настила или обрешетки. Оно служит для укладки и поддержания кровли. Сплошной настил целесообразно применять в тех случаях, если в качестве покрытия предполагается использовать плоские асбестоцементные плиты или рулонный материал. Под плиты настил устраивают из досок, расстояние между которыми не должно превышать 10 мм. Доски выкладывают в один слой. Рулонную кровлю устраивают по ровному двухслойному основанию, которое состоит из тщательно подогнанных сухих досок. Между настилами помещают специальную подкладку из рубероида, которая необходима для защиты от ветра.
Обрешетку используют в тех случаях, когда покрытие делают из черепицы, тонколистовой стали, дерева или волнистых асбестоцементных листов. Обрешетку устраивают из брусков 50 х 50 мм. Расстояние между брусками не должно превышать 200 мм. Все составляющие части обрешетки плотно крепят к несущим конструкциям, строго сохраняя заданное расстояние между досками или брусками.
Данный текст является ознакомительным фрагментом.
Продолжение на ЛитРесКомпоненты и типы скатной крыши
Скатная крыша обычно имеет наклонную верхнюю поверхность, и они используются в местах с сильными дождями или снегопадами. Это одна из самых дешевых и экономичных альтернатив покрытия конструкции. Скатная крыша обычно используется на фабриках и в мастерских, подъездах и складских помещениях, в театрах и аудиториях, а также в холмистых регионах.
Климатические условия участка, материал покрытия, пролет и другие факторы — все это определяет уклон крыши.Он разработан с учетом всех этих аспектов.
Различные компоненты, используемые в скатной крыше: Диапазон:Расстояние по горизонтали между внутренними гранями стен или опор называется пролетом.
Рост:Расстояние по вертикали между пластиной стены и вершиной конька называется подъемом.
Шаг:Наклон сторон крыши к горизонтальной плоскости называется скатом.
Ридж:Вершина скатной крыши называется коньком.
Бедро:Гребень, образованный пересечением 2 наклонных поверхностей с внешним углом более 180 °, называется бедром.
Карниз:
Деревянная доска, которая крепится к стропилам у карниза. Его также называют лицевой панелью. Ширина 15-20 см, толщина 20-5 мм.
Purlins:Прогоны — это не что иное, как горизонтальные деревянные или стальные элементы, которые используются для поддержки обычных опор наклонной трассы, когда пролет больше.
Фронтон:Треугольная верхняя часть стены, образованная в конце скатной крыши, называется фронтоном.
Грани:Кромка фронтона, проходящая между карнизом и коньком, называется кромкой.
Шипы:Небольшие деревянные бруски, которые крепятся к стропилам или потолку, называются планками.
Шаблон:Квадратный или прямоугольный блок из камня или бетона, который предусмотрен под концом балки или фермы для распределения нагрузки от крыши на большую площадь опоры, называется шаблоном.
Обычные стропила:Наклонные деревянные элементы, проложенные от конька до карниза, называются общими стропилами. Это промежуточные стропила, поддерживающие кровельные покрытия.
Хип-стропила:Наклонные стропила, образующие вальм скатной крыши, называются шатровыми стропилами. Их укладывают по диагонали от конька до углов стены для поддержки кровельных покрытий.
Jack Rafters:Стропила Jack обычно короче обычных стропил.Эти стропила обычно кладут от бедра или впадины до карниза.
Рафтеры долины: Эти стропила обычно поддерживают желобаValley. Стропила долины имеют наклонный характер и проложены по диагонали от конька до карниза.
Ферма:Каркас, который обычно состоит из треугольников, называется фермой. Он построен и предназначен для поддержки покрытий или потолков в комнатах.
Виды скатной кровлиЕсть три типа скатной кровли:
- Односкатные крыши.
- Двойная или обрешеточная крыша.
- Ферменные крыши.
1. Односкатные крыши:
Одиночные крыши состоят только из общих стропил для каждого ската без какой-либо промежуточной опоры, которые закреплены на коньках и стеновых плитах. Односкатные крыши обычно бывают следующих четырех типов:
(a) Крыша с наклоном или крыша веранды или односкатная крыша:В этом типе скатных стропил имеют наклон только с одной стороны.Ее еще называют односкатной крышей или проходной крышей. Обычно он применяется для максимального пролета 2,4 метра.
(б) Парная крыша: Пара или пара общих стропил обычно образуют этот тип крыши, которые обычно имеют уклон с обеих сторон конька крыши, примыкающего друг к другу. Парная крыша принимается при пролетах до 3,5 метров. Нижние концы стропил прибивают к стеновым плитам, размещенным на стенах. Их удобно разместить над стенами. Прогоны и рейки поддерживают кровельные покрытия. (c) Пара закрытых крыш:Парная закрытая крыша очень похожа на парную крышу, за исключением того, что ноги общего стропила соединяются горизонтальной стропильной балкой. Чтобы стены не опрокидывались, анкерная балка крепится к ногам общих стропил. Анкерная балка обычно изготавливается из дерева или стали. Экономически подходит для пролетов до 5 метров.
(d) Крыша с воротниковой балкой:Аналогично парной закрытой крыше, за исключением того, что в последнем случае анкерная балка поднимается и размещается на высоте от одной трети до половины вертикальной высоты от плиты стены до конька.Обычно это делается при увеличении пролета или при увеличении нагрузки. Связующая балка обычно известна как балка с воротником. Кровля из воротниковой балки подходит для пролетов до 5 метров.
2. Двойная или обрешеточная крышаЭто становится неэкономичным для стропил, когда пролет превышает 2,4 метра. Следовательно, чтобы сделать пролет экономичным, под стропилами предусмотрены промежуточные опоры, называемые прогонами.
3. Фермовые крыши:Каркасная конструкция широко известна как ферменная крыша.При отсутствии внутренних опорных стен и перегородок для прогонов и при пролете крыши более 5 метров. Вот некоторые из наиболее часто используемых ферм:
- Ферма центральной стойки.
- Ферма на ферме.
- Ферма мансардной крыши.
- Усеченная ферма крыши.
- Стропильная ферма Bel-fast.
- Стальные фермы.
Как показано на рисунке, центральная вертикальная стойка известна как центральная стойка.Главный девиз королевского поста — поддерживать связующего. Чтобы предотвратить изгиб основного стропила, в центре основного стропила предусмотрены наклонные элементы, называемые распорками. Обычно он применяется для пролета от 5 до 8 метров.
(b) Ферма Queen-Post:Эта ферма отличается от фермы с королевской стойкой наличием двух вертикальных стоек, известных как стойки королевы. Эта ферма подходит для пролетов от 8 до 12 метров.
Ферма с королевской стойкой немного отличается от фермы с королевской стойкой.Он состоит из двух вертикальных стоек, поддерживаемых в двух разных точках, как показано на рисунке. Эта модификация обычно делается для предотвращения провисания анкерного бруса из-за увеличения длины пролета. При этом анкерная балка поровну разделяется на 3 части, и нагрузка равномерно распределяется между ними.
(в) Ферма мансардной крыши.Франсуа Мансар был человеком, спроектировавшим эту ферму, поэтому она была названа в его честь. Как показано на рисунке, это в основном двухэтажная ферма.Верхняя часть фермы такая же, как у королевской стойки, а нижняя часть в основном такая же, как у фермы стойки королевы. Таким образом, это комбинация почтовой фермы короля и королевы. В настоящее время фермы этого типа не используются из-за его странной и некрасивой конструкции, а также из-за изобретения новых стальных ферм.
(d) Усеченная ферма крыши:Эта ферма очень похожа на ферму мансарды. Здесь отсутствует верхняя часть королевской стойки и присутствует только ферма фермы. Фермы этого типа используются, чтобы освободить место на крыше.
(д) Кровельная ферма Bel-Fast: Ферма крыши Bel-fast также известна как решетчатая крыша или ферма на тетиве. Он сформирован в виде бантика. Эта ферма состоит из тонких деревянных секций, а ее верхний пояс выполнен изогнутым. Обычно используется для пролетов около 30 метров. На верхнем поясе также предусмотрены легкие кровельные покрытия. (е) Стальные фермы: Практически основная причина подвешивания деревянных ферм в стропильных фермах кровли.Они более экономичны для пролетов более 12 метров по сравнению с деревянными. Как правило, большинство стальных ферм изготавливаются из угловых секций, поскольку они могут противостоять как растяжению, так и сжатию. Кроме того, они легко соединяются.Нравится:
Нравится Загрузка …
Что такое скатная крыша? Части и типы скатной крыши
Скатная крыша — это крыша, имеющая наклонную поверхность или поверхности с углом наклона обычно более 20 градусов. Это двускатная, двуплоскостная крыша с коньком в самой высокой точке.Чтобы быть более конкретным, скатная крыша требует уклона более 10 градусов или крыши с двумя скатами, которые сходятся на центральном коньке.
Скатные крыши имеют более классический вид. Они остаются наиболее распространенным и эффективным решением в сырую и холодную погоду для обеспечения максимальной защиты.
Далее приведены основные части скатных крыш.
- Карнизы
- Фронтон
- Отлив
- Бедро
- Коньк
- Изгибы
- Фасция
- Стропила
- Латы
- Лагеря
Описание этих частей ниже.
Карниз
В крыше — нижняя часть наклонной крыши, выступающая за внешнюю поверхность стены. Основная функция карниза заключается в том, чтобы дождевая вода стекала с крыши прямо на внешнюю стену. Также даю защиту от солнечных лучей. Иногда карнизы украшают, чтобы увеличить архитектурную красоту.
Фронтон
Треугольная верхняя часть стены в конце коньковой крыши.
Гидроизоляционный слой
Полоса непроницаемого материала, обычно металла, используемого для предотвращения попадания воды в стык между кровельным покрытием и другой частью конструкции.
Предусмотрены оклады для предотвращения попадания влаги в стену и крышу через стыки в ограждениях, парапетной стене и другие проникновения через плоскость крыши.
Hip
Внешний угол (более 180 градусов), образованный наклонным коньком между двумя пересекающимися скатами крыши.
Конек
Горизонтальное пересечение на вершине двух поднимающихся поверхностей крыши, наклоненных в противоположных направлениях.
Purlins
Это горизонтальные элементы, укладываемые на основные стропила от стены к стене для поддержки общих стропил крыши при большом пролете.Прогоны делают из дерева или стали.
Верхние поверхности прогонов должны быть однородными и ровными. Их необходимо покрасить перед установкой сверху.
Фасция
Это деревянная доска, прикрепленная к опорам общего стропила у карниза. На него опираются концы самого нижнего кровельного материала.
Стропила
Стропила — конструктивный элемент скатной кровли. Обычно он начинается от опоры крыши (колонны или стены) до конька или бедра. Несколько стропил используются бок о бок с равным интервалом для поддержки прогона.В типичном домостроении используются деревянные стропила. Для крупных промышленных сараев используются стальные стропила.
Рейки
Это тонкие деревянные полоски, которые закрепляются на общих стропилах или поверх потолочных панелей для поддержки кровельных материалов, таких как черепица, листы и т. Д. Рейка также может быть металлической или пластмассовой.
Следующие типы скатной крыши
- Односкатная крыша
- Парная крыша
- Закрытая парная крыша
- Воротниковая крыша
- Пурлин-крыша
- Стропила со стропилами
Ниже дано краткое описание этих типов скатных крыш.
Односкатная крыша
- Наклоны от одной стороны или части здания к другой, обычно используемые для образования пристроек.
- Состоит из ряда стропил, прикрепленных к пластинам в верхней части стены, а стропильные ноги прибиты к стеновой пластине, которая равномерно распределяет нагрузку по опорной стене.
- Балки подходят для создания ровных потолков и могут быть подняты для увеличения высоты.
- Балки обычно поддерживаются распорками, что предотвращает провисание стропил.
Парная крыша
- Самая простая форма скатной крыши, парная крыша состоит из двух стропил, прислоненных друг к другу, привязанных в местах пересечения наверху.
- Очень ограниченный пролет около 3,5 м.
- Обратной стороной этой крыши является то, что ее вес создает естественный прогиб опорных стен, выталкивая их наружу вверху. Стены можно укрепить, но это потребует дополнительной кирпичной кладки и лишних затрат.
Закрытая парная крыша
- Добавлены потолочные балки, отрезок бруса проходит горизонтально между стропильными ногами, что делает конструкцию намного более безопасной. Балка действует как стяжка, которая предотвращает отклонение стены наружу и увеличивает потенциальный пролет крыши примерно до 5 м.
- Балки крепятся к стропильным ногам, а не к стеновой плите, чтобы исключить любой возможный прогиб. Поэтому надежное соединение между стропилами и потолочными балками имеет решающее значение.
- Преимущество этой формы крыши заключается в использовании распорок, большая часть пространства на крыше может быть использована для хранения и позволяет использовать это пространство для жилых помещений, если это необходимо.
Крыша с воротником
- Высота балок потолка увеличена, так что на крыше можно было построить любые верхние помещения в пространстве крыши, таким образом, высота внешних стен немного уменьшилась.
- Недостатком этого метода является то, что подъем балки потолка снижает ее сдерживающую силу, увеличивая нестабильность опорных стен и уменьшая пролет примерно до 4 м.
- Для обеспечения устойчивости балки потолка можно поднять максимум до 1/3 высоты крыши.
Прочная крыша
- Путем установки прогонов пролеты крыши можно было увеличить без ущерба для устойчивости стен, увеличения размера стропил или дополнительных затрат. Прогоны позволяют стропилам получить дополнительную поддержку, становиться легче и тоньше, обеспечивая потенциальный пролет 8 м.
- Преимущество этой формы крыши состояло в том, что при использовании распорок большая часть пространства на крыше могла быть использована для хранения и, в конечном итоге, позволяла использовать это пространство для жилых помещений. — наиболее распространенная форма стропильных ферм в современном домостроении.Он состоит из стропил, состоящих из W-образных элементов растяжения и сжатия. Эти стропильные фермы могут иметь пролеты до 12 м и могут быть спроектированы с учетом множества различных углов наклона.
- Самым значительным преимуществом является монтаж стропильных ферм вне строительной площадки, что ускоряет весь процесс строительства.
- Добавление диагональных распорок от карниза к коньку на нижней стороне стропил связывает всю конструкцию в одно целое, а не в серию отдельных ферм, обеспечивая защиту от возможного обрушения из-за силы ветра.
- Единственный реальный недостаток стропильных ферм состоит в том, что они требуют тщательного проектирования, если в крыше происходит изменение направления.
ССЫЛКИ:
- Типы скатных крыш
- Основные компоненты скатной крыши
Скатная крыша | 6 типов и преимуществ
Скатная крышаСкатные крыши являются наиболее распространенными типами крыш и обычно имеют скатную крышу более 20 градусов, состоящую из наклонной поверхности или поверхностей.
С коньком в самой высокой точке. Это двоякая, двуплоскостная крыша, а для скатной крыши требуется уклон более 10 градусов или, если быть более точной, крыша с двумя скатами, которые сходятся на центральном коньке.
Для обеспечения максимальной защиты они остаются наиболее распространенным и эффективным решением в сырую и холодную погоду и придают более классический вид.
Части скатной крыши:Есть следующие основные части скатной крыши, как показано ниже;
- Карниз и фронтон.
- Мигающий и бедро.
- Ridge & Purlins.
- Фасция и стропила.
- Рейки и балка.
Нижняя часть наклонной крыши, которая выступает за внешнюю поверхность стены в крыше, называется карнизом, и основная функция карниза заключается в том, чтобы дождевая вода стекала прямо с крыши на внешнюю стену. Карнизы также защищают от солнечных лучей.
В конце коньковой крыши треугольная верхняя часть стены называется двускатной.
мигание и бедро:Для предотвращения попадания влаги в стену и крышу через стыки в парапетной стене, перекрытия и другие проходы через плоскость кровли предусмотрены гидроизоляции.
Между двумя пересекающимися скатами крыши внешний угол, образованный наклонным коньком, который составляет более 180 градусов, называется вальмой.
Ridge & Purlins:На вершине двух поднимающихся поверхностей крыши горизонтальное пересечение, наклоненное в противоположных направлениях, называется коньком.
Из дерева или стали делают прогоны и для поддержки общих стропил крыши, когда пролет большой, их укладывают на основные стропила от стены к стене.
Фасция и стропила:Облицовка карниза представляет собой деревянную доску, прикрепленную к основанию общего стропила и концам самого нижнего кровельного материала.
Стропила — это конструктивный элемент скатной крыши, который начинается от опоры крыши, такой как колонна или стена, до вальма или конька. Для поддержки прогона используются несколько стропил, расположенные рядом с равным интервалом.Деревянные стропила используются в типичном домашнем строительстве, в то время как стальные стропила используются для больших промышленных или коммерческих сараев.
Рейки:
Для поддержки кровельных материалов, таких как черепица, листы и т. Д., Рейки представляют собой тонкие деревянные полоски, которые крепятся на общих стропилах или поверх потолочных досок.
Типы скатных крыш:Существуют следующие типы скатных крыш, такие как;
- Односкатная крыша.
- Парная крыша.
- Закрытая парная крыша.
- Хомут на крышу.
- Purlin Roof.
- Стропильная балка.
Этот тип обычно используется для создания пристроек, откосов с одной стороны, а в верхней части стены к плитам прикрепляют ряд стропил. К стеновой плите прибивают стропильные ноги и поперек опорной стены распределяют нагрузку равномерно.
Для создания ровных потолков устанавливаются балки, которые можно поднять для большей высоты.Подкосами обычно поддерживаются балки, которые предотвращают провисание стропил.
Парная крыша:Этот тип состоит из двух стропил, прислоненных друг к другу и привязанных в месте пересечения наверху, и представляет собой простейшую форму скатной крыши.
Закрытая парная крыша:В этом типе конструкции гораздо большей безопасности добавлены потолочные балки, а отрезок бруса, проходящий горизонтально между стропильными ножками и балкой, предотвращает отклонение стены наружу и примерно до 5 м увеличивает потенциальный пролет крыши. .
В этом типе большая часть пространства на крыше может быть использована для хранения, а пространство можно использовать с помощью распорок.
Хомут крыши:В кровельном пространстве высота балок потолка увеличена, и на этом типе крыши допускается строительство любых верхних помещений.
Недостатком этого метода является то, что подъем балки перекрытия снижает ее сдерживающую силу и увеличивает неустойчивость опорных стен.
Высота балок потолка может быть увеличена максимум до 1/3 высоты крыши для сохранения устойчивости.
Прочная крыша:
Без ущерба для устойчивости стен, увеличения размера стропил или дополнительных затрат, пролеты крыши с прогонами могут быть увеличены, а прогоны позволяют стропилам получить дополнительную поддержку и стать легче и тоньше.
Преимущество этой крыши состоит в том, что большая часть пространства на крыше может быть использована для хранения и, в конечном итоге, позволяет использовать это пространство с помощью распорок.
Стропила:
В современном домостроении ферменная стропильная ферма является наиболее распространенной формой стропильных ферм и состоит из стропил, имеющих W-образное натяжение, и, чтобы приспособиться к разным углам наклона, эти стропильные фермы могут иметь пролеты до 12 м.
Преимущество стропильных ферм состоит в том, что сборка стропильных ферм вне строительной площадки ускоряет весь процесс строительства, но при изменении направления крыши требует тщательного проектирования.
Преимущества скатной крыши:Как указано ниже, скатная крыша обладает следующими преимуществами;
Стиль:Эти крыши всех форм и размеров имеют более стильный и красивый вид.
Теплоизоляция:Здания со скатными крышами примерно на 10–15% компактнее, и за счет простого ограничения размера внешней поверхности это уменьшение приводит к более высокой теплоизоляции.
Защита от вредных воздействий окружающей среды:Чтобы противостоять снегу, льду, воде и ветру, эти крыши построены и обеспечивают идеальный отвод воды благодаря треугольной форме, они стабильны и прочны.
Экономичное дополнительное пространство:
Без необходимости добавлять дополнительный и дорогостоящий пол ко всему зданию, эти типы крыш позволяют создавать дополнительные комнаты или складские помещения под ними.
Повторное использование дождевой воды:
Повторное использование дождевой воды на крышах этого типа упрощается, а модификация и перенаправление внешней дренажной системы упрощается.Некоторые виды черепицы для такой кровли не влияют на качество воды, например, натуральный сланец, который производится без использования каких-либо химических продуктов.
пожаловаться на это объявлениеКомпоненты скатной кровли КОМПОНЕНТЫ
КОМПОНЕНТЫ КРЫШИ
Основные элементы крыши
1. размах: Clear Расстояние по горизонтали между двумя опорами
2. Эффективный пролет: Расстояние от центра до центра между двумя опорами
3.Стеновая плита: Кусок бруса, используемый для передачи нагрузки скатной кровли на вертикальную
4. Конек: Вершина скатной / скатной кровли
5. Подъем: Чистое расстояние по вертикали между выступом и основанием настенной плиты6. Шаг: Наклон скатной кровли по горизонтали
7. Стропила: Наклонный элемент скатной кровли
8. Основное стропило: Главный наклонный элемент скатной кровли
9.Обычные стропила: Промежуточные стропила скатной кровли, несущие нагрузку кровельного материала через обрешетки. Стропила, которая распределяет нагрузку материала кровельного покрытия на основные стропила через прогоны.
10. Стропила домкрата: Стропила обыкновенная малого размера
11. Бедро: Внешний угол, образованный пересечением двух скатных крыш
12. Стропила в бедрах: Стропила, соединяющиеся через точки бедра
13.Долина: Внутренний угол или внутренний угол, образованный пересечением двух скатных крыш.
14. Стропила долины: Стропила, соединяющиеся через точки впадины
15. Рейка: Небольшие деревянные части, которые соединяют материал кровельного покрытия с общими стропилами
16. Прогон: Деревянные элементы, соединяющие общие стропила с основными стропилами
17. Шпилька: Гвозди из стали или древесины, которые используются для крепления прогона к основным стропилам
18.Доска баржи: Доска обрезная на краю скатной крыши
19. Грани: Кромка скатной крыши по двускатному концу
20. Доска карниза: Нижний край скатной крыши, служащий для отвода воды
21. Шаблон: Деревянные плиты меньшего размера, используемые для распределения большой нагрузки с скатной крыши на вертикальную колонну большого поперечного сечения
22. Опора: Это место, где поверхность крыши встречается со стеной дома, а не коньком крыши.Абатменты обычно используются в небольших домашних пристройках, таких как дверные навесы, эркеры, навесы или гаражи
Видео дает анимированное описание элементов кровли; очень полезно для студентов, готовящихся к экзаменам уровня помощника инженера, SSC JE, Overseer
Что такое скатная крыша | 8 видов скатной кровли
Инструкция по устройству односкатной кровли
С начала цивилизации крыш являются одними из важнейших конструктивных элементов , необходимых для строительства .
Крыши защищают конструкцию здания и жителей от неблагоприятных атмосферных и внешних условий , а также обеспечивают уединение для его жителей.
При проектировании и строительстве крыши необходимо учитывать несколько факторов, среди которых наиболее важную роль играет дренажный элемент. Превосходная конструкция крыши требует тщательного анализа всех зависимых факторов и использования различных кровельных материалов.
Конструкция дренажа во многом зависит от уклона создаваемой крыши, на основании чего укрытия делятся на две категории: Плоские крыши и скатные потолки или Наклонные потолки .Это два типа конструкции крыши .
Скатные крыши — это крыши, которые обычно имеют уклон в одну, две или несколько частей (в зависимости от конструкции) под определенным углом от центрального конька (центральный коньк — это самая высокая точка или вершина скатной крыши).
Раньше скатные крыши строились из дерева, но современные методы строительства позволяют возводить их из бетона, используя древесину в качестве опалубочной поверхности .
Эти типов крыш широко используются в местах, где выпадают экстремальных дождей и снегопадов. , благодаря адекватному дренажу, он обеспечивает по сравнению с другими вариантами.
Эти типов крыш визуально привлекательны и имеют отличный внешний вид, поэтому они также подходят для традиционных и современных домов, где не требует финансовых затрат .
Отличие скатной крыши от плоской заключается в том, что уклон плоской крыши составляет менее 10 ° , что обеспечивает адекватный отвод дождевой воды только в регионах с низким и умеренным количеством осадков , тогда как для наклонной крыши , обычно колеблется от 45 ° -60 до °.
Также читайте: Вальмовая крыша против двускатной крыши | Что такое двускатная крыша | Что такое вальмовая крыша
Что такое скатная крыша?
Скатная крыша — это крыша, которая наклонена вниз, обычно в две части под углом от центрального конька , но иногда в одной части, от одного края до другого.
«Угол наклона » крыши — это вертикальный подъем, деленный на ее горизонтальный пролет, и является мерой ее крутизны.
Виды скатной кровли
В зависимости от уклона, условий окружающей среды, эстетического вида и количества наклонных поверхностей скатная крыша подразделяется на следующие типы
- Односкатная крыша.
- Двухскатная крыша.
- Парная крыша.
- Пара закрытых крыш.
- Хомут балки крыши.
- Наклонная крыша.
- Прочная крыша.
- Крыша King Post.
Это простейшая форма скатной крыши, у которой номер ската равен единице, т.е. Это одинарная наклонная поверхность крыши , часто не прикрепленная к другой поверхности крыши .
Этот тип крыши обычно выглядит как равносторонний треугольник , один из которых соединяется с центральным коньком , а другой конец выступает за .Его можно обозначать различными названиями, такими как односкатная крыша , односкатная крыша, односкатная крыша и крыша skillion.
Уклон односкатной крыши — это соотношение между ее высотой (считается от самой нижней точки конька) и ее пролетом (считается горизонтальным расстоянием, которое покрывает крыша).
Односкатные крыши обычно строятся с использованием набора основных стяжек, распорок, основных стропил и угловых прогонов, что позволяет укладывать кровельные покрытия или листы.
Преимущества односкатной крыши
:- Являясь самой простой формой скатной крыши, для нее требуется номинальных материалов от до , чтобы построить , эту крышу , поэтому этот тип крыш широко используется для гаражей, складских помещений и строений .
- Чтобы построить эту крышу типа , нужно подготовить не так много конструкции, поэтому этот тип крыш можно построить очень быстро и не дорого .
- Имея уклон более 45 °, он обеспечивает адекватный отвод дождевой воды и выпадает снега, что делает его подходящим выбором для регионов с сильными дождями.
№2. Двухскатная крыша:Также читайте: Разница между односторонней и двусторонней плитой | Что такое плита
Это наиболее широко используемая скатная крыша , где число наклонных поверхностей равно двум , то есть имеют две наклонные поверхности в противоположном направлении .Другими словами, это комбинация двух односкатных крыш .
Высота двухскатной крыши равна высоте , как и подъема односкатной крыши , а ее горизонтальный пролет в два раза больше, чем у односкатной крыши.
Конструкция двускатной крыши аналогична конструкции четырехугольного треугольника . Материал, используемый для конструкции крыши типа , представляет собой единый набор основных стропил, два набора основных стропил, распорки, угловые прогоны, используемые для укладки кровельных покрытий.
Преимущества двухскатной крыши
- Этот тип скатной кровли в настоящее время широко используется для жилых домов . Это очень экономичное решение для кровельной системы и визуально привлекательное .
- Имея уклон в диапазоне от 45 ° до 60 °, он обеспечивает эффективный дренаж домов в регионах с сильными дождями и снегопадами .
- Проектирование этой кровельной системы не требует больших усилий , что можно сделать за очень короткое время .
Упоминается как простейшая форма кровельной системы , она похожа на двускатную крышу или двускатную крышу , с той лишь разницей, что парная крыша может быть построена с минимальными затратами и может быть построен очень быстро .
Материал , использованный для строительства пары закрытой крыши, в основном древесина .
Сначала стеновые плиты закрепляются на обеих опорных стенах (в большинстве случаев это Masonry Pillar), а на центральном выступе фиксируется выступ. Один конец основных стропил кладут на конек, а другой конец — на плиты стены.
Листы(которые обычно представляют собой листы переменного тока, G.I или плитки Mangalore) предусмотрены на угловых прогонах , которые кладутся на основных стропил .
Парная крыша обычно подходит в местах, где максимальный пролет ограничен 3.7 метров .
Преимущества парной крыши
- Как простейшая форма крыши , она может использоваться в гаражах и складских помещениях, а также в жилом доме с низким пролетом между опорами .
- Эти крыши очень легкие и легкие в строительстве .
- Имея соответствующий уклон , он обеспечивает эффективное дренажное решение для всех типов жилых домов.
№4. Пара закрытых крыш:Также читайте: Пошаговое проектирование односторонних и двусторонних перекрытий
Этот тип крыши очень похож на парную крышу , с той лишь разницей, что в этом типе крыши ноги общих стропил соединены горизонтальной стяжкой .
Стяжка, предусмотренная в крыше, проходит от стеновой пластины одной колонны к другой стеновой пластине; другими словами, он покрывает весь горизонтальный пролет верха.
Анкерная балка предотвращает расползание общих стропил и их выход из стен, так как анкерная балка соединяется с опорами общего стропила.
Горизонтальные стяжки прибивают к стропилам, а также к плитам стен. Древесина и сталь (швеллерные секции) широко используются в производстве горизонтальных связей .
Преимущества парной закрытой крыши
- Наиболее важным преимуществом, связанным с этим типом крыши, является то, что она обеспечивает дополнительное треугольное пространство в качестве складских помещений, которые можно использовать в качестве чердака , чего в большинстве случаев не хватает в современном дизайне дома .
- Крыша этого типа не включает сложные конструкции , которые необходимо сделать; Дизайн не требует усилий и может быть выполнен за короткое время.
№ 5. Крыша балки воротника:
Крыша с воротниковой балкойочень похожа на на пару закрытой крыши , единственное отличие состоит в том, что в крыше с воротниковой балкой хомут обеспечивает d, вместо горизонтальной связи , которая проходит от одной настенной плиты к другой.
Хомут-стяжка — это горизонтальный элемент конструкции между стропилами, , который поднимается от оснований стропил почти до их середины.
Хомуты не должны крепиться более чем на на одну треть или половину подъема крыши , от стены пластины .
Когда чистый пролет крыши увеличивается на , или когда прилагаются тяжелые нагрузки, стропила проявляют тенденцию к изгибу.Для предотвращения этого предусмотрены хомуты, которые предотвращают провисание стропила в условиях чрезмерной нагрузки или в больших пролетах.
Этот тип крыши используется там, где пролет составляет 4,4-5 метров , идеальный пролет 4,8 метра .
Преимущества крыши
с воротниковой балкой- Конструктивно безопасен для длиннопролетных крыш и предотвращает провисание элементов .
- В этом типе крыши балка первого этажа может быть поднята почти до уровня крыши , используя неиспользуемое пространство крыши.
Также читайте: Требования к хорошему ЦОД | Предотвращение сырости: использование DPC | Методы гидроизоляции
№ 6. Наклонная крыша:
Вальмовая, или шатровая, крыша — это двускатная крыша , имеющая наклон вместо вертикальных концов. Каркасная крыша представляет собой двускатную крышу с двумя скатами с каждой стороны, причем верхний менее крутой, чем нижний.
Преимущества наклонной крыши
- Дополнительное пространство.Наклонная крыша создает чердачное пространство, которое домовладельцы могут использовать для хранения или другой деятельности.
- Уменьшение образования снега. Наклонная крыша также может эффективно справляться со снегом.
- Лучший поток воды. Наклонная крыша может легко и быстро направлять дождь в вашу водосточную систему.
Хотя и немного, но у использования наклонной крыши есть несколько недостатков, которые упоминаются ниже:
- Фундамент крыш может быть очень нагружен при использовании крыш этого типа.Таким образом, этот тип крыш можно использовать только там, где существующий грунт способен выдерживать нагрузки.
- Несмотря на визуально привлекательный внешний вид, этот тип крыш стоит очень дорого, , что делает его непригодным, где финансовые последствия преобладают .
№ 7. Крыша Purlin:
Прогон — это продольный горизонтальный элемент конструкции в крыше . В традиционном деревянном обрамлении существует три основных типа прогонов: пластина из прогонов , основная прогон и обыкновенные прогоны .
Purlins также появляются в конструкции стального каркаса . Стальные прогоны могут быть окрашены или смазаны для защиты от окружающей среды.
Преимущества Purlin Roof
- Самая лучшая часть и преимущество использования прогонов заключается в том, что покрытия для крыши можно придавать разные формы и конструкции.
- С использованием прогонов , полностью становится вашим выбором, хотите ли вы придать своей крыше плоский вид, конусообразный или скатный вид, а затем использовать прогонную крышу.
Также читайте: Что такое сырость | Требования к идеальному материалу для гидроизоляции | Материалы для гидроизоляции
№ 8. King Post:
Центральная стойка — это центральная вертикальная опорная стойка , используемая в архитектурных решениях, проектировании мостов или самолетов . Королевский столб проходит вертикально от перекладины до вершины треугольной фермы.
Крестовина соединяет вершину фермы с ее основанием, поддерживает анкерную балку у основания фермы .Развитие конструкции центральной стойки завершается центральной стойкой , прежде чем она достигает вершины фермы крыши .
Вместо этого центральная стойка удерживается на месте поперечной балкой, вторичной балкой, параллельной поперечной балке. В этой конструкции центральная стойка называется коронной стойкой.
Ферма с королевской стойкой используется для простых стропильных ферм и короткопролетных мостов. Это самая простая форма фермы, поскольку она состоит из наименьшего количества элементов фермы. Ферма состоит из двух стропил, одна горизонтальная балка, служат балочным перекрытием.
Преимущество King Post
- King Post Стены возводятся быстро. King Post Стены могут быть дешевле по сравнению с другими подпорными системами, такими как стены из шпунтовых и бетонных свай.
- King Post Настенная установка универсальна, и ее можно легко отрегулировать в полевых условиях.
FAQ
Скошенная крыша:
Скатная крыша — это крыша , которая наклонена вниз, обычно в двух частях под углом от центрального конька, но иногда в одной части, от одного края к другому.«Наклон» крыши — это ее вертикальный подъем, деленный на ее горизонтальный пролет, и является мерой ее крутизны. Для получения дополнительной информации см. Плоская крыша .
Скатная крыша
Скатная крыша — это крыша , которая наклонена вниз, обычно в двух частях под углом от центрального конька, но иногда в одной части, от одного края к другому. «Угол наклона » крыши представляет собой вертикальный подъем, деленный на ее горизонтальный пролет, и является мерой ее крутизны.
Понравился пост? Поделитесь этим с вашими друзьями!
Рекомендуемое чтение —
Скатная крыша — Designing Buildings Wiki
Скатная крыша — это крыша, которая наклонена вниз, обычно в двух частях под углом от центрального конька, но иногда в одной части, от одного края к другому. «Уклон» крыши — это ее вертикальный подъем, деленный на ее горизонтальный пролет, и является мерой ее крутизны.
Скатная крыша отличается от плоской крыши, которая технически представляет собой любую крышу с уклоном менее 10 °; однако на практике они, как правило, намного мельче, обычно выражаются в виде градиента и могут составлять от 1:40 до 1:80.Для получения дополнительной информации см. Плоская крыша.
Руководство по моделированию Национальной методологии расчетов (NCM) (для зданий, отличных от жилищ в Англии), издание 2013 г., опубликованное Министерством по делам сообществ и местного самоуправления (DCLG), считает, что скатная крыша — это «крыша с уклоном более 20 градусов и меньше или равно 70 градусов — если шаг больше 70 градусов, это должно считаться стеной ».
Двумя основными методами строительства скатных крыш являются:
Существует также ряд других каркасных конструкций, например, портальные каркасные крыши.
Есть несколько различных типов скатной кровли :
Односкатная крыша — это крыша, которая скатывается с одной стороны здания (или его части) на другую. Односкатная крыша обычно использовалась для создания пристроек в викторианские времена и до сих пор используется аналогичным образом. В домашнем строительстве он обычно состоит из ряда стропил, прикрепленных к стенам на обоих концах пролета крыши, которые поддерживают рейки, к которым крепится кровельное покрытие.
Для получения дополнительной информации см. Односкатная крыша.
Часто называемая простейшей формой скатной крыши , парная крыша состоит из двух отрезков бруса (стропил), прислоненных друг к другу, привязанных в местах пересечения наверху.
Для получения дополнительной информации см. Парная крыша.
При добавлении потолочных балок, отрезка бруса, проходящего горизонтально между стропильными ногами, к парной форме крыши, конструкция становится намного более надежной. Балка действует как стяжка, предотвращая прогиб стены наружу и увеличивает потенциальный пролет крыши.их также можно использовать для поддержки плоского потолка.
Для получения дополнительной информации см. Закрытая парная крыша.
За счет увеличения высоты потолочных балок над низом стропил, воротниковая крыша позволяет возводить верхние помещения частично в пространстве крыши, что приводит к некоторой экономии за счет небольшого уменьшения высоты внешних стен и, следовательно, количества нужна кирпичная кладка.
Для получения дополнительной информации см. Крыша воротника.
Чтобы увеличить потенциальные пролеты крыши без ущерба для устойчивости стен, увеличения размеров стропил или привлечения дополнительных затрат, можно ввести прогоны.Установив прогон в конструкцию крыши, стропила получают дополнительную поддержку и больше не должны быть такими толстыми и тяжелыми.
Для получения дополнительной информации см. Кровля из обрешетки.
Фермы позволяют получить более широкие пролеты, чем предыдущие методы. До 1920-х годов в типичном жилище было обычным делом иметь две фермы, однако можно было использовать и больше, в зависимости от нагрузки.
Для получения дополнительной информации см. Ферма большого сечения.
В современном домостроении наиболее распространенная форма стропильных ферм известна как финка или w-ферма.Он состоит из стропил, включающих в себя элементы растяжения и сжатия в форме W. Эти стропильные фермы могут иметь пролеты до 12 м и могут быть спроектированы с учетом множества различных углов наклона.
Для получения дополнительной информации см. Стропильная балка.
Наиболее распространенными видами покрытия для скатных крыш являются:
Для получения дополнительной информации см. Кровельные покрытия.
Объяснение типов скатных крыш — скатные и стропильные крыши
Существует два основных метода строительства скатных крыш;
- «Резаная крыша» — это традиционный метод распиловки древесины на месте и строительства крыши с использованием стропил, коньковых досок, балки, прогоны и т. д. — точные детали определяются размером крыши, размером бруса и т. д.
- «Ферменная крыша» — фермы заводского изготовления, которые доставляются на строительную площадку в собранном виде и только что смонтированными.
Текущие строительные нормы и правила требуют подробного расчета напряжений, размеров древесины и т. Д., Используемых при строительстве крыши, поэтому завод Изготовленные фермы становятся стандартной практикой, когда все это можно проработать на компьютере.
Срезанная крыша
Проще говоря этот тип кровли состоит из стропил и балок. Балки препятствуют расширению стропил / стен наружу и обеспечивают удобную опору для потолок внизу.
Размер стропильных балок будет зависеть от их длины от стеновой плиты до конька, типа кровельного покрытия и наличия прогоны встроены в крышу. Более экономично держать поперечное сечение стропил вниз, однако там, где открыт требуется место на крыше, понадобятся стропила большего размера. Типичное расстояние между стропилами составляет 400 мм (16 дюймов), более близкое расстояние позволит стропила и обрешетка небольшого сечения, которые крепятся к стропилам для размещения / фиксации сланца или плитки, которые будут использоваться.Чем шире разрыв между стропилами, тем толще должны быть стропильные и реечные брусья.
Стропила прибиваются к стеновой плите в верхней части каждой опорной стены, обычно это деревянные заделки размером 100×75 мм (4×3 дюйма). на цементном растворе поверх внутренней обшивки стены полости или внутренней части твердой стены. Брус стеновой плиты по верх каждой стены должен быть соединен внахлест в месте стыка.
На каждом стропиле есть небольшой треугольник вырезать из них секцию (называемую «стыки рта птицы»), чтобы они могли аккуратно прилегать к настенной плите.Верх стропила разрезается под углом и прибивается к коньковой доске, обычно 175 мм x 32 мм (7 x 21/2 дюйма), установленной вертикально.
Прогоны и соответствующие распорки используются для дополнительной поддержки стропил. Прогоны идут под прямым углом к стропилам соответствующие распорки располагаются под каждым четвертым (или около того) стропилом для крепления к балке над опорной стеной. ниже.
Вешалки в сочетании с продольной перемычкой, идущей под прямым углом к балкам, используются для удержания потолка. вверх.Каждая подвеска прибивается между каждыми четвертыми (или около того) стропилами и балкой внизу. Чем больше размер балок, тем меньше вероятность понадобятся вешалки.
Хомуты, гребни и / или хомуты ниже по стропилам иногда используются для обеспечения дополнительной связи между стропила с двух сторон кровли. Там, где они используются, они обычно крепятся к случайным парам стропил вдоль крыши.
Ни одна часть деревянной крыши не должна быть разрезана, модифицирована, удалена или изменено покрытие крыши (т.е. замена шиферной крыши покрытие бетонной плиткой) без консультации инженера-строителя.
Ферменная крыша
Ферменная крыша состоит из нескольких фабричные рамы (или фермы), каждая из которых объединяет балку, стропило и подкосы. На иллюстрации справа показано типовая ферма для простой коньковой крыши Duo.
Каждая современная ферма крыши спроектирована и изготовлена для определенного положения в конструкции крыши и состоит из древесины, соединенной встык. длины обычно скрепляются гвоздями с помощью пластинчатых креплений — никакие типы деревянных соединений не используются.Исторически стропильные бруски были соединены болтами или врезными с шипами, а затем привязаны.
Поскольку каждая ферма предназначена для формирования часть всей конструкции крыши, их нельзя разрезать, модифицировать или изменять их использование (например, замена шиферного кровельного покрытия облицовкой бетонной плиткой) без консультации с инженером-строителем.
На иллюстрации справа показана конструкция фермы открытой планировки, включающая пространство для комнаты в пространстве под крышей. Различные другие конструкции фермы доступны для различных целей.
.
