При монтаже дверной конструкции определяющая роль отведена фурнитуре. В первую очередь дверь нужно навесить в проем, а дверные петли должны обеспечить надежность крепления и плавность хода дверного полотна. Все остальные свойства, характеризующие качественную работу двери (плотность закрытия, равномерность ее расположения в дверном косяке и прочее), зависят от мастера по установке и производителя дверного полотна.

Выбор петель
Чтобы сделать правильный выбор и приобрести качественный комплект, нужно предварительно ознакомиться с некоторыми рекомендациями специалистов.
Материалы
Массивное полотно выдержит только сталь. Петли нужно выбирать именно стальные.

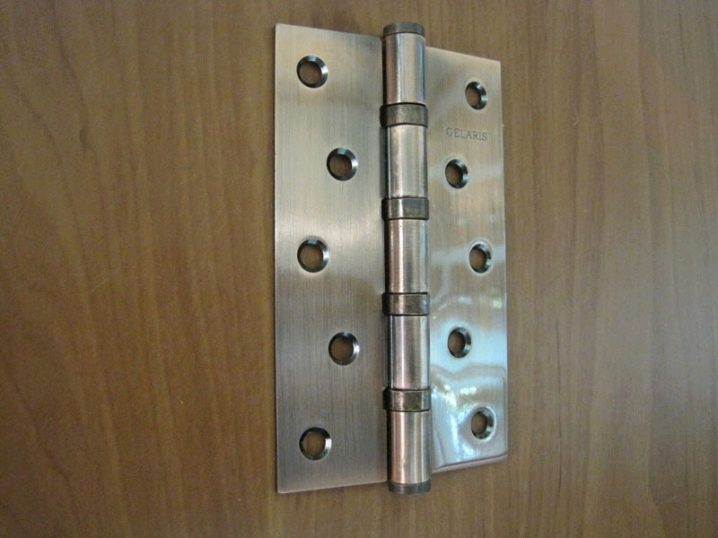

Качественные накладные петли могут безупречно служить длительный срок. Им не страшна деформация, они без проблем выдерживают полотна с большим весом, которые как раз и применяются для входных дверей. Современные петли типа бабочки содержат в своем механизме шариковые подшипники, обеспечивающие бесшумность и плавность работы устройства, а также обрабатываются специальным защитным покрытием гальваническим методом.

Цвет
Сегодня производители предлагают навесные устройства для дверей цветом «под» бронзу, серебро, золото, медь и даже искусственно состаренные, винтажные – для дверей под старину. Петли выбирают в соответствии с замком и дверной ручкой. В принципе, выбор всех этих атрибутов зависит от конфигурации двери, от того, какого оттенка шпон на ней или какова фактура массива дверного полотна.
Чаще всего дверная фурнитура уже собрана в одном наборе стараниями производителя.
Количество и размеры
Для домашних дверей подойдут варианты установки от двух до пяти металлических «бабочек». Облегченным конструкциям будет достаточно двух. С увеличением высоты и массы полотна меняется необходимое число петель. К примеру, для мощной двери 2-метровой высоты с весом 80 кг необходимо пять поддерживающих накладок.
Определение размеров накладных петель также зависит от веса двери. Полотнам с малым весом достаточно деталей длиной 7 см, а тяжелые створки выдержат только те, размер которых 10–12 см. Перед покупкой в магазине или на сайте рекомендуется проконсультироваться, какие параметры петель нужны именно в вашем конкретном случае.

В остальном, выбор креплений накладного типа не требует соблюдений никаких параметров. Посоветовать можно только покупку более совершенных моделей, оснащенных опциями. Например, накладные механизмы с доводчиком, способствующим плавному притвору двери и продлению срока работы не только полотна, но и целиком всей конструкции двери.
Не стоит думать, что самая дорогая фурнитура – наиболее качественная. Среди петель средней ценовой категории есть очень достойные и практичные варианты.
Подготовка
К установке накладных деталей нужно подготовиться. Приготовьте необходимый минимум инструментов и освободите рабочее пространство. Для монтажа петель на створку и коробку двери необходим такой инвентарь:
- уровень;
- длинная линейка;
- простой грифельный карандаш;
- шуруповерт или отвертка;
- шурупы;
- клинышки деревянные.
Исходя из представленного списка, набор довольно скромный и доступный. От вас не потребуется произведения лишних затрат, сложных манипуляций и высокого уровня профессионализма.
Установка

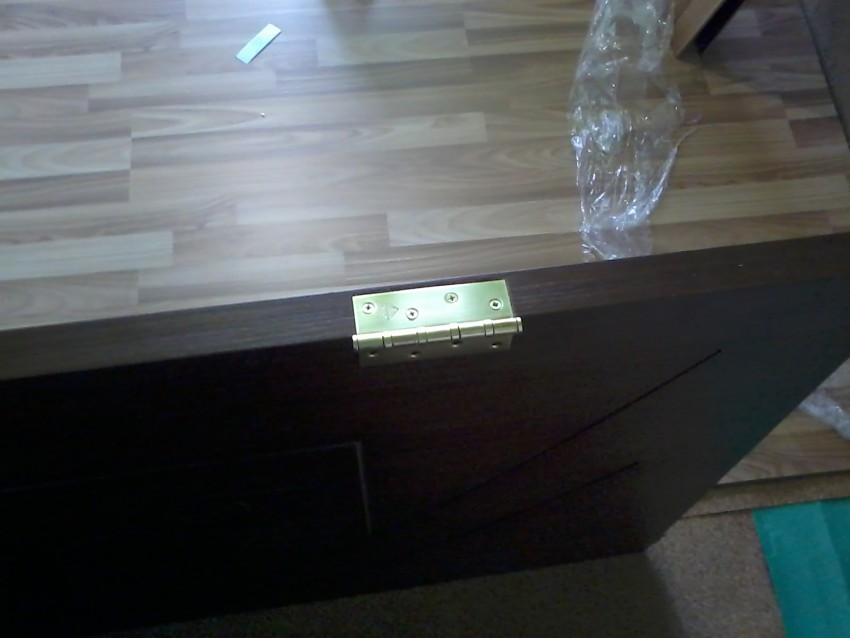

Проведите разметку дверного полотна. Для исправного выполнения функций дверных петель, их нужно правильно расположить на полотне двери и на коробке. Справиться с задачей поможет инструкция, приведенная далее.
- Верхнюю накладку – «бабочку» необходимо разместить на торце так, чтобы между верхним краем двери и верхней границей петли было соблюдено расстояние в 250 мм. Приложенную петлю нужно обвести карандашом и отложить.
- Точно так же поступите по отношению к нижней петле, отсчитав аналогично расстояние от нижнего края полотна до нижней границы петли. Обведите по контуру накладную деталь, затем уберите ее в сторону.
- Если планируется монтаж дополнительной третьей петли на полотне, ее также нужно поместить строго в центральной точке между крайними петлями. Размещать каждую последующую дополнительную петлю нужно ровно посредине между соседними накладками для равномерного распределения нагрузки.

Такая универсальная расстановка является подходящим вариантом для межкомнатных дверей облегченной конструкции и для тяжелых полотен на входе в дом.
Теперь сделайте разметку на дверной коробке. Это более сложный процесс, но вполне выполнимый. Главное, соблюдать правильную цепочку действий.
- Понадобятся подготовленные деревянные клинья. Установите полотно в коробке и закрепите его. Теперь нужен строительный уровень, чтобы проверить положение двери. Она должна располагаться строго по вертикали, без малейшего отклонения в сторону.
- Наметьте при помощи карандаша центр расположения каждой петли на коробке. Важно чтобы все они совпали по уровню с отметками на торцевой части двери.
- Аккуратно снимите дверь.
После разметки дверного полотна и ее коробки необходимо снова проверить точность отмеренного расстояния между краями и границами петлей, и то, насколько точно соблюдены отступы согласно вышеуказанному значению. Малейшее отклонение может привести к скорому износу какой-нибудь из накладных деталей и ее выходу из строя.

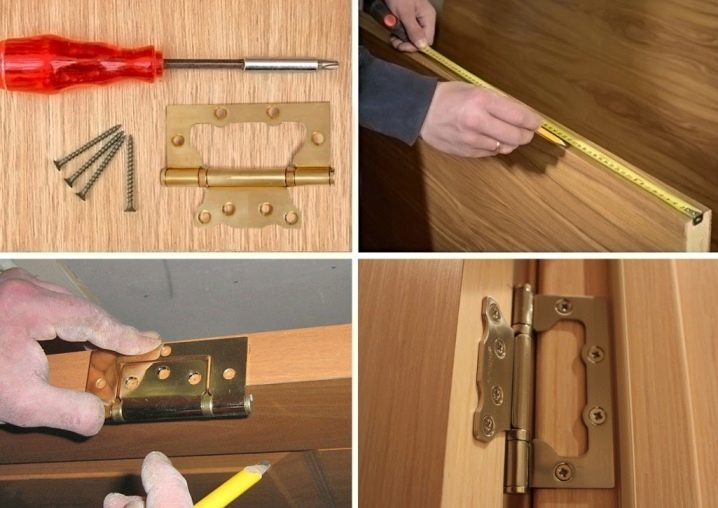

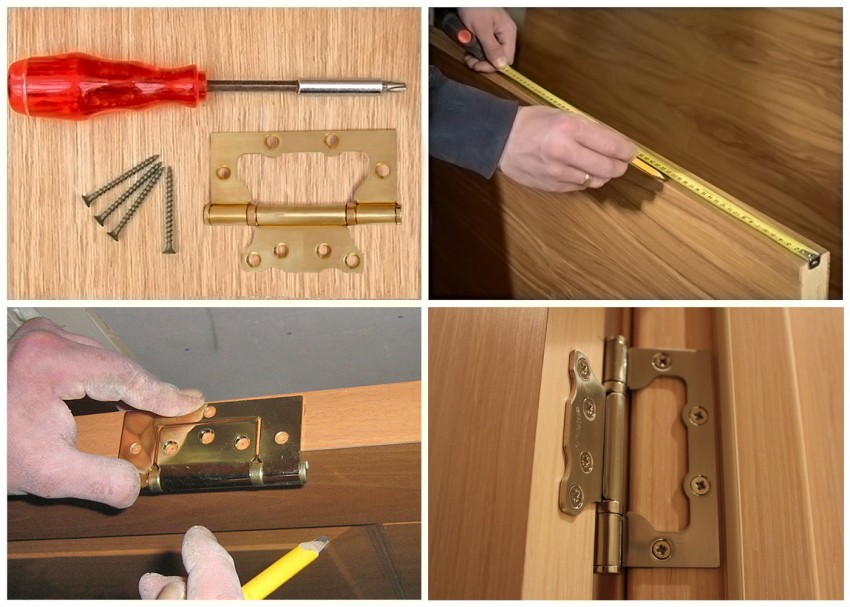

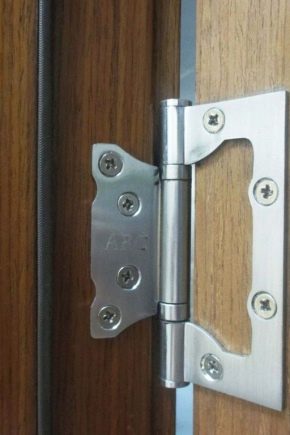

Установка петель

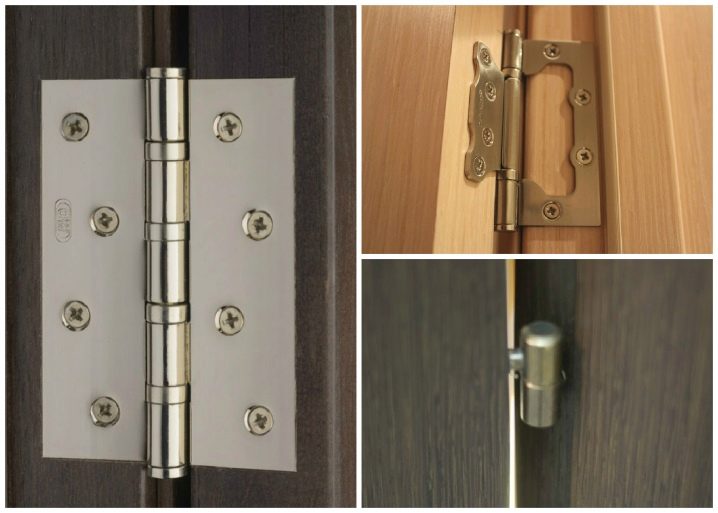

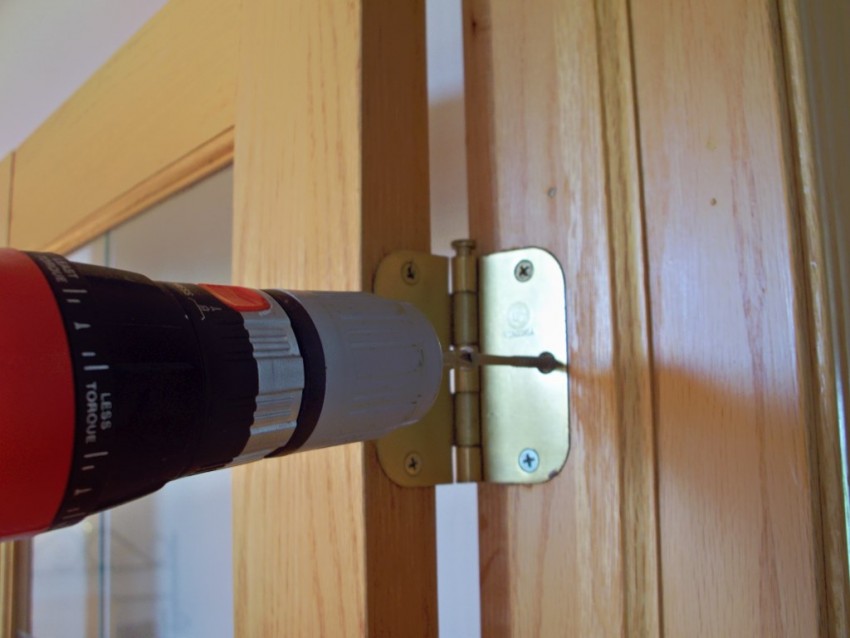

Без разницы, какая именно модель у вас в руках – накладная на шарнирах или универсальная неразъемная. Принципом установки они абсолютно не отличаются. С процессом закрепления петель справится даже начинающий мастер, прежде не имеющий навыков устройства дверных петель без врезки.
- Приложите к разметке петлю, чтобы убедиться, что ее положение верное. После этого сделайте углубления под шурупы прямо сквозь отверстия в детали.

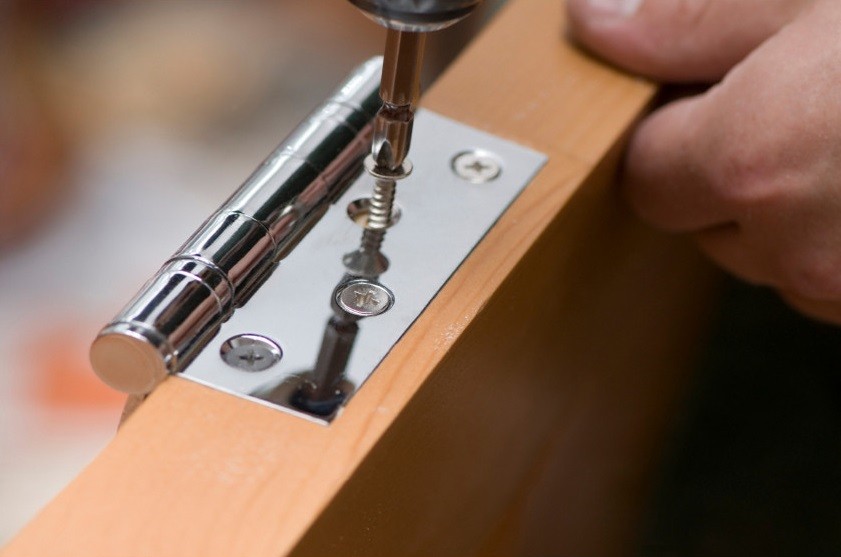

- Закрепите шурупами петлю, воспользовавшись шуруповертом, неторопливо затягивая их, во избежание появления перекоса петли.
- Затем повторите 1-е и 2-е действия для каждой петли, которая была размечена на дверном полотне и створке.
После установки всех заготовленных деталей, нужно закрепить створку в проеме двери с помощью заготовленных клинышков, проверить уровнем правильность выбранного положения. Действия 1 и 2 повторить для каждой из подготовленных петель, прикладывая фурнитуру к разметке на коробке и укрепляя шурупами.
Теперь можно считать установку накладных дверных креплений успешно состоявшейся. Остается еще раз убедиться, правильно ли закреплена вся фурнитура, проверить, чтобы не было щелей между створкой и петлями.


Даже незначительное на вид отклонение сделает все приложенные усилия напрасными. Неправильно установленные петли вскоре начнут скрипеть, а дверь пропускать сквозняки.
Как ухаживать

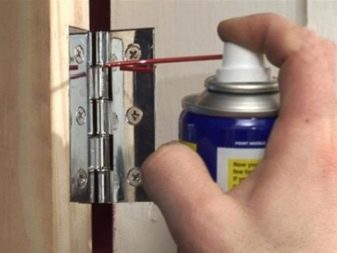

Как и любые другие модели крепежа, накладные петли нужно регулярно и правильно обслуживать. Для этого достаточно один раз в год проводить их смазку машинным, минеральным или синтетическим маслом, своевременно подтягивать шурупы, выходящие из гнезд. Тогда фурнитура послужит долгий срок, а двери будут плавно работать при эксплуатации.
Справляться с уходом за дверными петлями легко. Для этого не нужно вызывать мастера, а просто выполнять то, что необходимо для смазки механизма открывания дверей. Снимать двери тоже необязательно. Поэтому весь процесс займет мало времени и продлит качество работы фурнитуры надолго.
Если готового смазочного средства нет в наличии и возможности приобрести его в ближайшее время не имеется, подойдут подручные средства: вазелин, специальное масло для деталей швейной машинки, отработка (для владельцев автомобилей).


Даже простой грифельный карандаш может прийти на помощь для экстренной обработки поскрипывающих деталей. Но это крайняя мера, лучше заранее побеспокоиться о покупке литола или спрея WD для смазки петель. Профилактические меры предотвратят преждевременный износ фурнитуры. А значит, двери прослужат вам долго и надежно защитят дом от сквозняков, непрошеных гостей и посторонних взглядов.
О том, как правильно выбрать и установить дверные петли, смотрите в следующем видео.
75 фото стандартных и нестандартных современных моделей
В доме или квартире ежедневно мы открываем и закрываем дверцы шкафов и полочек по несколько раз: выкинуть фантик от конфеты, положить чистое постельное белье в шкаф или чтобы отдохнуть в тишине в соседней комнате. Но со временем из-за частой эксплуатации предметы мебели, оснащенные дверцами, начинают скрипеть, издавая неприятный звук. Правильный монтаж мебельных петель определяет удобство эксплуатации мебели.
Мы расскажем как правильно установить мебельные петли, а также о некоторых нюансах при работе. Каждый хозяин дома может самостоятельно провести установку петель, ведь в этой работе нет ничего сложного. Внимательно изучите приведенную ниже информацию и приступайте.
Краткое содержимое статьи:

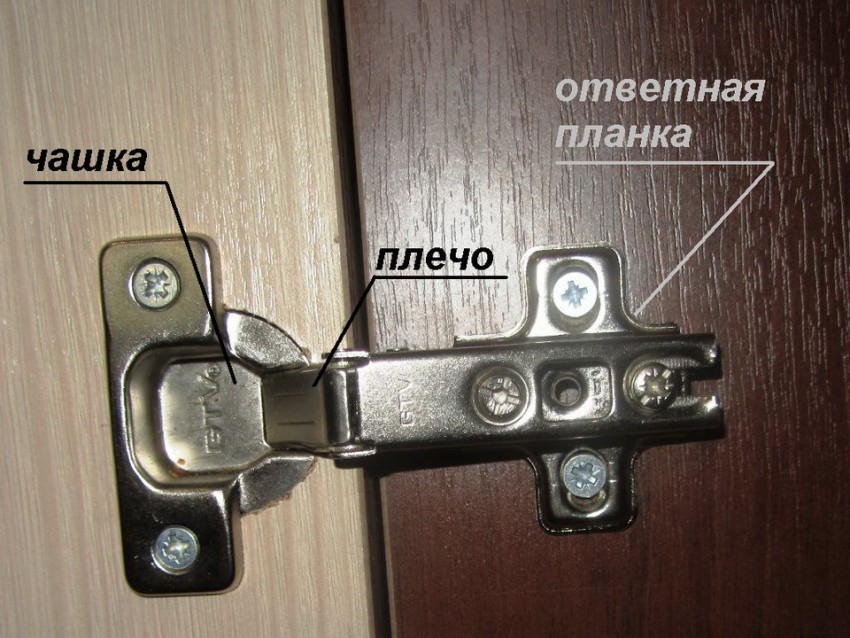

Выбор мебельных петель и подготовка инструментов для установки

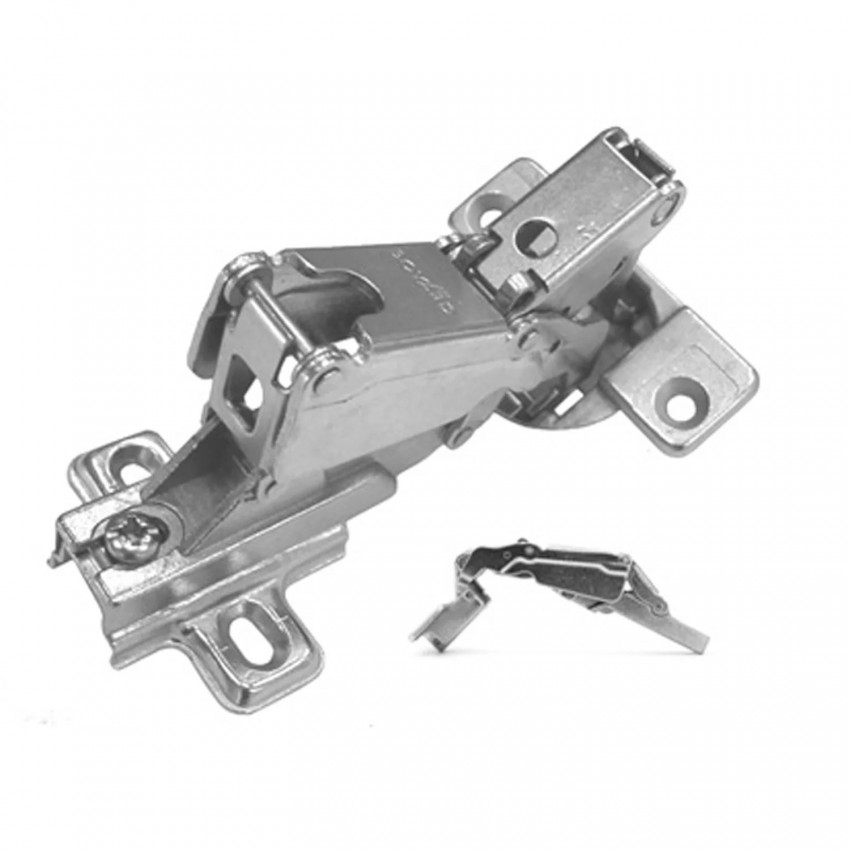

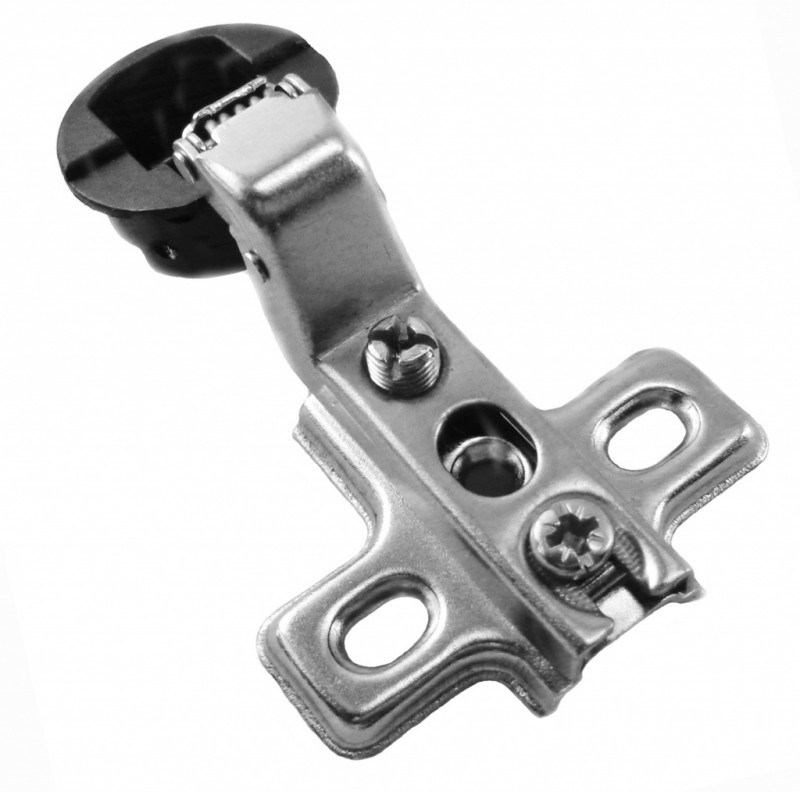

Размеры мебельных петель варьируются. Четырехшарнирные петли с диаметром 35 мм наиболее популярны. В состав навеса входят три части: чашка, монтажная планка и плечо. Чашка фурнитуры закрепляется на дверце, а монтажная планка крепится к корпусу мебели.

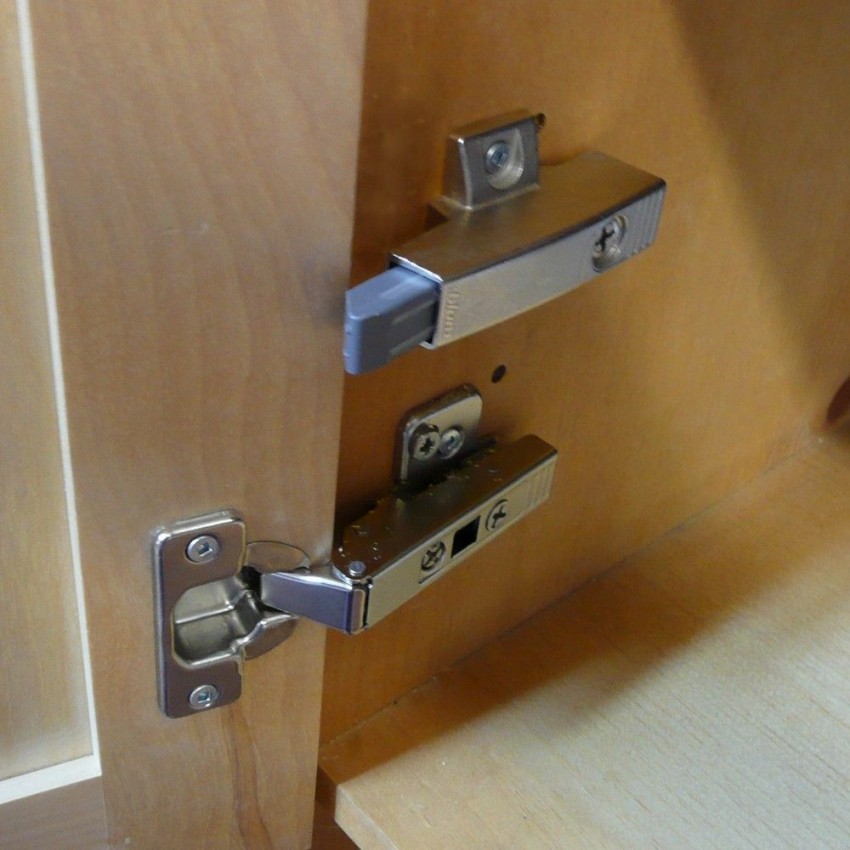

Обратите внимание, что на рынке представлены мебельные петли со встроенным в чашку доводчиком (амортизатором) для плавного открытия и закрытия дверок.
Перед походом в магазин определите, какой вид петель подходит для Вашей мебели.

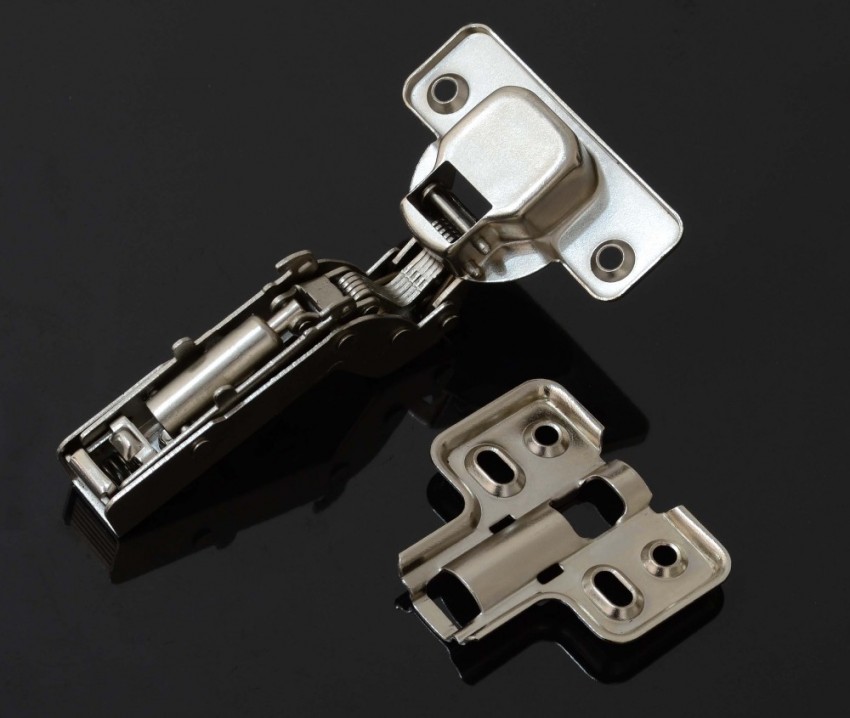

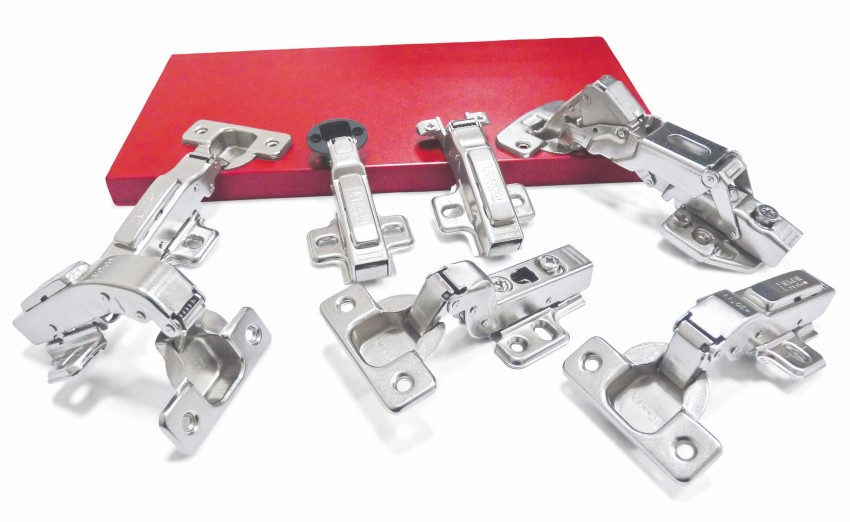

Рассмотрим четыре вида мебельных петель с фото:

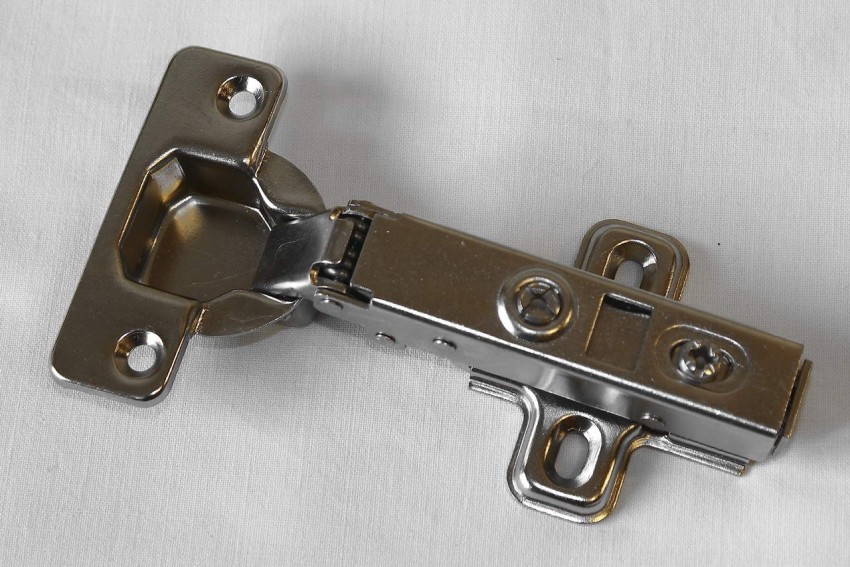

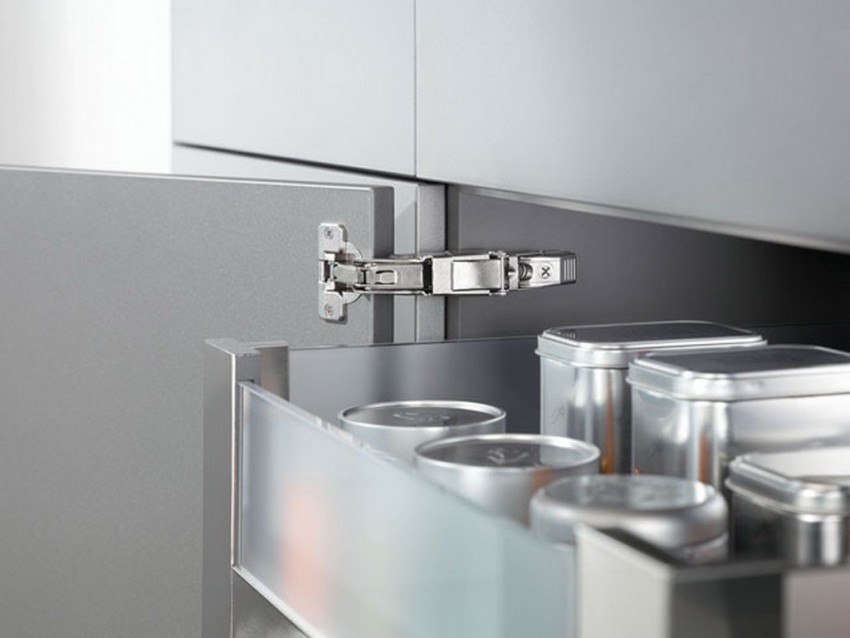

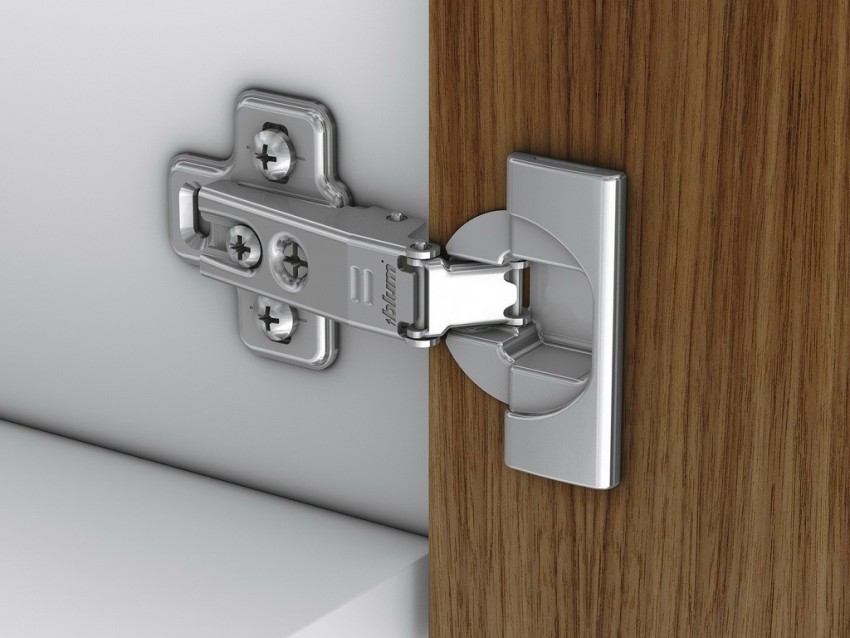

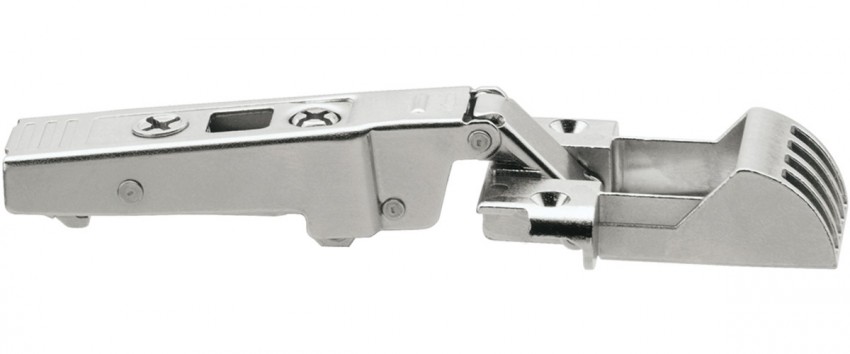

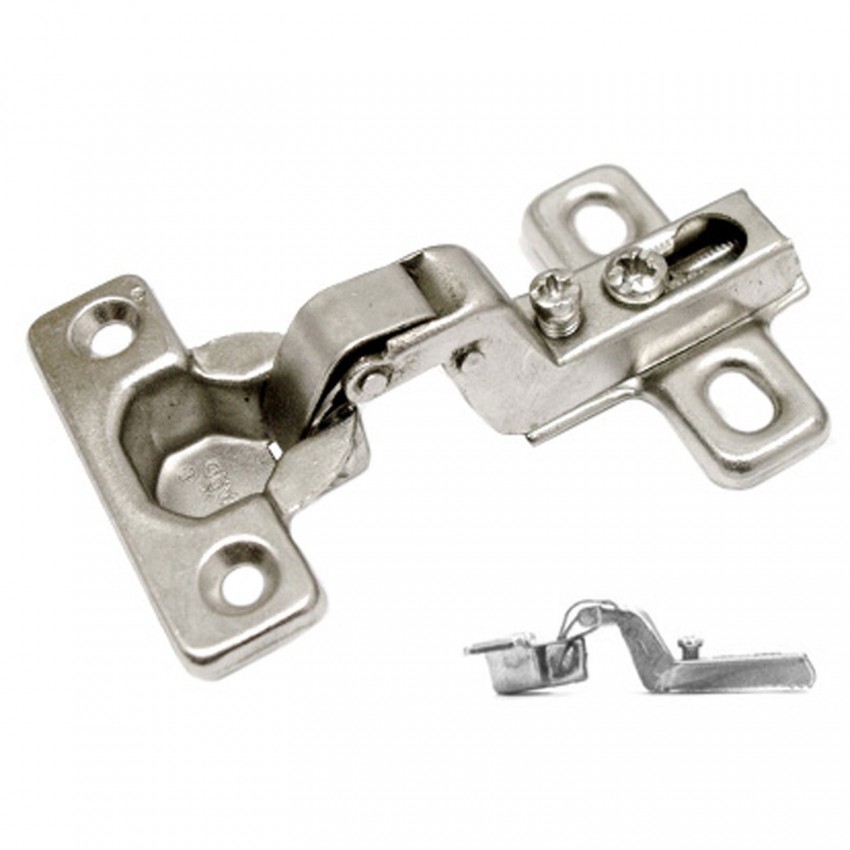

Накладные. Этот вид самый популярный вариант мебельных петель. Такой вид петель используется для прикрепления дверцы к корпусу мебели, когда дверца занимает боковину ниши, в которой расположена.
Полунакладные. Этот вид петель применяется при креплении двух дверок на одну стенку мебели.

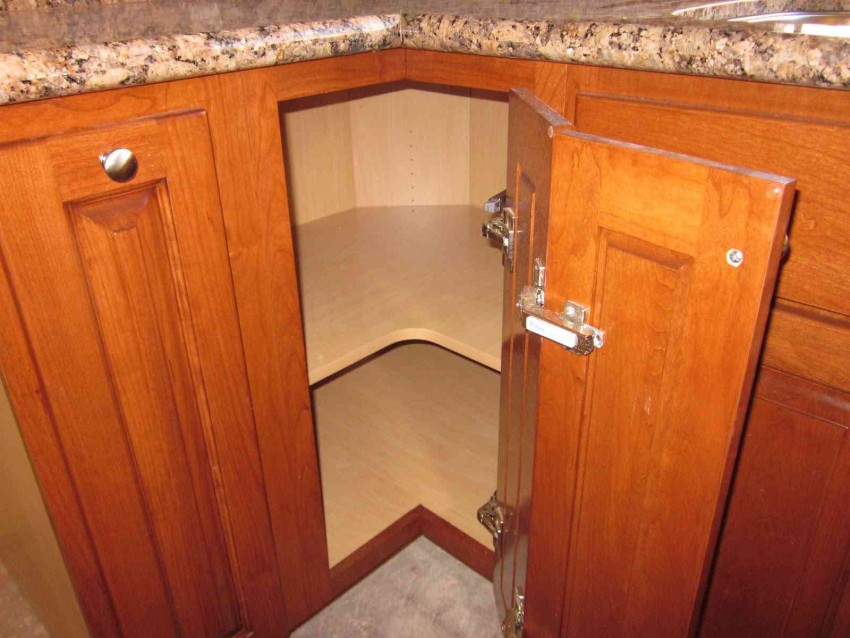

Угловые. Применяются для установки дверок угловой мебели. Обратите внимание, что есть угловые мебельные петли, которые соединяют детали мебели под определенным углом (например, 40, 45, 95). Произведите замеры мебели и перед покупкой уточните у продавца, какой именно вид фурнитуры вам необходим.

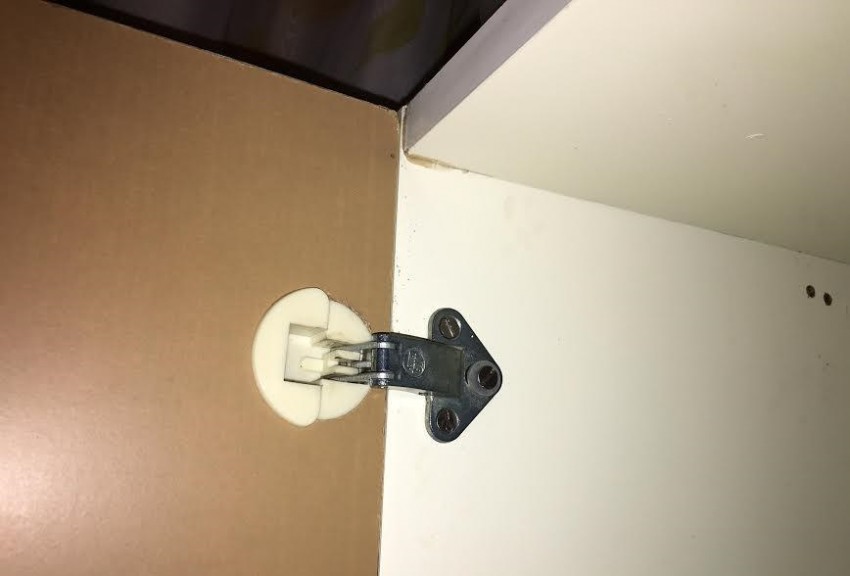

Внутренние. Используются при внутреннем креплении дверцы. То есть дверца крепится таким образом, что она находится внутри боковины стенки, а не закрывает ее.

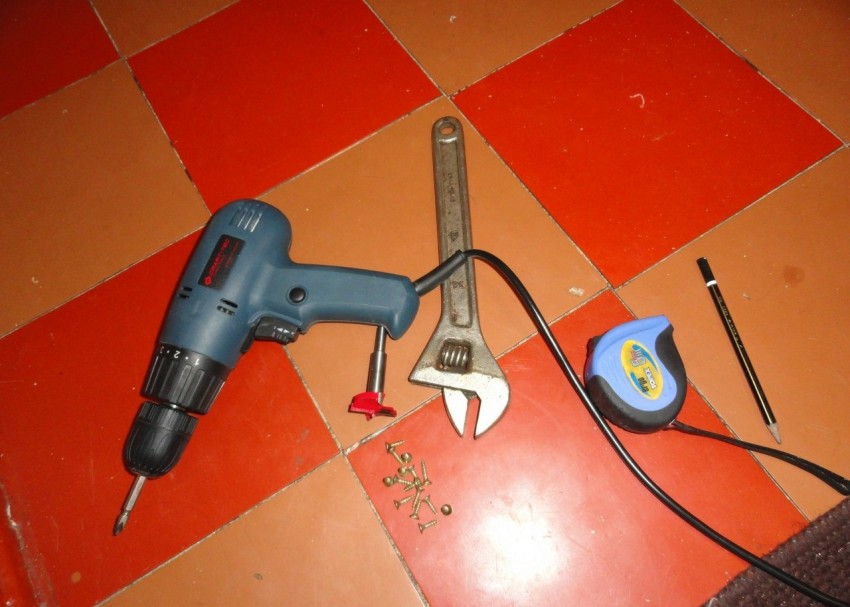

После того, как выбран подходящий вид наружных мебельных петель, можно приступать к монтажу. Процесс установки петель всех указанных видов проводится по похожей схеме. Для работы понадобятся инструменты:
- дрель
- рулетка
- отвертка
- шуруповерт
- шило
- линейка или строительный уровень
- торцевая фреза (35 мм)
- карандаш
- шурупы
Итак, все инструменты готовы. Можно приступить к первому этапу установки.
Разметка

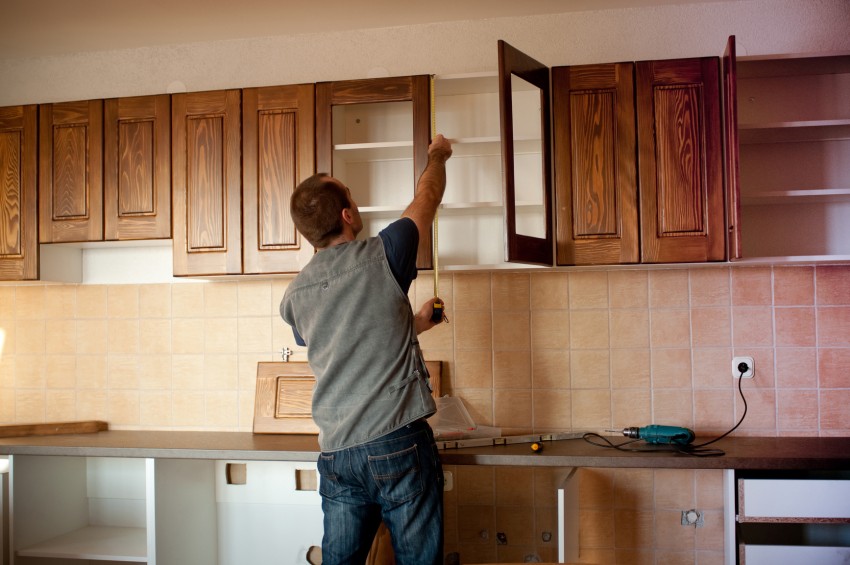

Как и любые другие монтажные работы, установка мебельных петель начинается с разметки. Удобство и долговечность эксплуатации мебели зависит от правильности и аккуратности выполненной разметки.
Для начала произведите правильный расчет количества петель для монтажа. Число петель зависит от размеров и веса самой двери (в большинстве случаев используются две петли).
От края фасада отступите 70-120 мм. От бокового края двери делается отступ в 20-22 мм. Между навесами соблюдайте расстояние в 500-700 мм. Обратите внимание, чтобы место крепления дверцы не совпало с месторасположением полочек.
Итак, отмерив расстояние от верха, низа и боковой стороны дверцы, сделайте пометку. С помощью шила сделайте небольшие выемки в месте будущего расположения крепления.
Сверление отверстия
Установите в дрель фрезу на 35 мм и сделайте отверстие согласно разметке. Во время работы дрель или шуруповерт держите вертикально. В противном случае могут образоваться сколы и повреждения. Врез должен быть глубиной 12-13 мм.
Если просверлить отверстие глубже, на лицевой стороне дверцы появятся трещины. Поэтому на этом этапе необходимо быть предельно внимательным и аккуратным. Таким образом просверлите все оставшиеся пазы.

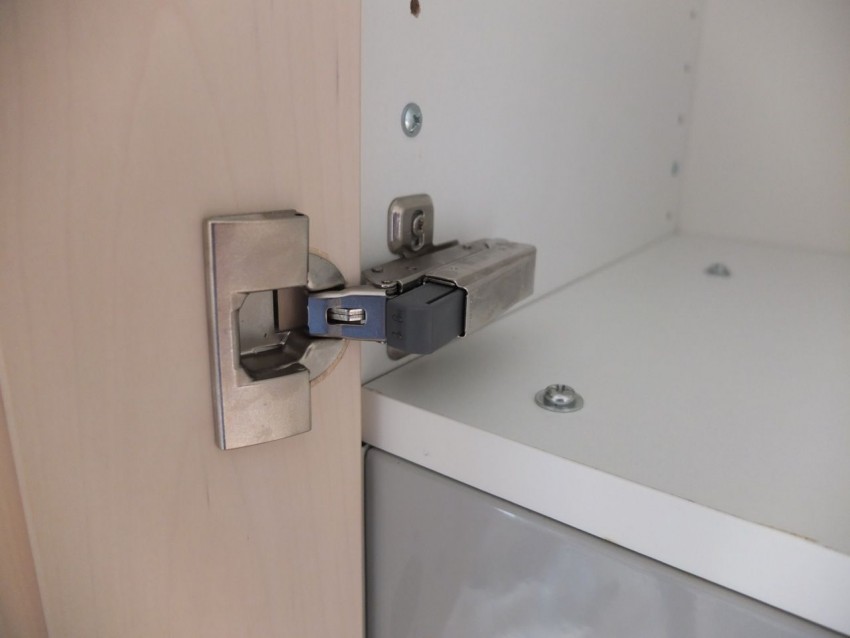

Крепеж мебельной петли

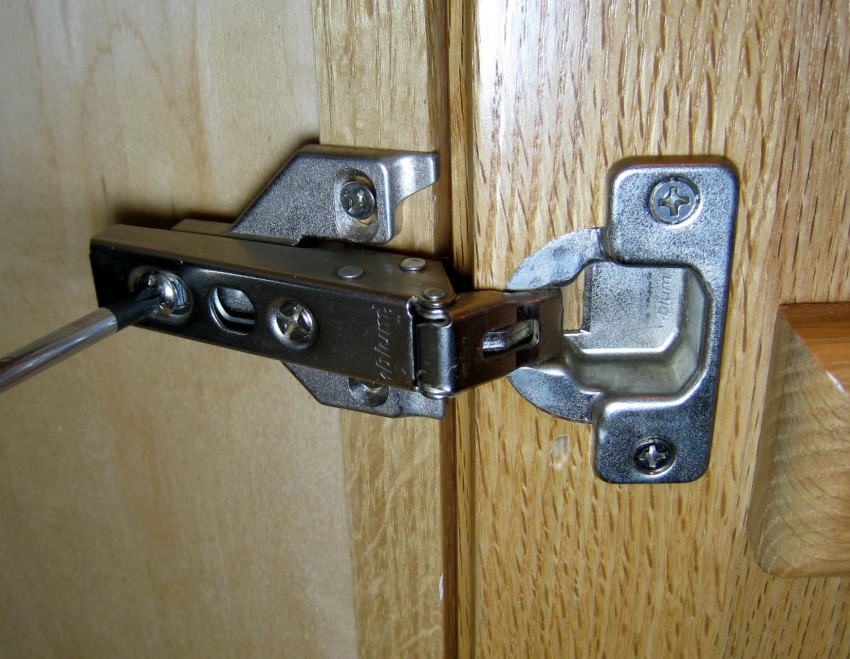

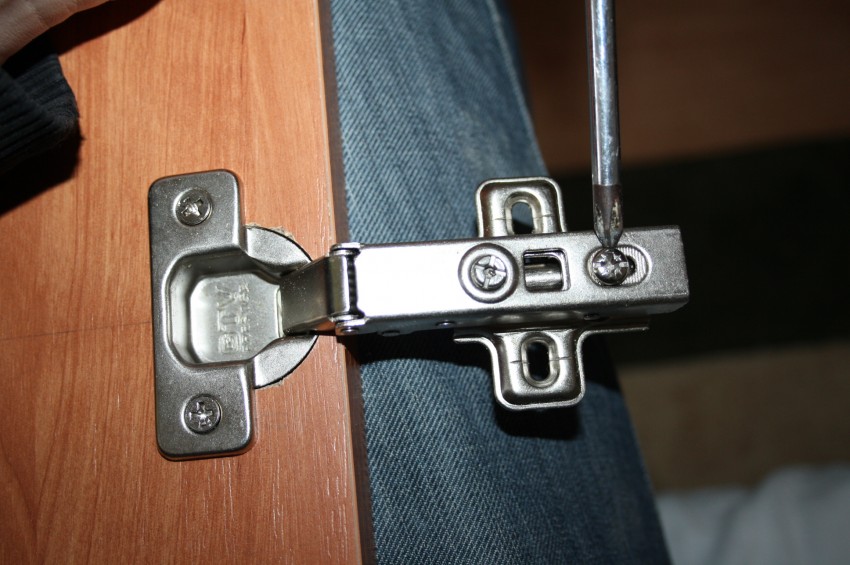

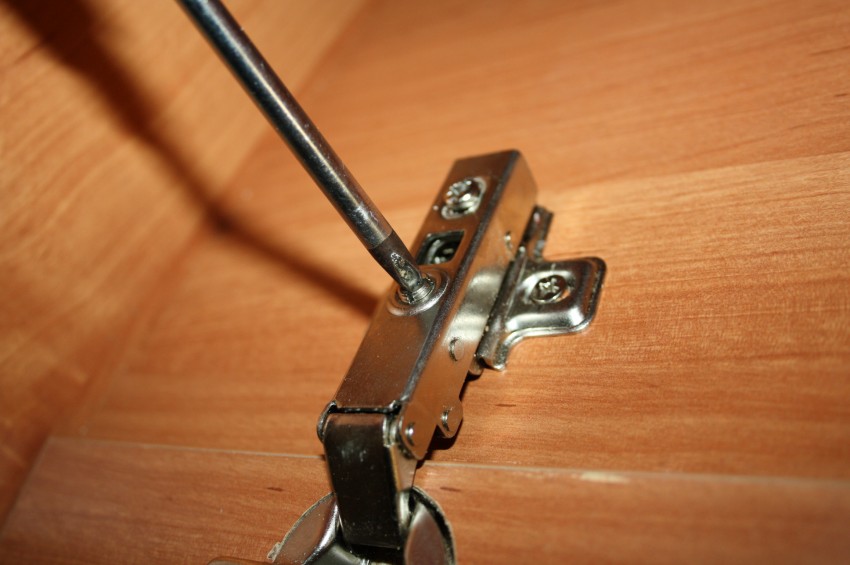

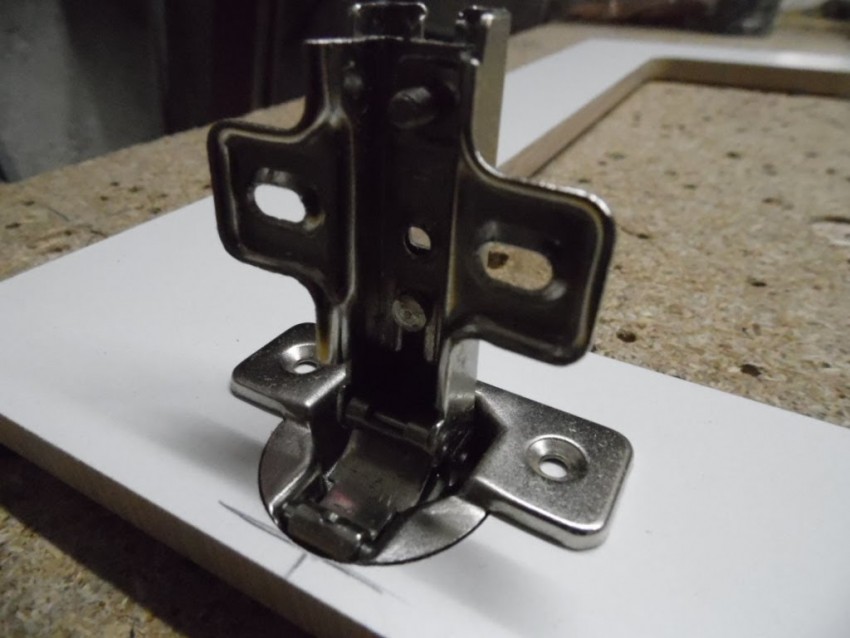

В просверленные отверстия поместите петли и с помощью строительной линейки откорректируйте положение навеса. Следите за тем, чтобы петли были установлены четко перпендикулярно торцу дверцы, иначе после установки будет заметна кривизна дверцы. Затем карандашом или шилом в ушках чашек отметьте места под саморезы. Шуруповертом прикрутите петли к дверце.
Крепление фасада

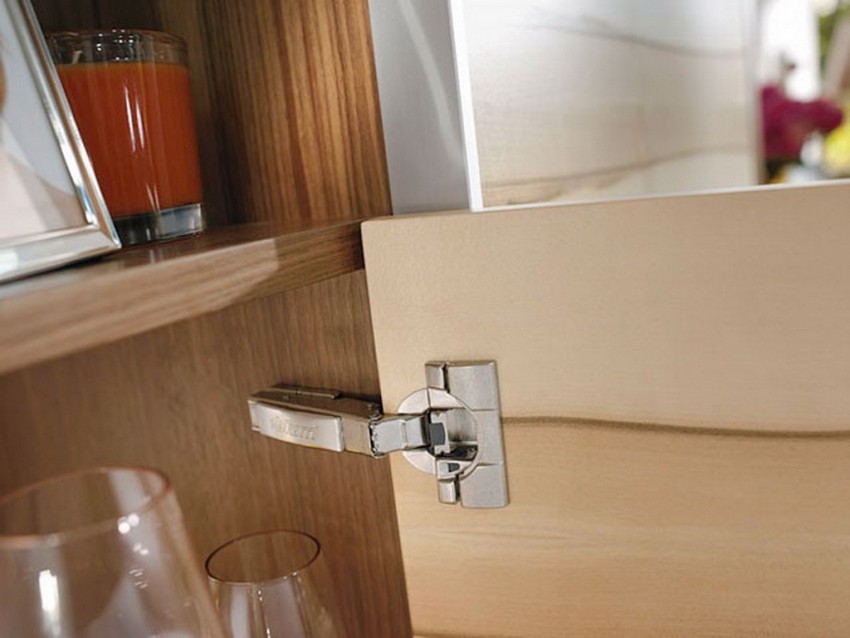

Приступаем к последнему этапу монтажа мебельных петель – навешиванию дверцы с петлями на корпус мебели. Работу лучше выполнять на ровной поверхности.
Для удобства проведения установки, переверните мебель стороной, к которой прикручивается дверца, вниз.

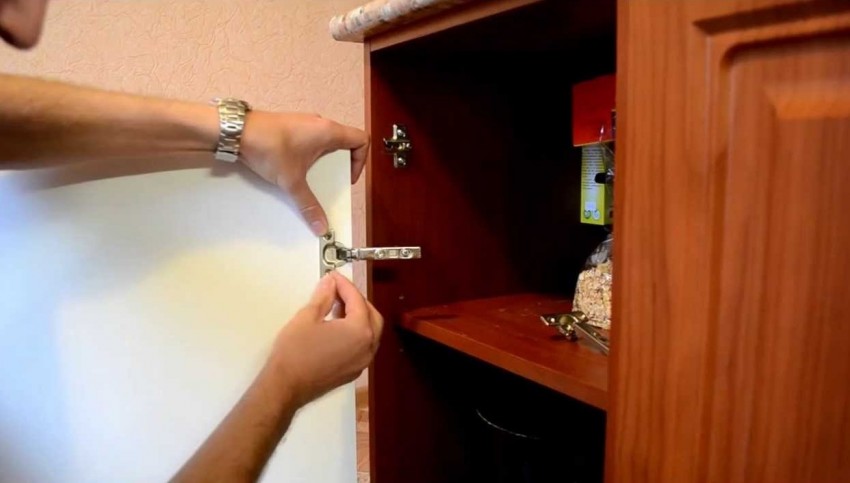

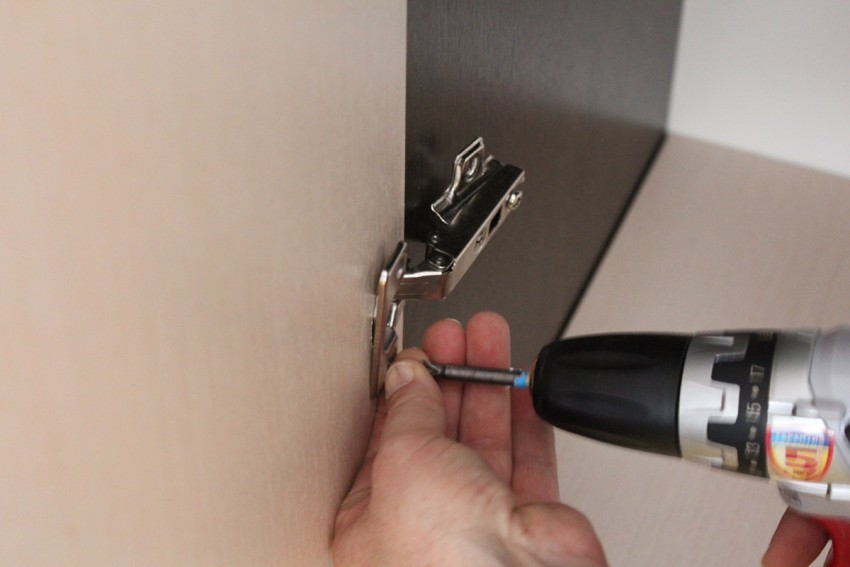

Приложите к стенке дверь, отметьте места для прикрепления шурупов, прикрутите петлю. Используя отвертку, отрегулируйте положение дверцы шкафа относительно корпуса шкафчика.
Теперь Вы убедились, что в креплении мебельных петель нет ничего сложного. Главное внимательно следовать инструкции, и тогда вы справитесь самостоятельно, не прибегая к услугам мастера.

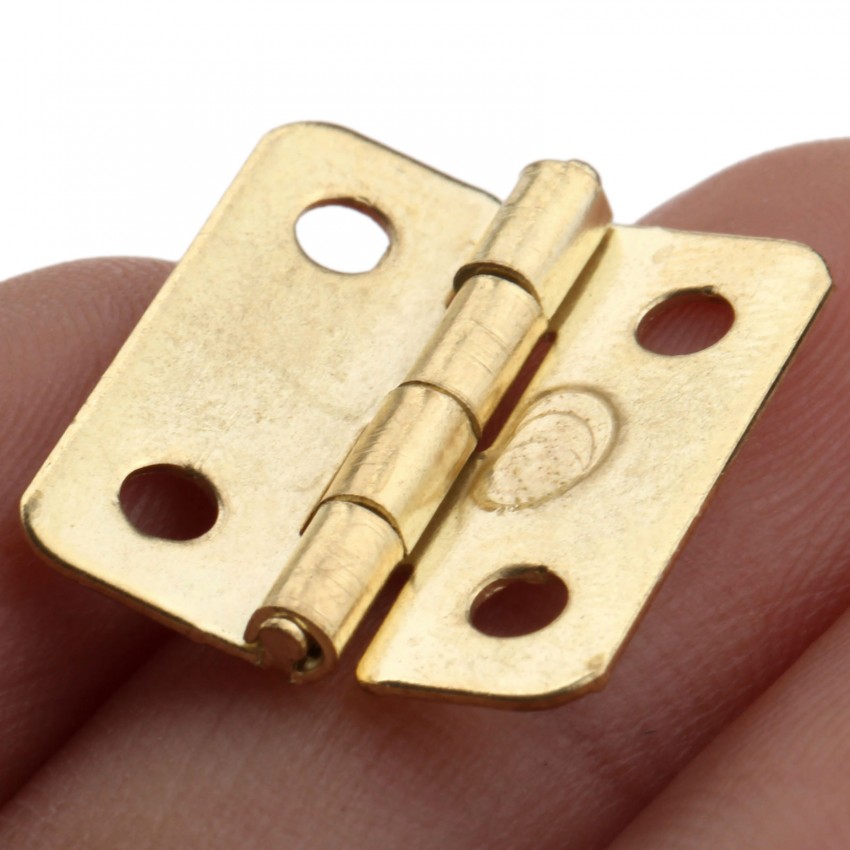

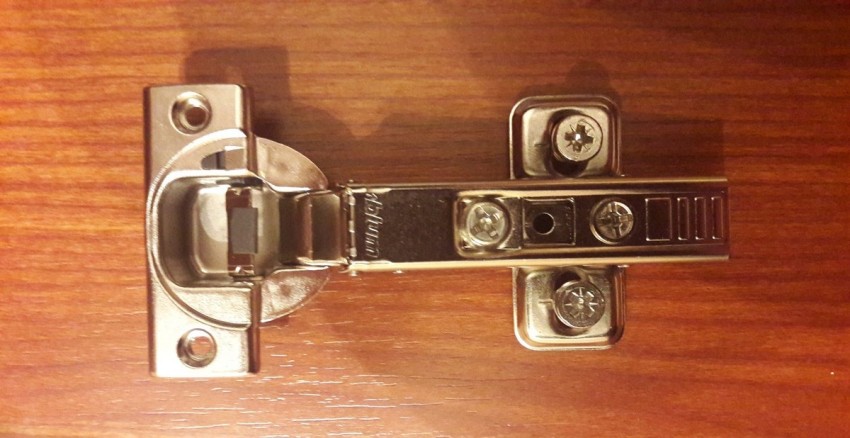

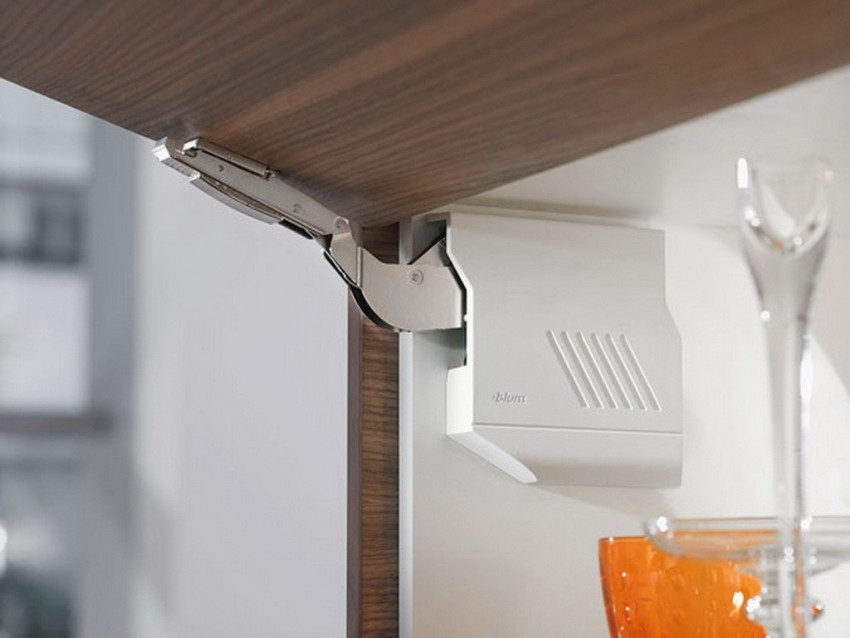

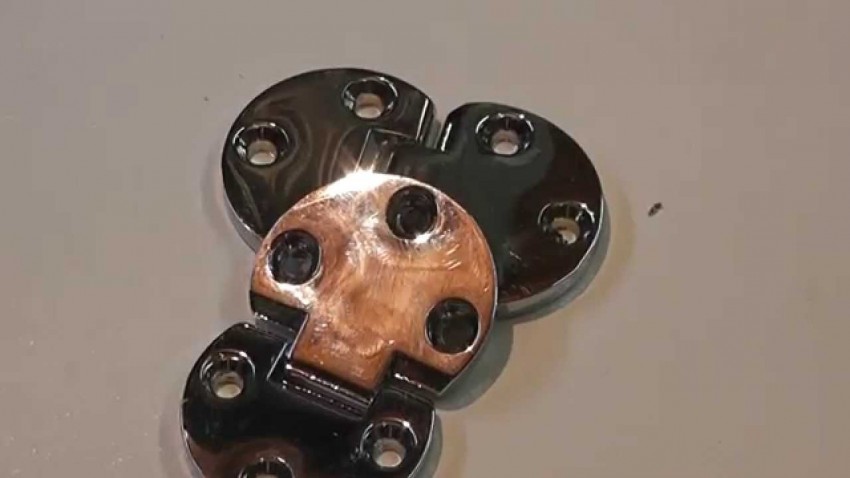

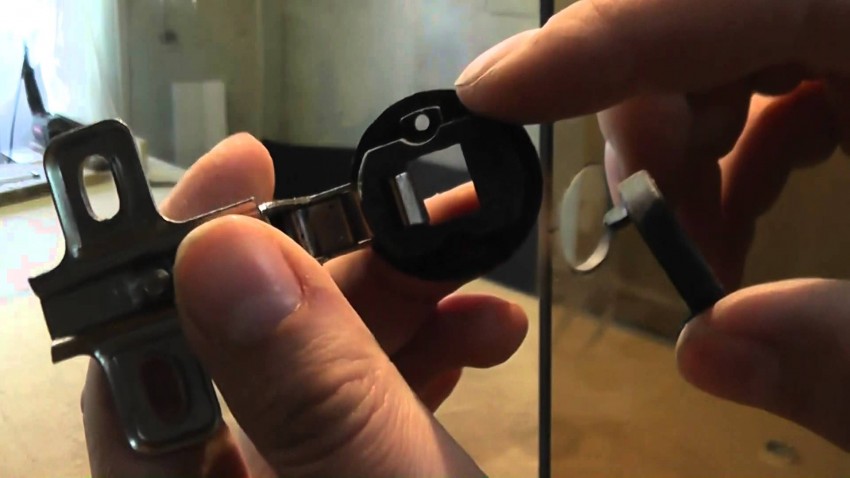

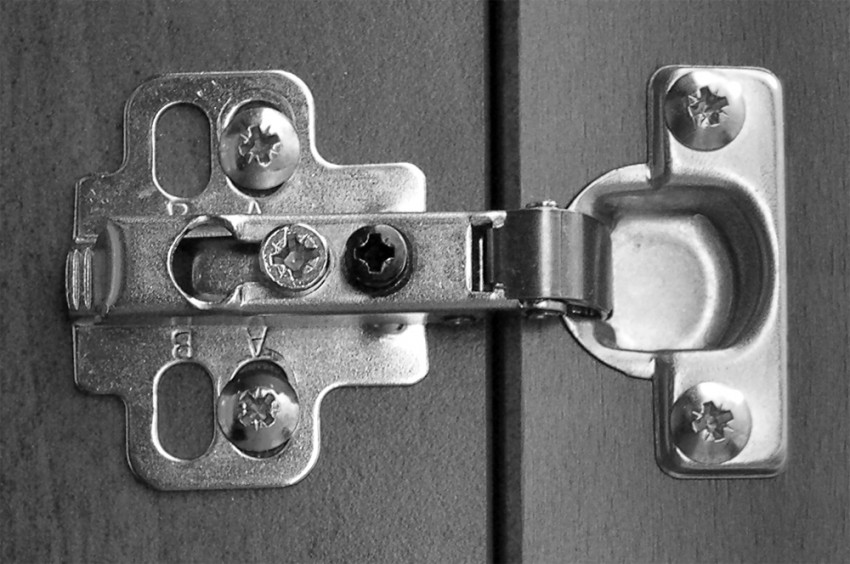

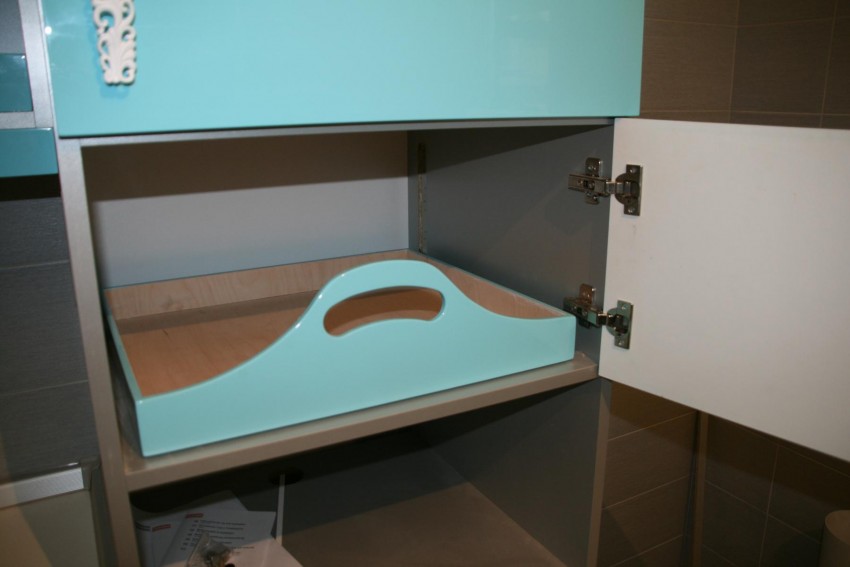

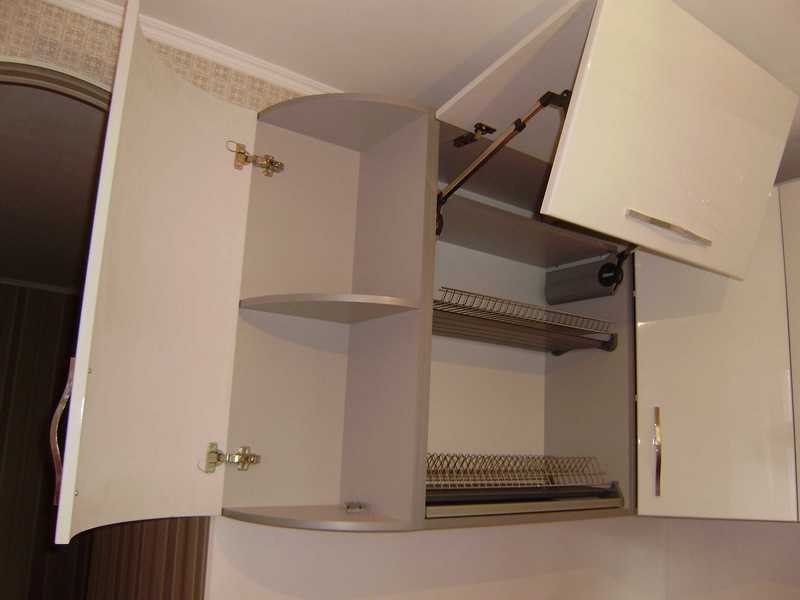

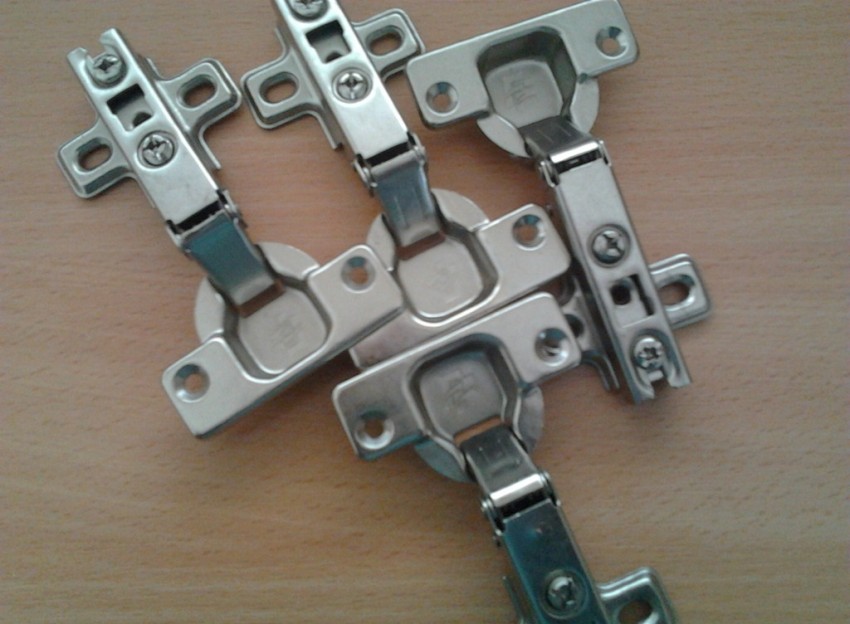

Фото мебельных петель
Также рекомендуем просмотреть:
под старину, накладные, имитация, стрелы, фигурные, декоративные, узорные, для деревянных, массивных и тяжелых конструкций, фото
Оформление входной зоны требует грамотного и тщательного подхода. Некоторые хозяева предпочитают делать акцент на дверном полотне, другие выбирают интересные элементы фурнитуры. Если вы относите себя ко второй группе, то рекомендуем обратить внимание на кованые петли, которые представляют собой прочные металлические элементы для дверей, ворот, калиток.
Определение

Кованая дверная петля. Фото Белый ворон
Петли кованые – металлические детали для ворот, дверей и калиток, берущие на себя основную нагрузку конструкции. Крепятся к дверному полотну (декоративная часть) и столбу (основа). В зависимости от тяжести дверей, подбирается индивидуальная конструкция кованых петель. Данные изделия изготавливаются из сплошной толстой полосы диаметром не менее 6 мм, которую нагревают и сгибают вокруг специального штыря. В итоге получается круглая заготовка с флажком. Сам флажок под воздействием молота превращают в полосу, которая представляет собой декорированную часть петли.
Именно данные детали обеспечивают надежное крепление между полотном и столбом. Кроме этого, петли обладают долговечностью, стойкостью к ржавчине, высоким и низким температурам, а также их перепадам. Малые детали нередко имеют оригинальный дизайн, поэтому выступают в качестве декоративного элемента. Также к достоинствам кованых петель следует отнести:
- обеспечение бесшумного открывания-закрывания;
- простота и безопасность эксплуатации;
- легкость вращения в разные стороны;
- не требуют особого уходы;
- износостойкость.
Двери с коваными элементами: массивные и тяжелые, деревянные и не только
Кованые петли гармонично дополняют конструкции, выполненные из металла, древесины, пластика. К сооружениям разного дизайна и стиля, а также габаритов возможно подобрать оптимальное решение. При этом следует принимать во внимание тяжесть двери и тип механизма. Разнообразие кованых элементов дверной фурнитуры позволяет создавать функциональные и интересные по дизайну варианты.

Деревянная дверь с кованой ручкой-стукалом, петлями-накладками и узорами. Фото ЧП Колесник
Где используются: дома, бани и другие помещения
Функциональность кованых петель также выражается в том, что металлические элементы удачно дополняют входные зоны различных по назначению помещений:
- частные владения: загородные дома и дачи, квартиры, бани, беседки и другие дополнительные строения, располагающиеся на участках;

Деревянная дверь с коваными фигурными петлями и ручкой-стукалом. Фото Цитадель
- общественные места для отдыха и развлечений;
- коммерческие;
- муниципальные и государственные.
Таким образом, двери с коваными петлями гармонично выглядят практически в любом пространстве.
Виды кованых дверных петель, фото, как смотрятся самые красивые варианты
Клиентам предоставляется достаточно обширный спектр кованых петель различных видов. Имеющееся разнообразие обеспечивает возможность выбора для любого, самого притязательного заказчика.
Под старину (старинные)
Кованые петли искусственно состаривают посредством патинирования — процесс нанесения специальных средств на отдельные части элемента. Таким образом на поверхности образуется налет, придающий изделию интересный дизайн.
Накладные
Кованые петли-накладки представляют собой элементы, плавно переходящие на полотно двери. Также существует возможность приобрести петлю стандартного типа и дополнить ее накладкой.

Кованая петля-накладка. Фото Кузница Черненко
Имитация
Кованые наладки нередко называют имитацией петель. Если дверные петли не видны, а хозяин предпочитает визуально выделить место их расположение, то на полотне располагается пара накладок, с верхней и нижней стороны. В результате осуществляется декорирование конструкции, внесение интересных акцентов.
Фигурные, узорные, декоративные
Красивым дизайном обладают фигурные кованые петли. Узор может располагаться как на полотне, так и быть скрыт. В первом случае фигурные петли прежде всего выполняют декоративную опцию, а уже после служат функциональной деталью.

Кованая фигурная петля. Фото Аверс-ковка
В форме стрелы
Кованые петли-стрелы являются популярным решением, они выдерживают значительные по весу конструкции, нередко устанавливаются на крупногабаритные сооружения, добавляют пространству декоративности.

Кованая петля-стрела. Фото Штукофен
Посмотреть больше фото можно на странице нашей фотогалереи kovka-svarka.net, странице кованых дверей. Для наглядности ниже приведем видео-слайдшоу с некоторыми из них.Видео
Художественная и холодная ковка
Кованые элементы чаще всего производятся по методу холодной ковки. Данная технология позволяет выпускать изделия, отличающиеся типовым дизайном и доступной стоимостью. Детали штампуются и гнутся на специальном оборудовании.
Горячая ковка — ручная обработка металла, обеспечивающая создание оригинальных элементов, отличающихся более высокой стоимостью.
Дополнительные элементы на двери
Металлические петли нередко дополняются другими коваными элементами: ручки, замки, жиковины, стукало, крючки. Важно помнить, что дизайн деталей должен соответствовать друг другу. В противном случае композиция не будет отличаться гармонией, что отрицательно скажется не только на дизайну двери, но и на окружающей обстановке.
Справка. Посетители сайта имеют возможность приобрести детали для декорирования различных изделий и конструкций у сотрудников компаний, которые представлены в разделе «Где купить кованые элементы».Как ковать своими руками
Для изготовления кованых петель исполнителю потребуются:
- расходные материалы;
- декоративные элементы для украшения петель стандартного вида;
- оборудование и инструмент;
- знания и навыки в области обработки металлов: ковки и сварки.
Процесс изготовления петель своими руками включает несколько этапов:
- Толстая полоса нагревается и сгибается вокруг штыря.
- В результате получается круглая заготовка с флажком.
- Затем выполняется обработка флажка молотком, получается полоса, представляющая собой декоративную часть петли.
Это лишь один вариант, больше сморите в разделе «Кованые двери своими руками«.
Где купить, заказать
Торговые и производственные компании, представленные в разделе «Где заказать кованые двери», предлагают широкий ассортимент конструкций, а также необходимые элементы фурнитуры. Сотрудники предприятий предлагают также дополнительные услуги: компетентные консультации, разработка эскизов, покраска, доставка, установка.
Межкомнатные двери и скрытые петли: фото идеи
Петли являются неотъемлемой частью любой входной двери. Петли можно разделить на несколько десятков разновидностей, каждая из которых обладает как своими плюсами, так и минусами. Наиболее надежными считаются двери со скрытыми петлями: особенности и преимущества которых будут рассмотрены в этой статье.

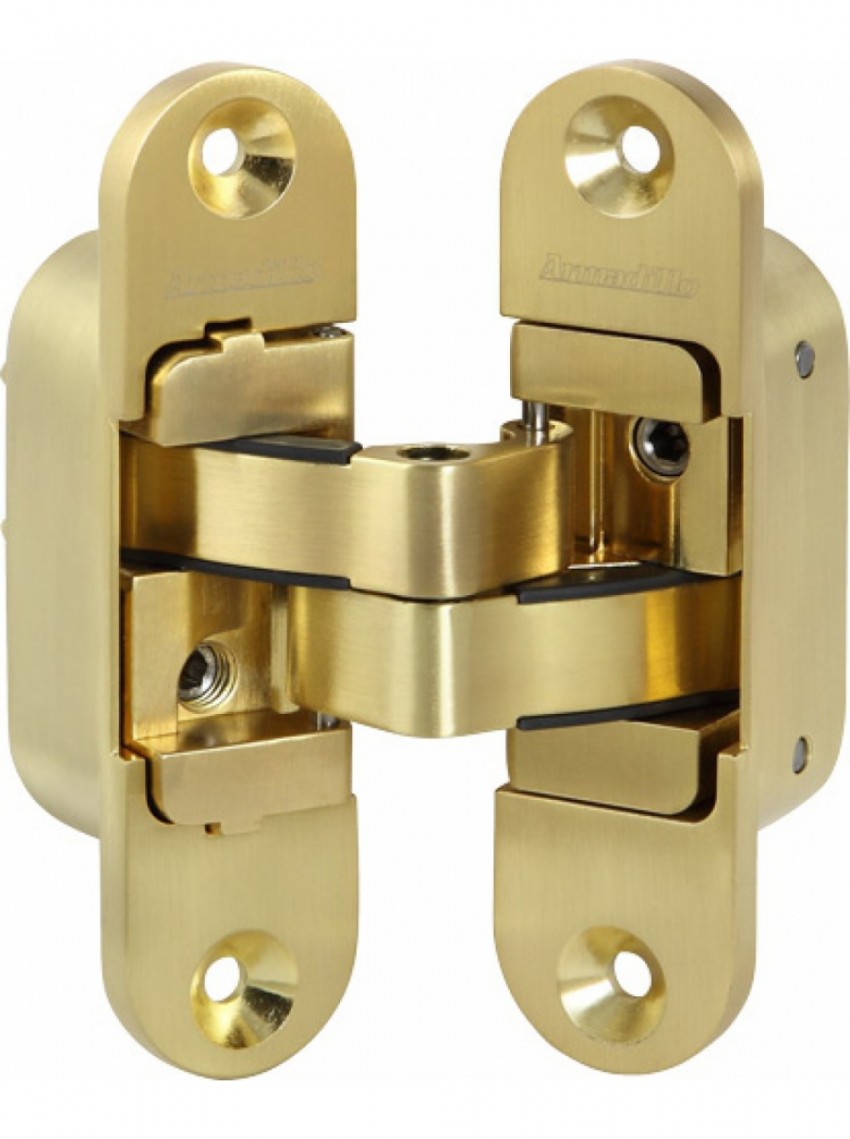

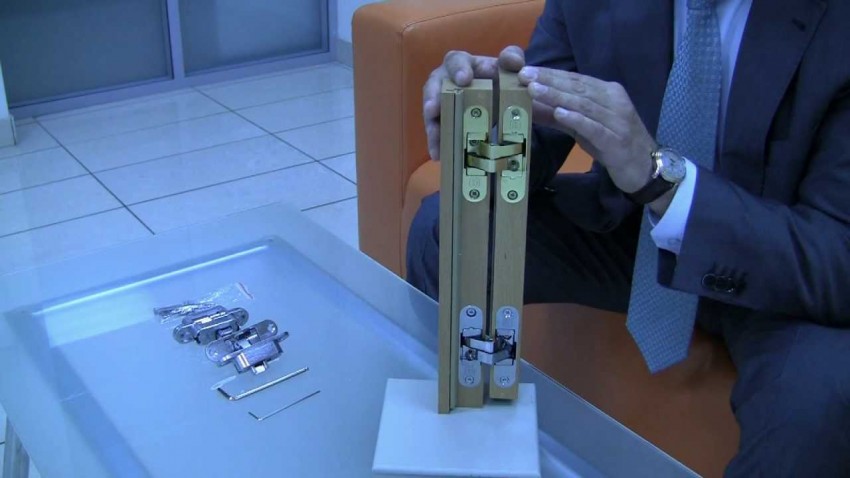

Как выглядят скрытые петли?
Виды
Несмотря на то, что скрытые петли стали устанавливать на межкомнатные двери не так уж давно, они уже сумели заслужить к себе особое доверие. Исходя из такого критерия как способ установки, скрытые петли можно поделить на следующие модификации:
- ввертные петли;
- навесные петли;
- врезные петли.
Если посмотреть на конструкцию скрытых петель, то сразу будет видно, что есть большие различия по сравнению с конструкцией обычных петель:
- Шарнир закрепляется к дверной коробке, а также он скрыт в корпус из металла;
- Дверное полотно и шарнир соединяются посредством рычага имеющего П-образную форму;
- Рычаг разделен на два элемента, которые между собой закреплены посредством винта. Если дверное полотно закрывается, то в этом случае рычаг уходит вовнутрь углубления.
Исходя из того в каком направлении движутся двери, петли могут быть таких типов как:
- правосторонние;
- или левосторонние.
Еще встречаются универсальный тип петель, который позволяет открывать полотно в любом направлении. Это имеет место благодаря тому, что эти петли обладают сразу двумя навесными компонентами, как видно на фото.
В зависимости от качества и правильности установки межкомнатных дверей со скрытыми петлями, будет напрямую зависеть период их эксплуатации, а также набор тех функций, которые им присущи.
Преимущества
Межкомнатные конструкции, оснащенные скрытыми петлями, закрепляются к дверной коробке и способны выдержать нагрузку до 50 кг. Помимо этого петли играют роль механизма, посредством которого можно открыть или закрыть дверь на 180 градусов.
Изделия, которые оснащены скрытыми петлями, выделяются такими преимуществами как:
- Легкость их монтажа и простота в регулировке;
- Долгий эксплуатационный период и надежность в использовании;
- Благодаря их конструкции, полотно стало возможно регулировать сразу в трех плоскостях, как показано на фото;
- Двери, которые оснащены скрытыми петлями, обладают довольно привлекательным и завершенным внешним видом, как видно на фото.
- Если полотно находится в закрытом положении, то такие петли совершенно не видно снаружи, а это придает еще больше уверенности в том, что такую дверь никто не взломает.
Особенности установки
Дверные петли играют немаловажную роль при установке самого полотна. Ошибка в размере может привести к тому, что всю работу придется начинать сначала. Скрытые петли будут наилучшим вариантом при установке дверей.
Так как межкомнатные двери со скрытыми петлями считаются более долговечными и безопасными, стала популярной их установка в офисах, которые недостаточно хорошо охраняются. Дверное полотно закреплено посредством рычага, имеющего форму буквы П. Благодаря этой форме, во время процесса закрытия двери, рычаг уходит целиком во внутреннюю часть дверной коробки.
Требования
Основное требование к петлям – это поддержка веса всей дверной конструкции. Также петли отвечают и за открытие или закрытие межкомнатной двери. Если установка будет максимально верной, то полотно можно будет закрывать или открывать на 180 градусов, а также не будет слышно скрипов или другого шума. Немаловажную роль играет и материал, из которого изготовлены дверные петли. Наилучшими вариантами для изготовления петель будут такие как:
- Сталь;
- Чугун;
- Нержавеющая сталь;
- Или латунь.
Подведем итоги
В итоге хочется сказать, что скрытые дверные петли хоть и относительно недавно начали использоваться для установки в межкомнатных дверях, но уже, тем не менее, обрели широкую известность и популярность. Петли оснащенные скрытым механизмом, обеспечивают наилучшую безопасность любого жилища или офиса. Также они придают дверям эстетичный и красивый вид.
Смотрите также:
Дверные петли своими руками » Изобретения и самоделки
Сделать петли недорого.
Иногда нужна петля или две, но в магазине есть неправильный размер и форма, недостаточно тяжелые, и они стоят слишком дорого. Я придумал способ сделать свои собственные петли такими, какими я их хочу, за очень небольшое время и деньги.
Номенклатура: плоские части петли, части, которые прикреплены к двери и ее замятию, называются листьями. Шарнир не требует пояснений. Круглая труба, которая содержит стержень шарнира, является корпусом шарнира.
Инструменты
Сверлильный станок
Сверло
Ступенчатое сверло, или зенкерная фреза, и т.д.
Сверло 3/16 дюйма
Угловая шлифовальная машина с диском для резки металла
Сварочные пружинные зажимы
Алюминиевый угол
Тиски
Материалы
1/8 x 1/2 дюйма из мягкой стали
3/8 дюйма стальной стержень
3/16 дюйма стальной стержень
Шаг 1: Запчасти
Я делаю основную петлю.
Детали состоят из двух частей: стальной стержень 1/8 x 1/2 дюйма длиной 1 1/4 дюйма каждый, кусок стального стержня 3/8 дюйма длиной 1 1/16 дюйма и примерно 1 5/16 дюйма 3 /. 16-дюймовый стальной стержень.
Стержень 1/8 x 1/2 дюйма можно регулировать по размеру, если петлю нужно поднять или каким-либо образом сместить.
Шаг 2: Тренировка
Сверла имеют тенденцию отклоняться от центра. Сверло с зенковкой в центре фрезы диаметром 3/16 дюйма, или сверло для точения, или ступенчатое долото с наконечником 3/16 дюйма обеспечивают большую жесткость и большую точность запуска. Как только точное отверстие было начато, сверло может выполнить остальную часть работы.
Я сделал выемку в куске 2-дюймовой деревянной заготовки и зажал в нее 3/8-дюймовый стержень, чтобы удерживать стержень в вертикальном положении во время сверления.
Другой вариант – использовать металлическую трубку с уже проделанным отверстием. Натяжные штифты доступны в магазинах и будут работать очень хорошо. Натяжной штифт 5/16 дюйма имеет внутреннее отверстие, диаметр которого чуть меньше 3/16 дюйма. Но это добавляет к стоимости изготовления петли.
Шаг 3: Первые сварные швы


Я использовал кусок алюминиевого уголка 1 1/2 x 1 1/2 дюйма, чтобы удерживать и устанавливать листовые детали для сварки на стержень корпуса шарнира 3/8 дюйма. Конец листа слева на фотографии размещается на 3/16 дюйма или на половине диаметра стержня 3/8 дюйма над нижней частью внутреннего угла. Другая часть листа будет действовать как распорка для сварочной установки. Смотрите второе фото.
Я бросил 3/8-дюймовый стержень в угол алюминиевого угла и приварил первый лист к корпусу шарнира. Смотрите третье фото. Я прикрепил сварной лист к плоской поверхности алюминия с помощью пружинного зажима. Я приварил второй лист к корпусу шарнира.
(На второй фотографии есть текстовое поле, но оно не отображается. Нажмите на фотографию, и вы сможете получить доступ к текстовому полю.)
Шаг 4: Приварить листья на нижней стороне
Для силы я перевернул сборку и приварил концы листьев к корпусу шарнира. Шлифуйте сварные шарики так, чтобы они были на одном уровне с лицевой стороной листьев на нижней стороне.
Шаг 5: Разрезать петлю пополам
Листья шириной 1/2 дюйма каждый, а тело длиной 1 1/16 дюйма. Дополнительные 1/16 дюйма предназначены для отходов, когда две половины шарнира разрезаны с помощью отрезного круга на угловой шлифовальной машине. Попытайтесь подрезать прямо к корпусу, чтобы шарнир работал плавно. Сделайте исправления с помощью мясорубки.
Шаг 6: Приварить стержень петли к половине стержня
Разрметить около 1/8 дюйма шарнирного пальца, чтобы выйти за пределы нижней части тела. Приварить это на месте. Наденьте другую половину петли на стержень петли. Разрежьте шарнирный штифт по длине и закройте верхний край шарнирного пальца.
Шаг 7: Завершить и использовать дверную петлю
Отшлифуйте любые грубые или острые края. Просверлите монтажные отверстия для винтов на листьях. Совместите шарнирный штифт с шарниром между двумя навесными деталями. Просверлите отверстия для винтов и установите шарнир.
Петля не нуждается в колпачке на верхнем конце шарнирного пальца. Пользователь может захотеть снять одну навесную панель с другой. Если обе петли расположены с открытым концом штифта вверх, одну панель можно снять с другой. Или открытый конец нижнего шарнира можно установить так, чтобы он был вверх. Верхний шарнир можно установить так, чтобы его открытый конец был опущен. Эта договоренность соединяет две панели вместе.
Источник
Как врезать дверные петли — Всё о межкомнатных и входных дверях
Неотъемлемой частью работ по монтажу дверного блока в проем является установка петель на межкомнатную дверь. Процесс этот с одной стороны простой, а с другой сложный – следует понимать, что от качества выполнения этой работы во многом зависит внешний вид дверей. В этой статье вместе с сайтом dveridoma.net мы разберем две технологии, согласно которым может быть осуществлена врезка дверных навесов. Кроме того, мы рассмотрим альтернативные варианты решения этой проблемы.
Установка петель на межкомнатную дверь фото
Если говорить о том, какой способ решения вопроса, как установить петли на дверь, лучше, быстрее и качественнее, то, естественно, это будет профессиональный подход к делу. Здесь по-другому нельзя – в стремлении заработать как можно больше денег мастер должен выполнять свою работу одновременно и быстро, и качественно, чтобы впоследствии не возникало проблем с заказчиками. Именно по этой причине для выполнения работ применяются профессиональные инструменты и приспособления.
По большому счету, чтобы вырезать в торце дверного полотна посадочные отверстия для петель. нужно всего пару вещей – это ручная фрезерная машинка, которая осуществляет чистый рез и приспособление для врезки петель. С первым многие из вас уже знакомы, а вот со вторым нужно будет разобраться немного подробнее. По сути, это своего рода накладка, которая защищает дверное полотно или коробку от повреждений в процессе передвижения по ним ручного фрезера. Также существуют приспособления, которые полностью задают габариты вырезаемого отверстия – в таком случае работа облегчается в несколько раз. Еще следует отметить, что существуют и такие приспособления для врезки петель, которые за одну установку позволяют вырезать паз и на полотне, и на дверной коробке. Такое приспособление соединяет воедино две части дверного блока, что само по себе снимает вопрос совмещения пазов на этих двух частях двери. На сегодняшний день такие приспособления считаются самыми лучшими и позволяют в значительной мере увеличить темпы и качество работы по установке двери .
В принципе, можно обойтись и без приспособления – для выполнения разовых работ вполне будет достаточно и одной фрезерной машинки. Недостатком отсутствия приспособления является более длительная врезка петель в межкомнатную дверь и не слишком высокое качество, которое может выражаться в несовпадении пазов на полотне и дверной коробке. Кроме того, сама машинка может царапать защитно-декоративное покрытие двери – об этом нюансе нужно позаботиться отдельно и оснастить пяту ручного фрезера мягким материалом (например, войлоком).
Как осуществляется врезка петель своими руками, смотрите в видео.
Да, сейчас эта технология относится именно к кустарному производству, но еще несколько десятков лет назад таким способом производили врезку все профессионалы. Иногда она применяется и в нынешнее время, но высокого качества от нее ждать не следует. Вы, наверное, уже догадались, о чем пойдет речь – это стамеска и молоток, которые можно найти в арсенале практически любого хозяйского человека. Самый главный недостаток данного способа решения вопроса, как врезать петли в дверь, это обтрепанные края паза, что совсем недопустимо для современных ламинированных и покрытых шпоном дверей. А если говорить о преимуществах, то это, естественно, доступность данной технологии для самостоятельного осуществления.
В целом, такой способ врезки дверных навесов можно представить в виде следующей технологической последовательности.
Если быть откровенным, то, на мой взгляд, данная технология подходит исключительно для дверей, которые впоследствии будут подвергаться окрашиванию. Только в этом случае можно будет устранить образовавшиеся от стамески сколы. И еще, самым сложным и ответственным моментом в процессе такой врезки петель своим руками является не устройство паза, а их совмещение – выборка на полотне и коробке должны четко совпадать. Здесь без точных замеров обойтись очень сложно и следует понимать, что важен каждый миллиметр.
По большому счету, у человека без опыта проведения подобных работ все два описанных выше способа установки дверных навесов вызовут массу проблем – здесь можно сказать смело, что ничего хорошего из такой затеи не выйдет. Таким людям лучше поискать альтернативу. Она имеется, и довольно неплохая – существуют такие навесы, которые полностью позволяют отказаться от процесса врезки при установке петель на дверь. Можно даже сказать больше – имеются целых два подобных варианта.
Ввертные петли. На мой взгляд, этот вариант совсем не плохой. Вместо пазов для установки дверных петель здесь понадобится просверлить несколько отверстий – два в дверной коробке и одно в полотне. Устанавливаются такие навесы достаточно просто – они вкручиваются. Единственный нюанс, который здесь нужно учесть, это правильное расположение отверстий на коробке и дверном полотне. Недостатком, опять же, можно считать не высокоэстетичный вид. Хотя, в принципе, они выглядят довольно неплохо.Установка дверных петель фото
Имеется и третий вариант решения вопроса по установке дверных петель на межкомнатные двери – это так называемые петли-цапфы. Они врезаются в полотно, но благодаря очень интересной конструкции места врезки не видны – данный тип навесов относят к скрытому виду этих изделий. По сути, это две пластины, которые вращаются вокруг одного центра, расположенного сбоку – монтируются они в нижний и верхний торец дверного полотна. На дверной коробке их устанавливают также снизу и сверху одной из стоек. Основные проблемы возникают зачастую с верхним навесом подобной конструкции – как правило, он остается видным в открытом положении двери. Поэтому для людей, не умеющих врезать петли, этот вариант будет не очень подходящим.
В принципе, это и все. Как видите, вариантов не много – либо придется учиться квалифицированной врезке дверных навесов, либо нанимать специалистов, либо использовать альтернативы, с которыми, по большому счету, дела обстоят не так уж и радужно. Но отчаиваться не стоит, как вы уже заметили, установка петель на межкомнатную дверь – дело несложное, и если хорошенько потренироваться на обычной доске, то все получится самым лучшим способом!
Как врезать петли в дверь своими руками?
В этой статье мы узнаем, как правильно врезать петли в дверь и научимся сами это делать.
Иногда случается так, что после покупки двери без заказа установки, возникают серьезные проблемы с врезкой петель. Оказывается, что это далеко не так просто, как кажется на первый взгляд. Обычно в магазине двери продаются без петель, потому, выбирая двери, нужно знать, какие именно петли подойдут к этим дверям.
Дверные петли могут быть левые, правые и универсальные.
Чтобы правильно определить, какие именно петли подойдут к купленным дверям, нужно встать около дверного проема с той стороны, где дверь открываться к вам. Обязательно нужно, чтобы дверь открывалась именно на себя, а не от себя — это неправильно.
Если дверь открывается в левую сторону, то вам нужны левые петли, а если в правую — то правые. Главное не перепутать где левая сторона, а где правая.
Для врезки петель вам понадобятся такие основные инструменты: отвертка, молоток, стамеска. Здорово облегчит работу наличие дрели, тонких сверл, шуруповерта, шила и резака.
Как врезать петли в дверь самостоятельно?
Если в двери или коробке нет сучков, то нет никакой разницы, где сразу делать врезку петель – в двери или в коробке. Если же двери из массива, в котором есть сучки, то врезку нужно начинать с дверей.
Прежде всего, необходимо определить место расположения петель. Выбрав оптимальный участок на дверях, определяем расположение петель на коробке.
Идеальным расстоянием от края двери для врезки петли является 15-25 см. Если на дверях в этом месте сучок, петлю нужно сместить, это не страшно. Также необходимо учитывать расположение петель на других дверях, находящихся рядом, для гармоничности.
Сначала нужно вымереть расстояние от верхнего и нижнего края двери и сделать отметки карандашом. Важно определить, где будет верх, а где низ у дверей, обратить внимание на расположение стекол, если они есть, чтобы рисунок на стекле или узор на дверях не оказался вверх ногами.
Делая разметку, петли нужно прикладывать таким образом, чтобы шарниры смотрели на лицевую сторону дверей. Лицевая сторона будет там, куда открываются двери.
Разметку можно делать двумя способами. При первом способе нужно ровно приложить петлю на нужное место и аккуратно обвести карандашом. Край петли должен соответствовать краю дверей. Второй способ заключается в том, что петля прикручивается на два шурупа и контур прочерчивается карандашом или прорезается резаком. Двух шурупов достаточно для прикручивания, но при этом возникает опасность, что петля уйдет в сторону.

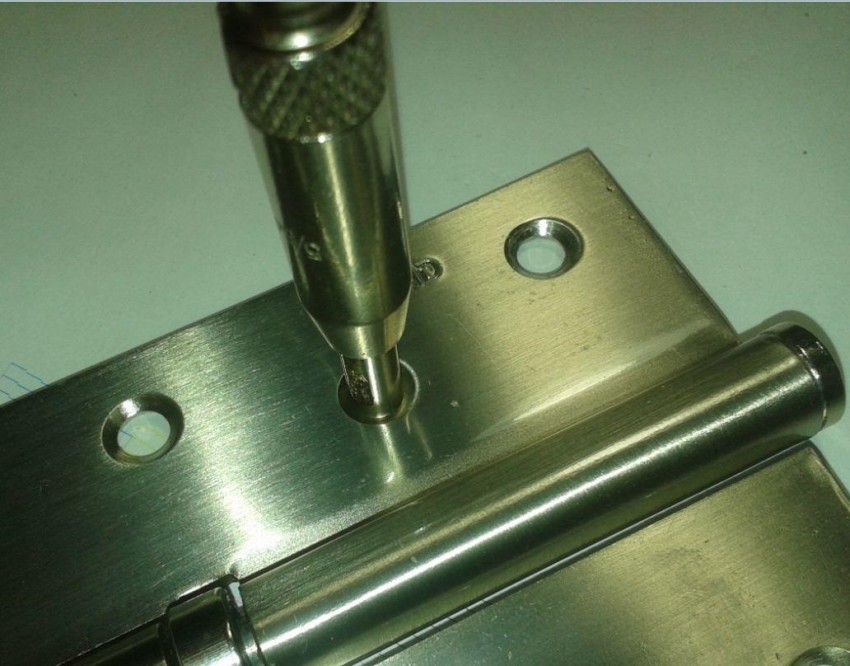

Шуруп нужно точно прикручивать по центру, а для этого следует сделать разметку карандашом и отметить место шилом. В таком случае шуруп при затяжке не утянет петлю. По контурам разметки с помощью резака прорезается контур глубиной соответствующий толщине петли и стамеской выбирается ровная площадка.
Как правильно сделать выборку под петлю?

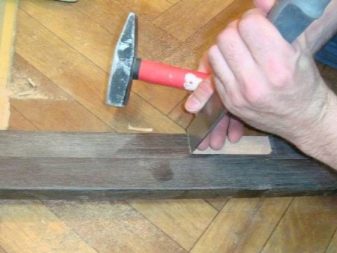

Контур можно пробить и стамеской, поставив стамеску на край контура и легко ударяя по ней молотком или киянкой, выбрать контур. Нужно внимательно подойти к такому неприятному факту, что в покупных дверях с бумажной прокаткой, если стамеску поставить неправильно, контур заминает наружу. Это хорошо видно на фото.
Стамеску нужно ставить так, чтобы контур скашивался вовнутрь, тогда край не будет заминаться, и врезанная петля будет выглядеть красиво и аккуратно. На следующей картинке видно, как должен выглядеть правильный срез.

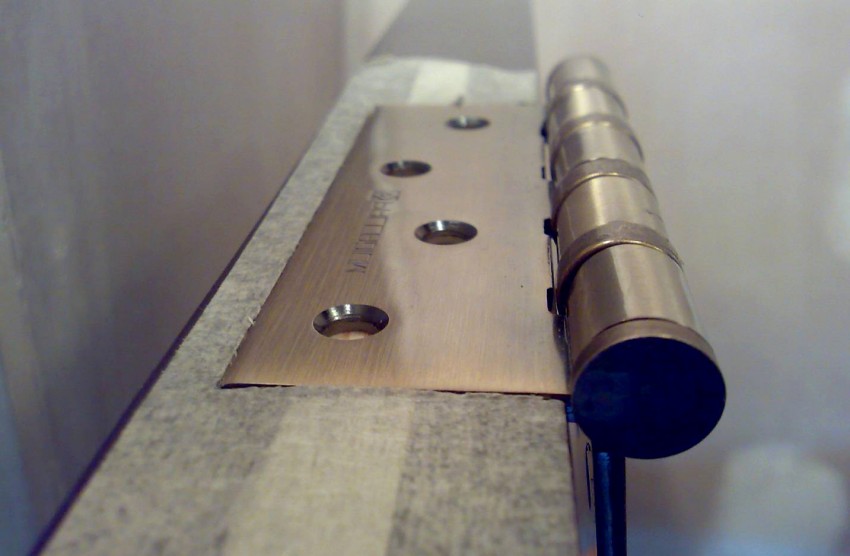

Если вы правильно сделали врезку, тогда петля будет на одном уровне с поверхностью. Если же вы видите, что она выпирает, не поленитесь и сделайте правильное углубление посадочной площадки, но ни в коем случае не перестарайтесь!
Исправление неправильной посадки
Чтобы проверить правильность посадки петли, нужно взять линейку и приложить ее, прижав петлю. Если петля врезана неправильно и очень выступает, то между ней и дверями будет большая щель, а с противоположной стороны недостаточный проем, чтобы дверь могла закрыться. Такое положение можно исправить, открутив петли и посадив их глубже.
В другом случае, если дверная петля слишком глубоко посажена, дверь будет прижимать коробку и тянуть петли. Выходом из этой ситуации будет то, что нужно из плотного картона вырезать прокладку необходимой толщины и подложить ее под петлю, чтобы она стала на место.
Есть очень простой способ разметки места для врезки петли на коробке. Для этого нужно собрать коробку и вложить в нее дверь. Вверху оставить зазор 2-3 мм, после чего отметить место разметки на коробке напротив врезанной площадки на дверях. Если же вы сразу сделали врезку на коробке, тогда сделайте отметку для врезки на дверях.
Врезание петли в дверное полотно
Врезание петли в дверное полотно осуществляется таким же методом, как и врезание петли в коробку. После вырезания контура нужно приложить петли, наметить шилом места сверления и тонким сверлом сделать отверстия для шурупов. После чего вставить шурупы и закрутить их отверткой. Если вы сомневаетесь в правильности проделанной работы, не закручивайте разу все шурупы, а только по два. Проверьте качество закрывания двери, ее посадку, и если все нормально, закрутите окончательно все шурупы.
Вот вы и научились как врезать петли в дверь своими руками. Следующим этапом усовершенствования мастерских навыков будет врезка дверной ручки. Как это правильно сделать читайте в следующей статье.
Как установить петли на межкомнатную дверь. Врезка петель фрезером.
Оцените статью: (голосов — 4. средний балл: 6,00 из 7)
Всем привет. Сегодня поговорим о правильной и простой установке петель фрезером в дверное полотно и дверную коробку. Петли можно врезать несколькими способами, самый доступный это ручной способ врезки петель. но он самый долгий и результат во многом будет зависеть от ровности рук и аккуратности. Врезка фрезером ускоряет процесс в несколько раз и качество каждой установленной петли одинаковое, что очень хорошо для серийной врезки.
Лично я устанавливаю петли на расстоянии 200 мм от края полотна, это, по моему мнению, самый оптимальный вариант.
Приступаем к разметке, откладываем от краев дверного полотна 200 мм, это будет край петли. К метке прикладываем петлю и выравниваем ее. Для того чтобы отметить петлю на полотне, я советую использовать обычный сегментный нож, просто надрезаем им шпон дверного полотна, ведем нож от края петли к центру.
Если вести нож по другому, то может дрогнуть рука и царапка на шпоне будет за пределами петли, что в итоге будет не очень хорошо. Отмечаем таким способом края петель.
Теперь необходимо подготовить фрезер к работе. У меня фрезер Makita RP0900, вполне такой нормальный аппарат, только есть у него существенный недостаток, как по мне, это резкий старт, при нажатии на кнопку он дергается, из-за этого можно фрезернуть не там где нужно. Принцип настройки фрезера на всех производителях одинаковый. Для начала устанавливаем фрезу. Для фрезеровки петель я использую обычную пазовую фрезу 18 мм в диаметре. Вот такую:
Выставляем фрезу вровень с площадкой фрезера и поджимаем винт, который отвечает за фиксацию площадки.
Сбоку у фрезера есть ограничитель глубины, на моем фрезере он вот такой:
Вставляем петлю между болтом и штоком ограничителя и фиксируем, чтобы зафиксировать толщину петли.
Выставляем ширину врезки петли, для этого нужно приложить петлю к боковому упору фрезера и повернуть фрезу таким образом, чтобы край лезвия совпадал с краем петли, для настройки отодвигаем или под отодвигаем боковой упор, пока лезвие не совпадет. При настройке фрезера он должен быть обязательно обесточен, иначе вы рискуете стать человеком, у которого девять пальцев.
Проверяем наши настройки глубины на какой-нибудь деревяшке. Лично я проверяю сразу на дверном полотне, просто делаю небольшой заход в середине петли. Прикладываю петлю и смотрю, вровень с дверным полотном или нет. Если не вровень, то корректирую настройку и опять пробую глубину.
После настройки фрезеруем петлю. Здесь очень внимательно, чтобы не фрезернуть лишнего.
Фрезеруем немного не доходя до царапок.
Стамеской делаем углы прямыми и убираем лишнее до царапок.
В итоге должен получиться прямоугольный паз, в который идеально становится петля.
Отмечаем места под саморезы и высверливаем отверстия немного меньшего диаметра, чем сами саморезы.
Размечаем петли на дверной коробке. На боковой стойке от верха откладываем толщину части дверной коробки, которая будет сверху. В моем примере толщина дверной коробки 25 мм.
Прибавляем 3-4 мм на зазор от дверного полотна до коробки и прикладываем боковую стойку на дверное полотно, совмещая эту метку с краем дверного полотна.
Переносим края петель с дверного полотна на боковую стойку дверной коробки.
Затем выполняем все те же шаги, что и с дверным полотном. Отмечаем ножом, фрезеруем, подчищаем стамеской. Если дверная коробка имеет четверть, то при фрезеровке нужно использовать прокладку, толщина которой равна высоте этой четверти.
После фрезеровки всех петель прикручиваем их на свои места.
Вот так происходит установка петель с помощью ручного фрезера.
Источники: http://dveridoma.net/ustanovka-petel-na-mezhkomnatnuyu-dver/, http://postroy-sam.com/kak-vrezat-petli-v-dver.html, http://svoyremont.net/remont-i-otdelka-sten/kak-ustanovit-petli-na-mezhkomnatnuyu-dver-vrezka-petel-frezerom.html
