виды, конструкция, правила выбора и монтаж

Люминесцентные светильники пользуются заслуженной популярностью благодаря высокому качеству освещения: их свет яркий, но в то же время равномерный. Практичность, надежность и экономичность источников света этого типа позволяет широко применять их в жилых, офисных, торговых и промышленных зданиях.

Особенности устройства и конструкции

В лампе — инертная газовая среда с парами ртути. Внутренняя поверхность покрыта люминофором, представляющим собой люминесцентное вещество. На краях лампы имеются вольфрамовые спирали, обработанные бариевым оксидом. Катоды связаны со штырями, которые обеспечивают подключение к наружному источнику электропитания.

Чтобы лампа работала исправно, она должна быть абсолютно герметичной. Если в нее проникнет кислород, химический состав прибора изменится, и лампа потеряет работоспособность.

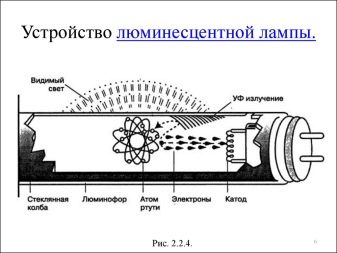

На рисунке ниже показано строение люминесцентной лампы.

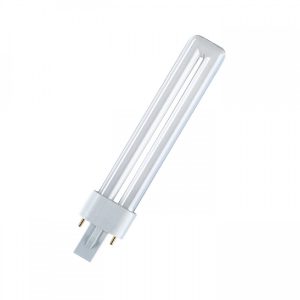

Следующий рисунок показывает, как устроен компактный люминесцентный осветительный прибор.

Люминесцентные лампочки способны давать только дневной свет. Однако подобное освещение довольно яркое, а потому слепит глаза. Чтобы свет стал более комфортным, лампы оснащают рассеивателями и отражателями. Данные устройства помогают равномерно распространять свет по помещению.

Сферы применения

По месту применения люминесцентные лампочки принято делить на два вида — промышленные и бытовые.

Промышленные

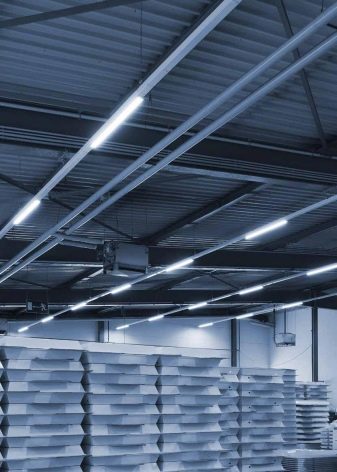

Применяются для организации освещения на предприятиях. Встроенные в прожекторы лампы способны освещать большие площади с высокими потолками. Для опасных условий эксплуатации (речь идет о предприятиях химической и алкогольной промышленности) выпускаются взрывозащищенные светильники.

Бытовые

Для освещения жилого дома, а также для офиса используют бытовые модификации люминесцентных лампочек. Люминесцентные лампы часто используют для освещения кабинетов, кухонь и коридоров. Существуют специальные светильники, предназначенные для эксплуатации в неблагоприятных условиях: они хорошо справляются с воздействием влаги и пыли.

Типы конструкций

По конструктивным особенностям принято выделять такие виды светильников:

1. Открытые потолочные изделия. Для обеспечения безопасности такие лампы иногда комплектуют защитными решетками.

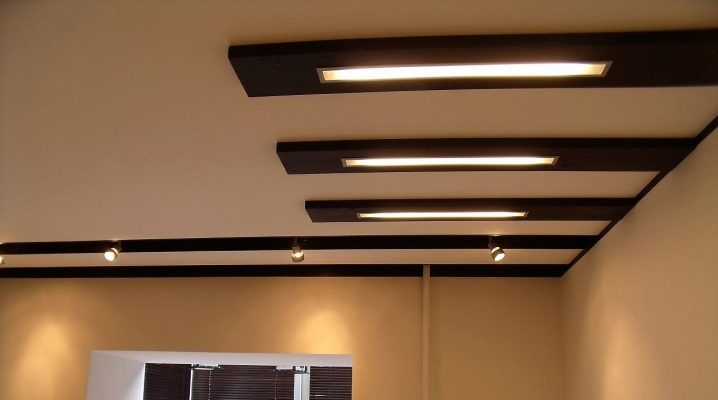

2. Встраиваемые светильники. Такие источники света вмонтированы под потолочное покрытие.

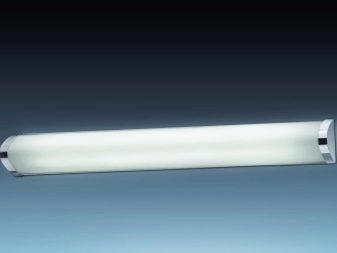

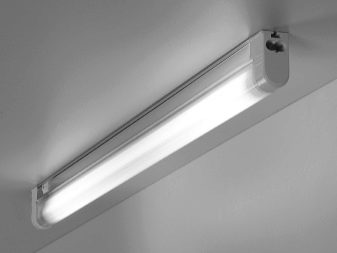

3. Настенные модели. Существует множество модификаций таких светильников. К примеру, линейный тип светильников имеет вытянутую форму и используется для освещения протяженных объектов. Накладные модели устанавливают с помощью анкеров, закрепленных в стене.
4. Угловые светильники. Такие устройства монтируют на стыках между потолком и стенами. Внешне конструкция напоминает потолочный плинтус. Такой тип осветительных приборов нередко выбирают для кухонь.
5. Подвесные устройства. Фиксируются к потолочной конструкции с помощью троса. На одном проводе размещается от одной до нескольких лампочек.
6. Закрытые светильники. Используют в сочетании с натяжными потолками. Такие модели не перегреваются, что обеспечивает сохранность потолочного материала.

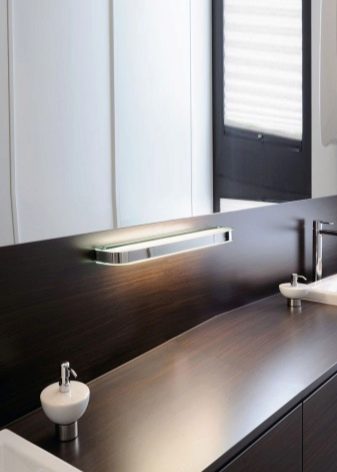

7. Мебельные модели. Лампы дневного света используются для подсветки мебели. Люминесцентное освещение выполняет не только утилитарную функцию, но и служит украшением мебели.

В последние годы набирает обороты производство эконом-моделей люминесцентных светильников. Технология основана на использовании специального газа — люминофора. В результате взаимодействия газа и тока образуется ультрафиолетовое свечение без разогрева прибора.

Преимущества и недостатки

К достоинствам люминесцентных источников света принято относить такие их характеристики:

1. Высокая яркость света, что позволяет обеспечить отличную видимость. Особенно полезно люминесцентное освещение при выполнении мелких манипуляций, требующих точных движений.
2. Продолжительный срок эксплуатации. В сравнении с лампами накаливания люминесцентные светильники служат дольше.
3. Разнообразные модификации светильников. Выпускаются изделия, которые подойдут для любого интерьера.
4. Колбы не перегреваются, что благоприятно сказывается не только на сроке службы источника света, но и на отделочных материалах, находящихся в непосредственной близости (речь идет прежде всего о натяжных потолках).
5. Экономность расходования электроэнергии.
6. Простота очистки прибора от грязи или пыли.

К недостаткам люминесцентных ламп относятся:

1. Отсутствие возможности питания постоянным током.
2. Чувствительность к температурному режиму, который способен уменьшать светоотдачу устройства.
3. Наличие ртути внутри лампы, что создает опасную ситуацию, если колба будет разбита.

Важные характеристики при выборе светильника

Покупая светильник, следует принимать во внимание его технические возможности:

1. Существенный плюс изделия — наличие возможности холодного старта. В таких светильниках электроды нагреваются постепенно, в результате чего свет включается с небольшой задержкой. Плавный старт значительно увеличивает рабочий ресурс лампы.
2. Рекомендуется присмотреться к соотношению мощности между старой лампой накаливания и устанавливаемой лампой дневного света. Мощности люминесцентной лампы в 12–15 Вт достаточно, чтобы заменить 60-ваттную лампочку накаливания. Однако, несмотря на разницу в мощности, характеристики светового потока у разных тип ламп должны быть примерно одинаковыми.
3. Цвет лампы определяется особенностями помещения. Для кабинета или кухни предпочтителен холодный свет. Это позволит усилить концентрацию внимания на выполнении какой-либо работы. В спальне, гостиной или столовой более актуальны теплые цветовые тона. Они не раздражают органы зрения. Для ванной комнаты или в гараж следует выбирать устройства с защитой от влаги и пыли.

Сферы применения

Люминесцентные источники света применяют во многих сферах жизнедеятельности человека:

1. В медицине. Лампы дневного света часто используются в медицинских кабинетах. Качество света позволяет врачам тщательнее провести диагностические мероприятия.
2. Люминесцентные устройства распространены в сфере производства. Особенности технологии позволяют покрыть большие территории качественным концентрированным освещением. Особенно актуален дневной свет при проведении мелких точных операций (например, при работе на токарном станке).
3. На кухнях предприятий общественного питания, а также для приготовления пищи в домашних условиях.
4. В научных учреждениях и лабораториях.
5. В библиотеках, в образовательных заведениях.
6. Для организации наружной подсветки. Люминесцентные источники применяются не только для освещения, но и в качестве декоративного света. Лампы дневного света часто встречаются на козырьке гаражей и на входах в здания.
7. Офисные помещения.
8. Торговые заведения.
9. Жилые помещения.

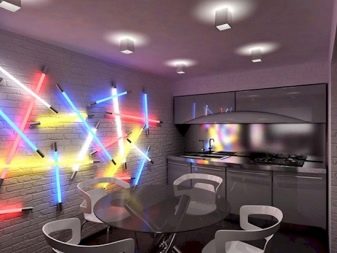

Использование в интерьере

Люминесцентные источники света используются в самых разных интерьерных решениях, но наиболее уместны они в современных стилях:

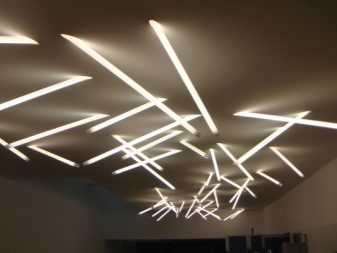

1. Хай-тек. В этой стилистике применяются длинные светильники, вмонтированные на стыках потолков и стен. Такие лампы подчеркивают геометрию комнаты. Для хай-тека чаще всего используют холодные тона.
2. Минимализм. Люминесцентные светильники оформляются пластиком и представляют собой массивные плоские конструкции.
3. Экологический дизайн. Применяются в обрамлении природных материалов (обшивка деревом или кожей) и излучают теплый свет.

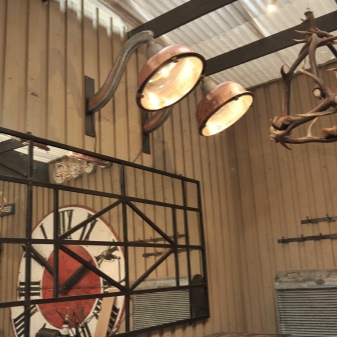

4. Помещения в стиле лофт. Такие лампы по своему оформлению и размещению должны соответствовать общему стилю помещения — переоборудованному в квартиры бывшему индустриальному зданию.
5. Эклектика. Используются эконом-лампы, размещенные в линию.

Обратите внимание! Холодный свет подходит для жилых помещений, окна которых обращены на южную сторону. Также холодные свет разбавляет слишком теплые тона отделочных материалов.

Монтаж люминесцентных ламп

При желании светильники дневного света несложно установить своими руками. Установка приборов освещения осуществляется исходя из их конструктивных особенностей. Устройства монтируют к потолочным конструкциям, на стены, в колонны и т.д. Для фиксации используют дюбеля и закладные.

Для соединения проводки светильника с электрической сетью устанавливают потолочные розетки. Они маскируют отверстие, из которого выводятся проводники.

Для настенных светильников розетки монтируют на незначительном расстоянии от источника света. Из корпуса выходит шнур, соединяющийся с источником электропитания через вилку.

При установке механического переключателя особое внимание следует уделять надежности контактов. В противном случае в процессе работы возможно смещение контактных поверхностей, из-за чего светильник перестанет работать.

Схема подключения прибора также важна. Чаще всего на рынке встречаются модификации, оснащенные дросселями и стартерами. Такие устройства имеют выделенные гнезда. Один из конденсаторов подключается параллельно и выполняет роль стабилизатора напряжения. Второй конденсатор предназначен для продления времени импульса на старте. Такое подключение именуют электромагнитным балансом. Его схема показана на рисунке внизу.

На всех люминесцентных светильниках имеется схема. Она изображена с обратной стороны прибора. Схема содержит достаточную информацию о количестве лампочек, их мощности, а также других значимых характеристиках устройства.

Обратите внимание! Светильник с люминесцентными лампами несложно переоборудовать на работу со светодиодами. До замены лампы нужно удалить из схемы пускорегулирующее устройство. Световые диоды должны получать напряжение напрямую.

Оптимальный способ размещения люминесцентных приборов — подвешивание их на магистрали (осветительные коробки типа КЛ-1 или КЛ-2). В совокупности с коробками в продаже имеются все необходимые комплектующие для установки люминесцентного светильника.

Важно! Перед подключением лампы следует заизолировать концы проводов.

Вероятные поломки

Существует несколько распространенных причин неисправности люминесцентных устройств:

1. Срабатывание защитного механизма. Происходит это вследствие короткого замыкания в электрической сети (за автоматом) или нарушенной работы конденсатора на входе. Особенно часто встречается подобная проблема при замене люминесцентных ламп на светодиодные. Исправляют проблему за счет замены конденсатора. Следует также протестировать на рабочее состояние контакты патронов и стартера. Возможно, понадобится замена лампочек.
2. Не включается свет. Причина в недостаточном напряжении в патроне или полном его отсутствии. Напряжение проверяют с помощью индикаторной отвертки или мультитестера. Если прибор не включается, но на концах трубки имеется свет, речь идет о поломке стартера. В таком случае стартер следует поменять. Отсутствие свечения указывает на неисправность дросселя, стартера или самой лампы. Если подсвечивает лишь один конец, в схеме есть ошибка и ее нужно перепроверить.
3. Непрекращающееся мерцание. Проблема возникает в случае выхода из строя стартера или при недостаточном напряжении в электросети. Также нужно проверить схему подключения — вероятно наличие ошибки.
4. Регулярное включение и выключение лампочки указывает на выход ее из строя. Понадобится замена лампы.

Проверка светильника

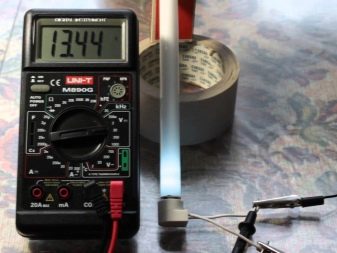

Вначале проверяют исправность работы лампы с помощью мультиметра или тестера. Существуют определенные нюансы в четырехламповых и двухламповых светильниках. К примеру, в светильнике Армстронг ЭПРА на 4 лампы в случае выхода из строя одной лампочки не будут гореть все четыре. То же самое касается устройств с одним стартером на две трубки. В светильниках, где на каждую лампу имеется выделенный стартер, светильник будет без проблем функционировать при выходе из строя других ламп.

Если электропитание подключено, но светильник не включился, проверяют поступление напряжения. Делают это с клеммника на вводе.

Работоспособность люминесцентных источников света оценивают по целостности их компонентов, обеспечивающих транспортировку тока:

1. Дроссель не должен издавать каких-либо звуков.
2. Стартер проверяют присоединением его к лампочке накаливания и розетке.
3. Проверяют емкость конденсатора.

Диагностику осуществляют только на отключенном из электросети приборе. Оптимальные средства для проведения замеров — мультиметр или омметр. Для проведения проверки изымают стартер из патрона, состыковать контакты. Щупы подводят к выводам проводов светильника. В результате на приборе отобразится общее сопротивление лампы.

Известные производители

Чтобы люминесцентный светильник работал в течение долгого времени, рекомендуется заранее изучить предложения компаний-производителей. На рынке имеется продукция десятков фирм. Однако лишь немногие бренды обрели безупречную репутацию:

1. «Philips». Продукция нидерландской компании — эталон качества и технологического совершенства. В ассортименте «Philips» имеется большое разнообразие модификаций ламп дневного света.
2. «Ares». Изделия итальянской компании известны во всем мире. Фирма производит лампы не только для освещения помещений, но и для устройства декоративной подсветки.
3. «Thorn Lighting» (Австрия). Компания зарекомендовала себя как производитель высококачественной техники для промышленных и складских объектов. Также в ассортименте «Thorn Lighting» есть люминесцентные прожекторы.
4. «Osram». Немецкий производитель — один из лидеров на мировом рынке осветительного оборудования.

Также в продаже имеется продукция отечественных компаний:

1. Компания «Навигатор» предлагает эконом-лампы для жилых и офисных помещений, а также для наружного освещения. Изделия оснащаются влагозащитными и пылезащитными предохранителями.
2. «Новый свет». Один из лидеров в производстве мощных ламп дневного света, а также прожекторной техники.
3. «JazzWay». Компания изготавливает широкий ассортимент разнообразной светотехники, в том числе люминесцентные и светодиодные устройства.
4. «Ксенон». Данный производитель специализируется на лампах для производственных помещений и крупных офисных объектов.
5. «Атон». Производит продукцию для наружного освещения.
6. «Лидер Лайт». Производитель с большой линейкой светотехнического оборудования. В ассортименте выделяется продукция для освещения автодорог.

В целом продукция западных производителей считается самой качественной. Однако российские компании предлагают люминесцентные светильники по более доступным ценам.

Люминесцентные светильники: виды, конструкция, правила выбора и монтаж

потолочные встраиваемые и накладные модели с решеткой для внутреннего освещения

Освещение является неотъемлемым атрибутом любого помещения. Для его организации сегодня применяют несколько видов источников света. Каждый из них обладает уникальными оптическими параметрами и подходит для решения конкретных задач. В особую группу следует выделить люминесцентные светильники, которые прекрасно зарекомендовали себя в различных отраслях.

Особенности, преимущества и недостатки

Люминесцентные светильники, которые часто называют лампами дневного света, отличаются простотой и уникальными световыми характеристиками. Эта продукция ценится благодаря своей экономичности и универсальности.

Среди положительных сторон данных приборов можно выделить несколько особенностей:

• Небольшая мощность. Это позволяет значительно экономить электричество, в чем такие лампы уступают только светодиодам.
• Высокий КПД. Данная характеристика в несколько раз выше, чем у обычных лампочек с вольфрамовой нитью.

• Длительный срок службы. Если эксплуатировать их правильно, то светильники могут работать до 12 тыс. часов. Поэтому очень часто подобные приборы монтируются в местах, где заменить их довольно сложно.
• Различные характеристики светового потока. Цвет может изменяться, в зависимости от внутреннего наполнителя, при этом свет распространяется равномерно по всему объему.

Люминесцентные лампы не являются универсальным решением, так как обладают несколькими весомыми минусами:

• В состав лампы входят пары ртути. Это вещество очень опасно для человека. Поэтому такие изделия следует эксплуатировать аккуратно. По истечении срока службы, лампы обязательно следует утилизировать с помощью специальных технологий.
• Качество освещения во многом зависит от температуры окружающей среды. Чем ниже она, тем слабее будет световой поток. Но если лампы применяются в бытовых помещениях, то такой эффект практически нивелируется, так как условия здесь почти всегда одинаковы.

• Люминесцентные лампы очень чувствительны к периодическим отключениям электрики. Если такое происходит постоянно и непредвиденно, то это может снижать срок службы устройства. Специалисты рекомендуют использовать их только в тех местах, где риск веерного отключения или возникновения перепадов напряжения сети минимален.
• Работа недорогих моделей может сопровождаться неприятным звуком – гудением.

Устройство и принцип работы

Люминесцентные светильники выполняются в виде колб различной формы, но, независимо от этого, все они состоят из таких основных элементов:

• Люминофор (опаловый рассеиватель и т. д. ). Он представляет собой слой специальной краски, которая наносится на внутреннюю часть лампы. Используется для фильтрации светового потока и получения определенного спектра.
• Стеклянная трубка. Она является полностью герметичной. Внутрь колбы закачивают газы (в большинстве случаев ртуть), которые равномерно распределяются по всему объему.

• Вольфрамовые спирали. Располагаются они по краям колбы. К ним подведены специальные выходы, которые используют для подключения лампы к сети. В некоторых моделях применяются уже готовые соединительные шнуры, которые упрощают эксплуатацию. Каждая спираль покрывается оксидом бария, который прекрасно выполняет функции катода.
• Каркас. Сюда зачастую относят и плафон, закрывающий лампу. Эти элементы используются для декорирования изделий.
• Баластник. Устройство нужно, чтобы обеспечить нормальную работу всей системы. Существует несколько видов подобных конструкций, отличающихся способом управления.

Алгоритм работы люминесцентной лампы можно описать несколькими последовательными шагами:

1. Подача тока осуществляется на контакты лампы. При этом стартер инициирует нужное напряжение, которое передается на вольфрамовые спирали.
2. В этот период между спиралями возникает электромагнитное поле, которое воздействует на пары инертного газа. Это приводит к образованию ультрафиолетового свечения.
3. Проходя через люминесцентное покрытие на стекле, ультрафиолет преобразуется в видимый спектр и выходит наружу.

Характеристика

Люминесцентные лампы можно встретить как в быту, так и в промышленности.

Лампы дневного света отличаются несколькими уникальными параметрами:

• Мощность. Этот показатель может варьироваться в диапазоне от 5 до 58 Вт.
• Световой поток. Данное значение изменяется, в зависимости от количества люминофора. Стандартные модели для внутреннего освещения выдают поток от 1 до 3,6 тыс. лм. Но у некоторых энергосберегающих модификаций этот показатель может быть около 400 лм для однослойного люминофорного покрытия.

• Индекс цветопередачи варьируется от 50 до 98, в зависимости от типа люминофорной поверхности.

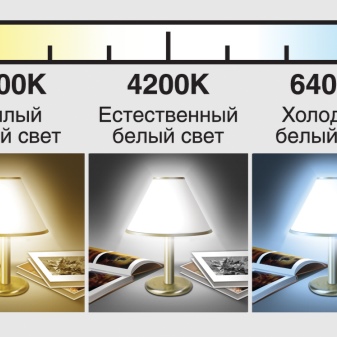

• Цветовая температура. От этого значения зависит, будет ли теплым или холодным световой поток. В различных видах ламп цветовая температура может достигать 3000-7000 К.

Виды

Светильники такого типа отличаются множествами параметров, что позволяет разделить их на определенные разновидности.

В зависимости от расположения на поверхности, конструкции бывают:

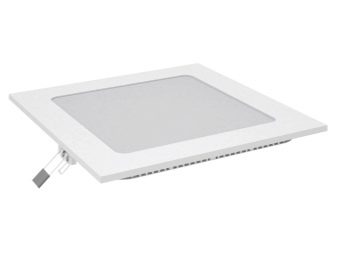

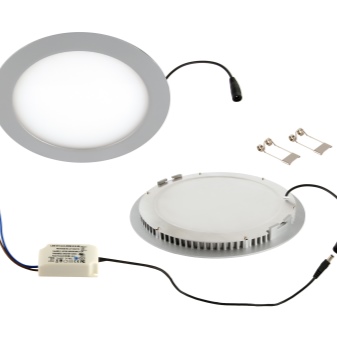

• Встраиваемые – каркас светильника при установке прячется в специальную нишу в стене. Эти изделия являются самыми распространенными и практичными.
• Накладные – корпус устройства располагается непосредственно на поверхности.

Светильники открытого типа можно разделить на линейные, угловые и кольцевые. Первые сегодня встречаются повсеместно.

Практически все виды приборов дополняются отражателями и механическими выключателями.

Корпус светильника также может отличаться различными характеристиками. На рынке можно найти пылевлагозащищенные или герметичные каркасы. Они используются для эксплуатации в специфических условиях, где обычная лампа не выдержит нагрузки.

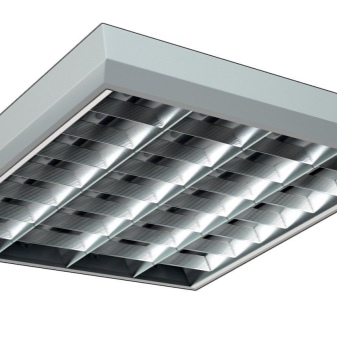

Современные офисные модификации дополняются зеркальной экранирующей решеткой, которая не только рассеивает свет, но и придает оригинальности изделию.

В зависимости от питания, люминесцентные светильники можно разделить на такие типы:

• Стационарные. Энергия поступает на лампу от стандартной электрической сети. К ней они подключаются с помощью розеток или специальных переходников.

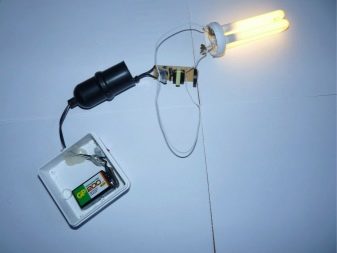

• Автономные. Светильники на батарейках прекрасно подходят для бытового использования, так как позволяют перемещать конструкцию, независимо от места расположения розетки.

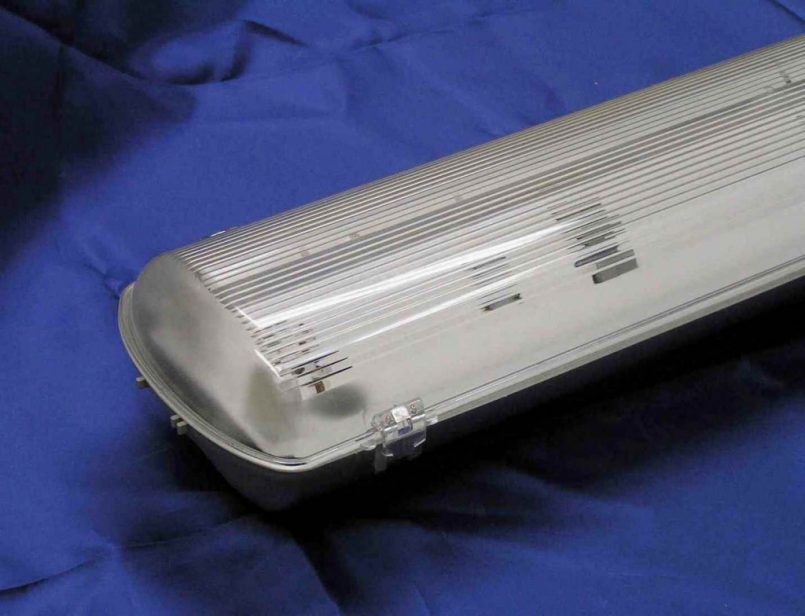

Особое внимание следует уделить защищенным светильникам. Подобные модели изготавливают из специальных материалов, которые способны выдерживать взрывы. Используют их в помещениях с особыми условиями. Эти конструкции прекрасно выдерживают высокие нагрузки, а также дополняются пылевлагозащищенным корпусом и защитной металлической сеткой.

Устройства направленного света можно разделить на одиночные и модульные системы. Последний вариант изделий предполагает возможность использования конструкций как по отдельности, так и в небольшой связке. Модули могут отличаться размерами и способом соединения. Встречаются они обычно в офисных или промышленных помещениях.

В зависимости от подачи и потребления энергии, устройства можно разделить на:

• Компенсированные. Подобные светильники при зажигании не издают мерцания.
• Некомпенсированные. В момент включения появляется мерцание, которое может продолжаться определенное время. Использовать подобные устройства на промышленных объектах нежелательно. Большое их количество может привести к расплавлению контактов выключателей и потере тока в проводах.

Типы крепления

Монтаж люминесцентных светильников практически ничем не отличается от установки других аналогичных конструкций.

В зависимости от способов крепления, их можно разделить на настенные и потолочные.

Первый вид конструкций встречается относительно редко. В большинстве случаев их используют в бытовой сфере в качестве небольших бра и других подобных приборов. Потолочные модификации более универсальны и практичны.

Крепление всех этих элементов может выполняться с помощью нескольких стандартных способов:

• Подвешивание корпуса на специальные тросы. Этот метод применяют на промышленных объектах, где нужно разместить несколько десятков изделий в рядах. Установка возможна в том случае, если на корпусе светильника предусмотрены специальные пазы под крепежные тросы.

• Жесткое крепление с помощью монтажных пластин или планок. Зачастую такими системами дополняется множество приборов бытового назначения. Подобный способ может использоваться как для потолочных, так и для настенных модификаций изделий.

Формы

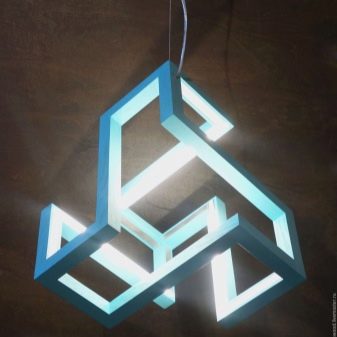

Дизайнерские характеристики люминесцентных светильников сегодня ограничены только лампой, которая используется внутри корпуса. Самыми популярными являются длинные каркасы, где применяются прямые лампы. Но на рынке можно встретить и круглые модели устройств, которые дополняются несколькими небольшими осветительными приборами.

В офисах все чаще применяют квадратные подвесные модификации, которые хорошо освещают помещения. Существуют и более изысканные формы, встречающиеся относительно редко.

Размеры

Габариты светильника также зависят от установленной внутри лампы.

Сегодня можно выделить несколько популярных типоразмеров подобной продукции:

• 2х36 см. Вес светильника не превышает 2.5 кг, тогда как мощность может достигать 49 Вт.Срок службы подобных изделий составляет около 50 тыс. часов.
• 4х36 см. Конструкции уже может весить до 2.7 кг. Но такой светильник при правильной эксплуатации прослужит 100 тыс. ч.

• 4х18 см. Бытовые модели, которые можно эксплуатировать при температуре от +1 до +45 градусов. Вес изделия достигает 3.5 кг, а период эксплуатации 50 тыс. часов. Мощность одного такого модуля составляет 33 Вт.
• 60х60 см. Универсальные квадратные светильники, которые выдают мощность до 42 Вт. Их можно использовать при температуре внешней среды от -30 до +40 градусов.

Существуют и другие типоразмеры люминесцентных светильников, но они достаточно редки и их часто делают под заказ.

Материалы

Основными материалами для изготовления люминесцентных ламп являются стекло и металл. Сегодня на рынке представлены алюминиевые модификации, которые отличаются цветом и фактурой и характеризуются прочностью и долговечностью.

Очень часто плафоны светильников изготавливают из различных видов пластика, поликарбоната и других полимеров. Стекло используется не только в лампах, но и для декорирования каркасов.

Варианты применения

Основным предназначением люминесцентных светильников является создание комфортных условий внутри помещений, позволяющих выполнять работу, независимо от естественного освещения. Сегодня подобные конструкции нашли широкое применение.

В зависимости от среды применения, их можно разделить на несколько видов:

• Бытовые. Широкая группа светильников. Здесь можно найти как приборы для ванной, так и кухонные модификации. Некоторые из них прекрасно дополняют и гостиные, но встречаются они только в специфических стилях интерьеров.

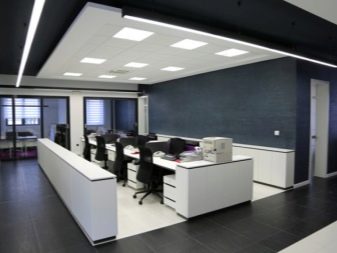

• Офисные. Самыми распространенными светильниками считаются модели для потолка «Армстронг». Они являются подвесными и позволяют организовать оптимальное освещение как в рабочих кабинетах, так и в коридоре или приемной.
• Промышленные. Приборы такого типа отличаются особыми техническими характеристиками. Они способны переносить низкие или высокие температуры. Их корпусы дополнительно защищают прочными материалами.

Производители

Качество люминесцентного светильника зависит не только от его технических параметров, но и от торговой марки.

Сегодня многие компании занимаются изготовлением подобной продукции, среди которых можно выделить несколько качественных производителей:

• SLV. Светильники немецкой компании являются одними из самых качественных в Европе. Ассортимент насчитывает несколько десятков модификаций, которые подходят как для офисных, так и для жилых помещений.

• Novotech. Венгерские светильники отличаются надежностью, так как производитель использует самые современные технологии. Компания выпускает не только люминесцентные, но и галогенные энергосберегающие модификации.
• OMS. Словацкая компания ориентирует свои усилия на удовлетворение потребностей своих клиентов. В их ассортименте вы найдете как дорогие конструкции, так и изделия эконом-класса.

Возможные неполадки

Лампы люминесцентного типа представляют собой простые и надежные конструкции, но иногда они могут выходить из строя. Перед тем как искать причину поломки, следует просто убедиться, что к устройству поступает ток. Для этого проверяют соединительные клеммы с помощью специальных приборов.

Существует еще несколько распространенных видов поломок этих изделий:

• Срабатывание защиты. Зачастую это возникает, когда в электрической сети произошло замыкание, а также в случае поломки входного конденсатора. Устранить данный недостаток можно путем замены конденсатора. Также желательно осуществить проверку контактов стартера и патрона.

• Отсутствие зажигания. Такой эффект возникает, когда в колбу подается слабый ток. Поэтому в первую очередь этот показатель проверяют тестером. Если же при включении по краям трубки появляется свечение, то причиной этого является поломка стартера. Исправить это можно только заменой данного устройства. Иногда светиться может только один торец коблы. Здесь нужно проверить, правильно ли вы подключили светильник.
• Мигание лампы. Возникает это явление из-за поломки стартера, который желательно заменить или небольшого напряжения в сети.
• Самовольное включение. Если подобный эффект встречается довольно часто, тогда исправить его можно только установкой новой лампы.

Как выбрать?

Существует множество люминесцентных светильников.

Подбирая подобную продукцию, следует учитывать несколько простых рекомендаций:

• Определитесь, где будет устанавливаться лампа. Если ее нужно установить на улице, то важно, чтобы она могла выдерживать перепады температур и противостоять климатическим факторам.
• Важно, чтобы напряжение электрической сети подходило лампе светильника. Если этого не соблюсти, то она может просто мерцать или плохо отдавать свет.

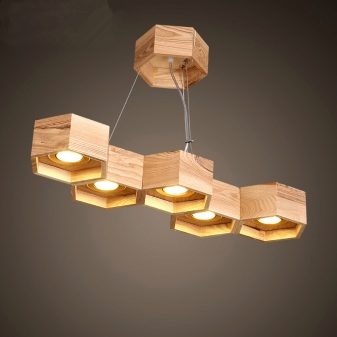

• Дизайн и размеры светильника. Зачастую устройства выпускают для различных целей, поэтому они могут кардинально отличаться габаритами. Стилевое оформление конструкции должно подходить под стиль помещения.
• Обращайте внимание на технические параметры. Важно подобрать не только мощность, но и тип светового потока. Это поможет создать комфортное освещение для качественного выполнения поставленных задач.

Как проверить исправность?

Неполадки люминесцентных светильников возникают зачастую из-за выхода из строя систем, которые организовывают и контролируют подачу тока:

1. Дроссель. Нормальное функционирование этого устройства не предполагает сопровождение его посторонними звуками.
2. Стартер. Чтобы проверить этот механизм, его следует подключить к лампе накалывания и розетке последовательно.
3. Емкость конденсатора.

Проверять все характеристики лампы следует только при полностью отключенном электричестве. Для измерения используют мультиметр или омметр. Чтобы получить данные сопротивления лампы, нужно достать элемент из светильника, а затем подсоединить к освободившимся выходам щупы прибора.

Стоит упомянуть, что люминесцентные лампы постепенно выводят из производства и эксплуатации из-за их возможной опасности – наличия ртути в конструкции. Современные технологии позволяют заменить такие осветительные приборы более безопасными.

Красивые интерьеры

Благодаря люминесцентным светильникам можно оформить самые неожиданные и сверхоригинальные интерьеры, например, футуристический. Вот как необычно выглядит кухня, на выкрашенной белой краской кирпичной стене которой размещены разноцветные лампы, напоминающие мечи из «Звездных войн».

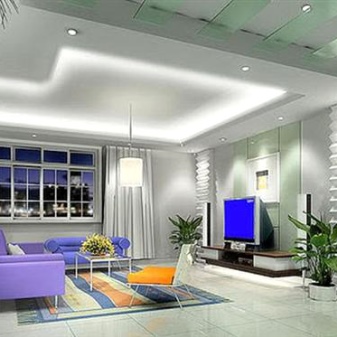

Лампы дневного света заставят забыть о самой темной ночи, если их скрыто разместить на белом потолке гостиной с такого же цвета полом, стенами и шторами на окнах. Яркими акцентами здесь выступают кресла, диван, ковер и зеленые растения.

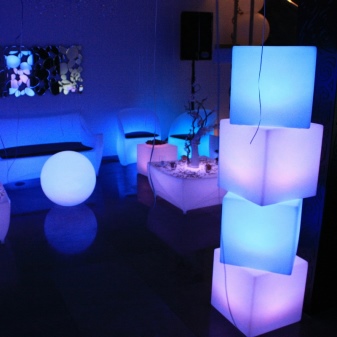

Круглые и квадратные светильники разных цветов наполнят гостиную особой атмосферой, сделав ее необычной и даже загадочной.

О том, как заменить люминесцентные светильники, смотрите в следующем видео.

Как выбрать люминесцентный светильник — 120 фото лучших моделей и советы по их выбору

Необходимость освещения в квартире крайне необходима из чисто практических соображений, чтобы было видно, но также роль освещения важна в оформлении дизайна интерьера жилища.

Если вы уже определились с выбором люминесцентного светильника, то необходимо узнать более подробную информацию о нем.

Так как к настоящему времени появились модели компактных размеров, разной цветовой гаммы, а также уникального дизайна. Поэтому к выбору светильника надо подойти, как говорится со знанием дела.

Краткое содержимое статьи:

Разнообразие видов

На заре производства люминесцентных ламп – основы светильника производились самые разнообразные, не было стандартизации их.

Но, со временем, как и везде, пришлось стандартизировать производство и выпускать определённые типы люминесцентных светильников. Поэтому к настоящему времени мы имеем люминесцентные лампы, производимые по стандартам, взаимозаменяемые и адаптированные к современным приборам освещения.

Классификация производится по некоторым параметрам, вот они:

• Первая буква Л обозначает, что лампа люминесцентная, следующая буква – обозначает спектр излучения.
• Диаметр колбы.
• Мощность, потребляемая лампой.
• Напряжение электрической сети.

Люминесцентные лампы — да будет свет!

Найти помещение, не оборудованное люминесцентными светильниками, довольно сложно. Даже жилые квартиры, не говоря уже о государственных учреждениях, освещают экономичные и яркие люминесцентные лампы. Придя на смену быстро выходящим из строя лампам накаливания, они позволили значительно экономить на счетах за электроэнергию. Противников такого источника света тоже достаточно: в СМИ регулярно появляются статьи о вреде “холодного” света для глаз и кожи, а также о далеко не безопасном газовом наполнении стеклянных трубок. Проанализировать данные и взвесить все “за” и “против” берутся специалисты шоппинг-клуба WESTWING.

История создания люминесцентной лампы

Кажется, что она появилась совсем недавно, ведь еще несколько лет назад под любым плафоном скрывалась традиционная лампа накаливания с разогревшейся докрасна спиралью. Список изобретателей, приложивших руку к созданию этого типа осветительных приборов, может поразить:

• Михайло Ломоносов, еще в молодости экспериментировавший с разрядами тока в заполненной газом колбе;
• Никола Тесла, запатентовавший газоразрядную лампу на основе аргона;
• Томас Эдисон, продемонстрировавший устойчивое и продолжительное люминесцентное свечение;
• Эдмунд Гермер, добившийся от прибора приятного глазу света и предложивший новинку к массовому использованию.

Промышленный выпуск ламп был налажен еще в середине 20-го века. Ученые, работавшие над этим вопросом, даже удостаивались государственных премий за вклад в экономику страны и рациональное использование ее ресурсов. Впрочем, современным рачительным хозяином, вкручивающим современные компактные люминесцентные лампы в цоколи стандартной люстры, движут те же желания. Люминесцентная лампа менее энергозатратна, а технологии давно позволяют регулировать спектр свечения.

Преимущества люминесцентных ламп

В первую очередь люминесцентными лампами оборудуются учреждения большой площади, и причина этому не только в ощутимой экономии электроэнергии. Люминесцентные лампы обладают целым рядом неоспоримых достоинств:

• излучают рассеянный, мягкий, не дающий контрастной тени свет;
• имеют повышенную светоотдачу;
• продолжительный период службы позволяет редко проводить замену и экономить на обслуживании;
• низкая теплоотдача, увеличивающая перечень допустимых зон использования и способов оформления.

Устройство и принцип работы люминесцентной лампы

Люминесцентная лампа — достаточно сложный прибор, преобразующий световые лучи невидимого глазу спектра в заметные. Пары ртути, содержащиеся в стеклянной трубке, при воздействии током излучают УФ-волны, а люминофорное напыление на внутренней поверхности превращает его в видимый светопоток. Именно от вида напыления, обычно матово-белого, и зависит качество и тон освещения: белый, холодный, теплый или дневной. Начало процесса обеспечивается небольшим пускорегулирующим устройством, так называемым стартером. Он — неотъемлемая часть всех приборов на основе люминесцентных ламп.

Люминесцентные лампы для стандартного цоколя: куда пропал стартер

Волну спроса на люминесцентное освещение обеспечило производство миниатюрных ламп, не превышающих размерами традиционные лампы накаливания. Принцип действия, в прочем, у них не изменился: стартер просто переместился под капсулу цоколя. Это позволяет смело использовать современные энергосберегающие люминесцентные лампы в люстре, которая проектировалась десятки лет тому назад. Производство таких ламп более затратно, что сказывается на цене, но тщательный анализ платежей за ежемесячно потребляемое электричество и периодическую замену самого элемента доказывают выгоду такого мероприятия.

Кстати, в Европе, игнорируя все споры и аргументы, правительство законодательно запретило использование ламп накаливания. Основная причина — пожароопасность устаревшей технологии.

Люминесцентная лампа в интерьере

Кто точно рад изобретению ламп без большой теплоотдачи, так это промдизайнеры. Если лампы накаливания предъявляли повышенные требования к абажурам, плафонам и люстрам, то люминесцентные в этом отношении крайне неприхотливы. Небольшая теплоотдача при большой светоотдаче позволяет смело использовать для производства абажуров не только пластик, ранее не выдерживающий агрессивного нагрева, но и ткани, акрил и даже бумагу. Светильники с люминесцентными лампами застрахованы от нагрева и воспламенения.

Некоторые из предлагаемых производителями светильников стандартны, например, привычные всем офисным служащим встроенные в подвесные потолки конструкции на 4 элемента. Отдельные же плафоны являются настоящими произведениями искусства, демонстрируя художественные приемы оформления зеркал, пластика, стекла и других материалов, используемых в производстве современных оригинальных люстр.

Приобретение люминесцентных ламп: калькуляция мощности

Высчитывать необходимое количество лампочек мы все-таки привыкли по старинке, ориентируясь на единицы измерения ламп накаливания. Небольшая памятка подскажет, как выбрать люминесцентные лампы и не ошибиться в расчетах.

1. 2700 К; 4200 К; 6400 К — маркировки, обозначающие оттенок света. В приведенных примерах теплый, дневной и холодный соответственно.
2. Мощность устаревшей лампы накаливания составляет ⅕ от мощности люминесцентной. Лампа 100 Вт приравнивается к 20 Вт.
3. Цоколи Е14 И Е27 имеют на люминесцентных лампах идентичную маркировку, самому распространенному соответствует второй из названных размеров.

Утилизация люминесцентных ламп: безопасность превыше всего

Вопрос утилизации и ее грамотной организации в РФ реализуется слабо. Люминесцентная лампа — источник ртутного испарения, просто отправлять ее в мусоросборник запрещено законодательно. На предприятиях и организациях в списке обязательных контрактов числится договор с утилизирующей компанией, по необходимости забирающей использованные лампы. Прием таких отходов от частных лиц организован слабо, поэтому проявлять инициативу придется самому гражданину, заботящемуся о чистоте окружающего мира. Впрочем, попросить телефон службы и договориться об одновременной сдаче и своей лампы в соседнем магазине или салоне красоты не сложно.

Укомплектовывая квартиру люминесцентными лампами не стоит забывать, что их спектр различен, а оснащение всех светильников лампами одного типа может быть плохо воспринята визуально. Подбор и эксперименты с тоном позволят подчеркнуть интерьер квартиры, тщательно созданный владельцами при поддержке и подсказках экспертов шоппинг-клуба WESTWING. Впрочем, можно просто прислушаться к рекомендациям врачей, остановившись на теплом освещении, воспринимаемом глазом как успокаивающе-комфортное.

Подключение люминесцентных ламп: 75 фото вариантов подсоединения

Люминесцентные лампы чаще всего используются в производственных условиях, в магазинах, теплицах  и на складах. Для дома их стали покупать только с появлением образцов, имеющих цоколь Е27. При всей экономичности создать оптимальный режим их эксплуатации без дополнительных устройств достаточно сложно, например, когда речь идет о параллельном подключении люминесцентных ламп. В особенностях этого процесса мы и попытаемся разобраться.

Принцип работы

Лампа представляет собой колбу, в которую закачан инертный газ аргон с парами ртути. В конструкции имеется анод и катод. Между ними возникает разряд, вследствие чего происходит загорание в момент пуска.

Разогретые пары ртути начинают излучать инфракрасное свечение, которое не доступно глазу человека. Чтобы перевести свечение в необходимый диапазон, стенки колбы покрывают специальным люминофором. Он активизируется и начинает излучать подходящий глазу свет.

Однако испарение ртутных паров требует иного напряжения, нежели имеется в обычной сети. Способы подключения люминесцентных ламп более сложные.

Дополнительно к электродам запускаются установленные дополнительно электронные и электромагнитные ПРА. Они стимулируют появление нужного скачка напряжения и гарантируют отсутствие неконтролируемого его роста в процессе работы.

Использование стартеров

Для эксплуатации ламп с электромагнитным типом ПРА требуется стартер. Он обеспечивает замыкание в цепи. В результате электроды разогреваются, и происходит зажигание. После нагрева до требуемого уровня цепь размыкается, аргоновый промежуток пробивается.

А вот дроссель в момент замыкания электродов ограничивает ток до нужного уровня, способствует генерированию импульса напряжения для пробоя, а также является важным фактором стабильности горения разряда.

Чтобы подключить лампу надо к ее входу параллельно законтачить стартер. Для этого используют только один штырь на каждой стороне колбы. К оставшимся контактам лампы присоединяется дроссель. Параллельно надо подключить и конденсатор, который компенсирует реактивную мощность и уменьшит помехи.

На фото подключения люминесцентных ламп можно увидеть схему с электромагнитным балластом. У нее существует множество недостатков:

• долгое зажигание;
• пульсирование;
• наличие шумов;
• отсутствие пуска при низких температурах.

Поэтому использование моделей с электромагнитными ПРА сейчас ограничено. Рекомендуется использовать более эффективные устройства.

Работа без стартера

Подключение люминесцентных ламп без стартера производится при помощи пускорегулирующей аппаратуры электронного типа. Поскольку такая лампа является источником освещения с отрицательным показателем сопротивления, то ЭПРА играет роль преобразователя. Высокие токи могут испортить светильник, поэтому пускорегулирующее устройство ограничивает напряжение и сохраняет его в требуемом диапазоне.

Данная схема имеет достоинства. Во-первых, лампочка не мерцает. Во-вторых, шум в процессе работы отсутствует. В-третьих, осветительный прибор остается в рабочем состоянии намного дольше. В-четвертых, ЭПРА более компактна по сравнению с дросселем.

Электронный балласт – это блок с клеммами. Внутри корпуса есть плата. Компактность прибора позволяет его применять в любых по размеру светильниках. При выборе ЭПРА можно подобрать устройство под нужное число ламп и их мощность.

Первый и второй контакты балласта надо подсоединить паре выходов лампы, а третий и четвертый – ко второй паре. Затем на вход надо подать напряжение, лампа будет функционировать.

Подключение на две лампы

Чтобы произвести подключение двух люминесцентных ламп, необходимо ко всем линейным светильникам подсоединить параллельно устройство стартера.

Контакт происходит на два штыря, каждый из которых находится на разных сторонах колбы. Остальные контакты используются для присоединения индукционного дросселя. На них будет подаваться электропитание.

Параллельное подключение конденсатора относительно контактов запитывающего действия позволяет влиять на реактивную мощность и снижать уровень помех.

Использование пускорегулирующих приспособлений позволяет эффективно эксплуатировать люминесцентные светильники в помещениях разного типа. При этом обеспечивается надежность и долговечность работы, компенсируются скачки напряжения.

Современное оборудование позволяет облегчить подключение люминесцентной лампы к выключателю, однако работы связанные с этой задачей требуют от исполнителей электротехнических навыков.

Фото подключения люминесцентных ламп

Также рекомендуем посетить:
