Фото галерея винтовых свай и свайно-винтовых фундаментов

Фото галерея винтовых свай и свайно-винтовых фундаментов

Компания «Фазенда 35» производит винтовые сваи в Череповце для строительства домов, включая дома из кирпича, газобетона, бруса, хозяйственных и производственных построек.

Выполняем и установку свай на строительной площадке не только в Череповце, но и по всей Вологодской области.

Изготавливаем оголовки по индивидуальным размерам. Конструкция сваи может быть адаптирована для особенностей грунта на Вашем участке. Бесплатно выполним расчеты и подберем оптимальные сваи для Вашего строения.

С примерами работ нашей компании по установке винтовых свай и свайно-винтовых фундаментов Вы можете ознакомиться из нижеприведенных фото.

Текущий рейтинг 4.8 Проголосовало 6

3096+ Интерес пользователей

Свайный фундамент для расширения дома

Сямженский район поселок Гора. Фундамент на винтовых сваях для расширения дома. Использовались сваи 108х2500 мм (с последующим удлинением) — 49 штук, швеллер 18П — 72 м, уголок 125х125х8 — 32 м.

Свайный фундамент под каркасный дом и печь

Работа выполнена в поселке Шайма — возведение свайного фундамента под каркасный дом и печь. Использованы сваи 108х2500 мм + 34 оголовка 150х150 мм. Швеллер 120 мм — 10 метров.

Свайный фундамент под каркасный дом в Шайме Свайный фундамент под каркасный дом и печь Свайно-винтовой фундамент под каркасный дом и печь Винтовые сваи 108 диаметра под печь

Замена старого крыльца корпуса детского дома в Суде

К нам обратился председатель попечительского совета Судского детского дома. Требовалось заменить старое покосившееся крыльцо одного из корпусов. Мы не захотели оставаться в стороне и совместно с предприятием «Прогресс-М» выполнили данную просьбу с применением винтовых свай.

Замена с монтажом винтовых свай старого покосившегося крыльца Монтаж нового крыльца в Суде Работы выполнены совместно с «Прогресс-М» Новое крыльцо у корпуса детского дома

Обвязка швеллером свайно-винтового фундамента

Обвязка шестнадцатым швеллером свайно-винтового фундамента в поселке Ирдоматка.

Дополнительно снизу пустили обвязку из профиля 50×50 для дополнительной связки, а также для последующей обшивки цоколя будущего дома. Фото данной работы можете увидеть прямо здесь.

Обвязка шестнадцатым швеллером свайно-винтового фундамента в поселке Ирдоматка Работы по обвязке свайно-винтового фундамента Дополнительно снизу пущен профиль 50×50 Свайно-винтовой фундамент в Ирдоматке

Зимний монтаж свай под жилой дом из SIP панелей

Деревня Андога. Март 2014г. В самом начале первого месяца весны строительной компанией «Фазенда 35» завершены работы по монтажу винтовых свай под жилой дом из SIP панелей 10 на 12 метров в деревне Андога. Фотоотчет о проделанной работе представлен ниже.

Фотографии мостика на винтовых сваях через залив

Были завершены работы по монтажу небольшого мостика через залив в Кириллове. Высоту оставили 2 метра чтобы лодка могла свободно заходить в данный залив. Все доски были покрыты качественной оттеночной пропиткой, а элементы терассного настила, которые непосредственно контактируют с грунтом, покрыли гидрофобизатором. Фотографии данной работы Вы можете увидеть ниже.

Мостик на винтовых сваях Мостик на винтовых сваях через залив в Кириллове Высококачественная оттеночная пропитка Пропитка гидрофобизатором

Свайно-винтовой фундамент под дом «Зимний монтаж»

Свайно-винтовой фундамент — это возможность монтажа в любое время года (включая зиму) и короткие сроки установки свай — в течение рабочего дня; однородная несущая конструкция фундамента, высокая сейсмическая устойчивость и возможность идеального распределения несущих нагрузок в соответствии с проектной документацией; экологическая безопасность и отсутствие нарушений целостности грунта при их установке. На фото ниже: зимний монтаж свайно-винтовых фундаментов с обвязкой из бруса 200×200 миллиметров.

Зимний монтаж свайно-винтового фундамента + обвязка брусом 200×200 мм Зимний монтаж плюс обвязка брусом 200×200 мм Зимний монтаж винтовых свай + обвязка брусом 200×200 мм Зимний монтаж винтового фундамента под дом плюс обвязка брусом 200×200 мм

Забор на винтовых сваях фото

На сегодняшний день одним из самых лучших и удобных, получивших широкое распространение вариантом является строительство основ для различных заборов на основе фундамента из винтовых свай. Что и было заказано заказчиком на биотехнологическом заводе в ИП Шексна. Сотрудниками компании было завершено строительство свайно-винтового фундамента под забор из профлиста.

Винтовые сваи под забор Винтовые сваи под забор на биотехнологическом заводе в ИП Шексна Забор на винтовых сваях Забор из профлиста на винтовых сваях

Мостик через канаву на сваях

Завершена работа по строительству небольшого мостика через канаву на винтовых сваях, решение, наверное, не самое дешевое, зато не надо каждый год переделывать! Немного подробнее: мостик над канавой, до глины 1,5 метра торфа, поэтому сваи самый оптимальный и надежный вариант. После монтажа мостика на дачный участок, можно заходить с комфортом не боясь упасть в канаву.

Мостик через канаву на винтовых сваях Фото мостика над канавой Непосредственно сам монтаж мостика на сваях Винтовые сваи — быстро, надежно и безопасно

Применение винтовых свай

Винтовые сваи на любой вкус: под дом, под пристройку, под перекрытие, укрепление грунта, с обвязкой брусом, швеллером, уголком. Спектр применения винтовых свай очень широк, с их помощью можно решать совершенно различные задачи, что видно из нижеприведенных фото. Все работы по монтажу свай и фундаментов на винтовых сваях на данных фотографиях выполнены строительной компанией «Фазенда 35».

Фото винтовой сваи компании «Фазенда 35»

Идеальным решением для малоэтажных зданий на сложных грунтах является использование винтовых свай, которые на сегодняшний день являются оптимальным вариантом для фундаментов на глинистых, песчаных, торфяных, обводненных и заболоченных грунтах Вологодской области.

Фото винтовой сваи Винтовые сваи применяемые компанией «Фазенда 35» Вид винтовой сваи Для тех кто не знает — вот так выглядит винтовая свая!

© ООО «Фазенда 35», 2008-2021
Строительная компания г. Череповец, Вологодская область, 35 регион.

Представленная на сайте компании ООО «Фазенда 35» информация (http://fazenda35. ru), касающаяся технических характеристик, цены на товары и услуги, носит чисто информационный характер — не публичная оферта, определяемая положениями Статьи 437 (2) Гражданского кодекса РФ.

Загрузка. Ждем…

Свайный фундамент — 75 фото-идей проектирования и установки

Фундамент, где вес надстройки переходит на основу сквозь забиваемые и ввернутые в землю опоры, называется свайным. Опоры забиваются или вдавливаются. Материал изготовления: дерево, сталь, бетонные и железобетонные.

Опоры этих материалов углубляются в почву вибрацией, ударными машинами и сочетании вибрации и ударов. Бетонные конструкции полые внутри и имеют форму квадрата или круга. Погружаются вибрацией, изнутри удаляется содержимое и заполняется раствором.

Сваи из железобетона полнотелые и забиваются в почву. Индивидуальное жилищное строительство использует свайно-винтовой фундамент или свайно-ленточный фундамент.

Свайно-винтовой фундамент

Устанавливается сваями из стали с площадкой для опоры основной конструкции.

Сваи промышленного изготовления устанавливаются вкручиванием в грунт. Полая конструкция заливается бетоном.

Свайно-винтовые фундаменты из ввинчиваемых свай пользуются популярностью при строительстве индивидуальных домов. Сроки установки таких фундаментов максимум три дня на площади 100 м.кв.

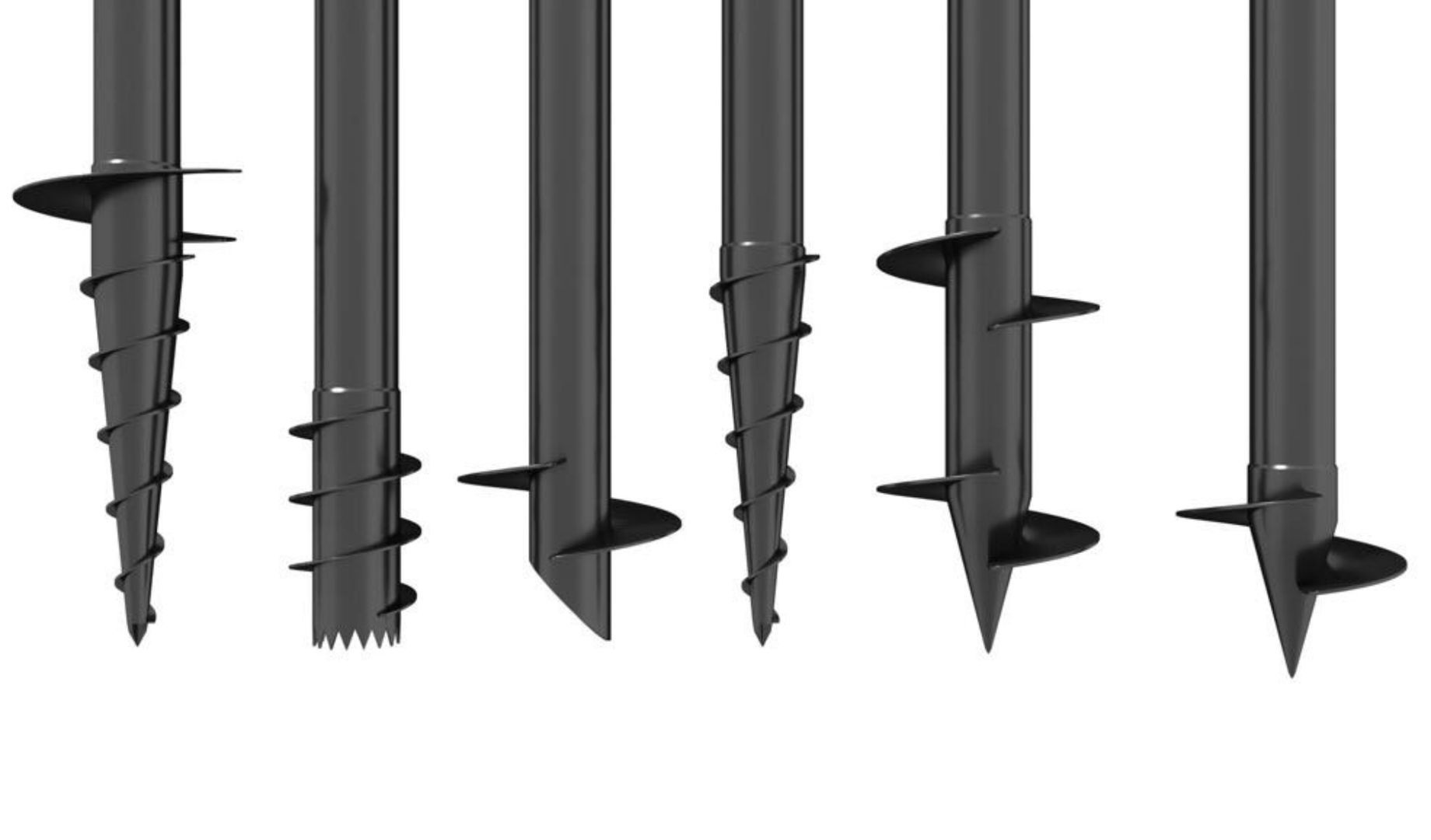

Виды свай для винтового фундамента

  • свая, которая получается при пробивании в грунте скважины, и заполнении её бетоном (набивная)
  • свая, имеющая расширение на верхушке, усиливающее прочность установки сваи (камуфлетная свая)
  • сваи, имеющие подвижное соединение частей, позволяющее им вращаться вокруг общей оси (шарнирно раскрывающиеся упоры)
  • металлическая свая с винтовой лопастью и полым стволом (винтовая свая)

Свайно-винтовой фундамент представлен в готовом виде сваями в количестве от 20 штук. Окончательное количество свай определяется площадью надстройки и её весом.

Установленные сваи соединены между собой ростверком. Обычно его функцию выполняет уголок 50х50, приваренный под углом к стволу всех свай. Это необходимо для образования единого основания и равномерного распределения нагрузки надстройки.

Вместо ростверка сваи можно объединить бетонной лентой. Такой фундамент будет называться свайно-ленточный фундамент.

Положительные и отрицательные свойства фундаментов

Положительные и отрицательные качества проявляются своеобразно в климатических зонах и на разных почвах.

Скальные породы на участке строительства и желание сделать свайный фундамент – не совместимые желания.

Положительные качества:

  • потенциал использования по грунтам не ограничен
  • высота фундамента не ограничена на подтапливаемых землях
  • цена свайного фундамента меньше ленточного
  • быстрота сборки
  • конструкция имеет низкий вес

Отрицательные качества:

  • ограниченная грузоподъёмность
  • необходимость проведения анализа грунта на строительном участке
  • разноуровневая усадка свай
  • конструкция цоколя обязательна для утепления пола, создания вентиляции и препятствия поселению зоологических особей
  • монтаж бетонного перекрытия сложен и увеличивает вес надстройки

Свайно-винтовой фундамент дает не равномерную усадку. Распределение тяжести по ленточному и плиточному фундаментам равномерное. Материал строения должен переносить усадку и геометрическое изменение строения. Это деревянные и дома из каркасов. Не годится кирпич и бетонные блоки.

Свайно-объединяющий фундамент с мало углубленной бетонной лентой делает жесткой конструкцию опоры, увеличивает грузоподъемность. Свайно-ленточный фундамент уменьшает затраты на возведение цоколя и облегчает отделочные работы.

Расчет свайного фундамента

Капитальное строение необходимо обсчитать у специалиста-строителя. Упрощенные постройки, типа курятника на даче, хозяйственные постройки, летний душ или туалет, можно рассчитать самому. Поняв суть расчётов и последовательность операций, можно приступать к более сложным расчётам.

Смысл расчета свайного фундамента – предполагаемый вес надстройки разделить поровну на все опоры.

Недостаточная прочность конструкции основания даст не равномерную усадку. Это приведет к проблемам надстройки и возможному её разрушению.

Перед началом строительства составляем план постройки, определяем её полную площадь по всему строению, высоту помещения, высоту конька крыши и приблизительную площадь всего крышного покрытия с заступами. Определяемся по материалам, с которыми будем работать и закупаем необходимое количество.

При покупке расходного материала спрашиваем сертификат качества, в котором указан вес материала на 1 мк.в. и записываем эти данные. Или просим кассира сделать копию сертификата.

Эта процедура необходима для расчёта веса будущей конструкции, который определит количество необходимых свай.

Рассмотрим на примере дома каркасного типа расчет свайного фундамента площадью 100 мк.в., двускатной крышей, покрытой металл профилем, со стыком боковых поверхностей двухметровой высоты, с выходом за пределы стен по всему периметру около полуметра. Высота стен три метра, почва – сухая смесь глины и песка

Определяем по чертежам основания необходимое количество свай. Размещаем на углах строения, в местах соединения капитальных стен и разделительных. Дистанция от одной точки к другой не более трех метров.

По плану дома у нас получилось 12 свай. Между опорами получилось больше трех метров, следовательно, уменьшаем промежуток и увеличиваем число. Получается 25. Дальше рассчитываем массу надстройки и обозначим её М.

В готовом проекте дома все необходимые расчёты провел специалист на компьютерной программе с учетом данных о весе всех материалов на 1 мк.в. Мы, в домашних расчетах, пользуемся подсказкой сертификата о весе материалов.

Учитывать нужно следующие параметры: масса несущих конструкций строения, вес основного материала стен и утеплителя, вес основания чердачного перекрытия и стропил с утеплителем, вес цокольного перекрытия и пола с утеплителем, вес крышного покрытия, вес возможной снеговой нагрузки в зависимости от региона. Нужно учесть подвижную нагрузку в строении (мебель, люди, живность),

Общая нагрузка надстройки получилась 70570 кг. Для верности умножаем предполагаемый вес на коэффициент надежности свай. Он зависит от количества установленных опор:

  • до 11 штук – 1.65
  • до 20 штук – 1.55
  • больше 20 штук – 1.4

Обычное количество использованных опор от 20 до 40. Поэтому всегда умножаем на 1.4. Масса нашей надстройки получилась 100 000 кг.

Для определения площади основания нам нужен ещё один показатель: средняя плотность грунта на стройплощадке. Это можно найти в интернете или строительных справочниках.

Геология рекомендует применять коэффициент от 1 до 1.7. Строители нового поколения рекомендуют брать 1. В нашей задаче грунт сухой суглинок. Его расчетное сопротивление 2 кг/см.кв.

Теперь рассчитываем размер:

  • Sосн = Мх1.4/F, F расчетное сопротивление грунта.
  • 100 000 кг /2 = 50 000 см2

Площадь свайной площадки рассчитаем на основе классического размера 108 мм. Расчет ведем по школьной программе: S=ПD, D=30 см, диаметр сваи, S=706,5 смкв

Площадь основания должна быть 50 000 см. кв, 1 свая равна 706 см.кв. Для фундамента нужно использовать 71 сваю.

Чем больше плотность грунта, тем меньше требуется свай.

Изготовление свайного фундамента имеет следующие этапы:

  • равняем строительную площадку
  • размечаем участок и ставим колья в местах будущих свай
  • установка начинается с самой высокой точки стройплощадки, ведем контроль вертикали
  • определяем и выравниваем горизонтальную плоскость
  • сваи заливаем бетоном, привариваем опорную площадку, покрываем антикоррозийной смазкой и закрываем рубероидом.

Укрепляются сваи прикреплением ростверка – приваренный под углом уголок 50х50, производим обшивку брусом и крепим её болтами. Всё. Основание готово для монтажа основной конструкции.

Фото свайного фундамента


Винтовые сваи: фото процесса | АнПарс

Фото как установить винтовые сваи выложены на всех строительных сайтах, занимающихся фундаментом. Насколько они полезны и что есть на фотографиях, чего нельзя увидеть на видео, расскажут мастера в процессе. Для изучения технологии новички могут обратиться к картинкам, которые служат наглядными примерами, иллюстрациями к текстам-инструкциям, помогают ориентироваться в установке. Работа по фотографиям помогает освоить технологию, получить первый опыт монтажа фундамента на опорах.

Винтовые сваи: фото монтажа

Картинки с пошаговой инструкцией несут полезную информацию. Одна из самых информативных категорий таких изображений — чертежи и подробные инструкции. По фото о винтовых сваях можно узнать много интересного о технологии с указанием последовательности действий, о популярных ошибках при установке винтовых свай. Монтаж лучше посмотреть на видео с комментариями. Ролики отражают реальный процесс установки.

Особенности технологии

Фундамент такого типа выгодно отличается от монолитного ленточного. Работа не лишена трудностей, но проходит менее энергозатратно и быстрее. При установке винтовых опор не надо выравнивать участок на склоне. Для этого выбирают несколько десятков свай длиннее, за счет разной высоты компенсируют перепады.

 Выделяют другие достоинства винтовых свай:

  1. Они не требуют проведения земляных работ. Более того, они запрещены. Перед установкой опор не нужно тревожить грунт, чтобы они не потеряли стабильность.
  2. Фундамент такого вида менее затратен. Экономичность обусловлена невысокой стоимостью металлических конструкций. При установке не нужны техника и много инструментов.
  3. Свайный фундамент долговечен и рассчитан 100 лет.
  4. При необходимости опоры демонтируют и устанавливают в новом месте.
  5. Элементы свайного фундамента могут быть заменены новыми.

Металлические опоры выбирают для строительства на участках со сложным рельефом. Ранее при возведении построек на болотистых почвах ставили забивные сваи. Такой фундамент был прочным, но обходился очень дорого, и строительство не оправдывало себя. Сегодня их заменили стальными винтовыми, выдерживающими разные несущие нагрузки.

Винтовые сваи: фото и чертежи

При установке стандартного каркасного дома для одной семьи у мастеров не бывает проблем с примерными чертежами и фото фундаментов. Для наглядности процесса берут картинку из интернета и адаптируют под задачу.

Важная часть монтажа фундамента – расчет несущей способности. Поскольку на фото параметры не соответствуют внешним нагрузкам стен, в готовые чертежи вносят изменения. Схемы расположения составляют по проекту с учетом особенности грунта на участке, где планируется возводить дом. По фото проще выбрать столы с винтовой резьбой по виду и параметрам.

Особенности монтажа

Технология разрешает устанавливать их в любое время года. Рабочим не приходиться следить за температурой раствора и ждать, пока бетон окончательно схватится. Нужно ввинтить металлические опоры на глубину ниже уровня промерзания грунта, залить внутрь трубы раствор для придания устойчивости и защиты от коррозии. Установку винтового фундамента выполняют за пару дней. В редких случаях на работу уходит три дня. При этом владелец участка не переплачивает за скорость укладки фундамента и экономит на оплате рабочих и спецтехнике. Сразу после установки свайного основания можно ставить дом. Винтовые сваи не дают усадку.
