бетонный ленточный фундамент или винтовые сваи?

И самое «основательное» возражение – надежность бетона. Одно дело даже с виду солидная монолитная бетонная лента. Совсем другое – сваи, которые выглядят довольно «изящно» и, кажется, «нырнут» в грунт под весом массивной постройки.

Сразу же стоит вернуться к аргументам, которые мы приводили, когда рассматривали «низкую цену» бетона. О надежности можно говорить только если конструкция выполнена без нарушений.

Есть и еще одна особенность работы с бетоном – процесс полного набора прочности, занимающий 28 суток при температуре 20 ºС. Продолжить строительство можно и при наборе прочности не менее 70% при нормальных условиях, но это займет не менее 21 суток. При снижении температуры окружающей среды этот срок увеличивается. А в период отрицательных температур требуется прогрев бетона. Если такой прогрев будет выполнен некачественно и какие-либо участки промерзнут, то их придется демонтировать и выполнять заново.

Нормальные условия подразумевают под собой не только теплую погоду, но и правильный уход за бетоном. Когда бригада залила бетон и уехала, Вам придется еще три недели внимательно следить за тем, чтобы он находился во влажном состоянии и не потрескался от жары. Можно представить, какие траты Вас ожидают, если меры предосторожности не будут соблюдены, а фундамент окажется не просто не надежным, а вовсе непригодным для строительства дома. Так как найти бригаду или компанию, которая предоставляла бы гарантию на выполненные работы сложно, в подобной ситуации рабочие виноваты не будут, а все расходы лягут на Вас.

Во время строительства фундамента на винтовых сваях такие ситуации исключены, так как после установки Вы сразу получаете готовую конструкцию (все этапы СМР описаны в разделе «Установка винтовых свай»). Более того, приобретая сваи, Вы можете при помощи недорогих приборов (микрометр и др.) оценить их качество: толщину стенки ствола и толщину лопасти, качество сварных соединений (подтверждением качества может служить УЗК отчет о сплошности сварного шва).

Качество металла – отдельная тема, но стоит помнить о том, что покупка винтовых свай, как и любых строительных материалов, у специализированных организаций значительно уменьшает риск стать жертвой недобросовестных производителей.

Таким образом, детально рассмотрев наиболее популярные мифы, можно с уверенностью говорить о том, что преимущества бетонного фундамента серьезно преувеличены, а, следовательно, относиться к ним нужно с долей скептицизма.

что лучше? — Блог Бауфундамент

Время чтения: 6 минут

Выбор фундамента для дома – вопрос крайне важный. От правильного и прочного фундамента зависит вся остальная постройка дома. Поэтому обычно клиенты готовы потратить много сил, средств и времени на выбор и строительство подходящего фундамента. Еще какое-то время назад в строительстве не было такого большого выбора материалов и оборудования, но в современном мире технологии не стоят на месте, и дом можно возвести буквально за месяц, а фундамент – за 2 дня, с использованием винтовых свай, например.

Если вы не можете выбрать, на каком фундаменте начать строить дом, рекомендуем прочесть данную статью, в которой мы постараемся разобраться в плюсах и минусах каждого вида фундамента.

Винтовые сваи или ленточный фундамент?

Многим знакомо слово «ленточка» в значении – бетонный фундамент. Ленточный фундамент – это сплошная замкнутая конструкция, возводимая по всему параметру будущего дома, которая делается из бетонной смеси с внутренней закладкой арматурного каркаса.

•  Бетонный пол — теплый, свайный – холодный.


Ошибочное заявление, которое можно часто услышать.

Бетон обладает высокой теплопроводностью – он быстро нагревается, но также быстро остывает. Аналогично – бетон и промерзает намного быстрее, тем самым ощутимо охлаждая пол. Бетонный пол требует гидроизоляции, что влечет за собой дополнительные траты при строительстве.

Пол на винтовых сваях также нуждается в утеплении, а сами винтовые сваи можно закрыть сайдингом или профнастилом, чтобы уберечь от сильного ветра.
Для бетонного пола сложно организовать вентиляцию, в том числе поэтому он не дает продолжительного тепла. Винтовые сваи же в этом вопросе практичнее – под ними грунт просыхает быстро, не создавая побочных эффектов, например – деревянный пол в бане под бетонным основанием быстрее потеряет товарный вид и может сгнить, а вот деревянные бани на винтовом фундаменте служат весьма долго, оставаясь в прежнем виде.

Вывод: пол и на бетонном, и на свайно-винтовом фундаменте можно дополнительно утеплить. Но винтовые сваи лучше поддаются вентиляции, и тем самым подходят для всех типов домов.

• Бетонный пол защищает коммуникации, винтовой – не защищает.

Тут все просто – чтобы защитить коммуникации от промерзания, необходимо отдельно об этом позаботиться. Тип фундамента никак на этот аспект не влияет. Нужно локально защитить все необходимые трубы от холодов и скачков температур, изначально расположить их ниже глубины промерзания грунтов, позаботиться о круглогодичном отоплении и горячем водоснабжении, и еще ряде факторов, влияющих на сохранность коммуникаций.

• С бетонным фундаментом не нужно утеплять цокольный этаж, а с винтовым – нужно.

Еще одно распространенное заблуждение. На самом деле, необходимо утеплять пол и на ленте, и на свайно-винтовом. Причем это не стоит сильно больших денег – банальные теплоизоляционные материалы (пенопласт, пенополиуретан и прочие) доступны в цене и просты в использовании.

Также необходимо утеплять и стены, вне зависимости от типа фундамента дома. Сайдингом, декоративным камнем, плиткой, или натуральными материалами – выбор огромен! Но тип фундамента на утепление стен никак не влияет.

• Бетонный фундамент стоит дешевле, чем свайно-винтовой.

Тут тоже есть повод поспорить. Бетонный основательный качественный фундамент никогда не будет стоить дешево, тем более дешевле чем свайно-винтовой. Проверить это можно заказав расчет стоимости в любой проверенной специализированной фирме. Взглянув на смету, вы убедитесь, что возвести дом на качественном ленточном фундаменте не дешево.

Можно бесконечно сравнивать сметы и выяснять, какой же фундамент дешевле, бетонный или свайный, но можно с уверенностью сказать, что те компании, которые готовы возвести ленточный фундамент стоимостью значительно ниже, чем свайный, однозначно буду экономить и на оборудовании, и на материалах, не соблюдать технологии и нормы возведения фундамента.

Стоит отдельно упомянуть, что наша компания всегда прописывает в договоре все услуги, основные и дополнительные. Например, вам не придется потом отдельно оплачивать вывоз мусора с участка или уборку грунта.

• Винтовые сваи необходимо глубоко монтировать, а бетонный фундамент не требует большого заглубления.

требуется много сил, чтобы донести до заказчиков истину о том, что любой фундамент необходимо заглублять по всем нормам и стандартам, независимо от площади и веса будущей постройки.
Важно понимать, что, например, под влиянием крепких морозов неглубокий фундамент может смещаться, деформироваться, трескаться. И если визуального проявления этого эффекта не будет, то по окнам и дверям станет сразу понятно, насколько деформировался фундамент. Только лишь по этой причине крайне важно монтировать любой фундамент за уровень промерзания грунта. И тут уже неважен тип фундамента, важно соблюдений всех правил и качественный монтаж специализированным оборудованием.

• Свайно-винтовой фундамент не долговечен, в отличие от ленточного.


Начать стоит с того, что практически любая работа, выполненная качественно, на совесть, с соблюдением всех технологий и нюансов, квалифицированным персоналом и с помощью технологичного сертифицированного оборудования – долговечна и надежна.

Не имеет значения, какой вид свайного фундамента вы выбрали, намного важнее – кто будет монтировать фундамент, на какой почве, с использованием какой техники, и так далее.
Напомним, что винтовые сваи BAU стоят до 100 лет практически на любом грунте (болотистом, водянистом, илистом, глинистом, и не только). Бауфундаменты покрыты цинковым антикоррозийным составом, что гарантирует беспроблемную и долговечную службу свайного фундамента.

Винтовые сваи серии FM – универсальны и практичны. Подходят для возведения большинства построек. Различаются по диаметру (76/114мм) и длине (от 1,4 до 3,5 м). Отличительной особенностью данной модели является фланцевое завершение сваи с шестью отверстиями под болты, и одним центральным резьбовым.
Винтовые сваи BAU серии T отлично подходят для монтажа столбов, дорожных знаков, фонарей уличного освещения и других световых конструкций.

Важно отметить, что стоит заранее уточнить, какой тип грунта на вашем участке, чтобы оптимально подобрать либо тип винтовой сваи, либо марку бетона. Учитывайте климатические условия, погодные, насколько резки перепады температур, и тогда вы сможете выбрать идеально подходящий тип фундамента!

• Свайно-винтовой фундамент не так надежен, как ленточный.

Чисто визуально может показаться, что бетонный фундамент надежнее свайного, одно дело бетонная массивная конструкция, и совсем другое – железные сваи, которые вот-вот упадут или провалятся в грунт целиком.

В данном вопросе имеет значение, насколько качественный бетон вам предлагают исполнители, что вы знаете о марке этого бетона, какова репутация компании, и так далее. Внешне бетон может казаться сколь угодно прочным, но если он некачественно положен низок по стоимости – долго он не простоит.

Также, мы уже писали что монтаж бауфундаментов занимает 1-2 дня, а вот монтаж бетонного фундамента в среднем занимает 20 дней. Все это время вам придется следить за процессом застывания бетона, опасаться дождя, сильного ветра, солнца. Только задумайтесь, если что-то пойдет не так и бетон потрескается от жары еще на этапе закладывания фундамента, какие финансовые траты вас ждут. При выборе свайного фундамента, такой ситуации можно избежать.

Винтовую сваю можно потрогать, рассмотреть, увидеть на ней марку, номер, производителя. Сам процесс монтажа винтовых свай тоже можно лицезреть воочию.
На сайте вы можете ознакомиться с сертификатами нашей компании, чтобы быть уверенными, что свайно-винтовой фундамент BAU прослужит вам долго и надежно!

Плюсы и минусы свайного фундамента

Надежность и долговечность здания определяет прочность его основы. Сегодня применяется огромное количество типов фундаментов, среди которых наибольшее количество вопросов вызывает винтовой. В промышленном строительстве такой вид конструкции начал использоваться в середине 19 века вместо бетонной ленты. И только последние 15 лет фундамент из винтовых свай нашел широкое применение у индивидуальных застройщиков при возведении малоэтажных домов.  Высокую популярность такого основания определили многочисленные положительные отзывы о его надежности и многих других преимуществах.  Если грамотно подойти к выбору материала, четко соблюдать технологию строительства, знать все плюсы и минусы винтовых свай для фундамента, можно возвести надежную конструкцию для зданий различного назначения с длительным сроком эксплуатации.

Фундамент на винтовых сваях, плюсы и минусы о котором часто являются предметом споров у застройщиков, подходит для возведения капитальных сооружений. Такое основание не трудозатратно, и по финансам выходит значительно дешевле. Возведение свайного фундамента применяется в следующих случаях:

1. Слабая почва. Во время дождей такой грунт переувлажняется, что может привести к разрушению здания, если построить его на бетонной ленте. Чтобы этого не допустить, следует перенести нагрузку на более твердые нижние слои почвы.
2. Плотный грунт. Фундамент на винтовых сваях в этом случае позволит сэкономить время, потраченное на возведение дома. Вырыть котлован на твердых почвах без привлечения специальной техники невозможно. К расходам также стоит отнести покупку бетона, арматуры и материалов для опалубки.
3. Сложный рельеф. Строительство дома в местности со сложным рельефом предполагает большое количество земельных работ, предшествующих обустройству основания, чтобы очистить и выровнять участок.

При строительстве домов на винтовых сваях не проводятся объемные работы по расчистке и выравниванию площадки, удалению верхнего слоя почвы и укладке гидроизоляционного материала. Это существенно сокращает сроки возведения и снижает общую стоимость постройки. Глубина погружения свай составляет 1,5-7 м. При необходимости возможно нарастить их до 11 м. Каждая опора выдерживает нагрузки весом до 7 тонн. Этого достаточно для каркасных построек и домов, возведенных с использованием облегченного кирпича, дерева, пористого камня

Фундамент на винтовых сваях делится на четыре вида:

1. Стандартный – применяется для возведения важных элементов строения, обеспечивающих его надежность и устойчивость;
2. Одиночный  –  задача такого основания заключается в поддержке отдельных элементов, применяется оно в том случае, когда требуется пристроить что-то к уже имеющемуся дому;
3. Ленточный  –  сваи располагают под стенами постройки, что позволяет равномерно распределить нагрузки;
4. Свайное поле – представляет собой конструкцию, состоящую из винтовых опор, вкрученных в грунт по всей площади дома. Создается такое основание для тяжеловесных построек.

На видео плюсы и минусы винтовых свай:

Фундамент на винтовых сваях – недостатки

Чем плох свайный фундамент? Винтовая опора состоит из металлической основы, поэтому такая конструкция подвергается коррозии. Этот недостаток негативно сказывается на долговечности фундамента и здания в целом. Большинство эксплуатационных минусов проявляются при нарушении технологии строительства. На качество фундамента оказывают влияние многие факторы, определяющее значение имеют следующие:

• марка и толщина стального материала;
• способ создания сварного шва;
• качество швов лопастей свай.

Чтобы увеличить срок эксплуатации свайного фундамента, требуется дополнительная пескоструйная обработка конструкционных элементов основания, предшествующая нанесению  антикоррозийных составов. Конечно, нельзя исключать тот факт, что покрытие может пострадать при вкручивании винтовой сваи в толщу почвы.  Этого можно избежать, если выбрать более качественный металл. Идеальный вариант для изготовления ствола опоры – цельная сталь без следов сварки на поверхности.

Желая возвести капитальный дом для круглогодичного проживания, который прослужит долго, нельзя не брать во внимание и такие недостатки винтовых свай для фундамента, как:

1. Малая несущая способность. Свайно-винтовой фундамент рекомендуется использовать для построек в один-два этажа. Более высокую нагрузку такое основание не выдержит даже при условии обустройства усиленной конструкции. Также этот минус определяет ограничение строительства легкими и небольшими здания, например, из пеностеролбетона или арболита.
2. Невозможность обустройства подвала. Разрывать грунт для проведения работ по обустройству подвального помещения не рекомендуется, так как при этом можно нарушить его контакт со сваями.
3. Трудозатратная облицовка отмостки и цоколя здания. Отделочные работы необходимы для герметизации подпольного пространства, способствующей снижению риска появления коррозии на винтах.
4. Возможность деформации фундамента. Как правило, она наблюдается, если свайные опоры были вкручены или забиты в заранее сделанные отверстия. Деформироваться основание также может и при неодинаковой глубине размещения винтов.
5. Проседание грунта – этот недостаток винтовых свай возникает при плохом обследовании участка.
6. Точный расчет. Длительный срок службы основы здания зависит от точности проведенных расчетов и правильности составленного чертежа. Сделать это самостоятельно, не имея специальных навыков и знаний, невозможно, а за услуги специалистов придется заплатить.

Стоит также отметить, что свайный фундамент не подходит для проведения работ на каменистой почве, так как вкрутить винтовую опору в такой грунт невозможно.

Несмотря на вышеперечисленные минусы, заменой ленточного фундамента на винтовые сваи пользуются все больше застройщиков. Этому способствует множество  преимуществ, которым обладает такое основание.

Преимущества винтовых свай

Выгодные отличия винтовых свай особенно заметны при возведении небольших сооружений. Идеальной основой для лопастных опор принято считать суглинок и смесь песка со щебнем. В таких условиях возникающий при вкручивании конус из грунта уплотняется и получает прочностные характеристики застывшего бетона.

Говоря о преимуществах винтовых свай, стоит отметить следующие моменты:

1. Винтовой фундамент – выгодное решение для возведения капитального дома на участке со сложным рельефом.
2. Строительство дома на винтовых опорах можно начать в любое время года  – температура и влажность воздуха не влияют на качество и надежность конструкции, так как на глубине погружения свай температура грунта не меняется.
3. Достоинством винтовых свай является их стойкость к воздействиям морозного пучения, возникающего во время промерзания почвы.
4. Короткие сроки строительных работ. При хорошей проходимости грунта, слаженной работе бригады строителей свайное поле под здание средних размеров можно подготовить за один день. При этом сразу же после установки сваи можно обвязать и приступать к возведению стен. Винтовые опоры не нуждаются в усадке и наборе прочности, как монолитные конструкции, строительство которых подразумевает заливку бетонного раствора.
5. Минимальные трудозатраты. Для строительства свайно-винтового фундамента не требуется рыть котлован и выполнять монтаж опалубки. Кроме этого, площадка под такое основание не нуждается в предварительном выравнивании. Это преимущество позволяет обустраивать такое основание в непосредственной близости от ветхих построек, проложенных сетей канализации, водо- и электроснабжения. Возведение монолитных фундаментов сопровождают сильные вибрации грунта, которые могут привести к разрушению постройки. При обустройстве винтовых свай этого можно избежать.
6. Свайно-винтовая конструкция не вытягивает воду из грунта, поэтому стены в доме, построенном на таком фундаменте, всегда будут сухими.
7. При правильном выборе свай, изготовленных из качественной стали, и соблюдении технологии их вкручивания обеспечивается долгий срок службы основания, который исчисляется несколькими десятками лет.
8. Качественная теплоизоляция фундамента обеспечит сухой пол в доме.
9. Конструкция, построенная на винтовых сваях, стоит дешевле, чем ленточный фундамент. Разница составляет не менее 30-40%.  Как известно, возведение фундамента относится к самым затратным этапам строительства дома, поэтому экономия денежных средств будет ощутимой.
10. Сваи можно установить, не используя специальную технику.  Это позволит снизить траты на возведении дома в целом.
11. При устройстве фундамента на винтовых сваях проектирование и монтаж систем канализации и водоснабжения можно проводить, как во время монтажа элементов основания, так и по окончании строительства.

Все вышеперечисленные преимущества фундамента на винтовых сваях имеют место быть только тогда, когда соблюдены все технологические нормы и разработанные нормативы при его возведении. Не менее важно правильно подобрать материалы для строительства такого основания, для чего необходимо учитывать все особенности местности.

Винтовые сваи – за и против

Нельзя сказать, что свайно-винтовой фундамент лучше монолитного.  Каждая конструкция имеет свои особенности возведения, преимущества и недостатки. К тому же и рассчитаны они на разные условия эксплуатации. Однако, все за и против винтовых свай, делают сооружение такого фундамента достаточно ограниченного применения. Его возведение экономически оправдано, если:

• недостатки винтовых свай несущественны или минимизированы – к примеру, малая несущая способность конструкции – это минус, но при строительстве легкого каркасного дома он роли не играет
• такое основание является оптимальным вариантом для данной местности с учетом его рельефа и особенностей грунта.

В заключении стоит еще раз подчеркнуть, что разработку проекта, расчеты и непосредственно возведение свайного фундамента для строительства капитального дома лучше доверить проверенной организации, предоставляющей гарантии на выполненные работы.   Не стоит доверять работу мастерам с улицы, даже если они позиционируют себя настоящими профессионалами. Экономия в такой ситуации получается весьма сомнительной и не исключено, что совсем скоро придется искать специалистов, которые смогут исправить допущенные ошибки. Строительство дома на винтовых сваях, выполненное непрофессионалами, может привести не только к поломке фундамента, но и к разрушению всего здания.

Взвесив все за и против винтовых свай, можно сделать вывод, что такой фундамент является надежной, прочной и экономичной конструкцией. Главное, правильно выбрать материал для его возведения и строго соблюдать технологию строительства без допущения малейших ошибок.

Свайно-ленточный фундамент своими руками: заливка бетоном

Содержание:

1. В каких случаях требуется свайно-ленточный фундамент
2. Разновидности свайно-ленточного фундамента
3. Подготовительный этап
4. Алгоритм работ по обустройству свайно-ленточного фундамента

В случае если строительство дома приходится вести на слабых или пучинистых грунтах, на которых фундаменты классического типа не обеспечивают должной надёжности, может быть осуществлена замена ленточного фундамента на винтовые сваи. Но это решение не всегда является оптимальным, так как существенно снижает допустимый вес строения, которое можно будет на нём возвести.

Оптимальным вариантом для достижения требуемых результатов является выбор комплексного фундамента. Чаще всего решают соединить ленточный фундамент и свайный. Подобный шаг позволяет максимально полно совместить преимущества каждого из этих решений.

В каких случаях требуется свайно-ленточный фундамент

Нагрузка от здания равномерно распределяется по монолитному ростверку (ленте), представляющей собой классический ленточный мелкозаглубленный фундамент. Её меньшая часть передаётся на верхние слои грунта, а большая, на сваи, заглубленные ниже уровня промерзания, и опирающиеся на твёрдые грунты. Последние обеспечивают требуемую прочность конструкции во время сезонных подвижек грунтов.

Основаниями для принятие решения о строительстве фундамента подобного типа являются:

• Слабые верхние слои грунта (со значительным содержанием торфяных примесей, перегноя, песка или глины). В случае наличия значительного количества подпочвенных вод подобное основание становится плывуном. Требуется перенос нагрузки на более прочные и плотные слои грунта, расположенные на большей глубине.
• Грунты на месте строительства имеют повышенную плотность. В этом случае использование комбинированного фундамента обеспечивает существенное снижение объёмов земляных работ и общую себестоимость их выполнения.
• Строительство на участках с существенным перепадом высоты.

Разновидности свайно-ленточного фундамента

Ответ на вопрос, как правильно сделать свайно-ленточный фундамент, зависит от способа монтажа опор и их типа.

При возведении могут использоваться:

• Винтовые сваи. Эти изделия представляют собой металлические трубы, один конец которых заострён и (для некоторых моделей) снабжён лопастями, облегчающим их ввинчивание в грунт. Последнее может осуществляться как в ручном режиме (до 1500 мм), так и с использованием специальной техники (глубже 1500 мм).

Основными достоинствами этого решения являются возможность круглогодичного выполнения данных работ и отсутствие необходимости в предварительной подготовке строительной площадки.

Внутрь металлического корпуса сваи заливается бетон.

• Забивные сваи. Используются достаточно редко, так как для их заглубления требуется специальная тяжёлая техника.

В процессе работы создаются вибрационные нагрузки на грунт, оказывающие разрушительное воздействие на основания иных объектов, располагающихся в радиусе ≤ 30 м от места установки.

• Буронабивные сваи. Их выполняют параллельно с выемкой грунта и обустройством ленточного фундамента. Вопрос, как залить сваи под фундамент, подробно рассмотрен ниже.

На размеченном основании под фундамент выполняются скважины необходимой глубины (вручную, либо с привлечением специальной техники), которые армируются и заливаются бетоном. Сваи привязываются к будущему ростверку (ленточному монолитному фундаменту).

Альтернативное решение — предварительная установка в пробуренные скважины асбоцементных труб, с их последующим армированием и заливкой.

Подготовительный этап

Ленточный фундамент на винтовых сваях своими руками изготовить не так сложно. Достаточно строго выполнять требования действующих СП и ГОСТ.

Перед началом практических работ на участке выполняется расчётная часть, включающая:

Разработка схемы фундамента:

• Подбор типа свай, их количества и диаметра;
• Определение способов выполнения армирования и гидроизоляции свай;
• Решение о варианте заполнения внутренних полостей изделий;
• Далее следует рассчитать необходимый ассортимент и потребное количество материалов;
• Требуемое оборудование.

Далее принимается решение о варианте бетонного ростверка (ленточного фундамента). В зависимости от глубины залегания грунтовых вод его можно изготовить мелкозаглубленным, либо висячим.

Необходимая глубина заложения свай определяется уровнем промерзания, с добавлением 500 мм на обустройство подушки.

При вычерчивании схемы будущего свайно-ленточного фундамента необходимо руководствоваться требованием о размещении опор во всех углах будущего строения и в местах стыков стен, являющихся несущими. Шаг между сваями задаётся материалом стен:

• ~ 1м, если стены кладутся из бетонных (газобетон, пенобетон) либо шлакоблоков (иных блоков аналогичной массы).
• 2м, если стены поставлены из бревна, бруса либо возведены по каркасной технологии.

Рекомендованными d_min являются: 108 мм – если используются винтовые сваи, а возводимое здание имеет один этаж; 150 мм – если выполняются буронабивные сваи или используются асбоцементные трубы.

Обращаем внимание на то, что дополнительные сваи и ленточный фундамент необходимо размещать также:

• под местами будущей кладки каминов, печей или отопительных котлов напольного исполнения;
• на домовые пристройки;
• на террасы и веранды.

Алгоритм работ по обустройству свайно-ленточного фундамента

1. На участке проводится разметка фундамента (положение ростверка, места установки свай).


2. Осуществляется рытьё траншеи под ленточный фундамент (котлована, если планируется обустройство подвала).

В первом случае рекомендованная глубина – 300 мм (с прибавлением высоты на обустройство подушки). Ширина должна обеспечивать установку опалубки и последующую гидроизоляцию фундамента.

3. Бурятся отверстия в точках последующей установки свай (вворачиваются винтовые сваи). Глубина заглубления должна минимум на 500 мм быть ниже уровня промерзания грунта.


4. На дне скважин под установку буронабивных свай отсыпается песчаная подушка. Рекомендованная высота – 300 мм.


5. Проводится гидроизоляция стенок пробуренных скважин.


6. По периметру скважин под сваи ставится опалубка (можно из фанеры, и даже из картона). Конструкция фиксируется проволокой.


7. Готовятся арматурные каркасы под последующую заливку.

Вертикально установленные стержни должны выступать за верхний срез сваи на ²/₃ высоты будущего ростверка (для того, чтобы можно было связать их с арматурной основой ленточного фундамента).

8. Выполняется заливка всех предварительно обустроенных скважин бетонным раствором. Бетонирование проводится с использованием цемента М400. При этом требуется выполнить определённые манипуляции для удаления воздуха из тела будущей сваи (шомполом или просто металлическим прутком).

Возможен вариант заливки свай одновременно с фундаментом. Он позволяет получить более высокую прочность и долговечность конструкции.

9. Обвязка арматурного каркаса горизонтального ростверка и вертикальных прутков опор. Данная процедура выполняется после завершения химического застывания залитых свай (не ранее, чем через 10-12 дней).


10. Выполнение опалубки для заливки ростверка.

Обращаем внимание на то, что перед этим этапом требуется выполнить дренажные работы. Дрены кладутся на уровне основания (подошвы ростверка), присыпаются щебнем на высоту, равную высоте подушки под ленточный фундамент.

11. При высоте ленточного фундамента, превышающей 200 мм, его заливка выполняется послойно.

Залитый слой проходит обязательную трамбовку, его поверхность горизонтируется. Выполняются мероприятия по удалению пузырьков воздуха. В течение двух недель требуется защищать заливку от ускоренного высыхания и прямого УФИ (укрывается влажной тканью, которая периодически смачивается).

В холодное время года выполняются мероприятия по защите от замерзания.

12. После химического высыхания ленточного фундамента демонтируется опалубка и выполняется гидроизоляция его стенок. Для этого могут использоваться праймеры, выполняться оклеивание наружных стен рулонной гидроизоляцией (с последующей герметизацией нахлёстов мастикой), либо окрашивание специальными марками красок, изготовленных на эпоксидной, либо битумной основе.


13. Проводится обратная засыпка.

Удачного Вам строительства!

Винтовые сваи или ленточный фундамент – что выбрать? – Свой дом мечты

Наиболее популярными видами фундаментов при строительстве частных домов являются ленточный и свайно-винтовой. Каждый из них обладает определенными качествами, говорящими как в пользу, так и против их использования. Чтобы принять верное решение при выборе типа основания, необходимо изучить устройство и разобраться с характеристиками каждой из конструкций.

Свайный фундамент

Общие понятия

Технология сооружения зданий с использованием свай возникла в 19-м веке и в настоящее времени успешно применяется при возведении частных домов и промышленных объектов. Свайно-винтовой фундамент практически незаменим при строительстве на зыбких и влажных грунтах, а также в условиях сложного рельефа.

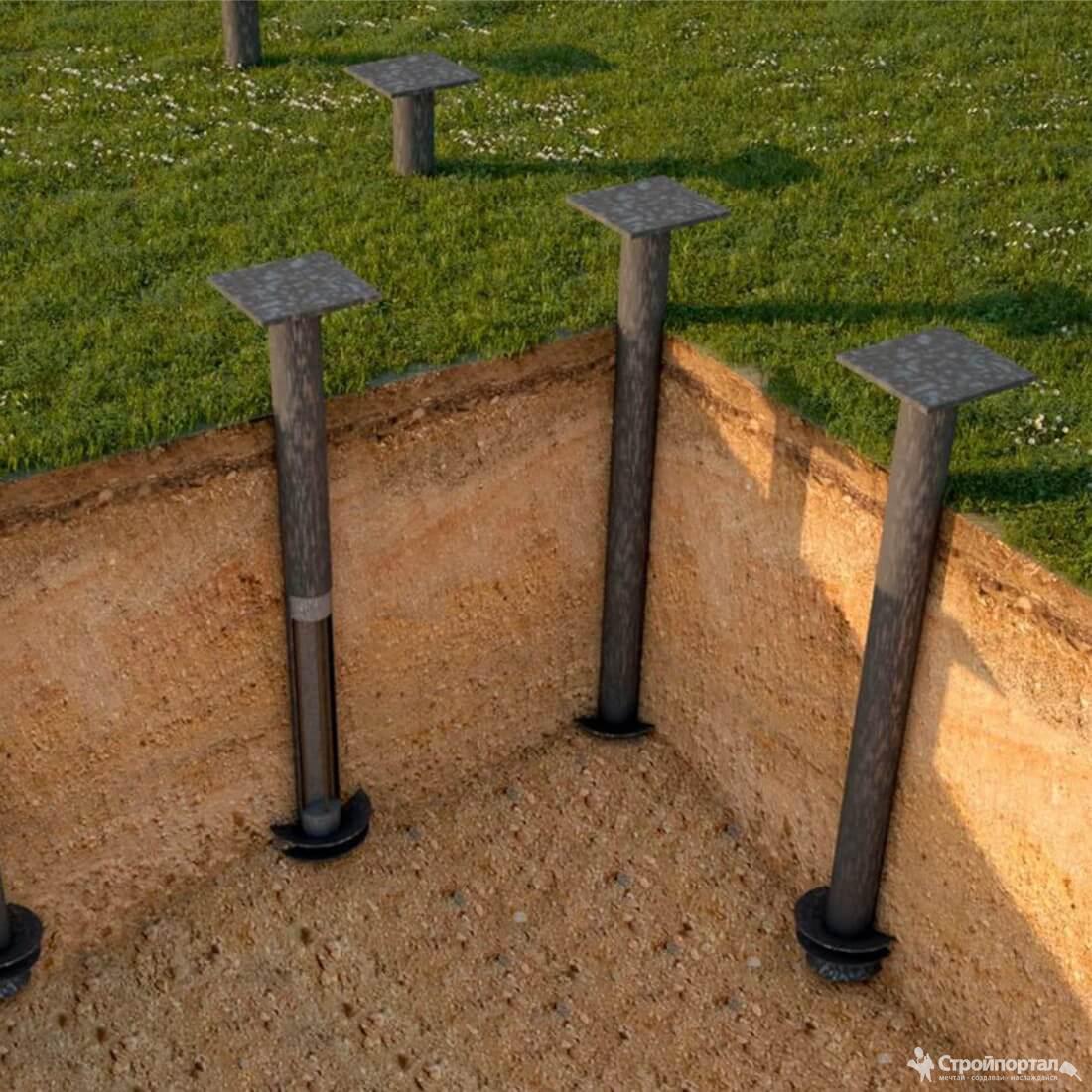

Свая представляют собой трубу длиной 2-11 м и диаметром 50-350 мм, на которых крепятся лопасти с диаметром порядка 200-850 мм. Они могут быть выполнены полыми и цельными.

Характеристики свай

Монтаж винтовых свай требует тщательного изучения параметров свай, так как от правильного выбора зависит надежность всей конструкции.

Основными характеристиками являются длина, диаметр, шаг лопастей и несущая способность.

Длина. Она зависит от типа грунта, глубины промерзания, а также от расчетной глубины завинчивания. При устройстве основания в нормальном грунте эта величина составляет 1,5 м, для сложных в строительном плане грунтов – в пределах 4-7 м. При необходимости значительного заглубления конструкция свай позволяет произвести их наращивание.

Диаметр. Выбор этого параметра находится в зависимости от действующей на фундамент нагрузки, конструктивных особенностей сооружения и числа используемых свай.

Шаг лопастей. Этот параметр определяется толщиной металла, из которого лопасть выполнена, и глубины промерзания грунта. Перпендикулярное расположение этого элемента сваи относительно трубы дает возможность ввинчиваться в почву, не разрыхляя ее. Использование свай, на которых выполнена винтовая нарезка, допускается при сооружении фундамента в нормальном грунте для легкой конструкции с малым заглублением.

Несущая способность. Этот параметр находится в пределах 7-25 тонн.

Виды конструкций

В соответствии с проектом и характеристиками грунта конструкция свайно-винтового фундамента бывает нескольких видов.

Свайная лента. Она располагается под стенами сооружения. Таким образом достигается равномерное распределение нагрузок на опоры.

Стандартный. Конструкция размещается под колоннами или основными элементами конструкции строения.

Одиночные. Единично расположенные сваи поддерживают определенную деталь здания. Такой фундамент является частью комбинированной конструкции основания.

Свайное поле. Подобное сооружение подводится под массивные строения. В этом случае ввинчивание свай осуществляется равномерно по площади здания, и имеют одинаковый шаг.

Технология устройства фундамента

Обязательным условием возведения свайного фундамента является проведение геодезических изысканий. Это необходимо для решения основного вопроса – определить возможность завинчивания и надежность установки свай.

Технология монтажа свай настолько проста, что эту работу под силу выполнить самостоятельно. Для этого потребуется пара человек в помощь и 20-30 минут для ввинчивания одной сваи при проведении строительства на нормальном грунте. Предварительно строительная площадка размечается в соответствии с проектом.

После установки сваи обрезаются так, чтобы их высота над уровнем грунта была одинакова, но составляла не менее полуметра. При монтаже полых труб производится заливка внутрь них бетонного раствора, что повышает прочность конструкции и предотвращает развитие коррозии. Для возможности соединения с обвязкой сверху труб монтируются оголовки. Эту работу выполняют после полного застывания раствора.

При строительстве легких каркасных или деревянных сооружений в качестве обвязки используют брус. Для сооружения массивных кирпичных или блочных зданий, а также с целью повышения прочностных характеристик основания для обвязки применяют двутавр или швеллер.

Область применения

Свайно-винтовой фундамент целесообразно использовать:

• на пересеченном рельефе местности;
• в условиях грунта с высокой влажностью;
• если на участке не допускается проведение земляных работ и запрещается забивание свай;
• при проведении ремонтно-восстановительных работ на поврежденном основании здания;
• на торфяннике;
• в случае благоустроенного ландшафта;
• в местности, где происходит глубокое промерзание грунта.

Преимущества и недостатки

К преимуществам фундамента на винтовых сваях относят:

• Доступную стоимость строительства. При сравнении с устройством ленточного основания свайная конструкция дешевле в три раза.
• Скорость возведения. Для сооружения такого фундамента требуется 1-3 дня. Это зависит от числа свай, характеристик грунта и возможности механизации процесса строительства. Кроме этого не требуется останавливать стройку для того, чтобы бетон застыл и набрал крепости.
• Возможность без каких-либо затруднений сооружения пристройки к основному зданию.
• Отсутствие земляных работ.

При удовлетворительном состоянии свай имеется возможность использовать сваи повторно при условии, если это позволяет эксплуатационный срок изделия. На их основе могут быть возведено основания для гаража, сарая, террасы или веранды.

Фундамент на винтовых сваях имеет ряд известных недостатков:

• Подверженность коррозии. Это явление возможно в случае отсутствия антикоррозийной обработки материала или низком ее качестве.
• Проседание. Пренебрежение этапом проведения геологоразведочных работ, отсутствие учета уровня промерзания грунта, а также ошибочно произведенный расчет нагрузок служат причиной этого явления.
• Деформация. Такой дефект возможен при нарушении технологии установки свай.

Ленточный фундамент

Общие понятия

Фундамент ленточного типа – наиболее распространенная конструкция оснований строений. Это связано с универсальностью сооружения. Он выполняется как сплошная полоса – лента, которая повторяет конфигурацию несущих стен или располагается под рядом опорных колонн. Конструкция представляет собой стену, размещенную в земле, которая имеет неизменную форму и постоянное поперечное сечение. В большинстве случаев сечение фундамента имеет вид прямоугольника. При необходимости снизить давление на грунт, основание может быть трапецеидальным или представлять перевернутую букву Т.

Монолитность основания позволяет равномерно перераспределить нагрузки от сооружения, что дает возможность применять его на практически любом грунте с различной глубиной промерзания при строительстве разнообразных конфигураций зданий.

Возведение ленточного фундамента довольно затратное мероприятие, как по стоимости, так и по времени. В некоторых случаях его сооружение нецелесообразно по экономическим соображениям, и применяют менее дорогой и быстровозводимый столбчатый или свайный.

Виды конструкций

Ленточный фундамент может быть выполнен монолитным, который выполняется непосредственно на строительной площадке, или представлять собой сборную конструкцию из плит.

В зависимости от характера расположения фундамента в грунте ленточное основание бывает заглубленным или мелкозаглубленным. При выборе варианта исполнения конструкции отталкиваются от величины нагрузок. Кроме этого влияние на выбор оказывает необходимость сооружения помещений, расположенных под землей.
При строительстве легких строений или зданий небольшой массы используют мелкозаглубленный фундамент. Он имеет глубину порядка 500-700 мм и устраивается на слабопучинистом грунте.

Конструкции, которые имеют массивные стены и перекрытия, устанавливаются на заглубленное основание и, чаще всего, в условиях пучинистого грунта. Сооружение такого фундамента обеспечивает наличие достаточного пространства для подвала или гаража. Стоимость его строительства при этом возрастает. Глубина котлована под эту конструкцию выполняется на 200-300 мм больше величины промерзания грунта. Под внутренними перегородками глубина фундамента может составлять 400-600 мм.

Материалы

В зависимости от применяемых строительных материалов ленточный фундамент бывает бутобетонный, кирпичный, железобетонный, блочный.

Бутобетонный. При его строительстве используется смесь песка и цемента, в которую добавляют крупные камни. Такое основание обладает достаточной надежностью, так как имеет ширину 200-1000 мм. Конструкция предполагает устройство подушки из песка или гравия.

Кирпичный. Этот материал используется при сооружении фундамента только при условии надежной гидроизоляции. Отсутствие защиты от влаги приводит к разрушению конструкции даже при небольшом понижении температуры. Кирпичное основание делают при возведении домов, толщина стен которых составляет 1-1,5 кирпича, или построек на деревянном каркасе.

Железобетонный. В этом случае смешивается песок, цемент и щебень, а усиление происходит за счет применения стальной арматуры или металлической сетки. Такая конструкция – наиболее распространенная, так как позволяет достичь требуемых параметров прочности при относительно небольших затратах. При этом имеется возможность выполнения фундамента любой конфигурации.

Блочный. Устройство основания из блоков или плит значительно упрощает строительные работы и позволяет получить достаточно прочную и надежную конструкцию. Такой фундамент может работать практически в любом грунте и при различных нагрузках.

Технология строительства

Сооружение ленточного фундамента отличается своей простотой. Условно весь процесс можно разделить на следующие этапы:

• подготовка строительной площадки;
• разметка траншеи с обязательным выполнением прямых углов;
• сооружение опалубки;
• сборка каркаса из арматуры и монтаж его в траншею;
• заливка раствора бетона;
• прекращение строительства на время, необходимое для застывания раствора;
• устройство гидроизоляции;
• обратная засыпка.

Преимущества и недостатки

Варианты замены ленточного фундамента другой конструкцией отсутствуют в таких случаях:

• при возведении массивных строений, которые имеют тяжелые перекрытия;
• если есть необходимость в создании заглубленных помещений;
• при ведении строительства в условиях высоко расположенных грунтовых вод;
• при значительном наклоне участка.

К недостаткам такого фундамента можно отнести, при всей простоте конструкции, значительную стоимость его сооружения. Массивная конструкция основания требует выполнения большого объема земляных работ.

Скорость строительства сооружения сдерживается необходимостью прервать его на время застывания фундамента.

Специалисты не имеют однозначного ответа, какой фундамент предпочесть – ленточный или на винтовых сваях. Все зависит от конкретных условий строительства и финансовых возможностей застройщика.

Что лучше: фундамент или винтовые сваи

Традиционным в строительстве принято считать фундамент, который сделан из бетона. Это может быть ленточное основание, плитный и монолитный фундамент. Многие утверждают, что именно таким образом можно добиться максимальной прочности и надежности всей конструкции. Так ли это? Безусловно, владелец, который соорудит такое основание, получит высокую прочность. Но, сколько материала и усилий потребуется для возведения основания с нуля? Себестоимость традиционного основания достаточно высока. Как же быть, если вы ограничены в средствах, но желаете соорудить качественную основу под дом? Решение есть – фундамент на винтовых сваях.

Можно ли считать его качественной заменой ленточного или монолитного? В чем достоинства и недостатки данного типа основания? Ответ на вопрос, что лучше выбрать, вы узнаете из этой статьи.

Характеристики и устройство

За что же так ценят винтовой фундамент? За последние годы он набирает все большую популярность. Отзывы владельцев только положительные. Дело в том, что устройство винтового фундамента выполняется намного проще, чем возведение традиционного варианта. Кроме того как трудозатраты, так и расход материалов значительно меньше. Ведь в таком варианте вам не придется тратить силы и время на рытье траншеи, возведение опалубки и заливки бетона.

В чем же отличие? Сама конструкция намного проще. Для винтового типа основания используются опоры с обвязкой, на которых и размещается весь дом. Примечательно, что винтовой фундамент – это подвид свайного фундамента. Существует разница между ними, которая заключается в способе сооружения. Обычные сваи могут устанавливаться буронабивным или забивным способом. А вот винтовые сваи под фундамент делаются из прочной стали со стенками в 4–6,5 мм. На конце они имеют лопасти (бур), благодаря чему их можно легко устанавливать своими руками. Сваи ввинчивают в грунт согласно плану и расчетам.

Такой способ значительно упрощает весь процесс, ведь специальной тяжелой техники для работы не потребуется. После установки все сваи выравниваются по уровню и для надежной фиксации заполняются прутьями арматуры и бетоном. Как результат, вы получаете прочную железобетонную армированную сваю. А сколько материала и усилий вы потратите на это? Минимум. Осталось только объединить все сваи в одну конструкцию, выполнив их обвязку. Она может быть сделана из дерева в качества балки, бетона, кирпича или железа.

На то, какой именно ростверк (обвязку) вы выберете, влияет тип и вес постройки, ее расположение и характеристики грунта. Вот чем можно руководствоваться:

• высокую обвязку (от 15 см над уровнем земли) делают на пучинистом грунте, склоне или неровной территории;

• повышенную обвязку (до 10 см) устраивают на грунте средней пучинистости;
• что касается заглубленного ростверка, то его делают ниже уровня почвы. Используется для обычного  несложного грунта;
• говоря о материале для обвязки, то деревянные балки используются для сооружения деревянного дома с небольшим весом;

• тяжелые и прочные металлические и железобетонные конструкции для многоэтажного дома и для зданий с большим весом.

Чтобы защитить сваи от коррозии, применяют специальные технологии, характерны для строительства кораблей. Уже этот факт говорит в пользу материала и заверяет в его надежности. Благодаря такому подходу срок службы фундамента значительно увеличивается. Как заявляют производители, их продукция способна прослужить 100–150 лет. Чем-то подтвердить этот факт не удается, так как технология покрытия свай используется в России не больше 30 лет. Однако большинство застройщиков утверждают, что довольны качеством, а срок службы составляет более 100 лет.

Достоинства и недостатки

Итак, мы приблизились к главной цели. Это главный вопрос, который задают домовладельцы. Ведь именно достоинства и недостатки характеризуют тот или иной вид фундамента. Главным преимуществом ленточного фундамента является то, что вы сможете построить под домом гараж или подвал. Монолитные конструкции способны простоять больше 200 лет благодаря своей прочности и надежности. А в чем же плюсы винтового фундамента для дома? Их даже больше, чем вы думаете. Давайте подробно рассмотрим все по пунктах.

Достоинства

1. Скорость возведения фундамента. Вы можете удивиться, но со всеми трудозатратами вы сможете соорудить винтовой фундамент всего за два дня! Вы представляете, два дня! Если взять тот же ленточный фундамент, то только на копку траншеи собственными силами можно потратить два дня, а то и больше. А стоит ли говорить о бетонных работах и застывании раствора? Полноценно строить здание вы сможете только по истечении 30 дней после заливки фундамента. Только за это время бетон полностью засохнет.

2. Отличная способность выдерживать большие нагрузки. Дело в том, что свайно-винтовой фундамент можно погрузить даже на 8–12 м в землю. Вы представляете, сколько бы потребовалось материала для такого бетонного основания? С винтовыми сваями это не проблема. Достаточно погрузить их ниже точки промерзания грунта и залежей грунтовых вод, чтобы обеспечить надежную фиксацию. Нижние слои грунта намного плотнее. А благодаря тому, что сваи вкручиваются, почва не рыхлится при выкапывании, а еще больше уплотняется.

3. Все работы легко выполнить своими силами, без привлечения специальной техники. Именно за это частные застройщики так ценят именно винтовой тип свайного фундамента. Ведь для забивного варианта потребуется специальная техника, которая будет вдавливать сваю в землю. А с винтовой конструкцией вам достаточно, круговыми движениями, ввинчивать опору в почву.

4. Немаловажно и то, что производить работы по устройству винтового фундамента можно в независимости от времени года. Лето, осень, весна, зима – в любой из этих периодов мы можете приступать к работе. Если на участке снег, просто уберите его.

5. Так как завозить песок, щебень и бетон на строительную площадку машинами не требуется, то и заботиться о подъездном пути к стройке нет необходимости.
6. Конструкции, которые стоят на таком фундаменте с легкостью расширяются, путем пристройки нового помещения. А что самое главное, такое вы можете сделать винтовой фундамент под старый дом, реанимируя старый. Посмотрите специальный репортаж на эту тему.

7. Один из основных критериев, которые говорят в пользу такого основания, является возможность сооружения постройки на практически любом типе грунта. Если вы столкнулись с самым сложным грунтом (пучинистый, болотный, плывун и т. д.), то винтовой фундамент – верное решение. Для него такие типы грунта не проблема. Исключением является только каменистый и скалистый грунт.
8. Сваи можно повторно использовать для строительства новой конструкции (терраса, веранда, гараж).
9. Ну и напоследок – низкая стоимость. Выбрав такой тип фундамента, вы сможете сэкономить целых 30, а то и 40% бюджета. Это действительно впечатляет. Ленточный фундамент обойдется в три раза дороже.


Обратите внимание! Несмотря на дешевизну постройки, качество никак не теряется. Вы получаете надежное и долговечное основание, способное выдерживать высокие нагрузки.

Несмотря на все свои положительные стороны, фундамент имеет и некоторые недостатки. Без них, как известно, никуда.

Недостатки винтового фундамента

1. Чтобы фундамент прослужил вам долгую и надежную службу, важно качественно выполнить расчеты. Когда вы не учтете уровень промерзания почвы или плохо рассчитаете нагрузку на каждую опору, то основание может просесть.

2. Кроме того, деформироваться фундамент может из-за некачественного монтажа: неровность вкрученных свай, монтаж винтовых опор в готовые буры, плохая обвязка.
3. В отличие от ленточного фундамента, сделать дополнительное помещение не получится.
4. Для сбережения тепла, нижнюю часть нужно обшить и утеплить.
5. В производстве использования свайного фундамента невозможно. Поэтому тем, кто хочет построить масштабную конструкцию, о свайном фундаменте думать не стоит.
6. Важно приобрести качественный материал, чтобы сваи соответствовали заявленному качеству. В противном случае они долго вам не прослужат. А с учетом того, что этот вид основания набирает все большей популярности, возникают некачественные производители, которым лишь бы продать вам плохой товар.


По сути, такие минусы есть у большинства оснований. Ведь если использовать некачественные материалы и не придерживаться технологии монтажа при строительстве традиционного фундамента, то ожидать что он прослужит долго, не приходится.

Заключение

Итак, мы рассмотрели устройство фундамента на винтовых сваях, характерные особенности, плюсы и минусы конструкции. Благодаря этому вы сможете определиться, что же лучше, обычный фундамент или винтовой. Решение полностью за вами. Основываясь на всех факторах, вы сможете построить достойное основание.

Ленточный фундамент на винтовых сваях: пошаговая инструкция

Ленточный фундамент на винтовых сваях — комбинированный тип основания, состоящий из вкрученных в землю свай и монолитной ленты по периметру и вдоль несущих стен будущего дома. Обе части фундамента монолитно крепятся друг с другом, вместе образуя единую несущую конструкцию. Особенность ленточно-винтового фундамента заключается в том, что стены дома опираются на монолитную ленту, а прочное сцепление с несущими грунтами обеспечивают винтовые опоры.

Ленточный фундамент на сваях: плюсы и минусы

Ленточно-винтовой фундамент встречается достаточно редко, хоть и подходит для большинства неустойчивых грунтов. Конструкция обладает повышенной несущей способностью, сочетая в себе преимущества свайного и ленточного фундаментов. Такой тип основания может использоваться во всех климатических зонах России, кроме болот, для возведения малоэтажных коттеджей, дачных домиков, гаражей, бань и хозпостроек.

Устройство ленточного фундамента на винтовых опорах регламентируется СП 50-102-2003 и СНиП 2.02.03-85. Конструкция имеет множество достоинств:

• отлично подходит для участков с перепадом высот;
• подходит для пучинистых, вязких грунтов при условии, что винтовые сваи будут опираться на сильные грунты;
• быстрый монтаж — можно выполнить за 3-7 дней;
• фундаментные работы можно выполнять в любое время года при температуре от -5 до +35 С;
• монтаж выполняется своими руками, без аренды строительной техники;
• минимальный объем земляных работ на участке;
• длительный эксплуатационный ресурс от 20 до 50 лет.

Ленточное основание на винтовых сваях на 30% дешевле монолитного фундамента за счет экономии стройматериалов и трудовых затрат. Основная статья расходов при возведении такого типа фундамента приходиться на покупку винтовых опор и бетонный раствор для заливки монолитной ленты.

Дом из бруса

24.63%

Дом из кирпича

18.42%

Бревенчатый дом

14.5%

Дом из газобетонных блоков

16.46%

Дом по канадской технологии

11.49%

Дом из оцилиндрованного бревна

3.77%

Монолитный дом

4.04%

Дом из пеноблоков

3.41%

Дом из сип-панелей

3.29%

Проголосовало: 3317

Ленточный мелкозаглубленный фундамент на винтовых опорах

К недостаткам конструкции относят:

• невозможность обустройства цокольного этажа;
• не подходит для местности, где глубина промерзания или уровень залегания плотных грунтов ниже 3 м от уровня земли.

Ленточно-винтовой фундамент не может применяться на почвах с высоким уровнем защелоченности. В таких грунтах свайные опоры быстро разрушатся от коррозии, и основание не сможет воспринимать нагрузку. Перед началом строительства необходимо обязательно ознакомится с данными геологических изысканий, проведенных на участке, для определения характеристик грунтов.

Разновидности ленточного фундамента

По типу заглубленности ленточный фундамент на свах может быть:

1. Незаглубленный. Основание монолитной ленты совпадает с нулевой отметкой, а ниже — расположены сваи. Такой тип основания отлично подходит для сооружения легких конструкций: беседок, террас, хозпостроек, дачных домиков. Для возведения дома, даже из легких газо- и пеноблоков, такой фундамент использовать не рекомендуется по причине риска неравномерной усадки.
2. Мелкозаглубленный. Основание ленточной ленты заглублено в грунт на 10-20 см, а остальная часть возвышается выше нулевого уровня. Этот тип основания подходит для дома из различных материалов. Применение фундамента возможно на грунтах, дающих неравномерную усадку. Мелкозаглубленная ленточная конструкция не используется на болотистых почвах и на участках с высоким уровнем грунтовых вод и возможностью подтопления.
3. Висячий. Монолитная лента располагается над уровнем земли, опираясь на сваи. Устройство такого фундамента требует сложного расчета. Самостоятельно сделать висячий ленточный фундамент на сваях крайне проблематично. Однако на пучинистых, болотистых грунтах и при высоком залегании подземных вод этот тип основания незаменим. Если ваш участок имеет такие сложные гидрогеологические условия, то строительство основания лучше доверить профессионалам.

Висячий фундамент на винтовых сваях

В 90% случаев в сфере частного домостроения возводится мелкозаглубленный ленточный фундамент с заглублением ленты на 20 см. Расчет и технологию устройства такого основания рассмотрим ниже.

Расчет ленточно-винтового фундамента

Расчет винтовых свай

В ходе расчета свай определяются следующие параметры:

• Диаметр винтовых свай. Возведение 1-2 этажного дома рекомендуется с использованием свай диаметром 108 мм СВС-108 или 133 мм СВС-133. По типу лопастей лучше всего подойдут широколопастные изделия с размером лопастей 300 и 350 мм соответственно. Узколопастные опоры применяются только на плотных и скальных грунтах.
• Длина винтовых свай. Длина свай зависит от глубины промерзания почвы в регионе и уровня залегания плотных грунтов, на которые будет опираться свая. За длину сваи принимают наибольшее значение плюс 30-50 см. Для средней полосы России длина винтовых изделий будет составлять 2-2,6 м, для северных районов и на участках со сложными грунтами — 3-3,5 м.
• Количество винтовых свай. Рассчитывается по формуле:

К = P*k/S

где:

Р — сумма всех нагрузок;

k — коэффициент надежности = 1,75;

S — допустимая нагрузка на сваю, определяется по техническим характеристикам конкретного типа опор.

• Расстояние между сваями. Для легких построек расстояние составляет 3,5 м. Для деревянных строений — 2,5-3 м, а для коттеджей из штучных стройматериалов и каркасно-щитовых домов — 1,5-2 м. Чем меньше диаметр свайно-винтовых опор, тем меньше расстояние между ними. При составлении схемы расположения свай следует придерживаться правил СНиП и располагать опоры по углам, вдоль несущих стен с выбранным шагом, под входной группой. Добавить сваи также необходимо при сооружении тяжелых элементов, например, каминов, бассейнов и пр.

Результатом расчета свайной части фундамента станет схема, на которой отображается глубина заглубления и места расположения опор

Расчет монолитной фундаментной ленты

Цель расчета ленточной части фундамента — определение параметров ленты:

1. Глубина заглубления. Для мелкозаглубленного фундамента заглубление составляет — 10-20 см.
2. Высота ленты. Для частного дома, как правило, высота составляет 50-60 см. С учетом заглубления, над поверхностью земли будет возвышаться ленточная часть высотой 30-50 см.
3. Длина ленты. Этот параметр является суммой всех стен, под которыми будет закладываться основание: периметр дома + несущие стены.
4. Ширина монолитной ленты. Ширину рассчитывают в зависимости от массы дома, типа грунта и технологии строительства. Чтобы не выполнять сложных расчетов, можно использовать готовую таблицу для определения оптимальной ширины фундаментной ленты:

Зная все параметры можно рассчитать необходимое количество бетона и арматуры, а также досок для опалубки, которые потребуются при выполнении конструкции.

Ленточно-винтовой фундамент: пошаговая инструкция

Технология обустройства ленточного мелкозаглубленного фундамента на винтовых сваях мало чем отличается от строительства обычной монолитной несущей ленты. Единственное отличие – необходимость создания надежного соединения между сваями и лентами. Связка должна быть жесткой и единой, именно поэтому невозможно устройство сборного ленточного фундамента — надежно связать винтовые опоры с ФБС-блоками при помощи одной только арматуры невозможно.

Алгоритм возведения комбинированного фундамента следующий:

Подготовка участка

Участок необходимо расчистить от мусора, по возможности выровнять, снять верхний слой почвы с растительностью. Далее производится разметка при помощи рулетки и строительного уровня, определяются места ввинчивания опор и расположения фундаментной ленты. Подготавливаются лунки для свай глубиной 20-30 см. Выкапывается траншея такой же глубины для заглубления будущего фундамента. Дно траншеи рекомендуется присыпать крупнофракционным песком для снижения пучения.

Устройство свайного поля

Погружение свай производится вручную путем ввинчивания. Выкапывать скважину для винтовых опор не нужно! Перед погружением изделия, если они не оцинкованы, необходимо обработать антикоррозийным составом. Монтаж винтовых опор производится по стандартной технологии: свая устанавливается строго вертикально и ввинчивается в землю путем вращения вокруг своей при помощи рычагов или ломов. Изделие погружается до нужной отметки, при этом один человек должен постоянно контролировать вертикальное положение сваи строительным уровнем.

После монтажа всех свай производится их выравнивание: концы изделий приводятся к единому размеру, чтобы ленточная часть основания легла на них идеально ровно. Концы опор обрезаются болгаркой. Фундаментную железобетонную ленту невозможно совместить со сваями без установки на них специальных оголовков. В этом случае отлично подойдут квадратные оголовки-площадки, которые можно купить или изготовить своими руками из обрезков труб и листовой стали. Оголовки навариваются на концы винтовых свай.

Монтаж опалубки

Опалубка выполняется из досок толщиной 40-50 см или низкосортной фанеры. Не стоит экономить и делать опалубку лишь над уровнем земли, исключая заглубленную часть основания. По СНиП опалубка должна быть на всю высоту конструкции. Перед установкой опалубки необходимо устроить в траншее подушку из гравийно-песчаной смеси и поверх нее уложить гидроизоляцию. Это убережет ленту от проникновения влаги. Для улучшения адгезии и усиления гидроизоляционных характеристик поверх подушки можно залить пяти сантиметровый слой подбетонки из тощего бетона. В качестве гидроизоляции лучше всего применять рулонные материалы: бикрост, гидроизол, рубероид.

Создание армирующего каркаса

Армирующий каркас выполняется из горячекатаной арматуры сечением 6-12 мм, выпущенной по ГОСТ-5781-82. Армокаркас создается из 4-6 прутков, которые связываются между собой при помощи отожженной проволоки ВРП с сечением 0,15-10 мм. Для равномерного распределения напряжения в продольной плоскости каждые 15-30 см устанавливаются вертикальные прутки, длиной на 10 см меньше высоты мелкозаглубленной ленты.

Сергей Юрьевич

Строительство домов, пристроек, террас и веранд.

Задать вопрос

Вязка армирующего каркаса производится специальными крючками или вязальным пистолетом. Готовый арматурный каркас укладывается в траншею и жестко соединяется со свайной частью основания.

Связка свайного и ленточного фундамента

Единой технологии связки свайно-винтового фундамента с монолитной лентой не существует. Учитывая, что данный тип комбинированного основания используется преимущественно в частном строительстве, можно выделить три основных способа связки:

1. Стыковочными муфтами посредством установки на сваю 4 прутков закладной арматуры. Такая конструкция проста в исполнении, но не обеспечивает достаточной жесткости и сопряжения двух частей фундамента. Использовать этот способ можно для самых легких сооружений.
2. Сварка винтовых свай с арматурным каркасом. Способ имеет те же недостатки, что и при использовании муфт.
3. Обвязка металлоизделиями с последующей связкой. Для обвязки и укрепления используются швеллеры и уголки размером 20 или 30. Металлоизделия привариваются к квадратным площадкам-оголовкам. Такое усиление поможет не только надежно связать наземную и подземную части фундамента, но и обеспечит равномерно распределение нагрузки от свайных опор на ленту. Полученная металлическая конструкция, по сути, будет являться ростверком, который связывается арматурой с армокаркасом внутри монолитной ленты.

Заливка монолитной ленты

Бетонную смесь марки не ниже В17,5 можно заказать на ближайшем РБУ или приготовить самостоятельно. Монолитная лента высотой 40-50 см заливается в два этапа. Сначала происходит заливка первого слоя 20-25 см с последующей виброутрамбовкой в течение 10 минут. Затем происходит заливка второго слоя также с утрамбовкой.

Подача бетона в опалубку должна производиться при помощи рукава бетононасоса или желоба. Бетон следует заливать аккуратно, чтобы не сдвинуть армокаркас. Время затвердевания бетона — 5-7 суток. В этот период за лентой необходимо осуществлять стандартный уход. После набора бетоном прочности опалубку можно демонтировать и приступать к гидро- и теплоизоляционным работам.

Гидроизоляция и утепление свайно-ленточного фундамента

Винтовые сваи, находящиеся в земле утеплять никак не нужно. Теплоизоляции подвергается ленточная часть основания, в т.ч расположенная ниже нулевого уровня. В качестве теплоизоляции можно использовать любые материалы с высоким показателем влагостойкости: пенопласт, экструдированный пенополистирол, напыляемый пенополиуретан. При наличии финансовой возможности лучше выбрать пенополиуретановую напыляемую теплоизоляцию, которая создает единый слой утеплителя без стыков и швов. Теплоизоляцию монолитной ленты рекомендуется производить внутри и снаружи.

Перед креплением плит утеплителя поверхность необходимо очистить и покрыть гидроизоляционной мастикой. Утеплитель крепится с применением дюбель-гвоздей. Сверху устанавливается армирующая мелкая сетка и наносится слой штукатурки или другой облицовочный материал.

Для защиты свайно-ленточного основания обязательно обустройство отмостки. Она выполняется сразу после утепления пред засыпкой заглубленной части грунтом. При необходимости под отмосткой можно сделать дренаж, отводящий излишки влаги от строения.

Винтовые сваи — Системы фундамента Patriot | Винтовые сваи | Основа

Винтовые сваи во Флориде, Джорджия, на юго-востоке и в прилегающих районах

Винтовые сваи — это прочные и экономичные решения для фундаментов домов и проектов по укреплению. Компания Patriot Foundation Systems, ведущий поставщик спиральных анкеров, винтовых свай и т. Д., Имеет более 40 лет опыта в строительстве коммерческих и жилых винтовых свайных фундаментов для новых домов, подпорных стен, путепроводов, доков и многих других применений.Даже если вы живете за границей, Patriot Foundation Systems может полагаться на свою сеть партнеров по доставке, чтобы доставить вам то, что вам нужно.

Фундаменты на винтовых сваях закрепляют глубоко в земле, где вероятность смещения почвы меньше. Обычно фундаменты, построенные на нестабильном грунте, со временем проседают и трескаются, но это не так вероятно для спиральных свайных систем. Винтовые анкеры не только обеспечивают превосходную стабильность, но также их проще устанавливать и снимать.

Винтовые сваи полезны во многих ситуациях, включая, помимо прочего:

• Новостройка на берегу моря
• Армирование домов жилым винтовым свайным фундаментом
• Работа в экологически чувствительных зонах
• Создание областей заливки
• Установка частных доков

Сваи Helix полезны не только для строительства домов и зданий.Эти сваи могут предотвратить дальнейшее повреждение старых фундаментов, которые уже сдвинулись или потрескались, а также укрепить стены подвала. Спиральные анкеры предпочтительнее на рабочих площадках, потому что они прибывают в предварительно собранном виде и могут быть установлены небольшими рабочими бригадами. Кроме того, спиральные фундаменты лучше для окружающей среды, особенно когда они используются для морских проектов. Они вытесняют меньше почвы, чем другие варианты крепления, и не тянутся через чувствительные подводные экосистемы.

Свяжитесь с Patriot Foundation Systems и получите бесплатную расценку.Основанная в 1973 году, эта компания предлагает винтовые и винтовые сваи бригадам по всему миру, уделяя особое внимание Флориде, Джорджии, юго-востоку и окрестностям. Узнайте сегодня больше о том, какую пользу для ваших строительных работ могут принести системы винтовых свайных фундаментов коммерческого, промышленного или жилого назначения.

Как прикрепить планки обшивки к бетону

Как прикрепить планки обшивки к бетону

Роберт Робиллард о ремонте и модернизации дома

Совет для мастерской: приклеивание фанеры к бетонной, кирпичной или блочной стене

Отделка бетонной стены может быть больше, чем нанесение краски.Есть много ситуаций, когда нужно закрыть кирпичную, бетонную или блочную стену. В этой статье речь пойдет о том, как крепить планки обрешетки к бетонным, кирпичным или блочным стенам.

Использование ударной дрели Milwaukee Compact, 5/8 SDS Plus # 5263-21

Подвалы и мастерские — обычное место для ремонта и улучшения. Большинство подвалов ниже уровня земли имеют каменные стены из твердого бетона, шлакоблока или кирпича и, следовательно, требуют крепежа, специально разработанного для крепления к этим материалам.

Улучшение стен моей мастерской:

В моей мастерской, чтобы максимально увеличить пространство и эффективность, мне нужно крепить предметы к стене. это означает установку полосок обшивки толщиной 3/4 и фанеры переменного тока 1/2 дюйма.

Фанера переменного тока имеет приятную отделку и хорошо впитывает пятна. Полосы обшивки и фанера дают мне 1-1 / 4 материала для крепления тяжелых предметов, таких как шкафы и хомуты для труб.

Крепление к кладке:

Для крепления чего-либо к каменной стене необходимо использовать анкер по бетону.Большинство плотников, которых я знаю, сначала прикрепляют планки обшивки к стене, а затем накладывают отделку стены поверх полос.

Что такое полоска на меху?

Полосы для обшивки — это металлические или деревянные полоски, которые создают опорную систему для крепления готового стенового материала. Обычно они имеют размер 1 ″ x 2 ″ или 1 ″ x 3 и могут устанавливаться как горизонтально, так и вертикально.

Я обычно делаю планки обрешетки из фанеры, потому что она лучше держится на крепежных элементах бетона.Тонкие планки обрешетки из массивной древесины имеют тенденцию к разрыву в местах крепления.

Расстояние между полосами зависит от типа отделочного материала, но я обычно использую 16 дюймов по центру, потому что он хорошо работает с листами 4 × 8.

Rip Furring Strips на настольной пиле:

Самый безопасный способ изготовления планок для обшивки — на настольной пиле. В большинстве случаев вертикальное закрепление проще, и они часто могут добавить прочности, если им разрешено опираться на землю.

Планка обрешетки укладывается вертикально напротив существующей поверхности стены, к которой будет прикреплен новый отделочный материал.Чтобы полосы и поверхность стены оставались сухими, мы держали их на расстоянии 2 дюймов от пола. Эта область находится рядом с дверью переборки, и в прошлом в нее попадала вода.

Необходимых инструментов:

Крепежный элемент для бетона:

Тип используемого крепежа для бетона зависит от желаемого размера, веса и прочности. В нашей ситуации мы решили использовать шурупы по бетону.

Винт по бетону Tapcon

Tapcons обычно используется в качестве крепежа для облицовки полос.они бывают с плоской потайной головкой или шестигранной головкой. Я предпочитаю шестигранную головку и для установки использую гаечный ключ.

Tapcons лучше всего подходят для крепления в легких и средних нагрузках, доступны в стандартных диаметрах 3/16 дюйма и 1/4 дюйма, а также больших диаметрах 3/8 дюйма, 1/2 дюйма, 5/8 дюйма и 3/4 дюйма и предлагаются из самых разных материалов, в том числе из нержавеющей стали.

Определите длину застежки:

Хорошее практическое правило при определении длины застежки:

«Толщина материала + минимум 1» до максимального заделывания крепежа на 1-3 / 4 дюйма. “

Установка винта по бетону Tapcon:

1. Определите расстояние и расположение полос обшивки.
2. Разметьте стену для вертикальных полос обрешетки, установленных на 16 дюймов по центру. стена.
3. Используя уровень, нанесите вертикально на стену и начертите линию для справки.
4. Просверлите отверстия в планках обрешетки, чтобы они не растрескались, когда вы привинтите их к кладке.
5. Используйте перфоратор, просверлите отверстия, используя твердосплавное сверло по камню правильного диаметра для используемого диаметра винта по бетону.
6. Просверлите отверстие в кирпичной кладке на 1/2 глубже, чем закладная деталь.
7. Вакуумный пылесос от каменной пыли.
8. Ввинтите винты Tapcon в отверстия планок обрешетки с помощью ударной отвертки и гаечного ключа. Избегайте чрезмерного затягивания, чтобы предотвратить снятие изоляции.
9. Чтобы предотвратить раскалывание древесного материала, установите анкеры в шахматном порядке.
10. Закрепите отделку стен крепежными деталями, которые не проходят сквозь планки обрешетки. После того, как вы прикрепите полоски к стене кладки, вы можете прикрепить гипсокартон или фанеру так же, как и к обычной стене с карнизами.
11. Для фанеры: используйте обычные 1-дюймовые шурупы для гипсокартона с интервалом от 10 до 12 дюймов.

фундаментов для сложных участков | Домостроение

Есть веские причины, по которым разработчики обычно избегают «хитрых» сайтов. Потенциально непомерные затраты на фундамент в сочетании с продолжительными периодами неопределенности могут быстро превратить жизнеспособный проект в смелую авантюру. Однако то, что может показаться «проблемным сюжетом», иногда может оказаться замаскированным благословением для самостроителей, желающих решать технические задачи.

Основная роль фундамента — закрепить здание на хорошей опорной поверхности (другими словами, на земле, способной поддерживать здание). Даже относительно легкие конструкции, такие как дома с деревянным каркасом, должны быть надежно «закреплены на месте», чтобы противостоять перемещению грунта.

Проблема в том, что традиционные траншейные фундаменты становятся неэкономичными при глубине около 2 м. Поэтому в местах, где не хватает стабильной почвы, вам, вероятно, понадобится что-то более сложное, чтобы защитить свой дом от разрушительного воздействия природы.Обычно это означает консультирование инженера-строителя на этапе проектирования. Потребность в «специальных» фундаментах также может увеличить время, необходимое для земляных работ, с трех-четырех дней для обычного строительства до, возможно, двух или трех недель, что более чем вдвое увеличивает ваши общие затраты на этом этапе проекта.

Что представляет собой сложный сюжет?

Тремя основными причинами увеличения количества земляных работ являются наклонные участки, непосредственная близость и / или присутствие деревьев и «плохой грунт».

Даже на очень пологих склонах могут возникнуть сложности.Проектирование дренажа и доступа потребует тщательного внимания, а поверхностные воды, спускающиеся с холма, необходимо направить вокруг здания. Как правило, чем круче площадка, тем выше затраты, поскольку для удержания грунта на уклоне более 1:25 часто требуются дорогие подпорные стены.

Однако самое важное решение — это место размещения здания. Один из вариантов — построить холм, выкопав грунт, чтобы создать ровное основание. В качестве альтернативы вы можете решить расширить здание наружу с помощью опорных стен, построенных под возвышением.Оба варианта, вероятно, увеличат ваши затраты на фундамент более чем на 5000 фунтов стерлингов.

Компромиссный метод состоит в том, чтобы подогнать дом к скату с помощью ряда шагов, создавая многоуровневую планировку. Это уменьшит объем земляных работ, хотя может добавить до 10 процентов к общей стоимости строительства. Тем не менее, участки с уклоном могут предоставить возможность добавить дополнительное пространство за счет включения подвала в качестве экономичного способа заполнить пустоты при строительстве над уровнем земли.

Сохранение зрелых деревьев может значительно повысить «комфортность» собственности, одновременно помогая успокоить планировщиков и недовольных соседей.Проблема в том, что такие виды растений, как ивы и тополи, которые любят пить, могут вызывать нестабильность грунта в недрах, таких как усадочная глина.

В качестве приблизительного ориентира рекомендуется, чтобы здания на обычных фундаментах не были ближе к одиночным деревьям, чем высота дерева в зрелом возрасте, или в полтора раза для групп деревьев; Национальный совет жилищного строительства (NHBC) публикует таблицы, показывающие «безопасные расстояния». Чтобы определить глубину фундамента, вам также необходимо принять во внимание усадку грунта и водопотребность этих пород, а также отметить расстояние между деревьями и фундаментом.

Вырубка деревьев также может вызывать проблемы. В течение нескольких лет после расчистки участка глинистые почвы могут постепенно расширяться, впитывая влагу, больше не поглощаемую деревьями. Конструкция фундамента должна учитывать это.

Корневые барьеры могут быть полезным методом защиты фундаментов. Это включает в себя вырытие узкой траншеи между деревом и зданием примерно на метр глубже, чем самые нижние корни (траншеи обычно имеют глубину около 4 м), в которую вставляются большие жесткие пластиковые листы толщиной около 4 мм.

«Плохая почва»

Существует несколько причин, по которым земля может быть подвержена движению:

Изменение объема: Усадочная глина подвержена сезонным изменениям объема, хотя это редко превышает метр под поверхностью. Проблемы усугубляются наличием деревьев и кустарников в непосредственной близости, в сочетании с периодами засухи и сильных дождей .

Морозное пучение: Пружинистая или заболоченная почва указывает на высокий уровень грунтовых вод , при котором почва может расширяться, когда замерзает . Однако поверхностные грунтовые воды редко замерзают на глубине более полуметра.

Подготовленная земля: Ранее разработанная «заброшенная» земля может содержать всевозможные ужасы, такие как старые опоры, стоки и колодцы. Бывшие промышленные предприятия или свалки также могут содержать потенциальные риски, связанные с токсичными химическими веществами , или газообразным метаном, поэтому рекомендуется проконсультироваться с местными органами реестра загрязненных земель.Однако в некоторых случаях решение может быть относительно простым, например, с указанием серостойкого цемента.

Неустойчивый грунт: Хуже всего то, что прошлые выемки или горные работы могли сделать грунт крайне нестабильным, а новые фундаменты потенциально подвержены периодическим, непредсказуемым оседаниям.

Подробнее об избежании → распространенных проблем на участке

Решения для фундамента

Строительство на сложной местности обычно включает одно из следующих решений:

На земле с плохой несущей способностью, например, на мягких песчаных глинах , самое простое решение стоит копнуть еще немного.Если стандартный траншейный фундамент достаточно глубокий, его основание должно поддерживаться на твердом грунте, не подверженном сезонным изменениям, в то время как балочные и блочные перекрытия могут легко перекрывать поверхность.

Однако на участках глина грунт вокруг сторон фундамента все еще будет склонен к периодическому расширению и сжатию, поскольку грунт становится насыщенным, а затем высыхает. Таким образом, чтобы противостоять боковому давлению, стороны траншеи могут быть облицованы гибкой скользящей мембраной, которая позволяет глине независимо сжиматься или набухать.

Кроме того, строительство более широкого фундамента может помочь распределить нагрузку на большую площадь, но для этого может потребоваться стальная арматура для предотвращения сдвига. И, как мы видели, с более глубоким фундаментом траншеи вскоре становится дешевле, проще и безопаснее перейти на одно из следующих «инженерных» решений.

Сваи представляют собой бетонные колонны, просверленные глубоко в твердой скальной породе, чтобы надежно закрепить здание за счет сопротивления трения от окружающей земли. Этот метод стал гораздо более распространенным в жилищном строительстве с появлением более дешевых систем с короткими забоями, устанавливаемых с использованием арендованных мини-свайных установок.В настоящее время это наиболее широко используемый тип фундамента после обычных траншей, в немалой степени благодаря требованиям планирования, поощряющим сохранение деревьев и развитие заброшенных земель.

Сваи размещаются примерно через каждые 2,5 м под основными стенами, а также на углах и перекрестках. По достижении твердого пласта они могут быть увенчаны грибовидными «крышками свай», на которые устанавливаются горизонтальные железобетонные кольцевые балки (так называемые «грунтовые балки») для поддержки основных стен.Существует четыре основных типа систем мини-сваи («микровыводы»):

• Забивные сваи широко используются в глинистых подпочвах и включают сверление отверстий (от 200 до 600 мм в диаметре) глубиной до 24 м с помощью «шнека» ( вращающийся вал с режущими лезвиями). После просверливания шнек снимается, а отверстие заполняется железобетоном. Это наименее затратный и наиболее распространенный метод, практически исключающий вибрацию. На участках с очень ограниченным доступом легкие штативы для ручных шнеков могут бурить диаметром до 300 мм и глубиной до 13 м.
• Сваи со шнеком непрерывного действия (CFA) используются в неустойчивых или водонесущих грунтах. Основное отличие от насыпных свай состоит в том, что буровые части являются полыми, поэтому бетон можно закачивать прямо на дно скважины при извлечении шнека.
• Забивные сваи имеют стальную опалубку и подходят для влажных, нестабильных или загрязненных грунтов. Эти сваи более экономичны, чем метод CFA, и имеют размеры от 150 до 320 мм. Сначала обсадная труба помещается в небольшое пилотное отверстие, а затем погружается в землю с помощью подходящего веса на гидравлическом сваебойном станке.Одним из преимуществ этого метода является то, что он не создает почти никакого грунта, что позволяет экономить на транспортировке и утилизации, а также снижает углеродный след.
• Винтовые сваи (также известные как винтовые сваи) похожи на гигантские шурупы по дереву — эти полые трубчатые стальные сваи вкручиваются в землю с помощью машины без предварительной раскопки. Основное преимущество — быстрая установка и минимальное перемещение и утилизация почвы.

Плот — это большая сплошная железобетонная плита, простирающаяся под всем зданием.Распределение нагрузки по всей площади основания снижает нагрузку на единицу площади, что делает плот подходящим там, где есть нестабильность грунта, например, на участках с историей добычи полезных ископаемых.

Вместо того, чтобы пытаться закрепить здание, в случае проседания плот сконструирован так, чтобы поглощать движение, защищая конструкцию здания, находящегося наверху. Поскольку плоты могут преодолевать слабые участки, их также часто используют на сжимаемой земле для обратной засыпки, участках с грунтовыми водами или глиной, склонных к чрезмерной усадке, а также на участках с непредсказуемыми геологическими условиями, такими как ручьи, текущие глубоко под поверхностью.

Обычные «плоские плоты» состоят из плиты одинаковой толщины с массой стальной арматуры сверху и снизу, обеспечивающей сопротивление изгибу как вверх, так и вниз. Альтернативная конструкция с «широким носком» используется на земле с плохой сжимаемостью. Здесь края плота, поддерживающего основные стены, сделаны толще и глубже и усилены металлическими «клетками». Конструкция похожа на очень толстую твердую бетонную плиту перекрытия, но ее можно заливать прямо в землю или «плавать» на слое из мелкозернистого материала.

Плоты также должны учитывать возможное движение грунта без разрыва рабочих труб и дренажей, которые могут проходить через залитые в бетон муфты. Главный недостаток фундаментов на плотах — высокая стоимость, во многом из-за огромного количества потребляемого высокопрочного бетона и стали.

Фундаменты с подушечками предназначены для восприятия индивидуальных «точечных нагрузок». Этот тип фундамента подходит для зданий с каркасными конструкциями, такими как стальной каркас или традиционные стойки и балки, где каркас может поддерживаться на серии небольших бетонных опор вместо внешней стены, сидящей на непрерывных полосах в земле.Однако, как и в случае свайного фундамента, можно модифицировать опорные площадки, сооружая железобетонные балки грунта, которые проходят между бетонными опорами, что делает их пригодными для поддержки зданий из легких панелей с деревянным каркасом.

Строительство относительно несложно.

1. Сначала вырывается несколько больших ям глубиной около метра. Обычно они будут расположены довольно близко друг к другу, по центрам 600 мм, и расположены в углах и под наиболее сильно нагруженными частями стены (например, с обеих сторон оконных и дверных проемов).
2. Ямы обычно выкапываются машинным способом; простой механический буровой станок для столбов может просверлить скважину на глубину около 1,4 м.
3. Квадратные или круглые подушки отливаются отдельно на дне каждой ямы.
4. Сверху могут быть прикручены стальные опоры, а к фундаменту каждой опоры можно построить опоры из кирпича или железобетона.

Одним из преимуществ этой системы является то, что процесс строительства находится в пределах возможностей компетентного строителя. Кроме того, это достаточно экологичная система фундамента, поскольку используется относительно небольшое количество бетона.

Подушечки подходят для бедных почв, а также могут использоваться во избежание проблем, когда буронабивная сваи иногда затрудняется из-за непроницаемых карманов щебня или твердого гравия, защелкивающихся долот и заклинивающих шнеков. Обратной стороной является то, что процесс очень трудоемкий.

Влияние вашей строительной системы

Свайные фундаменты обычно являются наиболее экономичным решением для участков, где несущие опоры находятся на несколько метров ниже поверхности, таких как насыпанный грунт или усадочная глина с глубоко укоренившейся растительностью.Но там, где земля нестабильна, более безопасным вариантом будет железобетонный плот, который эффективно «плавает» по поверхности.

Выбор типа фундамента также будет зависеть от выбранного вами метода строительства дома. Обычные каменные стены обычно строятся на стандартном фундаменте из траншеи или плота, поскольку они легко обеспечивают стабильно ровное основание. Однако системы свайного фундамента с кольцевыми балками могут также подходить как для деревянного каркаса, так и для традиционных каменных стен.

Фундаменты с подкладкой подходят для точечных нагрузок от стальных стоек или стен из столбов и балок.Во избежание проблем с сыростью и гниением традиционные деревянные каркасные конструкции, вероятно, лучше всего опираются на короткие фундаментные стены, построенные из кольцевых балок.

Современные панельные конструкции с деревянным каркасом намного легче, чем конструкции из каменной кладки, поэтому теоретически они должны требовать меньше фундаментов. Но, как мы видели, важнее всего не столько вес дома, сколько тот факт, что груз опирается на твердую почву, которая не двигается. Пока этот квадрат может быть отмечен, фундаменты не должны быть чрезмерно спроектированы с учетом нагрузок, которые они несут.

Еще один фактор, связанный с деревянными каркасными стенами — или вообще чем-либо, что доставляется на место сборными, — это необходимость в фундаменте с большей степенью точности (плюс-минус 5 мм), поскольку меньше возможностей для исправления ошибок на месте.

Что такое заземляющие винтовые основания?

От зарождающихся идей до мечтаний, которые еще предстоит воплотить в жизнь, в Multi Space мы любим не более чем помощь клиентам в поиске наилучшего решения для их нестандартных пространств.

Хотя каждый проект уникален для клиента и нет двух одинаковых проектов, нас часто задают один вопрос: Что такое заземляющие винтовые основания?

Чтобы внести некоторую ясность в этот вопрос, мы решили создать блог, в котором рассказывается все, что вам нужно знать о винтах с заземлением.

Итак, что такое винты заземления?

Как вы уже догадались, фундаментные винты заземления ввинчиваются в землю и избавляют вас от необходимости копать и укладывать бетон.

Винты заземления устанавливаются с помощью специального оборудования. После установки они могут выдерживать большие нагрузки и опоры, такие как балки, трубы, столбы и балки.

Но как они работают?

Винт заземления работает так же, как бетонный блок, однако его производство, установка и устойчивость означают, что они являются гораздо более экологичным выбором.

Состоящие из двух основных элементов винты заземления имеют спиральную резьбу, намотанную на прочный стальной вал.Когда винт вкручивается в землю с помощью легких, но чрезвычайно мощных машин, винт встречает сопротивление, которое в конечном итоге определяет, какую нагрузку он может выдержать. Как только она закреплена, крепятся бревна и балки, и основа конструкции начинает принимать форму.

Из-за метода установки это означает, что не образуются отходы, оставляя практически незатронутыми прилегающую территорию и неповрежденную почву.

В целом это означает, что винтовые фундаменты представляют собой надежное и изящное решение для проектов.

Итак, заземляющие винты — хороший выбор?

Мы, безусловно, думаем, что винты заземления являются достойным решением, когда дело доходит до создания нестандартного пространства.

И мы не одни.

Как отмечают многие строительные фирмы, использование заземляющих шурупов дает 5 основных преимуществ по сравнению с традиционными методами копания и насыпи.

1. Это более экологичный вариант

● Они не производят отходов из-за способа их установки, прилегающая территория остается в значительной степени нетронутой, а почва не повреждена.

● В отличие от бетонного фундамента, винты заземления полностью пригодны для вторичной переработки и, следовательно, намного более экологичны. Простой случай откручивать и двигаться дальше, вы можете быть уверены, что ваш проект не нанесет вреда планете. (Конечно, никто не входит в проект, думая о том, что он в конечном итоге будет закрыт, но никогда не плохо быть внимательным к окружающей среде при создании чего-то нового).

● Они представляют собой низкоуглеродистую альтернативу бетону — винты для заземления требуют меньше ресурсов и наносят меньший ущерб окружающей среде.

● Бетон является вторым по величине потребляемым веществом на Земле и является источником 10% всех выбросов углерода в мире — нетрудно перейти на заземляющие винты.

2. Они ускоряют процесс

● Винты заземления можно установить на 70% быстрее, чем обычный бетонный фундамент.

● Нет необходимости в копании, заливке и герметизации. Фактически, перед установкой заземляющих винтов почти не требуется никаких подготовительных работ.

● Это также означает, что не нужно ждать, пока бетон высохнет — сразу после установки шурупов можно прикрепить опорную раму.

● Погода не влияет на установку — дождь не задержит ввинчивание болтов заземления, и вы можете быть уверены, что ваш проект будет успешно реализован в любую погоду.

3. Снимают головную боль

● Винты заземления помогают снизить напряжение, возникающее при планировании строительных проектов. Например, если у вас есть электрические кабели, проложенные под выбранным местом, вы все равно можете использовать винты заземления.

● Точно так же, если почва, на которой вы планируете строить, совсем неудобная, вы можете рассчитывать на этот тип фундамента как на решение ваших проблем.

● Не имеет значения, если к вашей собственности плохой доступ, винты заземления легко транспортировать, в отличие от бетономешалок.

4. Они устраняют необходимость в неприглядных раскопках.

● Независимо от того, насколько вам нравится строительство, нельзя обойти стороной тот факт, что раскопки своевременны и могут быть чем-то вроде бельма на глазу.

● Совершенно неизбежно при работе с бетонным фундаментом, обширные выемки грунта и перемещение грунта, естественно, являются довольно грязной работой и приводят к длительным очисткам.

5. Они делают заделку почвы проблемой

● При работе с бетонным фундаментом важно помнить, что экосистема будет нарушена, и есть большая вероятность, что дождевая вода будет стекать внутрь и со временем нарушит целостность конструкции.

В дополнение к этим преимуществам заземляющие винтовые основания служат очень долго. У них есть гарантия 35 лет при общей продолжительности жизни более 75 лет. Когда речь заходит о строительных материалах, это действительно большая гордость.

И, наконец, что не менее важно, винты заземления намного более рентабельны, чем бетон, необходимый для традиционных фундаментов.

Фундаменты со спиральными фонарями — Утилизация продукции, контактирующей с землей

Опорные анкеры для фонарных столбов ECP — это быстрый и надежный метод фундамента для установки на высоте и над уровнем земли для поддержки столбов уличных фонарей, площадок и стояночных фонарей.Системы анкерных опор для фонарных столбов ECP устанавливаются с гидравлическим вращающимся оборудованием, которое поворачивает фундамент в землю с помощью спиральной пластины, которая действует как винт для облегчения установки. Для получения дополнительной информации см. Наше Руководство по проектированию и обслуживанию анкеров для коммунальных предприятий.

Для облегчения быстрой установки в шахте предварительно прорезана канатная дорога, чтобы обеспечить доступ к проводке сбоку, а затем вверх через опорную плиту. В отличие от традиционных методов бетонного фундамента, здесь нет подготовки площадки, задержек из-за погодных условий, времени затвердевания или удаления загрязнений.

ECP Utility производит винтовые анкеры фонарных столбов в качестве фундамента для фундаментов уличных фонарей и столбов стояночных фонарей. Фундаменты с винтовыми анкерами, идеально подходящие для сжатия и растяжения, подходят для всех типов осветительных приборов. ECP Utility — это «Самый лучший» производитель винтовых анкеров для фундамента для гражданского строительства и коммунального хозяйства. ECP производит спиральные анкеры высочайшего качества и аксессуары для фундамента, чтобы обеспечить опору для фонарных столбов без использования бетона.

Системы фундамента с винтовой опорой устанавливаются для достижения подходящих грунтов, расположенных ниже активной зоны, что обеспечивает предсказуемое соотношение крутящего момента к мощности. Геометрия спирали каждой стальной спирали сводит к минимуму нарушение почвы, поэтому во время или после установки не нужно удалять выемки или грунты. Системы спирального фундамента ECP Utility можно устанавливать в любых погодных условиях, обеспечивая выполнение работ в срок и в срок.

Отдел инженерных коммуникаций ECP будет работать с вами над выбором продукта и проектированием фундамента, чтобы обеспечить максимально прочную систему фундамента.Каждый высокопрочный спиральный фундаментный анкер имеет гальванизированную свинцовую ведущую секцию, к которой могут быть добавлены стальные удлинители того же размера для достижения желаемой глубины и / или значений крутящего момента. Доступны различные размеры и конфигурации для соответствия требованиям нагрузки и почвенным условиям.

изменили отрасль коммунального строительства, предоставив профессиональным коммунальным предприятиям во всем мире быстрое, конкурентоспособное и поддающееся проверке решение. Спиральные анкеры ECP Utility представляют собой поддающийся проверке элемент фундамента для применений на растяжение и сжатие для телекоммуникационных вышек, опор инженерных сетей, линий передачи и распределения, фундаментов солнечных панелей и ветряных башен.Не ждите, позвоните специалистам по стальному фундаменту сегодня.

Фундаменты для фонарных столбов ECP спроектированы для:

• Уличное освещение
• Освещение стоянки
• Декоративные фонари
• Дорожные указатели
• Монополи
• Поддержка фонда

Рекомендуется, чтобы проектирование выполнял зарегистрированный профессиональный инженер.

ECP Utility — это ваше фундаментальное решение в области освещения и энергетики.

Международное общество винтовых фундаментов

Все еще есть много инженеров, архитекторов, подрядчиков и владельцев, которые не знакомы с винтовыми сваями и спиральными анкерами как жизнеспособной и экономичной альтернативой фундаменту и анкерной системе. Чтобы помочь устранить некоторые тайны, связанные с этой технологией, мы собрали некоторые из наиболее часто задаваемых вопросов (FAQ) о винтовых сваях и спиральных анкерах и попытались дать краткие ответы, которые могут помочь в обучении потенциальных пользователей.

Q 1. Что такое винтовой или винтовой анкер?

A1. Винтовая свая — это открытая стальная трубная свая с круглым валом, с одной или несколькими спиральными пластинами, приваренными к трубе около конца. Сваю устанавливают вращением вала трубы. При вращении вала винтовая пластина продвигается в землю, «таща» за собой вал трубы. Это действие очень похоже на пробку. Некоторые винтовые сваи имеют квадратный вал, окруженный портландцементным раствором (PCG). Винтовая свая обычно используется для противодействия сжатию и поперечной нагрузке.
Винтовой анкер отличается от винтовой сваи тем, что обычно состоит из вала квадратного сечения с одной или несколькими спиральными пластинами, приваренными к валу. Якорь устанавливается вращением вала. При вращении вала винтовая пластина продвигается в землю. Спиральный анкер обычно используется для сопротивления растягивающей нагрузке.

2 квартал. Как на самом деле работают винтовые сваи и винтовые анкеры, чтобы выдерживать нагрузки ?

A2. Винтовые сваи обеспечивают сопротивление нагрузке за счет комбинации бокового сопротивления вдоль вала трубы, как у традиционной забивной трубной сваи, и концевого подшипника, образованного спиральной пластиной.Величина нагрузки, воспринимаемой валом и спиральной пластиной, зависит от грунта, длины и диаметра вала, а также количества и диаметра спиральных пластин.
Спиральный анкер обычно обеспечивает сопротивление нагрузке только через концевую опору винтовых пластин. Квадратный вал не увеличивает нагрузочную способность, если он не окружен PCG.

Q3. Является ли эта технология новой для отрасли, я никогда о ней не слышал ?

A3.Нет, это не ново. Фактически, эта технология существует с середины 1800-х годов и широко использовалась около 60 лет. Только за последние 25 лет мы стали свидетелями очень резкого возрождения его использования во всем мире, вероятно, потому, что теперь у нас есть гидравлические двигатели с крутящим моментом большой мощности для выполнения установки.

4 квартал. Какова грузоподъемность винтовых свай и спиральных анкеров ?

A4. Максимальная несущая способность винтовых свай и спиральных анкеров — это меньшая из структурных возможностей стального профиля, структурной способности соединений между любыми удлинениями валов и вместимости грунта.Допустимая нагрузка на грунт зависит от прочности грунта и геометрии винтового или спирального анкера, включая размер, тип и длину вала, а также количество, размер и расстояние между спиральными пластинами. Обычно прочность почвы определяет несущую способность.

Q5. Сколько времени нужно для установки винтового или винтового анкера ?

А5. Винтовые сваи и спиральные анкеры устанавливаются с использованием обычного строительного оборудования, такого как бортовые погрузчики и гусеничные экскаваторы, оснащенные низкоскоростным гидравлическим двигателем с высоким крутящим моментом.Двигатель присоединен непосредственно к гидравлике машины. Типичная скорость вращения установки составляет от 8 до 10 оборотов в минуту. При типичном шаге спирали 3 дюйма это означает, что это занимает около 30 секунд. для продвижения на каждые 1 фут глубины, так что примерно 10 минут для установки на 20 футов. Также необходимо несколько минут, чтобы настроить каждое местоположение и при необходимости добавить расширения. Сваю или анкер можно установить практически на любую глубину путем добавления дополнительных секций ствола, как и большинство других свай и анкеров, но их нельзя использовать для проникновения в крупный гравий, булыжники или коренные породы.

Q6. Как узнать, подходят ли для моего проекта винтовые сваи или винтовые анкеры?

А6. Следует учитывать ряд факторов, которые могут сделать винтовые сваи или винтовые анкеры хорошим выбором фундамента или опорной системы для вашего проекта. Винтовые сваи и спиральные анкеры — отличный выбор для участков, где уровень грунтовых вод высок и земляные работы могут быть проблемой; участки, где мягкие грунты находятся у поверхности и нагрузки должны передаваться на более глубокие несущие пласты; ситуации, которые требуют быстрого реагирования или когда график строительства короткий, в которых может не быть времени ждать, пока бетон застынет; проекты, которые имеют ограниченный доступ или высоту или где соседние конструкции чувствительны к вибрациям или шуму, также являются хорошими кандидатами для рассмотрения использования винтовых свай или спиральных анкеров.

Q7. Как мне узнать, какой винтовой или винтовой анкер использовать для моего проекта ?

А7. Поскольку существует большое разнообразие конфигураций винтовых свай и спиральных анкеров, доступных от многих различных производителей, существует ряд различных возможностей винтовых свай и спиральных анкеров, которые могут быть выбраны для данного проекта. Окончательный выбор должен быть сделан инженером-геотехником, который знаком с этой технологией и примет во внимание ожидаемые расчетные нагрузки вашего проекта, стратиграфию участка и конкретные свойства каждого слоя почвы, которые могут оказать поддержку.

Q8. Сколько будет стоить установка винтовых свай или винтовых анкеров для моего проекта ?

А7. Стоимость зависит от каждого проекта, но стоимость винтовых свай и спиральных анкеров очень конкурентоспособна по сравнению с другими типами фундаментов и анкерных систем. Во многих случаях они могут быть более экономичными, особенно если объединить стоимость фактического фундамента / анкерного элемента и стоимость установки. Поскольку не требуется мобилизация специального оборудования, такого как кран и сваебойный молот, стоимость установки более конкурентоспособна, чем для других типов фундаментов.Кроме того, планирование установки простое, а нарушение работы сайта минимально, поэтому весь график проекта может быть изменен быстро. Анализ затрат для сравнения фундаментов должен производиться в единицах долларов США на тонну грузоподъемности.

Фундамент дома

Винтовые сваи прочны
