Фундамент свайный что такое: Свайный фундамент

Содержание

столбчатый, ленточный, плитный, свайный, из винтовых свай

Большинство фундаментных конструкций, применяемых сегодня в малоэтажном строительстве, – бетонные или железобетонные (столбчатые, ленточные, плитные, свайные).

Причина такой популярности бетона – приписываемые ему свойства: надежность, способность лучше сохранять тепло, а значит возможность отказаться от утепления цоколя, пола и коммуникаций.

Хотя такая точка зрения распространена широко, не стоит слепо доверять мифам о бетоне, ведь, как любой строительный материал, он имеет как преимущества, так и недостатки, а при работе с ним нужно учитывать ряд особенностей.

С бетоном пол будет теплым, даже если дополнительно не утеплять его?

Это не так. Теплопроводность бетона выше, чем теплопроводность грунта, поэтому он промерзает быстрее, ускоряя процесс охлаждения пола. Более того, для таких конструкций очень важна должная организация теплоизоляции, так как из-за замачивания бетон будет не только промерзать значительно быстрее, но и начнет разрушаться.

Правда ли, что бетонное основание автоматически защищает коммуникации от промерзания?

И снова нет. Так как бетонный фундамент на естественном основании только ограждает подпольное пространство от ветра, но не решает проблему его утепления, при прокладке сетей водоснабжения и водоотведения нужно локально защищать трубы.

Отделка и утепление цоколя для бетона дешевле, чем для свайно-винтовой конструкции?

Основываясь на доводах, которые мы привели, опровергая предыдущие мифы, можно сделать вывод: бетон нуждается в утеплении ничуть не меньше винтовых свай. При этом в обоих случаях будут использоваться материалы, одинаковые по качеству и цене.

Цена бетона ниже, чем цена винтовых свай?

Сэкономить на бетонном фундаменте возможно, но только если строить его без учета действующих строительных правил и норм: использовать более дешевую марку бетона, сократить количество арматуры или толщину ее сечения, урезать объем мероприятий по устройству гидроизоляции и т.

п.

Разумеется, Вы должны быть готовы к тому, что все это отразится на качестве будущего основания.

При строительстве легких конструкций бетонный фундамент не нужно сильно заглублять?

Под действием сил морозного пучения недостаточно заглубленный фундамент начнет смещаться или деформироваться (исключение – участки, сложенные прочными грунтами, не подверженными морозному пучению). В итоге Вы ежегодно будете «подгонять» окна и двери, которые по весне будут открываться/закрываться с усилием. В общем – очередная экономия на качестве.

Может ли бетонный фундамент быть надежнее и прослужить дольше, чем свайно-винтовой?

Зависит, разумеется, от того, какой бетон и какие сваи были использованы. Качественный бетонный фундамент будет демонстрировать отличные показатели надежности и долговечности. Но срок службы свайно-винтового фундамента, при строительстве которого использовались сваи с толщиной стенки ствола, соответствующей грунтовым условиям площадки строительства (подробнее «Расчет толщины стенки ствола»), выполненные из качественной стали (подробнее «На что влияет марка стали?»), будет сопоставим со сроком службы традиционного бетонного основания, выполненного в соответствии со всеми технологическими требованиями.

Все сказанное выше доказывает, что достоинства бетона сильно преувеличены (подробнее «Что лучше: бетонный фундамент или винтовые сваи?»).

Свайный фундамент: виды, рекомендации и применение

Решение иметь свой загородный коттедж влечет за собой ряд вопросов, которые следует решить до начала строительства. Прежде всего, необходимо приобрести участок под строительство дома. Если вы не воспользовались своим правом приватизации, то есть возможность получить участок бесплатно , иначе земельный участок можно купить. Выбирая участок, следует обратить внимание на характеристики грунта, так как от этого зависит, какой фундамент будет под будущим домом. Есть почвы, для которых подойдет только свайный фундамент.

После выбора участка следует этап разработки проекта. Возможны несколько вариантов создания проекта:

купить готовый проект, например, у соседа;
разработать индивидуальный;
подобрать типовой проект.

Именно на этапе проектирования выбирается фундамент для будущего коттеджа. При его выборе следует учитывать следующие факторы:

вес строения с полной нагрузкой;
характеристики грунта;

близость грунтовых вод.

Это один из моментов, на которые нужно обратить внимание, чтобы правильно построить дом . На этапе проектирования идет планирование и разбивка земельного участка. При этом полезно будет узнать все о ландшафтном дизайне , чтобы все строения смотрелись гармонично на участке.

Причины применения свайного фундамента

Существуют почвы, на которых для возведения надежного дома с прочным основанием лучше использовать сваи для фундамента. Основанием для возведения свайного фундамента являются следующие причины:

Низкая несущая способность грунта. К таким грунтам относятся почвы со значительным слоем перегноя обычно возле лесов, с большой влажностью.
Суглинистая, песчаная и глиняная почва в различном состоянии не подходит для монолитного ленточного фундамента , так как не имеет достаточной прочности. Сваи в этом случае можно устанавливать на глубину, где проходит крепкий несущий слой. Во многих технологиях строительства применяется фундамент из свай на почвах со слабым несущим слоем.
При значительной глубине промерзания превышающей 2 метра.
Для строительства тяжелых домов массой более 350 тонн.
При высоком уровне грунтовых вод.
Если грунт слишком плотный, то земляные работы по рытью котлована и траншей становятся экономически невыгодными, особенно, если ведется строительство недорогого дома . В этом случае свайно винтовой фундамент – выгодный экономичный вариант.

Свайный фундамент применяется при необходимости быстрого и малозатратного строительства. Благодаря небольшим объемам фундамента, есть возможность сэкономить на бетоне и арматуре.
Если стоит выбор строительства каркасного остова на слабонесущих землях, то лучше вырыть кусты для свай, чем устраивать ленточный или монолитный фундамент.

Еще одним преимуществом устройства основания из свай является возможность проведения работ в зимний период.

Поэтому его используют в условиях вечной мерзлоты. Кроме того, устройство свайных фундаментов исключает риск просадки здания при сдвиге, пучении почвы либо подтоплении.

Разновидности свай

Сваи представляют собой длинные столбы, которые погружают в грунт в виде готовых изделий или изготавливают непосредственно в грунте.

Виды свай можно разделить по следующим признакам:

взаимодействию с грунтом;
способу заглубления в грунт;
устройству самих свай;
материалу изготовления.

По взаимодействию с грунтом сваи делятся на следующие виды:

висячие, оказывают воздействие на грунт путем силы трения между грунтом и боковыми гранями столбов;

сваи-стойки, которые опираются на грунт и передают ему всю нагрузку от здания.

По методу погружения в грунт сваи делятся на:

Забивные, изготавливаемые из металла, дерева, железобетона. Для их погружения применяются молоты, специальная техника: вибропогружатели, виброударные, вибровдавливающие и вдавливающие устройства. Погружение производится без выемки земли.
Сваи-оболочки из железобетона. Для их погружения применяются вибропогружатели. Они могут погружаться как с частичной выемкой грунта, так и без.
Набивные: изготавливаются путем обжатия грунтом и заполнением полости бетоном.

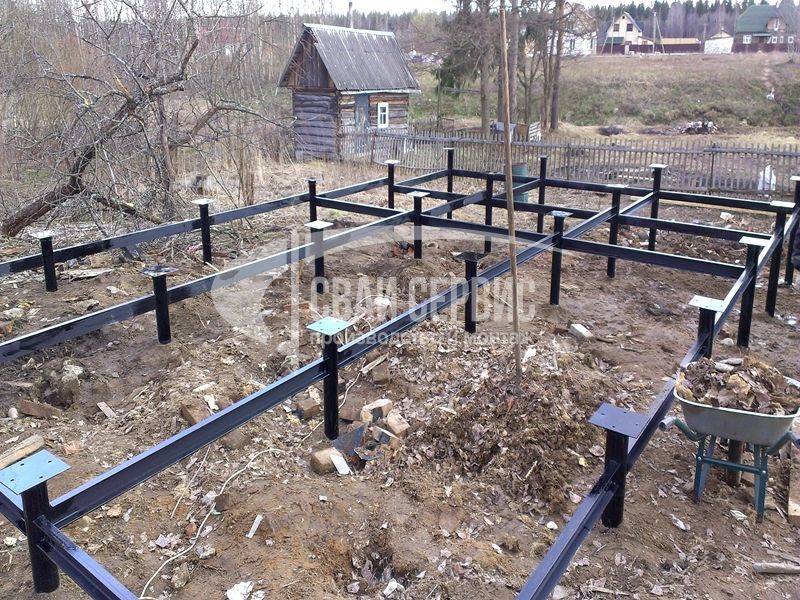

Винтовые сваи, состоящие из металлической винтовой лопасти и металлического ствола, погружаются в почву путем ввинчивания под давлением.
Буровые. Предварительно бурятся скважины, а затем в них устанавливаются железобетонные столбы или они заполняются бетоном.

Забивные железобетонные сваи отличаются сечением, они могут быть:

квадратными;
круглыми;
прямоугольными;
тавровыми;
двутавровыми;
полыми.

Сваи могут отличаться конфигурацией исполнения и способом армирования. Кроме того, столбы могут быть выполнены в виде цельной конструкции или состоять из отдельных элементов (кирпичные, каменные).

По виду материала изготовления столбы могут быть:

Деревянные. Применяется дерево только твердых хвойных пород (сосна, лиственница, пихта, ель). Длина таких столбов до 8,5 метров. Используются деревянные столбы редко, так как подвержены гниению.
Металлические. Изготавливаются из прокатных видов стали. Не рекомендуются к применению по следующим причинам: высокая стоимость, большой расход металла, использования кранов для установки, необходимость покрытия свай антикоррозийными средствами.
Железобетонные. Это наиболее экономичный вариант свай. Они могут изготавливаться на строительной площадке, имеют большой срок службы.

Вид используемых свай зависит от климатических условий, свойств почвы и нагрузки от строения.

Виды свайных фундаментов

Группа свай, соединенных по верху ростверком из плит или бетонных лент, называется свайным фундаментом. Функция такой конструкции распределить нагрузку от здания, в том числе и от крыши из битумной черепицы , на все основание.

В зависимости от количества используемых опор и способа распределения нагрузки существуют следующие типы оснований с использованием свай:

Одиночные сваи. Используется для передачи нагрузки от единичных объектов, например, колон. Могут использоваться в качестве колон.

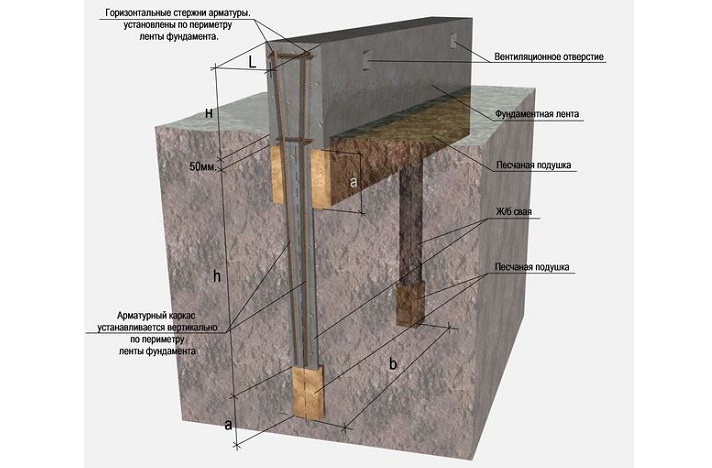

Свайно ленточный фундамент используется для возведения протяженных конструкций или при необходимости распределения нагрузки по периметру.
Свайные «кусты». Применяются, если необходимо передать нагрузку от отдельного элемента строения на несколько свай, например, колоны.
Свайное «поле». Применяется для возведения крупногабаритных тяжелых зданий, когда нагрузка передается системно расположенным опорам.

Кроме фундамента из одиночных свай, во всех свайных фундаментах используется ростверк. Он может быть монолитным и сборным. Свайно ростверковый фундамент отличается глубиной расположения ростверка:

низкий: расположен немного ниже поверхности почвы. Это дает возможность передавать нагрузку не только на столбы, но и на грунт;
повышенный: расположен непосредственно над поверхностью земли. Нагрузка передается только на столбы, исключается нагрузка на грунт;
высокий. Применяется при строительстве гидротехнических сооружений или при устройстве подвального помещения в частном доме.

Главное назначение ростверка – объединение свай и бетонных конструкций. Для выполнения этой задачи применяется армирование. Главное, правильно сделать расчет свайного фундамента. Для этого можно воспользоваться калькулятором .

Применение свайных фундаментов

При строительстве частных жилых домов чаще всего применяется свайный буронабивной фундамент. Он более экономичен, проще в технологии изготовления по сравнению с другими видами свай. Для большей прочности буронабивные сваи могут иметь расширение в корне, т. е. выполнена бетонная пятка сваи.

Если строение небольшое, а твердые грунты находятся на небольшой глубине, то ямы для устройства свай можно выкопать вручную или с помощью специальных буров. В любом случае земельных работ требуется намного меньше, особенно, если применять винтовой фундамент. При твердом грунте опалубку можно не выполнять. Если грунт осыпается, то в скважину вставляют гидроизоляционный материал (полиэтиленовую пленку, рубероид), а в него устанавливается каркас из арматуры и заливается бетонная смесь.

По новым технологиям стало популярно каркасное строительство. При строительстве многоэтажных каркасных домов используют свайно плитный фундамент. Применение этого фундамента обосновано в районах с неустойчивой сейсмической обстановкой, где возможна вероятность землетрясений и подвижек грунта. При устройстве фундамента создается необходимая жесткая связь железобетонной плиты со сваями, что обеспечивает единую деформацию всех элементов основания во время сейсмических нагрузок.

Возведение свайно плитного фундамента начинают с установки свайных «кустов». При устройстве ростверка выполняется выпуск арматуры, чтобы прикрепить в последующем тонкую железобетонную плиту. Для обеспечения независимости осадки строения и гидроизоляции конструкции между ростверком и железобетонной плитой выполняют шов из герметичного материала.

Если при строительстве элитных домов предусмотрены колоны, то для них свайный фундамент выполняется без ростверка. В качестве свай используются готовые конструкции: железобетонные стаканы, насадки или оголовки. В элитных домах часто устанавливаются нестандартные межкомнатные двери.

Несмотря на описанные достоинства, свайные фундаменты не пользуются популярностью при строительстве частных домов из-за высокой стоимости транспортных расходов для доставки материала, а также применения специальной техники для установки свай.

Для правильного выбора фундамента нужно иметь строительный опыт, поэтому для возведения загородного лучше заключить договор со строительной фирмой. Надежной строительной фирмой является компания «КиевНовБуд», имеющая много строящихся объектов, побывав на которых можно убедиться в качестве выполняемых работ.

Самым выгодным вариантом сотрудничества является заключение о строительстве под ключ. Кроме того, компания предоставляет различные строительные услуги , проводит акции , которые выгодны для клиента. Сотрудничество с нашей фирмой дает возможность сэкономить на материалах, так как нашими поставщиками являются проверенные фирмы, на материалы дается гарантия 5 лет. При этом не делается наценка на материалы, так как прибыль компания получает за счет выполнения работ.

Данный материал является частной записью члена сообщества Club.CNews.
Редакция CNews не несет ответственности за его содержание.

Свайный фундамент под ключ в Челябинске

Такие основания стали применяться еще в начале прошлого века, но тогда с их помощью возводили только легкие строения (сараи, гаражи) из-за недостаточного развития оборудования и технологий.

Современные материалы и инструменты дают возможность применять свайно-винтовые фундаменты более широко. Сегодня основные сферы их использования – это малоэтажное жилищное строительство, возведение бань, малых архитектурных форм и т. д.

Особенности устройства фундамента на сваях

Устройством свайного фундамента должны заниматься профессионалы, которые смогут грамотно рассчитать необходимое количество свай, их заглубление и т. д. Наши специалисты выполняют необходимые расчеты с учетом:

Характеристик будущего строения (его расчетного веса, высоты цоколя, наличия или отсутствия инженерных коммуникаций

Климатических особенностей местности (высоты снежного покрова в зимнее время, глубины промерзания грунта)

Характеристик грунта, включая тип грунтового покрытия (глина, торфяник, суглинок и т. д.)

Рельефа строительной площадки, глубины залегания грунтовых вод

После выполнения расчетов начинается непосредственно строительство свайно-монолитного фундамента ручным или механическим способом. Первый метод подходит для небольших участков, где нет возможности применить ямобурную установку. Там, где нет проблем с пространством, работы ведутся механическим способом, который позволяет намного сократить сроки строительства.

Преимущества фундамента на сваях

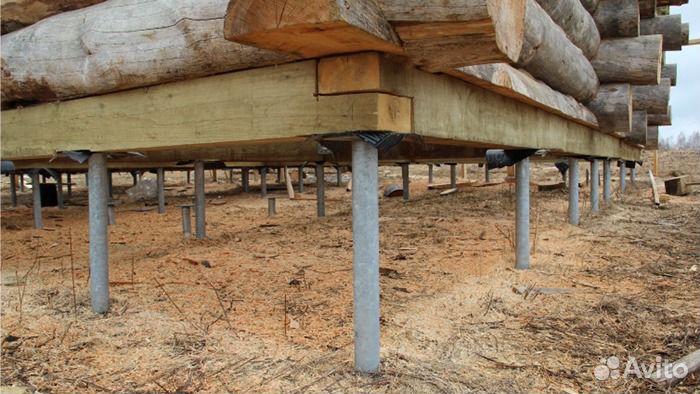

Если сравнивать свайно-винтовой фундамент с ленточным или с бетонными сваями, он имеет преимущества в виде:

Возможности применения для любых типов строений, начиная от легких каркасно-щитовых дачных домиков и заканчивая капитальными домами, возводимыми из бревен и бруса до 240 мм

Коротких сроков строительства — фундамент готов за 1-2 дня, при этом можно начинать сборку сруба, не дожидаясь усадки фундамента

Возможности применения на участках с плотной застройкой или наличием большого количества зеленых насаждений

Хорошей вентиляции, предотвращающей гниение древесины и способствующей продлению срока службы дома

Возможности применения на грунтах любого типа, кроме скальных пород, и на любом рельефе местности

Длительным сроком службы (до 80-100 лет)

Наша компания «Каркас» имеет большой опыт устройства свайно-ростверковых фундаментов под ключ. Наши специалисты могут возвести фундамент с ленточными или столбчатыми ростверками для загородного дома с круглогодичным проживанием, летнего дачного домика, гаража, бани и других конструкций.

Как сделать заказ на фундамент

Если вы хотите заказать устройство свайного фундамента в Челябинске по выгодной цене, обращайтесь в нашу компанию «Каркас»! Чтобы сделать заказ, напишите нам по электронной почте или заполните на сайте форму обратной связи с указанием своих контактных данных. После получения вашей заявки наши специалисты свяжутся с вами для уточнения деталей заказа.

Если вам нужна профессиональная консультация или вы хотите уточнить стоимость строительства свайного фундамента с ростверком, звоните нам по телефонам из раздела «Контакты», и мы ответим на все ваши вопросы!

Свайный фундамент своими руками: использование и строительство

Однажды, готовя под фундамент котлован, вы обнаружили, что грунт становится слабее по мере заглубления вместо того, чтобы с глубиной уплотняться все больше. Если, в конце концов, вы достигли твёрдого основания, то наименее дорогостоящим и самым простым является решение размещения ленточного фундамента. Но в случае, когда слабый грунт расположен ниже разумных пределов, то целесообразнее устроить другие типы конструкции, одним из которых выступает свайный фундамент.

Оглавление:

Понятие свайного фундамента
Причины выбора свайных фундаментов
Конструкции свайного фундамента
Расположение и материалы свай
Технология строительства свайного фундамента.
Бурение скважины

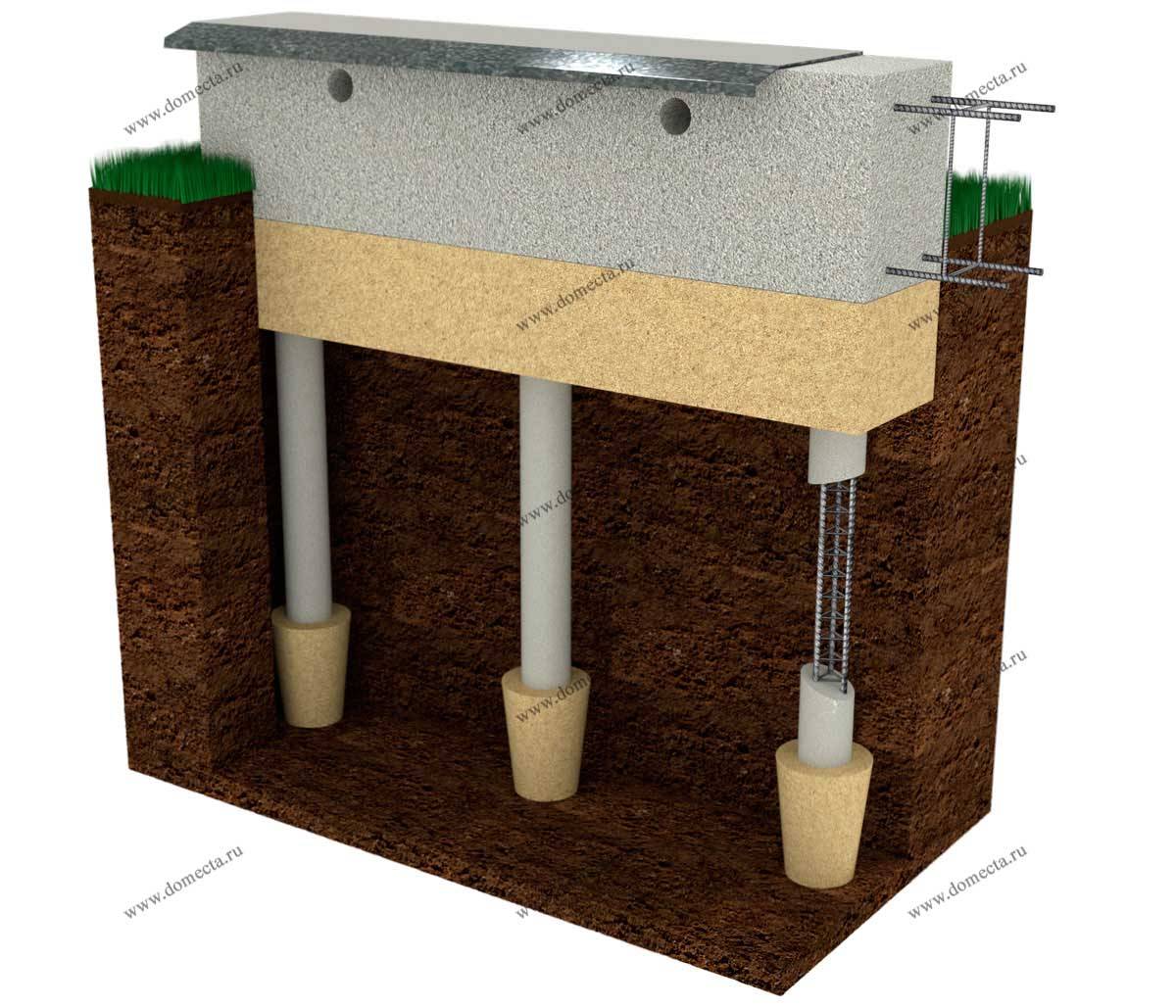

Бетонирование и армирование свай
Устройство ростверка
Ограничения в использовании свайного фундамента

Понятие свайного фундамента

С давних пор на территории, которая часто подвергалась затоплению, люди возводили дома на сваях, вбитых в землю. Сваи изготавливали из бревен и загонялись вручную в почву – подобный процесс хоть и отнимал у застройщиков много сил и времени, но позволял, тем не менее, приподнять на метр-два дом и спасти от воды имущество.

Свайный фундамент до сих пор пользуется большой популярностью, когда приходится сооружать постройку на слабом грунте, малопрочном или сильносжимаемом, то есть на такой почве, что не подходит для обычного мелкозаглубленного фундамента.

Свайный фундамент характеризуется множеством преимуществ и среди строителей слыл одним из самых надежных конструкций. Если сравнивать свайный и столбчатый фундамент, технология свайного фундамента является намного проще, потому что отпадает необходимость вырывать ямы, засыпать пазухи и делать опалубку.

При возведении свайного фундамента иногда получается обойтись без земляных работ – сваи принято вгонять специальной техникой в грунт, а скважины для буронабивных свай можно пробурить с помощью ручного строительного бура.

Свайный фундамент широчайшее применение нашел в гражданском и промышленном строительстве. Использование свайного фундамента способствует сокращению работы по сооружению подвала зданий, или вообще исключает подобное из строительных работ. С большим успехом свайные фундаменты используются в строительстве коттеджей, загородных жилых и дачных домов.

Причины выбора свайных фундаментов

Чем же может быть обусловлено устройство свайного фундамента при строительстве загородного дома? Главной причиной выступает слабый верхний слой почвы. К слабому грунту причисляют растительные грунты с торфом или перегноем, лессовидные грунты, которые теряют устойчивость при наличии воды, песчано-глинистые грунты плывуны, что сильно насыщены водой, суглинки и глинистые почвы в текущем и пластичном состоянии.

В выше описанных ситуациях есть необходимость нагрузку перенести от здания к более плотной почве, которая располагается на глубине. Свайный фундамент также позволяет справиться с пучинисностыми грунтами.

Ещё одной причиной с другой стороны является строительство в плотных грунтах. Свайные фундаменты могут использоваться для уменьшения объема земельной работы и затрат, которые могут спровоцировать такие работы – вывоз грунта после рытья котлована, засыпка и дальнейшее бетонирование.

Если вы решили с малыми трудозатратами и быстро возвести фундамент, то возведение свайного фундамента своими руками для этих целей подойдет как нельзя кстати. Чтобы установить сваю, который имеет длину 3 метра и диаметр 30 сантиметров, вам нужно вырыть 0,2 метров кубических земли. В случае с выбором ленточного фундамента, объемы земельных работ будут существенно больше.

Если вы выбираете фундамент исходя из разновидности несущего остова, к примеру, если применяется каркасный остов на слабом грунте, то рациональнее устроить не ленточный фундамент, а свайные «кусты» под колонны.

Конструкции свайного фундамента

Существует много разновидностей свайных фундаментов, зависящих от вида используемых свай и методики их изготовления, расположения свай под сооружением, уровня погружения свай в почву и конструкции ростверков. Заострить свое внимание стоит исключительно на тех конструкциях свайного фундамента, которые под силу застройщику создавать своими руками.

Сваи представляют собой длинные стержни, которые погружаются в почву в готовом виде или изготавливаются непосредственно в грунте. С одной стороны готовые сваи имеют заостренный конец, что принято заострять и защищать стальным наконечником от различных повреждений при погружении в почву. На верхний конец надевают стальное кольцо, чтобы свая не раскололась от ударов молота. По поводу изготавливаемых свай, то подобная методика подразумевает бурение скважин с армированием и следующей заливкой бетонной массы.

По способу погружения в землю сваи подразделяются на:

забивные, которые погружаются с помощью вибропогружателей и подобных вдавливающих механизмов;
буровые железобетонные сваи, которые устанавливаются в пробуренных скважинах;
набивные бетонные сваи и сваи из железобетона, которые создаются посредством бурения скважины и заливки бетона;
винтовые сваи, что устанавливаются путем закручивания в почвы сваи в форме сверла.

По методу воздействия сваи бывают:

висячие сваи, которые передают нагрузку путем трение земли о стенки свай;
стойки, что передают нагрузку на прочный грунт, который находится под толщей слабой почвы. Данный фундамент почти не дает осадки.

По принципу расположения бывают сваи:

одиночные, которые выполняют роль отдельно стоящей опоры;
объединенные в свайные ленты, что располагаются по периметру стен и распределяют нагрузку равномерно;
объединенные в свайные кусты, что размещаются под колоннами несущих основ зданий.

Расположение и материалы свай

По поводу чертежа свайного фундамента и расположения свай, то они, как правило, размещаются строго вертикально, но существуют и варианты наклонного расположения свай. Такие решения используются обычно в почве с горизонтальными силами, к примеру, на площадке под воздействием долговременных осадков или весеннего таяния могут возникнуть силы, что вызывают подвижки грунтов.

Материалы, которые используются для изготовления свай:

Дерево. Сваями из древесины выступают очищенные ровные столбы, что имеют диаметр до 34 сантиметров и длину до 8,5 м. Для изделий используют твердые хвойные породы дерева (лиственницу, сосну, ель и пихту). Деревянные сваи считают самым дешевым способом, однако практикуют его редко. Это объясняется подверженностью древесины быстрому гниению. Однако используя доступные сегодня на рынке препараты для обработки дерева, подобная методика имеет право на жизнь.
Сталь. Недостатков у подобных свай много. Во-первых, требуется крановое оборудование, если диаметр труб составляет больше 10 сантиметров и длина более 3 метров. Также необходимо обработать металл самым тщательным образом с помощью антикоррозийного покрытия. К тому же такой способ предполагает большие затраты металла.
Железобетон. Достоинством этих свай выступает возможность их выполнения непосредственно на месте, если в наличии есть соответствующая техника. Для изготовления подобных свай используют бетон не ниже маркировки М200. Срок полезной службы железобетонных свай составляет больше 100 лет.

Наилучшими вариантами для частного загородного строительства выступают железобетонные изделия сплошного сечения, винтовые стальные и набивные бетонные сваи. Наиболее предпочтительным решением заглубления называют буронабивной способ.

Технология строительства свайного фундамента

Если сравнивать методику возведения столбчатого фундамента, требующую рытье ям с откосами, создание опалубки и засыпание пазух, то технология строительства свайного фундамента является более технологичной. Фундамент в общем виде подразумевает бурение скважины определенного диаметра, установку в нее арматуры и заливку в созданную яму бетона. Большой плюс подобного варианта кроется в том, что можно выполнять бурение скважины ручным строительным буром.

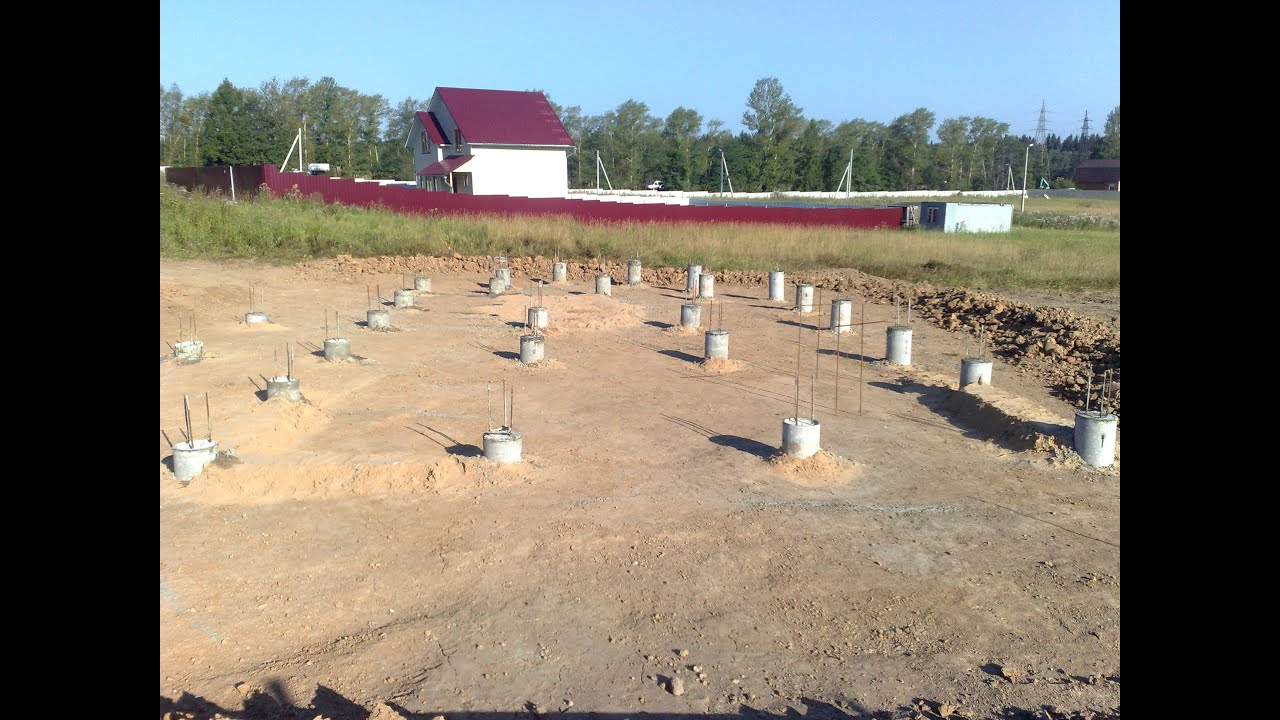

Бурение скважины

Количество буронабивных свай, что будут располагаться по периметру здания и зафиксируются в плане свайного фундамента, следует определять, исходя из веса будущего жилого дома вместе с эксплуатационными нагрузками. Параметры внутренних свай получится определить, учитывая нагрузки, которые создаются полом, кровлей, перегородками и эксплуатационными нагрузками.

При подсчетах необходимо не забывать, что максимально возможное значение диаметра ручного бура, который можно использовать вручную, должно достигать 300 миллиметров, подобные буры в свободной продаже имеются в большом ассортименте. Можно регулировать длину штанги буров, а это позволяет в свою очередь выполнять скважины глубиной до 5 метров и больше.

Режущие лопасти бура располагаются таким способом, чтобы прикладываемые усилия при бурении были минимальными. Сейчас выпускаются строительные аппараты для ручного бурения, что позволяют устраивать значительное уширение нижней части скважины. Вместе с этим получается опорная пята для сваи, позволяющая эффектно сократить количество свай и сэкономить бетон.

Если вам нужно бурить скважину диаметром 500-600 миллиметров, то для работы принято использовать моторизированные и электрические буры. К примеру, электрический ям-бур, что применяется для бурения скважины под установку высоковольтных линий и помогает получить скважину диаметром до одного и глубиной до четырех метров.

Бетонирование и армирование свай

После того, как были пробурены скважины, необходимо посмотреть руководство о свайном фундаменте и изготовить трубы из рубероида по диаметру скважины, которые имеют длину на 200-300 миллиметров больше, чем глубина ямы. Верхнюю часть «трубы» нужно делать из двух-трех слоёв рубероида, затем стянуть их с помощью мягкой стальной проволоки. Эта часть станет опалубкой. Затем аккуратно вставьте трубу в скважину.

Если на дне в скважине имеется в небольшом количестве вода, то не нужно на это обращать внимание. Однако если воды больше 1/4 глубины ямы, то перед заливкой бетона её следует откачать.

Если не использовать так называемую «трубу», то это спровоцирует отрицательные результаты, которые влияют на прочность столбов фундамента. Когда бетон схватывается и набирает прочность, большое значение остается за наличием в бетонной массе «цементного молочка», а оно с легкостью может уйти в почву, и в итоге не получиться проектной прочности.

Силы морозного пучения при промерзании грунта будут действовать намного сильней на шероховатые стенки сваи, что получены при заливке бетона в яму без обустройства трубы, чем более гладкие с использованием «трубы».

Когда скважина сделана, для увеличения прочности столбов нужно сделать пространственный арматурный каркас. Хватит трех вертикальных прутков из арматуры диаметров 6 миллиметров, которые скреплены между собой через каждые 500-600 миллиметров поперечинами.

Вертикальные стержни для соединения столбов и ростверка нужно выводить выше заливаемых изделий на высоту, что равняется высоте ростверка минус два-три сантиметра. После установки в скважину каркаса подается бетон (40 – 60 сантиметров), при этом производят его уплотнение с использованием вибраторов.

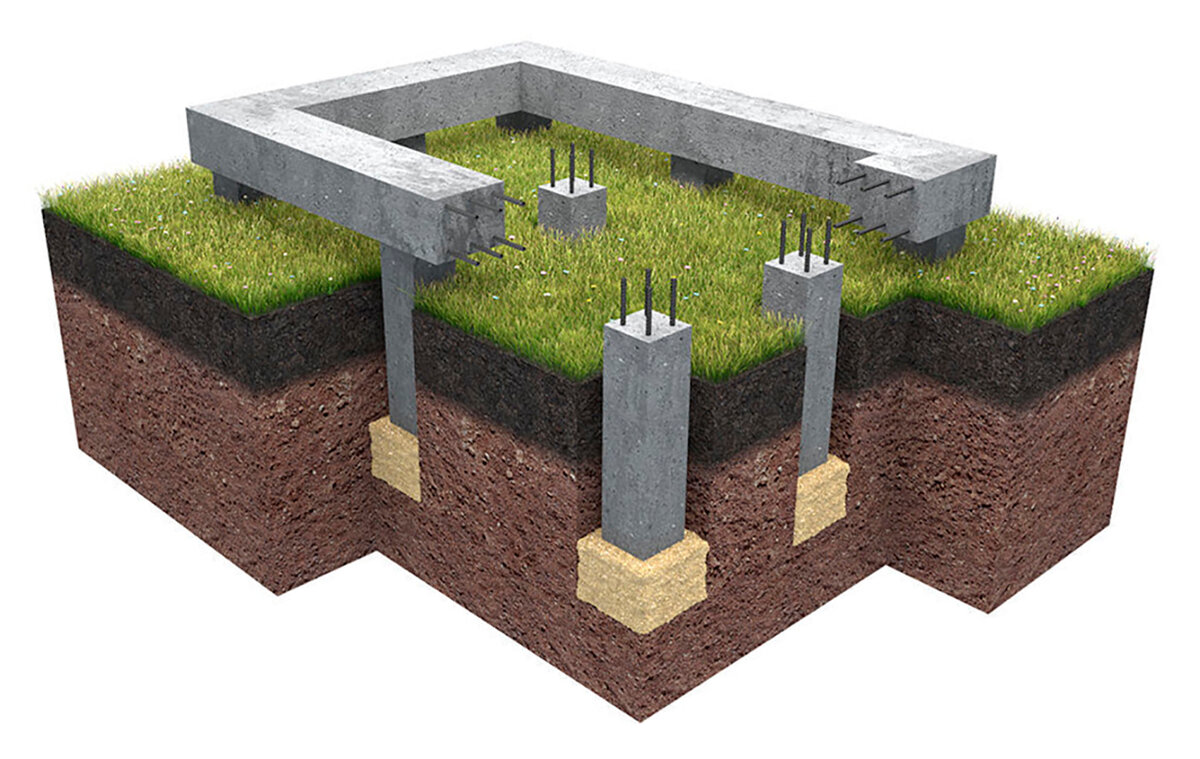

Устройство ростверка

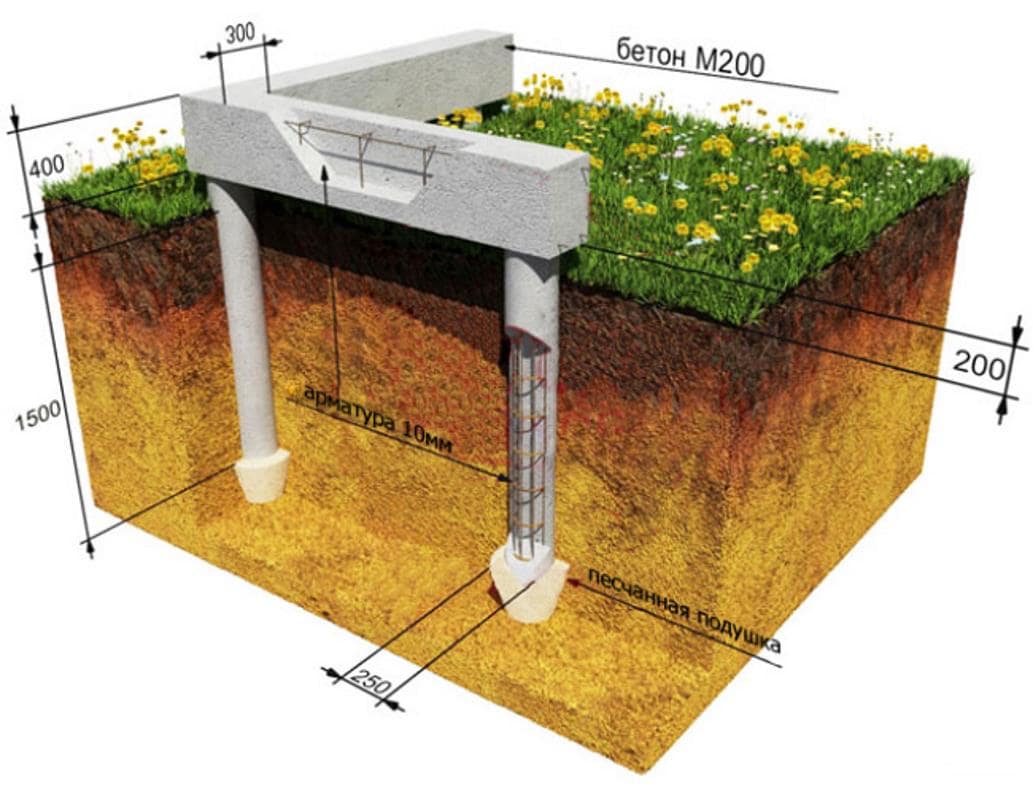

Ростверком фундамента свайного типа выступает конструкция, что объединяет сваи и обеспечивает равномерное распределение нагрузок на грунт и сваи. Ростверки бывают сборными, монолитными и сборно-монолитными, а также высокими и низкими. Низкие ростверки размещаются заглубленными в грунт, и часть вертикальных нагрузок передается на почву. По поводу высоких ростверков, то их нагрузка полностью передается на сваи.

По сваям ростверк выполняют монолитным или из сборных железобетонных балок. Для легких домов рекомендуемые параметры ростверков такие:

высота — не меньше 300 миллиметров;
при однорядном размещении свай ширину принимают равной ширине цоколя, если цоколь отсутствует — толщине стены первого этажа, но не меньше 400 миллиметров.

Не допускается разрезание или пересечение ростверка санитарно-техническими трубопроводами. Отклонение от вертикального положения центров свай после бетонирования или погружения не должно составлять больше 5 сантиметров.

При монтаже сборных элементов следует обязательно посмотреть видео о свайном фундаменте своими руками и уделять особое внимание закреплению на оголовке свай. В процессе заполнения бетонной смесью полости набивной сваи бетонируют Т-образный арматурный стержень вертикально. На оголовок сваи необходимо укладывать горизонтально следующий арматурный стержень.

Длина такого стержня должна быть равной ширине сваи с пластинками-ограничителями, что приварены с обеих сторон. Их высоты должно хватить для захвата сваи и элемента ростверка, что монтируется. Затем монтажный стык принято бетонировать, а коротыши вертикальных стержней — приваривать к монтажным петлям ростверка с использованием арматурных стержней желаемой длины.

При замене сборной балки ростверка на железобетонные несущие перемычки их рекомендуется закреплять между собой сваркой путем арматурных стержней или связывать проволочной скруткой. После того, как ростверк устроен, все швы и стыки нужно заполнить цементным раствором или мелкозернистым бетоном.

Перед возведением стен жилого дома нужно проверить отметки верхней плоскости ростверка и выровнять при необходимости цементным раствором под монтажный горизонт. Для этого можно воспользоваться нивелиром или водяным уровнем. Проверку размеров ростверка и прямоугольности плана окончательно измеряют его диагонали и стороны.

Ограничения в использовании свайного фундамента

Не смотря на все достоинства и стоимость свайного фундамента, эти конструкции имеют и свои недостатки, а если быть точнее — ограничения, которые препятствуют их применению, а конкретно:

Свайный фундамент плох в горизонтально-подвижной почве, к которой относят просадочные и набухающие грунты. Характерность земли можно определить только посредством лабораторных исследований, в рамках которых понадобится проведение детального геологического исследования из-за недостаточного уровня устойчивости к опрокидыванию.
При устройстве свайного фундамента возникают сложности со строительством цоколя. Пространство между сваями нужно заполнить (выполнить забирку) как и в конструкции столбчатых фундаментов. А это дополнительные расходы денег и затраты сил.

Таким образом, вы знаете, в каких случаях стоит устраивать свайный фундамент на своем земельном участке, и как сделать свайный фундамент. Выбирая фундамент для собственного жилого дома, необходимо хорошо обдумать все возможные минусы и плюсы, чтобы принять окончательное решение. Если вы не разберетесь во всем, свайный фундамент может не только оказаться идеальным решением в строительстве, но и стать самой большой ошибкой.

Свайный фундамент | Строительство фундамента

Свайный фундамент

Сегодня можно заметить повышенный спрос на такое основание дома при строительстве, как свайный фундамент. Он является практически незаменимым при сооружении многих домов, во избежание всевозможных неприятных ситуаций, которые могут появиться в случае его отсутствия. Свайный фундамент является достаточно сложным при возведении, поэтому данный процесс необходимо доверить исключительно профессионалам, имеющим огромный опыт работы в данной сфере.

Что такое свайный фундамент

Его можно отнести к ряду специальных опор род, предназначенных под капитальное строение. Данная основа способна максимально передать вес всей конструкции здания грунту. Глубина погружения может варьироваться от трёх до двадцати метров. Они соединяются сверху в одно целое, с помощью специальной фундаментной плиты или ростверки. Свайный фундамент способен максимально передать вес имеющийся конструкции здания в грунт, за счет специального погружения в него на определенное расстояние вглубь.

Наиболее актуальным свайный фундамент можно отметить в случае, когда под зданием расположен слабый слой грунта. При возведении свайных фундаментов необходимо обратиться к специалистам для достижения высококачественного результата и получения эффективных работ.

Заказать строительство фундамента можете по телефону: 8 (800) 100-24-23 или через форму

Подробнее о типах фундамента

Преимущества свайного фундамента

1. Цена фундамента на винтовых сваях в среднем на 30-70% ниже, чем произведенного по стандартным технологиям;
2. Монтаж не займет много времени, достаточно 1 дня, обусловлено это отсутствием нагрузки при ввинчивании сваи, для этого не требуется пробуривание скважин;
3. Идеально подходят для монтажа в сложные грунты;
4. Срок службы превышает 150 лет без всяческого ухода. С обслуживанием, подразумевающим своевременную обработку фундамента специальным химическим составом, около 200-250 лет;
5. Установка свои никак не влияет на почву в плане рельефа, сохраняет ее первозданном состоянии. Никаких земельных работ не требуется;
6. Монтаж производится при любых погодных и температурных условиях;
7. Высокий запас прочности. Винтовые сваи способны выдерживать нагрузку до 18 тонн, пиковое значение можно бесконечно повышать за счет увеличения диаметра сваи;
8. Возможен монтаж в виде пирса или речного причала, свая располагается под водой;
9. Равномерное распределение несущей нагрузки с учетом особенностей строения;
10. Однородная несущая способность в сложных грунтах;
11. Влагостойкие, устойчивы к резким перепадам температуры и изменениям условий окружающей среды;
12. Винтовые сваи пригодны для несения полного объема нагрузок сразу после установки;

Винтовые сваи

Прочность и надежность наших фундаментов обеспечивается особой конструкцией нижней части сваи, на ней расположена режущая лопасть, с помощью которой свая и фиксируется в грунте. Лопасть позволяет углубиться в грунт на любое расстояние, за счет чего любые движения фундамента, даже при промерзании почвы, исключаются.

Винтовые сваи – самый надежный из существующих фундамент для использования на территориях со сложным грунтом.

Правильно заложенный фундамент – гарантия продолжительной и безопасной эксплуатации строения. Из-за непрофессионального проектирования фундамента, установки неподходящей для грунта разновидности, часто возникают аварийные ситуации типа трещин в кирпичной кладке, перекосившихся стен и даже обвала почвы под строением, что чревато серьезными последствиями для находящихся внутри здания людей.

Одна из самых часто встречающихся ошибок при закладке фундамента – пренебрежения особенностями грунта, часто устанавливается стандартный ленточный фундамент, непригодный для сложных грунтов, содержащих глину, торф, песок и почву с повышенной влажностью. Для этих сложных, достаточно проблемных, грунтов ленточного фундамента недостаточно, здесь нужен особый подход не только при выборе типа фундамента, но и при проектировании его закладки.

Грунты с преобладанием торфа или песка не способны выдерживать нагрузки здания, они попросту проседают, неся за собой разрушения. Что касается грунтов с глиной, то они проявляют себя при минусовых температурах, замерзая, они начинают разрушаться. На территориях с подобными грунтами рекомендуется использовать фундамент на винтовых сваях, специально предназначенный для нахождения в таких условиях. Винтовые сваи достаточно надежны, их использование экономически выгодно и они обладают великолепными эксплуатационными качествами.

Компания «Детинец» в лице своих специалистов поможет вам спроектировать и установить фундамент с учетом особенностей грунта, мы выполним все предварительные работы: анализ грунта, расчет площади и силы давления, проектирование будущего фундамента. После чего установим нужные сваи, которые гарантированно прослужат долгие годы. Доверяя работы нашим профессионалам, вы значительно сократите сроки и финансовые затраты на строительство фундамента.

свайный фундамент — это.

.. Что такое свайный фундамент?

свайный фундамент

сва́йный фунда́мент

фундамент, в котором нагрузка от сооружения на грунт передаётся через сваи – полностью или частично заглублённые в грунт столбы или брусья. Для связи верхних частей свай устраивают ростверк, который служит одновременно опорной плитой для возводимого сооружения. Свайный фундамент может быть с высоким ростверком, если он расположен значительно выше уровня грунта, и с низким, если он размещён близко у грунта, опирается на грунт или заглублён в него. Сваи бывают деревянными (наиболее старый тип свай), бетонными, железобетонными, стальными. Они могут быть сплошными и полыми, забивными (погружаемыми в грунт в готовом виде) и набивными (сначала делается скважина, а затем в ней бетонируется свая). Применение свайных фундаментов особенно рационально при строительстве на водонасыщенных слабых грунтах, поэтому известные нам древние постройки на сваях расположены на берегах рек, озёр, заливов, в заболоченных местах.

Есть на Земле и целый город, в котором дома, мостовые, площади – всё расположено на свайных фундаментах. Этот город – Венеция.

Свайный фундамент:

1 – ростверк; 2 – свая

Энциклопедия «Техника». — М.: Росмэн. 2006.

сваебойное оборудование
сварка

Смотреть что такое «свайный фундамент» в других словарях:

Свайный фундамент — фундамент, в котором для передачи нагрузки от сооружения на грунт используют Сваи. Состоит из свай и объединяющего их Ростверка (рис.). Выбор между С. ф. и обычным фундаментом на естественном основании производится на основе их технико… … Большая советская энциклопедия
Свайный фундамент — – фундамент, в котором для передачи нагрузки от сооружения на грунт используют сваи. Состоит из свай и объединяющего их ростверка. Выбор между С. ф. и обычным фундаментом на естественном основании производится на основе их технико… … Энциклопедия терминов, определений и пояснений строительных материалов
свайный фундамент — (напр. зданий ТЭС, АЭС) [А.С.Гольдберг. Англо русский энергетический словарь. 2006 г.] Тематики энергетика в целом EN pile foundation … Справочник технического переводчика
свайный фундамент — 3.39 свайный фундамент : Фундамент, в котором для передачи нагрузки от резервуара на грунт используют сваи. Состоит из свай и объединяющего их ростверка. Источник: РД 23.020.00 КТН 279 07: Методика обследования фундаментов и оснований резервуаров … Словарь-справочник терминов нормативно-технической документации
СВАЙНЫЙ ФУНДАМЕНТ — фундамент, в к рои осн. элементами, передающими нагрузки на грунт, являются сваи, объединённые обычно в единое целое ростверком, В зависимости от характера и значения нагрузок С. ф. выполняется в виде одиночных свай (под отд. опоры), ряда свай… … Большой энциклопедический политехнический словарь
проектная величина поперечной нагрузки на сваю или свайный фундамент — Ftr,d — [Англо русский словарь по проектированию строительных конструкций. МНТКС, Москва, 2011] Тематики строительные конструкции Синонимы Ftr,d EN design axial tensile load on a tensile pile or a group of tensile piles … Справочник технического переводчика
фундамент свайный — Длинный узкий фундамент, устанавливаемый без котлована. [РД 01.120.00 КТН 228 06] фундамент свайный Фундамент из свай, объединённых сверху ростверком [Терминологический словарь по строительству на 12 языках (ВНИИИС Госстроя СССР)] Тематики… … Справочник технического переводчика
Фундамент свайный — Свайный фундамент (pile foundation): комплекс свай, объединенных в единую конструкцию, передающую нагрузку на основание… Источник: СП 24. 13330.2011. Свод правил. Свайные фундаменты. Актуализированная редакция СНиП 2.02.03 85 (утв. Приказом… … Официальная терминология
Фундамент — Строительство фундамента Фундамент (лат. fundamentum), или основание, несущая конструкция, часть здания, сооружения, которая воспринимает все … Википедия
ФУНДАМЕНТ — подземная или подводная часть сооружения, которая передает его грунтовому основанию статическую нагрузку, создаваемую весом сооружения, и дополнительные динамические нагрузки, создаваемые ветром либо движением воды, людей, оборудования или… … Энциклопедия Кольера

Утепление свайного фундамента ПЕНОПЛЭКСом

Что такое свайный фундамент

Свайный фундамент — недорогое решение в частном домостроении. Свайные фундаменты для лёгкого дома или хозяйственной постройки могут быть из железобетона или металла, по типу обустройства — забивные, буронабивные, винтовые.

Винтовые металлические сваи распространены в малоэтажном строительстве для лёгких каркасных домов. Сваи соединяются между собой, образуя единый каркас, на который монтируются лаги и стены дома.

Плюсы и минусы винтовых металлических свай

Главные достоинства винтовых металлических свай высокая скорость монтажа и небольшая стоимость.

Среди недостатков данного типа фундамента надо отметить низкую несущую способность свай. Опорой для дома служат несколько свай, которые передают все нагрузки на грунт. Площадь острия сваи очень маленькая и не позволяет строить на данном типе фундаментов дома со стенами из блоков или кирпича.

Дома на винтовых сваях можно строить на ограниченном типе грунтов. Не рекомендуется возводить дома на таких фундаментах на водонасыщенных, пучинистых и слабых грунтах. Пучение грунтов приведет к неравномерной деформации отдельных свай и образованию трещин в стенах. Частичное разрушение стен станет источником постоянных ремонтов и повышенных затрат на отопление. Слабые грунты требуют серьезной геологической подготовки, определения глубины залегания прочного грунта — основания для опорной части свай. Прочное основание может залегать достаточно глубоко, тогда потребуются сваи большой длины.

Среди недостатков дома на винтовых металлических сваях — дополнительное утепление пола. Пол дома находится над зоной с холодным уличным воздухом — вентилируемом подпольем. Комфортного микроклимата внутри дома и существенного снижения затрат на его отопление, можно достичь только при использовании эффективной теплоизоляции.

Чтобы снизить потери тепла через пол, над вентилируемым подпольем устраивают пол по лагам с теплоизоляцией из экструзионного пенополистирола ПЕНОПЛЭКС ФУНДАМЕНТ^®.

Правила расчета и проектирования

Проектирование свайного поля и подбор свай производится с учетом существующих грунтов и нагрузок. При расчете высоты первого этажа учитывается повышенный расход теплоизоляции пола над вентилируемым подпольем.

Фундаменты проектируются на основе нормативных документов и с учетом:

Результатов инженерно-геологических и гидрогеологических изысканий для площадки строительства;
Климатических условий района строительства;
Нагрузок, действующих на сваи.

Техническое решение свайного фундамента с ПЕНОПЛЭКС®

Не допускайте ошибок!

В домах на металлических свайных фундаментах устраивают полы по лагам. Теплоизоляция в конструкциях полов должна быть влагостойкой и обеспечивать высокие теплозащитные свойства. Чем выше теплозащита пола, тем меньше затраты на отопление дома.

Высокая влагостойкость — очень важное свойство качественной теплоизоляции. Гигроскопичность утеплителя из минеральной ваты приводит к потере теплоизоляционных свойств, появлению бактерий, плесени и грибов, которые способствуют разрушению материала.

ПЕНОПЛЭКС ФУНДАМЕНТ^®не подвержен деформациям, в отличие от минеральной ваты, которая находясь между лагами, т. е. фактически на улице, быстро теряет свои теплоизоляционные свойства, оседает и перестает защищать от холода. В этом случае потребуется замена всей конструкции пола.

Почему ПЕНОПЛЭКС^®?

Высокоэффективная теплоизоляция из экструзионного пенополистирола ПЕНОПЛЭКС ФУНДАМЕНТ^®обладает уникальными качествами:

Прочность на сжатие при 10% линейной деформации составляет для ПЕНОПЛЭКС ФУНДАМЕНТ^®не менее 0,3 МПа (30 т/м²). Эффективный утеплитель надежно защитит дом от трещин, деформаций и разрушений.

Плиты эффективной теплоизоляции не изменяют своих свойств в течение всего срока эксплуатации — более 50 лет.

Важной характеристикой плит ПЕНОПЛЭКС ФУНДАМЕНТ^®является нулевое водопоглощение. Это значит, что конструкция пола надежно защищена от влаги из земли и воздуха.

Утеплитель ПЕНОПЛЭКС ФУНДАМЕНТ^® обладает высокими теплозащитными характеристиками — расчетный коэффициент теплопроводности материала составляет не более 0,034 Вт/ м∙°С. При монтаже поверх лаг исключается появление мостиков холода. При монтаже минеральной ваты между деревянными лагами, они становятся проводниками холода, т.к. теплозащита дерева в 10 раз хуже, чем у минераловатной теплоизоляции.

Что такое свайный фундамент? Типы свайных фундаментов

Фундаменты поддерживают конструкцию, переносят нагрузки от конструкции на почву. Но слой, на который фундамент переносит нагрузку, должен иметь адекватную несущую способность и подходящие характеристики осадки. В зависимости от различных соображений существует несколько типов фундамента, например:

Общая нагрузка от надстройки.
Почвенные условия.
Уровень воды.
Чувствительность к шуму и вибрации.
Доступные ресурсы.
Сроки реализации проекта.
Стоимость.

В общих чертах, фундаменты можно разделить на мелкие и глубокие. Неглубокие опоры обычно используются, когда несущая способность поверхностного грунта достаточна для восприятия нагрузок, создаваемых конструкцией. С другой стороны, глубокие фундаменты обычно используются, когда несущая способность поверхностного грунта недостаточна для восприятия нагрузок, создаваемых конструкцией.Таким образом, нагрузки должны передаваться на более глубокий уровень, где слой почвы имеет более высокую несущую способность.

Свайный фундамент , своего рода глубокий фундамент, на самом деле представляет собой тонкую колонну или длинный цилиндр, изготовленный из таких материалов, как бетон или сталь, которые используются для поддержки конструкции и передачи нагрузки на желаемой глубине посредством торцевого подшипника или поверхностного трения. .

Свайные фундаменты — это глубокие фундаменты. Они состоят из длинных, тонких, столбчатых элементов, обычно сделанных из стали или железобетона, а иногда и из дерева.Фундамент называют «свайным», если его глубина более чем в три раза превышает его ширину.

Свайный фундамент обычно используется для больших конструкций и в ситуациях, когда почва на небольшой глубине не подходит для противодействия чрезмерной осадке, сопротивлению поднятию и т. Д.

Когда использовать свайный фундамент

Ниже приведены ситуации при использовании сваи система фундамента может быть

Когда уровень грунтовых вод высокий.
Возлагаются тяжелые и неравномерные нагрузки от надстройки.
Другие типы фундаментов дороже или нецелесообразны.
Когда почва на небольшой глубине сжимается.
Когда есть возможность размыва из-за его расположения у русла реки или моря и т. Д.
Когда рядом со строением есть канал или глубокая дренажная система.
Когда выемка грунта на желаемую глубину невозможна из-за плохого состояния почвы.
Когда становится невозможным сохранить траншеи фундамента в сухом состоянии с помощью откачки или других мер из-за сильного притока просачивания.

Свайные фундаменты можно классифицировать по функциям, материалам, процессу установки и т. Д. Ниже приведены типы свайных фундаментов, используемых в строительстве:

в зависимости от функции или использования
1. Шпунтовые сваи
2. Несущие сваи
3. Конец Несущие сваи
4. Фрикционные сваи
5. Сваи для уплотнения грунта
В зависимости от материалов и метода строительства
1. Деревянные сваи
2. Бетонные сваи
3. Стальные сваи
4. Композитные сваи

На следующей диаграмме представлены типы фундаментов обсуждалось выше.

Эти сваи кратко рассматриваются ниже.

Классификация свайных фундаментов по функциям или применению

Шпунтовые сваи

Этот тип свай в основном используется для обеспечения боковой поддержки. Обычно они сопротивляются боковому давлению рыхлой почвы, потоку воды и т. Д. Они обычно используются для коффердамов, покрытия траншей, защиты берега и т. Д. Они не используются для обеспечения вертикальной поддержки конструкции. Обычно они используются для следующих целей:

Строительство подпорных стен.
Защита от эрозии берегов рек.
Удерживайте рыхлый грунт вокруг траншеи фундамента.
Для изоляции фундамента от прилегающих грунтов.
Для удержания грунта и увеличения несущей способности почвы.

Несущие сваи

Этот тип свайного фундамента в основном используется для передачи вертикальных нагрузок от конструкции на грунт. Эти фундаменты передают нагрузки через грунт с плохой опорой на слой, способный выдерживать нагрузку.В зависимости от механизма передачи нагрузки от сваи на грунт несущие сваи могут быть классифицированы как проточные.

Концевые опорные сваи

В этом типе сваи нагрузки проходят через нижний конец сваи. Нижний конец сваи опирается на прочный слой почвы или камня. Обычно ворс лежит на переходном слое слабого и сильного истребителя. В результате свая действует как столб и безопасно передает нагрузку на прочный слой.

Общую несущую способность концевой несущей сваи можно рассчитать, умножив площадь вершины сваи на несущую способность на той конкретной глубине грунта, на которую опирается свая.С учетом разумного запаса прочности рассчитывается диаметр сваи.

Фрикционная свая

Фрикционная свая передает нагрузку от конструкции к грунту за счет силы трения между поверхностью сваи и почвой, окружающей сваю, такой как жесткая глина, песчаный грунт и т. Д. Трение может развиваться по всей длина сваи или определенная длина сваи в зависимости от толщины грунта. В фрикционных сваях, как правило, вся поверхность сваи работает на передачу нагрузок от конструкции на почву.

Площадь поверхности сваи, умноженная на безопасную силу трения, развиваемую на единицу площади, определяет вместимость сваи.

При проектировании сваи поверхностного трения необходимо тщательно оценить поверхностное трение, которое может возникнуть на поверхности сваи, и рассмотреть разумный коэффициент безопасности. Кроме того, можно увеличить диаметр сваи, глубину, количество свай и сделать поверхность сваи шероховатой для увеличения емкости фрикционной сваи.

Сваи уплотнителя грунта

Иногда сваи забивают через определенные промежутки времени, чтобы увеличить несущую способность грунта за счет уплотнения.

Классификация свай по материалам и методу конструкции

В первую очередь сваи можно разделить на две части. Сваи смещения и сваи без смещения или замены. Сваи, которые вызывают вертикальное и радиальное смещение грунта по мере того, как они забиваются на землю, известны как сваи смещения. В случае замены свай земля просверливается и грунт удаляется, а затем образовавшаяся яма либо заполняется бетоном, либо вставляется сборная бетонная свая.Несущие сваи по материалам свайной конструкции и процессу их установки можно классифицировать следующим образом:

Деревянные сваи
1. Необработанные
2. Обработанные консервантом
Бетонные сваи
1. Сборные сваи
2. Литые -наместные сваи
стальные сваи
1. двутавровые сваи
2. пустотелые сваи
композитные сваи

деревянные сваи

деревянные сваи укладываются под уровень воды.Срок их службы составляет около 30 лет. По форме они могут быть прямоугольными или круглыми. Их диаметр или размер может варьироваться от 12 до 16 дюймов. Длина ворса обычно в 20 раз больше ширины верха.

Обычно они рассчитаны на 15-20 тонн. Дополнительную прочность можно получить, прикрутив к стенке сваи пластины для рыбы болтами.

Преимущества деревянных свай —

Доступны деревянные сваи стандартного размера.
Экономичный.
Простота установки.
Низкая вероятность повреждения.
Деревянные сваи можно обрезать до любой длины после их установки.
При необходимости деревянные сваи легко вытаскиваются.

Недостатки деревянных свай —

Сваи большей длины не всегда доступны.
Прямые сваи малой длины получить сложно.
Забить сваю сложно, если грунт очень твердый.
Приправка сваи древесины затруднена.
Деревянные или деревянные сваи не подходят для использования в качестве концевых свай.
Для обеспечения прочности деревянных свай необходимо принять специальные меры. Например, деревянные сваи часто обрабатывают консервантом.

Бетонные сваи

Сборные бетонные сваи

Сборные бетонные сваи закладываются в свайное основание в горизонтальной форме, если они имеют прямоугольную форму. Обычно круглые сваи забивают вертикальными формами. Сборные сваи обычно армируются сталью, чтобы предотвратить их разрушение при перемещении от станины к месту основания.После того, как сваи залиты, необходимо провести их отверждение в соответствии со спецификацией. Обычно период отверждения сборных свай составляет от 21 до 28 дней.

Преимущества сборных свай

Обеспечивает высокую стойкость к химическим и биологическим трещинам.
Они обычно имеют высокую прочность.
Для облегчения забивки по центру сваи может быть установлена труба.
Если сваи залиты и готовы к забивке до наступления срока установки, это может увеличить темпы работ.
Можно обеспечить удержание арматуры.
Качество сваи можно контролировать.
Если обнаружена какая-либо неисправность, ее можно заменить перед поездкой.
Сборные сваи можно забивать под воду.
Сваи могут быть загружены сразу после забивки на необходимую длину.

Недостатки сборных свай

После того, как длина сваи определена, впоследствии будет трудно увеличить или уменьшить длину сваи.
Их сложно мобилизовать.
Требуется тяжелое и дорогое оборудование для вождения.
Поскольку они недоступны для покупки в готовом виде, это может привести к задержке проекта.
Существует вероятность поломки или повреждения во время погрузки-разгрузки и забивки свай.

Монтируемые в дворец бетонные сваи

Сваи этого типа сооружаются путем бурения грунта на желаемую глубину и последующего нанесения в это место свежезамещенного бетона и выдерживания там.Этот тип сваи строится либо путем вбивания металлической оболочки в землю и заполнения ее бетоном с оставлением оболочки вместе с бетоном, либо оболочка вытаскивается во время заливки бетона.

Преимущества монолитных бетонных свай

Оболочки легкие, поэтому с ними легко обращаться.
Длину свай можно легко варьировать.
Снаряды собираются на месте.
Никаких дополнительных требований не требуется только для предотвращения повреждений при обращении.
Отсутствие возможности поломки при установке.
При необходимости можно легко поставить дополнительные сваи.

Недостатки монолитных бетонных свай

Монтаж требует тщательного наблюдения и контроля качества.
Требуется достаточно места на территории для хранения строительных материалов.
Сложно построить монолитные сваи при сильном течении подземных вод.
Нижняя часть сваи не может быть симметричной.
Если свая не армированная и не обшитая, она может разрушиться при растяжении, если будет действовать поднимающая сила.

Стальные сваи

Стальные сваи могут быть двутавровыми или полыми. Они залиты бетоном. Размер может варьироваться от 10 дюймов до 24 дюймов в диаметре, а толщина обычно составляет дюйма. Из-за небольшой площади сечения сваи легко забиваются. Чаще всего они используются в качестве концевых свай.

Преимущества стальных свай

Их легко установить.
Они могут достигать большей глубины по сравнению с любым другим типом сваи.
Проникает в твердый слой почвы за счет меньшей площади поперечного сечения.
Легко соединять стальные сваи
Может выдерживать большие нагрузки.

Недостаток стальных свай

Склонность к коррозии.
Имеет возможность отклоняться во время движения.
Сравнительно дорого.

Изделия свайных фундаментов

Свайные фундаменты — проектирование зданий

Фундаменты служат опорой для конструкций, передавая их нагрузку на слои почвы или породы, которые обладают достаточной несущей способностью и подходящими характеристиками осадки.Доступен очень широкий спектр типов фундаментов, подходящих для различных применений, в зависимости от таких соображений, как:

В широком смысле фундаменты можно разделить на мелкие и глубокие. Фундаменты мелкого заложения обычно используются там, где нагрузки, создаваемые конструкцией, невелики по сравнению с несущей способностью поверхностных грунтов. Глубокие фундаменты необходимы там, где несущая способность поверхностного грунта недостаточна для выдерживания прилагаемых нагрузок, и поэтому они передаются на более глубокие слои с более высокой несущей способностью.

Фундаменты свайные — фундаменты глубокого заложения. Они состоят из длинных, тонких, столбчатых элементов, обычно сделанных из стали или железобетона, а иногда и из дерева. Фундамент считается «свайным», если его глубина более чем в три раза превышает его ширину (см. Аткинсон, 2007).

Свайные фундаменты в основном используются для передачи нагрузок от надстроек через слабые сжимаемые пласты или воду на более прочный, более компактный, менее сжимаемый и жесткий грунт или скалу на глубине, увеличивая эффективный размер фундамента и выдерживая горизонтальные нагрузки. .Обычно они используются для больших конструкций и в ситуациях, когда почва не подходит для предотвращения чрезмерной осадки.

Сваи могут быть классифицированы по их основной конструктивной функции (опора на конце, трение или комбинация) или по методу конструкции (смещение (забивание) или замена (бурение)).

Торцевые сваи развивают большую часть трения у носка сваи, опираясь на твердый слой. Свая передает нагрузку непосредственно на твердые породы, а также получает боковую сдержанность от грунта.

Для получения дополнительной информации см. «Концевые несущие сваи».

Фрикционные (или плавающие) сваи развивают большую часть несущей способности сваи за счет касательных напряжений по сторонам сваи и подходят там, где более твердые слои слишком глубоки. Свая передает нагрузку на окружающий грунт за счет трения между поверхностью сваи и грунтом, что, в сущности, снижает уровень давления.

Для получения дополнительной информации см. «Фрикционные сваи».

Забивные (или перемещаемые) сваи забиваются, поднимаются домкратом, вибрируют или ввинчиваются в землю, смещая материал вокруг вала сваи наружу и вниз вместо его удаления.

Забивные сваи используются в морских условиях, устойчивы в мягких выдавливаемых грунтах и могут уплотнять рыхлый грунт.

Различают две группы забивных свай:

Для получения дополнительной информации см. «Забивные сваи».

Буронабивные (или сменные) сваи удаляют грунт, образуя отверстие для сваи, которая заливается на месте. Они используются в основном в связных грунтах для образования фрикционных свай и при формировании свайных фундаментов рядом с существующими зданиями.

Буронабивные сваи более популярны в городских условиях, поскольку они имеют минимальную вибрацию, их можно использовать там, где высота над головой ограничена, отсутствует риск вспучивания и где может потребоваться изменение их длины.

Для получения дополнительной информации см. «Буронабивные сваи».

Если бурение и заливка производятся одновременно, сваи называются сваями с непрерывным шнеком (CFA).

Винтовые сваи имеют спираль возле носка сваи, поэтому их можно вкручивать в землю. Процесс и концепция аналогичны вворачиванию в дерево.

Для получения дополнительной информации см. «Фундаменты на винтовых сваях».

Микросваи (или мини-сваи) используются там, где доступ ограничен, например, для опорных конструкций, затронутых осадкой. Их можно вбить или прикрутить.

Для получения дополнительной информации см. «Микросваи».

Свайные стены можно использовать для создания постоянных или временных подпорных стен. Их формируют путем размещения стопок непосредственно рядом друг с другом. Это могут быть близко расположенные смежные стены свай или взаимосвязанные секущие стены свай, которые в зависимости от состава вторичных промежуточных свай могут быть твердыми / мягкими, твердыми / твердыми или твердыми / твердыми секущими стенками.

Для получения дополнительной информации см. «Шпунтовые сваи и« секущая свайная стена ».

Геотермальные сваи объединяют свайных фундаментов с замкнутыми геотермальными системами тепловых насосов. Они обеспечивают поддержку конструкции, а также действуют как источник тепла и теплоотвод.

Фактически, тепловая масса земли позволяет зданию накапливать нежелательное тепло от систем охлаждения и позволяет тепловым насосам обогревать здание зимой. Обычно наземные тепловые насосы извлекают тепло из земли с помощью подземных труб, которые проложены в земле горизонтально или вертикально.В геотермальных сваях петли труб укладываются вертикально внутри самих свай.

Для получения дополнительной информации см. «Геотермальные свайные фундаменты».

Groynes in Coastal Engineering (CIRIA C793), опубликованный CIRIA в 2020 году, определяет смежные сваи как; «… Монолитные бетонные сваи, непосредственно прилегающие друг к другу или соприкасающиеся друг с другом. Иногда используется для досок ».

Для забивки свай доступен широкий спектр оборудования, в том числе:

Для получения дополнительной информации см. «Свайное оборудование».

Сваи могут использоваться по отдельности для поддержки нагрузок или сгруппированы и связаны вместе железобетонной крышкой. Поскольку бурение или забивание сваи точно по вертикали очень затруднительно, крышка сваи должна иметь возможность компенсировать некоторые отклонения в конечном положении головок сваи. Заглушка сваи должна выступать над внешними сваями, обычно на расстояние 100-150 мм со всех сторон, в зависимости от размера сваи.

Заглушки свай также могут быть соединены между собой железобетоном для создания ограждающих балок.Для обеспечения устойчивости против боковых сил (за исключением кессонных свай) необходимы как минимум три сваи с перекрытиями. Опорные балки также подходят для распределения веса несущей стены или близкоцентрированных колонн к ряду свай. Сваи могут располагаться в балке в шахматном порядке, чтобы учесть любой эксцентриситет, который может возникнуть в условиях нагрузки.

Закрывающую балку следует держать подальше от земли там, где цель свай — преодолеть проблему вздутия и усадки грунта.Это может быть сделано путем заливки ограждающей балки на полистирол или другой сжимаемый материал, что позволяет перемещать землю вверх без повреждения балки.

Для получения дополнительной информации см. «Перекрывающая балка».

Рекомендуется испытать нагрузку, по крайней мере, одной сваи на схему, сформировав пробную сваю, которая находится в непосредственной близости, но не является частью фактического фундамента. Сваю следует перегрузить не менее чем на 50% от ее рабочей нагрузки и выдержать 24 часа. Это позволяет проверить предельную несущую способность сваи, а также качество изготовления, необходимое для ее формирования.

Для получения дополнительной информации см. «Испытание свайных фундаментов».

Целостность новых и существующих свай можно измерить путем проведения испытания на целостность.

Фундамент свайный — Проектирование зданий

Фундаменты служат опорой для конструкций, передавая их нагрузку на слои почвы или породы, которые обладают достаточной несущей способностью и подходящими характеристиками осадки. Доступен очень широкий спектр типов фундаментов, подходящих для различных применений, в зависимости от таких соображений, как:

В широком смысле фундаменты можно разделить на мелкие и глубокие.Фундаменты мелкого заложения обычно используются там, где нагрузки, создаваемые конструкцией, невелики по сравнению с несущей способностью поверхностных грунтов. Глубокие фундаменты необходимы там, где несущая способность поверхностного грунта недостаточна для выдерживания прилагаемых нагрузок, и поэтому они передаются на более глубокие слои с более высокой несущей способностью.

Фундаменты свайные — фундаменты глубокого заложения. Они состоят из длинных, тонких, столбчатых элементов, обычно сделанных из стали или железобетона, а иногда и из дерева.Фундамент считается «свайным», если его глубина более чем в три раза превышает его ширину (см. Аткинсон, 2007).

Свайные фундаменты в основном используются для передачи нагрузок от надстроек через слабые сжимаемые пласты или воду на более прочный, более компактный, менее сжимаемый и жесткий грунт или скалу на глубине, увеличивая эффективный размер фундамента и выдерживая горизонтальные нагрузки. . Обычно они используются для больших конструкций и в ситуациях, когда почва не подходит для предотвращения чрезмерной осадки.

Для получения дополнительной информации см. «Концевые несущие сваи».

Фрикционные (или плавающие) сваи развивают большую часть несущей способности сваи за счет касательных напряжений по сторонам сваи и подходят там, где более твердые слои слишком глубоки.Свая передает нагрузку на окружающий грунт за счет трения между поверхностью сваи и грунтом, что, в сущности, снижает уровень давления.

Для получения дополнительной информации см. «Фрикционные сваи».

Различают две группы забивных свай:

Для получения дополнительной информации см. «Забивные сваи».

Для получения дополнительной информации см. «Буронабивные сваи».

Если бурение и заливка производятся одновременно, сваи называются сваями с непрерывным шнеком (CFA).

Для получения дополнительной информации см. «Фундаменты на винтовых сваях».

Микросваи (или мини-сваи) используются там, где доступ ограничен, например, для опорных конструкций, затронутых осадкой.Их можно вбить или прикрутить.

Для получения дополнительной информации см. «Микросваи».

Для получения дополнительной информации см. «Шпунтовые сваи и« секущая свайная стена ».

Для получения дополнительной информации см. «Геотермальные свайные фундаменты».

Для забивки свай доступен широкий спектр оборудования, в том числе:

Для получения дополнительной информации см. «Свайное оборудование».

Для получения дополнительной информации см. «Перекрывающая балка».

Для получения дополнительной информации см. «Испытание свайных фундаментов».

Целостность новых и существующих свай можно измерить путем проведения испытания на целостность.

Фундамент свайный — Проектирование зданий

Фундаменты служат опорой для конструкций, передавая их нагрузку на слои почвы или породы, которые обладают достаточной несущей способностью и подходящими характеристиками осадки. Доступен очень широкий спектр типов фундаментов, подходящих для различных применений, в зависимости от таких соображений, как:

В широком смысле фундаменты можно разделить на мелкие и глубокие.Фундаменты мелкого заложения обычно используются там, где нагрузки, создаваемые конструкцией, невелики по сравнению с несущей способностью поверхностных грунтов. Глубокие фундаменты необходимы там, где несущая способность поверхностного грунта недостаточна для выдерживания прилагаемых нагрузок, и поэтому они передаются на более глубокие слои с более высокой несущей способностью.

Фундаменты свайные — фундаменты глубокого заложения. Они состоят из длинных, тонких, столбчатых элементов, обычно сделанных из стали или железобетона, а иногда и из дерева.Фундамент считается «свайным», если его глубина более чем в три раза превышает его ширину (см. Аткинсон, 2007).

Свайные фундаменты в основном используются для передачи нагрузок от надстроек через слабые сжимаемые пласты или воду на более прочный, более компактный, менее сжимаемый и жесткий грунт или скалу на глубине, увеличивая эффективный размер фундамента и выдерживая горизонтальные нагрузки. . Обычно они используются для больших конструкций и в ситуациях, когда почва не подходит для предотвращения чрезмерной осадки.

Для получения дополнительной информации см. «Концевые несущие сваи».

Фрикционные (или плавающие) сваи развивают большую часть несущей способности сваи за счет касательных напряжений по сторонам сваи и подходят там, где более твердые слои слишком глубоки.Свая передает нагрузку на окружающий грунт за счет трения между поверхностью сваи и грунтом, что, в сущности, снижает уровень давления.

Для получения дополнительной информации см. «Фрикционные сваи».

Различают две группы забивных свай:

Для получения дополнительной информации см. «Забивные сваи».

Для получения дополнительной информации см. «Буронабивные сваи».

Если бурение и заливка производятся одновременно, сваи называются сваями с непрерывным шнеком (CFA).

Для получения дополнительной информации см. «Фундаменты на винтовых сваях».

Микросваи (или мини-сваи) используются там, где доступ ограничен, например, для опорных конструкций, затронутых осадкой.Их можно вбить или прикрутить.

Для получения дополнительной информации см. «Микросваи».

Для получения дополнительной информации см. «Шпунтовые сваи и« секущая свайная стена ».

Для получения дополнительной информации см. «Геотермальные свайные фундаменты».

Для забивки свай доступен широкий спектр оборудования, в том числе:

Для получения дополнительной информации см. «Свайное оборудование».

Для получения дополнительной информации см. «Перекрывающая балка».

Для получения дополнительной информации см. «Испытание свайных фундаментов».

Целостность новых и существующих свай можно измерить путем проведения испытания на целостность.

Что такое свайный фундамент? Виды свайного фундамента

Что такое свайный фундамент?

Фундамент, выполненный в грунте, неспособный передавать структурную нагрузку на подходящий слой путем вставки относительно тонкого структурного элемента, называемого сваей, известен как свайный фундамент .

Свайный фундамент типа глубокий фундамент . Свая из стали, бетона , или дерева. Свая либо забивается в почву, либо формируется на месте путем выкапывания ямы и заполнения ее бетоном.

Почему используется свайный фундамент?

Свайные фундаменты обычно используются, когда плохие почвенные условия простираются на большую глубину и нагрузка, которую необходимо поддерживать, довольно велика. Свайный фундамент лучше всего подходит в следующих условиях:

Нагрузка, передаваемая от конструкции, тяжелая и неравномерная.
Уровень грунтовых вод такой высокий. Обеспечение фундаментов для плотов неэкономично.
Если невозможно поддерживать траншеи под фундамент в сухих условиях путем откачки из-за сильного притока капиллярной воды.
Если сооружения расположены в русле реки или на берегу моря.
Когда пласты чуть ниже поверхности земли сильно сжимаются.
При размыве, эрозии или размыве почвы под неглубоким фундаментом.
При неравномерной осадке неглубокого фундамента.
Когда мы должны передать структурные нагрузки через глубокую воду на твердый слой.
Когда есть обширная почва, такая как черный хлопчатник, которая набухает или сжимается при изменении содержания воды.

Также читайте — Фундамент для ростверка — Типы, преимущества и недостатки

Типы свай

1. На основе использованного материала

Стальная свая — Стальная свая обычно бывает в виде толстых труб или катаной стали с Н-образным сечением.Труба из стали забивают сваями в землю открытыми или закрытыми концами. Стальные сваи снабжены точкой забивки или башмаком на нижнем конце.

Бетонные сваи — Цемент Бетон используется при строительстве бетонных свай. Бетонные сваи бывают сборными или монолитными.

Арматура предназначена для противодействия нагрузкам при перемещении и движении во время строительства. Сборные сваи также могут быть предварительно напряжены с помощью предварительно натянутых высокопрочных тросов.

Деревянная свая — Деревянные сваи изготавливаются из стволов деревьев после снятия обрезки. Используемая древесина должна быть прямой, прочной и без дефектов.

Как правило, под уровнем грунтовых вод деревянных свай имеют долгий срок службы. Однако выше уровня грунтовых вод на них нападают насекомые.

Срок службы деревянных свай можно продлить с помощью консервантов, например креозотовых масел. Деревянные сваи не должны использоваться в морской среде, где они подвергаются нападению со стороны различных организмов.

Композитная свая — Составная свая, состоящая из двух материалов. Составная свая может состоять из нижней части из стали и верхней части из бетона.

Составная свая может также иметь нижнюю часть из древесины ниже постоянного уровня грунтовых вод и верхнюю часть из бетона.

Поскольку трудно обеспечить надлежащее соединение двух разнородных материалов, композитные сваи на практике используются редко.

Также прочтите — Кессон или фундамент скважины — типы, компоненты, преимущества и недостатки

2.На основе режима передачи нагрузки

Концевая опора сваи — эти типы свай передают нагрузку через свои нижние концы. Такие сваи действуют как колонны и передают нагрузку через слабый материал на твердый слой ниже.

Если коренная порода расположена на разумной глубине, сваи могут быть продлены до скалы. Если вместо коренной породы на разумной глубине существует довольно плотный и твердый слой почвы, сваю можно продлить на несколько метров в твердый слой.

Предел несущей способности сваи зависит от несущей способности породы. Эти типы свай также известны как точечные сваи.

Фрикционная свая — Фрикционная свая не достигает твердого слоя. Эти сваи передают нагрузку за счет поверхностного трения между заделанной поверхностью сваи и окружающей почвой.

Эти типы свай используются, когда твердый пласт не существует на разумной глубине. Предельная нагрузка на сваю равна нагрузке, передаваемой за счет поверхностного трения.

Эти сваи также известны как плавающие сваи, поскольку они не достигают твердого пласта.

Комбинированные концевые опоры и фрикционные сваи — Эти сваи передают нагрузки за счет комбинации концевого подшипника на дне сваи и трения по поверхности вала сваи.

Предельная нагрузка, воспринимаемая сваей, равна сумме нагрузки, воспринимаемой острием сваи, и нагрузки, переносимой поверхностным трением.

Также прочтите — Что такое комбинированная опора? — Определение и типы

3.По способу установки

Забивная свая — Эти сваи забиваются в почву путем нанесения ударов тяжелого молота по их вершинам.

Забивные и забивные сваи — Эти типы свай образуются путем забивания обсадной трубы с закрытым нижним концом в грунт. Отливка заливается бетоном. Кастинг может быть или не быть отозван.

Буронабивные и монолитные сваи — Эти сваи образуются путем выкапывания ямы в земле с последующим заполнением ее бетоном.

Винтовые сваи — Эти сваи вкручиваются в грунт.

Домкратные сваи — Эти сваи вдавливаются в грунт путем приложения направленной вниз силы с помощью гидравлического молота.

Также прочтите — Разница между уровнем цоколя, уровнем подоконника и уровнем перемычки

4. На основе использования

Несущая свая — Эти сваи используются для передачи нагрузки от конструкции на подходящий слой за счет концевой опоры, за счет трения или за счет того и другого.

Сваи уплотнения — Эти сваи забиваются в рыхлый зернистый грунт для увеличения относительной плотности. Несущая способность грунта увеличивается за счет уплотнения, вызванного вибрацией.

Натяжные сваи — Эти сваи находятся в растянутом состоянии. Эти сваи используются для анкеровки конструкций, подверженных гидростатическим подъемным силам или опрокидывающим силам.

Шпунтовая свая — Шпунтовые сваи представляют собой сплошную стену или переборку, которая используется для удержания земли или воды.

Отбойные сваи — Отбойные сваи — это шпунтовые сваи, которые используются для защиты кораблей и судов от ударов прибрежных конструкций.

Сваи из жидкого теста — Сваи из теста не являются вертикальными, а забиваются под наклоном для противодействия горизонтальным и наклонным силам.

Анкерные сваи — Анкерные сваи используются для анкеровки анкерных шпунтовых свай. Анкерные сваи обеспечивают сопротивление горизонтальному растяжению шпунтовой стены.

Также прочтите — Что такое цокольная балка? Защита цоколя, разница между балкой цоколя и поперечной балкой

5.По перемещению грунта

В зависимости от объема грунта, перемещенного во время установки, сваи можно разделить на следующие 2 категории

Сваи смещения — Все забивные сваи представляют собой сваи смещения, поскольку при установке сваи грунт смещается в сторону.

Почва уплотняется. Установка может вызвать пучение окружающей земли. Сваи из сборного железобетона и трубы с закрытым концом также известны как сваи с большим смещением.Стальные двутавровые сваи представляют собой сваи малого водоизмещения.

сваи без вытеснения — Буронабивные сваи — сваи без вытеснения. Поскольку при бурении ямы грунт смещается, смещения грунта при установке не происходит.

Установка этих свай вызывает очень небольшое изменение напряжения в окружающей почве.

Также прочтите — Плотность цемента, песка и заполнителя, насыпная плотность заполнителя

6.Свая с недоразвёртыванием

Это особый тип сваи RCC, имеющий выпуклость около ее нижнего конца, известный как сваи с одинарным недорастворением.

Для тяжелых нагрузок может быть предусмотрено несколько луковиц, что известно как свая с несколькими недорастворенными отверстиями. Этот тип фундамента экономичен около 25% и может выдержать все неблагоприятные условия.

Заключение

Итак, друзья, это полная информация о свайных фундаментах и типах свайных фундаментов.

Если вы найдете эту информацию полезной, поделитесь ею с друзьями.

Наконец-то спасибо! за прочтение статьи.

Также читайте

Предварительно напряженный бетон — определение, методы, преимущества и недостатки.

Разница между предварительным и последующим натяжением

Что такое длина нахлеста? Как это рассчитать? — Полное руководство

Что такое длина развития? — Полное руководство

Что такое заливка швов? Типы затирки — преимущества, применение и процесс

Каковы потребности и функции свайного фундамента?

🕑 Время считывания: 1 минута

Недостаточная несущая способность почвы для несущей конструкции потребует свайного фундамента.Свайный фундамент будет выбран исходя из:

Состояние почвы
Виды нагрузок, действующих на фундамент
Нижние слои почвы
Условия участка
Условия эксплуатации

Свайный фундамент состоит из свайного цоколя и свай, как одиночных, так и групповых. Нагрузки, исходящие от надстройки, безопасно передаются на твердые породы, грунт и скалы под ними с помощью свай. Сваи — это длинные тонкие элементы, длина которых может превышать 15 м.Свайный фундамент выполняет множество функций, благодаря которым он широко применяется в строительстве. Здесь мы обсудим необходимость и функции свайного фундамента.

Рис.1: Устройство свайного фундамента

Когда и где используются свайные фундаменты?

Есть определенные строительные площадки, на которых можно использовать только свайный фундамент, потому что он исключительно удовлетворяет определенные потребности. Некоторые из этих потребностей упомянуты ниже.

Свайный фундамент необходим в местах, где возведенные конструкции большие и тяжелые, а грунт под ними слабый.
В районах, где проблемы с осадками являются обычными из-за разжижения почвы или проблем с уровнем грунтовых вод, свайный фундамент является лучшим выбором.
В некоторых ситуациях уровень грунтовых вод на участке будет настолько высоким, что использование другого фундамента сильно пострадает. В такой ситуации можно легко пробить свайный фундамент через воду и расширить его до достижения твердого пласта.
Конструкции могут подвергаться воздействию горизонтальных сил, влияющих на фундамент.Использование свайного фундамента помогает противостоять этому действию изгиба, а также поддерживает вертикальную нагрузку, приходящую на фундамент. Следовательно, свайный фундамент необходим для строительства водоудерживающих сооружений и строительных конструкций, сильно подверженных боковым (землетрясение и ветер) силам.
Свайный фундамент необходим, чтобы противостоять подъемным силам, возникающим из-за подъема уровня грунтовых вод или по любой другой причине. Подъемные силы чаще встречаются при строительстве опор электропередач и морских платформ.Для этих конструкций потребуется свайный фундамент.
Свайный фундамент необходим для участков, где окружающие сооружения подвержены эрозии почвы. Этому может не противостоять неглубокий фундамент.
Если план конструкции нерегулярный, распределение нагрузки также не будет равномерным по своей природе. Использование неглубокого фундамента в этих случаях приведет к дифференциальной осадке. Чтобы исключить неравномерную осадку в таких случаях, становится необходим свайный фундамент.
Свайный фундамент необходим возле линий глубокого дренажа и каналов.
Прилегающий грунт может быть ограничен шпунтовым фундаментом, как показано на рисунке 2 ниже.

Рис.1. Шпунтовый фундамент для приурочивания грунта к водоему

Функции свайного фундамента Ниже перечислены основные функции свайного фундамента при возведении конструкций.

Основная функция свайного фундамента — безопасно передавать на землю идущие по нему нагрузки.Передача выполняется как вертикальные, так и горизонтальные или наклонные нагрузки.
Свайный фундамент может быть построен на несвязном грунте с применением методов смещения и вибрации.
Свайный фундамент помогает уменьшить осадку.
Свайный фундамент способствует увеличению запаса прочности тяжеловесных конструкций или зданий.
Свайный фундамент гарантирует безопасность, надежность и надежность вертикальных конструкций наверху.
Расположение свай и заглушек в свайном фундаменте способствует равномерному распределению нагрузки.

Руководство по свайному фундаменту | Типы свайных фундаментов

Свайный фундамент — залог любой архитектуры. Он обеспечивает адекватную поддержку конструкции, передавая нагрузки от конструкции на почву. Важно учитывать тот факт, что слой, на который фундамент воздействует нагрузкой, должен иметь адекватную несущую способность и соответствующие характеристики осадки.

В основном есть два типа фундаментов: мелкие и глубокие. Мелкие фундаменты эффективны, когда грунт имеет достаточную несущую способность, чтобы воспринимать нагрузки, создаваемые конструкцией. В то время как глубокий фундамент очень эффективен, когда несущая способность поверхностного грунта не может выдерживать нагрузки, создаваемые конструкцией. В таком сценарии нагрузки необходимо перенести на более глубокий уровень, где почва может выдержать избыточную нагрузку на конструкцию.

Источник: дом незавершенный.com

Выберите тип фундамента на основании следующих критериев:

Состояние почвы;
Стоимость;
Сроки реализации проекта;
Уровень воды;
Полная нагрузка от надстройки;
Доступные ресурсы;
Чувствительность к шуму и вибрации.

Теперь, когда у вас есть общий обзор фундамента, пора переключить наше внимание на свайный фундамент. В следующих разделах этой статьи мы предоставим исчерпывающую информацию, касающуюся свайного фундамента.Мы обещаем, что после прочтения этого материала у вас будет все необходимое, что касается свайного фундамента.

Начнем с определения свайного фундамента.

Свайный фундамент, тип глубокого фундамента в форме тонкой колонны или длинного цилиндра. Он состоит из таких материалов, как сталь или бетон, которые используются для поддержки конструкции. Затем он используется для переноса нагрузки на желаемую глубину через поверхностный слой или концевой подшипник. Если фундамент имеет глубину, более чем в три раза превышающую его ширину, он называется «Свайный».Эти типы глубоких фундаментов обычно используются для больших конструкций. Они также пригодятся там, где почва на небольшой глубине не может противостоять поднятию или чрезмерной осадке.

Источник: basiccivilengineering.com

Теперь, когда вы поняли определение свайного фундамента, следующая тема, на которую необходимо обратить внимание, — это ситуации, в которых настоятельно рекомендуется использовать систему свайного фундамента.

Когда использовать свайный фундамент?

Когда вы обнаружите, что уровень грунтовых вод достаточно высок;
При использовании тяжелых и неравномерных нагрузок от надстройки;
Использование других типов фундаментов невозможно из-за стоимости или нецелесообразности;
Когда почва на небольшой глубине сжимается;
Когда есть возможность уборки из-за расположения вблизи русла реки или моря;
Наличие каналов или систем глубокого дренажа возле строения;
При невозможности проведения выемки грунта на желаемой глубине из-за плохого состояния почвы;
Когда становится невозможным сохранить траншеи фундамента сухими из-за сильного притока фильтрации.

Типы свайных фундаментов.

Свайный фундамент можно разделить на несколько частей в зависимости от назначения, материалов и способа установки свай.

Рассмотрим каждую из них.

В зависимости от функции или использования

Сваи с торцевыми опорами
Фрикционные сваи
Сваи с растяжением или подъемом
Сваи уплотнения
Анкерные сваи
Сваи на крыльях
9000 Сваи на крыльях Сваи

в зависимости от материалов и метода строительства

Деревянные сваи
Бетонные сваи
Стальные сваи
Композитные сваи

На основе установки

9000
Забивные и монолитные сваи

Рассмотрим подробнее каждый из этих типов свайных фундаментов.

Классификация сваи на основе функции или действия

Концевые сваи

В этом типе сваи нагрузка смещается от вершины сваи к соответствующему диапазону несущей способности.

Фрикционные сваи

В этом типе сваи нагрузка переносится с глубокого уровня через поверхностный слой, соединенный с площадью поверхности сваи.

Натяжные или подъемные сваи

Этот тип свайного фундамента очень эффективен при подъеме анкерных конструкций в результате гидростатического давления или опрокидывающего момента в результате горизонтальных сил.

Уплотняющие сваи

Этот тип свайного фундамента весьма эффективен при рыхлении сыпучих грунтов для увеличения несущей способности грунта. Куча песка очень эффективна для этой цели, так как не требует переноски груза.
Анкерные сваи

Эти типы свай рекомендуется использовать в качестве анкеров для защиты от горизонтального растяжения.

Шпунтовые сваи

Эти типы свай используются для подъема гидротехнических сооружений, которые могут пригодиться для уменьшения просачивания.

Тесто сваи

Эти типы свай полезны, когда дело доходит до предотвращения горизонтальных и наклонных сил, которые возникают в прибрежных сооружениях.

Сваи с боковой нагрузкой

Эти типы свай чрезвычайно полезны, когда дело касается опорных стен, мостов и плотин. Они также эффективны при использовании в качестве кранцев в доках и гаванях.

Типы свай по составу и материалу

Деревянные сваи

Эти типы свай очень эффективны при использовании в полностью сухом состоянии или в условиях погружения.

Стальные сваи

Эти типы свай представлены в виде трубных свай, шпунтовых свай и двутавровых свай.

Бетонные сваи

Эти типы свай бывают сборными или монолитными. Было замечено, что сборные сваи являются армированными по своей природе. При этом установка монолитных свай производится предварительными земляными работами. Существуют различные типы монолитных свай: сваи Макартура, сваи Франки и сваи Раймонда.

Композитные сваи

Эти типы свай очень эффективны, когда определенный участок сваи погружен под воду.Он бывает в виде бетона и дерева или бетона и стали.

Типы свай на основе установки

Забивные сваи

Этот тип сваи используется для забивания деревянных, бетонных или стальных свай на место с помощью сваебойного инструмента.

Монолитные сваи

В этих типах свай используются только бетонные сваи. В процессе эксплуатации сваи просверливаются и забиваются бетоном. Возможно добавление подкреплений в соответствии с требованиями.

Забивные и монолитные сваи

Идеальное сочетание забивных и монолитных свай. В нем используется кожух или оболочка. Один из наиболее часто используемых типов свай — сваи Франки, которые являются частью забивных и монолитных свай.

Теперь, когда вы ознакомились с различными типами свайных фундаментов, давайте обратим наше внимание на преимущества свайных фундаментов.

Возможность изготовления сборных железобетонных изделий в соответствии со спецификациями
Может быть предварительно изготовлен в любой форме, размере и длине, что сокращает общее время завершения;
Дает аккуратную и чистую презентацию, требуя минимального контроля и меньше места для хранения;
Может использоваться в помещениях, где бурение скважин не допускается, благодаря его способности брать и находить подземные водные горизонты, находящиеся под давлением.

Отличный вариант при работе над водой, так как он может быть очень эффективным при строительстве причалов и свай на пристанях.

Давайте теперь углубимся в свайный фундамент и ответим на некоторые вопросы, которые могут у вас возникнуть по этой теме.

Также читайте: Преимущества и недостатки свайных фундаментов

Зачем нужен свайный фундамент?

Свайные фундаменты пользуются большим спросом, когда речь идет о передаче нагрузок от надстроек со слабого фундамента на более прочный и менее сжимаемый более жесткий грунт.Таким образом он выдерживает все горизонтальные нагрузки и повышает эффективность фундамента.

Какие бывают ситуации, когда свайный фундамент имеет высокую эффективность?

Свайный фундамент может быть чрезвычайно эффективным при слабом слое почвы на поверхности. Причина? Слой не сможет выдержать вес здания. Когда нагрузки зданий проходят через свайный фундамент, они смещаются в сторону более прочной каменной кучи, которая находится прямо под слабым слоем.

Насколько глубока должна быть опора?

Было замечено, что глубина основания должна иметь минимальную глубину 12 дюймов под прошлой ненарушенной почвой.Что касается опор, то они должны быть минимум на 12 дюймов ниже линии замерзания или должны быть защищены от мороза. Ширина опор должна быть не менее 12 дюймов.

Какие три самых прочных фундамента дома?

Три самых прочных фундамента дома:

Фундамент из плит
Фундамент подвала
Фундамент подвала

Какую глубину следует учитывать при строительстве фундамента?

Если вы находитесь рядом с коренной породой или нуждаетесь в армировании сталью, важно вырыть глубокий фундамент.Начните любой тип фундамента, выкопав опоры шириной не менее 2 футов и глубиной до линии замерзания. Существуют определенные фундаменты, которым может потребоваться дополнительная ширина, некоторые — максимум 6 футов в ширину.

Заключительные слова

В этой статье мы предоставили исчерпывающий обзор свайного фундамента.

Разное

столбчатый, ленточный, плитный, свайный, из винтовых свай

Свайный фундамент: виды, рекомендации и применение

Причины применения свайного фундамента

Разновидности свай

Виды свайных фундаментов

Применение свайных фундаментов

Свайный фундамент под ключ в Челябинске

Особенности устройства фундамента на сваях

Как сделать заказ на фундамент

Свайный фундамент своими руками: использование и строительство

Понятие свайного фундамента

Причины выбора свайных фундаментов

Конструкции свайного фундамента

Расположение и материалы свай

Технология строительства свайного фундамента

Бурение скважины

Бетонирование и армирование свай

Устройство ростверка

Ограничения в использовании свайного фундамента

Свайный фундамент | Строительство фундамента

Свайный фундамент

Что такое свайный фундамент

Подробнее о типах фундамента

Преимущества свайного фундамента

Винтовые сваи

свайный фундамент — это.

Смотреть что такое «свайный фундамент» в других словарях:

Утепление свайного фундамента ПЕНОПЛЭКСом

Что такое свайный фундамент

Плюсы и минусы винтовых металлических свай

Техническое решение свайного фундамента с ПЕНОПЛЭКС®

Не допускайте ошибок!

Что такое свайный фундамент? Типы свайных фундаментов

Когда использовать свайный фундамент

Классификация свайных фундаментов по функциям или применению

Шпунтовые сваи

Несущие сваи

Концевые опорные сваи

Фрикционная свая

Сваи уплотнителя грунта

Классификация свай по материалам и методу конструкции

деревянные сваи

Бетонные сваи

Сборные бетонные сваи

Монтируемые в дворец бетонные сваи

Стальные сваи

Изделия свайных фундаментов

Свайные фундаменты — проектирование зданий

Фундамент свайный — Проектирование зданий

Фундамент свайный — Проектирование зданий

Что такое свайный фундамент? Виды свайного фундамента

Каковы потребности и функции свайного фундамента?

Когда и где используются свайные фундаменты?

Руководство по свайному фундаменту | Типы свайных фундаментов

Когда использовать свайный фундамент?

Типы свайных фундаментов.

Зачем нужен свайный фундамент?

Какие бывают ситуации, когда свайный фундамент имеет высокую эффективность?

Насколько глубока должна быть опора?

Какие три самых прочных фундамента дома?

Какую глубину следует учитывать при строительстве фундамента?

Добавить комментарий Отменить ответ
