Размер кондиционера — внутренний блок настенной системы.

Часто, во время ремонта, многие задумываются об установке сплит-системы и планируют дизайн комнат под размер кондиционера. Внутренний блок данного устройства необходимо разместить таким образом, чтобы он не только был правильно расположен, но и наиболее гармонично смотрелся в задуманном интерьере.

Приобретение и выбор самого кондиционера часто планируется ближе к окончанию ремонта, а уложить под него «трассу» и подвести «питание» нужно уже сейчас. Так вот для таких случаев и написана данная статья. В ней мы подробно рассмотрим, какие расстояния необходимо учесть для последующего монтажа, и выявим наиболее универсальные размеры внутренних блоков (настенных бытовых устройств).

Вначале сразу хотим предупредить, что бывают «нестандартные» модели кондиционеров, которые могут иметь уникальные размеры и характеристики. И поэтому данную статью не стоит воспринимать как 100% универсальную.

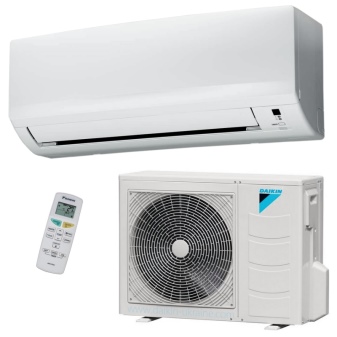

Размер кондиционера. Внутренний блок сплит-системы

Чаще всего жилые комнаты имеют небольшую площадь (до 25 м. кв.) Для таких помещений подходят кондиционеры до 2,7 кВт (мощность охлаждения не путаем с потребляемой мощностью) – обычно их называют «семерки» или «девятки». Как правило, «семерки» и «девятки» (одной и той же модели) имеют одинаковые габаритные размеры, а так же одинаковый диаметр трубок. Поэтому далее будем учитывать одинаковые размеры и характеристики рассмотренных типоразмеров.

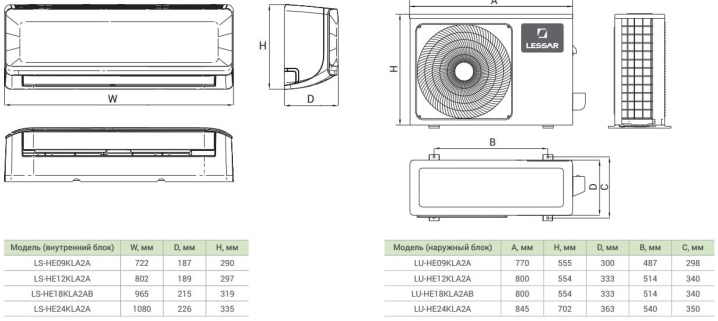

Габаритные размеры внутреннего блока, которые нас интересуют в первую очередь

длина блока. Наиболее стандартная длина внутренних блоков 700-800 мм. Немного реже встречаются до 900 мм. По личному опыту в расчет лучше всего взять среднюю длину 770 мм.
высота блока. Чаще всего эти размеры лежат в пределах 250-290 мм. Для планирования будем учитывать 270 мм.

Глубина нас не сильно интересует (170-240 мм). Таким образом, мы выявили усредненный размер внутреннего блока 770 x 270 мм.

Расстояния от стен и потолка

расстояние от потолка до верха кондиционера. Сразу скажу, что противоречий по данному размеру множество. В каких-то инструкциях указывают минимальное расстояние 50 мм, в каких-то рекомендациях 300 мм. Практика показывает, что наиболее оптимальное расстояние лежит в пределах 60-150 мм. За расчет берем 100 мм. Важно, чтобы данное расстояние соблюдалось от конечного (обниженного) потолка до верха кондиционера. Плинтус (если он запланирован) должен быть меньше этого расстояния минимум на 30 мм.
расстояние от стены (в случае «бокового монтажа») учитываем так: расстояние от стены до штор (150-250 мм.) + расстояние от штор до блока (150-250 мм.) А среднее расстояние от стены до блока будем рассчитывать 400 мм.

стандартные габариты. Ширина и высота внутреннего блока слит-системы для квартиры

Поставить внутренний блок кондиционера – не просто вписаться в интерьер комнаты рядом с комодом или над письменным столом возле окна. Зачастую установку кондиционера согласуют с изменениями, запланированными по случаю полной перепланировки уже существующего дома или квартиры или в только что сданной новостройке.

Взаимосвязь мощности и габаритов блока

Хозяин домовладения или собственник рабочего помещения точно знает, какая модель кондиционера подойдёт ему в его конкретном случае. Выбор осуществляется не только по рабочим характеристикам кондиционера (мощность, количество режимов и другие общие и вспомогательные функции), но и по размерам, которыми должны обладать наружный и внутренний блок.

Почти все владельцы домохозяйств предпочитают именно сплит-систему за её энергоэффективность, высокую холодовую отдачу и многообразие разновидностей сплитов, представленных на рынке микроклиматической техники.

Размеры внутреннего и внешнего блоков – главный фактор, влияющий на холодовую мощность. У мелкого внутреннего блока вряд ли внутренний контур, по которому циркулирует обретающий газовое агрегатное состояние хладагент, окажется достаточно велик, чтобы выдавать, скажем, всё те же 15 киловатт мощности по забираемому из комнаты теплу. В спальне до 25 м2 холодовой мощности в 2,7 кВт достаточно, чтобы за час опустить температуру, к примеру, с 32 до 23 градусов.

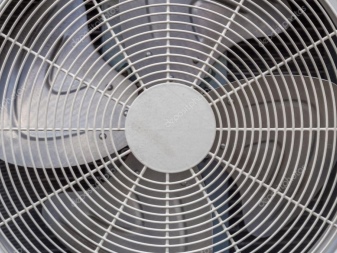

увеличение холодовой мощности достигается и за счёт несколько более мощного двигателя цилиндрического пропеллера, сдувающего только что сгенерированный контуром холод в комнату. Но «оборотистость» вентилятора, разогнанного на полную мощность, привносит дополнительный шум в охлаждаемом помещении. Диаметр трубок фреонотрассы остаётся неизменным.

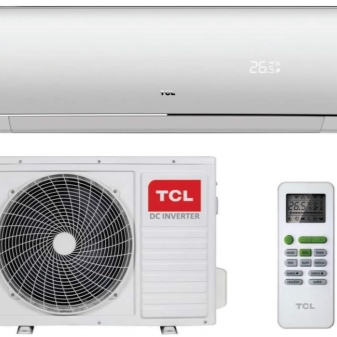

Габариты внутреннего блока

Типовая длина комнатного блока сплит-системы – в среднем три четверти метра. Редкость – блок длиной 0,9 м. Монтажники часто отмеряют усреднённую длину в 77 см. Высота блока – 25-30 см, часто используется усреднённое значение в 27 см. Глубина (от передней панели до стены) – 17-24 см. Глубина здесь уже не столь важна. Практическая (установочная) длина и высота – 77х27 см, что вписывается в требования для квартир.

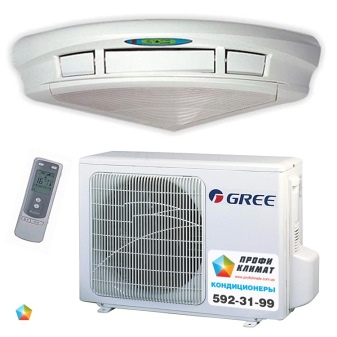

У компактного потолочного модуля, часто имеющего «приплюснутую» сверху форму, встречается квадратичное исполнение со стороной от 50 см до 1 м. Если блок канальный, то основная его часть скрывается в вентканале. У колонных модулей, устанавливаемых на пол, высота равна примерно 1-1,5 м, а ширина и глубина – как у небольших однокамерных холодильников, например, 70х80 см. Из-за этого колонные модули не располагают в малых комнатах.

Будь это крупно- средне- или мелкогабаритный модуль, его принцип размещения может не меняться, особенно у моделей одной линейки. Сплит-кондиционер повышенной мощности не обладает слишком маленьким внутренним блоком. И наоборот, маломощной сплит-системе незачем слишком вместительный комнатный блок.

Расположение

Бывали случаи, когда из-за особенностей архитектуры здания потолочный блок располагали на стене или наоборот. От того, как он будет располагаться, работа охладителей не зависит, главное – не залить электронику блока водным конденсатом, образующимся в процессе работы.

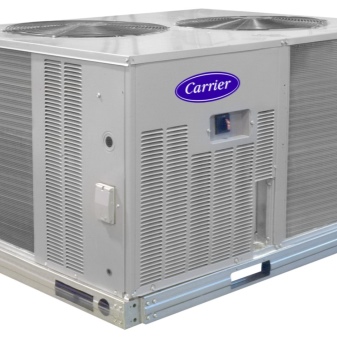

У конкретных фирм время от времени появляются собственные подходы к размещению комнатных модулей сплит-систем. Так, Carrier презентовала вертикальный блок с боковым выходом охлаждённого воздуха. Фирма Gree предложила угловые кондиционеры.

Подобные решения пользуются успехом у владельцев небольших однокомнатных квартир, стеснённых дефицитом пространства.

Примеры готовых размеров

Так, у компании Gree глубина комнатного модуля – всего 18 см. Длина и ширина здесь варьируются соответственно в пределах 70-120 и 24-32 см.

У Mitsubishi кондиционеры имеют следующие размеры: 110-130х30-32х30 см. Такие размеры берутся неспроста: для качественного обдува радиус цилиндрического вентилятора должен быть не менее нескольких сантиметров, а его длина – хотя бы в 45 см.

Китайские кондиционеры от компании Ballu – самые маленькие системы. Модель BSWI-09HN1 обладает блоком с габаритами 70×28,5×18,8 см. Модель BSWI-12HN1 – аналогичная, отличается лишь чуть большим внешним блоком, размер которого для внутреннего жилого пространства особого значения не имеет.

Но дальше всех продвинулась компания Supra: у её модели US410-07HA размеры внутреннего блока составляют 68x25x18 см. Компания Pioneer чуть отстала: у модели KFR-20-IW составила 68×26,5×19 см. Наконец, Zanussi также преуспела: модель ZACS-07 HPR обладает внутренним блоком с габаритами 70×28,5×18,8 см.

Дальнейшее уменьшение размеров наружного и внутреннего блоков могло бы повлечь за собой снижение КПД из-за недостаточной габаритной мощности. Ни один производитель ещё не представил прямоугольный внутренний блок, чья длина была бы не более 60 см.

Заключение

Каким бы ни был размер внутреннего блока, необходимо подобрать тот, который не отнимет значительную часть пространства от общей кубатуры вашей комнаты или рабочего кабинета своими большими габаритами. Также блок не должен оказаться слишком шумным. И желательно, чтобы он органично вписывался в дизайн помещения.

Об установке кондиционера смотрите далее.

5 типов, характеристики, размеры и установка

Кондиционер уже давно стал привычным бытовым прибором. Из всего многообразия устройств для охлаждения воздуха наибольшей популярностью пользуются сплит-системы, состоящие из двух узлов-блоков, один из которых устанавливается за пределами помещения, а другой находится внутри. Внутренний блок кондиционера — сложное устройство, которое забирает теплый воздух из помещения и отправляет обратно уже охлажденным.

Содержание статьи

Устройство кондиционера

Любой кондиционер функционирует благодаря свойствам жидкостей выделять тепловую энергию при выделении жидкости и поглощать тепло при ее испарении.

Внутренний блок всегда размещается в помещении (обычно крепится на стене или потолке), а внешний – выносится за его пределы. Оба блока соединяются между собой электропроводкой и медным трубопроводом, по которому в ходе работы непрерывно циркулирует фреон.

Вне зависимости от дизайна и габаритов внутренний блок сплит-системы обязательно имеет в конструкции следующие составные части:

Компрессор. Отвечает за сжатие хладагента и его циркуляцию по замкнутому контуру.
Испаритель (теплообменник). В этом радиаторе фреон преобразуется из жидкости в газ.
Вентилятор. Нагнетает воздушный поток, идущий на испаритель.
Терморегулирующий вентиль. Помогает снизить давление хладагента перед испарителем. Как правило, представляет тонкую, изогнутую спиралью, медную трубку.
Набор фильтров. Задерживают пыль и более крупные фракции мусора, неизбежно содержащиеся в комнатном воздухе.
Воздухораспределительная система.
Жалюзи, отвечающие за направление потока воздуха.
Датчики температуры.
Светодиодные индикаторы.
Информационное табло.

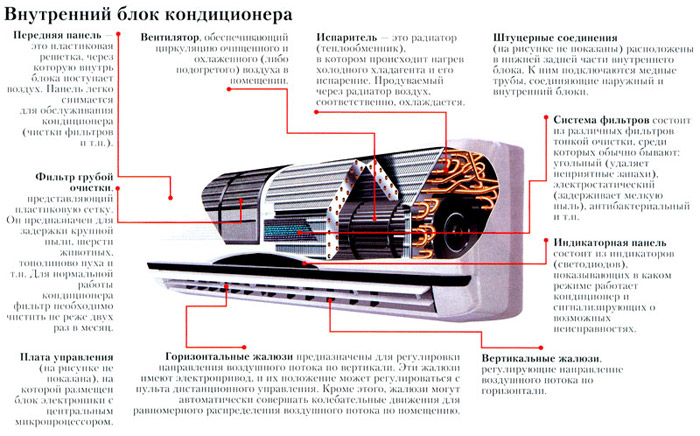

Конструкция внутреннего блока

Обратите внимание! Поскольку внутренний блок сплит-системы часто располагается на недосягаемой высоте, прибор всегда содержит в комплекте пульт дистанционного управления.

Внешний блок устроен проще, а вместо испарителя в устройстве стоит конденсатор – блок, отвечающий за фазовый переход фреона из газообразного состояния в жидкое.

Помимо главной функции, современные сплит-системы могут иметь дополнительные опции. Так, более совершенные и дорогие модели оснащаются фильтрами тонкой очистки, возможностью увлажнения или ионизации воздуха, возможностью управления с мобильных устройств и т.п.

Типы внутренних блоков

По конструкции и внешнему дизайну внутренние блоки сплит-систем подразделяют на несколько групп:

Настенные. Оптимальный выбор для домашнего использования. Подвешиваются на стену, чаще всего вблизи окна.
Колонные. Имеют большую мощность, используются в крупногабаритных помещениях. Устанавливаются на полу.
Кассетные. Удобны для встраивания в подвесной потолок, поэтому чаще используются для охлаждения офисных помещений.
Напольно-потолочные. Представляют разумный компромисс между компактностью настенных и производительностью колонных моделей. Осуществляют обдув в обе стороны, что делает их незаменимыми в помещениях сложной конфигурации.
Канальные. Своеобразный гибрид кондиционера и приточной вентиляционной установки. Устройство встраивается в стену или потолок, на виду остается лишь распределительная решетка. Главный недостаток – потребность в свободном пространстве (не менее 30 см) над потолком или за стеной. В современных квартирах это условие нередко становится определяющим.

Виды внутреннего блока

Роль внутреннего блока кондиционера

В общих словах, суть работы внутреннего блока можно описать следующим образом.

Вентилятор устройства втягивает теплый воздух из комнаты и подает его на холодный змеевик, по которому движется фреон. Хладагент поглощает тепло из воздушной смеси и за счет этого тепла начинает менять свои свойства – идет процесс его испарения.

Газообразный хладагент идет в компрессор, где сжимается, разогревается до 70-90°С и перемещается в конденсатор. Здесь газ под действием потока воздуха остывает, вследствие чего переходит в жидкую форму с выделением тепловой энергии. Жидкий хладагент проходит через терморегулирующий вентиль, остывает и вновь подается в испаритель. Цикл повторяется.

При работе в режиме нагрева идут обратные процессы. Оба блока условно меняются местами, соответственно, теплый воздух идет в помещение из внутреннего блока.

Размеры внутреннего узла

В стандартном исполнении блок представляет собой прямоугольный агрегат в пластиковом или металлическом корпусе. Габариты устройства определяют его производительность и подбираются под общую площадь обслуживаемых помещений.

Каждый серьезный производитель имеет линейки крупногабаритных, стандартных и малых моделей.

Размеры внутренних блоков варьируются в таких пределах:

Ширина. 70-120 см.
Высота. 24-32 см.
Глубина. 18-30 см.

Обратите внимание! Если существует потребность в устройствах отличных габаритных размеров, их скорее всего придется делать под заказ.

Габариты внутреннего блока определяют пространство для теплообменника и его обдувания воздухом. Чем меньше размеры, тем меньше данный элемент и, следовательно, производительность прибора. Впрочем, некоторые производители идут другим путем – в компактном корпусе размещается маленький теплообменник, а производительность наращивается благодаря более мощному вентилятору. Выигрывая в размерах, такой кондиционер будет проигрывать аналогам по уровню шума.

Технические характеристики внутреннего блока

Чтобы подобрать оптимальную модель кондиционера следует обращать пристальное внимание на технические характеристики устройства. У каждого производителя может быть свой набор рабочих характеристик, но основной перечень показателей един для всех и включает такие позиции:

Потребляемая мощность. Часто указывается общее значение для наружного и внутреннего блоков, где внутренний модуль расходует лишь малую часть – не более 100-200 Вт.
Мощность обогрева.
Мощность охлаждения.
Расход воздуха. Показывает, какой объем воздуха устройство способно пропускать через себя в единицу времени.
Габариты устройства.
Вес.
Рекомендуемая площадь. Облегчает выбор потребителям, показывая, для каких объемов помещений устройство будет оптимальным.

Все эти данные прописываются в сопроводительной документации, а также на информационной панели на самом устройстве.

Особенности монтажа кондиционера

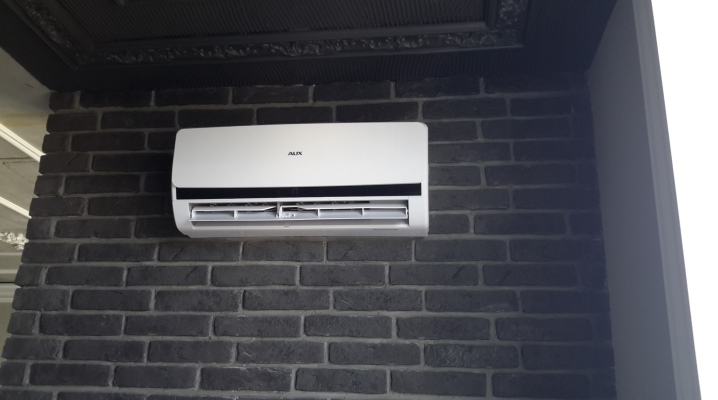

При монтаже настенного модуля в первую очередь следует определиться с местом его расположения. Специалисты рекомендуют выбирать место таким образом, чтобы расстояние до внешнего блока было минимальным и не превышало 5 метров. Это позволит сэкономить на коммуникациях и повысить эстетическую составляющую готовой конструкции.

Если сделать трассу короткой не получается, коммуникации можно скрыть в стене, либо аккуратно проложить в пластиковом коробе.

Другие разновидности внутренних блоков монтируются в следующих местах:

Кассетные. Встраиваются в конструкцию подвесного потолка с таким расчетом, чтобы холодный воздух по возможности шел не на места пребывания людей, а в нежилые или редко используемые зоны.
Колонные. Устанавливаются на ровном участке пола.
Канальные. Размещаются в конструкции подвесного потолка. Чтобы свести к минимуму шум от работающего устройства допускается размещение блока в нежилом помещении.

Это важно! Стоит избегать мест, где на внутренний блок будет попадать прямой солнечный свет, либо воздействовать иной источник тепла.

Сама процедура монтажа не отличается большой сложностью. Достаточно произвести предварительную разметку, высверлить необходимое количество отверстий, вставить в них дюбеля и прочно закрепить на стене монтажную пластину. На эту пластину подвешивается внутренний блок кондиционера.

Крепление на потолок несколько отличается по технологии. В подготовленные отверстия вставляются цанговые крепления, в которые вкручиваются шпильки. На шпильки подвешивается блок и плотно прикручивается гайками.

Следует иметь в виду, что установку канальных кондиционеров удобнее и проще производить на этапе строительных или ремонтных работ. Другие типы блоков можно монтировать в любое время.
