Профиль 60х27 мм для гипсокартона, цена

0,32-0,35 мм 1 0,35 мм 1 0,35-0,38 мм 1 0,4 мм 4 0,45 мм 1 0,5 мм 2 0,55 мм 3 0,6 мм 6 0,25 мм 0,3 мм 2 мм

Профили для гипсокартона Knauf, цена

Профиль для гипсокартона | Завод Атлант

Каркас для гипсокартона

Каркас для гипсокартона выполняется из

Профили для гипсокартона КНАУФ выпускается на автоматических линиях, гарантирующих высокое качество ГКЛ

Заказать гипрочный профиль для гипсокартона и быструю доставку  по Санкт-Петербургу, вам нужно по телефонам указанным на сайте .

Купить по низкой цене профили для  гипсокартона

Весь ассортимент профилей для гипсокартона дешево купить по низкой цене возможно в СПб, по адресу Выборгское шоссе. дом 312 завод АТЛАНТ.

Все размеры  профилей для гипсокартона выпускаются на автоматических быстроскоростных высокоточных линиях

Абсолютно все

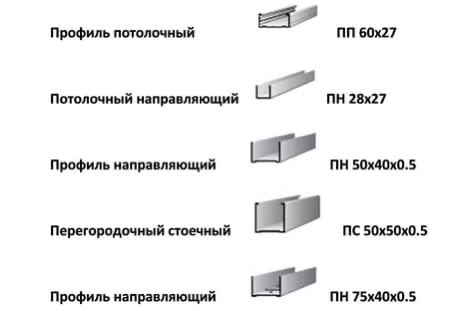

Профиль для гипсокартонных листов (ГКЛ) и все размеры: направляющий, потолочный, стоечный

ППН 27х28х0. 5х 3000мм.       ПП 60х27х0.5х3000мм

ПС 50Х50Х0.5мм     ПН 50Х40Х0.5мм

ПС 75Х50Х0.5мм    ПН 75Х40Х0.5мм            ПН100Х50Х0.5мм    ПН 100Х40Х0.5мм

Профиль потолочный ПП 60Х27Х0.5мм и профиль потолочный направляющий ППН 27Х28Х0.5мм

Профиль стоечный ПС 50Х50Х0.5мм  и профиль направляющий ПН 50Х40Х0.5мм

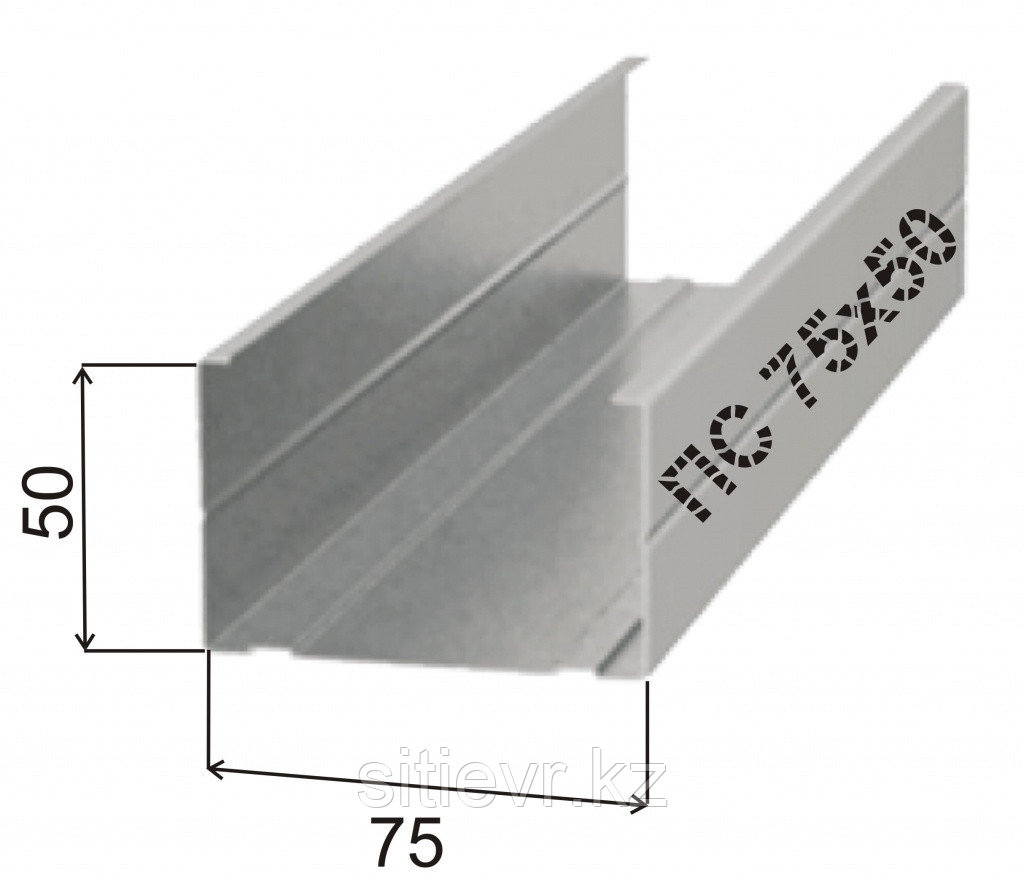

Профиль стоечный ПС 75Х50Х0.5мм  и профиль направляющий ПН 75Х40Х0.5мм

Профиль стоечный ПС 100Х50Х0.5мм  и профиль направляющий ПН 100Х40Х0.5мм

Размеры профиля для монтажа гипсокартона

  Для защиты от возможного воздействия агрессивных сред металлические профили для ГКЛ оцинковывают. В нормальной воздушной среде на оцинкованной поверхности профиля образуется слой углекислого цинка, который предотвращает дальнейшее окисление материала. Действенное защитное покрытие получается в результате прочного сцепления стали и внешнего слоя цинка. При укорачивании профилей места разрезов не требуют дополнительной антикоррозийной обработки. Профили системы ТИГИ knauf (кнауф) выпускаются длиной 2750, 3000, 4000 и 6000 мм (при желании можно заказать элементы необходимой длины).

В данной статье мы рассмотрим основные размеры направляющих и стоечных профилей для гипсокартона.

Размеры 17х20 3м, 0,50мм

  Направляющий потолочный профиль UD17 используется для монтажа каркаса одно — уровневых подвесных потолков и облицовок стен. Профили U D 17 применяются при монтаже каркасов гипсокартонных подвесных потолков, пристенных конструкций (фальшстен) в помещениях где очень важна экономия полезной площади- это: ванные комнаты, санузлы, гардеробные, кладовки, лоджии, балконы, коридоры, лестничные клетки и т. д.. Материал легко прирезается ножницами по металлу, скрепляется между собой и с профилями других марок, например, с профилями CD47 с помощью саморезов по металлу 3,5×9,5 мм.

  Профиль направляющий потолочный UD17 крепится на стены по периметру помещения (при монтаже подвесного потолка), и к полу и потолку при монтаже фальшстен Дюбелями быстрого монтажа соответствующего размера. К преимуществам применения профилей UD17 по сравнению с другими материалами относятся:

• низкая стоимость

•  экономия полезной площади

• антикоррозионная стойкость

• легкость по весу и простота монтажа

• универсальность применения

• надежность и длительный срок службы

• экологичность и пожаробезопасность

• простота транспортировки.

Размеры 47х17 3м, 0,50мм

  Потолочно- стоечный профиль CD 47/17 имеет С-образную форму и предназначен для устройства каркасов подвесных потолков и облицовок стен. Профили CD47 применяются при монтаже каркасов гипсокартонных подвесных потолков, пристенных конструкций (фаьшистен) в помещениях где очень важна экономия полезной площади это: ванные комнаты, санузлы, гардеробные, кладовки, лоджии, балконы, коридоры, лестничные клетки и т.д.. Края полок профиля загнуты внутрь, и за счет этого он может либо висеть на подвесе с разжимным элементом, либо крепиться с помощью прямого подвеса- деталь ES47.

  Прямые подвесы крепятся на профиле при помощи саморезо 3,5/9,5 мм. Широкая (47 мм) стенка служит удобным основанием для крепления гипсокартона. С использованием специальных соединителей, входящих в комплект экономсистемы, CD 47-профиль позволяет произвести быстрый и несложный монтаж. Несмотря на уменьшенные, по сравнению с CD60 , размеры профиль CD 47 способен нести такую- же нагрузку за счет повышенной жесткости профиля.

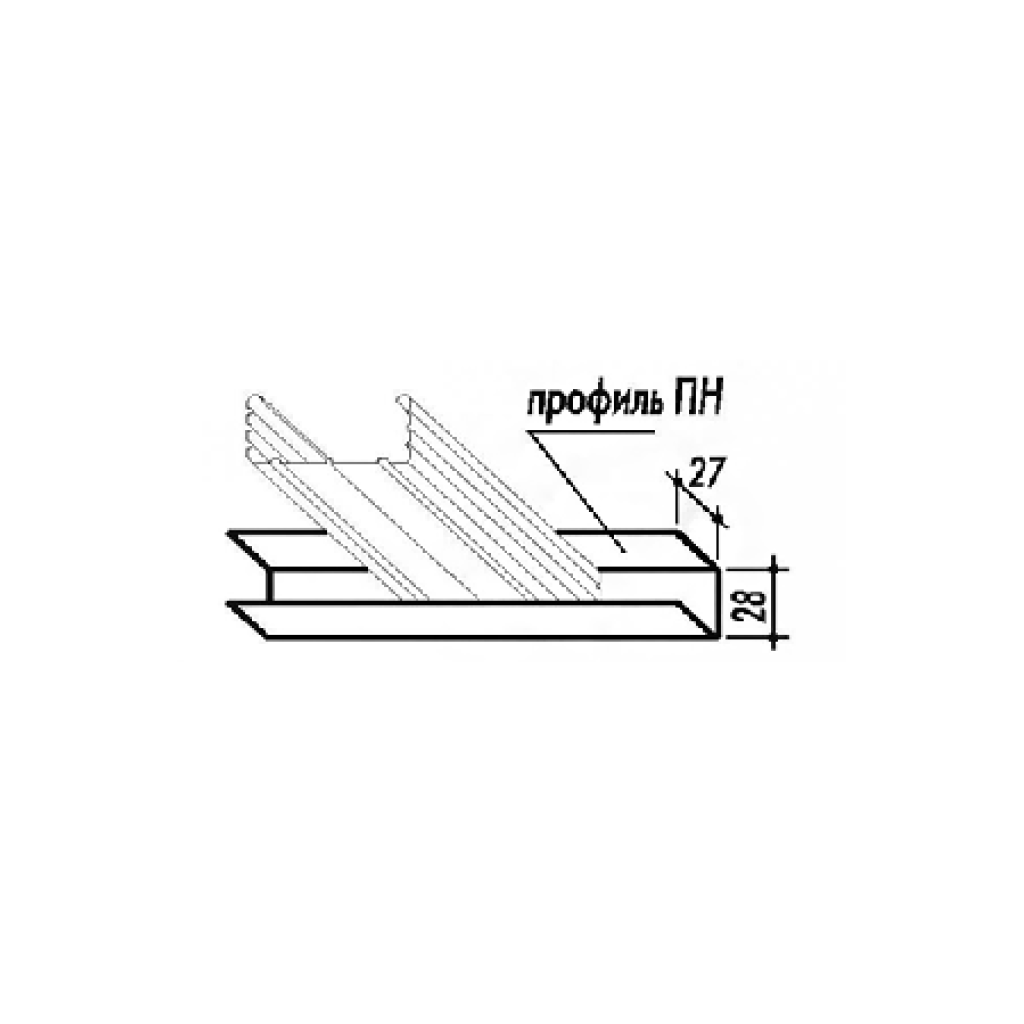

Размеры 27х28 3м, 0,50мм

  Профиль направляющий потолочный ( UD 28/27) Направляющий потолочный профиль используется для монтажа каркаса одно — уровневых подвесных потолков и облицовок стен. При монтаже каркасов подвесного потолка UD -профиль крепится по периметру помещения.

  В случае установки каркаса облицовки профиль крепится к полу и потолку. В стенке профиля имеются отверстия диаметром 6 мм. Они расположены с шагом около 250 мм и предназначены для крепления к стенам при помощи дюбелей. Материал легко прирезается НОЖНИЦАМИ ПО МЕТАЛЛУ, скрепляется между собой и с профилями других марок, например, с профилями CD60 с помощью саморезов по металлу 3,5×9,5 мм. Профиль направляющий потолочный (UD 28/27) крепится на стены по периметру помещения (при монтаже подвесного потолка), и к полу и потолку при монтаже фальшстен дюбелями быстрого монтажа соответствующего размера.

Размеры 60х27 3м, 0,50мм

  Потолочный профиль CD 60/27 имеет С-образную форму и предназначен для устройства каркасов подвесных потолков и облицовок стен. Полки CD -профиля имеют по три ребра, придающих ему дополнительную жесткость. Стенка профиля также имеет три ребра — один в центре и два более широких по краям.

  Крепление CD -профиля к несущим основаниям (перекрытиям) осуществляется при помощи специальных подвесов (прямых с зажимом). Края полок профиля загнуты внутрь, и за счет этого он висит на подвесе с зажимом. Прямые подвесы крепятся на профиле при помощи саморезо 3,5/9,5 мм. Широкая (60 мм) стенка служит удобным основанием для крепления КНАУФ-листов или КНАУФ-суперлистов. С использованием специальных соединителей, входящих в комплект подвесного потолка, CD — профиль позволяет произвести быстрый и несложный монтаж.

Размеры 42х30 3м, 0,50мм

  Профиль направляющий применяется в качестве направляющей основы для стоечных профилей, а также для устройства перемычек между ними в каркасах перегородок при устройстве дверных проемов.

Монтируется в паре с стоечным профилем 42х37.

  Сделан методом холодного проката из оцинкованной металлической ленты толщиной 0,50 мм.

Размеры 42х37 3м, 0,50мм

  Изготовленный из оцинкованного холоднокатаного металла стоечный профиль 42/37 имеет С-образную форму и является элементом каркаса для монтажа гипсокартонных листов при устройстве легких перегородок и интерьерной облицовки.

  Применяется в комплекте с направляющим профилем 42/30.

Размеры 50х40 3м, 0,50мм

  Профиль направляющий (UW) имеет П-образную форму и служит в качестве основания для стоечных профилей, а также для устройства перемычек между ними в каркасах перегородок и облицовок.

  UW-профиль монтируется в паре со стоечным 50/50 CW-профилем. Направляющие UW-профили производятся с готовыми отверстиями диаметром 6 мм в стенке профиля, предназначенными для установки дюбелей, что существенно облегчает процесс крепления профиля к несущему основанию. При необходимости дополнительные отверстия для дюбелей можно просверлить в стенке профиля с помощью перфоратора.

Размеры 50х50 3м, 0,50мм

  Стоечный профиль 50/50 для перегородок имеет С-образную форму и служит в качестве вертикальных стоек каркасов, предназначенных для перегородок и облицовок на основе как гипсокартонных КНАУФ-листов, так и КНАУФ- суперлистов.

  Стандартная длина стоечнного профиля 3000 и 4000 мм. По спецзаказу можно заказать и другую длину, соответствующую высоте Вашего помещения. Монтируется стоечный профиль в паре с соответствующим по типоразмеру направляющим профилем. Размер стенки CW -профиля обеспечивает плотную, без зазоров и деформирования полок стыковку с направляющим профилем. Расположение ребер на полке профиля — один в центре и два по краям на расстоянии 10 мм от центрального — значительно облегчает работу мастера по установке винтов в процессе крепления гипсокартона. Продольные ребра на полке CW -профиля придают ему дополнительную жесткость. Центральное ребро является ориентиром как при установке каркаса, так и при установке КНАУФ-листов или КНАУФ- суперлистов. В этом случае вероятность попадания винта мимо гофра полки практически отсутствует. Это особенно важно при устройстве многослойных обшивок.

  Монтаж листов необходимо производить в одном направлении со стороны стенки стоечных профилей. Благодаря этому ввинчиваемый винт не будет отгибать внутрь полку профиля при креплении следующего листа. На стенке профилей имеются три пары отверстий размером 33 мм, которые позволяют произвести монтаж электропроводок внутри перегородок и облицовок. Выбор профиля осуществляется исходя из необходимой высоты перегородки, ее конструкции (однослойная или двухслойная) и требований к звукоизоляции. Крепление стоечного профиля к направляющему производится при помощи просекателя методом «просечки с отгибом» или фосфатированными саморезами со сверлом 3,5/9,5 мм.

Как резать профиль для гипсокартона в домашних условиях

Без гипсокартона сегодня не обходится ни один ремонт. Этот современный материал прочно закрепил за собой позицию лидера на строительном рынке. Если вы решили заниматься своими руками внутренней отделкой помещения гипсокартонными листами, вы должны знать, что вам придется иметь дело не только с этим материалом, но и с металлическими профилями. Последние используются для создания каркаса, который затем и обшивается листами гипсокартона.

Металлический каркас

Из-за того, что гипсокартонные листы используются для сборки самых различных по сложности конструкций, металлические профиля нужно резать, изгибать и соединять. Все эти манипуляции нужно делать правильно, чтобы не повредить материал и создать прочную конструкцию.
В данной статье мы рассмотрим все, что касается вопроса о разрезании профилей.

Ассортимент материала

Направляющий профиль

Казалось бы, что может быть тяжелого в таком процессе? Но как показывает практика, даже с таким, казалось бы, простым делом могут возникнуть определенные трудности.
Металлический каркас почти всегда необходим для гипсокартона. Для его монтажа нужно использовать профиля. Следует отметить, что профиль для гипсокартона может быть разным. На сегодняшний день существуют следующие типы профилей:

• направляющий;
• стоечной.

Это два основных типа каркасных элементов. Но профили также могут быть и следующих видов:

Всех их в ходе сборки каркаса приходится резать, так как вряд ли вам понадобится использовать всю длину рейки. Обычно профиль нужно разрезать на несколько кусочков, чтобы создать каркас под необходимую конструкцию.

Обратите внимание! Перед тем, как резать профиля, нужно точно знать размеры необходимых кусочков, чтобы не испортить материал. Здесь как никогда актуально правило «семь раз отмерь, один – отрежь».

Особенности процесса

Так как профиль представляет собой металлический элемент каркаса, то нарезать его на куски нужного размера можно только с использованием соответствующих инструментов.
Они должны отвечать следующим требованиям:

• резать металл;
• не деформировать профильную поверхность;
• быть удобными в эксплуатации.

Под такие требования подпадают далеко не все инструменты, которые можно обнаружить в чулане. Поэтому перед началом работ убедитесь в том, что у вас в доме есть хотя бы один подпадающий под эти требования инструмент (какие именно это инструменты мы поговорим ниже).
Только с его помощью можно правильно разрезать профиль.

Чем нужно запастись

Существует несколько вариантов инструментов, которыми можно резать металлический профиль для гипсокартона:

• ножницы;
• электролобзик;
• ножовка;
• болгарка;
• отрезной станок.

Каждый из этих инструментов имеет свои достоинства и недостатки. Поэтому выбирайте тот из них, который покажется вам наиболее удобным. Главное помните — после обрезки профиль должен остаться в рабочем состоянии.

Варианты нарезки

Как уже говорилось несколько выше, резать профиль для гипсокартона можно разными способами. Они разнятся, в зависимости от того, какой используется инструмент.
Рассмотрим каждый из способов более детально:

• ножницы по металлу. Пользуясь ножницами можно легко, быстро и просто разрезать любой металлический элемент каркаса. Тем более что ножницами обычно и предпочитают пользоваться для подобной нарезки. К тому же найти их в доме куда проще. Орудуя ножницами можно разрезать рейку без лишнего мусора и грязи и тем более шума. Поэтому такой инструмент остается самым популярным в строительных работах, связанных с гипсокартоном;

Обратите внимание! Не стоит специально покупать дорогие современные ножницы. Резать без проблем можно и с помощью старых советских моделей.

• пилка для металла и электролобзик. Более шумный и грязный способ, так как в процессе работы электролобзика на пол будет падать металлическая стружка. Срез в результате получится гладкий и ровный, в отличие от работы с ножницами, однако сам инструмент обойдется гораздо дороже, чем ножницы;
• ножовка для металла. Самый неудобный метод. Резать рейки для гипсокартона таким инструментом очень неудобно и долго, так как металл, из-за своей тонкости, будет постоянно залипать;
• болгарка. Ее можно заменить дрелью с аналогичным режимом. Работать с болгаркой будет очень шумно и «зрелищно», так как во все стороны будут лететь искры. Способ не рекомендуется к использованию, если в комнате поклеены обои, так как отлетающие искры могут прожечь в них дыры;

Обратите внимание! При работе с болгаркой нужно соблюдать технику безопасности. Обязательно одевайте защитные очки на глаза.

• отрезной станок. Работа с таким станком очень похожа на применение болгарки. Но работать со станком будет намного проще. Минусом такого способа является очень высокая стоимость инструмента. Помимо этого станок достаточно внушительный по размерам и занимает много места;

Инструменты

Как видим, все инструменты для нарезки профилей имеют определенные преимущества и недостатки. Наиболее часто из вышеприведенного перечня используются ножницы по металлу. Только помните, что их использование может слегка изменить срез, приведя к его незначительной деформации. Но зато вы без лишних грязи, шума и денежных затрат сможете нарезать каркасный элемент на кусочки нужной длины.
После ножниц, пальму первенства по использованию получил электролобзик. Конечно, здесь имеет быть место грязь и не очень приятный шум. Но зато срез получается идеально гладким.
Остальные инструменты имеют больше недостатков, чем преимуществ. Хотя они и дают гладкий срез, но шум и грязь, которые будут сопровождать весь процесс, перечеркнут любой ровный рез.
Обратите внимание! Какой бы инструмент вы не использовали, перед нарезкой материала убедитесь в том, что все замеры были сделаны правильно.

Техника безопасности

В качестве эпилога немного о технике безопасности. При работе с электроинструментами (болгарка, электролобзик, станок) нужно помнить про меры безопасности. Перед началом работ обязательно ознакомитесь с инструкцией к прибору и наденьте на глаза защитные очки, а на руки – перчатки. Так ваша работа будет избавлена от лишних рисков.
Итак, мы рассмотрели основные инструменты, с помощью которых можно нарезать каркасные элементы и подогнать их под планируемую гипсокартонную конструкцию. Остается только вооружиться одним из них и смело двинуться на свершение строительных подвигов!

Как сделать каркас под гипсокартон правильно — инструкция

При ремонтных работах, для отделки внутренних помещений квартир, загородных домов, дач или офисов чаще применяют такой материал, как гипсокартон. С его помощью удается не только скрыть существенные неровности поверхностей, но и осуществить практически любые идеи при оформлении комнат: арки, сложные системы потолков, перегородки, альковы. В статье рассмотрим, как сделать правильный каркас на стену под гипсокартон.

Содержание:

1. Преимущество стен и потолков из гипсокартона
2. Условные обозначения для гипсокартона
3. Последовательность работ
4. Монтаж потолочного каркаса
5. Каркас стены из металлопрофиля

Преимущество стен и потолков из гипсокартона

• Конструкция каркаса для гипсокартона из профиля позволяет монтировать светодиодную ленту, упорядоченным или хаотичным образом встроенные светильники или подвесить классическую люстру.

• Стены можно оформить нишами и довольно оригинальным способом произвести их подсветку.
• В полученном межпотолочном пространстве поместятся вентиляционные трубы, спрячется электропроводка, останется место и для утеплителя, звукоизоляционного материала.
• А если высота помещения позволяет можно установить и кассетного типа кондиционер, так как толщина внутреннего блока может составлять от 230 до 300 мм.

Условные обозначения для гипсокартона

Приобретая данный строительный материал можно столкнуться со следующими акронимами (аббревиатурой):

• ГКЛ – гипсокартонный лист серого цвета, толщиной от 8 до 16 мм, шириной 1200 мм и длиной 2000-4000 мм. Обычно используется в помещениях, к которым не предъявляются особые требования;
• ГКЛВ – влагостойкий лист (картон окрашен в зеленые тона), который отличается гидрофобными добавками. Производится со следующими размерами: 18х600х2000 мм. Применяется в ванных комнатах или кухнях;
• ГКЛО – огнестойкий гипсокартон имеет розовый оттенок, обладает повышенной стойкостью к воздействию открытым огнем. Его толщина может составлять от 10 до 16 мм, ширина – 1200 мм, а длина – 2000-4000 мм. Такой вид актуален для комнат с камином;
• ГКЛВО – гипсокартон сочетающий в себе влаго- и огнезащитные характеристики, толщина 12-16 мм, ширина 600 или 1200 мм, длина 2000-4000 мм.

Здесь следует отметить, что для потолков используется чаще 9,5 мм листы, а для отделки стен, откосов или создания перегородок, ниш – 12,5 мм, для выполнения проемов лекальных, арочных форм – 6,5 мм гипсокартон.

Не рекомендуется для выставления меток на гипсокартоне использовать маркер, потому что некоторые виды имеют «удивительное» свойство проявляться на поверхности листа даже через несколько слоев шпаклевки и покраски.

Условные обозначения металлического профиля для гипсокартона

• ПС – профиль стоечный П-образного вида с продольными желобками. Его основание называется «спинкой», а боковины – «полками», равные всегда 50 мм. Ширина спинки находится в диапазоне от 50 до 100 мм. Его используют как вертикальные стойки.
• ПН – профиль направляющий, его сечение идентично стоечному профилю. Ширина «полок» только 40 мм, «основания» 50-100 мм. Используется при сооружении стенового каркаса или создании перегородок. Он фиксируется к полу и потолку, образуя рамку для основной конструкции.
• ПП – потолочный профиль (60х27 мм) с 3 продольными канавками. Именно к нему выполняется монтаж гипсокартонных листов.
• ПНП – потолочный направляющий профиль (27х28 мм). При сооружении подвесной конструкции он крепится к стенам комнаты, направляя ПП.
• ПУ – профиль угловой (85°) из перфорированного металла, служит для укрепления углов. Он может быть как внутренним, так и внешним, отличаться по предназначению и параметрам. При дальнейших работах отверстия заполняются шпаклевочным материалом, тем самым обеспечивая надежное сцепление с гипсокартоном.
• ПА – профиль арочный (вогнутый или выпуклый). С его помощью оформляются не только дверные проемы арочного типа, но и создаются подвесные конструкции сложных волнообразных форм.

Если планируется монтаж тяжелой картины, люстры с существенным весом или кронштейнов для установки какого-либо прибора – рекомендуется еще на этапе сооружения усилить каркас в этих точках.

Дополнительные элементы

• Профили могут быть длиной от 2750 до 4000 мм, если необходима большая длина, тогда используется своеобразная муфта (соединитель для ПП 60х27 мм).
• Краб имеет крестообразную форму и используется в точках пересечения профилей, обеспечивая прочность каркаса. Двухуровневый краб одевается на ПП верхнего уровня и надежно фиксирует профиль нижнего уровня.

• Прямой подвес монтируется к стене или потолку, затем производится сгиб по специальным линиям. В полученный П-образный проем вставляются профили и затем фиксируются. После установки излишки «ушек» отгибают или отрезают. Если использовать такой крепежный элемент – подпотолочное пространство составит не более 60 мм.
• С помощью зажимов и тяги анкерного подвеса можно регулировать высоту межпотолочного пространства от 250 до 1000 мм. Его опорная часть обеспечивает стабильное положение ПП.

Метизы

Метизы для крепления направляющих и подвесов выбираются в зависимости от поверхностей, например:

• если стены и потолок из бетона, тогда профиль или анкерные подвесы монтируются дюбелями 6х40 или 6х60 мм в зависимости от качества поверхностей.

• К деревянным основам крепеж производится шурупами 6х70, 6х80 мм.
• Фиксировать между собой все металлические элементы каркаса, например, прямые подвесы к потолочным профилям, стоечные к направляющим, соединительные муфты, крабы — лучше саморезами с острым концом 3,5х11 мм.
• Гипсокартон монтируется к металлическим профилям посредством саморезов с частой резьбой из оцинкованной стали 3,5х25 мм. Здесь нет необходимости выполнять предварительное просверливание рабочего отверстия.
• Прикрепить направляющий профиль для стоек к гипсокартонному потолку можно применив специальные раскрывающиеся дюбеля, которые обеспечат надежное крепление.

Последовательность работ

• Если планируется отделка и стен и потолка, то работу следует начинать с монтажа каркаса на потолке. Редко какой потолок может «похвастаться» ровными углами (90°) и если в этом случае начать ремонтные работы со стен, тогда подгон гипсокартонных листов наверху станет весьма затруднительным.
• Провести электромонтажные работы, подвести кабель к точкам расположения осветительных приборов. Запас длины провода должен составлять 10-15 см от «нового» потолка. Необходимо проверить все соединения (работоспособность) проводки. При установке точечных светильников, следует тщательно распланировать прохождение металлических фрагментов конструкции.
• Производится разметка поверхностей под установку профилей. Точка отсчета начинается с самого заниженного угла или бугра базового потолка. Монтируются горизонтальные направляющие, прямые подвесы, потолочные профили, фиксируются гипсокартонные листы.
• Таким же образом происходит монтаж каркаса на стенах. Определяется их кривизна и устанавливается ПН на потолке и полу, при наличии окон – разметка начинается с них.
• Остается провести шпаклевочные и другие отделочные этапы работы.

Монтаж потолочного каркаса

• Сначала определяется расстояние, на которое опустится новый потолок. Здесь следует помнить, что если будут монтироваться точечные светильники, то необходимо знать их высоту – одним достаточно 5-8 см межпотолочного пространства, другим – 12-15 см.
• Далее на стене находится точка, от нее и будет выполняться вся разметка. При помощи лазерного уровня определяется горизонтальная линия, которую можно провести карандашом или воспользоваться отбивочным шнуром.
• Рулеткой отмерить нужную длину профиля и отрезать, воспользовавшись обычными ножницами по металлу. При необходимости они легко стыкуются, вставляясь один в другой, в этом случае нахлест должен составлять не менее 3 см и эта точка обязательно фиксируется метизом.

• По линиям на стенах монтируется ПНП, некоторые модели уже имеют рабочие отверстия, если нет, тогда они просверливаются с шагом 50 см перфоратором или дрелью в зависимости от основания, к которому крепятся данные профили.
• Далее осуществляется разметка для потолочных профилей. От стены отступить примерно 60 см (так как стены не всегда отличаются идеальными размерами), и уровнем проверить точность нахождения рисок. Отметки должны быть видны на стенах. Профилем, здесь он послужит в качестве линейки, соединить черточки на противоположных стенах, полученная линия станет «точкой» отсчета. От нее параллельно, каждые 60 см проводятся линии по всему потолку.
• Таким же образом произвести разлиновку и по длине комнаты, в итоге почти все ячейки получатся с размерами 60х60 см. Размеры ячеек у стен будут иметь другие параметры.
• Прямые подвесы фиксируются дюбелями (саморезами) с шагом 60-70 см, центр основания должен находиться точно по размеченной линии. В местах, где будут устанавливаться какие-либо приборы или оборудование (вентилятор, светильник, кондиционер), рекомендуется дополнительно установить траверсы.

• Потолочные профили для гипсокартона не следует заготавливать «впрок», как сказано выше, расстояние от стены до стены в разных точках комнаты может существенно отличаться. Поэтому для каждого профиля длина замеряется отдельно, и она должна быть на 2-3 см меньше ширины помещения.
• В направляющие вставляются потолочные профили, где центральный желобок должен выходить на риску. Зафиксировать его положение одним саморезом. При необходимости применяется муфта.
• Используя ножницы по металлу подготовить перемычки из потолочного профиля равные 60 см, а поперечины, предназначенные для установки с краю (от стены до первого продольного профиля) на пару сантиметров меньше действительного расстояния.
• Также необходимо следить за совпадением канавки профиля с отметками на стенах, в местах их соединения с продольным профилем установить одноуровневый «краб», зафиксировав его саморезами.

• Окончательный этап монтажа данной конструкции заключается в креплении потолочных профилей к подвесам. Для этого к ПП прикладывается уровень к каждой точке соединения. И после того, как будут проверены, и при необходимости отрегулированы отклонения, производится фиксация. Далее выполняется монтаж листов гипсокартона.

Каркас стены из металлопрофиля

• Перед монтажом каркаса стены из профиля проводятся все электрические работы, подводятся провода к розеткам, выключателям и точкам размещения осветительных приборов, бытовых устройств.
• Сразу следует отметить, что технология выполнения стенового каркаса отличается от монтажа потолочной конструкции. Сначала полностью отделывается одна стена, от направляющих профилей до установки гипсокартона. И только затем осуществляется переход на следующую стену и так далее.

• Технологически сложными объектами, при устройстве каркаса стен, считаются помещения с окнами, так как откосы требуют особого внимания. Если предполагается выполнить утепление стен, тогда вертикальные профили следует устанавливать на расстоянии 5 см от базовой поверхности (старых откосов).
• Большое значение имеет ширина подоконника, если отделка стен начинается уже после его установки, ведь разметка под каркас производится именно от окна. Но тут учитывается и толщина листа гипсокартона, которая может составлять 9,5 или 12,5 мм.
• Угольник прикладывается к раме и отмеряется расстояние, не забывая о дополнительных 5 см. Это выполняется и с другой стороны оконного проема. Аналогичные манипуляции следует провести, если в комнате несколько окон. Эти отметки будут обозначать край каркаса. Можно сразу установить ПН ко «дну» подоконника, в этом случае шаг вертикальных стоек может составлять менее 60 см.

• К этим рискам прикладывается уровень, чтобы перенести их на боковые стороны подоконника. Исходя из этих отметок, используя уровень, отмечается край каркаса на полу и потолке. Для установки металлической конструкции рекомендуется использовать 2-х метровый уровень, он показывает более точное значение.
• Метки на потолке и полу соединяются и по полученным линиям монтируются направляющие профиля. Первые ПС выставляются по сторонам окна, поэтому вертикали отмечаются с шагом в 60 см от этих профилей. Один из них обязательно устанавливается в углу комнаты.
• Монтаж подвесов осуществляется каждые 60-70 см, их центр должен находиться строго по линии. В направляющие вставляются профили стоечные таким образом, чтобы их средний желобок совпал с отметкой на потолке и полу, и соединяются между собой. Далее уровнем регулируется их вертикаль по основанию и полкам. Затем выполняется окончательная фиксация саморезами.

• Перекладины устанавливаются с использованием «краба», особое внимание следует обратить на их монтаж в районе окна. Горизонтальная перемычка монтируется над проемом.
• После завершения крепления металлического каркаса к стене рекомендуется зарисовать расположение продольных и поперечных профилей. Данная схема может понадобиться, если в дальнейшем возникнет необходимость в размещении на стене картины, еще одной полочки или подвешивании декоративного кашпо к потолку.
• Здесь в качестве крепежных элементов применяются так называемые «бабочки», «зонтики» и так далее, принцип их крепления следующий: пластиковый дюбель расправляет свои «крылышки» при вкручивании шурупа, таким образом, обеспечивает надежную фиксацию с обратной стороны гипсокартона.
• Если понять принцип монтажа, и осуществить для начала простую конструкцию под гипсокартонные листы, то при следующем ремонте можно будет воплотить и более сложные решения: двухуровневый потолок, ниши в стенах и арочного типа дверные проемы.

Монтаж стеновых панелей

Одно из основных преимуществ работы с панелями — ускорение отделочных работ в несколько раз. Достигается это путем полного отказа от «мокрых» процессов: шпаклевания, окраски и оклейки обоями. Панели уже имеют декоративный слой и не требуют финишной отделки, панель нужно лишь установить при помощи профилей согласно инструкции. Технология монтажа панелей разработана таким образом, чтобы максимально упростить все процессы. Ход установки частично повторяет работы по установке обычного гипсокартона, поэтому с этой работой хорошо справляются «гипрочные» бригады.

Основные узлы крепления панелей

Монтаж гипсовиниловых панелей видео инструкция

На видео представлена краткая видео инструкция по монтажу панелей, дающее визуальное представление об общем ходе выполнения работ.

Услуги по монтажу панелей

Мы рады, что Вы обратились в нашу компанию. К Вашим услугам профессиональные монтажные бригады, готовые в кратчайшие сроки и качественно выполнить работы по внутренней отделке помещений.

Для расчета стоимости работ и материалов по Вашему объекту присылайте заявку:

Почта: [email protected]
Почта: [email protected]
WhatsApp/Viber/Telegram: +7 (906) 261-06-77

Рекомендуемые требования к заявке:

— указать тип конструкции, что необходимо сделать и как можно больше информации: размеры, высота помещения, схема если есть
— территориальное расположение объекта
— этаж
— указать какие есть ограничения по проведению работ

классификация и ФИО, назначение, видео и фото

Различная гипсовая конструкция, созданная с помощью каркаса из металлических профилей. Они доступны в различной форме, размерах, назначении. Для определения желаемого типа профиля следует разобраться с его назначением, габаритами. Виды изделий из гипсокартона предназначены для его конкретного применения, поэтому следует знакомиться с каждым типом отдельно.

Монтаж каркасной основы из металлических профилей по своей конструкции прост.Он состоит из вертикальных и горизонтальных составляющих металлических элементов, называемых направляющими, перекрытиями, преграждающими профилями. Чтобы подкорректировать нужный профиль, следует ознакомиться с его маркировкой и размерами.

Какие бывают профили для гипсокартона:

Какие бывают основные профили для гипсокартона?

Назначение и характеристика направляющего профиля (PN)

Профиль направляющий, сокращенно PN aka UW.толщиной 0,55-0,8 мм. Он защищает изделие от окисления металла, а также от поражения его ржавчиной. По внешнему виду ПН выпускается в виде планок с буквой «П», которая используется при строительстве металлического каркаса для фальшстен. Применяется для быстрого возведения стен разной толщины. Направляющие служат основой в монтажной раме, обеспечивают прочность конструкции. Имеет разную ширину, что позволяет возводить высокие стены и прятаться в стене коммуникации.

Размеры направляющего элемента для гипсокартона:

В профиле производителем могут быть выполнены отверстия 8 мм.для крепления изделия к основанию (стене, потолку). Крепеж, в основном, дюбель-гвозди размером 6/40, 6/60. Длина достигает 3 м.

Монтаж перегородки, выравнивание первой гипсокартонной стены, смонтированной активной формы из металлопродукции по ранее сделанной разметке. Затем применяют СС (стоечный), а также дополнительные материалы, такие как подвесы, надставки, крабы.

Функциональность стоечного профиля (ПС)

Стойки для профиля стоячны, сокращенно ПС или другое обозначение европейского CW.Этот вид металлических планок используется при производстве металлического каркаса для фальш-стены из гипсокартона, а также для выравнивания вертикальных поверхностей внутри помещений. Неся каркасную конструкцию фальш-стены, в неподвижную НП вставлен металлический элемент. Что касается ширины ПС и ПН, то размер одинаков. Перегородочный профиль для гипсокартона из оцинкованной стали.

В зависимости от созданной конструкции приобретается необходимый размер. Длина может быть от 3 до 4 м. Отличительная особенность профиля — специальный паз для удобного монтажа гипсокартонных плит, а также их фиксации.

заявка, Размеры Направляющий профиль потолка (PNP)

Обозначается PN (OUT) (расшифровка — направляющая профиля потолка). П-образный профиль, с гладкими стенками. Используется как основание-опора для стоек и перемычек. Крепится по периметру конструкции, затем устанавливаются все остальные элементы системы. АНП изготовлен из металла, покрытого защитным слоем. Применяется при производстве металлической основы под потолок из ГКЛ. Этот элемент крепится к стене на дюбель-гвозди, служит для дальнейшей врезки потолочного профиля и создает прочность всей конструкции под гипсокартоном.

Профиль для гипсокартонного потолка имеет размеры: толщина ТНГ 28 * 27 — 0,4-0,6 мм., Ширина 28 мм., Высота — 27 мм., Длина — 3 м. .

потолочный профиль (ПП)

Пожалуйста, самым популярным в каждом ремонте является потолочный профиль (ПП) или другое обозначение CD. Данное изделие используется при установке металлического каркаса на подвесной, фигурный, многоярусный потолок из гипсокартона. профиль вставляется, при установке, направляющей и крепится к подвесам.Изделие изготовлено из оцинкованной стали, что обеспечивает защиту от ржавчины. К профилю потолка применяются специальные саморезы, называемые «жучками» мастерами — диаметром — 3,5–3,9 мм. Длина 9,5-11 мм.

Размеры профиля для гипсокартонного потолка: толщина 0,4-0,6 мм., Ширина — 60 мм., Высота 27 мм., Длина стандартная 3 м, на заказ 4 м.

Дополнительные виды профилей

А производит виды профилей для гипсокартона, применяемые в конструкции металлического каркаса не так часто и во многом заменяющие собственно ручное производство.

Арочный профиль

Этот арочный профиль из гипсокартона применяется для создания изогнутых арок и других элементов на потолке или стене. В основу производства лег арочный профиль металлического элемента потолка. подробно, о видах арочного профиля.

Завод предлагает собственные варианты гибочного профиля для арок на заказ, имеющие отличительные возможности в эксплуатации.Для этого обычный ПП (60х37) после гибки обозначают как ПА.

Размеры для радиуса изгиба:

деталь, другие варианты изготовления арок.

профиль усиленный

Элемент обозначен UA. Изделие используется для усиления основы под гипсокартон. Применяется в натяжных потолках сложной конструкции, а также при формировании перегородок с элементами тяжести (навешивание телевизора на перегородку), создании перегородок из гипсокартона дверных проемов, окон.

Размеры усиленного профиля для гипсокартона:

Для защиты внешних углов

с маркировкой ПУ.Этот вид ГКЛ предназначен для отделки углов от различных механических воздействий (ударов) гипсовых изделий. Имеет перфорацию, для лучшей фиксации к поверхности шпаклевкой. Его габариты:

Монтажные профили

Для создания металлического каркаса необходимо применить профили и аксессуары к ним, чтобы основа каркаса под гипсокартон была прочной и прослужила долгий срок.

Для резки оцинкованного профиля используются ножницы для резки металла.Если резать профиль болгаркой, то в диапазоне высоких оборотов металл нагревается, тем самым портится антикоррозийное покрытие. Края профиля остаются незащищенными. Это крайне нежелательно для монтажа каркаса в ванных комнатах, а также на балконе — там, где повышенная влажность. Правила работы и секреты работы с ГКЛ.

Направляющие профили крепятся к основанию (потолку, полу, стене) только при помощи дюбелей-гвоздей. Размер застежки зависит от нескольких факторов: материала основы, сложности металлоконструкции.Крепежные детали следует располагать на расстоянии 25-30 см.

Подвесы для профилей закрепляются на одной линии с профилем через каждые 40-60 см. минимальное расстояние берется в том случае, если на штукатурную поверхность планируется большая нагрузка. Кроме того, для усиления каркаса усиления создаются стоечные профили, переходящие в утяжеление строительной площадки.

Printable you, — Применен изоляционный герметизирующий материал, выбор которого зависит от места расположения, уровня влажности, возгорания.

Выбирая профили для изготовления каркаса, следует помнить не только о правилах применения, но и обращать внимание на производителей.Такие профили для гипсокартона, как «КНАУФ» изготавливаются по размеру всех гостей с соблюдением всех технических условий.

Деталь быстрого способа возведения шлагбаумов в квартире.

Видео:

Видео:

Видео:

CDS

Последнее изменение: 2017-12-06

Сообщить о неработающей ссылке

Стальная гусеница и шпилька

Характеристики

Звоните в любое время, чтобы заказать изделия нестандартной длины для доставки на следующий день

Страница не найдена | Американский гипс

Класс пожарной безопасности и шума

Классы огнестойкости и шума установлены в сертифицированных лабораториях в соответствии с требованиями ASTM E119 или UL U263 для огнестойкости и ASTM E90 для систем с рейтингом звукоизоляции.Проекты, представленные на следующих страницах или на сайте www.americangypsum.com/resources/design-library, являются только сводками, и владельцам зданий, профессионалам-проектировщикам, строителям и подрядчикам настоятельно рекомендуется просмотреть список или отчет об испытаниях, чтобы убедиться, что каждый компонент конструкция используется и правильно собирается по их проектам. Для получения подробной информации о конкретном тесте звоните по телефону 1-800-545-6302 доб. 5607.

Дополнительная информация о классах пожарной безопасности и звукоизоляции

1. Указанные расстояния между стойками, фермами или балками являются максимальными.Для деревянных или металлических систем разрешается использовать стойки, фермы или балки большего размера / глубины.
2. Разрешены металлические шпильки и направляющие с большей / большей толщиной в мил, чем указанные в конструкции.
3. Использование более толстого / тяжелого элемента обрамления или уменьшение расстояния между такими элементами обрамления может снизить звуковой рейтинг системы по шкале STC или IIC.
4. Использование звукоизолирующих зажимов для отделения гипсовой панели от элемента каркаса улучшит звукоизоляционные характеристики сборки.
5. Присвоенный рейтинг любой несущей системы также должен применяться к той же системе, когда она используется в качестве ненесущей системы.
6. 5/8 «FireBloc® Type C может быть заменен 5/8» FireBloc® Type X, но FireBloc® Type C должен использоваться в конструкциях, определяющих этот продукт.
7. Крепежные детали, показанные на рисунках, имеют минимальную длину, диаметр головки и т. Д. Винты могут быть заменены на указанный гвоздь, если длина и диаметр головки равны или превышают диаметры гвоздей, а затем разнесены так, чтобы не превышать указанные для указанного гвоздя. .Гвозди должны соответствовать требованиям ASTM F547 или ASTM C514, а винты должны соответствовать ASTM C1002.
8. Если в проекте не указано иное, на лицевом слое сборки (за исключением тех, которые имеют предварительно декорированные поверхности или внешнюю гипсовую оболочку) стыки должны быть заклеены, а головки крепежных деталей обработаны (минимальный уровень 1, как указано в GA-214 — Рекомендуемые уровни отделки для Гипсокартон, стекломат и гипсовые панели, армированные волокном). Кроме того, в базовых слоях многослойных сборок не требуется, чтобы стыки или крепежи обрабатывались лентой и герметиком.
9. Для использования изоляции (стеклянной, минеральной или выдувной) в сборках пола / потолка и крыши / потолка пользователь должен определить требования к конструкции. Для огнестойких сборок без упоминания изоляции пользователь может добавить ее — когда на потолок добавляется дополнительный слой гипсокартона того же типа, который указан в проекте. Деревянные конструкционные панели (OSB, фанера) могут быть добавлены к противопожарной стеновой системе. Минимум 7/16 «OSB или 15/32» фанера, соответствующая DOC PS1 или PS2, или APA Standard PRP-108, может быть установлена ​​горизонтально или вертикально и применена в качестве основного слоя, между слоями стеновых панелей, или как лицевая или последний слой для завершения системы.При добавлении деревянных структурных панелей длину крепежа необходимо увеличить, чтобы компенсировать дополнительную толщину.

Все о различных типах гипсокартона

Листовой материал используется для создания и / или покрытия больших плоских поверхностей. Листовые материалы обычно поставляются стандартных размеров, наиболее распространенный размер — 4 x 8 футов. Некоторым нужны специальные винты или гвозди, чтобы закрепить их на месте. Также доступны экологически чистые листовые материалы.

Это наиболее распространенный материал для стен и потолка. Он изготавливается путем сжатия гипсовой штукатурки для создания жестких листов, которые с каждой стороны покрыты плотной бумагой. Доступны обработанные сорта. Они часто имеют цветовую кодировку для облегчения идентификации. Некоторые листы обладают более чем одним качеством, например, влагостойкостью и огнестойкостью. Все типы доступны с квадратными или сужающимися краями.

Выбор размера листа
Гипсокартон бывает листовым.Хотя наиболее распространенный размер — 4 x 8 футов, вы можете приобрести изделия гораздо большей длины. Используйте такой размер листа, который сводит к минимуму количество швов, которые появятся в готовом изделии.

Выбор толщины
Гипсокартон бывает разной толщины, наиболее распространенными являются 3/8 дюйма и 1/2 дюйма. Более толстые листы необходимы, если гвозди или шурупы будут далеко друг от друга — например, если есть большой зазор между стойками или балками.

Какая сторона какая?
Стандартный гипсокартон имеет бледно-серый цвет или цвет слоновой кости с одной стороны и более темный серый или коричневый цвет с другой.Более светлая поверхность должна быть обращена в комнату. На другой стороне могут быть логотипы производителей и видимые швы по краю.

Листы с квадратными краями и листы с коническими краями
Выбор зависит от того, как должен быть покрыт гипсокартон. Листы с квадратными краями лучше всего подходят для штукатурки, а листы с коническими краями — для гипсокартона.

Разметка гипсокартона
Это способ отметить место отрезания листа, чтобы он прилегал к волнистой поверхности, например к неровной стене.Показанный здесь метод является базовой техникой для первого листа. Примеры того, когда это может быть необходимо, включают изменение потолка и гипсокартона. При необходимости используйте тот же метод на неровном потолке. Положите лист так, чтобы он касался неровной поверхности. Отрежьте кусок дерева на длину наибольшего зазора между листом и стеной. Затем срежьте один конец острием. Приложите заостренный конец к неровной поверхности и, придерживая карандаш на другом конце, проведите им по поверхности, чтобы нарисовать направляющую линию.

Кромка
Гипсокартон стандартный. Листы стыкуются друг с другом и должны быть заштукатурены. Область применения: Оштукатуривание стен и потолков

С конической кромкой
Обычный гипсокартон с коническим концом, который позволяет легко заполнять зазоры герметиком. Область применения: Отделка стен

Влагостойкий
Сердечник пропитан гидроизоляционными материалами, но он воздухопроницаемый, поэтому поверхность под доской может «дышать» через поверхность стены.Может использоваться в местах с высоким потреблением воды — например, в качестве плитки для плитки в душевой кабине. Использует: Ванные комнаты и кухни

На основе фольги
Имеет паронепроницаемую бумагу с одной стороны, поэтому она менее защищена, чем влагостойкие листы. Имеет на не декоративной стороне слой, похожий на серебряную фольгу. Область применения: Используется в холодном климате; не для влагостойких материалов или влажного климата

Огнестойкий
Обладает лучшими противопожарными качествами, чем стандартный гипсокартон. Область применения: Встроенные потолки гаража, некоторые коридоры, лестничные клетки

Устойчивый к неправильному обращению
Слой полистирола, приклеенный к не декоративной стороне, обеспечивает лучшую теплоизоляцию, чем обычно. Толще, чем другие гипсокартоны. Использует: Гаражи

Звукоизоляция
Обладает более высокими звукоизоляционными качествами, чем другие гипсокартоны. Область применения: Стены и потолки в квартирах и кондоминиумах

Цементная плита
Не гипсокартон, но имеет аналогичные свойства и применение.Это прочный, влагостойкий плинтус, который часто используется в качестве чернового пола, под керамическую плитку или в качестве основы для настенной плитки. Толщина и размеры досок различаются. Область применения: Может использоваться как черный пол под керамической плиткой или как основа для настенной плитки

Стальные шпильки каркаса и направляющая

Приложения

• Ненесущие наружные навесные стены
• Осевые несущие стены внутренние и наружные
• Внутренние ненесущие стены
• Балки перекрытия и коллекторы
• Стропила, прогоны и подпруги

Загрузить техническое руководство по продукту

Размер стального каркаса

Стандартные размеры полотна

• 1-5 / 8 ″
• 2-1 / 2 ″
• 3-1 / 2 ″
• 3-5 / 8 ″
• 4 ″
• 5-1 / 2 ″
• 6 ″
• 8 ″
• 10 ″
• 12 ″
• 14 ″
• 16 ″

Размеры фланца

• 1-1 / 4 ″
• 1-3 / 8 ″
• 1-5 / 8 ″
• 2 ″
• 2-1 / 2 ″
• 3 ″
• 3-1 / 2 ″

Толщина и покрытия

Стандарты кодов AISI и ASTM

• Спецификация AISI для Северной Америки для проектирования элементов конструкций из холодногнутой стали
• A653 — Стандартная спецификация для стального листа, оцинкованного (гальванизированного) методом горячего погружения
• A1003 — Стандартная спецификация для стального листа с углеродным покрытием и металлическим покрытием для элементов каркаса холодной штамповки
• C645 — Стандартные спецификации для элементов каркаса из неструктурной стали
• C754 — Стандартные технические условия на установку стальных элементов каркаса для получения изделий из гипсовых панелей, прикрепленных винтами
• C955 — Стандартные спецификации для несущих (поперечных и осевых) стальных шпилек, направляющих (направляющих), а также связей или мостов для винтового крепления изделий из гипсовых панелей и металлических гипсовых оснований
• E72 — Стандартные методы испытаний на прочность панелей для строительства зданий
• E90 — Стандартный метод испытаний для лабораторных измерений потерь передачи воздушного звука перегородок и элементов здания
• E119 — Стандартные методы испытаний на огнестойкость строительных конструкций и материалов

Форма заказа
