Глухари по дереву размеры таблица – саморезы глухари по дереву/глухарь по дереву размеры/купить глухари по дереву/резьба по дереву глухарь/глухарь по дереву цена/винт глухарь по дереву/глухари по дереву размеры таблица/глухарь саморез для дерева с шестигранной головкой

Содержание

Саморез-глухарь с шестигранной головкой: размеры. Саморезы по дереву

Если в строительстве необходимо деревянные конструкции, несущие сильные нагрузки, крепить между собой напрямую, то используются специальные болты-шурупы, так называемые глухари, имеющие шестигранную или квадратную головку. Глухарь – крепежное изделие, имеющее наружную резьбу. Делают такие саморезы из оцинкованной углеродистой или нержавеющей стали.

При вкручивании используют гаечный ключ или гайковерт. Его специально сделанная наружная резьба образует в отверстии дерева внутреннюю резьбу, за счет чего соединение получается очень крепким и надежным. Поэтому его используют для соединения крупных и массивных деталей. У самореза-глухаря размеры разные. Сечение – от 6 до 12 мм, длина – от 30 до 300 мм.

Строение

Данный шуруп имеет много названий — глухарь, болт сантехнический с шестигранной головкой, шуруп DIN 571, шестигранник. Названия связаны с его строением. Саморез на шестигранной головке имеет клеймо, на котором обозначены производитель и класс прочности изделия.

Стержень состоит из двух частей: гладкая цилиндрическая и часть с наружной резьбой. Заканчивается саморез-глухарь острым заточенным концом, который при вкручивании врезается в древесину лагов ли реек.

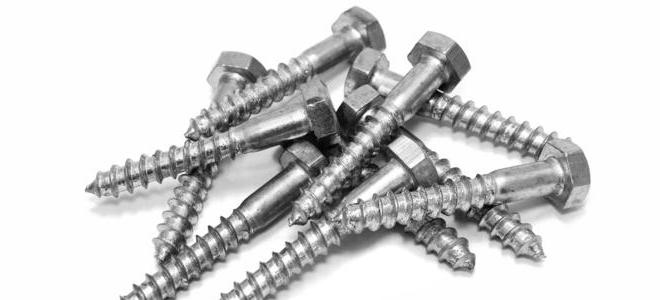

саморез глухарь

Основными параметрами таких креплений считаются длина, диаметр и размер под гаечный ключ. Длина его измеряется от основания шестигранной головки до заостренного конца. Диаметр измеряется по стержню или резьбе. А размер головки под ключ меряют по расстоянию между противоположными гранями гайки, расположенными параллельно друг другу.

Виды болтов

Различают такие изделия не только по размеру и диаметру шестигранной головки, но и материалу изготовления. Для работы по дереву используют конструктивную углеродистую сталь, которая обработана слоем защитного покрытия из цинка. Это качественная сталь 08 кп, 10 кп, 1022.

саморез с шестигранной головкой

Также хорошими изделиями считаются болты, сделанные из нержавеющей стали, А2 и А4. Это высокопрочные аустенические стали. Можно заменить их аналогичными материалами — AISI 304 и AISI316. Их также применяют и для сантехнических работ.

Применение

Шуруп-болт применяется в тех случаях, когда нужно крепкое соединение. Используют его для присоединения двух деревянных частей, несущих сильную нагрузку. Можно их брать для крепления деревянных конструкций (брус, лаги, рейки, доски) к кирпичной или бетонной стене. Кирпич может быть как полнотелый, так и пустотелый.

Также используют такие крепления при установке сантехнических изделий к бетонному полу или стенам. Применение нашли саморезы-глухари не только в строительстве, но и в машиностроении. На железнодорожных путях с их помощью рельсы крепятся на шпалы. А провода закрепляют на бетонных столбах.

Особенности использования для деревянных изделий

Если работы ведутся с деревянными конструкциями и древесина изделий не слишком твердая, а саморез-глухарь имеет небольшой диаметр, то его можно вкрутить без предварительного сверления отверстий.

саморезы по дереву цена

Если древесина твердая и болт большого диаметра, то перед началом процесса вкручивания нужно просверлить отверстие. Для этого берется сверло меньшего диаметра, примерно 70 % от диаметра болта, и сверлится отверстие на глубину, немного большую, чем глухарь, примерно на 10 мм. Делается это для того, чтобы резьба при сильном давлении во время вкручивания не обломилась.

После этого нужно взять небольшой ершик и прочистить отверстие, вынув оттуда остатки древесины. Опилки могут забить проход, и шуруп не вкрутится до конца. За неимением ершика можно взять тонкий длинный шуруп и несколько раз провести им вперед и назад в отверстии.

Для того чтобы саморез-глухарь прочно держался, нужно использовать вместе с ним шайбы, соответствующие по диаметру. Наружный их диаметр должен быть равен трем внутренним. Хорошо подойдут шайбы DIN 9021. Перед началом вкручивания нужно нанизать на хвостовик шайбу, а потом начинать работу.

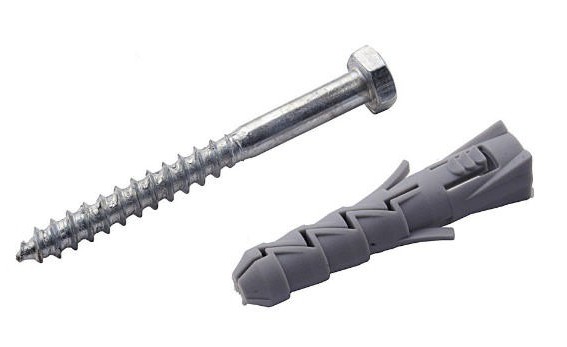

Использование дюбелей

При использовании самореза «сантехнический глухарь» необходимо крепление через дюбель. Вставляют их в просверленное отверстие в бетонных или кирпичных стенах, а уже в них вкручиваются саморезы. Необходимо это для повышения прочности крепления деталей к поверхностям. Дюбели бывают нейлоновые, капроновые и полиамидные.

Для такого рода креплений нужно брать не обычный глухарь с заостренным концом на резьбе, а специальный, в котором резьба притуплена и ближе к основанию имеется уменьшение диаметра стержня. При ввинчивании глухаря в дюбель не происходит разрезания, за счет тупого конца. Дюбель под давлением гаечного ключа раздвигается в отверстии. Дальше продвижение происходит без особого усилия.

глухарь крепежное изделие

Есть в продаже такие специальные изделия, которые уже идут в комплекте с нужными по размеру дюбелями. Бывают рамные и фасадные изделия. Большим преимуществом считается образование пластичной прокладки за счет наличия юбки дюбеля, находящейся между головкой глухаря и деталью. Она служит компенсацией при перепаде температур, вызывающем разное расширение материалов.

Пошаговая инструкция к применению

Глухари или винты с зазором при работе с деревом нужно правильно вкрутить, чтобы крепление деталей было максимально прочным. Перед началом работы нужно выровнять полностью две скрепляемые поверхности, чтобы сцепление было четким, без щелей. Если это возможно, то детали лучше зафиксировать с помощью струбцины, чтобы не возникло сдвига материалов.

Затем нужно взять сверло, меньшее по диаметру, и просверлить отверстие в древесине через все материалы. Поскольку глухарь имеет головку с шестигранным наконечником, работник не сможет воспользоваться отверткой, чтобы стянуть вместе скрепляемые детали.

саморез глухарь размеры

Понадобится гаечный ключ или электрический гайковерт. Вставлять головку гайки нужно ровно, так, чтобы распределение нажима было по всей поверхности изделия, затем аккуратно вкрутить. Это важный момент, так как в противном случае болт зайдет криво или поломается.

Причины поломок

Если на саморез с шестигранной головкой оказывается слишком большое давление, то можно сломать головку глухаря. Происходит это по нескольким причинам. Во-первых, плохое качество самого болта. Нарушение технологического процесса может произойти во время высадки головки. При этом шейк испытывает сильное напряжение, находясь на границе между линией нагрева и деформации. Если в процессе не было уравнивания структуры закалки и отпуска, то при выполнении крепежных работ головка имеет возможность сорваться.

Во-вторых, было неправильно сделано отверстие в материале для глухаря. Если отверстие неглубокое, стружка не вычищена должным образом, то тяжело будет предотвратить разрушение болта. При закручивании гайковертом может быть большая скорость кручения или сильное давление. Глухарь с разгона упирается в деревянный брус и ломается.

саморез сантехнический глухарь

В-третьих, причиной может быть неправильно подобранное сверло для создания предварительного отверстия. При выполнении закручивающих движений температура металла растет от сильного трения, происходит заклинивание болта. Чтобы спасти ситуацию, можно на болт добавить немного смазки.

В-четвертых, взят неподходящий по размеру дюбель.

Есть еще одна причина сворачивания головки, но она встречается крайне редко. Это большая скорость, а именно резкое начало закручивания самореза по дереву.

Цена

Стоимость таких изделий зависит от их размеров и количества. Самый маленький по размеру экземпляр оценивается в 70 копеек за штуку. У самых больших саморезов по дереву цена будет намного больше, целых 22 рубля за штуку. Оптовые поставки будут, конечно, на порядок дешевле.

Шуруп-болт по дереву глухарь DIN 571. Шуруп-болты глухари DIN 571. Метизы. Крепеж.

DIN 571

Шуруп саморез с шестигранной головкой (сантехнический шуруп- болт). Применяется для установки элементов конструкций в деревянные основания без предварительного сверления, в бетонные, кирпичные (полнотелые и пустотелые) основания — совместно с распорными дюбелями с предварительным сверлением соответствует ГОСТ 11473.



Материал:

— Сталь: 4,6 (класс прочности)

— Сталь с покрытием: гальваническая оцинковка, горячая оцинковка

k 4.0 5.5 7.0 8.0
s 10.0 13.0 17.0 19.0
L d
6 8 10 12
25 *
30 * * *
35 *
40 * *
50 * * * *
60 * * * *
65 * *
70 * *
*
*
75 * * *
80 * * * *
90 * * * *
100 * * * *
120 * * * *
140   * * *
160   * *
*
180     *
200     *



  Вес 100 шт., кг

     Размеры                М5           М6                     М8          М10    М12

                         Длина 30 мм      4,62  6,62
                         Длина 35 мм    7,42       13,74
                         Длина 40 мм    8,22     15,60      28,00
                         Длина 45 мм    8,94
                         Длина 50 мм    9,64  18,20  32,10
                         Длина 60 мм
 11,20
 20,90  36,50
                         Длина 70 мм    12,78  23,60  40,70
                         Длина 80 мм    14,36    45,20
                         Длина 90 мм      29,40  49,90
                        Длина 100 мм    17,52    54,00
 77,10
                        Длина 110 мм    18,59  35,00  58,00  80,95
                        Длина 120 мм    20,70  37,60  63,00  89,50
                        Длина 130 мм    22,27
                        Длина 140 мм    23,83  43,20  72,00  100,00
                        Длина 150 мм    25,42  46,60    106,00
                        Длина 160 мм      48,80  81,00  112,00
                        Длина 180 мм      53,43  91,00  122,70
                        Длина 200 мм        99,00  142,20
                        Длина 220 мм        108,00  154,00
                        Длина 240 мм        120,00  165,10
                        Длина 260 мм        130,00  177,70
                        Длина 280 мм          190,30
                        Длина 300 мм          202,90

Глухарь (крепёжное изделие) — Википедия

Материал из Википедии — свободной энциклопедии

Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 13 июня 2018; проверки требуют 10 правок. Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 13 июня 2018; проверки требуют 10 правок. Шуруп с шестигранной головкой[1] по ГОСТ 11473—75

Глуха́рь — крепёжное изделие в виде стержня с

шестигранной или квадратной[2][неавторитетный источник?] головкой и специальной наружной резьбой, образующей внутреннюю резьбу в отверстии соединяемого предмета.

Предназначен для соединения друг с другом массивных предметов, оказывающих на крепёжное изделие значительные нагрузки.

В деревообработке глухарь применяется в случаях, когда требуется лучшая передача усилия при закручивании, чем у шурупа[источник не указан 187 дней]. Их диаметр в основном 5—16 мм, а длина 25—300 мм. Для их установки в древесине предварительно сверлится отверстие диаметром 70 % от диаметра глухаря на длину нарезанной части и по диаметру глухаря на всю длину его гладкой части (шейки)

[источник не указан 187 дней] . При работе с твёрдой древесиной длина отверстия должна быть больше длины глухаря во избежание его поломки. Закручивается гаечным ключом или гайковёртом в древесину или в дюбель. Прежде использовался также в сельскохозяйственном машиностроении[источник не указан 187 дней] .

Шуруп путевой[3] по ГОСТ 809—71

На железных дорогах для крепления рельсов к шпалам применяются глухари, называемые путево́й шуру́п: закручивается путевым шуруповёртом, бензогайковёртом или путевым ключом. Используются преимущественно два вида путевых шурупов: обычной длины 24×170 мм с квадратной головкой и удлинённый 24×195 мм с шестигранной головкой

[4][нет в источнике].

Для скрепления больших деревянных конструкций существуют так называемые резьбовы́е сте́ржни, по своей форме сходные с глухарями, только гораздо большей длины и не имеющие утолщённой шейки[5][6].

Фасадный дюбель

Ра́мный дю́бель и фаса́дный дю́бель состоят из длинного дюбеля и длинного самореза, который может иметь шестигранную головку. Применяются для крепления окон, дверей, различных деревянных и металлических конструкций, вентилируемых фасадов[7][8].

Шуру́пы-глухари́ с шестигра́нной голо́вкой, изготавливаемые в соответствии со стандартом DIN 571, широко применяются при скреплении бруса, досок, реек и при креплении сантехники к деревянному основанию. Другое название такого крепежа — шуру́п сантехни́ческий[9].

А́нкер-шуру́п или а́нкерный шуру́п, применяемый для бездюбельного крепления в каменные материалы, имеет форму, напоминающую глухарь. В отличие от глухаря, у анкер-шурупа утолщённый стержень и низкая двухзаходная или однозаходная резьба, шейка не утолщена.. Форма головки может быть самой разнообразной: шестигранная, полукруглая, утопленная, а также может продолжаться гайкой или шпилькой.

Крепление рельса на путевых шурупах

Согласно пояснению к ТН ВЭД ТС

Глухари (костыли) представляют собой большие шурупы с квадратными или шестигранными нешлицованными головками. Они применяются для крепления рельсов к шпалам и для сборки стропил и аналогичных крупных деревянных конструкций.

При таможенном декларировании глухари из чёрных металлов обозначаются кодом 7318 11 000 0, а изготовленные из меди или из чёрных металлов с медными головками включаются в группу резьбовых изделий под кодом 7415 39 000 0[10] (недоступная ссылка).

  • Е. О. Пешков, Н. И. Фадеев Технический словарь школьника. — Москва: Учпедгиз, 1963 г. — С. 30. — А06807
  • Деревянный дом./И. В. Резько. — Минск: Харвест, 2007. — С.196. — ISBN 978-985-13-9671-5

Шуруп глухарь по дереву с шестигранной головкой: виды и назначения

Для надежного крепления деревянных изделий применяется особый вид шурупов с потайной головкой, прочной и острой резьбой, которые в простонародье называют «глухарями». Такие саморезы глухари по дереву при установке и закреплении в деревянных изделиях не требуют предварительного сверления отверстий, а вкручиваются непосредственно в материал, хотя и предполагают значительно большее усилие и применение специальных шуруповёртов.

Головка шурупа-глухаря может иметь как квадратную так и шестигранную форму, а при вкручивании такого крепежного стержня внутри соединяемых предметов образуется отверстие с внутренней резьбой, образованное наружной резьбой самореза.

шурупы для дерева

Данный болт применяется при соединении всех типов деревянных компонентов, но в особенности тех, которые оказывают значительное силовое воздействие на элемент крепежа. За счет этого достигается высокая прочность конструкции вместе с высокой скоростью сборки, например, мебели, равно как и всех других деревянных изделий.

Виды шурупов глухарей

В повседневной практике строительных работ любой сложности применяется глухарь шуруп по дереву нескольких видов, что определяется поставленной задачей и сферой эксплуатации материалов. Рассмотрим самые популярные из них.

Анкерный болт по форме очень похож на шуруп для дерева, но отличается однозаходной либо двухзаходной резьбой с низким профилем, а стержень его имеет утолщенную форму. Применение анкерных шурупов может быть оправдано для скрепления очень твердых пород дерева, например мебельного дерева красных сортов, которые произрастают в некоторых странах юго-восточной Азии, таких как Камбоджа.

шуруп-глухарь для дерева

Шуруп-глухарь для дерева.

Фасадный дюбель представляет собой достаточно длинный саморез с шестигранной головкой которым скрепляют деревянные элементы вентилируемых фасадов, а также разного рода деревянные конструкции, такие как двери, окна и другие элементы.

По стандарту Din 571 производятся шурупы глухари с шестигранной головкой (шуруп сантехнический) которыми скрепляются рейки, брус и доски в сантехнических работах.

Резьбовые стержни являются близкими родственниками шурупов глухарей и внешне очень похожи на них, но длиннее и с более узкой шейкой болта.

На заметку: при установке шурупов глухарей в деревянные конструкции возможно сверление отверстий, несколько меньших чем диаметр глухаря, что особенно актуально при работе твердыми сортами дерева. Средний диаметр глухарей составляет от 5 до 16 мм при длине до 300 мм.

Размеры и стандарты ГОСТ для шурупов по дереву

В зависимости от вида и производителя, резьбовой болт по дереву может быть изготовлен из нержавеющей стали, меди либо латуни, а также покрываться одним из этих материалов для достижения необходимой прочности и высоких эксплуатационных характеристик согласно условиям использования.

Головка шурупа глухаря и ее форма определяются областью применения и количеством силы, направленной для закручивания самореза в материал. Для каждого инструмента подбираются особый рисунок головки, которая может быть, к примеру, с потайной головкой или же круглой формы. Особую прочность скрепления обеспечивают шурупы по дереву с шестигранной головкой.

Простой шлиц для прямой отвертки стал достаточно популярным видом головки саморезов, но так же в повседневной практике используются выемки типа Torx (TX), Pozidriv (PZ) и Philips (PH). Распространенной и популярной для всех видов деревянных работ стала утапливаемая полукруглая головка шурупа глухаря.

Оригинальной формой отличаются шурупы для ДВП с головкой для отвертки Torx и особой резьбой. При длине таких крепежей до 50 мм, мастера применяют способ их скручивания непосредственно у края изделия с минимальным риском получения трещины без необходимости предварительного сверления отверстия. Плиты ДСП закрепляются саморезами с овальным, цилиндрическим и утапливаемым видом шляпок типа Pz с длиной шурупа до 200 мм.

Головка самореза для дерева типа Philips — это разъем под самую обыкновенную отвертку крестового типа которая присутствует в любом домашнем хозяйстве. Для закрепления деревянных конструкций и крепежей на предприятиях наиболее часто применяются головки и отвертки типа Torx. Чтобы увеличить крутящий момент при закручивании самореза и обеспечить превосходное сцепление крепежа с инструментом применяются головки Pozidriv с дополнительными прорезями – оптимальное решение для большинства случаев, также как и саморезы с потайной головкой.

Шурупы для тяжелых деревянных конструкций и плотных пород дерева

Длина таких саморезов составляет до 100 мм, с использованием крупной резьбы и шестигранных головок. Таким шурупом можно закрепить тяжелую вещь из дерева на стену или увесистые ножки для стола. Допускаются цилиндрические или овальные формы головок саморезов.

шуруп для тяжелой конструкции



Шляпки конической формы и малый диаметр шурупов необходим для половых крепежей из плотных пород дерева чтобы шуруп был утоплен в теле конструкции. Это нужно для того чтобы посадки глухаря шурупа для дерева с короткой резьбой и выемкой под отвертки TX без сверления отверстий.

Однако при монтаже шурупов с предварительным сверлением отверстия зачастую применяются шестигранные головки, для которой предусмотрены соответствующие ключи шестигранной формы либо шуруповерты со специальной битой под шестигранник. Закручивание такого шуруповерта выполняется по часовой стрелке, а под головку самореза подкладывается шайба увеличенного диаметра.

Полезные советы при сборке деревянных конструкций своими руками

Для того чтобы обеспечить прочное соединение листов фанеры толще 15 мм, используется тип соединения встык под прямым углом без применения дополнительных брусков или мебельных уголков.

Чтобы избежать раскола дерева на волокна необходимо просверлить отверстие до 1,5 мм меньшего диаметра чем длина самореза – актуально для шурупов более 75 мм и саморезов по дереву с потайной головкой.

35 мм саморезы черного цвета отлично подходят для крепления ОСП или фанеры на деревянный каркас.

Двухслойную обшивку 2 слоя деревянных каркасов гипсокартоном рекомендуется производить саморезами по дереву длиной 51 мм.

Для маскировки шляпок глухарей шурупов по дереву места их входа и утопленные шляпки заделываются акриловая шпатлевка по дереву, цвет которой подбирается в соответствии с оттенком рабочей поверхности. Если возникают трудности с поиском необходимого оттенка шпаклевки, смешайте опилки, образовавшиеся после высверливание дерева с клеем ПВА, что гарантированно даст нужный цвет и поможет сэкономить средства на покупку материалов.

Видео: как закрутить шуруп

ГОСТ 11473-75


ГОСТ 11473-75

Группа Г32



Срок действия с 01.01.71
до 01.01.2002*
_______________________________
* Ограничение срока действия снято
по протоколу N 7-95 Межгосударственного Совета
по стандартизации, метрологии и сертификации
(ИУС N 11, 1995 год). — Примечание «КОДЕКС».

1. РАЗРАБОТАН И ВНЕСЕН Министерством черной металлургии СССР

РАЗРАБОТЧИКИ

И.Н.Недовизий, Р.В.Жирова

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 28.11.75 N 3736

3. Срок проверки 1994 г., периодичность проверки 5 лет

4. Стандарт полностью соответствует СТ СЭВ 2330-89.

5. ВЗАМЕН ГОСТ 11473-65

6. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

7. ПЕРЕИЗДАНИЕ январь 1993 г. С ИЗМЕНЕНИЯМИ 1, 2, утвержденными в декабре 1981 г., в мае 1990 г. (ИУС 3-82, 8-90)

8. ПРОВЕРЕН в 1989 г. Срок действия продлен до 2002 г. (Постановление Госстандарта СССР N 1090 от 04.05.90)

1. Настоящий стандарт распространяется на шурупы с шестигранной головкой диаметром от 6 до 20 мм.

2. Конструкция и размеры шурупов должны соответствовать указанным на чертеже и в табл.1 и 2.

1, 2. (Измененная редакция, Изм. N 1, 2).

Таблица 1


мм


(пред. откл. )

6

8

10

12

16

20


(пред. откл. ±0,2)

2,6

3,5

4,5

5,0

6,0

7,0

, не более

4,2

5,6

7,0

9,0

12,0

15,0


10

13

16

18

24

30


4

5,3

6,4

7,5

10

12,5

, не менее

10,9

14,2

17,6

19,9

26,2

33,0

, не менее

8,7

11,5

14,5

16,5

22,0

27,7

не менее

0,15

0,20

не более

0,5

0,8


Примечание. Для изделий, спроектированных до 01.01.91, допускается применять шурупы с размерами, указанными в приложении 2.


Пример условного обозначения шурупа с шестигранной головкой диаметром 8, длиной 40 мм из низкоуглеродистой стали, без покрытия:

Шуруп 8х40 ГОСТ 11473-75


То же, из коррозионностойкой стали, с цинковым покрытием толщиной 6 мкм, нанесенным способом катодного восстановления, хроматированным:

Шуруп 8х40.2.016 ГОСТ 11473-75



Таблица 2


мм

Длина шурупа

Диаметр шурупа

Номин.

Пред. откл.

6

8

10

12

16

20

20

±1,05

25


30

35

±1,25

40

Стандартные длины

45

50

60

±1,50

70

80

90

±1,75

100

110

120

140

±2,00

160

180

200

±2,30

2а. Допускается изготовлять шурупы с уменьшенными размерами под ключ по ГОСТ 24671.

(Введен дополнительно, Изм. N 1).

2б. Диаметр гладкой части стержня должен быть равным диаметру под накатку резьбы или не превышать наружного диаметра шурупа.

2в. Радиус под головкой — по ГОСТ 24670.

2г. Допускается изготавливать шурупы с резьбой до головки, а также с лункой на торцовой поверхности головки.

2д. Вариант исполнения головки устанавливает изготовитель.

2б, 2в, 2г, 2д. (Введены дополнительно, Изм. N 2).

3. Технические требования — по ГОСТ 1147.

4. Теоретическая масса шурупов дана в приложении.

ПРИЛОЖЕНИЕ 1 (справочное). Теоретическая масса стальных шурупов

ПРИЛОЖЕНИЕ 1
Справочное

Длина шурупа , мм

Теоретическая масса 1000 шт. стальных шурупов, кг номинальным диаметром , мм

6

8

10

12

16

20

20

5,01



25

5,77

11,2


30

6,53

12,5

20,5


35

7,29

13,9

22,7

40

8,05

15,2

24,8

36,1

45

8,81

16,6

26,9

39,4

50

9,57

17,9

29,0

42,6

60

11,09

20,6

33,3

49,1

94

70

12,61

23,3

37,6

55,6

106

175

80

14,12

26,1

41,8

62,1

117

193

90

15,64

28,8

46,1

68,6

129

211

100

17,16

31,5

50,3

75,0

140

228

110

34,2

54,6

81,5

152

248

120

36,9

58,8

88,0

164

266

140

42,3

67,3

101,0

187

302

160

75,9

114,0

210

338

180

126,9

233

375

200

139,9

256

411


Примечание. Масса шурупов из латуни равна массе шурупов указанной в таблице, умноженной на коэффициент 1,08.


(Измененная редакция, Изм. N 2).

ПРИЛОЖЕНИЕ 2 (справочное). Допускаемые размеры шурупов

ПРИЛОЖЕНИЕ 2
Справочное


мм


10

17

18,7

15,5

12

19

20,9

17,2



(Введено дополнительно, Изм. N 2).



Текст документа сверен по:
официальное издание
М.: Издательство стандартов, 1993

Размеры саморезов — шурупов. Условные обозначения. Таблицы.

Обилие блестящих крепежных деталей на полках строительных магазинов радует глаз, но заставляет неловко топтаться у витрины каждого человека профессионально не связанного с реализацией крепежной техники. Назначение половины шурупов непонятно, а спросить у продавца как то неловко… Давайте попробуем разобраться в многообразии шурупов — саморезов представленных на современном рынке. Через 5 минут вы с удивлением обнаружите, что все намного проще чем кажется.

Шуруп — саморез. Откуда возникает путаница

Чем же отличается шуруп от самореза? Предлагаю заглянуть в ГОСТ 27017-86, который дает следующее определение шурупу:

Шуруп — крепежное изделие в форме стержня с наружной специальной резьбой, резьбовым коническим концом и головкой на другом конце, образующие резьбу в отверстии соединяемого деревянного или пластмассового изделия.

Как следует из документа датированного 1986 годом, использование данного типа крепежа предполагало предварительное сверление отверстия и ограничивало материал скрепляемых элементов деревом или пластмассой. Для этого типа шурупов используется латунь, малоуглеродистые стали (Ст1, Ст2, Ст3, 10кп) или коррозионностойкие стали без гальванических покрытий. Как крепежное изделие классический шуруп малопопулярен, но и сегодня все ещё встречается как дешевая альтернатива саморезам.

Саморез — это новый виток эволюции крепежных изделий. Формально он соответствует определению из ГОСТа, которое мы приводили выше, но имеет существенные контсруктивные отличия (форма шлица, витка, резьбы и наконечника) и изготавливается из высококачественных сталей с короззионностойкими покрытиями.

Как следует из названия, саморез может самостоятельно нарезать резьбу и используется без предварительного сверления отверстий. Саморезу по плечу не только дерево и пластик, но металлы, бетон, кирпич и т.д. Учитывая разнообразие крепежных изделий полезно знать их размеры и классификацию. Ниже приведены удобные таблицы к каждому из типов.

Пример расшифровки

Шуруп 1 – 4×25 ГОСТ 1145-80


Шуруп диаметром 4 мм, длиной 25 мм из низкоуглеродистой стали, без гальванического покрытия

Стандартизованная маркировка выглядит так, но на практике все намного проще. На коробке, которую вы возьмете с полки будет написано только назначение саморезов и их размеры.

Стандартные размеры саморезов — шурупов

Размер шурупа-самореза определяется всего двумя величинами: длиной и диаметром.

Универсальные шурупы

Изготавливаются как правило с неполной резьбой. Используются для дерева, ДСП и др. мягких материалов. Самонарезающие свойства невысокие. По стандартам ГОСТ 1144-80, 1145-80, 1146-80 выпускаются диаметрами 1.6, 2.0, 2.5, 3.0, 4.0, 5.0, 6.0, 8.0, 10.0 мм и длиной 13, 16, 20, 25, 30, 35, 40, 45, 50, 60, 70, 80, 90, 100, 110, 120 мм.

Ø,мм длина,мм Ø,мм длина,мм Ø,мм длина,мм Ø,мм длина,мм Ø,мм длина,мм
2.5 10 3.0 10 3.5 10 4.0 13 5.0 16
13 13 13 16 20
16 16 16 18 25
18 18 18 20 30
20 20 20 22 35
22 22 22 25 40
25 25 25 30 45
30 30 40 50
40 45 60
50 70

Саморезы для дерева, ДСП, ДВП, пластмасс

Один из самых распространенных саморезов. Используется при монтаже в дюбели. Бывает с оцинкованным покрытием (белого цвета) или с оцинковкой и хроматным пассивированием (желтого цвета), иногда обрабатывается фосфатом.

Ø,мм длина,мм Ø,мм длина,мм Ø,мм длина,мм Ø,мм длина,мм Ø,мм длина,мм  Ø,мм длина,мм
3.0 10 3.5 10 4.0 12 4.5 16 5.0 16 6.0 30
12 12 16 20 20 40
16 16 20 25 25 45
20 20 25 30 30 50
25 25 30 35 35 60
30 30 35 40 40 70
40 35 40 45 45 80
  40 45 50 50 90
  45 50 60 60 100
  50 60 70 70 120
    70 80 80 140
    90 160
    100 180
    120 200

Шуруп-глухарь с шестигранной головкой

DIN 571 и ГОСТ 11473-75. Предназначен для крепления лаг, реек и прочих задач в которых необходима усиленная фиксация.  Как правило выпускается оцинкованный.

Ø,мм длина,мм Ø,мм длина,мм Ø,мм длина,мм Ø,мм длина,мм
6.0 30 8.0 40 10 40 12 100
40 50 50 120
50 60 60 140
60 70 70 160
70 80 80 180
80 90 90 200
100 100 100 230
120 120 120 250
160 140 140 280
180 160 160 300
180 180
200 200
220

Шурупы для крепления к металлам

Шурупы по DIN 7981, DIN 7982, DIN 7982

Визуально похожи на универсальные, но отличаются материалами изготовления, углом захода и углом профиля резьбы (до 60 градусов).

Ø,мм длина,мм Ø,мм длина,мм Ø,мм длина,мм Ø,мм длина,мм Ø,мм длина,мм Ø,мм длина,мм
3.5 13 3.9 13 4.2 13 4.8 16 5.5 16 6.3 16
16 16 16 19 19 19
19 19 19 22 22 22
22 22 22 25 25 25
25 25 25 32 32 32
32 32 32 38 38 38
38 38 38 45 45 45
  45 45 50 50 50
  50 50 60 60 60
70 70 70
80 80
Шурупы по DIN 7504

Конструктивно практически полностью идентичны остроконечным шурупам по металлу DIN 7981, 7982, 7983 (см. табл. выше). Ключевое отличие — наконечник выполняющий функцию сверла.

Ø,мм длина,мм Ø,мм длина,мм Ø,мм длина,мм Ø,мм длина,мм Ø,мм длина,мм Ø,мм длина,мм
3.5 13 3.9 13 4.2 13 4.8 16 5.5 22 6.3 22
16 16 16 19 25 25
19 19 19 22 32 32
22 22 22 25 38 38
25 25 25 32 45 45
32 32 38 50 50
38 38 45
50

Саморезы для листового металла и изделий на металлической основе

Саморезы с прессшайбой

Встречаются в продаже как со сверлом (для металла толщиной до 2мм) так и острым наконечником ( предназначен для металла до 0.9мм). Стандартные диаметры 4.2 (4.0) мм и длина – 13, 14 , 16,
18, 19, 22, 25, 32, 41, 51 мм.

Саморез с полуцилиндрической головкой («клоп»)

Аналогично предшественнику бывает как острый так и со сверлом. Размерная линейка у данного самореза отсутствует и встречается он в единственном размерном варианте:

С острым наконечником – 3.5 х 11

С наконечником-сверло – 3.8 х 11

Саморезы с шестигранной головкой

Предназначены для работы с листовым металлом без предварительной подготовки отверстия. Обеспечивают усиленное крепление. От одного производителя к другому возможны вариации размеров продукции данного сегмента крепежных элементов. В таблицах ниже приведены самые популярные.

С острым наконечником.

Для листов металла до 0.9 мм.

Ø,мм длина,мм Ø,мм длина,мм
4.2 13 4.8 14
19 5.0 19
25 25
38 38
  51
Cо сверлом (DIN 7504-K)

Для металла большой толщины (5мм и более). Длина наконечника — сверла определяет мах. толщину листового металла.

Ø,мм длина,мм Ø,мм длина,мм Ø,мм длина,мм Ø,мм длина,мм
4.2 19 4,8;5,0 14 5.5 19 6.3 19
21 19 25 25
25 25 32 32
32 38 38 38
45 51 45
51 64 51
64 76 64
76 76
  90
102
127
    152

Саморезы для гипсокартона

Когда монтируют листы гипсокартона на металлический профиль, применяют саморезы с частой резьбой. Для крепежа на деревянное основание используется саморез с крупной однозаходной резьбой (см. рис). Ранее мы упоминали про универсальные крепежные элементы. Они держат хорошо, но если есть возможность использовать специальные, лучше сделать именно так. Для монтажа гипсокартонных плит на деревянную обрешетку или металлический профиль до 0.9 мм без предварительного сверления предназначены саморезы следующих размеров:

Ø,мм длина,мм Ø,мм длина,мм Ø,мм длина,мм Ø,мм длина,мм
3.5 19 3.8 64 4.2 70 4.8 90
25 76 95
32 102
35 110
41 127
45 152
51
55

Для крепления гипсокартона к основательному металлическому профилю (от 0.9мм до 2мм) целесообразно использовать саморез — бур с наконечником — сверло.

Ø,мм длина,мм Ø,мм длина,мм Ø,мм длина,мм
3.5 25 4.2 60 4.8 89
32 66 102
41 76
48

Саморезы для крепления гипсоволоконных плит

Подробнее про листы ГВЛ читайте здесь >>>

Изготавливаются с потайной конической уменьшенной головкой, крестообразный шлиц, двухзаходную резьбу переменного профиля и острый наконечник.Размеры крепежных изделий для монтажа на деревянный каркас или профиль из металла с толщиной менее 0.9 выглядят так: Ø 3.9 мм с длинами 19, 25, 30, 45 мм.

Саморезы для крепления плит и листов ДСП, ДВП, фанеры

Размеры самой фанеры в этом материале >>>

Как правило это оцинкованные шурупы (FLUGEL) размером 5.0 х 36

Встречаются с потайной конической головкой и насечками для раззенковки потайного отверстия (DIN 7504P) с размерами:

Ø длина,мм
4.2 от 25 до 110
4.8
5.5
6.3

Кровельные саморезы

При монтаже кровли целесообразно применять стандартные оцинкованные саморезы. Они не поддаются коррозии. Таблица с размерной линейкой выглядит так:

Ø,мм длина,мм Ø,мм длина,мм Ø,мм длина,мм Ø,мм длина,мм
4,80 20 5,50 19 (20) 6,30 19 (20)  7,00 122
29 25 25 142
35 32 32 162
38 38 (40) 38 (40) 177
50 51 (50) 50
60 64 (62) 60
70 76 (78) 70
80 100 80
115 90
130 100
150 130
180 150
235 175
200
235

Выпускаются кровельные саморезы с окрашенными головками. Краска создает дополнительную защиту от воздействия внешних факторов. И они не портят экстерьер крыши, так как «выбираются» по цвету.

Шурупы и саморезы специального назначения

Конфирматы

Конфирмат или «евро-винт» – это отдельная категория крепежа. Он разработан для сборки мебельных панелей. Изготавливается с различными защитно — декоративными покрытиями (чаще оцинковка). Шаг резьбы – редкий. Задача – стянуть детали друг к другу. Головка имеет характерное отличие. Для ввинчивания необходим специальный шестигранник.

Ø,мм длина,мм Ø,мм длина,мм Ø,мм длина,мм
5.0 40 6.5 50 7.0 40
50 50
60
70
Шурупы по бетону

Вкручиваются в заранее высверленное отверстие. Перфоратором пользоваться не рекомендуется. Отсюда трудоемкость процесса. Перед ввинчиванием нужно капнуть машинного масла — это немного облегчит процедуру. Вид крепежа, что называется «навечно». Выдерживают высокие нагрузки (до 100кгс). Бывают: Ø 7.5 мм. Длина: 50, 70 (72), 80, 90, 100, 120, 130, 140, 150, 160,180, 200,… мм.

Оконные саморезы

Подготовка отверстия не требуется. Работают как «усилители» окон и имеют следующие размеры: Ø 3.9 мм, длины: 13, 16, 19, 22, 25, 32, 35, 40 (38), 45 мм.

Рамные шурупы

Большие шурупы обладающие высокой прочностью. Вкручиваются в дюбель и иногда идут в комплекте с ним.

Юстировочные шурупы

Характерная особенность — вторая резьба. Первая резьба (как правило более мелкая) необходима для крепления к основе, вторая служит для монтажа подконструкции.

Популярны шурупы шурупы ∅6 мм и длиной: 60, 70, 80, 90, 100, 110, 120, 130, 145 мм.

Шурупы для строительных лесов

Ø,мм длина,мм Ø,мм длина,мм Ø,мм длина,мм
8.0 80 10.0 160 12.0 90
100 120
120 160
  190
  230
300
350
Шурупы-гвозди

Шурупы для подвесов

Очень удобны в быту, например на таком крепеже у нас уже несколько лет в коридоре городской квартиры висит детская качелька. Время на установку и снятие — буквально 1 секунда! Единого стандарта на размеры этого элемента не существует и каждое производство формирует размерную линейку на собственное усмотрение.

Шпаргалка домашнему мастеру

Следующие таблицы помогут сориентироваться при выборе необходимого крепежа.

Различаем изделие по типу резьбы

Саморезы различаются по частоте витков. Малый шаг позволяет применять крепеж для металлических деталей. Шурупы с редкой резьбой предназначены для материалов, имеющих невысокую плотность. Сюда попадают: асбест, гипс, пластик и прочее. По внешнему виду можно классифицировать саморезы следующим образом:

Шаг резьбы

Целевое назначение

Средний

Универсальные саморезы. Предназначаются для крепления объектов из любых материалов (являются самыми распространенными).

Частый,
с резьбой в двойной
заход

Разработаны для прикрепления к металопрофилю толщиной до 0.9 мм без применения дюбилей (необходима предварительная подготовка отверстия,
выпускаются со сверлом на наконечнике, обладают высокой стоимостью).

Редкий

Саморезы для прикрепления деталей из мягких материалов (дерева, пластика гипса, асбеста, и так далее) без применения дюбелей.

Средний, с
профилем елочка

Саморезы для ввинчивания в железобетонные или кирпичные объекты строений методом вбивания в дюбель.

Несимметричный

Саморезы для скрепления элементов современной мебели из дерева, ДСП, фанеры и т. п. (необходимо предварительное сверление отверстия диаметром 4,5 или 7 мм соответственно).

Чередующийся с насечками

Саморезы для прикрепления к железобетонным или кирпичным деталям строений без дюбеля (нагели), (ввинчивается в отверстие диаметром 6 мм глубиной на 15 мм превышающей погружающуюся часть самореза).

Все дело в шляпе

По форме шляпки можно определить целевое назначение самореза. Зависимость между этими параметрами приведена в таблице:

Вид шляпки

Особенности и целевое назначение

Потайная

После ввинчивания шляпка полностью утапливается в закрепляемом объекте без выступа.

Профиль — полусфера

Прочно удерживает прикрепляемую деталь благодаря увеличенной площади прижимной шляпки.

Профиль — полусфера с малой пресс шайбой

Обладает большей площадью рабочей поверхности шляпки и заниженной ее высотой. Используется при монтаже листовых материалов.

Малая потайная

Имеет малую рабочую площадь и пологий переход от шляпки к стволу с резьбой. При монтаже фиксируется как в стационарном объекте, так и в прикрепляемой части. Позволяет в процессе монтирования прикладывать значительно большее усилие, чем в случае с обычной потайной шляпкой.

Профиль — полусфера с большой прессшайбой

Обладает большей рабочей прижимной площадью и заниженной высотой шляпки. Целевое назначение – прикрепление листовых деталей малой плотности.

Шестиугольная

Конфигурация шляпки, позволяет закручивать саморезы меньшими усилиями, достигая сильное прижатие скрепляемых предметов.

Воронкоподобная потайная с утолщением на теле стержня

Позволяет замаскировать соединение. Дает возможность закрыть шляпку декоративной пластиковой крышкой. Ввинчивается специфическим ключом (4 мм).

Тот факт, что затрачено много усилий для вкручивания еще не говорит о титанических муках, которые придется пережить, если возникнет необходимость вывинтить саморез. Поэтому каждый раз, когда советуют «навечный» метод, стоит подумать о целесообразности. Производители предлагают разнообразные саморезы, отличающиеся металлом, из которого они изготовлены. Стоимость также варьируется. Чтобы не переплачивать нужно дать объективную оценку нагрузке, которой будет подвергаться крепежный узел. Если речь идет о «гвоздике» для картины на деревянной стене, не имеет смысла тратиться на дорогостоящие шурупы.

Инструмент для вкручивания применяется как ручной, так и электрический. Зачастую достаточно отвертки. Этот способ не позволит добиться высокой производительности труда, если речь идет о профессиональной работе и больших объемах крепежа. Для работы оптимален всем знакомый шуруповерт.

Шлиц — смайл 🙂 Невероятно, но факт

Японский завод Komuro Seisakusho выпустил партию крепежа с нестандартным шлицом в виде смайла. Автор забавной идеи — дизайнер Yuma Kano. К сожалению, на отечественном рынке новинка пока не представлена.

Надеемся, что теперь вы раз и навсегда разобрались с вопросом назначения и размеров крепежных элементов. Будем признательны за рекомендации, критику и обнаруженные неточности. Контакты администрации сайта: [email protected]







Распродажа (-53%):

Шуруп по дереву с шестигранной головкой (глухарь) DIN 571

Применяется для крепления лаг, реек, сборки деревянных конструкций, сантехнических креплений и других целей, когда требуется мощное закрепление. Используется также совместно с пластмассовыми и металлическими универсальными дюбелями. Острый наконечник и резьба под углом 60 градусов обеспечивает надежное и прочное соединение.

Типоразмер

Размер под ключ, S, мм

Высота головки, К, мм

Длина резьбовой части, Lt, мм

Масса 1000 шт., кг

6,0×30

10,0

4

19,0-22,0

6,62

6,0×40

26,0-29,0

8,22

6,0×50

33,0-36,0

9,64

6,0×60

38,0-41,0

11,20

6,0×70

45,0-48,0

12,78

6,0×80

50,0-55,0

14,36

6,0×90

53,0-58,0

16,00

6,0×100

60,0-65,0

17,52

6,0×110

65,0-70,0

19,10

6,0×120

70,0-77,0

20,70

8,0×40

13,0

5,5

23,0-26,0

15,60

8,0×50

42,0-46,0

18.20

8,0×60

45,0-48,0

20,90

8,0×70

48,0-52,0

23,60

8,0×80

62,0-67,0

26,50

8,0×90

65,0-70,0

29,40

8,0×100

75,0-80,0

32,00

8,0×120

75,0-80,0

37,60

8,0×140

85,0-90,0

43,20

8,0×150

98,0-105,0

46,60

8,0×160

100,0-105,0

48,80

8,0×180

100,0-105,0

53,43

10×40

17,0

7

23,0-26,0

28,00

10×50

38,0-42,0

32,10

10×60

48,0-52,0

36,50

10×70

50,0-55,0

40,70

10×80

62,0-68,0

45,20

10×90

55,0-70,0

49,90

10×100

75,0-85,0

54,00

10×120

75,0-85,0

63,00

10×140

80,0-90,0

72,00

10×160

90,0-100,0

81,00

10×180

110,0-120,0

91,00

10×200

110,0-125,0

99,00

10×220

115,0-130,0

108,00

12×140

19,0

8

85,0-95,0

100,00

12×160

105,0-115,0

112,00

12×180

110,0-120,0

122,70

12×200

120,0-130,0

142,20

12×220

130,0-140,0

154,00

12×240

155,0-170,0

165,10

12×260

150,0-170,0

177,70

12×280

175,0-190,0

190,30

12×300

175,0-190,0

202,90

Саморезы для гипсокартона подробнее

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
