ГОСТ на окна ПВХ, требования к монтажу пластиковых окон и технология установки

На ПВХ-окна ГОСТ

Около сотни статей на нашем сайте рассказывает о том, какие сложные, продуманные и даже изощренные конструкции оконных профилей применяются в настоящее время в архитектурно-строительной отрасли, какие наукоёмкие решения используются при разработке стеклопакетов, сколько миллионов оконные фирмы тратят на приобретение точного и даже прецизионного оборудования для производства профилей, стеклопакетов, фурнитуры и т.п. Но все эти усилия и истраченные миллионы пойдут прахом в том случае, если устанавливать пластиковое окно к вам придёт некий полутрезвый «дядя Вася»; воткнёт оконный блок сикось-накось в проём, кое-как запенит, спросит монетку на опохмелку и гордо удалится с чувством выполненного долга.

Ни греть такое окно не будет, ни от шума спасать.

Можно ли бороться с такими «особенностями национального монтажа»? И если можно, то как? – Об этом читайте далее в статье на нашем сайте.

Пластиковые окна: СНИП, ГОСТ как условия занятости отечественной бюрократии



Едва в страну в 90-е годы начал вливаться с Запада ручеек пластиковых окон, то сразу же возникло целое соцветие государственных стандартов на эту тему:

на окна пластиковые ГОСТ 23166-99;
ГОСТ 30673-99 на окна ПВХ;
ГОСТ 30674-99 – окна ПВХ;

Конечно, не все они – об одном и том же. На окна ПВХ ГОСТ 23166-99 не только задает общие технические условия, но и содержит нормативную документацию на блоки оконные вообще – деревянные, пластиковые, металлические.

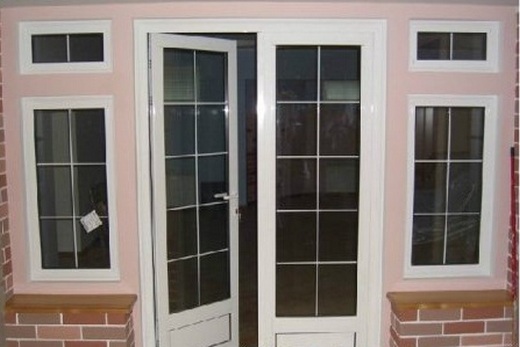

На пластиковые окна и двери ТУ определяет один из ГОСТов

ГОСТ 30673-99 определяет технические условия на профили ПВХ для пластиковых окон и дверей

На пластиковые окна ГОСТ 30674-99 – задает технические условия конкретно на оконные блоки из поливинилхлорида.

Технические условия на профили на окна и двери пластиковые – ГОСТ 30673-99 определяет.

Кроме стандартов на окна ПВХ, ГОСТ 30970-2002 разработан отдельно на пластиковые дверные блоки.

В 2002 г. был разработан отдельный ГОСТ на пластиковый дверной блок

В 2002 г. был разработан отдельный ГОСТ на пластиковый дверной блок

Понятно, что никакие проблемы они не решали и особые требования к пластиковым окнам ГОСТы перечисленные содержать не могли: сама по себе идея стандартизировать поставляемую из-за рубежа (в РФ производство пластокон только еще разворачивалось) продукцию довольно-таки абсурдна. И авторы (в числе которых оказались и специалисты ЗАО «КВЕ Оконные технологии») продублировали единый европейский стандарт, округлив до «российских» величин некоторые параметры и снабдив эти «межгосударственные» (действие их, кроме РФ, распространяется еще на 6 республик бывшего СССР) стандарты неразборчивыми эскизами, выполненными на уровне чертежей троечника-шестиклассника.

С учетом многообразия типов российских проектов зданий и сооружений авторами этих документов не задаются даже размеры окон по ГОСТу пластиковых – только линейка допусков в зависимости от габаритов.

Российский ГОСТ округлил толщину лицевой стенки профиля ПВХ в большую сторону

Российский ГОСТ округлил толщину лицевой стенки профиля ПВХ в большую сторону

Зато ГОСТ на окна ПВХ размеры наружных лицевых стенок профилей ПВХ округлил до 3 мм с толщины в 2,8 мм, вмененной евростандартом DIN EN 12608. В результате многие превосходные профили европейских производителей в российский класс «А» не попали. К счастью, в то бурное время (90-е еще только кончались) народ понимал, что греет не ГОСТ, а греет качество профиля.



Зато на руку потребителю оказалось то обстоятельство, что маркировка окон ПВХ по ГОСТу становилась обязательной и должна включать не только товарный знак производителя и марку изделия (т.е. рекламу фирмы), но и дату выпуска и штамп ОТК.

Пример маркировки пластиковых окон

Образец маркировки окон ПВХ

Многие требования к пластиковым окнам в перечисленных ГОСТах сформулированы как рекомендательные. В отношении требований к ряду параметров (шероховатость поверхности, качество отделки и т.п.) ГОСТ по пластиковым окнам попросту отсылает пользователя к нормативной документации производителя конкретных комплектующих.

В то же время ни один ГОСТ на изготовление ПВХ окон никаких норм и требований не задаёт – только на приёмку, упаковку, транспортировку и т.д. Хотя контроль техпроцесса – важный фактор обеспечения качества продукции.

Особой беды в сформулированных подобным образом требованиях к окнам ПВХ не было: к моменту выхода товара на рынок СНГ, на Западе уже был достигнут высокий уровень конкуренции в отрасли, и он заставлял производителей поддерживать на высоком уровне и качество продукции, и сервис, и соблюдение жестких европейских стандартов.

В общем, в 1999 г. разработка ГОСТ на окна из ПВХ и профиля поставленную задачу выполнила: работой в трудный период экономических реформ чиновников Госстроя и т.п. организаций обеспечила.

Изменения с 2002 года

Уже в начале 2000-х стало ясно, что в РФ требования к пластиковым окнам в доме должны быть дополнены требованиями к монтажу пластиковых окон – чтобы хоть как-то держать упомянутого в предисловии к этой заметке монтажного «дядю Васю» в рамках приличия.

Так появился на пластиковые окна ГОСТ 30971-2002. Точное его название – «Швы монтажные узлов примыкания оконных блоков к стеновым проемам».

Почему именно швам – такое внимание?

Как уже было сказано: и профили, и стеклопакеты изготавливаются промышленным способом на высокоточном оборудовании, что обеспечивает их потребительские качества – стабильное сопротивление теплопередаче, шумоизоляцию. А вот монтажный шов выполняется вручную. Запенивается монтажной пеной и прикрывается декоративными накладками. Которые не защищают пену ни от влаги, ни от ультрафиолетового излучения Солнца.

У ПВХ-окна запенивание монтажного шва

Запенивание монтажного шва окна ПВХ

А пропитанная водой монтажная пена – отличный проводник холода. Замечено, что всего после двух лет эксплуатации небрежно установленного окна, через монтажный шов, который занимает менее 5% площади оконного проёма, уходит тепла в 2,5 раза больше, чем через профиль и стеклопакет вместе взятые.

ГОСТ 30971-2002 задает требования к установке окон ПВХ и устройству монтажного шва.

Монтажный шов окон ПВХ ГОСТ 30971-2002 обязует делать трёхслойным. Наружный слой защищает монтажную пену от влаги, ультрафиолета, но является паропроницаемым (в зимнее время парциальное давление пара в теплом помещении в несколько раз выше, чем на улице, и выходящий наружу пар не должен задерживаться в монтажной пене).

По ГОСТу 30971-2002 монтажный шов

Монтажный шов по ГОСТ 30971-2002

Центральный слой – монтажная пена. Требования к установке пластиковых окон предусматривают, чтобы ее сопротивление теплопередаче было в 2 раза выше приведенного сопротивления теплопередаче профиля и стеклопакета. Установка пластиковых окон по ГОСТу предписывает использование монтажной пены с низкими водопоглощающими свойствами: при погружении такой пены на сутки в воду она не должна впитывать более 3% влаги.

Монтаж окон ПВХ по ГОСТ 30971-2002 предусматривает и внутренний слой защиты монтажной пены. Это – пена с низкой паропроницаемостью.

В качестве наружного изоляционного слоя монтаж пластикового окна по ГОСТу 30971-2002 рекомендует использование паропроницаемой саморасширяющейся ленты ПСУЛ которая применяется для уплотнения оконных швов.

Уплотнительная лента ПСУЛ

Уплотнительная лента ПСУЛ

Что самое важное и даже революционное: установка ПВХ окон по ГОСТу 30971-2002 сопровождается контролем качества монтажа. Исполнитель работ должен предоставить заказчику паспорт на монтажный шов с указанием гарантийного срока (не менее 5 лет). В случае возникновения спорных вопросов заказчик вправе требовать выборочного вскрытия монтажных швов, а также проведения независимого исследования их качества. В случае правомерности претензий, исполнитель обязан будет за свой счёт провести работы по вскрытию швов и исправлению допущенного брака.

Контроль монтажных швов при установке пластиковых окон

Контроль монтажных швов при установке окон ПВХ

Понятно, что ГОСТ на установку пластиковых окон в большей мере – подмога заказчикам-юрлицам. Физическому лицу реализовать прописанную в нем методологию контроля за «дядей Васей» будет сложнее. Мы надеялись, что ГОСТ на пластиковые окна 2017 г. будет адаптирован к возможностям по приёмке окон частными заказчиками – то бишь нами, обычными квартировладельцами. Но в прошлом году такого стандарта издано не было, и, очевидно, его появления придётся подождать еще неопределенный срок.

Таблица стандартных размеров пластиковых окон ПВХ по ГОСТу

ГОСТы строительной отрасли регламентируют изготавливать окна таким образом, чтобы максимальная площадь оконного изделия из пластикового профиля была не больше 6 м2. Также открывающаяся створка по своей площади не должна превышать 2,5 м2.

Как правильно задать размеры окон на этапе проектирования

Только соблюдая стандарты и нормативы ГОСТа можно сделать остекление качественным, надежным и практичным. К примеру, если вы решили строить загородный дом с панорамным остеклением, то стоит принять во внимание тот факт, что окна должны быть не больше 6 м2.

В этом случае вы избавитесь от многих проблем, да и производителя найти не составит труда. Практически все компании смогут предложить решения по остеклению такого дома.

Если вы решили купить уже готовые окна на производстве или у строительной компании, то обратите внимание на площадь открывающихся элементов. Если она будет больше 2,5 м2, то проверьте наличие сертификатов на проведение специализированных испытаний по безопасности, т.к. площадь свыше указанной нормы не подпадает под действие стандартов.

При выборе стеклопакетов обратите внимание на вес открывающихся створок, он не должен превышать 80 кг. В противном случае это может привести к превышению критической части.

Стандартные размеры окон

Для справки: Створка трехкамерного стеклопакета (3 стекла 4 мм) площадью 2,5 м2 весит около 75 кг.

Створки распашных окон должны открываться внутрь помещения во всех жилых помещениях, кроме помещений первого этажа и окон, выходящих на балконы и лоджии. Иные случаи открывания должны прописываться в проектной документации.

Габариты глухих окон

Редко кто заказывает окна с 2 или 3-мя (в зависимости от окна) открывающимися створками. Как правило, вторая и третья створка остаются глухими, т.е. не открываются. Выдержка из ГОСТ 23166-99:

5.1.6 Применение неоткрывающихся створок в оконных блоках помещений жилых зданий выше первого этажа не допускается, кроме створок с размерами, не превышающими 400х800 мм, а также в изделиях, выходящих на балконы (лоджии) при наличии в таких конструкциях устройств для проветривания помещений. Возможность применения неоткрывающихся створчатых элементов оконных блоков в других видах помещений устанавливают в проектной документации на строительство.

Таблица: окна стандартных, рекомендуемых размеров.

Таблица размеров стандартных окон

Возможные отклонения от линейных размеров окон

В процессе изготовления пластиковых окон возможно несовпадение линейных размеров с теми, которые указаны в проектной документации. Если отклонение составляет +2 .. – 1 мм, то это считается нормальным.

Разность длин диагоналей прямоугольных рам не должна превышать 2 мм при длине стороны до 1400 мм. Если длина свыше 1400 мм, то допустимое отклонение составляет 3 мм.

Размеры окон жилых помещений

Не редко имеют место быть случаи, когда размеры окон в панельном доме могут отличаться на 10-15 см, причем речь идет об одном и том же доме. То есть о точности говорить не приходится. Именно поэтому, в случае необходимости замера размеров окон нужна квалифицированная помощь.

Однако, существуют стандартные размеры окон в типовых домах, к которым нужно стремиться при проектировании, чтобы в последствии не усложнять жизнь жильцам и компаниям, занимающимся монтажом окон. Двустворчатое стандартное окно должно соответствовать размерам 1300 в высоту и 1400 в ширину. Трехстворчатое окно — ширина от 2050 до 2070, высота — 1400.

Что касается хрущевок, то тут ситуация другая. Так, размер окна в хрущевке напрямую зависит от ширины подоконника. В случае с широкими подоконниками, размер составляет 1450×1500 для двух створок и 2040×1500 для трех. Узкие подоконники предполагают размеры окон 1300×1350 и 2040×1350 соответственно.

Рассчитывая размеры мансардных окон , обычно исходят из стандартных параметров, но так же нужно учитывать угол уклона кровли. Существует закономерность, состоящая в том, что высота окна напрямую зависит от пологости кровли. Что касается расстояния между стропилами, то оно должно быть не меньше чем на 4-6 см шире оконной коробки.

Исходя из вышеуказанного, становится совершенно очевидно, что размеры окон даже в типовых домах не совпадают, но отталкиваясь от типа дома, можно на вскидку определить и размеры окон. Как бы там ни было, но угол падения солнечных лучей, играет определяющее значение в вопросах оконных размеров.

Размеры пластиковых окон

Затрагивая размеры окон пвх, отметим, что они могут быть самыми различными и зависят исключительно от величины проема. Тем более, учитывая современные технологии, пластикове окна могут изготавливаться с любыми размерами и абсолютно любой сложности.

На сегодняшний день существует модная тенденция делать размеры пластиковых окон очень большими, исходя из эстетических соображений, такое веяние смотрится эффектно и колоритно, но не стоит забывать о практичности. Открывающаяся створка не должна быть больше 900 кв. мм.

Никто не запрещает делать ее больше, но такие манипуляции будут гарантией того, что конструкция в скором времени просто выйдет из строя. В случае с глухими створками, отметим, что лучше не пренебрегать советом и не делать их более 1000 кв. мм., это чревато значительной нагрузкой на стеклопакет, что способствует его деформации.

В заключении отметим, что для специалистов нет ничего невозможного и нестандартные размеры пластиковых окон стали, скорее, правилом, чем исключением из него. Касаясь вопросов экономии, целесообразно подчеркнуть, что стандартное окно стоит дешевле, чем его аналог, выполненный под заказ. Но будет ли такая экономия оправданной, целиком и полностью зависит от размера оконного проема.

Стандарты ГОСТ

ГОСТ 30971-2002 «Швы монтажные узлов примыкания оконных блоков к стеновым проемам» (введен в действие с 1 марта 2003 г.)
ГОСТ – 23166-99 «Блоки оконные. Общие технические условия»
ГОСТ – 24700-99 «Блоки оконные деревянные со стеклопакетами. Технические условия»
ГОСТ – 30673-99 «Профили поливинилхлоридные для оконных и дверных блоков. Технические условия»
ГОСТ – 30674-99 «Блоки оконные из поливинилхлоридных профилей. Технические условия»
ГОСТ – 24866-99 «Стеклопакеты клееные. Общие технические условия»
ГОСТ 26601-85 Окна и балконные двери деревянные для малоэтажных жилых домов. Типы, конструкция и размеры
ГОСТ 11214-86 Окна и балконные двери деревянные с двойным остекленением для жилых и общественных зданий. Типы, конструкция и размеры
ГОСТ 11214-78 Окна и балконные двери деревянные с двойным остеклением для жилых и общественных зданий. Типы, конструкция и размеры
ГОСТ 16289-86 Окна и балконные двери деревянные с тройным остеклением для жилых и общественных зданий. Типы, конструкция и размеры
ГОСТ 16289-80 Окна и балконные двери деревянные с тройным остеклением для жилых и общественных зданий. Типы, конструкция и размеры
ГОСТ 24700-81 Окна и балконные двери деревянные со стеклопакетами для жилых и общественных зданий. Типы, конструкция и размеры
ГОСТ 24699-81 Окна и балконные двери деревянные со стеклопакетами и стеклами для жилых и общественных зданий. Типы, конструкция и размеры
ГОСТ 23344-78 Окна стальные. Общие технические условия
ГОСТ Р 54850-2011 Окна мансардные и зенитные фонари. Метод определения сопротивления теплопередаче
ГОСТ Р 54861-2011 Окна и наружные двери. Методы определения сопротивления теплопередаче
ГОСТ 21519-84 Окна и двери балконные, витрины и витражи из алюминиевых сплавов. Общие технические условия
ГОСТ 25062-81 Окна и двери балконные из алюминиевых сплавов. Типы, конструкции и размеры
ГОСТ 27936-88 Окна и двери балконные деревоалюминиевые для общественных зданий. Типы и конструкции
ГОСТ 23166-78 Окна и балконные двери деревянные. Общие технические условия

Правила монтажа окон ПВХ по ГОСТу

Для повышения качества услуг установки пластиковых окон, было разработано 3 ГОСТа. Основными нормативными актами для установки ПВХ-окон выступают:

  • ГОСТ 30971-2012;
  • ГОСТ Р 52749-2007;
  • СНиП 23-02-2003.

Их соблюдение – гарантия долговечности окна. Особенностью установки профилей по ГОСТу является качество закладки монтажных швов. Технически правильная герметизация монтажных швов обеспечивает сокращение энергопотребления до 25%. ГОСТы регулируют все этапы установки, гарантируя надежность монтажа.

Инструкция установки пластикового окна, согласно ГОСТ 30971-2012

Установка пластикового окна в соответствии с ГОСТами – длительный, трудоемкий процесс. Сложность заключается не в изготовлении окна. По ГОСТ 30971-2012, процесс замены окна на новое начинается оштукатуриванием и грунтовкой проема. Кроме этого предварительно нужно провести замеры, оценку стен, проверить состояние отопления и вентиляции.

Требуется также согласование со специалистами и создателями архитектурного проекта. Последнее необходимо при несоответствии размеров конструкторской документации здания. При этом фирма, которая устанавливает профили по ГОСТам, должна утвердить инструкцию монтажа у органов, которые занимаются управлением региональным строительством.

Монтаж окон ПВХ по ГОСТ 52749-2007

Монтаж ПВХ-профиля осуществляется двумя способами: монтаж цельного окна или с разборкой. Согласно «инструкции ГОСТа на монтаж окон ПВХ», разборный метод всегда применяется при выполнении одного из условий:

  • габариты профиля более 3 метров;
  • проем на высоте более 2 метров от пола;
  • окно устанавливается на 12 этаже или выше.

При последующей установке первой монтируется рама. Затем последовательно закрепляются остальные элементы. Последними устанавливаются откосы, а отлив подсоединяется к профилю.

Оконная система устанавливается предельно ровно. Отклонение по всем направлениям находится в пределах 3 мм. на весь профиль и 1,5 мм. на каждый метр. Чрезмерный наклон рамы противоречит требованиям безопасности, поэтому данное требование «ГОСТа на установку пластиковых окон» является обязательным.

По ГОСТу 52749-2007 необходимо использовать трехслойный монтажный шов. Шов короче профиля примерно на 30-35 см. Это обеспечивает гидроизоляцию, предотвратив тепловое расширение. Ширину шва нельзя превышать, поскольку это отрицательно скажется на прочности креплений. После укладки шва на раму устанавливается фурнитура, закрепляются наружные отливы.

Технология установки пластиковых окон, согласно ГОСТ 30674-99

В «ГОСТе на установку пластиковых окон 30674-99» содержатся рекомендации по показателям теплоизоляционных свойств пластиковых окон. Для однокамерных стеклопакетов значение сопротивления теплопередаче в °С/Вт имеет широкий диапазон, варьируясь в пределах 0,35-0,63. Для двухкамерных профилей этот показатель составляет 0,49-0,56. Наличие теплоотражающего покрытия на двухкамерном профиле повышает значение до 57-72 °С/Вт.

В «ГОСТе установки окон ПВХ ГОСТ 30674-99» указана долговечность оконных профилей, в зависимости от материала:

  • для ПВХ-профилей – 40 лет;
  • для стеклопакетов – 20 лет;
  • для уплотняющих прокладок – 10 лет.

Согласно «правилам установки окон по ГОСТу», звукоизоляция профиля должна превышать 26дБА. Рекомендуемый коэффициент светопропускания составляет 0,35-0,60, зависимо от наличия специального покрытия.

Применение СНиП 23-02-2003 при установке ПВХ профилей

При точном соблюдении «технологии установки пластиковых окон по ГОСТу», результат обязан соответствовать СНиП 23-02-2003. СНиП устанавливает параметры тепловой защиты зданий. Данный документ не обязателен к выполнению, но несоответствие ему лишает гарантий достаточной теплоизоляции помещения.

Для соблюдения требования СНиП в климатических условиях Сибири требуется устанавливать 5-ти камерные профили. Для восточных регионов подойдут 3-х камерные окна. При выборе профиля ориентируйтесь на климатическую температуру региона.

Схема для монтажа окна по ГОСТ 30971-2012

«Схема монтажа окна по ГОСТу» проста, достаточно закрепить его на анкеры. Если оконную раму не разбирали, профиль монтируется быстро.

Общий вид «установки окон ПВХ по ГОСТу»:

Значение имеет отделка монтажного шва и профессионализм исполнителей. Укладка шва производится в 3 этапа. При этом важны характеристики конструкции, крепежа, геометрии, уплотнения и изоляции. Требования ГОСТа 30971-2012 к монтажному шву всего два – прочность и изоляция. Прочность заключается в устойчивости к нагрузкам в процессе эксплуатации. Функция изоляции призвана защитить жилище от теплоотдачи, шума, пара и влаги.

Наружный, первый при укладке, слой защищает шов от проникновения влаги, способствуя выведению пара. На него приходится основная нагрузка агрессивной внешней среды. Следовательно, он обеспечивает надежную защиту, имея сопротивляемость к отслаиванию. Иногда в качестве наружного покрытия шва используется силикон.

Центральный слой представляет собой непосредственно утеплитель. Требований по прочности ко второму слою не выдвигается. Главная функция теплоизолятора – препятствовать теплообмену. Обычно второй слой изготавливается при помощи полиуретановой монтажной пены.

Внутренний слой препятствует проникновению в шов пара и механическим повреждениям при эксплуатации. «Правила монтажа окон ПВХ по ГОСТу» предусматривают, что пароизоляционные материалы укладываются непрерывным слоем, без не проклеенных участков и разрывов. Для достижения нужной плотности, слой наносится методом оштукатуривания. Материалом выступает специальная пароизоляционная лента из бутила. Возможно использование влагостойкого гипсокартона. Экономным вариантом является использование силикона.

Монтажный шов представляет собой соединительный узел между стеной и ПВХ-профилем. По причине разницы плотности и свойств, разница температур приводит к расширению зазора. Укладка проводится со всей ответственностью, чтобы избежать теплообмена.

ГОСТ 30971-2012 для установки пластиковых окон

В ГОСТе 30971-2012 для оконной системы указаны общие технические условия для монтажных швов и узлов примыканий оконных систем к проемам стен. Норма действует на территории России и еще 5 стран СНГ. «Монтаж пластикового окна по ГОСТу» требует точных измерений наклона профиля относительно проема. Проверка осуществляется отвесом и уровнем.

На этапе установки важно правильно рассчитать количество и расположение анкеров по ГОСТУ. Для установки двухстворчатого окна понадобится 14 анкеров. Такое количество кажется избыточным, но выполнение требований ГОСТ 30971-2012 гарантирует долговечность ПВХ-окна. Укладка 3-го слоя шва для пароизоляции также нерациональна, однако повышает срок службы утеплителя в 2-3 раза.

Целесообразно руководствоваться положениями ГОСТа 30971-2012 при установке окна в новом доме. При демонтаже старые стены осыпаются и скалываются, а «правила монтажа пластиковых окон по ГОСТу» предусматривают установку на проем с выкосами и выемками не выше 10 мм. Это предполагает затраты на грунтовку и штукатурку, которые сохнут дольше суток. И даже после этого от пароизоляционной ленты пользы не будет.

Монтаж окон по ГОСТу с наглядными иллюстрациями

На «фото монтаж окна ПВХ по ГОСТу»:

Застекление квартиры снизижает шум улицы:

Пластиковые окна устанавливают и в собственные дома, сокращая энергозатраты:

Установка окон по ГОСТам принесет комфорт в дом, сохранив оптимальную температуру, независимо от времени года.

Технологическая карта монтажа ПВХ-окна

«Технологическая карта монтажа ПВХ-окна» предназначена для разработки проектов. Используется карта для организации работ по установке оконных рам на объекте. Это необходимый документ, используемый в «технологии монтажа окон ПВХ по ГОСТу». В технологической карте содержатся технологические процессы по монтажу и примеры заполнения нужных таблиц. Документ состоит из 7 разделов:

  • общие данные по области применения
  • технологический процесс и организация работ
  • требуемое качество итоговых работ
  • калькуляция расходов
  • график проводимых работ
  • используемые ресурсы
  • правила техники безопасности

До начала работ на объект завозятся материалы, инвентарь, приспособления и инструменты. Все окна антисептированы производителем и готовы к установке. Получив технологическую карту, монтажники сразу приступают к установке профиля. Работы выполняются согласно регламенту технологической карты, а она составлена на основании соответствующих ГОСТов. Без технологической карты крупные монтажные работы не начинаются.

Зазоры при установке пластиковых окон, согласно ГОСТ

При условии соблюдения СНиП, «инструкция установки пластиковых окон по ГОСТу», по размерам зазоров автоматически соблюдаются. Однако размеры проема уточняются непосредственно после демонтажа, когда рама изготовлена и готова к установке. Выяснить размеры проема с установленной рамой предварительно нельзя. По этой причине мастер выбирает соответствующий анкер и запенивает зазор непосредственно при монтаже.

Размер «зазора при установке пластиковых окон по ГОСТу» должен быть выше 20мм. По факту, работы начинают при ширине зазора более 30 мм. Однако превышение зазором 90 мм является нежелательным и серьезно влияет на прочность крепления профиля. Расстояние между анкерами зависит от ширины профиля. В среднем они расположены в 50см.

Видео установки ПВХ-окон по ГОСТу

На видео при помощи 3D графики наглядно показаны различие между установкой пластиковых окон обычным методом и по ГОСТу. Также продемонстрированы факторы негативного влияния и их последствия.

В видео продемонстрирован процесс установки она по ГОСТа и перечислены оптимальные материалы. Подробная инструкция позволяет быстро разобраться с очередностью действий при установке рамы.

Технология установки окна ПВХ в соответствии с ГОСТом

Коровин Сергей Дмитриевич

Магистр архитектуры, закончил Самарский Государственный Архитектурно-Строительный Университет. 11 лет опыта в сфере проектирования и строительства.

При покупке окна мы планируем, что оно сможет исправно служить на протяжении многих десятилетий. Однако это возможно только лишь в том случае, когда окно правильно установлено. Практически у всех специалистов есть свои собственные методики и секреты, но имеются и специальные закрепленные нормы – ГОСТ и СНиП. Именно установка окон ПВХ по ГОСТу способна дать максимально качественный результат.

Нормативные документы

Установка окон ПВХ по ГОСТу станет гарантией его долгой и беспроблемной службы. Сегодня все виды связанных с этой областью работ регламентируются четырьмя основным стандартами:

  • ГОСТ 30674-99. В нем содержится общая информация по вопросу и основные требования к окнам. О самом процессе установки в этом ГОСТе практически не упоминается.
  • ГОСТ Р52749-2007. Данный стандарт акцентирован на процессе установки окон с использованием паропроницаемой саморасширящейся уплотнительной ленты.
  • ГОСТ 30971-2012. В этом документе содержится наиболее подробная информация по вопросу. В нем также можно найти точные требования по размеру окон, параметрах устройства и материалах заполнения швов, способов крепления конструкций и подобная информация. Здесь же описаны требования к нормативной документации, некоторые гарантийные обязательства исполнителя работ и общие требования к выполнению работ. Данный стандарт был введен в начале 2014 года и пришел на смену устаревшему ГОСТу 30971-2002 на монтаж окон.
  • СНиП 23-02-2003. Стандарт устанавливает параметры тепловой защиты помещений. Достаточно упомянуть, что он требует установку 3-камерного стеклопакета для большинства климатических поясов России и 5-камерного для Сибири.

Стандарты учитывают климатический пояс, в котором будет устанавливаться окно из пластика

Все перечисленные выше нормативные документы являются действующими, но при этом не обязательными к исполнению. Единственным исключением стали различные требования, так или иначе касающиеся безопасности. Соответствие ГОСТам помогает лишь добиться высочайшего качества установки окна.

Подготовка к установке

Сам монтаж пластиковых окон по ГОСТу мало чем отличается в общих чертах от обычного монтажа окна ПВХ. Основные различия кроются в нюансах и соблюдении целого ряда требований. Технология установки пластиковых окон следующая:

Замеры

Перед тем как приступить к работе, следует провести ряд замеров. Габариты окна устанавливаются следящим образом: ширина окна – это ширина оконного проема, из которой вычитают удвоенную ширину монтажного зазора (который будет с обеих сторон), высота – аналогично. Согласно ГОСТу, минимальная ширина подобного зазора составляет 2 см, а при расчетах чаще всего используют показатель в 2,5-3 см.

При монтаже окна с четвертью замеры ведут с внешней стороны

Если же речь идет об установке окна в проем с внешней четвертью, то все измерения следует производить с внешней стороны. Шириной будет расстояние между четвертями, увеличенное на размер завода рамы за четверть, который составляет от 2,5 до 4 см. Высота определяется аналогично.

Подготовительные работы

После того как окна будут изготовлены и доставлены заказчику, не следует сразу приступать к работам. Рекомендуется вначале подготовить помещение: расчистить пространство у окна для удобной работы, убрать ненужные вещи и мебель, закрыть стены и оставшиеся предметы пленкой или плотной тканью. Створки с рамы демонтируются, полость подставочного профиля заполняется теплоизолирующей пеной. Последнее рекомендуется сделать еще за сутки до монтажа.

Особое внимание следует уделить самому проему – он должен быть заранее очищен от грязи и пыли. Если имеются ощутимые неровности, они выравниваются шпатлевкой.

Крепление

В ГОСТ оговорены два основных вида крепления окна. Первый производится в плоскости монтажа – саморезы крепят прямо через раму. Данный вариант применяется чаще всего, но требует, чтобы створки дверей и стеклопакеты с рамы были сняты заранее. Плюсом данного метода является простота установки в проем.

Чаще всего для закрепления используют саморезы

Второй вариант использует основан на использовании арматуры, вмонтированной в раму при производстве. Монтировать конструкцию можно целиком. Следует учесть, что ее вес будет довольно большим, так что процесс потребует определённых усилий и навыков.

Монтажные работы

Установка пластиковых окон по ГОСТу предусматривает один важный момент: рама не устанавливается на голое кирпичное или подобное основание. Вместо этого подкладываются небольшие деревянные бруски, пропитанные растворами. Они помогут в выравнивании окна.

После этого на них ставится или отдельно рама, или же вся конструкция целиком, что зависит от предпочитаемого вида крепления. Для большей устойчивости и надежности опоры оставляют частью конструкции, а между окном и стеной сверху выбивают клинья для фиксации. После этого аналогично рама крепится с боков. Контролируя процесс уровнем, раму выравнивают, корректировку проводят добором подложек.

Крепление рамы, согласно ГОСТ, может осуществляться через просверленные заранее крепления. Начинать следует с нижней части, постепенно перебираясь выше. В довершение конструкцию дополнительно проверяют на горизонтальность и затягивают все саморезы и анкера.

Установка слива и сборка окна

Чаще всего с наружной части окна предусмотрен специальный паз, в который монтируется водоотлив. ГОСТ утверждает, что при установке его следует обязательно запенить. Если потребуется создать более прочную конструкцию, водоотлив дополнительно крепят шурупами.

Водоотлив монтируется в специальный паз с наружной части

По завершении требуется провести еще одну контрольную проверку всей конструкции: на прочность, вертикальность и горизонтальность. После этого останется собрать окно. Процесс сборки проходит в порядке, обратном разборке: в процессе возвращаются на свои места ограничители, ручки и прочая фурнитура.

Заполнение зазоров

Особое внимание в ГОСТах уделяется заполнению зазоров. Выполняется эта процедура практически всегда монтажной пеной на основе пенополиуретана. Данный материал проверен годами работ, но все же имеет ряд недостатков. Прежде всего, его стойкость к воздействию окружающей среды и ультрафиолету оставляет желать лучшего. Именно поэтому стандарты ГОСТ предписывают производить максимальное изолирование всех швов со всех сторон – это позволит избежать разрушения утеплителя, которое может обернуться потерей герметичности, запотеванием окон и проникновением холода с улицы в дом.

Процедура изоляции следующая: изнутри по всему периметру наклеивают гидроизоляционную ленту для окон ПВХ. Лента должна обладать также и свойством паронепроницаемости. В нижней части приклеивается полоса из фольги, которая впоследствии окажется под доской подоконника. Аналогичным образом проходят и по внешней стороне. Клейкая полоса ПСУЛ (влагостойкая и паронепроницаемая). Эта мембранная пленка умеет пропускать пар наружу.

Монтаж окон по ГОСТу предусматривает обязательную гидроизоляцию зазоров

Оба упомянутых материала характерны не только тем, что найти их на строительном рынке не составит труда. Они также отличаются и доступностью, то есть итоговая цена работ в итоге возрастет не так и сильно, а качество же увеличится значительно. Кроме того, смонтированная таким образом конструкция прослужит на несколько лет дольше.

Для заполнения зазора при монтаже окон ПВХ по ГОСТу полосы несколько отгибаются, а поверхность изнутри смачивается. Наносят состав при помощи пистолета. В качестве заполнителя используется пена, предназначенная для использования круглый год. Согласно ГОСТ, использовать можно и обычную пену, но только лишь при температуре до 30 градусов мороза. Учитывая условия в большинстве регионов, подобное утепление шва в России оказывается малоприменимо.

Установка подоконника

На последнем этапе работ производится установка подоконника. Данный процесс считается достаточно простым – необходимо будет лишь подогнать по размеру и при необходимости подрезать готовый подоконник, чтобы тот идеально вошел под раму. По ГОСТ 30971, допускается захождение подоконника на стены на расстояние от 5 до 10 см. Для придания уровня используются колышки, после чего полость под доской заделывается монтажной пеной или раствором. Специалисты рекомендуют при монтаже сделать уклон в 1-2 градуса в сторону комнаты.

При монтаже подоконника необходимо правильно подогнать его по размерам

Для декорирования подоконника используют панели из пластика, которые при помощи клипсы крепятся на начальный профиль. Наличник, который заводится за угол, закрепляют саморезами, а сверху накрывают декоративной пленкой. Останется лишь надеть торцевые заглушки и за герметизировать швы герметиком.

Многие строительные компании трактуют стандарты ГОСТ и СНиП как хотят и могут попросту игнорировать их, а чем чревата неправильная установка, лишний раз говорить не надо. Выхода здесь два: или внимательно следить за процессом установки и сразу подмечать нарушения, или же произвести установку окон по ГОСТу собственными силами.

Преимущества монтажа окна по ГОСТ

Преимущества установки окон по ГОСТ

Помимо этого монтаж деревянных и пластиковых окон по ГОСТу обеспечивает следующие преимущества:

  • сведение к минимуму эффекта промерзания;
  • защита от появления плесени на откосах;
  • ощутимый экономический эффект – уменьшение платежей за обогрев в отопительный период;
  • предупреждение появления микротрещин на внутренних откосах;
  • сведение к абсолютному минимуму количества конденсата.

Монтаж оконных конструкций по ГОСТу не просто позволяет продлить срок службы изделий, но и обеспечивает возможность их беспроблемной эксплуатации. Обозначенные в стандартах требования к выбору крепежных элементов и расстоянию между ними делают незначительной вероятность возникновения разного рода деформаций и перекосов, которые препятствуют нормальному открыванию/закрыванию створок и могут послужить причиной разгерметизации окон.

Если подрядчик гарантирует соблюдение стандартов, и это отражено в договоре, то в случае возникновения проблем у заказчика больше шансов правильно сформулировать свои претензии к установщикам. Благодаря этому легче доказать нарушение технологий монтажником и привлечь его к ответственности.

В чем суть монтажа окон по ГОСТ и какова последовательность работ?

Благодаря установке окон по ГОСТ удается максимально приблизить микроклимат в помещениях к требованиям СанПин 2.1.2.1002-00, которыми регламентируется влажность, вентиляция, оптимальная температура и так далее. При соблюдении заданных принятыми стандартами параметров работы по монтажу выполняются поэтапно в следующей последовательности:

  1. Устраняются неровности на внутренних сторонах проема и очищаются все поверхности от остатков строительного мусора, включая пыль и грязь. В случае необходимости рекомендуется выровнять проем с применением строительных смесей. Затем поверхности грунтуются.
  2. После проведения разметки и подготовительных работ с внутренней стороны проема для защиты монтажного шва от проникновения влаги фиксируется паропропускающая саморасширяющаяся лента. К внешней стороне наружных ребер рамы приклеивается лента, обеспечивающая полную гидроизоляцию.
  3. В проем вставляется оконная конструкция, которая при помощи подушек и колодок выравнивается во всех плоскостях по уровню.
  4. Крепится рама с применением анкерных дюбелей.
  5. Навешиваются створки.
  6. Выполняется поэтапное заполнение швов между внутренними сторонами проема и рамой монтажной пеной, выбор которой определяется временем года и климатическими условиями в момент монтажа.
  7. Установка под подоконник и отлив специальных лент. С внутренней стороны применяется пароизоляционный материал, а с внешней – паропроницаемая диффузионная лента.

При этом полноценный монтаж по ГОСТу производится не только с учетом требований к процессу установки, но и с учетом правильного выбора всех основных элементов оконной конструкции. Все важное о характеристиках профиля, стеклопакетов и фурнитуры можно узнать на сайте-агрегаторе пластиковых и деревянных окон ОкнаТрейд.

Инструкция как правильно осуществить монтаж окна

Поделиться с друзьями:

Твитнуть

Поделиться

Поделиться

Отправить

Класснуть

Правила монтажа окон ПВХ по ГОСТу Ссылка на основную публикацию Правила монтажа окон ПВХ по ГОСТуКлуб Мастеров Adblock
detector
ВКонтакте:

ГОСТ 12506-81

ГОСТ 12506-81

Группа Ж32

ОКНА ДЕРЕВЯННЫЕ ДЛЯ ПРОИЗВОДСТВЕННЫХ ЗДАНИЙ

Типы, конструкция и размеры

Wooden windows for industrial buildings. Types, structure and dimensions



ОКП 53 6134, 53 6138

Дата введения 1984-01-01

1. РАЗРАБОТАН И ВНЕСЕН Центральным научно-исследовательским и проектно-экспериментальным институтом промышленных зданий и сооружений (ЦНИИПромзданий) Госстроя СССР

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ постановлением Государственного комитета СССР по делам строительства от 22.07.81 N 126

3. ВЗАМЕН ГОСТ 12506-67 и ГОСТ 16407-70

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

5. ПЕРЕИЗДАНИЕ

Настоящий стандарт распространяется на деревянные окна, предназначенные для заполнения проемов в производственных и вспомогательных зданиях промышленных и сельскохозяйственных предприятий.

Окна, представленные в настоящем стандарте, рассчитаны на ветровую нагрузку 850 Н/м (85 кгс/м).

1. ТИПЫ, РАЗМЕРЫ И МАРКИ

1.1. Окна в зависимости от способа открывания подразделяют на серии:

В — открывающиеся внутрь помещения;

Н — открывающиеся наружу;

Г — глухие (неоткрывающиеся).

1.2. Окна серий В и Н состоят из коробок, переплетов и остекления, серии Г — из коробок и остекления.

Окна серий В и Н представляют собой одинарную конструкцию с одним рядом остекления или спаренную конструкцию с двумя рядами остекления.

Окна серии Г представляют собой одинарную конструкцию с одним рядом остекления.

1.3. Окна серий Н и Г следует применять только в одноэтажных зданиях, а серии В — в одно- и многоэтажных зданиях.

1.4. Заполнение проемов должно производиться: в зданиях промышленных предприятий — одним или несколькими оконными блоками по высоте и ширине проема, а в зданиях сельскохозяйственных предприятий — по высоте одним, а по ширине — одним или несколькими оконными блоками.

Примерные схемы заполнения оконных проемов приведены:

— с простеночным остеклением для зданий промышленных предприятий — в приложении 1;

— с ленточным остеклением для зданий промышленных предприятий — в приложении 2;

— с простеночным остеклением для зданий сельскохозяйственных предприятий — в приложении 3.

1.5. В зданиях промышленных предприятий для заполнения проемов высотой более 18М (М=100 мм) и шириной 30М должны применяться оконные блоки с шириной деталей коробки 124 мм.

1.6. На чертежах указаны размеры в миллиметрах неокрашенных деталей и изделий.

1.7. Габаритные размеры окон для зданий промышленных предприятий указаны на черт.1, а для зданий сельскохозяйственных предприятий — на черт.2.

Черт.1. Габаритные размеры окон для зданий промышленных предприятий

Габаритные размеры окон для зданий промышленных предприятий


Черт.1

Черт.2. Габаритные размеры окон для зданий сельскохозяйственных предприятий

Габаритные размеры окон для зданий сельскохозяйственных предприятий


Черт.2


Примечания к черт.1 и 2:

1. Схемы окон изображены со стороны фасада.

2. Цифры над схемами означают размеры окон в модулях.

3. Схемы заполнения переплетами показаны для окон серии Н.

1.8. Устанавливают следующую структуру условного обозначения (марки) окон:


Примеры условных обозначений

Окно для зданий промышленных предприятий, открывающееся внутрь помещения, спаренной конструкции, высотой 18 и шириной 30 дм, при ширине деталей коробки 124 мм:

ПВД18-30.2 ГОСТ 12506-81

То же, с левым расположением узкой створки:

ПВД18-30.2Л ГОСТ 12506-81

То же, открывающееся наружу, одинарной конструкции, высотой 12 и шириной 24 дм, при ширине деталей коробки 94 мм:

ПНО12-24.1 ГОСТ 12506-81

То же, неоткрывающееся (глухое), высотой 12 и шириной 18 дм:

ПГ12-18 ГОСТ 12506-81

Окно для зданий сельскохозяйственных предприятий неоткрывающееся (глухое), высотой 6 и шириной 12 дм:

СГ6-12 ГОСТ 12506-81

То же, с жалюзийной решеткой:

СГ6-12Ж ГОСТ 12506-81

То же, открывающееся внутрь помещения, одинарной конструкции, высотой 12 и шириной 18 дм:

СВО12-18 ГОСТ 12506-81

То же, спаренной конструкции:

СВД12-18 ГОСТ 12506-81

2. ТРЕБОВАНИЯ К КОНСТРУКЦИИ

2.1. Окна должны изготовляться в соответствии с требованиями ГОСТ 23166 и настоящего стандарта по рабочим чертежам, утвержденным в установленном порядке.

2.2. Конструкция, форма, основные размеры и марки окон серии В для зданий промышленных предприятий должны соответствовать указанным на черт.3, а для сельскохозяйственных предприятий — на черт.4. Форма и размеры сечений деталей окон серии В с одинарным остеклением указаны на черт.5, а с двойным остеклением — на черт.6.

Черт.3. Конструкция, форма, основные размеры и марки окон. Серия В. Для зданий промышленных предприятий

Конструкция, форма, основные размеры и марки окон


Черт.3

Черт.4. Конструкция, форма, основные размеры и марки окон. Серия В. Для сельскохозяйственных предприятий

Черт.4

Черт.5. Серия В. С одинарным остеклением

Серия В

С одинарным остеклением


1 — уплотняющие прокладки по ГОСТ 10174

Черт.5

Черт.6. Серия В. С двойным остеклением

С двойным остеклением


1 — уплотняющие прокладки по ГОСТ 10174

1 — уплотняющие прокладки по ГОСТ 10174; 2 — прорезь для отвода воды; 3 — прорезь, выбирают для окон зданий сельскохозяйственных предприятий; 4 — четверть, выбирают при необходимости установки подоконных досок (плит)

Черт.6

2.3. Конструкция, форма, основные размеры и марки окон серии Н для зданий промышленных предприятий должны соответствовать указанным на черт.7 и 8. Форма и размеры сечений деталей окон серии Н с одинарным остеклением указаны на черт.9, а с двойным остеклением — на черт.10.

Черт.7-8. Конструкция, форма, основные размеры и марки окон. Серия Н. Для зданий промышленных предприятий

Конструкция, форма, основные размеры и марки окон

Серия Н

Для зданий промышленных предприятий


Черт.7


Черт.8

Черт.9. Серия Н. С одинарным остеклением

С одинарным остеклением

1 — уплотняющие прокладки по ГОСТ 10174; 2 — четверть, выбирают при необходимости установки подоконных досок (плит)

Черт.9

Черт.10. Серия Н. С двойным остеклением

С двойным остеклением

1 — уплотняющие прокладки по ГОСТ 10174; 2 — винтовая стяжка; 3 — четверть, выбирают при необходимости установки подоконных досок (плит)

Черт.10

2.4. Конструкция, форма, основные размеры и марки окон серии Г для зданий промышленных предприятий должны соответствовать указанным на черт.11, а для сельскохозяйственных предприятий — на черт.12. Форма и размеры сечений деталей окон серии Г для зданий промышленных предприятий указаны на черт.13, а для зданий сельскохозяйственных предприятий — на черт.14.

Черт.11. Конструкция, форма, основные размеры и марки окон. Серия Г. Для зданий промышленных предприятий

Конструкция, форма, основные размеры и марки окон


Черт.11

Черт.12. Конструкция, форма, основные размеры и марки окон. Серия Г. Для зданий сельскохозяйственных предприятий


Для зданий сельскохозяйственных предприятий


Черт.12

Черт.13. Для зданий промышленных предприятий — сечения А, Б, В

Для зданий промышленных предприятий

1 — четверть, выбирают при необходимости установки подоконных досок (плит)

Черт.13

Черт.14. Для зданий сельскохозяйственных предприятий — сечения А, Б, Д, Е, Ж, И

Для зданий сельскохозяйственных предприятий


Черт.14

2.5. Навеска створок должна осуществляться по схемам, указанным на черт.3, 4, 7 и 8.

2.6. Петли, угольники, запорные приборы и винтовые стяжки окон должны удовлетворять ГОСТ 5088*, ГОСТ 5091 и ГОСТ 5090. ______________
* На территории Российской Федерации документ не действует. Действует ГОСТ 5088-2005. — Примечание изготовителя базы данных.

Расположение приборов в окнах приведено в приложении 4.

2.7. Уплотнение притворов окон должно производиться прокладками по ГОСТ 10174; места их крепления указаны на чертежах сечений деталей.

2.8. В нижних брусках коробок окон серии В спаренной конструкции должны устраиваться прорези для отвода дождевой воды, располагаемые на расстоянии 50 мм от вертикальных брусков коробок.

2.9. Для остекления окон следует применять стекло по ГОСТ 111*.
______________
* На территории Российской Федерации документ не действует. Действует ГОСТ Р 54170-2010. — Примечание изготовителя базы данных.


Спецификации стекол для окон приведены в приложениях 5 и 6.

ПРИЛОЖЕНИЕ 1 (справочное). ПРИМЕРНЫЕ СХЕМЫ ЗАПОЛНЕНИЯ ОКОННЫХ ПРОЕМОВ С ПРОСТЕНОЧНЫМ ОСТЕКЛЕНИЕМ ДЛЯ ЗДАНИЙ ПРОМЫШЛЕННЫХ ПРЕДПРИЯТИЙ


ПРИЛОЖЕНИЕ 1
Справочное

ПРИЛОЖЕНИЕ 2 (справочное). ПРИМЕРНЫЕ СХЕМЫ ЗАПОЛНЕНИЯ ОКОННЫХ ПРОЕМОВ С ЛЕНТОЧНЫМ ОСТЕКЛЕНИЕМ ДЛЯ ЗДАНИЙ ПРОМЫШЛЕННЫХ ПРЕДПРИЯТИЙ

ПРИЛОЖЕНИЕ 2
Справочное

ПРИЛОЖЕНИЕ 3 (справочное). ПРИМЕРНЫЕ СХЕМЫ ЗАПОЛНЕНИЯ ОКОННЫХ ПРОЕМОВ С ПРОСТЕНОЧНЫМ ОСТЕКЛЕНИЕМ ДЛЯ ЗДАНИЙ СЕЛЬСКОХОЗЯЙСТВЕННЫХ ПРЕДПРИЯТИЙ

ПРИЛОЖЕНИЕ 3
Справочное

ПРИЛОЖЕНИЕ 4 (рекомендуемое). ПРИМЕРЫ РАСПОЛОЖЕНИЯ ПРИБОРОВ В ОКНАХ

ПРИЛОЖЕНИЕ 4
Рекомендуемое

1 — стяжка СТ; 2 — завертка ЗР2; 3 — ПВ3-2 или ПН7-2; 4 — ПВ2-75-2 или ПВ4-75-2; 5 — ПН6-80Л или ПН7-1, или ПВ3-1; 6 — ПВ4-75-1 или ПВ2-75-1, или ПВ1-100Л

Черт.1

1 — стяжка СТ; 2 — завертка ЗР2; 3 — ПН7-2 или ПВ3-2; 4 — ПВ2-100-2 или ПВ4-90-2; 5 — ПН6-110П или ПН7-1, или ПВ3-1; 6 — ПВ4-90-1 или ПВ2-100-1, или ПВ2-100Л

Черт.1 (продолжение)

Примечание. В окнах ПВД12-18.1; ПВД18-18.1; ПНД12-18.1; ПНД18-18.1 завертки устанавливают только при отсутствии механизмов открывания.

1 — завертка ЗР2; 2 — ПВ2-100-2 или ПВ4-90-2; 3 — ПН7-2 или ПВ3-2; 4 — стяжка СТ

Черт.2

1 — петля ПН1-70Л для ПНО12-18.1, петля ПН1-110Л для ПНО18-18.1; 2 — завертка ЗР2; 3 — петли ПН1-110Л для ПНО12-18.1, петля ПН1-130Л для ПНО18.18.1; 4 — петля ПН1-110П для ПНО12-18.1, петля ПН1-130П для ПНО18-18.1; 5 — петля ПН1-70Л для ПНД12-18.1, петля ПН1-110Л для ПНД18-18.1; 6 — стяжка СТ; 7 — петля ПН1-110Л для ПНД12-18.1, петля ПН1-130Л для ПНД18-18.1; 8 — петля ПН1-110П для ПНД12-18.1, петля ПН1-130П для ПНД18-18.1

Черт.3

ПРИЛОЖЕНИЕ 5 (справочное). СПЕЦИФИКАЦИЯ СТЕКОЛ ДЛЯ ОКОН СЕРИИ В


ПРИЛОЖЕНИЕ 5
Справочное

Марка окна

Размер, мм

Кол.

Высота

Ширина

Толщина

Для зданий промышленных предприятий

ПВД12-18.1

980

1025

4

2

450

3

ПВД12-24.1

1025

4

4

ПВД12-30.1

1025

450

3

2

ПВД12-30.1П

1025

4

4

450

3

2

ПВД12-30.2

1025

4

4

450

3

2

ПВД12-30.2П

1025

4

4

450

3

2

ПВД18-18.1

1580

1025

4

2

450

3

ПВД18-24.1

1025

4

4

ПВД18-30.1

1025

450

3

2

ПВД18-30.1П

1025

4

4

450

3

2

ПВД18-30.2

1025

4

4

450

3

2

ПВД18-30.2П

1025

4

4

450

3

2

Для зданий сельскохозяйственных предприятий

СВО9-12

630

475

3

2

СВО9-18

500

3

СВО12-12

930

475

2

СВО12-18

500

3

СВД9-12

680

500

4

СВД9-18

525

6

СВД12-12

980

500

4

СВД12-18

525

6

ПРИЛОЖЕНИЕ 6 (справочное). СПЕЦИФИКАЦИЯ СТЕКОЛ ДЛЯ ОКОН СЕРИЙ Н и Г

ПРИЛОЖЕНИЕ 6
Справочное

Марка окна

Размер, мм

Кол.

Высота

Ширина

Толщина

Для зданий промышленных предприятий

ПНО12-18.1

980

1025

4

1

425

3

ПНО12-24.1

1025

4

2

ПНО12-30.1

1025

425

3

1

ПНО12-30.2

1025

4

2

425

3

1

ПНО18-18.1

1580

1025

4

1

425

3

ПНО18-24.1

1025

4

2

ПНО18-30.1

1025

425

3

1

ПНО18-30.2

1025

4

2

425

3

1

ПНД12-18.1

980

1025

4

2

425

3

ПНД12-24.1

1025

4

4

ПНД12-30.1

1025

425

3

2

ПНД12-30.2

1025

4

4

425

3

2

ПНД18-18.1

1580

1025

4

2

425

3

Для зданий сельскохозяйственных предприятий

ПНД18-24.1

1580

1025

4

4

ПНД18-30.1

1025

425

3

2

ПНД18-30.2

1025

4

4

425

3

2

ПГО12-18.1

1095

1140

4

1

540

ПГО12-24.1

1140

2

ПГО12-30.1

1140

2

540

1

ПГО12-30.2

1140

2

540

1

ПГО18-18.1

1695

1140

1

540

ПГО18-24.1

1140

2

ПГО18-30.1

1140

2

540

1

ПГО18-30.2

1140

2

540

1

СГО6-9

495

795

3

СГО6-12

1070


Текст документа сверен по:
официальное издание
Деревянные детали и
изделия из древесины для строительства.
Часть 1. Окна и двери: Сб. ГОСТов. —
М.: ИПК Издательство стандартов, 2002

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
