Упрощенно представляя, холодильник состоит из изотермического шкафа и электрического оборудования (холодильного агрегата)

Корпус

Корпус является несущей конструкцией, поэтому должен быть достаточно жестким. Его изготавливают из листовой стали толщиной 0,6-0,1 мм. Герметичность наружного шкафа обеспечивается пастой ПВ-3 на основе хлорвиниловой смолы. Поверхность шкафа фосфатируют, затем грунтуют и дважды покрывают белой эмалью МЛ-12-01, ЭП-148, МЛ-242, МЛ-283 или др. Выполняют это с помощью краскопультов или в электростатическом поле. Поверхность сервировочного столика, если таковой имеется, покрывают полиэфирным лаком.

В последнее время для изготовления корпуса холодильника все чаще применяют ударопрочные пластики. Благодаря этому сокращается расход металла и уменьшается масса холодильного прибора.

Внутренние шкафы холодильников

Металлические внутренние шкафы из стального листа толщиной 0,7- 0,9 мм изготавливают методом штамповки и сварки и эмалируют горячим способом силикатно-титановой эмалью.

Пластмассовые камеры изготавливают из АБС-пластика или из ударопрочного полистирола методом вакуум-формирования. АБС (акрилбутадиеновый стирол) обладает высокими механическими свойствами и стойкостью по отношению к хладону (фреону). Детали из АБС-пластика, покрытые хромом и никелем, широко применяются в декоративных целях. АБС-пластики отечественного производства по физико-механическим свойствам делятся на четыре группы:
АБС-0903 средней ударной вязкости;
АБС-1106Э, АБС-1308, АБС-1530, АБС-2020 повышенной ударной вязкости;
АБС-2501К, АБС-2512Э, АБС-2802Э высокой ударной вязкости;
АБС-0809Т, АБС-0804Т, АБС-1002Т повышенной теплостойкости.
АБС-пластики выпускаются в виде гранул диаметром не более 3 мм и длиной 4-5 мм или в виде порошка и перерабатываются литьем под давлением, выдуванием, термоформованием. Камеры у морозильников и камеры низкотемпературных отделений холодильников металлические — из алюминия или нержавеющей стали. Стальные камеры более долговечны, гигиеничны, но они увеличивают массу холодильника и требуют особых способов крепления к наружному корпусу для наиболее эффективной теплоизоляции от окружающей среды.

К преимуществам пластмассовых камер относятся технологичность изготовления, малый коэффициент теплопроводности, меньшая масса. Однако такие камеры быстрее стареют, со временем теряют товарный вид, менее долговечны и менее прочны по сравнению с металлическими. В холодильниках с пластмассовыми камерами по периметру дверного проема не устанавливают накладки, закрывающие теплоизоляцию, так как роль накладок выполняют отбортованные края камеры.

Двери

Изготовляют из стального листа толщиной 0,8 мм методом штамповки и сварки. В некоторых моделях холодильников двери изготовлены из древесностружечной плиты или ударопрочного полистирола.

Дверь холодильника состоит из наружной и внутренней панелей, теплоизоляции между ними и уплотнителя. Панели двери изготовляют из ударопрочного полистирола методом вакуум-формования. Толщина листа 2-3 мм. У большинства холодильников двери открываются слева направо. В всех современных холодильниках предусмотрена перенавеска двери, т.е. возможность открывания двери справа налево. У настенных холодильников дверь двухстворчатая.

Дверь холодильника должна плотно прилегать к дверному проему, иначе теплый воздух будет проникать в камеру. Для обеспечения герметичности внутреннюю сторону двери по всему периметру окантовывают магнитным уплотнителем разного профиля. В холодильниках старых конструкций применялись резиновые уплотнители баллонного типа.

Двери в закрытом положении удерживаются с помощью механических (чаще куркового типа) или магнитных затворов. Последние наиболее распространены. При их наличии ручку двери можно расположить на разной высоте, исходя из требований технической эстетики. Замена дверных петель специальными навесками, укрепляемыми сверху и снизу двери, уменьшает общие габариты холодильника при открывании двери, что важно при установке холодильников в углу помещений.

Теплоизоляция

Теплоизоляцию применяют для защиты холодильной камеры от проникновения тепла окружающей среды и прокладывают по стенкам, верху и дну холодильного шкафа и холодильной камеры, а также под внутренней панелью двери. От теплоизоляционных материалов требуется, чтобы они обладали низким коэффициентом теплопроводности, небольшой объемной массой, малой гигроскопичностью, влагостойкостью, были огнестойкими, долговечными, дешевыми, биостойкими, не издавали запаха, а также были механически прочными. Для теплоизоляции шкафа и двери холодильников применяют штапельное стекловолокно МТ-35, МТХ-5, МТХ-8, минеральный войлок, пенополистирол ПСВ и ПСВ-С и пенополиуретан ППУ-309М.

Минеральный войлок изготовляют из минеральной ваты путем обработки ее растворами синтетических смол. Исходным сырьем для получения минеральной ваты служат минеральные породы (доломит, доломитоглинистый мергель), а также металлургические шлаки.

Стеклянный войлок — разновидность искусственного минерального войлока. Он состоит из тонких (толщина 10-12 мк) коротких стеклянных нитей, связанных синтетическими смолами. Теплоизоляция из стеклянного войлока и супертонкого волокна биостойка, не имеет запаха, обладает водоотталкивающим свойством, удобно укладывается и поэтому часто применяется.

Пенополистирол — синтетический теплоизоляционный материал. Он представляет собой легкую твердую пористую газонаполненную пластмассу с равномерно распределенными замкнутыми порами. Теплоизоляцию из пенополистирола получают вспениванием жидкого полистирола непосредственно в простенках холодильной камеры и корпуса шкафа холодильника.

Пенополиуретан — пенопласты мелкопористой жесткой структуры, полученные путем вспучивания полиуретановых смол с применением соответствующих катализаторов и эмульгаторов. Для повышения теплозащитных свойств в качестве вспучивающего газа применяют хладон-11 и др. Процесс пенообразования и затвердевания пены происходит в течение 10-15 мин при температуре до 5 °С.
Пенополиуретан обладает малой объемной массой, низким коэффициентом теплопроводности, влагостоек. Его можно вспенивать непосредственно в холодильном шкафу. При этом он равномерно и без воздушных полостей заполняет все пространство в простенках, хорошо склеивается со стенками, повышая прочность шкафа.

В зависимости от качества теплоизоляционных материалов толщина изоляции в стенках шкафа холодильника может быть от 30 до 70 мм, в двери — от 35 до 50 мм. Замена теплоизоляции из стекловолокна изоляцией из пенополиуретана позволяет при одних и тех же габаритах корпуса увеличить объем холодильника на 25%.

Затворы и уплотнители дверей

Ранее в холодильниках применялись курковые и секторные затворы дверей. В современных холодильниках применяются магнитные запоры.

Магнитные затворы представляют собой эластичную магнитную вставку, помещенную в уплотнительный профиль на внутренней панели двери. При закрывании двери она плотно притягивается к металлическому корпусу. Исходным сырьем для получения магнитных материалов служит феррит бария ВаО в смеси с каучуками или поливиниловыми и другими смолами, придающими ему гибкость. Изготовленные ленты эластичного магнита намагничивают в магнитном поле.

Притягивая уплотнитель к шкафу по всему периметру, магнитный затвор обеспечивает хорошее уплотнение и в то же время не требует усилий для открывания двери, которое необходимо проверять динамометром с погрешностью +1 Н. Динамометр прикрепляют к ручке на расстоянии, наиболее отдаленном от шарниров. Усилие при этом должно быть направлено перпендикулярно плоскости двери.

Для дверных уплотнителей в холодильниках с курковыми и секторными затворами применяют пищевую резину, с магнитными затворами — поливинилхлоридные и полихлорвиниловые уплотнители с магнитной вставкой и магнитные уплотнители с дополнительными удерживателями. В холодильниках с механическим затвором плотное закрывание двери достигается благодаря сжатию профиля резинового уплотнителя.

В холодильниках с магнитным затвором уплотнитель притягивается к шкафу силой притяжения магнита, при этом профиль уплотнителя растягивается. Уплотнитель имеет два баллона. Баллон прямоугольного сечения, в котором находится магнитная вставка, прижимается передней плоскостью к шкафу. Толщина стенки баллона существенно влияет на силу притяжения уплотнителя и не превышает 0,45 мм. Баллон «гармошка» служит для компенсации небольшого свободного хода двери. В свободном состоянии уплотнителя «гармошка» несколько сжата и при отходе двери растягивается, препятствуя отрыву уплотнителя от шкафа. Для эффективной работы профиль баллона «гармошка» имеет небольшое сопротивление растяжению, что обеспечивается тонкими стенками баллона, а также соответствующей конфигурацией его.

Магнитные вставки узлов уплотнения делают прямоугольного сечения. Их изготовляют из эластичных многокомпонентных ферритонаполненных композиций. Улучшить магнитные, физико-химические и термомеханические свойства, а также технико-экономические показатели магнитных эластичных вставок стало возможным благодаря использованию новых полимерных композиций на основе сополимеров ЭВА.

Уплотнение двери следует проверять, не включая холодильник в сеть. Бумажная полоска шириной 50 мм и толщиной 0,08 мм, заложенная между уплотнителем двери и закрываемой поверхностью шкафа, ни в одном месте не должна свободно перемещаться.

Холодильник — Википедия

Холоди́льник — устройство, поддерживающее низкую температуру в теплоизолированной камере. Применяется обычно для хранения пищи или предметов, требующих хранения в прохладном месте. В развитых странах бытовой холодильник имеется почти в каждой семье. Работа холодильника основана на использовании холодильной машины, переносящей тепло из рабочей камеры холодильника наружу, где оно рассеивается во внешнюю среду. Существуют также коммерческие холодильники с большей холодопроизводительностью, которые используются на предприятиях общественного питания и в магазинах и промышленные холодильники, объём рабочей камеры которых может достигать десятков и сотен кубометров, они используются, например, на мясокомбинатах, промышленных производствах.

Холодильники могут подразделяться на два вида: среднетемпературные камеры для хранения продуктов и низкотемпературные морозильники.

Морозильник — отдельный прибор или составная часть холодильника, предназначенный для замораживания и хранения продуктов питания. Температура в морозильнике составляет обычно −21 °C. В последнее время наибольшее распространение получили двухкамерные холодильники, включающие в себя оба компонента. Первые двухкамерные холодильники были выпущены фирмой General Electric.

Помещения для хранения продуктов, наполняемые льдом, появились несколько тысяч лет назад. Для императора Нерона слуги заготавливали на замерзших водоемах в горах снег и лёд. В Тёмные века Южная Европа долгое время даже не подозревала, что снег и лёд способны принести пользу в хозяйстве. Знаменитый путешественник и купец Марко Поло после длительного пребывания в Китае написал книгу, в которой описал все достоинства льда и снега.

Начиная с XVIII века ёмкости из фаянса и фарфора заполнялись бутылками с вином, после чего сверху укладывали колотый лёд. Своеобразный холодильник подавали прямо к столу.

В России широко использовались ледники, которые представляли собой сруб, врытый в землю. Набитый большим количеством снега и льда, укрытый толстым настилом, поверх которого была насыпана земля и уложен дёрн, такой ледник позволял хранить длительное время скоропортящиеся продукты.

В 1686 году итальянец Франческо Прокопио открыл в Париже кафе «Прокоп», которое пользовалось популярностью у парижан за счёт того, что в нём продавали замороженные щербеты и мороженое.

В 1803 году американский предприниматель Томас Мур, поставляющий в Вашингтон сливочное масло, представил миру прототип кухонного холодильника, изготовленного своими руками. Не имея возможности доставлять масло к месту назначения специальным транспортом, он разработал, а затем воплотил в жизнь модель, которая позволяла хранить продукты длительное время. Для изготовления рефрижератора, как предприниматель назвал своё изобретение, ему понадобились тонкие листы стали, из которых и была изготовлена ёмкость для масла. Обёрнутая шкурками кролика, ёмкость была помещена в специальную бадью, изготовленную из кедровых клепок, и затем засыпана сверху льдом.

Массово использовались в середине XIX века домашние ледники. Внешне их невозможно было отличить от обычных кухонных шкафов. Кроличьи шкурки для теплоизоляции уже не использовались, вместо них засыпались опилки и пробка. Отсек, который заполнялся льдом, в одних моделях был под камерой для продуктов, а в других над ней. Через кран талая вода сливалась в специальный поддон.

14 июля 1850 года американский врач Джон Гори впервые продемонстрировал процесс получения искусственного льда в созданном им аппарате. В своём изобретении он использовал технологию компрессионного цикла, которая применяется в современных холодильниках, а сам аппарат мог служить одновременно морозильником и кондиционером

В 1857 году австралиец Джеймс Харрисон стал применять холодильные камеры, работающие с использованием компрессора, в пивоваренной и мясообрабатывающей промышленности.

В 1857 году был создан первый железнодорожный вагон-рефрижератор.

Французский учёный Фердинанд Карре в 1858 году придумал, как за счёт абсорбции аммиака можно получать искусственный холод — придумал первую абсорбционную холодильную машину. Несмотря на то, что его способ был очень удачным, об изобретении забыли на несколько десятилетий.

В 1879 году аристократ из Германии Карл фон Линде изобрёл устройство с компрессором, для работы которого он использовал аммиак. Благодаря его холодильной машине появилась возможность производить лёд в огромном количестве. Данные агрегаты сразу же закупили многие бойни и фабрики, изготавливающие пищевые продукты. Принцип работы представлял собой циркуляцию холодного рассола по системе труб, которая была разветвлена, таким образом помещение, в котором хранились продукты, охлаждалось. Данное изобретение позволило многим предпринимателям открывать холодильные склады больших размеров

В начале XX века в Москве была открыта фирма, которая предлагала всем желающим агрегат под названием «Эскимо». Данное устройство было изготовлено по принципу, предложенному Фердинандом Карре. При своих больших габаритах, устройство не издавало громкого шума и было универсальным. Для работы необходимы были уголь, дрова, керосин или спирт. Один цикл работы «Эскимо» позволял получить 12 кг льда.

Первый бытовой электрический холодильник был создан в 1913 году. Как и промышленные холодильники, он работал с использованием принципа теплового насоса. В первых бытовых холодильниках в качестве охлаждающей жидкости использовались достаточно токсичные вещества.

В 1926 году Альберт Эйнштейн со своим прежним студентом Лео Силардом предложили вариант конструкции абсорбционного холодильника, именуемого эйнштейновским.

В 1926 году датский инженер Кристиан Стинструп представил миру бесшумный, безвредный и долговечный холодильник, предназначенный именно для дома. Герметичный колпак скрывал как электродвигатель холодильника, так и его компрессор. General Electric приобрела патент на его изобретение.

Первая получившая широкое распространение модель холодильника Monitor-Top была произведена фирмой General Electric в 1927 году. General Electric продала более 1 млн экземпляров Monitor-Top.

С 1930 года в качестве хладагента в бытовых холодильниках применяется фреон. В 1940-е годы в холодильниках появляются морозильные отделения, также возникают обособленные морозильные шкафы. В 1950—1960-е годы на рынок выходят холодильники с функцией размораживания.

В СССР первые образцы бытового компрессионного холодильника производятся в 1937 году. Серийный выпуск холодильников ХТЗ-120 начался в 1939 году на Харьковском тракторном заводе. Ёмкость камеры составляла 120 литров, до начала Великой Отечественной войны выпущено несколько тысяч единиц.

В 1951 году автомобильный завод ЗИС выпустил первую партию знаменитых холодильников «Москва». Холодильники «Москва» отличались высоким качеством изготовления и долговечностью — многие холодильники продолжают работать спустя полвека, однако достигнуто это было ценой высокой трудоёмкости изготовления и расхода большого количества металла^[3].

К 1962 году холодильники имели: в США — 98,3 % семей, в Италии — 20 %, а в СССР — 5,3 % семей

Типы холодильных агрегатов по принципу действия[править | править код]

• Компрессионный
• Абсорбционный
• Термоэлектрический
• С вихревыми охладителями

Устройство и принцип действия компрессионного холодильника[править | править код]

Теоретической основой, на которой построен принцип работы холодильников, является второе начало термодинамики. Охлаждающее рабочее тело (хладагент) в холодильниках совершает так называемый обратный цикл Карно. При этом основной вклад в передачу теплоты вносит изменение термодинамического состояния хладагента не в цикле Карно, а в фазовых переходах — испарении и конденсации хладагента. В принципе, возможно применение в холодильном цикле только цикла Карно, но при этом для достижения высокой хладопроизводительности потребуется или компрессор, создающий очень высокое давление, или очень большая площадь теплообмена в охлаждающем и нагревающем теплообменниках.

Основными составляющими частями холодильника являются:

• компрессор, создающий необходимую разность давлений;
• испаритель, забирающий тепло из внутреннего объёма холодильника;
• конденсатор, отдающий тепло в окружающую среду;
• терморегулирующий вентиль, поддерживающий разность давлений за счёт дросселирования хладагента;
• хладагент — вещество, переносящее тепло от испарителя к конденсатору.

Компрессор засасывает из испарителя хладагент в виде пара, сжимает его (при этом температура хладагента повышается) и нагнетает в конденсатор, где хладагент конденсируется в жидкость отдавая теплоту конденсации во внешнюю среду.

В бытовых холодильниках используются герметичные поршневые мотор-компрессоры. В таких компрессорах электродвигатель располагается внутри корпуса компрессора, что позволяет предотвратить утечки хладагента через уплотнение вала. Для поглощения вибраций применяется упругая подвеска мотор-компрессора. Подвеска мотор-компрессора может быть наружной, когда на пружинах подвешивается весь корпус мотор-компрессора, или внутренней, когда подвешен только электродвигатель компрессора внутри корпуса.

В современных бытовых холодильниках наружная подвеска не применяется, так как она хуже поглощает вибрации компрессора и сильно шумит. Для смазки трущихся частей компрессора и электродвигателя применяют специальные рефрижераторные масла, обладающие низкой температурой застывания. Масло и хладагент хорошо растворяются друг в друге.

В конденсаторе нагретый в результате сжатия хладагент остывает, отдавая тепло во внешнюю среду, и при этом конденсируется, то есть превращается в жидкость, поступающую в капилляр.

В бытовых холодильниках чаще всего применяются ребристо-трубные конденсаторы, в качестве оребрения применяется стальная проволока или стальной перфорированный лист. Отвод тепла от конденсаторов обычно естественный — за счёт конвекции и теплового излучения, в высокопроизводительных и промышленных холодильниках применяется принудительное охлаждение конденсатора вентиляторным воздухом или водой.

Жидкий хладагент под давлением через дросселирующее отверстие (капилляр или терморегулируемый расширительный вентиль) поступает в испаритель, где за счёт резкого уменьшения давления происходит испарение жидкости. При этом хладагент отнимает тепло у внутренних стенок испарителя, отбираемая теплота расходуется на теплоту кипения жидкости, за счёт чего происходит охлаждение холодильного пространства холодильника, где и находится испаритель.

Испарители бытовых холодильников чаще всего листотрубные, сваренные из пары алюминиевых листов с внутренними каналами для прохождения хладагента. Испаритель морозильной камеры часто и является её корпусом, в то время как испаритель холодильной камеры (в холодильниках с двумя испарителями) располагают на задней стенке камеры.

Таким образом, в конденсаторе хладагент под воздействием высокого давления конденсируется и переходит в жидкое состояние, выделяя теплоту, а в испарителе под воздействием низкого давления вскипает и переходит в газообразное, поглощая теплоту.

Терморегулируемый расширительный вентиль необходим для создания необходимой разности давлений между конденсатором и испарителем, при которой происходит цикл теплопередачи. Он позволяет правильно (наиболее полно) заполнять внутренний объём испарителя кипящим хладагентом. Пропускное сечение вентиля изменяется по мере снижения теплового потока в испарителе, при понижении температуры в холодной камере расход циркулирующего хладагента уменьшается.

В бытовых холодильниках чаще всего вместо терморегулируемого расширительного вентиля используется капилляр. Он не меняет своё сечение, а дросселирует определённое количество хладагента, зависящее от давления на входе и выходе капилляра, его диаметра, длины и типа хладагента.

Большое значение имеет чистота хладагента: вода и примеси могут засорить капилляр или повредить компрессор. Примеси могут образовываться в результате коррозии внутренних стенок трубопроводов холодильника, а влага может попасть при заправке холодильника, либо проникнуть через неплотности (особенно в холодильниках с открытым компрессором). Поэтому при заправке тщательно соблюдается герметичность, перед заправкой хладагентом циркуляционный контур вакуумируется. В каждом холодильнике имеется фильтр-осушитель, который устанавливается перед капилляром.

Обычно также применяется простейший противоточный теплообменник, снижающий температуру жидкого хладагента от конденсатора перед подачей в испаритель. В результате в испаритель поступает уже охлаждённый жидкий хладагент, который затем ещё сильнее охлаждается в испарителе, в то время как хладагент, поступивший из испарителя, подогревается, прежде чем поступить в компрессор и конденсатор. Это позволяет увеличить тепловой КПД и производительность холодильника, а также предотвратить попадание жидкого хладагента в компрессор^[5].

Принцип действия абсорбционного холодильника[править | править код]

Так же, как и в компрессионном, в абсорбционном холодильнике охлаждение рабочей камеры происходит за счёт испарения хладагента (чаще всего аммиака). В отличие от компрессионного холодильника, циркуляция хладагента происходит за счёт его растворения (абсорбции) в жидкости, обычно в воде. В одной единице объёма воды может быть растворено до 1000 ед. объёма аммиака. Насыщенный раствор аммиака из абсорбера поступает в генератор (десорбер), а затем в дефлегматор, где разлагается на аммиак и воду. Газообразный аммиак сжижается в конденсаторе и снова поступает в испаритель, а очищенная от аммиака вода поступает в абсорбер.

Для циркуляции воды в системе могут применяться разнообразные приспособления, например струйные насосы, что позволяет обойтись без движущихся частей. В систему холодильника добавляется также инертный к компонентам системы газ, например водород. В этом случае давление во всей системе почти одинаково, а испарение хладагента происходит за счёт изменения парциального давления.

Помимо аммиака и воды, могут использоваться и другие пары веществ — например, раствор бромистого лития, ацетилен и ацетон. Преимущества абсорбционных холодильников — бесшумность работы, отсутствие движущихся механических частей, возможность работы от нагрева прямым сжиганием топлива, недостатки — плохие удельные показатели хладопроизводительности на единицу объёма, чувствительность к положению в пространстве, а также недолговечность: трубопроводы такого холодильника относительно быстро засоряются продуктами коррозии. Кроме того, холодильный агрегат содержит ядовитый аммиак и горючий водород. Такие холодильники практически не используются в современных квартирах, но распространены в местах, где нет круглосуточного доступа к электричеству: например в домах на колёсах, где они работают от электричества на стоянках в кемпингах, а в пути работают от сжигания природного газа. Кроме того, абсорбционные агрегаты часто используются в промышленных холодильниках в тех случаях, когда более выгодно использовать энергию сгорания газа, а не электричество. Наиболее эффективно их использование в промышленности совместно с когенерационными установками, что позволяет утилизировать избыточное тепло и повысить КПД. В этом случае речь идет о так называемой тригенерации. Помимо этого, абсорбционные машины позволяют использовать сбросное тепло.

Принцип действия термоэлектрического холодильника[править | править код]

В основе работы термоэлектрического холодильника лежит Эффект Пельтье — когда при прохождении тока через контакт двух разнородных проводников в направлении контактной разности потенциалов происходит перенос тепловой энергии так, что один из этих «разнородных» проводников охлаждается, а второй нагревается за счёт тепловой энергии от первого и электрической энергии прошедшего электрического тока. Холодильник на элементах Пельтье бесшумен, надёжен и долговечен, но большого распространения не получил из-за дороговизны охлаждающих термоэлектрических элементов. Ещё одним минусом является зависимость холодопроизводительности от температуры окружающей среды. Тем не менее, сумки-холодильники, небольшие автомобильные холодильники и кулеры питьевой воды часто делаются с охлаждением от элементов Пельтье.^{[источник не указан 258 дней]}

Принцип действия холодильника на вихревых охладителях[править | править код]

Охлаждение осуществляется за счёт расширения предварительно сжатого компрессором воздуха в блоках специальных вихревых охладителей^[что?].^{[источник не указан 258 дней]}

Распространения не получил из-за большой шумности, необходимости подвода сжатого (до 10-20 Атм) воздуха и очень большого его расхода, низкого коэффициента полезного действия. Достоинства — безопасность (так как не используется электричество и нет ни движущихся механических частей, ни опасных химических соединений в конструкции) долговечность, надёжность.

Теплоизоляция[править | править код]

Стенки холодильного шкафа двойные, промежуток между стенками заполняется теплоизолирующими материалами: минеральной ватой, вспененным полистиролом или полиуретаном. От качества теплоизоляции зависит энергопотребление холодильника.

Полки[править | править код]

Продукты в холодильнике размещают на полках. Полки могут быть решетчатыми, что облегчает циркуляцию воздуха, либо стеклянными, позволяющими изолировать отделения друг от друга.

Дверь[править | править код]

С внутренней стороны двери для экономии места расположены дополнительные полки. На этих полках обычно хранят продукты в бутылках, консервы, а также яйца. Иногда на двери холодильника может располагаться ёмкость для напитков с выведенным на наружную поверхность патрубком с затвором, что позволяет использовать холодильник в качестве кулера. Во многих холодильниках навес двери съёмный, позволяющий выбрать направление открывания двери.

Уплотнитель двери[править | править код]

Для предотвращения попадания тёплого воздуха через щели между корпусом холодильника и дверью служит уплотнитель. Уплотнители современных холодильников оборудованы магнитной вставкой, что позволяет отказаться от механических затворов на двери холодильника.

Циркуляция воздуха в камерах[править | править код]

Холодильники бывают с естественной и искусственной циркуляцией воздуха. В последнем случае часто применяется так называемая технология «No Frost» — когда испаритель отделён от основной камеры и сообщение воздушных потоков между испарителем и камерой осуществляется с помощью вентилятора^[6]. Благодаря этому удаётся избавиться от намерзания «шапки» инея на испарителе благодаря предварительному осушению воздуха, а также оттаиванию инея с испарителя без повышения температуры в камере. В некоторых холодильниках имеются специальные системы контроля за температурой и влажностью.

У некоторых холодильников имеется зона свежести — особая камера, в которой поддерживается температура 0 °C и повышенная влажность, иногда с возможностью регулировки — чтобы предотвратить высыхание помещённых в неё продуктов^{[источник не указан 258 дней]}.

Автоматика и электрооборудование[править | править код]

Терморегулятор[править | править код]

Бытовые холодильники обычно работают циклично, периодически включаясь и выключаясь. Моментами включения и выключения управляет терморегулятор.

Терморегулятор состоит из термодатчика, это может быть механический термодатчик сильфонного типа, либо электронный, и регулятора температуры, который может быть механическим или электронным, работающим по принципу триггера Шмитта.

В механическом терморегуляторе давление газа внутри термодатчика сильфонного типа поступает на пневмомеханический троичный (двухпороговый) компаратор с переключаемым порогом срабатывания.

Пневмомеханический троичный (двухпороговый) компаратор делит весь диапазон входных давлений газа внутри термодатчика сильфонного типа на три поддиапазона: давление включения, давление удержания включенного состояния и давление отключения. Давление удержания является состоянием хранения записанной в механический RS-триггер информации.

Пневмомеханический троичный (двухпороговый) компаратор переключает и механический RS-триггер и порог срабатывания пневмомеханического троичного (двухпорогового) компаратора. Механический RS-триггер управляет электрическим переключателем, контакты которого включают и выключают электродвигатель компрессора.

Таким образом механический терморегулятор является электромеханическим стабилизатором температуры с механическим триггером Шмитта с переключаемым порогом срабатывания и с контактной группой работающей как ключ и работает подобно ключевому стабилизатору напряжения с триггером Шмитта.^{[источник не указан 258 дней]}

Пусковые и защитные реле[править | править код]

Для обеспечения правильного запуска двигателя используются пусковые и защитные реле, которые часто объединяют в один прибор.

Системы оттаивания[править | править код]

Дополнительно холодильники могут оснащаться системами оттаивания, предотвращающими образование инея на испарителе.

Датчики работающие при открывании двери[править | править код]

Для освещения холодильной камеры устанавливаются лампы небольшой мощности, которые включаются при срабатывании датчика открытия двери. Некоторые холодильники оснащены сигнализацией открытия двери, которая срабатывает по таймеру, чтобы предотвратить потери холодного воздуха если дверь холодильника забыли закрыть. В торговых же холодильниках датчик двери является относительным новшеством и служит для блокировки запуска компрессора при открытой двери.

В начале XXI века на рынке появились так называемые интернет-холодильники — холодильники, в корпусе которых расположен также подключенный к интернету компьютер, экран которого выведен на дверцу.^{[источник не указан 258 дней]}

Компоновка[править | править код]

Существует несколько схем компоновки холодильников:

• «европейская». При такой схеме морозильная камера находится снизу, под холодильной камерой;
• «азиатская». При такой схеме морозильная камера, как правило небольших размеров, находится над холодильной камерой;
• «американская» или side-by-side. При этом холодильное и морозильное отделение расположены по всей высоте устройства бок о бок. Объём устройства при этом может достигать 700 литров и более. Европейские производители обычно заказывают холодильники side-by-side у американских компаний.^{[источник не указан 3495 дней]}
• холодильный ларь, или горизонтальная — компоновка, наиболее характерная для морозильников. Такая компоновка позволяет уменьшить утечки холода при открытой крышке — такой морозильник может эксплуатироваться даже без крышки, например в супермаркете. Холодильные лари наиболее распространены в торговле.
• вертикальный торговый холодильник без морозильной камеры. Имеет стеклянную дверь, обычно используется для торговли напитками.

Обозначения[править | править код]

На холодильниках обозначают температурный режим морозильной камеры в виде нескольких снежинок:

• * — температура до −6 °C. Замороженные продукты можно хранить не более недели.
• ** — температура до −12 °C. Замороженные продукты хранятся до месяца.
• *** — температура до −18 °C. Хранение продуктов до 3-х месяцев.
• *(***) — температура −18 °C и ниже, плюс быстрая заморозка свежих продуктов. Хранение продуктов до года.

По уровню потребления электроэнергии холодильники делятся на классы: (самое низкое потребление электроэнергии) A++, A+, A, B, C, D, E, F, G (самое высокое потребление электроэнергии).

Технические характеристики холодильников[править | править код]

• масса, кг;
• количество компрессоров;
• корректированный уровень звуковой мощности (шум), дБ;
• общий объём, л;
• объём морозильной камеры, л;
• температура хранения в морозильной камере, не выше, °С;
• температура хранения в холодильной камере, °С;
• номинальная потребляемая мощность, Вт;
• суточное потребление электроэнергии, кВт*час/сутки;
• годовое потребление электроэнергии, кВт*час/год;
• мощность замораживания, кг/сутки;
• время повышения температуры в морозильной камере до −9 °С при отключении электроэнергии;
• наличие системы автоматического оттаивания;
• наличие зоны свежести.
• тип холодильной установки: пассивная / вентилируемая.

Для сохранения свежести продуктов необходимо соблюдать правила хранения продуктов в холодильнике. Современные холодильники имеют множество камер, предназначенных для хранения различных продуктов: в каждой камере поддерживается температура, оптимальная для того или иного типа продуктов. Но даже в простых холодильниках с естественной циркуляцией воздуха температура на полках различается, поэтому необходимо правильно размещать продукты.

В наиболее холодных (температура около 0 °C) зонах размещают скоропортящиеся продукты: свежее мясо, рыбу и так далее. Готовые блюда (салаты, кисели и т. д.) наоборот нужно хранить в отделениях с более высокой температурой (около +8 °C). Продукты с резким запахом (мясо, рыбу, некоторые фрукты), или продукты, легко впитывающие запахи (молоко, масло) хранят раздельно, желательно в закрытой (но не плотно) таре. Следует вовремя избавляться от испорченных продуктов.

Не следует ставить в холодильник без автоматического оттаивания продукты, температура которых значительно выше комнатной, так как большое выделение пара способствует быстрому нарастанию инея на испарителе, снижению эффективности работы и увеличению расхода электроэнергии. Последнее касается также и холодильников с автоматическим оттаиванием. Размораживать замороженные продукты рекомендуется в холодильной камере: разморозка занимает больше времени, но позволяет сэкономить электроэнергию.

Если холодильник не оснащён системой автооттаивания, его необходимо регулярно выключать для размораживания инея с испарителя. Но даже холодильники с автооттаиванием необходимо регулярно мыть и проветривать, чтобы предотвратить появление неприятного запаха^[7]. При длительном отключении холодильника необходимо открыть дверцу и выложить все продукты. Также для борьбы с неприятным запахом используются различные поглотители запаха. Для этой цели можно также использовать активированный уголь, либо народное средство — несколько ломтей ржаного хлеба.

Согласно европейской статистике, для одного человека оптимален объём холодильника до 150 л, два-четыре человека — 200—280 л, пять и более человек — 300—320 л.

• Холодильник домашний — Краткая энциклопедия домашнего хозяйства/ред. И. М. Скворцов и др. — М.: Государственное Научное издательство «Большая Советская энциклопедия» — 1959.

Материалы покрытия холодильников — из чего делают современные холодильники

Корпус холодильника служит элементом дизайна кухни. Оборудование подбирают под фасад по цвету и интерьеру. Немалое значение имеет материал покрытия. От его выбора зависит сложность ухода за изделием, цена и статусность. Внешний контур придает корпусу жесткость, оберегает от перекосов. В надежной конструкции тяжелая дверь стоит основательно, уплотнение плотное, контур герметичный.

Современные материалы для корпуса холодильника

Когда создается новая серия холодильников, производитель решает финансовые задачи. Расходы по изготовлению моделей с хорошими техническими характеристиками, при стоимости, ориентированной на массовую покупательную способность населения, необходимо снизить. Ориентируясь на определенный финансовый достаток, можно использовать инновационные технологии, лучшие дорогие компоненты, но количество изделий ограничить.

Для холодильников премиум подбирается статусная облицовка, подчеркивающая другие  достоинства модели. Скорее всего, материалом послужит нержавеющая хромированная сталь. Если несколько лет назад этот материал создавал проблемы в уходе, сейчас разработано защитное покрытие, на котором не остаются следы от пальцев.

На несколько тысяч дешевле можно купить холодильник в той же комплектации с покрытием  из корродирующей стали, но с отличным защитным слоем. Особая технология нанесения ингредиентов, с последующим спеканием в печи, позволяет получить полимерный слой, требующую минимального ухода. Только специалист определит, из какого материала сделан холодильник. Применяется в облицовке также деревянный шпон и закаленное стекло.

Достоинства и недостатки корпуса из нержавеющей стали

Используют дорогой материал для корпуса бытовой техники немногие именитые компании. Нержавеющая сталь требует специальной технологии для изготовления панелей. Производственные сложности, высокая цена металла закладываются в товарную стоимость изделия. Нержавейка теряет товарный вид при недостаточно грамотном уходе. Ее нельзя мыть с абразивными составами, нужно полировать. Следы от пальцев остаются на поверхности при касании пальцами. Любая царапина видна. Поэтому с завода товар поступает в защитной пленке, которая снимается только дома, после установки шкафа на место.

Натуральный металл вписывается во все стили, кроме кантри. Вещь смотрится достойно. Некоторые производители обрабатывают металл, на нем не остается следов от рук. Корпус холодильника более герметичен, сборка качественная. Вещь прослужит долго – не будет ржавления, комплектующие современные, внутренняя компоновка удобная. Пользуются спросом изделия с нержавеющим корпусом премиум класа от  компаний Bosch, Siemens, Gaggenau, Miele, Liebherr, Amana.

Привлекательность корпуса с полимерным покрытием

Рулоны черной стали толщиной 0,6 мм, в руках мастеров превращаются в панели. Покраска или эмалировка имитирует поверхность из нержавейки, придает  благородный тон «металлик», цвета радуги. Используются 2 технологии.

1. Покрытие на основе акриловой краски имеют самые доступные по цене модели. К подготовительным операциям, увеличивающим прочность основного слоя, относят фосфатирование и грунтовку поверхности.
2.  Другой способ нанесения защитного слоя – порошковый. Эпоксидно-полиэфирные эмали различного состава наносятся на поверхность металла в виде порошка. После напыления следует термическая обработка в печи при температуре 160-200 ⁰ С. Происходит запекание слоя, его превращение в твердое, стойкое полимерное покрытие.

Недорогое покрытие не уступает в эффектности нержавеющему, порой превосходя его по красоте.  Холодильник выглядит привлекательно, вписывается в любой интерьер, доступен по цене, как товар массового спроса. Содержать в чистоте поверхность легко. Она моется мыльным раствором.

Перспективы использования в покрытии ударопрочного пластика

Небольшие корпуса рефрижераторов можно создавать из ударопрочного пластика. Панели получают литьем. Для минихолодильников изготавливают двойной профиль с внутренней начинкой из пенополиуретана. Изделие легкое, прочное с неожиданными решениями.

Покрытие из противоударного пластика применяется в автомобильных термостатах компании  Mystery Electronics,  Mobicool.  Компания ВЕКО при производстве встраиваемых рефрижераторов частично использует легкий ударопрочный пластик. Пользуется спросом компактный встраиваемый холодильник немецкого производителя Waeco CoolMatic, с внешним оформлением и крышкой из полистирола.

Предлагаем посмотреть как собирается холодильник на заводе.

Как делают холодильники — ZAVODFOTO.RU

В современном Красноярске «Бирюса» одно из немногих предприятий, которое имеет производство полного цикла — большинство деталей изготавливаются заводом самостоятельно из материалов и комплектующих российских и зарубежных производителей.

Штат предприятия — более 1500 человек. Производство оснащено оборудованием ведущих европейских и азиатских машиностроителей.

На сегодняшний день компания «Бирюса» выпускает 26 базовых моделей бытовых холодильников и морозильных камер, 21 модель торгового холодильного оборудования.

Ежедневно с конвейера завода сходит около 2000 холодильников.

Приглашаю посмотреть, как делаются всем известные холодильники марки «Бирюса»!

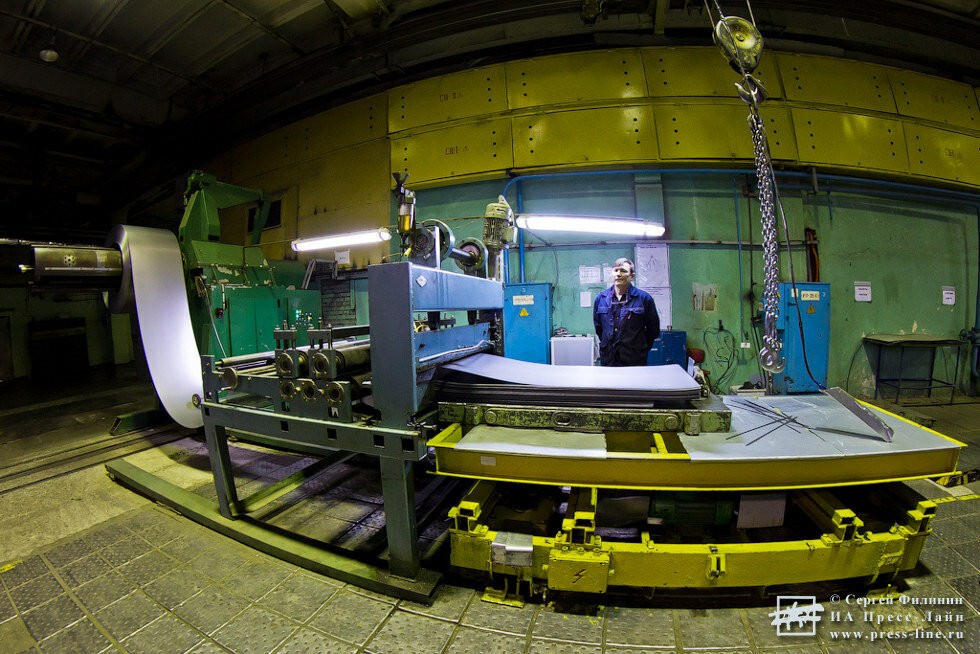

Линия поперечной резки.

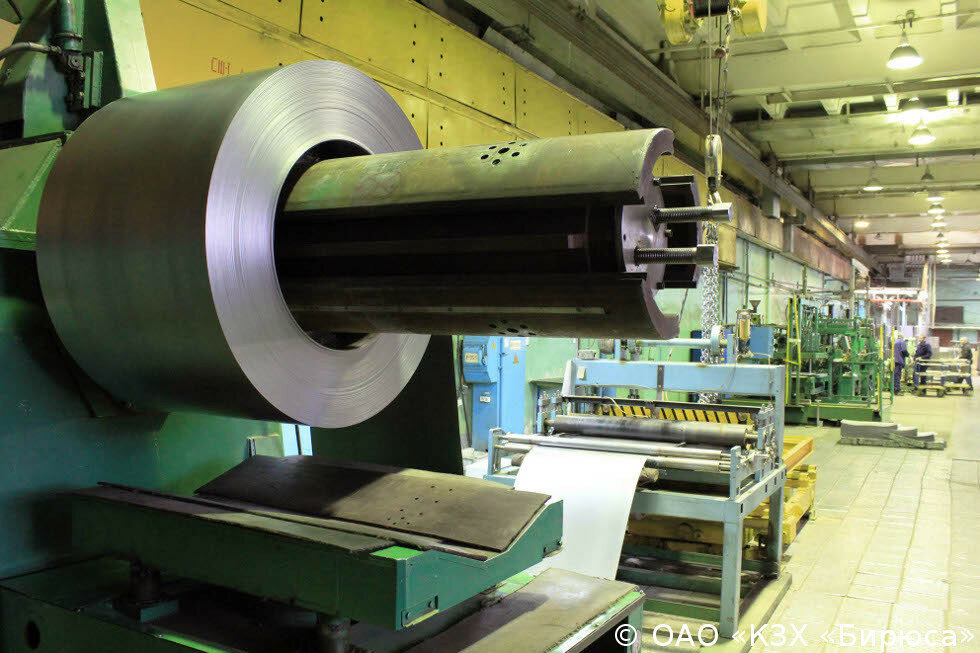

Из рулона стали нарезаются заготовки для будущих холодильников. Здесь идет нарезка заготовок для дверей и боковых панелей будущих холодильников!

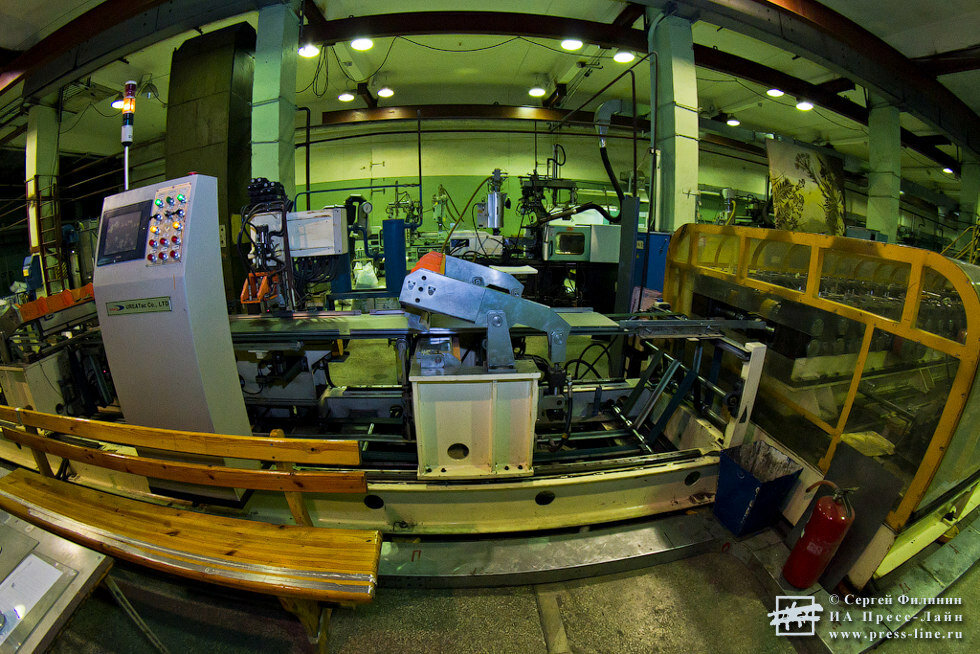

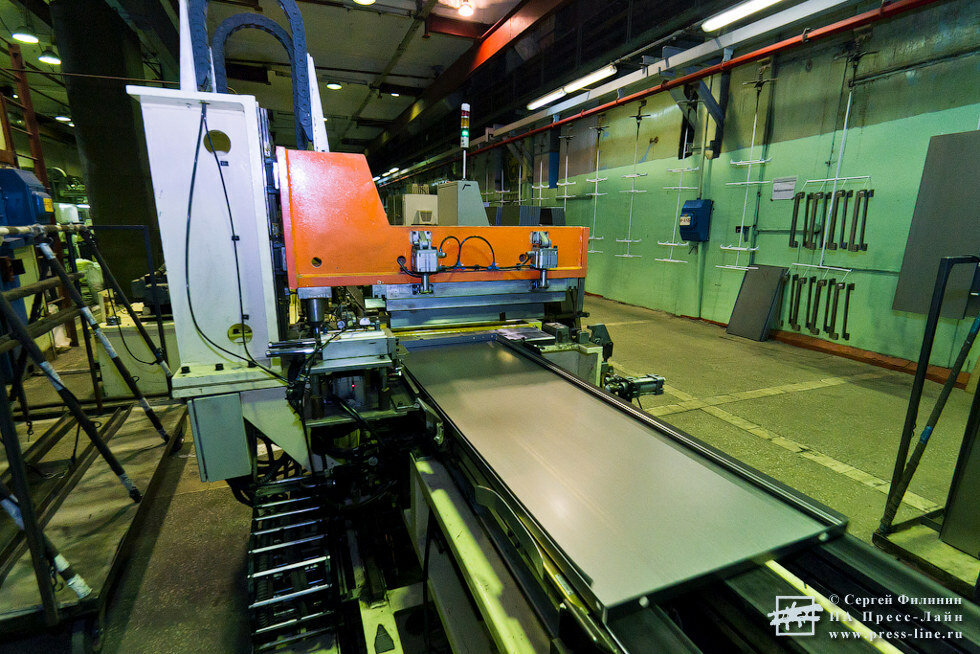

Отрезанная заготовка попадает на линию профилирования. В данном случае это линия профилирования боковых панелей холодильников.

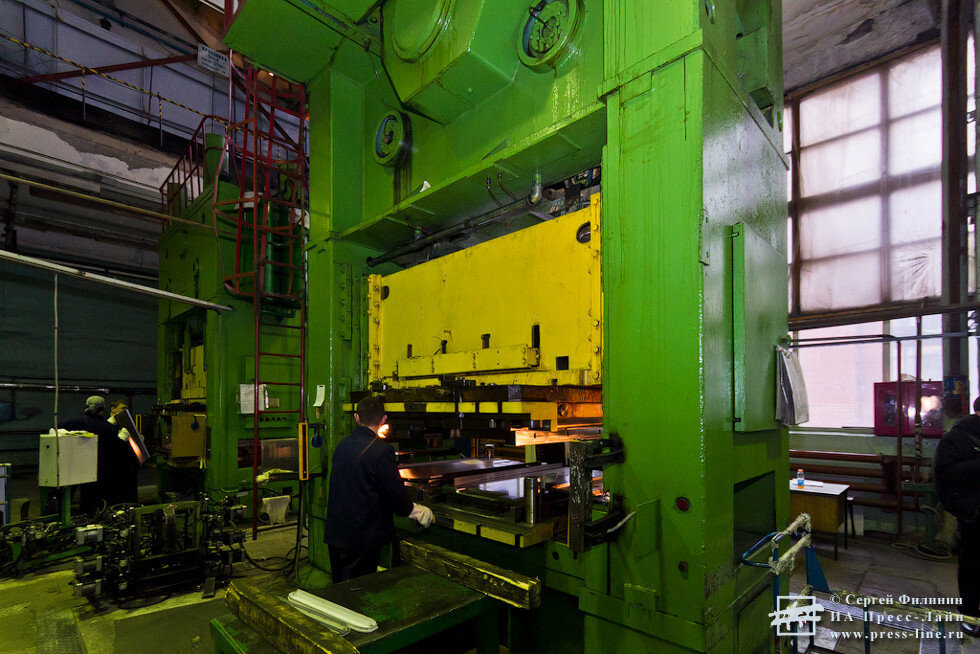

Это прессы. Каждый пресс имеет усилие 250 тонн. На одном в данный момент изготавливают дверь модели холодильника шириной 60 см, на другом — дверь модели холодильника шириной 57 см.

Боковые панели, двери и другие установленные на конвейер детали поехали в соврем

Устройство холодильника и принцип работы, как он устроен и из чего состоит

Автор Светлана На чтение 9 мин. Опубликовано 12.11.2019

Все знают что такое холодильник и для чего он нужен современной семье, но не каждый догадывается о принципах работы холодильника. Принцип охлаждения продуктов зависит от типа техники, который благодаря широкому ассортименту брендов каждый человек может выбрать самостоятельно, исходя из своих нужд и предпочтений. В этой статье мы расскажем об устройстве холодильника.

Что такое холодильник

Это аппараты, поддерживающие низкую температуру в теплоизолированной камере. Техника может быть как встраиваемой, так и отдельностоящей. Большинство современных домашних холодильников имеют морозильные отделения, за исключением холодильников для вина. На представленной ниже схеме холодильника указаны основные элементы и его принцип работы:

Кто изобрел холодильник

В древние времена скоропортящиеся продукты размещали в помещениях, наполненных снегом и колотым льдом. Прототип современного холодильника появился лишь в 1803 г в США. Томас Мур — это тот, кто придумал холодильник. В начале XVIII века Томас занимался поставками сливочного масла в Вашингтон и у него была необходимость сохранения свежести своего товара при длительных транспортировках. Устройство, изготовленное из тонких стальных пластин и помещенное в специальную бадью, засыпанную сверху льдом, было названо рефрижератором. Доподлинно неизвестно как выглядело его изобретение, нам удалось найти фотографии двух версий. Какая из них действительно была изобретена Муром — остаётся загадкой.

В 1850 г. врач Джон Гори (по другой версии его фамилия пишется с двумя «р» — Горри) продемонстрировал прибор с компрессором, способный охлаждаться самостоятельно и производить лёд, по сути это была морозильная камера. Сначала подобная техника использовалась лишь в промышленности. Первый домашний холодильник работающий от сети начал продаваться только в 1913 г., но именно Гори считается человеком, кто изобрел холодильник.

Почему холодильники так называются? В русском языке слово холодильник имеет один корень со словом «холод», также как и «кипятильник» — «кипятить», «грелка» — «греть» и «светильник» — «светить». В английском языке для описания этого предмета используют два слова: refrigerator и fridge

Назначение холодильника

Бытовые холодильники предназначены для охлаждения и хранения в охлажденном состоянии готовых блюд, полуфабрикатов и скоропортящихся продуктов. Техника с низкотемпературными отделениями также позволяет замораживать продукцию и изготавливать пищевой лед.

Как устроен холодильник

Современные холодильники производятся в виде изотермических шкафов, работающих от электричества. Задумывались ли вы как устроен ваш холодильник? Чтобы понять принцип функционирования этих устройств, нужно разобраться из чего состоит холодильник и в предназначении его деталей и элементов. Устройство холодильника в наши дни крайне технологичное, в корпусе аппарата используются современные разработки. Причём, каким бы ни был ваш холодильник, отличия в конструкции и устройстве белорусского холодильника Атлант, скромного однокомпрессорного Норда или «широкоплечего монстра» Либхер типа Side by Side не очень большие.

Корпус

Основа аппарата должна быть прочной и жесткой. Если корпус изготавливается из листовой стали, толщина пластин варьируется от 0,6 до 1 мм. Но в современном производстве чаще всего используется более дешевый по сравнению с металлом ударопрочный пластик, ведь такой аппарат удобнее транспортировать из-за меньшего веса. Благодаря многообразию цветов и вариантом отделки, строение холодильника и его внешний вид можно легко подобрать под свой вкус.

Дверь

Проем камер перекрывают две панели — наружная и внутренняя, объединенные в единый массив с теплоизоляционным материалом внутри. Дверь надежно удерживается в закрытом положении благодаря магнитам.

В более старых моделях для фиксации двери использовались курковые затворы.

Уплотнители дверей

Чтобы в камеру не попадал теплый воздух, ее дверца должна быть герметичной. Нужный эффект обеспечивает расположенный по периметру внутренней панели уплотнительный профиль. Внутри него спрятан эластичный магнитный элемент, изготовленный из бария и смол. Он отвечает за плотное прилегание двери к корпусу.

Внутренние полки и шкафы

Внутри корпуса холодильника находятся шкафы, изготовленные из ударопрочного пластика или покрытой силикатно-титановой краской листовой стали. Современный ABC-пластик отличается эстетичностью, износостойкостью и устойчивостью к воздействию фреона.

Внутренняя поверхность низкотемпературных отделений прибора чаще всего производится из нержавеющей стали или алюминия. Стальные шкафы считаются наиболее гигиеничными, но их наличие увеличивает общий вес оборудования. Пластик имеет небольшую массу и низкий коэффициент теплопроводности, но в условиях низких температур его поверхность быстрее теряет свой первоначальный внешний вид.

Электродвигатель (компрессор)

Электрический двигатель поддерживает функционирование холодильника. За счет перемещения хладагента компрессором, излишки тепла выводятся наружу, и на каждом из участков системы поддерживается оптимальное давление. Существуют двухкомпрессорные модели, в которых один компрессор отвечает за холодильную камеру, а второй за морозильную. Такие холодильники удобно размораживать: можно отключить только морозилку, а продукты из неё переложить в холодильник на время разморозки.

Конденсатор

Эта деталь чаще всего выполняется в форме змеевика и располагается на задней стенке устройства снаружи. Конденсатор отвечает за превращение фреона из газа в жидкость. Хладагент поступает в трубку, остывает до комнатной температуры и продвигается к капилляру. Излишки тепла при этом выводятся при помощи конвекции.

Капилляр

Это трубка, через которую проходит хладагент на пути к испарителю. Давление фреона при сужении капиллярной трубки понижается, из-за чего он на определенном этапе успевает закипеть и испариться.

Испаритель

Деталь имеет форму трубки и может располагаться как в самой камере, так и внутри стенки корпуса. При прохождении по испарителю фреон переходит в газообразную форму и поглощает тепло, выделяя при этом холод. В результате камера, как и находящаяся в ней продукция, охлаждается.

Фильтр-осушитель

Отвечает за очищение фреона от различных загрязнений, неизбежно накапливающихся в процессе использования техники. Это позволяет не допустить возникновения в капилляре засора, столкнувшись с которым хладагент может замерзнуть.

Докипатель

Емкость докипателя нужна для принудительного доведения до точки кипения хладагента, который не успел испариться и остался в жидком состоянии. При отсутствии докипателя жидкость попала бы в компрессор и вывела его из строя. В большинстве приборов устройство спрятано внутри стенок морозильной камеры. Это связано с тем, что при повторном закипании фреона происходит дополнительное поглощение тепла.

Терморегулятор

В холодильник встроен датчик, который контролирует температуру в камерах. В случае ее повышения терморегулятор замыкает электрическую цепь, запуская компрессор, способный охладить воздух. Когда температура нормализуется, цепь размыкается, выключая компрессор.

Холодильник — Википедия. Что такое Холодильник

Холоди́льник — устройство, поддерживающее низкую температуру в теплоизолированной камере. Применяется обычно для хранения пищи или предметов, требующих хранения в прохладном месте. В развитых странах бытовой холодильник имеется почти в каждой семье. Работа холодильника основана на использовании холодильной машины, переносящей тепло из рабочей камеры холодильника наружу, где оно рассеивается во внешнюю среду. Существуют также коммерческие холодильники с большей холодопроизводительностью, которые используются на предприятиях общественного питания и в магазинах и промышленные холодильники, объём рабочей камеры которых может достигать десятков и сотен кубометров, они используются, например, на мясокомбинатах, промышленных производствах.

Холодильники могут подразделяться на два вида: среднетемпературные камеры для хранения продуктов и низкотемпературные морозильники.

Морозильник — отдельный прибор или составная часть холодильника, предназначенный для замораживания и хранения продуктов питания. Температура в морозильнике составляет обычно −21 °C. В последнее время наибольшее распространение получили двухкамерные холодильники, включающие в себя оба компонента. Первые двухкамерные холодильники были выпущены фирмой General Electric.

История создания

Помещения для хранения продуктов, наполняемые льдом, появились несколько тысяч лет назад. Для императора Нерона слуги заготавливали на замерзших водоемах в горах снег и лёд. В Тёмные века Южная Европа долгое время даже не подозревала, что снег и лёд способны принести пользу в хозяйстве. Знаменитый путешественник и купец Марко Поло после длительного пребывания в Китае написал книгу, в которой описал все достоинства льда и снега.

Начиная с XVIII века ёмкости из фаянса и фарфора заполнялись бутылками с вином, после чего сверху укладывали колотый лёд. Своеобразный холодильник подавали прямо к столу.

В России широко использовались ледники, которые представляли собой сруб, врытый в землю. Набитый большим количеством снега и льда, укрытый толстым настилом, поверх которого была насыпана земля и уложен дёрн, такой ледник позволял хранить длительное время скоропортящиеся продукты.

В 1686 году итальянец Франческо Прокопио открыл в Париже кафе «Прокоп», которое пользовалось популярностью у парижан за счёт того, что в нём продавали замороженные шербеты и мороженое.

В 1803 году американский предприниматель Томас Мур, поставляющий в Вашингтон сливочное масло, представил миру прототип кухонного холодильника, изготовленного своими руками. Не имея возможности доставлять масло к месту назначения специальным транспортом, он разработал, а затем воплотил в жизнь модель, которая позволяла хранить продукты длительное время. Для изготовления рефрижератора, как предприниматель назвал своё изобретение, ему понадобились тонкие листы стали, из которых и была изготовлена ёмкость для масла. Обёрнутая шкурками кролика, ёмкость была помещена в специальную бадью, изготовленную из кедровых клепок, и затем засыпана сверху льдом.

Массово использовались в середине XIX века домашние ледники. Внешне их невозможно было отличить от обычных кухонных шкафов. Кроличьи шкурки для теплоизоляции уже не использовались, вместо них засыпались опилки и пробка. Отсек, который заполнялся льдом, в одних моделях был под камерой для продуктов, а в других над ней. Через кран талая вода сливалась в специальный поддон.

14 июля 1850 года американский врач Джон Гори впервые продемонстрировал процесс получения искусственного льда в созданном им аппарате. В своём изобретении он использовал технологию компрессионного цикла, которая применяется в современных холодильниках, а сам аппарат мог служить одновременно морозильником и кондиционером^[1].

В 1857 году австралиец Джеймс Харрисон стал применять холодильные камеры, работающие с использованием компрессора, в пивоваренной и мясообрабатывающей промышленности.

В 1857 году был создан первый железнодорожный вагон-рефрижератор.

Французский учёный Фердинанд Карре в 1858 году придумал, как за счёт абсорбции аммиака можно получать искусственный холод — придумал первую абсорбционную холодильную машину. Несмотря на то, что его способ был очень удачным, об изобретении забыли на несколько десятилетий.

В 1879 году аристократ из Германии Карл фон Линде изобрёл устройство с компрессором, для работы которого он использовал аммиак. Благодаря его холодильной машине появилась возможность производить лёд в огромном количестве. Данные агрегаты сразу же закупили многие бойни и фабрики, изготавливающие пищевые продукты. Принцип работы представлял собой циркуляцию холодного рассола по системе труб, которая была разветвлена, таким образом помещение, в котором хранились продукты, охлаждалось. Данное изобретение позволило многим предпринимателям открывать холодильные склады больших размеров^[2].

В начале XX века в Москве была открыта фирма, которая предлагала всем желающим агрегат под названием «Эскимо». Данное устройство было изготовлено по принципу, предложенному Фердинандом Карре. При своих больших габаритах, устройство не издавало громкого шума и было универсальным. Для работы необходимы были уголь, дрова, керосин или спирт. Один цикл работы «Эскимо» позволял получить 12 кг льда.

Первый бытовой электрический холодильник был создан в 1913 году. Как и промышленные холодильники, он работал с использованием принципа теплового насоса. В первых бытовых холодильниках в качестве охлаждающей жидкости использовались достаточно токсичные вещества.

В 1926 году Альберт Эйнштейн со своим прежним студентом Лео Силардом предложили вариант конструкции абсорбционного холодильника, именуемого эйнштейновским.

В 1926 году датский инженер Кристиан Стинструп представил миру бесшумный, безвредный и долговечный холодильник, предназначенный именно для дома. Герметичный колпак скрывал как электродвигатель холодильника, так и его компрессор. General Electric приобрела патент на его изобретение.

Первая получившая широкое распространение модель холодильника Monitor-Top была произведена фирмой General Electric в 1927 году. General Electric продала более 1 млн экземпляров Monitor-Top.

С 1930 года в качестве хладагента в бытовых холодильниках применяется фреон. В 1940-е годы в холодильниках появляются морозильные отделения, также возникают обособленные морозильные шкафы. В 1950—1960-е годы на рынок выходят холодильники с функцией размораживания.

В СССР первые образцы бытового компрессионного холодильника производятся в 1937 году. Серийный выпуск холодильников ХТЗ-120 начался в 1939 году на Харьковском тракторном заводе. Ёмкость камеры составляла 120 литров, до начала Великой Отечественной войны выпущено несколько тысяч единиц.

В 1951 году автомобильный завод ЗИС выпустил первую партию знаменитых холодильников «Москва». Холодильники «Москва» отличались высоким качеством изготовления и долговечностью — многие холодильники продолжают работать спустя полвека, однако достигнуто это было ценой высокой трудоёмкости изготовления и расхода большого количества металла^[3].

К 1962 году холодильники имели: в США — 98,3 % семей, в Италии — 20 %, а в СССР — 5,3 % семей^[4].

Типы холодильных агрегатов по принципу действия

• Компрессионный
• Абсорбционный
• Термоэлектрический
• С вихревыми охладителями

Устройство и принцип действия компрессионного холодильника

Теоретической основой, на которой построен принцип работы холодильников, является второе начало термодинамики. Охлаждающее рабочее тело (хладагент) в холодильниках совершает так называемый обратный цикл Карно. При этом основной вклад в передачу теплоты вносит изменение термодинамического состояния хладагента не в цикле Карно, а в фазовых переходах — испарении и конденсации хладагента. В принципе, возможно применение в холодильном цикле только цикла Карно, но при этом для достижения высокой хладопроизводительности потребуется или компрессор, создающий очень высокое давление, или очень большая площадь теплообмена в охлаждающем и нагревающем теплообменниках.

Основными составляющими частями холодильника являются:

• компрессор, создающий необходимую разность давлений;
• испаритель, забирающий тепло из внутреннего объёма холодильника;
• конденсатор, отдающий тепло в окружающую среду;
• терморегулирующий вентиль, поддерживающий разность давлений за счёт дросселирования хладагента;
• хладагент — вещество, переносящее тепло от испарителя к конденсатору.

Компрессор засасывает из испарителя хладагент в виде пара, сжимает его (при этом температура хладагента повышается) и нагнетает в конденсатор, где хладагент конденсируется в жидкость отдавая теплоту конденсации во внешнюю среду.

В бытовых холодильниках используются герметичные поршневые мотор-компрессоры. В таких компрессорах электродвигатель располагается внутри корпуса компрессора, что позволяет предотвратить утечки хладагента через уплотнение вала. Для поглощения вибраций применяется упругая подвеска мотор-компрессора. Подвеска мотор-компрессора может быть наружной, когда на пружинах подвешивается весь корпус мотор-компрессора, или внутренней, когда подвешен только электродвигатель компрессора внутри корпуса.

В современных бытовых холодильниках наружная подвеска не применяется, так как она хуже поглощает вибрации компрессора и сильно шумит. Для смазки трущихся частей компрессора и электродвигателя применяют специальные рефрижераторные масла, обладающие низкой температурой застывания. Масло и хладагент хорошо растворяются друг в друге.

В конденсаторе нагретый в результате сжатия хладагент остывает, отдавая тепло во внешнюю среду, и при этом конденсируется, то есть превращается в жидкость, поступающую в капилляр.

В бытовых холодильниках чаще всего применяются ребристо-трубные конденсаторы, в качестве оребрения применяется стальная проволока или стальной перфорированный лист. Отвод тепла от конденсаторов обычно естественный — за счёт конвекции и теплового излучения, в высокопроизводительных и промышленных холодильниках применяется принудительное охлаждение конденсатора вентиляторным воздухом или водой.

Жидкий хладагент под давлением через дросселирующее отверстие (капилляр или терморегулируемый расширительный вентиль) поступает в испаритель, где за счёт резкого уменьшения давления происходит испарение жидкости. При этом хладагент отнимает тепло у внутренних стенок испарителя, отбираемая теплота расходуется на теплоту кипения жидкости, за счёт чего происходит охлаждение холодильного пространства холодильника, где и находится испаритель.

Испарители бытовых холодильников чаще всего листотрубные, сваренные из пары алюминиевых листов с внутренними каналами для прохождения хладагента. Испаритель морозильной камеры часто и является её корпусом, в то время как испаритель холодильной камеры (в холодильниках с двумя испарителями) располагают на задней стенке камеры.

Таким образом, в конденсаторе хладагент под воздействием высокого давления конденсируется и переходит в жидкое состояние, выделяя теплоту, а в испарителе под воздействием низкого давления вскипает и переходит в газообразное, поглощая теплоту.

Терморегулируемый расширительный вентиль необходим для создания необходимой разности давлений между конденсатором и испарителем, при которой происходит цикл теплопередачи. Он позволяет правильно (наиболее полно) заполнять внутренний объём испарителя кипящим хладагентом. Пропускное сечение вентиля изменяется по мере снижения теплового потока в испарителе, при понижении температуры в холодной камере расход циркулирующего хладагента уменьшается.

В бытовых холодильниках чаще всего вместо терморегулируемого расширительного вентиля используется капилляр. Он не меняет своё сечение, а дросселирует определённое количество хладагента, зависящее от давления на входе и выходе капилляра, его диаметра, длины и типа хладагента.

Большое значение имеет чистота хладагента: вода и примеси могут засорить капилляр или повредить компрессор. Примеси могут образовываться в результате коррозии внутренних стенок трубопроводов холодильника, а влага может попасть при заправке холодильника, либо проникнуть через неплотности (особенно в холодильниках с открытым компрессором). Поэтому при заправке тщательно соблюдается герметичность, перед заправкой хладагентом циркуляционный контур вакуумируется. В каждом холодильнике имеется фильтр-осушитель, который устанавливается перед капилляром.

Обычно также применяется простейший противоточный теплообменник, снижающий температуру жидкого хладагента от конденсатора перед подачей в испаритель. В результате в испаритель поступает уже охлаждённый жидкий хладагент, который затем ещё сильнее охлаждается в испарителе, в то время как хладагент, поступивший из испарителя, подогревается, прежде чем поступить в компрессор и конденсатор. Это позволяет увеличить тепловой КПД и производительность холодильника, а также предотвратить попадание жидкого хладагента в компрессор^[5].

Принцип действия абсорбционного холодильника

Так же, как и в компрессионном, в абсорбционном холодильнике охлаждение рабочей камеры происходит за счёт испарения хладагента (чаще всего аммиака). В отличие от компрессионного холодильника, циркуляция хладагента происходит за счёт его растворения (абсорбции) в жидкости, обычно в воде. В одной единице объёма воды может быть растворено до 1000 ед. объёма аммиака. Насыщенный раствор аммиака из абсорбера поступает в генератор (десорбер), а затем в дефлегматор, где разлагается на аммиак и воду. Газообразный аммиак сжижается в конденсаторе и снова поступает в испаритель, а очищенная от аммиака вода поступает в абсорбер.

Для циркуляции воды в системе могут применяться разнообразные приспособления, например струйные насосы, что позволяет обойтись без движущихся частей. В систему холодильника добавляется также инертный к компонентам системы газ, например водород. В этом случае давление во всей системе почти одинаково, а испарение хладагента происходит за счёт изменения парциального давления.

Помимо аммиака и воды, могут использоваться и другие пары веществ — например, раствор бромистого лития, ацетилен и ацетон. Преимущества абсорбционных холодильников — бесшумность работы, отсутствие движущихся механических частей, возможность работы от нагрева прямым сжиганием топлива, недостатки — плохие удельные показатели хладопроизводительности на единицу объёма, чувствительность к положению в пространстве, а также недолговечность: трубопроводы такого холодильника относительно быстро засоряются продуктами коррозии. Кроме того, холодильный агрегат содержит ядовитый аммиак и горючий водород. Такие холодильники практически не используются в современных квартирах, но распространены в местах, где нет круглосуточного доступа к электричеству: например в домах на колёсах, где они работают от электричества на стоянках в кемпингах, а в пути работают от сжигания природного газа. Кроме того, абсорбционные агрегаты часто используются в промышленных холодильниках в тех случаях, когда более выгодно использовать энергию сгорания газа, а не электричество. Наиболее эффективно их использование в промышленности совместно с когенерационными установками, что позволяет утилизировать избыточное тепло и повысить КПД. В этом случае речь идет о так называемой тригенерации. Помимо этого, абсорбционные машины позволяют использовать сбросное тепло.

Принцип действия термоэлектрического холодильника

В основе работы термоэлектрического холодильника лежит Эффект Пельтье — когда при прохождении тока через контакт двух разнородных проводников в направлении контактной разности потенциалов происходит перенос тепловой энергии так, что один из этих «разнородных» проводников охлаждается, а второй нагревается за счёт тепловой энергии от первого и электрической энергии прошедшего электрического тока. Холодильник на элементах Пельтье бесшумен, надёжен и долговечен, но большого распространения не получил из-за дороговизны охлаждающих термоэлектрических элементов. Ещё одним минусом является зависимость холодопроизводительности от температуры окружающей среды. Тем не менее, сумки-холодильники, небольшие автомобильные холодильники и кулеры питьевой воды часто делаются с охлаждением от элементов Пельтье.

Принцип действия холодильника на вихревых охладителях

Охлаждение осуществляется за счёт расширения предварительно сжатого компрессором воздуха в блоках специальных вихревых охладителей.

Распространения не получил из-за большой шумности, необходимости подвода сжатого (до 10-20 Атм) воздуха и очень большого его расхода, низкого коэффициента полезного действия. Достоинства — безопасность (так как не используется электричество и нет ни движущихся механических частей, ни опасных химических соединений в конструкции) долговечность, надёжность.

Устройство холодильного шкафа

Теплоизоляция

Стенки холодильного шкафа двойные, промежуток между стенками заполняется теплоизолирующими материалами: минеральной ватой, вспененным полистиролом или полиуретаном. От качества теплоизоляции зависит энергопотребление холодильника.

Полки

Продукты в холодильнике размещают на полках. Полки могут быть решетчатыми, что облегчает циркуляцию воздуха, либо стеклянными, позволяющими изолировать отделения друг от друга.

Дверь

С внутренней стороны двери для экономии места расположены дополнительные полки. На этих полках обычно хранят продукты в бутылках, консервы, а также яйца. Иногда на двери холодильника может располагаться ёмкость для напитков с выведенным на наружную поверхность патрубком с затвором, что позволяет использовать холодильник в качестве кулера. Во многих холодильниках навес двери съёмный, позволяющий выбрать направление открывания двери.

Уплотнитель двери

Для предотвращения попадания тёплого воздуха через щели между корпусом холодильника и дверью служит уплотнитель. Уплотнители современных холодильников оборудованы магнитной вставкой, что позволяет отказаться от механических затворов на двери холодильника.

Циркуляция воздуха в камерах

Холодильники бывают с естественной и искусственной циркуляцией воздуха. В последнем случае часто применяется так называемая технология «No Frost» — когда испаритель отделён от основной камеры и сообщение воздушных потоков между испарителем и камерой осуществляется с помощью вентилятора^[6]. Благодаря этому удаётся избавиться от намерзания «шапки» инея на испарителе благодаря предварительному осушению воздуха, а также оттаиванию инея с испарителя без повышения температуры в камере. В некоторых холодильниках имеются специальные системы контроля за температурой и влажностью.

У некоторых холодильников имеется зона свежести — особая камера, в которой поддерживается температура 0 °C и повышенная влажность, иногда с возможностью регулировки — чтобы предотвратить высыхание помещённых в неё продуктов.

Автоматика и электрооборудование

Терморегулятор

Бытовые холодильники обычно работают циклично, периодически включаясь и выключаясь. Моментами включения и выключения управляет терморегулятор.

Терморегулятор состоит из термодатчика, это может быть механический термодатчик сильфонного типа, либо электронный, и регулятора температуры, который может быть механическим или электронным, работающим по принципу триггера Шмитта.

В механическом терморегуляторе давление газа внутри термодатчика сильфонного типа поступает на пневмомеханический троичный (двухпороговый) компаратор с переключаемым порогом срабатывания.

Пневмомеханический троичный (двухпороговый) компаратор делит весь диапазон входных давлений газа внутри термодатчика сильфонного типа на три поддиапазона: давление включения, давление удержания включенного состояния и давление отключения. Давление удержания является состоянием хранения записанной в механический RS-триггер информации.

Пневмомеханический троичный (двухпороговый) компаратор переключает и механический RS-триггер и порог срабатывания пневмомеханического троичного (двухпорогового) компаратора. Механический RS-триггер управляет электрическим переключателем, контакты которого включают и выключают электродвигатель компрессора.

Таким образом механический терморегулятор является электромеханическим стабилизатором температуры с механическим триггером Шмитта с переключаемым порогом срабатывания и с контактной группой работающей как ключ и работает подобно ключевому стабилизатору напряжения с триггером Шмитта.

Пусковые и защитные реле

Для обеспечения правильного запуска двигателя используются пусковые и защитные реле, которые часто объединяют в один прибор.

Системы оттаивания

Дополнительно холодильники могут оснащаться системами оттаивания, предотвращающими образование инея на испарителе.

Датчики работающие при открывании двери

Для освещения холодильной камеры устанавливаются лампы небольшой мощности, которые включаются при срабатывании датчика открытия двери. Некоторые холодильники оснащены сигнализацией открытия двери, которая срабатывает по таймеру, чтобы предотвратить потери холодного воздуха если дверь холодильника забыли закрыть. В торговых же холодильниках датчик двери является относительным новшеством и служит для блокировки запуска компрессора при открытой двери.

В начале XXI века на рынке появились так называемые интернет-холодильники — холодильники, в корпусе которых расположен также подключенный к интернету компьютер, экран которого выведен на дверцу.

Компоновка

Существует несколько схем компоновки холодильников:

• «европейская». При такой схеме морозильная камера находится снизу, под холодильной камерой;
• «азиатская». При такой схеме морозильная камера, как правило небольших размеров, находится над холодильной камерой;
• «американская» или side-by-side. При этом холодильное и морозильное отделение расположены по всей высоте устройства бок о бок. Объём устройства при этом может достигать 700 литров и более. Европейские производители обычно заказывают холодильники side-by-side у американских компаний.^{[источник не указан 3033 дня]}
• холодильный ларь, или горизонтальная — компоновка, наиболее характерная для морозильников. Такая компоновка позволяет уменьшить утечки холода при открытой крышке — такой морозильник может эксплуатироваться даже без крышки, например в супермаркете. Холодильные лари наиболее распространены в торговле.
• вертикальный торговый холодильник без морозильной камеры. Имеет стеклянную дверь, обычно используется для торговли напитками.

Обозначения

На холодильниках обозначают температурный режим морозильной камеры в виде нескольких снежинок:

• * — температура до −6 °C. Замороженные продукты можно хранить не более недели.
• ** — температура до −12 °C. Замороженные продукты хранятся до месяца.
• *** — температура до −18 °C. Хранение продуктов до 3-х месяцев.
• *(***) — температура −18 °C и ниже, плюс быстрая заморозка свежих продуктов. Хранение продуктов до года.

По уровню потребления электроэнергии холодильники делятся на классы: (самое низкое потребление электроэнергии) A++, A+, A, B, C, D, E, F, G (самое высокое потребление электроэнергии).

Технические характеристики холодильников

• масса, кг;
• количество компрессоров;
• корректированный уровень звуковой мощности (шум), дБ;
• общий объём, л;
• объём морозильной камеры, л;
• температура хранения в морозильной камере, не выше, °С;
• температура хранения в холодильной камере, °С;
• номинальная потребляемая мощность, Вт;
• суточное потребление электроэнергии, кВт*час/сутки;
• годовое потребление электроэнергии, кВт*час/год;
• мощность замораживания, кг/сутки;
• время повышения температуры в морозильной камере до −9 °С при отключении электроэнергии;
• наличие системы автоматического оттаивания;
• наличие зоны свежести.
• тип холодильной установки: пассивная / вентилируемая.

Эксплуатация холодильников

Для сохранения свежести продуктов необходимо соблюдать правила хранения продуктов в холодильнике. Современные холодильники имеют множество камер, предназначенных для хранения различных продуктов: в каждой камере поддерживается температура, оптимальная для того или иного типа продуктов. Но даже в простых холодильниках с естественной циркуляцией воздуха температура на полках различается, поэтому необходимо правильно размещать продукты.

В наиболее холодных (температура около 0 °C) зонах размещают скоропортящиеся продукты: свежее мясо, рыбу и так далее. Готовые блюда (салаты, кисели и т. д.) наоборот нужно хранить в отделениях с более высокой температурой (около +8 °C). Продукты с резким запахом (мясо, рыбу, некоторые фрукты), или продукты, легко впитывающие запахи (молоко, масло) хранят раздельно, желательно в закрытой (но не плотно) таре. Следует вовремя избавляться от испорченных продуктов.

Не следует ставить в холодильник без автоматического оттаивания продукты, температура которых значительно выше комнатной, так как большое выделение пара способствует быстрому нарастанию инея на испарителе, снижению эффективности работы и увеличению расхода электроэнергии. Последнее касается также и холодильников с автоматическим оттаиванием. Размораживать замороженные продукты рекомендуется в холодильной камере: разморозка занимает больше времени, но позволяет сэкономить электроэнергию.

Если холодильник не оснащён системой автооттаивания, его необходимо регулярно выключать для размораживания инея с испарителя. Но даже холодильники с автооттаиванием необходимо регулярно мыть и проветривать, чтобы предотвратить появление неприятного запаха^[7]. При длительном отключении холодильника необходимо открыть дверцу и выложить все продукты. Также для борьбы с неприятным запахом используются различные поглотители запаха. Для этой цели можно также использовать активированный уголь, либо народное средство — несколько ломтей ржаного хлеба.

Согласно европейской статистике, для одного человека оптимален объём холодильника до 150 л, два-четыре человека — 200—280 л, пять и более человек — 300—320 л.

Примечания

Ссылки

Литература

• Холодильник домашний — Краткая энциклопедия домашнего хозяйства/ред. И. М. Скворцов и др. — М.: Государственное Научное издательство «Большая Советская энциклопедия» — 1959.

принцип и схема работы холодильного оборудования разных типов

Домашний уют современного человека невозможно представить без холодильника. Он предназначен для длительного хранения продуктов. По подсчетам ученых, каждый член семьи открывает дверцу до 40 раз в сутки. Мы заглядываем вовнутрь даже не задумываясь, как работает наш холодильник.

В нашей статье мы подробно рассмотрим устройство и принцип действия различных холодильников.

Как устроен холодильник

Любой современный холодильник состоит из следующих основных агрегатов:

1. Двигатель.
2. Конденсатор.
3. Испаритель.
4. Капиллярная трубка.
5. Осушительный фильтр.
6. Докипатель.

Схема работы холодильника

Электродвигатель

Двигатель является основным узлом бытового прибора. Предназначен для циркуляции охлаждающей жидкости (фреона) по трубкам.

Двигатель состоит из двух агрегатов:

• электромотор;
• компрессор.

Электромотор преобразует электрический ток в механическую энергию. Агрегат состоит из двух частей – ротора и статора.

Корпус статора устроен из нескольких медных катушек. Ротор имеет вид стального вала. Ротор соединен с поршневой системой двигателя.

При подключении двигателя к сети питания в катушках возникает электромагнитная индукция. Она является причиной возникновения крутящего момента. Центробежная сила приводит ротор во вращательное движение.

А знаете ли Вы, что на долю холодильника приходится 10 % всей потребленной электроэнергии. Открытая дверца прибора увеличивает потребление электричества в несколько раз.

При вращении ротора двигателя происходит линейное перемещение поршня. Передняя стенка поршня сжимает и разряжает рабочую жидкость до рабочего состояния.

Положение двигателя холодильника

В современных охлаждающих установках электродвигатель находится внутри компрессора. Такое расположение преграждает газу путь для самопроизвольной утечки.

Для уменьшения вибраций двигатель находится на пружинистой металлической подвеске. Пружина может находится снаружи или внутри устройства. В современных агрегатах пружина находится внутри корпуса двигателя. Это позволяет эффективно гасить вибрации при работе аппарата.

Конденсатор

Представляет собой змеевидный трубопровод диаметром до 5 миллиметров. Предназначен для отвода тепла от рабочей жидкости в окружающую среду. Конденсатор располагается на задней наружной поверхности прибора.

Испаритель

Представляет систему тонких трубок. Предназначен для испарения рабочей жидкости и охлаждения окружающего пространства. Располагается внутри или снаружи морозильника.

Устройство компрессора

Капиллярная трубка

Предназначена для снижения давления газа. Имеет диаметр от 1,5 до 3 миллиметров. Расположена на участке между испарителем и конденсатором.

Фильтр-осушитель

Предназначен для очистки рабочего газа от влаги. Имеет вид медной трубки диаметром от 10 до 20 мм. Концы трубки вытянуты и герметично впаяны с капиллярную трубку и конденсатор.

Внимание! Фильтр-осушитель имеет односторонний принцип работы. Устройство не предназначено для работы на обратном режиме. При неправильной установке фильтра возможен выход установки из строя.

Внутри трубки находится цеолит — минеральный наполнитель с высокопористой структурой. На обоих концах трубки установлены заграждающие сетки.

Фильтр-осушитель

Со стороны конденсатора установлена металлическая сеточка с размерами ячеек до 2 мм. Со стороны капиллярной трубки установлена синтетическая сетка. Размеры ячеек такой сетки составляют десятые доли миллиметра.

Докипатель

Представляет собой металлическую емкость. Устанавливается на участке между испарителем и входом компрессора. Предназначен для доведения фреона до кипения с последующим испарением.

Служит защитой двигателя от попадания жидкости. Попадание рабочей жидкости может привести к выходу его из строя.

Как работает холодильник

Главный принцип работы любого холодильника основан на выполнении двух рабочих операций:

1. Вывод тепловой энергии из устройства в окружающее пространство.
2. Концентрация холода внутри корпуса прибора.

Для отбора тепла применяется хладагент под названием фреон. Это газообразное вещество на основе этана, фтора и хлора. Фреон обладает уникальной возможностью переходить из газообразного состояния в жидкое и обратно. Переход из одного состояние в другое происходит при изменении давления.

Работа системы охлаждения заключается в следующем. Компрессор засасывает фреон вовнутрь. Внутри устройства работает электромотор. Двигатель приводит в движение поршень. При движении поршня происходит сжатие газа.

Принципиальная схема работы холодильника

Процесс сжатия газа делится на два этапа. На первом этапе происходит возвратное движение поршня. При смещении поршня открывается впускной клапан. Через открытое отверстие фреон поступает в газовую камеру.

На втором этапе поршень смещается в обратном направлении. При обратном движении поршень сжимает газ. Сжатый фреон давит на пластину выходного клапана. В камере резко повышается давление. При увеличении давления происходит нагрев газа до температуры 100° C. Выпускной клапан открывается и выпускает газ наружу.

Нагретый фреон из камеры поступает во внешний теплообменник (конденсатор). По пути следования по конденсатору фреон отдает тепло наружу. В конечной точке конденсатора температура газа уменьшается до 55° C.

А знаете ли Вы, что самые первые холодильники в качестве хладагента использовали диоксид серы? Такие приборы были очень опасны по причине высокой вероятности разгерметизации системы.

В процессе теплопередачи происходит конденсация газа. Фреон из газообразного состояния превращается в жидкость.

Из конденсатора жидкий фреон поступает в фильтр-осушитель. Здесь происходит поглощение влаги специальным сорбентом. Из фильтра газообразный фреон поступает в капиллярную трубку.

Капиллярная трубка играет роль своеобразной пробки (препятствия). На входе в трубку давление газа понижается. Хладагент превращается в жидкость. Из капиллярной трубки фреон поступает на испаритель. При падении давления происходит испарение фреона. Вместе с давлением падает и температура газа. В момент поступления в испаритель температура фреона составляет – 23° С.

Фреон проходит по теплообменнику внутри холодильной камеры. Охлажденный газ снимает тепло с внутренней поверхности трубок испарителя. При отдаче тепла происходит охлаждение внутреннего пространства холодильной камеры.

После испарителя фреон засасывается в компрессор. Замкнутый цикл повторяется.

Основные типы охлаждающих систем

По принципу действия различают следующие типы холодильников:

• компрессионные;
• адсорбционные;
• термоэлектрические;
• пароэжекторные.

В компрессионных агрегатах движение хладагента осуществляется за счет изменения давления в системе. Регулирование давления рабочей жидкости осуществляет компрессор. Охладительные системы с компрессором являются самым распространенным типом охлаждающих устройств.

В абсорбционных установках движение хладагента происходит за счет его нагревания от нагревательной системы. В качестве рабочей смеси используется аммиак. Недостатком системы является высокая опасность и сложность обслуживания. Данный тип бытовых приборов является устаревшим и на сегодняшний день снят с производства.

А знаете ли Вы, что самый первый холодильник был выпущен американской компанией General Electric в далеком 1911 году. Устройство было выполнено из дерева. В качестве хладагента использовался диоксид серы.

Главный принцип действия термоэлектрических холодильников основан на поглощении тепла при взаимодействии двух проводников во время прохождения по ним электрического тока. Данный принцип известен как Эффект Пельтье. Достоинством аппарата является высокая надежность и долговечность. Недостатком является высокая стоимость полупроводниковых систем.

В пароэжекторных установках используется вода. Роль двигательной установки выполняет эжектор. Рабочая жидкость попадает в испаритель. Здесь происходит вскипание жидкости с образованием водяного пара. При теплообразовании температура воды резко снижается.

Охлажденная вода используется для охлаждения продуктов. Водяной пар отводится эжектором на конденсатор. В конденсаторе водяной пар охлаждается, превращается в конденсат и вновь поступает на испаритель. Достоинством таких установок является их простота устройства, безопасность, экологичность. Недостатком пароэжекторной системы является значительный расход воды и электроэнергии на ее нагрев.

Принцип работы абсорбционных холодильников

Работа абсорбционных устройств основана на циркуляции и испарении жидкого хладагента. В качестве хладагента применяется аммиак. Роль абсорбента (поглотителя) выполняет аммиачный раствор на водной основе.

Схема работы абсорбционного устройства

В охлаждающую систему аппарата добавляются водород и хромат натрия. Водород предназначен для регулирования давления системы. Хромат натрия защищает внутренние стенки трубок от коррозии.

А знаете ли Вы, что старые советские холодильники в качестве охлаждающей смеси используют фреон R12 на основе хлора. Главным недостатком является его разрушительное действие на озоновый слой Земли.

При подключении к сети питания в генераторе-кипятильнике происходит нагрев рабочей жидкости. Рабочей смесью выступает водный раствор аммиака. Раствор аммиака находится в специальном резервуаре.

Нагрев хладагента приводит к испарению аммиака. Пары аммиака поступают в конденсатор. Здесь аммиак конденсируется и превращается в жидкость.

Сжиженный аммиак поступает в испаритель. Отсюда жидкий аммиак смешивается с водородом. Разность давлений двух веществ приводит к испарению аммиака. Процесс испарения сопровождается выделением тепла и охлаждением аммиака до -4° С. Вместе с аммиаком происходит охлаждение испарителя.

Охлажденный испаритель забирает тепло окружающего пространства. После испарения аммиак поступает в адсорбер. В адсорбере находится чистая вода. Здесь аммиак смешивается с водой. Аммиачный раствор поступает в резервуар. Раствор аммиака из резервуара поступает в генератор-кипятильник и замкнутый цикл повторяется.

В качестве заменителя аммиака могут использоваться водные растворы ацетона, бромистого лития, ацетилена.

Достоинством абсорбционных приборов является бесшумность работы агрегатов.

Принцип работы саморазмораживающегося холодильника

Процесс разморозки в установках с саморазмораживающейся системой происходит автоматически.

Существуют два типа саморазмораживающихся систем:

1. Капельная.
2. Ветреная (No frost).

В аппаратах с капельной системой испаритель находится на задней стенке аппарата. Во время работы аппарата на задней стенке образуется иней. При оттаивании иней стекает по специальным желобам в нижнюю часть прибора. Нагретый до высокой температуры компрессор испаряет жидкость.

В установках с ветряной системой холодный воздух от испарителя на задней стенке задувается специальным вентилятором внутрь корпуса. Во время цикла оттаивания иней стекает по желобкам в специальное отверстие.

Промышленные холодильники

Промышленные аппараты отличаются от бытовых устройств мощностью установки и размерами охлаждающих камер. Мощность двигателя оборудования достигает нескольких десятков киловатт. Рабочая температура морозильных камер находится в диапазоне от + 5 до – 50° C.

А знаете ли Вы, что самый большой промышленный холодильник занимает 24 км2 площади. Находится этого гигант в Женеве (Швейцария) и служит для научных целей при работе адронного коллайдера.

Промышленные установки предназначены для охлаждения и глубокой заморозки большого количества продуктов. Объем морозильных камер составляет от 5 до 5000 тонн. Используются на заготовительных и перерабатывающих предприятиях.

Принцип работы инверторного холодильника

Инверторные компрессоры предназначены для аккумуляции и преобразования постоянного тока в переменный ток с напряжением 220 В. Принцип работы основан на возможности плавного регулирования оборотов вала двигателя.

Устройство инверторного двигателя

При включении инвертор быстро набирает необходимое число оборотов для создания необходимой температуры внутри корпуса. На момент достижения заданных параметров устройство переходит в режим ожидания. Как только температура внутри корпуса повышается, срабатывает датчик температуры и скорость оборотов двигателя увеличивается.

Устройство термостата холодильника

Терморегулятор предназначен для поддержания заданной температуры внутри системы. Устройство герметично впаяно с одного конца капиллярной трубки. Другим концом капиллярная трубка подсоединяется к испарителю.

Основным элементом устройства терморегулятора любого холодильника является термореле. Конструкция термореле состоит сильфона и силового рычага.

Устройство терморегулятора

Сильфоном называют гофрированную пружину, в кольцах которой находится фреон. В зависимости от температуры фреона, пружина сжимается или растягивается. При понижении температуры хладагента пружина сжимается.

А знаете ли Вы, что современные бытовые холодильники используют фреон R600a на основе изобутана. Этот хладагент не разрушает озоновый слой планеты и не вызывает парниковый эффект.

Под воздействием сжатия рычаг замыкает контакты и подключает компрессор к работе. При повышении температуры происходит растягивание пружины. Силовой рычаг размыкает цепь и мотор выключается.

Холодильник без электричества – правда или вымысел?

Житель Нигерии Мохаммед Ба Абба в 2003 году получил патент на холодильник без электричества. Устройство представляет собой глиняные горшки разной величины. Сосуды сложены друг в друга по принципу русской «матрешки».

Холодильник без электричества

Пространство между горшками заполняют влажным песком. В качестве крышки используется влажная ткань. Под действием жаркого воздуха влага из песка испаряется. Испарение воды приводит к снижению температуры внутри сосудов. Это позволяет длительное время хранить продукты на жарком климате без использования электроэнергии.

Знание устройства и принципа работы холодильника позволит выполнить несложный ремонт устройства своими руками. Если система настроена правильно, значит прибор будет работать долгие годы. При более сложных неисправностях следует обратиться к специалистам сервисных центров.
