Кабель для сварочного аппарата: марка, сечение, длина

Сварка – отличный способ соединения деталей, происходит посредством оплавления металлов с помощью сварочной дуги. Такой тип соединений носит название – дуговая сварка. Но для проведения работ нужно знать целый ряд тонкостей – полярность, выбор тока, электродов и, наконец, самого кабеля. Последний нужен для подключения сварочного инвертора к источнику питания, а также подключения зажима массы и электрододержателя непосредственно к самому сварочнику. В этой статье мы рассмотрим, как выбрать кабель для сварочного аппарата, каким должно быть сечение и марка проводника.

Требования к кабелю для сварочника

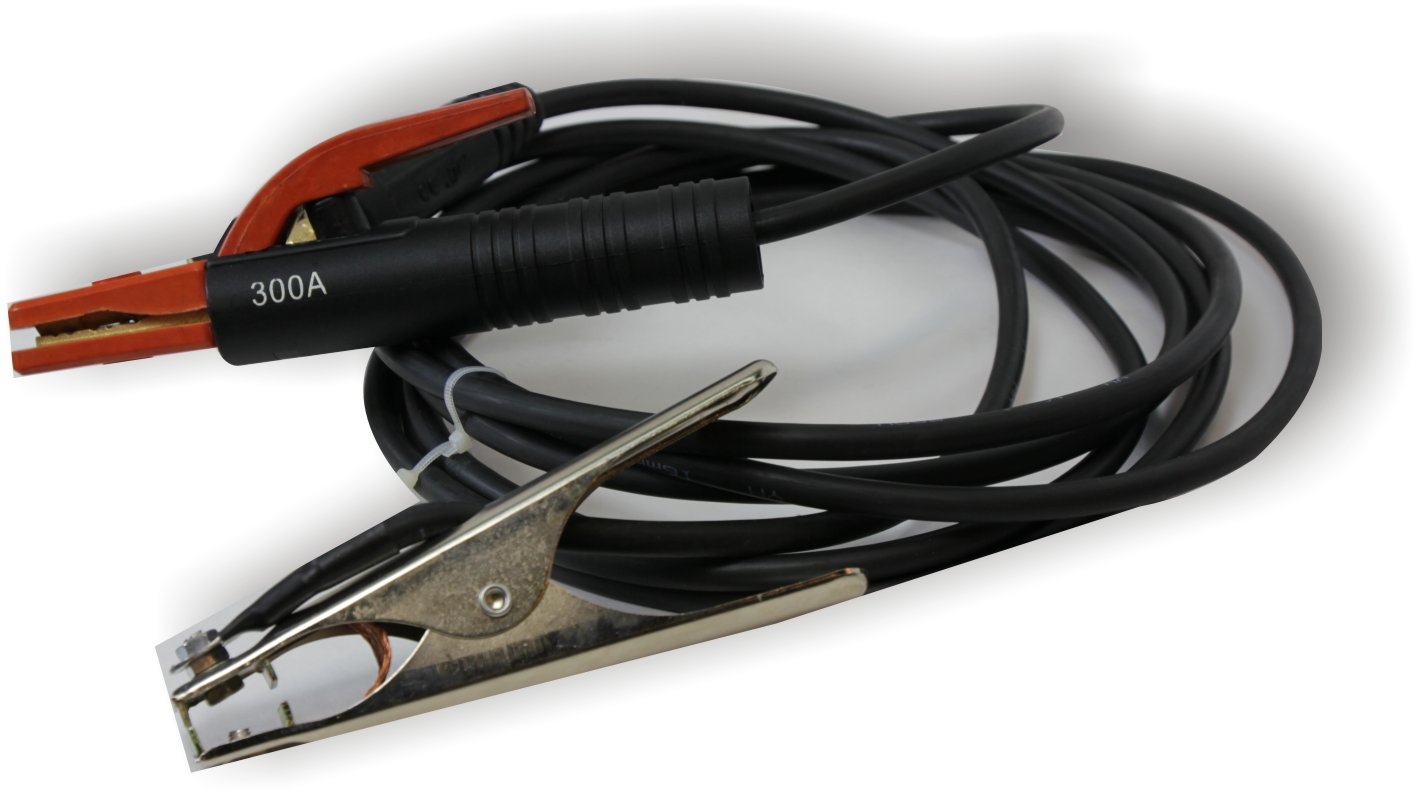

Во-первых, если вы выбираете кабель для подключения зажима массы и держака электродов к сварочному аппарату, нужно учитывать следующие особенности работы:

1. Сварочные аппараты любых типов выдают значительные токи – от 10-20 до 400-500А. При этом бытовые сварочные аппараты инверторного типа обычно рассчитаны на 200А с отклонением в 50А в каждую сторону, а промышленные сварочные трансформаторы выдают токи и по 400А.
2. Сварщику в работе встречаются самые разнообразные задачи, как простые швы в удобных положениях, так и сварка изделий сложных форм или в труднодоступных местах.
3. Помимо разнообразных задач, варить приходится как в очень жарких помещениях, так и зимой на морозе.
4. Для транспортировки оборудования кабеля сворачивают.

Отсюда выходит, что кабель должен удовлетворять следующим требованиям:

1. Силовой сварочный кабель должен быть гибким, чтобы обеспечить удобство в манипуляции электродом или горелкой для сварочного полуавтомата.
2. Проводник должен иметь толстую изоляцию и быть устойчивым к агрессивным средам, ударам и разрывам.
3. Для работы на холоде проводник должен быть морозостойким.
4. Сварка металлов происходит пониженным напряжением, но высоким током, поэтому есть отдельное требование к сечению проводов для подсоединения электрододержателей и массы. Это значит, что провод должен быть толстым, чтобы минимизировать просадки напряжения и потери.
5. Должен выдерживать многократные изгибания и сматывания/разматывания при транспортировке.

Подходящие марки и виды кабеля

Наиболее популярным вариантом для сварочного аппарата является кабель КГ, это гибкий одножильный кабель с многопроволочной жилой в резиновой изоляции. Также популярен и КОГ – с повышенной гибкостью. Есть и специализированный КС, это основные марки проводников которые используются для сварочных работ.

В названии может присутствовать и пометка об исполнении:

• Т – тропическое исполнение, может работать при температуре окружающей среды до +50 (по некоторым источникам 85) градусов Цельсия.
• КХ или ХЛ – морозоустойчивый, работает и при -60 градусов Цельсия.

А также приставка П – дополнительная оболочка жилы из полимерных материалов.

Цифры в маркировке говорят о количестве жил и их сечении, например: КГ 1х16 говорит, о том, что он состоит из 1 жилы с площадью поперечного сечения в 16 кв. мм.

Выбор сечения и длины

Сечение кабеля для сварочного аппарата подбирается исходя из тока. Для примерной оценки необходимого сечения мы подготовили таблицу:

Длина кабеля – предмет споров многих мастеров. При увеличении длины, при неизменном сечении возрастает его сопротивление, а также индуктивность. Если выбрать слишком длинный кабель, то не придется сматывать в катушку при сварке вблизи сварочного аппарата, но если выбрать короткий – придется постоянно перемещать сварочник.

С другой стороны, если вы не варите на производстве большие объемы, то оптимальной будет длина сварочного кабеля в 5-10 метров, а аппарат подключить к сети через удлинитель. Тем более, что любительские аппараты инверторного типа, которые чаще остальных используются в последнее время, достаточно компактны и легки, поэтому их переноска не вызовет особых трудностей.

Если всё же вам нужно удлинить имеющийся провод – лучше всего подойдут гильзы.

Кабель для подключения сварочника к сети

Кроме подключения электрода и массы к сварочному аппарату, нужен еще и кабель для подключения сварочника к питающей электросети. Независимо от того, какой тип аппарата, инвертор или трансформатор, сварочный ток достигает сотен ампер, а вот питающий ток гораздо ниже. Может достигать порядка 30-50 Ампер, в зависимости от мощности сварочника.

Поэтому для его питания не нужен настолько толстый кабель, как для электрододержателя. Его рассчитывают в зависимости от расстояния от точки подключения до электросети. Если у вас однофазный бытовой аппарат инверторного типа на 220, или двухфазный на 380В трансформатор – то подойдет медный проводник с сечением жил в 2,5-4 кв, мм. По количеству жил используют двухжильный кабель, если на объекте нет заземления и трёхжильный, если вы подключаетесь к заземленной розетке.

Для удобства, достаточно сетевого кабеля длиной 3-5 метров, а для переноски по территории объекта использовать переноску, сечение которой от 2,5 кв. мм, если длина переноски 10-20м. Для уверенной работы аппарата от более длинной переноски, например 40-60 метров, лучше взять кабель с сечением в 4 кв. мм.

Если вы собираетесь пользоваться длинной переноской, то лучше купить удлинитель с катушкой, тогда кабель не будет путаться под ногами и прослужит дольше. Однако в катушке он будет плохо охлаждаться, чтобы он не перегревался, лучше взять сечение с запасом.

Для промышленных трёхфазных аппаратов на 380В используют четырёхжильные медные кабеля сечением от 4-6 кв. мм, или алюминиевые – сечением от 16 кв. мм. Не забудьте проверить правильность подключения и направления вращения вентилятора охлаждения, если он присутствует.

Правила эксплуатации

1. Подключать провода к сварочному аппарату нужно кабельными наконечниками, их опрессовывают или паяют.
2. Для удлинения и стыковки нескольких отрезков используют гильзы или другой метод соединения, кроме скрутки.
3. В сварочных инверторах обычно провода подключаются с помощью байонетных разъёмов. Это нужно учесть и заблаговременно купить, иначе вы не сможете использовать кабель с таким сварочным аппаратом. С их помощью можно быстро сменить полярность тока.
4. Не покупайте провода слишком большой длины и сечения, если вы не собираетесь использовать весь его потенциал. Это приведет к излишней массе проводников и затруднениям в работе.
5. Не подтягивайте поближе к себе сварочник за кабеля, чтобы их не повредить.
6. Не превышайте допустимый ток через провода.
7. Удлинитель с катушкой станет незаменимым при частом перемещении сварщика по объекту.

Теперь вы знаете, как выбрать кабель для сварочного аппарата по сечению, марке и длине. Напоследок рекомендуем просмотреть полезное видео по теме статьи:

Полезное по теме:

Сварочный кабель: характеристики, маркировка, длина, сечение

После покупки инвертора выясняется, что входящий в комплект сварочный кабель неудобен для сварки в отдаленных местах из-за малой длины. Поэтому недостающие метры придется докупать. Чтобы кабель не ухудшал параметры оборудования, был удобен при работе и переноске, нужно знать по каким критериям его выбирать.

Требования к сварочным кабелям

Для уверенного выбора сварочного кабеля полезно ознакомиться с требованиями, которые к нему предъявляются:

• недопустимо появление на изоляции дефектов после многократных перегибов и сматывания/разматывания во время переноски;
• внешняя оболочка должна быть устойчивой к продуктам нефтепереработки, ударным и разрывным нагрузкам;
• проводник, подключаемый к держателю, должен быть максимально гибким, чтобы не мешать выполнению работы;
• изоляция не должна растрескиваться на холоде и от действия ультрафиолета;
• чтобы сварочные провода не перегревались во время работы их сечение должно быть достаточным для сварки на максимальном токе выдаваемым аппаратом.

Виды кабелей

В зависимости от числа жил, сварочные кабели классифицируют как:

1. Одножильные, сделанные тонкой медной проволокой, собранной в пучок. Применяются для переносных аппаратов, которыми проводят электродуговую сварку.
2. Двужильные применяют для подключения анода и катода при проведении импульсной сварки током высокой частоты и нарезания заготовок.
3. Трехжильный сварочный шнур нужен для качественной сварки стыков трубопроводов в автоматическом режиме и наложения струйных швов.

Характеристики и маркировка сварочного кабеля

В магазинах продаются различные марки сварочных кабелей, рассчитанных на определенные условия работы. Одни выдерживают сильный холод, другие жару, есть такие которые могут работать под водой. Чтобы выбрать необходимый вариант, нужно изучить их характеристики.

Кабель КРТП с гибкими многопроволочными жилами из меди предназначен для передвижных аппаратов, которыми выполняют ручную сварку. Буквы означают, что это кабель с резиновой изоляцией, тяжелый, переносной. Цифрами в конце обозначения указано число проводников и площадь сечения. Если они разные по толщине или есть заземляющий проводник, маркировка делается многозвенной.

Снимаемую с производства предыдущую марку заменяют гибким сварочным кабелем КГ. Количество проводников, и сечение указываются цифрами.  Для обозначений исполнения используются дополнительные буквы:

1. ХЛ ― указывают на то, что работать можно при температуре до -60⁰C. Материал покрытия не растрескается на морозе.
2. Т ― означает, что изоляция сделана из антисептического материала, на котором не селятся грибок и плесень. Кабель может эксплуатироваться в среде с повышенной влажностью при температуре до +55⁰C. В некоторых источниках указано значение до +85⁰C.
3. Н ― ставится у проводов с негорючей изоляцией, рекомендуемых для работы в пожароопасных условиях.
4. Приставка в виде буквы П добавляется, если жила отдельно заизолирована полимерным материалом, например, пленкой ПВХ.
5. Обозначение высокочастотных проводов дополняют буквами ВЧ. Этот вариант рекомендуется для работы с инвертором.

Кабели марки КОГ отличаются особой гибкостью, что облегчает ведение сварки в неудобных местах без ущерба для качества. Ими подключают держатели электродов к аппаратам ручной, полуавтоматической, автоматической сварки. Тип исполнения маркируется буквами:

• Т ― для работы при температуре -30 — +50⁰C;
• У ― -50 — +50⁰С;
• ХЛ ― -60 — +50⁰C.

Пример маркировки сварочного кабеля

Выбор сечения сварочного кабеля

Неправильный выбор сечения приводит к преждевременному выходу из строя оборудования, короткому замыканию или работа станет неэффективной из-за увеличения длительности проведения операций и повышенного расхода электроэнергии. Если сечение сварочного кабеля недостаточно от аппарата, для поддержки нормального режима сварки, потребуется повышенный ток. Поэтому при поджоге дуги будет срабатывать защита от перегрузки, а работа станет невозможной. Не ошибиться при выборе поможет таблица, в которой указана зависимость сечения от тока.

Длина сварочного кабеля

Чтобы не было неприятностей с инспектором, при наращивании сварочного провода следует учитывать, что по правилам пожарной безопасности он не должен превышать 40 м по длине. Официально удлинение жил не запрещено, однако вместе с ним увеличивается сопротивление провода, для преодоления которого нужно настраивать аппарат на максимальные нагрузки. Такой режим работы быстро изнашивает оборудование.

Чтобы величина сопротивления жил оставалась неизменной, увеличивают сечение. При удлинении провода в 2 раза сечение придется повысить тоже вдвое. При максимальной длине сварочного кабеля с учетом увеличения площади сечения его вес может стать больше чем у инвертора. Для сварки небольших металлоконструкций достаточно 5 — 10 м. Если этого мало аппарат подключают к электросети через удлинитель.

Соединяют сварочные кабели между собой несколькими способами:

1. Скрутки просты в выполнении, достаточно надежны, но удлинять провода этим способом запрещено правилами установки электроустановок. Исключением являются случаи, когда они включены в технологии других соединений. Однако многим сварщикам запрет не мешает использовать их. Для надежного контакта очищенные от изоляции концы жил перед скруткой обрабатывают растворителем, а затем наждачной бумагой.
2. Разъем типа «папа-мама» удобен для быстрого наращивания жил до нужной длины из нескольких частей. В магазинах имеется большой выбор по конструкции и сечению.
3. Горячей пайкой соединяют небольшие по сечению жилы. Их концы зачищают до блеска, лудят, скручивают, обжимают плоскогубцами. Для защиты от окисления на поверхность наносят канифоль или флюс. В зависимости от сечения скрутку нагревают паяльником или горелкой. Припой вносят в пламя горелки или на жале паяльника, заполняя промежутки между проволочками. После остывания оставшийся флюс смывают.
4. Опрессовку выполняют гильзами сделанными из того же материала что и кабель (медный или алюминиевый). Их надевают на скрутки и обжимают клещами.
5. Надежное соединение выполняется контактной, газовой, термитной сваркой. В первом случае жилы сплавляются после нагрева дугой, создаваемой угольным электродом. Газовую сварку применяют для соединения только цельных алюминиевых жил сечением не больше 20мм². Для термитного сваривания потребуются специальные патроны.

К стационарному оборудованию жилы подключаются через кабельные наконечники, которые опрессовываются или припаиваются. На переносных инверторах установлены разъемы с гнездами, обозначенными «+» и «―». Штекер с проводом от держателя при прямой полярности вставляется в гнездо «―».

Провод для подключения к сети

Для питания любого аппарата не требуется провод такого же сечения как у кабеля для сварки, поскольку величина тока в разы меньше. В комплект бытовых инверторов входит многожильный гибкий кабель сечением 2,5 — 4 мм² длиной 3 — 5 м. Для розетки с заземлением он должен быть с тремя жилами.

Если на месте проведения работ розетка расположена далеко, аппарат подключают через удлинитель сечением не меньше 2,5 мм², при условии, что расстояние не превышает 20 м. При длине до 60 м лучше взять переноску с катушкой сечением 4 мм². Для подключения трехфазного оборудования на производстве используют кабель силовой с четырьмя жилами из меди сечением 4 — 6 мм², для алюминия ― не меньше 16 мм².

Приведенные рекомендации помогут сделать правильный выбор. Однако сварочные кабели стоят дорого, поэтому прежде чем идти в магазин нужно точно определить, какая длина и сечение нужны. Зачем покупать лишнее, если оно не будет использовано.

Какое сечения кабеля для сварки

Время чтения: ≈5 минут

Если вы когда-либо выбирали аппарат для инверторной сварки, то наверняка замечали, что комплект очень скудный. Зачастую при покупке вы получаете сам аппарат, инструкцию и кабель питания. Но этого недостаточно для полноценной работы. Помимо электродов или газа вам также не обойтись без экипировки, держака и, конечно, сварочных кабелей.

Но как понять, какой кабель для сварки выбрать? На что вообще обратить внимание при покупке? На эти, и некоторые другие вопросы, мы ответим в этой короткой статье.

Общая информация

Для начала давайте разберемся, зачем вообще нужны кабели и для чего подключать их к сварочному аппарату.

Говоря простыми словами, сварочные провода, подключенные к источнику тока (сварочному аппарату),призваны проводить получаемый ток к держателю и к детали. Один кабель подключается к держаку, а второй подключается на массу (на деталь). Из-за такого подключения во время сварки образуется электрическая цепь, которая как раз и позволяет осуществить сварочный процесс.

По своему строению кабель сварочный практически не отличается от кабеля бытового. Он состоит из проволоки и внешней изоляции. Но отличия кроются в том, какая именно проволока используется при производстве кабелей и для каких условий они предназначены. Естественно, сварочный кабель способен работать и в жару, и в холод. К тому же, изоляция может состоять из двух и более слоев, чтобы обеспечить максимальную защиту. И, в целом, у кабелей для сварки должен быть повышенный запах по прочности, чтобы они могли надежно работать даже в самых экстремальных условиях.

Для каждых температурных условий предусмотрена своя изоляция. Если вы собираетесь варить зимой на улице, то стоит приобретать кабели с морозостойким покрытием. Если пренебречь этим, кабели просто потрескаются и придут в негодность. А для работы при очень высоких температурах нужно выбирать провода, оплетка которых не расплавится на солнце. Словом, учитывайте все температурные нюансы ваших сварочных работ.

Также не забывайте о влажности. Кабель для сварочного аппарата, не предназначенный для работы в очень влажных условиях может просто заплесневеть и испортиться. Необходимо выбирать кабели с антисептическими свойствами. Такие провода не только выдерживают повышенную влажность и высокие температуры, но и в целом обладают большим сроком службы.

Отдельный вопрос — это длина сварочных кабелей. Максимальная длина сварочного кабеля может достигать 50 метров, но насколько это удобно и практично? Если вы варите стационарно, то приобретите два кабеля. Один для держателя длиной 3 метра, и второй для массы длиной 2 метра. Это оптимальная длина. Вы, конечно, можете увеличивать длину по мере необходимости, но учитывайте, что длина сварочного кабеля не должна превышать 30-40 метров.

Если у вас в комплекте все же есть кабели, но они слишком короткие, вы можете их соединить. Ниже видео, как произвести соединение сварочных кабелей.

Выбор кабеля

Марка сварочного кабеля — это первое, на что вам нужно обратить свое внимание при выборе. Существует две марки: КГ (кабель гибкий) и КОГ (кабель особо гибкий). Первая марка наиболее популярная и универсальная. Вторая подойдет для менее мощного оборудования.

Нельзя однозначно сказать, какой кабель сварочный лучше. Нужно выбирать исходя из типа работ. Если варите инвертором с предельной мощностью 250 Ампер, то рекомендуем выбрать кабель КГ 1х50. В целом, здесь всегда работает правило «Чем меньше ампер, тем меньше сечение сварочного кабеля». Для маломощных аппаратов может быть достаточно и 16 мм2.

Также маркировка сварочного кабеля содержит дополнительную информацию в виде цифр. Обычно записывается в формате YхY, например, 1х25. Первая цифра обозначает, сколько жил содержит данный кабель сварочный. А вторая цифра говорит о том, какое сечение у этого кабеля. Сечение измеряется в мм2.

Иногда в марке указывается, для каких температурных условий предназначен кабель. Кабели ХЛ способны работать при температуре до -60 градусов, кабели Т работают от -10 до +50 градусов. Но какой кабель нужен для выполнения работ, если вы не знаете диапазон температур, при которых будете его использовать? Ищите кабели без маркировки касаемо их температурных условий. Обычно возможно использование таких проводов при температуре от -40 до +60 градусов, чего достаточно для большинства работ.

Также кабель можно подобрать исходя из того, с каким значением ампер вы собираетесь работать. Ниже представлена небольшая таблица, которая поможет вам с выбором.

Вместо заключения

Надеемся, что эта статья поможет вам решить вопрос, как выбрать кабели для сварки. Если эта тема все так же вызывает у вас трудности можете купить комплект сварочных кабелей с электрододержателем и зажимом. Это оптимальный вариант для новичков, которым трудно разобраться в особенностях сварочных кабелей. Желаем удачи в работе!

Для того чтобы работа сварочного аппарата была предельно эффективной и продуктивной, требуется подобрать соответствующий кабель. Если требуются провода для сварочного аппарата купить, то подбор кабеля осуществляется таким образом, чтобы площадь его сечения, длина и возможное падение напряжения в сварочном контуре было не более 2 Вт.

Подбор кабеля

Сварочный кабель имеет конструктивные особенности, за счет которых ток может без препятствий достигать точки назначения. Токопроводящая жила выглядит округло, состоит из сплетенных между собой медных проводов, которые имеют сечение, эквивалентное 16 мм2. Между жилой и внешней оболочкой проложен разделительный слой из синтетической пленки. Иногда этот слой может отсутствовать. Срок эксплуатации сварочного провода редко превышает 4 года. По истечении этого времени следует провода для сварочного аппарата купить новые.

Таким образом, КГ (кабель гибкий) сварочный представляет собой гибкий проводник тока, защищенный изоляцией из сплетенных между собой медных нитей с разным диаметром. Такой кабель необходим для подвода тока от сварочного аппарата к устройству, держащему электрод.

Для того чтобы сварочный агрегат работал без нарушения эксплуатационных требований, бесперебойно, необходимо сварочные провода купить для сварки в соответствии с параметрами сварочного аппарата.

Разрешенная нагрузка тока в зависимости от сечения сварочного кабеля:

• Нагрузка устройства 189 Ампер соответствует сечению КГ 1х16
• Нагрузка устройства 240 Ампер соответствует сечению КГ 1х25
• Нагрузка устройства 289 Ампер соответствует сечению КГ 1х35
• Нагрузка устройства 362 Ампер соответствует сечению КГ 1х50
• Нагрузка устройства 437 Ампер соответствует сечению КГ 1х70
• Нагрузка устройства 522 Ампер соответствует сечению КГ 1х95

Виды сварочного кабеля

Провод для сварочного оборудования подключается к электрической сети с постоянным либо переменным напряжением. В зависимости от марки кабеля, он может использоваться в разных условиях и с различными нагрузками, как на суше, так и под водой. Какие сварочные провода купить зависит от того, какие параметры определяют маркировку провода:

• способность отражать механические повреждения;
• возможность использования кабеля при значительных колебаниях температуры;
• невосприимчивость к УФ излучению;
• устойчивость к образованию плесневелых грибов;
• несминаемость и устойчивость к изгибам.

Провода типа КГ могут также подразделять на несколько подвидов в зависимости от условий эксплуатации:

Кабель КГ-ХЛ. Такой кабель можно использовать при отрицательных температурах. Наружный слой таких проводов выполняется из морозоустойчивого каучука.

Кабель КГ-Т. Этот провод отличает невосприимчивость к грибковому поражению и к плесени.

Кабель КОГ. Такие провода для сварочного аппарата купить необходимо в том случае, если оборудование будет использоваться в труднодоступных местах, рекомендовано применение кабеля, имеющего очень гибкую жилу. Благодаря таким проводам можно быстро и безболезненно для провода поменять положение сварочного оборудования.

Купить провода для сварки можно в магазине, специализирующемся на продаже сварочного оборудования и электротехнического оборудования, а также в интернет-магазинах соответствующего назначения.

Подключение сварочного аппарата

Если задача в том, как купить провода для сварки, решена, можно приступать к монтажным работам.

Сварочное устройство представляет собой аппарат, благодаря которому реализуется возможность преобразования тока в напряжение, необходимое устройству для получения сварочной дуги между металлом, который сваривают и электродом.

Подключение двухфазного устройства осуществляется следующим образом: сначала следует подключить сварочные провода — первый на фазу, второй в нейтраль, а третий на ноль.

Подключение трехфазного сварочного оборудования происходит путем подключения первых двух проводов к любым двум фазам, а третьего провода — к нулевому проводнику.

Еще по этой теме на нашем сайте:

1. ТИГ сварка — купить и пользоваться новичку
   Применение алюминия в жизни человека очень широко: его используют для строения самолетов и кораблей, столовых приборов и варочных устройств. При конструировании этих устройств невозможно обойтись.

Какой сварочный кабель купить — цена и сечение кабеля
Сварочный кабель представляет собой весьма гибкий проводник для тока. Обычно это сплетённый из нескольких медных проволок (диаметр колеблется от 0,18 до 0,2 мм) шнур. Основное.

Сварочная маска Хамелеон — какую выбрать лучше для домашней сварки
Когда у сварщика, кроме специальной защитной одежды, обуви, имеется надежная маска с автоматически затемняемым световым фильтром, процесс сварки становится более безопасным и производительным. Чем ниже.

Правильный держак для сварочного аппарата и магнитные держатели для сварки
В ходе развития сварочной промышленности модифицировались не только основные инструменты для сварки, но и начали появляться вспомогательные приборы. Одним из таких приборов стал сварочный держатель.

Сварочные кабели применяются для соединения оборудования с электрической сетью, а также с электрододержателем и клеммами массы. Поскольку провода выполняют такую важную функцию, как передача значительных величин тока, то к ним предъявляются строгие требования и высокие нормы безопасности.

Требования к кабелям

Главные требования и нормы, предъявляемые к проводникам:

• эксплуатация проводов осуществляется в различных условиях, поэтому они должны обладать устойчивостью к ударам, разрывам и агрессивным химическим средам;
• хранение шнуров осуществляется в смотанном виде, поэтому провод должен выдерживать многократные сматывания и разматывания;
• сечение кабеля для сварочного аппарата должно выдерживать токовую нагрузку оборудования. Поэтому очень важно правильно подбирать сечение провода. Именно данной теме будет посвящена наша статья.

Виды и маркировка

Российские и зарубежные производители предлагают достаточно широкий выбор кабелей, отличающихся между собой техническими характеристиками. К основным типам проводников относят следующие:

• одножильные провода применяются для оснащения переносных агрегатов, жила выполнена из меди или ее сплавов; самая популярная марка, сечение которой варьируется в значительных величинах — КГ, часто используется исполнителями КОГ;
• провода с двумя жилами и более имеют более широкое применение, они используются не только для различных видов сварки: дуговая, импульсная, автоматическая, но и для резки; более подробная информация представлена здесь.

Маркировка проводов для сварки осуществляется посредством сочетания буквенных и числовых обозначений: КС — кабель сварочный, цифры обозначают количество жил.

Кроме этого, производители выпускают проводники для применения в особых климатических условиях: кабели с обозначением Т — тропический, устойчивы к температурам до +50°С; КХ — подразумевает стойкость к холоду, к температурам до -60°С. Проводники без подобных обозначений предназначены для умеренных температур окружающей среды.

Сечение

Для безопасного выполнения работ, а также для исключения возможности поломки оборудования, следует правильно выбирать сечение кабеля для сварки.

Очень важно правильно соотнести два параметра: сечение и токи сварочного кабеля, так как они тесно связаны. Таким образом, каждому исполнителю важно знать, какое сечение сварочного кабеля следует выбирать при работе с различными токовыми нагрузками.

Выбор сечения

Расчет сечения сварочного кабеля по току является наиболее простым и быстрым способом подобрать оптимальный вариант проводника.

Многие исполнители располагают сварочным оборудованием инверторного типа. Его многочисленные технические достоинства и доступная стоимость делают данное оснащение популярным. Поэтому следует определить сечение сварочного кабеля для инвертора.

Для проведения работы в домашних условиях исполнители используют агрегаты, максимальная величина тока которых составляет порядка 180-200 А. Рассмотрим далее более подробно сварочный кабель для инвертора, какое сечение необходимо для определенных величин тока.

• Сечение кабеля для инверторного сварочного аппарата, выдающего максимальный ток в 80-100 А, должно составлять 6 мм2.
• Для аппаратов с выдаваемым максимальным током в 120 А предназначен провод с сечением в 10 мм2.
• Сварочный кабель сечение 16 мм2 предназначен для инверторов, которые поддерживают максимальный ток до 180 А.
• Востребован у сварщиков сварочный кабель на 200 Ампер, сечение составляет 25 мм2.
• Сварочный кабель сечение 35 мм2 выдерживает ток в 289 А, поэтому, чаще всего, он используется для оснащения трансформаторов. Однако, производителями предлагаются инверторы, которые способны выдавать ток до 300 А. В подобных случаях следует применять сварочный кабель сечение 50 мм2.

Для выполнения работ на профессиональном уровне в большинстве случаев используются уже упоминаемые ранее трансформаторы. Очень важным фактором является определенность в том, какое сечение кабеля нужно для сварочного аппарата подобного типа.

Оборудование трансформаторного типа способно выдавать ток до 500 А. Поэтому для данного оснащения следует использовать провода с сечением в 70 и 95 мм2. Первый способен проводить до 437 А, второй — до 522 А.

Сварочные выпрямители выдают ток, величина которого может достигать 600 А. Поэтому исполнителям с оснащением такого типа следует обратить внимание на провода с сечением в 120 мм2.

Таблица сечений сварочного кабеля и токовых нагрузок для проводов позволяет узнать оптимальный вариант проводника для оснащения всего необходимого оборудования: инверторы, трансформаторы, выпрямители, держак, клеммы массы.

Определив два важных параметра: максимальная величина тока и сечение провода, можно рассчитать другую важную характеристику — длина кабеля. Более подробная информация здесь.

Данная статья поможет любому исполнителю определить, какого сечения должен быть сварочный кабель при определенных величинах тока.

Сварочный кабель: марки, как выбрать, характеристики

Нередко кабели, поставляемые вместе со сварочными аппаратами, короткие и имеют алюминиевый сердечник, который быстро перегревается. Чтобы укомплектовать свой инвертор надежными шнурами для электрододержателя и зажима массы, нужно разобраться, какие марки сварочного провода бывают, и на что обращать внимание при выборе. Так, Вы сможете подобрать кабель для сварочного аппарата, которым будет комфортно работать при любой температуре воздуха, а сама электрическая магистраль сможет выдерживать оказываемые нагрузки.

Читайте также:

Марки сварочного кабеля и их характеристики

Поскольку сварочный кабель испытывает повышенные нагрузки как со стороны аппарата, так и от внешних факторов (строительные условия, трение о землю или бетон, нагрев, мороз), то от правильности выбора зависит срок его службы и эффективность. Сперва вникнем, какие существуют сварочные кабели и в чем их отличия.

КГ

Это самый распространенный тип кабеля, который расшифровывается как «кабель гибкий». Он подходит для эксплуатации с постоянным током до 1000 Вт или с переменным до 600 В и частотой не выше 400 Гц. Провод используется для подключения инвертора к сети 220 или 380 В, а также присоединения держателя электродов и зажима массы.

Cварочный кабель КГ.

КОГ1

В отличие от предыдущего кабеля, здесь используется более тонкий диаметр жил, поэтому шнур получается особо гибким. В результате радиус поворота у него меньше. Это особенно пригодится при сварке в труднодоступных местах, когда сварщику требуется завести руку с держателем под непривычным углом. Еще это практично во время работы на высоте, где принято наматывать кабель на руку (чтобы легче удерживать) — тогда петли не будут сильно выпирать по сторонам. В отличие от КГ, он рассчитан на пропуск 220 В с частотой 50 Гц.

Сварочный кабель КОГ1.

КГН

Такой сварочный кабель с добавлением в маркировку буквы «Н» означает, что материал негорючий. Изоляционная оболочка выполнена из жаростойкого покрытия, выдерживающего температуру свыше 200 градусов. Этот провод пригодится, если приходится вести электросварку/резку буквально в условиях возгорания (нужды МЧС, ремонтные бригады на кораблях и т. д.). В бытовой и промышленной областях это практично, когда собираемая конструкция большая, и сварщику нужно перемещаться по только что сваренным участкам для продолжения работы. Тогда кабель, соприкасающийся с нагретым металлом, не будет плавиться.

КГ-ХЛ

Индекс этого товара содержит буквы «ХЛ», подразумевающие разрешенную эксплуатацию на холоде. Для этого в состав добавлен специальный каучук. Он сохраняет гибкость при температуре до -60 градусов, поэтому особенно подойдет для работы в условиях крайнего Севера. Если Вам часто приходится вести сварку зимой на улице, то обратите внимание на продукцию с маркировкой КГ-ХЛ.

Сварочный кабель КГ-ХЛ.

КПЭС

Это тип кабеля, где вместо жилы применяется спиралевидная трубка. Он рассчитан на пропуск внутри себя проволоки, для замыкания цепи и возбуждения электрической дуги. Проволока может быть как цельной, так и трубчатой, с флюсом внутри. Применяется кабель для сварки полуавтоматом. Цена кабеля зависит от внутреннего диаметра. Но полая конструкция содействует сокращению срока службы до 1.5 года. Такая электромагистраль способна передавать напряжение 42/48 В независимо от типа тока (переменный или постоянный). Применять низковольтную линию получится при температуре до -10 градусов.

Сварочный кабель КПЭС.

КВС

Кабель с обозначением КВС подразумевает наличие в изоляции полихлорвинила. Такая оболочка более устойчива к истиранию и подходит в случаях, когда сварщику требуется часто перемещаться, волоча кабель по полу. Изоляция поможет сохранить сердечник от оголения. Кабель выдерживает стабильную передачу напряжения 127-220 В. Температурный диапазон составляет -40…+40 градусов. Но ПВХ не имеет такой гибкости как каучук, поэтому для электродержателя он не подходит. Чаще всего провод ПВХ используют для подключения сварочного аппарат к розетке.

Сварочный кабель КВС.

КГТ

Этот тип кабеля выдерживает температуру воздуха до +85 градусов, поэтому оптимален для эксплуатации в жаркой среде. Покрытие активно сопротивляется грибкам и плесени, и кабель подойдет для работы во влажных теплых условиях.

Как выбрать сварочный кабель

Разобравшись в маркировке товаров, перейдем к практичным советам по выбору. Сварочный кабель должен соответствовать аппарату, с которым он будет взаимодействовать. Существуют и другие параметры, подбираемые исходя из предстоящих задач по сварке.

Какой должна быть жила сварочного кабеля

Сварочный кабель, присоединяемый от аппарата к держателю и массе, может быть одножильным (например, 1х16). Первая цифра означает, что в разрезе у него сердечник общий, не разделенный на две или три изолированные линии под единой оболочкой. Такое исполнение уменьшает нагрев и содействует ускоренной передаче напряжения от источника к держателю.

Одножильный сварочный кабель.

Многожильные кабеля обозначаются 11х30, где первая цифра указывает на наличие 11 раздельных жил. Такое исполнение применяется на промышленных установках, использующих напряжение 500 А и выше.

Многожильный сварочный кабель.

Сама жила бывает алюминиевой или медной. В магазинах чаще всего комплектуют сварочные аппараты алюминиевыми кабелями, поскольку они дешевле. Этого достаточно для начинающего сварщика или редкого использования инвертора.

Алюминиевый сварочный кабель.

Профессионалы же всегда устанавливают медные кабели, поскольку у них удельное сопротивление в 7 раз меньше, чем у алюминия. В результате потери тока сокращаются. Еще медь лучше гнется и меньше греется.

Медный сварочный кабель.

Китайский дешевый кабель может называться медным, но содержать Cu не более 70%. Это легко заметить по тусклому цвету жилы в разрезе. Для бытовых нужд товар подойдет, а вот для производства лучше от него отказаться.

Сечение сварочного кабеля

Внутри металлического сердечника находятся тонкие проводки, которых может быть от 30 до 1000. Их общее сечение выбирается по мощности аппарата и используемого тока. Например, кабель сечением 1х6 мм² рассчитан на максимальную нагрузку в 11 кВт с силой тока 80-100 А. Но никогда нельзя использовать расчетные значения по максимуму. Оптимально всегда делить их на 2. В итоге, такой провод подойдет для источника питания с потребляемой мощностью 5 кВт. При возрастании силы тока (А), необходимо увеличивать и сечение кабеля, иначе это все-равно, что пытаться заправлять автомобиль на АЗС через соломинку — суженный проход будет снижать производительность.

Чтобы не было потерь сварочного тока, сечение выбирают исходя из выдаваемой мощности аппарата по этой таблице.

Если Вы варите «двоечкой» на токе 80 А, то вполне можете обходиться тонким кабелем 1х6 мм². Но это не позволит применить электрод «тройку». Поэтому аппараты требуется комплектовать исходя из возможной максимальной силы сварочного тока. Для бытового инвертора на даче достаточно минимального показателя 1х16 мм². В мастерскую необходимо 1.25 или 1х50 мм². Работа кабелем с меньшим сечением приводит к его перегреву и расплавлению.

Требования к гибкости кабеля

Для сварки требуется кабель с гибкостью не ниже 4-го класса. Более жесткие провода будут выкручивать руки сварщику, их труднее сматывать для транспортировки, неудобно манипулировать держателем при ведении шва в потолочном или вертикальном положении.

Шнур с обозначением КГ относится к 5-му классу гибкости. У него диаметр «волоска» составляет 0.41 мм. Товары с маркировкой КОГ относятся к 6-му классу. Повышенная гибкость достигается за счет диаметра «волоска» 0.21 мм.

Изоляция кабеля

Оболочка кабеля изготавливается согласно ГОСТ 23286-78. Изоляция не должна быть тоньше 1.1-1.2 мм, чтобы надежно защищать токоведущую часть от оголения. Выпускают наружную обмотку из резины с добавлением различных компонентов. На ощупь она должна быть мягкой и гибкой. Класс изоляции обозначается буквами и указывает на максимальную температуру нагрева, которую способна выдержать оболочка.

Например: индекс F подразумевает 150 градусов, а Н — 180.

Длина сварочного кабеля и можно ли его увеличивать

Длина сварочного кабеля влияет на удобство перемещения сварщика, когда работы ведутся вдоль длинной конструкции (например забора) или на высоте. Тогда аппарат можно реже переставлять, и передвигаться только с держателем в руке. Для стационарной деятельности достаточно 2 метров на массу и 3 метра на держатель. Для цеха лучше купить на электрододержатель 5 метров.

Но удлинять кабеля по своему произволу нельзя. Увеличение длины повышает сопротивление, а значит сила тока будет снижаться.

Максимальная длина рассчитывается по формуле:

Максимальный сварочный ток деленный на 100 = множитель.

Например, аппарат с показателем 160 А:100=1.6.

Сечение существующего кабеля нужно разделить на полученный множитель. Имеем кабель 1х25 мм². Если 25 разделить на 1.6, то получим 15 метров. Это максимальная длина, которую требуется разбить на массу и держатель, например 10 и 5 м. Если использовать кабель 20 м, то сила тока из аппарата 160 А понизится до 120 А. Каждое увеличение длины добавляет и вес, что сказывается на удобстве транспортировки.

Чтобы дорастить кабель, применяют медную опрессовку. Это обеспечивает плотный контакт и отсутствие перегрева. Скрутки не допускаются, поскольку создают дополнительное сопротивление.

Пример соединения кабеля опрессовкой.

Применяя эти советы получится выбрать сварочный кабель, точно соответствующий мощности аппарата и предстоящим задачам.

Если вы заметили ошибку, не рабочее видео или ссылку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

какую марку, длину и сечение провода выбрать

Главная и единственная функция сварочного кабеля – бесперебойно и без потерь доставить электроэнергию до места сварки, где она преобразуется в тепло, что приведет к расплавлению металла и последующей сварке.

Кабель состоит из двух проводников, на одних концах которых смонтированы держатель электрода или зажим массы, на других клеммы или штекеры, как на бытовых сварочных инверторах.

Требования

Сварочный кабель должен пропускать рабочий ток сварки с наименьшими потерями. Из доступных материалов максимальная проводимость у меди. Чтобы сам провод не грелся, то есть на нем не происходило заметного падения напряжения, он должен быть достаточно толстым (большого сечения).

Свариваемые конструкции имеют сложную форму, и сваркой приходится заниматься в различных положениях. Электрод должен свободно доставать до любых мест свариваемой конструкции. Поэтому сварочный провод должен иметь максимальную гибкость и не мешать производству работ.

Так как вокруг свариваемых деталей часто бывают металлические токопроводящие конструкции, то провод должен иметь надежную изоляцию. Кроме этого, изоляция должна позволять варить в сложных природных и производственных условиях.

Она должна выдерживать воздействие жары, холода, пролитого масла или другого смазочного материала. Проводник и изоляция должны быть невосприимчивы к ударам, рывкам и химически агрессивным средам.

Так как в процессе работы сварочный провод много раз приходиться сматывать и заматывать, то он должен выдерживать и это. Таким требованиям отвечает многожильный медный провод большого сечения в мягкой маслостойкой резиновой оболочке.

Характеристики

На сегодняшний день не производят универсальный сварочный кабель, который мог бы работать во всех климатических и производственных условиях. Но выпускают довольно большую линейку проводов, которые отвечают главным условиям сварочного кабеля: минимальное сопротивление и гибкость.

У отечественных производителей марка КГ означает, что гибкий кабель сделан из меди. Он предназначен для соединения силовых элементов нестационарного оборудования, может использоваться в качестве сварочного кабеля. Кроме этого имеется специальный сварочный кабель КС. По техническим характеристикам они практически идентичны.

Если на проводе присутствует маркировка КГ 1х16, это означает гибкий силовой одножильный кабель сечением 16 мм2. Допустимый рабочий ток 189 А.

Первая цифра обозначает количество жил, две или три последующие – сечение провода. Буквы ХЛ сообщают о том, что кабель можно использовать при низких рабочих температурах до -60 ⁰C. Дополнительное покрытие предотвращает появление трещин на холоде.

Буква Т говорит о способности провода работать в условиях повышенной влажности и температуры до + 85 ⁰C. Кроме этого буква Т говорит, что провод обладает антисептическими свойствами, не боится грибка и плесени, что характерно для тропического климата.

Аббревиатура КОГ сообщает о том, что жилы сварочного проводника особо гибкие и позволяют использовать его в любых самых неудобных и труднодоступных местах без причинения вреда рабочим качествам.

Такой кабель обеспечивает максимальный комфорт для сварщика. В сварочном кабеле КС буква П означает полимерное покрытие, ВЧ – напряжение высокой частоты. Выбор такого кабеля для инвертора будет идеальным решением.

При проведении сварочных работ в зонах повышенной пожарной опасности необходимо использовать соответствующий сварочный кабель.

Маркировка КГН означает негорючесть. Весь кабель КГ независимо от климатического исполнения полностью герметичный, может использоваться под водой. Единственное, что нужно сделать, это обеспечить герметичность в местах соединения проводника с аппаратом и держателем электрода.

Типы используемых проводников

Основными типами кабелей, применяемым в сварочных устройствах являются:

• одножильные проводники с медной токоведущей жилой, выполненной из множества тонких проволочек, применяются в основном для инвертора;
• двужильные проводники, представляющие собой анод и катод, которые обеспечивают применение высокочастотного тока для импульсной сварки и переменный ток для резки металла;
• трехжильные проводники используются в аппаратах автоматической сварки, применяемых при монтаже трубопроводов и других изделий, где требуется ровный и высококачественный шов.

Для сварочного аппарата в комплекте идут кабели, рассчитанные на рабочие токи устройства. Если их нет, то необходимо выбрать соответствующие сварочные провода.

Обращая внимание на максимальный рабочий ток аппарата. Он указывается в инструкции по эксплуатации прибора. Если в документации указан рабочий ток в пределах 160-189 А, то сварочный провод согласно требованиям ГОСТ должен иметь сечение 16 мм².

При токах 240-250 А необходим проводник сечением 25 мм². При использовании полупрофессиональных устройств на 350-362 А требуется проводник сечением 50 мм².

В профессиональных сварочных аппаратах при максимальных рабочих токах 437 А или 522 А требуются подключить проводники сечением 70 мм² и 95 мм² соответственно.

Допустимо ли удлинять

С длинным проводом удобнее работать, но он повышает сопротивление проводника и соответственно на нем происходит дополнительное падение напряжения.

Для обеспечения требуемого тока аппарат приходится переводить в режим максимальных нагрузок, что вызывает быстрый износ устройства. Удлинить кабель, в том числе обратный провод, можно, но с заменой более толстым с большим сечением.

Тогда потери на проводнике не изменятся, но увеличится масса кабеля. Так как удельное сопротивление постоянно для конкретного металла, то увеличив длину проводника вдвое, потребуется увеличить площадь сечения тоже вдвое.

При этом необходимо правильно подсоединять штекеры и клеммы к кабелю. Они должны соединяться методом опрессовки или пайки с последующей изоляцией.

Четкого однозначного запрета на удлинение от производителей нет. Особые требования по обеспечению тока предъявляют к держателям электродов. Однако многие специалисты не рекомендуют удлинять кабель, заявляя, что аппарат может выйти из строя, а производитель при этом снимет гарантию.

Как подобрать длину и сечение сварочного кабеля

Сегодня речь пойдет о сварочных кабелях. Точнее об их длине и сечение.

Если на вашем сварочнике стоят полутораметровые обрезки, это совсем не значит, что они такие должны быть. Хотя, если написано в паспорте, что длиннее ставить провода нельзя, то мы вас вынуждены огорчить – вы купили низкокачественный инвертор! Но это сейчас встречается повсеместно (обман покупателей) и даже опытные сварщики бывает ошибаются, покупая «кота в мешке».

Длина сварочного кабеля может быть разная, она подбирается в каждом конкретном случае отдельно. Некоторые умудряются носить с собой аппарат на плече, это не очень хорошая практика, так как внутри устройства все-таки высокое напряжение. Чаще всего такое практикуют любители, которые не знают, что такое нормальная работа (это когда у тебя один держак в руках и не нужно таскать все оборудование с собой постоянно).

Рекомендуемая длина кабеля по учебнику не должна превышать 40 м. Несмотря на это, есть примеры использования кабеля 16мм ² х50м на трансформаторе на 400А и никаких потерь, перебоев с поджигом и проблем с горением дуги при этом не наблюдается.

Если вы увеличиваете длину сварочного кабеля, не обязательно увеличивать его сечение, потому что это не высоковольтный провод и большие потери здесь исключаются.

Как рассчитать кабель:

S=R²хπ=π/4хD²,

то есть, если его диаметр, например, 1 см, тогда  сечение S=25х3,14.

Для расчета сварочного кабеля (он, естественно не моножильный, а многожильный) требуется посчитать сечение жилы, а потом все жилки пересчитать и сложить.

Если у вас инвертор с реальными 200А на выходе, и вы не работаете на производстве с утра и до ночи, то 16 мм² будет достаточно, больше не нужно. Если у вас сварочник на 140А – покупайте смело 10-12 мм². Но опять же, если у вас в паспорте написано, что кабель длинный ставить нельзя, лучше не рисковать, хотя сгореть подобное оборудование может, даже если будет стоять в кладовке.

P.S. Если вы владелец Ресанты, у вас кабель алюминиевый. Если не верите, надрежьте изоляцию, подрежьте желтое покрытие и под ним обнаружится светлый блестящий металл.

Какой длины выбрать удлинитель для сварочного аппарата, читайте в следующей статье

Сварочный кабель — классификация, конструкция, расчет сечения и длины провода для сварочного аппарата

Фейерверк разлетающихся слепящих искр с эпицентром, который похож на ярчайшую сверхновую звезду — многие из нас с интересом наблюдали за работой сварщика, зная, что на самом деле это очень опасно для зрения. Сварка — это не только красивый, но и технологически сложный процесс, требующий первоклассного оснащения и отличных профессиональных навыков.

К счастью, мы не будем рассматривать все 150 способов и разновидностей сварочных процессов, которые существуют сегодня, а остановимся на важной проблеме рационального выбора силового кабеля для сварочного аппарата. Речь пойдет об основных типах проводов для сварки, их конструктивных особенностях, популярных марках и критериях определения оптимального сечения.

Назначение и конструкция сварочных кабелей

Сварочный кабель применяется при выполнении работ методом электродуговой сварки для запитывания ручных, автоматических и полуавтоматических установок. При помощи силового провода данного типа осуществляется подведение электротока от сварочного аппарата, балластного (регулирующего) реостата или иного источника питания непосредственно к держателю электродов и заземляющему зажиму («массе») для создания замкнутого контура.

Алюминий редко используется при производстве сварочных проводов, поскольку имеет высокую теплопроводность, приводящую к критическому перегреванию жилы и изоляционного слоя, особенно в «горячих» местах близкого контакта со свариваемыми поверхностями. Кроме того, алюминиевые проводники недостаточно эластичны, поэтому плохо переносят процедуру частого сматывания и разматывания. Медный кабель не имеет подобных недостатков, поэтому хорошо зарекомендовал себя в качестве проводника для сварочного аппарата. Изделие может выпускаться как в моножильном, так и в мультижильном исполнении, которое включает в себя различные комбинации основной жилы с нулевой, заземляющей или другими вспомогательными.

К основным достоинствам кабелей для сварочного инвертора относятся:

• высокие показатели допустимых электронагрузок (до 0,66 кВ переменного тока на частотах до 400 Гц, до 1 кВ — постоянного),
• повышенная гибкость,
• стойкость к сдавливающим и растягивающим воздействиям,
• пожарная безопасность — проводные изделия не должны воспламеняться и распространять горение,
• возможность применения на открытом пространстве. Сварочные провода выдерживают резкие перепады температур, влияние ультрафиолета и осадков, химически агрессивных веществ,
• многочисленные исполнения, облегчающие выбор сварочного кабеля под текущие условия технологического процесса.

Конструктивные особенности и технические характеристики провода для сварки продуманы таким образом, чтобы изделие выдерживало высокие токовые нагрузки и жесткий температурный режим, обеспечивая бесперебойное электропитание, быстрый, качественный и максимально удобный рабочий процесс.

Сварочный кабель состоит из:

· медной или меднолуженой мультипроволочной токопроводящей жилы 5-го класса гибкости,

· синтетической спецпленки ПЭТ-Э, выполняющей функцию защиты проводящей ток жилы от склейки с изоляционным материалом,

· изолятора из резины марки РТИ-1 (или хладостойкой РТИ-1-ХЛ), имеющей в составе бутадиеновые и натуральные каучуки, которые и обеспечивает повышенную гибкость изделия,

· разделительного слоя из ПЭТ-Э, выполняющего аналогичные функции,

· общекабельной оболочки-изолятора, произведенной из шланг-резины других типов — маслостойкой РШН-1 или РШТ-2 (хладостойкой РШТМ-2-ХЛ), созданных на основе на основе полихлоропрена, бутадиеновых и изопреновых каучуков (РТИШМ и хладостойкая РТИШ-ХЛ используются в одножильных марках),

Классификация медных кабелей для сварочного аппарата

Провода для сварки можно купить у любого торгового предприятия, которое занимается реализацией кабельной продукции. Кабеля для сварочного аппарата различаются по цене, но обычно классифицируются по другим критериям.

По функциональному назначению различают:

• силовой провод — его применяют для подключения инвертора, трансформатора или иного устройства к электролинии,
• соединительный кабель для сварки — используют для передачи рабочего напряжения,
• провод для держателя — подает электроток на контактную часть сварочного аппарата,
• заземляющий и/или нулевой провод.

Как уже было сказано, в многожильных исполнениях сварочных проводов функционал может объединяться в одном изделии.

По области применения выделяют модификации сварочных кабелей для:

• бытовых устройств, работающих с токовыми нагрузками 100-250 А,
• полупрофессиональных установок (до 330 А),
• профессиональных сварочных устройств, применяемых с электротоком силой до 500 А,
• сверхмощных промышленных аппаратов (до 680 А).

Марки сварочного кабеля

Сварка — достаточно динамичный технологический процесс, который обычно подразумевает необходимость постоянного перемещения специалиста или смены позиции рабочего инструмента. Поэтому профессиональные сварщики используют только гибкие разновидности проводников, например, КГ, КГН или КОГ1.

Наиболее популярной маркой сварочных кабелей считается КГ. Отличаясь приемлемой ценой и оптимальными техническими характеристиками, КГ хорошо зарекомендовал себя как надежный «передатчик» электротока на держатель или силовой провод, питающий аппарат для сварки от сети.

Марка КГН создавалась для потребностей судостроения, поэтому отлично приспособлена для функционирования в агрессивной среде, помещениях с высокой влажностью воздуха, длительным конденсированием влаги, а также зонах повышенной пожарной опасности. Гибкий проводник КГН отличается от сварочного кабеля КГ наличием маслостойкой оболочки из резины РШН-1, которая выполнена на базе полихлоропрена и не поддерживает горение. Марка КГН часто используется в качестве обратного сварочного провода, который обычно располагается на поверхности пола производственного помещения или на земле.

Если для равномерного прогрева свариваемых поверхностей требуется обеспечить максимальную мобильность специалиста, то в качестве сварочного кабеля может применяться сверхгибкая марка КОГ1. Эта особенность проводника достигается благодаря облегченной конструкции. Он состоит из 1 мультипроволочной жилы, которая заключена в шланг-изолятор из РТИШМ-резины. Сварочный провод работает с переменным напряжением 200 В (50 Гц), постоянным — 700 В и присоединяется к оборудованию через пайку, сварку или опрессовку.

Какой кабель нужен для сварочного аппарата?

Провод для сварки подбирается под конкретный рабочий проект и должен отвечать ряду требований. Как правило, для выбора сварочного кабеля достаточно правильно определиться с токовыми характеристиками подключаемого инвертора или другого сварочного устройства и сечением провода, указанным производителем в техническом описании изделия.

Необходимо соблюдать «золотое» правило — чем выше сила тока в сварочном аппарате, тем большего сечения кабель следует приобрести. Важно не перестараться, ведь при недостаточном диаметре жил оборудование может попросту не запуститься. При этом слишком толстый сварочный кабель — это лишние расходы и чрезмерная нагрузка для сварщика, который вынужден постоянно перемещаться с проводом.

Для выполнения относительно небольших сварочных задач, особенно это касается бытовых вопросов, достаточно использовать оборудование инверторного типа, которое отличается компактностью и доступной ценой. Параметры сечения кабеля для сварочного инвертора с различными токовыми характеристиками должны быть такими:

• 80-100 А — 6-7 мм2,
• 120 А — 10 мм2,
• 160-189 А — 16 мм2,
• 200/250 А — 25 мм2.

Более масштабные и сложные работы требуют применения сварочных трансформаторов или инверторов повышенной мощности. Для токовых нагрузок 289 А необходимо выбирать кабель сечением 35 мм2, 350-362 А — 50 мм2. Трансформаторы, способные «выдавать» 437 А требуют 70 мм2 проводов, 522 А — 95 мм2. Для корректной работы сварочных выпрямителей с величиной тока до 600 А необходимы кабеля с сечением 120 мм2.

Длина кабеля сварочного аппарата

Еще одним важным критерием, который прямо влияет на производительность и качество сварочных работ, является длина проводника. Поскольку при увеличении протяженности сварочного кабеля происходит падение токовых характеристик, необходимо предельно точно просчитывать взаимосвязи данных параметров.

ПВ — продолжительность включения, одна из характеристик сварочного инвертора.

В таблице приведены примерные показатели сечения сварочных проводов для заданных значений силы тока и длины проводов. Важно учитывать рекомендации производителей агрегатов для сварки, которые могут прямо указывать предельные длины кабелей для каждой марки своих изделий, не рекомендуя или запрещая удлинение проводников.
