Многопроволочный гибкий кабель — чем лучше, обзор марок силовых, контрольных, экранированных многожильных марок

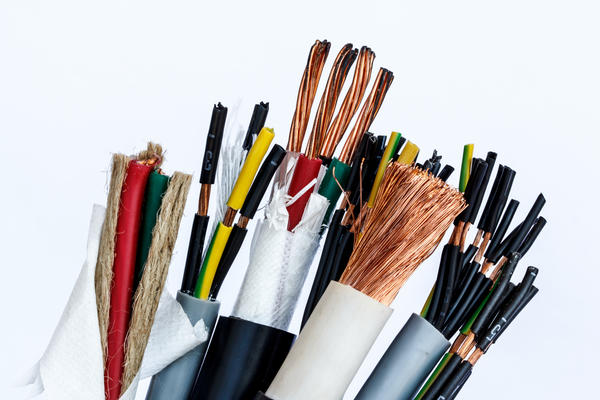

Один из ключевых критериев классификации кабелей и проводов — по конструкции жилы, проводящей электроток. Жилы кабеля/провода бывают моножильными и многопроволочными.

• У одножильных кабелей движение электронов происходит по монолитному электропроводнику, сечение которого прямо пропорционально расчетной силе тока.
• У многожильных кабелей проводниками являются несколько или довольно много проволок, которые переплетены между собой.

Достоинства и недостатки каждой из этих разновидностей кабельных изделий приведены в таблице.

Многопроволочность применяется как в медных, так и алюминиевых кабелях. Медные многопроволочные кабели могут быть изготовлены сечением больше 16мм, а алюминиевые — больше 25мм2. В маркировке кабеля многопроволочность жилы отображается аббревиатурой «мк» или «мс», что означает, что в кабеле заложена многопроволочная жила круглой или секторной формы. Например, ВВГнг 3х25 (мк).

Моно- и многопроволочные кабели сконструированы с просчитанным запасом гибкости, который проявляется в показателе наименьшего радиуса изгибания кабеля во время его функционирования.

Госстандарт ГОСТ 22483-2012 классифицирует жилы-проводники по 6 классам (рис.1). Первый класс — это кабеля, которые не рекомендуется изгибать, скручивать, подвергать иным подобным воздействиям. Шестой класс — включает изделия с максимальной гибкостью, отличными характеристиками эластичности, что позволяет использовать их в сферах, требующих частых и массовых изгибаний кабелей. Стоит отметить, что алюминиевые жилы могут быть только 1 и 2-го класса гибкости, а у медных жил класс гибкости может с 1-го по 6-ой

Рис.1

Обзор марок многопроволочных гибких кабелей

Контрольный многопроволочный кабель марки КГВВ — это марка со скрученными в сердечник жилами, которая применяется в силовых и управленческих электроцепях. Исполнения КГВВ с сечением до 10 мм2 имеют 4-5 класс гибкости, 16+ мм2 — 3-5 классы. Количество циклов изгибания для данного изделия не должно превышать 100.

Кабель резиновый многопроволочный КОГ — кабельное изделие особой гибкости, с многожильным проводником 6-го класса с изоляционным слоем из резины. Его удобно использовать для электроподключения полу- и автоматических сварочных аппаратов, а также монтировать в помещениях с повышенной влажностью или на открытых площадках. Марка КОГ не разрушается при воздействии прямых лучей солнца. Для сечений 16-35 мм2 допускается 10 тыс. циклов на перегиб с радиусом 55 мм, 50-150 мм2 — 12 тыс. циклов.

Кабель силовой многопроволочный бронированный ВРБ — это медный кабель для земляных траншей. Его оболочки отлично справляются с агрессивными химическими веществами, которые могут содержаться в почве, а проводники будут работать даже после короткого замыкания электросети. Бронепокровы ВРБ выполнены из ленточной стали или оцинковки, поэтому кабеля этой марки не стоит растягивать. Кабельное изделие неплохо прокладывается на электротрассах с многочисленными поворотами, но его общий показатель гибкости невысок.

Многопроволочный гибкий кабель КГ — это кабельное изделие с медными проводниками в изоляции из резины. Универсальность КГ проявляется в его использовании как для присоединения подвижных установок (например, сварочных аппаратов), так и для стационарного монтажа. Класс гибкости электропроводников КГ — пятый, поэтому его легко прокладывать на трассах со сложной конфигурацией. Исполнения КГ-ХЛ и КГ-Т предназначены для холодного и тропического (влажного) типов климата.

Кабель многопроволочный экранированный КУПЭВ (или без экрана КУПВ) предназначены для транслирования управленческих сигналов небольшой мощности. В конструкции может быть 7-52 проводника 4-5 классов гибкости сечением 0,35-0,5 мм2. Допускается до 100 циклов изгибания электрожил кабеля, до 50 циклов — на скрутке по оси. Также существуют исполнения в бронепанцире, который представляет собой оплетку из проволоки, меднолуженой, нержавеющей или же оцинкованной (маркируются Пм, Пн, П).

Кабель силовой с меднымии многопроволочными жилами марки SiHF сконструирован для функционирования при высоких температурах. Его изоляционный слой изготовлен из безгалогенного силикона и не разрушается при нагреве до 220 оС, а также стоек к спиртам, кислотам, щелочам и маслам. Гибкость жил SiHF соответствует классу 5.

виды и характеристики, преимущества и алгоритм выбора качественного изделия

Очень часто возникает необходимость подключения электрооборудования до 1000 В к источнику питания при помощи силового кабеля. Для этой цели подойдет силовой кабель типа ВВГнг, который является оптимальным изделием для прокладки линий электропитания. Для его применения следует ознакомиться с конструкцией, техническими характеристиками, а правила его тестирования помогут выбрать качественное изделие.

Общие сведения

Аббревиатура и виды

Некоторую информацию о кабеле можно узнать по аббревиатуре. Жилы бывают медными и алюминиевыми. Литера «А» свидетельствует о том, что жила алюминиевая. Если она медная, то в аббревиатуре эта литера не указывается. Все остальные модели обладают медными жилами. Буква «В» указывает на материал изоляционного покрытия. Из аббревиатуры «ВВГнг» следует, что эта кабельная продукция имеет двойное виниловое изоляционное покрытие. «Г» свидетельствует об отсутствии брони. Индекс «нг» указывается на обработку специальным химическим соединением, которое не горит.

ВВГгн является гибким кабелем с двойным виниловым покрытием, который защищен от возгораний, но не защищен от внешних механических воздействий, поскольку не является бронированным. Броня состоит из специальной стали, которая защищает кабель от разных механических воздействий. Существует несколько видов ВВГ, которые отличаются техническими характеристиками:

1. ВВГ.
2. ВВГнг.
3. ВВГнг-ls.
4. ВВГнг-frls.
5. ВВГ-П.
6. ВВГнг-П.
7. ВВГнг-Пls.
8. ВВГ-Э.

Первая модель является базовой, которая при совместной укладке с другими моделями кабелей может воспламеняться. Внешняя оболочка ВВГнг обработана галогеновыми химическими растворами, которые препятствуют возгоранию. Третий вид оснащен внешней изоляционной оболочкой, состоящей из безгалогенового поливинилхлорида. Провод используется в местах, которые подвержены высокой вероятности возгорания. Индекс «ls» (low smoke) расшифровывается как «минимум дыма».

ВВГнг-frls, ВВГнг-П и ВВГнг-Пls тоже имеют специальную обработанную изоляцию и обладают противопожарными свойствами. Кроме того, происходит незначительное количество выделения дыма при их тлении. Индекс «П» указывает на плоскую форму кабеля, «К» — круглая форма, а во всех остальных случаях он имеет форму сегмента. ВВГ-Э является экранированным ВВГ-кабелем. Существуют также и модификации, которые также обработаны защитной жидкостью от возгораний.

Форма, сечение и изоляция

Жила является основной составляющей токопроводящего изделия. ВВГнг может содержать разное количество жил, количество которых находится в диапазоне от одной до пяти о чем свидетельствует его маркировка. Например, в многожильном ВВГнг 3х2,5 количество медных жил равно три. По структуре каждая из них состоит из одной или нескольких медных проволок. Определить структуру жилы можно по маркировке, поскольку если есть литера «О», она является цельной, а не многожильной. Для многожильных типов применяется литера «М». Провода ВВГнг классифицируются по тому, как уложены жилы, следующим образом:

1. Круглые.
2. Секторальные.
3. Плоские.

Первый тип содержит жилы, обладающих небольшим сечением и маркируются литерой «К». Секторальный (сегментный) тип жил представляет часть сектора круга, в который укладываются медные проволоки. Он маркируется буквой «С». В кабелях с плоскими жилами медные проводники укладываются вдоль одной плоскости.

Площадь поперечного сечения — параметр кабельной продукции ВВГнг, который находится в диапазоне от 1,5 кв. мм. до 50 кв. мм. Он влияет на электропроводимость, или сопротивление, изделия. Его можно узнать из маркировки. Например, ВВГнг 3х2,5 состоит из 3 медных жил, площадь поперечного сечения которых составляет 2,5 кв. мм. Это сечение является оптимальным, поскольку его значение распространяется только на силовые жилы, а не на нулевую и землю, сечение которых немного меньше.

Электропроводимость одной жилы, длина которой составляет 1000 м, измеряется при помощи омметра. Однако не всегда кабель обладает сопротивлением, которое указано в его технических характеристиках. Изделие можно эксплуатировать при условии, что значение его сопротивления на 1000 м составляет не более 12 Ом.

Изоляция кабеля является одним из его главных характеристик, которая зависит от площади поперечного сечения и напряжения. Например, изоляционный слой при напряжении составляет 0,9 мм при сечении, равном 16 мм. кв. Кроме того, существует еще один существенный параметр — сопротивление изоляции между жилами кабеля. Оно измеряется мегаомметром и должно составлять не менее 0,5 МОм.

Основные технические характеристики

Кабель состоит из медных жил. Для изоляции применяется пластик поливинилхлоридного типа (ПВХ), который используется также для внешней изоляции. Провод не воспламеняется. Технические характеристики зависят от напряжения. Они для ВВГнг 3х2,5 при напряжении 660 В следующие:

1. Номинальная площадь поперечного сечения (S): 2,5 кв. мм.
2. Масса 1000 м: 135 кг.
3. Общий диаметр кабеля в поперечном сечении: 930 мм.
4. Толщина изоляционного покрытия: 0,6 мм.
5. Радиус изгиба для жилы, содержащей одну проволоку, составляет 93 мм, а для многопроволочной жилы — 70 мм.
6. Токовая нагрузка: в земле — 37 А, а в воздухе — 28 А.
7. Допустимый ток при коротком замыкании: 270 А.
8. Сопротивление изоляционного слоя 1000 м кабеля: не менее 10 МОм.

Радиус изгиба — допустимый радиус, при котором не произойдет нарушение целостности жил и изоляционного слоя ВВГнг-кабеля. Допустимая токовая нагрузка — номинальное значение силы тока, при котором не произойдет нагревание изделия, приводящее к короткому замыканию. При повышении температуры сопротивление увеличивается и это приводит к перегрузке источника питания, поскольку электрическое устройство из-за повышенного сопротивления силового кабеля начинает потреблять больше электрической энергии.

Кабельная продукция, которая находится в воздухе (навесной монтаж), подвержена влиянию перепадов температур, влияющих на величину электропроводимости изделия, больше, чем, находящаяся под землей. При коротком замыкании сила тока увеличивается и это приводит к значительному нагреву проводов и электроприборов. В результате его действия, существует высокая вероятность выхода электрооборудования и кабельной продукции из строя. В зависимости от напряжения, которое проходит через кабель, меняются его характеристики. Отличия характеристик ВВГнг 3х2,5 при значении напряжения в 1000 В следующие:

1. Радиус изгиба: для одной жилы — 97 мм, а для многопроволочного изделия — 73 мм.
2. Толщина изоляционного слоя: 0,7 мм.
3. Один километр кабеля весит 144 кг. Эта величина зависит от качества меди.
4. Сопротивление изоляции 1000 метров составляет 10 МОм.

ВВГнг-кабель, длина которого находится в диапазоне от 0,5 до 7,2 км, наматывается на специальный барабан.

Эксплуатация кабельной продукции

Перед началом эксплуатации кабель должен пройти испытания. Если с помощью кабеля будет подаваться напряжение 660 В или 1000 В, то через него пропускают в течение 9 минут 3 кВ или 3,5 кВ соответственно. Существуют определенные правила, которые характеризуют гибкость кабеля. Для кабельной продукции, которая состоит из многожильных проводников радиус изгибания R вычисляется по следующей формуле, зависящей от диаметра кабеля (d): R = 7,5 * d. Для одножильных типов ВВГнг-кабеля соотношение следующее: R = 10 * d.

Температура, при которой кабель не теряет свои характеристики, находится в диапазоне от -50 до 50 градусов по Цельсию. Оптимальным температурным значением для монтажа является -15 градусов по Цельсию, при дальнейшем понижении температуры кабель начинает крошиться и ломаться.

Применение и преимущества использования

Применение ВВГнг достаточно разнообразно, поскольку связано с его характеристиками и устойчивости к возгоранию. Рекомендуется прокладывать его в следующих местах:

1. Сухих и сырых помещениях, к которым относятся следующие: туннели, шахты, различные производственные помещения и т. д.
2. Сооружения со слабой, средней и сильной коррозийными активностями.
3. Пожароопасные помещения.
4. Жилые и общественные здания.
5. Взрывоопасные территории.

ВВГнг обладает преимуществами перед некоторыми силовыми кабелями. Это связано прежде всего с бесперебойной и качественной подачей электроэнергии. К основным достоинствам провода можно отнести следующие: простота монтажа, эксплуатация при широком диапазоне температур и защита от возгорания.

Алгоритм проверки кабельной продукции

К покупке силовых кабелей следует подготовиться, поскольку некачественное изделие может привести к короткому замыканию и пожару. Кроме того, это может привести к выходу из строя электрооборудования, запитанном с их помощью. Следует руководствоваться следующими правилами перед закупкой:

1. Определить необходимые характеристики: длину (L), площадь сечения (S), количество, тип и форму жил.
2. Рассчитать сопротивление каждой жилы по формуле: R = (p * L) / S.
3. Взять омметр для измерения сопротивления жил кабеля ВВГнг.
4. Понадобится и мегаомметр, поскольку необходимо произвести измерение сопротивления изоляции между жилами.

Формула расчета величины S зависит от геометрии проводника. Если проводник имеет круглую форму, то S = 3,1416 * (sqr (d) / 4). При его прямоугольной форме следует измерить его стороны и их значения подставить в формулу: S = a * b. При секторальной форме с углом f нужно вычислить площадь сектора: S = (3,1416 * sqr (d) * f) / 1440. Значение S вычисляется в кв. мм.

Например, для расчета сопротивления кабеля ВВГнг 3х2,5 длиной 1000 м, следует вычислить S для круглого кабеля по формуле: S = (3,1416 * sqr (d)) / 4 = (3,1416 * sqr (2,5)) / 4 = 4,91 (кв. мм). Коэффициент для меди p = 0,017. Остается только подставить в формулу, полученные значения, и вычислить величину электропроводимости кабеля: R = (0,017 * 1000) / 4,91 = 3,46 (Ом). Электропроводимость каждой жилы должна быть не более 3,46 Ом.

Допустимое значение сопротивления 1 км ВВГнг 3х2,5 составляет не более 12 Ом. Во время покупки следует проверить сопротивление каждой жилы и сравнить с расчетным значением. Кроме того, нужно проверить с помощью мегаомметра сопротивление изоляции между двумя жилами. Его значение должно быть не менее 10 МОм. Допускается величина, равная 0,5 МОм для осветительных сетей и электроприборов, обладающих мощностью до 1,7 кВт.

Таким образом, ВВГнг-кабель широко применяется в строительстве. Благодаря характеристикам и устойчивости к возгоранию его можно использовать в помещениях с повышенной пожароопасностью. Алгоритм проверки кабеля позволяет при покупке выбрать качественное изделие, что является очень важным для обеспечения электробезопасности.

«Как правильно выбрать силовой кабель?» – Яндекс.Кью

Выбор и монтаж кабеля необходимо доверять профессионалам.

*

При выборе кабеля руководствуются несколькими характеристикам.

1. Сечение кабеля (сумма поперечных сечений жил кабеля) выбирают в зависимости от назначенной нагрузки. Его рассчитывают по таблице «Допустимых токовых нагрузок».

Для кабелей с сечением до 6 кв.мм. используют формулу:

Сечение кабеля 1кв.мм. пропускает ток в 10А (10А*220В=2,2кВт). Например, для нагрузки в 8кВт (36А) понадобится кабель с сечением 4 кв.мм.

Неправильный выбор сечения (меньше, чем необходимо) приведет к нагреванию проводника. Запас по сечению необходим, но в разумных пределах.

Для проводки в квартире используют медный провод сечением 1,5-2,5кв.мм. Для розеток — 2,5 кв.мм. Для освещения 1,5 кв.мм.

Для стационарной проводки в квартире потребуется трехжильный кабель.

*

2. По материалу жил выбирают между медным и алюминиевым кабелем.

Медный кабель обладает высокими токопроводящими показателями и более низким сопротивлением. Медный кабель меньше нагревается. Срок службы дольше за счет пластичности и стойкости к коррозии.

Для квартирной проводки используют медный кабель как более надежный и подходящий к стандартным монтажным узлам.

3. По толщине изоляции.

Для бытовой проводки толщина изоляции составляет 0,6мм, но не ниже 0,44мм.

Изоляция может быть выполнена из ПВХ пластиката с разной степенью горючести, полимера или полиэтилена.

4. По толщине оболочки

Для бытового кабеля необходима двойная изоляция: на жиле и поверх всего пучка жил — собственно, это и отличает кабель от провода. Толщина оболочки больше изоляционного слоя и равна 1,8мм для многожильных кабелей, 1,4 мм для одножильных.

*

Что предусмотреть при покупке

• чтобы убедиться в соответствии площади сечения заявленной в маркировке, возьмите с собой образец нужного кабеля

• на срезе медной жилы не должно быть белых просветов. Такие отблески могут быть на низкокачественном алюминиевом кабеле, покрытом медью.

• проверить качество кабеля можно механическим способом: сгибайте конец провода несколько раз — алюминий выдержит до 8 изгибов, медный — до 40. Далее повредится изоляция и жилы.

• приобретайте кабель известных производителей

• буквенно-числовая маркировка кабеля несет ценную информацию для специалистов. Новички могут изучить таблицы маркировок на профессиональных сайтах электрооборудования. Для квартирной электропроводки чаще используют кабель марок ВВГнг или ВВГнг-LS.

Марка и сечение провода

На ценнике вы увидите такую абракадабру: ПВС 2х2,5, ВВГ 3х1,5, NYM 3х2,5 и так далее. Расшифровывается все очень просто: буквы – это марка кабеля, первая цифра – количество проводов в кабеле, вторая – сечение провода в мм².

Кабель ВВГ и ВВГнг
Наиболее часто используемый для электропроводки кабель ВВГ и ВВГнг. Оба – в двойной ПВХ изоляции, с одножильными проводниками. Отличаются друг от друга тем, что в «нг» оболочку добавлены специальные негорючие вещества, не распространяющие горение при групповой прокладке. Этот силовой кабель можно применять в качестве электропроводки до 1000 в, то есть в наших с вами домах и хозяйственных постройках.

Кабель NYM
Мой любимый, NYM. У него есть еще одна дополнительная, третья, весьма пластичная изоляция, что делает его еще безопасней в эксплуатации. Сам кабель очень эластичный и удобный при монтаже. Рекомендую. Читала, его не любят мыши, что добавляет ему плюсов.


Провод ПУНППУНП – провод универсальный плоский. Из-за несоблюдения государственных стандартов при изготовлении провод признан опасным и запрещен к применению с 2007 года. Для меня остается загадкой, почему он до сих пор присутствует в продаже.
Провод ПВСПВС (провод виниловый соединительный) — это силовой провод, многожильный, в двойной поливинилхлоридной изоляции. Гибкий, предназначен для подключения электроприборов, электроинструмента напряжением до 1000 В. Достаточно износоустойчив, подойдёт для изготовления удлинителей, подключения садовой техники. На морозе «стынет», делается грубым, могут появиться микротрещины в изоляции. Поэтому эксплуатация желательна при плюсовых температурах.

Кабель КГ
Аббревиатура расшифровывается очень просто – кабель гибкий. Жила скручена из медных проволок, покрыта слоем пленки и резиновой изоляцией на основе натуральных каучуков. Кабель очень гибкий, не стынет на морозе. Режим эксплуатации от -40 до +60°С. Бывает в исполнении «ХЛ» — холодостойкий (до -60°С) и «Т» — тропический (до +55°С). Хороший вариант для надежного удлинителя, в который можно включать и сварочный аппарат. Можно работать с удлинителем зимой. Единственный минус – вес.

Отличие провода одножильного от многожильного

Сечение провода

Значение цветов изоляции

Способы соединения проводов

Бывают зажимы на 2-4-6-8 жил. Заполнены специальной пастой, предотвращающей окисление провода.

Чтобы соединить провод с помощью многожильного зажима, нужно поднять его рычаг вверх (он довольно упругий, надо приложить усилие), зачистить от изоляции провод, вставить в отверстие и опустить рычаг.

При монтаже люстр использовать колодки под винт, которые обычно идут в комплекте со светильником, не очень удобно. Здесь выручит зажим WAGO комбинированный, для монолитного и многожильного провода. Закрепляете зажимы на мягком проводе люстры, крепите ее на крюк и вставляете в отверстия WAGO монолитный провод, идущий «из потолка». В зданиях старой постройки он чаще всего алюминиевый. Паста, находящаяся внутри зажима, защитит его от окисления.

А вам приходилось покупать электрокабель? Использовали ли вы зажимы WAGO при монтаже?
