Кабель провода: Чем отличается кабель от провода. Отличие кабеля от провода

Содержание

Чем отличается кабель от провода. Отличие кабеля от провода

Люди частенько употребляют слова «провод» и «кабель», как синонимы. Эти два изделия имеют схожий внешний вид, но это не значит, что они совершенно одинаковые. Визуально они похожи, и с этим не поспоришь. Обычному потребителю вряд ли удастся визуально определить, какое изделие у него в руках.

В то время как специалист по электронике, электротехнике или другой профессионал, который по роду своей деятельности имеет дело с электричеством, без труда назовет отличие кабеля от провода. Возможно, некоторые обычные пользователи также способны понять суть этого отличия благодаря интуиции. Но сформулировать четко смогут не все.

Людям, которые не получили специальных знаний по электротехнике, но которым приходится сталкиваться с ремонтом бытовых электроприборов, будет очень полезно разобраться в терминологии и получить достоверную информацию.

Отличие кабеля от провода

Какое же у этих изделий сходство или различие? Визуально они очень похожи, но по документации эти изделия проходят под разными наименованиями – «провод» и «кабель».

А если заглянуть в строительную смету, то там четко видно, что провод стоит дешевле, чем кабель.

В различной спецлитературе, учебниках и справочниках даются определения этим понятиям, но они довольно пространные. Зато в ТУ и ГОСТ есть характеристика изделий, относящихся к «проводу» или к «кабелю».

В ТУ зачастую можно найти лишь небольшие детали, по которым необходимо различать кабель и провод. Например, форма (плоская или круглая), толщина оболочки, изоляция, количество жил.

Если говорить о форме, то она не несет специфической нагрузке. От формы изделия зависит разве что удобство использования в конкретной ситуации. Определяющим фактом в делении на провод или кабель является спецификация. В ней указано конкретно, какое это изделие.

Слова « кабель» и «провод» часто используются в описаниях электропроводки и электрических сетей, когда имеется в виду проводник электрического тока. Может показаться, что эти два изделия – одно и тоже. Но между ними есть разница, которая будет описана ниже.

Что представляет собой провод? В электротехнике так называют многожильный или одножильный проводник, который имеет легкую трубчатую изоляцию, либо вовсе ее не имеет.

Кабель представляет собой систему изолированных проводников, которые для удобства монтажа и эксплуатации, а также для защиты от влияния окружающей среды и механических повреждений объединены в единую конструкцию. Для повышения безопасности использования электрических проводов, для облегчения их совместной прокладки, для обеспечения защиты при эксплуатации в сложных условиях электрические провода собирают вместе. На них «одевается» дополнительный слой изоляции. Кабель защищают броневым кожухом при необходимости.

Итак, провод – это одни проводник, а кабель – это две или более изолированные жилы, объединенные вместе. Помимо изоляции жил кабель имеет изоляционную оболочку. Если на двух или более проводниках нет никакой изоляции, то перед вами просто проводник, по классификации – это «провод», а не «кабель».

Все провода и кабели можно разделить на несколько категорий в зависимости от характеристик изделия, особенностей конструкции и материалов, используемых при изготовлении.

Провода делятся на две группы:

  1. — многожильный провод, например, ПВ-3 – гибкий провод из меди;
  2. — из сплошной проволоки (монолит), например, ПВ-1 – однопроволочный провод из меди.

От коэффициента гибкости и уровня сопротивления зависят требования к эксплуатации и применение провода. Одножильные твердые провода могут быть как без оболочки, «голыми», так и в оболочке. Благодаря своей конструкции такой тип провода предполагает уменьшение сопротивления. Если за цель ставится увеличение производительности на высоких частотах, то обычно прибегают к использованию подобных твердых проводников.

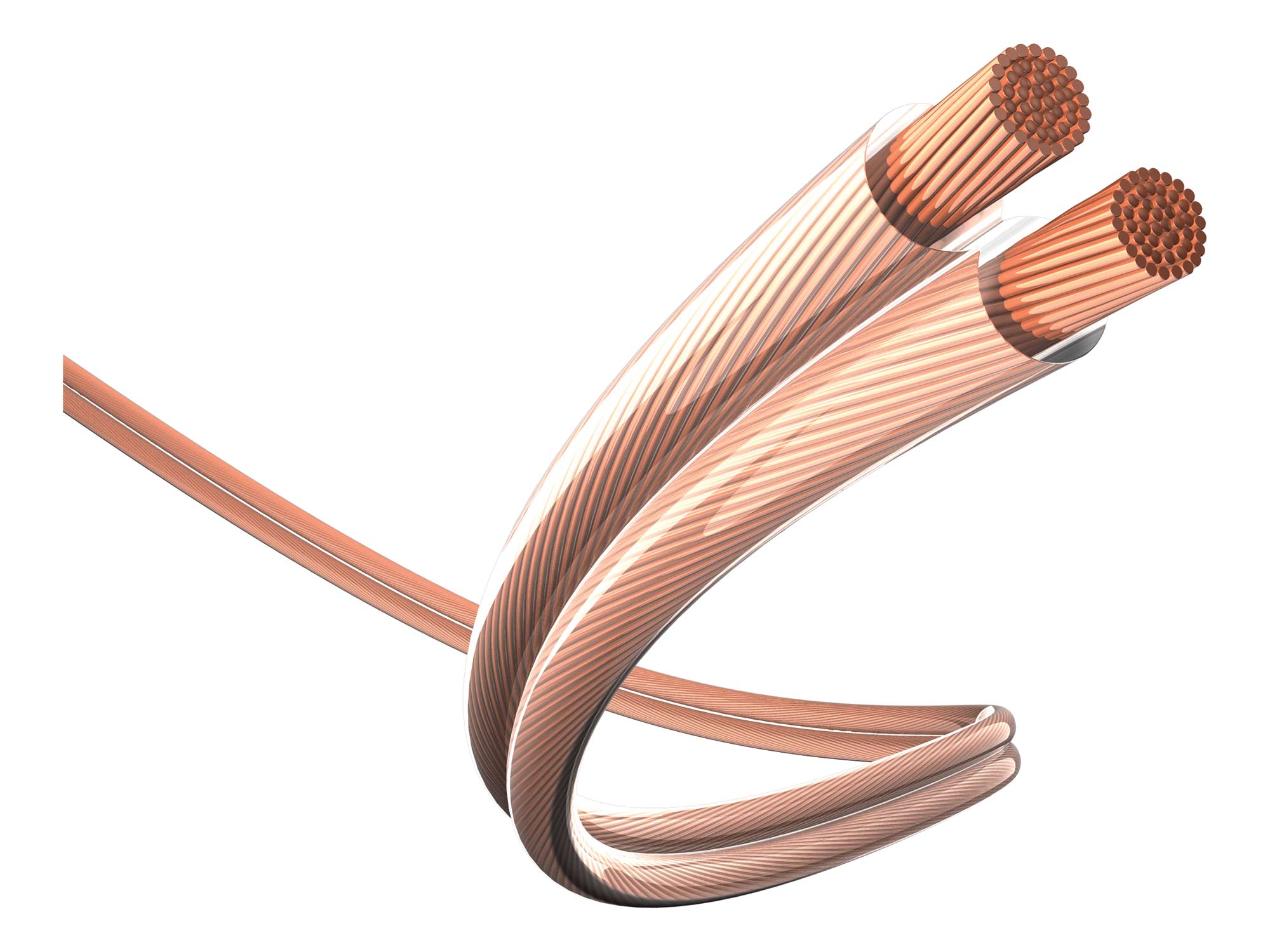

Первый тип провода представляет собой множество токопроводящих жил. Этот провод состоит из нескольких нитей медной проволоки, которые сплетены в единое целое. При внешних механических воздействиях, а также при частых перегибах такое строение провода помогает увеличить срок эксплуатации изделия и достичь существенной гибкости.

Многожильная жила или монолит — какой кабель лучше

Кабель с одной жилой обычно называют жестким, а гибким считается кабель с многопроволочной жилой. Гибкость кабеля тем выше, чем тоньше каждая проволочка, и чем больше число этих проволочек в жиле.

В зависимости от гибкости кабель делится на семь классов. Самый гибкий – 7-ой класс, а моножила относится к 1-ому классу. Кабель высокого класса гибкости стоит дороже.

Назначение жесткого кабеля – это укладка в грунт, заделка его в стены, в то время как гибкий кабель применяют для подключения электроприборов или подвижных механизмов. С точки зрения эксплуатации не имеет значения, какой кабель жесткий или гибкий. Что касается монтажа, то все зависит от предпочтений конкретного электрика.

Важно отметить, что концы гибкого кабеля, впоследствии вставляемые в выключатели или в розетку, обязательно необходимо пропаять и обжать специальными трубчатыми наконечниками – оконцевателями. Жесткий кабель не требует такой процедуры.

Гибкий кабель более уместен для подключения осветительных устройств, так как эти устройства меняются довольно часто. Если взять для этих целей жесткий кабель, то при подключении нового электрооборудования велика вероятность, что он сломается.

Изоляция жил и оболочка кабеля

Двойная изоляция однозначно лучше. Как известно, срок службы кабеля в двойной изоляции составляет 30 лет, а в одинарной оболочке срок службы − до15 лет.

Важно:

  • — для прокладки в сауне или в другом горячем помещении используются термостойкие кабели;
  • — маркировка «нг» означает, что кабель не поддерживает горение, но это не значит, что он термостойкий, то есть для высоких температур такой кабель не предназначен;
  • — есть кабели, которые могут «работать» при воздействии пламени в течение 120, 60 или 30 минут, на них вы увидите маркировку соответственно Е120, Е60 или Е30;
  • — кабель с полиэтиленовой оболочкой допустимо прокладывать как открытым способом, так и в грунте;
  • — кабель с ПВХ (поливинилхлорид) изоляцией можно прокладывать в кабельных каналах или в помещении.

Надеюсь данная статья помогла вам разобраться чем отличается кабель от провода. Если у Вас возникли вопросы оставляйте их в комментариях, с удовольствием на них отвечу.

Понравилась статья — поделись с друзьями!



отличия и разница в конструкции

Разница между кабелем и проводом не всегда очевидна и существенна, однако её можно уловить, если разобраться с конструктивными особенностями того и другого.

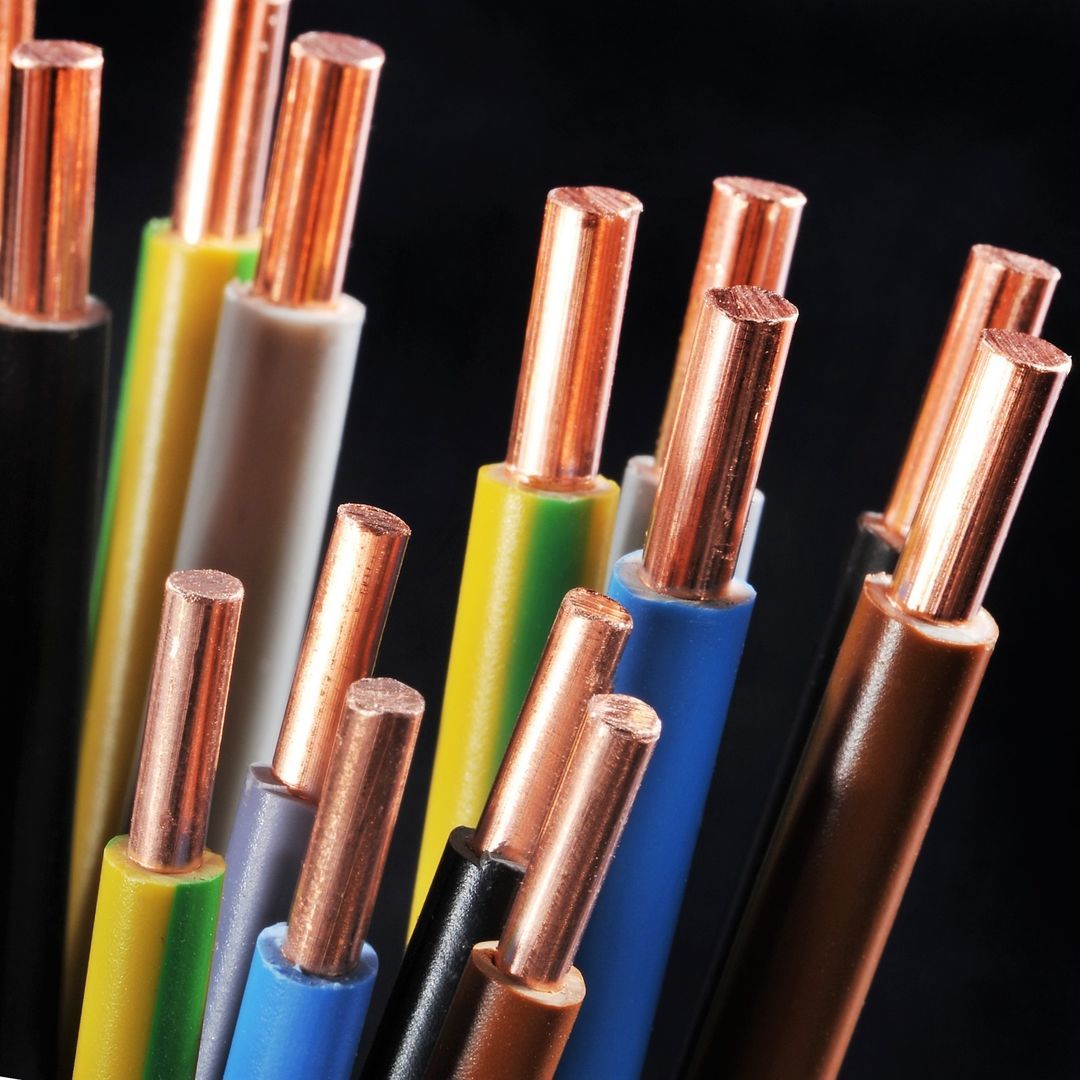

Проводом называют одну «голую» жилу (без изоляции) или большее количество жил с изоляцией, которые в зависимости от назначения имеют различные внешние покровы, в качестве которых чаще всего используются неметаллические оболочки, волокнистые обмотки или оплетки из проволок. Таким образом, провода различают голые и изолированные.


Неизолированные голые провода используются в качестве воздушных линий электропередач (ЛЭП) (рис. 1). Изолированные провода с изоляцией поверх жил и внешней оболочкой применяют в основном внутри зданий, выбирая марку в зависимости от назначения и условий эксплуатации (рис.
2).

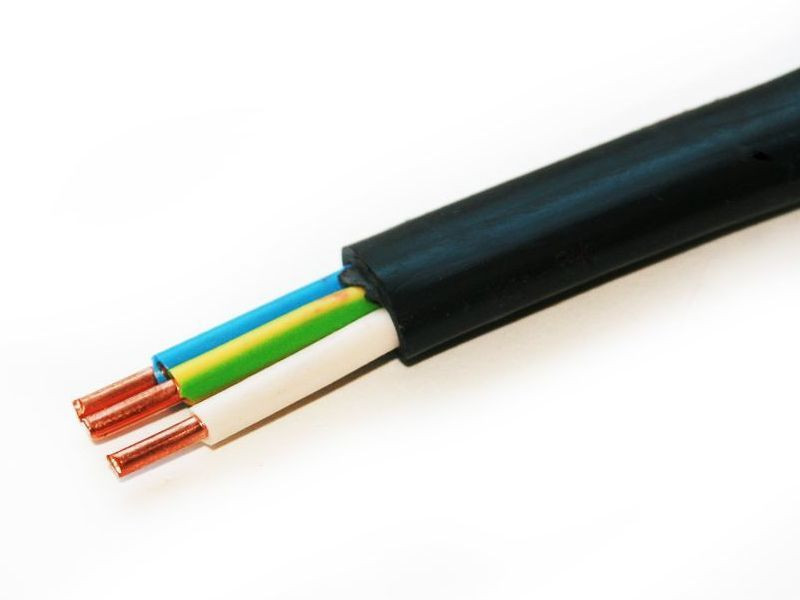

В отличии от проводов у кабелей (рис.3) более широкая сфера применения благодаря использованию в конструкции брони, экранов, заполнителей, сердечников, нескольких оболочек и т.д. Кабели используют для прокладки в земле (ВБбШв,ВБбШп,ВБбШзнг, АВБбШв,АВВБГ ), в воде, в различных климатических условиях, агрессивных средах.

Естественно провода дешевле, чем кабель, однако не всегда их применение допустимо.

Разница между проводом, кабелем и шнуром

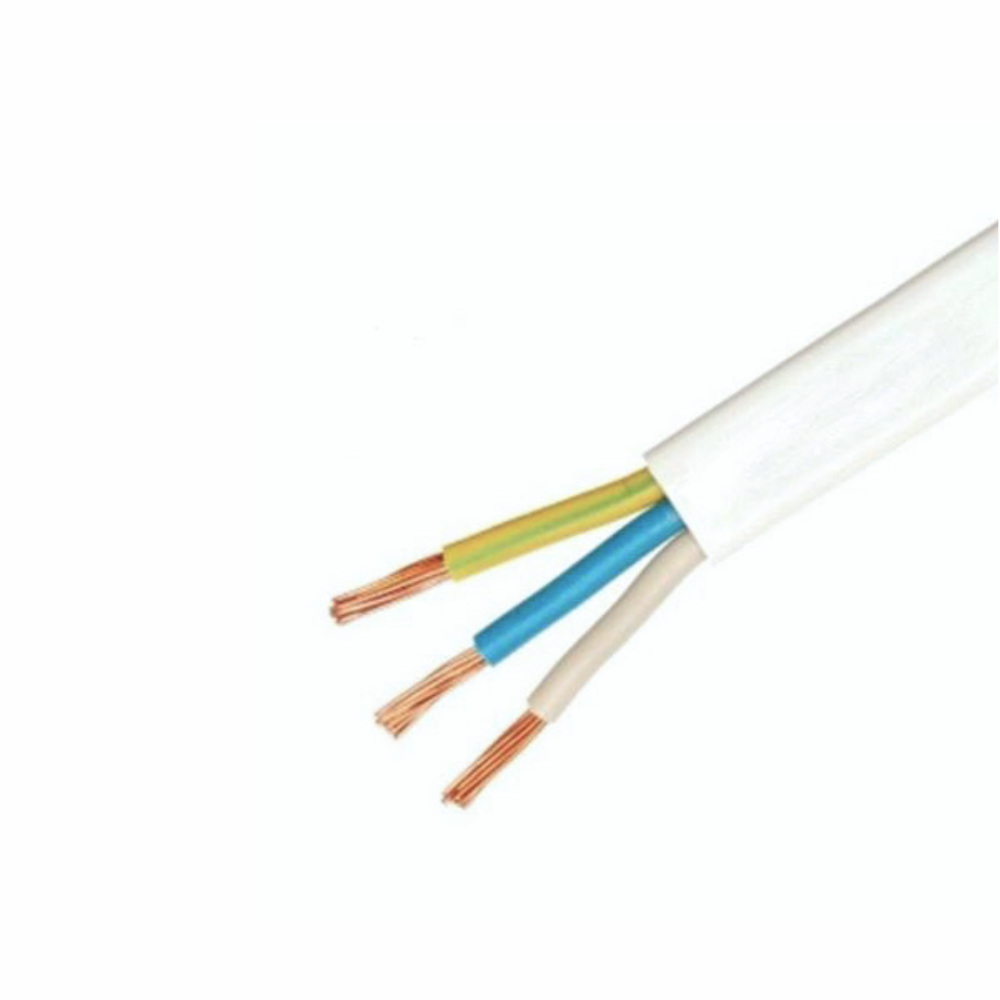

Иногда в быту используется понятие «электрический шнур»(рис. 4). Шнур можно отнести к разновидности провода, состоящего из изолированных гибких многопроволочных жил в эластичной оболочки из резины или поливинилхлорида (ПВХ). Шнуры применяют для подключения большинства бытовых приборов к сети.

Отличие провода и кабеля– краткие выводы:
  1. Разное назначение. Кабель используют для прокладки в земле, воде, провод – воздушные линии, прокладка в помещениях.
  2. Провода бывают неизолированными или с изоляцией, но без оболочки. В конструкции кабеля всегда предусмотрена изоляции и оболочка.

Если вы хотите более подробно разобраться, в чем разница между проводом и кабелем и терминах, рекомендуем просмотреть видео-лекцию:


Мы предлагаем широкий ассортимент кабельно-проводниковой продукции. Для расчета стоимости метража необходимого вам кабеля
отправьте заявку он-лайн или позвоните по бесплатному номеру 8 (800) 555-88-72

Отправить заявку

Чем отличается кабель от провода

Многие рядовые потребители, которые не связаны с электричеством, до сих слабо представляют разницу между кабелем и проводом. Для них, и то и другое является одинаковой электропроводкой.

Даже в отдельных статьях эти материалы используются как синонимы. Внешне они очень похожи, но различия есть.

Можно выделить пять из них:

  • число проводников
  • количество слоев изоляции
  • качество изоляции и условия ее применения
  • цифровая и буквенная маркировка
  • срок эксплуатации

Рассмотрим подробнее в чем же они отличаются и в чем схожи?

Обозначение по ГОСТ

Во-первых, определимся с названием.

Согласно ГОСТ 15845-80 вот что подразумевается под данными кабельными изделиями:

Что такое провод? Провод — это проводник (одножильный или многожильный) с изоляцией вокруг жилы в форме трубки. Некоторые провода вовсе не имеют изоляции.

Например голые провода А (алюминиевый), АС (алюминиевый со стальным сердечником), ПС (провод стальной), ПСО (провод стальной одножильный).

Отдельной категорией идет относительно новый вид проводов – СИП (самонесущий изолированный провод).

Очень подробно о его характеристиках, марках и отличиях можно прочитать в статье ниже.

Кабель — это уже несколько изолированных проводников соединенных в одну конструкцию. Кабели имеют двойной слой изоляции.

Изоляция самого проводника, плюс изоляция поверх всех жил. Вторая изоляция может быть из:

  • пластмассы
  • резины или каучука
  • металла
  • СПЭ – сшитого полиэтилена

Самыми современными марками считаются кабели из сшитого полиэтилена.

То есть, грубо говоря получается, что кабель — это несколько проводов объединенных под одной защитной оболочкой. Если на 2-х, 3-х проводниках, даже скрученных вместе, нет еще одной изоляции, то это провод.

А если есть еще одна внешняя изоляция, то можно сразу считать его кабелем? Нет, не всегда. Вот тут то и кроется ошибка многих. Одиночный проводник или “лапшу” может отличить каждый, а при наличии второй оболочки начинаются сомнения.

Например, ПВС, ШВВП или ПУГНП это вовсе не кабель, как считают некоторые, хотя у них и есть внешняя защита.

Вот расшифровки их названий:

  • ПВС – Провод с изоляцией из Винила Соединительный
  • ШВВП – Шнур с изоляцией из Винила с оболочкой из Винила Плоский
  • ПУГНП – Провод Универсального Назначения Гибкий Плоский

Более подробно с характеристиками, маркировкой и требованиями ТУ по кабелям, шнурам и проводам можно ознакомиться из ГОСТ 53768-2010.

Вот сводная сравнительная таблица кабеля ВВГ и провода ПВС. Их недостатки и преимущества.

Разница качества изоляции

Но все таки на первое место при любом сравнении выходит качество изоляции. Она играет важную роль в зависимости от условий монтажа.

Многие кабели можно помещать в агрессивные среды в открытом виде без всяких кабельных каналов или гофрорукавов.

А вот провода, даже не в активной среде, а всего лишь под воздействием воды (дождь), перепадов температур или прямых лучей солнечного света постепенно выйдут из строя. Не говоря уже о других посторонних воздействиях.

Кроме конечно СИП. Но и его в отличие от кабелей, нельзя прокладывать под землей, даже в трубе или гофре.

Отсюда и будет разница в цене, хотя казалось бы по конструкции оба вида и похожи (с двойной изоляцией). Поэтому провода применяются в зданиях, ЗРУ (закрытые распредустройства), а не на улице.

Иногда, для прокладки кабелей в земле и обеспечения дополнительной защиты, используют бронированные марки. Помимо всех слоев изоляции,  у них поверх жил накладывается слой алюминиевой или свинцовой оболочки.

Многожильные или одножильные — что лучше

Провода бывают:

  • многожильными-гибкими (один провод состоит из десятков тоненьких жил)

К примеру, провод ПВ-3.

Его часто используют при сборке вводных и распределительных электрощитков.

Только имейте в виду, что без гильзования подключать его нельзя. Даже в тех автоматах с полукруглой формой контактной площадки, где казалось бы, жилы должны идеально занять все пространство, все только будет хуже.

Жилы перегнутся, деформируются, часть из них попросту не будет участвовать в передаче тока.

При больших нагрузках все оплавится и сгорит. В этом и заключается одна из проблем подключения СИП к автомату. Жила то там вовсе не монолит, да еще и алюминий!

  • моножильными-жесткими (провод монолитный)

Например ПВ-1. Если в начале названия стоит буква ”А” (АПВ), это означает материал изготовления – алюминий. Если ее нет, то провод медный.

Алюминиевые провода не относятся к гибким. Они способны выдержать максимум до 10 перегибов, после чего отламываются. Медные же можно изгибать до полусотни раз.

Многожильные используются в местах, где требуется множество изгибов, либо где провод необходимо протягивать через узкие отверстия.

Одножильные, благодаря своей конструкции, имеют меньшее сопротивление. Их выгодно монтировать там, где нужно увеличить производительность на высоких частотах.

Со временем, сопротивление многожильных может поменяться в сторону увеличения и ухудшиться.

Почему это происходит?

Дело в том, что поверхность каждой тоненькой проволочки подвержена окислению. Вследствие чего, ухудшается контакт между ними. И сечение перестает быть однородным, изменяя сопротивление.

У моножилы подобного эффекта не будет. Там окислы могут размножиться только по поверхности, но внутрь цельного металла естественно не проникнут.

Еще некоторые электрики моножилу считают более стойкой с коротким замыканиям. У гибкого провода, вследствие того, что его медные жилки не слишком плотно прилегают друг к другу, в первые мгновения КЗ, динамический ударный ток не сразу охватывает все сечение жилы, а воздействует больше на проволоки у поверхности.

В результате они, оказавшись под большей нагрузкой чем их «внутренние собратья», оплавятся в первую очередь. А вот для моножилы это не страшно — она цельная. Правда теория эта довольно спорная.

Кабеля также бывают одножильными и многожильными. При этом жила в этом кабеле может быть однопроволочной или многопроволочной.

К примеру, если у вас есть кабель КГ 3*50, то про него правильнее будет говорить — медный трехжильный кабель с многопроволочными жилами. А не, трехфазный кабель с гибкими жилами. В первом определении информации больше и она точнее.

Одножильные кабеля называют жесткими, а многожильные гибкими. По гибкости кабель подразделяется на шесть классов.

Первый класс — это одножильный кабель. Шестой класс — кабель с самой лучшей гибкостью. Но он и стоит на порядок дороже.

Чем тоньше каждая жилка, тем гибче кабель. Все жилы определенного сечения рассчитаны на свой номинальный ток. Если он превышает это значение, то изоляция нагревается и начинает плавиться.

Жесткий кабель обычно укладывают в землю, заделывают под штукатурку. Гибким, подключают переносные электроприборы. Его же используют в изготовлении переносок и удлинителей.

Преимущества жесткого кабеля при подключении приборов в том, что его концы нет необходимости пропаивать или прессовать специальными наконечниками.

Для подключения же гибкого кабеля придется закупать много разной дополнительной расходки и инструментов.

Зачастую гибким кабелем подключают светильники и настольные лампы. Так как эти приборы подвергаются частой ревизии, замене лампочек и т.п.

Что лучше, моножила или многожила? Если подходить к вопросу относительно эксплуатации, то разницы никакой. Главное отличие в монтаже.

Не хотите закупать наконечники и готовы подольше повозиться с протяжкой и укладкой – ваш выбор жесткий одножильный.

В противном случае выбирайте многожильный.

Однако, если речь идет не о капитальном ремонте, а например наращивании старой алюминиевой проводки при подключении дополнительной розетки, то здесь нужно остановиться только на гибком варианте.

Почему так, а не иначе, читайте в отдельной статье:

Таблицы номинальных токов

Если вам нужно узнать сколько нагрузки можно пропустить через жилы разного сечения, в зависимости от условий прокладки, напряжения и материала жил, воспользуйтесь таблицами номинальных токов для кабелей и проводов:

КЛ (Cu) резиновая и ПВХ изоляцияКЛ (Al) резиновая и ПВХ изоляцияКЛ гибкие с резиновой и ПВХ изоляциейКЛ (Cu) с бумажной изоляцией в землеКЛ (Cu) с бумажной изоляцией в воздухеКЛ (Al) с бумажной изоляцией в землеКЛ (Al) с бумажной изоляцией в воздухе

Средний срок службы кабеля с двойной изоляцией — 30лет. Провода с одинарной — менее 15 лет.

Расшифровка названий и сокращений

Вот сборные данные с расшифровкой всех названий основных марок кабелей применяемых при монтаже проводок и строительстве электросетей:

Провода и шнурыКонтрольные кабелиС бумажной изоляциейС резиновой и ПВХ изоляциейИз сшитого полиэтиленаЗарубежные маркиМонтажные провода

Исходя из вышеизложенного, нельзя делать однозначного вывода что лучше, кабель или провод. У каждого из них своя область применения.

Главное правильно определиться и четко понимать, когда можно применять один вид изделий, а когда другой. Каждый случай имеет разные оптимальные условия эксплуатации и монтажа.

Но монтаж домашней электропроводки согласно ПУЭ, нужно делать только кабелями (за исключением сборки щитка).

Статьи по теме

Трос, авиационный кабель, растяжка

Чтобы сбить людей с толку, иногда мы называем это Guy Wire Cable, иногда мы называем это Aircraft Cable, иногда просто Wire Rope. Выбор троса в первый или даже в десятый раз может оказаться непростой задачей. Мы начинаем со странного термина, такого как авиационный кабель, который вводит в заблуждение, если вы пытаетесь купить кабель для строительства или морского такелажа, а не для аэрокосмической техники. Поскольку авиакосмическая промышленность стала первым местом, где канатный трос широко использовался, строгие требования, связанные с этой отраслью, стали определяющим фактором при разделении канатов на определенные категории.К счастью, здесь, в US Rigging, мы составили руководство, которое должно помочь упростить и прояснить некоторые важные факторы, связанные с выбором каната.

Какой у вас самый лучший канат в линейке?

Возможно, проще всего будет начать с использования одного из наших стальных канатов премиум-класса в качестве примера, чтобы немного сломаться. Если вы не используете растяжку в морском снаряжении или в другом контексте, связанном с соленой водой или экстремальной влажностью, вы захотите использовать оцинкованный стальной трос 7×19 с нейлоновым покрытием для самых тяжелых условий эксплуатации. Хотя оцинкованная сталь не противостоит соленой воде или влаге, как нержавеющая сталь, она очень устойчива к износу и истиранию. Конструкция этого каната из 19 проводов и 7 прядей означает, что эта конкретная модель также спроектирована так, чтобы быть особенно гибкой. Чтобы добавить еще один элемент к этой веревке, нейлоновое покрытие добавляет сопротивление трению и нагреванию.

Некоторые характеристики каната Swage из оцинкованной стали 7×19 с нейлоновым покрытием:

  • A WLL в диапазоне от 400-840 фунтов
  • Разрывная нагрузка в диапазоне от 2000 до 4200 фунтов
  • Материалы из оцинкованной стали устойчивы к истиранию
  • Конструкция из 19 проводов / 7 прядей обеспечивает дополнительную гибкость
  • Нейлоновое покрытие обеспечивает дополнительную защиту от трения и нагрева
  • Отлично подходит для тяжелых работ — такелаж, подъем, буксировка, тяжелое строительство

Как измеряются кабели для самолетов?

Проволочные канаты измеряются двумя факторами — сколько проводов включено в каждую линию и сколько прядей включено в эти провода. Если вы попытаетесь прочитать это предложение слишком много раз, у вас может заболеть голова, поэтому вот несколько примеров.

Обрыв веревки Измерения:

  • Канаты 1×16 имеют 1 прядь и 16 проводов
  • Канаты 1×19 имеют 1 прядь и провода
  • Канаты 7×7 имеют 7 нитей в 7 проводах
  • Веревки 7×19 имеют 19 нитей в семи проводах

Каковы преимущества троса разного размера?

Когда вы выбираете проводной кабель, есть общее практическое правило.Провода большого диаметра обычно очень хорошо сопротивляются истиранию, но не так устойчивы к усталости, как провода меньшего диаметра. Размер веревки поможет определить ее прочность и гибкость.

Преимущества веревок 7×7:

  • Хорошая гибкость
  • Отлично подходит для такелажа, буксировки и перемещения тяжелых предметов
  • Идеально подходит для работы, где требуются небольшие изгибы

Преимущества веревок 7×19:

  • Еще больше гибкости, чем канаты 7×7
  • Идеально подходит для сверхмощных работ, требующих большой силы

Что лучше: нержавеющая или оцинкованная сталь?

По большей части, оцинкованная сталь немного удобнее для вашего кошелька, чем нержавеющая сталь, и она потребует много злоупотреблений без особых повреждений. Однако оцинкованная сталь не так прочна, как нержавеющая сталь, и ее нельзя использовать на работах, где веревка может подвергаться воздействию соленой воды или чрезмерной влажности.

Нужно ли покрытие для троса?

Если вам действительно нужно сэкономить, кабели с оголенными растяжками могут неплохо работать в некоторых приложениях. Однако, если вы хотите, чтобы ваш кабель выдерживал элементы и трение, вам нужно будет изучить что-то с каким-то покрытием на нем. Вы можете выбрать нейлоновое покрытие или виниловое покрытие.

Преимущества нейлонового покрытия:

  • Теплостойкость
  • Устойчив к трению
  • защищает кабель от истирания

Преимущества винилового покрытия:

  • Водонепроницаемость
  • Устойчив к солнечному свету
  • Повышает устойчивость троса

Кто занимается оснасткой в ​​США?

US Rigging — производитель и главный дистрибьютор альпинистских веревок, оборудования для защиты от падения и промышленного такелажного оборудования, расположенный в Санта-Ана, Калифорния. Эта компания из округа Ориндж гордится тем, что предлагает продукцию американского производства, заботясь как о безопасности, так и об обслуживании. Такелажные работы США имеют более чем 40-летнее наследие и известны своим производственным превосходством.

Мы предлагаем различные стальные канаты для удовлетворения ваших потребностей в такелажных работах, подъеме, буксировке и тяжелом строительстве. Эти авиационные кабели прочные и рассчитаны на интенсивный износ. Взгляните на нашу подборку проводных кабелей, и вы увидите, что у нас, вероятно, есть то, что вам нужно.

US Rigging стремится к совершенству в обслуживании и предоставляет нашим клиентам лучшие такелажные изделия на рынке.

Дом


Del City предлагает полный выбор из более чем 15 000 электрических и транспортных средств. Приобретайте провода и кабели, электрические клеммы, соединители, зажимы, реле, автоматические выключатели, предохранители, переключатели, ручные инструменты, кабельные стяжки, ткацкие станки и тысячи других автомобильных электротехнических товаров, при этом все они подкреплены лучшим персональным сервисом в отрасли прямо здесь !

Делайте покупки в Интернете сегодня и получите БЕСПЛАТНУЮ доставку для всех квалифицированных заказов на сумму более 99 долларов США.



Аккумуляторные кабели и аксессуары Кабельные стяжки и крепления для проводов



Реле и распределение питания

Соединители для проводов и быстроразъемные соединения

Химия, безопасность и стеклоочистители Защитные ограждения и ящики для инструментов




Инструменты для проводов и кабелей | Устройства для зачистки, обжима, резаки и съемники

Инструменты для проводов и кабелей в основном подходят для коммерческого и промышленного использования, например, в автомобильной промышленности, телекоммуникациях, сетевой инженерии. Хотя инструменты из проволоки и кабеля почти не встречаются в любом доме, они часто необходимы в широком спектре домашних работ, таких как ремонт розеток или электропроводки, ремонт автомобиля или бытовых электроприборов, среди которых холодильник, тостер, различные типы настольных ламп. , и многое другое.

Здесь мы располагаем широчайшим ассортиментом инструментов для проводов и кабелей, подходящих для любых работ. В нашем ассортименте есть устройства для зачистки проводов, кусачки и обжимы, которые продаются по отдельности и объединены в один многофункциональный инструмент, который экономит много места и очень удобен.Также предлагаем кусачки и устройства для обжима кабеля, как с храповым механизмом, так и для тяжелых условий эксплуатации. У нас есть инструменты для резки и зачистки проводов и кабелей с фиксированными размерами для определенного калибра проводов или кабелей, а также саморегулирующиеся инструменты для различных размеров. Мы собрали надежные инструменты под одной крышей, и вам будет проще выбрать подходящий.

Наши инструменты для зачистки проводов — это в основном небольшие ручные инструменты, используемые для снятия электрической изоляции с электрических проводов. У нас есть как ручные, так и автоматические устройства для зачистки проводов.Ручной инструмент для зачистки проводов — это пара противоположных лезвий, похожих на ножницы или кусачки. Центральная выемка позволяет пользователю разрезать изоляцию, не трогая провод. Чтобы использовать наши автоматические устройства для зачистки проводов, вы не должны быть опытным профессионалом, так как вам нужно только зажать провод между губками и сжать ручку. Но вы должны помнить, что этот инструмент подходит только для определенных размеров, начиная с 10 калибра и тоньше.

Также здесь можно найти такое распространенное устройство, как обжимной инструмент.Обжимной инструмент используется для соединения двух металлических частей посредством деформации по крайней мере одной из них так, чтобы они удерживали друг друга. Его часто используют для прикрепления разъема к концу провода или кабеля. Итак, вы можете применить его к своему телефону или сетевому кабелю. Наш ассортимент ножниц для проволоки и кабеля также широк, включая устройства, предназначенные для резки меди, алюминия, латуни, железа и стальной проволоки. Другие специальные инструменты, предлагаемые здесь, включают отвертки различных размеров, инструменты для вставки / извлечения коаксиального разъема, тестеры цепей, инструменты для сжатия и т. Д.

В чем разница между проводом и кабелем?

Энтони Масотто

Национальный менеджер по продажам
One-Pull Wire and Cable Solutions

Между проводами, проводниками и кабелями существуют фундаментальные различия, которые определяют, когда и как они используются. Умение понимать и четко объяснять различия может облегчить планирование электромонтажных работ. Чтобы избежать путаницы, мы сосредоточимся на терминологии, относящейся к использованию в подрядной электротехнической отрасли.

Что такое проволока?

Проволока — это одиночный проводник, обычно сделанный из меди, алюминия или иногда стали (неэлектрическое использование). Два основных типа провода — одножильный и многожильный.

Сплошная проволока изготавливается из одной пряди вытянутой меди, алюминия или другого проводящего металла в длинную тонкую, все еще жесткую, но гибкую форму, подобную струне. Сплошной провод имеет меньшее сопротивление, поэтому его часто используют в приложениях, требующих обработки более высоких частот.

Многожильный провод состоит из нескольких прядей сплошного провода, скрученных в ультратонкие и гибкие нити, подобные нитям, которые можно скручивать или сплетать вместе для образования единого проводника, сопоставимого по размеру и весу с их сплошными аналогами.Многожильный провод часто имеет покрытие и идеально подходит для работ, требующих большей гибкости.

Проводник

Проводник — термин для обозначения проволоки или проволочных нитей, не разделенных покрытием или изоляцией. Например, скрученные или скрученные жилы проволоки, составляющие многожильный провод, образуют одножильный провод после нанесения соответствующей оболочки. То же самое и с одинарной сплошной проволочной жилой после того, как на нее была нанесена оболочка. Одиночные проводники могут иметь диаметр меньше 22 AWG и такой же размер, как провода по классификации MCM.Они могут состоять из одного куска проволоки или нескольких жил сверхтонкой проволоки (нитей), при условии, что каждая жилка не изолирована и находится в контакте с другими проволоками.

Кабель

При определении кабеля первое, что следует всегда помнить, это то, что провод — это компонент кабеля. Кабели представляют собой группы из двух или более проводов, состоящих из многожильных или одножильных проводов, которые скручены, скручены или каким-либо образом связаны друг с другом. Существует четыре основных типа кабеля:

Кабель витая пара: два кабеля, скрученных вместе.Кабели типа «витая пара» часто используются в телекоммуникационных отраслях, профессиональной звукорежиссуре, студиях, кинотеатрах и в системах внутренней связи.

Многожильный кабель: несколько кабелей, сгруппированных вместе и изолированных друг от друга. Изоляция снижает помехи между кабелями, что делает многожильные кабели популярным выбором для использования при передаче данных. Прокладываемые вместе в виде связанного кабеля Quik-Pull, они идеально подходят для управления цепями освещения, управления и питания на рынке OEM и в электротехнической промышленности.

Коаксиальный кабель: состоит из твердого внутреннего проводника и окружающего его внешнего слоя проводника из фольги. Два слоя изолированы друг от друга. Эти кабели обычно используются в средствах вещания телевидения, радио и других формах связи. Коаксиальный кабель постепенно теряет популярность, поскольку цены на многожильные кабели / кабели Ethernet и оптоволокно упали в цене и расширили возможности передачи сигналов с меньшими и меньшими прерываниями.

Волоконно-оптический кабель: группа проводов, которая включает или полностью состоит из оптических волокон.Оптические волокна — это тонкие, как волосы, провода из стекла или пластика, которые могут передавать больше данных быстрее, чем кабели из сплава. Волоконная оптика — это новая волна передачи данных и связи, но она не может полностью заменить медные кабели, потому что они не могут передавать энергию.

Все эти типы кабелей могут сами быть объединены в пучок кабелей нового типа Quik-Pull для целей установки.

Провод против проводника против кабеля

Подводя итог, помните, что у вас не может быть кабеля без проводов, а проводники состоят из отдельных жил.Проволока может состоять из одной более толстой жилы для сплошной проволоки или более тонких жил (нитей), а проводник может состоять из одной жилы или нескольких жил при условии, что несколько жил не изолированы друг от друга. А кабель состоит из нескольких жил, и каждая жилка должна быть изолирована от других.

Хотите узнать больше о различиях между конфигурациями комплектных кабелей? Взгляните на эту статью.

Провод и кабель — Carlisle Interconnect Technologies

Быстрее, чем вчера, сегодня сильнее.

Чтобы поднять в воздух коммерческий самолет, нужны не только крылья и двигатели. Выносливость, скорость и долговечность сотен миль проводов и кабелей внутри каждого самолета имеют решающее значение для полета.

Прочная конструкция, обеспечивающая надежную работу в суровых условиях и при экстремальных температурах, провода и кабели CarlisleIT могут быть спроектированы и установлены для решения ваших уникальных задач.


Радиочастотные кабели для авионики Радиочастотные кабели ECS Avionics

CarlisleIT сконфигурированы специально для систем авионики, которым требуется кабель с низкими потерями и частотами от 0 до 12 ГГц.Эти кабели, которые продаются оптом, по размеру или в комплекте, имеют короткие сроки поставки без минимального количества и во многих случаях имеются на складе с возможностью доставки в тот же день.

Шнуры катушки

Разработан для работы в суровых условиях на аэрокосмическом и промышленном рынках

Композитные провода и кабели для аэрокосмической промышленности Композитные провода и кабели CarlisleIT для аэрокосмической промышленности

предназначены для применений, требующих наличия дугостойкого провода общего назначения, рассчитанного на температуру до 260 ° C

Кабели для шины данных и видео

Кабельные решения для сверхскоростной шины данных, разработанные для удовлетворения сегодняшних и будущих потребностей управления кабиной

Серия Gigabit Ethernet

Наши кабели Gigabit Ethernet сочетают в себе лучшие в отрасли высокоскоростные характеристики со значительными преимуществами в размере и весе по сравнению с сопоставимыми кабелями

Высокоскоростные кабели для цифровых данных

Легкие, компактные и надежные решения для высокоскоростного подключения к Ethernet для улучшения или защиты ваших коммуникационных сетей

Высокопроизводительный коаксиальный кабель

Высокопроизводительные, легкие и экономичные коаксиальные кабели для аэрокосмических, военных и коммерческих приложений

Системные кабели IFE

CarlisleIT предлагает инновационные кабели для передачи данных, которые разработаны для уменьшения помех, просты в установке и достаточно гибки для прокладки в ограниченном пространстве.

Промышленные провода и кабели

Широкий спектр промышленных проводов и кабелей, разработанных с учетом устойчивости к истиранию и механическим повреждениям и превосходных огнестойких свойств

Оптоволоконный кабель LITEflight®

Оптоволоконный кабель LITEflight® от CarlisleIT специально разработан для обеспечения максимальной производительности и долговечности в сложных условиях аэрокосмической, военной, промышленной и других суровых сред.

Проволока и кабель Seamless ™ и Seamless-T ™

CarlisleIT’s Seamless Wrap Технология изоляции проводов и оболочки кабеля из ПТФЭ предлагает все преимущества ленточной намотки с гладким внешним видом и установочными характеристиками, характерными для экструзии

Сопутствующие товары

Портативный съемник коаксиального кабеля

Режет и зачищает коаксиальный кабель за 3 секунды.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
