Кабель проводниковый: Основные определения по кабельно-проводниковой продукции

Содержание

Основные определения по кабельно-проводниковой продукции

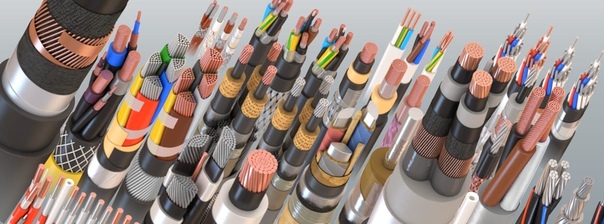

Кабельными изделиями или кабельно-проводниковой продукцией обычно называют любые виды неизолированных или изолированных проводников, в первую очередь предназначенных для передачи электрической энергии или информации, как в компьютерных сетях.

К проводниково-кабельной продукции относятся изолированные и неизолированные шнуры, ленты, провода, оптические кабели с жилами из светопроводящих волокон, шины, кабели с металлическими токопроводящими жилами.

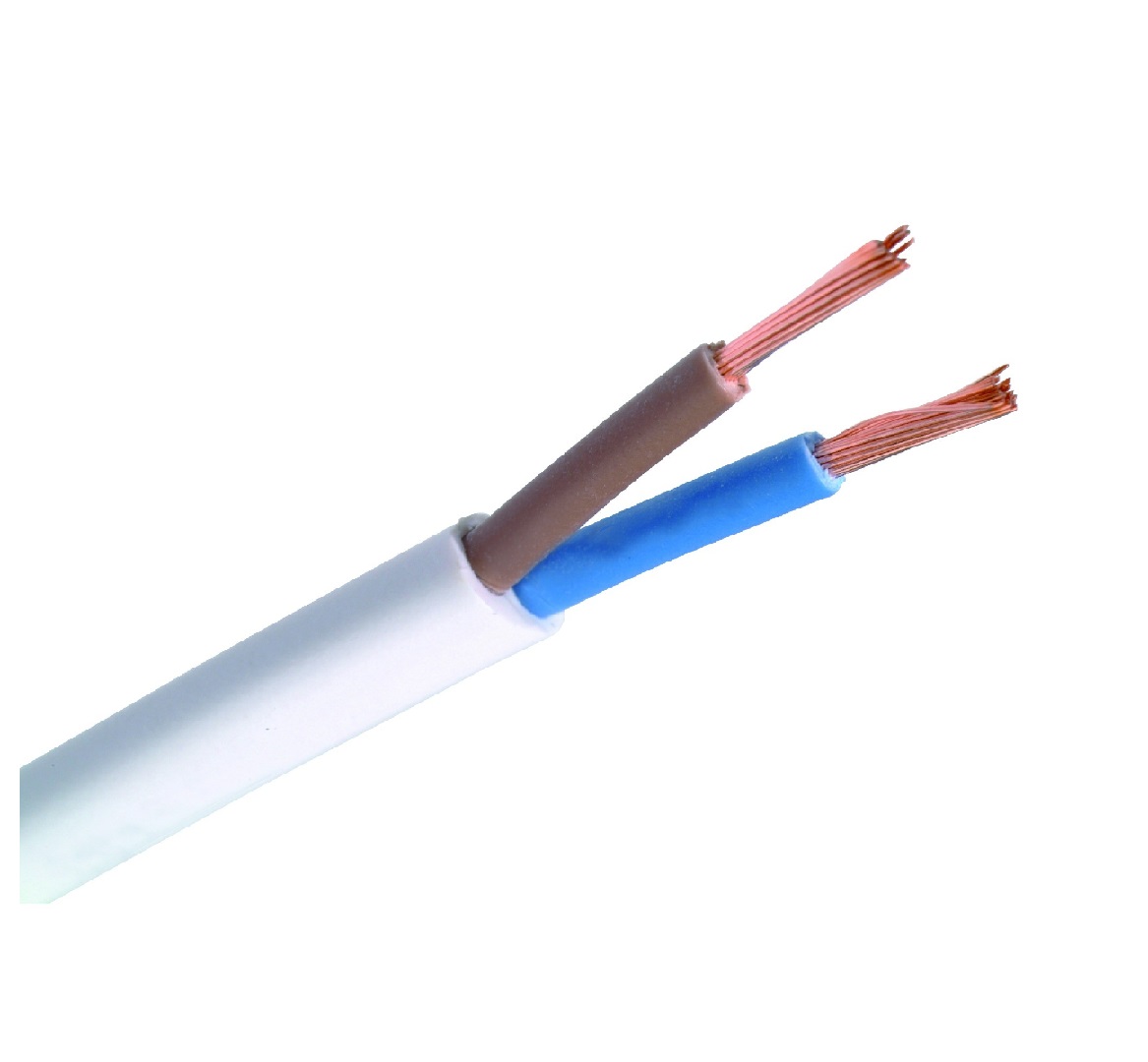

Шнур — это несколько изолированных гибких или особо гибких жил сечением до 1,5 мм, уложенных параллельно или может быть скрученных, сверху которых, опять же, в зависимости от условий эксплуатации может быть наложены неметаллическая оболочка и защитный покров

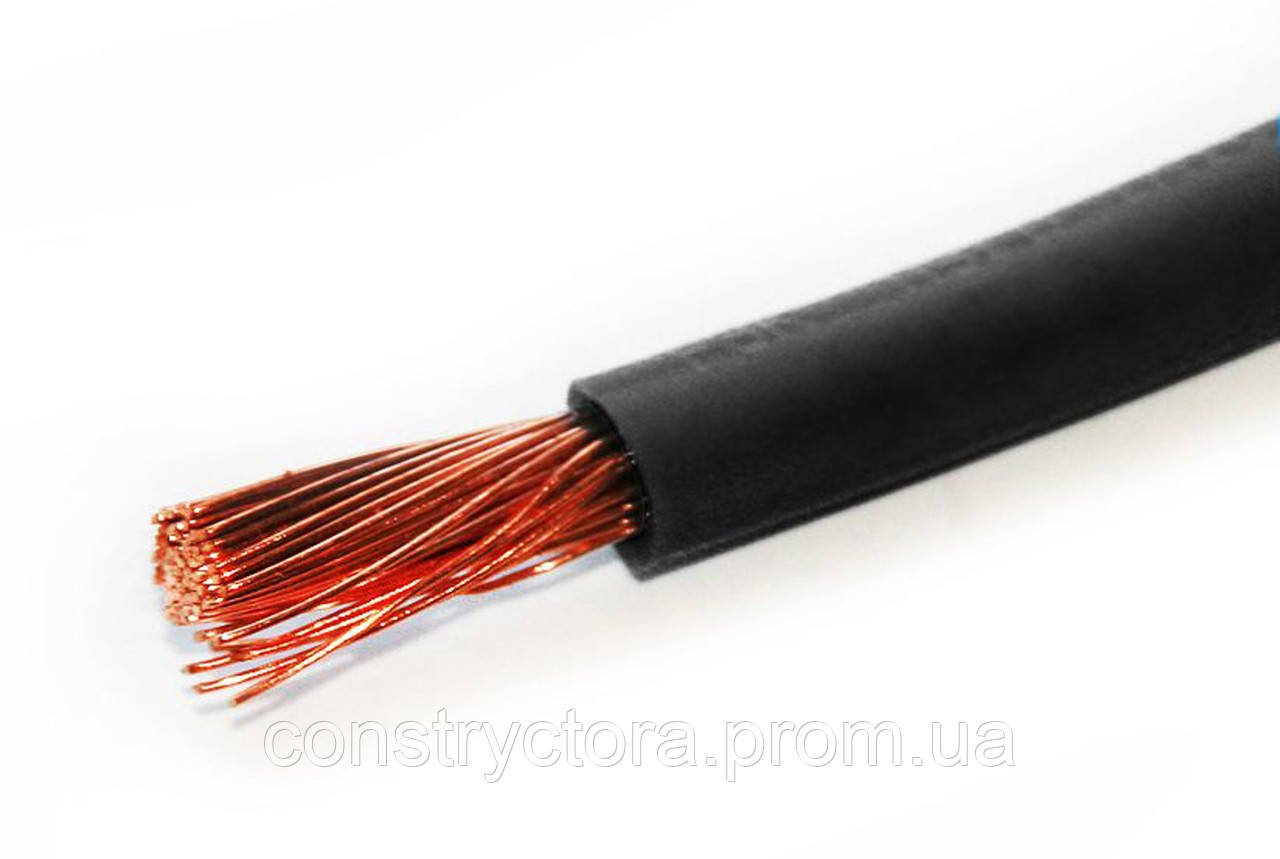

Провод — это изолированные жилы или даже одна неизолированная, поверх которых в зависимости от условий прокладки и эксплуатации может быть неметаллическая оболочка, обмотка или оплетка волокнистыми материалами или проволокой.

Кабель — одна или более изолированных жил (проводников), заключенных в неметаллическую оболочку или металлическую, поверх которой в зависимости от условий прокладки и эксплуатации может накладываться защитный покров, в который может входить броня.

По типу изоляции силовых кабелей различают:

  • кабели силовые с пластмассовой изоляцией;
  • кабели силовые с бумажной изоляцией, в том числе маслонаполненные и пропитанные;
  • кабели силовые с резиновой изоляцией и т.д.

Предназначение кабелей и их классификация

Кабели, в зависимости от материала передаваемой энергии, проводящих жил или информации делят на две группы:

  1. Кабели с оптическими волокнами.
  2. Кабели с металлическими жилами электрические.

Кабели с оптическими жилами чаще всего имеют и дополнительные металлические токопроводящие жилы. Кабели с металлическими жилами электрические классифицируют типу изоляции, по величине напряжения, назначению и по многим другим признакам.

По величине линейного рабочего напряжения кабели силовые подразделяют на:

  • кабели на напряжения 1..10 кВ;
  • кабели на напряжения 110 .. 500 кВ;
  • кабели на напряжение до 1 кВ;
  • кабели на напряжения 20 … 35 кВ.

Самый главный элемент у всех типов шнуров, проводов, кабелей, является экран,  токопроводящая жила, изоляция , наружные покровы и оболочки.

Неизолированные провода изоляции не имеют. В зависимости от назначения и условий эксплуатации проводов и кабелей наружные покровы, экран — могут отсутствовать.

Токопроводящие жилы изготавливаются либо из алюминия, либо из меди. В последний десяток лет, производители кабелей используют в основе изготовления – медь. Алюминиевые жилы обозначаются буквой А. Жилы бывают секторные (фасонные), круглые, и фасонные, неуплотненные.

Маркоразмер кабельного изделия — условное буквенно-цифровое обозначение, характеризующее помимо марки основные конструктивные и электрические параметры кабельного изделия: диаметр или сечение токопроводящих жил, число жил (групп), напряжение волновое сопротивление и др. и достаточное, чтобы отличить данное изделие от другого.

Кабельные изделия — совокупность кабельных изделий.

Элемент кабельного изделия — любая конструктивная часть кабельного изделия.

Заполнитель — элемент, служащий для заполнения свободных промежутков в кабеле или проводе с целью придания требуемой формы, механической устойчивости, продольной герметичности.

Кордель — элемент из изолирующего материала произвольного сечения, применяемый в качестве заполнителя или для образования каркаса полувоздушной изоляции.

Прядь — элемент кабельной обмотки или оплетки в виде нескольких нитей или проволок, прилегающих одна к другой и расположенных параллельно в один ряд.

Кабельная обмотка — покров из наложенных по винтовой спирали лент. Нитей, проволок или прядей.

Кабельная обмотка с перекрытием — кабельная обмотка, у которой каждый виток ленты покрывает часть соседнего витка этой же ленты.

Кабельная обмотка встык — кабельная обмотка, у которой края соседних витков одной и той же ленты, нити, проволоки, пряди соприкасаются.

Кабельная обмотка с зазором — кабельная обмотка у которой между соседними витками одной и той же ленты имеется зазор меньше ширины ленты.

Кабельная обмотка открытой спиралью — обмотка, у которой между витками одной и той же ленты, нити или проволоки имеется зазор больше ширины ленты или диаметра нити (проволоки).

Кабельная оплетка — покров кабельного изделия из переплетенных прядей.

Кабельный сердечник — часть кабеля (совокупность изолированных жил, возможно с поясной изоляцией и экраном), находящаяся под оболочкой или эраном.

Токопроводящая жила — элемент кабельного изделия, предназначенный для прохождения электрического тока.

Криопроводящая жила — токопроводящая жила, выполненная из кривопроводникового материала.

Сверхпроводящая жила — токопроводящая жила, выполненная из сверхпроводникового материала.

Стабилизатр сверхпроходящей жилы — элемент выполненный из металла с высокой теплоэлектропроводностью, находящийся в непосредственном контакте со сверхпроводниковым материалом и шунтирующий последний в моменты потери им сверхпроводимости.

Проводник коаксиальной пары — токопроводящий элемент коаксиальной пары кабеля.

Стренга — заготовка, скрученная из проволок.

Многопроволочная жила — токопроводящая жила, состоящая из двух и более скрученных проволок или стренг.

Жила правильной скрутки — многопроволочная жила скрученная из элементов одинакового диаметра, расположенных коаксиальными повивами чередующихся направлений, в поперечном сечении которой линии, соединяющие центры элементов каждого повива, образуют правильный выпуклый многоугольник.

Жила неправильной скрутки — многопроволочная жила скрученная из элементов различного диаметра. Расположенных коаксиальными повивами.

Жила простой скрутки — жила правильной скрутки, скрученная из отдельных проволок.

Жила пучковой скрутки — многопроволочная жила, проволоки или стренги которой скручены в одну сторону без распределения по повивам.

Круглая жила

 — токопроводящая жила, у которой поперечное сечение или поверхность, ограниченная контуром, описанным около поперечного сечения, представляет собой круг с точностью до радиусов составляющих ее элементов.

Фасонная жила — токопроводящая жила, у которой поперечное или поверхность, ограниченная контуром, описанным около поперечного сечения, имеет форму. Отличную от круга.

Прямоугольная жила — фасонная жила формы прямоугольника с закругленными углами.

Секторная жила — фасонная жила формы сектора (сегмента) с закругленными углами.

Овальная жила — фасонная жила овальной формы.

Полая жила — жила трубчатой формы, сплошная или скрученная из круглых и фасонных проволок с опорной спиралью или без нее.

Плетеная жила — токопроводящая жила из проволок или прядей, сплетенных по определенной системе.

Спиральная жила — токопроводящая жила, наложенная по винтовой спирали вокруг сердечника.

Уплотненная жила — многопроволочная жила, обжатая для уменьшения ее размеров и зазоров между проволоками.

Расщепленная жила — токопроводящая жила, сечение которой разделено изоляцией на несколько находящихся под одним потенциалом частей.

Герметизированная жила

 — токопроводящая жила, промежутки между проволоками которой заполнены герметизирующим составом.

Мишурная нить — элемент токопроводящей жилы в виде плющеной проволоки. Спирально наложенной на нить из изоляционного материала.

Мишурная жила — токопроводящая жила, скрученная из мишурных нитей.

Изолированная жила — токопроводящая жила, покрытая изоляцией.

Экранированная жила — изолированная жила, поверх которой имеется экран.

Основная жила — изолированная жила, предназначенная для выполнения основной функции кабельного изделия.

Нулевая жила — основная жила, предназначенная для присоединения к заземленной или незаземленной нейтрали источника тока.

Вспомогательная жила — изолированная жила, выполняющая функции, отличные от от функций основных жил.

Жила заземления — вспомогательная жила, предназначенная для соединения не находящихся под рабочим напряжением металлических частей электротехнического устройства, к которому подключен кабель или провод, с контуром защитного заземления.

Контрольная жила — вспомогательная жила, служащая для целей контроля и сигнализации и входящая в состав токопроводящей жилы силового кабеля.

Счетная жила — изолированная жила, отличающаяся расцветкой изоляции от всех других жил повива и предназначенная для нахождения путем отсчета от нее искомой жилы.

Направляющая жила — изолированная жила. Отличающаяся расцветкой изоляции от всех других жил повива и предназначенная для определения направления, в котором должен быть произведен отсчет для нахождения искомой жилы.

Сплошная изоляция — изоляция в виде сплошного слоя диэлектрика (пластмассы, резины и др.).

Двухслойная изоляция — сплошная изоляция, состоящая из двух слоев однородных или разнородных диэлектриков.

Пластмассовая изоляция — сплошная изоляция из пластмассы.

Резиновая изоляция — сплошная изоляция из резины.

Эмалевая изоляция — сплошная изоляция в виде пленки, образованной эмалевым лаком или расплавом смолы.

Оксидная изоляция — сплошная изоляция в виде пленки окислов, образованных на поверхности токопроводящей жилы.

Порошковая прессованная изоляция — сплошная изоляция из порошка на основе неорганических соединений.

Минеральная изоляция — сплошная изоляция из минерального порошка.

Пленочная изоляция — изоляция из синтетических пленок.

Бумажная изоляция — изоляция из лент кабельной бумаги.

Пропитанная бумажная изоляция — многослойная изоляция из лент кабельной бумаги и изоляционного пропиточного состава.

Обедненно-пропитанная изоляция — пропитанная бумажная изоляция, свободная часть пропиточного состава которой частично  или полностью удалена.

Волокнистая изоляция — изоляция из натуральных, синтетических или искусственных волокон и нитей.

Асбестовая изоляция — изоляция из асбестовых нитей.

Дельта-асбестовая изоляция — изоляция из слоя дельта-асбестового волокна и подклеивающе-пропиточных составов ли без них с лакированной или нелакированной поверхностью.

Изоляционный пропиточный состав — электроизоляционная жидкость для пропитки бумажной и волокнистой изоляции.

Градированная изоляция — многослойная изоляция с электрическими характеристиками, заданным образом изменяющимися от слоя к слою.

Поясная изоляция — изоляция, входящая в состав сердечника и наложенная поверх скрученных или нескрученных изолированных жил.

Полувоздушная изоляция — изоляция образованная сочетанием твердого диэлектрика и воздуха.

Воздушно-бумажная изоляция — полувоздушная изоляция, образованная сочетанием кабельной или телефонной бумаги или бумажной массы и воздуха.

Трубчато-бумажная изоляция — воздушно-бумажная изоляция, образованная лентой, наложенной на токопроводящую жилу в виде трубки неплотно, с оставлением воздушного зазора.

Бумаго-массовая изоляция — воздушно-бумажная изоляция из пористой бумажной массы, наложенной на токопроводящую жилу коаксиальным слоем.

Кордельно-трубчатая бумажная изоляция — воздушно-бумажная изоляция, образованная корделем, наложенным на токопроводящую жилу по винтовой спирали, и обмоткой из одной или нескольких лент.

Воздушно-пластмассовая изоляция — полувоздушная изоляция, образованная сочетанием пластмассы и воздуха.

Кордельно-трубчатая пластмассовая — воздушно-пластмассовая изоляция, образованная корделем, наложенная на жилу или внутренний проводник по винтовой спирали, и трубкой или обмоткой из лент.

Пористо-пластмассовая изоляция — воздушно-пластмассовая изоляция из пористой пластмассы, наложенной на жилу или внутренний проводник коаксиальным слоем.

Кордельная изоляция — воздушно-пласмассовая изоляция, образованная корделем, наложенным по винтовой спирали на внутренний проводник коаксиального кабеля.

Баллонная изоляция — воздушно-пластмассовая изоляция, образованная переодически обжатой трубкой с внутренним диаметром, большим диаметра токопроводящей илы или внутреннего проводника.

Шайбовая изоляция — воздушно-пластмассовая изоляция, образованная шайбами, расположенными через определенный интервал на внутреннем проводнике коаксиальной пары.

Элемент скрутки — элемент конструкции кабельного изделия (проволока, стренга, изолировааня жила, группа, пучок), предназначенный для образования другого, более сложного, конструктивного элемента методом скрутки.

Группа — элемент скрутки в виде двух или более изолированных жил (проводника).

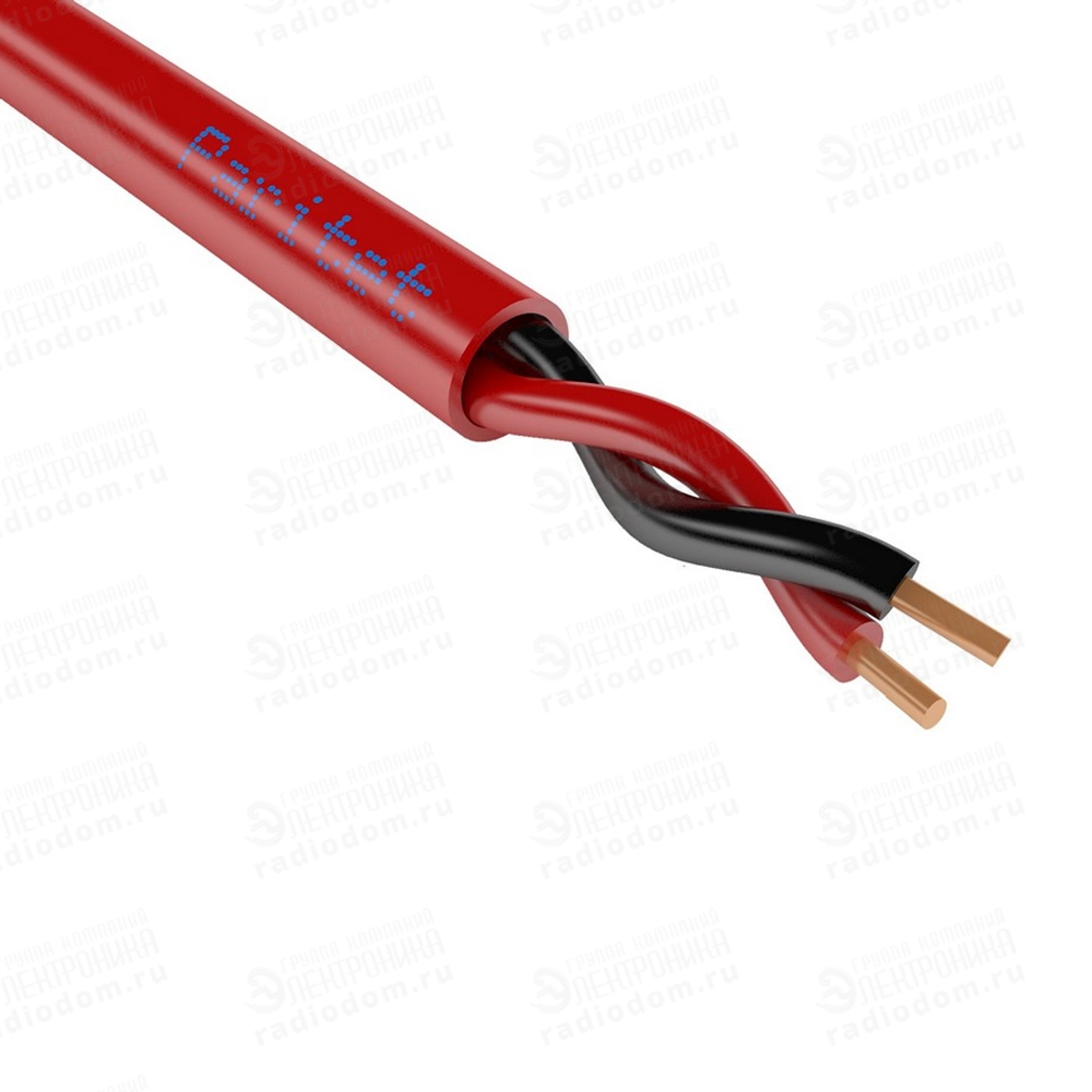

Пара — группа или часть группы из двух изолированных друг от друга жил, предназначенных для работы в одной электрической цепи.

Симметричная пара — пара, в которой изолированные жилы одинаковой конструкции — параллельные или скрученные — расположены симметрично ее продольной оси.

Коаксиальная пара — пара, проводники которой расположены соосно и разделены изоляцией.

Тройка — группа из трех изолированных жил , расположенных параллельно в один ряд или скрученных.

Четверка — группа, скрученная из четырех изолированных жил.

Звездная четверка — четверка, в которой каждые две жилы, составляющие пару, расположены одна против другой на диагоналях квадрата, вершины которого образованы центрами токопроводящих жил в поперечном сечении четверки.

Двойна-парная четверка — четверка, жилы которой образуют две симметричные пары с разными шагами скрутки.

Шестерка — группа, скрученная из трех симметричных пар.

Пучок — элемент — состоящий из групп (пар, четверок и др.), скрученных в одну сторону с одним шагом.

Элементарный пучок — пучок, состоящий не более чем из 20 групп (пар, четверок и др.) и предназначенный для образования главного пучка сердечника.

Главный пучок — пучок, скрученный из элементарных пучков и предназначенный для образования сердечника.

Повив — слой элементарной скрутки, расположенных коаксиально либо по отношению к остальным аналогичным элементам, образующим в совокупности скрученную часть конструкции кабельного изделия (токопроводящую жилу, сердечник), либо поверх внутренней по отношению к этому слою части кабельного изделия.

Усиленная группа — группа (пара, четверка), имеющая общую обмотку из лент электроизоляционного материала.

Экранированная группа — группа (пара, четверка, пучок), имеющая общий экран.

Основная группа — группа (пара, четверка), предназначенная для выполнения основной функции кабельного изделия.

Вспомогательная группа — группа предназначенная для выполнения функций, отличных от функций основных групп.

Счетная группа — группа отличающаяся расцветкой изоляции хотя бы одной из жил от всех
из жил от всех других групп, повива и предназначенная для нахождения от нее искомой группы.

Направляющая группа —  группа отличающаяся расцветкой изоляции хотя бы одной из жил от всех из жил от всех других групп, повива и предназначенная для определения направления, в котором должен быть произведен отсчет для нахождения искомой группы.

Кабельный экран — элемент из электропроводящего немагнитного или магнитного материала либо в виде цилиндрического слоя вокруг токопроводящей жилы, группы, пучка, всего сердечника или его части, либо в виде разделительного слоя различной конфигурации.

Кабельная оболочка — непрерывная металлическая или неметаллическая трубка. Расположенная поверх сердечника и предназначенная для защиты его от влаги и других внешних воздействий.

Металлопластмассовая оболочка — кабельная оболочка в виде пластмассовой трубки с тонким слоем металла изнутри.

Упрочняющий покров — одно или двухслойная обмотка из металлических лент или проволок, наложенная на оболочку кабеля давления для увеличения ее механической прочности.

Защитный кабельный покров — элемент, наложенный на изоляцию, экран, оболочку или упрочняющий покров кабельного изделия и предназначенный для дополнительной защиты от внешних воздействий.

Кабельная броня — часть защитного покрова из металлических лент или одного или нескольких повивов металлических проволок, предназначенная для защиты от внешних механических и электрических воздействий и в некоторых случаях для восприятия растягивающих усилий.

Кабельная подушка — внутренняя часть защитного покрова, наложенная под броней с целью  предохранения находящегося под ней элемента от коррозии и механических повреждений лентами или проволоками брони.

Наружный кабельный покров — наружная часть защитного кабельного покрова, наложенная поверх брони и предназначенная для защиты ее от коррозии и механических воздействий.

Защитный шланг — сплошная выпресованная трубка из пластмассы или резины, расположенная поверх металлической оболочки, оплетки или брони кабельного изделия и являющаяся защитным покровом или его наружной частью.

Защитный пропиточный состав — состав для пропитки бумаг и волокнистых материалов, входящих в состав защитного кабельного покрова.

Опознавательная лента — лента расположенная под оболочкой или защитным покровом, на которой нанесены повторяющиеся обозначения предприятия-изготовителя или другие определяющие данные.

Опознавательная нить — одна ил несколько нитей, расположенные под изоляцией, оболочкой или защитным покровом и своей расцветкой определяющие предприятие-изготовитель.

Мерная лента — лента, расположенная под оболочкой, разделенная на определенные единицы длины линиями с соответствующими цифрами, по которым можно определить длину кабеля.

Проволока скольжения — немагнитная проволока, обычно полукруглого сечения, накладываемая в виде обмотки открытой спиралью поверх наружного экрана изолированной жилы маслонаполненного кабеля, предназначенного для прокладки в трубопроводе, с целью защиты изоляции кабеля и облегчения его скольжения при затяжке в трубопроводе.

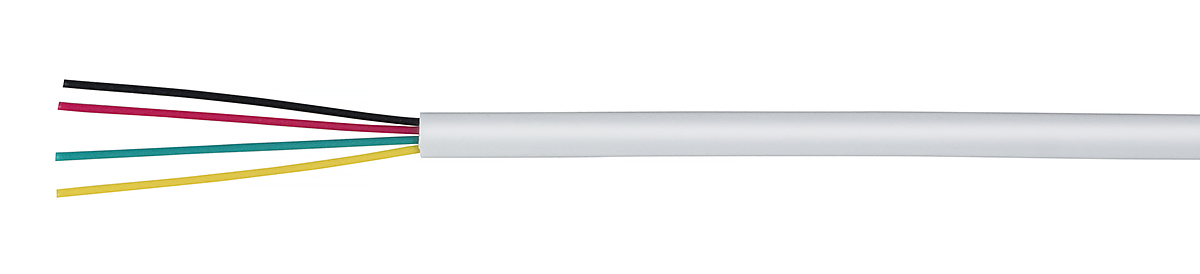

Многожильный кабель — кабель, провод, шнур в котором число жил более трех.

Симметричный кабель — кабель, состоящий из одной или более симметричных пар, троек, четверок и т. п. групп.

Коаксиальный кабель — кабель, основные группы которого являются коаксиальными парами.

Трехпроводный коаксиальный кабель — кабель, состоящий из трех проводников, расположенных соосно и разделенных изоляцией.

Плоский кабель — кабель или провод с поперечным сечением прямоугольной или близкой к ней формы, содержащий одну или несколько жил, расположенных параллельно в один ил несколько слоев.

Однородный кабель — кабель, в котором основные жилы или группы имеют одинаковую конструкцию.

Комбинированный кабель — кабель, в котором разные основные жилы предназначены для выполнения различных функций и имеют различающиеся конструкции и параметры.

Кабель повивной скрутки — кабель, в сердечнике которого изолированные жилы или группы образуют пучки, а пучки в свою очередь — сердечник.

Спиральный кабель — кабель, в виде упругой винтовой спирали.

Самонесущий кабель — кабель с несущим элементом, предназначенным для увеличения его механической прочности, крепления и подвески.

Кабель с несущим тросом — самонесущий кабель, несущим элементом которого является стальной трос.

Грузонесущий кабель — кабель или провод, который помимо своего основного назначения одновременно предназначен для подвески, тяжения, а также многократных спусков, подъемов, удержания на заданной высоте и горизонтального перемещения грузов.

Герметизированный кабель — кабель, свободное пространство между конструктивными элементами которого заполнено герметезирующим составом с целью препятствия проникновению влаги в кабель и её продольному перемещению.

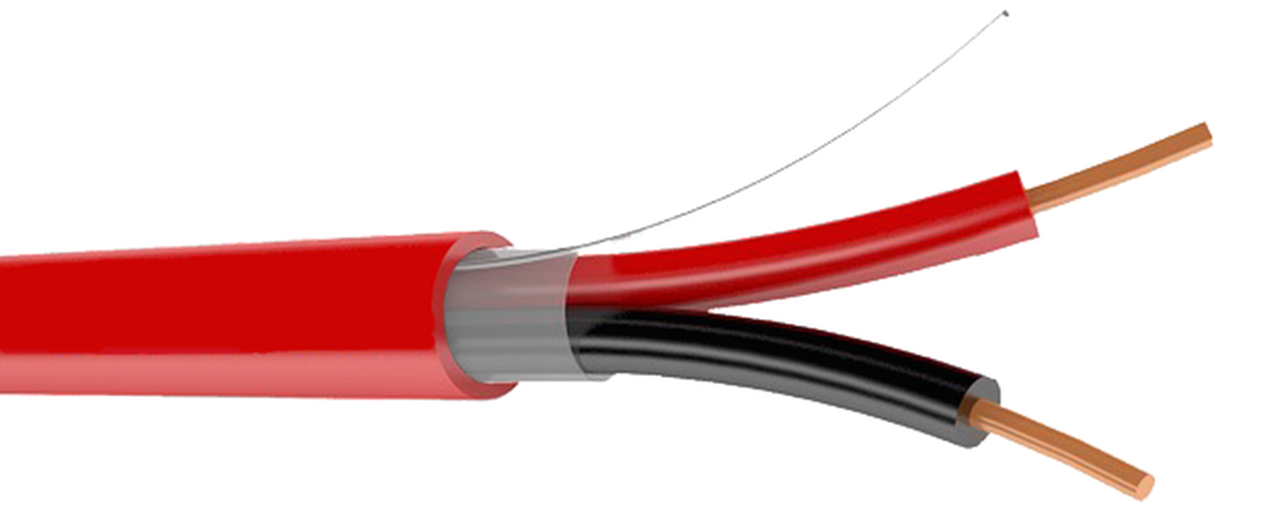

Экранированный кабель — кабель или провод, в котором все или часть основных жил экранированные или имеется общий экран.

Криогенный кабель — кабель, предназначенный для работы в средах, имеющих криогенную температуру.

Криопроводящий провод — криогенный кабель с криопроводящими жилами.

Сверхпроводящий кабель — криогенный кабель со сверхпроводящими жилами.

Силовой кабель — кабель для передачи электрической энергии токами промышленных частот.

Кабель с вязким пропиточным составом — силовой кабель  бумажной изоляцией, пропитанной маслоканифольным или подобным ему по вязкости изоляционным составом.

Кабель с нестекающим пропиточным составом — силовой кабель с бумажной изоляцией, пропитанной изоляционным составом, вязкость которого такова, что при рабочих температурах кабеля он не способен к перемещению.

Кабель с поясной изоляцией — силовой многожильный кабель с общей изоляцией вокруг всех изолированных скрученных или параллельно уложенных жил.

Кабель с отдельно-экранированными жилами — силовой многожильный кабель, каждая жила которого поверх изоляции имеет экран.

Кабель с жилами в отдельных оболочках — силовой многожильный кабель, каждая жила которого имеет самостоятельную оболочку.

Кабель с избыточным давлением — силовой кабель, изоляция которого работает под давлением выше атмосферного, создаваемым маслом или газом. Входящим в состав изоляции или являющимся внешней по отношению к ней средой.

Маслонаполненный кабель — кабель с избыточным давлением, создаваемым маслом, входящим в состав бумажной пропитанной изоляции, и предусмотренной компенсацией температурных изменений объема масла.

Маслонаполненный кабель в трубопроводе — маслонаполненный кабель с отдельно экранированным газом, входящим в состав обедненно или предварительно пропитанной бумажной изоляцией , и предусмотренной компенсацией изменений давления газа.

Газонаполненный кабель с внешним давлением — кабель с избыточным давлением, которое передается изоляции газом через непроницаемую оболочку.

Радиочастотный кабель — кабель для передачи электромагнитной энергии на радиочастотах.

Кабель согласования — радиочастотный кабель, волновое сопротивление которого изменяется по длине плавно или ступенями.

Кабель задержки — радиочастотный кабель с искусственно замедленной скоростью передачи электромагнитной энергии.

Полужесткий радиочастотный кабель — радиочастотный кабель, сохраняющий после изгиба свое изогнутое состояние.

Радиочастотный распределительный кабель — радиочастотный кабель для телевизионной распределительной сети.

Радиочастотный кабель — кабель для передачи электромагнитной энергии на ридиочастотах.

Кабель согласования — радиочастотный кабель, волновое сопротивление которого изменяется по длине плавно или ступенями.

Кабель задержки — радиочастотный кабель с искусственно замедленной скоростью передачи электромагнитной энергии.

Полужесткий радиочастотный кабель — радиочастотный кабель, сохраняющий после изгиба свое изогнутое состояние.

Радиочастотный распределительный кабель — радиочастотный кабель для телевизионной сети.

Кабель связи — кабель для передачи сигналов информации токами различных частот.

Кабель дальней связи — кабель связи для междугородных линий сети связи.

Кабель местной связи — кабель связи для городских и сельских телефонных сетей.

Городской телефонный кабель — кабель местной связи, предназначенный для абонентских  и соединительных линий городских телефонных сетей.

Станционный телефонный кабель — кабель местной связи для прокладки в зданиях телефонных станций.

Низкочастотный кабель — кабель связи, по которому передаются сигналы в спектре тональных частот.

Высокочастотный кабель — кабель связи, по которому передаются сигналы в спектре частот выше тональных.

Телефонный шнур — шнур связи для соединения телефонного аппарата с микротелефонной трубкой и со стенной розеткой.

Кабель управления — кабель для цепей дистанционного управления, релейной защиты и автоматики.

Контрольный кабель — кабель для цепей контроля и измерения на расстоянии электрических и физических параметров.

Сигнально-блокировочный кабель — кабель для цепей сигнализации и блокировки.

Геофизический кабель — грузонесущий кабель контроля, управления и сигнализации для цепей дистанционного измерения геофизических свойств пород, проходимых при бурении и промыслово-геофизической разведке скважин.

Гидроакустический кабель — комбинированный кабель, предназначенный для передачи электрической энергии, сигналов информации, контроля и управления к гидроакустической аппаратуре.

Термопарный кабель — кабель для изготовления термопар и передачи от них термоэлектродвижущей силы.

Нагревательный кабель — кабель с жилами высокого электрического сопротивления, предназначенный для обогрева различных объектов.

Обмоточный провод — провод для изготовления обмоток электротехнических устройств.

Эмалированный провод — обмоточный провод эмалевой изоляцией.

Высокочастотный обмоточный провод — обмоточный провод с токопроводящей жилой из изолированных проволок.

Транспонированный провод — обмоточный провод с токопроводящей жилой из изолированных проволок, взаимное расположение которых периодически меняется.

Установочный провод — провод для электрических распределительных сетей низкого напряжения.

Выводной провод — провод для выводов обмоток электрических машин.

Монтажный провод — провод для соединения электрических схем в электротехнических, радиотехнических и т. п. устройствах.

Провод зажигания — провод для систем зажигания авиационных, автомобильных и т. п. двигателей.

Термоэлектродный провод — провод для присоединения выводов термопар к измерительным схемам.

Провод сопротивления — провод с жилой из сплава нескольких металлов, обладающего высоким удельным электрическим сопротивлением.

Ленточный провод — плоский однослойный провод.

Неизолированный провод — провод, состоящий из одной или нескольких скрученных проволок.

Контактный провод — неизолированный провод для подвесной контактной сети электрифицированного транспорта.

Полый провод — неизолированный провод трубчатой формы.

Сталеалюминиевый провод — неизолированный провод, состоящий из биметаллических сталеалюминиевых (возможно в сочетании с алюминиевыми) проволок или из стального сердечника, поверх которого наложены проволоки из алюминия или его сплава.

Номинальное число жил — число жил указанное в марке кабельного изделия.

Номинальный размер элемента — размер конструктивного элемента кабеля без учета допусков, установленный нормативным документом.

Номинальный размер кабеля — размер кабеля, подсчитанный исходя из номинальных размеров его элементов.

Расчетная масса кабеля — масса кабеля, подсчитанная исходя из номинальных размеров его элементов.

Шаг скрутки — расстояние между двумя точками, соответствующее одному полному витку элемента скрутки, измеренное в направлении продольной оси кабеля.

Шаг гофра элемента кабельного изделия — расстояние между двумя точками, одинаково расположенными на двух соседних гофрах, измеренное в направлении продольной оси кабеля.

Шаг укладки жил — расстояние между осями соседних токопроводящих жил одного слоя в плоском кабеле.

Длительная окружность кабельного изделия — окружность, проходящая через центры элементов скрутки (проволок, стренг, жил, групп, пучков), образующих повив.

Кратность шага скрутки — отношение шага скрутки повива к диаметру окружности, описанной вокруг повива.

Теоретическая кратность шага скрутки — отношение шага скрутки повива к диаметру длительной окружности кабельного изделия.

Коэффициент скрутки — отношение наружного диаметра кабельного изделия или его заготовки, состоящих из однородных скрученных элементов, к диаметру элемента скрутки.

Угол скрутки — острый угол между нормалью к линии, параллельной оси кабельного изделия, и осью развертки элемента скрутки при условии, что все три линии лежат в одной плоскости.

Коэффициент скрутки кабельного изделия — отношение длины элемента скрутки в скрученном кабельном изделии (или его заготовке) к длине изделия (заготовки).

Правое направление скрутки — направление скрутки (проволочной брони), при котором элемент скрутки (проволочной брони) поднимается по спирали в правом (левом) направлении.

Правое направление обмотки — направление обмотки, при котором ее витки поднимаются по спирали в правом (левом) направлении.

Расчетное сечение жилы — площадь поперечного сечения токопроводящей жилы, рассчитанная исходя из её номинальных размеров.

Номинальное сечение жилы — площадь поперечного сечения токопроводящей жилы, указываемая в маркоразмере кабельного изделия.

Фактическое сечение жилы — площадь поперечного сечения токопроводящей жилы, определенная путем измерений.

Коэффициент заполнения жилы — отношение площади поперечного сечения многопроволочной токопроводящей жилы к площади, ограниченной описанным около нее контуром.

Коэффициент вытяжки ленты — отношение толщины ленты до и после ее наложения на кабельное изделие или его элемент.

Коэффициент поверхностной плотности оплетки — отношение площади поверхности, покрытой оплетающим материалом, к площади всей поверхности, на которую наложена оплетка.

Коэффициент гофрирования элемента кабельного изделия — отношение длины продольной образующей гофрированного элемента (экрана, оболочки и др.) к длине его продольной оси.

Степень гофрирования элемента кабельного изделия — отношение наружных диаметров по выступам и впадинам гофрированных элементов кабельных изделий.

Строительная длина кабельного изделия — нормированная длина кабельного изделия в одном отрезке.

Биметаллическая проволока — проволока, состоящая из двух (многих) слоев разнородных металлов или сплавов, находящихся в состоянии молекулярного сцепления.

Плющенная проволока — проволока, которой плющением придана лентообразная форма.

Классификация кабельно-проводниковой продукции — ТРЕВИС и ВВК

В зависимости от конструкции, вся кабельно-проводниковая продукция подразделяется на провода, кабели и шнуры.

Кабель — это одна или несколько изолированных жил, заключенных, в оболочку. В зависимости от технических условий применения оболочка может быть неметаллическая или металлическая. Поверх оболочки, в зависимости от условий использования, иногда накладывают защитный покров.

Шнур — это то же самое что и провод только он всегда исполняется в гибком варианте и применяется для соединения различных подвижных устройств, в том числе и бытовых приборов.

Провода могут быть изолированными и неизолированными(одна или несколько изолированных жил в ПВХ-оболочке, полиэтиленовой или другой оболочке).

В зависимости от условий применения и назначения вся кабельная продукция подразделяется на следующие виды

Кабели силовые

  • -кабели высоковольтные — AВЭВГ, ВЭВГ, АВЭБбШв, ВЭБбШв;
  • -кабели низковольтные — АВВГ, ВВГ, АВБбШв, ВБбШв, и др. ;
  • -пожаробезопасные, с аббревиатурой нг-LS;

Кабели контрольные — АКВВГ, КВВГ, АКВБбШв, КВБбШв и др.;

Кабели управления, сигнализации и блокировки — КСВВ, КПВЛ, СБПу и др.;

Кабели и провода связи.
Провода изолированные

  • -самонесущие — СИП;
  • -установочные — АПВ, АППВ, ПВ-1,ПВ-3,ППВ и др.;
  • -автотракторные — ПГВА;
  • -монтажные — НВ, НВМ и др.;
  • -бытовые — ПВС, ШВВП;
  • -с несущим тросом — АВТ, АВВТ и др.;
  • -детонаторные — ВП;
  • -телефонные — ТРП, ПРППМ и др.;
  • -обмоточные — ПВДП и др.;
  • -для водопогружных электродвигателей — ВПП и др.;
  • -монтажные — НП и др.


Провода неизолированные для воздушных линий электропередачи марок А, АС, М.

Каждый вид провода и кабеля имеет свою маркировку ВВГ, АВВГ СИП, ПВ и т.п. Каждая буква в марке означает из какого материала произведена токопроводящая жила, изоляция, наличие защитных покровов, степень гибкости.

Буквы в маркировке проводов и кабелей

Первая буква обозначает

  • А — в начале марки — алюминиевые жилы (отсутствие в начале буквы А – медные жилы).


Вторая буква или (1-ая, в случае если медный кабель), говорит о том, из какого материала произведена изоляция

  • П — провод, а также может означать изоляция полиэтиленовая;
  • В — изоляция из ПВХ;
  • К – контрольный кабель;
  • Р — изоляция резиновая.


Третья буква означает, из какого материала произведена оболочка

  • В — оболочка из ПВХ;
  • Р — оболочка резиновая.
  • П — оболочка полиэтиленовая;
В марках кабелей могут также присутствовать буквы, которые характеризуют другие элементы конструкции
  • нг — нераспостраняющие горение;
  • LS — с низким дымо-газо выделением;
  • Бб — защитный покров из двух стальных лент;
  • Б — бронированный;
  • Шв — защитный герметичный; поливинилхлоридный шланг;
  • Э — экранированный;
  • з — заполнение промежутков между жилами;
  • ОЖ – однопроволочная жила.
  • П – плоский;
  • Г — повышенной гибкости;

Пример, кабель АВВГ, жилы алюминиевые, изоляция и оболочка из поливинилхлоридного пластиката.

Кабельный Альянс — производитель кабельно-проводниковой продукции

Алюминий 05.10.2021 2740.5 $

Медь 05.10.2021 9325 $

USD 05.10.2021 72.92 ₽

EURO 05.10.2021 84.64 ₽

Алюминий 05.10.2021 2740.5 $

Медь 05.10.2021 9325 $

USD 05. 10.2021 72.92 ₽

EURO 05.10.2021 84.64 ₽

Алюминий 05.10.2021 2740.5 $

Медь 05.10.2021 9325 $

USD 05.10.2021 72.92 ₽

EURO 05.10.2021 84.64 ₽

Алюминий 05.10.2021 2740.5 $

Медь 05.10.2021 9325 $

USD 05.10. 2021 72.92 ₽

EURO 05.10.2021 84.64 ₽

Применение кабельно-проводниковой продукции, кабелей силовых

Кабельно-проводниковую продукцию можно увидеть практически повсюду. Кабели и провода сопровождают развитие технического прогресса. Мы практически не замечаем кабели силовые, кабель-каналы, тем более, многие из них скрыты от наших глаз, но кабельно-проводниковая продукция обеспечивает функционирование многих жизненно-важных систем.

Силовые кабели и другую кабельно-проводниковую продукциюможно встретить и на улицах, и внутри зданий, в открытых полях и под землей.

Провода и кабели различного типа используются и при ремонте квартир, домов, коттеджей. Без использования различных типов проводов и кабелей не обходится ни один ремонт квартир, частных домов и административных зданий.

Когда выполняется ремонт квартир, то обычно производится замена старой электропроводки на новую. Разнообразие электрических кабелей, силовых кабелей различных марок, представленных на современном рынке, позволяет электрикам выбирать и использовать именно тот вид кабеля, который наиболее полно отвечает их требованиям. Во время проведения ремонта квартир часто используется медный кабель.

Существует множество разновидностей электрического кабеля – с различными типами изоляции, либо без изоляции. По характеристикам, области применения и другим свойствам кабели могут подразделяться на медные, силовые, контрольные и гибкие.

Кабель силовой используется в сетях с постоянным напряжением. Для распределения электроэнергии в сетях силовые кабели также применяются достаточно часто. Силовые кабели различаются по своим характеристикам: они подразделяются на силовые кабели высокого и низкого напряжения. Также силовые кабели различаются по типу изоляции. Изоляция силовых кабелей может быть выполнена из различных материалов, из бумаги, из пластмассы.

Силовой кабель предназначается для промышленного и бытового стационарного монтажа электропитания. Он используется для открытого и скрытого монтажа электропитания внутри помещений, а также на открытом воздухе. Нужно избегать воздействия прямого солнечного света на силовой кабель.
Силовой кабель может применяться поверх штукатурки, в ней и под ней в сухих, влажных и мокрых помещениях. Также силовые кабели применяются в кирпичной кладке и бетоне.

Кабель силовой гибкий отличается тем, что его можно легко сгибать и прокладывать под разными углами и это не оказывает никакого влияния на его характеристики. Гибкие силовые кабели могут использоваться в самых разных условиях. Чаще всего гибкий кабель применяется для подключения различных силовых аппаратов и механизмов.

Для нестационарного использования применяют гибкий силовой кабель КГ, поскольку гибкий кабель КГ позволяет наиболее эффективно и безопасно осуществлять питание мобильных потребителей.

В производстве гибкого силового кабеля КГ применяются многопроволочные медные жилы. Изоляция гибкого кабеля – резиновая. Высокие эксплуатационные свойства гибкого кабеля позволяют использовать его в различных атмосферных условиях, районах с неблагоприятным климатом.

Медный кабель получил свое название благодаря жиле, которая изготовлена из меди. Отличительное свойство этой разновидности кабеля — высокая огнестойкость. Даже при возникновении горения дым получается очень слабым.  Медные кабели отличаются высокой износоустойчивостью, хорошими эксплуатационными свойствами. Подобные кабели могут служить более тридцати лет. Чаще всего медные кабели используют  в электронных приборах, при прокладке электропроводки в помещениях.

Кабель контрольный, как правило, используется для стационарного подключения различных электрических аппаратов, питание которых производится от сети переменного тока, где напряжение не превышает 660 вольт. Это вид кабельно-проводниковой продукции также применяется и для прокладки электричества. Контрольные кабели используются в закрытых помещениях, а также на открытой местности.

Одно из преимуществ контрольного кабеля – значительная устойчивость к колебаниям температуры. Срок службы в помещениях может составлять до 25 лет.

Компания НПО Комплектация предлагает в Екатеринбурге широкий ассортимент кабельно-проводниковой продукции для различных областей применения: кабели силовые, кабели силовые гибкие, кабели контрольные, кабели управления, кабели измерительные, провода монтажные и т.д.

Посмотреть ассортимент кабельно-проводниковой продукции:

Поставка кабельно-проводниковой продукции | Услуги РОС-Электро

Поставка кабельно-проводниковой продукции

Производство и продажа кабеля в крупных промышленных городах, где потребность в разнообразной электротехнической продукции очень высока, и является важным направлением деятельности ООО «РОС-электро». В сфере машиностроения и энергетики, железнодорожного и городского транспорта, промышленного и гражданского строительства применяется множество видов кабелей, имеющих отличия между собой в материале изготовления, форме и классе изоляции. Кабельная продукция выступает связующим звеном между источниками сигнала или электроэнергии и потребителями.

ООО «РОС-электро» − надежный и ответственный поставщик кабеля в Уральском регионе, располагающий большим ассортиментом кабельной продукции. Все изделия подразделяются по таким рабочим параметрам, как конструкция, тип изоляции и количество жил, температурный режим и рабочее напряжение, измеряемое киловольтами.

По назначению различают кабель: силовой и монтажный, контрольный и сигнальный, а также провода, что используются в прокладке воздушных линий электропередач. На складах компании имеются в наличии разнообразные виды кабеля.

Особенно актуальна поставка кабельной продукции для строительных компаний, электромонтажных, энергоснабжающих предприятий, электростанций и подстанций различного типа. На таких объектах используется в основном силовой кабель, чем отличается от своих «собратьев» высокой электрической и механической прочностью. Предприятия нефтедобывающей промышленности имеют потребность в нагревательном кабеле, который помогает контролировать температурный режим в скважинах, а также не допускать образование парафиновых отложений. С применением этого вида кабельной продукции не требуется проведение очистки и химической обработки скважин, а добыча нефти увеличивается почти в два раза.

Для коммунально-строительной сферы поставки кабельно-проводниковой продукции также имеют немаловажное значение. Кроме обустройства систем электрификации, провода и кабеля нужны для создания «теплых полов», обогрева кровли и труб, освещения садовых дорожек и городских территорий. С применением таких изделий становится доступной автоматизация процессов управления, наблюдения и контроля. Электрический ток, поступающий по кабелям, приводит в действие обогревательные, вентиляционные, поливочные и прочие системы.

Если вам нужен надежный поставщик кабельной продукции, обратитесь в ООО «РОС-электро». Склады компании расположены в Екатеринбурге, Тюмени и Челябинске. Компания может организовать бесплатную отмотку изделий любой длины, а также выполнить комплектные поставки продукции по индивидуальным заказам.

Качество кабеля, поставляемого ООО «РОС-электро» соответствует ГОСТам и подтверждается сертификатами соответствия.

Поставка и продажа кабельной продукции является приоритетным видом деятельности компании, поэтому на складах «РОС-электро» всегда в наличии большой выбор кабеля, обладающего любыми необходимыми рабочими параметрами (количество жил, конструктивное исполнение провода или кабеля, тип изоляции, рабочее напряжение кВ (киловольт) и температура), а также с разной областью их применения (кабель монтажный, силовой, контрольный, провода для воздушных линий электропередач и т. д.).

Кабель в ассортименте на складах ООО «РОС-электро»:

▸ Кабель силовой медный и алюминиевый в ПВХ изоляции ВВГнг, ВВГнг-LS, ВВГнг — FRLS, АВВГ;
▸ Кабель силовой в резиновой изоляции КГ;
▸ Провода установочные ПВ1, ПВ3, ПВС, ПНСВ;
▸ Кабель для компьютерных сетей FTP, UTP;
▸ Телевизионный кабель SAT, RG.
Реализация продукции осуществляется с собственного склада, предоставляется бесплатная отмотка кабельно-проводникой продукции нужной для Вас длины, выполнение комплексных поставок «под изготовление» и «под заказ».

Мы поставляем только сертифицированную продукцию, изготовленную в соответствии с нормами ГОСТа или ТУ.


Сборник ГОСТов по кабельно-проводниковой продукции


ГОСТ 10348-80

Кабели монтажные многожильные с пластмассовой изоляцией. Технические условия.


ГОСТ 12175-90
(МЭК 811-1-3-93)
Общие методы испытаний материалов изоляции и оболочек электрических кабелей. Методы определения плотности. Испытания на водопоглощение и усадку.
ГОСТ 12176-89 Кабели, провода и шнуры. Методы проверки на нераспространение горения.


ГОСТ 12177-79 Кабели, провода и шнуры. Методы проверки конструкции.


ГОСТ 15845-80 Изделия кабельные. Термины и определения.


ГОСТ 23286-78 Кабели, провода и шнуры. Нормы толщин изоляции, оболочек и испытаний напряжением.


ГОСТ 433-73-97 Кабели силовые с резиновой изоляцией. Технические условия.


ГОСТ Р 50462-92
(МЭК 446-89)

Идентификация проводников по цветам или цифровым обозначениям.


ГОСТ 7399-97 Провода и шнуры на номинальное напряжение до 450/750 В. Технические условия.
ГОСТ Р
МЭК 332-1-96

Испытания кабелей на нераспространение горения.
Испытание одиночного вертикально расположенного изолированного провода или кабеля.

ГОСТ Р
МЭК 332-2-96
Испытания кабелей на нераспространение горения.
Испытание одиночного вертикально расположенного изолированного провода или кабеля небольшого диаметра с медными жилами.
ГОСТ Р
МЭК 332-3-96
Испытания кабелей на нераспространение горения.
Испытание проводов или кабелей, проложенных в пучках.
ГОСТ Р
МЭК 60227-5-2002
Кабели с поливинилхлоридной изоляцией на номинальное напряжение до 450/750 включительно. Гибкие кабели(шнуры).
ГОСТ 12.2.007.14-75 ССБТ. Кабели и кабельная арматура. Требования безопасности.
ГОСТ 4.143-85 СПКП. Изделия кабельные. Номенклатура показателей.
ГОСТ 1508-78 Кабели контрольные с резиновой и пластмассовой изоляцией. Технические условия.
ГОСТ 2990-78 Кабели, провода и шнуры. Методы испытания напряжением.
ГОСТ 3345-76 Кабели, провода и шнуры. Метод определения электрического сопротивления изоляции.
ГОСТ 6323-79 Провода с поливинилхлоридной изоляцией для электрических установок. Технические условия.
ГОСТ 7006-72 Покровы защитные кабелей. Конструкция и типы, технические требования и методы испытаний.
ГОСТ 7229-76 Кабели, провода и шнуры. Метод определения электрического сопротивления токопроводящих жил и проводников.
ГОСТ 10971-78 Кабели коаксиальные магистральные с парами типа 2,6/9,4 и 2,6/9,5. Технические условия.
ГОСТ 15125-92 Кабели связи симметричные высокочастотные с кордельно-полистирольной изоляцией. Технические условия.
ГОСТ 16442-80 Кабели силовые с пластмассовой изоляцией. Технические условия.
ГОСТ 839-80 Провода неизолированные для воздушных линий электропередачи. Технические условия.
ГОСТ 12179-76 КАБЕЛИ И ПРОВОДА Метод определения тангенса угла диэлектрических потерь.
ГОСТ 12182.0-80 КАБЕЛИ, ПРОВОДА И ШНУРЫ Методы проверки стойкости к механическим воздействиям Общие требования.
ГОСТ 12182.1-80 КАБЕЛИ, ПРОВОДА И ШНУРЫ Методы проверки стойкости к многократному перегибу через систему роликов.
ГОСТ 12182.2-80 КАБЕЛИ, ПРОВОДА И ШНУРЫ Метод проверки стойкости к навиванию.
ГОСТ 12182. 3-80 КАБЕЛИ, ПРОВОДА И ШНУРЫ Методы проверки стойкости к изгибу с осевым кручением.
ГОСТ 12182.4-80 КАБЕЛИ, ПРОВОДА И ШНУРЫ Метод проверки стойкости к перемотке.
ГОСТ 12182.5-80 КАБЕЛИ, ПРОВОДА И ШНУРЫ Метод проверки стойкости к растяжению.
ГОСТ 12182.6-80 КАБЕЛИ, ПРОВОДА И ШНУРЫ Метод проверки стойкости к раздавливанию.
ГОСТ 12182.7-80 КАБЕЛИ, ПРОВОДА И ШНУРЫ Метод проверки стойкости к осевому кручению.
ГОСТ 12182.8-80 КАБЕЛИ, ПРОВОДА И ШНУРЫ Метод проверки стойкости к изгибу.
ГОСТ 17491-80 КАБЕЛИ, ПРОВОДА И ШНУРЫ С РЕЗИНОВОЙ И ПЛАСТМАССОВОЙ ИЗОЛЯЦИЕЙ И ОБОЛОЧКОЙ Методы испытания на холодостойкость.
ГОСТ 22220-76 КАБЕЛИ, ПРОВОДА И ШНУРЫ Методы определения стойкости изоляции и оболочек из поливинилхлоридного пластиката к растрескиванию и деформации при повышенной температуре.
ГОСТ 25018-81 КАБЕЛИ, ПРОВОДА И ШНУРЫ Методы определения механических показателей изоляции и оболочки.

Кабельно-проводниковая продукция





«ПО «Гарантия» является дилером крупнейшего поставщика кабельно-проводниковой продукции в России и СНГ ООО «Торговый Дом «Ункомтех».

На нашем складе всегда большая линейка кабельно-проводниковой продукции, соответствующая мировым стандартам: кабели силовые в БПИ и ПВХ изоляции из СПЭ на среднее и высокое напряжение, контрольные кабели, монтажные кабели, провода для воздушных линий электопередач.



Интересует кабельно-проводниковая продукция? Звоните по телефону:

+7 (343)287-10-33





Поставки кабельно-проводниковой продукции  также являются одним из направлений работы «ПО «Гарантия». Мы предлагаем на продажу различную кабельную продукцию по более чем доступным ценам. Ознакомившись с каталогом, Вы сможете приобрести силовой кабель любого из представленных типов.


Кабельно-проводниковая продукция.
Гарантия качества. Поставка от производителя.




Обычно кабель представляет собой некую конструкцию, состоящую из перекрученных между собой проводов из меди или алюминия, либо оптоволокна, помещенных в герметичную оболочку.

Силовой кабель медный обширно применяется во многих сферах электроэнергетики. Такой кабель производится с учетом различных условий эксплуатации, он устойчив к внешним воздействиям среды. Может применяться для прокладки сетей на эстакадах, мостах, в коллекторах, подвалах и других частично затапливаемых объектах, коллекторах, на взрыво- и пожароопасных зонах и др.





Силовые кабели передают ток от трансформатора к электроустановкам по токопроводящим жилам.

По типу изоляции различают следующие виды силового кабеля:



  • Силовой кабель с пластмассовой изоляцией. Применяются для передачи энергии в условиях температуры от -50 до +50 на стационарных установках (номинальное  напряжение 0,66 — 6 кВ, частота 50 Гц)

  • Силовой кабель с изоляцией из сшитого полиэтилена распределяют электроэнергию на стационарных установках ( напряжение 6,10, 20, 35 кВ , частота – 50Гц), могут применяться при прокладке подземной сети

  • Силовой кабель с бумажной пропитанной изоляцией используется для передачи, распределения энергии в электросетях  с напряжением до 10 кВ


Использование кабеля в воде или в земле зависит от степени герметизации, прокладка должна осуществляться с соблюдением установленных мер по исключению механических воздействий.

Купить силовой кабель медный или алюминиевый всех типов, а также прочую кабельно-проводниковую продукцию,  Вы можете, позвонив нам.

Остались вопросы? Позвоните нам прямо сейчас!



Запросите расчет по телефону
8 (343 ) 288-39-74

Что такое проводник? [Кабель 101]

Независимо от того, разрабатываете ли вы одноразовое медицинское устройство, массовое производство потребительского зарядного кабеля или разрабатываете жгут проводов для основного оборудования, для соединения различных компонентов необходимо уделять особое внимание деталям. Это соединение чаще всего достигается с помощью какой-либо разновидности проволоки. Большинство широкой публики не знает, сколько дизайна и инженерных разработок вложено в каждый из этих типов проводов. В основе провода лежит проводник. Вопрос в том, нужен ли вам один, два, 8 или даже больше проводников в проводе, чтобы ваш продукт функционировал?

Прежде чем мы обсудим, что такое «проводник», давайте установим самую основную анатомию провода. Внутри «простого» провода, идущего изнутри наружу;

  1. Проводник
  2. Изоляция
  3. Щит
  4. Куртка

Что такое «проводник»?

Будь то питание небольшого устройства или линии электропередач, обеспечивающие электричеством весь город, проводник — это материал, который обеспечивает свободное протекание электрического тока. В случае системы электрических цепей «проводник» конкретно относится к части, которая переносит электрический ток от источника к его нагрузке.

Бесплатная загрузка электронной книги: Дизайн кабеля: не ограничиваясь компонентами, чтобы построить успешное соединение

Из чего сделан проводник?

Когда применяется электрический заряд, металлы обладают лучшими проводящими свойствами. Это причина, по которой металлы являются предпочтительным проводником в электрических проводах. Хотя мы все привыкли рассматривать медь как наиболее используемый проводник, лучший металлический проводник — это на самом деле серебро. Но из-за завышенной цены на них чаще всего используется медь.Другие металлы, такие как алюминий, золото, сталь и латунь, также являются проводниками, но они не считаются такими эффективными, как медь и серебро, и использование этих металлов может вызвать другие сложности.

Как выбрать размер жилы?

Базовые токопроводящие провода варьируются от подставки или проволоки размером меньше человеческого волоса до 0000. Американский калибр проволоки * (AWG) — это стандартизированная система измерения диаметра проволоки, которая определяет диаметры круглой, сплошной, цветной и электропроводящей проволоки.Таким образом, выбор токопроводящей жилы для вашего продукта зависит от того, насколько большим или маленьким он должен быть, в сочетании с требованиями к питанию продукта или устройства.

Сколько проводов мне нужно в проводе?

Мы бы хотели рассказать вам, но ответить на этот вопрос было бы все равно, что посмотреть в хрустальный шар и мгновенно превратить ATL в единорога, но мы не знаем вашего бизнеса — и, к сожалению, у нас нет хрустального шара. На самом деле все зависит от того, для чего вам нужно устройство или продукт.

Обычный провод, о котором знает большинство из нас, — это провода, проходящие через наши дома. Этот провод имеет три проводника: горячий, нейтральный и заземляющий. Производимые сегодня провода варьируются от одного проводника до буквально сотен проводников.

В качестве примера давайте обсудим анатомию кабеля USB 3.0. В состав этого кабеля входят следующие жилы:

  • 2 силовых проводника от 20 до 28 AWG

  • 1 комплект неэкранированной витой пары 28-34 AWG

  • 2 комплекта экранированных витых пар от 26 до 34 AWG

  • 1 дренажный провод

Всего для изготовления кабеля USB требуется девять проводников (мы обычно описываем этот кабель как 8 проводников и провод заземления, хотя заземляющий провод технически также является проводником). Любому устройству может потребоваться меньше или значительно больше — все зависит от того, для чего вам нужен разъем.

Мы только поцарапали поверхность компонентов провода. Это первый из четырех компонентов, в которых разбираются компоненты проводной сети и то, что нам, в ATL, необходимо для создания лучшего коннектора для вашего приложения.

Следующая запись в серии: Изоляция

* W&M Wire Gauge, US Steel Wire Gauge и Music Wire Gauge — это разные системы

Варианты проводников кабельной сборки 101

Провода кабельной сборки может показаться сложной темой, но многие из свойств, которые определяют эти кабели, довольно просты.Разобраться в различиях между многожильными и одножильными проводниками и даже в различных характеристиках покрытия проводов, которые имеют значение, легко. Вам просто нужно иметь в виду несколько ключевых вещей. Даже общее представление о требованиях к гибкости проводов, потребляемому току и рабочей среде поможет вам выбрать лучшие из существующих вариантов проектирования кабелей в больших объемах.

Обрыв кабеля с внутренними проводниками

Обзор многожильных проводов в электрических кабельных сборках

Многожильные проводники, как следует из названия, состоят из небольшого количества проводов, которые были либо связаны, либо намотаны вместе, чтобы сформировать более крупный проводник, который затем используется для различных применений.Одно из главных преимуществ этого — долговечность. Многожильный провод просто обеспечивает более высокий уровень устойчивости к таким факторам, как усталость металла из-за изгиба. Точно так же, как взять скрепку и согнуть ее 20 раз до отказа, одножильные провода могут выйти из строя из-за аналогичного циклического изгиба. Многожильные проводники имеют меньший радиус изгиба и не будут подвергаться таким же уровням механических нагрузок по сравнению с их аналогами из сплошных проводников.

Количество жил в многожильном проводе также будет зависеть от множества различных факторов.Вообще говоря, все отдельные проводники имеют одинаковый AWG, и наименьшее число обычно равно семи. В этой конфигурации одна жилка находится в середине проводника, а остальные шесть окружают ее в плотном контакте. Затем у нас есть 19 прядей (с вышеупомянутым слоем из семи) с дополнительным слоем из 12 прядей поверх него. Также доступны многожильные жилы с 37, 49, 70 и даже 100 жилами, хотя, опять же, все это будет зависеть от того, для чего именно вам нужен проводник в первую очередь.Чем больше прядей присутствует, тем более гибким и прочным становится кабель. Гибкость многожильного кабеля напрямую зависит от количества жил; материал проволочной оболочки также способствует гибкости. Если вам нужен сверхгибкий кабель, попробуйте соединить куртку из силиконовой резины с проводом с большим количеством жил. Некоторые сверхгибкие кабели состоят из более чем 1600 отдельных жил, каждая из которых составляет 0,08 мм в диаметре кабеля менее дюйма.

Многожильные проводники производятся по технологии, которая очень похожа на процесс производства их одножильных аналогов, хотя есть несколько ключевых отличий. После того, как медь получена из руды, затем используется экструзионная машина для создания проволоки, проталкивая металл через серию штампов для достижения заданного диаметра. Для многожильных кабелей эти несколько более мелких жил затем скручиваются вместе, чтобы сформировать единый проводник (опять же, используя числовые указатели, указанные выше), прежде чем оболочка будет завершена. Шнур разрезается на отрезном станке, и на него накладывается экструдированная оболочка.

Жесткие проводники: все ломается

Провода с одножильным проводом используются в кабельных сборках для различных целей, но используются реже из-за их жесткости.Как следует из названия, они состоят из одного куска металлической проволоки, которую затем изолируют. Жесткие проводники идеально подходят для ситуаций, когда:

  1. Требуется низкая стоимость (их обычно меньше производить, чем их альтернативы на мель).
  2. Нет необходимости в гибкости для малых радиусов изгиба
  3. Однопроволочные проводники могут пропускать более высокий ток при том же диаметре провода по сравнению с многожильными альтернативами.
  4. Жесткие проводники можно формировать и изгибать для сохранения их формы.Однако одножильные проводники для больших диаметров непрактичны. Они слишком жесткие и их нельзя согнуть.

Размеры одножильных проводов также могут сильно различаться в зависимости от конкретного конкретного применения. Он может варьироваться от 4/0 AWG (0000 AWG), который имеет диаметр 0,4600 дюйма, до 38 AWG с диаметром 0,0040 дюйма.

Основное отличие метода изготовления одножильных проводов от их многожильных аналогов в конечном итоге сводится к тому, как покрывается кабель.Помните, что сплошные кабели обычно изготавливаются только из одной сплошной медной жилы (по одной на каждый проводник). Металл все еще извлекается из руды, экструзионная машина все еще используется для изготовления медной проволоки, и в конечном итоге ее все еще режут и покрывают оболочкой. В одножильных проводах используется только один провод большего диаметра вместо нескольких проводников меньшего диаметра, связанных вместе.

Когда использовать многожильный медный провод по сравнению с одножильным проводом

Как одножильные, так и многопроволочные проводники имеют ряд преимуществ и недостатков.Провода с одножильным проводом идеально подходят для приложений, в которых стоимость является проблемой или где они остаются статичными без движения или прокладки (это связано с присущей им жесткостью). Из-за этого одножильные кабели часто выбирают в структурированных схемах проводов, например, в электропроводке в зданиях или в качестве сетевого кабеля, проходящего через стены. Например, провода марки Romex, используемые в домах, обычно представляют собой три набора одножильных проводов 14 AWG. Каждому, кто использовал это, должно быть ясно, насколько жестка эта объемная проволока и насколько сложно ее прокладывать в тесных помещениях.

С другой стороны, многожильные кабели более гибкие. Например, они очень распространены в готовых кабелях Ethernet. Многожильные кабели по умолчанию выбираются для большинства электронных устройств и жгутов кабелей из-за их универсальности и гибкости.

Пример многопроволочного и одножильного медного провода.

Плюсы, минусы и основные ограничения четырех распространенных вариантов покрытия проводников и покрытия

После выбора типа поперечного сечения проводника необходимо проверить покрытие проводника.Вы можете выбрать один из четырех основных типов покрытия и покрытия проводов в зависимости от ваших потребностей. Это:

  • Без покрытия: Медь сама по себе обладает многими полезными характеристиками, поэтому иногда используются проволоки без покрытия. Однако без защитного покрытия медь будет окисляться и разъедать даже под воздействием небольшого количества влаги. Эта коррозия приведет к разрыву цепи или увеличению сопротивления цепи. И то, и другое может нанести ущерб вашему дизайнерскому решению, поскольку медный провод без покрытия не обладает влагостойкостью и высокой термостойкостью, которые могут быть у других вариантов.

  • Луженая проволока: Основным преимуществом здесь является то, что луженая проволока обеспечивает устойчивость к коррозии, вызванной влажностью и влажностью, а также отличное сопротивление обжимному контакту и способность к пайке. Однако оба свойства могут со временем ухудшиться, если их не контролировать.
  • Посеребренный провод: Посеребренный провод известен как своим превосходным контактным сопротивлением обжима, так и способностью к пайке, которые должны оставаться стабильными в течение всего срока службы провода.Посеребренная проволока обеспечивает отличную защиту от коррозии и часто используется в приложениях mil-aero, требующих устойчивости к условиям окружающей среды, отвечающим требованиям mil-spec. Однако серебряные покрытия имеют строго ограниченную максимальную рабочую температуру по сравнению с такими альтернативами, как никель.
  • Никелированная проволока: Этот тип проволоки имеет лучшую максимальную рабочую температуру, достигающую 460 ° С. Однако его электропроводность составляет всего около 25% от проводимости меди. Точно так же для успешной пайки требуется активный флюс.

Отраслевые спецификации, касающиеся покрытия проводников

Аналогичным образом, существуют три основных отраслевых спецификации, относящиеся к покрытию проводов, о которых вам нужно будет позаботиться. Это:

  • Спецификация ASTM B-33 для луженой мягкой или отожженной медной проволоки для электрических целей: В этом стандарте указаны размеры проволоки, прочность на растяжение, требования к удлинению и многое другое, все, что касается луженой, круглой, мягкой или отожженной медной проволоки, которая будет использоваться для электрические цели.Одно из требований — оловянное покрытие, которое должно прочно прилегать к поверхности меди.
  • ASTM B-355 Спецификация для мягкой или отожженной медной проволоки с никелевым покрытием: Этот стандарт распространяется на медную проволоку с никелевым покрытием, мягкую или круглую медную проволоку для использования в электрическом оборудовании. Рассматриваются пять классов (2, 4, 7, 10 и 27), и определяются такие свойства, как удлинение, удельное сопротивление и даже размеры провода.
  • ASTM B-298 Спецификация для мягкой или отожженной медной проволоки с серебряным покрытием: Это касается мягкой, круглой меди с серебряным покрытием и других типов проводов, которые предназначены для использования в электрическом оборудовании. Они разделены на классы A, B, C, D и E в зависимости от их прочности на разрыв, веса покрытия, размеров и т. Д.

Спецификации проводов, относящиеся к покрытию проводников

Что касается спецификаций проводов, относящихся к их покрытию, к основным из них, с которыми вы захотите ознакомиться, относятся:

  • UL 1007 (луженый): Это охватывает спецификации для проводов, называемых «соединительными проводами», которые сами по себе обычно используются для внутренней проводки электронного и электрического оборудования и обычно имеют номинальное напряжение между 300 В. и 600 В.Эта спецификация остается одной из наиболее часто используемых для низковольтных кабельных жгутов.
  • UL 1659 (никелирование): Провода, подпадающие под эту спецификацию, изготовлены из никелированного проводящего материала. Эти представленные проводники имеют толстостенную экструдированную изоляцию из ПТФЭ, разработанную не только для обеспечения более высокого уровня прочности, но и для более высокого номинального напряжения. Никелирование обеспечивает защиту от коррозии и позволяет использовать их в некоторых агрессивных средах.
  • M22759 Спецификация провода (серебряное покрытие): Эта спецификация относится к металлизации проводов, поскольку она используется в военной, аэрокосмической и оборонной промышленности. Чтобы что-то соответствовало этой спецификации, оно должно иметь небольшие размеры, невероятно высокую термостойкость, малый вес и особенно низкое распространение пламени. Этот материал может вызвать некоторые проблемы с поиском источников, поскольку он имеет ограниченную глобальную доступность.

Сводка

Очевидно, что существует почти бесконечное количество вариантов выбора кабелей, учитывая два типа первичных проводников (многожильный или многожильный провод или проводник).сплошной), десятки размеров AWG, а также бесчисленное количество покрытий и спецификаций UL. Понимание типов проводников и того, как их уникальные конструктивные особенности влияют на производительность, жизненно важно при выборе правильного кабеля для вашего приложения. Точно так же выбор неправильной спецификации кабеля может увеличить стоимость, время и риски для вашего проекта. Партнерство с партнером по проектированию и производству, предоставляющим полный спектр услуг, таким как Epec, может помочь вам сориентироваться в сотнях тысяч различных существующих вариантов проводов и найти лучшие варианты для вашего проекта.Epec предлагает тысячи различных типов насыпных проводов для решения практически всех задач вашей программы. Если нет существующего провода, который бы соответствовал вашим потребностям, мы можем оснастить и выдавить нашу собственную конфигурацию проводов, которая, мы надеемся, удовлетворит эти потребности.

Это проводник или кабель?

Время чтения: 6 минут

В этой статье мы обсудим предстоящие изменения, касающиеся определений проводников и кабелей для Части I Канадских электротехнических правил 2018 г. (Кодекс CE). В июне этого года Технический комитет Кодекса СЕ проголосовал и согласился со следующими изменениями определения в Разделе 0 Кодекса СЕ:

Проводник — проводящий материал, предназначенный для проведения электрического тока. провод, кабель или другой вид металла, установленный с целью передачи электрического тока от одного электрического оборудования к другому или к земле.

неизолированный провод — провод без покрытия или электрической изоляции.

Покрытый проводник — проводник, покрытый диэлектрическим материалом, не имеющим номинальной диэлектрической прочности.

Изолированный проводник — проводник, покрытый диэлектрическим материалом, имеющим номинальную электрическую прочность.

Кабель — полностью изготовленная сборка из одного или нескольких изолированных проводников, которые также могут включать оптические волокна, наполнители, силовые элементы, изоляционные и защитные материалы, имеющие сплошное общее покрытие, обеспечивающее электрическую, механическую защиту и защиту от окружающей среды для сборки.

Куртка — неметаллическое покрытие кабеля, обеспечивающее механическую защиту кабеля и защиту от окружающей среды.

Провод — см. Проводник.

Обоснование изменения

Использование слов «проводник» и «кабель» не согласовано в Кодексе CE, Модельном кодексе SPE-1000 для полевой оценки электрического оборудования и в стандартах безопасности для электротехнической продукции (стандарты на продукцию, часть 2). Предложение было предназначено для предоставления отдельных специальных определений для распознавания различий между проводниками и кабелями, а также для обеспечения основы для разработки предложений по условиям использования этих определенных продуктов в Кодексе CE.

В ходе разработки предложения стало ясно, что простого добавления определения слова «кабель» недостаточно; в результате предложение было расширено и включило определения для «неизолированного проводника», «закрытого проводника», «изолированного проводника», «оболочки» и «провода». Одним из важных факторов станет то, как мы применяем требования к кабельному лотку. Например, новое определение позволяет подкомитету раздела 12 Кодекса СЕ работать над новой формулировкой, чтобы распознать различное применение для кабелей, установленных в кабельном лотке, в отличие от проводников, установленных в кабельном лотке.

Переформулированное определение проводник теперь ограничивается проводящим материалом (алюминий, медь и т. Д.), Используемым для передачи электрического тока. Новое определение для неизолированного проводника признает проводник, не имеющий покрытия или электрической изоляции, они обычно используются для соединения и заземления. Новое определение для покрытый проводник признает проводник, покрытый диэлектрическим материалом, не имеющим номинальной диэлектрической прочности; закрытые проводники обычно используются внутри распределительного оборудования и для воздушных установок высокого напряжения.Новое определение для изолированный проводник признает проводник, покрытый диэлектрическим материалом, который имеет номинальную диэлектрическую прочность. Примерами изолированных проводов являются RW90XPLE, T90 Nylon, RPV, TW75 и т. Д. Изолированные проводники обычно устанавливаются в кабельном канале.

Фото 1. Оголенный алюминиевый проводник, обычно используемый для соединения оборудования. Предоставлено Nexans Canada Inc.

Фото 2. Оголенный медный проводник, обычно используемый для соединения оборудования и заземления системы.Предоставлено Nexans Canada Inc.

Фото 3. Покрытый проводник на этом рисунке в промышленности упоминается как «соединительный кабель». Обычно этот закрытый провод используется в высоковольтных распределительных устройствах, покрытие не имеет номинальной диэлектрической прочности.

Фото 4. Два изолированных провода №14 AWG TEW (аппаратный провод), обычно устанавливаемые в панели управления.

Фото 5. Кабель на этом рисунке состоит из трех изолированных проводов и неизолированного проводника (связки). Предоставлено Southwire Company

Фото 6.Кабель на этом рисунке представляет собой армированный кабель AC90, который имеет два изолированных проводника и неизолированный провод (соединение). Предоставлено Nexans Canada Inc.

Новое определение для кабеля признает изготовленную сборку из одного или нескольких изолированных проводов, которые имеют сплошное общее покрытие, обеспечивающее электрическую, механическую защиту и защиту от окружающей среды для сборки. Примеры кабеля включают кабели с неметаллической оболочкой (NMD90, NMWU и т. Д.), Бронированные кабели (AC90, TECK90, ACWU и т. Д.)), кабель с минеральной изоляцией (MI), кабель в алюминиевой оболочке (RA75, RA90), кабель в медной оболочке (RC90), кабель-лоток (TC), солнечный фотоэлектрический кабель (RPVU) и многие другие. Более полный список кабелей можно найти в таблице кодов CE 19. Кабели обычно устанавливаются внутри или на строительных конструкциях или оборудовании без использования кабельных каналов.

Новое определение оболочки определяет неметаллическое покрытие кабеля, которое обеспечивает механическую защиту кабеля и защиту от окружающей среды.Примерами оболочки кабеля является внешний материал кабелей TECK90, одножильных кабелей RA90 или ACWU90.

Последнее новое определение в этой серии — для провода ; это определение просто направляет пользователей кода к определению проводника. Кодекс СЕ 2018 не признает разницы между проводом и проводом.

Фото 7. Три кабеля в неметаллической оболочке (NMSC): Один изолированный провод 3 # 14AWG с оголенным проводником NMSC; Один изолированный провод 2 # 14AWG с оголенным проводом NMSC; и один изолированный провод 2 # 12AWG с оголенным проводом NMSC.

Фото 8. Кабель DLO 777kcmil, который также распознается как кабель-лоток (TC), приемлемый для установки в кабельный лоток.

Фото 9. Кабель на этом рисунке представляет собой бронированный кабель с одной изолированной жилой и оболочкой. Любезно предоставлено Nexans Canada Inc. Фото 10. Кабель в оболочке на этом рисунке имеет три изолированных высоковольтных проводника, неизолированный проводник, бронированный и красную оболочку. Предоставлено Southwire Company

Фото 11. Кабель TECK90 в оболочке на этом рисунке имеет три изолированных проводника, оголенный проводник, бронированный и черную оболочку.Куртка любезно предоставлена ​​Nexans Canada Inc.

Следующие шаги в этой эволюции — это пересмотреть использование новой формулировки в Кодексе CE и начать работу по приведению ее в соответствие с формулировками в стандартах на продукцию.

К дате публикации этой статьи было отправлено 43 предложения по кодексу, чтобы согласовать использование слов «проводник», «кабель» и «оболочка» в Кодексе CE с новыми определениями.

Как часть рекомендации подкомитета CE Code Section 0, подкомитет по общим требованиям — Canadian Electrical Code, Part II CSA Standard C22.2 № 0, был проинформирован об изменениях в Кодексе СЕ, чтобы инициировать гармонизацию слов «проводник», «кабель» и «оболочка».

Кроме того, Технический комитет по электромонтажным изделиям (TCWP) будет обсуждать изменения определений в Кодексе CE и разработает план действий по устранению использования слов «проводник», «кабель» и «оболочка» повсюду. все стандарты электромонтажной продукции.

25-метровый жилой кабель с открытым концом | Sea-Bird Scientific — Обзор

Хотели бы вы использовать наш инструмент Product Configurator для настройки этого продукта перед добавлением его в корзину? В противном случае вы можете добавить его прямо в корзину.

Продукт #: E0X-000195

Кол-во в предложении: 0

HW276: Многожильный кабель управления 600 В / 1 кВ, небронированный

Полное имя (обязательно)

Ваш телефон (обязательно)

Ваш адрес электронной почты (обязательно)

Название компании (обязательно)

Адрес компании (обязательно)

Ваш город

Ваше государство Государственный AlabamaAlaskaArizonaArkansasCaliforniaColoradoConnecticutDelawareDistrict Из ColumbiaFloridaGeorgiaHawaiiIdahoIllinoisIndianaIowaKansasKentuckyLouisianaMaineMarylandMassachusettsMichiganMinnesotaMississippiMissouriMontanaNebraskaNevadaNew HampshireNew JerseyNew MexicoNew YorkNorth CarolinaNorth DakotaOhioOklahomaOregonPennsylvaniaRhode IslandSouth CarolinaSouth DakotaTennesseeTexasUtahVermontVirginiaWashingtonWest VirginiaWisconsinWyoming

Ваш почтовый индекс

Тип отрасли (обязательно) Альтернативное топливоКоммерческая связьПродукция питания и напиткиПромышленное производствоМеталлы и полезные ископаемыеНефть и газ — Земля / Морские месторождения Нефтехимия / Химическая промышленность / Переработка Энергетика / Коммунальные услугиЦеллюлоза / БумагаШкола / Больница / Общественные учреждения ТранспортВода / Сточные воды Другое

Страна Выберите страну (обязательный) CanadaMexicoUnited StatesAfghanistanAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua и BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia и HerzegovinaBotswanaBouvet IslandBrazilBritish Индийский океан TerritoryBrunei DarussalamBulgariaBurkina FasoBurundiCambodiaCameroonCape VerdeCayman IslandsCentral африканских RepublicChadChileChinaChristmas IslandCocos (Килинг) IslandsColombiaComorosCongoCongo, Демократическая Республика theCook IslandsCosta RicaCote D’IvoireCroatiaCubaCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland (Мальвинские) острова Фарерские IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaFrench Южные территорииГабонГамбияГрузияГерманияГанаГибралтарГрецияГренландияГренадаГваделупаГуамГватемалаГвинеяГвинея-БисауГайанаГайтиОстров Херд и острова МакдональдHoly See (V atican City State) HondurasHong KongHungaryIcelandIndiaIndonesiaIran, Исламская Республика ofIraqIrelandIsraelItalyJamaicaJapanJordanKazakhstanKenyaKiribatiKorea, Корейская Народно-Демократическая Республика ofKorea, Республика ofKuwaitKyrgyzstanLao Народная Демократическая RepublicLatviaLebanonLesothoLiberiaLibyan Арабская JamahiriyaLiechtensteinLithuaniaLuxembourgMacaoMacedonia, бывшая югославская Республика ofMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMicronesia, Федеративные Штаты ofMoldova, Республика ofMonacoMongoliaMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorthern Mariana IslandsNorwayOmanPakistanPalauPalestinian край, OccupiedPanamaPapua Новый GuineaParaguayPeruPhilippinesPitcairnPolandPortugalPuerto RicoQatarReunionRomaniaRussian FederationRwandaSaint Елена, Сент-Китс и Невис, Сент-Люсия, Сент-Пьер и Микелон, Сент-Винсент и Гренадины, Самоа, Сан-Марин. ОСАО Tome и PrincipeSaudi ArabiaSenegalSerbia и MontenegroSeychellesSierra LeoneSingaporeSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Джорджия и Южные Сандвичевы IslandsSpainSri LankaSudanSurinameSvalbard и Ян MayenSwazilandSwedenSwitzerlandSyrian Arab RepublicTaiwanTajikistanTanzania, Объединенная Республика ofThailandTimor-LesteTogoTokelauTongaTrinidad и TobagoTunisiaTurkeyTurkmenistanTurks и Кайкос IslandsTuvaluUgandaUkraineUnited арабских EmiratesUnited KingdomUnited Штаты Экваторияльная IslandsUruguayUzbekistanVanuatuVenezuelaViet NamVirgin остров, BritishVirgin остров, U.с.Уоллис и Футуна, Западная Сахара, Йемен, Замбия, Зимбабве,

Тип продукта

Укажите отрасль

Комментарии (обязательно)

Многожильные и многопарные кабели

В нашем последнем блоге мы разбили, что такое монтажный провод, и описали разницу между одножильным подводящим проводом и кабелем с несколькими проводниками.Подводящий провод известен как соединительный провод, который используется в широком спектре применений, как однопроводящий кабель. С другой стороны, многопроводники — это полная противоположность, имеющая от 2 до 50 изолированных проводников с цветным покрытием.

Многожильный кабель Конструкция также состоит из небольшого диапазона различных размеров калибра (AWG), которые обычно составляют 14, 16, 18, 20, 22 и 24. Общая конструкция многожильного кабеля различается, но неизменным атрибутом, который доступен для всех продуктов, являются различные конструкции экранирования.Независимо от того, используете ли вы многожильный лоток или многожильный многожильный кабель общего назначения, каждая конструкция является надежным выбором для определенного набора приложений.

Конфигурации многожильного экранирования:

Экранирование — важная часть многожильной конструкции, но не обязательная, потому что это часть кабеля, которая блокирует все входящие электромагнитные помехи. EMI или «Электромагнитные помехи», «когда радиочастотный спектр имеет помехи, создаваемые внешним источником, который влияет на электрическую цепь посредством электромагнитной индукции, электростатической связи или проводимости» (Википедия).Многожильные и многожильные кабели, являющиеся постоянной проблемой в приложениях для передачи данных, являются специализированными решениями для этих общих проблем передачи, цепей управления и записи.


Применение многожильных кабелей

Многожильные кабели и многопарные часто называют «электронными кабелями » и «кабелями данных ». Обычно они называются этими терминами из-за приложений, для которых они используются.Некоторые из этих приложений относятся к схемам дистанционного управления, системам передачи данных, аудиосистемам, системам связи, высоковольтной передаче энергии и множеству различных типов приложений видеозаписи.


Разница между многожильными и многопарными кабелями

Наиболее заметное различие между этими кабелями — это конструкция, в частности, проводники. Многожильный кабель состоит из нескольких жил, а многожильный кабель (, обычно называемый витыми парами ) имеет жилы, скрученные в пары по 2 или 3.Витые пары обычно используются в коммуникационной и компьютерной индустрии из-за способности скрученных конструкций предотвращать различные уровни шума, перекрестных помех и других проблем, связанных с электромагнитными помехами. In-short многожильные кабели представляют собой более универсальные кабели, которые очень хорошо работают в приложениях для распределения энергии, в то время как многопарные кабели превосходно подходят для передачи, записи и компьютерных приложений.

Многожильные и многопарные кабели представляют собой кабели общего назначения, которые можно комбинировать с широким спектром дополнительных услуг, экранированием или бронированием практически для любого применения.

Sycor Marketing

Многожильный провод для продажи

& lt; img src = «https://www.webtraxs.com/webtraxs.php?id=daburn&st=img» alt = «» & gt; На главную> Кабель — Многожильный

В Daburn Electronics & Cable ассортимент многожильных проводов включает в себя различные виды изоляции кабелей.Эти многожильные кабели включают FEP, PE (полиэтилен), PTFE (тефлон), PVC, резину и неопрен и другие. Если вы хотите увидеть полный список каждого типа кабеля, просмотрите подкатегорию каждого кабеля в левой колонке веб-сайта. Наш инвентарь включает в себя различные типы кабелей, такие как втягивающиеся шнуры, миниатюрные провода и кабели, плоский ленточный кабель, кабель питания, кабель динамика и несколько других, из которых вы можете выбрать. Наши продукты соответствуют высочайшим стандартам качества и безопасности, устойчивы к маслам и растворителям, устойчивы к атмосферным воздействиям и негорючие.

Если вам нужны рекомендации по выбору типа изоляции для кабеля, ознакомьтесь со сравнительной таблицей свойств ниже. Таблица сравнительных свойств представляет собой список распространенных названий кабелей и типов кабелей.

Свяжитесь с нами по телефону 973.328.3200, если вам нужна дополнительная информация о многожильных проводах или кабелях.

Для просмотра кабельной продукции щелкните подкатегорию кабеля в левом столбце или выполните поиск по типу кабеля ниже.

В левой колонке веб-страницы есть подкатегория кабелей для каждого типа кабельной изоляции, которую мы предлагаем. Существует также подкатегория для обычных поисков кабелей, таких как сверхгибкие миниатюрные, миниатюрные, ленточные или плоские, коаксиальные и ретрактильные шнуры. Рекомендации по выбору подкатегории типа изоляции для кабеля см. В таблице сравнительных характеристик ниже. Под сравнительной таблицей свойств приведен список распространенных названий кабелей и типов кабелей. Таблица сравнительных свойств изоляции
Алфавитный список по типу кабеля (см. Однопроводной провод)

Аудиокабель: 2754, 2930, 2933, 2949, 2960, 3020, 3054

Коаксиальный кабель: Mil.& Commercial
Спиральные шнуры: см. Втягивающие шнуры.
Кабель связи: 28-04, 28-14, 2960
Компьютерные провода и кабели: 28-04, 28-14, 2488, 2700-2707, 2708-2714, 2920, 2928, 2937, 2938, 2980, 2982
Управление Кабель: 2550, 2676, 2783, 2802
Кабель передачи данных: 28-04, 28-14, 2488, 2920, 2928, 2930, 2933, 2937, 2938, 2949, 2980, 2982
Гибкий провод и кабель: 2427, 2451, 2501, 2670, 2671, 2672, 2678, 2700 — 2707, 2708 — 2714, 2722, 2754, 3610 — 3614
Кабель Hi-Fidelity и стерео: 2741, 2754
Высокотемпературный кабель

Инструментальный кабель: 2714
Кабель внутренней связи: 2930, 2933, 3000, 3002, 3003
Магнитный провод к MIL-W-583
Кабель микрофона: 2690, 2770, 2779, 2782
Миниатюрный провод и кабель: 978-28, 2427, 2451, 2670, 2671, 2672, 2674, 2676, 2678, 2682, 2700 — 2705, 2706 — 2714, 2737, 2741, 2750, 3610-3614
Многожильный кабель:

  • Экранированные: 2434, 2444, 2454, 2480, 2540, 2550, 2551, 2676, 2678, 2708-2714, 2782, 2928, 2930, 2933, 2949, 2960, 2980, 2982, 3610-3614
  • Неэкранированный: 28-04, 28-14, 2464, 2488, 2672, 2674, 2700-2707, 2750, 2754, 2802, 3004, 3020, 3054, 3610-3614

Спаренный кабель:

Кабель питания: 980, 2860, 2870, 2890
Втягивающиеся шнуры:

Ленточный кабель:

Экранированная оплетка: 2350, 2354, 2355
Экранированный кабель: 28-04, 28-14, 2434, 2444, 2454, 2480, 2550, 2676, 2678, 2690, 2708-2714, 2770, 2782, 2783, 2930, 2933 , 2949, 2960, 2980
Звуковой кабель: 2754
Кабель динамика: 2754
Сверхминиатюрный провод и кабель: 2427, 2451, 2670, 2671, 2672, 2674, 2700 — 2707, 2708 — 2714
TFE: Провод и кабель: 2401, 2411, 2415, 2427, 2428, 2434, 2444, 2451, 2454, 2464, 2480
Телефонный шнур и кабель:

TPE — Термопластический эластомер — DaGuard 4: 3610-3614
Двухосевой кабель: 1922
Сверхгибкий кабель: 2451, 2700 — 2707, 2708 — 2714
Стили UL:

  • Кабель
    • Коаксиальная ось: 1922
    • ПВХ:
      • Экранированные: 2920, 2928, 2930, 2933, 2937, 2938, 2949, 2960, 2970, 2980, 2982
      • Неэкранированный: 3000, 3002, 3003, 3004, 3020, 3054
    • Лента:

Застежка-молния: 2750, 2754

# 2471 DAFLON Микроминиатюрные витые кабели из ПТФЭ (250 ° C, 300 В)

Скрученные кабели изготовлены из наших соединительных проводов Daflon Microminiature PTFE # 2451.Химически инертный, атмосферостойкий и негорючий; и устойчивы к паяльникам и влаге. Медицинские, авиационные, ракетные, космические и компактные электронные компоненты.

# 2479 DAFLEX Сверхгибкие сверхминиатюрные кабели FEP

Эта серия подходит для низковольтных приложений, где требуется гибкость и устойчивость к высоким температурам: компьютеры, биомедицина, ракеты, робототехника, критические физиологические и медицинские приложения, малые диаметры, длительный срок службы при изгибе, нетоксичная изоляция.

# 2494 DAFLEX Сверхгибкие сверхминиатюрные кабели FEP 150 ° C

Эта серия подходит для низковольтных приложений, где требуется гибкость и устойчивость к высоким температурам: компьютеры, биомедицина, ракеты, робототехника, критические физиологические и медицинские приложения, малые диаметры, длительный срок службы при изгибе, нетоксичная изоляция.

Добавить комментарий

Ваш адрес email не будет опубликован.
