Кабеля какие бывают: Виды электрических кабелей и проводов

Содержание

Виды электрических кабелей и проводов

Электрические кабели и провода выпускаются специализированной промышленностью в огромном ассортименте. Все они имеют свое предназначение и характеристики, позволяющие решать те или иные производственные задачи.

Все виды кабелей и проводов отличаются друг от друга областью применения, материалом оболочки и токопроводящей жилы (ТПЖ), наличием экрана и другими конструктивными элементами.

Рассмотрим более подробно основные типы кабелей и проводов, которые используются при монтаже.

Силовой кабель ВВГ

Наиболее часто применяемым является кабель ВВГ и его модификации. ВВГ — силовой кабель с медной жилой, с ПВЧ изоляцией в ПВХ оболочке, не имеющий внешней защиты. Используется для передачи и распределения электрического тока с рабочим напряжением 660 — 1000 В и частотой 50 Гц.

Силовой кабель ВВГ, как правило, имеет черную внешнюю оболочку. Изоляция ТПЖ маркирована различными цветами (голубым, желто-зеленым, коричневым, белым с синей полоской, красным и черным).

Количество жил кабеля варьируется от 1 до 5. Сечение жил — от 1,5 до 240 мм2. Кабель имеет большой диапазон температур — от -50 °C до +50 °C. Радиус изгиба кабеля ВВГ, при повороте на 90°, должен быть не меньше 10 диаметров сечения кабеля.

Разновидность кабеля ВВГ:

  • АВВГ — кабель, в котором вместо медной жилы используется алюминиевая;
  • ВВГнг — кабель с оболочкой с повышенной негорючестью;
  • ВВГп — кабель с плоским сечением;
  • ВВГз — кабель в котором пространство между изоляцией ТПЖ и кембриком заполнено жгутами из ПВХ или резиновой смесью.

Силовой кабель NYM

NYM — силовой кабель, с медными ТПЖ в ПВХ изоляции и оболочкой с негорючего ПВХ. Между слоями изоляции кабеля находится наполнитель, благодаря которому кабель обладает повышенной прочностью и термостойкостью. Количество жил кабеля — от 2 до 5, сечение жилы — от 1,5 до 16 мм2.

Кабель NYM предназначен для проведения осветительных и силовых сетей с напряжением 660 В. Подходит для прокладки на открытом воздухе. Радиус изгиба кабеля — 4 диаметра сечения. Несмотря на то что диапазон рабочих температур — от -40 °С до +70 °С, не рекомендуется прокладка кабеля под прямое воздействие ультрафиолетовых лучей без защитного короба. Кабель NYM, по сравнению с ВВГ, более стоек и удобен в работе. Однако он существенно дороже ВВГ и бывает только круглого сечения, поэтому его неудобно закладывать в штукатурку или бетон.

Силовой кабель КГ

КГ — силовой кабель предназначен для подключения различных мобильных механизмов и обеспечения электропитанием нестационарных потребителей тока от электрических сетей переменного или постоянного тока. Кабель имеет от 1 до 6 жил, с повышенной гибкостью. Изоляция ТПЖ и оболочка кабеля, выполнены из резины. Есть разновидность КГнг с негорючей изоляцией.

Силовой кабель ВВП

ВВП — медный силовой кабель с ПВХ изоляцией и ПВХ оболочкой, имеющий плоскую конструкцию. Кабель предназначен для монтажа электроустановок на переменное напряжение до 600В и постоянное напряжение до 1000В. Диапазон температур кабеля ВВП — от -50°С до +70°С. Монтаж производится при температуре не менее -15°С. Радиус изгиба — не менее 10 диаметров сечения кабеля.

Бронированный силовой кабель ВББШв

ВББШв — бронированный силовой кабель, с одно проволочными или многопроволочными медными жилами, с изоляцией ТПЖ и оболочкой с ПВХ. В кабеле ВББШв может быть от 1 до 5 ТПЖ, сечением — от 1,5 до 240 мм

2 Кабель бронируется двумя лентами, которые наматываются одна поверх другой таким образом, чтобы верхняя перекрывала зазоры между витками нижней.

Бронированный силовой кабель ВББШв применяется при проведении электроэнергии для стационарных установок, а также для подземного подведения электричества к отдельно стоящим объектам. Диапазон рабочих температур — от -50°C до +50°C. Радиус изгиба — не менее 10 диаметров сечения кабеля.

Разновидность кабеля ВББШв:

  • АВББШв — кабель с алюминиевой жилой;
  • ВББШвнг — кабель с оболочкой имеющей пониженною горючесть;
  • ВББШвнг-LS — негорючий кабель с низким дымовыделением и газовыделением при повышенных температурах.

Провода ППВ и АППВ

ППВ — плоский провод с медной ТПЖ и изоляцией из ПВХ с разделительными перемычками. Количество жил такого провода — две или три. Сечение ТПЖ — от 0,75 до 6 мм2. Применяется при монтаже осветительных стационарных систем и прокладке силовых линий.

Провод устойчив к механическим повреждением и к агрессивным химическим средам, имеет пониженную горючесть, а также высокую влагостойкость. Температурный диапазон провода ППВ — от -50°С до +70°С. Радиус изгиба — не менее 10 диаметров сечения провода.

АППВ — по своим характеристикам аналогичен проводу ППВ. Отличается только материалом ТПЖ, в качестве которого используется алюминий.

Провода АПВ, ПВ1 и ПВ3

АПВ — одножильный алюминиевый провод с изоляцией из ПВХ. Применяется — для электрических установок при прокладке в силовой или осветительной сети, а также при монтаже электрооборудования, механизмов, станков и машин на номинальное напряжение до 450В и частотой тока до 400Гц или постоянным напряжением до 1000В. Сечение ТПЖ провода — от 2,5 до 16 мм2.

Провод АПВ устойчив к механическим повреждениям, вибрациям и действию химических веществ. Температурный диапазон — от -50°С до +70°С. Провод имеет хорошую влагостойкость, при температуре +35°С — его влагостойкость составляет 100%. Радиус изгиба — не менее 10 диаметров сечения провода.

ПВ3 — по внешнему виду и характеристиками аналогичен кабелю АПВ, за исключение материала ТПЖ (используется медь) и повышенной гибкости. Минимальное сечение однопроволочной ТПЖ — 0,75 мм2, многопроволочной — 16мм2.

ПВ3 по характеристикам совпадает с ПВ1. Радиус изгиба — не менее 6 диаметров сечения провода. Применяется при выполнении электромонтажных работ на участках, где необходим частый изгиб проводов (в распределительных щитах или при установке большого количества электрических устройств).

Провод ПВС

ПВС — многожильный медный провод с изоляцией из ПВХ, в котором пространство между ТПЖ заполняется ПВХ, придавая ему круглую форму и повышенную плотность.

Используется для присоединения электроприборов и электроинструмента по уходу за жилыми помещениями и их ремонта, а также подключения бытовых приборов, таких как стиральные машины, холодильники, средства малой механизации для садоводства и огородничества и других подобных машин и приборов. Благодаря гибкости и легкости используется для проведения освещения и монтажа розеток.

Кабель ПВС, при одиночной прокладке, не распространяет горение, устойчив к механическому износу и изгибу. Диапазон рабочих температур — от -40°C до +40°С.

Провод ШВВГ

ШВВГ — медный провод, который имеет меднолуженый плоский состав жил, с изоляцией из ПВХ. Предназначен для присоединения приборов, машин и устройств бытового и аналогичного применения к сетям при номинальной переменном напряжении до 0,45кВ, а также для систем 0,45 / 0,75кВ.

Провод имеет две или три ТПЖ, сечением — от 0,5 до 0,75 мм2. Преимуществом провода ШВВГ является повышенная гибкость, благодаря чему провод хорошо подходит для бытового использования.

Провод СИП

СИП (cамонесущий изолированный провод) — тип провода, предназначенного для передачи и распределения электрической энергии в воздушных силовых и осветительных сетях напряжением до 0,6/1 кВ или до 35 кВ. Диапазон температур — от -60°C до +50°С, монтаж кабеля происходит при температуре не менее -10°C.

Преимущества СИП состоят в том, что при его использовании:

  • Обеспечивается работа линий электропередач даже при схлестывании проводов или падения на них деревьев;
  • На проводах не происходит ледообразования;
  • Уменьшается ширина просеки; в городе требуется меньшая полоса отчуждения земли;
  • Применение СИП снижает эксплуатационные расходы до 80 %;
  • Затрудняется возможность незаконных подключений для кражи электроэнергии;
  • Исключается гибель птиц на ЛЭП.
Краткая техническая характеристика проводов СИП
Марка проводаСИП-1СИП-2СИП-3СИП-4СИП-5
Количество токопроводящих жил, шт1 — 41 — 412 — 42 — 4
Сечение жил, мм216 — 12016 — 12035 — 24016 — 12016 — 120
Нулевая жила, несущаясплав алюминия (со стальным сердечников)сплав алюминия (со стальным сердечников)отсутствуетотсутствуетотсутствует
Токопроводящая жилаалюминиеваяалюминиеваясплав алюминия (со стальным сердечников)алюминиеваяалюминиевая
Класс напряжения, кВ0. 4 — 10.4 — 110 — 350.4 — 10.4 — 1
Тип изоляции жилтермопластичный полиэтиленсветостабилизир. полиэтиленсветостабилизир. полиэтилентермопластичный полиэтиленсветостабилизир. полиэтилен
Температура эксплуатацииот -60°C до +50°Сот -60°C до +50°Сот -60°C до +50°Сот -60°C до +50°Сот -60°C до +50°С
Допустимый нагрев жил при эксплуатации+70°С+90°С+70°С+90°С+90°С
Минимальный радиус изгиба проводане менее 10 диаметровне менее 10 диаметровне менее 10 диаметровне менее 10 диаметровне менее 10 диаметров

Виды кабелей, проводов: их назначение

Современная промышленность, выпускающая электротехническую продукцию, готова предложить потребителю огромный ассортиментный кабельной продукции. Каждый вид электрического кабеля или тип провода используется для решения конкретной профессиональной задачи электрификации объекта. Любой человек, решивший выполнить монтаж электропроводки на личном дачном участке, в собственной городской квартире или частном доме вскоре поймет, что для таких работ чаще всего используются медные проводники и намного реже алюминиевые. Других вариантов просто не существует, хотя металлов с низким сопротивлением току достаточно много.

Почему медь и алюминий? Да все очень просто! Это самые дешевые цветные металлы, оптимально подходящие для производства проводов по своим техническим и конструктивным характеристикам. Конечно, вполне можно изготовить кабель из золота, но цена этого продукта будет запредельной!

Кабельные изделия и провода для монтажа электрической проводки в жилых и других объектах делятся на несколько типов и видов: мощные силовые кабели, специальные самонесущие кабели, электрические провода для скрытой и открытой проводки, монтажные проводники и так далее.

Спектр основных характеристик таких электротехнических изделий разнообразен. Вся кабельная электротехническая продукция делится на категории не только по своему назначению, но и по типу изоляционного слоя, структуре токоведущих проводников и металлу, из которого они изготовлены, конструктивным особенностям и другим параметрам. В этой статье будут рассмотрены основные типы и виды, технические параметры и другие характеристики электрических проводов и кабелей, которые применяются при выполнении работ по монтажу электропроводки и подключению к сетям электропередач частных домов, квартир, дач и других объектов недвижимости.

Внимание! Правильный выбор электрического кабеля или провода — это очень ответственное дело, от которого зависит безопасность вашей недвижимости и собственное здоровье. Поэтому для тех, кто не хочет столкнуться с такими катастрофическими событиями, как короткое замыкание, пожар или поражение электрическим током, рекомендуем тщательно выбирать электротехническую продукцию, соответствующую требованиям ПЭУ (правилам устройства электроустановок).

Силовые кабели

Мощный кабель для силовых линий — это одножильное или многожильное электротехническое изделие, предназначенное для снабжения электрической энергией стационарных потребителей, таких как частный дом, квартира, дача или передвижное оборудование. Силовой кабель соединяет главный распределительный щит или линию электропередач с конечным пользователем. Независимо от области использования и технических характеристик, его конструкция состоит из следующих обязательных элементов, являющихся его основой:

  • одной или нескольких металлических жил, предназначенных для передачи тока;
  • изоляционного слоя, обеспечивающего защиту токопроводящих элементов;
  • внешней оболочки, служащей для защиты всей конструкции кабеля в целом.

Кроме этих главных конструктивных частей силовых кабельных изделий, они могут включать в себя разнообразные дополнительные элементы, такие как поясная внешняя изоляция, экранирующий слой, броню с подушкой под нее. Конструкция силового кабеля зависит от его назначения, сферы использования и условий эксплуатации. Все эти факторы отражены в цветовой маркировке и названии изделий.

Важно! При выборе силового кабеля необходимо учитывать многие факторы: условия эксплуатации, тип и вид монтажа, а также соответствие нормам ПЭУ. Это обусловлено тем, что различные марки кабельной продукции имеют как достоинства, так и недостатки, которые нужно брать в расчет при покупке.

Силовой кабель — особенности маркировки

Свойства и конструктивные особенности силовых кабелей, а также сферы применения определяются маркировкой кабельной продукции. На сегодняшний день существует два вида маркировки таких изделий: цветом или буквами. В Российской Федерации используется буквенная, где каждый символ и его расположение имеет определенное значение. Первый знак обозначает материал жилы и если это «А», то она изготовлена из алюминия, а если буква отсутствует, то из меди. В нижеприведенной таблице представлена очередность знаков маркировки, их буквенное обозначение и расшифровка.

Номер знака в маркировке
силового кабеля
Назначение символа Расшифровка символа
1 Материал токоведущих жил А — алюминий
Знак отсутствует — медь
2 Материал изоляционного слоя В — поливинилхлорид
Ц — пропитанная бумага
НР — негорючая резина
П — термопластичный полиэтилен
3 Тип внешней оболочки жил С — свинцовый сплав
А — алюминиевый сплав
О — отдельная оболочка для каждой жилы
П — полиэтилен или полимер
В — поливинилхлорид
4 Броневая защита Б — две ленты из стали с покрытием
Бн — то же с негорючим покрытием
БбГ — профилированная лента из стали
К — круглая оцинкованная проволока
П — то же с плоской проволокой
5 Экранировка Э — медная по изолированной жиле
Эо — общий медный для трех жил
г — набухающей в воде лентой
га — полимерно-алюминиевой лентой
6 Дополнительные характеристики нг — не горит
нг LS — не горит, низкое дымовыделение
Г — гибкий кабель

Если в маркировке отсутствует какой-либо из элементов, значит, его просто нет на силовом кабеле. Допустим, вы не видите обозначения брони, значит она отсутствует. Представленная буквенная маркировка актуальна не только для силовых кабелей, но и других видов проводов, с небольшими изменениями и дополнениями. Ниже мы рассмотрим основные и самые популярные марки силовых кабелей, которые выпускает электротехническая промышленность.

Кабель ВВГ

Основное назначение силового кабеля ВВГ — это электрификация объектов с напряжением в сети до 1 тыс. вольт. Эта марка особенно популярна для выполнения внутреннего монтажа электропроводки. Если обратиться к маркировочной таблице, представленной выше, то ВВГ — это медный кабель с изоляцией жил поливинилхлоридом, и внешней изоляцией в виде кембрика из того же материала, а буква «Г» говорит о том, что он гибкий. Количество жил изделия может быть от двух единиц до пяти. Срок службы данной продукции может достигать свыше 30 лет.

Силовой кабель ВВГ выпускается в разных исполнениях: АВВГ — с токоведущими проводниками из чистого алюминия, ВВГнг — в защитном кожухе из огнеупорного материала, ВВГп — изделие плоского вида и другие. Цвет внешней изоляции у большинства изделий черный, а для каждой жилы предусмотрена собственная цветовая гамма, соответствующая маркировке по стандарту: желтая с зеленой полосой для проводников РЕ, для жил N синяя или белая с синей полосой, а для фазовых жил абсолютно белая. Силовой кабель ВВГ почти полностью соответствует своему импортному аналогу, выпускаемому по зарубежному стандарту DIN, технические параметры которого представлены нижеследующем разделе.

Кабель NYM

Силовой кабель NYM используется для монтажных работ при прокладке сетей освещения и силовых электросетей как в жилых, так и промышленных помещениях. Максимальное значение напряжения, при котором можно применять данное изделие, не должно превышать 660 вольт. Кабель можно эксплуатировать на открытом пространстве, но следует учитывать, что его изоляция подвергается разрушению под воздействием солнечных лучей. Поэтому кабель NYM необходимо защищать специальной гофрой или другой защитной оболочкой. Главной особенностью этого изделия является то, что оно снабжено специальным наполнителем внутри внешней оболочки, который обеспечивает полную герметизацию жил.

В отличие от силового кабеля отечественной разработки ВВГ, провод NYM выпускается только в круглом исполнении с монолитными медными жилами. Этот факт дает ему преимущество при обычном электромонтаже, но его очень неудобно укладывать в штробы скрытой разводки. Во всем остальном кабель NYM является полным аналогом ВВГ. Внешняя и внутренняя изоляция изделия изготовлена из термостойкого ПВХ (поливинилхлорида). Ее цвет для внешней оболочки в основном черный, а изоляция токоведущих жил имеет следующую раскраску: черную, желтую с зеленой полосой, коричневую, а также серую и синею. На русском языке изделие не имеет буквенного обозначения.

Кабель СИП

Силовой кабель СИП — это самонесущий электрический провод с надежной изоляцией жил, само название которого говорит о его специфических свойствах. Главной его особенность является то, что он может выдерживать большие механические нагрузки. К тому же изоляционный слой изделия изготовлен из прошитого полиэтилена, который стойко переносит воздействие солнечных лучей и повышенной влажности. Исходя из этих свойств, СИП великолепно подходит для монтажа ЛЭП на открытом пространстве и ответвлений от них при электрификации различных объектов как жилых, а также небольших промышленных и торговых. Этот тип кабельной продукции постепенно вытесняет с рынка алюминиевые провода без изоляции марок «А» и «АС», которые повсеместно использовались для прокладки воздушных линий электропередач в недалеком прошлом.

Кабель СИП выпускается только с жилами из чистого алюминия, которые не имеют дополнительного общего изолирующего слоя. Площадь сечения проводников изделия может быть от 16 до 150 кв. мм. Маркировка этого кабеля не привязана напрямую к количеству токоведущих жил. К примеру, СИП-1 — это трехжильный кабель, нулевой токоведущий проводник которого является одновременно несущим. В обозначенном номере изделия зашифрована вся информация о продукции. Силовой кабель СИП довольно специфичная кабельная продукция. При его монтаже необходимо использовать специальную арматуру: анкерные специализированные кронштейны, особые зажимы для соединения и так далее. Без этих дополнительных элементов невозможно выполнить монтажные работы.

Кабель ВББШв

Это изделие относится силовым кабелям с броней и токоведущими проводниками из меди, которые производятся как в монолитном, так и в многопроволочном исполнении. Конструкция кабеля может насчитывать от 1 до 6 токоведущих жил, каждая из которых заключена в собственную изоляцию из ПВХ, а сверху они закрыты общей оболочкой из того же материала. Площадь сечения проводников колеблется от 1.5 до 240 кв. мм. Главной особенностью ВББШв является наличие между внешней защитной оболочкой и токоведущими жилами слоя брони, изготовленной из двух стальных лент.

Этот кабель рассчитан на эксплуатацию в широком диапазоне температур от –50 до +50 °C при влажности окружающей среды до 98%. Изоляция изделия устойчива к воздействию влаги и агрессивных сред. Бронированный кабель ВББШв предназначен для монтажа электрических сетей как в подземном варианте, так и на открытом воздухе в защитных оболочках, для исключения негативного воздействия солнечных лучей. ВББШв может эксплуатироваться в сетях с максимальным напряжением переменного тока до 6 тыс. вольт.

Внимание! В верхней части статьи мы рассмотрели самые распространенные виды силовых кабелей, которые присутствуют на современном рынке. Кроме этой продукции, для полноценного монтажа электрических сетей необходимо использовать другой тип электротехнических изделий, которые можно назвать электрическими проводами, хотя это чисто условное разделение. Ниже мы рассмотрим не силовые кабели, провода и шнуры, предназначенные для монтажа электропроводки и других целей.

Виды электрических проводов и шнуров

Для многих потребителей термины кабель и провод являются синонимами, но это не совсем так. Кабель — это сложное электротехническое изделие, как правило, с несколькими слоями изоляции и отдельной оболочкой для токоведущих жил. Электрические провода и шнуры намного проще по своим конструктивным характеристикам. Чаще всего они имеют один слой изоляции, редко два, а иногда выпускаются и вовсе без изоляционного слоя. Назначение у этих двух видов продукции тоже разное. Кабель предназначен для передачи тока большой мощности. Провода используются в сетях и устройствах с напряжением не более 380 В, хотя они могут выдержать и более высокие значения.

Среди всего разнообразия такой продукции наибольшую популярность у потребителя завоевали следующие марки: ПБПП, ПБППг, АПУНП, ППВ, АПВ, ПВС и ШВВП. Эти электрические провода используются для различных целей: монтажа внутренних электрических сетей, подключения приборов и оборудования, заземления и во многих других случаях. Ниже мы рассмотрим конструктивные особенности и области применения этих самых востребованных на сегодняшний день марок электротехнической продукции.

Провод ПБПП

Это плоский электрический провод с двумя или тремя монолитными жилами из меди. Внешний защитный слой и изоляция проводников изготовлена из ПВХ. Площадь сечения проводников от 1.5 до 6 кв. мм. Температура эксплуатации изделия от –15 до +50 °C с напряжением в сети до 250 В. Электрический провод ПБПП (ПУНП) используется при монтаже систем освещения и питания розеток. Существуют модификации этого изделия: ПБППг и АПУНП. Буква «г» в маркировке означает, что этот провод гибкий и его токоведущие проводники многопроволочные. Модификация с первой буквой «А» — это провод с алюминиевыми жилами.

Провод ПБПП получил очень широкое распространение, так как он отлично подходит для подключения освещения, монтажа электрических розеток и выключателей, а также для решения других электротехнических задач. Это изделие поистине универсальный проводник электрического тока, который пользуется высокой популярностью за счет своего отличного качества. Провод ПБПП рекомендован для использования при проведении электромонтажных работ в частном доме, квартире или на даче.

Важно! В основном провода марки ПБПП всех модификаций применяются в домашних и бытовых сетях. Они отлично подходят для монтажа внутренней проводки, но все же не следует их использовать как замену силовым кабелям. При покупке этой продукции будьте осторожны, так как достаточно часто встречается неправильная маркировка проводов этих марок!

Провод ППВ и АПВ

Провод ППВ — это плоское электротехническое изделие с монолитными жилами из меди в ПВХ изоляции с перемычками между проводниками. Количество токоведущих проводников два или три с площадью сечения от 0.75 до 6.0 кв. мм. Температурный диапазон эксплуатации изделия от –50 до +70 °C с напряжением в сети до 450 В и влажностью воздуха до 100%. Провод можно использовать в сетях освещения, а также в силовых линиях. Модификацией этого электротехнического изделия является провод электрический АППВ с жилами из алюминия.

АПВ — это самый востребованный алюминиевый провод с одной жилой в ПВХ изоляции круглой формы с площадью сечения от 2.5 до 16 кв. мм для монолитной жилы и от 25 до 95 кв. мм для многопроволочной. Влагостойкий, обладает повышенной прочностью и устойчив к любым механическим нагрузкам.

Провод ПВС

Шнур-провод ПВС — это самое востребованное электротехническое изделие, предназначенное для подключения к электрическим сетям осветительного оборудования, бытовой техники и других устройств, потребляющих электроэнергию. Конструкция провода многожильная, содержащая от 2 до 5 токопроводящих медных проводников. Жилы изделия многопроволочные, что придает ему отличную гибкость. Они покрыты изоляционным слоем из ПВХ и помещены в литую оболочку из того же материала, который герметично заполняет внутренний объем между жилами.

Провод ПВС круглый с плотной текстурой. Площадь сечения проводников от 0.75 до 16 кв. мм. Напряжение в сети до 380 В, а температура эксплуатации от –20 до +40 °C. Оболочка изделия, как правило, белого цвета, а изоляционный слой токоведущих жил цветной. Благодаря исключительной гибкости, шнур ПВС имеет высокую стойкость к механическим нагрузкам на изгиб. Модификация изделия с маркировкой ПВС У разработана для эксплуатации при низких температурах до –40 °C.

Рекомендация! Нормы ПЭУ не запрещают использование шнура ПВС для прокладки скрытой электропроводки, организации заземления и подключения электрических розеток. Но если вы решили использовать этот провод именно для таких целей, то следует знать, что его нельзя использовать на открытом пространстве и, конечно, укладывать в землю.

Провод ШВВП

Шнур-провод ШВВП предназначен для подключения бытовой техники и приборов к электрической сети. Главная его функция — это шнур присоединения маломощного оборудования через розетку к сети. Оболочка изделия изготовлена из обычного винила, из того же материала выполнен изоляционный слой каждой токоведущей жилы. Проводники тока многопроволочные, медные с площадью сечения от 0.5 до 0.75 кв. мм., их количество две или три. Изоляция шнура не имеет высокой прочности, поэтому при высоких нагрузках его лучше не применять. ШВВП по конструкции плоский, оболочка абсолютно белого или черного цвета, изоляция токоведущих жил цветная. Температура эксплуатации от –25 до +70 °C.

Кроме подключения бытовых приборов небольшой мощности и изготовления простых удлинителей, шнур ШВВП часто используют в системах контроля и автоматизации для запитывания слаботочных цепей. Гибкость изделия очень важный параметр, который позволяет применять провод в разнообразных сферах. К тому же ШВВП устойчив к агрессивным средам и может выдерживать влажность воздуха до 98%, что делает его влагостойким.

Важно! Площадь сечения жил проводов для монтажа электропроводки и подключения бытовых приборов зависит от силы тока, протекающего через них при максимальной нагрузке. Эту величину необходимо рассчитать и выбрать проводник с ближайшим большим значением площади сечения.

Заключение

В этой статье мы рассмотрели основные виды кабелей и проводов для передачи электрической энергии как в быту, так и на других объектах недвижимости. Разумеется это только маленькая часть всего ассортимента кабельной и проводной электротехнической продукции, но самая популярная на рынке. Перечислить все типы и виды проводов и кабельных изделий в ограниченном объеме статьи просто невозможно, но самые популярные марки, их маркировку и технические характеристики вы теперь знаете, что наверняка поможет вам при выборе такой продукции!

Видео по теме

Какие бывают кабели — классификация кабелей и проводов

Содержание
  1. Силовой кабель
  2. Кабель СИП
  3. Бытовой кабель

Есть множество видов кабелей и проводов, отличающихся по назначению и области применения. Конкретная сфера использования определяет материал и толщину изоляции, количество и материал жил, особенности конструкции и другие характеристики кабельной продукции.

Силовой кабель

Основное назначение силового кабеля — доставка электроэнергии от производителя (ТЭЦ, АЭС) до потребителя в жилых домах, общественных зданиях и на промышленных предприятиях.

Структура кабеля:

  • Жилы — от 1 до 5.
  • Изоляция жил.
  • Поясная изоляция.
  • Наружный изоляционный материал.

Для монтажа в среде с особыми условиями применяют бронированный кабель. Для защиты брони от повреждений (изоляцию могут нарушить крысы или другие грызуны) изготавливают специальную подушку. Жилы кабеля делают из алюминия и меди. Например, в силовом кабеле для ВЛЭП жилы исключительно алюминиевые, поскольку медные провода весят слишком много. Силовой кабель отличается длительным сроком эксплуатации, соответствует нормативам пожарной безопасности, не подвержен химической и физической коррозии, хорошо защищен от механических повреждений. Наиболее востребованные виды силовых кабелей питания — ВВГ и NYM.

Кабель ВВГ

Этот тип кабеля применяется в разных областях, поскольку обеспечивает стабильное распределение электроэнергии в сетях при доступной стоимости и простом монтаже. Если в маркировке нет первой буквы А, жилы кабеля выполнены из меди. Внешняя и жильная изоляция кабеля ВВГ выполнена из поливинилхлорида, внешняя броня отсутствует. Огнестойкость этой разновидности проводниковых изделий составляет 180 минут. Для многожильного кабеля радиус изгиба равен 7,5 радиусам, для одножильного — 10 радиусам. Если прокладка сетей производится в местах, куда проникают прямые лучи солнца, требуется дополнительная защита от УФ-излучения. Для обеспечения высокого уровня пожарной безопасности рекомендуется использовать ВВГнг — негорючую разновидность кабеля, и ее вариации.

Кабель NYM

Более устойчивый к внешним воздействиям и нагреву аналог кабеля ВВГ производства Германии. Кабель NYM применяют при прокладке линий освещения и стационарных электросетей (1 класс защиты электробезопасности) с рабочим напряжением 0,66 кВ. По сравнению с ВВГ, NYM за счет наполнителя из мелонаполненной резины лучше гнется и более устойчив к перегреву. Медные жилы в кабеле имеют круглое сечение. Для прокладки кабеля применяют гофротрубы и металлические короба.

Кабель СИП

Представляет собой самонесущий электрический провод с внешней изоляцией из полиэтилена. Главная особенность кабеля СИП — устойчивость к УФ-излучению и высокой влажности, что позволяет применять его для высоковольтных линий электропередач. Площадь сечения жил составляет от 16 до 150 мм2. Для установки этого типа кабельной продукции применяют специальный крепеж и особые кронштейны, без которых работа с СИП невозможна.

Бытовой кабель

Разновидность бытового кабеля выбирают в зависимости от назначения электросети. Электрические сети обеспечивают работу теплого пола, функционирования локально-вычислительных сетей, интернета и телефонии, работу систем климат-контроля и кондиционирования. Каждая сеть имеет свои параметры: напряжение, мощность, номинальную частоту.

Виды кабелей и их назначение напрямую связаны с качеством внешней и жильной изоляции токопроводящих изделий. Для бытовых нужд вместо более дорогого кабеля часто выбирают более доступные по цене провода. Провода допустимо применять при прокладке линий освещения в жилых домах и квартирах. При выборе типа провода необходимо учитывать классификацию и соответствие рабочих характеристик проводника требованиям электросети. Некоторые провода предназначены для применения в электроприборах и принципиально не подходят для монтажа проводки, даже временной.

Марка провода

Где используется

Характеристики

ПУНП

Для осветительных сетей в жилых помещениях, частота 50 Гц, напряжение 250 В.

Сечение от 1 до 4 мм2, радиус изгиба не менее 10-кратного наружного диаметра, эксплуатация при температуре от -15 до +50 градусов.

ПУГНП

Для осветительных сетей в жилых помещениях, частота 50 Гц, напряжение 250 В.

Более гибкая разновидность ПУНП, эксплуатация при температуре от -50 до +50 градусов, радиус изгиба не менее 6-кратного диаметра.

ШВВП

Подсоединение бытовой техники к электросети при напряжении 380 В.

Сечение жил от 0,35 до 2,5 мм2, эксплуатация при температуре от -40 до +40 градусов, срок службы 6–15 лет.

ПВС

Подсоединение садового и строительного инструмента к электросети при напряжении 380 В.

Имеет двойную изоляцию из ПВХ: самого кабеля и жил. Эксплуатация при температуре от -25 до +40 градусов. Устойчив к износу, перегибам, воздействию влаги и механическим повреждениям.

При планировании электропроводки, кроме типа кабеля, нужно рассчитать сечение и количество жил, а также с запасом определить требуемую длину изделия. Правильно рассчитанная и спроектированная проводка — залог безопасности и комфорта в квартире и доме.

Какие бывают интернет-кабели и в чем их особенности

Интернет стал необходимым ресурсом в наше время. Чтобы вход в сеть был стабильным и без перебоев, в домашних условиях необходимо несколько деталей:

  • Роутер;
  • Кабель для интернета;
  • Правильно настроенные параметры.

Интернет-кабель – самый важный компонент, так как именно он отвечает за оптимальную работоспособность. Раньше такой кабель использовался в двух случаях: чтобы подключить модем и для подачи интернета на компьютер. Второй случай сейчас заменился системой wi-fi, которая встроена в ноутбуке и может быть добавлена на стационарный компьютер с помощью специального адаптера.

В каждом доме одинаковый тип кабеля от провайдера, который ведётся ко всем квартирам. Он отвечает за такие параметры, как:

  • Работоспособность роутера. Если кабель старый или повреждён, то иногда может пропадать интернет.
  • Скорость получения и передачи. Каждый провод имеет свои технические характеристики. Более старые модели не рассчитаны на высокие скорости, поэтому у вас не будет доступа к высокоскоростному интернету.

Кроме того, срок эксплуатации напрямую зависит от вашей сети. Ведь при старой проводке часто могут происходить поломки, которые обойдутся в копеечку.

Поэтому в данной статье мы разберём интернет-кабели. Поговорим об их видах, какие лучше устанавливать, в зависимости от цели использования. Расскажем принцип работы, раскроем плюсы и минусы, подведём вывод.

Содержание статьи:

Виды кабелей для интернета

Существует три типа проводов для проведения сети:

  1. Коаксиальный;
  2. Витая пара;
  3. Оптоволокно.

Каждый отличается по диаметру, составу, типу жил, скорости и качеству передачу. Чем новее провод, тем меньше он в диаметре и выше скорость передачи. В современных домах устанавливают оптоволокно, как современную технологию передачи информации.

Далее мы расскажем об особенностях каждого кабеля, ведь прежде чем начать самостоятельно занимать проводкой, нужно понимать конструкцию системы.

Коаксиальный провод

Самый первый кабель, созданный для подключения интернета. Запатентован в 1880 году, используется для передачи высокочастотных сигналов. В современности редко применяется, но совсем исключить его невозможно.

Устройство выглядит следующим образом:

  • Состоит он из центрального проводника.
  • Окружает проводник изоляция из плотного слоя.
  • Далее идёт медная или алюминиевая оплётка.
  • Снаружи покрывает резиновый изолирующий слой в несколько миллиметров.

Делится на два типа: толстый и тонкий. Каждая разновидность используется в зависимости от среды применения. Специфика такого провода – повышенная гибкость и быстрота затухания сигнала. Поэтому скорость передачи не рассчитана на большие расстояния, в максимуме достигает 10 мбит/с.

Сейчас коаксиальный тип не используется для интернета из-за слишком маленькой скорости. Единственная сфера применения – кабельное телевидение. Однако оно также постепенно пропадает, так как современные роутеры позволяют устанавливать беспроводное телевидение.

Виды разъёмов интернет-кабелей для коаксиального провода представляет большую коллекцию, состоящую из:

  • BNC-коннектора, устанавливаемый на концах провода, чтобы подключиться к другим коннекторам.
  • BNC T-образной формы. Это тройник, чтобы подключить устройство к магистрали. Содержит три разъёма, один из которых необходим для сетевой карты.
  • BNC бареллового типа необходим, если связь между магистралями разорвана или необходимо увеличить длину.
  • BNC терминатор. Это заглушка, блокирующая распространение сигнала. Требуется два заземлённых терминатора, чтобы сеть функционировала нормально.

Витая пара

Более распространённый провод. Если вас заинтересовала данная тема, то здесь при желании вы сможете узнать подробнее про интернет-кабели https://www.toledonn.ru/. Пришёл на замену коаксиального достаточно давно, ещё в начале нулевых годов. С помощью такого устройства можно подключить все компьютеры через один канал. Специальный доступ позволяет пользователю собирать информацию со всех компьютеров.

Такое название из-за того, что внутри находится восемь проводников, соединённых парами. Проводники состоят из меди и покрыты оболочкой. В скрученном состоянии они покрываются ещё одним слоем ПВХ оболочки. Кроме того, изолирующий слой красится в специальный цвет, определяющийся стандартом.

  • Серый цвет для пространства внутри здания.
  • Чёрный цвет, чтобы обозначить покрытие, имеющее защиту от электромагнитного излучения, осадков. Применяется на уличном пространстве.
  • Оранжевый цвет создан для обозначения соединения, которое не поддаётся горению. Устанавливается в опасных участках, которые могут подвергаться агрессивному воздействию.

Продаются кабели в двух типах: с коннекторами для входа и без них. Второй вариант выглядит как обычный кабель, устанавливающийся самостоятельно и коннекторы добавляются после монтажа.

Кроме того, витая пара делится на несколько видов:

  1. Незащищённая (UTP). Не имеет заземления и защиты, находится в пластиковом покрытии.
  2. Фольгированная (F/UTP). Каждая пара обмотана фольгой.
  3. Защищённая (STP). Пары оплетены, имеется общая оплётка.
  4. Фольгированная (S/FTP). Отличается от предыдущего вида тем, что вокруг всех пар есть медный экран и обмотка фольгой.
  5. Незащищённая (SF/UTP). От обычной незащищённой есть отличие двойная оплётка медью, покрытие фольгой.

Скорость витой пары может достигать 1 гбит/с до 100 метров. Подходит для высокоскоростного интернета, но есть шанс поломки проводков на открытых участках.

Оптоволокно

Полностью отличается от двух предыдущих вариантов. Современный тип провода, внутри которого находятся стеклянные нити, передающие сигнал. Пластиковая обмотка вокруг очень мощная и исключает любые помехи.

Передаёт сигнал на расстоянии 100 километров, что позволяет проводить интернет, экономя на передатчиках сети. Бывает одномодовым и двухмодовым, отличает их различность прохождения лучей по нитям.

Оптоволокно не дорогое, но самая установка – затратный процесс. Ведь монтаж требует высокую квалификацию и недешевое оборудование. Поэтому сейчас его применяют, чтобы объединить крупные сегменты сетей и передачи информации на большие расстояния.

Заключение

Как говорилось ранее, провод для доступа в сеть – важная составляющая. Поэтому с каждым годом производители стараются улучшить технологию сетевых кабелей, чтобы доступ в интернет был быстрым и доступным.

Из статьи можно понять, что оптоволокно – самый современный провод, который только на стадии установки в бытовых целях. Наверняка витая пара останется самой распространённой на протяжении десяти лет.

Кабель. Что такое кабель. Какие бывают кабели.

Кабель представляет собой одну или же несколько изолированных и скрученных вокруг друг друга жил, которые помещены в герметичную оболочку. На такой оболочке может находиться дополнительный защитный слой, предохраняющий кабель от разного рода механических повреждений.

По своим основным функциям кабели делят на две основные группы — силовые и контрольные. Силовые используются для того, чтобы передавать и правильно распределять электрическую энергию, направляя ее к разного рода токоприемникам и распределительным устройствам. Контрольные необходимы для соединения электрических приборов, аппаратов и сборок зажимов (например, в сетях управления, автоматизации и сигнализации) с источником тока.

По разновидности изоляции и оболочки кабели можно разделить на несколько основных групп:

— с пропитанной бумажной изоляцией, помещенные в металлическую оболочку;

—              с бумажной изоляцией, которую пропитывают нестекающим составом, и также размещают в металлической оболочке;

—              с изоляционным слоем, изготовленным из пластмассы, который затем устанавливают в пластмассовую или металлическую оболочку;

—              резиновый изоляционный слой с последующим помещением кабеля в пластмассовую, резиновую или металлическую оболочку.

В каждой из приведенных групп кабели делят по номинальному напряжению, количеству жил, по материалу, из которого они изготовлены, а также по типу защитного слоя.

Кабели производят, базируясь на государственных и отраслевых стандартах (ГОСТы и ОСТы), а также руководствуясь техническими условиями.

Как правило, кабели рассчитывают на определенное номинальное напряжение, в связи с чем выбирается и его сечение. Обычно кабели рассчитаны на напряжение 0,66; 1; 3; 6; 10; 20; 35 кВ, их сечение может составлять 1; 1,5; 2,5; 4; 6; 10; 16; 25; 35; 70; 95; 120; 150; 185; 240; 300; 400; 500; 625; 800 и 1000 мм2.

Жилы, по которым проходит электрический ток, производят из медной проволоки марок ММ (мягкая) и МТ (твердая), а также из алюминиевых AM (мягкая), АПТ (полутвердая), AT (твердая), АТП (повышенной твердости). Далее производят скручивание этих жил в одну.

Для того чтобы сделать диаметр кабеля как можно меньше, используют жилы круглой, фасонной или же комбинированной формы. Если в кабеле используются секторные или даже сегментные жилы вместо круглых, то это в конечном счете позволяет уменьшить диаметр данного кабеля приблизительно на четверть. Кроме того, это позволяет в значительной степени уменьшить расход других материалов, идущих на изготовления изоляционного слоя, оболочки и разного рода защитных покровов.

В зависимости от того в каких условиях будет проложен кабель, необходимо использовать кабели с медными или алюминиевыми жилами. Если в кабеле используется однопроволочная алюминиевая жила, сечение которой составляет до 240 мм2, то в этом случае стоимость кабеля будет меньше, однако жесткость его будет больше, что в значительной степени усложнит его прокладку.

Если кабель одножильный, то после цифры, которая сообщает о его сечении, должны находиться еще две буквы — «ож».

Токопроводящие жилы делают, главным образом, из алюминия, несмотря на то, что сопротивление алюминия в 1,65 раз больше по сравнению с медным. В связи с этим для того, чтобы передать по кабелю электрический ток одинаковой мощности при одинаковом напряжении, необходимо взять алюминиевую жилу, толщина которой будет больше по сравнению с медной для передачи такого же тока. Также следует отметить, что алюминий имеет низкий предел текучести, уровень его теплоемкости по сравнению с медным более высокий.

Какие бывают кабели? Основные виды кабелей, проводов и шнуров

Основные виды кабелей и проводов, используемые при монтаже в условиях квартиры или частного дома, необходимо рассмотреть более подробно. При покупке, установке, эксплуатации и ремонте необходимы тщательные сведения о них.

Силовые кабели

Среди наиболее популярных в последнее время видов кабельной продукции можно назвать кабель ВВГ и его модификации.

ВВГ — обозначается силовой кабель с изоляцией ТПЖ из ПВХ, оболочкой (кембриком) из ПВХ, медным материалом жилы, не имеющий внешней защиты. Используется для передачи и распределения электрического тока, рабочее напряжение — 660–1000 В, частота — 50 Гц. Количество жил может варьироваться от 1 до 5. Сечение — от 1,5 до 240 мм².

В бытовых условиях используется кабель сечением 1,5–6 мм², при строительстве частного дома — кабель сечением до 16 мм². Жилы могут быть как одно-, так и многопроволочными. Никаких ограничений нет — можно и в квартире положить кабель сечением 10 мм².

ВВГ применяется при широком диапазоне температур: от –50 до + 50 °C. Выдерживает влажность до 98 % при температуре до +40 °C. Кабель достаточно прочен на разрыв и изгиб, стоек к агрессивным химическим веществам. При монтаже следует помнить, что каждый кабель или провод имеет определенный радиус изгиба. Это означает, что для поворота на 90 °C в случае с ВВГ радиус изгиба должен быть не меньше 10 диаметров сечения кабеля.

В случае с плоским кабелем или проводом считается ширина плоскости. Внешняя оболочка, как правило, черного цвета, хотя иногда можно встретить и белого. Не распространяет горение. Изоляция ТПЖ маркирована различными цветами: голубым, желто-зеленым, коричневым, белым с синей полоской, красным и черным. Кабель упакован в бухты по 100 и 200 м. Иногда встречаются и другие величины.

Кабель ВВГ в разрезе

Разновидности кабеля ВВГ:

АВВГ— те же характеристики, только вместо медной жилы используется алюминиевая;

Кабель АВВГ

ВВГнг— кембрик с повышенной негорючестью;


  • Кабель ВВГнг LS
  • ВВГп— наиболее часто встречающаяся разновидность, сечение кабеля не круглое, а плоское;
  • ВВГз — пространство между изоляцией ТПЖ и кембриком заполнено жгутами из ПВХ или резиновой смесью.
NYM не имеет российской расшифровки буквенного обозначения. Это медный силовой кабель с изоляцией ТПЖ ПВХ, внешняя оболочка из негорючего ПВХ. Между слоями изоляции находится наполнитель в виде мелованной резины, что придает кабелю повышенную прочность и термостойкость. Жилы многопроволочные, всегда медные.

Кабель NYM: 1 — медная жила; 2 — оболочка ПВХ; 3 — продольная негорючая герметизация; 4 — изоляция ПВХ

Количество жил — от 2 до 5, сечение — от 1,5 до 16 мм². Предназначен для проведения осветительных и силовых сетей с напряжением 660 В. Обладает высокой влаго- и термостойкостью. Может применяться для прокладки на открытом воздухе. Диапазон рабочих температур — от –40 до +70 °C.

Недостаток: плохо выдерживает воздействие солнечного света, поэтому кабель необходимо укрывать. По сравнению с ВВГ любого вида более стоек и удобен в работе. Однако бывает только круглого сечения (неудобно закладывать в штукатурку или бетон) и существенно дороже ВВГ. Радиус изгиба — 4 диаметра сечения кабеля.


КГ расшифровывается очень просто — кабель гибкий. Это проводник с рабочим переменным напряжением до 660 В, частотой до 400 Гц или постоянного напряжения 1000 В. Жилы медные, гибкие или повышенной гибкости. Их количество варьируется от 1 до 6. Изоляция ТПЖ — резина, внешняя оболочка из того же материала. Диапазон рабочих температур — от –60 до +50 °C. Кабель применяется в основном для подсоединения различных переносных устройств. Чаще всего это сварочные аппараты, генераторы, тепловые пушки и т. д. Есть разновидность КГнг с негорючей изоляцией.

Примечание

КГ прекрасно зарекомендовал себя именно в качестве кабеля, работающего практически при любых условиях на открытом воздухе. На стройке для протяжки силовых линий он просто незаменим. Хотя отдельные оригинальные люди, привлеченные гибкостью и надежностью КГ, монтируют его в качестве домашней проводки.

ВББШв — бронированный силовой кабель с медными жилами. Последние бывают как однопроволочными, так и многопроволочными. Количество жил — от 1 до 5. Сечение — от 1,5 мм² до 240 мм². Изоляция ТПЖ, внешняя оболочка, пространство между изоляцией и кембриком — во всех этих местах используется ПВХ. Затем идет броня из двух лент, накрученных таким образом, что внешняя перекрывает границы витков нижней. Поверх брони кабель заключен в защитный шланг из ПВХ, а в модификации ВББШвнг использован этот материал пониженной горючести.


Кабель ВББШв

ВББШв предназначен для переменного номинального напряжения 660 и 1000 В. Одножильные модификации применяются для проведения постоянного тока. Прокладывается в трубах, земле и на открытом воздухе с защитой от солнца. Диапазон рабочих температур — от –50 до +50 °C. Влагоустойчив: при температуре +35 °C выдерживает влажность 98 %. Применяется при проведении электроэнергии для стационарных установок, а также подведении электричества к отдельно стоящим объектам. Радиус изгиба — не менее 10 диаметров сечения кабеля. ВББШв прекрасно подойдет для подземного подведения электричества к отдельно стоящему строению.


Модификации:

АВББШв — кабель с алюминиевой жилой;

ВББШвнг — негорючий кабель;

ВББШвнг-LS — негорючий кабель с низким газо- и дымовыделением при повышенных температурах.

Широкий выбор бронированного кабеля представлен здесь.

Провода


Наибольшей популярностью пользуются провода марок ПБПП (ПУНП) и ПБППг (ПУГНП). Произнести буквосочетание ПБППг сложно, поэтому чаще его называют ПУНП или ПУГНП. ПБПП (ПУНП) относится к установочным, или монтажным.


Провод ПБПП

Провод плоский, с медными однопроволочными жилами, покрытыми изоляцией из ПВХ, внешняя оболочка также из ПВХ. Количество жил — 2 или 3, сечение — от 1,5 до 6 мм². Применяется при прокладке стационарных осветительных систем, а также для монтажа розеток, хотя предпочтительнее использовать его именно для освещения. Номинальное напряжение — до 250 В, частота — 50 Гц. Температурные рамки эксплуатации — от –15 до +50 °C. Радиус изгиба — не менее 10 диаметров.

ПБППг (ПУГНП) отличается от ПУНП жилами — они многопроволочные. Именно поэтому к названию провода добавляется буква «г» — гибкий. Все остальные характеристики соответствуют ПУНП, только минимальный радиус изгиба равен 6. Отличительное свойство — гибкость, поэтому ПУГНП прокладывают в местах, где проводка совершает частые изгибы, или для присоединения к сети бытовых приборов. Провода этих марок продаются в бухтах по 100 и 200 м. Цвет, как правило, белый, реже встречается черный.


Провод ПУГНП

К разновидности ПУНП относится провод с алюминиевыми жилами — АПУНП Он имеет точно такие же характеристики, что и ПУНП, с поправкой на материал жилы. Единственное отличие — АПУНП не может быть многопроволочным, а следовательно, гибким.

Примечание

В целом провода марок ПУНП, ПУГНП и АПУНП прекрасно зарекомендовали себя именно как бытовые провода. В половине случаев мастеру приходится иметь дело именно с ними. Однако следует помнить, что эти марки проводов узкоспециализированные, и не стоит применять их вместо силовых кабелей (таких как NYM или ВВГ).

Внимание!

Популярность проводов ПУНП и ПУГНП основана прежде всего на цене. Однако в этом таится подвох. Дело в том, что в последнее время было замечено несоответствие между заявленным сечением жил провода и фактическим. После проверки выяснилось, что провод, имеющий маркировку ПУГНП 3 х 1,5, на самом деле 3 х 1 — то есть фактическое сечение жилы меньше. То же самое относится и к изоляции. При покупке проводов этой марки необходимо измерять сечение жил и толщину изоляции.

ППВ — медный провод с изоляцией из ПВХ. Провод плоский с разделительными перемычками. Жила однопроволочная, с сечением от 0,75 до 6 мм². Количество жил — 2 или 3. Применяется при монтаже осветительных стационарных систем и прокладке силовых линий. Номинальное напряжение — до 450 В, частота — до 400 Гц. Провод стоек к агрессивным химическим средам, негорюч, имеет широкий температурный диапазон эксплуатации — от –50 до +70 °C. Влагостойкость — 100 % при температуре +35 °C. Радиус изгиба при прокладке составляет не менее 10 диаметров сечения провода. Стоек к механическим повреждениям и вибрации.

АППВ имеет те же самые характеристики, что и ППВ, за исключением материала жилы — она алюминиевая.


Провода ППВ и АППВ

АПВ — алюминиевый одножильный провод с изоляцией из ПВХ. Провод круглый, жила однопроволочная с сечением от 2,5 до 16 мм² и многопроволочная — от 25 до 95 мм².

Провод АПВ

Провод применяется практически во всех видах монтажа стационарных осветительных и силовых систем. Прокладывается в пустотах, трубах, стальных и пластиковых лотках. Широко используется при монтаже распределительных щитов. Химически стоек, температурный режим эксплуатации — от –50 до +70 °C. Влагостойкость — 100 % при температуре +35 °C. Радиус изгиба — не менее 10 диаметров. Стоек к механическим повреждениям и вибрации.

Провод ПВ 1

Внешний вид и характеристики ПВ 1 во всем совпадают с АПВ, кроме материала жилы: вместо алюминия — медь. Сечение жилы начинается с 0,75 мм². Кроме того, жила становится многопроволочной не с 25, а с 16 мм². Более гибок, чем АПВ.

Характеристики провода  ПВ 3 совпадают со свойствами АПВ и ПВ 1. Область применения — монтаж участков осветительных и силовых цепей, где необходим частый изгиб проводов: в распределительных щитах, при установке большого количества электроустройств. Применяется также для прокладки электроцепей в автомобилях. Радиус изгиба — не менее 6 диаметров провода.


Провод ПВ 3

 Примечание

Провода марок АПВ, ПВ 1 и ПВ 3 имеют самую разнообразную расцветку изоляции, поэтому их весьма удобно использовать для монтажа различного вида распределительных щитов.

ПВС — медный многожильный провод с изоляцией и оболочкой из ПВХ. Оболочка проникает в пространство между жилами, придавая проводу круглую форму и плотность. Жила многопроволочная, их общее количество колеблется от 2 до 5, сечение — от 0,75 до 16 мм². Номинальное напряжение — до 380 В, частота — 50 Гц. Изоляция жил имеет цветовую маркировку, оболочка белая. Провод используется при присоединении различных электроустройств, начиная с бытовой техники и заканчивая садовым инвентарем. Благодаря гибкости и легкости применяется также для проведения освещения и даже монтажа розеток.


Провод ПВС

ПВС является бытовым проводом, используемым для изготовления удлинителей, шнуров для любого вида техники и ремонта электросетей. Он негорюч (при одиночной прокладке не распространяет горение), термостоек: диапазон температур — от –40 до +40 °C (вариант ПВСУ) и от –25 до +40 °C. Благодаря своей конструкции устойчив к изгибу и механическому износу. ПВС может выдержать не менее 3000 перегибов.

ШВВП — медный или меднолуженый плоский провод. Изоляция жил и оболочка из ПВХ. Жила многопроволочная, повышенной гибкости. Количество жил — 2 или 3, сечение — от 0,5 до 0,75 мм². Напряжение — до 380 В, частота — 50 Гц. Используется как шнур для присоединения осветительных приборов и бытовой техники невысокой мощности, например, паяльников, миксеров, кофемолок и радиоэлектронных приборов.

Примечание
ШВВП — провод исключительно для домашних нужд, его не применяют для проводки освещения или розеток.


Провод ШВВП


Кабели для передачи информации

Помимо электроэнергии кабели передают информационные сигналы. В последнее время появилось множество новых видов проводников информации. Если еще 10–15 лет назад существовали лишь телефонные и антенные кабели, то сейчас с развитием компьютерной техники видов информационных проводников стало намного больше. Большинство из них слишком специализировано и представляет интерес лишь для узкопрофильных специалистов. Для домашнего мастера достаточно знать и уметь пользоваться лишь несколькими видами. Их мы и рассмотрим.


Коаксиальный кабель RG-6

Антенные кабели. На сегодняшний день чаще всего используются RG-6, RG-59, RG-58 или российские аналоги серии РК 75. RG-6 — коаксиальный кабель для передачи высокочастотных сигналов для электронной аппаратуры, телевидения или радио. Состоит из центральной медной жилы сечением в 1 мм², окружающей ее изоляции из вспененного полиэтилена, экрана из алюминиевой фольги, внешнего проводника из луженой медной оплетки и оболочки из ПВХ. Широко используется для передачи сигналов кабельного и спутникового телевидения. Имеет множество технических характеристик, касающихся частоты передающего сигнала, сопротивления, экранирования и т. д.

Кабель РК 75

Например, обозначение в названии кабеля РК 75 означает, что сопротивление проводника — 75 Ом. Данная информация предназначена для специалистов. Вкратце можно сказать, что этот кабель идеально подходит для передачи видеосигнала от антенны или видеокамеры до приемника (телевизора) и разводки видеосигнала на несколько источников.

Коаксиальный кабель с наконечником

Кабели марок RG имеют множество разновидностей и отличаются друг от друга по некоторым характеристикам, например сопротивлению проводника, устойчивости к температурным и ударным нагрузкам, времени затухания сигнала, разновидности экрана и т. д.

Кабель РК 75 в разрезе

Компьютерные кабели. Служат для построения компьютерных сетей. Кабель, при помощи которого компьютеры соединяются с Интернетом или друг с другом, — это как раз, известная всем компьютерщикам — витая пара. Состоит из одной или нескольких пар проводов, перевитых попарно, что делается в целях улучшения приема или передачи сигнала.

Витая пара

Каждый проводник заключен в изоляцию из ПВХ или пропилена. Внешняя оболочка также из ПВХ. Кабель может быть дополнительно оснащен влагонепроницаемой оболочкой из полипропилена.

Витая пара в разрезе

В конструкции витой пары присутствует разрывная нить. При ее помощи с кабеля легко снимается внешняя оболочка, открывая доступ к токопроводящим жилам. В зависимости от вида кабеля возможны различные варианты защиты:
  • UTP, или незащищенная, без общего экрана для пар проводов;
  • FTP, или фольгированная, с экраном из алюминиевой фольги;
  • STP, или защищенная, с общим экраном из медной сетки, к тому же каждая витая пара окружена отдельным экраном;
  • S/FTP, или фольгированная, экранированная с общим экраном из фольги, к тому же каждая пара дополнительно заключена в экран.

  • Наконечник RJ-45 для подсоединения к компьютеру
Кроме того, витые пары разделяются на категории по количеству пар, объединенных в один кабель. Самый распространенный вид, применяемый для компьютерных сетей, — это категория CAT5e. Он состоит из 4 пар проводов различного цвета. Скорость передачи данных — до 1 Гб/с при использовании всех пар. Можно увидеть такой кабель, использующийся в качестве телефонного провода категории CAT1 или САТ2, то есть состоящий из 1 или 2 пар проводов.

Витая пара с коннектором для подсоединения к компьютеру, защищенная оболочкой из ПВХ

Телефонные кабели и провода

Телефонные провода делятся на 2 основных вида. Первые предназначены для прокладки нескольких (до 400) абонентских линий. Второй вид применяется для разводки в отдельно взятых квартире или доме.

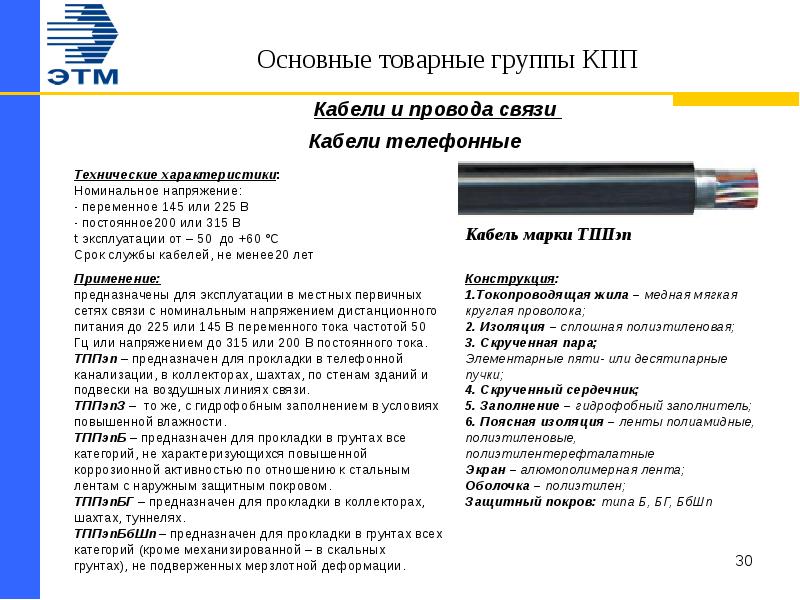

ТППэп: 1 — жила; 2 — полиэтиленовая изоляция; 3 — сердечник; 4 — скрепляющая обмотка; 5 — поясная изоляция; 6 — экран

ТППэп — основной вид кабеля для прокладки линий телефонной связи, рассчитанной на большое количество абонентов. Кабель состоит из двойки проводов, свитых в пары. ТПЖ из мягкой медной проволоки, сечением 0,4 или 0,5 мм², покрыта полиэтиленовой изоляцией. В некоторых видах кабеля пары объединены в группы по 5 или 10 пар. Внешняя оболочка также полиэтиленовая или виниловая. Буквы «э» и «п» в названии обозначают пленочный экран.

Встречаются разновидности кабеля, бронированного лентами, или заполненного, в котором пространство между оболочкой и жилами занимает гидрофобный уплотнитель. Словом, это кабель для проведения телефонной связи в многоквартирный дом, предназначен он для прокладки практически во всех условиях: под землей, в кабельных каналах или воздушным путем. Для проведения телефонной линии к отдельному абоненту и разводки внутри помещения используются телефонные провода следующих видов.


Телефонный провод ТРВ

ТРВ — одно- или двупарный телефонный распределительный провод. Это плоский провод с разделенным основанием, жила медная, однопроволочная, сечением 0,4 или 0,5 мм². Количество жил — 2 или 4. Изоляция из ПВХ. Предназначен для проведения телефонных линий внутри помещений. Эксплуатируется при температуре от –10 до +40 °C. Влажность не должна превышать 80 % при температуре +30 °C.


Провод ТРП

ТРП — по характеристикам совпадает с ТРВ. Единственное отличие — это изоляция, у ТРП она сделана из полиэтилена. По сравнению с ТРВ провод более устойчив к воздействию внешней среды и его можно прокладывать снаружи зданий.

Провод ШТЛП

ШТЛП — телефонный плоский шнур с медными многопроволочными жилами. Изоляция жил из полиэтилена. Изолированные ТПЖ покрыты оболочкой из ПВХ. Количество жил — 2 или 4, сечение — от 0,08 до 0,12 мм². Используется для проведения линий внутри помещений и в телефонных аппаратах. Провод повышенной гибкости.

Провод ПРППМ

ПРППМ — плоский провод с разделяющим основанием и медными однопроволочными жилами с изоляцией и оболочкой из полиэтилена. Существует модификация ПРПВМ, оболочка которого изготовлена из ПВХ. Количество жил — 2, сечение жилы — 0,9 или 1,2 мм². Применяется при прокладке телефонной линии вне помещения, на воздушных опорах, в земле и по стенам зданий. Стоек к температурному воздействию, условия эксплуатации — от –60 до +60 °C.

Специальные виды кабелей и проводов

Для монтажа электрических систем в местах, условия которых сильно отличаются от обычных, используются специальные кабели, обладающие повышенной устойчивостью к воздействию внешней среды. К таким местам относятся бани, печи и погреба. В общем, везде, где слишком жарко, влажно или холодно и к тому же есть вероятность механического повреждения. Понятно, что ПВС или ВВГ в таких местах устанавливать нельзя, не говоря уже о ПУНП или ШВВП.

Провод РКГМ

РКГМ — силовой монтажный одножильный провод повышенной термостойкости, гибкий. Жила медная, многопроволочная, сечение — от 0,75 до 120 мм². Изоляция из кремнийорганической резины, оболочка стекловолоконная, пропитанная термостойкой эмалью или лаком. Данный провод рассчитан на номинальное напряжение до 660 В и частоту до 400 Гц. Устойчив к вибрации, повышенной влажности (до 100 % при температуре +35 °C), термостоек (диапазон эксплуатационных температур — от –60 до +180 °C). Кроме того, провод защищен от вредного воздействия лаков, растворителей и грибковой плесени. Идеальный проводник для помещений с повышенной температурой (котельные и печи), подходит для электромонтажа в банях, саунах, подключений духовых шкафов.

Провод ПНСВ

ПНСВ — нагревательный одножильный провод. ТПЖ однопроволочная стальная, вороненая или оцинкованная сталь. Сечение жилы — 1,2; 1,4; 2 и 3 мм². Изоляция из ПВХ или полиэтилена. Номинальное напряжение — до 380 В, частота — 50 Гц. Провод термоустойчив: диапазон рабочих температур — от –50 до +80 °C, стоек к щелочам и влагоустойчив (переносит погружение в воду). Применяется в качестве нагревательного элемента: в бытовых условиях при помощи ПНСВ монтируются теплые полы.

Провод ВПП

ВПП — одножильный медный провод. Жила многопроволочная, заключена в изоляцию из полиэтилена, оболочка также из полиэтилена или ПВХ. Сечение жилы — от 1,2 до 25 мм². Номинальное напряжение — 380 или 660 В, частота — 50 Гц. Провод устойчив к перемене давления. Диапазон рабочих температур — от –40 до +80 °C. Применяется для двигателей артезианских скважин, погруженных в воду в условиях высокого давления.

Светодиодный кабель

Светодиодный кабель — очень интересный вариант силового. Под прозрачной внешней оболочкой вдоль силовых ТПЖ размещены дополнительные провода с последовательно подсоединенными светодиодами разного цвета. Они расположены на расстоянии 2 см друг от друга, горят постоянным достаточно сильным светом. Такой кабель выполняет не только декоративные функции, хотя с его помощью можно создавать целые световые картины. Помимо эстетических целей он очень удобен для присоединения к переносным электромеханизмам. Чаще всего светодиодный кабель используют для подключения сценической аппаратуры. Полезен он тем, что при разрыве не надо искать место повреждения: диоды на этом участке перестанут светиться. Такие кабели изготовляет фирма «Дюралайт». Помимо силовых проводов существуют компьютерные светящиеся кабели. С помощью таких проводов можно создавать очень интересные дизайнерские решения, превращая кабель в элемент освещения.

Электролюминесцентный кабель

Кроме светодиодных кабелей существуют электролюминесцентные. Они светятся равномерно по всей длине. С помощью таких кабелей можно создавать светящиеся надписи и даже целые картины. Это отличная альтернатива гибким неоновым трубкам, из которых обычно изготавливаются подобные дизайнерские украшения. К тому же электролюминесцентный кабель дешевле неоновых трубок и не ограничен по длине.

Виды кабелей и проводов и их назначение: описание, маркировка и классификация

Существующие многообразие кабелей и проводов в массе своей исчисляются трёхзначными числами. Поэтому описать весь ассортимент в рамках одной статьи не представляется возможным.

Между тем, расписывать все виды кабелей и проводов и их назначение вовсе необязательно. Достаточно иметь представление относительно стандартов маркировки и уметь извлекать нужные сведения из характеристик, чтобы из многообразия кабельной продукции выбрать подходящий вариант согласно назначению.

Рассмотрим основные моменты, как можно научиться различать электропровода среди массива таких изделий, а также приведем описания наиболее востребованных проводов и кабелей.

Содержание статьи:

Структурная основа кабельного изделия

Исполнением кабеля или электрических проводов определяются технико-эксплуатационные характеристики продукта. Собственно, исполнение кабельной или проводной продукции – это, в большинстве конструктивных вариаций, достаточно простой технологический подход.

Классическое исполнение:

  1. Изоляция кабеля.
  2. Изоляция жилы.
  3. Металлическая жила – сплошная/пучковая.

Металлическая жила – основа кабеля/провода, через которую протекает электрический ток. Главная характеристика, в данном случае, – пропускная способность, определяемая поперечным . На этот параметр оказывает влияние строение – сплошное или пучковое.

От строения зависит и такое свойство, как гибкость. Многожильные (пучковые) проводники по степени «мягкости» изгиба характеризуются лучшими свойствами, чем одножильные провода.

Структурное исполнение токоведущей части традиционно представлено «пучковым» или «сплошным» (монолитным). Это имеет значение, например, по отношению к свойствам гибкости. На картинке изображен многожильный/пучковый тип провода

Жилы кабелей и проводов в электрической практике, как правило, имеют цилиндрическую форму. Вместе с тем, редко, но встречаются несколько видоизменённые формы: квадратные, овальные.

Основным материалом для изготовления проводящих металлических жил выступают медь и алюминий. Однако электрическая практика не исключает проводники, в структуре которых присутствуют стальные жилы, например, «полевой» провод.

Если одиночный электропровод традиционно построен на одной токопроводящей жиле, кабель является продуктом, где сосредоточены несколько таких жил.

Изоляционный компонент проводов и кабеля

Неотъемлемая часть кабельно-проводниковых изделий – изоляция металлической токоведущей основы. Назначение изоляции вполне понятно – обеспечение изолированного состояния для  каждой токоведущей жилы, предотвращение эффекта короткого замыкания.

Изоляционным материалом в большинстве случаев выступает материал – поливинилхлорид, показавший на практике вполне приемлемые качества при построении широко распространенных электрических сетей

В зависимости от назначения кабельных (проводных) изделий, изоляционная часть может иметь разное исполнение.

Диэлектрическим материалом могут выступать:

  • керамика;
  • стекло;
  • поливинилхлорид;
  • целлулоид;
  • полимеры и др.

Кроме защиты чисто электрического плана, изолирующий материал обеспечивает также механическую защиту, предохраняет провод (кабель) электрический от воздействия влаги и других разрушающих факторов.

Существует также специальное изоляционное построение, применяемое к электрическим  проводам и кабелям, наделяющее продукцию «бронированными» или «антихимическими» свойствами.

Специальное исполнение – «бронированное», надежно защищает внутреннюю структуру, предотвращает проникновение влаги, выполняет роль буфера от механических перегрузок

Отличительные черты кабеля и проводя

Нередко в условиях непрофессиональной практики термин «кабель» приравнивается к любым видам электрических проводов. Между тем следует разделять понятия: «кабель» и «провод». И, прежде всего, разделение предусматривает фактор передаваемой мощности.

Кабель – изделие, структура которого объединяет, как минимум, три проводника в изоляции, дополнительно защищенных внутри оболочки специальным материалом – пергаментом, резиной, свинцом и т.д.

Провод – изделие, состоящее из одного, максимум, пяти проводников (шнур), для последнего случая объединенных общим кожухом.

Классическое строение силового кабеля: 5 – оболочка сборки защитная; 4 – бронированный слой; 3 – общая оболочка токоведущих металлических проводников; 2 – изоляция непосредственно проводников; 1 – металлический проводник

Приоритетное применение кабелей – объекты промышленно-хозяйственного назначения. Провода активно используются в быту, а также в других сферах.

Отдельно следует выделить оголённые провода, которые не имеют изоляции. Основное применение подобным изделиям находится при обустройстве централизованных линий электропередач.

Основные типы электрических проводов

Провода электрических сетей классифицируются исходя из мощности нагрузки и условий применения. Для бытового случая характерным является применение следующих видов проводов: ПБПП, ПБППг, АПУНП, ППВ, АППВ, АПВ, ПВ1 – ПВ3, ПВС, ШВВП.

Тип #1 – провод ПБПП (плоской формы)

Продукт с поливинилхлоридной изоляционной оболочкой, под которой скрыта цельнолитая жила из меди. Изготавливается этот электроматериал с жилами сечением 1,5 – 6,0 мм2.

Исполнение плоской формы – достаточно удобный вид электрического проводника под применение в условиях бытового построения линий электропередач. Благодаря медной токоведущей части допустимо подключение мощной нагрузки

Допускается использование провода ПБПП в условиях температуры окружения от -15°С до +50°С. Рассчитан провод под устройство сетей с напряжением не выше 250 В. Традиционное применение ПБПП – монтаж розеточных линий бытового сектора. Такой провод часто используют для .

Тип #2 – модификация ПБППг

По сути, продукт представлен тем же исполнением, что описано для ПБПП, за исключением одного нюанса, на который указывает буква «г» стандартной маркировки.

Нюанс этот заключается в более выраженных свойствах гибкости. В свою очередь, улучшенные свойства гибкости образует структура жилы этой марки провода, которая является «пучковой», а не цельнолитой.

Модифицированное исполнение в двухпроводном варианте, где используется структура «пучковой» токоведущей части. Этот вариант также является популярным в бытовом хозяйстве

Тип #3 – алюминиевая жила АПУНП

О наличии под изоляцией алюминиевой жилы отмечает непосредственно маркировка продукта – первый символ «А». Выпускается такой продукт в диапазоне сечения жил 2,5-6,0 мм2.

Электрический алюминиевый провод самого простого исполнения из всех существующих вариантов. Отличается низкой ценой на рынке, но вместе с тем обладает невысоким качеством

Профессиональными электриками такой проводник не рекомендуется к применению. Единственное достоинство этой марки – низкая стоимость. Однако для построения временных слабо-нагрузочных схем вполне допустим к использованию.

Тип #4 – двух- трех- проводниковый ППВ

Продукт двух- трех- проводниковой конфигурации, где токоведущие жилы помещены под изоляцию ПВХ и удерживаются одна рядом с другой посредством изолирующей перемычки на основе того же поливинилхлорида.

На первый взгляд этот вид провода напоминает склеенную пару. Однако связь пары поддерживается за счёт ПВХ перемычки, проходящей по всей длине в точке соприкосновения изоляции

Жилы провода (медные) могут иметь сечение в диапазоне 0,75-6,0 мм.

Согласно техническим характеристикам, поддерживается работоспособность на частотах до 400 Гц при напряжениях до 450 В. Температурный предел -50/+70°С.

Тип #5 – разновидность под маркой АППВ

Фактически тот же самый вид исполнения, что демонстрирует марка ППВ, за исключением наличия алюминиевых жил вместо жил медных. Изготавливается разным сечением, начиная от сечения 2,5 мм2.

Практически полный аналог ППВ, если не рассматривать материал токоведущей части. В данной модификации используются алюминиевые провода, что удешевляет продукт, но несколько снижает характеристики

Этот вид электропровода находит широкое применение в самых разных случаях монтажа. Допускается использование АППВ под устройство .

Тип #6 – алюминий АПВ с изоляцией ПВХ

Производится в двух вариантах конфигурации жил – цельнолитая единичная или пучковая (многожильная).

При этом одинарный вариант представлен продукцией, где диапазон сечений 2,5-16 мм2, а вариант многожильного исполнения  доступен в диапазоне 25-95 мм2.

Вариация «пучкового» алюминия – ещё один вид из всего многообразия электрических проводов, который находит применение достаточно часто в практике построения электрических линий

Это одна из тех модификаций, которая допускает применение в условиях высокой влажности. Поддерживается широкий температурный диапазон – от -50°С до +70°С.

Тип #7 – модификация ПВ1 – ПВ5

По сути, аналог АПВ, но выпускается исключительно с медными жилами. Разница между индексами 1 и 5 заключается в том, что первый вариант – это изделие с цельнолитой жилой, а вариант второй, соответственно, многожильный.

Можно сказать – имеет место конструкция АПВ, но проводники выполнены исключительно из меди. Во всем остальном разница практически не замечается. Специфичный вид, используемый под конкретные схемные построения

Эта разновидность часто используется при сборке схем шкафов управления. Поставляется с .

Тип #8 – соединительный шнур ПВС с ПВХ изоляцией

Вид проводника, представляющий конфигурацию электрического шнура. Выпускается с числом жил 2-5 в диапазоне сечений 0,75 – 16 мм. Строение жил многопроволочное (пучковое).

Конструктивный вариант «шнура» под бытовую электрику. Действительно, этот «шнур» часто используется для подключения относительно мощной бытовой техники. Представляет удобный вариант подключения за счёт цветного разделения

Рассчитан для работы в сетях с напряжением до 380 В при частоте 50 Гц.

Особенность исполнения ПВС – высокая степень гибкости. Однако температурный режим несколько ограничен – от -25°С до +40°С.

Тип #9 – плоский шнур ШВВП в оболочке ПВХ

Ещё одна разновидность в «шнуровом» исполнении. Поддерживается вариация численности проводов, объединенных ПВХ оболочкой, в количестве двух либо трёх.

Плоский двухпроводной «шнур» – пара проводников заключенных в поливинилхлоридной оболочке. Также существует конфигурация с тремя проводниками и многожильным строением токоведущей части

Основное применение – бытовая сфера, проводка наружного исполнения. Рабочее напряжение до 380 В, структура жил – пучковая, максимальное сечение 0,75 мм2.

Разновидности электрических кабелей

Если рассматривать исключительно кабели для силовых электрических схем, здесь основным видом выступают следующие силовые кабели:

Конечно, это далеко не полный перечень всей существующей кабельной продукции. Тем не менее, на примере технических характеристик можно сформировать общее представление о кабеле электрического назначения.

Исполнение под маркой ВВГ

Широко применяемая, популярная и надежная марка. Кабель ВВГ рассчитан для передачи тока с напряжением 600 – 1000 вольт (максимально 3000 В).

Изготавливается продукт двумя модификациями, с токоведущими жилами сплошной структуры либо пучковой структуры.

Продукт из категории электрических кабелей, отмеченный как популярный и часто выбираемый в качестве материала для построения электрических силовых линий

Согласно продуктовой спецификации, диапазон сечений жил 1,5 – 50 мм. Изоляция поливинилхлоридная позволяет использовать кабель в условиях температур -40…+50°С.

Существуют несколько модификаций этого вида кабельной продукции:

  • АВВГ
  • ВВГнг
  • ВВГп
  • ВВГз

Модификации отличаются несколько иным исполнением изоляции, использованием алюминиевых жил вместо жил медных, формой кабеля.

Силовой гибкий кабель типа КГ

Конструкция ещё одного популярного кабеля, характерного высокой степенью гибкости, благодаря использованию пучковой структуры токоведущих жил.

Исполнение силового гибкого кабеля марки КГ на четыре рабочих токоведущих проводника. Продукт отличается высоким качеством изоляции, демонстрирует хорошие технические характеристики

Исполнение этого вида предусматривает наличие до шести токоведущих жил внутри оболочки. Диапазон рабочих температур  -60…+50°С. Преимущественно, разновидность КГ используется для подключения силового оборудования.

Бронированный кабель ВБбШв

Пример конструкции специальной кабельной продукции в образе продукта под маркой ВБбШв. Токопроводящими элементами могут выступать пучковые или сплошные жилы. В первом случае диапазон сечений 50-240 мм2, во втором 16-50 мм2.

Изоляция кабеля построена сложно-образованной структурой, включая поясную изоляцию, ленточный экран, стальную броню, битум и ПВХ.

Структура силового кабеля под высокое напряжение и значительные мощности. Это один из тех вариантов кабельной продукции, применение которой гарантирует надежность схемы

Существуют несколько модификаций этого вида:

  • ВБбШвнг – негорючая изоляция;
  • ВБбШвнг-LS – при горении не выделяет вредных веществ;
  • АВБбШв – наличие алюминиевых жил.

Умение читать маркировку кабельной продукции пригодиться при выборе изделий и разводке электрических сетей.

Буквенно-цифровая маркировка кабельного продукта: 1) литера 1 – металл жилы; 2) литера 2 – предназначение; 3) литера 3 – изоляция; 4) литера 4 – особенности; 5) цифра 1 – число жил; 6) цифра 2 – сечение; 7) цифра 3 – напряжение (номинал) (+)

Особенности типа материала жилы – Литера 1: «А» –алюминиевая жила. В любом другом случае – жила медь.

Что касается предназначения (Литера 2), то здесь расшифровки следующие:

  • «М» – под монтаж;
  • «П(У)», «МГ» – под монтаж гибкий;
  • «Ш» – инсталляционный; «К» – для контроля.

Обозначение изоляции (Литера 3) и ее расшифровка выглядит следующим образом:

  • «В(ВР)» – ПВХ;
  • «Д» – обмотка двойная;
  • «Н (НР)» – резина негорючая;
  • «П» – полиэтилен;
  • «Р» – резина;
  • «С» – стекловолокно;
  • «К» – капрон;
  • «Ш» – шелк полиамид;
  • «Э» – экранированная.

Особенности, о которых свидетельствует Литера 4, имеют свою расшифровку:

  • «Б» – бронированный;
  • «Г» – гибкий;
  • «К» – оплетка проволочная;
  • «О» – оплетка другая;
  • «Т» – для трубной укладки.

Также классификация предусматривает использование строчных букв и литер, обозначенных латиницей:

  • «нг» – негорючий,
  • «з» – заполненный,
  • «LS» – без хим. выделений при горении,
  • «HF» – без дыма при горении.

Маркировочные обозначения, как правило, наносятся непосредственно на внешнюю оболочку, причем по всей длине продукта через равные промежутки.

Таблица условных обозначений наиболее используемых типов проводов и их соответствие стандартам. Всегда есть возможность определить марку простым чтением непосредственно с оболочки изделия (+)

На нашем сайте есть статьи, посвященные выбору кабельной продукции для обустройства электрических сетей в квартире и доме, советуем ознакомиться:

Выводы и полезное видео по теме

Видеороликом ниже демонстрируется урок «начинающего электрика».

Показан достаточно полезный видеоматериал, который рекомендуется к просмотру в качестве приобретения обобщающих знаний по проводам и кабелям:

Учитывая существование обширного ассортимента проводной и кабельной продукции, потенциальный электрик получает много вариантов под решение любых задач в области электрики.

Однако даже при таком разнообразии достаточно сложно подобрать подходящий продукт для конкретных целей, если нет соответствующих знаний. Будем надеяться, эта статья поможет сделать правильный выбор.

Есть, что дополнить, или возникли вопросы по выбору электрических кабелей и проводов? Можете оставлять комментарии к публикации, участвовать в обсуждениях и делиться собственным опытом использования кабельной продукции. Форма для связи находится в нижнем блоке.

Что такое кабель?

Обновлено: 06.03.2020, Computer Hope

Кабель может относиться к любому из следующего:

1. Также называемый шнуром , разъемом или вилкой , кабель представляет собой один или несколько проводов, покрытых пластиком, которые передают мощность или данные между устройствами или местоположениями. На рисунке показан пример того, как может выглядеть шнур питания для вашего компьютера или монитора. Шнур питания — это один из тысяч других кабелей, которые можно найти в компьютерах и вокруг них.

Существует два основных типа компьютерных кабелей: кабель для передачи данных и кабель питания . Кабель для передачи данных — это кабель, обеспечивающий связь между устройствами. Например, кабель для передачи данных (например, DVI, HDMI или VGA), соединяющий монитор с компьютером, позволяет отображать изображение на мониторе. Другие популярные примеры кабелей для передачи данных включают кабели CAT5, IDE / EIDE, SATA и USB. Кабель питания — это любой кабель, питающий устройство. Например, шнур питания, который подключается к вашему компьютеру, и кабель в стиле Molex внутри компьютера являются хорошими примерами кабелей питания.Ниже приведен список наиболее распространенных типов кабелей, используемых с компьютерами и электроникой, и примеры устройств, которые их используют.

Типы кабелей

  • AT — Используется с ранними клавиатурами
  • ATA — Используется с жесткими дисками и дисководами
  • Cat 5 — Используется с сетевыми картами
  • Коаксиальный — Используется с телевизорами и проекторами
  • Composite — Используется с телевизорами, проекторами и консолями.Также известны как кабели RCA.
  • DisplayPort — Используется с компьютерными мониторами
  • DVI — Используется с мониторами, проекторами и другими дисплеями
  • eSATA — Используется с внешними накопителями
  • Firewire ( IEEE-1394 ) — используется с цифровыми камерами и внешними накопителями
  • HDMI — Используется с мониторами, проекторами, проигрывателями DVD / Blu-ray и другими дисплеями
  • MIDI — Используется с музыкальными клавишными и другим оборудованием
  • Мини-штекер — Используется с наушниками, микрофонами, динамиками
  • Molex — кабель питания, используемый внутри вашего компьютера
  • IDE / EIDE — Используется с жесткими дисками и дисководами
  • Параллельный — Используется с принтерами
  • PS / 2 — Используется с клавиатурами и мышами
  • S-Video — Используется с проекторами, цифровыми камерами и другими дисплеями
  • S / PDIF — Используется с DVD и объемным звуком.
  • SATA — Используется с жесткими дисками и дисководами
  • SCSI — Используется с жесткими дисками, ленточными накопителями и дисководами
  • Последовательный ( RS-232 ) — Используется с мышью и модемом.
  • Thunderbolt — в основном используется с дисплеями и устройствами Apple
  • USB — Используется с клавиатурой, мышью, принтером, MP3-плеерами и тысячами других устройств
  • VGA / SVGA — Используется с мониторами и проекторами

2. Кабель может также относиться к кабельному ТВ или кабельному модему , который используется с кабельным широкополосным доступом .

Широкополосный доступ, Кабельные стяжки, Линия передачи данных, Донгл, DSL, Фидерный кабель, Пол, Условия использования оборудования, ISDN, Условия сети, Розетка, Подключи, Подключи и работай, Ленточный кабель, Умный кабель, Провод

Кабель | электроника | Британника

Полная статья

Кабель , в электрических и электронных системах, проводник или группа проводников для передачи электроэнергии или телекоммуникационных сигналов из одного места в другое.Кабели электрической связи передают голосовые сообщения, компьютерные данные и визуальные изображения через электрические сигналы на телефоны, проводные радиоприемники, компьютеры, телепринтеры, факсимильные аппараты и телевизоры. Нет четкого различия между электрическим проводом и электрическим кабелем. Обычно первое относится к одиночному сплошному металлическому проводнику с изоляцией или без нее, тогда как второе относится к многопроволочному проводнику или к сборке изолированных проводов. С помощью оптоволоконных кабелей, изготовленных из гибких волокон из стекла и пластика, электрические сигналы преобразуются в световые импульсы для передачи аудио, видео и компьютерных данных.

Кабели силовые

Самый распространенный тип электрического силового кабеля — это кабель, подвешенный наверху между столбами или стальными опорами. Эти антенные кабели состоят из ряда проводов, обычно из меди или алюминия, скрученных (скрученных) вместе концентрическими слоями. Медь или алюминий выбираются из-за высокой электропроводности, а скручивание придает кабелю гибкость. Поскольку воздушные кабели часто подвергаются серьезным воздействиям окружающей среды, сплавы меди или алюминия иногда используются для увеличения механической прочности кабеля, хотя и с некоторым ущербом для его электропроводности.Более распространенная конструкция — это включение в сборку многожильного кабеля ряда высокопрочных, нержавеющих стальных проводов. Многие антенные кабели, особенно те, которые работают при высоком напряжении, являются неизолированными (неизолированными). Кабели, работающие при более низких напряжениях, часто имеют покрытия из пропитанной асфальтом хлопковой оплетки, полиэтилена или другого диэлектрического (непроводящего) материала. Эти покрытия обеспечивают некоторую защиту от короткого замыкания и случайного поражения электрическим током.

Другой тип электрического кабеля устанавливается в подземных каналах и широко используется в городах, где нехватка места или соображения безопасности исключают использование воздушных линий.В отличие от воздушного кабеля, подземный кабель всегда использует технически чистую медь или алюминий (механическая прочность не является проблемой под землей), а многожильный провод часто скручивают, чтобы максимизировать его компактность и электрическую проводимость.

Воздушные и подземные силовые кабели составляют основную часть электрической цепи от генератора до точки использования электроэнергии. Однако для балансировки схемы (а иногда и всей схемы) могут потребоваться специальные кабели.Иллюстрацией такого использования и особых условий, которые должны соблюдаться, являются кабели для использования на сталелитейных заводах и котельных (высокая температура), на мобильном оборудовании (вибрация и чрезмерное изгибание), на химических предприятиях (коррозия), для подводных лодок и шахт (механическое злоупотребление), вблизи ядерных реакторов (высокая радиация) и на искусственных спутниках (перепады давления).

Получите подписку Britannica Premium и получите доступ к эксклюзивному контенту. Подпишитесь сейчас

Электрические кабели, используемые для передачи информации, сильно отличаются от силовых кабелей как по функциям, так и по конструкции.Силовые кабели предназначены для высоких напряжений и сильноточных нагрузок, тогда как напряжение и ток в кабеле связи небольшие. Силовые кабели работают на постоянном или низкочастотном переменном токе, а коммуникационные кабели работают на более высоких частотах. Силовой кабель обычно имеет не более трех проводов, каждый из которых может иметь диаметр 1 дюйм (2,5 см) или более; телефонный кабель может иметь несколько тысяч проводников, диаметр каждого из которых составляет менее 0,05 дюйма (0,125 см).

Защитные покрытия для кабелей электросвязи аналогичны защитным покрытиям для кабелей электроснабжения. Обычно они состоят из трубы из алюминия или свинцового сплава или комбинации металлических полос и термопластических материалов. Изоляция телефонного кабеля состоит из сухой целлюлозы (в виде бумажной ленты, обернутой вокруг проводника или бумажной массы, прикрепленной к проводнику) или полиэтилена. Толщина изоляции составляет несколько сотых дюйма или меньше. Коаксиальный кабель, который впервые получил широкое распространение во время Второй мировой войны, представляет собой двухжильный кабель, в котором один из проводников имеет форму трубки, а другой (меньшего размера, но также круглого сечения) поддерживается с минимальным твердой изоляции в центре трубы.Некоторые из этих коаксиальных блоков могут быть собраны в общей оболочке или оболочке.

Строительство длинных подводных кабелей для телефонной или телеграфной связи несколько отличается от того, что обсуждалось ранее. Трансатлантический кабель для телеграфа был впервые построен в 1858 г., а для телефона — в 1956 г .; оптоволоконный кабель впервые прошел через Атлантический океан в 1988 году. См. также подводный кабель .

Волоконно-оптические телекоммуникационные кабели

Понаблюдайте за прокладкой подводного оптоволоконного кабеля у морского дна Крита для улучшения глобальной связи

Морское дно Крита подготовлено для прокладки подводного оптоволоконного кабеля.

Contunico © ZDF Enterprises GmbH, Майнц См. Все видео по этой статье

Кабели из оптических волокон впервые были введены в эксплуатацию в середине 1970-х годов. В оптоволоконном кабеле световые сигналы передаются через тонкие волокна из пластика или стекла от светодиодов или полупроводниковых лазеров посредством внутреннего отражения. Преимущества волоконно-оптических кабелей перед обычными коаксиальными кабелями включают низкую стоимость материала, высокую пропускную способность, низкое затухание сигнала, безопасность данных, химическую стабильность и невосприимчивость к электромагнитным помехам.

оптическое волокно

Световой луч, проходящий через оптическое волокно.

Британская энциклопедия, Inc.

Как и другие типы кабелей, волоконно-оптические кабели разработаны и изолированы для различных применений на суше, под землей, над землей и под водой. Такие кабели обычно состоят из сердечника, заключенного в ряд защитных слоев. Жила кабеля содержит один сплошной или скрученный центральный силовой элемент, окруженный оптическими волокнами; они либо свободно размещаются в жесткой трубке с сердечником, либо плотно упаковываются в мягкую гибкую внешнюю оболочку.

Количество и тип защитных слоев, окружающих жилу, зависят от использования, для которого предназначен кабель. Как правило, сердцевина покрыта слоем меди для улучшения проводимости на больших расстояниях, за которым следует материал (например, алюминиевая фольга), блокирующий проникновение воды в волокна. Стальная проволока или пряди добавляются для прочности на разрыв, а затем весь кабель оборачивается полиэтиленовой оболочкой или оболочкой для устойчивости. См. Также волоконная оптика.

Последняя редакция и обновление этой статьи выполняла Эми Тикканен, менеджер по исправительным учреждениям.

Узнайте больше в этих связанных статьях Britannica:

  • средства связи: оптоволоконные каналы

    Оптоволоконные кабели заменяют кабели из медных проводов как в приложениях для дальней связи, таких как фидерные и магистральные части телефонных и кабельных телевизионных контуров, так и в приложениях для малых расстояний, таких как локальные вычислительные сети (ЛВС) для компьютеров и домашних сетей. телефон, телевидение и услуги передачи данных.Например,…

  • Уильям Томсон, барон Кельвин: Ранние годы

    … возможность прокладки трансатлантического кабеля изменила направление его профессиональной деятельности. Его работа над проектом началась в 1854 году, когда Стокс, пожизненный корреспондент по научным вопросам, попросил теоретического объяснения очевидной задержки электрического тока, проходящего по длинному кабелю.В своем ответе…

  • Сэр Чарльз Тилстон Брайт

    … второй и третий атлантические кабели 1865 и 1866 годов. Впоследствии он руководил прокладкой подводных кабелей в нескольких других регионах.…

Руководство по кабельным разъемам

и справочное изображение

Используйте наши руководства по разъемам, чтобы узнать о технологии разъемов

Для начала просто выберите тип подключения, о котором вы хотите узнать больше:

Наши удобные руководства по разъемам иллюстрируют разнообразие доступные кабельные разъемы и подробные изображения, которые помогут вам определить, какой кабель вам нужен.Если вы не можете найти нужный кабель или разъем, возможно, мы сможем разработать продукт в соответствии с вашими спецификациями с помощью наших нестандартных кабелей и решений OEM.

Аудио

Аудиоразъемы, такие как 3,5 мм, RCA, TOSLINK ® и XLR, можно использовать для домашнего кинотеатра, MP3-плеера или даже микшерного пульта.

Centronics

Разъемы Centronics, такие как Centronics 36 (или IEEE-1284 тип B), можно использовать на многих параллельных многофункциональных устройствах для печати, сканирования, копирования и отправки факсов.

DB Style

Разъемы DB (или D-sub), такие как DB9, HD15 и DB25, можно использовать для многих типов устройств, включая мониторы, клавиатуры и мыши.

Цифровое видео

Цифровые видеоразъемы, такие как HDMI и DisplayPort, обеспечивают высочайшее качество видео- и аудиосигналов для вашего развлечения на телевизоре или ноутбуке.

DIN

Разъемы DIN, такие как S-Video и PS / 2, могут использоваться для клавиатур, MIDI-инструментов и другого специализированного оборудования.

Волоконно и сеть

Волоконно-оптические соединители, такие как ST, SC и LC, передают сетевые данные посредством световых импульсов, а не электрических сигналов для достижения максимальной скорости.

FireWire

Разъемы Firewire ® (или IEEE-1394) были разработаны Apple ® в качестве интерфейса для использования с цифровым видео и портативными запоминающими устройствами.

Внутренний

Внутренние разъемы, такие как SATA, 4-контактный разъем питания и SAS, обычно находятся внутри компьютера, передающего данные или обеспечивающего питание.

Модульный

Модульные разъемы, такие как RJ12 и RJ45, используются для передачи данных в телефонных системах, сетях передачи данных и низкоскоростных последовательных соединениях.

Power

Разъемы питания, такие как NEMA 5-15-P и IEC 320 C13, позволяют электронным устройствам подключаться к доступным розеткам питания.

SCSI

Разъемы SCSI, такие как внутренний 68-контактный SCSI и Micro DB68, могут использоваться как внутри, так и снаружи для подключения различных периферийных устройств.

Speciality

Специальные разъемы, такие как RJ21 и IEEE-488 (или HP-IB), являются собственностью по своей природе и имеют ограниченную функциональность за пределами предполагаемого применения.

USB

Разъемы USB (универсальная последовательная шина) прошли несколько итераций от USB 1.1 до USB 3.0 — они могут использоваться для передачи данных и питания.

Видео

Видеоразъемы, такие как BNC, коаксиальный и VGA, могут передавать видеосигналы на ваш компьютер, проектор или телевизор.

Не уверены?

Если вы не уверены, какой разъем вам нужен, попробуйте ConnectXpress! ConnectXpress проведет вас через пошаговые инструкции, чтобы выбрать нужный кабель.

Что такое разъем?

Разъем — это проводящее устройство, обеспечивающее физический интерфейс между устройствами. Разъемы бывают самых разных форм-факторов и выполняют множество различных функций с устройствами, которые вы используете каждый день! Такие функции, как: подключение оборудования с помощью кабеля ПК, подключение к сети или сети с помощью сетевого кабеля), передача аудио / видео в систему с помощью кабеля аудио / видео, обеспечение цифрового или аналогового подключения или питание устройства с кабель питания, среди прочего.

Глава 4: Кабели

Что такое сетевые кабели?

Кабель — это среда, по которой информация обычно передается от одного сетевого устройства к другому. Существует несколько типов кабелей, которые обычно используются в локальных сетях. В некоторых случаях в сети будет использоваться только один тип кабеля, в других — различные типы кабелей. Тип кабеля, выбранного для сети, зависит от топологии, протокола и размера сети. Понимание характеристик различных типов кабелей и того, как они соотносятся с другими аспектами сети, необходимо для создания успешной сети.

В следующих разделах обсуждаются типы кабелей, используемых в сетях, и другие связанные темы.

  • Кабель неэкранированной витой пары (UTP)
  • Кабель экранированной витой пары (STP)
  • Коаксиальный кабель
  • Волоконно-оптический кабель
  • Руководства по установке кабелей
  • Беспроводные локальные сети
  • Кабель неэкранированной витой пары (UTP)

Кабели на основе витой пары бывают двух видов: экранированные и неэкранированные.Неэкранированная витая пара (UTP) является наиболее популярной и, как правило, лучшим вариантом для школьных сетей (см. Рис. 1).

Рисунок 1. Неэкранированная витая пара

Качество UTP может варьироваться от телефонного провода до сверхскоростного кабеля. Внутри оболочки кабель имеет четыре пары проводов. Каждая пара скручена с разным числом витков на дюйм, чтобы устранить помехи от соседних пар и других электрических устройств.Чем сильнее скручивание, тем выше поддерживаемая скорость передачи и выше стоимость одного фута. EIA / TIA (Ассоциация электронной промышленности / Ассоциация индустрии телекоммуникаций) установила стандарты UTP и оценила шесть категорий проводов (появляются дополнительные категории).

Категории неэкранированной витой пары
Категория Скорость Использовать
1 1 Мбит / с Только голос (телефонный провод)
2 4 Мбит / с LocalTalk и телефон (редко используются)
3 16 Мбит / с 10BaseT Ethernet
4 20 Мбит / с Token Ring (редко используется)
5 100 Мбит / с (2 пары) 100BaseT Ethernet
1000 Мбит / с (4 пары) Гигабитный Ethernet
5e 1000 Мбит / с Гигабитный Ethernet
6 10 000 Мбит / с Гигабитный Ethernet

Разъем для неэкранированной витой пары

Стандартный разъем для неэкранированной витой пары — разъем RJ-45.Это пластиковый разъем, похожий на большой телефонный разъем (см. Рис. 2). Слот позволяет вставлять RJ-45 только в одном направлении. RJ расшифровывается как Registered Jack, что означает, что разъем соответствует стандарту, заимствованному из телефонной отрасли. Этот стандарт определяет, какой провод идет к каждому контакту внутри разъема.

Рис. 2. Разъем RJ-45

Хотя кабель UTP является наименее дорогим кабелем, он может быть восприимчив к радиопомехам и электрическим частотам (он не должен находиться слишком близко к электродвигателям, люминесцентным лампам и т. Д.). Если вам необходимо разместить кабель в среде с большим количеством потенциальных помех или если вы должны разместить кабель в чрезвычайно чувствительной среде, которая может быть восприимчива к электрическому току в UTP, экранированная витая пара может быть решением. Экранированные кабели также могут помочь увеличить максимальное расстояние между кабелями.

Экранированная витая пара доступна в трех различных конфигурациях:

  1. Каждая пара проводов отдельно экранирована фольгой.
  2. Внутри оболочки находится экран из фольги или оплетки, закрывающий все провода (как группу).
  3. Вокруг каждой отдельной пары, а также всей группы проводов имеется экран (называемая витой парой с двойным экраном).

В центре коаксиального кабеля находится единственный медный проводник. Пластиковый слой обеспечивает изоляцию между центральным проводником и экраном из металлической оплетки (см. Рис. 3). Металлический экран помогает блокировать любые внешние помехи от люминесцентных ламп, двигателей и других компьютеров.

Рис. 3. Коаксиальный кабель

Хотя коаксиальный кабель сложно установить, он очень устойчив к помехам. Кроме того, он может поддерживать кабели большей длины между сетевыми устройствами, чем кабель витой пары. Есть два типа коаксиальных кабелей: толстый коаксиальный и тонкий коаксиальный.

Тонкий коаксиальный кабель также называют тонкой сетью. 10Base2 относится к техническим характеристикам тонкого коаксиального кабеля, по которому передаются сигналы Ethernet.Цифра 2 означает приблизительную максимальную длину сегмента, составляющую 200 метров. Фактически максимальная длина сегмента составляет 185 метров. Тонкий коаксиальный кабель был популярен в школьных сетях, особенно в сетях линейных шин.

Толстый коаксиальный кабель также называют толстой сетью. 10Base5 относится к характеристикам толстого коаксиального кабеля, по которому передаются сигналы Ethernet. Цифра 5 означает, что максимальная длина сегмента составляет 500 метров. Толстый коаксиальный кабель имеет дополнительную защитную пластиковую крышку, которая защищает центральный проводник от влаги.Это делает толстый коаксиальный кабель отличным выбором при использовании более длинных кабелей в сети с линейной шиной. Одним из недостатков толстого коаксиального кабеля является то, что он нелегко изгибается и его сложно установить.

Разъемы коаксиального кабеля

Наиболее распространенным типом разъема, используемого с коаксиальными кабелями, является разъем Байона-Нила-Консельмана (BNC) (см. Рис. 4). Для разъемов BNC доступны различные типы адаптеров, включая Т-образный разъем, цилиндрический разъем и терминатор.Разъемы на кабеле — самые слабые места в любой сети. Чтобы избежать проблем с сетью, всегда используйте разъемы BNC, которые обжимают, а не привинчивают кабель.

Рис. 4. Разъем BNC.

Оптоволоконный кабель состоит из центрального стеклянного сердечника, окруженного несколькими слоями защитных материалов (см. Рис. 5). Он передает свет, а не электронные сигналы, что устраняет проблему электрических помех.Это делает его идеальным для определенных сред, содержащих большое количество электрических помех. Он также стал стандартом для соединения сетей между зданиями из-за его устойчивости к воздействию влаги и освещения.

Волоконно-оптический кабель может передавать сигналы на гораздо большие расстояния, чем коаксиальный и витая пара. Он также может передавать информацию с гораздо большей скоростью. Эта возможность расширяет возможности связи, включая такие услуги, как видеоконференцсвязь и интерактивные услуги.Стоимость волоконно-оптических кабелей сопоставима с медными; однако его сложнее установить и изменить. 10BaseF относится к спецификациям оптоволоконного кабеля, по которому передаются сигналы Ethernet.

Центральная жила волоконно-оптических кабелей изготавливается из стеклянных или пластиковых волокон (см. Рис. 5). Затем пластиковое покрытие смягчает центр волокна, а волокна кевлара помогают укрепить кабели и предотвратить их поломку. Наружная изоляционная оболочка из тефлона или ПВХ.

Инжир.5. Волоконно-оптический кабель

Существует два распространенных типа оптоволоконных кабелей — одномодовые и многомодовые. Многомодовый кабель имеет больший диаметр; однако оба кабеля обеспечивают широкую полосу пропускания на высоких скоростях. Одиночный режим может обеспечить большее расстояние, но он дороже.

Технические характеристики Тип кабеля
10BaseT неэкранированная витая пара
10Base2 Тонкий коаксиальный
10Base5 Толстый коаксиальный
100BaseT неэкранированная витая пара
100BaseFX Оптоволокно
100BaseBX Одномодовое волокно
100BaseSX Многомодовое волокно
1000BaseT неэкранированная витая пара
1000BaseFX Оптоволокно
1000BaseBX Одномодовое волокно
1000BaseSX Многомодовое волокно

При прокладке кабеля лучше всего соблюдать несколько простых правил:

  • Всегда используйте больше кабеля, чем вам нужно.Оставьте достаточно слабины.
  • Проверяйте каждую часть сети при ее установке. Даже если он новый, у него могут быть проблемы, которые потом будет сложно устранить.
  • Не приближайтесь к люминесцентным лампам и другим источникам электрических помех на расстоянии не менее 3 футов.
  • Если необходимо проложить кабель по полу, накройте кабель защитными кожухами.
  • Пометьте оба конца каждого кабеля.
  • Используйте кабельные стяжки (не ленту), чтобы соединить кабели вместе в одном месте.

Все больше и больше сетей работают без кабелей, в беспроводном режиме. Беспроводные локальные сети используют высокочастотные радиосигналы, инфракрасные световые лучи или лазеры для связи между рабочими станциями, серверами или концентраторами. Каждая рабочая станция и файловый сервер в беспроводной сети имеет своего рода приемопередатчик / антенну для отправки и получения данных. Информация передается между трансиверами, как если бы они были физически связаны.На больших расстояниях беспроводная связь также может осуществляться через сотовую телефонную связь, микроволновую передачу или через спутник.

Беспроводные сети отлично подходят для подключения портативных компьютеров, портативных устройств или удаленных компьютеров к локальной сети. Беспроводные сети также полезны в старых зданиях, где может быть трудно или невозможно прокладывать кабели.

Двумя наиболее распространенными типами инфракрасной связи, используемыми в школах, являются прямая видимость и рассеянное вещание.Связь в пределах прямой видимости означает, что между рабочей станцией и трансивером должна быть незаблокированная прямая линия. Если человек идет в пределах прямой видимости во время передачи, информацию необходимо будет отправить снова. Такое препятствие может замедлить работу беспроводной сети. Рассеянная инфракрасная связь — это передача инфракрасных сигналов, отправляемых в разных направлениях, которые отражаются от стен и потолков, пока в конечном итоге не попадут в приемник. Связь по сети с помощью лазера практически такая же, как и в инфракрасных сетях прямой видимости.

Стандарты и скорости беспроводной связи

Wi-Fi Alliance — это глобальная некоммерческая организация, которая помогает обеспечивать стандарты и функциональную совместимость для беспроводных сетей, а беспроводные сети часто называют WiFi (Wireless Fidelity). Первоначальный стандарт Wi-Fi (IEEE 802.11) был принят в 1997 году. С тех пор появилось множество вариаций (и они будут появляться и дальше). Сети Wi-Fi используют протокол Ethernet.

Стандарт Максимальная скорость Типичный диапазон
802.11а 54 Мбит / с 150 футов
802.11b 11 Мбит / с 300 футов
802,11 г 54 Мбит / с 300 футов
802.11n 100 Мбит / с 300+ футов

Беспроводная безопасность

Беспроводные сети гораздо более уязвимы для несанкционированного использования, чем кабельные сети. Беспроводные сетевые устройства используют радиоволны для связи друг с другом. Самая большая уязвимость сети заключается в том, что злоумышленники могут «упасть» на радиоволны.Передаваемая незашифрованная информация может отслеживаться третьей стороной, которая с помощью подходящих инструментов (бесплатно загружаемых) может быстро получить доступ ко всей вашей сети, украсть ценные пароли к локальным серверам и онлайн-сервисам, изменить или уничтожить данные и / или получить доступ к личной и конфиденциальной информации, хранящейся на ваших сетевых серверах. Чтобы свести к минимуму возможность этого, все современные точки доступа и устройства имеют параметры конфигурации для шифрования передачи. Эти методы шифрования все еще развиваются, как и инструменты, используемые злоумышленниками, поэтому всегда используйте самое надежное шифрование, доступное в вашей точке доступа и подключаемых устройствах.

ПРИМЕЧАНИЕ ПО ШИФРОВАНИЮ: На момент написания этой статьи шифрование WEP (Wired Equivalent Privacy) можно было легко взломать с помощью легко доступных бесплатных инструментов, которые распространяются в Интернете. WPA и WPA2 (Wi-Fi Protected Access версий 1 и 2) намного лучше защищают информацию, но использование слабых паролей или парольных фраз при включении этих шифровальных кодов может позволить их легко взломать. Если в вашей сети используется WEP, вы должны быть очень осторожны с использованием конфиденциальных паролей или других данных.

Для защиты сетей от несанкционированного беспроводного использования используются три основных метода. Используйте любой из этих методов при настройке точек беспроводного доступа:

Шифрование.
Включите самое надежное шифрование, поддерживаемое устройствами, которые вы будете подключать к сети. Используйте надежные пароли (надежные пароли обычно определяются как пароли, содержащие символы, цифры и буквы в смешанном регистре, длиной не менее 14 символов).
Изоляция.
Используйте беспроводной маршрутизатор, который размещает все беспроводные подключения в подсети, независимой от основной частной сети. Это защищает данные вашей частной сети от сквозного интернет-трафика.
Скрытый SSID.
Каждая точка доступа имеет идентификатор набора услуг (SSID), который по умолчанию транслируется на клиентские устройства, чтобы точку доступа можно было найти.Если отключить эту функцию, стандартное программное обеспечение для подключения клиентов не сможет «видеть» точку доступа. Тем не менее, рассмотренные ранее программы быстрого доступа могут легко найти эти точки доступа, так что одно только это делает немногим больше, чем просто скрывает имя точки доступа от видимости для случайных пользователей беспроводной сети.

Преимущества беспроводных сетей:

  • Мобильность — с портативным компьютером или мобильным устройством доступ может быть доступен в любой школе, в торговом центре, в самолете и т. Д.Все больше и больше предприятий также предлагают бесплатный доступ к Wi-Fi («горячие точки»).
  • Быстрая установка — Если ваш компьютер оснащен беспроводным адаптером, для поиска беспроводной сети достаточно просто нажать «Подключиться к сети» — в некоторых случаях вы автоматически подключаетесь к сетям в пределах досягаемости.
  • Стоимость — установка беспроводной сети может быть намного более рентабельной, чем покупка и установка кабелей.
  • Расширяемость — Добавить новые компьютеры в беспроводную сеть так же просто, как включить компьютер (при условии, что вы не превышаете максимальное количество устройств).

Недостатки беспроводных сетей:

  • Безопасность — будьте осторожны. Будьте бдительны. Защитите свои конфиденциальные данные с помощью резервных копий, изолированных частных сетей, надежного шифрования и паролей, а также отслеживайте трафик доступа к беспроводной сети и из нее.
  • Помехи — Поскольку беспроводные сети используют радиосигналы и аналогичные методы для передачи, они восприимчивы к помехам от света и электронных устройств.
  • Несогласованные соединения — сколько раз вы слышите «Подождите, я только что потерял соединение?» Из-за помех, вызванных электрическими устройствами и / или предметами, блокирующими путь передачи, беспроводные соединения не так стабильны, как через специальный кабель.
  • Speed ​​- Скорость передачи в беспроводных сетях улучшается; однако более быстрые варианты (например, гигабитный Ethernet) доступны через кабели. Если вы используете беспроводную сеть только для доступа в Интернет, фактическое подключение к Интернету в вашем доме или школе обычно медленнее, чем у беспроводных сетевых устройств, поэтому это подключение является узким местом.Если вы также перемещаете большие объемы данных по частной сети, кабельное соединение позволит выполнить эту работу намного быстрее.

Компьютер Типы и описание кабелей — БОЛЬШЕ НЕ ИСПОЛЬЗУЕТСЯ

При таком большом количестве типов кабелей трудно найти единственный источник информации, который подчеркивал бы важные различия между ними всеми. Вот обзор наиболее распространенных типов компьютерных кабелей, с которыми вы можете столкнуться при работе с компьютерами.

1.Кабель VGA

Также известен как кабель D-sub, аналоговый видеокабель

Подключите один конец к: монитору компьютера, телевизору (входной порт ПК)

Подключите другой конец к: порту VGA на компьютере (см. Изображение ниже)

2. Кабель DVI

Подключите один конец к: монитору компьютера

Подключите другой конец к: порту DVI на компьютере (см. Изображение ниже)


Однако есть 2 типа DVI, DVI-I и DVI-D.
DVI-D не имеет дополнительных контактов вокруг длинного контакта, это также чистый цифровой сигнал через DVI-I.

3. Кабель HDMI

Подключите один конец к: монитору компьютера, телевизору

Подключите другой конец к: порту HDMI на компьютере (см. Изображение ниже)

Примечание. Если вы подключаете телевизор к компьютеру, мы рекомендуем использовать кабель HDMI в качестве кабеля для подключения к ПК, поскольку он может передавать как изображение, так и звук. Таким образом, вы можете использовать не только экран телевизора. в качестве монитора, но также можно использовать динамики телевизора для воспроизведения звука с ПК.

4. Кабель PS / 2

Подключите один конец к: клавиатуре PS / 2, мыши PS / 2

Подключите другой конец к: портам PS / 2 на компьютере (см. Изображение ниже)

  • Фиолетовый Порт PS / 2: клавиатура
  • Зеленый Порт PS / 2: мышь

5. Кабель Ethernet

Также известен как кабель RJ-45

Подключите один конец к: маршрутизатору, сетевому коммутатору

Подключите другой конец к: порту Ethernet на компьютере (см. Изображение ниже)

6.Аудиокабель 3,5 мм

Также известен как телефонный разъем (поскольку разъемы 3,5 мм часто встречаются и на мобильных телефонах)

Подключите один конец к: компьютерным динамикам, наушникам 3,5 мм, микрофону 3,5 мм

Подключите другой конец к: аудиопортам на компьютере (на изображении ниже используется зеленая розетка)

  • Зеленый аудиопорт: компьютерные колонки или наушники
  • Розовый аудиопорт: микрофон
  • Синий аудиоразъем: MP3-плеер, CD-плеер, DVD-плеер, проигрыватель винила, электрогитара и т. Д. (Линейный порт для воспроизведения и записи звуков с вышеуказанных устройств)

7.USB-кабель

Существует два популярных формата подключения USB-кабеля к компьютеру: USB 2.0 и более новый USB 3.0.

.

Как отличить кабели USB 2.0 и 3.0 друг от друга: кабели USB 3.0 имеют синий наконечник, и иногда на нем можно встретить этикетку SS «Super Speed».

Поскольку USB был задуман как соединение с одним компьютерным кабелем, которое заменит их все, неудивительно, что возможные варианты использования порта USB весьма умопомрачительны. Для этого компьютерного кабельного кабеля мы перечислили наиболее распространенные способы его использования ниже:

Подключите один конец к: USB-устройству

  • Запоминающие устройства: USB-накопитель, внешний жесткий диск, внешний оптический привод
  • Устройства ввода: USB-клавиатура (проводная и беспроводная), USB-мышь (проводная и беспроводная), веб-камера, сканер, геймпад
  • Устройства вывода: принтер, МФУ, USB-динамик
  • Беспроводные адаптеры: сетевой адаптер (Wi-Fi), адаптер bluetooth, адаптер 3G
  • Кабель для передачи данных (и зарядки) для мобильных устройств, таких как мобильный телефон, планшет, MP3-плеер

Подключите другой конец к: USB-портам на компьютере (см. Изображение ниже)

Как узнать USB 2.0 и 3.0 отдельно: порты USB 2.0 имеют черные наконечники, а порты USB 3.0 — синие наконечники. Смотрите изображение ниже:

USB 3.0 обратно совместим … это означает, что вы можете подключить устройство USB 2.0 к порту USB 3.0 и наоборот (но устройства USB 3.0, подключенные к порту USB 2.0, будут работать с пониженной скоростью)

Существуют также USB-кабели для подключения новых внешних накопителей резервного копирования (см. Ниже), они описаны как USB-A — Micro-B

8.Шнур питания компьютера (вилка чайника)

Подключите один конец к: розетке переменного тока

Подключите другой конец к: блоку питания (см. Изображение ниже), монитору компьютера

Примечание. Всегда выключайте блок питания (переключателем 1-0 на задней панели) перед подключением к нему кабеля питания.

9 . ThunderBolt / USB-C

Чаще всего используются на ноутбуках и компьютерах Apple Mac. Эти кабели имеют высокую скорость и могут передавать данные, видео и другую информацию.

Существует 2 текущих типа Thunderbolt, более старая версия Thunderbolt 2 показана ниже, но ее также можно спутать с портами Mini Display, поскольку они выглядят одинаково, и только визуальная разница — это изображение рядом с портом. Thunderbolt 2 (слева) имеет символ молнии и передает данные и видео.

Порт мини-дисплея (справа) предназначен только для передачи видео.

и Thunderbolt 3, также известный как USB-C на компьютерах Apple Mac.

10.Порт дисплея

Display Port лучше всего использовать, если вам требуется быстрое изображение с высоким разрешением.
Кабель имеет лучшее качество по сравнению с HDMI и является лучшим вариантом, если у вас есть этот интерфейс.

типов интернет-кабелей | Интернет-ресурсы

Кабель Ethernet

Кабель Ethernet соединяет компьютер, ноутбук или даже игровую консоль с маршрутизатором или модемом. Он отправляет и принимает широкополосные сигналы, чтобы компьютеры могли связываться друг с другом и передавать данные от одного к другому. 1 Это один из наиболее распространенных инструментов, используемых компьютерами для передачи данных через Интернет. Однако особый вид кабеля Ethernet, называемый «перекрестным кабелем», соединяет два компьютера друг с другом напрямую, и поэтому для передачи данных не требуется модем или маршрутизатор.

Коаксиальный кабель

Коаксиальный кабель — это кабель, который чаще всего используется для подключения кабельной коробки или модема к входному соединительному порту в стене. Они могут быть аналоговыми, которые обычно имеют небольшой штифт в центре соединения и навинчиваются, или цифровыми, которые вдавливаются и остаются подключенными из-за давления.

Коаксиальные кабели состоят из нескольких частей: 2

  • Проводник, который представляет собой центральную проводку, по которой фактически передаются данные
  • Два-три слоя экранирования для защиты сигнала от электрических помех
  • И слой, называемый оболочкой, который физически защищает кабель

Кабель HDMI

HDMI означает «Мультимедийный интерфейс высокой четкости», а кабель HDMI используется для передачи аудио- и видеоданных по одному кабелю.Кабели HDMI используются для подключения устройств, в том числе:

  • HDTV
  • DVD-плееры
  • Blu-Ray плееры
  • Ноутбуки
  • Игровые системы

Кабели HDMI обеспечивают цифровое соединение, которое менее подвержено помехам и помехам, чем аналоговые кабели. При использовании кабеля HDMI аудио и видео передаются в цифровом виде. Это исключает аналого-цифровое преобразование, обеспечивая более четкое изображение и качественный звук. 3


1 Источник: http: // techterms.ru / определение / Ethernet

2 Источник: http://dictionary.reference.com/browse/coaxial%20cable

3 Источник: http://pc.net/glossary/definition/hdmi

Типы

Распиновка — Cat 5, 5e, 6, 6a, 7, 8 »Примечания к электронике

Для передачи данных Ethernet используются различные кабели: в настоящее время распространены типы кабелей категории 5, 5e, категории 6, 6a, 7 и категории 8, а также широко используется разъем RJ45.


Ethernet IEEE 802.3 Включает:
Ethernet: введение Стандарты Структура кадра данных Ethernet 100 Мбит / с Fast Ethernet Гигабитный Ethernet, 1GE 10 Gigabit Ethernet, 10GE Однопарный Ethernet, SPE Кабели Ethernet Как купить кабели Ethernet Маршрутизаторы, концентраторы, коммутаторы — отличия Коммутатор Ethernet Как купить лучший коммутатор Ethernet Промышленный коммутатор Ethernet Питание через Ethernet, PoE Разветвитель Ethernet Операторский Ethernet Страница покупок продуктов Ethernet


Можно купить множество кабелей Ethernet.Часто эти кабели бесплатно поставляются с оборудованием, которое так или иначе использует подключение к сети Ethernet.

Существует несколько различных разновидностей кабеля Ethernet, которые можно приобрести: вариации скорости, перекрестные кабели, Cat 5, Cat 5e, Cat6, Cat 6a, Cat 7 и т. Д.

Обычно покупаются кабели Ethernet, и нет особой необходимости разбираться в том, что находится внутри или на разъемах, хотя в некоторых случаях это может быть как интересным, так и полезным. Даже в этом случае полезно знать различные типы кабелей Ethernet и максимальную длину, которую следует использовать.

Обычно используемые сетевые кабели: Cat 5, Cat 5e, Cat 6, Cat 6a, Cat7 имеют разные уровни производительности, и поэтому необходимо купить или выбрать правильный кабель для правильного применения.

Эти сетевые кабели используются для подключения различных сетевых элементов от коммутаторов Ethernet и маршрутизаторов Ethernet к компьютерам, серверам и другим сетевым элементам — при наличии интерфейса Ethernet их можно подключить с помощью кабелей Ethernet.

Стандартный кабель Ethernet, поставляемый со многими компьютерами, маршрутизаторами и т. Д.

Основные сведения о кабеле Ethernet

Кабели Ethernet для подключения в большинстве офисных и домашних сред основаны на витых парах проводов в одном кабеле — все категории Cat 5, Cat 6 и Cat 7 использовали этот формат.Скручивание проводов вместе позволяет токам уравновешиваться, то есть в одном проводе ток движется в одном направлении, а в другом проводе пары ток течет в другом, что позволяет нейтрализовать общие поля вокруг витой пары.

Таким образом, данные могут передаваться на значительную длину без чрезмерных мер предосторожности.

Поскольку в одном сетевом кабеле содержится несколько витых пар, количество витков на единицу длины должно быть различным для каждой пары — скорость основана на простых числах, так что никакие два витка никогда не совпадают.Это снижает перекрестные помехи внутри кабеля.

Доступны кабели Ethernet различной длины в виде патч-кабелей, либо сам кабель доступен для встраивания в системы, здания и т. Д. Затем можно выполнить заделку на требуемый разъем с помощью обжимного инструмента. Эти сетевые кабели доступны разной длины — доступны длинные кабели Ethernet, одни из самых длинных — до 75 метров.

Ранее сетевые кабели были неэкранированными, но более поздние были экранированы для повышения производительности.Например, неэкранированная витая пара (UTP) может быть подходящей для короткого пути между компьютером и маршрутизатором, но экранированный фольгой кабель FTP лучше всего подходит для более длинных участков или там, где кабель проходит через области с высокими электрическими помехами.

Плоский кабель Ethernet и разъем

Существуют различные методы экранирования кабелей Ethernet. Наиболее распространенным является размещение экрана вокруг каждой витой пары. Это не только обеспечивает экранирование кабеля снаружи, но также снижает перекрестные помехи между внутренними витыми парами.Производители могут дополнительно повысить производительность, разместив экранирование вокруг всех проводов кабеля непосредственно под оболочкой кабеля. Для обозначения различных типов экранирования используются разные коды:

  • U / UTP — неэкранированный кабель, неэкранированные витые пары
  • F / UTP — Кабель с фольгированным экраном, неэкранированные витые пары
  • U / FTP — Неэкранированный кабель, витые пары с фольгированным экраном
  • S / FTP — кабель с экранированной оплеткой, витые пары с фольгированным экраном

Где: TP = витая пара, U = неэкранированная, F = экранированная фольгой, S = экранирующая оплетка.

Еще одно различие между кабелями Ethernet, будь то Cat 5, Cat 5e, Cat 6, Cat 6e или Cat 7, может заключаться в том, используются ли в кабеле одножильные или многожильные провода. Как следует из описания, в одножильном кабеле используется один кусок меди в качестве электрического проводника в каждом проводе кабеля, в то время как в многожильном проводе используется серия медных жил, скрученных вместе. Хотя при покупке патч-кабеля это может быть необязательно, но при установке длинного кабеля это может быть важно, поскольку каждый тип немного больше подходит для разных приложений.

  • Многожильный кабель: Этот тип провода более гибкий и больше подходит для кабелей Ethernet, где кабель можно перемещать — часто это идея для коммутационных выводов на столах или общих подключений к ПК и т. Д., Где некоторое движение может быть необходимо и ожидаемо.
  • Сплошной кабель: Сплошной кабель не такой гибкий, как многожильный, но он также более прочный. Это делает его лучшим для использования в стационарных установках, таких как прокладка кабелей под полом, встраивание в стены и т.п.

Категории кабелей Ethernet

Доступно множество различных кабелей для Ethernet и других телекоммуникационных и сетевых приложений. Эти сетевые кабели, описанные по разным категориям, например Кабели Cat 5, Cat-6 и т. Д., Которые часто признаются TIA (ассоциация телекоммуникационной отрасли), и их краткое изложение приводится ниже:

  • Cat-1: Это не признано TIA / EIA. Это форма проводки, которая используется для стандартной телефонной проводки (POTS) или для ISDN.
  • Cat-2: Это не признано TIA / EIA. Это была форма проводки, которая использовалась для сетей Token Ring со скоростью 4 Мбит / с.
  • Cat-3: Этот кабель определен в TIA / EIA-568-B. Он используется для сетей передачи данных с частотами до 16 МГц. Он был популярен для использования с сетями Ethernet 10 Мбит / с (100Base-T), но теперь его заменили кабелем Cat-5.
  • Cat-4: Этот кабель не признан TIA / EIA. Однако его можно использовать в сетях с частотами до 20 МГц.Он часто использовался в сетях Token Ring со скоростью 16 Мбит / с.
  • Cat-5: Это не признано TIA / EIA. Это сетевой кабель, который широко используется для сетей 100Base-T и 1000Base-T, поскольку он обеспечивает производительность, позволяющую передавать данные на скорости 100 Мбит / с и немного выше (125 МГц для 1000Base-T) Ethernet. Кабель Cat 5 заменил версию Cat 3 и на несколько лет стал стандартом для кабелей Ethernet. Кабель Cat 5 теперь устарел и поэтому не рекомендуется для новых установок.В кабеле

    Cat 5 используются витые пары для предотвращения внутренних перекрестных помех, XT, а также перекрестных помех с внешними проводами, AXT.

    Кабель категории 5, хотя и не стандартизован, обычно использует 1,5–2 витка на сантиметр.

  • Cat-5e: Этот вид кабеля признан TIA / EIA и определен в TIA / EIA-568, последний раз пересматривался в 2001 году. Он имеет немного более высокую частоту, чем кабель Cat-5, поскольку характеристики расширяются. до 125 Мбит / с.

    Cat-5e может использоваться для 100Base-T и 1000Base-t (Gigabit Ethernet).Стандарт Cat 5e улучшен, и это разновидность кабеля Cat 5, изготовленного по более высоким спецификациям, хотя физически он такой же, как и Cat 5. Он протестирован на соответствие более высоким требованиям, чтобы гарантировать, что он может работать на более высоких скоростях передачи данных. Скрученные пары в сетевых кабелях, как правило, имеют такой же уровень перекручивания, как и кабели категории 5.

  • Cat-6: Этот кабель, определенный в TIA / EIA-568-B, обеспечивает значительное улучшение производительности по сравнению с Cat5 и Cat 5e. При производстве кабели категории 6 наматываются более плотно, чем кабели категории 5 или 5e, и часто имеют внешний экран из фольги или оплетки.Экранирование защищает витые пары проводов внутри кабеля Ethernet, помогая предотвратить перекрестные помехи и шумовые помехи. Кабели Cat-6 могут технически поддерживать скорость до 10 Гбит / с, но могут делать это только на расстоянии до 55 метров, даже если это делает их относительно длинными кабелями Ethernet.

    Кабели Ethernet категории 6 обычно имеют 2+ витка на см, а некоторые могут включать нейлоновые шлицы для уменьшения перекрестных помех, хотя на самом деле это не требуется стандартом.

  • Cat-6a: Буква «a» в Cat 6a означает «расширенный», и в 2008 году стандарт был пересмотрен.Кабели Cat 6a способны поддерживать вдвое большую максимальную полосу пропускания и способны поддерживать более высокие скорости передачи по сетевым кабелям большей длины. В кабелях категории 6a используется экранированный кабель, который практически полностью устраняет перекрестные помехи. Однако это делает их менее гибкими, чем кабель Cat 6.
  • Cat-7: Это неофициальный номер для кабелей ISO / IEC 11801 класса F. Он состоит из четырех индивидуально экранированных пар внутри общего экрана. Он предназначен для приложений, где требуется передача частот до 600 Мбит / с.
  • Cat-8: выпущены кабели Cat 8, которые обеспечивают огромный рост скорости передачи данных / полосы пропускания. Соответственно, эти кабели Cat 8 обычно дороже, чем более старые версии, такие как Cat 6 или даже Cat 7.

Ниже приведены дальнейшие описания кабелей Cat-5 и Cat-5e, поскольку они широко используются сегодня для сетевых приложений Ethernet.

Обзор производительности кабеля Ethernet
Категория Экранирование Макс.скорость передачи (на 100 метров) Макс.пропускная способность
Cat 3 Неэкранированный 10 Мбит / с 16 МГц
Cat 5 Неэкранированный 10/100 Мбит / с 100 МГц
Cat 5e Неэкранированный 1000 Мбит / с / 1 Гбит / с 100 МГц
Cat 6 Экранированный или неэкранированный 1000 Мбит / с / 1 Гбит / с > 250 МГц
Cat 6a экранированный 10000 Мбит / с / 10 Гбит / с 500 МГц
Cat 7 экранированный 10000 Мбит / с / 10 Гбит / с 600 МГц
Кошка 8 экранированный 25 Гбит / с или 40 Гбит / с * 2000 МГц

* 25 Гбит / с для Cat 8.1 и 40 Гбит / с для Cat 8.2.

Разъемы для кабеля Ethernet

Разъем RJ45, Registered Jack 45 используется почти повсеместно в качестве физического разъема для кабелей Ethernet и для сетевых кабелей в целом. От Ethernet категории 3 до категории 6 используется формат RJ45. Кабели Ethernet Cat 7 могут быть оконцованы разъемами RJ45, но часто используются специализированные версии, называемые GigaGate45 (GG45). К счастью, они обратно совместимы с RJ45, поэтому нет необходимости в полностью новой установке при переходе на Cat 7.

Разъем Ethernet RJ45 на кабеле Ethernet

Разъем RJ45, используемый на концах кабелей Ethernet, представляет собой небольшие пластиковые заглушки с фиксирующей защелкой, которую можно освободить, когда необходимо снять кабель. Термин «штекер» относится к штекерному концу соединения на сетевом кабеле, а «гнездо» относится к порту или гнезду и обычно находится на оборудовании.

Разъем RJ45 имеет восемь контактов, расположенных на расстоянии около 1 мм друг от друга, а провода вставлены и обжаты для обеспечения надежного соединения.Фактический тип разъема известен как 8P8C — восемь позиций — восемь контактов.

Строго говоря, фактический тип разъема должен соответствовать 8P8C, а схема подключения — RJ45, но на самом деле термин RJ45 для кабелей Ethernet используется почти повсеместно.

Разъемы Ethercon

Хотя разъем RJ45 идеально подходит для большинства приложений, он не особенно надежен. Он подходит для офисов, центров обработки данных и домашних сетей, где надежность не является проблемой.Однако существует ряд сценариев, в которых требуется более надежный разъем — такие приложения, как аудиовизуальные средства, сценическое аудио, освещение и т. Д., Где используется Ethernet, нуждаются в гораздо более надежном соединении.

Для решения этой проблемы используется разъем Ethercon. Разъем Ethercon можно сравнить с комбинацией RJ45 с разъемом XLR. Поскольку разъем Ethercon имеет круглую металлическую внешнюю защиту в сочетании с внутренней в стиле RG45, он обеспечивает необходимые возможности подключения с надежностью, необходимой для таких приложений, как сцена и другие аудиовизуальные области, где требуются подключения Ethernet.

Можно получить не только разъемы Ethercon самостоятельно, но и готовые выводы Ethercon.

Распиновка кабеля Ethernet

Хотя детали проводки и изготовления кабеля могут различаться для разных категорий кабелей, основные возможности подключения остаются неизменными. Таким образом можно надежно использовать кабели Ethernet для соединения между элементами оборудования и т. Д.

Краткое описание передаваемых сигналов, а также соответствующих проводов и соединений приведено в таблице ниже:


RJ-45 / Cat 5 / Cat 5e Распиновка и проводка
Штифт
No
Телефон 10Base-T 100Base-T 1000Base-T PoE
Режим A
PoE
Режим B
1 + TX + TD + BI_DA 48 В выход
2 -TX -TX -BI_DA 48 В выход
3 + RX + RX + BI_DB Возврат 48 В
4 Кольцо + BI_DC 48 В выход
5 Наконечник -BI_DC 48 В выход
6 -RX -RX -BI_DB Возврат 48 В
7 + BI_DD Возврат 48 В
8 -BI_DD Возврат 48 В

В таблице TX — это передаваемые данные, а RX — полученные данные.BI_Dn — это двунаправленные данные, A, B, C и D.

Имеются две стандартные распиновки RJ45 для индивидуального расположения проводных соединений к разъемам RJ45 в кабеле Ethernet: стандарты T568A и T568B.

Следует соблюдать одно или другое соглашение, так как это обеспечит требуемую возможность подключения, хотя, поскольку это всего лишь цветовое соглашение и одни и те же провода и пары подключаются к одним и тем же контактам, не имеет значения, какой из них соблюдается. На практике чаще всего используется T568B, и поэтому, вероятно, лучше всего использовать его.Используемый стандарт также может быть указан на оболочке готового кабеля Ethernet.


Распиновка и подключение RJ-45
Штифт T568A T568B
1 Белый с зеленой полосой Белый с оранжевой полосой
2 зеленый Оранжевый
3 Белый с оранжевой полосой Белый с зеленой полосой
4 Синий Синий
5 Белый с синей полосой Белый с синей полосой
6 Оранжевый зеленый
7 Белый с коричневой полосой Белый с коричневой полосой
8 коричневый коричневый
Кабель Ethernet с зачищенной внешней оболочкой, чтобы показать внутреннюю витую пару проводов

Перекрестные кабели Ethernet категории 5

Существует ряд различных конфигураций кабеля, которые можно использовать в зависимости от оборудования и требований.Самый распространенный тип — это прямые кабели, которые подключаются по схеме «1 к 1». Однако иногда требуются перекрестные кабели Cat-5.

Обычно кабель Cat-5, используемый для подключения компьютера (ПК) к коммутатору, представляет собой прямой кабель. Однако, если два компьютера или два коммутатора соединены вместе, используется перекрестный кабель Cat5.

Многие используемые сегодня интерфейсы Ethernet способны определять тип кабеля, будь то прямой или перекрестный кабель, и могут адаптироваться к требуемому формату.Это означает, что требования к перекрестным кабелям Cat-5 меньше, чем они могли бы быть в противном случае.

При использовании перекрестных кабелей Cat-5 Ethernet на них не указывается, что это перекрестные кабели. Соответственно, часто бывает целесообразно пометить их, чтобы в дальнейшем избежать путаницы.

Максимальная длина кабеля Ethernet

Часто необходимо использовать длинные кабели Ethernet, однако существуют ограничения на расстояние, на которое можно надежно передавать данные. При использовании длинных кабелей Ethernet возникает дополнительный шум, и в конечном итоге данные искажаются кабелем.

Краткое описание кабелей Ethernet и их максимальной рабочей длины приведено ниже:

Максимальная длина длинных кабелей Ethernet
Спецификация Тип кабеля Максимальная длина
10BaseT Неэкранированная витая пара 100 метров
10Base2 Тонкий коаксиальный кабель 180 метров
10Base5 Толстый коаксиальный кабель 500 метров
10BaseF Волоконно-оптический кабель 2000 метров
100BaseT Неэкранированная витая пара 100 метров
100BaseTX Неэкранированная витая пара 220 метров

Указанные длины являются общепринятыми как максимальные, но не включены в стандарт IEEE.

Видны различные кабели, соединяющие вместе различные элементы Ethernet — маршрутизаторы Ethernet, коммутаторы Ethernet, компьютеры, сетевые серверы и т. Д. Видны Cat5, Cat5e и Cat6. В кабелях используется экономичный, но эффективный патч-разъем RJ45, и с его помощью эти кабели Ethernet могут соединять или соединять вместе несколько элементов оборудования на базе Ethernet. В некоторых случаях, когда требуется специальное подключение, могут потребоваться перекрестные кабели — они продаются с четкой маркировкой, поскольку они могут быть использованы в другом месте по незнанию и привести к тому, что подключение не будет работать.Помимо этого, использовать кабели Ethernet Cat 5, Cat5e и Cat 6 очень просто, и обычно возникает очень мало проблем.

Темы беспроводного и проводного подключения:
Основы мобильной связи 2G GSM 3G UMTS 4G LTE 5G Вай фай IEEE 802.15.4 Беспроводные телефоны DECT NFC — связь ближнего поля Основы сетевых технологий Что такое облако Ethernet Серийные данные USB SigFox LoRa VoIP SDN NFV SD-WAN
Вернуться к беспроводному и проводному подключению

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
