Как подключить лампочку и выключатель схема: Как подключить лампочку к выключателю, схемы на 1,2,3,4,5 лампочек

Содержание

Как подключить лампочку и выключатель?

Не нужно иметь семи пядей во лбу, чтобы подключить лампочку и выключатель. Будь то лампочка и выключатель у вас в квартире или, так называемая, «переноска» для гаража, с той лишь разницей, что для «переноски» не надо укладывать проводку по стенам и потолку и подключается она вилкой в розетку.

Разметка

Народная мудрость не зря гласит, что резать нужно только тогда, когда отмерил 7 раз. Поэтому отнеситесь к разметке с должным вниманием, именно в этот момент вы мысленно выполняете работу, которую после останется лишь воплотить в жизнь.

Делаем пометки в тех местах, где будет лампочка и выключатель. Следует заметить, что выключатель, обычно, ставится возле двери на высоте 80-90 см от пола, то есть на высоте свободно опущенной руки. Но не стоит воспринимать всё буквально, если у вас в коридоре все выключатели установлены на высоту 1,7 метра, то ваш на 0,8 будет явно выпадать из общей картины. Следите, что бы при открытии двери, она его не заслоняла выключатель, пользоваться им будет не удобно. Также пометьте маршруты прохождения будущей проводки. Проводка должна идти от выключателя к распределительной коробке (или розетке, если будете запитывать схему от неё) и от лампочки к той же распределительной коробке (розетке).
Размечая, придерживайтесь важных правил:
При расположении проводки рядом с другими стенами и потолком, делайте от них отступ примерно 20 сантиметров. Следите чтобы провода располагались только горизонтально и вертикально, чтобы перегибались под прямым углом. Учитывайте, что в несущих стенах штробы должны быть минимальной глубины и размеров. Следует убедиться, что в ней нету старой проводки, прочитайте как обнаружить ее.

Штробление (если нужно)

Дальше идёт неприятный процесс штробления. Чтобы ваш интерьер в будущем не портили проложенные поверх обоев провода, их можно спрятать в стены, предварительно проделав в последних специальные углубления – штробы. Не буду углубляться в эту тему, т.к. в статье хочу поставить акцент именно на электрической части вопроса.

Замечу лишь, что в вашем случае стены могут быть как из разных материалов (бетон или гипсокартон), так и выключатель может быть внутренний, который надо углублять в стену, так и накладной. Всё это будет напрямую влиять на объём и способ штробления. Без наличия должного опыта и инструментов лучше проложить кабель поверх стен, закрепив его пластиковыми скобами.

Монтаж проводки

Теперь нам понадобится двухжильный провод, который мы прокладываем в заранее проделанные борозды. Закрепить их там проще всего будет разведенным раствором алебастра.

Следует помнить, что это вяжущее очень быстро схватывается, так что действовать придется быстро. Провода отрезаем с запасом, укоротить мы их всегда успеем!

Патрон и выключатель

Когда с процессом монтажа проводки покончено, следует подсоединить сам выключатель и патрон. Это не составит особого труда, достаточно всего лишь снять сантиметров пять первичной изоляции и приблизительно на сантиметр зачистить сами жилы.

Потом поместить их в специально предусмотренные на выключателе и цоколе разъемы, и дожать отвёрткой. В выключателе на одну лампочку существует всего два контакта, поэтому не ошибётесь. При подключении патрона полярность значения не имеет, т.е. не важно куда вы накидываете фазу, а куда ноль — лампочка работать будет. Однако техника безопасности требует, чтобы фаза была на центральном контакте лампочки, а ноль на резьбовом.

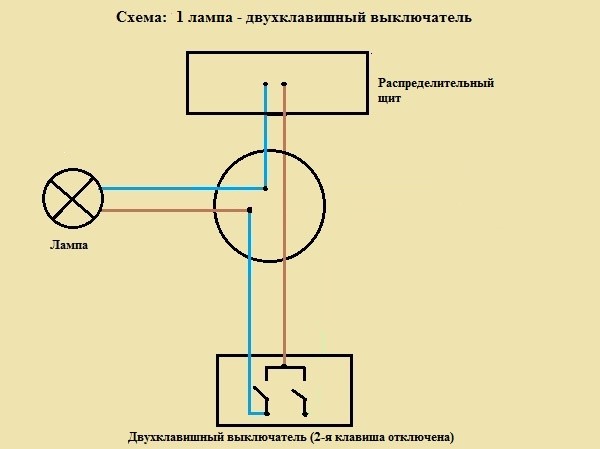

Схема подключения



Подключение к распределительной коробке

Сейчас начинается самый увлекательный процесс — подсоединение вашей проводки к распределительной коробке. Если вы знаете, где находится источник электрического тока к которому можно подключиться, то это уже хорошо, в противном случае поиск распределительной коробки может затянуться.

Для подключения проводки напрямую к электрическому щитку через дополнительный автомат воспользуйтесь инструкцией по установке автомата в щитке и подключите кабель к нему. Кстати, запитать схему можно и от ближайшей розетки, это не запрещается. Если вы запланировали сделать «переноску», то тут, конечно, всё решается подключением вилки к концу провода.

Для начала, при помощи индикаторной отвёртки определим силовой провод (фазу) и ноль в распределительной коробке или розетке. Если вы никогда не держали в руках индикаторную отвёртку, то вот статья о том, как ей пользоваться. Ваш электрик был порядочным? Тогда цвета проводов должны соответствовать: коричневый или белый – фаза, а синий – ноль. Старая проводка, естественно, не содержит цветных проводов и может выглядеть как угодно. В этом случае вам придётся руководствоваться только показаниями индикаторной отвертки. Если у вас нет специальной группы допуска (а её скорее всего нет, иначе бы вы не читали эту статью), работать под открытым напряжением строго запрещено! Поэтому следует выкрутить пробки, выключить автоматы, и при помощи того же индикатора убедится, что силовой провод обесточен.

Выключатель запитываем через фазу, то есть силовой провод соединяем с белой, или коричневой жилой, что идет от выключателя, а ноль соединяем с синей жилой провода, что идёт от лампочки как на схеме.

Оставшиеся белую и синюю жилы, что идут, соответственно, к лампочке и выключателю соединяем между собой. Все скрутки тщательно изолируем при помощи изоленты. Если вы захотите расширить свою схему подключением дополнительной лампочки или, например, добавить розетку, то можете использовать двойной или тройной выключатель, здесь описано как это сделать.

Скручивать алюминиевые и медные провода нельзя! Это крайне неустойчивое соединение, которое быстро окисляется и может не только выйти из строя, но и воспламениться. Для соединения таких проводов воспользуйтесь специальными клеммными колодками. В магазине с электрикой они представлены в широком ассортименте. По правилам хорошего тона и из соображений безопасности старайтесь везде вместо скруток проводов пользоваться колодками.

Если вы всё сделали правильно, то можете гордиться своей работой. Если нет… ну что же, позовёте наконец электрика.

Очень надеюсь на то, что статья окажется для вас полезной и у вас всё получится. Возможно я забыл сказать что-то важное, что кажется само-собой разумеющимся для меня и совсем не понятным для вас. Поэтому буду ждать ваших комментариев ниже и с радостью отвечать на вопросы, дополнять и исправлять статью если потребуется. Спасибо за внимание!

  • < Назад
  • Вперёд >

Как подключить лампочку и выключатель?

Не нужно иметь семи пядей во лбу, чтобы подключить лампочку и выключатель. Будь то лампочка и выключатель у вас в квартире или, так называемая, «переноска» для гаража, с той лишь разницей, что для «переноски» не надо укладывать проводку по стенам и потолку и подключается она вилкой в розетку.

Разметка

Народная мудрость не зря гласит, что резать нужно только тогда, когда отмерил 7 раз. Поэтому отнеситесь к разметке с должным вниманием, именно в этот момент вы мысленно выполняете работу, которую после останется лишь воплотить в жизнь.

Делаем пометки в тех местах, где будет лампочка и выключатель. Следует заметить, что выключатель, обычно, ставится возле двери на высоте 80-90 см от пола, то есть на высоте свободно опущенной руки. Но не стоит воспринимать всё буквально, если у вас в коридоре все выключатели установлены на высоту 1,7 метра, то ваш на 0,8 будет явно выпадать из общей картины. Следите, что бы при открытии двери, она его не заслоняла выключатель, пользоваться им будет не удобно. Также пометьте маршруты прохождения будущей проводки. Проводка должна идти от выключателя к распределительной коробке (или розетке, если будете запитывать схему от неё) и от лампочки к той же распределительной коробке (розетке).
Размечая, придерживайтесь важных правил:
При расположении проводки рядом с другими стенами и потолком, делайте от них отступ примерно 20 сантиметров. Следите чтобы провода располагались только горизонтально и вертикально, чтобы перегибались под прямым углом. Учитывайте, что в несущих стенах штробы должны быть минимальной глубины и размеров. Следует убедиться, что в ней нету старой проводки, прочитайте как обнаружить ее.

Штробление (если нужно)

Дальше идёт неприятный процесс штробления. Чтобы ваш интерьер в будущем не портили проложенные поверх обоев провода, их можно спрятать в стены, предварительно проделав в последних специальные углубления – штробы. Не буду углубляться в эту тему, т.к. в статье хочу поставить акцент именно на электрической части вопроса. Замечу лишь, что в вашем случае стены могут быть как из разных материалов (бетон или гипсокартон), так и выключатель может быть внутренний, который надо углублять в стену, так и накладной. Всё это будет напрямую влиять на объём и способ штробления. Без наличия должного опыта и инструментов лучше проложить кабель поверх стен, закрепив его пластиковыми скобами.

Монтаж проводки

Теперь нам понадобится двухжильный провод, который мы прокладываем в заранее проделанные борозды. Закрепить их там проще всего будет разведенным раствором алебастра.

Следует помнить, что это вяжущее очень быстро схватывается, так что действовать придется быстро.

Провода отрезаем с запасом, укоротить мы их всегда успеем!

Патрон и выключатель

Когда с процессом монтажа проводки покончено, следует подсоединить сам выключатель и патрон. Это не составит особого труда, достаточно всего лишь снять сантиметров пять первичной изоляции и приблизительно на сантиметр зачистить сами жилы. Потом поместить их в специально предусмотренные на выключателе и цоколе разъемы, и дожать отвёрткой. В выключателе на одну лампочку существует всего два контакта, поэтому не ошибётесь. При подключении патрона полярность значения не имеет, т.е. не важно куда вы накидываете фазу, а куда ноль — лампочка работать будет. Однако техника безопасности требует, чтобы фаза была на центральном контакте лампочки, а ноль на резьбовом.

Схема подключения



Подключение к распределительной коробке

Сейчас начинается самый увлекательный процесс — подсоединение вашей проводки к распределительной коробке. Если вы знаете, где находится источник электрического тока к которому можно подключиться, то это уже хорошо, в противном случае поиск распределительной коробки может затянуться.

Для подключения проводки напрямую к электрическому щитку через дополнительный автомат воспользуйтесь инструкцией по установке автомата в щитке и подключите кабель к нему. Кстати, запитать схему можно и от ближайшей розетки, это не запрещается. Если вы запланировали сделать «переноску», то тут, конечно, всё решается подключением вилки к концу провода.

Для начала, при помощи индикаторной отвёртки определим силовой провод (фазу) и ноль в распределительной коробке или розетке. Если вы никогда не держали в руках индикаторную отвёртку, то вот статья о том, как ей пользоваться. Ваш электрик был порядочным? Тогда цвета проводов должны соответствовать: коричневый или белый – фаза, а синий – ноль. Старая проводка, естественно, не содержит цветных проводов и может выглядеть как угодно. В этом случае вам придётся руководствоваться только показаниями индикаторной отвертки. Если у вас нет специальной группы допуска (а её скорее всего нет, иначе бы вы не читали эту статью), работать под открытым напряжением строго запрещено! Поэтому следует выкрутить пробки, выключить автоматы, и при помощи того же индикатора убедится, что силовой провод обесточен.

Выключатель запитываем через фазу, то есть силовой провод соединяем с белой, или коричневой жилой, что идет от выключателя, а ноль соединяем с синей жилой провода, что идёт от лампочки как на схеме. Оставшиеся белую и синюю жилы, что идут, соответственно, к лампочке и выключателю соединяем между собой. Все скрутки тщательно изолируем при помощи изоленты. Если вы захотите расширить свою схему подключением дополнительной лампочки или, например, добавить розетку, то можете использовать двойной или тройной выключатель, здесь описано как это сделать.

Скручивать алюминиевые и медные провода нельзя! Это крайне неустойчивое соединение, которое быстро окисляется и может не только выйти из строя, но и воспламениться. Для соединения таких проводов воспользуйтесь специальными клеммными колодками. В магазине с электрикой они представлены в широком ассортименте. По правилам хорошего тона и из соображений безопасности старайтесь везде вместо скруток проводов пользоваться колодками.

Если вы всё сделали правильно, то можете гордиться своей работой. Если нет… ну что же, позовёте наконец электрика.

Очень надеюсь на то, что статья окажется для вас полезной и у вас всё получится. Возможно я забыл сказать что-то важное, что кажется само-собой разумеющимся для меня и совсем не понятным для вас. Поэтому буду ждать ваших комментариев ниже и с радостью отвечать на вопросы, дополнять и исправлять статью если потребуется. Спасибо за внимание!

  • < Назад
  • Вперёд >

Как подключить лампочку и выключатель?

Не нужно иметь семи пядей во лбу, чтобы подключить лампочку и выключатель. Будь то лампочка и выключатель у вас в квартире или, так называемая, «переноска» для гаража, с той лишь разницей, что для «переноски» не надо укладывать проводку по стенам и потолку и подключается она вилкой в розетку.

Разметка

Народная мудрость не зря гласит, что резать нужно только тогда, когда отмерил 7 раз. Поэтому отнеситесь к разметке с должным вниманием, именно в этот момент вы мысленно выполняете работу, которую после останется лишь воплотить в жизнь.

Делаем пометки в тех местах, где будет лампочка и выключатель. Следует заметить, что выключатель, обычно, ставится возле двери на высоте 80-90 см от пола, то есть на высоте свободно опущенной руки. Но не стоит воспринимать всё буквально, если у вас в коридоре все выключатели установлены на высоту 1,7 метра, то ваш на 0,8 будет явно выпадать из общей картины. Следите, что бы при открытии двери, она его не заслоняла выключатель, пользоваться им будет не удобно. Также пометьте маршруты прохождения будущей проводки. Проводка должна идти от выключателя к распределительной коробке (или розетке, если будете запитывать схему от неё) и от лампочки к той же распределительной коробке (розетке). Размечая, придерживайтесь важных правил: При расположении проводки рядом с другими стенами и потолком, делайте от них отступ примерно 20 сантиметров. Следите чтобы провода располагались только горизонтально и вертикально, чтобы перегибались под прямым углом. Учитывайте, что в несущих стенах штробы должны быть минимальной глубины и размеров. Следует убедиться, что в ней нету старой проводки, прочитайте как обнаружить ее.

Штробление (если нужно)

Дальше идёт неприятный процесс штробления. Чтобы ваш интерьер в будущем не портили проложенные поверх обоев провода, их можно спрятать в стены, предварительно проделав в последних специальные углубления – штробы. Не буду углубляться в эту тему, т.к. в статье хочу поставить акцент именно на электрической части вопроса. Замечу лишь, что в вашем случае стены могут быть как из разных материалов (бетон или гипсокартон), так и выключатель может быть внутренний, который надо углублять в стену, так и накладной. Всё это будет напрямую влиять на объём и способ штробления. Без наличия должного опыта и инструментов лучше проложить кабель поверх стен, закрепив его пластиковыми скобами.

Монтаж проводки

Теперь нам понадобится двухжильный провод, который мы прокладываем в заранее проделанные борозды. Закрепить их там проще всего будет разведенным раствором алебастра.

Следует помнить, что это вяжущее очень быстро схватывается, так что действовать придется быстро. Провода отрезаем с запасом, укоротить мы их всегда успеем!

Патрон и выключатель

Когда с процессом монтажа проводки покончено, следует подсоединить сам выключатель и патрон. Это не составит особого труда, достаточно всего лишь снять сантиметров пять первичной изоляции и приблизительно на сантиметр зачистить сами жилы. Потом поместить их в специально предусмотренные на выключателе и цоколе разъемы, и дожать отвёрткой. В выключателе на одну лампочку существует всего два контакта, поэтому не ошибётесь. При подключении патрона полярность значения не имеет, т.е. не важно куда вы накидываете фазу, а куда ноль — лампочка работать будет. Однако техника безопасности требует, чтобы фаза была на центральном контакте лампочки, а ноль на резьбовом.

Схема подключения



Подключение к распределительной коробке

Сейчас начинается самый увлекательный процесс — подсоединение вашей проводки к распределительной коробке. Если вы знаете, где находится источник электрического тока к которому можно подключиться, то это уже хорошо, в противном случае поиск распределительной коробки может затянуться.

Для подключения проводки напрямую к электрическому щитку через дополнительный автомат воспользуйтесь инструкцией по установке автомата в щитке и подключите кабель к нему. Кстати, запитать схему можно и от ближайшей розетки, это не запрещается. Если вы запланировали сделать «переноску», то тут, конечно, всё решается подключением вилки к концу провода.

Для начала, при помощи индикаторной отвёртки определим силовой провод (фазу) и ноль в распределительной коробке или розетке. Если вы никогда не держали в руках индикаторную отвёртку, то вот статья о том, как ей пользоваться. Ваш электрик был порядочным? Тогда цвета проводов должны соответствовать: коричневый или белый – фаза, а синий – ноль. Старая проводка, естественно, не содержит цветных проводов и может выглядеть как угодно. В этом случае вам придётся руководствоваться только показаниями индикаторной отвертки. Если у вас нет специальной группы допуска (а её скорее всего нет, иначе бы вы не читали эту статью), работать под открытым напряжением строго запрещено! Поэтому следует выкрутить пробки, выключить автоматы, и при помощи того же индикатора убедится, что силовой провод обесточен.

Выключатель запитываем через фазу, то есть силовой провод соединяем с белой, или коричневой жилой, что идет от выключателя, а ноль соединяем с синей жилой провода, что идёт от лампочки как на схеме. Оставшиеся белую и синюю жилы, что идут, соответственно, к лампочке и выключателю соединяем между собой. Все скрутки тщательно изолируем при помощи изоленты. Если вы захотите расширить свою схему подключением дополнительной лампочки или, например, добавить розетку, то можете использовать двойной или тройной выключатель, здесь описано как это сделать.

Скручивать алюминиевые и медные провода нельзя! Это крайне неустойчивое соединение, которое быстро окисляется и может не только выйти из строя, но и воспламениться. Для соединения таких проводов воспользуйтесь специальными клеммными колодками. В магазине с электрикой они представлены в широком ассортименте. По правилам хорошего тона и из соображений безопасности старайтесь везде вместо скруток проводов пользоваться колодками.

Если вы всё сделали правильно, то можете гордиться своей работой. Если нет… ну что же, позовёте наконец электрика.

Очень надеюсь на то, что статья окажется для вас полезной и у вас всё получится. Возможно я забыл сказать что-то важное, что кажется само-собой разумеющимся для меня и совсем не понятным для вас. Поэтому буду ждать ваших комментариев ниже и с радостью отвечать на вопросы, дополнять и исправлять статью если потребуется. Спасибо за внимание!

  • < Назад
  • Вперёд >

Как подключить лампочку и выключатель?

Не нужно иметь семи пядей во лбу, чтобы подключить лампочку и выключатель. Будь то лампочка и выключатель у вас в квартире или, так называемая, «переноска» для гаража, с той лишь разницей, что для «переноски» не надо укладывать проводку по стенам и потолку и подключается она вилкой в розетку.

Разметка

Народная мудрость не зря гласит, что резать нужно только тогда, когда отмерил 7 раз. Поэтому отнеситесь к разметке с должным вниманием, именно в этот момент вы мысленно выполняете работу, которую после останется лишь воплотить в жизнь.

Делаем пометки в тех местах, где будет лампочка и выключатель. Следует заметить, что выключатель, обычно, ставится возле двери на высоте 80-90 см от пола, то есть на высоте свободно опущенной руки. Но не стоит воспринимать всё буквально, если у вас в коридоре все выключатели установлены на высоту 1,7 метра, то ваш на 0,8 будет явно выпадать из общей картины. Следите, что бы при открытии двери, она его не заслоняла выключатель, пользоваться им будет не удобно. Также пометьте маршруты прохождения будущей проводки. Проводка должна идти от выключателя к распределительной коробке (или розетке, если будете запитывать схему от неё) и от лампочки к той же распределительной коробке (розетке). Размечая, придерживайтесь важных правил: При расположении проводки рядом с другими стенами и потолком, делайте от них отступ примерно 20 сантиметров. Следите чтобы провода располагались только горизонтально и вертикально, чтобы перегибались под прямым углом. Учитывайте, что в несущих стенах штробы должны быть минимальной глубины и размеров. Следует убедиться, что в ней нету старой проводки, прочитайте как обнаружить ее.

Штробление (если нужно)

Дальше идёт неприятный процесс штробления. Чтобы ваш интерьер в будущем не портили проложенные поверх обоев провода, их можно спрятать в стены, предварительно проделав в последних специальные углубления – штробы. Не буду углубляться в эту тему, т.к. в статье хочу поставить акцент именно на электрической части вопроса. Замечу лишь, что в вашем случае стены могут быть как из разных материалов (бетон или гипсокартон), так и выключатель может быть внутренний, который надо углублять в стену, так и накладной. Всё это будет напрямую влиять на объём и способ штробления. Без наличия должного опыта и инструментов лучше проложить кабель поверх стен, закрепив его пластиковыми скобами.

Монтаж проводки

Теперь нам понадобится двухжильный провод, который мы прокладываем в заранее проделанные борозды. Закрепить их там проще всего будет разведенным раствором алебастра.

Следует помнить, что это вяжущее очень быстро схватывается, так что действовать придется быстро. Провода отрезаем с запасом, укоротить мы их всегда успеем!

Патрон и выключатель

Когда с процессом монтажа проводки покончено, следует подсоединить сам выключатель и патрон. Это не составит особого труда, достаточно всего лишь снять сантиметров пять первичной изоляции и приблизительно на сантиметр зачистить сами жилы. Потом поместить их в специально предусмотренные на выключателе и цоколе разъемы, и дожать отвёрткой. В выключателе на одну лампочку существует всего два контакта, поэтому не ошибётесь. При подключении патрона полярность значения не имеет, т.е. не важно куда вы накидываете фазу, а куда ноль — лампочка работать будет. Однако техника безопасности требует, чтобы фаза была на центральном контакте лампочки, а ноль на резьбовом.

Схема подключения



Подключение к распределительной коробке

Сейчас начинается самый увлекательный процесс — подсоединение вашей проводки к распределительной коробке. Если вы знаете, где находится источник электрического тока к которому можно подключиться, то это уже хорошо, в противном случае поиск распределительной коробки может затянуться.

Для подключения проводки напрямую к электрическому щитку через дополнительный автомат воспользуйтесь инструкцией по установке автомата в щитке и подключите кабель к нему. Кстати, запитать схему можно и от ближайшей розетки, это не запрещается. Если вы запланировали сделать «переноску», то тут, конечно, всё решается подключением вилки к концу провода.

Для начала, при помощи индикаторной отвёртки определим силовой провод (фазу) и ноль в распределительной коробке или розетке. Если вы никогда не держали в руках индикаторную отвёртку, то вот статья о том, как ей пользоваться. Ваш электрик был порядочным? Тогда цвета проводов должны соответствовать: коричневый или белый – фаза, а синий – ноль. Старая проводка, естественно, не содержит цветных проводов и может выглядеть как угодно. В этом случае вам придётся руководствоваться только показаниями индикаторной отвертки. Если у вас нет специальной группы допуска (а её скорее всего нет, иначе бы вы не читали эту статью), работать под открытым напряжением строго запрещено! Поэтому следует выкрутить пробки, выключить автоматы, и при помощи того же индикатора убедится, что силовой провод обесточен.

Выключатель запитываем через фазу, то есть силовой провод соединяем с белой, или коричневой жилой, что идет от выключателя, а ноль соединяем с синей жилой провода, что идёт от лампочки как на схеме. Оставшиеся белую и синюю жилы, что идут, соответственно, к лампочке и выключателю соединяем между собой. Все скрутки тщательно изолируем при помощи изоленты. Если вы захотите расширить свою схему подключением дополнительной лампочки или, например, добавить розетку, то можете использовать двойной или тройной выключатель, здесь описано как это сделать.

Скручивать алюминиевые и медные провода нельзя! Это крайне неустойчивое соединение, которое быстро окисляется и может не только выйти из строя, но и воспламениться. Для соединения таких проводов воспользуйтесь специальными клеммными колодками. В магазине с электрикой они представлены в широком ассортименте. По правилам хорошего тона и из соображений безопасности старайтесь везде вместо скруток проводов пользоваться колодками.

Если вы всё сделали правильно, то можете гордиться своей работой. Если нет… ну что же, позовёте наконец электрика.

Очень надеюсь на то, что статья окажется для вас полезной и у вас всё получится. Возможно я забыл сказать что-то важное, что кажется само-собой разумеющимся для меня и совсем не понятным для вас. Поэтому буду ждать ваших комментариев ниже и с радостью отвечать на вопросы, дополнять и исправлять статью если потребуется. Спасибо за внимание!

  • < Назад
  • Вперёд >

Как подключить лампочку через выключатель: схемы и инструкции | Стройка/Ремонт (своими руками)

Схема подключения выключателя к лампочке может отличаться не только способом, но и типом монтажа. Каждый случай имеет свои особенности, и выбор зависит от ряда факторов. При выполнении работ меры безопасности предполагают полное обесточивание проводки. А ошибки, допущенные при этом, становятся причинно выхода из строй бытовых электроприборов, в случае замыкания. Но это не значить, что подключение выключателя собственными руками – слишком сложная задача.

Примеры подключения

Выключатели бывают разными: сенсорными, с регулятором, многоклавишные, однокнопочные. Последний вариант пользуется наибольшей популярностью благодаря низкой себестоимости. Простейший способ запитки не предполагает использования распредкоробки, но придется вести отдельную ветвь проводки. Поэтому чаще используют схему, описанную далее.

Выключатели бывают разными: сенсорными, с регулятором, многоклавишные, однокнопочные. Последний вариант пользуется наибольшей популярностью благодаря низкой себестоимости. Простейший способ запитки не предполагает использования распредкоробки, но придется вести отдельную ветвь проводки. Поэтому чаще используют схему, описанную далее.

Для этого потребуется:

Для этого потребуется:

  • Собственно выключатель с одной, двумя или тремя клавишами, возможно с резистором.
  • Тестер или индикатор с отверткой для определения «нуля» и «фазы» при обесточивании.
  • Комплект отверток (плоская и крестовая) для затягивания винтов контактного крепежа.
  • Распределительный короб для подключения ветвей проводки к силовому электрическому кабелю.
  • Электропровода, если стены проштробированы, но шнуры не проложены и не закуплены ранее.
  • Изоляционная лента, «кембрик» для изолирования соединений, как того требует техника безопасности.
  • Схема подключения выключателя в зависимости от выбранного способа запитывания лампочки.
Из инструмента нужен нож, кусачки, ножницы, пассатижи. Все это необходимо приготовить заранее, так как помещение придется обесточить. Если естественного освещения в ней нет или его недостаточно, запаситесь фонариком или другим мобильным автономным осветительным прибором.

Из инструмента нужен нож, кусачки, ножницы, пассатижи. Все это необходимо приготовить заранее, так как помещение придется обесточить. Если естественного освещения в ней нет или его недостаточно, запаситесь фонариком или другим мобильным автономным осветительным прибором.

Соединение с использованием электрической распредкоробки

К работам приступают после того, как силовой подающий кабель будет обесточен. Только это будет гарантией, что мастер не пострадает от поражения током, если прикоснется к оголенному проводу или незаизолированному контакту. При этом важно определить «фазу».

К работам приступают после того, как силовой подающий кабель будет обесточен. Только это будет гарантией, что мастер не пострадает от поражения током, если прикоснется к оголенному проводу или незаизолированному контакту. При этом важно определить «фазу».

Механический разрыв «нулевой» жилы приведет к травме. Если одновременно прикоснуться к ней и кабелю под нагрузкой, тело становится проводником. Результат – поражение электротоком.

Механический разрыв «нулевой» жилы приведет к травме. Если одновременно прикоснуться к ней и кабелю под нагрузкой, тело становится проводником. Результат – поражение электротоком.

Индикатор или тестер укажет в какой из жил есть напряжение. Его и следует отсоединить на входе в помещение (дом, квартиру, офис, цех). Судя по схеме, выключатель располагается между вводом и лампой. Причем подключение выполняется таким образом, чтобы в положении «Выключено» обеспечивался разрыв токоподающего провода, тогда как «нулевая жила» остается целостной. Диод на индикаторе загорится, если коснуться его металлическим жалом.

Индикатор или тестер укажет в какой из жил есть напряжение. Его и следует отсоединить на входе в помещение (дом, квартиру, офис, цех). Судя по схеме, выключатель располагается между вводом и лампой. Причем подключение выполняется таким образом, чтобы в положении «Выключено» обеспечивался разрыв токоподающего провода, тогда как «нулевая жила» остается целостной. Диод на индикаторе загорится, если коснуться его металлическим жалом.

Функциональное значение распределительной коробки заключается в распределении тока между розеточной группой, освещением, другими смежными помещениями. Одним из ответвлений является ввод силовых электрокабелей, протянутых от щитовой, электросчетчика с «пробками» или «автоматами». В большинстве случаев за это отвечает застройщик, а жильцы, выполняя ремонт, самостоятельно вправе только менять проводку, укладывать новые ветви, менять схему подключения ламп и розеток.

Функциональное значение распределительной коробки заключается в распределении тока между розеточной группой, освещением, другими смежными помещениями. Одним из ответвлений является ввод силовых электрокабелей, протянутых от щитовой, электросчетчика с «пробками» или «автоматами». В большинстве случаев за это отвечает застройщик, а жильцы, выполняя ремонт, самостоятельно вправе только менять проводку, укладывать новые ветви, менять схему подключения ламп и розеток.

Соединение выключателя с электролампочками включенными параллельно

Схема 1Схема 2Схема 3

Такое подключение лампочки отличается тем, что вместе с ней при нажатии кнопки включается еще один источник света. Однозначным плюсом является то, что если одна из ламп перегорает, другая остается работоспособной. Последовательная схема подключения лампочек к выключателю не позволяет определить при визуальном осмотре, какую из них нужно заменить. Поэтому этот вариант с параллельным соединением считается лучшим. Имеет смысл использовать разноцветные провода. Выберите красный, если желаете протянуть «фазу».

Чтобы безопасно подключить лампочку используйте сертифицированные патроны со специальными разъемами, оснащенными винтовыми зажимами. Суть схемы – подсоединение силовой жилы к размыкаемому контакту выключателя, которая затем протягивается к двум лампам, а после (уже, скажем, белый) кабель возвращается в распредкоробку через «нулевое» соединение выключателя. Таким образом, в положении «ВЫКЛ» размыкается фаза.

Чтобы безопасно подключить лампочку используйте сертифицированные патроны со специальными разъемами, оснащенными винтовыми зажимами. Суть схемы – подсоединение силовой жилы к размыкаемому контакту выключателя, которая затем протягивается к двум лампам, а после (уже, скажем, белый) кабель возвращается в распредкоробку через «нулевое» соединение выключателя. Таким образом, в положении «ВЫКЛ» размыкается фаза.

Коммутирование розетки и выключателя в электрораспределительной коробке

Часто спрашивают, как подключать светильники к выключателю и розетку, которая также есть в комнате. Главное, чтобы они не были запитаны последовательно. Неправильно, когда выключая свет, вы будете обесточивать приборы, работающие от этой розетки.

Часто спрашивают, как подключать светильники к выключателю и розетку, которая также есть в комнате. Главное, чтобы они не были запитаны последовательно. Неправильно, когда выключая свет, вы будете обесточивать приборы, работающие от этой розетки.

Для этого после ввода в распредкоробке одну жилу направляют к ней, а другую, независимую тянут к включателю. «0-й» шнур также для каждого потребителя свой. Получается два независимых ответвления.

Особый случай, когда необходимо, чтобы питание, поступающее к розетке, прерывалось по желанию. Тогда используется последовательное подключение светильника с выключателем и разъема. Это значит, что выход включателя является входом для розетки. И только после провод тянут к распредкоробке. В результате после включения загорается лампа и ток поступает к розетке, а после выключения обесточиваются все подключенные потребители вместе со световым источником. В быту такая схема применяется редко.

Особый случай, когда необходимо, чтобы питание, поступающее к розетке, прерывалось по желанию. Тогда используется последовательное подключение светильника с выключателем и разъема. Это значит, что выход включателя является входом для розетки. И только после провод тянут к распредкоробке. В результате после включения загорается лампа и ток поступает к розетке, а после выключения обесточиваются все подключенные потребители вместе со световым источником. В быту такая схема применяется редко.

Меры безопасности при работе с электро проводкой

Подключение лампы производится только после установки выключателя. Его нормальное положение – «Выключено». Перед началом работ комнату обесточивают. При необходимости отключают все здание. После отключения на рубильник надевают табличку «Не включать!». Но и даже после этого перед тем, как взяться рукой за оголенный провод, проверьте наличие тока щупом или на крайний случай тыльной стороной ладони. В противном случае мышечный спазм не позволит разжать пальцы и выпустить шнур.

Имеет смысл использовать токоизоляционные перчатки, пассатижи и отвертки с изолированными ручками. Если требуется нарастить провод из двух кусков, оголенные части плотно скручивают, а затем место сочленения тщательно обматывают изоляционной лентой. Можно пользоваться специальными разъемами, когда оголенные участки заводятся в отверстия, а затем зажимаются винтами. Перед тем, как подключить выключатель света, скачайте схему с проверенного сайта, которому доверяете. Если сомневаетесь в собственной компетенции, вызовите электрика.

Установка выключателя

Процесс простой, и не занимает много времени. Главное придерживаться последовательности в своих действиях.

А пошаговая инструкция подключения выключателя выглядит так:

  • Прервите электроснабжение помещения.
  • При помощи отвертки снимите крышку-клавишу.
  • Открутите винты, откиньте декоративную рамку.
  • Зафиксируйте устройство в стакане распорными болтами.
  • Расслабьте шурупы, удерживающие контакты.
  • Заведите оголенные концы проводов в гнезда.
  • Затяните контактные зажимы, установите рамку.
  • Поставьте на место кнопку-крышку.
Важно проверить правильность всего сделанного. Для этого дайте напряжение и воспользуйтесь включателем по назначению.

Подключение выключателя к сети

Когда нужно подключить лампочку через выключатель, схема – это не просто рекомендация. Это руководство к действию. Менять ее нельзя. Место установки последнего – разрыв «Нолевого» кабеля.

Когда нужно подключить лампочку через выключатель, схема – это не просто рекомендация. Это руководство к действию. Менять ее нельзя. Место установки последнего – разрыв «Нолевого» кабеля.

А пошаговый алгоритм выглядит следующим образом:

  • Жила перед укладкой в контактный разъем зачищается от изоляции примерно на 1 см.
  • Оголенную часть вставляют в отверстие до упора, заблаговременно послабив болты.
  • Винты затягивают, пока не будет обеспечено надежное соединение. Провод обездвиживается.
  • Те же действия выполняют со вторым кабелем. Последовательность мероприятий идентична.
  • Внутренности выключателя укладывается в подстаканник, распорный механизм приводится в действие.
Перед постановкой рамки с кнопкой имеет смысл подать напряжение и проверить щупом его наличие, чтобы ток был в одном из соединений. Затем проверяют, загорается ли свет при положении «ВКЛ».

Перед постановкой рамки с кнопкой имеет смысл подать напряжение и проверить щупом его наличие, чтобы ток был в одном из соединений. Затем проверяют, загорается ли свет при положении «ВКЛ».

Пользуясь пассатижами и отвертками, не прикладывайте чрезмерные усилия. Металл мягкий, пластик хрупкий. В противном случае можно повредить узлы, что приведет к необходимости тратить деньги за приобретение нового устройства.

Однако, и слишком слабо зажимать контакты нельзя. Важно, чтобы шнур не двигался вдоль оси контактного отверстия, не выпадал, не заламывался, не перекручивался. Тогда включатель прослужит долго, и не будет требовать ремонта и замены.

Источник: https://vodatyt.ru/elektrika/podklyuchaem-svet-po-sheme.html

Вам была полезна эта статья? Ставьте палец вверх! Подпишитесь на мой канал и давайте общаться в комментариях!
С уважением, Пётр Андреевич.

Схема подключения выключателя. Подключение одноклавишного выключателя

Многим домовладельцам приходится менять или устанавливать выключатели. Чаще всего используется схема подключения одноклавишного выключателя – одна из простейших схем для включения светильников или ламп. В данной статье пошагово расписано, как собирается такая схема.

Прежде чем начинать любые работы, связанные с электричеством, первым делом нужно обесточить электропроводку – выключить вводной автомат, а также принять меры для того, чтобы его случайно никто не включил.

Это особенно важно, если электрощит расположен на лестничной площадке в многоэтажном доме или на улице.

Для установки и подключения выключателя понадобятся:

  • — непосредственно сам выключатель;
  • — распределительная коробка;
  • — соединительные провода;
  • — изоляционная ПХВ лента.

Схема подключения выключателя в распределительной коробке

Подключить провод непосредственно к светильнику или выключателю достаточно просто – это не требует объяснения.

В этой статье речь пойдет о том, как в одной распределительной коробке соединить провода от светильника, электрощита и выключателя.

Еще раз хотим напомнить, все работы по присоединению проводов в распредкоробке, подключению выключателя и светильников должны начинаться только после снятия напряжения сети.

Схема подключения выключателя является достаточно простой, но нельзя забывать об одном правиле: подключение фазного провода к светильнику осуществляется через выключатель, то есть фаза всегда должна подключаться на разрыв.

Следуя этому простому правилу, когда выключатель разрывает именно фазу, а не ноль, вы обеспечите безопасность себе, а также сделаете безопасной эксплуатацию электрооборудования в вашей квартире.

Если выключатель будет отключать от нагрузки не фазу, а нулевой провод, то проводка всегда будет оставаться под напряжением, что не только неудобно, но и опасно.

К примеру, вам необходимо заменить лампочку, перегоревшую в люстре. Если выключателем отключается нулевой провод, а не фаза, при случайном прикосновении к токоведущим деталям люстры ил цоколю лампочки вас может поразить электрическим током, так как эти детали находятся под напряжением фазы.

Определить фазный провод в распределительной проводке можно с помощью индикаторной отвертки.

Опять же, в целях безопасности фазный провод (обычно он красного цвета) необходимо подключать к патрону светильника таким образом, чтобы лампочка подключалась к фазе центральным контактом цоколя.

Таким образом уменьшается вероятность того, что человек прикоснется к фазному проводу.

Схема подключения выключателя состоит из одной или нескольких электрических лампочек, включенных параллельно, одноклавишного выключателя, распределительной коробки и источника питания 220 вольт.

Специализированные магазины предлагают широкий ассортимент проводов для электропроводки, поэтому для фазы и нуля лучше взять провода разных цветов, например, красного и синего.

Итак, с распределительного щита к распределительной коробке подходит двухпроводный кабель. Очень удобно, если он двухцветный, например, фазный провод красный, а нулевой – синий.

Кроме него к распределительной коробке подходит кабель от светильника и кабель от выключателя. Фазный провод от распределительного щита (красного цвета) подключается к красному проводу, идущему к выключателю.

Второй (синий) провод от выключателя подключается к красному проводу, который подключен к нагрузке (светильнику, люстре). В результате мы сделали фазу, которая идет на лампу, коммутируемой.

Нулевой провод (синего цвета) от электрощита подключается к нулевому проводу, который идет к нагрузке (лампочке).

В результате получается, что нулевой провод от распределительной коробки идет прямо на лампочку, а фаза подключена к лампочке через выключатель.

Схема работает следующим образом. При нажатии клавиши выключателя замыкается цепь, и фаза от электрощита подается на светильник, его лампочка начинает светить. Повторным нажатием клавиши электрическая цепь разрывается и лампочка выключается.

После всех соединений места скрутки хорошенько изолируются и аккуратно укладываются. Лучше всего в распределительной коробке провода соединять методом скрутки с пайкой.

Схема подключения розетки и выключателя в одной распределительной коробке

Очень часто в каждой комнате квартиры устанавливается распределительная коробка, куда подключены все выключатели, светильники и розетки этой комнаты.

В этом случае из-за большого количества проводов, подходящих к распределительной коробке, достаточно трудно разобраться, что и куда необходимо подключить.

Как подключить к распределительной коробке розетку и выключатель?

Рассмотрим вариант, когда к одной распределительной коробке одновременно подключается розетка и светильник.

Итак, от распределительного щита к коробке подходит два провода – красный (фаза) и ноль (синий).

Порядок подключения выключателя и светильника точно такой же, как было рассмотрено выше.

Розетку подключают параллельно питающим проводам: фаза розетки подключается к питающей фазе (оба провода красного цвета), а ноль от розетки – к нулевому питающему проводу (оба провода синего цвета).

Соединенные провода необходимо хорошо обжать и запаять, после чего они надежно изолируются и аккуратно укладываются в коробке.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!



соединение проводов и правила установки

На чтение 9 мин Просмотров 344 Опубликовано Обновлено

При замене переключателя или установке нового следует разобраться, как соединить выключатель света с лампочкой. Схема подключения выключателя к лампочке имеет разные варианты исполнения, из которых можно выбрать наиболее удобный. Важна также правильная подготовка к монтажным работам.

Меры по обеспечению электробезопасности

Процесс подключения светильника

Перед тем как начать подключать устройства друг к другу и к электросети квартиры, нужно позаботиться о предотвращении травматических ситуаций и повреждения проводки.

Пошаговая последовательность:

  1. Обесточить ветку сети, где будут проводиться работы. Сделать это можно, выключив во входном щитке коммутатор нужной группы либо основной.
  2. Подготовить устойчивый стол, на котором будут проводиться манипуляции на большой высоте. Ввиду меньшей травмоопасности он больше подходит для этого, чем стремянная лестница.
  3. Возле щитка на время выполнения работ нужно поместить табличку-предупреждение «Не включать». Это особенно важно в случаях, когда местоположение щита располагает к высокой вероятности вторжения посторонних.
  4. Проверить отсутствие напряжения на обнаженных контактах электропроводки и приборов. Это легко сделать отверткой с индикатором. Перед обесточиванием следует проверить ее работоспособность от включенной сети. Можно использовать мультиметр.

Также можно проверить отсутствие напряжения наружной стороной кисти – кожа обязательно должна быть абсолютно сухой, не иметь ран и иных нарушений целостности. Это место отличается высокой сопротивляемостью электротоку по сравнению с другими участками руки.

Инструмент для выполнения работ

Кусачки, плоскогубцы

Потребуется подготовить инструментарий:

  • плоскогубцы,
  • хорошо заточенный нож,
  • тонкую и обычную отвертки шлицевого типа,
  • кусачки.

Хорошо, если удастся найти инструмент со специальными прорезями для удаления изоляционного материала с проводов. Также стоит иметь под рукой нарисованную схему подключения лампочки и продумать последовательность работ.

Рекомендуемые кабели и провода

Кабель ВВГ-нг

Намереваясь выполнить прокладку осветительной сети и последующее подключение лампочки с нуля, лучше выбрать кабельные элементы ВВГнг с одинарными жилами из меди в 1,5 мм2, покрытые устойчивым к горению изоляционным материалом. Лучше всего соблюдать принятое соответствие расцветок кабелей их функциональному предназначению – так будет легче обслуживать сеть в будущем. Провод, предназначающийся для заземления, должен иметь желто-зеленую расцветку, рабочий нуль – синюю, а фазовый кабель – любую, отличную от этих двух.

Если в доме есть старая проводка из алюминия и нужно заменить фрагмент линии освещения, жилы кабелей тоже должны быть сделаны из этого металла – при контакте с медью внутри распредкоробки в месте скручивания оба провода будут окисляться. Подойдет вариант АППВ 1,5. Но если есть возможность сделать вместо крутки конфигурацию с зажимами, допустимо использовать и кабель из меди. Однозначно не стоит в этом случае использовать изделия с многопроволочными жилками.

Применение разветвительной коробки

Коробки распаячные для открытой проводки

Провода не идут от щита непосредственно к электрическому прибору или от переключателя к лампе. Отходящие и направляющиеся на прибор линии коммутируются в специальных распределительных коробках. Внутри такой конструкции обычно имеется свободное пространство, где предполагается формировать и размещать конструкцию из кабелей, принадлежащих нескольким линиям и соединенных друг с другом посредством скручивания. Для более надежного сцепления хвостовые участки целесообразно обваривать. Провода из меди допускается только пропаивать.

Прежде чем укладывать оголенные контакты внутрь распредкоробки, надо покрыть их изоляционной лентой – это предотвратит соприкосновение металлических частей.

Вместо летны можно воспользоваться особыми зажимами для изоляции. Если у коробки есть винтообразные клеммы, они используются и в контактах. Традиционные зажимы можно использовать в том случае, если коробочное пространство достаточно велико для размещения объединенных ими кабельных окончаний.

Удаление изоляции с проводки

Техника удаления изоляции с проводки

Наружный слой изоляционного материала на оконечниках кабелей удаляют максимально острым ножом. Сначала нужно сделать продольный надрез на 3 см длины. Затем берут в руку кучку освободившихся кончиков проводков, а другой потягивают надрезанную рубаху, которая в процессе треснет самопроизвольно. Длина снятия должна быть максимальной, какую смогут вместить подстаканник для розетки, распредкоробка или корпус светильника. Некоторый запас не является проблемой – он может быть полезен в будущем, если контакты подгорят. Рубаху аккуратно выворачивают внутренней стороной наружу и осторожно обрезают по кругу.

Жилы лучше всего зачищать специальным стрипперным устройством. При его отсутствии подойдут острый нож или кусающие поверхности пассатижей. Производить процедуру нужно максимально аккуратно, неглубоко вонзая рабочую поверхность инструмента в изоляционный материал. Необходимо следить, чтобы она не затрагивала проводниковый металл: в этом случае произойдет облом провода. Это может случиться как до начала монтажных работ, так и после.

Длина, на которую зачищают проводки, зависит от метода включения. Минимальна для винтовых клемм: зачастую в этом случае достаточно 7-10 мм. Скручивание с проводами осветительного устройства требует длины 20-30 мм. При расположении скруток в распредкоробке (особенно если их не планируют спаивать или делать сварку) нужна большая длина – 30-50 мм.

Нюансы формирования скрутки

Варианты соединения проводов способом скрутки

Делая конфигурацию из пары проводков, их оголенные окончания укладываются крест-накрест. Точка пересечения при этом должна располагаться возле места, где начинается изоляция. После этого концы сжимают пальцами и скручивают. В конце сжимают плоскогубцами.

Если число соединяемых проводов больше двух, с ними работают по такому же принципу. Если конфигурация получилась длинной, ее можно сложить вдвое и поджать инструментом, чтобы на обработку ушло меньше изоляционной ленты. Последнюю начинают класть от нижней кромки изоляции и спускаются вниз. Дойдя до концов голых хвостов, делают 2 добавочных оборота «про запас», загибают ее на скрутку для ее защиты и мотают второй ряд снизу вверх. Несколько оборотов обязательно должны покрывать заводскую изоляцию.

Установка выключателя

Накладной клавишный выключатель

Устройства бывают двух типов – предназначенные для наружной установки и для внутренней. Модели первого вида могут крепиться на разные типы поверхностей без добавочных приспособлений для изоляции. Вторые нуждаются в установке подрозетников в предварительно подготовленные округлые углубления.

Принято считать корректной такую посадку выключателя, когда свет включают, нажимая на верхнюю область клавиши, а выключают, используя нижнюю. В таком случае даже жилец маленького роста сможет быстро отключить светильник движением руки, направленным вниз.

На выключатель от распредкоробки должен идти проводок, служащий фазой. Главная задача устройства – прерывание цепи фазы, чтобы в выключенном состоянии на осветительном приборе не было напряжения. Если устройство переключателя позволяет, внутри него фазовый кабель соединяют с верхними контактами, а отходящие провода – с нижними.

Разновидности бытовых выключателей

Поворотный диммер для светодиодных ламп

Приспособления бывают с одной и двумя кнопками. Первый работает бинарно «включить-выключить» и предназначен для управления единственным светильником. Второй позволяет управлять парой самостоятельных осветительных цепей. Бывают выключатели, заточенные под три цепи.

По внутреннему устройству выделяются несколько разновидностей:

  • диммеры – выполняют функции включения и отключения и контролируют степень яркости освещения посредством кнопки или рукоятки;
  • устройства с парой или тройкой клавиш и ступенчатой регуляцией горения ламп;
  • проходные приборы с единственной кнопкой, перекидывающие фазу между двумя кабелями – когда на один из них идет напряжение, от другого оно отрубается;
  • перекрестные однокнопочные, в которых изменение положения кнопки позволяет подсоединить линии перекрестным способом вместо прямого;
  • сенсорные – не снабжены рычажными механизмами, электричество подается и выключается при касании корпуса пальцами.

Есть устройства с датчиком, реагирующие на проходящего мимо жильца.

Виды ламп для использования дома

Внешний вид галогенных ламп

Традиционными являются круглые лампочки накаливания с вмонтированной внутрь спиралью из вольфрама. Галогенные устройства отличаются от них тем, что в колбу вместо создания вакуума закачивается соответствующий газ. Это позволяет уменьшить габариты лампы и продлевает срок ее эксплуатации. Но устанавливать ее надо очень аккуратно, ни в коем случае не касаясь стекла руками.

Еще одна категория ламп – энергосберегающие. Они бывают люминесцентными и использующими в качестве осветительных элементов сгруппированные светодиоды. Второй тип может крепиться в стандартные закручивающиеся патрончики.

Способы запитывания лампочки через выключатель

Существует несколько вариантов схемы соединения лампы с переключателем: традиционная одноклавишная, с двумя кнопками, двумя выключателями и иные. Мастеру нужно подобрать наиболее подходящую для целей жильца и устройства домашней электросети.

Простейшее подключение светильника

Простейшая схема подключения

Простейшая электросхема – подсоединение светильника к устройству с одной кнопкой, выполняющему исключительно операции включения и вырубания света. Она подойдет для осветительного прибора с одной лампой. Для исполнения такой конфигурации понадобится пара проводов. Если прежняя проводка имеет только два торчащих наружу питающих кабеля, а обустраивать домашнюю сеть заново затруднительно, допустимо подсоединять и прибор с несколькими лампами. Но тогда при включении света будут загораться все лампочки сразу.

Можно для такой структуры использовать диммер с контролем яркости освещения, но его не получится использовать в комбинации с рядом типов лампочек (энергосберегающие, дневного света, устройства на светодиодах). Переключатель должен подходить для эксплуатации с осветительным прибором по критерию мощности.

Допустимо установить сенсорное устройство с бинарным функционированием, ограниченным включением и блокировкой освещения. Такой выключатель тоже запитывается через пару проводов. Монтировать его нужно в подрозетник.

Светильник один, выключателя два

Схема подключения двух проходных переключателей

Владельцам протяженных коридоров часто требуется подключить два выключателя на одну лампочку, чтобы управлять осветительным прибором с двух концов прохода. Еще данная конфигурация применяется при движении по лестничному пролету или в просторных комнатах для управления светильником, не вставая с постели. Минус этого варианта — неопределенность положения кнопок включения-выключения.

Если установить третий однокнопочный выключатель на пространстве между этажами, реализуется независимое освещение лестничных пролетов. Тогда по нажатию кнопки предыдущий прибор будет выключаться, а следующий – включаться.

Ошибки и неисправности

Иногда после окончания монтажа обнаруживается, что лампа не загорается при включении света. В этом случае берут мультиметр (либо индикаторную отвертку) и проверяют, поступает ли сетевое напряжение к переключателю, прикладывая щупы либо последовательно касаясь отверткой концов, связанных с устройством. Если питания нет, монтаж проводов в распредкоробке выполнен некорректно. Вероятно, они недостаточно хорошо скручены. Если реакция возникает только на одном из контактов выключателя – последний неисправен, на его место нужно установить новый.

При подозрении на проблемы в распредкоробке обесточивают линию и производят повторную скрутку проводков, соединяющих фазы переключателя и главной сети, с соблюдением требований безопасности. По окончании работ снова подают ток и проверяют функционирование.

Подключение лампы к выключателю – несложная процедура с точки зрения монтажных работ, к тому же имеющая несколько вариантов конфигурации. Пользователь может выбрать вариант, подходящий своим задачам.

Как управлять лампочкой с помощью одностороннего или одностороннего переключателя?

Как подключить выключатель света? Управление лампой с помощью одностороннего переключателя

В сегодняшнем базовом руководстве по установке домашней электропроводки мы покажем , как подключить выключатель света для управления световой точкой с помощью одностороннего или одностороннего переключателя.

В этом руководстве мы будем использовать базовый переключатель SPST (однополюсный однополюсный) для управления лампой / лампочкой из одного места.

Перед тем, как перейти к деталям, мы должны показать основную конструкцию и рабочий механизм одностороннего переключателя , который показан на рис. Ниже: Конструкция и работа одностороннего однополюсного однополюсного переключателя

Пошаговое руководство со схемой и схемой подключения, которое показывает , как подключить выключатель света для управления лампочкой / лампой из одного места с помощью одностороннего или одностороннего переключателя?

Требования:

  • Односторонний выключатель (SPST = однополюсный, сквозной) x 1 Нет
  • Лампа (лампочка) x 1 Нет
  • Короткие отрезки кабелей x 3 Нет

Процедура :

Это похоже на последовательную схему i.е. все компоненты соединены последовательно. Просто подключите нейтральный провод непосредственно к лампочке, а затем подключите лампочку к переключателю через средний провод. Затем подключите токоведущий провод к переключателю, как показано на рисунке ниже. На приведенном ниже рисунке показано базовое подключение переключателя света и его положение, т.е. когда переключатель выключен, цепь действует как разомкнутая цепь, и лампочка не светится. Чтобы включить лампочку, выключатель S 1 должен быть замкнут, чтобы замкнуть цепь и накалить лампочку.

Подключение переключателя света

На рисунке ниже показаны принципиальные и электрические схемы переключателей света, которые показывают , как подключать переключатель света?

Как подключить выключатель света

Также обратите внимание, что цвета домашних проводов могут отличаться в зависимости от области. Кроме того, всегда используйте и подключайте заземляющий провод (прямой оголенный провод к переключателям и электроприборам от заземления в распределительном щите, чтобы снизить риск поражения электрическим током и опасности), который не показан на рисунках выше.

Полезно знать:

  • Переключатели и Предохранители должны быть подключены через линию , провод (под напряжением).
  • Последовательное соединение переключателей не является предпочтительным способом подключения бытовой техники. параллельный или последовательно-параллельный способ подключения более надежен.
  • При таком подключении проводов требуется меньше проводов и кабелей.

Предупреждение:

  • Электричество — наш враг, если вы дадите ему шанс убить вас, помните, они никогда его не упустят.Пожалуйста, прочтите все меры предосторожности и инструкции при выполнении этого руководства на практике.
  • Отключите источник питания перед обслуживанием, ремонтом или установкой электрического оборудования.
  • Никогда не пытайтесь работать на электричестве без надлежащего руководства и ухода.
  • Работать с электричеством только в присутствии лиц, имеющих хорошие знания и практическую работу и опыт, умеющих обращаться с электричеством.
  • Прочтите все инструкции и предупреждения и строго следуйте им.
  • Обратитесь к лицензированному электрику или в энергоснабжающую компанию, прежде чем вносить какие-либо изменения в подключение электропроводки.
  • Автор не несет ответственности за какие-либо убытки, травмы или повреждения в результате отображения или использования этой информации, или если вы попробуете какую-либо схему в неправильном формате. Поэтому, пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.

Учебные пособия по монтажу соответствующей электропроводки:

Как работают электрические схемы | Основы освещения

Базовые схемы

Электрическая цепь — это непрерывный путь, по которому электрический ток существует и / или может течь.Простая электрическая схема состоит из источника питания, двух проводов (один конец каждого подсоединяется к каждому выводу ячейки) и небольшой лампы для к которым прикреплены свободные концы проводов, идущих от ячейки.

Когда соединения выполнены правильно, цепь «замкнется», и ток пройдет через цепь и зажжет лампу.

Простая электрическая схема

После того, как один из проводов отсоединен от источника питания или в потоке сделан «разрыв», цепь теперь «разомкнута» и лампа больше не будет светиться.

На практике цепи «размыкаются» такими устройствами, как переключатели, предохранители и автоматические выключатели. Две общие схемы классификации бывают последовательными и параллельными.

Элементы последовательной цепи соединены встык; один и тот же ток течет по его частям одну за другой.

Цепи серии

В последовательной цепи ток через каждый из компонентов одинаков, и напряжение на компонентах — это сумма напряжений по каждому компоненту.

Пример последовательной цепи

Параллельные схемы

В параллельной цепи напряжение на каждом из компонентов одинаково, а полный ток представляет собой сумму токов. через каждый компонент.

Если два или более компонента подключены параллельно, они имеют одинаковую разность потенциалов ( напряжение) на их концах. Потенциальные различия между компоненты одинаковы по величине, и они также имеют одинаковую полярность.Одно и то же напряжение применимо ко всем цепям компоненты соединены параллельно.

Если каждая лампочка подключена к аккумулятору в отдельной петле, считается, что лампы параллельны.

Пример параллельной схемы.

Пример схемы

Рассмотрим очень простую схему, состоящую из четырех лампочек и одной на 6 В. аккумулятор. Если провод соединяет батарею с одной лампочкой, второй лампочкой, третьей лампочкой, а затем обратно с батареей в одну непрерывную петлю, говорят, что луковицы соединены последовательно.Если три лампочки соединены последовательно, через все их, а падение напряжения на каждой лампочке составляет 1,5 В, и этого может быть недостаточно, чтобы они светились.

Если лампочки соединены параллельно, ток, протекающий через лампочки, объединяется, образуя ток. протекает в батарее, а падение напряжения на каждой лампочке составляет 6,0 В, и все они светятся.

В последовательной цепи каждое устройство должно функционировать, чтобы цепь была замкнутой.Одна лампочка перегорела в последовательной цепи разрывает цепь. В параллельных цепях каждый фонарь имеет свою собственную цепь, поэтому все лампы, кроме одного, могут перегореть, и последний по-прежнему будет работать.

3-ходовые переключатели и 4-ходовые переключатели

Управление освещением с помощью двух или более переключателей

На этой странице описывается, как использовать 3-х и 4-х позиционные переключатели для управления освещением от два или более мест. Это первая из нескольких связанных страниц, объясняющих как управлять светом с помощью нескольких переключателей.Нажмите здесь для обзора всех этих страниц.

Светом или фарами можно управлять с помощью более чем одного переключателя. Обычная практика в жилищном строительстве стоит использовать 3-х позиционные переключатели. «3-х ходовой» — это электрик обозначение однополюсного двухпозиционного переключателя (SPDT).

Трехпозиционный переключатель показан ниже. Наведите указатель мыши на него, чтобы увидеть, как он меняет состояние (требуется включенный Javascript):

Вот типичная схема в четырех возможных состояниях.:

Выключатели должны создавать замкнутую цепь для протекания тока и лампочки. зажечь. Когда оба переключателя подняты, цепь замкнута (вверху справа). Когда оба переключателя опущены, цепь замкнута (внизу справа). Если один переключатель вверх и один вниз, ток заходит в тупик, ток не течет и лампочка не горит (вверху слева и внизу слева).

Обратите внимание, что приведенная выше цветовая схема НЕ отражает цвет провода. Это функционально окраска, предназначенная для иллюстрации состояния напряжения каждого сегмента провода.

  • Красный указывает на наличие горячего провода (120 вольт переменного тока).
  • Зеленый означает, что нейтральный провод имеет потенциал земли.
  • Синий указывает провод, который плывет. «Плавающий» здесь означает изолированный от горячего и нейтраль переключателями и / или лампочками.

Чтобы выбрать цвет провода для вашей схемы, см. Далее на этой странице.

Управление освещением с помощью трех или более переключателей

Для более двух переключателей, один или несколько 4-х позиционных переключателей добавляются между 3-х позиционными переключатели.Четырехпозиционный переключатель имеет два положения. В первой позиции контакты подключены напрямую, поэтому переключатель не действует. На позиции два, переключатель перекрестно соединяет контакты слева с контактами на справа, в соединении «X». Наведите указатель мыши на изображение, чтобы увидеть состояние изменения переключателя (если в вашем браузере включен Javascript).

Чтобы просмотреть анимацию, показывающую, как это работает в полной схеме, см. Как 4-х позиционные переключатели работают — анимация. Эта одноминутная анимация является Самая наглядная иллюстрация функции трех- и четырехпозиционного переключателя. (Не беспокойтесь о размере файла — он должен загрузиться за секунды даже через модем.)

Ниже приведен один пример световой цепи с четырьмя выключателями. Эта схема также показывает грубые коробки, проволочные гайки и соответствующий цветовой код.

Обратите внимание, что свет можно разместить в любом месте обратного провода, как показано выше. как белый. Он может быть таким, как показано в конце прогона, но может находиться между любыми пара блоков переключателей (как показано на следующем рисунке) или даже между панелью и первая распределительная коробка.Вы можете использовать любое количество 4-позиционных переключателей.

Цветовая маркировка

Официальное слово см. В Национальных правилах электроснабжения. Вот попробую чтобы немного рассказать о том, что такое цветовое кодирование, и как должны быть провода раскрашены в схемах освещения (и почему).

Обычной практикой при подключении многопозиционной схемы является использование двухпроводных (черный и белый) кабель от панели к первому выключателю, а затем трехжильный (черный, красный, белый) кабель между парами переключателей.Белый обозначает нейтраль, ток несущий провод, соединенный с землей в панели автоматического выключателя. Черный и красные используются для «горячих» проводов 120 вольт относительно земли. На предыдущем рисунке показана схема, соответствующая этому соглашению.

NEC допускает определенные исключения из этого правила в цепях освещения, так что стандарт двухжильный (черный и белый) и трехжильный (черный, красный и белый) можно использовать и использовать эффективно. В частности, это часто удобно и эффективно разместить свет между двумя переключателями или между панелью и первый переключатель.В таких случаях удобно и допустимо подавать 120 вольт. к переключателю по белому проводу .

Если вы разместите фонарь в таком месте, помните о путанице, которая может произойти из-за этого цвета провода. На картинке выше белый всегда нейтральный, в то время как черный или красный могут быть горячими. Если свет находится между двумя средними выключатели, то белый провод, ведущий от света к выключателю, на самом деле, иногда жарко. Чтобы избежать путаницы и соответствовать коду, используйте черный маркер. чтобы отметить любой «горячий» белый провод, питающий переключатель.Такая цветовая кодировка есть показано в следующем примере:

Другие варианты

Вот еще пара вариантов схем 3- и 4-позиционного переключателя. Все 4-позиционные переключатели не являются обязательными. Если вам нужны только два переключателя, не учитывайте оба 4-позиционных переключателя. Вы также можете добавить столько 4-позиционных переключателей, сколько захотите. вместо любого, показанного в следующих схемах.

Вот пример света в середине пробега. Обратите внимание на узор очень похож, но с цветовым кодом немного сложнее.Два белых провода Следует отметить черным цветом там, где подаются переключатели.

Пометив провод, как указано выше, вы позже информируете всех, кто будет работать с ящиком. что это провод, который будет подавать (иногда) 120 вольт на переключатель. Это позволит рабочему правильно подключить сменные выключатели. (Для схем всего с двумя переключателями, просто игнорируйте 4-позиционные переключатели на рисунке выше.)

Вот еще один вариант, когда кабель от панели идет прямо к световой короб, который, в свою очередь, находится между некоторыми переключателями..

<Страница основных переключателей | Следующий урок: 4-х позиционные переключатели - анимация>

Связанные страницы:


Сколько лампочек можно поставить на один выключатель?

Изображение Dragos Gontariu через Unsplash

Вы когда-нибудь задумывались, сколько источников света можно подключить к одному выключателю? Было бы полезно подключить несколько источников света к одному выключателю на кухне и в обеденной зоне, где требуется множество осветительных приборов для создания необходимой атмосферы.Но сколько светильников можно подключить к одному выключателю?

Количество светильников, которые вы можете установить на выключатель света, зависит от мощности, потребляемой светильниками, и калибра проводов. В некоторых осветительных приборах, например в лампах и светильниках с потолочными вентиляторами, используется несколько лампочек, и они потребляют больше энергии. Большинство электрических цепей в доме рассчитаны на ток от 15 до 20 ампер, поэтому вы можете безопасно подключить от 1400 до 2400 Вт освещения на один выключатель. Этого достаточно для от 23 до 40 лампочек по 60 Вт или от 280 до 480 светодиодов мощностью 5 Вт .

Наличие нескольких источников света на одном выключателе было бы отличной функцией для особых мероприятий или тех областей в вашем доме, где требуется более одного источника света. В этой статье вы узнаете, сколько осветительных приборов можно поставить на один выключатель, а также как подключить несколько светильников к одному источнику. Безопасность всегда должна быть главной заботой при работе с электричеством в доме. Рекомендуется всегда привлекать профессионала для выполнения любых работ с электричеством.

Если вы хотите найти лучшие светильники, нажмите здесь.

Сколько лампочек включить на один выключатель

Перед подключением нескольких осветительных приборов к одному выключателю важно знать количество энергии (ватт), потребляемой лампочками, ток в цепи и кабель может успешно переносить ток или электроэнергию (источник).

Номинальные характеристики выключателя и настенного выключателя

Для цепи на 15 А обычно требуется провод не менее 14 калибра, а для цепи на 20 А требуется провод 12 калибра, идущий к коробке выключателя.Вам также необходимо убедиться, что ваш настенный выключатель имеет надлежащие номинальные значения тока и напряжения. Некоторые настенные выключатели на 15 ампер рассчитаны только на 120 вольт.

Коммутатор на 15 А может поддерживать 1400 Вт, а коммутатор на 20 А может поддерживать до 2400 Вт. Если бы у вас был прибор, в котором использовались две 60-ваттные лампы, вы могли бы поддерживать 11 таких светильников на одной 15-амперной цепи или 20 таких же светильников на 20-амперной цепи. Цепи и предохранители серии

Изображение StockSnap через Pixabay

В некоторых цепных светильниках серии, таких как огни рождественской елки, используются предохранители.Если ток, протекающий через провод, слишком велик для кабеля, от которого питаются лампы, лампочки перегорят.

Предохранители действуют как слабое место в цепи, которое выйдет из строя, если соединение станет слишком горячим. Предохранитель предотвращает возгорание или взрыв лампочек при перегреве кабеля.

Чтобы определить, сколько источников света вы можете направить на один выключатель, вам сначала нужно знать, сколько ватт требуется каждой лампочке. Затем вы можете определить, какие предохранители использовать и какие кабели и провода какого размера использовать, чтобы предохранители и провода не перегревались.

Блок питания на 240 вольт обслуживает большинство домов, и большинство цепей работают либо на 220, либо на 120 вольт, поэтому вам нужно будет разделить количество ватт всех лампочек в сумме на величину напряжения, подаваемого в цепь.

Ватт, разделенный на напряжение питания, равен току предохранителя

Например, если каждая из ваших лампочек потребляет 60 Вт (0,06 киловатт), вам потребуется соответствующим образом отрегулировать провода и предохранить их. Итоговая формула: 60 ​​Вт, разделенные на напряжение 240, что равно 0.Требование 25 А для предохранителя в вилке или выключателе света.

Светильники для рождественских елок, обычно с многочисленными 5-ваттными лампочками, часто поставляются с 5-амперными предохранителями, которые могут поддерживать 240 лампочек при напряжении питания 240 В.

Мощность предохранителя, умноженная на напряжение питания, равна мощности лампы

Вы также можете выполнить этот расчет в обратном порядке. Если вы уже знаете силу тока предохранителя, который есть у вас под рукой, вы можете умножить напряжение на количество ампер. Это даст вам максимальное количество ватт, которое вы можете подключить к цепи.

Например, если типичный предохранитель на 5 ампер защищает вашу световую цепь, вы можете умножить это на напряжение (240), чтобы получить лампочки мощностью 1200 Вт, которые вы можете подключить к цепи с этим предохранителем.

Чтобы узнать больше о том, как безопасно подключать фары последовательно и рекомендуется ли это, взгляните на «Могу ли я подключать фары последовательно?»

Как подключить несколько источников света к одному выключателю

Изображение Дарья Шевцова via Pexels

Ваш проект может включать несколько источников света на большой кухне или столовой, или вы можете захотеть установить включите серию огней в своем магазине.Как подключить эти светильники к одному выключателю?

Существует два основных способа подключения нескольких источников света к одному выключателю, и инженеры-электрики называют их «гирляндной цепочкой» и «домашним запуском» проводки переключателя (источник).

Приспособления для гирляндного подключения

Вместо последовательного подключения ламп, как в примере с рождественской елкой, гирляндное подключение предполагает параллельную разводку. Последовательное соединение позволяет другим источникам света работать, когда один из них гаснет.

Просто запомните цветовую маркировку: белый — нейтральный, черный — горячий, а оголенный провод — заземление.

Для гирляндного соединения требуется отдельный кабель для прокладки между каждым приспособлением, и вам могут потребоваться более крупные колпачки для ваших проводов, поскольку соединения теперь включают три, а не два провода — те, которые соединяют нагрузку и приспособление друг с другом, и провод, ведущий к другое приспособление.

Вы можете добавить столько светильников, сколько хотите, при условии, что вы не превысите номинальную мощность выключателя.

Электропроводка переключателя холостого хода

Электропроводка переключателя холостого хода — это место, где вы подключаете каждый светильник непосредственно к переключателю.Преимущество этого метода заключается в том, что вы можете очень легко отсоединять отдельные приспособления, и этот вариант может быть выгодным, если к коробкам приспособлений труднее получить доступ, чем к главной распределительной коробке.

Для проводки выключателя режима запуска необходимо, чтобы каждая горячая проводка, идущая от выключателя, проходила непосредственно к клеммам нагрузки выключателя. Этот метод подключения становится неудобным, когда вы добавляете больше приспособлений, и вам может потребоваться добавить еще одну электрическую коробку, чтобы разместить больше приспособлений.

Как управлять несколькими осветительными приборами с помощью нескольких переключателей

Вы также можете рассмотреть возможность подключения нескольких осветительных приборов к нескольким переключателям света.Было бы полезно включить выключатель света на любом конце лестницы или, например, в комнате (источник).

Для управления осветительными приборами с двумя или более переключателями вы также можете подключить дополнительные светильники параллельно с приборами, которые уже являются частью соединения.

Важно знать, что первая распределительная коробка, коробка, в которой вы устанавливаете светильник, имеет два трехжильных кабеля, идущих от одной из распределительных коробок, и двухжильный кабель в качестве продолжения к другой распределительной коробке.

Шаги для этого подключения следующие:

Шаг 1: Белый провод трехжильного кабеля, идущий справа, является переключаемым горячим проводом и должен быть заклеен черной лентой.

Шаг 2: Подключите этот обмотанный черной лентой трехжильный кабель с помощью гайки к черному проводу двухжильного кабеля и короткому черному жгуту.

Шаг 3: Соедините белый провод трехжильного кабеля, идущего слева, с помощью гайки с белым проводом трехжильного кабеля, а затем к короткому белому жгуту.

Шаг 4: Теперь подключите черный и белый косички к светильнику.

Шаг 5: В последней распределительной коробке подключите черный и белый провода к осветительной арматуре.

Этот метод подключения вашей цепи полезен для наружного освещения подъездной дорожки, поскольку вы можете установить выключатель света для управления всем освещением на любом конце подъездной дорожки. Вы также можете рассмотреть возможность подключения этого типа цепи на любом конце вашей лестницы.

Обратите внимание, что трехпозиционные переключатели должны быть на каждом конце, по сравнению с четырехпозиционными переключателями света, которые не нужно подключать ни к одной из сторон.

Вы также можете подключить схему с несколькими источниками света / переключателями без использования ответвления. Сделать это можно с помощью четырехжильного кабеля. В этом случае важно знать, что синий провод — это переключаемый горячий провод, а белый провод — нейтральный провод.

В этой схеме можно подключить столько четырехпозиционных выключателей света и осветительных приборов, сколько вы хотите, в параллельном соединении с любой стороны — или ни одного.Но чтобы сделать это безопасно, вы должны использовать четырехжильный кабель от первого до последнего огонька.

Четырехпозиционный переключатель света позволяет управлять не только несколькими источниками света с помощью одного переключателя, но также управлять несколькими источниками света в одной комнате с помощью нескольких переключателей на обоих концах комнаты.

Проконсультируйтесь с электриком

Статья, подобная этой, не может охватывать все случаи и нормы, применимые во всех странах и во всех местных муниципалитетах.

По этой причине, а также в целях безопасности вас, вашей семьи и вашего дома перед любыми электромонтажными работами лучше всего проконсультироваться с местным электриком.

Когда дело касается электричества, немного знаний может быть смертельно опасным, и не стоит рисковать, просто чтобы сэкономить немного денег.

Заключительные мысли

Любой вид электромонтажных работ никогда не следует рассматривать как самостоятельную работу с небольшими базовыми знаниями в области электромонтажных работ, всегда обращайтесь к профессионалу. Подключение нескольких источников света к одному выключателю удобно, когда дело доходит до создания правильного освещения для любого большого пространства, и когда вы предпочитаете включать все огни сразу.

Наличие нескольких выключателей для одного и того же набора светильников также необходимо для разных концов комнаты или лестницы. Основными ограничивающими факторами количества источников света, которые вы можете включить в выключатель, являются номинальный ток цепи и мощность, потребляемая приборами.

Как сделать схему

Вы когда-нибудь задумывались о разнице между батареями и электричеством от розеток или о том, как сделать электрическую цепь?

На этой странице вы узнаете об электронах и электрическом токе, батареях, схемах и многом другом!

Проекты схемотехники

Постройте схему

Как сделать схему? Цепь — это путь, по которому течет электричество.Он начинается с источника питания, такого как батарея, и течет по проводу к лампочке или другому объекту и обратно к другой стороне источника питания. Вы можете построить свою собственную схему и посмотреть, как она работает с этим проектом!

Что вам понадобится:

* Чтобы использовать фольгу вместо проволоки, отрежьте 2 полосы длиной 6 дюймов и шириной 3 дюйма каждая. Плотно согните каждую по длинному краю, чтобы получилась тонкая полоска.)
** Чтобы использовать скрепки для бумаг вместо держателей батарей, прикрепите один конец скрепки для бумаг к каждому концу батареи, используя тонкие полоски ленты.Затем подсоедините провода к скрепкам.

Часть 1 — Создание цепи:

1. Подсоедините один конец каждого провода к винтам на основании патрона лампы. (Если вы используете фольгу, попросите взрослого помочь вам открутить каждый винт так, чтобы под ним поместилась полоска фольги.)

2. Подключите свободный конец одного провода к отрицательному («-») концу одной батареи. Что-нибудь случилось?

3. Присоедините свободный конец другого провода к положительному («+») концу батареи.Что теперь происходит?

Часть 2 — Дополнительная мощность

1. Отключите аккумулятор от цепи. Поставьте одну батарею так, чтобы конец со знаком «+» был направлен вверх, затем установите вторую батарею рядом с ней так, чтобы плоский конец со знаком «-» был направлен вверх. Обмотайте середину батарей липкой лентой, чтобы удерживать их вместе.

2. Прикрепите скрепку к батареям так, чтобы она соединяла конец «+» одного с концом «-» другого. Закрепите скрепку узкой лентой (не заклеивайте концы металлических батарей).

3. Переверните батареи и приклейте один конец скрепки к каждой батарее. Теперь вы можете подключить к каждой скрепке по одному проводу. (В нижней части аккумуляторного блока должна быть только одна канцелярская скрепка — не подключайте к ней провод.)

4. Присоедините свободные концы проводов к лампочке.

(Примечание: вместо шагов 1-3 вы можете использовать две батареи в держателях батарей и соединить их вместе одним проводом.)

Что случилось:

В первой части вы узнали, как сделать схему с батареей, чтобы зажечь лампочку.

Электроэнергия подается от батарей. При правильном подключении они могут «запитать» такие вещи, как фонарик, будильник, радио… даже робота!

Почему не загорелась лампочка, когда вы подключили ее к одному концу аккумулятора с помощью провода?

Электричество от батареи должно проходить через один конец (отрицательный или «-») и обратно через положительный («+») конец, чтобы работать.

То, что вы построили с батареей, проводом и лампочкой на шаге 3, называется разомкнутой цепью .

Чтобы электричество начало течь, нужна замкнутая цепь . Электричество вызывается крошечными частицами с отрицательным зарядом, называемыми электронами .

Когда цепь замкнута или замкнута, электроны могут течь от одного конца батареи по всем проводам к другому концу батареи. По пути он будет переносить электроны к подключенным к нему электрическим объектам — например, к лампочке — и заставлять их работать!

Во второй части вы добавили еще одну батарею.Это должно было заставить лампочку гореть ярче, потому что две батареи вместе могут обеспечить больше электричества, чем одна!

Скрепка в нижней части батарейного блока позволяла электричеству течь между батареями, делая поток электронов сильнее.

Вы видите, как работают замкнутые и разомкнутые цепи, чтобы позволить или остановить электричество?

Изолятор или проводник?

Материалы, через которые может проходить электричество, являются проводниками вызова.Материалы, препятствующие протеканию электричества, называются изоляторами.

Вы можете узнать, какие предметы в вашем доме являются проводниками, а какие — изоляторами, используя схему, которую вы создали в последнем проекте, чтобы проверить их!

Что вам понадобится:
  • Цепь с лампочкой и 2 батареями
  • Дополнительная проволока с зажимом из крокодиловой кожи (или проволока из алюминиевой фольги *)
  • Объекты для испытаний (из металла, стекла, бумаги, дерева и пластика)
  • Рабочий лист (необязательно)
Чем вы занимаетесь:

1.Отсоедините один из проводов от аккумуляторной батареи. Подключите один конец нового провода к батарее. У вас должно получиться два провода со свободными концами (между лампочкой и аккумулятором).

2. Произошел разрыв цепи, лампочка не должна загореться. Затем вы протестируете объекты, чтобы увидеть, являются ли они проводниками или изоляторами. Если объект является проводником, лампочка загорится. Это изолятор, он не горит. Для каждого объекта угадайте, думаете ли вы, что каждый объект замкнет цепь и загорится лампочка или нет.

3. Подсоедините концы свободных проводов к объекту и посмотрите, что произойдет. Вот некоторые предметы, которые вы можете проверить, — это скрепка, ножницы (попробуйте лезвия и ручки по отдельности), стакан, пластиковую посуду, деревянный кубик, вашу любимую игрушку или что-нибудь еще, о чем вы можете подумать.

Что случилось:

Перед тем, как протестировать каждый объект, угадайте, загорится он лампочкой или нет. Если это так, то объект, к которому вы прикасаетесь проводами, является проводником.

Лампочка загорается, потому что проводник замыкает или замыкает цепь, и электричество может течь от батареи к лампочке и обратно к батарее! Если он не загорается, объект является изолятором и останавливает поток электричества, как это делает разомкнутая цепь.

Когда вы настраивали цепь на шаге 1, это была разомкнутая цепь. Электроны не могли двигаться по кругу, потому что два провода не соприкасались. Электроны были прерваны.

Когда вы помещаете металлический предмет между двумя проводами, металл замыкает или замыкает цепь — электроны могут течь через металлический объект и переходить от одного провода к другому! Объекты, замыкающие цепь, заставили лампочку загореться. Эти объекты — проводники.Они проводят электричество.

Большинство других материалов, таких как пластик, дерево и стекло, являются изоляторами. Изолятор в разомкнутой цепи не замыкает цепь, потому что электроны не могут проходить через него! Лампочка не загоралась, когда между проводами вставлялся изолятор.

Если вы используете провода или зажимы из крокодиловой кожи, внимательно посмотрите на них. Внутри они металлические, а снаружи пластик. Металл — хороший проводник. Пластик — хороший изолятор.Пластик, обернутый вокруг провода, помогает удерживать электроны, протекающие по металлическому проводу, блокируя их передачу на другой объект за пределами проводов.


Урок схемотехники

Что такое электричество?

Все вокруг вас состоит из крошечных частиц, называемых атомами.

Атомы содержат внутри еще более мелкие частицы, называемые электронами . Электроны всегда имеют отрицательный заряд.

Когда электроны движутся, они производят электричество!

Электричество — это движение или поток электронов от одного атома к другому.Не волнуйтесь, если это покажется сложным. Это!

Электронов называют субатомными частицами , что означает, что то, что они делают, происходит внутри атомов, так что это довольно сложная наука.

Вы помните, как узнали о магнитах? У них есть положительный и отрицательный заряды, а противоположные заряды (+ »и« — ») притягиваются друг к другу. То же самое и с электрическими зарядами. Отрицательно заряженные электроны пытаются сопоставить положительные заряды в других объектах.

Как электроны перемещаются от одного атома к другому?

Они плавают вокруг своих атомов, пока не получат достаточно электрической энергии, чтобы их толкнуть.

Энергия, которая заставляет их двигаться, исходит от источника питания, такого как аккумулятор или электрическая розетка.

Это работает примерно так же, как вода течет по шлангу, когда вы открываете кран.

Когда вы включаете выключатель или подключаете прибор, электроны проходят по проводам и выходят в виде электричества, которое мы иногда называем «мощностью».”

Вы, наверное, знаете, что в некоторых электронных устройствах используются батарейки, а некоторые могут быть подключены к розетке.

В чем разница? Электричество, которое исходит из розеток в вашем доме, очень мощное — в нем много электронов, протекающих с большим количеством энергии.

Он называется переменным током , или переменным током. Электроны в переменном токе очень быстро перемещаются вперед и назад (со скоростью света) по проводам на сотни миль от больших электростанций к розеткам, встроенным в стены домов и зданий.

Поскольку переменный ток очень силен, он также может быть очень опасным. Никогда не прикасайтесь к линии электропередачи, не вставляйте пальцы или предметы, кроме электрических вилок, в розетки. Вы можете получить сильный удар, который может нанести вам вред из-за сильных токов, протекающих по проводам и розеткам.

Батареи вырабатывают гораздо менее мощный вид электричества, называемый постоянным током или DC. При постоянном токе электроны движутся только в одном направлении — от отрицательного (-) конца или вывода к положительному (+) выводу, через батарею и обратно обратно через «-» конец.

Ток, протекающий по проводам, подключенным к батареям, намного безопаснее переменного тока.

Он также очень полезен для питания небольших предметов, таких как сотовые телефоны, радио, часы, игрушки и многое другое.

Все о схемах

Цепь — это путь, по которому течет электричество. Если путь нарушен, это называется разомкнутой цепью, и электроны не могут двигаться полностью. Если цепь замкнута, это замкнутая цепь, и электроны могут перемещаться от одного конца источника питания (например, батареи) через провод к другому концу источника питания.В цепи батареи положительный и отрицательный концы батареи должны быть соединены через цепь, чтобы обмениваться электронами с лампочкой или другим объектом, подключенным к цепи.

Переключатель — это то, что позволяет размыкать и замыкать цепь. Если вы включаете выключатель света в своем доме, вы замыкаете или замыкаете цепь. Внутри стены выключатель замыкает цепь, и электричество течет к свету. Когда вы выключаете свет, цепь размыкается (теперь это разомкнутая цепь ), электроны перестают течь, и свет гаснет.

Отрицательно заряженные электроны, о которых мы говорили выше, не могут «прыгать», чтобы соответствовать положительным зарядам — ​​они могут перемещаться только от одного атома к другому. Вот почему цепи должны быть замкнутыми, чтобы работать.

Жизнь без электричества

Отключалось ли когда-нибудь электричество там, где вы живете?

Иногда сильный ветер и шторм могут повредить линии электропередач (высокие столбы, удерживающие толстые провода, по которым течет электричество), нарушая поток электричества.

Когда это происходит, электроны перестают течь и не могут добраться туда, куда бы они ни направлялись. Когда в ваш дом не подается электричество, ни свет, ни розетки не будут работать!

Если на улице темно, то и внутри будет темно.

Компьютеры, телефоны, микроволновые печи, радиоприемники и другие устройства, которые необходимо подключить для работы, перестанут работать.

Если вы раньше теряли силу, можете ли вы описать, на что это было похоже?

Вы делали что-нибудь, что было прервано?

Вам приходилось использовать свечи, чтобы видеть?

Если вы никогда раньше не сталкивались с перебоями в подаче электроэнергии, постарайтесь думать обо всех повседневных делах, требующих электричества.

Как бы изменился ваш день, если бы у вас не было электричества? Есть ли вещи, которые вы могли бы использовать вместо этого, работающие от батарей?

  • Прочтите этот урок естествознания, чтобы узнать больше об энергии и различных видах электричества.

Научные слова

Электроны — крошечные частицы внутри атомов, которые всегда имеют отрицательный заряд. Именно они вызывают электричество.

Ток — электроны текут, чтобы произвести электричество.

Обрыв цепи — прерванный путь, по которому электроны не могут течь.

Замкнутая цепь — непрерывный путь, по которому электроны могут течь от источника питания обратно к другому концу источника питания.

цепей: один путь к электричеству — Урок

(1 Рейтинг)

Быстрый просмотр

Уровень оценки: 4 (3-5)

Требуемое время: 45 минут

Зависимость урока: Нет

Тематические области: Физические науки

Ожидаемые характеристики NGSS:


Резюме

Учащиеся начинают понимать явление электричества, изучая электрические цепи.Учащиеся используют основную дисциплинарную идею использования доказательств для построения объяснения, поскольку они узнают, что движение заряда по цепи зависит от сопротивления и расположения компонентов схемы. Студенты также изучают основные дисциплинарные идеи и сквозные концепции энергии и передачи энергии в контексте энергии от батареи. В одном из связанных практических занятий студенты создают и исследуют характеристики последовательных цепей. В другом задании учащиеся конструируют и собирают фонарики. Эта инженерная программа соответствует научным стандартам нового поколения (NGSS).

Инженерное соединение

Принципиальная схема является языком проектирования и инженерии. Эти диаграммы представляют собой карты, которые каждый может прочитать, чтобы увидеть, как построить схему. Когда инженеры проектируют или строят любую электрическую схему, они либо создают новую принципиальную схему, либо используют существующую. Интерпретация принципиальных схем — важный навык для инженеров-электриков и многих других инженеров.После постройки эти электрические цепи используются для освещения наших домов, питания компьютеров, запуска автомобилей и почти всех современных устройств, использующих электричество.

Цели обучения

После этого урока учащиеся должны уметь:

  • Опишите, как изменяется ток в последовательной цепи, когда лампочка или аккумулятор добавляются или удаляются из цепи.
  • Понимать, что химическая энергия в батарее преобразуется в электрическую энергию в цепи, которая преобразуется в тепловую энергию и свет в лампочке.Кроме того, звуковая энергия может вырабатываться из электричества посредством движущегося диффузора динамика. В этом примере электричество преобразуется в механическое движение (для перемещения динамика), которое затем производит звуковую энергию в виде движущихся воздушных волн.
  • Опишите связи между изображениями символов цепей.
  • Найдите напряжение последовательно соединенных батарей, суммируя напряжения отдельных батарей.

Образовательные стандарты

Каждый урок или задание TeachEngineering соотносится с одним или несколькими научными предметами K-12, образовательные стандарты в области технологий, инженерии или математики (STEM).

Все 100000+ стандартов K-12 STEM, охватываемых TeachEngineering , собираются, обслуживаются и упаковываются сетью стандартов достижений (ASN) , проект D2L (www.achievementstandards.org).

В ASN стандарты иерархически структурированы: сначала по источникам; например , по штатам; внутри источника по типу; например , естественные науки или математика; внутри типа по подтипу, затем по классу, и т. д. .

NGSS: научные стандарты нового поколения — наука
Ожидаемые характеристики NGSS

4-ПС3-2. Проведите наблюдения, чтобы доказать, что энергия может передаваться с места на место с помощью звука, света, тепла и электрического тока.(4 класс)

Вы согласны с таким раскладом? Спасибо за ваш отзыв!

Нажмите, чтобы просмотреть другие учебные программы, соответствующие этим ожиданиям от результатов.
Этот урок посвящен следующим аспектам трехмерного обучения NGSS:
Наука и инженерная практика Основные дисциплинарные идеи Сквозные концепции
Доказательства использования (e.g., измерения, наблюдения, закономерности) для построения объяснения.

Соглашение о выравнивании: Спасибо за ваш отзыв!

Энергия может передаваться с места на место с помощью движущихся объектов, звука, света или электрического тока.

Соглашение о выравнивании: Спасибо за ваш отзыв!

Свет также передает энергию с места на место.

Соглашение о выравнивании: Спасибо за ваш отзыв!

Энергия также может передаваться с места на место с помощью электрического тока, который затем может использоваться локально для создания движения, звука, тепла или света.С самого начала токи могли быть созданы путем преобразования энергии движения в электрическую.

Соглашение о выравнивании: Спасибо за ваш отзыв!

Энергия может передаваться различными способами и между объектами.

Соглашение о выравнивании: Спасибо за ваш отзыв!

Международная ассоциация преподавателей технологий и инженерии — Технология
ГОСТ
Колорадо — наука
  • Покажите, что электричество в цепях требует замкнутого контура, по которому может проходить ток. (Оценка 4) Подробнее

    Посмотреть согласованную учебную программу

    Вы согласны с таким раскладом? Спасибо за ваш отзыв!

  • Опишите преобразование энергии, происходящее в электрических цепях, в которых возникают световые, тепловые, звуковые и магнитные эффекты. (Оценка 4) Подробнее

    Посмотреть согласованную учебную программу

    Вы согласны с таким раскладом? Спасибо за ваш отзыв!

Предложите выравнивание, не указанное выше

Какое альтернативное выравнивание вы предлагаете для этого контента?

Больше подобной программы

Цепи

Студенты знакомятся с несколькими ключевыми понятиями электронных схем.Они узнают о некоторых физических принципах схем, ключевых компонентах схемы и их распространении в наших домах и повседневной жизни.

Параллельная схема и закон Ома: много путей для электричества

Студенты изучают состав и практическое применение параллельной схемы по сравнению с последовательной схемой.Студенты проектируют и строят параллельные схемы, исследуют их характеристики и применяют закон Ома.

Электроны в движении

Студенты узнают о текущем электричестве и необходимых условиях для существования электрического тока. Учащиеся конструируют простую электрическую схему и гальванический элемент, чтобы помочь им понять напряжение, ток и сопротивление.

Сила еды

Студенты воображают, что они застряли на острове и должны создать как можно более яркий свет с помощью скудных принадлежностей, которые у них есть под рукой, чтобы привлечь внимание спасательного самолета. В небольших группах ученики создают схемы, используя предметы из своих «наборов для выживания», чтобы создать максимальное напряжение, измеряемое…

Предварительные знания

Батарея, простая схема, ток, электричество, сопротивление, напряжение, ток

Введение / Мотивация

Рис. 1. Схема простой схемы. Авторское право

Copyright © 2012 Карли Самсон, Университет Колорадо в Боулдере

Спросите студентов, была ли у них когда-нибудь электронная игра или игрушка, для которых требуются батарейки? (Многие ответят утвердительно.) Спросите сколько батареек нужно для игры или игрушки? (Возможные ответы: одна, две, три или четыре батарейки.) Попросите учащихся подумать, почему для некоторых электронных игр или игрушек требуется больше батарей, чем для других игр или игрушек? (Возможные ответы: некоторым игрушкам нужно больше энергии, некоторым играм нужно больше электричества.) Три батареи AA, подключенные последовательно, могут обеспечить большее напряжение, чем одна батарея AA. Это связано с тем, что химическая энергия в батарее преобразуется в электрическую в цепи, и в цепи с тремя батареями AA «последовательно» доступно больше химической энергии, чем в цепи только с одной батареей AA.Электрические цепи, а также батареи могут быть «последовательно» или «параллельно». В ходе сегодняшнего урока мы узнаем, что означает «последовательно» и «параллельно».

Откуда инженеры-электрики знают, сколько батарей необходимо для работы электронной игры или игрушки? Один из способов определить необходимое напряжение и ток — это создать карту цепи. Инженеры-электрики могут использовать карту или принципиальную схему , чтобы определить, сколько энергии необходимо устройству для работы.

Спросите студентов, почему в некоторых устройствах используются батареи, а в других — розетка? (Ответ: Батареи вырабатывают ток другого типа, чем стенная розетка.) Ток, который исходит от батареи, называется постоянным током (DC). Ток, который идет от розетки в наших домах или школах, называется переменным током (AC). Объясните учащимся, что многие телевизоры, компьютеры, DVD-плееры и стереосистемы имеют внутри устройства оборудование (оборудование), которое преобразует переменный ток (AC) в постоянный (DC) для работы устройства.

Предпосылки и концепции урока для учителей

Что такое принципиальные схемы?

Принципиальные схемы представляют собой графические изображения цепей или электрических устройств.Каждый компонент схемы имеет соответствующий стандартный символ (см. Рисунок 2). При отрисовке эти символы соединяются вместе, чтобы показать построение цепи; получившаяся диаграмма представляет собой карту, которую каждый может прочитать, чтобы увидеть, как построить схему. Фактически, принципиальная схема — это язык электрического проектирования и инженерии. Когда инженеры проектируют или строят любую электрическую схему, они либо создают, либо используют существующую принципиальную схему. Интерпретация принципиальных схем — важный навык для инженеров-электриков и многих других инженеров.

Рис. 2. Выбор графических обозначений принципиальной схемы. Авторское право

Copyright © Дарья Котис-Шварц, Лаборатория ITL, Университет Колорадо в Боулдере, 2004.

Провода с очень низким сопротивлением представлены прямыми или угловыми линиями, соединяющими электрические компоненты. Резистор — это устройство, используемое для регулирования силы тока в цепи. Существует множество различных резисторов с сопротивлением от нескольких Ом до миллионов Ом.Резистор обозначен зигзагообразной линией. Есть разные способы изобразить лампочку в цепи. В этом устройстве символ, используемый для лампочки, представляет собой круг с буквой «x», как показано на рисунке 2. Ячейка, или электрохимическая ячейка, представлена ​​двумя линиями разной длины, расположенными перпендикулярно проводной линии, чтобы показать, что между положительной и отрицательной клеммами есть напряжение; более короткая линия — отрицательная клемма аккумулятора. Батарея состоит из нескольких ячеек.Обратите внимание, что символ батареи выглядит как две ячейки подряд или последовательно. Символ переключателя показывает, что электрическое соединение может быть разомкнутым и замкнутым на контакте.

Чтобы нарисовать принципиальную схему существующей последовательной цепи, нарисуйте компоновку схемы и соответствующий символ по мере того, как вы встречаетесь с каждым элементом схемы. Хотя провода в цепи обычно изогнуты, нарисуйте провода на принципиальной схеме в виде прямых или угловых, изогнутых линий.

Как электрические элементы соединяются в цепи?

В схемах можно использовать множество компонентов: батареи, лампочки, провода и переключатели.Части схемы могут быть соединены двумя разными способами. Когда они соединены таким образом, что между ними есть один проводящий путь, они, как говорят, соединены последовательно. Схема слева на Рисунке 3 показывает два последовательно включенных резистора. Когда элементы схемы подключаются через общие точки, так что через схему проходит более одного проводящего пути, они подключаются параллельно . Схема справа на рисунке 3 показывает два резистора, включенных параллельно.Обратитесь к упражнению «Лампочки и батарейки в ряд», чтобы научить студентов строить собственные схемы из нескольких компонентов. Типичное электрическое устройство состоит из множества более мелких последовательных и параллельных частей. В общем, только очень простые цепи могут быть полностью последовательными. Рисунок 3. Два резистора, включенных последовательно (слева) и два резистора, включенных параллельно (справа). Авторское право

Copyright © 2012 Карли Самсон, Университет Колорадо в Боулдере

Закон Ома и последовательные цепи

Закон Ома — это фундаментальное математическое уравнение, описывающее взаимосвязь между напряжением, током и сопротивлением.Фактически, закон Ома определяет сопротивление: R = V / I, где R = сопротивление элемента схемы, V = общее напряжение, подаваемое в схему источником питания (например, аккумулятором), а I = ток через схема. Уравнение можно изменить (V = I * R), чтобы спрогнозировать падение напряжения на элементе схемы с известным сопротивлением и известным током, проходящим через него. Напряжение, подаваемое в цепь, V, и полное падение напряжения во всей цепи V T должны быть одинаковыми и противоположными.Это означает, что V + V T = 0. Общее падение напряжения в цепи равно: I * R T = V T , где R T — полное сопротивление в цепи. В этом уроке для последовательных цепей, а также в следующем уроке и упражнениях этого модуля для цепей с параллельными элементами мы узнаем, как определить полное сопротивление R T .

Последовательная цепь и ее схема согласования показаны на рисунке 4. Поскольку существует только один путь для движения заряда по цепи, ток во всей цепи одинаков.Когда электроны движутся по цепи, их потоку препятствует каждая лампочка, так что полное сопротивление движению заряда является суммой всех сопротивлений на пути. Из закона Ома (записанного в виде I = V / R) мы знаем, что полный ток равен напряжению, деленному на общее сопротивление. На каждой лампочке есть падение напряжения. Сумма падений напряжения равна напряжению источника питания, которым в данном случае является аккумулятор. Поскольку ток одинаков во всей последовательной цепи, падение напряжения на каждой лампочке прямо пропорционально сопротивлению этой лампочки (путем перестановки уравнения закона Ома V = I * R).

Рис. 4. Последовательная схема (слева) и соответствующая принципиальная схема (справа). Авторское право

Авторские права © Джо Фридрихсен, Программа и лаборатория ITL, Университет Колорадо в Боулдере, 2003.

Когда батареи соединены последовательно, общее напряжение является суммой напряжений каждой батареи. Итак, если мы сделаем схему с тремя последовательно включенными батареями 1,5 В в качестве источника напряжения, общее напряжение составит 4,5 В, как показано на рисунке 5. Вот как производители батарей делают батареи с более высоким напряжением; они просто соединяют несколько батарей (с одинаковым потенциалом) последовательно.

Рис. 5. Когда батареи соединены последовательно, общее напряжение является суммой напряжений каждой батареи. Авторское право

Copyright © 2012 Карли Самсон, Университет Колорадо в Боулдере

В чем разница между постоянным и переменным током?

Постоянный ток или постоянный ток означает движение заряда в цепи только в одном направлении. Батареи, фотоэлементы и некоторые генераторы обеспечивают постоянный ток. Например, в фонарике с батарейным питанием электроны покидают отрицательную клемму батареи и перемещаются по цепи фонарика к положительной клемме.Попросите учащихся построить свой собственный фонарик с помощью действия «Осветите свой путь: проектирование-создание серийной схемы фонарика». Многие повседневные портативные устройства работают на постоянном токе. Предложите учащимся применить свои знания о таких устройствах для проектирования и сборки своих собственных игрушек в упражнении «Построить мастерскую игрушек».

В переменном или переменном токе электроны движутся вперед и назад по цепи. Из-за этого электроны перемещаются только на небольшое расстояние вокруг относительно фиксированного положения в цепи.Хотя генераторы переменного и постоянного тока похожи, переменный ток оказался более эффективным способом передачи электроэнергии. Каждый раз, когда вы подключаете электрическое устройство к розетке, вы используете переменный ток. Направление тока меняется, потому что направление напряжения на электростанции меняется. В США мы используем ток, который меняет направление 60 раз в секунду, называемый током 60 Гц.

Сопутствующие мероприятия

Закрытие урока

На классной доске нарисуйте пример последовательной схемы, которая включает в себя несколько компонентов (например, см. Рисунок 4).Качественно сравните ток и напряжение в разных частях схемы. Попросите учащихся сравнить ток в трех последовательно соединенных лампочках с увеличивающимся сопротивлением. (Ответ: ток везде одинаковый во всей последовательной цепи.) Затем сравните напряжение на каждой из этих трех лампочек. (Ответ: напряжение падает, когда оно встречается с сопротивлением лампочки, поэтому первая лампочка будет иметь наибольшее напряжение, а каждая последующая лампочка будет испытывать меньшее напряжение.) Что происходит с общим напряжением при последовательном подключении аккумуляторов? (Ответ: общее напряжение — это сумма напряжений каждой батареи.)

Рис. 4. Последовательная принципиальная схема, показывающая провод, три лампочки, батарею и выключатель. Авторское право

Авторские права © Джо Фридрихсен, Программа и лаборатория ITL, Университет Колорадо в Боулдере, 2003.

Словарь / Определения

переменный ток: электрический ток, который через определенные промежутки времени меняет направление на обратное.Сокращенно AC.

принципиальная схема: графическое представление схемы с использованием стандартных символов для представления каждого компонента схемы.

постоянный ток: электрический ток только в одном направлении. Сокращенно DC.

передача энергии: движение энергии в системе. Может включать преобразование одного вида энергии в другой (с некоторыми потерями). Соответствующие примеры включают электричество для движения (вентилятор), электричество для света и тепла (лампочки) и электричество для звука и движения (звуковая система).

нагрузка: устройство или сопротивление устройства, на которое подается электричество.

параллельная цепь: электрическая цепь, обеспечивающая более одного проводящего пути.

резистор: устройство, используемое для управления током в электрической цепи путем обеспечения сопротивления.

Последовательная цепь: электрическая цепь, обеспечивающая единственный проводящий путь, так что ток проходит через каждый элемент по очереди без разветвлений.

Оценка

Оценка перед уроком

Вопрос для обсуждения: Запрашивайте, объединяйте и обобщайте ответы студентов:

  • Почему в некоторых устройствах используются батареи, а в других — розетка? (Ответ: Батареи вырабатывают ток [постоянный ток], отличный от стенной розетки [переменного тока])

Оценка после введения

Голосование: Задайте вопрос «правда / ложь» и попросите учащихся проголосовать, подняв палец вверх за истину и вниз за ложь.Подсчитайте голоса и запишите итоги на доске. Дайте правильный ответ.

  • Верно или неверно: три батареи AA, соединенные последовательно, обеспечивают большее напряжение, чем одна батарея AA. (Ответ: Верно.)
  • Верно или неверно: Батареи могут быть включены «последовательно» или «параллельно». (Ответ: Верно.)
  • Верно или неверно: инженеры-электрики используют принципиальную схему, чтобы определить, сколько энергии необходимо устройству для работы. (Ответ: Верно.)
  • Верно или неверно: батареи вырабатывают ток того же типа, что и настенная розетка.(Ответ: Неверно. Батареи вырабатывают ток [постоянный] другого типа, чем стенная розетка [переменный ток].)
  • Верно или неверно: ток, который исходит от батареи, называется переменным током. (Ответ: Неверно. Ток, который выходит из розетки в наших домах или школах, называется переменным током [AC]. Батареи имеют постоянный ток [DC].)
  • Верно или неверно: (Звуковая энергия может быть получена от электричества или удара по столу? Ответ: Верно, что электрические источники, такие как батареи, могут питать небольшие динамики, а ваша рука может создавать звуковые волны, ударяясь о твердую поверхность стола.)

Итоги урока Оценка

Быстрый опрос: Раздайте студентам лист бумаги и попросите их записать ответы на следующие три вопроса.

  • Что вам больше всего понравилось в уроке?
  • Что можно сделать лучше?
  • Что вы узнали, чего не знали раньше?

Пронумерованные главы: Попросите учащихся каждой команды выбрать числа (или числа), чтобы у каждого члена был свой номер.Задайте учащимся вопросы, указанные ниже (при желании, дайте им временные рамки для решения). Члены каждой команды должны работать вместе над вопросом. Все в команде должны знать ответ. Наберите произвольный номер. Студенты с этим номером должны поднять руки, чтобы ответить на вопрос. Если не все ученики с этим номером поднимают руки, дайте командам поработать еще немного. Спросите у студентов:

  • Если вы удалите одну лампочку из последовательной цепи с тремя лампочками, цепь станет (n) _________ цепью.Открытый или закрытый? (Ответ: Открыто.)
  • Что произойдет с другими лампами в последовательной цепи, если одна лампочка перегорит? (Ответ: Все гаснут.)
  • Когда в последовательную цепь добавляются другие лампы, каждая лампа становится _____________. Ярче или тусклее? (Ответ: Диммер.)
  • При последовательном соединении аккумуляторов напряжение на них ____________. Увеличивается, уменьшается или остается неизменным? (Ответ: Увеличивается.)
  • Нарисуйте принципиальную схему последовательной цепи с двумя батареями и тремя лампочками.(Ответ: он должен выглядеть, как на Рисунке 4, с переключателем, замененным на вторую батарею.)

Рисунок Рисунок Гонки: Напишите символы схемы на плате. Разделите класс на команды по четыре человека так, чтобы у каждого члена команды был другой номер, от одного до четырех. Позвоните по номеру и попросите учащихся с этим номером поспешить к доске, чтобы нарисовать правильную принципиальную схему. Дайте очко команде, чей товарищ по команде первым закончит розыгрыш правильно. Попросите учащихся нарисовать принципиальные схемы следующего:

  • Последовательная цепь с одной батареей и двумя лампочками
  • Последовательная цепь с двумя батареями, одной лампочкой и одним выключателем
  • Последовательная цепь с одной батареей, одной лампочкой и одним резистором
  • Последовательная цепь с тремя батареями, двумя лампочками и двумя резисторами
  • Последовательная цепь с одной батареей, двумя резисторами, двумя лампочками и одним переключателем
  • Последовательная цепь с тремя батареями, четырьмя лампочками и одним выключателем
  • Последовательная цепь с одной батареей, тремя переменными лампочками и резисторами и одним переключателем

Домашнее задание / Самостоятельная практика:

  • Попросите учащихся подсчитать количество трансформаторов в их домах.Дополнительную информацию о трансформаторах см. В разделе «Действия по расширению урока».

Мероприятия по продлению урока

Изучите историю развития фонарика. В Музее фонарей можно найти множество фотографий старинных фонариков и портативных осветительных приборов по адресу: http://www.flashlightmuseum.com/.

Узнайте о трансформаторах. Трансформатор — это электрическое устройство, используемое для преобразования мощности переменного тока с определенным уровнем напряжения в мощность переменного тока с другим напряжением, но с той же частотой.Значительное количество энергии теряется при передаче энергии по распределительной сети. Дополнительная энергия потребляется трансформаторами на подстанциях. Для многих бытовых электронных устройств требуются трансформаторы, которые всегда включены и потребляют электроэнергию, даже если никто не использует электрическое устройство.

  • Попросите учащихся подсчитать количество трансформаторов, имеющихся у них дома . Трансформаторы могут быть прикреплены к компьютерам, принтерам, сканерам, динамикам, автоответчикам, беспроводным телефонам, зарядным устройствам для мобильных телефонов, электрическим отверткам, электродрелям, радионяням, модемам и видеокамерам.Трансформеры не всегда легко распознать; Очевидно, трансформаторы выглядят как коробки большего размера (обычно того же цвета, что и шнур), прикрепленные к концу шнуров в том месте, где вы подключаете устройство к электрической розетке.
  • Если вы дотронетесь до теплого трансформатора, вы почувствуете, что электрическая энергия (потраченная впустую) превращается в тепловую. Попросите учащихся подсчитать количество энергии, ежегодно теряемой трансформаторами в их доме. . Потребляемая мощность невелика — от 1 до 5 Вт на трансформатор, но в сумме.Допустим, у вас есть пять трансформаторов, каждый из которых потребляет 5 Вт. Это означает, что 25 Вт постоянно тратятся впустую. Если в вашем районе киловатт-час стоит 10 центов, это означает, что вы тратите 10 центов на каждые 1000 ватт-часов / 25 Вт = 40 часов. В году 8760 часов, поэтому 8760 часов / 40 часов = 21,90 доллара в год.
  • Попросите учащихся подсчитать общее количество энергии, теряемой трансформаторами по всей стране . В Америке 100 миллионов семей. Если каждое домохозяйство тратит на эти трансформаторы 25 Вт, это 2.5 миллиардов ватт. По цене 10 центов за киловатт-час, это 2 500 000 000 ватт / 1000 ватт или 250 000 долларов в час. Это 2 190 000 000 долларов (2 миллиарда долларов), потраченных впустую каждый год.

Рекомендации

Берг, Эрик. Старший специалист по машиностроению, Колорадская горная школа, «Как работает трансформатор?» http://www.physlink.com/ Проверено 28 апреля 2004 г.

Хьюитт, Пол Г. Концептуальная физика . 8-е издание. Нью-Йорк, штат Нью-Йорк: Addison Publishing Co., 1998. Ралофф, Джанет. «Мы должны вытащить вилку?» Новости науки. 25 октября 1997 г.

Ропейк, Дэвид. MSNBC — Как сеть поддерживает континент . 23 января 2001 г. MSNBC News. http://www.msnbc.msn.com/id/3077316/ns/technology_and_science-science/t/how-grid-powers-continent/#.T4M6w_WfzTo, по состоянию на 7 апреля 2004 г.

Шнайдер, Стюарт. Музей фонарей . Wordcraft.net. По состоянию на 7 апреля 2004 г.

Сильберман, Стив. Wired News: подготовка к электросети . 14 июня 2001 г. Журнал Wired. www.wired.com По состоянию на 7 апреля 2004 г.

Авторские права

© 2004 Регенты Университета Колорадо

Авторы

Ксочитл Замора Томпсон; Сабер Дурен; Джо Фридрихсен; Дарья Котыс-Шварц; Малинда Шефер Зарске; Дениз В. Карлсон; Карли Самсон

Программа поддержки

Комплексная программа преподавания и обучения, Инженерный колледж, Университет Колорадо в Боулдере

Благодарности

Содержание этой учебной программы по электронной библиотеке было разработано за счет грантов Фонда улучшения послесреднего образования (FIPSE), U.S. Департамент образования и Национальный научный фонд (грант ГК-12 № 0338326). Однако это содержание не обязательно отражает политику Министерства образования или Национального научного фонда, и вам не следует предполагать, что оно одобрено федеральным правительством.

Последнее изменение: 20 июля 2021 г.

Серия

и параллельное соединение | Клуб электроники серии

и параллельное соединение | Клуб электроники

Следующая страница: Напряжение и ток

См. Также: символы и электрические схемы

Соединительные компоненты

Есть два способа соединения компонентов:

В серии , чтобы каждый компонент имел одинаковый ток .

Напряжение аккумулятора делится между двумя лампами. Каждая лампа будет иметь половину напряжения батареи, если лампы идентичны.

Параллельно , так что каждый компонент имеет одинаковое напряжение .

Обе лампы имеют полное напряжение батареи. Ток батареи делится между двумя лампами.

Большинство цепей содержат как последовательные, так и параллельные соединения

Иногда используются термины последовательная цепь и параллельная цепь , но только самые простые схемы полностью относятся к тому или иному типу.Лучше обратиться к конкретным компонентам и сказать, что они соединены последовательно, или соединены параллельно .

Например: схема показывает резистор и светодиод, соединенные последовательно (справа) и две лампы соединенные параллельно (в центре). Выключатель соединен последовательно с двумя лампами.

Другой пример см. Ниже в разделе «Параллельные лампы».


Схема с последовательным
и параллельным подключением.



Лампы серии

Если несколько ламп соединены последовательно, все они будут включаться и выключаться вместе с помощью подключенного переключателя. в любом месте цепи. Напряжение питания делится между лампами поровну (при условии, что все они идентичны).

Если перегорит одна лампа, все лампы погаснут из-за разрыва цепи.


Параллельные лампы

Если несколько ламп подключены параллельно, каждая из них имеет полное напряжение питания.Лампы можно включать и выключать независимо, подключив выключатель последовательно с каждая лампа , как показано на принципиальной схеме. Такое расположение используется для управления лампами в зданиях.

Этот тип схемы часто называют параллельной схемой , но вы можете видеть, что это не совсем так просто — переключатели идут последовательно с лампами, а именно эти Пары переключателя и лампы , соединенные параллельно.


Коммутаторы серии

Если несколько двухпозиционных переключателей подключены последовательно, все они должны быть замкнуты (включены), чтобы замкнуть цепь.

На схеме показана простая схема с двумя последовательно включенными переключателями для управления лампой.

Переключатель S1 И Переключатель S2 должен быть замкнут, чтобы зажечь лампу.


Параллельные переключатели

Если несколько двухпозиционных переключателей подключены параллельно, только один должен быть замкнут (включен) для замыкания цепи.

На схеме показана простая схема с двумя переключателями, включенными параллельно для управления лампой.

Переключатель S1 ИЛИ Переключатель S2 (или оба они) должны быть замкнуты, чтобы зажечь лампу.


Следующая страница: Напряжение и ток | Исследование


Политика конфиденциальности и файлы cookie

Этот сайт не собирает личную информацию. Если вы отправите электронное письмо, ваш адрес электронной почты и любая личная информация будет используется только для ответа на ваше сообщение, оно не будет передано никому. На этом веб-сайте отображается реклама, если вы нажмете на рекламодатель может знать, что вы пришли с этого сайта, и я могу быть вознагражден. Рекламодателям не передается никакая личная информация.Этот веб-сайт использует некоторые файлы cookie, которые классифицируются как «строго необходимые», они необходимы для работы веб-сайта и не могут быть отклонены, но они не содержат никакой личной информации. Этот веб-сайт использует службу Google AdSense, которая использует файлы cookie для показа рекламы на основе использования вами веб-сайтов. (включая этот), как объяснил Google. Чтобы узнать, как удалить файлы cookie и управлять ими в своем браузере, пожалуйста, посетите AboutCookies.org.

electronicsclub.info © Джон Хьюс 2021 г.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
