Как подключить лампочку через выключатель

Содержание:

1. Подготовка к монтажу
2. Подключение через одноклавишный выключатель
3. Соединение лампы с двухклавишным выключателем
4. Видео

При составлении проекта электрооборудования квартиры или частного дома особое внимание уделяется расположению выключателей и приборов освещения. При этом, для многих хозяев жилья вопрос, как подключить лампочку через выключатель представляет определенную сложность в связи с отсутствием теоретических знаний и практического опыта. Данная проблема требует серьезного подхода, поскольку неправильное соединение проводников приведет к тому, что система освещения просто не будет работать.

Для подключения осветительных приборов используются собственные схемы, предусматривающие отдельные ветки, соединенные с лампочками и коммутационными устройствами. В случае необходимости подача напряжения может прерываться, а затем вновь подаваться потребителям. Схемы подключения выбираются в соответствии с планировкой помещения и условиями дальнейшей эксплуатации.

Подготовка к монтажу

Перед подключением лампочки через выключатель по выбранной схеме, следует заранее отметить на местах все точки подключения элементов цепи. Разметка наносится в соответствии со схемой электрики, разработанной на стадии проектирования. Данную процедуру нужно выполнять внимательно, чтобы в дальнейшем не пришлось переделывать готовую электропроводку с выключателем.

Еще до начала работ следует позаботиться об электробезопасности. Для этого придется обесточить помещение, где будет проводиться монтаж, а при отсутствии отдельного автомата – отключить от питания всю квартиру. В этом случае отключается общий автоматический выключатель. Во избежание случайного включения автомата посторонними лицами, на щитке необходимо повесить специальный предупреждающий знак с надписью: «Не включать!». Это особенно актуально, если он расположен на лестничной площадке и находится в свободном доступе. Отсутствие напряжения рекомендуется дополнительно проверить индикаторной отверткой.

В самом простом варианте провода подводятся к распределительной коробке, а уже из нее отходят к соответствующим выключателям и лампочкам. Далее схема предполагает подключение нулевого провода светильника к нулю общей сети. Фазный провод соединяется от лампочки со входом выключателя, а на выходе идет к общей фазе сети. При включении или выключении коммутирующего устройства, электрический ток, соответственно поступает или не поступает к светильнику.

Инструменты и материалы

Практическая реализация задачи, как правильно подключить выключатель, потребует определенного инструмента и материалов. Например, для соединения проводов внутри распределительной коробки могут быть использованы пружинные зажимы или клеммные колодки.

Полный перечень включает в себя следующие наименования:

• Выключатели. Обычно используются одно- или двухклавишные, или имеющие три клавиши, подключаемые по собственным схемам к одной или к двум лампочкам.
• Кабели и провода. Выбираются в соответствии с проектом, исходя из технических характеристик будущей сети, идущей от коробки.
• Распределительные коробки. Лучше всего воспользоваться пластиковыми изделиями, устойчивыми к возгоранию и обладающими высокими диэлектрическими свойствами. Вместо них подключиться можно и от розетки.
• Индикаторная отвертка. Определяет наличие или отсутствие напряжения до и после монтажа. Можно воспользоваться тестером, если он есть в наличии.
• Кусачки, пассатижи, плоскогубцы. Применяются для соединения проводов между собой.
• Изоляционные материалы, крепежные элементы и детали.
• Ударная дрель или перфоратор. Необходимы при устройстве скрытой проводки.

Провода и распределительные коробки

Некоторые элементы из вышеперечисленного списка следует рассмотреть более подробно. В первую очередь к ним относятся различные типы электропроводки и распределительных коробок.

Чаще всего для устройства домашних систем освещения используется кабель ВВГнг с медными цельными жилами, которых может быть две или три. Его сечение составляет 1,5 мм², а изоляция выполнена из негорючих материалов в различной цветовой гамме. Нулевая жила окрашена в синий цвет, заземляющий проводник – в желто-зеленый, фазный – в другие цвета. При выполнении монтажа трёх жил они должны быть соединенными между собой соответствующим образом. В дальнейшем эксплуатация и обслуживание такой проводки будет значительно проще и безопаснее.

В старых домах, где до сих пор используется схема проводки с алюминиевыми жилами, все дополнительные участки прокладываются с помощью аналогичного провода АППВ-1,5. Можно воспользоваться кабелями с медными жилами, однако в этом случае вместо обычных скруток потребуются клеммные соединения. Таким образом, предотвращается окисление в местах контактов меди и алюминия при подключении одно- или двухкнопочного устройства.

Распределительные коробки играют важную роль во всей домашней сети. Провода и кабели вначале собираются в так называемые монтажные узлы, а не отходят напрямую к электроприборам. Они помещаются в пустое пространство коробки и связываются здесь по установленной схеме. Отсюда или от розетки провода идут по своим местам. Соединения осуществляются с помощью скруток, укрепляемых с помощью сварки или пайки. Скрутки проводов могут быть дополнительно защищены специальными изолирующими зажимами, при использовании которых изолента уже не требуется.

Зачистка, скрутки, изоляция

При прокладке линий работа с кабелями и проводами отнимает большое количество времени, поскольку их требуется предварительно зачистить, затем скрутить и заизолировать.

Для того чтобы частично снять внешнюю изоляцию потребуется острый нож, свободно прорезающий защитное покрытие кабеля. Вначале оболочка разрезается по длине на расстояние 3-4 см от конца. Далее одной рукой нужно взяться за освобожденную проводку, а другой – за надрезанную изоляцию и потянуть ее. Надорванное покрытие нужно вывернуть наизнанку, и аккуратно обрезать по кругу, не повреждая два или три проводника.

Надрыв нужно грамотно выполнить на такую глубину, чтобы кончики жил имели максимальную длину, достаточную для укладки внутри распределительной или установочной коробки. Такой запас необходим, когда в дальнейшем будут подрезаться подгоревшие контакты и длина провода уменьшится.

Для зачистки жил рекомендуется использовать стриппер или в крайнем случае бокорезы с прорезями. При отсутствии такого инструмента можно вновь воспользоваться ножом. Изоляцию нужно подрезать и снимать аккуратно, чтобы не повредить металлическую жилу, которая в дальнейшем непременно сломается. Длина очистки зависит от способа подключения. Для винтовых зажимов электроприборов достаточно всего лишь 0,5-1 см. На скрутки с проводами осветительного прибора необходимо уже 2-3 см. Соединение в распределительной коробке потребует от 3 до 5 см, чтобы обеспечить хорошую площадь контакта.

В самом начале скрутки два или три проводника укладываются в виде буквы Х непосредственно возле обреза изоляции. Далее жилы зажимаются и перекручиваются сначала пальцами, а потом плоскогубцами. Точно так же можно соединить 3 и более проводников. Слишком длинное соединение складывается пополам, поджимается пассатижами и изолируется. Изолента заходит на заводское покрытие на расстояние ее ширины, после этого наматывается на оголенные части проводников. Торец также закрывается изолентой, после чего вторично проходит по скрутке и заканчивается на изоляции жил.

Выбор и установка выключателя

Независимо от типа, каждый выключатель оборудован элементами, с помощью которых происходит включение и выключение подачи напряжения в цепи. Конструкция выключателя подбирается для каждого конкретного случая, с учетом его назначения, силы тока и количества задействованных цепей. Основным параметром является допустимая мощность, однако следует учитывать и величину номинального напряжения, которая позволяет без проблем подключить выключатель света.

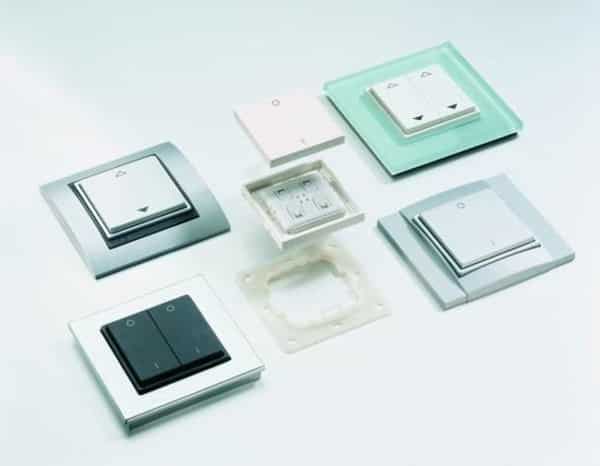

По конструкции и принципу работы выключатели бывают одно-, двух- или трехклавишными, рассчитанными на одну или несколько цепей. Они могут быть проходными и автоматическими, перекидными, кнопочными или поворотными. Современный широкий ассортимент позволяет выбрать устройство под любые условия эксплуатации. Например, для особых условий предусмотрены выключатели, защищенные от действия пыли и влаги. Некоторые конструкции оборудованы антивандальной защитой и помещаются в корпусах из ударопрочного пластика.

Для проводки открытого или закрытого типа также используются различные типы выключателей. Во всех случаях нужно проверять работу клавиш, движение которых должно быть плавным и свободным. В некоторых случаях схема позволяет совместить выключатель и розетку.

Монтаж начинается с установки подрозетника, помещаемое в отверстие, прорезанное специальной фрезой. В подрозетник заводятся провода, после чего они подключаются к выключателям. Далее прибор вставляется в гнездо и фиксируется.

Лампы для домашних светильников

Следует коротко остановится на лампочках. Первое место до сих пор занимают традиционные лампы накаливания. Они выпускаются в широком ассортименте, разные по мощности, формам и размерам. Благодаря своим качествам, они могут использоваться в любых осветительных приборах. Высокий спрос обусловлен также низкой стоимостью, которая для многих людей имеет решающее значение при выборе.

Следующее место принадлежит компактным люминесцентным лампам, относящимся к категории энергосберегающих. Они значительно меньше потребляют электроэнергию по сравнению с лампами накаливания при одинаковой величине светового потока. Эти лампы выпускаются со стандартными цоколями и устанавливаются во все обычные патроны. Помимо высокой светоотдачи подключаемых ламп, они отличаются высоким сроком эксплуатации, доходящим до нескольких тысяч часов.

В настоящее время из всех вариантов наиболее эффективными по всем позициям считаются светодиодные лампы. Их технические характеристики заметно превосходят все известные аналоги. Использование в конструкции светодиодов делает эти лампы более дорогими, по сравнению с другими источниками света, однако, благодаря быстрой окупаемости, они становятся все более популярными.

Подключение через одноклавишный выключатель

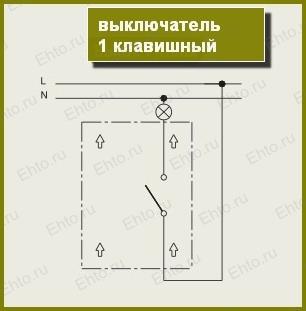

Данная схема является наиболее простой, поскольку она рассчитана на одну лампочку и один выключатель с одной клавишей. Этот вид считается основным, от которого произошли другие, более сложные схемы.

Принцип работы такого подключения очень простой. Фаза и ноль от источника напряжения через распределительную коробку подводится к лампочке. Далее в разрыв фазного провода устанавливается выключатель прерывающий или подающий напряжение. Каждый из них оборудован двумя выводами – входом и выходом, причем в некоторых конструкциях выходом может быть более одного.

Распределительную коробку желательно установить максимально близко к переключателю и обеспечить к ней свободный доступ. После этого определяются места установки выключатели и прибора освещения. Проводка, идущая от распределительного щитка, заводится в распределительную коробку, откуда она идет уже непосредственно к выключателю и светильнику.

Также провода могут идти от розетки. Все соединения выполняются двухжильным проводом, фазные и нулевые жилы соединяются между собой по схеме во всех местах. Перед тем как подсоединить, их нужно проверить индикаторной отверткой, чтобы не перепутать.

Соединение лампы с двухклавишным выключателем

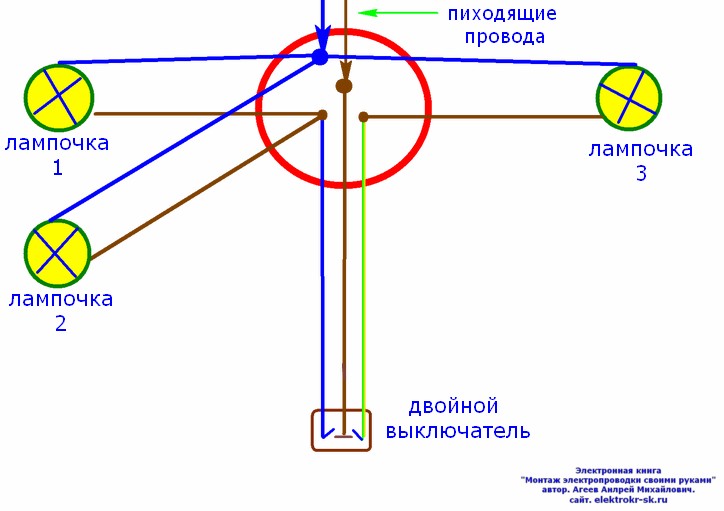

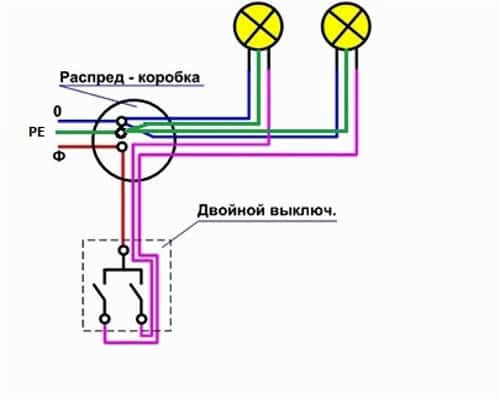

Подключение к двойному выключателю выполняется практически по такой же схеме, что и одноклавишный. Фактически, это два одноклавишных устройства, помещенных в общем корпусе. Также можно подключить две лампочки к одному выключателю.

До начала монтажа нужно выяснить, где расположены контакты. Иногда их схема располагается в задней части прибора. Двойные устройства имеют три контакта – общий ввод и два отдельных вывода. На ввод идет фазный провод из распределительной коробки или от розетки. На двух выводах осуществляется управление лампочками, расположенными в светильниках. При монтаже ввод располагается снизу, в выводы – сверху. Данное подключение хорошо показывает представленная схема.

Трехклавишный выключатель подключается точно так же, как подключить двойной выключатель, только к нему добавляется еще один вывод и дополнительная клемма в распределительной коробке.

Схема подключения одноклавишного выключателя

Многим домовладельцам приходится менять или устанавливать выключатели. Чаще всего используется схема подключения одноклавишного выключателя – одна из простейших схем для включения светильников или ламп. В данной статье пошагово расписано, как собирается такая схема.

Прежде чем начинать любые работы, связанные с электричеством, первым делом нужно обесточить электропроводку – выключить вводной автомат, а также принять меры для того, чтобы его случайно никто не включил.

Это особенно важно, если электрощит расположен на лестничной площадке в многоэтажном доме или на улице.

Для установки и подключения выключателя понадобятся:

— непосредственно сам выключатель;

— распределительная коробка;

— соединительные провода;

— изоляционная ПХВ лента.

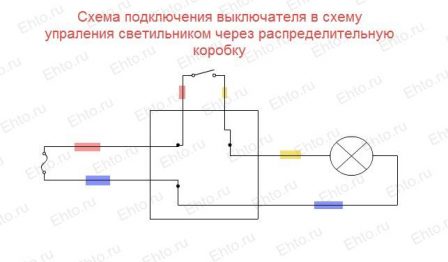

Схема подключения выключателя в распределительной коробке

Подключить провод непосредственно к светильнику или выключателю достаточно просто – это не требует объяснения.

В этой статье речь пойдет о том, как в одной распределительной коробке соединить провода от светильника, электрощита и выключателя.

Еще раз хотим напомнить, все работы по присоединению проводов в распредкоробке, подключению выключателя и светильников должны начинаться только после снятия напряжения сети.

Схема подключения выключателя является достаточно простой, но нельзя забывать об одном правиле: подключение фазного провода к светильнику осуществляется через выключатель, то есть фаза всегда должна подключаться на разрыв.

Следуя этому простому правилу, когда выключатель разрывает именно фазу, а не ноль, вы обеспечите безопасность себе, а также сделаете безопасной эксплуатацию электрооборудования в вашей квартире.

Если выключатель будет отключать от нагрузки не фазу, а нулевой провод, то проводка всегда будет оставаться под напряжением, что не только неудобно, но и опасно.

К примеру, вам необходимо заменить лампочку, перегоревшую в люстре. Если выключателем отключается нулевой провод, а не фаза, при случайном прикосновении к токоведущим деталям люстры ил цоколю лампочки вас может поразить электрическим током, так как эти детали находятся под напряжением фазы.

Определить фазный провод в распределительной проводке можно с помощью индикаторной отвертки.

Опять же, в целях безопасности фазный провод (обычно он красного цвета) необходимо подключать к патрону светильника таким образом, чтобы лампочка подключалась к фазе центральным контактом цоколя.

Таким образом уменьшается вероятность того, что человек прикоснется к фазному проводу.

Схема подключения выключателя состоит из одной или нескольких электрических лампочек, включенных параллельно, одноклавишного выключателя, распределительной коробки и источника питания 220 вольт.

Специализированные магазины предлагают широкий ассортимент проводов для электропроводки, поэтому для фазы и нуля лучше взять провода разных цветов, например, красного и синего.

Итак, с распределительного щита к распределительной коробке подходит двухпроводный кабель. Очень удобно, если он двухцветный, например, фазный провод красный, а нулевой – синий.

Кроме него к распределительной коробке подходит кабель от светильника и кабель от выключателя. Фазный провод от распределительного щита (красного цвета) подключается к красному проводу, идущему к выключателю.

Второй (синий) провод от выключателя подключается к красному проводу, который подключен к нагрузке (светильнику, люстре). В результате мы сделали фазу, которая идет на лампу, коммутируемой.

Нулевой провод (синего цвета) от электрощита подключается к нулевому проводу, который идет к нагрузке (лампочке).

В результате получается, что нулевой провод от распределительной коробки идет прямо на лампочку, а фаза подключена к лампочке через выключатель.

Схема работает следующим образом. При нажатии клавиши выключателя замыкается цепь, и фаза от электрощита подается на светильник, его лампочка начинает светить. Повторным нажатием клавиши электрическая цепь разрывается и лампочка выключается.

После всех соединений места скрутки хорошенько изолируются и аккуратно укладываются. Лучше всего в распределительной коробке провода соединять методом скрутки с пайкой.

Схема подключения розетки и выключателя в одной распределительной коробке

Очень часто в каждой комнате квартиры устанавливается распределительная коробка, куда подключены все выключатели, светильники и розетки этой комнаты.

В этом случае из-за большого количества проводов, подходящих к распределительной коробке, достаточно трудно разобраться, что и куда необходимо подключить.

Как подключить к распределительной коробке розетку и выключатель?

Рассмотрим вариант, когда к одной распределительной коробке одновременно подключается розетка и светильник.

Итак, от распределительного щита к коробке подходит два провода – красный (фаза) и ноль (синий).

Порядок подключения выключателя и светильника точно такой же, как было рассмотрено выше.

Розетку подключают параллельно питающим проводам: фаза розетки подключается к питающей фазе (оба провода красного цвета), а ноль от розетки – к нулевому питающему проводу (оба провода синего цвета).

Соединенные провода необходимо хорошо обжать и запаять, после чего они надежно изолируются и аккуратно укладываются в коробке.

—

—

Схемы подключения выключателей освещения | ehto.ru

Вступление

Выключатели освещения — коммутационные электротехнические устройства, предназначенные для управления освещением. В этой статье смотрим и разбираем схемы подключения выключателей освещения жилых помещений, квартир и частных домов.

Простые схемы подключения выключателей освещения

Данные схемы обеспечивают включение/выключение, бытовых осветительных приборов с рабочим напряжением  230÷250 В и токами до 10 Ампер.

Замечу, что данные параметры работы выключателя должны быть указаны на его корпусе в нормативной маркировке, о которой я писал в прошлой статье: Типы выключателей освещения бытового назначения.

Говоря несколько проще, эти простые схемы, работают в любой квартире и доме, для управления освещением комнат. Академическое название этих схем — схемы управления освещением из одного места.

Два важных момента:

• На выключателе нужно прерывать фазную цепь электропитания;
• Собирать схемы нужно только при отключенном электропитании (техника безопасности).

Схема управления освещением одноламповой люстры, светильника, бра

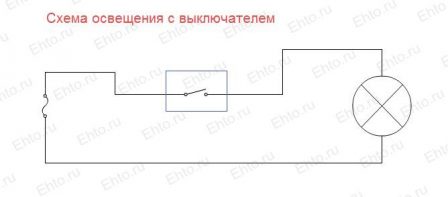

Данную схему можно назвать простейшей. Чтобы включать/ выключать светильник достаточно установить выключатель на фазный провод электропитания светильника.

Выключатель одноклавишный

Выключатель с подсветкой

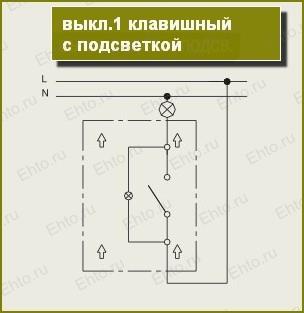

Всем знакомы удобные выключатели с подсветкой. У некоторых производителей подсветка выключателей устанавливается отдельно (проводок с диодом). Подключается подсветка следующим образом.

Однако, на практике, такую принципиальную схему установки одноклавишного выключателя получиться реализовать не везде. Например, для управления работой бра с выключателем на кабеле питания.

Чаще выключатель удален от светильника и подключения выключателя в схему освещения делается через распределительную коробку.

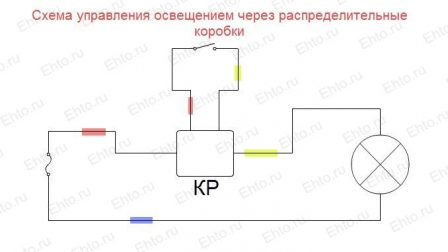

Монтаж проводки освещения

Фактически, монтаж проводки освещения, скажем люстры, делается так:

Три кабеля электропроводки, от светильника, от выключателя и от светильника заводятся в распределительную коробку. В ней производится соединение проводов данной цепи по выбранной схеме управления освещением. По этой же схеме, выбирается количество жил кабелей идущих к выключателю и светильнику. Вполне оправданно называть следующую схему монтажной.

Для реализации такой схемы используются двухжильные кабели, в быту, сечением 1,5 мм² по меди.

Схема управления освещением люстры, светильника, бра на две лампы

Данная схема позволит управлять освещением светильника на две лампы. Для реализации такой схемы используются двухжильный кабель электропитания (для бытовой проводки освещения кабель питания везде будет двухжильный) и трехжильные кабели от выключателя и к светильнику.

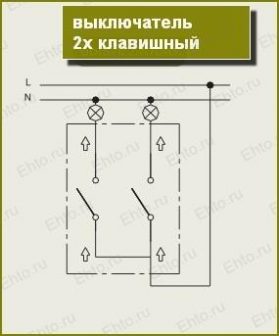

Схема 1+1 (выключатель двухклавишный)

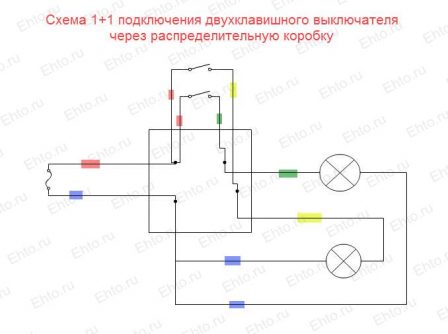

На данной схеме двухклавишный выключатель позволяет управлять двухламповым светильником, включая каждую лампу отдельно или обе лампы вместе.

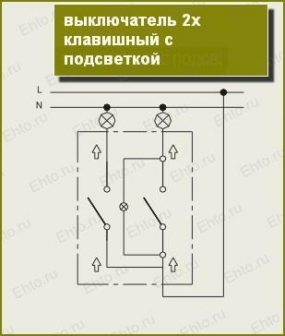

Схема выключателя две клавиши с подсветкой

Примечание: Обращу внимание, что использование слова лампа весьма условное. Схема не измениться, если слово лампа заменить на группу светильников, соединенных параллельно. Например, в квартире это может быть группа точечных светильников в потолке.

Схема управления трехрожковой люстры

Выключатель двухклавишный (2+1)

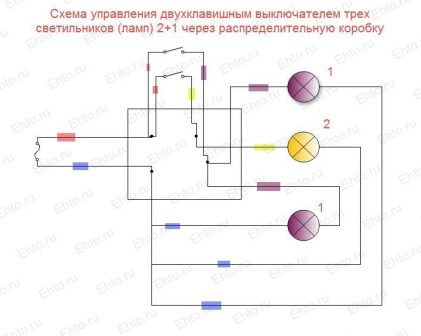

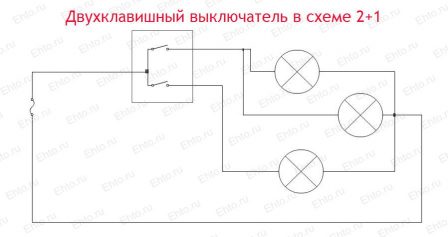

Данная схема работает на включение/выключение трехрожковой люстры с возможностью включения 1 или 2 или 3 ламп.

Выключатель трехклавишный (1+1+1)

Трехклавишный позволяет управлять не только трехрожковой люстрой, но и тремя группами светильников. При этом обеспечивается возможность включения каждой группы светильников по отдельности и в любой комбинации.

Примечание: Обращу внимание, что группа светильников отличается от группы освещения.

Схема подключения выключателя к люминесцентному светильнику

В статье Схемы подключения люминесцентных ламп я показывал схемы подключения люминесцентных светильников. Повторяться не буду. Здесь только замечу, что данные условные схемы подключения выключателей освещения, относятся к любым типам светильников. Меняются только типы выключателей.

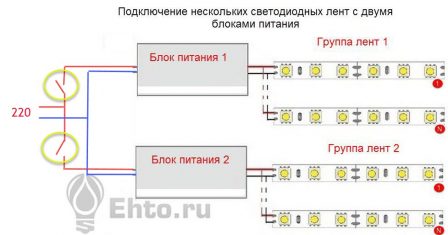

Схема управления освещением светодиодной подсветки

В схемах управления освещением светодиодной подсветки, участвуют блоки питания светодиодных лент. В остальном, принципиальные схемы управления освещением такие же, как для ламп накаливания. Например, такая схема:

Об управлении освещением с двух точек

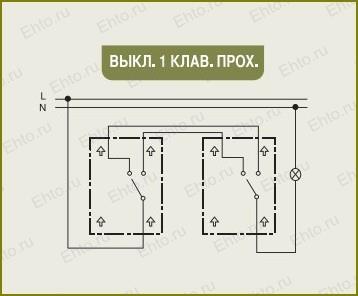

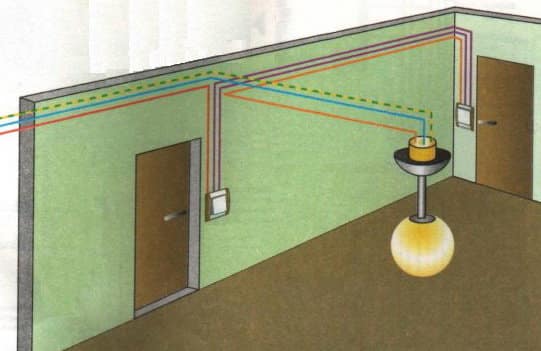

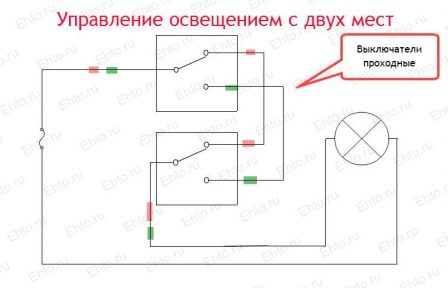

Представьте длинный коридор, например, в офисном здании или лучше представьте частный двухэтажный дом. Вы заходите на 1-й этаж дома и включаете свет. Свет помогает ориентироваться на этаже и части лестницы. Поднимаетесь на 2-й этаж и теперь вам нужно включить свет на этом этаже и одновременно выключить свет на первом этаже.

Это и есть пример управления освещением с двух мест. При этом схема должна работать и в обратном направлении. То есть, находясь на втором этаже, вы включаете свет первого этажа, а уходя из дома, выключаете свет второго этажа, находясь на первом и наоборот.

В ситуации с коридором, эта схема обеспечит следующий вариант управления освещением. Зашли в коридор — включил свет, прошли длинный коридор — выключили свет. Работает схема в двух направлениях.

Стоит отметить, что для сборки такой схемы вам, формально, понадобятся не простые выключатели, а выключатели проходные. Почему формально? Потому что из любого двухклавишного выключателя можно сделать переключатель.

Примечание: не путайте проходной выключатель с переключателем, он же выключатель перекидной. О последнем ниже.

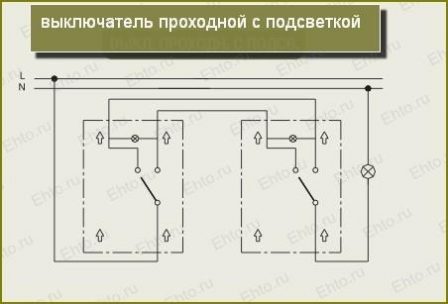

то же с подсветкой

Схема управления освещением с трех мест

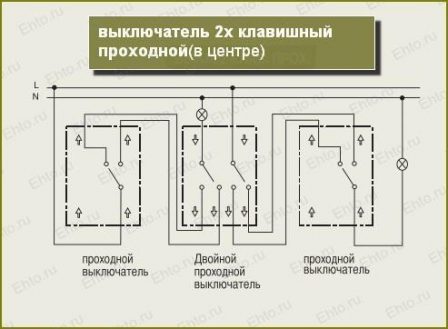

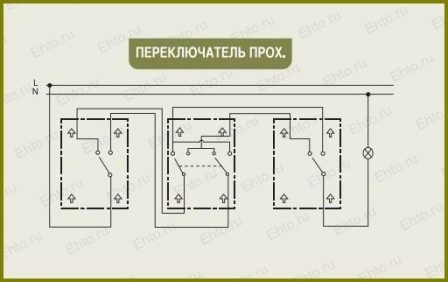

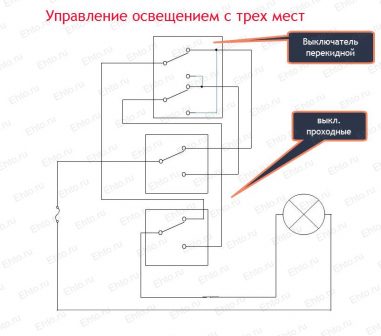

Идя дальше, можно реализовать схему управления освещением с трех мест. В этом варианте нам понадобится не проходной выключатель (одна клавиша), а выключатель перекидной (переключатель), который с большой натяжкой назвать выключатель проходной двухклавишный.

На схеме 2 и 3 выключатель перекидной расположен посередине. Это условность и фактически схему можно собрать, при любом расположении выключателей (схема 1). Схема собирается в распределительной коробке.

Для реализации такой схемы, в «приличном обществе» нужны четырех жильные кабели. Также обратите внимание, сто в схеме 2 используется двухклавишный проходной выключатель, а в схеме 3 проходной переключатель. Об этом подробно в следующей статье.

Монтажные схемы освещения

Выше я говорил о разнице монтажных и принципиальных схем освещения. Также говорил, что вся сборка схемы освещения производится в распределительной коробке. Вот несколько таких сборок.

Другие схемы оптом

Вывод

Схемы подключения выключателей освещения НЕ ограничиваются приведенными выше. Это скорее база, на которой можно придумать более сложные схемы управления электропитанием не только освещения, но и розеток, вентиляторов и т.п.

©Ehto.ru

Еще статьи по освещению

Похожие посты:

Поделиться ссылкой:

Как подключить светильник через выключатель

Содержание:

Схема Подключения Светильника Через Выключатель

Этим приемом вы спасете от поражения электрическим током того, кто станет заменять лампочку в люстре при поданном на нее напряжении и случайно дотронется до ближайшей токоведущей части. По тому же принципу устроен и трехклавишный выключатель, но широкого распространения он не получил, встречается довольно редко.


Для восстановления работоспособности приходится проверять каждую.

Также можно подключить две лампочки к одному выключателю.
Подключение двухклавишного выключателя.Схема подключения двухклавишного выключателя света

Обычный переключатель для одной лампы На рисунке внизу изображена схема подключения лампочки к обычному переключателю света. Схема управления освещением светодиодной подсветки В схемах управления освещением светодиодной подсветки, участвуют блоки питания светодиодных лент.

Это требование обезопасит, а также упростит дальнейшее обслуживание электрической разводки. Представляет собой конструкцию из металла с прикрепленным приводом.

Этот способ целесообразен и в помещениях с планировкой гостиничного типа — много дверей, открывающихся в длинный коридор.

В обычном помещении это вольт. В случае использования преобразователя переключатель устанавливают до него.

Схема подключения выключателя и лампочки

Сегодня специалисты рекомендуют использовать следующие способы соединения проводов в распределительном коробе: Можно выполнить скрутку проводов между собой; Провода опрессовку — этот вариант подходит для промышленных помещений; Сварка и пайка — применяют специальное оборудование; Болтовое соединение; Винтовое соединение; И самый простой, но один из самых надежных — это использование самозажимных соединений. Таким же образом происходит подключение двойного выключателя на две лампочки. Подрозетники — стандартный электромонтажный узел.

Особенности эксплуатации выключателей с подсветкой и ламп с пониженным напряжением Светодиодные указатели Сейчас многие люди стремятся модернизировать систему освещения и устанавливают выключатели, оборудованные светодиодами, которые хорошо видны в полумраке.

При помощи ножа необходимо равномерно снять зачистить изоляцию с каждого конца провода, на 3 — 4 см.

Также может возникнуть вопрос о том, как можно провести провода по стене под штукатурку и без нее?

Смотрите также: Энергопаспорт предприятия

Обычный переключатель для одной лампы

Это правило применяется для обустройства всякой электроустановки.

С люстры отходит общий провод, соединенный с нулем.

Для подключения стоит использовать самозажимные соединения.

Как подключить диммер к люстре Обыкновенный одноклавишный выключатель позволяет регулировать уровень освещения в квартире только за счет выкручивания части лампочек. Для этого используется трехжильный провод, например, для возможного заземления светильника, к тому же такие кабеля являются более прочными. Аналогичную конструкцию имеют и трехклавишные модели. Обратите внимание!

Если поставить прерыватель после преобразователя, плавный пуск обеспечить не получится, и электроэнергия поступит скачкообразно вслед за нажатием клавиши. Клавиши фиксируют на приводе рабочей части.

Особенности разводки проводов

На рисунке 22 показано, как подсоединять провода к клеммам в выключателях проходных двухклавишных Legrand. В коробе установлен специальный инфракрасный индикатор, который распознает тепло человеческого тела и замыкает контакты лампы. После чего прибор удаляют.

Единственное отличие двухклавишного устройства от одноклавишного — наличие пары выходящих контактов. Розетки и выключатели Нередко возникает ситуация, когда нужно, чтобы лампочки в одном из помещений включались из разных мест. Запас сослужит верную службу в дальнейшем при подгорании ослабших контактов. Схема выключателя и розетки питания через одну распределительную коробку. Далее процессу помогают плоскогубцами.

Клеммы могут использоваться зажимные, но это при наличии места, достаточного для укладки соединенных ими концов проводов. Рекомендуется прежде, чем брать контакты и провода голыми руками, еще раз удостовериться в отсутствии напряжения, прикоснувшись тыльной стороной ладони, пальцев правой руки попеременно ко всем из них. Для начала предлагаю рассмотреть схему и принцип подключения данной группы выключателей. Одноклавишный коммутатор света является самым простым из существующих.
Подключение одноклавишного выключателя и розетки. Простой способ.

Схема выключателя и розетки питания через одну распределительную коробку.

Ноль помечается синим цветом, фаза красным.

Выключатель три клавиши три светильника Выкл.

Подключение двухклавишного выключателя Двухклавишный выключатель рис.

Провода разных линий между собой тогда соединяются при помощи скруток. На одну лампочку в выключателе есть только два контакта, это исключает ошибку при подключении.

См. также: Двухклавишный выключатель схема подключения

Гораздо проще обеспечить включение нескольких лампочек с одного обычного выключателя. Это делается на входном электрическом щитке отключением общего или соответствующего группового коммутатора. Основные схемы, правила соединения лампочек с выключателями, условия безопасного проведения электромонтажных работ останутся типовыми долгое время.

Если неисправность в осветительной сети, то не погаснет настольная лампа, включенная в обычную сеть, и не повредятся дорогостоящие электроприборы. Особенно характерно это для дешевых моделей, выполненных с низким качеством. Чаще всего коробки имеют внутри пустое пространство. Возможно использование кабель ВВГ нг ls негорючий с пониженным выделением дыма при горении но это уже по желанию.

В правильно собранной схеме на коммутационное устройство подается фаза. Устройство выключателя Основной элемент переключателя — рабочая часть, монтируемая в подрозетник. Защитный РЕ-проводник и рабочий ноль N поступают напрямую и к выключателю не подводятся. Если нет уверенности в своих силах и хотя бы базовых познаний в электротехнике, лучше обратиться за помощью к квалифицированному электрику.

Даже невысокорослому человеку это дает возможность отреагировать в экстренной ситуации и оперативно обесточить электроприбор ударом пальцев по клавише сверху вниз. Все контакты в местах соединения должны быть надежно зажаты и изолированы; 4. При таком соединении вторая клавиша будет отключена.
✅Подключение одноклавишного выключателя

Как подключить выключатель света: схемы

Очень часто требуется самостоятельно разветвить проводку по дому, установить розетки и коммутаторы. Главное – иметь под рукой инструкцию и схему верной установки. Так как подключить выключатель света своими руками очень просто, все можно сделать без помощи специалистов.

Виды

Существуют различные типы переключателей света, которые используются для управления лампами в квартире или доме. Рассмотрим основные:

1. Одноклавишные;
2. Двухклавишные;
3. Трехклавишные;

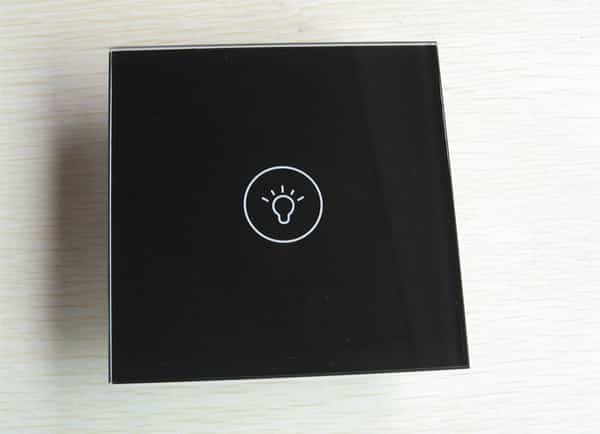

4. Сенсорные;

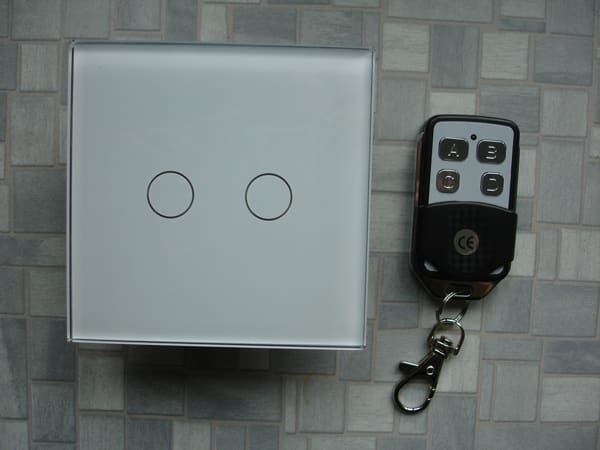

5. Дистанционные.

Одноклавишный коммутатор света является самым простым из существующих. В корпус устройства при помощи винтового соединения устанавливается металлическая скоба. Она управляет выключающей пластиной. По бокам скобы расположены лапки, при помощи которых вся конструкция устанавливается в коробку. Также в корпусе находится отделение с проводами.

Двухклавишный представляет собой два одноклавишных выключателя в одном корпусе. Особенностью является большее количество групп проводов. Вы можете подключить люстры с большим количеством лампочек или несколько ламп в разных комнатах. Аналогичную конструкцию имеют и трехклавишные модели.

Сенсорная модель работает за счет электрической схемы, встроенной в корпус. Часто оснащаются диодом, подсветкой или регулятором выключения. В коробе установлен специальный инфракрасный индикатор, который распознает тепло человеческого тела и замыкает контакты лампы. Модель с индикатором часто используется в местах общественного пользования.

Дистанционный прекрасно подойдет для управления освещением большого дома или квартиры. Он состоит из выключателя, оснащенного приёмником сигналов, и блока управления. Вы можете включать и выключать свет непосредственно от блока или используя для этой цели пульт. В основном используется в различных комплексах, а также в системе «Умный дом».

Как подключить одноклавишный

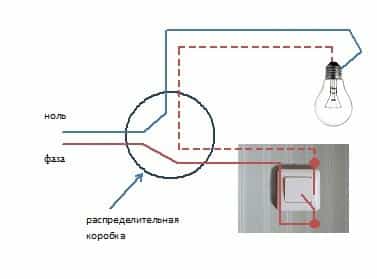

Для работы Вам понадобится выбранный коммутатор, распределительная коробка и лампа, к которой будет производиться подключение. Напрямую соединить однокнопочную модель очень просто. Как подключить одноклавишный выключатель света на одну лампочку:

1. Фазный провод сети питания нужно подключать только через контакты устройства переключения, в противном случае лампа всегда будет под напряжением, что очень опасно. Всегда фаза подключается на разрыв. Очень часто домашние мастера устанавливают соединение разрыва на нулевой провод, что может стать причиной короткого замыкания или даже возгорания;
2. Далее, последовательно соединяете провода настенного переключателя света и прибора освещения с питанием. Фаза питания – к коммутатору, ноль лампы к нулю фазе, фаза лампы с нулем выключателя.

Более сложно установить соединение на несколько ламп. Там нужно учитывать фазовые провода сразу нескольких потребителей. Просто будьте внимательны и строго следуйте озвученной схеме. Она работает следующим образом: при включении переключателя света (позиция вверх), на лампу начинает поступать электрический ток. Если клавишу опустить вниз – цепь разрывается, и поток направленных частиц прекращается.

Подключение двухклавишной модели

Стандартный двухкнопочный выключатель света предназначен для управления различными световыми устройства или несколькими группами одной лампы из единого места. Чаще всего их используют, если в люстре более 2 ламп (5,6). При этом нужно знать, что две клавиши используются для управления только двумя группами, если лампа разделена на большее их количество, то нужно использовать тройной переключатель.

Как самому подключить двухклавишный выключатель света:

1. В такой модели есть три контакта – ввод и два выхода. При этом к контакту ввода присоединяется фаза от распредкоробки, а выводы нужны для управления отдельных групп люстры;
2. В распределительную коробку нужно завести фазовый провод сети и её ноль;
3. Первым делом между собой соединяются все нулевые проводники. Фазный подводится к вводу электрического выключателя света;
4. Также в нём есть провода для каждой группы ламп. Они чаще всего разделены цветовой маркировкой. Чтобы каждая группа могла гореть независимо от другой, нужно каждую соединить с отдельным фазным проводом. К примеру, кабеля желтого и серого цвета: желтый отводится на группу 1, а серый – на группу 2;
5. Нулевой провод выключателя соединяется с нулями ламп и сети;
6. Остается только изолировать проводники.

При этом двойной выключатель света можно подключить так, чтобы при выключении одной группы (основной) выключалась и вторая (дополнительная), тогда схема будет немного иной. Нужно коммутировать устройством не каждую группу по отдельности, а обе сразу. Тройной можно соединять по аналогично схеме. Главное, чтобы при отключении клавиш разъединялась фаза, а не ноль.

Также очень часто требуется подключить коммутатор к лампе бра и розетке. Это очень экономит место в комнате, отведенное под электрические выходы. Тогда схема имеет следующий вид:

1. Розетка устанавливается параллельно к питающим проводам. Фаза соответственно к фазе сети, а ноль – к нолю;
2. Порядок включения светильника не меняется, делаем все также, как и описано выше.

Таким образом можно установить модель производства Legrand (Легранд), Viko, уаз или любые другие.

Как установить проходной

Сейчас очень популярной стала установка выключателей, которые позволяют из разных частей комнаты отключить одну группу. Рассмотрим, как правильно подключать проходные выключатели света:

1. В схеме учитывается соединительная коробка, т. к. без неё будет сложно осуществить подключение;
2. Нужно нулевой провод фазы завести в распредкоробку и соединить его с нулем лампы. Центральный фазный кабель соединяется с контактом ввода одного из выключателей на выбор;
3. После этого два переключаемых контакта одного выключателя требуется соединить с аналогичными выводами второго;
4. Теперь после соединения выключателей фаза с одного (к которому она была подключена ранее) переносится на второй. Все укладывается в коробку и закрывается.

Обязательно изолируйте все контакты, иначе они будут коротить. Многие специалисты рекомендуют пользоваться спайкой контактов – она надежнее и долговечнее, чем изолента.

Как подключить две лампочки к одному выключателю

Часто при электромонтаже освещения зданий необходимо сделать так, чтобы лампы одного из помещений включались с двух выключателей. Обычно так устроена разводка на лестничных маршах. Выключатели такого вида называются проходными и наиболее сложны в монтаже. Но в обычной квартире нужды в подобных схемах нет.

Наиболее используемым в жилых помещениях является вариант, при котором несколько ламп включаются одновременно с одного выключателя. Это может быть и точечная подсветка с тремя и более светильниками, а возможно и несколько светодиодных лент. И вот тут при отсутствии знаний такого монтажа возникают трудности, хотя особых сложностей в этом нет.

Необходимо рассмотреть несколько возможных схем подключения потребителей, чтобы понять суть такой работы. К тому же и двойные выключатели имеют свои особенности подключения.

Обычный выключатель на одну лампу

Начинать следует с наиболее простого варианта, а потому имеет смысл начать с азов. При монтаже выключателя нужно помнить, что ставится он на разрыв фазного провода, следовательно, ноль будет идти напрямую на источник света. При установке выключателя на нулевой, контакты устройства могут быстро прогореть. Наверняка многие замечали, что при плохом контакте в розетке чаще всего подгорает ноль. Происходит это по причине большей нагрузки при прохождении тока именно на нулевом контакте.

Еще одна причина разрыва выключателем именно фазного провода – это возможность быстрого снятия напряжения с потребителя при возникновении внештатной ситуации, в то время как разрыв нуля не обеспечит обесточивания, а лишь разъединит цепь.

Главное правило – выполняются работы по монтажу электропроводки, выключателей и светильников строго при полностью снятом напряжении. При невозможности определения фазного провода по цвету допускается кратковременная подача электроэнергии с целью «прозвона». При этом необходимо предварительно убедиться в отсутствии замыканий оголенных проводов.

Подключение двух ламп на один выключатель

Как подключить две лампочки к одному выключателю, можно понять по той же схеме монтажа, различий практически нет. Нулевой провод идет напрямую от распределительной коробки последовательно через все источники света. Фазу, проходящую через выключатель, нужно подсоединить ко вторым контактам ламп. Такое подключение называется параллельным.

Обязательно следует следить за тем, чтобы соединительные контакты проводов были скреплены надежно. По возможности желательно использование клеммных колодок, где соединение происходит посредством винтов, либо колодок типа WAGO, где провод зажимается при помощи пружины.

Также нужно знать, что при скрутке проводов не допускается соединение меди с алюминием, т. к. это грозит окислением и в результате ослаблением и нагревом контакта.

Таким образом обеспечивается подключение двух и более источников света к одному выключателю. На каждом из них есть маркировка предела нагрузки. Ее следует учитывать при подсчете общей мощности подключаемых ламп (схема подключения двух и более ламп показана выше).

Двухклавишный выключатель

Применение двухклавишного выключателя возможно в помещениях с раздельным освещением при подключении многорожковой люстры или раздельного санузла, где между дверями в ванную и туалет он и располагается. Естественно, не имеет смысла установка двух обычных выключателей рядом, если есть возможность размещения более компактного устройства.

Раздельное освещение помещения

Такое освещение чаще всего применяется в офисных помещениях, где возле окна больше естественного света, но в то же время рабочий день зимой недолог. Схема подключения в этом случае не сложна, но требует определенных знаний.

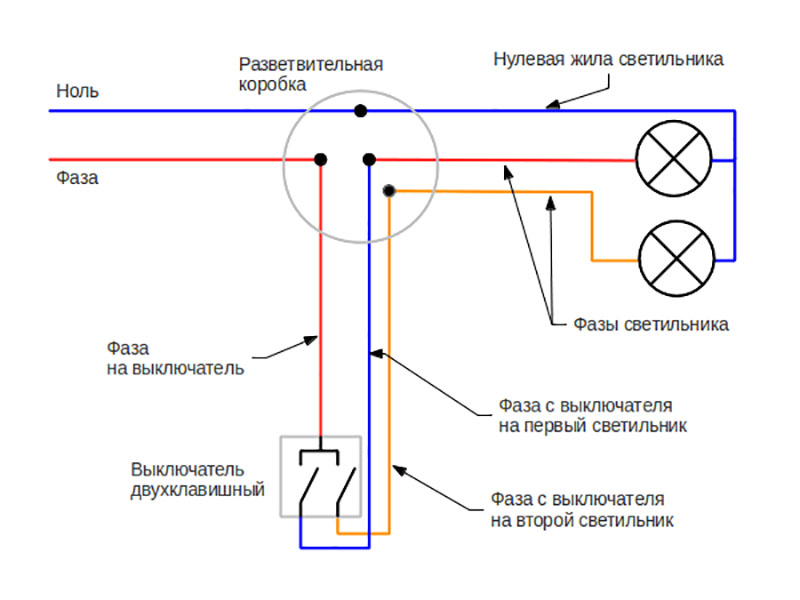

Выключатель устанавливается также в разрыв фазного провода. Такие устройства имеют один контакт для ввода и два контакта выхода напряжения. Фазы, прошедшие через выключатель, распределяются по светильникам в зависимости от проекта или пожеланий хозяина.

Ноль же идет общий на все световые приборы помещения. Тогда при включении одной из клавиш питание будет подаваться только на подключенные к этой фазе приборы, в то время как остальные работать не будут. По подобной схеме подключаются и приборы освещения раздельного санузла.

Многорожковая люстра

При подключении многорожковой люстры через двухклавишный выключатель необходимо наличие трехжильного провода. Одна из жил укорачивается с таким расчетом, чтобы ее можно было завести в распределительную коробку (обычно над выключателем), а две другие доставали до самого устройства включения.

Как и в предыдущем случае, на прерыватель подается фаза, а отходящие провода фиксируются в клеммниках выключателя. В комплектности самой люстры присутствует вывод из трех проводов, один из которых нулевой, а два других, фазных, подключены (на примере пятирожковой) к двум и трем источникам света соответственно. Прямой ноль из распределительной коробки идет на нулевой контакт, а выходящие из выключателя провода соединяются с фазными от люстры.

В итоге получается такое подключение, при котором, если действовать поочередно, нажатие одной из клавиш устройства обеспечивает включение лишь двух лампочек, а при нажатии другой включается три, ну а при необходимости более сильного освещения можно включить обе клавиши.

Таким образом, при помощи такого прерывателя производится три варианта интенсивности освещения, чем обеспечивается разнообразие подсветки.

В продаже существуют и выключатели, у которых три клавиши. Схема их монтажа немного сложнее, но подобна приведенным выше. С их помощью можно реализовать больше вариантов освещения.

Подключение от розетки

Но бывают случаи, когда необходимо подключить дополнительный светильник с отдельным выключателем. Тогда возможен монтаж проводки от существующей розетки. Выбор способа ведения (наружный или внутренний) сейчас разбирать не имеет смысла, к данной теме это не относится. Логичнее рассмотреть варианты подключения. При установке одноклавишного выключателя никаких сложностей не возникает, нужен лишь двухжильный провод и непосредственно само устройство включения.

Если прерыватель напряжения устанавливается над розеткой, то из нее выводится нулевой и фазный провода. Фаза прерывается внутри выключателя, при этом ноль остается целым. Остальное световое оборудование, подключающееся к схеме, питается согласно вышеприведенным схемам.

При подобном монтаже двухклавишного выключателя потребуется три жилы провода (на выходе – ноль, фаза, фаза), а если клавиши у прерывателя три, то нужно 4 жилы (ноль и 3 фазы).

Подключение ламп с преобразователем

В наши дни при освещении помещений точечными потребителями возможно их подключение как в сеть с напряжением 220 В, так и через преобразователь на 12 В. Такие устройства к тому же обеспечивают задержку включения на пару секунд, после чего плавно подают нагрузку на приборы.

Эта схема как нельзя лучше подойдет при условии, что в качестве потребителей установлены лампы накаливания или галогенные, т. к. удаление скачков напряжения способствует увеличению срока службы световых приборов.

В случае использования такого преобразователя выключатель монтируется в цепь до него, и на это есть причины.

Во-первых, пониженное напряжение имеет большую силу тока, в то время как прерыватели на подобное не рассчитаны. Проще говоря, контакты выключателя или отгорят, или «залипнут». А во вторых, как уже говорилось, у преобразователя есть задержка подачи напряжения, обеспечивающая плавный розжиг лампы. И если включить прерыватель в схему после него, то ни о каком плавном пуске говорить не приходится. Электричество будет поступать резким скачком сразу после нажатия клавиши. А значит и толку от преобразователя будет не больше, чем от обычного трансформатора.

При установке двухклавишного выключателя необходимо добавление второго преобразователя, который будет запитан от второй линии. При этом, как и в предыдущих схемах подключения, нулевой провод будет общим.

Также не стоит забывать, что все подобные приборы имеют свое ограничение мощности подключаемых потребителей и увлекаться с численностью светильников при подобном монтаже не стоит.

Что же в итоге?

Если обдуманно подойти к вопросу подключения, то каких-то особых сложностей такая работа не составит. Главное – не пренебрегать вопросами безопасности при проведении электромонтажных работ. Необходимо помнить, что все работы проводятся только при отключенном напряжении, ведь 220 вольт – опасный ток, удар которого может привести к летальному исходу или серьезным повреждениям организма.

Если же имеются хотя бы малейшие сомнения в том, что самостоятельный монтаж возможен, лучше обратиться за помощью к специалисту. Ведь при плохом качестве соединений возможно возгорание проводки и, как следствие, пожар в доме или квартире. А потому, как говорится, «семь раз отмерь – один раз отрежь».
