Одна отходит от общего кабеля, другая подсоединяется к соседней розетке. Для улучшения сцепления с поверхностью отверстия, внутренние его края рекомендуется слегка смочить водой.


После питание снова отключается; Разбирается конструкция новой розетки. Некоторые электрики советуют их сложить гармошкой и связать.

Главное ничего не перепутать, чтобы избежать замыкания. Для снятия внешней изоляции я использую нож с пяткой от ШТОК.
Как установить розетку если остались короткие провода

Многие из нас еще воспринимают такое устройство, как несколько отдельных розеток, размещенных вплотную друг к другу. Для этого обесточив линию, делаем косоплет.

Если напряжение имеется, это говорит о не всех обесточенных проводах, подведенных к розетке.

Этапы установки — делаем все по порядку

Ток на каждое устройство поступает через распределительную планку. Кабель освобождается от изоляции и зачищаются концы жил на мм. Не дожидаясь, пока гипс приобретет желаемую прочность, наплывы убирают ножом.

Программируемые Оснащаются таймером, позволяющим задавать время автоматического отключения и включения. Использование только беспроводной системы передачи данных опасно с точки зрения перехвата связи.

По такому же принципу определяют центр второго устройства. Приборы RJ обеспечивают подключение компьютера к интернет- и местной сети.

Где монтируются двойные розетки?

Их металл при затягивании винтов может повредить изоляцию.

Поэтому, занимаясь монтажом электропроводки, следует четко понимать, что может случиться, если сделать что-нибудь неправильно. Для удобства решения задачи изоляция провода окрашена в различный цвет: фаза — красный, коричневый либо белый; ноль — голубой, синий -либо черный; заземляющий — желтый либо зеленый. Чтобы включить электроприбор в розетку их приходится переворачивать. Отжиманием крепежа отделяется верхняя часть прибора от суппорта. К тому же на лицевой части есть крепежные винты для фиксации суппорта розетки.

Отклонение от этого указателя чревато неровной постановкой декоративной крышки розетки. Кончики провода для удобства последующего соединения рекомендуется слегка поднять вверх или опустить вниз. Еще раз проверяется отсутствие питания в сети.
Как подключить Розетку и Выключатель (ЛЕГКО)

2. Подключение розетки в трехпроводную сеть.

В распределительной коробке эти провода подключаются к двум соответствующим группам лампочек или светильников.

При отсутствии такового — отключается общий.

Если коронки под рукой нет, можно обойтись без нее. Далее зачищаем изоляцию с токопроводящих жил примерно на 10 мм.

Расположение фазного и нолевого провода показано в качестве примера. Если всё сделано правильно, то не должно остаться никаких зазоров.

Что нужно знать перед тем, как подсоединить розетку двойную?

Расположение фазного и нолевого провода в розетке. Схема подключения розетки с трехклавишным выключателем Выключатель отключен на его входа через лампочки приходит ноль Выключатель включен через него фаза поступает на лампочки Фото косоплета на пять жил.

Запрещается наличие в розетке перегнутых или выступающих концов проводки. Еще одно правило подключение проводки. Расстояние от одной точки до другой должно составлять не меньше 7 см.

2. Подключение розетки в трехпроводную сеть.

Когда рамка суппорта будет надежно закреплена, устанавливается декоративная накладка. Для демонтажа старой розетки снимается лицевая панель откручиванием двух винтов. Соединение проводов с винтовыми клеммами осуществляется заворачиванием их вокруг зажима по часовой стрелке либо протяжкой промеж двух пластин. Но элементарные знания по технике электробезопасности и навыки владения отверткой, плоскогубцами и другими инструментами необходимы. Производителями выпускаются модификации как для скрытой, так и для открытой электропроводки на разный ток потребления и рабочее напряжение.

Один из них подключается к фазному проводу одного светильника, другой к другому. Это не всегда удобно и не всем нравится такой эстетический вид.
как подключить двойную розетку к 220В

Установка наружной (накладной) розетки

К вашему вниманию подробная пошаговая фото-инструкция – Установка наружной (накладной) розетки.

Питающий кабель для подключения наружной розетки может быть проложен как открытым способом (в гофрированной трубе, кабель-канале, непосредственно просто проводом) прямо по поверхности стен или потолков, так и скрытно (располагаясь в штробах, полостях стен и т.д.).

Для установки мы используем внешнюю розетку Schneider Electric (Шнайдер Электрик) из серии «Этюд» с крышкой, со степенью защиты IP44.

Весь процесс монтажа мы разбили на простые этапы, последовательное выполнение которых позволит выполнить установку наружной розетки практически любому человеку самостоятельно.

1.Выключаем подачу электричества.

Самым первым шагом необходимо обесточить питающий кабель, идущий к розетке. Для этого в электрощите, нужно рычаги автоматических выключателей перевести в состоянии «выкл.», обычно это положение, при котором рычаг направлен вниз. Какой именно автомат необходимо выключить, если они не подписаны, определяется опытным путем, выключая их по очереди, и проверяя, например, индикаторной отверткой, наличие напряжения проводке для выключателя. В крайнем случае, выключайте все. Но затем еще раз обязательно убедитесь, в отсутствии электрического тока, в месте установки!

2.Открываем крышку розетки, чтобы получить доступ до фиксаторов удерживающих лицевую панель розетки.

3.Отжимаем фиксаторы отверткой, а затем отсоединяем лицевую часть розетки от корпуса.

4.Разбираем розетку.

Розетка наружной установки состоит из: лицевой панели с крышкой, непосредственно механизма розетки и корпуса (основания). После снятия лицевой панели, розетку можно разобрать на эти составные части.

5.Отмечаем положение крепежных отверстий.

Для этого прикладываем корпус розетки к месту установки, выравниваем его строго горизонтально и отмечаем положения крепежных отверстий.

6.Крепим основание розетки к стене.

В зависимости от типа используемого основания, подбирается соответственный вид крепежа. Мы используем обычные дюбель-гвозди, т.к. монтаж розетки производим на кирпичную стену.

7.Вырезаем вводное отверстие в заглушке розетки.

В нашем случае, под гофрированную трубу, в которой расположен питающий кабель. Розетка внешней установки Schneider Electric (Шнайдер Электрик) из серии «Этюд» имеет удобную заглушку, с выделенными на ней несколькими возможными вариантами диаметров вводного отверстия, равными стандартным размерам защитных гофрированных труб, применяемых в электропроводке. Поэтому нам не составляет труда точно, с помощью канцелярского ножа (резака), сделать вводное отверстие необходимого диаметра.

8.Помещаем гофру с питающем кабелем внутрь розетки как показано на изображении ниже.

9.Снимаем изоляцию с кабеля и зачищаем концы жил на 8-10мм.

10.Подключаем провода к механизму.

Для этого помещаем фазный (белый) и нулевой (бело-голубой) провода в крайние клеммы механизма наружной розетки, а провод заземления — защитный ноль (желто-зеленый), в центральную – среднюю клемму, с соответствующей маркировкой.

Как определить какой из проводов фаза, ноль, а какой заземление самостоятельно, вам поможет наша подробная инструкция — ЗДЕСЬ.

11.Вставляем механизм розетки в посадочное место корпуса.

12. Устанавливаем лицевую панель розетки.

13.На этом установка наружной розетки завершена. Включаем подачу электричества и тестируем ее работу.

При использовании скрытой проводки, для установки и подключения наружной розетки, порядок действий в этой инструкции изменится незначительно. Необходимо лишь изменить пункт «7» примера и проделать отверстие для питающего кабеля в тыльной части корпуса, перед тем как закрепить ее на стене.

Если при монтаже накладной розетки вы столкнулись с проблемой, не описанной нами в этой статье, обязательно задавайте вопросы в комментариях, так же вы можете высказать замечания или свое мнение.

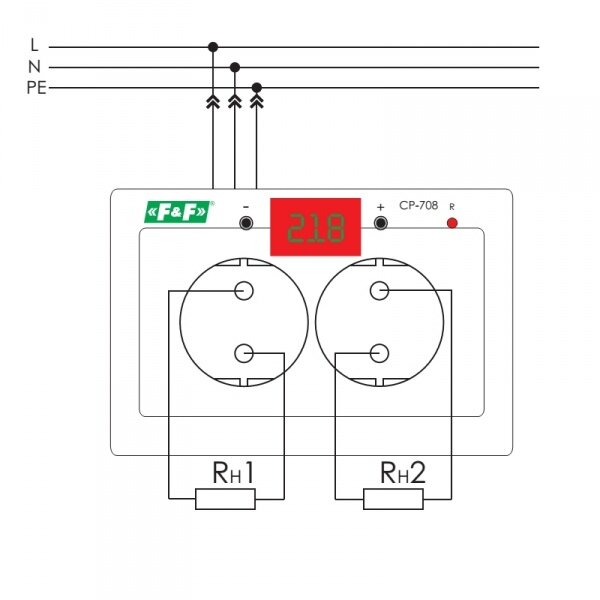

Схема подключения двойной розетки с заземлением и без земли

Итак, первая, и наиболее важная для Вас схема выглядит следующим образом:

Как Вы видите, все довольно просто. Главное, соблюдайте правила подсоединения жил, которые должен знать каждый электрик: «земля» подключается в центральной клемме, ноль справа, а фаза – слева. Следует отметить, что заземляющий контакт обязательно должен находиться по центру, а вот два остальных могут быть поменяны местами, ничего страшного в этом нет. Схема подключения двойной розетки без заземления выглядит точно также, только провод PE подсоединятся не будет, а значит центральная клемма должна быть свободной.

В том случае, если Вы решили использовать не двойной корпус, а сдвоенный вариант (не стоит путать, сейчас поймете почему), подсоединение проводов будет выглядеть иначе. Сдвоенные розетки (их еще могут называть собранными) – это две отдельных электрических точки, находящихся в соседних штробах и объединенных между собой перемычками (шлейфами).

Схема подключения сдвоенных розеток с заземлением выглядит так:

Если в Вашем доме двухпроводная сеть (без земли), то в этом случае подсоединение сдвоенных розеток должно осуществляться по схеме без заземления:

Обращаем Ваше внимание на то, что использовать перемычки можно лишь в том случае, если к электрическим точкам будут подключаться не слишком мощные электроприборы. В противном случае нужно создавать ответвление проводов на каждое изделие из распределительной коробки.

Вот и все, что касается схемы подключения двойной розетки. Как Вы видите, действительно ничего сложного в электромонтажных работах нет, и с подсоединением двух точек может справиться даже тот, кто ранее не связывался с электричеством! Единственное, что хотелось бы сказать Вам напоследок — покупайте качественные изделия от таких производителей, как Legrand (легранд), ABB и Schneider electric (шнайдер электрик). Эти фирмы выпускают продукцию, которая может прослужить долго и без создания аварийных ситуаций!

Также рекомендуем просмотреть наглядные видеоуроки по подключению накладной и внутренней двойной розетки:

Накладной корпус

Скрытый монтаж

Использование шлейфа

Похожий материал:

Как подключить двойную розетку накладную. Двойная розетка – это вынужденная мера?

Как подключить двойную розетку накладную. Двойная розетка – это вынужденная мера?

Отвечая на этот вопрос, мы говорим твердое «Да»! Двойная розетка – это действительно вынужденная мера. Гораздо лучше иметь две отдельные розетки, объединенные под общей рамкой, чем одну двойную. Попробуем аргументировать это утверждение.

Механизмы современных розеток и выключателей монтируются в стандартных монтажных коробках диаметром 68 мм и глубиной 40 мм или 60 мм (увеличенной глубины). Последние используются для того, чтобы за механизмом можно было еще и разместить элементы коммутации, что позволяет избавиться от распределительных коробок. Монтажные коробки также часто называют подрозетниками. Такое определение ошибочное, но оно настолько вошло в обиход, что бороться с этим бесполезно.

Различные виды монтажных коробок

Коробки делают из пластика, на боковых поверхностях и сзади имеются перфорированные отверстия для ввода кабеля, которые в нужном месте легко вырезаются ножом. Сбоку коробок могут быть «уши» — выступы, которыми можно соединять коробки вместе. Внутри «ушей» в дальнейшем легко прокладывать провод. Соединенные «ушами» коробки имеют стандартные межцентровые расстояния в 71 мм. Это позволяет монтировать механизмы розеток, выключателей, диммеров и других устройств рядом.

Механизмы двух розеток, смонтированных в двух монтажных коробках с межцентровым расстоянием в 71 мм

А потом закрывать их единой рамкой на два места. Если бы каждая розетка монтировалась со своей рамкой, то монтажные коробки пришлось бы «раздвигать» на бо́льшее расстояние и между ними была бы щель, что не так эстетично.

Те же розетки, но уже под одной рамкой

Теперь стоит определиться с некоторыми понятиями. Розетки, в которых два отдельных механизма монтируются в своих монтажных коробках, а потом они объединяются под одной рамкой называют сдвоенными или блок из двух розеток. Рассмотрим, что такое двойная розетка. Основным ее отличием является то, что две контактные группы для двух розеток монтируются в одном механизме, размещенном в одной монтажной коробке . Состав механизма можно увидеть на следующем рисунке.

Устройство двойной розетки без заземляющего контакта

Основная деталь механизма розетки – это корпус (1), который делается из термостойкого пластика. Ранее можно было встретить керамические корпуса, однако, сейчас это либо редкость, либо очень дорого. К корпусу присоединен суппорт (2), который «отвечает» за точное позиционирование розетки на плоской поверхности стены и крепление механизма к монтажной коробке при помощи саморезов (10).

Электрическая часть розетки состоит из шины (3), представляющей собой две сложенные вместе и соединенные латунные пластины, которые укладываются в пазы корпуса. На концах шины пластины «расходятся» образуя лепестковые контакты (4), отвечающие за надежный контакт с цилиндрическими штырями штепселя (вилки). Хоть и латунь и является упругим материалом, но все равно со временем соединение может разбалтываться, нарушая контакт. Для предотвращения этого явления в хороших розетках ставят пружинные скобы (5). Контакт с проводом обеспечивает квадратная гайка (6), прижимающая его к шине при помощи винта (7). Зачищенный провод заводится с задней части корпуса через специальные отверстия.

Крепление и центрирование механизма розетки в монтажной коробке кроме саморезов (10) осуществляется двумя подпружиненными лапками (8), которые имеют острые концы. При вращении винтов 9 по часовой стрелке (закручивании) лапки-фиксаторы раздвигаются в стороны и упираются в рельефную внутреннюю поверхность монтажной коробки, надежно фиксируют механизм.

Двойная розетка в два подрозетника. Как подключить двойную розетку в один подрозетник?

Двойная розетка – это удобное и практичное решение как для бытовых, так и для жилых помещений. Но это не означает, что подобное изделие в состоянии выдерживать потребителей с высокой мощностью. И чтобы установить двойную розетку в один подрозетник необходимо знать несколько основополагающих правил.

Что потребуется для работы

Прежде чем приступать к монтажу, следует вооружиться некоторым инструментом, а именно:

• Перфоратор.
• Коронка для работы по гипсокартону или коронка для бурения бетонных поверхностей.
• Фигурная и плоская отвёртка.
• Монтёрский нож с новым острым лезвием.
• Бокорезы.
• Подрозетник.

Подрозетник выбирается в зависимости от той поверхности, на которую он будет установлен. Со специальными раздвижными лапками – для гипсокартона, обычный пластиковый – для бетона.

Последовательность подключения двойной розетки в один подрозетник

Алгоритм действий описан с того самого момента, как перфоратором уже сделано отверстие в бетоне или гипсокартоне, в него вставлен и закреплён подрозетник. Чтобы закрепить изделие в гипсокартоне достаточно фигурной отвёрткой закрутить винты на корпусе, что приведёт к раздвижению фиксирующих лапок.

Для укрепления подрозетника в бетоне необходимо использовать шпаклёвку, размешанную с небольшой порцией строительного клея. После этого можно приступать к процессу монтажа.

Двойная розетка очень удобна тем, что с одного механизма на другой идёт провода-перемычки, установленные ещё на заводе. Всё что остаётся сделать мастеру – только подключить изделие к домашней сети.

Внешний вид двойной розетки

Последовательность установки двойной розетки в один подрозетник:

1. Убедиться в том, что кабель, к которому будет подключена розетка, не находится под напряжением. Можно воспользоваться для этой цели индикаторной отвёрткой или мультиметром.

2. С помощью фигурной отвёртки открутить 2 винта, которые соединяют пластиковую панель с механизмом розетки.

3. Используя монтёрский нож, очистить изоляцию проводов не менее чем на 1 см. Лучше всего использовать специальный нож для снятия изоляции, которые не наносит вреда жилам, но такой инструмент предпочитают покупать только профессиональные электрики.

4. Послабить фиксирующий винт левой клеммы механизма розетки, вставить в него фазный провод. Обычно он с более агрессивным цветом изоляции: красный, тёмно-коричневый, реже – чёрный. Затянуть винт.

5. Послабить фиксирующий винт правой клеммы механизма розетки, вставить в него нулевой провод. «Ноль» маркируется более «тёплыми»: синий, голубой. Затянуть винт и проверить качество фиксации обоих проводников.

6. Послабить винт, который расположен на средней клемме. Это клемма заземления и к ней должен подходить провод с жёлто-зелёной изоляцией. Затянуть винт и проверить качество соединения.

Правильное подключение провода

7. Механизм с подключёнными проводами можно укладывать в подрозетник, аккуратно их изгибая. Основное правило – не нарушить изоляцию, иначе короткого замыкания не избежать.

8. Когда механизм будет находиться в подрозетнике, необходимо проверить его с помощью уровня, а после — затянуть боковые винты, которые разведут в стороны «лапки» и надёжно зафиксируют всю конструкцию.

9. Приложить пластиковую накладку и закрепить её двумя болтами.

Готовая двойная розетка

После того как розетка будет готова, следует править её на исправность, а после – на отсутствие зазора между декоративной накладкой и стеной. Если зазор слишком большой и конструкция выглядит не эстетично, то необходимо снять накладку, послабить фиксирующие винты и немного «утопить» механизм в подрозетник. А после – вернуть в своё первоначальное состояние.

Как подключить розетку на 2 гнезда. Особенности монтажа устройства

Двойная розетка имеет один подрозетник с двумя разведенными клеммниками и одну монтажную часть для проводов.

Двойная розетка представляет собой моноблок, состоящий из двух штепсельных разъемов, и потому схема ее подключения в один подрозетник будет несколько сложнее

При желании обустройство электроточки можно выполнить и своими силами, не прибегая к услугам мастера.

Использовать перемычки допускается лишь при условии, что к электроточкам планируется подключать не слишком мощные приборы. При подключении мощного оборудования мастера рекомендуют осуществлять параллельное подключение двух розеток, создавая ответвление проводов на каждую точку.

Но в любом случае для предупреждения аварийных ситуаций суммарная нагрузка на такой тип розеток должна составлять не более 16А.

В случае необходимости монтажа розетки с двумя разными подрозетниками ниши для их установки потребуется предварительно просверлить электродрелью, выдерживая при этом одинаковое расстояние между дырочками.

Видео как подключить двойную розетку к 220В

монтаж и подключение своими руками

Электроэнергия используется повсеместно. Устройства, обеспечивающие доступ к этому необходимому для всех ресурсу, очень важны для потребителя. К их числу принадлежат накладные розетки и выключатели – предельно простое в монтаже и эксплуатации оборудование.

Каждый домашний мастер при желании легко сможет установить такое устройство. Мы расскажем вам, как правильно его закрепить и подключить к электролинии. С учетом наших рекомендаций вы сможете соорудить безотказно действующую и безопасную для окружающих сеть.

В предложенной к рассмотрению статье даны пошаговые монтажные инструкции. У нас подробно описаны конструктивные особенности накладных электроустановочных изделий. Для оптимизации восприятия обширной информации к тексту приложены полезные схемы, фото-подборки и руководства, видео.

Содержание статьи:

Как устроены накладные розетки

При изготовлении современных розеток используется модульный метод. То есть механизм розетки выполняется как отдельный узел или функциональный модуль. Он может быть установлен практически в любых стандартных приборах. Декоративный же модуль или накладка легко снимается и заменяется по желанию владельца, что очень удобно.

Замена накладки выполняется очень просто, учитывая, что при установке к стене закрепляется только механизм.

Галерея изображений

Фото из

Накладные выключатели в ретро стилистике

Электроустановочные изделия для открытой проводки

Распаечная коробка для открытой прокладки электросети

Прокладка проводов к розеткам в кабель канале

Простая конструкция накладного выключателя

Устройство электроснабжения своими руками

Накладные выключатели вкупе со скрытой проводкой

Правила устройства открытой схемы проводки

Оба модуля, и декоративный и функциональный, выполняются из диэлектрических материалов, которые не чувствительны к перепадам температур, не разрушаются и не изменяют цвет под воздействием электромагнитного поля или уф-излучения.

Чтобы на пути протекания тока не было  нежелательных дополнительных соединений, клеммы и приемные гнезда розетки представляют собой единый узел в виде ответвления пластины, из которой выполнено приемное гнездо.

Розетка накладного типа никак не маскируется на поверхности. Это несколько портит ее внешний вид, но зато существенно облегчает процесс монтажа устройства

Надежность контакта зависит от качества механического соединения проводов с клеммами. Последние могут быть двух видов:

Клеммы винтового типа

Провода соединяются с токоведущими элементами с помощью винтов. Основное отличие таких клемм заключается в значительном усилии, с которым зажимается провод, что обеспечивает надежный контакт и хорошее удержание кабеля.

Во избежание самопроизвольного вывинчивания крепежа вследствие нагрева или вибрации винты в таких клеммах желательно использовать вместе с пружинными шайбами.

Особенности пружинных зажимов

Внутри клеммы находится подпружиненная пластинка, которая фиксирует конец провода и с усилием прижимает его к токоведущим деталям. Преимущество такой системы заключается в простоте подключения проводов.

Однако силу зажима кабеля проконтролировать, практически, невозможно. Если она будет недостаточной, заметить это на этапе монтажа не удастся. Но впоследствии розетка со слабым контактом быстро выйдет из строя.

Винтовые клеммы обеспечивают хорошее соединение между проводом и токоведущими частями устройства. Они немного сложнее в монтаже, чем пружинные, зато дают возможность получить стабильно надежный контакт

Достаточно часто к клеммам розетки подключаются не один провод, а два. Поэтому и в пружинных и в винтовых клеммах предусмотрено по два отверстия под провода и по два посадочных места.

Все розетки имеют как минимум два приемных гнезда и две изолированных клеммы. Для проводки с трехжильным проводом используются специальные устройства с третьей клеммой – так называемым «заземлением».

Основное отличие розетки накладного типа от своего встраиваемого аналога заключается в том, что она устанавливается на поверхность стены, а не углубляется в нее. Это существенно упрощает монтаж устройства, но несколько портит интерьерную картину. Накладные розетки чаще всего используются для подключения к проводке открытого типа, но при необходимости могут работать и со скрытой проводкой.

Где устанавливают накладные розетки

Применение накладных электоустановочных изделий чаще всего связано с устройством , стены которых сложены брусом, обычным или оцилиндрованным бревном. Правда, скрытая прокладка кабеля в выдолбленных в древесине каналах допустима, если кабель проводка протянута через невозгораемые гильзы.

Установка накладных розеток в паре с выключателями проводится сейчас преимущественно в загородных деревянных домах при прокладке проводки открытого типа

Однако процесс ее устройства излишне затратен по критериям стоимости и трудовых усилий. К тому же выборка каналов способна снизить несущую способность перегородок и повлиять не теплоизоляционные характеристики постройки в целом.

Сооружение открытой проводки по деревянным стенам оправдано снижением расходов и обеспечением возможности без затруднений контролировать ее состояние. Этот вариант позволяет без проблем выявлять и устранять повреждения, собственноручно менять розетки с выключателями не только в случае выхода их из строя, но и при желании преобразовать дизайн помещения.

Электроустановочные устройства последнего поколения – так называемые ретро розетки и выключатели ощутимо отличаются от исторических предшественников. Их выпускают в широком ассортименте, варианты различаются степенью защиты и декоративным оформлением.

Установка накладной розетки начинается с крепления к стене подрозетника, выполненного из диэлектрического материала или металла в форме пластины. Затем к подрозетнику подключается механизм розетки, а к нему провода. Подключенный механизм закрывается изолирующей крышкой

Инструкция по установке накладной розетки

Перед началом работ нам следует приготовить все необходимые инструменты. Нам понадобятся: пассатижи, прямая или крестовая отвертка, карандаш, острый нож, а лучше канцелярский резак.

В зависимости от материала, из которого сделаны стены, может еще понадобиться инструмент для сверления: дрель или перфоратор. Кабель для подключения розетки накладного типа может быть проложен скрыто, например, в полости стены или штробе.

Все работы с электрикой должны начинаться с отключения подачи электроэнергии. Для этого нужно перевести рукоятки автоматов на электрощитке в положение “вниз”

Но чаще всего провод проложен открытым способом: в кабель-канале, или просто поверх стены. Вне зависимости от этого процедура подключения проводится примерно одинаково. Подробно рассмотрим все этапы этого процесса.

Отключение подачи электроэнергии

Первое, с чего всегда следует начинать работу с электрическими устройствами, это отключение подачи питания. Для этого открываем и выключаем автоматы. Чаще всего для этого нужно перевести положение рукоятки на соответствующем автомате в положение «вниз».

Нужно знать, что обычно один автомат «отвечает» не за все розетки, а только за какую-то их часть. Для удобства использования устройства обычно подписывают.

Если это не так, можно определить нужный нам автомат опытным путем. Для этого поочередно отключаем каждый автоматический выключатель и индикаторной отверткой проверяем наличие напряжения в проводке. Как только его не окажется, значит, нужный автомат найден.

Тем, кто не хочет таких экспериментов, можно посоветовать отключить все на щитке. Убедившись в отсутствии напряжения на проводе, можно приступать к следующему этапу.

Способ разборки розетки зависит от ее модели. В данном случае будет достаточно раскрутить крепежный винт в центре изделия

Как мы уже знаем, розетка состоит из двух основных элементов: функционального модуля или механизма, и декоративной панели – корпуса. Чтобы установить устройство необходимо сначала снять корпус. Для этого берем крестовую или прямую отвертку, это зависит от модели розетки, и выкручиваем центральный крепежный винт на декоративной панели. После этого аккуратно снимаем корпус.

Разметка стены и подготовка розетки

Некоторые сложности с разбором розетки могут возникнуть, если требуется установить прибор во влагостойком корпусе. Они отличаются наличием крышки, которая закрывает прибор.

В этом случае сначала открываем крышку, получая таким образом доступ к фиксаторам, которые удерживают декоративную панель розетки. После чего аккуратно отжимаем их отверткой и отсоединяем лицевую панель устройства.

Крепление пластины-подрозетника к бетонной или кирпичной стене производится дюбель-гвоздями, к деревянной или пластиковой поверхности саморезами

Теперь нам нужно выбрать и закрепить механизм на стене. Для этого берем его и прикладываем к месту, где он должен будет находиться.

Выравниваем положение детали строго горизонтально, после чего берем карандаш и, вводя его в каждое крепежное отверстие, намечаем на плоскости точки, в которых будут располагаться крепления. Все операции выполняем аккуратно, поскольку ошибка в разметке приведет к тому, что розетка будет установлена косо.

Крепление механизма прибора

В зависимости от материала, из которого сделаны стены, процедура закрепления может несколько различаться. Рассмотрим наиболее распространенный вариант с бетонной поверхностью.

Сначала при помощи перфоратора или дрели выполняем отверстия в намеченных точках. Их глубина и диаметр должны соответствовать размерам дюбелей, подготовленных для креплений.

В просверленные в отмеченных точках отверстия ставим дюбели, которые улучшат сцепление между основой и крепежом

В получившиеся отверстия вставляем дюбели, так называются пластиковые пробки, которые обеспечивают саморезам хорошее сцепление со стеной. Затем прикладываем механизм розетки к основанию и надежно фиксируем его шурупами или саморезами. Проверяем качество получившегося крепления. От его прочности зависит долговечность и надежность работы новой розетки.

Подготовка провода к подключению

В зависимости от того, какая у нас модель розетки, действия могут несколько отличаться. Возможно, сначала потребуется завести кабель внутрь коробки.

Чаще всего у розеток такого типа на одной из сторон корпуса выполняется заглушка, на которой выделяются несколько возможных отверстий разного диаметра. В таком случае остается только острым ножом или резаком снять нужную заглушку и получить отверстие под провод.

Если заглушки нет, это менее удобно, но небезнадежно. Следует самостоятельно вырезать необходимое отверстие. После этого провод заводится в корпус и подрезается так, чтобы длины оставшегося отрезка хватило для подключения.

С подведенного к механизму кабеля нужно . Затем каждую из жил отделяем и зачищаем до металла. Длина оголенной жилы должна составить 0,8-1 см.

Кабель подрезается до нужной длины. Изоляция снимается и отделяются провода, концы которых зачищаются до металла на высоту около 1 см

Подключение механизма к кабелю

При монтаже накладных розеток важно не ошибиться в подключении проводов. Если в проводке используется двухжильный кабель, один из проводов будет ноль, второй – фаза. Их подключают к разным клеммам.

Чуть сложнее с трехжильным кабелем. В этом случае в крайние клеммы закрепляется фаза и ноль, в центральную – заземление. Проблем не возникает, если человек, занимающийся подключением, точно знает обозначение проводов, но так бывает не всегда.

Проще всего определить ноль, фазу и заземление, если в проводке соблюдена цветовая маркировка. Согласно этому рабочий ноль или нейтраль всегда будет в сине-белой или синей изоляции, защитный ноль или земля – в желто-зеленой оплетке.

Провод любого другого цвета, чаще всего это красный, белый, черный или коричневый, будет фазой. К сожалению, в домах со старой проводкой никакой цветовой маркировки нет.

На фото представлена схема подключения механизма розетки к трехжильному кабелю

В таком случае нужно определить, где какой провод. Проще всего это сделать для двухжильной проводки. Нам понадобится индикаторная отвертка. При касании ею провода под напряжением и одновременном замыкании контакта на задней части корпуса инструмента загорается лампочка-индикатор.

Если это произошло, значит, найдена фаза. Второй провод, соответственно, будет рабочий ноль или нейтраль.

Чтобы разобраться с трехжильным кабелем потребуется специальный . Сначала на электрощитке нужно отключить заземление. Затем определить фазу, после чего последовательно «прозвонить» при помощи устройства пары проводов.

При одновременном касании фазы и рабочего ноля на мониторе прибора появится некоторое значение, при касании рабочего и защитного ноля – нет.

Выполнить отверстие под кабель в корпусе розетки будет намного проще, если на одной из стенок есть такая заглушка. Разделение на секции с разным диаметром позволяет легко и быстро изготовить отверстие нужного размера

Установка декоративно-изолирующей крышки

Процедура может несколько отличаться в зависимости от модели накладной розетки. Если мы имеем дело с отдельно устанавливающимся корпусом, вставляем в него механизм с закрепленными проводами, накрываем лицевой панелью и фиксируем ее.

Если механизм и корпус представляют собой единое целое, ставим на место декоративную панель. При необходимости подрезаем край корпуса, чтобы кабель свободно входил. Закрепляем лицевую панель. Наш монтаж окончен, можно проверять работу устройства.

О том, как правильно спланировать расположение розеток на кухне, вы сможете узнать из нашего сайта.

Особенности устройства накладных выключателей

Самый распространенный одноклавишный выключатель представляет собой двухпозиционный коммутационный прибор с нормально-разомкнутыми контактами. Принцип его работы предельно прост.

Внутри устройства находится механизм с подвижным контактом. Последний при нажатии на клавишу принимает одно из двух возможных положений: включено или выключено. В первом случае электрическая цепь замыкается, во втором – размыкается.

Выключатель накладного типа, как и розетка, устанавливается поверх основания. Используется чаще всего с открытой проводкой

Важное замечание: к контактам выключателя должна подключаться только фаза. Конструкция устройства предельно проста и включает в себя два основных элемента: рабочий механизм и детали защиты. К последним относится клавиша, предназначенная для переключения режимов, и рамка-корпус. Контактная группа одноклавишного выключателя состоит из двух контактов. Один из которых считается отходящим, другой – подходящим.

К первому подключается фаза, идущая на светильник, ко второму – фаза, которая приходит на выключатель. Производитель обычно маркирует контакты рабочего механизма, обозначая подходящий и отходящий контакты.

Впрочем, если такой маркировки нет, проблем не возникнет, поскольку в любой вариации устройство должно работать одинаково хорошо. Как и у выключателей, клеммы контактов могут быть винтовыми или прижимными.

Этапы монтажа накладного выключателя схожи с последовательностью работ по установке накладной розетки. Сначала крепится к стене аналогичный подрозетник, затем механизм, к которому подключаются провода

Первые считаются более надежными в эксплуатации, вторые – проще в установке. Главное отличие накладных выключателей заключается в том, что они устанавливаются непосредственно на поверхность стены.

Внешний вид таких устройств проигрывает встраиваемым аналогам, зато они проще в монтаже. Используются накладные выключатели с проводкой открытого типа, но могут функционировать и со скрытой системой.

Накладные выключатели применяются при устройстве открытой проводки. Модели в стиле ретро отлично сочетаются с интерьерами загородных домов

Процесс установки одноклавишного накладного выключателя

Сначала нужно подготовить все необходимые для работы инструменты. Нам понадобятся пассатижи или плоскогубцы, острый нож или канцелярский резак, изолента, карандаш и уровень.

Помимо этого следует приготовить крепления. Для деревянных или гипсокартонных стен будет достаточно саморезов, для бетона и кирпича понадобятся дюбели и перфоратор или дрель для сверления отверстий под них. Еще потребуется и запомнить, как разбирали, чтобы снова собрать. Приступаем к работе.

Галерея изображений

Фото из

Крепление нижней части корпуса на обустраиваемой стене

Удаление заглушки перед вводом проводов в корпус

Введение проводки и части гофрированной трубы

Подготовка двухжильного кабеля к подключению

Подключение механизма

Подключение кабеля снизу выключателя

Установка защитно-декоративной панели

Фиксация клавиши выключателя на панели

В целях обеспечения личной безопасности начинаем установку с отключения подачи электроэнергии. Для этого достаточно повернуть рычаг на соответствующем автоматическом выключателе на электрощитке в положение «вниз».

Если неизвестно, какой из автоматов «отвечает» за нужную группу выключателей, проще всего будет отключить их все. После чего нужно убедиться, что напряжение на а рабочем проводе отсутствует, что можно сделать индикаторной отверткой.

#1. Подготовка устройства к монтажу

Начинаем с клавиши. Ее нужно снять. Для этого беремся за выступающие боковые части клавиши, осторожно сжимаем их и тянем на себя. Осевые направляющие клавиши выйдут из пазов, и она легко снимется.

Если не удается взяться за деталь с боков можно попытаться потянуть за любую выступающую часть клавиши. Если же и так не получается, остается взять плоскую отвертку, очень аккуратно поддеть ею клавишу и снять ее.

Теперь перед нами лицевая панель выключателя, за которой скрывается рабочий механизм. Ее тоже необходимо снять. В разных моделях она может крепиться по-разному. Чаще всего встречается разновидность с фиксаторами, которые легко отжимаются плоской отверткой. После этого панель легко удаляется. В некоторых случаях придется открутить крепежные винты. Остается достать рабочий механизм из корпуса выключателя.

В корпусе выключателя есть отверстия под крепления. Их расположение нужно отметить на основании. Для этого можно использовать карандаш

#2. Крепление корпуса к основанию

Чтобы правильно установить накладной выключатель, нужно сначала закрепить его на стене. Для этого берем корпус и прикладываем его к месту закрепления. Берем уровень и выставляем деталь строго горизонтально.

Убедившись, что корпус располагается точно по уровню, берем карандаш, вставляем его поочередно в крепежные отверстия корпуса и делаем наметки. Получившуюся разметку используем для подготовки стены к монтажу.

Собственно, способ закрепления корпуса выключателя на стене зависит от того, из какого материала она сделана. Мы рассмотрим самый сложный вариант – бетон. Перфоратором или дрелью выполняем отверстия строго в намеченных точках.

Выбираем диаметр сверла так, чтобы он соответствовал размерам дюбеля. Так же определяем и глубину будущих отверстий. После того, как они будут готовы, забиваем дюбели.

Сверлим стену под дюбели точно в намеченных местах. Диаметр и длина отверстия должны соответствовать выбранному крепежу

Прикладываем корпус выключателя на место и фиксируем его при помощи дюбель-гвоздей. Выполняем работу аккуратно, чтобы не повредить пластмассовую деталь. Корпус должен быть хорошо закреплен на основании, чтобы не было слабины и подвижности. Берем уровень и еще раз контролируем положение детали. Если выявлен перекос – исправляем его, убирая корпус и выполняя новое отверстие.

#3. Подключение прибора к проводке

Сначала нам нужно завести кабель внутрь корпуса выключателя. Проще всего это сделать с приборами, у которых на одной из стенок выполнены специальные заглушки. Еще лучше, если заглушка разделена на несколько деталей разного диаметра.

В таком случае останется только срезать острым ножом элемент нужного диаметра и отверстие под кабель готово. Если отверстие под кабель на корпусе не предусмотрено, придется сделать его самостоятельно.

Подходящий к выключателю кабель при необходимости подрезаем и заводим внутрь корпуса. Если провод уложен внутрь пластиковой гофры, ее тоже опускаем в корпус. Так соединение будет выглядеть более эстетично. Острым резаком или ножом снимаем с кабеля изоляцию и разделяем его на отдельные провода. Каждый из них аккуратно зачищаем на высоту около 0,7-1 см.

На рисунке представлена схема подключения одноклавишного выключателя

Чтобы правильно выполнить подключение, необходимо точно знать назначение проводов. Как это сделать было описано в случае с установкой накладной розетки. Берем фазный провод, при правильной маркировке он будет иметь изоляцию белого цвета, и заводим его в клемму обозначенную как L. Другой управляющий провод в синей оплетке заводим в клемму с обозначением 1. При необходимости закручиваем фиксирующие болты.

#3. Сборка – завершающий этап

Нам осталось собрать устройство. Сначала вставляем в коробку корпуса рабочий механизм и фиксируем его внутри так, как это предусмотрено моделью прибора. Затем ставим на место лицевую панель.

Следим за тем, чтобы фиксаторы встали правильно. После этого можно поставить в рамку клавишу. Делаем это аккуратно, чтобы чрезмерным усилием не сломать достаточно хрупкий элемент.

После того, как рабочий механизм выключателя подключен к проводам, остается только собрать устройство, выполняя в обратном порядке все действия по его разборке

Выключатель установлен и готов к работе. Осталось провести рабочие испытания устройства. Мы рассмотрели процедуру монтажа и подключения самого простого одноклавишного выключателя.

Для двух и трехклавишных устройств технология проведения работ будет примерно аналогична. Основное отличие будет заключаться в схеме подключения прибора, где к каждой клавише будет подключаться «свой» осветительный прибор.

Выводы и полезное видео по теме

Видео #1. Определение провода фазы перед монтажом элекроустановочных изделий:

Видео #2. Процесс установки и подключения розетки открытой проводки:

Видео #3. Как установить накладной выключатель:

Накладные выключатели и розетки не требуют установки в специально подготовленные выемки в основании, поэтому их монтаж достаточно прост. И все же не следует забывать, что работать предстоит с электрическими приборами, которые требуют к себе особо осторожного отношения.

Если опыта в электромонтажных работах нет, а проводка в доме старая и маркировка на ней отсутствует, лучше обратиться за помощью к электрикам.

Хотите рассказать о том, как собственноручно устанавливали и подключали накладную модель розетки? Желаете поделиться специфическими тонкостями монтажа, о которых не упоминалось в статье? Пишите, пожалуйста, комментарии в находящемся ниже блоке.

Как установить и подключить розетку своими руками: от теории до практики

Несмотря на то, что такая задача, как установка розеток, считается несложной, на практике может вызвать ряд вопросов, особенно у тех, кто решил это сделать своими руками, не имея опыта. В статье вы найдете подробную информацию, как о самом процессе монтажа, так и необходимых для этого инструментах. Надеемся, что пошаговые инструкции, советы и рекомендации помогут прийти к правильному решению.

Классификация розеток по типу установки

Бытовые быстроразнимаемые электрические разъемы (розетки), в соответствии с указанной классификацией, принято делить на два типа:

1. Накладные, устанавливаются, непосредственно, на поверхность стены. Из-за данного способа установки их еще называют внешними. Монтаж может производиться практически на любой тип поверхности (кирпич, бетон, дерево и т.д.).
2. Встраиваемые. Данный термин указывает, что монтаж будет производиться в посадочные гнезда, как правило, сделанные в стенах.

Если с первым типом вопросов, как правило, не возникает, то со вторым, есть нюансы. Как уже было сказано выше, монтаж производится в посадочные гнезда, подвиды которых существенно отличаются друг от друга.

Конструкцию этих устройств мы приводить не будем, поскольку подробное описание можно найти в других публикациях на нашем сайте.

Классификация, особенности и размеры подрозетников

В зависимости от материала поверхности, где будет производиться монтаж, посадочные гнезда разделяют на два вида:

1. Под гипсокартон.
2. Для бетона и кирпича.

Различия между этими видами заключается в том, что первые фиксируются при помощи специальных ушек (отмечены красными кругами на рисунке 3), а вторые «вмораживаются» в стену гипсовым раствором.

Помимо этого «стаканы» могут быть одинарными и составными. Первые (именно они показаны на рисунке 3) применяются для одинарных конструкций, вторые — для группы розеток.

Если планируется установить две электроточки, то имеет смысл не сверлить второе отверстие для подрозетника, а выбрать двойную конструкцию розетки. Это особенно актуально, когда монтаж производится в бетонную поверхность.

Что касается материала, то для бетонных, кирпичных и гипсокартонных поверхностей используется пластик, если скрытый монтаж производится в горючем основании, то необходимо использовать металлические подрозетники.

Завершая тему посадочных гнезд, приведем их стандартные размеры, эта информация будет полезна как на этапе проектирования, так и при монтажных работах.

Закончив с теорией, перейдем, непосредственно, к процессу установки. Начнем от простого к сложному.

Монтаж накладных розеток

Это наиболее простой вариант установки, если придерживаться приведенной ниже инструкции, то проблем с установкой не возникнет. Будем исходить из того, что разметка мест расположения электроточек уже произведена, в этом случае алгоритм действий будет следующий:

1. Подготавливаем инструмент и необходимые материалы. Нам понадобятся:

• дрель или перфоратор (в зависимости от типа поверхности), а также соответствующие сверла;
• крепеж, он также подбирается в зависимости от материала стены;
• металлическая пластина по размеру розетки (если установка производится на деревянную поверхность;
• отвертка и сама розетка.

2. Разбираем конструкцию на составные элементы (откручиваем верхнюю панель, снимаем механизм с нижней панели). Пример разобранной наружной розетки
3. Вырезаем заглушку, через которую будет подводиться провода (на рисунке выше отмечена зеленым кругом).
4. Прикручиваем нижнюю панель к стене (если она из горючего материала, подкладываем заготовленную заранее металлическую пластину). Если стена бетонная или кирпичная, предварительно необходимо в местах крепления просверлить отверстия под дюбели. Крепежные отверстия на корпусе отмечены на рисунке 7 красными кругами. Перед тем как затянуть крепеж, следует выставить основание по уровню.
5. Устанавливаем механизм на основание.
6. Производим подключение (подробно об этом процессе будет рассказано в отдельном разделе, поскольку он выполняется одинаково для всех типов устройств).
7. Прикручиваем внешнюю панель.

Как видите, ничего сложно в данном процессе нет. Теперь перейдем к встроенной установке.

Монтаж в гипсокартон

Для данного процесса нам потребуются следующие инструменты:

• Дрель или шуруповерт.
• Коронка для гипсокартона (Ø 67 мм), это специальная насадка для дрели, служащая для вырезания отверстий.

В крайнем случае, если такой насадки нет, то отверстия можно прорезать обычным канцелярским ножом, но делать так не рекомендуется. С другой стороны, при этом можно обойтись без дрели или шуруповерта.

• Отвертка (с ее помощью разбирается и собирается розетка, а также прикручивается «стакан»).

В первую очередь нам следует установить подрозетник, делается это следующим образом:

1. Устанавливаем насадку с коронкой на шуруповерт (дрель), после чего в отмеченном месте прорезаем отверстие.
2. Выламываем в посадочном гнезде заглушку под провод, после чего заводим туда электропровода.
3. Вставляем «стакан» в гипсокартон и закручиваем прижимные винты (отмечены зеленым на рис. 1).

Когда подрозетник установлен, можно приступать к отделочным работам, и по их завершению продолжаем монтаж встроенной электроточки. Очередность действий следующая:

1. Разбираем конструкцию на элементы, как правило, достаточно снять лицевую панель.
2. Подключаем к клеммам провода.
3. Устанавливаем основание с механизмом в «стакан», выставляем его по уровню, после чего фиксируем. Фиксация розетки
4. Прикручиваем лицевую панель.

Монтаж в бетон или кирпич

Как всегда начинаем с подготовки инструментов, в этом случае нам понадобятся:

• Если монтаж производится в бетон, желателен перфоратор, для работы с кирпичом подойдет и ударная дрель.
• Отвертка.
• Коронка для бетона, не путать с насадкой для гипсокартона, если попробовать сделать отверстие последней, она моментально выйдет из строя. Подробную информацию о коронках для бетона и кирпича можно получить на нашем сайте.

В качестве альтернативы можно использовать сверло по бетону, в этом случае высверливаются отверстия по периметру посадочного места для «стакана», потом лишний материал выбивается. Этот вариант довольно трудоемкий, он может быть оправдан, только если нужно сделать одно-два отверстия.

Помимо этого, нам потребуется гипс, чтобы сделать раствор для «вмораживания» посадочных гнезд.

Алгоритм действий для установки подрозетника для бетона:

• Устанавливаем на перфоратор насадка-коронка соответствующего диаметра, после чего высверливаем отверстие (А на рис 11). Нужно приготовиться к тому, что эта процедура довольно пыльная, поэтому следует позаботиться о защите глаз и органов дыхания при помощи очков и респиратора. Чтобы ограничить распространение бетонной пыли помещение можно «запечатать» воспользовавшись полиэтиленовой пленкой и монтажной лентой.
• Выбиваем бетон (В), чистим от пыли отверстие (С).
• Производим подготовку посадочного гнезда (выламываем заглушку для подвода кабеля), потом в «стакан» заводим провода.
• Замешиваем гипсовый раствор и обмазываем им посадочное место (D), после чего засовываем в него подрозетник (E). Выдавленные излишки раствора удаляем (F).

После того, как гипсовый раствор застыл, можно начинать отделочные работы. После их окончания приступаем ко второй фазе – установке электроточек. Поскольку для гипсокартонных, бетонных и кирпичных стен используются одни и те же встроенные розетки, алгоритм их монтажа ничем не отличается. То есть, он производится аналогично описанному выше процессу с гипсокартоном, поэтому приводить его повторно не имеет смысла.

Особенности подключения (электрическая часть)

Перед тем, как начинать данный этап работы, необходимо обязательно убедиться, что электропроводка обесточена. То есть, подойдите к вводному щитку и отключите автоматы, если это не было проделано ранее. Помимо этого по нормам ТБ требуется повесить табличку «Не включать работают люди!», но в быту это требование, как правило, игнорируют. В любом случае будет не лишним предупредить домашних, а лучше закрыть электрощиток на замок.

После того, как нормы ТБ выполнены, можно приступать к подключению. В первую очередь необходимо обрезать излишки провода, оставив примерно 10 см. Концы зачищаются, желательно использовать для этой цели специальный инструмент – стриппер, он позволяет быстро снять изоляцию, не повредив токоведущую жилу (ТКЖ). За не имением такового можно воспользоваться ножом для зачистки проводов, в крайнем случае, подойдет и обычный канцелярский нож.

Если в проводке используются многожильные провода, их концы необходимо опрессовать или залудить. В быту это требование часто игнорируют, что в корне неправильно, поскольку возрастает вероятность возникновения неплотного контакта, что может стать причиной пожара. Поэтому не ленитесь хотя бы залудить концы провода. Если используется кабель с монолитной ТКЖ, лудить или опрессовывать концы ненужно.

Далее подготовленные провода подключаются к соответствующим контактам, схема подключения для сети с заземлением и без такового представлена ниже.

Соответственно, электроточки с заземлением (В на рис. 12.)можно использовать в обоих вариантах.

Если подключается группа розеток, то они должны быть включены параллельно, при этом заземляющий провод должен подводиться от общей точки, так как это показано на рисунке ниже.

Это делается для того, чтобы в случае «отгорания земли» на первой розетке, другие электроточки в группе не остались без заземления.

Важно при подключении проследить, чтобы провода в зажиме были хорошо затянуты, в противном случае будет нарушен контакт, чем это грозит, было описано выше.

Что касается стандарта, нормирующего расположения в розетки нуля и фазы, то его не существует, но хорошим тоном считается, когда все подключения в квартире или доме выполнены однотипно.

Кратко о выдвижных розетках

В статье мы не уделили внимания данному типу электроточек. Эта концепция только недавно была представлена на рынке, но, тем не менее, она быстро завоевывает популярность.

Конструктивно такие устройства значительно сложнее типовых изделий, соответственно их стоимость значительно выше. Не маловажное влияние на цену также оказывает фактор новизны. В ближайшее время на нашем сайте будет представлен обзор этих аппаратов, включая информацию, как установить розетку данного типа.
