Как подключить переключатель двухклавишный: Схема подключения двухклавишного переключателя – Как подключить двухклавишный выключатель: схема подключения, инструкция

Содержание

Cхема подключения двухклавишного проходного выключателя (переключателя)


Двухклавишный проходной выключатель представляет собой объединенные в одном корпусе два одиночных проходных переключателя. Соответственно, для его правильного подключения и работы требуется шесть проводов (по три на каждый проходной переключатель, составляющий его).

Так, например, один из вариантов схемы подключения двухклавишного проходного выключателя, отражающий соединение проводов в распределительной коробке, который связан с двумя одиночными проходными выключателями, выглядит следующим образом:


Схема подключения дукхлавишного проходного выключателя с двумя одноклавишными переключателями




Схема второго возможного варианта подключения, при которой двухклавишный перекидной выключатель работает в паре с таким же двухклавишным переключателем, представлена ниже:



Схема подключения двух двуклавишных проходных выключателя



Как видите, для подключения каждого из них используется шесть проводов, давайте теперь рассмотрим какие есть клеммы на механизме двухклавишного переключателя и как они промаркированы.

В качестве примера двухклавишного выключателя возьмем модель двухклавишного переключателя ABB Busch-Jaeger из серии Basic 55.


Схема подключения двухклавишного проходного переключателя ABB Busch-Jaeger из серии Basic 55

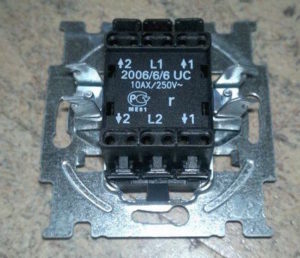

На тыльной стороне которого, есть шесть клемм для подключения проводов, по три на каждую клавишу. Отличить их довольно просто, в зависимости от принадлежности той или иной клавише, клеммы пронумерованы как «1» и «2». При этом в клеммы L1 и L2 подключаются управляющие провода каждой группы света, а в клеммы оставшиеся зажимы со стрелками, подключаются провода идущиие между переключателями. Чтобы было понятнее ниже представлена наглядная схема подключения, в которой указан порядок подсоединения проводов к двухклавишному проходному выключателю ABB Busch-Jaeger из серии Basic 55.


Наглядная схема подключения двухклавишного проходного выключателя


На практике это выглядит вот так.


Подключение проводов к двухклавишному проходному выключателю


Во время подключения, самое главное верно подсоединить питающие провода к клеммам L1 и L2 одного двухклавишного переключателя и фазные провода, идущие к светильнику в эти же клеммы второго двухклавишного проходного выключателя в схеме. Порядок подключения проводов, которые по схеме проложены между переключателями и подсоединяемые в клеммы со стрелками, не критичен.





Подробная пошаговая инструкция по подключению и установке двойного проходного переключателя описана ЗДЕСЬ.


С помощью двухклавишных проходных выключателей можно создавать множество разнообразных схем управления освещением, главное помнить — если планируется использование сразу более двух переключателей света в одной группе, необходимо использовать перекрестные переключатели, устанавливающиеся между проходными, у некоторых производителей они так же встречаются двухклавишные.


Если у вас еще остались вопросы по схеме подключения двухклавишных проходных выключателей оставляйте их в комментариях к статье, постараемся всем ответить.

Схема подключения двухклавишного проходного выключателя

Приветствуем всех начинающих электриков! В этой статье мы с вами попробуем разобраться в хитрой схеме подключения проходного двухклавишного выключателя. Слово «проходной» означает, что он управляет освещением с двух или более мест. Мол, включил свет в коридоре, ПРОШЕЛ и выключил на другом конце. Слово же «двухклавишный» означает, что у него ровно две клавиши. Когда обычно применяют такие выключатели? На самом деле почти в 100 процентах современных ремонтов.

Подключение проходного двухклавишного выключателя

Проходные выключатели очень удобны в быту

Примеры использования

Вот конкретный пример – супружеское ложе и две настенных светильника (бра) над ним. Согласитесь, удобное и распространенное решение. С каждой стороны кровати размещается по двухклавишнику. Вот вы лежите и рассказываете жене безумно интересную и захватывающую историю про рыбалку, как вы сегодня тянули из воды здоровенного леща, и тут, как гром среди ясного неба, понимаете, что ей было так «интересно», что она давно уснула. А свет горит, вам нужно его выключить. Берете и выключаете весь свет со своей стороны кровати, не нужно никуда вставать. И вы думаете, какой же вы красавчик, что предусмотрели проходные двухклавишные выключатели.

Для уже упомянутых длинных коридоров, опять же, такое решение напрашивается. В ситуациях, когда светильников много, но не все они должны гореть одновременно. В общем, вещь удобная и нужная.Схема проходного двухклавишного выключателя с двух мест

Как подключить двухклавишный проходной выключатель с двух мест

И так как теперь по любому все резко стало ясно, переходим к порядку монтажа нашей схемы с двухклавишными проходными выключателями.

1)      Монтируем распределительную коробку. Туда должно прийти ровно 7 кабелей. 4 от выключателей (по 2 от каждого, ведь там по 6 контактов, а провода трехжильные), 2 от групп освещения и питающий кабель. 7 кабелей – это 21 провод, они разведутся на 9 контактов, их легко можно увидеть на полной схеме цепи: Здесь важно понимать, что не на всех участках цепи можно учесть цветовое соответствие. На отрезках от коробки до выключателей это сделать невозможно и на цвета следует забить болт.

2)      Устанавливаем подрозетники в стены в те места, где запланированы выключатели, и заводим в них по 2 соответствующих кабеля из распределительной коробки.

3)      Чтобы не напутать в проводниках, вы должны запастить мультиметром. В режиме прозвона вы без труда определите все провода, рекомендую их сразу подписать. Подсоедините входы и выходы согласно схеме, и будет вам счастье. Фаза приходит на оба входных контакта первого выключателя, на входы второго вешаются провода от светильников. Выходы выключателей соединяются друг с другом. Понятное дело, можно и вовсе обойтись без распайки, тогда легче использовать для соединения выходов четырехжильный кабель.

Подключение проходных 2-клавишных выключателей с двух мест

Схема управления освещением с двух мест

И так как теперь по любому все резко стало ясно, переходим к порядку монтажа нашей схемы — как подключить двухклавишный проходной выключатель.

1)      Монтируем распределительную коробку. Туда должно прийти ровно 7 кабелей. 4 от выключателей (по 2 от каждого, ведь там по 6 контактов, а провода трехжильные), 2 от групп освещения и питающий кабель. 7 кабелей – это 21 провод, они разведутся на 9 контактов, их легко можно увидеть на полной схеме цепи: Здесь важно понимать, что не на всех участках цепи можно учесть цветовое соответствие. На отрезках от коробки до выключателей это сделать невозможно и на цвета следует забить болт.

2)      Устанавливаем подрозетники в стены в те места, где запланированы выключатели, и заводим в них по 2 соответствующих кабеля из распределительной коробки.

3)      Чтобы не напутать в проводниках, вы должны запастить мультиметром. В режиме прозвона вы без труда определите все провода, рекомендую их сразу подписать. Подсоедините входы и выходы согласно схеме, и будет вам счастье. Фаза приходит на оба входных контакта первого выключателя, на входы второго вешаются провода от светильников. Выходы выключателей соединяются друг с другом. Понятное дело, можно и вовсе обойтись без распайки, тогда легче использовать для соединения выходов четырехжильный кабель.

Схема выключателя с трех мест

Однако, что делать, если нам нужно управлять светом с трех или даже более мест? В этой непростой жизненной ситуации к нам на помощь приходит так называемый перекрестный двухклавишный выключатель. В этом случае у нас получится два крайних проходных двухклавишных выключателей, и один или более перекрестных. Таким образом, если у нас управление из пяти мест, нам нужно 2 проходных и 3 перекрестных выключателя. Правда такая схема становится просто чудовищной по своей сложности.

У этих монстров аж по 8 контактов – 4 входа (для предыдущего выключателя) и 4 выхода (для следующего). По принципу работы такое устройство эквивалентно двум проходным двухклавишникам в одном корпусе, на схеме ниже это наглядно видно. Но здесь есть другая проблема – вам едва ли удастся найти в магазинах такие вундервафли в наличии, в распайке придется делать гораздо соединений и применять 4-жильные провода; так что хорошо подумайте, стоит ли оно того.

Схема с трех мест

Схема управления с трех мест с перекрестным выключателем

Мы видим, что в данном случае у нас будут гореть оба светильника, но стоит поменять положение любого из трех выключателей, как цепь оборвется. Точно также можно и снова включить свет с любого места. Следует добавить, что из проходного выключателя всегда можно сделать обычный, если он, например, остался лишним. Кроме этого проходной двухклавишный выключатель может быть использован в качестве одноклавишного перекрестного, для этого нужно замкнуть между собой 2 контакта и нажимать обе клавиши одновременно, либо, если конструкция позволяет, заменить 2 клавиши на одну большую.

Как вы могли убедиться, работа с проходными выключателями не так уж и сложна, если хорошо представлять в голове схему из подключения. Что касается того, какой марки продукцию лучше покупать, то профессиональные электрики чаще всего советую всем известные Legrand, Scheider Electric, ABB и Makel. Их продукция по праву пользуется большой популярностью из-за своей надежности и дизайна.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Как правильно подключить к сети переключатель двухклавишный Etika Legrand?

При подключении переключателя следует воспользоваться схемой из инструкции:

Подключение двух переключателей

Общая схема подключения к сети

💡 Как подключить двойной выключатель: схемы, варианты, пошаговая инструкция

Самостоятельная установка выключателей довольно проста. С ней может справиться даже начинающий домашний мастер. Однако неопытные специалисты зачастую опасаются связываться с монтажом двухклавишных размыкателей, особенно, если они объединены блоком с розеткой. Сегодня попробуем разобраться, намного ли больше сложностей в подключении двойного выключателя, что потребуется домашнему мастеру для подобного монтажа, каким образом его лучше всего выполнить.

Читайте в статье

Внешнее и внутреннее устройство двухклавишного выключателя

Как внешне выглядит двойной выключатель, знает каждый. Это 2 клавиши, облачённые в корпус. А вот о внутреннем устройстве догадывается не каждый. Попробуем разобраться в этом вопросе, описывая всё простыми словами. Внутри выключателя находится контактная планка, на которую подаётся напряжение. Она соединена с двумя подвижными язычками. Снизу, по другую сторону язычков, находятся отдельные контакты с клеммами. При нажатии на одну из клавиш, язычок опускается и замыкается на нижний контакт, в результате, на соответствующей клемме появляется напряжение.

Как подключить двойной выключательФОТО: mydwg.ruТак выглядит двухклавишный выключатель изнутри

Клеммы выключателя могут быть различными – самозажимными или винтовыми. Первые гораздо более просты в монтаже, однако они не всегда применимы. К примеру, если электропроводка гибкая, то использовать их без лужения кончика жилы не получится.

Статья по теме:

Глаза боятся, руки делают: как подключить двойной выключательРозетки и выключатели: лучшие бренды и модели разной ценовой категории, достоинства и недостатки, примеры необычных розеток и выключателей, нюансы монтажа электроарматуры своими руками — в нашей публикации.

Нормы и правила техники безопасности при монтаже выключателей

Прежде чем приступить к монтажу выключателя, равно как и перед любой другой работой, связанной с электромонтажом, следует уяснить некоторые правила, которые необходимо соблюдать. Первым делом, перед началом работ необходимо полностью обесточить размыкатель. Для этого нужно всего лишь отключить вводной автомат в щитке.

После того, как автомат отключен, необходимо ещё раз убедиться в отсутствии напряжения на клеммах выключателя при помощи обычной индикаторной отвёртки.

После отключения необходимо ещё раз убедиться в отсутствии напряжения на жилах проводаФОТО: ro.adverto.saleПосле отключения необходимо ещё раз убедиться в отсутствии напряжения на жилах провода

Все работы следует производить аккуратно, пошагово, не перепрыгивая с места на место, чтобы не упустить ни единой мелочи. Ведь, к примеру, один слабо протянутый контакт может привести к пожару. Шутить с электричеством не стоит, оно этого не прощает.

Статья по теме:

Глаза боятся, руки делают: как подключить двойной выключательСхема подключения двухклавишного выключателя на две лампочки, к люстре и с розеткой. В нашей публикации Вы найдете особенности и пошаговую инструкцию подключения, необходимые инструменты и рекомендации специалистов.

Что потребуется для подключения двухклавишного выключателя

Перед началом работ лучше всего подготовить весь необходимый инструмент, чтобы в процессе не отвлекаться на его поиск. Для установки двойного размыкателя понадобятся:

  • отвёртки – крестовая и шлицевая;
  • инструмент для снятия изоляции;
  • индикаторная отвёртка.

Вот, собственно, и весь нехитрый набор инструмента.

Инструмент для работы должен быть качественнымФОТО: market.sakh.comИнструмент для работы должен быть качественным

Как самостоятельно подключить двухклавишный выключатель

Для того, чтобы самостоятельно выполнить все работы и не вызывать специалиста, оплачивая его услуги, следует выполнить несколько шагов, о которых сейчас и будет рассказано. Для примера можно взять вариант, при котором старый выключатель снят другим человеком и в распоряжении домашнего мастера лишь три провода, торчащие из подрозетника, без какой либо маркировки. В этом случае требуется развести их в разные стороны и, убедившись, что они не замкнутся, на некоторое время включить напряжение в домашней сети. Далее, при помощи индикаторной отвёртки, нужно найти ту жилу, по которой напряжение приходит на выключатель. Промаркировав её, электричество необходимо снова отключить с вводного автомата.

Для маркировки можно использовать специальные бирки, хотя подойдёт и цветная изолентаФОТО: elec.ruДля маркировки можно использовать специальные бирки, хотя подойдёт и цветная изолента

Схема подключения двухклавишного выключателя: примеры

Для того, чтобы читателю было проще разобраться, каким образом подключаются двойные размыкатели, предлагаем ознакомиться со схемами монтажа визуально.

Простейшая схема подключения двухклавишного выключателя на две лампочкиФОТО: risuusam.ruПростейшая схема подключения двухклавишного выключателя на две лампочки

Если же требуется другой вариант, можем предложить следующее.

Подключение двойного выключателя с обозначением распределительной коробкиФОТО: brilux.com.uaПодключение двойного выключателя с обозначением распределительной коробки

Как подключить двойной выключатель: пошаговая инструкция

Для начала попробуем разобраться, каким образом подключается сам двухклавишный выключатель. Для этого, в качестве примеров, будет использована компьютерная графика.

ИллюстрацияОписание действия
Глаза боятся, руки делают: как подключить двойной выключательДля начала следует промаркировать жилы. К примеру, «L» – входящая фаза, а «L1» и «L2» – отходящие на светильники (сигнальные). Так впоследствии будет удобнее работать
Глаза боятся, руки делают: как подключить двойной выключательТеперь жилу «L», по которой напряжение приходит, нужно присоединить к верхней клемме выключателя
Глаза боятся, руки делают: как подключить двойной выключательК нижним клеммам присоединяются соответственно жилы «L1» и «L2». Они являются сигнальными, и по ним напряжение будет подаваться на светильники в соответствии с тем, какая клавиша нажата
Глаза боятся, руки делают: как подключить двойной выключательВ светильниках подключение производится согласно цветовой маркировке. Если она отсутствует, то, скорее всего, и заземляющего провода здесь не будет
Глаза боятся, руки делают: как подключить двойной выключательВ распределительной коробке имеет смысл также промаркировать жилы, идущие от выключателя. Это позволит упростить последующую коммутацию

Однако мало понять, как подключить сам двойной выключатель. Необходимо разобраться, каким образом выполнить его соединение в распределительной коробке, что сейчас и будет рассмотрено.

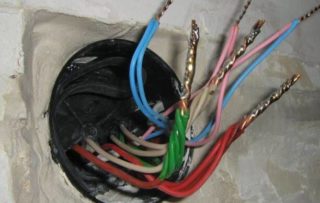

Соединение проводов от двухклавишного выключателя в распределительной коробке

Смысл соединения проводов в распределительной коробке таков. Входящий в коробку «ноль» напрямую соединяется со светильником. Фазный провод «отправляется» на выключатель, а обратно возвращается уже 2 провода, которые идут каждый на свою группу осветительных приборов. Конечно, намного удобнее, если весь монтаж производится «с нуля». Рассмотрим на примерах, как он выполняется.

ИллюстрацияОписание действия
Глаза боятся, руки делают: как подключить двойной выключательВведённый кабель от первой группы светильников нужно зачистить и промаркировать жилы аналогично тем, по которым питание подаётся в распределительную коробку
Глаза боятся, руки делают: как подключить двойной выключательТак же следует поступить и с кабелем, идущим от второй группы осветительных приборов. Это позволит не запутаться при соединении. Концы жил гибкого кабеля лучше опрессовать. Наконечники и кримпер, предназначенные для этих целей, стоят недорого, а надёжность возрастает в разы
Глаза боятся, руки делают: как подключить двойной выключательКогда все провода распределены по группам, можно приступать к их соединению. Наиболее удобным и быстрым вариантом здесь будет использование зажимных клеммников WAGO
Глаза боятся, руки делают: как подключить двойной выключательВ итоге, получается аккуратно разведённая коробка. При этом, соединения всегда можно разобрать и собрать очень быстро, если это необходимо
Глаза боятся, руки делают: как подключить двойной выключательА вот если в здании полностью отсутствует контур заземления, разводка в распределительной коробке будет выглядеть так. То же будет и при условии, что все светильники изготовлены из пластика и не требуют заземления

Подробнее мастер-класс по подключению двухклавишных выключателей можно посмотреть в этом видео.

Нюансы подключения двойного выключателя, совмещённого с розеткой

Монтаж блока, включающего в себя помимо двойного выключателя ещё и розетку, для многих начинающих домашних мастеров превращается в ужасный сон. Но на самом деле здесь нет совершенно никаких сложностей. Единственное, что будет отличать подобное подключение – это наличие дополнительного нулевого провода, который пойдёт только на розетку.

В случае подобного монтажа сначала подключается розетка, от которой шлейфом к выключателю идёт фазный провод. А дальше всё по уже описанной схеме. Поэтому не стоит опасаться браться за подобную работу. Если домашний мастер может подключить двухклавишный выключатель, то и с блоком никаких проблем у него не возникнет.

А вот так можно изобразить подключение блока двойного выключателя с розеткойФОТО: electricadom.comА вот так можно изобразить подключение блока двойного выключателя с розеткой

Монтаж двухклавишных выключателей с неоновой подсветкой

Подключение выключателей с подсветкой совершенно ничем не отличается от описанного выше, однако здесь есть один важный нюанс. Очень часто, после установки подобных выключателей, начинают периодически моргать компактные люминесцентные лампы (КЛЛ), в народе называемые энергосберегающими (при выключенном свете). Многие просто меняют выключатель на обычный и забывают об этом, что является ошибкой.

Выключатели с подсветкой хорошо видны ночьюФОТО: werkel.ruВыключатели с подсветкой хорошо видны ночью

Подобное «поведение» КЛЛ обусловлено неправильным подключением патронов в люстре или светильнике. Дело в том, что по правилам, фазный провод должен приходить на центральный контакт цоколя, а нулевой на резьбу лампы. Если это правило не соблюдается, минимальный ток, проходящий через неоновую лампу подсветки, постепенно заряжает конденсатор, имеющийся в схеме пускового устройства КЛЛ. И, когда конденсатор заряжается до критического уровня, он попросту импульсно сбрасывает заряд, в результате чего происходит кратковременная вспышка. Поэтому в таком случае лучше менять не выключатель с подсветкой, а расположение проводов на колодке люстры или светильника.

При неправильном подключении патрона эти лампы могут периодически вспыхивать без включенияФОТО: ru.qwertyu.wikiПри неправильном подключении патрона эти лампы могут периодически вспыхивать без включения

Проходной двухклавишный выключатель: что это такое, как его монтировать

Если быть точным, то здесь более уместным будет название «переключатель». Этот элемент схемы электрической сети предназначен для того, чтобы освещением можно было управлять из двух и более точек, независимо от положения остальных выключателей. К примеру: длинный коридор, по обеим сторонам которого имеются проходные переключатели. Человек, подходя к коридору, нажимает на клавишу, включая свет. Пройдя по коридору, он свет выключает. И, несмотря на то, что цепь разомкнута, следующий вошедший за ним человек вполне свободно снова включает освещение.

Если посмотреть на схему подключения проходного переключателя, становится понятно, как такое возможно.

Это лишь схематическое изображение, дающее общее представление о проходных переключателяхФОТО: hi-electric.comЭто лишь схематическое изображение, дающее общее представление о проходных переключателяхА вот из схемы уже всё становится понятнееФОТО: hite-pro.ruА вот из схемы уже всё становится понятнее

Статья по теме:

Глаза боятся, руки делают: как подключить двойной выключательСхема подключения проходного выключателя с 2х мест: устройство и принцип работы, обзор основных производителей проходных выключателей, нюансы монтажа, советы и рекомендации специалистов.

Как избежать ошибок при монтаже: несколько советов от редакции

Для начала стоит полностью продумать, какие светильники или люстры будут управляться тем или иным двухклавишным выключателем, подготовить инструменты и материалы и лишь после этого приступать к работе.

Очень важно быть предельно внимательным и аккуратным при производстве электромонтажа. При работе с проводами и оборудованием вводной автомат обязательно должен быть отключён. Не стоит испытывать судьбу на прочность.

Такая табличка явно не помешает на электрощите на время работы с выключателемФОТО: ipickfashion.ruТакая табличка явно не помешает на электрощите на время работы с выключателем

Выбирая выключатели, лучше всего отдать предпочтение изделиям, оснащённым самозажимными клеммами, нежели винтовыми. Первые намного проще в монтаже и прослужат значительно дольше.

Не стоит пренебрегать маркировкой жил проводов. Потратив на это 5 минут времени сейчас, впоследствии можно сэкономить гораздо больше.

Вот такие клеммы – идеальное решение для монтажа соединений в распределительной коробкеФОТО: djdiplomat.ruВот такие клеммы – идеальное решение для монтажа соединений в распределительной коробке

После окончания монтажа необходимо оставить выключатель в разомкнутом состоянии и лишь после этого включать вводной автомат. Далее по очереди нужно нажимать клавиши, проверяя, горит ли свет и не сработал ли автомат в распределительном щитке.

Подведём итоги

Не всегда, производя электромонтаж в квартире или частном доме, можно обойтись одноклавишным размыкателем. Порой приходится использовать двух- или даже трёхклавишные выключатели. Если разобраться со схемой их подключения, что совершенно несложно, то монтаж домашней электросети значительно упростится. К тому же, подобные выключатели экономят много места на стене, ведь два одноклавишных выключателя в 2 раза шире, чем один двухклавишный.

В комплекте с диммером двухклавишный выключатель станет ещё более функциональнымФОТО: beru.ruВ комплекте с диммером двухклавишный выключатель станет ещё более функциональнымВыглядит, как один блок, но это 3 отдельные точки – 2 выключателя и розеткаФОТО: remontnik.ruВыглядит, как один блок, но это 3 отдельные точки – 2 выключателя и розетка

Очень надеемся, что предоставленная нами сегодня информация была интересна и полезна читателю. При возникновении вопросов по теме, не стесняйтесь их задавать в обсуждениях ниже. HouseChief с удовольствием на них ответит максимально быстро и развёрнуто. Там же вы можете прокомментировать прочитанное, оставить свой отзыв или рассказать о личном опыте в подключении двухклавишных выключателей. Эта информация будет полезна начинающим домашним мастерам.

Если вам понравилась статья, пожалуйста, не забудьте её оценить.

Напоследок, как уже заведено, предлагаем вашему вниманию короткий видеоролик, который поможет более полно раскрыть сегодняшнюю тему.

Глаза боятся, руки делают: как подключить двойной выключатель

ПОНРАВИЛАСЬ СТАТЬЯ? Поддержите нас и поделитесь с друзьями

Как подключить двухклавишный выключатель Легранд: схема, проходной, перекрестный

Содержание статьи:

Для современных жилых построек характерно наличие длинных лестничных пролетов и таких же коридоров внутри квартиры, не очень удобных в плане управления освещением. С целью решения этой проблемы производителями установочных изделий были разработаны современные образцы переключателей, называемые проходными. Они позволяют включать и выключать освещение в общем коридоре или в квартире сразу из двух мест. Под эту категорию подпадают и распространенные модели от фирмы Легранд (Cariva, Etika и им подобные), ценящиеся большинством отечественных пользователей за их надежность и привлекательный дизайн.

Сферы применения двухклавишных выключателей

Двухклавишный выключатель Legrand с подсветкой

Для решения проблемы длинных коридоров фирмой разработаны не только проходные, но и так называемые «перекрестные» двухклавишные модели, входящие в состав системы управления светом из трех точек. Перед тем как подключать выключатели от Legrand этого типа потребуется разобраться с их устройством и схемой включения. Как проходные, так и перекрестные модели из ряда Cariva, Life и др. имеют несколько групп коммутируемых контактов, посредством которых удается реализовать нужную функцию.

При нажатии клавиши каждый из двух механизмов, входящих в комплект выключателей, замыкает одну из соединительных линий, размыкая одновременно другую. Указанный порядок работы позволяет реализовать раздельное управление осветительным прибором с помощью двух различных переключателей, разнесенных на значительное расстояние.

Самым наглядным примером их применения является установка одного из выключателей во входном тамбуре в подъезде, а второго – на каждой лестничной площадке.

При входе в здание пользователь одной клавишей включает освещение на всех площадках, а при подходе к своей квартире – выключает его.

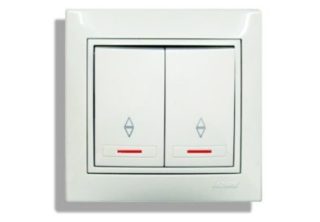

Двухклавишный выключатель с подсветкой

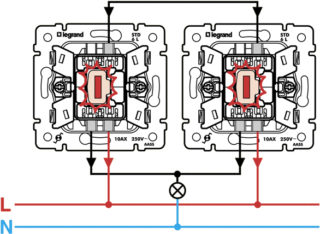

Управление из 2-х мест (переключатель на 2 направления с подсветкой)

Подключение двухклавишного выключателя Легранд в простейшем случае производится по классической схеме. В нижней части его корпуса имеется входной рабочий контакт, к которому подводится фазный провод. В то же время сверху от него «отходят» два проводника – каждый к своему осветителю или группе лампочек.

Нередко эти провода прокладываются до распределительной коробки, откуда их разводят по нужным нагрузкам. В ряде случаев в качестве таких нагрузок используются заранее сформированные группы осветителей.

Особенности подключения подсветки

Подсветку, имеющуюся в некоторых моделях от Легранд, принято подключать параллельно разомкнутому контакту, что вызывает ее свечение после выключения осветительного прибора. Единственным недостатком такого включения является не очень приятное мигание энергосберегающих ламп, возникающее из-за попадания на них небольшой части напряжения. С лампами накаливания и их галогенными аналогами такого эффекта не наблюдается.

В качестве подсветки в изделиях от Легранд используются полупроводниковый светодиод или неоновая лампочка. Внешне они практически не отличаются, но пропускают через себя токи различной величины. Для светодиодов они составляют порядка 2 мА, а для неоновых лампочек – около 0,1 мА.

Порядок демонтажа лампочки подсветки

Демонтаж светодиода выключателя

Для отключения мешающей пользователям встроенной в клавишный прибор подсветки потребуется:

  1. Выключить вводный автомат на квартирном щитке.
  2. Снять корпус и декоративную крышку выключателя и обеспечить доступ к светодиоду (неонке).
  3. Взять отвертку и ослабить винтовое крепление проводов, соединяющих лампочку с двумя контактами выключателя.
  4. Удалить ее вместе с ограничивающим резистором.

После всех этих операций светодиодный осветительный прибор, управляемый выключателем, перестанет мигать в выключенном положении.

Порядок монтажа обычных моделей Легранд

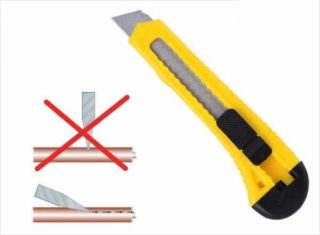

Техника удаления изоляции с проводки

Перед тем как установить выключатель Легранд в обычном исполнении, следует подготовить простейший инструмент: отвертку, бокорезы и острый нож.

Порядок монтажа двухклавишных моделей:

  1. Отключается вводный автомат.
  2. Подводимые к изделию проводники подготавливаются к подключению – изоляция на их концах зачищается.
  3. С прибора демонтируются клавиши и декоративная крышка.
  4. Далее можно подсоединить к его клеммам зачищенные концы проводников, а затем вернуть на место декоративное обрамление и клавиши.

При монтаже двойных выключателей от Легранд особое внимание обращается на разводку отходящих проводов. Каждый из них предназначен для подсоединения отдельной нагрузки, размещенной в пределах обслуживаемого помещения. При монтаже изделия нужно учитывать нанесенную на его корпусе маркировку, указывающую места подключения подводящих и отводящих одиночных жил кабеля.

Нюансы подключения выключателей от Легранд

Управление из 2-х мест двумя группами светильников (двойной переключатель на 2 направления)

При рассмотрении особенностей монтажа двухклавишных выключателей от Легранд особое внимание уделяется следующим важным деталям:

  • согласно инструкции для проходных моделей типа Quteo, Etika и других при их установке применяются распределительные коробки открытого или закрытого типа;
  • для соединения проводов в них используются специальные зажимы типа «орех» либо они крепятся посредством винтов, входящих в комплект каждого изделия;
  • перед монтажом выключателя в открытом исполнении для него подготавливается пластиковая или деревянная подложка, на которой удобно крепить корпус.

При необходимости убрать подсветку с выключателя сделать это лучше до его установки.

Перед монтажом проходных выключателей из серии «Этика» и им подобных необходимо основательно подготовиться к рабочим операциям. Для этого потребуется:

  • снять с корпуса декоративную рамку и клавиши – в них предусмотрены специальные пазы;
  • в паз вставить отвертку с тонким жалом, а затем с усилием нажать в нужную сторону;
  • таким же образом удалить рамку изделия.

По завершении всех подготовительных операций выключатель полностью готов к монтажу.

Непосредственная установка

Отключение общего водного автомата перед установкой выключателя

Установку проходных изделий рекомендуется проводить в следующем порядке:

  1. Перед тем как устанавливать каждый из выключателей, с линии снимается электропитание – отключается вводный автомат.
  2. Корпус первого выключателя размещается в монтажной коробке и надежно фиксируется в ней.
  3. К его контактам с двух сторон подводятся уже проложенные проводники, которые соединяются согласно прилагаемой инструкции.
  4. Те же операции проделываются со вторым выключателем.

У большинства моделей выключателей от Легранд в сопроводительной документации обязательно имеется электрическая схема.

На завершающем этапе монтажных работ на уже установленные приборы возвращаются декоративная рамка и двойная клавиша.

Выключатель Легранд двухклавишный ничем не отличается от обычного клавишного устройства. Известные модели этого прибора Life, Quteo или Valenon интегрируются с бытовой электропроводкой точно таким же образом, как и отечественные изделия. Проблемы, связанные с особенностями их монтажа, легко решаются после ознакомления с инструкцией по применению.

устройство, разновидности и принцип работы

Содержание статьи:

Для экономии места в коридорах и жилых комнатах применяется двухклавишный проходной выключатель. Прибор повышает комфортность управления источниками света из нескольких точек. Перед началом монтажа стоит спроектировать расположение проводки и ориентироваться на геометрию помещения.

Особенности двухклавишного коммутатора

2-х клавишный проходной выключатель с подсветкой

Двухклавишный переключатель подсоединяется к схеме освещения через второй перекидной контакт каждого коммутатора с двумя кабелями между ними. Фактически прибор является сдвоенной одноклавишной моделью с четырьмя проводами. Электроцепь каждой жилы – автономный элемент осветительной линии, обеспечивающий запитку конкретной лампы без взаимодействия с остальными частями.

В зависимости от бренда на входах и выходах прибора присутствует от 2 до 4 клемм. К примеру, выпускаются выключатели с 1-й фазной клеммой, 1 выводной клеммой на лампочку, 4 клеммами для промежуточных кабелей.

Удобство двухклавишных моделей заключается в возможности активации света с разных углов комнаты.

Конструктивные отличия

Тыльная сторона выключателя

Конструктивно ДПВ является стационарными контактами корпуса и подвижного пружинного механизма качения. Для крепления контактных клемм и переключения предназначен пластиковый или керамический каркас. Контактов у прибора 4-6, некоторые бренды их нумеруют.

Тумблер производится с двумя клавишами без стандартных обозначений, но о его двойном назначении можно судить по разнонаправленным стрелкам. Кнопки в едином корпусе отличатся независимостью схем, что обеспечивает контроль двух линий освещения. Замыкание электрической цепи осуществляется автономно с 2 кнопок.

Как работает 2-х клавишный ПВ

Функционал двойного переключателя похож на работу одинарного. Основное отличие – в соединении двух одинаковых элементов в одном корпусе, что расширяет возможности устройства. При нажатии на клавишу выключателя происходит перекидывание контактов, замыкание цепи и зажигание лампочки. Расключение, т.е. переключение в обратном порядке обеспечивает размыкание цепи.

Алгоритм включения света производители указывают на клавишах стрелочками.

Сфера использования

Часто применяют проходной выключатель для длинных коридоров

Установка двойного проходного выключателя по причине коммутационной способности в 16 А допускается только для управления линией с нагрузкой до 3 кВт. Устройство применяется:

  • для управления светом в ванной и туалете с одного элемента;
  • регулирования яркости лампы на люстре;
  • включения/выключения светодиодной ленты натяжного потолка;
  • активации и отключения ночников;
  • создания освещения в комнате с несколькими лампами;
  • группового управления лампочками в холлах и коридорах.

Применение двойных переключателей обеспечивает экономию провода, направленного к одинарным моделям.

Разновидности приборов

Перед тем как подключать ДПВ нужно разобраться с классификацией. Знание особенностей монтажа, типа активации поможет правильно подобрать коммутатор.

По способу установки

Накладной проходной выключатель

Существует две разновидности:

  • Внутренние, или «утопленные». Располагаются в стене как элемент скрытой проводки. Кабель прокладывается в штробе или внутри ГКЛ. Чтобы подсоединить переключатель, понадобится дополнительно поставить в отверстие подрозетник для рабочей части. На него подводятся монтажные канавки.
  • Наружные. Устанавливаются в случае прокладки проводов в гофре или коробе поверх стены. На фарфоровых изоляторах в коробах не укладываются. Наружные выключатели оправданы в деревянных дачах, хозпостройках и подсобках.

Используйте наружные модели для временной проводки.

По типу работы клавишной пружины

Двухклавишный переключатель функционирует по таким принципам:

  • Сжатие: при надавливании на кнопку сила поступает на шарик, который сжимает пружину. Элемент скользит по оси качания коромысла, и двигаясь по его плечу, обеспечивает перемещение активного узла с контактами.
  • Растяжение: на клавише находится рамка, прижатая к основанию пружины. Деталь качается по оси, разрывая или создавая электроконтакт.

Вне зависимости от механизма переключается активная часть.

По способу коммутации элементов

Перекидной выключатель с винтовыми зажимами

Подключить ДПВ можно при помощи винтовых или безвинтовых зажимов.

При установке на винтовые зажимы основная сложность работ – отсутствие маркировки контактов. Для поиска входа понадобится индикаторная отвертка. Гнезда под фазу находятся вверху керамического корпуса. Перед подключением с проводов на 0,7 см снимают изоляцию.

На верхний контакт подводят фазу, вставляя зачищенный участок в зазор, образовавшийся при раскручивании винта. Два оставшихся контакта подсоединяют аналогично.

У безвинтовых моделей контакт проводников осуществляется при помощи токопроводящей арматуры. С провода снимается на 8-10 см длины изоляционный слой. Фазную жилу подкидывают на контакт входа вверху панели. Он определяется по маркеру 1 или L.

Зачищенную часть провода помещают в специальный проем. Фиксация происходит при помощи внутреннего пружинного узла. Остальные жилы без изоляционного покрытия устанавливаются в гнезда для контактов выхода.

Винтовые зажимы требуется периодически подтягивать.

Схема подключения

Схема подключения проходного выключателя из двух мест

Стандартная схема подключения двухклавишного проходного выключателя предусматривает наличие в помещении:

  • распредкороба на 10-30 см ниже линии потолка;
  • основного прибора – ДПВ;
  • светильников в двух комнатах.

После монтажа оборудования его нужно связать в единую систему следующим образом:

  1. Выключить вводной квартирный автомат.
  2. Найти в распределительном коробе двухжильный кабель с нулем и фазой.
  3. Фазный провод из распредкороба вывести на неподвижный контакт входа.
  4. Соединить при помощи еще двух фазных проводов неподвижные отводные контакты с патронами лампы.
  5. На один контакт патрона подкинуть фазную жилу, на второй – нулевую и соединить ее с нулем питания в распредкоробке.

Соединение входных контактов допускается только фазой.

Подключение двух устройств из двух точек

Схема предусматривает обустройство двух групп лампочек в начале и в конце помещения для удобства управления. Распределительный короб с целью экономии кабеля ставится рядом со щитком.

Последовательность действий и общие требования

Штробление стен

Пошаговый алгоритм монтажа предусматривает подбор провода с расчетом сечения  и длины, соединение проводов, распайку конструкции.

После подбора кабеля:

  1. Перфоратором высверливаются отверстия в кирпичной или бетонной поверхности. Работают коронкой, отступив от потолка 15-20 см.
  2. В вертикальном направлении на расстоянии 60-90 см от напольной поверхности просверливается ниша для 1-го подрозетника.
  3. С противоположной стороны проделывается штроба под второй подрзозетник.
  4. Кабель с большим сечением прокладывается от распредщитка к распределительному коробу.

    Соединение проводов в распредкоробке методом пайки

  5. От короба до переключателей организуется линия из 2-х проводов с 3-мя жилами. Их сечение должно быть меньше.
  6. Для линии осветительных приборов применяются трехжильные кабели, уложенные согласно схеме.
  7. Выполняются петли по 30-40 см под плафоны.
  8. В распределительный короб и в подрозетики прокладываются концы кабеля.
  9. Корпуса помещаются в ниши, крепятся на гипсовую смесь.

После застывания гипса с концов снимается изоляционный слой, производится соединение провода, подключение светильников и розеток.

Инструменты и материалы

Для установки понадобится приобрести распредкороб, 2 внутренних подрозетка под бетонную и кирпичную стену, 2 устройства ДПВ, элементы освещения.  Монтаж переключательных приборов выполняется с использованием пассатижей, уровня, гаечных ключей, кусачек, канцелярского ножа, отвертки, клеммников, изоленты.

Сечение силового кабеля по мощности потребления группы

Монтаж двойного коммутатора осуществляется при помощи провода с 6-ю жилами. Допускается использовать разный тип маркировки – ВВГ, ПУНП, ВВП, MYN, но только с двойной изоляцией и медными жилами. Сечение изделий выбирается в соответствии с таблицей.

Мощность, кВт Ток, А Длина, м Сечение, мм2
1 4,6 34,5 1
2 9 17,5 1
3 13,5 17,5 1,5
3,5 16 24,5 2,5
4 18 21,5 2,5
6 27 23 4
8 36,5 25 6

Несоответствие длины, суммарной мощности и сечения провода приведет к перегреванию контактов и повреждению сети.

Цвет проводов побирается на основании СНиПа, ГОСТА Р-50462-92  и гл. 1 ПУЭ:

  • нейтраль – синего или голубого цвета;
  • заземление – желто-зеленое;
  • фаза и точки ее коммутации – черный, красный.

Иногда разрешено применять белую фазу.

Соединение проходного двухклавишного выключателя для управления из 2-ух мест

Принцип подключения проходных выключателей

Реализовать схему подключения двухклавишного проходного выключателя на 2 точки целесообразно до работ по внутренней отделке комнаты. Она выполняется пошагово:

  1. Проделывание штроб – одной от ПВ к распределительному коробу, двух – в обратном направлении, одной – от распредкороба до осветительных приборов.
  2. Выбор проводников для участка от распредкороба до первого переключателя. Подойдут 2 кабеля с 3-мя жилами или 3 кабеля с 2-мя жилами.
  3. Подводка двух жил для подачи напряжения на первый выключатель, а остальных четырех – на второй через распределительный короб.
  4. Подсоединение на второй ДПВ в штробе 3-х двужильных кабелей. Две жилы следует направить к источникам света, оставшиеся 4 – на первое переключающее устройство.
  5. Подключение на осветительный прибор 1-2 нулевых проводников.
  6. Прокладка двухжильного кабеля питания к распределительному коробу.

Подбирайте размер короба так, чтобы в него поместилось 16 проводов минимум.

Особенности распайки двухклавишного ПВ

Соединительные клеммы WAGO

При выполнении схемы двухклавишного проходного выключателя необходимо продумать способ фиксации проводов. К популярным технологиям относятся скрутка с последующей пропайкой или сваркой концов.

Популярным способом крепления является крепление элементов проводки с пружинными зажимами на контактах. Для прочности электрического соединения и быстрой сборки целесообразно использовать:

  • Клеммы WAGO. Многоразовые зажимные фиксаторы, которые снимаются на время ремонта линии.
  • Зажимы Werkel. Находятся на концах контактов. По нажатию кнопки на клемме открывается отверстие. В него вставляется конец провода без изоляции.

Фазный конец подкидывается на первый контакт. Между ним и первым делают перемычку.

Основные ошибки при установке переключателей

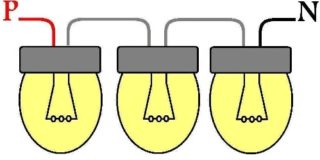

Последовательное соединение ламп при повреждении элемента приводит к выходу из строя всей линии

В процессе подключения двухклавишных моделей выключателей новички допускают несколько ошибок:

  • Маленькая длина провода. В распредкоробе должно оставаться 15-20 см для скрутки.
  • На кабеле остается изоляция. С верхней части покрытие снимается почти полностью, с жил – на 3-5 см. Это нужно для удобства реализации схемы и качественной скрутки.
  • Лампочки подключаются последовательно. Параллельное подсоединение обеспечивает нормальную работу линии при перегорании одного элемента.
  • На ДПВ заводят нейтраль. Нужно брать фазу, чтобы предотвратить замыкание линии, приводящее к поломкам бытовой техники.
  • Распредкороб и подрозетники садят на гипс без завода концов кабелей. Прикосновение к оголенным проводам небезопасно.

Подрозетники стоит замаскировать декоративными панелями.

Двухклавишные модели переключателей – это автономные устройства в одном корпусе. Удобство их эксплуатации заключается в управлении светом из разных зон комнаты. Для правильного монтажа понадобится выбрать сечение провода и приобретать его с запасом по длине.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
