Розетка с выключателем в одном корпусе

Как всегда друзья рад всех поприветствовать на сайте «Электрик в доме». Сегодня рассмотрим немного нестандартную схему, а именно как подключается розетка с выключателем в одном корпусе.

Розетками, выключателями и светильниками сегодня оборудуются все жилые, технические и общественные помещения. Без этих изделий уже нельзя представить себе электропроводку квартиры, частного дома, гаража, склада, производственного цеха и любого другого объекта.

И, хоть нас очень мало интересует, как обустроены электросети в общественных местах, расположение установочных изделий в своем домашнем очаге имеет значение для каждого хозяина. Хочется, чтобы они выглядели эстетично, размещались максимально удобно, не занимали лишнего пространства и не портили окружающего интерьера.

Поэтому в последние годы растет популярность специальных блоков, совмещающих обычную розетку с одним или несколькими выключателями. При их установке отпадает необходимость прокладывания дополнительных проводов в контуре помещения, а общая схема его электроснабжения значительно упрощается.

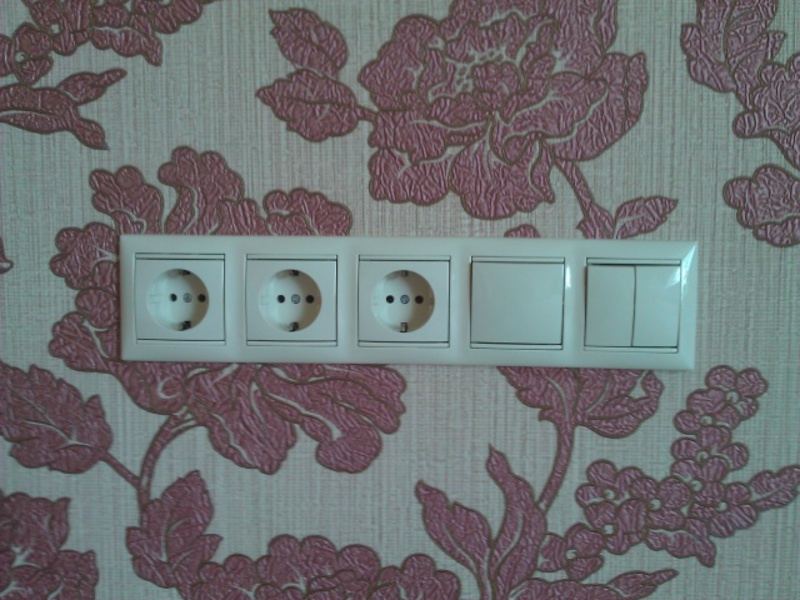

Розетка с выключателем в одном корпусе часто становится наиболее удобным и приемлемым вариантом, но чтобы обеспечить требуемую безопасность подобной идеи, нужно подключить ее согласно принятым нормам и правилам, а выполнить такую работу может лишь опытный электрик.

Где лучше установить блок выключателей с розеткой

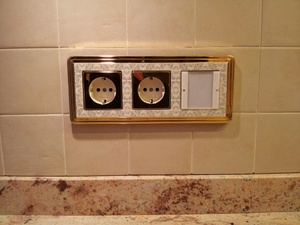

Установка универсальных блоков наиболее целесообразна в местах, где не планируется подключать стационарные электрические приборы бытового назначения. К примеру, выгодно устанавливать

Одиночный выключатель на одной панели с розеткой будет удобен для гаража, подвала, сарая или бытовки. Клавиша зажжет находящийся рядом светильник, а от розетки вы запитаете чайник, небольшую плитку или электроинструмент.

Также универсальные блоки помогут управлять лампочками в светильниках спальни либо гостиной или несколькими светильниками сразу. В то же время изделия окажутся неудобными для кухни. Чаще управление освещением располагается рядом со входом в помещение, и будет совершенно не эстетично включать в таком месте холодильник, СВЧ-печь или другие приборы.

Поэтому, до того, как устанавливать универсальные блоки, нужно хорошо просчитать все варианты возможного обустройства и места расположения бытовых приборов с максимальным удобством. Только после этого стоит приобретать универсальные блоки и устанавливать их в своем хозяйстве.

Как подключить розетку и выключатель одном корпусе

Друзья давайте рассмотрим поэтапно два варианта подключения блока выключателей с розеткой. Почему два варианта и в чем их особенность и различие? В первом варианте схема подключения будет включать в себя распределительную коробку, в которой расключаются между собой все провода, идущие от щитка, к розетке, к выключателю и светильникам. То есть имеем стандартную схему.

Во втором варианте схема упростится/усложнится (смотря с какой стороны посмотреть), распредкоробка здесь будет отсутствовать.

Выключатель в обоих вариантах будем подключать двухклавишный, для управления освещением двух светильников. На мой взгляд, одноклавишный подключить очень просто, а если разберетесь с двухклавишным, то в будущем без проблем сможете разобраться с разным количеством клавиш и светильников.

Вариант №1: Схема блок розетка-выключатель с распредкоробкой

Имеем два подрозетника, в каждый из которых приходит свой провод. В один приходит трехжильный провод (фаза, ноль, заземление), в другой — двухжильный. В одном из них будет установлена розетка, в другом двухклавишный выключатель.

В распределительную коробку приходит пять проводов: питающий от щитка (трехжильный), два провода на питание светильников, один на розетку и один на выключатель.

Приступаем к разделке проводов. Сначала беремся за розетку, для подключения которой проложен трехжильный кабель ВВГ 3*2.5 мм2. Снимаем внешнюю изоляцию с кабеля и укорачиваем провода для удобства (оставляем примерно 10-15 см каждой жилы).

Затем приступаем к подключению механизма розетки. Фазный провод (белого цвета) подключаем на правую клемму. Нулевой провод (синего цвета) подключаем на левую клемму. Заземляющий провод (желто-зеленого цвета) подключаем к своему контакту.

Кстати друзья как определить фазный и нулевой провод с помощью индикатора я писал отдельную статью.

Теперь разберемся с двухклавишным выключателем. Для его подключения проложен двухжильный провод ВВГ 2*1.5 мм2.

Друзья, у многих из Вас назрел здравомыслящий вопрос: как мы подключим выключатель с тремя контактами к двухжильному проводу? Что делать и как подключить розетку и выключатель в этом случае?

Фазу на общий контакт выключателя мы возьмем от розетки, а к отходящим клеммам подключим наш двухжильный кабель. По схеме получим, что две жилы в кабеле будут «подавать фазу» на светильники. То есть получается, что фазный провод используем для питания и розетки и выключателя.

Чтобы запитать выключатель от розетки ставим перемычку из провода. Один конец подключаем к контакту выключателя, второй к «фазной» клемме розетки.
Перемычку делаем проводом сечения 2.5 мм2. Почему не сечением 1.5 мм2? Объясняю, провода разного сечения в клемме нормально не затянутся. Провод с меньшим сечением будет слабо затянут, в результате можем получить выгорание контакта и … как следствие пожар.

Остался последний штрих — установить накладную рамку. Так выглядит розетка с выключателем в одном корпусе.

В распределительной коробке расключение проводов выполняется следующим образом. Все нулевые провода соединяем вместе. Фазный провод питающего кабеля подключаем с фазным проводом кабеля уходящего на розетку.

Одну жилу кабеля уходящего на выключатель подключаем с жилой кабеля одного из светильников, вторую жилу соответственно с оставшейся жилой другого светильника.

Все заземляющие провода также соединяем вместе. Если в вашем случае светильники имеют провод для заземления, их также соединяем вместе.

Теперь проверим нашу работу, включаем автомат и управляем клавишами светильника. Все исправно работает. Наличие напряжения в розетке также проверяем с помощью мультиметра.

Вариант №2: Схема блок розетка-выключатель без распредкоробки

Чем отличается данная схема от предыдущей схемы? Распределительная коробка здесь отсутствует, а провода будем расключать в подрозетнике. В данной схеме питающий трехжильный кабель идет прямо от щитка до блока подрозетников.

Такой вариант подойдет для временных схем подключения или для случаев с завершенным ремонтом, когда не хочется долбить стены и ковырять обои. Мало ли, понадобится сделать временную схему для маломощных потребителей (провести свет в гараж или подвал, запитать беседку и т.д.). А розетка с выключателем в одном корпусе станет отличным решением данной проблемы.

Давайте разберем второй вариант подключения блока выключателей с розеткой. Здесь к двум подрозетникам подходит три кабеля – один на розетку и два на выключатель. Для розетки приходит трехжильный кабель ВВГ 3*2.5 мм2, он же является питающим для всей схемы. К другому подрозетнику подходит два двухжильных кабеля ВВГ 2*1.5 мм2, они же идут на светильники (каждый на свой).

Приступаем к разделке проводов. Снимаем внешнюю изоляцию с кабелей и зачищаем провода примерно на 10 мм. Трехжильный кабель является питающим и должен подключаться через отдельный автомат в щите. По расчетной таблице сечений для кабеля 2.5 мм2 допустимый ток 27 А. Автомат должен быть не более 16 А.

Подключаем провода к механизму розетки. Затем к контактам розетки нужно подключить дополнительно две перемычки от фазного и нулевого провода. Фаза будет подаваться на выключатель (как в первом варианте схемы), ноль будет подаваться напрямую к светильникам. Заводим перемычки в правый подрозетник.

В коробке двухклавишного выключателя соединяем вместе все нулевые провода (в нашем случае три). Я для этого использую самозажимные клеммы WAGO. После соединения аккуратно укладываем все на дно подрозетника. У нас получилось соединение нулевых проводов светильников с нулевым проводом розетки.

Для того чтобы светильники заработали, осталось подать на них «фазу» через двухклавишный выключатель. В подрозетнике осталось три провода. Перемычка от розетки подключается к общему контакту выключателя, два других подсоединяем к оставшимся клеммам.

Теперь устанавливаем суппорта розетки и выключателя на свое место, выставляем их по уровню и фиксируем винтами. Двух постовую рамку с лицевую панель розетки и клавиши выключателя.

После включения автомата в щите проверяем схему в работе — тестируем розетку и работу светильников.

На этом все дорогие друзья мы рассмотрели с вами два варианта как подключить розетку и выключатель в одном блоке. Надеюсь, статья была для вас полезной и интересной. В скором времени выйдет видео на канале Ютуб, подписывайтесь, чтобы не пропустить.

Похожие материалы на сайте:

Понравилась статья — сохрани на стену!

преимущества и недостатки блока, электрическая схема и монтаж

Обязательные элементы помещений любого электрифицированного здания — электрические розетки и выключатели света. В ряде случаев для экономии места и снижения затрат на прокладку проводников применяется розетка с выключателем в одном корпусе. Это обеспечивает дополнительный комфорт при пользовании источниками света и бытовыми приборами. Подключение совмещенных устройств несколько сложнее, поэтому заслуживает подробного описания.

Совмещенные устройства

Еще в середине двадцатого века повсеместно использовались только раздельные устройства управления освещением. Можно встретить квартиры, в которых рядом расположены два одноклавишных выключателя. Позднее промышленность стала выпускать выключатели с двумя клавишами для включения отдельных групп ламп в составе люстр.

Появление и использование

Трехклавишные выключатели с розеткой в одном корпусе появились в нашей стране в эпоху расцвета панельного строительства. Они использовались для управления из одной точки освещением на кухне, в туалете и ванной комнате.

Розетка служила для подключения электробритвы, фена и прочих электрических устройств, которые использовались в ванной комнате. С широким распространением стиральных машин именно к этой розетке их стали подключать, даже невзирая на отсутствие в ней заземляющего контакта.

Рост популярности

В домах современной постройки совмещенные устройства стали использовать не только для кухни и санузла, но и в жилых комнатах. Этому способствовало использование европейского стандарта на высоту расположения выключателей и розеток.

До сих пор самым популярным и удобным считается советский стандарт, согласно которому выключатели располагаются на высоте 160 сантиметров от пола, а розетки — на высоте 90 сантиметров. При такой схеме выключатель находится на уровне глаз, его хорошо видно, а пользоваться им легко. Высокое расположение выключателей дает простор фантазии при расположении мебели. Однако на такой большой высоте розетки размещать нерационально, поэтому раньше они всегда располагались отдельно.

По европейскому стандарту выключатели располагаются на уровне 90 сантиметров от пола, как и розетки во всех старых домах нашей страны. Такое размещение позволяет включать свет, не меняя положение руки. Удобство такого варианта довольно спорно, однако он позволяет использовать блок выключателя с розеткой.

Стоит отметить, что европейский стандарт предполагает размещение розеток на уровне 30 сантиметров от пола. Это позволяет удобнее располагать и маскировать провода, но затрудняет пользование точками электропитания. Кроме того, на кухне, например, розетки оптимально располагать над рабочими поверхностями, ведь именно там устанавливаются и подключаются все кухонные машины.

В последние годы есть тенденция распространения зонированного освещения. При этом из одной точки включается не только общий свет, но и местные светильники. Для этого применяются выключатели с несколькими клавишами. Совмещение их с розетками дает еще больше удобства при пользовании множеством электрических приборов.

Возможность увеличить количество розеток в помещении за счет использования комбинированных устройств способствовала существенному росту их популярности. Такой подход оказался особенно актуальным в современных условиях, когда количество бытовых электрических приборов постоянно растет.

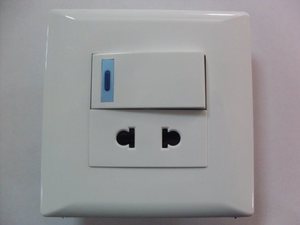

Преимущества и недостатки

Большой спрос на совмещенные устройства определяется не только желанием размещения дополнительных розеток в помещении. Комбинированные модели обладают целым рядом преимуществ:

• Сокращение количества проводов. При раздельном размещении к каждой розетке подводятся два питающих провода. К каждому выключателю подходят два проводника: приходящий от электрического щита и уходящий к светильнику. К комбинированному устройству подходят только два провода от щитка, и уходит ровно столько проводов, сколько клавиш имеет выключатель.
• Снижение трудозатрат при организации скрытой проводки в помещении. При использовании отдельно расположенных розеток и выключателей к каждому устройству прокладывается кабель, для размещения которого в стенах делают штробы. Это довольно трудоемкая работа. Возможность разместить все кабели в одной штробе существенно сокращает объем строительных работ и упрощает монтаж электропроводки.
• Удобство использования. Люди, долго проживающие в домах с европейским расположением выключателей, привыкают к такой высоте размещения устройств. Для них появление дополнительных розеток рядом с привычными выключателями увеличивает комфорт при управлении освещением и пользовании бытовыми электроприборами.

Ошибочно считать, что комбинированные модели не имеют недостатков. Есть ряд причин, по которым многие отказываются от подобных устройств. Вот некоторые из минусов:

• Стоимость. Совмещенные блоки обычно стоят дороже отдельных элементов. При выходе из строя одной составляющей придется менять конструкцию целиком, что увеличит затраты.
• Увеличение нагрузки на питающие провода. Напряжение к устройству подводится по двум проводам, на которые ляжет нагрузка и от ламп светильника, и от включенного в розетку прибора. Это следует учитывать при расчете сечения питающих проводов, иначе есть риск их перегрева и возникновения пожара.
• Ограничения в расположении. К обычному выключателю обеспечен удобный доступ из любого положения. Вилка и шнур электроприбора, особенно массивные, в ряде случаев могут затруднить пользование клавишей выключателя. Кроме того, висящий рядом с выключателем кабель не всегда выглядит эстетично.

Монтаж и подключение

Монтаж комбинированных устройств схож с установкой отдельных приборов, однако имеет свои особенности. Прежде всего стоит разобраться со схемой подключения проводов к устройству.

Электрическая схема

Для успешного подключения совмещенных в одном корпусе выключателя и розетки важно, чтобы подведенные провода были промаркированы. Как правило, в современных домах с этим проблем не возникает. Если электрическая проводка монтируется заново, то следует внимательно подойти к процессу маркировки. Иначе высок риск допустить ошибки при подключении, которые могут быть очень опасны. Неправильное подсоединение проводников грозит поражением током, коротким замыканием и пожаром.

От электрического щита обязательно идут два питающих провода: фаза и ноль. Фаза обычно отмечена белым или коричневым цветом. Ноль маркируют голубым цветом. Дополнительно может присутствовать защитная нейтраль, обозначенная желтым или зеленым цветом. Если цветовая маркировка отсутствует, определить фазу можно с помощью индикаторной отвертки. Если на месте установки устройства несколько немаркированных проводов, для определения питающих проводников придется воспользоваться мультиметром.

Ноль и фаза подключаются непосредственно к розетке. Соответствующие контакты промаркированы на колодке устройства. Здесь, в отличие от одиночной розетки, взаимное расположение нуля и фазы имеет значение. По нормам безопасности выключатель размыкает фазный провод, а нулевой проводник подводится напрямую к светильнику.

Розетка и блок выключателя в комбинированном устройстве имеют токопроводящую перемычку, соединяющую входной контакт выключателя с фазным контактом розетки. Поэтому менять местами фазу и ноль в этом случае нельзя.

Количество выходных контактов выключателя определяется числом клавиш. Определить порядок подключения выходных проводов можно по их маркировке или опытным путем. После выполнения всех подключений следует проверить работу светильников. При необходимости всегда можно поменять местами соседние выходные провода в выключателе, если соответствие клавиш светильникам не устраивает.

Заземление (при его наличии) в подавляющем большинстве случаев подводится только к розетке. Есть небольшое число светильников с корпусом, подлежащим заземлению. Соединение заземляющих контактов таких светильников с защитной нейтралью выполняется отдельно.

Порядок установки

Разумеется, перед началом работы до места установки устройства должны быть проложены кабели от электрического щита и светильников. Для удобства фиксации корпуса прибора в стене может быть установлен подрозетник. В продаже есть специальные модели, предназначенные для комбинированных устройств.

Для монтажа следует выполнить следующие действия:

1. Отключить подачу электроэнергии на электрическом щите. Этому пункту следует уделить особое внимание, ведь он является залогом безопасного проведения работ. Желательно дополнительно проверить наличие напряжения на питающих проводах в месте подключения устройства с помощью индикаторной отвертки. Это позволит убедиться, что обесточена именно нужная линия.
2. Разобрать устройство, отделив от колодки декоративную рамку и клавиши выключателя. Обычно клавиши снимаются достаточно легко. Их можно немного поддеть плоской отверткой, но не следует прикладывать больших усилий, чтобы не повредить пластиковые элементы.
3. Зачистить провода, подведенные к устройству. Перед выполнением этой операции стоит обратить внимание на способ крепления проводов к клеммам. Зажимные контакты требуют зачистки на 5−7 мм. Винтовые зажимы потребуют зачистки на большую длину, которая зависит от сечения провода и диаметра винта. Если аккуратно свернуть петлю на конце провода и надеть ее на прижимной винт, получится наилучший контакт. Зачищенные участки провода не должны намного выступать за пределы крепления, чтобы не произошло короткое замыкание. Не допускается и попадание изоляции под прижимной контакт, поскольку это может привести к перегреву соединения и возникновению пожара.
4. Подключить подготовленные провода к контактам устройства согласно их маркировке по схеме, размещенной на корпусе изделия. Фаза маркируется буквой L, ноль — буквой N. Заземление маркируется стилизованной стрелкой или буквами PE. Выходные контакты выключателя обозначаются буквой L и порядковым номером клавиши.
5. Закрепить колодку в стене, вернуть на свои места клавиши и декоративную рамку.
6. Подать напряжение и проверить работу розетки и каждого подключенного светильника. Если не устраивает расположение клавиш и соответствующих светильников, придется обесточить устройство и поменять выходные провода местами. Если розетка работает, а выключатель — нет, значит, при подключении были перепутаны ноль и фаза. В таком случае придется тоже поменять их местами.

Нестандартное применение

Встречаются советы по нестандартному применению одноклавишного выключателя, совмещенного с розеткой. Прибор предлагается использовать вместо обычной розетки. Фазный контакт подключается через выключатель. Такая схема удобна для приборов, не имеющих своего выключателя, а также при необходимости обесточивать устройства, не извлекая каждый раз вилку.

Несмотря на кажущееся удобство, подобная схема подключения довольно опасна. Для маломощных потребителей она вполне приемлема, однако на практике часто приходится использовать мощные устройства. Контакты выключателя не рассчитаны на высокие токи. Может начаться искрение, разогрев и оплавление, что нередко становится причиной возгорания.

Использовать такую схему подключения категорически не рекомендуется. Даже если изначально планируется подключать только маломощные устройства, нет никакой гарантии, что потом случайно не будет включен в эту розетку мощный прибор. Лучше заранее оградить себя от неприятностей и не использовать потенциально опасных схем электропитания.

При правильном использовании совмещенные с розеткой выключатели довольно удобны и функциональны. Они позволяют удачно зонировать освещение и обеспечить дополнительные точки электропитания. Подключить розетку с выключателем самостоятельно легко, для этого будет достаточно минимальных навыков электрических работ.

Как подключить розетку и выключатель в одном корпусе (фото, видео)

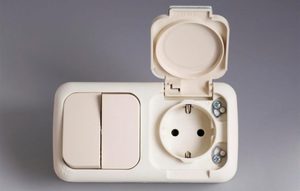

Для экономии места все чаще используются комбинированные приборы. Как пример – розетка с выключателем в одном корпусе, устанавливаемые в подрозетник и служащие одновременно двум целям: для подключения различных приборов посредством электровилки, и для включения света.

Преимущество такой комбинации в необходимости только одного подрозетника, и как следствие, одного углубления в стене. Также достаточно подвести только один кабель с необходимым количеством жил.

Основные варианты соединения

В старых домах все подсоединения делались в распредкоробке под потолком. После нее провода расходились каждый к своему потребителю. С появлением блоков – собранных в едином корпусе различных устройств – стало возможным экономить на кабеле, меньше штробить. Кроме того, нет необходимости тщательно вымерять по высоте розетку с выключателем, чтобы ровно поставить их рядом.

Недостатком таких совмещенных устройств является то, что если выйдет из строя что-то одно, менять нужно будет все вместе. Отдельно заменить не получится.

Одноклавишный вариант

Это самый простой вариант блочной конструкции. Все, что понадобится – это сам блок и подведенный 3-х жильный кабель.

В самой распределительной коробке необходимо сделать разводку: фаза, ноль – к розетке, ноль – к светильнику, от светильника другой провод – на выключатель. Теперь нужно сделать необходимые подключения внутри самого блока.

Как видно из рисунка, подсоединение элементов в одном блоке ничем не отличается от раздельного. На розетку идут фаза и ноль. Та же фаза идет на контакт выключателя, дальше – к лампе. Теперь все вставляется в коробку, закручивается, одевается клавиша. Если сделали правильно – все будет работать.

Если розетка с заземлением, тогда кабель будет не с 3, а с 4 проводами. Четвертый– желто-зеленый. Он идет на заземляющий контакт. Никуда больше его подсоединять нельзя!

Двухклавишный блок

Бывают ситуации, когда нужно включать свет в ванной, туалете, и тут же нужно куда-то подсоединить стиральную машину. В самой ванной комнате розетку можно устанавливать, только если она имеет необходимую гидроизоляцию. Если же нет, то лучше всего все смонтировать в прихожей.

Наши читатели рекомендуют! Для экономии на платежах за электроэнергию наши читатели советуют ‘Экономитель энергии Electricity Saving Box’. Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.

Для экономии места и проводов опять будем использовать блок «все в одном корпусе», но только теперь с двумя клавишами. Его подключение также не составит большого труда.

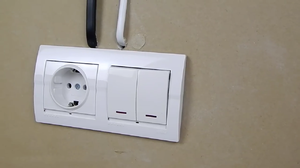

Первое, что нужно сделать – это выбрать подходящую конструкцию. Помните, что стиральная машина использует ТЭН – трубчатый электронагреватель. При нагреве воды, как бытовой прибор, он может иметь мощность до 2200 Вт. Розетка должна быть на номинальный ток 16 А (мощность самого ТЭНа, плюс двигатель машинки, плюс запас). Заземление здесь обязательно.

Теперь переходим к самому подключению. При таком варианте к подрозетнику с распредкоробки будет опускаться кабель с 5-ю жилами. Фазовый конец – красный, либо коричневый, либо черный. Ноль – синий, голубой. Земля – желто-синяя. Важно не путать маркировку, чтобы позже не пострадать.

Смотрим на схему: заземление (на рисунке – зеленый) подключается к специальному заземляющему контакту розетки. Его хорошо видно: на нем стоят «усики», которые так мешают, когда одевается внешняя крышка.

Фазный конец (красный) идет на одну из клемм. Оттуда перемычка на выключатель. С его выходящих контактов идут два провода (на рисунке – желтый и бежевый) в распределительную коробку, а оттуда – на соответствующие лампы. Если необходимо изменить порядок включения клавиш, поменяйте желтый и бежевый концы на клеммах местами.

Блок с тремя клавишами

Не стоит думать, что три клавиши нигде не используются. Это может быть удобно тогда, когда кроме санузла и ванной рядом находится кухня, и включение освещения идет с одной стены. Особенно это частая для малогабаритных квартир. Но можно включать декоративное освещение – у кого какая фантазия.

Итак, имеем розетку и трехклавишный выключатель в одном корпусе. С распределительной коробки идет кабель с 5 или 6 жилами, (с заземлением, или без). Для простоты рассмотрим пример без заземления. Схема от двухклавишной конструкции отличается только наличием еще одного контакта, и как следствие, соединения.

Видна та же картина, что и в двухклавишной схеме. Фазный провод приходит на розетку, с нее идет перемычка. Нулевой – только на розетку. А уходит три провода – на три лампы, либо на три группы ламп.

Чем больше жил имеет кабель и подсоединения, тем легче ошибиться. Поэтому при монтаже нужно быть внимательным. Если что-то не получается, лучше немного отдохнуть, а затем все заново тщательно проверить.

Альтернатива

В некоторых ситуациях нужна не одна розетка, а несколько. Мало кто знает, как правильно их подсоединить, чтобы не наделать беды. Поэтому лучше выбрать альтернативный вариант – блок розеток. Такие блоки бывают обычными и силовыми. Они очень удобны при установке, просты в подключении.

Сбоку стоит выключатель, что позволяет отключать нагрузку,не выдергивая вилку. Можно приобрести блоки на 10 и даже 20 А. Обратите внимание, что некоторые модели идут без сетевого шнура, его нужно покупать отдельно.

Делая ремонт или модернизацию в доме или квартире, помните: кажущаяся простота не означает, что где-то можно схалтурить. И особенно важно это в электрике.

💡 Подключение блока «выключатель-розетка»: пошаговая инструкция

Обычно розетки и выключатели в квартирах и частных домах располагаются отдельно друг от друга. Это вполне обосновано, ведь розетки должны находиться ниже выключателей. Однако иногда необходимо совместить эти точки, к примеру, при электромонтаже освещения санузла и ванной комнаты. В этом случае оптимальным будет использование блока «выключатель-розетка». Но для многих становится настоящей проблемой подключение подобного устройства. В сегодняшней статье автор YouTube-канала «Каждый Может» расскажет, как это сделать своими руками.

Содержание статьи

Подготовительные работы, разборка приобретённого блока

Перед началом работ необходимо убедиться в том, что напряжение снято, а вводной автомат выключен. Помните, что поражение электрическим током опасно не только для здоровья, но и для жизни. Не стоит забывать о правилах техники безопасности.

Подобные блоки «выключатель-розетка» могут отличаться один от другого количеством клавиш, которое варьируется от одной до трёх. Суть подключения от этого кардинально не изменится, поэтому сегодня будет рассмотрена коммутация на примере одноклавишного выключателя. Поняв принцип монтажа, домашний мастер легко разберётся и с большим количеством выключателей.

Первым делом необходимо удалить все элементы, фиксирующие внешнюю декоративную накладку, которая не даст добраться до контактов. Делается это следующим образом. Выворачивается винт из центра розетки, после чего демонтируется клавиша выключателя. Если её не получается снять вручную, можно аккуратно поддеть край тонкой отвёрткой или ножом. Под клавишей есть небольшая пластиковая пластина, которая держится на защёлках. Её также следует убрать.

Разборка внутренней части

Далее нужно вытащить выключатель и розетку из корпуса, который играет ту же роль, что и «стакан» при монтаже обычных точек. Для этого выворачиваются 4 фиксирующих винта. И вот здесь есть один нюанс. Полностью их выкручивать не нужно. Достаточно лишь немного ослабить. Дело в том, что если винты (саморезы) вывернуть полностью, то при сборке это может создать определённые неудобства. Да и тратить время на ненужную работу вряд ли кому-то захочется.

После того, как фиксирующие винты будут ослаблены, розетка, как и выключатель, легко вытаскиваются из коробки. Их нужно только немного повернуть.

Подключение жил кабеля к контактам блока

Для коммутации именно такой модели, как в сегодняшнем примере (розетка с заземлением и одноклавишный выключатель) понадобится 4 жилы. Их количество может увеличиваться по одной на каждую дополнительную клавишу. Здесь же 3 жилы будут приходящими – это фаза, ноль и земля, а одна отходящая (сигнальная), по которой питание пойдёт от выключателя на освещение.

Если блок приобретается в сборе, а не изготавливается самостоятельно, то розетка с выключателем уже соединена перемычкой. По ней будет идти напряжение. Если же домашний мастер самостоятельно собирает подобный блок, то стоит помнить, что по такой перемычке обязательно должна проходить фаза. Прохождение через выключатель нуля не допускается нормами ПУЭ. Это опасно не только при последующем обслуживании осветительных приборов, но и при их эксплуатации. Подробнее в этом вопросе разберёмся ниже.

Подключение фазного провода

Фазный провод необходимо подключить к контакту, на котором «сидит» перемычка. Это позволит одновременно запитать и розетку, и контакт выключателя. Самым удобным вариантом будет использование четырёхжильного кабеля. Здесь легко разобраться с подключением согласно цветовой маркировке. В качестве фазного провода может использоваться жила любого цвета, кроме голубого и жёлто-зелёного. В четырёхжильном кабеле как раз две жилы будут использоваться как фазные – для вводного и сигнального.

В нашем случае, в качестве фазного провода был использован обычный белый.

Заземляющая жила

Если на розетке имеется скоба или контакт заземления, его необходимо подключить. Для этого используется жёлто-зелёная жила кабеля, которая и коммутируется с нужным контактом. При этом стоит понимать, что заземление необходимо только для розетки. Выключатель этого не требует.

Важно! Если в частном доме отсутствует контур заземления, его необходимо обустроить. Что же касается многоквартирных домов старой постройки, в которых на обустройство заземления не обращалось никакого внимания, то здесь придётся обойтись лишь защитным занулением. Если всё сделать правильно и установить в вводном щитке УЗО или дифавтомат, то зануление практически ничем не будет уступать заземлению, за исключением некоторых нюансов.

Нулевая жила и её подключение

В качестве нулевой жилы в сегодняшнем примере был использован, как и положено, голубой провод. Он должен быть подключён ко второму (свободному) контакту розетки. Больше нейтраль никуда не идёт, в коммутации выключателя она не нужна.

Многие считают, что не имеет значения, что пройдёт через выключатель – ноль или фаза. Ведь при размыкании как одного, так и другого, свет всё равно погаснет. Однако такое заблуждение довольно опасно. Ведь при разрыве нуля и отключении лампы, напряжение на ней всё равно останется. А теперь представим, что нужно поменять излучатель. Мастер встаёт на табурет или стремянку, берётся за патрон и при определённых условиях получает удар электрическим током.

Кроме того, энергосберегающие лампы, которые так полюбились Россиянам в последние годы, довольно плохо реагируют на подобное подключение. Они периодически моргают при разомкнутом выключателе по причине того, что в их схеме присутствует конденсатор. Он медленно накапливает напряжение с фазного провода, а когда оно достигает предела ёмкости, выдаёт разряд на лампу.

Сигнальная жила провода

Последней подключается сигнальная жила, по которой напряжение будет подаваться на приборы освещения. Она должна быть немного длиннее остальных для удобства монтажа. Сигнальная жила подключается на оставшийся свободным контакт выключателя. Обычно он располагается в самом низу блока. В нашем случае для соединения была использована белая жила с красной полосой, идущая в кабеле.

После того, как последняя жила зафиксирована на контакте, можно собирать блок в обратном порядке и закреплять его в нужном месте.

Подводя итог вышесказанному

Несмотря на общепринятое расположение розеток и выключателей, блоки, объединяющие их, порой остаются единственным возможным решением. Можно долго рассуждать об их плюсах и минусах, но, если иного выхода нет, в подобных дискуссиях не будет смысла. Одно можно сказать точно – они довольно удобны. И если разобраться в схеме их монтажа, то становится понятно, что сложностей здесь практически нет. Конечно, если предыдущий мастер не демонтировал старый блок в доме советской постройки, не отметив назначение жилы. В этом случае придётся помучиться, прозванивая провода для определения нуля и сигнального провода, на которых напряжения нет.

Очень надеемся, что изложенная сегодня информация была полезна начинающим домашним мастерам. При возникновении любых вопросов по теме, излагайте их в обсуждениях ниже. Homius с удовольствием на них ответит. Там же можно оставить свой отзыв о статье, изложить личное мнение или поделиться опытом по данному вопросу с другими читателями. Если вам понравилась сегодняшняя статья, просьба не забыть её оценить. Ваше мнение поможет нам в развитии.

Homius приглашает домашних мастеров и умельцев стать соавторами рубрики «Истории». Полезные рассказы от первого лица будут опубликованы на страницах нашего онлайн-журнала.

ФОТО: Youtube-канал «Каждый Может»

DIY HomiusЖаккард: что за ткань, и за что её так любят дизайнеры

DIY HomiusКак быстро обустроить старую квартиру без ремонта

Понравилась статья? Сохраните, чтобы не потерять!

ВОЗМОЖНО ВАМ ТАКЖЕ БУДЕТ ИНТЕРЕСНО:

Подключение двух клавишного выключателя света с розеткой

Вам повезет, если этот человек сделает все на совесть и так, как надо, и вы не получите очередную халтуру… что бывает очень и очень часто.

Вдвойне обидно когда заплатив свои кровные деньги вы получаете такую же халтуру, которую могли сделать самостоятельно и совершенно за бесплатно…

Итак ниже я предлагаю вам ознакомиться с пошаговыми действиями по подключению двух клавишного выключателя света совмещенного с розеткой для маломощных потребителей.

необходимость в таком блоке появилась у меня в процессе строительства дачного дома в СНТ для удобства проведения работ.

Сразу говорю: это «времянка» которая впоследствии будет заменена на стационарную установку выключателя света, по этому провода в данном случае использовались типа ПВС 3х1,5 (что крайне НЕ РЕКОМЕНДУЕТСЯ для стационарной проводки!)

Провод такого сечения (три проводника каждый из которых имеет сечение полтора квадрата) можно использовать ТОЛЬКО для света!
Однако у нас (в нарушение всех норм и правил) из такого провода (и это в лучшем случае!) изготовляют удлинители…
Я видел даже удлинители метров по 50 изготовленных из провода сечением 0,75 квадрата!

Вы должны знать, что для силовых цепей (в данном случае для нагрузок подключаемых к нашим бытовым розеткам) должен использоваться КАБЕЛЬ сечением не менее 2,5 квадрата.

Для удлинителей допустимо использование многожильного гибкого провода данного сечения, но не менее! Иначе провод может оплавиться от больших токов мощных потребителей и может произойти возгорание.

Это вы должны знать чтобы не наделать опасных ошибок при самостоятельной работе связанной с электрикой или если вы будете наблюдать/принимать работу вызванного вами электрика.

Итак, в моем случае использование мощных электро потребителей не предвидится (будет использоваться как запасная на всякий случай) и по этому я использовал двух клавишный выключатель совмещенный с розеткой.
Эта линия защищена у меня автоматом на 10А.

Выключатель куплен в магазине Леруа.

Мне приглянулся турецкий выключатель VIKO кремового цвета:

Что мне понравилось, так это то, что в данном выключателе изначально предусмотрено по два посадочных места под каждый винт крепления.
То есть можно не скручивать два провода вместе, а использовать нужное посадочное место под каждый провод.

Вот схема, по которой будет производиться подключение данного выключателя:

Аккуратно подцепив клавиши выключателя снимаем их из посадочных мест:

Откручиваем винт из секции розетки и снимаем верхнюю крышку блока выключателя:

Далее я прикрутил основу блока к стене дома, где данный выключатель будет находиться:

Далее, по схеме представленной выше, производится фиксация зачищенных проводов в соответствующих креплениях.
В данном выключателе используются плоские площадки-зажимы прижимающие провод посредством затягивания винта.
Это позволяет закреплять достаточно крепко многожильный провод.

Здесь на фото указаны подводящий провод с напряжением 220 вольт (все работы должны выполняться при обесточенном подводе!!!) и отходящий провод к лампам накаливания.

На фотографии ниже показаны опрессованные кончики проводов.
Я это делал для лучшего контакта в клеммах блока выключателя.

Вот что получилось после подключения всех проводников:

Для лучшего понимания можно посмотреть на данную блок-схему с указанием цвета проводников:

Далее одеваем общую рамку блока выключателя в которой предварительно по имеющимся направляющим выламываем перегородку для свободного прохождения проводов:

Прикручиваем площадку для розетки:

И защелкиваем клавиши выключателя:

Вот и все!
Наш выключатель готов!
