Как подключить свет и вентилятор на двойной выключатель: 3 схемы подключения вентилятора в ванной

Содержание

лучшие схемы и пошаговый инструктаж

Вентиляция в ванной – не просто желательное, но и необходимое условие комфортного проживания. Она обеспечивает сухость, препятствует размножению очагов плесени, устраняет неприятные запахи, если речь идет о совмещенном санузле.

Внутридомовые вентиляционные шахты не всегда справляются с обменными процессами, поэтому циркуляция воздуха затрудняется. Принудительную вытяжку можно организовать, установив вентилятор в помещении.

Нередко практикуется подключение вытяжки в ванной к выключателю света – так можно объединить использование освещения и вентилятора. Рассмотрим лучшие схемы, подходящие для самостоятельного монтажа, и остановимся более подробно на процессе выбора и установки электрооборудования.

Содержание статьи:

Схемы подключения вытяжки к выключателю

После покупки возникает вопрос о его монтаже и подключении в домашнюю электросеть. Так, существует множество способов включения вентилятора, но целесообразными признаны две схемы: подключение вытяжного вентилятора через одноклавишный выключатель и сопряжение его с двухклавишным устройством. Каждая из схем может выполняться в двух вариантах, которые зависят от типа вытяжного прибора – с таймером или без него.

В качестве альтернативного способа представляем автономную регулировку, выполняемую с помощью отдельного выключателя. Его применяют реже, так как 2-клавишным регулятором пользоваться намного удобнее, чем двумя 1-клавишными, да и монтаж производится легче и быстрее.

Вариант #1 — через одноклавишный выключатель

Сначала поговорим, как можно подключить вытяжку в ванной комнате одновременно с выключателем. Предлагаем два простых решения, подходящих для устройства принудительной – как в отдельной, так и в совмещенном санузле.

В первом случае будем использовать обыкновенный вентилятор, встраиваемый в стенное отверстие вентиляционной шахты, во втором – более усовершенствованную модель с таймером.

Вентилятор и свет подключаем к общему выключателю

Плюс этого способа – в экономии места, более простом и быстром монтаже и таком же простом использовании. Перед входом в ванную комнату устанавливают один выключатель, к которому присоединяют провода, идущие от светильников и вентилятора. При нажатии на клавишу одновременно включаются все приборы, выключаются, соответственно, тоже одновременно.

Схема подключения вентилятора и лампочки к одноклавишному выключателюСхема подключения вентилятора и лампочки к одноклавишному выключателю

Схема подключения вытяжного прибора и светильников к одноклавишному выключателю. Заземляющий контур от лампочки присоединен к шине заземления. Вместо одного осветительного прибора можно использовать несколько

Если требуется, к светильникам дополнительно подключают понижающий трансформатор и блок питания. Защитное заземление необходимо, если корпусы светильников выполнены из металла или имеют металлические элементы – особенно это важно во влажной среде.

Недостаток схемы очевиден – вентилятор будет вращаться только при включенных лампочках. Если проветривание нужно продлить, придется оставить включенным и освещение, а это лишние затраты на оплату электроэнергии.

Схема с несколькими светильникамиСхема с несколькими светильниками

Схема для системы освещения санузла с несколькими светильниками. Осветительный контур N в распределительной коробке разветвляется: один провод идет к шине N, второй – к вентилятору

Но для кого-то и этот способ будет наиболее удобным. Например, для дачников, живущих в доме только в теплый период и редко посещающих санузел. Если семья большая, уровень влажности в ванной всегда высокий, поэтому лучше использовать двухклавишный выключатель.

Вентилятор с таймером и свет подключаем к выключателю

Отличие этого варианта в том, что используем не простую модель, а с таймером, регулирующим время включения/выключения вытяжки. Больше информации о видах вентиляторов мы изложили в .

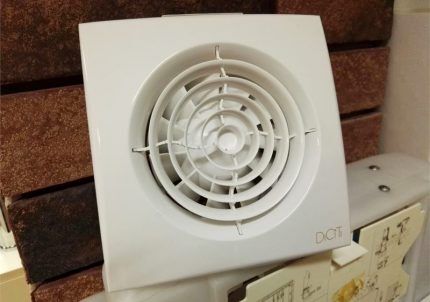

Бытовой осевой вентилятор
Бытовой осевой вентилятор

Если вы не хотите переплачивать и покупать прибор с множеством бесполезных функций, рекомендуем простую модель с электронным таймером. Дизайн – классический, уровень шума – низкий

Плюс этого решения в том, что не придется оставлять освещение включенным, чтобы хорошенько проветрить помещение. При нажатии клавиши приводится в действие и освещение, и вентилятор, но при повторном нажатии выключаются только светильники.

Вентилятор же будет работать столько времени, насколько вы запрограммируете его, а затем произойдет автоматическое выключение.

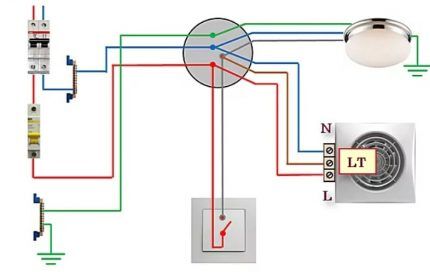

Схема подключения вентилятора с таймером к одноклавишному выключателю
Схема подключения вентилятора с таймером к одноклавишному выключателю

Схема подключения вытяжного устройства со встроенным таймером и осветительной системы к одноклавишному выключателю. Контур N от светильника и вентилятора соединяется в распредкоробке и направляется на шину N

Схема работает почти безупречно, но и она имеет небольшой недостаток – вентилятор начинает вращаться даже тогда, когда в этом нет необходимости. Например, если вы заглянули в ванную на минутку, чтобы включить стиральную машину или воспользоваться какими-то косметическими средствами.

Для особо требовательных пользователей на рынке представлены модели с двумя режимами, которые можно переключать путем выбора установки джампера – небольшой перемычки, элемента электронной платы.

Перемычка для переключения режима вентилятораПеремычка для переключения режима вентилятора

Джампер представляет собой очень мелкую деталь, перемычку из пластика и металла, замыкающую нужные контакты. Он устанавливается в выбранную позицию перед монтажом вентилятора на место, для смены режима прибор придется снимать

Благодаря мелкой, но важной детали вытяжка работает в двух режимах, которые условно можно назвать «Туалет» и «Ванная».

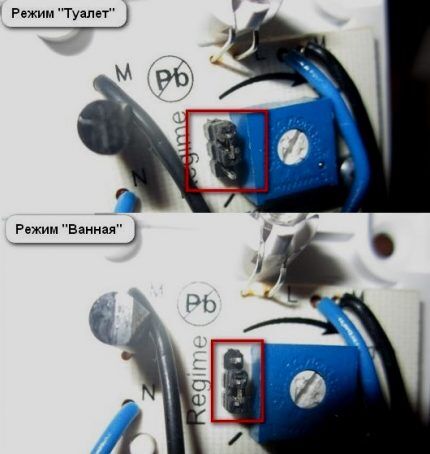

Позиции джампера в двух режимахПозиции джампера в двух режимах

В режиме «Туалет» перемычку нужно закрепить на двух верхних контактах, в режиме «Ванная» – на двух нижних. Время работы вентилятора задается заранее при помощи регулятора, который также находится на электронной плате

Рассмотрим, в чем отличие двух режимов:

  • «Туалет» – после выхода из санузла и нажатия на клавишу выключателя прибор будет работать на протяжении запрограммированного периода, например, 3 или 5 минут.
  • «Ванная» – вентилятор включается только через 90 секунд после первого нажатия на клавишу. Если вы находитесь в помещении меньше полутора минут, он не включится. Время работы прибора программируется так же, как и в режиме «Туалет».

Второй вариант удобен, если в ванной невысокая влажность. Когда вы заходите просто ополоснуть руки и быстро выходите, вентилятор никак не реагирует.

Как видите, даже при использовании 1-клавишного выключателя есть несколько вариантов подключения. Применение вытяжки с таймером заметно увеличивает ее возможности.

Вариант #2 — через двухклавишный выключатель

А сейчас рассмотрим вариант, который чуть сложнее в подключении, но гораздо проще в использовании – с 2-клавишным выключателем. В продаже можно найти электроустановочные изделия, которые изготовлены именно для этой цели – объединения контуров вентиляции и освещения.

Подключаем вентилятор и освещение

Главное отличие схемы заключается в использовании двухклавишного выключателя. Его монтируют в разрыв «фазы» так, чтобы один контур шел на освещение, второй – на вытяжку.

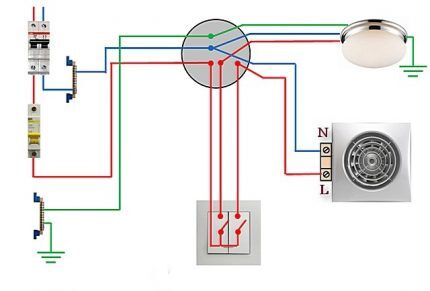

Схема подключения 2-клавишного выключателя к вентиляторуСхема подключения 2-клавишного выключателя к вентилятору

Схема подключения 2-клавишного выключателя к светильникам и вентилятору. «Нуль» от шины N идет на все осветительные приборы и вытяжку, «земля» защищает осветительный контур

Преимущество схемы состоит в автономном включении двух различных по функциям систем – вентиляционной и осветительной.

Если не нужно проветривать помещение, нажимают на одну клавишу. При желании можно задействовать обе клавиши, и тогда вентилятор будет работать, пока вы находитесь в ванной.

Сушилка для белья в душевойСушилка для белья в душевой

Есть возможность проветривания и без присутствия пользователя – это очень удобно, когда ванная или душевая используется в качестве помещения для сушки белья, а также в совмещенных санузлах

Недостатки зависят только от забывчивости жильцов. У некоторых пользователей есть привычка нажимать сразу на все клавиши – чтобы уже наверняка включить нужную. В таком случае можно обойтись и одноклавишной моделью.

Если , можно просто забыть его выключить – и он проработает без особой надобности всю ночь. В такой ситуации можем посоветовать вытяжку с таймером, которая ограничит работу в разумных пределах.

Подключаем вентилятор с таймером и свет

Эту схему следует рассмотреть отдельно, так как от предыдущей она отличается одним важным нюансом. Если в осветительном контуре остается все по-старому – к светильникам идет фазный провод от одной из клавиш выключателя, то присоединение вентилятора происходит иначе.

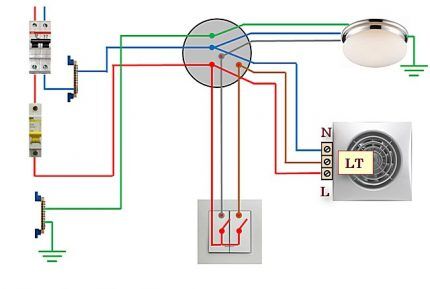

Схема подключения вентилятора с таймером к 2-клавишному выключателюСхема подключения вентилятора с таймером к 2-клавишному выключателю

Схема подключения к 2-клавишному выключателю двух контуров – осветительного и вентиляционного. Серым цветом выделен участок «фазного» провода, соединяющий выключатель с осветительными приборами

При подключении вентилятора и «нуль», и «фаза» из распределительной коробки следуют на клеммы вентилятора без разрыва. А с выключателем прибор связан другой «фазой». Именно эту фазу нужно соединить с клеммой LT – «фазным» контактом таймера.

Если взять трехжильный провод (что рекомендуется), то в качестве управляющей «фазы» можно использовать желто-зеленую «земля». Если у осветительного контура она применяется по своему прямому назначению, то тут абсолютно свободна и может подключаться к таймеру.

Преимущества схемы – независимая работа приборов, причем вентилятор будет вращаться в четко заданный временной промежуток.

Вариант #3 — установка дополнительного выключателя

Что делать, если провода проложены глубоко в штробах и уже установлен красивый дорогой выключатель на осветительный контур, и вдруг потребовалась принудительная вентиляция?

Рядом с уже вмонтированным выключателем или в другое место можно , предназначенный специально для вентилятора.

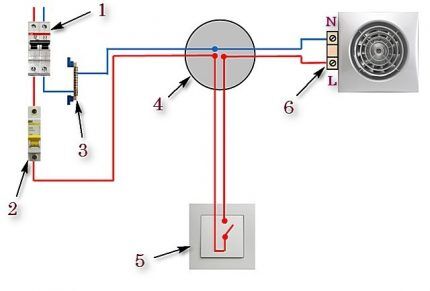

Схема подключения вытяжки к отдельному выключателюСхема подключения вытяжки к отдельному выключателю

Простая схема подключения вытяжки к отдельному выключателю: 1 – общий автоматический выключатель на щите; 2 – автомат на выделенный контур; 3 – «нулевая» шина; 4 – распределительная (распаечная) коробка; 5 – 1-клавишный выключатель; 6 – вентилятор

Если в других схемах применяют исключительно 3-жильные провода, то тут «земля» не требуется, так как бытовые осевые вентиляторы накладного типа изготавливают из пластика. Все соединения выполняются «фазным» и «нулевым» проводами.

Вместо распределительной коробки часто используют углубленный подрозетник. Глубина необходима, чтобы свободно разместить соединительные и рабочую часть выключателя.

Общая монтажная инструкция

Какую бы схему вы ни предпочли, монтаж устройств и соединение проводов происходят одинаково. Для работы нужно заранее выбрать подходящие приборы, подготовить инструменты, а если необходимо, то и проштробить стены. Предлагаем поэтапную монтажную инструкцию.

1 этап — выполнение «черновых» работ

Вопрос о принудительной вентиляции встает, когда жильцы замечают, что она не справляется со своими задачами. Проверяется это простым способом: если пламя спички наклоняется в сторону шахты – вытяжка работает, если направлено вертикально верх и не колеблется – то .

Перед установкой вентилятора необходимо очистить вентиляционный канал. Самостоятельно это делать не рекомендуем, особенно, если за содержание дома отвечает управляющая компания или обслуживающая организация. Нужно вызвать специалистов, которые и проведут необходимые мероприятия.

Ванную комнату, согласно ПУЭ (п.1.1.13), относят к помещениям повышенной опасности, так как степень влажности достигает 60% и более. Это значит, что все электроприборы должны обладать особой , а провода и контакты нужно спрятать от прямого попадания водяных брызг.

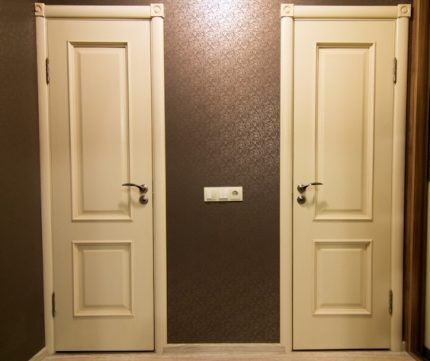

Выключатель у входа в ваннуюВыключатель у входа в ванную

По правилам, выключатели устанавливают за пределами ванной комнаты – около двери снаружи. Однако в современных квартирах бывают просторные совмещенные санузлы, включающие безопасные для установки зоны

Для маскировки проводов в стенах, еще перед финишной отделкой, прокладывают штробы – каналы для электропроводки. Если планируете заняться ремонтом, то и монтаж вентилятора лучше выполнять одновременно с установкой других электроприборов.

Итак, «черновые» работы заключаются в очистке шахты и штроблении стен под проводку. Дополнительно нужно подготовить отверстие в стене для установки вентилятора и проделать углубления для подрозетников и распределительных коробок (если нужно).

2 этап — подготовка инструментов и материалов

Электромонтажные работы обычно не требуют привлечения какого-то специального инструмента – обычно все необходимое находится даже у любителей.

Галерея изображений

Фото из

Перед началом любых монтажных работ следует точно определить места установок, отмерить нужное количество проводов, проверить еще раз, подходят ли по размерам приборы – для этого и используют рулетку, угольник, линейку и карандаш

Установка выключателя и вентилятора производится на саморезы, реже применяют герметик, чтобы сохранить облицовку – например, уже уложенную плитку в ванной. Регулировка таймера выполняется также плоской отверткой

Электроинструменты чаще требуются, если необходимо прокладывать каналы под провода, делать углубления в бетонных стенах. Если нет личного инструмента, его можно взять напрокат в строительной компании или ремонтной организации

Жилы можно коммутировать различными способами: паять, соединять клеммами типа Ваго, заключать в гильзы. Для качественного соединения существует специальный обжимной инструмент – клещи

Разметочный материал: рулетка, карандаш или маркер

Набор крестовых и шлицевых отверток

Штроборез или ударная дрель

Обжимной инструмент для соединения проводов

К подбору материалов следует отнестись очень серьезно – после электромонтажных работ производится отделка ванной комнаты, чаще всего дорогостоящая, нарушать которую вам не захочется ближайшие 10-15 лет. Все провода, электроустановочные изделия, приборы и расходные материалы должны быть качественными, заводского изготовления, с гарантией.

Минимум, который необходим для устройства вытяжки:

Галерея изображений

Фото из

Рекомендуем выбирать модель, соответствующую следующим требованиям: производительность – не менее 25 м³/ч, уровень шума – до 40 дБ, степень защиты – IP34 и выше. По размерам он должен подходить отверстию в вентиляционный канал

Тип выключателя подбирается в зависимости от выбранной схемы, теоретически подходят обе разновидности. Обратите внимание также на марку, степень защиты, способ монтажа. Важен и дизайн – прибор будет находиться на видном месте

Лучший вариант – кабель ВВГ трехжильный с сечением 2,5 мм для надежности, хотя достаточно и 1,5 мм. Не рекомендуем покупать провода без условных обозначений от неизвестного производителя, так как на первом месте всегда безопасность

Для подключения слаботочных осветительных систем или вентилятора можно смело использовать пластиковые самозажимные клеммы в прозрачном корпусе. Модели Wago серий 2273 или 773 невелики по размеру и умещаются даже в подрозетнике

Осевой бытовой вентилятор с таймером или без него

Одноклавишный или двухклавишный выключатель

Трехжильные провода с водонепроницаемой изоляцией

Клеммы Wago для соединения жил

Если вы решили обжимать жилы гильзами, то заранее подготовьте и клещи, и гильзы. А вот пайку проводов используют все реже из-за сложности и продолжительности самого процесса.

Также из техники может потребоваться строительный пылесос, а из материалов – герметик.

3 этап — выполнение процесса подключения

Начать следует с установки вентилятора. Заранее протягиваем провода по каналам – от выключателя к вытяжке и местам установки светильников. Для защиты все кабеля, расположенные в пространстве санузла, можно заключить в гофрированные изоляционные трубы.

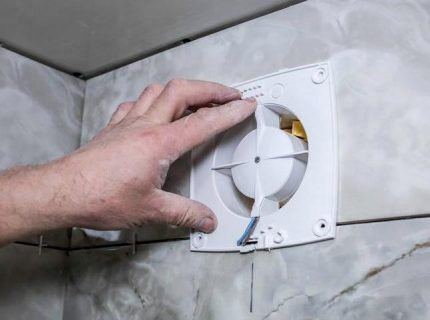

Вентилятор на посадочном местеВентилятор на посадочном месте

Чтобы не экспериментировать с различными способами установки, предлагаем выбрать модель вентилятора, соответствующую по размерам отверстию в вентиляционную шахту или чуть больше его – для накладных моделей

Вентилятор или «садят» на саморезы (дюбеля), или фиксируют на герметик. В первом случае его легче демонтировать, но при установке можно повредить облицовку, если она уже сделана.

Порядок работ:

  1. Откручиваем у прибора декоративную панель, снимаем ее вместе с антимоскитной сеткой.
  2. Располагаем кабель в шахте так, чтобы он не препятствовал циркуляции воздуха, удаляем гофру с концов проводов.
  3. Выводим питающий кабель в специально предназначенное отверстие.
  4. Устанавливаем вентилятор на место, закручиваем саморезы.

Перед креплением декоративной панели производим подключение.

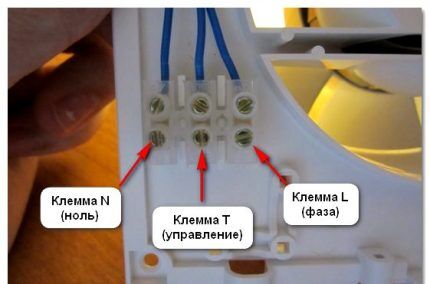

Присоединение провода к клеммам вентилятораПрисоединение провода к клеммам вентилятора

Вариант присоединения жил к клеммнику вентилятора «Эра». На клеммы L и N подается напряжение 220 В, а клемма T необходима для управления таймера – «фаза» соединяет ее с выключателем

Финишный шаг – монтаж декоративной крышки путем закручивания крепежного винта. В результате все провода должны быть замаскированы в приборе или в стене.

Жилы выключателя присоединяем согласно выбранной схеме, обозначения на схемах традиционны.

В вентиляторе расклад жил следующий:

  • красная — клемма L;
  • синяя — клемма N;
  • желто-зеленая — Т или LT.

Рекомендуем детальнее ознакомиться с в электрике.

Что советуют не делать опытные электрики?

Во-первых, не подключать вентилятор в ванной напрямую к лампочке. Тогда вы лишите себя комфорта – вентилятор будет работать всегда только при включенном свете, в том числе, и когда вы принимаете ванну.

Во-вторых, не рекомендуют все-таки устанавливать выключатель внутри помещения. Если проект потребует подтверждения в соответствующей инстанции, вы его просто не получите.

В-третьих, не советуют применять сложные электроустройства и всевозможные датчики. Они часто ломаются по причине высокой влажности, занимают место на стенах и выглядят не очень эстетично. Чем проще приборы и подключение – тем меньше с ними проблем.

Выводы и полезное видео по теме

Подробно о монтаже вытяжки простым языком:

Нюансы установки на кафельную плитку:

Инструктаж по применению клемм Ваго:

Рекомендации по выбору вентилятора, тестирование:

Если вы запланировали произвести ремонт в ванной комнате своими силами, включая обновление осветительной системы, то установка вентилятора покажется вам делом несложным и быстрым. Главное – на старте определиться с режимом работы вытяжки, выбрать надежную модель и правильно произвести подключение к одно- или двухклавишному выключателю.

Помните: какую бы схему вы ни предпочли, монтаж следует выполнить согласно общепринятым требованиям и правилам безопасности.

Как подключить вентилятор в ванной к выключателю: схемы подключения

Для правильной установки вентиляционного устройства в ванной необходимо знать характеристики основных разновидностей вентиляторов и иметь навыки работы строителя и электрика. Чтобы качественно выполнить установку вентилятора и выключателя, должен быть составлен план и утвержден порядок действий, в противном случае без услуг специалистов не обойтись.

Преимущества установки вентилятора

Первый признак необходимости установки принудительного устройства вентиляции в ванной — появление конденсата, грибка или плесени на поверхностях в помещении. Микроорганизмы могут быть источником ухудшения состояния здоровья людей, живущих в квартире.

Вытяжная вентиляция в санузлеВытяжная вентиляция в санузле

Установка вытяжного устройства положительно влияет на санитарное состояние ванной. При включенной вытяжке происходит циркуляция воздушных масс в помещении: исчезает неприятный запах сырости, приостанавливается появление новой ржавчины на металлических поверхностях, останавливается рост плесневых грибков, исчезает влажный налет на кафеле и зеркалах. Современные модели вентиляторов не создают излишнего шума, имеют малогабаритные размеры и эстетичный вид.

к содержанию ↑

Что необходимо для установки принудительной вытяжки

Чтобы выяснить, нужна ли принудительная вытяжка в ванной, анализируют состояние естественной вентиляции, сооруженной при строительстве дома. Чтобы проверить вытяжку, снимают декоративную панель с вентиляционной шахты и убирают скопившийся мусор из вентиляционного канала, который в ванной обычно находится близко к потолку. Затем подносят зажженную спичку или свечу к вентиляционному каналу. Если пламя не отклоняется в сторону или отклоняется совсем незначительно, принимается решение в пользу установки принудительной вытяжки.

Нужно обеспечить приток свежего воздуха в ванную комнату. Обычно циркуляция воздуха организуется через небольшую щель под дверью в ванной. Поэтому когда устанавливают короб двери, порог в ванной комнате не монтируют.

Схема устройства вытяжной вентиляции в санузлеСхема устройства вытяжной вентиляции в санузле

При выборе вентилятора в ванную комнату необходимо тщательно изучить характеристики прибора. Устройство должно полностью соответствовать тем условиям, в которых будет эксплуатироваться. Вентилятор должен обладать достаточной производительностью, чтобы обеспечивать поступление необходимого количества свежего воздуха. Немаловажными факторами при покупке прибора будут цена, дизайн, уровень шума.

к содержанию ↑

Варианты подключения вытяжки

Существует несколько вариантов, как подключить вентилятор в ванной к выключателю. Все эти способы лучше организовывать на этапе строительства или капитального ремонта. В этом случае все провода будут спрятаны под штукатурку или кафельную плитку, а внешний вид ванной не пострадает. Можно, конечно, организовать установку вытяжки и после ремонта, но в этом случае дизайн будет подпорчен установкой короба для питающих проводов вентилятора.

Применяют следующие варианты подключения вытяжки:

  1. Вентилятор подключается параллельно освещению ванной комнаты. В этом случае прибор будет включаться одновременно с освещением. Вытяжка будет работать до тех пор, пока не отключат свет. Преимущество способа: простота монтажа, небольшая стоимость исполнения. Основной недостаток — зависимость от работы освещения. Для оптимального проветривания нужно будет оставлять включенным освещение, а это повлечет дополнительные расходы на электроэнергию. Минусом этого способа будет наличие постоянного сквозняка, что может сказаться на здоровье находящегося там человека.
  2. В основном вытяжку подключают через отдельный выключатель (одноклавишный или двухклавишный). Такая схема имеет явный плюс — не будет расходоваться электроэнергия на бесполезное освещение, а вентилятор будет работать только при необходимости. Двухклавишный выключатель применяется при использовании вентиляционного устройства совместно с освещением, когда одной клавишей включается вытяжка, а другой — лампочка. К минусу схемы можно отнести немного больший расход кабеля, чем в первом варианте.
  3. Наиболее современные вытяжки имеют в своем составе датчик движения, датчик влажности, таймер отключения. Вентилятор с таймером, кроме нулевой и фазной клеммы, имеет вывод для подключения сигнального провода. Сигнальный провод обычно подключается к линии освещения. Такой вентилятор может запускаться, например, после отключения освещения и работать заданный промежуток времени. Подключаться вентилятор может через выключатель с любым количеством клавиш.

Схема подключения вентилятора с таймером в ваннойСхема подключения вентилятора с таймером в ванной

к содержанию ↑

Установка вентилятора в вентиляционный канал

Перед окончательным монтажом вентилятора необходимо заранее проложить к месту подключения электрический кабель. Прокладка кабеля осуществляется в штробе от распределительной коробки. Далее подключаются жилы кабеля к вентилятору в соответствии с нанесенными обозначениями клемм. Нулевая жила присоединяется к клемме с обозначением N, фазная жила подключается к клемме L. Если вентилятор с таймером, подсоединяется сигнальная жила к соответствующей клемме.

Перед установкой вентилятора в канал снимают декоративную панель. Если вентилятор крепится к стене саморезами, вначале просверливают отверстия под дюбеля. Крепление вентиляционного прибора к стене осуществляется при помощи вкручивания саморезов в дюбель. Дюбеля предварительно нужно вставить в отверстия. Если нет возможности крепления вентилятора на саморезы, монтаж осуществляется при помощи специального клея или герметика. После надежной установки вентилятора устанавливается декоративная панель.

Установка вентилятора в ванной комнатеУстановка вентилятора в ванной комнате

к содержанию ↑

Монтаж выключателя для вытяжки

К месту установки выключателя необходимо проложить двухжильный или трехжильный кабель, в зависимости от вида используемого выключателя. При использовании стен из гипсокартона провода прокладывают в гофрированной трубе. Концы кабеля должны с небольшим запасом располагаться в распределительной коробке и в подрозетнике выключателя. Запас кабеля оставляется для дальнейших манипуляций при подключении жил.

Перед подключением жил кабеля к выключателю необходимо снять клавиши и корпус. Одноклавишный выключатель имеет две клеммы: одна используется для подключения фазной жилы сети, а вторая — для подключения фазного вывода вентиляционного прибора.

В двухклавишном выключателе есть три контактных клеммы. Первые две имеют такое же назначение, а третья клемма используется для подключения прибора освещения. Двухклавишным выключателем можно независимо управлять включением вытяжного вентилятора и устройством освещения в ванной комнате.

Монтаж выключателя для вытяжки в ваннойМонтаж выключателя для вытяжки в ванной

к содержанию ↑

Соединение проводов в распределительной коробке

Соединение проводов в распределительной коробке — наиболее ответственный момент, требующий действий с повышенным вниманием. Существует несколько вариантов коммутации проводов в распределительной коробке в зависимости от используемых типов выключателей и вентиляторов.

Основные схемы подключения вентилятора к выключателю следующие:

  • при включении вытяжки одновременно с освещением;
  • при использовании отдельного выключателя для вытяжки;
  • при использовании двухклавишного выключателя;
  • при использовании вытяжки с таймером.

Для включения вентилятора в ванной комнате вместе с освещением необходимо подключить в распределительной коробке нулевой провод вентилятора к нулевому проводу сети, а фазный провод вентилятора подключить к фазному проводу, идущему от выключателя к прибору освещения.

Подключение вентилятора параллельно с освещениемПодключение вентилятора параллельно с освещением

При использовании для включения вентилятора отдельного выключателя нужно сделать следующую коммутацию проводов:

  1. Нулевой провод вентиляционного устройства нужно подключить к нулевому проводу сети.
  2. Фазный провод вытяжки подключается к фазному проводу, идущему с выключателя.
  3. К входной клемме выключателя нужно подключить фазный провод сети.

Если в качестве коммутационного устройства используется двухпозиционный выключатель, необходимо произвести следующие действия:

  1. Нулевой провод, идущий с вентиляционного прибора, нужно присоединить к нулевому питающему проводнику.
  2. Фазный провод, идущий с вытяжки, нужно присоединить к фазному проводнику, идущему с одной из двух выходных клемм выключателя.
  3. Фазный провод сети необходимо подключить к входной клемме двухклавишного выключателя.
  4. Вторая выходная клемма используется для подключения прибора освещения ванной.

Подключение вентилятора с помощью двухклавишного выключателяПодключение вентилятора с помощью двухклавишного выключателя



При использовании вентилятора с таймером коммутацию проводов выполняют совместно с проводами освещения ванной. Порядок действий:

  1. Нулевой провод сети нужно подключить к нулевым жилам вентилятора и прибора освещения.
  2. Фазный провод сети подключается к входной клемме выключателя и к фазной жиле вентилятора.
  3. Провод, идущий с выходной клеммы выключателя, нужно соединить вместе с фазным проводом устройства освещения и с сигнальным проводом вытяжки.

Фазный питающий провод обязательно должен быть защищен автоматическим выключателем, который при возникновении аварийной ситуации должен надежно обесточить всю схему электроснабжения. Сечение жил кабеля рассчитывается, исходя из используемой нагрузки. После выполнения всех работ необходимо проверить работу каждого устройства в ванной комнате.

Установить принудительную вентиляцию недолго, основная масса времени расходуется на подготовительные работы. Потраченные время и деньги на установку такой системы с лихвой окупятся здоровьем людей, проживающих в квартире.

Как подключить вентилятор в ванной к выключателю: схемы подключения

Как подключить вентилятор к выключателю

подключение вентилятора в ванной

Наверняка вам приходилось сталкиваться в жизни с такой ситуацией, когда в ванной расположен вытяжной вентилятор и включается он при помощи обычного выключателя. Часто так оборудуют ванные комнаты в отелях, санаториях, пансионатах, гостевых домах. Может быть, у кого-то из знакомых или друзей видели такую вытяжку? Между прочим, это очень хорошая идея. И если ваша ванная комната пока не оборудована такой техникой, советуем задуматься над её установкой. В этой статье поговорим о преимуществах устройства и о том, как подключить вентилятор в ванной к выключателю.

Преимущества

Ванная комната относится к помещениям с повышенной влажностью воздуха. А лишняя влага ведёт к появлению грибков и плесени, различных неприятных насекомых, типа сороконожек и мокриц. Если ванная комната больших размеров, она может быть оборудована различной мебелью (шкафы и полочки), а повышенная влажность вызывает расслоение материалов. Также в ванных комнатах имеются металлические конструкции (полотенцесушители, держатели полотенец и туалетной бумаги), влага ускоряет их ржавление.

различные вентиляторы для ванной

Также влажность зачастую сопровождается неприятным запахом сырости. А ещё хуже бывает, когда соседи снизу курят в ванной комнате, а вентиляционный канал доносит эти запахи к вам.

А ещё постоянно собирается конденсат на зеркалах и стенах, что может привести к преждевременному разрушению кафеля.

Естественная вентиляция не всегда справляется с влажностью и «ароматами» в ванной, иногда её дополнительно усиливают при помощи вытяжных систем. Одним из таких вариантов и является вентилятор.

Проверка канала

Перед тем, как подключить вентилятор, необходимо проверить состояние вентиляционной шахты.

вентиляционные каналы

Некоторые советуют такой способ, как поднести к вентиляционному отверстию лист тонкой бумаги. Его должно притянуть, если вытяжка хорошая. Но надёжнее всё-таки проверить пламенем, можно спичками или свечкой. Зажгите свечу и поднесите к отверстию, пламя должно как бы потянуться в сторону канала. Если этого не произошло и пламя ровное, значит, вентиляционный канал засорён и требует прочистки. Для этого необходимо обратиться в специальные жилищно-коммунальные службы.

Способы подключения

Установить будущий вентилятор это ещё половина дела, главное подвести к нему питающий кабель. Если в ванной уже сделан хороший ремонт, сделать это будет проблематично. Идеальным вариантом станет монтаж вентиляционного устройства на этапе ремонтных работ, тогда кабель можно проложить в стенах. Иначе придётся придумывать ему какое-то декоративное оформление либо подключать в розетку.

схема подключения вентилятора параллельно со светильником

схема подключения вентилятора параллельно со светильником

Рассмотрим варианты подключения вентиляционного устройства:

  1. Схема параллельного включения вентилятора с лампочкой освещения. В данном случае от одного выключателя будут работать сразу и вентилятор, и светильник. То есть вентиляционное устройство начнёт вращаться одновременно с тем, как загорится лампочка, и будет в работе столько, сколько горит свет. Несомненным преимуществом является простое и дешёвое исполнение такой схемы. Однако есть много минусов. Если выключатель отключен, значит, вентилятор не работает, а этого недостаточно для проветривания помещения. Придётся включать и дополнительно оставлять свет на какое-то время. С другой стороны вентилятор всегда будет работать при включенном свете, а когда человек принимает водные процедуры, ему не нужны эти сквозняки.
  2. Схема от выключателя. Такой способ однозначно хорош, потому что исключает бестолковую работу вытяжки. То есть включается и отключается устройство только, когда это нужно. Можно установить выключатель отдельно для вентилятора, либо смонтировать 2-х клавишный коммутационный аппарат и от одной клавиши запитать освещение, а от второй вентиляционное устройство. При этом варианте увеличатся затраты, так как потребуется большее количество кабеля. Ведь устройство уже подключается непосредственно от выключателя отдельной линией, а не параллельно освещению.
  3. Последние модели вентиляторов уже снабжаются автоматикой, в частности таймером. Для подключения такого устройства понадобится трёхжильный провод или кабель, третья жила задействована через лампочку освещения и является сигнальной. Есть два варианта работы такого вентилятора. Он может запускаться одновременно с включением освещения, а потом отключаться через установленное время. Либо наоборот, пока горит свет, двигатель не запускается, а как только лампочка погаснет, вентилятор начинает работать, а потом он отключится через определённый промежуток времени.

вентилятор с собственным выключателем (шнурком)

Есть ещё модели вентилятора, которые изначально оборудованы собственным выключателем. Он имеет форму шнура, который выходит из корпуса. Дёргая за этот шнур, происходит запуск и отключение устройства. Но имейте в виду, что такие модели в обслуживании совсем неудобны. Вентиляторы обычно установлены под самым потолком, и это место труднодоступно, чтобы каждый раз дотягиваться до шнура.

Монтаж вентилятора

К месту установки вентиляционного устройства должен быть проложен двухжильный кабель. Подключение модели вентилятора с таймером к одно- или двухклавишному выключателю выполняется трёхжильным проводом (третья жила будет сигнальной).

монтаж вентилятора в ванной

Проделайте штробы от распределительной коробки до вентиляционного отверстия. Помните, что штробить можно только вертикальными либо горизонтальными линиями, никаких наклонных быть не должно. Не делайте штробы ближе, чем на 10 см, к дверным проёмам. В проделанную штробу уложите кабель и зафиксируйте при помощи алебастрового или цементного раствора. Один конец кабеля должен быть выведенным в вентиляционное отверстие, второй в распределительную коробку.

Можно также протянуть кабель в гофрированной трубе. Обязательно проследите, чтобы гофра не была расположена поперёк вентиляционного отверстия, её необходимо сдвинуть и закрепить сбоку, иначе она может препятствовать потоку воздуха.

схема подключения вентилятора с таймером

На клеммах вентилятора есть маркировка английскими буквами:

  • «L» для подсоединения фазной жилы;
  • «N» для подсоединения нулевой жилы;
  • «Т» — эта буква есть в моделях с таймером, она обозначает место подсоединения сигнального провода.

В кабеле жилы, как правило, различают по цветовому исполнению. Нулевая жила выполняется в голубом цвете, фазная в коричневом или белом. Подсоедините соответственно жилы кабеля к клеммам вентилятора. Проверьте надёжность контактного соединения.

Для монтажа вентилятора в вентиляционный канал сначала снимите верхнюю крышку с сеточкой. На нижней панели, к которой закреплено само устройство, имеются четыре отверстия под саморезы (обычно они прилагаются в комплекте вместе с дюбелями). Но если у вас уже положена плитка и вы не хотите её сверлить, воспользуйтесь клеем, типа силикона или жидких гвоздей (всё может случиться, вдруг плитка даст трещину или сколется глазурь). Намажьте им тыльную сторону крышки, сам вентилятор вставьте в вентиляционный люк, а крышку плотно прижмите к стене, подержите так 1-2 минуты и отпустите. Теперь установите на место верхнюю декоративную крышку.

Подробнее о монтаже вентилятора смотрите в этом видео:

А схема подключения вентилятора с таймером подробно разбирается здесь:

Монтаж выключателя

К месту установки выключателя также должны быть проделаны штробы от распределительной коробки (в случае со стенами из гипсокартонных листов используется гофрированная труба). В штробах необходимо проложить двухжильный провод и зафиксировать раствором. Концы провода должны быть выведены в распределительную коробку и в отверстие под выключатель.

как разобрать выключатель света

Выключатель устроен из рабочей части и защитной крышки с клавишей. В отверстие необходимо установить подрозетник. Теперь возьмите рабочий механизм, его контактная часть имеет две клеммы для подсоединения жил проводов. Одна клемма – это входящий контакт, к нему подсоединяется фазная жила из питающей сети. Вторая клемма – выходящий контакт, к нему будет подсоединяться фаза от вентилятора. Проделайте необходимые подключения и проверьте надёжность контактных соединений.

Зафиксируйте в подрозетнике рабочий механизм. Установите защитную крышку и наденьте клавишу.

В случае если устанавливается выключатель с двумя клавишами, то у такого коммутационного аппарата имеется два выходных контакта, один из которых должен подключаться к вентилятору, второй к осветительному прибору. Соответственно одной клавишей происходит запуск вентиляционного устройства, второй включение освещения в ванной комнате.

Соединение проводов

соединение проводов в распределительной коробке

Теперь в распределительной коробке необходимо произвести следующие соединения:

  • Нулевую жилу из питающей сети подсоедините к нулевой жиле вентилятора.
  • Фазную жилу из питающей сети соедините с жилой, которая идёт на входящий контакт выключателя.
  • Фазную жилу вентилятора подсоедините к жиле провода, которая идёт с выходящего контакта выключателя.

В случае с двухклавишным выключателем в распределительной коробке дополнительно будут ещё такие соединения:

  • Нулевая жила из питающей сети будет ещё соединяться с нулём светильника.
  • Фазная жила светильника должны быть подсоединена к жиле провода, которая идёт со второго выходящего контакта выключателя.

Как видите, ничего сложного. Обязательно подумайте по поводу установки вентилятора в ванной комнате. Сейчас придумывают много модных электрических штучек, но половина из них сплошная блажь. А вот вентиляция такого помещения, как ванная, действительно не маловажный вопрос. Так что эта статья актуальна и полезна.

Как подключить вентилятор в ванной к выключателю: лампочке, схема

Доброго времени суток уважаемые читатели блога. Тема поста как подключить вентилятор в ванной к выключателю и постараемся это сделать самостоятельно.

Ванная комната считается помещением повышенной опасности, согласно строительной документации. Повышенная влажность это еще и сырость, запахи, плесень, поэтому хорошая вентиляция просто необходима.

Вентилятор для ванной комнаты

По нормативным данным величина обмена воздуха должна быть 25 куб. м/час, поэтому выбирая вентилятор, учитывайте данное требование. У вентилятора еще есть показатель, который так же регламентируется нормами, это шумовой эффект работы.

В дневное время шум вентилятора должен быть в пределах 23 – 58 дБ, ночью в пределах 13 – 50 дБ. Приобрести вентилятор лучше заранее, что бы знать, какого диаметра делать посадочное отверстие при кладке плитки.

На данный момент вентиляторы выпускаются с датчиком влажности, таймером, фототаймером, датчиком движения и т. д. Перед покупкой нужно будет определиться, что бы вы хотели приобрести. Давайте рассмотрим подробнее подключение самых распространенных вариантов.

Во время монтажных работ, соединений и подключений убедитесь, что в проводах нет напряжения, используя измерительный прибор.

Схема подключения вентилятора с таймером

В данном варианте происходит одновременное включение вентилятора и освещения ванной. При выключении светильника происходит задержка выключения вентилятора на определенное время.

Подключение вентилятора с таймером

Рассмотрим подробнее соединение и подключение проводов в данной схеме. В распределительную коробку прокладываем питающий трехжильный кабель, жилы которого имеют определенный цвет изоляции.

Провод в коричневой изоляции будет фазой, синей ноль и желтой заземление. Следующий трехжильный кабель проложим от светильника в распределительную коробку.

Двухжильный кабель проведем от выключателя в коробку. К вентилятору от коробки придется провести трехжильный кабель и еще дополнительную четвертую жилу.

Теперь произведем соединение проводов и их подключение. Разделываем все кабеля в коробке от наружной оболочки и зачищаем каждый провод от изоляции сантиметров на шесть.

Берем синий нулевой провод питающего кабеля, синий провод от светильника и синий, идущий к нулевому контакту вентилятора (N), скручиваем между собой.

Далее берем провод в желтой изоляции питающего кабеля, желтый заземляющий желтый провод от светильника и желтый провод, идущий к заземлению вентилятора, скручиваем провода между собой.

Затем берем коричневый провод питающего кабеля, коричневый провод, идущий с контакта L вентилятора и коричневый провод идущего на выключатель, скручиваем между собой.

Теперь берем коричневый провод, идущий со светильника, синий провод, идущий с выключателя и коричневый провод с контакта A вентилятора, скручиваем между собой.

Скрученные концы пропаиваем или опрессовываем, изолируем, укладываем в коробку и закрываем ее. Подаем электропитание и проверяем свою работу.

Схема подключения вентилятора со светильником

Если вам не нужны прибамбасы в вентиляторе, то можно приобрести простой вентилятор и подключить его параллельно светильнику.

Если ремонт не предвидится, то нужно провести трехжильный кабель от светильника ванной комнаты до установленного вентилятора и подключить синий провод к контакту N вентилятора и нулевому проводу, идущему к светильнику.

Желтый провод подключаем к заземляющему контакту вентилятора, другой конец провода к заземлению светильника. Коричневый провод подключаем к контакту L вентилятора, другой конец провода к фазному проводу светильника.

Если вы в процессе ремонта, то лучше все провода привести в распределительную коробку и в ней сделать соединение. В нашем случае трехжильный кабель имеет три цвета, синий, желтый и коричневый, и двужильный синий и коричневый.

В коробку приходит трехжильный питающий кабель, трехжильный от светильника, трехжильный от вентилятора и двужильный от выключателя.

Схема подключения вентилятора

Разделываем все кабеля, зачищаем все провода сантиметров на шесть. Далее берем синий (ноль) провод питающего кабеля, синий провод от светильника, синий провод от вентилятора и скручиваем между собой.

Далее берем желтый (заземление) провод от питающего кабеля, желтый провод от кабеля от светильника и желтый от вентилятора, скручиваем между собой.

Теперь берем коричневый (фаза) провод питающего кабеля и коричневый провод кабеля идущего от выключателя, скручиваем между собой.

Затем берем коричневый провод от вентилятора, коричневый от светильника и синий от выключателя, скручиваем между собой.

У всех скруток неровные кончики откусываем бокорезами, скрутки пропаиваем или опрессовываем, изолируем, укладываем в коробку и закрываем ее.

Подключаем к проводам выключатель, светильник, вентилятор, подаем электропитание и проверяем работоспособность схемы.

Схема подключения вентилятора к двухклавишному выключателю

Это еще один распространенный вариант подключения вентилятора, когда свет в ванной включается отдельно, а вентилятор отдельно.

В данном варианте устанавливается распределительная коробка, в которую заводятся трехжильные кабеля от светильника, двойного выключателя, вентилятора и щитка питания или соседней коробки.

Подключение вентилятора к двухклавишному выключателю

Соединяем провода в коробке. Разделываем все кабели, зачищаем провода. Берем зачищенный синий (ноль) провод с питающего кабеля, синий со светильника, синий с вентилятора и скручиваем между собой.

Далее берем желтый (заземление) провод питающего кабеля, желтый с вентилятора, желтый со светильника и скручиваем между собой.

Затем берем коричневый (фаза) провод питающего кабеля, коричневый провод с кабеля, идущего с выключателя, и скручиваем.

Теперь берем коричневый провод с кабеля, идущего с вентилятора, зеленый провод с кабеля, идущего с выключателя, и скручиваем между собой.

Берем коричневый провод с кабеля, идущего со светильника, синий провод с кабеля, идущего с выключателя, и скручиваем. Подключаем выключатель, светильник, вентилятор согласно электрической схеме.

Неровные и острые кончики скруток откусываем бокорезами, пропаиваем или опрессовываем скрутки, изолируем, укладываем в коробку, закрываем ее, подаем электропитание и проверяем работоспособность данной схемы, в которой каждая клавиша включит отдельно светильник и вентилятор.

Вот все премудрости подключения, думаю, справятся все. Удачного вам электромонтажа.

С уважением, Игорь Вилков.

Как подключить вентилятор в ванной: схема, видео, фото

Ванная по определению храм чистоты и свежести. Но это не всегда так, если в ней плохая вентиляция или вообще отсутствует. Тогда из храма чистоты комната превращается в рассадник плесени, грибов и насекомых, которые комфортно себя чувствуют во влажной атмосфере и сырости, а это несет в себе потенциальную угрозу обитателям квартиры. В этой статье мы расскажем, как подключить вентилятор в ванной комнате своими руками, предоставив возможные схемы подключения, а также советы по установке.

Проверяем естественную вентиляцию

Первым делом нужно найти душник — шахту вентиляции и обследовать ее на отсутствие препятствий оттока воздуха. Также перед тем как подключить бытовой вентилятор, рекомендуется почистить вентиляцию, убрать паутину, мусор и скопившуюся там пыль.

С помощью зажженной свечи проверяем наличие потока воздуха, пламя должно отклонится в сторону шахты при поднесении ее к вентиляционному отверстию. Чтобы узнать достаточная ли вентиляция без специальных приборов, можно приложить лист бумаги к душнику и отпустить. Если он продолжает висеть, поток воздуха присутствует. Упал, значит поток очень слаб или отсутствует. Методика проверки предоставлена на фото ниже:

Проверка вентиляции спичкой

Как проверить тягу бумагой

Если нет естественной вентиляции необходимо обратиться в специальную службу или ЖЭК. Если есть, но ее не хватает, есть смысл установить дополнительный вентилятор в воздушный канал. На сегодняшний день на рынке представлен огромный ассортимент всевозможных вентиляторов на любой вкус и цвет, отличающихся принципиально и видом. Для бытовых условий эксплуатации чаще всего устанавливают осевой кулер.

Принцип действия кулера

Размеры корпуса

Определившись с размером и фирмой производителем, приступим к установке вентилятора своими руками. Сразу же обращаем ваше внимание на то, что данная инструкция подойдет как для монтажа в ванной и туалете, так и для кухни, где часто используют небольшой кулер вместо вытяжки.

Выбираем схему подключения

Прежде всего необходимо подвести питание к будущему агрегату. Лучше всего это сделать на этапе ремонта, спрятав кабель в стену. В противном случае проводник придется прятать в декоративный короб, после чего подключить к розетке через вилку.

Существует несколько схем подключения вентилятора в ванной к сети 220 вольт:

  • параллельно освещению;
  • отдельным выключателем;
  • через таймер или датчик.

От лампочки

Самый бюджетный вариант — это подключение к светильнику. В этом случае кулер включается одновременно со светом, и работает до тех пор, пока горит свет.

Подсоединение к освещению

Огромный плюс такой схемы подключения — это простота исполнения и относительная дешевизна, но есть недостаток, это работа вентилятора когда этого не требуется, во время водных процедур создается сквозняк, недостаточное время проветривания помещения, в результате чего приходится оставлять освещение на дополнительное время. Кроме того такой режим работы снижает ресурс двигателя, поскольку запуск мотора сопровождается износом электрической части и механической. А частое включение и выключение его сокращают.

От выключателя

Чтобы исключить бестолковую работу вытяжки — нужно подключить вентилятор через отдельный выключатель, который может находиться как на самой решетке вытяжки, так и в виде отдельной клавиши на стене. Этот вариант подключения вентилятора более затратный по сравнению с предыдущим, поскольку длина кабеля увеличивается и схема становится сложнее. Кроме того подключение не нужно производить от светильника, достаточно сделать такую же схему, как и на освещение, только вместо лампочки будет вытяжка.

Подключение от двухклавишного выключателя

Подключение вентилятора отдельной линией через двухклавишный выключатель лучше с эксплуатационной стороны, т.к. двигатель вытяжки работает только тогда когда нужен, при этом свет ванной можно выключить, самостоятельно регулировать время работы вытяжки. Недостаток — есть вероятность забыть про кулер и он будет работать неоправданно долго.

Через автоматику

В последнее время в борьбе за покупателя производители стали снабжать свои устройства элементами автоматики — таймерами и датчики влажности. Очень удачное решение, как нам кажется, вытяжка с таймером. Схема монтажа сравнима по сложности со схемой подключения вентилятора через выключатель.

Подключить устройство нужно через три провода, два питание 220 вольт, а третий сигнальный провод, от лампы освещения. Алгоритм работы сводится к включению вместе с освещением, и отключению через заданное время (3—30 минут) после отключения света. Этого времени должно хватить для проточной вентиляции ванной комнаты.

Также на рынке присутствуют модели с обратным режимом. Мотор не включится пока горит свет, и начинает работать после того, как освещение отключат, на время, заданное таймером.

Схема с таймером

Производим монтаж

Производители побеспокоились о легкости подключения и монтажа вентилятора в ванной комнате. Сняв лицевую решетку, нам открываются элементы крепления и коммутации. Подключить вентилятор к сети 220 В можно через клеммную колодку. При подключении нужно обязательно соблюдать цветовую маркировку проводов. Ноль всегда синий, а фаза, как правило, белого, красного либо черного цвета.

Клеммы на вентиляторе

Как видите, подключить провода достаточно просто и тут сложно что-то перепутать. Производить установку вентилятора в ванной или туалете можно как на дюбеля, которые идут в комплекте, так и на строительный герметик либо клей, если нет возможности просверлить отверстия в керамической плитке.

Крепление корпуса на герметик

Более подробно узнать о том, как установить вентилятор в ванной комнате своими руками, вы можете, просмотрев видео, которые мы предоставили ниже:

Монтаж на стену из плитки

Крепление корпуса на подвесном потолке реечного типа

Надеемся вам понравилась наша статья, и вы узнали все необходимое для того, чтобы подключить вентилятор в ванной комнате своими руками!

Будет интересно прочитать:

Как подключить вентилятор в ванной, туалете и на кухне

Подключить вытяжной вентилятор на кухне, в ванной комнате или санузле несложно, поэтому после покупки вентилятора можете смело приступать к его подключению своими руками. Только всегда соблюдайте меры предосторожности: отключайте соответствующий автомат в электрощите и приступайте к работе только после того, как убедитесь в отсутствии напряжения на электрическом кабеле, с которым будите работать.

При подключении вытяжного вентилятора в квартире или частном доме применяются 4 основные схемы. Мы подробно рассмотрим каждую из них. Выбор схемы зависит от типа помещения и от выбранной Вами модели вентилятора. Учитывайте, что все схемы касаются подключений в трехпроводной электропроводке с заземлением, если же Вас старая 2-ух проводная, тогда все подключается аналогично- только со схемы выпадает третий заземляющий проводник.

Как подключить вентилятор в туалете

Для подключения вентилятора в туалете подойдет самая простая схема одновременного включения вентилятора с освещением санузла. Ноль и земля с распределительной коробки подключаются напрямую, а фаза с той же скрутки после выключателя, с которой уходит фазный провод на светильник в туалете. Можно подключить вентилятор параллельно от светильника, находящегося в ванной комнате. Для этого просто с него берем фазу, ноль землю для подключения вентилятора.

По этой схеме одновременно с включением светильника будет запускаться и работать и вентилятор. Но такая схема не очень удобна, потому что после выключения света перестает работать и вентилятор, не успев при этом удалить неприятные запахи. Я рекомендую использовать вторую схему.

Электрическая схема подключения вентилятора от двух клавишного выключателя

Для подключения вытяжного вентилятора на кухне или в туалете прекрасно подходит разделение включения светильника и вентилятора при помощи установки двухклавишного выключателя. Одна клавиша будет включать освещение, а вторая- отдельно вентиляцию. Данная схема подключения вытяжного вентилятора чаще всего используется в квартирах, потому что она позволяет отдельно включать вентилятор только когда это необходимо.

Схему подключения через двухклавишный выключатель будет сделать немного сложнее. Фаза с распределительной коробки приходит на выключатель, далее она коммутируется через два контакта и уходит отдельно на светильник и вентилятор. Ноль и земля (на схеме не показана) с распаячной коробки уходят сразу напрямую на светильник и вентилятор. Для подключения по этой схеме потребуется проложить отдельный третий провод от выключателя до вентилятора, но правильнее будет проложить от выключателя до распределительной коробки трехжильный кабель и уже с распределительной коробки отдельным кабелем подключить вентилятор.

Схема подключения вентилятора с таймером

Вентиляторы с таймером стоят дороже, но за то они прекрасно подходят для использования в ванной комнате. Включение происходит вместе с освещением, а отключение отдельно от него с задержкой по времени, величина которой регулируется. Вентилятор будет работать в ванной комнате и удалять влажность даже после вашего ухода и отключится автоматически после заданного промежутка времени.

Для подключения вентилятора с таймером понадобится 4 провода. На контакт L- приходит прямая фаза с распаячной коробки, на Lt- фаза через выключатель света. На N- ноль, и заземляющий проводник подключается на контакт с обозначением заземления.

Схема подключения вентилятора с датчиком влажности или движения

Вентилятор может работать и в полностью автоматическом режиме без вашего участия. Рекомендую покупать более дорогие модели с датчиком влажности для ванной комнаты, а для туалета- с датчиком движения. Вентиляторы с датчиком влажности будут автоматически включаться при превышении установленного уровня влажности и работать до тех пор, пока не снизится влажность до допустимого предела. Модели с датчиком движения автоматически включаются при появлении человека в зоне действия датчика и затем самостоятельно выключаются с определенной задержкой по времени.

Подключаются вентиляторы с датчиками проще всего. Необходимо напрямую, минуя выключатели, от распаячной коробки коробки подключить фазу, ноль и заземляющий проводник.

После подключения вентилятора сразу стоит переходить к его установке, но об том Я подробно расскажу в следующей статье.

Рекомендую дополнительно прочитать наши советы об организации вентиляции, о проверке естественной вентиляции и о том, какой лучше вентилятор выбрать для туалета, ванной комнаты и кухни.

двухсторонний переключатель — как управлять одной лампой из двух или трех мест?

Двухстороннее коммутационное соединение — электрические схемы

Что такое двухстороннее коммутация?

Двухстороннее коммутационное соединение используется для управления электрическими приборами и оборудованием, например, вентилятором, точками освещения и т. Д. Из разных мест с помощью двухходовых переключателей. Наиболее распространенное использование двухпозиционного коммутационного соединения — это лестничная разводка, где световая точка может управляться из двух, трех или даже многих мест.Независимо от текущего положения двухстороннего переключателя (ВКЛ или ВЫКЛ), подключенное устройство, например лампочка, может быть включено / выключено нажатием кнопки.

Двухсторонний или трехсторонний переключатель?

Двусторонний выключатель или трехсторонний выключатель : «Трехсторонний» — это термин для Северной Америки (США) для этого типа выключателя, используемый в следующем учебном пособии. Большинство англоязычных стран (Великобритания / ЕС) называют их «двусторонними». Термин для пары проводов, соединяющих два переключателя, также варьируется: «стропы» для британцев и «путешественники» для США.

Пожалуйста, не убивайте меня, чтобы упомянуть об этом 2-сторонний коммутатор вместо 3-сторонний коммутатор , поскольку все, что мы использовали, — это одно и то же для конкретной цели.

Конструкция и работа 2-полосного коммутатора

2-позиционный коммутатор

также известен как однополюсный двухполюсный (SPDT). Основная конструкция и принцип работы двухпозиционного переключателя показаны на (рис. 1) ниже.

Construction & operation of two way SPST (Single Pole Double Through) Switch Construction & operation of two way SPST (Single Pole Double Through) Switch Конструкция и эксплуатация двухполюсного SPDT (однополюсного двухпроходного) переключателя

Как подключить 2-сторонний коммутатор

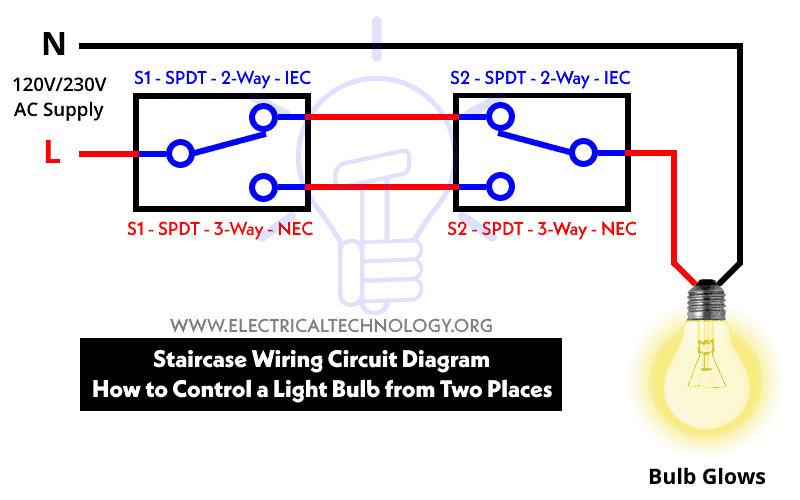

Ниже приведена схематическая схема подключения (рис. 2), которая показывает, как подключить 2-сторонний коммутатор. переключать и управлять лампочкой из двух разных мест.

Staircase wiring diagram - How to control a lamp from two different places by two 2 way switches Staircase wiring diagram - How to control a lamp from two different places by two 2 way switches

Примечание:

  • Этой же цели можно достичь, используя также следующее двустороннее переключающее соединение на рис. 3.
  • Подключите провод заземления к подключенному электрическому устройству, а также к выключателям в соответствии с электрическими правилами в вашем регионе.

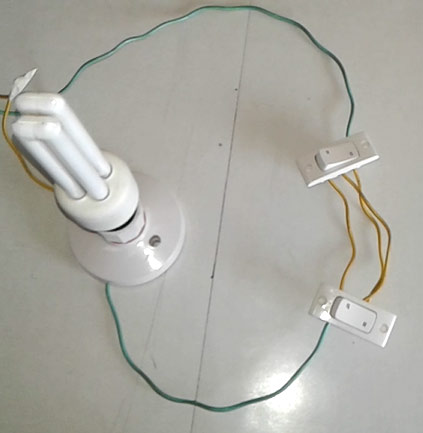

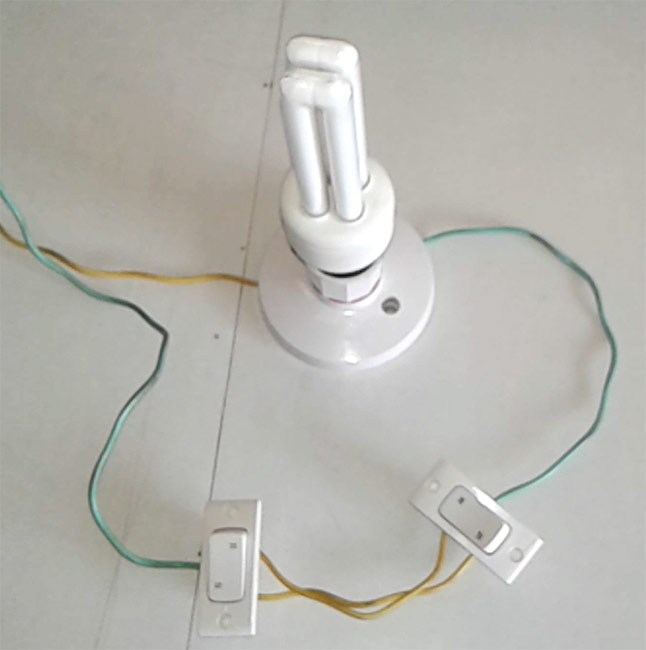

Как управлять светом из двух мест с помощью двухпозиционного переключателя?

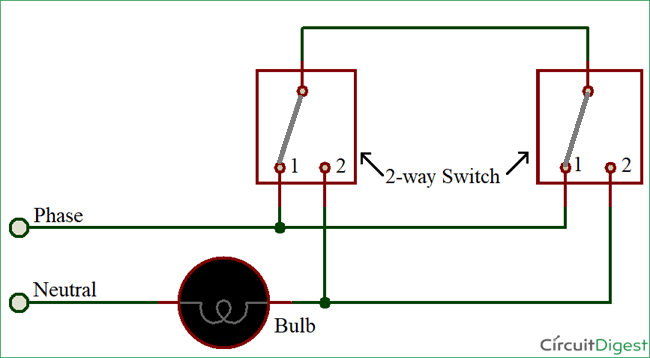

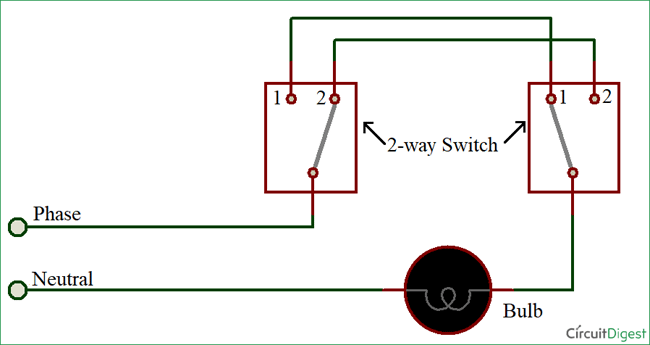

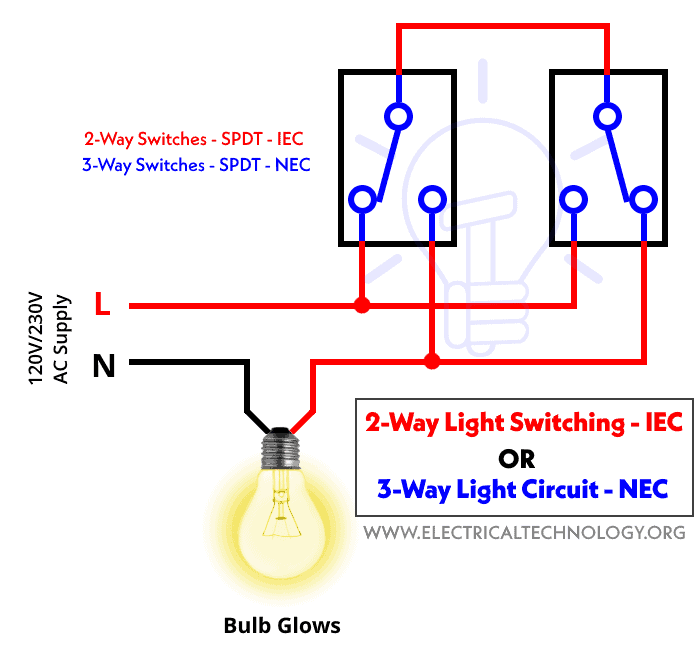

Следующее двухстороннее коммутационное соединение может использоваться для той же цели, что упомянута выше на рис. 1 i.е. управлять точкой освещения из двух разных мест с помощью двухпозиционных переключателей

2 way light switching 2 way light switching

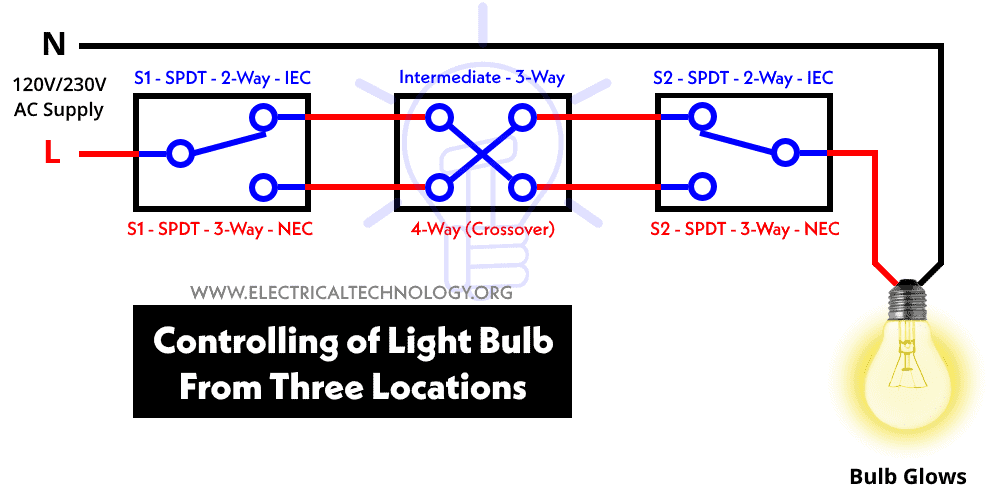

Как управлять одной лампой из трех мест с помощью двухпозиционных переключателей?

На рис. 4 схема подключения показывает, как управлять точкой освещения из трех разных мест с помощью двухпозиционных и промежуточных переключателей.

How to Control a bulb from three places by using two 2 way switches and intermediate switch How to Control a bulb from three places by using two 2 way switches and intermediate switch

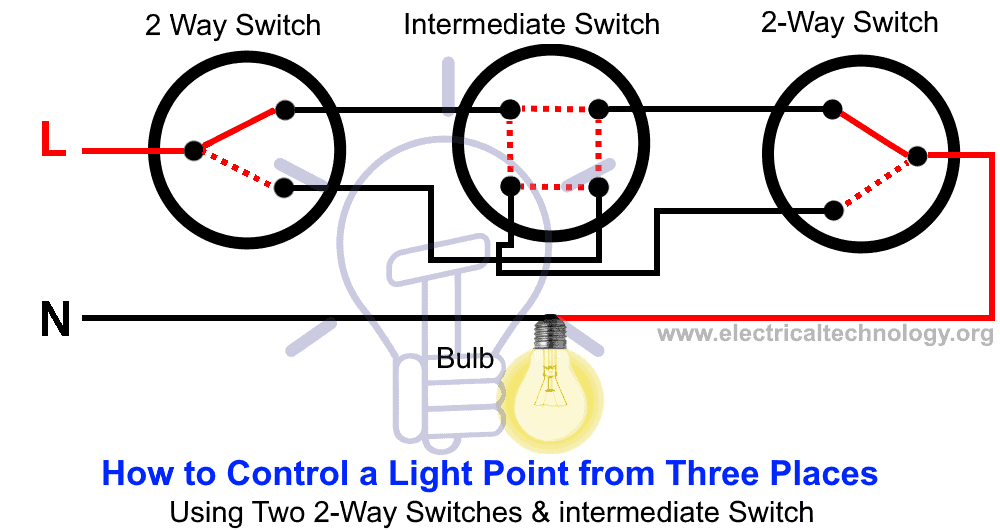

На рис. 5 показано одно и то же соединение для управления световой точкой из трех мест с использованием разных символов.

How to Control a light point from three different places by using two 2 way switches and intermediate switch How to Control a light point from three different places by using two 2 way switches and intermediate switch

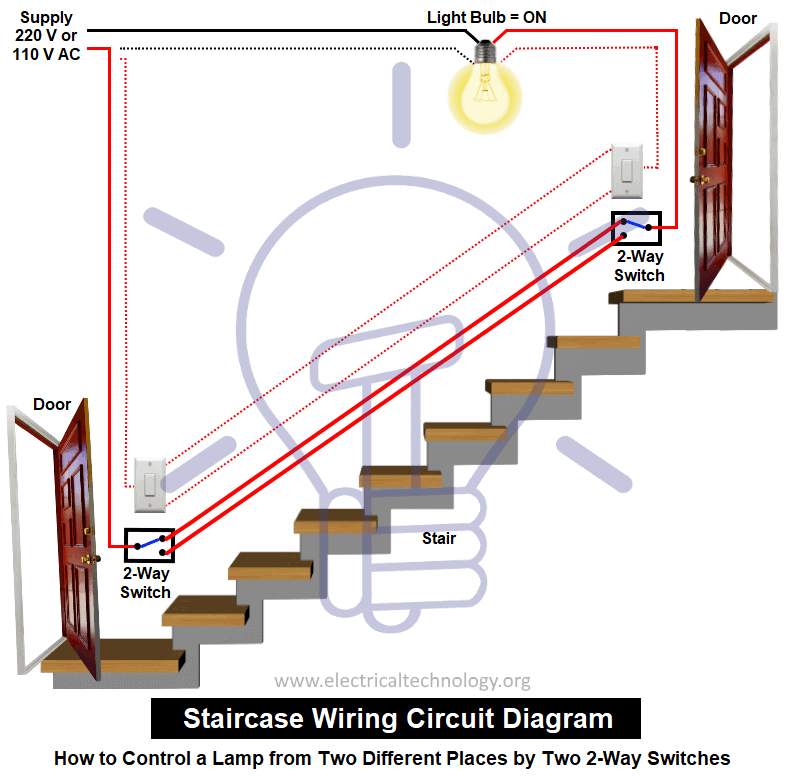

Двухстороннее переключение для управления освещением из двух мест в лестнице

Как мы уже говорили выше, наиболее распространенное использование двухсторонних выключателей — это управление точкой света из разных мест, таких как верхний и нижний, то есть нижний входная дверь и верхняя дверь. Эта схема показана ниже:

Staircase wiring circuit diagram - How to control a lamp from two different places by two 2-way switches? Staircase wiring circuit diagram - How to control a lamp from two different places by two 2-way switches?

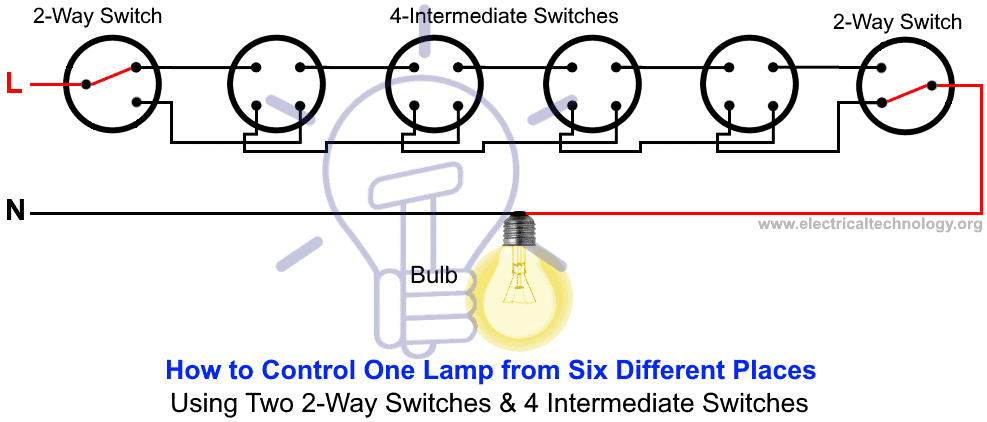

Как управлять источником света из шести мест

Ниже приведена схема подключения, которая показывает, как управлять точкой освещения из шести различных мест с помощью двух переключателей и четыре промежуточных коммутатора.Обратите внимание, что вы можете контролировать еще больше лампочек, добавив больше промежуточных переключателей в середине цепи. Staircase wiring circuit diagram - How to control a lamp from two different places by two 2-way switches? Staircase wiring circuit diagram - How to control a lamp from two different places by two 2-way switches?

Применение двухсторонней коммутации

  • Используется для управления электрооборудованием и приборами из двух, трех или даже более разных мест путем добавления дополнительных промежуточных выключателей.
  • Он также используется в проводных соединениях лестниц, где световая точка может управляться из двух или более разных мест.
  • Используется в помещениях большой площади с двумя или более входными и выходными дверями и воротами.
  • Основная цель двухсторонней коммутации заключается в управлении электрическими приборами, устройствами или оборудованием переменного или постоянного тока, особенно в точках освещения, из двух мест.

Вы также можете прочитать:

.

Как подключить коммутаторы


Увеличить изображение
Как для подключения 2 розеток
Розетки подключены параллельно
Каждая розетка получает горячий провод и нейтральный провод.
Осмотрите винты на каждой розетке, чтобы убедиться, что латунные винты соединены вместе, и серебряные винты связаны вместе.
Подсоедините Black Hot в сторону с помощью латунных винтов и узкого лезвия.
Соедините белый нейтраль с серебряными винтами и широким лезвием.

розеток имеют рейтинг усилителя на задней панели устройства.
Соответствие номинальной мощности усилителя и ожидаемой нагрузки.
Всегда подключайте заземляющий провод.
Ресурсы:
Выбор и подключение проволочных гаек
Как скрутить провод
Выберите правильный размер провода

Для уверенности, всегда проверяйте клеммы переключателя, используя тестер непрерывности перед проводкой.
Практическая схема подключения
Схема подключения

DPDT Переключатель

Двухполюсный Двухпозиционный
Переключение между 120 В и 240 В с центром off

Купить двухполюсный двухполюсный 30-амперный переключатель
2 DPDT с центральным выключателем на Amazon
2 DPDT-переключатель с центральным выключателем на Amazon

Ресурсы:
Как подключить водонагреватель на 120 Вольт
Термостаты водонагревателя с непиковыми значениями
Выберите правильный провод и прерыватель
Рисунок в ваттах А ватт для водонагревателя
См. в коробке главного выключателя
Два водонагревателя
Как для управления двигателем с помощью двух переключателей

Соотнесите номинальную мощность в ваттах с номинальной мощностью устройства.
Устройство на 30 А x 80% = 24 А безопасное максимальное значение

вода переключатель обогревателя / 30 ампер
240V Водонагреватель может управляться напрямую с помощью 30-амперного переключателя.

Искать зеленый цвет. Переключатель
Макс. 25 ампер на 30-амперном переключателе.
5500 Вт, потреблять элементы 23 А,
, 4500 Вт, потреблять элементы, 19 А,
Ресурсы:
Как подключить водонагреватель. с обычным переключатели
рис вольт ампер ватт для водонагревателя

Купить:
Cooper 3032 коммутатор на Amazon
Левитон 3032 30-амперный переключатель на Amazon
Leviton 30-амперный переключатель на Amazon

3-полосная Выключатель для водонагревателя / 30 ампер

240V Водонагреватель может управляться напрямую с помощью 30-амперных переключателей

Вот чертеж для 30-амперной трехпроводной схемы

Примечание: цепь на 240 В имеет 2 горячих провода <> Переключатель на 1 проводе будет работать.
Макс. мощность 25 А при напряжении 30 А. Переключатель
Мощность 5500 Вт на 23 ампер.
Мощность 4500 Вт на 19 ампер.

Ресурсы:
Управляющий водонагреватель с двумя переключателями
Цифра вольт А ватт для водонагревателя

Куплю:
Leviton 3033 на Амазоне

вода переключатель обогревателя / переключатель 15-20 А
Ресурсы:
Как подключить обычный выключатель к водонагревателю

отбросы Утилизатор
Only Black Hot Wire подключается к коммутатору
White Нейтральный провод не подключается к коммутатору

Ресурсы:
How подключить GFCI коммутатор
Как устранить неисправности, отремонтировать, установить мусор распоряжение

Безопасность
Теплая переключатели и розетки указывают на ослабленные провода и / или перегрузку.
Проверьте на перегрев и проблемы с электричеством, используя руку, чтобы почувствовать высокая температура.
Все электрические выключатели и розетки должны быть закрыты.
Крышка электрических распределительных коробок, закрытие дверей таймера, крышка главного выключателя. коробка и держать панель двери закрытой.
Это действие предотвратит появление искр внутри дома и предотвратить перегрев проводов от пожара.
Ресурсы:
Устранение неполадок в электроснабжении дома

Увеличить картинку
устанавливать новый Коробки
Ресурсы:
Как установить распределительную коробку
движение датчики и переключатели занятости
Проводка различается в зависимости от марки и номер модели, цвет провода и приложение
Некоторые датчики движения заменяют однополюсный переключатель, а другие заменяют 3-позиционный переключатель, в то время как другие могут подключаться параллельно
Ресурсы:
Проводка датчика движения Купера / по номеру модели
Проводка датчика движения Leviton
Датчик занятости Leviton
Датчики занятости Pass и Seymour
Покупка:
Motion сенсорные переключатели на Amazon
движение сенсорный светильник — замена наружного освещения Светильник
Датчик движения это выключатель.
Если у предыдущего осветительного прибора был выключатель, включите его, чтобы уверен, что датчик движения имеет питание.

Для каждого источника света будет 2 провода (черный и белый).
Для переключателя движения будет 3 провода (черный, белый и красный).
В коробке появится 1 черный горячий и 1 белый нейтральный.

Скрутите все белые провода вместе. Крышка с проволочной гайкой
Black Hot соединяется с черным проводом на датчике движения. Накрыть проволокой орех.
Детектор движения Красный провод подключается к черным проводам, идущим к каждому светильнику.Накрыть проволочной гайкой.
Ресурсы:
Основы проволочной гайки

Купить:
Motion датчик наружного освещения на Амазоне
Движение сенсорные прожекторы на Amazon

Omron LY23 Модель переменного тока клеммы / назад:
7-8 магнитных клемм (повернуты в противоположном направлении от других контактов)
5-6 общих клемм
3-4 нормально разомкнутых клеммы (питание отключено, когда реле выключено)
1-2 нормально замкнутых клеммы NC (питание включено, когда реле выключено)
Номинальная нагрузка 7.5 ампер переменного тока
Лампа накаливания 900 Вт при 120 В
Лампа накаливания 1800 Вт при 240 В
Двигатель 1/4 л.с. при 120 В; 1/2 л.с. при 240 В

Фото глаз переключатели
К обратная работа фото-глаза
So Load включается в дневное время. Фото-глаз
подключен к DPDT-реле

Реле 30 А, х 80% = максимум 24 А, до 2880 Вт при 120 В или 5600 Вт @ 240 В
30 А, провод 10 сечением до 2 л.с. при 50 ‘или 1,5 л.с. при 100’ при 120 В См. Диаграммы нагрузки
. Используйте 7-контактное реле Omron 120 вольт LY2-AC для 7.5 ампер

7.5Amp Omron 30Amp DPDT
Купить
Omron LY2 на Amazon / Выбрать 120-вольтовая катушка
DPDT-реле 30 А на Amazon
DPDT Packard на 12 А на Amazon
Ресурсы:
Omron relay / Страница 450 / pdf
Как подключить и устранить проблемы с фотоэлементом

Удаленный Коммутатор
Усовершенствованная техника в моем офисе

Ресурсы:
Таймер с дистанционным управлением
Выключатели с дистанционным управлением
Как выбрать размер провода и размер выключателя

Два Скорость проводки вентилятора.
Штырь Таймеры
Ресурсы:
Как подключить таймеры
Как подключить таймеры задержки
коробка Таймеры
Ресурсы:
Таймеры для водонагревателей
Как подключить коробочные таймеры

Увеличить картинку

с питанием от батареи таймер настенного выключателя

Включает и выключает свет
9 ON-OFF, 2 батарейки AA
Ресурсы:
Utilitec 0357930, ручная
Utilitec TMDW50L, ручная
Utilitec таймеры
Купить:
AutoChron на Amazon

Как установить Таймеры
Ресурсы:
Таймер

замыкатель переключатели
Используйте контактор для управления большими нагрузками, такими как водонагреватель или насос бассейна
Управляющий контактор с таймером или переключателем

2-контактные контакторы и 3-контактные контакторы

Ресурсы:
См. контакторы
Управление 30-амперным водонагревателем с обычным 15амперные выключатели
Рисунок вольт ампер ватт для водонагревателя
Как подключить 3-фазный таймер с помощью контактора


Увеличить картинку
автомобильный переключатель проводки
Moroso переключатель проводки.
Свет и вентилятор получает + питание от батареи после активации переключателя. Свет включается и вентилятор включается, когда замыкание цепи возвращается к полюсу Аккумулятор как сила проходит через металлический корпус автомобиля. Предохранитель
защищает каждый провод и устройство от перегрева или перегрузки короткие и горящие детали.
Для Например, если двигатель вентилятора + короткое замыкание на землю, импульс тока воля поток, как если бы аккумулятор + клемма была подключена к — Терминал. Провода нагреваются и курят, кроме предохранителя отключается, когда нагрев превышает номинал предохранителя.Когда предохранитель срабатывает, он останавливается перегрев, который может расплавить детали и вызвать пожар. Предохранитель должен совпадать ожидаемая нагрузка на свет и вентилятор вместе, но не должна превышать (тепловая) номинал либо аксессуара, либо номинального тока провода. Вольт х Ампер = Ватт
Более 1 переключателя: Прыжок + провод питания к каждому из других предохранителей, и повторное подключение для каждого предохранителя-выключателя освещения
Ресурсы:
Пример руководства Moroso
Общие электрические формулы
Покупка:
Moroso переключатели на Amazon
Фото Коммутатор ресурсов
Intermatic Photo Switch
Переключатель навеса
Cooper 1664
Выключатели вентилятора
Удачи
Как подключить выключатели вентилятора
Добавить еще Переключатель наверх
Как добавить-3-way-switch.HTML
4 DP switch
скоро

Микропереключатели
Выключатели зажигания

Пожарный выключатель
автоматически выключается плавание подогреватель бассейна за 20 минут до бассейна насос отключается

Ресурсы
Таймеры Intermatic Pool
Панели управления

Ресурсы для воздушного выключателя
воздушный выключатель
Больше деталей для бассейна

http: // waterheatertimer.org / images / GM40-dip-switch.jpg
DIP-переключатели
Ресурсы
Как подключить таймер GM40
Как подключить таймер GE 15207

Увеличить картинку
потолок распределительная коробка
1 одиночный кабель 12-2 проходит на свет выключатель
Светильник подключается к горячему от выключателя и нейтрали

Увеличить картинку
Добавить Переключить на любую розетку
Добавить переключатель и свет на любой розетка
Максимум 12 коробок на выключатель.
Вставить провод питания в розетку.

Как вставить провод в стену

Увеличить картинку
Добавить розетку к выключателю
Добавьте розетку к выключателю
Требуется нейтральный провод
Добавить новое розетка
Добавить новый провод к любой розетке
Пропустить провод к новой коробке
В коде указано, что не более 12 коробок на автоматический выключатель

Ресурсы
Читать pdf
Размер провода рисунка


Увеличить картинку
3-х скоростной вентилятор Коммутатор
Ресурсы
Pass и Seymour 3-скоростной вентиляторный коммутатор
.

Подключение и настройка вентиляторов — Duet3D

Вентиляторы поляризованы. При подключении вентилятора к разъему вентилятора положительный провод (обычно красный) должен быть подключен к контакту VFAN этого разъема. Отрицательный провод (обычно черный) должен быть подключен к контакту FAN, если это управляемый разъем вентилятора, или контакту GND, если он всегда включен. Если вы подключите вентилятор неправильно, вы можете повредить вентилятор, Duet или оба.

  • Платы Duet 2 WiFi и Ethernet имеют три разъема для управляемых вентиляторов FAN0, FAN1 и FAN2 и два постоянно включенных разъема для вентиляторов.Перемычка (V_FAN) позволяет выбрать, будут ли все вентиляторы питаться от источника VIN или от источника питания 5 В Duet. FAN1 включен по умолчанию при включении питания для максимальной безопасности при настройке его в качестве вентилятора с термостатическим управлением.
  • Duet 2 Maestro имеет три разъема для управляемых вентиляторов FAN0, FAN1 и FAN2 и один всегда включенный разъем для вентилятора. Напряжение вентилятора выбирается перемычкой в ​​2 блоках.
  • Мы предполагаем, что в 3D-принтере с одной печатающей головкой вы используете выход Fan0 для вентилятора охлаждения печати и выход Fan1 для вентилятора радиатора .Это самая простая конфигурация для использования, потому что это то, что прошивка ожидает по умолчанию.
  • У Duex 2 и Duex 5 есть еще 6 управляемых ШИМ-вентиляторов (FAN3 — FAN8). (версии до 0.8 имели 5 подключений вентиляторов, подробнее см. На странице оборудования Duex)

Пожилые члены семьи Дуэт могут по-разному подключать вентиляторы:

  • Duet 0.6 имеет один разъем с маркировкой FAN0 для управляемого вентилятора. Вы можете подключить постоянно включенные вентиляторы к 2-рядному заголовку над выходом двигателя экструдера.
  • Duet 0.8.5 имеет два управляемых разъема вентилятора FAN0 и FAN1 плюс два постоянно включенных разъема вентилятора.

Установки смешанного напряжения напрямую не поддерживаются в Duet 2 WiFi / Ethernet, но Duet переключает подключения вентиляторов на землю, так что вы можете подключить положительную сторону каждого вентилятора к соответствующему напряжению, а отрицательную сторону к соответствующему приколоть на дуэт. Каждый управляемый вентилятор может быть настроен в микропрограмме как вентилятор с gcode-контролем или как вентилятор с термостатическим управлением.

Мы рекомендуем потреблять не более 1,5 А постоянного тока от каждого выхода вентилятора, хотя до 3,5 А в течение нескольких секунд при запуске вентилятора не повредит им.

Подробнее о параметрах конфигурации, доступных для различных версий микропрограмм, см. Раздел «Код g106 M106».

  • Платы Duet 06 и 085 и платы Duet 2 (WiFi / Ethernet) до PCB версии 1.02 не имеют встроенных обратных диодов на выходах вентиляторов, поскольку стандартные бесщеточные двигатели вентиляторов в них не нуждаются.
    • Если к выходу вентилятора подключен двигатель постоянного тока с щеткой , необходимо подключить обратный диод параллельно с двигателем.
    • Подходит диод 1N400x (где x = любая цифра в 1..7). Подключите катод диода (конец с полосой) к положительному проводу вентилятора (клемма V_FAN на Duet) и анод к отрицательному проводу вентилятора (клемма FANx на Duet).
  • Моторы постоянного тока с щеткой могут иметь высокие пусковые токи, которые могут превышать номинальные значения Mosfet.
    • Прежде чем подключать щеточный двигатель постоянного тока к выходу вентилятора на Duet, используйте мультиметр, чтобы измерить его сопротивление постоянному току несколько раз.
    • Слегка поверните вал двигателя между показаниями и возьмите самое низкое показание, которое вы видите (игнорируйте любые переходные показания во время вращения вала).
    • Разделите это значение на напряжение V_FAN (обычно вы будете использовать V_IN), чтобы получить пиковый ток при запуске.
    • Если этот пиковый ток больше 3А, вам следует подключить термистор, уменьшающий скачок напряжения, последовательно с вентилятором, чтобы уменьшить ток запуска.Вот пример термистора, который может подойти: http: //uk.farnell.com/epcos/b57236s0250m ….
    • В качестве альтернативы, если у вас есть запасной выход нагревателя, и вы используете прошивку 2.02 или более позднюю, тогда вы можно использовать мощность обогревателя в качестве дополнительной мощности вентилятора (см. далее). Вы всегда должны использовать обратный диод, если подключаете очищенный двигатель постоянного тока к выходу нагревателя.

Duet 2 предоставляет два разъема для вентиляторов, которые должны быть включены при каждом включении питания. Многие руководства по настройке предполагают, что именно так вы должны подключить вентилятор горячего конца (но см. Термостатические вентиляторы ниже), чтобы предотвратить скопление тепла назад и расплавление нити, заклинивая горячий конец.Вы также можете установить вентилятор для перемещения воздуха через нижнюю часть Duet 2, сохраняя при этом шаговые драйверы в прохладном состоянии. Просто подключите любой такой вентилятор к одному из этих разъемов, подключив красный провод к V_FAN, а черный провод к GND.

Если вы хотите использовать другие вентиляторы на Duet 2 с напряжением 5 В, но постоянно включенные вентиляторы с напряжением 12/24 В, вы можете подключить их непосредственно к контактам блока питания и игнорировать разъемы Duet.

Как упомянуто выше, для многих горячих концов требуется вентилятор, чтобы поддерживать теплоотвод в прохладном состоянии, чтобы нить оставалась твердой до тех пор, пока она не пройдет через тепловой разрыв в зону расплава.Этот вентилятор должен быть включен в любое время, когда горячий конец достаточно горячий, чтобы расплавить пластик, но его можно безопасно отключить, когда горячий конец остыл, даже если остальная часть машины включена. Duet 2 поддерживает этот режим работы. Подключите ваш вентилятор к одному из разъемов ШИМ, скажем, FAN1, и настройте его как термостатический вентилятор для автономного нагревателя, указав соответствующий G-код M106 в config.g. Например:

M106 P1 T45 h2

Это заставляет вентилятор 1 работать каждый раз, когда температура нагревателя 1 выше 45 градусов Цельсия.Смотрите http: //reprap.org/wiki/G-code#M106: _Fan _… для подробностей. Мы рекомендуем использовать разъем FAN1 для термостатически управляемого вентилятора горячего конца, потому что в Duet 2 он по умолчанию включен при включении питания, чтобы обеспечить максимальную безопасность, если вы перезапустите Duet, когда горячий конец горячий.

Вентилятор горячего конца с термостатическим управлением включается автоматически при автоматической настройке любого нагревателя, который он контролирует.

Печать PLA (и, возможно, другие пластмассы) выигрывает от дополнительного охлаждения печатных слоев, особенно, когда слои печатаются быстро.Тем не менее, чрезмерное охлаждение может вызвать проблемы с адгезией первого слоя или даже помешать соединению нового слоя с предыдущим. Многие программы слайсеров вводят G-коды управления вентилятором, чтобы обеспечить его интенсивную работу для слоев, которые печатаются быстро, и запускать вентилятор только после первых нескольких слоев. Подключите такой вентилятор к одному из разъемов FAN0, FAN1 или FAN2. Если ваш слайсер не поддерживает указание того, какой вентилятор контролировать, по умолчанию используется FAN0.

Команда gcode для установки скорости вентилятора: M106 Pnn Svv, где nn — номер вентилятора (по умолчанию 0, если параметр P отсутствует), а vv — требуемая скорость.Скорость может быть выражена либо в диапазоне от 0 до 1, либо в диапазоне от 0 до 255. Предполагается, что значение от 1 до менее находится в диапазоне от 0 до 1. Значение 0 соответствует значению off, а значение 1 или 255 соответствует полной скорости.

FAN1 по умолчанию настроен как вентилятор с термостатическим управлением, поскольку он обычно используется для управления вентилятором радиатора горячего конца. Чтобы использовать его как обычный управляемый вентилятор, сначала необходимо отменить термостатический режим, отправив M106 P1 H-1 .

Большинство слайсеров пока не поддерживают наличие нескольких отдельных вентиляторов охлаждения печати, поэтому они просто отправляют M106 Snnn, вместо того, чтобы выбирать, какой вентилятор назначен для какого-либо устройства.

Чтобы решить эту проблему, другие каналы вентилятора могут быть сопоставлены с вентилятором 0, когда выбран конкретный инструмент, например:

 M563 P0 D0 h2; инструмент 0 использует экструдер 0, нагреватель 1 (и вентилятор 0)
M563 P1 D1 h3 F1; инструмент 1 использует экструдер 1, нагреватель 2 и вентилятор 1
M563 P2 D2 h3 F2; инструмент 2 использует экструдер 2, нагреватель 2 и вентилятор 2

После этого всякий раз, когда выбирается инструмент 0, отправка M106 Snnn будет управлять вентилятором 0.С помощью инструмента 1, вентилятора 1 и инструмента 2, вентилятора 2.

Дополнительные примеры см. В разделе определения инструмента в файле config.g.

4-проводные вентиляторы имеют отдельный входной ШИМ-провод. Рекомендуемые соединения:

Красный (или желтый, если красный провод отсутствует) и черные провода: подключите их к + и — контактам соответственно всегда включенного разъема вентилятора.

Синий провод (управление ШИМ): подключите его к FAN-контакту выбранного вами разъема управляемого вентилятора.

Провод тахометра (какой бы провод ни оставался, обычно зеленый или желтый): опционально, подключите его к катоду небольшого сигнального диода (1N4148 должен быть в порядке) и подключите анод диода к контакту PB6 на разъеме расширения, если Duet WiFi / Ethernet, чтобы обеспечить чтение оборотов вентилятора.Или вы можете оставить его не подключенным.

В команде M106 для этого вентилятора используйте параметр I1 для корректировки значения ШИМ, например:

 M106 P1 I1 F25000; инвертировать ШИМ вентилятора 1 и установить частоту ШИМ 25 кГц

Если используется RepRapFirmware 3, примените инверсию штырька и вместо этого установите частоту ШИМ в команде M950.

Если вам нужно использовать вентиляторы 12 В, но ваш VIN составляет 24 В, а все ваши вентиляторы — 12 В, то в Duet Wifi и Duet Ethernet у вас есть следующие варианты использования понижающего преобразователя:

  1. Подключите вход стабилизатора напряжения непосредственно к клеммам VIN, а выход — к центральному штырю V_FAN. 1
  2. Подключите положительный вход стабилизатора напряжения к концу VIN V_FAN, а выход — к центральному выводу V_FAN, и заземление на любое заземление (возможно, на стороне заземления выхода вентилятора, постоянно включенного) 2
  3. Установите перемычку на V_FAN на конце VIN.Подключите вход стабилизатора напряжения к постоянно включенному выходу вентилятора. Подключите положительные провода вентиляторов 12 В непосредственно к выходу стабилизатора напряжения, а отрицательные провода к клеммам FAN выходов управляемого вентилятора, как обычно 3
  4. Вот пример реализации преобразователя напряжения, используемого для питания вентиляторов 12 В и светодиоды в системе 24В.

Обратите внимание, что Duet 3 имеет внутренний регулятор на 12 В, поэтому не требуется никакого понижающего преобразователя.

При использовании смешанных напряжений вентилятора напряжение, подаваемое на центральный контакт перемычки V_FAN, должно быть наибольшим из используемых напряжений вентилятора .Вы можете использовать вентилятор низкого напряжения в той же системе, подключив положительный провод вентилятора к источнику более низкого напряжения (например, + 12 В от понижающего регулятора), а отрицательный провод вентилятора — к разъему FAN выбранного разъема вентилятора (оставьте VFAN). контакт этого разъема не подключен).

1 все вентиляторы должны быть 12 В и нет предохранителей

2 все вентиляторы должны быть 12 В, а вход стабилизатора напряжения защищен предохранителем 1A

3 подключение вентилятора 12 В более сложное, но вы также можете использовать вентиляторы 24 В.Вход регулятора доллара защищен предохранителем

Если вы используете параметр I-1 в команде M106 для вентилятора, вентилятор отключается, что освобождает вывод для использования в качестве вывода ввода / вывода общего назначения, которым можно управлять с помощью M42.

Как подключить 2-сторонний коммутатор (с принципиальной схемой)

В этом уроке мы покажем вам, как установить 2-стороннее коммутационное соединение . Двухстороннее переключающее соединение означает, что вы можете управлять электрическим оборудованием, таким как лампа, двумя переключателями, расположенными в разных местах, обычно используемых на лестнице. Двусторонний выключатель может работать с любого переключателя независимо, то есть независимо от положения другого переключателя (ВКЛ / ВЫКЛ), вы можете управлять освещением с помощью другого переключателя.

Существует два метода , устанавливающих соединение двухсторонней коммутации , один из которых 2-проводное управление , а другой 3-проводное управление .Мы объяснили оба метода ниже, и оба метода продемонстрированы в Видео , приведенном в конце этой статьи.

Необходимые компоненты

  • Два двухпозиционных переключателя
  • Лампа
  • AC AC
  • Соединительные провода

Как подключить электропроводку двухпозиционного переключателя с помощью двухпроводного управления

2 way switching by 2 wire method

Это первый способ создания двухстороннего коммутационного соединения, это старый метод .Если вы собираетесь установить новый, тогда используйте трехпроводной метод управления.

Как вы видите на схеме схемы 2-стороннего переключателя ниже , вы обнаружите, что фаза / ток подключены к общему первому 2-стороннему переключателю. PIN1 и PIN2 первого коммутатора связаны с PIN1 и PIN2 второго коммутатора соответственно. Один конец лампы соединен с общей клеммой второго выключателя, а другой конец лампы соединен с нейтральной линией питания переменного тока.

Примечание: При двухпроводном методе управления, когда переключатели находятся в противоположном состоянии , индикатор будет находиться в состоянии ВЫКЛ , как показано на схеме ниже:

2 way switching by 2 wire method

Условие получения выхода в состоянии ON такое же, как в таблице истинности Ex-nor gate, которая приведена ниже:

Switch 1

Switch 2

Состояние лампы

0

0

1

0

1

0

1

0

0

1

1

1

Где, 0 представляет состояние ВЫКЛ, а 1 представляет состояние ВКЛ.

Как подключить электропроводку двухпозиционного переключателя с помощью трехпроводного управления

2-way-switching-by-3-wire-method

Это новый метод для создания двухстороннего коммутационного соединения , так как оно немного отличается от двухпроводного метода управления. Этот метод обычно используется в наши дни, поскольку он эффективнее, чем двухпроводная система управления.

Как видно из принципиальной схемы схемы двухпозиционного переключателя ниже , общие оба переключателя замкнуты накоротко.PIN1 обоих переключателей соединен с фазой или проводом под напряжением, а PIN2 обоих переключателей соединен с одним концом лампы. Другой конец лампы соединен с нейтральной линией питания переменного тока.

Примечание: При трехпроводном методе управления, когда переключатели находятся в том же состоянии , , свет будет в состоянии ВЫКЛ , как показано на схеме ниже:

2-way light switch circuit diagram using 3-wire method

Условие получения выхода в состоянии ВКЛ аналогично таблице истинности взрывозащиты или затвора, которая приведена ниже:

Switch 1

Switch 2

Состояние лампы

0

0

0

0

1

1

1

0

1

1

1

0

Где, 0 представляет состояние ВЫКЛ, а 1 представляет состояние ВКЛ.

Применение двухсторонней коммутации:

  • В основном на лестнице.
  • Ошибочное срабатывание защитного / защитного оборудования.
  • Большая комната с двумя въездными / выездными воротами.
  • Для управления любыми устройствами переменного тока, такими как вентилятор или освещение, из двух мест, таких как вход и выход.

,

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
