Как подобрать дюбель под саморез: Как подобрать саморез к дюбелю? – Как подобрать шуруп под дюбель — Moy-Instrument.Ru

Содержание

Как подобрать шуруп под дюбель — Moy-Instrument.Ru

сеть магазинов
КрепежСтрой

На этой странице Вы найдете краткое описание различных видов дюбелей, a так же данные о подборе самореза к дюбелю, представленные в табличной форме.

Дюбель тип К

Дюбель тип «К», предназначен для крепления в бетоне. Толстые стенки дюбеля и входное отверстие, примерно равное диаметру шурупа, исключают люфт при поперечной нагрузке. Расширение дюбеля происходит по всей длинне, достигая максимального распора в передней половине дюбеля. За счет этого достигается надежная анкеровка дюбеля. Шипы на поверхности дюбеля усиливают коэффициент трения.

Дюбель тип Т

Распорный дюбель тип «Т», предназначен для крепления в бетоне, слабом бетоне, кирпиче. Силы, при воздействии которых происходит распирание дюбеля, распределены внутри отверстия равномерно, что повышает показатели рабочих нагрузок.

Дюбель тип S

Дюбель тип «S», предназначен для всех видов материалов из бетона и кирпича. Наличие блокировочных язычков предотвращает проворачивание дюбеля в отверстии, а зубцы прочно закрепляют дюбель за счет трения в полнотелых строительных материалах. Передняя половина дюбеля имеет сплошное сечение, что еще более усиливает распорное давление в глубине отверстия при завинчивании шурупа.

Дюбель тип U

Универсальный дюбель из полипропилена тип «U», предназначен для использования его как в полнотелых, так и пустотелых материалах. В плотной кладке, дуйствует как обыкновенный трех-лепестковый дюбель, а в пустотелых материалах, дюбель тип «U», наварачивается на шуруп и завязывается в плотный узел, который надежно крепит шуруп в стене.

Дюбель KPU

Дюбель «KPU» изготовлен из нейлона, характеризуется большой стойкостью к механическим деформациям и перепадам температур. Применяется для пустотелых материалов (кирпич, плита перекрытия и т.д.), а так же для полнотелых строительных материалов: бетон, полнотелый кирпич, камень.

Дюбель KPW

Дюбель «KPW» изготовлен из нейлона, применяется для гипсокартонных, древесно-стружечных плит и других материалов: бетон, полнотелый кирпич, дырчатый кирпич. При использовании в пустотелых материалах, дюбель образует узел в полой области. В полнотелых метериалах дюбель расширяется и держит благодаря силе распора.

Дюбель KPX

Дюбель «KPX» используется для полнотелых строительных материалов типа: бетон, кирпич, камень, а так же для других материалов таких как: дырчатый кирпич, пустотелый блок и т.д.

Дюбель KPR

Дюбель «KPR», прежде всего применяется для пустотелых строительных материалов: дырчатый кирпич, щелевой пустотелый блок, газобетон, легкий бетон. Распорный дюбель «KPR» предназначен для крепления брусков, деревянных планок, фасадов зданий, оконных рам, металлических профилей.

Дюбель KMG

Дюбель «KMG» предназначен для анкеровки в газобетоне и в других строительных материалах. Внутренняя резьба дает возможность крепления с использованием шурупов для дерева, саморезов, а так же винтов с метрической резьбой. Необходимо учитывать, что диаметр сверления (учитывая форму дюбеля) зависит от вида основания.

Дюбель для пенобетона

Дюбель предназначен для пенобетона (пористого бетона). Высокие внешние ребра дюбеля позволяют значительно увеличить площадь соприкосновения с материалом. При распирании дюбеля шурупом обеспечивается его надежное закрепление в пенобетоне.

Дюбель «Дрива»

Дюбель предназначен для крепления к гипсокартону толщиной не менее 9 мм светильников, плинтусов и т.д. Фиксация дюбеля происходит за счет высокой и редкой резьбы, которая, с одной стороны, не позволяет крошиться гипсокартону, а с другой, за счет увеличенной площади поверхности обеспечивает надежное крепление дюбеля в плите. Не требует предварительного рассверливания. Диаметр самореза для пластиковой дривы — 3,8 мм. Диаметр самореза для стальной дривы — 4,5 мм.

Дюбель «Бабочка»

Дюбель «Бабочка», предназначен для крепления к гипсокартону, ГВЛ, ДСП и другим материалам толщиной 10-12 мм. Порядок монтажа следующий:

  1. Высверливается отверстие необходимого диаметра (8 или 10 мм).
  2. В отверстие вставляется дюбель.
  3. К стене прикладывается монтируемая деталь с предварительно просверленным в ней отверстием.
  4. Производится монтаж детали при помощи шурупа. Длинна шурупа не менее 55 мм (без учета толщины прикрепляемой детали).

Как подобрать саморез к дюбелю?

Для правильного и качественного крепежа различных строительных материалов при помощи саморезов, важно подбирать подходящий по размеру и качественным характеристикам дюбель.

Дюбель хоть и является вспомогательным крепежным элементом, но тем не менее играет очень важную роль в надежности и прочности скрепляемых конструкций.

Дюбеля изготавливаются из самого различного материала, это может быть различного вида пластмассы (полипропилен, нейлон, полиэтилен и т. д.) , так же они могут быть выполнены из различного металла — железа, латуни, нержавейки и т. д.

Есть разные типы дюбелей, которые предусмотрены для крепежа в стенах из кирпича, дерева, гипсокартона.

Например, дюбель тип «К» крепится в бетоне:

Дюбель тип «Т» предназначен для крепления в стенах из слабого бетона и кирпича:

Дюбель тип «S» крепится во многих материалах из различного кирпича и бетона:

Дюбель тип «U» — это универсальный дюбель из полипропилена, который крепится как в полнотелых, так и пустотелых материалах очень надежно:

Дюбель «KPU» — это дюбель изготовленный из нейлона, очень устойчивый к перепадам температур и различным механическим деформациям:

Дюбель «KPW» тоже сделан из нейлона и предназначен гипсокартонного и древесно-стружечного матерала, а так же для бетона и кирпича (полнотелого и дырчатого):

Дюбель «KPX» используется для крепежа в полнотелых строительных материалах, таких, как кирпич, камень, бетон, а так же в пустотелых блоках и т. д.:

Дюбель «KPR» используется для крепежа в пустотелых строительных материалах: газобетоне, пустотелом блоке, легком бетоне, оконных рамах и т. д.:

Дюбель «KMG» выполняет анкеровку в газобетоне и других материалах:

Дюбель для пенобетона обеспечивает прочное крепление с этим пористым материалом:

Дюбель «Дрива» предназначен для закрепления различных светильников на гипсокартоне толщиной не менее 9 мм:

Дюбель «Бабочка» — это специальный дюбель, предназначенный для крепления к гипсокартону , ГВЛ, плитам ДСП и другим строительным материалам толщиной 10 — 12 мм:

Все эти дюбели плотно крепятся в стене за счет своей специальной конструкции, которая предусматривает в нем распорную часть, диаметр которой меньше правильно подобранного самореза. Поэтому когда саморез закручивается в дюбель, распорная часть расширяется, образую прочное , надежное соединение со стеной.

Внизу можно посмотреть таблицу, которая поможет правильно подобрать саморезы и дюбели в соответствии с их длиной и диаметром. Так же в этой таблице есть данные о диаметре сверл и глубине сверления в каждом конкретном случае.

Как выбрать дюбель под саморез

Дюбель – вспомогательный элемент для крепежных изделий, обеспечивающий надежное сцепление саморезов или шурупов с несущим основанием.

Дюбели делают из пластмассы (полипропилен, полиэтилен, нейлон) и металла (железо, нержавеющая сталь, латунь). Дюбель условно можно разделить на две части. Распорную (на фото ниже левая часть дюбеля), она отвечает за силу удержания самореза в материале, и нераспорную (на фото ниже правая часть дюбеля). Не распорная часть дюбеля нужна для того, чтобы не разрушать мягкий слой материалов. Например, Вы устанавливаете дюбель в оштукатуренную кирпичную стену, если не будет нераспорной части, то при закручивании самореза вокруг дюбеля разрушится штукатурка. Вы вешаете навесной шкафчик за основание через ДСП, тогда длина распорной части должна быть равна толщине ДСП плюс величина слоя штукатурки, получается около 30 мм.

Не распорная часть дюбеля может иметь фланец потайной, цилиндрической или круглой формы. Фланец не позволяет дюбелю утопится в отверстии закрепляемого материала или в стене. Применение дюбелей с фланцем удобно, если фланец не будет мешать.

При завинчивании самореза, распорная часть дюбеля, имеющая внутренний диаметр на много меньше диаметра дюбеля, пытается разойтись в стороны, но мешает материал стены и пластмасса дюбеля под большим давлением уплотняется, соединяя саморез со стеной в одно целое.

Дюбели для крепления изделий на стене из гипсокартона

Для крепления предметов на стенах из гипсокартона предназначен специальный дюбель, конец которого снабжен режущими кромками, выполняющими функцию сверла. Для установки такого дюбеля в гипсокартонной стене в ней не требуется предварительно сверлить отверстие, что позволяет закрепить предмет на стене при отсутствии дрели и сверла.

После установки в дюбель вкручивается саморез без изменения геометрии дюбеля. Дюбель можно легко выкрутить из гипсокартона и использовать повторно.

Существует еще один специальный дюбель для крепления изделий на стене из гипсокартона под названием Molly (Молли). Его строители называют «Бабочка», потому, что при ввинчивании самореза распорная часть дюбеля расходится в стороны за внутренней стороной гипсокартона, принимая форму крыльев бабочки. Это происходит вследствие того, что на конце распорной части есть утолщение, в которое вкручивается саморез, складывая распорную часть дюбеля вдвое, крепко фиксируя дюбель в гипсокартонной плите.

Такой дюбель позволяет закрепить на гипсокартоне изделие весом до 10 кг. Вот пример крепления с помощью дюбеля типа Бабочка большого зеркала на стене из гипсокартона.

Выбор дюбеля под саморез

После того, как выбор типа самореза и дюбеля для крепления на стене сделан, останется выбрать, воспользовавшись данными, приведенными в таблице ниже типоразмер самореза и соответствующий ему дюбель. Определиться с диаметром и глубиной отверстия для установки дюбеля.

В связи с отсутствием международного стандарта на саморезы и дюбеля, многие производители выпускают по своим внутренним стандартам. Поэтому невозможно точно указать все размеры, но в подавляющем числе случаев размеры совпадают с достаточной для практического использования точностью.

Пользоваться таблицей нужно следующим образом. Допустим Вам надо повесить книжную полку с максимально возможным весом 100 кг с креплением на двух петлях на кирпичной стене. Так как полка будет подвешена на два самореза, то нагрузка на один саморез будет составлять 50 кг. Выбираете из таблицы, саморез универсальной резьбой, с полусферической головкой, диаметром 6 мм, длиной не менее 80 мм. Дюбель подойдет стандартный, самый простой. Из таблицы видим, такой типоразмер самореза есть, для него подойдет дюбель диаметром 8 или 10 мм длиной 80 мм. Так как в наличии есть сверло диаметром 8 мм, то выбираем дюбель тоже диаметром 8 мм. Для его установки нужно просверлить отверстие диаметром 8 мм на глубину 85 мм.

Изготовление дюбеля из подручного материала

В качестве дюбеля можно с успехом использовать мебельный шкант. Он изготавливается из твердых пород древесины. Диаметр 8 мм, длина 40 мм, с продольными ребрами. Раньше при изготовлении мебели крепление шкантами было широко распространено.

Иногда возникает необходимость срочно закрепить предмет на стене, а готового дюбеля заводского производства под рукой нет. В таком случае можно самостоятельно выстругать его из любой сухой деревяшки. Подойдет ножка от стула или табуретки. Так всегда делали ранее, по той причине, что пластмассовых дюбелей в продаже не было. У самодельного дюбеля желательно снять фаску с одной стороны, чтобы легче было забивать в стену.

Для того, чтобы в деревянный дюбель ввинтить саморез, необходимо после его забивки в стену просверлить в его центре отверстие диаметром, чуть меньше диаметра резьбовой части самореза.

Хороший дюбель можно сделать из телевизионного кабеля, у которого центральная жила изолирована от оплетки полипропиленом, отрезав от него кусок требуемой длины. Для этого нужно снять внешнюю изоляцию и экранирующую оплетку, вынуть центральную жилу. Далее отрезанный кусок изоляции разрезать пополам на треть его длины. В неразрезанной части просверлить отверстие, равное диаметру самореза. На внешней стороне дюбеля желательно сделать насечки паяльником, чтобы дюбель не проворачивался в стене при закручивании самореза.

Получится дюбель, не хуже промышленного образца. Правда возни много, но если нужно всего несколько, то есть смысл мастерить самому.

Иногда при сверлении отверстия в стене случаются неожиданности. Сверло из-за неоднородности материала стены или при неудачном попадании на стык кирпичей, высверливает отверстие не очень точно, да еще гораздо большего размера, чем дюбель. Дюбель болтается, и удерживать в стене саморез в таком случае не будет. Бывает и стена очень рыхлая и откалывается большой ее кусок. Но есть простое решение, которым я пользуюсь с незапамятных времен.

На саморез навивается алюминиевая или медная проволочка, диаметром, равная шагу резьбы самореза или винта. Получается металлический дюбель с резьбой. Так как мне попался дюбель с двухзаходной резьбой, то навил проволочку в два захода. В такой проволочный дюбель саморез легко закручивается и выкручивается. Для исключения проворачивания проволочного дюбеля в стене, следует на нем напильником сделать по бокам грани.

Монтируется в стену дюбель следующим образом. Разводится раствор цемента, алебастра, гипса или другого подобного строительного раствора, заполняется высверленное отверстие и вставляется проволочный дюбель с завинченным в него саморезом до утопления в этот раствор. Если тяжело вставляется, можно постучать молотком. После застывания раствора саморез можно выкрутить и повесить на стену требуемый предмет. Держаться будет надежно.

Иногда случается, что высверленное в стене отверстие сверлом заданного диаметра не обеспечивает плотной посадки дюбеля и при завинчивании самореза в дюбель он проворачивается. В таком случае можно воспользоваться составом «Жидкие гвозди». Из тюбика высверленное отверстие в стене полностью заполняется раствором и в него незамедлительно вставляется дюбель. Через полчаса можно будет смело закручивать в дюбель саморез. Держать будет намертво.

С помощью жидких гвоздей, по вышеописанной технологии, можно также надежно закрепить пластиковый стандартный дюбель в стене, выложенной из пористого материала, например пенобетона.

Бывают случаи, когда дюбель не удается полностью загнать в отверстие, и он немного выступает, а вынуть не удается. Выступающую часть нужно удалить. Ее можно спилить полотном от ножовки по металлу.

Чтобы исключить порчу покрытия стены достаточно взять небольшой лист наждачной бумаги, сделать в нем отверстие диаметром равным диаметру дюбеля, одеть на дюбель наждачной стороной к стене и аккуратно спилить. Покрытие стены останется неповрежденным.

Как правильно подобрать саморез к дюбелю

Большинство людей рано или поздно задаются вопросом , как подобрать дюбель к саморезу при креплении конструкции к бетонной, кирпичной, газобетонной поверхности или к гипсокартону. В таком вопросе с помощью одного самореза, без применения дюбеля, проблему не решить.

Два изделия дополняющие один другого: дюбель и саморез. В основном эти два элемента используются в креплении к твердой поверхности. При работах с деревянной поверхностью можно дюбель не применять по причине того, что шуруп вкручивается налегке и хорошо закрепляется в мягкой древесине. Основными факторами подбора дюбеля и самореза, являются точные подборы изделий по размеру, длине, диаметру и длине внутренней окружности дюбеля.

Бывают случаи неудачного подбора этих двух составных друг к другу. Если так произошло и выбор неверен, на пример, диаметр внутри дюбеля оказался меньшего размера, чем окружность самореза, возможен разрыв вторым элементом первого и крепеж будет находиться в разболтанном виде в пластиковой вставке. Расширение не произойдет и прочность крепежных узлов станет низкой. Такая же ситуация произойдет если саморез не достигнет дна дюбеля с помощью конца.

Что важно учитывать

Очень важно, в процессе подбора, верно обозначить последовательность. Для начала подбирается дюбель. Чем он больше, тем большие нагрузки он сможет выдержать. Необходимо взять во внимание окружность и длину изделия, как самореза, так и дюбеля. При маленьких нагрузках используется дюбель окружностью 4 – 5 миллиметра.6 мм и 8 мм на среднюю, 10 мм и 12 мм на большую нагрузку, 14 мм и 16 мм для очень больших нагрузок, для крепления строительных лесов и т.д. Еще следует учитывать плотность материала в котором будет находиться дюбель. Чем прочнее материал, тем больше нагрузки сможет выдержать дюбель, одного и того же размера

Всегда учитывается прочность используемого материала, куда эксплуатируется крепеж. Чем уплотнение выше, тем большую нагрузку способно выдержать крепление. Два элемента, вставленных в бетонную поверхность, способны выдержать значительную нагрузку, невзирая на небольшие размеры. После подбора дюбеля необходимого размера, подбирается к нему саморез. При выборе самореза желательно опираться на несколько критериев:

• По толщине саморез должен быть, чтобы он не был внутри дюбеля в разболтанном виде и был плотно зафиксирован. При вкручивании до установления нужно приложить немного усилий.

• По длине саморезу необходимо быть подобным по длине с дюбелем, либо преувеличивать на 5 миллиметров, но не более. При креплении любой вещи к стене, используют длину побольше.

• По резьбе сложно определиться из – за их разнообразия. Во время несовпадения двух элементов по типу резьбы, есть вероятность, что последний выпадет ну или вовсе не вкрутится.

Таблица соответствий дюбеля с саморезом

Диаметр дюбеля в миллиметрах Диаметр самореза в миллиметрах

5 мм 2,5 мм. (от 2 мм до 3 мм.)

6 мм. 4 мм. (от 3,5 мм до 4,5 мм)

8 мм. диаметром 5 мм. (от 4,5 мм до 5,5 мм

10 мм 6 мм. (от 5,5 мм до 6,5 мм)

12 мм, 8 мм. (от 6,5 мм до 8,5 мм)

14 мм 10 мм. (от 8,5 мм до 10,5 мм)

16 мм 12 мм. (от 10,5 мм до 12,5 мм)

Сначала мы подберем нужный размер дюбеля, а потом уже подберем необходимую окружность самореза. Осталось основное – подобрать необходимую длину самореза.

Берем выбранную длину дюбеля, добавляем ширину используемого материала в креплении. Так выходит необходимая длина самореза. Для рыхлых оснований не должны браться крепежные материалы толщиной более чем 35 процентов, плотные основания не должны обрабатывать крепежные детали больше 60 процентов по толщине.

Разрешено немного выйти из дюбеля саморезу , это не опасно, самое важное заключается в том, чтобы он обязательно достиг конца дюбеля и раскрыл его в полной мере в целях прочного монтажа. Если, элемент крепления не достигнет конца, у дюбеля возникнет проворачивающийся способность и монтажные работы станут непригодны. Подготавливать отверстие под дюбель необходимо немного больше чем его длина и окружность.

В креплении различного строительного материала к конструкции строительной применяют зачастую крепление при помощи дюбеля и самореза. К примеру: Нам необходимо прикрепить фанерный лист шириной 20 миллиметров к полу из бетонита. Нам понадобится дюбель 8 на 50 ( по таблице выше указанно соответствие диаметра и длины), а также саморез 5 на 70 ( 5 – это окружность самореза, 70 – его длина). Для просверливания на нужен будет бур 8 на 110, просверливать необходимо вглубь, не меньше 60 миллиметров. После процедуры сверления, убираем пыль из отверстия, вставляем дюбель, затем вкручиваем саморез в него, а он проходит дальше через фанерный лист. Саморез, имеющий высокую винтовую резьбу, обладают тонким и острым профилем. Саморезы, используемые в креплении различного рода частей из металла, обладают более частой резьбой. Двухзаходная резьба.

Толстые стенки дюбеля и входное отверстие, примерно равное диаметру шурупа, исключают люфт при поперечной нагрузке. Расширение дюбеля происходит по всей длинне, достигая самого высокого распора в передней части дюбеля. Благодаря этому достигается прочная анкеровка дюбеля. Шипы на внешней части дюбеля усиливают коэффициент трения.

На сайте Машкрепеж Вы найдете большой ассортимент метизов : болты , гайки, винты, шурупы, саморезы, дюбели, заклёпки, шайбы, штифты, шпильки и другие

Как подобрать саморез к дюбелю

Чем отличается шуруп и саморез.

Мы постоянно в нашей обычной жизни сталкиваемся с различными деталями крепежа: саморезами, шурупами, болтами и винтами. В настоящее время наиболее широкое распространение получили саморезы, появившиеся на рынке строительных материалов совсем недавно, и которые вытеснили отечественные шурупы непривлекательного вида.

Шуруп выглядит как стержень с головкой и острой резьбой. До шляпки на стержне шурупа можно выделить два участка с винтовой резьбой и без резьбы. Форма головки у него может быть полукруглая, шестигранная или потайная. Различают шурупы для дерева и для металла. У шурупов для дерева более крупный шаг резьбы по сравнению с шурупами для металла. Универсальные шурупы

применяются в любой отрасли народного хозяйства.

Саморез – это винт, у которого острая резьба и есть либо острый наконечник, либо наконечник-сверло. Резьба у них нанесена до самой шляпки. От шурупов саморезы отличает шаг резьбы и сверло.

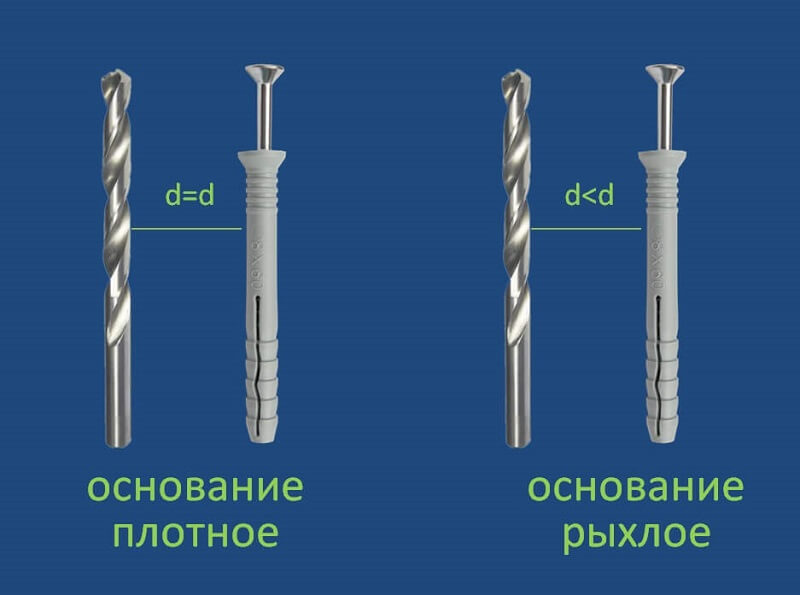

Как подобрать сверло под дюбель

Отличия имеются так же в профиле резьбы. Саморезы имеют более острую и высокую резьбу с разным углом наклона. Маленькие сверла используют для дерева, большие — для металла. Саморезы имеют потайную, полукруглую головку под отвертку или с шайбой.

Что же такого хорошего в саморезах, ведь они практически те же шурупы, но имеющие более высокое качество? Саморезы изготавливаются по определенной технологии. Для изготовления используется только прочные стальные сплавы, которые проходят последующую термическую обработку. Иначе можно сказать, что их изготавливают из закаленной стали. Как и весь стальной крепеж, саморезы для защиты от коррозии могут быть фосфатированы, оксидированы или гальванически оцинкованы с применением пассивирования.

После такой обработки саморезы становятся характерного черного или блестяще белого цвета и приобретают значительную устойчивость к коррозии. Для стыковки с инструментом у них используются четкие и точные шлицы, имеющие форму креста.

Саморезы, изготовленные из латуни или нержавейки, можно считать экзотикой.

Саморезы с высокой винтовой резьбой имеют тонкий и острый профиль. Очень легко можно нарезать резьбу в достаточно твердых металлах саморезами с таким профилем резьбы. При этом его конец выполнен в виде острого конуса. Он как шило проделывает в материале отверстие для точной установки и для того, чтобы можно было начать нарезку резьбы. Работу конца самореза можно сравнить с работой бура. У некоторых видов саморезов на конце сформировано подобие сверла, которое дает возможность избежать сверления и нарезки резьбы. При этом он легко вворачивается в металл, имеющий толщину до 2 мм.

Те саморезы, которые используются для крепежа различных металлических частей, имеют более частую резьбу. Достаточно часто у них имеется двухзаходная резьба.

Универсальные саморезы имеют резьбу со средним шагом длины.

Для скрепления частей деревянных конструкций используются саморезы, у которых имеется широкий шаг резьбы, большой угол наклона и достаточно острый конец.

Самые востребованные саморезы имеют потайную головку, которая плавно переходит в стержень с резьбой. Такая форма крепежа идеально подходит для монтажа гипсокартонных листов. Не менее популярны у нас и саморезы, имеющие шестигранную головку. Чаще всего их применяют тогда, когда требуется повышенная прочность крепежа. Используют их вместе с дюбелями из пластика для крепления тяжелых предметов к стенам.

Кровельный саморез имеет шестигранную головку, которая переходит в крупную шайбу (пресс-шайба). У него есть резиновая прокладка для герметизации соединения, и окрашен он в один из распространенных цветов кровельных материалов (белый, зеленый, красный и т.д.).

Саморезы с полукруглой головкой, переходящей в шайбу, используют для соединения материалов имеющих форму листа. Такой крепеж для листового металла имеет резьбу с малым шагом. При этом форма головки увеличенного диаметра дает возможность более эффективно крепить материал за счет усиления прижимания к основанию, когда просто невозможно сделать зенковку.

Короткие саморезы с наконечником в виде сверла и полукруглой головкой используют для крепления частей, изготовленных из металлического профиля. Очень часто их называют клопами и блохами.

Так же шурупы и саморезы имеют отличия по подготовке материала к применению крепежа. При использовании шурупа необходимо просверлить отверстия, куда затем его ввинчивают. При использовании самореза материал такой подготовки не требует. Шурупы имеют только два вида головок. У саморезов огромное количество видов головок: несколько видов потайных головок, шестигранные с шайбой и без, полукруглые с шайбой и без, цилиндрические и трапециевидные.

Саморезы за счет своей прочности применяются для крепежа всевозможных материалов, начиная с дерева, пластмассы и до металла, бетона.

Можно сделать вывод: разница между шурупом и саморезом заключается в том, что шурупы требуют предварительно просверленного отверстия, а саморезы подходят практически для всех материалов и не требуют предварительной подготовки рабочей поверхности.

Дюбель-гвозди – это один из крепежных элементов. Его применяют для установки различных конструкций (в твердые и плотные основания). Их часто используют для крепления каменных, бетонных и кирпичных поверхностей. Строители при использовании этого элемента в результате получают прочное несъемное соединение.

Дюбель-гвозди бывают различны по своему виду (применению), а также размеру.

К примеру, монтажный дюбель-гвоздь является расходным материалом для специализированного пистолета. Этот вид гвоздя помогает справиться с креплением металлических сложных конструкций с сооружением производственных зданий. Дюбель-гвоздь способен сделать сооружение прочным и долговечным.

Рассмотрим более подробно виды, размеры дюбель-гвоздей и область их применения.

Виды, размеры дюбель-гвоздей.

Всего существует два основных вида дюбель-гвоздей.

Первый служит как крепление для ручного монтажа. Таким образом, этот вид крепления можно забить при помощи обычного молотка. Этот элемент имеет вид металлического гвоздя, в оболочку которого входит специализированный распорный элемент. При помощи него получается обеспечить надежное крепление.

Для того, чтобы установить такой вид гвоздя, понадобится:

  • высверлить отверстие;
  • вставить туда распорный элемент;
  • забить гвоздь молотком.

Стоит обратить внимание, что этот вид крепления имеет в своей структуре распорный элемент в виде специального воротничка, который позволяет надежно закрепиться в отверстии, даже если отверстие сделано слишком глубоким.

Второй вид дюбель-гвоздей предназначен для монтажного (строительного) пистолета. Применяя его, отпадает потребность сверлить отверстие, что позволяет довольно быстро установить крепление. Материалом изготовления дюбеля служит качественный металл. Он имеет вид толстого изделия со специальным стержнем. Конец гвоздя имеет увеличенную шляпку и шайбу. Прижатие детали увеличивается при помощи шляпки стержня, которая сдвигается к подвижной шайбе. Монтировать дюбель-гвоздь для пистолета можно с одного выстрела.

Существуют и другие под виды дюбель-гвоздей. Одно из самых популярных изготовлено из нержавеющей стали. Этот вариант гораздо экономичнее других и во многом, можно сказать, качественнее.

В зависимости от вида конструкции существуют и другие виды дюбель-гвоздей со своим основным предназначением и размером.

Размеры дюбель-гвоздей в соответствии с видами.

Определившись с видом применения дюбель-гвоздя, нужно четко понимать, какой размер подойдет для той или иной конструкции. К примеру, размер 6х40 или же шестерка по первой цифре, идеален для крепления профиля. При этом нужно помнить, что если вы хотите закрепить таким дюбелем стену, например из шлакоблока, строго нужно придерживаться этого размера. Если вы выберете другие размеры дюбель-гвоздей, ваш элемент крепления не будет держаться в стене и упадет в отверстие.

Еще один размер дюбель-гвоздя применяется только для домов КПД. Это может быть 6 на 60 или 6 на 80. Его рекомендуется применять в домах, где стены и потолки без полостей. Выбирая эти размеры, никаких проблем с проваливанием дюбеля происходить не будет, и он надежно закрепится в стене или потолке.

Для ручного применения дюбель-гвоздя нужно обращать внимание на параметр глубины.

Совет 1: Как подобрать дюбель

Например, дюбель с размером 5 на 50 не допускает глубину сверления более 60 миллиметров. При этом нужно учитывать и максимальную нагрузку, толщину прикрепляемого материала.

Определить необходимые размеры дюбель-гвоздей достаточно просто. Условное обозначение отображает, что первая цифра – это диаметр крепления, а вторая — длина. Точно зная, для чего вы будете применять дюбель-гвоздь, вы можете определить, какой именно вам потребуется. На сегодняшний день промышленность выпускает несколько размеров дюбель-гвоздей:5х25, 5х30, 5х40, 6х35, 6х40, 6х50, 6х60, 6х70, 6х80, 8х50, 8х60, 8х80, 8х100, 8х120, 8х140, 10х80, 10х100, 10х120, 10х140, 10х160. При этом каждый из представленных размеров имеет свою максимальную нагрузку. Не нужно забывать и о толщине прикрепляемого материала, и такой параметр как длина оказывается очень полезным.

На этой странице Вы найдете краткое описание различных видов дюбелей, a так же данные о подборе самореза к дюбелю, представленные в табличной форме.

Дюбель тип К

посмотреть таблицу

Шурупы, саморезы, дюбеля

Шуруп – это привычное для многих крепеж, который состоит из стержня с наружной резьбой и головки с углублением, называемым шлицом. При вкручивании в отверстие изделия, детали или предмета шурупы образуют в нем внутреннюю резьбу. Это – главный фактор, по которому различают такие крепежные изделия как винт, шуруп, саморез, отличия между которыми разберем ниже.

Шуруп с потайной головкой

Если материал имеет мягкую текстуру (деревянную или пластмассовую), то он не нуждается в предварительном сверлении отверстия под шуруп. Но бывают случаи, что отверстие сделать необходимо. Тогда при сверлении следует помнить, что диаметр этого отверстия должен составлять 70% диаметра стержня шурупа. Этот «запас» необходимо оставлять для компенсации ширины канала при вкручивании в мягкий материал. С твердыми ситуация обстоит иначе. Тут вкручивание шурупа не может обойтись без предварительного сверления отверстия глубиной в стержень дюбеля, а может даже и больше.
В сравнении с винтами или болтами шурупы не требуют еквивалентного соответствия между диаметром подготовленного отверстия и размером стержня. Шурупы можно закручивать повторно до сотни раз, чем не может похвастать такое крепежное изделие как винт.

Шурупы могут иметь головки в виде квадратов, шестигранников, полукругов, также они бывают потайные и полупотайные. Различны шурупы и по виду шлицов, которые бывают прямыми, крестообразными и Torx-вида

Разновидности головки шурупов

  • Потайная
  • Полупотайная
  • Полукруглая
  • Шестигранная
  • Квадратная

а — потайная, б -полупотайная, в — круглая, г — шестигранная

Также может различаться по шлицу (шлиц — это углубление в головке крепежного изделия):

Отличия шурупа от самореза, или самонарезающего винта

Многие мастера используют и шуруп и саморез, отличие между которыми не принимается во внимание. А между тем, зря. Отличий между ними довольно много.

Резьба и гладкая часть – это составляющие стержня шурупа. Диаметрально эти части равны, поэтому материал или изделие, куда вкручивается шуруп, должны быть мягкими. Так гладкая часть войдет без проблем. Чем отличаются саморезы в этом случае? Они состоят из полностью резьбовой или из гладкой и резьбовой части. В последнем случае – у гладкой части самореза окружность меньше, чем диаметр резьбы. Саморез более острый, а шуруп наоборот имеет «тупой» конец. Характеристики резьбы этих крепежных изделий также различны: высота и шаг резьбы шурупа меньше, чем самореза. Материал изготовления этих крепежей подбирается в соответствии с их применением. Твердые марки сталей являются материалом для изготовления саморезов, а мягкие – для шурупов, так как они предназначены для вкручивания.

Шурупы требуют подготовки углублений для их вкручивания. Для чего это нужно? Все Конец шурупа не заостренный, поэтому отверстие позволит создать направляющее углубление для него. При этом в отверстие должно быть чистым. Тогда при вкручивании не возникнет проблем, особенно при входе в отверстие гладкой части.

Под саморезы нет необходимости готовить предварительное отверстие. Эти крепежные изделия имеют заостренный конец, а плавная резьба позволит практически без усилий вкручивать саморез в материал в заданном направлении.

Чаще всего саморезы являются полностью резьбовыми с большим шагом резьбы. Это позволяет вытеснять меньше материала и минимизировать вероятность возникновения трещин в материале. Но полностью резьбовые саморезы имеют и недостатки. Особенно это касается прочностных характеристик. К примеру, если сравнивать шурупы и саморезы одинакового размера и материала изготовления, то лучшей прочностью крепления будет обладать шуруп. Хотя саморезы изготавливаются из более твердых стальных сплавов.

Дюбель

Не всегда что-то закрепить можно при помощи одного шурупа или самореза. Иногда требуется и вспомогательная деталь – дюбель, который дает возможность хорошо закрепить эти изделия в требуемом материале. Дюбеля состоят из 2 частей: нераспорной и распорной частей. Иногда в комплект к дюбелю идет и манжета, не позволяющая ему проваливаться в углубление.

Крепление дюбеля в подготовленном отверстии происходит либо за счет тех частей, плотно прижатых в отверстии, либо из-за различных по диаметру задней и передней частей. Способов помещения дюбеля в отверстие существует 2: вкручивание и вбивание зависимо от конструктивных особенностей.

Два белых дюбеля — для полнотелых материалов, два синих — с увеличенной распорной частью для пустотелых и пористых материалов

В зависимости от конструкции дюбеля он либо забивается в отверстие, либо закручивается.

Универсальный дюбель, подходящий для листовых материалов. Шайбы, надетые на дюбель, имитируют закрепляемый материал

Если вы не знаете, как подобрать дюбель к саморезу или как подобрать шуруп под дюбель, то ниже предоставленные табличные данные вам в этом помогут. Глубина подготавливаемого под шуруп или саморез отверстия должна быть больше, чем само крепежное изделие. Такой зазор оставляют для частичек пыли или материала, в котором сверлятся отверстия. Для задействования всей распорной части дюбеля шуруп должен немного выходить за его пределы.

Как подобрать саморез к дюбелю – пластмассовые шурупы

Чем отличается шуруп и саморез.

Мы постоянно в нашей обычной жизни сталкиваемся с различными деталями крепежа: саморезами, шурупами, болтами и винтами. В настоящее время наиболее широкое распространение получили саморезы, появившиеся на рынке строительных материалов совсем недавно, и которые вытеснили отечественные шурупы непривлекательного вида.

Шуруп

Шуруп выглядит как стержень с головкой и острой резьбой. До шляпки на стержне шурупа можно выделить два участка с винтовой резьбой и без резьбы. Форма головки у него может быть полукруглая, шестигранная или потайная. Различают шурупы для дерева и для металла. У шурупов для дерева более крупный шаг резьбы по сравнению с шурупами для металла. Универсальные шурупы

применяются в любой отрасли народного хозяйства.

Саморез

Саморез – это винт, у которого острая резьба и есть либо острый наконечник, либо наконечник-сверло. Резьба у них нанесена до самой шляпки. От шурупов саморезы отличает шаг резьбы и сверло.

Как подобрать сверло под дюбель

Отличия имеются так же в профиле резьбы. Саморезы имеют более острую и высокую резьбу с разным углом наклона. Маленькие сверла используют для дерева, большие — для металла. Саморезы имеют потайную, полукруглую головку под отвертку или с шайбой.

Отличия, преимущества

Что же такого хорошего в саморезах, ведь они практически те же шурупы, но имеющие более высокое качество? Саморезы изготавливаются по определенной технологии. Для изготовления используется только прочные стальные сплавы, которые проходят последующую термическую обработку. Иначе можно сказать, что их изготавливают из закаленной стали. Как и весь стальной крепеж, саморезы для защиты от коррозии могут быть фосфатированы, оксидированы или гальванически оцинкованы с применением пассивирования.

После такой обработки саморезы становятся характерного черного или блестяще белого цвета и приобретают значительную устойчивость к коррозии. Для стыковки с инструментом у них используются четкие и точные шлицы, имеющие форму креста.

Саморезы, изготовленные из латуни или нержавейки, можно считать экзотикой.

Саморезы с высокой винтовой резьбой имеют тонкий и острый профиль. Очень легко можно нарезать резьбу в достаточно твердых металлах саморезами с таким профилем резьбы. При этом его конец выполнен в виде острого конуса. Он как шило проделывает в материале отверстие для точной установки и для того, чтобы можно было начать нарезку резьбы. Работу конца самореза можно сравнить с работой бура. У некоторых видов саморезов на конце сформировано подобие сверла, которое дает возможность избежать сверления и нарезки резьбы. При этом он легко вворачивается в металл, имеющий толщину до 2 мм.

Те саморезы, которые используются для крепежа различных металлических частей, имеют более частую резьбу. Достаточно часто у них имеется двухзаходная резьба.

Универсальные саморезы имеют резьбу со средним шагом длины.

Для скрепления частей деревянных конструкций используются саморезы, у которых имеется широкий шаг резьбы, большой угол наклона и достаточно острый конец.

Самые востребованные саморезы имеют потайную головку, которая плавно переходит в стержень с резьбой. Такая форма крепежа идеально подходит для монтажа гипсокартонных листов. Не менее популярны у нас и саморезы, имеющие шестигранную головку. Чаще всего их применяют тогда, когда требуется повышенная прочность крепежа. Используют их вместе с дюбелями из пластика для крепления тяжелых предметов к стенам.

Кровельный саморез имеет шестигранную головку, которая переходит в крупную шайбу (пресс-шайба). У него есть резиновая прокладка для герметизации соединения, и окрашен он в один из распространенных цветов кровельных материалов (белый, зеленый, красный и т.д.).

Саморезы с полукруглой головкой, переходящей в шайбу, используют для соединения материалов имеющих форму листа. Такой крепеж для листового металла имеет резьбу с малым шагом. При этом форма головки увеличенного диаметра дает возможность более эффективно крепить материал за счет усиления прижимания к основанию, когда просто невозможно сделать зенковку.

Короткие саморезы с наконечником в виде сверла и полукруглой головкой используют для крепления частей, изготовленных из металлического профиля. Очень часто их называют клопами и блохами.

Так же шурупы и саморезы имеют отличия по подготовке материала к применению крепежа. При использовании шурупа необходимо просверлить отверстия, куда затем его ввинчивают. При использовании самореза материал такой подготовки не требует. Шурупы имеют только два вида головок. У саморезов огромное количество видов головок: несколько видов потайных головок, шестигранные с шайбой и без, полукруглые с шайбой и без, цилиндрические и трапециевидные.

Саморезы за счет своей прочности применяются для крепежа всевозможных материалов, начиная с дерева, пластмассы и до металла, бетона.

Можно сделать вывод: разница между шурупом и саморезом заключается в том, что шурупы требуют предварительно просверленного отверстия, а саморезы подходят практически для всех материалов и не требуют предварительной подготовки рабочей поверхности.

Как подобрать дюбель к саморезу таблица, сверло под

Как выбрать дюбель под саморез

Дюбель – вспомогательный элемент для крепежных изделий, обеспечивающий надежное сцепление саморезов или шурупов с несущим основанием.

Дюбели делают из пластмассы (полипропилен, полиэтилен, нейлон) и металла (железо, нержавеющая сталь, латунь). Дюбель условно можно разделить на две части. Распорную (на фото ниже левая часть дюбеля), она отвечает за силу удержания самореза в материале, и нераспорную (на фото ниже правая часть дюбеля). Не распорная часть дюбеля нужна для того, чтобы не разрушать мягкий слой материалов. Например, Вы устанавливаете дюбель в оштукатуренную кирпичную стену, если не будет нераспорной части, то при закручивании самореза вокруг дюбеля разрушится штукатурка. Вы вешаете навесной шкафчик за основание через ДСП, тогда длина распорной части должна быть равна толщине ДСП плюс величина слоя штукатурки, получается около 30 мм.

Не распорная часть дюбеля может иметь фланец потайной, цилиндрической или круглой формы. Фланец не позволяет дюбелю утопится в отверстии закрепляемого материала или в стене. Применение дюбелей с фланцем удобно, если фланец не будет мешать.

При завинчивании самореза, распорная часть дюбеля, имеющая внутренний диаметр на много меньше диаметра дюбеля, пытается разойтись в стороны, но мешает материал стены и пластмасса дюбеля под большим давлением уплотняется, соединяя саморез со стеной в одно целое.

Дюбели для крепления изделий на стене из гипсокартона

Для крепления предметов на стенах из гипсокартона предназначен специальный дюбель, конец которого снабжен режущими кромками, выполняющими функцию сверла. Для установки такого дюбеля в гипсокартонной стене в ней не требуется предварительно сверлить отверстие, что позволяет закрепить предмет на стене при отсутствии дрели и сверла.

После установки в дюбель вкручивается саморез без изменения геометрии дюбеля. Дюбель можно легко выкрутить из гипсокартона и использовать повторно.

Существует еще один специальный дюбель для крепления изделий на стене из гипсокартона под названием Molly (Молли). Его строители называют «Бабочка», потому, что при ввинчивании самореза распорная часть дюбеля расходится в стороны за внутренней стороной гипсокартона, принимая форму крыльев бабочки. Это происходит вследствие того, что на конце распорной части есть утолщение, в которое вкручивается саморез, складывая распорную часть дюбеля вдвое, крепко фиксируя дюбель в гипсокартонной плите.

Такой дюбель позволяет закрепить на гипсокартоне изделие весом до 10 кг. Вот пример крепления с помощью дюбеля типа Бабочка большого зеркала на стене из гипсокартона.

Выбор дюбеля под саморез

После того, как выбор типа самореза и дюбеля для крепления на стене сделан, останется выбрать, воспользовавшись данными, приведенными в таблице ниже типоразмер самореза и соответствующий ему дюбель. Определиться с диаметром и глубиной отверстия для установки дюбеля.

В связи с отсутствием международного стандарта на саморезы и дюбеля, многие производители выпускают по своим внутренним стандартам. Поэтому невозможно точно указать все размеры, но в подавляющем числе случаев размеры совпадают с достаточной для практического использования точностью.

Таблица подбора дюбеля для выбранного самореза, размер отверстия для выбранного дюбеля
Саморез Дюбель Отверстие под дюбель
Диаметр, мм Длина, мм Диаметр, мм Длина, мм Диаметр сверла, мм Глубина сверления, мм
3 12, 16, 20, 25, 30, 35, 40 5 12, 16, 20, 25, 30, 35, 40 5 16, 20, 25, 30, 35, 40, 45
3,5 12, 16, 20, 25, 30, 35, 40, 45, 50 6 12, 16, 20, 25, 30, 35, 40, 45, 50 6 16, 20, 25, 30, 35, 40, 45, 50, 55
4 12, 16, 20, 25, 30, 35, 40, 45, 50, 60, 70 5 или 6 12, 16, 20, 25, 30, 35, 40, 45, 50, 60, 70 5 или 6 16, 20, 25, 30, 35, 40, 45, 50, 55, 65, 75
4,5 16, 20, 25, 30, 35, 40, 45, 50, 60, 70, 80 6 или 8 16, 20, 25, 30, 35, 40, 45, 50, 60, 70, 80 6 или 8 20, 25, 30, 35, 40, 45, 50, 55, 65, 75, 85
5 20, 25, 30, 35, 40, 45, 50, 60, 70, 80, 90, 100 6 или 8 16, 20, 25, 30, 35, 40, 45, 50, 60, 70, 80, 90, 100 6 или 8 20, 25, 30, 35, 40, 45, 50, 55, 65, 75, 85, 95, 105
6 40, 45, 50, 60, 70, 80, 90, 100, 120, 140, 160, 180, 200 8 или 10 40, 45, 50, 60, 70, 80, 90, 100, 120, 140, 160, 180, 200 8 или 10 45, 50, 55, 65, 75, 85, 95, 105, 130, 150, 170, 190, 220
8 40, 45, 50, 60, 70, 80, 90, 100, 120, 140, 160, 180, 200 10 или 12 или 14 40, 45, 50, 60, 70, 80, 90, 100, 120, 140, 160, 180, 200 10 или 12 или 14 45, 50, 55, 65, 75, 85, 95, 105, 130, 150, 170, 190, 220
10 40, 45, 50, 60, 70, 80, 90, 100, 120, 140, 160, 180, 200, 220, 240, 260 12 или 14 40, 45, 50, 60, 70, 80, 90, 100, 120, 140, 160, 180, 200, 220, 240, 260 12 или 14 45, 50, 55, 65, 75, 85, 95, 105, 130, 150, 170, 190, 220, 230, 260, 280

Пользоваться таблицей нужно следующим образом. Допустим Вам надо повесить книжную полку с максимально возможным весом 100 кг с креплением на двух петлях на кирпичной стене. Так как полка будет подвешена на два самореза, то нагрузка на один саморез будет составлять 50 кг. Выбираете из таблицы, саморез универсальной резьбой, с полусферической головкой, диаметром 6 мм, длиной не менее 80 мм. Дюбель подойдет стандартный, самый простой. Из таблицы видим, такой типоразмер самореза есть, для него подойдет дюбель диаметром 8 или 10 мм длиной 80 мм. Так как в наличии есть сверло диаметром 8 мм, то выбираем дюбель тоже диаметром 8 мм. Для его установки нужно просверлить отверстие диаметром 8 мм на глубину 85 мм.

Изготовление дюбеля из подручного материала

В качестве дюбеля можно с успехом использовать мебельный шкант. Он изготавливается из твердых пород древесины. Диаметр 8 мм, длина 40 мм, с продольными ребрами. Раньше при изготовлении мебели крепление шкантами было широко распространено.

Иногда возникает необходимость срочно закрепить предмет на стене, а готового дюбеля заводского производства под рукой нет. В таком случае можно самостоятельно выстругать его из любой сухой деревяшки. Подойдет ножка от стула или табуретки. Так всегда делали ранее, по той причине, что пластмассовых дюбелей в продаже не было. У самодельного дюбеля желательно снять фаску с одной стороны, чтобы легче было забивать в стену.

Для того, чтобы в деревянный дюбель ввинтить саморез, необходимо после его забивки в стену просверлить в его центре отверстие диаметром, чуть меньше диаметра резьбовой части самореза.

Хороший дюбель можно сделать из телевизионного кабеля, у которого центральная жила изолирована от оплетки полипропиленом, отрезав от него кусок требуемой длины. Для этого нужно снять внешнюю изоляцию и экранирующую оплетку, вынуть центральную жилу. Далее отрезанный кусок изоляции разрезать пополам на треть его длины. В неразрезанной части просверлить отверстие, равное диаметру самореза. На внешней стороне дюбеля желательно сделать насечки паяльником, чтобы дюбель не проворачивался в стене при закручивании самореза.

Получится дюбель, не хуже промышленного образца. Правда возни много, но если нужно всего несколько, то есть смысл мастерить самому.

Иногда при сверлении отверстия в стене случаются неожиданности. Сверло из-за неоднородности материала стены или при неудачном попадании на стык кирпичей, высверливает отверстие не очень точно, да еще гораздо большего размера, чем дюбель. Дюбель болтается, и удерживать в стене саморез в таком случае не будет. Бывает и стена очень рыхлая и откалывается большой ее кусок. Но есть простое решение, которым я пользуюсь с незапамятных времен.

На саморез навивается алюминиевая или медная проволочка, диаметром, равная шагу резьбы самореза или винта. Получается металлический дюбель с резьбой. Так как мне попался дюбель с двухзаходной резьбой, то навил проволочку в два захода. В такой проволочный дюбель саморез легко закручивается и выкручивается. Для исключения проворачивания проволочного дюбеля в стене, следует на нем напильником сделать по бокам грани.

Монтируется в стену дюбель следующим образом. Разводится раствор цемента, алебастра, гипса или другого подобного строительного раствора, заполняется высверленное отверстие и вставляется проволочный дюбель с завинченным в него саморезом до утопления в этот раствор. Если тяжело вставляется, можно постучать молотком. После застывания раствора саморез можно выкрутить и повесить на стену требуемый предмет. Держаться будет надежно.

Иногда случается, что высверленное в стене отверстие сверлом заданного диаметра не обеспечивает плотной посадки дюбеля и при завинчивании самореза в дюбель он проворачивается. В таком случае можно воспользоваться составом «Жидкие гвозди». Из тюбика высверленное отверстие в стене полностью заполняется раствором и в него незамедлительно вставляется дюбель. Через полчаса можно будет смело закручивать в дюбель саморез. Держать будет намертво.

С помощью жидких гвоздей, по вышеописанной технологии, можно также надежно закрепить пластиковый стандартный дюбель в стене, выложенной из пористого материала, например пенобетона.

Бывают случаи, когда дюбель не удается полностью загнать в отверстие, и он немного выступает, а вынуть не удается. Выступающую часть нужно удалить. Ее можно спилить полотном от ножовки по металлу.

Чтобы исключить порчу покрытия стены достаточно взять небольшой лист наждачной бумаги, сделать в нем отверстие диаметром равным диаметру дюбеля, одеть на дюбель наждачной стороной к стене и аккуратно спилить. Покрытие стены останется неповрежденным.

Как правильно подобрать саморез к дюбелю

Большинство людей рано или поздно задаются вопросом , как подобрать дюбель к саморезу при креплении конструкции к бетонной, кирпичной, газобетонной поверхности или к гипсокартону. В таком вопросе с помощью одного самореза, без применения дюбеля, проблему не решить.

Два изделия дополняющие один другого: дюбель и саморез. В основном эти два элемента используются в креплении к твердой поверхности. При работах с деревянной поверхностью можно дюбель не применять по причине того, что шуруп вкручивается налегке и хорошо закрепляется в мягкой древесине. Основными факторами подбора дюбеля и самореза, являются точные подборы изделий по размеру, длине, диаметру и длине внутренней окружности дюбеля.

Бывают случаи неудачного подбора этих двух составных друг к другу. Если так произошло и выбор неверен, на пример, диаметр внутри дюбеля оказался меньшего размера, чем окружность самореза, возможен разрыв вторым элементом первого и крепеж будет находиться в разболтанном виде в пластиковой вставке. Расширение не произойдет и прочность крепежных узлов станет низкой. Такая же ситуация произойдет если саморез не достигнет дна дюбеля с помощью конца.

Что важно учитывать

Очень важно, в процессе подбора, верно обозначить последовательность. Для начала подбирается дюбель. Чем он больше, тем большие нагрузки он сможет выдержать. Необходимо взять во внимание окружность и длину изделия, как самореза, так и дюбеля. При маленьких нагрузках используется дюбель окружностью 4 – 5 миллиметра.6 мм и 8 мм на среднюю, 10 мм и 12 мм на большую нагрузку, 14 мм и 16 мм для очень больших нагрузок, для крепления строительных лесов и т.д. Еще следует учитывать плотность материала в котором будет находиться дюбель. Чем прочнее материал, тем больше нагрузки сможет выдержать дюбель, одного и того же размера

Всегда учитывается прочность используемого материала, куда эксплуатируется крепеж. Чем уплотнение выше, тем большую нагрузку способно выдержать крепление. Два элемента, вставленных в бетонную поверхность, способны выдержать значительную нагрузку, невзирая на небольшие размеры. После подбора дюбеля необходимого размера, подбирается к нему саморез. При выборе самореза желательно опираться на несколько критериев:

• По толщине саморез должен быть, чтобы он не был внутри дюбеля в разболтанном виде и был плотно зафиксирован. При вкручивании до установления нужно приложить немного усилий.

• По длине саморезу необходимо быть подобным по длине с дюбелем, либо преувеличивать на 5 миллиметров, но не более. При креплении любой вещи к стене, используют длину побольше.

• По резьбе сложно определиться из – за их разнообразия. Во время несовпадения двух элементов по типу резьбы, есть вероятность, что последний выпадет ну или вовсе не вкрутится.

Таблица соответствий дюбеля с саморезом

Диаметр дюбеля в миллиметрах Диаметр самореза в миллиметрах

4 мм 2 мм

5 мм 2,5 мм. (от 2 мм до 3 мм.)

6 мм. 4 мм. (от 3,5 мм до 4,5 мм)

8 мм. диаметром 5 мм. (от 4,5 мм до 5,5 мм

10 мм 6 мм. (от 5,5 мм до 6,5 мм)

12 мм, 8 мм. (от 6,5 мм до 8,5 мм)

14 мм 10 мм. (от 8,5 мм до 10,5 мм)

16 мм 12 мм. (от 10,5 мм до 12,5 мм)

Сначала мы подберем нужный размер дюбеля, а потом уже подберем необходимую окружность самореза. Осталось основное – подобрать необходимую длину самореза.

Берем выбранную длину дюбеля, добавляем ширину используемого материала в креплении. Так выходит необходимая длина самореза. Для рыхлых оснований не должны браться крепежные материалы толщиной более чем 35 процентов, плотные основания не должны обрабатывать крепежные детали больше 60 процентов по толщине.

Разрешено немного выйти из дюбеля саморезу , это не опасно, самое важное заключается в том, чтобы он обязательно достиг конца дюбеля и раскрыл его в полной мере в целях прочного монтажа. Если, элемент крепления не достигнет конца, у дюбеля возникнет проворачивающийся способность и монтажные работы станут непригодны. Подготавливать отверстие под дюбель необходимо немного больше чем его длина и окружность.

В креплении различного строительного материала к конструкции строительной применяют зачастую крепление при помощи дюбеля и самореза. К примеру: Нам необходимо прикрепить фанерный лист шириной 20 миллиметров к полу из бетонита. Нам понадобится дюбель 8 на 50 ( по таблице выше указанно соответствие диаметра и длины), а также саморез 5 на 70 ( 5 – это окружность самореза, 70 – его длина). Для просверливания на нужен будет бур 8 на 110, просверливать необходимо вглубь, не меньше 60 миллиметров. После процедуры сверления, убираем пыль из отверстия, вставляем дюбель, затем вкручиваем саморез в него, а он проходит дальше через фанерный лист. Саморез, имеющий высокую винтовую резьбу, обладают тонким и острым профилем. Саморезы, используемые в креплении различного рода частей из металла, обладают более частой резьбой. Двухзаходная резьба.

Толстые стенки дюбеля и входное отверстие, примерно равное диаметру шурупа, исключают люфт при поперечной нагрузке. Расширение дюбеля происходит по всей длинне, достигая самого высокого распора в передней части дюбеля. Благодаря этому достигается прочная анкеровка дюбеля. Шипы на внешней части дюбеля усиливают коэффициент трения.

На сайте Машкрепеж Вы найдете большой ассортимент метизов: болты, гайки, винты, шурупы, саморезы, дюбели, заклёпки, шайбы, штифты, шпильки и другие

Какие бывают виды дюбелей?

При выполнении ремонтных работ и благоустройстве помещений возникает потребность обеспечить надежное крепление предметов интерьера, электрооборудования, навесной мебели к различным основам. Для выполнения поставленной задачи используется специальный крепежный элемент – металлический дюбель, а также фиксаторы, изготовленные из пластика или нейлона. Крепеж обеспечивает надежность фиксации к бетонным, кирпичным основаниям, а также ячеистым блокам. Рассмотрим детально, что представляет собой дюбель распорный с металлическим стержнем.

Дюбель-гвоздь забивной 3,7х30

Что представляет собой забивной дюбель

Дюбель-болт – это специальный крепежный элемент, обеспечивающий возможность крепления навесных шкафов, электрооборудования, кабельных коробов и предметов интерьера.

Конструкция современных фиксаторов обеспечивает надежность крепления в различных стройматериалах:

  • тяжелых марках бетона;
  • блоках из пористых композитов;
  • гипсокартонных листах;
  • различных видах кирпича;
  • шлакобетонных блоках;
  • штукатурке.

Крепежное устройство, которое также называют фишер дюбель, выполнено в виде втулки, напоминающий по форме цилиндр с выступами:

  • наружная поверхность цилиндра, контактирующая с отверстием в стройматериале, оснащена специальными зацепами. Они повышают сцепление;
  • внутри выполнено отверстие, параллельно которому сделаны узкие разрезы. Они обеспечивают возможность деформации при завинчивании болта или шурупа.

Дюбель забивной (цанга)

Устанавливается и функционирует крепежный механизм по простому алгоритму:

  1. Забивается цилиндрический элемент в подготовленный канал.
  2. Ввинчивается во втулочное отверстие монтажный элемент.
  3. Цанговый механизм при ввинчивании самореза или болта расширяется.
  4. Наружные рифления плотно входят в стройматериал.

Остановимся более детально на конструкции устройства.

Составные части и конструктивные особенности

Независимо от применяемого материала рабочий втулки, все виды дюбелей состоят из следующих конструктивных частей:

  • рабочей гильзы, которая забивается в предварительно просверленное в стройматериале отверстие;
  • крепежного элемента, в виде самореза, резьбового болта или шурупа, ввинчиваемого внутрь пробки.

Тело самой гильзы включает два участка:

  • верхнюю часть, которая сохраняет диаметр при завинчивании метиза. Нераспорный участок пробки сохраняет исходную форму, направляя крепежный элемент вглубь канала;
  • рабочую часть, которая также называется распорной. Завинчиваемый саморез, раздвигает сегменты гильзы. Они прижимаются к стройматериалу, создавая упорный узел.

Дюбель бабочка для гипсокартона металлический

Размер нераспорного участка определяется особенностями крепления:

  • уменьшенная длина используется при необходимости обеспечить работу цангового механизма по всей площади канала;
  • увеличенный нераспорный участок позволяет установить крепеж через полости или слой теплоизолятора.

Конструктивные части распорного механизма:

  • элементы стопорения в виде шипов, приливов или рифлений. Они затрудняют прокручивание втулки при завинчивании самореза или болта;
  • распорные зубья и шипы. Они повышают эффективность контакта со стенками канала, предотвращая выпадение гильзы;
  • прорези, расположенные параллельно продольной оси. Делят тело на отдельные сегменты, облегчающие деформацию и выравнивающие давление.

Надежно фиксируется во всех стройматериалах правильно установленный дюбель распорный. Металлический распорный элемент в виде болта или самореза, при завинчивании увеличивает диаметр втулки и, соответственно, повышает эффективность контакта с материалом.

Главные достоинства

Дюбельный элемент обладает комплексом преимуществ:

Наряду с повышенными эксплуатационными характеристиками, дюбельный крепеж отличается надежностью и долговечностью.

Какие бывают дюбеля – разновидности и классификация

Дюбельный крепеж сегодня предлагается в расширенном ассортименте. Не представляет труда приобрести требуемую модификацию для обеспечения прочного крепления к любому стройматериалу.

На выбор конкретной модели влияют следующие моменты:

  • способ фиксации;
  • метод установки;
  • материал втулки;
  • область применения;
  • материал основы.

Остановимся детально на основных положениях классификации.

Виды дюбелей и их применение по способу фиксации

Металлический дюбель-гвоздь

Конструктивные особенности крепежного изделия связаны с особенностями материала, в который забивается втулка.

Все разновидности дюбельных фиксаторов по этому критерию делятся следующим образом:

  • изделия для материалов с повышенной плотностью. Для полнотелых бетонных стен, кирпичных оснований и тяжелых бетонов подходит большинство фиксаторов с распорным принципом действия. Изделия отличаются конфигурацией выступов, количеством разрезов и размерами. Надежность крепления обеспечивается за счет силы трения, а также повышенной плотности массива;
  • крепеж для ячеистых и полых материалов. Пористые основы характеризуются невысокой прочностью, поэтому важно правильно подобрать диаметр отверстия, обеспечивающего эффективный контакт с крепежным узлом. Положительно зарекомендовал себя для ячеистых основ нейлоновый дюбель, а также дюбель жидкий;
  • крепеж для гипсокартона и тонких плит. Листовые стройматериалы монтируются к специальным профилям. В результате формируется полость, где укладывается теплоизолятор. Дюбельный фиксатор для таких конструкций называют бабочкой. Он имеет удлиненные прорези. При вкручивании самореза гильза приобретает зонтикообразную форму.

Выбирая фиксатор для выполнения конкретных задач, учитывайте особенности стройматериала, правильно подбирайте крепеж с учетом способа фиксации.

Виды дюбелей по методу монтажа

Дюбельные втулки отличаются конструкцией, обеспечивающей различные варианты монтажа:

Увеличенный диаметр шляпки самореза позволяет надежно удерживать гипсокартон и другие виды листовых стройматериалов, крепящиеся методом сквозного монтажа.

Из какого материала изготавливается дюбель пробка

Для изготовления большинства фиксаторов используется пластмасса. Это связано с дешевизной, доступностью, повышенными эксплуатационными характеристиками материала, а также отсутствием необходимости в приложении значительных усилий при завинчивании крепежа.

Для изготовления пластмассовых фиксаторов используют различные виды полимерных материалов:

  • полиэтилен. Легко поддается деформации, сохраняя целостность. Отличается небольшим весом, а также устойчивостью к коррозии. Может использоваться при снижении температуры до 40 градусов ниже нуля. Недостаток – постепенная потеря эксплуатационных свойств и растрескивание;
  • полипропилен. Применяется в основном внутри помещений, так как восприимчив к отрицательной температуре. Достоинства – повышенная твердость, износостойкость, а также способность эксплуатироваться при высоких температурах. Слабая сторона – появление трещин в процессе длительной эксплуатации при температурных перепадах;
  • полиамид. Материал также известен как нейлон. Он мало подвержен износу, не боится механического воздействия. Нейлоновый фиксатор является наиболее прочным и надежным среди остальных пластмассовых креплений.

Дюбель для теплоизоляции с металлическим гвоздем и термозаглушкой Strezzar Стандарт ST-M10х140 — 1

Наряду с пластмассовыми фиксаторами, используются изделия из металла:

  • нержавеющей стали;
  • оцинковки;
  • сплавов на основе латуни или бронзы.

Несмотря на повышенные прочностные характеристики и жесткость металлических фиксаторов, они уступают пластмассе по способности деформироваться, сохраняя целостность. Вместе с тем металл способен воспринимать повышенные нагрузки. Защитные покрытия значительно повышают ресурс эксплуатации дюбельных элементов из металла.

В каких областях применяется дюбель анкер

Дюбельные фиксаторы в зависимости от области применения делятся на следующие виды:

  • стандартные. Это универсальный крепеж, который применяется в быту. Обеспечивает повышенную несущую способность;
  • специальные. Имеют узкое назначение — крепят металлопластик, листовой утеплитель, гипсокартон, кабельные коробки и трубы.

Конструкция дюбельного крепления позволяет использовать его для решения различных задач.

Как выбрать металлический распорный дюбель и другие виды крепежа

Руководствуясь специальными таблицами, несложно подобрать фиксатор для выполнения конкретных задач.

Следует обратить внимание на следующие моменты:

  • материал основы. Выполнив пробное сверление, по цвету пыли и сопротивлению инструмента можно определить вид стройматериала;
  • действующую нагрузку. Важно оценить величину и направление действующих усилий, подбирая фиксатор необходимого сечения и длины.

Дюбельный фиксатор является удобным и надежным способом крепления. Важно уметь правильно выбрать конструкцию и размеры дюбеля с учетом поставленных задач. Это обеспечит надежную фиксацию на протяжении длительного времени.

Распорный дюбель – технические характеристики и советы по выбору лучшего крепежного инструмента

О таком крепёжном изделии, как дюбель, наверное, слышал каждый. Но далеко не все представляют, что это такое. В данной статье мы постараемся ответить на этот вопрос.

Особенности понятия

Дюбель требуется для крепления метизов в сплошное твёрдое основание. Чаще всего им служит стена. В основе принципа действия дюбеля лежит такое физическое явление, как сила трения – она появляется при распоре изделия при установке в него шурупа.

Как видно на фото распорного дюбеля, он представляет собой конструкцию, состоящую из пары подвижных клиньев, соединённых друг с другом при помощи шайбы.

Виды распорных дюбелей

В зависимости от типа материала, используемого для изготовления данного рода метизов, существуют следующие виды распорных дюбелей:

Полипропиленовые. Их отличительная черта – финансовая доступность. Используют полипропиленовые распорные дюбели для работ внутри помещения, так как пластмасса не устойчива к воздействию ярких солнечных лучей, перепадов температур и влажности.

Нейлоновые. Стоят такие крепления несколько дороже. Могут применяться для фасадных работ.

Металлические. Назначение металлического распорного дюбеля – работа с пустотелыми стройматериалами – пенно- и газобетоном и т. п.

Производят также дюбеля:

  • Для бетона.
  • Для гипсокартонных листов.

Для изготовления такого вида изделий, как дюбель-гвозди, применяют нейлон или полипропилен. Сам гвоздь изготавливают из стали. Предназначены дюбель-гвозди для крепления плинтусов, металлического профиля, оконных рам, реек, обрешётки. Такие метизы также можно применять для фиксации на каменные, бетонные и кирпичные поверхности.

Ещё один представитель дюбелей – рамный распорный дюбель – относится к металлическим изделиям. Его обычно применяют при монтаже оконных и дверных проёмов, а также при теплоизоляционных работах.

Распорный дюбель чапай представляет собой крепёжное изделие, оснащённое манжетой, шипами и усами. Используется в монтажных работах с плотными основаниями. В комплект входят саморез или шуруп. Может устанавливаться на бетонные, каменные, кирпичные поверхности.

Правила выбора распорных дюбелей

Выбор дюбелей должен осуществляться с учётом их предназначения и планируемой нагрузки. Какой дюбель выбрать? Этот вопрос волнует многих.

Изделия с глубиной фиксации 8,5 см – идеальный выбор, если необходимо прикрепить к стене особо тяжёлые конструкции.

Для крепления полок и небольших шкафчиков подойдут метизы диаметром 7-11 мм и длиной от 3 см.

Чтобы повесить люстру или прикрепить каркас натяжного потолка, желательно остановить выбор на дюбелях, имеющих поперечные насечки и распорные усики.

Диаметр дюбеля должен соответствовать размеру отверстия, в которое он будет вставлен.

Рекомендации по установке

Из материалов, кроме дюбеля, вам потребуется изолента и острый гвоздь. Что касается инструментов, то нужно подготовить:

  • дрель;
  • молоток.

Сверло лучше использовать победитовое.

Последовательность действий:

  • Отмечаем на стене место будущего отверстия маркером, делаем небольшое углубление при помощи гвоздя.
  • Сверлим отверстие. Предварительно, используя изоленту, помечаем на сверле необходимую глубину. Держать инструмент необходимо строго перпендикулярно стене.
  • Прочищаем проделанное отверстие, убираем мусор и пыль.
  • Вставляем в него дюбель. Делать это нужно до упора, причём с максимальной аккуратностью и осторожностью, иначе есть риск повредить крепёж.
  • Ввинчиваем в дюбель саморез или шуруп. Здесь можно воспользоваться отвёрткой или шуруповёртом – кому как удобнее.

Если вы неправильно рассчитали необходимое количество дюбелей, расстраиваться не стоит. Такое изделие, как распорный дюбель, можно сделать самостоятельно из бруска дерева. Достаточно отрезать кусок нужного размера и придать ему цилиндрическую форму.

Покупка дюбелей хотя и кажется не таким сложным делом, но всё же требует ответственного подхода. Необходимо помнить о важности правильного выбора вида и размера подобных крепежей, ведь от этого будет зависеть надёжность крепления. Нелишним будет посоветоваться с опытными мастерами – они с удовольствием дадут вам совет.

Фото распорного дюбеля

Также рекомендуем просмотреть:

  • Краб система для профильных труб
  • Что такое такелажная скоба
  • Что такое фундаментный болт
  • Зачем нужна шайба-гровер
  • Дюбель-хомут для крепления кабеля
  • Грузоподъемный крановый крюк
  • Как выбрать зажимы для троса
  • Особенности мебельных крепежей
  • Шуруп глухарь по дереву
  • Какое крепление для унитаза лучше выбрать
  • Крепежи для деревянных конструкций
  • Крепеж для пластиковых окон
  • Преимущества и недостатки винтовых гвоздей
  • Лучшие пластиковые дюбеля
  • Как выбрать резьбовую шпильку
  • Саморез со сверлом
  • Как выбрать саморезы по металлу
  • Как выбрать дюбеля для гипсокартона
  • Самые надежные крепежи для труб
  • Лучшие шурупы по бетону
  • Как выбрать кронштейны для труб
  • Параметры высокопрочных болтов
  • Шестигранный болт
  • Разновидности анкерных болтов
  • Строительные гвозди
  • Как использовать забивной анкер
  • Как выбрать и установить клиновой анкер
  • Особенности дюбель-шурупов
  • Забиваемый металлический дюбель
  • Что такое дюбель-гвоздь
  • Как выбрать и применить химический анкер
  • Кронштейн для раковины
  • Виды кронштейнов и креплений для полок
  • Как выбрать стальную цепь
  • Выбираем кронштейн для карниза
  • Кронштейны для спутниковых антенн
  • Выбираем лучшие пластиковые хомуты
  • Что такое строительная скоба
  • Лучшие кровельные саморезы
  • Какие бывают саморезы по дереву
  • Как выбрать крепление для телевизора на стену

Как подобрать саморез к дюбелю?

На этой странице Вы найдете краткое описание различных видов дюбелей, a так же данные о подборе самореза к дюбелю, представленные в табличной форме.

Дюбель тип К

посмотреть таблицу
Размер дюбеляДиаметр сверленияДиаметр самореза под дюбель
5×255,03,0 — 4,5
6×256,03,5 — 5,0
6×306,03,5 — 5,0
6×356,03,5 — 5,0
8×308,04,0 — 6,0
8×408,04,0 — 6,0
8×508,04,0 — 6,0
10×5010,05,0 — 8,0
12×6012,08,0 — 10,0
14×7014,010,0 — 12,0
16×8016,012,0 — 14,0
20×10020,016,0

Дюбель тип «К», предназначен для крепления в бетоне. Толстые стенки дюбеля и входное отверстие, примерно равное диаметру шурупа, исключают люфт при поперечной нагрузке. Расширение дюбеля происходит по всей длинне, достигая максимального распора в передней половине дюбеля. За счет этого достигается надежная анкеровка дюбеля. Шипы на поверхности дюбеля усиливают коэффициент трения.

Дюбель тип Т

посмотреть таблицу
Размер дюбеляДиаметр сверленияДиаметр самореза под дюбель
5×305,03,0 — 3,5
5×405,03,0 — 3,5
6×256,03,5 — 4,0
6×306,03,5 — 4,0
6×356,03,5 — 4,0
6×406,03,5 — 4,0
6×506,03,5 — 4,0
6×606,03,5 — 4,0
8×308,04,5 — 5,0
8×408,04,5 — 5,0
8×508,04,5 — 5,0
8×608,04,5 — 5,0
8×808,04,5 — 5,0
10×6010,05,5 — 6,0
10×10010,05,5 — 6,0
12×7012,06,5 — 7,0
12×12012,06,5 — 7,0

Распорный дюбель тип «Т», предназначен для крепления в бетоне, слабом бетоне, кирпиче. Силы, при воздействии которых происходит распирание дюбеля, распределены внутри отверстия равномерно, что повышает показатели рабочих нагрузок.

Дюбель тип S

посмотреть таблицу
Размер дюбеляДиаметр сверленияДиаметр самореза под дюбель
5×255,03,0 — 4,5
6×256,03,5 — 5,0
6×306,03,5 — 4,0
6×356,03,5 — 4,0
8×308,04,0 — 6,0
8×408,04,0 — 6,0
8×508,04,0 — 6,0
10×5010,05,0 — 8,0
12×6012,08,0 — 10,0

Дюбель тип «S», предназначен для всех видов материалов из бетона и кирпича. Наличие блокировочных язычков предотвращает проворачивание дюбеля в отверстии, а зубцы прочно закрепляют дюбель за счет трения в полнотелых строительных материалах. Передняя половина дюбеля имеет сплошное сечение, что еще более усиливает распорное давление в глубине отверстия при завинчивании шурупа.

Дюбель тип U

посмотреть таблицу
Размер дюбеляДиаметр сверленияДиаметр самореза под дюбель
5×325,03,0 — 3,5
6×376,03,5 — 4,0
6×426,03,5 — 4,0
6×526,03,5 — 4,0
8×528,05,0 — 6,0
8×728,05,0 — 6,0
10×6110,07,0 — 8,0
12×7112,08,0 — 10,0

Универсальный дюбель из полипропилена тип «U», предназначен для использования его как в полнотелых, так и пустотелых материалах. В плотной кладке, дуйствует как обыкновенный трех-лепестковый дюбель, а в пустотелых материалах, дюбель тип «U», наварачивается на шуруп и завязывается в плотный узел, который надежно крепит шуруп в стене.

Дюбель KPU

посмотреть таблицу
Размер дюбеляДиаметр сверленияДиаметр самореза под дюбель
6×356,03,0 — 3,5
8×508,04,0 — 5,0
10×6010,05.0 — 6,0

Дюбель «KPU» изготовлен из нейлона, характеризуется большой стойкостью к механическим деформациям и перепадам температур. Применяется для пустотелых материалов (кирпич, плита перекрытия и т.д.), а так же для полнотелых строительных материалов: бетон, полнотелый кирпич, камень.

Дюбель KPW

посмотреть таблицу
Размер дюбеляДиаметр сверленияДиаметр самореза под дюбель
6×356,03,5 — 4,0
6×506,03,5 — 4,0
8×508,04,0 — 5,0
10×6010,05,0 — 6,0

Дюбель «KPW» изготовлен из нейлона, применяется для гипсокартонных, древесно-стружечных плит и других материалов: бетон, полнотелый кирпич, дырчатый кирпич. При использовании в пустотелых материалах, дюбель образует узел в полой области. В полнотелых метериалах дюбель расширяется и держит благодаря силе распора.

Дюбель KPX

посмотреть таблицу
Размер дюбеляДиаметр сверленияДиаметр самореза под дюбель
6×306,03,5
8×508,05,0
10×5010,05,0
10×6010,06,0
12×6012,08,0
12×8012,08,0
14×8014,010,0
16×10016,012,0

Дюбель «KPX» используется для полнотелых строительных материалов типа: бетон, кирпич, камень, а так же для других материалов таких как: дырчатый кирпич, пустотелый блок и т.д.

Дюбель KPR

Дюбель «KPR», прежде всего применяется для пустотелых строительных материалов: дырчатый кирпич, щелевой пустотелый блок, газобетон, легкий бетон. Распорный дюбель «KPR» предназначен для крепления брусков, деревянных планок, фасадов зданий, оконных рам, металлических профилей.

Дюбель KMG

посмотреть таблицу
Размер дюбеляДиаметр сверленияДиаметр самореза под дюбель
5×305,04,5
6×326,04,5 — 5,0
8×388,05,0 — 6,0
8×608,05,0 — 6,0
10×6010,06,0 — 8,0

Дюбель «KMG» предназначен для анкеровки в газобетоне и в других строительных материалах. Внутренняя резьба дает возможность крепления с использованием шурупов для дерева, саморезов, а так же винтов с метрической резьбой. Необходимо учитывать, что диаметр сверления (учитывая форму дюбеля) зависит от вида основания.

Дюбель для пенобетона

посмотреть таблицу
Размер дюбеляДиаметр сверленияДиаметр самореза под дюбель
8×558,05,0
10×6010,06,0 — 7,0
14×8014,010,0

Дюбель предназначен для пенобетона (пористого бетона). Высокие внешние ребра дюбеля позволяют значительно увеличить площадь соприкосновения с материалом. При распирании дюбеля шурупом обеспечивается его надежное закрепление в пенобетоне.

Дюбель «Дрива»

Дюбель предназначен для крепления к гипсокартону толщиной не менее 9 мм светильников, плинтусов и т.д. Фиксация дюбеля происходит за счет высокой и редкой резьбы, которая, с одной стороны, не позволяет крошиться гипсокартону, а с другой, за счет увеличенной площади поверхности обеспечивает надежное крепление дюбеля в плите. Не требует предварительного рассверливания. Диаметр самореза для пластиковой дривы — 3,8 мм. Диаметр самореза для стальной дривы — 4,5 мм.

Дюбель «Бабочка»

Дюбель «Бабочка», предназначен для крепления к гипсокартону, ГВЛ, ДСП и другим материалам толщиной 10-12 мм. Порядок монтажа следующий:

  1. Высверливается отверстие необходимого диаметра (8 или 10 мм).
  2. В отверстие вставляется дюбель.
  3. К стене прикладывается монтируемая деталь с предварительно просверленным в ней отверстием.
  4. Производится монтаж детали при помощи шурупа. Длинна шурупа не менее 55 мм (без учета толщины прикрепляемой детали).

Подбор сверла под дюбель и шуруп

Дюбель – это крепежное изделие, предназначенное для закрепления элементов конструкции к несущим основаниям. Применяется совместно с другим крепежом: саморезами, шурупами, винтами

Размер отверстия под дюбель зависит от типа оснований. Диаметр сверла должен точно соответствовать диаметру дюбеля, если конструкция крепится к кирпичной – твердой или бетонной стене.





Если крепление производится к рыхлой стене, то диаметр сверла должен быть на 1-2 мм меньше, диаметра дюбеля. Важно чтобы глубина сверления всегда была больше на 5 мм длины дюбеля. Ниже приведена таблица подбора сверла под дюбель и шуруп для плотного основания.

Диаметр
дюбеля,мм
Длина
дюбеля, мм
Диаметр
сверла,мм
Длина
сверла, мм
Диаметр
шурупа,мм
5 25 5 30 3,5 — 4,0
6 30 6 36 4,0 — 5,0
6 40 6 46 4,0 — 5,0
6 50 6 56 4,0 — 5,0
8 40 8 48 4,5 — 6,0
8 50 8 58 4,5 — 6,0
8 65 8 73 4,5 — 6,0
10 50 10 60 6,0 — 8,0
10 80 10 90 6,0 — 8,0
12 60 12 72 8,0 — 10,0
14 70 14 84 8,0 — 10,0



Диаметр самореза под дюбель

Дюбель – это крепежное изделие, предназначенное для закрепления элементов конструкции к несущим основаниям. Применяется совместно с другим крепежом: саморезами, шурупами, винтами

Размер отверстия под дюбель зависит от типа оснований. Диаметр сверла должен точно соответствовать диаметру дюбеля, если конструкция крепится к кирпичной – твердой или бетонной стене.

Если крепление производится к рыхлой стене, то диаметр сверла должен быть на 1-2 мм меньше, диаметра дюбеля. Важно чтобы глубина сверления всегда была больше на 5 мм длины дюбеля. Ниже приведена таблица подбора сверла под дюбель и шуруп для плотного основания.

Дюбель и саморез два дополняющих друг друга элемента, если стоит задача соединить какую-то жесткую конструкцию к прочной твердой стене: бетонной, кирпичной, собранной из пеноблоков, отделанную гипсокартоном. Если бы стена была деревянной, то можно обойтись без дюбеля, потому что шурупы легко вкручиваются в мягкую древесину, где они прочно закрепляются. В основе подбора одного к другому лежат размеры: длина и диметр самореза и длина и внутренний диаметр дюбеля. Необходимо еще будет учитывать толщину скрепляемого материала.

Ситуация, когда производится неправильный выбор, встречается не часто, но такие случаи известны. Если побор был сделан неправильно, к примеру, внутренний диаметр дюбеля был выбран меньше, чем диаметр самореза, тогда последний просто разрывает первый. Если все было сделано наоборот, то крепеж будет болтаться внутри пластиковой вставки, при этом ее не разопрет, отчего прочность крепежного узла резко снизится. То же самое можно сказать, если саморез своим концом не дойдет до дна дюбеля.

В общем, надо правильно подойти к процессу подбора. А для этого начинать надо именно с дюбеля. Чем он больше, тем большие нагрузки он сможет выдержать. Здесь так распределяются нагрузки относительно размеров пластиковой вставки.

  • Если нагрузки маленькие, то можно использовать дюбель диаметром 4-5 мм.
  • Если нагрузки средние, то лучше выбирать вставку диаметром 6-8 мм.
  • При больших нагрузках подойдет размер 10-12 мм.
  • При очень больших – 14-16 мм. К примеру, когда собираются строительные леса.

Но тут обязательно надо учитывать плотность материала, куда крепеж будет вставляться. Чем плотность выше, тем больше нагрузок крепление выдержит. Поэтому вставленные в бетонные изделия дюбеля с саморезами выдерживают самые большие нагрузки при незначительных их размерах.

Итак, дюбель по размерам подобран, теперь к нему подбирается и саморез. Вот только несколько соотношений.

Диаметр дюбеля, мм Диаметр самореза, мм
4 2
5 2-3
6 3,5-4,5
10 5,5-6,5
14 8,5-10,5
16 10,5-12,5

Теперь надо подобрать друг к другу длины. Длина дюбеля подбирается по его диаметру. Здесь главное не ошибиться, потому что к одному диаметру по стандартам подходит несколько длин. К примеру, дюбель диаметром 6 мм может иметь длину от 25 до 50 мм с градацией 5 мм.

Что касается длины самореза, то она зависит от длины дюбеля и толщины прикрепляемого материала. При этом учитывается, что толщина прикрепляемого материала зависит от плотности основы, к которой он крепится. Если крепление производится на рыхлую поверхность, то толщина прикрепляемого материала не должна бать больше длины дюбеля на 35%. Если основа плотная, то толщина не должна превышать 60% длины дюбеля. Сверлить отверстие в несущей конструкции надо чуть больше длины дюбеля, а саморез может вкручиваться до конца. Даже если его конец проткнет вставку, но ничего страшного.

При проведении ремонта саморезы являются незаменимым расходным материалом. С их помощью можно закрепить любую конструкцию на определенной поверхности. Для надежной фиксации самореза в материале также необходимо использовать дюбель. Дюбель фиксируется в основании материала, затем в него вкручивается саморез. Дюбели бывают пластмассовые и металлические. Они всегда имеют в своей конструкции распорку – элемент, который увеличивает сцепление крепежа с материалом.

Параметры выбора дюбеля к саморезу

Для надежного крепления следует подобрать дюбель под саморез точно и правильно. Необходимо брать в расчет размеры самореза и дюбеля, а также толщину фиксируемого изделия. Если диаметр самореза превысит диаметр дюбеля, саморез разорвет дюбель. Если же, наоборот, диаметр дюбеля будет больше диаметра самореза, распорки не раскроются полностью и крепление будет недостаточно прочным. То же самое произойдет, если саморез будет по длине меньше, чем используемый дюбель.

Выбор дюбеля нужно начинать с его размерных характеристик. Дюбели более крупного размера способны выдерживать большие нагрузки. Дюбели различного диаметра рассчитаны на определенную нагрузку:

· 5 мм – невысокая нагрузка;

· 6−8 мм – средняя нагрузка;

· 10−12 мм − большая нагрузка;

· 14 мм и выше − очень большая нагрузка.

В дополнение к размерным характеристикам нужно знать плотность материала, в котором закрепляется дюбель. Дюбели одинакового размера выдерживают большие нагрузки в более плотных материалах. Также дюбель выбирается по виду в зависимости от целей использования и закрепляемых конструкций.

Виды дюбелей и саморезы к ним

Существуют следующие виды пластмассовых и металлических дюбелей:

· Распорный. Данные дюбели производят и используют для фиксации в основаниях из бетона. Конструкция такого дюбеля предусматривает 2 или 3 распорки. Распорные дюбели используют для крепления легких деталей. Такой дюбель можно идеально закрепить в рыхлой стене.

· Дюбель для гипсокартона. Дюбели этого вида производятся из металла, оснащены крупной резьбой и специальным сверлом. Это помогает избежать предварительного сверления отверстия перед установкой. Не предназначены для больших нагрузок.

· Дюбель-гвоздь. Состоит из пластмассового дюбеля и гвоздя из стали для повышенной прочности крепления. При вбивании гвоздя дюбель прочно закрепляется в материале. Данный вид используется для фиксации профилей из металла и плинтусов.

· Анкерный. Такие дюбели производят из металла. Они имеют форму цилиндра. У основания цилиндра расположена гайка. При закручивании самореза гайка открывает распорки в отверстии, что обеспечивает прочную фиксацию. Используются при фиксации массивных составляющих.

· Дюбель-бабочка. Необходимы для подвешивания габаритных изделий. У основания, как и у анкерного дюбеля, есть гайка. При закручивании самореза гайка давит на распорки, которые упираются во внутреннюю поверхность изделия. Так же хорош для закрепления в рыхлой стене, как и распорный дюбель.

· Дюбель-грибок. Дюбели данного вида незаменимы при термоизоляционных работах. С помощью них закрепляют утеплитель на поверхности зданий.

После того как выбор нужного вида дюбеля сделан, необходимо подобрать соответствующий ему саморез. С помощью специальной таблицы сопоставления размеров дюбеля и самореза Вы сможете узнать, как подобрать дюбель к саморезу.


Диаметр дюбеля (мм)


Длина дюбеля (мм)

Толщина прикрепляемого материала (мм)

Как правильно выбрать дюбель

КАК ПРАВИЛЬНО ВЫБРАТЬ ДЮБЕЛЬ ?

Помню как вчера, забиваешь деревянную пробку или чёпик в бетон и в неё вворачивался саморез. Сегодня это выглядит более чем архаично и на сегодняшний день ни одна стройка, ни один ремонт не обходится без дюбеля — своеобразной универсальной разновидности анкера, используемого для крепежа. Дюбель незаменим для использования на сплошной, слоистой и пустотелой поверхности. Вариантов применения и использования дюбеля существует великое множество.

Все дюбеля отличаются материалом изготовления, способом закрепления, и расчетными нагрузками на растяжения и среза. Другими словами, одни из них рассчитаны на крепёж легких бытовых предметов, другие конструктивно выдерживают крупные здания и сооружения, но это другая история.

Что же касается ремонта и ремонтных работ в квартире, особенно в современных домах где перекрытия и стены сделаны из железобетона, то здесь дюбель просто необходим для крепежа, незаменим в использовании, поскольку все операции крепежа к стенам, полам и потолкам приходится выполнять с помощью дюбеля. При подборе дюбеля следует обращать внимание и учитывать:

  • при горизонтальном крепеже в бетонную или кирпичную стену, надо использовать дюбель с наружным диаметром 6-10 мм., глубиной крепления 30-50 мм.
  • для крепежа различных настенных тренажеров, шведских стенок и других тяжелых и тяжело нагруженных предметов, глубина закрепления должна быть 80-100 мм.
  • вертикальный крепеж — нагрузка действует вниз. Рекомендуем выбирать дюбеля, имеющие распорные усы и поперечные насечки.
  • всегда важно чтоб отверстие соответствовало диаметру дюбеля (входит с некоторым усилием), глубина сверления отверстия под дюбель (длина дюбеля) — 40-50 мм.
  • иногда для большей надежности для установки дюбеля, отверстие смазывают клеем ПВА, и после крепления дюбеля перед вворачиванием самореза, дают сутки постоять на схватывание.

Выбор дюбелей поверьте огромный. Какой выбрать в каждом конкретном случае ??

Мы предлагаем в продажу и держим постоянный складской запас самых разнообразных видов дюбелей. Вот некоторые и самые распространенные конструкции дюбеля:

Дюбель полипропиленовый распорный (с усами) предназначен для крепления различных элементов с применением саморезов и универсальных шурупов в бетон, кирпич, камень. Материал изготовления — полипропилен или нейлон.

Дюбель распорный (типа «ежик») также предназначен для крепления различных элементов в бетонную поверхность и имеют своеобразные распорки для лучшей фиксации. Выпускается из полипропилена.

Дюбель для гипсокартона «DRIVA», бывают пластмассовые и металлические, имеют назначение крепить различные элементы и конструкции в мягких материалах гипсокартонных и гипсоволоконных листах (ГВЛ), пористого бетона, с применением саморезов и универсальных шурупов.

Делают этот дюбель из цинково-алюминиевого сплава или нейлона. Металлическая Дрива благодаря острию в виде перового сверла, как правило устанавливают без предварительного сверления под него отверстия. Крупная резьба на внешней поверхности корпуса дюбеля, даёт возможность ввинчивается в стену отверткой.

Дюбель гвоздь предназначены для быстрого крепежа окон, металлических профилей, различных реек обрешетки и направляющих, бруса, плинтусов, фанеры, кабель-каналов и др. в бетон, камень, кирпич. когда нужно установить их быстро и большое количество. Дюбель комплектуются гвоздем, имеющим накатку на удержание в виде обратных конусов. Конструкция дюбель-гвоздя изготавливаются из полипропилена или нейлона, а гвоздь соответственно из стали. Гвоздь забивают молотком. ))

Но чтобы правильно и грамотно сделать выбор, позвоните в офис нашей компании, ведущие специалисты Вам помогут и дадут самую исчерпывающую информацию под необходимые для Вас условия крепежа.

Стандартный нейлоновый дюбель годятся для любой стены и используются с саморезом диаметром от 2 до 16 мм. В стене просверливают отверстие, соответствующее диаметру дюбеля, в котором он удерживается благодаря направленным усикам, а при расклинивании саморезом, дюбель «намертво» крепится в стенки отверстия.

Дюбель для газобетона, для такого дюбеля сверлят отверстие, соответствующее диаметру. В отверстие дюбель держится за счет расклинивания под действием самореза и его спиралевидных ребер.

Рамный дюбель бывает длиной от 60 до 360 мм., двух основных видов — для твердой сплошной основы и для пустотелых (щелевых) и мягких материалов. Удлиненная распорная часть дюбеля, обеспечивает зацепление сразу за несколько перемычек в материале с пустотами. Как правило применяются для крепления оконных и дверных коробок, а также через слой штукатурки и теплоизоляции, различных элементов обшивки.

Дистанционный (юстировочный) дюбель, закрепляет рейки обрешетки под последующую обшивку на некотором удалении от стены. Позволяет производить регулировку в пределах от 0 до 3,00 см относительно основы положение реек обрешетки в процессе крепежа за счет разделяемого на 2 части (1- основа, 2 — рейка) дюбеля и самореза специальной конструкции.


Универсальный нейлоновый дюбель необходим для крепления предметов к пустотелой стене или другой основе, предполагаемой наличие полого или пустого пространства. В пустотелой основе, дюбель выпучивается и так фиксируется в ней. В сплошной основе из бетона или кирпича, дюбель разжимаясь, просто входит в плотный контакт со стенками отверстия. Служит для крепежа деревянных брусков, подвесных потолков, металлических реек, оконных и дверных коробок, обрешетка для облицовочных плит и т.д.

Металлический дюбель бабочка предназначен для пустотелых конструкций и гипсокартона. Выдерживает большие нагрузки. При вкручивании винта дюбеля, пластины расходятся во все стороны и прижимаются к внутренним опорным поверхностям.

Дюбель для крепления термоизоляции – название говорит само за себя, предназначен для укрепления утеплителя из минеральной ваты или другова объёмного и легкого материала. В отверстие в бетонной или кирпичной стене забивают без гвоздя или шурупа.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
