Как поменять пилку на электролобзике видео: Как вставить пилку в электролобзик: инструкции по замене

Содержание

Как вставить пилку в электролобзик: инструкции по замене

Важно не только знать, как правильно вставлять пилку в электролобзик, но и научиться выбирать ее для своего инструмента. Ведь для каждого материала необходимо подбирать свой вариант.

При работе с различными материалами требуется частая замена пилок. Не существует универсальной модели, которая одинаково эффективно будет работать и с металлом, и с древесиной.

Советы по выбору пил

При замене пилки важно знать, что и на что вы собираетесь менять. Даже если вы работаете только с древесиной, то замена пильного полотна может понадобиться из-за износа старого или смены толщины бруса.

Все пилы имеют свои обозначения. Те, что используются для работ по дереву, маркируются аббревиатурой HCS, а те, что по металлу имеют маркер HSS.

  1. Выбирая пилу для работы лобзиком, стоит знать, какой материал будет ею обрабатываться. Для мягких материалов подойдут инструменты из высокоуглеродистой стали.
  2. Если вам нужно получить прямой спил, то следует выбрать прямую пилу с широкими зубьями.
  3. Для спилов по форме применяются тонкие модели.
  4. Ламинат рекомендуется резать специальными приборами, которые имеют обратный наклон.
  5. А вот инструменты по металлу, как правило, не бывают прямыми, их зубцы имеют разный размер.
  6. Для стали рекомендуется применять инструмент в форме волны.
  7. Для керамики подойдут пилки, которые совсем не имеют зубцов (с карбидным напылением), а вот для пластика необходимы средние зубцы.
  8. Не выбирайте короткие модели. По правилам, пила должна выходить из распильного материала.
  9. Не используйте инструмент со слишком крупными зубцами, это может повредить материал.

Пилы, изготовленные из биметаллического материала, являются самыми качественными и долговечными. В замене они нуждаются реже других моделей.

Пилка для электролобзика из биметаллического материала

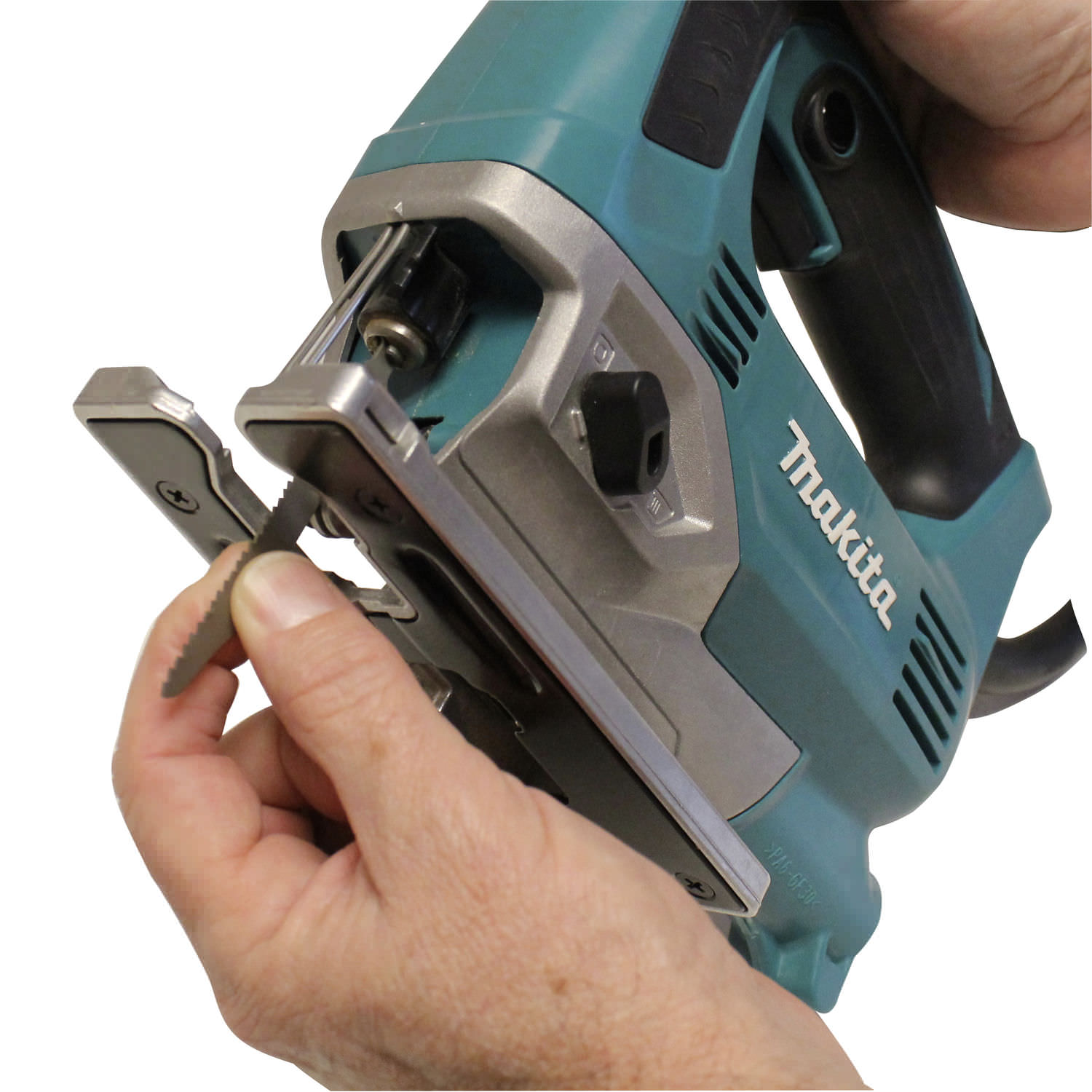

Инструкция по замене пилы

Как заменить пилку в электролобзике? Универсального способа не существует – инструкция будет различаться в зависимости от типа крепления. Рассмотрим инструкцию для каждого вида.

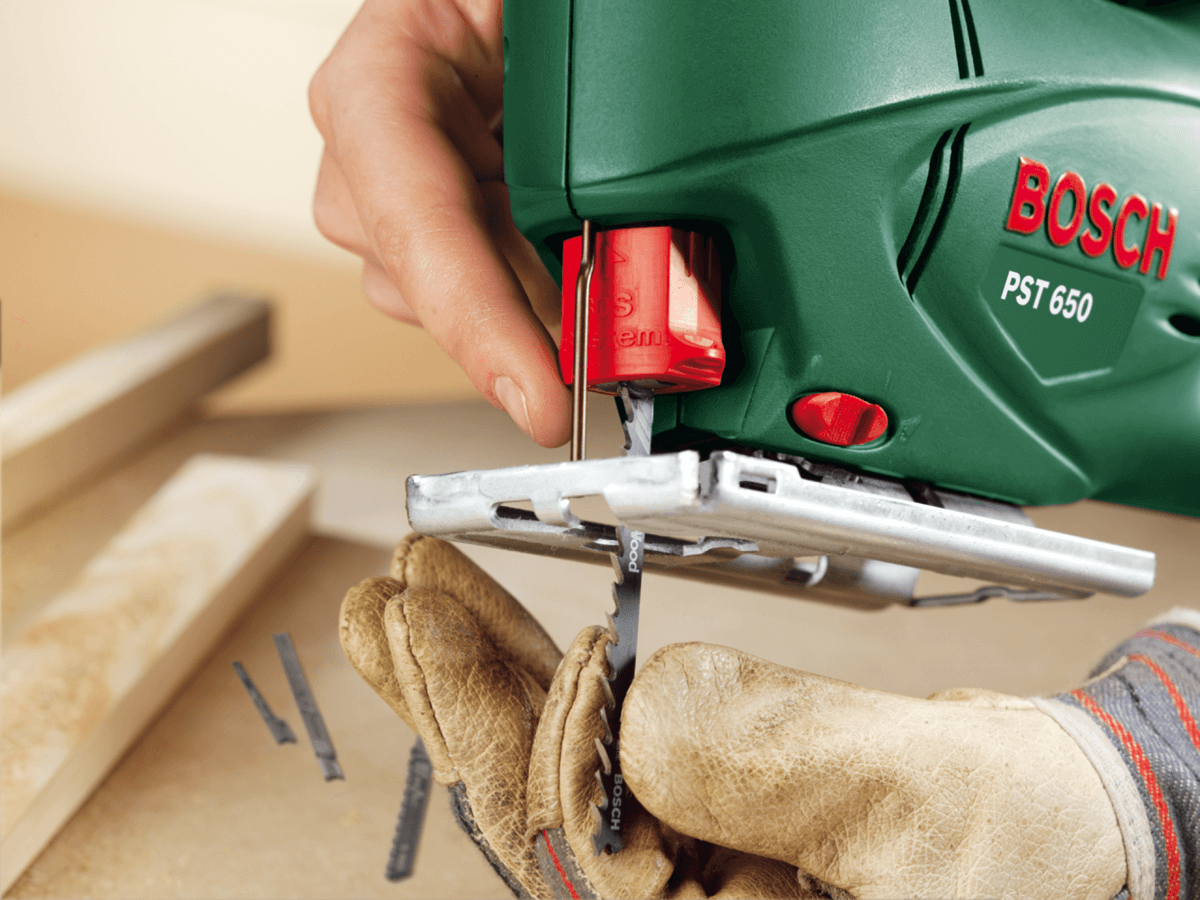

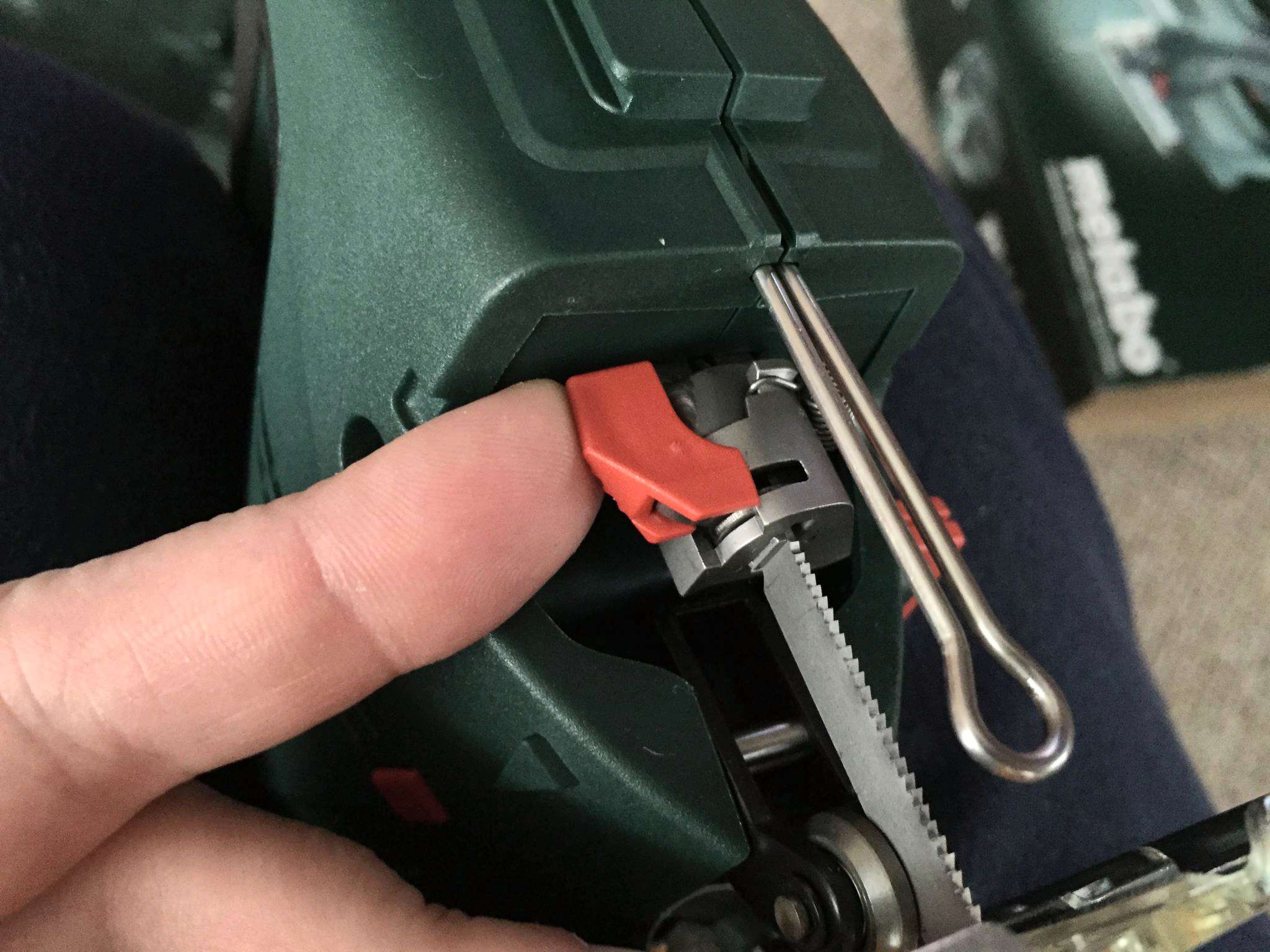

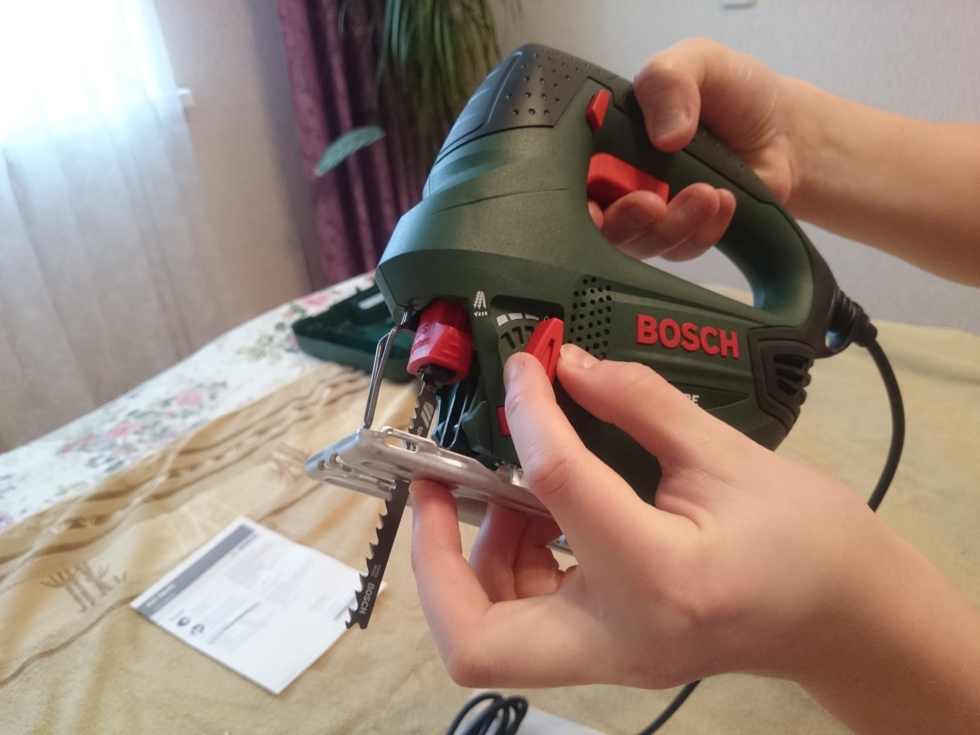

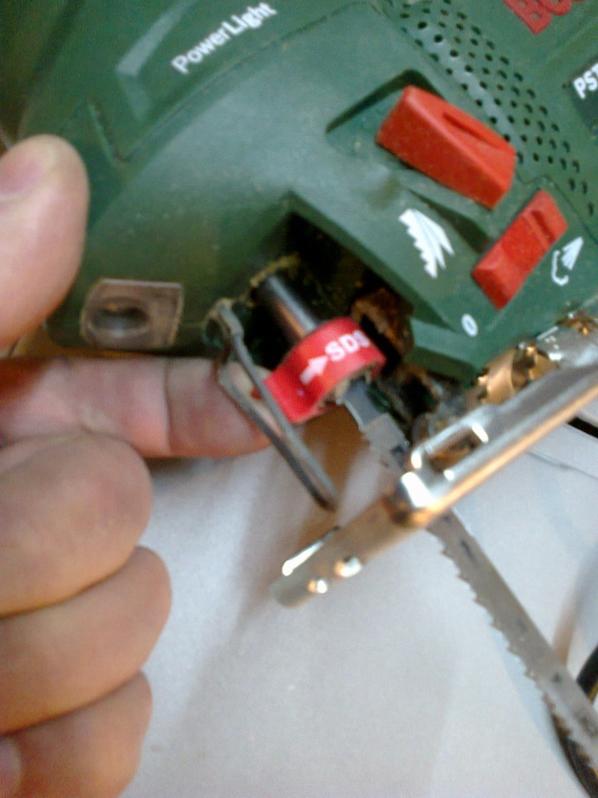

Электролобзики с быстрозажимной системой:

  1. Такой инструмент оснащен специальным рычагом, освобождающим пилку, поэтому снимать защитный кожух необязательно.
  2. Потяните за рычаг, этим вы раскроете замок, подав шток вперед.
  3. Вставьте хвостовик пилки в лобзик и отпустите рычаг.
  4. При помощи регулировочного винта зафиксируйте ее в правильном положении.

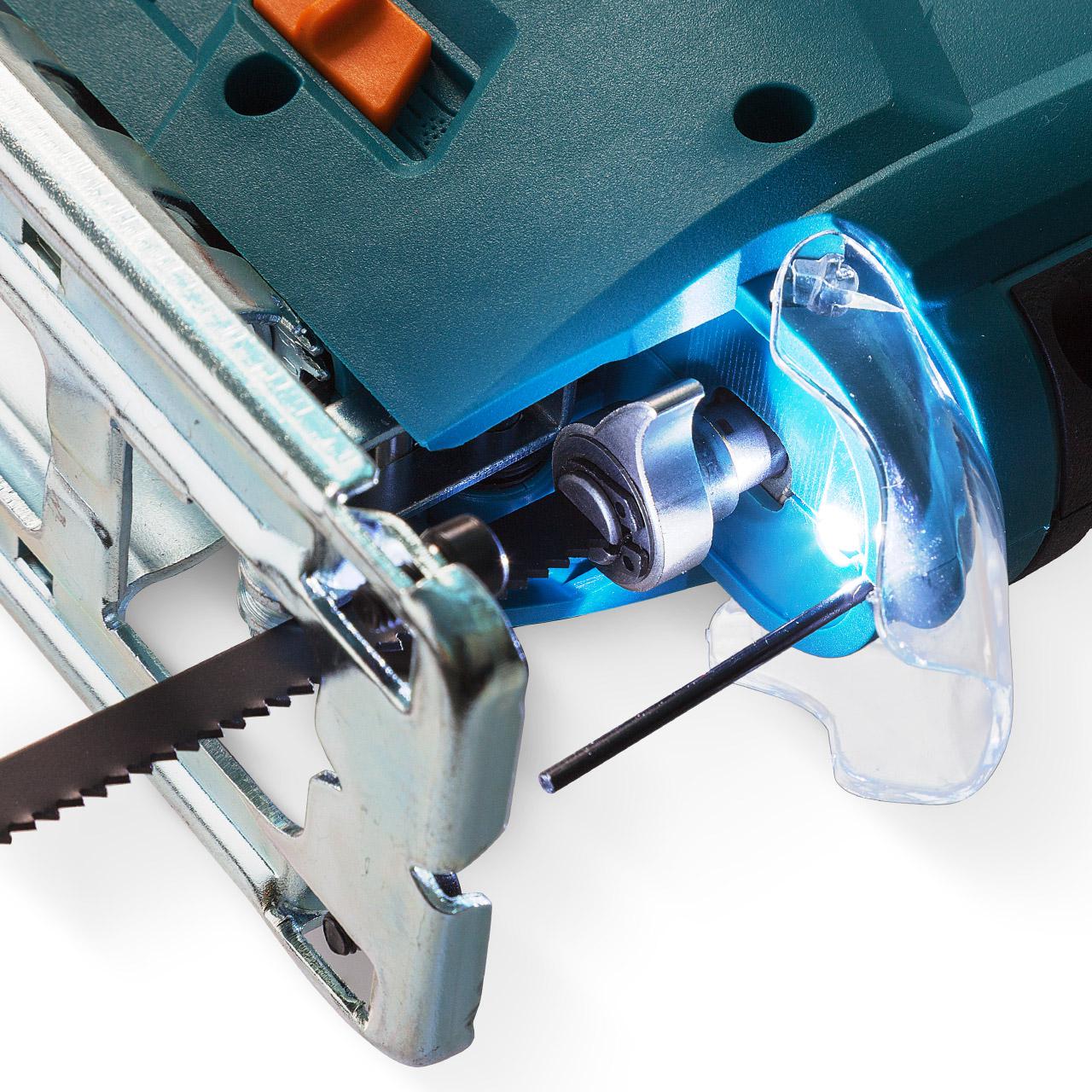

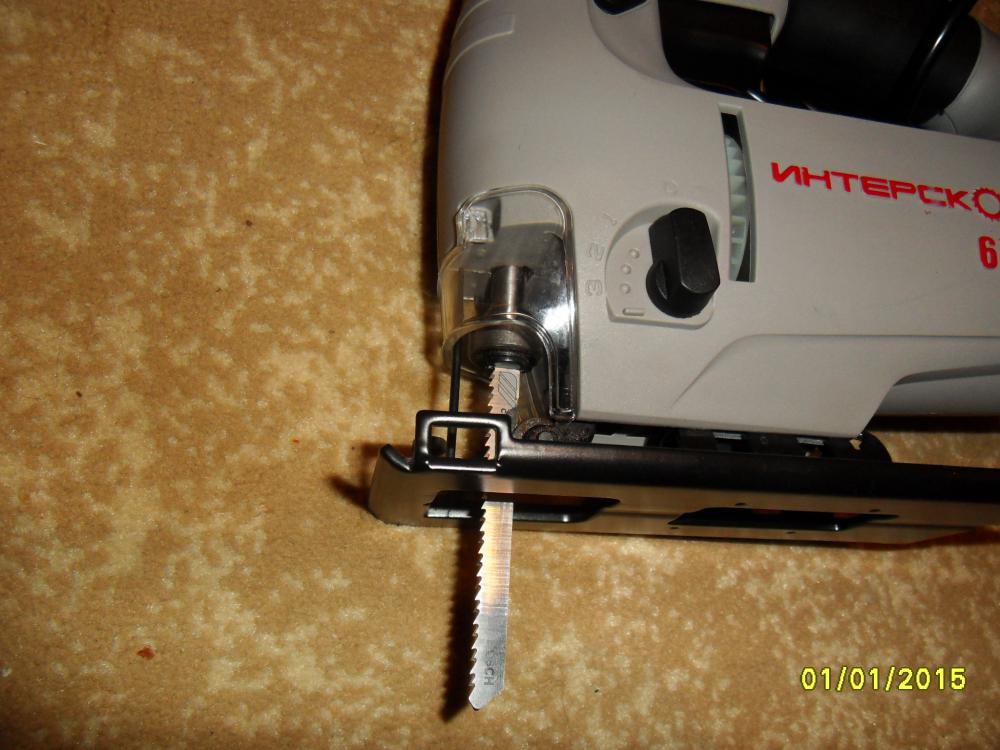

Электролобзики с замочным креплением:

  1. Откройте защитный панцирь инструмента.
  2. Проверните рычаг на штоке для установки пилки.
  3. Отпустив рычаг, придвиньте пилку к зажиму.

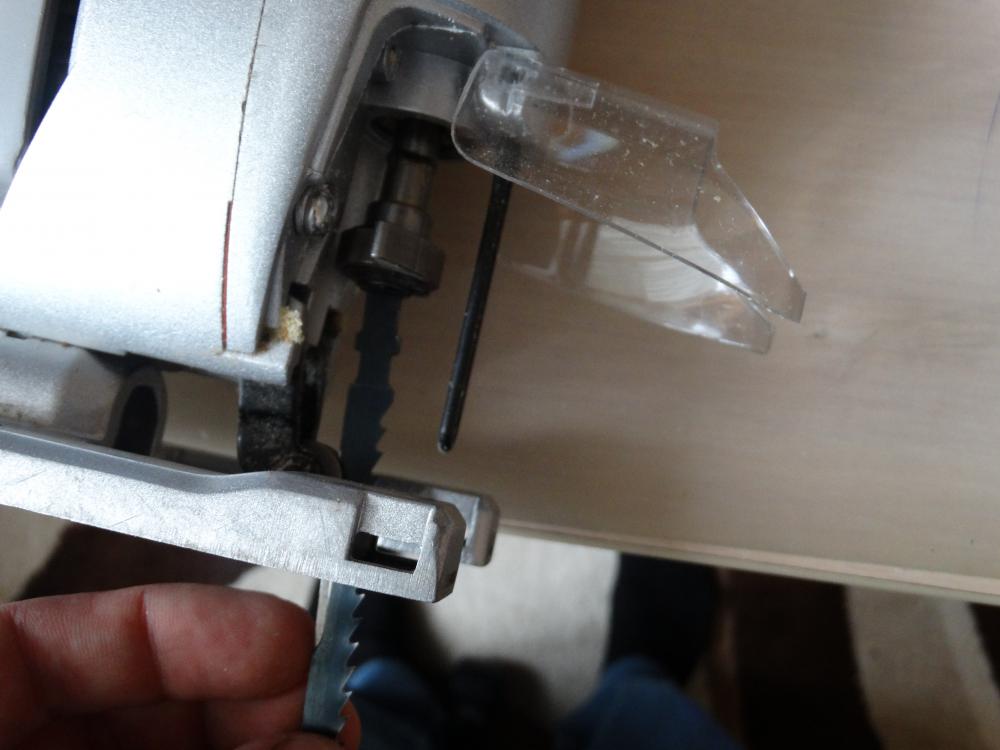

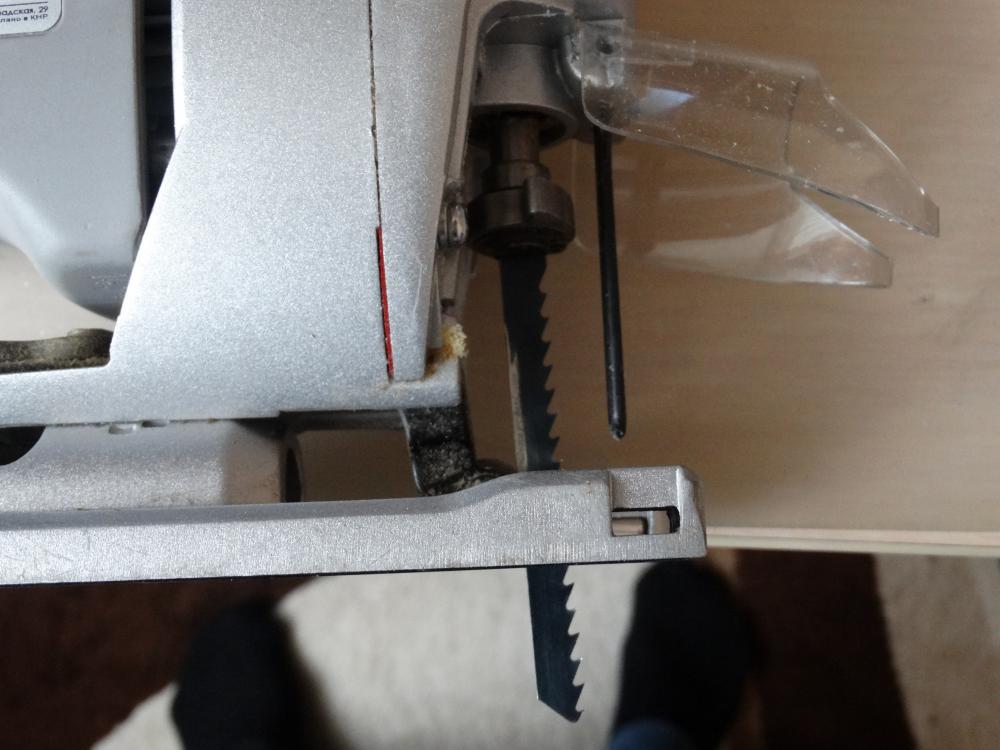

Электролобзики с винтовой системой:

  1. Снимите защиту (кожух).
  2. При помощи специального шестигранного ключа ослабьте винт.
  3. Вставьте полотно в специальное отверстие зубьями вперед.
  4. Затяните крепление.
  5. Установите защиту.

Детально разберитесь с тем, как установить пилку правильно. Не следует зажимать ее слишком сильно, иначе срез получится неровным.

Советы

Для того чтобы электролобзик прослужил вам долгое время, необходимо соблюдать несколько рекомендаций:

  1. Не забывайте проверять настройки инструмента перед работой.
  2. Для того чтобы избежать обламывания материала в процессе работы, используйте специальные вкладыши.
  3. При замене пильного полотна проявите внимательность и осторожность. Не перетягивайте крепления, но и не оставляете их слишком свободными.

Пилок для электролобзика существует великое множество. Они могут различаться по длине, толщине и форме зубьев. Заменить пилку самому не сложно, главное знать, как правильно это сделать.

Как правильно вставить и закрепить пилку в электролобзике

Электролобзик – универсальный инструмент. Он способен заменить ножовку, болгарку, фрезер и даже циркулярную пилу. Им можно обрабатывать самые разнообразные строительные материалы – древесину, металл, керамику, ламинат, стекло, гипсокартон, кафель, пластик и многие другие. Однако для правильного функционирования этого прибора важно знать, как правильно вставить пилку в электролобзик. Для каждого конкретного случая подбирается определенная пилка или полотно.

Как правильно закрепить пилку


Любой мастер сталкивается с тем, что ему предстоит заменить пильное полотно. Ситуации бывают разные: либо полотно недолговечно, либо необходимо произвести различные операции.

Наиболее простой способ крепежа – задействование замков, закрепить которые можно с помощью ключа. Оптимальным вариантом для такого крепления является электролобзик, имеющий сбоку один винт. Это надежный способ для фиксации полотен любой толщины и типа.

На данный момент в продаже есть множество моделей, привлекающих своей доступной стоимостью, разве что пилка у них прижимается особой колодкой с прорезью. Для затягивания такой колодки предусматриваются два винта с фронтальным расположением.

Однако во время установки полотна могут возникнуть определенные сложности. К примеру, режущая деталь в лобзик может быть вставлена правильно, но зажата она будет неравномерно – в результате во время работы будет заметен перекос. Вторая ситуация – замок может заклинить при извлечении полотна. Еще одна возможная проблема – срыв резьбы винтов или разлом передней колодки (случается, если неправильно закрепить пилку, которая во время работы будет биться об обрабатываемый материал).

Наиболее удобный тот лобзик, в котором система крепления – быстрозажимная. Но в этом случае отмечается определенный недостаток, заключающийся в том, что толщина зажимаемых полотен строго ограничена.

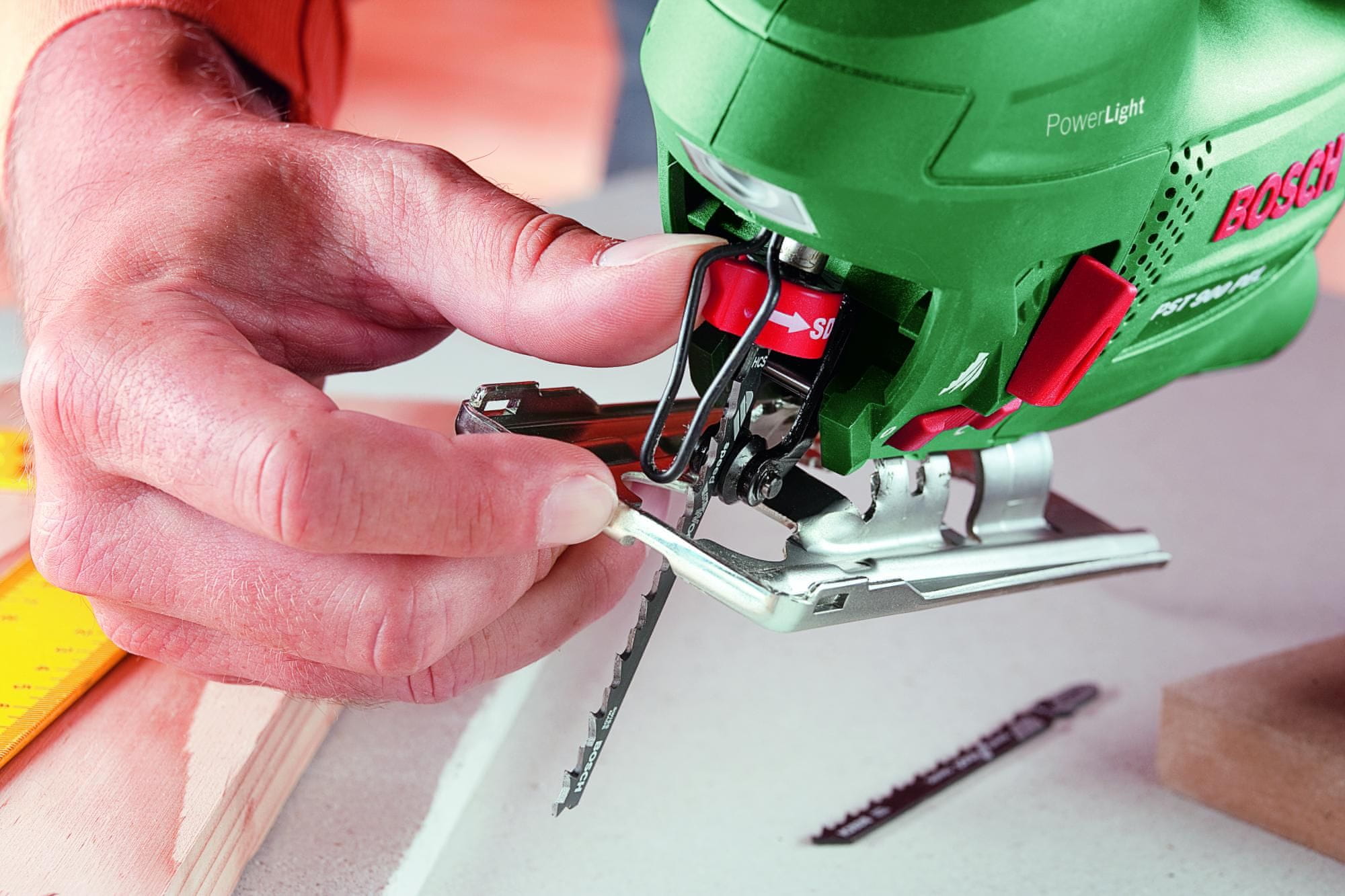

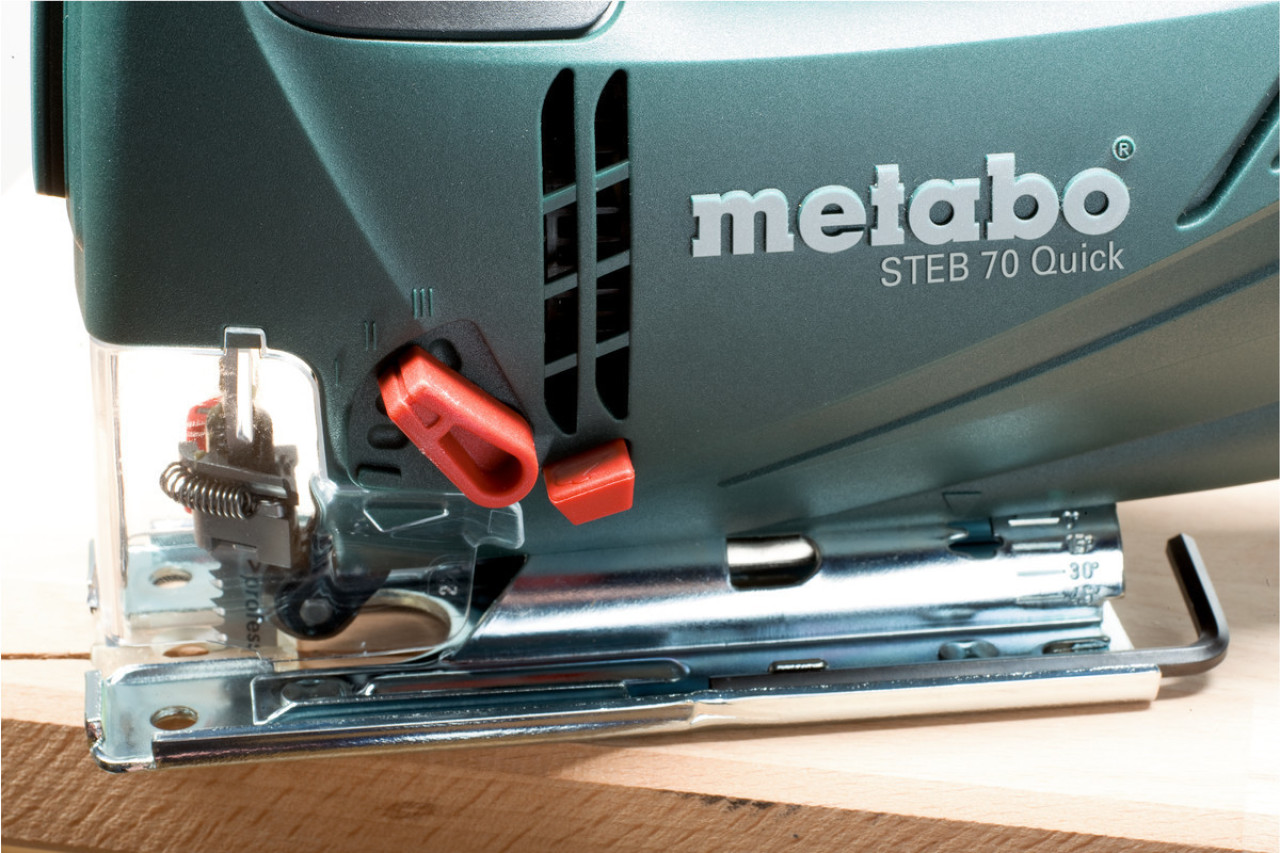

Особенность быстрозажимного крепления полотна

Для реализации такого зажима существует много способов.

Разница с «классическими патронами» в том, что нет универсальности. То есть пилка должна иметь одинаковый хвостовик. Кроме того, будет люфт. Как правило, это не особо важно, так как можно подобрать оптимальное полотно. Если закрепить пилку между осями электрического лобзика, люфт никак не будет мешать эффективной работе, так как он обычно продольной формы.

Сама пилка вставляется очень просто. Необходимо заметить, что электролобзик с нешироким полотном может делать довольно сложные варианты изгибов. Достигается это следующими способами:

  • В процессе пиления лучше поворачивать инструмент или доску в ту же сторону.
  • Некоторые электролобзики оборудованы скроллером – специальным приспособлением, которое позволяет поворачивать пилу в процессе работы (положение самого инструмента здесь не играет роли).

Скроллер на электролобзике выглядит как ручка, расположенная сверху корпуса. Лезвие может быть вставлено в инструмент в четырех позициях. Когда лезвие поворачивается, необходимо обратить внимание на один нюанс – давление на полотно должно оказываться лишь на заднюю кромку, в особенности в процессе поворота. Если не учитывать этот момент, пилка спустя время может искажаться и деформироваться, что в конечном итоге приведет к ее порче.

Одним словом, пилку довольно просто поставить в лобзик, и с заменой способен справиться даже начинающий работник. Однако существует несколько способов установить пилку  в электрический лобзик, что зависит от самого инструмента, с которым предстоит работать.

Как правильно пользоваться электролобзиком, как пилить и настраивать + Видео

В данном материале мы расскажем, как пользоваться электролобзиком, как правильно производить распил различных материалов и выпиливание фигурных элементов. Вы узнаете о правилах безопасности при работе с инструментом, тонкостях его обслуживания, часто встречающихся поломках и способах, как их избежать.

Подготовка инструмента к работе и дополнительные приспособления

Электролобзик – своего рода универсальный прибор, который в некоторых случаях способен заменить целый ряд инструментов.

Перед началом работы, необходимо произвести внешний осмотр инструмента: убедиться в целостности силового кабеля, проверить подключение к электросети.

Также важно правильно подобрать режущее полотно – для каждого материала, подвергающегося распилу, свои требования. Разметка, нанесённая на материал, должна быть чёткой и хорошо заметной. Можно воспользоваться лазерной направляющей, если таковая входит в комплектацию электролобзика. Однако бывалые мастера, для более точного реза, советуют ориентироваться на метки нанесенные на подошву. Все работы лучше выполнять на пильном столе – этот элемент можно приобрести в магазине, или обустроить его самостоятельно.

Ряд производителей выпускают дополнительные приспособления, призванные помочь в выполнении различных операций. Хорошим подспорьем станут следующие дополнительные приспособления:

#1. Параллельный упор-циркуль — пригодится для выпиливания окружностей.

#2. Параллельный упор — для прямолинейного реза.

#3. Направляющая шина — упрощает распил по прямой.

#4. Съемная накладка для опорной колодки — может быть изготовлена из пластика или металла и применяется для повышения скольжения лобзика по поверхности обрабатываемого материала.

#5. Противоскольный вкладыш — применяется для уменьшения вероятности появления сколов в процессе работы, особенно актуален при пилении ламинированных пиломатериалов.

Изучив, как правильно пользоваться электролобзиком, можно приступать непосредственно к распилу. Выбор пилки и режима работы играет достаточно важную роль в процессе распиливания материала и эксплуатации инструмента. При неправильно подобранном режиме работы, электролобзик может сломаться. Поэтому не стоит пренебрегать нижеописанными рекомендациями.

Как пилить дерево

Выбор пилки. Распил древесных пород выполняется стандартными пилками с направленными вверх зубьями средней величины с шагом зубчиков от 2,5 до 4 мм. Длинна пилки подбирается в соответствии с толщиной заготовки.

Частота хода. Частота хода выставляется на максимум. Уменьшать этот показатель следует лишь в том случае, когда полотно склонно к перегреву, либо в процессе работы ощущается дискомфорт.

Маятниковый ход. Для увеличения скорости пиления необходимо включить маятниковый ход. Он негативно сказывается на качестве пропила, поэтому использовать его нужно в том случае, когда важна быстрая работа, а качество пропила особо не важно.

Процесс пиления. Работать следует по тыльной стороне материала, чтобы избежать повреждений изделия. Перед пилением заготовку необходимо разметить. При пилении инструмент необходимо прижимать ровно к поверхности и плавно направлять его. Толкать его сильно вперед не нужно, т. к. по мере реза он сам продвигается в материале, особенно когда включен маятниковый механизм.

Как пилить ДСП, ламинат

Далее рассмотрим, как ровно отпилить ДСП электролобзиком, чтобы избежать повреждений ламинированной лицевой поверхности.

Выбор пилки. Специалисты рекомендуют использовать пилку обратного реза. Правда, в процессе работы может возникнуть чувство дискомфорта из-за повышенной вибрации, зато качество пропила не пострадает. Если же пиление выполняется обычной пилкой, работы проводятся по тыльной стороне обрабатываемого материала.

Частота хода. Частоту хода необходимо выставить максимальной.

Маятниковый механизм. Чтобы не образовывались сколы маятниковый механизм необходимо выключить.

Процесс пиления. Инструмент необходимо плотно прижимать к поверхности материала, при этом вести его нужно плавно без сильного нажима.

Сколы появляются именно на той части материала, которая обращена к инструменту. Поэтому если распил производится пилкой с обычными зубьями, то можно заранее определив лицевую сторону изделия произвести пропил по тыльной стороне.

Кроме этого для осуществления пропилов в ДСП или ламинате можно использовать противоскольный вкладыш. Это небольшая деталь с пропилом, которая вставляется в специальные направляющие на подошве. Самым идеальным вкладышем является тот, в котором пропил точно соответствует толщине полотна пилки. Поэтому некоторые производители в комплекте с электролобзиком поставляют несколько таких вкладышей. При этом пропил в каждом из них нужно сделать самому. После чего можно приступать к пилению ДСП.

Выбор пилки. Для выпиливания металлических поверхностей применяются пилки с мелким зубом — шаг зуба 1 — 2 мм. Визуально такая пилка напоминает полотно ножовки по металлу и может использоваться для резки других материалов, с целью повышения чистоты пропила.

Частота хода. Скорость пиления необходимо выставить максимально низкую.

Маятниковый механизм. Маятниковый ход полностью отключается.

Процесс пиления. Инструмент по заготовке необходимо передвигать медленно, без нажима. Лист жести необходимо прочно закрепить заранее расположив его так, чтобы линия пропила была как можно ближе к опоре.

Если необходимо сделать криволинейный пропил в тонкой жести, а расположить заготовку так чтобы линия пропила была вплотную к опоре не возможно, то ее необходимо расположить между двумя листами ДВП или оргалита. Вся разметка при этом наносится на верхний лист ДВП. Это предотвратит образование заусенец.

Также рекомендуется делать небольшие перерывы в работе и применять дополнительные источники охлаждения, чтобы избежать перегрева пилки.

Как пилить пластик

Выбор пилки. Лучше использовать полотно с маленьким зубом, аналогичное как и для металла. Это позволит повысить общее качество работы.

Настройки электролобзика устанавливаются индивидуально, в зависимости от типа пластика.

Маятниковый ход. Для получения ровного пропила маятниковый ход устанавливается в минимальное положение, либо полностью выключается.

Частота хода. Скорость – не более 40% от максимума.

Как пилить кафельную плитку

Выбор пилки. Для работы по этому материалу применяется специальное полотно, без зубьев. На поверхность таких пилок наносятся абразивные материалы. Резка кафельной или керамической плитки используется редко, т. к. расход полотен в этом случае слишком велик.

Маятниковый ход. Маятниковый ход выключают.

Частота хода. Работы проводятся на минимальной установленной скорости.

Электролобзик идеально подойдёт для выпиливания коротких криволинейных элементов в кафельной плитке.

Особенности выпиливания круглых и овальных элементов

В этом разделе речь пойдёт о том, как правильно пилить электролобзиком круглые или овальные элементы. Для начала нужно нанести на материал разметку. В большинстве случаев в заготовке просверливается отверстие, с которого и будет производиться распил изделия. Диаметр сверла при этом должен несколько превышать ширину полотна пилки. Для выпиливания криволинейных элементов необходимо брать узкую пилку, предназначенную для таких работ.

На нужную траекторию лобзик выводится медленно. Если требуется вырезать окружность правильной формы, можно воспользоваться дополнительным приспособлением – кругорезом. Для этого необходимо определить центр круга и зафиксировав там упор-циркуль, произвести выпиливание.

Для такой работы лучше выбрать узкое полотно. В процессе выпиливания нужно ориентироваться на положение полотна, т. к. элементы, помогающие при выполнении прямолинейного среза (направляющие «мушки», лазеры), в этом случае будут лишь сбивать направление.

В некоторых случаях можно обойтись без просверливания в заготовке отверстия. Для этого инструмент устанавливается краем подошвы за линией разметки. Лобзик включается, и осторожными движениями наклоняется до соприкосновения с рабочей поверхностью. Угол увеличивается до тех пор, пока заготовка не будет пропилена насквозь. После этого инструмент останавливается, пилка вынимается и устанавливается в стандартное рабочее положение. Выход к разметке осуществляется методом постепенного закругления линии реза. Следует избегать каких-либо усилий на инструмент.

Для выпиливания нестандартных фигур или узоров, лобзик устанавливается при помощи специального крепежа или пильного стола в неподвижном состоянии, пилкой вверх. В этом случае придётся орудовать не лобзиком, а самой заготовкой, передвигая её в соответствии с разметкой. Данный метод выпиливания обеспечивает максимальный обзор процесса работы, соблюдение линии реза, контроля над заготовкой. Настройки инструмента устанавливаются согласно обрабатываемому материалу.

Особенности  выпиливания прямолинейных элементов

Несмотря на то, что данный вид работ является одним из самых распространённых, при нехватке опыта могут возникнуть сложности с тем, как ровно отпилить электролобзиком какой-либо элемент. Рекомендуется остановить свой выбор на пилке с широким полотном, предназначенной для прямолинейного реза, чтобы лучше выдерживать линию разметки. Для проведения ровного распила немаловажную роль играет наличие функции «плавный пуск». Инструмент в этом случае начинает набирать обороты постепенно, благодаря чему лобзик лучше поддаётся контролю на начальной стадии распила.

В процессе работы не следует прилагать чрезмерные усилия для продвижения лобзика вперёд, иначе это приведёт к выходу из строя пилки или механизмов инструмента. Износившееся полотно следует немедленно заменить, т. к. затупившаяся пилка вызывает повышенную нагрузку электропривода. Распиливаемая заготовка должна быть надёжно закреплена.

Для выполнения прямолинейных резов можно использовать параллельный упор или направляющую шину.

Пиление при помощи направляющей шины

Сперва заготовку необходимо разметить. После этого? установив электролобзик в специальный башмак, а затем башмак в шину производят позиционирование инструмента по линии реза.

Установив пилку инструмента точно по линии реза производят крепление направляющей шины.

Инструмент запускают в работу и ведут вдоль шины. От оператора здесь зависит немного. Гораздо больше на качество пропила будет влиять качество пилки и самого электролобзика.


Существуют шины с зажимами, позволяющие делать как прямолинейные резы, так и резы под углом.

Пиление при помощи параллельного упора

Параллельный упор часто идет в комплекте с электролобзиком, но не зависимо от этого практически все модели имеют в подошве прорезь для крепления штанги параллельного упора.

Произвести качественный пропил при помощи этого устройства можно лишь в следующих случаях:

  • Опорная плоскость, по которой будет двигаться башмак, должна быть ровной и параллельной.
  • Электролобзик должен быть качественным и стойким к уводу в сторону.
  • Сам параллельный упор, т. е. его штанга и башмак, должны быть прочными и жесткими.
  • Оператор должен прочно прижимать башмак к опорной поверхности, при передвижении инструмента.

Особенности пиления под углом

Рез под углом может выполняться лишь инструментами, поддерживающими эту функцию. Процесс резки под углом обеспечивается путём регулировки опорной подошвы электролобзика. Производители часто оснащают свою продукцию несколькими фиксаторами – обычно в 15, 30, 45 градусов. Угольник или транспортир также могут оказать существенную помощь в контроле положения опорной подошвы инструмента.

Особое внимание следует уделить подбору пилки. Для выполнения большинства работ подойдут однородные полотна, для пиления под углом – лучше использовать неоднородные (биметаллические). Стоимость таких пилок несколько выше однородных, зато они гораздо прочнее и обладают способностью сгибаться, не ломаясь.

Пиление при помощи пильного стола

Конструкция стола позволяет значительно упростить работу с электролобзиком, особенно при выпиливании элементов круглой, овальной или сложной формы. Такой стол можно купить, или изготовить самому.

Инструмент надёжно фиксируется с нижней стороны столешницы, лезвием вверх.

Включение и выключение осуществляется посредством кнопок, расположенных с боковой стороны стола.

В этом случае оператор перемещает не сам инструмент, а заготовку в которой производится пиление.

Такой станок позволяет лучше контролировать заготовку, соблюдать линию разметки. Как и при работе лобзиком, следует избегать больших усилий обрабатываемого объекта на полотно.

Наиболее частые поломки, как их избежать и техника безопасности

Важно не только знать, как пилить электролобзиком, но и стараться избегать причин, которые могут привести к поломке инструмента.

Электродвигатель. Чаще всего в электролобзиках выходит из строя двигатель. Причин поломки может быть несколько: перегорание ротора, статора, износ насечки на валу. Чтобы избежать перегорания ротора, нужно приобретать инструмент, мощности которого будет достаточно для выполнения требуемых задач. Например, если нужно распилить заготовки большой толщины, лобзика мощностью в 400 Вт будет недостаточно – двигатель попросту не выдержит нагрузки и перегорит. К этому может привести и недостаточно высокое напряжение в сети. Не рекомендуется слишком часто устанавливать пониженные обороты: нехватка охлаждения и высокие токи могут привести к перегоранию обмотки.

Насечка на валу может износиться вследствие постоянных ударных нагрузок на шток инструмента. Ударные нагрузки на штоке появляются из-за неправильного подбора оснастки. Поэтому всегда следуйте рекомендациям при подборе пильного полотна.

Кнопка включения. Иногда владельцы электролобзика сталкиваются с нарушением работы кнопки включения. Нажатие на «курок» приводит к замыканию цепи и запуску двигателя. Если в корпус попадает металлическая пыль, нормальная работа кнопки включения может быть нарушена. Для устранения пыли в процессе работы можно использовать специальный пылесос (бытовой не подойдёт). К выходу из строя «курка» может привести естественный износ токопроводящих дорожек. Нужно сказать, этот процесс достаточно длительный.

Механика. Среди механических узлов проблемным может оказаться шток: эта деталь подвергается серьёзным механическим нагрузкам, возникающим в процессе пиления. Механизм фиксации полотна является самым слабым в этой системе, т. к. он непосредственно связан со штоком. Не стоит опасаться поломок редуктора, если корпус надёжно защищает внутренние механизмы инструмента от пыли.

Техника безопасности и обслуживание электролобзика

Основные правила безопасности обязательно указываются в руководстве по эксплуатации. Категорически запрещается выполнять любые работы в состоянии алкогольного опьянения. Перед началом работ следует убедиться в исправности инструмента, наличии защитных очков и перчаток, стабильности напряжения в сети. Нужно заранее позаботиться о хорошем освещении рабочего места. Работы электролобзиком должны проводиться в сухом помещении. Рядом не должно быть легковоспламеняющихся веществ.

По окончании работ инструмент тщательно очищается от пыли, по возможности – продувается воздухом (при работающем двигателе эффективность продувки будет выше). На подвижные детали по мере необходимости наносится смазочное вещество. Хранить инструмент следует в сухом помещении. Соблюдение этих несложных рекомендаций значительно повысит срок эксплуатации электролобзика.

Видео. Выбор электролобзика и работа с ним

Если вы заметили ошибку, не рабочее видео или ссылку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Ремонт держателя пилки лобзика своими руками

Самое подробное описание: ремонт держателя пилки лобзика своими руками от профессионального мастера для своих читателей с фотографиями и видео из всех уголков сети на одном ресурсе.

Ремонт электролобзика своими руками вполне возможен, однако стоит отметить: есть неприятности, которые невозможно ликвидировать обычным инструментом. К примеру, поломка электродвигателя требуют квалифицированного вмешательства, так как устранить такую неисправность сумеет лишь специалист.

Рассмотрим, что происходит с электролобзиком в процессе его эксплуатации. Сейчас трудно найти модель, которая не имела бы функции подачи полотна вперед для снижения нагрузки на руку владельца. Наличие такого механизма работы вызывает повышенный износ отдельных элементов конструкции. Речь идет о направляющем ролике, а также втулках штока. К другим типичным ситуациям относится:

  1. Крайне высокая нагрузка. Возникает при излишнем усердии пильщика, который оказывает большое давление на горизонтальную подачу. В недорогих моделях пилка может повредить непрочный держатель. Еще одна распространенная поломка – выход из строя штока, в результате чего лобзик перестает выполнять свое назначение, и пила не двигается.
  2. Отсутствие обслуживания. Вызывает повышенный износ подшипника, истирание кулачкового блока в некоторых моделях, приход в негодность шестеренок.
  3. Выход из строя электрических компонентов системы. Речь идет о пусковой кнопке, которая часто сопряжена с регулятором оборотов двигателя.
  4. Продолжительное время работы. Влияет на состояние токосъемных поверхностей двигателя, истирает щетки. Ремонт заключается в замене соответствующих деталей.

Нет видео.

Видео (кликните для воспроизведения).

Периодическое обслуживание – очистка внутренностей от мелких опилок, замена щеток и смазки – продлит срок работы электрического лобзика и предотвратит его выход из строя.

Многие современные электролобзики оснащены наворотами, которые и являются их слабыми сторонами. К примеру, некоторые модели часто требуют ремонта крепления пилки, из-за наличия таких функций, как:

  • Быстрый зажим, который делает все за владельца инструмента: достаточно отвести рычажок, поместить полотно и работать. Со временем конструкция разбалтывается, детали крепления приходят в негодность. К сожалению, большинство таких зажимов ремонту не подлежит, предусматривается их полная замена.
  • Облегченное винтовое крепление – настоящая проблема владельцев дешевого и среднеценового инструмента. Насадка на шток, выполненная из непрочных сплавов, обладает низкой прочностью, раскалывается, болты разбивают посадочные места. Ремонт заключается только в кустарном изготовлении соответствующего изделия из прочной стали, поскольку каждая линейка дешевого инструмента часто имеет свою конфигурацию держателя пилки.

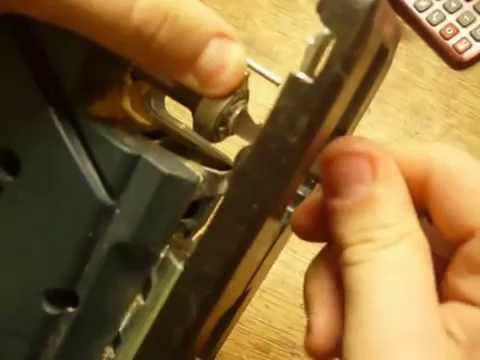

Если же лобзик имеет классическое винтовое крепление пилки, то провести ее ремонт не составит труда. Это прочная и проверенная временем конструкция, можно применять болты под крестовую отвертку или ключ. Блоки зажима – стандартные, найти замену крайне изношенной детали не составит труда. Существует проблема износа резьбы, однако в этом случае можно нарезать новую.

Разобрать инструмент несложно. Корпус разделяется на две половинки, открывая доступ ко всем частям механики. Первым делом нужно удалить загрязнения и заменить смазку, после чего можно приступать к ремонту.

Отметим сразу, запасных частей в магазинах нет. Можно найти соответствующую деталь, приобретя на барахолке сломанный инструмент. Часто подходят детали от других приборов и механизмов. К примеру, лобзики с круглым выходом штока отремонтировать проще всего. Подбирается круглая втулка, при надобности увеличивается внутренний диаметр набиванием на конус. Данный ремонт позволяет ликвидировать биение и люфт штока, улучшить качество реза.

При необходимости изготавливаются и уникальные фиксирующие обоймы (зависит от модели лобзика). При установке их в корпус в качестве небольших подкладок можно использовать медную фольгу.

У недорогих моделей электролобзика шток представляет собой тонкую металлическую пластину сложной формы. При чрезмерной нагрузке он может просто лопнуть. Деталь заменяема, некоторые модели лобзиков совместимы с другими. Устройство нужно аккуратно разобрать, фиксируя процесс на фото, чтобы провести обратную сборку. Затем со снятой деталью пойти на рынок или в магазин. После чего установить деталь и наложить смазку.

К большинству моделей лобзиков, если речь не идет об откровенно бюджетных, в комплекте поставляется пара съемников. Для их замены достаточно открыть корпус: в задней части двигателя, на контактном блоке сразу видны нужные элементы. Ремонт элементарен: старые детали аккуратно извлекаются, контактные площадки очищаются от пыли, протираются спиртом. После этого достаточно установить новые щетки.

Приобрести деталь для замены можно как в специализированных пунктах, так и в магазинах, занимающихся продажей запчастей для электронных устройств. Корпус лобзика открывается, соответствующая деталь освобождается от подводов проводов. Делать это зачастую нужно после откручивания винтов клеммников. Пользоваться паяльником современные модели не заставляют. После удаления старой, новую деталь ставят и подключают.

Разборку корпуса и демонтаж кнопки лучше делать перед походом в магазин, чтобы купить точно такую же деталь по посадочному месту.

Пусковая кнопка электролобзика

К достаточно редким поломкам относится выход из строя термопредохранителя двигателя. Деталь заменяется. Могут наблюдаться искрения, что говорит не только о сильной нагрузке, но и об износе щеток и отсутствии смазки. Поэтому периодическое обслуживание – залог надежной работы электролобзика.

Проводя любой ремонт, следует соблюдать меры предосторожности. Электролобзик должен быть отключен от сети. Первое, что нужно проверять – исправность и состояние силового кабеля, вилки, контакта в розетке. Некоторые модели лобзиков снабжаются плавким предохранителем, который находится в вилке. Данный элемент также стоит осмотреть и проверить на исправность.

  • Устройство и принцип работы электрического лобзика
  • Виды неисправностей
    • Механические неисправности
    • Неисправности двигателя
  • Замена штока
  • Замена пилкодержателя
  • Замена щеток
  • Замена пусковой кнопки
  • Профилактика инструмента

Общая эффективность работы целого механизма, зависит от каждой его отдельно взятой детали. В случае с современным электрическим лобзиком, с относительно сложной конструкцией, дела обстоят именно так. Каждый элемент этого устройства призван выполнять определенную функцию ради общего результата – выполнения контролируемого распила. При возникновении неполадок на одном из узлов механизма, работоспособность инструмента может снизиться, вплоть до нуля. Чтобы вернуть свой аппарат в строй, достаточно найти и устранить “слабое звено”. О том, как починить электролобзик своими руками, и уменьшить дальнейший износ его деталей, расскажем далее.

Нет видео.
Видео (кликните для воспроизведения).

Чтобы научиться определять и устранять неисправности механизма, необходимо сначала понять, как он устроен. Многочисленные компоненты конструкции электролобзика, с первого взгляда могут показаться довольно сложными для понимания. На самом же деле, принцип работы данного устройства весьма прост, особенно для тех, кто хоть немного смыслит в технике. Далее мы расскажем, как работает электрический лобзик, обрисовав основные моменты наиболее популярным языком, понятным даже неискушенному в электрике читателю.

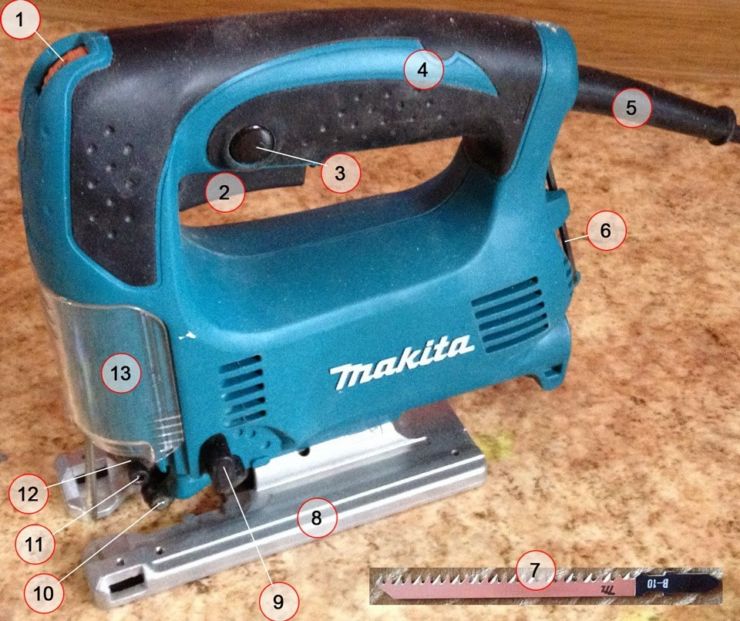

В основе механизма любого электрического лобзика, лежит электродвигатель, редуктор и шток. Это главные элементы, заставляющие пилку совершать необходимые движения. Зачастую к двигателю подключается охлаждающий вентилятор и механизм маятникого хода. Функцию подачи энергии и в некоторых моделях регулирования скорости, выполняет специальная пусковая кнопка с электросхемой. Все вышеперечисленные элементы, компактно и надежно размещаются в пластиковом корпусе, взаимодействуя между собой.

Для получения высокочастотных возвратно-поступательных движений пильного полотна, подаваемая в электроинструмет энергия, проходит в его корпусе значительные трансформации. Минуя пусковую кнопку, электричество переходит на графитовые щетки двигателя, заставляя ротор вращаться вокруг своей оси. Крутящий момент передается на специальный механизм “редуктор”, который преобразует движение из вращательного в возвратно-поступательное, направляя его на шток. Финальным узлом является крепежный элемент, который надежно соединяет шток с пильным полотном, образуя прочную подвижную конструкцию.

Продолжительная или неправильная эксплуатация инструмента, может с большой вероятностью стать причиной его поломки. Неисправность устройства появляется в результате чрезмерного загрязнения, износа деталей механизма или замыкания электродвигателя. Ремонт электролобзика, в зависимости от особенностей поломки, сводиться к чистке и смазке элементов, или их полной замене. Ниже, мы рассмотрим самые распространенные типы поломок.

К данной категории можно отнести загрязнение, износ или полную поломку деталей механизма. Двигатель инструмента при этом работает, но получить требуемый распил, не выходит. Причин механических поломок, требующих производить ремонт электролобзиков, может быть несколько. Вот самые типичные из них.

Лобзик пилит криво
Значительный увод вильного полотна в сторону от намеченной линии, зачастую связан с механизмом крепления пилки или штоком. Причиной этому может быть сильное загрязнение деталей или их изнашивание. Для исправления ситуации, требуется снять детали, отчистить их ветошью и собрать обратно. Если проблема останется, шток или крепеж следует заменить.

Сильная вибрация и шум
Странные звуки, нехарактерные для работающего электроинструмента, обычно исходят от неисправного редуктора. Связано это может быть с отсутствием смазки, загрязнении или поломке зубчиков шестерней. Для выяснения точной причины, и её дальнейшего устранения, необходимо снять боковую часть корпуса и визуально осмотреть механизм на наличие вышеперечисленных проблем. В случае поломки, механизм следует заменить на аналогичный.

Лобзик бьет при распиле
Регулярные толчки инструмента при работе, могут быть связаны с маятниковым механизмом или штоком. Причиной этому, в основном, служит повреждение деталей, и в редких случаях, их сильное загрязнение. Для починки лобзика с подобной неисправностью, его следует разобрать, выявить неисправный узел и заменить его на аналогичный. Если явных повреждений нет, следует полностью отчистить и смазать все детали.

Как ни странно, многочисленные поломки электролобзика, возникают не только на подвижных деталях, взаимодействующих друг с другом элементов. Очень часто устройство перестает функционировать (частично или полностью) по вине испорченной электроники. Для выявления подобных неисправностей, требуется специальный прибор “мультиметр”, определяющий характеристики тока в цепи устройства. Он необходим для полной диагностики, хотя некоторые проблемы можно выявить и без него.

Лобзик не включается
Полное отсутствие жизнедеятельности инструмента обусловлено отсутствием контакта двигателя с сетью. Причины такой неприятности кроются в проводке или пусковой кнопке. Для выявления неисправности, требуется полностью осмотреть, а лучше прозвонить кабель инструмента и внутреннюю проводку. Работоспособность кнопки проверяется путем соединения проводки напрямую с мотором. Если, при включении в сеть инструмент работает, значит проблема в ней. Неисправный контакт следует заменить.

Не пилит под нагрузкой
Рабочий с первого взгляда инструмент совершенно не справляется с некогда простыми задачами и тормозит даже на материалах небольшой толщины. Значительная потеря мощности связана с повреждением двигателя. Якорь для лобзика, по причине короткого замыкания не создает достаточного импульса вращения, создавая иллюзию работы. Обычно инструмент с такой поломкой искрит и издает характерный запах гари. Для точного определения места короткого замыкания, части статора и ротора мотора поочередно прозванивают мультиметром. Решением служит замена поврежденной части или мотора целиком.

Плавающие обороты и запах гари
Когда при работе, инструмент периодически покидают силы, снижая его мощность и сопровождая все это запахом гари, стоит обратить внимание на его проводку. Для выявления слабого контакта, необходимо снять крышку корпуса и визуально осмотреть все провода и их соединения на наличие дефектов. Делать это лучше при помощи мультиметра, обратив внимание на пусковую кнопку и обмотки электродвигателя. Для восстановления целостности цепи, следует заменить проводники или зачистить обугленные контакты.

Искрение щеток при работе
Обильное образование искр, возникающее в районе коллектора при работе инструмента, может быть связано не только с неисправностью двигателя, но и с дефектом графитовых щеток. В современном мире, данная комплектующая является одной из самых часто заменяемых деталей при ремонте техники, поэтому многие электролобзики имеют специальные пазы для быстрого и удобного съема. Произвести замену можно самостоятельно. Достаточно отсоединить старые щетки от контактов и подключить на их место новые.

Процедура по извлечению испорченного штока с установкой нового, достаточно тривиальна и сводиться к банальному разбору инструмента. В зависимости от конструкции электролобзика, получить доступ к элементу можно путем откручивания передней панели или боковой, если первая отсутствует. Неисправный шток вынимается и на его место ставиться новый. При установке следует обратить внимание на подвижные металлические части, расположенные на основании штока. Их необходимо расположить таким образом, чтобы они попадали в пазы верхнего крепления и металлической рамки служащей основанием штока. Собранную конструкцию, необходимо обильно смазать густой смазкой, такой как литол-24.

Более наглядную демонстрацию замены штока, можно увидеть в нижеприведенном видеоролике про ремонт лобзика фиолент своими руками.

Производить замену некоторых видов креплений, гораздо проще чем найти данные детали. Чтобы произвести подобную операцию с колодочными и винтовыми зажимами, не требуется даже раскручивать корпус инструмента. Пилкодержатели такого типа крепятся к концу штока при помощи одного или двух винтов, что позволяет достаточно удобно их поменять. В случае с некоторыми винтовыми креплениями, замена потребует снятия штока для более удобной и надежной фиксации держателя.

В нижеприведенном видео про ремонт электролобзика своими руками, наглядно демонстрируется процесс замены колодочного типа крепления.

Если простыми пилкодержателями дела обстоят относительно просто, то замена быстрозажимного может вызвать некоторые затруднения, особенно у неопытного мастера. Начнем с того, что подобные типы крепления, по расположению рычагов, делятся на радиальные, боковые и фронтальные. Первый вид самый распространенный и запчасти для его ремонта можно найти, но последние 2 являются уникальными, заказать которые можно напрямую у производителя. В случае с радиальным типом крепления, можно приобрести рем комплект и попробовать перебрать его своими силами, но лучше всего будет купить его в собранном виде, вместе со штоком.

По причине стирания, или сгорания контактов, щетки для лобзика очень часто становятся главными претендентами на замену. В некоторых моделях электроинструментов, такая операция не требует снятия корпуса и происходит банальным откручиванием пары ботов. К сожалению, функция быстрого доступа предусмотрена далеко не на всех моделях, поэтому рассмотрим более распространенный вариант.

В первую очередь, необходимо получить доступ к электродвигателю. Для этого разбираем корпус или снимаем его определенную часть. Далее, в области коллектора, ищем щетки и изучаем принцип их крепления. На разных моделях инструментов, крепления данных элементов может значительно различаться. Где-то они прижимаются металлическими пластинами, где-то защелкиваются специальными рычажками, а бывает и вовсе держаться за счет корпуса инструмента. Сам процесс замены, не представляет из себя какой-то невероятно сложный ремонт электролобзика своими руками. Достаточно аккуратно вытащить дефектные щетки и заменить их на новые, идентичные. Подобный процесс наглядно демонстрируется в следующем видео.

В случае выбора последнего варианта, вся сложность будет в поиске, так как пусковой курок должен быть абсолютно идентичным стандартному. Возможно Вам повезет и необходимый элемент найдется в ближайшем магазине. Все зависит от места и модели инструмента. Процесс установки, полностью соответствует съему, только в обратном порядке. Соединяем провода с контактами и закручиваем корпус устройства.

Если Вы хотите произвести ремонт кнопки электролобзика самостоятельно, рекомендуем ознакомиться с нижеприведенным видеороликом, в котором данный процесс демонстрируется очень подробно.

Продолжительный срок службы и неизменная эффективность инструмента, зависят не только от особенностей его эксплуатации, но и от своевременного ухода за его механизмом. Регулярные профилактические мероприятия существенно снизят износ деталей, уменьшив вероятность серьезных поломок.

Проведение подобной процедуры, потребует лишь отвертки, куска ветоши для отчистки и немного консистентной смазки. Весь процесс занимает не более часа и заключается в разборке электролобзика и аккуратной отчистке его деталей. Наиболее тщательно необходимо отчищать и смазывать узел редуктора и штока. Проводить профилактику, следует по мере загрязнения инструмента, исходя из частоты его использования.

Это видео поможет разобраться в одном из устройств держателя электролобзика.

Как своими руками устранить самую распространенную неисправность электролобзика – поломку замка полотна.

Какое крепление надёжнее для пилки электро лобзика?

Согнулся пилкодержатель в электролобзике. Наконец-то купил новый и руки добрались его поменять. * Мой канал.

В этом видео описан процесс переделки штатного крепления пилочки.

Правдивый обзор Работа в интернете http://wad.ojooo.com/bs_e.php?lng=ru&u=485700.

Доработка и использование держателя для метчиков.

Почему у лобзиков ломаются держатели Сайт сервиса – http://www.doroshok.com.ua Группа вконтакте – http://vk.com/club87582702 Facebook.

Брак в изделии. Как исправить, как купить не бракованый электролобзик.

Установка твердосплавных сухарей.

Как прикрепить лезвие лобзика если родной зажим сломался..

qoogi Контактные данные http://goo.gl/PHxMVh http://goo.gl/HLWZYQ #qoogi #qoogi_com КэшБэк – Возврат денег 15 % https://goo.gl/oT9jJT Поддержка.

Оторвало у лобзика головку штока, где стоит зажим полотна. Вернее порвало зажим практически пополам.

Ремонт узла крепления пилки. Хорошие и недорогие пилки для металла – http://ali.pub/1euk4n Хороший шуруповерт -ссылка.

Электролобзик Ремонт своими руками Просто и надежно.

В этом видео показано как поменять крепление пилки на электролобзике Enhell. Вы убедитесь что поменять крепле.

Проблема у электролобзика была такая: Заклинил подшипник на колёсике, которое создает упор для пилки во.

Как вставить пилку в лобзик (4 вида креплений) Всем привет! В данном видео мы вставляем пилку в лобзик.

Рассмотрим какой ремонт электролобзика потребуется, если не двигается шток пилкодержателя. Разбираем.

Ремонт электролобзика своими руками Все видео канала Technic’s reviews: https://www.youtube.com/user/YuriyBorysenko Мой блог: http://yuriybor.

разборка и замена сломанного штока на новый . демонстрация работы отремонтированного электролобзика.

Ремонт электролобзика своими руками без особого усилия. Столкнулись с проблемой когда шток перестал двига.

Ремонт лобзика своими руками. Изготовление направляющего ролика.

Элетролобзик поломался и я решил попробовать его починить, смотрите что из этого вышло. Ремонт электролобз.

Меняем шток на лобзике Phiolent Сайт сервиса – http://www.doroshok.com.ua Группа вконтакте – http://vk.com/club87582702 Канал на Zello-рации.

Достался мне лобзик после поломки. удалось починить “на коленке”))) приятного просмотра. Запчасти по-моему.

Первый ролик на этом канале, в этом ролике показано как можно отремонтировать электролобзик с помощью элек.

При попытке распилить в направляющем приспособлении “Кузнечик” пилку уводит практически при любой толщине.

Часто бывает,что пилочки на лобзик тупятся в самый не подходящий момент,а идти в магазин нет времени или.

Со временем пилка лобзика приходит в негодность и требует замены , но есть быстрый способ восстановления.

После вскрытия выяснилось , что необходимо произвести замену некоторых частей , а так же произвести смазку.

В процессе работы стала выпадать пилка, решил поменять держатель пилки, так как он треснул, ну и заодно пров.

Знание типовых неисправностей электроинструмента нужно как домашнему мастеру, так и профессионалу. Умение правильно определить источник проблемы и быстро отремонтировать инструмент экономит время и деньги. А знание причин, приводящих к поломке, позволяет действовать упреждающе, не допуская таких режимов работы, при которых инструмент будет преждевременно поврежден.

Электролобзик является универсальным электроинструментом, подходящим для работы с различными материалами. Он может работать с деревом, металлом, пластиком и др. Такая универсальность обеспечивается применением огромного разнообразия пильных полотен, которые есть на все случаи жизни. При работе электролобзик и его составляющие испытывают большие механические нагрузки. Опыт сервисных центров по ремонту электроинструмента, а также советы профессионалов помогают обозначить основные неисправности электролобзиков и причины их возникновения.

  1. Поломка опорного ролика. Пильное полотно, закрепляемое в электролобзик, является его главным рабочим элементом, выполняющим полезную работу. Лобзиковая пилка крепится на опорный ролик лобзика, и этот ролик принимает на себя наибольшую нагрузку в процессе резки материала.

Причины, по которым опорный ролик может быть перегружен и преждевременно выведен из строя:

  • использование некачественной пилки;
  • использование чересчур затупленной пилки;
  • использование пилки, не соответствующей характеру выполняемых работ.

В результате перегрева ролик может просто заклинить. В другом случае может произойти распил самого ролика пильным полотном.

Методы предупреждения этой поломки

  • использовать только качественные комплектующие;
  • вовремя менять полотна, не дожидаясь, пока они сильно затупятся;
  • использовать полотна, соответствующие характеру выполняемых работ;
  • работать электролобзиком бережно, не допуская чрезмерных усилий при распиловке, и следовать рекомендациям производителя.
  • Поломка узла фиксации полотна. Безинструментальная фиксация пильного полотна является удобной возможностью, которая присутствует во многих моделях электролобзиков. Позволяет быстро сменить режущий наконечник, не тратя много времени. Проблема в том, что этот узел может выйти из строя из-за частого попадания в него пыли, создаваемой лобзиком при работе.

    Профилактические меры

    • периодически очищать крепление для полотна от пыли;
    • смазывать его при необходимости смазками типа WD-40;
    • использовать возможность подключения к лобзику пылесоса или пылесборника.
  • Повреждение деталей редуктора. Причина заключается все в той же пыли, которая может попадать внутрь редуктора через вентиляционные отверстия и приводит к поломкам. Как и в п.2 помочь может пылесос или пылесборник.
  • Излом или изгиб опорного штока. Предупредить поломку можно развивая культуру аккуратной работы электроинструментом. В частности, нельзя ронять лобзик; стараться избегать столкновений корпуса и штока с выступающими деталями обрабатываемого материала.
  • Облом зубьев на цанге лобзика. Происходит при попытке затянуть не до конца вставленную пилку. Здесь ничего кроме внимательности не поможет.
  • Преждевременный износ червячной передачи якоря электролобзика и его главной косозубой шестерни. Возникает в том случае, когда сам процесс резки начинается еще до того, как двигатель набрал полные обороты. Предупреждение: не подносить пильное полотно лобзика вплотную к обрабатываемому материалу до тех пор, пока не установится нормальная скорость хода.
  • Следуя этим простым советам, вы продлите срок бесперебойной работы вашего электролобзика.

    Добрый день!
    Подскажите где можно приобрести зажим, которым прижимается пилка к движущейся части. Эл.лобзик фирмы SCHMIDT&MESSER модель KG-400 (серия – мастер).
    [

    Может от другого лобзика подойдет зажим?

    А можете изображение в форум вставить, пркрепив к посту?

    Может, я и ошибаюсь, но ИМХО Шмидт и Мессер, как и многие другие “бренды”, относятся к продукции одного завода в Китае. В этом случае зажим можно найти практически в любом сервисе, ремонтирующем всевозможных китайцев.

    Shine, в сервисы звонил, говорят если нет гарантии – отбой. Говорю, а если купить, ответ один – не продаем.

    Посему и прошу совета. Может у кого такой лобзик сломался, а крепление я бы купил.

    “А можете изображение в форум вставить, пркрепив к посту?” – это как делается?

    А, чего лопнул чтоли? Выточить новую. Или в гарантийку, от старого лобзика.

    Да, лопнула, а точнее рассыпалась. Затянул пилку, начал пилить. Пропилил 4 см и конец.
    В гарантийке, отбой. Гарантия кончилась, а продавать, сказали не продают.

    Вот, теперь где это крепление найти?

    masLexus написал :
    Посему и прошу совета. Может у кого такой лобзик сломался, а крепление я бы купил.

    У нас на стройрынке в Ульяновске продаётся, и цена ему – полтинник, и то – завышена. У Вас в Московии также наверняка везде навалом.
    Единственное: нужно искать зажим не от “смит-мессера”, а “вот такой зажим” на любом развале с запчастями. Где такие развалы – вам москвичи лучше расскажут.

    Среди ручного инструмента, используемого в домашнем хозяйстве, наиболее популярным является электролобзик. Это устройство с электрическим приводом, предназначенное для получения криволинейного реза.

    Спрос определяет предложение. Рынок электроинструмента представлен широкой линейкой как бытовых, так и профессиональных моделей от отечественных и зарубежных производителей. Любое оборудование требует технического ухода и ремонта в случае необходимости.

    На примерах реальных поломок и методов их устранения, представленных в данной статье, пользователь узнает о ремонте электролобзиков от разных производителей в целом.

    Конструкция электролобзиков разных фирм мало отличается. Состоит он из корпуса, подошвы, пильного полотна, механизма режущего инструмента, редуктора и электродвигателя, приводящего в движение рабочий орган инструмента.

    Различие в моделях того или иного изготовителя заключается в конструктивных особенностях некоторых узлов. Закономерно то, что неисправности и причины их возникновения тоже идентичны.

    Знание наиболее часто встречающихся отказов электроинструмента и профилактических мер по их предупреждению поможет и начинающему мастеру, и опытному профессионалу.

    Среди характерных выходов из строя лобзиков с электрическим приводом можно выделить:

    1. Кривизна пиления.
    2. Изменение формы или разрушение опорного ролика.
    3. Поломка узла крепления режущего инструмента.
    4. Повреждение зубчатых колес редуктора.
    5. Разрушение или искривление опорного штока.
    6. Поломка зубьев на цанге лобзика.
    7. Досрочное изнашивание червячной передачи якоря.

    Электролобзик предназначен для выполнения черновых криволинейных резов, потому говорить об идеальности пиления не стоит. Хотя в моделях ручного инструмента от разных производителей этот показатель тоже разный. Пользуясь дешевыми моделями, на это особого внимания не обращают, и рез получается совершенно кривой. Бороться с этим нужно в сервисных центрах, но можно попробовать избавиться от кривизны в домашних условиях.

    Опорный ролик может сломаться при использовании пильных полотен плохого качества или затупленного инструмента. Применение режущего инструмента в несоответствующем режиме нагрузки. Результатом может стать заклинивание или распил опорного ролика.

    Во избежание такой проблемы, нужно пользоваться хорошо заточенными режущими полотнами допустимого качества, соблюдая оптимальные режимы резания и следуя рекомендациям завода-изготовителя.

    Как правило, узлом безинструментальной фиксации пильного полотна оснащаются почти все модели электролобзиков. Это упрощает процесс смены режущего инструмента. Но эксплуатация механизма в условиях постоянной запыленности приводит к попаданию в него древесной стружки, а это приводит к выходу устройства из строя.

    С целью исключения поломки узла, его необходимо постоянно очищать от пыли и смазывать специальным составом типа WD-40. В процессе эксплуатации необходимо использовать пылесос, подключая его к инструменту.

    Выход из строя элементов редуктора является следствием попадания через вентиляционные отверстия древесной пыли. Здесь, как и в предыдущем случае, не обойтись без пылесборника.

    Поломка или изгиб опорного штока происходит в процессе неаккуратного использования электроинструмента. Это может случиться при его падении или ненамеренном столкновении корпуса электролобзика, непосредственно опорного штока с выступающими элементами обрабатываемых поверхностей.

    Разрушение зуба на цанге лобзика с электрическим приводом может произойти только по вине исполнителя. К этому приводит попытка затянуть по невнимательности не до конца вставленное режущее полотно.

    Червячная передача якоря не прослужит долго, если начинать процесс резания до выхода двигателя инструмента на оптимальную мощность. Чтобы продлить срок службы механизма, не стоит начинать работу до достижения полных оборотов двигателя.

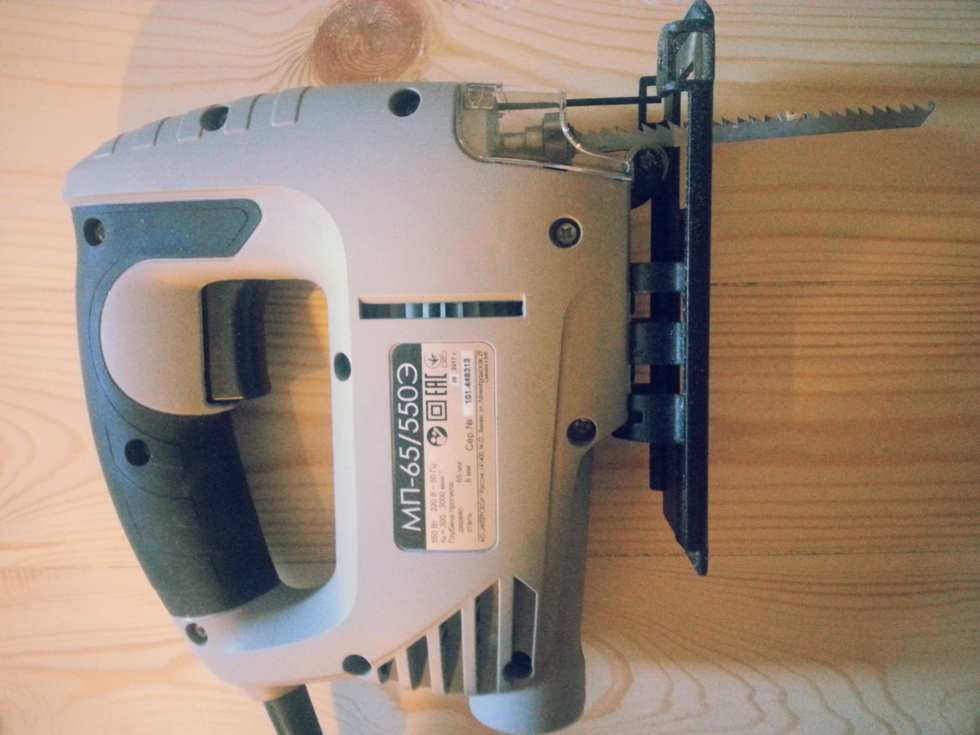

    Стоит обратить внимание на электролобзик Интерскол отечественного производства. Его выпускают в Ижевске. Для бытового пользования это вполне приемлемый вариант. У него много положительных качеств, и самым впечатляющим является невысокая стоимость. Но есть и недостатки.

    Это кривизна пиления. В чем заключается проблема, и можно ли от нее избавиться? Виной всему стало быстросъемное крепление пилки. Дело в том, что оно рассчитано на пильное полотно максимальной толщины. Весь режущий инструмент меньшей толщины в креплении просто болтается.

    Как выйти из сложившейся ситуации? Нужно заменить быстросъемное крепление на простой девайс с обычными болтами. Сделать его несложно. Нужно взять квадратной прут, отрезать две заготовки, просверлить в них отверстия и соединить двумя болтами М5 с гайками. Процедура крепления пильного полотна несколько усложнится, но инструмент будет давать ровный рез.

    Кроме этого, можно доработать саму конструкцию инструмента и ограничить движение пилки в поперечной плоскости.

    • взять листовой алюминий и вырезать пластину по размеру подошвы электролобзика;
    • в передней части заготовки необходимо сделать вырез по размеру рабочей зоны режущего инструмента. Все кромки обработать напильником, на внутренних продольных кромках выреза сделать скосы;
    • из оргстекла нужно вырезать пластину по размеру рабочей зоны пильного полотна. Обработать все острые кромки напильником, а на наружных продольных кромках сделать обратные скосы;
    • алюминиевую пластину необходимо разметить под ее монтаж на подошву электролобзика. Просверлить отверстия и сделать фаски под установку винтов крепления с потайной головкой;
    • кусочек оргстекла нужно вставить в алюминиевую пластину, предварительно сделав распил по месту его положения.

    Теперь при работе пильное полотно будет ограничиваться в поперечном движении практически в зоне реза, что придаст ему еще большей прямолинейности.

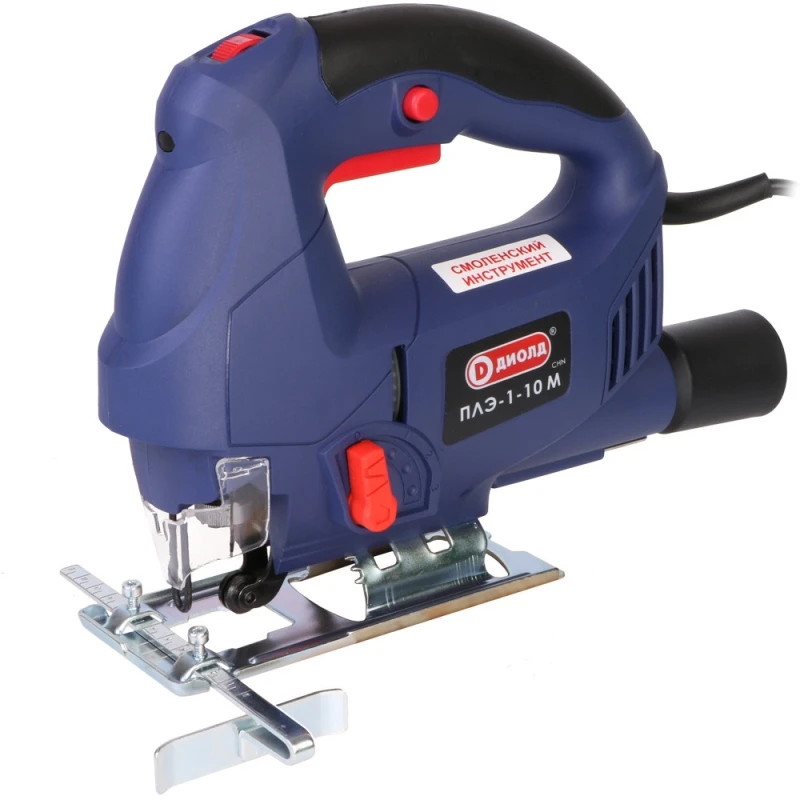

    Другим, не менее востребованным производителем отечественного электроинструмента, является смоленская компания Диолд. Электролобзики отличает низкая цена и довольно приличное качество. Для домашних работ это вполне подходящий бюджетный вариант.

    В нем тоже есть моменты, которым стоит уделить внимание. Первое – это опорный ролик. Со временем, а это примерно год, он начинает терять круглую форму. Причина – материал ролика или технология его изготовления. Он обладает недостаточной твердостью.

    Его ремонт заключается в замене. Все же лучше не изобретать велосипед, а приобрести оригинальный ролик от производителя или отнести инструмент в сервисный центр, особенно если он на гарантии.

    Если такой вариант не подходит или невыполним, то можно реанимировать лобзик при помощи подручных средств. Для этого понадобится обычный болт М5 с гайкой. В данном случае болт будет служить осью, поэтому на нем нужно сточить резьбу, а гайка роликом, в ней по образующей необходимо прорезать паз по толщине пильного полотна.

    Идеально это делать на токарном станке, но можно использовать и инструмент, который есть под рукой, например, дрель и диск угловой шлифмашинки. Диск нужно зажать в тиски, болт с гайкой – в дрель и нарезать паз. Вариант ремонта не идеальный, но имеет право на жизнь, так как проверен на практике.

    Еще один нюанс в использовании электролобзика Диолд – попадание древесной пыли в кнопку пуска. Происходит это по причине отсутствия герметичности, и пыль, попадая внутрь кнопки, препятствует прохождению тока. Решением проблемы будет периодическая, не реже одного раза в год, чистка контактов.

    Одним из лучших электролобзиков, представленных на мировом рынке, являются модели немецкой компании Метабо. В нем хорошо все. Большая мощность, алюминиевый корпус, устройство маятникового хода. К тому же, инструмент напичкан электроникой, позволяющей настраивать лобзик на индивидуальные программы для каждого вида реза. А рез просто идеальный и по качеству, и по прямолинейности. Электроинструмент Метабо – это лучший электролобзик на сегодняшний день.

    Но не вечный. Поломки случаются и здесь. Причины могут быть самые разные. Но как показала практика, слабым местом является механика. После значительных нагрузок, а в частности, пиления металла, она может выйти из строя.

    Как правило, не выдерживает ось на кронштейне подшипника, рычаг и шток. Для восстановления инструмента все запчасти лучше приобрести оригинальные, а сборку выполнить в сервисном центре силами специалистов.

    При самостоятельной сборке электролобзика Метабо нужно в обязательном порядке наносить на все трущиеся поверхности смазку Castrol LMX с добавлением пластичной смазки РиМЕТ в соотношении 3:1.

    Рассмотрим еще один бюджетный вариант электролобзика – крымский Фиолент. Это вполне приемлемая модель и по цене, и по качеству. В эксплуатации электролобзика возникают две проблемы. Это возможный выход из строя штока в ходе некорректного обращения с инструментом и недостаточная или безграмотная смазка.

    В первом случае, чтобы избежать данной поломки, достаточно внимательно и аккуратно обращаться с инструментом. Но если все же это произошло, придется выполнить замену поврежденного штока. Для этого нужно:

    1. Убрать крышку корпуса, открутив 4 винта.
    2. Снять со штока шайбы прямоугольной формы и удерживающие направляющие.
    3. Выкрутить 4 болта и демонтировать крышку механизма. Под ней находится маховик и непосредственно шток.
    4. Открутить по 2 винта, снять нижний и верхний держатели штока. Последний с пружиной, поэтому нужно убирать его аккуратно.
    5. Демонтировать разрушенный шток с направляющими шайбами.
    6. Смазать маховик и эксцентрик специальной смазкой для редукторов.
    7. На новый шток надеть направляющие шайбы и установить на место.
    8. В нижней части штока закрепить держатель пильного полотна.
    9. Установить верхний и нижний держатель, прикрутить крышку механизма и поставить шайбы и удерживающие направляющие.
    10. Вставить режущий инструмент и провести тестирование лобзика на холостом ходу и под нагрузкой. Если проверка не выявила отклонений, установить крышку корпуса.

    Во втором случае все намного серьезнее. Казалось бы, что сложного в смазке? Но ввиду того, что инструмент постоянно работает в экстремальных условиях, попадания древесной пыли внутрь устройства не избежать, приходится проводить сервисные работы по интенсивности эксплуатации, но не реже одного раза в год.

    Смазать нужно все сопрягаемые детали и узлы. Для этого нужно разобрать электролобзик. Но если в первом случае вы, к примеру, ограничились только демонтажем штока, то теперь разбираем инструмент полностью и перемазываем все трущиеся поверхности деталей.

    Для смазки производитель предлагает Литол 24, но он в редукторе электролобзика работать не будет, ввиду своей густой консистенции, поэтому его, как правило, смазывают маслами. Можно соединить Литол 24 с графитосодержащей смазкой Феол 2У в соотношении 3:1.

    Однако следует учесть, что теперь текучесть смазочной смеси выше, и после некоторой наработки она начнет попадать в ротор двигателя. Причиной тому является левосторонняя передача. При вращении ротора смазочная смесь захватывается зубьями и как по шнеку подается к ротору. Маслоотбойник, установленный внутри корпуса электродвигателя, не выполняет своих функций. Теоретически он должен отбрасывать поступающую смесь, но на практике этого не происходит. Это свидетельство несовершенства конструкции, предложенной производителем.

    Чтобы избежать этой проблемы, необходимо сделать некоторую доработку. А точнее, поставить маслоотбойник не внутри, а снаружи корпуса электродвигателя. При этом, чтобы улитка маслоотбойника работала и отбрасывала масло, ее переворачивают.

    Еще один нюанс. Диаметр посадочного отверстия Ø 9 мм, а диаметр наружной части маслоотбойника Ø 9,2 мм – он идеально перекроет проход для смазочной смеси. Но при его установке нужно приложить определенное усилие и насадку в виде трубы подходящего размера.

    Кроме этого, на задний подшипник якоря целесообразно установить пылезащитную шайбу. Она убережет его от древесной пыли и продлит срок службы.

    После этого необходимо собрать смазанный лобзик и протестировать его на работоспособность. После наработки 10 часов нужно проверить инструмент на предмет попадания смазки в корпус электродвигателя. Если все сделано верно, то такая опция исключена.

    И конечно же, Bosch. Электроинструмент этого производителя отличается высоким качеством комплектующих, сборки и длительным сроком эксплуатации при условии бережного отношения. Есть у него и недостаток – цена. Причем дорого стоит как изделие в целом, так и запчасти.

    Следует отметить, что инструмент компании Bosch практически не ломается, но есть некоторые нюансы, которые появляются в ходе длительной эксплуатации. Например, износ щеток электродвигателя, выход со строя регулятора оборотов или устройства крепления пильного полотна. Бывают аварии и посложнее, выход со строя штока или якоря, но это, скорее, от некорректного обращения.

    Как и в случае с Метабо, электролобзики Bosch лучше ремонтировать в сервисных центрах. Там установят оригинальные запчасти и дадут гарантию на выполненный ремонт. Но это дорогое удовольствие.

    Ознакомившись со статьей, пользователь получил теоретические знания об отказах в работе электролобзиков. Теперь в случае поломки он сможет определить причину и принять правильное решение, а может, даже выполнить мелкий ремонт.

    Автор статьи: Антон Кислицын

    Я Антон, имею большой стаж домашнего мастера и фрезеровщика. По специальности электрик. Являюсь профессионалом с многолетним стажем в области ремонта. Немного увлекаюсь сваркой. Данный блог был создан с целью структурирования информации по различным вопросам возникающим в процессе ремонта. Перед применением описанного, обязательно проконсультируйтесь с мастером. Сайт не несет ответственности за прямой или косвенный ущерб.

    ✔ Обо мне ✉ Обратная связь Оцените статью: Оценка 3.3 проголосовавших: 18

    Как выбрать электрический лобзик (2019) | Лобзики | Блог

    Основное предназначение электролобзика – выполнение фигурных пропилов в листовых материалах. Его также можно использовать для пиления досок, обрезки сучьев или выполнения прямых резов, но при выполнении этих задач эффективность электролобзика будет невысока.

    С выполнением прямых резов лучше справится циркулярная пила, а с обрезкой сучьев – сабельная. Все преимущества лобзика становятся заметны именно при выполнении фигурных пропилов.

    Поэтому обычно этот инструмент используется:

    — В мебельных и столярных мастерских для выпиливания элементов мебели, плоских балясин, деталей лестниц и декоративных элементов.

    — При строительстве для вырезания проходных отверстий в деревянных полах и гипсокартонных перекрытиях, деталей кровли из профнастила, металлочерепицы и кровельного железа.

    — В слесарных мастерских для изготовления фигурных деталей из листового металла.

    — При отделочных работах для фигурной резки гипсокартона, напольных покрытий и кафельной плитки.

    Характеристики электролобзиков

    По типу рукояти электролобзики бывают двух видов – со скобовидной и грибовидной рукоятями.

    Первые – более универсальны, позволяют работать одной рукой (освобождая вторую для придерживания детали).

    Вторые – удобнее при точной резке фигурных линий, но такими лобзиками предпочтительнее работать двумя руками, закрепив деталь на горизонтальной поверхности.

    Мощность электролобзика определяет его производительность – чем мощнее электролобзик, тем быстрее он сделает пропил. Кроме того, от мощности зависит и максимальная толщина обрабатываемого материала – маломощный инструмент не справится с толстой доской или листовым железом.

    Однако мощные электролобзики тяжелее и значительно дороже. Если, например, инструмент приобретается исключительно для работы с фанерой и ДСП, то излишняя мощность будет только во вред.

    Максимальный пропил дерева зависит от мощности инструмента. Многие производители указывают максимальные пропилы в параметрах, но не стоит слепо ориентироваться на этот параметр. Однозначно определенной процедуры определения максимальной глубины пропила нет, поэтому в продаже попадаются и модели мощностью 350 Вт с максимальным пропилом дерева 55 мм и модели мощностью 600 Вт с максимальным пропилом дерева 50 мм.

    Кроме того, максимальный пропил дерева сильно зависит от сорта дерева, его влажности, от вида пилки, от наличия маятникового хода и т.д.

    Но приблизительно максимальную толщину сосновой доски средней влажности, которую можно будет комфортно распилить (без повышенной нагрузки и опасности заедания пилки) можно определить, поделив мощность на 10.

    Т.е. лобзиком мощностью 600 Вт можно комфортно пилить доски до 6 см толщиной.

    350-Ваттный лобзик «доску-сороковку», конечно, «возьмет», но производительность его при этом будет невысока, а повышенная нагрузка может привести к перегреву инструмента.

    Еще одна тонкость относится к лобзикам с максимальным пропилом дерева больше 50 мм. Пилки у этого инструмента довольно гибкие, один конец пилки никак не закреплен, поэтому, под действием неравномерного наклона волокон дерева пилку будет неминуемо уводить в сторону – и чем больше глубина пропила, тем сильнее. Точно вырезать электролобзиком фигурную деталь толщиной более 50 мм весьма непросто. А при толщине дерева около 100 мм нижний конец пилки может уводить в сторону на десятки миллиметров. Ленточную пилу лобзик заменить не может.

    Максимальный пропил металла можно приблизительно определить, поделив мощность на 100: 5 мм для 500 Вт, 8 для 800 и т.д.

    Максимальный пропил алюминия примерно вдвое больше, чем железа.

    Длина хода (амплитуда хода пилки) также влияет на производительность – чем больше длина хода, тем быстрее лобзик будет пилить (разумеется, если хватит мощности). При покупке на этот параметр следует обратить особое внимание, если планируется часто использовать инструмент для резки листового металла – при большой длине хода пилка изнашивается равномернее, кроме того, увеличивается производительность лобзика на минимальной скорости (а при пилении металла как раз используется минимальная скорость). В этом случае лучше взять лобзик с длиной хода от 20 мм.

    Универсальные лобзики имеют длину хода 15-20 мм.

    При длине хода меньше 15 мм уже могут быть проблемы из-за локального износа пилок при работе с тонкими листовыми материалами. Но зато лобзики с малой длиной хода обеспечивают лучшую точность реза.

    У большинства пилок зубья заточены только на передней – режущей – кромке. Задняя кромка зубьев не заточена и, при обратном движении пилки, она создает сопротивление, увеличивая нагрузку на двигатель и практически не увеличивая глубины реза.

    Маятниковый ход позволяет снижает трение пилки о материал при обратном её движении. При этом падает нагрузка на двигатель, уменьшается износ пилки и увеличивается производительность. Однако эффективно эта функция будет работать, только при прямых и слабоизогнутых резах – когда за спинкой пилки есть свободное пространство.

    При прорезании линий с малым радиусом изгиба эту функцию лучше отключить. Также маятниковый ход рекомендуется отключать, если требуется точный и чистый рез — маятниковый ход увеличивает количество сколов, ухудшая качество реза.

    Частота движения пилки влияет на функциональность лобзика – чем прочнее материал, тем меньшая частота движения нужна для его распила. Для кафеля – чем меньше частота, тем лучше, для металла достаточно 500-800 ходов в минуту, дерево лучше пилить на 1500-2000 ходов/мин, мягкую древесину – чем на большей частоте, тем лучше. Из этой закономерности слегка выбивается пластик – твердость у него небольшая, но пилить его следует на частоте ниже среднего – 800-1200 ходов/мин, при большей частоте пилка греется и плавит заготовку.

    К счастью, большинство лобзиков оснащено регулировкой частоты хода – это позволяет использовать один и тот же инструмент для различных материалов. Имейте в виду, что под нагрузкой частота хода обычно снижается – если инструмент не оснащен константной электроникой, обеспечивающей поддержку постоянной частоты хода.

    Плавный пуск позволяет набрать выставленную частоту хода постепенно, снижая пусковые нагрузки на электродвигатель.

    Тип подошвы влияет на точность распила – стальная штампованная подошва может деформироваться при больших нагрузках. Дешевым «штамповкам» может хватить нескольких резов обратными пилками (для чистого лицевого реза), чтобы положение пилки ушло от вертикали из-за деформации подошвы.

    Литая алюминиевая подошва держит форму намного лучше, но лобзики с ней стоят заметно дороже. Полезной опцией является пластиковая накладка на подошву – при работе с металлом она не нужна, а вот при чистовом распиле дерева, пластика или кафеля может спасти деталь от царапин.

    Регулировка наклона подошвы позволяет производить рез под углом. Но, в отличие от использования аналогичной опции циркулярных пил, выдерживание угла при распиле толстого материала лобзиком требует немалого опыта. Чуть большее усилие при движении лобзика или неравномерная подача лобзика при повороте неминуемо приведет к уходу пилки и нарушению угла распила.

    Быстрозажимное крепление пилки значительно ускоряет замену оснастки и позволяет забыть о неприятных моментах, когда нужно срочно поменять пилку, а шестигранник для зажимных винтов куда-то потерялся. Единственный недостаток быстрозажимного крепления – сломавшуюся у самого основания пилку иногда клинит внутри зажима. Впрочем, случается это редко и неразрешимой проблемой не является.

    Низкая точность, «самопроизвольный» уход пилки с линии реза – одна из основных претензий владельцев электролобзиков. Это обусловлено как конструкцией инструмента, так и особенностями некоторых моделей – недорогие лобзики часто имеют люфт прижимного ролика и самого штока, что провоцирует увод пилки.

    Также на точность реза влияют длина хода и расстояние от максимально выдвинутого штока до подошвы – чем они меньше, тем рез точнее.

    Лазерный маркер, «рисующий» линию перед пилкой, на точность почти не влияет. Наоборот, увлекшись совмещением маркера с размеченной линией реза, мастер частенько не замечает, что сама пилка давно ушла в сторону.

    Контроль реза при пилении производится непосредственно по пилке – и для этого следует своевременно убирать опилки в зоне пиления. Сдув опилок или возможность подключения пылесоса позволяют поддерживать поверхность чистой без лишних трудозатрат.

    Также заметно облегчает контроль реза подсветка области пиления.

    Питание устройства может быть как сетевым, так и аккумуляторным. Аккумуляторные электролобзики обладают всеми основными функциями сетевых лобзиков и будут особенно интересны строителям и столярам, работающим на площадках, не имеющих подключения к сети 220В. К сожалению, стоят аккумуляторные лобзики заметно дороже сетевых «собратьев».

    Уровень вибрации при работе с лобзиком обычно невысок и для защиты от вибрации хватает и обрезиненной рукоятки – но только при распиле дерева или пластика. При работе с металлом уровень вибрации заметно возрастает. Если электролобзик планируется часто использовать для резки металла, следует выбирать среди моделей с антивибрационной системой.

    Варианты выбора электролобзиков

    Если вам нужен недорогой инструмент, способный делать фигурные резы по фанере, нетолстым доскам и кровельному железу, выбирайте среди бюджетных электролобзиков.

    Если вам нужен удобный универсальный инструмент, способный выполнять максимум операций с различными материалами, выбирайте среди электролобзиков с регулировкой частоты хода, регулировкой наклона подошвы и маятниковым ходом.

    Электролобзики со сдувом опилок и подсветкой обеспечат удобный контроль точности пиления, а модели с подсветкой и подключением к пылесосу еще и сохранят в чистоте рабочее место.

    Если вам важна независимость от сетевого электричества, выбирайте из аккумуляторных электролобзиков. А наличие нескольких аккумуляторов в комплекте позволит увеличить продолжительность работы инструмента.

    Наличие кейса в комплекте упростит транспортировку инструмента и сохранит порядок в мастерской. Кроме того, как показывает опыт, инструмент, хранящийся в кейсе, обычно служит дольше.

    Для обработки металла большой толщины вам потребуется мощный лобзик с большим максимальным пропилом металла.

    устройство и особенности эксплуатации. Как вставить пилку в ручной лобзик

    Лобзик – инструмент, знакомый многим мужчинам с детства, со школьных уроков труда. Его электрический вариант в настоящее время – один из популярнейших ручных инструментов, значительно облегчивших труд домашних мастеров. В отличие от ручной пилы, этот электрический прибор нуждается в более пристальном внимании, особенно наиболее важный его элемент – подвижный узел со съемной пилкой.

    Каким может быть пилкодержатель?

    К подвижному штоку лобзика пилка присоединяется посредством пилкодержателя – одной из самых уязвимых деталей агрегата. Именно держатель для лезвия испытывает наибольшие нагрузки в процессе работы прибора, особенно страдает это приспособление при использовании полотна с затупившимися зубьями, что иногда допускают неопытные мастера.

    Материал для этой детали предполагается самый качественный, однако далеко не все производители думают так же. Часто именно пилкодержатель первым требует ремонта или замены. Современные производители электроинструментов постоянно работают над улучшением этого узла.

    Это привело к большому разнообразию применяемых для электролобзиков пилкодержателей.

    Наиболее ранняя конструкция – зажим-колодка на болтах. Хотя многие фирмы давно ушли от такого варианта, модели, где использовано это архаичное крепление еще встречаются. Болтов на такой колодке два. Один зажимает полотно, а второй позволяет отрегулировать его положение.

    При монтаже или демонтаже пильного полотна откручивать или закручивать нужно оба болта. Головки их изготовлены под плоскую отвертку или под шестигранный ключ. Для таких колодок часто не имеет значения форма и толщина хвостовика пилки. Есть модели и с одним болтом. Регулировать такой фиксатор не нужно, пилка просто зажимается путем заворачивания болта.

    Быстрозажимное крепление установлено на большинстве современных моделей электролобзиков. Нажатие специальной клавиши отпускает прижим, и полотно легко выходит из крепления. Та же манипуляция позволит легко вставить пилку в прорезь. Такое устройство не нужно регулировать, оно лишено болтов. Этот тип креплений делится на два подтипа, по положению механизма подвижной клавиши: боковой и фронтальный.

    Радиальный зажим – разновидность быстрозажимного крепления. В агрегаты, снабженные таким узлом, вставить пилку еще проще. Устройство нужно повернуть на 90 градусов, вставить пилку в прорезь и отпустить, под действием пружины прижим вернется в начальное положение и автоматически зафиксирует хвостовик полотна. Все быстрозажимные крепления имеют строгое ограничение по толщине полотна и форме его хвостовика.

    Некоторые умельцы предпочитают сделать этот узел своими руками, пытаясь, таким образом, увеличить время его работы. Действительно, купить деталь того же качества удается не всегда. Изготовить пилкодержатель-колодку можно из стального бруска с длиной грани не более 2 см. Для работы нужны следующие инструменты: дрель, ножовка по металлу, болгарка, тиски, точная рулетка, штангенциркуль.

    Используя старую деталь, нужно постараться ее скопировать, изготовив из бруска самодельную. Если навыка в такой работе нет, лучше не тратить время, а старый пилкодержатель и заготовку показать опытному мастеру. Если все же решили делать самостоятельно, наберитесь терпения и на всякий случай приготовьте еще пару заготовок.

    При замене пилки в электролобзике следует обращать внимание на состояние узла крепления – наиболее уязвимой детали всего инструмента. Со временем могут появиться люфты, биение полотна, смещение пропила с разметки.

    Все эти признаки свидетельствуют о назревающей проблеме с креплением и лучше выяснить их причину на раннем этапе.

    Как вставить пилку в электролобзик?

    Электрический лобзик – инструмент не такой уж и старый, ему около 30 лет. Мало изменившись конструктивно, он довольно далеко ушел от прототипа в плане удобства работы и мощности. Наибольшим модернизациям подверглось удерживающее полотно крепление. Колодочное крапление – узел достаточно простой и вставить в него пилку обычно не составляет труда, тем более что форма ее хвостовика и толщина для такого крепления абсолютно не имеют значения.

    • Чтобы поставить пилку в колодку, нужно слегка ослабить против часовой стрелки оба монтажных болта. Полотно вставляется зубцами вперед, затем поочередно, равномерно затягиваются болты. Нужно следить, чтобы не было перекоса полотна. Затягивать нужно достаточно сильно.
    • Если на пилкодержателе один винт, то поменять пилки также будет несложно, подтягивать нужно всего один болт. Чтобы правильно установить полотно, нужно время от времени проверять его положение, слегка корректируя рукой. Затягивать до отказа не рекомендуется, это создает излишнюю вибрацию и может сказаться на качестве распила.

    • В быстрозажимных устройствах заменить пилку еще проще: отжав и удерживая клавишу, вставить хвостовик соответствующей пилки, отпустить клавишу. Если будет слышен щелчок, то хвостовик зафиксировался пилкодержателем.
    • Радиальное крепление не менее просто в обращении. Если электролобзик имеет такой вариант фиксации, то при установке пильного полотна очень важно не перепутать форму хвостовика. В настоящее время промышленность выпускает пилки с двумя типами хвостовиков: Т-образный и U-образный. Первый вариант пилок в настоящее время наиболее распространен. U-образный хвостовик имеет дополнительное отверстие для фиксации полотна.

    Полотна для электролобзика делятся на несколько основных типов, который можно определить по форме и размеру зубцов, а также при помощи маркировки. Различные пилки позволяют успешно справляться с резкой древесины (доски), фанеры, ДСП, пластика, металла, кафельной плитки, гипсокартона, стекла.

    • Деревянные заготовки пилят с помощью длинной пилки с величиной зубьев от 3 до 5 мм, с заметным разводом. На таких пилках бывает маркировка HCS, а также дополнительная – T101D, указывающая на большой размер зубцов.
    • Металл можно пилить более короткой пилкой с зубцами 1-1.5 мм и волнообразной разводкой, в выборе пилки также поможет маркировка HSS и индекс T118A.
    • Для ламината разработаны полотна с обратным наклоном.

    В маркировке такой пилки будет индекс T101BR, последняя буква указывает на обратное положение зубьев.

    • Пластик пилят полотнами со средней величиной зубцов (до 3 мм), имеющих небольшую разводку.
    • Специальные полотна для керамики вообще не имеют зубьев, на них нанесено карбидное напыление.
    • Есть универсальные пилки, режущие основные материалы, но, конечно, такие изделия подойдут не для всякой работы.
    • Модели для фигурного реза имеют небольшую ширину и индекс T119BO.

    При эксплуатации пильного полотна нельзя забывать, что это расходный материал и тратить время на то, чтобы наточить затупившиеся зубцы не имеет никакого смысла. Пришедшую в негодность пилку необходимо заменить.

    Как вставлять в ручной лобзик?

    Ручной лобзик – инструмент, давно освоенный столярами, его конструкция отточена годами эксплуатации и стала максимально простой. Проблем с его использованием и, соответственно, заменой пилок значительно меньше, нежели с электрическим тезкой. Пильное полотно для этого инструмента, так же как и для электролобзика, является расходным материалом. Его не ремонтируют и не затачивают.

    Наиболее проблемное место – это, конечно, крепление пилки. Она должна быть установлена без перекоса. При закреплении полотна должно быть обеспечено плотное сцепление с зажимной планкой. Зубья пильного полотна при установке должны быть направлены к ручке инструмента. Замена или установка полотна в ручном лобзике требуется довольно часто.

    • Для того чтобы установить пилку в держатели лобзика, необходимо закрепить край пилки на одном из концов рукоятки. Затем, слегка сжав края рукоятки (иногда приходится налегать на них весом своего тела), вставить второй край пилки.
    • Пилка вставляется одной рукой, другой одновременно нужно завинчивать барашек. Для более прочного соединения, если не хватает мускульной силы, приходится применять плоскогубцы, в этом случае главное – не сорвать резьбу.
    • Менять пилку нужно в обратном порядке. Если полотно сломалось, зажимать края рукоятки, конечно, не нужно. Ослабив барашковые крепления, надо поочередно вытащить обломки полотна.

    Иногда после долгой эксплуатации приходится заменять крепление. Снять этот узел с лобзика несложно – отворачивается все тот же барашек.

    Бывают ручные лобзики не с плоской, а с трубчатой рукояткой. Достать пилку из такого инструмента ненамного сложнее. Для таких лобзиков придумано простое приспособление. В поверхности верстака или выпиловочного столика просверливаются два отверстия.

    Края рукоятки вставляются в них, и пилка затягивается прижимными планками.

    Установка в лобзиковый станок

    Стационарные лобзики (лобзиковые станки) – результат естественного развития электрических ручных инструментов. При работе с таким агрегатом обе руки мастера могут осуществлять манипуляции с материалом, что значительно повышает производительность и облегчает работу с габаритными заготовками.

    Для таких электроприборов используются специальные полотна, хотя умельцы иногда приспосабливают полотна ручного лобзика. Штифтовые пилки имеют специальный штифт на конце, что делает более надежным крепление. Бесштифтовые, соответственно, специального устройства не имеют и остаются плоскими. Полотна могут быть с разводом зубьев и без него.

    Установить пилку в станок на самом деле совсем несложно.

    • Пильное полотно фиксируется в специальных пазах, сначала в нижнем, а затем – в верхнем. Зубья полотна направляются вниз и в сторону пильщика. Затягивать полотно нужно рычагом, натянутая пилка должна звенеть от удара.
    • Бесштифтовые пилки нужно затягивать особенно тщательно, они имеют склонность к выскакиванию из зажимающего устройства, однако, остаются популярными, благодаря широким возможностям использования для выпиливания сложных по форме изделий.

    Возможные проблемы

    Электролобзик – достаточно надежный электрический прибор, все его узлы при нормальной эксплуатации могут довольно долго работать без каких бы то ни было перебоев или помех. Но держатель пилок даже при самом осторожном обращении обречен на поломки и в конечном итоге замену, не говоря уже о пилках, замена которых – естественное и необходимое мероприятие.

    Важно не только знать, как правильно вставлять пилку в электролобзик, но и научиться выбирать ее для своего инструмента. Ведь для каждого материала необходимо подбирать свой вариант.

    При работе с различными материалами требуется частая замена пилок. Не существует универсальной модели, которая одинаково эффективно будет работать и с металлом, и с древесиной.

    При замене пилки важно знать, что и на что вы собираетесь менять. Даже если вы работаете только с древесиной, то замена пильного полотна может понадобиться из-за износа старого или смены толщины бруса.

    Все пилы имеют свои обозначения. Те, что используются для работ по дереву, маркируются аббревиатурой HCS, а те, что по металлу имеют маркер HSS.

    1. Выбирая пилу для работы лобзиком, стоит знать, какой материал будет ею обрабатываться. Для мягких материалов подойдут инструменты из высокоуглеродистой стали.
    2. Если вам нужно получить прямой спил, то следует выбрать прямую пилу с широкими зубьями.
    3. Для спилов по форме применяются тонкие модели.
    4. Ламинат рекомендуется резать специальными приборами, которые имеют обратный наклон.
    5. А вот инструменты по металлу, как правило, не бывают прямыми, их зубцы имеют разный размер.
    6. Для стали рекомендуется применять инструмент в форме волны.
    7. Для керамики подойдут пилки, которые совсем не имеют зубцов (с карбидным напылением), а вот для пластика необходимы средние зубцы.
    8. Не выбирайте короткие модели. По правилам, пила должна выходить из распильного материала.
    9. Не используйте инструмент со слишком крупными зубцами, это может повредить материал.

    Пилы, изготовленные из биметаллического материала, являются самыми качественными и долговечными. В замене они нуждаются реже других моделей.

    Пилка для электролобзика из биметаллического материала

    Инструкция по замене пилы

    Как заменить пилку в электролобзике? Универсального способа не существует – инструкция будет различаться в зависимости от типа крепления . Рассмотрим инструкцию для каждого вида.

    Электролобзики с быстрозажимной системой:

    1. Такой инструмент оснащен специальным рычагом, освобождающим пилку, поэтому снимать защитный кожух необязательно.
    2. Потяните за рычаг, этим вы раскроете замок, подав шток вперед.
    3. Вставьте хвостовик пилки в лобзик и отпустите рычаг.
    4. При помощи регулировочного винта зафиксируйте ее в правильном положении.

    Электролобзики с замочным креплением:

    1. Откройте защитный панцирь инструмента.
    2. Проверните рычаг на штоке для установки пилки.
    3. Отпустив рычаг, придвиньте пилку к зажиму.

    Электролобзики с винтовой системой:

    1. Снимите защиту (кожух).
    2. При помощи специального шестигранного ключа ослабьте винт.
    3. Вставьте полотно в специальное отверстие зубьями вперед.
    4. Затяните крепление.
    5. Установите защиту.

    Детально разберитесь с тем, как установить пилку правильно. Не следует зажимать ее слишком сильно, иначе срез получится неровным.

    Для того чтобы электролобзик прослужил вам долгое время, необходимо соблюдать несколько рекомендаций:

    1. Не забывайте проверять настройки инструмента перед работой.
    2. Для того чтобы избежать обламывания материала в процессе работы, используйте специальные вкладыши.
    3. При замене пильного полотна проявите внимательность и осторожность. Не перетягивайте крепления, но и не оставляете их слишком свободными.

    Пилок для электролобзика существует великое множество. Они могут различаться по длине, толщине и форме зубьев. Заменить пилку самому не сложно, главное знать, как правильно это сделать.

    Электролобзик – универсальный инструмент. Он способен заменить ножовку, болгарку, фрезер и даже циркулярную пилу. Им можно обрабатывать самые разнообразные строительные материалы – древесину, металл, керамику, ламинат, стекло, гипсокартон, кафель, пластик и многие другие. Однако для правильного функционирования этого прибора важно знать, как правильно вставить пилку в электролобзик. Для каждого конкретного случая подбирается определенная пилка или полотно.

    Как правильно закрепить пилку

    Любой мастер сталкивается с тем, что ему предстоит заменить пильное полотно. Ситуации бывают разные: либо полотно недолговечно, либо необходимо произвести различные операции.

    Наиболее простой способ крепежа – задействование замков, закрепить которые можно с помощью ключа. Оптимальным вариантом для такого крепления является электролобзик, имеющий сбоку один винт. Это надежный способ для фиксации полотен любой толщины и типа.

    На данный момент в продаже есть множество моделей, привлекающих своей доступной стоимостью, разве что пилка у них прижимается особой колодкой с прорезью. Для затягивания такой колодки предусматриваются два винта с фронтальным расположением.

    Однако во время установки полотна могут возникнуть определенные сложности. К примеру, режущая деталь в лобзик может быть вставлена правильно, но зажата она будет неравномерно – в результате во время работы будет заметен перекос. Вторая ситуация – замок может заклинить при извлечении полотна. Еще одна возможная проблема – срыв резьбы винтов или разлом передней колодки (случается, если неправильно закрепить пилку, которая во время работы будет биться об обрабатываемый материал).

    Наиболее удобный тот лобзик, в котором система крепления – быстрозажимная. Но в этом случае отмечается определенный недостаток, заключающийся в том, что толщина зажимаемых полотен строго ограничена.

    Особенность быстрозажимного крепления полотна

    Для реализации такого зажима существует много способов. Разница с «классическими патронами» в том, что нет универсальности. То есть пилка должна иметь одинаковый хвостовик. Кроме того, будет люфт. Как правило, это не особо важно, так как можно подобрать оптимальное полотно. Если закрепить пилку между осями электрического лобзика, люфт никак не будет мешать эффективной работе, так как он обычно продольной формы.

    Сама пилка вставляется очень просто. Необходимо заметить, что электролобзик с нешироким полотном может делать довольно сложные варианты изгибов. Достигается это следующими способами:

    • В процессе пиления лучше поворачивать инструмент или доску в ту же сторону.
    • Некоторые электролобзики оборудованы скроллером – специальным приспособлением, которое позволяет поворачивать пилу в процессе работы (положение самого инструмента здесь не играет роли).

    Скроллер на электролобзике выглядит как ручка, расположенная сверху корпуса. Лезвие может быть вставлено в инструмент в четырех позициях. Когда лезвие поворачивается, необходимо обратить внимание на один нюанс – давление на полотно должно оказываться лишь на заднюю кромку, в особенности в процессе поворота. Если не учитывать этот момент, пилка спустя время может искажаться и деформироваться, что в конечном итоге приведет к ее порче.

    Одним словом, пилку довольно просто поставить в лобзик, и с заменой способен справиться даже начинающий работник. Однако существует несколько способов установить пилку в электрический лобзик, что зависит от самого инструмента, с которым предстоит работать.


    Эффективность работы пилящего инструмента, во многом зависит от качества его режущей части. В случае с лобзиком, на работу влияет ещё и правильность установки пильного полотна, которое, в данном устройстве, является расходным элементом, требующим периодической замены. Наиболее частые проблемы с установкой режущего элемента, возникают по неопытности у новоиспеченных владельцев инструмента. Чтобы раз и навсегда прояснить данный вопрос, было создано это короткое, но достаточно информативное руководство с наглядными видеороликами.

    Разновидности лобзиков

    Прежде чем переходить к непосредственной конкретике, описывающей процесс установки пилки, стоит уточнить типы затрагиваемых инструментов. Так как устройство “лобзик” имеет довольно много воплощений, заранее сообщаем, что в данном руководстве мы затронем 3 его разновидности: ручной, электрический и стационарный. Ленточная пила, которую так же иногда называют лобзиком, в данной статье фигурировать не будет. Теперь пара слов о каждом типе рассматриваемых устройств.

    Ручной лобзик

    Самый дешевый вариант инструмента для произведения фигурного распила древесины и её производных. При использовании специальных полотен, может использоваться для распила металла небольшой толщины. Скорость работы и качество реза, целиком зависит от опыта и физических данных работника. Достаточно прост в использовании и не требует многочасового изучения.

    Электрический лобзик


    Более продвинутая и дорогая разновидность инструмента для проведения прямых, поперечных, наклонных и фигурных распилов. В зависимости от установленных пильных полотен, может работать с древесиной, пластиком, металлом и даже керамикой. Имеет высокую частоту хода пилки, за счет чего обычно уменьшается качество и точность распила. Иногда электрический лобзик по справедливости называют ручным, так как, во время использования его необходимо держать. Данный инструмент, считается одним из самых востребованных в быту, уступая по популярности разве что шуруповерту и дрели.

    Стационарный лобзик


    Очень удобный и функциональный станок для любительской и профессиональной работы. Широко используется в промышленности и в быту. Работает с тонкими пилками, как ручной лобзик, но в скорости распила не уступает электрическому. Главным плюсом использования стационарного лобзикового станка, является полная свобода обеих рук, что позволяет более точно контролировать положение заготовки во время обработки. Устройство хорошо справляется с прямолинейным распилом, но в первую очередь, предназначено для фигурного.

    Закончив с кратким описанием устройств, можно переходить к главному вопросу статьи. Давайте рассмотрим, как вставить полотно в лобзик и какие нюансы стоит при этом учитывать. Начнем с электрических моделей.

    Как вставить пилку в электролобзик

    Более чем за 30 лет активного существования на рынке инструментов, электрический лобзик претерпел множество изменений, которые не обошли стороной и зажимную конструкцию. Современные и устаревшие модели устройств, имеют идентичное строение и колоссальные различия в деталях. На сегодняшний день, крепление пилки в электролобзике может быть представлено в 3-х вариациях: колодочное, винтовое и быстрозажимное. Первые 2 типа, можно отнести к одной группе, а последний, разделить на 3 распространенных механизма. Давайте разберемся, что представляет из себя каждый вид крепления, как им пользоваться.

    Колодочное крепление


    Одна из наиболее распространенных разновидностей зажимов пильного полотна. Состоит из колодки и двух винтов, подтягивающих её к подвижному штоку. Из плюсов данного элемента, можно выделить его универсальность. Винты крепления пилочки эл лобзика имеют приличный запас затяжки, что позволяет устанавливать в устройство полотна с разными типами хвостовиков. Негативным моментом при использовании подобного зажима, может быть перекос пилки во время установки, что может осложнить работу и стать причиной поломки инструмента.


    Замена пилки в колодочном креплении происходит достаточно просто. Шляпки винтов, обычно заточены под небольшой шестигранник, который идет в комплекте с устройством и располагается на корпусе или кабеле. Первым делом, необходимо поочередно ослабить винты (не откручивая полностью) и вынуть старую пилку. Когда крепежный элемент будет свободен, вставляем в него новое пильное полотно (зубчиками вперед) и поочередно, равномерно затягиваем болты. Закручивать лучше плавно, по пол оборота один, и так же второй. При этом проверяйте, чтобы пилка стояла под углом ровно в 90° по отношению к подошве лобзика. Затянув полотно с достаточной силой, можно приступать к работе.

    Винтовое крепление

    Более удобный и надежный вид крепления, как и предыдущий, может фиксировать пилки с разными типами хвостовиков. Имеет всего один зажимной винт, расположенный сбоку. Несомненным плюсом является относительно простая и быстрая замена пилки, по сравнению с колодочным креплением. Фиксация полотна вполне ровная, но проверить угол при установке будет не лишним.

    Установка лезвия в подобный зажим, предельно проста. Первым делом ослабляем фиксирующий винт и вынимаем ненужное полотно. Далее, вставляем новую пилку в пустой паз и постепенно затягиваем, периодически оценивая ровность её расположения. Не стоит производить через-чур сильную натяжку, так как затянутая до предела пилка будет довольно сильно вибрировать при работе, понижая качество распила.

    Быстрозажимное крепление
    Как можно понять из названия, данный вид крепления самый удобный. Он не требует специального ключа и позволяет заменить пилку за несколько секунд. К сожалению, небольшие плюсы экономии времени, перекрываются достаточно весомыми минусами. Во-первых, оно не универсальное. Установить в него можно только полотна с определенным типом хвостовиков. Во-вторых, надежность фиксации в большинстве моделей, оставляет желать лучшего. Разумеется, оригинальные электролобзики проверенных брэндов, имеют качественную быстрозажимную систему, но и та рано или поздно приходит в негодность. Уникальные компоненты механизма, вызывают серьезные затруднения при ремонте, делая его практически невозможным.


    Все-же, несмотря на отрицательные стороны быстрозажимного крепления, оно значительно ускоряет процесс работы с разными типами материалов и имеет весомое право на существование. Всего существует 3 подвида данного устройства, различаемые расположением рычагов: фронтальный, боковой и радиальный.

    Чтобы понять, как поменять пилку в лобзике в быстрозажимным креплением, достаточно повторить пару элементарных действий. Отгибаем подвижный рычаг, и удерживая его пальцем, вставляем хвостовик полотна в паз. Когда хвостовик будет погружен, отпускаем рычаг и слегка доводим пилку. Механизм должен защелкнуться, издав характерный щелчок, что будет свидетельствовать о готовности инструмента к работе. Чтобы получить более четкое представление, рекомендуем посмотреть нижеприведенное видео, как вставить пилку в электролобзик.

    Ремонт зажима пилки

    К всеобщему сожалению, многие производители электроинструмента, зачастую экономят на материалах, что снижает срок эксплуатации выпускаемых устройств. Периодическим поломкам подвержен и зажим для пилки электролобзика, на который приходиться серьезное давление при работе. Ниже, мы расскажем, что может случиться с колодочным креплением и каким образом можно устранить поломку.

    При продолжительной эксплуатации лобзика, в связи с нагрузками на узел крепления полотна, колодочный зажим может серьезно деформироваться. Повреждения могут быть незначительными, выраженными легкой деформацией колодки, и очень серьезными, превращающими деталь в бесполезный кусок металла.


    Самым простым вариантом восстановления работоспособности своего лобзика, будет покупка и установка новой, идентичной колодки. Подобный элемент можно найти на строительных рынках, в магазинах инструментах. Благо, встречаются такие детали, довольно часто. При этом, не факт, что качество нового крепления, будет лучше или хотя-бы не хуже старого. Главное, что инструментом можно будет работать. Видео, по установке новой колодки смотрите далее.
    Более долгий и надежный вариант подойдет продвинутым мастерам с опытом и набором необходимого оборудования. Следующий способ заключается в том, чтобы сделать пилкодержатель для электролобзика своими руками. Для изготовления собственной колодки, потребуется:
    • Кусок стали: 18x15x15 (длина, ширина, высота)
    • Ножовка по металлу
    • Болгарка с диском по металлу (желательно алмазным)
    • Дрель со сверлом по металлу на 4 мм
    • Тиски
    • Линейка или штангенциркуль
    Процесс изготовления предельно понятен для бывалого жестянщика, но для большей наглядности демонстрируется в следующих фото.


    Если у Вас не достает навыков в работе с металлом, рекомендуем отдать следующий чертеж в ближайшую токарную мастерскую, где деталь изготовят на заказ.


    Как вставить пилку в ручной лобзик

    Как правило, с использованием обычного ручного лобзика, связано куда меньше проблем, чем с его более продвинутыми, электрическими аналогами. Как бы то ни было, по данному инструменту есть несколько полезных рекомендаций, часть из которых касается установки пильного полотна. Давайте проясним, как правильно вставить пилку в ручной лобзик, не осложнив при этом дальнейший процесс выпиливания.


    Первое, на что следует обратить внимание – это само место расположения пилки в местах крепления. Для наилучшего сцепления, хвосты пилки должны быть зажаты не с краю или за винтом, а на 1-2 мм перед ним, как указано на изображении выше. Перед установкой, помните, что зубья полотна всегда направлены к ручке, так как пиление происходит при движении инструмента вниз.


    Сначала, край пилки следует зафиксировать у рукоятки. Далее необходимо слегка сжать края дуги и затянуть другой конец полотна в противоположном креплении. Для этого можно упереть инструмент в край верстака и надавить на него грудью. При этом одной рукой вставить пилку в пазы, а другой затянуть барашковое крепление. Если размер креплений не позволяет надежно зафиксировать их рукой, можно слегка подтянуть пассатижами. Главное не перестараться, дабы не сорвать резьбу.


    Для лобзиков с трубчатой дугой, существует специальное приспособление, которое, в большинстве случаев, является частью выпиловочного столика. Данное изделие представляет собой 2 круглых паза, расположенные на ребре доски. Инструмент вставляется в выемки, после чего пилка спокойно затягивается в зажимах. Узнать, как вставить пилку в ручной лобзик более подробно, можно в нижеприведенном видеоролике.


    Как установить пилку в лобзиковый станок

    Рассматривая способы установки пильного полотна в лобзик, мы не могли обойти вниманием самый продвинутый тип данного устройства. При работе на стационарном лобзиковом станке используют тонкие полотна со штифтами на концах, схожие с теми, что используются в ручном инструменте. В некоторых моделях предусмотрены переходники для работы с пилками без штифтов, но данная функция считается довольно редкой. Если Вы стали обладателем подобного станка недавно и ещё не знаете, как вставить лезвие в лобзик подобного типа, просто ознакомьтесь со следующим текстом.


    Неоспоримым плюсом штифтовых пилок, является простота их установки, не требующая откручивания и затяжки зажимов. В любом лобзиковом станке предусмотрены специальные пазы, где размещаются и фиксируются концы полотна. В первую очередь, пилку устанавливают в нижний элемент крепления, после чего в верхний. Зубья установленного полотна должны смотреть вниз и быть направлены на оператора. Убедившись в корректности расположения режущей стороны, остается произвести затяжку при помощи специального рычага, расположенного в противоположной части устройства, сверху. Для проверки натяжения слегка щелкните по пилке ногтем, как по гитарной струне. Высокое звучание будет означать, что полотно готово к работе.

    Установка пилок без штифтов, в каждом устройстве реализована по-разному, но абсолютно везде происходит через переходники. Первым делом необходимо затянуть хвосты полотна в переходник, после чего зафиксировать собранную конструкцию в крепежах станка. Чтобы более наглядно увидеть, как правильно вставить пилку в лобзик, рекомендуем ознакомиться со следующим видео.

    Сохраните эту страницу в своей соц. сети и вернитесь к ней в удобное время.

    На этом занятии мы покажем вам начальные азы работы с обычным ручным лобзиком. Конечно, лобзик бывает и электрический, но стоит он значительных денег, да и работа на нем это уже погоня за скоростью, а не спокойное умеренное созидание прекрасного.

    Для работы нам понадобится: ручной лобзик, пилка, подставка на стол, струбцина для крепления подставки на стол, шило, карандаш, два зажима для бумаги, лист кальки, лист копировальной бумаги, наждачная бумага и конечно же кусок фанеры нужных размеров. Мы будем выпиливать елочку, в этой работе кроме техники выпиливания мы освоим и технику сборки фанерных деталей в объемную фигуру елочки и самый простой способ отделки готового изделия, с помощью обычной акварельной краски.

    Электролобзик: школа мастеров

    Размер фанеры должен соответствовать выбранному вами рисунку, старайтесь располагать выпиливаемые детали компактнее, плотнее друг к другу, так как все что остается после выпиливания, как правило уже не может быть использовано в дальнейшей работе из-за своей хрупкости. И так выбранный кусок фанеры зачищаем наждачной бумагой, стараясь водить ее вдоль волокон, так как поперечные царапины будут сильно видны на готовом изделии и их очень трудно потом удалить, да и обработанная воль волокон фанера выглядит бархатисто и мягко.

    Наждачная бумага должна быть средней зернистости, чтобы меньше царапать фанеру.

    Закрепи с помощью зажимов лист кальки и рисунок, далее карандашом скопируем рисунок на кальку. Эта операция нужна для того, чтобы не повредить оригинал рисунка при переводе его на фанеру.

    Сразу следует заметить, что при современном уровне распространения и доступности копировальной, при масштабных и сложных рисунках для выпиливания хорошо воспользоваться копировальным аппаратом и необходимый рисунок просто нужно скопировать на чистый лист бумаги и с него далее переводить рисунок на фанеру. Преимущество этого способа еще и в том, что так довольно легко можно увеличивать или уменьшать выбранный для работы рисунок. Мы же накладываем кальку с рисунком на фанеру и карандашом, через копирку переводим его на лицевую сторону ее.

    Переведя весь рисунок на фанеру, внимательно проверяем все ли линии рисунка, хорошо видимы на фанере.

    На следующем этапе очень важно проверить будущие узлы взаимного соединения деталей елочки. Для этого кусочек фанеры такой же толщины, какую мы используем нужно приложить к нарисованному пазу детали елочки и убедиться, что она точно умещается в нарисованных границах. Если размеры паза и толщина фанерки не совпадают, ширина паза корректируется – чертится равной толщине используемой фанеры. В противном случае при сборке готовых деталей они будут болтаться или же просто не войдут друг в друга. Так проверяются все пазы на всех рисунках деталей.

    Берем подставку и вставляем в центральное отверстие ее струбцину.

    Крепим струбциной подставку на край стола, подоконника или рабочего верстака.

    Если у вас пилка в лобзик не вставлена, то проделываем это в следующей последовательности. Ослабляем барашек нижнего зажима лобзика (предварительно повернув ручку в низ – в рабочее положение). Вставляем пилку в нижний зажим.


    Направление зубьев пилки должно быть как на рисунке «б» — это очень важно.

    Затем ослабив, барашек верхнего зажима, вставляем в него верхний конец пилки и поставив лобзик на подставку, с усилием нажимаем на него и туго завинчиваем барашек. Пилка должна быть туго натянута. Но чрезмерно сильное натяжение может привести к поломке пилки при фигурном выпиливании, к этому же приведет и слабое натяжении пилки. Так что все должно быть в меру.

    Положение тела при выпиливании должно быть как на рисунке.

    При выпиливании лобзиком, нужно плавно перемещать руку вверх-вниз, вверх-вниз, следя за положением пилки, чтобы она не наклонялась от вертикального положения. При выпиливании по фигурной линии в процессе пиления поворачивайте фанерку, а не лобзик– это уменьшит вероятность сломать пилку.

    При выпиливании острых углов, делайте движения пилки на месте, постепенно поворачивая фанерку.

    У вас должно получиться свободное пространство- отверстие, в котором пилка повернется, теперь продолжайте пилить в нужном направлении.

    Свободное пространство для поворота пилки делайте на той части фанерки, которая будет выбрасываться и у вас без особого труда будут получаться острые углы.

    После того, как выпилили весь контур рисунка, выпиленная деталь свободно вынется их фанерки.

    Теперь, чтобы не сломать пилку, введите ее в рез, с которого начинали выпиливание деталь и плавно двигая лобзик вверх-вниз, но только задней стороной пилки вытащите ее из фанерки.

    Аналогично выпилите вторую деталь елочки.

    Полученные детали обработайте наждачной бумагой.

    Теперь мы имеем две готовые к сборке детали елочки.

    Собираем их в одну конструкцию.

    Теперь раскрасим елочку акварельными красками или гуашью.

    Все наша елочка готова.

    И в конце занятия, мы покажем вам, последовательность выпиливания внутренних отверстий в деталях.

    Допустим нам нужно выпилить часть круга.

    В середине удаляемой части детали, шилом прокалываем отверстие. Не старейтесь делать отверстие близко к нарисованной линии, это может вызвать скалывание фанеры, что будет довольно некрасиво.

    Ослабив верхний зажим лобзика, и освободив пилку, вводим ее верхний конец снизу в проколотую дырку.

    Зажимаем пилку в верхний зажим лобзика и выпиливаем удаляемую часть рисунка.

    После чего снова освобождаем пилку из верхнего зажима. И эту операцию повторяем с каждым внутренним отверстием рисунка.

    Елочка получилась устойчивая и довольно крепкая, для большей устойчивости стыкуемые части деталей можно промазать каким-нибудь клеем, который не оставляет следов на дереве- это клей ПВА, столярный или казеиновый.

    Как правильно вставить в лобзик новую пилку — видео

    Краткое описание: Многие любят выпиливать лобзиком. Эту любовь прививают в школе на уроках труда. Изделия, выпилены лобзиком, получаются очень красивыми и практичными. Иногда пилки ломаются, поэтому надо знать, как их заменять. Видео демонстрирует, как правильно вставлять новую пилку в лобзик. Надо с помощью плоскогубцев открутить с обеих сторон винтики.

    Как пользоваться электролобзиком: настройка, пиление, обслуживание и техника безопасности

    После этого надо расположить пилку зубцами наружу и вставить один краешек в щель между винтиком и лобзиком. Потом нужно слегка закрутить и повторить все действия для другой стороны, предварительно согнув лобзик, чтобы пилка была хорошо натянута.

    Источник: YouTube.

    Добавлено: 2014-05-26

    Сейчас смотрят другие пользователи:

    Оставляйте комментарии на русском языке, делитесь ссылкой, приводите друзей! У нас на сайте Вы можете найти бесплатно видео «Как правильно вставить в лобзик новую пилку», а также смотреть онлайн и слушать от начала и до конца. Все ютуб ролики из категории «Видео инструкции» в хорошем качестве, без вирусов. Учитесь на дому с помощью наших обучающих курсов.

    Если у вас возникают проблемы с воспроизведением, то пожалуйста, воспользуйтесь этой ссылкой.

    Как поставить пилку в электролобзик

    Ремонт и устройство электролобзика.

    04.10.2009 22:40:27

    Электролобзики.

    Как работает.

    В конструкцию высококачественных электролобзиков входит электроника, обеспечивающая постоянную скорость работы, и идеально сбалансированные электродвигатели, дающие минимум вибрации. Этот тип лобзиков работает относительно бесшумно и аккуратно при условии использования острой пилки.

    Рис. 1 Устройство электролобзика

    Простейший электролобзик перемещает пилку строго вверх и вниз. Лобзики с маятниковым (или орбитальным) действием режут быстрее, перемещая пилку вперед при рабочем ходе вверх и отводя ее назад при холостом ходе вниз, что очищает пропил. Вертикальное движение достигается с помощью шарнира, эксцентрически закрепленного на шестерне, которую приводит во вращение электродвигатель. В то же время отдельный вертикально перемещающийся штифт качает опорный ролик пильного полотна, который, в свою очередь, качает полотно.

    У большинства электролобзиков охлаждающий вентилятор гонит воздух по воздухопроводу для удаления опилок с линии пиления. У некоторых моделей есть функция отвода опилок: опилки из рабочей зоны удаляются с помощью подсоединенного сзади лобзика гибкого шланга бытового пылесоса.

    Односкоростной лобзик пилит с постоянной скоростью, но у большинства лобзиков есть плавная регулировка скорости для оптимизации работы с разными материалами. У таких лобзиков количество циклов перемещения пилки регулируется курковым выключателем, являющимся одновременно выключателем-регулятором.

    Максимальная эффективность использования лобзика

    Пильные полотна следует заменять сразу, как только они затупляются, не говоря уже о поломке. Тупые пилки и пилят плохо, и дают дополнительную нагрузку на двигатель и редуктор.

    Есть специальные пилки для резания различных материалов; пилки для древесины бывают с различной конфигурацией зубьев: для тонкого, ускоренного или более чистого пиления.

    При выполнении работы обязательно ставьте соответствующую ей пилку.

    Время от времени смазывайте опорный ролик пилки каплей светлого машинного масла.

    Рис. 2 Смазывайте опорный ролик

    ЧИСТКА ЭЛЕКТРОЛОБЗИКА

    Кистью сметите пыль с вентиляционных отверстий и отверстия для вывода опилок и протрите весь корпус. Если некоторое время вы не будете пользоваться лобзиком, немного смажьте открытые металлические части для предупреждения коррозии. Перед использованием лобзика не забудьте протереть эти части.

    Рис. 3 Чистка электролобзика

    ЛОБЗИК УВОДИТ В СТОРОНУ
    Тупая или погнутая пилка

    Не медлите с заменой тупой или поврежденной пилки.

    Рис. 4 Пилку меняйте при первой необходимости

    Опорный ролик пилки требует регулировки

    У некоторых моделей опорный ролик пилки можно отрегулировать, подавая вперед и назад, так, чтобы он только касался задней кромки пилки. Иногда ролик прикреплен к опорной плите лобзика, и для этого надо ослабить крепеж и произвести смещение вперед или назад. Не забудьте потом вновь затянуть весь крепеж.

    Рис. 5 Отрегулируйте опорный ролик

    Неправильная техника пиления

    Нажим на лобзик в направлении пиления может уводить его с нужной траектории. Отведите инструмент назад и постепенно выходите на требуемую линию пиления, уменьшив толкающее усилие.

    Короткую направляющую можно удлинить, привернув к ней длинную рейку из твердой древесины.

    Рис. 6 Удлините направляющую

    ЗАЕДАНИЕ ОПОРНОГО РОЛИКА РЕЙКИ

    Если вы забыли смазать ролик, то его может заедать. Если смазка не разрешит проблему, попробуйте заменить ролик. У некоторых лобзиков это может повлечь замену всей опорной плиты. У других моделей придется разбирать корпус, чтобы снять поврежденный ролик.

    1. Снимите пилку и положите лобзик на стол или верстак так, чтобы можно было разделить две половинки корпуса. Отметьте точное положение деталей и проводов, стараясь без нужды не трогать их.

    Рис. 7 Аккуратно разберите корпус

    1. Выдвиньте ролик из его углубления и установите новый. Затем соберите корпус, обеспечив возврат всех компонентов в первоначальное положение.

    Рис. 8 Выньте ролик из его углубления

    РАСЩЕПЛЕНИЕ ДРЕВЕСИНЫ

    Когда полотно режет древесину во время хода вверх, оно стремится отщепить кусочки древесины по обе стороны пропила на верхней поверхности заготовки.

    Переверните заготовку, с тем чтобы лицевая сторона находилась снизу, либо поместите заготовку между двумя листами ДВП высокой плотности.

    Некоторые лобзики комплектуются вкладышами против расщепления, которые «окружают» пилку и удерживают древесные волокна по обе стороны пропила. У других лобзиков для выполнения той же функции есть соответствующая регулировка щели опорной плиты.

    Рис. 9 Отрегулируйте щель опорной плиты

    ДРЕВЕСИНА ГОРИТ

    Если древесина при ее пилении начинает обугливаться и дымиться, то, возможно, пилка тупая или деформирована скручиванием. Установите новую пилку и не давите сильно на лобзик.

    Увеличение маятникового хода может предупредить забивание пропила опилками — посмотрите в руководстве рекомендации по оптимальным параметрам этой функции.

    Рис. 10 Попробуйте увеличить маятниковый ход

    ЛОБЗИК ВНЕЗАПНО ОСТАНОВИЛСЯ
    Перерезан шнур

    Это вполне возможно, если шнур находится впереди лобзика или оказался под заготовкой.
    Шнур питания может быть подсоединен к доступным винтовым клеммам, и тогда вы сможете заменить его самостоятельно. Если обрезанный шнур имеет достаточную длину, то зачистите его концы для подсоединения. Если нет, купите новый шнур такого же типа. Все инструменты с двойной изоляцией подсоединяются двухжильными шнурами.

    Рис. 11 Замена шнура

    СОВСЕМ НЕ РАБОТАЕТ
    Нет электропитания

    Если другие приборы в этой же цепи прекратили работать, проверьте щиток: нет ли перегоревшего предохранителя или сработавшего автомата либо УЗО.

    Лобзик не включен в розетку

    Убедитесь, что вилка лобзика включена в розетку и что в розетке есть электроэнергия.

    Перегорел предохранитель вилки

    Замените предохранитель в вилке. Если предохранитель снова перегорит при включении вилки в розетку, проверьте прибор в сервисе.

    Неправильное подсоединение вилки

    Если возможно, разберите вилку и проверьте правильность подсоединения вилки.

    Обрыв в шнуре

    Если шнур питания подсоединен к доступным винтовым (или простым зажимным) клеммам, то можно проверить шнур на обрыв и при необходимости заменить его. Электроинструменты с двойной изоляцией подсоединяются двухжильным проводом.

    Если непонятно, как подсоединен шнур к клеммам, заменяйте подозрительный шнур в сервисе.

    Сработала тепловая защита

    Большинство электроинструментов оборудовано тепловой защитой, или термовыключателем максимального тока, для защиты электродвигателя от перегрева. Если воздухозаборные отверстия заблокированы, то может сработать тепловая защита, отключив питание.

    Прочистите решетки и дайте лобзику остыть — выключатель тепловой защиты включится автоматически.

    Если вы долго работали на медленной скорости, то снимите пилку и погоняйте электродвигатель на максимальной скорости примерно 3 минуты.

    Неисправный выключатель

    Выключатели-регуляторы имеют сложную подводку проводов и могут подсоединяться к монтажным платам. Выключатели такого типа или с паяными контактами проверяйте и при необходимости меняйте в сервисном центре.

    Рис. 12 Замена выключателя

    Плохой контакт

    Вибрация и тяжелый режим работы могут ослабить внутренние соединения лобзика. Проверьте внутренний электромонтаж для обнаружения ослабленных контактов.

    У других электроинструментов облуженные кончики проводов могут вставляться в винтовые клеммы. Такие контакты печально известны своей способностью ослабевать.

    Рис. 13 Проверьте контакты

    Разряжена батарея

    Если аккумуляторный лобзик не включается, попробуйте зарядить аккумуляторную батарею.

    Не позволяйте батарее полностью разрядиться, так как в некоторых случаях это может привести к ее полному выходу из строя. Подзаряжать батарею следует сразу при заметном снижении скорости работы лобзика.

    Неисправен электродвигатель

    Изношенные или залипающие щетки могут нарушить работу электродвигателя.

    ГЛАВНОЕ -БЕЗОПАСНОСТЬ
    • Перед сменой пилки, чисткой или техобслуживанием лобзика обязательно вынимайте его вилку из розетки.
    • Убедитесь, что снизу заготовки нет помех пилению, и обеспечьте, чтобы шнур все время был позади лобзика.
    • Не держите пальцы рядом с линией пиления.
    • Прежде чем положить лобзик, выключите его и дождитесь остановки пилки.
    • При пилении древесины и искусственных древесных материалов пользуйтесь защитной маской или отводом пыли и опилок.

    Не включается электролобзик – ремонт своими руками

    Ручной электрический лобзик – это электрический инструмент, предназначен для линейной и криволинейной распиловки листового материала. Пиление происходит за счет электродвигателя, передающего через зубчатый механизм возвратно-поступательное движение пилке.

    Первый электролобзик был изготовлен швейцарским инженером Альбертом Кауфманном в 1946 году путем замены в швейной машинке иглы на лезвие пилы. А в 1947 году электролобзики уже появились в продаже.

    Попал ко мне в ремонт электрический лобзик Hammer LZ650L, который после трех лет исправной работы перестал включаться при нажатии клавиши включения. На примере его ремонта и написана эта статья.

    Электрическая схема и устройство лобзика

    Что находится внутри электролобзика, вы видите на фотографии. Главным в лобзике является электродвигатель, в котором вращающийся ротор передает крутящий момент на систему шестеренок, преобразующих вращение ротора в возвратно-поступательное движение штока. На выступающем из корпуса конце штока закреплена пилка, с помощью которой и выполняется распиловка материала.

    Поломки электролобзиков встречаются двух видов – электрические и механические. Механическая поломка деталей, как правило, легко определяется внешним осмотром или по нарушению работы лобзика.

    А вот если виновата электрическая часть лобзика, то без понимания работы электрической схемы домашнему мастеру самостоятельно отремонтировать электролобзик сложно. Поэтому рассмотрим, как протекает ток через схему электролобзика.

    Питающее напряжение переменного тока 220 В подается с помощью сетевого шнура на клеммы кнопки включения электролобзика. На фото провода показаны линиями синего и красного цветов со стрелками. При нажатии на кнопку контакты замыкаются и передают питающее напряжение на регулятор скорости вращения двигателя.

    Вращая колесо регулятора можно изменять скорость перемещения пилки и как следствие, скорость распиловки материала. Кнопка включения и регулятор скорости являются вспомогательными элементами электрической схемы.

    С регулятора скорости питающее напряжение подается на электродвигатель, включенной обычно по смешанной схеме, обеспечивающей, в отличие от других типов схем включения, высокий крутящий момент двигателя на малых оборотах.

    Отличительной особенностью смешанной схемы является параллельное включение одной из обмоток статора с обмотками ротора и включение этой пары последовательно со второй обмоткой статора.

    Поэтому ремонт электрической части лобзика заключается в определении неисправности одного из четырех элементов – сетевого шнура, кнопки включения, регулятора скорости и электродвигателя.

    Возможные неисправности


    электролобзика и способы их устранения

    Если лобзик не включается при нажатии клавиши включения, то в первую очередь надо убедиться в наличии напряжения в розетке. Для этого достаточно подключить к розетке заведомо исправный любой электроприбор, например, зарядное устройство от телефона или настольную лампу.

    Для проверки можно также подключить вилку сетевого шнура лобзика к заведомо исправной розетке. Если лобзик не заработал, то нужно внимательно осмотреть сетевой шнур на наличие механического повреждения изоляции и проводов. Так как лобзик при работе вибрирует и постоянно перемещается, то вероятнее всего обрыв провода может находиться в месте входа шнура в корпус лобзика. Реже у входа в электрическую вилку.

    Как разобрать электролобзик

    Внешний осмотр не выявил неисправности, поэтому лобзик пришлось разбирать. Обычно корпус электролобзика любого производителя состоит из двух половинок, скрепленных между собой с помощью дюжины саморезов, головки которых скрыты в отверстиях на одной из половинок. Достаточно их выкрутить и снять одну половину корпуса, доступ к всем деталям лобзика будет получен.

    Саморезы с головками под крестовую отвертку имеют разную длину и поэтому нужно запомнить, где какие были закручены, чтобы при сборке не возникли вопросы. Защелок при разборке лобзиков встречать мне не приходилось.

    Поиск неисправностей лобзика

    После снятия крышки можно приступать к визуальному поиску отказавшего элемента. В подавляющем большинстве случаев поломку можно определить без мультиметра, простым осмотром.

    Чаще всего из строя выходит включатель или изнашиваются щетки коллекторного узла двигателя (становятся короткими и неплотно прилегают к коллектору). Поэтому на них надо обратить внимание в первую очередь.

    Как видно на фотографии к выключателю подходит два провода сетевого шнура, закрепленных в нем с помощью винтов. С выходных клемм выключателя провода ищут на регулятор скорости.

    Проверка сетевого шнура и включателя

    Неоднократно приходилось встречаться с неисправностью электроинструментов по причине ослабления контакта проводов, подходящих к выключателю в результате отвинчивания винтов. Ремонтируемый электролобзик поломался тоже по этой причине.

    Для проверки нужно осмотреть провода в местах зажима в клеммах выключателя, нагара и почернения изоляции быть не должно. Даже, если внешне все в порядке, для профилактики нужно обязательно поджать винты.

    Если есть мультиметр, то нужно включить его в режим измерения сопротивления и прозвонить выключатель и сетевой шнур. Для этого достаточно прикоснуться последовательно к штырям вилки шнура и винтам выключателя. Сопротивление проводов шнура и выключателя при нажатой кнопке должно быть равно нулю. Если бесконечности, то шнур в обрыве, а в выключателе подгорели контакты.

    Проверка регулятора скорости лобзика

    Если сетевой шнур и выключатель исправны, то на следующем шаге нужно осмотреть регулятор скорости, включая печатную плату. Колесико регулятора должно вращаться легко без заеданий. Электронные элементы не иметь механических повреждений. Разрушенные и обгоревшие элементы подлежат замене.

    В данном регуляторе скорости распиловки лобзика в качестве силового элемента установлен симистор BTB06-600TW в корпусе типа ТО-220 , рассчитанный на ток 6 А и напряжение 600 В.

    Не лишним будет осмотреть печатную плату регулятора со стороны пайки элементов. Если обнаружится плохая пайка, то нужно повторно пропаять ножку элемента.

    Если регулятор скорости вышел из строя, и нет возможности его заменить или отремонтировать, то можно его удалить из схемы и подключить выводы электродвигателя непосредственно к выключателю, минуя регулятор. Как временная мера вполне подойдет. Просто лобзик будет пилить на максимальной скорости.

    Проверка электродвигателя

    Физический износ графитных щеток является одной из наиболее распространенных поломок электродвигателя. Если щетки вовремя не заменить, то за счет слабого прижима происходит выгорание ламелей коллектора. При износе щеток во время работы лобзика может теряться мощность и возникать сильные снопы искр в месте контакта щеток с коллектором ротора. Поэтому необходимо своевременно выполнять замену щеток.

    Если коллекторный узел внешне в порядке, следует осмотреть обмотки двигателя. Не должно быть обрывов и почернений. Прозвонка мультиметром обмоток электродвигателя на практике бесполезна, так как обмотки статора практически не бывают в обрыве, а все обмотки ротора включены последовательно и даже если одна из них в обрыве, обнаружить это по показаниям прибора практически невозможно из-за малого сопротивления обмоток.

    Поэтому самый надежный способ проверить исправность электродвигателя это подключить его, минуя все остальные элементы схемы к питающей сети. Для этого нужно выводы сетевого шнура и лобзика отсоединить от электрической схемы и подключить сетевой шнур непосредственно к выводам электродвигателя.

    Подключая двигатель напрямую надо учесть, что его корпусом является корпус лобзика и поэтому перед подачей питающего напряжения на двигатель нужно снятую половинку лобзика установить на место и привинтить ее хотя бы несколькими винтами в центральной части.

    Если ротор двигателя завращается с максимальной скоростью без больших снопов искр в местах контакта щеток с коллектором, значит, электродвигатель исправен и неисправность кроется в другом месте.

    Для надежности проверки следует дать поработать двигателю минут десять и после этого проверить нагрев его обмоток. Температура не должна превышать 90°С. Если температура выше значит, в обмотках есть короткозамкнутые витки.

    Для защиты электродвигателя от перегрева в дорогих моделях на него устанавливают термопредохранитель, срабатывающий при температуре, в зависимости от класса изоляции. Если класс максимальный — С, то это будет 180°С.

    Поэтому, если лобзик внезапно поломался во время работы, необходимо его выключить и подождать, чтобы он остыл. Вполне возможно, в случае, если в электролобзике установлен самовосстанавливающийся термопредохранитель, то после охлаждения работоспособность его восстановится.

    В домашних условиях можно отремонтировать электродвигатель, если в нем износились или раскололись щетки. В случае неисправности обмоток, ремонт экономически нецелесообразен, так как стоимость электродвигателя для замены может быть сравнима со стоимостью нового электролобзика.

    Пример самостоятельного ремонта электролобзика

    В ремонтируемом электролобзике Hammer LZ650L при внешнем осмотре было обнаружено, что один из выводов сетевого шнура в месте фиксации в кнопке включения подгорел. Изоляция обуглилась, и от провода осталось только несколько жилок.

    Клемма, к которой был подключен провод, сместилась в сторону. Стало очевидно, что из-за плохого контакта произошел сильный нагрев места соединения. Пришлось разбирать выключатель, для чего понадобилось отжать несколько защелок.

    Предположение подтвердилось, при нажатой клавише включателя контакты одной из подвижных планок не соприкасались с клеммой. Пластмасса корпуса расплавилась и не давала перемещаться подвижному контакту. Одна из клемм тоже переместилась.

    При серьезной поломке кнопки включения электролобзика ее заменяют новой. Но в каждой модели электролобзика устанавливается кнопка индивидуальной конструкции, и приобрести ее не просто. Приходится заказывать онлайн и ждать доставку. При этом стоят они дорого. Поэтому решил попробовать отремонтировать эту кнопку Пуск.

    Сначала были из выключателя извлечены подвижные планки. Тут надо работать аккуратно, чтобы не потерять пружины. По этой причине некоторые электрические изделия приходиться при разборке размещать в прозрачном полиэтиленовом пакете.

    Как оказалось, некоторые контакты были сильно обгоревшими. У подгоревших контактов сопротивление увеличивается и при прохождении тока выделяется тепло. Окисел с контактов был удален с помощью мелкой наждачной бумаги. Подойдет и любой напильник с мелкой насечкой.

    Далее были извлечены все клеммы, в том числе и которая из-за нагрева изменила свое положение в корпусе кнопки. Для ее извлечения пришлось клемму разогреть паяльником и вытащить с помощью шила. Окисел с поверхностей клемм был удален наждачной бумагой.

    Для того чтобы вернуть сместившуюся в корпусе кнопки клемму на место, в нее был завинчен длинный винт и она разогрета паяльником. Далее за винт с помощью плоскогубцев клемма была втянута в корпус, и путем оплавления пластмассы установлена на требуемое место. Пластмасса, которая образовалась при плавлении и мешала перемещаться планке с контактами, была срезана ножом.

    После сборки кнопки она заработала не хуже новой. Осталось только закрыть ее крышкой и установить в электролобзик. На фото показана кнопка в нажатом состоянии клавиши включения.

    Как видно по схеме кнопка разрывает, или соединяет две пары проводов. В случае, если одна из пар поломалась безнадежно, то для нормальной работы лобзика можно один из проводов пропустить мимо выключателя. Размыкания одного провода будет вполне достаточно для управления работой электролобзика.

    После сборки и проверки лобзика в работе были получены отличные результаты. Затратив всего час времени удалось отремонтировать электролобзик своими руками без затрат на запчасти.

    Преобразование видеокодеков

    с помощью VirtualDub

    Существует несколько условно-бесплатных и условно-бесплатных приложений, которые позволяют конвертировать кодеки в видео форматы. Одним из таких инструментов является VirtualDub Эйвери Ли. VirtualDub — это бесплатная программа под лицензией GNU General Public License.

    1. Мы открыли существующий файл AVI с моего жесткого диска в VirtualDub, выбрав File | Открыть видео файл вариант.
    2. VirtualDub показывает предварительный просмотр видео AVI. Фактически, он показывает два превью (см. Снимок экрана).Ваши два превью могут быть рядом или сверху и снизу. Теперь мы могли использовать расширенные функции VirtualDub для выбора сегмента видео, но пока мы просто хотим преобразовать кодек всего видео.
    3. Теперь выберите Видео | Сжатие . Откроется диалоговое окно Select Video Compression , в котором вы можете выбрать любой из видеокодеков, установленных в вашей системе.
    4. Если вам необходимо распространить свое видео или включить его в презентацию, которую необходимо распространить, выберите общий видеокодек, например Cinepak или Intel Indeo (см. Снимок экрана).Щелкните ОК.
    5. Выбрать Файл | Сохраните как AVI и выберите имя и расположение для выходного видеофайла.
    6. VirtualDub начинает сохранять новый файл вывода видео с применением нового кодека (см. Снимок экрана).

    VirtualDub делает гораздо больше, чем вы узнали в этом базовом руководстве. Например, вы можете выбрать сегмент в видеофайле для сохранения в виде нового видеофайла. Вы также можете комбинировать отдельные видеофайлы и изменять размер видео.

    При этом у нас были проблемы с открытием захвата DV AVI в VirtualDub. VirtualDub лучше всего конвертирует кодеки в видеофайлы AVI. Если вам нужно конвертировать другие видеоформаты, вам стоит поискать другую программу.

    Назад


    Это исходная страница. Версия этой страницы AMP (ускоренная мобильная страница) также доступна для пользователей мобильных платформ в разделе «Преобразование видеокодеков с помощью VirtualDub».

    Добавление субтитров к видео — как это легко сделать (хотя, стоит ли вам вообще беспокоиться?)

    Прежде чем мы рассмотрим любой из двух пунктов, упомянутых в заголовке выше, давайте просто быстро рассмотрим , что такое субтитры на самом деле .Что ж, если мы будем точными, мы можем иметь в виду субтитры, когда на самом деле имеем в виду что-то другое, поскольку, строго говоря, субтитры — это перевод языка, на котором кто-то говорит на экране, на другой язык. Например, когда один из персонажей в «Человеке в высоком замке» (драма на Amazon Prime Video) говорит что-то по-японски, мы видим английский перевод, позволяющий нам слышать исходный язык, но при этом понимать, что говорится, независимо от того, что мы говорим. владение иностранным языком.

    То, на чем в основном сосредоточен этот блог, на самом деле следует называть « подписей », цель которых — позволить смотреть и понимать видео, не слыша звука (что может быть по причинам инвалидности или, как есть случай для 80-85% видео в социальных сетях , потому что его смотрят без звука ). Слова на экране воспроизводят саундтрек к видео, а также включают описания неголосовых звуков, например слова «[громкие хлопки]» для видеосцены, которая включает восторженные аплодисменты.

    При рассмотрении подписей, для полноты, мы, вероятно, должны также рассмотреть два типа подписей закрытые и открытые . Скрытые субтитры не видны, пока они не включены, в то время как открытые субтитры выгорают в видео и всегда видны при воспроизведении видео.

    Справедливо сказать, что, несмотря на различие между субтитрами и субтитрами, код , относящийся к субтитрам, по сути, является закрытыми субтитрами, достаточно хорош для BBC…

    И если этого достаточно для BBC, откровенно говоря, этого достаточно для нас!

    Даже в этом случае, когда мы говорим здесь о добавлении субтитров к видео, наше внимание на самом деле сосредоточено на открытых титрах — экранных словах, которые включены в видео, что позволяет смотреть его, не слыша звука.

    Но стоит ли мне беспокоиться?

    Короче — да! Вероятно, самый важный фактор уже упоминался, то есть подавляющее большинство видео в социальных сетях просматривается без звука, по крайней мере, до тех пор, пока зритель не проявит достаточный интерес, чтобы активно нажать кнопку включения звука.Помните, что 74% ценности видео доставляется в течение первых десяти секунд , и если ваше видео просматривается без звука, вашей аудитории может быть сложно понять, что происходит без субтитров.

    Как мне это сделать?

    Если ваше видео было создано профессионалом, таким как CreativeJigsaw , они обязательно будут рады добавить для вас субтитры, что обычно увеличивает стоимость — в нашем случае мы можем включить субтитры всего за немного доп.Если вы сами сняли видео, возможно, одно из тех видео, которые сняты на камеру и популярны в LinkedIn, вы будете искать быстрый, простой и недорогой способ добавления субтитров. Не бойтесь, ведь у нас есть ответ! По сути, вам нужно всего две вещи:

    Конкретный файл, который вам нужен, — это файл SRT (SubRip Subtitle). Вы можете создать это самостоятельно, но мы рекомендуем вам сэкономить много времени и усилий, используя компанию под названием Rev , чья команда людей-расшифровщиков сделает это за вас по цене всего 1 доллар США за минуту видео.Более того, когда вы зарегистрируетесь на rev.com/blog/coupon , они дадут вам ваших первых 10 долларов бесплатно! Rev утверждает, что точность не менее 99%.

    Чтобы записать субтитры в видео, мы рекомендуем использовать бесплатное программное обеспечение под названием Handbrake, которое можно загрузить по адресу https://handbrake.fr/ . У него много функций, но вам нужно будет использовать лишь небольшую их часть.

    ОБНОВЛЕНИЕ : Мы также обнаружили альтернативу Rev + Handbrake под названием Motionbox.io , которая использует автоматизацию для создания субтитров. Это может означать, что вы обнаружите некоторые неточности, однако позволяет внести исправления. Он также более оптимизирован, поскольку отсутствует этап файла SRT — создание субтитров и добавление их к видео происходит в одном месте. На момент написания статьи нет возможности дополнительно выводить файл SRT, что означает, что его нельзя использовать для добавления закрытых субтитров, однако мы понимаем, что в будущем планируется добавить эту функцию.

    Пошаговые инструкции

    1. Перейдите на www.rev.com , щелкните «РАЗМЕСТИТЬ НОВЫЙ ЗАКАЗ» и выберите «Субтитры».

    2. Щелкните ЗАГРУЗИТЬ ФАЙЛЫ и загрузите видеофайл. > Будет получено электронное письмо со ссылкой для загрузки файла SRT.

    3. Откройте Handbrake , нажмите «Открыть исходный код» и выберите видео, для которого требуются субтитры.

    4. Щелкните вкладку «Субтитры», щелкните «Импортировать SRT» и перейдите к местоположению файла SRT.

    5.Убедитесь, что вы выбрали «Burn In»…

    6. При необходимости измените местоположение и имя выходного файла в «Save As» внизу экрана.

    7. Щелкните «Начать кодирование».

    Новый видеофайл с субтитрами будет создан в том месте, которое вы указали на шаге 6. Оттуда вы можете разместить свое видео в социальных сетях, на своем веб-сайте, где угодно!

    Настройка субтитров

    Перед использованием файла SRT для добавления субтитров к видео с помощью Handbrake вы можете при необходимости настроить содержимое файла — это довольно простой текстовый файл, который можно редактировать, например, с помощью Блокнота.Это может быть просто корректировка нескольких слов, однако вы также можете настроить расположение субтитров.

    По умолчанию ваши субтитры будут отображаться внизу по центру экрана, и вам может потребоваться изменить их, чтобы заголовки не скрывали что-то важное, например название нижней трети. Для этого добавьте перед текстом «{\ pos ( x-pos , y-pos )}». Например:

    00: 00: 14,860 -> 00: 00: 17,350

    {\ pos (980,890)} Первая строка вашего текста

    и вторая строка

    x-pos — это число пикселей от левого края экрана до центра текста, e.грамм. 980 для централизации текста HD-видео 1960X1080. y-pos — это количество пикселей от верхней части экрана до нижней части текста.

    Дополнительная информация

    Веб-сайт Rev также включает информацию о файлах SRT . У них также есть инструкции по использованию ручного тормоза .

    Если вы предпочитаете, чтобы ваш зритель мог контролировать, будут ли они видеть ваше видео с субтитрами (т.е. вам нужно скрытых субтитров, вместо записи субтитров в видео), это может быть достигнуто с помощью вашего файла SRT.Конкретный подход будет зависеть от платформы, например, LinkedIn предоставляет инструкции здесь , Facebook здесь и Twitter здесь .

    Не пропустите!

    Добавление субтитров к вашим видео может быть достигнуто с минимальными затратами и относительно небольшими усилиями, так что не упустите преимущества! Если у вас есть какие-либо вопросы, не стесняйтесь обращаться к нам через [email protected], и, конечно, если вы хотите, чтобы мы сняли и разместили ваше видео с субтитрами, включенными для любого вокала, мы будем рады обсудить ваши требования и предоставить котировку без обязательств.

    Удачных субтитров!

    Как разблокировать режим скрытой головоломки VLC «Digiwonk :: Gadget Hacks

    Медиаплеер VLC только что отпраздновал свое 15-летие в феврале 2016 года, отметив полтора десятилетия беспроблемного воспроизведения видео для сотен миллионов пользователей. практически все основные операционные системы. Бесплатный проигрыватель с открытым исходным кодом настолько мощный и простой в использовании, что он почти полностью победил всех потенциальных конкурентов в своем восхождении на вершину.

    Говоря о мощности, у VLC так много опций, что некоторые из наиболее интересных функций уже не используются.Недавно Redditor Tynach обнаружил одну из этих опций, которая фактически позволяет превратить любое видео в живую головоломку, которую вы можете решить с помощью мыши. Это очень весело, поэтому, если вам интересно, я покажу вам, как это сделать, ниже.

    Требование

    Шаг 1. Включите наложение Puzzle Game

    Для начала просто откройте приложение VLC player — неважно, воспроизводите ли вы видео или нет. Затем в главном меню нажмите кнопку Расширенные настройки в нижней части экрана (см. Рисунок ниже).

    Отсюда выберите вкладку «Видеоэффекты» в верхней части экрана, затем выберите вкладку «Геометрия» прямо под ней.

    После этого не забудьте поставить галочку рядом с опцией «Игра-головоломка», тогда вы можете использовать поля Строки и Столбцы , чтобы выбрать количество частей головоломки, которые вы хотели бы видеть в своем интерактивном видео-головоломке. . Когда вы закончите здесь, не забудьте нажать кнопку «Закрыть» внизу этого окна.

    Шаг 2: перезапустите VLC и воспроизведите любое видео

    Затем полностью закройте VLC, чтобы убедиться, что ваши изменения вступят в силу.Отсюда просто откройте любое видео в VLC, и вы увидите свою интерактивную головоломку.

    Вы можете использовать мышь, чтобы щелкнуть и перетащить все части, которые скремблированы, но все еще показывают живое видео. Когда вы закончите расставлять все части, ваша награда за решение головоломки — это возможность просмотреть оставшуюся часть вашего видео как один непрерывный фрагмент, или есть кнопка «Перемешать» в верхнем левом углу видео, которая позволяет вы превращаете видео в другую головоломку.

    Какая самая сложная головоломка, которую вы до сих пор решили с помощью этой функции VLC? Дайте нам знать в разделе комментариев ниже.

    Обеспечьте безопасность соединения без ежемесячного счета . Получите пожизненную подписку на VPN Unlimited для всех своих устройств, сделав разовую покупку в новом магазине Gadget Hacks Shop, и смотрите Hulu или Netflix без региональных ограничений, повышайте безопасность при просмотре в общедоступных сетях и многое другое.

    Купить сейчас (скидка 80%)>

    Другие выгодные предложения, которые стоит проверить:

    Как использовать лобзик (EASY Step-By Step Beginner’s Guide & Video)

    Если ваш следующий проект DIY включает в себя головоломку, это руководство для начинающих предлагает видео и пошаговые советы для тех, кто только учится использовать электроинструменты для деревообработки.Я покажу вам, как вырезать кривые, а также как вырезать прямую линию из древесины разной толщины за несколько простых шагов. Не позволяйте электроинструменту вас запугать. Изучите несколько безопасных сокращений и простых советов в моем руководстве «Как использовать головоломку», пошаговое руководство для начинающих.

    ✅ Если вы торопитесь, вот тип лобзика, который я использую, который упрощает обучение работе с этим инструментом! Актуальную цену можно посмотреть здесь.

    Лобзик — отличный инструмент для начинающих по дереву, отлично подходит для вырезания изогнутых линий по дереву, но также достаточно прост в использовании для прямых линий. С помощью этого потрясающего электроинструмента можно резать дерево, металл и даже пластик.

    Вы стали жертвой PTI? Запугивание электроинструментом? Каждый раз, когда я готовлюсь к использованию нового электроинструмента, я думаю, что это будет очень сложно. Но, к счастью, всегда происходит противоположное . Инструмент, который, как я был уверен, будет сложно использовать, в конечном итоге стал фантастическим дополнением к моему арсеналу DIY. С этими простыми советами вы будете уверенно использовать в кратчайшие сроки.(Вы также можете посмотреть мой пост на YouTube-канале How to Sand Furniture и Renovated Faith).

    Лобзик

    идеально подходит для фигурной резки дерева или резки прямых линий, когда вы не хотите возиться с более мощной пилой для быстрых распилов. Я использую свой почти для всего, что связано с резкой. Кроме того, лобзики относительно недороги по сравнению с другими инструментами для деревообработки, такими как дисковые пилы, торцовочные пилы и особенно настольные пилы. Вы можете найти их от 24 долларов до 160 долларов за более профессиональную модель.

    Требуется припасов:

    Это сообщение может содержать партнерские ссылки без каких-либо дополнительных затрат для вас. Смотрите мое полное раскрытие здесь.

    Лобзик Black and Decker — это простой в использовании лобзик. Актуальную цену можно посмотреть здесь.

    Blades — Мне повезло с этим набором. Актуальную цену можно посмотреть здесь.

    Маска — Эти маски великолепны, потому что через них легче дышать и, следовательно, они не такие горячие.

    Защитные очки — Вот то, что я использую, но вы можете получить их где угодно.

    Здесь вы можете увидеть схему моей лобзиковой пилы Black and Decker BDEJS600C Smart Select Jig Saw, 5.0-Amp.

    Спусковой крючок запускает действие лезвия. Лезвие — это то, что на самом деле режет, а зубья обращены наружу к вашей режущей поверхности. В этой модели используются лезвия с Т-образным хвостовиком, которые я настоятельно рекомендую. У этих лезвий есть легкое освобождение лезвия. Для других моделей требуется отдельный инструмент для снятия или установки нового лезвия, что может занять довольно много времени.

    Башмак — это металлическая деталь внизу, которая должна находиться на уровне режущей поверхности. Вы также заметите изменение скорости. Более быстрое значение лучше всего подходит для прямых линий, а более медленное — для кривых.

    Как использовать пазл Black and Decker

    Шаг 1. Безопасность прежде всего

    Обязательно наденьте защитные очки и маску на всякий случай. При использовании лобзика вам нужно иметь какую-то линию, по которой нужно следовать, поэтому заранее нарисуйте линию разреза карандашом. Убедитесь, что у вас есть устойчивая поверхность для пиления, желательно какой-нибудь верстак.

    Лучшие электроинструменты для домашних мастеров

    Шаг 2: Вставьте лезвие

    Пока лобзик отключен, вставьте лезвие, потянув за быстросъемный фиксатор. Затем вставьте лезвие и отпустите фиксатор. Слегка поверните лезвие, чтобы убедиться, что оно плотно прилегает к зубам. Я настоятельно рекомендую приобрести лобзик с лезвием с Т-образным хвостовиком, поскольку у всех них нет этой опции быстрого снятия.

    Шаг 3: Установите скорость

    Подключите лобзик и установите правильную скорость. Для изогнутых линий используйте меньшую скорость, а для прямых линий используйте более высокую скорость.

    Безопасна ли лобзик?

    Лобзик — один из самых безопасных электроинструментов, на который вы можете рассчитывать, и он отлично подходит в качестве «пилы для начинающих». Однако, как и в случае со всеми электроинструментами, вы должны принять меры для обеспечения безопасности лобзика.Всегда надевайте защитные очки, и лучше всего носить маску, чтобы не вдыхать опилки. Вы также должны всегда знать, где находятся ваша рука и лезвие, используя устойчивую поверхность для размещения режущих материалов.

    ОТКАЗ ОТ ОБЯЗАТЕЛЬСТВ

    Зритель принимает на себя всю ответственность и ответственность, связанную с опасностями, связанными с обработкой дерева. Renovated Faith не несет ответственности за какие-либо ошибки или упущения, которые могут присутствовать в этом руководстве.Она также не несет ответственности за действия или бездействие зрителя.

    Пожалуйста, будьте предельно осторожны при использовании электроинструментов. Внимательно прочтите руководство по эксплуатации инструмента и надевайте защитное снаряжение. Не торопитесь, ознакомьтесь с инструментом, прежде чем использовать его.

    Пожалуйста, поймите, что я попытался составить базовое руководство по использованию лобзика, чтобы вы начали. Я изо всех сил старался показать самый безопасный способ использования лобзика. При этом я не профессионал (я играю только в один в этом блоге

    .)

    Шаг 4: Сделайте надрез

    Если возможно, прижмите деревянную доску. Вам нужно поднести лезвие пилы к краю, где вы впервые начнете рез. Мне нравится едва нажимать на спусковой крючок, чтобы лезвие медленно двигалось перед тем, как войти в кусок дерева. Затем, когда он начинает врезаться в древесину, я нажимаю на спусковой крючок сильнее, чтобы ускорить лезвие.

    Для меня использование лобзика похоже на шитье. Во время шитья вы начинаете медленно запускать иглу, чтобы сначала натянуть петли, а затем ускорять ход по линии, которую вы прошиваете.Точно так же работает лобзик. Еще одно сходство заключается в том, что это помогает сфокусировать зрение примерно на сантиметр перед лезвием, чтобы держать лезвие на линии, а не наблюдать за самим лезвием.

    Как ни странно, лобзиком я пользуюсь на лучше, чем шью. Конечно, я использую слово «шить» свободно, потому что я могу шить вещи только с прямыми линиями, например подушки или подшивку штор.

    Если вы впервые пользуетесь лобзиком, это видео поможет вам начать работу. Здесь я не использую зажим, потому что лопасти потолочного вентилятора такие тонкие, но по возможности используйте зажимы.

    Как сделать внутренний пропил лобзиком

    Время от времени мне приходится делать надрез изнутри. К сожалению, лобзик позволяет начинать только с одного края режущей поверхности, а не с середины. Итак, я сначала просверливаю отверстие там, где хочу начать резку.

    Обязательно просверлите отверстие больше, чем лезвие лобзика. Затем я вставляю лезвие в отверстие и начинаю обрезать края формы, которую вырезаю. Очень просто!

    Вы также можете сделать что-то, что называется погружением, но описанный выше метод лучше подходит для новичков.

    Как вырезать круг лобзиком

    Вы хотите нарисовать идеальный круг с помощью транспортира или обвести что-нибудь круглое на своем дереве. Затем проделайте то же самое, просверлив отверстие внутри выреза.

    Просверлите отверстие больше, чем лезвие кондуктора, внутри круга. Вставьте джиг-лезвие и медленно обрежьте круг по периметру. Если вам интересно, как использовать лобзик для резки кривых, ключ в том, чтобы держать скорость на более низком уровне, и не помешает заранее выполнить тренировочный распил по дереву.

    Как использовать лобзик для резки прямой линии

    Сначала отметьте прямую линию на режущем материале с помощью линейки.Выровняйте кусок дерева параллельно верстаку.

    На лобзике измерьте расстояние от края лезвия до края башмака. Теперь зажмите 1 на 4 или другую прямую кромку так, чтобы она находилась на таком же расстоянии от линии реза. Обязательно плотно зажмите его с обоих концов.

    Теперь ваше лезвие должно точно совпадать с леской. В противном случае отрегулируйте и снова зажмите.

    Режьте по линии как обычно, но на этот раз вам нужно обхватить ее 1 на 4 пилой, убедившись, что край башмака пилы скользит по этому краю.

    Теперь у вас идеально прямой срез!

    Какой диск использовать для лобзика?

    Лобзики предназначены не только для резки дерева. Здесь вы даже можете найти лезвие для лобзика для резки пластика, а оно отлично подходит для резки металла.

    Нажмите ЗДЕСЬ, чтобы увидеть текущую цену.

    Этот набор ножей дает вам множество вариантов. Не забудьте использовать лезвия с крошечными зубцами для более тонких материалов, например, лопасти потолочного вентилятора в моем DIY Windmill Decor и лезвия с более крупными зубьями для более толстой древесины .

    Одним из недостатков лобзика является то, что он не лучший вариант для обработки более толстых кусков дерева, но может помочь более острое лезвие с большими зубьями. Вы никогда не захотите проталкивать лезвие сквозь материал. Отпустите лезвие в своем собственном темпе.

    Почему моя головоломка прыгает?

    Если вы чувствуете отдачу пилы при попытке разрезать поверхность, обычно это одна из двух проблем . Либо ваше лезвие слишком короткое, либо зубья на лезвии слишком большие.Кроме того, сделайте это медленно и позвольте лезвию делать резку; не заставляйте это.

    Обязательно ознакомьтесь с моим постом о советах по покраске мебели ниже. Они определенно сэкономят вам время и помогут получить гладкую и красивую отделку вашего следующего мебельного проекта.

    Щелкните ЗДЕСЬ, чтобы получить мои советы по покраске мебели.

    Если вы хотите сохранить этот пост на потом, прикрепите его сюда:

    Вам понравился этот пост? Обязательно поделитесь этим с другими.Удачной вам недели!

    Благословения,

    Обязательно следите за весельем здесь!

    Подписка по электронной почте | Instagram | Pinterest | Facebook | Twitter

    Как легко пользоваться лобзиком

    Добро пожаловать в Renovated Faith, где я делюсь своими проектами, своей верой и всем остальным! Когда я не провожу время с семьей, вы обнаружите, что я переделываю мебель в гараже или поливаю растения в теплице.Этот блог о трансформации. Кто угодно может отремонтировать дом, но только Бог может изменить наши сердца!

    Как использовать лобзик

    Перейти к групповому заданию | Подготовка студентов | Ответственность студентов | Этапы конструирования лобзика



    Хорошая тема для головоломки имеет ряд отличительных черт



    • В хорошей теме есть взаимосвязанные командные задания. Если командные задания не связаны, компонент взаимного обучения становится не чем иным, как серией несвязанных мини-презентаций.
    • В хорошей теме есть командные задания, которые студенты могут успешно выполнить. Звучит глупо, но это не так. Командное задание, которое только некоторые ученики «получат» без значительной помощи, не подходит для головоломки, потому что ученикам будет сложно хорошо подготовиться к взаимному обучению. Это не означает, что задание должно быть тривиальным или легким. Фактически, это может потребовать значительной работы и размышлений. Но вы должны быть уверены, что большинство студентов «поймут это», или вам следует выбрать другую тему.
    • Хорошая тема для головоломки — это та, которая не требует от студентов одинаково хорошего знания каждого командного задания. В мозаике люди знают свои собственные задания лучше, чем любые из заданий, представленных их сверстниками. Это верно отчасти потому, что студенты должны достаточно хорошо знать свои собственные задания, чтобы объяснять их, а отчасти потому, что их сверстники, как правило, не являются квалифицированными докладчиками. Это неизбежный аспект техники мозаики. Если вы рассматриваете тему и понимаете, что каждый ученик должен одинаково хорошо знать все аспекты темы, выберите стратегию обучения, отличную от головоломки.

    Для мозаики решающее значение имеет эффективное групповое задание

    • Включите групповое задание, которое следует за взаимным обучением. Без группового задания, которое требует анализа и синтеза, чтобы собрать воедино всю картину, задание просто не будет мозаикой. Что еще более важно, без требования интеллектуального участия в решении групповой проблемы у студентов мало стимулов учиться чему-либо друг у друга во время сеанса взаимного обучения. И решение проблемы в группе более интеллектуально увлекательно, чем просто необходимость узнать то, что знают другие члены группы.
    • Разработайте групповое задание, чтобы оно выходило за рамки простого суммирования командных заданий или того, чтобы каждый человек выучил все командные задания. Групповое задание, которое просто суммирует отдельные презентации, сродни описанию каждого отдельного элемента в головоломке без объединения частей в картинку. Групповое задание, которое включает анализ или синтез с использованием компонентов всех команд, обеспечивает такую ​​групповую цель, которая способствует обучению.

    Учащиеся должны быть хорошо подготовлены к компоненту взаимного обучения

    • Оформить препарат. Расплывчатое задание «подготовиться научить кого-нибудь по этой теме» редко бывает адекватным. Требование от студентов подготовить что-то в письменной форме, даже если групповая подготовка происходит в классе, может быть очень полезным как для них, так и для вас. Это может включать ответы на ряд наводящих вопросов, запись наблюдений и интерпретаций, аннотирование графиков или рисунков и т. Д.
    • Убедитесь, что учащиеся действительно подготовлены. Вы должны убедиться, что то, что студенты будут преподавать, не является неправильным.Если студенты готовят что-то в письменной форме во время работы в команде (см. Выше), вы можете распространять и читать то, что они написали, в то время как они работают. Вы также можете остановиться у каждой команды и попросить студентов подытожить свои мысли. После того, как вы сделаете определенную головоломку более одного раза, вы обнаружите места, где ученики, скорее всего, сбиваются с пути, и вы сможете сосредоточиться на этих аспектах. Сбор и оценка письменной подготовки, а также участие в обучении / групповом задании во время последующего урока также возможны, хотя при этом теряется непосредственность вовлечения в тему.
    • Дать студентам рекомендации по подготовке к обучению со стороны сверстников. Студенты обычно не готовятся к преподаванию, как преподаватели. Когда их просят рассказать другим о теме команды, студенты, скорее всего, зачитают ответы на наводящие вопросы, которые вы задали («ответ на первый вопрос…»). У студентов мало практики, чтобы отойти от темы и спросить, каковы основные выводы и как они могут строить свое обучение на основе этих идей.Если каждый член команды заполнит лист подготовки к взаимному обучению (Acrobat (PDF) 60kB, 22 февраля 2009 г.), это может принести большие плоды во время взаимного обучения. Для головоломки, где учащиеся готовятся вне класса, попросив учащихся заполнить листы подготовки к преподаванию в группах в начале урока, команды могут обсудить, как хорошо преподавать тему, дает членам команды возможность прояснить трудности и дает вам некоторое время, чтобы разойтись и проверить индивидуальную подготовку, прежде чем разделить класс на смешанные группы.

    Студенты узнают больше, если они несут индивидуальную ответственность


    • Включите механизм индивидуального наблюдения. Ученикам сложнее «кататься» в мозаике, чем во многих других видах групповой деятельности, потому что ученики несут индивидуальную ответственность за взаимное обучение. Однако учащиеся будут более активно участвовать в групповом задании и в результате узнают больше, если они будут знать, что им придется выполнять индивидуальные последующие действия на основе группового задания. Последующие действия могут варьироваться от простых маркированных списков до включения результатов группового задания в общее задание семестра.
    • Помните, что учащиеся лучше всех знают свои командные задания. Примите это во внимание, разработав последующие действия, которые не требуют, чтобы учащиеся одинаково хорошо знали все командные задания.
    • Рассмотрите возможность поощрения группы за качество индивидуальной работы. Некоторые исследовательские работы (Slavin, 1996) показывают, что вознаграждение группы, когда все члены хорошо выполняют отдельные последующие задачи / задания, улучшает общие достижения людей в обстановке головоломки. Несмотря на то, что учащиеся получают индивидуальные оценки за последующие задания по синтезу, выбор механизма вознаграждения также группы ( e.грамм. , через бонусные баллы) может иметь преимущества с точки зрения общего обучения.

    См. Также Этапы создания эффективного лобзика



    Казуальные игры Microsoft

    Отмечая свое 30-летие, пасьянс Microsoft остается самой популярной компьютерной игрой всех времен!

    Простые правила и понятный игровой процесс позволяют любому легко взять его в руки и играть.Благодаря новым функциям, коллекциям, ежедневным задачам и ежемесячным событиям Microsoft Solitaire Collection продолжает оставаться цифровой сенсацией.

    Клондайк

    Эта версия — вечная классика, которую многие называют просто «Пасьянс». Попробуйте убрать все карты со стола, используя одну или три карты, используя традиционную систему подсчета очков или систему подсчета очков Вегаса.

    Паук

    Восемь столбцов карт ждут ваших попыток очистить их как можно меньшим количеством ходов. Начните играть с одним костюмом, пока не почувствуете себя комфортно, а затем посмотрите, как вы себя чувствуете, используя в игре два или даже все четыре костюма.

    FreeCell

    Используйте четыре дополнительные ячейки, чтобы перемещать карты, когда вы пытаетесь убрать все карты со стола.Более стратегическая, чем версия Клондайк, FreeCell вознаграждает игроков, которые думают на несколько шагов вперед.

    TriPeaks

    Выбирайте карты в последовательности вверх или вниз, чтобы заработать очки и очистить поле. Сколько досок вы можете очистить, прежде чем у вас закончатся сделки?

    Пирамида

    Соедините две карты, которые в сумме составляют 13, чтобы убрать их с поля.Постарайтесь добраться до вершины пирамиды. Посмотрите, сколько досок вы сможете очистить и как высоко вы сможете набрать очки в этой увлекательной карточной игре!

    ежедневных испытаний

    Каждый день игроки получают новые испытания. Выполните достаточное количество ежедневных заданий за месяц, чтобы заработать значки и соревноваться с друзьями.

    Выберите свою тему

    Коллекция пасьянсов Microsoft включает несколько красивых тем, от простоты «Классики» до безмятежности Аквариума, который оживает перед вами, пока вы играете. Теперь вы даже можете создавать собственные темы из своих фотографий!

    Интеграция с Xbox

    Войдите в свою учетную запись Microsoft, чтобы зарабатывать достижения, соревноваться с друзьями, вносить свои результаты в списки лидеров и сохранять свою статистику и игры в облаке!

    Jigsaw Puzzling затрагивает различные когнитивные способности и является потенциальным защитным фактором для когнитивного старения

    Front Aging Neurosci.2018; 10: 299.

    , 1, 2, * , 1, 2, 3, , 1 , 4 , 2, 3 и 1

    Патрик Фисслер

    1 Институт психологии и образования, клинической и биологической психологии, Ульмский университет, Ульм, Германия

    2 Кафедра неврологии, Ульмский университет, Ульм, Германия

    Оливия Кэролайн Кюстер

    1 Институт психологии и образования, клинической и биологической психологии, Ульмский университет, Ульм, Германия

    2 Кафедра неврологии, Ульмский университет, Ульм, Германия

    3 Клиника нейрогериатрии и неврологической реабилитации, Университетская и реабилитационная больница Ульм, Ульм, Германия

    Дарья Лаптинская

    1 Институт психологии и педагогики, клинической и биологической психологии, Ульмский университет iversity, Ульм, Германия

    Лаура София Лой

    4 Департамент психологии СМИ, Университет Хоэнхайм, Штутгарт, Германия

    Кристин А.Ф. фон Арним

    2 Отделение неврологии, Ульмский университет, Ульм, Германия

    3 Клиника нейрогериатрии и неврологической реабилитации, Университетская и реабилитационная больница Ульм, Ульм, Германия

    Ирис-Татьяна Коласса

    906 Институт психологии и педагогики, клинической и биологической психологии, Ульмский университет, Ульм, Германия

    1 Институт психологии и образования, клинической и биологической психологии, Ульмский университет, Ульм, Германия

    2 Отделение неврологии, Ульм Университет, Ульм, Германия

    3 Клиника нейрогериатрии и неврологической реабилитации, Университет и реабилитационная больница Ульм, Ульм, Германия

    4 Кафедра психологии СМИ, Университет Хоэнхайма, Штутгарт, Германия

    Под редакцией: Аурел Попа -Вагнер, Университетская клиника Эссена, Германия

    Рецензент: Майкл Фалькенштейн, Лейбни z-Institut für Arbeitsforschung an der TU Dortmund (IfADo), Германия; Соледад Бальестерос, Национальный университет образования и дистанции (UNED), Испания

    Эти авторы внесли равный вклад в эту работу и имеют общее первое авторство

    Поступила в редакцию 14 июня 2018 г .; Принята в печать 10 сентября 2018 г.

    Copyright © 2018 Фисслер, Кюстер, Лаптинская, Лой, фон Арним и Коласса.

    Это статья в открытом доступе, распространяемая в соответствии с условиями лицензии Creative Commons Attribution License (CC BY). Использование, распространение или воспроизведение на других форумах разрешено при условии указания автора (авторов) и правообладателя (ов) и ссылки на оригинальную публикацию в этом журнале в соответствии с принятой академической практикой. Запрещается использование, распространение или воспроизведение без соблюдения этих условий.

    Эта статья цитируется в других статьях в PMC.

    Abstract

    Профилактика нейрокогнитивных расстройств в настоящее время является одной из величайших нерешенных медицинских проблем. Когнитивные эффекты решения головоломок (JPs) до сих пор не изучены, несмотря на то, что они часто используются в качестве досуга во всех возрастных группах по всему миру. Это исследование было направлено на устранение этого разрыва между недостатком науки и частым использованием в реальном мире путем изучения когнитивных способностей, задействованных JP, а также когнитивных преимуществ жизни и 30-дневного опыта JP.В общей сложности 100 когнитивно здоровых взрослых (≥50 лет) были рандомизированы для участия в 30-дневном домашнем вмешательстве JP (≥1 час / день) плюс четыре сеанса консультирования по когнитивному здоровью (группа JP) или четыре сеанса когнитивного лечения. только консультирование по вопросам здоровья (консультационная группа). Мы измерили глобальное зрительно-пространственное познание путем усреднения восьми стандартизированных зрительно-пространственных когнитивных способностей z (восприятие, конструктивная практика, умственное вращение, скорость, гибкость, рабочая память, рассуждение и эпизодическая память).Навыки JP оценивались с помощью нетренированного JP с 40 работами и пожизненного опыта JP с ретроспективным самоотчетом. Навык JP был связан со всеми оцениваемыми когнитивными способностями ( r s ≥ 0,45, p s <0,001) и глобальным зрительно-пространственным познанием ( r = 0,80 [95% ДИ: 0,72–0,86], p <0,001 ). Пожизненный опыт JP был связан с глобальным зрительно-пространственным познанием, даже с учетом других факторов риска и защиты (β = 0,34 [95% ДИ: 0,18–0,50], p <0.001). Группа JP соединила в среднем 3589 штук за 49 ч. По сравнению с группой консультирования они улучшили навыки JP (Cohen d = 0,38 [95% CI: 0,21–0,54], p <0,001), но не глобальное зрительно-пространственное познание (Cohen d = -0,08, [CI: от -0,27 до 0,10], p = 0,39). Количество головоломок было связано с изменениями в глобальном зрительно-пространственном познании в группе JP, только после учета исходной производительности (β = 0,33 [95% ДИ: 0,02–0.63], p = 0,03). В целом, наши результаты показывают, что решение головоломок сильно задействует несколько когнитивных способностей, и долгосрочный, но не краткосрочный опыт JP может оказать существенное влияние на познание.

    Регистрация пробной версии: ClinicalTrials.gov Идентификатор: {«тип»: «клиническое испытание», «attrs»: {«текст»: «NCT02667314», «term_id»: «NCT02667314»}} NCT02667314

    Ключевые слова: головоломок, зрительно-пространственное познание, когнитивное старение, когнитивное вмешательство, когнитивное обогащение, деменция, нейрокогнитивные расстройства, когнитивные нарушения

    Введение

    Предотвращение снижения когнитивных функций при старении, например при легких когнитивных нарушениях и слабоумие, является одной из наиболее актуальных медицинских потребностей в нашем стареющем обществе (Winblad et al. ., 2016). Согласно данным наблюдательных исследований, занятия, требующие познавательной, физической и социальной активности, связаны со снижением риска когнитивного спада и деменции (Valenzuela and Sachdev, 2006a, b; Wang et al., 2013). Многие сотни рандомизированных контролируемых интервенционных исследований были проведены для изучения причинной связи этих результатов наблюдений. Эти исследования были сосредоточены в основном на программах когнитивной тренировки (Karbach and Verhaeghen, 2014; Lampit et al., 2014), видеоиграх (Bediou et al., 2018), а также физические упражнения, такие как аэробные упражнения и тренировки с отягощениями (Kelly et al., 2014; Young et al., 2015).

    Однако когнитивные преимущества многих других часто выполняемых видов досуга до сих пор не исследованы. Один из примеров — головоломка: только в Германии, по оценкам, в 2016 году было продано почти 7 миллионов JP, в результате чего рынок составил 75 миллионов евро (Npdgroup Deutschland GmbH, 2016). Общий объем рынка пазлов (JP) в Европе и США в 2016 году превысил 400 миллионов евро (The Npd Group, Inc, 2016; The Npd Group Inc, 2017) 1 , что почти вдвое больше, чем мировой рынок когнитивных тренировок в 2013 году (около 220 миллионов долларов; Simons et al., 2016).

    Пазл-головоломка может предоставить два активных ингредиента (т. Е. Эффективных функций), которые способствуют познанию: во-первых, когнитивные потребности процесса, связанные с разгадыванием головоломки, могут способствовать увеличению резерва мозга (Gelfo et al., 2018), а во-вторых, регулированию тревожные эмоции с помощью головоломки могут предотвратить хронические стрессовые состояния, которые могут оказывать негативное влияние на когнитивное старение и деменцию в долгосрочной перспективе (Lupien et al., 2009; Wilson et al., 2011).

    На основе анализа когнитивных задач решение головоломки может потребовать нескольких когнитивных способностей, включая зрительное восприятие (например,g., распознавание объектов, паттернов и ориентации линий), конструктивная практика (например, объединение визуальной и моторной информации для сборки частей), умственное вращение (например, ориентация мысленно вращающейся части, чтобы подогнать ее к другим частям), когнитивная скорость и визуальное восприятие. сканирование (например, сортировка частей головоломки), когнитивная гибкость (например, переключение внимания между разными стратегиями, между разными частями головоломки и между формой, изображением и цветом головоломки), рассуждения о восприятии (например, интеграция различной информации восприятия для разработки стратегий и планов как решить головоломку), и рабочая и эпизодическая память (напр.g., сохраняя связь между пространственным расположением и визуальными образцами / изображениями частей головоломки в рабочей памяти и долговременной памяти).

    В качестве еще одного потенциального активного ингредиента участие в разгадывании головоломок может помочь справиться со стрессорами, регулируя подавляющие эмоции (Hutchinson et al., 2003). Это эмоционально-ориентированное копирование (Folkman and Lazarus, 1980) через JPs можно подразделить на две стратегии преодоления досуга (Ивасаки и Маннелл, 2000): во-первых, головоломка-головоломка может изобразить паллиативное совладание на досуге (Ивасаки и Маннелл. , 2000) или, другими словами, «передышка» от стресса (Lazarus et al., 1980), что может быть результатом его целенаправленных требований к вниманию, которые позволяют психологически отдохнуть от стрессоров. Во-вторых, головоломка может улучшить настроение благодаря веселью, плавности и мастерству.

    Несмотря на частое использование головоломки в качестве досуга и ее потенциальное влияние на познание как когнитивную, требовательную деятельность и ориентированную на эмоции стратегию совладания, роль головоломки в когнитивном старении специально не исследовалась в наблюдательных и интервенционных планах, поэтому далеко.

    Насколько нам известно, не существует рандомизированного контролируемого исследования эффектов головоломки, а есть только три наблюдательных исследования, которые дают намек на когнитивные потребности и эффекты головоломки. У когнитивно здоровых детей Дайкенс (2002) обнаружил сильную связь выполнения головоломки с заданием на копирование фигур и двумя похожими на головоломки тестами зрительно-пространственного интеллекта ( r s = 0,59–0,72). Хотя это исследование показывает, что разгадывать головоломки сложно, два исследования предоставляют доказательства потенциальных когнитивных эффектов.Левин и др. (2012) обнаружили положительную связь между частотой разыгрывания головоломок (включая головоломки) в возрасте от 2 до 4 лет и навыками двумерного пространственного преобразования в возрасте 4,5 лет. Хотя многие исследования продемонстрировали, что когнитивная активность на протяжении всей жизни является защитным фактором для когнитивного старения (Vemuri et al., 2014) и деменции (Lee et al., 2018), насколько нам известно, только одно исследование включало головоломку в сводную оценку когнитивной активности. (Фридланд и др., 2001). В этом исследовании не сообщалось о конкретных результатах по разгадыванию головоломок.

    Здесь мы стремились преодолеть разрыв между наукой и практикой между отсутствием исследований когнитивных требований и эффектов головоломки и ее частым использованием в качестве досуга. Во-первых, мы оценили, задействуются ли и какие зрительно-пространственные когнитивные способности при решении JP. Во-вторых, мы оценили, является ли пожизненный опыт JP защитным фактором для зрительно-пространственного когнитивного старения в наблюдательном дизайне. Поскольку защитными факторами, обнаруженными в планах наблюдений, не манипулируют и, следовательно, они не обязательно являются причинными (Национальный исследовательский совет и институт медицины, 2009), мы исследовали влияние 30-дневного вмешательства на зрительно-пространственное познание в рандомизированном, слепом контролируемом испытателе. клиническое испытание.Наконец, мы стремились выявить зависимость «доза-реакция» между количеством головоломок и улучшением зрительно-пространственных когнитивных функций в группе JP.

    Материалы и методы

    Наблюдательное исследование и рандомизированное контролируемое слепое испытание на превосходство с участием двух параллельных групп проводилось с 1 марта по 12 сентября 2016 г. в Ульмском университете, Германия. Статья протокола рандомизированного контролируемого исследования была опубликована 2 (Fissler et al., 2017), исследование было предварительно зарегистрировано 3 , а Контрольный список CONSORT представлен в дополнительной таблице S1 .

    Процедура

    Этический комитет Ульмского университета одобрил исследование. Мы описали методы более подробно в протоколе исследования (Fissler et al., 2017). Все участники дали письменное информированное согласие до участия и получили 40 евро в качестве финансовой компенсации. Мы набирали участников с помощью газетных статей и листовок.Право на участие оценивалось в ходе предварительной проверки по телефону (t 1 ) и проверки на месте в университете Ульма перед предварительной оценкой (t 2 ). Приемлемые участники завершили предварительное испытание продолжительностью 1,5 часа. Впоследствии мы провели 15-минутную консультацию по когнитивному здоровью и раскрыли групповое распределение. 30-дневный период вмешательства начался в течение 2 недель после предварительного тестирования. В течение периода вмешательства со всеми участниками трижды связались по телефону (тел. 3 – тел. 5 ).После вмешательства был назначен посттест (t 6 ) в течение 2 недель.

    Критерии приемлемости

    Критериями включения были минимальный возраст 50 лет, низкий опыт работы в JP за последние 5 лет (<5 завершенных JPs), интерес к решению JPs, обязательство потратить 30 часов на решение JPs, хорошее зрение и двигательная функция. верхних конечностей и без нарушения когнитивных функций [Краткое обследование психического состояния (MMSE; Folstein et al., 1975) ≥ 24]. Критериями исключения были психиатрические, неврологические или другие заболевания, о которых сообщали пациенты, потенциально влияющие на изменения когнитивных функций и текущее участие в другом интервенционном исследовании.

    Вмешательства

    Участников случайным образом распределили для решения задач JP плюс консультирование по когнитивному здоровью (группа JP) или только консультирование по когнитивному здоровью (группа консультирования).

    Консультации по когнитивному здоровью

    Участники получили общую информацию о модифицируемых рисках образа жизни и защитных факторах когнитивного снижения и деменции, таких как когнитивная, физическая и социальная активность и питание (сеанс 1 по тел. 2 ). Во время телефонных звонков во время периода вмешательства мы давали индивидуальную обратную связь относительно потенциальных изменений факторов риска и защиты, основанных на индивидуальном образе жизни участников (сеанс 2, тел. 3 ).В качестве последней стратегии изменения поведения мы отслеживали изменения поведения, спрашивая участников об изменениях в соответствующих областях образа жизни (сеансы 3 и 4 по t 4 и t 5 ).

    Jigsaw Puzzle Intervention

    Группа JP была проинструктирована решать JP дома (30 дней в течение 5 недель, ≥1 час в день). Первый JP был стандартизирован ( Beautiful Prague , 300 штук; Ravensburger Spieleverlag GmbH, RSV), в то время как все последующие JP были свободно выбраны участниками (200–1500 штук).Тем не менее, мы призвали участников увеличить сложность JP, увеличивая количество пьес в JP, если это не уменьшало их удовольствие и веселье. Рекомендации основывались на показателях работы JP (время на каждый подключенный фрагмент) и на отчетах участников о воспринимаемых трудностях, проблемах, удовольствиях и развлечениях, которые оценивались в каждом из трех телефонных интервью (Fissler et al., 2017). Чтобы внимательно следить за соблюдением протокола, участники получали дневники, и их просили заполнять его сразу после каждого сеанса.Для каждого дня вмешательства участники должны были записать соответствующее название JP, продолжительность и дополнительные комментарии о своем опыте головоломки. После каждого из трех сеансов консультирования по когнитивному здоровью (t 3-5 ) участники должны были сообщить о своих дневниковых записях по телефону.

    Рандомизация и ослепление

    Мы применили стратифицированную блокированную рандомизацию с двумя возрастными группами (50–64 года; ≥65 лет) и двумя полосами когнитивного статуса (MMSE: 24–27; 28–30). Мы случайным образом распределили участников по двум группам в каждой страте блоками по четыре человека с соотношением распределения 1: 1.Автор, не участвующий в сборе данных (LL), сгенерировал последовательность распределения 4 , которая была скрыта в пронумерованных конвертах для каждой страты.

    Персонал, участвовавший в зачислении (OK, PF и DL), оценке (DL и HA) и консультировании по когнитивному здоровью на месте (OK и PF), не понимал группового назначения, которое было раскрыто участникам после выезда на место консультирование (ОК и ПФ). Им было дано указание в устной и письменной форме с подписью не разглашать групповое задание оценщикам результатов.Однако два участника раскрыли групповое назначение до завершения первичной оценки результатов посттеста.

    Результаты

    Первичные и вторичные результаты

    В качестве основного результата была создана общая оценка, представляющая глобальное зрительно-пространственное познание, путем усреднения восьми баллов по стандартизированной области z : визуальное восприятие (адаптировано из теста Бентона Суждение о линейной ориентации; Бентон и др. ., 1994), скорость и гибкость визуально-пространственной обработки (Тест на создание следов, части A и B; Reitan, 1958; Welsh et al., 1994), зрительно-пространственная рабочая память (Visual Memory Span, Wechsler Memory Scale-Revised, German edition; Härting et al., 2000), конструктивная практика и зрительно-пространственная эпизодическая память (Rey Complex Figure Test; Osterrieth, 1944), умственное вращение [адаптировано версия теста умственных вращений — письма (Neuburger et al., 2011) и умственного вращения A (Peters et al., 1995)], а также визуально-пространственное мышление (Block Design, Wechsler Adult Intelligence Scale – III, German edition; Von Aster и др., 2006). Как указано в протоколе исследования (Fissler et al., 2017), оценки способностей с асимметрией больше | 1 | были преобразованы по Блому (Blom, 1958; Ball et al., 2002), чтобы минимизировать эффекты потолка и пола и повысить надежность (надежность повторного тестирования без преобразования, r = 0,88; с преобразованием, r = 0,90).

    Другие меры

    В ходе интервью мы оценили возраст, пол, образование и профессию. Нежелательные явления регистрировались при телефонных звонках (t 3 – t 5 ) и при посттестах (t 6 ).

    Мы запросили изменяемые факторы риска образа жизни и защитные факторы для деменции, в том числе факторы риска сердечно-сосудистых заболеваний, средиземноморскую диету (Martínez-González et al., 2012) и количество недавно выполненных видов когнитивной, физической и социальной активности (Challenging Leisure Анкета для занятий, основанная на анкете по физической активности для пожилых людей CHAMPS; Stewart et al., 2001).

    Мы оценили мастерство JP как среднее время, затрачиваемое на одну соединенную деталь для рамы и внутренних частей JP ( Rothenburg ob der Tauber, , RSV).В группе JP мы также оценили самооценку времени решения первых 300 частей JP в интервенции для дополнительного анализа ( Beautiful Prague , RSV).

    Участники ретроспективно оценили свой жизненный опыт в решении JP от 1 ( нет ) до 5 ( очень высокий ) и оценили время, потраченное на решение JP за всю жизнь, от 1 ( <50 ч ) до 5 ( > 350 ч ) и количество соединенных частей JP от 1 ( <2000 штук ) до 5 (> 8000 штук ).Среднее значение всех трех оценок служило мерой жизненного опыта JP.

    Среднее значение z — стандартизованное время, затраченное на решение JP, и количество завершенных частей JP в течение периода вмешательства служило мерой количества решения JP.

    Участники субъективно оценили эффекты вмешательств во время последнего телефонного интервью (t 5 ) перед посттестом (t 6 ). Их спросили, ожидают ли они, что их результативность в зрительно-пространственных когнитивных тестах во время посттеста будет положительным ( да или нет ), и оценить, как их результативность изменится от предварительного теста к посттесту с 1 ( заметно улучшатся на ). до 5 ( заметно снизились на ).Оба вопроса были также заданы относительно навыков JP. После оценки первичных результатов при заключительном тесте мы спросили участников, насколько они были мотивированы при выполнении визуально-пространственных когнитивных тестов от 1 ( совсем не ) до 5 ( очень сильно ).

    Статистический анализ

    G Power и программный пакет R использовались для статистического анализа (Faul et al., 2007; R Development Core Team, 2015). Мы рассчитали мощность выявления ассоциаций со средней величиной эффекта ( r = 0.30) и эффекты вмешательства с небольшой величиной эффекта ( f = 0,10), учитывая корреляцию повторного тестирования 0,90 для первичного результата и двустороннюю α-ошибку 0,05. Способность обнаруживать эффекты вмешательства составляла примерно 99%. Способность обнаруживать ассоциации основного результата с объемом решения JP составила 60%, а с навыками JP и жизненным опытом JP — 87%.

    Связи оценивались с помощью анализа линейной регрессии (зрительно-пространственное познание и жизненный опыт JP, количество головоломок и визуально-пространственные когнитивные изменения) или корреляции Пирсона (зрительно-пространственное познание и навыки JP).

    Эффекты вмешательства оценивались с помощью линейных моделей смешанных эффектов со временем и группой как фиксированными эффектами и предметом как случайным перехватом в модифицированном анализе намерения лечить (все участники с данными последующего наблюдения). Шкала Коэна d служила мерой величины эффекта. Анализы, касающиеся восьми вторичных исходов и двух параметров дозировки (количество JP и время), были скорректированы для множественных сравнений с использованием метода Холма.

    Результаты

    С 1 марта по 3 августа 2016 года мы отобрали 168 заинтересованных взрослых на соответствие критериям отбора, из которых 100 участников (64 женщины, 36 мужчин) были включены в исследование (см. Диаграмму ).Сбор данных был завершен 12 сентября 2016 г. Сорок человек отказались от участия в исследовании после получения подробной информации об исследовании, 28 участников не соответствовали критериям отбора. Из 100 включенных взрослых 52 были рандомизированы в группу JP и 48 — в группу консультирования. Один участник был потерян для последующего наблюдения.

    Блок-схема CONSORT. a Завершено не менее 24 дней, продолжительностью не менее 45 минут и проведено не менее трех из четырех сеансов консультирования по когнитивному здоровью, b завершено не менее трех из четырех сеансов консультирования по когнитивному здоровью, и c участников сообщили о решении головоломок в процессе период вмешательства.

    Исходные демографические (возраст, пол, образование) и когнитивные характеристики (MMST, глобальное зрительно-пространственное познание) в двух группах были хорошо сбалансированы, а различия были ниже небольшой величины эффекта (Коэна d ≤ | 0,19 |; см. Дополнительную таблицу С2 ).

    Связь между зрительно-пространственным познанием и навыком пазла

    Навык пазла, измеренный с помощью неподготовленного 40-кусочного JP, был тесно связан с глобальным зрительно-пространственным познанием ( r = 0.80, p <0,001, см. рисунок ) и со всеми восемью зрительно-пространственными когнитивными способностями ( r s ≥ 0,45, p s <0,001; см. дополнительную таблицу S3 ). Точно так же самооценка времени для завершения 300 частей JP была связана с глобальным зрительно-пространственным познанием ( r = 0,70, p <0,001) и со всеми восемью зрительно-пространственными когнитивными способностями ( r с ≥ 0,29, p с. <0,04; см. Дополнительные результаты S1 и Дополнительную таблицу S3 ).

    Познавательные требования к решению головоломок. Связь между навыком составления головоломки и глобальным зрительно-пространственным познанием в полной выборке ( n = 100).

    Ассоциация между глобальным визуально-пространственным познанием и жизненным опытом головоломки

    Жизненный опыт JP был связан с глобальным визуально-пространственным познанием на исходном уровне (β = 0,51, p <0,001, см. рисунок ) и со всеми восемью визуально-пространственными когнитивными способностями (βs ≥ 0.28, p s ≤ 0,008; см. дополнительную таблицу S4 ). Важно отметить, что ассоциации с глобальным зрительно-пространственным познанием и двумя вторичными результатами (зрительно-пространственное мышление и когнитивная гибкость) остались значительными после учета известных факторов риска и защитных факторов: возраста, образования и количества недавно выполненных социальных, физических и когнитивных видов активности ( βs ≥ 0,32, p s ≤ 0,004; см. Дополнительные таблицы S4, S5 ).

    Пазлы на всю жизнь служат защитным фактором когнитивного старения.Связь между жизненным опытом головоломки и глобальным зрительно-пространственным познанием в полной выборке ( n = 99, одно отсутствующее значение).

    Эффекты вмешательства

    Навыки пазла значительно улучшились в группе JP по сравнению с группой консультирования (Коэн d = 0,38 [95% ДИ: 0,21–0,54], F (97) = 20,43, p s ≤ 0,001). Тем не менее, глобальное зрительно-пространственное познание первичного результата и все вторичные результаты не показали значимого взаимодействия группы × время (см. , рисунок и , таблица ).От предварительного до последующего тестирования обе группы улучшили глобальное зрительно-пространственное познание, умственное вращение, скорость обработки, когнитивную гибкость и эпизодическую память (Cohen d ≥ 0,20; p s ≤ 0,05). Группа JP также улучшила свои рассуждения (Коэна d = 0,20, p = 0,02). Поддерживающий анализ по протоколу и заранее определенные дополнительные анализы, учитывающие смешанные переменные, дали согласованные результаты.

    Влияние вмешательства на первичный исход.Группа головоломок показала улучшение до и после тестирования: d = 0,38, p <0,001; группа консультирования d = 0,46, p <0,001, с величиной эффекта вмешательства в пользу группы консультирования d = 0,08, p = 0,39; ∗∗∗ p <0,001.

    Таблица 1

    Влияние вмешательства на умение решать головоломки и зрительно-пространственное познание.

    Надежность 0,4

    79

    до до–0,07093 Рабочая память 0.7212
    Измерение Группа Предварительный тест Посттест Предварительный посттест
    Тренировочные преимущества
    Имя r95 r95 Изменение a [95% ДИ] b ДИ Коэна d b [95% ДИ] c p -значение 7 7 910 Пазл навык 0.90 Пазл –0,10 0,33 0,46 [0,35–0,57] 0,38 [0,21–0,54] <0,001
    Counsel 0,19 0,08 [–0,04 до 0,21]
    Глобальное зрительно-пространственное познание 0,90 Пазл –0.03 0,34 0,38 [0,25–0,51] –0,08 [–0,27–0,10] 0,39
    Консультации 0,09 От 0,32 до 0,60]
    Визуальное восприятие 0,72 Пазл –0,06 –0,20 –0,11 [–0,31 до 0.09] –0,27 [–0,58 до 0,03] 0,50
    Консультации 0,06 0,23 0,16
    Конструкционная практика 0,42 Пазл 0,16 0,27 0,11 [от –0,19 до 0,40] –0,14 [от –0,55 до] 010. 910.99
    Консультации –0,17 0,08 0,25 [–0,04–0,54]
    Mental Rotation 0,24 0,23 [0,06–0,41] –0,31 [–0,55–0,07] 0,08
    Консультации –0.05 0,50 0,54 [0,38–0,70]
    Скорость обработки 0,71 Пазл –0,07 9104 0,05 –0,01 [–0,30 до 0,28]> 0,99
    Консультации 0,08 0,33 0,25 [0.От 02 до 0,48]
    Когнитивная гибкость 0,74 Пазл –0,05 0,21 0,26 [0,0510 до 0,48,03–0,05–0,48–0,05 ]> 0,99
    Консультации 0,06 0,26 0,20 [от 0,005 до 0,40] Пазл –0,13 0,05 0,20 [–0,02 до 0,42] 0,03 [–0,27 до 0,33]> 0,99
    0,32 0,17 [от –0,04 до 0,38]
    Эпизодическая память 0,65 Головоломка 0,04 1.01 0,97 [0,72–1,21] 0,07 [–0,27–0,42]> 0,99
    Консультации –0,0510 –0,051080 1,15]
    Рассуждения 0,84 Пазл –0,08 0,11 0,20 [0,03–0,36] [от –0,11 до 0,35]> 0,99
    Консультации 0,08 0,16 0,08 [от –0,09 до 0,24]

    80

    Взаимосвязь доза-ответ

    Несмотря на отсутствие эффекта вмешательства JP, по сравнению с группой консультирования, на зрительно-пространственное познание, анализ доза-реакция выявил связь изменения глобального зрительно-пространственного познания от предварительного теста к посттесту. с количеством головоломок и с количеством связанных частей JP в рамках вмешательства JP, только после учета базовых показателей для корректировки эффекта регрессии к среднему [β = 0.33 , p = 0,03 и β = 0,43 , p (с поправкой по Холму) = 0,03, соответственно, см. Рисунок и Дополнительная таблица S6 ]. Апостериорный анализ , который удалил одну важную точку данных участника с очень большим количеством головоломок, выявил устойчивую взаимосвязь доза-ответ с даже увеличенным размером эффекта для первичного результата (β = 0,39, p = 0,01 ).

    Анализ доза-реакция. Связь между количеством связанных частей головоломки и изменением глобального зрительно-пространственного познания (с поправкой на базовые характеристики) в группе головоломок ( n = 51, одно отсутствующее значение).

    Основываясь на параметрах линейной модели анализа доза-реакция и наблюдаемых улучшениях до и после тестирования в группе консультирования, мы оцениваем, что людям потребуется соединить 9108 частей JP, чтобы вызвать улучшение глобального зрительно-пространственного познания среднего размера (Cohen’s ). d = 0,5).

    Оценка альтернативных затрат и эффектов плацебо

    Консультационная группа увеличила количество выполненных когнитивных, физических и социальных видов досуга (за исключением решения ЯП) на 1.4, что является незначительным увеличением по сравнению с группой JP ( p = 0,07). Это указывает на то, что повышенная вовлеченность в один вид деятельности — например, решение JPs — сопровождается уменьшением потенциальной выгоды от других видов деятельности (альтернативные издержки). Таким образом, использование контрольной группы консультирования эффективно учитывало такие альтернативные издержки.

    Эффект плацебо может быть вызван различиями в ожиданиях, мотивацией тестирования и разочарованием, связанным с рандомизацией.Ожидания участников относительно улучшения результатов когнитивных тестов были выше в группе JP, чем в контрольной группе (76 против 33%, p <0,001). Несмотря на это групповое различие, ожидания того, что результаты визуально-пространственных тестов улучшатся от до и после тестирования, были положительными в контрольной группе ( p <0,001, Коэна d = 0,62). Кроме того, ожидания не были связаны с объемом решения JP в группе JP (см. Дополнительные результаты S2 для более подробной информации).Наиболее важно то, что ожидания не были связаны с фактическими когнитивными изменениями, и статистический учет ожиданий не изменил групповые эффекты и отношения доза-реакция (см. Дополнительные результаты S2 ).

    Мотивация к тесту при заключительном тесте существенно не различалась между группами и не была связана с объемом решения JP в группе JP (см. Дополнительные результаты S3 ). В совокупности группа консультирования контролировала потенциальные выгоды от альтернативных видов деятельности, мотивацию тестирования и практические эффекты, но лишь частично — ожидания познавательных достижений.Статистический учет ожиданий не изменил наших результатов, и ожидания не были связаны с объективными когнитивными изменениями. Таким образом, мы эффективно учли альтернативные издержки, и потенциальные эффекты плацебо, похоже, не повлияли на наши результаты.

    Неблагоприятные события

    Общее количество нежелательных явлений существенно не различалось между группами. Все нежелательные явления, вероятно, из-за вмешательства, были временными, но были значительно выше в группе JP по сравнению с контрольной группой ( n = 11 vs. n = 0, p = 0,005). Эти события включали боль в спине и плечах ( n = 4), потерю мотивации к разгадыванию головоломок ( n = 3), «тягу» к решению JPs ( n = 3) и необычную головную боль ( n = 1; Дополнительные результаты S4 и Дополнительная таблица S7 ).

    Обсуждение

    Основные результаты

    Мы обнаружили, что навыки JP тесно связаны с глобальным зрительно-пространственным познанием и всеми измеренными зрительно-пространственными когнитивными способностями, что указывает на то, что решение JP сильно затрагивает несколько зрительно-пространственных когнитивных процессов, включая восприятие, конструктивную практику, умственное вращение, скорость, гибкость и т. Д. рабочая память, рассуждения и эпизодическая память.Этот результат согласуется с исследованием когнитивно здоровых детей, которое обнаружило сильную корреляцию ( r s> 0,5) производительности JP с задачей копирования фигуры и двумя тестами зрительно-пространственного интеллекта, которые были структурно похожи на головоломку (Dykens, 2002).

    Мы обнаружили, что самооценка опыта JP в течение всей жизни была связана с зрительно-пространственным познанием у здоровых взрослых старше 50 лет, даже с учетом известных прогностических факторов когнитивного старения. Однако эта ассоциация может быть связана с эффектом головоломки на познание, наоборот, или с неизмеряемыми смешивающими переменными (например,g., люди, которые решают больше JP, могут играть в больше игр в целом). Наши результаты согласуются с двумя обсервационными исследованиями с участием детей (Levine et al., 2012) и пожилых людей (Friedland et al., 2001), в которых была обнаружена связь когнитивных результатов с совокупными оценками активности, которые включали головоломку.

    Тридцать дней решения JP улучшили навыки JP у нетренированного JP, но не улучшили глобальное зрительно-пространственное познание по сравнению с группой консультирования клинически значимым образом.Обе группы улучшили глобальную зрительно-пространственную когнитивную деятельность, что может отражать практические эффекты посредством повторного тестирования, истинные когнитивные преимущества в обеих группах или сочетание того и другого. Познавательные преимущества регулярно обнаруживались как в экспериментальных, так и в условиях активного контроля интервенционных исследований без существенных различий между группами. Эти результаты часто интерпретируются как истинные эффекты вмешательства в обеих группах (например, Erickson et al., 2011; Barnes et al., 2013; Ballesteros et al., 2017). Однако нельзя недооценивать практические эффекты, особенно в отношении тестов на эпизодическую память, поскольку испытуемые знают об испытании с отложенным воспоминанием во время второго тестирования (Woods et al., 2006).

    Наконец, мы обнаружили незначительно значимую связь «доза-реакция» между количеством головоломок и улучшением зрительно-пространственного познания в группе головоломок, которая стала значительной после учета базового познания. Эта ассоциация поддерживает интерпретацию, согласно которой улучшения когнитивных тестов в группе JP были, по крайней мере, частично связаны с истинными когнитивными достижениями.Предполагая, что наши оценочные параметры модели этой ассоциации верны, ассоциация была полностью обусловлена ​​эффектом головоломки на познание, мы ожидаем, что для получения клинически значимых когнитивных достижений необходимо соединить не менее ∼9100 частей JP, в отличие от контроля. группа (Коэна d = 0,5).

    Значение

    Головоломка задействует несколько зрительно-пространственных когнитивных способностей и является потенциальным защитным фактором для когнитивного старения. Небольшое количество головоломок в течение 30 дней (примерно 3600 связанных частей) не улучшает познавательные способности клинически значимым образом по сравнению с другими потенциально полезными видами деятельности.Наши результаты подтверждают доказательства того, что требующие познавательной деятельности занятия приносят пользу познанию в долгосрочной перспективе, но не являются «быстрым решением» для улучшения познания (Gathercole, 2014). Наши выводы особенно важны, поскольку решение JP — это часто выполняемая и легко применимая деятельность в свободное время: ее можно выполнять самостоятельно или в группах практически в любом месте без необходимости использования технических устройств, языковых способностей или предварительных знаний. Учитывая, что решение ЯП не имеет известного вреда, мы думаем, что долгосрочное, но не краткосрочное решение головоломки может быть рассмотрено для рекомендаций относительно здорового когнитивного старения как одного из компонентов внутренне мотивированного, физически, социально и когнитивно активного образа жизни.

    Сильные стороны, ограничения и перспективы на будущее

    Это рандомизированное, контролируемое, слепое клиническое испытание, не проводимое экспертами по оценке, соответствует передовым стандартам исследований когнитивных вмешательств (Simons et al., 2016). Однако нет единого мнения относительно контрольной группы золотого стандарта (Boot et al., 2013). Мы использовали консультационную группу для контроля потенциальных познавательных преимуществ от других видов деятельности при выборе решения JP (альтернативные издержки). Кроме того, мы стремились контролировать эффекты плацебо, вызванные групповыми различиями в мотивации тестирования и ожиданиями в отношении когнитивных преимуществ.

    Мы эффективно учли потенциальные альтернативные издержки, так как мы не использовали контрольную группу теоретически неэффективного альтернативного типа деятельности, а группа консультирования занималась в течение периода вмешательства в 1,4 раза более сложными видами досуга, чем группа JP (за исключением решения JPs) . Тем не менее, мы не можем исключить, что решение JPs может быть лучше в получении когнитивных преимуществ по сравнению с активностью, без ожидаемого влияния на познание. Чтобы оценить это, будущие исследования могут включать второе контрольное условие с использованием теоретически неэффективного вида деятельности, такого как просмотр телевизора (Lindstrom et al., 2005).

    Мы реализовали три стратегии для предотвращения эффекта плацебо из-за более высоких ожиданий и тестовой мотивации в группе JP, а также из-за разочарования в контрольной группе: во-первых, консультирование по когнитивному здоровью для контрольной группы; во-вторых, словесное снижение ожиданий относительно головоломных эффектов и повышение ожиданий относительно эффектов посредством других поведенческих изменений; и, в-третьих, большое количество контактов с исследовательским персоналом в обеих группах. Тем не менее, мы все же обнаружили более высокие ожидания относительно преимуществ в выполнении зрительно-пространственных когнитивных задач в группе JP, чем в группе консультирования.Важно отметить, что группа консультирования имела значительно положительные ожидания, статистически учитывающие ожидания, не повлияла на наши результаты, количество решаемых JPs и когнитивные улучшения не были связаны с ожиданиями, и, наконец, мотивация тестирования не различалась между группами на посттестах. В поведенческих вмешательствах участники сами по себе осведомлены о своем поведении, и устранение групповых различий в дифференциально эффективных вмешательствах может потребовать более сильного вербального манипулирования ожиданиями или контрольных действий, которые вызывают несоответствие эффектов и ожиданий.Чтобы учесть потенциальное влияние разочарования, связанного с рандомизацией, на когнитивные изменения, его следует измерить после распределения в группы в будущих исследованиях.

    Поскольку выбор задач имеет решающее значение для оценки перехода к широким когнитивным способностям, мы использовали составную меру нескольких когнитивных тестов, которые структурно не похожи на решение головоломки. Это должно предотвратить переход улучшений навыков, связанных с конкретными задачами, на результаты когнитивных тестов. Хотя такие составные баллы по-прежнему являются золотым стандартом для измерения широких когнитивных достижений (Ngandu et al., 2015), будущие исследования могут дополнительно использовать модели оценки скрытых различий для стратегии вторичного анализа (McArdle, 2009; Schmiedek et al., 2014).

    Продолжительность головоломки была относительно высокой, в среднем 49 часов в течение 30 дней, по сравнению с другими исследованиями вмешательства (например, в исследованиях видеоигр действия средняя продолжительность обучения составляла 23 часа; Bediou et al., 2018). Тем не менее, разница между количеством участников, решающих головоломки во время вмешательства, по-прежнему невелика по сравнению с различиями между участниками наблюдательного исследования, которое изучало опыт на протяжении всей жизни.Основываясь на результатах зависимости доза-реакция, большее количество головоломок (> 9100 связанных частей) может иметь потенциал для получения соответствующих когнитивных преимуществ. Следовательно, будущие исследования должны управлять количеством головоломок в течение более длительных периодов (1-2 года), чтобы пролить свет на причинную связь между опытом и познанием (см., Ngandu et al., 2015).

    Наконец, будущие исследования должны изучить основные механизмы связи между долгосрочным разгадыванием головоломки и познанием.Во-первых, когнитивные потребности процесса, связанные с разгадыванием головоломки, могут вызывать изменения на клеточном уровне (синаптогенез, нейрогенез, глиогенез и ангиогенез) и на молекулярном уровне (изменения нейротрансмиттеров и нейротрофинов; Gelfo et al., 2018), что приводит к более эффективному нейронному развитию. сеть (McDonough et al., 2015), которая лучше справляется с патологическими или возрастными изменениями мозга (Stern, 2009). Во-вторых, способность головоломки регулировать тревожные эмоции как передышка (Lazarus et al., 1980) и улучшения настроения (Iwasaki and Mannell, 2000) могут уменьшить негативное влияние хронического стресса на познание (Lupien et al., 2009; Wilson et al., 2011), например, за счет регулирования уровня кортизола. В будущих исследованиях необходимо изучить эти потенциальные механизмы действия путем оценки физиологических параметров, таких как связанная с задачей активность мозга (McDonough et al., 2015) или возможность подключения в состоянии покоя (Franzmeier et al., 2017), на основе крови или волос. такие параметры, как нейротрофический фактор головного мозга (Harb et al., 2017) или уровня кортизола (Koenig et al., 2018). Наконец, требующие познания виды досуга, такие как решение головоломок, могут оказывать свое влияние не только за счет увеличения резерва мозга, но и могут иметь потенциал для воздействия на патологию головного мозга, такую ​​как болезнь Альцгеймера (Landau et al., 2012). Следовательно, следует исследовать связи между жизненным опытом JP (рядом с другими видами досуга) и маркерами болезни Альцгеймера.

    Заключение

    Наши результаты показывают, что решение головоломки задействует несколько зрительно-пространственных когнитивных способностей и является — не обязательно причинным — защитным фактором для зрительно-пространственного когнитивного старения.Кроме того, мы не обнаружили доказательств того, что небольшое количество головоломок в течение 30-дневного периода (примерно 3600 связанных частей JP) вызывает клинически значимые когнитивные преимущества по сравнению с другими потенциально полезными видами деятельности.

    Доступность данных

    Необработанные данные, подтверждающие выводы этой рукописи, будут предоставлены авторами без излишних оговорок любому квалифицированному исследователю.

    Вклад авторов

    ОФ под надзором I-TK получил финансовую поддержку проекта и концептуализировал цели исследования.PF и OK управляли и координировали планирование и выполнение исследовательской деятельности. PF, LL, CvA, OK и DL разработали консультации по когнитивному здоровью и вмешательство JP. PF, OK, LL, CvA и I-TK концептуализировали дизайн и методологию. PF, OK, DL и LL написали первоначальный вариант рукописи. PF, OK и DL провели анализ данных. ОК и ПФ зарегистрировали клиническое исследование. LL провела процедуру рандомизации. PF, OK и DL согласовали доступность учебных материалов. DL координировал оценку результатов.PF и OK создали фигуры рукописи, DL, PF и OK провели процесс исследования (набор, предварительный отбор и скрининг, консультирование по когнитивному здоровью, оценка результатов и сообщение результатов участников). PF, OK, DL, LL, CvA и I-TK интерпретировали данные и критически рассмотрели и отредактировали первый черновик на предмет важного интеллектуального содержания.

    Заявление о конфликте интересов

    PF, OK, LL и DL работали в рамках проекта PACE, который финансируется RSV.RSV может получить или потерять финансовую выгоду от публикации этой и последующих рукописей о проекте PACE. Авторы заявляют, что RSV никоим образом не повлиял на них в отношении дизайна исследования, сбора, управления, анализа и интерпретации данных, написания рукописи и решения представить отчет для публикации. Помимо предоставления JP, RSV не участвовал в проведении исследования. CvA получила гонорары от работы в научно-консультативном совете Nutricia GmbH (2014 г.) и Исследовательском совете Гонконгского университета (2014 г.), а также получила финансирование на командировки и гонорары докладчиков от Nutricia GmbH (2014–2015 гг.), Novartis Pharma GmbH (2011 г.), Лилли. Deutschland GmbH (2013–2017), Desitin Arzneimittel GmbH (2014), Biogen (2016–2017), Roche (2017) и Dr.Willmar Schwabe GmbH & Co. KG (2014–2015) и получал исследовательскую поддержку от Roche Diagnostics GmbH (2013–2015), Biologische Heilmittel Heel GmbH (2012) и ViaMed GmbH (2011–2014). Авторы заявляют, что эти компании никоим образом не повлияли на исследование. Оставшийся автор заявляет, что исследование проводилось в отсутствие каких-либо коммерческих или финансовых отношений, которые могут быть истолкованы как потенциальный конфликт интересов.

    Благодарности

    Содержание этой рукописи впервые появилось в диссертации П.Ф. (Fissler, 2018).Мы благодарим Хеллен Апель и Мартина Дж. Розенфельдера за проведение оценки результатов, ввод данных, сообщение результатов участников и поддержку набора участников, а также Катарину Бенеке за поддержку PF и OK в администрировании проекта и проведении телефонных переговоров. консультации по когнитивному здоровью (в основном консультации по телефону по т. 4 и т 5 ) и ввод данных. Кроме того, мы благодарим профессора д-ра Инго Уттнера за критический вклад в разработку методологии.

    Финансирование. Исследование финансировалось Ravensburger Spieleverlag GmbH (RSV). У спонсора нет никакой роли или высшего авторитета в дизайне исследования; сбор, управление, анализ и интерпретация данных; написание рукописи; и решение представить отчет для публикации. RSV не играет никакой роли в исследовании, кроме как собирать головоломки.

    Ссылки

    • Болл К., Берч Д., Хелмерс К., Джоб Дж., Левек М., Марсиск М. и др. (2002). Эффекты когнитивных тренировок с пожилыми людьми: рандомизированное контролируемое исследование. JAMA J. Am. Med. Доц. 288 2271–2281. [Бесплатная статья PMC] [PubMed] [Google Scholar]
    • Баллестерос С., Майас Дж., Прието А., Руис-Маркес Э., Торил П., Реалес Дж. М. (2017). Влияние обучения видеоиграм на показатели избирательного внимания и рабочей памяти у пожилых людей: результаты рандомизированного контролируемого исследования. Фронт. Aging Neurosci. 9: 354 10.3389 / fnagi.2017.00354 [Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]
    • Barnes D.E., Santos-Modesitt W., Poelke G., Kramer A.F., Castro C., Middleton L.E. и др. (2013). Исследование Mental Activity and eXercise (MAX): рандомизированное контролируемое исследование, направленное на улучшение когнитивных функций у пожилых людей. JAMA Intern. Med. 173 797–804. 10.1001 / jamainternmed.2013.189 [Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]
    • Бедиу Б., Адамс Д. М., Майер Р. Э., Типтон Э., Грин С. С., Бавелье Д. (2018). Мета-анализ влияния видеоигр на восприятие, внимание и когнитивные навыки. Psychol. Бык. 144 77–110. 10.1037 / bul0000130 [PubMed] [CrossRef] [Google Scholar]
    • Бентон А., Сиван А., Хамшер К., Варни Н., Сприн О. (1994). Вклады в нейропсихологическую оценку: клиническое руководство. Нью-Йорк, Нью-Йорк: Издательство Оксфордского университета. [Google Scholar]
    • Блом Г. (1958). Статистические оценки и преобразованные бета-переменные. Нью-Йорк, штат Нью-Йорк: John Wiley & Sons. [Google Scholar]
    • Бут У. Р., Саймонс Д. Дж., Стотхарт К., Штуттс К. (2013). Распространенная проблема с плацебо в психологии: почему активных контрольных групп недостаточно, чтобы исключить эффект плацебо. Перспектива. Psychol. Sci. 8 445–454. 10.1177 / 17456

      4 [PubMed] [CrossRef] [Google Scholar]
    • Дайкенс Э. М. (2002). «Пощадили» ли люди с синдромом Прадера-Вилли навыки составления головоломки? J. Child Psychol. Психиатрия 43 год 343–352. 10.1111 / 1469-7610.00025 [PubMed] [CrossRef] [Google Scholar]
    • Эриксон К.I., Voss M. W., Prakash R. S., Basak C., Szabo A., Chaddock L. и др. (2011). Физические упражнения увеличивают размер гиппокампа и улучшают память. Proc. Natl. Акад. Sci. США 108 3017–3022. 10.1073 / pnas.1015950108 [Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]
    • Фол Ф., Эрдфельдер Э., Ланг А. Г., Бюхнер А. (2007). G Power 3: гибкая программа статистического анализа мощности для социальных, поведенческих и биомедицинских наук. Behav. Res. Методы 39 175–191.10.3758 / BF03193146 [PubMed] [CrossRef] [Google Scholar]
    • Фисслер П. (2018). Здоровое когнитивное старение посредством когнитивных тренировок, физических упражнений и досуга: от теории к новым мерам. Докторская диссертация, Ульмский университет, Ульм: 10.18725 / OPARU-9704 [CrossRef] [Google Scholar]
    • Фисслер П., Кюстер О. К., Лой Л. С., Лаптинская Д., Розенфельдер М. Дж., Фон Арним К. А. Ф. и др. (2017). Пазлы как когнитивное обогащение (PACE) — Влияние решения головоломок на глобальное зрительно-пространственное познание у взрослых в возрасте 50 лет и старше: протокол исследования для рандомизированного контролируемого исследования. Испытания 18: 415. 10.1186 / s13063-017-2151-9 [Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]
    • Фолкман С., Лазарус Р. С. (1980). Анализ выживания в выборке населения среднего возраста. J. Health Soc. Behav. 21 год 219–239. [PubMed] [Google Scholar]
    • Фолштейн М. Ф., Фолштейн С. Э., Мчуг П. Р. (1975). «Мини-психическое состояние»: практический метод оценки когнитивного состояния пациентов для клинициста. J. Psychiatr. Res. 12 189–198.10.1016 / 0022-3956 (75) -6 [PubMed] [CrossRef] [Google Scholar]
    • Franzmeier N., Gottler J., Grimmer T., Drzezga A., Araque-Caballero MA, Simon-Vermot L., и другие. (2017). Связность левой лобной коры в состоянии покоя с режимом по умолчанию и дорсальной сетью внимания поддерживает резерв при легких когнитивных нарушениях. Фронт. Aging Neurosci. 9: 264. 10.3389 / fnagi.2017.00264 [Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]
    • Friedland R.P., Fritsch T., Смит К. А., Косс Э., Лернер А. Дж., Чен К. Х. и др. (2001). Пациенты с болезнью Альцгеймера в среднем возрасте снижают активность по сравнению со здоровыми членами контрольной группы. Proc. Natl. Акад. Sci. США 98 3440–3445. 10.1073 / pnas.061002998 [Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]
    • Gathercole S. E. (2014). Комментарий: тренировка рабочей памяти и СДВГ — в чем его потенциал? Размышления о Chacko et al. (2014). J. Child Psychol. Психиатрия 55 256–257.10.1111 / jcpp.12196 [PubMed] [CrossRef] [Google Scholar]
    • Гельфо Ф., Мандолези Л., Серра Л., Соррентино Г., Кальтаджироне К. (2018). Нейрозащитные эффекты опыта на когнитивные функции: данные исследований на животных по нейробиологическим основам резерва мозга. Неврология 370 218–235. 10.1016 / j.neuroscience.2017.07.065 [PubMed] [CrossRef] [Google Scholar]
    • Харб Х., Гонсалес-Де-Ла-Вара М., Тальхеймер Л., Кляйн У., Ренц Х., Роуз М. и др. (2017).Оценка нейротрофического фактора мозга в волосах для изучения реакции на стресс: пилотное исследование. Психонейроэндокринология 86 134–143. 10.1016 / j.psyneuen.2017.09.007 [PubMed] [CrossRef] [Google Scholar]
    • Хертинг К., Маркович Х., Нойфельд Х., Калабрезе П., Дайзингер К., Кесслер Дж. (2000). Тест Векслера Гедехтниса — Revidierte Fassung [Шкала памяти Векслера — пересмотренная]. Берн: Хубер. [Google Scholar]
    • Хатчинсон С. Л., Лой Д. П., Клейбер Д.А., Даттило Дж. (2003). Досуг как ресурс преодоления: варианты совладания с травматическим повреждением и болезнью. Leisure Sci. 25 143–161. [Google Scholar]
    • Ивасаки Ю., Маннелл Р. К. (2000). Иерархические измерения снятия стресса в свободное время. Leisure Sci. 22 163–181. [Google Scholar]
    • Karbach J., Verhaeghen P. (2014). Как заставить рабочую память работать: метаанализ исполнительного контроля и тренировки рабочей памяти у пожилых людей. Psychol. Sci. 25 2027–2037 гг.10.1177 / 0956797614548725 [Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]
    • Келли М. Э., Лоури Д., Лоулор Б. А., Робертсон И. Х., Уолш К., Бреннан С. (2014). Влияние упражнений на когнитивное функционирование здоровых пожилых людей: систематический обзор и метаанализ. Aging Res. Сборка 16 12–31. 10.1016 / j.arr.2014.05.002 [PubMed] [CrossRef] [Google Scholar]
    • Кениг А. М., Рамо-Фернандес Л., Бек К., Умлауфт М., Паули М., Биндер Э. Б. и др.(2018). Межпоколенческое взаимодействие гена и окружающей среды FKBP5 и жестокое обращение в детстве на стероидах для волос. Психонейроэндокринология 92 103–112. 10.1016 / j.psyneuen.2018.04.002 [PubMed] [CrossRef] [Google Scholar]
    • Лампит А., Халлок Х., Валенсуэла М. (2014). Компьютеризированная когнитивная тренировка у когнитивно здоровых пожилых людей: систематический обзор и метаанализ модификаторов эффекта. PLoS Med. 11: e1001756. 10.1371 / journal.pmed.1001756 [Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]
    • Ландау С.М., Маркс С. М., Мормино Э. С., Рабинович Г. Д., О Х., О’нейл Дж. П. и др. (2012). Связь познавательной активности в течение всей жизни и низкого уровня отложения β-амилоида. Arch. Neurol. 69 623–629. 10.1001 / archneurol.2011.2748 [Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]
    • Лазарус Р. С., Каннер А. Д., Фолкман С. (1980). «Глава 8 — эмоции: когнитивно-феноменологический анализ», в Теории эмоций , редакторы Плутчик Р., Келлерман Х. (Кембридж, Массачусетс: Academic Press;), 189–217.[Google Scholar]
    • Ли А. К., Ричардс М., Чан В. К., Чиу Х. К., Ли Р. Ю., Лам Л. В. (2018). Связь повседневной интеллектуальной деятельности с более низким риском развития деменции у пожилых китайцев. JAMA Психиатрия 75 697–703. 10.1001 / jamapsychiatry.2018.0657 [Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]
    • Левин С. К., Рэтлифф К. Р., Хаттенлохер Дж., Кэннон Дж. (2012). Ранняя игра-головоломка: предсказатель навыков пространственной трансформации дошкольников. Dev. Psychol. 48 530–542. 10.1037 / a0025913 [Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]
    • Линдстрем Х. А., Фрич Т., Петот Г., Смит К. А., Чен К. Х., Дебанн С. М. и др. (2005). Взаимосвязь между просмотром телевидения в среднем возрасте и развитием болезни Альцгеймера в исследовании случай-контроль. Brain Cogn. 58 157–165. 10.1016 / j.bandc.2004.09.020 [PubMed] [CrossRef] [Google Scholar]
    • Lupien S., Mcewen B., Gunnar M., Heim C.(2009). Влияние стресса на мозг, поведение и познание на протяжении всей жизни. Nat. Rev. Neurosci. 10 434–445. 10.1038 / номер 2639 [PubMed] [CrossRef] [Google Scholar]
    • Мартинес-Гонсалес М. А., Гарсиа-Арельяно А., Толедо Э., Салас-Сальвадо Х., Биль-Косиалес П., Корелла Д. и др. (2012). Инструмент оценки средиземноморской диеты из 14 пунктов и индексы ожирения среди субъектов высокого риска: исследование PREDIMED. PLoS Один 7: e43134. 10.1371 / journal.pone.0043134 [Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]
    • McArdle J.J. (2009). Скрытое моделирование различий и изменений с помощью продольных данных. Annu. Rev. Psychol. 60 577–605. 10.1146 / annurev.psych.60.110707.163612 [PubMed] [CrossRef] [Google Scholar]
    • МакДонаф И. М., Хабер С., Бишоф Г. Н., Парк Д. К. (2015). Проект синапса: участие в умственно сложных действиях повышает нервную эффективность. Рестор. Neurol. Neurosci. 33 865–882. 10.3233 / rnn-150533 [Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]
    • Национальный исследовательский совет и Институт медицины (2009 г.).«Профилактика психических, эмоциональных и поведенческих расстройств среди молодежи: прогресс и возможности», в Комитет по профилактике психических расстройств и злоупотребления психоактивными веществами среди детей, молодежи и молодых людей: достижения в исследованиях и многообещающие меры. Совет по делам детей, молодежи и семьи, Отдел поведенческих и социальных наук и образования , ред. О’Коннелл М. Э., Бот Т., Уорнер К. Э. (Вашингтон, округ Колумбия: The National Academies Press;). [Google Scholar]
    • Нойбургер С., Янсен П., Хайль М., Квайзер-Поль К. (2011). Гендерные различия в умственной ротации у подростков: зависят ли они от класса и типа стимула? чел. Индивидуальный. Diff. 50 1238–1242. 10.1016 / j.paid.2011.02.017 [CrossRef] [Google Scholar]
    • Ngandu T., Lehtisalo J., Solomon A., Levälahti E., Ahtiluoto S., Antikainen R., et al. (2015). Двухлетнее мультидоменное вмешательство в виде диеты, физических упражнений, когнитивных тренировок и мониторинга сосудистого риска по сравнению с контролем для предотвращения снижения когнитивных функций у пожилых людей из группы риска (FINGER): рандомизированное контролируемое исследование. Ланцет 385 2255–2263. 10.1016 / S0140-6736 (15) 60461-5 [PubMed] [CrossRef] [Google Scholar]
    • Npdgroup Deutschland GmbH (2016). Игрушки для отслеживания розничной торговли. Нюрнберг: Npdgroup Deutschland GmbH. [Google Scholar]
    • Остериет П. А. (ред.) (1944). Le Test de Copie d’une Figure Complexe: Contribution à l’étude de la Perception et de la Mémoire. Париж: Делашо и Нистле. [Google Scholar]
    • Петерс М., Лэнг Б., Латам К., Джексон М., Зайюна Р., Ричардсон К. (1995). Перерисованный тест мысленных вращений Ванденберга и Кузе — различные версии и факторы, влияющие на производительность. Brain Cogn. 28 год 39–58. 10.1006 / brcg.1995.1032 [PubMed] [CrossRef] [Google Scholar]
    • Основная группа разработчиков R (2015 г.). R: язык и среда для статистических вычислений. Вена: Фонд R для статистических вычислений. [Google Scholar]
    • Рейтан Р. М. (1958). Достоверность теста на прокладку следов как индикатора органического поражения головного мозга. Percept. Mot. Навыки 8 271–276. 10.2466 / pms.1958.8.3.271 [CrossRef] [Google Scholar]
    • Шмидек Ф., Ловден М., Линденбергер У. (2014). Более молодые люди демонстрируют долгосрочное влияние когнитивных тренировок на широкие когнитивные способности в течение 2 лет. Dev. Psychol. 50 2304–2310. 10.1037 / a0037388 [PubMed] [CrossRef] [Google Scholar]
    • Саймонс Д. Дж., Бут В. Р., Чэрнесс Н., Гатеркол С. Э., Чабрис К. Ф., Хамбрик Д. З. и др. (2016). Работают ли программы «тренировки мозга»? Psychol.Sci. Общественный интерес 17 103–186. 10.1177 / 152

      16661983 [PubMed] [CrossRef] [Google Scholar]

    • Стерн Ю. (2009). Познавательный резерв. Нейропсихология 47 2015–2028 гг. 10.1016 / j.neuropsychologia.2009.03.004 [Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]
    • Стюарт А. Л., Миллс К. М., Кинг А. С., Хаскелл В. Л., Гиллис Д., Риттер П. Л. (2001). Опросник CHAMPS по физической активности для пожилых людей: результаты вмешательств. Med. Sci. Спортивные упражнения. 33 1126–1141. 10.1097 / 00005768-200107000-00010 [PubMed] [CrossRef] [Google Scholar]
    • NPD Group Inc. (2016). Игрушки для отслеживания розничной торговли. Вашингтон, округ Колумбия: NPD Group, Inc. [Google Scholar]
    • The NPD Group Inc. (2017). Игрушки для отслеживания розничной торговли. Вашингтон, округ Колумбия: NPD Group, Inc. [Google Scholar]
    • Валенсуэла М. Дж., Сачдев П. (2006a). Резерв мозга и снижение когнитивных функций: непараметрический систематический обзор. Psychol. Med. 36 1065–1073.10.1017 / S00332

      007744 [PubMed] [CrossRef] [Google Scholar]

    • Валенсуэла М. Дж., Сачдев П. (2006b). Резерв мозга и деменция: систематический обзор. Psychol. Med. 36 441–454. 10.1017 / S00332006264 [PubMed] [CrossRef] [Google Scholar]
    • Вемури П., Лесник Т. Г., Пшибельски С. А., Мачульда М., Кнопман Д. С., Мильке М. М. и др. (2014). Связь жизненного интеллектуального обогащения со снижением когнитивных способностей у пожилого населения. JAMA Neurol. 71 1017–1024.10.1001 / jamaneurol.2014.963 [Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]
    • Фон Астер М., Нойбауэр А., Хорн Р. (2006). Wechsler Intelligenztest für Erwachsene (WIE). Deutschsprachige Bearbeitung und Adaptation des WAIS-III von David Wechsler. Франкфурт: Служба тестирования Harcourt. [Google Scholar]
    • Wang H.-X., Jin Y., Hendrie H.C., Liang C., Yang L., Cheng Y., et al. (2013). Поздний досуг и риск снижения когнитивных функций. J. Gerontol.Сер. Биол. Sci. Med. Sci. 68 205–213. 10.1093 / gerona / gls153 [Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]
    • Уэлш К. А., Баттерс Н., Мос Р. К., Бикли Д., Эдланд С., Филленбаум Г. и др. (1994). Консорциум по созданию реестра болезни Альцгеймера (CERAD). Часть V. Нормативное исследование нейропсихологической батареи. Неврология 44 год 609–614. 10.1212 / WNL.44.4.609 [PubMed] [CrossRef] [Google Scholar]
    • Уилсон Р. С., Бегени К. Т., Бойл П.А., Шнайдер Дж. А., Беннетт Д. А. (2011). Уязвимость к стрессу, тревоге и развитию деменции в пожилом возрасте. Am. J. Geriatr. Психиатрия 19 327–334. 10.1097 / JGP.0b013e31820119da [Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]
    • Winblad B., Amouyel P., Andrieu S., Ballard C., Brayne C., Brodaty H., et al. (2016). Победить болезнь Альцгеймера и другие виды деменции: приоритет европейской науки и общества.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
