Как правильно подсоединить выключатель с розеткой – Как подключить блок розетка-выключатель в одном корпусе: схема и последовательность действий

Содержание

Розетка с выключателем в одном корпусе

тройной выключатель с розеткой

Электрическая проводка любого помещения состоит из трёх обязательных элементов – осветительных приборов, выключателей для управления светильниками и розеток для подключения техники. И если в общественных местах нас не сильно волнует, что, где и как подключено, то дома нам хочется максимального удобства, эстетичного вида и хотя бы немного экономии. В плане экономического эффекта выгодным устройством является розетка с выключателем в одном корпусе. В чём эта выгода рассмотрим ниже, а также поговорим о конструктивных особенностях такого аппарата, его разновидностях, недостатках и о том, как подключить розетку с выключателем в общую электрическую сеть.

В чём преимущества и недостатки?

выключатель с розеткой бежевыйГлавным преимуществом такого устройства, как розетка и выключатель, объединённые в одном корпусе, является экономия трудовых и материальных затрат. Если бы вы ставили эти аппараты по отдельности, то пришлось бы монтировать в стене два отверстия для монтажных коробок, покупать и устанавливать два подрозетника, до выключателя и розетки прокладывать два отдельных двухжильных провода. В случае установки блока понадобится один трёхжильный провод и один подрозетник (только он будет не круглой, а специальной овальной формы), что хоть немного сократит ваше время и труд, а также финансовые расходы.

Иногда дополнительным преимуществом устройства, в котором розетка с выключателем совмещены в одном корпусе, является одинаковая высота их расположения.

Недостатком такого совмещения является то, что если из строя вышло какое-то одно устройство, замене подлежит весь блок.

Ещё один минус в том, что блок выключателей, совмещённых с розеткой, проблематично устанавливать в бетонной стене. Для такого устройства отверстие потребуется не круглое, а овальное, выбить его в бетоне будет сложнее.

Где лучше устанавливать?

Очень удобно устанавливать такой блок в тех местах, где не требуется постоянное подключение электроприборов к розетке.

Перед тем, как подключить двойной выключатель для коридора и расположенного рядом совмещённого санузла (ванная комната с туалетом), подумайте, а не установить ли общий блок с розеткой? Одна клавиша включает свет в коридоре, вторая в санузле, а розеткой можно воспользоваться для подключения фена, электродрели, пылесоса, зарядки мобильного телефона.

блок розетка-выключатель в интерьере

Блок, в котором розетка с выключателем на одну клавишу, подойдёт для установки в гаражах, сараях, подвалах, сторожках, бытовках и других хозяйственных постройках. В этом случае достаточно одной клавиши выключателя, чтобы загорелась лампа в помещении, а розетка пригодится для подключения электроинструмента, чайника, вентилятора или радио.

В других комнатах (зал, кухня, спальня, детская) подключение совмещённого блока розетка-выключатель вряд ли окажется целесообразным. Он не будет иметь того эстетичного вида, чтобы вписаться в общий интерьер. Ведь выключатель освещения, как правило, устанавливается при входе в комнату. Представьте, как будет некрасиво, если сюда же, к розетке, протянется шнур телевизора, компьютера, холодильника или кондиционера.

Поэтому перед тем, как подключить блок, совмещающий розетку с выключателем, хорошенько подумайте, где вы хотите его поставить, и нужен ли он там.

Разновидности

простой одноклавишный выключатель с розеткой

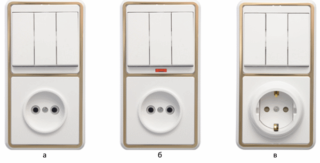

На рынке электротоваров есть несколько вариантов блоков, где розетка и выключатель с одной, двумя или тремя клавишами, расположены в едином корпусе. Они отличаются по цене, способу установки (внутренней или наружной), могут быть оборудованы дополнительными функциями – подсветкой или разного рода защитами (от детей, влаги, пыли).

  1. Внутренний блок, состоящий из выключателя и розетки без заземления. Это самая простая и дешёвая модель. Однако при современном оснащении бытовой техникой отсутствие заземления является минусом.
  2. Внутренний блок выключателем и розеткой с заземлением. Клавиша выключателя может иметь специальную световую индикацию, что поможет легко найти коммутационный аппарат в темноте.
  3. Наружный блок с одноклавишным выключателем и розеткой, оборудованной специальной пластиковой крышкой и имеющей степень защиты IP 54 (от проникновения пыли и воды).

Точно такие же модели могут быть с применением тройного или двойного выключателя.

блок выключатель-розетка наружный влагозащищенный

блок выключатель-розетка наружный влагозащищенный

По расположению самих выключателя и розетки блоки делятся на горизонтальные (коммутационные аппараты расположены рядом) и вертикальные (выключатель расположен сверху розетки).

вертикальный блок с подсветкой выключателя

вертикальный блок с подсветкой выключателя

Наружные блоки применяют для монтажа при открытой электрической проводке, когда выключатель и розетка не утапливаются в специальное отверстие, а закрепляются с помощью планки на поверхности стены. Провода в этом случае прокладываются по стенам, они могут быть уложены в специальные пластиковые короба, заведены в гофрированные трубы либо просто открыто крепятся по стенам на фарфоровых изоляторах.

Внутренние блоки применяют при скрытой проводке. Само устройство вставляется в подрозетник, расположенный в стенной монтажной коробке, а провода прокладываются в специальных штробах внутри стен.

При выборе розеток, совмещенных с выключателями, отдавайте предпочтение моделям, сделанным из высококачественного пластика и имеющим заземление.

Если в доме есть маленькие дети и чтобы не допустить их самостоятельного знакомства с электричеством, выбирайте модели, где розетка имеет специальные защитные шторки. Они закрывают контакты, и если ребёнок начнёт тыкать в розетку чем-то металлическим, по крайней мере, будет исключена возможность его попадания под напряжение (шторки открываются только при одновременном введении двух штырьков вилки).

Устройство

Перед тем как подключить блок выключатель с розеткой, немного поговорим о его конструктивном исполнении.

разбираем выключатель с розеткой

Рассмотрим на примере выключателя с двумя клавишами:

  1. Посередине розетки имеется шуруп, с помощью которого крепится защитная шторка от детей. Открутите этот шуруп и уберите шторку.
  2. Аккуратно снимите обе клавиши выключателя.
  3. Верхняя пластиковая крышка общего корпуса крепится двумя винтами, открутите их и снимите крышку.
  4. Теперь хорошо видно, что устройство состоит из обычной розетки и выключателя на две клавиши, они размещены в одном корпусе.
  5. Выключатель имеет входящий контакт, к которому подходит фаза из питающей сети, и два отходящих контакта, к ним выполняют подсоединение фазных проводов светильников.
  6. Розетка состоит из приёмного гнезда, в которое вставляется штепсельная вилка. Это гнездо соединено с контактной частью, где имеются две клеммы, в них подключаются фазный и нулевой провод из питающей сети.

Установка блока наружного исполнения

выключатель с розеткой наружный влагозащищенный

Такой блок имеет свои достоинства и недостатки. Установить и заменить данную конструкцию проще, а также быстрее можно обнаружить неполадки в работе устройства по его внешнему виду – это положительные стороны. К недостаткам относится лишь то, что в интерьере открытая проводка и блоки наружной установки смотрятся не столь красиво. Поэтому чаще всего такие устройства применяют в гаражах, банях, сараях и других хозяйственных помещениях.

  1. Всегда любые работы, связанные с электричеством, начинайте с обесточивания помещения, где будете трудиться. Отключите напряжение и с помощью индикаторной отвёртки проверьте его отсутствие.
  2. Разберите корпус блока, сняв верхнюю (или переднюю) крышку.
  3. Заднюю крышку с сердцевиной необходимо закрепить на стене. Приложите её в месте будущей установки и наметьте простым карандашом места крепежа. Отложите блок пока в сторону, просверлите намеченные места, вбейте дюбеля. Теперь можно зафиксировать саморезами сердцевину блока.
  4. Затем выполняется электрическая часть (о том, как подключить блок к питающей сети речь пойдёт ниже), осталось только надеть верхнюю крышку и зафиксировать её при помощи винтов.

Важно! Если установка наружного блока производится на деревянной стене, между ними смонтируйте паронитовую прокладку. В случае нагрева контактов и дальнейшего воспламенения изоляции, паронит предотвратит самовозгорание деревянной стенки.

Установка блока внутреннего исполнения

выключатели и розетки

Углублённый в стену корпус коммутационного аппарата не так бросается в глаза, общего интерьерного вида не портит, поэтому способ закрытой проводки и внутреннего блока применяется гораздо чаще, особенно в жилых помещениях.

  1. Работы аналогично начинаются со снятия напряжения в комнате и проверки его отсутствия.
  2. При помощи электродрели со специальной насадкой в стене просверлите отверстие для подрозетника.
  3. Выбирайте специальный пластиковый подрозетник, цельный для двух установочных мест. Зафиксируйте его в стенном отверстии при помощи алебастра.
  4. В подрозетник вставьте сердцевину блока, произведите всю необходимую электрическую коммутацию, после чего корпус надо надёжно зафиксировать в подрозетнике. Это делают при помощи распорных лапок.
  5. Осталось только установить верхнюю пластиковую крышку.

Как установить и подключить внутренний блок выключатель-розетка можно посмотреть в этом видео:

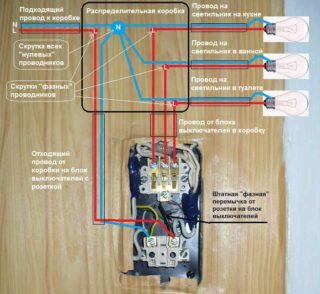

Схема подключения

Самой простой схемой является подключение одноклавишного выключателя с розеткой в одном блоке.

схема подключения блока выключатель-розетка для ванной и туалета

схема подключения блока выключатель-розетка для ванной и туалета

От распределительной коробки до установленного блока прокладывается трёхжильный провод.

В распределительной коробке производится следующая коммутация:

  • Нулевой провод питающей сети соединяется с нулевыми проводами, идущими на розетку и на светильник.
  • Фаза из сети соединяется с фазным проводом розетки.

Теперь коммутационные действия, которые нужно произвести в самом блоке:

  • Из распределительной коробки на розетку пришли фаза и ноль, подсоедините их соответственно к нужным контактам.
  • Далее фаза из розетки перемычкой подсоединяется на входящий контакт выключателя.
  • Ещё один провод крепится к отходящему контакту выключателя, он соединится в распределительной коробке с фазой светильника.

Обратите внимание! В случае, когда розетка с заземлением, понадобится провод, состоящий не из трёх, а из четырёх жил.

Если подключаемый блок имеет выключатель с двумя клавишами, то:

  • фаза из розетки перемычкой подсоединяется на входящий контакт выключателя;
  • два фазных провода подсоединяются к отходящим контактам выключателя, они идут в распределительную коробку, где подключаются к фазным проводам, приходящим от патронов двух осветительных приборов.

В остальном схема подключения двухклавишного выключателя с розеткой аналогична рассмотренному выше варианту с одной клавишей, отличие ещё лишь в том, что ноль питающей сети должен соединяться с нулевыми жилами, идущими из распределительной коробки на розетку и на два светильника.

В этом видео подробно разбираются различные варианты схемы подключения:

Несколько полезных советов

  • Когда будете выбирать модель совмещённой розетки с выключателем, отдайте предпочтение изделию, у которого на лапках по два зубца. В стене такие блоки фиксируются более надёжно и крепко.
  • Если есть необходимость подключения нескольких бытовых приборов одновременно, используйте розеточный блок. Чаще всего он применяется на кухнях, где постоянно работают холодильник, вытяжка, посудомоечная машина, электрочайник, телевизор.
  • Когда будете покупать подрозетники, выбирайте модели, у которых стенки внутри имеют ребристое исполнение. При монтаже коммутационного аппарата распирающие лапки будут цепляться надёжнее.

Со всеми недостатками и преимуществами такого совмещённого блока, вы теперь знакомы. Знаете, как установить и подключить подобное коммутационное устройство. Решайте сами, нужна вам такая модель розетки с выключателем или нет. Повторимся ещё раз, для хозяйственных помещений это очень удобный вариант, для жилой комнаты лучше применять раздельный вариант.

Блок выключателей с розеткой | Заметки электрика

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

В этой статье я подробно расскажу Вам о схеме подключения блока выключателей с розеткой.

По сути, это обычный выключатель, только объединенный в одном корпусе с розеткой.

Существуют блоки с одной, двумя и тремя клавишами. В принципе, схема у них одинаковая, разницей будет лишь количество пар контактов выключателя.

В качестве примера рассмотрим блок с двухклавишным выключателем и розеткой, который установлен в коридоре моей квартиры:

Одной клавишей включается освещение в ванной комнате, а другой — освещение в коридоре. В основном, розетка применяется для временного подключения различных электрических приборов, например, пылесоса при уборке квартиры или удлинителя при проведении каких-либо ремонтных работ.

В ванной комнате у меня установлена отдельная розетка, поэтому электробритва, фен, стиральная машина подключаются к ней, и соответственно, не нагружают розетку в коридоре.

Если Вам интересно, то можете ознакомиться с моей статьей про нормы и требования установки розеток в ванной комнате.

Давайте заглянем внутрь блока. Для этого открутим шуруп крепления защитной шторки от детей и снимем ее.

С розетки снята защитная шторка.

Затем поочередно снимем клавиши выключателя.

Теперь нужно открутить два винта крепления верхней крышки и снять ее.

На фотографии видно, что данный блок состоит из розетки и обычного двухклавишного выключателя, размещенных в одном корпусе.

А теперь перейдем к схеме подключения. Существует два варианта. Каждый вариант рассмотрим в отдельности.



Подключение блока розетка-выключатель. Вариант 1

В первом варианте рассмотрим схему, которая чаще всего встречается при подключении таких блоков. Лично я склоняюсь больше ко второму варианту. Но об этом чуть позже.

В квартирном щитке установлен автомат на 16 (А). От него до распределительной коробки проложен медный 3-жильный питающий кабель, например, ВВГнг (3х2,5).

Вы знаете, почему необходим кабель сечением не менее 2,5 кв.мм?

Это обусловлено тем, что номинальный ток розетки составляет 16 (А). А значит, сечение жил питающего кабеля должно быть не менее 2,5 кв.мм — смотрите таблицу выбора сечения жил проводов и кабелей. Если этим пренебречь, то при при перегрузе в розеточной линии или линии освещения кабель начнет греться, что может привести к пожару.

С распределительной коробки до блока проложен медный 5-жильный кабель, например, ВВГнг (5х2,5).

Фаза (на схеме провод красного цвета) подключается на один вывод розетки. С этого же вывода идет перемычка на общий контакт (клемму) двухклавишного выключателя. Ноль (на схеме провод синего цвета) подключается к другому выводу розетки. Защитный проводник РЕ (на схеме провод зеленого цвета) подключается на винт заземляющего контакта розетки.

К остальным клеммам выключателя подключены провода (их на фото не видно), которые идут на 2 группы освещения: ванная комната и коридор.



Как подключить блок выключатель-розетка. Вариант 2

Как я уже упоминал выше, первый вариант схемы не совсем правильный. Но это не значит, что его нельзя применять.

Дело в том, что по современным требованиям силовые цепи и цепи освещения рекомендуется разделять (ПУЭ-7, п.6.2.4). А в первом варианте, у нас они получились объединенными.

Вот схема 2 варианта:

Розеточная линия у нас будет защищена автоматом на 16 (А) с УЗО на 20 (А), 30 (мА), а цепь освещения — автоматом 10 (А) без УЗО.

Трехжильным кабелем, например, ВВГнг (3х2,5) мы запитываем розетку, а другим трехжильным кабелем, ВВГнг (3х1,5) — распределительную коробку и двухклавишный выключатель.

P.S. Пожалуй на этом все. Если Вам что то не понятно или хотите дополнить, то воспользуйтесь формой комментариев к данной статье. Спасибо за внимание.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:


Как подключить трехклавишный выключатель — 5 ошибок, схемы и блок с розеткой.

из чего состоит трехклавишникТрехклавишный выключатель света предназначен для управления тремя контурами освещения. Причем в каждом из контуров может быть любое количество лампочек — одна, две, три и более.

Подключение необходимо начинать с подсоединения проводов к выключателю в монтажной коробке. А для этого его сперва необходимо разобрать.

Подключение проводов к выключателю

Снимаете клавиши с выключателя. Начинать нужно с центральной. Обычно под ней имеется зазор. Вставляете в него жало отвертки и с небольшим усилием отщелкиваете клавишу.как разобрать 3-х клавишный выключатель

Остальные можно снять руками без применения отвертки.

Далее, по бокам, опять же отверткой, поддеваете фиксаторы и освобождаете декоративную накладку.снятие декоративной рамки с 3-х кнопочного выключателя

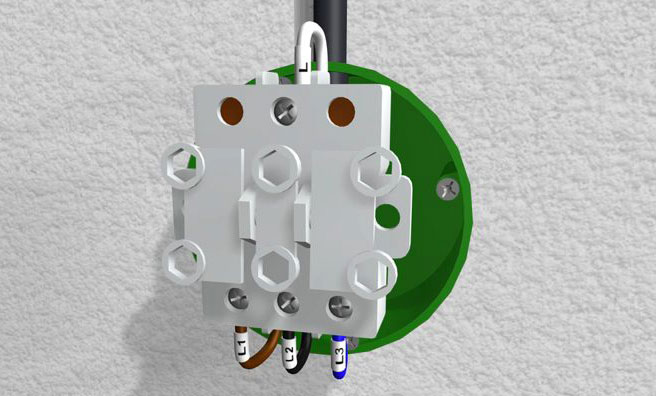

Должна остаться центральная часть выключателя с 4-мя контактами. Один сверху и три снизу.выключатель трехклавишный в разобранном виде

Не всегда верхний контакт может располагаться по центру, имейте это ввиду.положение центральной фазы в трехкнопочном выключателе

На эту одиночную клемму должен приходить общий фазный проводник питания с распредкоробки.

К трем нижним подключаются провода отходящие на лампочки, то есть на отдельные контура №1, №2, №3.

Для подключения вам понадобится 4-х жильный кабель ВВГнГ-Ls 4*1,5мм2. Из распаечной коробки в штробе, спускаете его в подрозетник, где должен монтироваться выключатель.
После чего начинаете подключение проводов.кабель в подрозетнике

На общую центральную клемму подсоединяете фазный проводник.куда подключать фазу на трехклавишном переключателе

На отходящие контура, к нижним клеммам подключаете оставшиеся три жилы. Для того, чтобы не запутаться в дальнейшем, лучше их промаркировать.подключение проводов на контура освещения выключателя

Вставляете выключатель в монтажную коробку и закрепляете его там. Клавиши ставите на место в обратном порядке, начиная с крайних. Просто защелкиваете их обратно на свои места.трехкнопочник

При этом обратите внимание на расположение клавиш.

Правильным считается положение, когда освещение включается при нажатии клавиши вверх, а отключается при нажатии вниз.

montaj-elekiricheskih-tochek-22

Теперь необходимо произвести правильное расключение всех проводов в распредкоробке.

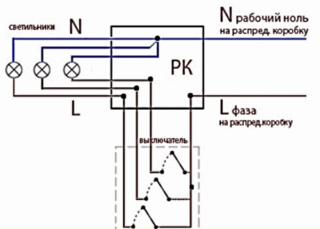

Схемы подключения

В распредкоробку может приходить несколько кабелей.

Во-первых, это трехжильный кабель питания с автомата освещения, установленного в электрощитке. Во-вторых — 4-х жильный кабель опускающийся к трехклавишнику, который вы уже подключили снизу.схема подключения трехклавишного выключателя

Ну а дальше, могут быть варианты. Если у вас одна люстра на 3,6,9 лампочек, то подключить ее можно одним единственным пяти или 4-х жильным кабелем ВВГнГ-Ls сечением 1,5мм2.схема подключения люстры на 5 лампочек

Если же у вас три независимых светильника, в разных частях комнаты или дома, то придется тянуть на каждый из них по отдельному 3-х жильному кабелю. Рассмотрим последний вариант подробнее.схема подключения трех светильников от 3-х кнопочного переключателя

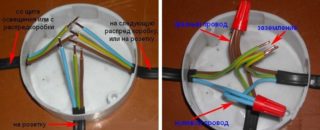

Соединения проводов в распредкоробке

Итак, в распредкоробке у вас будет 5 кабелей. Нужно не запутаться и правильно соединить их жилы между собой.схема соединения проводов в распаечной коробке при подключении трехклавишного выключателя

Для этого всегда начинайте расключение с нулевых жил и жил заземления. Независимо от количества контуров и лампочек, все нули должны быть сведены в одну общую точку.

То же самое, относится и к заземляющим проводникам. На светильниках они подключаются к корпусу. Хотя в некоторых случаях их вообще может и не быть.подключение заземления на корпус светильника

Быстрее всего соединение жил выполнить через клеммные зажимы Ваго. Для нагрузок под освещение это вполне хороший вариант.

Старайтесь выбирать расцветку жил согласно действующих правил. Нули — синие проводники, заземления — желто-зеленые.111-10

Особо обратите внимание на то, что ноль не идет на выключатель, а поступает сразу напрямую в светильники. Через контакты трехклавишника должна разрываться только фаза.

Осталось подключить фазные проводники. Начинать нужно с фазы приходящей по кабелю от вводного автомата.

Соединяете ее только с общим фазным проводником, идущим на центральную клемму трехклавишного выключателя и больше никуда. Тем самым вы запустите фазу на переключатель.

Далее соединяете три провода выходящих с клавиш, с тремя фазными проводами отходящих контуров на светильники. Делаете это тремя разными зажимами wago.как правильно соединить провода в распаечной коробке при подключении выключателей

Если вы до этого промаркировали жилы, то легко распознаете какая клавиша какую лампочку будет отключать (туалет, ванная, прихожая и т.д.)

При правильной сборке в распредкорбке должно получиться 6 точек соединения.

Перед непосредственной подачей напряжения, необходимо еще раз проверить всю схему подключения 3-х клавишного выключателя. Если нет ошибок, то включайте автомат освещения и запускайте клавишами ваши светильники.

Подключение 3-х клавишного выключателя и розетки

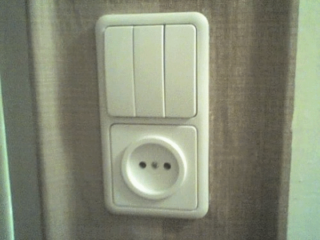

блок розетка и трехклавишный выключательЗачастую тройной выключатель устанавливают в один блок с розеткой. Как правильно выполнить такое подключение?

Прежде всего вы должны знать, что для такого монтажа уже необходимо использовать медный кабель сечением 2,5мм2.

Кабель данного сечения должен идти не только от распредкоробки до выключателя, но и самое главное от щитовой, до этой самой распаечной коробки.

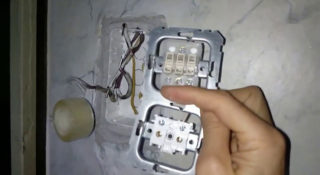

Кабель 5*2,5мм2 спускаете по штробе к блоку выключатель+розетка. Теперь по нему нужно будет завести не только фазу, но и ноль. Общий фазный проводник лучше подключить к контакту розетки, так как именно на ней, нагрузка больше чем на светильниках.схема подключения блока розетка и 3-х клавишный выключатель

А уже далее, перемычкой, пустить эту фазу на верхнюю клемму 3-х клавишного выключателя.фото подключения трехклавишного выключатели и розетки

Ноль подключается на второй контакт розетки. Остальные три провода, по уже ранее рассмотренной схеме, заводятся под три нижних контакта трехклавишника.

Расключение проводов в распаечной коробке, выполняется практически аналогично рассмотренному выше. За исключением того, что необходимо подключить еще одну нулевую жилу к общей точке нолей.111_41

Ошибки при подключении

1Самая частая ошибка — розетка работает, а выключатель нет.

Дело здесь может быть в том, что вы попросту перепутали фазу и ноль на розетке. И соответственно запустили перемычкой на общую клемму выключателя не фазный провод, а нулевой.

При помощи индикаторной отвертки еще раз перепроверьте куда приходит фаза.111-60

2Если вы монтируете блок розетка-выключатель не на новом месте, а меняете уже существующий, обязательно проверяйте напряжение питания на всех жилах.

Зачастую некоторые электрики заводят отдельную проводку на розетку и отдельную на выключатель. В итоге у вас в блоке может оказаться два питания одновременно. И собрав схему по вышеприведенному руководству, можно ненароком создать короткое замыкание.провода на блок выключатель розетка

3Свет на двух клавишах не загорается, пока не включите третью.

трехклавишникКак только ее включаете, все работает как надо. Тут все дело в неправильном подсоединении фазы. Вы ее запустили на выходной контакт третьей клавиши, а не на общий вход.
Опять же все решается проверкой индикатором.

4Чаще всего проблемы возникают при замене старых блоков выключатель-розетка и старых трехклавишников на новые.

советский блок розетка выключательНачинаете проверять напряжение на контактах, а индикаторная отвертка вместо одной приходящей фазы показывает три! То есть светится на всех трех контактах одновременно. Как такое возможно?

А дело в том, что выключатель в этом случае разрывает не фазу, а ноль!

Электрик, который непосредственно сам давным-давно подключал старый выключатель, может быть и не виноват. Просто со временем, кто-то другой перекинул провода в счетчике или общей щитовой на вашу квартиру.

Вот и получилось, что там где раньше была фаза, образовался ноль. Зачастую разобраться в щитовых бывает не просто даже самим монтерам.электрощитовая в доме

Индикатор при этом светится на контактах, потому что вкручены лампочки в патроны. В итоге цепь получается замкнутой через нить накаливания.

Выкрутите все лампы и еще раз проверьте фазные проводники. Свечение на трех фазах должно исчезнуть. Для правильного подключения здесь уже нужно найти общий ноль и именно его подкидывать на центральный контакт нового трехклавишного выключателя.111_47

А лучше всего найти причину в щитовой, пригласив профессионального электрика и восстановить нормальную схему электроснабжения.

5Старайтесь никогда не подключать розетку в блоке через одну из клавиш.

Многим кажется удобным — нажал клавишу и пропал свет в розетке. Так делать не рекомендуется. Связано это с тем, что обычно через контакты розетки подключают мощную нагрузку, например фен 1,5-2кВт.

А ведь через нее еще можно подключить тройник или удлинитель! Контакты выключателя на ток такой величины и продолжительности вовсе не рассчитаны. В итоге, через некоторое время, у вас исчезнет напряжение во всем блоке, если не случится еще раньше пожар.

Источники — //cable.ru, Кабель.РФ

Статьи по теме

Монтаж блока из розетки с выключателем

Блок из розетки с выключателем устанавливают обычно там, где необходимо одновременно иметь розетку и управлять светильником. Часто такой блок размещают в подсобных помещениях, сараях, подвалах, беседках и т. д.

Инструменты и материалы

  • уровень
  • набор отверток
  • строительный нож или ножовка по металлу
  • съемник изоляции
  • перфоратор
  • сверло SDS диаметром 6 мм
  • дюбель-гвозди
  1. Осматриваем блок на отсутствие внешних повреждений.
  2. Разбираем блок.
  3. Крепим блок на стене. Зачищаем съемником изоляции провода. Действия аналогичны монтажу одиночной наружной розетки
  4. Подключаем провода заземления (как правило, они желто-зеленого цвета).
  5. Подключаем нулевые провода (обычно они синего цвета).
  6. Подключаем фазовый провод и перемычку к выключателю.
  7. Подключаем второй конец перемычки к выключателю.
  8. Подключаем фазовый провод, который идет на светильник. Если выключатель двухклавишный, то на светильник подсоединяют два провода.
  9. Прорезаем отверстие в корпусе розетки. Обычно это делают строительным ножом, в особых случаях — ножовкой по металлу.
  10. Собираем корпус блока розетки с выключателем. Прикручиваем крышку розетки.
  11. Ставим специальную защелку на выключатель. Следим за тем, чтобы все фиксаторы сработали.
  12. Ставим клавишу выключателя.

Смотрите также:

Метки: Базовые навыки электрика, Монтаж блока из розетки с выключателем

Трехклавишный выключатель с розеткой: схема подключения и назначение

Содержание статьи:

Трехклавишный выключатель с розеткой подходит для управления освещением (например, ванной и туалетной комнат) из коридора либо для использования в комнате, где эксплуатируются одновременно несколько осветительных приборов. Чтобы обеспечить отсутствие сбоев в электросети, монтер должен знать, как правильно подключить тройной выключатель с розеткой.

Применение, преимущества и способы использования

Выключатель с розеткой

Розетка с тремя выключателями имеет более сложную схему подключения, чем простой переключатель света, так как к люстре или светильнику направляются одновременно три контакта. Тем не менее, использование такого блока имеет ряд преимуществ:

  • компактность и функциональность – корпус содержит несколько устройств;
  • управление освещением в соседних помещениях;
  • экономия электроэнергии;
  • возможность применять комбинированное освещение;
  • простота регулирования интенсивности света.

При подключении нулевой рабочий кабель направляется из распределительного устройства в розетку, а фазный провод идет от перемычки выключателя.

Виды устройств

Выключатель 3 клавишный с розеткой выпускается в широком ассортименте дизайнерских решений, есть возможность подобрать вариант, подходящий дизайну помещения, куда планируют подсоединить устройство. По критерию места размещения, для которого предназначен прибор, продукция делится на проходные виды, размещаемые в коридоре или на лестничной площадке, и предназначенные для управления люстрой и устройствами локальной подсветки, находящимися в одной комнате. Некоторые выключатели снабжены индикаторами, которые могут напоминать о горящем свете или показывать расположение светильника в темноте.

Выбирая подходящую модель, нужно осмотреть ее на предмет наличия физических дефектов, царапин, потертостей. Во время переключения клавиши должны издавать щелкающие звуки. Если процесс происходит беззвучно, это говорит о выходе из строя самозажимных лемм, предназначенных для закрепления подсоединяемых кабелей.

Особенности подключения

Схема подключения выключателя зависит от его типа

Сам блок подключают так же, как вариант с двумя или одной кнопкой. Кабель питания подключают к входу выключателя, а жилы протягивают к трем лампочкам. У розетки есть собственный ноль, она не связана с выключателем, но у них есть общая фаза. Нулевые рабочие провода (и от розетки, и от лампочек) направляют к коробке распределения, а фазный провод ведут к объединяющему контакту у входа устройства. Кабели освещения помещают на изолированных колодках, напряжение с которых поступает на лампы. Кончики жил зачищают от изоляционного материала на 1 см.

Размещают выключатели на стене вертикально, чаще всего рядом с дверной коробкой. Под блок можно сконструировать нишу с распорными элементами и рамочным обрамлением. Распределительное устройство оснащено 5 соединениями, при этом заземление идет на розетку. Для приборов с металлическими элементами необходимо поставить под винт защитное соединение, охраняющее от токового удара.

Схема подключения трехклавишного выключателя с розеткой

Схема подключения трехклавишного выключателя с розеткой

Схема зачастую размещается в прилагаемой к устройству инструкции. Для тройного выключателя, независимо от наличия или отсутствия розетки, она имеет типовой вид. К нулю подсоединяются нулевые кабели (3 штуки) от светильников, а один проводник направляется к розетке. В квартирах многоэтажных домов от стенки идут только фазные кабели, а нуль ведут непосредственно к осветительному устройству. При игнорировании этого правила люстры и бра будут все время находиться под напряжением – тогда у жильца возникает угроза получить токовый удар даже при выполнении простой процедуры замены лампочек. У моделей, имеющих розетку, имеется добавочный нуль.

К переключателю при отсутствии розетки ведут 4 кабеля, при наличии – 5.

В квартирах с планировкой советских времен разместить коробку с тремя клавишами можно только в месте стыка санузла, прихожей и кухни. Чтобы поставить его в спальне или гостиной, потребуется частично поменять размещение проводки. Для выполнения этой работы лучше пригласить профессионального электрика.

При намерении подключать все выключатели самостоятельно, в жилой комнате такого дома можно поставить только устройство с одной или двумя кнопками.

Методы подсоединения

Подсоединение трехкнопочного выключателя можно осуществлять, используя распределительную коробку или обходясь без нее.

С помощью распределительной коробки

Распределительная коробка

Прежде всего, потребуется разобрать и снять со стены прежний выключатель, почистить нишу и проверить состояние проводки. Из стены должна выходить пятерка проводов. Теперь нужно обесточить квартиру, расправить провода, после этого направить на них питание. С помощью индикаторной отвертки или другого прибора, обращая внимание на окраску изоляционного материала, найти фазный одножильный и нулевой проводники и соединить их с розеткой. Фазу ставят на контакт, идущий на перемычку устройства. Остальные три провода ставят на соответствующие им контакты. При нажатии кнопок переключателя должно наблюдаться подсвечивание лампочек.

Без распределительной коробки

При прямом подключении после ликвидации старого блока из стенки будет торчать 8 проводков. Нужно обратить внимание на цвет их изоляции. Если провода окрашены одинаково, нужно вырубить в квартире ток, затем расправить провода, укладывая их в пространстве так, чтобы концы, на которых зачищен изоляционный материал, не соприкасались между собой. Подают напряжение и ищут индикатором фазу (двужильный кабель). Его нужно пометить изоляционной лентой, предварительно обесточив линию. Потом ищут ноль. Из оставшейся шестерки проводов, идущих на подключение 3 осветительных приборов, нужно выделить фазные и нулевые. Фазу для каждого светильника совмещают с N, идущим от коробки распределения, а на розеточный контакт подают нуль. N ведут на розетку, он переходит на 3 прибора. L от щита соединяют с розеткой. Остальные проводки, идущие на бра и люстры, ведут на выключатели. При использовании это схемы нулевые провода скручиваются – их надо скрыть в блоке прибора с розеткой.

Ошибки при монтаже

Подключение тройного выключателя с розеткой

При подключении трехклавишного выключателя с розеткой в одном корпусе возможны ошибочные действия, вследствие которых осветительные приборы могут не включаться. К распространенным случаям относятся:

  • Неработающий выключатель при исправной розетке – указывает на то, что мастер перепутал фазовый и нулевой провода. Нужно проверить конструкцию индикатором и внести требуемые изменения.
  • Две кнопки не функционируют до нажатия на третью – признак того, что фазу запустили к выходу третьей кнопки, а не к основному входу.

Не следует подсоединять в розетку тройник – ее контакты не рассчитаны на высокое напряжение, устройство может перестать функционировать.

Производители выключателей

Трехклавишные выключатели с розеткой «Кунцево-Электро»

Выбирать марку стоит, опираясь на собственные приоритеты. Если важны художественные качества, можно ориентироваться на ассортимент компаний Fede и Gira. Первая из них специализируется на стилях «под старину». Функциональные модели в модерновом дизайнерском решении можно найти у производителя АВВ. Некоторые из этих выключателей оснащены подсветкой со светодиодами. Среди российских компаний устройства с розеткой (с разным числом кнопок) выпускает «Кунцево-Электро».

При монтаже устройства с розеткой решающее значение имеет корректность определения нулевых и фазных проводов и правильное соединение их между собой. Только в этом случае будут обеспечены надежность и безопасность эксплуатации.

Установка выключателей и розеток в одном корпусе. Подключение

Одними из основных частей электрической проводки в любом помещении являются приборы освещения, выключатели, розетки. Поэтому при проведении ремонтных работ в квартире, либо во вновь построенном здании необходимо знать, как осуществить монтаж схемы электрических устройств и их подключение. Некоторые из перечисленных устройств могут объединяться в один корпус или коробку, для удобства монтажа и пользования ими.

В настоящее время чтобы сэкономить электрические провода, а также площадь поверхности стен, изготовители некоторых устройств стали комбинировать в одном корпусе несколько устройств. Популярным исполнением подобного вида стала коробка, вмещающая в себя выключатель и розетку. Установка выключателей вместе с розеткой позволяет достичь наибольшей эффективности и практичности применения таких приборов.

Виды и особенности

Сейчас существует несколько вариантов принципиальных схем подключения таких электрических устройств, как выключатели и розетки по совмещению их в одном корпусе. Ранее такие варианты не были широко распространены, и подключение проводки выключателей, а также розеток производили в распределительных коробках без учета совмещения в одном корпусе этих устройств.

Теперь можно использовать такой вариант, если не хватает места для раздельного их монтажа, так как в торговой сети можно приобрести соответствующие совмещенные конструкции.

Достоинства раздельного подключения вышеперечисленных устройств:
  • Можно купить выключатель, либо розетку одиночного исполнения по низкой цене, и подключить совместно в одной коробке.
  • Простая установка выключателей и розеток позволяет выполнить все работы самостоятельно.
  • Раздельное расположение повышает безопасность применения выключателя, а также розетки, так как провода прокладываются отдельно, исключая возможность короткого замыкания.

Популярными стали схемы совместных блоков разных устройств. Схема подключения значительно упрощена. Это можно объяснить отсутствием надобности монтажа двух отдельных кабелей к выключателю и розетке.

Преимущества
  • Возможность простого переноса блока на другие места, без прокладывания отдельных кабелей.
  • Нет нужды размечать поверхность стены отдельно для каждого устройства, так как они находятся в одном месте.
  • Возможность применения снаружи и внутри зданий, так как имеются исполнения с качественной защитой от внешних воздействий.
  • Удобство применения на любых материалах поверхностей.

Серьезным недостатком совместного блока является тот момент, что нельзя заменить, например, неисправную розетку отдельно в этом блоке. Для этого придется заменить весь блок в сборе. Инновационные модели совмещенных блоков производят с выключателями, имеющими от одной до трех клавиш.

Установка выключателей и розеток

Для выполнения монтажа совмещенной коробки с электрическими устройствами понадобится некоторый инструмент и материалы, а также соблюдение простых рекомендаций.

Материалы и инструмент
Подготовительные операции при любом виде монтажа в основном сводятся к стандартным работам, проводимым перед монтажом и подключением электрических устройств.
  • Для начала необходимо обесточить электрическую сеть. Для этого в распределительном щите нужно выключить автоматические выключатели, либо другие коммутирующие устройства, которые подают напряжение в сеть, где вы проводите монтаж устройств.
  • Далее, на поверхности стены производится разметка.
  • Коронками нужного размера сверлятся отверстия для монтажа коробок.
  • Выдалбливается ниша, если проводка планируется скрытого типа.
  • На корпусе совмещенной коробки удаляются заглушки отверстий для проведения кабеля питания.
  • Прокладываются и закрепляются кабели и провода согласно схемам подключения (в случае, если нет проложенных проводов).
  • Коробка фиксируется на стене с помощью крепежных элементов.

На этом основные подготовительные работы закончены. Далее рассмотрим, как производится установка выключателей и розеток по разным схемам подключения в одной коробке.

Подключение розетки через выключатель

Наиболее простым способом подключения розетки, которая будет подключаться с помощью выключателя, и расположена в одной коробке с выключателем, имеющим одну клавишу, является соединение проводов в распределительной коробке по определенной схеме. Для этого целесообразно следовать рекомендациям:

  • Накладные конструкции объединенных блоков в основном монтируют для открытой проводки, например, на деревянных стенах.
  • В распредкоробке должно быть шесть проводов, входящих в нее: по два провода от распредщита, выключателя и розетки. Каждая пара — фаза и ноль. В некоторых зданиях проведено заземление третьей жилой.
  • Сначала определяют фазу от распределительного щита, отключают питание.
  • Провод фазы соединяют к выводу выключателя, изолированные концы скручиваются, обматываются изолентой, либо изолируются термоусадочной трубкой, или пластиковым наконечником.
  • Нулевой проводник соединяют с одним из выводов розетки.
  • Два изолированных конца проводов, которые остались незадействованными, скручиваются друг с другом и изолируются способом, описанным выше.
  • По этой схеме работа выглядит следующим образом: фаза на розетку будет поступать, только тогда, когда будет включен выключатель. Это применяется при редком использовании розетки, либо, если в розетку будут подключаться электрические устройства, которые необходимо часто выключать и включать.

Это простая схема работы. Она эффективна при включении в розетку, например, удлинителя для освещения ремонтируемого помещения. Освещение будет отключаться одноклавишным выключателем.

Подключение независимой розетки и установка выключателей в одной коробке

Особенно популярными стали новые совмещенные блоки с выключателем и розеткой, действующих независимо друг от друга. Установка выключателей и розеток по такому варианту рекомендуется определенный порядок действий:

  • От главного электрического щита в распредкоробку прокладывается кабель питания.
  • В распредкоробку должны быть проложены также провода от лампочки, 3 провода от совмещенного блока, в котором расположены выключатель и розетка.
  • Фазный проводник в коробке, проведенный от щита, соединяют с одним из выводов розетки. От этой клеммы розетки делается перемычка на вывод выключателя.
  • Нулевой проводник лампы освещения и розетки соединяют с нулевым сетевым проводом.
  • Два незадействованные провода фазы от лампочки и выключателя соединяют между собой и изолируют.
  • Если в совмещенном блоке имеется клемма заземления, то необходимо к ней отдельно провести кабель, если заземление есть в вашем доме.

По такому варианту соединения розетка, находящаяся в одной коробке с выключателем, будет функционировать независимо от него. Выключатель будет работать по подключению освещения.

Подключение блока с двухклавишным выключателем

Чаще всего объединенные блоки ставят на стене в промежутке между ванной и туалетом. С помощью такого блока можно осуществлять управление освещением сразу двух помещений, а также подключать электрические устройства в розетку. Подключение выполняется за несколько шагов:

  • Схема соединений объединенного корпуса включает в себя прокладку 5-ти проводов из распределительной коробки в совмещенное устройство.
  • Провод заземления и ноля из распределительного щита соединяют на розетке.
  • Подключаем фазу на двухклавишный выключатель. Для подключения фазного провода на двойной выключатель, в корпусе блока есть предусмотренная перемычка.
  • Две незадействованные жилы проводов соединяют к двум клеммам выключателя, который будет производить подачу фазного питания к приборам освещения в комнатах ванны и туалета.
  • В распределительной коробке выполняют скрутки проводников, которые подают фазу через двухклавишный выключатель и свободных проводов, которые идут на лампы освещения туалета и ванной комнаты.
  • Нулевые проводники и провода заземления ламп освещения подключают в распредкоробке скручиванием, либо специальным винтовым клеммником со скрученными узлами, служащими для подключения розетки.
  • Если будет нужно поменять порядок работы клавиш выключателя, которые подают питание на лампы освещения в комнатах туалета и ванной, то нужно изменить подключения проводов на клеммах выключателя, ослабив винты крепления.

Если подробно разобраться, то схема соединения выключателей: двухклавишного и одноклавишного, объединенных в одной коробке с розеткой, имеют отличие только в числе проводников. Для одноклавишного выключателя применяется четыре проводника, вместе с заземляющим проводом, а для двухклавишного выключателя по схеме предусмотрено для подключения пять проводов.

Похожие темы:

Схемы подключения выключателей и розеток. Наружная розетка. Как подключить выключатель света

Розетки и выключатели — это основные элементы домашней электросети. Вопрос их установки своими руками для многих является актуальным. От составления правильной схемы подключения выключателей и розеток и монтажа зависит комфорт и надежность работы всех электроприборов в доме.

схемы подключения выключателей и розеток

При прокладке электросети главными факторами являются безопасность и удобство пользования розетками и выключателями.

Нормы для монтажа

Для определения количества розеток и выбора мест их расположения следует знать нормы по установке, предъявляемые ПУЭ:

  • Наличие заземляющего контакта с отдельным подводом, не являющимся при нормальных условиях проводником электрического тока.
  • Не должно быть розеток над мойками или под ними, в шкафах и других неудобных местах.
  • Розетки в жилых помещениях и на кухне следует запитать от отдельных линий. Кухонные элементы и освещение допускается подключать в одну группу.
  • В жилых помещениях можно подключать розетки в помещениях повышенной влажности (ванной, туалете, бане) только через УЗО.
  • Рекомендуется размещать места подключения электроприборов на удалении от заземленных элементов: металлических трубопроводов, раковин и других инженерных сетей.

Нормы по монтажу выключателей

  • Выключатели всегда устанавливаются в разрыв фазного провода.
  • В помещениях повышенной влажности и на чердаке их наличие не допускается.
  • Над уровнем пола выключатели располагаются на высоте 1,5 м. На входе в комнату они устанавливаются на стороне ручки двери.
  • При одновременной коммутации более 20 ламп можно устанавливать только автоматы.
  • Наружная розетка или выключатель на внешней стене дома должны иметь исполнение с защитой не ниже IP44.
наружная розетка

Способы монтажа проводки

После составления схемы подключения выключателей и розеток следует рассчитать их параметры и требуемое сечение жил. Затем нужно проложить провод и установить коммутационную аппаратуру на место.

  • Монтаж проводки делается открытым и скрытым. Первый способ делается в основном в подсобных помещениях и снаружи дома. Для скрытой проводки необходимо сделать пыльную и трудоемкую работу штробления канавок для проводов с углублениями для подрозетников и распределительных коробок.
  • Процесс штробления стен не составляет проблем при наличии специального инструмента, которого обычно нет в личном пользовании. Штроборезку и другие устройства можно взять в аренду.
  • Для выемок под подрозетники и канавки применяется перфоратор с коронкой и специальной насадкой. Прокладка облегчается, если предварительно пометить путь, пробурив в стенах отверстия. С гипсокартонными перегородками справиться гораздо проще, если приобрести специальные круглые насадки на дрель.
  • Аппаратура для наружной установки применяется открытого типа и должна быть защищена от пыли и влаги.
электропроводка подключение розеток и выключателей

Когда в комнату вводится электропроводка, подключение розеток и выключателей делается через разные линии. Их может быть от двух до четырех под оборудование:

  • освещение;
  • розетки для роутера, компьютера, телевизора, зарядки телефона и других бытовых приборов;
  • кондиционер или электрообогреватель.

Кабели подключаются через концевые или проходные распределительные коробки. В первом случае из них не выходят провода, связывающие с другими элементами. Проходная коробка такую связь имеет.

Монтаж розетки

Подключение розеток и выключателей своими руками производится по правилам.

При проведении электромонтажных работ обесточивается вся квартира. Провод для розеток используется трехжильный, где синяя жила служит для подключения нейтрали, желто-зеленая — для защитного заземления, а последняя может иметь любой цвет и подключается к фазе. Провод идет от автомата щита управления или от коробки. Для обычных розеток его сечение составляет 2,5 мм2, но здесь надо учитывать мощность подключаемого прибора.

Провода пропускаются через отверстия подрозетников и монтируются к силовым зажимам розеток. Для них фаза обычно располагается по левую руку пользователя, а ноль — по правую, когда он стоит лицом к розетке. Это особого значения не имеет, хотя для мощного электрооборудования может быть принципиально. Провод заземления подключается к отдельно расположенному контакту.

подключение розеток и выключателей своими руками

Контакты могут быть самозажимными, где не требуется затягивание винтами. Оголенные концы провода вставляются в них, а встроенная пружина прижимает их к токонесущим клеммам. Монтаж следует производить аккуратно, иначе контакты ослабнут, и электрическая цепь нарушится, или проводники будут в этих местах перегреваться. На одну клемму подключается не более двух жил.

В коробке розетка крепится зажимами. Если ее фиксировать распорными лапками, они держат хуже. Лучше использовать саморезы, которые вворачиваются в отверстия подрозетника. Крышка розетки должна плотно подходить к стене. Ее прикручивают к внутренней части. Наружная розетка монтируется на поверхность стены и применяется для открытой проводки. Подобная установка проще, но из эстетических соображений аппараты стараются делать внутренними.

Подключение нескольких розеток

Несколько аппаратов рядом подключаются один от другого. Схема должна учитывать сечение проводов и нагрузку на каждую розетку. Распределительная коробка для розеток и выключателей скрытой установки располагается в помещении, и к ней подводится питающий провод от автоматического выключателя щитка управления. Основные соединения делаются в ней.

Целесообразно подводить к каждой розетке в комнате отдельное питание. Тогда при выходе из строя одной из них остальные останутся работоспособными. Способ требует больших затрат, но его часто используют по причине высокой надежности. Особенно это относится к подключению мощных потребителей.

коробка для розеток и выключателей скрытой установки

Параллельное соединение всех розеток к одной линии экономит средства и трудозатраты по монтажу. Недостатком в соединениях аппаратов шлейфом является отключение целой группы при отказе в работе одного. Поэтому первым стараются подключить среднюю розетку, а от нее — остальные.

Схемы подключения выключателей и розеток производятся через распределительные коробки, где соединения проводов осуществляются с помощью клеммников, пайки, сварки, опрессовки, винтовых зажимов. Скрутки делать не рекомендуется. По правилам ПУЭ во всех местах, где подключаются проводники и производятся ответвления, создается запас по длине провода, чтобы впоследствии можно было его снова использовать для обновления соединения. Коробки рекомендуется располагать с отступом 10-20 см от потолка, где не будет к ним случайных прикосновений. Их легко можно скрыть и при необходимости иметь доступ для ремонта проводки.

Подключение выключателей

Выключатели служат для подключения питания к светильникам. Обычно они замыкают провод фазы. Защитный и нулевой провода через них не проходят. К нулевому проводу подключается один вывод светильника, а к фазному — ввод выключателя. С противоположной стороны располагается вывод, от которого провод идет ко второму контакту прибора.

Двухклавишный выключатель

Правила, показывающие, как подключить двухклавишный выключатель света, те же самые, что и у простейшего устройства. Отличие только в том, что у аппарата имеются два вывода, которые обычно подключаются к люстре. Каждый из них связан с клавишей, обеспечивающей включение отдельной группы ламп. Двухклавишная модель объединяет в одном корпусе два простых прибора.

как подключить двухклавишный выключатель света

Преимуществом способа является возможность одновременного или раздельного включения двух групп светильников от одного устройства. Большее количество переключений требует дополнительной прокладки фазных проводов к выключателю и лампам. Схема, показывающая, как подключить двухклавишный выключатель света, всегда есть на обратной стороне выключателя. Ее также можно найти в сопроводительной инструкции.

Розетка-выключатель в одном корпусе: как подключить?

Выключатель подключается от розетки, если они совмещены в общем корпусе. Способ применяется для разгрузки распределительной коробки, экономии провода и подключения рядом расположенного светильника, например около кровати в спальне.

Подключение делается следующим образом:

  • к розетке подается питание обычным способом;
  • фаза подключается на ввод выключателя;
  • защитный провод также можно подключить от розетки;
  • с выхода выключателя и нуля розетки подключается светильник.
розетка выключатель в одном корпусе как подключить

Обратное подключение розетки от выключателя не делается, поскольку к нему не подводится нулевой провод. Розетку можно включить или отключить только от автоматического выключателя, расположенного в шкафу управления.

Заключение

Схемы подключения выключателей и розеток не отличаются сложностью, но должны выполняться правильно. Прежде всего это связано с электробезопасностью. Поэтапно выполняя все рекомендации монтажа и правильно собирая схему, можно избежать многих проблем и обеспечить надежность домашней электрической сети.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
