Схема подключения проводов в распределительной коробке: рассмотрим подробно

Выполняем монтаж в распределительной коробке

Правильное подключение проводов в распределительной коробке является весомым фактором надежности вашей электрической сети. А если учитывать, что в распределительных коробках сконцентрировано более 50% всех соединений, то этот элемент вашей электрической сети дома или квартиры становится особенно важным. При этом нельзя забывать и о наглядности подключения, а также его ремонтопригодности. Исходя из всего этого давайте остановимся на распределительных коробках более детально.

Правила монтажа распределительных коробок

Прежде всего давайте остановимся на правилах монтажа распределительных коробок. Ведь от этого зависит и надежность вашей электрической сети. Тем более, что эти правила вполне логичны и не потребуют серьезных капиталовложений.

Расположение распределительных коробок в квартире

 Итак:

• Прежде всего следует помнить, что распределительная коробка должна быть выполнена из материала соответствующего поверхности установки. Так на сгораемые поверхности, например, дерево, следует устанавливать распределительные коробки из несгораемых материалов. Обычно это металл.
• Если же распределительная коробка монтируется на несгораемую поверхность, например, бетон, то можно применять коробки из трудносгораемых материалов. Обычно в этих целях используют стандартные коробки из специального пластика во множестве предложенные в строительных магазинах.
• Так же стоит помнить, что согласно п. 2.1.22 ПУЭ во всех местах ответвления и подключения проводников должен быть обеспечен запас провода обеспечивающий повторное подключение. Цена выполнения этого правила составит сущие копейки, а вот в случае необходимости выполнения пере подключения этот запас станет «золотым».
• Так же стоит оговорить место расположения распределительных коробок. Вообще оно не нормируется, но обычно их располагают у входа в помещение со стороны дверной ручки. Высота расположения распределительной коробки обычно составляет 10-20 см от потолка. Это позволяет ее максимально оградить от случайного прикосновения и визуально скрыть.

Подключение различных электроприемников в распределительной коробке

Теперь можно рассмотреть непосредственно соединение проводов в коробке распределительной. Ведь оно во многом зависит от типа подключаемого устройства, а также от количества этих устройств. Иногда целесообразно на одну комнату создать две, а то и три распределительных коробки чем пытаться все соединения вместить в одну.

Подключение групповых проводов

Прежде всего следует определить концевая или проходная у нас распределительная коробка. В идеале каждая распределительная коробка должна быть концевой.

Концевой называется распределительная коробка, которая не имеет проводов, связывающих ее с другими распределительными коробками. Проходной же называется коробка, имеющая такую связь.

На фото проходная распределительная коробка с подключением розетки

Итак:

• В концевой распределительной коробке имеется три жилы питающего кабеля или провода, от которого питаются конечные потребители.

Обратите внимание! Этих проводов для однофазной сети должно быть именно три. Из которых один нулевой, согласно п. 1.1.30 ПУЭ должен иметь голубой цвет, один провод защитного заземления, который обозначается желто-зеленым цветом и фазный провод, который может иметь любое другое цветовое обозначение.

• Проходная распределительная коробка имеет три питающих жилы провода, которые обычно садят на клеммник. От этого же клеммника запитывается следующая распределительная коробка. В итоге у нас получается два провода соединенных между собой.
• Еще один возможный вариант это если для одной группы коробка является концевой, а для другой группы проходной. Причем обычно провод, для которого коробка является проходной, не имеет в ней никаких соединений. Он просто пролегает вдоль коробки.

 Подключение розеток

Прежде всего рассмотрим соединение проводов в распределительной коробке дома при подключении розетки. Ведь это одно из самых простых подключений.

Подключение розетки в распределительной коробке

• Итак, в распределительной коробке у нас имеется три жилы питающего провода. Как мы уже говорили это фаза, ноль и заземление, обозначенное соответствующими цветами.
• Для подключения розетки нам необходимо провод, идущий непосредственно к розетке подключить к соответствующим жилам питающего кабеля. При этом следует соблюдать цветовую маркировку.

Обратите внимание! Все соединения в распределительной коробке следует выполнять при помощи клеммников, пайки, опрессовки или сварки. Этого требует п.2.1.21 ПУЭ, который запрещает применять скрутку.

• Если подключение производится в проходной распределительной коробке как на видео, то соединение может быть выполнено как с питающим кабелем, так и с кабелем, питающим другую распределительную коробку. Ведь благодаря соединению между собой они являются одним целым.

Подключение выключателя

Схема соединения проводов в распределительной коробке для подключения выключателя несколько сложнее, но тоже достаточно проста и понятна.  И даже двух или трехклавишный выключатель не должен вызвать у вас проблем.

Подключение двухклавишного выключателя

 Итак:

• Прежде всего выполняем подключение выключателя. Для этого необходимо провод, ведущий к вводу выключателя подключить к фазе питающего кабеля. Провод от вывода выключателя выводим в распределительную коробку.
• Теперь подключаем светильник. Прежде всего подключаем его к нулевому и защитному питающему кабелю, провода, идущие к светильнику. После этого подключаем фазный провод светильника к проводу, идущему от вывода выключателя.
• Что касается двух-, трех- или даже четырехклавишных выключателей, то здесь соблюдается тот же принцип. Единственным отличием является подключение фазного провода от вывода выключателя.
• Если это люстра с двумя режимами работы, то она имеет два фазных провода. К ним то мы и подключаем наши вывода от выключателя.
• Если же от выключателя будут подключаться разные светильники, то наша инструкция советует прежде всего подключить их нулевые и фазные провода. Затем по одному фазному проводу от выводов выключателя на каждый светильник.

Подключение светильника и розетки

А вот для подключения розетки с выключателем будет более сложная схема. Соединение проводов в распределительной коробке в этом случае чуть более запутано. Но если разобрать схему полностью, то и в ней нет нечего сложного.

Схема подключения выключателя от розетки

• Прежде всего по методике, описанной выше, подключаем розетку.
• Теперь подключаем нулевой и защитный провод светильника. Это делается по той же схеме, как и при обычном подключении.
• Что касается фазного провода для выключателя, то здесь может быть два варианта. Вы можете приобрести единое изделие выключатель с розеткой в котором уже выполнено соединение. А можете приобрести отдельно выключатель и отдельно розетку. В этом случае соединение между ними вы будете выполнять самостоятельно.
• Чтоб не было перерасхода проводов в этом случае целесообразно подключить выключатель прямо от фазного контакта розетки. Этот провод подключаем к вводу выключателя.
• Провод же с вывода выключателя, как и при обычном подключении, выводим в распределительную коробку. Здесь его соединяем с фазным проводом светильника.

Вывод

Как видите, все виды подключения в распределительной коробке вполне можно выполнить своими руками. Главное быть внимательным и не перепутать фазные, нулевые и защитные провода. Самым простым способом для этого является соблюдение рекомендаций ПУЭ. Ведь цветовое обозначение не даст вам скрутить вместе провода разных цветов. А это практически стопроцентная гарантия правильности вашей схемы.

Соединение проводов в распределительной коробке

Распределительные коробки выполняют очень важную функцию. Именно они обеспечивают распределение электрических проводов между точками потребления, т.е. выключателями, осветительными приборами и розетками.

Решили выполнить установку перечисленных выше устройств самостоятельно? Тогда вам нужно досконально разобраться в особенностях и порядке подключения кабелей, а также основных методах их соединения.

Для лучшего понимания процесса данное мероприятие будет рассмотрено в несколько этапов: от подготовки необходимых материалов до подключения электроприборов на примере розетки, двухклавишного переключателя и лампочек. Предварительно вы узнаете об основных способах соединения кабелей и особенностях расключения коробки.

Способы соединения проводов

Существует несколько методов соединения электропроводов. Вы можете выбрать наиболее удобный и подходящий для вашего случая вариант.

Цены на кабели и провода для строительства и ремонта

Кабели и провода для строительства и ремонта

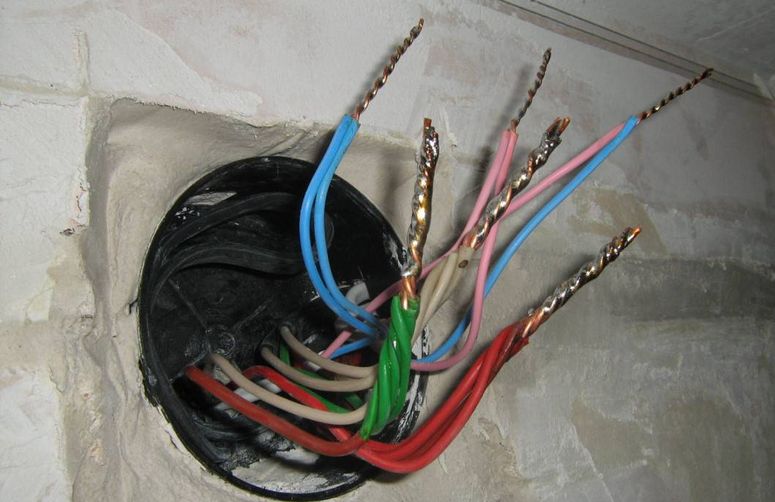

Скрутка

В настоящее время соединение кабелей в распределительных коробках по методу скрутки запрещено – оно считается крайне ненадежным по сравнению с другими существующими вариантами. Выбирая скрутку, вы осознанно принимаете всю возможную ответственность на себя.

Само соединение выполняется предельно просто: с проводов счищается примерно 10 мм изоляции, а после они аккуратно накручиваются друг на друга. При соединении проводов диаметром до 1 мм выполняем не менее 5 витков, в случае скрутки более «серьезных» кабелей – от 3 витков.

Опрессовка

Популярный вариант соединения. Выполняется с использованием специальной гильзы по размеру пучка проводов. Материал гильзы также должен соответствовать материалу изготовления кабелей.

Для обжима изделия применяются пресс-клещи для опрессовки гильз. Народные умельцы нередко пытаются выполнить обжим с помощью пассатижей, однако профессионалы рекомендуют от такого варианта воздерживаться, т.к. соединение будет не таким надежным.

Работа выполняется в следующем порядке.

Первый шаг

Снимаем с проводов изоляцию, ориентируясь на длину используемой гильзы.

Второй шаг

Скручиваем провода в пучок и вводим их в соединитель.

Третий шаг

Обжимаем гильзу с проводами пресс-клещами.

Четвертый шаг

Выполняем изоляцию готового соединения термоусадкой либо обычной изолентой.

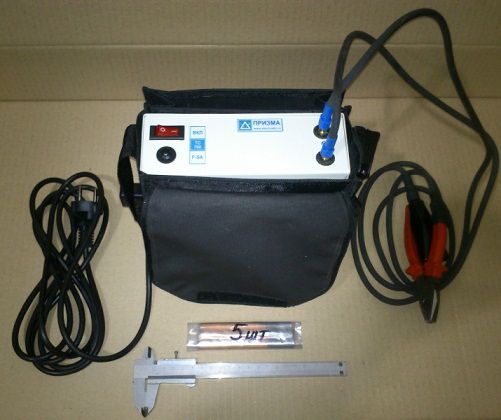

Сварка

После выполнения такого соединения получается по сути цельный провод, которому не страшны ни процессы окисления, ни другие негативные воздействия, характерные для разъемных способов.

Для соединения проводов по методу сварки нужно подготовить следующее:

Работаем в таком порядке.

Первый шаг

Снимаем с кабелей изоляцию и зачищаем жилы до блеска. Для этого используем наждачную бумагу.

Второй шаг

Соединяем провода по методу скрутки.

Третий шаг

Насыпаем флюс в углубление нашего электрода.

Четвертый шаг

Включаем сварочный аппарат, прижимаем электрод к кабелям и держим до образования шарика — т.н. «контактной точки».

Пятый шаг

Очищаем полученную контактную точку от флюса и покрываем ее лаком.

В завершение нам остается лишь заизолировать готовое соединение.

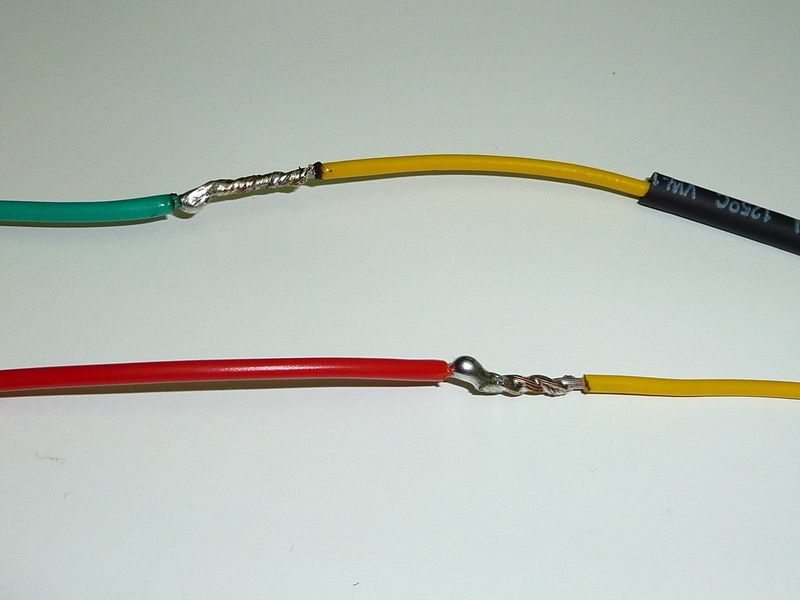

Пайка

Порядок действий остается таким же, как и при соединении проводов сваркой. Отличие лишь в том, что кабели соединяются при помощи припоя, расплавленного паяльником. Расплавленный припой должен затекать внутрь скрутки.

Важное замечание! Соединение очень надежное и долговечное, но от его использования в местах, где кабели могут сильно нагреваться, профессионалы рекомендуют воздерживаться.

Также не рекомендуется использовать пайку в местах возможных механических нагрузок на соединение.

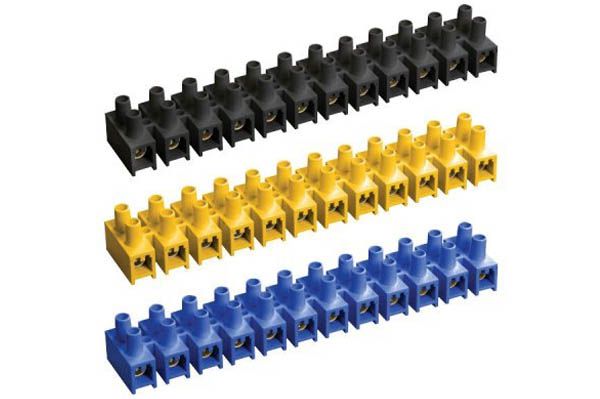

Винтовые контактные зажимы

Отличный метод быстрого и простого соединения проводов в распределительной коробке. Компактные недорогие зажимы позволяют выполнять соединение как однородных, так и разнородных проводников.

Работа выполняется в два простых шага. Нужно сделать следующее:

• счистить с концов проводов примерно по 5 мм изоляции;
• вставить провода в зажим и затянуть винтом.

Важно! Контролируйте силу зажима, чтобы не нарушить целостность жил. В особенности осторожно работайте при соединении алюминиевых проводов.

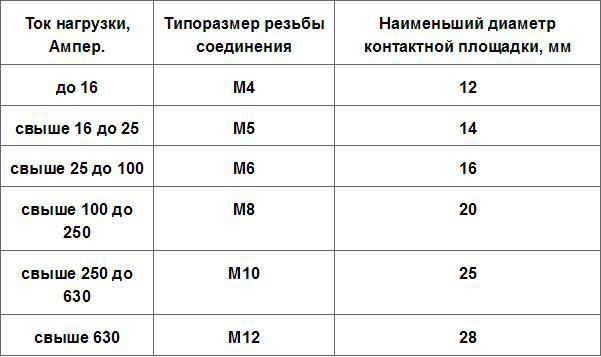

Болтовые соединения

Соединение надежное, но очень громоздкое. Подходит для таких же громоздких коробок старого образца. В современной коробке болтовое соединение может попросту не поместиться.

Работа выполняется в следующем порядке.

Первый шаг

Надеваем на болт стальную шайбу.

Второй шаг

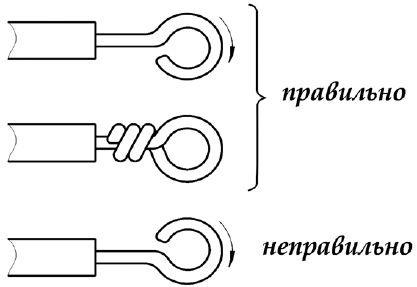

Сверху надеваем на болт один из соединяемых проводов. Предварительно нужно счистить изоляцию и сформировать из кабеля колечко. Со вторым проводом заранее делаем то же самое.

Третий шаг

Надеваем следующую стальную шайбу.

Четвертый шаг

Надеваем колечко второго провода.

Пятый шаг

Надеваем последнюю шайбу и затягиваем соединение гайкой.

Разумеется, болтовое соединение также нуждается в изоляции, которая не лучшим образом отразится на его размерах.

Сравниваем по разноплановым критериям что лучше, дифавтомат или УЗО, в нашей новой статье.

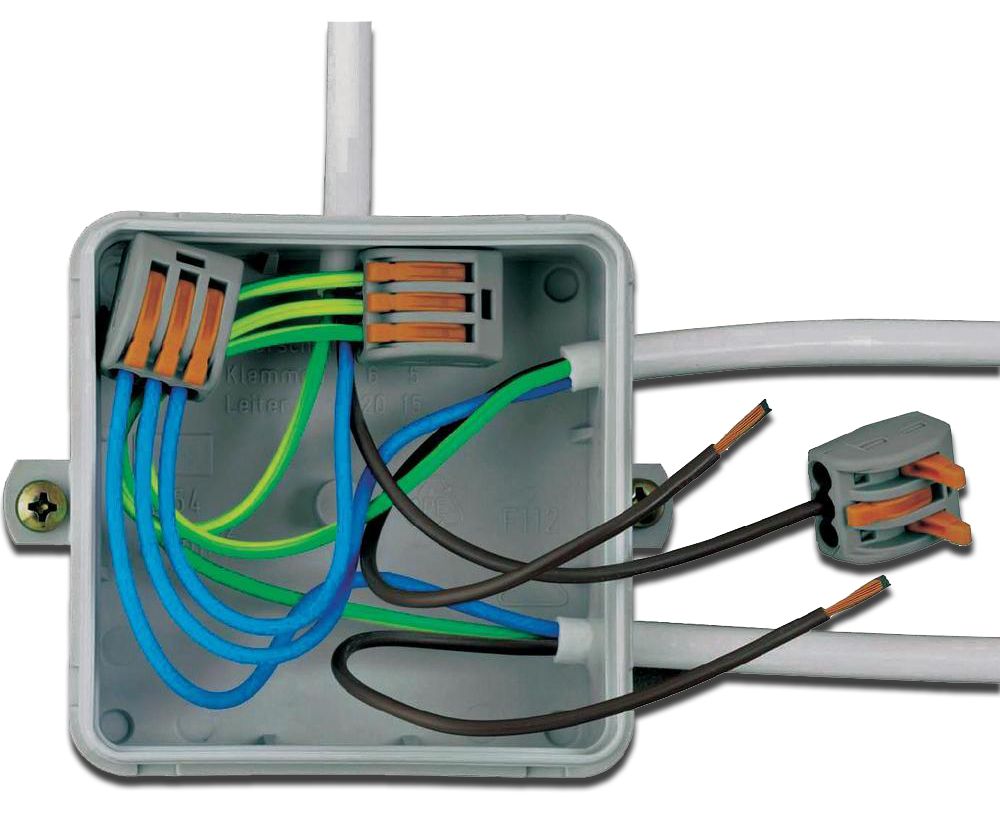

Самозажимные соединения

Наиболее современный и популярный на сегодняшний день вариант. Зажимы предельно просты в использовании. Помимо этого, внутри подобных соединений изначально присутствует паста, исключающая риск окисления металлов, что позволяет безо всяких опасений вставлять в клипсы разнородные проводники.

Работаем в таком порядке.

Первый шаг. Снимаем примерно по 10 мм изоляции с каждого провода.

Второй шаг. Поднимаем вверх рычажок клипсы.

Третий шаг. Вставляем проводники в соединитель.

Четвертый шаг. Опускаем вниз рычажок.

Зажимы без рычажков просто защелкиваются.

Изучаем схему расключения коробки

При соединении проводов в распределительной коробке очень важно знать особенности маркировки каждого кабеля. Это позволит создать безопасное, надежное и в целом правильное соединение.

Так, провода «ноля» (на схеме они синие) и кабели заземления (обозначены желтым) соединяются соответствующим образом по цветам, как продемонстрировано на изображении. При обустройстве двухпроводной электропроводки схема остается такой же, исключаются лишь провода заземления.

Более сложной является процедура распаивания фазы (обозначается черным либо красным цветом). Если через коробку проводятся только кабели для подсоединения розетки, провода фазы также соединяются вместе.

Если же из коробки идут кабели на выключатель с одной кнопкой, то провод, который уходит на переключатель, должен быть скручен со всеми проводами фазы. Тот же кабель, который отходит от переключателя, соединяется с проводом фазы, уходящим на осветительный прибор. В результате будет выполнено 4 соединения.

В случае же подключения через распределительную коробку выключателя с двумя клавишами в условиях трехпроводной электропроводки на люстру пускают кабель с четырьмя жилами. Если проводка двухпроводная, количество жил сокращается до трех, т.к. заземление исключается из схемы, как показано на рисунке.

Без учета отдельной скрутки заземлителя, в коробке создается 4 соединения. Все провода «нули» (обозначены синим) соединяются друг с другом.

Фазы розеток и питающий кабель скручиваются вместе, после чего подключаются к общему зажиму выключателя с двумя клавишами. От последнего уходят 2 отдельных провода на осветительный прибор.

Таким образом, в распайке коробки нет ничего сверхсложного. Нужно лишь разобраться в особенностях обозначения проводов и порядке их соединения. После этого можно приступать к закреплению полученных теоретических знаний на практике.

Цены на распределительные коробки

Распределительные коробки

Порядок установки и подключения распределительной коробки

Вам предлагается ознакомиться с особенностями всех ключевых этапов подключения распределительной коробки: от подводки проводов до подсоединения электроприборов.

Первый этап – готовимся к работе

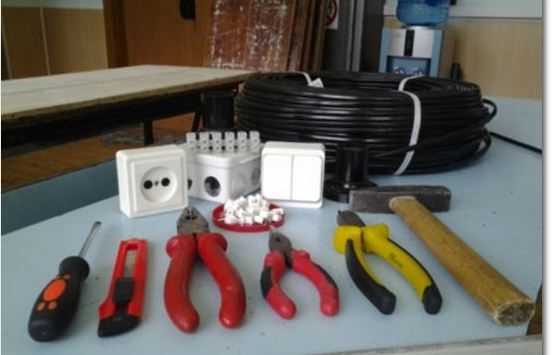

В первую очередь готовим все, что потребуется для подключения электроприборов к коробке. Набор включает:

• кабели 3х2,5, ВВГ;
• кабели 2х2,5, АВВГ;
• выключатель на 2 клавиши;
• крепления;
• осветительные приборы;
• розетку;
• круглогубцы;
• рулетку;
• кусачки;
• плоскогубцы;
• плоскую отвертку;
• молоток.

Второй этап – делаем разметку

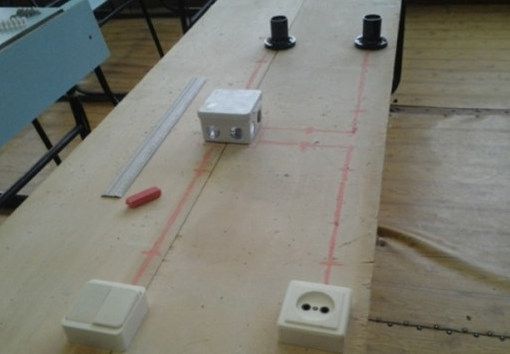

На этой стадии размечаем места установки электроприборов и пути прохождения проводов. Так мы сможем рассчитать нужное количество материалов для монтажа системы.

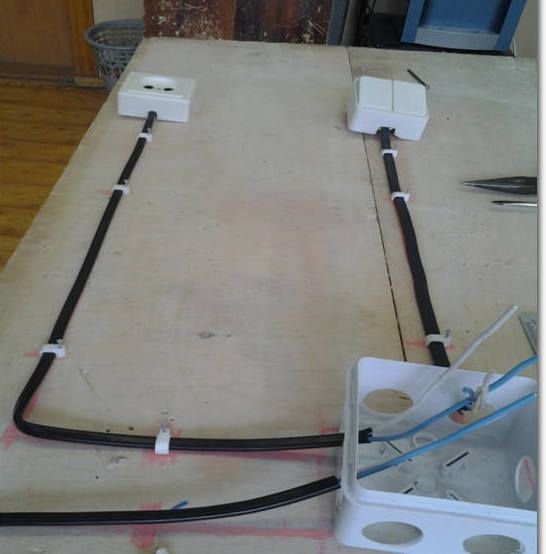

Третий этап – приступаем к монтажу

Предварительно выключаем подачу электричества.

Подводим провода к распределительной коробке. Как правило, кабели прокладываются в штробах. Для закрепления кабелей используются маленькие гвозди или специальные пластиковые скобы. В случае же выполнения работы в деревянном доме, провода будут подводиться посредством специальных монтажных коробов.

Важное замечание! Проводку нужно стараться проложить так, чтобы кабели не пересекались. В случае же если пересечения неизбежны, такие места нужно изолировать особенно тщательно.

Четвертый этап – подключаем электроприборы и соединяем провода

Заводим в предварительно встроенную в стену либо же закрепленную на основании (в зависимости от модели) распределительную коробку примерно 10 см провода. Снимаем с кабелей общую оболочку. Затем удаляем приблизительно 0,5 см изоляции с каждой жилы. В этом моменте ориентируемся по ситуации – счищаем столько изоляции, чтобы жилы можно было соединить выбранным способом.

На схеме показан пример соединения электропроводов посредством клеммников.

В рассматриваемом примере подключение выполняется с использованием двухжильного провода, у которого одна жила является нолем, вторая – фазой. На ноль подключаем розетку и осветительные приборы. Фазный питающий провод соединяем с розеткой и одной жилой кабеля выключателя.

В нашем примере выключатель двухклавишный. Каждая клавиша отвечает за контроль отдельной группы осветительных приборов. Второй провод кабеля переключателя соединяем с первой кнопкой, третий провод подсоединяем ко второй клавише.

В распределительной коробке соединены проводы ноля от розетки и патронов лампочек. Подключен питающий кабель: ноль маркирован синим, фаза – красным. Подключены провода для подсоединения каждой кнопки переключателя к патронам осветительных приборов.

Пятый этап – проверяем работоспособность системы

Включаем подачу электроэнергии и проверяем работу нашей розетки и выключателя. Все работает исправно. Мы отлично справились с работой.

Теперь вам известен порядок соединения проводов в распределительной коробке и особенности подключения каждого основного электроприбора. Пользуясь полученными сведениями, вы сможете самостоятельно справиться со всеми запланированными мероприятиями.

Удачной работы!

Видео – Соединение проводов в распределительной коробке

65 фото и основных схем подсоединения

На данном этапе времени трудно представить хотя бы один дом без выключателей света. Указанные агрегаты бывают различных видов, но все они довольно легко устанавливаются, их вполне сможет подсоединить к сети даже человек, обладающий базовыми знаниями электрики.

Инструменты

Прежде чем переходить к подсоединению выключателя к сети нужно подготовить ряд инструментов:

• фигурную, прямую и индикаторную отвертки;
• соединитель;
• наточенный нож;
• плоскогубцы.

Особенности разводки проводов

Схема подключения выключателя в зависимости от его типа (учитывается количество клавиш) немного разнится.

Наиболее простым вариантом является подключение одноклавишного выключателя, в таком случае всё можно сделать самостоятельно. В такой ситуации, в коробке распределения, присутствует всего 2 провода – ноль и фаза.

Провод синего цвета (ноль), соединяется с таким же проводом на светильнике. Вводная фаза изначально движется к устройству для выключения света, после чего снова возвращается в коробку распределения, а уже затем соединяется с фазой от лампочки.

Основным условием подключения одноклавишного выключателя света является внимательность, поскольку даже при наличии всего двух проводов, довольно часто встречаются ситуации, когда человек путает жилы.

Подключение двухклавишного выключателя потребует больших знаний электрики, это обосновывается тем, что все группы светильников имеют отдельный разрыв цепи. Как и с одноклавишным агрегатом, в коробке распределения присутствует две жилы. Провод синего цвета ещё на входе соединяется с другими проводами аналогичного цвета.

Существуют способы подключения выключателей без распределительной коробки, но они требуют больших навыков в электрике и выполняются, в основном профессионалами.

Фаза изначально проводиться на разрыв, на обе кнопки, затем осуществляется её фиксация в заранее предусмотренной выемке. Исходящие провода идут к каждой присутствующей группе осветительных приборов или на две отдельные лампочки.

Обязательно нужно учитывать тот факт, что задняя часть корпуса содержит три отверстия: два размещены по левую сторону, и ещё один по правую. Туда где только одно отверстие подсоединяется фаза входа, а туда, где два отверстия – фаза выхода, направляющаяся к светильнику.

При установке агрегата выключения света с тремя клавишами, нужно действовать по аналогии с установкой прибора, содержащего две клавишы. Ноль, как и в представленных вариантах, соединяют с нулями каждой отдельной группы лампочек.

Фазу ввода направляют на разрыв, а после этого делят на три разных фазных проводника, каждый из которых направляется к собственной группе лампочек.

Подключение через розетку

Если поблизости с планируемым местом установки агрегата для выключения света, располагается розетка, то можно запитать от неё фазу и ноль.

Для того чтобы подключение выключателя от розетки, оказалось успешным, нужно соблюдать такую последовательность действий:

Изначально нужно убрать из розетки подачу тока. Подобные действия можно выполнить, сняв напряжение со всего дома.

Нужно вскрыть розетку и проверить напряжение.

К фазе розетки подключается провод, вторая сторона которого прикрепляется на вводе выключателя. На вывод агрегата для выключения света, прикрепляется непосредственно подключенный к светильнику провод.

К нулевому контакту розетки прикрепляется провод, второй конец которого соединяется с выводом светильника. Таким же образом подключается защитный провод, только к соответствующему контакту светильника.

Закончив указанные манипуляции, следует выполнить укладку проводов, заизолировать проводящие ток участки и подать напряжение, чтобы проверить эффективность работы.

Особой популярностью на данном этапе времени начали пользоваться выключатели с подсветкой, при их установке желательно обратиться к профессионалу, поскольку неправильное соединение таких выключателей может отказать повышенную нагрузку на проводку, вследствие чего она подвергнется сгоранию.

При отсутствии базовых навыков в электрике, стоит отказаться даже от самостоятельной установки выключателей, содержащих одну клавишу.

С некоторыми фото выключателя можно ознакомиться ниже.

Фото процесса подключения выключателя

Также рекомендуем посетить:

Как провести розетку от распределительной коробки, как подключить провода

Все кабеля идущие из электро щитов в стенах или коробах в полу или по чердаку приходят в распределительные коробки , где они скручиваются , спаиваются либо свариваются либо соединяются зажимами.В этой статье я хочу показать как соединить самые распространённые  соединения , это соединение однаклавишного , двухклавишного , проходного выключателя.

И так проложив кабеля в месте соединения монтируются потайные либо накладные распределительные коробки заведя в них окончания кабелей, потайные обмазываются гипсом или клеем , накладные на 2 дюбель гвоздя , после снимается верхняя изоляция окончаний , обрезаются лишняя длина провода , зачищается около 3-4 см для скрутки провода , и в конце скручиваются , изолируются  СИЗ-ой , улаживаем соединения разводя по разным углам коробки.

Способы расключения распредкоробки

Схемы подключения, расключения кабелей в распределительной коробке

Соединить провода в распределительной коробке которые подпитывают только розетки легче всего достаточно скрутить все кабеля по цветам , а вот если подключён хотя бы один выключатель схема усложняется.

Пример соединения распред. коробки с одним однаоклавишным выключателем

Соединения однооклавишого выключателя

двухклавишный выключатель и розетка

• должно получится 4 спайки

Монтажа распаечной коробки: Видео

Похожие статьи:

Как подключить выключатель от розетки своими руками

Подключаем выключатель от розетки

Подключение выключателя от розетки — процедура хоть и не очень сложная, но зачастую помогающая решить массу проблем.

В первую очередь, это касается вопросов дополнительного подключения систем освещения.

Ведь благодаря такому подключению мы можем существенно сэкономить не только на проводах, но и на количестве дополнительных работ, таких как штробление стен.

Поэтому, если вы столкнулись с проблемой подключения дополнительного освещения и не хотите по-новому делать ремонт в комнате, такой вариант станет идеальным решением.

Подготовительные работы

Прежде, чем приступать непосредственно к процессу подключения, следует выполнить целый ряд подготовительных работ и определиться с местом расположения будущего выключателя.

К подготовительным работам мы относим работы, связанные с выбором провода, самого выключателя и схемы, которую он будет запитывать.

Выбор провода

Перед тем, как от розетки подключить выключатель, нам следует правильно выбрать провод, которым будет осуществляться подключение.

Ведь правильный выбор провода позволит значительно сократить вероятность пожара или других поломок.

• Чтобы выбрать провод, нам следует знать номинальную мощность коммутируемых электроприборов, из которой затем не сложно вывести номинальный ток. Делается это по формуле.

  Подробная схема подключения розетки

  где I – номинальный ток, P – номинальная мощность, а U – номинальное напряжения, которое для однофазной сети равно 220В.

• Высчитав номинальный ток, мы можем использовать табл.1.3.4 ПУЭ для медных проводников или табл. 1.3.5 для проводов из алюминия, для выбора их номинального сечения (см. Выполняем расчет сечения провода по мощности ).

Сводная таблица выбора сечения проводников по номинальному току

Обратите внимание!

В большинстве случаев при подключении выключателя от розетки он коммутирует одну – две лампочки. Из-за этого номинальный ток получается небольшим и согласно табл. 1.3.4 и 1.3.5 можно применять провод небольшого сечения. Но согласно табл. 7.1.1 ПУЭ, сечение этого провода в любом случае не может быть меньше 1 мм 2 для медного провода или 2,5 мм 2 для алюминиевого.

• Еще один аспект, который следует учесть при выборе провода — это способ его прокладки.

  Ведь в случае его прокладки внутри помещений открытым способом на изоляторах, согласно табл.2.1.1 ПУЭ, его минимальное сечение должно быть 1,5 и 4 мм 2 соответственно для медного и алюминиевого провода.

• Если же провод будет использоваться для наружной прокладки открытым способом на роликах или изоляторах, то его сечение вообще должно быть не меньше 2,5 и 4 мм 2 соответственно для медного и алюминиевого провода.

Выбор выключателя

Перед тем, как запитать выключатель от розетки, важно правильно выбрать сам выключатель.

Этим аспектом часто пренебрегают, из-за чего выключатели часто выходят из строя. Особенно важен этот аспект, если выключатель будет коммутировать большие нагрузки.

• В первую очередь, выбираем выключатель по номинальному току.

  При выборе провода мы уже посчитали номинальный ток нашей сети, поэтому, используя те же цифры, выбираем номинальный ток выключателя. На данный момент на рынке представлены модели в 6, 10 и 16А.

  Можно найти и более мощные выключатели, но они встречаются редко.

• Следующим важным фактором выбора является способ монтажа выключателя. Для скрытой проводки применяют утопленный вариант выключателя, а для открытой соответственно с наружной коробкой.

  Здесь выбор целиком зависит от способа прокладки вашей электропроводки. Исключение составляют только ванные комнаты и душевые, в которых пункт 12.22 ВСН 59 – 88 рекомендует применять только скрытую проводку. Но учитывая, что размещать в этих комнатах выключатели запрещено, то способ монтажа выключателя может быть любым на ваше усмотрение.

На фото представлены различные виды выключателей

• Также наша инструкция советует учитывать и место установки выключателя.

  Для наружной установки следует применять выключатели с IP не ниже, чем 44. Конечно, лучше применять выключатели с более высокой степенью пыле- и влагозащиты, но цена таких моделей увеличивается пропорционально уровню защиты.

Подключаем выключателя от розетки

Существует два варианта как от розетки запитать выключатель.

Эти способы не отличаются принципиально, и по большому счету выбор каждого из них осуществляется, исходя из расположения непосредственно светильников.

Если светильник расположен рядом с выключателем или розеткой, то целесообразно подключить «ноль» непосредственно от последней.

Если же светильник достаточно удален, то в целях экономии провода и большей эстетичности нулевой провод лучше подключить в распределительной коробке.

Подключение фазного и нулевого провода от розетки

Самым простым способом как сделать выключатель от розетки является вариант запитки и фазного, и нулевого провода непосредственно с контактов последней.

Такой способ будет очень удобным при расположении светильника в непосредственной близости от выключателя.

• Дабы сделать это своими руками, вам сначала необходимо смонтировать светильник и выключатель. Только после этого следует приступать непосредственно к подключению.
• На первом этапе снимаем напряжение с розетки. Сделать это можно групповым автоматическим выключателем для конкретной группы.

  Если же у вас не предусмотрено разделение на группы, то придётся снять напряжение со всей квартиры.

• На следующем этапе вскрываем розетку, к которой предстоит подключение. и проверяем отсутствие напряжения.
• Если разводка в вашей квартире или доме выполнена в соответствии с п.1.1.29 ПУЭ, то голубой провод — это нулевой провод, желто-зеленый — это защитный провод, и третий провод — фазный.

  Если цветовое обозначение у вас не выполнено, то кратковременно подаем напряжение для определения проводов.

• Теперь подключаем к фазному контакту розетки провод, который вторым концом крепим на вводе выключателя. На вывод выключателя подключаем провод, который подключен непосредственно к светильнику.

Схема подключения фазного и нулевого провода от розетки

Обратите внимание!

Если используется двух- или трехклавишный выключатель, то от выводов выключателя провода подключаются к соответствующим светильникам. В остальном схема подключения идентична.

• К нулевому контакту розетки крепим провод, который вторым концом крепиться к выводу светильника. Также подключаем и защитный провод к соответствующему контакту светильника.
• На этом наше подключение окончено.

  Теперь можно уложить провода, заизолировать токоведущие части и подать напряжение для испытания нашей схемы.

Подключение от розетки только фазного провода

Так как в выключателе размыкается только фазный провод, то иногда значительно проще взять от розетки только фазный провод.

Нулевой же провод проще подключить непосредственно в ближайшей к светильнику распределительной коробке.

Благодаря этому вы не только сэкономите провода, но и во многом облегчите себе задачу прокладки провода.

• Перед тем, как от розетки провести выключатель, как и в первом варианте, следует снять напряжение с розетки.

  Кроме того, нам следует снять напряжение со всех проводов, проходящих в распределительной коробке, в которой предстоит подключать нулевой провод.

• Теперь вскрываем розетку и проверяем отсутствие напряжение. К фазному выводу розетки крепим провод, который так же подключается к вводу выключателя. А провод с вывода выключателя подключаем непосредственно к светильнику.
• Теперь вскрываем распределительную коробку.

  Определяем нулевой провод. Возможно это будет даже целая шинка с нулевыми проводами. Подключаем к ней провод, который затем подключаем к светильнику. Таким же способом подключаем защитный провод к соответствующим контактам в светильнике и в распределительной коробке.

• После укладки и изоляции проводов можно подать напряжение и испытать работоспособность нашей схемы.

Схема подключение выключателя от розетки только фазным проводом

Обратите внимание!

В связи с тем, что для нормальной работы выключателя необходим только один фазный провод, вопрос: как вывести розетку от выключателя, — имеет однозначный ответ – никак. К сожалению, от выключателя розетку подключить нельзя.

Возможно только подключить фазный провод, а нулевой вести от распредкоробки. Но этот вариант не самый оптимальный. Ведь зачастую ток на розетке значительно выше, чем на сети освещения, и провод малого сечения сети освещения при подключении к нему еще и розетки просто перегорит.

Здравствуйте, уважаемые посетители.

На нашем сайте sesaga.ru будет собрана информация по решению безвыходных, на первый взгляд, ситуациях, которые возникают у Вас, или могут возникнуть, в домашней повседневной жизни.
Вся информация состоит из практических советов и примеров по возможным решениям того или иного вопроса в домашних условиях своими руками.
Развиваться мы будем постепенно, поэтому новые разделы или рубрики будут появляться по мере написания материалов.
Желаем удачи!

О разделах:

Радио для дома — посвящен радиолюбительству.

Совет 1: Как от одной розетки подключить еще одну

Здесь будут собраны наиболее интересные и практичные схемы устройств для дома. Планируется цикл статей об основах электроники для начинающих радиолюбителей.

Электрика — даны подробные монтажные и принципиальные схемы касающиеся электротехники.

Вы поймете, что есть моменты, когда необязательно вызывать электрика. Можно большинство вопросов решить самому.

Спутник – рассказывается о принципе работы и настройки спутникового телевидения и интернета

Компьютер – Вы узнаете, что это не такой уж страшный зверь, и что с ним всегда можно совладать.

Ремонтируем сами – даны наглядные примеры по ремонту предметов обихода: пульт ДУ, мышь, утюг, стул и т.д.

Разное – большой раздел охватывающий широкую тематику.

Это и увлечения, хобби, полезные советы и т.д.

Полезные мелочи – в этом разделе Вы найдете полезные советы, которые смогут Вам помочь в решении бытовых проблем.

Домашнему геймеру – раздел целиком посвящен компьютерным играм, и всему, что с ними связано.

Работы читателей – в разделе будут публиковаться статьи, работы, рецепты, игры, советы читателей, связанные с тематикой домашнего быта.

Уважаемые посетители!
На сайте выложена моя первая книга об электрических конденсаторах, посвященная начинающим радиолюбителям.

Приобретя эту книгу, Вы ответите практически на все вопросы, связанные с конденсаторами, возникающие на первом этапе занятий радиолюбительством.

Уважаемые посетители!
На сайте выложена моя вторая книга, посвященная магнитным пускателям.

Приобретя эту книгу, Вам больше не придется искать информацию о магнитных пускателях.

Все, что требуется для их обслуживания и эксплуатации, Вы найдете в этой книге.

Уважаемые посетители!
Вышел третий ролик к статье Как решать судоку.

В ролике показывается, как решать сложный судоку.

Уважаемые посетители!
Вышел ролик к статье Устройство, схема и подключение промежуточного реле. Ролик дополняет обе части статьи.

Параллельное и последовательное подключение розеток и выключателей: как подключить розетку с заземлением

Установка и подключение розеток и выключателей своими руками – это несложный процесс, который можно выполнить, обладая определенными знаниями.

Монтируя электропроводку в квартире, нужно знать, что такое схема подключения розетки. Кроме установки простых однофазных электророзеток с заземлением или без него, для отдельных электроприборов, работающих при сети с напряжением 380 Вольт, необходимы трехфазные электророзетки.

В настоящее время наиболее распространены розеточные блоки из нескольких единиц или блок из розетки и выключателя. Все единицы розеточной группы подключаются только с помощью параллельного соединения, последовательно в блоке подключать нельзя.

Из параллельных соединений наиболее популярно подключение розетки шлейфом.

Схема подключения розетки и выключателя: шлейфом, последовательно, параллельно

Давайте рассмотрим, как подсоединить розетку или блок из нескольких единиц.

Подключить электророзетки параллельным соединением можно через распаечную (распределительную) коробку или с помощью клемм, это способ еще называется шлейфным соединением. При соединении электророзеток шлейфом, кабель подсоединяется к первой единице блока, а кабель для следующего блока запитывается от последней. Для шлейфового соединения требуется обязательные независимые друг от друга отсоединения розетки. Для этого проводники соединяются с нулевыми проводниками через клеммы или пайки.

К первой электророзетке подсоединяется ноль и фаза. На провод заземления ставится сжим, от которого к каждой из единиц подводится по проводу для заземления.

Как соединить провода в распределительной коробке

Чтобы подключить второй розеточный блок, нужно от последней единицы первого блока подключить фазу и рабочий ноль, а в сжим – провод заземления.

Теперь рассмотрим подключение обычного одноклавишного выключателя.

Для этого фазовый провод подсоединяем к выключателю с помощью зажима, отмеченного английской «L» или стрелкой «наружу», ноль подсоединяем к зажиму со стрелкой «внутрь» или буквой «N». Оба провода надежно прикручиваем. Так как заземление в выключателях не используется, лишний провод обрезаем и изолируем.

Еще один актуальный вопрос: «Как подключить выключатель от розетки»?

Для этого лучше использовать блок, состоящий из электророзетки и одного или нескольких выключателей. От распределительной коробки прокладывается новый кабель. По одной жиле кабеля направляется фаза к выключателю, а по другой – рабочий «ноль» к розетке. Остальные жилы проходят на светильники через выключатели. От распаечной коробки к светильникам прокладываются 3-х жильные провода (ноль, заземление и фаза).

Как подключить двойную розетку и тройную, трехфазную и с тремя проводами (заземлением)

При подсоединении двойного или тройного розеточного блока, питающие провода подключаются к разным токопроводящим пластинкам.

Если это отдельные электророзетки, соединяем их с помощью параллельного подключения, например шлейфа, как описывалось выше.

Теперь рассмотрим, как подключить розетку с заземлением (трехфазную). Все трехфазные электророзетки отличаются наличием четырех контактов для трехфазной вилки (четвертый – это заземление или ноль).

Подключение розетки с заземлением производится с помощью отдельной четырехжильной электропроводки (три фазы, заземление и ноль), протянутой от электрощита. Провода подсоединяются к аналогичным контактам на электророзетке.

Узнайте больше о подключении розеток

Почему так редко используется последовательное подключение?

Если вы задумались, как подключить розетки последовательно, то вам следует помнить, что такая схема имеет две неприятные особенности:

• Напряжение в собранной цепи повышается от первой розетки к последующим.

  А повышение напряжения, в свою очередь, приводит к усилению нагрева розеток и вилок, а так же к лишней нагрузке на электроприборы.

• Так как схема подразумевает запитывание каждой розетки от предыдущей, то порча одной из них приведет к выходу из строя всех идущих после нее.

Последовательное подключение розеток имеет смысл использовать в случаях, когда использоваться эти точки питания будут для маломощных электроприборов – небольших светильников, зарядок телефонов и ноутбуков, фенов и т.

д. Для силовых трехфазных розеток на кухне такая схема может быть попросту опасной.

Чем лучше параллельное подключение?

Параллельное подключение розеток, в отличие от последовательного, обеспечивает независимость каждой точки питания. Напряжение всегда будет равномерное – сколько бы розеток в цепи не участвовало. А работоспособность каждой отдельно взятой точки питания совершенно не влияет на все остальные. Такая схема наиболее стабильна и безопасна для бытовой техники, а минус имеет один – больший расход проводов.

Параллельное подключение применяется не только на отдельно стоящих розетках, но и в блоках из двух и более штук.

Все преимущества такой схемы в этом случае сохраняются. Правда, сам процесс подключения будет более трудоемким и долгим.

Как подключить выключатель и розетку?

Схема подключения выключателя и розетки может быть разной. Например, так она будет выглядеть для блока из розетки и выключателя:

1. От распред.

   коробки до блока тянем трех- или, если заземления не будет, двухжильный кабель. На розетку подключаем фазу, ноль, и землю, если она есть.

2. Далее от розетки фазу зажимаем в клеммы выключателя.
3. От выключателя фазу тянем до светильника и так их подключаем.
4. От распред. коробки к светильникам прокладываем ноль и землю.

И еще одна схема. Она не сложная, и подойдет для выключателя, располагающегося отдельно от розетки:

1. От розетки фаза проводится через выключатель и подключается к светильникам.
2. Ноль и земля для светильников тянутся так же от розетки.

Как видите, схемы разные, но общее правило у них одно: фаза обязательно должна разрываться выключателем.

Розетка с заземлением: что делать, если проводка двухжильная?

Подключение розетки с заземлением не составит труда, если проводка в квартире или доме трехжильная.

Но вот в строениях, где сеть разводилась много лет назад, проводка, как правило, в две жилы: фаза и ноль. В этом случае проблему можно решить двумя способами:

• На лестничной площадке всегда есть распределительный щиток, с заземлением.

  Нужно протянуть от него контакт в квартиру, и через шину распределить заземление уже по всей квартире. Использовать лучше провод с медной жилой.

• Выполнение так называемого «зануления».

  Здесь к клеммам заземляющего контакта подсоединяется ноль. Этот способ стоит использовать только в крайнем случае, так как могут возникнуть проблемы в работе розеток с заземлением.

Как соединить розетку с проводами?

В том, как подсоединять провода к розетке, нет ничего сложного. Сначала подготавливаем провод: внешнюю изоляцию снимаем примерно на 10 см, а жилы зачищаем на 1,5 см.

Делается это специальным инструментом или любым удобным ножом. С розетки снимаем защитную пластиковую крышку, а затем откручиваем зажимные винты – так, чтобы между их шляпками и основанием зажима было пространство ок. 5 мм. Так же выкручиваем винт и на клемме заземления. Теперь электророзетка готова к подключению. Зачищенные провода – фазу, ноль и землю, по одному вкладываем в свое гнездо и плотно затягиваем винтами.

Есть еще один вариант крепления проводов к розетке.

Каждую жилу зачищаем на 2 см и оголенные коны сворачиваем кольцами с таким диаметром, чтобы в них вошли ножки винтов. Каждый винт поочередно откручиваем и вкладываем под него скрученные в кольца концы проводов. Вставляем винт обратно и плотно затягиваем. Такая сборка надежнее, но времени занимает больше.

Как подсоединить тройной выключатель?

Тройная розетка подключается параллельным или последовательным способом, они описаны выше.

Тройной выключатель можно подсоединить также двумя способами:

1. От розетки. Ноль и земля на светильники при этом идут от розетки же или от распределительной коробки.
2. От распределительной коробки. Фаза идет на выключатель и подсоединяется к клеммам клавиш.

   Затем жилы возвращаются в распределительную коробку и оттуда разводятся к светильникам. Ноль и земля идут от коробки на светильники напрямую.

Второй способ предпочтительнее, так как в первом случае, при выходе из строя розетки перестанет работать и выключатель.

Как подключить двойную розетку, если разводка сделана для одинарной?

Для работы понадобится двойная розетка с двойным же подрозетником, отрезок трехжильного кабеля (ок.

25 см) и инструменты для резки и зачистки проводов. Подключение производится так:

• В левое гнездо подрозетника вытягиваем провода.
• Отрезаем кусок кабеля, с обоих концов зачищаем жилы.
• Вкладываем кабель в подрозетник так, чтобы его концы выходили из обоих гнезд.
• В левом гнезде скручиваем попарно жилы проводки с жилами кабеля – фаза с фазой, ноль с нолем и т. д.

Далее делаем соединение проводов с розетками, обычным порядком.

Еще вопросы по вашей теме:

Оставить комментарий

Словарь строителя :: Вопросы по ремонту :: Калькуляторы :: Спецтехника :: Разное

2006 — 2017 © пользовательское соглашение :: связь с администрацией сайта [email protected]

Подключение электрической розетки

Во время ремонта подключение розеток производят после того как будут сделаны все работы подготовительного плана:

1. — проложен провод;
2. — выбрано место установки;
3. — установлены подрозеточные коробки;
4. — выбраны розетки с необходимым уровнем защиты IP.

Когда все эти работы будут сделаны можно приступать непосредственно к установке. Как известно розетки бывают открытого и скрытого типа.

В этой статье рассмотрен пример подключения розеток скрытого типа.

Подключение розетки в несколько этапов

1. Отключаем автомат. Подключение розетки — работа не сложная, однако не стоит пренебрегать такими вещами как электробезопасность.

Схема подключения одноклавишного выключателя

Для этого необходимо снять напряжение с подключаемой розетки. Сделать это можно отключив автоматические выключатели на вводе или выкрутив пробки ( при их использовании).

2. Проверяем отсутствие напряжения. Перед тем как откручивать крышку и прикасаться руками к оголенным проводом и контактам необходимо окончательно убедится в отсутствии напряжения.

Сделать это можно обычным указателем напряжения, индикатором или мультиметром.

Если вы решили заменить розетку на новую то сначала нужно демонтировать старую.

Для этого снимаем крышку, откручиваем винты прижимающих «лапок». Когда прижимающие «лапки» перестанут удерживать розетку, вытягиваем ее с коробки и аккуратно откручиваем питающие провода.

3. Зачищаем провод. Перед подключением розетки необходимо подготовить торчащий из подрозетника провод. Если проложенный провод или кабель с двойной изоляцией (типа ПВС, ШВВП, ВВГ) то с него снимают 15 – 20 см внешней изоляции. После этого он становится более гибким для подключения.

Если провожен сдвоенный провод с одинарной изоляцией (типа ППВ) то можно на 5 – 10 см отделить жилы друг от друга.

Подключаем новую розетку. Сначала нужно подсоединить питающий провод к контактам. Для этого примерно на 5 – 10 мм снимается изоляция с токопроводящих жил провода. Оголенная часть провода заводится в клемму для подключения и надежно затягивается винтом.

При затягивании винта не нужно оказывать чрезмерных усилий, иначе можно передавить провод.

Существует «хорошее» и «надежное» подключение проводов.

При хорошем подключении зачищенные провода заводятся в клеммы и затягиваются.

При надежном подключении зачищенные провода сгибаются в кольцо диаметром 4 – 5 мм.

Такой способ подключения контактов хоть и занимает больше времени, однако имеет несколько преимуществ:

• — во-первых, соединение более надежно;
• — во-вторых, при таком соединении площадь соприкосновения токопроводящего контакта с проводом будет больше, следовательно, контакт меньше будет нагреваться.

Если провод многожильный, то перед подсоединением его лучше залудить припоем.

Если производится подключение розеток с заземлением, заземляющий провод подсоединяется к соответствующей клемме – «клемма заземления».

Эта клемма соединяется с заземляющими усиками. Перед подключением заземляющей жилы провода необходимо убедится, что именно эта жила является заземляющей.

Установка розетки в подрозетник. После присоединения всех питающих проводов нужно установить рабочую часть розетки в подрозетник. Устанавливать ее нужно ровно без перекосов на одном уровне со стеной.

Питающие провода при этом аккуратно скрывают в подрозетнике.

Когда розетка будет выставлена ее необходимо надежно закрепить в этом положении. Для этого на ней имеются специальные прижимающие «лапки» с винтами. Закручивая эти винты, «лапки» раздвигаются, тем самым фиксируют розетку.

В розетках нового образца прижимающие «лапки» не предусмотрены.

Их фиксируют с помощью винтов, которые расположены в подрозетнике.

6. Прикручиваем крышку. Когда рабочая часть розетки будет надежно установлена в подрозетнике, можно прикручивать крышку.

Как подключить двойную розетку

Рассмотрим пример подключения двойной розетки двух типов:

• — стационарная двойная;
• — собранная двойная.

Стационарная двойная розетка

Для подключения двойной розетки в ней предусмотрены контакты с зажимами.

Часто бывает, что двойная розетка не имеет верх или низ. То есть контакты для подсоединения к ней проводов расположены как сверху, так и снизу – две пары контактов.

Исходя из этого, можно сделать вывод, что подключить двойную розетку можно«правильно» и «не правильно».

Правильное заключается в подключении питающих проводов к разным токопроводящим пластинкам.

Не правильное когда два питающих провода фазу и нуль подсоединяют к одной токопроводящей пластинке.

Такое подсоединение крайне опасно, так как при включении автомата произойдет короткое замыкание, и возможно повреждение электропроводки.

Собранная двойная розетка

Под понятием собранная двойная, имеется ввиду расположенных рядом двух и более одинарных розеток.

Что делать если необходимо подключение двух розеток но питающий провод подведен только к одному подрозетнику?

Для этого нужно сделать перемычку, перебросить кусок провода из первой коробки во вторую и подсоединить все эти провода параллельно между собой.

Схема Подключения Выключателя В Коробке

На лампочку приходит нулевой провод. Три варианта монтажа одноклавишных выключателей Рассмотрим три схемы подключения выключателей, которые похожи конструкцией имеют одну клавишу , но отличаются типом монтажа.


Желтый провод аккуратно отгибаем и изолируем Выводим провода в монтажную коробку, чтобы установить выключатель. Если проводов используется только два в домах старой постройки нет зазмления , все точно также, только соединений два: фаза и нейтраль.

Если выключателем отключается нулевой провод, а не фаза, при случайном прикосновении к токоведущим деталям люстры ил цоколю лампочки вас может поразить электрическим током, так как эти детали находятся под напряжением фазы. Два наиболее распространенных типа современных выключателей — одноклавишная настенная модель и пульт управления, который обычно поставляется в комплекте вместе с осветительным прибором Например, по принципу включения все устройства можно разделить на: механические — элементарные клавишные приспособления, простые в монтаже и использовании функцию клавиши может выполнять рычажок, тумблер, кнопка, шнурок, поворотная ручка ; электронные сенсорные, приводимые в действие прикосновением руки; с дистанционным управлением, оснащенные пультом или датчиком движения.
Подключение выключателей и розеток в распределительной коробке

Эти соединители необходимы, если приходится соединять медь и алюминий, которые просто так не стыкуются из-за активных электрохимических процессов, которые между ними происходят.

Видео: подключение одноклавишного выключателя и розетки Как подключить одноклавишный переключатель на две лампочки Если от одного выключателя нужно включать одновременно две лампочки, находящиеся в разных местах, применяется та же схема подключения. Сварка происходит за доли секунды.

Основным отличием одного прибора от другого является то, что двухклавишное устройство управляет устройствами света, имеющими два контура света. Отключите вводной автомат на квартиру.

Его подключают к общей клемме, а три провода, проходящие через коробку, подключают к источнику света. Подсоединить источник питания к электропотребителю через одноклавишный выключатель, довольно легко.

Пошаговая инструкция подключения одноклавишного выключателя

Аналогичным способом можно подключить двухконтурную люстру на двойной выключатель. Способы скрутки многожильных и одножильных проводников похожи, но имеют некоторые отличия. Фаза изначально проводиться на разрыв, на обе кнопки, затем осуществляется её фиксация в заранее предусмотренной выемке. Сейчас в магазинах электротоваров представлен огромный ассортимент провода и кабеля, поэтому берите сразу такой, чтобы у него каждая жила имела свою цветную изоляцию, например, красную и синюю.

Очень удобно, если он двухцветный, например, фазный провод красный, а нулевой — синий. Подводя итоги сказанного можно заключить, что схема подключения выключателя к лампочке, представляет собой набор проводов, лампочку и коммутирующее устройство.

Это может быть чайник или, к примеру, пылесос.

Особенно они актуальны для люстр с несколькими лампами.

Схема выключателя и розетки питания через одну распределительную коробку.

Опять же, в целях безопасности фазный провод обычно он красного цвета необходимо подключать к патрону светильника таким образом, чтобы лампочка подключалась к фазе центральным контактом цоколя. Особенно они актуальны для люстр с несколькими лампами.

Особенности разводки проводов

Фаза питающей сети с фазными жилами розетки и выключателя. Вторую жилу, идущую от переключателя, подсоединяют к красному проводу от лампы.

Подготовительные работы Перед началом любых работ, связанных с электричеством, обезопасьте свой рабочий участок. Как и при монтаже выключателя, все работы должны проводиться только при выключенных пробках.

Одни из них сложнее, реализуются, другие — легче, но при правильном исполнении все они обеспечивают требуемую надежность. Кстати, если провода одного цвета, предварительно найдите фазу пробником или мультиметром и отметьте ее, хотя бы, намотав кусок изоленты на изоляцию. Для лучшего понимания работы схемы проходных выключателей из двух мест без ответвительной коробки смотрите видео. Часто для комфортного использования световых приборов в темное время суток производят подключение выключателей с подсветкой. Подключение через розетку Если поблизости с планируемым местом установки агрегата для выключения света, располагается розетка, то можно запитать от неё фазу и ноль.
Соединение проводов в распределительной коробке.

Схема подключения выключателя в распределительной коробке

Кабель питания, относящийся к розетке, пройдет через накладной выключатель, чтобы не делать петлю и не увеличивать площадь монтажа Выбранная модель выключателя — Schneider Electric — имеет пластиковый корпус и степень защиты ip

Для начала проверьте её рабочее состояние на участке, который заведомо под напряжением, например, на входе к автомату.

Важно не перетянуть резьбовое крепление — затягивать нужно так, чтобы не повредить шлицы винта.

Для того чтобы зафиксировать провода, проложенные в штробах, вам потребуется ещё алебастр и шпатель. Требует меньших затрат денег и труда, чем прокладка кабеля к каждой из розеток. Рассмотрим схему подключения выключателя.

Читайте дополнительно: Прокладка кабелей связи в земле

После остывания место соединения изолируется. Схема подключения двухклавишного выключателя В этом случае фаза, которая пришла, соединяется с общим контактом выключателя. Дополнительные материалы по теме: Схема выключателя. Его подключают к общей клемме, а три провода, проходящие через коробку, подключают к источнику света.

Всего в коробке получится 5 скруток: Ноль питающей сети с нулевыми жилами розетки и светильника. К патрону подводятся два провода и крепятся винтами к соответствующим контактам После этого подсоединяется выключатель. Фазную жилу от питающего провода соедините с фазными жилами, идущими на выключатель и розетку. Назначение выключателя. То электрик, при замене лампы, если случайно коснется токоведущих частей, то не будет поражен электрическим током.

Две жилы соединяются с магистральной линией, пришедшей от щитка. Схема подключения трехклавишного выключателя отличается от подключения двухклавишного наличием дополнительного провода от люстры и электровыключателя, который приходит в распределительную коробку, где они соединяются соответствующим образом методом скрутки или при помощи специальных зажимов. В правильно собранной схеме на коммутационное устройство подается фаза.

Подключение люстры-с заземлением В схеме рис. Теоретически можно установить любое количество розеток, соединив их между собой параллельно.
Соединение проводов в коробке для одноклавишного выкл

Как распаять оветвительную, распределительную коробку электропроводки.

Все электрические провода или кабеля в квартире, доме, гараже и т. д. проложены по стенам или в полу от электрощита со счетчиком учета расхода электроэнергии, автоматами или пробками до распаячных или разветвительных коробок, где они скручены и соединенны с помощью электрических зажимов.

От коробки электрические провода или кабеля расходятся по сторонам на выключатель, розетки и светильники. А кроме того на другие ответвительные или распаячные коробки, которые подключены на одну группу или один автомат.

Как правило, в квартиру приходит 2 группы в старых квартирах и 3 группы в новых квартирах (не считая отдельной группы на электроплиту). Эти группы тянутся независимо друг от друга отдельными электрическими проводами или кабелями. И в случае повреждения отключается только часть квартиры или дома, которая сидит на одном автомате. Важно, что бы нагрузка была пропорционально распределена между автоматами в электрощите.

Перед началом работ всегда необходимо отключить автомат или выкрутить пробки электролинии, на которой будите работать. Меры электробезопасности.

В большинстве случаев в каждом помещении устанавливается одна ответвительная (распаячная) коробка над выключателем, дополнительно может быть установлена еще одна на розетки, если они установлены на значительном отдалении.

Пошаговая инструкция монтажа и расключения коробки:

1. Заводим провода или кабели в коробку для внутренней установки через предварительно выбитые отверстия или через специальные уплотнители в отверстиях- для накладных.

2. Замазываем распределительную коробку заподлицо со стеной для скрытой электропроводки или крепим на два дюбеля или саморезы к стене или потолку накладную коробку для наружной электропроводки.
3. Необходимо снять внешнюю изоляцию с электрических  кабелей до самого их входа в распределительную коробку. Будьте аккуратны не повредите вторую изоляцию жил кабеля. Рекомендую потренироваться на не нужном куске кабеля. Все поврежденные участки должны быть обмотаны изолентой.
4. Откусываем лишний запас проводов или жил кабеля, с учетом сохранения максимально возможной длины и одновременно возможности уложить их в коробку в самом конце работы. Я оставляю провода или кабели с запасом не более 15 сантиметров. В редких случаях когда в одной коробке находится  от 7 до 8 кабелей- необходимо укоротить до 10-12 см.
5. Зачищаем кончики до необходимой длины.
6. Соединяем провода при помощи электрических зажимов согласно вашей схемы работы.  Раньше скручивали в скрутки и изолировали изолентой. Но сегодня так никто не делает, потому что существуют более надежные методы соединения при помощи СИЗ или клеммников. Как соединять провода читайте более подробно в нашей статье: Как правильно соединить электрические провода или кабеля между собой.
7. После соединения необходимо аккуратно уложить в коробку и развести в разные стороны  пучки  фазы, земли или ноля. Если провода не сильно выпирают, электрики часто их заталкивают аккуратно в коробку деревянной ручкой молотка.
8. Одеваем крышку.

Схема расключения распределительной (распаячной) коробки

Все ноли (N, синего цвета изоляция провода) и защитные проводники или «Земля» (PE, желто-зеленного цвета) скручиваются соответственно вместе по цветам, как показано на рисунке. Если электропроводка двухпроводная, тогда «Земли» не будет.

По сложнее распаивается фаза (красного или черного цвета). Если от коробки отходят только кабеля или провода на розетки, тогда фазные провода тоже соединяются вместе.

А вот если на светильник с одно клавишным выключателем, как показано на рисунке- необходимо один фазный провод, идущий на выключатель скрутить вместе со всеми фазными проводами (L на выключатель). А  отходящий от выключателя провод скрутить вместе с фазным проводом идущим на люстру (L на освещение). Должно получиться 4 соединения проводов.

При необходимости расключения двух клавишного выключателя для трех проводной электропроводки до люстры с двойным включением должен быть проложен четырех жильный кабель (земля+ноль+1 включение фаза+2 включение фаза), а при 2-проводной- трехжильный так, как отпадает необходимость в «Земле». На рисунке снизу схема без земли.

Не считая отдельной скрутки заземляющих проводников, у нас должно быть четыре соединения в коробке. Ноли (синего цвета) соединяются все вместе между собой.

Вместе скручиваются Фазы на розетки, питающего кабеля и на общий зажим двух клавишного выключателя, с которого 2 провода идут отдельно на лампы светильника. Рекомендую прочитать дополнительно нашу статью «Как подключить светильник или люстру«.

Распаять коробку несложно своими руками и  без опыта электрика. Если что то не работает, проверьте еще раз схему расключения.

Схема подключения выключателей без распределительной коробки

Просматривая статистику своего сайта заметил, что многие посетители ищут в интернете схему подключения выключателей без распределительной коробки. Почему они отказываются от нее? Думаю что просто хотят исключить соединения (скрутки) проводов, которые являются слабым звеном во всей схеме. Нет дополнительного соединения проводов — нет плохого контакта, нет окисления проводов, нет неисправностей, связанных с плохим качеством ее расключения. Подключить люстру с выключателем света без распредкоробки вполне возможно. Ниже вы найдете схемы подключения одноклавишного и двухклавишного выключателей без распределительной коробки, а также узнаете плюсы и минусы такого монтажа.

Схема подключения одноклавишного выключателя без распределительной коробки

Такая схема подразумевает собой отсутствие дополнительных скруток проводов между распределительным щитом, выключателем и светильником.

От щитка питания идет двухжильный провод если нет заземления и трехжильный если оно есть. Нам нужно фазный проводник довести целым до выключателя, а нулевой проводник до светильника. Для этого доводим целый провод до светильника. Затем разделываем его до места разделения жил. Обычно это прямо над выключателем. Это нужно для того, чтобы нулевой проводник остался у светильника (его уже можно сразу подключить), а фазный проводник спустился к выключателю. В этом случае получается, что разделывать кабель приходится на несколько метров, в зависимости от расстояния до светильника от выключателя.

Теперь необходимо фазу от клавиши выключателя довести до контакта «L» светильника. Для этого можно использовать одножильный проводник такого же сечения как и двухжильный. Трасса прохождения его будет примерно такая: от выключателя вверх по стене, затем по потолку до светильника.

Вот схема подключения одноклавишного выключателя без распределительной коробки.

Схема подключения двухклавишного выключателя без распределительной коробки

Как быть, если у вас люстра многорожковая и вы хотите ее подключить к двухклавишному выключателю без распределительной коробки?

Тут тоже сложного ничего нет. Провод, идущий от щитка прокладываем и разделываем также, как описано выше для одноклавишного выключателя. На схеме ниже он обозначен «Провод 1».

Теперь нужно от выключателя к люстре вести уже две жилы с разных клавиш. Для этого можно уже использовать полноценный двухжильный кабель. На схеме ниже он обозначен «Провод 2». Разделываем его на 5-10 см. В выключателе подключаем жилы на отходящие контакты. Эти провода будут фазными проводниками, когда клавиши выключателя будут переведены во включенное положение. Затем провод ведем вверх от выключателя и потом по потолку к люстре. Тут опять разделываем на 5-10 см и подключаем в люстре к фазным контактам L1 и L2.

Вот схема подключения двухклавишного выключателя без распределительной коробки.

Плюсами такого монтажа являются:

• отсутствие дополнительных соединений проводов, в которых часто возникают проблемы;
• простота подключения, так как нет пучка проводов в распредкоробке, которые необходимо соединять между собой. Новичку тут бывает сложно разобраться, так как приходится скручивать между собой жилы разных цветов;
• минимум неисправностей.

Минусами такого монтажа являются:

• отсутствие наружной (двойной) изоляции на жилах кабеля, которые разделываются на несколько метров.

Хотя этот минус можно исключить путем использования одножильных проводов с хорошей изоляцией. Делаем так:

• один самостоятельный провод от щитка с «шины N» пускаем сразу на светильник на контакт «N»;
• фазу от щитка с автоматического выключателя также самостоятельным проводом пускаем на выключатель;
• от выключателя пускаем одножильный или двухжильный провод (в зависимости от количества клавиш) к светильнику.

Как то так!

Улыбнемся:

Из записной книжки электрика:

Очень трудно найти в комнате выключатель, особенно, если он в коридоре.
