Как подключить двойную розетку. Двойная розетка в один подрозетник

Создание комфорта и уюта в современных помещениях часто достигается использованием большого количества электроприборов. Поэтому поиск свободной розетки (установочного изделия) стал вполне обыденным явлением современной действительности. Иногда справиться с проблемой помогает обычная замена одной или нескольких из них на более совершенные модели.

Созданные в последние годы универсальные розетки на два и более посадочных места для включения вилок имеют неоспоримые преимущества перед своими одноместными прототипами. Они удобны, компактны и позволяют сохранить существующую электрическую разводку при одновременном увеличении количества контактных групп.

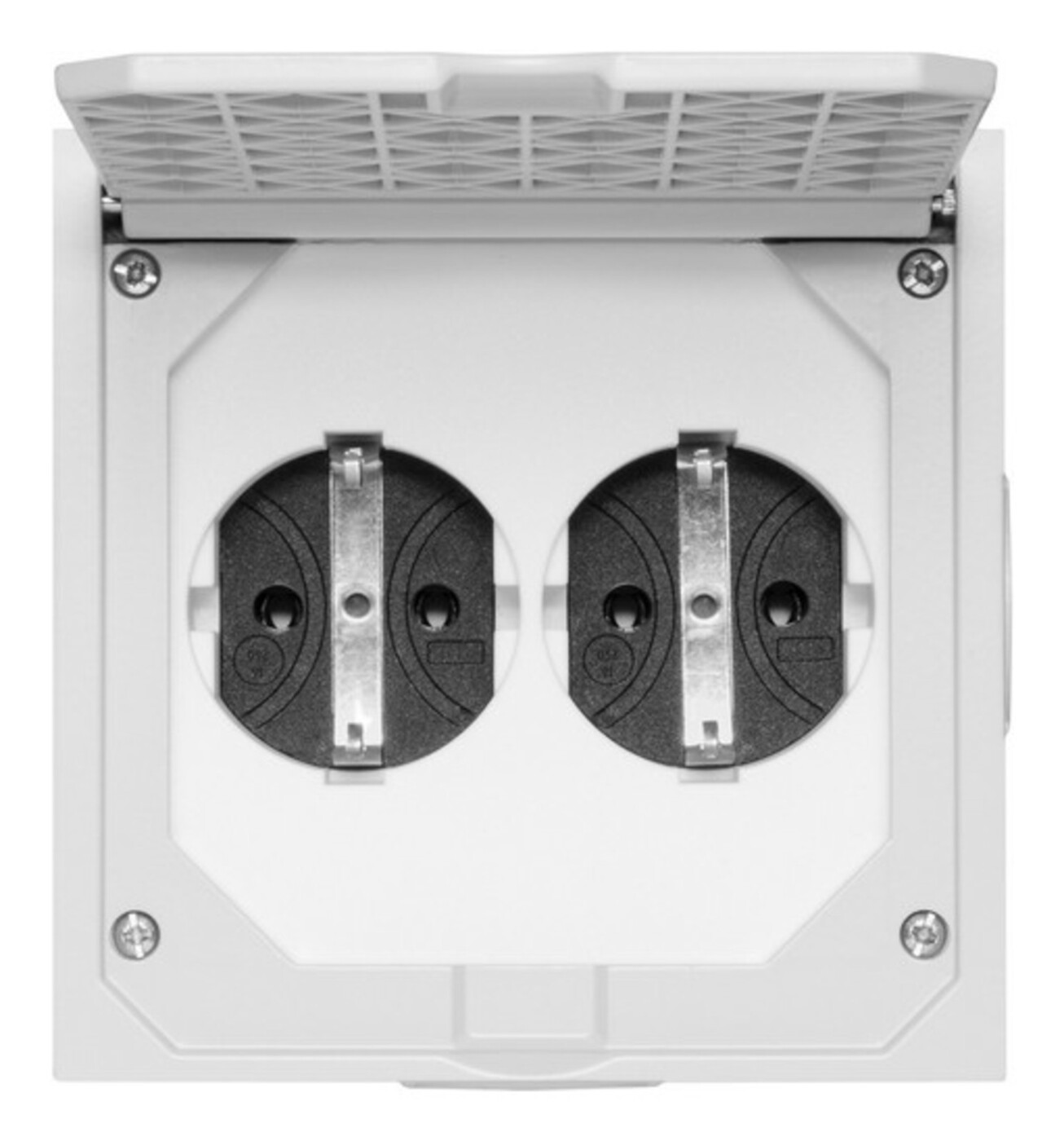

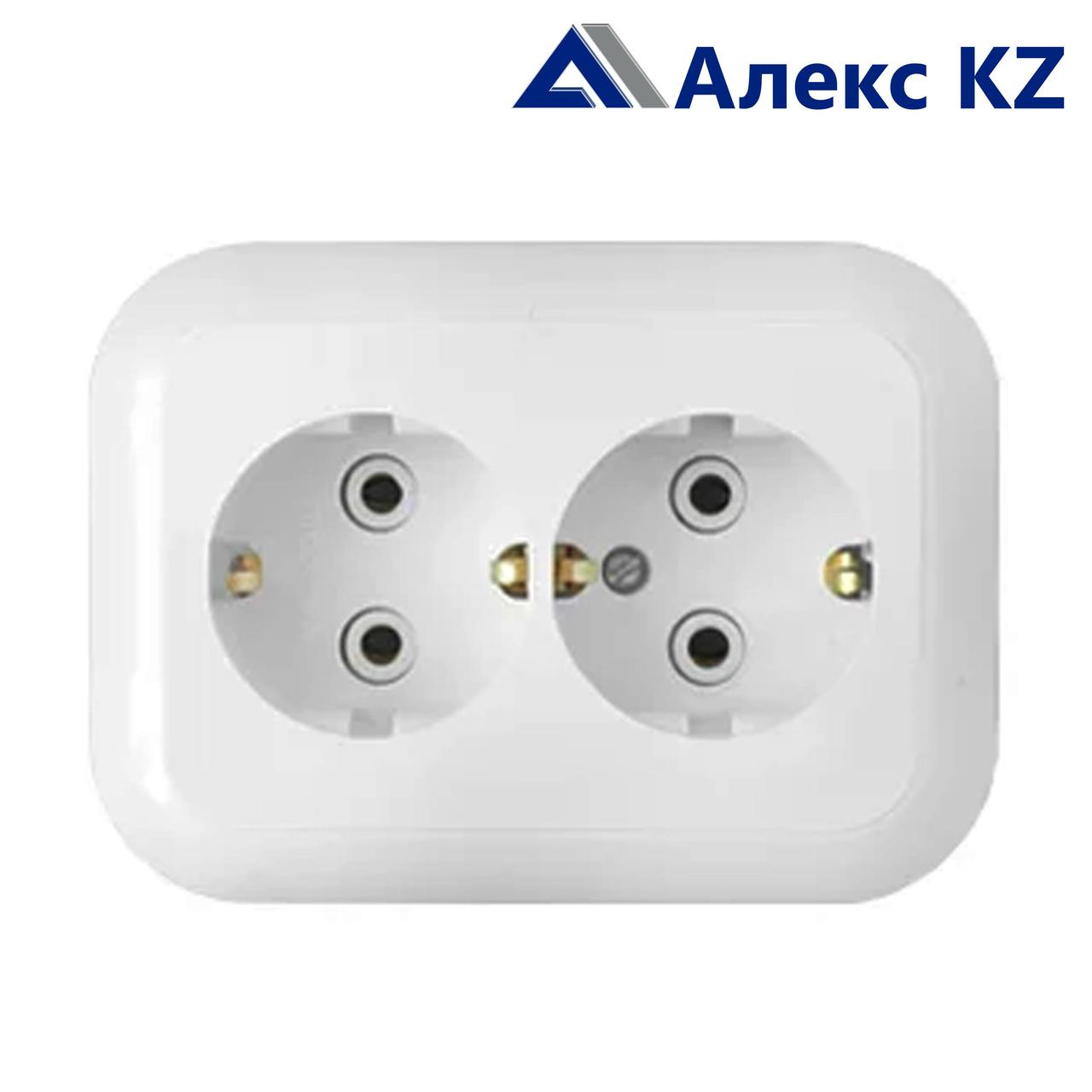

Производителями выпускаются модификации как для скрытой, так и для открытой электропроводки на разный ток потребления и рабочее напряжение. Необходимо лишь правильно подобрать и подключить розетку.

Приветствую всех друзья на сайте «Электрик в доме».

Подключение двойной розетки своими руками

Современное понятие сдвоенной розетки не совсем однозначно. Многие из нас еще воспринимают такое устройство, как несколько отдельных розеток, размещенных вплотную друг к другу. Однако, подобный вариант не слишком эстетичен, а порой требует еще и расширения существующей в стене ниши для монтажа дополнительного подрозетника.

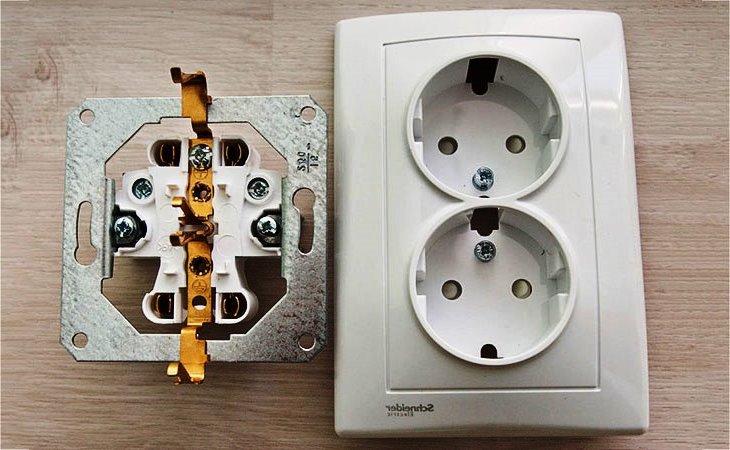

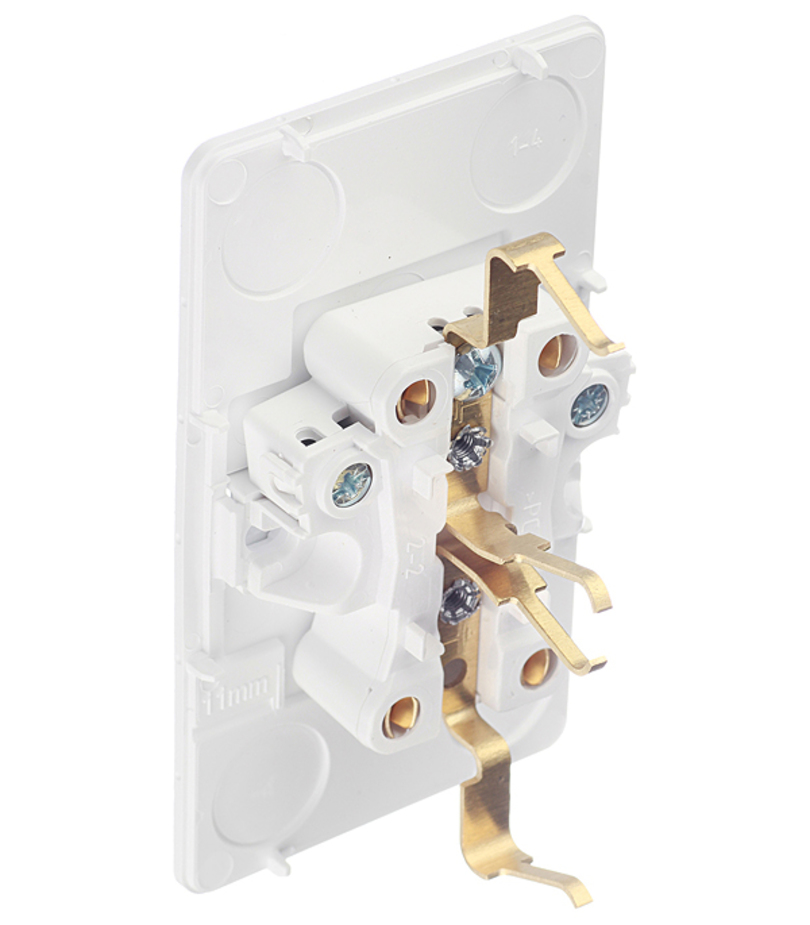

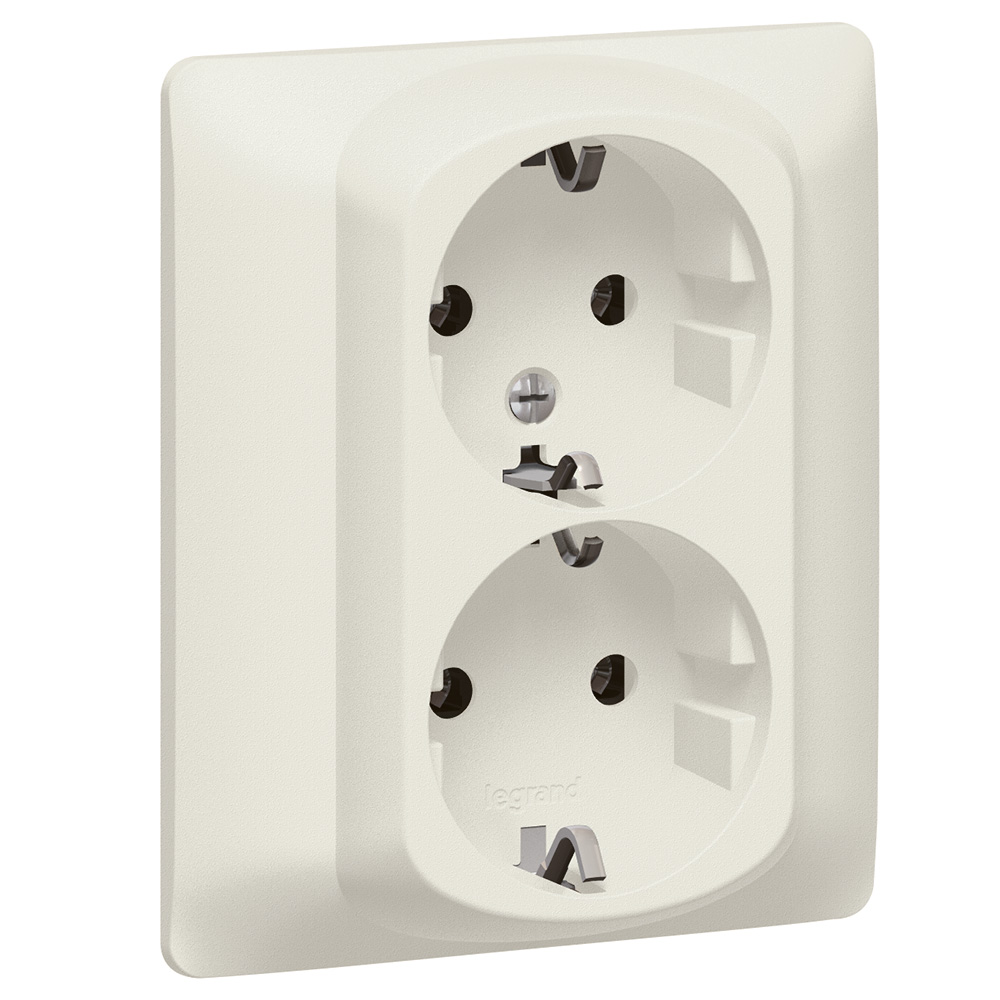

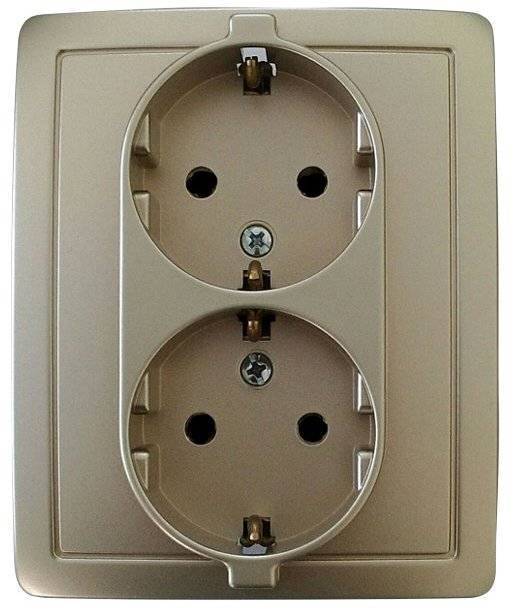

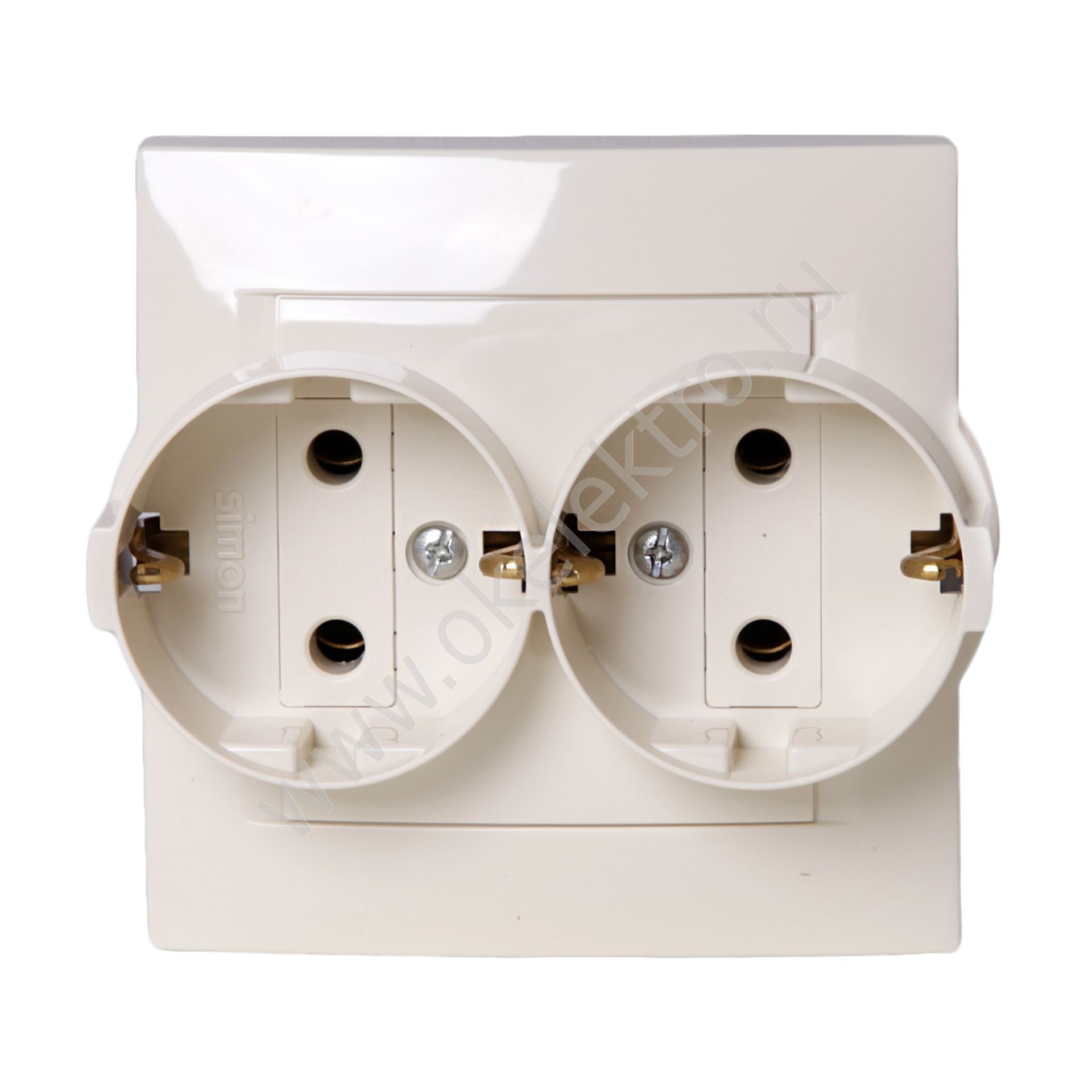

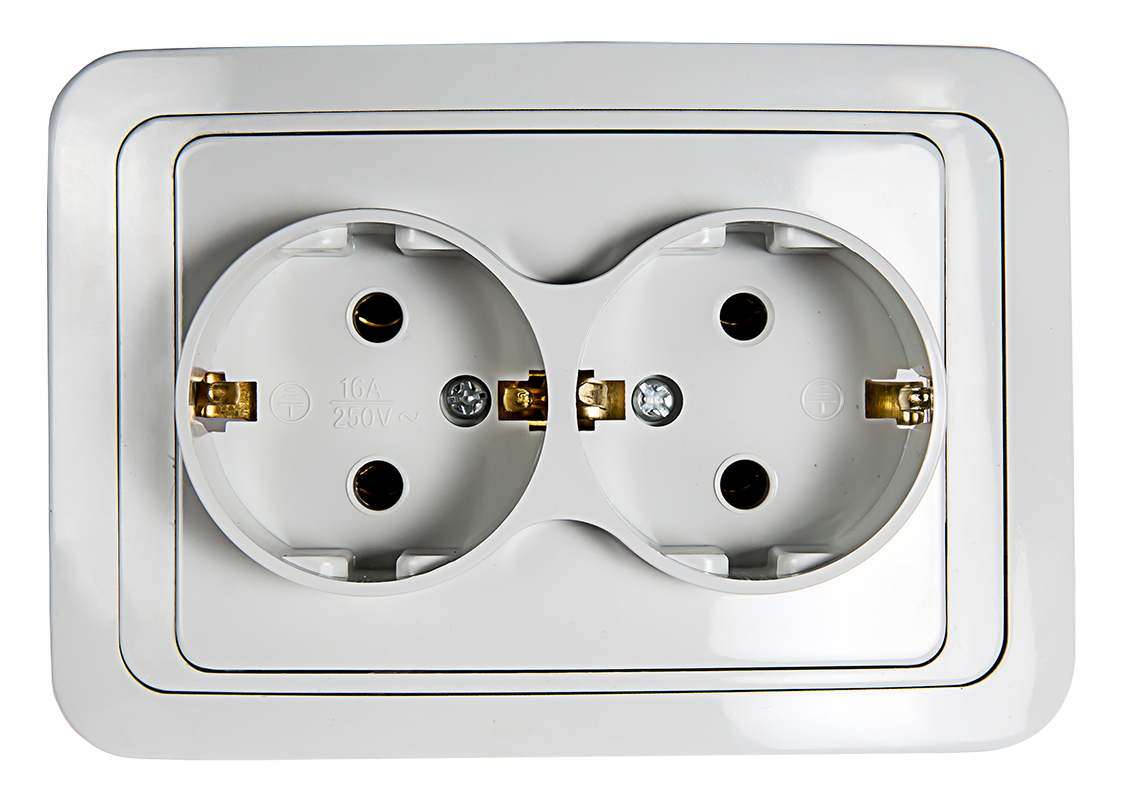

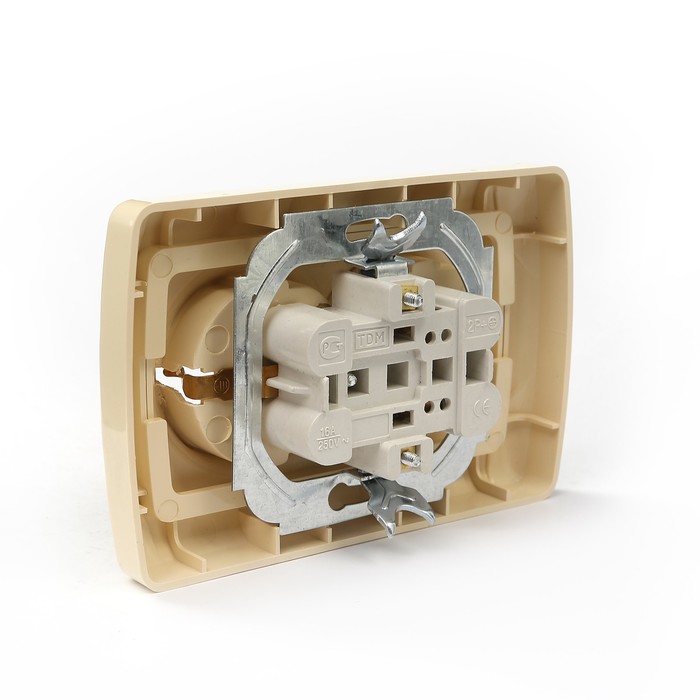

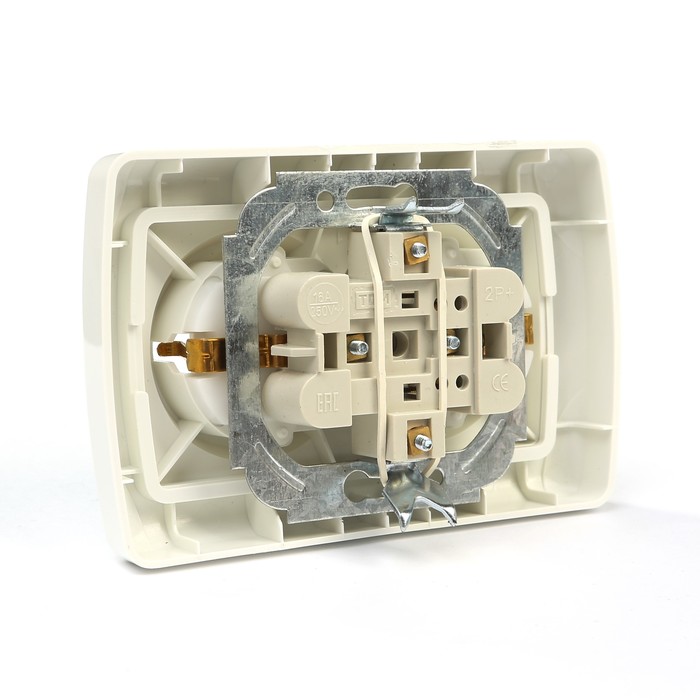

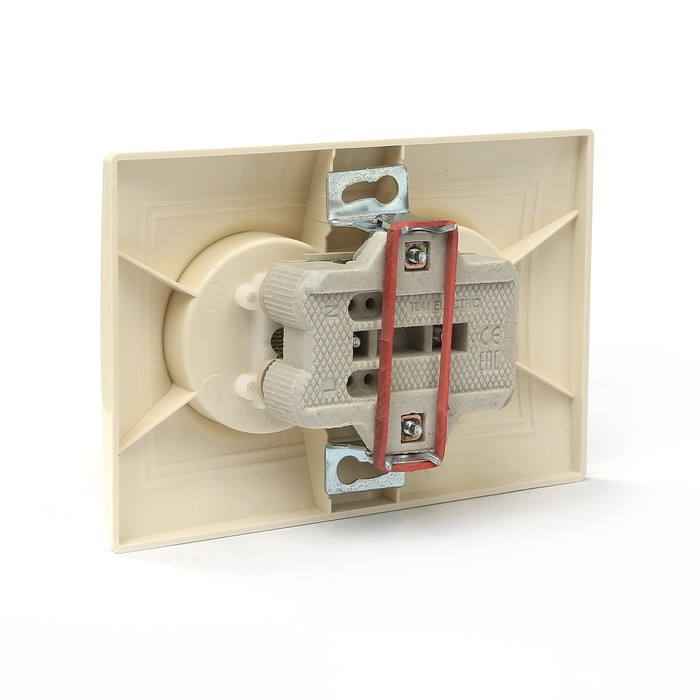

Совсем другое дело, когда двойная розетка выполняется в виде моноблока, и ею вполне можно заменить установленный на том же месте старый прототип. В худшем случае придется демонтировать для замены существующую установочную коробку, но если это сделать аккуратно, процесс не приведет к глобальному переклеиванию обоев или перекраске всей стенки.

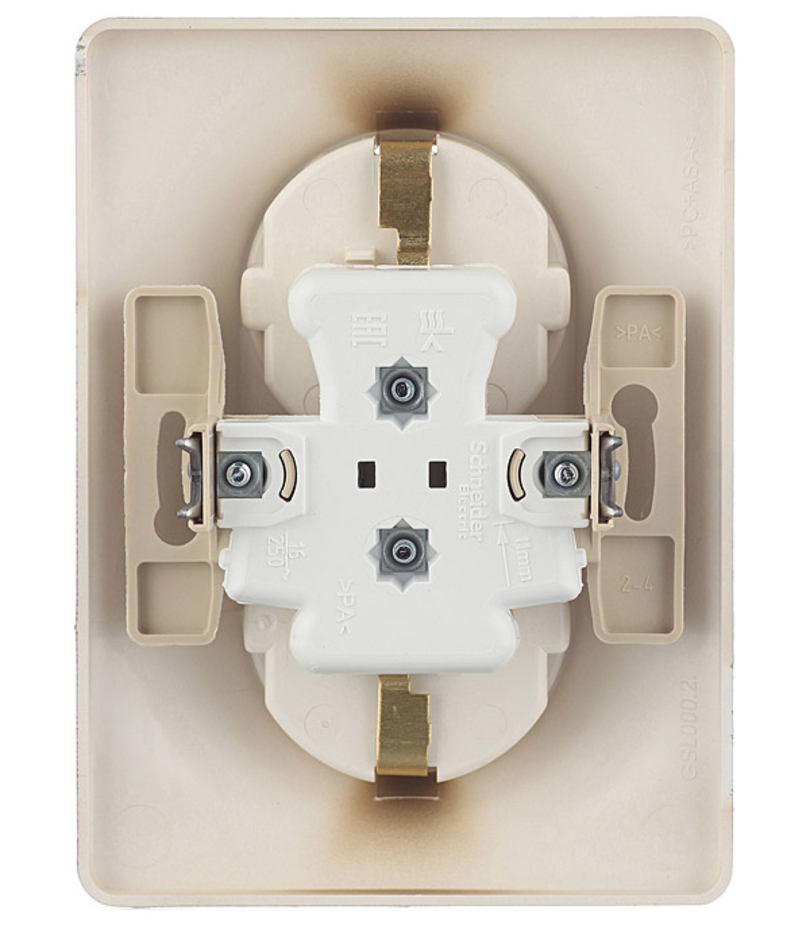

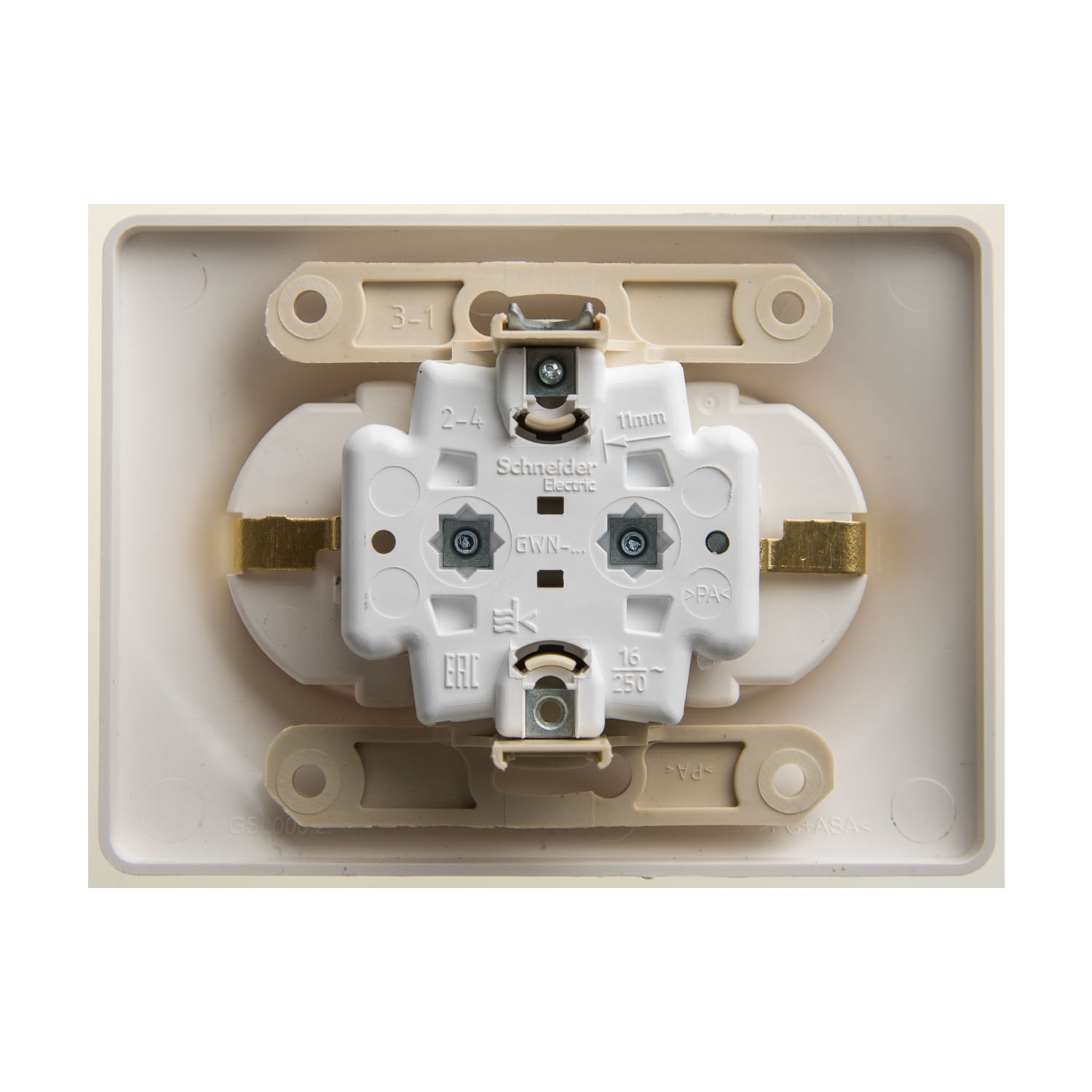

Двойная розетка в один подрозетник

Так как в большинстве случаев замена одиночных розеток является частью мелкого ремонта, мы будем рассматривать пример, как подключить двойную розетку используя старый подрозетник либо оставшееся после него место, не будет необходимости в прокладке новой проводки и восстановлении поврежденного интерьера. Хотя косметический ремонт может потребоваться.

Демонтаж старой розетки

До начала работы с электропроводкой нужно позаботиться о своей безопасности. В первую очередь отключите питающие автоматы в квартирном щитке. Затем проверьте отсутствие напряжение на заменяемой розетке – используйте для этого индикаторную отвертку.

При самостоятельных действиях сразу демонтируется старая розетка. Для этого откручиваются ее крепежные винты, и снимается верхняя крышка. Далее отсоединяются провода и откручиваются крепежные лапки самого изделия в коробке.

Аналогично разбирается и розетка, подлежащая установке: ее лицевая панель осторожно отделяется от рабочей части.

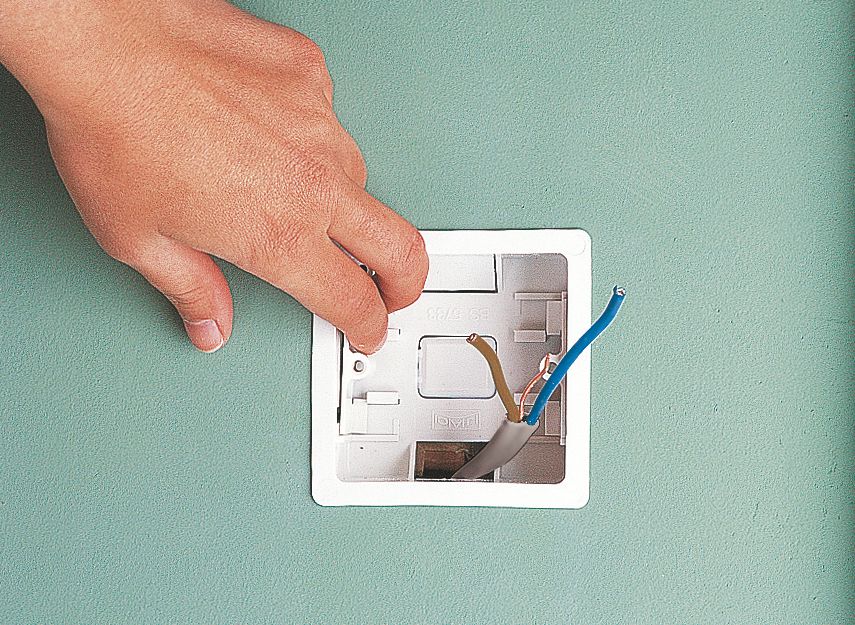

Установка нового подрозетника

У меня заранее установлен новый подрозетник фирмы Schneider Electric для внутренней установки с диаметром 68 мм. Пользуюсь ими достаточно давно, могу высказаться о них только хорошее — очень надежные и качественные.

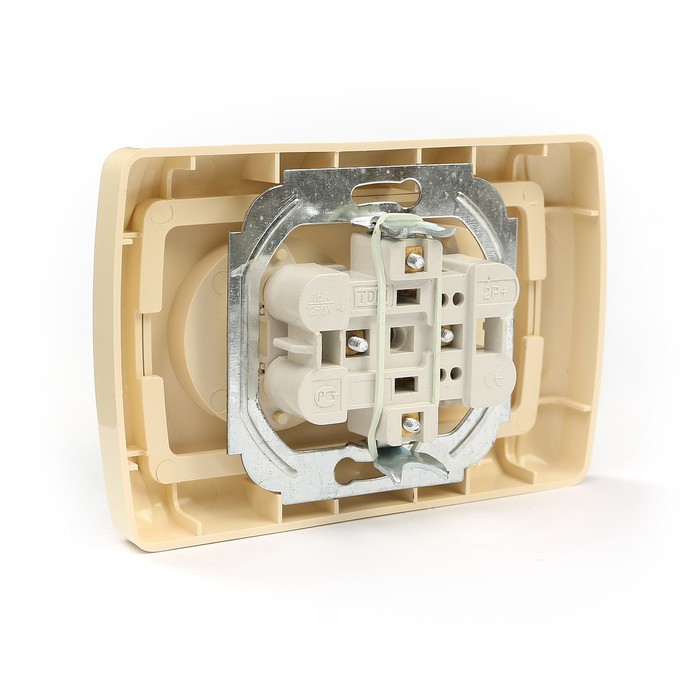

К тому же на лицевой части есть крепежные винты для фиксации суппорта розетки. Если у вас подрозетник старого образца или его вовсе нет, тогда лучше установить новый. Нормальный подрозетник — залог надежно зафиксированной и невыпадающей розетки.

Чтобы сам подрозетник был надежно зафиксирован в стене его необходимо прихватить на алебастр или шпаклевочную смесь.

Подготовка к подключению

Приступаем к разделки кабеля. Для снятия внешней изоляции я использую нож с пяткой от ШТОК. Некоторые новички могут подумать, чем больше запас провода, тем лучше (останется на будущее).

Длинные провода в коробке нам не нужны, иначе при установке механизма розетки он просто туда не влезет. Поэтому оставляем запас провода примерно 10 — 12 см.

Если провода от старой проводки остались короткие можно попробовать их нарастить. Кстати на эту тему есть отдельная статья, как удлинить провода в розетке.

Далее зачищаем изоляцию с токопроводящих жил примерно на 10 мм.

Подключение проводов

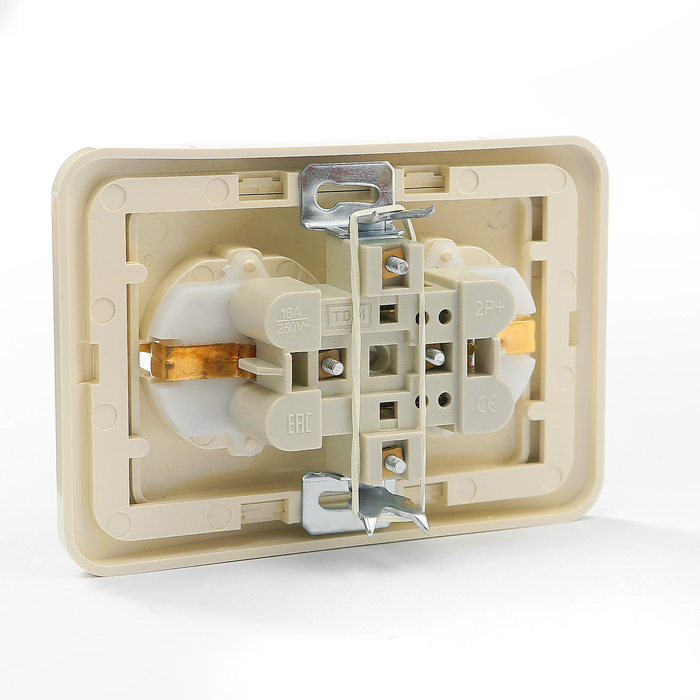

Когда провода подготовлены, подключаем их на свои контакты. По цветовой маркировке расключение проводов в распределительной коробке выполнено таким образом, что фазный провод коричневого цвета, нулевой рабочий (ноль) синего цвета, заземляющий провод – желто-зеленого.

Ослабляем винты на клеммах для подключения, вставляем провода в контакт и хорошенько затягиваем винты с помощью отвертки.

На какую клемму подключать фазу или ноль особой разницы нет. Можно слева, можно справа. Я всегда подключаю фазный провод на правый контакт розетки. Главное не подключить их к одному контакту (шине) иначе произойдет короткое замыкание.

Заземляющий провод подключается к центральному контакту, расположенному на скобе. Рядом с этим контактом есть значок «ЗАЗЕМЛЕНИЕ».

Установка двойной розетки в подрозетник

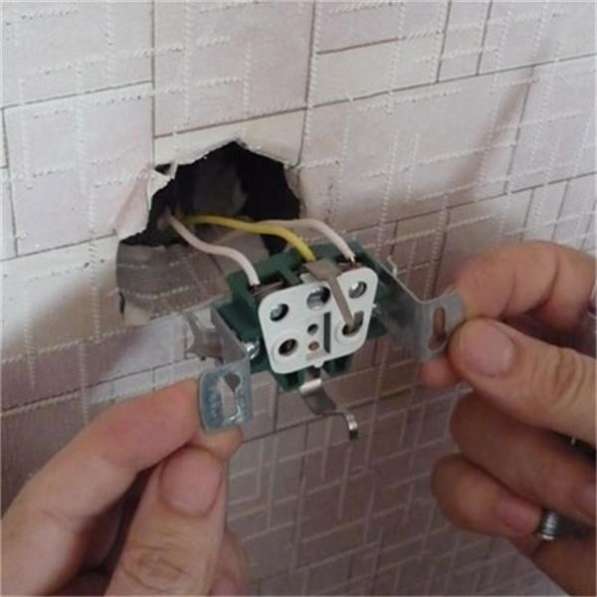

Когда провода будут подключены можно приступать к укладке всего механизма в подрозетнике. Когда устанавливается двойная розетка в один подрозетник, важно сделать аккуратную укладку проводов в коробке.

Нельзя допускать их попадание под крепежные лапки (иначе при их затягивании повредится изоляция). Я перед установкой сгибаю провода «гармошкой» и они отлично укладываются.

Затем розетка осторожно заглубляется вовнутрь и фиксируется саморезами или крепежными лапками, упирающимися в стенки подрозетника. Я использую первый вариант.

Затем с помощью уровня выставляем ровное положение розетки по отношению к углам стены и полу. Наконец ее суппорт соединяется саморезами с корпусом установочной коробки.

Когда рамка суппорта будет надежно закреплена, устанавливается декоративная накладка. При правильном монтаже розетки, она ляжет на стену вплотную, без зазора.

Двойная розетка из двух одинарных

Как я уже сказал выше двойная розетка в одном корпусе не очень удобна для использования современных евровилок. Чтобы включить электроприбор в розетку их приходится переворачивать. Это не всегда удобно и не всем нравится такой эстетический вид. Поэтому если вам такой вариант увеличения электрических точек не подходит можно установить блок из двух одинарных розеток.

Для этого нам понадобится две одинарные розетки, два подрозетника для них (можно использовать один двойной) и накладная рамка на два отверстия. Кстати я уже писал, как установить тройную розетку в блоке. Сущность этих методов аналогична, только сегодня вместо трех розеток под одной рамкой мы установим две.

Для начала необходимо высверлить отверстия в стене и установить подрозетники. Отверстие высверливается с помощью специальной коронки по бетону. Если коронки под рукой нет, можно обойтись без нее. Для этого с помощью сверла по бетону по намеченной окружности насверливаются отверстия, а затем все лишнее выбивается молотком и зубилом.

Чтобы в момент установки розетки стали на свое место и не накладывались друг на друга, расстояние между подрозетниками должно быть 71 мм. С подрозетниками данного типа это легко проконтролировать, так как у них есть специальные защелки для стыковки их в блоки. Собрал блок и нужное расстояние обеспечивается автоматически.

После установки и фиксации подрозетников приступаем к разделке кабеля. Кабель к месту подключения проложен марки ВВГнг сечением 2.5 мм2. Перед тем как подключить двойную розетку нужно убедиться, что отключен питающий автомат и напряжение на кабеле отсутствует.

Как подключить провода к блоку розеток

В случае двойной розетки в одном корпусе было понятно куда подключать провода. Там всего-то было три контакта: фаза, ноль и заземление. Но как подключить двойную розетку с заземлением в этом случае? Здесь есть свои нюансы.

Как вы знаете последовательное (методом шлейфа) подключение заземляющих проводников по правилам ПУЭ ЗАПРЕЩЕНО. Запрет такого подключения регламентируется пунктом 1.7.144.

Поэтому фазный и нулевой провод будем подключать шлейфом, а провод заземления отдельным ответвлением. Для этого я с помощью опрессовки в коробке делаю столько ответвлений, сколько предстоит подключить розеток.

После того как ответвления заземляющего провода будут готовы изолируем гильзу термоусадочной трубкой или изолентой. Теперь можно выполнять подключение двойной розетки.

На одну из клемм первой розетки подключаем два фазных провода. Один от питающего кабеля другой идет на вторую розетку. Нулевой провод подключаем аналогично фазному, только естественно на другую клемму. Куски подключаемых проводов должны быть одинакового сечения с питающим проводом.

Подключив провода можно приступать к установке и креплению розеток в подрозетнике. Каждую рабочую часть розетки устанавливаем в свой подрозетник. Затем крепим накладную рамку.

Данная двойная розетка установлена в спальной комнате и рассчитана на подключения мелкой бытовой техники (светильник, зарядка телефона, ноутбука).

На этом буду заканчивать нам сегодняшний материал. Надеюсь, статья Вам дорогие читатели и гости сайта «Электрик в доме» понравилась. Буду очень Вам признателен, если поделитесь ею в социальных сетях. Если возникнут вопросы или пожелания, пожалуйста, обращайтесь в комментариях.

Понравилась статья — поделись с друзьями!

Как подключить двойную розетку самому

Почему именно двойная розетка?

Установку двойной розетки часто выбирают из финансовых соображений — она обходится гораздо дешевле, чем покупка нескольких одинарных.

Двойные розетки более прочно устанавливаются в стене и могут смотреться эстетичнее, чем монтированные то тут, то там отдельные розетки.

Важно! Использование двойных розеток возможно только при соблюдении определенных правил: суммарный ток, при для подключении каких-либо приборов, не должен превышать 10 или 16 Ампер.

Инструменты для установки двойной розетки

Для установки двойной розетки понадобиться такой набор инструментов:

• Отвертка соответствующая шурупам, прикручивающим розетку

• Отвертка, покрытая диэлектриком

• Подрозетник

• Кабель (если предстоит установка розетки, а не ее замена)

• Перфоратор (также — если требуется установка розетки на новое место)

• Розетка

• Нож

• Саморезы

• Кусачки

• Мультметр

• Перфоратор (также — если требуется установка розетки на новое место)

Прежде чем приступать к подключению

Перед установкой сдвоенной розетки нужно обязательно провести ряд подготовительных работ:

• Выбрать место установки

• Проложить кабель

• Установить подрозетники

• Выбрать подходящие розетки

Процесс установки

Первое, что нужно сделать — это обезопасить себя, обесточив розетку.

Но даже выключив в электрощите все автоматы, нужно убедиться в отсутствии напряжения в розетке. Для этого можно воспользоваться мультметром.

Теперь можно начать разбирать розетку. Для этого следует окрутить крепежные винты и убрать накладку.

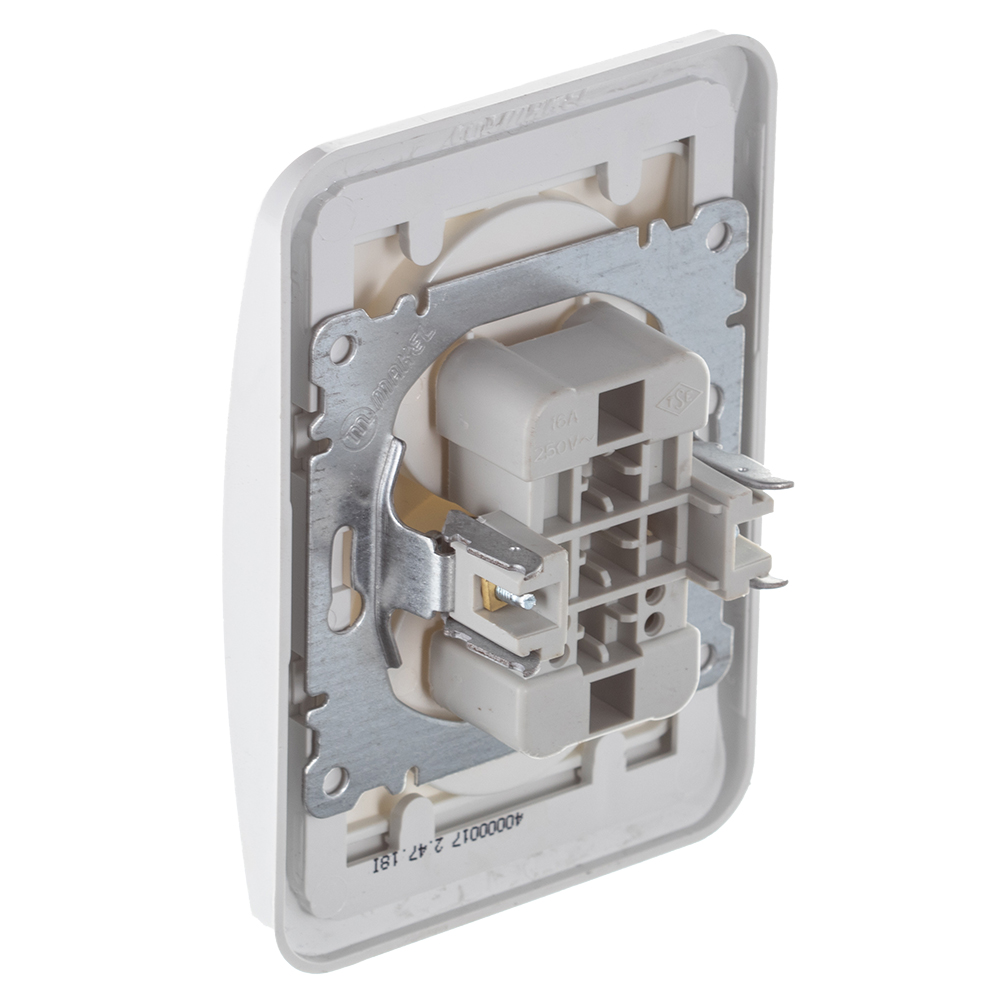

Откроется механизм розетки, с которым и предстоит работать:

Теперь нужно при помощи ножа оголить провода в подрозетнике на 10 мм.

Вот они перед нами:

Подключение двойной розетки

В данном случае будет происходить подключение двух розеток к одной линии проводки, поэтому для первой розетки понадобится 6 проводов, а для второй прокладывается шлейф из 3-х основных проводов.

Соединение происходит вот по такой схеме:

То есть, первая розетка будет принимать напряжение и передавать его по шлейфу второй, параллельной розетке.

При подключении проводов нужно ориентироваться на цветовую маркировку, обычно черный провод — это фаза, голубой — ноль, а желто-зеленый — заземление. Фазу и ноль нужно подключить к крайним клеммам, а землю к центральной.

Определить фазу, ноль и заземление можно при помощи цветовой маркировки, принятой по стандарту:

Также можно воспользоваться индикаторной отверткой.

Очень важно осуществить подключение проводов к клеммам розетки правильно.

На рисунке видно, что питающие провода должны быть подключены именно к разным клеммам. В ином случае возникнет короткое замыкание и проводка сгорит.

Также нужно, чтобы при подключении второго провода к основной клемме, материал соединяемых проводов был одинаков, чтобы не начался процесс окисления металлов.

Важно! Полная электробезопасность обеспечивается в том случае, если заземляющий провод подключен к розеткам при помощи ответвления проводов, то есть он остается неразрывным.

Если все верно, то можно затянуть винты.

Теперь можно переходить к закреплению розетки. Следует выровнять механизм и надежно закрепить его в «стакане», воспользовавшись крепежными винтами и крепко закрутив их по бокам розетки.

Совет! Для того чтобы выровнять розетку и правильно установить декоративную накладку, нужно воспользоваться урочнем, маркером и карандашом, прочертив ровную полосу и равняться на нее при закреплении розетки.

После того как механизм закреплен, можно прикладывать накладку и затягивать винты.

Важно! Лицевая панель довольно хрупкая, поэтому при затягивании винтов важно не перестараться, чтобы она не треснула.

Осталось только включить напряжение и проверить работоспособность розетки.

При наличии определенных навыков установить двойную розетку самому не так уж сложно. Правда, процесс требует внимательности и соблюдения техники безопасности.

Обучающее видео, подробно и наглядно рассказывающее об установке двойной розетки:

Больше информации

Задать вопрос

Как подключить двойную розетку — выбор, устройство, схема подключения

В квартире обычно есть достаточно свободных розеток, но зачастую получается так, что в одну из них надо включить как минимум два устройства. Решение проблемы очень простое, если заранее озаботиться тем, как подключить двойную розетку. Это один из самых надежных способов раз и навсегда решить проблему выпадающих тройников, параллельно расшатывающих контакты одиночных розеток.

Что собой представляют двойная или тройная розетки

Обычная розетка представляет собой металлические контакты, закрепленные в диэлектрическом корпусе. К каждому из них болтовым соединением крепятся провода. Двойная розетка, устанавливаемая в один подрозетник, состоит из таких же контактов, только они сделаны по краям пластины и на каждой из них есть болтовое крепление для фазного или нулевого провода. Так как медная или латунная пластина в любом случае обладает большей пропускной способностью, чем провод, то именно он является потенциальным «слабым звеном», поэтому во время подключения двойной розетки к затягиванию контактов надо отнестись со всем вниманием.

Принципиальная схема подключения тройной розетки ничем не отличается от двойной – фаза и ноль подводятся к контактам, что находятся на медных или латунных пластинах. Между собой же тройные розетки конструктивно различаются на треугольные или ленточные. Вторая их разновидность это та же двойная, но с дополнительным гнездом для третьего штепселя – все контакты находятся на цельных пластинах. Треугольные в свою очередь приходится делать из нескольких кусков, соединяя их между собой заклепками. Теоретически это несколько снижает надежность контактов, но если не нарушать правила эксплуатации то треугольная тройная розетка, устанавливаемая в один подрозетник, без нареканий работает долгие годы.

Почему именно двойная розетка

Недостатки у решения поставить двойную розетку найти очень сложно. Едва ли не единственный довод который приводится против, высказывается скорее всего просто «из вредности» и говорит о том, что ее подсоединение к сети повышает риск перегрузки – кроме семей, в которых есть электрики, никто не станет даже задумываться о том, «потянет» ли одна точка два мощных электроприбора.

На практике же для подключения таких устройств, стабильно потребляющих ток большого ампеража, делают отдельные розетки, поэтому в обычных условиях для возникновения длительной опасной перегрузки должно сойтись несколько факторов, сочетание которых представляется очень и очень маловероятным.

На что рассчитана среднестатистическая розетка

силовая розетка

Первый момент это сила тока, которую может выдержать розетка – обычно этот параметр указан на ее крышке, реже – на внутренней части. Старые советские устройства, которые сейчас все реже можно найти (их заменяют едва ли не в первую очередь из-за необходимости подключать современные евроштепсели), в основной свей массе, рассчитаны на ток 6 Ампер. Современные, даже посредственного качества, имеют маркировку уже 10 (если она без заземления) или 16 Ампер.

Что означают эти цифры, поможет узнать школьная формула расчета мощности электрического тока – в ней должны разобраться даже гуманитарии. P (мощность) = I (сила тока) * U (напряжение), а учитывая что напряжение в бытовой сети всегда постоянное и равняется 220 Вольт, вычислить о чем говорит маркировкой по силе тока достаточно просто.

• 220 Вольт * 6 Ампер = 1320 Ватт = 1,3 кВт
• 220 Вольт * 10 Ампер = 2200 Ватт = 2,2 кВт
• 220 Вольт * 16 Ампер = 3520 Ватт = 3,5 кВт

Мощность бытовых электроприборов

Наглядно представить, где можно без опасений выполнять подключение двойной розетки, можно по сравнению наиболее часто используемых электроприборов:

Учитывая рекомендации ПУЭ: как правильно подсоединить мощные кухонные электроприборы, бойлеры и кондиционеры – к ним всегда подводится отдельная линия, очень сложно представить себе в какой ситуации монтаж двойной розетки повлечет за собой одновременное включение двух устройств, суммарной мощностью большей чем 2,2 кВт. Пользоваться утюгом одновременно с пылесосом или феном достаточно проблематично – остаются только микроволновка с электрочайником, но вместе они работают максимум 5-8 минут, а запас прочности в электротехнике не пустой звук. Плюс ко всему, для таких электроприборов обычно ставят хорошие розетки на 16 Ампер.

Установка двойных и тройных розеток

Нет никакой разницы между тем, как сделать подключение тройной розетки, двойной или ординарной – все шаги полностью одинаковые. Разумеется, все работы надо выполнять с отключенным электричеством:

• В стене высверливается отверстие, куда будет устанавливаться подрозетник и штроба, по которой будет подводиться провод (если выполняется установка с ноля).
• Готовится гипсовый или цементный раствор – немного, чтобы хватило закрепить в стене подрозетник.
• Заподлицо со стеной устанавливается коробка подрозетника (провода заводятся внутрь него, а перед этим их концы надо замотать изолентой, чтобы на жилы не попал гипсовый раствор). Потом надо выждать положенное время, чтобы раствор полностью затвердел – в зависимости от состава это может занять от 15 минут до суток.
• Далее с концов проводов снимается изолента, при необходимости нужное количество изоляции, жилы заводятся в крепления контактов и затягиваются. Вопреки некоторым мнениям, нет никакой разницы, как подключить тройную розетку (это же касается двойной и одинарной) – фазный провод можно зажимать как на правом контакте, так и на левом. Главное, чтобы был хороший контакт между жилой и клеммой, для увеличения его площади, жилу можно немного сплющить плоскогубцами.
• Затем внутренняя часть устанавливается в подрозетник – выставлять здесь ничего не придется, так как на ней есть ограничитель, которым она прижимается к стене. Когда розетка полностью выравнена, затягиваются распорные лапки, а ограничитель прикручивается к подрозетнику.
• Последний шаг это закрепление крышки – она прикручивается к внутренней части болтами.

На каком шаге нужно включать электричество зависит исключительно от степени любопытства – правильно выполнено соединение или нет. Можно проверить напряжение сразу же после подключения проводов, после установки внутренней части в подрозетник или после того, как монтаж полностью завершен.

Процесс установки двойной розетки показан в этом видео:

Двойные и тройные розетки, набранные из ординарных

Смысл такого подключения в том, что от распределительной коробки к одной из розеток подходят фазный и нулевой провода, а от ее клемм следующим проводом подключается третья и так далее. По сути это получаются не двойные, а сдвоенные (строенные) розетки, что подключаются в отдельный блок, который все равно запитан от одного провода.

Соединенный таким образом ряд розеток легко поддается ремонту – если какая-то его часть выйдет из строя, то поменять придется только поломанную деталь.

Соединяющий блоки розеток провод подбирается такого же сечения, как и тот, что приходит к первой из них. Если такого же нет, то без особых проблем можно взять провода с жилой большего сечения, но ни в коем случае не наоборот – при нагрузке большей чем щадящая, соединяемый в такие контакты провод скоро начнет греться и окисляться. Блоки розеток вообще устанавливаются в тех местах, где не предполагается использование большого количества мощных приборов, хотя, если подводящий и соединяющий провода достаточного сечения и контакты розеток хорошо зажаты, то работу обогревателя в паре с еще несколькими устройствами они свободно выдержат.

Еще один нюанс есть при установке подрозетников – их монтаж можно делать по одному, или найти целый блок, который сразу вставляется в высверленные в стене отверстия. В остальном все делается так же, как и с обычной розеткой.

Подробный рассказ о подключении блока розеток в этом видео:

Что лучше выбрать

Как итог – использование двойных и тройных розеток это прекрасная альтернатива необходимости подключать в ординарные переноски, тройники и прочие устройства, позволяющие работать от одной точки сразу нескольким приборам.

Единственное правило, которое надо запомнить, не утруждая себя подсчетами киловаттов – не включать в одну розетку или их группу несколько мощных устройств, например обогревателей. В бытовых условиях очень сложно представить себе ситуацию, когда это может понадобиться, но если такая необходимость возникла, то лучше выбирать розетки на разных, а лучше противоположных, стенах.

Как подключить двойную розетку с заземлением и без

При капитальном ремонте, люди часто начинают с проводки. При большом количестве электроприборов, часто возникает вопрос — как подключить двойную розетку, чтобы создать более комфортные условия. Их установка помогает избежать лишних коммуникаций, а также дополнительных источников, подключения: тройников, удлинителей и переносок.

Часто бывает, что подключение двойной розетки может вызвать некоторые трудности. Это случается при отсутствии минимальных навыков или допущенных в спешке ошибок. Чтобы этого не происходило, необходимо заранее всё подготовить и убедится, что все детали есть в наличии, а сама розетка исправна. Кроме этого бывают множество нюансов, способных повлиять на неисправность или короткий срок эксплуатации.

Основные виды двойных розеток

Обычно любая розетка состоит из защитного корпуса, а также керамического основание с контактами. Они соединяются винтовыми зажимами, к которым должен подключаться электрический кабель.

Классификация розеток очень разнообразна. Чтобы правильно её подобрать, необходимо учитывать разновидность вилок подключаемого электрооборудования. Они подразделяются по нескольким факторам:

• По виду — наружные и внутренние;
• По разновидности — встраиваемая, навесная и накладная;
• В зависимости от модификации — с заземлением, закрытыми гнёздами, заземлением и защитной рамкой, с рамкой без заземления.

Также двойные источники питания подразделяются на классы в зависимости от страны, производителя и изготавливаемого материала. В каждой стране принято использовать свои разъёмы. Они бывают самой различной формы, но в странах СНГ, обычно используют приборы с обычными круглыми разъёмами, разного диаметра.

Основные виды используемых розеток:

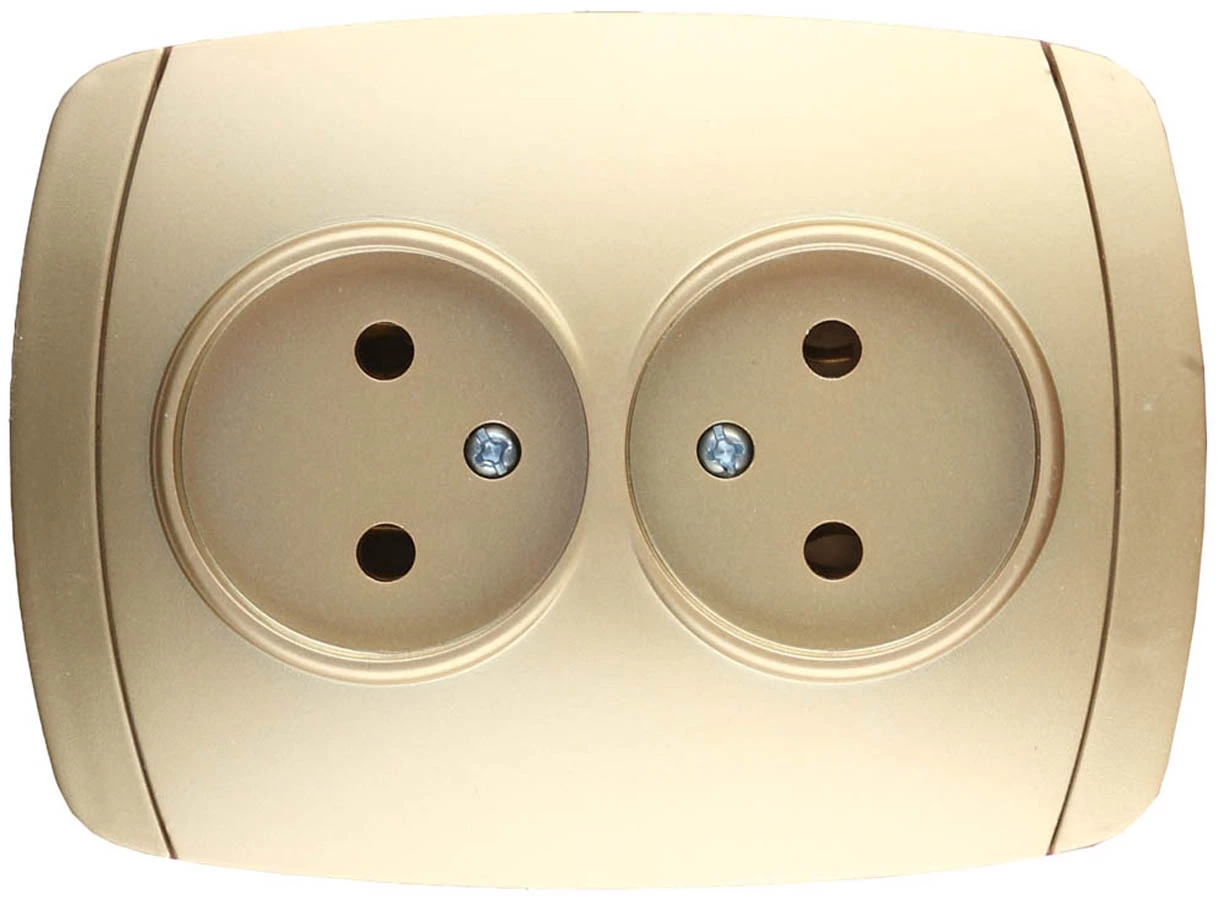

• Обыкновенные, без заземления;
• Пружинные, штекерные розетки;
• С защитными шторами, используемые в комнатах у детей;
• С резиновыми прокладками для сырых помещений;
• Розетки с защитным отключением;
• Для разных типов вилок с множественными отверстиями;
• С таймером;
• Функциональные, с выбросом вилки при нажатии на боковую кнопку встроенную в устройство;
• С винтовым зажимом;
• С крышкой.

Необходимые инструменты и дополнительные материалы

Установка двойной розетки требует наличие инструментов, и материалов, подготовленных заранее:

• Отвёртка, подходящая к шурупам;
• Индикаторная отвертка;
• Кусачки или пассатижи;
• Острый нож, для зачистки кабеля;
• Если монтаж происходит на новом месте, пригодится перфоратор;
• Вольтметр;
• Розетка;
• Подрозетник;
• Кабель;
• Саморезы и дюбеля.

Монтаж двойной розетки

Перед началом работы необходимо обязательно обесточить помещение, в котором будет устанавливаться прибор. Схема подключения двойной розетки, с заземляющим проводом, зависит от её классификации. Если установка будет производиться на новом месте, то в первую очередь подготовить нишу для подрозетника. При замене нужно демонтировать старое устройство, и если есть необходимость, заменить провода.

Установка розетки в один подрозетник

Монтаж двойной розетки в один подрозетник, можно осуществить не демонтируя старый. Замена старой одиночной розетки на сдвоенный вариант, чаще всего происходит, в связи с её поломкой. Нередко их подключают не в соответствии с нагрузкой, в результате чего она быстро подгорает от перегрева проводки и её корпус плавиться. Чтобы этого не допустить, необходимо учесть все нюансы и посоветоваться со специалистом. Важно подобрать кабель с соответствующим сечением. Если учитывать каждую мелочь и делать на совесть — прибор может прослужить долгое время. Иногда после замены розеток приходится делать небольшой ремонт, поэтому не стоит исключать этой возможности.

Как из одной розетки сделать две и как правильно провести розетку от розетки

Блок: 5/14 | Кол-во символов: 585
Источник: https://shtyknozh.ru/kak-soedinit-rozetki/

Подготовка стены

Монтаж двойной розетки немного сложнее, чем одиночной и зависит от типа исполнения оборудования:

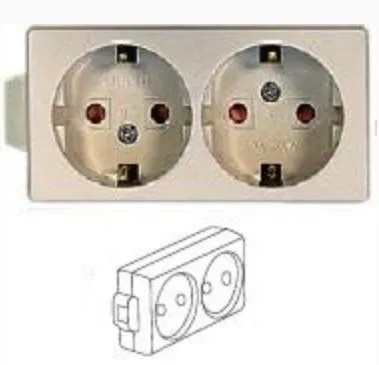

1. Для крепления двойной розетки неутопленного (открытого) вида нужно лишь прикрутить корпус к стене шурупами.
2. Для крепления корпуса двойной розетки утопленного или внутреннего типа с разводящими планками (описан выше как первый вид розетки), следует высверлить в стене одно отверстие перфоратором со специальной насадкой (немного большего размера, чем подрозетник). Если стена бетонная, нужно использовать режим сверления с ударом. Если стена из кирпича или гипсокартона, то только сверление. Крепится так же, как и одинарная в один подрозетник.
3. Для крепления двойной розетки с параллельным соединением (описана выше как второй тип) следует сначала высверлить одно отверстие для первого подрозетника. Затем приложить устройство к стене и обозначить место сверления для второго подрозетника, используя уровень. Сделать второе отверстие. Далее нужно взять сверло диаметром, немного большим, чем диаметр гофры для проводов перемычки, и просверлить отверстие между двумя подрозетниками.

Блок: 5/12 | Кол-во символов: 1095
Источник: https://remontkvartiri.me/elektrika/rozetki/kak-podklyuchit-dve-rozetki-na-odin-provod.html

Ошибки при проведении розетки

И хотя проведение дополнительной розетки является несложным заданием, новички часто допускают ошибки. Такое досадное недоразумение, как неправильный монтаж новой электроточки, способно обернуться крупными неприятностями.

Поэтому важно обратить особое внимание на наиболее распространенные ошибки и постараться их избежать.

Во-первых, нужно использовать провод для подключения новой розетки такой же толщины, что у существующей. В противном случае о корректной работе и речи быть не может.

Во-вторых, желательно использовать провода из одного материала – если розетка запитана медным проводом, то вторую от нее следует проводить тоже с применением медного провода такого же диаметра.

Галерея изображений

Фото из

Клеммник винтовой конструкции

Клеммник ВАГО пружинного типа

Колпачок СИЗ для крепления скрутки

Зажим-разветвитель ВАГО

Третья ошибка, допускаемая при самостоятельном подключении – нарушение очередности присоединения проводов. Чтобы этого не произошло, нужно четко разобраться с назначением каждого и правильно определить место его крепления.

Для удобства желательно перед покупкой новой розетки посмотреть старую, разобрав ее. Это делается строго после отключения питания от электросети.

Следует обратить внимание на наличие заземляющего провода – если его нет, что часто встречается в хрущевках и прочих домах старой постройки, то и провод для новой розетки лучше брать без земли. О том, как действовать в случае подключения розетки с заземлением, написано здесь.

Четвертая ошибка – неправильное или недостаточно прочное соединение проводов с рабочим механизмом розетки. Здесь, не имея опыта, достаточно сложно найти баланс.

Поэтому, чтобы минимизировать объем предстоящих работ, желательно провести репетицию по подсоединению проводов на запасном отрезке проводов. Для проверки качества скрепления можно использовать лампочку.

Можно подобрать наиболее удобный вариант скрепления проводов между собой – покупать нужно оригинальные клеммники или другие изделия, опасаясь подделок

Пятая ошибка – когда провод пустили по диагонали. Это недопустимо, да и стандартами проведения электропроводки такое запрещено – провод следует прокладывать вертикально. Хотя домашние умельцы способны еще и не на такое.

Не следует так поступать – если будет проводиться через пару лет косметический ремонт, то обнаружить точное место прохождения провода будет крайне проблематично и его можно случайно повредить.

Закреплять провода в контакте рабочего механизма также следует качественно. Для этого пригодится отвертка

Шестая ошибка, а точнее, неприятность – это неудачно подобранный дизайн декоративной накладки розетки. Этот момент на работоспособности механизма никак не скажется – только будет бросаться в глаза, выбиваясь из общей концепции дизайна комнаты.

Чтобы избежать такого диссонанса, следует заранее подобрать наиболее подходящую модель, способную гармонично вписаться в имеющуюся стилевую композицию.

Выбрать подходящую по цвету и форме модель розетки сейчас несложно – производители наперебой предлагают самые изысканные варианты. Важно, чтобы изделие не оказалось подделкой

Зная основные проблемные места предстоящих работ по установке дополнительной розетки, легче будет избежать распространенных ошибок. Конечно же, эти нюансы не касаются работы профессиональных электриков – мастера с первого раза все сделают правильно.

Блок: 5/6 | Кол-во символов: 3339
Источник: http://sovet-ingenera.com/elektrika/rozetk-vykl/kak-iz-odnoj-rozetki-sdelat-dve.html

Выводы и полезное видео по теме

Чтобы из одной розетки получилось две, можно использовать максимально простой способ – поставить двойную модель вместо одиночной. Пошагово этот вариант продемонстрирован в видео:

В видео ролике кратко изложены основные принципы последовательного подключения розеток:

Перед началом работ по проведению розетки следует четко определить, какой провод за что отвечает. Как правильно это сделать, не имея практического опыта, подскажет видео-пособие:

Видео обзор популярных соединителей, используемых для соединения проводов между собой:

Рассмотрев вопрос о целесообразности проведения новой розетки от уже существующей и приняв решение о ее монтаже, предстоит внимательно отнестись ко всем этапам проведения работ.

В дальнейшем предстоит строго придерживаться правил эксплуатации новой электроточки, чтобы исключить перегрузку линии – нельзя в такие розетки одновременно включать 2 довольно мощных прибора.

Решили самостоятельно подключить двойную розетку из одной или из одной сделать целых две, но не уверенны, что делаете все правильно? Или уже выполняли такую работу и можете дать дельный совет посетителям нашего сайта? Пожалуйста, оставляйте свои , участвуйте в обсуждениях, задавайте вопросы.

Блок: 6/6 | Кол-во символов: 1220
Источник: http://sovet-ingenera.com/elektrika/rozetk-vykl/kak-iz-odnoj-rozetki-sdelat-dve.html

Параллельное и последовательное подключение розеток и выключателей: как подключить розетку с заземлением

Установка и подключение розеток и выключателей своими руками – это несложный процесс, который можно выполнить, обладая определенными знаниями. Монтируя электропроводку в квартире, нужно знать, что такое схема подключения розетки. Кроме установки простых однофазных электророзеток с заземлением или без него, для отдельных электроприборов, работающих при сети с напряжением 380 Вольт, необходимы трехфазные электророзетки. В настоящее время наиболее распространены розеточные блоки из нескольких единиц или блок из розетки и выключателя. Все единицы розеточной группы подключаются только с помощью параллельного соединения, последовательно в блоке подключать нельзя. Из параллельных соединений наиболее популярно подключение розетки шлейфом.

Блок: 7/14 | Кол-во символов: 847
Источник: https://shtyknozh.ru/kak-soedinit-rozetki/

Закрепление в стене

Важно надежно закрепить подрозетник в отверстии стены, чтобы не произошло вытаскивания розетки в процессе эксплуатации. Для этого лучше всего использовать алебастр, который можно купить в магазине. Развести его с водой до получения густой пасты, затем намазать смесь в отверстие для подрозетника. После этого вставить подрозетник в стену на алебастр и обязательно выровнять его по уровню. Чтобы смесь подсохла, необходимо подождать час-полтора и только потом устанавливать розетку. Она крепится к подрозетнику лапками с винтами – вставляется розетка, затягиваются болты крепления. Завершающий этап – установка декоративной панели.

Блок: 7/12 | Кол-во символов: 651
Источник: https://remontkvartiri.me/elektrika/rozetki/kak-podklyuchit-dve-rozetki-na-odin-provod.html

Схема подключения розетки и выключателя: шлейфом, последовательно, параллельно

Давайте рассмотрим, как подсоединить розетку или блок из нескольких единиц. Подключить электророзетки параллельным соединением можно через распаечную (распределительную) коробку или с помощью клемм, это способ еще называется шлейфным соединением. При соединении электророзеток шлейфом, кабель подсоединяется к первой единице блока, а кабель для следующего блока запитывается от последней. Для шлейфового соединения требуется обязательные независимые друг от друга отсоединения розетки. Для этого проводники соединяются с нулевыми проводниками через клеммы или пайки. К первой электророзетке подсоединяется ноль и фаза. На провод заземления ставится сжим, от которого к каждой из единиц подводится по проводу для заземления. Чтобы подключить второй розеточный блок, нужно от последней единицы первого блока подключить фазу и рабочий ноль, а в сжим – провод заземления.

Теперь рассмотрим подключение обычного одноклавишного выключателя. Для этого фазовый провод подсоединяем к выключателю с помощью зажима, отмеченного английской «L» или стрелкой «наружу», ноль подсоединяем к зажиму со стрелкой «внутрь» или буквой «N». Оба провода надежно прикручиваем. Так как заземление в выключателях не используется, лишний провод обрезаем и изолируем.

Еще один актуальный вопрос: «Как подключить выключатель от розетки»? Для этого лучше использовать блок, состоящий из электророзетки и одного или нескольких выключателей. От распределительной коробки прокладывается новый кабель. По одной жиле кабеля направляется фаза к выключателю, а по другой – рабочий «ноль» к розетке. Остальные жилы проходят на светильники через выключатели. От распаечной коробки к светильникам прокладываются 3-х жильные провода (ноль, заземление и фаза).

Блок: 10/12 | Кол-во символов: 1803
Источник: https://remontkvartiri.me/elektrika/rozetki/kak-podklyuchit-dve-rozetki-na-odin-provod.html

Схема подключения розеток

Для этого фазовый провод подсоединяем к выключателю с помощью зажима, отмеченного английской «L» или стрелкой «наружу», ноль подсоединяем к зажиму со стрелкой «внутрь» или буквой «N». Оба провода надежно прикручиваем. Так как заземление в выключателях не используется, лишний провод обрезаем и изолируем.

Еще один актуальный вопрос: «Как подключить выключатель от розетки»? Для этого лучше использовать блок, состоящий из электророзетки и одного или нескольких выключателей. От распределительной коробки прокладывается новый кабель. По одной жиле кабеля направляется фаза к выключателю, а по другой – рабочий «ноль» к розетке. Остальные жилы проходят на светильники через выключатели. От распаечной коробки к светильникам прокладываются 3-х жильные провода (ноль, заземление и фаза).

Блок: 9/14 | Кол-во символов: 810
Источник: https://shtyknozh.ru/kak-soedinit-rozetki/

Узнайте больше о подключении розеток

Почему так редко используется последовательное подключение?

Если вы задумались, как подключить розетки последовательно, то вам следует помнить, что такая схема имеет две неприятные особенности:

• Напряжение в собранной цепи повышается от первой розетки к последующим. А повышение напряжения, в свою очередь, приводит к усилению нагрева розеток и вилок, а так же к лишней нагрузке на электроприборы.
• Так как схема подразумевает запитывание каждой розетки от предыдущей, то порча одной из них приведет к выходу из строя всех идущих после нее.

Последовательное подключение розеток имеет смысл использовать в случаях, когда использоваться эти точки питания будут для маломощных электроприборов – небольших светильников, зарядок телефонов и ноутбуков, фенов и т. д. Для силовых трехфазных розеток на кухне такая схема может быть попросту опасной.

Чем лучше параллельное подключение?

Параллельное подключение розеток, в отличие от последовательного, обеспечивает независимость каждой точки питания. Напряжение всегда будет равномерное – сколько бы розеток в цепи не участвовало. А работоспособность каждой отдельно взятой точки питания совершенно не влияет на все остальные. Такая схема наиболее стабильна и безопасна для бытовой техники, а минус имеет один – больший расход проводов.

Параллельное подключение применяется не только на отдельно стоящих розетках, но и в блоках из двух и более штук. Все преимущества такой схемы в этом случае сохраняются. Правда, сам процесс подключения будет более трудоемким и долгим.

Как подключить выключатель и розетку?

Схема подключения выключателя и розетки может быть разной. Например, так она будет выглядеть для блока из розетки и выключателя:

1. От распред. коробки до блока тянем трех- или, если заземления не будет, двухжильный кабель. На розетку подключаем фазу, ноль, и землю, если она есть.
2. Далее от розетки фазу зажимаем в клеммы выключателя.
3. От выключателя фазу тянем до светильника и так их подключаем.
4. От распред. коробки к светильникам прокладываем ноль и землю.

И еще одна схема. Она не сложная, и подойдет для выключателя, располагающегося отдельно от розетки:

1. От розетки фаза проводится через выключатель и подключается к светильникам.
2. Ноль и земля для светильников тянутся так же от розетки.

Как видите, схемы разные, но общее правило у них одно: фаза обязательно должна разрываться выключателем.

Розетка с заземлением: что делать, если проводка двухжильная?

Подключение розетки с заземлением не составит труда, если проводка в квартире или доме трехжильная. Но вот в строениях, где сеть разводилась много лет назад, проводка, как правило, в две жилы: фаза и ноль. В этом случае проблему можно решить двумя способами:

• На лестничной площадке всегда есть распределительный щиток, с заземлением. Нужно протянуть от него контакт в квартиру, и через шину распределить заземление уже по всей квартире. Использовать лучше провод с медной жилой.
• Выполнение так называемого «зануления». Здесь к клеммам заземляющего контакта подсоединяется ноль. Этот способ стоит использовать только в крайнем случае, так как могут возникнуть проблемы в работе розеток с заземлением.

Как соединить розетку с проводами?

В том, как подсоединять провода к розетке, нет ничего сложного. Сначала подготавливаем провод: внешнюю изоляцию снимаем примерно на 10 см, а жилы зачищаем на 1,5 см. Делается это специальным инструментом или любым удобным ножом. С розетки снимаем защитную пластиковую крышку, а затем откручиваем зажимные винты – так, чтобы между их шляпками и основанием зажима было пространство ок. 5 мм. Так же выкручиваем винт и на клемме заземления. Теперь электророзетка готова к подключению. Зачищенные провода – фазу, ноль и землю, по одному вкладываем в свое гнездо и плотно затягиваем винтами.

Есть еще один вариант крепления проводов к розетке. Каждую жилу зачищаем на 2 см и оголенные коны сворачиваем кольцами с таким диаметром, чтобы в них вошли ножки винтов. Каждый винт поочередно откручиваем и вкладываем под него скрученные в кольца концы проводов. Вставляем винт обратно и плотно затягиваем. Такая сборка надежнее, но времени занимает больше.

Как подсоединить тройной выключатель?

Тройная розетка подключается параллельным или последовательным способом, они описаны выше. Тройной выключатель можно подсоединить также двумя способами:

1. От розетки. Ноль и земля на светильники при этом идут от розетки же или от распределительной коробки.
2. От распределительной коробки. Фаза идет на выключатель и подсоединяется к клеммам клавиш. Затем жилы возвращаются в распределительную коробку и оттуда разводятся к светильникам. Ноль и земля идут от коробки на светильники напрямую.

Второй способ предпочтительнее, так как в первом случае, при выходе из строя розетки перестанет работать и выключатель.

Как подключить двойную розетку, если разводка сделана для одинарной?

Для работы понадобится двойная розетка с двойным же подрозетником, отрезок трехжильного кабеля (ок. 25 см) и инструменты для резки и зачистки проводов. Подключение производится так:

• В левое гнездо подрозетника вытягиваем провода.
• Отрезаем кусок кабеля, с обоих концов зачищаем жилы.
• Вкладываем кабель в подрозетник так, чтобы его концы выходили из обоих гнезд.
• В левом гнезде скручиваем попарно жилы проводки с жилами кабеля – фаза с фазой, ноль с нолем и т. д.

Далее делаем соединение проводов с розетками, обычным порядком.

remotn.ru

Блок: 12/12 | Кол-во символов: 5379
Источник: https://remontkvartiri.me/elektrika/rozetki/kak-podklyuchit-dve-rozetki-na-odin-provod.html

Как правильно подключить розетку — подробная инструкция

Для одиночных и двойных это выполнить не сложно (установка таких розеток предполагает сверление одного отверстия в стене), а вот тройную розетку установить будет сложнее. Необходимо точно отметить центры розеток, учитывая расстояние между ними.

При необходимости прокладывать проводку на новом месте на стену наносят прямые линии (горизонтальные и вертикальные). Криволинейные трассы и косые не допускаются: это затруднит в дальнейшем поиск места повреждения и ремонт проводки.

Необходимые инструменты и материалы

Для работы в доме с кирпичными и бетонными стенами необходимо иметь в своем распоряжении:

• перфоратор;
• специальную насадку – коронку диаметром 70 мм с твердосплавными резцами;
• индикатор напряжения;
• зубило;
• молоток;
• прямую и фигурную отвертку;
• узкий и средний шпатели.

Для выполнения электропроводки необходимо заменить старый алюминиевый кабель на новый, медный. Изоляция жил – двойная, сечение (для розеточной группы) – 2,5 мм². Рекомендуется использовать кабель типа ВВП-2×2,5 или ВВП-3×2,5. Кроме того, понадобятся подрозетники (пластиковые стаканчики диаметром 67 мм), алебастр для их фиксации и розетки. Последние выбирают согласно личным предпочтениям и по цвету лицевой панели: она может сочетаться с цветом отделочного материала для стен.

Штробление стен

Для того, чтобы не делать широкие штробы и избежать уборки большого количества строительного мусора, можно использовать следующий способ при штроблении стен.

Он удобен для прокладки одиночных кабелей, что чаще всего приходится делать именно при установки розеток. Необходимо болгаркой сделать пропил необходимой глубины. При этом в процессе резки «алмазному» кругу следует придавать волнообразные движения: это несколько расширит борозду. В местах поворота пропила (то есть в углах) штробу расширить зубилом и молотком.

В проделанную таким способом штробу хорошо укладывается плоский трех- или двухжильный кабель типа ВВП благодаря плоскому сечению. При этом его практически не нужно «примораживать» раствором алебастра: кабель будет хорошо держаться в стене. После его укладки стену выравнивают гипсовым раствором с помощью средней ширины шпателя.

Перед началом электромонтажных работ следует выключателем, расположенным в щитовой, отключить подачу электроэнергии. Нужно проверить наличие напряжения на клеммах.

Как подключить розетку с заземлением

Для того, чтобы не возникло проблем, следует вначале правильно выполнить соединение проводки в монтажной коробке. Следует помнить, что фазный провод (обычно такой имеет коричневый, черный или красный цвет изоляции) должен соединяться с скруткой фазных проводов. Ее определяют индикатором напряжения. Нулевой провод (синий, белый) – с нулевым, «земляной» (желтый, желто-зеленый) — с заземленным проводом.

Теперь о том, как подключить розетку с заземлением. Ошибка может быть опасной для жизни: соединение фазного провода с «земляной» клеммой приведет к появлению напряжения на корпусе бытового прибора. Чтобы этого избежать, необходимо знать расположение клемм розеток. «Земля» подключается к центральной клемме. К остальным двум клеммам – фазный провод и нулевой (их можно менять местами).

Заземление необходимо для безопасности: оно предотвратит поражение человека током при утечке тока на корпус бытовой техники. Поэтому «земляная» жила кабеля, подключенного к розетке, должна соединяться другим концом с «земляными» жилами кабелей, проложенных от щитовой в подъезде.

Как подключить двойную розетку

Особых отличий в монтаже такой розетки не существует, так как у нее тоже будет три клеммы, как у одиночной. Разница состоит только в ориентации корпуса и отверстий для вилки. Вертикально устанавливаемые могут внешне отличаться от тех, что размещают горизонтально. Способ установки ни на что не влияет и выбирается исходя из личных пожеланий.

Розетка фиксируется в подрозетнике, «примороженном» с помощью алебастра (его наносят шпателем), а затем устанавливается ее лицевая панель.

«>

пока нет!

Блок: 14/14 | Кол-во символов: 4008
Источник: https://shtyknozh.ru/kak-soedinit-rozetki/

1. https://shtyknozh.ru/kak-soedinit-rozetki/: использовано 6 блоков из 14, кол-во символов 12328 (39%)
2. http://sovet-ingenera.com/elektrika/rozetk-vykl/kak-iz-odnoj-rozetki-sdelat-dve.html: использовано 5 блоков из 6, кол-во символов 9803 (31%)
3. https://remontkvartiri.me/elektrika/rozetki/kak-podklyuchit-dve-rozetki-na-odin-provod.html: использовано 6 блоков из 12, кол-во символов 9791 (31%)

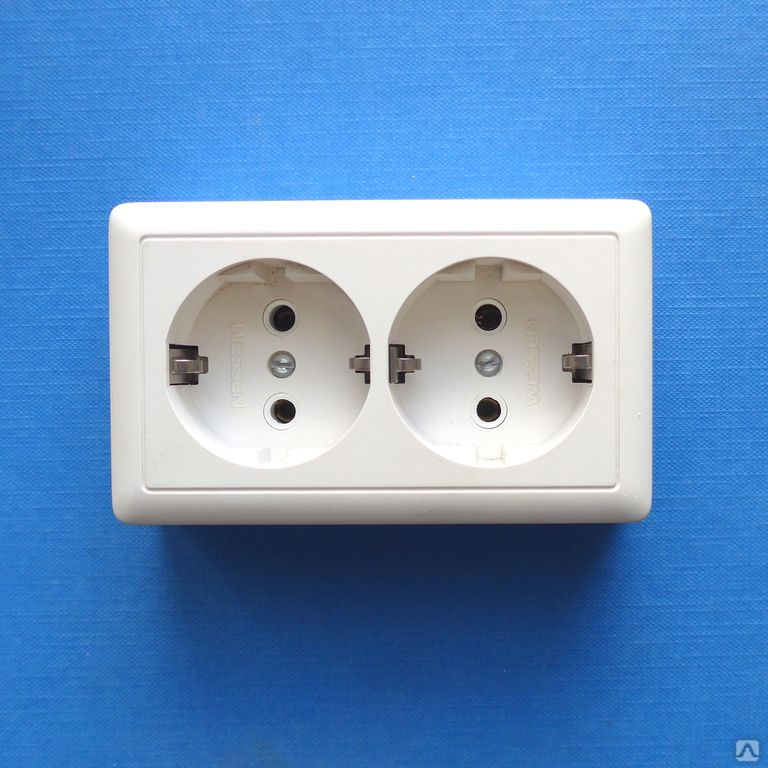

Схема подключения двойной розетки с заземления и без (монтаж)

В современном жилище, будь то частный дом или квартира, создание уюта и комфортных условий жизни невозможно без большого количества бытовых электроприборов. Именно по этой причине поиск не занятой розетки в наши дни является актуальным вопросом, тем более, если речь вести о домах старой планировки. Зачастую решить вопрос позволяет установка усовершенствованных моделей — двойных розеток. Читайте также статью ⇒ Обзор различных видов электрических розеток.

Где монтируются двойные розетки?

Розетки двойные могут размещаться в любом помещении, в котором возникла потребность в их наличии.

Если говорить о квартире, построенной еще при Советском Союзе, то розеток не достает буквально во всех комнатах:

• на кухне, в связи с появлением огромного количества бытовых приборов;
• в гостиной, потому как возникла необходимость подключения к сети не только телевизора, но и кондиционера, ноутбука, зарядки планшета и прочих гаджетов;
• в спальне — для включения множества требующихся в быту приборов;
• в ванной — для стиральной машины, электробритвы, фена.

Большинство из имеющихся в магазинах двойных розеток выпускается встраиваемыми, погружающимися в помещенный внутрь стены подрозетник. Корпус при этом практически не выступает за плоскость стенки. Читайте также статью: → «Виды розеток и рекомендации по их выбору и монтажу».

Основное достоинство розеток встраиваемого типа является укладка проводки внутрь стены. Потому розетки встроенные получили широкое распространение, но при желании владельца могут монтироваться также и накладные конструкции, подводка проводки к которым осуществляется непосредственно по стене.

Подключение

Если к дому не подведен заземляющий кабель, то работа по монтажу двойной розетки производится значительно проще и быстрее. Здесь требуется лишь без разделения подключить провода, при этом разницы в подключении к конкретным клеммам фазы и нуля роли не играет.

Если же в квартире имеется заземление, то количество проводов возрастает с двух до трех. Работа при этом усложняется — необходимо верно определить и подключить каждый провод. Для удобства решения задачи изоляция провода окрашена в различный цвет:

• фаза — красный, коричневый либо белый;
• ноль — голубой, синий -либо черный;
• заземляющий — желтый либо зеленый.

Отличительной особенностью розеток с заземлением является необходимость подключения заземления к клемме с «усиками», выпирающими за плоскость корпуса. Соединение проводов с винтовыми клеммами осуществляется заворачиванием их вокруг зажима по часовой стрелке либо протяжкой промеж двух пластин.

Использующийся провод должен быть изготовлен из такого же же металла, что и кабель проводки. К примеру, перемычка должна быть алюминиевой, если проводка выполнена из алюминиевого провода.

Совет №1: Для обеспечения равномерности распределения электроэнергии использующийся кабель подбирается равным по сечению главной домашней проводке.

Подготовительные работы

Для производства работ потребуется собрать такой инструмент:

• крестовую и плоскую отвертки;;
• нож или скальпель для зачистки изоляции;
• изоленту;
• плоскогубцы.

Перед началом работ нужно обесточить комнату: рычаги автоматов в щитке опускаются в положение «Выкл». В точке расположения розетки напряжения нужно проверить еще раз посредством отвертки-индикатора.

Если напряжение имеется, это говорит о не всех обесточенных проводах, подведенных к розетке. Потому важно выключить все автоматы.

Двойная розетка с заземлением устанавливается при наличии заземления в индивидуальном доме. Устраивать заземление в городских многоэтажках бессмысленно — в них проектом предусмотрено зануление.

Разметка на стенке

Розетки располагаются вблизи с проложенной в стене проводкой либо распределительной коробкой. Место для будущего размещения прибора намечается на стене карандашом.

Перед монтажом розетки с двумя «стаканами» нужно измерить удаление просверленных отверстий одного от другого. Отмечается ось первого подрозетника, а затем и другого. На размеченных местах устраивается заглубление с размерами, позволяющими свободное размещение в нем внутреннего корпуса прибора — стакана.

Сверление отверстий осуществляется посредством насадки — коронки, с диаметром на несколько миллиметров больше окружности подрозетника. Заглубление при этом следует устраивать таким, чтобы установленный подрозетник находился вровень со стеной.

Выполнение разводки и скрутки

Данный вид работ можно назвать самым ответственным, требующим особого внимания. Задача заключается в соединении контактов и питающего провода, для чего проводка подтягивается к розетке от коробки.

Сначала нужно разобрать розетку на две части: разделить механизм и панель.

Вставленную в перфоратор корону следует заменить на сверло, диаметр которого должен слегка превышать диаметр провода или сечения гофротрубы, внутри которой планируется размещение проводки. В идеале диаметр кабеля и сверла должны совпадать.

В подрозетник сквозь одно из имеющихся отверстий вставляется основной провод, а дополнительный — через другое отверстие.

Скрутка проводов проводится внутри «стакана». Но сначала необходимо зачистить кончики жил от изоляции зачистным инструментом, который не повредит кабель и не перекусит его. Если такого инструмента в квартире нет, работу можно провести остро наточенным ножом или скальпелем, прорезав изоляцию по кругу, а затем осторожно удалив ее. Кончики провода для удобства последующего соединения рекомендуется слегка поднять вверх или опустить вниз.

Совет №2: Для продления срока службы розетки рекомендуется применять латунный контакт либо запаять оголенные кончики. Первый вариант более удобен, так как при его применении обеспечивается большая безопасность эксплуатации устройства, упрощается пользование розеткой.

Подключая розетку с заземлением, всегда следует придерживаться правила: слева — нейтраль, справа — фаза. Провод заземления подключается к расположенной по центру верхней клемме устройства с выступающими за пределы корпуса усиками. Заземление крепится по схеме, аналогичной креплению нуля и фазы. Читайте также статью ⇒ Обзор различных видов электрических розеток.

Особенности крепления розеток различных марок

Подрозетники с подключенными к ним питающими кабелями следует закреплять, пользуясь расположенными по бокам специальными держателями. Возможно, их потребуется купить отдельно, но в некоторых моделях двойных розеток, например «Легранд», они часто в комплект поставки.

В некоторых моделях, например, «Вико», предусмотрено крепление провода не лапками-фиксаторами, которых просто нет, а при помощи шурупного крепления.

При закручивании винтов по направлению движения часовой стрелки, лапки-фиксаторы расходятся в разные стороны, намертво входя в толщу подрозетника, тем самым обеспечивая его максимально возможную надежность закрепления.

Но так как на подрозетник, рычаг воздействия на который находится по центру, воздействует двойная нагрузка, после продолжительной эксплуатации крепления расшатываются и ослабевают. Вывалившийся из «гнезда» подрозетник вытягивает за собой наружу и оголенные провода, что опасно не только возможным возникновением аварийной ситуации, но и грозит ребенку или взрослому получением электротравмы.

Опытными электриками для повышения надежности фиксации часто используется цементный раствор или алебастр, которые разводят водой до получения однородного густого раствора. При этом следует учесть, что работать с полученным материалом нужно аккуратно и очень быстро.

Смесь нужно заложить в то место, в котором планируется установка подрозетника. Для улучшения сцепления с поверхностью отверстия, внутренние его края рекомендуется слегка смочить водой.

После обработки все работы, касающиеся установки внутренней части двойной розетки можно выполнять не ранее, чем через 20-30 минут, чтобы уложенная смесь смогла как следует схватиться. Установив на положенное ему место и притопив его в смеси, положение «стакана» регулируется легкими ударами молотка, при этом следует воспользоваться строительным уровнем небольшой длины.

При установке подрозетника для повышения надежности фиксации важно следить за горизонтальностью и вертикальностью его положения, прикладывая уровень в обеих плоскостях.

Получившиеся между подрозетником и стеной щели рекомендуется заполнить остатками алебастровой или цементной смеси. Не дожидаясь набора смесью прочности, следует незамедлительно убрать наплывы ножом или шпателем.

Расположив розетку горизонтально либо вертикально (в зависимости от модели) и придав электротехническому устройству требуемое положение, можно закреплять его в стене и подрозетнике посредством винтов. При необходимости дополнительного регулирования уровня работа выполняется с использованием круглогубцев.

На заключительной стадии установки двойной розетки сверху прикладывается лицевая декоративная панель и зажимается шурупами. Этот облагораживающий элемент спрячет не самую приглядную часть устройства и обеспечит ее защиту от случайных повреждений.

Теперь остается лишь включить обратно расположенные на щитке автоматы и проверить работу установленного оборудования. После проверки электротестером или отверткой-индикатором, рекомендуется попробовать подключить какой-нибудь недорогой электроприбор, например, настольную лампу. Ведь малейшая допущенная при подключении ошибка может привести к возникновению короткого замыкания и перегорания бытовой техники.

Часто задаваемые вопросы

Вопрос №1: Какой подрозетник лучше всего использовать для быстрой и качественной установки?

Следует учесть, что выбор подрозетника не менее важен, чем подбор самой розетки. Потому следует остановиться на конструкциях известных марок, например, Schneider Electric, отличающиеся надежностью и высоким качеством.

Вопрос №2: Какой способ крепления розетки обеспечивает большую надежность — лапки-фиксаторы или саморезы?

Саморезы со временем расшатываются, как и лапки. Однако, второй вариант зарекомендовал себя как более эффективный способ крепления, так как фиксаторы с большим усилием прижимают внутреннюю часть к стенкам «стакана».

Вопрос №3: После создания ответвлений, чем лучше изолировать гильзу?

Изоляцию можно выполнить посредством термоусадочной трубки либо изоленты.

Вопрос №4: Заземление подключается сразу для всего устройства или для каждого гнезда необходимо свое заземление?

Заземляющий провод обязательно подключается к каждой из розеток, имеющихся в устройстве.

Вопрос №5: К какому контакту следует подключать заземляющую жилу?

Провод заземления подключается к расположенному на скобе центральному контакту, обычно на нем имеется соответствующий значок.

Типичные ошибки при подключении

• Часто встречающейся ошибкой при установке двойных розеток является подключение к одной пластине нейтрали и фазы. Это опасно ,так как может привести к замыканию и необходимости замены всей проводки.
• Также неопытные домашние мастера неаккуратно укладывают провода в коробке. Жилы могут попасть под лапки-фиксаторы, при этом произойдет повреждение изоляции.
• Распространенной ошибкой также является и то, что в коробку стараются вместить провода слишком большой длины. На самом деле, запас провода должен составлять порядка 10-12 см.

Оцените качество статьи:

Как подключить розетку своими руками

Умеете ли вы правильно заботиться о собственном доме? Конечно, в понятие заботы входит и создание уютной атмосферы, и наведение чистоты, и поддержание бытовых удобств в работоспособном состоянии. И последнее — одна из главных составляющих комфорта. Если в доме протекают краны или искрят розетки, жить в нем как-то не очень удобно, а в некоторых случаях даже опасно. Давайте сейчас рассмотрим самое простое — подключение розетки без замены электропроводки. Дело это по плечу любому человеку, умеющему держать в руках отвертку.

1. Типы розеток, используемых в жилых помещениях
2. Монтаж розеток своими руками

Типы розеток, используемых в жилых помещениях

Что такое розетка, знают даже дети. Розетка — это устройство для подключения к общей электрической сети различных электроприборов. Сама розетка состоит из внешнего изолирующего корпуса и рабочей части, в которой на изолирующей же основе установлены клеммы для подключения электропровода и пружинные контакты для штепсельной вилки. Казалось бы, схема розетки достаточна проста. Но технический прогресс не стоит на месте и современные розетки не так уж и похожи на те, которые использовались во времена наших родителей. А при замене розетки все-таки стоит знать устройство и старых, и новых устройств.

Так какие же типы розеток существуют? Классификация электрических розеток может быть как по назначению, так и по конструкции.

Систематика розеток по их конструкции

Рассмотрим сначала конструктивное деление розеток на типы:

• накладные розетки для открытой проводки — устанавливаются непосредственно на стену с использованием щитка-подложки из дерева или пластмассы там, где проходят провода, проложенные прямо по поверхности стены (на сегодняшний день применяются чаще всего в небольших деревянных домах)
• встроенные или скрытые розетки для внутренней проводки — устанавливаются внутри стены в специальном отверстии с подрозетником, провода также проложены внутри стены и подводятся непосредственно к подрозетнику
• розетка с винтовым зажимом клеммы — в этом случае провод от электросети вставляется между двумя пластинами и фиксируется специальным винтом, такой способ на данный момент считается наиболее надежным
• розетка с клавишным зажимом — фиксация контакта происходит с помощью клавишной пружинной клеммы, при нажатии клавиши пластины расходятся, освобождая пространство для контакта, при отпускании пластины достаточно плотно охватывают контакт

Собираясь заменять розетки, вы сможете убедиться, что сейчас наиболее распространены встроенные розетки с винтовым зажимом. А вот по количеству гнезд для вилки розетки можно разделить на одинарные и двойные. Причем розетка двойная может устанавливаться как в один подрозетник (стационарная двойная розетка), так и в разные — два или более подрозетника с одинарными розетками, расположенных в непосредственной близости друг от друга и соединенных между собой перемычкой с параллельно подключенными проводниками (такая розетка называется собранной).

Группировка розеток по их назначению

Теперь рассмотрим разделение розеток на типы по назначению:

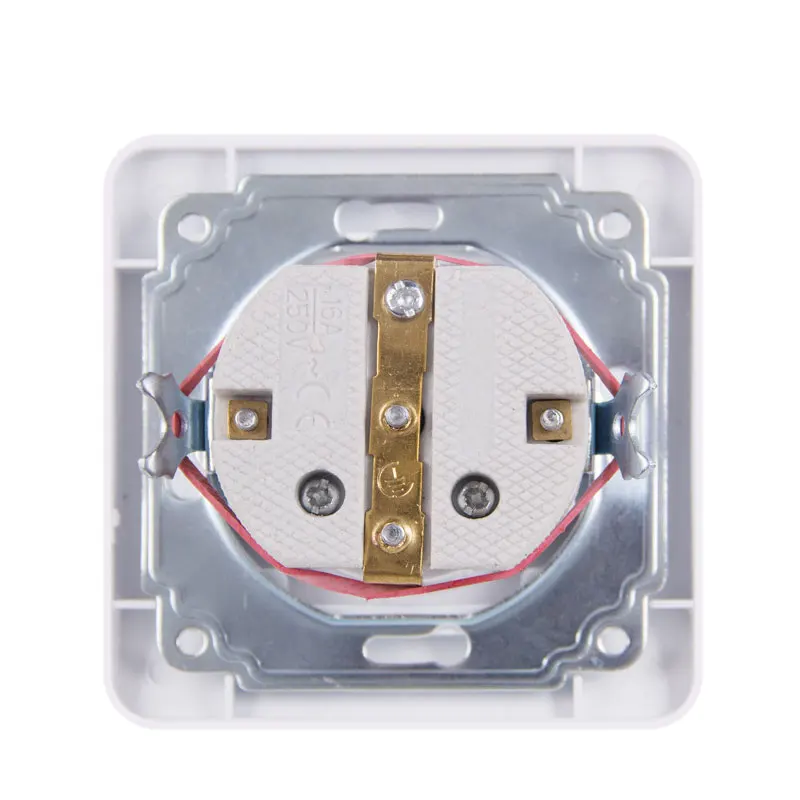

• розетка с заземлением — с выводом на корпус розетки заземляющих контактов, подсоединенных с заземляющим проводником (предназначена для защиты от пробивающего тока, выходящего на корпус электроприбора)
• закрытая розетка — в этих розетках гнездо для вилки закрыто поднимающейся сплошной панелью или сами отверстия прикрыты шторками, отодвигающимися только при одновременном введении металлических контактов вилки (устанавливается для защиты маленьких детей, которые могут попробовать засунуть в розетку какой-нибудь гвоздь или просто палец)
• розетка с программируемым включением/отключением — в конструкцию такой розетки входит программируемый таймер, с помощью которого можно задать четкие временные рамки работы подключенного электроприбора
• розетка с выталкивателем вилки — с помощью кнопки, входящей в конструкцию розетки, можно просто вытолкнуть вилку электроприбора (такая розетка помогает более долгое время сохранять вилку в работоспособном состоянии)
• уличная розетка — розетка с повышенными защитными свойствами, позволяющими сохранять работоспособность розетки в любых погодных условиях (степень защиты от IP55 — от пыли и сильных водяных струй), имеет дополнительную крышку, закрывающую гнездо для вилки
• розетка для ванной — с повышенной защитой от проникновения влаги (маркировка от IP44)

По поводу этой классификации стоит уточнить, что в последнее время (из-за появления большого количества импортных электроприборов) используются исключительно заземленные розетки — ведь это значительно безопаснее. В старых домах кабель заземления зачастую отсутствует, но провести его не такая уж и большая проблема, с этим вполне может справиться электрик вашего участка. Однако прокладкой заземления лучше заниматься при полной (или частичной) замене проводки во время капитального ремонта, если вы не хотите, чтобы этот кабель был протянут поверх стены. Остальные виды розеток, кроме влагозащищенных, используются исключительно по желанию хозяев. А вот если вы собираетесь провести розетку в ванную (душевую или совмещенный санузел) то, кроме покупки розетки с повышенной степенью защиты от влажности, необходимо еще точно знать, где именно располагать розетки с точки зрения безопасного использования.

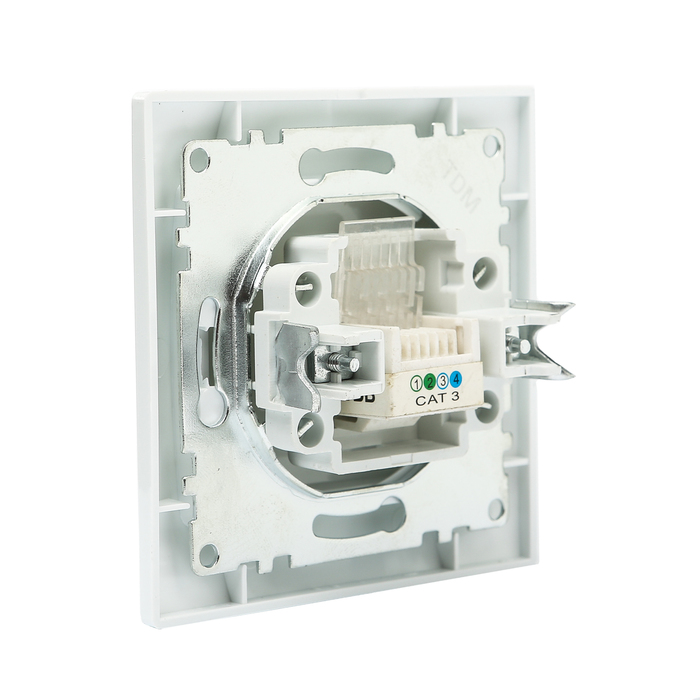

Кстати, сетевая розетка устанавливается чаще всего в офисах для большой локальной сети. В домашних же условиях установка такой розетки не обязательна, но лучше всего вам на все вопросы, связанные с подключением к сети интернета, смогут ответить специалисты, проводящие такое подключение.

Стиль и дизайн розеток

Да, и буквально пара слов по внешнему виду розеток. В наше время появился богатый выбор розеток самых различных производителей. Цены на них, что и так понятно, тоже разные: чем солидней «лейбла», тем больше цена. Однако большинство из нас, желающих установить розетку самостоятельно, предпочитает средние расценки — где оплата идет именно за качество, а не за «крутость» фирмы-изготовителя. Но в любом случае при установке новых розеток следует проследить, чтобы и розетки, и выключатели гармонировали по стилю и дизайну со всем интерьером нашего жилья. Вряд ли кому-то будет приятно увидеть в уютной спальне розетку стиля техно, с его лаконичными, но отнюдь не романтичными чертами. Да и наоборот будет тоже как-то не очень. Так что, делая выбор, думайте не только о функциональности розеток, но и о той эмоциональной составляющей, которую они привнесут в ваш дом.

Монтаж розеток своими руками

Ну что, с выбором новых розеток уже определились. Осталось установить их на свои места. В этой статье мы рассматриваем монтаж новой встроенной розетки вместо старой, а перенос розетки на другое место, подключение заземления и полная замена электропроводки — это уже темы для отдельного разговора.

Схема замены розетки

Общая схема подключения новой розетки выглядит таким образом:

• отключить электропитание на щитке (выключить автомат или вывернуть пробки) и, для тех, кто любит абсолютную надежность, одеть резиновые перчатки
• проверить отсутствие тока в розетке — индикатором или любым электроприбором, например, феном или настольной лампой
• снять старую розетку (отвинтить верхнюю крышку с гнездом, ослабить монтажные лапки, вынуть старую рабочую часть, отсоединить провода)
• почистить подрозетник, если он есть (при отсутствии подрозетника можно даже установить новый, зафиксировав его гипсом или алебастром) и вытащить все провода для наиболее удобного доступа к ним
• подготовить провода к подсоединению (обрезать до нужной длины — где-то на ширину ладони, снять общую оплетку, зачистить концы проводов примерно на 1-1,5 см, при необходимости — пропаять)
• подсоединить провода к рабочей части новой розетки
• аккуратно подогнуть провода, вставить в подрозетник рабочую часть розетки, прикрепить ее винтами к подрозетнику или просто отрегулировать монтажные лапки, чтобы рабочая часть сидела в подрозетнике крепко и ровно
• установить декоративную рамку
• привинтить верхнюю крышку новой розетки
• включить электричество

Теперь пройдемся по тем мелочам, которые могут оказаться важными.

Некоторые нюансы подключения проводов

Если вы живете в старом доме, где даже нет заземляющего провода, ваша задача упрощается, так как по большому счету абсолютно неважно, подключаете вы к клеммам розетки фазу или ноль. Поэтому в данном случае идет обычное подключение питающего провода без разделения их по фазе. Главное, чтобы не прицепить оба провода к одной клемме, но в одинарной розетке сделать это очень затруднительно.

В достаточно новых домах заземление уже проведено и поэтому к двум питающим проводам добавился провод заземления. Тут уже необходимо точно знать, какой кабель какую функцию выполняет, чтобы правильно провести их подсоединение к рабочей части розетки. В этом случае на помощь приходит цветовая маркировка проводов:

• фаза — провод обычно имеет белый, красный или коричневый цвет изоляции
• ноль — синий (голубой) или черный цвет изоляции
• земля — желто-зеленый, или желтый, или зеленый цвет изоляции

Единственное отличие при подключении розетки с заземлением от обычной состоит в подсоединении кабеля «земли» к центральной клемме с усиками, выходящими в корпус розетки.

Подключать провод к винтовому зажиму клеммы можно двумя способами: просто просунуть ровный зачищенный контакт между пластинами зажима или завернуть конец провода вокруг винта колечком. Второй случай обеспечивает наиболее надежный контакт, следует только заворачивать кольцо по часовой стрелке — в направлении прикручивания винта.

Зачищать концы проводов также следует правильно. Самый лучший способ — воспользоваться специальным приспособлением для снятия изоляции, не повреждающим провод. Однако далеко не в каждом доме имеется подобный инструмент (ну, разве что вы профессиональный электрик, но тогда вам нет нужды искать советы по установке розеток), поэтому воспользуемся тем, что есть под рукой. Для этой цели домашние мастера используют, в основном, плоскогубцы или нож. Причем при зачистке многожильного провода нужно изоляцию подрезать по кругу и снять, а вот с одножильного провода изоляцию состругиваем, как будто затачиваем карандаш, чтобы не задеть сам провод. Зачищенный медный кабель нужно будет еще и пропаять для увеличения срока службы.

Как подключить двойную розетку

Про одинарную розетку уже все понятно, теперь стоит обрисовать установку двойной розетки.

Стационарная двойная розетка монтируется точно так же, как и одинарная. Нужно только внимательно проследить, чтобы питающие провода были подключены к разным токопроводящим пластинкам, иначе при включении электричества вам гарантировано очень красивое короткое замыкание.

А вот подключение собранных розеток чуть более сложное. Для него нужен кусок кабеля, соответствующий тому, который подсоединен к основному подрозетнику. То есть если в подрозетнике, куда сделан вывод проводки общей сети, три провода (питающие и заземление), то и дополнительных проводов тоже должно быть три. Эти дополнительные провода протягиваются между подрозетниками, и в первом подрозетнике (где уже есть выход основного кабеля) к зажимам клемм подключается по 2 провода — от основного кабеля и от дополнительного, во втором же подрозетнике подсоединение проводов проводится стандартно. Более подробно этот процесс показан на видео.

Вот и все! Это действительно несложно — наверняка в школе, на лабораторных работах по физике, вы собирали и более трудные схемы. Как говорится, если мастер взял отвертку в руки, то дело его начинает бояться. Так что за отвертку и вперед, на покорение новых вершин мастерства. И этот опыт вам явно пригодится в дальнейшем, ведь для нормальной работы розеток их стоит хотя бы раз в год-два профилактически вскрывать и осматривать, все ли в порядке с проводами и контактными. И тогда ваша домашняя электрическая сеть будет работать как часы, возможно даже швейцарские. Удачи вам!

Как поменять местами сокет

Вы можете удвоить мощность розетки за выходные, просто заменив одиночные розетки на двойные. Электрик взимает 30 фунтов стерлингов, чтобы сделать ту же работу за вас. Умножьте это на количество одиночных розеток в вашем доме, и вы увидите, сколько вы можете сэкономить, сделав это самостоятельно. Если у вас уже есть двойные розетки, это руководство покажет вам, как заменить неизбежно потрескавшиеся, обгоревшие или забрызганные краской детали на новые. В этой статье также рассказывается о том, как добавить новую розетку в кольцевую сеть — еще одна работа, за которую электрик будет рад взимать до 80 фунтов стерлингов.

Если вам интересно, можно ли поменять одно гнездо на сдвоенное, то ответ — да, при условии, что существующее гнездо является единственным на этом ответвлении (подаче проволоки) от кольцевой магистрали. Чтобы убедиться в этом, выполните тест на шаге 6. Сколько новых сокетов вы можете добавить? Теоретически вы можете удвоить количество розеток, сняв ответвления с каждой из существующих розеток или соединительных коробок, которые питают их. Вы должны убедиться, что розетка, от которой вы собираетесь использовать ответвление, является частью кольцевой магистрали (см. Тест на шаге 6).

• Отвертка с изоляцией
• Тестер сетевого напряжения / непрерывности
• Сверло
• Молоток
• Зубило для поддержки
• Пила или ножовочная пила
• Устройства для зачистки проводов

Необходимые материалы

9000 и кабель заземления
9000
• Двойная розетка
• Стальная коробка с двумя головками для установки заподлицо или пластиковая коробка для поверхностного монтажа
• Готовая штукатурка

Пошаговая инструкция

1. Если какая-либо из ваших розеток сгорела, их необходимо заменить. Шаги 3, 4, 11 и 12 покажут вам, как это сделать.

2. Избыточная нагрузка на одну розетку часто приводит к возгоранию розеток. Если это вам слишком знакомо, читайте дальше и узнайте, как поменять свои одиночные игры на парные.

3. Перед началом работы изолируйте кольцевую сеть на блоке потребителей или плате предохранителей. Некоторые блоки оснащены автоматическим выключателем, который нужно просто выключить. Если у вас старая плата предохранителей, выключите основное питание, извлеките соответствующий предохранитель (желательно с маркировкой «кольцо» или «главное кольцо») перед повторным включением устройства.Простое отключение кольцевой магистрали означает, что свет все еще работает — это удобно, если вы работаете в темном углу дома.

4. Во многих старых домах имеется более одной платы предохранителей или потребительского блока, поэтому не всегда можно быть уверенным, что вы изолировали нужную часть цепи. Для проверки подключите прибор к розетке, с которой собираетесь работать. Если вы используете радио для этого теста, сначала убедитесь, что все батареи были извлечены, иначе вы можете провести бесплодный день в поисках несуществующего источника питания.

5. С изолированной цепью можно безопасно открутить винты на передней панели розетки. Если на разъем только один провод (заземление, фаза и нейтраль), это означает, что розетка уже отключена от другого; вы можете превратить ее в двойную розетку, но вы не можете использовать ее для питания новой розетки. Два провода, идущие в каждый разъем, указывают на то, что разъем является либо частью кольцевой магистрали, либо одним из двух разъемов, питаемых от одной ответвления. Если вы планируете заменить одинарную розетку на двойную или добавить новую ответвление, вы должны убедиться, что розетка является частью кольцевой магистрали.Для проверки на следующем шаге необходимо запустить проверку целостности.

6. Обойдите дом, выключите и отсоедините (если возможно) все электрическое оборудование, питаемое от кольцевой сети. На розетке открутите винт, удерживающий провода под напряжением (красный или коричневый), и коснитесь одного из них щупом из тестера сетевого напряжения, установленного на режим непрерывности. Коснитесь другим щупом тестера нейтральной клеммы (обозначенной N с черными или синими проводами). Повторите то же самое с другим красным или коричневым проводом. Зуммер или свет устройства не должны загораться, когда вы проверяете провода таким образом.Коснитесь по одному щупу на каждом из красных или коричневых проводов. Если тестер гудит или светится, это означает, что розетка является частью кольцевой сети. Если вы меняете одинарную розетку на двойную, снимите всю проводку со старой розетки. Если вы планируете отодвинуть новую розетку от этой, проложите провод обратно от новой розетки под половицами или через кабелепровод вдоль стены.

7. Если вы меняете одинарную розетку на двойную, вы можете использовать пластиковую коробку для поверхностного монтажа или стальную коробку, которая встраивается в стену, обеспечивая гладкую поверхность. В этом случае мы устанавливали стальную коробку вместо старой одинарной розеточной коробки. Коробки для скрытого монтажа могут быть вмонтированы в традиционную штукатурку поверх кирпичных стен, таких как эта, и в более современный гипсокартон, поверх стен с карнизами. В обоих случаях имеет смысл использовать существующее отверстие как часть нового отверстия. Установите коробку на место и обведите ее.

8. Используйте буровое долото и молоток, чтобы выломать штукатурку и кирпич (будьте очень осторожны, чтобы не прорезать кабель). Старая штукатурка имеет неприятную привычку отделяться большими кусками, так что будьте готовы впоследствии провести некоторые ремонтные работы.Стены из гипсокартона намного проще разрезать по размеру с помощью ножовки или ножовки.

9. Внимательно посмотрите на кабели, проходящие через стену. Если есть какие-либо признаки повреждения, в том числе подгорание, порезы или рассыпчатая изоляция, их необходимо заменить на место, где они присоединяются к кольцевой магистрали — трудоемкая, но важная работа.

10. Металлические коробки, используемые для скрытого монтажа, имеют ряд предварительно пробитых отверстий для пропуска кабеля. Выберите подходящий и надавите на него большим пальцем или концом отвертки.Вставьте коробку в стену, протяните провода через отверстие (лучше всего через втулку), просверлите монтажные отверстия и закрепите на месте.

11. Вставьте провода в розетку сзади. Текущие и нейтральные обозначены буквами L и N соответственно, в то время как точка заземления обычно представляет собой металлическую бирку, обозначенную буквой E или тремя короткими горизонтальными линиями, увенчанными вертикальной линией. Мы использовали провода с новой цветовой кодировкой: токоведущие, коричневые; нейтральный, синий; и земля, желтая с зеленым индикатором. Есть большая вероятность, что у вас будут старые провода с цветовой кодировкой: живые, красные; нейтральный, черный; и земля, зеленая с желтым индикатором.Совершенно приемлемо использовать оба типа вместе, если все провода в хорошем состоянии. Если вы устанавливаете дополнительную розетку, у вас будет только один набор проводов для подключения к задней части устройства.

12. Вставьте гнездо на место, стараясь не зажать провода. Затяните винты, снова включите питание и подключите что-нибудь, чтобы убедиться, что все работает нормально.

Как заменить настенную розетку на двойную | Home Guides

В старых домах найти достаточно электрических розеток для удовлетворения ваших потребностей может быть проблемой, потому что эти дома были построены в то время, когда люди не владели таким количеством электрических приборов и электронных устройств, как сейчас.Один из способов решить эту проблему — переключить одну из одиночных розеток на двойную. Это довольно простой проект, но вам нужно соблюдать надлежащие процедуры безопасности, потому что вы имеете дело с электричеством.

Выключите электричество в розетке на главной электрической панели вашего дома. Проверьте розетку с помощью тестера напряжения. Если вы получили показания, вернитесь к панели, найдите правильную цепь и снова проверьте розетку. Не продолжайте, пока цепь не отключится.

Снимите пластинчатую крышку с розетки. Выкрутите крепежные винты и вытащите розетку из электрической коробки внутри стены. Ослабьте винты клемм на боковой стороне розетки и отсоедините провода, чтобы снять розетку.

Выньте электрическую коробку из стены. Приложите двухконтактный электрический шкаф к стене так, чтобы одна половина ящика находилась над отверстием, в котором находилась оригинальная коробка. Обведите коробку на стене.

Разрежьте гипсокартон по линиям, начерченным с помощью пилы для гипсокартона.Пропустите электрический кабель через выбивное отверстие в задней части двухконтактной распределительной коробки и вставьте коробку в отверстие в стене.

Подсоедините черный провод внутри кабеля к нижнему винту клеммы латунного цвета и затяните винт. Подсоедините белый провод внутри кабеля к нижнему клеммному винту серебристого цвета и затяните его.

Снимите кусок голого медного заземляющего провода длиной 4 дюйма с электрического кабеля калибра 12. Присоедините один конец к винту заземления в нижней части розетки.

Отрежьте 6-дюймовый отрезок кабеля 12-го калибра. Осторожно разрежьте оболочку канцелярским ножом, чтобы можно было отделить провода внутри кабеля. Зачистите 1/2 дюйма изоляции с обоих концов черного и белого проводов с помощью пары инструментов для зачистки проводов.

Поместите концы оголенного медного провода в кабель, оголенный провод, прикрепленный к розетке, и один конец 6-дюймового отрезка неизолированного провода вместе и скрутите их вместе плоскогубцами. Закройте концы пластиковой гайкой для проволоки и несколько раз закрутите.

Присоедините один конец 6-дюймового черного провода к верхнему клеммному винту латунного цвета на первой розетке. Присоедините один конец 6-дюймового белого провода к верхнему серебристому клеммному винту на первой розетке.

Присоедините свободный конец 6-дюймового неизолированного медного провода к винту заземления в нижней части второй розетки. Подсоедините свободный конец 6-дюймового черного провода к верхнему винту клеммы цвета латуни на втором выходе. Подсоедините свободный конец 6-дюймового белого провода к верхнему серебристому клеммному винту на втором выходе.

Поместите обе розетки в электрическую коробку. Прикрутите выпускные отверстия с помощью монтажных винтов.

Установите новую пластинчатую крышку над выпускными отверстиями. Восстановите электричество в цепи.

Ссылки

Ресурсы

Биография писателя

Карсон Барретт начал профессионально писать в 2009 году. Его публиковали на различных веб-сайтах. В настоящее время Барретт учится в муниципальном колледже округа Бакс, где получает степень бакалавра искусств в области спортивного менеджмента.

Замена одинарной розетки 13 А на двойную

Если вы недавно переехали в новый дом или, возможно, хотите добавить дополнительную розетку, то вы попали в нужное место. Некоторые могут подумать, что установка двойной розетки вместо оригинальной одинарной может оказаться долгой и сложной задачей.

Однако вы ошибетесь в этом руководстве, мы расскажем вам, как удалить одинарную розетку и заменить ее двойной. По завершении вы захотите заменить каждую розетку в доме, потому что … да, это действительно так просто.

Что вам понадобится:
Шаг 1 — Рекомендации по безопасности

Безопасность прежде всего: Все работы с электрическими цепями должны выполняться компетентными лицами и в соответствии со всеми правилами.В случае сомнений обратитесь к квалифицированному электрику перед выполнением каких-либо работ.

Вы могли бы использовать:

Если он у вас есть — использование тестера разъемов идеально подходит для определения того, идет ли электричество к вилке, и даже для подтверждения того, что оригинальная розетка не неисправна.

Вставив его в розетку и включив розетку, если есть электричество, то все три лампочки загорятся, если нет, то лампочки не загорятся.

Шаг 2 — Удаление старой розетки

Для начала изолируйте питание в главном блоке предохранителей — отключив электричество в блоке предохранителей, вы можете начать откручивать винты, удерживающие гнездо на месте. Как только они будут удалены, вы можете отодвинуть розетку от стены, и это обнажит все провода.

Вы заметите, что у вас есть коричневый провод (под напряжением), синий провод (нейтраль) и желто-зеленый провод (земля).

Шаг 3 — Использование мультиметра

Перед тем, как начать отсоединять провода, дважды проверьте мультиметром для проверки клемм — если вы включите тестер на максимальное напряжение переменного тока, когда вы проверяете клеммы с помощью щупов, показания не должны измениться.

Шаг 4 — Отключение старой розетки

Убедившись, что напряжение отсутствует, вы можете начать отсоединять провода, открутив винты, удерживающие их на месте.

Ослабив провода, вы можете снять старую лицевую панель.

Шаг 5 — Установка новой розетки

Теперь вы можете приступить к установке коробки переходника с двумя розетками. Вам необходимо совместить отверстия для винтов с имеющимися отверстиями под торцевой ключ. Затем вы можете пропустить провода через заднюю часть адаптера. Теперь вы можете взять лицевую панель и определить правильное место для проводов, и вы можете приступить к ее подключению.

Установив провода на место, крепко потяните их, чтобы убедиться, что они туго затянуты и закреплены, как только вы будете довольны, теперь вы можете прикрепить лицевую панель к адаптеру, а после завершения вы можете снова включить предохранители.

Чтобы проверить, что питание работает правильно, опять же, если оно у вас есть — использование тестера разъемов подтвердит, что задание выполнено. Для получения дополнительных полезных советов не забудьте ознакомиться с другими нашими статьями в нашем консультационном центре.

Лучший способ добавить полосу двойных розеток 13А ?!

Показать текст цитаты

Во-первых, это проблема с кабелем. На кольце каждая розетка будет питается двумя кабелями, каждый из которых будет пропускать ток полной нагрузки розетка.Следовательно, если вы отпустите от кольца одним аналогичным кабелем, там существует небольшая опасность повреждения кабеля при перегрузке. Если однако вы добавляете несколько розеток к этому ответвительному кабелю, тогда вы рискуете превышения его емкости. Поэтому регуляры требуют введения предохранителя в шпоре, если вы собираетесь это сделать.
Вторая проблема — это распределение нагрузки. Кольца хорошо работают как результат обоих различий (то есть статистическая вероятность того, что только небольшая часть фактической максимальной нагрузки когда-либо потребуется в любом один раз), и то, что нагрузки будут распределены по кольцу.Кольцо когда вся нагрузка сосредоточена на одном конце, может, например, перегрузить короткий кабель идет обратно к CU, так как он будет иметь пропорциональную более низкое сопротивление, чем при более длительном пробеге, и, следовательно, нести больше, чем его «справедливая доля» тока. Итак, снова добавляем много сокетов в один шпора (даже если вы подключите его к более тяжелому кабелю, чтобы не допустить, чтобы ответвление перегрузить), вы все равно будете концентрировать большую нагрузку на единственная точка на кольце.
Другие вопросы: сопротивление контура короткого замыкания; кольцевая розетка будет иметь две земли провода, подключаемые к каждой розетке, в то время как большой ответвление в конечном итоге будет половина общего сечения / площади заземляющего проводника.Отсюда сопротивление земле от прямозубого гнезда, скорее всего, будет немного выше, чем от кольцевого. В дольше вы делаете это, и чем больше сокетов вы добавляете, тем хуже это становится. Следовательно, вы потенциально снижаете безопасность, поскольку ток короткого замыкания, который может протекать к земле уменьшается, и время срабатывания предохранителя или выключатель становится длиннее.
Техническое обслуживание: существует опасность того, что кто-то перепутает розетку на несколько ответвлений как часть кольца (так как в нем будет вход и выход кабеля) а значит выглядят как часть кольца). Добавляя к возможности, что более поздние модификации увеличивают риск перегрузки.
Увеличенное время тестирования: проверить кольцо относительно просто, используя низкий измеритель сопротивления в разных точках с перекрестно соединенными проводниками (и отключен от CU!). Каждая шпора усложняет процесс.


Как заменить розетку

Как заменить розетку | Wickes.co.uk перейти к содержанию Перейти в меню навигации

Мой аккаунт

Войдите или зарегистрируйтесь

Планирование и подготовка

• Здесь мы покажем вам, как заменить старую розетку на двойную электрическую розетку для поверхностного монтажа с портами USB.Имейте в виду, что разные конструкции розеток могут иметь разные требования к установке, поэтому обязательно проверяйте инструкции производителя
Розетки
• доступны в различных размерах, цветах и ​​отделках, некоторые более современные конструкции также включают USB-порты и расширители Wi-Fi.
• Электрический монтаж и изменения регулируются местными строительными и электрическими нормативами, которые вы должны соблюдать. Для получения информации о правилах в вашем регионе посетите: https: // www.electricsafetyfirst.org.uk/ или на веб-сайте местных властей
• Электропроводка всегда должна соответствовать правилам электропроводки IEE
• Если у вас есть сомнения или вопросы, лучше всего обратиться к дипломированному электрику

Сделай правильно

• При замене существующей розетки важно, чтобы кабельные соединения подключались к новому продукту так же, как и к старому. Цвет ваших проводов будет зависеть от возраста проводки:
  • Коричневый (или красный, если у вас старая проводка) — обозначается буквой «L» на вашей розетке (под напряжением)
  • Синий (или черный, если у вас старая проводка) — обозначается буквой «N» на розетке (нейтраль)
  • Желто-зеленая полоса — обозначается буквой «E» или тремя вертикальными линиями на розетке (Земля)
• Перед использованием тестера напряжения или розетки подключите его к старой розетке, прежде чем отключать питание; так вы можете быть уверены, что тестер работает
• Если есть какие-либо признаки теплового повреждения или износа на проводке, используйте кусачки и инструменты для зачистки проводов, чтобы обрезать поврежденный провод

Безопасность

• Электромонтажные работы могут быть опасными, поэтому обязательно следуйте инструкциям и никогда не работайте с электрикой, если вы не уверены, что они были отключены и изолированы на блоке потребителей (блок предохранителей)
• Покупка тестера напряжения или розетки — самый безопасный способ убедиться в отсутствии электрического тока в розетке. Перед отключением питания проверьте тестер напряжения на старой розетке; таким образом вы можете быть уверены, что он работает
• Мы рекомендуем, чтобы все дома были оборудованы фиксированными УЗО (УЗО), поскольку они обеспечивают высочайший уровень защиты.

Послепродажное обслуживание

• Будьте осторожны, чтобы не перегрузить розетку, так как это может привести к повреждению и перегреву
• Время от времени протирать мягкой сухой тканью

Пошагово

Найдите свой потребительский блок (блок предохранителей) и определите цепь, над которой вы будете работать.Изолируйте цепь, переместив микровыключатели (MCB) в положение ВЫКЛ. Или вынув предохранитель, надежно храня его в кармане, пока работа не будет завершена.

Используйте тестер напряжения или розетки, чтобы убедиться, что розетка больше не находится под напряжением. Вы также можете дважды проверить, подключив лампу перед отключением цепи, а затем проверив, что свет погас.

С помощью отвертки выверните крепежные винты и осторожно поверните переднюю часть розетки, чтобы обнажить проводку. Проволока должна быть достаточно провисшей, чтобы можно было легко получить доступ к задней части.

У вас может быть одинарная, двойная или тройная проводка, и очень важно, чтобы вы заменяли провода одинаково.

Ослабьте винты клемм, осторожно освободите провода и отложите старую розетку в сторону.

Если какой-либо из проводов изношен, используйте кусачки и инструменты для зачистки проводов, чтобы оставить 5 мм провода свободным.

Закройте все оголенные провода заземления соответствующей зеленой или желтой изоляцией.

Обратите внимание, что порядок и расположение клемм под напряжением (L), нейтрали (N) и заземления (E) на новой розетке может отличаться от старой.Обязательно внимательно проверьте метки клемм на новой розетке.

Убедитесь, что винты клемм на новом гнезде открыты. Затем, в зависимости от возраста вашей проводки, подключите коричневую (или красную) проводку к клемме под напряжением (L), убедившись, что оголенный провод не виден, а соединение надежно.

Повторите этот процесс, подключив синий (или черный) провод к клемме нейтрали (N), а желто-зеленый провод к клемме заземления (E).

Снова затяните винты клемм, чтобы они были надежно зафиксированы, но не перетягивались.

Осторожно переместите лицевую панель на место, убедившись, что провода не защемлены и не защемлены.

Снова прикрепите лицевую панель с помощью крепежных винтов, убедившись, что она выровнена спиртовым уровнем, и не перетягивая ее.

Заменить предохранитель и восстановить подачу питания на потребительском блоке.

Используйте тестер розеток, чтобы убедиться, что устройство правильно подключено и функционирует.

Спасибо за подписку на электронную почту

Авторские права © 2021 Wickes. co.uk

Розетки и переключатели | Традиционные, современные и индивидуальные розетки и выключатели для вашего дома, офиса или гостиницы

Быстрый поиск — Популярные покрытия

Отделка Античная латуньЧерныйМедьСтарая бронзаПолированная латуньПолированный хромПолированная медьСатиновый хромСатиновый никельНержавеющая стальБелый

Продукция Напольная розеткаИнтеллектуальный диммерLED DimmerLight SwitchРозетка с USB-зарядкойКоммутаторная розеткаToggle / Dolly Switch

Выбирайте из широкого ассортимента выключателей света, одинарных и двойных розеток, диммеров, антенных розеток, телефонных розеток, ответвлений с предохранителями и многого другого. Просто начните с выбора отделки …




Нужны большие розетки и переключатели?

Наш ассортимент розеток и выключателей большого размера идеально подходит, когда вам нужно еще немного. От 95 мм и выше. Просто заменяет стандартную фурнитуру, поэтому никаких специальных работ не требуется.

Посмотреть все розетки и переключатели большого диапазона>




Серия розеток и переключателей Studio

Характерная ромбовидная накатка на элементах управления, отделка цельной металлической деталью в виде монет на винтах, делают переключатели и диммеры Studio изысканным выбором для вашего дома и офиса.

Узнайте больше о The Studio Range.

Квадратные розетки и переключатели без винтов

Гладкий, чистый дизайн с четкими квадратными углами и низким профилем делает линейку розеток и выключателей без винта одним из самых умных на рынке. Они просто потрясающе выглядят.

См. Линейку безвинтовых квадратов.




Сделайте электричество в вашем доме умным

Интеллектуально управляйте всем освещением, штепсельными розетками и отоплением в вашем доме с помощью Lightwave RF.

Узнайте о преимуществах умного дома Lightwave и преимуществах использования Lightwave.

Работает с


См. Розетки и диммеры серии Lightwave Smart.




Другие идеи отделки розеток и выключателей

Не ограничивайтесь полированным хромом или латунью, вдохновляйтесь некоторыми из наших красивых отделок, представленных ниже — просто нажмите на образец, чтобы увидеть стили розеток и переключателей в этой отделке.

Бронза — некоторые из наших красивых и тонких бронзовых отделок розетки и выключателя

Pewter & Old Metals — красота металла и идеальное решение для старинной собственности.

Coppers — потрясающая медь с современной и традиционной отделкой

Необычная отделка — чтобы добавить немного другой




Розетки напольные

Напольные розетки, соответствующие вашему стилю интерьера, с 16 вариантами отделки на выбор. Не удалось найти совпадение, значит, у нас есть версия для покраски, поэтому вы можете точно подобрать краску в своей комнате.

Кроме того, теперь у нас также есть розетки для пола, которые можно вставить в розетку, а крышка закрывается ровно, оставляя выходящий кабель.Или выберите из нашего ассортимента древесного шпона, который будет гармонировать с вашим деревянным полом.

Посмотреть линейки розеток>




Ретро Индустриальный

Традиционно отлитые, эти розетки и выключатели отражают современность прошлого как дань ретрофутуризму.

Изготовлены вручную из переработанных металлов, каждый из которых сам по себе является произведением искусства. Очень стимпанк.

Посмотреть ретро-индустриальные диапазоны>




RetroTouch, определяемый дизайном

Розетки и выключатели

RetroTouch идеально подходят для тех, кто ищет доступный и стильный способ отделки дома, офиса или гостиницы.Они современные, изысканные, британский дизайн и придают особый шарм завершению дизайнерского образа интерьера.

Уникальный дизайн выключателей света умело сочетает в себе новейшие технологии с тщательно продуманным внешним видом. Каждый блок оснащен стеклянными панелями различных привлекательных дизайнов, которые подходят как для современного, ультрасовременного, так и для классического интерьера. Узнайте больше и посмотрите полный ассортимент>




Привести форму!

Ищете что-то особенное? Не ищите ничего, кроме нашего ассортимента розеток и выключателей определенной формы.Эти культовые тарелки доступны в форме круглого диска или овальной формы и доступны в 6 различных вариантах отделки.

Уникальная форма этих тарелок, несомненно, привлечет внимание и предложит творческий подход к оформлению вашего интерьера. Эти фасонные пластины подходят к существующей настенной коробке, поэтому их легко и быстро установить.

Диапазон форм просмотра.




Не в Великобритании?

Если вам нужны розетки и выключатели стандарта Великобритании и вы не живете в Великобритании, мы можем помочь.

Все, что вам нужно сделать, это связаться — по электронной почте, в чате или по телефону — и мы будем рады помочь вам найти идеальные розетки и выключатели.

Клиенты выбирают розетки и переключатели в Дубае, на Мальте, на Карибах, на Кипре, в Бахрейне, Малайзии и других странах.

Почему розетки и переключатели?
• Выбирайте из более чем 80000 розеток и выключателей
• Традиционный и современный дизайн
• Множество уникальных дизайнов пластин на выбор
• Изготовлено в соответствии с высшими стандартами Великобритании
• Износостойкая, долговечная, превосходная отделка
• Многослойные лаки для длительной защиты
• Каждый продукт собран вручную и упакован в индивидуальную коробку
• Более 98% нашей продукции разрабатываются и производятся в Великобритании

Используйте меню выше, чтобы выбрать отделку от популярных хромированных и латунных материалов до розеток и переключателей в диапазонах бронзы, черного, белого, деревянного, двойного и прозрачного акрила.




Как заменить одинарную розетку на двойную?

Как заменить одинарную розетку на двойную?

Сколько стоит поменять одинарную розетку на двойную? Вы можете рассчитывать заплатить 25 фунтов стерлингов за одинарную розетку и 30-40 фунтов стерлингов за двойную.

Могу ли я заменить одиночное гнездо на кольце на двойное, а затем вставить ответвление для второго сдвоенного гнезда? Вы можете отпилить одно двойное гнездо от кольца в распределительной коробке, но не два.Расширение кольца может оказаться целесообразным, а может и нет, это зависит от того, какова длина кольца, и от сопротивления и т. Д. Существующих проводников как для нагрузки, так и для заземления.

Можно ли поменять одинарную розетку на тройную? Да, можно. Но, как вы понимаете, каждая верхняя часть вилки способна потреблять 13 ампер, поэтому вы ДОЛЖНЫ убедиться, что 1-канальная розетка подключена к кольцевой сети, а не является ответвлением. Если, конечно, тройной блок розеток не имеет предохранителей до 13 ампер на всех трех розетках.

Как заменить одинарную розетку на двойную? — Связанные вопросы

Как определить, является ли гнездо шпорой?

Первое изображение — это то, как должна выглядеть задняя часть вашей двойной розетки, а второе — это проводка для ответвления. Общее правило для кольцевой магистрали состоит в том, что если у вас есть только два кабеля в задней части существующей розетки, то можно использовать шпоры.

Законно ли менять розетку?

Если работа не находится в «особом месте», таком как ванная комната или на открытом воздухе, вам также разрешается установить дополнительные новые осветительные приборы, выключатели, розетки и даже добавить один ответвитель с плавким предохранителем к существующей цепи ( «ответвление» — это новый кабель и розетка, идущая как ответвление от существующей розетки на кольцевой магистрали).

Сколько стоит заменить электрическую розетку?

В среднем по стране стоимость установки или замены электрической розетки составляет 212 долларов. Новый может стоить от 75 до 485 долларов. Стоимость проекта обычно колеблется от 132 до 292 долларов. Каждая розетка будет стоить от 3 до 50 долларов в зависимости от типа, который вам нужен.

Сколько стоит переставить розетку электрик?

Средняя стоимость перемещения одного выключателя или розетки обычно составляет от 100 до 150 фунтов стерлингов, включая материалы.Обычно это несложная работа, на которую у опытного электрика уходит не более пары часов.

Сколько стоит починить розетку?

В среднем установка новой розетки стоит около 100 фунтов стерлингов.

Могу ли я поставить на ответвление 2 двойные розетки?

у вас может быть максимум одна двойная розетка в качестве обычного ответвления, но если вы переходите от розетки к FCU с предохранителем на 13 А, оттуда вы можете добавить столько розеток, сколько хотите, так как все розетки и кабель будут защищены предохранителем, поэтому нет при перегрузке кабеля предохранитель перегорит первым.

Могу ли я запустить двойную розетку из другой розетки?

Хотя вы можете увеличить количество розеток в комнате, преобразовав одиночные розетки в двойные, могут быть случаи, когда вам понадобится дополнительный сокет, которого еще нет. Вы можете запустить его либо от существующей розетки, либо от распределительной коробки, которая подключена к кабельной трассе подходящей кольцевой цепи.

Могу ли я заменить двойную розетку на тройную?

Hi Bill Вы можете получить тройное гнездо, которое поместится в двойной задний корпус, поэтому менять его не нужно.

Безопасны ли переходники розеток?

Блок-адаптеры

небезопасны, но вес вилок и проводов может вытащить адаптер из розетки, что приведет к резистивному нагреву и увеличению риска возгорания. Всегда лучше избегать адаптеров для пластиковых блоков с большим количеством розеток и иногда без предохранителя.

Можно ли получить больше, чем двойную розетку?

Розетки в Великобритании много лет назад были рассчитаны на 20 А, но теперь все одинарные и двойные розетки рассчитаны на максимум 13 А — для двойной розетки, что означает ток через на обоих розетках не более 13 А.

Как проверить, подключена ли розетка к кольцевой сети?

Удалите два провода с задней стороны розетки и (используя измеритель) вы должны получить непрерывность между двумя жизнями, между двумя нейтралью и между двумя заземляющими проводниками. По сути, это показывает, что сокет находится в кольцевой цепи (есть некоторые подводные камни, но в основном это должно вас сработать).

Можно ли выключить свет из розетки?

Вам нужна нейтраль, чтобы свет работал, но вы можете взять ответвление от розетки под столом для света, вы можете поместить FCU рядом с розеткой под столом, затем проложить кабель к выключателю света, а затем перейти к осветительной арматуре.. вы не можете соединить ответвления с ответвлениями с розетками в случае перегрузки кабеля, но светильник

Как далеко можно оттолкнуть розетку?

Максимально допустимая длина ответвления без слияния составляет 3 метра. Общее практическое правило состоит в том, что у вас может быть незащищенная шпора на каждом гнезде и одна на блоке управления.

Могу ли я сам заменить розетку?

Если вы ремонтируете свой дом и хотите, чтобы он выглядел более изысканно, вы удивитесь, насколько изменится ваш дом, если вы замените розетки.Это простая работа для DIY, потому что он использует существующий фитинг, поэтому это под силу начинающему мастеру, если вы очень заботитесь о безопасности.

Насколько сложно заменить розетку?

Если ваша розетка монтируется заподлицо, ее очень легко заменить на двойную розетку для открытого монтажа. Если вы хотите, чтобы ваша розетка монтировалась заподлицо, вам нужно вынуть старую коробку и сделать углубление большего размера для новой.

Сколько времени нужно для замены розетки?

Установка новой розетки может занять около 1-2 часов.

Сколько берет электрик за установку светильника?

Тарифы на оплату труда на установку осветительной арматуры

Чтобы узнать общую стоимость установки светильника, вы должны понимать, сколько профессиональные электрики берут за час. Средняя стоимость рабочей силы колеблется от 85 до 132 долларов.

Можно ли преобразовать розетку с 120 В на 240 В?

К счастью, преобразование розетки с 120 В на 240 В — относительно простой проект. Инструменты, необходимые для преобразования розетки 120 В в розетку 240 В, включают отвертки, неоновый тестер напряжения и черный маркер.Также вам понадобится розетка на 240 В и двухполюсный автоматический выключатель.

Сколько стоит дополнительная телефонная розетка?

Плата BT составляет 104,58 фунта стерлингов за первую розетку и 45,83 фунта стерлингов за каждую дополнительную розетку, установленную одновременно. Плата в размере 104,58 фунтов стерлингов разделена на 2 компонента: 64,63 фунтов стерлингов для оплаты посещения инженеров и 45,83 фунтов стерлингов для установки самого расширения.

Могу ли я отпустить наружную розетку?

Вы можете подключить внешнюю розетку так же, как и обычный ответвитель, пропустив кабель от розетки или распределительной коробки в главной кольцевой цепи (через коммутируемый соединительный блок) и установив розетку на внешней стене.
