Как сделать переключатель света: схема подключения устройства из разных мест – Советы по ремонту – Подключение проходного выключателя — 2 ошибки и недостатки. Схема подключения с двух и 3-х мест.

Содержание

Как правильно сделать проходной выключатель света своими руками

Рассчитайте стоимость работ по установке проходных выключателей!
Составьте перечень работ и получите расчет стоимости за 10 минут от бригад и мастеров! Рассчитать>>

Несколько удалённых друг от друга выключателей одного осветительного прибора называются проходными (маршевыми).

Такие устройства удобны на межэтажных лестницах– включил свет в начале лестничного марша, и выключил его на втором этаже. В спальне включенный на входе свет можно погасить из постели, в рабочем кабинете — из-за стола, если настольная лампа предпочтительнее.


Конструкция выключателя проходного типа

Внешне маршевый выключатель ничем не отличается от обычного, кроме наличия на клавише условного изображения в виде двух треугольников и схемы устройства на тыльной стороне диэлектрического основания.

Внутри проходного выключателя расположены три контакта: два неподвижных и один подвижный (перекидной), приводимый в движение наружной клавишей устройства. У перекидного контакта два возможных рабочих положения – на одной из неподвижных клемм. Нажатием клавиши подвижный контакт перемещается с одной клеммы на другую, разрывая одну цепь и замыкая вторую.


На этой конструктивной особенности проходного выключателя основана схема сети, в которой один осветительный прибор может управляться из двух разных мест. Нулевой и заземляющий провода от распределительной коробки подводятся к осветительному прибору, а в фазовой жиле устраивается разрыв двумя проходными выключателями, между которыми проложены две альтернативные линии.

Читайте также: Установка выключателя света своими руками

Маршевый выключатель своими руками

Распространённость самостоятельного изготовления проходных выключателей обусловлена тем, что они намного дороже обычных, и не в каждом магазине бытового электрооборудования имеются в продаже.

Наиболее распространённым способом изготовления маршевых выключателей является их сборка своими руками из обычных устройств – одноклавишных и двухклавишных в различных комбинациях.

Проходной выключатель – из обычного одноклавишного

Для управления одним осветительным прибором (без разделения ламп в нём на группы) применяется одноклавишный маршевый выключатель. В отличие от модели для скрытой проводки, проходное устройство для наружного размещения найти в продаже бывает затруднительно, поэтому именно накладные маршевые выключатели собирают самостоятельно чаще всего.

Проходной одноклавишный выключатель для наружной проводки можно собрать из двух обычных — также одноклавишных. При этом необходимо, чтобы выключатели были одной модели, а расположение внутренних комплектующих в корпусе было симметричным. Как правило, для сборки используются изделия от одного производителя. Проверенным вариантом являются выключатели от Schneider Electric, на одном из которых и рассмотрим эту операцию.

Отвёрткой с узким жалом клавиша поддевается и извлекается из корпуса, после чего надавливанием на фронтальную часть из выключателя выталкивается диэлектрическое основание.

Выдавленное основание отделяется от штатного пластикового подрозетника.

С помощью той же отвёртки отщёлкиваются 4 защёлки по периметру, и основание разделяется на две части, каждая из которых симметрична относительно вертикальной оси.

Все описанные операции проводятся и со вторым выключателем, но только для того, чтобы извлечь из него коромысло — металлические контакты и графитовый стержень. Извлечённое коромысло переворачивается вокруг своей продольной оси и устанавливается в основание первого выключателя – в готовые пазы рядом с имеющимися контактами, но в обратном направлении. В парное гнездо вставляется и второй стержень, после чего диэлектрическое основание собирается – между двумя контактами с одной стороны устанавливается перемычка (общий контакт), две половинки складываются и защёлкиваются.

По окончании сборки необходимо «прозвонить» проходной выключатель тестером при различных положениях клавиши.

Соответственно, в пару этому устройству собирается ещё одно – также из двух обычных одноклавишных.

Маршевый выключатель – из обычного двухклавишного

Для такого способа изготовления проходного выключателя понадобится один двухклавишный.

Сборка маршевого изделия для скрытой проводки наиболее просто выполняется переделкой продукции брендов Anam, Legrand или Panasonic, имеющей модульную конструкцию.

Для переделки выключателя с него снимаются клавиши, после чего появляется доступ к модулям, закреплённым на направляющих в корпусе. Один из модулей нужно снять и, повернув «вверх ногами», опять установить на штатное место.

Посадку модуля необходимо точечно зафиксировать каплями термоклея, так как в таком положении его защёлки могут не совпадать со штатными пазами.

Выключатель собирают в обратном порядке и получают устройство, модули которого после разворота одного из них оказываются работающими в противофазе.

Поэтому с задней стороны выключателя необходимо установить перемычку между контактами с одной стороны – она будет являться общим контактом устройства. Посаженные на место две клавиши необходимо жёстко связать друг с другом, например, заполнить зазор между ними подходящим по цвету герметиком.

Проходной двухклавишный выключатель

Двухклавишный маршевый выключатель предназначен для управления из нескольких мест двумя группами ламп осветительного прибора, например, ярусами люстры. Нажатие одной клавиши на выключателе подаст питание на одну группу (ярус), второй – на другую.

Изделие представляет собой два одноклавишных проходных выключателя, смонтированных в один корпус. На каждую клавишу приходится по одному входу и два выхода, итого – 6 контактов на выключатель в целом.


Таким образом, у одноклавишного и двухклавишного проходных выключателей общий принцип работы, но подключение сдвоенного устройства сложнее — фаза подаётся на оба входа первого двухклавишного выключателя, который соединяется со вторым четырьмя проводниками. Во избежание ошибок, способы подключения двухклавишных маршевых выключателей лучше изучать по схемам, вот одна из них:


Собрать и установить маршевый двухклавишный выключатель своими руками возможно лишь при использовании двух переделанных устройств, смонтированных на стене рядом друг с другом и подключенных соответствующим образом. Чтобы управлять двумя группами рожков люстры из двух различных мест понадобится четыре переделанных выключателя. Стоимость обычных устройств для сборки двухклавишных в этом случае будет превышать цену готового выключателя от производителя. Кроме того, готовое изделие выигрывает у собранного из двух переделанных в компактности и эстетичности, поэтому к самостоятельной сборке проходных двухклавишных выключателей прибегают очень редко.

Читайте также: Как поменять розетку самому: пошаговая инструкция

Монтаж проходных выключателей производственного исполнения в Москве и Московской области силами профессионалов обойдётся приблизительно в следующие суммы:

Установка и подключение проходных выключателей
Установка переключателя проходного наружного одноклавишногошт.300 р.
Установка переключателя проходного наружного двухклавишногошт.380 р.
Установка переключателя проходного внутреннего одноклавишногошт.250 р.
Установка переключателя проходного внутреннего двухклавишногошт.350 р.
Высверливание лунок под подрозетники
В гипсокартоне Ø75ммшт.150 р.
В кирпиче, дереве Ø75 ммшт.200 р.
В бетоне Ø75ммшт.300 р.
В гипсокартоне, углубленные Ø75ммшт.150 р.
В кирпиче, углубленные Ø75ммшт.220 р.
В бетоне, углубленные до Ø75ммшт.350 р.
Установка подрозетников, распаечных коробок
Установка в гипсокартонешт.100 р.
Установка в бетоне, кирпиче, пеноблоке, газоблокешт.150 р.
Установка распаечной коробки наружной 80х80х60 ммшт.250 р.
Установка распаечной коробки внутренней 100х100х60 ммшт.300 р.
Установка распаечной коробки внутренней Ø80 ммшт.150 р.

Заключение

Изготовление маршевого выключателя своими руками – операция простая, но подключение его в сеть требует профессиональных навыков. При их отсутствии, во избежание повреждения электропроводки и осветительного оборудования, соединение и установку изделия лучше поручить профессионалу.

Рассчитайте стоимость работ по установке проходных выключателей!
Составьте перечень работ и получите расчет стоимости за 10 минут от бригад и мастеров! Рассчитать>>

Как из выключателя сделать переключатель освещения


Вступление

В статье «Схемы подключения выключателей» мне не хватило места подробно показать, как из выключателя сделать переключатель. Показываю подробно здесь.

Задача

Итак, задача. Нужно собрать схему управления освещением с двух мест. Под рукой только клавишные включатели, что делать?

Стоит отметить, что альтернативой подобных выключателей и переключателей, могут быть импульсные реле в подрозетник. Их применение исключает использование переключателей, а управление освещением происходит при помощи выключателей-кнопок.

В чём разница?

Функциональная разница между обычным выключателем освещения и выключателем проходным в возможностях управления освещением. Простой выключатель, после нажатия клавиши (или клавиш) размыкает или замыкает фазную цепь, идущую на прибор освещения. Проходной выключатель, не только размыкает (или замыкает) фазную цепь, но и одновременно замыкает (или размыкает) вторую фазную цепь, подключая к работе второй проходной выключатель цепи.

Важно понимать терминологию. Проходной выключатель часто называют переключателем. Он имеет три контакта и используется для управления освещением с двух мест, а так же с трех мест занимая крайние положения 1 и 3.

управление освещением с двух мест

Так же существуют проходные переключатели (перекрестные переключатели или двойные проходные выключатели), которые имеют шесть контактов и используются для управления освещением с трех мест на месте 2, между положениями 1 и 3 для переключателей.

управление освещением с трех мест

Двойной проходной выключатель

Конструктивная разница между простым выключателем и проходным выключателем (переключателем) в количестве контактов для подключения. В простом одноклавишном выключателе их два. В простом двухклавишном выключателе их по конструкции четыре, но два из них замкнуты. В проходном выключателе их должно быть три, но клавиша одна.

схемы клавишных выключателейсхемы клавишных выключателей

Как видим, по теории, конструктивно двухклавишный выключатель наиболее близок к проходному выключателю. Там и там работают три контакта, и это нам поможет из выключателя сделать переключатель.

Как из выключателя сделать переключатель

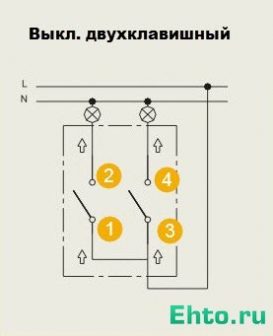

Посмотрим схему подключения двухклавишного выключателя. В выключателе есть контакты 1-2-3-4. По факту контакты 1 и 3 замкнуты, на них приходит фаза. С контактов 2 и 4 снимается фаза, идущая на освещение. Замыкание/размыкание контактов 1-3 и 2-4 независимо, что позволяет независимо управлять лампами А и Б.

выкл. двухклавишный

Чтобы из выключателя сделать переключатель, нужно контакты 1-2 и 3-4 работать в противоположенных режимах, то есть когда контакты 1-2 замкнуты, 3-4 должны быть разомкнуты и наоборот. Причем переключение должно осуществляться одной клавишей.

Практика

На практике, чтобы выключателя сделать переключатель вам понадобится, для управления с двух мест, два одноклавишных выключателя и два двухклавишных выключателя одной фирмы и одной серии. Одна серия нужна для совпадения размеров клавиш.

  • Далее берем двухклавишные выключатели и разбираем их, снимая клавиши;
  • Общая задача, перевернуть одну контактную группу на 180 градусов и установить вместо двух клавиш одну общую;
  • Не всякий выключатель даст себя «корежить», поэтому для этих самоделок нужно выбирать максимально простые модели выключателей.

Примечание: чаще всего приходится проявлять смекалку в изготовлении  проходного выключателя открытой проводки. Проходные выключатели для открытой проводки трудно найти. На фото проходной выключатель скрытой проводки.

проходной выключатель скрытой проводки

После поворота контактной группы на 180 градусов, остается собрать выключатели и вместо двух клавиш поставить одну.

  • Далее, полученных два проходных выключателя монтируются по схеме в месте, где нужно управлять освещением с двух мест.

Например, в спальне ставя один переключатель на входе, а второй у кровати. Или в доме, ставя один выключатель в холле, а второй на втором этаже. Или в длинном офисном коридоре, ставя переключатели в разных концах коридора. Вот хороший пример, правда без коридора:

управление освещением с двух меступравление освещением с двух меступравление освещением с трех местосвещение с трех мест



Вывод

Данный пример переделок может пригодиться в монтаже, однако, во-первых, не все выключатели можно переделать и это нужно понимать при покупке. Во-вторых, вместо двух заводских переключателей, вам придется купить четыре обычных выключателя. Как следствие, из выключателя сделать переключатель можно, но только если нет другой возможности.

Видео как из выключателя сделать переключатель



©Ehto.ru

Еще статьи

Похожие посты:


Поделиться ссылкой:

Как сделать проходной выключатель из обычного своими руками

Проходной выключатель из обычного двухклавишного

Проходным выключателем называется устройство, с помощью которого можно управлять одним источником света из различных мест. Эти приспособления устанавливаются в длинных коридорах, а также в переходах и на лестницах. В последнее время их все чаще стали использовать в спальнях: один переключатель на входе в помещение, а второй – около кровати. Удобство их заключается в том, что для того, чтоб выключить свет в коридоре или комнате, нет нужды возвращаться. Используются они и в кабинетах: в этом случае, усевшись за стол и включив настольный светильник, можно, не вставая с рабочего места, погасить верхнюю лампу. В этой статье речь пойдет о том, как сделать проходной выключатель из обычного самому.

Особенности проходного выключателя

В отличие от обычного двойного выключателя, проходной имеет три контакта. Эти устройства соединяются между собой посредством трехжильного кабеля, который может проходить открыто снаружи, а может быть спрятан внутрь стены в проштробленную канавку.

Подключение осуществляется таким образом, чтобы нулевой провод шел к источнику света, а фаза – в разрыв электроцепи к выключателю. Нулевой кабель идет через коробку электрораспределения на лампу, фаза – на вход.

Принцип работы проходного выключателя

К выходу подключается два кабеля, и посредством перемычки происходит попеременное замыкание электрической цепи. Эти провода подключаются ко второму переключателю, и один из них выходит дальше, на светильник. Таким образом, осуществляется переброска электричества с первой линии на вторую.

Такое устройство, как выключатель тройной проходной, сегодня имеется в свободной продаже, вот только стоимость его достаточно велика. И если у вас нет желания переплачивать немалые деньги, можно сделать проходной выключатель своими руками. Для этого не понадобится ни специального инструмента, ни каких-то особых профессиональных навыков.

Внешне проходной выключатель неотличим от обычного, и может иметь одну или более клавиш переключения. Разница между ними заключается во внутреннем устройстве. В домашних условиях обычно используются маршевые выключатели с одной клавишей. Впрочем, переходное устройство правильнее называть переключателем, поскольку оно предназначено для переключения электроцепей. Если помещение имеет большую площадь, может понадобиться приспособление с несколькими клавишами.

Переделка: порядок действий

Переработка обычного выключателя в проходной заключается в добавлении третьего контакта. Для этой операции нам желательно иметь два выключателя, сделанных одним производителем: на одну и на две клавиши.

Подбираются одинаковые выключатели

По размеру они не должны отличаться друг от друга. При покупке двухклавишного устройства нужно обратить внимание, имеется ли возможность поменять клеммы местами таким образом, чтобы замыкание и размыкание каждой из цепей происходило независимо от другой. Таким образом, одно из положений клавиши переключателя будет соответствовать включению первой цепи, другое – второй.

Теперь переходим непосредственно к самой работе по переделке устройства:

  • Ослабляем зажимы подходящих кабелей, а также винты распорок подрозетника – это нужно для того, чтобы вытащить выключатель из гнезда в стене. Естественно, электричество при этом должно быть выключено. Желательно также определить при помощи щупа местонахождение фазы и сделать соответствующие метки на пластиковой изоляции провода. Это позволит максимально облегчить обратный монтаж приспособления.
  • Сняв выключатель, переворачиваем его на обратную сторону, разгибаем корпусные зажимы и извлекаем электрическую часть. При помощи обычной отвертки это можно сделать за две-три минуты. Затем толстой шлицевой отверткой вынимаем толкатели-пружинки, находящиеся в станине. Тонкой отверткой сделать это не получится. При извлечении толкателей будьте аккуратны и не торопитесь, чтобы не поломать и не погнуть элементы.

Разбирается электрическая часть выключателя

  • С торцов демонтированной части выключателя имеется два зубца – их нужно поддеть при помощи шлицевой отвертки.
  • Переходим к основному этапу процедуры. На керамической основе устройства имеется три группы контактов: общие, индивидуальные и подвижные (коромысла). Один из контактов-коромысел должен быть развернут на 180 градусов, после чего одну контактную площадку, относящуюся к общей группе, нужно срезать (изолировать после этого не нужно). После этого ранее снятая часть изделия устанавливается на место.

Один из контактов разворачивается

  • Затем клавишу с одинарного выключателя снимается и устанавливается на переделанное двухклавишное устройство. Если одинарного выключателя у вас нет, можно две кнопки склеить между собой. Проще всего это сделать с помощью специального пистолета. Теперь при замыкании контактов одной цепи другая повиснет в воздухе.

Как видно из вышеописанного, процедура достаточно несложна и не отнимет у вас много времени.

Недостатки проходных выключателей

Необходимо отметить, что эти устройства в силу своей специфики имеют небольшие недостатки:

  • Невозможно определить, выключено или включено устройство, по расположению его клавиш.
  • Нельзя одновременно из разных мест включать или выключать лампу.

Эти незначительные минусы никак не сказываются на работе устройства и вряд ли могут повлиять на решение про их установку или самостоятельное изготовление, но надо быть готовым, что в первое время после установки переключателя может возникать некоторая путаница.

Наглядно процесс переделывания обычного выключателя в проходной на видео:

Если нет желания разбирать выключатель, то в следующем видео рассмотрен способ подключения напрямую. Он не так эффективен как первый, но как вариант в случае крайней необходимости может пригодиться:

Заключение

Проходной переключатель, как приобретенный в магазине, так и сделанный самостоятельно – очень удобное приспособление. Включение и выключение осветительного прибора из разных мест позволяет избежать необходимости возвращаться из одного конца помещения в другой только для того, чтобы щелкнуть клавишей.

В этом материале мы подробно разобрались с тем, как можно переделать обычный выключатель в проходной. При определенной сноровке вы не только сэкономите свои финансы, но и сами сделаете вполне работоспособный и аккуратный переключатель, практически ничем не уступающий фабричному. Применять его можно точно так же, как и заводское изделие. А похвастаться наличием такого самодельного устройства в своем доме может далеко не каждый, поэтому для вас это будет дополнительным поводом гордиться собой.

Схема проходного выключателя с двух мест

В данной статье рассматривается, какой должна быть схема проходного выключателя с двух мест, позволяющая управлять освещением помещения (включать и выключать) из разных точек. Кроме того, что разные группы ламп можно подключать к различным выключателям, иногда нужно в одном месте включить свет, а пройдя помещение, в другом выключить. Это реализуется с помощью перекрестных переключателей.

В квартире или доме можно назвать множество мест, где пригодиться возможность выключать свет из нескольких точек. Самый типичный случай, это длинный коридор или гараж, где пара выключателей избавляет от необходимости сначала выключить свет, а потом в потемках идти к противоположному выходу.

Другой пример — в спальне, было бы удобно разместить один выключатель у входа, а второй у прикроватной тумбочки. Это удобно, включать свет, когда вошли, и когда уже ложитесь спать, выключить освещение, не вставая с кровати.

Маркировка и внешний вид проходного выключателя

Также такой принцип включения/выключения света очень полезен для подъезда многоквартирного дома, когда освещение подъезда и лестницы можно выключать на своем этаже, уже дойдя до квартиры (но надо учитывать, что таким образом будет все освещение включаться или отключаться на всех этажах одновременно).

А если вы хотите каждую отдельную лампочку контролировать из нескольких мест, то это потребует монтажа отдельной схемы управления и выключателей для светильников на каждом этаже.

Управление лампочкой из двух мест (схема проходного выключателя с двух мест)

Правильное название нужного вам типа выключателя — «проходной переключатель». Хотя внешне он выглядит как типичный выключатель на одну клавишу, переключателем он называется не зря. Данный прибор, при обоих положениях клавиши не выполняет разрыв электрической цепи, а производит переключение с одного контакта на другой.

В типовой схеме с двумя переключателями, установленными в разрыве цепи между лампочкой и фазой, между переключателями проложены два провода и нажатие на клавишу любого может включить или выключить освещение, не зависимо от положения второго выключателя.

То есть, если цепь разомкнута, то нажатие на клавишу любого из переключателей, замкнет цепь, а второе переключение на том же или на втором выключателе — разомкнет.

Собрать такую схему никакой сложности не представляет, достаточно найти на каждом переключателе общую клемму, которая не переключается, у одного из переключателей к этой клемме подсоединяют провод фазы, на втором выключателе к общей клемме присоединяют провод от лампочки или светильника.

А оставшиеся на каждом переключатели по две клеммы соедините между переключателями в любом порядке. Нулевой идет прямо к лампочке, как это и должно быть. Так что, в итоге, после сборки данной схемы, у вас в распределительной коробке пройдут пять проводов. Иногда такие переключатели делают двойными, то есть, один корпус с двумя независимыми клавишами и шестью клеммами.

Управление светом из трех и более мест (схема проходного выключателя с двух мест)

Если схема проходного выключателя с двух мест уже более или менее понятна, то для реализации этой же задачи, но с тремя выключателями, вам понадобиться кроме знакомых уже проходных переключателей (2 шт.) еще и один перекрестный переключатель. Внешне его можно отличить только по четырем клеммам для проводов, а так — типичный одноклавишный выключатель. Существуют и двойные перекрестные переключатели на две клавиши и, соответственно, на восемь клемм.

В случае управлением освещением из трех точек, проходные выключатели ставят в начале переключающей цепи и в конце, а перекрестный выключатель — между ними. Это можно посмотреть на стандартной схеме, как подключают перекрестный и проходные переключатели.

Перекрестный переключатель имеет такое название потому, что через него проходят две линии электропитания. И этот прибор каждым нажатием клавиши переключает их накрест. Типичный пример использования цепи из трех выключателей — подъезд и лестничные пролеты трехэтажного дома. Проходные переключатели монтируют на первом и третьем этажах, а перекрестный — на втором.

Теперь можно при входе в подъезд или выйдя из любой квартиры на лестничную клетку включить свет, любой из переключателей замкнет цепь. А при выходе из подъезда или когда подниметесь на нужный этаж, опять-таки, любым из переключателей независимо выключить лампочку.

Надо отметить, что если точек контроля освещением четыре или больше, то в данной схеме просто увеличивается количество перекрестных переключателей в середине цепи.

Итак, поняв отличие специальные переключателей от бытовых выключателей освещения, вы точно знаете, как собирается и коммутируется схема проходного выключателя с двух мест. Как видите сделать управление из множества мест одной лампочкой совершенно не сложно. Вот если вы захотите управлять из нескольких мест каждым светильником отдельно, то тогда вам придется монтировать намного больше схем.

Как сделать проходной выключатель из обычного своими руками, схемы с видео

Стандартный выключатель расположен стационарно и включает/отключает свет с одной точки. Это не всегда удобно, особенно если площадь помещения велика, поэтому на помощь приходят проходные переключатели. Они помогают регулировать включение и выключение света независимо из разных мест, а сделать такие устройства можно своими руками.

Делаем проходной выключатель самостоятельно

Не все знают, что можно управлять источниками света из разных точек. Это актуально для продолжительных коридоров, переходов или внутренних лестниц, гостиных и спален большой площади. Согласитесь, удобно, когда можно не возвращаться к выключателю, чтобы погасить свет. Стандартный немодифицированный выключатель подобной функции не имеет. Проходной выключатель ещё называется переключателем, а также дублирующим выключателем. Секрет в том, что это устройство можно не покупать, а сделать самостоятельно.

Проходной выключатель

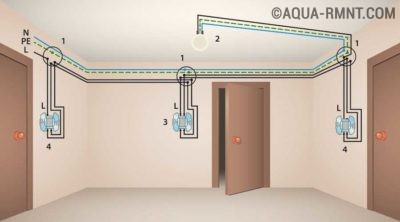

Схема расположения выключателей в комнате

Смотрите также материал о технологии подключения перекрёстного выключателя: https://aqua-rmnt.com/ehlektrosnabzhenie/perekryostnyj-vyklyuchatel-dlya-chego-nuzhen-i-kak-ego-podklyuchit.html.

Отличие простого переключателя от проходного

Простой выключатель отличается от проходного тем, что у последнего имеется три электроконтакта с расположенным между ними переключающим механизмом. Кроме основного удобства — возможности гасить свет с разноудаленных точек, использование такого переключателя позволяет значительно экономить электроэнергию, и это несомненный плюс. В штробу или снаружи между переключателями прокладывается трехжильный провод. При подсоединении двухклавишных проходных переключателей таких проводов должно быть два. Мало в какой квартире такая проводка, поэтому для оборудования дома таким переключателем нужно прокладывать провод еще на этапе ремонтных работ, или штробить стену заново под трехжильные кабеля. В качестве источников света могут использоваться все виды ламп — от светодиодных до ламп накаливания. Кроме ламп, по этой схеме возможно подключать и остальные электроприборы, управлять которыми нужно из разных мест, например, бойлер.

Разновидности проходных выключателей

  • Одноклавишный (с подсветкой или без)
  • Двухклавишный (с подсветкой или без)
  • Трехклавишный
  • Промежуточный
  • Накладной
  • Встроенный

У этих механизмов два недостатка:

  1. По кнопкам невозможно определить, в каком положении устройство.
  2. Одновременно в нескольких точках свет не включается.

Схема подключения для управления с двух точек

В схеме нет ничего сложного, подсоединить провода сможет любой человек, умеющий держать отвертку. Отличие лишь в количестве соединительных клемм и проводимых проводов. Сам выключатель подсоединяется так, чтобы фаза шла на него, а не на источник света, на который подается ноль. Нужны два проходных выключателя одного размера и распаечная коробка. В распаечную коробку ведется трехжильный кабель выключателя и электропровод лампы. Одновременно в двух точках свет не включается.

Схема подключения для управления с двух точек

Подключение проходных выключателей для одной точки освещения

Пошаговое руководство

Шаг 1. Присоединение фазы. От соединительной коробки фаза ведется к входному электроконтакту первого переключателя.

Шаг 2. Оба выходных электроконтакта состыковываются с аналогичными электроконтактами другого механизма.

Шаг 3. Входной электроконтакт второго переключателя соединяются с соединяющим проводом лампы.

Шаг 4. Второй проводок от лампы штукуется с нулем соединительной коробки.

Важно! Кабель для коммутации приобретается с учетом мощности приборов освещения.

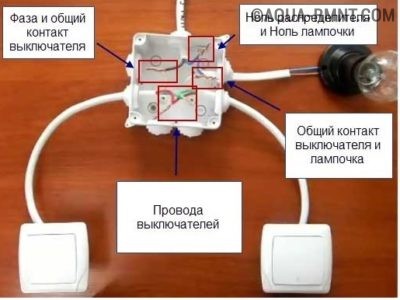

Схема подключения

Так выглядит коммутация приборов

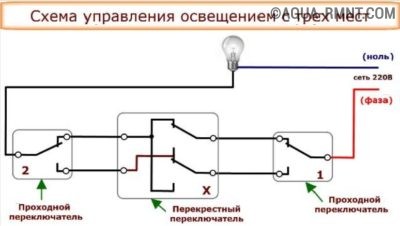

Схема подключения для управления с трех точек

Иногда необходимо обеспечить три пункта управления для источников света. К примеру, на лестницах, в просторных комнатах или коридорах. Данную схему тоже можно внедрить, если кроме проходных переключателей пустить в дело еще и перекрестные. В них имеется четыре контакта — по два входных и выходных, составляющих две пары одномоментно переключающихся электроконтактов. Для подобной разводки понадобится четырехжильный электропровод.

Схема подключения для управления с трех точек

Используются не только проходные, но и перекрестные переключатели

Монтаж данной схемы проходит в такой последовательности:
Шаг 1. Монтируются проходные выключатели, и из них выводятся трехжильные провода.
Шаг 2. Крепятся на места светильники, которые будут использоваться в параллели, а их провода подводятся к коробке.
Шаг 3. В удобном месте устанавливается коробка, в которую и приводятся все коммуникации. Из-за немалой численности электропроводов коммутация достаточно сложная, поэтому важно сразу разобраться в их маркировке.
Подключение выглядит так:
Входная пара электроконтактов первого по счету включателя присоединяется к электропроводам, идущим ко второй паре параллельного перекрестного переключателя, и так последовательно до светильника. Фазу подводят к входному электроконтакту первого включателя, а второй проводок осветительного прибора — к нулю монтажной коробки. К уже прикрученным проходным выключателям проводятся трехжильные кабеля, к перекрестным — четырехжильные.

О стандартах установки выключателей и розеток в квартире, а также о мерах безопасности читайте в нашей статье: https://aqua-rmnt.com/ehlektrosnabzhenie/ustanovka-rozetok-i-vyiklyuchateley.html.

Подключение без использования монтажной коробки

Можно подключить переключатели и без использования соединительной коробки.

Существует два варианта:

  1. Использование импульсных реле. В случаях, если электрощит расположен в пределах квартиры, и в нем найдется место для модуля, на DIN-рейку устанавливается импульсное реле. Сами выключатели соединяются параллельно, а провода от них и от источника света заводятся в электрощит напрямую. Нагрузкой будет управлять реле, а на сам выключатель ток не поступает, так что можно подобрать провод меньшего сечения. В случае, если места в щитке нет, можно приобрести реле для подрозетника или монтажной коробки в потолке.
  2. Использование проходных выключателей. Они замыкают и размыкают провод фазы от патрона осветительного прибора, и через их контакты проходит ток, для чего нужен провод, соответствующий нагрузке. Но вместо разветвительной коробки все коммуникации (питание от щитка, провод осветительного прибора и от второго выключателя) подводятся в идущий первым подрозетник. Его следует сделать более глубоким, чем обычный. Например, вырезать дно у стандартной коробки, чтобы поместились скрутки всех проводов. Земля и ноль провода из электрощитка соединяются с нулем и заземлением лампы, изолируются и прячутся в подрозетнике. Фаза лампы соединяется с фазой второго подрозетника и тоже изолируется там же. Все прочие провода присоединяются к клеммам переключателей.

Видео: как подключить проходной выключатель

Чтобы в темноте легко найти выключатель, нужна подсветка. Такие устройства есть в специализироаванных магазинах, а подключить его можно самостоятельно. Как это сделать, узнаете в нашей статье: https://aqua-rmnt.com/ehlektrosnabzhenie/kak-podklyuchit-vyiklyuchatel-s-podsvetkoy.html.

Как сделать проходной выключатель из обыкновенного

Приобретается два выключателя одной фирмы — с одной и двумя клавишами. Удобней использовать выключатели, предназначенные для открытой проводки.
Чтобы переделать стандартный выключатель в проходной, приобретается такая модель, в которой есть возможность поменять местами клеммы. Это позволит размыкать и замыкать цепи независимо друг от друга. Таким образом, в одном положении будет активирована одна цепь, а в другом другая. На лицевой панели устанавливается одинарная клавиша, вместо двойной, и проходной переключатель готов.

Видео: проходной выключатель своими руками

При помощи схем подключения и инструкции разобраться в хитростях монтажа проходных выключателей будет не трудно. Главное, не запутаться в маркировке проводов и соблюсти последовательность подключения.

Отправить ответ

avatar
  Подписаться
Уведомление о
