Как сделать слив на кухне – Как правильно установить и собрать сифон на раковину в ванне или мойку на кухне — пошаговая инструкция с фото. — ООО «Мастеровой-Екатеринбург» — услуги сантехника и электрика, реставрация ванн, муж на час и ремонт квартир +7(343) 342 — 20

Содержание

сборка и установка слива с переливом

Слив для раковины, как и любое другое сантехническое оборудование, уязвим перед поломками и нередко перед домашним мастером стоит вопрос о замене устройства. Его установка – несложная процедура, ради проведения которой нет смысла приглашать профессионального сантехника.

Как устроен слив для раковины и какие нюансы учитывать при выборе устройства, рассмотрим подробнее. А также опишем пошаговую технологию сборки и монтажа сливного приспособления.

Содержание статьи:

Предназначение и конструктивные особенности

Слив для раковины в ванной или на кухне с переливом являет собой изогнутую конструкцию, ключевое предназначение которой – перенаправлять излишки воды в канализацию, препятствуя тем самым переполнению чаши раковины.

Устройство практически идентично конструкции, предназначенной для раковины.

Схема функционирования системыСхема функционирования системы

В момент смыва вода сначала поступает в полость сифона, откуда перетекает в изогнутое «колено» и продвигается в направлении общего стока

Конструктивно слив перелив для мойки или раковины состоит из таких элементов:

  • сифон с гидрозатвором – являет собой «U»-образный элемент, который выполняет двойную задачу: препятствует источению зловонного запаха из канализации и защищает расположенную ниже сливную трубу от засорения.
  • сливная труба – выполнена из гофрированной или жесткой пластиковой трубы и предназначена для перенаправления стоков в систему канализации.

Главный секрет функциональности сифона в его конструктивном исполнении. За счет изгиба вода полностью не покидает трубу. Образованный водный затвор и выступает преградой проникновения канализационных «амбре» в сливное отверстие.

Пластиковая трубная конструкция
Пластиковая трубная конструкция

Самый простой вариант сифона являет собой пластиковую конструкцию, собранную из патрубков разной конфигурации и манжет диаметром в пределах 32-40 миллиметров

Такие конструкции удобны тем, что в случае засорения их не составит труда снять и прочистить механическим либо .

Хотите установить более долговечное устройство, которому не так страшны засорения? В этом случае лучше приобрести конструкцию в виде слива перелива для раковины. От моделей традиционного исполнения она отличается тем, что оснащена дополнительной трубкой.

Это устройство соединяет отверстие, проделанное в верхней стороне бортика чаши, с расположенными перед сифоном элементами системы слива. Благодаря этому перелив отводит жидкость из раковины, предупреждая тем самым переполнение чаши.

Сливная конструкция, дополненная переливомСливная конструкция, дополненная переливом

Вспомогательная трубка, выполняющая функцию перелива, может быть изготовлена из жесткого пластика либо же гнущейся гофры; она фиксируется к элементам конструкции посредством пластикового хомута

С наружной стороны сливное отверстие прикрывает решетка. Она выполняет защитную функцию, задерживая мелкий мусор и волосы, предохраняя тем самым систему от засорения.

Галерея изображений

Фото из

Перелив — отверстие в верхней части раковины, предназначенное для отвода из емкости излишков воды в случае, если хозяева забыли перекрыть воду

К переливному отверстию подключается трубка, по которой лишняя вода сливается в канализацию. Отверстие для перелива может располагаться не только рядом со смесителем, но и на противоположной стенке чаши

В моделях с донным клапаном вода в трубке перелива поднимается до общего уровня. Превысив максимальный уровень, вода переливается через стенку сифона и опускается ниже клапана

В небольших по объему раковинах иногда не устраивают перелива, так как эти приборы не рассчитаны на длительное пользование

Есть модели со скрытым переливом, представляющим собой систему отверстий, замаскированных узором или фигурным рельефом сантехники

В моделях со скрытым и сливом, и переливом определить их положение можно, тщательно присмотревшись к прибору. Вода наполняет раковину и на определенной высоте стекает в канализацию через слегка различимые желобки по периметру чаши

Во многих видах дизайнерской сантехники перелив не предусмотрен, так как его наличие портит идею и не украшает конструкцию. Их оснащают автоматическими сливами с донным клапаном и датчиком. По достижении предельного уровня срабатывает датчик, клапан открывается автоматически, вся вода уходит в канализацию

В напольных раковинах, дизайнерских произведениях, настольных чашах устройство слива-перелива прилагается к изделию. Найти для замены в свободной продаже аналогичное устройство бывает проблематично, поэтому при покупке подобной сантехники слив-перелив докупают в запас

Традиционная разновидность слива с переливом

Расположение перлива на передней стенке

Слив-перелив с донным клапаном

Чаша раковины без перелива

Дизайнерский вариант со скрытым переливом

Раковина со скрытым сливом и переливом

Дизайнерские изделия без перелива

Напольная раковина для ванной

Основные виды сливных устройств

Существует несколько типов сливных систем. Один из самых распространенных вариантов – конструкция, слив в которой крепится посредством большой запорной гайки. Этот метод крепления можно встретить даже в санузлах домов, построенных еще более двух десятков лет назад.

Классификация по принципу устройства

Сливные сифонные системы, используемые при подключении раковин, бывают трех видов: колбообразные, коленные и комбинированные.

Они различаются по типу конструкции:

  1. Бутылочные или колбообразные. Основными элементами конструкции выступают два погруженных друг в друга цилиндра. Внутри колбы устройства установлен тройник, распределяющий жидкость и образующий гидрозаслон.
  2. Трубные. Основным элементом двухоборотной конструкции выступает «S» или «U»-образный изгиб трубы, который и образует гидрозаслон.
  3. Устройства смешанного типа. Помимо конструктивных элементов бутылочной конструкции, дополненных двумя перегородками, они оборудуются гофрированным шлангом.

В устройствах бутылочного типа стоки, поступая в сифон, продвигаются вниз по внутренней трубе меньшего диаметра. Достигнув дна, стоки поднимаются через полость между внутренним и наружным цилиндром и отводятся в канализационную трубу.

Модель бутылочного исполненияМодель бутылочного исполнения

Модели бутылочного исполнения свое название получили из-за продолговатой формы резервуара, которая внешне очень напоминает этот стеклянный сосуд

Бутылочные сифоны выгодны тем, что даже при редком использовании сантехнического прибора не пересыхает довольно долго. Такой эффект достигается за счет того, что вывод из сифона размещается приблизительно по середине колбы.

Многие хозяева отдают предпочтение сифонам бутылочного исполнения и по той причине, что в случае необходимости к ним всегда можно подключить несколько сливов. Для этого конструкцию необходимо лишь оснастить дополнительным элементом.

Сифон с дополнительным патрубком
Сифон с дополнительным патрубком

Оснастив сифон бутылочного исполнения вспомогательным фитингом, вы всегда можете подключить к сливной системе дополнительный патрубок от стиральной машины

Хорошо зарекомендовали себя в работе сифоны смешанного типа. Гофросифон, задействуемый при обустройстве сливной конструкции смешанного типа, является модифицированным вариантом обычной изогнутой трубки.

Варианты исполнения сифоновВарианты исполнения сифонов

Ключевое отличие трубы, применяемой при обустройстве сливной конструкции смешанного типа – она представляет собой не жесткую деталь, а подвижный гибкий шланг

В отличие от аналогов бутылочного и трубного исполнения среди комбинированных вариантов не бывает моделей с раструбами, а потому к ним нельзя присоединить системы перелива и бытовую технику.

Деление по материалу изготовления

Представленные в продаже в зависимости от материала изготовления бывают двух типов: те, что выполнены из полимеров и те, которые сделаны из сплавов металла.

Полимерные изделия славятся невысокой ценой и простотой монтажа. Конструкции, оснащенные гофротрубой, удобно регулировать по длине.

Но срок службы ПВХ конструкций сравнительно недолог. Да и герметизирующие свойства собранных конструкций оставляют желать лучшего. Поэтому все состыковочные элементы в обязательном порядке при сборке оснащают резиновыми прокладками.

Современная пластиковая модельСовременная пластиковая модель

В стремлении снизить риск засорения внутренних стенок труб от наслоений грязи ведущие производители при создании полимерных изделий включают в их состав антибактериальные компоненты

В плане надежности и долговечности более выгодны металлические элементы сливных систем. Наиболее востребованы в бытовом применении модели из цветных металлов: латуни и бронзы. Выполненная из таких материалов обвязка часто имеет хромированное покрытие, за счет чего приобретает довольно презентабельный внешний вид.

Вариант исполнения металлической конструкции
Вариант исполнения металлической конструкции

Единственным недостатком металлических труб является склонность внутренних стенок задерживать и накапливать слизь и грязь, что может спровоцировать образование засоров

Для предупреждения скопления грязевых отложений на внутренней поверхности стенок в процессе изготовления производители покрывают металлические изделия защитной пленкой хрома.

Монтаж металлических конструкций не представляет особых трудностей. Заминка может возникнуть лишь на этапе, если понадобиться укоротить отводную трубу.

Сифоны для нестандартного оборудования

Для нестандартных моделей сдвоенных «парных» раковин используют сифоны, оснащенные двумя выпусками. Такие сифонные устройства подключаются к сливам обеих раковин, а немного ниже по ходу стекания отработанной воды они объединяются в общую колбу.

Конструкция с 2-мя выпускамиКонструкция с 2-мя выпусками

Как и у одинарных моделей, конструкция у сифонных устройств сливных систем с двумя выпусками бывает трубного исполнения или бутылочного типа

Вам необходимо подключить к коммуникациям раковину, размещенную на открытой полке? Тогда выберите модель, предполагающую скрытый монтаж. Да, по цене она выйдет несколько дороже традиционных вариантов, но зато позволит полностью скрыть малоэстетичные элементы коммуникаций.

Мобильная модель из гибкой гофрыМобильная модель из гибкой гофры

Помимо гофротруб D32/40/50 мм в продаже можно найти и универсальные изделия, оснащенные ступенчатым концом излива, которые удобно приспосабливать под любые размеры

Сливные системы таких конструкций не составит труда спрятать в нишу, прикрыв декоративным экраном. Но стоит помнить, что, если изгиб отводящей трубы получится слишком коротким, велик риск появления малоприятного канализационного «аромата».

Технология установки слива с переливом

В том, чтобы установить слив перелив собственными силами, нет ничего сложного. В комплекте к каждому устройству обычно прилагается инструкция. В ней содержится информация о том, в какой последовательности нужно собирать конструкцию.

Самый простой путь пройдет самостоятельный мастер, выполняющий установку раковины с переливным каналом, предусмотренным в конструкции раковины:

Галерея изображений

Фото из

Этап 1: Сборка и подключение сливного патрубка

Этап 2: Установка патрубка для соединения слива с сифоном

Этап 3: Подключение сифона к сливу из раковины

Этап 4: Закручивание пластиковых гаек вручную

Шаг #1. Подготовка необходимых материалов и инструментов

При всем многообразии моделей сливного оборудования практически идентична. Поэтому, даже если на вашем сантехническом приборе была установлена сливная система, к примеру, бутылочного типа, вы с легкостью сможете заменить ее на тот же комбинированный вариант.

Конструктивные элементы устройстваКонструктивные элементы устройства

Независимо от конструктивного исполнения любой слив работает по принципу двух сообщающихся сосудов: в верхней точке расположен впускной патрубок, принимающий отработанную жидкость из раковины, ниже – сливной шланг, выводящий ее в канализацию, а между ними – гидрозатвор

В комплектацию стандартного сифона входят такие элементы:

  • корпус устройства;
  • отводной патрубок;
  • декоративная накладка на слив;
  • пластиковые и резиновые манжеты;
  • соединительные гайки и винты;
  • резиновые плоские прокладки.

Чтобы лучше понять, в какой последовательности нужно собирать конструкцию, разложите все элементы сифона на столе или на полу.

Разнообразие выбора герметикаРазнообразие выбора герметика

Для работ с сантехническим оборудованием (герметизацией соединений) лучше всего выбирать полужидкий герметизирующий состав на силиконовой либо каучуковой основе

Установку системы невозможно будет выполнить без набора необходимых инструментов.

Для работы потребуются:

  • плоская отвертка;
  • разводной ключ;
  • ФУМ-лента;
  • герметик;
  • емкость для сбора воды;
  • хлопчатобумажная ткань.

Если в процессе работы потребуется обрезать трубы и гофру до нужного размера, заранее подготовьте рулетку и ножовку. Для шлифовки краев трубы – наждачную бумагу.

Шаг #2. Демонтаж старого сифона

Чтобы снять отслужившее свой срок сифонное устройство, нужно в решетке, расположенной в сливном отверстии, открутить установленный по центру винт.

Нередко винт и гайка сливной решетки в процессе эксплуатации «прикипают» друг к другу. Если открутить их никак не удается, то демонтируйте сначала нижнюю часть сифона, оставив нетронутым верхний патрубок. Путем вращения этой детали вы поможете освободиться присохшей гайке и винту.

Демонтирование старого оборудованияДемонтирование старого оборудования

Демонтировав старое оборудование, нужно прочистить внутреннюю полость канализационного патрубка, удалив из него остатки грязи и раскрошившегося цемента

С момента демонтирования старого сифона до начала подключения нового оборудования канализационный раструб лучше «закупорить» ветошью или пробкой соответствующего размера.

Шаг #3. Сборка элементов конструкции

При установке трубной сливной системы сборку конструкции можно выполнять в процессе монтажа, последовательно «нанизывая» все элементы. Если же приходится работать с колбообразной системой, перед тем, как собрать такой слив для раковины, необходимо провести ряд подготовительных работ.

Первым делом устройство помещают под чашу и выполняют предварительную примерку с тем, чтобы убедиться в соответствии размеров. После этого проверяют надежность крепления нижней пробки.

Для этого пробку откручивают по резьбе и осматривают, есть ли сколы и другие изъяны резинового уплотнителя. Пренебрегать этим этапом не стоит, поскольку нижняя пробка постоянно принимает на себя давление системы.

Этапы сборки конструкцииЭтапы сборки конструкции

Перед сборкой конструкции необходимо также проверить стыковочную поверхность корпусной резьбы на предмет обнаружения дефектов и заусениц

В случае обнаружения на поверхности заусениц, их можно срезать остро заточенным ножом. Если их не удалить, они могут повредить кольцевую прокладку в процессе монтажа.

Убедившись в качестве установленных прокладок и резьбового соединения, приступают к сборке колбы.

Работу выполняют в несколько этапов:

  1. Надев на резьбу устройства резиновую прокладку, прикручивают дно.
  2. На концы трубки-излива надевают по прокладке, а сверху по затяжной гайке.
  3. Вставив конец трубки-излива в отверстие верхней части корпуса сифона, фиксируют его в заданном положении путем затягивания гайки.
  4. Оснастив крышку устройства резиновой прокладкой, слив прикручивают гайкой к корпусу.

Чтобы повысить надежность соединения, кольцевую прокладку, вложенную в паз, нужно покрыть герметизирующим составом. Им же стоит покрыть и нижнюю часть резьбового соединения.

Подмотка с использованием ФУМ-лентыПодмотка с использованием ФУМ-ленты

Чтобы иметь возможность в случае ремонтных работ легко открутить крышку устройства на стыке корпуса при герметизации соединения, сделайте сантехническую подмотку ФУМ-лентой

После этого раковину устанавливают на посадочное место и приступают к монтажу сливного устройства.

Шаг #4. Особенности сборки перелива

Имея дело с моделями, оснащенными переливами, прежде чем собрать этот элемент, нужно определить высоту трубки. Этот параметр должен соответствовать глубине чаши. Если все совпадает, трубку соединяют на заданной высоте с основным патрубком.

Если переливная трубка являет собой сборную конструкцию, то ее высота легко регулируется по принципу телескопического раздвигания. Гофрированная труба просто растягивается до необходимой длины и перегибается в нужном месте.

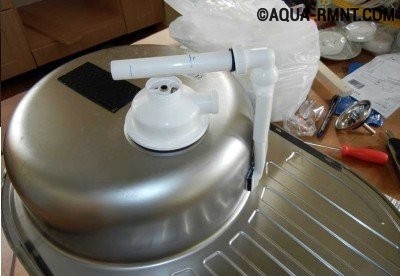

Монтаж переливной деталиМонтаж переливной детали

Прежде чем затягивать винт, проследите, чтобы отвод переливной трубки точно совпадал с предусмотренным под его установку отверстием в бортике чаши

При фиксации переливной трубки к раковине не забудьте между поверхностями проложить идущую в комплекте резиновую прокладку. Место присоединения отвода с патрубком перелива фиксируют прижимной гайкой. Чтобы не повредить соединение, гайку закручивают вручную, не прилагая особых усилий.

Шаг #5. Монтаж сливного устройства

Перед тем, как подключать собранную конструкцию к сточной системе, поверхность раковины в районе сливного отверстия тщательно обезжиривают и очищают. В процессе монтажа первым делом совмещают со сливным отверстием чаши защитную решетку, оснащенную 5-6 делениями.

Подключение сливного оборудованияПодключение сливного оборудования

Если диаметр сливного отверстия и размер решетки совпадает, достаточно установить прокладку, если же есть небольшие разбежности – дополнительно задействуют герметик

Верхний торец отводного патрубка оснащают резиновой прокладкой и состыковывают с отверстием в раковине. Плотно прижав верхний бортик патрубка к сливу, фиксируют его с помощью винта D6 мм, вставленного в защитную решетку.

Резьба, в которую он должен заглубляться, запрессована в корпус самого патрубка. При затягивании винта плоской отверткой важно добиться максимально плотного прилегания, избежав при этом проворачивания фланца и прокладки.

С нижнего конца патрубка снимают фаску. Это необходимо для того, чтобы обеспечить свободный завод конца патрубка в полость сифона.

На отводной патрубок «нанизывают» пластиковую стяжную гайку, размещая ее резьбой книзу, и конусную прокладку, укладывая широкой стороной к гайке. Затем состыковывают его с выходной трубой, не забывая герметизировать соединение.

Для состыковки отводящего патрубка с канализационной трубой, диаметр которой традиционно равен 50 мм, применяют установочную резиновую манжету.

Чтобы она плотно охватывала трубу, предупреждая тем самым распространение канализационных «ароматов», используют изделие, внутренний диаметр которого чуть меньше наружного диаметра отводящей трубы.

Монтаж мягкой гофрыМонтаж мягкой гофры

Если вы используете мягкую гофротрубу, длину горизонтальных участков делайте такой, чтобы в процессе эксплуатации они были без натяжения, но и при этом не провисали

Совет: в случае, если диаметр отвода не соответствует размеру канализационной трубы, задействуйте готовый пластиковый переходник.

Максимально прост в подключении гофрированный сифон. Он оснащен двумя жесткими патрубками на обоих концах. Чтобы его подключить, нужно всего лишь присоединить его к выпускному патрубку, затем немного растянуть и придать нужный изгиб. После этого второй патрубок вывести в канализацию.

Шаг #6. Проверка работоспособности системы

На завершающем этапе остается только проверить герметичность соединений и работоспособность системы. Для этого участок пола под сифоном застилают отрезом хлопчатобумажной салфетки или бумажным листом. Некоторые мастера для этой цели подставляют емкость под сифон.

Открывают кран и наблюдают, как вода уходит в сливное отверстие и, проходя через сифон, опускается в канализацию.

Если в местах соединений течи нет и на салфетке не проявились капли – работа выполнена качественно. В случае обнаружения таковых, плотнее прикручивают гайки, а соединение дополнительно герметизируют.

Технология монтажа разветвленных сифонов, позволяющим к общему сливу, практически ничем не отличается. Разница лишь в том, что к отводам конструкции дополнительно прикручивают гибкие шланги, идущие от бытовой техники.

Тем, кто планирует установку и подключение к канализации новой раковины, мы рекомендуем ознакомится со статьей

Выводы и полезное видео по теме

Видеообзор, как правильно собирать сифон:

Монтаж раковины и подключение слива:

Современные модели слива для раковины устанавливать не так уж и сложно. Главное – грамотно подобрать модель, которая оптимально подходит для конкретных условий, и строго придерживаться инструкции монтажа.

Всем заинтересованным в вопросе установки слива для раковины предлагаем оставлять комментарии и задавать вопросы. Пожалуйста, делитесь личным опытом подключения сантехники. Форма для связи расположена в нижнем блоке.

выбор, сборка, монтаж своими руками

Мойка ― важный атрибут сантехнического оборудования для кухни. Она состоит из разных элементов, которые в соединенном состоянии обеспечивают нормальную работу кухонной мойки. Самым важным из них является сифон для раковины на кухню, через который осуществляется слив воды. Это устройство защищает кухню от всевозможных запахов и предотвращает засор канализации кусочками еды и другим мусором, который оседает в самом низу сифона. Чтобы с сантехникой не возникало сложностей, необходим качественный монтаж. В сегодняшнем обзоре мы проанализируем, как правильно выбрать и установить этот элемент слива для обеспечения лучшей работы кухонной сантехники.

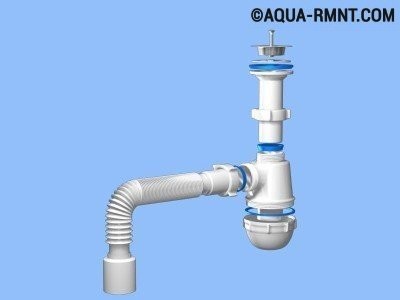

Сифон для раковины на кухнюСтандартный сифон из специального пластика

Читайте в статье:

Что такое сифон для раковины на кухню: область применения

Когда кухонной сантехнике требуется ремонт, у многих возникают трудности с покупкой комплектующих, потому что не все точно знают, как называется труба под раковиной. Без сифона потоки воды очень быстро засорят трубопроводную систему. При этом в комнату проникнут неприятные запахи из канализации. Хороший сифон регулирует прохождение воды.

Двойное приспособление с фильтром для водыДвойное приспособление с фильтром для воды

Плюсы сливного элемента:

  • большая прочность и надежность;
  • универсальность;
  • устойчивость к повреждениям;
  • простое устройство;
  • несложный монтаж.

Конструкционные особенности предоставляют возможность для качественного очищения мусорных заторов при необходимости. Подобные изделия характеризуются стойкостью к горению.

Вариант конструкции для раковины на кухнеВариант конструкции для раковины на кухне

Сифон для кухонной мойки дополняется отводящим патрубком, к которому подсоединяется жесткий или гофрированный слив. Рекомендуется выбирать изделие с объемным отверстием для слива. Оптимальный диаметр – 40 мм.

Слив для мойки с нержавеющей сеткойСлив для мойки с нержавеющей сеткой

Неплохим решением станет слив с переливом. Он защитит от возможного заполнения чаши мойки и подтопления комнаты. Если есть перелив, при засоре вода будет проходить в переливное отверстие, а затем в канализацию.

Гофрированная конструкция с дополняющим переливомГофрированная конструкция с дополняющим переливом

Для конструкции с двумя сливами применяется двойной сифон для мойки. Приспособление оборудуется еще одной трубой и специальным переходным элементом с решеткой для соединения двух сливных отверстий.

К сведению! Чтобы оставалась возможность подсоединить шланг от стиральной машины, стоит подобрать вариант с отводами.

Принцип работы сифона для раковины

Принцип работы сифона основан на простых законах физики и имеет несложную схему. Изогнутый элемент все время заполнен водой. Это защищает кухню от проникновения запахов в обратном направлении. При этом в канализационной сети сохраняется рабочее давление. Когда его уровень падает, то уменьшается и количество воды в гидрозатворе. Остатки жидкости проникают в стояк трубопровода.

Особенности работы разных типов устройствОсобенности работы разных типов устройств

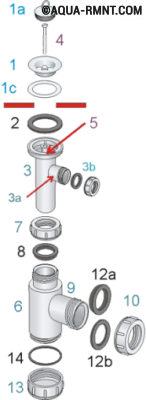

Схема устройства конструкции кухонного сифона

Чтобы грамотно поставить слив для раковины на кухне, нужно разобраться в устройстве сифона.

Конструкция включает следующие составляющие:

  • корпус, который при необходимости может разбираться;
  • отводной патрубок монтируется в самом низу приспособления;
  • защитная сетка имеет ячейки, диаметр которых не больше 1 см;
  • соединяющий винт объединяет между собой патрубок и сетку;
  • труба для отвода стоков в канализационную систему. Они бывает гофрированной или даже жесткой;
  • конусные прокладки применяются, чтобы обеспечить более прочный контакт корпуса и патрубков;
  • гайки накидные из пластика;
  • для крепежа отводного патрубка к раковине используется прокладка.
Особенности соединения сливной системы для двойной раковиныОсобенности соединения сливной системы для двойной раковины

Из какого материала изготавливают сифон под мойку на кухню

Чаще всего сифоны делаются из пластика и металла. В качестве материала изготовления пластикового изделия применяется полиэтилен или более качественный полипропилен. Если сравнивать с моделями из бронзы или латуни эти варианты имеют следующие преимущества:

  • небольшой вес, что позволяет не создавать большую нагрузку на мойку;
  • жир и другие скопления грязи меньше собираются на пластике;
  • не наблюдается гниения и коррозии от излишней влаги;
  • длительный срок службы;
  • доступная цена.

Если вдруг система начинает подтекать, то нужно просто немного поджать соединения с резьбой.

Модель из пластикаМодель из пластика

Более дорогостоящий вариант – металлический сифон для раковины. Чаще всего металлические устройства делаются из бронзы и латуни. Эти материалы продолжительное время не подвергаются коррозии и окислительным процессам. Редко применяются такие дорогостоящие варианты, как изделия из нержавеющей стали и хромированные конструкции.

Вариант хромированной конструкцииВариант хромированной конструкции

Основные типы сифонов

Для монтажа под мойку применяются следующие разновидности:

Правила выбора сифона для раковины на кухню

Существуют некоторые правила, которые помогут вам подобрать подходящую модель:

  • важно учитывать тип техники, к которой подсоединяется сифон. Если раковина далека от стандарта, то, возможно, подойдет гофрированный или бутылочный вариант;
  • особенности дизайна конструкции. Модели бывают с металлическими и пластиковыми колбами, с накладкой для защиты и встроенной пробкой;
  • объем воды, который будет проходить через устройство;
  • стоит позаботиться о наличии перелива, который является защитой помещения от затопления;
  • необходимо учитывать расстояние между сливным отверстием и диаметром горловины мойки.
Хромированные модели прочные и смотрятся очень красиво, но это и самый дорогостоящий вариантХромированные модели прочные и смотрятся очень красиво, но это и самый дорогостоящий вариант

Краткий обзор производителей

Сифоны предлагают многие компании. Рассмотрим наиболее известные из них:

Если испытываете ограничения в финансах, то лучше приобрести модели отечественных производителей. Даже при низкой цене они не уступают моделям иностранных компаний по качественным показателям.

Установка сифона под раковину: нюансы работ

Если у вас старая квартира с повидавшей виды сантехникой, то лучше сразу заменить сливную систему. Для кухни самый бюджетный вариант – модель из пластика.

Давайте рассмотрим, как выполняется замена сифона под раковиной и его установка. Чтобы убрать старый слив и поменять его новый не требуются особые навыки в работе с сантехническим оборудованием.

Современное оборудование позволяет выполнить монтаж всей системы самостоятельноСовременное оборудование позволяет выполнить монтаж всей системы самостоятельно

Демонтаж старого сифона

Прежде чем поставить новое устройство, следует снять старое. Используя отвертку, необходимо открутить винт в середине решетки. После этого старое приспособление легко убирается.

Если гайка и винт крепко прилипли друг к другу, то выкрутить сифон становится очень трудно. В такой ситуации можно отвинтить только нижнюю часть слива и прокрутить патрубок. Если и это не помогло, то на помощь приходят специальные растворители.

Демонтаж старого устройстваДемонтаж старого устройства

Как собрать сифон для раковины на кухню

Перед тем как приступить к сборке сифона для мойки на кухню все детали следует разложить, чтобы проверить, что в достаточном количестве прокладок, патрубков и соединяющих элементов.

В таблице ниже можно посмотреть пошаговый сбор сифона:

Необходимые инструменты и материалы для установки

Для установки сифона понадобится отвертка, наждачная бумага и рулетка. В некоторых случаях для подрезки трубы требуются строительные ножницы. Также не стоит забывать и о расходных материалах, к которым относится силиконовый герметик, трубы из пластика с диаметром 40÷50 мм, уплотнительная лента, тройники, фитинги и отводы.

Комплект в разобранном видеКомплект в разобранном виде

Монтаж сифона

Монтаж собранного устройства производится так:

  • на патрубок кладется рифленое кольцо, а под решетку натягивается другое кольцо;
  • устройство кладется на мойку, а сверху укладывается сливная решетка;
  • монтируется и прикручивается винт.

Затем нужно подключить выходное отверстие к сливу канализации. Если диаметр отверстия слива и трубы не подходят друг другу, то монтируются специальные переходники. Когда подсоединение будет сделано, требуется проверить работу. Для этого нужно наполнить слив водой до появления гидрозатвора.

Установка специальным инструментомУстановка специальным инструментом

Особенности установки сифона для раковины с переливом

Устройства с переливом устанавливаются так же, как и обычные конструкции, но перелив необходимо собрать отдельно. Вот как объединяется патрубок с переливом:

  • сначала следует надеть гайку, а затем прокладку;
  • потом в отвод устанавливается перелив;
  • прикручивается гайка.

Труба перелива может быть разной: сборной из элементов, гофрированной или жесткой. Если конструкция сборная, то высота регулируется с раздвиганием частей и специальных фиксаторов. Между тыльной поверхностью раковины и впускным отверстием перелива должна использоваться плоская прокладка.

Устройство с переливамиУстройство с переливами

Уход за сифоном

При приобретении любой конструкции сифона понадобится регулярно чистить ее убирать накопленные засоры. Если аккуратно пользоваться мойкой, то время между уборками можно увеличить. Чтобы слив не засорялся, рекомендуется использовать специальный измельчитель продуктов и решетки. Но даже в этом случае сифоны придется периодически чистить.

Процедура очищения зависит от конструкции слива. Гофрированный вариант можно очистить, когда он будет полностью разобран. Бутылочное устройство хорошо пробивается специальным тубусом. Для чистки применяются и специальные химические средства, но их нужно использовать осторожно, так как они могут повредить пластиковый сифон.

Как выбрать и купить сифон для раковины на кухне: цены

Вы можете посмотреть цены на некоторые модели сифонов для раковины в предлагаемой таблице:

Отзыв Hamson, Санкт-Петербург: Сифон для кухонной мойки Equation – Тяжело на даче без сифона.

Достоинства: цена, простота и надежность

Недостатки: пока не обнаружено

Большинство моих знакомых, особенно женщины, считают, что основная функция сифона, установленного в систему водоотведения, это предотвратить ее засорение негабаритными отходами…

Подробнее на Отзовик: https://otzovik.com/review_4961989.html

Отзыв Maua, Краматорск: Сифон Orio А-4007 с переливом – Вымыть посуду? А с удовольствием!

Достоинства: функциональная съемная сеточка слива; система перелива; объемная чаша сифона

Недостатки: в комплект не входит гибкая трубка соединяющая сифон с канализацией

Мое нежданное счастье началось с покупки новой мойки для кухни. Мойка подходила по всем параметрам, была широкой, правосторонней, с глубокой чашей для мытья посуды, но отверстие слива было нестандартных больших размеров. Под это широкое отверстие нужно было подобрать с подобным отверстием сифон. Муж и подобрал, за что я ему век теперь буду благодарна, так как мытье посуды сейчас для меня – ну прямо удовольствие. Сравнение, конечно, не слишком удачное, но все же мыть посуду приходится каждый день, поэтому лишний комфорт в этом деле совсем не помешает…

Подробнее на Отзовик: http://otzovik.com/review_2656643.html

В заключение

Современную систему слива не сложно установить и без помощи специалистов. Важно – выбрать модель, адаптированную под конкретные условия, а также убедиться в отсутствии дефектов. Во время монтажных работ необходимо следовать инструкции, что позволит избежать многих ошибок. Помните, что каждая модель имеет свои нюансы установки конструкции.

Как сделать слив с раковины на кухне?

Как собрать сифон для раковины на кухне: инструкция по установке своими руками

Как сделать слив с раковины на кухне?

  • Строительство и ремонт
  • Водоснабжение и канализация

1 звезда 2 звезды 3 звезды 4 звезды 5 звезд Собрать сифон несложно. Если под рукой нет инструкции, выручит смекалка или видео ролик в интернете. Однако во всех делах есть свои тонкости. О них и пойдет речь.

Unsplash

Схема и устройство

Необходимый набор инструментов

Процесс установки

Нестандартные случаи

Установка на мойку с переливом на кухне

сборки

Сифон расположен под кухонной мойкой и подсоединен к ее сливному отверстию. Устройство нужно, чтобы выталкивать крупные частицы мусора из потока, которые могли бы вызвать засор трубы. Такой способ очистки не избавит от засоров полностью, но определенная польза есть. Кроме того, он препятствует проникновению неприятных запахов и вредных бактерий из сливного трубопровода. Прежде, чем мы поговорим о том, как собрать сифон для раковины на кухне, разберемся, какие существуют разновидности, и как все это работает.

Как он устроен

В качестве материала используется пластик — полиэтилен или полипропилен, либо металл — хромированная сталь, медь, латунь, бронза. Материал не ржавеет и не разрушается под воздействием влаги и агрессивной среды. Пластиковые изделия — самые дешевые. Они удобны в эксплуатации и абсолютно надежны.

Если выбирать корпус из полимеров, лучше отдать предпочтение полипропилену, так как он менее гибок и в меньшей степени подвержен деформации под воздействием горячей воды. Металл стоит дороже. Высокую цену оправдывает отсутствие деформаций, жесткость соединений и длительный срок службы.

Масса в данном случае роли не играет.

Многообразие форм и технических решений поначалу немного сбивает с толку, однако задачи и принцип работы одни и те же. Устройство представляет собой гидравлический затвор — изогнутую к низу трубу или другую емкость, в которой постоянно находится некоторое количество воды, не позволяющей проникнуть запахам из канализации.

С инженерной точки зрения устройства можно классифицировать следующим образом:

  • трубный — представляет собой изогнутую трубку, сделанную из металла. Бывает сборным и сплошным. В последнем случае в нижней части на сгибе должен быть ревизионный люк для удаления жирового налета и крупных частиц мусора;
  • гофрированный — разновидность трубного. У него нет ревизионных отверстий, и прочистить его сложно, так как гофрированный шланг имеет неровную поверхность, и в складках легко накапливаются отложения;
  • бутылочный или колбообразный отличается наличием колбы, создающей гидрозатвор. Колба (бутылка, стакан) имеет легко откручивающееся дно, делающее прочистку гораздо удобнее по сравнению с первым вариантом. Может быть двух видов. В первом случае гидрозатвор работает благодаря трубке внутри корпуса, во втором — благодаря перегородке;
  • плоский — вместо колбы в нем установлен широкий плоский патрубок-отстойник. Используется в случаях, когда под мойкой необходимо сэкономить место, например, если там расположена стиральная машина.

Выпускаются также модели для двойных раковин, в которых два отвода присоединены к одному корпусу. Существуют разновидности с одним и двумя дополнительными отводами, обеспечивающими слив от стиральной и посудомоечной машины. Система слив-перелив защищает мойку от переполнения. Все эти устройства могут работать только с бутылочными корпусами: как с пластиковыми, так и с металлическими. Подсоединение к канализационной трубе и к выпуску, куда поступает вода из чаши, во всех случаях производится одинаковым образом, поэтому все нюансы установки можно рассмотреть не примере колбообразного устройства.

Набор деталей и инструментов

Чтобы понять, как крепится сифон к раковине на кухне, следует разобраться с набором деталей, из которых он состоит. Чаще всего в комплекте поставляются следующие изделия:

  • решетка, закрывающая сливное отверстие раковины;
  • резиновые прокладки;
  • отводной патрубок;
  • гайки и винты для соединения мойки и корпуса;
  • корпус;
  • сливной патрубок;
  • гайка для соединения с канализационной трубой.

Из инструментов понадобится только отвертка. Возможно, придется воспользоваться герметиком, но такая необходимость возникает не часто, поскольку мировые производители выпускают сантехнику и детали к ней по стандарту, чтобы все изделия друг к другу подходили.

Установка сифона под раковину на кухне

Начать следует с проверки, все ли детали на месте. Их список есть в инструкции, и даже если недобросовестный производитель укомплектовал набор не полностью, в инструкции будет полный перечень всех составляющих. Кроме того, изучив алгоритм действий заранее, работать будет гораздо проще.

На этой стадии не помешает проверка качества комплектующих, особенно, если набор стоил недорого. К браку относятся острые края, заусенцы, которые могут повредить прокладки. Их лучше срезать ножом. Неровности становятся причиной того, что сборные элементы прилегают друг к другу не плотно, позволяя воде просачиваться наружу.

  1. В чашу на сливное отверстие крепится защитная решетка. Обычно она поставляется с двумя прокладками. Если их толщина менее 4 мм, имеет смысл купить более массивные. Белая ставится с лицевой стороны чаши, черная — с нижней. Через эти прокладки к ней подсоединяется отводной патрубок. Он крепится к решетке с помощью металлического винта, расположенного в ее центре. Винт затягивается отверткой туго, но так, чтобы не сорвать резьбу. В некоторых моделях прокладки уже вклеены. Есть и модификации, в которых крепление осуществляется без винтов посредством пластиковой гайки, надевающейся снизу.
  2. В патрубок вставляется колба — на только что привинченную трубку надевается стяжная гайка диаметром 32 мм резьбой вниз, затем — конусная прокладка. Широкой стороной она должна быть обращена к гайке. Высота расположения корпуса при этом регулируется в значительных пределах. Если поднять его до упора, слив, возможно, будет затруднен. Если опустить слишком низко, появится риск падения колбы. Когда высота отрегулирована, гайка затягивается. Инструментов для этого не понадобится — данная операция не требует практически никаких усилий.
  3. К корпусу снизу прикручивается крышка, выполняющая функцию ревизионного люка. При засоре она снимается и вычищается.
  4. На сливное отверстие колбы надевается гайка патрубка. Другая его сторона с вытянутым черным уплотнителем на конце помещается в канализационную трубу. Уплотнитель нужен для предотвращения проникновения запахов из канализации и сточной воды при ее засоре.
  5. Необходимо убедиться, что все соединения герметичны. Для этого следует подать воду под небольшим напором, предварительно подставив ведро. Если протечек нет, напор можно увеличить.

В процессе сборки сифона под раковиной на кухне важно не затягивать пластиковые гайки слишком сильно, иначе резиновые прокладки в них сомнутся, что снизит их срок службы. Если их не дотянуть, падение прочности соединений будет постепенно нарастать, пока через некоторое время вся конструкция не развалится со всеми вытекающими последствиями.

В обычном комплекте использовать герметик не стоит. Во-первых, в нем нет необходимости, во-вторых, если придется ставить другой комплект, герметик придется счищать для придания соединениям плотности, а сделать это не так просто.

Если требуется поставить новый патрубок на старую мойку, придется избавиться от старого. За несколько лет службы он прикипает к поверхности. При демонтаже лучше сначала убрать нижнюю часть, затем открутить винт. Важно не форсировать события — иначе можно погнуть мойку. Пластиковую трубку нужно постепенно расшатать, и тогда она отвалится сама. Перед тем, как прикрепить новую, следует очистить поверхность от налета.

Нестандартный вариант

В тех редких случаях, когда элементы системы плохо стыкуются между собой, лучше попытаться найти им замену. Сделать это удается не всегда, и тогда на помощь приходят ножовка, комплект гаечных ключей, герметик и уплотняющая лента. Использовать данную технологию можно на всех этапах вплоть до подключения сифона к канализации.

Чтобы облегчить себе задачу, раковину лучше снять. Канализационную трубу на время проведения работ желательно заткнуть ненужной тряпкой.

Приступать к работе стоит только после окончания всех замеров. Если трубка слишком длинная, обрезать ее можно простой ножовкой. Важно не забыть очистить края от заусенцев с помощью наждачной бумаги.

Бывают ситуации, когда надежность соединения вызывает сомнение, и тогда без герметика не обойтись. Им покрывают резьбу непосредственно перед монтажом. Если используется прокладка, ее тщательно обмазывают густым слоем с расчетом, что все зазоры будут закрыты герметизирующим составом. Этот же метод применяется, если решетка не вполне подходит для чаши.

Металлические стыки ни в коем случае не должны быть ржавыми. Для уплотнения резьбовых соединений лучше использовать пеньку.

Как установить сифон на мойку с переливом на кухне

Схема монтажа системы для раковины с переливом немного сложнее. В данном случае у чаши сверху предусмотрено отверстие с гидроклапаном, в которое стекает вода, когда она переполняется. Такая система используется со всеми разновидностями систем.

Лишняя вода по специальному патрубку отводится в корпус колбы либо в изогнутую трубу или гофрированный шланг, в зависимости от конструкции, с которой мы имеем дело. При покупке важно учесть длину патрубка — ее должно хватить чтобы дотянуться от гидроклапана до сливного отверстия. Если она окажется слишком длинной, не факт, что излишек спрятать будет просто.

Подобрать правильную длину по типоразмеру чаши помогут продавцы. Их помощь не понадобится, если купить сборную телескопическую трубку или гофрированный шланг.

Клапан оснащен прокладками, однако перед установкой поверхность необходимо тщательно очистить и обезжирить. Крепление производится с помощью прижимной гайки.

Бонус: видео, как собрать пластиковый сифон

Источник: https://www.ivd.ru/stroitelstvo-i-remont/vodosnabzenie-i-kanalizacia/kak-sobrat-sifon-dlya-rakoviny-na-kuhne-instrukciya-po-ustanovke-svoimi-rukami-40551

Как собрать сифон для раковины на кухне

Как сделать слив с раковины на кухне?

Для обеспечения быстрого отвода грязной воды в канализационную систему под раковиной устанавливается сифон. Замена и установка этого прибора для некоторых может представлять сложную задачу. В этом обзоре пойдет речь о том, как собрать сифон на кухне. Для того чтобы выполнить установку, необходим правильный подход, и тогда даже непрофессионал справится с работой. Для этого не нужен специфический инструмент, понадобится всего лишь отвертка.

Устройство и предназначение

Схема водяного затвора

Сифон не только удаляет грязную воду, но у него есть и другое предназначение. Благодаря особой конструкции в нем задерживается крупный мусор, поэтому исключается его попадание в канализационную трубу и поэтому уменьшается вероятность засорения. Но главная функция этого устройства заключается в образовании гидрозатвора, служащего защитой помещения от вредных и неприятных запахов.

Особого внимания заслуживает то, что для ванной целесообразно применить сифон, имеющий вид трубы с выполненным специальным S-или U-образным изгибом для образования водяной пробки. Для кухонной мойки он имеет более сложную конструкцию, так как он, главным образом, предназначен для накопления мусора с последующей очисткой.

Сифон для раковины

Сифоны для раковины на кухне имеют следующее устройство:

  • Патрубок для подключения к мойке. Конструкция при помощи гайки фиксируется к решетке-фильтру мойки.
  • Патрубок для подключения перелива. Используется в случаях, когда возможно подключение слива стиральной или посудомоечной машины.
  • Резервуар или стакан является главной частью конструкции. Внутри резервуара образуется гидрозатвор, а благодаря объемной крышке возможно быстрое удаление накопившегося мусора.
  • Патрубок отвода предназначен для подключения к канализационной трубе с целью отвода грязной воды.

Комплектация

Конструкция сифона

Выше приведена схема, на которой показано расположение деталей. Но какая бы ни была конструкция сифона, в каждом из них есть небольшое колено или небольшой резервуар, благодаря которому некоторая часть воды задерживается в трубе. Так образуется гидрозатвор, который не позволяет шуму и неприятным запахам проникать в помещение.

Для изготовления данного прибора используют чаще всего пластик (пропилен, полиэтилен, ПВХ) или хромированный металл. Изделие из металла, кроме того, что отличается надежностью, еще и выглядит более привлекательно и солидно. Но со временем происходит окисление металла даже несмотря на гальваническое покрытие. По этой причине в быту предпочтительнее будет использование пластиковых приборов, в процессе эксплуатации не поддающихся коррозии и легко очищающихся от грязи, а также более доступных по цене.

Сифоны

Комплектация пластикового сифона:

  • Патрубок для подключения к раковине. При помощи гайки фиксируется устройство к решетке-фильтру мойки.
  • Патрубок отвода. Его подключают к канализационной трубе с целью отвода грязной воды.
  • Стакан или резервуар является главной частью конструкции. В стакане образуется гидрозатвор. Снизу находится крышка, которая предназначена для быстрого удаления накопившегося мусора.
  • Выпускной патрубок. В некоторых моделях добавлен отвод, через который выполняется подключение слива стиральной или посудомоечной машины.
  • Защитная решетка, устанавливающаяся в сливное отверстие мойки, не пропускает в канализацию крупные отходы.
  • Резиновая пробка, предназначенная для закупорки отверстия слива. В дешевых устройствах такая пробка не предусмотрена.
  • Резиновая прокладка для размещения между выпускным патрубком и раковиной. Толщина прокладки может составлять 3–5 мм.
  • Резиновая прокладка под выпускной патрубок.
  • Гайка из пластика выпускного патрубка.
  • Соединительный винт из меди или нержавейки Ø 6–8 мм. Примечательно, что дешевые модели идут в комплекте с металлическими винтами с тонким напылением из никеля или хрома. Винты из такого материала ненадежны, быстро ржавеют и разрушаются. Выбрать устройство с качественным магнитом можно с помощью небольшого магнита, которым проверяется металл. Винты из нержавейки не будут магнититься.
  • Гайка из латуни, меди или нержавейки. В этом случае железная гайка не подойдет, так как из-за коррозии она не прослужит даже более года.
  • Корпус изделия в виде колена или бутылки.
  • Пластиковая стяжная гайка.
  • Две конусные резиновые или пластиковые прокладки.
  • Канализационный отвод.
  • Гайка для крепления пластмассового переходника.
  • Стакан или крышка сифона – для прочности прибора.
  • Резиновая большая прокладка для плотного прилегания крышки прибора к корпусу.
  • Канализационный отвод – стандартная пластиковая или гофрированная труба, пластиковый патрубок, гибкий шланг.

Сифон с переливом

Также может быть сифон с переливом, который устанавливается на раковинах, в конструкции которых предусмотрен перелив.

Сифон бутылочного типа

Прибор бутылочного типа, несмотря на более сложную конструкцию, больше популярен в быту, чем трубный сифон, так как компактен и легок в обслуживании. А если в слив случайно попадают ценные предметы, их можно легко извлечь путем откручивания нижней крышки.

Сборка

Сифон в упаковке

Монтаж сифона может выполнить каждый хозяин дома. Но хотя сборка и монтаж прибора относительно простые, тем не менее, данный процесс требует ответственного подхода. В противном случае халатное отношение приведет к протеканию и возникновению в помещение неприятных запахов из сливного отверстия.

При покупке нужно убедиться, что резиновые прокладки хорошего качества. В присутствии продавца собранный прибор разбирают, чтобы удостовериться, насколько крепления надежные и все комплектующие имеются в наличии. Не стоит игнорировать возможные дефекты (сколы, трещины, заусенцы), так как именно они могут способствовать протечкам.

Выбирая кухонный сифон, следует обращать внимание на некоторые моменты:

  • Диаметр отверстия раковины должен совпадать с диаметром решетки-фильтра, идущей в комплекте с прибором.
  • Подключение других сантехнических приборов. Если требуется подключить стиральную или посудомоечную машину, требующую отвода воды в канализационную трубу, следует приобрести устройство с дополнительным выводом для подключения сливного шланга.
  • Размеры изделия для установки под мойкой нужно свободное пространство. В противном случае необходимо приобретать прибор небольшого размера.
  • Диаметр канализационного отверстия. Труба, служащая соединением выходного патрубка и канализации, должна быть соответствующего диаметра. В случае с меньшим диаметром может потребоваться резиновый переходник, но диаметр не должен быть больше канализационного отверстия.
  • Эстетическое решение. Если прибор внешне закрыт или спрятан в кухонную тумбу, то не имеет значения, из какого материала он выполнен. А для открытого расположения уместно будет приобрести хромированное изделие, хотя и стоимость его дороже.
  • Стоимость изделия. Не всегда качество прибора зависит от его стоимости. Вполне естественно, что эксплуатировать металлический сифон на кухне можно гораздо дольше, чем пластиковый. Но, в принципе, и пластиковое изделие может прослужить весьма длительный срок. Поэтому разница в цене обусловлена внешней составляющей, нежели функциональностью.

Основные рекомендации по сборке

Как правило, в комплекте с прибором прилагается инструкция для сборки изделия. Но даже если она отсутствует, можно без особых трудностей смонтировать самостоятельно. В этом помогут следующие советы:

  1. Лучше всего сифон для кухонной мойки собрать вручную, не используя шуруповерт (вместо отвертки). Это позволит контролировать силу зажима, чтобы не нарушалась целостность соединений на резьбе.
  2. Перед тем как детали закрутить, на место устанавливают резиновые прокладки. Для надежной герметизации можно использовать сантехнический герметик.
  3. Высоту патрубка, соединяющего мойку и стакан, можно регулировать. При изменении положения прокладки-уплотнителя устанавливают оптимальную высоту прибора.
  4. Гайки необходимо затягивать, но не переусердствовать, иначе можно сорвать резьбу.
  5. Когда все детали соединены, удаляют лишний герметик (если его использовали). Обязательно необходима визуальная проверка качества сборки.

Процесс установки

Установка сифоне на кухне

  • Прежде чем установить слив для раковины, нужно выполнить подготовительные работы. В случае соединения со старой чугунной трубой последнюю очищают от грязи и устанавливают резиновую прокладку. У пластиковой трубы оконечник выводится на нужный уровень (максимум 40 см от уровня пола). После этого на оконечник устанавливают переходник.
  • Далее производится демонтаж старого оборудования. С помощью отвертки отвинчивается крепежный винт.
  • Следующее действие − тщательное очищение посадочного места от ржавчины, грязи и жира.
  • Теперь сифон устанавливают и крепят при помощи винта смеситель с ловушкой.
  • Необходимо соединить основную часть прибора с трубой под раковиной.
  • В некоторых случаях можно подключить бытовую технику (посудомоечную или стиральную машину). Но лучше соединить с канализацией и выполнить первичную проверку. Во время проверки отводы необходимо закрыть заглушками.
  • Если в ходе проверки протечек не было, тогда возможно подключение дополнительной техники. Для надежности сливные шланги посудомоечной и стиральной машин крепят хомутами. Следует убедиться, чтобы шланг для слива воды не был изогнут или перекручен, и вода беспрепятственно стекала по нему.

Особенности крепления к мойке

Крепление сифона к мойке

В том случае, если раковина побывала в эксплуатации, и требуется замена сифона на новый, производится демонтаж старого прибора с последующей очисткой поверхности мойки от грязи и налета в местах крепления.

Важно помнить, что при монтаже прибора потребуется отсоединить его от канализационной трубы. Чтобы избежать распространения неприятных запахов, канализационное отверстие необходимо закрыть влажной ветошью, которая будет служить в качестве временной пробки для кухонной мойки. Также можно надеть на трубу целый полиэтиленовый пакет и обмотать веревкой.

Сифоны продаются в комплекте с решеткой-фильтром, которая вначале крепится к мойке при помощи крепежного болта (в более старых моделях эта часть прижимается гайкой снизу), а затем производится крепеж сливного прибора.

Соединение с канализацией

Подключение сифона к канализации

Грамотное подключение сифона под мойкой заключается в соединении отводящего патрубка и основной канализации при помощи гофрированной трубы. Гибкий отвод обеспечит подключение прибора независимо от расположения канализационного отверстия. Если отверстие имеет большой диаметр, то используют дополнительную резиновую прокладку или пластмассовый переходник. Главное, чтобы слив плотно соединялся с канализационной трубой.

По окончании монтажа следует пустить воду в раковину, чтобы проверить, насколько герметичны все соединения. Если протечек воды под мойкой нет, работа считается завершенной.

Таким образом, чтобы установить или заменить сифон, необязательно нужно быть специалистом. Достаточно правильно выбрать прибор и следовать техническим рекомендациям. И тогда это не сложное устройство долго вам прослужит.

В этом видео показано, как выполняется сборка на кухне:

Источник: https://kakpravilnosdelat.ru/kak-sobrat-sifon-dlya-rakoviny-na-kuhne/

Слив для раковины: конструкция и принцип работы, виды устройства и инструкция по установке

Как сделать слив с раковины на кухне?

Слив для раковины – это важный элемент. При его установке нужно изучить  ознакомиться с этапами сборки системы. Важным моментом является подбор изделий.

Элементы для сборки сливной системы

Предназначение и конструкция

Приспособление разделено на трубу и согнутый сифон, помогающий защитить квартиру от неприятного запаха, который распространяется от слива.

Конструкция предотвращает засорение трубы для слива воды твердыми частицами, попадающими из сантехнического оборудования.

Как функционирует сифонный слив

Во время слива жидкость течет в сифон, проходит по изгибу, поднимается и поступает в канализацию. При этом часть воды остается в нижней части изогнутой трубки. Она является гидравлическим затвором, не пропускающим запахи. В изогнутом участке сифона задерживаются твердые частицы и предметы маленького размера. Чтобы очистить эту область, детали демонтируют и после очистки устанавливают обратно.

Виды сливных устройств под раковину

Существует много вариантов устройств.

Трубный

Приспособление является изогнутой трубой, которая в большинстве случаев металлическая. Этот старый образец устройства называют коленом. Современный вариант сифона отличается небольшим весом, блестящей бронзовой или латунной поверхностью и удобными разъемами.

Изогнутая область располагается в нижней части конструкции, где происходит скопление отходов. Если имеется необходимость установки 2 сливных отверстий, то трубное колено устанавливают ближе к трубе, ведущей в канализацию. Над сливом проводят сборку труб и переходников, составляя 2 слива в один до трубного колена.

Конструкция трубчатого сифона

Гофрированный

Гофрированное устройство представляет собой изогнутую трубку, где изгиб образуется благодаря гофре. Эта область делает приспособление подвижным и облегчает соединение со сливом. Мягкий шланг изготавливают из пластика, а для поддержания гофры используют хомут. Его можно сдвигать, выпрямляя участок сгиба или делая его более выраженным.

Гофрированные складки обладают недостатками, к которым относят накопление в них грязи и пищевых отложений. Очистить деталь сложно. Минусом является истончение материала, который может дать течь. Из-за свойств пластика кипяток в мойку не сливают.

Конструкция гофрированного сифона

Бутылочный

В большинстве случаев для монтажа используют бутылочный сифон. Он похож на бутылку, внутри которой происходит движение воды по изогнутому пространству, сформированному двойной перегородкой. Жидкость двигается внутри по трубке и попадает в нижнюю часть приспособления. После стоки направляются вверх по пространству между наружной и внутренней перегородкой приспособления и затем благодаря боковому отверстию вытекают в канализацию.

Если существует необходимость установки 2 и более сливов из раковины в канализацию, то к устройству монтируют переходную деталь.

В этот переходник сверху поступают основные стоки, а сбоку находится еще один слив из сантехнического оборудования. Бутылочный слив может быть металлическим или пластиковым. Металлические конструкции отличаются долговечностью, а пластиковые – доступной стоимостью.

Конструкция бутылочного сифона

Сухой сифон

В конструкции отсутствует постоянное скопление воды. Внутри находятся резиновые уплотнения, выполняющие функции гидрозатвора и преграждающие проход неприятному запаху. Когда сливается жидкость, резина сдвигается, пропуская стоки,

критерии выбора и процесс установки

При всем многообразии моделей сливов для раковин на кухне принцип их установки в общих чертах одинаковый, имеющиеся отличия незначительны. Если не допущена ошибка на этапе выбора сифона, то и проблем с установкой возникнуть не должно.

На кухне часто активно эксплуатируется мойка, и на ее систему слива оказывается значительная нагрузка. Непродуманный выбор сифона для кухонной мойки приведет к тому, что в ней будет застаиваться вода, слив придется часто прочищать, возможно и засорение канализации со всеми неприятными последствиями.

Поэтому первый этап успешной установки сифона для раковины на кухне – правильный выбор.

Основы выбора

Системы слива отличаются многообразием моделей, классифицируют их по двум основным критериям: материал и конструкция (вид, тип).

По материалу выделяют такие сифоны:

  • Полимерные — из полиэтилена, полипропилена. Именно их используют для кухонных моек, поскольку они не подвержены коррозии и гнили, а их внутренний диаметр не уменьшается из-за отложений жира и грязи – загрязнения не задерживаются на стенках.
  • Металлические – из латуни, меди, бронзы, хромированной стали.

Виды сифонов под мойку на кухню:

Виды сифонов для установки на мойку на кухне

  • Колбообразные (бутылочные) – сифоны сборной конструкции, в которых, помимо труб, есть стакан-колба. Выделяют модели с погруженной трубой и с двумя перегородками.
  • Коленные (трубные) – в виде изогнутой трубы, обычно имеющей 2 изгиба, S-образной или U-образной конфигурации.
  • Гофрированные – разновидность трубных, но с гофрированной трубой, которая может изгибаться произвольно. В отличие от предыдущих категорий, среди них не бывает моделей с раструбами для подсоединения бытовой техники и системы перелива.
  • Плоские – более компактная разновидность трубных с коленом П-образной формы, есть модели таких сифонов для двойных раковин на кухне.

Оптимальным решением для мойки на кухне является бутылочный сифон, поскольку попадающие в сток твердые частицы и жир будут задерживаться в стакане, не засоряя канализацию. Поскольку нижняя часть стакана откручивается, процесс прочистки максимально прост.

Трубные сифоны сложнее прочищать, их чаще используют в ванных. Удобнее модели с переливом, предназначенные для моек с дополнительным сливным отверстием. Если на кухне используется посудомоечная, стиральная машина, установлены две мойки, нужен двойной/тройной сифон.

Установка гофрированного или плоского слива оправдана в условиях ограниченного пространства под мойкой, но при их использовании велик риск появления неприятного запаха, если изгиб получится слишком коротким.

Еще один момент, на который нужно обратить внимание при выборе сифона для кухонной мойки – диаметр патрубка. Патрубок большего диаметра для кухни предпочтительней, такой сифон будет реже нуждаться в прочистке и дольше прослужит.

Чтобы выяснить, какой сифон лучше для вашей кухни, нужно изучить описание производителя и обратить внимание на качество изделия, прочность материала, отсутствие трещин и сколов, дефектов резьбы, комплектность, надежность крепежа, пробок и прокладок.

Резиновые прокладки долговечнее пластиковых. Известные бренды заслуживают большего доверия. Предпочтительней продукция из материала с антибактериальными добавками.

Устройство и принцип действия

Независимо от конструкции, любой слив работает по принципу сообщающихся сосудов, в нем есть впускной патрубок, в который поступает вода из мойки, расположенный выше, и сливной патрубок, выводящий воду в канализацию, находящийся ниже впускного.

Устройство классического бутылочного сифона

Между ними располагается участок, где постоянно есть вода. Это так называемая водяная пробка, или гидрозатвор, служащий барьером против проникновения запахов из канализации по трубам в жилое помещение.

В этой же части задерживается большая часть попадающих в сток загрязнений, бытовых отходов, их можно удалить при прочистке слива, это значительно проще, чем прочищать канализацию.

В трубных моделях гидрозатвор располагается в изгибе трубы, в бутылочных — в стакане, под погруженной трубой и вокруг нее под нижней диагональной перегородкой. Пока из мойки вытекает вода, в сливе создается давление, и вода вытесняется в канализацию.

Когда вся вода из мойки вытекла, а кран закрыт, давление стабилизируется, вода не может самостоятельно преодолеть изгиб или покинуть пределы колбы и остается в нижней точке, формируя гидрозатвор.

В плоских сливах, а также гофрированных с небольшим изгибом трубы объем водяной пробки минимальный, если мойка длительное время не используется (хозяева в отъезде), эта вода может полностью испариться и исчезнет преграда для запахов.

Инструменты и материалы для установки

Практически все необходимое для установки слива раковины на кухне входит в комплект — гайки, винты, прокладки. Пластиковые гайки нужно закручивать вручную, использование ключей не рекомендуется.

Дополнительно понадобятся:

  • отвертка для металлических винтов;
  • силиконовый герметик для обработки резьбовых соединений;
  • возможно — нож для удаления заусениц резьбы, обрезки ступенчатой системы слива.
Как правильно выбрать смеситель для кухни?Сифоны нужны для подключения раковины к канализации, а смесители — к водопроводу. Узнайте, какой смеситель лучше выбрать для кухни.

Как выбрать мойку из нержавейки, стоит ли обратить внимание на другие материалы изготовления, что еще важно учитывать при выборе? Все ответы тут!

Монтаж: пошаговая инструкция

Правила установки слива для раковины на кухнеМонтаж любых сифонов производится сверху вниз, есть небольшие различия в установке сифонов разного типа.

Перед началом монтажа рекомендуется изучить инструкцию, найти и разложить все комплектующие в нужной последовательности.

Как же правильно подсоединить и поставить сифон на раковину на кухне? Действуем следующим образом:

  1. Монтаж сифона начинается с установки в сливное отверстие мойки защитной решетки (при ее наличии в комплекте).


    Если позволяет глубина отверстия, используется плоская резиновая прокладка, если края отверстия почти вровень с дном мойки, место установки решетки просто промазывается герметиком.

  2. Толстая прокладка укладывается на верхнюю часть выпускного патрубка, где есть специальный бортик. Некоторые производители сразу вклеивают эту прокладку.
  3. Патрубок с прокладкой прижимается снизу к сливу, сверху в отверстие защитной решетки закручивается винт. Резьба, в которую он должен ввинчиваться, запрессована в корпус патрубка.


    Затягивая винт, нужно добиться плотного соединения, избегая проворачивания фланца с прокладкой.

  4. Если в комплект не входит защитная решетка (сливы старого типа), патрубок с прокладкой фиксируется под мойкой с помощью пластиковой гайки.
  5. После того, как патрубок закреплен под мойкой, к нему присоединяется собственно сифон – изогнутая или гофрированная труба, колба.


    На свободный конец патрубка надеваются пластиковая гайка (резьбой вниз) и конусная прокладка (широкой стороной к гайке).

  6. Патрубок вводится в раструб сифона на нужную длину. Во избежание деформации прокладки ее узкая часть должна по всей окружности войти в раструб, гайка затягивается вручную.
  7. На отводящую трубу тоже надеваются гайка и конусная уплотняющая прокладка, она подсоединяется к сливному отверстию сифона.
  8. Свободный патрубок отводящей трубы вводится в раструб канализации через плотную резиновую манжету, препятствующую распространению запахов.

Чтобы лучше разобраться в том, как правильно установить сифон на кухню и разобрать старый слив для раковины, если необходима замена, смотрите это видео:

Дополнительные особенности

  1. Если слив для мойки на кухню выбран колбообразный, стакан нужно предварительно собрать в соответствии с инструкцией.
  2. Если используется гофрированная отводящая труба, ее необходимо подсоединить к сифону до его соединения с выпускным патрубком, жесткую можно крепить до и после этого этапа.
  3. В некоторых моделях колбообразных сифонов выпускной патрубок интегрирован в тело колбы, их монтаж еще проще.
  4. Максимально прост в установке гофрированный сифон с двумя жесткими патрубками на концах.


    После его подсоединения к выпускному патрубку трубе придается нужный изгиб, она при необходимости растягивается, фиксируется специальными хомутами, а второй патрубок выводится в канализацию.

  5. Последний этап установки любого сифона – проверка. Под слив подставляется ведро или миска, не несколько минут открывается кран. Если обнаружены протечки, соединения нужно дополнительно герметизировать и плотнее закрутить гайки.

Переливные модели

Сифон для кухни с переливом подойдет только для мойки, в верхней части которой есть соответствующее отверстие. Такая конструкция позволит избежать перелива воды через край, если основной сток забит отходами, перекрыт посудой, или если для каких-либо целей используется не проточная, а набранная в мойку вода.

Сифон с переливом для мойки на кухне

Труба перелива может быть жесткой, сборной из частей, или гофрированной, до присоединения необходимо отрегулировать ее высоту в соответствии с глубиной раковины.

Если трубка сборная, высота регулируется по принципу телескопического сдвигания-раздвигания частей и используются фиксаторы. Гофрированная труба просто растягивается и перегибается в нужном месте.

Между впускным отверстием трубы перелива и тыльной поверхностью мойки вокруг отверстия обязательно должна использоваться плоская прокладка.

Подсоединение перелива начинается сверху, последний этап — ввод свободного конца трубы в соответствующий раструб выпускного патрубка и фиксация гайкой с уплотнительной прокладкой.

Инструкция по подключению стиральной машины к канализации и водопроводуЕсли вы всегда — сам себе сантехник, то не помешает ознакомиться с инструкцией по подключению стиральной машины к канализации и другим коммуникациям.

В доме часто отключают горячую воду? Узнайте, как подключить бойлер к водопроводу своими руками.

Если у вас часто проблемы со смесителем на ванне, то будет полезно узнать о том, какой лучше выбрать новый смеситель с душем для ванной.

Полезные советы

Полезные советы по установке сифона для раковины на кухне

  1. Лучше выбирать системы с гладкостенной трубой, выводящейся в канализацию, их проще прочищать.
  2. С момента демонтажа старого сифона и до последнего этапа монтажа нового раструб канализации желательно заткнуть тряпкой или пробкой подходящего диаметра.
  3. Поверхность мойки вокруг сливного отверстия обязательно нужно тщательно очистить и обезжирить.
  4. Герметизируются все резьбовые соединения, кроме резьбы крышки колбы — ее периодически придется откручивать, для предотвращения протечек можно использовать паклю.
  5. В колбообразных моделях с погруженной трубкой можно регулировать высоту размещения колбы, погружая в нее патрубок на разную глубину, но он не должен касаться дна, фиксация в крайней верхней точке также нежелательна.
  6. Лучше приобретать сифон с такими присоединительными размерами, чтоб диаметр канализационного патрубка соответствовал диаметру раструба канализации.
  7. Есть и другие варианты – покупка сифона с универсальной, ступенчатой системой слива и обрезка патрубка до получения нужного диаметра или использование переходной уплотнительной манжеты. Первый вариант надежнее.

  8. Покупать слив для мойки нужно либо одновременно с ней, либо после, учитывая ее дизайн, конструктивные особенности.

Современный слив для кухонной мойки достаточно просто установить, не прибегая к помощи специалистов. Главное – выбрать модель, подходящую для конкретных условий, удостовериться в отсутствии дефектов и следовать инструкции.

На современном рынке представлено значительное число моделей, и монтаж каждой из них имеет свои нюансы, хотя общие принципы одинаковы для всех типов и разновидностей сливов.

Устройство слива для раковины на кухне

Монтируя слив для раковины на кухне, придется работать с предназначенными для этого устройствами.

Разновидности сифона: бутылочный с погруженной трубкой, бутылочный с двумя перегородками и трубный.

Они называются сливной арматурой, существенной частью которой является сифон. Сифон в бытовом смысле считается составным конструктивным элементом моек, умывальников и ванн, но является самостоятельным видом сантехнического оборудования.
Это оборудование предназначено не только для слива жидкостей, оно еще препятствует попаданию в жилые помещения квартиры неприятных запахов из сточной канализации и служит для очистки воды, выводимой из мойки, от разного рода кухонного мусора и остатков продуктов.
Защитой от неприятного запаха в случае применения сифона служит образованная в нем постоянная водяная пробка, называемая водяным затвором или гидрозатвором.

Разделение сифонов по принципу устройства

Разделение сифонов по принципу устройства.

По принципу устройства гидрозатвора сифон для раковины может быть отнесен либо к бутылочному типу, в котором водяной задерживающий слой организован вставленными друг в друга цилиндрами, либо к двухоборотному, в котором гидрозатвор реализован при помощи колена трубы устройства. Последний тип приборов сейчас применяется довольно редко. Ранее выпускаемые устройства слива в основном изготавливались из чугуна или стали, затем — из более технологичных и экономичных материалов, таких, как пластмасса.
Модернизированным вариантом таких приспособлений двухоборотного типа может служить гофрированная пластиковая труба, которая, будучи весьма гибкой, может при помощи соответствующей ленты быть изогнутой и закрепленной в нужной форме. Устройство такой конструкции может использоваться в раковине и умывальнике. Выпускаются еще устройства смешанного типа, объединяющие бутылочную конструкцию и гофрированный шланг.

Сегодня большое количество моделей таких устройств изготавливают из пластмассы. Приборы из подобного материала почти не задерживают грязь и жир, не подвержены процессу ржавчины, не гниют и не коррозируются. Хороши также устройства слива из латуни. Покрытые пленкой хрома, они не менее надежны и красивы.

Сложные составные современные модели арматуры слива изготавливаются с применением пластика, стали, латуни, никеля или хрома.

Параметры выбора сливной арматуры

Качество моделей

Схема сливной арматуры.

Одним из важных параметров, на которые обращают внимание при выборе модели арматуры, является ее качество, которое обуславливает безаварийную эксплуатацию. При обычных характеристиках раковины в кухне устройство слива подобрать достаточно просто. Но если раковина изготовлена по специальному заказу, будет логично решить вопрос о приобретении сифона там же, где покупалась и раковина. Кроме того, при выборе модели следует проверить ее габаритные размеры, чтобы не возникало сложностей при установке и эксплуатации.

Работоспособность выбранного прибора будет зависеть от того, как он устроен, от напора воды из смесителя и дополнительной кухонной техники (стиральных, посудомоечных машин), подключенной к прибору. Чем больше объем сливаемой воды, тем больше должно быть сечение отводов и прибора.

При выборе арматуры обязательно следует оценить качество изготовления модели, ее комплектность, надежность прилагаемых прокладок, гаек и винтов. Выбирая для себя подходящую сливную арматуру в условиях нехватки достаточных средствах на ее приобретение, можно остановиться на стандартной модели из белого пластика.

Как правило, большинство потребителей выбирает модели именно из пластика и резины, так как они дешевле, более просты в монтаже и устойчивей в эксплуатации.

Размеры патрубков арматуры
Следующий шаг — отбор арматуры по размерам, соответствующим имеющейся сантехнике. По своему диаметру устройство должно походить к существующей на кухне сантехнической системе. Если раковина установлена на кухне, то имеет смысл выбрать устройство с большим диаметром отводного патрубка (не 32 мм, а 40). На кухне через сливную арматуру будет проходить много жировых и разнообразных продуктовых остатков, с течением времени часть их, оседая, будет накапливаться внутри прибора, из-за чего он может засориться.

Наиболее востребованы сегодня легкие, простые в монтаже и эксплуатации бутылочные устройства слива из пластика. Такие приспособления имеют в составе все необходимое для нормальной службы, в том числе резиновые прокладки и уплотнители. В их конструкции могут быть включены дополнительные патрубки для подачи воды от посудомоечной и/или стиральной машины, а также для кухни, имеющей две раковины — два выпуска.

Сифон бутылочного типа

Схема работы сифона бутылочного типа.

Устройство такого типа конструктивно напоминает собой стилизованную бутылку (колбу), выполненную из жесткого пластика или металла.

Если, к примеру, рассмотреть модель, которая имеет возможность обеспечения перелива воды из засоренной раковины в сток и может принять дополнительный водяной поток от посудомоечной или стиральной машины, то она будет состоять из следующих частей:

  • выпуск;
  • перелив;
  • отвод для подключения сливной трубы от других источников воды;
  • колба;
  • выходной патрубок;
  • прокладка;
  • соединительные гайки и винты.

Конструкция бутылочного устройства слива имеет следующие очевидные преимущества:

  • довольно просто монтируется;
  • удобна в эксплуатации, так как просто разбирается для очистки и открывает доступ к канализационной трубе;
  • как и другие типы таких устройств, реализует работу гидрозатвора.

Может применяться как в умывальнике, так и в мойке.
Прибор такой конструкции очищается быстро — достаточно снять дно колбы.

Хотя конструкция приборов слива весьма проста, производители не перестают ее улучшать, повышая качество и надежность. Этот процесс связан с тенденциями моды на дизайн сантехнического оборудования. Например, появившаяся модель раковины на пьедестале потребовала размещения устройства слива в узкой полости пьедестала, а это, в свою очередь, повлекло за собой соответствующие изменения в размерах и конструкции таких приборов.

Более долговечными и надежными в эксплуатации считаются бутылочные сифоны, выполненные из нержавеющей стали. Но их монтаж по месту проходит сложнее из-за того, что стальную отводную трубу в случае необходимости не удается легко укоротить. Соответственно, использование металла для изготовления арматуры серьезно усложняет ее монтаж и разбор, поэтому пластиковые модели более востребованы.

Схема устройства сифона бутылочного типа .

Достаточно большое количество фирм-производителей сантехнических приборов для прокладок в устройствах используют поливинилхлорид (ПВХ), срок службы которого сравнительно мал, к тому же он имеет не очень высокие герметизирующие свойства. А во многих странах мира этот материал запрещен к использованию в быту.
Лучше, если компания-производитель в устройствах использует прокладки из экологически чистой, высококачественной резины, имеющей более продолжительный срок службы по сравнению с изделиями из ПВХ. Резина отлично герметизирует все стыки и имеет высокую степень повторного использования. В случае разборки сифона бывшая в употреблении резиновая прокладка сохраняет свои рабочие свойства и не требует замены на новую прокладку.

При изготовлении элементов из пластмассы некоторые производители сантехнического оборудования используют специально разработанный антибактериальный компонент, который препятствует росту бактерий на поверхности пластика и в среде, контактирующей с ним. Он также препятствует образованию слизи на изделии, появлению неприятного запаха, увеличивает срок эксплуатации полимера.

Компании-производители обладают разнообразными патентами на производимую продукцию. При выборе изделий стоит ознакомиться с такой информацией. Не лишним будет узнать, к примеру, что запатентованная конструкция слива у предлагаемой к реализации модели обладает минимальным сопротивлением вытекающей воде и повышает устойчивость к засорению.

Сливная арматура, изготовленная отечественными производителями, не отличаются ни красотой, ни качеством, но существенно дешевле импортных. Однако если уже имеются дорогие раковины и соответствующие смесители к ним, следует приобрести и качественные приборы слива. Они будут работать долго, не подтекая и не засоряясь. Экономить тут не стоит. Лучше покупать качественные сифоны известных фирм и компаний, чтобы впоследствии не решать неприятные вопросы ремонта приобретенной арматуры. Рынок предлагает множество различных устройств, разных моделей по разным ценам и с разным качеством. Сделать лучший выбор помогут советы профессионалов и отзывы опытных знакомых.

Особенности установки сифона

Схема установки сифона.

Если вы приобрели необходимое устройство и решили установить его самостоятельно, не привлекая специалистов со стороны, не забудьте о том, что:

  • поскольку подключение подобных приборов к раковине и канализационной трубе для любой модели делается стандартно, особенности монтажа обычно зависят от конструкции самого изделия;
  • сборку модели рекомендуется делать, не отступая от соответствующей инструкции.

Последовательность операций по подсоединению к раковине на кухне сливного устройства:

  • помещают прибор под раковину, производят примерку предстоящих подключений;
  • при наличии пробки на выпуск ее подсоединяют;
  • собирают колбу прибора в соответствии с прилагаемой инструкцией;
  • соединяют трубу выпуска, подключенную к сливу, с колбой устройства;
  • проверяют качество установленных прокладок, наличие сорванной резьбы и сломанных соединительных гаек;
  • стыкуют трубу водоотвода с выходным патрубком, крепят и герметизируют соединение;
  • подают воду на небольшое время, проверяя герметичность всего прибора и его соединений.

После проведения проверки устройства в разных условиях на предмет выявления протечек его можно считать полностью готовым к постоянной работе.

как собрать сифон для мойки и раковины

Для осуществления простейших сантехнических мероприятий не обязательно вызывать специалиста, отпрашиваться с работы и тратить деньги на оплату услуг. Например, установка сифона на кухне – несложная процедура, с которой справится даже женщина.

Если грамотно подобрать прибор, изучить инструкцию к нему и запомнить несколько общепринятых правил, процесс чистки, замены или установки сифона пройдет быстро и без неприятных сюрпризов.

Содержание статьи:

Конструкции сифонов для кухни

Вопрос о покупке или замене сифона встает, когда старая модель выходит из строя, а также по причинам, не связанным с самим устройством.

Предположим, вместе с приобретением нового кухонного гарнитура приходится , а конструкция новой раковины требует другой конфигурации прибора. Рассмотрим, какие виды сифонов предлагают современные производители.

Сифон для кухонной мойкиСифон для кухонной мойки

Напоминаем, что сифон для кухни – устройство, связывающее мойку с трубой канализации, препятствующее проникновению в помещение неприятного запаха и облегчающее процесс устранения засора

Существует множество вариантов классификации устройств для создания , однако все виды можно объединить в две большие категории:

  • бутылочные;
  • коленные.

Коленные, в свою очередь, делятся на жесткие или эластичные (гофрированные), и абсолютно любой тип может иметь более сложную конструкцию, если подключается к мойке с переливом. Также стоит упомянуть про (актуален для монтажа под душевой кабиной) и двойной – для установки под сдвоенные раковины.

Металлический сифон в интерьереМеталлический сифон в интерьере

Наряду с экономичными пластиковыми моделями применяют и сифоны из металла – латуни, меди, стали или бронзы. Их установка актуальна для стилизации помещения, когда зона под раковиной полностью открыта

Для кухни идеально подходит бутылочная модель, однако, при дефиците свободного пространства или по другим причинам используют и коленные (U-образные и S-образные). Последние виды рациональнее устанавливать для сантехприборов с минимумом свободного пространства – например, под ваннами.

Перед тем, как установить сифон для мойки на кухне, нужно определиться с моделью. Представляем несколько вариантов, один из которых может пригодиться и вам.

Галерея изображений

Фото из

Преимущество данного вида в простой конструкции и быстрой разборке/сборке, если необходимо устранить засор или просто произвести профилактическую чистку

По сути, это искривленная труба, в изгибе которой скапливается достаточно воды для образования надежного гидрозатвора

На самом деле, это два разных устройства, однако при монтаже необходимо продумать их размещение в паре

Дополнительная эластичная труба ведет к специальному отверстию в мойке – для предупреждения затопления в случае засора сливного отверстия

Благодаря эластичности и возможности растягиваться до необходимой длины гофру часто используют там, где невозможно установить жесткую модель

Парная раковина – не редкость на современной кухне. Чтобы увеличить свободную площадь в тумбе, для двух раковин используют один сифон

Применяется, если необходимо подключить несколько сантехприборов или расположить отводы для подключения в неудобном месте

Другим словами, трап с сухим гидрозатвором. Такая разновидность удобна для экономии пространства, но устанавливать ее на кухне, где велик риск засора, нерационально

Вариант 1 – бутылочный сифон

Вариант 2 – коленный сифон

Вариант 3 – сифон с измельчителем

Вариант 4 – сифон с переливом

Вариант 5 – гофрированная труба

Вариант 6 – двойной бутылочный сифон

Вариант 7 – двойной коленный сифон

Вариант 8 – плоский сифон

Так образом, при выборе нового устройства необходимо ориентироваться на количество свободного места под мойкой, технические характеристики (надежность материала и прокладок, проходимость), возможность разборки для обслуживания, а если сифон будет не замаскирован в тумбе – то и внешний вид.

Инструкции по сборке и установке

Сборка моделей происходит по разному: некоторые сначала необходимо собрать, а затем герметично присоединить к сливному отверстию раковины и канализационному патрубку, другие частично собираются в процессе монтажа мойки. Рассмотрим варианты сборки и установки популярных видов.

Этапы монтажа бутылочного сифона

Приобретая устройство в магазине, обратите внимание на то, что пластиковые модели бывают 2 типов:

  • недорогие, состоящие из 10 (или более) деталей;
  • брендовые, с интегрированными прокладками.

Второй тип отличается использованием качественных полимеров – как пластика для корпуса, так и материала для уплотнительных колец. Стоимость его выше, но и прослужит он дольше.

К тому же он гораздо проще в сборке: состоит всего из 3 частей, которые легко соединить и отрегулировать. Обычное устройство имеет не менее 10 деталей, которые необходимо установить в нужных местах, не перепутав при этом между собой уплотнители.

Процесс установки сифона для кухонной раковины необходимо начинать уже после того, как полностью проложена канализация и установлена мебель, проще говоря, в последнюю очередь.

Монтаж сифона вместе с мойкойМонтаж сифона вместе с мойкой

Иногда одну из частей – сливную – монтируют при установке раковины. Пока есть доступ к обратной стороне мойки, легче прикрутить крепежный болт. Однако конструкция бутылочных моделей настолько проста и понятна, что их можно зафиксировать на мойке в любой момент

Рассмотрим, как последовательно собрать сифон для мойки. Для примера возьмем недорогую модель, состоящую из множества элементов. Сначала распаковываем комплект, поверяем, все ли детали на месте.

Важно, чтобы трубки и бутылочная часть были гладкие и герметичные, гофра – эластичная, а прокладки – плотные, без изъянов. Затем действуем по фотоинструкции:

Галерея изображений

Фото из

Берем тонкую плоскую прокладку, подходящую по диаметру, и аккуратно натягиваем ее без перекосов на место резьбового соединения «стакана»

Крышку – второй элемент пластикового «стакана» – плотно накручиваем посредством резьбового соединения так, чтобы прокладки не было видно

Берем патрубок, который соединяет бутылочный элемент со сливным отверстием раковины, и надеваем на него накидную пластиковую гайку

Таким же образом надеваем конусную прокладку. Важный момент: прокладку устанавливаем расширенным концом к месту слива

Вставляем патрубок в верхнее отверстие бутылочного элемента, закручиваем и аккуратно затягиваем накидную пластиковую гайку

На гофрированную трубку, как и на патрубок, поочередно надеваем сначала накидную гайку, затем подходящую по диаметру прокладку

Вставляем гофрированную трубку в боковое отверстие «стакана», плотно закручиваем накидную пластиковую гайку

Синюю большую прокладку монтируем под раковиной, между патрубком и мойкой, а белую прокладку и металлический слив в виде решетки фиксируем сверху, закрепляя длинным винтом

Шаг 1 – установка прокладки на «стакан»

Шаг 2 – прикручивание крышки «стакана»

Шаг 3 – надевание накидной гайки на патрубок

Шаг 4 – надевание конусной прокладки на патрубок

Шаг 5 – соединение «стакана» и патрубка

Шаг 6 – надевание гайки и прокладки на гофру

Шаг 7 – соединение «стакана» и гофры

Шаг 8 – распределение оставшихся деталей

Сборка закончена, осталось установить сифон под мойкой. Его располагают так, чтобы патрубок был направлен к сливному отверстию, а гофрированная труба – в сторону канализационного раструба. Бутылочная часть должна находиться внизу, именно в ней образуется гидрозатвор.

Галерея изображений

Фото из

Этап 1 – установка металлической решетки

Этап 2 – монтаж горловины под мойкой

Этап 3 – прикручивание сифона к горловине

Этап 4 – подтяжка всех накидных гаек

Устройство установлено, сливное отверстие оформлено, осталось вставить гофрированную трубку в канализационный отвод – обычно это широкий патрубок. Чтобы обеспечить герметичность соединения, используем переходники и герметик.

Как установить модель с переливом

Перелив – удобное изобретение, которое позволяет избежать затопления кухни, если вдруг сливное отверстие забилось, а вода грозит выплеснуться из заполненной до краев мойки на пол.

Снаружи на раковине можно увидеть несколько маленьких отверстий или одно большое. Во втором случае с наружной стороны устанавливается декоративная деталь, прикрывающая это отверстие.

Отверстие переливаОтверстие перелива

Отверстие перелива обычно находится сбоку – или на стенке мойки со стороны стены, или на перемычке между двумя мойками

Само устройство перелива – это дополнительная гофрированная (реже – жесткая) трубка, которая закрепляется с обратной стороны мойки, как раз напротив переливного отверстия, а вторым концом вставляется в патрубок сифона.

Крепление на раковине осуществляется винтом, герметичное соединение с патрубком происходит посредством затягивания пластиковой накидной гайки.

При установке перелива, как и при монтаже  любых канализационных элементов, важно герметично соединить все фрагменты и обязательно использовать уплотнитель. Здесь плотное резиновое или пластиковое кольцо фиксируется под раструб, закрепленный с обратной стороны мойки. Оно может иметь круглую, овальную или прямоугольную форму.

Галерея изображений

Фото из

Шаг 1 – подготовка отверстия для перелива

Шаг 2 – приготовление декоративного элемента-решетки

Шаг 3 – установка декоративного элемента

Шаг 4 – монтаж гофры для перелива

После установки прибора с переливом необходимо проверить его на герметичность: плотно закрыть сливное отверстие, набрать полную раковину воды и последить, как жидкость поступает по переливу в сифон. Если протечек нет, устройство установлено правильно. В обратном случае стоит еще раз проверить наличие прокладок и плотнее закрутить накидные гайки.

О том, как выполнить под кухонной раковиной, подробно описано в предложенной нами статье.

Подключение сифона к канализации

Существует несколько способов подключения сифона к канализационной трубе. Их выбор зависит и от конструкции устройства с гидрозатвором, и от расположения выхода канализации. Проще всего, когда установка кухонной мойки является этапом ремонтных работ: тогда еще при устройстве канализации продумывается наиболее целесообразная разводка.

Однако замена сифонов происходит чаще, чем производится капитальный ремонт. Это связано и с поломками устройства, и с заменой мебели. Поэтому придумывать, как лучше собрать сифон для раковины и соединить его с отводом канализации, иногда приходится «на ходу».

Подключение жесткой трубойПодключение жесткой трубой

В качестве соединительного элемента часто выступает гофра, однако гораздо надежнее и целесообразнее монтировать гладкий жесткий элемент. Причем короткая труба гораздо лучше длинной – так вероятность засора сводится к нулю

Гофрированная труба хороша тем, что, благодаря эластичности и подвижности, ее можно разместить в любом месте, а при необходимости вытянуть до нужной длины. Однако у сантехнической гофры есть слабое место – она изнашивается гораздо быстрее жесткого элемента.

Кроме того, из-за мягкости труба провисает, тем самым провоцируя засоры. Ребристая внутренняя поверхность трубы также склонна накапливать загрязнения, из-за чего материал вытягивается и теряет форму.

Если существует возможность (при удачном расположении канализационного отвода), можно самостоятельно заменить гофрированную деталь обыкновенным отрезком трубы для внутренней канализации, обрезанным до нужной длины.

С вариантом замены можете познакомиться с помощью фотогалереи:

Галерея изображений

Фото из

Гофрированная труба из комплекта сифона

Пластиковая жесткая труба D 40 мм

Подрезка и монтаж жесткой трубы

Установка переходной муфты 50/40 мм

Гладкая внутренняя поверхность жесткой трубы – гарантия защиты от провисания и частых засоров, которые характерны для гофрированного аналога.

Специфика и особенности подключения к ней сифона подробно изложены в рекомендуемой нами статье.

Выводы и полезное видео по теме

Видеоролики – прекрасная возможность закрепить знания о сборке и монтаже сифонов, а также научиться самостоятельно практиковать монтаж сантехнического оборудования, избегая частых ошибок.

Видеоруководство по замене старого, вышедшего из строя сифона для кухонной мойки:

Нестандартная установка сифона, соединенного со сливным отверстием гофрированной трубой:

Сборка и советы по правильному монтажу недорогого сифона с переливом:

Как видите, сборка простых моделей не занимает много времени и не требует специальных знаний. При замене старого сифона больше сил отнимает демонтаж изношенного оборудования.

Если вопросов по установке сливного устройства для кухонной мойки не возникло, вы все работы можете выполнить самостоятельно. Для решения боле сложных задач по подключению устройства лучше обратиться к сантехнику.

Хотите рассказать о личном опыте в установке сифона под кухонной мойкой? Есть полезные сведения, которыми хотели бы поделиться с посетителями сайта? Пишите, пожалуйста, комментарии в расположенной ниже блок-форме, высказывайте мнение и размещайте фото по теме статьи.

Как собрать и установить слив для раковины + система слива-перелива

Сборка и установка раковины производится в соответствии с инструкцией производителя, в которой указывается перечень необходимого инструмента для выполнения монтажных работ, а также схема подключения прибора к системе канализации. Следуя данному руководству, можно собрать и установить слив для раковины своими силами, не вызывая сантехника. Сливное отверстие в раковине должно обязательно перекрываться специальной металлической решеткой, защищающей канализационную трубу от попадания пищевых отходов при обработке сырья и мытье посуды. Для сбора мусора, проникающего сквозь решетку, в системе слива предусмотрено наличие пластикового сифона, который легко снимается после заполнения для проведения очистки. Помимо этого сифон, заполненный водой, препятствует проникновению неприятного запаха из канализационной трубы в помещение кухни или ванной. Чтобы не допустить переполнения мойки производители предлагают устанавливать слив для раковины с переливом. Дополнительная гофрированная или жесткая пластиковая трубка, соединяет отверстие в верхней части раковины с системой слива на участке, предшествующем сифону.

На данном видео показаны раковины с боковым сливом, которые используют в небольших помещениях. Для экономии места под ними располагают стиральные машины. Монтаж системы слива в этом случае лучше доверить профессиональному сантехнику.

Как устроена конструкция классического слива?

Так выглядит схема устройства слива кухонной раковины, не снабженной системой перелива.

Детальное устройство системы слива

Последовательное соединение всех комплектующих обеспечит нормальное функционирование слива

Легенда:

1. Защитная решетка.

2. Прокладка резиновая.

3. Отводной патрубок.

4. Соединительный винт.

5. Основание слива-выпуска.

6. Корпус сифона бутылочного типа.

7. Стяжная гайка.

8. Конусная прокладка.

9. Стандартный канализационный отвод.

10. Гайка.

13. Крышка сифона.

14. Резиновая прокладка.

Дополнительно: символами 1с, 3в, 12а, 12б обозначены прокладки, 1а – пластмассовая пробка для сливного отверстия.

Данную систему слива для раковины устанавливают в следующем порядке:

  • сначала выполняют соединение с раковиной;
  • затем проводят сборку основной части сифона;
  • в последнюю очередь соединяют конструкцию с канализацией.

Защитную решетку, снабженную 5-6 делениями, устанавливают на сливное отверстие раковины, не забыв проложить между ними прокладку. Затем на бортик отводного патрубка крепят резиновую прокладку,  толщина которой составляет 3-5 мм. У другого торца патрубка снята фаска, что обеспечивает его свободный завод в сифон. Плотно прижимая верхнюю часть патрубка к мойке, вставляют соединительный винт, имеющий 6-8 мм в диаметре, в защитную решетку и начинают прикручивать его плоской отверткой в гайку патрубка, которая плотно вставлена в специальную выемку. На этом этап соединения слива с раковиной можно считать законченным.

Сборку основной части сифона начинают с того, что надевают на отводной патрубок пластиковую стяжную гайку, а после этого – конусную прокладку. Далее вставляют в верхнюю часть корпуса сифона патрубок, насаживая его на нужную высоту. Затем опускают гайку и закручивают ее руками без применения инструментов. В сифонную крышку помещают плоскую большую прокладку, выполненную из резины, и привинчивают ее к корпусу.

Важно! Стакан (крышка) сифона часто забивается пищевыми отходами, поэтому его периодически снимают и промывают. По этой причине не рекомендуется применять силиконовый герметик для замазывания стыка между корпусом сифона и его крышкой. Для создания герметичного соединения можно использовать сантехническую подмотку.

Вид системы слива кухонной раковины в сборе

Вид системы слива в сборе для кухонной раковины. В данной конструкции используется сифон (отстойник) бутылочного типа

Последний этап связан с соединением системы слива раковины с канализацией. Для выполнения этой операции необходимо соединить стандартный канализационный отвод, диаметр которого обычно равен 50 мм, с канализационной трубой, используя при этом гайку и конусную прокладку.

Важно! Если отвод или канализационная труба имеют размеры, не отвечающие принятому стандарту, то для их соединения используется готовый пластиковый переходник.

Раструб канализационной трубы необходимо снабдить специальной резиновой манжетой, с помощью которой будет сдерживаться запах, идущий из канализации. Внутренний диаметр манжеты должен быть меньше наружного диаметра отводной трубы. Это позволит манжете плотно обхватить трубу и не допустить проникновения неприятных запахов в помещение.

Особенности установки слива с переливом

Из инструментов понадобятся крестовая и большая плоская отвертки, причем последняя может быть заменена обычной монетой. Электролобзик требуется в том случае, если под мойку необходимо вырезать в столешнице посадочное место подходящего диаметра. В руководстве, прикладываемом производителем к выпускаемому оборудованию, имеется перечень всех комплектующих и схема их последовательного соединения. Чтобы лучше понять порядок сборки, надо разложить все детали на полу или на столе.

Схема сборки слива из инструкции производителя

Схема сборки слива с переливом, взятая из инструкции производителя мойки, устанавливаемой в специальное посадочное место, вырезанное в столешнице

После тщательного изучения инструкции начинают собирать слив. На основание слива-выпуска, прилегающего снизу к мойке, укладывают толстую резиновую прокладку. Более тонкую и мягкую прокладку кладут под низ верхней части выпуска. Затем со стороны самой мойки в сливное отверстие помещают на прокладку металлическую часть выпуска. Соединяют обе детали пластиковым полым винтом, который закручивают широкой отвёрткой или монетой.

Важно! Перед тем как затянуть винт, необходимо проследить, чтобы патрубок перелива точно совпадал с отверстием для перелива, предусмотренным в раковине.

Сборка перелива начинается с регулирования высоты трубки, которая зависит от глубины устанавливаемой раковины. При этом черная часть трубки, снабженная фиксаторами, соединяется с белой частью в выбранном по высоте месте. Собранную трубку перелива крепят к мойке, не забывая про резиновую прокладку, располагаемую между поверхностями. Затем на белую часть переливного патрубка надевают гайку и конусовидную прокладку. Проводят соединение патрубка перелива с выпуском, затягивая вручную гайку. Вот так собирается слив перелив для раковины своими руками.

Соединение патрубка перелива с отводом слива

Соединение патрубка перелива с отводом слива проводится с помощью гайки, закручиваемой вручную без применения каких-либо инструментов, и резиновой прокладки

Далее остается собрать гидрозатвор, являющийся отстойником, и гофру. В паз вставляют прокладку и соединяют с выпускным патрубком, закручивая гайку от руки. Таким же образом прикручивают и гофру. После этого мойку устанавливают в посадочное место, предусмотренное в столешнице, и соединяют гофру с канализацией. На заключительном этапе вставляют в сливное отверстие сетку-заглушку.

Важно! Гофрирированные трубы лучше заменять обычными гладкостенными трубами, которые легче прочищать в случае засора.

Провести подключение раковины к канализации можно своими силами. Если по каким-либо причинам вы сделать этого не можете, обратитесь к профессионалам. Умелым мастерам даже не надо читать инструкции, потому что им известно, как собрать слив для кухонной раковины любого типа.

Отправить ответ

avatar
  Подписаться
Уведомление о
