Как собрать каркас для гипсокартона – Как собрать каркас из профиля для гипсокартона, монтаж металлопрофиля под ГКЛ своими руками, сборка обрешетки под теплицу: инструкция, фото и видео-уроки

Содержание

Каркас для гипсокартона на стену своими руками: процесс монтажа


Овладев приёмами процедуры, как сделать каркас для гипсокартона на стену своими руками, существует вероятность самостоятельного его возведения. Конструкция поможет решить многие проблемы, такие как маскировка изъянов, воплощение отдельной дизайнерской мысли и другие.

схема каркаса под гипсокартонПример схемы каркаса под гипсокартонВернуться к оглавлению

Полное содержание материала

Выбор профиля

Выполняются жёсткие каркасы из деревянных брусьев или металлического оцинкованного профиля.

Плюсы и минусы каркаса из профиля

Достоинствами моделей из металла являются:

  1. Идеальная геометрия. Никакая влажность не может повлиять на оцинкованные стальные детали.
  2. Длительный срок службы, вплоть до нескольких десятилетий.
  3. Существование огромного выбора креплений, при помощи которых создаются прочные конструкции, при этом достигается оригинальность структуры стены.

Из недостатков, пожалуй, можно отметить подверженность металла коррозии, но при правильной эксплуатации помещения и создания благоприятного микроклимата эта проблема решаема.

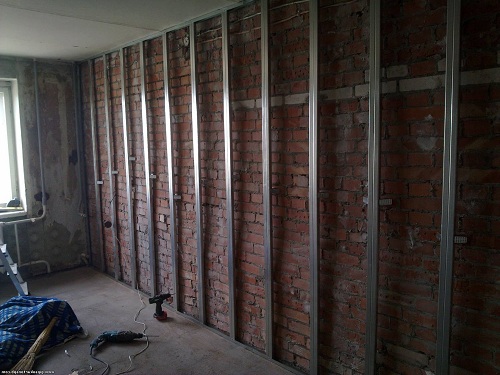

каркас из профилей

Систематизация профиля

Наименование профиляМарка на

англ.

Обозначение

на русском

Величина ммХарактеристикаЦена
ПотолочныйCDПП60×27Форма сечения в виде буквы П

Применяются как основополагающие части

каркаса для потолка и стен.

от 95 р.
СтоечныйUDПС50×50;

75х50;

100х50

П-образная форма торца, используется для

оформления каркаса стен. Ставится в вертикальном направлении в направляющие профили UW.

от 150 р.
НаправляющийUWПН50х40;

75х40;

100х40

Разрез П-образной формы. На эти профили крепятся

прочие элементы каркаса.

от 60 р.
Потолочный направляющийCWПНП28х27Применяется для скрепления потолочных профилейот 65

р.

УгловойПУ20х20

25х25

30х30

35х35

Уголки с перфорацией, укрепляют и

выравнивают стыки у стен.

от 26 р.
Модифици

рованный

UA50x40x2

75x40x2

100x40x2

150x40x2

Вариант CW- профиля, жёсткий,

имеет толстые стены.

от 110 р.
МаячковыйПМ6×22Служит для выравнивания плоскости,

создания откосов.

от 18 р.
Арочный(наружный и внутренний)CDПА60х27Применяется для изготовления конструкций с

изгибами определённого радиуса

от 89 р.

Знаком «U» обозначаются элементы, имеющие ровные стенки, «C» — с выступами, прочные на изгиб, типовая длина их обычно бывают 3-4 метра.

Соединяют части каркаса посредством анкерных подвесов, крабов, муфт, саморезов по металлу, дюбель-шурупов.

Особенности деревянного каркаса

Производят его из бруса с поперечным сечением от 40х70 и наличием элементов 30х50, расположенных горизонтально, в основном из хвойных пиломатериалов с влажностью от 15 %, обработанных специальным антисептиком.

Достоинства:

  • из положительных качеств древесины, пожалуй, можно отметить её относительную дешевизну;
  • использовать подобные каркасы стоит только в сухих помещениях.

деревянный каркас для гипсокартона

Недостатками являются:

  • материал для каркаса из древесины нужно тщательно перебирать, отдавая предпочтение ровным рейкам;
  • древесина разбухает в сырую погоду и коробит при этом гипсокартон, из-за этого могут появиться трещины;
  • срок службы у деревянных конструкций меньше, чем у металлических. Они подвержены влиянию гнили, плесени, насекомых и уже через 10-15 лет могут прийти в негодность;
  • без специальной обработки древесины не обойтись, но это только делает материал дороже.
Вернуться к оглавлению

Необходимые приспособления для возведения каркаса

Прежде чем собрать каркас своими руками, подготавливают средства и материалы для его производства.

каркас на стене
Чтобы изготовить простую межкомнатную перегородку, имеющую толщину до 10 см, понадобится;

  1. Наличие профилей UW и CD. Если происходит прокладывание коммуникаций, то подойдут виды UD и CD, на стенах должны находиться закреплённые с определённым шагом параллельные направляющие.
  2. Из крепёжных элементов потребуются прямые подвесы и шурупчики под названием «блоха», имеющие наконечник-сверло, а также дюбели из пластика и ударные саморезы.
  3. Для обшивки готового каркаса понадобятся гипсокартонные листы: серые или зелёные, толщиной 12,5 мм и на краях располагающие обширными срезанными фасками. Листы второго цвета – влагостойкие, пригодные для помещений, где наблюдается повышенная влажность.
  4. Чтобы усилить проём двери гипсокартоном в каркасе потребуется профиль вида AU, а также подойдёт брус из дерева.
материалы для каркасаМатериалы для каркаса

Инструменты

Для сборки каркаса из профиля для гипсокартона нужно будет пользоваться следующими инструментами:

  • уровнем;
  • рулеткой;
  • правилом;
  • шнуром;
  • отвесом;
  • ножницами по металлу;
  • перфоратором;
  • дрелью с реверсом или шуруповертом.
инструменты для каркасаИнструменты для каркасаВернуться к оглавлению

Сборка каркаса для перегородки

Образцом сооружения модели может служить использование элементов CW и UW. Сначала потребуется очертить область нахождения будущей модели. Обращают внимание на некоторые факты:

  • В старинных постройках редко обнаруживаются прямые углы в стыках стен. Здесь учитывают тот факт, что расстояние в противоположных стенах может различаться, поэтому размечая очередную перегородку, стоит привязку конструкции выполнить относительно параллельных стен, усредняя расстояние, чтобы уберечься от зрительного искривления в пространстве;
  • Размеченная черта на плоскости стены будет являться ориентиром при монтаже направляющих. Перегородку нужно немного «сдвинуть» на размер толщины обшивки из гипсокартона и слоёв обработки. Следом за разметкой пола при помощи любого из уровней идёт проецирование размеров на потолок. Полученные очертания на них соединяют по стенам, для проверки вертикального расположения воображаемой перегородки применяют уровень;каркас на стене
  • Если результат будет положительным, закрепляют направляющие UW профиля с предварительным использованием ленты для уплотнения, укладываемой между металлическими частями и первоначальной плоскостью. Опоры крепят на краях с шагом в полметра;
  • Потом закрепляют стойки CW профиля у краёв направляющих;
  • Там, где будет будущая перегородка,формируют дверной проём двумя стойками опорного профиля. Начинать крепить их лучше к нижним направляющим, потом вдевают их в верхнюю часть профиля UW, контролируя вертикальное расположение уровнем. Затем стойки опор фиксируются сверху в одну из направляющих, остальные стойки располагают лицом к сторонам проёма.
Для усиления дверных и оконных проёмов размещают бруски в стойки и фиксируют их саморезами. При этом брус должен быть такого же сечения, что и ширина профиля. Дерево вообще возможно заменить металлическим элементом AU.
  • Последующим шагом станет размещение опорных профилей верхней и нижней направляющих во всю длину намеченной перегородки. Сначала элемент CW устанавливают с интервалом 55 см от близлежащей стены, а другие до 60 см, измеряя одновременно промежуток от центра стоек, а также проверяя вертикальное расположение уровнем;
  • При формировании верха проёма двери или зоны окон, имеющих горизонтальное расположение в каркасе, необходимо задействовать UW разновидность, его используют с запасом в 30 см. На полки профиля наносится пара делений, размещённых в 15 см от краёв, и по ним полки профиля урезают под углом в 45 градусов до его основы. Кромку сгибают, получается фигура в виде буквы П;
  • Форму надевают в стойки проёма по бокам отогнутыми местами, затем поднимают её до нужной высоты, закрепляя кромки саморезами к профилям, расположенным сбоку.
пример каркаса для перегородкиПример каркаса для перегородки

В дальнейшем образовавшуюся модель из металла покрывают ГКЛ.

Каркас для арки

Осуществляя его монтаж, нужно учитывать некоторые особенности:

  • Каркас монтируют, отступая в глубину 15 см.
  • Наверху проёма дюбелями крепится направляющий металлопрофиль к перекрытию. На боках стен с обеих сторон также устанавливаются подобные элементы, начиная с верхнего угла до окончания закругления свода. Они закрепляются саморезами.
  • Получается П-образная рамка каркаса арки, к ней прикрепляются заранее изготовленные дугой металлические части, а для придания жёсткости закрепляют в пространство между дугами элементы UD профиля. Чтобы арка была правильной, достигают одинаковых элементов деталей конструкции по обеим сторонам проёма.
Вернуться к оглавлению

Усиленный каркас

Подбирая стоечный профиль к различным видам стен, применяют индивидуальный подход. Лучше всего сооружать усиленный или двойной каркас, используя узкий CW профиль, у которого спинка 50 мм, чем брать широкий для одинарного. Прикрепляют его дюбелями, для каждого материала применяют специальное крепление.

усиленный каркас из профиляУсиленный каркас из профиля

Предварительно нужно обозначить две параллельные черты для закрепления пары направляющего профиля в области пола и потолка. Разметку тщательно проверяют, также как и при монтировании одинарной модели.

Вернуться к оглавлению

Установка шумоизоляции

Шумоизоляцию гипсокартона при возведении каркаса легко осуществить своими руками.Этапы установки следующие:

  1. Стартовый профиль укрепляется саморезами на полу и потолке. После создания несущих конструкций, между ними прокладывают полоски эластичного материала, такого как «Вибростек» или его аналогов.Используются также подвесы «Вибростек-КС».подвес
  2. Для достижения лучшего эффекта шумоизоляции места вертикальных креплений обрабатывают силиконовым герметиком.
  3. После полного изготовления каркаса одну его сторону лучше обшить гипсокартоном, чтобы при заполнении звукоизоляцией материал не выпадал.
  4. Шумопоглощающий материал следует укладывать без оставления пустоты, поверх него можно установить мембрану звукопоглощения или использовать ленту с порами также «Вибростек».
  5. В целях лучшей звукоизоляции листы гипсокартона крепят в два слоя со смещением швов на 20 см. Их тщательно обрабатывают герметиком или армированной лентой.
шумоизоляция в каркасУстановка рулона шумоизоляции в каркасВернуться к оглавлению

Каркас для короба

Короб из гипсокартона изготавливают, чтобы скрыть газовые и другие трубы, канализацию, стояки, не вписывающиеся в дизайн. Обязательным элементом является каркас – из дерева или металла.

Прежде всего, выполняется разметка, здесь учитывают толщину материала.Непременным условием станет точность, для этого используют лазерный уровень.

Этапы установки:
  • по готовым разметкам укрепляется направляющий профиль UW дюбель-гвоздями с шагом в 50 см на уплотнительную ленту, избавляющую углы от трещин.;
  • на потолке также монтируются направляющие UW с углом в 90 ͦ к вертикальным профилям;
  • там, где они пересекаются, крепится ещё вертикальный профиль;
  • затем устанавливаются перемычки на расстоянии 40 см для обеспечения жёсткости конструкции. Дальше можно выполнять обшивку гипсокартоном.
Вернуться к оглавлению

Каркас для ниши

Сборка каркаса из металла осуществляется согласно размеченным линиям. Процесс сборки:

  1. Направляющие профили закрепляют с интервалом в 40 см. Если у ниши изогнутые формы, то необязательно надрезать профиль, в магазинах имеются направляющие различной формы, этот факт облегчит работу. крепленеи подвесов
  2. После размещения направляющих конструкции придают объём. На потолок и пол крепятся профили с вертикальными концами. Применение уровня, как всегда,неизменно.
  3. С лица изгибается профиль, формируется угол в 90 ͦ и крепятся саморезами к направляющим, расположенным вертикально.
  4. При наличии небольших размеров, простых линий, сглаженной поверхности, каркас из профиля собирают на полу, а затем конструкцию укрепляют на стену.

каркас для ниши

Вернуться к оглавлению

Сборка каркаса для потолка

Подобная модель собирается по общепринятой схеме:

  1. Проводится разметка с помощью подвеса или лазера.
  2. По периметру плоскости, согласно намеченным линиям, дюбелями устанавливаются профили UD.
  3. Соблюдая определённый шаг, также по разметке прикручиваются подвесы в форме буквы П.
  4. Замеряют и отрезают несущие профили, размером меньше на 1 см,пристраивают в направляющие и фиксируют ln-креплениями. Подвесы сгибают и привинчивают к профилю. Несущие элементы закрепляют с помощью натянутой нитки, их придерживают, чтобы они были прямыми.крепленеи подвесов
  5. Следующим этапом является прикручивание крабами поперечин, которые будут образовывать ряд, находящийся в 2,5 см от стены.
Вернуться к оглавлению

Установка деревянного каркаса под гипсокартон

Когда принято решение соорудить данную модель, запасаются:

материалы для деревянного каркасаМатериалы для деревянного каркаса

Сборка деревянного каркаса

Этапы сборки:

  1. Эта конструкция также требует создания чертежа с руководством по указанию величин и точек нахождения проёмов.
  2. Вначале создания дюбелями и саморезами укрепляются бруски верхней и нижней части.
  3. Далее, фиксируются вертикальные распорки, которые размещаются под контролем уровня.монтаж стоек
  4. Следующим этапом происходит закрепление поддерживающих горизонтальных реек с сечением 30х50, между стойками из дерева.
  5. Одна из сторон обшивается ГКЛ, внутрь каркаса помещается утеплитель под гипсокартон и все необходимые сооружения, затем идёт обшивка второго края.

Деревянный каркас для стен

Эта модель будет целесообразна в помещениях с высотой стен больше 3 м, имеющих плохую штукатурку или неровности.

деревянный каркас

Этапы сборки:

  1. Размечается плоскость, и выявляются области с изъянами.
  2. Сооружается обрешётка под гипсокартон, начинающаяся с закрепления на полу бруса, расположенного горизонтально.
  3. Далее, прикрепляют вертикальные рейки с отступом 10 мм от края и шагом в 60 см.
  4. Проверив их уровнем, на потолок фиксируется горизонтально другой брус, к которому идёт прикрепление концов стоек. При неровностях на полу, под брус подкладывается рейка, кусочки ДСП.
  5. Там, где расположены окна и двери, находящиеся вертикально стойки сдвигаются на определённую длину. Этим будут исключены вырезания в гипсокартоне.

Второй способ сборки подобного каркаса – создание его на участке пола. Измеряют размеры стены, соответственно её величинам собирают раму из горизонтальных и вертикальных брусьев. Фиксируют перекладины и рейки на расстоянии 60 см, конструкция закрепляется на стену, её заполняют изоляцией, обшивают ГКЛ.

сборка каркаса на полу

Собирая каркас для гипсокартона, нужно не забывать, что подобная конструкция уменьшает габариты помещения. Особо этот факт относится к небольшим комнатам. Но всё равно выбор остаётся за владельцами жилья.

Вернуться к оглавлению

Фото подборка собранных каркасов под гипсокартон на стене

Каркас для гипсокартона: стены, перегородки и конструкции

При ремонте квартир и частных домов широкое распространение получили различные конструкции из гипсокартона. С помощью этого доступного материала можно выравнивать стены и потолки, прятать в короба коммуникации, возводить перегородки, модифицировать дверные проемы, создавать ниши и полки, украшающие интерьер помещения. Качество ремонта во многом будет зависеть от того, насколько правильно смонтирован каркас для гипсокартона. Поэтому ему следует уделить самое пристальное внимание.

Монтируем каркас для ГКЛМонтируем каркас для ГКЛ

Материалы

В подавляющем большинстве случаев предпочтение отдается каркасу из металлического профиля. По сравнению с обрешеткой из деревянного бруса он имеет много преимуществ: долговечность, устойчивость к воздействию внешней среды, прочность, небольшое количество отходов. Для монтажа металлокаркаса используют следующие виды профиля:

  • Направляющий (стартовый). Делится на потолочный (маркировка ПНП или UD) и стеновой, или перегородочный (ПН или UW).
  • Несущий (основной, стоечный). Для возведения вертикальных стоек и горизонтальных перемычек используют стеновой металлопрофиль для перегородок (ПС или CW), а также потолочный (ПП или CD).
  • Угловой (перфорированный уголок). С его помощью укрепляют внутренние и внешние углы конструкций из ГКЛ.
  • Гибкий арочный профиль (ПА). Используется при монтаже арок и других криволинейных конструкций. Впрочем, его с успехом можно заменить и направляющим, сделав надрезы на боковых полках через определенные промежутки. Это позволит без проблем придать ему нужный радиус изгиба. Чем он меньше, тем чаще надо делать надрезы.

Типы профилейТипы профилей

Перед монтажом приобретаются в нужном количестве различные крепежные элементы:

  • Прямые подвесы. Пригодятся при выравнивании стен и потолков.
  • Дюбель-гвозди. С их помощью к базовой поверхности крепятся элементы каркаса. Самые популярные размеры 6 × 60 мм и 8 × 80 мм. При большом слое штукатурки рекомендуется выбрать дюбели подлиннее.
  • 9-ммиллиметровые саморезы по металлу . Называемые в народе «блошками» или «клопами», они используются при сборке каркаса. Некоторые профессионалы обходятся без них, соединяя металлические профили при помощи просекателя.
  • Демпферная лента. Наклеивается на плоскость профиля, прилегающую к перекрытиям и стенам, и обеспечивает шумоизоляцию конструкции.

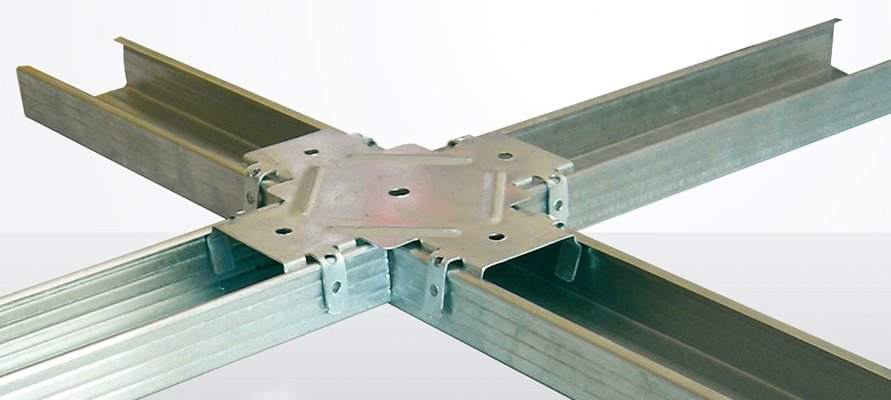

  • Дополнительные элементы крепления – соединители типа «краб».

Демпферная лента для профилейДемпферная лента для профилей

Набор инструментов

Список необходимых приспособлений остается стандартным независимо от сложности гипсокартонной конструкции. В него входят:

  • Перфоратор с буром нужного диаметра. Ударная дрель далеко не всегда справляется с железобетонными плитами перекрытий.
  • Шуруповерт. В дополнение к нему можно использовать просекатель, но это приспособление редко присутствует в арсенале обычного домовладельца.
  • Разметочный инструмент: уровень, отвес, рулетка, карандаш.
  • Ножницы по металлу. При нарезке профиля пользуются ими, а не болгаркой. При применении последней страдает оцинкованное покрытие изделий.

ИнструментыИнструменты

Виды конструкций из ГКЛ

Своими руками можно собрать любой конструкцию из гипсокартона качественно и в полном соответствии с действующими СНиП. Это могут быть:

  • Обшивка стен и подвесные потолки. Выравнивание гипсокартоном – самый быстрый и наименее трудозатратный метод подготовки к финишной отделке неровных поверхностей.
  • Внутренние перегородки, в которых могут быть устроены дверные или оконные проемы, а также другие функциональные или декоративные детали интерьера.
  • Короба различной формы, скрывающие коммуникации или несущие элементы дополнительной подсветки.
  • Полки, ниши, шкафы и даже декоративные камины, которые также успешно делают из ГКЛ.

Каркасы разных конструкцийКаркасы разных конструкций

Каркас при выравнивании стен

Пошаговая инструкция по возведению каркаса для выравнивания стены будет включать:

  • разметку;
  • монтаж и соединение профилей.

Конструкция для выравнивания стенКонструкция для выравнивания стен

Обратите внимание! Для выравнивания перекрытий чаще используются профили СD и UD, которые относят к потолочным. CW и UW, имеющие более широкие полки, подойдут для перегородок, на которые приходится большая нагрузка.

Разметка

На начальном этапе намечаются границы будущего каркаса, положение профилей и места крепления подвесов:

  • На потолке проводится линия, являющаяся верхней внешней границей будущего каркаса. Расстояние между ней и стеной выбирается в соответствии с толщиной используемого профиля и коммуникациями, которые планируется разместить или закрыть гипсокартоном. Чем меньше это расстояние, тем лучше: больше сохранится свободного пространства помещения.
  • При помощи уровня линия переносится на пол.

Разметка под каркас для ГКЛРазметка под каркас для ГКЛ

  • На стене необходимо сделать разметку вертикальных стоек. Листы гипсокартона имеют стандартную ширину 120 мм, поэтому оптимальный шаг для крепления стоечного профиля – 60 см.
  • В большинстве случаев одного листа не хватит, чтобы закрыть всю стену сверху донизу. Стандартный ГКЛ «Кнауф» или любой другой марки имеет размеры 2500 × 1200 мм. Поэтому размечается местоположение горизонтальных перемычек.
  • На этом же этапе стоит проставить метки в точках крепления подвесов. Расстояние между ними по технологии должно составлять 70–100 см. Оптимальный шаг – 80 см.

Все инструкции по возведению гипсокартонных конструкций отмечают, что элементы обшивки из ГКЛ обязательно должны стыковаться на поверхности профиля.

Сборка конструкции

После разметки начинается установка каркаса:

  • На прилегающие к стене стороны направляющих наклеивается демпферная лента, после чего они закрепляются на полу и потолке дюбелями с шагом 60–80 см.

Если перекрытия деревянные, то применяют шурупы с широкими шляпками или обычные саморезы по дереву, снабженные дополнительной шайбой.

  • По точечным отметкам на стене сверлятся отверстия под дюбели и крепятся прямые подвесы.
  • Вертикальные стойки подрезаются на 1–2 мм короче высоты комнаты и вставляются в направляющие. К ним они крепятся при помощи просекателя или саморезов по металлу. Их расположение в одной плоскости контролируется уровнем и фиксируется при помощи подвесов. Для этого их прикрепляют к стойкам саморезами, вкручивая в подходящие отверстия. Выступающие части отгибаются руками по направлению к стене.

Крепление стоек к подвесамКрепление стоек к подвесам

  • Горизонтальные перемычки отрезаются с запасом в 1–2 см. На краях срезаются боковые полки, после чего эти своеобразные «язычки» крепят шурупами к стойкам.

Один из способов монтажа горизонтальных перемычекОдин из способов монтажа горизонтальных перемычек

Все конструкции из ГКЛ имеют существенный недостаток: они не выдерживают нагрузки. Поэтому следует заранее спланировать, какие элементы интерьера будут крепиться к стенам и где. Эти места следует дополнительно усилить: скрутить вместе два профиля или вставить в полость стойки деревянный брус подходящего размера.

После выполнения указанных операций можно обшивать каркас листами гипсокартона.

Каркас перегородки

Этот тип конструкции отличается от облицовки стен тем, что в нем не используются прямые подвесы. Кроме того, в перегородках часто делаются дверные проемы, требующие дополнительного усиления. Алгоритм возведения прост:

  • Осуществляется разметка, в ходе которой очерчивается контур будущей перегородки на полу, потолке, стенах.
  • По контуру монтируются направляющие, проклеенные демпферной лентой. Расстояние между крепежными элементами (дюбель-гвоздями или саморезами) – 30–50 см.
  • Монтируются вертикальные стойки с шагом 40 или 60 см.

Схема глухой перегородкиСхема глухой перегородки

  • При помощи шурупов устанавливаются горизонтальные перемычки, на которых будут стыковаться элементы гипсокартонной обшивки.

Сборка перегородкиСборка перегородки

Дверной (оконный) проем

Если в перегородке предусмотрена дверь, то в нижней направляющей делается разрыв соответствующей длины. Дальше действуют по такой схеме:

  • Примыкающие к дверному проему стойки выставляются вертикально при помощи уровня. Крепятся саморезами к направляющим каркаса, а затем усиливаются деревянными брусьями.

Обратите внимание! Расстояние между стойками, формирующими дверной проем, должно на 2 см превышать ширину коробки.

  • Устанавливается верхняя перемычка из направляющего профиля. Она должна располагаться на 1–1,5 см выше будущей дверной конструкции.
  • На линии стыковки ГКЛ над дверью крепится дополнительная вертикальная стойка, обрезанная по размеру.

Конструкция с дверным проемомКонструкция с дверным проемом

Оконный проем в перегородке делается аналогичным образом, только в нижней его части добавляется еще одна горизонтальная перемычка.

Выравнивание потолка

Устройство потолочного каркаса аналогично стеновому и происходит по тем же принципам. Отличительные моменты:

  • Кроме прямых, могут применяться и удлиненные подвесы, особенно для многоуровневых конструкций.
  • Используются потолочные профили. Чаще всего из них формируют своеобразную сетку, позволяющую крепить гипсокартон в шахматном порядке.

Каркас подвесного потолкаКаркас подвесного потолка

  • Шаг между подвесами – 40–60 см. Его уменьшение позволяет предотвратить провисание конструкции.
  • Положение несущих профилей удобно контролировать при помощи натянутых между стенами шнуров.
  • В местах пересечения элементов каркаса обязательно используются соединители типа «краб».

Соединение крабамиСоединение крабами

Подробнее процесс сборки полочного каркаса под гипсокартон описан в этой статье.

Формирование арок

Изгиб создается при помощи специального арочного профиля. При его отсутствии можно использовать поточную направляющую: в боковых стенках делаются вырезы в виде лепестков, после чего она легко сгибается.

Каркас аркиКаркас арки

Обе направляющих соединяются вертикальными стойками, к которым в дальнейшем крепится гипсокартон.

При ширине арки до 30 см горизонтальные перемычки необязательны: необходимую жесткость обеспечит нижняя плоскость из гипсокартона.

Полки, ниши и короба

Каркасы разных конструкций собираются по тем же принципам. Часть конструкции посредством направляющих закрепляется на стене, устанавливаются необходимые вертикальные и горизонтальные элементы.

При сборке полок и ниш укрепляют горизонтальные перемычки, на которые будет приходиться основная нагрузка.

Конструкция с нишамиКонструкция с нишами

Подробную инструкцию по изготовлению ниши из ГКЛ читайте здесь. Процесс создания гипсокартонных полок описан в этой статье.

Короба, закрывающие коммуникации, обязательно снабжаются дверками или лючками для проведения осмотра или профилактических работ. Необходим зазор между стенками короба и расположенными внутри его водопроводными или канализационными трубами.

Пошаговое описание процесса создания короба из ГКЛ можно найти тут.

Каркас для коробов, скрывающих трубыКаркас для коробов, скрывающих трубы

После сборки каркаса конструкцию обшивают гипсокартоном и проводят финишную обработку: заделывают швы, отверстия от саморезов и производят грунтовку поверхности.

Вопросы по сборке каркаса любой гипсокартонной конструкции задавайте в комментариях. На них ответит квалифицированный мастер с 12-летним опытом в отделке.

Как сделать каркас под гипсокартон правильно — инструкция

При ремонтных работах, для отделки внутренних помещений квартир, загородных домов, дач или офисов чаще применяют такой материал, как гипсокартон. С его помощью удается не только скрыть существенные неровности поверхностей, но и осуществить практически любые идеи при оформлении комнат: арки, сложные системы потолков, перегородки, альковы. В статье рассмотрим, как сделать правильный каркас на стену под гипсокартон.

Содержание:

  1. Преимущество стен и потолков из гипсокартона
  2. Условные обозначения для гипсокартона
  3. Последовательность работ
  4. Монтаж потолочного каркаса
  5. Каркас стены из металлопрофиля





Преимущество стен и потолков из гипсокартона



  • Конструкция каркаса для гипсокартона из профиля позволяет монтировать светодиодную ленту, упорядоченным или хаотичным образом встроенные светильники или подвесить классическую люстру.

  • Стены можно оформить нишами и довольно оригинальным способом произвести их подсветку.
  • В полученном межпотолочном пространстве поместятся вентиляционные трубы, спрячется электропроводка, останется место и для утеплителя, звукоизоляционного материала.
  • А если высота помещения позволяет можно установить и кассетного типа кондиционер, так как толщина внутреннего блока может составлять от 230 до 300 мм.





Условные обозначения для гипсокартона



Приобретая данный строительный материал можно столкнуться со следующими акронимами (аббревиатурой):

  • ГКЛ – гипсокартонный лист серого цвета, толщиной от 8 до 16 мм, шириной 1200 мм и длиной 2000-4000 мм. Обычно используется в помещениях, к которым не предъявляются особые требования;
  • ГКЛВ – влагостойкий лист (картон окрашен в зеленые тона), который отличается гидрофобными добавками. Производится со следующими размерами: 18х600х2000 мм. Применяется в ванных комнатах или кухнях;
  • ГКЛО – огнестойкий гипсокартон имеет розовый оттенок, обладает повышенной стойкостью к воздействию открытым огнем. Его толщина может составлять от 10 до 16 мм, ширина – 1200 мм, а длина – 2000-4000 мм. Такой вид актуален для комнат с камином;
  • ГКЛВО – гипсокартон сочетающий в себе влаго- и огнезащитные характеристики, толщина 12-16 мм, ширина 600 или 1200 мм, длина 2000-4000 мм.



Здесь следует отметить, что для потолков используется чаще 9,5 мм листы, а для отделки стен, откосов или создания перегородок, ниш – 12,5 мм, для выполнения проемов лекальных, арочных форм – 6,5 мм гипсокартон.

Не рекомендуется для выставления меток на гипсокартоне использовать маркер, потому что некоторые виды имеют «удивительное» свойство проявляться на поверхности листа даже через несколько слоев шпаклевки и покраски.






Условные обозначения металлического профиля для гипсокартона



  • ПС – профиль стоечный П-образного вида с продольными желобками. Его основание называется «спинкой», а боковины – «полками», равные всегда 50 мм. Ширина спинки находится в диапазоне от 50 до 100 мм. Его используют как вертикальные стойки.
  • ПН – профиль направляющий, его сечение идентично стоечному профилю. Ширина «полок» только 40 мм, «основания» 50-100 мм. Используется при сооружении стенового каркаса или создании перегородок. Он фиксируется к полу и потолку, образуя рамку для основной конструкции.
  • ПП – потолочный профиль (60х27 мм) с 3 продольными канавками. Именно к нему выполняется монтаж гипсокартонных листов.
  • ПНП – потолочный направляющий профиль (27х28 мм). При сооружении подвесной конструкции он крепится к стенам комнаты, направляя ПП.
  • ПУ – профиль угловой (85°) из перфорированного металла, служит для укрепления углов. Он может быть как внутренним, так и внешним, отличаться по предназначению и параметрам. При дальнейших работах отверстия заполняются шпаклевочным материалом, тем самым обеспечивая надежное сцепление с гипсокартоном.
  • ПА – профиль арочный (вогнутый или выпуклый). С его помощью оформляются не только дверные проемы арочного типа, но и создаются подвесные конструкции сложных волнообразных форм.



Если планируется монтаж тяжелой картины, люстры с существенным весом или кронштейнов для установки какого-либо прибора – рекомендуется еще на этапе сооружения усилить каркас в этих точках.





Дополнительные элементы



  • Профили могут быть длиной от 2750 до 4000 мм, если необходима большая длина, тогда используется своеобразная муфта (соединитель для ПП 60х27 мм).
  • Краб имеет крестообразную форму и используется в точках пересечения профилей, обеспечивая прочность каркаса. Двухуровневый краб одевается на ПП верхнего уровня и надежно фиксирует профиль нижнего уровня.

  • Прямой подвес монтируется к стене или потолку, затем производится сгиб по специальным линиям. В полученный П-образный проем вставляются профили и затем фиксируются. После установки излишки «ушек» отгибают или отрезают. Если использовать такой крепежный элемент – подпотолочное пространство составит не более 60 мм.
  • С помощью зажимов и тяги анкерного подвеса можно регулировать высоту межпотолочного пространства от 250 до 1000 мм. Его опорная часть обеспечивает стабильное положение ПП.





Метизы



Метизы для крепления направляющих и подвесов выбираются в зависимости от поверхностей, например:

  • если стены и потолок из бетона, тогда профиль или анкерные подвесы монтируются дюбелями 6х40 или 6х60 мм в зависимости от качества поверхностей.

  • К деревянным основам крепеж производится шурупами 6х70, 6х80 мм.
  • Фиксировать между собой все металлические элементы каркаса, например, прямые подвесы к потолочным профилям, стоечные к направляющим, соединительные муфты, крабы — лучше саморезами с острым концом 3,5х11 мм.
  • Гипсокартон монтируется к металлическим профилям посредством саморезов с частой резьбой из оцинкованной стали 3,5х25 мм. Здесь нет необходимости выполнять предварительное просверливание рабочего отверстия.
  • Прикрепить направляющий профиль для стоек к гипсокартонному потолку можно применив специальные раскрывающиеся дюбеля, которые обеспечат надежное крепление.






Последовательность работ



  • Если планируется отделка и стен и потолка, то работу следует начинать с монтажа каркаса на потолке. Редко какой потолок может «похвастаться» ровными углами (90°) и если в этом случае начать ремонтные работы со стен, тогда подгон гипсокартонных листов наверху станет весьма затруднительным.
  • Провести электромонтажные работы, подвести кабель к точкам расположения осветительных приборов. Запас длины провода должен составлять 10-15 см от «нового» потолка. Необходимо проверить все соединения (работоспособность) проводки. При установке точечных светильников, следует тщательно распланировать прохождение металлических фрагментов конструкции.
  • Производится разметка поверхностей под установку профилей. Точка отсчета начинается с самого заниженного угла или бугра базового потолка. Монтируются горизонтальные направляющие, прямые подвесы, потолочные профили, фиксируются гипсокартонные листы.
  • Таким же образом происходит монтаж каркаса на стенах. Определяется их кривизна и устанавливается ПН на потолке и полу, при наличии окон – разметка начинается с них.
  • Остается провести шпаклевочные и другие отделочные этапы работы.





Монтаж потолочного каркаса



  • Сначала определяется расстояние, на которое опустится новый потолок. Здесь следует помнить, что если будут монтироваться точечные светильники, то необходимо знать их высоту – одним достаточно 5-8 см межпотолочного пространства, другим – 12-15 см.
  • Далее на стене находится точка, от нее и будет выполняться вся разметка. При помощи лазерного уровня определяется горизонтальная линия, которую можно провести карандашом или воспользоваться отбивочным шнуром.
  • Рулеткой отмерить нужную длину профиля и отрезать, воспользовавшись обычными ножницами по металлу. При необходимости они легко стыкуются, вставляясь один в другой, в этом случае нахлест должен составлять не менее 3 см и эта точка обязательно фиксируется метизом.

  • По линиям на стенах монтируется ПНП, некоторые модели уже имеют рабочие отверстия, если нет, тогда они просверливаются с шагом 50 см перфоратором или дрелью в зависимости от основания, к которому крепятся данные профили.
  • Далее осуществляется разметка для потолочных профилей. От стены отступить примерно 60 см (так как стены не всегда отличаются идеальными размерами), и уровнем проверить точность нахождения рисок. Отметки должны быть видны на стенах. Профилем, здесь он послужит в качестве линейки, соединить черточки на противоположных стенах, полученная линия станет «точкой» отсчета. От нее параллельно, каждые 60 см проводятся линии по всему потолку.
  • Таким же образом произвести разлиновку и по длине комнаты, в итоге почти все ячейки получатся с размерами 60х60 см. Размеры ячеек у стен будут иметь другие параметры.
  • Прямые подвесы фиксируются дюбелями (саморезами) с шагом 60-70 см, центр основания должен находиться точно по размеченной линии. В местах, где будут устанавливаться какие-либо приборы или оборудование (вентилятор, светильник, кондиционер), рекомендуется дополнительно установить траверсы.

  • Потолочные профили для гипсокартона не следует заготавливать «впрок», как сказано выше, расстояние от стены до стены в разных точках комнаты может существенно отличаться. Поэтому для каждого профиля длина замеряется отдельно, и она должна быть на 2-3 см меньше ширины помещения.
  • В направляющие вставляются потолочные профили, где центральный желобок должен выходить на риску. Зафиксировать его положение одним саморезом. При необходимости применяется муфта.
  • Используя ножницы по металлу подготовить перемычки из потолочного профиля равные 60 см, а поперечины, предназначенные для установки с краю (от стены до первого продольного профиля) на пару сантиметров меньше действительного расстояния.
  • Также необходимо следить за совпадением канавки профиля с отметками на стенах, в местах их соединения с продольным профилем установить одноуровневый «краб», зафиксировав его саморезами.

  • Окончательный этап монтажа данной конструкции заключается в креплении потолочных профилей к подвесам. Для этого к ПП прикладывается уровень к каждой точке соединения. И после того, как будут проверены, и при необходимости отрегулированы отклонения, производится фиксация. Далее выполняется монтаж листов гипсокартона.





Каркас стены из металлопрофиля



  • Перед монтажом каркаса стены из профиля проводятся все электрические работы, подводятся провода к розеткам, выключателям и точкам размещения осветительных приборов, бытовых устройств.
  • Сразу следует отметить, что технология выполнения стенового каркаса отличается от монтажа потолочной конструкции. Сначала полностью отделывается одна стена, от направляющих профилей до установки гипсокартона. И только затем осуществляется переход на следующую стену и так далее.

  • Технологически сложными объектами, при устройстве каркаса стен, считаются помещения с окнами, так как откосы требуют особого внимания. Если предполагается выполнить утепление стен, тогда вертикальные профили следует устанавливать на расстоянии 5 см от базовой поверхности (старых откосов).
  • Большое значение имеет ширина подоконника, если отделка стен начинается уже после его установки, ведь разметка под каркас производится именно от окна. Но тут учитывается и толщина листа гипсокартона, которая может составлять 9,5 или 12,5 мм.
  • Угольник прикладывается к раме и отмеряется расстояние, не забывая о дополнительных 5 см. Это выполняется и с другой стороны оконного проема. Аналогичные манипуляции следует провести, если в комнате несколько окон. Эти отметки будут обозначать край каркаса. Можно сразу установить ПН ко «дну» подоконника, в этом случае шаг вертикальных стоек может составлять менее 60 см.

  • К этим рискам прикладывается уровень, чтобы перенести их на боковые стороны подоконника. Исходя из этих отметок, используя уровень, отмечается край каркаса на полу и потолке. Для установки металлической конструкции рекомендуется использовать 2-х метровый уровень, он показывает более точное значение.
  • Метки на потолке и полу соединяются и по полученным линиям монтируются направляющие профиля. Первые ПС выставляются по сторонам окна, поэтому вертикали отмечаются с шагом в 60 см от этих профилей. Один из них обязательно устанавливается в углу комнаты.
  • Монтаж подвесов осуществляется каждые 60-70 см, их центр должен находиться строго по линии. В направляющие вставляются профили стоечные таким образом, чтобы их средний желобок совпал с отметкой на потолке и полу, и соединяются между собой. Далее уровнем регулируется их вертикаль по основанию и полкам. Затем выполняется окончательная фиксация саморезами.

  • Перекладины устанавливаются с использованием «краба», особое внимание следует обратить на их монтаж в районе окна. Горизонтальная перемычка монтируется над проемом.
  • После завершения крепления металлического каркаса к стене рекомендуется зарисовать расположение продольных и поперечных профилей. Данная схема может понадобиться, если в дальнейшем возникнет необходимость в размещении на стене картины, еще одной полочки или подвешивании декоративного кашпо к потолку.
  • Здесь в качестве крепежных элементов применяются так называемые «бабочки», «зонтики» и так далее, принцип их крепления следующий: пластиковый дюбель расправляет свои «крылышки» при вкручивании шурупа, таким образом, обеспечивает надежную фиксацию с обратной стороны гипсокартона.
  • Если понять принцип монтажа, и осуществить для начала простую конструкцию под гипсокартонные листы, то при следующем ремонте можно будет воплотить и более сложные решения: двухуровневый потолок, ниши в стенах и арочного типа дверные проемы.





Каркас из профиля под гипсокартон

Широкое применение гипсокартона в качестве отделочного материала обусловлено не только его выдающимися техническими характеристиками, но и широким спектром выполняемых работ. С помощью гипсокартона можно не только выравнивать стены и потолки, но и преображать помещение, создавая разнообразные перегородки, ниши или арки. Залогом успешно выполненной работы является качественно и правильно смонтированный каркас под гипсокартон. Установить его несложно даже своими руками.

Делаем каркас из профиля под гипсокартонДелаем каркас из профиля под гипсокартон

Материалы, применяемые для монтажа каркаса

Человека, впервые решившего своими руками соорудить каркас из профиля для гипсокартона, вполне может смутить различное обозначение профилей, которые можно встретить в разных источниках, а также большой ассортимент крепежной фурнитуры, предлагаемой рынком строительных материалов. Пугаться тут не стоит: с назначением металлопрофилей не так уж тяжело разобраться, а из всего многообразия крепежных элементов для монтажа потребуется лишь малая часть.

Материалы для монтажа каркасаМатериалы для монтажа каркаса

Виды металлических профилей:

  • Направляющие. В маркировке имеют обозначение UD или ПН. Закладывают основу всей конструкции, именно с них начинается возведение каркаса.
  • Стоечные. Их обозначают сочетаниями CW или ПС. Вставляются в направляющие и образуют вертикальные стойки, к которым крепятся листы гипсокартона при выравнивании стен.
  • Потолочные. К таким металлопрофилям, имеющим аббревиатуру CD или ПП, крепится лист гипсокартона при выравнивании потолка. Их вставляют в специальные потолочные направляющие, имеющие в обозначении сочетания букв UD или ПНП.
  • Также есть арочные и угловые модели профилей. Необходимость их использования определяется характером возводимой конструкции.

Потолочный металлопрофиль CDПотолочный металлопрофиль CD

Для закрепления каркаса на стене или потолке, а также для скрепления его элементов между собой используют несколько видов крепежных элементов.

  1. Чтобы удлинить металлический профиль до нужного размера, применяют простой соединитель, а для усиления мест пересечения профилей пригодится его крестообразная разновидность, называемая «краб». При выравнивании потолка применяется двухуровневый «краб» для надежной фиксации профиля нижнего уровня к потолочному.
  2. Дополнительное крепление к потолку или стене обеспечивают прямые или анкерные подвесы. С их помощью все элементы конструкции выводятся в одну общую плоскость.
  3. Крепление подвесов и направляющих профилей осуществляют с помощью дюбелей диаметром 6 мм, между собой профили скрепляют саморезами. Монтаж гипсокартона на установленный каркас выполняют при помощи саморезов диаметром 3,5 и длиною 25 мм. Предпочтительно использовать метизы из оцинкованной стали.

Соединитель для профиля "краб"Соединитель для профиля "краб"

Сборка потолочного каркаса

Если планируется выравнивание с помощью гипсокартона стен и потолка помещения, то начинать следует именно с последнего. Редко какая комната может похвастать идеально прямыми углами. В таком случае после выравнивания стен листы на потолке придется довольно трудоемко подгонять под нужные геометрические параметры. Если же начать с потолка, то все зазоры между листами гипсокартона и стеной в дальнейшем закроются при выравнивании стен.

Схема потолочного каркасаСхема потолочного каркаса

Нюансы разметки

Разметка является одним из самых важных этапов возведения конструкции каркаса. Чтобы правильно выбрать расстояние между ним и потолком следует заранее определиться с высотой встраиваемых в потолок светильников. Это расстояние откладывается от самой нижней точки потолка, а затем при помощи уровня осуществляется разметка мест монтажа потолочных направляющих профилей по всему периметру помещения.

Разметка потолочных профилей осуществляется на расстоянии 600 мм друг от друга. Таким образом, выполнив разметку своими руками, в итоге получим на потолке сетку из квадратов со стороной 60 см.

Разметка потолочного каркасаРазметка потолочного каркаса

Перед монтажом каркаса своими руками следует закончить работу с коммуникациями, которые в последующем будут располагаться за гипсокартоном. Правильно будет заранее протянуть все провода, установить розетки и другие элементы. Проводку под светильники лучше оставить с запасом в 10–15 см, так будет намного удобней их подключать.

Ход монтажа

  • Пользуясь нанесенной разметкой, по всему периметру помещения к стенам монтируют потолочный направляющий профиль.
  • В середине стороны каждого размеченного квадрата сверлится отверстие под дюбель и устанавливается прямой подвес. Таким образом, мы получим шаг дополнительных креплений металлопрофиля к потолку размером 600 мм.

В процессе разметки каркаса как для потолка, так и для стен, необходимо учесть обязательное условие: все стыки листов гипсокартона должны располагаться на профиле.

  • В профили ПНП вставляем потолочные профили и закрепляем их в месте стыка саморезами.

Нарезка профиля под гипсокартонНарезка профиля под гипсокартон

Так как геометрия комнат в квартирах часто оставляет желать лучшего, то длину каждого элемента лучше замерять отдельно, уменьшая расстояние между стенами на 2–3 см.

  • Нарезав болгаркой или ножницами по металлу поперечные перемычки длиной 60 см, также крепим их при помощи саморезов. Места крестообразного соединения металлических профилей усиливаются с помощью «краба».
  • Полученный каркас с помощью подвесов выводится в единую плоскость. Для этого к каждому профилю прикладывается уровень, и после необходимой корректировки положение потолочного профиля фиксируется при помощи подвесов. Их усики загибаются плоскогубцами и крепятся саморезами к профилю на необходимом расстоянии от потолка.

Сборка каркаса под гипсокартон на стене

Как сделать каркас под гипсокартон при выравнивании стены? Общие принципы остаются неизменными, меняются только некоторые нюансы.

  • Определившись с расстоянием между стеной и возводимой конструкцией, проведя все коммуникации, на потолке чертят линию, по которой будет крепиться направляющий профиль. С помощью отвеса идентичную линию воспроизводят и на полу.
  • Закрепив направляющие профили, переходят к разметке горизонтальных стоек. Они должны располагаться с шагом 600 мм так, чтобы каждый лист гипсокартона был зафиксирован на трех стойках. Одна будет располагаться посередине листа, а на двух крайних окажется стык с другими листами.

Сборка каркаса под гипсокартон на стенеСборка каркаса под гипсокартон на стене

  • После проведения разметки и установки по ней прямых подвесов горизонтальные стойки вставляются в направляющие и фиксируются саморезами.
  • Горизонтальные поперечины монтируются аналогично. После их крепления вся конструкция выравнивается в одну плоскость, для чего опять используются уровень и прямые подвесы. На места скрещивания металлопрофилей накладывается соединитель «краб».

Монтаж значительно усложняется, если на выравниваемой стене имеются окна. В таком случае в первую очередь крепятся горизонтальные стойки по обеим сторонам окна, а дальнейшая разметка профилей с шагом 60 см осуществляется от них.

При возведении перегородок особое внимание следует уделить дверному проему. Его надо усилить, вставив в профили, образующие периметр дверной коробки, деревянный брус.

Усиление проема в перегородке с помощью брусаУсиление проема в перегородке с помощью бруса

Совет: так как каркас перегородки не будет крепиться к стене, то его ячейки должны иметь меньший размер, чем на стене или потолке. Рекомендуется сформировать их из квадратов со стороной 40 см. Это позволит достичь необходимой жесткости перегородки.

Наибольшие затруднения могут возникнуть при сооружении своими руками каркасов под ниши. В этом случае придется совмещать элементы стенового и потолочного крепления профилей. Кроме того, необходимо обладать хорошим пространственным мышлением. Но устройство и общие принципы крепления и фиксации металлических профилей остаются неизменными.

Монтаж каркаса под гипсокартон: инструкция

Гипсокартонные системы уже давно стали неотъемлемой частью современного строительства. Они позволяют значительно снизить затраты на больших объемах работ и дают возможность сократить время при монтаже. При этом стоит отметить, что процесс возведения гипсокартонных систем довольно прост, но требует точных расчетов при установке каркаса.

Именно поэтому этот этап работ считается одним из самых ответственных. Он нуждается в серьезной предварительной подготовке, а инструкция по его монтажу включает в себя не только проект работ, но и детальный список необходимых элементов.

Типовая стена с утеплителем

Монтаж каркаса

Установка профильной конструкции разделена на несколько этапов. При этом стоит отметить, что она может быть различной по назначению, но освоив принцип монтажа каркаса для гипсокартонной перегородки можно справиться с любой подобной работой.

Вариант типового проекта части перегородки

Статьи по теме:

  • Как сделать каркас для гипсокартона
  • Каркас из профиля под гипсокартон
  • Как собрать каркас из профиля для гипсокартона

Проект

Данный процесс является основой при строительстве.

Он должен полностью отображать всю систему профилей с элементами монтажа.

  • Для начала на листе бумаги необходимо нарисовать будущую стену в удобном масштабе.
  • Затем по ее периметру отмечаем расположение направляющих профилей. На них и будет производиться крепление несущих опор.
  • После этого в начале стены и в конце отмечают место монтажа вертикального профиля. Он будет крепиться к стене или при необходимости станет углом простенка.
  •  Далее отмечают расположение остальных вертикалей. Они должны находиться друг от друга на расстоянии в 60 см от середины друг друга. Это делается для того, чтобы удобнее было крепить листы, которые имеют ширину 120 см.
  • Потом монтаж каркаса для гипсокартона предполагает размещение горизонтальных профилей, которые будут соединять вертикальные.
    Поэтому их тоже необходимо отметить на проекте. Обычно их располагают на расстоянии 60 см друг от друга, но при желании можно этот размер изменить.
  • При соединении профилей между собой необходимо использовать специальные виды монтажного крепежа. Самыми распространенными из них являются крестовины.
    Они надежно скрепляют оба профиля между собой, выдерживая ровный угол в 90 градусов. Такие соединения также стоит отметить на проекте.
  • Чтобы правильно смонтировать каркас для гипсокартона под звукоизоляцию следует использовать специальные саморезы.
    В народе их называют “блоха”, а среди специалистов они известны как винт ТЕХ 3.5 х 9.5. При желании их также можно отобразить на проекте, но обычно этого не делают, поскольку мастера предпочитают приобрести сразу большую упаковку этого крепежа, чтобы не испытывать в них недостатка.
  • Если необходимо внутри будущей стены разместить различные системы жизнеобеспечения или другие приборы, то это также можно отметить на плане.

Довольно часто возникает вопрос о том, как правильно монтировать гипсокартон на брусчатый каркас. Ответом может послужить точно такой же проект, но выполненный с учетом использования деревянных реек и соответствующего крепежа.

Совет!
Проект стоит изготавливать с учетом масштаба, поскольку так можно избежать появления неточностей и в итоге получить визуально точный план будущей конструкции.

Типичный проект стены с двухсторонней обшивкой

Закупка материала

Если проект составлен правильно, то проблем с покупкой необходимых элементов монтажа не составит большого труда. Достаточно показать его продавцу в магазине, который сразу подберет необходимое количество профилей и крепежных элементов.

При этом он может помочь найти некоторые неточности в проекте или подсказать оптимальные решения для конкретной ситуации.

Совет!
При расчетах рекомендуется пользоваться специальными программами, которые облегчают не только процесс подбора материалов, но и облегчат создание проекта.

Виды профилей и соединительных элементов

Инструмент

Если установка каркаса будет производиться своими руками, то необходимо приобрести специальный инструмент. Это может быть профессиональное оборудование или обычные бытовые приспособления.

Поэтому для монтажа понадобиться:

  • перфоратор или ударная дрель;
  • ножницы по металлу;
  • монтажный нож;
  • шуруповерт или отвертка;
  • малярная нить или шнур с синькой;
  • строительный уровень;
  • рулетка;
  • отвес;
  • шпатель;
  • уголок;
  • молоток;
  • мел или карандаш.

Инструмент, который может понадобиться при выполнении работ

Нанесение разметки

Данный этап заключается в том, чтобы перенести основные линии из проекта на стены, пол и потолок. Тут необходимо быть очень внимательным и использовать различные измерительные инструменты.

Не стоит на них экономить, поскольку относительно небольшая цена уровня или рулетки, позволят избежать больших затрат при переделывании неправильной работы.

Совет!
Если производиться будет монтаж в нескольких уровнях, то следует каждый из них отмечать отдельным цветом. Это не позволит совершить ошибок при сборке.

Установка

Этот вид работы не требует особых расчетов. Все они были сделаны при составлении проекта.

Поэтому от мастера требуется собрать конструкцию в полном соответствии с планом.

  • Сначала крепятся несущие профили. Для этого применяют ударные дюбеля 6 х 40 или 6 х 60.
  • Затем производят установку вертикальных и горизонтальных перемычек, с помощью “блох” и специальных элементов в виде крестовин.
  • Далее видео инструкция по монтажу рекомендует проверить надежность всех соединение, а при необходимости осуществить дополнительную привязку всей конструкции к полу, потолку или стене.
    Это делают с использованием специальных перфорированных полос металла или потолочных подвесов.
  • Когда каркас полностью готов, в нем монтируют необходимые системы жизнеобеспечения в виде электрической проводки или труб водоснабжения или канализации.
    Также в этот момент устанавливают утеплитель и звукоизоляцию.

Совет!
Не стоит при монтаже отступать от заранее подготовленного проекта. Сначала такое решение может показаться рациональным, но в итоге выяснится, что это была ошибка.

Готовая перегородка из профилей

Монтаж гипсокартона

Самым финальным этапом считается установка листов гипсокартона. В нем нет ничего сложного, поскольку требуется просто крепить материал при помощи самореза 3.5 х 25 или другого удобного в данном виде работ.

После того, как листы установлены, необходимо с использование специальной шпатлевки и армирующей ленты заделать все швы. Также производят затирку стыков между полом и потолком, как это показано на фото. В итоге получается полностью готовая стена.

Вывод

Таким образом, установка каркасов для гипсокартонных систем состоит из двух основных этапов, один из которых заключается в тщательной подготовке и создании проекта, а второй является непосредственным монтажом. При этом тщательная предварительная работа в начале принесет свои плоды в конце. Именно поэтому проект считается основой при изготовлении каркасов из гипсокартона.

инструкция, фото и видео-уроки, цена

Ремонт – дело тонкое… Можно перечислять много известных строительных материалов, с помощью которых удастся шикарно отделать квартиру, но такого незаменимого, как гипсокартон, пожалуй, просто не сыскать.

В связи с тем, что основой гипсокартонных конструкций служат металлические каркасы, изготовленные из специальных металлических профилей, возведенные перегородки, потолки и стены служат долгие годы. Каркас из металлопрофиля под гипсокартон не сгниет и не заржавеет, ему не страшны насекомые-вредители и время.

Как собрать каркас из профиля для гипсокартона, монтаж металлопрофиля под ГКЛ своими руками, сборка обрешетки под теплицу: инструкция, фото и видео-уроки, цена

Металлический каркас для гипсокартонной перегородки

Бесспорно, характеристики впечатляют, но как изготовить качественный каркас под гипсокартон из металлопрофиля, если вообще впервые берешься за такую работу? Сейчас попробуем разобраться.

Особенности сборки

Как собрать каркас из профиля для гипсокартона, монтаж металлопрофиля под ГКЛ своими руками, сборка обрешетки под теплицу: инструкция, фото и видео-уроки, цена

Каркас под гипсокартон, с целью выровнять основные стены

По сути, гипсокартонная конструкция с металлопрофильным основанием позволяет не только выровнять стены, но и в значительной степени сэкономить пространство – компактная конструкция не занимает много места.

Узнайте также, важен ли крепеж для гипсокартона.

Разметка

Собирать каркас из профиля для гипсокартона принято начинать с разметки:

  1. Для начала, чертим на полу прямую линию, идущую параллельно стене (делается это с помощью уровня и рулетки). Полученная линия обозначит границу для лицевой полости. Как узнать величину отступа? Для этого нужно сложить вместе толщину профиля и гипсокартона и прибавить ширину отступа от стены, по которым проложены коммуникации.
  2. Следующее действие – чертим аналогичную линию на потолке. Делается это с помощью того же уровня и отвеса. Отвес необходимо опустить с потолка – таким образом, чтобы его острый конец ложился прямиком на напольную линию.

Как собрать каркас из профиля для гипсокартона, монтаж металлопрофиля под ГКЛ своими руками, сборка обрешетки под теплицу: инструкция, фото и видео-уроки, цена

Наглядный пример разметки

Совет! При расчете необходимого отступа от стены, постарайтесь не забыть о неровностях стены.

Крепление

Теперь переходим к самому интересному – собираем каркас для гипсокартона из профиля.

  • Первое, что нужно сделать, – смонтировать ПН профиль к потолку и полу. Для этого необходимо положить направляющий профиль на отчерченную вами линию и, с помощью дюбелей или обычных гвоздей, прикрепить к полу. Шаг крепления не должен превышать 50-60 см.

Как собрать каркас из профиля для гипсокартона, монтаж металлопрофиля под ГКЛ своими руками, сборка обрешетки под теплицу: инструкция, фото и видео-уроки, цена

Закрепленный напольный ПН профиль

  • Производим аналогичные манипуляции с ПН на потолке.
  • После монтажа направляющего металлопрофиля, приступаем к монтажу подвесов. Зачем они нужны? Данные устройства служат для фиксации и крепления профиля ПП в вертикальном положении.

Как собрать каркас из профиля для гипсокартона, монтаж металлопрофиля под ГКЛ своими руками, сборка обрешетки под теплицу: инструкция, фото и видео-уроки, цена

Вот такая конструкция должна получиться после предыдущих работ

Обратите внимание! Следует заранее определиться с вертикальными направляющими, дабы избежать недоразумений после окончания ремонта.

  • Профиль следует монтировать так, чтобы шаг между вертикальными профилями был примерно с половину гипсокартонного листа, а точнее – 120 см. После того как вы определились с расположением профиля ПП, необходимо приступить к креплению подвесов. Здесь все просто – крепите подвесы на дюбель-гвозди и располагайте их по линии на стене, где будет пролегать ПП профиль.

Как собрать каркас из профиля для гипсокартона, монтаж металлопрофиля под ГКЛ своими руками, сборка обрешетки под теплицу: инструкция, фото и видео-уроки, цена

Устанавливаем промежуточные профили

Заключительный этап сборки каркаса

На данном этапе каркас из профилей для гипсокартона получит свой окончательный вид и будет обшит листами. Чтобы завершить сборку каркаса, необходимо взять ПП профиль и отрезать его по длине, равной высоте комнаты (профессионалы делают профили на 0,5-1 см короче, что значительно облегчает монтажные работы).

Отрезанные ПП профили загоняем в полость смонтированного ПН профиля и с помощью саморезов прикрепляем их друг к другу. Итак, мы добрались до финальной части – соединяем ПП профиль с подвесами (для этого вам понадобится шуруповерт и саморезы с пресс-шайбой). Если саморезы немного выступают на лицевую сторону – это нестрашно, ведь их можно попросту загнуть.

Как собрать каркас из профиля для гипсокартона, монтаж металлопрофиля под ГКЛ своими руками, сборка обрешетки под теплицу: инструкция, фото и видео-уроки, цена

Скрепляющие отвесы

Если вы хотите укрепить каркас из профиля для гипсокартона, то оставшиеся куски профиля можно использовать в качестве дополнительного скрепления.

Внимание! Дополнительные перемычки лучше делать ближе к центру, так как именно данный район конструкции является наиболее слабым местом.

Совет! Перед тем как приступать к монтажным работам по сборке гипсокартонных конструкций, следует заранее определиться с будущей расстановкой мебели и бытовой техники в помещении. В местах крепления подвесной мебели рекомендуется установить дополнительные подвесы и закладные.

Читайте также советы по обустройству ниши из гипсокартона.

Монтируем панели на каркас

Как собрать каркас из профиля для гипсокартона, монтаж металлопрофиля под ГКЛ своими руками, сборка обрешетки под теплицу: инструкция, фото и видео-уроки, цена

Монтаж гипсокартона на каркас

Как зашить каркас из профиля гипсокартоном? Очень просто – при сборке обратите внимание на саморезы: они не должны слишком близко располагаться к краю (рекомендуемое расстояние от кромки – 10 мм). При вкручивании саморезов (шурупов) следите за тем, чтобы они заходили в поверхность ГКЛ и каркаса под прямым углом.

Для получения идеально ровной поверхности, головки шурупа следует немного утапливать в листе при закручивании (1-2 мм). Далее, полученные ямки шпатлюются.

Обратите внимание! Саморезы закручивают не только по периметру листа. Их нужно вкручивать как в вертикальные, так и в горизонтальные перемычки, обеспечивая надежное крепление всей поверхности гипсокартонного листа.

Советы мастеров

Сейчас рассмотрим несколько практических советов по использованию металлопрофиля:

  • Если вы забыли купить подвесы или их не хватило, то можно не бегать в магазин, а изготовить их своими руками. Для этого подойдет обычный ПП профиль. Для начала, рассчитываем длину подвеса, и затем,при помощи ножниц по металлу, отрезаем от профиля металлическую часть необходимой длины.
  • В том случае, если стена будет утепляться, зазор между ней и гипсокартоном должен быть равным толщине утеплителя.

Как собрать каркас из профиля для гипсокартона, монтаж металлопрофиля под ГКЛ своими руками, сборка обрешетки под теплицу: инструкция, фото и видео-уроки, цена

Гипсокартонная стена с утеплителем

  • Коммуникации следует прокладывать только после сборки металлокаркаса и только после этого приступать к работе по проводке коммуникаций в доме.
  • Каркас теплицы из профиля для гипсокартона – еще одно рациональное решение для предприимчивых хозяев. Зачем заказывать дорогостоящие каркасы, если его можно сделать самому. При этом цена металлокаркаса из профиля будет стоить в разы дешевле!

Как собрать каркас из профиля для гипсокартона, монтаж металлопрофиля под ГКЛ своими руками, сборка обрешетки под теплицу: инструкция, фото и видео-уроки, цена

Прекрасный каркас из профилей для будущей теплицы

Надеемся, наша статья о том, как правильно монтировать каркасы из профиля для гипсокартона, станет вам полезной. Когда возникают вопросы, и вы не знаете, к кому обратиться, – добро пожаловать на наш сайт! На каждый ваш вопрос у нас есть подробные фото- и видеоинструкции, в котороых вы сможете узнать много нового и интересного о современном строительстве.

Читайте также статью “Игольчатый валик для гипсокартона: обшиваем криволинейные поверхности”.

источник: //gipsokartonom.ru/podgotowka/obreshetki/134-kak-sobrat-karkas-iz-profilya-dlya-gipsokartona

Стены или потолок из гипсокартона популярны потому, что монтируются в любом помещении. Из него делают стены и потолок. При этом не важно, насколько ровная поверхность под листами – устанавливают их в любом помещении.

Такое стало возможно потому, что листы крепятся не к самой стене, а на специальный каркас, которые собирают, прежде чем приступать к монтажу гипсокартонных листов.

Каркас, как таковой, представляет собой:

  • Основу для будущей стены;
  • Отвечает за эстетичность будущих потолка, стен или перегородки, долговечен;
  • Дополнительное крепление. Так полку фиксируют на гипсокартонной стене посредством каркаса, так как сам гипсокартон для этого не подходит.

Как собрать каркас из профиля для гипсокартона, монтаж металлопрофиля под ГКЛ своими руками, сборка обрешетки под теплицу: инструкция, фото и видео-уроки, цена

Комната, обшитая гипсокартоном

Основные преимущества стен из гипсокартона и необходимость каркаса

У каркаса масса дополнительных функций, помимо крепления на нем гипсокартонных листов. На каркасе в случае, если он монтируется на потолке, размещают светодиодную ленту, или фиксируют проводку для освещения помещения. На него же подвешивают и обыкновенную люстру.

Какой бы неровной не была стена, с помощью правильного размещения каркаса скрывают любой дефект – гипсокартонная стена или потолок станут ровными.

Если у владельца жилья есть идеи для создания оригинальной структуры стен – сделать ниши, выступы и т. д, то с помощью каркаса их и реализуют. Причем допустимы разные размеры.

Каркас – основа для создания любой стены, перегородки в комнате, обшивки несущих стен или для создания потолка из гипсокартона.

Как выбирать профиль для каркаса

В первую очередь, определяют, какой профиль лучше использовать для каркаса. Чтобы сделать правильный выбор из нескольких видов материала, в деталях узнают характеристики, назначение каждого:

  • Профиль ПС предлагается в п-образном варианте с продольными желобками. Размер боковин составляет 50мм, а “спинка”-основание с шириной от 50 до 100 мм. Этот профиль подходит для работы в роли вертикальных направляющих;
  • Профиль ПН – расшифровывается как профиль направляющий, отличается от предыдущего высотой боковин, составляет 40мм. Чаще применяется в сборке каркаса стен или при создании перегородок:
  • ПП – профиль для потолочного каркаса. К нему и крепятся гипсокартонные листы;
  • ПНП – потолочный, однако этот – направляющий. Такой профиль монтируется к стенам помещения, используется как основа для дальнейшей установки ПП;
  • ПУ – выполненный из перфорированного металла. Используют его в углах помещения. Подразумевает несколько видов для внешнего, внутреннего применения, на рынке отличающихся по характеристикам и стоимости;
  • ПА – профиль арочного типа, отличающийся внешним видом. Посредством данного профиля создаются проемы для дверей, окон и различные конструкции подвесного типа. С помощью данного профиля создают сложные, волнообразные формы.

Профили на рынке

Готовясь собирать каркас, правильно подбирают профиль, иначе долговечность и прочность собранной конструкции не гарантируются.

Что приобрести для каркаса

Помимо этих видов профилей, которые приобретают, точно промеряв стену/ перегородку, площадь потолка, есть еще детали, необходимые в работе.

В первую очередь, профиль приобретают с запасом. Если каркас сооружается впервые, не исключено, что совершатся ошибки, а как следствие – брак. Поэтому лишний профиль актуален. Необходим он еще и для того, чтобы усилить конструкцию в местах повышенной нагрузки. К примеру для потолка – это установка люстры, для стен – бра, полок и тому подобного.

Профили предлагаются длинной от 2,7 метра до 4 м. В зависимости от типа работ легко подобрать удобный вариант.

А в случае, если длины не хватает, приобретают специальную муфту – соединитель для ПП.

Покупают и крабы – детали крестообразной формы, необходимые для того, чтобы соединять профиль в точках соединения, тем самым укрепляя прочность каркаса.

Краб для профилей

Для непосредственного монтажа каркаса под гипсокартон профилей применяются анкерные подвесы, которые фиксируются посредством анкеров. Последние необходимы тогда, когда предстоит работать с бетонными стенами или потолком.

Если основание деревянное – необходимы шурупы. Кроме того нужны саморезы для фиксации профилей между собой посредством муфт и крабов.

Для фиксации к каркасу гипсокартона используются саморезы, выполненные из оцинкованной стали с частой резьбой. Применение таких саморезов устраняет необходимость предварительно сверлить отверстия.

Как сделать потолочный каркас

Если собирается потолочный каркас, первое действие – определение, на какое расстояние опустить потолок. Ограничений нет, однако близко к основному потолку каркас делать не стоит – если планируется установка в новом потолке точечных светильников, то расстояние между гипсокартонным потолком и основным чуть большее, чем высота светильников.

В среднем это расстояние составляет от 5 до 15 см.

Сборка каркаса для потолка

Посредством лазерного указателя определяют точные горизонтальные линии, по которым и устанавливается профиль. Для четкости их размечают с помощью карандаша или маркера.

Подготовка профиля подразумевает точный замер длины для установки, после чего излишки отрезают с помощью ножниц по металлу.

Но оставляют небольшое расстояние, чтобы сделать нахлест (разные профили могут легко вставляются друг в друга), чтобы фиксировать их саморезами.

На стенах монтируется профиль ПНП, Причем, отмеряя расстояние на перпендикулярной стене, делают так, чтобы получившиеся вследствие пересечения профилей ПНП ячейки были квадратами со сторонами в 60 см.

Для крепления к потолку используют подвес, который крепится на дюбелях или анкерах. Их используют в местах повышенной нагрузки.

Как собрать каркас на стену или перегородку

Когда планируется каркас из профиля для крепления гипсокартона настенного типа, завершают электротехнические работы – провести и изолировать кабеля, зафиксировать провода под розетки и выключатели, осветительные и бытовые приборы.

В отличие от потолочных работ стены выполняются поочередно. Сначала отделывается одна стена вплоть до установки гипсокартонных листов и только затем переходят к другой стене.

Первым делом устанавливаются вертикальные направляющие. Шаг между ними составляет около 60-70 см. Фиксируются они к основной стене, полу и потолку.

Затем ставят перекладины, фиксировать которые предлагается с помощью крабов.

Сборка каркаса стены

Если предстоит отделать гипсокартоном угол, на обеих стенах, угол создающих, установить две направляющих, перпендикулярные друг другу, чтобы затем листы, ложащиеся на стены, качественно зафиксировать.

Листы к такой конструкции крепятся посредством специальных дюбелей, которые при вкручивании выпускают “крылья”, тем самым фиксируясь на тыльной стороне гипсокартонного листа на большей площади.

Из статьи вы узнали, как правильно установить каркас из профиля под гипсокартон и как сделать стену из гипсокартона или потолок потом, и теперь сможете осуществить все работы самостоятельно. Каркас для гипсокартона безусловно важен, так как от качества его установки и ровности зависит внешний вид конечной конструкции.

источник: //gipsohouse.ru/materials/profile/6347-kak-sobrat-karkas-iz-profilya-dlya-gipsokartona.html

О преимуществах гипсокартона сегодня не спорят. ГКЛ занял прочные позиции в ряду необходимых и незаменимых отделочных материалов при строительстве и ремонте. Монтаж гипсокартона прост, не требует специальных знаний и умений, чем объясняется его популярность не только у профи.

Как собрать каркас из профиля для гипсокартона, монтаж металлопрофиля под ГКЛ своими руками, сборка обрешетки под теплицу: инструкция, фото и видео-уроки, цена

Каркас ГКЛ

Гипсокартон монтируют двумя методами: садят на клей или крепят к обрешетке или каркасу. Второй способ крепления отличается большой надежностью и поверхность детально выравнивается. Чтобы ремонт не превратился в головную боль, надо знать, как собрать каркас.

Виды каркасов и преимущества металлического

Используется два вида каркаса – деревянный (из бруса) и металлический (из профиля). Первый в арсенале строителей появился давно, но у него ряд недостатков, связанных с материалом, из которого делается – деревянных брусков. Второй выигрывает в прочности и долговечности за счет металлического профиля. У него и другие преимущества:

  • Устойчивость к воздействию воды. Металл не гниет так быстро, как дерево.
  • Пожарная безопасность профиля.
  • Он удобнее в работе. Большинство элементов не требуют дополнительной подготовки, поскольку изготавливаются стандартными. Делать из него каркас проще.

Единственный минус каркаса из профиля – стоимость. Обычно его цена больше деревянного, но качество дороже денег, а делать из бруса – не вариант.

Устройство каркаса для гипсокартона из профиля

Каркас из профиля прост конструктивно, но без знания элементов невозможно понять принцип работы и правильно его сделать. Элементы каркаса следующие:

  • Профиль.
  • Дополнительные соединительные элементы.
  • Саморезы и дюбеля.

Виды профиля

Профиль в зависимости от назначения и места использования:

  • Несущий, который берет на себя всю нагрузку. К нему крепятся листы гипсокартона. Различают стоечный и потолочный профили.
  • Направляющий, для задания плоскости формируемой поверхности. Подразделяется на стеновой и потолочный направляющий профиль. Он крепится к несущим поверхностям, а уже к нему монтируют несущий профиль.
  • Угловой, с помощью которого делают углы – внутренний и внешний.
  • Арочный, чтобы делать каркасы фигурных и сложных конструкций.

К дополнительным элементам относятся:

  • Соединители – прямые и крестообразные (так называемые “крабы”). Первые нужны, чтобы удлинить профили. Вторые – для связки пересекающихся профилей. Двухуровневый “краб” – для связки профилей разных уровней конструкции.
  • Подвесы – прямые и анкерные. Последний регулирует положение плоскости гипсокартона быстро и в большем диапазоне.

Крепление направляющих и подвесов делают дюбелями. Если поверхности бетонные, то делают выбор в пользу дюбеля размерами 6х40 или 6х60 мм. К деревянным берут шурупы с размерами 6х70 или 6х80 мм.

Элементы каркаса скручиваются саморезами 3,5х11 мм с острым кончиком, а крепление гипсокартона делается оцинкованными саморезами с размером 3,5х25 мм.

Общие правила

Когда выполняется комплексный ремонт помещения, то сборку каркаса правильно начинать с потолка. Так легче соблюсти геометрию. Работа начинается с разметки и электрической разводки.

Крепление профиля

Начинают с самого нижнего угла потолка. Для этого лучше использовать лазерный уровень. После разметки крепятся направляющие, подвесы и несущие профили. Затем соединяются элементы каркаса. В такой же последовательности собирается каркас стен. Сначала определяется наиболее кривая или с большим наклоном стена. С нее начинают разметку, хотя рекомендуется от окон.

Сборка каркаса потолка

Уясняют, насколько опустится потолок. Это зависит от размера используемых светильников. Когда нижняя точка потолка определена, от нее откладывают примерно 10 см (высота светильника). Затем лазерным уровнем отбивают горизонтальную линию, которая и будет одной стороной новой плоскости. Для наглядности проводят по ней карандашом или прокладывают шнур.

После этого отмеряют и нарезают направляющие нужной длины (на пару см меньше расстояния между стенами). Затем прикладывают к потолку, сверлят отверстия с шагом 40 см и крепят дюбелями. Так делают по периметру комнаты.

После этого размечают положения осей несущих профилей. Они отстоят друг от друга на 60 см (лучше 40 см). Точность разлиновки проверяется рулеткой и уровнем. В результате потолок должен быть расчерчен квадратами 60 на 60 см.

Далее приступают к установке подвесов. Их крепят дюбелями с шагом 60 см таким образом, чтобы центральная часть совпадала с линией разметки. После этого приступают к установке потолочного профиля. Он вставляется в направляющий и фиксируется. Его соединяют саморезами с подвесами.

Монтаж потолочного профиля

Если надо, применяются соединители. Когда в одном направлении профили установлены, делают монтаж в поперечном. Для этого заготавливают куски потолочного профиля, которые будут играть роль перемычек. Соединение осуществляется “крабами”. Проверяют линию горизонта в каждой точке крепления. Когда все ровно и скреплено, приступают к установке плит.

Сборка каркаса стены

Процесс похож на работу с каркасом для потолка. Каждая стена отделывается целиком, после чего начинается работа на другой. Выполняется разметка, прокладывается электропроводка, устанавливаются розетки, выключатели (без декоративной отделки) и т. д. Сложности возникают на оконных и дверных проемах или при нестандартной ширине подоконника.

Если стена неровная, определяют точку, которая больше всего завалена внутрь комнаты. Это может быть часть всей поверхности. От нее начинают разметку с учетом толщины ГКЛ, проводки, труб отопления и т. п.

Отступив нужное расстояние от стены, проводят линии на потолке и полу, которые очертят плоскость новой стены. Определяют несколько точек и соединяют их карандашом.

Затем проецируют линии на перпендикулярные стены таким же образом. По этим линиям установятся направляющие. Контролируют уровнем и подвесом или лазерным уровнем. Направляющие нарезаются по фактической длине и крепятся дюбелями с шагом 60 см.

Затем расчерчивают стену под стоечный и горизонтальный (перемычки) профиль. Далее приступают к монтажу подвесов (прямых), а после этого – уже нарезанного стоечного профиля. Сначала его вставляют в направляющие, а затем соединяют саморезами, в том числе с подвесами.

Монтаж стенового профиля

Вертикаль проверяется уровнем. Горизонтальные перемычки можно не ставить, если не планируется на стену вешать тяжелые предметы. Теперь приступают к монтажу гипсокартона.

На видео показан монтаж каркаса из профиля:

Особенности каркаса из деревянного бруса

Если по каким-то причинам принято решение сооружать каркас из бруса, то придерживаются следующих рекомендаций:

Наиболее подходящим материалом для бруса считаются деревья хвойных пород. Лучший брус – из сосны. Брус для каркаса берут сухим и без видимых изъянов. Перед сооружением каркаса брус обрабатывают антисептиком. Не допускается влажность более 18%.

Делать каркас следует из бруса толщиной минимум 4 см. Требуемая толщина бруса варьируется в зависимости от предназначения и расчетной нагрузки конструкции. Для выравнивания кривых стен и потолков допускается использование бруса разной толщины.

Крепление каркаса из бруса к поверхностям делают одним из двух способов: традиционным или на металлических кронштейнах. Первый создает жесткую конструкцию. Второй выполняется быстрее, но жесткостью не отличается.

источник: //gipsohouse.ru/materials/profile/5209-kak-sdelat-karkas-iz-profilya.html

Строительный рынок предлагает немало материалов для евроремонта, но конкуренцию гипсокартону, позволяющему воплотить любую дизайнерскую идею, составить трудно. Он не только идеально выравнивает любую поверхность, но и экономит пространство. Ведь металлический каркас на основе специального профиля не занимает много места, не поддается коррозии, выдерживает значительные нагрузки, его не повреждают насекомые. Перегородки и потолки, ниши и арки будут служить долго, если монтаж каркаса для обшивки его гипсокартоном будет выполнен правильно.

Принципы сборки и характеристика материалов

Как собрать каркас из профиля для гипсокартона, монтаж металлопрофиля под ГКЛ своими руками, сборка обрешетки под теплицу: инструкция, фото и видео-уроки, цена

Монтаж каркаса выполняют с применением нескольких видов профиля:

  • Направляющий профиль ud определяет плоскость будущей конструкции. Используется не только для соединения изделия с основой, но и для объединения нескольких плоскостей создаваемого изделия.
  • Несущий профиль cd выдерживает вес готовой поверхности, так как гипсокартон закрепляется именно на нем.
  • Профили для перегородок uw и cw от предыдущих типов отличаются только размерами, так как используют их при создании гипсокартонных перегородок. Выпускают uw и cw разной ширины: 50 мм, 75 мм, 100 мм, 125 мм и 150 мм.
  • Соединители профилей бывают 3-х видов: прямой cd, крестообразный cd (“краб”) и двухуровневый cd. Первый тип применяют для удлинения несущего профиля, второй – для крестообразных соединений и третий соединяет несущие профили в разных плоскостях.
  • П-образный кронштейн разработан специально для крепления к потолку или стенам несущего профиля.
  • Быстроподвес применяют в создании потолочных форм. Он состоит из спицы с петлей, закрепляющей ее на потолке, и защелки пружины, которая скользит по спице. Устройство позволяет быстро выравнивать каркас по уровню. Среди недостатков – невозможность применения на небольшом расстоянии от потолка до плит перекрытия.

Профиль для гипсокартона – не единственная составляющая будущего каркаса.

Кроме перечисленных профилей, установка металлического каркаса требует крепежных деталей:

  • тексов-саморезов Ø 3,5 мм и длиной 9,5 мм, соединяющих профили;
  • саморезов по металлу Ø 3,5 мм и длиной 25 мм, закрепляющих гипсокартон;
  • дюбелей Ø 6 мм для монтажа профилей и других креплений на стены и плиты перекрытия.

Технология изготовления каркаса для потолка

Каркас для потолочной конструкции имеет вид сетки, которую формируют несущие профили cd, закрепленные на стенах с помощью направляющих ud и на потолке П-образными кронштейнами или быстроподвесом.

Монтаж сетки в одну параллель осуществляют профилями с шагом 400 мм, а перпендикулярно – через каждые 2,5 м.

Потолок, обшитый гипсокартоном, спрячет установленные в любом порядке светильники или светодиодную ленту.

Перемычки, используемые для соединения листов друг с другом, устанавливают с помощью крабового соединителя cd.

К перекрытиям каркас закрепляют подвесами или П-образными кронштейнами, которые надо установить с промежутками в 500 мм под каждый несущий профиль.

На каждом этапе каркас для крепления листов гипсокартона необходимо контролировать уровнем – гидравлическим или лазерным. Направляющие профили проверяют по уровню, а несущие – по натянутой нити. Можно зафиксировать линию карандашом или отбить шнуром.

Монтаж каркаса под гипсокартон для обшивки стен

По сравнению с технологией изготовления потолочного каркаса основание для стены из гипсокартона изготовить проще. Вертикальные несущие профили устанавливают с шагом 600 мм по центру. Два размещают по краям гипсокартонного листа и третий посредине.

Плоскость стены правильно формировать таким образом: на первом этапе монтаж направляющего профиля осуществляется на полу, потом – с помощью уровня – на стены и на последнем шаге – на потолок.

В пространстве между стенами и гипсокартоном можно проложить утеплитель, звукопоглощающий материал, кассетный кондиционер.

На стенах несущий профиль фиксируют П-образными кронштейнами, располагаемыми с шагом 600 мм. При обшивке стены сначала отделывают одну стену (от монтажа профиля до установки гипсокартона) и только потом монтируют каркас на следующей стене.

Монтаж каркаса для стен и перегородок (видео)

Монтаж каркаса для перегородок

Монтаж каркаса для гипсокартонной перегородки имеет свои отличительные особенности, главная из которых – отсутствие креплений на стенах: основание расклинивают между потолком и полом. Так же, как и в предыдущих вариантах каркаса, поверхность перегородки формируют направляющие профили uw, закрепляемые на стенах, на потолке, на полу.

На их основе фиксируют вертикальные несущие профили cw с интервалом в 400 мм. Экономить на вариантах профиля нельзя: если устанавливать стойки с произвольным шагом, перегородка будет неустойчивой и недолговечной.

Если в перегородке планируется дверной проем, его монтаж должен быть под особым контролем. В профили, которые закреплены по периметру проема, вставляют деревянный брус. Он поможет надежно закрепить и удержать дверь любого размера.

Построение каркаса для ниши или другой объемной конструкции

Монтаж каркаса для арки или ниши – относительно сложная работа, требующая опыта и фантазии. Объемный каркас монтируется по принципу короба.

Из следующего видео вы узнаете, как сделать нишу-стеллаж из гипсокартона:

Тонкости, которые надо учитывать:

источник: //tvoyprorab.com/soveti-domashnego-mastera-kak-sobrat-karkas-iz-profilya-dlya-gipsokartona-svoimi-rukami

Технология монтажа каркаса для конструкций из гипсокартона

Каркасный монтаж гипсокартона является самым популярным способом устройства подвесных потолков, перегородок, арок и других конструкций из этого материала.

Схема металлического каркаса для потолка из гипсокартона.

Если технология работ с ГКЛ понятна и усвоена, то своими руками можно сделать все, на что способна ваша фантазия в плане реконструкции и оформления помещения.

Но самое главное — научится тому, как сделать каркас под гипсокартон. Он является основой любой конструкции, поэтому к его монтажу предъявляются особые требования.

Материалы и инструменты, используемые для изготовления каркаса

  • металлопрофиль:
  1. Направляющий профиль. Он представлен изделием ПН28/27. Используется в качестве детали, удерживающей стоечный и потолочный профили на одной линии.
  2. Потолочный профиль ПП 60/27. Он используется для монтажа вертикальных и горизонтальных стоек, различных перемычек и изогнутых фигурных деталей конструкции.
  3. Стоечный профиль. По всей длине изделия в центральной части есть специальные бороздки, предназначенные для того, чтобы саморезы во время монтажа конструкции было значительно проще крепить. Его также можно использовать для различного вида стоек, перемычек и изогнутых деталей.
  4. Подвес прямой или укороченный. Является деталью, предназначенной для фиксации стоек их металлопрофиля к стенам и потолку.
  5. Соединитель одноуровневый краб. Предназначен для скрепления и усиления узлов из перекрещенных между собой под прямым углом профилей.
  6. Различные соединители для профиля, которые предназначены для стыкования его отрезков.
  7. Пружинный подвес. Он понадобится, если при монтаже подвесного потолка конструкцию потребуется опустить более, чем это позволит использование подвесов.
  8. Саморезы по металлу СММ 3,5/51, которые бывают двух видов: острые и с концом в форме сверла.
  • деревянные бруски.

Схема каркаса для гипсокартонной конструкции из деревянных брусков.

Раньше гипсокартон крепили на деревянные каркасы. С появлением металлопрофиля надобность в использовании брусков отпала по причине несомненного преимущества стали:

  • каркас из металлопрофиля не подвержен гниению;
  • его не повредят древесные жучки;
  • он не впитывает влагу и не деформируется вследствие этого;
  • металлические стойки не рассохнутся, не растрескаются, не станут со временем скрипеть при подвижках пола;
  • профиль во много раз долговечнее дерева, дешевле его и обладает значительно меньшим весом.

Поэтому монтировать своими руками деревянный каркас для гипсокартона имеет смысл в том случае, если в вашем распоряжении достаточное количество сухого бруса, который больше некуда деть. На тот брус, который находится в свободной продаже рассчитывать не приходится: он в подавляющем большинстве случаев является свежераспиленным и имеет высокую влажность. Если из такого материала монтировать каркас, то вскоре он непременно деформируется, так как дерево начнет сохнуть и изгибаться.

Инструменты для монтажа каркаса.

Инструменты, которые понадобятся в процессе работ:

  1. Перфоратор или ударная дрель.
  2. Шуруповерт на аккумуляторах.
  3. Уровни: водяной, строительный, лазерный.
  4. Рулетка, маркер, карандаш, угольник.
  5. Нож для резки гипсокартона.
  6. Ножницы по металлу или болгарка с тонким диском по металлу.
  7. Если решено делать каркас из бруса, то понадобятся пилы и электролобзик.

Технология монтажа деревянного каркаса под гипсокартон

Эту конструкцию несложно сделать своими руками. Но выполнить работу можно двумя способами: мягким и жестким.

Схема устройства деревянного каркаса для перегородки из гипсокартона.

Жесткий способ монтажа:

  1. Это самый древний и простой метод, с помощью которого можно правильно монтировать деревянный каркас. Работы начинаются с разметки. Если каркас нужен для потолка, то по стенам с помощью водяного уровня и малярного шнура находится и отбивается горизонталь. Далее потолок расчерчивается на линии, по которым будет крепиться брус. Шаг между ними — 40-60 см. Если каркас нужно монтировать для стен, то аналогичная разметка производится по ним.
  2. Начинаем своими руками делать обвязку: брус крепится по контуру поверхности, которую нужно обшить гипсокартоном. Если планируется устройство подвесного потолка, то обвязка крепится по линиям разметки на стена. Если сооружается перегородка или выравнивается стена, то бруски нужно крепить по всему периметру зашиваемой ГКЛ площади.
  3. Последовательность этих работ такова: по всей длине брусков с шагом 30-40 см высверливаются отверстия, немногим большие, чем гвоздь, с помощью которого будем производить разметку стен. Деревянные планки прикладываются к стене и с помощью гвоздя и молотка получаем метки. Эти места высверливаются и в отверстия вставляются пластиковые дюбели 40/60 или 40/40, либо обычные чопики. Таким образом, мы своими руками сделаем обвязку.
  4. Между брусками натягиваем леску или нитку, которые послужат ориентиром для установки вертикальных или горизонтальных стоек.
  5. Аналогичным способом, как и в случае с обвязкой, правильно устанавливаем нужные планки.

Технология «мягкого» монтажа деревянного каркаса:

  1. Основное отличие этого способа сборки каркаса из бруса в использовании прямых подвесов: «П»-образных скоб для работ с металлопрофилем. Благодаря им скорость монтажа конструкций значительно увеличивается.
  2. Подвесы крепятся по линиям разметки для стоек с шагом 40-50 см.
  3. Бруски крепятся к ним с помощью подходящих саморезов по дереву.
  4. Технология монтажа каркаса аналогична сборке его из металлопрофиля.

Как сделать каркас из металопрофиля для стен или потолка

Разметка каркаса для гипсокартонной конструкции: 1 — подготовить карандаш, угловую линейку и уровень; 2 — используя уровень и карандаш следует сделать ровную разметку для крепления профилей; 3 — профиль прикладываем к разметке и и прикручиваем профиль к полу и стене; 4 — для разметки места крепления профиля используем отвес; 5 — собираем каркас и проверяем его ровность уровнем.

Разметка

Чтобы правильно выполнить этот важный этап работ, нужно понимать две вещи: для устройства межкомнатных перегородок, ниш, для выравнивания стен разметку начинают с пола. Здесь отмечаются линии, по которым будут крепиться профили ПН 28/27. Они должны быть строго параллельны, а расстояние между ними должно быть равно толщине перегородки или отступу от базовой стены.

Второй шаг

Правильно перенести разметку с пола на потолок. Здесь понадобится строительный отвес. С его помощью осуществляем необходимую проекцию разметки: на потолке ставится несколько точек, которые объединяются в сплошные линии. Далее высчитываем местоположение вертикальных стоек для работ со стенами, и горизонтальных — для потолка. Шаг стоек — 40-60 см. На этих линиях делаем отметки, по которым будем монтировать подвесы. Расстояние между ними — 40-50 см.

Устанавливаем направляющий профиль ПН 28/27

Если делаем своими руками подвесной потолок из гипсокартона, то профиль крепим по линиям на стенах. Они определяют высоту первого уровня конструкции. Следует проверить, правильно ли нанесена разметка, и соответствует ли она горизонтали. Если мы обшиваем стену, то направляющие крепим по линиям на полу и потолке.

Устанавливаем стоечный или потолочный профиль

Ножницами по металлу нарежем стойки нужной длины. В точках разметки для подвесов высверливаем отверстия под дюбели или анкеры. Если монтируется каркас для подвесного потолка, то ни в коем случае нельзя использовать пластиковые дюбели для быстрого монтажа. Дело в том, что конструкции из гипсокартона имеют довольно большой вес и со временем саморезы из пластика вылезут и потолок деформируется. Приготовленные стойки из потолочного или стоечного профиля вставляем в направляющие и фиксируем в подвесах саморезами СММ 3,5/51. Боковые стороны подвесов («усы») загибаем к базовой поверхности.

Технология монтажа каркаса из металлопрофиля для фигурных элементов

Технология монтажа каркаса из металлопрофиля для фигурных элементов: 1 — ножницами по металлу делаем через каждые несколько см.; 2 — прикладывая его к линии начинаем осторожно его выгибать до нужного положения и прикручиваем; 3 — сухая гибка ГКЛ с прорезанием продольных надрезов; 4 — прикручиваем ГКЛ к каркасу.

Сначала нужно научиться правильно изгибать профиль. Для этого на стенах, потолке или гипсокартоне нужно вычертить кривую линию. Ножницами по металлу делаем через каждые 5 см. надрезы в боковых стенках ПП 60/27. Прикладывая его к линии начинаем осторожно его выгибать до нужного положения.

Для монтажа фигурных элементов: арок и различных изогнутых деталей нужно научиться правильно деформировать гипсокартон. Это позволит сделать своими руками качественную обшивку конструкции. Для этих работ лист ГКЛ должен иметь толщину не более 6 мм.

Мокрая гибка гипсокартона. С одной стороны листа делаем нужное количество неглубоких проколов, примерно на треть толщины материала с расстоянием между точками 1,5-2 см. С помощью губки или кисти с мягкой щетиной смачиваем поверхность листа со стороны проколов. Повторяем процесс до тех пор, пока влага не перестанет впитываться гипсом. Накладываем ГКЛ на заранее приготовленный шаблон и фиксируем его. Через 12-20 часов гипсокартон примет нужную форму и высохнет.

Сухая гибка ГКЛ. Этот способ требует внимательности и аккуратности. На одной стороне листа делаются продольные надрезы, глубиной до картона с обратной стороны ГКЛ. Эти швы фрезеруются. То есть с помощью острого ножа снимаются фаски, угол среза которых зависит от того, какой диаметр изгиба требуется для изготовления нужной детали. Чем шире и глубже пазы, тем более плавным и крутым будет изгиб. После этого гипсокартон крепится к шаблону, а прорезанные канавки очищаются от пыли и шпаклюются.

Технология монтажа каркаса для арки

Сначала на листе гипсокартона рисуем сам арочный изгиб, отмечаем ее высоту и ширину боковых полотен. Словом, рисуем ту лицевую сторону арки, которая нам нужна.

Электролобзиком выпиливаем эту деталь. Переносим ее в зеркальном отражении на другой лист гипсокартона. Таким образом, получим две детали арочного проема.

На стенах или в межкомнатном проеме делаем разметку.

По линиям разметки крепим направляющий профиль.

Прежде всего в межстоечное пространство закладывается утеплитель, если он необходим.

На детали из гипсокартона чертим несколько линий, расположенных вертикально: по направлению высоты арки. Они обозначат места усиливающих каркас стоек. Кладем профиль ПП 60/27 на разметку и нарезаем по линиям планки нужной длины. Важно: нижнюю часть профилей нужно делать закругленной согласно изгибу арки.

Вертикальные стойки вставляем в направляющие и монтируем каркас.

Рулеткой измеряем длину изгиба арки и согласно замеру отрезаем профиль ПП 60/27.

Надрезаем его с обоих торцов через каждые 5 см. Изгибаем стойку по шаблону. Крепим к каркасу саморезами.

Теперь очередь работ по обшивке арки гипсокартоном.

Обшиваем каркас листами ГКЛ

В этой работе нет ничего сложного. Прежде всего в межстоечное пространство закладывается утеплитель, если он необходим. Затем с помощью саморезов по ГВЛ монтируется гипсокартон. Крепить его к каркасу нужно таким образом, чтобы не возникало напряжения в материале. Этого можно добиться двумя способами: крепить листы, начиная от середины и постепенно продвигаться к краям. Или же начать монтаж с одного из углов и равномерно крепить лист по обеим его сторонам.

Нельзя плотно стыковать листы друг с другом. Необходимо оставить зазор в 2-3 мм. Если по краям отсутствуют фаски, их нужно сделать самому, срезав под небольшим углом кромку. Бывает так, что фаски забудут сделать вовремя, но ситуация эта поправимая. Нужно будет острым ножом расширить щели между листами ГКЛ. По окончании работ поверхность гипсокартона нужно протереть влажной ветошью.

Приступаем к шпаклеванию. Оно выполняется специально производимыми для этой цели смесями: Ротбандом, Кнауфом, Фюгенфюллером и др. Сухой состав разводится водой и с помощью резинового шпателя втирается во швы. Важно зашпаклевать все места крепления саморезов. Длинные и угловые швы проклеиваются серпянкой и только после этого обрабатываются шпаклевочной смесью. После высыхания поверхности начинаем ее шлифовать с помощью специальной сетки и держателя для нее. Но можно использовать и мелкую наждачку.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
