Как подключить розетку – все известные схемы и подробная инструкция

Перед тем как подключить розетку, надо решить каким именно способом ее подсоединить к существующей сети. Для этого надо точно представлять себе как она будет использоваться в дальнейшем: для одного электроприбора небольшой мощности или нескольких устройств.

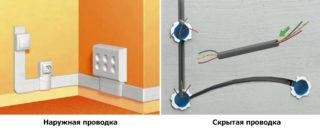

Открытая и закрытая проводка

Различие между способами и заметное невооруженным глазом. Закрытая проводка находится внутри стены, для чего в ней пробиваются или прорезаются канавки (штробы), в которых соединяющий провод скрывается под слоем замазки. Открытая проводка прокладывается по поверхности стены, на которой она держится в специальных креплениях или уложена в пластиковые направляющие – кабель-каналы.

Соответственно, если видно провода, которые подходят к розетке, то проводка открытого типа. В противном случае используется закрытая проводка, для прокладки которой резались стены.

Эти два способа, которыми выполняется подключение розетки, можно объединять между собой – если старые точки подсоединены закрытым способом, то ничего не мешает подключить новую открытым. Нет выбора только в одном случае – в деревянных домах розетку можно подключить исключительно открытым способом, как и делать всю остальную электропроводку.

Открытая проводка – преимущества и недостатки

Понять чем хороша открытая проводка поможет аналогия с самым обычным удлинителем (сетевым фильтром), который по сути является дополнительной веткой электросети, но подключается не к распределительной коробке, а к розетке.

Преимущества:

• Для установки новой розетки не придется резать стену. Это особенно актуально для тех помещений, в которых уже сделан ремонт.
• Для монтажа не нужны такие инструменты как штроборез или перфоратор.
• В случае поломки не придется вскрывать стену – вся проводка находится перед глазами.
• Скорость монтажа. Даже после того как все работы были закончены, добавить еще одну точку к существующей разводке это дело нескольких минут.
• При желании можно достаточно быстро полностью изменить разводку – идеальный вариант для временных схем подключения.

Недостатки:

• Высокая вероятность внешнего воздействия на проводку – дети, домашние животные, можно просто случайно зацепить. Нивелируется этот недостаток прокладкой проводов в кабель-каналах.
• Открытые провода портят весь интерьер помещения. Правда тут все зависит от дизайнерских способностей владельца помещения – кабель-каналы отлично впишутся в современные дизайнерские решения, а если помещение сделано в стиле ретро, то для этого выпускаются специальные провода и прочая фурнитура.
• Необходимость закупать специальные крепежи, даже если не используются кабель-каналы – в деревянных домах открытая проводка должна прокладываться на расстоянии 0,5-1 см от поверхности стены. Часто провода прокладываются внутри железных труб – все эти требования направлены на повышение безопасности использования открытой электропроводки.

Как итог, этот способ подключения себя оправдывает если провода к розетке по каким-либо причинам нет смысла прокладывать внутри стены. Кроме того, что проводку будет видно, никаких отличий в работе розетки не будет.

Скрытая проводка – плюсы и минусы

Несмотря на некоторые существенные недостатки, используется практически повсеместно – плюсы ее использования все-таки перевешивают.

Преимущества:

• Провода к розетке подходят в стене, поэтому снаружи свободно клеятся обои или делается другая отделка.
• Соответствует всем требования по пожарной безопасности (в зданиях из бетона) – даже если случится короткое замыкание, то возникновения пожара от проводов в стене можно не опасаться.
• Очень низкая вероятность повреждения проводки – испортить ее можно разве что во время сверления стен.

Недостатки:

• Для монтажа надо резать стены.
• Тяжело выполнять ремонтные работы.
• Если на стенах выполнена отделка, то после прокладки дополнительной розетки придется ее переделывать.

Недостатки нивелируются предварительными расчетами – если заранее спланировать где и какой блок розеток надо установить, то проблем в будущем обычно не возникает.

Существующие способы подключения

Две или большее количество розеток могут быть подключены относительно друг друга и других элементов цепи только тремя способами: последовательно, параллельно или смешанным соединением. Другими словами первые два способа называются подключение розеток шлейфом и звездой.

У каждого из них есть свои преимущества и недостатки, которые надо учитывать перед решением, какая будет использоваться схема подключения розеток в каждом конкретном случае – главным образом от нее зависит какой нужен кабель и его количество.

Не меньшее внимание надо уделять тому, какая проводка уже установлена в квартире – если подключаемый прибор высокой мощности, то вероятно, что для подключения розетки придется тянуть новый провод от распределительного щитка возле счетчика.

Самое важное правило, которое во всех случаях надо учитывать при соединении розеток в схемы – каждая скрутка проводов между собой является слабым звеном электрической цепи – чем их больше, тем выше вероятность что со временем проводка выйдет из строя.

Параллельное подключение – соединение звездой

Суть способа в том, что подсоединение несколько точек происходит в одном месте на которое и ложится вся нагрузка при одновременном включении в них электроприборов. На практике параллельное соединение розеток означает что в распределительную коробку комнаты приходит один главный кабель, от которого запитываются остальные розетки. Важным моментом является то, что при этом способе, к каждой точке от распределительной коробки идет отдельный провод.

Преимущества способа очевидны – каждая розетка работает автономно и если одна из них выйдет из строя, то остальные будут работать дальше. Недостатком является то, что если отгорит центральный контакт, от которого запитаны все точки, то напряжения не будет ни в одной из них, но это одновременно и преимущество, так как с высокой долей достоверности будет известно, где искать обрыв.

Следующий недостаток, которым выделяется параллельное подключение розеток – большой расход провода, ведь от центральных контактов к каждой точке надо прокладывать отдельную жилу. Частично проблема решается тем, что к центральным контактам можно проложить провод большего сечения, а от него к розеткам пустить жилу потоньше, но в таком случае применяется уже смешанное соединение.

Последовательное соединение – подключение шлейфом

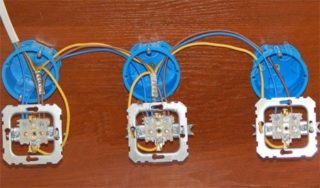

Соединять розетки шлейфом, значит подключать их одну за другой, причем вместо скруток проводов используются контакты самих розеток. Т.е. на первую розетку приходит фаза и ноль, а от нее провода перекидываются на вторую, третью и так далее – до последней точки.

В чистом виде соединение розеток шлейфом применяется только если надо подключать блок розеток или перенести точку на некоторое расстояние. В последнем случае не всегда старая розетка убирается – зачастую она оставляется, ведь если будет перестановка, то опять ковырять стену нецелесообразно.

Следующая особенность, которой выделяется подключение розеток шлейфом – к ним нельзя подключать мощные устройства, такие как кондиционеры, стиральные машинки, микроволновые и обычные электропечи. Продиктован этот запрет большим количеством соединений, которыми отличается шлейфовое соединение, а каждое из них это слабое звено в электрической схеме.

О подключении блока розеток шлейфом подробно рассказано в этом видео:

Смешанное соединение и заземление при шлейфовом подключении

При таком подключении экономится кабель для проводки, а надежность сети повышается, так как если одна из розеток выйдет из строя, то остальные будут работать (если только не отгорит скрутка возле основного кабеля).

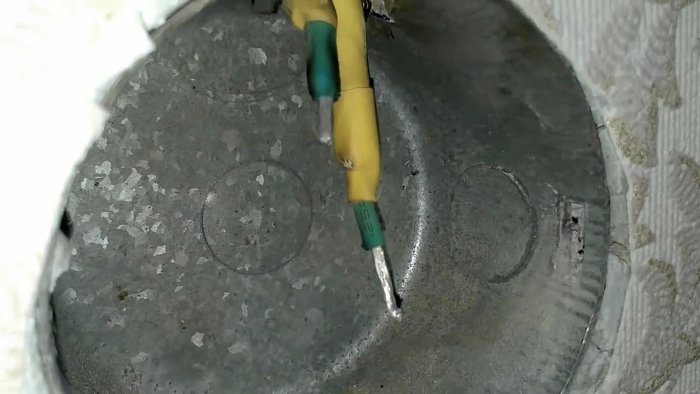

подключение земли через ответвление, скрутка прячется в подразетнике

Когда используется последовательное подключение розеток, таким образом, в обязательном порядке делается и заземление – если просто провести заземляющий провод от клеммы к клемме, то при перегорании его на одной из них, остальные розетки остаются без защиты. Если провести один кабель через все розетки, но возле каждой из них сделать ответвление, то надежность повышается.

Самый правильный способ, как правильно подключить розетку смешанным соединением, который применяется в большинстве случаев – основной провод пустить под потолком и от него делать ответвления вниз к розеточным коробкам. Если сечение проводки позволяет, то там уже на один спустившийся провод можно несколько точек подключить шлейфом.

Недостаток у такого подключения такой же как и у последовательного соединения – большое количество скруток (плюс, на каждом ответвлении, надо сделать маленькую распределительную коробку). Чтобы лишний раз не думать, можно ли включать в такие розетки мощные электроприборы, надо тщательно рассчитывать проводку, а лучше использовать параллельное соединение.

В этом видео можно посмотреть как делается смешанное соединение: земля подключается через ответвление, а фаза и ноль — шлейфом.

Кольцевое соединение

Несколько экзотическая для постсоветских стран схема подключения, но, несомненно, обладающая своими преимуществами. Смысл ее в том, чтобы от главного электрощитка проложить по всей квартире полный круг основного кабеля, который вернется к своему началу. В каждом помещении в него делаются врезки, которые и будут распределительными коробками, от которых свое кольцо прокладывается уже по комнате, а от него ответвления уже идут на отдельные розетки или их шлейфовые группы.

В таком случае если провод перегорает в любом месте, то последующая часть проводки остается рабочей, так как ток придет к ней с другой стороны кольца. Таким образом по надежности такой способ практически ничем не хуже параллельного соединения. С другой стороны, если проводка перегорает, то ее в любом случае надо ремонтировать, а расход провода все равно выше, чем у стандартного подключения.

Как выбрать правильный способ

Все упирается в сумму, которую можно позволить себе потратить, мощность прибора, который будет к этой розетке подключаться, а также наличия или отсутствия отделки на стенах (желания и возможности ее испортить).

В любом случае самый надежный способ как соединить любую розетку – это отдельное (параллельное) подключение напрямую к главному щитку или распределительной коробке в комнате (если позволяет сечение кабеля). Если же розетка планируется только для подключения телевизора или подобных не особо мощных устройств, то вполне подойдет и шлейфовое соединение.

Если же планируется проводка в новом доме или модернизация (замена) старой в квартире, то в первую очередь надо без лишней скромности представить себе какие электроприборы хотелось бы иметь – что может быть подключено в сеть в принципе. Исходя из этого уже можно рассчитать необходимое сечение проводов и способ их подключения.

Один день из работы электрика: соединение розеток гибким проводом

Добрый день, уважаемые читатели!

Казалось бы, что может быть проще установки двух розеток? На фото две розетки монтируются в стену из гипсокартона / ГВЛ с высококачественной звукоизоляцией:

Но, как и в любом деле, здесь есть ньюансы и особенности, особенно если поставить себе задачу сделать действительно качественное соединение.

Традиционно розетки в жилых помещениях подключаются по одной из двух схем — либо каждая последующая розетка подключается параллельно через предыдущую отрезками провода (далее в рамках данной статьи я буду называть такое подключение словом «шлейф»), и каждая группа розеток подключается к последней розетке предыдущей группы через отрезок кабеля.

Либо в пределах группы розетки подключаются «шлейфом», а сами группы разводятся «звездой» из распаечной коробки. Иногда два эти способа комбинируют, но суть остается одна.

Следует сказать, что в нормативах  действительно отсутствуют запреты на данный способ соединения и ввиду малой трудоемкости он весьма рапространен. С другой стороны нельзя умолчать о подгоревших из-за плохого контакта розетках, и даже пожарах, коротких замыканиях в подрозетниках из-за повреждения изоляции жил, «отвалившихся» розетках в шлейфе из-за плохого контакта в одной и т.д.

Ну вот, например (картинка взята с сайта elektrik-kiev.com):

В основном, подобные случаи происходят когда подключением розеток занимаются люди, не являющиеся электромонтажниками, например, когда это делают по совместительству гастарбайеры-универсалы или штукатуры.

Если разводку шлейфом сделал электромонтажник-профессионал, она наверняка будет служить долго и безотказно. И в данной статья я предлагаю рассмотреть как свести вероятность отказа соединений вообще к статистическому минимуму (ибо ничего вообще безотказного не существует).

Кроме того, в ПУЭ указаны требования к защитному заземлению, в том числе и розеток:

1.7.139. Соединения и присоединения заземляющих, защитных проводников и проводников системы уравнивания и выравнивания потенциалов должны быть надежными и обеспечивать непрерывность электрической цепи. (…)  Соединения должны быть защищены от коррозии и механических повреждений.

Наибольшее соответствие этим требованиям обеспечивают неразборные соединения, указанные в ПУЭ-7, одним из которых является опрессовка.

Кроме того, лично у меня нет доверия к шлейфованию защитного заземления по той причине что, например, в случае плохого контакта фазы или нейтрали пользователь тут же это заметит (чайник не работает или розетка искрит) и примет меры, а в случае плохого контакта в жиле защитной земли это останется незамеченным до последнего момента — до того, когда произойдет повреждение изоляции у приборов класса защиты I (грубо говоря, к ним относятся все приборы, имеющие контакт заземления на вилке — чайники, стиральные машины, утюги и т.д.).

В случае плохого или отсутствия контакта в проводе защитной земли, при наличии устройства дифференциальной защиты (ВДТ / АВДТ, в народе УЗО / ДИФ) их срабатывание произойдет лишь тогда когда человек дотронется до корпуса металлического неисправного прибора тем самым устроит через свое тело утечку тока. В случае отсутствия ВДТ / АВДТ такое прикосновение может, к сожалению, закончится трагически.

Таким образом, требования, предъявляемые к качеству соединения жилы защитной земли должны быть выше, чем к фазе и нейтрали. Но и с фазой и нейтрально тоже не все так просто — ток в розетках, соединенных шлейфом, зачастую течек через множество разборных соединений, имеющих сопротивление и являющихся источником потенциальных проблем. И чем дальше розетка от начала шлейфа, тем через большее число соединений течет ток.

У соединений через распаечную коробку тоже есть недостатки — больше расход кабеля, к коробке должен быть доступ, что часто не вписывается в интерьер. Бракоделы вообще замуровывают коробки, что при наличии разборных соединений становится проблемой жильцов если соединение «отваливается».

Становится очевидным, что для обеспечения высокой надежности соединения в шлейфе должны быть неразборными, так же, по возможности должно быть уменьшено количество соединений.

Выполнение этих требований обеспечивает схема, о которой я расскажу в данной статье. Не важно, используются ли распаечные коробки или нет, но в пределах группы розетки подключаются следующим образом:

1. Если от этой группы питается еще одна группа розеток, то приходящий и отходящий кабель оба приходят в первый подрозетник (а не первый и последний как принято при шлейфовании), где соединяются неразборным соединением (я использую оперссовку) с отводами «звездой» на розетки группы. Таким образом, обеспечивается минимально возможное количество соединений до питания следующей группы, и даже отключение всех розеток в данной группе никак не повлияет на питание следующей группы.

2. Разводка «звездой» внутри группы так же обеспечивает минимум контактных соединений. И это неразборные соединения, обладающие высокой надежностью и малым сопротивлением.

3. Если розеток в группе много (например, 5), то «звезда» разделяется на несколько, соединенных неразборным соединением — по 3-4 соединения в каждой.

Таким образом, обеспечивается высочайшая надежность и безопасность соединений.

Итак, начинаем с зачистки жил.

Затем при помощи плоскогубцев на провода одевается гильза (на фото изображены соединительные гильзы Klauke). Плоскогубцы позволяют легко затолкнуть жилы в гильзу вплоть до начала изоляции, руками это удается сделать только если гильза набита неплотно (тогда ее надо добивать дополнительными жилами до плотной набивки):

Далее гильза опрессовывается:

Результатом является высококачественное неразборное соединение:

Качество опрессовки контролируется визуально (каждая жила должна чуть-чуть выступать из гильзы) и подергиванием жил. Далее производится изоляция и соединений сначала высококачественной изолентой фирмы 3M, затем — термоусадочной трубкой с клеевым слоем. Изолента даже больше нужна для того чтобы зафиксировать жилы вместе для того чтобы трубка села максимально плотно.

После нагрева и усадки трубок производится склеивание трубки по переднему краю путем сжатия плоскогубцами. Клей, содержащийся на внутренней стенке трубки, расплавляется и заполняет все щели внутри, обеспечивая высокое качество изоляции.

Далее излишки трубки срезаются ножницами электрика (невероятно удобный инструмент для резки гофры, изоленты, термоусадочных трубок, вырезания дырок в подрозетниках, резки проводов  и т.д.):

Вот результат:

Далее все заботливо укладывается в подрозетник. Очевидно, что для подобных методов хотя бы один подрозетник должен быть глубоким (60 мм). Здесь стандартные подрозетники (глубино 45 мм), а дополнительную глубину обеспечивает лист ГВЛ и лист ГКЛ.

В итоге получается акууратное соединение:

Да, запасная длина жил закладывается такой чтобы неразборное соединение можно было при необходимости переделать хотя бы еще 2-3 раза.

Как видно на фото, для того чтобы разводка в подрозетниках была практичной, удобной для монтажа и демонтажа розеток, а так же выглядела эстетично, внутри подрозетников применен многожильный провод ПуГВ.

Согласно п. 3 ГОСТ 22483-2012. Жилы токопроводящие для кабелей, проводов и шнуров (введен вместо ГОСТ 22483–77):

Жилы классов 1 и 2 предназначены для кабельных изделий стационарной прокладки. Жилы классов 3, 4, 5 и 6 предназначены для гибких кабельных изделий, но их можно также использовать для кабельных изделий стационарной прокладки.

Таким образом, многожильный гибкий провод ПуГВ (класс гибкости 5 по ГОСТ 22483-2012, далее -многожильный провод) можно использовать для стационарного соединения розеток внутри подрозетников (он так же используется в распределительных щитах).

Кабели же от щита, распаечной коробки, между группами и т.д. в любом случае будут моножильными так как среди кабелей, предназначенных для передачи и  распределения электрической энергии в стационарных электроустановках кабели имеют гласс гибкости жил 1 (в пределах сечений, применяемых для внутриквартирной разводки).

То есть все равно те, кто делает разводку по квартире проводом ПВС — халтурщики так как ПВС не предназначен для этих целей, не соответствует требованиям ГОСТ 31565-2012 (Кабельные изделия. Требования пожарной безопасности) для жилых помещениях и обладает сроком службы всего 5 лет.

Кроме того, в случае использования многожильного провода требуется его оконцевание наконечниками штыревыми, а так же возникает следующая проблема. Многожильный провод при одинаковом сечении существенно толще, чем моножильный за счет того что он состоит из множества проволочек. Дополнительное увеличение сечения дает корпус наконечника. Таким образом, может возникнуть ситуация когда оконцованный гибкий провод с трудом влезает в розетку, чо актуально для самозажимных механизмов (с винтовыми такого обычно не наблюдается, но у них есть более существенные недостатки).

То есть надо индивидуально рассматривать эту ситуацию в случае с каждой серией розеток.

Например, для типового сечения жил розеточных линий 2.5 квадрата, ПуГВ, оконцованный НШВ или НШВИ влезает в самозажимные клеммы розеток Legrand Valena, но вот вытащить жилу штатными средствами из розетки не представляется возможным.

В таком случае (а такой случай как раз имел место на данном объекте) единственный выход — использовать провод меньшего сечения, то есть 1.5 мм2.

Некоторые читатели возмутятся — как же так, на розетки все говорят ставить автомат 16 ампер и кабель 2.5 квадрата, полторашка только на свет. Это действительно так, и я сам поддерживаю тот лозунг — таким образом мы перестраховываемся и защищаем посетителей раздела электрика, не являющихся специалистами, от халтурщиков.

Но электрик в первую очередь должен быть инженером и, как следствие, уметь считать и знать границы допустимости того или иного решения. Дело в том, что автомат на 16 ампер полноценно защищает жилы 1.5 квадрата, но с некоторыми оговорками.

Согласно ПУЭ-7:

Для длительно допустимого тока ПуГВ в подрозетнике следует смотреть колонку для «двух одножильных» (согласно ПУЭ, PE не учитывается) и он составляет 19 ампер. Минимальный ток срабатывания бытового автомата составляет 16*1,13 = 18,08 ампер, что меньше указанного в таблице тока.

А вот кабель в стене рассчитывается уже по колонке «для одного двухжильного» и его допустимый длительный ток меньше порогового тока срабатывания автомата. Кроме того, следует учитывать что кабель в стене «работает» в более неблагоприятных условиях, а так же его невозможно заменить. Плюс сечение таких кабелей часто бывает занижено.

Отсюда и следует то правило что его сечение питающего кабеля должно быть 2.5 квадрата, а вот внутри подрозетников можно сделать разводку ПуГВ 1.5 квадрата.

Итак, продолжим. Зачистка жил осуществляется другим стриппером. Так быстрее, не нужно настраивать глубину зачистки — один стриппер настроен на глубину зачистки под опрессовку, второй — под НШВИ.

Далее одеваются НШВИ и обжимаются:

На форуме звучали советы обжимать НШВ (то есть без «юбки»). но не советую этого делать (лучше немного подрезать «юбку» у НШВ). Вот почему:

Вот результат:

И первая подключенная розетка:

Спасибо за внимание.

схема правильного подключения провода к аварийному выключателю, монтаж своими руками двойного устройства с заземлением

Крепление проводов

• на стене;
• внутри стены;
• либо комбинированно.

Наружное

Скрытое

Комбинированное

Процесс установки

Подготовка

Внимание

Подрозетники бывают несъёмные. Они представляют с собой одно целое с колодкой. Тогда разборка несколько упрощается и ускоряется.

• Если сверху на бетонную стену, то устройство рекомендуется фиксировать пластиковыми дюбелями. Стену необходимо заранее подготовить, просверлив в определённых местах отверстия, соответствующие диаметру дюбеля.
• Если сверху на деревянную стену, то устройство крепится саморезами.
• Если установка скрытая, то сначала необходимо высверлить в бетонной или кирпичной стене отверстие под монтажную коробку, соответствующее её размерам. Лучше всего для таких работ подойдёт насадка «корончатое сверло» по бетону. С помощью этой насадки и дрели вырезается круглое отверстие, которое зачищается и грунтуется. Провод, ведущий к распределительной коробке, укладывается в штробу под слой штукатурки. Штроба тоже заранее зачищается и грунтуется.

Схемы подключения

• Одна из популярных: к силовым контактам розетки подключается красный фазный провод L и нулевой рабочий N синего цвета. Затем к пружинному контакту подключается защитный жёлто-зелёный PE-проводник. Из распределительного щитка в ответвительную коробку для электропроводки заводится красный, синий и жёлто-зелёный провода, последний выполняет функцию заземления по трёхпроводному кабелю. По схеме подключения провода ведут от автоматического выключателя розеток.
• В ответвительной коробке кабель от электрощита разветвляется: один провод идёт к розетке, а другой – в следующую ответвительную коробку, через которую будет осуществляться подключение других точек.
• В ответвительных коробках одноимённые провода соединяются по цветам: фаза с фазой (красные), ноль с нолём (синие), заземление с заземлением (жёлто-зелёные).

Сборка монтажных коробок

• Надёжно удерживают розетку в стене.
• Коробки изготавливаются из диэлектрических материалов, они предотвращают попадание электрического потенциала от контактов на несущие конструкции.
• Защищают устройство от попадания влаги, пыли, посторонних предметов.
• Помогают избежать пожара. При возникновении внутреннего возгорания пламя не проникает за пределы подрозетника.
• Придают достойный вид месту установки, так как вокруг устройства получается ровная поверхность.

1. Разметка.
2. Сверление отверстий. Для круглого отверстия в бетоне или кирпиче подойдёт коронка по камню. Но отверстие можно высверлить дрелью или болгаркой. На этом этапе проделываются штробы. Готовые отверстия для подрозетников и штробы зачищаются щёткой или строительным пылесосом, грунтуются.
3. Установка коробки в нишу на алебастр или гипс.

Совет

Чтобы алебастр или гипс не застывали слишком быстро, в воду рекомендуется добавить клей ПВА.

Подсоединение и проверка работы

Инструменты и материалы

1. Фазоуказатель.
2. Отвёртки (лучше иметь набор и крестовых, и прямых отвёрток от 4 до 6 мм).
3. Монтажный нож.
4. Пассатижи с изолированными ручками.
5. Бокорезы.
6. Съёмник изоляции.
7. Изолента.
8. Карандаш, линейка.
9. Изолирующие колпачки С-типа.
10. Токопроводящая паста.
11. Силиконовый герметик.
12. Алебастр или гипс.
13. Штукатурка.
14. Электродрель, болгарка или другой инструмент.
15. Сверло-коронка, мелкие свёрла.
16. Дюбели или саморезы.

Как правильно выполнить монтаж своими руками?

1. Соблюдать технику безопасности.
2. Не использовать повреждённые детали, проводку, внимательно наблюдать за состоянием изоляции во время работы.
3. Не перекусывать кусачками провода под напряжением.
4. Не дробить, не штробить, не сверлить стены в местах, где ранее уже была проложена проводка.
5. Не касаться отвёрткой проводов ноля и фазы. Это вызовет замыкание в сети.
6. Устанавливать розетки в подходящие для этого места. Место для размещения должно находиться на высоте 30 см от уложенного чистового покрытия на полу для универсального использования, 1 м – для крупной бытовой техники и не менее, чем в 10 см от поверхности стола и прочих поверхностей. Расстояние между центрами подрозетников – 71 мм. От углов, потолка, пола, дверных коробок до точки должно быть не менее 15 см, от радиаторов отопления – не менее 50 см. Запрещено устанавливать их над приборами отопления, кухонными плитами (как правильно расположить одну или несколько розеток на кухне?).
7. На каждые в 6–10 кв. м жилплощади делается одна розетка.

Соединение через розетку

1. Отключить электричество.
2. С главной розетки снять декоративную крышку.
3. Ослабить распирающие лапки, которые удерживают внутреннюю часть в подрозетнике. Извлечь колодку для свободного доступа к клеммам.
4. Подключить провода, которые будут идти к «дочерней» розетке.

   Внимание

   Перед тем как вставить внутреннюю часть на место, рекомендуется проверить, не будет ли её ограничитель пережимать провод. Если пережимает, потребуется расширить пространство.

   Для этого придётся осторожно отколоть кусочек подрозетника или даже стены, чтобы освободить провод.
5. На крышке проделать небольшое отверстие под размер провода, чтобы накладка смогла плотно прилегать к стене. Затем корпус прикручивается на место.
6. Провод, через который ведётся подключение, опускается к плинтусу и прокладывается вдоль или по нему до нужного места. Его необходимо каждые 30–40 см закреплять скобами для электропроводки.

Подключение заземления

1. Отключить электричество.
2. Разобрать устройство.
3. Отделить провода друг от друга и определить фазу, ноль и заземление мультиметром или тестером, заизолировать их.
4. Прикрутить декоративную крышку обратно.

Двойное устройство

1. Стационарные.
2. Сборные.

Внимание

Если в устройстве несколько проводов для заземления и для питания, то дополнительных должно быть столько же.

Вконтакте

Facebook

Twitter

Одноклассники

Мой мир

инструкция по монтажу и схема

Содержание статьи:

Ни одна действующая система электропитания не обходится без силовых розеток, при отсутствии которых невозможно нормальное функционирование бытовой техники. Из-за постоянного увеличения числа подключаемых к ним приборов заметно возрастает токовая нагрузка на линии питания. Это не может не сказаться на архитектуре построения бытовых электрических сетей, общее число розеток в которых приходится увеличивать. У пользователей часто возникает потребность от одного провода подключить 3 розетки, не нарушая распределения токов в питающей линии.

Виды электропроводок

Параллельное подключение трех розеток к одному проводу

Прежде чем разобраться с тем, как соединяются три розетки от одного провода, желательно ознакомиться с существующими видами прокладки электрических цепей. В соответствии с правилами их обустройства, прописанными в ПУЭ, современные электропроводки имеют два исполнения: закрытое и открытое. В первом случае жгут с проводами, по которому подается напряжение, прокладывается скрыто. Для него в стенах и потолке проделываются специальные выемки (штробы), в которые укладывается кабель. Преимущества скрытой прокладки:

• Надежная защита от механических повреждений.
• Безопасность эксплуатации электропроводки.
• Отсутствие наружных проводов, ухудшающих эстетичность комнат и других помещений.

Недостаток состоит в сложности доступа к кабелю при необходимости его восстановления или полной замены, ремонт потребует больших трудовых затрат.

При открытом способе прокладка ведется по поверхности стен и потолка. Жгуты в этом случае размещаются в специальных коробах (кабельных каналах) или в гофре. С их помощью удается скрыть проводящие жилы, которые остаются, тем не менее, доступными для контроля и ремонта.

Преимущества этого способа прокладки:

• Простота обслуживания и восстановления.
• Доступность при необходимости подключения промежуточной розетки.
• Возможность обустройства электропроводки в стиле «ретро».

Недостаток этого приема – потребность в отведении специальных участков стен под прокладку кабельных каналов или гофры, не заставляя эти зоны мебелью. Для устранения этого неудобства жгуты прокладывают в специальных нишах, имеющихся в пластиковых плинтусах.

При выборе подходящего способа укладки жгута или кабеля исходят из конкретных условий и требований к подключению отдельных элементов электросети.

Способы подключения

Способы подключения розеток

Перед тем как подключить много силовых розеток подряд важно разобраться с существующими способами их подсоединения. В зависимости от порядка коммутации отдельных проводников различают следующие варианты:

• Параллельное подключение, при котором розетки нужно соединять «звездой».
• Последовательное соединение, по-другому называемое «шлейфом».
• Комбинированное включение, использующее шлейф и «звезду».
• Соединение «в кольцо».

Каждый из перечисленных способов выбирается в зависимости от архитектуры помещения и соображений экономии на установочных изделиях. Параллельное соединение «звездой» удобно при разводке питающей сети из единого центра (распределительного щита, например).

Последовательный способ (или шлейф) применяется, когда на данной линии включается целый ряд устанавливаемых одна за другой розеток. Отдельные контакты (фаза и ноль) между собой подсоединяются в параллель, последовательным способ называют лишь из-за порядка расположения розеточных узлов.

При комбинированном включении на отдельных участках изделия устанавливаются в ряд, после чего от одного из них обустраивается «звезда».

Соединение «в кольцо» представляет собой последовательное расположение розеток, конец которого замыкается на его начало. Этот способ включения позволяет подсоединять розетки на больших по площади объектах: на выставках, в цехах и торговых залах.

Порядок монтажа

Гипсокартон – хрупкий материал, работать с ним нужно осторожно

Прежде чем приступать к самостоятельной установке розеток, потребуется ознакомиться с инструкцией по их монтажу. Проще всего рассмотреть пример, когда они устанавливаются в гипсокартонной стене. Порядок работ в этом случае выглядит так:

1. Берется электродрель с насадкой типа «коронка», посредством которой в выбранном месте подготавливается отверстие под розетку. Его диаметр должен совпадать с размером пластикового корпуса (стакана), используемого в качестве крепежного основания и фиксируемого непосредственно на месте установки.
2. В стакан помещается монтируемая розетка и крепится в нем с помощью длинных распорных винтов.
3. К контактам необходимо присоединить выведенные наружу фазный и нулевой проводники, а затем закрыть изделие декоративной крышкой.

При наличии в электропроводке третьей жилы в изоляции желто-зеленой расцветки ее оголенный конец подсоединяется к имеющейся на розетке клемме заземления.

На завершающем этапе работ следует подать питание в линию и проверить розетку на работоспособность – подключить к ней любую бытовую технику.

Чтобы правильно подключить сразу несколько розеток подряд (шлейфом), специалисты советуют обратить внимание на следующие моменты:

• Провод с фазной клеммы одного розеточного узла протягивается до того же контакта следующего изделия и так далее. К такому шлейфу можно добавить весь комплект розеток, устанавливаемых в данном помещении.
• Точно так же поступают с нулевым проводником, прокладываемым от соответствующего контакта ко второму и последующим изделиям, закрепленным на стене.
• При наличии заземляющей жилы с ней проделываются те же операции.

К преимуществам этого метода присоединения следует отнести простоту реализации и экономное использование расходного материала (проводов). К недостаткам – ненадежность системы, в которой обрыв одного из проводников приведет к обесточиванию всех подключенных к этому шлейфу последующих розеток. В этом смысле соединение звездой выглядит намного предпочтительнее.

Установка изделия с выключателем

Интересным с точки зрения порядка подсоединения розеток является вариант исполнения с выключателем, размещенным в том же корпусе. В этом случае операция по подключению несколько усложняется, что объясняется особой схемой коммутации розетки. При подсоединении к шлейфу фазный провод делается проходным, он не должен подсоединяться к ответному контакту выключателя. В случае отключения данной розетки вся линейка следующих за ней изделий не будет обесточиваться.

К преимуществам совмещенных конструкций относят:

• Допустимость исключения электрического узла из общего шлейфа без ущерба для всех остальных его элементов.
• Удобство обслуживания и ремонта, не касающееся других розеточных изделий.
• Эстетичность и простота монтажа.

Единственным недостатком таких приборов с точки зрения потребителя считается высокая стоимость. Специалистами отмечается неудобство совмещенных с выключателями розеток, заключающееся в необходимости замены всего изделия целиком при выходе из строя одного элемента.

Как подключить розетку с заземлением

Розетки, это привычный способ подключения прибора к сети. Будь то, электрическая, интернетовская или другая сеть. В этой статье пойдёт речь о розетках подключающих приборы к электрической сети, а именно, о розетках с заземлением.

Краткое содержимое статьи:

Для чего нужно заземление

В большинстве помещений применяются обыкновенные розетки имеющие всего два контакта (фаза и ноль). Движение частиц по кругу от фазы к нолю даёт возможность работать бытовым электрическим приборам, протекая через лампы эти частицы дают им возможность излучать свет.

Но некоторые бытовые приборы, имеющие металлический корпус, такие как, стиральные и моющие машины, компьютеры и так далее, по ряду причин могут отдавать часть электроэнергии на корпус, что может привести к неприятным последствиям. И для избежания неприятностей приходит на выручку заземление, оно забирает на себя использующуюся не по назначению энергию.

Виды розеток

Если в сети интернет рассмотреть фото розеток с заземлением и без, то можно понять, что существует огромное количество разновидностей розеток. И это только тех которые подключаются к электросети. Если опустить виды которые не используются в нашей стране такие как; американские розетки — с двумя прямоугольными прорезями для вилки электроприбора или розетки со штыревым заземлением, то можно выделить несколько основных видов.

Как установить розетку если остались короткие провода

Со временем, в советских домах рано или поздно приходится менять розетки. Они расшатываются, современные евровилки в них не лезут, есть и другие причины. Проводка в старых зданиях советского союза выполнена из алюминия. Алюминиевый одножильный провод довольно хрупкий, а если он еще и грелся в местах соединения, то при отключении старой розетки точно отломится.

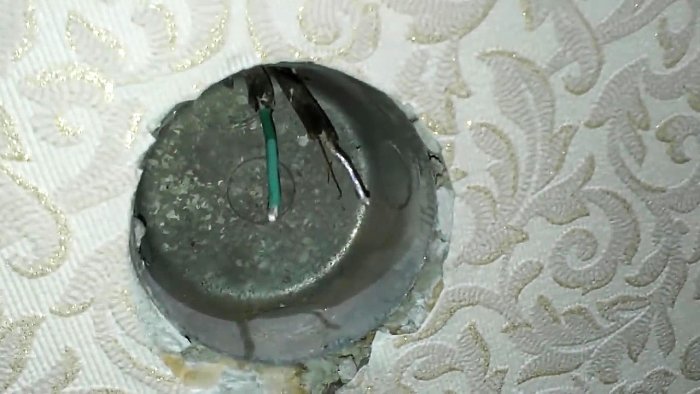

Как, собственно говоря, случилось и в моем примере. Долгое время провода грелись из-за ослабшего контакта, что аж изоляция оплавилась. Теперь из стены, в подрозетнике торчат небольшие огрызки и просто так новую розетку не установить. Данная проблема является довольно частой, особенно при ремонте. Ничего страшного тут нет, и, в принципе, все легко поправимо.

Понадобится

• Термоусадочная трубка (лучше набор с различными диаметрами).

• Две клеммы WAGO.

• Два провода медных или алюминиевых, количество жил не имеет значения, главное квадратура не менее 1,5 кв. мм.

• Новая розетка.

Устанавливаем розетку в подрозетник с короткими проводами

Начнем с отключения электричества в доме. Далее прозвоним все контакты розетки индикаторной отверткой с неоновой лампочкой, для определения фазы. Таким способом убедимся что электричество точно отключено и вашей жизни ничего не угрожает.
Отвинчиваем лицевую панель, отключаем контакты старой розетки. Как я уже говорил, провода грелись, изоляция на них оплавилась, засохла и стала хрупкой. Так как она крошится, ее нужно удалить. А вместо нее подобрать термоусадочные трубки соответствующего диаметра.

Я буду наращивать провода используя клемники WAGO. Но эти удобные приспособления нужно устанавливать правильно, иначе они могут сыграть дурную службу. Итак: минимальный отрезок торчащий из стены должен быть не менее 2 см и 1 см должен быть хорошо зачищен, не смят и не согнут. Это главные правила. Поэтому, все что гнуто нужно выпрямить, а то что сплюснуто — отрезать. А остальное изолировать термоусадкой. Усадить ее можно специальным феном или обычной зажигалкой.
Вот что получилось у меня:

Один провод обломился, но это не страшно. Одеваем клеммы до упора и защелкиваем. Их большой плюс в том, что теперь отводку можно выполнить медным проводом. Я взял многожильный. Он мягкий и не обломится.

Взял двойную розетку, что расширит функционал взамен старой.

Подключаем и устанавливаем.

Закрепляется она точно также как и старая — упираясь в боковые пазы подрозетника. Но как вы видите, есть ещё продольные крепления для непосредственного закрепления в стене. Это просто великолепное решение, особенно у кого разбит подрозетник и закрепить все внутренности надежно не представляется возможным.

Устанавливаем накладную панель.

Включаем электричество и проверяем работу. Все отлично. Клеммы выдержат все нужные нагрузки в данном месте. Кстати на Али Экспресс стоят они совсем недорого — WAGO. Это может сэкономить на ремонте.

Смотрите видео

Рассмотрим как подсоединить провода к розетке

Подключаем розетку

Выполняя ремонт или монтаж своей электрической сети, вы можете столкнуться с вопросом, как соединить провода в розетке. Вопрос это не сложный и не требует каких- то особых познаний.

В то же время существуют нюансы, которые могут завести в ступор не профессионала. Поэтому в данной статье мы рассмотрим все тонкости подключения розеток, а также разберем все возможные варианты, с которыми вы можете столкнуться во время ремонта.

Возможные варианты подключения розеток

В данной статье мы рассмотрим вопросы, связанные непосредственно с подключением розеток; вопросы, связанные с подключением от розеток других электроприемников, а также коснемся ситуаций, связанных с проверкой работоспособности розеток.

Подключение обычной розетки

Прежде всего, давайте разберем вопрос, как соединить провода на розетке?

Для этого нам необходимо подвести к ней фазный, нулевой и защитный провода. Подключение обычно осуществляется от распределительной коробки, которая часто расположена под потолком выше выключателя освещения на входе в комнату. Но сразу отметим, что это не норма, а негласное правило.

Простое подключение розетки

Итак:

• Прежде чем подключать розетку, нам следует ее установить и, если применяется скрытый способ монтажа проводки, проложить к ней штробы от распредкоробки. Останавливаться на этом не будем, видео данного аспекта работ вы можете найти на страницах нашего сайта.
• Когда установка розетки окончена и выполнены все подготовительные мероприятия, можно приступать непосредственно к подключению. Для этого нам необходимо открыть распределительную коробку. Перед этим следует снять напряжение со всех проводов, расположенных в ней, а лучше сразу отключить вводной автомат на ваш дом или квартиру.
• Вскрыв распределительную коробку, нам следует определить фазный, нулевой и защитный провода от питающего линию кабеля. Если ваша электрическая сеть смонтирована в соответствии с п.1.1.29 ПУЭ, то желто-зеленый провод является защитным, голубой провод – нулевым, а третий провод — фазным.
• Если ваша разводка по дому выполнена «как-нибудь», то приступаем к поиску фазного, нулевого и защитного провода. Для этого следует обеспечить доступ к оголенным частям подводящего провода. Затем развести их в стороны, обеспечив удобство работы.
• Теперь мы можем подать на провода напряжение. Используя двухполюсный индикатор напряжения, определить фазный, нулевой и защитный провода.

Обратите внимание! Мы советуем использовать именно двухполюсный указатель напряжения ввиду его большей надежности и функционала. При этом его цена не разорит даже самый скромный бюджет. А набор функций, таких как индикация напряжения, определение наличия цепи и возможность использовать как обычный емкостной индикатор, позволяют решать практически любые задачи.

Простейший двухполюсный индикатор напряжения

• Для определения нулевого и защитного провода необходимо при снятом напряжении отключить нулевой провод в вашем распределительном щитке. Затем подать напряжение и в распределительной коробке определить нулевой провод по отсутствию цепи между проводом и землей.

Обратите внимание! Очень важным является не перепутать нулевой и защитный провод, иначе у вас могут возникнуть серьезные проблемы с энергонадзором. А при наличии современного электронного счетчика это будет выявлено при первом же обходе.

• Если ваша электрическая сеть выполнена в соответствии с нормами ПУЭ, то п.4 – 6 нашей инструкции вы можете опустить. Вместо этого вам следует подключить к соответствующим клеммам фазный, нулевой и защитный провода       и проложить их к розетке. При этом, согласно п. 2.1.22 ПУЭ, в месте подключения как в распределительной коробке, так и в коробке розетки, следует предусмотреть запас провода. Это особенно актуально при соединении розеток aлюминиевыми проводaми.
• Теперь подключаем провода к розетке. Главное, не ошибиться с подключением защитного провода. Его следует подключить к заземляющим контактам розетки. Фазный же и нулевой провода подключить к силовым контактам розетки. Причем, какой провод куда — совершенно без разницы.
• После закрытия крышек распределительной коробки и окончательной установки розетки, можно подать напряжение и испытать нашу розетку. Если вы сделали все как советует наша инструкция, то все будет работать без замечаний.

Подключение последовательно нескольких розеток

В некоторых случаях в целях экономии может возникнуть необходимость подключения последовательно сразу нескольких розеток. Это также не представляет сложности, и выполнить это своими руками достаточно просто.

На фото представлена схема подключения нескольких розеток последовательно

Итак:

• Сначала, используя методику, описанную выше, подключаем первую розетку. Затем к клеммам первой розетки подключаем соответственно фазный, нулевой и защитный провода, идущие на соседнюю розетку.
• На второй розетке соответственно подключаем приходящие провода. Причем, здесь, опять- таки, важно правильно подключить только защитный провод. Очередность подключения остальных не так важна. Хотя справедливости ради стоит отметить, что придерживаться норм ПУЭ следует. Ведь это исключает возникновение проблем при ремонте.
• Отдельно хотелось бы остановиться на вопросе: как подсоединить розетку с 4 проводами во время ремонта? Ведь ситуация, когда вы вскрываете неработающую розетку, а там 4 провода — многих вгоняет в ступор. Здесь нет нечего страшного, и сейчас мы с вами разберем этот вопрос.
• Если розетка не работает, то сначала необходимо определиться с причинами. Если визуально никаких проблем не видно, то используем наш двухполюсный указатель напряжения.
• Сначала проверяем наличие фазы и «нуля» на любом из четырех проводов. Если на одной паре есть и фаза и ноль, то после снятия напряжения подключаем их к нашей розетке. Остальные два провода, если они питают розетку, также подключаем к выводам розетки в случайном порядке.

Обратите внимание! Мы оговаривали, что в случайном порядке подключаем только в том случае, если они питают розетку. Если от них запитано освещение, то вам необходимо определить провод, идущий к выключателю, и именно его подключить к фазной клемме розетки. Но об этом — ниже. Для того же, чтобы определить, что питается от этой розетки, проверьте работоспособность ближайших розеток и освещения. Причем, сделать это необходимо не только в этой, но и в комнате смежной со стеной, на которой установлена розетка.

Подключение от розетки сети освещения

Хотя данная схема применяется достаточно редко, но и ее можно встретить. Ведь она не так уж сложна, но при этом может дать существенную экономию средств и времени. Поэтому, если вы вскрыли розетку, а там увидели три или четыре провода, не пугайтесь.

Подключение выключателя от розетки

Итак:

• Если во время ремонта розетки при ее вскрытии вы обнаружили три провода, то один, скорее всего, идет к ближайшему выключателю. Это легко проверить, отключив его.
• Для работоспособности сети освещения после ремонта нам следует подключить его cнова. Согласно п.6.6.28, сделать это необходимо именно на фазный провод. Но тут будьте внимательны. Если ваш дом строился давно, а проводка не переделывалась или переделывалась не профессионалами, то лучше удостовериться.
• Для этого отключаем наш провод от клемм розетки и включаем выключатель, к которому он подключен. Если на наш провод пришел «ноль», то мы все делали правильно. Если же на проводе показывает фаза, то провод следует подключить к нулевой клемме розетки. Это следует отметить и при ближайшем ремонте обязательно изменить.
• Но возможны варианты, когда вскрыв розетку, вы обнаружите четыре провода, питающих сеть освещения. Тут тоже нет нечего страшного.
• В этом случае у нас и нулевой и фазный провода для сети освещения берутся от розетки. После устранения неполадок нам достаточно все восстановить. Только перед тем, кaк подсоединять розетку с 4 проводaми, следует удостовериться, что провод, идущий к выключателю, подключен к фазной клемме розетки, а нулевой соответственно к нулевой клемме.

Подключение осветительного прибора от розетки

Вывод

Мы рассмотрели практически все возможные варианты, с которыми вы можете столкнуться при монтаже и ремонте розеток. Но некоторые «мегаспециалисты» забывают нормы ПУЭ, приведенные в п.1.1.27 и 1.1.28, в которых сказано, что все электроустановки должны иметь максимально простую и наглядную схему.

Из-за этого возможны казусы. Поэтому, выполняя монтаж своей электрической сети, «не стоит изобретать велосипед», а следует все делать по правилам. Это сохранит не только множество нервов и сил тем, кто будет заниматься ремонтом, но и возможно их жизнь.
