Как соединить провода в розетке: схемы подключения розеток к электросети – Блог Elektrovoz

Содержание

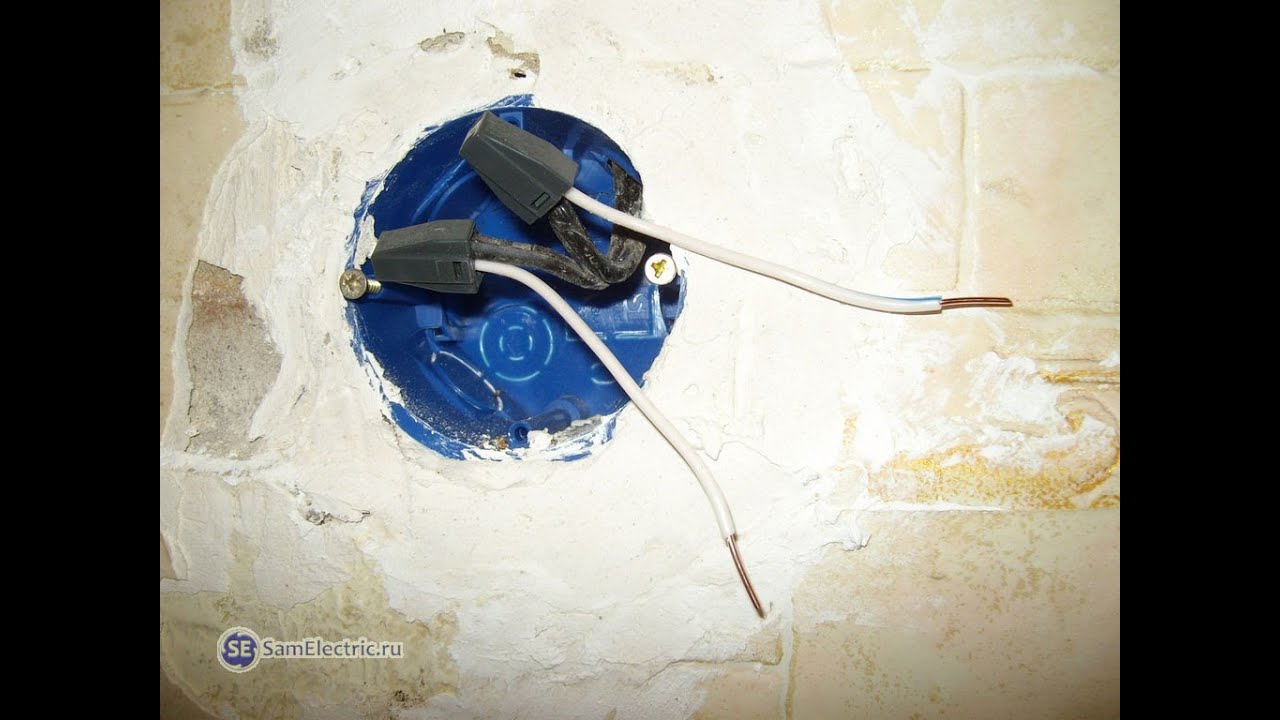

Короткие провода в розетке – как нарастить правильно, статья VSE-E / Новости

Как нарастить провод?

Заменить розетку – достаточно простое дело, когда всё идет так, как надо. В части случаев подключить новую розетку не выходит из-за некоторых причин. Например, малой длины старых проводов, которые могли просто обломиться с течением времени; либо конструкция новой розетки устроена таким образом, что существующей длины не хватает для качественного соединения проводников. Как удлинить короткие провода? Рассмотрим несколько способов.

Кабель и виды токопроводящих жил

Различают однопроволочные (например, кабель АВВГ, ВВГ) и многопроволочные жилы (провод ПВС). Первый тип представлен одной, цельной, жесткой проволокой, поэтому их еще называют монолитными. Отличаются невысоким уровнем гибкости. Многопроволочные — более мягкие, состоят из нескольких тонких проволок. Их называют многожильными, гибкими. Чем больше в составе тонких проволок, тем выше показатели гибкости. В зависимости от вида жил выбирается способ их соединения. Для многопроволочных не используются винтовые клеммники и болты из-за невозможности создать крепкий и надежный контакт.

Соединение проводов в помощью клеммников и гильз

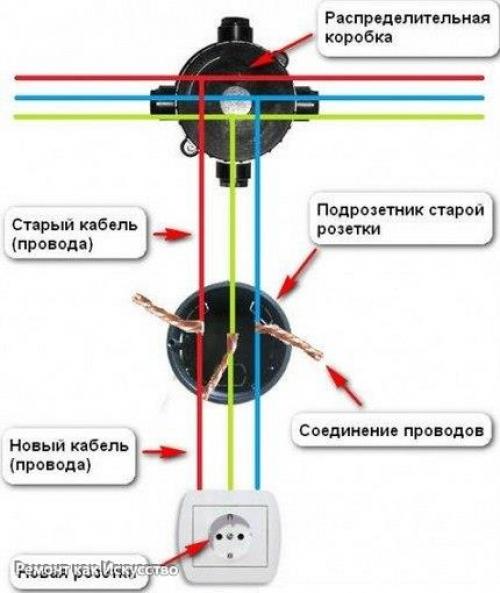

Удлинение провода в розетке происходит с помощью соединения куска старого проводника с новым. В другом случае, производится прокладка нового кабеля от распределительной коробки, что более затратно. Соединить два провода можно с помощью клеммников. Различают два основных вида: зажимные и винтовые. Зажимные имеют конструкцию в виде изолированного корпуса и контакта с пружиной. Зажимные клеммники могут использоваться и для соединение проводов с многопроволочными жилами.

Популярная продукция, представленная на рынке – клеммники Ваго. Винтовые клеммники конструктивно представлены корпусом из изолированного материала и контактом, который зажимается с использованием винта. Конструкция клеммников может отличаться.

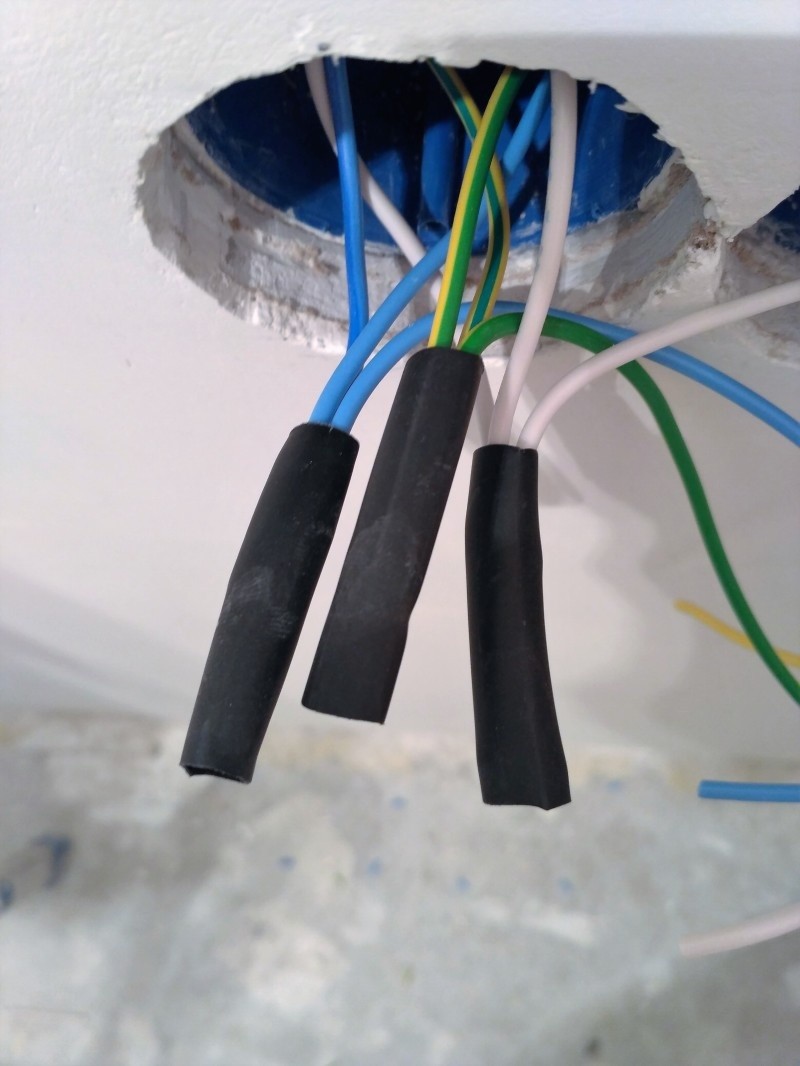

Кабельные наконечники и гильзы. Используются для соединения концов кабелей с помощью обжима. Для этого применяется специальный инструмент – пресс или клещи (в зависимости от диаметра гильзы). Обжимать наконечники и гильзы, используя плоскогубцы, в особенности для постоянного пользования, не рекомендуется.

Почему нельзя использовать плоскогубцы? Причина – круглая форма гильзы и провода. При применении этого инструментария, обжим происходит таким образом, что форма соединения уплощается. Это приводит к образованию пустот в гильзе, куда со временем может уйти провод, хотя первое время такой контакт и может показаться надежным. В результате контакт ослабнет, проводник выскочит из гильзы. Либо место соединения будет нагреваться, портить изоляционный слой, что может привести к короткому замыканию и другим неблагоприятным последствиям.

Обжим гильз по правилам. Специальный инструмент для обжимки – это клещи или прессы. При этом, гильзу помещают в проем в виде буквы «П», зажимают винтом или бьют кувалдой. Место соединения становится почти круглой или квадратной формы, где сохраняется хорошая площадь контакта при надежном соединении.

Опытные электрики-опресовщики могут обжать гильзу равномерно со всех сторон, образуя аккуратную шестигранную или квадратную обжимку.

Как нарастить провод. Наращивание проводов методом пайки. Этот эффективный метод можно использовать в случае с медными проводами. При отсутствии возможности обесточить отдельно ту или иную розеточную группу, необходимо использовать газовый паяльник или паяльник, работающий от аккумулятора. Пайку, в отличии от сварки, можно провести предельно аккуратно, не повредив декоративное покрытие стен.

Соединение коротких проводников в розетке

Какой из вышеперечисленных вариантов соединения подойдет для удлинения токопроводящих жил провода в розетке? При этом, могут возникнуть такие неудобные сопутствующие условия, как:

  • ограниченное пространство, когда добраться до коротких концов провода в подрозетнике очень сложно;
  • наличие мягких медных жил, требующих аккуратного обращения;
  • нежелательный перегрев коротких отрезков жил, когда нельзя допустить повреждения изоляционного слоя (в некоторых случаях его будет сложно или невозможно нарастить).

При наличии перечисленных условий, рассмотрим, какой способ подойдет лучше всего.

Пайка используется для медных проводников и возможности отключить розеточную группу, с которой будут проводиться работы, либо при использовании других безопасных вариантов организации паечного процесса.
Использование винтовых клеммников также актуально. Если не хватает места, с клеммника снимают пластиковый корпус, монтируют провод и далее изолируют. Этот способ используется для медных и алюминиевых проводов. Они могут быть многопроволочными или однопроволочными. Обжим производится наконечником НШВИ.

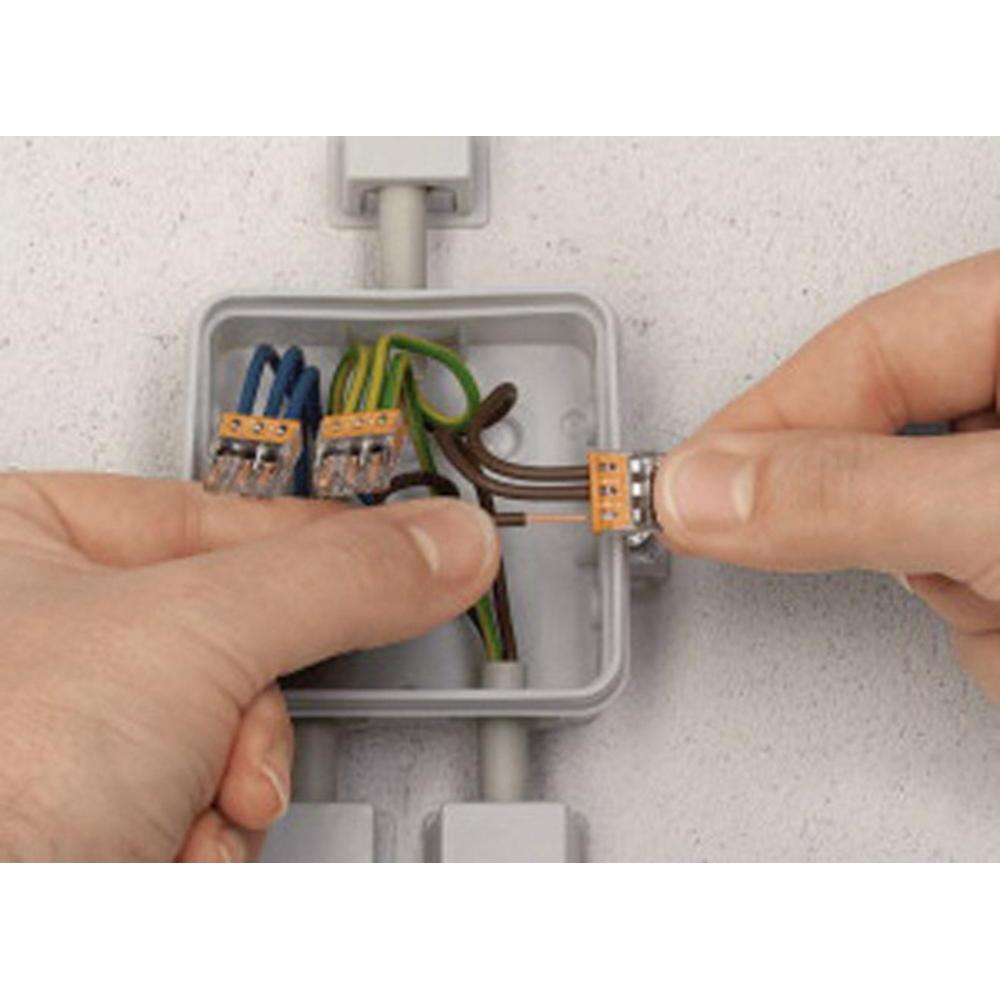

Клеммники WAGO и другие типы зажимных клеммников – наиболее востребованный и безопасный вариант соединения коротких проводов в розетке. Создают долговечный и надежный контакт.

Автор: МЕГА КАБЕЛЬ

Эту страничку дополнительно ищут в сети по запросу: как удлинить провод розетки, как нарастить провод…

Как подключить розетку с заземлением

Что представляет собой розетка с заземлением?

Розетка с заземлением имеет особую конструкцию, которая позволяет при подключении вилки какого-либо прибора, сначала соединиться с клеммами заземления и только потом — с токопроводящими контактами. Это нужно для того чтобы в случае поломки приборов, их корпус был заземлен и не принес вреда человеку.

Отличить розетку с заземлением от обычной можно по заземляющим металлически контактам.

Схема расположения основных элементов розетки:

Теперь каждый наверняка сможет отличить такую розетку.

Подключение розетки с заземлением

Сейчас во всех современных домах уже предусмотрена трехжильная проводка, поэтому установка розетки не составляет труда. Но вот в старых постройках, а также в тех, где схалтурили строители и не провели защитное заземление, придется потрудиться и обеспечить передачу заземления на прибор самостоятельно.

Как проверить заземление в розетке?

Убедиться в наличии или отсутствии заземления можно просто спросив об этом у электрика, а можно сделать это и самому. Для этого нужно взять патрон с лампочкой и парой проводов: один провод ложится на фазу, а другой — на ноль. Если лампа загорится, то у вас ноль. Затем нужно перебросить провода на фазу и заземление — если при этом сработает устройство защитного отключения (УЗО), значит, в розетке заземление установлено правильно.

Сейчас можно встретить заземление при помощи нулевого проводника. То есть рабочий ноль начинает выполнять роль защиты. Если в розетке всего 2 провода, а между нулем и заземлением находится перемычка, то вы имеете дело именно с занулением.

Важно! Такое подключение может быть очень опасным, так как при повреждении нулевого проводника под напряжением окажутся корпуса электрических приборов. А при работе с такой розеткой можно легко ошибиться, так как жилы проводов не имеют цветовых различий и поэтому очень просто поменять местами ноль и фазу, и тогда приборы также окажутся под напряжением.

Если в доме двухжильная проводка, то нужно будет проложить третий провод заземления от электрощита к каждой из розеток. Для этого проштрабливаются отверстия и прокладывается провод, а уже потом подключается розетка.

Процесс монтажа розетки с заземлением

Сейчас мы рассмотрим монтаж скрытой розетки, которая устанавливается в предварительно подготовленное отверстие в стене.

Перед тем как начать устраивать отверстие, нужно подготовить набор инструментов и материалов:

  • Перфоратор
  • Гипс
  • Подрозетник
  • Уровень
  • Пассатижи
  • Вольтметр
  • Отвертка
  • Саморезы

Выбрав место, куда будет устанавливаться розетка, необходимо сделать при помощи перфоратора отверстие и вставить туда подрозетник. К готовому отверстию подводится проводка. Для того чтобы правильно определить место подведения проводки, нужно воспользоваться уровнем.

Как только короб установлен, его нужно хорошо зафиксировать, обмазав гипсом, проводка закрепляется в готовой штробе таким же образом.

Подключение розетки с заземлением

Как только все будет выполнено, можно приступать к установке самой розетки. Для этого нужно обязательно отключить электричество. Отсутствие напряжения в сети проверяется мультиметром.

Теперь следует важный момент — присоединение проводов. Для этого концы проводов подготавливаются: их нужно зачистить и залудить. После этого они соединяются с соответствующими клеммами розетки. Обычно к правой клемме подключается фаза, к левой — ноль, а заземление крепится к центральной клемме.

На картинке явно видно, куда подключаются фаза, нейтраль и заземление. Заземление находится посередине и на рисунке выделено красным.

Важно! Фаза и ноль обязательно подсоединяются к различным токоведущим пластинам.

Никаких особых указаний по установке фазы и ноля в принципе не существует. Их можно свободно менять местами. Главное, чтобы заземление было установлено верно.

Провода после подключения аккуратно укладываются в подрозетник, и рабочая часть розетки прикрепляется к пластиковой коробке при помощи саморезов. Затем сверху одевается накладка.

Процесс установки розетки с заземлением не так уж сложен, поэтому с ним справиться любой, кто уже имел дело с ремонтом или установкой электрических приборов. Но обязательно нужно следовать инструкциям и придерживаться правил безопасности.

Видео об установке розеток с заземлением:

Больше информации

Задать вопрос

Как провести розетку от распределительной коробки

Чтобы выбрать провод, нам следует знать номинальную мощность коммутируемых электроприборов, из которой затем не сложно вывести номинальный ток. Делается это по формуле.

Блок: 5/19 | Кол-во символов: 743
Источник: https://stroitel12.ru/kak-provesti-rozetku-ot-raspredelitelnoj-korobki/

Основные схемы расключения

Знать каким способом произвести соединение проводов в распределительной коробке- это еще не все. Необходимо разобраться, какие проводники соединять.

Как подключить розетки

Как правило, розеточная группа идет отдельной линией. В этом случае все ясно: у вас в коробке оказываются три кабеля по три (или два) проводника. Окраска может быть такой, как на фото. В этом случае обычно коричневый — это фазный провод, голубой — нулевой (нейтраль), а желто-зеленый — заземление.

Схема расключения розетки в распределительной коробке

В другом стандарте цвета могут быть красный, черный и синий. В этом случае фаза — красный, синий — нейтраль, зеленый — заземление. В любом случае провода собираются по цветам: все одного цвета в одну группу.

Затем они складываются, вытягиваются, обрезаются чтобы были одинаковой длины. Не обрезайте коротко, оставляйте запас хоть в 10 см, чтобы при необходимости можно было перезаделать соединение. Потом проводники соединяются выбранным методом.

Если проводов используется только два (в домах старой постройки нет зазмления), все точно также, только соединений два: фаза и нейтраль. Кстати, если провода одного цвета, предварительно найдите фазу (пробником или мультиметром) и отметьте ее, хотя бы, намотав кусок изоленты на изоляцию.

Подключение одноклавишного выключателя

При наличии выключателя дело сложнее. Есть тоже три группы, но соединение у них другое. Есть

  • вход — от другой распределительной коробки или со щитка;
  • от люстры;
  • от выключателя.

Как должна работать схема? Питание — «фаза» — заходит на клавишу выключателя. С его выхода подается на люстру. В этом случае люстра будет гореть только когда контакты выключателя замкнуты (положение «вкл»). Этот тип соединения показан на фото ниже.

Подключение одноклавишного выключателя в распредкоробке

Если посмотреть внимательно, так и получается: фаза светлым проводом заходит на выключатель. Уходит с другого контакта, но уже голубым (не перепутайте) и соединяется с фазным проводом, который идет на люстру. Нейтраль (голубой) и земля (если сеть) скручиваются напрямую.

Подключение двухклавишного выключателя

Соединение проводов в распределительной коробке при наличии двухклавишного выключателя чуть сложнее. Особенность этой схемы состоит в том, что к выключателю на две группы ламп, должен прокладываться трехжильный кабель (в схеме без заземления). Один провод подключается к общему контакту выключателя, два других — к выходам клавиш. При этом необходимо помнить, какого цвета проводник подсоединен к общему контакту.

Схема подключения двухклавишного выключателя

В этом случае фаза, которая пришла, соединяется с общим контактом выключателя. Синие провода (нейтраль) от входа и двух ламп просто скручивается все три вместе. Остаются провода — фазные от ламп и два провода от выключателя. Вот и соединяем их попарно: один провод от выключателя к фазе одной лампы, второй выход — к другой лампе.

Схема подключения проводов для двухклавишного выключателя

Еще раз про соединение проводов в распределительной коробке при двухклавишном выключателе в видео-формате.

Блок: 4/4 | Кол-во символов: 3104
Источник: http://stroychik.ru/elektrika/kak-soedinit-provoda-v-raspredelitelnoj-korobke

На какой высоте устанавливать розетки

Высота установки розеток определяется исходя из чисто практических соображений. Необходимо учитывать удобство для пользователей, длину кабеля электропитания тяжелых устройств (холодильника, стиральной машины) и безопасность. Розетки время от времени выходят из строя, их надо менять или чинить. При подготовке монтажа следует помнить и об этом.

Расстояние до розеток от пола обычно составляет от 30 до 80 см. При установке на небольшой высоте следует позаботиться о безопасности детей, выбрав устройства со специальными шторками. Верхняя точка расположения розетки нормами не определяется.

Но надо знать, что от плиты перекрытия до розетки должно быть не менее 15 см, а от края оконного проема – не менее 10 см. Блок розеток, установленный подальше от окна, лучше защищен от перепада температур, от попадания воды, пыли и от других атмосферных факторов.

Блок: 6/8 | Кол-во символов: 888
Источник: https://SuperProvodka.ru/blog/podklyuchenie-rozetki.html

Что такое распределительная коробка

От электрического щитка провода расходятся по помещениям в доме или квартире. В каждом помещении, как правило, не одна точка подключения: несколько розеток и выключатель есть точно. Чтобы стандартизировать способы соединения проводов и собрать их в одном месте, используют распределительные коробки (их еще иногда называют разветвительными или распаечными). В них заводятся кабели от всех подключаемых устройств, соединение которых происходит внутри полого корпуса.

Чтобы в процессе следующего ремонта не искать проводку, ее прокладывают по определенным правилам, которые прописаны в ПУЭ  — Правила Устройства Электроустановок.

Правила устройства электропроводки

Одна из рекомендаций — проводить все соединения и ответвления проводов в распределительной коробке. Потому провода пускают по верху стены, на расстоянии 15 см от уровня потолка. Дойдя до места ответвления, кабель опускаются вертикально вниз. В месте ответвления устанавливается распределительная коробка. В ней и происходит соединение всех проводов по требуемой схеме.

По типу установки распредкоробки бывают внутренние (для скрытого монтажа) и наружные. Под внутренние в стене делают отверстие, в которое встраивается коробка. При таком монтаже крышка находится на одном уровне с отделочным материалом. Иногда в процессе ремонта ее закрывают отделочными материалами. Однако такой монтаж возможен не всегда: толщина стен или отделки не позволяет. Тогда используется коробка для наружного монтажа, которая крепится непосредственно на поверхность стены.

Некоторые формы распределительных коробок

По форме распредкоробка может быть круглой или прямоугольной. Выводов обычно четыре, но может быть и больше. Выводы имеют резьбу или штуцера, к которым удобно крепить гофрошланг. Ведь именно в гофрошланг или пластиковую трубу удобнее укладывать провода. В этом случае заменить поврежденный кабель будет очень просто. Сначала отсоединить его в распределительной коробке, потом от потребителя (розетки или выключателя), потянуть и вытащить. На его место затянуть новый. Если же проложить по старинке — в штробу, которую потом замазать штукатуркой — для замены кабеля придется долбить стену. Так что это та рекомендация ПУЭ, к которой однозначно стоит прислушаться.

Что вообще дают распределительные коробки:

  • Повышенная ремонтопригодность системы электроснабжения. Так как все соединения доступны, легко определить участок повреждения. Если проводники уложены в кабельные каналы (гофрошланги или трубы), легкой будет и замена поврежденного участка.
  • Большая часть проблем с электрикой возникает в соединениях, а в таком варианте монтажа их можно периодически осматривать.
  • Установка распределительных коробок повышает уровень пожарной безопасности: все потенциально опасные места находятся в определенных местах.
  • Требует меньших затрат денег и труда, чем прокладка кабеля к каждой из розеток.

Блок: 2/4 | Кол-во символов: 2885
Источник: http://stroychik.ru/elektrika/kak-soedinit-provoda-v-raspredelitelnoj-korobke

Здравствуйте, уважаемые посетители

На нашем сайте sesaga.ru будет собрана информация по решению безвыходных, на первый взгляд, ситуациях, которые возникают у Вас, или могут возникнуть, в домашней повседневной жизни.
Вся информация состоит из практических советов и примеров по возможным решениям того или иного вопроса в домашних условиях своими руками.
Развиваться мы будем постепенно, поэтому новые разделы или рубрики будут появляться по мере написания материалов.
Желаем удачи!

Блок: 8/19 | Кол-во символов: 487
Источник: https://stroitel12.ru/kak-provesti-rozetku-ot-raspredelitelnoj-korobki/

Заключение

Замена розетки своими руками проводится точно так же, как и ее установка, но некоторые этапы пропускаются.

Блок: 8/8 | Кол-во символов: 116
Источник: https://SuperProvodka.ru/blog/podklyuchenie-rozetki.html

О разделах:

Радио для дома — посвящен радиолюбительству.

Блок: 9/19 | Кол-во символов: 58
Источник: https://stroitel12.ru/kak-provesti-rozetku-ot-raspredelitelnoj-korobki/

Устройство розетки

Основные узлы розетки – колодка в сборе, с тыльной стороны защищенная подрозетником, с наружной – декоративной коробкой с закрепленным винтом. Коробка в большинстве случаев состоит из лицевой панели и рамки. Подрозетник применяется лишь для тех розеток, которые будут устанавливаться на стену, а не в углубление. В состав колодки входят:

  • корпус;
  • фазный и нулевой контакты, в которые и включается вилка;
  • клеммы для подсоединения проводов электросети;
  • заземляющий контакт;
  • подвижные или жестко закрепленные лапки для крепления в коробке или на плоской поверхности.

Заземление предусмотрено не для всех розеток, в самых простых устройствах его нет. При завинчивании винтов подвижные лапки разводятся в стороны, закрепляясь на стенках пластиковых коробок. Лапки с двойным язычком надежнее держат соединение, так как они острее и глубже проникают в пластик.

Если клеммы, к которым подсоединяется провод электросети, винтовые, перед использованием их следует смазать, для чего применяется холодный припой.

Блок: 2/8 | Кол-во символов: 1010
Источник: https://SuperProvodka. ru/blog/podklyuchenie-rozetki.html

Совет 1: Как от одной розетки подключить еще одну

Здесь будут собраны наиболее интересные и практичные схемы устройств для дома. Планируется цикл статей об основах электроники для начинающих радиолюбителей.

Электрика — даны подробные монтажные и принципиальные схемы касающиеся электротехники.

Вы поймете, что есть моменты, когда необязательно вызывать электрика. Можно большинство вопросов решить самому.

Спутник – рассказывается о принципе работы и настройки спутникового телевидения и интернета

Компьютер – Вы узнаете, что это не такой уж страшный зверь, и что с ним всегда можно совладать.

Ремонтируем сами – даны наглядные примеры по ремонту предметов обихода: пульт ДУ, мышь, утюг, стул и т.д.

Разное – большой раздел охватывающий широкую тематику.

Это и увлечения, хобби, полезные советы и т.д.

Полезные мелочи – в этом разделе Вы найдете полезные советы, которые смогут Вам помочь в решении бытовых проблем.

Домашнему геймеру – раздел целиком посвящен компьютерным играм, и всему, что с ними связано.

Работы читателей – в разделе будут публиковаться статьи, работы, рецепты, игры, советы читателей, связанные с тематикой домашнего быта.

Уважаемые посетители!
На сайте выложена моя первая книга об электрических конденсаторах, посвященная начинающим радиолюбителям.

Приобретя эту книгу, Вы ответите практически на все вопросы, связанные с конденсаторами, возникающие на первом этапе занятий радиолюбительством.

Уважаемые посетители!
На сайте выложена моя вторая книга, посвященная магнитным пускателям.

Приобретя эту книгу, Вам больше не придется искать информацию о магнитных пускателях.

Все, что требуется для их обслуживания и эксплуатации, Вы найдете в этой книге.

Уважаемые посетители!
Вышел третий ролик к статье Как решать судоку.

В ролике показывается, как решать сложный судоку.

Уважаемые посетители!
Вышел ролик к статье Устройство, схема и подключение промежуточного реле. Ролик дополняет обе части статьи.

Блок: 10/19 | Кол-во символов: 1942
Источник: https://stroitel12.ru/kak-provesti-rozetku-ot-raspredelitelnoj-korobki/

Этапы подключения розетки в бане

Рассмотрим случай подключения накладной розетки с заземлением к ближайшей соратнице. Следовать будем правилам формирования «шлейфа». Желающим подвести кабель к распаечной коробке нужно будет делать отдельные ответвления с помощью клипсовых зажимов или посредством скрутки зачищенных проводов с последующей сваркой.

Все действия с электропроводкой выполняются при отключении цепи от питания. Рекомендовано после отключения автомата в щитке сразу проверить и периодически контролировать присутствие напряжения в сети мультиметром.

Шаг #1 — подготовка к предстоящим операциям

Подготовить к работе нужно будет источник питания и непосредственно подключаемый объект. С исходной розетки надо снять верхнюю часть корпуса, чтобы появилась возможность подсоединить кабель. Если рабочий механизм отделяется от подрозетника, надо выкрутить крепежные винты и вытянуть наружу колодку с клеммами.

В семействе розеток для наружной проводки числятся две разновидности:

  • устройства с отделяющимся от пластины-подрозетника механизмом;
  • приборы с механизмом, конструктивно совмещенным с накладным подрозетником.

Разбору по деталям подлежат обе разновидности. С первой нужно снять корпус и отсоединить рабочий орган, со второй только корпус.

Шаг #2 — подключение кабеля к источнику питания

Сначала выполним своеобразную примерку с маркером или фломастером в руке. Учтем, что:

  • Внутри коробки все три провода (земля, фаза, ноль) должны лежать отдельно. Значит, общую изоляцию, охватившую гибкой трубкой все три проводника, с них нужно удалить;
  • Провода следует расположить свободно с некоторым запасом на возможность проведения с ними иных электромонтажных работ. В розетках скрытой проводки рекомендуют запасаться 20ю см. Такой запас провода рискует не влезть под крышку накладной розетки. Электрики советуют обрезать кабель открытой проводки строго в размер. Вот примерку и проводят для того, чтобы выяснить, сколько можно оставить, а сколько обрезать.
  • Если участок цепи прокладывается без защитного короба, общую изоляцию кабеля нужно завести в корпус источника, к которому мы подключаемся, хотя бы на 0,5 см;
  • Для формирования безупречного контакта надо освободить от «личной» изоляции все три провода подсоединяемого кабеля на 0,7-1,0 см. Не следует забывать, что эти оголенные участки жил будут находиться под винтами клемм, а не свободно лежать под крышкой;
  • Устроить в розетке провода нужно так, чтобы их зачищенные окончания не касались друг друга.

Примерили, как получиться в собранном виде. Отметили, сколько изоляции снимем с кабеля и с каждой из жил. Общую оболочку можно без лишних затей отрезать монтажным или канцелярским ножом, предварительно наметив им же на изоляционной трубке линию реза. Изоляцию с жил надо аккуратно состругивать, словно затачивая карандаш. Нельзя резать так же, как общую изоляционную оболочку. Можно повредить проводник.

Для обеспечения оптимального контакта оголенные отрезки проводов сворачиваем колечками. Их нужно легонько потом расплющить молотком, благодаря чему ощутимо увеличиться контактирующая площадь, а мы избавимся от перегрева в точках подключения. Под заранее ослабленные винты клемм заводим колечки согласно цветовой маркировке. Провод РЕ желто-зеленой расцветки подключаем к центральному контакту. Определение фазы с нолем не имеет принципиального значения, т.к. оба проводника предназначены для создания силовых линий. Однако традиционной маркировочной гаммы желательно придерживаться, ведь предстоит когда-нибудь чинить.

Прикручиваем винты клемм с усилием, но без фанатизма. Иначе обломаются оголенные провода, особенно, если они алюминиевые. Крепление проверяем на прочность, усердно подергав за подсоединенный провод. Убедившись в надежности, собираем разобранный источник питания и направляемся к месту установки новой розетки.

Шаг #3 — непосредственно подключение новой розетки

Принципы подготовки проводов аналогичны, похож и алгоритм работы. Только стартом работы будет не примерка, а крепление подрозетника:

  • Отсоединенный подрозетник или совмещенную с рабочим механизмом платформу (в зависимости от конструкции приобретенного устройства) прикладываем к обустраиваемой стене, чтобы выбрать оптимальную позицию для установки;
  • Карандашом тоненько отмечаем абрис подрозетника и точки его крепления на стенке, затем проверяем точность горизонтали уровнемером. Прикрутить подрозетник накладной розетки к деревянной стене можно сразу после выверки горизонтальности и вертикальности прочерченных линий. Крепление производится через имеющиеся на установочной платформе отверстия саморезами по дереву. Для фиксации накладной розетки на бетонной или кирпичной поверхности сначала сверлят отверстия под дюбеля;
  • К зафиксированному подрозетнику подсоединяем колодку с клеммами, если она не была совмещена;
  • По аналогии с описанным выше способом проводим очередную примерку;
  • Далее формируем колечки, заводим их под винты клемм и усердно завинчиваем;
  • Убедительно подергаем за провода возле созданных контактов;
  • Ничего не отвалилось? Тогда со спокойной душой надеваем и прикручиваем комплектным шурупом крышку корпуса.

Вот и весь порядок работ. Не сложно, ведь правда?

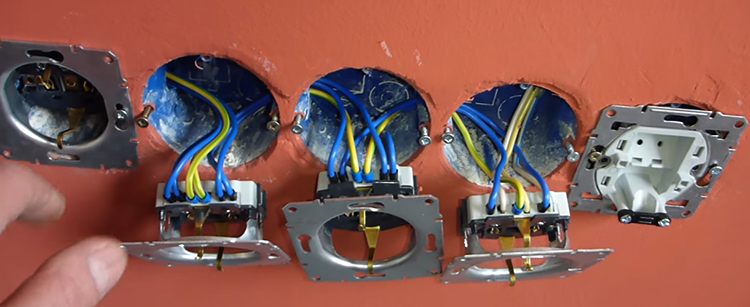

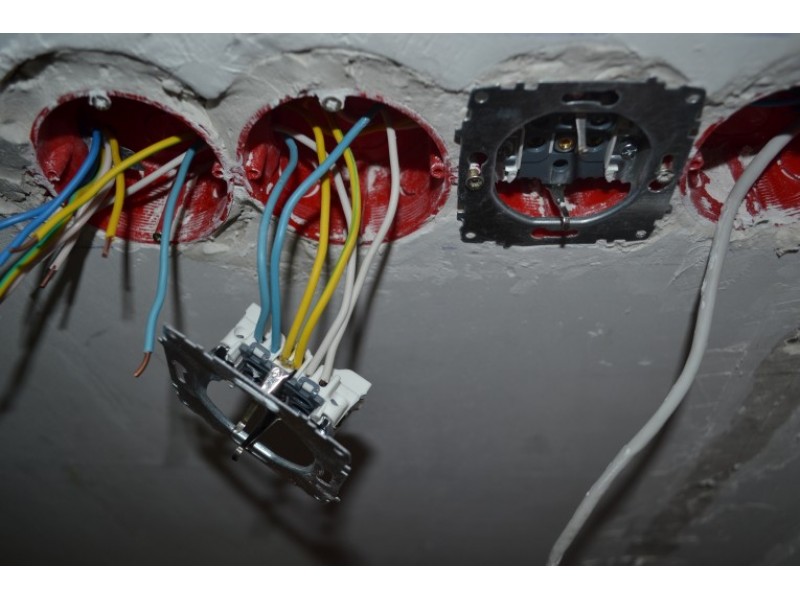

Тем, кто желает узнать, как можно сделать одновременно целый шлейф розеток, описанный алгоритм тоже будет весьма полезен. Усилий вложить им придется побольше, предстоит повозиться подольше, но действия будут точно такими же. Просто повторяться они будут периодически. Количество технологических «оборотов» при сооружении шлейфа равно численности электроустановочных точек.

Блок: 3/3 | Кол-во символов: 5469
Источник: https://stroy-banya.com/provodka/kak-ustanovit-i-podklyuchit-rozetku.html

Как подключить розетку от распределительной коробки

Как подключить провода в распределительной коробке правильно

Выполняем подключения в распределительной коробке

Правильное соединение проводов в распределительной коробке во многом является залогом надежности вашей электросети. Ведь в отличие от соединений в распределительном щите распределительные или как их еще называют распаячные коробки более закрыты для обслуживания и контактные соединения здесь значительно сложнее проверить. Именно поэтому еще на этапе монтажа их качеству и правильности следует уделить максимальное внимание.

Соединение проводов

Перед тем как соединять провода в распределительной коробке советуем вам изучить правила их монтажа. Ведь важно не только качественно соединить провода между собой, но и правильно завести их в распределительную коробку, а также удобно расположить для возможного осмотра или ремонта.

Правила монтажа проводов в распределительной коробке

Прежде всего давайте рассмотрим правила, предъявляемые к обустройству и монтажу проводки в распределительной сети. Ведь именно с этого фактора начинается любой монтаж.

Нормы монтажа проводки в распределительной коробке

Итак:

  • Прежде всего следует помнить, что в одной штробе, коробе или трубе допускается прокладка проводов не более восьми групп.
  • Все соединения должны выполняться в соответствии с п.2.1.17 – 2.1.30 ПУЭ. Данные пункты предусматривают целый спектр ограничений. Прежде всего следует помнить, что провод перед любым контактом должен иметь запас, достаточный как минимум для одного повторного подключения.
  • Перед тем как соединять провода в распаечной коробке следует убедиться, что они не имеют натяжения. Либо что это натяжение не возникнет при температурных перепадах.
  • Любые места соединения проводов должны быть доступны для ремонта и осмотра. При этом эти места следует организовывать так, дабы осмотр не был затруднен элементами конструкции.
  • Любое соединение должно иметь изоляцию. При этом эта изоляция должна соответствовать уровню основной изоляции. Для достижения данных параметров лучше использовать изоленту, либо термоусадку.
  • Сами распределительные коробки должны изготавливаться из несгораемых или трудносгораемых материалов, как на видео. Особенно это касается монтажа проводки по сгораемым конструкциям, к которым предъявляться дополнительные требования.
Варианты соединения проводов в распределительной коробке

Прежде всего давайте рассмотрим способы соединения проводов в распределительной коробке. Ведь именно контактные соединения зачастую являются наиболее уязвимым местом любой электрической сети и любые недоработки проявляются очень быстро.

Согласно п.2.1.21 ПУЭ все соединения проводов и кабелей должны производится сваркой, пайкой, опрессовкой, винтовым или болтовым сжимом. Другие методы соединения, особенно это касается скрутки, не допускаются. Исходя из этого давайте рассмотрим каждый из возможных методов соединения по отдельности.

Соединение методом сварки

Итак:

  • Наиболее надежным считается соединение проводов методом сварки. Оно имеет наименьшие переходные сопротивления в результате чего, повышенный нагрев практически отсутствует. Кроме того, со временем такое соединение не теряет своих свойств.

Сварка проводов в распределительной коробке выполняется при помощи специального сварочного трансформатора и угольного электрода. Стоимость таких изделий достаточно велика для простой замена проводки в квартире, поэтому часто можно встретить самодельные устройства. Обычно это трансформаторы до 600 Вт и напряжением 9 – 36В.

  • На втором месте по надежности стоит соединение методом пайки. Этот метод более доступен для домашнего использования ведь не требует специального оборудования кроме обычного паяльника.

Соединение проводов методом пайки

Пайка проводов в распределительной коробке осуществляется по обычной технологии и не предъявляет особых требований. Единственным моментом, на который стоит обратить внимание — это качество таких соединений. Ведь в случае нагрева олово достаточно быстро нагреется и контакт пропадёт. Дабы не допускать этого пайку достаточно часто совмещают с соединением методом скрутки.

  • Опрессовка проводов в последнее время приобретает все большую популярность. Ведь на рынке появилось большое количество достаточно дешевого инструмента для опрессовки проводов, да и цена на расходные материалы для такого метода достаточно низка.

Соединение проводов метод опрессовки

  • Но наиболее распространенным все равно остается метод винтового или пружинного зажима жил. Огромное количество шин и клемм, представленных сейчас на рынке, позволяют осуществить достаточно надежное соединение проводов.

Обратите внимание! Винтовыми клеммами следует зажимать одножильный провод.  Если вы используете многожильный медный провод, то вам необходимо приобрести специальные наконечники, которые не дадут винтам обломать нити многожильного провода при зажиме. Эти наконечники крепятся к проводу методом опрессовки.

Схемы соединения в распределительной коробке

Имея представление о методах соединения можно говорить о том, как правильно соединить провода в распределительной коробке. В домашних условиях вам потребуется знания как подключить розетку и выключатель. Но сначала давайте рассмотрим схему самой распределительной коробки.

Схема распределительной коробки

Распределительная коробка предназначена для подключения электроприемников к питающему проводу. Располагается она обычно на входе в комнату над выключателем. Выключатель же должен находится на входе в комнату со стороны дверной ручки.

  • Распределительная коробка может быть проходная и конечная. Конечной называется коробка, которая не имеет соединений с другими распределительными коробками. Проходная распределительная коробка соответственно имеет связи с другими распределительными коробками.

На фото представлен вариант подключения конечной распределительной коробки

  • В распределительной коробке может располагаться вводной провод от одной или нескольких групп. Если имеется несколько вводных проводов, то согласно п.7.1.36 ПУЭ их объединение не допускается.
  • Каждый вводной кабель должен иметь не менее трех проводов. Один из них фазный, второй нулевой и третий защитное заземление. Если в распределительной коробке нет провода заземления, то образовывать его путем подключения к нулевому проводу запрещено.
  • Согласно п.1.1.29 ПУЭ нулевой провод должен иметь голубую окраску, а провод заземления желто-зеленую. При этом фазный провод может иметь любой другой цвет.

Обратите внимание! Если в вашей сети освещения разные группы запитаны от разных фаз трехфазной сети, то фазный провод должен иметь окраску, соответствующую фазе трехфазной сети. То есть фаза А должна иметь окраску желтого цвета, фаза В – зеленого и фаза С – красного цвета.

Схема подключения в распределительной коробке розетки

Теперь переходим к вопросу как соединить провода в распределительной коробке для подключения одной, двух и более розеток. Для этого нам понадобится трехжильный провод с сечением соответствующим суммарной нагрузке всех розеток.

Подключение в проходной распределительной коробке розетки

Итак:

  • Подключение производится в следующем порядке. На вводном проводе группы находим контакт заземления и к нему подключаем соответствующий по цветовому обозначению контакт провода, подключаемого к розетке.
  • Нулевой провод от кабеля, питающего розетку соответственно подключаем к нулевому проводу вводного кабеля, а фазный к фазному.
  • Такие же подключения выполняем и на розетке. К силовым контактам подключаем нулевой и защитный провод, а к заземлению розетки защитный провод. Подключение фазного и нулевого провода к контактам розетки не имеет значения, но обычно фазу подключают к левому контакту.
  • Если вам необходимо подключить еще несколько розеток, то инструкция допускает их подключение на контактах предыдущей розетки. То есть розетка может выполнить роль распределительной коробки. Главное помнить о сечении проводки, которое должно соответствовать нагрузкам.
Схема подключения в распределительной коробке выключателя

А вот распайка проводов в коробке для подключения выключателя несколько сложнее и зависит от количества контактов выключателя. Так для одноклавишного выключателя проводов должно быть два, для двухклавишного – три, а для трехклавишного – четыре.

Подключение выключателя в распределительной коробке

  • Прежде всего рассмотрим подключение одноклавишного выключателя. Согласно норм ПУЭ коммутационные аппараты устанавливать можно только на фазный провод. Поэтому к выключателю должен быть подключен фазный провод. Для этого делаем соответствующее подключение в распределительной коробке.
  • Кон

etkfaza.ru

Блок: 2/5 | Кол-во символов: 8560
Источник: https://led-set. ru/raznoe/kak-podklyuchit-rozetku-ot-raspredkorobki.html

Параллельное и последовательное подключение розеток и выключателей: как подключить розетку с заземлением

Установка и подключение розеток и выключателей своими руками – это несложный процесс, который можно выполнить, обладая определенными знаниями.

Монтируя электропроводку в квартире, нужно знать, что такое схема подключения розетки. Кроме установки простых однофазных электророзеток с заземлением или без него, для отдельных электроприборов, работающих при сети с напряжением 380 Вольт, необходимы трехфазные электророзетки.

В настоящее время наиболее распространены розеточные блоки из нескольких единиц или блок из розетки и выключателя. Все единицы розеточной группы подключаются только с помощью параллельного соединения, последовательно в блоке подключать нельзя.

Из параллельных соединений наиболее популярно подключение розетки шлейфом.

Блок: 11/19 | Кол-во символов: 847
Источник: https://stroitel12. ru/kak-provesti-rozetku-ot-raspredelitelnoj-korobki/

Схема подключения розетки и выключателя: шлейфом, последовательно, параллельно

Давайте рассмотрим, как подсоединить розетку или блок из нескольких единиц.

Подключить электророзетки параллельным соединением можно через распаечную (распределительную) коробку или с помощью клемм, это способ еще называется шлейфным соединением. При соединении электророзеток шлейфом, кабель подсоединяется к первой единице блока, а кабель для следующего блока запитывается от последней. Для шлейфового соединения требуется обязательные независимые друг от друга отсоединения розетки. Для этого проводники соединяются с нулевыми проводниками через клеммы или пайки.

К первой электророзетке подсоединяется ноль и фаза. На провод заземления ставится сжим, от которого к каждой из единиц подводится по проводу для заземления.

Блок: 12/19 | Кол-во символов: 804
Источник: https://stroitel12.ru/kak-provesti-rozetku-ot-raspredelitelnoj-korobki/

Как подключить двойную розетку и тройную, трехфазную и с тремя проводами (заземлением)

При подсоединении двойного или тройного розеточного блока, питающие провода подключаются к разным токопроводящим пластинкам.

Если это отдельные электророзетки, соединяем их с помощью параллельного подключения, например шлейфа, как описывалось выше.

Теперь рассмотрим, как подключить розетку с заземлением (трехфазную). Все трехфазные электророзетки отличаются наличием четырех контактов для трехфазной вилки (четвертый – это заземление или ноль).

Подключение розетки с заземлением производится с помощью отдельной четырехжильной электропроводки (три фазы, заземление и ноль), протянутой от электрощита. Провода подсоединяются к аналогичным контактам на электророзетке.

Блок: 14/19 | Кол-во символов: 757
Источник: https://stroitel12.ru/kak-provesti-rozetku-ot-raspredelitelnoj-korobki/

Подключение электрической розетки

Во время ремонта подключение розеток производят после того как будут сделаны все работы подготовительного плана:

  1. — проложен провод;
  2. — выбрано место установки;
  3. — установлены подрозеточные коробки;
  4. — выбраны розетки с необходимым уровнем защиты IP.

Когда все эти работы будут сделаны можно приступать непосредственно к установке. Как известно розетки бывают открытого и скрытого типа.

В этой статье рассмотрен пример подключения розеток скрытого типа.

Блок: 16/19 | Кол-во символов: 484
Источник: https://stroitel12.ru/kak-provesti-rozetku-ot-raspredelitelnoj-korobki/

Кол-во блоков: 22 | Общее кол-во символов: 39193
Количество использованных доноров: 6
Информация по каждому донору:
  1. https://stroitel12.ru/kak-provesti-rozetku-ot-raspredelitelnoj-korobki/: использовано 11 блоков из 19, кол-во символов 7250 (18%)
  2. https://led-set.ru/raznoe/kak-podklyuchit-rozetku-ot-raspredkorobki.html: использовано 3 блоков из 5, кол-во символов 12643 (32%)
  3. https://Elektrik-a.su/energii/v-zhilyh/shema-podklyucheniya-provodov-v-raspredelitelnoj-korobke-204: использовано 1 блоков из 4, кол-во символов 5109 (13%)
  4. http://stroychik.ru/elektrika/kak-soedinit-provoda-v-raspredelitelnoj-korobke: использовано 2 блоков из 4, кол-во символов 5989 (15%)
  5. https://stroy-banya. com/provodka/kak-ustanovit-i-podklyuchit-rozetku.html: использовано 1 блоков из 3, кол-во символов 5469 (14%)
  6. https://SuperProvodka.ru/blog/podklyuchenie-rozetki.html: использовано 4 блоков из 8, кол-во символов 2733 (7%)

Как правильно соединять электрические провода между собой

При последовательном соединении проводов разного диаметра, максимальный ток нагрузки будет определяться сечением провода с меньшим диаметром. Например, выполнено соединение проводов из меди диаметром 1,6 мм и 2 мм. В этом случае максимальный ток нагрузки на электропроводку, который определяется по таблице, составит 10 А, а не 16 А, как для провода диаметром 2 мм.

Соединение электрических проводов скруткой

До недавних пор скрутка являлась самым распространенным способом соединения проводов при выполнении электропроводки, благодаря доступности, из инструмента достаточно было иметь нож и плоскогубцы. Но, согласно статистике, скрутка является ненадежным способом соединения проводников.

Согласно правилам устройства электроустановок (ПУЭ) соединение вида скрутка при монтаже электропроводки запрещено. Но, несмотря на отмеченные недостатки, в настоящее время способ скрутки широко применяется. Соединение скруткой проводников низкоточных цепей при соблюдении некоторых правил вполне оправдано.

На фотографии слева показано как, недопустимо выполнять скрутку. Если один проводник обвить вокруг другого, то механическая прочность такого соединения будет недостаточной. При скрутке проводов необходимо выполнить не менее трех витков проводов друг вокруг друга. На среднем фото скрутка выполнена правильно, но скручены медный проводник с алюминиевым, что не допустимо, так как при контакте меди с алюминием возникает ЭДС более 0,6 мВ.

На фото справа скрутка медного и алюминиевого проводов выполнена правильно, так как медный провод перед скруткой залужен припоем. Соединять скруткой вместе можно сразу несколько проводов, в распределительной коробке, бывает, скручивают до 6 проводников, провода разного диаметра и из разного металла, многожильный провод с одножильным проводом. Только многожильный провод необходимо сделать одножильным, предварительно пропаяв припоем.

Соединение электрических проводов пайкой

Соединение медных проводов при качественной пайке является самым надежным и практически не уступает цельному проводу. Все вышеприведенные примеры скруток проводов, кроме алюминиевых и мишуры, при залуживании проводников перед скруткой и последующей их пайке припоем будут надежными наравне с цельными проводами. Единственный недостаток это дополнительная трудоемкость работы, но она того стоит.

Если нужно соединить пару проводов и проводники от скрутки должны быть направлены в разные стороны, то применяют несколько другой вид скрутки.

Срастив две пары двойных проводов описанным ниже способом, удается получить компактное и красивое соединение скруткой как одножильных, так и многожильных пар проводников. Этот способ скрутки может быть с успехом применен, например, при сращивании перебитых проводов в стене, наращивания провода при переносе розетки или выключателя с одного места стены на другое, при ремонте или наращивании длины кабеля переноски.

Для получения надежного и красивого соединения необходимо подогнать длины концов проводников со сдвигом на 2-3 см.

С концов проводов снять изоляцию.

Выполнить по парную скрутку проводников. При данном виде скрутки достаточно для одножильного провода двух витков, для многожильного – пяти.

Если планируется прятать скрутку под штукатурку или в другом недоступном месте, то скрутки нужно обязательно пропаять. После пайки нужно пройтись по припою наждачной бумагой, чтобы удалить возможные острые сосульки припоя, которые могут проколоть изоляцию и торчать из нее. Можно обойтись и без пайки в случае доступности к соединению и небольшом протекающем по проводникам токе, но долговечность соединения без пайки будет на много ниже.

Благодаря сдвигу мест скрутки, изолировать каждое из соединений отдельно нет необходимости. Прикрепляем с обеих сторон вдоль проводников по полоске изолирующей ленты. В заключение нужно навить еще три слоя изолирующей ленты. По требованиям Правил электробезопасности должно быть не менее трех слоев.

Провода, срощенные и пропаянные описанным выше способом, можно смело укладывать в стену и сверху штукатурить. Перед укладкой желательно защитить соединение хлорвиниловой трубкой, одетой заблаговременно на одну из пар проводов. Я так делал неоднократно, и надежность подтвердилась временем.

Соединение проводов в распределительных коробках

Когда я въехал в квартиру 1958 года постройки и стал делать ремонт, то сразу столкнулся с миганием лампочек освещения в такт ударам молотка по стенам. Возникла первоочередная задача ремонта, проведение ревизии распределительных коробок. Вскрытие их показало наличие плохого контакта в скрутках медных проводов. Для восстановления контакта нужно было разъединить скрутки, зачистить концы проводов наждачной бумагой и скрутить заново.

При попытке разъединения столкнулся, казалось бы, непреодолимым препятствием. Концы проводов обламывались даже без приложения усилий. Со временем медь потеряла эластичность и стала хрупкой. При зачистке провода изоляцию, очевидно, подрезали лезвием ножа по кругу и сделали насечки. В этих местах провод и обламывался. Медь от колебаний температуры закалилась.

Вернуть меди эластичность, в отличие от черных металлов, можно нагрев ее до красна и быстро охладив. Но для данного случая такой прием неприемлем. Остались концы проводов длиной не более 4 см. Выбора для соединения не оставалось. Только паять.

Оголил провода паяльником, расплавив изоляцию, залудил их припоем, связал группами луженой медной проволокой и залил припоем с помощью 60 ваттного паяльника. Сразу возникает вопрос, а как пропаять провода в распределительной коробке, если электропроводка обесточена? Ответ простой, с помощью паяльника, запитанного от аккумулятора.

Так обновил соединения во всех соединительных коробках, потратив не более 1 часа на каждую. В надежности сделанных соединений я уверен полностью, и это подтвердили 18 прошедших с той поры лет. Вот фото одной из моих коробок.

При выравнивании стен Ротбандом в прихожей и установке натяжного потолка распределительные коробки стали помехой. Пришлось все их вскрыть, и подтвердилась надежность паяного соединения, они были в идеальном состоянии. Поэтому я смело спрятал все коробки в стену.

Практикуемые в настоящее время соединения клеммными колодками и с помощью клеммой колодки с плоско пружинным зажимом Wago на много снижают затраты времени на монтажные работы, но сильно уступают в надежности соединениям пайкой. А в случае отсутствия в колодке подпружинивающих контактов и вовсе делают соединения в высоко токовых цепях ненадежными.

Механическое соединение проводов

Резьбовое соединение проводов

Пайка является самым надежным видом соединения проводов и контактов. Но имеет недостатки – неразъемность полученных соединений и большая трудоемкость работы. Поэтому самым распространенным видом соединения проводов с электрическими контактами приборов является резьбовым, винтами или гайками. Для надежности такого вида соединений требуется их правильно выполнить.

Линейное расширение от изменения температуры у металлов разное. Особенно сильно меняет линейные размеры алюминий, далее по нисходящей, латунь, медь, железо. Поэтому со временем между контактом соединенных металлов образуется зазор, увеличивающий сопротивление контакта. В результате для обеспечения надежности соединений необходимо периодически подкручивать винты.

Для того, чтобы забыть об обслуживании под винты устанавливаются дополнительные шайбы с разрезом, которые называются разрезными или Гровером. Гровер выбирает возникающие зазоры и тем самым обеспечивает высокую надежность контакта.

Зачастую электрики ленятся, и конец провода не свивают в кольцо. В таком варианте площадь соприкосновения провода с контактной площадкой электроприбора будет в насколько раз меньше, что снижает надежность контакта.

Если сформированное кольцо провода немного расплющить молотком на наковальне, то площадь контакта увеличится в несколько раз. Особенно это актуально при формировании кольца многожильного провода, пропаянного припоем. Вместо молотка можно плоскостность придать надфилем, сточив немного кольцо в местах соприкосновения к контактам.

Вот так должно быть выполнено идеальное резьбовое соединение проводов с контактными площадками электроприборов.

Иногда требуется соединить проводники из меди и алюминия между собой, или диаметром более 3 мм. В таком случае самым доступным является резьбовое соединение.

С проводов снимается изоляция на длину, равную четырем диаметрам винта. Если жилы покрыты окислом, то он удаляется с помощью наждачной бумаги и формируются колечки. На винт одевают пружинную шайбу, простую шайбу, колечко одного проводника, простую шайбу, колечко другого проводника, шайбу и в довершение гайку, завинчивая винт в которую весь пакет стягивают до выпрямления пружинной шайбы.

Для проводников с диаметром жил до 2 мм достаточно винта М4. Соединение готово. Если проводники из одного металла или при соединении алюминиевого провода с медным, конец которого залужен, то шайбу между колечками проводников прокладывать не нужно. Если медный провод многожильный, то его сначала нужно пролудить припоем.

Соединение проводов клеммной колодкой

Соединение проводов с малой токовой нагрузкой можно, выполнять с помощью клеммных колодок. Конструктивно все клеммные колодки устроены одинаково. В гребенки корпуса из пластика или карболита вставляются толстостенные латунные трубки с двумя резьбовыми отверстиями по бокам в каждой. В противоположные концы трубки вставляются соединяемые провода и закрепляются.

Трубки бывают разных диаметров и их подбирают в зависимости от диаметров соединяемых проводников. В одну трубку можно вставлять столько проводов, сколько позволит ее внутренний диаметр.

Хотя надежность соединения проводов в клеммных колодках ниже, чем при соединении пайкой, но времени на выполнение электромонтажа тратится намного меньше. Неоспоримым достоинством клеммных колодок является возможность соединения в электрической проводке медных и алюминиевых проводов, так как латунные трубки покрыты хромом или никелем.

При выборе клеммной колодки нужно учитывать ток, который будет проходить по коммутируемым проводам электропроводки и необходимое количество клемм в гребенке. Длинные гребенки можно разрезать на несколько коротких.

Соединение проводов с помощью клеммой колодки


с плоско пружинным зажимом Wago

Широкое распространение получили клеммные колодки с плоско пружинным зажимом Wago (Ваго) немецкого производителя. Клеммники Wago бывают двух конструктивных исполнений. Одноразовые, когда провод вставляется без возможности изъятия, и с рычажком, позволяющим легко как вставлять провода, так и вынимать.

На фото одноразовый клеммник Wago. Он рассчитан для соединения любых видов одножильных проводов, в том числе и медных с алюминиевыми сечением от 1,5 до 2,5 мм2. По заявке производителя, колодка рассчитана на соединение электропроводки в соединительных и распределительных коробках с силой тока до 24 А, но я сомневаюсь в этом. Думаю, током силой более 10 А нагружать клеммы Wago не стоит. Доказательство приведено ниже.

На фотографии шести контактная клеммная колодка Wago, снятая при ремонте электропроводки кухни. Несмотря на небольшую нагрузку на розетки, в кухне из мощных приборов на непродолжительное время подключалась только СВЧ печь и электрический чайник, клемма перегорела, и корпус ее расплавился. Заменил ее простой винтовой клеммной колодкой, которая обеспечивает надежное соединение проводов уже не один год.

Пружинные клеммники Wago очень удобные для подключения люстры, соединения проводов в распределительных коробках. Достаточно просто с усилием вставить провод в отверстие колодки, и он надежно зафиксируется. Для того, чтобы вынуть провод из колодки потребуется значительное усилие. После изъятия проводов может произойти деформации пружинящего контакта и надежное соединение проводов при повторном соединении не гарантируется. Это является большим недостатком одноразового клеммника.

Более удобный клеммник Wago многоразовый, имеющий оранжевый рычажок. Такие клеммники позволяют соединять и в случае необходимости, разъединять между собой любые провода электропроводки, одножильные, многожильные, алюминиевые в любом сочетании сечением от 0,08 до 4,0 мм2. Рассчитаны на ток до 34 А.

Достаточно снять с провода изоляцию на 10 мм, поднять вверх оранжевый рычажок, вставить провод в клемму и вернуть рычажок в исходное положение. Провод надежно зафиксируется в клеммнике.

Клеммная колодка Wago является современным средством соединения проводов без инструмента быстро и надежно, но обходится дороже, чем традиционные способы соединения.

Неразъемное соединение проводов

В некоторых случаях, когда не предполагается в дальнейшем коммутировать провода, можно их соединять неразъемным способом. Такой вид соединения высоконадежный, и целесообразен в труднодоступных местах, например, соединение концов спирали из нихрома с медными токоподводящими проводниками в паяльнике.

Соединение тонких проводов опрессовкой

Простым и надежным способом соединения жил проводов является опрессовка. В отрезок медной или алюминиевой, в зависимости от металла соединяемых проводов, трубки вставляются жилы проводов, и трубка продавливается посередине инструментом, который называется пресс — клещи.

Опрессовкой можно соединять как одножильные, так и многожильные провода в любом сочетании. Диаметр трубки нужно подбирать в зависимости от суммарного сечения проводников. Желательно, чтобы проводники входили плотно. Тогда надежность соединения будет высокой. Если в многожильном проводе проводники между собой свиты, то необходимо их развить и выпрямить. Скручивать между собой жилы проводов не нужно. Подготовленные проводники вставляются в трубку и обжимаются пресс – клещами. Соединение готово. Осталось только заизолировать соединение.

В продаже имеются наконечники для опрессовки, уже снабженные изолирующим колпачком. Опрессовка выполняется сжатием трубки вместе с колпачком. Соединение получается сразу изолированным. Так как колпачок сделан из полиэтилена, при опрессовке он деформируется и надежно удерживается, обеспечивая надежную изоляцию соединения.

К недостатку соединения методом опрессовки следует отнести необходимость наличия специальных пресс – клещей. Клещи можно сделать и самостоятельно из плоскогубцев, имеющие бокорезы. Нужно лезвия бокорезов закруглить и сделать в середине их проточку. После такой доработки плоскогубцев, кромки бокорезов станут тупыми и уже не смогут перекусывать, а только сдавливать.

Соединение проводов большего сечения опрессовкой

Для соединения электропроводов большего сечения, например в силовых щитах домов, применяются специальные наконечники, которые обжимаются с помощью универсальных пресс-клещей, например типа ПК, ПКГ, ПМК и ПКГ.

Для опрессовки каждого типоразмера наконечника или гильзы требуется своя матрица и пуансон, набор которых обычно присутствует в комплекте клещей.

Для опрессовки наконечника на провод, с провода сначала снимается изоляция, провод заправляется в отверстие наконечника и заводится между матрицей и пуансоном. За длинные ручки пресс-клещей сжимаются. Наконечник деформируется, обжимая провод.

Для того, чтобы правильно выбрать матрицу и пуансон для провода, они обычно промаркированы и у фирменных пресс-клещей на матрице имеется гравировка для опрессовки какого сечения провода матрица предназначена. Число 95, выдавленное на наконечнике означает, что данная матрица рассчитана на обжим в наконечнике провода сечением 95 мм2.

Соединение проводов заклепкой

Выполняется по технологии винтового соединения, только вместо винта используется заклепка. К недостаткам следует отнести невозможность разборки и необходимость наличия специального инструмента.

На фото пример для соединения медного и алюминиевого проводников. Более подробно о соединении медного и алюминиевого проводников изложено в статье сайта «Соединение алюминиевых проводов». Для того, чтобы соединить проводники заклепкой, нужно на заклепку одеть сначала алюминиевый проводник, затем пружинную шайбу, далее медный и плоскую шайбу. Вставляют стальной стержень в заклепочник и сжимают его ручки до щелчка (это происходит обрезка излишков стального стержня).

При соединении проводников из одного металла, разрезную шайбу (гровер) между ними прокладывать не надо, а одеть гровер на заклепку первым или предпоследним, последней должна обязательно быть обыкновенная шайба.

Соединение перебитых в стене проводов

Ремонт следует начинать с очень аккуратного удаления штукатурки в зоне повреждения проводов. Такую работу выполняют зубилом и молотком. В качестве зубила при прокладке электропроводки в стене я обычно использую стержень от сломанной отвертки с остро заточенным концом лопатки.

Соединение перебитых в стене медных проводов

Берется отрезок медной проволоки, сечением не менее чем сечение перебитого провода. Этот кусочек провода тоже покрывают слоем припоя. Длина этой вставки должна обеспечить нахлест на соединяемые концы проводов не менее чем на 10 мм.

Вставка спаивается с соединяемыми концами. Припой экономить не следует. Далее изолирующая трубка сдвигается таким образом, чтобы полностью закрыть место соединения. Если требуется герметичное влагостойкое соединение, то перед одеванием трубки, нужно спаянное соединение покрыть силиконом.

Соединение перебитых в стене алюминиевых проводов

Обязательным условием для получения надежного механического соединения алюминиевых проводов является применение шайбы типа гровер. Сборка соединения выполняется следующим образом. На винт М4 надевается гровер, затем обыкновенная плоская шайба, колечки соединяемых проводов, далее простая шайба и гайка.

Пошаговая инструкция соединения перебитых проводов в стене изложена в статье «Соединение перебитых проводов в стене»

Соединение проводов с накидными клеммами

Широко применяются в бытовой технике и автомобилях разъемное соединение проводников с помощью накидных клемм, которые надеваются на контакты толщиной 0,8 и шириной 6,5 мм. Надежность фиксации клеммы обеспечивается наличием по центру контакта отверстия, а в клемме выступа.

Иногда проводники отламываются, а чаще сама клемма обгорает из-за плохого контакта и тогда возникает необходимость ее замены. Обычно клеммы напрессовываются на концы проводников с помощью специальных клещей. Опрессовку можно сделать и плоскогубцами, но не всегда есть под рукой новая клемма на замену. Можно с успехом использовать бывшую в употреблении, смонтировав клемму по следующей технологии.

Сначала нужно подготовить для повторного монтажа старую клемму. Для этого, удерживая клемму плоскогубцами за место запрессовки, нужно развести в стороны шилом или отверткой с тонким жалом обжимающие изоляцию усики. Далее провод многократно перегибается, до облома его в месте выхода из запрессовки. Для ускорения можно подрезать это место ножом.

Когда провод отделен от клеммы, надфилем подготавливается место для его припайки. Можно и полностью сточить до освобождения оставшегося провода, но в этом нет необходимости. Получается плоская площадка.

Полученная площадка прорывается припоем. Проводник тоже зачищается и залуживается припоем с помощью паяльника.

Осталось приложить проводник к подготовленному месту клеммы и прогреть паяльником. Усики, фиксирующий провод загибаются после припайки провода к клемме, так как если их обжать до пайки, то усики проплавят изоляцию.

Осталось натянуть изолирующий колпачок, надеть клемму на нужный контакт и проверить надежность фиксации, подергав за провод. Если клемма соскочила, то необходимо поджать ее контакты. Самодельно одетая на провод пайкой клемма на много надежнее, чем полученная обжимкой. Иногда колпачок одет так плотно, что его не снять. Тогда его нужно разрезать и после монтажа клеммы ее покрыть изоляционной лентой. Можно натянуть и отрезок хлорвиниловой или термоусаживающейся трубки.

Кстати, если хлорвиниловую трубку подержать минут пять в ацетоне, то она увеличивается в размере раза в полтора и делается пластичная, как резина. После испарения из ее пор ацетона, трубка возвращается в свой исходный размер. Я таким способом лет 30 назад изолировал цоколя лампочек в елочной гирлянде. До сих пор изоляция в отличном состоянии. Эту гирлянду из 120 лампочек на 6,3 В вешаю ежегодно на елку до сих пор.

Сращивание многожильных проводов без скрутки

Сращивать многожильные провода можно также, как и одножильные. Но есть способ более совершенный, при котором соединение получается более аккуратным. Сначала нужно подогнать длины проводов со сдвигом на пару сантиметров и зачистить концы на длину 5-8 мм.

Распушить немного зачищенные участки соединяемой пары и полученные «метелки» вставить друг в друга. Для того, чтобы проводники приняли аккуратную форму, перед пайкой нужно их стянуть тонкой проволочкой. Затем смазать паяльным лаком и пропаять припоем.

Все проводники пропаяны. Зачищаем места пайки наждачной бумагой и изолируем. Прикрепляем с обеих сторон вдоль проводников по одной полоске изоленты и навиваем еще пару слоев.

Так выглядит соединение после покрытия изоляционной лентой. Можно еще улучшить внешний вид, если надфилем подточить места паек со стороны изоляции соседних проводников.

Прочность соединенных многожильных проводов без скрутки пайкой получается очень высокой, что наглядно демонстрирует видеоролик. Как видите, вес монитора 15 кг соединение выдерживает без деформации.

Всего просмотров: 100297

Соединение проводов диаметром менее 1 мм скруткой

Скрутку тонких проводников рассмотрим на примере сращивания кабеля витых пар для компьютерных сетей. Для скрутки тонкие проводники освобождаются от изоляции на длину тридцати диаметров со сдвигом относительно соседних проводников и затем скручиваются так же, как и толстые. Проводники должны обвить друг друга не менее 5 раз. Затем скрутки сгибаются пинцетом пополам. Такой прием увеличивает механическую прочность и уменьшает физический размер скрутки.

Как видите, все восемь проводников соединены скруткой со сдвигом, что позволяет обойтись без изолирования каждого из них по отдельности.

Осталось заправить проводники в оболочку кабеля. Перед заправкой, чтобы было удобнее, можно стянуть проводники витком изолирующей ленты.

Осталось закрепить оболочку кабеля изоляционной лентой и соединение скруткой закончено.

Технологии сращивания кабеля витых пар посвящена отдельная статья «Удлинение кабеля витых пар».

Соединение медных проводов в любом сочетании пайкой

При подключении и ремонте электроприборов приходится удлинять и соединять провода с разным сечением практически в любом сочетании. Рассмотрим случай соединения двух многожильных проводников с разным сечением и количеством жил. Одни провод имеет 6 проводников диаметром по 0,1 мм, а второй 12 проводников диаметром 0,3 мм. Такие тонкие провода надежно простой скруткой не соединить.

Со сдвигом нужно снять изоляцию с проводников. Провода лудятся припоем, и затем провод меньшего сечения навивается вокруг провода с большим сечением. Достаточно навить несколько витков. Пропаивается место скрутки припоем. Если требуется получить прямое соединение проводов, то более тонкий провод загибается и затем место соединения изолируется.

По такой же технологии выполняют соединение тонкого многожильного провода с одножильным большего сечения.

Как очевидно по вышеописанной технологии можно соединять любые медные провода любых электрических цепей. При этом не надо забывать, что допустимая сила тока будет определяться сечением наиболее тонкого провода.

Соединение телевизионного коаксиального кабеля

Удлинить или срастить коаксиальный телевизионный кабель возможно тремя способами:
– TV удлинителем, в продаже бывают от 2 до 20 метров
– с использованием переходника TV F гнездо — F гнездо;
– пайкой паяльником.

Ознакомиться с пошаговой инструкцией соединения коаксиального телевизионного кабеля Вы можете, посетив отдельную статью сайта «Соединение TV кабеля».

Соединение провода мишура


скруткой с одножильным или многожильным проводником

При необходимости придать шнуру очень высокую гибкость и при этом большую долговечность провода делают по особой технологии. Суть ее заключается в навивке очень тонких медных ленточек на хлопчатобумажную нить. Такой провод называется мишура.

Название заимствовано у портных. Мишурой из золота расшивают парадные формы военных больших чинов, гербы и многое другое. Провода мишура из меди в настоящее время применяются при производстве высококачественных изделий – наушников, стационарных телефонов, то есть тогда, когда шнур во время использования изделия подвергается интенсивному изгибанию.

В шнуре проводников мишура, как правило, несколько и они свиты между собой. Припаять такой проводник практически невозможно. Для присоединения мишуры к контактам изделий концы проводников обжимают в клеммах специальным инструментом. Для выполнения надежного и механически прочного соединения скруткой без инструмента можно воспользоваться следующей технологией.

Освобождается от изоляции проводники мишура 10-15 мм и проводники, с которыми требуется соединить мишуру на длину 20-25 мм со сдвигом с помощью ножа способом, описанным в статье сайта «Подготовка проводов к монтажу». Нитка из мишуры не удаляется.

Затем провода и шнур прикладывается друг к другу, мишура загибаются вдоль проводника и жила провода плотно навивается на прижатую к изоляции мишуру. Достаточно сделать три — пять оборотов. Далее выполняется скрутка второго проводника. Получится довольно прочная скрутка со сдвигом. Навивается несколько витков изоляционной лентой и соединение мишуры с одножильным проводом скруткой готово. Благодаря скрутке по технологии со сдвигом, соединения по отдельности изолировать не нужно. При наличии термоусаживающей или полихлорвиниловой трубки подходящего диаметра, можно вместо изолирующей ленты надеть ее кусок.

Если требуется получить прямолинейное соединение, то нужно перед изолированием развернуть одножильный провод на 180°. Механическая прочность скрутки при этом будет большей. Соединение двух шнуров с проводниками типа мишура между собой, выполняется по вышеописанной технологии, только для обвивки берется отрезок медного провода диаметром около 0,3-0,5 мм и витков нужно сделать не менее 8.


Анатолий 23.11.2020

Здравствуйте!
Прочитал Вашу замечательную статью о различных способах соединения проводов. Большое Вам спасибо — это целый справочник, которым периодически пользуюсь!
Возник такой вопрос: очень часто при соединении многожильных проводов пайкой их жилки уже достаточно окислены и скрутить два провода, а затем пропаять скрутку не получается (неактивным флюсом). Зачистить все жилки каждого провода тоже проблематично. Приходиться сначала свить жилки каждого провода отдельно, зачистить, залудить, а затем спаять уже две «моножилы». Наиболее просто это выполнить «внахлест», однако возникает вопрос надежно ли такое соединение (например, в автомобиле)? Или нужно поверх жил сделать еще бандаж и пропаять? Или согнуть каждую «моножилу» на 180 градусов и сначала сделать как бы две петельки, вставив одну в другую и пропаять?
Спасибо!!!

Александр

Здравствуйте, Анатолий!
Спасибо за отзыв о сайте. Соединение пайкой проводов внахлест достаточно надежный способ, и я постоянно ним пользуюсь, особенно при соединении многожильных проводов малого сечения. Делать петельки это лишнее.
При соединении проводов в автомобильной электропроводке надо соблюдать дополнительное требование. При работе двигателя и движении автомобиля провода подвергаются вибрации и требуется дополнительная фиксация места пайки. Дело в том, что пролуженная припоем часть провода становится жесткой и в точке перехода ее к гибкой части при изгибах происходит растяжение жилок и преждевременный обрыв. Для фиксации хорошо использовать термоусадочную трубку или изоляционную ленту. Дополнительно ней примотать место соединения к остальным проводам жгута.

Как подключить три розетки от одного провода. Как подключить три розетки, имея один силовой кабель?


Схема подключения блока розеток с заземлением

У многих электриков-самоучек возникает вопрос, как правильно подключить несколько розеток подряд, имея один силовой кабель в стене. На самом деле ничего сложного нет, а подсоединение осуществляться шлейфом, если конечно в блок Вы не собираетесь подключать очень мощных потребителей электроэнергии – электроплиту либо котел. Далее мы рассмотрим несколько типовых схем подключения блока розеток с заземлением к сети 220 Вольт!

Итак, первая и наиболее простая электрическая схема подключения выглядит следующим образом:

Как Вы видите, ситуация наиболее популярная – вводной кабель выводится в первый подрозетник, а оттуда уже перемычками все корпуса соединяются друг с другом: фаза с фазой, ноль с нулем, заземление с заземлением.  Если Вам нужно подключить варочную панель либо другой, мощный потребитель, лучше воспользоваться следующей схемой подключения розеток в блоке:

Как Вы видите, для мощного электроприбора лучше вынести отдельную точку подключения и установить ее рядышком с блоком. С виду такой вариант подсоединения не будет отличаться от обычного, но зато не возникнет опасной ситуации и корпуса «электрических точек» не расплавятся из-за высокой токовой нагрузки на проводку.

Если же у Вас розетка, соединенная с выключателем света, тут уже разводка провода будет немного другой, нужно будет самому сделать перемычку для фазы и подключить ее к соответствующим клеммам. Схема подключения блока розетка и двойной выключатель выглядит примерно так:

Если в Вашем случае одноклавишная модель, схема не поменяется, просто на выходе из выключателя будет один провод, а не два. Наглядно увидеть процесс монтажа Вы можете на видео ниже:

Подсоединение шлейфом

Надеемся, что предоставленные варианты подсоединения блока розеток были для Вас полезными и пригодились в электромонтажных работах. Советуем также ознакомиться с инструкцией по подключению евророзетки с заземлением!

samelectrik.ru

как подключить две на один провод, блок с выключателем, несколько розеток, три

Правильно подключить розетку поможет специальная схемаСовременную жизнь трудно представить без электричества. И это касается не только освещения, а так же, подключение различной бытовой техники и приборов, зарядка девайсов и многое другое. Вспомогательным устройством для этого выступает всем известная розетка. Их различают по назначению (электрические, телефонные, компьютерные и даже водяные розетки), по степени защищённости, по специфике монтажа (внешние и внутренние), и по дизайну. Но все они выполняют одну функцию – быстроразнимаемое подключение приборов и устройств.

Подсоединение розетки

Определившись с выбором розетки и при наличии проложенного кабеля можно приступать к монтажу. Прежде всего, следует отключить подачу электроэнергии на проводник. Это делается в квартирном щитке, посредством отключения автомата.

Необходимые инструменты:

  • Пассатижи;
  • Нож;
  • Набор отвёрток.

Подсоединить розетку можно самостоятельно, если правильно придерживаться схемы и заранее подготовить инструменты для работы

Перед подключением и установкой, при помощи отвёртки откручиваем болт и снимаем лицевую часть розетки. На основании, находим токопроводящие элементы и ослабляем болты на леммах.

Перед началом работ, индикаторной отвёрткой или другим измерительным прибором проверьте, что силовой провод обесточен.

Используя нож или пассатижи, зачищаем от изоляции концы провода примерно на 8 – 10 мм. L – фаза (чёрного или белого цвета), N – ноль (синего цвета) и PE – земля ( жёлто –зелёного цвета).Вставляем провода в клеммы, фаза и ноль – боковые с гнёздами, земля – центральный контакт. Выравниваем основание розетки по горизонтали и крепёжными болтами фиксируем его к подрозетнику. Устанавливаем лицевую часть.

Как подключить несколько розеток подряд

Подсоединение нескольких розеток к одному кабелю называют – подсоединение «шлейфом ». Данное соединение подразумевает подключение нескольких элементов одной группы (в нашем случае розеток) в один блок. Стоит учитывать, что соединение розеток « шлейфом » подходит, для питания электроприборов и оборудования небольшой мощности. Этот вид соединения, позволяет подключать две розетки и более.

Список инструментов для монтажа и подключения:

  • Отвёртки;
  • Пассатижи;
  • Нож;
  • Перфоратор;
  • Уровень.

Согласно расположению питающего кабеля просверливаем в стене ниши для подрозетников, предварительно выравниваем их по уровню. После установки подрозетников, подготавливаем соединительные перемычки (используйте кабель того же сечения, что и питающий). К клеммам первой розетки подключаем фазный и нулевой провода, а так же аналогичные провода «шлейфа» идущего к следующей розетке.

Важно знать! При подключении розеток «шлейфом» недопустимо нарушение целостности контура заземления. Подключение производится не «шлейфом», а отдельным проводом для каждой розетки.

Закрепляем подключенные основания розеток в подрозетниках и устанавливаем лицевую часть, отдельно как для каждой розетки, так и в виде одной рамки для всего блока.

Подключение розеток шлейфом: плюсы и минусы

Существует несколько видов соединения розеток. Различают их по нескольким критериям: финансовые затраты, больший или меньший объём проделанной работы при монтаже, а так же по схеме подключения.

Если самым оптимальным вариантом для вас является подключение розеток «шлейфом», нужно принять во внимание положительные и отрицательные стороны данного вида соединения.

Преимущество подсоединения розетки шлейфом в простоте конструкции

Плюсы соединения «шлейфом»:

  • Простота конструкции;
  • Меньший объём работы;
  • Финансовая составляющая.

Несомненно, положительные составляющие данного вида подключения могут стать ключевыми при выборе. Но не стоит забывать и о минусах.

Минусы соединения:

  • Ненадёжность (при обрыве контакта или выходе из строя одного из элементов, все последующие работать не будут;
  • На каждую розетку допустимая нагрузка ниже.

Стоит помнить, что розетки, подсоединённые «шлейфом», не подлежат эксплуатации приборами большой мощности. Для этих целей прокладывается отдельный кабель (желательно без соединений, идущий прямо от автомата в электрощите).

Сколько розеток можно подключить к одному проводу? Надёжность напрямую зависит от количества элементов. Чем их меньше, тем надёжнее конструкция.

И только теперь, учитывая все за и против, можно рационально подойти к этому вопросу, и понять, подходит ли вам данный вид соединения.

Схема подключения блока розетка-выключатель одноклавишный

До появления совмещённых блоков розетка – выключатель, монтаж каждого элемента производился отдельно, чем усложнялась не только схема подключения, но и время работы. Конечно, в раздельном подключении есть свои плюсы. Но благодаря своей конструкции совмещённый блок помогает добиться высокой эффективности и удобства использования.

Так же упрощается монтаж устройства (не нужно прокладывать лишние провода и сверлить дополнительные ниши для подрозетников). Минусом таких блоков, является невозможность замены отдельного элемента (если вышла из строя розетка или выключатель, полежит замене всё устройство).

Инструменты для подключения:

  • Пассатижи;
  • Монтажный или канцелярский нож;
  • Отвёртки.

Для подключения блока с заземлением, понадобится кабель с четырьмя жилами. Для начала монтируем в стену кабель и подрозетник. Заводим провод в подрозетник и распределительную коробку и зачищаем концы. Теперь фазный (чёрный или белый) провод и нулевой (обычно синего цвета), нужно соединить с боковыми клеммами розетки с гнёздами, а заземление (жёлто – зелёного цвета), с центральной клеммой. Оставшийся провод подключаем к клемме выключателя.

Обязательно убедитесь, что все провода в блоке и распределительной коробке, соединены правильно. Недопустимо соединение двух контактов с разной полярностью.

Подключаем провода в распределительной коробке. Фазный провод, идущий к розетке, соединяем с фазой питающего кабеля. Нулевой провод от розетки и ноль идущий к осветительному прибору (люстра или светильник), так же соединяем с нулём питающего кабеля. Фазный провод от выключателя соединяем с фазой, уходящей на осветительный прибор. Прикручиваем лицевую часть блока.

Если при соединении проводов в распределительной коробке не используются зажимные клеммы, надёжно изолируйте оголённые контакты изолентой.

Правильная схема подключения розетки (видео)

Работу, связанную с электричеством, всегда лучше доверять профессионалам. Но встречаются ситуации, когда что – то нужно сделать самостоятельно, не имея опыта в этой сфере. Пользуйтесь подсказками мастеров, изучайте схемы подключения, и вы легко справитесь с поставленной задачей.

Добавить комментарий

6watt.ru

Как подключить розетку шаг за шагом

Многие люди сталкиваются с необходимостью подключить электрическую розетку. Кому-то просто нужна дополнительная розетка дома или на даче а, кто-то хочет провести электричество в сарай или гараж. Так или иначе, встает вопрос: как это делается? Спешу вас заверить, что это очень просто! В этой короткой статье мы расскажем вам, как подключить розетку своими руками правильно.

Как подключить розетку: теория

Важно! Прежде, чем приступать к установке розеток или любым другим электромонтажным работам, выключите рубильник на щитке или на счетчике (выкрутите пробку) и убедитесь, что проводка не находится под напряжением.

Чтобы подключить розетку к электросети, достаточно подсоединить всего два провода: ноль и фазу. Если в вашей проводке предусмотрено заземление, то не пренебрегайте им, — подключить три провода не намного сложнее, чем подключить два. Так как ток переменный, то не важно какой провод на какую сторону колодки вы подключите.

А вот надежный контакт и невозможность короткого замыкания очень важны! Поэтому зачищайте провод ровно настолько, насколько он войдет в клемму. Если зачистили слишком много, то обрежьте лишнее кусачками.

Если вы зачистили правильно, то оголенный провод не должен торчать наружу из клеммы.

Как следует затяните прижимной винт, а после этого убедитесь, что провод держится в клемме хорошо. Соединение должно быть механически надежным — провод не должен выпадать из клеммы даже при при несильном подергивании.

Варианты подключения розетки.

С теорией подключения розетки разобрались: все выглядит очень просто, и это внушает уверенность. Но эта уверенность тут же разбивается о простой практический вопрос. Куда же подключить те самые два провода, которые мы присоединили к клеммам розетки? В каком месте подключиться, собственно, к электрической сети?

Тут есть несколько вариантов. Лучший из всех возможных — электрический щиток с автоматами.

Если у вас его нет или тянуть к нему провод нецелесообразно, то лучше всего присоединить розетку к распределительной коробке, хотя в ней бывает не так легко разобраться.

Если коробка тоже не вариант, то единственное, что остается — это присоединиться к… другой розетке! Принципиально это выглядит так:

В некоторых моделях розеток клеммы устроены таким образом, чтобы к ним легко подсоединялись два провода. Это сделано специально для того, чтобы розетки было удобно подключать шлейфом.

Важно! Подключая розетки последовательно друг к другу, помните: это практически то же самое, что включить в розетку удлинитель. То, что у вас теперь две розетки вместо одной, совсем не значит, что теперь можно включать в них два обогревателя одновременно! Ведь вся нагрузка ляжет на тот провод, которым была подключена первая розетка. Если он не рассчитан на большую нагрузку, это может привести к неприятностям.

Установка розетки своими руками

Итак, предположим, что кабель вы подключили и подвели к тому месту, где будет установлена новая розетка. Что дальше? Принципиально розетки бывают двух видов: встраиваемые и накладные.

Накладные розетки просты в установке. Колодка прикручивается к стене двумя саморезами.

К ней подключаются провода, а сверху одним или двумя винтами прикручивается крышка.

Чуть сложнее дело обстоит со встраиваемой розеткой. Она устанавливается в специальные пластиковые подрозетники, которые утапливаются в стену.

Углубления для подрозетников сверлятся коронкой.

Розетка закрепляется в подрозетнике при помощи фиксаторов.

Когда вы затягиваете регулировочные винты, фиксаторы расходятся в стороны, цепляясь за ребристые стенки подрозетника.

Провода к этому моменту уже должны быть подключены.

Осталось прикрутить пластиковую накладку.

И монтаж окончен. Перед использованием проверьте работоспособность розетки вольтметром или лампочкой. Не забудьте также убедиться, что розетка зафиксирована надежно и не выпадет из стены при попытке вытащить из нее вилку.

Теперь вы знаете как подключить розетку у себя в доме или на даче. Эта работа не сложна, и она не отнимет у вас много времени и сил. Вы всегда сможете сами правильно подключить розетку в любом удобном вам месте; например, возле компьютерного стола или в гараже. К тому же, вы сможете сэкономить на услугах электрика.

idealsad.com

Подключение выключателя и розетки от одного провода

Легкое подключение выключателя и розетки своими руками

Как часто вам требовалось произвести установку выключателей или розеток в доме (квартире)? Бывало такое, что из-за своей некомпетентности вызывали мастера? Сама процедура установки розеток и выключателей проста – достаточно знать всего несколько основополагающих моментов, которые обезопасят вас от поражений электрическим током.

Перед началом работ

Начиная выполнять какие-либо работы по электрике, необходимо обесточить весь дом или квартиру. Для этого достаточно выключить пробки на счетчике (автомате), а также побеспокойтесь о том, чтобы его никто не запустил. Предупредите всех, кто может быть к этому причастен.

Подключение электрических элементов требует наличия следующих вещей:

  • выключатель или розетка;
  • распределительная коробка – если предполагается разводка кабелей;
  • провода для соединения;
  • изолента для изоляции;
  • коробочки для помещения выключателя (розетки), которые можно купить в любом хозяйственном магазине.

Само соединение выключателя к светильнику (люстре) или замена (установка) розетки – дело очень простое:

  1. Демонтируйте старую розетку.
  2. При необходимости установите внутреннюю коробку, если последняя отсутствует или прежняя пребывает в плачевном состоянии.
  3. Крепление коробки происходит на приготовленную смесь из алебастра.
  4. После этого достаточно закрепить провода в разъемах розетки и установить элемент на свое место.
  5. Крепится сама розетка при помощи специальных полозьев, которые идут в комплекте с продажи. Достаточно закрутить шурупы до той степени, чтобы конструкция плотно сидела на своем месте.

Для монтажа выключателей последовательность действий аналогична.

В статье будут рассмотрены различные схемы подключения в распределительной коробке между электрощитом, люстрой и выключателем.

Перед стартом любых электрических работ позаботьтесь о том, чтобы полностью снять напряжение. Это обезопасит вас от поражения электрическим током. Подключение выключателя осуществляется всегда в разрыв фазы. Таким образом механизм будет отключать именно кабель под напряжением, а не нулевой. Используя такой традиционный подход, эксплуатация электроприборов в помещении окажется безопасной.

Процесс подключения

Определите фазовый кабель – он обычно заключен в красную изоляцию. Подключение в разрыв нулевого проводника приведет к тому, что вся система будет находиться всегда под напряжением.

Для примера: вам потребовалось сменить лампочку, а выключатель работает с нулевым каналом (а не с фазой), при случайном контакте с токоведущими частями патрона можно получить поражение током.

Определяется фазовый провод при помощи индикаторной отвертки. Прокладывая проводку, следуйте тому, чтобы фазный провод подключался к центральному контакту цоколя. Это уменьшит вероятность того, что можно будет случайно получить поражение током.

Подключение подразумевает то, что в распределительную коробку входят два кабеля от счетчика (щита), два от люстры и два от выключателя. Фазовый провод от щита подключается к красному проводу на выключателе. Синий провод от переключателя подсоединяется к красному проводу светильника (к нагрузке). Таким образом выполняется подключение по фазовому проводу.

Синий провод от электрощита необходимо подключить к нулевому проводнику нагрузки (люстры). Результатом этих несложных действий получается подключение по фазе, а нулевой присоединяется напрямую на лампы.

Принцип работы схемы следующий: нажатие выключателя замыкает электрическую цепь, фаза от счетчика передается сразу на светильник и люстра загорается (лампочка). Завершив соединения всех проводов, места с узлами необходимо аккуратно заизолировать и уложить внутри распределительной коробки. Все соединения проводов лучше всего делать посредством скручивания с последующим запаиванием.

Подключение выключателя и розетки в одном месте

Зачастую в одной комнате используется одна распределительная коробка, в которую подводятся провода от люстры и розетки (или от нескольких). В таком случае легко можно ошибиться и неправильно выполнить монтаж проводов.

Сейчас ознакомьтесь с тем, как выполнить подключение одного светильника и одной розетки в одной коробке:

  1. Подключение выключателя светильника происходит по фазе, как описывалось выше.
  2. Провода от розетки нужно подключать параллельно.
  3. Красный провод от розетки к фазе.
  4. Синий проводник к нулевому проводу.

После завершения всех действий по подключению провода фиксируются, хорошо зажимаются и запаиваются. Завершающим этапом нужно выполнить изоляцию узлов изолентой, уложить провода в коробке и закрыть ее.

Подводя итог

Прочитав эту статью, вы убедились в том, что произвести установку выключателя или розетки можно достаточно быстро, и вызов мастера совсем необязателен. Главное, что нужно учитывать – это соблюдение техники безопасности при выполнении электромонтажных работ. Перед началом обязательно отключите общее напряжение по квартире (дому) на счетчике, а только затем приступайте к выполнению работ.

Как подключить розетку, выключатель и запитать их друг от друга

Можно ли провести розетку от выключателя и выключатель от розетки, как это проще реализовать и на что обратить внимание?

Именно на эти вопросы мы постараемся ответить в нашей статье. Ведь наверняка многие из вас сталкивались с проблемой необходимости обустройства новой электроточки и делать для этого полностью ремонт в комнате не всегда целесообразно, да и не нужно. Главное с умом подойти к делу и правильно расставить приоритеты.

Устройство квартирной или домовой электросети

Прежде чем рассматривать вопросы внесения изменений в существующую сеть давайте разберёмся с тем, как она устроена. Ведь от понимания данного вопроса напрямую зависят ваши возможности на внесение в нее изменений.

Главная схема квартирной электросети

Прежде всего определимся как выполнена схема разводки по квартире или дому. Начало данная схема берет во вводном щитке.

На фото представлена возможная схема квартирной электросети

  • Итак, начнем с вводного щитка. Он может располагаться в подъезде или непосредственно в квартире. В нем вы найдете вводной автоматический выключатель, на который приходит питающий кабель от общедомовой электрической сети. Иногда вместо автомата стоят пакетные переключатели или даже рубильники, но это преимущественно в старых домах.
  • От вводного автомата провода идут к счетчику, а от него к автоматическим выключателям группы. Обычно этих групп две и больше. Это количество напрямую зависит от возможных нагрузок в вашей квартире.
  • Групповые автоматы разделяют электрическую сеть вашей квартиры или дома на несколько не связанных друг с другом групп. Группы могут формироваться по характеру нагрузок или по удобству монтажа. Это вопрос не принципиальный. Единственное что предписывает инструкция, это разделение на разные группы электроприборов в ванной и кухне с электроприборами в жилых комнатах.
  • От групповых автоматов провода идут в одну, две или большее число распределительных коробок. В них производится непосредственное подключение к групповой сети розеток и выключателей. Такая концентрация соединений в одном месте позволяет максимально упростить обслуживание и скрыть инженерные сети.
Подключение выключателей и розеток

Для того, чтоб определиться возможно ли подключение розетки от выключателя давайте разберемся в особенностях их подключения к групповому питающему проводу. Ведь отталкиваясь от этого мы сможем четко себе представить нашу будущую схему.

Подключение розетки

  • Для подключения розетки согласно п.7.1.13 ПУЭ необходимо три провода. Один из них фазный, второй нулевой и третий защитное заземление. Данные провода согласно п.1.1.30 ПУЭ должны быть обозначены голубым цветом нулевой провод, желто-зеленым провод защитного заземления и любого другого цвета фазный провод.
  • Фазный и нулевой провод от питающего группового провода в распределительной коробке подключаются к силовым контактам розетки. Защитное заземление к заземляющим контактам.

Подключение выключателя

  • Подключение выключателя еще проще сделать своими руками. Ведь для этого необходимо только два провода. Причем оба из них будут фазными. Первый провод подключается к фазному проводнику групповой линии и к вводу выключателя.
  • Второй провод от вывода выключателя идет в распределительную коробку, где подключается к фазному проводу светильника. Ноль светильника, подключается минуя выключатель, непосредственно в распределительной коробке к питающему проводу.

Изменение назначения электроточки и подключение одной от другой

Теперь можно рассмотреть вопросы замены выключателя на розетку или розетки на выключатель, как провести от выключателя розетку и наоборот. Ведь мы знаем основы подключения электроточек и их особенности.

Замена розетки на выключатель

Начнем с наиболее простой операции замены розетки на выключатель. Дабы не распыляться здесь и в последующих рекомендациях мы будем приводить только необходимые переключения, не заостряя внимания на процессах демонтажа и монтажа нового оборудования.

Кроме того, напоминаем, что все подключения в гнездах розеток, выключателей и распределительных коробках следует выполнять только после снятия напряжения с данной группы, а также с проводов соседних групп к которым возможно случайное прикосновение. Цена халатности может быть очень высока.

Замена розетки на выключатель

  • Итак, после демонтажа розетки у вас осталось три провода. Один из них фазный, второй нулевой и третий заземление. Как определит их по цветам вы уже знаете. Но лучше проверьте правильность цветовой окраски при помощи индикатора напряжения как это продемонстрировано на видео.

Обратите внимание! В домах старой планировки, где электрическая сеть не менялась с момента постройки дома, может быть не три, а два провода. На тот момент защитное заземление практически не применялось. Поэтому это у вас будет фазный и нулевой провод.

  • Для монтажа выключателя прежде всего выполняем переключения в посадочном месте выключателя. Для этого подключаем фазный провод к вводу выключателя, а нулевой к выводу выключателя.
  • Теперь выполняем переключения в распределительной коробке. Отключаем нулевой провод, который раньше шел к розетке. И подключаем его к фазному проводу светильника. Заземляющий провод если он есть остается не задействованным.
  • Осталось подключить нулевой провод светильника и можно опробовать работоспособность нашей схемы.
Замена выключателя на розетку

Если вы решили на место выключателя установить розетку, то все немного сложнее. Так как сделать розетку от выключателя полноценной без прокладки дополнительных проводов невозможно. Ведь для подключения розетки необходимо три провода, а после демонтажа выключателя остается только два.

Замена выключателя на розетку

  • Тем не менее розетку в это посадочное место установить вполне возможно. Она будет вполне работоспособна, но не будет отвечать нормам ПУЭ и может эксплуатироваться только с определенными ограничениями.

Обратите внимание! Сечение провода необходимое для работы светильника обычно несколько меньше, чем необходимое для работы розеток. Исходя из этого следует выбирать и номинальный ток розетки. Кроме того, следует помнить, что у нас не будет заземляющего провода. Поэтому нагревательные и кухонные электроприборы к такой розетке лучше не подключать.

  • Для выполнения замены прежде всего производим переключения на посадочном месте будущей розетки. Для этого оба имеющихся провода подключаем к силовым контактам розетки.
  • Так как от выключателя провести розетку нельзя из-за отсутствия нулевого провода, то один из имеющихся проводов следует сделать нулевым. Для этого в распределительной коробке отключаем провод, который шел к фазе светильника. Его мы подключаем к нулевой клемме группового питающего провода. На этом переключения окончены.
Подключение от розетки выключателя

Значительно чаще новую электроточку нужно подключить к уже существующей. Выполнить это без прокладки новых проводов практически невозможно, но иногда и здесь можно «выкрутиться». И хотя данные способы нарушают надежность и главное безопасность вашей электросети и не допускаются нормами ПУЭ, но они имеют право на жизнь.

Подключаем от розетки выключатель

  • Сначала ответим на вопрос как провести от розетки выключатель? Для этого нам потребуется розетка, подключенная согласно норм ПУЭ. То есть имеющая заземляющий проводник.
  • Подключаем провод от фазного контакта розетки к вводу выключателя. Затем отключаем заземляющий проводник на розетке.
  • После удлинения заземляющего проводника подключаем его к выводу выключателя.
  • Последующие переключения производим уже в распределительной коробке. Здесь отключаем заземляющий проводник, который раньше шел к розетке. Затем подключаем его к фазному проводу светильника.
  • После этого подключаем нулевой провод светильника к групповому нулевому проводу. На этом переключения окончены.

Обратите внимание! Данный способ подходит только в том случае, если проводка от распределительной коробки до светильника уже проложена. Если вы ее так же планируете монтировать, то советуем не «изгаляться» и таким же образом смонтировать нормальную проводку под выключатель.

Подключение от выключателя розетки

Схема подключения розетки от выключателя одна из наиболее трудно реализуемых. Нет, выполнить такое подключение в качестве «времянки» вполне возможно, но при этом обеспечить работоспособность и розетки и выключателя без прокладки дополнительных проводов невозможно.

Подключить розетку от выключателя нельзя

  • Этот способ можно применять только в самом крайнем случае и только в качестве временного подключения. И то лучше поискать более простые варианты.
  • Для его реализации подключаем оба провода от выключателя к силовым контактам розетки. При этом советуем вам отключить их от выключателя. Ведь в противном случае при его включении произойдет короткое замыкание.
  • Так как вывести розетку от выключателя невозможно из-за того, что у нас нет нулевого провода, то нам необходимо сделать отходящий провод от выключателя нулевым. Для этого его можно отключить в распределительной коробке и подключить к нулевому групповому проводнику. А можно просто замкнуть накоротко проводники на светильнике. Какой вариант вам больше подходит выбирать вам.
  • Полноценно же подключить розетку от выключателя нельзя. Для этого вам придётся смонтировать провода от распределительной коробки до розетки. И если этот вариант вас не устраивает, то лучше воспользоваться удлинителем. Ведь приведенный выше вариант лично я за пятнадцать лет работы не разу не использовал. И вам не советую!

Как видите возможны различные варианты подключений и переоборудования электрической сети квартиры и кроме как провести розетку от выключателя все достаточно просто реализуются. Главное при любых переключениях быть внимательным и соблюдать правила техники безопасности. Но если вы не уверены в своих силах, лучше забудьте все что здесь написано, и вызовите квалифицированного электрика!

Схемы подключения выключателей и розеток. Наружная розетка. Как подключить выключатель света

November 16, 2016

Розетки и выключатели — это основные элементы домашней электросети. Вопрос их установки своими руками для многих является актуальным. От составления правильной схемы подключения выключателей и розеток и монтажа зависит комфорт и надежность работы всех электроприборов в доме.

При прокладке электросети главными факторами являются безопасность и удобство пользования розетками и выключателями.

Нормы для монтажа

Для определения количества розеток и выбора мест их расположения следует знать нормы по установке, предъявляемые ПУЭ:

  • Наличие заземляющего контакта с отдельным подводом, не являющимся при нормальных условиях проводником электрического тока.
  • Не должно быть розеток над мойками или под ними, в шкафах и других неудобных местах.
  • Розетки в жилых помещениях и на кухне следует запитать от отдельных линий. Кухонные элементы и освещение допускается подключать в одну группу.
  • В жилых помещениях можно подключать розетки в помещениях повышенной влажности (ванной, туалете, бане) только через УЗО.
  • Рекомендуется размещать места подключения электроприборов на удалении от заземленных элементов: металлических трубопроводов, раковин и других инженерных сетей.

Нормы по монтажу выключателей

  • Выключатели всегда устанавливаются в разрыв фазного провода.
  • В помещениях повышенной влажности и на чердаке их наличие не допускается.
  • Над уровнем пола выключатели располагаются на высоте 1,5 м. На входе в комнату они устанавливаются на стороне ручки двери.
  • При одновременной коммутации более 20 ламп можно устанавливать только автоматы.
  • Наружная розетка или выключатель на внешней стене дома должны иметь исполнение с защитой не ниже IP44.

Способы монтажа проводки

После составления схемы подключения выключателей и розеток следует рассчитать их параметры и требуемое сечение жил. Затем нужно проложить провод и установить коммутационную аппаратуру на место.

  • Монтаж проводки делается открытым и скрытым. Первый способ делается в основном в подсобных помещениях и снаружи дома. Для скрытой проводки необходимо сделать пыльную и трудоемкую работу штробления канавок для проводов с углублениями для подрозетников и распределительных коробок.
  • Процесс штробления стен не составляет проблем при наличии специального инструмента, которого обычно нет в личном пользовании. Штроборезку и другие устройства можно взять в аренду.
  • Для выемок под подрозетники и канавки применяется перфоратор с коронкой и специальной насадкой. Прокладка облегчается, если предварительно пометить путь, пробурив в стенах отверстия. С гипсокартонными перегородками справиться гораздо проще, если приобрести специальные круглые насадки на дрель.
  • Аппаратура для наружной установки применяется открытого типа и должна быть защищена от пыли и влаги.

Когда в комнату вводится электропроводка, подключение розеток и выключателей делается через разные линии. Их может быть от двух до четырех под оборудование:

  • освещение;
  • розетки для роутера, компьютера, телевизора, зарядки телефона и других бытовых приборов;
  • кондиционер или электрообогреватель.

Кабели подключаются через концевые или проходные распределительные коробки. В первом случае из них не выходят провода, связывающие с другими элементами. Проходная коробка такую связь имеет.

Монтаж розетки

Подключение розеток и выключателей своими руками производится по правилам.

При проведении электромонтажных работ обесточивается вся квартира. Провод для розеток используется трехжильный, где синяя жила служит для подключения нейтрали, желто-зеленая — для защитного заземления, а последняя может иметь любой цвет и подключается к фазе. Провод идет от автомата щита управления или от коробки. Для обычных розеток его сечение составляет 2,5 мм 2. но здесь надо учитывать мощность подключаемого прибора.

Провода пропускаются через отверстия подрозетников и монтируются к силовым зажимам розеток. Для них фаза обычно располагается по левую руку пользователя, а ноль — по правую, когда он стоит лицом к розетке. Это особого значения не имеет, хотя для мощного электрооборудования может быть принципиально. Провод заземления подключается к отдельно расположенному контакту.

Контакты могут быть самозажимными, где не требуется затягивание винтами. Оголенные концы провода вставляются в них, а встроенная пружина прижимает их к токонесущим клеммам. Монтаж следует производить аккуратно, иначе контакты ослабнут, и электрическая цепь нарушится, или проводники будут в этих местах перегреваться. На одну клемму подключается не более двух жил.

В коробке розетка крепится зажимами. Если ее фиксировать распорными лапками, они держат хуже. Лучше использовать саморезы, которые вворачиваются в отверстия подрозетника. Крышка розетки должна плотно подходить к стене. Ее прикручивают к внутренней части. Наружная розетка монтируется на поверхность стены и применяется для открытой проводки. Подобная установка проще, но из эстетических соображений аппараты стараются делать внутренними.

Подключение нескольких розеток

Несколько аппаратов рядом подключаются один от другого. Схема должна учитывать сечение проводов и нагрузку на каждую розетку. Распределительная коробка для розеток и выключателей скрытой установки располагается в помещении, и к ней подводится питающий провод от автоматического выключателя щитка управления. Основные соединения делаются в ней.

Целесообразно подводить к каждой розетке в комнате отдельное питание. Тогда при выходе из строя одной из них остальные останутся работоспособными. Способ требует больших затрат, но его часто используют по причине высокой надежности. Особенно это относится к подключению мощных потребителей.

Параллельное соединение всех розеток к одной линии экономит средства и трудозатраты по монтажу. Недостатком в соединениях аппаратов шлейфом является отключение целой группы при отказе в работе одного. Поэтому первым стараются подключить среднюю розетку, а от нее — остальные.

Схемы подключения выключателей и розеток производятся через распределительные коробки, где соединения проводов осуществляются с помощью клеммников, пайки, сварки, опрессовки, винтовых зажимов. Скрутки делать не рекомендуется. По правилам ПУЭ во всех местах, где подключаются проводники и производятся ответвления, создается запас по длине провода, чтобы впоследствии можно было его снова использовать для обновления соединения. Коробки рекомендуется располагать с отступом 10-20 см от потолка, где не будет к ним случайных прикосновений. Их легко можно скрыть и при необходимости иметь доступ для ремонта проводки.

Подключение выключателей

Выключатели служат для подключения питания к светильникам. Обычно они замыкают провод фазы. Защитный и нулевой провода через них не проходят. К нулевому проводу подключается один вывод светильника, а к фазному — ввод выключателя. С противоположной стороны располагается вывод, от которого провод идет ко второму контакту прибора.

Двухклавишный выключатель

Правила, показывающие, как подключить двухклавишный выключатель света, те же самые, что и у простейшего устройства. Отличие только в том, что у аппарата имеются два вывода, которые обычно подключаются к люстре. Каждый из них связан с клавишей, обеспечивающей включение отдельной группы ламп. Двухклавишная модель объединяет в одном корпусе два простых прибора.

Преимуществом способа является возможность одновременного или раздельного включения двух групп светильников от одного устройства. Большее количество переключений требует дополнительной прокладки фазных проводов к выключателю и лампам. Схема, показывающая, как подключить двухклавишный выключатель света, всегда есть на обратной стороне выключателя. Ее также можно найти в сопроводительной инструкции.

Розетка-выключатель в одном корпусе: как подключить?

Выключатель подключается от розетки, если они совмещены в общем корпусе. Способ применяется для разгрузки распределительной коробки, экономии провода и подключения рядом расположенного светильника, например около кровати в спальне.

Подключение делается следующим образом:

  • к розетке подается питание обычным способом;
  • фаза подключается на ввод выключателя;
  • защитный провод также можно подключить от розетки;
  • с выхода выключателя и нуля розетки подключается светильник.

Обратное подключение розетки от выключателя не делается, поскольку к нему не подводится нулевой провод. Розетку можно включить или отключить только от автоматического выключателя, расположенного в шкафу управления.

Заключение

Схемы подключения выключателей и розеток не отличаются сложностью, но должны выполняться правильно. Прежде всего это связано с электробезопасностью. Поэтапно выполняя все рекомендации монтажа и правильно собирая схему, можно избежать многих проблем и обеспечить надежность домашней электрической сети.

Что приготовить из яиц без вреда для фигуры? Познакомьтесь с интересным списком блюд, включающих яйца. Эти рецепты совершенно не навредят фигуре.

11 странных признаков, указывающих, что вы хороши в постели Вам тоже хочется верить в то, что вы доставляете своему романтическому партнеру удовольствие в постели? По крайней мере, вы не хотите краснеть и извин.

Непростительные ошибки в фильмах, которых вы, вероятно, никогда не замечали Наверное, найдется очень мало людей, которые бы не любили смотреть фильмы. Однако даже в лучшем кино встречаются ошибки, которые могут заметить зрител.

Никогда не делайте этого в церкви! Если вы не уверены относительно того, правильно ведете себя в церкви или нет, то, вероятно, поступаете все же не так, как положено. Вот список ужасных.

15 симптомов рака, которые женщины чаще всего игнорируют Многие признаки рака похожи на симптомы других заболеваний или состояний, поэтому их часто игнорируют. Обращайте внимание на свое тело. Если вы замети.

Зачем нужен крошечный карман на джинсах? Все знают, что есть крошечный карман на джинсах, но мало кто задумывался, зачем он может быть нужен. Интересно, что первоначально он был местом для хр.

Источники: http://remontposobie.ru/elektrika/legkoe-podklyuchenie-vyklyuchatelya-i-rozetki-svoimi-rukami.html, http://elektrik-a.su/elektrooborudovanie/vilki-rozetki-razyomy/kak-podklyuchit-rozetku-ot-vyklyuchatelya-93, http://fb.ru/article/277296/shemyi-podklyucheniya-vyiklyuchateley-i-rozetok-narujnaya-rozetka-kak-podklyuchit-vyiklyuchatel-sveta

electricremont.ru

Подключение розеток шлейфом

Соединение розеток шлейфом часто используется при монтаже электрической проводки в квартире. Это достаточно распространенный способ подключения, по своей сути он является магистральным соединением потребителей.

Способы подключения

В настоящее время существуют две основных схемы обустройства электрической проводки в квартире:

  • Радиальное подключение (иногда называемое подключением «звездой», которое не следует путать со схемой, используемых в трехфазных цепях). Такое техническое решение повсеместно применяется в квартирах и частных домах. Основными его достоинствами являются простота и надежность. Главный недостаток – большой расход дорогостоящего кабеля.

  • Кольцевая схема. В нашей стране практически не используется, однако она широко распространена в некоторых регионах западной Европы. Смысл такого подключения состоит в том, что электрическая цепь, питающая нагрузку, замыкается в кольцо. Этим достигается возможность питания потребителей одновременно с двух сторон. Кольцевая схема значительно повышает экономичность электропроводки в сравнении с традиционным радиальным подключением и в то же время является более надежной по отношению к магистральной.



Схема подключения

В случае радиального подключения каждой розетке выделяется отдельная линия, идущая непосредственно к распределительной коробке. Естественно, надежность такой схемы является наиболее высокой из всех нерезервируемых подключений. С целью снижения расхода электрического кабеля, необходимого для монтажа электропроводки по радиальной схеме, часто применяется шлейфование розеток.

Подключение шлейфом может использоваться только в тех случаях, когда совокупная мощность потребителей, а также их технические характеристики и условия эксплуатации это позволяют.

В общем виде схема подключения группы розеток шлейфом выглядит следующим образом:

Поскольку в этой схеме в качестве мест соединения проводов используются клеммы розеток, то такое подключение обладает некоторыми свойствами последовательной электрической цепи. А именно:

  1. В случае отгорания провода на клемме одного из устройств (в таких местах как раз и происходит подавляющее большинство разрывов) все следующие за ним устройства оказываются неработоспособными.
  2. Подключение каждого из потребителей вызывает существенное увеличение тока в проводах, соединяющих розетки с электрической коробкой.

Таким образом, подключение розеток шлейфом целесообразно применять в случаях, когда совокупная мощность потребителей не превышает максимально допустимой мощности кабеля, питающего группу розеток.

Особенности монтажа группы розеток шлейфом:

  1. Согласно требованиям ПУЭ, РЕ-проводник не должен иметь разрывов. Для его соединения с клеммами электроустановки необходимо использовать отдельные ответвления. Неправильное присоединение заземляющего проводника может привести к тому, что в случае его обрыва на одной из розеток все остальные устройства также окажутся незаземленными. Поскольку определить качество заземления без проведения специальных измерений или визуального контроля целостности РЕ-проводника невозможно, то в этом случае не удается достигнуть необходимого уровня электробезопасности.
  2. Для защиты потребителей, питающихся от группы розеток, должен использоваться автоматический выключатель на 16 А. Если совокупная мощность запитываемых электроустановок превышает 3 кВт, то для каждого устройства необходимо прокладывать отдельную линию.

Монтаж ответвлений в подрозетнике

Чтобы в полной мере соблюсти требования ПУЭ и при этом не нести слишком больших затрат на прокладывание отдельного РЕ-проводника к каждой розетке, можно сделать ответвления непосредственно в подрозетнике. Для этого могут использоваться специальные клеммники или обжимные гильзы.

Главным достоинством клеммников является отсутствие необходимости использования специального инструмента для их монтажа. Такие изделия устанавливаются очень быстро и просто. Кроме того, каждое из них может быть легко демонтировано для проведения ремонта или обслуживания мест соединения элементов проводки.

В свою очередь, к преимуществам обжимных гильз относится более высокое качество электрического соединения, а также их низкая цена.

При использовании клеммников или обжимных гильз необходимо действовать очень аккуратно, поскольку потребуется компактно расположить все полученные соединения в подрозетнике. Некоторые специалисты рекомендуют не ограничиваться выполнением ответвления для заземляющего провода, а выполнять подключение фазы и нуля к контактам розетки аналогичным образом.

Фазные и нулевые провода допускается подсоединять непосредственно к контактам розетки. Качество такого соединения во многом определяется типом контакта. Стандартные болтовые зажимы часто не способны обеспечить достаточную надежность соединения сразу двух вставленных в них проводов. Поэтому для устройств, предназначенных для подключения шлейфом, необходимо использовать клеммники. Другой вариант – применять качественные устройства, оборудованные несколькими зажимами для каждой клеммы.

Порядок работ по монтажу шлейфового соединения

  1. Подготовка мест установки подрозетников и штробление стен для укладки кабеля между розетками.
  2. Прокладка кабеля от распределительной коробки к первому подрозетнику, от первого – ко второму и так далее по количеству розеток в шлейфе.
  3. Установка подрозетников.
  4. Подготовка ответвлений для подключения РЕ-проводника, а в случае необходимости – нулевого и фазного провода.
  5. Монтаж ответвлений и укладка их в подрозетнике.
  6. Подключение нулевого, фазного и заземляющего проводника к соответствующим клеммам устройства.
  7. Фиксация рабочей части изделия в монтажной коробке.
  8. Установка крышки розетки.

Таким образом, шлейфовое соединение розеток позволяет значительно сэкономить на длине электрических кабелей. Кроме того, оно дает возможность существенно уменьшить объем строительных работ по прокладке электрической проводки. Такое техническое решение может оказаться идеальным при возникновении необходимости добавления одной или двух розеток в помещении без проведения масштабных ремонтных работ.

mr-build.ru

Как подключить три розетки, имея один силовой кабель?

#1

Так, если по каким-либо причинам требуется произвести подключение нескольких электрических приборов от одного питающего кабеля, то следует выполнить ряд последовательных операций. А именно перед тем как подключить три розетки, следует внимательно продумать места расположения указанных приборов.

#2

Затем следует обесточить помещение и принять все необходимые мероприятия, позволяющие исключить возможность повторного или ошибочного включения напряжения. Правильность подобных действий можно определить путем использования специального оборудования, для чего могут потребоваться знания, как проверить розетку мультиметром, дабы удостовериться в полном отключении электропитания.

#3

После, потребуется произвести монтаж указанных электроприборов, для чего в стеновой полости следует подготовить углубления для установочных коробок и произвести фиксацию последних заподлицо со стеновой плоскостью. Если планируется осуществлять одновременное подключение трех розеток, то предварительно рекомендуется установочные коробки собрать в единый блок.

#4

Таким образом, можно будет обеспечить присутствие электрораспределительных устройств в местах наибольшей надобности, а неиспользуемые приборы можно демонтировать, для чего следует ознакомиться с технологией, связанной с тем, как убрать розетку. И при необходимости параллельно с монтажными работам осуществить и удаление неработающего оборудования.

#5

Дальнейшее подключение розеток сводится к тому, что в установочных коробках продавливаются боковые отверстия, в какие пропускается отрезки кабеля (длиной около 300 мм). Затем при помощи электромонтажного инструмента проводники разделываются и осуществляется параллельное подсоединение всех розеток, входящих в состав группы. Правильность выполнения данной операции следует уточнить перед тем, как проверить заземление в розетке.

#6

Финальным этапом подключения трех розеток является подвод и коммутация силового кабеля от распределительного устройства к одной (ближайшей) из розеток, что позволяет существенно снизить себестоимость выполнения электромонтажных операций. Поэтому перед тем как разместить розетки на кухне, желательно учитывать возможность использования указанных модульных сборок.

uznay-kak.ru

Информация | Правильное подключение несколько розеток шлейфом

ГлавнаяИнструкцииИнформацияТаблицыБезопасностьЗаземлениеУЗОСтандартыКниги

УслугиКонтактыПрайс

ЗагрузитьСайтыФорум

установка розеток в четырех модульную рамку

Очень часто в бытовой электрике приходится подключать несколько розеток, в двух, трех или четырех модульной рамке. Такой вид установки электротехнических изделий всегда наиболее сложный, требующий аккуратности и надежного соединения.

Многие электрики не имея опыта и знаний просто соединяют такие розетки шлейфом, соединяя их через контакты розетки (см. рисунок ниже), вся нагрузка в этом случае проходит через клеммный контакт первой розетки, в процессе работы который ослабевает и выгорает.

Для подключения такого вида сборки, необходимо в каждой установочной коробке (подрозетнике) выполнить электрическое соединение. Начинать необходимо с последней розетки к которой приходит конечный шлейф, три однопроволочных проводов подключаем к контактам розетки (фаза, ноль, заземление), устанавливаем розетку в установочную коробку (подрозетник), предварительно протягиваем концы шлейфа в соседнее гнездо. В соседнем подрозеткнике и последующих необходимо выполнить три соединения по три провода в каждом (фаза, ноль, заземление), в итоге ток нагрузки будет проходит через соединение в колпачке СИЗ, а не через контакты розетки

В итоге получаем надежное соединение внутри подрозетника, позволяющее подключать к электросети различную бытовую технику

electro.narod.ru

Соединение 3 розеток. Параллельное и последовательное соединение розеток

Установка и подключение розеток и выключателей своими руками – это несложный процесс, который можно выполнить, обладая определенными знаниями. Монтируя электропроводку в квартире, нужно знать, что такое схема подключения розетки. Кроме установки простых однофазных электророзеток с заземлением или без него, для отдельных электроприборов, работающих при сети с напряжением 380 Вольт, необходимы трехфазные электророзетки. В настоящее время наиболее распространены розеточные блоки из нескольких единиц или блок из розетки и выключателя. Все единицы розеточной группы подключаются только с помощью параллельного соединения, последовательно в блоке подключать нельзя. Из параллельных соединений наиболее популярно подключение розетки шлейфом.

Схема подключения розетки и выключателя: шлейфом, последовательно, параллельно

Давайте рассмотрим, как подсоединить розетку или блок из нескольких единиц. Подключить электророзетки параллельным соединением можно через распаечную (распределительную) коробку или с помощью клемм, это способ еще называется шлейфным соединением. При соединении электророзеток шлейфом, кабель подсоединяется к первой единице блока, а кабель для следующего блока запитывается от последней. Для шлейфового соединения требуется обязательные независимые друг от друга отсоединения розетки. Для этого проводники соединяются с нулевыми проводниками через клеммы или пайки. К первой электророзетке подсоединяется ноль и фаза. На провод заземления ставится сжим, от которого к каждой из единиц подводится по проводу для заземления. Чтобы подключить второй розеточный блок, нужно от последней единицы первого блока подключить фазу и рабочий ноль, а в сжим – провод заземления.

Теперь рассмотрим подключение обычного одноклавишного выключателя. Для этого фазовый провод подсоединяем к выключателю с помощью зажима, отмеченного английской «L» или стрелкой «наружу», ноль подсоединяем к зажиму со стрелкой «внутрь» или буквой «N». Оба провода надежно прикручиваем. Так как заземление в выключателях не используется, лишний провод обрезаем и изолируем.

Еще один актуальный вопрос: «Как подключить выключатель от розетки»? Для этого лучше использовать блок, состоящий из электророзетки и одного или нескольких выключателей. От распределительной коробки прокладывается новый кабель. По одной жиле кабеля направляется фаза к выключателю, а по другой – рабочий «ноль» к розетке. Остальные жилы проходят на светильники через выключатели. От распаечной коробки к светильникам прокладываются 3-х жильные провода (ноль, заземление и фаза).

Как подключить двойную розетку и тройную, трехфазную и с тремя проводами (заземлением)

При подсоединении двойного или тройного розеточного блока, питающие провода подключаются к разным токопроводящим пластинкам. Если это отдельные электророзетки, соединяем их с помощью параллельного подключения, например шлейфа, как описывалось выше.

Теперь рассмотрим, как подключить розетку с заземлением (трехфазную). Все трехфазные электророзетки отличаются наличием четырех контактов для трехфазной вилки (четвертый – это заземление или ноль). Подключение розетки с заземлением производится с помощью отдельной четырехжильной электропроводки (три фазы, заземление и ноль), протянутой от электрощита. Провода подсоединяются к аналогичным контактам на электророзетке.

Узнайте больше о подключении розеток

Почему так редко используется последовательное подключение?

Если вы задумались, как подключить розетки последовательно, то вам следует помнить, что такая схема имеет две неприятные особенности:

  • Напряжение в собранной цепи повышается от первой розетки к последующим. А повышение напряжения, в свою очередь, приводит к усилению нагрева розеток и вилок, а так же к лишней нагрузке на электроприборы.
  • Так как схема подразумевает запитывание каждой розетки от предыдущей, то порча одной из них приведет к выходу из строя всех идущих после нее.

Последовательное подключение розеток имеет смысл использовать в случаях, когда использоваться эти точки питания будут для маломощных электроприборов – небольших светильников, зарядок телефонов и ноутбуков, фенов и т. д. Для силовых трехфазных розеток на кухне такая схема может быть попросту опасной.

Чем лучше параллельное подключение?

Параллельное подключение розеток, в отличие от последовательного, обеспечивает независимость каждой точки питания. Напряжение всегда будет равномерное – сколько бы розеток в цепи не участвовало. А работоспособность каждой отдельно взятой точки питания совершенно не влияет на все остальные. Такая схема наиболее стабильна и безопасна для бытовой техники, а минус имеет один – больший расход проводов.

Параллельное подключение применяется не только на отдельно стоящих розетках, но и в блоках из двух и более штук. Все преимущества такой схемы в этом случае сохраняются. Правда, сам процесс подключения будет более трудоемким и долгим.

Как подключить выключатель и розетку?

Схема подключения выключателя и розетки может быть разной. Например, так она будет выглядеть для блока из розетки и выключателя:

  1. От распред. коробки до блока тянем трех- или, если заземления не будет, двухжильный кабель. На розетку подключаем фазу, ноль, и землю, если она есть.
  2. Далее от розетки фазу зажимаем в клеммы выключателя.
  3. От выключателя фазу тянем до светильника и так их подключаем.
  4. От распред. коробки к светильникам прокладываем ноль и землю.

И еще одна схема. Она не сложная, и подойдет для выключателя, располагающегося отдельно от розетки:

  1. От розетки фаза проводится через выключатель и подключается к светильникам.
  2. Ноль и земля для светильников тянутся так же от розетки.

Как видите, схемы разные, но общее правило у них одно: фаза обязательно должна разрываться выключателем.

Розетка с заземлением: что делать, если проводка двухжильная?

Подключение розетки с заземлением не составит труда, если проводка в квартире или доме трехжильная. Но вот в строениях, где сеть разводилась много лет назад, проводка, как правило, в две жилы: фаза и ноль. В этом случае проблему можно решить двумя способами:

  • На лестничной площадке всегда есть распределительный щиток, с заземлением. Нужно протянуть от него контакт в квартиру, и через шину распределить заземление уже по всей квартире. Использовать лучше провод с медной жилой.
  • Выполнение так называемого «зануления». Здесь к клеммам заземляющего контакта подсоединяется ноль. Этот способ стоит использовать только в крайнем случае, так как могут возникнуть проблемы в работе розеток с заземлением.

Как соединить розетку с проводами?

В том, как подсоединять провода к розетке, нет ничего сложного. Сначала подготавливаем провод: внешнюю изоляцию снимаем примерно на 10 см, а жилы зачищаем на 1,5 см. Делается это специальным инструментом или любым удобным ножом. С розетки снимаем защитную пластиковую крышку, а затем откручиваем зажимные винты – так, чтобы между их шляпками и основанием зажима было пространство ок. 5 мм. Так же выкручиваем винт и на клемме заземления. Теперь электророзетка готова к подключению. Зачищенные провода – фазу, ноль и землю, по одному вкладываем в свое гнездо и плотно затягиваем винтами.

Есть еще один вариант крепления проводов к розетке. Каждую жилу зачищаем на 2 см и оголенные коны сворачиваем кольцами с таким диаметром, чтобы в них вошли ножки винтов. Каждый винт поочередно откручиваем и вкладываем под него скрученные в кольца концы проводов. Вставляем винт обратно и плотно затягиваем. Такая сборка надежнее, но времени занимает больше.

Как подсоединить тройной выключатель?

Тройная розетка подключается параллельным или последовательным способом, они описаны выше. Тройной выключатель можно подсоединить также двумя способами:

  1. От розетки. Ноль и земля на светильники при этом идут от розетки же или от распределительной коробки.
  2. От распределительной коробки. Фаза идет на выключатель и подсоединяется к клеммам клавиш. Затем жилы возвращаются в распределительную коробку и оттуда разводятся к светильникам. Ноль и земля идут от коробки на светильники напрямую.

Второй способ предпочтительнее, так как в первом случае, при выходе из строя розетки перестанет работать и выключатель.

Конструкция электрических розеток

Назначение электрической розетки состоит в том, чтобы создать надежный контакт с электрической вилкой. При плотном контакте с вилкой клемма розетки не нагревается и не искрит. Если контакт с вилкой не будет плотным, может произойти его нагрев, оплавление, и даже возгорание.

Параллельное подключение розеток

Корпус розетки должен препятствовать случайному прикосновению к клеммам розетки. Чтобы ограничить себе от подобных моментов, нужно приобретать качественные розетки. По типу розетки могут быть настенными или внутренними. По степени защиты IP они рассчитаны на применение в сухих помещениях, влажных помещениях, на улице в сырую погоду и даже под водой.

При подсоединении провода к розетке, особенно при параллельном подключении розеток, требуется высокая надежность, которая достигается винтовым соединением. К клемме провод должен прикручиваются винтом с плоской шайбой и гровером (пружинной шайбой), который не дает винту откручивается.

Параллельное подключение розеток через распределительную коробку и непосредственно с другой розетки

Кроме обычных розеток с двумя клеммами для фазы и нуля, есть розетки с заземлением, имеющие дополнительную клемму для защитного заземления. С увеличением числа электрических приборов, требуется установка дополнительных параллельно подключенных розеток. В одном месте можно подключить одну, две розетки или блок розеток.

Параллельное соединение розеток в блоке

Можно приобрести уже готовый блок с несколькими розетками. Такие блоки имеются в продаже с уже подсоединенными параллельно розетками. Если разобрать такой блок, то можно увидеть параллельное соединение клемм для фазного провода, обычно берется коричневый провод, а для нулевого провода — синий. К клемме защитного заземления подсоединяют желто-зеленый провод.

Однако на готовом блоке могут быть установлены металлические шины, которые соединяются параллельно клеммам заземления, фазовым и нулевым клеммам. Схема параллельного соединения розеток делается таким образом, чтобы левый контакт одной розетки соединялся с левым контактом второй, третьей клеммой, для фазы — коричневым проводом, а правой контакт первой розетки соединялся с правым контактом второй и третьей розетки синим проводом.

Делается без разрыва желто-зеленым проводом. Отмеряют расстояние между контактами заземления и не обрезая провод, снимают часть изоляции и скручивают оголенный провод на кольцо. Подготовленный таким образом провод заземления для всех клемм заземления пропаивают.

Если для фазного и нулевого провода использовался многожильный медный провод, тогда желательно разделанные концы для клемм тоже пропаять. В этом случае надежность крепления проводов будет значительно выше. Для вывода кабеля через отверстие в блоке, на корпусе есть метки, которые нужно обрезать. Крепить кабель к блоку розеток можно пластиковой скобой и саморезами.

В случае подключения одной розетки к уже имеющейся, нужно вырезать место для подрозетника в стене, рядом со старой розеткой, установить подрозетник. Затем подключают провода от старой розетки к новой параллельно. Левая клемма старой розетки соединяется с левой клеммой новой розетки. И таким же образом соединяют правые клеммы. Если параллельное соединение розеток делают многожильным проводом, то его концы также нужно хорошо пропаять.

Установка и подключение розеток и выключателей своими руками – это несложный процесс, который можно выполнить, обладая определенными знаниями. Монтируя электропроводку в квартире, нужно знать, что такое схема подключения розетки. Кроме установки простых однофазных электророзеток с заземлением или без него, для отдельных электроприборов, работающих при сети с напряжением 380 Вольт, необходимы трехфазные электророзетки. В настоящее время наиболее распространены розеточные блоки из нескольких единиц или блок из розетки и выключателя. Все единицы розеточной группы подключаются только с помощью параллельного соединения, последовательно в блоке подключать нельзя. Из параллельных соединений наиболее популярно подключение розетки шлейфом.

Схема подключения розетки и выключателя: шлейфом, последовательно, параллельно

Давайте рассмотрим, как подсоединить розетку или блок из нескольких единиц. Подключить электророзетки параллельным соединением можно через распаечную (распределительную) коробку или с помощью клемм, это способ еще называется шлейфным соединением. При соединении электророзеток шлейфом, кабель подсоединяется к первой единице блока, а кабель для следующего блока запитывается от последней. Для шлейфового соединения требуется обязательные независимые друг от друга отсоединения розетки. Для этого проводники соединяются с нулевыми проводниками через клеммы или пайки. К первой электророзетке подсоединяется ноль и фаза. На провод заземления ставится сжим, от которого к каждой из единиц подводится по проводу для заземления. Чтобы подключить второй розеточный блок, нужно от последней единицы первого блока подключить фазу и рабочий ноль, а в сжим – провод заземления.

Теперь рассмотрим подключение обычного одноклавишного выключателя . Для этого фазовый провод подсоединяем к выключателю с помощью зажима, отмеченного английской «L» или стрелкой «наружу», ноль подсоединяем к зажиму со стрелкой «внутрь» или буквой «N». Оба провода надежно прикручиваем. Так как заземление в выключателях не используется, лишний провод обрезаем и изолируем.

Еще один актуальный вопрос: «Как подключить выключатель от розетки»? Для этого лучше использовать блок, состоящий из электророзетки и одного или нескольких выключателей. От распределительной коробки прокладывается новый кабель. По одной жиле кабеля направляется фаза к выключателю, а по другой – рабочий «ноль» к розетке. Остальные жилы проходят на светильники через выключатели. От распаечной коробки к светильникам прокладываются 3-х жильные провода (ноль, заземление и фаза).

Как подключить двойную розетку и тройную, трехфазную и с тремя проводами (заземлением)

При подсоединении двойного или тройного розеточного блока, питающие провода подключаются к разным токопроводящим пластинкам. Если это отдельные электророзетки, соединяем их с помощью параллельного подключения , например шлейфа, как описывалось выше.

Теперь рассмотрим, как подключить розетку с заземлением (трехфазную). Все трехфазные электророзетки отличаются наличием четырех контактов для трехфазной вилки (четвертый – это заземление или ноль). Подключение розетки с заземлением производится с помощью отдельной четырехжильной электропроводки (три фазы, заземление и ноль), протянутой от электрощита. Провода подсоединяются к аналогичным контактам на электророзетке.

Узнайте больше о подключении розеток

Почему так редко используется последовательное подключение?

Если вы задумались, как подключить розетки последовательно, то вам следует помнить, что такая схема имеет две неприятные особенности:

  • Напряжение в собранной цепи повышается от первой розетки к последующим. А повышение напряжения, в свою очередь, приводит к усилению нагрева розеток и вилок, а так же к лишней нагрузке на электроприборы.
  • Так как схема подразумевает запитывание каждой розетки от предыдущей, то порча одной из них приведет к выходу из строя всех идущих после нее.

Последовательное подключение розеток имеет смысл использовать в случаях, когда использоваться эти точки питания будут для маломощных электроприборов – небольших светильников, зарядок телефонов и ноутбуков, фенов и т. д. Для силовых трехфазных розеток на кухне такая схема может быть попросту опасной.

Чем лучше параллельное подключение?

Параллельное подключение розеток, в отличие от последовательного, обеспечивает независимость каждой точки питания. Напряжение всегда будет равномерное – сколько бы розеток в цепи не участвовало. А работоспособность каждой отдельно взятой точки питания совершенно не влияет на все остальные. Такая схема наиболее стабильна и безопасна для бытовой техники , а минус имеет один – больший расход проводов.

Параллельное подключение применяется не только на отдельно стоящих розетках, но и в блоках из двух и более штук. Все преимущества такой схемы в этом случае сохраняются. Правда, сам процесс подключения будет более трудоемким и долгим.

Как подключить выключатель и розетку?

Схема подключения выключателя и розетки может быть разной. Например, так она будет выглядеть для блока из розетки и выключателя:

  1. От распред. коробки до блока тянем трех- или, если заземления не будет, двухжильный кабель. На розетку подключаем фазу, ноль, и землю, если она есть.
  2. Далее от розетки фазу зажимаем в клеммы выключателя.
  3. От выключателя фазу тянем до светильника и так их подключаем.
  4. От распред. коробки к светильникам прокладываем ноль и землю.

И еще одна схема. Она не сложная, и подойдет для выключателя, располагающегося отдельно от розетки:

  1. От розетки фаза проводится через выключатель и подключается к светильникам.
  2. Ноль и земля для светильников тянутся так же от розетки.

Как видите, схемы разные, но общее правило у них одно: фаза обязательно должна разрываться выключателем.

Розетка с заземлением: что делать, если проводка двухжильная?

Подключение розетки с заземлением не составит труда, если проводка в квартире или доме трехжильная. Но вот в строениях, где сеть разводилась много лет назад, проводка, как правило, в две жилы: фаза и ноль. В этом случае проблему можно решить двумя способами:

  • На лестничной площадке всегда есть распределительный щиток, с заземлением. Нужно протянуть от него контакт в квартиру, и через шину распределить заземление уже по всей квартире. Использовать лучше провод с медной жилой.
  • Выполнение так называемого «зануления». Здесь к клеммам заземляющего контакта подсоединяется ноль. Этот способ стоит использовать только в крайнем случае, так как могут возникнуть проблемы в работе розеток с заземлением.


Как соединить розетку с проводами?

В том, как подсоединять провода к розетке, нет ничего сложного. Сначала подготавливаем провод: внешнюю изоляцию снимаем примерно на 10 см, а жилы зачищаем на 1,5 см. Делается это специальным инструментом или любым удобным ножом. С розетки снимаем защитную пластиковую крышку, а затем откручиваем зажимные винты – так, чтобы между их шляпками и основанием зажима было пространство ок. 5 мм. Так же выкручиваем винт и на клемме заземления. Теперь электророзетка готова к подключению. Зачищенные провода – фазу, ноль и землю, по одному вкладываем в свое гнездо и плотно затягиваем винтами.

Есть еще один вариант крепления проводов к розетке. Каждую жилу зачищаем на 2 см и оголенные коны сворачиваем кольцами с таким диаметром, чтобы в них вошли ножки винтов. Каждый винт поочередно откручиваем и вкладываем под него скрученные в кольца концы проводов. Вставляем винт обратно и плотно затягиваем. Такая сборка надежнее, но времени занимает больше.

Как подсоединить тройной выключатель?

Тройная розетка подключается параллельным или последовательным способом, они описаны выше. Тройной выключатель можно подсоединить также двумя способами:

  1. От розетки. Ноль и земля на светильники при этом идут от розетки же или от распределительной коробки.
  2. От распределительной коробки. Фаза идет на выключатель и подсоединяется к клеммам клавиш. Затем жилы возвращаются в распределительную коробку и оттуда разводятся к светильникам. Ноль и земля идут от коробки на светильники напрямую.

Второй способ предпочтительнее, так как в первом случае, при выходе из строя розетки перестанет работать и выключатель.

С появлением интернета изменилась жизнь многих семей. Большая их часть подключена к Интернету, тем более, что для этого много не надо, достаточно иметь персональный компьютер или самый обычный мобильный телефон. В свою очередь, каждый член семьи может быть подключен к отдельной линии. Локальное распределение Интернет ресурса осуществляется беспроводным способом по специальному Wi-Fi протоколу. И все же многие отдают предпочтение распределению по проводам, так как это намного надежнее, проще и дешевле. К тому же, наличие дополнительных электромагнитных волн отрицательно сказывается на самочувствии человека.

Как правило, все провода стараются спрятать в стены, чтобы они не мешали. Интернет провода не являются исключением. В основном это осуществляют в период проведения ремонтных работ. Для этого существуют специальные розетки, называемые компьютерными или информационными. В основном, используются розетки с разъемами RJ-45. Все процессы по ее установке можно сделать самому, если знать, как это сделать, тем более, что проводов может быть больше, чем два и нужно знать, к какому контакту какой подключить. Процедура выполняется не скруткой и не пайкой, а с помощью обжима, применяя для этого специальный инструмент.


Интернет-кабель, который заходит в квартиру, называется витой парой и подключается к пластиковому разъему. Подобный пластиковый разъем и называется коннектором, под обозначением RJ-45. Такие устройства профессионалы называют «Джеками».


В основном, пластиковый коннектор сделан из прозрачного материала, сквозь который видны все разноцветные провода. Абсолютно такие же детали применяются для соединения между собой компьютеров, модема с компьютером и другого компьютерного “железа”. При этом возможно не привычное расположение цветных проводов. Именно такой коннектор вставляется в информационную розетку. Здесь самое главное разобраться с порядком расположения всех проводов и тогда проблема с обжимом коннектора будет решена.


Существует две схемы подключения: T568A и T568B. Первый вариант подключения у нас не практикуется, а подключение осуществляется по схеме «В». Поэтому, нужно ознакомиться с расположением цветов, согласно данной схемы.

Очень важный момент – это количество проводов, находящихся в витой паре. Как правило, используются кабеля с 2-х парным или 4-х парным количеством проводов. 2-х парные кабеля используются для передачи данных со скоростью до 1 Гб/с, а 4-х парные – для передачи данных со скоростью от 1 до 10 Гб/с. В частные дома и квартиры заводят интернет-провода, где передача данных осуществляется со скоростью до 100 Мб/с. Несмотря на это, отмечается устойчивая тенденция к увеличению скорости передачи Интернет-ресурсов. Поэтому, лучше перестраховаться и установить 4-х парный кабель с расчетом на будущее. Тем более, что коннекторы и розетки выпускаются под подключение 4-х парной витой пары.

При использовании 2-х парного кабеля, после укладки первых 3-х проводков согласно схемы «В», зеленый проводок подключается к шестому контакту, пропустив два контакта. Это можно увидеть на соответствующем фото.



Чтобы обжать концы на коннекторе применяются специальные клещи, которые могут стоить от 6 до 10 долларов, в зависимости от фирмы производителя. При применении подобного инструмента получаются качественные контакты, хотя это можно сделать с помощью кусачек и отвертки.

Для начала с кабеля нужно снять защитную изоляцию, на расстоянии 7-8 см от конца кабеля. В кабеле имеется четыре пары проводов разной расцветки, скрученных попарно. Встречаются кабели, где имеется тонкая экранирующая оплетка. Она не понадобится, поэтому ее можно просто отогнуть в сторону. Все пары раскручиваются, а провода выравниваются, разводятся в стороны и выкладываются по схеме «В».


Разведенные провода зажимаются между большим и указательным пальцами. При этому, нужно контролировать, чтобы провода были ровными и плотно прижаты один к другому. Если провода имеют разную длину, то их можно выровнять кусачками, оставив в общем 10-12 мм длины. Если взять коннектор и примерить, то изоляция проводов должна начинаться несколько выше защелки.


Это тоже можно увидеть на фото. После этого, подготовленные провода заводятся в коннектор.


Очень важно, чтобы каждый провод попал в специальную дорожку, при этом каждый провод должен упереться в край коннектора. Придерживая кабель в таком положении, его вставляют в клещи. Обжимают кабель плавным, осторожным движением до тех пор, пока ручки клещей не сойдутся вместе. Если все подготовленные операции произведены правильно, то никаких проблем не должно быть. Если чувствуется, что необходимо дополнительное усилие, то желательно процесс обжима приостановить и опять все проверить. Главное, чтобы коннектор занял правильное положение. После проверки и корректировки обжим продолжают.

В процессе обжима клещи выдвигают проводники к микроножам, которые продавливают изоляцию и устанавливают контакт с проводником.


В результате получается надежное соединение с прекрасным контактом. Если с первого раза не получилось, процесс обжима нужно повторить. Для этого, провода с “джеком” отрезаются, зачищаются, берется новый «джек» и процесс повторяется. Главное, запастись «джеками», потому как с первого раза вряд ли получится.

Видео урок: обжим коннектора RJ-45

Благодаря появлению Интернета, многие проблемы решаются достаточно быстро, особенно после пересмотра видеороликов. Поэтому перед тем, как приступать непосредственно к обжиму проводов, желательно пересмотреть видеоролик, причем очень внимательно. Здесь показывается, как нужно правильно обращаться с клещами и как можно обойтись без них. И все же, лучше перестраховаться и воспользоваться инструментом, для более качественной работы.

Как подключить интернет кабель к розетке

Для начала следует отметить, что интернет-розеток, как и электророзеток существует два вида: для наружного монтажа и для внутреннего монтажа.

При этом следует заметить, что все розетки разборные и состоят из трех частей: половина корпуса розетки служит для крепления, внутренности розетки предназначены для подключения проводов и вторая часть корпуса служит в качестве защитного элемента. Встречаются как одинарные, так и двойные интернет-розетки.

Компьютерные розетки могут отличаться по внешнему виду, но принцип работы у них одинаковый. Все они оснащены контактами с микроножами. Как правило, они предназначены для прорезания изоляции проводников, после чего устанавливается надежный контакт, так как процесс осуществляется под определенным усилением.

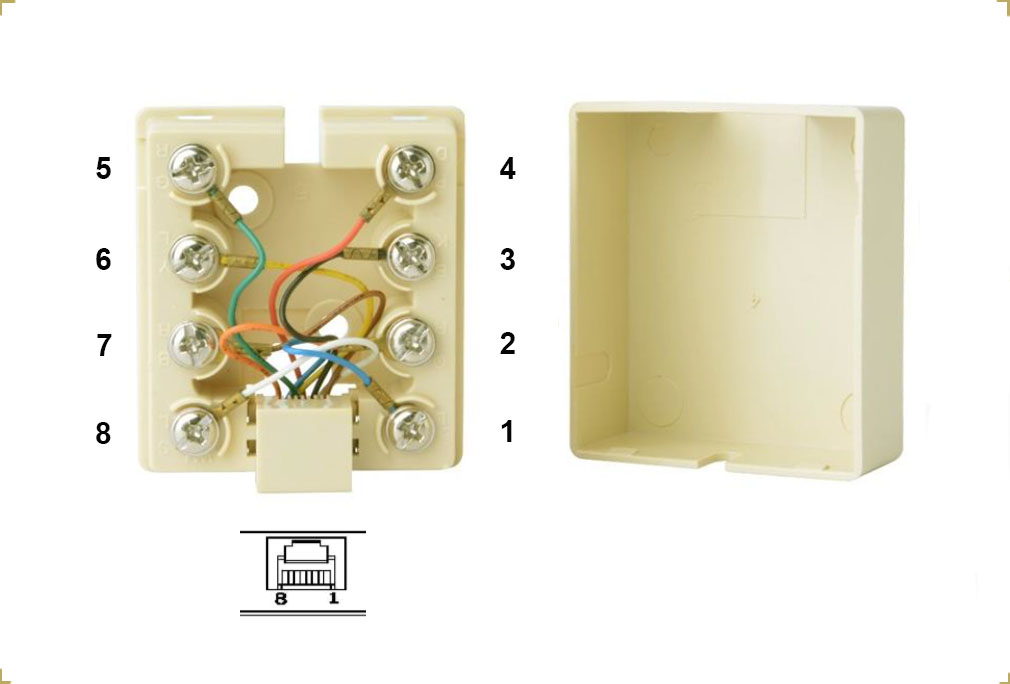

Подключение настенной компьютерной розетки

Практически все производители компьютерных розеток размещают внутри схему подключения, с обозначением порядка размещения проводов, исходя из их расцветки. Как правило, указывается и схема «А» и схема «В». Схему «А» следует не брать во внимание, а сосредоточиться на схеме «В».


В первую очередь приступают к установке корпуса на стену, расположив его так, чтобы входное отверстие для кабеля смотрело вверх, а компьютерный разъем – вниз. Хотя подобный вариант установки может быть изменен, в зависимости от конкретных условий и розетка может быть установлена горизонтально.

Как видно, подключение интернет-розетки, не является сложной операцией и с ней может справиться любой желающий. На это может уйти всего несколько минут. В данном случае достаточно одного раза, хотя в первый раз может и не получиться, особенно, если отсутствуют навыки обращения с проводами.

Чтобы особо не мучиться, лучше посмотреть соответствующее видео, где показывается и рассказывается, как подключить компьютерную розетку с 4-мя проводами и с 8-ю проводами.

Несмотря на отличающееся количество проводов технология подключения одна и та же.

Подключение внутренней интернет-розетки

Основная задача подключения состоит в том, чтобы суметь правильно разобрать интернет-розетку, поскольку каждый производитель решает подобную проблему по-своему.

Самое главное, разобрать ее так, чтобы оказался свободным доступ к контактам с микроножами. Именно в этой части осуществляется подключение, после чего крышка корпуса с контактами закрывается. Каждая модель подобной розетки имеет свой способ сборки и разборки.

Если взять, например, компьютерную розетку Legrand, то чтобы добраться к месту подсоединения проводов розетки Legrand Valena RJ-45, нужно для начала снять переднюю крышку. Внутри корпуса можно увидеть белую пластиковую панель с крыльчаткой, где нарисована стрелка (см. фото).


Ручка на панели поворачивается по направлению стрелки, после чего передняя панель снимается. На поверхности панели имеется металлическая пластина с рисунком, по которому можно определить, к каким контактам и какой провод следует подключать. Здесь так же указывается и цветная маркировка витых пар . Перед началом подключения, в отверстие, расположенное на пластине, продеваются провода, подготовленные к процессу подключения.

Чтобы было более понятно, лучше посмотреть подготовленное видео.

Можно встретить и розетку для подключения интернета фирмы Lezard. Здесь конструкция совсем другая. Лицевая панель сконструирована на винтах, поэтому, чтобы ее снять, достаточно открутить эти винты. Что касается ее внутренностей, то все здесь крепится на защелках. Чтобы вытащить из корпуса внутренности, нужно взять в руки обычную, небольшую отвертку и отжать зажимы.


Чтобы добраться до контактной группы и вынуть ее из корпуса, нужно нажать на защелку, которую можно обнаружить сверху. В результате подобных действий, в руках может оказаться коробочка, с которой придется снять крышку, чтобы добраться до контактов. Чтобы снять крышку, достаточно поддеть тонким предметом боковые лепестки. Придется все же приложить определенные усилия, так как защелка достаточно упругая. При этом, нужно помнить, что в руках пластик и, если все делать не аккуратно, то можно и сломать.

Для большей наглядности предлагается ознакомиться с видео-уроком.

В заключение стоит отметить, что наличие в Интернете соответствующего видео упрощает процесс освоения различных действий или проведения работ, связанных с подключением компьютерных розеток. Несмотря на то, что каждая модель розетки устроена по-своему, процесс подключения одинаковый для всех. Самое главное, освоить самому процесс подключения, связанный с определенными особенностями. Казалось бы, было бы проще, если бы соединение осуществлялось с помощью скрутки или пайки, что было бы доступно практически всем. Но при этом, не удалось бы обеспечить компактность и аккуратность самого подключения. Зато в таких подключениях имеются свои плюсы: не пришлось бы запасаться «джеками». Хотя с другой стороны подобный способ подключения больше рассчитан на профессионализм, простоту и быстроту, тем более, если использовать специальный инструмент.

И, тем не менее, если имеются хоть какие-то навыки работы с электропроводами, то подобное подключение не содержит никаких трудностей. Не приглашая никаких специалистов, реально произвести разводку компьютерной сети по своей квартире или частному дому. Тем более, что подобные специалисты возьмут за это немалую сумму.

Занятие достаточно безопасное, если соблюдать элементарные правила. Более того, это несложная процедура, занимающая не более 15 минут, когда уже имеется гнездо для установки, с зафиксированным подрозетником.

Устройство розетки, ее разновидности, краткая схема подключения

Прежде, чем рассмотреть вопрос о подключении розетки изучим кратко ее составляющие и виды. Конструкция изделия проста, она включает корпус и рабочий узел. Что касается корпуса, то он выполняет изоляционно-декоративную функцию. Рабочий узел имеет изолирующую основу, обычно из керамики или пластика, на которой располагаются клеммы для подключения электрических проводов , а также пружинные контакты под вилку штепселя.

Рост мощности бытовой техники диктует применение эффективных мер электробезопасности, состоящих в установке приборов со встроенным элементом защитного заземления . Это дополнительная защита для пользователей и для электроаппаратов от последствий утечек на корпус. Все импортируемое оборудование и прогрессивные отечественные установки оснащаются вилками с заземляющими контактами. Для использования ценной опции необходима специальная розетка. Установить ее можно самостоятельно, если знать, как подключить розетку с заземлением и чем она отличается от привычных отечественных аналогов.

Достоинство розетки с дополнительной функцией заземления заключается в том, что первыми в работу вступают именно заземляющие контакты, а уж затем токопроводящие элементы. Вот эта последовательность и гарантирует полноценную защиту. Внешне розетку с заземляющими элементами можно отличить по наличию третьего контакта. На французских изделиях это дополнительный третий штырек, на американских розетках – отверстия с боковыми прорезями. У нас распространен немецкий тип. В центре немецкого образца есть цилиндрическое углубление с двумя отверстиями для установки штырей вилки, сбоку имеются выпирающие металлические детали, обеспечивающие заземление.

Розетка с заземлением для открытой проводки от обычного прибора отличается тем, что первыми начинают работу заземляющие контакты

Так выглядит уже опробованная отечественным пользователем розетка с заземлением, предназначенная для проводки открытого типа . Встроенные приборы преимущественно монтируются в стены городских квартир посредством штробления отверстий для их установки и прокладки проводки.

В ассортименте западных производителей есть и накладные электроустановочные изделия, применяемые для устройства электросети в загородных домах из древесины, электропроводка в которых преимущественно прокладывается открытым способом . Правда и за городом жилье из пенобетона или кирпича оснащают в основном встроенными розетками.


Отличие простой розетки от розетки с заземлением

Специфика монтажа розеток с заземлением

У собственников частных строений, обустроенных с помощью трехжильной проводки, не возникает затруднений: установка розетки с заземлением осуществляется довольно просто. Однако если розеткой с заземляющими элементами идут на замену старого устройства в городской квартире, предварительно потребуется провести ряд действий. У жильцов верхнего этажа проблем поменьше, им не нужно слишком далеко тянуть шину защитного заземления. У остальных проблем немало: придется обеспечивать передачу заземления на прибор.

Два варианта проводки заземления к розетке

  • Проводка шины из квартиры к заземленному распределительному щитку , имеющемуся на лестничной клетке. Для подключения заземляющего контакта электроустановочного прибора в таких случаях используется витая медная проволока.
  • Выполнение зануления вместо заземления розетки, то есть присоединение заземляющего контакта к нулевому проводу . Электрики, считают, что данный способ предпочтительней, так как при замыкании нулевого и земляного контакта будет срабатывать УЗО и дифференциальные автоматы.

Обратите внимание. Изоляция проводов для удобства определения окрашивается разным цветом. У проводов заземления желтый и желто-зеленый колорит, коричневый или белый цвет у фазы, синий, черный или голубой у ноля.


Для удобства определения нейтрали, фазы и заземления изоляция контактов окрашивается в разные цвета

Если вопрос «как сделать заземление розетки» возник у владельцев квартир с имеющимися внутри жилья распределительными коробками, подключение выполняется напрямую к ним или к щитку при его наличии. Рабочий ноль и фаза должны быть заведены на устройство защитного подключения . С выхода УЗО все провода разводятся по распределительным коробкам и по местам установки розеток в соответствии с запланированной схемой их расположения.

Общее расположение фазы и ноля

Не существует строгих предписаний о выборе правой или левой стороны для присоединения фазы или ноля. Фазу и нейтраль можно менять местами. По европейским критериям оба эти провода признаются фазовыми силовыми проводниками.

Конфигурация заземляющего элемента в розетке напоминает литеру «П», выполненную металлической пластиной. В пластине есть отверстие, оснащенное резьбой, и болт, с помощью которого производится крепление защитного контакта. К двум оставшимся контактам присоединяют фазу и ноль в любом порядке. Нейтраль и фазу отдельно можно завести под нижнюю часть каждого из болтов или установить их между специальных пластин, сжимающихся затем посредством закручивания болта.

Надежный способ подключения проводов

Заведенные и зажатые в клеммах болтами провода держатся хорошо, но раз в год приблизительно придется все же «подтягивать» крепеж, разбирая розетку. Есть метод, обеспечивающий:

  • отличное крепление;
  • наибольшую площадь соприкосновения токопроводящих и защитных контактов с проводами (как следствие, минимальный нагрев контакта).

Нужно согнуть предварительно зачищенные провода в кольца, диаметром до 5 мм и завести их под верхние части болтов.

Выбор места для монтажа розетки

Перед тем как установить розетку с заземлением нужно определиться с рациональным местом для расположения прибора. По европейским стереотипам выключатели устанавливают на высоте 90 см от уровня пола, розетки на уровне 30 см от нижней горизонтали. Но ни в европейских стандартах, ни в отечественных нормативах регламентированных параметров по высоте установки данных приборов нет.


Один из вариантов установки розеток с заземлением: расположение электроустановочных приборов в 20-30 см от плинтуса

Иногда их устанавливают прямо над плинтусом, особенно если у плинтуса есть ниша для прокладки электропроводки. Мыть полы при таком местоположении розетки придется с опаской, постоянно «выдергивать» вилку тоже не очень захочется, потому что она находится слишком низко. Для того чтобы не портить интерьерную картину избытком проводов советуют розетки с заземляющим устройством монтировать в зоне установки электрооборудования. Возможно даже под потолком, если розетка необходима для подключения «висящего» на кронштейнах телевизора.

Совет. Оптимальным количеством розеток для обустройства больших комнат считают четыре штуки (по одному прибору в районе каждого из углов), в маленьких комнатах их может быть две. Лучше изначально установить лишнее количество розеток, чтобы не пришлось монтировать дополнительные устройства после смены обстановки.

Монтаж встраиваемой розетки с заземлением

Если будет устанавливаться розетка скрытой проводки с заземлением, для выборки ниши в стене и монтажа пластикового подрозетника понадобится перфоратор и гипс, с помощью которого нужно будет зафиксировать кабель в выемке и своеобразное пластиковое гнездо для фланца.

  • В выбранном и отмеченном для монтажа розетки месте делается отверстие с помощью перфоратора со специальной насадкой.
  • Для подводки проводов с помощью уровня определяется месторасположения штробы. Ее можно сделать штроборезом.
  • Перед установкой подрозетника его положение определяется уровнем.

Важно. Большинство розеток сейчас крепятся к подрозетнику саморезами. От того, с каким тщанием установлено данное приспособление, зависит, ровно ли будет стоять розетка.

  • Замешивается небольшое количество гипса, фиксируется пластиковый короб для прибора.
  • Кабель прокладывается в штробу, местами проводка крепится к стенкам выемки с помощью гипса.

Перед тем, как будет выполняться непосредственно подключение розетки с заземлением, необходимо обязательно отключить электропитание. Снимают напряжение с подключаемого прибора посредством выключения автоматики или выкручивания пробок.

Важно. Обязательно проверьте отсутствие напряжения стандартным указателем, мультиметром или индикатором.


Концы кабеля нужно подготовить перед выполнением подключения

  • Концы кабеля нужно зачистить от изоляции, концы многожильной проводки желательно залудить припоем. Примерно 5 см трехжильного провода лучше разделить на отдельные жилы.
  • Соединение проводов с контактами. Работа выполняется согласно вышеописанным правилам.

Практичная розетка двойная с заземлением чаще всего оснащена контактами с зажимами. Верха и низа у данных приборов зачастую нет, так как требующаяся для подсоединения пара контактов имеется сверху и снизу. подключают, строго соблюдая правило: питающие провода должны быть присоединены к различным токопроводящим пластинам.

Важно. Питающие нейтраль и фазу провода нельзя подсоединять к одной проводящей ток пластине. Последствием будет короткое замыкание , которое может вызвать повреждение электропроводки.


Фаза и ноль должны подключаться к разным токоведущим пластинам

  • Рабочая часть розетки без верхней крышки крепится саморезами к установленной в нише пластиковой коробке после присоединения всех проводов. Все питающие провода следует аккуратно скрыть в подрозетнике.

Фланцы электроустановочных изделий старого образца для крепления оснащались лапками, раздвигающимися после закручивания имеющихся на лапках винтов. Но при активном использовании розеток с заземлением, довольно жестко пропускающих вилку, конструкции с лапками расшатывались и «выпадали». Новая продукция оснащена надежными резьбовыми гнездами для винтов, обеспечивающих максимально надежную фиксацию.

  • Завершающий штрих – прикручивание крышки. Перед прикручиванием крышки нужно убедиться в том, что провода надежно подсоединены и рабочая часть четко зафиксирована.

Тем, кто предпочел расположить розетки близко к плинтусам, желательно купить защитные заглушки, оберегающие любопытное подрастающее поколение от опасных исследований.

Установка розетки открытой проводки

У накладного прибора есть задняя монтажная планка с отверстиями для фиксации устройства. Для того чтобы розетка открытой проводки с заземлением стояла ровно, сначала нужно приложить прибор со снятой крышкой к месту крепления и отметить карандашом точки для дюбелей под шурупы. Затем просверливаются отверстия, вставляются дюбеля. Обычно используют два шурупа с длиной по 2,5 см и две пятимиллиметровые пробки.

Проверка работы заземления в розетке

Надежно прикрепленная в выбранном месте розетка с заземляющими контактами вовсе не гарантирует правильную работу прибора. Если выполнялось зануление, могла быть совершена традиционная, совсем нередкая ошибка: соединение защитного контакта с фазой. В подобных ситуациях на вопросы «как проверить заземление в розетке», есть единственный ответ: нужно убедиться, что на защитном контакте нет фазного напряжения . Данное исследование проводят индикаторной отверткой . Расположив отвертку в фазном гнезде, к сенсору прижимают щуп изолированного провода. Яркий свет неоновой лампы просигнализирует о наличие заземления.

Внимание. В процессе проверки защитного заземления нельзя касаться никаких металлических деталей руками.

Полноценно проверить работу заземления можно только с помощью специализированных приборов. С проверкой желательно обратиться к электрикам для полной уверенности. Измерения вольтметром между фазой и нейтральным проводником, а также между заземлением и фазой должны показывать 220 В.


Инструменты электрика для проверки и монтажа электрических приборов

Видео-урок: процесс установки

Исполнителю монтажа розетки потребуются две отвертки шлиц (с шириной жала 2 и 4 мм), две крестовые отвертки (размером 2 и 3 мм), отвертка индикатор, монтажный нож, кусачки для бокового обрезания, молоток, пассатижи. Инструментальный набор будущего электрика должен иметь ручки, сделанные из изоляционного материала. За неимением изоляции на ручках необходимо будет сделать резиновые насадки.

С процессом установки розетки с защитной заземляющей функцией любой умеющий держать в руках инструменты хозяин квартиры справится самостоятельно. Лишь при полном отсутствии представления об электрике не стоит рисковать. Описание процесса установки обязательно поможет сделать все грамотно, безопасно и надежно.

Розетки для интернета в последнее время находят все большее число приверженцев. Ведь они позволяют обеспечить надежное интернет соединение в любом удобном для вас месте. И в отличии от разных беспроводных сетей будут обеспечивать бесперебойное соединение в любое время суток и при любой погоде. При этом они не требуют каких-то особых познаний для их установки и вполне могут быть смонтированы самостоятельно.

Схема подключения и правила монтажа локальной сети

Для того чтоб создать локальную сеть необходимо определиться со схемой ее подключения и выполнить монтаж коммуникаций. И как в любом деле здесь есть определенные правила и особенности о которых лучше подумать еще на стадии задумки.

Схема подключения локальной сети

Прежде чем приступить непосредственно к созданию локальной сети нам нужно определиться с ее схемой. Эти схемы отличаются по количеству возможных соединений, их качеству и количеству необходимого дополнительного оборудования.

  • Наиболее простой является схема подключения одного компьютера от другого. В этом случае на основном компьютере у нас должно быть два сетевых выхода. Один из них применяется для подключения интернета, а второй для подключения второго компьютера.
  • Обычно материнские платы имеют встроенную сетевую карту. Но она одна. То есть для подключения второго компьютера мы должны приобрести сетевую карту. Для подключаемого компьютера она не нужна. Но скажем откровенно такое соединение сейчас устарело и обычно применяется создание локальной сети с использованием свичей или как их еще называют конекторов. Суть данного подключения сводится к следующему. Кабель от провайдера подключается к свичу, а он уже имеет от двух до 32 выходов для подключения отдельных компьютеров.
  • Так же для создания локальной сети достаточно часто используют Wi-Fi модемы , которые кроме раздачи беспроводного сигнала обычно имеют четыре выходы для подключения проводного интернета и используются как свичь.

  • Для отдельного дома или квартиры — это наиболее удобный вариант. Ведь своими руками вы можете создать не только беспроводное, но и проводное соединение для необходимого количества компьютеров, телевизоров и другой бытовой техники.

Правила монтажа локальной сети

Для обеспечения приемлемого уровня качества интернета крайне важно правильно выполнить монтаж и расположить оборудование.

Для этого достаточно знать несколько простых правил:

  • Начнем с места установки коннектора. Обычно его монтируют в месте скрытом от посторонних глаз, но удобном для обслуживания. Кроме того, место установки коннектора должно располагаться недалеко от входа в помещение кабеля провайдера. Обычно инструкция по монтажу рекомендует устанавливать его рядом со сплиттером телевизионных сетей.
  • Если для создания локальной сети используется Wi-Fi модем, то его напротив лучше расположить в центральной части квартиры. Ведь он должен обеспечить надежный уровень сигнала беспроводной сети, а при расположении его в центре помещения достичь этого проще всего.

  • Теперь коснёмся вопросов касающихся самого подключения. Оно может быть выполнено двухпарным или четырехпарным проводом. Духпарный провод используется для создания интернет соединений со скоростью до 100Мбит в секунду. Четырехпарный провод позволяет обеспечить соединение до 1Гбит в секунду.

Обратите внимание! Исходя из приведенной выше информации может сложиться мнение о необходимости создания именно четырехпарного соединения, но это далеко не всегда так. Многие интернет-провайдеры до сих пор используют двухпарное соединение. В этом случае не имеет смысла покупать восьмижильный провод, цена на который несколько выше. Ведь скорость интернета не может быть выше той, которую обеспечивает вам провайдер.

  • Розетка для интернета должна устанавливаться в местах удобных для обслуживания и не подверженных попаданию влаги. При этом желательно располагать их на некотором отдалении от силовых розеток. Часто их монтируют совместно с телевизионными розетками, которые так же не приемлют близкого соседства с силовым оборудованием.
  • Кабель витой пары лучше монтировать скрытым способом. Это не только скроет инженерные сети от постороннего глаза, но и снизит уровень электромагнитных помех. При этом следует помнить, что прокладка интернет кабеля совместно с силовой проводкой недопустима. Ведь в случае нарушения изоляции силовой проводки под высоким напряжением может оказаться низковольтное сетевое оборудование. Это может привести не только к его поломке, но и возгоранию.
  • Если монтаж провода витой пары осуществляется открытым способом, то нельзя допускать натяжки кабеля, а также чрезмерных изгибов. В местах возможных механических повреждений кабель лучше защитить при помощи пластиковых коробов.

Подключение розеток для интернета

После монтажа кабеля можно приступать к завершающему этапу – монтажу розетки для интернет кабеля. Для этого нам потребуется розетка под разъем RJ45, а также ножи и отвертка.

Розетка может быть для открытой и скрытой установки. Розетки для скрытой установки устанавливаются в специальные закладные коробки, как и их силовые собраться. Интернет розетки открытого типа обычно крепятся на двухсторонний скотч.

  • Прежде чем приступить непосредственно к подключению нам необходимо вскрыть контактную часть. Обычно она закрыта крышкой на клипсах, которую можно легко снять руками. В некоторых случаях для этого понадобится отвертка.
  • Теперь следует разделать кабель. Делать это необходимо исходя из размеров контактной части м розетки и удобства подключения, но обычно для этого хватает 5 – 10 см.

Обратите внимание! Сейчас на рынке представлено большое количество разнообразных кабелей, но дабы вы не переплачивали существуют определенные рекомендации для каждого вида подключения. Наиболее распространенным является кабель категории 5е, который не имеет экранов и оплетки (обозначение UTP или U/UTP). Для интернета со скоростью до10 Гбит/с уже необходим кабель с экраном из фольги (обозначение FFTP или F/FTP).

  • Теперь следует разобраться со схемой подключения проводов. Она должна соответствовать схеме подключения на противоположном конце провода. Для этого имеется два стандарта подключения — TIA/EIA-568A и TIA/EIA-568B. Обычно розетка для кабеля интернет имеет разметку для подключения по обоим вариантам. Обычно используется вариант TIA/EIA-568B или просто «В» как продемонстрированно на видео.

Обратите внимание! Если необходимо подключением с кроссированием, что свойственно для устаревших устройств, то на одном конце провода применяется вариант «А», а на втором вариант «В».

. Подключение и установка двойной розетки ни чем не отличается от подключения и установки одинарной. В зависимости от трех или двухпроводной электрической сети (с заземлением или без) розетка подключается трех или двухжильным проводом.

1. Подключение розетки в двухпроводную сеть.

Рассмотрим вариант, когда у Вас двухпроводная электрическая сеть (без заземления) и установлена одинарная розетка, которую Вы хотите заменить двойной.

Любая розетка состоит из декоративной крышки и рабочей части , которые соединяются между собой винтовым соединением. Перед установкой розетки обе эти части отделяют друг от друга. Если же этого не сделать, то установить и подключить рабочую часть не получится.

Декоративная крышка сделана из пластмассы и в зависимости от конструкции розетки крепится к рабочей части одним или двумя винтами. Винты откручиваются отверткой и обе части свободно отделятся друг от друга.

Теперь необходимо демонтировать старую розетку, но перед демонтажем ее необходимо обесточить . Если нет возможности отключить напряжение с этой розетки, значит, обесточиваем все помещение, квартиру или дом. И только после проверки отсутствия напряжения на контактах розетки приступаем к ее демонтажу .

В первую очередь откручиваем винты, крепящие декоративную крышку.
После снятия крышки рабочая часть розетки остается в стене, и чтобы ее вытащить, необходимо ослабить крепление, с помощью которого розетка жестко удерживается в подрозетнике. Для этого выкручиваем два боковых винта , расположенных с левой и правой стороны рабочей части.

Боковые винты являются частью крепления и служат для фиксации розетки в подрозетнике. При закручивании они давят на распорные лапки , которые раздвигаются в стороны и упираются в боковые стенки подрозетника, жестко удерживая розетку. И чтобы ослабить давление на распорные лапки эти винты выкручивают.

Боковые винты выкручиваются поочередно. Вначале на несколько оборотов выкручивается один винт, затем второй. При этом рабочая часть придерживается пальцами. Когда крепление ослабнет, рабочую часть можно свободно вытащить из подрозетника.

Теперь осталось только отсоединить провода с клеммных зажимов старой розетки и приступать к подключению новой.

В зависимости от конструкции розетки клеммные зажимы могут располагаться сбоку, спереди или сзади основания рабочей части. В моем случае отверстия для ввода жил провода расположены сзади основания, а винт, который зажимает их, расположен сбоку.

Совет . Перед установкой розетки разделайте концы провода заново. Откусите концы, которые заходили в клеммные соединения, а затем опять очистите их от изоляции приблизительно на 1 см. Таким образом, мы получаем свободные от всех окислов концы и, естественно, чистое и надежное контактное соединение. Если же провод многожильный, то жилки скрутите плоскогубцами в плотную скрутку.

Теперь все работы по подключению новой розетки выполняются в обратной последовательности: подключаются силовые провода, рабочая часть закрепляется в подрозетнике и в завершении устанавливается декоративная крышка. Однако тут есть несколько нюансов, о которых Вы можете не знать.

1 . Расположение фазного и нолевого провода в розетке .

Значения не имеет, на какую клемму (правую или левую) подавать фазу или ноль. Желательно, чтобы расположение фазного и нолевого проводника во всех розетках дома совпадало. Одинаковое расположение удобно для обслуживания домашней электрической сети и поиска возможных неисправностей.

Когда рабочая часть утоплена в подрозетнике, то вначале ее выравнивают по горизонтали. Затем ее плотно прижимают к стене и закручивают боковые винты, пока распорные лапки плотно не упрутся в боковые стенки подрозетника и не зафиксируют рабочую часть.

Боковые винты закручивают поочередно: сначала на несколько оборотов закручивается, например, левый, а затем правый винт. В процессе закручивания боковых винтов рабочую часть придерживают с боковых сторон, чтобы ее не выдавило из подрозетника.

3 . Длина провода .

Если розетка устанавливается на новую точку, то перед подключением проверьте длину провода, которая должна быть не более 15 – 20 см. Если провод оставить длиннее, то есть вариант, что розетка в подрозетник не поместится.

4 . Расположение провода в подрозетнике .

При установке розетки в подрозетник первым укладывается провод (его сворачивают кольцом или слаживают гармошкой), а затем вставляется рабочая часть, которая прижимает провод ко дну подрозетника. Обращайте особое внимание, чтобы провод не попал в область распорных лапок . Если это допустить, то лапки либо передавят провод, либо нарушат изоляцию. В обоих случаях мы получаем короткое замыкание и неработающую розетку или линию.

Подключение розетки в трехпроводную электрическую сеть имеет небольшое отличие. Отличие заключается в наличии дополнительного третьего провода, называемого или заземлением , который подключают к заземляющему контакту розетки.

Соответственно и розетка с заземлением имеет небольшое конструктивное отличие от розетки без заземления. У розетки с заземлением видны заземляющие контакты, выполненные в виде подпружиненной латунной пластины и выступающие в месте подключения штепсельной вилки. Все остальное без изменений.

Клеммы для подключения силового провода в розетке, изображенной на рисунке, расположены в нижней области рабочей части. Расположение фазного и нолевого провода показано в качестве примера. В вашем случае фазный провод может располагаться с правой стороны, а нолевой провод с левой.

И еще совет. Никогда не ставьте перемычку в розетке между заземляющим и нолевым контактом . Перемычка Вас не защитит, а только создаст проблем . Если в доме двухпроводная сеть, то подключайте только фазу и ноль.

Теперь надеюсь у Вас не должно возникнуть вопросов с подключением двойной розетки .
Спасибо за внимание. До свидания.
Удачи!

Добрый день, уважаемые читатели!

Казалось бы, что может быть проще установки двух розеток? На фото две розетки монтируются в стену из гипсокартона / ГВЛ с высококачественной звукоизоляцией:

Но, как и в любом деле, здесь есть ньюансы и особенности, особенно если поставить себе задачу сделать действительно качественное соединение.

Традиционно розетки в жилых помещениях подключаются по одной из двух схем — либо каждая последующая розетка подключается параллельно через предыдущую отрезками провода (далее в рамках данной статьи я буду называть такое подключение словом «шлейф»), и каждая группа розеток подключается к последней розетке предыдущей группы через отрезок кабеля.

Либо в пределах группы розетки подключаются «шлейфом», а сами группы разводятся «звездой» из распаечной коробки. Иногда два эти способа комбинируют, но суть остается одна.

Следует сказать, что в нормативах действительно отсутствуют запреты на данный способ соединения и ввиду малой трудоемкости он весьма рапространен. С другой стороны нельзя умолчать о подгоревших из-за плохого контакта розетках, и даже пожарах, коротких замыканиях в подрозетниках из-за повреждения изоляции жил, «отвалившихся» розетках в шлейфе из-за плохого контакта в одной и т.д.

Ну вот, например (картинка взята с сайта elektrik-kiev.com):

В основном, подобные случаи происходят когда подключением розеток занимаются люди, не являющиеся электромонтажниками, например, когда это делают по совместительству гастарбайеры-универсалы или штукатуры.

Если разводку шлейфом сделал электромонтажник-профессионал, она наверняка будет служить долго и безотказно. И в данной статья я предлагаю рассмотреть как свести вероятность отказа соединений вообще к статистическому минимуму (ибо ничего вообще безотказного не существует).

Кроме того, в ПУЭ указаны требования к защитному заземлению, в том числе и розеток:

1.7.139. Соединения и присоединения заземляющих, защитных проводников и проводников системы уравнивания и выравнивания потенциалов должны быть надежными и обеспечивать непрерывность электрической цепи. (…) Соединения должны быть защищены от коррозии и механических повреждений.

Наибольшее соответствие этим требованиям обеспечивают неразборные соединения, указанные в ПУЭ-7, одним из которых является опрессовка.

Кроме того, лично у меня нет доверия к шлейфованию защитного заземления по той причине что, например, в случае плохого контакта фазы или нейтрали пользователь тут же это заметит (чайник не работает или розетка искрит) и примет меры, а в случае плохого контакта в жиле защитной земли это останется незамеченным до последнего момента — до того, когда произойдет повреждение изоляции у приборов класса защиты I (грубо говоря, к ним относятся все приборы, имеющие контакт заземления на вилке — чайники, стиральные машины, утюги и т.д.).

В случае плохого или отсутствия контакта в проводе защитной земли, при наличии устройства дифференциальной защиты (ВДТ / АВДТ, в народе УЗО / ДИФ) их срабатывание произойдет лишь тогда когда человек дотронется до корпуса металлического неисправного прибора тем самым устроит через свое тело утечку тока. В случае отсутствия ВДТ / АВДТ такое прикосновение может, к сожалению, закончится трагически.

Таким образом, требования, предъявляемые к качеству соединения жилы защитной земли должны быть выше, чем к фазе и нейтрали. Но и с фазой и нейтрально тоже не все так просто — ток в розетках, соединенных шлейфом, зачастую течек через множество разборных соединений, имеющих сопротивление и являющихся источником потенциальных проблем. И чем дальше розетка от начала шлейфа, тем через большее число соединений течет ток.

У соединений через распаечную коробку тоже

Как соединить провода в распределительной коробке +фото

Ремонт – дело непростое, особенно если оно касается прокладки кабеля. Здесь нужно учесть многое – рассчитать сечение кабеля, прикинуть, где будут находиться светильники и бра, розетки, выключатели, а также и то, как будет подходить питание, например, к газовой плите с электрической подсветкой.

После того как всё рассчитано, проводится монтаж электропроводки. Не будем подробно описывать его, кроме разве что того, что провода должны быть уложены ровно для удобства последующей штукатурки. Или, если это штроба, чтобы её было удобно замазать алебастром или шпатлевкой.

Теперь представим себе самую обычную комнату с одним светильником, одноклавишным выключателем и одной или парой розеток. Все провода, идущие от них, сходятся в одном месте, образуя пучок. Туда же подходит питающий кабель (или перемычка от него). Образуется пучок, который потом нужно правильно подключить.

Обратите внимание! Длина проводов, оставленных в пучке, должна быть нормальной длины (не менее 25-30 см).

Далее нужна коробка, в которой эти провода будут находиться и соединяться. Однако не все знают, как соединить провода в распределительной коробке, да и вообще, как её закрепить в стене.

Подготовка ниши

Перед монтажом коробки лучше всего оштукатурить стену. Это нужно для того, чтобы потом по её краю ровно выставить коробку. Однако если на стену будет ложиться плитка, коробка должна по отношению к основной поверхности немного выпирать – тогда, когда плитка наклеена, она окажется вровень с коробкой.

Коробка для стен из гипсокартона

Как правильно выставить коробку? Вначале в стене нужно при помощи молотка и зубила (или перфоратора) выдолбить небольшую нишу с круглыми краями. О том, достаточно ли выбито и хороша ли глубина, можно судить, приложив внутрь неё коробку днищем внутрь. Если она полностью прячется там, то можно приступать к её монтажу. Если речь идет о монтаже в гипсокартонных перегородках, то достаточно просто ножом по гипсокартону вырезать круглое отверстие в материале, вставить туда коробку с лапками и зажать их.

Обратите внимание! Если прорезь в гипсокартоне будет больше необходимого, то распределительная коробка не будет там держаться. Поэтому, перед тем как резать перегородку, нужно обвести по изделию круг, по которому и будет производиться отрез. Это же касается и отверстия в стене.

Лучше выглядит, когда все коробки находятся на одинаковой высоте.

Монтаж коробки

Монтаж распредкоробки

Для монтажа понадобится:

  • вырезать сбоку или в днище дырки для проводов;
  • приставить коробку с уже протянутыми проводами. Для того чтобы нам легче было понять, где какой кабель, можно их предварительно пронумеровать (с пометкой на листке, к какой цифре что относится) или подписать. Подписывают, приклеив монтажную ленту в виде флажка;
  • замесить немного жидкого алебастра;
  • намазать раствор на стенки коробки и всунуть её в нишу, после чего приложить к ней ровную рейку, которая позволит выставить коробку ровно, и подержать так несколько минут, пока алебастр не схватится.

После того, как алебастр схватился (опять же, не забываем, что в неё уже должны быть выведены все кабеля), замазываем её полностью алебастром, а лишнее снимаем мастерком или шпателем. Что стоит учесть – если крышка будет закрепляться резьбой, то коробку следует выставить так, чтобы её крепления находились ровно по горизонтали – для эстетики.

Подключение

Способы соединения проводов

Теперь можно приступить и к подключению проводов. Если надписей нет, можно прозвонить каждый кабель в отдельности. Для этого он зачищается от жил, 2 его провода замыкаются, а на другом конце проверяются возможные провода на предмет замыкания. Естественно, желательно делать эту процедуру, убедившись, что кабель, с которым мы работаем, не под напряжением.

Сняв изоляцию, определяем фазный провод. Он должен быть красным или коричневым, хотя может быть и другого цвета. Нулевой проводок – синий или зеленый, в зависимости от типа провода. Заземление – белый.

Схема проводов в распредкоробке

Фаза всегда соединяется вместе, если, конечно, это не выключатель, где она разделяется. Говоря о простейшей схеме – питание-светильник-розетка-выключатель – заземление соединяется вместе, фаза на розетке, светильнике и выключателе соединяется с фазой питания; нули, кроме светильников и выключателей, также сводятся в одну скрутку. В последнем случае фаза идет на выключатель, с него на контакт лампы, оттуда по нулевому проводу цепь замыкается.

Если же в комнате много розеток и светильников, было бы лучше создать для них разные распределительные коробки. В этом случае питание будет приходить в одну, из неё перемычкой во вторую. В розеточной коробке все провода соединяются в соответствии друг с другом. А вот со светильниками дело обстоит иначе.

Обратите внимание! Необходимо точно проверить, что мы подсоединяем определенный выключатель к нужной лампочке.

После того как вся собранная в коробках схема проверена, скрутки свариваются, изолируются и аккуратно укладываются в коробке, после чего она закрывается крышкой.

Фото

Соединение алюминиевого и медного проводов С заземлением Разводка проводов Два светильника и группа розеток Два светильника Без заземления

Как подключить розетку? Схемы подключения розеток

Как подключить и установить электрическую розетку?

Что такое электрическая розетка, розетка или розетка?

Электрическая розетка (NEC) также известна как розетка, а чаще — розетка (IEC). Согласно NEC, розетка — это точка (точки) в системе электропроводки, где ток может приниматься и использоваться электрическими приборами и оборудованием, подключая их к ней.

Розетка, в которой установлена ​​одна или несколько розеток, или устройство контакта питания, установленное в розетке, для подключения электрической нагрузки через вилки и выключатели.

Обычная розетка или стандартная розетка имеет винты (клеммы) с обеих сторон. Латунные винты должны быть подключены к линейному проводу (горячему, под напряжением или фазе), а серебряные винты — к нейтральному проводу. Другими словами, горячий провод от главного выключателя должен быть подключен к клемме с узким ножом, а нейтральный провод должен быть подключен к клемме с широким ножом.Провод заземления подключается к клемме заземления (чаще всего винт зеленого цвета).

Имейте в виду, что латунные винты (для горячих клемм) электрически связаны друг с другом с помощью ребра (выступ), следовательно, подключение одного латунного винта к горячей проволоке будет подавать питание и на второй латунный винт. . В некоторых случаях вы можете удалить выступ ребра отрыва между двумя латунными винтами (для горячего провода) и разделить розетку для другого конкретного применения (мы покажем на следующих схемах подключения).

В сегодняшних уроках по электромонтажу мы покажем, как подключать и устанавливать электрическую розетку разными способами.

Подключение нескольких розеток параллельно

На этой простой схеме подключения несколько розеток подключены параллельно. Каждая розетка независима друг от друга, поскольку они подключены к отдельным кабелям. Имейте в виду, что последовательное соединение розеток противоречит кодексу NEC (также это не имеет смысла, как если бы один из выходных проводов перерезал или одна неисправная розетка сделала бы всю цепь бесполезной), за исключением розеток GFCI и AFCI.

Подключение нескольких переключаемых розеток

На следующих схемах подключения показано, что несколько розеток подключены к однополюсному переключателю (переключатель SPST, односторонний или двусторонний в США). Как показано на рисунке, переключатель сначала устанавливается в проводку, горячая проволока от переключателя питает все другие параллельно соединенные розетки, следовательно, включением / выключением розетки можно управлять с помощью переключателя.

Подключение коммутатора к розетке

В этой проводке выключатель добавляется к существующей розетке путем удаления горячего провода с латунного вывода розетки и подключения к первой клемме выключателя.Затем второй вывод переключателя снова подсоединяется к латунному выводу розетки. Таким образом, розетка подключается и управляется (ВКЛ / ВЫКЛ) с помощью переключателя.

Подключение розетки на 15 А с выключателем света

В этой разводке к существующей розетке добавлен выключатель света. Горячий вывод розетки подключается к первому выводу выключателя, а второй вывод выключателя подключается к точке освещения. Наконец, нейтральный провод от розетки подключается к лампочке.

Подключение раздельной коммутируемой розетки

В этой схеме работа розетки разделена на две части, то есть верхняя розетка управляется переключателем, а нижняя часть всегда горячая. Для этого просто снимите перемычку (язычок) между латунными клеммами (горячими), как показано на рис. Подключите выход переключателя (горячий) к верхнему латунному выводу, а нижний горячий вывод должен быть подключен к проводу входа переключателя.

Говоря простыми словами, к первому выводу выключателя и нижнему выводу розетки должен быть подключен общий провод под напряжением.Вторую клемму выключателя (горячую) следует подключить к верхней горячей клемме розетки. Наконец, подключите нейтральный и заземляющий провод соответственно, как показано на рисунке ниже.

Таким образом, включение / выключение верхней части (розетки) управляется переключателем, в то время как нижняя розетка всегда горячая и активная.

Подключение AFCI и GFCI к розетке

В этой схеме розетка подключена к клеммам нагрузки GFCI, где GFCI подключен к клеммам нагрузки AFCI.Стандартная розетка защищена как AFCI, так и GFCI. Вы можете использовать обе защиты AFCI / GFCI в одном устройстве вместо двух выходов для защиты AFCI и GFCI. Эта проводка также известна как проводка серии для розеток , что допустимо только в случае AFCI или GFCI.

Проводка двойных розеток от источника 240 В на 120 В

В этой проводке горячие клеммы первой и третьей розеток подключены к Линии 2 (синий), а горячие клеммы второй и последней розеток подключены к Линии 1 (Красный).Нейтраль подключена от главного выключателя ко всем клеммам нейтрали всех выходов. К розеткам подключается заземляющий провод, как показано на рис. Таким образом, все двойные розетки подключаются к одной линии 240 В и могут подавать 120 В.

Комбинация проводки розетки 120 В и 240 В

В этой специальной проводке двойная розетка подключена как к 120 В, так и к 240 В, где верхняя часть обеспечивает 120 В, а нижняя розетка обеспечивает напряжение питания 240 В.В такой проводке используются специальные розетки 5031-I, 5842-I.

Для этого подключите линию 1 и линию 2 к нижним горячим клеммам соответственно. Подключите нейтраль и землю к латунной клемме и клемме заземления соответственно.

Имейте в виду, что вы не можете работать с током более 20 А одновременно от одной розетки из-за номинальных характеристик переключателя (мощность = напряжение x ток). Например, если кондиционер на 15 А подключен к верхней розетке 240 В, а нагреватель на 10 А, 120 В к нижней клемме, общая сила тока превышает номинальное значение переключателя.В качестве альтернативы вы можете подключить лампочки мощностью 100 Вт к нижней розетке на 120 В, независимо от того, работает ли верхняя розетка на 240 В, 15 А для кондиционирования воздуха, поскольку общая сила тока не превышает 20 А для указанной розетки.

Проводка 20A, розетка 120V

В этой проводке розетка 20A, 120V подключена к источнику питания 120V через провод под напряжением, нейтраль и заземление.

Электропроводка 20А, розетка 240В

В этой проводке линия 1 и линия 2 подключены к латунным клеммам соответственно.Нет необходимости в нейтрали в 240 В. Провод заземления подключается к клемме заземления.

Проводка 30А, 240В, розетка для осушителя

В этой проводке розетка 30А, 240В подключена к осушителю, где также требуется нейтраль. Провода Line 1, Line 2, Ground и Neutral подключаются к соответствующим клеммам через 3-жильный кабель 10-го калибра от отдельного выключателя.

Электропроводка 50 А, 240 В, розетка

Для высоких нагрузок и силы тока линия 1, линия 2, нейтраль и земля подключаются через трехжильный кабель калибра 6 от отдельного выключателя к соответствующим клеммам горячего 1, горячего 2, клеммы нейтрали и заземления, как показано на рисунке ниже.

Общая информация об электрических розетках:

Примечание: мы использовали красный для горячего, черный для нейтрального и зеленый для заземления только в целях иллюстрации. Следуйте цветовым кодам проводки в вашем регионе в соответствии с NEC, IEC и т. Д.

  • Латунные винты должны быть подключены к горячему проводу (линия, фаза или фаза) (черный, коричневый или красный).
  • Серебряные винты должны быть подключены к нейтральному проводу (белый или синий)
  • Зеленый винт должен быть подключен к заземляющему проводу (зеленый / желтый или оголенный)
  • Если на розетках нет винтов с цветовой кодировкой, обратитесь к руководству пользователя или обратитесь к лицензированному электрику.
  • Нейтральный провод не требуется для проводки розеток 240 В.
  • Если в розетке четыре контакта, необходим нейтральный провод, а четыре провода от выключателя должны быть подключены к розетке, то есть две горячие линии (линия 1 и линия 2), нейтральный провод и заземляющий провод.
  • Используйте переключатель с подходящим напряжением и силой тока с соответствующим размером провода и MCB подходящего размера в соответствии с номинальной нагрузкой.

Меры предосторожности:

  • Выключите главный автоматический выключатель, чтобы убедиться, что источник питания ВЫКЛЮЧЕН, прежде чем подключать электрическую розетку.
  • Обратитесь к авторизованному и лицензированному электрику для установки розетки, если вы не уверены в электрических схемах.
  • Автор не несет ответственности за какие-либо убытки, травмы или повреждения в результате отображения или использования этой информации, или если вы попробуете какую-либо схему в неправильном формате. Так пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.

Соответствующие руководства по монтажу электропроводки:

Как подключить и установить электрическую розетку | HowToSpecialist

Эта статья про , как подключить и установить электрическую розетку .Вообще говоря, на рынке существует множество типов розеток в зависимости от географического региона. Электрические розетки различаются по форме, размеру и типу подключения. В Европе наиболее часто используемая электрическая розетка — это так называемая розетка Schuko, а в Северной Америке стандартная розетка — NEMA 5-15 с двумя плоскими параллельными ножками и заземляющим ножом.

Тем не менее, существует универсальная классификация розеток: заземленные и незаземленные. Однако в этой статье мы покажем вам, как подключить и установить розетку Schuko в пошаговом проекте своими руками.

Для установки розетки Schuko необходимо следующее:

Материалы:

инструментов:

  • перчатки защитные
  • защитные очки
  • универсальный нож
  • рулетка
  • плоскогубцы
  • отвертка
  • тестер напряжения

Советы:

  • выключить питание всех цепей вашего дома
  • , прежде чем прикасаться к любому проводу, используйте тестер напряжения на каждом проводе розетки, чтобы убедиться, что питание отключено.
  • установка розетки — непростая задача, поэтому, если вы не хотите брать на себя риски, лучше нанять сертифицированного профессионала

Как подключить розетку Schuko

Отключение питания

Первое, что вам нужно сделать, это выключить питание .Некоторые люди считают, что безопасно отключать только цепь, к которой вы подключаете и устанавливаете розетку, но мы настоятельно рекомендуем вам отключить питание всех цепей в вашем доме, так как вы никогда не будете слишком активны при работе с электричество.

Затем используйте тестер напряжения на каждом проводе, чтобы убедиться, что к ним безопасно прикасаться. Опять же, мы всегда должны проверять несколько раз, прежде чем прикасаться к электрическим проводам.

Очистка стыка от краски и шлама для гипсокартона

Следующим этапом проекта является очистка распределительной коробки от краски, остатков или грязи гипсокартона с помощью плоскогубцев.Убедитесь, что вы удалили все материалы, которые находятся в стыке или поверх резьбовых отверстий распределительной коробки. Эта операция важна, особенно если вы имеете дело с новостройкой или перекрашенной комнатой.

Однако, даже если вы заменяете старую розетку, лучше оценить распределительную коробку, чтобы убедиться, что новая электрическая розетка может быть установлена ​​и выровнена должным образом.

Розетка Schuko

На этом изображении вы можете увидеть электрическую розетку, которую мы подключим и установим в месте соединения.Многим из вас это может показаться странным, так как это типичная европейская розетка под названием Schuko , которая является заземленной розеткой.

Это очень безопасная электрическая розетка, поскольку она заземлена и используется во всех новых домах в Германии и в большинстве стран ЕС.

Разборка шуко-розетки

После того, как вы купили подходящую розетку, вам нужно разобрать розетку с помощью отвертки. Эта операция очень важна, так как вы подключите электрические провода к внутренней части розетки.

Затем отверткой отверните все винты на крышке гнезда.

Умный наконечник: поверните отвертку против часовой стрелки.

Детали розеток Schuko

Если вы правильно выполнили предыдущую операцию, так должна выглядеть ваша розетка; у вас должно получиться две основные части: розетка и ее крышка.

Основная розетка — это компонент, который нам понадобится на следующих этапах, так что вы можете оставить крышку в стороне на некоторое время, пока мы не закончим электромонтаж розетки Schuko.

Умный наконечник: оставьте винты в выпускной крышке, чтобы не потерять их.

Обрезка электрических проводов до нужного размера

Теперь, когда мы разобрали электрическую розетку, пора приступить к подключению розетки. Следовательно, используйте плоскогубцы, чтобы отрезать провода на расстоянии около 7 дюймов / 15 см от стены.

Этой длины должно быть достаточно, чтобы можно было подключить розетку, но в то же время, чтобы она без труда поместилась внутри распределительной коробки.Помните, что не следует оставлять провода слишком длинными, так как они могут не поместиться в распределительной коробке, и вам придется повторить операцию.

Установка электропровода в розетку

Убедившись, что провода обрезаны до нужного размера, мы перешли к следующему шагу. Впоследствии мы использовали плоскогубцы, чтобы снять примерно 2,5 см изоляции проводов.

Умный наконечник: Самый простой и эффективный метод снятия изоляции — это использовать устройства для зачистки проводов.Кроме того, вы должны выбрать правильный размер провода на щупе для зачистки.

Зачистка внешней оболочки проводов

Затем с помощью плоскогубцев согните концы проводов в форме буквы Г (или буквы буквы С, если розетка имеет другую систему фиксации), как показано на изображении.

Однако вы, наверное, заметили, что провода окрашены по-разному: коричневый провод — фаза, синий провод — нейтраль, а зелено-желтый провод — заземление. Цветовой код для электромобилей отличается от страны к стране.

Каждый из этих проводов должен быть вставлен в определенный слот розетки.

Установка фазного провода (коричневый) сбоку от розетки

Следовательно, заземляющий провод должен быть проложен посередине розетки, обычно в нижней части розетки.

Подключение нейтрали может отличаться в зависимости от марки или типа розетки, но в нашем случае мы могли бы установить нейтральный провод слева или справа от розетки.После того, как вы поместите конец провода в нужное место, зафиксируйте его в этом положении, ввернув винт.

Фазный провод должен быть подсоединен на стороне, противоположной нейтральному соединению, после чего он должен быть закреплен таким же образом.

Как установить розетку Schuko

Установка розетки в распределительную коробку

После того, как вы подключили розетку, вы должны согнуть провода так, чтобы они точно вошли в распределительную коробку. После этого аккуратно вставьте выход в коробку, чтобы в первую очередь проверить, достаточно ли места для розетки для фиксации в нужном положении.

Если проблем нет, можно неплотно закрепить розетку в распределительной коробке винтами. Причина, по которой вы не должны запирать его слишком плотно, заключается в том, что мы должны убедиться, что розетка хорошо выровнена.

С помощью лазерного уровня выровнять розетку

Для того, чтобы выровнять электрическую розетку, мы обычно используем лазерный уровень, но вы также можете использовать спиртовой уровень, это только немного усложнит процесс, особенно для начинающих.

Убедитесь, что лазерный уровень установлен правильно, и проверьте, выровнено ли выходное отверстие.Если вы заметили, что выпускное отверстие неровно, отвинтите его и затем отрегулируйте его положение, пока оно не станет правильным. После этого снова закрепите его в распределительной коробке, закрутив винты по часовой стрелке.

Установка выходной крышки

Одним из последних шагов является закрепление выходной крышки на стене. К счастью, эта операция проста и требует не более нескольких минут.

Просто установите крышку на розетку и закрепите винтами.

Умный наконечник: вам также следует использовать лазерный уровень, чтобы убедиться, что крышка установлена ​​вертикально.

Крепление выходной крышки винтами

С помощью отвертки прикрепите крышку к выходу по часовой стрелке. Будьте осторожны и не затягивайте винты слишком сильно, так как вы можете повредить крышку (она может треснуть).

После того, как вы закончили установку розетки , просто подойдите к электрической панели и включите питание. Используйте тестер, чтобы проверить, есть ли у вас правильное напряжение от фазы до нейронной сети и от фазы до земли.Кроме того, проверьте напряжение между землей между землей и нейтралью — оно должно быть [0-1].

Спасибо, что прочитали нашу статью о , как установить электрический вывод , и мы рекомендуем ознакомиться с остальными нашими проектами. Не забудьте поделиться своими статьями с друзьями в Twitter, Facebook и Google Plus.

Связанные проекты:

Как подключить и установить выключатель света

Электропроводка розетки — электрическая 101

Электропроводка розетки

На схеме ниже 2--жильный кабель NM подает линейное напряжение от электрической панели к первой розеточной коробке.Черный провод (линия) и белый (нейтраль) подключаются к клеммам розетки, а еще один двухпроводной провод NM идет к следующей розетке. Так повторяется до конца цепочки.

Диаграммы, представленные на этой странице, упрощены для ясности. В электрические розеточные коробки может входить и выходить множество кабелей NM. См. Фактическую электрическую схему распределительной коробки.

Типовая схема подключения заземляющего провода

показана ниже.

Типовые соединения заземляющих проводов для розеток

Все заземляющие провода и клеммы устройств соединены вместе в каждой розеточной коробке.

В каждой электрической коробке все заземляющие провода соединены вместе. Земля также подключается к клемме заземления устройства (выключателя, розетки, осветительной арматуры и т. Д.).

Типовая схема подключения провода заземления

NM для розеток

Электропроводка розетки осушителя

Справа кабель 3- 10 AWG NM подает 240 В от электрической панели к розетке осушителя. Черный провод (фаза «A») и красный провод (фаза «B») подают 240 вольт.Белый провод подает нейтраль к розетке осушителя.

Заземление показано на этой схеме.

Схема электрических соединений розетки осушителя

Схема подключения розетки

Линейный и нейтральный провода не соединены вместе.

Нейтральные провода соединены вместе, как требуется в многопроволочных цепях , чтобы предотвратить обрыв нейтрали.

Линейный и нейтральный провода соединены вместе (предпочтительная проводка).

Как подключить вилку (Учебное пособие + видео)

Узнайте, как подключить вилку! Я покажу вам шаг за шагом, как подключить двухконтактную вилку и как подключить трехконтактную вилку. Подключить вилку просто. Ты можешь сделать это!

Как подключить вилку

Подключить вилку просто! Недавно я заметил, что в вилке с 3 штырями на моей настольной пиле не хватает одного штыря.Я покажу вам шаг за шагом, как я это исправил. Кроме того, мы рассмотрим подключение двухконтактной вилки, какой провод, куда идет, с какой стороны вилки находится черный провод, и многое другое!

Этот пост содержит партнерские ссылки на материалы или инструменты, которые я использовал для завершения этого проекта. Покупки, сделанные по этим ссылкам, помогают поддерживать веб-сайт Saws on Skates и позволяют мне делиться другими проектами DIY. и советы DIY с вами. Использование этих ссылок бесплатно. Щелкните здесь, чтобы ознакомиться с политикой моего сайта.

Прежде чем мы перейдем к , как подключить вилку , не забудьте нажать кнопку подписки внизу этой страницы, чтобы подписаться на мой БЕСПЛАТНЫЙ еженедельный информационный бюллетень , наполненный полезными приемами карманных отверстий , экономия места мастерская идеи , умные Советы своими руками и многое другое!


Могу ли я самостоятельно подключить вилку?

Да, конечно! Подключить вилку — это простой проект, сделанный своими руками.Как я уже упоминал, я недавно заметил, что на вилке моей настольной пилы отсутствует один из зубцов. Я заменил сломанную вилку на новую менее чем за 15 минут.

Я знаю, что работа с электричеством может быть устрашающей. Но не волнуйтесь. Я проведу вас через каждый шаг, и вы увидите, что подключить вилку очень просто.

Вернуться к содержанию


Какой провод идет к вилке?

Если вы когда-либо использовали какой-либо электроприбор, вы, несомненно, замечали, что существует два типа вилок.Есть 2 вилки и 3 вилки. Ниже мы рассмотрим основы того, какой провод идет к этим двум типам вилок. Позже я покажу вам шаг за шагом , как подключить двухконтактную вилку и как подключить трехконтактную вилку.

Вернуться к содержанию


Подключение штекера: основы работы с двухконтактным штекером

Двухштырьковые вилки имеют вилку с двумя металлическими штырями. Когда мы посмотрим на двухконтактную вилку, в большинстве случаев мы заметим, что одна вилка немного шире другой.

Вилка подключается к шнуру питания. Внутри шнура два провода. Когда мы посмотрим на шнур, мы заметим, что одна сторона шнура имеет выступы, а другая гладкая.

Эти различия помогают нам узнать, как подключить вилку. Сторона шнура с выступами соединяется с более широким зубцом. Гладкая сторона шнура соединяется с более узким зубцом.

Двухштырьковые вилки обычно используются в небольших приборах, таких как лампы, тостеры и т. Д.

Перейти к: Как подключить двухконтактную вилку

Вернуться к содержанию


Подключение штекера: основы работы с трехконтактным штекером Заглушки

с 3 штырями имеют штепсель с тремя металлическими штырями.Когда мы посмотрим на вилку с 3 штырьками, мы заметим, что один штырь немного шире другого, а также есть третий штырек. Заглянув внутрь вилки, мы увидим серебряный винт, зеленый винт и золотой винт.

Какого цвета провода в вилке?

Трехконтактная вилка подключается к шнуру питания. Внутри шнура три провода. Когда мы заглянем внутрь шнура питания, мы увидим черный провод, белый провод и зеленый провод. Зеленый провод подключаем к зеленому винту.

Какая сторона вилки — белый провод?

Белый провод подключается к серебряному или светлому винту.

Какая сторона вилки — черный провод?

Черный провод подключается к золотому или темному винту.

Заглушки с 3 штырями обычно используются на более крупных приборах, таких как настольные пилы, торцовочные пилы и т. Д.

Перейти к: Как подключить вилку с 3 штырями

Вернуться к содержанию


Какие инструменты мне нужны для подключения вилки?
  • Универсальный нож
  • Инструмент для зачистки проводов
  • Отвертка

Вернуться к содержанию


Как подключить двухконтактную вилку
Расходные материалы
Инструменты

Шаг 1.Отсоединить штекер

Первое, что нам нужно сделать, это вынуть вилку из розетки.

Шаг 2. Удалите старую заглушку

Отрежьте сломанную вилку шнура питания с помощью канцелярского ножа или инструмента для зачистки проводов.

Шаг 3. Зачистите провода

Нам нужно зачистить провода, чтобы мы могли вставить их в вилку. Сначала сделаем разрез в изоляции, чтобы можно было разделить провода.

На вилке есть полоска, которая показывает нам, сколько изоляции нам нужно удалить.

Затем мы воспользуемся инструментами для зачистки проводов, чтобы удалить изоляцию. Я положил на провод инструменты для зачистки проводов. Я сделал несколько оборотов и отодвинул инструмент для зачистки проводов от провода, чтобы удалить изоляцию.

Мы только хотим удалить изоляцию. Если мы разрезаем провода при снятии изоляции, мы должны использовать большее отверстие в приспособлении для зачистки проводов.

Я немного скрутил провода, чтобы было легче наматывать их на винты в вилке.

Шаг 4.Подключение двухконтактной вилки

На одной стороне шнура питания есть выступы.

А обратная сторона шнура гладкая.

Сторона шнура с выступами соединяется с более широким штырем с помощью серебряного винта. Гладкая сторона шнура соединяется с более узким зубцом с помощью золотого винта. Оберните проволоку вокруг винта и затяните винт.

Закройте крышку и затяните винты. Вот и все. Вилка готова к использованию!

Вернуться к содержанию


ВИДЕО: Как подключить вилку с 3 штырями

Посмотрите, как я подключаю вилку к настольной пиле в этом коротком видео!


Как подключить вилку с 3 штырями
Расходные материалы
Инструменты

Шаг 1.Отсоединить штекер

Первое, что нам нужно сделать, это вынуть вилку из розетки.

Шаг 2. Удалите старую заглушку

Я использовал канцелярский нож, чтобы отрезать сломанную вилку шнура питания.

Шаг 3. Удалите изоляцию

Затем снимите изоляцию с шнура питания. Делая этот разрез, нужно быть осторожным. Если зайти слишком глубоко, можно порезать изоляцию на проводах. Разрез изоляции проводов может вызвать короткое замыкание, которое может быть опасным.

Шаг 4. Зачистите провода

Нам нужно зачистить провода, чтобы мы могли вставить их в вилку. На вилке есть полоска, которая показывает нам, сколько изоляции нам нужно удалить. Я использовал датчик, чтобы отметить, где зачищать провода.

Для снятия изоляции воспользуемся инструментами для зачистки проводов. Я положил на провод инструменты для зачистки проводов. Я сделал несколько оборотов и отодвинул приспособления для снятия изоляции с провода, чтобы удалить изоляцию.

Мы только хотим удалить изоляцию. Если мы разрезаем провода при снятии изоляции, мы должны использовать большее отверстие в приспособлении для зачистки проводов.

Я немного скрутил все провода, чтобы их было легче вставить в штекер

Шаг 5. Подключение трехконтактной вилки

Пробка имеет серебряный винт, зеленый винт и золотой винт. У шнура питания есть белый провод, зеленый провод и черный провод.

Белый провод подсоединяется к серебряному или светлому винту, зеленый провод подсоединяется к зеленому винту, а черный провод подсоединяется к золотому или темному винту.

После того, как все соединения были выполнены, я осторожно потянул провода, чтобы убедиться, что они надежно закреплены. Затем закроем крышку и прикрутим винты.

Вот и все. Вилка готова к использованию!

Вернуться к содержанию


Последние мысли

Теперь вы знаете, как подключить вилку. И я уверен, вы согласитесь, что подключить вилку просто!

Сначала отключим вилку от розетки. Затем мы отрежем от шнура старую вилку и с помощью инструментов для зачистки проводов удалим изоляцию с проводов.Затем мы подключим провода к правильным клеммам вилки и осторожно потянем за провода, чтобы убедиться, что они надежно закреплены. Затем закроем крышку и прикрепим винтами.

Спасибо, что заглянули. Если вы нашли эту информацию полезной, не могли бы вы закрепить ее на Pinterest? Другие мастера будут признательны, и я тоже! Спасибо — Скотт

Как подключить к розетке шесть проводов | Руководства по дому

Автор: SF Gate Contributor Обновлено 11 марта 2021 г.

Окрашивание стен в другой цвет может освежить ваш дом или сделать его более привлекательным для потенциального покупателя.Завершение преобразования цвета стен требует снятия крышек розеток и даже замены розеток, если они старые, изношенные, окрашенные и не соответствуют новому цвету стен. Отсутствие записи о том, как провода, подключенные к исходной розетке, может вызвать некоторую путаницу при установке новой розетки, особенно розетки с шестью проводами в середине цепи. После того, как вы определите провода и выходные клеммы, проводка будет выполняться в соответствии со стандартной процедурой, описанной в разделе «Как подключить».

  1. Проверьте автоматические выключатели в панели выключателей и убедитесь, что выключатель розетки все еще находится в положении «Выкл.».

  2. Держите бесконтактный электрический тестер возле черных проводов внутри распределительной коробки. Тестер подаст звуковой сигнал и включит световой индикатор, если в розетке присутствует электричество.

  3. Загляните в розетку и найдите шесть проводов. Как показывает «Семейный разнорабочий», есть два черных провода: один обеспечивает электричеством розетку, а другой соединяет розетку с другой розеткой в ​​цепи. Есть два белых нейтральных провода, которые также подключаются к розетке от основного источника и к другой розетке.Два неизолированных медных провода заземления помогают предотвратить случайное поражение электрическим током. Одно заземление подключается к розетке от основного источника питания, а другое подключает розетку к следующей в цепи, как и другие провода.

  4. Переверните новую розетку, чтобы определить клеммы, расположенные с каждой стороны. На одной стороне находятся два клеммных винта черного или медного цвета, а на другой — два клеммных винта серебристого цвета. Один набор клемм черного или медно-серебряного цвета может быть помечен как «Линия», а другой — как «Нагрузка».В нижней части розетки находится один зеленый клеммный винт с надписью «Заземление». Если комплекты клемм не имеют маркировки, не нужно беспокоиться о том, с какой стороны розетки вы подключаете провода.

  5. Согните концы проволоки в маленькие крючки с помощью плоскогубцев. Подбирайте крючки таким образом, чтобы они подходили к клеммным винтам на розетке.

  6. Подсоедините черный провод, идущий от панели главного выключателя, к черной или медной клемме «Line». Используйте верхнюю клемму на выходе без опознавательных знаков.Затяните винт клеммы, чтобы удерживать провод. Оберните оставшийся черный провод вокруг черной или медной клеммы «Нагрузка» или нижней клеммы на немаркированной розетке. Затяните клемму.

  7. Оберните белый провод, соединяющий панель главного выключателя, вокруг клеммы «Line» серебристого цвета. Используйте верхнюю клемму розетки немаркированной розетки. Оберните оставшийся белый провод вокруг серебряной клеммы «Нагрузка» или нижней серебряной клеммы, когда розетка не имеет маркировки.Затяните оба винта клемм серебристого цвета.

  8. Оберните два оголенных медных провода заземления вокруг зеленой клеммы заземления в нижней части розетки. Затяните этот винт, чтобы завершить проводку розетки.

  9. Установите выпускное отверстие в выпускную коробку. Подсоедините розетку к коробке с помощью винтов розетки, которые идут вместе с розеткой как вверху, так и внизу. Закройте розетку настенной пластиной и прикрепите ее винтом, который прилагается к пластине.

  10. Переведите автоматический выключатель в положение «Вкл.» На панели выключателя.Подключите к розетке небольшой прибор или радио. Включите прибор или радио, чтобы убедиться, что розетка работает.

Как отсоединить проводку от розетки потолочного светильника | Home Guides

Некоторые потолочные светильники представляют собой простые розетки с фарфоровой или пластмассовой основой, которые крепятся к потолочной коробке двумя крепежными винтами 8-32. Удалить эти розетки несложно, если вы используете безопасные методы ремонта электрооборудования. Всегда отключайте питание на блоке предохранителей или автоматическом выключателе перед тем, как приступить к ремонту электрооборудования.Бесконтактный тестер напряжения является неоценимым инструментом при проведении такого ремонта и должен быть включен в любой набор электрических инструментов.

Включите свет на переключателе. Выключите питание светом на блоке предохранителей или на панели автоматического выключателя. Когда световая цепь погаснет, снова выключите выключатель. Это помогает предотвратить случайное повторное включение.

Осмотрите потолочный светильник, чтобы определить точки крепления. На противоположных сторонах основания гнезда должно быть два крепежных винта с шлицевой головкой или головкой Phillips.Осторожно выкрутите эти винты. Возможно, их придется удалить полностью, если монтажные отверстия не являются пазами для замочной скважины. В этом случае необходимо частично выкрутить винты, а затем сдвинуть или повернуть гнездо до тех пор, пока оно не освободится.

Поддержите розетку одной рукой и щупайте внутри электрической коробки бесконтактным тестером напряжения. Проверьте каждый провод, чтобы убедиться в отсутствии напряжения. Если ваш детектор показывает напряжение, отключите дополнительные цепи на блоке предохранителей или монтажной панели, пока не исчезнет напряжение.

Определите, как провода домашнего питания подключены к розетке. На многих потолочных розетках есть две-три винтовых клеммы, к которым будет крепиться домашняя электропроводка. У других потолочных розеток есть провода с жесткой разводкой, которые соединяются с проводами дома. Должен быть черный «горячий» провод, белый «нейтральный» провод и зеленый или оголенный провод заземления.

Отсоединить провода от дома. Если провода соединены с проводами с жесткой разводкой из розетки, удалите соединители проводов, намотанные на соединения.Если провода питания подключены к клеммам на розетке, отверните винты клемм на достаточное расстояние, чтобы освободить петли проводов от розетки.

Оберните оголенные концы горячего и нейтрального проводов питания черной изолентой, чтобы предотвратить возможность случайного поражения электрическим током или короткого замыкания. Вставьте провода обратно в коробку, чтобы они не болтались.

Ссылки

  • Полное руководство по электромонтажу; Creative Homeowner Press

Советы

  • Если вы не планируете сразу заменять потолочную розетку, установите глухую заглушку для потолочного освещения, чтобы надежно закрыть провода и электрическую коробку.

Предупреждения

  • Если в коробке много проводов и вы не уверены, как подключена лампа, не пытайтесь вытащить розетку. Нанять электрика.

Биография писателя

Чарльз В. Сент-Клер профессионально пишет с 2003 года. Он живет в Окленде, Калифорния, работает электриком и плотником. Сент-Клер имеет степень бакалавра государственной политики в колледже Эмори и Генри и степень магистра городского планирования в Университете Северной Каролины в Чапел-Хилл, где он специализировался на планировании продовольственной системы.

Как соединить два провода

Клеммные колодки

Вот два простых правила использования клеммных колодок для макета в вашем комплекте:

  • Каждый ряд из 5 розеток электрически соединен
  • Каждый ряд из 5 розеток изолирован от всех остальных розеток

Итак, чтобы электрически соединить пару проводов или выводов — или до пяти одновременно — просто выберите один из рядов по 5 розеток и вставьте их в розетку.

Что делать, если вы хотите подключить другую пару проводов или выводов? Чтобы эти два вывода были электрически соединены друг с другом, но не с первой группой, просто выберите другой ряд из 5 розеток.Имейте в виду, что это ряды по 5 розеток, а не 10. Итак, если вы подключите один провод к (a, 16), а другой — к (j, 16), они не будут подключены. Это потому, что даже если они находятся в одном ряду, они не находятся в одном ряду из 5 сокетов . Хотите, чтобы они были связаны? Добавьте провод, соединяющий два ряда.


Ряд розеток на левой стороне гнезда в центре клеммной колодки электрически изолирован от ряда розеток справа.

Итак, если ваша клеммная колодка имеет другое количество розеток в ряду, вы можете использовать слот в центре в качестве ориентира для подключения розеток. Допустим, клеммная колодка имеет 12 разъемов в ряду, причем 6 разъемов слева от разъема в центре и еще 6 разъемов справа. В этом случае для данной строки розетки в столбцах от a до f будут электрически соединены. Розетки в столбцах с g по l также будут электрически соединены, но они будут изолированы от розеток в столбцах с a по f.

Автобусные полосы

Макетная плата в этом комплекте также имеет три шины. Вместо 5 рядов каждая шинная полоса имеет две колонки по 25 розеток. Все 25 розеток в столбце у синей линии электрически соединены, но изолированы от всех остальных розеток. То же правило применяется для столбца из 25 розеток красной линией.

Колонны шинопровода также могут быть соединены проводами. Например, перемычка, вставленная в (-) столбец центральной и правой полосы шины, сделает так, что провод, подключенный к (-) столбцу центральной шины, можно будет подключить к проводу в (- ) колонна правого автобуса.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
