Проходной выключатель схема подключения. Как подключить проходной выключатель
Обычные выключатели, которые установлены у нас дома, способны включать и отключать освещение из одного места. Согласитесь что люстру, которая находится в спальне, можно включить только выключателем, который находится там же.
Но что делать, если требуется необходимость управлять одним светильником из разных комнат одновременно. С помощью обычных выключателей такую схему сложно собрать. На помощь придут проходные выключатели или как их еще называют переключатели.
Такие выключатели используются для организации управления светильниками независимо из нескольких мест. Предлагаемая схема включения не только очень удобна, но еще и позволяет довольно существенно экономить электроэнергию.
Рассмотрим в этой статье, как собирается схема подключения проходного выключателя в распределительной коробке.
Особенно актуально применение проходных выключателей для управления освещением лестничных пролетов. Часто для этой цели используют схемы с применением реле времени, но, следует признать, что они не так удобны в использовании, менее надежны и экономичны.
Все передвигаются по лестницам с разной скоростью, да и вы сами можете сегодня подниматься налегке, а завтра с тяжелым чемоданом. Ставить же большие временные задержки с учетом запаса – означает уменьшать экономию.
Предлагаемая схема позволяет включить светильники внизу одним выключателем, а поднявшись по лестнице, выключить другим. Если же вам понадобится спуститься, вы используете проходной выключатель наверху для включения света, а внизу – для его выключения. Так же удобно использовать подобную схему для освещения длинных коридоров.
Впрочем, проходные выключатели будут полезны не только обладателям длинных коридоров и многоэтажных домов. Они очень пригодятся и обитателям небольших квартир. Типичная ситуация. В вашей квартире имеется проходная комната, при входе в которую вы включаете свет, затем проходите в следующую комнату, включаете свет в ней, а ставшее ненужным освещение в проходной комнате отключаете проходным выключателем. Согласитесь – очень удобно. Избавляет от лишнего хождения и экономит электричество.
Еще один пример. Вы заходите в спальню и у двери включаете свет. Укладываясь в кровать, включаете настольную лампу или бра, чтобы почитать книжку перед сном, но теперь вам надо снова встать, пойти к двери и выключить люстру! А можно этого не делать, если вы заранее установили у изголовья кровати проходной выключатель.
Для реализации такой схемы управления используются так называемые «проходные выключатели», которые, строго говоря, на самом деле являются переключателями. В отличие от обычных выключателей они имеют не два, а три контакта и могут переключать «фазу» с первого контакта – на второй или третий.
В качестве источника освещения в такой схеме могут использоваться любые типы ламп – от обычных ламп накаливания до люминисцентных, энергосберегающих и светодиодных. Впрочем, по такой же схеме можно подключать не только лампы, но и любую другую нагрузку, управлять включением которой вам требуется из нескольких мест.
Как подключить проходной выключатель — схема управления светильником из 2 мест
Процедура подключения проходного выключателя мало чем отличатся от подключения обычного выключателя. Разница только в количестве контактных клемм и подводимых проводов. У проходного выключателя их три.
Учтите заранее, что от распределительной коробки к такому выключателю вам надо протянуть трехжильный провод.

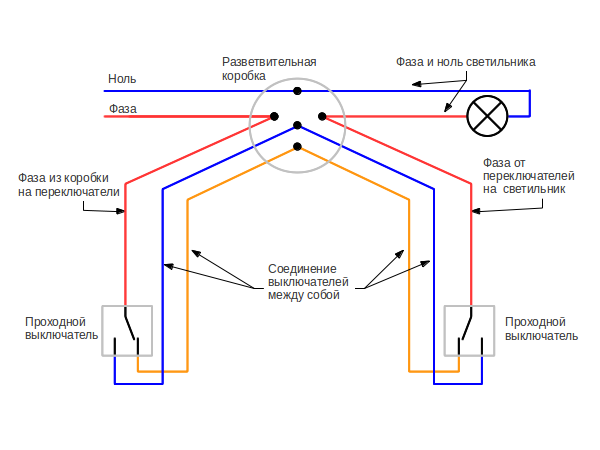

Проходной выключатель схема подключения — управление светильником из 2 мест
В схеме используются два проходных выключателя и распределительная коробка, в которую заведены провода от управляемого светильника и трехжильные провода от выключателей.
Фазный провод от распаечной коробки подключается к общему входному контакту первого проходного выключателя. Два других (выходных) контакта соединяются с проводами, идущими от аналогичных контактов второго выключателя. А общий (входной) контакт второго выключателя соединяется с проводом, идущим от светильника.
Второй провод от светильника напрямую соединяется с нулем распаечной коробки.
Сечение трехжильного провода, подводимого к проходным выключателям нужно подбирать в соответствии с мощностью управляемого светильника.
Как подключить проходной выключатель — схема управления светильником из 3 мест
В определенных случаях возникает необходимость обеспечить не два, а более пунктов управления светильниками. Например, свет на лестнице многоэтажного дома должен включаться и выключаться на каждом этаже. Та же ситуация с длинным коридором, в который выходят двери нескольких комнат.
Реализовать такую схему можно, но понадобятся кроме простых проходных выключателей еще и перекрестные выключатели. В таких выключателях уже не три, а четыре контакта – два входных и два выходных, представляющих собой две пары одновременно переключаемых контактов. Соответственно и подводить к таким выключателям нужно четырехжильный провод.
Проходной выключатель схема подключения — управление светильником из 3 мест
В такой схеме управления используются обычные проходные выключатели на первом и последнем пункте управления светильниками и перекрестные – на всех остальных.
Количество пунктов управления не ограничено, возрастает только сложность коммутации в распределительной коробке из-за большого количества подводимых к ней проводов. И здесь не обойтись без грамотной маркировки проводов при их прокладке, иначе вы в них просто запутаетесь.
Принцип подключения таков – выходная пара контактов первого проходного выключателя соединяется с проводами, идущими к входной паре следующего перекрестного выключателя и так далее, вплоть до последнего проходного выключателя, общий контакт которого соединяется с проводом, идущим к светильнику. Фазный провод подключается к входному контакту первого выключателя, а второй провод от светильника – к нулю распаечной коробки.
К каждому проходному выключателю протягиваем трехжильный провод, а к каждому перекрестному – четырехжильный.
На представленной схеме показано подключение трех пунктов управления светильниками, состоящих из одного перекрестного и двух проходных выключателей.
Небольшое разъяснение к схемам подключения
Давайте рассмотрим, как же работает схема подключения проходного выключателя. В представленных схемах использованы следующие элементы: соединительная коробка, лампа, проходные выключатели и соединяющие провода, в качестве которых, в процессе установки, применяют различные по конструкции кабели.
Первая из предложенных схем представляет собой подключение проходного выключателя, при котором управление осуществляется из двух различных местоположений, данный тип схемы считается достаточно простым в исполнении.
При таком виде подключения один провод, являющийся нулевым, направлен от источника электричества к лампе через соединительную коробку. Второй же, являющийся фазным, также через соединительную коробку направлен к контакту выключателя.
Таким образом, две пары контактов выключателей соединены между собой. Для загорания лампы, фаза подается к светильнику с общего контакта второго проходного выключателя.
На второй схеме представлено подключение проходных выключателей вместе с перекидным или перекрестным. При такая схема дает возможность управлять освещением из трех различных мест.
Со схемой подключения разобрались, теперь подробнее об ее монтаже. Он заключается в установке проходных выключателей и дальнейшей прокладке от них трехжильных кабелей. Также устанавливают, соединенные параллельно, лампы, от которых отходит двухжильный кабель.
Вместе с тем, монтируем также и соединительную коробку, куда прокладываем кабели от: переключателей, лампы, и источника электропитания, для соединения их между собой, в соответствии с вышеобозначенной схемой. При этом следует обратить внимание на выбор подходящего места монтажа соединительной коробки, беря в расчет длину используемых кабелей.
Надеюсь данная статья «проходной выключатель схема подключения» помогла Вам разобраться со всеми вопросами подключения, если будут вопросы или пожелания задавайте их в комментариях, с удовольствием отвечу.
Похожие материалы на сайте:
Понравилась статья — сохрани на стену!
Проходной выключатель 🔌 — схема подключения с 2х мест на две лампы своими руками
Будучи инженером-электронщиком, я обнаружил для себя существование проходного выключателя только при строительстве дома. Мне показалось несолидным возвращаться в прихожую после включения освещения в гостиной, чтобы выключить светильник у входной двери.
В итоге, я применил их в четырех случаях. Забавно, но через несколько лет после окончания строительства дома до меня дошло, что это надо было сделать еще три раза!
Теперь, исходя из полученного опыта, настоятельно рекомендую ознакомиться с чудесными свойствами и возможностями простого и полезного приспособления.
![]()
Проходной выключатель: это про что?
Выражаясь академическим языком, проходной выключатель — это устройство, которое обеспечивает независимое управление освещением из разных местоположений. Для ясности можно поиграть: один человек пытается светильник включить, а другой – выключить. При этом они управляют освещением из разных мест. Получится веселая дискотека с морганием светильников, но выиграть — невозможно!
На практике такие приспособления используются для того, чтобы включить освещение в одной точке, пройти с комфортом определенный участок и выключить свет в другой точке, не возвращаясь назад. Отсюда и название – проходной или маршевый переключатель. При этом вся хитрость заключается в схеме устройства.
Как видите, при добавлении к обычному выключателю третьего контакта, он становится проходным. Причем, с точки зрения схемотехники, такое приспособление правильно называть переключателем, так как цепь никогда не разрывается и переключающий контакт, при любом положении клавиши, соединен с одним из выходных контактов.
Примеры практического применения
Далеко не всегда очевидно, где именно следует предусмотреть управление светильниками. Задача упрощается, если ознакомиться с практическими примерами.
В данном случае маршевые переключатели используются для обеспечения освещения дорожки между гаражом и домом:
- управление освещением в гараже;
- светильник над дверью в гараж;
- освещаемая дорожка;
- управление освещением в прихожей.
Таким образом, можно включить свет из дома, пройти с комфортом по освещенной территории и выключить светильники уже в гараже или — все наоборот. В данном конкретном примере присутствует еще две возможности:
- работая во дворе, можно включить освещение;
- если Вы ждете гостей, можно управлять светом на улице, находясь дома.
В цепь освещения придомовой территории я добавил датчик освещенности, и светильники во дворе включаются автоматически с наступлением темноты, если в этом есть необходимость. О применении датчика читайте в отдельной статье.
В темном тамбуре дома не очень уютно, и для управления его освещением также установлены маршевые переключатели:
- управление освещением на крыльце;
- светильник на стене;
- управление освещением в прихожей.
Теперь закрываем входную дверь, включаем светильники в прихожей, а на улице и в тамбуре выключаем. Для управления светом по дороге из прихожей пришлось бы установить проходные выключатели во все три комнаты на первом этаже. Чтобы этого не делать, освещение в прихожей выключается таймером. О его установке читайте в отдельной статье.
Для освещения лестницы маршевые переключатели являются необходимостью:
- управление освещением в гостиной на первом этаже;
- три светильника на лестничном переходе;
- управление освещением на площадке второго этажа.
Площадка на втором этаже имеет небольшие размеры, так что после включения освещения в одной из комнат можно вернуться и выключить лампы на лестнице. Меня это не устроило, и в схему подключения переключателя был добавлен таймер. Теперь его можно выключать сразу, а освещение отключит таймер через 2 минуты.
В цокольный этаж опускаемся также по освещенной лестнице:
- управление освещением у входа в цоколь;
- управление освещением в цокольном этаже.
В цоколе все немного проще: здесь в одном блоке можно включить светильник в любом помещении. Таким образом, можно сначала включить свет в одной из комнат, а потом выключить освещение лестницы.
Перед Вами вопиющий пример непредусмотрительности: в спальне нет проходных выключателей! Приходится выключать освещение у двери, а потом продвигаться в полной тьме на ощупь, рискуя налететь на угол кровати. Можно, конечно, включить бра, а затем вновь вернуться ко входу и погасить общий свет. Правильно сделать так:
- управление освещением у входной двери;
- бра у тумбочек;
- как вариант, можно задействовать светильники напротив кровати;
- управление освещением у изголовья.
Примерно то же самое следовало сделать и в 2-х других спальнях. Надеюсь, приведенные примеры вдохновят Вас на верные решения.
Разновидности перекрестных и проходных переключателей
Давайте знакомиться поближе с предметом нашего интереса. Сначала изучим существующие варианты, а потом научимся подключать их к электропроводке.
По внешнему виду перекидные выключатели различаются по цвету и форме, а также они бывают:
- скрытой или открытой установки;
- одноклавишные, двухклавишные, трехклавишные;
- с подсветкой или без нее;
- специальный знак на клавишах может присутствовать или отсутствовать.
Рассматривая внутреннюю схему, можно говорить о следующих видах:
- Одноклавишный проходной выключатель. Применяется наиболее часто в качестве первого и последнего устройства в случае 2-х и более мест управления.
- Проходной выключатель с двумя клавишами. Двойной прибор применяется с той же целью для управления освещением с использованием 2-х групп светильников.
- 3-х клавишный проходной выключатель. Используется с той же целью для управления тремя группами светильников.
- Одноклавишный перекрестный или перекидной выключатель. Применяется в качестве промежуточного устройства в цепи из трех и более местоположений.
- Двухклавишный перекрестный выключатель. Применяется в качестве среднего устройства в цепи из 3, 4 и более точек управления для двух групп светильников.
Как следует из приведенной иллюстрации, в проходном выключателе входная клемма соединяется с одной из выходных при нажатии на клавишу. В перекрестном — проводники, подключенные к входу и выходу, меняются местами при смене положения клавиши.
Нет смысла в данный момент беспокоиться по поводу разнообразия внутренних схем. Во-первых, чаще всего востребован только одинарный проходной выключатель. Во-вторых, возможно, потребуется что-то еще, и это станет понятно из конкретных вариантов подключения устройств.
На фото представлен вид электроустановочных изделий сзади. Теперь Вы сможете сами правильно выбрать и приобрести необходимую модель. К сожалению, далеко не все производители указывают маркировку контактов на корпусе устройства. При ее отсутствии придется воспользоваться мультиметром для выяснения размещения клемм изделия.
Схемы подключения проходных выключателей
Способ расключения маршевых выключателей определяется конкретными условиями применения. В нескольких случаях мы рассмотрим 2 варианта изображения подключения. Первый из них более прост для понимания, и его достаточно при установке приборов в случае уже существующей электропроводки. Другой вариант учитывает требование прокладки кабеля с применением распределительных коробок, что реально исполнить в новостройке или при замене проводки.
Стандартный вариант установки в 2-х точках
Вариант управления одним или несколькими параллельно соединенными лампами из двух местоположений наиболее востребован и прост. Существует четыре возможные комбинации положения клавиш двух выключателей: в двух из них светильник включен, в двух других – выключен.
В примере с фото приборов сзади цепь разомкнута, и лампа не горит. На нижней части иллюстрации цепь замкнута, и свет включен. Можно сказать, что в данной схеме подключения один обычный выключатель заменен двумя одноклавишными проходными, соединенными между собой двухжильным кабелем.

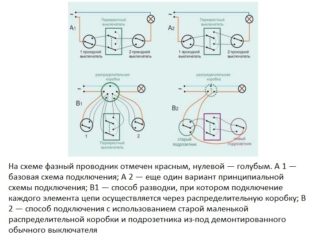

Данная иллюстрация демонстрирует подключение с применением распределительной коробки. Как видите, каждый из приборов соединен с коробкой трехжильным кабелем.
Схемы управления одним светильником из нескольких точек
Управление из нескольких точек необходимо при движении по длинному переходу. Например, в трехэтажном доме на каждом этаже можно управлять освещением на лестнице там, где нужно.
Чтобы реализовать схему независимого управления освещением из трех местоположений, необходим перекрестный выключатель. Как и в предыдущем варианте, они могут быть соединены между собой двухжильным кабелем.
Теперь познакомимся со схемой электромонтажа, выполненной по всем правилам, с применением распредкоробки. Как видите, для подсоединения к распределительной коробке двух проходных переключателей необходим трехжильный кабель, а для перекрестного — придется использовать два двухжильных.
По этому же принципу можно построить схему управления освещением из 4-х и более местоположений. Первый и последней прибор в цепи – проходные выключатели. Промежуточные приборы — перекрестного типа.
Управление несколькими светильниками из нескольких мест
Бывают ситуации, когда необходимо управлять несколькими светильниками из нескольких местоположений. Например, в спальне возможна установка одного двухклавишного проходного переключателя у двери, а другого — у кровати. Тогда в обоих местах можно будет включать и выключать как общее освещение в комнате, так и светильники у кровати.
Для реализации такой схемы потребуется два двухклавишных проходных выключателя. Для их соединения в простейшем случае необходимо два двухжильных кабеля.
Монтажная схема правильного подключения двухклавишного проходного выключателя с применением распредкоробки выглядит более внушительно. Коробка потребуется большого размера, так как в ней должно уместиться восемь соединений проводов. Для подключения первого проходного выключателя потребуется двухжильный и трехжильный кабель, а для подсоединения второго – два трехжильных.
Теоретически, увеличивая количество проходных 2-х клавишных выключателей, можно осуществлять независимое управление освещением 2-х светильников из любого количества мест. Возможно, Вы захотите оперировать из двух местоположений тремя группами лампочек в люстре. Схема с применением тройного выключателя демонстрирует реальную возможность такой работы, однако кабеля при этом потребуется немало.
Данная схема подключения проходного выключателя из 3-х мест демонстрирует возможность управления двумя отдельными лампочками. Два двухклавишных проходных выключателя могут стоять у кровати, третий – у двери спальни. Везде можно включить и выключить местное освещение, либо общий светильник.
Как мы уже заметили, схему управления освещением можно наращивать бесконечно. Возможность включать и выключать 2 различных светильника из четырех точек может пригодиться в длинном коридоре дома с большим количеством комнат. Очевидно, после рассмотрения различных примеров не составит труда составить самому любую схему независимого управления освещением с применением одноклавишных и других проходных выключателей.
Монтаж проходных выключателей при существующей проводке
Вполне вероятно, что Вам захочется обустроить своими руками независимое управление светильниками при уже существующей электропроводке. В этом случае обеспечить электромонтаж с применением коробки и прокладки кабеля в 15см от потолка достаточно сложно уже потому, что можно повредить проводку в стене.
В любом случае, необходимо обзавестись тестером для обнаружения кабеля под штукатуркой и проверить его наличие там, где Вы собираетесь что-то делать. Кроме того, при выполнении работ следует полностью обесточить проводку в доме или квартире.
Рассмотрим пошагово вариант управления освещением из 2-х точек. Из приведенной иллюстрации следует, что проходной переключатель №1 можно установить вместо существующего обычного. Для монтажа прибора №2 следует подготовить место в стене, о чем можно почитать в отдельной статье.
Следующим этапом необходимо проделать штробу, соединяющую оба прибора. В шов закладывают трехжильный кабель и шпаклюют стену.
Место закладки советуем сфотографировать, чтобы не возникло желание в последующем забить гвоздь для картины в кабель.
Из монтажной схемы видно, что зеленую жилу трехжильного кабеля, идущего от прибора №2, следует подключить к соответствующей жиле кабеля, идущего от распределительной коробки к прибору №1. Соединение размещается в подрозетнике устройства №1 и выполняется скруткой, либо при помощи специального зажима. Скрутку лучше пропаять и замотать изолентой. В распредкоробке ничего менять не следует.
Конечно, дополнительный провод можно проложить в кабель-канале или воспользоваться полостью в пластиковом плинтусе. В таком случае штробить стену не придется.
Разумеется, с подключением двухклавишных проходных выключателей на два направления монтаж проводки заметно усложнится. Не меньше проводов придется подсоединить и при использовании схемы с подключением 3 проходных выключателей. Тем не менее вполне реально поставить и расключить проходные выключатели в соответствии с монтажными схемами подключения, приведенными выше.
Правила монтажа в новостройке
Монтаж электропроводки для установки проходных выключателей выполняется вместе с прокладкой проводки для всего дома. При этом важно соблюсти следующие правила:
- все соединения проводов производятся в распределительных коробках;
- кабель прокладывается на расстоянии 15см от потолка.
Распредкоробки и подрозетники фиксируются с помощью алебастра. Если кабель не заделан в штукатурку, его помещают в гофротрубу. Для крепления кабеля наилучшим образом подходят дюбель-хомуты различного размера. Более подробно о монтаже электропроводки читайте в отдельной статье.
Рекомендации по выбору модели
При выборе перекидных выключателей руководствуются общими правилами для всех электроустановочных изделий:
- лучше приобрести изделия известных марок (Legrand, Makel, Siemens, Shneider Electric) и т. п;
- качественные приборы не кажутся легкими;
- пластик надежных изделий не прогибается и не излучает неприятный запах.
Электроустановочные изделия хорошего качества имеют не только современный вид, но и служат долго, а также легко монтируются. Кстати, если проходной выключатель не удается приобрести по какой-то причине, его можно соорудить самостоятельно воспользовавшись рекомендациями статьи «Как сделать своими руками выключатель проходной из обычного и наоборот — как подключить маршевый вместо простого».
Желаю Вам успехов в повышении комфорта собственного жилья с помощью простых и удобных проходных переключателей. Для тех же, у кого еще остались вопросы, я подобрал информативный видеоролик.
Поделитесь с друьями!
Проходной выключатель схема подключения
Дата публикации: .
Категория: Освещение.
Управление освещением с двух мест – идея не новая, но активно применяющаяся и в наши дни. Для ее реализации используются проходные выключатели.
Чем отличается проходной выключатель от обычного выключателя?
Если посмотреть на проходной выключатель со стороны, то никаких внешних отличий вы не найдете. Существенное и единственное отличие таких выключателей от простых, кроется внутри их конструкции.
У обычного однополюсного одноклавишного выключателя в конструкции установлены два контакта, неподвижный и подвижный. Подвижный контакт приводится в движение клавишей, которую мы нажимаем рукой, и замыкается с неподвижным контактом. Тем самым замыкается электрическая цепь и на лампу подается питающее напряжение. Существуют также конструкции двухполюсных одноклавишных выключателей по сути выполняющих ту же самую функцию, что и предыдущий. Его отличие состоит в том, что нулевая жила, идущая к лампе, рвется аналогично фазной. Сделано это для улучшения безопасности.
Рисунок 1. Принципиальная схема подключения однополюсного и двухполюсного одноклавишных выключателей
У проходного выключателя имеется два неподвижных и один подвижный контакты. Подвижный контакт всегда замкнут с одним из неподвижных. При нажатии клавиши и переводе ее из одного положения, например, «выключено» в другое положение – «включено», подвижный контакт также меняет свое положение, размыкаясь с замкнутым контактом и замыкаясь с разомкнутым. То есть у проходного выключателя отсутствует положение «выключено» и он работает не как выключатель, а как переключатель. Поэтому в технической литературе и в каталогах производителей правильно он называется – переключатель. Например: «однополюсный одноклавишный переключатель на два направления». Помните об этом, когда будете покупать выключатели для сборки схемы управления с двух мест.
Кроме однополюсных переключателей бывают двухполюсные и даже трехполюсные переключатели.
Для простоты понимания в данной статье мы будем употреблять выражение не переключатель, а проходной выключатель, так как оно чаще употребляется среди людей.
Где применяется подобная система управления освещением?
Наиболее часто рассматриваемая система управления освещением применяется в общественных и производственных помещениях, а именно: в длинных коридорах, туннелях, проходных комнатах, то есть в комнатах, где имеются две двери равноценно служащие в качестве входа и выхода, в лестничных маршах и других местах. Во всех перечисленных случаях проходные выключатели устанавливаются рядом с дверьми.
Если говорить о жилых помещениях, то местом установки проходных выключателей могут быть, например, входная дверь в комнату и место на стене рядом с прикроватной тумбой. В таком случае человек, зашедший в комнату, включит свет, нажав проходной выключатель расположенный рядом с дверью, а устроившись на кровати, не вставая сможет его выключить вторым проходным выключателем расположенный рядом с кроватью.
При помощи проходных выключателей можно управлять как одним светильником или лампой, так и их группой. Для каждого случая применяются разные типы проходных выключателей (одноклавишные, двухклавишные, трехклавишные). Главная цель, которую преследует человек, устанавливая такие выключатели, это удобство управления светом и снижение затрат на электроэнергию.
Подключение проходного одноклавишного выключателя
На рисунке 2 показана принципиальная схема подключения проходных выключателей предназначенных для управления одной лампой или одной группы ламп с двух, удаленных друг от друга, мест. Как вы уже, наверное, поняли, что у однополюсного проходного выключателя имеются два неподвижных и один перекидной контакт. На перекидной контакт одного из выключателей подается питающее напряжение. Перекидной контакт второго выключателя соединяется с лампой, а лампы в свою очередь, с нулевым проводом питающей сети. Неподвижные контакты первого выключателя соединятся двумя отдельными проводниками с двумя неподвижными контактами второго выключателя.
Рисунок 2. Принципиальная электрическая схема подключения проходного выключателя с одним полюсом и одной клавишей
На схеме положение перекидных контактов обоих выключателей одинаково, что соответствует, например, опущенному положению их клавиш. Электрическая цепь при этом разомкнута. Если мы нажмем клавишу первого выключателя и переведем ее в поднятое положение, то перекидной контакт этого выключателя соответственно тоже изменит свое положение и замкнет электрическую цепь. По цепи потечет электрический ток (направление тока показано стрелочками), и лампа начнет светиться. Если теперь нажать клавишу второго выключателя и также изменить его положение, то цепь вновь окажется разомкнутой и лампа погаснет.
Для более наглядного представления о том, как производится соединение проводников, на рисунке 3 представлена монтажная схема подключения проходных выключателей. Круг зеленого цвета есть не что иное, как распределительная коробка, внутри которой производится соединение проводов. Кругляшки внутри коробки, это пайки проводов, выполненные в виде скруток со сваркой, обжатые самозажимными изолирующими колпачками, соединенные клеммами или винтовым соединением. Все остальное я думаю и так понятно.
Рисунок 3. Монтажная схема подключения однополюсных одноклавишных проходных выключателей
На представленном ниже рисунке 4, показана схема расстановки оборудования и прокладки проводов. Соединение проводов в этом случае осуществлено в двух распределительных коробках 1 установленных над проходными выключателями 3. Сделано это с целью экономии проводов. В случае установки одной распределительной коробки и сборки схемы в ней, дополнительно от коробки до ближайшего к нам выключателя пришлось бы прокладывать еще два провода. Если бы питающие провода подводились со стороны лампы 2, то все соединения можно было произвести в одной коробке без лишних затрат проводов.
Здесь: L – линейный (фазный) провод; N – нулевой провод; PE – провод заземления.
Рисунок 4. Пример выполнения схемы управления освещением с двух мест при помощи проходных однополюсных одноклавишных выключателей
Для лучшего понимания прочитанного, советую посмотреть следующее видео:
Подключение проходного двухклавишного выключателя
Электрическая схема проходного двухполюсного двухклавишного выключателя аналогична электрической схеме однополюсного одноклавишного проходного выключателя. Отличие состоит в том, что в один корпус встроен еще один комплект контактов (еще один подвижный и два неподвижных контакта). Внешне проходной двухклавишный выключатель похож на обычный двойной.
Назначение двухклавишных проходных выключателей заключается в разделении одной большой группы ламп или светильников на две группы. То есть их работа аналогична работе обычного двойного выключателя установленного в гостиной и предназначенного для включения ламп большой красивой люстры.
Подключение проходного двухклавишного выключателя производится в соответствии с принципиальной схемой, изображенной на рисунке 5. Направления токов указаны стрелками.
Рисунок 5. Принципиальная схема подключения проходного двухклавишного выключателя
Рисунок 6. Монтажная схема подключения двухполюсных двухклавишных проходных выключателей
Управление освещением с трех мест и более
Бывают случаи, когда возникает необходимость во включении света в помещении не с одного или двух мест, а с трех, четырех и более. Для реализации такой схемы производители изготавливают промежуточные выключатели (переключатели). Пример схемы управления с трех мест показан на рисунке 7.
Рисунок 7. Принципиальная схема подключения двухполюсных двухклавишных проходных и промежуточного выключателей
Как видно из схемы промежуточный выключатель имеет четыре неподвижных и два подвижных контакта. При нажатии клавиши, подвижные контакты одновременно переключаются с одной пары неподвижных контактов на другую пару.
Рисунок 8. Монтажная схема подключения однополюсных одноклавишных проходных выключателей и промежуточного выключателя
Для того чтобы можно было включать и выключать свет, например, из четырех мест, устанавливают еще один промежуточный выключатель. Ставится он между одним из проходных выключателей и существующим промежуточным выключателем. По аналогии можно увеличить число мест управления до любого значения.
Рисунок 9. Принципиальная схема управления освещением с пяти мест
Схема подключения проходного выключателя: Инструкция +Видео
Проходной выключатель: как подключить, особенности, разновидности. Перед тем, как выбрать и определиться с покупкой, стоит все-таки узнать – что такое проходной выключатель, для чего он требуется и в чем его отличительная особенность от стандартных одно-, двух- и трехклавишных переключателей. Одноклавишный выключатель проходного типа требуется для того, чтобы управлять лишь одной линией или контуром для освещения из разных точек, которые расположены в нескольких частях квартиры или коттеджа. Получается, что одним выключателем при входе в коридор или комнату вы будут включать освещение, а другим, расположенным в ином месте, то же самое освещение сможете выключить.
Обычно подобное часто практикуется в спальной комнате, когда человек заходит в спальню и включает свет возле двери. Далее можно прилечь и у изголовья или тумбы отключить свет. В двухэтажных домах все проще – включите лампочку на первом этапе, поднимитесь по лестнице и сможете отключить свет со второго этажа.
Общие сведения
Подбор, конструкции и отличия выключателей проходного типа
Перед тем, как собирать подобную схему для управления, требуется обратить внимание на такие моменты:
- Для монтажных работ проходного типа выключателя требуется трехжильный кабель – NYМ 3*1.5 мм2 или ВВГнг-Ls 3*1.5 мм2.
- Не старайтесь собрать такую схему на выключателях обычного типа.
Основное отличие стандартных от проходных переключателей заключается в том, сколько в них контактов. Простые одноклавишник имеют лишь две клеммы, чтобы подключать провода (выход и вход), а проходного типа целых три! На обычном же электрическая цепь освещения или замкнута, или нет, и третьего просто не дано.
Обратите внимание, что проходной вариант лучше именовать не элементом для выключения, а переключателем, потому что конкретно он переключает электрическую цепь с одного работающего контакта на второй.
По внешнему виду спереди они могут казаться одинаковыми, но на клавише переходного элемента может быть значок, который состоит их вертикальных треугольников. Постарайтесь не перепутать их с элементами перекидного или перекрестного типа (о них подробнее поговорим дальше). У таких треугольники смотрят в исключительно горизонтально. Зато со второй стороны можно заметить разницу – у проходного элемента 1 клемма сверху, а снизу расположены сразу две.
У обычного 1 сверху и столько же снизу. Большинство людей путают по этим параметрам переключатели с одноклавишными выключателями, но двухклавишные тут точно не подойдут, хотя тоже имеют 3 клеммы. Есть существенная разница в работе контактов. При замыкании одного контакта у проходного типа переключателя автоматически замыкается второй, а вот у двухклавишников подобной функции нет. При этом обратите внимание, что предварительное положение, когда две электрические цепи разомкнуты, у проходного вовсе нет.
Подробности вопроса
Подключение переключателя
В первую очередь требуется правильно подключать сам выключатель в подрозетнике, и для этого стоит снять клавишу, а кроме них еще и рамки накладного типа. В разобранном виде вы сразу заметите три клеммы для контактов. Самой главной задачей является найти из них общую. На высококачественных изделиях с внутернней стороны обязательно есть схема, и если вы разбираетесь в этом, то сможете с легкостью сориентироваться по ней. Если же вы приобрели бюджетную модель, или любая электрическая схема является для вас еще тем дремучим лесом, то на помощь придет обычный тестер китайского происхождения в режиме прозвонки цепи (можно использовать даже индикаторную отвертку на батарейке).
При помощи щупов на тестере следует попеременно касаться всех контактов и искать тот, на котором тестер начнет «пищать» или покажет «0» при любых положениях клавиши ВКЛ и ВЫКЛ. все куда проще сделать при помощи индикаторной отвертки. После того, как будет найдена общая клемма, на нее следует подключить фазу с кабеля питания. На остальные клеммы стоит присоединить два остальные провода. Причем какой из них куда пойдет не имеет значения. Выключатель следует собрать и закрепить в подрозетнике. Это один из этапов подключения проходного выключателя. Со вторым следует проделать все то же самое – найти общую клемму, подключить на нее проводник фазного типа, который будет идти на осветительный прибор и на оставшиеся подсоединить другие жилы.
Схема подключения выключателя проходного типа в распределительной коробке
Теперь самое главное, это правильно выполнить сборку схемы в распределительной коробке. В нее должны входить четыре трехжильных кабеля:
- Питание с автомата освещения распределительного щита.
- Кабель на первый переключатель и на второй.
- Кабель на люстру или другой осветительный прибор.
Питание с автомата освещения распределительного щита.При подключении проводов удобнее ориентироваться по цветной маркировке. Если будет трехжильный кабель ВВГ, то у нее самыми распространенными цветами является белый/серый (это фаза), синий («ноль») и желто-зеленый (это земля). Есть и другой вариант – фаза белая/серая, «ноль» коричневый, а земля черная. Начинается сборка с нулевых проводников. Требуется соединить нулевую жилу с кабеля вводного автомата и ноль, который отходит на светильник в одну точку при помощи клемм ваго. Далее требуется соединить все заземляющие жилы, если у вас есть проводник для заземления. Аналогично, как и с нулевыми проводами, «землю» следует объединить с вводного кабеля с «землей» кабеля, который отходит на освещение. Этот провод нужно подключить к корпусу светильника.
Остается правильно и без ошибок выполнить подключение фазных проводников. Фазу с вводного кабеля следует присоединить к фазе уходящего провода на общую клемму первого переключателя. Общий же провод со второго переключателя следует при помощи отдельного зажима ваго соединить с фазной жилой провода на освещение. Когда все будет выполнено, останется лишь соединить между собой отходящие жилы с двух выключателей между собой, и при этом не играет роли, как именно вы будете их соединять. Допускается даже перепутать цвета, но все-таки лучше, если вы будете придерживаться расцветки, чтобы в будущем не запутаться. На этом можно считать, что схема полностью собрана, подать напряжение и проверить освещение.
А теперь отметьте себе основные правила, которые стоит для себя запомнить:
- Фаза с автомата должна идти на общий проводник переключателя №1.
- Эта же фаза должна выходить с общего проводника второго выключателя на осветительный прибор.
- Остальные два проводника вспомогательного типа следует соединить между собой в распределительной коробке.
- Земля и ноль должны подаваться напрямую без выключателей сразу на лампы.
Теперь стоит поговорить об управлении освещением при помощи новых выключателей.
Перекидные выключатели – управление с трех/четырех мест
Что же делать в том случае, когда вы хотите управлять одним освещением из трех или четырех точек? Тогда с цепи будет еще третий и четвертый переключатель. Казалось, требуется купить лишь еще один проходной элемент, но все не так просто. Здесь не подойдет выключатель с тремя клеммами, потому что соединяемых проводов в распределительной коробке будет четыре. Здесь очень кстати будет применение перекидного, или как его еще называют, крестового/промежуточного/перекрестного выключателя. Его ключевое отличие состоит в том, что у него четыре выхода – два снизу и столько же сверху. Его устанавливают как раз в промежутке между двумя проходными. Начать стоит с распаечной коробки, в ней следует найти два второстепенных провода от второго и первого переключателя. Нужно рассоединить их и подключить между ними перекидной шнур. Те провода, что расположены с первого, подключите на вход, а те, что идут на второй – к клеммам выхода. Схему подключения проходного выключателя следует всегда проверять, потому что часто бывает так, что выход и вход у них расположен на одной стороне.
Естественно, что не нужно запихивать сам перекидной провод в распаечную коробку, хватит и того, что вы заведете туда концы от четырехжильного кабеля. А сам выключатель следует разместить в любом удобно для вас месте – возле кровати, в середине коридора и прочее. Свет можно переключать и выключать со всех точек. Главным достоинством системы является то, что вы можете изменять ее до бесконечности и добавлять сколько угодно выключателей перекидного типа. Проходных будет всего два (в конце и начале), а в промежутке между ними будет хоть 13 перекидных.
Полезные сведения
Ошибки при подключении
При этом этапе поиска и подключения основной клеммы в проходном выключателе совершают ошибку. Многие почему-то не проверяют схему и наивно полагают, что общая клемма – это та, где лишь один контакт. Если собрать схему таким образом, то переключатели будут неправильно работать, потому что все они зависят друг от друга. Помните о том, что на разных выключателях общий контакт может быть где угодно! Лучше всего его вызвонить «вживую», при помощи индикаторной отвертки или тестера. Чаще всего с такой проблемой можно столкнуться при замене или монтаже переключателей от разных фирм. Если ранее все работало, а после замены схемы перестала функционировать, значит, вы перепутали провода.
Еще может быть и такой вариант, что новый переключатель совсем не проходной. Также важно помнить о тои, что подсветку внутри изделия не может влиять на принцип переключений. Еще одной популярной ошибкой является неправильное подключение перекрестных провода, когда оба кабеля с первого проходного переключателя усаживают на верхние контакты, а со второго на верхние. Между тем у крестовых выключателей механизм переключений и схема несколько отличаются, и подключать провода требуется крест-накрест.
Недостатки
Первый недостаток заключается в том, что нет конкретного положения клавиш ВЫКЛ или ВКЛ, которые есть в стандартных. Если перегорела лампа и ее следует заменить, то при подобной схеме можно не сразу понять, включен свет или выключен. Будет неприятно, когда при замене лампа может попросту взорваться около глаз. В таком случае самым простым и безопасным способом будет отключение автомата освещения в щитке. Вторым недостатком является большое число соединений в распаечных коробках. Чем больше у вас световых точек, тем больше их количество в распределительной коробке. Подключение кабеля по схемам без распаечных коробок уменьшит число соединений, но может в несколько раз увеличить или расход кабеля, или число жил. Если у вас проводка идет под потолок, то потребуется оттуда опускать провод для каждого переключателя, а после поднимать вверх. Лучший вариант здесь – использование реле импульсного типа.
Схема подключения проходного выключателя с 2х или 3х мест
Представим ситуацию: ночь, перед вами длинная лестница на второй этаж где темно, как в лесу. Вы нажали на выключатель света и стало светло, но когда поднялись по лестнице поняли, что свет может быть погашен только с помощью переключателя вверху…
Чтобы иметь возможность включать и выключать свет из двух разных мест, просто купите дополнительный проходной переключатель для лестницы. Это не единственное решение, но, безусловно, самое популярное. Есть ещё импульсные переключатели, о которых сказано в другой записи. Но в рамках этой статьи будем разбирать следующие вопросы:
- Работа лестничных выключателей
- Способ подключения проходных переключателей
- Практический пример и реализация схемы включения
- Возможность создать схему управления лампой из 3х и более мест.
Итак, благодаря лестничным переключателям можно зажечь одну и ту же лампу из двух разных мест. Не обязательно на лестнице. Это может быть любая большая комната, где разумно управлять лампой из двух мест. Вообще такие переключатели могут использоваться для включения / выключения любого устройства из двух мест, не обязательно лишь лампы.
Как работают лестничные переключатели
Упрощенная схема выглядит так (присмотритесь к анимации).
- Обеспечиваем электрический потенциал через фазовый провод ( L ).
- Выключатели соединены двумя коричневыми и серыми проводами (на схеме).
- Лампочка загорается когда электрический ток от L- провода достигает лампы.
- Схема может быть разорвана независимо, как с помощью лестничного переключателя S1, так и с помощью S2.
- С помощью лестничного выключателя не полностью разрывают цепь, а выбирают какой электрический потенциал передается второму выключателю.
Таким образом, проходной переключатель имеет еще один контакт по сравнению с одиночным переключателем. В обычном 2, а тут 3 терминала для присоединения проводов.
Следующая схема имеет больше общего с реальностью. Итак, посмотрим что здесь происходит:
- Шнур питания подключается к переключателю S1.
- Соединяем нейтральные ( N ) и защитные ( PE ) провода вне автоматических выключателей с помощью электрических разъемов. Защитный соединитель проводника соединен с корпусом лампы (или PE терминалом), нейтральный провод к клемме N.
- Силовой фазовый проводник ( L ) подключен к клемме № 1 переключателя S1. После этой операции и подачи напряжения электропотенциал будет подаваться либо на клемму № 2, либо на клемму № 3 переключателя S1.
- Следовательно, электрический ток 220 В на клеммах 2 или 3 достигнет переключателя S2.
- Если переключатели S1 и S2 находятся в одинаковых положениях, электрический потенциал появится на клемме № 1 переключателя S2 и свет загорится.
Чтобы загорелась лампочка, крайне важно чтоб цепь не прерывалась начиная с фазного провода подачи 220 В (L) и заканчивая лампой.
Принципиальная схема проходного выключателя
Далее вы сможете увидеть метод подключения переключателей лестниц. Посмотрим на следующую принципиальную схему:
На ней изменились три вещи:
- К коммутационной коробке S1 к переключателю S2 подключены два кабеля, которые используются для питания других переключателей освещения.
- Соединены все нейтральные и все защитные провода с двумя отдельными разъемами. Поскольку в терминале № 1 переключателя лестничной клетки S1 имеется только два контакта, необходимо использовать дополнительный электрический разъем, к которому они будут подключены: Фазовый провод питания L, фазовые провода приводящие к другим выключателям и источник питания S1.
- Между коробкой переключения S2 и лампой находится четвертый кабель (черный). Это может быть полезно в будущем, но в данной конфигурации он не используется и не связан ни с чем.
Пошаговая установка
Проходной выключатель S1
Ещё раз напомним — всегда начинаем любую установку с отключением напряжения в сети 220V. Перед началом работы с помощью тестера напряжения убедитесь, что на силовых кабелях нет электрического потенциала, предпочтительно на всех выводах выходящих из короба.
Вид проводов, что выходят из коробки. Нам нужен шнур питания и кабель, который направляется для переключения S2.
Сразу подключим все провода, чтобы не пришлось снова откручивать переключатель позже.
Подключим все нейтральные провода к одному разъему, а все защитные провода к другому разъему. Во время этой операции используйте плоскогубцы.
Когда все нейтральные и защитные провода подключены, засовываем их в электрическую коробку. Осталось 5 фазных проводов:
- Источник питания — 1 шт.
- Для питания других выключателей — 2 шт.
- Для лестничного выключателя S2 — 2 шт.
Кабель питания и два шнура для других автоматических выключателей соединены вместе в электрическом разъеме. Также подключаем к этому разъему короткий кабель длиной в несколько сантиметров, который будет подключен к клемме 1 переключателя S1.
Шнур короткого замыкания соединен с одной стороны, а провода, ведущие к переключателю S2 на второй (верхней) стороне переключателя. После подачи напряжения электрический потенциал в линии будет передаваться либо коричневому, либо черному проводу в зависимости от положения переключателя.
Последний этап — сборка и выравнивание автоматического выключателя. Поставим назад рамку и клавишу. Вот ещё один рисунок того, как всё должно соединяться в коробе:
Про установку более подробно говорили в статье об одиночных переключателях.
Проходной выключатель S2
Переходим ко второму месту (выключателю). У нас есть два кабеля, каждый из которых имеет 4 провода:
- кабельный вывод от переключателя S1 (внизу)
- кабель, который ведет к лампе (вверху)
Из-за отсутствия синего проводника, серый провод обернут синей изолентой, чтобы показать что это нейтральный проводник.
Подобно переключателю S1 соединяем защитные проводники с одним разъемом и нейтральными проводниками с помощью второго разъема.
Осталось 4 фазных провода из которых черный, ведущий к лампе, в соответствии со схемой не будет использоваться.
Фиксируем провода. С верхней стороны подключите провода от переключателя S1, а нижний фазовый провод направляется на лампу.
В зависимости от положения переключателя S1, электрический потенциал будет либо на коричневом проводе (сверху), либо на черном проводе. То есть в зависимости от положения переключателя S2 направляющий провод к лампе (нижний коричневый) будет подключен к одному из верхних проводов.
Теперь обратная сборка, снова надеть рамку и клавишу.
Проходной выключатель на 3 места
Возможно ли подключить большее количество переключателей для управления освещением одной лампы? При использовании только обычных ступенчатых переключателей невозможно реализовать управление лампой больше, чем из двух мест. Для ещё большего количества мест необходимо купить перекрестные переключатели, которые размещаются между лестничными, как показано на схеме.
Подведём итог проделанных работ
Таким образом лестничный переключатель представляет собой недорогой и простой способ управления освещением из двух разных мест. Однако для этого требуется предварительное планирование и прокладку дополнительных кабелей между ними ещё на стадии ремонта / строительства проводки. На более позднем этапе эта операция может быть затруднительной — придётся вести провод по стене или долбить канал в ней.
Как подключить проходной выключатель как обычный и наоборот: можно ли это сделать
Содержание статьи:
Установка проходного выключателя является оптимальной, когда необходимо управлять световым устройством из нескольких разных мест. Зная схему подключения, для подобной системы можно использовать традиционный прибор. Чтобы обеспечить комфортное управление источником света, нужно знать, как подключить проходной выключатель как обычный.
Особенности конструкции
Применение проходного выключателя
Исходя из количества коммутируемых электрических цепей, устройства могут быть одно-, двух- и трехклавишными. Клеммы с винтовыми или пружинными зажимами. Также конструкция зависит от функционального назначения. Виды устройств отличаются при использовании для внешней или внутренней проводки.
Подобное электрооборудование предназначено для включения и выключения из разных мест одного или группы светильников. Нет потребности возвращаться в другой конец помещения, чтобы нажать клавишу. Электроприборы применяют в квартирах большой площади, в коридорах и на лестницах, при освещении садовых дорожек, в спальне. Кроме удобства, это дает экономию электроэнергии.
Проходные выключатели также используются в концертных залах, на стадионах, в подземных переходах и туннелях, в подъездах высотных домов.
Различия между проходным и традиционным выключателем
Разница между проходным и обычным выключателем (вид сзади)
По внешнему виду выключатели ничем не разнятся. Внутренняя конструкция обычного снабжена одним входом и выходом. Может иметь до трех клавиш, что позволяет управлять несколькими источниками освещения. Чаще устанавливают возле входа в помещение. Подключение осуществляется с помощью двух клемм.
Классический проходной имеет пару выходов и один вход. В этом случае электрический ток не разрывается, а перенаправляется на любой другой выход. Под корпусом изделия нанесена схема. Проходной одноклавишный снабжен трехжильной коммутацией и тремя клеммами с медными контактами. Это переключатель, который перенаправляет ток на другие участки.
По конструкции, способу установки и типу управления выключатели могут быть:
- клавишные;
- кнопочные;
- ползунковые;
- тяговые;
- тумблерные.
Также их классифицируют в зависимости от напряжения и силы тока, степени защиты, климатических условий, в которых их устанавливают.
Важно не спутать электроприбор с перекидным или перекрестным. На клавише проходного обозначен вертикальный треугольник, в остальных он расположен в горизонтальном направлении.
Как подсоединить проходное устройство
Подвод тока осуществляют через распределительную коробку. Выбирают подходящее место, устанавливают ее и выводят трехжильный кабель. Кроме фазы и нуля он снабжен заземляющим проводом, что делает систему безопасной. Заводская цветовая маркировка жил упрощает монтаж. Чаще это медный гибкий кабель, сечение отдельных проводов от 1 до 1,5 мм.
Предварительно делают разметку, где будут располагаться выключатели и светильники. Затем штробят стены и выполняют разводку линий проводников. Сверлят ниши для монтажа механизма выключателя. После подготовительных работ можно подсоединять всю систему.
Провода в распределительной коробке
Для правильного и безопасного подключения следует соблюдать следующую последовательность:
- Прежде всего необходимо удостовериться, какой провод в коробке является фазой, обычно он красного цвета.
- Отключить напряжение.
- К близлежащему выключателю подводят фазу и подключают ее на клемму «1».
- По маркировке на клеммнике подсоединяют остальные жилы, запомнив соответствующие цвета.
- Аналогично выполняют работу на другом выключателе.
- Жилу от второго выключателя с фазой светильника соединяют с ярким проводом в распределительной коробке.
- Два других провода от первого выключателя подводят к соответствующим клеммам второго.
- Ноль и заземление от коробки подводят к таким же по цвету жилам светильника.
- Все скрутки необходимо выполнить правильно, заизолировать соединения.
Затем можно подать ток на несколько часов и проверить работу системы. Каждый из выключателей должен отключать и включать осветительный прибор независимо от другого. Если этого не происходит, следует проверить правильность схемы. Обнаруженные очаги тепла – признак слабого контакта. Необходимо обесточить систему и пересмотреть соединение.
Нельзя скручивать медную и алюминиевую жилу.
Как из простого выключателя сделать проходной
Схема управления освещением с двух мест с помощью проходных выключателей
Для преобразования понадобится два выключателя – одно- и двухклавишный. Лучше, если они будут от одного производителя и одинаковые по размеру. Суть переделки – добавление еще одного контакта в двухклавишный обычный выключатель. Предварительно нужно убедиться, что конструкция позволяет поменять местами клеммы.
На керамическом основании есть группа общих, частных и контакты «коромысла». Электрическую часть снимают, один из подвижных контактов разворачивают на 180°. Одну площадку из общей группы срезают. Получившийся механизм собирают, проверяя его работу.
Устройство закрывают одинарной крышкой. Можно оставить двойные клавиши, склеив их между собой. Таким образом, в одном положении активируется одна цепь. Переключив клавишу, будет подключаться другая.
Перекидной выключатель
Варианты схем
Снабжен двумя входами и выходами, имеет четыре клеммы, сразу переключает пару контактов. Используется не так часто, но в некоторых случаях незаменим. Облегчает передвижение в темное время суток:
- в большом коридоре или холле с множеством дверей;
- в квартире с тремя уровнями;
- спальне с выключателем у входа и двумя рядом с кроватью;
- находясь в доме, возможно управлять светильниками в гараже, на террасе, в беседке.
Чтобы обустроить освещение лестницы в трехэтажном здании, необходимо создать три точки контроля. Перекидной переключатель перекрестного типа не используется сам по себе. Подключать его нужно в разрыве между проходными выключателями. Зная порядок подключения проходного, несложно разобраться, как сделать переключатель перекидной.
Их количество может доходить до 10, но они всегда должны быть расположены между проходными.
Есть несколько схем для управления освещением из 3 и более мест. Собрать цепь можно через распределительный щиток, или минуя его. Возможно подключение сразу нескольких типов светильников.
Можно ли использовать проходной выключатель как обычный
Иногда необходимо из проходного выключателя сделать обычный двухклавишный. Устанавливают проходное устройство таким образом, чтобы оно работало как простое. Для этого нужно подключить его без пары.
Однако тогда теряется смысл элементов его конструкции. А ведь сложность механизма и количество деталей сказывается на цене. Нет смысла покупать дорогой проходной выключатель и использовать его как обычный.
Недостатки проходных устройств
Перед подключением нужно всегда проверять схему. Входные и выходные контакты перекидного выключателя могут располагаться по-разному
Положение клавиш не позволяет определить, выключена или включена система. Например, сразу не удастся понять, отключен свет или перегорела лампочка. Невозможно одновременно из разных мест управлять световым прибором. Большое количество подключенных приборов подразумевает массу скруток в распределительной коробке. Ошибки в подключении вынуждают собирать всю схему заново.
Проходной выключатель обладает многими функциональными возможностями. Но чтобы его подсоединить, нужно приобрести еще один прибор. Также возрастает количество соединительных проводов, что увеличивает общую стоимость системы. Обыкновенный выключатель имеет сравнительно низкий ценовой показатель, но проигрывает в функциональности.
://
схема подключения проходного выключателя с 2х мест и более
Каждый владелец квартиры или дома желает максимально комфортно проводить время в своем жилище и сделать своё нахождение в помещении беззаботным и удобным. Большое количество разных осветительных приборов в совокупности с большой площадью жилых помещений может привести к неудобству включения и выключения света при переходе из одной комнаты в другую. На помощь в решении этой проблемы и для упрощения жизни были придуманы проходные выключатели.
Зачем нужны проходные выключатели?
Проходные выключатели – решение, которое достаточно давно и с успехом применяется при устройстве освещения. С их помощью можно включать и выключать один и тот же осветительный прибор из нескольких точек помещения. Благодаря этому, например, человек вошедший в коридор может включить свет в начале и выключить, когда будет выходить из него в другой части этого помещения.
Существуют и другие способы, позволяющие упростить управление светом в разных частях помещения (датчики, сенсоры), но преимуществом проходных выключателей является простота монтажа, надежная работа при любых условиях и относительная дешевизна этого решения.
Подобные способы широко применяют как в загородных домах, так и в жилых помещениях многоквартирных домов. В зависимости от привычек и потребностей жителей помещения проходные выключатели могут монтироваться в коридорах, у входа в комнаты, у кроватей или мест отдыха и в других местах по желанию.
Принцип работы и отличия проходных выключателей от обычных
Принцип работы стандартных настенных выключателей освещения основан на разрыве или соединения питающей фазы.
Обратите внимание! Согласно правилам ПУЭ разрывать в выключателе необходимо именно фазу, а не ноль.
Это важно для безопасной эксплуатации осветительных приборов и отсутствие напряжения на них при выключении с помощью выключателя. Обычный выключатель имеет два контакта: один для подключения питающей фазы и другой для подключения осветительного устройства. При этом переключатель имеет два положения: «включено» и «выключено».
Проходной выключатель имеет такой же размер и внешний вид (под любой интерьер и цветовые решения), но конструктивно несколько отличается от обычного: он не имеет положения «выключено» и имеет 3 контакта для подключения отходящих проводников. Такое устройство монтируется попарно с другим выключателем такого же типа. В проходном выключателе не происходит разрыв цепи, а выполняется перекидывание фазы с одного контакта на другой.
Принципиальные электрические схемы управления освещением
Рассмотрим схемы установки выключателей для одного прибора в разных точках помещения, а также управление несколькими группами осветительных приборов из нескольких мест.
Схема управления освещением с двух мест: два проходных выключателя
Для включения осветительных приборов из двух мест собирается система из двух проходных одноклавишных выключателей и проводников необходимой длины. К осветительному прибору подводится нулевой провод. А к первому выключателю, на его входной контакт, подводят фазу. Два контакта выхода первого выключателя соединяются с двумя выходами второго выключателя. А от входа второго выключателя тянут фазу к осветительному прибору.
Например, мы имеем два выключателя. Условно назовем их Вкл1 и Вкл2. Каждый из них имеет по три контакта: №1, №2, №3 и №1’, №2’, №3’ соответственно. Тогда на контакт №1’ Вкл2 подключается фазный провод, а к контакту №1 Вкл1 провод от осветительного прибора. Контакты №2 и №2’ соединяются друг с другом, то же самое делают и с контактами №3 и №3’. Именно в этом и состоит принцип перекидывания фазы с одних контактов на другие, а, следовательно, и возможность работы проходных выключателей.
Данная схема представлена для включения света из двух мест. Схемы для систем из трех, четырёх и более мест выглядят сложнее, но принцип работы остается неизменным.
Схема управления освещением с трёх и более мест: использование перекрёстных выключателей
Метод включения лампочек из трех и более мест отличается тем, что в схему добавляется специальный перекрестный переключатель. Конструктивно такое устройство имеет два контакта на входе и два контакта на выходе, что позволяет ему перекидывать контакты. Он может располагаться в любой удобной точке помещения между двумя одинарными проходными выключателями. Фаза подводится на входной контакт первого проходного выключателя, два его выхода подключаются к выходам перекрестного переключателя. От двух оставшихся выходов переключателя провода тянут к выходам второго выключателя, а от его входа подключают осветительный прибор (на который уже подключен нулевой проводник). Звучит сложно, но на самом деле устроено достаточно просто.
Независимое управление двумя и более лампочками: схемы подключения двух и трёхклавишных проходных выключателей
Иногда возникает необходимость управления несколькими лампами из разных точек помещения. Для этого не имеет смысла устанавливать на каждую лампу отдельные проходные выключатели, потому что можно воспользоваться двухклавишными или трехклавишными вариантами. Двухклавишные проходные выключатели имеют в конструкции два входа и четыре выхода, трехклавишные – три входа и шесть выходов.
Согласно плану расположения осветительных приборов, производится монтаж проводки, распределительных коробок и подготовка точек (подрозетников) для установки выключателей. Подключение схоже с проходными выключателями для одного осветительного прибора. При этом, ввиду сложности устройства такой системы и большого количества проводников, лучше всего производить подключение ориентируясь на заранее нарисованную схему и план расположения осветительных приборов.
Если же требуется включать две группы осветительных приборов из трех точек, то используют два двухклавишных проходных выключателя и один двойной перекрестный переключатель. Такой переключатель имеет восемь контактных групп: четыре используются для одного осветительного прибора и четыре – для другого.
Рекомендации по монтажу
Проходные выключатели – удобный способ управления светом в просторных жилых помещениях. Но несмотря на то, что схема их подключения достаточно легкая, все же определенные знания и навыки в электротехнике при установке лишними точно не будут.
Самый сложный процесс, который предстоит монтажнику – это устройство скрытой проводки к будущим точкам монтажа выключателей и осветительным приборам от распределительных коробок. Для такого вида работ необходим навык штробления стен и специальный инструмент (штроборез с алмазными дисками, перфоратор, промышленный пылесос). Завершая работы по укладке электрического кабеля, обязательно тестируют все линии на предмет обрывов и правильности подключения, а для этого понадобится мультиметр с прозвонкой. А вот любые выключатели, в том числе и проходные, окончательно монтируют только после завершения всех чистовых отделочных работ.
При выборе проходных выключателей лучше всего ориентироваться на именитых иностранных производителей электротехнической продукции: Legrand, ABB, Sneider Electric. Но если бюджет ограничен, то можно приобрести и отечественные варианты.
И самое главное, помните: электричество – опасно для жизни, все работы производите только при отключённом электропитании и с соблюдением правил электробезопасности!
