Как установить розетку в ванной комнате: Установка розетки в ванной комнате

Содержание

Установка розетки в ванной комнате

Еще несколько лет назад никто не мог подумать об установке розеток в ванной. Однако современные технологии и обширные знания о мерах предосторожности позволяют производить монтаж в помещениях даже с повышенным уровнем влажности. К ним относится и ванная комната. Розетка в ванной дает возможность удобно пользоваться такими электрическими приборами, как бритва, фен, утюжок для волос и др. К тому же, нередко в ванных домов и квартир установлены стиральные машины, а их работа предполагает наличие розетки.

Основные правила установки розеток в ванной

Перед тем, как приступить к монтажу розеток, следует помнить:

  • в них должно быть предусмотрено заземление. При использовании маломощных технических средств можно использовать распределительные трансформаторы
  • в помещениях с высоким уровнем влаги недопустимо проведение открытой проводки. Она должна быть только скрытой, с изолированными местами соединений проводов
  • на стенах со скоплением влаги розетку размещать запрещено
  • удаленность розетки от душевой кабины или биде должна составлять минимум 60 сантиметров
  • для ванной комнаты лучше выбрать особые влагостойкие розетки, не пропускающие воду и конденсат внутрь. Если вы подключаете электроприборы с высокой мощностью, лучше применять для данного процесса УЗО (устройство защитного отключения). Здесь имеется в виду, например, стиральная машина. Для приборов подобного типа подходят розетки с 3 контактами и проводом с 3 жилами. Применять обычный бытовой удлинитель крайне нежелательно

Как установить розетку в ванной?

Если вас интересует создание новой розетки в ванной, помните:

  • монтаж новых устройств и замена действующей проводки предполагает выделение электропроводки в особую категорию. Ее запитывают электрокабелем
  • устанавливается автомат защиты и УЗО
  • на трехпроводном кабеле для монтажа розеток в ванной присутствует защита и двойная изоляция
  • на новых устройствах должен быть контакт заземления

Также стоит помнить, что розетки, которые располагаются от душевой кабины, ванны или раковины на расстоянии от полуметра до 2,4 метра обязательно снабжают защитными крышками.

Сколько сантиметров еще может составлять расстояние, лучше уточнить у специалиста.

Установка дополнительной розетки

Монтаж дополнительной розетки можно сделать двумя способами. Это:

  • проводка заземления от линии электропроводов и правильная установка разделяющего трансформатора
  • протягивание линии проводки (новой) от электрического щита. При этом за защиту линии будут отвечать либо УЗО и специальный автомат, либо отдельное устройство. Стоит добавить, что существуют так называемые дифференциальные автоматы, которые выполняют как работу устройства защитного отключения, так и обычных автоматов

Расстояние дополнительной розетки от ванны или душевой кабины также должно составлять

60 сантиметров. Информацию о том, каким должно быть расстояние для установки стиральной машины, лучше получить на консультации у мастера. Стоит также дополнить розетку крышкой для защиты и позаботиться о полугерметичном корпусе.

Если у вас большой дом и, соответственно, ванная комната имеет крупные габариты, вполне возможно правильно установить розетки без герметизации удаленностью от 2,4 метра и более от ванны. При этом обязательны контакты заземления, которые подключены к проводнику защиты.

Помните, что заземление не должно проводиться с использованием труб и арматуры из металла.

Зоны установки розеток

Согласно одному из пунктов Правила устройства электроустановок, или ПУЭ, по схеме ванную комнату разделяют на 4 зоны. В каждой из них должны быть соблюдены особые требования, связанные с использованием электрических приборов. Итак, это зоны:

  • 0 – место в самой душевой кабине, умывальнике, душе. Здесь можно устанавливать приборы с полной защитой от воды, имеющие источники питания за пределами зоны. Размещение розеток строго запрещено
  • 1 – зона над ванной, раковиной. Розетки здесь также отсутствуют. Необходимо размещать светильники и нагреватели воды с защитой и подключением защитного
    0
  • 2 – место, располагающееся в удалении 60 см и более от душевой, за первой зоной. Допускается установка светильников с защитой от влаги, а также вентиляторов. Запрещены розетки
  • 3 – зона ванной, которая находится в 2,4 м от второй зоны. Допустимы влагостойкие розетки и светильники, у которых есть контакт заземления. Подключение должно осуществляться через специальный трансформатор, либо УЗО

Техническая составляющая установки розеток

Что касается проведения ремонтных работ при подключении новых розеток по схеме, то их выполняют с использованием особых инструментов. В домах старого фонда практически не предусмотрены розетки, но установка, к примеру, стиральной машины необходима практически всем.

Как правило, стены ванной комнаты выполнены из кафеля, поэтому логично применить:

  • специальные коронки для керамики
  • сверла и дюбели из пластика для создания отверстий
  • буры и коронки по бетону
  • перфоратор

Что касается самих розеток, то у них должен быть максимальный уровень защиты от влаги. Цифра, отвечающая за данный показатель, должна быть больше

4.

Важно, что подключение розеток лучше производить в просторных помещениях. Если площадь ванной комнаты меньше 8 м2, делать новые розетки и вовсе не рекомендовано. Однако при наличии качественной герметичной розетки с классом защиты IP44, схемы и хорошего багажа знаний в данном вопросе можно отойти от рекомендаций и провести розетку, особенно если она необходима для того чтобы поставить стиральную машину.

Розетки в ванной комнате, как установить?

Почему может возникать такая проблема? Дело в том, что почти во всех квартирах, розетки в ванной комнате не предусматривались. Не было такой надобности. Стиральных машинок-полуавтоматов не было, да и простые фены были редкостью.

Необходимый инструмент

Сейчас же дело обстоит по-другому. И когда стиральная машина стоит в ванной, приходиться пользоваться переносками, что не всегда удобно, да и дверь не закроешь.

Поэтому просто необходимо сделать розетки в ванной комнате.

Что для этого понадобится?

  1. Перфоратор;
  2. Одна, или несколько розеток;
  3. Дюбеля;
  4. Гофра, или пластиковый короб;
  5. Кабель ПВС-2х2,5 мм2, или провод ПВ-3 2,5 мм2.

Читайте по теме: Что должно быть у электрика из инструмента.

Розетки для ванной

Выбирая розетки для ванной, следует помнить, что ванна — это помещение влажное, а порой просто залитое водой.

Вода и электричество, вещи несовместимые для безопасности человека.

Ввиду этого, лучше всего, ставить наружные влагозащищенные изделия с классом IP-65.

Корпус у них полностью герметичный, рабочая часть, закрыта защитными крышками на пружине. Если планируется установка в ванной комнате умных розеток, то класс защиты у них должен быть IP44, но в таких помещениях лучше использовать накладные устройства.

Монтаж розеток

Прежде всего, выбираем место установки. Конечно, оно должно быть удобное, чтобы хватало шнура электроприборов.

Но не следует устанавливать их непосредственно около ванны или умывальника. Лучше всего это сделать на противоположной стене.

Тогда брызги воды не будут долетать до опасного места.

Место выбрано, приступаем к монтажу.

Прежде всего, необходимо полностью разобрать розетки, чтобы остались основные, тыльные части корпуса.

На их дне, будет видно два отверстия для крепления. Их, и нужно использовать.

Прикладываем корпус к стене, и делаем метки маркером. Таким образом следует поступить со всеми розетками, прикладывая корпус к корпусу вплотную.

Следует отметить, что одной розетки будет мало, поэтому лучше сразу поставить хотя бы две. Для фена и машинки.

Чтобы по ненадобности, розетки можно было отключить от запитки током (для безопасности), рядом с ними впритык, можно поставить коробку с автоматом, как на фото.

Тогда вы просто отключаете автомат, а при надобности воспользоваться приборами, включаете, на время использования. Очень удобно и безопасно.

Читайте также:

Итак, метки сделаны, теперь буром на 6 мм, сверлим посадочные места для дюбелей. После этого, вставляем пластмассовые части дюбелей в отверстия. Прилаживаем корпус напротив отверстий, и металлическими частями дюбеля, прикручиваем его.

Такое действие нужно сделать со всеми имеющимися корпусами розеток.

Получился такой себе блок. Очень важно, чтобы корпуса плотно прилегали друг к другу, так и проводов-перемычек не будет видно, и герметичность увеличивается.

Розетки соединяем между собой перемычками из проводов. Заземляющий можно не ставить, так как в девятиэтажках, земли как таковой нет. Используется только два провода.

Перемычки просовываем в подготовленные отверстия или прорези сбоку корпусов. Можно соединять стороной с резиновыми вставками. Так будет проще, но вид будет похуже.

Подсоединяем перемычки к контактам внутренней части розеток, и закрываем их крышками.

Оставить открытой, следует только ту розетку, куда будет подключаться приходящий кабель или провод.

В ванной комнате не рекомендуется монтировать розетки в пол.

Монтаж питающей линии

Каким способом провести питание в ванную, решать вам. Нужно учитывать состояние квартиры (ремонт, или после него), как далеко находиться ванная и другое.

Коробом.

Например, самым простым, будет монтаж пластиковым коробом. Для двух проводов, короб не такой большой, поэтому если его удачно разместить, то он не испортит общий интерьер.

Один короб, длиною два метра, а прибить его можно тремя дюбелями. То есть монтаж не составит особого труда.

Ведем от щитка или счетчика, до отверстия в ванную, которое необходимо сделать, как можно ближе к розеткам.

Лучше всего сначала просверлить это отверстие, а потом устанавливая розетки, закрыть корпусом основной, в которую насквозь зайдет провод. Тогда по ванной комнате будет минимум проводки.

Гофрой.

Также можно сделать монтаж гофрой. Особенно это актуально с подвесным потолком.

Это будет идеальный и простой вариант монтажа. Вам просто нужно будет просунуть гофру с проводом, поверх подвесного потолка. Опустить на щиток, и к отверстию в ванной, сделать коробом.

Через коридор.

Бывают такие случаи, когда, просверлив отверстие с ванной, можно выйти в общий коридор. Тогда проложить короб или гофру можно там, без шума и пыли в квартире.

Ввод в щиток также сделать, просверлив отверстие с коридора как можно ближе к нему.

Штроба.

Метод «штробы» тоже неплох, но это если вам не жалко обоев или во время ремонта. Провод будет спрятан, и надежно защищен. Штробу делаем по наименьшему пути.

Применение дифавтомата

На линию, идущую в ванную комнату желательно установить дифавтомат.

Притом стоять он должен, в основном щите.

Он защитит от удара током, при утечке его на землю, через тело человека. Как только такая утечка произойдет, дифавтомат с УЗО отключит линию. И это касается не только стиральных машин, но и бойлеров, фенов и другого оборудования.

Читайте также:GSM розетка – как сделать удалённое включение и создать эффект присутствия дома

Выбор дифавтомата

Автомат должен быть качественным, желательно немецкого производителя, на ток утечки 5-10 мА. Рабочий ток его может быть 16-25 ампер.

Хотя стоит такой автомат дорого, но в нужный момент, он может спасти вашу жизнь. А на это не скупятся.

Установка розетки в ванной комнате: 7 главных правил

Когда среднестатистический россиянин заселяется в новую квартиру или планирует ремонт старой, он понимает, что установка розетки в ванной комнате — одна из самых первейших задач. Часто одной дело не ограничивается. Итак, можно ли сделать это самостоятельно?

До сих пор бытует мнение, что розетку монтировать здесь запрещено. Запрет, действительно, существовал до 1996 года. Душевая — помещение с влажной средой, водоразборными устройствами, большим количеством токопроводящих трубопроводов и стальной ванной. Сегодня водопровод и канализация всё больше пластиковые. Но увеличилось количество бытовой техники.

Без розетки возле умывальника не обойтись. Удобно иметь рядышком, перед глазами и программное устройство электрического тёплого пола

Существовавший ранее запрет давно отменен, отчасти его снятие обусловлено широким распространением современных средств электробезопасности. В Правилах устройства электроустановок (ПУЭ) от 2002 года сказано, что запрещен монтаж розеток в сырых помещениях бань и саун, как частных, так и общественных. А вот устанавливать в квартирах, частных жилых домах допускается. Однако, в нормах имеется ряд существенных оговорок:

  • Подключение в помещении с повышенной влажностью возможно только через устройство защитного отключения (УЗО) с током срабатывания не выше 30 мА. Альтернатива УЗО — разделительный трансформатор. Максимальную, двойную защиту обеспечит установка обеих устройств одновременно (дело добровольное, этого нормы не требуют).

УЗО отключит электропитание в случае: утечки на корпус электроприбора; короткого замыкания, прикосновения человека к токоведущим элементам

  • При трёхжильной электропроводке должно иметь подключенный заземляющий контакт (защитный ноль TN-S). Увы, не во всех старых домах есть заземление. УЗО и защитный трансформатор смогут работать без него, но уровень защиты будет ниже. Все токопроводящие элементы (стальной водопровод, чугунная канализация, трубы и приборы отопления, если они есть, металлическая ванна, душевой поддон и т.д.) должны быть заземлены.

Все электроприборы, в том числе и розетки, обладают маркировкой типа IPXY, указывающей класс защиты от пыли (X) и влаги (Y). Для ванной и душевой необходимо, чтобы защита от влаги Y была не ниже класса 4. Большинство розеток для ванной соответствуют стандарту IP44.

  • Прокладывать электропроводку рекомендуется скрыто, но допускается открыто, при условии, что все места соединений провода будут тщательно заизолированы. Нельзя прокладывать в стальных трубах, металлорукаве. Запрещается крепление провода металлическими скобами без изолирующих прокладок, сами скобы должны иметь коррозионностойкое покрытие. Наличие разветвительных коробок в санузле не допускается.
  • Должны располагаться не ближе 60 см от заземлённых элементов сантехнического оборудования: стальных, чугунных ванн, умывальников, трубопроводов.
  • Не ближе 60 см от дверок закрытой душевой кабины.
  • Минимальная высота — не менее 130 см от уровня пола.

«Правильная» розетка  имеет специальное влагозащищённое исполнение

  • Пункт 7.1.47 ПУЭ гласит, что душевая делится на четыре зоны, к которым предъявляются различные требования по электробезопасности:
  1. Зона 0 — внутри ванны, душа, умывальника. Допускается размещать электроприборы напряжением 12В стандарта IPX7 с источниками питания вне пределов зоны, розетки размещать нельзя.
  2. Зона 1 — непосредственно над или под душем, умывальником, биде. И в радиусе 0,6 метра вокруг рожка душа без поддона. Про гибкий шланг составители наших норм забыли, ну да ладно. Здесь можно размещать водонагреватели, светильники класса защиты не ниже IPX5, обязательно с подключением защитного ноля. Розетки здесь быть не должно: водонагреватель можно подключить непосредственно к электропроводу через герметичный вход.
  3. Зона 2 — находится на расстоянии до 60см дальше от зоны «1». Можно размещать светильники IPX4, вентиляторы.
  4. Зона 3 — пространство душевой, находящееся на расстоянии до 2,4 метра от зоны «2». Размещают приборы стандарта IPX4, подключенные через УЗО либо трансформатор, с заземляющим контактом.

Схема подключения УЗО

За пределами зон повышенной опасности допускается установка в обычном исполнении IPX1, размещение разветвительных коробок, устройств управления. Требование подключения через защитные системы сохраняется.

Зоны опасности

Максимальное значение тока утечки УЗО для душевой комнаты— 30 мА. На практике прибор сработает точнее, когда значение не превысит необходимого для подключаемых приборов. Для большинства стиральных машин достаточно 20-25 мА, данные должны быть указаны в паспорте. Сечение выбирается исходя из предполагаемой нагрузки. Рекомендуем использовать только медный кабель сечением 3х2,5 мм3 для электропитания стиральной машины и водонагревателя и 3х1,5 мм2 для бытовых приборов и светильников.

Таблица подбора сечения кабеля.

Наверное, всем понятно, что ванная комната — помещение, где электробезопасности необходимо уделять повышенное внимание. Хозяева городской квартиры не имеют права реконструировать электропроводку, не получив разрешения в эксплуатационной службе. А работы должна выполнять только организация либо ИП, обладающие соответствующей лицензией. Теоретически требование пользоваться услугами только лицензированных мастеров распространяется и на частных застройщиков, однако контролировать их за неимением ЖЭСа некому. На практике мало кто соблюдает эти требования. Что в городе, что в деревне, каждый сам себе мастер. Если вы дока в домашней электрике и точно знаете, как установить розетку, почему бы не сделать эту ответственную работу самому? Однако, если вы не имеете достаточных знаний, рекомендуем обратиться в специальную организацию: безопасность стоит потраченных денег.

Пригодилась статья? Расскажите друзьям:

В ванной розетка своими руками

Монтируем розетку в ванной комнате

Электропроводки и розетки в ванной комнате вызывают множество вопросов. Ведь это влажное помещение где возможно попадание брызг и выпадение влаги на электрооборудовании. Именно поэтому согласно п.7.1.38 ПУЭ установка розеток в этих комнатах запрещена.

Исключение составляют только ванные комнаты квартир, частных домов и гостинец. И дабы не подвергать опасности свою жизнь, а также здоровье ваших близких советуем отнестись к установке электрооборудования в этой комнате со всей ответственностью.

Как правильно установить розетку в ванной комнате

Чтоб правильно установить розетки в ванную комнату вам необходимо выполнить целый ряд мероприятий. Прежде всего определиться с местом расположения розетки, создать технические условия для ее подключения и наконец выполнить сам монтаж. И дабы не быть голословными давайте рассмотрим каждый из этих этапов отдельно.

Расположение розеток в ванной комнате

Прежде всего следует определиться с расположением розеток. Ведь волне логично, что располагать их в зоне возможного попадания воды нельзя.

И нормы ГОСТ Р 50571.11-96 предусматривают целых 4 зоны в ванной комнате, которые зависят от типа установленного душа или ванной.

Зоны в ванной комнате согласно ГОСТ Р 50571. 11-96

Итак:

  • Согласно п.7.1.47 ПУЭ розетка в ванной комнате должна быть установлена в зоне 3. Зоной три называется зона на расстоянии не менее 60 см от края ванной или поддона душевой кабинки. Если имеется сплошная стенка между ванной или душем и, то отчет ведется от нее.
  • Отдельным вопросом является открытый душ, не имеющий поддона. В этом случае краем от которого мы ведем отчет, является воображаемая плоскость на расстоянии в 60 см. То есть инструкция позволяет разместить розетку не ближе чем в 120 см от вертикальной линии точки установления душа.
  • Еще одним требованием которое предъявляется к розеткам и светильникам в ванной комнате является их расположение относительно двери. Согласно ГОСТ Р 50571.11-96 эти устройства должны располагаться не ближе чем в 60 см от двери.
  • Нельзя размещать розетки над мойками, а также под ними. Вообще место размещения розетки должно быть выбрано таким образом, дабы было удобно ее обслуживать.
  • Кроме того, учитывая, что ванная комната может быть затоплена нельзя размещать розетки в возможной зоне затопления. Поэтому обычно их располагают на высоте в 1 – 1,2 метра от уровня пола.

Технические условия для подключения электроприборов в ванной комнате

Определившись с местом расположения розетки, нельзя обходить вопрос и требований, предъявляемых к ее монтажу (см. Установка розеток и выключателей своими руками). И требования эти не только к самой розетке, но и к проводке в ванной комнате.

Итак:

  • Согласно все того же п.7.1.47 ПУЭ розетка для ванной комнаты должна иметь класс защиты от водопроницаемости не ниже 5. Такие розетки обычно имеют открытый тип исполнения.

На фото представлены розетки открытого типа исполнения

Обратите внимание! Класс пыле и влагозащищенности обозначается аббревиатурой «IP». Первая цифра после аббревиатуры означает класс пылезащищенности, а вторая влагозащищенности. Первая цифра может быть от 0, что означает полное отсутствие защиты, до 6, что означает полную пыленепроницаемость. Вторая цифра может быть от 0, что означает полное отсутствие защиты, до 8, что означает возможность работать на глубине до 1 метра не менее 30 минут. Цифра 5 по влагозащищенности означает полную защиту от струй воды со всех сторон.

  • Вторым важным аспектом для розеток, монтируемых в ванной комнате, является способ ее подключения. Согласно п.7.1.48 ПУЭ подключение может быть выполнено либо через разделительный трансформатор, либо через устройство защитного отключения – УЗО.
  • Вариант установки разделительного трансформатора, для ванной комнаты достаточно сомнительное удовольствие. Ведь цена вопроса и относительно большие габариты такого устройства делают его далеко не оптимальным выбором.
  • Совсем другое дело автомат УЗО. Он достаточно компактен, его стоимость не высока, а подключение не вызовет проблем даже без наличия специальных знаний. Тем более что автомат УЗО может быть установлен как на группе, питающей данную розетку, так и на самой розетке.

Обратите внимание! Сейчас розетки с встроенным устройством УЗО достаточно широко представлены на рынке. Поэтому вы легко можете добавить розетку в ванной комнате, не внося изменений в принципиальную схему.

  • Тут очень важно отметить то, что розетки для ванных комнат должны быть снабжены устройством УЗО с дифференциальным током не более 30мА. Это конечно наиболее распространенные устройства, но можно встретить УЗО и на больший ток утечки. Поэтому приобретая устройство обратите внимание на этот параметр.

Автомат УЗО на 30мА

  • Нельзя обойти внимание и электропроводку для розеток и светильников в ванной комнате. Ведь она не должна содержать распределительных коробок непосредственно в данной комнате.
  • Кроме того, согласно п.12.22 ВСН 59 – 88 проводка в ванной комнате должна выполняться скрытым способом. При этом она должна монтироваться в полихлорвиниловых или изоляционных трубах. Допускается применять соответствующие гофрированные шланги (см. Как выбирается гофра металлическая для проводки) как на видео.

Монтаж розетки

Ну и последним вопросом рассмотрим непосредственно сам монтаж. В целом он практически не отличается от монтажа обычных розеток, но для исключения ошибок давайте рассмотрим его отдельно.

  • Прежде всего остановимся на группе освещения к которой подключается данная розетка. Групповой автомат должен быть рассчитан на нагрузку данной розетки, а проводка должна быть выбрана в соответствии с ее номинальными параметрами.
  • Обычно розетки для ванной комнаты подключают к группе, питающей кухню. Это особенно актуально с учетом необходимости установки автомата УЗО в данной группе. А вот подключать розетку из ванной комнаты к группе, питающей жилые комнаты, не рекомендуется.

Розетка со встроенным устройством УЗО

  • Так как распределительную коробку в ванной комнате делать нельзя, то ее целесообразно расположить в коридоре перед ванной комнатой. Причем выбрать место для нее следует таким образом, дабы она была удобна для всех подключений.
  • Остальные нормы монтажа не отличаются от правил для монтажа обычных розеток. Поэтому останавливаться на них более детально мы не будем.

Вывод

Как видите установить розетку в ванной комнате своими руками не так уж сложно. Главное правильно выбрать ее место расположение и монтаж. В остальном данная процедура не должна вызывать у вас проблем. А соответствие вашей розетки установленным нормам и правилам оградит вас и членов вашей семьи от возможных неприятностей.

как сделать установку и какой должна быть высота от пола

Загрузка…

Данная статья посвящена такой проблеме, как розетки в ванной комнате, их установке, монтажу электропроводки и основным правилам, действующим для данных розеток.

Еще в недалеком прошлом розетка в ванной комнате и монтаж электропроводки к ней казалась чем-то нереальным из-за повышенной опасности возникновения пожара, короткого замыкания и т.д. Кроме того, довольно редко возникала сама необходимость пользования розеткой в ванной комнате, поскольку использовались обычные чугунные ванны и стандартные умывальники, не требующие электропитания.

Пример розеток в ванной

В настоящее время ситуация полностью изменилась и повсеместно в ванной используются потребляющие электричество блага цивилизации, например:

  • Ванна-джакузи;
  • Сушилка для рук;
  • Фен;
  • Бритва и т. д.

Все эти устройства и приборы могут вызвать удар током, поэтому монтаж электропроводки и установка в ванной розетки требуют грамотного подхода, от которого напрямую зависит безопасность ванной комнаты в панельном или частном доме.

Электропроводка в ванной

Монтаж проводки

Все требования, предъявляемые к монтажу розеток в ванной, можно узнать из технической нормативной литературы «Правила устройства электрических установок (ПУЭ)» (глава 7.1.), а также ГОСТ Р-50571.11.

При этом следует заметить, что требования, предъявляемые к розеткам в ванной комнате, включая сауны, душевые помещения и санузлы, в основном зависят от электрических приборов, которые планируется использовать: в случае электробритвы применяются одни требования, в случае стиральной машины – совсем другие.

Электропроводку в ванной желательно делать скрытой, поскольку в данном помещении существует повышенная влажность, чреватая прямым контактом электрической проводки с водой, что, естественно, является недопустимым.

Данное требование п. 7.1.40 ПУЭ довольно часто не совсем верно трактуют, полагая, что в ванной комнате можно использовать только скрытую электропроводку. На самом деле скрытая проводка является рекомендуемой – возможно прокладывать кабеля и в открытую, не используя при этом металлические трубы и рукава.

Правила установки розеток в ванной

Розетки установленные в ванной

Поскольку ванная является одним из наиболее влажных мест квартиры, установка розетки в данном помещении должна быть выполнена с соблюдением ряда правил, зависящих, как было сказано выше, от того, для подключения каких именно приборов будет использоваться установленная в ванной розетка:

  • Согласно правилам безопасности розетки, установленные в ванной, должны быть снабжены заземлением, которое не предусмотрено во многих старых домах изначально. В связи с этим для питания устройств с небольшой мощностью, таких как электробритва, могут применяться разделительные трансформаторы;
  • Устанавливая розетку, необходимо соблюдать все меры безопасности: с учетом повышенной влажности в помещении электропроводку желательно делать скрытой и тщательно изолировать все места соединений проводников;
  • Не допускается размещение розеток на холодных стенах, на которых образуется конденсат, а расстояние между раковиной для ванной (ванной) и розеткой, согласно ПУЭ, должно быть как можно большим, как минимум – 60 см;
  • Рекомендуется также использовать специальные розетки с защитой от влаги. Их стоимость выше цены стандартных розеток, но это полностью окупается за счет наличия крышек и специальных уплотнителей, не пропускающих влагу в механизм;
  • В случае более мощных электрических приборов подключение и защиту от поражения током рекомендуется осуществлять с помощью УЗО, т.е. устройством защитного отключения. Требования по установке обычно приводятся в инструкции к прибору (например – стиральной машине).
    Для подключения таких приборов используются 3-контактные розетки с 3-жильным проводом. Запрещено подключать стиральные машины с помощью бытовых удлинителей;
  • Кроме того, для их подключения требуется отдельная линия, которую, согласно ПУЭ, необходимо защитить УЗО (ток утечки – 10 мА). Следует также в обязательном порядке установить автоматический выключатель, рекомендованный производителем;
  • Естественно, все связанные с установкой розеток работы должны производиться квалифицированными специалистами.

Установка розеток в ванной комнате

Пример розеток

Рассмотрим два способа установки розеток в ванной комнате: монтаж новых розеток, сопровождающийся заменой проводки и монтаж дополнительной розетки, когда имеющаяся проводка не изменяется:

Дифференциальный автомат

  1. Установка в ванной новых розеток:
  • В процессе установки новых розеток и полной замены электропроводки проводка ванной комнаты выделяется в отдельную группу и запитывается при помощи отдельного электрического кабеля;
  • Защита электропроводки осуществляется путем установки отдельного автомата защиты;
  • Защита от поражения возникающими при повреждении изоляции проводов токами утечки обеспечивается установкой устройства защитного отключения.
    Данное устройство устанавливают после защитного автомата, причем номинал устройства должен быть не больше номинала автомата;

Важно: ток отключения УЗО должен составлять 10 миллиампер.

  • Высота розеток в ванной должна составлять как минимум 60 см от вертикального края ванны или душевой. Это расстояние является допустимым только в случае защиты электрической цепи разделяющим трансформатором или УЗО;
  • Электропроводку в ванной выполняют при помощи трехпроводного кабеля, в обязательном порядке снабженного двойной изоляцией и защитным проводником.
    Кроме того, на розетках ванной обязательно наличие третьего заземляющего контакта;
  • Находящиеся на расстоянии 0,6-2,4 м от ванны розетки должны быть полугерметичными, желательно – снабженными защитной крышкой.

Герметичные розетки для ванной

  1. Установка в ванной дополнительной розетки:
  • В случае установки розетки без проведения ремонта ванной комнаты можно использовать два способа: подвести заземление от линий электропроводки, уже имеющихся в помещении и установить разделяющий трансформатор в ванной, либо протянуть от электрощита в ванную комнату новую линию проводки, защиту которой будет осуществлять автомат защиты в совокупности с УЗО или отдельный защитный автомат;

Полезно: дифференциальные автоматы защиты объединяют в себе как функции защитного автомата, так и функции УЗО.

  • Дополнительная розетка также должна быть расположена как минимум в 60 см от вертикального края ванны или душевой, корпус ее также должен быть полугерметичный, по возможности – с защитной крышкой.

В случае достаточно большой ванной комнаты, например в деревянном доме можно устанавливать негерметичные розетки на расстоянии в 2,4 м и более от границы ванны. Любые установленные в ванной розетки должны быть оснащены заземляющими контактами, подключенными к защитному проводнику.

Важно: строго запрещается использование металлических труб и арматуры строительных конструкций в качестве заземления.

Установка розетки в ванной в настоящее время вполне возможна, главное при этом – тщательно соблюдать все правила и требования и ни в коем случае не допускать привлечения к работе неквалифицированных работников, что может создать угрозу для жизни и здоровья как при установке розетки, так и последующем ее использовании.

Установка розетки для стиральной машины в ванной

В современной квартире или доме необходима розетка в ванной для стиральной машины или других бытовых приборов (например бойлера, фена и т. д.). Однако, поскольку в ванной комнате практически всегда повышенная влажность, кроме того, возможен контакт с водой, это может привести к трагическим последствиям. Поэтому установить розетку в ванную комнату достаточно проблематично.

1 Для чего нужно монтировать розетку в санузле?

Установка розетки в ванной комнате должна выполняться профессионалом.

Услуги профессионального электрика стоят довольно дорого, поэтому многие люди стараются сделать подобные работы самостоятельно. Выполнять установку кабельных трасс, монтаж розетки для стиральной машины собственными силами следует строго согласно ПУЭ (правила устройства электроустановок). ПУЭ является основным нормативным документом при монтаже кабельных трасс и электрических устройств. О том, как должна выполняться установка розетки в ванной комнате и каков алгоритм действий для этого процесса, будет рассказано ниже.

Относительно недавно (со времен начала электрификации и до 90 гг. прошлого века) потребности в точке питания в санузлах не было. Более того, провести розетку в ванную считалось чем-то экстраординарным ввиду большого риска получить электрическую травму и вызвать короткое замыкание. Розетки для ванной комнаты практически не требовались — в санузлах устанавливалась техника, не требующая электричества. Однако с развитием техники все изменилось.

Розетки для ванной комнаты

Рекомендуем ознакомиться

Современную ванную комнату нельзя представить без стиральной машины, фена, бойлера, электробритвы, плоек и других электрических приборов. Особо стоит выделить современные душевые боксы с рядом функций, которые питаются от электросети, и джакузи. При этом для них ставят розетку, иногда даже не одну.

Неправильное подключение перечисленных выше устройств может привести к поражению током, чтобы это исключить, необходима установка розеток в ванной согласно действующим нормам и правилам. Далее рассмотрим, как осуществляется монтаж кабельной линии и какие розетки для ванной комнаты подойдут, ведь именно от правильного монтажа нужного изделия зависит безопасность человека.

2 Проводки в санузлах

Перед началом проведения монтажа настоятельно рекомендуется ознакомиться с седьмой главой ПУЭ, где подробно расписаны требования, которым должна соответствовать прокладка кабельных трасс и сами розетки для ванной комнаты.

Наиболее распространенным является размещение стиральной машины в санузлах для экономии места в обычных комнатах. Установка розеток в ванной должна проводиться с учетом приборов, которые будут эксплуатироваться от нее.

Размещение стиральной машины в санузле

Важно отметить, что проводку в жилом доме или квартире необходимо сделать скрытой.

В случае невозможности прокладки скрытой проводки допустимо прокладывать и открытую проводку, однако в этом случае прокладку необходимо осуществлять в защитных металлорукавах, которые закрываются герметичными втулками.

4 Алгоритм установки

Часто в быту могут возникнуть 2 ситуации: розетка в ванной не имеется вообще и необходимо установить там дополнительную розетку.

Если розетки нет в ванной, то для нее необходимо проложить новую проводку с щитовой и доустановить в щиток автоматы. Сечения кабеля для подключения стиралки следует выбрать не менее 4 квадратов (при медных жилах). Необходимо установить УЗО (если автомат некомбинированный). Защитную установку следует выбирать, исходя из расчетного тока. Он определяется исходя из мощности стиральной машины. Некоторые производители указывают рабочий ток в инструкции к электроприборам. При этом номинальный ток автоматического выключателя не должен превосходит установку УЗО.

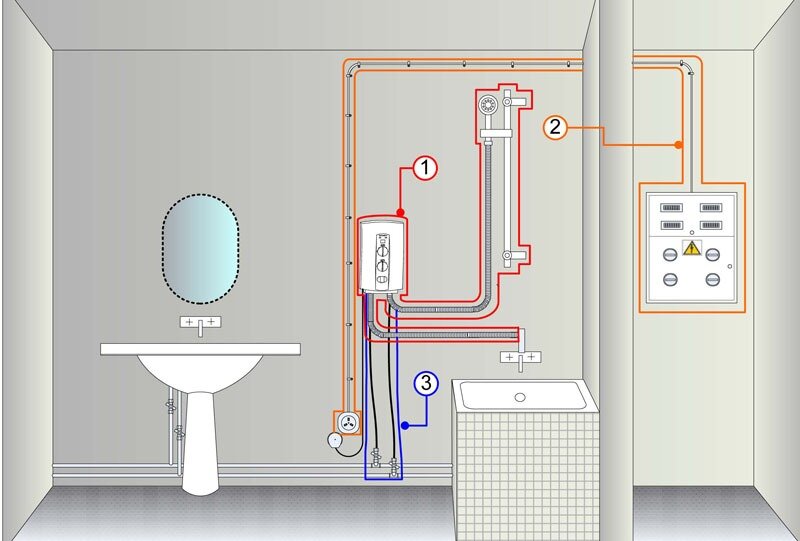

Прокладывание проводки в ванную

Далее рассмотрим конструктивные особенности монтажа розетки для ванной комнаты. Расстояние от пола до точки подключения не должно быть меньше 0,6 метра, чтобы избежать заливания точки питания при прорывах стояков и других ЧП. При этом защитный автомат и УЗО не отменяются. Для проводки следует применить трехжильный кабель типа ПВС, который будет иметь защитную жилу (желто-зеленого цвета). Настоятельно рекомендуется использовать только кабели с медными жилами, поскольку алюминиевые быстро изнашиваются и выходят из строя. Сами разъемы типа «мама» необходимо брать герметичными для исключения попадания влаги внутрь. Установку розетки следует осуществлять в специальную распределительную коробку, а не на бетон. При этом между коробкой и розеткой следует подложить плотную прокладку из негорючего диэлектрика.

Что делать, если требуется установка дополнительной точки питания? Здесь стоит рассмотреть отдельные ситуации. Первая из них: санузел старый, без ремонта, со старой проводкой. В этом случае необходимо подтянуть заземляющий контур от ближайшей точки, далее подключить разделяющий трансформатор (второй вариант — проштробить и осуществить отдельный подвод кабеля от отдельного автомата с УЗО в щитовой, как в предыдущем случае). Конструктивные особенности установки дополнительной розетки такие же, как и в предыдущем случае. При этом необходимо выдерживать расстояния от пола и от источников воды. Новая розетка не должна быть соединена со старой.

Если проводка новая (дом/квартира после ремонта) и первая розетка выполнена с соблюдением норм, то допустимо установить «двойник» (2 парные розетки, которые устанавливаются в одну коробку). При этом должна быть герметичность (для эксплуатации во влажных помещениях).

Второй вариант — установка розетки рядом с уже имеющейся. Здесь следует сделать выемку для дополнительной коробки, а коробки от розеток соединить перемычками. При этом важно загерметизировать выводы из коробок.

Третий вариант — установка новой розетки на расстоянии от старой. При этом расстояние между источниками питания может быть от 0,6 до 2,4 метра. При этом запрещена установка розетки на расстоянии ближе 0,6 метра к источнику воды. Для новой розетки следует сделать ответвление от уже существующей кабельной трассы, вмонтировав в стену герметичную кабельную коробку.

как установить, расположение и установка, монтаж

Еще совсем недавно, всего несколько десятилетий тому назад, электрическое оснащение ванных комнат было весьма скудным. Чаще всего оно ограничивалось одинокой лампой накаливания под потолком. Чуть позже появились первые стиральные машины, которые чаще всего подключались к розеткам, расположенным за пределами ванной. В XXI веке наши ванные комнаты начали массово заполняться электроприборами, которым требовались источники питания, расположенные непосредственно в санузле. Появление ванн с гидромассажем, душевых кабин, бойлеров и другого подобного оборудования привело к необходимости розеток в ванной комнате.

Электропроводка

Раньше считалась, что розетка, расположенная поблизости от источников воды, обязательно приведет к короткому замыканию, поэтому электроприборами в ванной старались не пользоваться. Теперь это стало неизбежным и нам уже трудно представить ванную комнату без фена, вентилятора, электробритвы и других полезных приборов.

Конечно, электропроводка в ванной комнате должна отличаться от электропроводки в других помещениях. Розетки должны иметь соответствующий класс защиты от влаги, а монтаж рекомендуется проводить скрытым способом и без использования металлических рукавов.

Правила установки и монтажа

Существует несколько нормативных документов, в которых можно найти требования, касающиеся обустройства электропроводки в различных типах помещений. Наиболее авторитетные источники – это «Правила устройства электрических установок» (сокращенно ПУЭ) и ГОСТ Р-50571.11.

Самые важные рекомендации, которые необходимо соблюдать, следующие:

  • Если вы живете в старом доме, в котором не предусмотрено заземление для розеток, то следует позаботиться о нем самостоятельно. Устройства с небольшой мощностью могут питаться от трансформаторов безопасности.
  • Так как в ванной комнате всегда повышена влажность воздуха, то электропроводку следует делать скрытой. Правда, это утверждение носит лишь рекомендательный характер. Главное – это обеспечить хорошую изоляцию.
  • Для установки розеток нужно тщательно выбирать место: запрещается делать это на стенах, склонных к образованию конденсата и на расстоянии ближе 0,6 метров от ванны.
  • В ванную нужно выбирать электрические розетки, обладающие определенным классом защиты от влаги и пыли. Он обозначается аббревиатурой IP и двумя цифрами. Эти розетки оснащены крышечками и прорезиненными элементами. Минимально допустимая в ванной степень защиты – IP 44.
  • Если вы планируете подключать много мощных электроприборов, то обязательно установите на проводку устройство защитного отключения, которое способно защитить членов вашей семьи и бытовую технику от воздействия электрического тока.
  • Требования к установке мощных электроприборов обычно прописаны в инструкции по эксплуатации. Обязательно соблюдайте их! Используйте трехконтактные розетки с трехжильным кабелем и автоматический выключатель.
  • Если вы не обладаете достаточными знаниями в области электрики, доверьте все работы по устройству электропроводки профессиональному электрику.

Основы безопасности

Близкий контакт электричества с водой априори не может быть безопасным, поэтому нормы не рекомендуют устанавливать розетки в ванной комнате площадью меньше восьми квадратных метров. Однако, в наших квартирах, где даже кухни часто едва дотягивают до шести «квадратов», выполнить это требование практически невозможно.

Безопасность использования электрических розеток в ванных комнатах напрямую зависит от используемого оборудования. Поговорим о нем подробнее:

  1. Заземление. Если вы живете в новостройке, то о нем, скорее всего, позаботились за вас строители. Владельцам же «хрущевок» и «сталинок» повезло меньше. Но расстраиваться не стоит: заземлить электропроводку в ванной комнате вполне можно самостоятельно. Контур заземления обычно расположен в щитке, рядом со счетчиком. К нему нужно подключить одножильный кабель и подвести к индивидуальному щитку, который находится в квартире, или к распределительной коробке с проводами в ванной комнате.
  2. Автоматический выключатель, или как его называют в народе — «автомат», необходим только в том случае, если в ванной комнате будет находиться стиральная машинка или бойлер. Для этих целей подойдет автомат мощностью 16 ампер. Если же мощные бытовые приборы в ванной не предусмотрены, можно обойтись и без него.
  3. Устройство защитного отключения также рекомендуется устанавливать только на высоко нагруженную электропроводку. Впрочем, можно установить его и просто так, чтобы чувствовать себя в полной безопасности. Если в розетку попадет вода, или какой-нибудь предмет, способный привести к перепаду напряжения, устройство отключит подачу тока, и никто и ничто не пострадает.
  4. В ванной комнате нельзя соединять провода при помощи скруток, клеммных колодок и других подобных изделий. Все соединения и подключения следует выполнять вне ванной комнаты, даже если вы монтируете скрытую проводку.

Места установки

Как правило, в ванной комнате есть не так много места для того, чтобы установить электрическую розетку. Сложности вызваны еще и тем, что не каждый свободный кусочек пространства для этого годится. Если зрительно разделить комнату на зоны, то можно определить, какое место более всего подходит для монтажа розетки.

Всего таких зон будет четыре:

  • Зона 0 – это сантехническое оборудование: ванна, раковина, унитаз, биде, душевая кабина. Другими словами, все то, что связано с водой. В данной зоне установка розеток и другого оборудования, напряжение которого превышает 12 В, за исключением тех, которые необходимы для работы сантехнических приборов, запрещается.
  • Зона 1 – это участки, расположенные над и под зоной 0. Розетки здесь монтировать нельзя, но можно устанавливать водонагревательное оборудование, обладающее заземленным корпусом и классом защиты IP N5.
  • Зона 2 – это те самые 0,6 м, которые должны отделять источники воды от мест подключения электрооборудования. На этом участке можно устанавливать розетки с классом защиты от влаги и не ниже IP N4.
  • Зона 3 – эта территория, которая начинается там, где заканчивается предыдущая зона. Ширина этой зоны составляет 2.4 м. Здесь уже можно устанавливать электрические розетки с классом защиты IP N1.

Выбор

Определившись с местом, куда будет устанавливаться розетка, можно отправляться за покупкой. Выбрать электрическую розетку для ванной комнаты не так уж сложно, так как из всего разнообразия, представленного в магазинах, нам подходят лишь немногие.

В этой статье мы уже не раз упоминали о том, что розетка, установленная в помещении с повышенной влажностью, обязательно должна быть защищена от попадания капель воды.

Определить степень защиты поможет маркировка вида IP NN, где первая цифра демонстрирует класс защиты от пыли, а вторая – от влаги.

У розеток класса IP N0 защита отсутствует в принципе, а розетки класса IP N8 выдерживают длительное погружение под воду на глубину более 1 м.

Нам понадобится золотая середина — IP N4 или IP N5.

Влагозащищенные розетки должны быть оборудованы крышкой и резиновой гидроизоляцией. Также обязательно наличие заземления, то есть наличие третьего контакта.

Помимо всего прочего, розетки различаются по количеству подключаемых электроприборов. Самые популярные варианты – это одинарные или двойные розетки. Мы советуем покупать двойные розетки, так как они помогают сэкономить пространство и одновременно использовать два электроприбора.

Кроме того, обращайте внимание на мощность, на которую рассчитана электрическая розетка. Для подключения, например, стиральной машинки, необходима мощность не менее 16 ампер, а для более мелкой бытовой техники будет достаточно 8 ампер.

Процесс установки

Сначала рассмотрим вариант, когда розетки устанавливаются в ванной комнате на первом этапе ремонта, соотвественно, все отделочные материалы демонтированы и мы имеем дело с черновой поверхностью стен.

Порядок работ:

  • Установка розетки начинается с грязных работ. Для начала отмечаем на стене место, куда будет монтироваться розетка. Затем, при помощи перфоратора со специальной насадкой для работы по бетону, пробиваем на этом месте отверстие для подрозетника. Далее, штробим стену от отверстия до потолка. Под потолком пробиваем в стене сквозное отверстие, через которое мы потом будем тянуть провода.
  • Более простой вариант – это сразу продолбить стену насквозь, в месте, где будет располагаться розетка. Но в этом случае проделанные монтажные работы придется тщательно замаскировать.
  • Укладываем подрозетник на место и фиксируем его раствором алебастра. Цепляем к нему трехжильный кабель и по штробе выводим его за пределы ванной комнаты, закрепляя при помощи алебастра.
  • Устанавливаем розетку на подрозетник и подключаем кабель к основной электропроводке – щитку или распределительной коробке, в зависимости от мощности используемого оборудования.

Установка дополнительной розетки

Бывает и так, что ремонт в ванной комнате давно закончен: электричество проведено, розетки установлены, но вам внезапно понадобилось подключить еще один прибор, для которого требуется отдельная розетка. Как быть, ведь использование удлинителей и переходников в ванной комнате категорически не рекомендуется? В этом случае можно установить дополнительную розетку, не сбивая полностью отделочное покрытие со стен. Правда, розетка будет располагаться очень низко, практически на уровне пола.

Для этого необходимо:

  • обесточиваем распределительный щиток;
  • от распределительного щитка запитываем новый провод и протягиваем его под плинтусом;
  • снимаем отделочное покрытие с места, где будет устанавливаться розетка и до пола;
  • в снятом настенном покрытии (например, в кафельной плитке) просверливаем дырку для подрозетника;
  • монтируем подразетник;
  • просверливаем в стене канал до пола и проделываем отверстие под плинтусом;
  • протягиваем через него кабель до подрозетника;
  • возвращаем отделочное покрытие на место и собираем розетку.

Как подключить новую ванную комнату | Руководства по дому

Подключить новую ванную комнату, пока у вас еще есть доступ к стеновым стойкам и потолочным стропилам, совсем несложно. Вам понадобятся несколько инструментов, которые, скорее всего, уже есть в вашей мастерской. Это также хороший проект для тех, кто только учится делать свои собственные электромонтажные работы. Электромонтаж вашей собственной новой ванной комнаты сэкономит вам деньги и доставит вам удовольствие, зная, что вы сделали это сами.

Получите разрешение на подключение

Национальный электротехнический кодекс (NEC) и местные строительные нормы и правила позволяют домовладельцу-резиденту делать практически все, что может делать лицензированный электрик, но он должен следовать тем же правилам, что и профессионал.Все новые электромонтажные работы требуют получения соответствующего разрешения на электромонтаж и проведения необходимых проверок вашей работы. Процедура подачи заявки может незначительно отличаться в зависимости от отдела соблюдения строительных норм и правил, поэтому сначала позвоните, чтобы узнать, какую информацию вам необходимо предоставить в заявке. Каждый орган, имеющий юрисдикцию (AHJ), требует наличия чертежа, показывающего, где должны быть установлены все переключатели, розетки, осветительные и другие электрические устройства и как они должны быть подключены.Вам не нужно готовить рисунок профессионального качества; будет достаточно нарисованного от руки плана этажа на миллиметровой бумаге.

Черновая обработка проводки

Отметьте расположение всех коробок на шпильках и просверлите все отверстия для кабеля. Вы можете пропустить новую проводку перпендикулярно к стойкам стены и потолочным стропилам через отверстия, просверленные в элементах каркаса, используя 1-дюймовую лопату. При сверлении этих отверстий убедитесь, что край отверстия находится на расстоянии не менее 1 1/4 дюйма от ближайшего края стойки или стропила, поскольку Раздел 310–4 NEC требует этого смещения.Вы также можете проложить трос Romex по бокам шпилек и стропил при условии, что он отведен как минимум на 1 1/4 дюйма от ближнего края стропил или шпилек. Когда вы проводите его по сторонам элемента каркаса, он должен поддерживаться скобами для кабеля в пределах одного фута от каждой распределительной коробки и с интервалами, не превышающими четырех с половиной футов.

Монтаж розеток розеток, выключателей и осветительных приборов

Как NEC, так и все местные нормы и правила требуют, чтобы в ванной комнате была установлена ​​по крайней мере одна 20-амперная защита от замыкания на землю (GFCI) для розеток.К этой цепи можно подключить освещение в ванной и вытяжной вентилятор, но рекомендуется предусмотреть отдельную 20-амперную цепь для питания цепей освещения и вытяжного вентилятора, особенно если вытяжной вентилятор содержит свет и обогреватель. Вы можете обеспечить защиту GFCI одним из двух способов: вы можете использовать розетку GFCI или вы можете установить автоматический выключатель GFCI на сервисной панели. Цепи освещения и вытяжного вентилятора не обязательно должны иметь защиту от GFCI, но, как и в ванной комнате, это рекомендуется в целях безопасности.Установите все коробки непосредственно по бокам стоек и стропил таким образом, чтобы передняя кромка коробки была заподлицо с отделкой стен и потолка после ее установки.

Установите провод

Проложите весь кабель и вставьте концы кабелей так, чтобы они выступали на 6–8 дюймов от передней части коробок. Снимите внешнюю оболочку концов кабеля с помощью кабельного рыхлителя или канцелярского ножа и снимите 3/4 дюйма изоляции с проводов. Теперь вам следует позвонить, чтобы провести грубый осмотр.После установки отделки стен и потолка можно устанавливать выключатели, розетки и светильники. Подключите ответвительные цепи к выключателям GFCI и вызовите окончательную проверку перед установкой защитных пластин. Как только ваш проект будет отмечен «зеленой меткой», вы можете установить все крышки.

Ссылки

Биография писателя

Джерри Уолч, базирующийся в Колорадо-Спрингс, штат Колорадо, пишет статьи для рынка DIY с 1974 года. Его работы публиковались в журналах «Семейный разнорабочий», «Popular Science», «Popular Mechanics. «Handy» и другие издания.Уолч проработал 40 лет в сфере электротехники и получил степень младшего специалиста по прикладным наукам в области прикладных технологий электротехники в колледже Элвина.

Электропроводка в ванную комнату

Ванные комнаты влажные и могут потреблять много энергии. Это создает особые потребности, когда дело доходит до проводки. Эта статья поможет вам спланировать соответствующую электропроводку для освещения, вентиляции и устройств безопасности в вашей ванной комнате. Необходимо учитывать все: от водонепроницаемых осветительных приборов в зонах купания до эффективной вентиляции и выходов GFCI для обеспечения безопасности.

Освещение

Все мы знаем, что ванные комнаты — одна из самых темных комнат в доме. По этой причине необходимо установить много света, чтобы обеспечить достаточное общее освещение, а также улучшить такие зоны, как зеркала, душевые, туалеты и ванны.

В зоне ванны и душа обязательно должна быть специальная сантехника. Светильники для этих помещений имеют один из двух классов: влажные места и влажные места. Зона для купания, иногда называемая «душевой зоной», включает в себя саму ванну или душевую зону, а также площадь смежной комнаты, измеренную в трех футах по горизонтали от края ванны или душевой кабины (т. Е. Измеряемую прямо в комнату) и восемь ноги вертикально от края ванны (измеряя прямо вверх).Любой осветительный прибор в этой зоне должен быть, по крайней мере, рассчитан на работу во влажных помещениях. Однако, если прибор потенциально подвержен воздействию брызг из душа, он должен быть рассчитан на работу во влажных помещениях.

Когда дело доходит до освещения вокруг зеркала, лучше всего подходят габаритные огни. Верхнее освещение, особенно утопленное, оставляет ваше лицо в тени, когда вы приближаетесь к зеркалу. Они также подчеркивают, насколько ваши волосы редеют (разве не лучше не знать?). Боковые светильники, такие как настенные бра или светильники с вертикальной полосой, можно комбинировать с светильниками, установленными на стене над зеркалом, для более полного освещения.

Смотрите сейчас: какая электропроводка нужна для ванной комнаты?

Вентиляторы

Ванные комнаты известны своей влажностью, а в некоторых нет окон для удаления влаги и запахов. Даже если у вас есть окно, вытяжной вентилятор для ванной более эффективно выводит влагу и запахи, и вы не теряете столько тепла зимой. Вентиляторы необходимы во всех новых ванных комнатах и ​​при ремонте. Вы можете установить вытяжной вентилятор со встроенным нагревателем, но у него другие требования к проводке, чем у стандартного вентилятора без нагревателя (мы вернемся к проводке через минуту).

Розетки

Вы можете обеспечить защиту GFCI с помощью автоматического выключателя GFCI или установив одну или несколько розеток GFCI в цепи розетки. При использовании одной розетки GFCI для защиты, она должна быть подключена для защиты «по нескольким точкам», чтобы она защищала все выходы ниже по потоку в одной цепи. Для каждой раковины требуется одна розетка с защитой GFCI в пределах трех футов от нее, и она может располагаться между двумя раковинами или располагаться сбоку от каждой раковины.

Предупреждение

Все розетки и розетки в ванной должны быть защищены GFCI. Это критически важное устройство безопасности, которое помогает предотвратить опасность поражения электрическим током, что очень важно в ванной комнате.

Схемы для ванных комнат

Базовый план электропроводки для ванной комнаты включает 20-амперную цепь с защитой GFCI для розеток и 15-амперную схему общего освещения для выключателей, осветительных приборов и вентиляционного вентилятора. В некоторых областях освещение и розетки должны быть подключены к разным цепям, чтобы при срабатывании выключателя в розетке свет не погас.В других областях допустимо устанавливать освещение, розетки и стандартный вытяжной вентилятор в одной цепи на 20 А при условии, что цепь обслуживает только ванную комнату и никакие другие комнаты.

Если вытяжной вентилятор имеет встроенный нагреватель, он должен иметь собственную цепь на 20 ампер. Это называется «выделенной» схемой, потому что она обслуживает только один прибор или прибор. Для нагревательных ламп, настенных обогревателей и других встроенных нагревательных приборов также могут потребоваться специальные цепи.

Узнайте о требованиях к проводке в ванных комнатах в вашем районе, связавшись с местным строительным отделом.

Электрооборудование — Ремонт вашего дома

Все новые электромонтажные работы должны соответствовать части P Строительных норм, которая ограничивает выполнение самодельных электромонтажных работ по соображениям безопасности. Тем не менее, вам по-прежнему разрешается выполнять некоторые работы самостоятельно, не уведомляя Управление здания. Разрешены мелкий ремонт и техническое обслуживание, а также замена «как на аналогичные», например, замена существующих розеток, выключателей и потолочных подвесок или даже замена поврежденных кабелей. Если работа не находится в «особом месте», таком как ванная комната или на открытом воздухе, вам также разрешается установить дополнительные новые осветительные приборы, выключатели, розетки и даже добавить один ответвитель с плавким предохранителем в существующую цепь (‘ ответвление — это новый кабель и розетка, идущая как ответвление от существующей розетки на кольцевой магистрали).

Все остальное, например, установка полностью новых цепей или замена платы предохранителей в потребительском блоке, классифицируется как «работа, подлежащая уведомлению». Для этого необходимо заранее подать заявку на строительные нормы, чтобы можно было осмотреть и проверить работу. Однако в большинстве случаев электрик может самостоятельно сертифицировать свою работу, поскольку обычно они зарегистрированы в органе, который дает им необходимый статус «зарегистрированного установщика» (также известного как «компетентные лица»), например, в ECA (Ассоциация подрядчиков электротехники). или NICEIC (Национальный инспекционный совет по контрактам на электромонтажные работы).

«Неквалифицированный» человек может выполнять требующие уведомления электромонтажные работы, пока об этом проинформирована Служба управления зданием, но если вы этого не сделаете и работа будет признана небезопасной, это может повлечь за собой крупный штраф. По завершении работы электрик должен испытать новую систему и передать подписанный сертификат электробезопасности BS 7671. Кроме того, вам должен быть отправлен сертификат соответствия Строительным нормам на все подлежащие уведомлению работы оператора схемы регистрации.

Замена проводки

Недвижимость 1970-х годов или ранее, в которой все еще сохранилась оригинальная проводка, теперь подлежит полной замене. Первая работа обычно включает в себя прокладку всех кабелей и установку опорных коробок на место. Это известно как «первое исправление». Этап «второго ремонта» включает установку всех крышек на выключатели и розетки, установку осветительных приборов, потолочных розеток и т. Д.

Ремонт жилого помещения сложнее, чем при новом строительстве, особенно в квартирах, где кабели часто проложены внутри недоступных полов или потолков.Таким образом, повторный монтаж может привести к значительным сбоям и расходам. Традиционно кабели, проходящие вдоль каменных стен, прокладывались в каналах, известных как «погоны», выдолбленные в стенах. В новом строительстве кабели могут быть проложены за плоскими стальными экранами, которые прикреплены к голым стенам и затем заштукатурены, или могут быть спрятаны в стенах с деревянными каркасами.

Кабели

также обычно необходимо проложить через пол, что может означать сверление отверстий в деревянных балках для их пропуска, но существуют строгие правила, как это сделать, не ослабляя структуру пола.При ремонте собственности установка нового подвесного потолка под существующим может скрыть множество новых кабелей, а также улучшить противопожарную и звукоизоляцию. Точно так же сухая облицовка основных стен гипсокартоном может создать полезные каналы для кабелей и настенных светильников, одновременно улучшая теплоизоляцию.

Изменения и улучшения

Если вы хотите обновить свою электрическую систему с помощью новых выключателей, розеток или осветительных приборов, всегда полезно предоставить электрику чертеж, показывающий требуемые положения.Общие электрические улучшения включают:

Добавление дополнительных розеток

Одна из самых распространенных жалоб покупателей дома — недостаточное количество розеток для всех устройств, которые требуются современной жизни. Поэтому расширение цепи для добавления одной или двух дополнительных розеток — популярное улучшение при ремонте. Новые кабели можно прокладывать на поверхности в пластиковых трубах, чтобы не повредить украшения и не порезать стены, но это нужно делать аккуратно.

В зависимости от размера комнаты современному дому требуется около трех или четырех DSSO (двойных розеток) для каждой спальни, по пять или шесть для кухонь и гостиных и пара для холлов и лестничных площадок.Строительные нормы и правила теперь требуют, чтобы электрические розетки располагались не ниже 450 мм над полом, а выключатели света — не выше 1200 мм от пола.

Установка нового потребительского блока

Установка современного потребительского блока (блока предохранителей) — одна из простейших мер предосторожности для снижения риска поражения электрическим током и возгорания. Так что, если в вашем старом блоке предохранителей есть старые предохранители с возможностью повторного подключения, их следует заменить. Современные блоки потребителей имеют автоматические выключатели (автоматические выключатели) для каждой отдельной цепи.Они автоматически отключаются или «отключаются», когда обнаруживают неисправность или перегрузку, обычно в течение 100 миллисекунд, потенциально спасая жизни. Современные потребительские блоки с разделенной нагрузкой также обеспечивают дополнительную защиту УЗО (устройство защитного отключения) для более уязвимых цепей (например, в хозяйственных постройках).

Испытания на безопасность

Рекомендуется проверять системы каждые 10 лет или при смене владельца. Чтобы проверить состояние вашей электрической системы, рекомендуется организовать тщательный электрический осмотр и проверку квалифицированным электриком, который предоставит сертификат испытаний.По сути, это ТО для вашего дома, и он может быть вашей палочкой-выручалочкой. Обычно это требует отвинчивания и проверки около 40% всех розеток, выключателей и точек освещения в доме и занимает несколько часов. После этого проводится серия испытаний проводки, а также проверка сопротивления изоляции кабелей и проверка цепей, блока потребителей и УЗО.

Заземление

Во многих домах есть электрические системы возрастом от 25 до 35 лет, которые все еще могут функционировать должным образом, если их модернизировать, чтобы они соответствовали современным стандартам безопасности.Обычно это включает установку «заземления». Электричество всегда будет направляться на Землю как можно быстрее, в том числе через любое человеческое тело, оказавшееся поблизости. Поэтому, чтобы предотвратить возможное смертельное поражение электрическим током, имеет смысл предложить альтернативный маршрут. «Заземление» защищает пассажиров, соединяя металлические компоненты в доме заземляющим проводом (зеленый и желтый с рукавами). Требуется скрепить металлические предметы, такие как подводящие коммуникационные трубы (вода, газ, масло и т. Д.), А также трубы центрального отопления у котла, трубы горячей и холодной воды и металлические ванны.Новые медные трубопроводы для отопления и водоснабжения необходимо заземлить с электрической системой (но не там, где трубопровод проходит из пластика).

Ванные комнаты и кухни

Когда дело доходит до электромонтажных работ, любые «влажные помещения» представляют собой зоны повышенного риска. Поэтому при планировании планировки комнат на кухнях и в ванных комнатах требуется особая осторожность, чтобы ничего электрического не было затронуто там, где человек может одновременно контактировать с водой. В ванных комнатах может потребоваться установка удивительного количества электрического оборудования, такого как освещение, вытяжные вентиляторы, комнатные обогреватели, душевые кабины и насосы.Тем не менее, в ванных комнатах разрешается использовать только специальные устройства безопасности для низкого напряжения, а розетки не разрешены.

Все электрические цепи в ванных комнатах должны быть защищены устройствами остаточного тока (УЗО), не превышающими 30 мА, и существуют правила, ограничивающие использование оборудования определенными зонами безопасности в помещении. Выключатели света должны быть шнуровыми или располагаться на стене за пределами ванной комнаты.

На открытом воздухе

Другая зона повышенного риска находится на открытом воздухе. Многие блоки питания, сделанные своими руками, устанавливаются в гаражи и насосы для прудов и потенциально опасны.Вот почему наружные электромонтажные работы теперь строго контролируются, цепи должны быть защищены УЗО, а кабели должны прокладываться в специальных защитных кабелепроводах внешнего класса.

Освещение

Хотя Строительные нормы и правила касаются таких вопросов, как электробезопасность и энергоэффективность, они обычно не применяются, когда вы просто меняете лампочки или осветительную арматуру. Однако для более крупных проектов ремонта, таких как добавление новой ванной комнаты, необходимо соблюдать определенные правила.

Как установить косметический светильник и электрическую коробку

Этот пост может содержать партнерские ссылки, что означает, что я могу получать комиссию за покупки, сделанные по ссылкам ниже. Прочтите полный отказ от ответственности здесь.

Кто-то может не подумать, что установка светильника для ванной — это увлекательное занятие (назовите меня странным, потому что я, конечно, так думаю), но впечатляющие результаты настолько хороши. Сегодня мы поговорим о том, как установить косметический светильник в ванной без предварительно установленной электрической коробки.Да, вы тоже научитесь устанавливать распределительную коробку!

Это то, что я называю «мелочью» при обновлении нашей дамской комнаты. Вы должны перейти к мелочам, прежде чем переходить к красоте проекта, верно?

Хотя на этот раз я хочу показать вам, как легко установить туалетный светильник, я очень взволнован, чтобы на самом деле показать преобразование дамской комнаты. Ниже вы увидите небольшой пример нового цвета стен, который, кстати, оказался великолепным.А пока мы рассмотрим эту небольшую задачу из многих в нашем процессе преобразования. Я говорю «маленький», потому что это может произойти довольно быстро, ЕСЛИ у вас есть подходящие инструменты.

Конечно, для нас мы обнаружили, что необходимы дополнительные детали, как только мы удалили старый свет (отметьте распределительную коробку). Но не волнуйтесь. Этого не случится с вами, потому что мы уже перешли этот мост, и ниже расскажем, как можно избежать этой икоты.

Готовы заняться этим? Пойдем.


Необходимых товаров:

Подсветка на ваш выбор

Отвертка с головкой Philips среднего размера

Детектор напряжения

Распределительная коробка старая рабочая (при необходимости)

Безопасность электрических проектов

Как и в любом другом электрическом проекте, подробно описанном здесь, я должен предварять это руководство, говоря, что я НЕ являюсь профессиональным электриком или электриком.Я решил сделать этот проект своими руками для удобства и выполнил электрические исследования, прежде чем мне стало удобно приступить к этому проекту. Я предлагаю вам сделать то же самое.

В приведенном ниже руководстве подробно описаны шаги, которые я предпринял для установки собственной лампы для умывальника, и ее не следует рассматривать как сертифицированную профессиональную инструкцию. Если вам даже немного неудобно пытаться выполнить какой-либо из шагов в этом процессе, ПОЖАЛУЙСТА, НЕ ПЫТАЙТЕСЬ. Я рекомендую вам обратиться к электрику для завершения установки.

Отключить питание в ванной

Это, безусловно, САМЫЙ важный шаг в процессе. Найдите в своем доме блок предохранителей и выключите питание в комнате, в которой вы будете работать. Электроэнергия в нашей дамской комнате также отключила электричество в некоторых других прилегающих областях, что меня полностью устраивало.

Обратите внимание: то, что в комнате может быть отключено электричество, не означает, что электрические розетки в ванных комнатах также будут отключены.Во многих случаях они все равно будут работать, как и наши.

Затем, используя датчик напряжения, дважды проверьте, действительно ли питание текущего осветительного прибора отключено.

Удалить текущую подсветку тщеславия

Мы живем в доме строительного класса, поэтому нам подарили эти красивые бродвейские светильники для тщеславия. Знаете, те, которые вы найдете в любой гримерной за кулисами, и в каждом простом доме на одну семью, построенном в начале 2000-х годов. Кроме того, под красивым я имею в виду, терпимым, но не очень привлекательным.

Если у вас дома есть один из них, то удалить его будет довольно просто.

Сначала открутите каждую лампочку от патрона приспособления.

Затем открутите серебряные колпачки, которые окружали шейки каждой лампочки. Теперь внешняя пластина приспособления должна быть свободно снята и удалена.

После того, как вы его выключите, вы сможете увидеть провода лампы, подключенные к проводам, выходящим из вашей стены.

Эти провода соединяются маленькими оранжевыми или белыми гайками.Снимите каждую гайку. Затем открутите винты, которыми нижняя пластина крепится к стене.

Теперь удалите оставшуюся деталь крепления.

Если ваш туалетный столик похож на наш, он будет иметь встроенную распределительную коробку. Вы видите эти маленькие дырочки в центре тарелки? Это встроенная распределительная коробка. Это означает, что после того, как вы удалите светильник, фактическая распределительная коробка может быть установлена ​​в стене, а может и не быть, потому что осветительный прибор уже был оборудован такой.

Строители делают это, потому что это дешевле, проще и проще.

Если это ваше затруднительное положение, не волнуйтесь. Я покажу вам, как легко установить распределительную коробку. В частности, вам понадобится «старая рабочая коробка».

Установить старую рабочую коробку

Диаметр проема в стене и глубина пространства за ним определят тип необходимой старой рабочей коробки. Если у вас есть по крайней мере 3 дюйма позади и диаметр 3-4 дюйма, вы сможете использовать стандартную круглую потолочную коробку, например:

Просто обязательно измерьте пространство и выберите то, которое соответствует этим размерам.

Однако наша глубина пространства была очень маленькой из-за трубы, которая проходила через середину проема в стене. Следовательно, за стеной у нас оставалось всего около 1 дюйма в глубину. Итак, мы получили эту старую коробку для посуды размером 1/2 дюйма, и она отлично работала.

Я скажу, что если вы используете один из них, убедитесь, что вес вашего приспособления не превышает 8 фунтов, так как я думаю, что неглубокая сковорода может вместить только это. Наше приспособление весило 6,5 фунтов.

Чтобы прикрепить сковороду к стене, сначала откройте одну из металлических заглушек, протолкнув металлическую заслонку.Затем пропустите через это отверстие все провода из-за стены. Затем открутите средний винт поддона, чтобы ослабить кронштейн. Затем наклоните его и проденьте зажим через проем за стену.

Чтобы прикрутить к стене, потяните сковороду на себя либо пальцем через другую металлическую заслонку, либо пальцем между стеной и сковородой. Потянув сковороду на себя, затяните средний винт сковороды, пока она не будет плотно прилегать к стене. Если вы закрутите слишком сильно, зубцы зажима проткнут гипсокартон, поэтому будьте осторожны.

Теперь ваша распределительная коробка установлена, и вы можете переходить к самой интересной части.

Установить подсветку тщеславия

Во-первых, прочтите инструкцию к светильнику для умывальника. Многие светильники для умывальника похожи по проводке и деталям, но ваш может немного отличаться. Наши поставлялись с монтажным кронштейном, который удерживал соединители проводов. Если у вас есть Т-образный кронштейн и провода, которые необходимо зачистить, ознакомьтесь с моей установкой подвесной корзины, которая может помочь в вашей инструкции.

Сначала прикрепите монтажный кронштейн к распределительной коробке, затянув винты по бокам в отверстиях на поддоне.Затем вставьте белый, зеленый и белый провода (те, которые находятся за вашей стеной) в предназначенные для них места на кронштейне.

Затем вставьте провода от приспособления в предназначенные для них места на монтажном кронштейне. Есть отдельные отверстия для подключения каждого провода от стены и светильника. Это шаг, на котором вам нужна твердая рука, чтобы провода не выскальзывали из своих мест, пока вы пытаетесь удерживать приспособление и вставлять провода. Поэтому невозможно было сфотографировать это в действии.Ниже вы можете увидеть провода на приспособлении.

Вам также необходимо переместить провода, чтобы они удобно располагались, чтобы закрыть прибор и закрепить его на кронштейне. Когда провода окажутся в удобном месте, наденьте приспособление на носок кронштейна и затяните гайку из комплекта.

Теперь все, что вам нужно сделать, это закрепить лампочки и накрыть их прозрачными крышками (вероятно, не их название, но я собираюсь покататься с этим).

А теперь снова включите питание и проверьте свет.Вот и все!

Теперь у вас есть новый светильник на умывальнике И распределительная коробка, оба установлены вами. Да, это ваш момент, чтобы похлопать себя по плечу и гордиться, так что возьмите его! Как видите, это может быть простой проект, если у вас есть подходящие инструменты и безопасно выполнять каждый шаг.

Я надеюсь, что вы чувствуете себя немного увереннее и готовы обновить и другие светильники для умывальника в вашем доме. Вы обновляете свою ванную комнату или дамскую уборную с помощью новой сантехники? Если да, дайте мне знать ниже, была ли ваша установка простой или возникли проблемы, подобные нашей.

Хотите сохранить это на потом? Разместите дизайн учебника и его ресурсы на своей любимой доске Pinterest!

Установите розетки GFCI в ванных комнатах и ​​предотвратите поражение электрическим током

Я был в шоке.

Это было более 10 лет назад, но я до сих пор помню чувство тряски.

Если вы смотрели фильм «Назад в будущее», то, вероятно, знаете, как Док Браун получил свои седые волосы.

ну я пощупал как он выглядел .

Почему это так опасно? Все просто: человеческое сердце имеет электрические импульсы, и этот ритм, если его прервать, может быть смертельным, особенно для детей.

В некоторых комнатах вашего дома должны быть розетки GFCI, чтобы вы не были шокированы.

Зная, где они должны быть и как их устанавливать, можно сэкономить кучу денег. И позволит вам лучше спать по ночам.

Список комплектующих для установки GFCI

GFCI требуются в соответствии с электрическими правилами (здесь я говорю о штатах) в ванных комнатах, кухнях, открытых пространствах и гаражах.

Это места, где влага создает опасность поражения электрическим током и вам нужна защита.

К чему весь этот шум над розеткой?

Вот в чем дело, GFCI обнаруживают даже малейшие утечки электрического тока и немедленно отключают питание. Проще говоря: они защищают вашу задницу от удара током.

Научиться подключать такую ​​розетку легко, и я покажу вам, как это сделать за 30–60 минут. Кроме того, вы получите массу полезных советов, которые произведут впечатление на ваших друзей.

Вот список поставки:

  • Отвертка с крестообразным шлицем
  • Комбинированные съемники
  • (10 долларов)
  • Плоскогубцы (16 долларов)
  • Детектор напряжения (16 долларов)
  • Розетка GFCI на 15 ампер — тонкая посадка и защита от несанкционированного вскрытия6 9025
  • GFCI Remodel Electrical Box — PVC и 20 кубических дюймов (1,96 доллара США)
  • Гайки для проводов (3 доллара США)

Контрольный список установки GFCI

Вот что вы узнаете:

  • Как использовать детектор напряжения для безопасно отсоединить розетку
  • Как подключить GFCI с одним комплектом проводов в электрическом блоке (зеленый / голая медь, белый и черный)
  • Как подключить GFCI с двумя наборами проводов в электрическом блоке (зеленый / голая медь, белый и черный) и защитить выходные розетки от утечек электроэнергии
  • Как правильно зачистить медные провода в зависимости от используемого вами устройства
  • Как выбрать правильный тип электрической коробки для GFCI 902 51
  • Как протестировать GFCI, чтобы увидеть, работает ли он

Покупка нового GFCI может быть лучшим вариантом за 17 долларов.86 вы никогда не потратите, потому что это обезопасит вас при сушке волос феном.

Хотя в большинстве случаев мне кажется, что я чаще гладю гладью, да, я знаю, как гладить волосы гладью. Это длинная история. Спрашивайте в комментариях.

Но сначала я хотел бы раскрыть тайну процесса подключения GFCI и начать с небольшого урока по обнаружению электричества.

(Ладно, вот мой ОТКАЗ: электрические работы опасны. Неправильное использование ручных или электроинструментов или игнорирование мер безопасности может привести к необратимым травмам или смерти.Пожалуйста, не пытайтесь выполнять какие-либо проекты, о которых вы узнаете здесь, если вы не уверены, что они безопасны для вас. Если вы в чем-то не уверены, ПОЖАЛУЙСТА, НЕ ДЕЛАЙТЕ ЭТОГО. Вызовите лицензированного специалиста. Я хочу, чтобы вы получали удовольствие от самостоятельной работы, поэтому сделайте безопасность в первую очередь!)

16 долларов намного дешевле, чем поездка в реанимацию. Сходите в местный домашний магазин и купите один.

Вам понравятся датчики напряжения, если вы выполняете какие-либо электрические работы, потому что пластиковый наконечник будет светиться (или чирикать), когда он соприкасается с чем-либо, на которое подается электричество.

Поместите наконечник детектора напряжения около выходного винтового зажима, паза или провода. А если он светится, значит, в розетку все еще идет электричество.

Всегда держите тестер изолированной частью в руке. Это гарантирует, что электричество не будет течь к вам при тестировании устройств.

Проверьте свою старую розетку или GFCI с помощью детектора напряжения, прежде чем отключать питание. Вставьте наконечник детектора в горячий паз розетки.

Безопасное извлечение старой розетки GFCI

После того, как вы убедитесь, что к розетке подается питание, перейдите к электрической панели и выключите автоматический выключатель, который подает электричество в розетку.

Затем с помощью детектора напряжения еще раз проверьте, нет ли питания в розетке.

Снова вставьте его в горячий слот. Затем проверьте разъемы нейтрали и заземления, чтобы убедиться, что розетка не была подключена неправильно, то есть кто-то подключил горячий провод к винту клеммы нейтрали розетки.

Поверьте, я уже видел такое !!! Очень легко забыть подключить черный провод к латунной клемме.

Теперь вы можете снять заглушку с розетки, открутив винты отверткой против часовой стрелки.

Вытяните розетку из электрического блока, коснувшись металлических выступов наверху.

ЗАПРЕЩАЕТСЯ прикасаться к стенкам розетки и винтам клемм !!! Уф, я рада, что вы это прочитали. Проверьте черный и белый провода детектором напряжения.

Если наконечник не светится, можно открутить клеммы и отсоединить провода. Но делайте это в следующем порядке:

  1. Черный первый
  2. Белый второй
  3. Земля последний

Установка новой розетки GFCI

Милая, теперь вы можете перейти к установке нового фирменного GFCI.

Решил купить со светодиодным ночником. В первую очередь потому, что я старею и мне нужно хотя бы раз сходить в туалет за ночь.

У всех в моей семье есть маленькие мочевые пузыри.

Как подключить выходы GFCI

На GFCI есть два разных вывода проводов: линия и нагрузка.

Вам необходимо знать, что означают эти термины, чтобы правильно подключить такую ​​розетку.

Провода, идущие к клеммам линии, идут от источника питания, например, вашего автоматического выключателя.

Это провода, по которым подается электричество в GFCI.

Провода, которые выходят из GFCI и подают электричество в другую розетку, прикреплены к клеммам нагрузки.

Эти провода идут, так сказать, к выходам ниже по потоку.

Если у вас только один набор проводов (зеленый / неизолированная медь, белый и черный), выполнить монтаж несложно. Подключите зеленый / неизолированный медный провод (заземляющий провод) к зеленой клемме, а черно-белые провода к клеммам Line.

Убедитесь, что белый (нейтральный провод) соединен с серебряным клеммным винтом, а черный (горячий провод) — с золотым клеммным винтом.Сначала подключайте заземляющий провод, затем нейтральный провод и в последнюю очередь провод под напряжением.

Эта конфигурация означает, что ваш GFCI защищает только себя, то есть это будет единственная розетка, которая отключается в случае утечки электричества.

Линия по сравнению с проводом нагрузки для GFCI

Если у вас есть два набора проводов (два черных, два белых и два зеленых / голых медных), вам придется предпринять один дополнительный шаг по сравнению с описанным выше процессом.

Но это не проблема — это проще, чем поменять рулон туалетной бумаги.

Самая сложная часть — определить, какой набор проводов является линейным. Помните, что это провода, которые обеспечивают электричеством GFCI.

Обычно, но теперь всегда, провода Line будут теми, которые находятся в нижней части электрического блока.

Есть два способа проверить провода линии. Вы можете вытащить каждый комплект горячего (черного) и нейтрального (белого) проводов из электрической коробки.

Убедитесь, что они торчат как можно дальше от коробки и не касаются друг друга.Затем добавьте проволочные гайки к неизолированной меди на всех горячих и нейтральных проводах.

Снова включите электричество на панели. Затем прикоснитесь детектором напряжения к каждому горячему (черному) проводу. Какой бы провод ни был под напряжением, он будет указывать на ваши линейные провода.

Второй набор проводов будет вашим проводом нагрузки.

Второй и более безопасный способ проверить провода линии — это присоединить один набор проводов к клеммам линии вашего GFCI. Вам нужно присоединить неизолированный медный / зеленый провод к зеленой клемме.Затем добавьте нейтраль (белый) к серебряной клемме Line и горячую (черную) к латунной клемме Line.

Этот метод потребует, чтобы второй комплект проводов был покрыт гайками: нейтральный (белый) провод будет иметь гайку, закрывающую его, а горячий (черный) провод также будет иметь собственную гайку.

Опять же, вам нужно включить розетку на панели. Если электричество течет к GFCI, это означает, что подключенные к нему провода являются линейными проводами, а закрытые провода — проводами нагрузки.

Если у вас нет электричества, протекающего к GFCI, вы подключили провода нагрузки к клеммам линии. Это небезопасно. Вам просто нужно переместить провода нагрузки к клеммам нагрузки.

Посмотрите мое видео, чтобы узнать о том, как установить GFCI. Я проведу вас шаг за шагом через процесс подключения, и вы увидите, что это чертовски просто.

Проверка проводки: правильно ли вы сделали?

Перед добавлением лицевой панели GFCI необходимо протестировать проводку.

К счастью, в GFCI есть кнопки сброса и тестирования, которые помогают в этом процессе.

Когда GFCI прикручен к электрической коробке и питание включено на панели, вы можете нажать кнопку сброса.

Он должен оставаться прижатым к GFCI. Если это не так, вам нужно будет проверить проводку на наличие ошибок, ослабленных соединений или соприкосновения проводов с металлической коробкой.

Если ваша кнопка сброса остается нажатой в GFCI, вам следует нажать кнопку «Тест» при включенной лампочке, чтобы дважды проверить поток электричества.Нажатие кнопки Test должно выключить свет.

Вам нужно будет нажать кнопку сброса второй раз, чтобы активировать GFCI.

Еще кое-что о GFCI. Они защитят все выходы ниже по потоку, если к клеммам нагрузки подключены провода нагрузки. Это означает, что если GFCI сработает (кнопка сброса выскочит), то к выходным розеткам не будет подключено электричество.

Итак, вы должны проверить, не отключился ли GFCI, если у вас перестал работать розетка.И вам нужно выяснить , почему сработал GFCI. Это может указывать на короткое замыкание в розетке, которая перестала работать.

Тем не менее, хорошо, что были изобретены GFCI — они делают современную жизнь намного безопаснее . Не забывайте проверять свои GFCI раз в месяц, нажимая кнопки Test / Reset.

Следуйте конкретным инструкциям, прилагаемым к вашему GFCI, и выберите тот, который соответствует вашему стилю или потребностям.

Выбор розеток GFCI

Выберите GFCI, устойчивый к взлому, поскольку код требует, чтобы все розетки были безопасными для детей.Розетки с защитой от несанкционированного доступа имеют подпружиненные слоты и работают только тогда, когда одновременно подключены и горячий, и нейтральный. Это предотвратит поражение электрическим током любого ребенка, который попытается вставить скрепку в горячую щель.

А в последнее время мне очень нравятся магазины с ночниками. Это отлично подходит для детей и взрослых, которым требуется перерыв посреди ночи !!

Светодиодные фонари прослужат почти 20 лет и не вызовут увеличения ваших счетов за электроэнергию.

Вкратце, вот что вы должны были узнать сегодня:

  • Как использовать детектор напряжения для безопасного подключения к розетке
  • Как подключить GFCI с одним набором проводов в электрической коробке (зеленый / неизолированная медь , белый и черный)
  • Как подключить GFCI с двумя наборами проводов в распределительной коробке (зеленый / голая медь, белый и черный) и защитить выходные розетки от электрических утечек
  • Как правильно зачистить медные провода на основе устройство, которое вы используете
  • Как выбрать правильный тип электрической коробки для GFCI
  • Как проверить GFCI, чтобы убедиться, что он работает
  • Получите GFCI, устойчивый к взлому и, возможно, имеющий светодиодный ночник

Что дальше

Розетки GFCI также требуются снаружи — в нашем руководстве есть отличные советы по их установке для праздничных огней или чего-либо еще.

Как всегда, спасибо за чтение, просмотр и участие в нашем замечательном сообществе.

Задайте свои вопросы ниже, и мы будем рады помочь.

Cheers,

Как работает розетка GFCI?

Если вы когда-либо испытывали даже второй паралич, вызванный поражением электрическим током, вы никогда не забудете это чувство. Короче говоря, вы были частью так называемого замыкания на землю .

Замыкание на землю — это случай, когда горячий провод касается любой области заземленного устройства или даже заземленной части распределительной коробки. Это может произойти в ситуациях, когда изоляция проводки повреждена, возможно, из-за вредных зубов грызунов, или даже из-за возраста проводки или, что очень часто, условий окружающей среды [источник: Littelfuse].

Влага и сырость являются двумя основными причинами замыканий на землю, и их последствия могут изменить жизнь. Например, предположим, что вы находитесь на улице со своей электродрелью, и идет дождь.Вы стоите на земле, и, поскольку сеялка мокрая, есть путь от горячей проволоки внутри сеялки через вас к земле. Если электричество течет через вас от горячего к земле, результатом будет замыкание на землю, что может быть фатальным. GFCI может ощущать ток, протекающий через вас, потому что не весь ток течет от горячего к нейтральному, как он ожидает — часть его течет через вас на землю. Как только GFCI обнаруживает эту «утечку» мощности, он отключает цепь и отключает электричество.

В заключение, поймите, что торговые точки GFCI всегда рано или поздно изнашиваются, поэтому вам следует проверять их примерно раз в месяц [источник: McGarry and Madsen]. Чтобы проверить розетку, нажмите кнопку сброса, а затем подключите простой ночник или другое электрическое устройство. Устройство должно включиться. Затем нажмите кнопку Test. Если GFCI работает, питание будет немедленно отключено. Снова нажмите «Сброс», и ваше устройство должно снова включиться. Если так, розетка исправна.

Если при нажатии кнопки «Тест» индикатор не гаснет, у вас проблема.GFCI может быть неправильно установлен или работать неправильно, и он не защитит вас от ударов. Вам нужно будет заменить его или вызвать профессионального электрика за помощью.

Вы можете получить около 10 лет использования GFCI. Поймите, что старые блоки могут выйти из строя «закрытыми», что означает, что они по-прежнему будут проводить электричество, что очевидно является опасной ситуацией, которая сводит на нет всю цель CFGI. К счастью, новые стили не открываются, то есть они больше не работают, но и не представляют опасности для здоровья.В любом случае, регулярно тестируйте эти устройства, и вы будете спокойны в семейной ванной и за ее пределами.

Первоначально опубликовано: 1 апреля 2000 г.

Электрические розетки в ванных комнатах: Австралийские правила

Австралийские правила в отношении электрических розеток в ванных комнатах строги. Хотя это зависит от вашей арматуры, у вас не может быть обычных электрических розеток или выключателей на расстоянии менее ~ 4 метров от источника воды. Некоторые специальные розетки и переключатели можно разместить поближе, но на всякий случай поговорите с электриком.

Электроэнергия и вода — два наиболее важных компонента любого австралийского дома. Хотя может быть удобно, что вода и электричество оплачиваются по одному счету, в реальной жизни их нельзя смешивать!

Вода — очень хороший проводник электричества, а электричество может быть чрезвычайно опасным, если его не контролировать. Поскольку вода и электричество, скорее всего, объединятся в ванной комнате, существуют строгие правила для электрических розеток в ванных комнатах.

Лицензированные электрики обучены понимать риски и способы их минимизировать, но небольшие знания об электробезопасности и правилах в ванной помогут защитить вашу семью.

Правила безопасности в ванной в Австралии

Правила, касающиеся электрооборудования ванных комнат в Австралии, вращаются вокруг зон безопасности в ванной. Понимание того, как работают эти зоны, является ключом к защите вашей ванной комнаты от поражения электрическим током.

Что такое зоны безопасности в ванной?

Каждую ванную комнату можно разделить на 4 зоны, в пределах которых необходимо соблюдать определенные правила.Эти зоны немного различаются в зависимости от того, какой у вас водный инвентарь, но, как правило, они следующие:

Зона 0 является «влажной зоной» и включает внутреннюю часть ванны и душа. Зона 0 простирается до начала зоны 1, которая может варьироваться.

Зона 1 — это ближайшая к вам зона ванны или душа, и ее расположение зависит от вашей водяной арматуры.

  • Если у вас только душ, зона 1 охватывает горизонтальный радиус 1.2 метра от фиксированного присоединения к душевой кабине и вертикальная зона от основания душа до потолка (до 2,5 метров).

  • Если у вас есть комбинированная ванна и душ, Зона 1 также охватывает горизонтальный радиус (площадь стены) 1,2 метра от подключения к душевой кабине.

  • Только для ванны, зона 1 включает площадь от края ванны до высоты потолка до 2,5 метров.

Зона 2 расширяет еще одну зону 0.6 метров от горизонтального радиуса Зоны 1, а также до высоты потолка или 2,25 метра от пола, в зависимости от того, что меньше.

Зона 3 обычно занимает оставшееся место в ванной комнате. Технически это определяется как горизонтальный радиус 2,4 метра от внешнего периметра Зоны 2 и вертикальные границы между полом и высотой потолка до 2,5 метров.

Австралийские правила для электрических розеток в ванных комнатах

Выключатели и электрические розетки разрешены в вашей ванной комнате, но зоны безопасности в ванной определяют, что можно и где нельзя устанавливать.В некоторых зонах требуются специальные розетки и розетки. Мы изложили это для вас ниже, но всегда спрашивайте своего электрика — он будет обладать энциклопедическими знаниями обо всех этих правилах!

Зона 0: Использование электрических розеток или выключателей не допускается.

Зона 1: Электрические розетки не допускаются. Выключатели разрешены только в том случае, если они установлены на высоте более 0,3 м над полом ванной комнаты со спецификацией IPX4, которая защищает выключатель от брызг воды.

Зона 2: В Зоне 2 разрешены следующие электрические розетки:

  • Розетки, оснащенные датчиками остаточного тока (УЗО) с фиксированными номиналами не более 30 мА.

  • Розетки, установленные в туалетном столике или другом шкафу, которые могут оставаться закрытыми с работающими приборами или оборудованием, подключенным к розетке.

  • Розетки, встроенные в блок питания бритвы.

Переключатели разрешены в Зоне 2, только если они установлены на высоте более 0,3 м над полом ванной комнаты со спецификацией IPX4, которая защищает ее от брызг воды.

Зона 3: это единственная «безопасная» зона, разрешены обычные розетки, но их должно быть не менее 0.3м над полом, так как все выключатели должны быть. Никакого специального рейтинга IP не требуется.

Это может звучать как побитый рекорд, но само собой разумеется, что вы всегда должны нанимать лицензированного электрика для установки электрики для ванных комнат. От простого переключателя до самых амбициозных идей по освещению ванных комнат — всегда стоит обратиться к профессионалу.

5 советов по безопасности в ванной

Австралийские правила, касающиеся электрических розеток в ванных комнатах и ​​общей безопасности ванных комнат, были очень четко определены для вашей защиты.Однако несчастные случаи все же могут случиться!

Следуйте этим 5 советам по безопасности в ванной, и вы предотвратите несчастные случаи еще до их возникновения:

  1. Никогда не используйте удлинитель или плату питания в ванной. Большинство электрических аксессуаров изготовлено без учета водонепроницаемости и небезопасной влажной среды.

  2. Никогда не включайте выключатель света мокрыми руками или если вы стоите в воде. Сначала снимите полотенце, чтобы быть в безопасности.

  3. Никогда не включайте электроприбор мокрыми руками или если вы стоите в воде.

  4. Никогда не используйте переносной электрический обогреватель в ванной. Если вам нужно тепло в разгар зимы, найдите рядом с собой электрика, который установит постоянный обогреватель.

  5. Храните все электрические приборы (например, фены и электробритвы) в недоступном для детей месте.

Наконец, помните, что электричество безопасно для нас дома благодаря лицензированным электрикам.Хотя правила в отношении электрических розеток в ванных комнатах могут показаться ограничительными, они абсолютно необходимы для получения преимуществ от электричества без каких-либо рисков.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
