Как установить розетку в ванной комнате – высота установки от пола для стиральной машины встраиваемого или закрытого типа, требования по нормам за шкафом и около зеркала

Содержание

установка розетки в ванной своими руками (нормы), фото, видео » SanDizain.ru

Как установить розетки в ванной комнатеИз-за специфики помещения и повышенного уровня влаги, электропроводка в ванной и туалете требует особого внимания. С точки зрения технологических норм по риску поражения током ванная комната относится к опасным помещениям. Исходя из этих соображений, раньше в ванной устанавливалась одна розетка у двери. Но новые технологии диктуют свои правила и розетка необходима не только для фена и бритвенного станка, но и для бойлера, гидромассажной ванны, стиральной машины. При возникновении необходимости замены электропроводки и установки розеток, монтажные работы можно провести своими руками. Чтобы новая розетка не стала источником проблем, воспользуйтесь обучающими фото и видео.

Место для розетки в соответствии с нормами

Устанавливать розетки и менять проводку лучше во время капитального ремонта санузла. Это позволит сделать её скрытой от глаз. Конечно, ГОСТ допускает и открытую проводку, но её вид будет не особо эстетичным. Госстандарт классифицирует электроприборы для ванной комнаты по зонам:

где можно устанавливать розетки в ванной

Зоны ванной комнаты

  1. В нулевой зоне (раковина, душевая и ванная) допускается установка оборудования с напряжением не более 12 В.
  2. В первой зоне разрешена установка бойлера, но запрещены розетки 220 В.
  3. Вторая зона находится в 60 см от первой. Тут допускается установка розеток 4-го класса влагозащищённости.
  4. В третьей зоне можно ставить розетки при условии их подключения к УЗО. Электрические приборы можно ставить любые.

Что говорят правила

Электрофурнитура для ванной комнаты должна иметь заземление и показатель защиты от влаги не ниже IP44. У розеток с таким обозначением имеется самозакрывающаяся крышка, которая защищает внутренние отверстия от влаги, пара и конденсата. При выборе места под розетки учитывайте следующие моменты:

  • розетку для стиральной машины не стоит прятать за корпусом, доступ к розетке должен быть открытым. Нельзя подключать машинку через удлинитель;
  • с точки зрения безопасности и дизайна, лучше предпочесть установку внутренней розетки. При этом все места соединений хорошо изолировать;
какие розетки ставить в ванной

Для установки в ванной выбирайте внутренние розетки

  • холодные стены, на которых часто выпадает конденсат, малопригодны для установки розеток;
  • розетку устанавливают как можно дальше от источников воды: умывальника, ванны. На расстояние не менее 60 см;
  • если в доме есть малыши, то розетка устанавливается на высоту, на которую ребёнок не дотянется;
  • от розетки до пола не допускается расстояние меньше 25 см;
  • провода не должны иметь никаких скруток и клемм, даже скрытых под кафелем. Клеммы могут иметь только источники освещения. Вся коммутация должна располагаться за пределами ванной комнаты;
где ставить технику в ванной

Устанавливайте электроприборы как можно дальше от источников воды

  • под ванной или душевым поддоном нельзя размещать электроприборы;
  • оборудование повышенной мощности обязательно должно иметь УЗО и подключение к заземлению.

Совет. В качестве элемента заземления категорически запрещено использовать водопроводные трубы и металлическую арматуру в стене.

Установка розетки на гипсокартон

Способ предполагает, что место для монтажа будущей розетки выбрано на стадии проектирования, а все провода протянуты совместно с обустройством гипсокартонного каркаса.

  1. Коронкой по гипсокартону и дрелью высверливаем отверстия под розетку нужного диаметра.
  2. Провода выпускаются наружу, затем ГКЛ крепится к профилю. как установить розетку

    Установка подрозетника

  3. Провода пропускаются в пластиковый подрозетник, который вставляют в подготовленное отверстие в гипсокартоне. Подрозетник не должен пережимать электрический кабель.
  4. Проверяем подрозетник по уровню и завинчиваем.
  5. Проверяем индикаторной отвёрткой провода на отсутствие напряжения. Зачищаем концы электрокабеля.
  6. Разбираем розетку, снимаем декоративные элементы.
  7. Фиксируем провода клеммными болтами. Кабель заземления у трёхжильной проводки фиксируем средним контактом.
  8. Подключив все контакты, сердцевину вставляем в подрозетник. Сама розетка крепится распорными лапками или винтами.
  9. Перед окончательной установкой обязательно проверяем добротность соединения контактов с клеммой. как прикрутить розетку

    Установка внешней части розетки

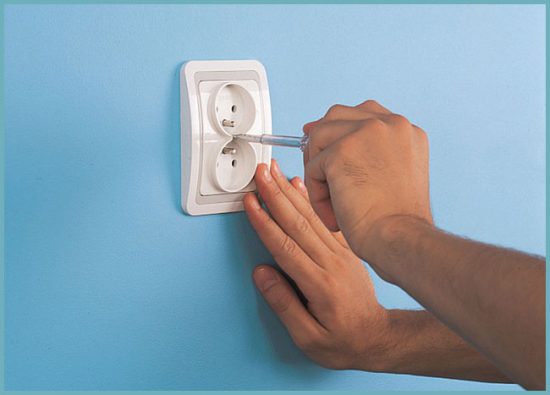

  10. Устанавливаем декоративную накладку и защитную крышку. Крепёжный винт следует ввинчивать с осторожностью, чтобы не расколоть пластик.

Совет. Стандартная глубина подрозеточного стакана 4,5 см. Если между гипсокартоном и стеной остаётся значительно меньший зазор, то в стене проделывается углубление коронкой по бетону.

Установка розетки в бетонную стену с нуля

Если в ванной комнате в разгаре капитальный ремонт и требуется установка новых электрических точек, то последовательность выполнения монтажа следующая.

  1. Всю проводку в ванной комнате выделяют в отдельную группу. Каждая розетка запитывается новым кабелем.
  2. Проводку обезопасит установленный отдельно автомат.
  3. Устройство защитного отключения защитит не только технику, но и пользователя в случае утечки тока. Устанавливается после автомата. как подключить розетку в ванной правильно

    Схема подключения розетки

  4. Кабель используют трёхжильный, а розетка должна быть герметичной.
  5. Розетка устанавливается в 60 см от душевой кабины или ванной.
  6. Необходимо знать толщину предполагаемой облицовки стены. Край подрозетника должен быть равен стене (допуск 1,5 мм).
  7. Подрозетник имеет стандартные габариты и крепится на дюбеля. Если отверстий для крепления нет, тогда их самостоятельно высверливают перпендикулярно линии контактов.

Установка дополнительной розетки

Дополнительная розетка устанавливается по тому же принципу, что и основные, только с небольшим отличием. Можно выделить два метода подводки электрического кабеля:

  • протянуть новую линию электрокабеля от распределительного щитка. Установить отдельный автомат защиты. Или совместить автомат с УЗО;
  • установить трансформатор, а заземление осуществить от ближайшей электроточки.
заземление розетки

Правильно осуществите заземление розетки

Остальные требования по монтажу аналогичны установке розетки с нуля. При установке дополнительной розетки часто приходится делать отверстия в облицовочном покрытии. Используйте специально предназначенные для этих работ свёрла и коронки.

Если стена облицована плиткой, коронкой выбирается бетон и плитка с припуском по диаметру и глубине подрозетника. Углубление заполняется гипсовым или алебастровым раствором, вдавливается подрозетник, равняется по уровню и закрепляется парой «блошек». Выравнивание удобно проводить деревянным или фанерным шаблоном равным толщине облицовке.

Совет. Перед тем как утопить подрозетник в растворе, не забудьте завести в него кабель!

Техника безопасности

При установке розеток и работе с электропроводкой не стоит пренебрегать собственной безопасностью:

  • монтаж электропроводки и подключение розеток необходимо проводить в обесточенной квартире. Сначала выполняются вспомогательные операции по штроблению стен, высверливанию отверстий, прокладке неподключенного кабеля;
техника безопасности при установке розетки в ванной

Перед работой с электричеством отключите электропитание в квартире

  • перед подключением каждый провод проверяется индикатором, так как напряжение может возникнуть неожиданно по какой-либо причине;
  • при монтаже розетки не стоит допускать контакта тела с оголённым проводом.

Совет. Электромонтажные работы стоит проводить с напарником. В случае поражения током именно его быстрая реакция может спасти жизнь.

При выполнении простых правил монтажа, самостоятельно установить розетку в ванной комнате не составит большой сложности. Главное, не забывайте о технике безопасности и заземлении. Относитесь к электричеству с почтением.

Установка розеток в ванной комнате: видео

Как установить розетки в ванной комнате: фото

Как установить розетки в ванной комнате

Как установить розетки в ванной комнате
Как установить розетки в ванной комнате

Как установить розетки в ванной комнате

Как установить розетки в ванной комнате
Как установить розетки в ванной комнате

Как установить розетки в ванной комнате

Как установить розетки в ванной комнате
Как установить розетки в ванной комнате

Как установить розетки в ванной комнате

Установка розетки в ванной комнате

Еще несколько лет назад никто не мог подумать об установке розеток в ванной. Однако современные технологии и обширные знания о мерах предосторожности позволяют производить монтаж в помещениях даже с повышенным уровнем влажности. К ним относится и ванная комната. Розетка в ванной дает возможность удобно пользоваться такими электрическими приборами, как бритва, фен, утюжок для волос и др. К тому же, нередко в ванных домов и квартир установлены стиральные машины, а их работа предполагает наличие розетки.

Основные правила установки розеток в ванной

Перед тем, как приступить к монтажу розеток, следует помнить:

  • в них должно быть предусмотрено заземление. При использовании маломощных технических средств можно использовать распределительные трансформаторы
  • в помещениях с высоким уровнем влаги недопустимо проведение открытой проводки. Она должна быть только скрытой, с изолированными местами соединений проводов
  • на стенах со скоплением влаги розетку размещать запрещено
  • удаленность розетки от душевой кабины или биде должна составлять минимум 60 сантиметров
  • для ванной комнаты лучше выбрать особые влагостойкие розетки, не пропускающие воду и конденсат внутрь. Если вы подключаете электроприборы с высокой мощностью, лучше применять для данного процесса УЗО (устройство защитного отключения). Здесь имеется в виду, например, стиральная машина. Для приборов подобного типа подходят розетки с 3 контактами и проводом с 3 жилами. Применять обычный бытовой удлинитель крайне нежелательно

Как установить розетку в ванной?

Если вас интересует создание новой розетки в ванной, помните:

  • монтаж новых устройств и замена действующей проводки предполагает выделение электропроводки в особую категорию. Ее запитывают электрокабелем
  • устанавливается автомат защиты и УЗО
  • на трехпроводном кабеле для монтажа розеток в ванной присутствует защита и двойная изоляция
  • на новых устройствах должен быть контакт заземления

Также стоит помнить, что розетки, которые располагаются от душевой кабины, ванны или раковины на расстоянии от полуметра до 2,4 метра обязательно снабжают защитными крышками. Сколько сантиметров еще может составлять расстояние, лучше уточнить у специалиста.

Установка дополнительной розетки

Монтаж дополнительной розетки можно сделать двумя способами. Это:

  • проводка заземления от линии электропроводов и правильная установка разделяющего трансформатора
  • протягивание линии проводки (новой) от электрического щита. При этом за защиту линии будут отвечать либо УЗО и специальный автомат, либо отдельное устройство. Стоит добавить, что существуют так называемые дифференциальные автоматы, которые выполняют как работу устройства защитного отключения, так и обычных автоматов

Расстояние дополнительной розетки от ванны или душевой кабины также должно составлять 60 сантиметров. Информацию о том, каким должно быть расстояние для установки стиральной машины, лучше получить на консультации у мастера. Стоит также дополнить розетку крышкой для защиты и позаботиться о полугерметичном корпусе.

Если у вас большой дом и, соответственно, ванная комната имеет крупные габариты, вполне возможно правильно установить розетки без герметизации удаленностью от 2,4 метра и более от ванны. При этом обязательны контакты заземления, которые подключены к проводнику защиты.

Помните, что заземление не должно проводиться с использованием труб и арматуры из металла.

Зоны установки розеток

Согласно одному из пунктов Правила устройства электроустановок, или ПУЭ, по схеме ванную комнату разделяют на 4 зоны. В каждой из них должны быть соблюдены особые требования, связанные с использованием электрических приборов. Итак, это зоны:

  • 0 – место в самой душевой кабине, умывальнике, душе. Здесь можно устанавливать приборы с полной защитой от воды, имеющие источники питания за пределами зоны. Размещение розеток строго запрещено
  • 1 – зона над ванной, раковиной. Розетки здесь также отсутствуют. Необходимо размещать светильники и нагреватели воды с защитой и подключением защитного 0
  • 2 – место, располагающееся в удалении 60 см и более от душевой, за первой зоной. Допускается установка светильников с защитой от влаги, а также вентиляторов. Запрещены розетки
  • 3 – зона ванной, которая находится в 2,4 м от второй зоны. Допустимы влагостойкие розетки и светильники, у которых есть контакт заземления. Подключение должно осуществляться через специальный трансформатор, либо УЗО

Техническая составляющая установки розеток

Что касается проведения ремонтных работ при подключении новых розеток по схеме, то их выполняют с использованием особых инструментов. В домах старого фонда практически не предусмотрены розетки, но установка, к примеру, стиральной машины необходима практически всем.

Как правило, стены ванной комнаты выполнены из кафеля, поэтому логично применить:

  • специальные коронки для керамики
  • сверла и дюбели из пластика для создания отверстий
  • буры и коронки по бетону
  • перфоратор

Что касается самих розеток, то у них должен быть максимальный уровень защиты от влаги. Цифра, отвечающая за данный показатель, должна быть больше 4.

Важно, что подключение розеток лучше производить в просторных помещениях. Если площадь ванной комнаты меньше 8 м2, делать новые розетки и вовсе не рекомендовано. Однако при наличии качественной герметичной розетки с классом защиты IP44, схемы и хорошего багажа знаний в данном вопросе можно отойти от рекомендаций и провести розетку, особенно если она необходима для того чтобы поставить стиральную машину.

Розетки в ванной комнате, как установить?

Почему может возникать такая проблема? Дело в том, что почти во всех квартирах, розетки в ванной комнате не предусматривались.

Не было такой надобности. Стиральных машинок-полуавтоматов не было, да и простые фены были редкостью.

СОДЕРЖАНИЕ (нажмите на кнопку справа):

Необходимый инструмент

Сейчас же дело обстоит по-другому. И когда стиральная машина стоит в ванной, приходиться пользоваться переносками, что не всегда удобно, да и дверь не закроешь.

Поэтому просто необходимо сделать розетки в ванной комнате.

Что для этого понадобится?

  1. Перфоратор;
  2. Одна, или несколько розеток;
  3. Дюбеля;
  4. Гофра, или пластиковый короб;
  5. Кабель ПВС-2х2,5 мм2, или провод ПВ-3 2,5 мм2.

Кабель ПВС-2х2,5 мм2

Читайте по теме: Что должно быть у электрика из инструмента.

Розетки для ванной

Выбирая розетки для ванной, следует помнить, что ванна — это помещение влажное, а порой просто залитое водой.

Вода и электричество, вещи несовместимые для безопасности человека.

Ввиду этого, лучше всего, ставить наружные влагозащищенные изделия с классом IP-65.

розетки с классом IP-65

Корпус у них полностью герметичный, рабочая часть, закрыта защитными крышками на пружине. Если планируется установка в ванной комнате умных розеток, то класс защиты у них должен быть IP44, но в таких помещениях лучше использовать накладные устройства.

Монтаж розеток

Прежде всего, выбираем место установки. Конечно, оно должно быть удобное, чтобы хватало шнура электроприборов.

Но не следует устанавливать их непосредственно около ванны или умывальника. Лучше всего это сделать на противоположной стене.

Тогда брызги воды не будут долетать до опасного места.

Место выбрано, приступаем к монтажу.

Прежде всего, необходимо полностью разобрать розетки, чтобы остались основные, тыльные части корпуса.

На их дне, будет видно два отверстия для крепления. Их, и нужно использовать.

Прикладываем корпус к стене, и делаем метки маркером. Таким образом следует поступить со всеми розетками, прикладывая корпус к корпусу вплотную.

Следует отметить, что одной розетки будет мало, поэтому лучше сразу поставить хотя бы две. Для фена и машинки.

Чтобы по ненадобности, розетки можно было отключить от запитки током (для безопасности), рядом с ними впритык, можно поставить коробку с автоматом, как на фото.

3

Тогда вы просто отключаете автомат, а при надобности воспользоваться приборами, включаете, на время использования. Очень удобно и безопасно.

Итак, метки сделаны, теперь буром на 6 мм, сверлим посадочные места для дюбелей. После этого, вставляем пластмассовые части дюбелей в отверстия. Прилаживаем корпус напротив отверстий, и металлическими частями дюбеля, прикручиваем его.

Такое действие нужно сделать со всеми имеющимися корпусами розеток.

Получился такой себе блок. Очень важно, чтобы корпуса плотно прилегали друг к другу, так и проводов-перемычек не будет видно, и герметичность увеличивается.

4

Розетки соединяем между собой перемычками из проводов. Заземляющий можно не ставить, так как в девятиэтажках, земли как таковой нет. Используется только два провода.

Перемычки просовываем в подготовленные отверстия или прорези сбоку корпусов. Можно соединять стороной с резиновыми вставками. Так будет проще, но вид будет похуже.

Подсоединяем перемычки к контактам внутренней части розеток, и закрываем их крышками.

Оставить открытой, следует только ту розетку, куда будет подключаться приходящий кабель или провод.

5

В ванной комнате не рекомендуется монтировать розетки в пол.

Монтаж питающей линии

Каким способом провести питание в ванную, решать вам. Нужно учитывать состояние квартиры (ремонт, или после него), как далеко находиться ванная и другое.

Коробом.

6

Например, самым простым, будет монтаж пластиковым коробом. Для двух проводов, короб не такой большой, поэтому если его удачно разместить, то он не испортит общий интерьер.

Один короб, длиною два метра, а прибить его можно тремя дюбелями. То есть монтаж не составит особого труда.

Ведем от щитка или счетчика, до отверстия в ванную, которое необходимо сделать, как можно ближе к розеткам.

Лучше всего сначала просверлить это отверстие, а потом устанавливая розетки, закрыть корпусом основной, в которую насквозь зайдет провод. Тогда по ванной комнате будет минимум проводки.

Гофрой.

Также можно сделать монтаж гофрой. Особенно это актуально с подвесным потолком.

7

Это будет идеальный и простой вариант монтажа. Вам просто нужно будет просунуть гофру с проводом, поверх подвесного потолка. Опустить на щиток, и к отверстию в ванной, сделать коробом.

Через коридор.

Бывают такие случаи, когда, просверлив отверстие с ванной, можно выйти в общий коридор. Тогда проложить короб или гофру можно там, без шума и пыли в квартире.

Ввод в щиток также сделать, просверлив отверстие с коридора как можно ближе к нему.

Штроба.

Метод «штробы» тоже неплох, но это если вам не жалко обоев или во время ремонта. Провод будет спрятан, и надежно защищен. Штробу делаем по наименьшему пути.

8

Применение дифавтомата

На линию, идущую в ванную комнату желательно установить дифавтомат.

Притом стоять он должен, в основном щите.

9

Он защитит от удара током, при утечке его на землю, через тело человека. Как только такая утечка произойдет, дифавтомат с УЗО отключит линию. И это касается не только стиральных машин, но и бойлеров, фенов и другого оборудования.

Выбор дифавтомата

Автомат должен быть качественным, желательно немецкого производителя, на ток утечки 5-10 мА. Рабочий ток его может быть 16-25 ампер.

Хотя стоит такой автомат дорого, но в нужный момент, он может спасти вашу жизнь. А на это не скупятся.

Розетки в ванной комнате — расположение и установка (видео, фото)

В настоящее время ремонт в душевой комнате представляет собой далеко не то, что было еще некоторое время назад. Главное отличие – это новейшие материалы, современные технологии и методики. Сегодня потребности людей изменились кардинальным образом, поэтому число используемых бытовых приспособлений достигло серьезной отметки. Для того чтобы избежать проблем с электричеством лучше всего установить розетки в ванной.

Содержание статьи

Ранее их монтаж не проводился, так как были обоснованные опасения по поводу возможности короткого замыкания. Однако с тех пор утекло много воды и электрические приборы в ванной сегодня – это обыденность. Специальные влагозащитные крышки, а также особое расположение розеток позволяют устанавливать их без каких-либо ограничений. Монтаж розеток для ванной дает возможность использовать следующие устройства:

  1. фен для сушки волос;
  2. стиральная машина;
  3. электробритва;
  4. водонагреватель;
  5. электрическая вытяжка;
  6. установка для сушки рук;
  7. ванный гидромассажер;
  8. электрическая сушилка для полотенец;
  9. диодная подсветка.

Стоит знать! Установку розеток для ванной специалисты не советуют осуществлять в произвольном порядке, иначе это приведет к короткому замыканию.

Правила монтажа

Для того чтобы правильно установить розетки для ванной необходимо придерживаться определенной схемы. Она позволяет избавиться от ряда проблем, которые осложняют или делают невозможным эксплуатацию электрических приборов в душевой комнате. Данные требования позволяют снизить вероятность появления короткого замыкания и других неприятных моментов.

Розетка с защитной крышкой

Розетка с защитной крышкой

Рекомендации:

  • Непременное наличие заземление в изделиях.
  • Монтаж розеток для ванной проводится на отдалении минимум 60 см от ближайшего источника воды.
  • Любая модель должна иметь резиновые уплотнители, крышку для защиты от влаги, а также трети клеммы для подсоединения заземления.
  • Место скрепления разъемов с проводкой необходимо надежно изолировать.
  • Монтаж розетки в ванной осуществляется при помощи скрытой проводки, усиленной в стене или защитных коробках, что предохраняет коммуникации от влаги.

Стоит знать! Требования по установке розетки для ванной не менее 1 м по вертикали и 60 см по горизонтали от источника воды.

Распределение зон

Помимо общих требований безопасности, которые были приведены выше, монтаж розетки в ванной комнате должен соответствовать определенным условиям. Например, делению на отдельные зоны, которые разграничивают схему проводки. Данные требования прописаны в регулирующем документе – СНИПе. Это дает возможность проводить установку влагозащитных изделий четко и без лишнего риска.

Распределение зон

Расположение зон

На сегодняшний день выделяют следующие зоны:

  1. Нулевая. Этот участок расположен в непосредственной близости с источником воды. Обычно зона находится около ванны или умывальника, что делает эксплуатацию достаточно рискованной. В этой области крайне не рекомендован монтаж розеток для ванной, а также использование электрических приборов. Поскольку существует большая вероятность прямого контакта с водой, что вызовет короткое замыкание. Если же других вариантов не существует, то необходимо приобрести защитное изделие с классом защиты IP-7, которое выдержит даже прямое опускание в жидкость.
  2. Первая. На сколько требования безопасности позволяют эксплуатировать розетки без ограничений? Их можно поставить немного подальше нулевой зоны, что приведет к соприкосновению с водой только в виде брызг. Данная область находится в расположении 60 см от источника влаги. Зачастую здесь располагается бойлерная или обычный нагреватель.
  3. Вторая. Монтаж розеток для ванной дальше 60 см от источника воды идет следующим после зоны # 1. Такая схема допускается для использования электрических приборов. Помимо этого, разрешается устанавливать дополнительный свет, систему воздухообмена, а также устройство для сушки рук.
  4. Третья. По праву считается наиболее безопасным участком из всех. Здесь можно проводить монтаж различных электрических приборов фактически без ограничений. Допускается применение обычной розетки в ванной комнате. В данной области устанавливаются различные системы управления, например, распределительные щиты, выключатели или панель управления подогрева пола.

Следует знать! Для каждой розетки необходимо провести отдельную магистраль, по которой будет осуществляться подключение к распределительному щиту через защиту аварийного отключения.

Подготовительные работы

Сколько розеток для ванной необходимо для комфортного использования? На данный вопрос трудно ответить однозначно, ведь у каждого свои потребности и они индивидуальные. Однако грамотный монтаж может проводиться только следующими способами – установкой точки с прокладыванием проводов или заменой проводки на предыдущем месте.

Правильное расположение розетки

Правильное расположение розетки

Монтаж с нуля должен проводиться, основываясь на данных рекомендациях:

  • Перед укладкой розетки вся линия оснащается собственным автоматом, предназначенным для защиты аварийного отключения.
  • Для всех розеток отводится отдельное подключение с обособленным проводом.
  • Неэксплуатируемая розетка, закрывающая контакты, комплектуется кабелем заземления и оснащается защитной крышкой.
  • Чтобы брызги от умывальника не смогли контактировать с розеткой, ее следует располагать примерно в 60 см от источника воды.
  • Высота розетки для ванной не может превышать расстояние более 1 метра при использовании негерметичных изделий.
  • Монтаж изделий осуществляет без ремонта, поэтому розетка должна быть оборудована отдельным кабелем, который подведен к распределительному щиту через автомат.
Схема подключения розетки

Схема подключения розетки

Стоит знать! Перед присоединением не рекомендуется подключать заземление на стальные трубы или металлическую арматуру. Это связано с тем, что само строение может не иметь заземления, что приведет к короткому замыканию.

Установка

Проведение монтажа розетки для ванной следует начинать с выбора модели изделия. После чего отобразить место будущего размещения на схеме. Это позволит сэкономить время, а также предварительно подобрать и подготовить нужные материалы и приспособления. Для эффективной работы нужно, заблаговременно позаботится о нужном инструменте. Зачастую под установку розеток используют:

  1. Для измерения напряжения потребуется индикатор.
  2. Крестовая отвертка точно поможет.
  3. Приборы для удаления изоляции.
  4. Строительный уровень.
  5. Ручная дрель.
  6. Плоскогубцы для проводов.
Инструменты для установки

Инструменты для установки

Подбор розетки является окончательным этапом подготовки. После чего начинается процесс монтажа. Данный процесс относительно прост, однако, потребует немного умения и сноровки. Его условно можно раздробить на 4 главных этапа:

  1. Для начала проводится сверление отверстий, в которые вставляются дюбели. Они предназначаются под крепления розетки. Здесь понадобится заранее приготовленная дрель, работающая на ударном режиме. Сверление отверстий под розетку

    Сверление отверстий под розетку

  2. Второй шаг – это приготовление проводки. Исходя из разновидностей зажимов, следует очистить наконечники проводки от изоляционного слоя. В данном случае лучше не применять обычный нож, так как он может повредить проводник. Это приведет к перегреванию самой розетки или плохому соединению кабеля с зажимом. Поэтому применяйте специальный инструмент. Очистка изоляционного слоя

    Очистка изоляционного слоя

  3. Затем проводим установку болтов в предварительно подготовленные дырочки. После чего соединяем провода с розеткой и прикрепляем ее коробку к стене при помощи дюбелей. Влагоустойчивые изделия обычно имеют готовые отверстия, которые оборудованы резиновыми заглушками. В них следует соединить проводку перед подключением к сети. Это позволит коробке плотно состыковаться с поверхностью стены. Соединение проводов

    Соединение проводов

  4. Завершающий этап проводится после монтажа розетки. Для этого необходимо установить ее на отведенное место и подать электричество.Соединение проводов

Видео инструкция

Высота розеток в ванной комнате

Подключение электрических приборов в ванной комнате – процесс, который требует максимум внимания, определенных знаний и навыков. Слишком большая влажность, брызги воды – все это усложняет условия в ванной комнате. В такой комнате ни в коем случае не разрешается прямой контакт приборов с водой. Розетку в ванной надо монтировать, придерживаясь конкретного порядка и инструкции. И, как правило, розеток не должно быть много. Пары штук хватит, так как в основном одну из них используют для стиральной машины, а вторую можно использовать для мелких бытовых приборов.

Можно ли монтировать розетки в ванной?

В прошлые годы розетки в ванной комнате не разрешались при проектировании, это считалось слишком опасным. Со временем розетка стала просто необходимостью. Появилось множество электроприборов, которые используются в ванной комнате – бойлеры, стиральная машина, душевые кабины, которые требуют подключения к сети. Чтобы обеспечить полную безопасность, необходимо придерживаться следующих правил:

  • правильно выбрать вид электропроводки
  • делать монтаж розеток с защитой от влажности
  • обеспечить наличие систем автоматического отключения напряжения
  • следовать правилам по размещению и установке розеток, делать все согласно инструкции
  • обязательно обеспечить заземление

Всем известно, что ток очень опасен и несет угрозу здоровью и жизни всех проживающих. При проведении ремонта в квартире стоит проверить состояние электропроводки. Если дом, в котором вы живете, был построен много лет назад, и проводка ни разу не менялась, наверняка ее надо срочно заменить. Старые кабели из алюминия не предназначены для повышенных нагрузок.

Профессионалы рекомендуют монтировать во внутриквартирном щитке систему защитного отключения для линии, которая ведет в ванную. Такое устройство будет надежно защищать от замыкания, сбоя работы электрических приборов и образования пожара. Все коммуникации ванной комнаты должны прокладываться скрытым методом. Места соединения проводов должны быть хорошо изолированы. Если же скрытый метод никак нельзя применить, то надо делать прокладывание проводки открытым способом. В данном случае все надо хорошо изолировать и не использовать рукава из металла.

Для установки надо использовать розетку, которая защищена от влажности. Данный вид имеет плотные резиновые кольца внутри, что уменьшает риск замыкания. Влага не попадает внутрь устройства и не попадает на контактные разъемы и остальные части из металла.

Где монтировать розетку?

Расположение электрических приборов в ванной комнате должно быть выполнено в соответствии c определенной инструкцией, нарушать которую не стоит, иначе вы будете подвергнуты опасности. Розетка устанавливается следующим образом:

  • комната разделяется на зоны, что указывается в схеме
  • высота от пола должна равняться 60 см
  • расположение от самого близкого источника воды – не меньше 60 см

Чистая вода без различных примесей – не очень хороший проводник электричества. Но вода, которая есть в водопроводе, содержит всевозможные соли, химические вещества, хлор, что изменяет особенности воды и увеличивает проводимость тока. Поэтому прямого контакта воды с электричеством ни в коем случае нельзя допускать.

Чтобы узнать, в каких местах надо устанавливать розетки от пола, надо учитывать в расчете такие нюансы:

  • монтаж сантехники
  • наличие перегородки между зоной купания и другими участками
  • места установки стиральной машины и различных электрических приборов

Ванная комната разделяется на четыре зоны – 0, 1, 2, 3. К предметам нулевой зоны относятся те, которые создают множество брызг. Здесь можно монтировать приборы мощностью до 12 Вт. В первой зоне можно монтировать предметы, которые нагревают воду. В вторую зону можно смело помещать бойлеры, светильники, вентиляции. И, наконец, в третью зону устанавливают розетки на высоте 60 см от пола, соблюдая все правила техники безопасности.

Точной высоты от пола, на которой устанавливают розетки, не существует. Некоторые профессионалы придерживаются мнения – чем выше, тем безопаснее, поэтому советуют устанавливать розетку на высоте 180 см от пола. Но если длина провода электрического прибора, который используется, не слишком большая, то ее может не хватить до розетки. Оптимальная высота розетки от пола – 60 см. Если вдруг ванную затопит, до розетки вода не достанет.

Какое количество розеток в ванной комнате оптимально?

Размещение розеток и их количество каждый хозяин определяет сам. Все зависит от того, какой электрический прибор будет использоваться в том или ином месте. Как правило, розетки устанавливаются для мелких бытовых приборов – фен, электрическая бритва, и, конечно же, стиральная машина. Если ванная или душевая кабина требуют подключения к сети, то для них устанавливается отдельная розетка. Двойную розетку с общей рамой стоит устанавливать только для мелких бытовых приборов.

Как правило, розетки монтируют компактно, все размещают рядышком. Уместно будет образование блока по подключению приборов в ванной комнате. К этому блоку можно провести датчики и систему управления теплым полом, если таковая имеется. Также можно монтировать дополнительную защитную систему – выключатель для розетки. Он обесточивает систему.

Монтировать розетку для стиральной машины и других приборов на определенном расстоянии от пола можно и самому, но только в том случае, если у вас есть знания и навыки в данной сфере. Незнание законов физики и основных нюансов установки розетки может привести к плохим последствиям, которые могут нести угрозу жизни проживающих в квартире. Что делать, если специальных знаний и инструментов нет? В таком случае стоит обращаться к специалистам, которые профессионально и быстро выполнят всю работу.

Установка розеток

Есть два способа монтажа розеток:

  • установка новой, где надо первым делом заменить старую проводку на новую
  • установка дополнительной розетки, когда проводка новая, и заменять ее нет смысла

Для установки розетки для стиральной машины и других электрических приборов, надо иметь соответствующие инструменты – крестовая отвертка, отвертка-индикатор, круглогубцы, дрель, строительный уровень.

Основное правило – перед монтажом розетки надо обесточить провод. Первым делом надо подготовить отверстие для розетки. После этого приступаем к установке самой розетки, монтируем изоляционную трубу, подготавливаем провода, их надо хорошо зачистить. После того, как провода подсоединены, розетку надо поместить в подрозетник. Провода укладываются таким образом, чтобы они не являлись помехой. Чтобы розетка имела длительный срок эксплуатации, ею надо правильно пользоваться. Чтобы она не расшатывалась, при отключении электрического прибора розетку надо придерживать рукой.

Розетка в ванной | Заметки электрика

Добрый день, уважаемые гости сайта «Заметки электрика».

Сегодняшняя статья посвящена установке розеток в ванной комнате. По этому поводу в сети интернет идут постоянные споры и дискуссии.

Цель моей статьи — рассказать всю правду про установку розеток в ванной или в душевых помещениях.

Вы знаете, что помещение ванной комнаты относится к помещению с повышенной опасностью (ПУЭ, п.1.1.13), поэтому к нему предъявляются особые требования по электробезопасности.

Итак, приступим…

Розетки в ванной устанавливать можно!!!

Да, уважаемые гости, розетки в ванной комнате и душевых помещениях устанавливать можно, я бы даже сказал нужно, т.к. в ванной комнате тоже имеется ряд электрических приборов таких как, фен, электрическая бритва, стиральная машинка, электрический полотенцесушитель, душевая кабинка и прочее электрооборудование.

Кстати, я уже писал статью как подключать стиральную машину к электрической сети. Кому интересно, можете прочитать.

Сразу скажу, что все требования по установке розеток в ванной комнате и душевых помещениях прописаны в нормативной технической литературе под названием ПУЭ (Глава 7.1) и ГОСТ Р 50571.11 от 1996 года.

Что же там говорится?

Требования к розеткам в ванной комнате

1. Электропроводка

Первым требованием по установке розеток в ванной является требование к электропроводке. Вы уже знаете все виды электропроводок. Так вот в ванной комнате, сюда можно отнести и сауны, и душевые помещения, должна применяться только скрытая электропроводка. Хотя в  ПУЭ пунктом ниже говорится, что допускается и открытая электропроводка, но без применения металлорукавов.

2. Разделение ванной комнаты на зоны

Вторым требованием по установке розеток в ванной являются зоны, на которые разделяется помещение ванной комнаты. Вкратце расскажу о них. Всего существует 4 зоны:

  • зона 0
  • зона 1
  • зона 2
  • зона 3

Чтобы легче представить себе как располагаются зоны, предлагаю Вам посмотреть рисунки ниже. На изображениях показаны виды сверху и сбоку для разных исполнений ванных комнат. Красными цифрами обозначены номера зон.

Ванна (без стационарной перегородки).

Ванна со стационарной перегородкой.

Душ с поддоном и стационарной перегородкой.

Душ без поддона (с разбрызгивателем) и стационарной перегородкой.

Думаю, с зонами в ванной комнате все понятно. А теперь давайте разберемся, что в какой зоне может располагаться, особенно это касается розеток.

Электрооборудование, расположенное в определенной зоне, должно отвечать требованиям этой зоны. Требования различаются по степени защиты корпуса IP, напряжению питания и наличие устройств защитного отключения.

В зоне 0 запрещено размещение любых электрических приборов, кроме тех, что используются для применения в самой ванне (в основном до 12 вольт). В любом случае они должны иметь степень защиты корпуса IРХ7 (Х — защита от твердых частиц и тел в санузле нас не особо интересует, 7 — защита от проникновения воды при временном погружении).

В отдельную статью я вынес расшифровку всех кодов степеней защиты IР электрооборудования и электрических изделий — знакомьтесь!

В зоне 1 разрешено устанавливать только водонагреватели. К тому же они должны иметь степень защиты корпуса IРХ5 (5 — защита от струй воды со всех сторон под небольшим давлением).

А в зоне 2 уже допускается устанавливать водонагреватели, вытяжные вентиляторы и светильники 2-ого класса, которые включаются с помощью шнура. Все установленное электрооборудование во 2 зоне должно иметь степень защиты корпуса IPХ4 (4 — защита от брызг и льющейся со всех сторон воды).

В зонах 0, 1 и 2 запрещено устанавливать распределительные коробки, розетки и различные устройства управления (например, терморегуляторы для теплых полов).

В зоне 3 уже можно устанавливать розетки, выключатели, терморегуляторы и прочее электрооборудование, но при выполнении любого из нижеперечисленного условия:

  • питание линий производится через разделительный трансформатор
  • линия защищена УЗО или дифференциальным автоматическим выключателем с уставкой не более 30 (мА)

При этом степень защиты у розеток, выключателей и прочего оборудования в ванной, установленных в зоне 3, должна быть IPХ1, но для надежности все же рекомендую IPХ4 (Х — защита от твердых частиц и тел нас в ванной не особо интересует, 1 — защита от падающих вертикально капель воды, 4 — защита от брызг и льющейся со всех сторон воды).

Например, розетки IPХ4 являются влагозащищенными, их конструкция состоит из защитной крышки. Так выглядит розетка в ванной комнате моей квартиры со степенью защиты корпуса IP44.

О назначении УЗО (устройство защитного отключения) или дифавтомата Вы можете узнать из статьи про применение УЗО. Если у Вас нет возможности установить УЗО в квартирном щитке (например, нет места), то Вы можете применить переносные УЗО. Об этом я рассказывал в статье о том, как правильно купить УЗО.

Думаю, что насчет зон все понятно. Главное, чтобы расстояние от розетки до края ванны, двери душевой кабинки или умывальника составляло не меньше 60 (см).

Вот фотография, подтверждающая сказанное выше:

3. Система уравнивания потенциалов (СУП)

Еще одним требованием по установке розеток в ванной или душевых помещениях является наличие системы уравнивания потенциалов (СУП). Переходите по ссылочке, там я все подробно описывал и рассказывал про СУП.



Выводы

Еще раз повторяю Вам, что розетки в душевых помещениях и ванных комнатах устанавливать можно и даже нужно, но при соблюдении всех вышеперечисленных требований. Эти требования не на столько сложны, чтобы ими пренебрегать.

Надеюсь, что про установку розеток в санузле разобрались! А теперь предлагаю Вашему вниманию ознакомиться с очень подробной и наглядной статьей про монтаж электропроводки в ванной комнате.

P.S. И в завершении статьи я хочу спросить: «А  у Вас розетки в санузле установлены по всем перечисленным требованиям?»

Если статья была Вам полезна, то поделитесь ей со своими друзьями:


Розетка в ванной: правила установки

Большая часть жилых помещений квартирного типа или загородных домов не оборудуются розетками в ванной комнате. Зачастую розетка располагается недалеко от двери и все необходимое оборудование, необходимое в ванной, подключается к ней. Такое расположение розетки нередко вызывает неудобство, ведь с тянущимся за дверь проводом очень сложно плотно закрыть дверь и, например, сушить волосы феном, чтобы шум не отвлекал и не причинял неудобство остальным членам семьи, особенно если это происходит ранним утром. Чтобы устранить подобное неудобство, необходимо знать, как правильно выбрать, расположить и провести установку розетки в ванную.

Розетка в ванной

Розетка в ванной

Содержание статьи:

Зонирование пространства

Достаточно большим количеством приборов удобнее всего пользоваться именно в ванной комнате. Это и стиральная машина, и фен, и электробритва и многое другое. К выбору и монтажу розеток в ванной имеется перечень определенных требований и их установка не так проста как кажется. Их нельзя располагать по принципу «где удобнее включать приборы», существует определенные стандарты, по которым проводится и определение мест розеток в ванной, и их монтаж.

Чтобы не ошибиться в процессе оборудования ванной комнаты розеткой, можно прибегнуть к специализированной литературе, которой пользуются электрики – ПУЭ. В ней указываются нормы и правила, по которым должен происходить процесс. В частности в книге имеется ссылка на ГОСТ под номером Р50571.11-96. Такой государственный стандарт определяет специальное разделение пространства ванной комнаты на четыре зоны:

  • (0) зона;
  • (1) зона;
  • (2) зона;
  • (3) зона.

Розетка в ванной

Требование начинаются с того, что каждая зона должна быть соответствующих размеров, которые следует соблюдать. Номер зонального пространства характеризует перечень приборов и оборудования, которые могут быть подключены в определенном пространстве помещения. В таблице указаны более подробные характеристики и параметры зон в пространстве ванной комнаты.

Зона 0Зона 1Зона 2Зона 3
Внутренне пространство ванной или же если помещение обрадовано душевой кабиной, то ее поддон – это части пространства, которые включает в себя данная зона. Если обобщенно, то это место,  в котором человек расположен при мытье.Включает в себя внешнюю часть ванны, расположенную в вертикальной плоскости, аналогично с поддоном для душа. Если помещение не оборудовано поддоном, то в этой ситуации к данной зоне относят расстояние до 60 см по вертикали от разбрызгивателя душа.К данной зон относят части пространства, указанные в первой зоне, плюс аналогичные ей в параллельном расположении с промежуточным расстоянием в 60 см. Таким образом, представить зону 2 можно разделив первую зону на 0,6(м).Представлено плоскостью, расположенной вертикально в зоне 2, дополненная параллельно находящейся к ней через расстояние в 2,4 м. Упрощенно это зона представляет собой вторую зону, разделенную на 2,4 м.

Дополнительно важным моментом является и то, что все зоны, исключая нулевую, включают в себя и горизонтально расположенную область, кроме вертикальной. Высотой горизонтально расположенная плоскость составляет 2,25 м, исчисляется она от пола без покрытия. Высота такой области не слишком важна, потому как даже в случае высоты стен, превышающей 2,25 м, установка за пределами зонального пространства розеток нецелесообразна.

Розетка в ванной

Как располагать розетки

Учитывая вышеописанные характеристики зон, становится понятным, что расположение розеток зависит от конкретной зоны и безопасности. В этой связи можно выделить определенные требования для каждой зоны, которые помогут определить месторасположение и количество розеток в ванной комнате.

0123
Правила этой зоны запрещают проводить установку приборов, которые не будут использоваться в самой ванной комнате. Кроме этого, максимальный уровень напряжения таковых должен быть 12 В. Нахождение источников питания разрешено в трансформаторах, располагающихся вне пространства данной зоны.В пространстве этой зоны допустимо размещать лишь водонагревательные приборы.Эта зона позволяет устанавливать не только водонагревательные приборы, но и источники света, которые относятся ко второму классу защиты. (Имеется 4е класса защиты) Осветительные приборы второго класса характеризуются двойной изоляцией, которая увеличивает уровень их безопасности.Пространство этой зоны предназначено для оборудование в ее розетками, к которым предъявляются особые требования, как и к системе проводки для ванной комнаты.

Помимо указанных требований, существуют еще некоторые моменты, которые следует принять во внимание при обустройстве электричеством ванную комнату:

  1. Во всех зонах, кроме 3ей запрещено располагать и подключать коробки для распределения электричества либо управляющих блоков.
  2. ГОСТ позволяет оборудовать ванную системой обогрева пола в любой из зон, но с условием, что установка проводится с использованием специальной сетки из металла, подключенной к СУП.
  3. Не допускается прокладка электропроводки, которая располагается в рукавах или гофрах, сделанных из металла.
  4. Зоны 0, 1 и 2 могут иметь электропроводку частично, в случае если с ее помощью подается электричество оборудованию, имеющему правильное расположение зонально.
  5. Обязательным требованием к установке розеток и электрических приборов в ванную является наличие заземления. Должен присутствовать СУП, к которому подключается проводка, находящаяся в любой из зон.

Опираясь на конкретные требования в работах по прокладке электропроводке и установке розеток в ванную, можно утверждать, что место расположения розеток разрешено лишь в зоне 3.

Кроме этого, присутствует необходимость использовать так называемый трансформатор, предназначенный для разделения электричества. В основном для таких целей применяют УЗО.

Кроме необходимости правильно определить возможность размещения розеток в ванную, необходимо обратить внимание на степени защиты, которая коротко имеет обозначение ip. Далеко не каждая розетка может быть установленная в ванной комнате. По регламенту такие параметры должны быть в соответствии с указанными в таблице.

Номер зоны0123
Степень защитыIPX7IPX5IPX4IPX1 и IPX5, если установка производится в местах общего пользования.

Обозначение степеней защиты расшифровывается следующим образом:

  • первая цифра (там, где указан «Х») – показывает, насколько присутствует защита от пылевых частиц. В случае с ванной комнатой такой параметр неважен, потому не указывается.
  • вторая цифра – это уровень защищенности от капельной влаги.

Правила установки розетки в ванной

Производить монтаж розетки в ванную можно в двух вариантах – это если не имелось до этого момента розеток, т.е. оборудование новой, либо дополнение ванную комнату еще одной розеткой, когда помещение оборудовано сетью электрической проводки.

Розетка в ванной

Чтобы вмонтировать новую розетку в ванную комнату, необходимо придерживаться следующих правил:

  1. Чтобы безошибочно произвести оснащение ванной комнаты точками электричества, следует это сделать таким образом, чтобы вся проводка имела отдельный источник питания, к которому ведет отдельный электрокабель.
  2. Следует предусмотреть защиту электрической проводки, которая будет достигнута при помощи автомата, который устанавливается тоже отдельно.
  3. Обязательно установить УЗО, которое будет обеспечивать защиту в случае, если произойдет нарушение изоляционных свойств проводки и произойдет утечка тока. Такое приспособление настраивается на параметр в 10 миллиампер. Установку УЗО нужно делать тогда, когда установлен автомат для защиты. По мощности не допускается превышение автомата.
  4. Если присутствует защитный разделяющий трансформатор, чаще всего им представлен УЗО, то допустимая высота, на которой располагаются в помещении розетки – это 60 см, которые исчисляются от вертикально расположенного края ванной.
  5. Трехпроводной кабель, который необходимо использовать при приложении проводки в ванной комнате, должен быть изолирован при помощи двойной изоляции. Помимо этого, розетки должны быть оснащены дополнительно третьим контактом для заземления.
  6. Тип розеток, который будет расположен на расстоянии от 60 см до 2,4 м, должен быть полу герметичный. Лучше всего приобретать розетки, оснащенные крышками.

Розетка в ванной

Если необходимо провести работы по установке дополнительной розетки, когда проводка в ванной комнате уже имеется, то правила будут следующие:

  1. Существует два варианта, по которым можно сделать дополнительную розетку в ванной. Первый случай предполагает проведение заземляющего элемента от уже существующей электрической поводки, дополнительно установив УЗО. Второй вариант это сделать – заняться проведением новой линии, которую будет обеспечивать защитой автомат и УЗО. Можно использовать при этом дифференциальный автомат, который способен обеспечивать как защитные функции системе проводки, так и быть вместо УЗО.
  2. Расположение розетки в ванной в ситуации оснащения дополнительным устройством, аналогично предыдущему случаю. Тип корпуса также должен быть специализированный.
  3. Если ванная комната достаточно просторна, то при есть возможность установить обычную розетку, которая будет располагаться на удалении от ванной, равном 2,4 м. В любом случае любая розетка должна иметь заземляющий контакт, которые подведены к специальному проводнику, обеспечивающему защиту.
  4. Нельзя прибегать к применению металлических конструкций или арматуры для сооружения заземления.

Кроме указанных правил, как в первом, так и во втором случае, необходимо убедиться в высокой квалификации мастера, либо быть уверенными в своей собственной. Несмотря на то, что на первый взгляд процесс установки розетки в ванную может показаться примитивным и хорошо известным, неправильная установка, либо какие-либо нарушения указанных правил могут привести в дальнейшем к печальным последствиям и причинить серьезный вред жизни и здоровью людей.

Розетка в ванной

Этапы установки розетки в ванную комнату

Процесс оборудования ванной комнаты розеткой начинается с выбора необходимой, соответствующей описанным нормам. Когда розетка в ванную будет подобрана, нужно определить ее расположение, после чего запастись необходимым перечнем инструментов, без которых провести монтаж будет невозможно. В процесс понадобиться воспользоваться:

  • крестовую отвертку;
  • дрелью, которая имеет ударный режим;
  • прибором, определяющий наличие напряжения;
  • измерительным уровнем, любого типа, более удобного для использования.
  • круглогубцами, для того, чтобы была возможность работать с оголенной проводкой;
  • приспособлением для устранения изолирующего материала с проводов.

Розетка в ванной

Если розетка в ванную устанавливается не в процессе ремонта, то вопрос о ее выборе понятен. В случае если оборудование ванной розетками происходит одновременно с проведением ремонтных работ в помещении, то можно воспользоваться вариантом использования специальной встраиваемой розетки. Для установки устройства встроенного типа дополнительно понадобиться приобрести специализированную насадку, предназначенную для того, чтобы проделывать отверстия в бетонной поверхности больших размеров.

Розетка в ванной

Помимо этого, есть необходимость предварительно определить четкое количество точек электричества, которое будет находиться в ванной комнате, а также отметить их расположение. Это необходимо сделать для того, чтобы была возможность обеспечить отдельный источник электроэнергии. В случае надобности оборудовать ванную комнату не одной розеткой, лучшим вариантом будет приобрести двойную разновидность розетки.

Важно: Если помещение ванной нуждается в нескольких точках электричества, то лучшим вариантом решить этот вопрос будет установка тройного или двойного типа розетки, чем разведение электропроводки по разным точкам.

После того, как все указанные моменты будут учтены и проделаны, можно приступать непосредственно к процессу установки. Работы можно разделить на 4 этапа:

ПроцессОписание
Проделывание отверстий
Розетка в ванной
Сначала следует приступить к просверливанию необходимого количества отверстий, которые будут служить местом крепления розетки в ванной. Проделать работу можно с использованием дрели, которая обладает функцией ударного режима.
Подготовка проводки
Розетка в ванной
На этом этапе очищаются провода от имеющегося на них изолирующего материала. Делать это необходимо, опираясь на то, какой вид зажимов имеется в устройстве. Не рекомендуется такую процедуру осуществлять с использованием острых предметов, например ножа. Острый инструмент способен нарушить целостность проводника, что сулит в дальнейшем перегревом устройства и отсоединением кабеля от зажимного приспособления. Для такой манипуляции лучше использовать специальный инструмент.
Установка розеток
Розетка в ванной
Следующее, что необходимо сделать – это провести установку дюбелей в отверстия, что ранее были просверлены. Дальше следует заняться подключением проводов и присоединением розетки к стене. Последнее действие выполняется с использованием болтов. Учитывая конструкцию розетки влагозащитного типа, которая имеет заглушки из резины, то провода к розетке проводятся до момента подключения. Такая манипуляция будет гарантией того, что корпус плотно присоединен к стене.
Проверка
Розетка в ванной
Последним этапом в процессе установки становится проверка получившейся системы. Проверку следует проводить при помощи автомата, которым предварительно была оборудована ванная комната.

Схематично изобразить цепь подключения розетки в ванную комнату можно следующим образом.

Розетка в ванной

Дополнительные нюансы, которые также важны при оборудовании розеткой ванную комнату:

  • Не пренебрегать нормами и правилами технической безопасности в процессе определения места расположения устройства, и при самих работах.
  • Запрещено выбирать для размещения розеток холодные стены, которые характеризуются образованием большого количества конденсата, также соблюдать нормативы относительно расстояния.
  • Вся сеть электропроводки должна быть не только заизолирована и иметь заземление, но и быть скрыта. Наружные провода в ванной комнате не допускаются.
  • Ни в коем случае не пользоваться удлинителями для того, чтобы подключать приборы, расположенные в ванной. Необходимо заранее грамотно продумать расположение точек электричества.

Цены на розетки

Отправить ответ

avatar
  Подписаться
Уведомление о
