Когда необходима установка вентиляции в ванной и туалете?

Естественная вентиляция в наших домах организована следующим образом: воздух, поступая в окна, проходит жилые комнаты, и удаляется через вентиляционные каналы в верхней части кухни и санузла. Затем он поднимается по вертикальному воздуховоду, после чего сбрасывается в вентиляционную шахту. Вместе с ним квартиры покидают пыль, влага и углекислый газ. Это в идеале. На деле в нашем жилье царит запах соседского бульона, сигаретного дыма и канализации. Что делать, когда вентиляционные каналы перестают работать на запроектированную мощность? Единственным выходом представляется установка вентиляции в ванной и туалете.

Но не спешите бежать в магазин за самым мощным и дорогим вентилятором. Как минимум, вам нужно:

• проверить тягу;
• определить причину плохой работы вентиляции;
• подобрать тип вентилятора;
• разобраться, как правильно сделать вытяжку в ванной и туалете, какие материалы понадобятся для монтажа;
• изучить прилагаемую инструкцию о том, как производится установка вентилятора в ванной.

Проверка тяги

Для проверки тяги необходимо обеспечить приток воздуха, приоткрыв окно. Поднесите к решетке вентиляционного канала узкие полоски бумаги. Если полоски прильнут к решетке, то вентиляция функционирует нормально. Но если бумага не колышется, или наоборот отклоняется от вытяжки, то присутствует эффект обратной тяги. Будем выявлять причины и устранять их.

Измерение тяги анемометром

Анемометром измерим скорость V (м/с) воздушного потока, проходящего через вентиляционный канал. Расход воздуха через канал вентсистемы определяется по формуле:  Д = V x F, м³/ч,  где: F — площадь сечения канала, м². После этого сделанный расчет проверяется на соответствие нормативным параметрам.

Для ванной или туалета расход через отверстие вытяжки должен быть не менее 25 м³/ч, для совмещенного санузла — 50 м³/ч.

Причины плохой (или обратной) тяги в туалете и ванной.

Рассмотрим несколько причин плохой вентиляции в ванной или туалете:

1. При открытых дверях тяга присутствует, но когда мы закрываем двери в санузел, пар и неприятные запахи повисают в воздухе. Для обеспечения притока воздуха между полом и дверным полотном делают зазор 1,5 – 2 см.

   В дверях должны быть вентиляционные отверстия

2. А если при закрытых окнах включить на кухне мощную вытяжку, производительностью 1000 м3/ч, то после того, как это оборудование «выберет» весь воздух из квартиры, начнет его вытягивать из единственно доступного места — вентиляционного канала санузла. Возникает обратная тяга. Как правило, ситуацию помогут изменить приточные клапаны на окнах или стенах.
3. Плохая тяга бывает из-за засоренности вентиляционных каналов. Воздуховод на выходе из санузла можно прочистить пылесосом, а чисткой шахт занимаются специальные службы.
4. Также существует проблема с последними этажами из-за маленькой остаточной высоты шахты. Удлинением каналов также занимаются спецслужбы.
5. Габариты шахты (сборного канала) рассчитаны на естественную приточно-вытяжную вентиляцию, но никак не принудительную. Но мощный вытяжной вентилятор в ванной, туалете и кухне сейчас скорее норма, чем исключение. И весь этот воздух сбрасывается в общую вентиляцию, создавая в шахте и вентканалах область повышенного давления. Результат — обратная тяга в ваших квартирах. Тут вы изменить ничего не в силах, поэтому единственный выход — установить вытяжной вентилятор.

Выбираем вентилятор для вытяжки

Хотите знать, как правильно сделать вентиляцию? Подбирайте модель электрического вентилятора с учетом характеристик и функций, указанных ниже.

Разновидности вытяжных вентиляторов

Производительность вентилятора

Для расчета воспользуемся такой величиной как кратность воздухообмена. Для санузла (туалета и ванной) этот показатель лежит в пределах 6…8 и означает, сколько раз за 1 час должен обновляться воздух в помещении.
Пример. Площадь ванной — 9 м², высота — 2,5 м.

Вычисляем объем помещения:
V = 9 м² х 2,5 м = 16,8 м³

Производительность:
Vвент = 16,8 м³ х (6…8) = 100…135 м³/ч

По расчету мощность вашего вентилятора должна быть не меньше 100…135 м³/ч. Но, этот расчет не подходит для вентиляционных систем с эффектом обратной тягой. Для того чтобы «продавить» сопротивление канала потребуется более мощный кулер. Насколько более мощный? Рекомендуем увеличить расчетную производительность вентилятора на 30% Vвент. Это должно компенсировать аэродинамическое сопротивление канала на отрезке «квартира — вход в шахту».

Совет. Избегайте устанавливать вентиляторы производительностью более 1000 м³/ч. Для эффективной работы такого оборудования потребуется большой объем приточного воздуха. Работая «вхолостую» он будет перегреваться и быстро выйдет из строя.

• Присоединительный размер. Перед тем как идти в магазин, снимите размеры с вентиляционного канала. Чаще всего встречаются сечения: 130х130 мм или Ø 100, 125, 150 мм.
• Потребляемая электрическая мощность. Лежит в пределах 50…200 Вт, зависит от скорости вращения лопастей. Многие отдают предпочтение электровентиляторам с несколькими скоростными режимами.
• Тип двигателя. Для ванной и туалета оптимальны вентиляторы с низковольтным (12-24В) асинхронным двигателем. Они характеризуются низким уровнем шума, безопасны в эксплуатации и довольно надежны.
• По конструктивному исполнению различают: осевые и центробежные вентиляторы. Осевые просты в установке, но имеют сравнительно невысокую производительность. При высоких аэродинамических сопротивлениях и разветвленной системе вентиляции целесообразно ставить центробежные или канальные вентиляторы.
• Степень защиты корпуса. Обратите внимание, как расположено отверстие вентканала относительно ванной (душевой кабинки). Если установка вентилятора в ванной комнате будет производиться непосредственно над ванной или в зоне душевой кабинки, то степень защиты его корпуса должна быть не ниже IP25.
• Опции.
  ⇒ Обратный клапан. Бывают трех видов: управляемые, на пружине и пассивные. В быту чаще всего используются самозахлопывающиеся, на пружине. Как только кулер прекращает свою работу, управляющий механизм перекрывает сечение заслонкой. При наличии в вентиляции обратной тяги рекомендуем покупать вентиляторы со встроенным обратным клапаном.
  ⇒ Таймер. Устройство для подачи воздуха включается одновременно с освещением, выключается автоматически, с задержкой. Время задержки выставляется на таймере.
  ⇒ Датчик влажности или гидростат. Для тех, чья цель установка вытяжки в ванной, эта опция будет полезной. Датчик включает вентилятор, если уровень влажности в санузле превышает заданный (рекомендуемый диапазон 45…70%).

  Устройство с обратным клапаном и датчиком

  ⇒ Датчик движения. Если вентиляторы с датчиками влажности ставят чаще всего в ванную комнату, то для туалета выбирают оборудование со встроенным датчиком движения. Между собой они различаются зоной действия и углом обзора. После того как датчик обнаруживает движение он включает вентилятор. Время работы выставляется по таймеру.

В отдельной статье мы подробно рассмотрели как выбрать вентилятор для ванной.

Монтаж вентилятора

Перед тем, как начать монтаж вентилятора в ванной или туалете, считаем нужным донести до вас один факт.

Переделывая вашу естественную циркуляцию в принудительную, без разрешения государственной жилищной инспекции, вы совершаете административное правонарушение. Исключение — маломощное оборудование до 100 м³.

На деле, штрафы за самовольно установленный вентилятор выписываются крайне редко, так что, выбирая между ароматом соседской канализации и монтажом вентилятора в туалете (ванной) большинство отдает предпочтение последнему варианту.

Монтаж осевого вентилятора по схеме «лампочка-вентилятор»

Эта схема заинтересует тех, кто хочет знать, как сделать вентиляцию в туалете быстро и без лишних «наворотов».

1. Снимите вентиляционную решетку.
2. Очистите канал вытяжки от мусора и пыли.
   Если вытяжку монтируют уже после отделочных работ, на стенку из плитки, то рекомендуем не прикручивать устанавливаемый вентилятор саморезами, а приклеить его с помощью полимерного клея или сантехнического силикона. Лучше всего покупать вентилятор с декоративной решеткой на защелках — так у вас не будут видны отверстия под крепеж.
3. Наносим на фланец клей и на несколько секунд соединяем поверхность вентилятора и плитки. Отрываем, ждем около минуты, после чего окончательно приклеиваем.
4. Делать открытую проводку в помещениях с повышенным уровнем влажности нельзя, поэтому перед подключением провод нужно спрятать в гофрорукав или короб.
5. Вентилятор подключаем по самой простой схеме, предусматривающей одновременное включение света и вентилятора. Для этого:
   — отключаем напряжение в сети;
   — снимаем плафон со светильника, отсоединяем лампочку. Зачищаем выводы проводов, идущих на лампочку и вентилятор. Соединяем проводку через клеммник. Скрутки не рекомендуются.
   — подводим провода к клеммам вентилятора. Напрямую, если ваше оборудование запитывается от 220В или через блок питания, если вы купили модель с низковольтным электродвигателем.
6. Закрываем провода декоративной решеткой. Если вы все правильно сделали, то при нажатии клавиши выключателя будет включаться свет и вентилятор.

Перед тем, как сделать вытяжку в туалете по этой схеме, вам нужно знать о ее «слабых местах». Так как подключение идет через лампочку, то вам придется использовать двухжильный кабель (фаза-ноль). Заземлить оборудование получится, только если вы кинете отдельный провод между «землей» вентилятора и «землей» розетки или выключателя.

Монтаж осевого вентилятора со встроенным таймером задержки

Тем, кто хочет сделать вентиляцию в ванной комнате, рекомендуем приобрести модель со встроенным таймером. Схема его работы следующая: при включении света начинает работать вытяжка. Когда человек уходит и гасит свет, то включается таймер задержки (от 2 до 30 минут) и вентилятор продолжает вытягивать влажный воздух.

Ниже — порядок монтажа, для тех, кто не знает, как установить вытяжку в ванной по этой схеме.

1. Делаем штробы или если ванная уже отделана, прокладываем пластиковые короба для открытой проводки.
2. Снимаем декоративную (лицевую) крышку устройства. Продеваем провода (ноль и фазу) через корпус вентилятора и отверстия встроенной клеммной колодки, но пока не закрепляем.
3. Выставляем время задержки. Есть модели, где настройка производится с пульта, но в недорогих моделях этот параметр выставляется с помощью шлицевой отвертки на регуляторе TIME.
4. Прикручиваем корпус саморезами к стене либо садим его на силиконовый герметик.
5. Зажимаем провода в клеммах вентилятора. Соединяем зачищенные выводы проводов от вентилятора и лампочки через клеммную колодку. От лампочки тянем проводку на выключатель. До того как сделать вытяжку в ванной, определитесь, где будет находиться выключатель. Из соображений удобства мы рекомендуем перенести его на внутреннюю стенку ванной, но при этом степень защиты оболочки должна быть не менее IP44.
6. Укладываем кабель в короба.
7. Закрываем и крепим декоративную крышку вентилятора.

Итоги

Подведем итоги? Мы научились:
— определять степень функциональности нашей естественной вентиляции;
— обсудили причины, по которым тяга в вентиляционных каналах может слабеть или пропадать вовсе;
— дали советы по выбору вентилятора вытяжки на ванную или туалет;
— рассказали, как сделать вентиляцию в ванной и туалете, используя две, наиболее популярные схемы.

Обустройство вентиляции в ванной и туалете сохранит в вашей квартире здоровый микроклимат и убережет от многих проблем.

как сделать своими руками в квартире, доме, схемы (+ фото)

При планировании дизайна и ремонта ванной комнаты следует учесть один небольшой, но очень важный момент – проблему воздухообмена. Хорошая вентиляция в ванной комнате и туалете необходима не только для того, чтобы обеспечить приток свежего воздуха.

С помощью этой системы из санузла удаляются неприятные запахи, а также избыточная влажность. Если система вентилирования спланирована и реализована правильно, владельцам ванной комнаты не придется беспокоиться о плесени и грибке.

Отсутствие же нормального вентилирования и вызванная этим обстоятельством избыточная влажность создадут для развития вредоносной флоры практически роскошные условия.

Содержание статьи:

Какой должна быть хорошая вентиляция?

В строительных справочниках четко указаны нормы, которых необходимо придерживаться для эффективного вентилирования санитарных помещений с повышенной влажностью.

Система должна обеспечивать приток свежего воздуха для ванной комнаты или туалета со скоростью 25 куб. м/час, а для совмещенного узла в два раза выше – 50 куб. м/час. Эти нормы – минимальные.

Иногда специалисты рекомендуют удалять воздух из санузла со скоростью около 150 куб. м/час.

В зависимости от особенностей воздухообмена различают естественную и принудительную вентиляцию. В первом случае воздухообмен происходит за счет разницы давления воздуха снаружи и внутри помещения.

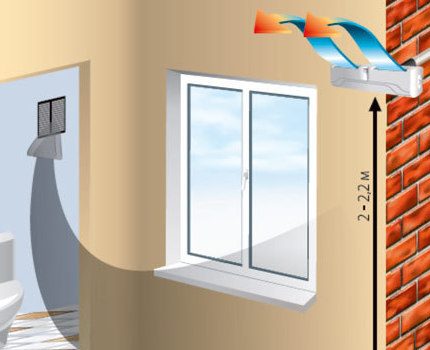

Воздушные потоки проникают через окна, двери, специальные проветриватели и т.п. Стоит сразу же отметить, что из-за особенностей устройства ванной комнаты использование естественной вентиляции не всегда позволяет получить желаемый эффект.

Для устройства бесканальной вентиляции в ванной комнате необходимо проделать проем, который соединит домовой вентиляционный канал с помещением санузла

При принудительном или искусственном вентилировании помещения используются специальные вентиляторы, которые обеспечивают достаточную интенсивность воздухообмена.

Чаще всего вентилятор содействует перемещению воздуха из помещения на улицу, при этом свежие воздушные массы поступают в санузел из жилых помещений.

Иногда небольшой вентилятор ставят в туалете даже при хорошей естественной вентиляции, чтобы ускорить очистку воздуха от неприятных запахов.

Если же естественным образом организовать достаточно интенсивный воздухообмен не удается, принудительное вентилирование осуществляется в обязательном порядке.

В зависимости от назначения различают:

• вытяжную;
• приточную;
• смешанную вентиляцию.

Вытяжной принцип уже немного описан выше: воздух удаляется через вентиляционный канал, а новый поступает извне. Приточное вентилирование организовано иначе: воздух нагнетается снаружи и вытесняется через канал.

При использовании смешанной вентиляции регулируется и приток воздуха, и его удаление.

Красивая декоративная решетка для вытяжки в ванной комнате не только скроет конструкцию, но и может стать эффектной деталью стильного интерьера

Специалисты также различают канальную и бесканальную вентиляцию, которая характеризуется наличием или отсутствием вентиляционного канала.

По возможности следует избегать создания специальных каналов. Обычно в стене делают проем, выходящий в общий вентканал многоэтажного дома, и устанавливают в нем вентилятор.

В раздельном санузле, если выход к вентканалу есть только в одном помещении, еще один вентилятор устанавливают в проеме стены между ванной комнатой и туалетом.

Подведение отдельного вентиляционного канала имеет смысл в местах, нуждающихся в интенсивном удалении загрязненного или насыщенного влагой воздуха.

Диагностика состояния вентиляции

Перед началом переделки вентиляции в туалете и ванной следует внимательно изучить ее устройство и проверить состояние. Для начала исследуют тягу: к вентиляционному отверстию подносят лист бумаги, зажженную спичку или зажигалку.

Если бумага прилипает к отверстию, или если язык пламени явно смещается в сторону вентканала, тяга есть. В жаркий безветренный день тяга может быть значительно меньше, чем в другие периоды.

Само по себе наличие тяги не всегда свидетельствует о нормальном состоянии вентиляционной системы.

Необходимо обязательно проверить состояние вентиляционного канала, который может быть частично загроможден после неумелых ремонтных работ или по каким-то другим причинам.

Устранив препятствия, можно существенно улучшить качество работы вентиляционной системы.

Чтобы проверить тягу в ванной комнате, к вентиляционному отверстию подносят лист бумаги или пламя зажигалки. Проверку следует выполнять при открытой двери, а затем – при закрытой

Рекомендуется выполнить проверку наличия тяги сначала при открытой двери и окне, а затем – при плотно закрытых источниках свежего воздуха.

Если в последнем случае тяга заметно уменьшилась, следует подумать о дополнительных средствах микропроветривания.

Чаще всего достаточно установить в двери ванной комнаты и туалета специальные решетки, чтобы обеспечить нормальное поступление свежего воздуха в эти помещения даже при закрытых дверях и окнах.

Что нужно знать о вентиляторах

При покупке вентилятора следует обязательно оценить количество шума, который он производит. Показатель не должен превышать 35 дБ. В ванной комнате такое оборудование должно полностью обновлять состав воздуха примерно 5-8 раз в течение одного часа.

Чтобы рассчитать производительность прибора, необходимо площадь помещения умножить на пять, а полученное значение увеличить еще на 20%.

Вытяжные вентиляторы, предназначенные для использования в ванных комнатах, могут иметь различную конструкцию и дизайн, кроме того, они различаются по мощности

По типу установки различают канальные бытовые вентиляторы, предназначенные для монтажа непосредственно в вентиляционном канале, а также радиальные модели.

Их устанавливают на выходе из вентиляционного канала. Обычно канальные модели выглядят непрезентабельно, поскольку они скрыты внутри канала, а вот радиальные устройства снабжают красивым корпусом, чтобы не портить общее впечатление от окружающей обстановки.

Конструкция вентиляторов также может существенно различаться:

• традиционные осевые модели осуществляют перемещение воздуха вдоль оси устройства с помощью специальных лопаток и предназначены для бесканальных систем;
• в низкопроизводительных диаметральных моделях используется колесо барабанного типа;
• центробежные устройства со спиральным корпусом отличаются высокой производительностью и повышенным уровнем шума во время работы;
• небольшие центробежно-осевые устройства шумят меньше, но работают почти так же эффективно, как и центробежные модели.

С учетом специфики вентилирования санузла вентиляторы иногда дополнительно снабжают таймерами, которые позволяют продлить работу устройства в туалете или гиростатами, чтобы более эффективно удалять избыточную влагу из ванной комнаты.

Слабые по мощности вентиляторы не смогут обеспечить нормального проветривания помещения, однако и использовать слишком мощные модели не стоит.

Сильный центробежный вентилятор может вызвать такой интенсивный поток воздуха, что приток будет поступать не снаружи, а из других вентиляционных отверстий, и отработанный воздух снова окажется в доме.

Интересная информация об установке вытяжного вентилятора в ванной комнате представлена в следующем видеоматериале:

Особенности монтажа вентиляции

Если в ванной комнате по какой-то причине отсутствует вентиляция, создать необходимую систему не так уж сложно.

Многоквартирные дома обычно проектируют таким образом, чтобы вентиляционный канал находился непосредственно за стеной ванной комнаты или туалета. Остается лишь аккуратно проделать в нужном месте отверстие (если таковое отсутствует), чтобы оно выходило в этот канал.

Внутри проема устанавливают радиальный осевой вентилятор. Устройство подключают к электропитанию, соблюдая все требования, предъявляемые к работе электроприборов в помещениях с повышенной влажностью.

Если необходимо, монтируют дополнительные средства управления (таймер, гироскоп и т.п.). Нишу закрывают красивой декоративной решеткой.

Если в квартире имеется раздельный санузел, и вентиляционный канал находится за стенами обоих помещений, второй вентилятор устанавливают таким же образом, как это было описано выше.

В противном случае вентиляционное отверстие делают в стене, разделяющей туалет и ванную комнату. В этот проем также ставят вентилятор и закрывают его декоративными экранами с двух сторон.

Иногда удобнее использовать декоративные решетки, в которых конструкцией предусмотрен монтаж вентилятора в специальные гнезда.

На рисунке наглядно представлена схема подключения к электропитанию вытяжного вентилятора с использованием иаймера, который позволяет отключить вентилятор спустя некоторое время после того, как посетитель покинет санузел

Несколько сложнее решить проблему вентилирования санузла, когда вентиляционный канал граничит с другим помещением. В этом случае придется создавать канальную вентиляцию.

Сначала необходимо выбрать место для устройства вентиляционного отверстия в ванной комнате и туалете. Затем необходимо составить план размещения вентиляционного короба, по которому воздушные массы будут перемещаться наружу.

При создании канальной вентиляции в ванной комнате гибкий гофрированный короб используют только на небольших участках, где монтаж других конструкций невозможен или затруднен

Различают следующие виды вентиляционных коробов:

• пластиковые круглого или прямоугольного сечения;
• жесткие или мягкие из гофрированного металла;
• металлические, жестяные или оцинкованные, обычно прямоугольного сечения.

Пластиковые короба проще в монтаже и легче по весу, чем металлические конструкции, при этом они долговечны, за ними не сложно ухаживать.

Поэтому конструкции из пластика уверенно вытесняют металл со строительного рынка. Гофрированные изделия используют крайне редко, они допустимы лишь для небольших расстояний и применяются только в особо сложных случаях.

Короб рекомендуется установить еще в процессе ремонтных работ в доме или даже до их начала, однако установку вентилятора и декоративных решеток выполняют уже после окончания отделочных работ.

После окончания монтажа вентиляционной системы необходимо проверить работу оборудования.

Для создания канальной вентиляции в ванной комнате следует использовать металлические или пластиковые короба прямоугольного или круглого сечения

Распространенные ошибки при монтаже вентиляции

Бывает так, что работа новенькой вентиляционной системы вдруг оказывается неудовлетворительной или изначально является низкоэффективной.

Это может происходить из-за одной или нескольких ошибок, допущенных при ее монтаже. Выясняя, как правильно сделать вентиляцию в ванной комнате, следует сразу же учесть эти моменты.

Вот ряд огрехов, которые встречаются чаще всего:

• Вентиляционный канал спроектирован неправильно, что затрудняет перемещение воздушных масс.
• Нарушена герметичность соединений вентканала.
• Вентиляторы установлены с ошибками и шумят слишком сильно.
• Канал проходит через жилые помещения таким образом, что шум вентиляции мешает нормальной жизнедеятельности семьи.

Для начала следует выяснить причину проблемы, затем ее устранить. Ряда неприятностей можно избежать, обратив внимание на эти моменты еще на этапе проектирования вентиляционной системы.

Если этого сделано не было, и проблемы появились уже в процессе эксплуатации конструкции, возможно, понадобится серьезная переделка всей вентиляционной системы.

Альтернативный вариант устранения неприятностей состоит в использовании шумопоглотителей разного типа, чтобы снизить неприятные звуковые эффекты.

Для улучшения процесса перемещения воздушных масс, возможно, придется установить более мощный вентилятор.

Иногда чрезмерный шум при работе вентилятора свидетельствует о его неправильной установке, при которой была нарушена так называемая “соосность”. В этом случае достаточно снять устройство и установить его снова с точным соблюдением технологии монтажа.

Обычно после этого количество шума от работы вентилятора значительно снижается.

Приточный тип вентиляции в ванных комнатах используется крайне редко, однако если такое решение все же принято, следует подумать о температуре воздуха, поступающего снаружи.

В зимнее время поток холодного воздуха может доставить крайне неприятные ощущения посетителям ванной комнаты.

Чтобы решить проблему этого типа, поступающий в помещение воздух прогревают с помощью специальных электроприборов.

Чтобы обеспечить достаточное количество свежего воздуха, поступающего в ванную комнату, внизу двери устанавливают красивую решетку, которая делает помещение менее герметичным

Существует несколько распространенных заблуждений, которые могут негативно повлиять на работы по созданию вентиляции. При проектировании и монтаже системы следует помнить, что:

• вытяжного вентилятора недостаточно, если в помещение не обеспечен нормальный приток свежего воздуха;
• большая и громоздкая канальная система вентиляции не всегда эффективнее низкобюджетных методов вентилирования, если они подобраны правильно;
• наличие в доме кондиционера, а также очистителя, ионизатора, увлажнителя и других подобных устройств не обеспечивает нормального вентилирования помещений, поскольку с их помощью свежий воздух в комнаты не поступает.

Обычно конструкция вентиляционной системы для санузла очень проста, ее можно сделать и самостоятельно.

Но если требуются некоторые расчеты или выполнение вентиляционного канала сложной формы, а опыта таких работ у начинающего мастера нет, лучше проконсультироваться у профессионалов или полностью поручить им выполнение всех работ.

Качеством вентиляции нельзя пренебрегать, поскольку от ее состояния зависит здоровье жильцов дома.

Принудительная вентиляция в ванной комнате и туалете

Для всех санузлов в квартирах и частных домах характерна высокая влажность с постоянными перепадами температуры. Если вентиляцию в ванной и туалете рассчитать либо сделать неправильно, то в них появится плесень. И зачастую естественного воздухообмена для этих комнат оказывается недостаточно. Тогда приходится производить установку вентиляционной системы принудительного типа с различными вентиляторами. Иначе без дополнительного проветривания, стены в подобных помещениях рискуют быстро превратиться в грибковую ферму.

Содержание

1. Основные виды
2. Оборудование вентиляционных систем
3. Советы по монтажу

Основные виды вентиляции

Вентиляция в ванной комнате может быть:

• естественной;
• принудительной.

Первая работает за счет обычной конвекции воздуха. Нагретые воздушные массы естественным образом всегда поднимаются под потолок санузла. Причем если в верхней части ванной комнаты или туалета есть вентиляционное отверстие с выходом в вентканал, то воздух идет дальше вверх. И вместо его ушедших объемов через дверь втягиваются новые, что создает естественную тягу в помещении. В итоге и происходит постоянный воздухообмен.

Циркуляция воздуха при естественной вентиляции

Вторая работает благодаря наличию вентилятора, втягивающего или подающего дополнительный воздух в ванную комнату. Принудительную вентиляцию устраивают там, где естественный аналог не справляется с должными объемами воздухообмена. При этом подобные системы являются энергозависимыми. Их выбирать для монтажа в домашней ванной рекомендуется только в крайнем случае.

Принцип работі принудительной вентиляции

Принудительная вентиляция подразделяется на три типа:

1. Приточная.
2. Вытяжная.
3. Комбинированная (приточно-вытяжная).

В первом случае воздух в помещение подается из вентканала посредством работающего вентилятора. Во втором он принудительно наоборот вытягивается (высасывается) из туалета и ванной в вентиляционную шахту. Третий вариант – это комбинация двух первых вентиляций.

Схема монтажа настенной и потолочной вентиляции в ванной и туалете

Вентиляция и оборудование вентиляционных систем

Обычная вентиляция в ванной комнате и туалете включает в себя вентиляционный канал до общей шахты (стояка) и решетку на стене. Плюс в дополнение к этому нередко в воздуховоде ставят фильтры. Но если вентиляционная система делается принудительной, то в ней обязательно присутствует вентилятор. А к этому оборудованию уже добавляются блок управления и иная автоматика.

Если для установки выбрана вытяжная либо приточная вентиляция, то вентканала хватит одного. Однако для совмещенного приточно-вытяжного варианта отдельных воздуховодов между санузлом и улицей требуется два. По одному будет идти приток воздуха, а по другому – производиться его вытяжка.

Варианты конструкции с осевым или канальным вентилятором

Канальные вентиляторы для принудительных систем вентилирования бывают:

• осевыми – движение воздуха происходит вдоль оси электродвигателя;
• радиальными – воздушный поток внутри создается с наклоном к оси специальными загнутыми вперед либо назад рабочими лопатками;
• центробежными – ток воздуха образуется за счет создания разницы давления внутри корпуса.

Проще всего смонтировать осевой вентилятор, который нередко идет в едином комплекте с вентиляционной решеткой. Его и легче всего обслуживать при дальнейшей эксплуатации вентиляции. Радиальный вариант обычно ставится внутри воздуховода на определенном удалении от решетки, поэтому от него меньше шума.

Виды осевых вентиляторов для принудительной вентиляции

Центробежный аналог отличается от них повышенным КПД и низким потреблением электроэнергии. Если требуется сделать вентиляцию в ванной большой площади (более 15-ти квадратов), то лучше установить именно этот вентилятор.

Приточная система также оборудуется электронагревателем либо рекуператором. Она берет воздух для подачи с улицы, где он изначально холодный. Поэтому чтобы не пришлось добавлять мощности отоплению, эти воздушные массы предварительно немного подогреваются в вентканале.

Советы по монтажу вентиляции в ванной

Монтаж принудительной вентиляции в ванной и туалете квартиры чаще всего производится в вытяжном исполнении. Для этого в существующий вентиляционный канал помещается небольшой осевой вентилятор нужной мощности и закрепляется там. Воздуховоды уже существуют, расширить или полностью заменить их на новые невозможно. При необходимости остается только устанавливать в них вытяжной вентилятор.

Схема монтажа принудительной вентиляции с общей вентиляционной шахтой

Для коттеджа можно выбрать любой вид вентиляции в ванной. Но и здесь, если дом уже построен, то в большинстве случаев монтируется система с обычной канальной вытяжкой. Ее проще и дешевле других сделать своими руками. Это не водоснабжение из скважины, для устройства которого нужно приглашать монтажников со специальным оборудованием. Здесь можно справиться самостоятельно.

Электросхема вентилятора

Если в санузле уже есть естественная вентиляция, то дополнить ее электровентилятором для повышения эффективности несложно. Надо только правильно рассчитать его мощность.

Чтобы установить осевой канальный вентилятор, необходимо:

1. Снять вентиляционную решетку.
2. Очистить воздуховод от пыли и грязи.
3. Намазать корпус вентилятора полимерным клеем и поставить на место в канале.
4. Подключить к этому устройству электропроводку.
5. Установить противомоскитную сетку и лицевую крышку.

Электрическая схема ванной комнаты с принудительной вентиляцией

Если вентканалов в помещении нет, то придется их пробивать. Однако прежде необходимо грамотно рассчитать их размеры и место прокладки. В подобной ситуации проектирование вентиляции для ванной комнаты лучше доверить профессионалу. Здесь нужно будет учесть воздухообмен во всем доме, а не только в санузле. Без должных познаний правильно и точно произвести расчеты вряд ли получится.

Варианты монтажа вентиляционной системы

Если приходится все делать самостоятельно, то достичь максимальной тяги в вентканале получится, если решетку расположить под потолком напротив входной двери. Именно так чаще всего оборудуется вентиляция в туалетах.

Вентиляция должна быть выстроена так, чтобы воздуховоды имели минимум изгибов внутри. Устанавливаемый внутри вентилятор по размеру должен точно подходит к вентканалу, чтобы он не создавал лишнего шума и работал с максимальной отдачей.

Элементы конструкции для монтажа вентиляции

Также не стоит вентиляционное оборудование размещать рядом с нагревательными приборами. Вентилятор сам при работе греется, дополнительное тепло от других устройств ему противопоказано.

Читайте также другие материалы по разделу «Вентиляция и климат»:

Смотрите также видео о подключении вентиляции в ванной

Читайте про другие наши материалы:

обзор схем и советы по проведению монтажа

Бывает, примешь горячую ванну или душ, распаришься, расслабишься – самое время привести себя в порядок. Подходишь к зеркалу – а оно полностью запотевшее, и даже полотенце не может его осушить. Либо в туалете подолгу сохраняется запах от предыдущего посетителя или навязчивого освежителя воздуха. Знакомые ситуации? Решить такие проблемы поможет подключение вытяжного вентилятора в ванной и туалете, общего или двух отдельных.

Пренебрегать качеством вентиляции санузла не стоит, ведь это вопрос не только удобства, но и безопасности. Со временем вдоль ванной, по углам и в швах между кафелем заводятся плесень и грибок, опасные для здоровья человека. Полностью вывести их зачастую возможно только при капитальном ремонте, так что приобретение и установка вытяжного вентилятора окупаются с лихвой, предупреждая подобные проблемы.

В этой статье мы расскажем, как организовать систему принудительной вентиляции санузла, на что обратить внимание при покупке оборудования, как всё установить и подключить самостоятельно. Рассмотрим варианты схем подключения, подходящие для разных моделей вентиляторов и условий использования, а также дадим несколько полезных советов о вентиляции в ванной и туалете.

Содержание статьи:

Выбор вентилятора и способа запуска

На рынке представлено множество , в том числе – для санузла. Они отличаются не только размером и внешностью. Существует целый ряд характеристик, которые следует учесть при выборе и покупке.

Вентиляторы для ванной бывают накладные и канальные, со сплошной передней панелью или решеткой, разного цвета и дизайна

Первое, что определяет схему подключения вентилятора для вытяжки воздуха из санузла, это способ его запуска.

В зависимости от модели, существуют такие варианты:

1. Включение на корпусе вентилятора кнопкой или шнурком – они проще всего подключаются, но каждый раз тянуться под потолок не совсем удобно.
2. Запуск отдельным выключателем или параллельно с освещением. Сам вентилятор также имеет всего 2 провода, но схемы возможного подключения сложнее и разнообразнее. В том числе, с внешним таймером или гигрометром, датчиком движения или открытия двери.
3. Управление через встроенный таймер или гигрометр. Такие модели подключаются трехжильным проводом.
4. Дистанционное управление через пульт. Эти модели сочетают простоту подключения первого варианта и максимальное удобство в эксплуатации, но и стоят дороже всех.

Кроме того, не любой вытяжной вентилятор подходит для санузла. Дело в том, что это электрооборудование, и для работы в условиях высокой влажности класс защиты должен быть не менее IP45, что подтверждается в документах.

При этом каждую цифру маркировки следует учитывать отдельно, то есть защита IP62 не подходит, поскольку на устойчивость к влаге указывает вторая цифра, она должна быть не меньше 5.

На практике защита реализуется в виде изолированных контактов подключения, скрытой или влагостойкой платы управления, герметичного корпуса двигателя.

Даже вентиляторы с высокими характеристиками защиты от влаги не рекомендуется размещать так, чтобы на них могла попасть вода

Также следует определиться с типом конструкции прибора. Осевые модели дешевле, но более шумные, поскольку воздух через них проходит прямо. Центробежные вентиляторы формируют потоки-вихри, которые выталкивают воздух по кругу – это значительно тише. Кроме того, для частного дома можно выбирать которые устанавливаются внутри вентиляционного канала, а не на выходе из него.

Еще один критически важный параметр – мощность и производительность вентилятора. Для этого объём помещения нужно умножить на 6 – 8, в зависимости от количества жильцов. Полученная цифра – минимальный необходимый объём воздухообмена в час.

Слишком слабый вентилятор будет плохо справляться со своей задачей, его придётся надолго оставлять включенным. Чересчур мощный не только добавит сильные сквозняки, но и может спровоцировать обратный ток воздуха из общей вентиляционной шахты, со всеми соседскими запахами.

Также обратите внимание на диаметр вентилятора. Если он не будет соответствовать диаметру существующего вентиляционного отверстия, для монтажа дополнительно понадобятся труба и строительная пена либо перфоратор, а также значительно больше усилий.

На комфорт использования значительно влияет шумность оборудования. Тихие модели производят не более 25-30 дБ, менее удачные решения – около 50 дБ, а порой и больше.

Обратный клапан убережет вас от запахов и влаги из соседского санузла, когда вентилятор выключен. Также он частично защищает устройство от пыли в шахте

Кроме названных параметров, обратите внимание, оснащен ли , функцией проветривания, переключателем режимов, дисплеем с индикацией температуры и влажности. Дизайнерские решения включают оригинальные или сменные защитные панели, иногда – с подсветкой.

Схемы подключения проводки вентилятора

Самая ответственная часть работ по монтажу системы вентиляции – подключение электрической проводки. От этого зависит корректность, эффективность и безопасность работы системы, а также удобство её использования. Не редко бывает, что установленным вентилятором в ванной никто не пользуется только потому, что его неудобно включать или выключать.

Разные схемы подключения, а также встроенные и внешние устройства позволяют автоматизировать управление вентилятором, либо минимизировать затраты на его установку.

Устройства с выключателем на корпусе

Недорогой и надёжный вариант – установка вентилятора со встроенным выключателем. Его можно подключить к розетке или напрямую к проводу, подающему электричество в квартиру, смотря что ближе.

Таким же образом подключаются самые дорогие модели, которые управляются пультом. Они также имеют кнопку отключения на корпусе – аварийную.

Однако, перед тем как подключить вентилятор напрямую к розетке, подумайте, будете ли вы каждый раз дотягиваться до кнопки или шнурка на корпусе агрегата? Ведь устанавливать его нужно под потолком, где скапливается пар. Конечно, шнурок можно удлинить – но это не эстетично, да и не всегда удобно.

Существуют и модели, изначально оснащенные вилкой для включения в розетку. Они выручают, если необходимость в принудительной вентиляции выявлена после завершения отделки

К преимуществам такого подключения можно отнести управление вентиляцией изнутри санузла – ведь по ПУЭ любые другие выключатели и органы управления электроприборами должны располагаться снаружи, в коридоре.

Подключение вентилятора к освещению

Наиболее простой и бюджетный вариант обустройства принудительной вентиляции санузла – подсоединить вентилятор к ближайшей лампочке, затратив минимум проводов и усилий. В таком случае вытяжка будет работать ровно столько времени, сколько горит свет.

Проводя подключение вытяжного вентилятора в ванной или туалете по этой схеме, стоит хорошо заизолировать места соединения проводов

Установить вентилятор с тремя проводами подключения несколько сложнее. Такому агрегату требуется постоянное питание платы, поэтому к нему и фаза, и ноль тянутся напрямую из коробки.

Выключатель размыкает дополнительный провод фазы, управляющий таймером. Подробнее все соединения описаны на схемах ниже.

В распределительной коробке уже заведены 3 провода: подача электричества со щитка (Гр. Осв), питание освещения в санузле (Свет) и к выключателю, подключенный к жилам фазы из первых двух

Из трёх жил провода вентилятора одна замыкается напрямую на фазу, идущую со щитка – она обеспечит постоянную работу платы управления

Жила ноля соединяется с остальными нулями, а третья подсоединяется к проводу, идущему от выключателя – вместе с фазой, питающей освещение

Подключение через коробку безопаснее, поскольку все соединения вынесены за пределы ванной, но имеет те же недостатки в эксплуатации, что соединение с лампочкой. С одной стороны, вы никогда не забудете включить вытяжку, проводов понадобится мало, а спрятать их можно даже после облицовки стен – в потолок.

С другой стороны, мало кому понравится сквозняк и шум во время купания, а времени работы от света для эффективной вентиляции может быть недостаточно. В результате приходится оставлять включенным освещение после выхода из ванной или туалета, а это дополнительный расход электроэнергии.

Наличие встроенного таймера в вытяжном вентиляторе нивелирует эти недостатки: в режиме ванны он будет включаться только после отключения света и работать заданное время, а в туалете запустится вместе с освещением.

Подключение через выключатель

Такая схема подключения наиболее универсальна, надёжна и распространена. По ней можно подключить любую модель вентилятора и управлять им вручную, независимо от освещения.

Подключение вентилятора с таймером проводится практически так же, как мы рассказывали в предыдущем пункте, о соединениях в распределительной коробке. Принципиальная разница в том, что фазовый провод вентилятора замыкается не вместе с фазой освещения, а по отдельности – к отдельным проводам двухклавишного выключателя.

Схема проводки вентиляции и освещения в санузле в целом выглядит так. Провода фазы обозначены красным, желтым и оранжевым цветами, синий – ноль, салатовый – заземление, если оно предусмотрено в вентиляторе

Чтобы подключить таким образом простые модели без встроенного таймера, достаточно подвести напрямую к вентилятору провод ноля из распределительной коробки, а фазу – от выключателя. Если уже установлен одноклавишный выключатель света, его , а провод от него до коробки- трёхжильным. К новой жиле и подключают фазовый провод для питания вентилятора.

Барахлить такая схема может чаще всего по одной причине: перепутаны фаза и ноль.

Как вариант, соединения могут быть выполнены непосредственно в углубленном подрозетнике – на работу схемы это никак не повлияет

Если в санузле при выключенном свете мигают диодные лампочки, а вентилятор с электронным управлением ведёт себя странным образом, есть смысл вскрыть распределительную коробку и ещё раз перепроверить наличие фазы на проводе, ведущем к выключателю.

Более подробно о том, как подключить вентилятор к выключателю читайте .

Включение в схему внешнего датчика

В любую из приведенных выше схем можно включить дополнительный датчик влажности, загрязненности воздуха, таймер (если нет встроенных), датчик движения или открытия двери.

Наиболее эффективной будет вентиляция в ванной, управляемая датчиком влажности, а в туалете – таймером или датчиком загрязнения воздуха.

Подключение дополнительных датчиков осуществляется в провод фазы – тот же, который идёт от выключателя, в единую линию. Иногда требуется подключение и ноля к устройству

Стоит заметить, что внешние датчики, как правило, гораздо менее долговечны и надёжны в условиях ванной, чем встроенные в вентилятор.

Порядок проведения монтажа вентилятора

Как и в любых строительных работах, систему вентиляции для начала нужно спроектировать. Лучше это сделать ещё в самом начале ремонта ванной комнаты, чтобы иметь возможность спрятать все коммуникации в стены и под потолок.

Если речь идет о санузле в квартире, где в стене уже есть отверстие в общий вентиляционный канал, нужно лишь превратить естественную вентиляцию в принудительную. Для этого достаточно определиться с моделью вентилятора и схемой его подключения к электричеству.

Исключение составляют квартиры, в которых вентиляционная шахта примыкает лишь к одному из помещений раздельного санузла – там потребуется сооружение канала

В частном доме обычно приходится сооружать систему с нуля, выводя вентиляционную трубу на улицу через крышу, реже – через стену. В таком случае необходимо не только всё продумать, но и составить план-схему, по которой удобно будет считать необходимые материалы и производить монтаж.

Стоит проверить наличие естественной тяги в существующей шахте, а в случае её полного отсутствия обратиться в ЖЕК для прочистки. Для эффективного воздухообмена лучше располагать вытяжку напротив двери либо проточного клапана, если таковой имеется.

Следующий этап – закупка всего необходимого. Заранее приобрести стоит даже то, что будет устанавливаться в самом конце ремонта, ведь другая модель вентилятора может не подключится к уже подведенным проводам.

Разобравшись, как подключить купленный вентилятор и выбрав схему вентиляции, можно приступать к ремонту санузла.

В ходе декоративной отделки стен и потолка закладываются провода в гофрированных изоляционных трубках, при необходимости сооружается вентиляционный канал и подгоняется размер отверстия под вентилятор. Подключение проводки и установка выключателей также проводится на этом этапе.

Альтернативный вариант, доступный только в частном доме – установка канального вентилятора. При его монтаже к стене прикручивается лишь специальная пластина, а основной корпус с двигателем защелкивается в боковые крепежи

Сам вентилятор устанавливается после завершения отделки. Порядок установки такой:

1. Убедиться, что провода, выведенные для вентилятора, обесточены.
2. Снять переднюю панель, вставить корпус в отверстие и маркером отметить на плитке места для крепления.
3. Просверлить отверстия дрелью со сверлом по керамике, забить в них дюбеля. Этим этапом можно пренебречь полностью или использовать только часть предусмотренных крепежей. Пластиковые вентиляторы весят немного, обычно для фиксации достаточно жидких гвоздей или полимерного клея.
4. Даже при креплении на саморезы, периметр корпуса вентилятора обязательно промазать силиконом или другим полимером – для поглощения вибраций и предотвращения шума.
5. Вставить корпус в отверстие, проверить по уровню (для моделей с квадратной лицевой частью) и плотно прижать до схватывания герметика.
6. Подключить провода к клеммам устройства и зафиксировать так, чтобы не осталось оголенных участков.
7. Включить вентиляцию, проверить работоспособность во всех предусмотренных режимах.
8. Установить лицевую панель.

Этот порядок универсальный, подходит для накладных вентиляторов любой модели. Также не имеет значения, устанавливается вентилятор в стену или в потолок – отличается лишь установка .

Некоторые модели имеют плату управления с возможностью установки режима работы для ванной или туалета, а также настройкой таймера

Если конструкцией вентилятора предусмотрен таймер, гигрометр, переключатель режимов или другое оборудование, не забудьте его настроить, пока не надета декоративная панель.

Нередко с завода регулировочный винт таймера выкручен на минимум – подберите необходимую длительность работы экспериментальным путем.

Также может быть переключатель режимов, который выглядит как 3 или 4 металлических штырька со съёмной перемычкой на двух из них.

В режиме «туалет» вентилятор запускается сразу, одновременно с включением света и работает заданное таймером время. В режиме «ванная» сигналом к пуску служит выключение света, так что шум и сквозняки не потревожат вас в душе.

После регулировки и настройки не забудьте закрыть отверстия на крышке защиты платы от влаги, если это предусмотрено конструкцией

Встроенный гигрометр можно настроить на определённый уровень влажности, при которой вентилятор будет запускаться.

Распространенные ошибки и дополнительные советы

Ошибки подключения вентилятора могут стать причиной не только некорректной работой вытяжки, но и короткого замыкания или пожара. Не забывайте, что санузел – помещение с высокой влажностью, а значит – особенно опасное для электроприборов и проводки.

Чтобы с первой попытки обустроить вентиляцию без ошибок, учитывайте такие советы:

1. Чем меньше изгибов и проще конструкция вентиляционного канала, тем лучше тяга.
2. При единой системе вентиляции раздельного санузла воздух должен двигаться из ванны в туалет, а не наоборот.
3. Для всех соединений проводов используйте , а не изоленту.
4. Зачищайте ровно такую часть провода, какая зайдёт в клеммник.
5. Проверьте наличие противомоскитной сетки в вентиляторе. Если вдруг её нет – добавьте, ведь комары и другие насекомые отлично себя чувствуют в тёплых влажных вентиляционных шахтах.
6. В частном доме обязательно утепляйте часть вентиляционного канала или шахты, проходящие через неотапливаемые помещения. В противном случае в холодную погоду тяги не будет.
7. Не пренебрегайте заземлением для металлических вентиляторов.

Кроме того, чтобы вентилятор не мешал естественной вентиляции, когда он отключен, можно использовать сдвоенные прямоугольные решетки, с отверстием под вентилятор вверху и обычной решеткой под ним.

Подключая питание вентилятора, не перепутайте контакты: N – ноль, T или LT– таймер, фаза от выключателя, L или Line – фаза напрямую из коробки

Если возможности установить двойную решетку нет, сохранить естественную вентиляцию можно, подставив пенопластовые ножки 1 – 2 см под уголки корпуса, в местах крепления саморезами. Как правило, вентиляционное окно квадратное, а корпус вентилятора – круглый, и этих зазоров вполне достаточно для циркуляции воздуха.

Учтите, что даже идеально установленный и достаточно мощный вентилятор будет работать неэффективно, если нет достаточной приточной вентиляции. Обычно её обеспечивает щель 1,5–2 см под дверью в санузел, но для красоты её можно заменить специальной решеткой, которая врезается в нижнюю часть двери.

Также позаботьтесь о том, чтобы свежий воздух вообще попадал в жильё, ведь после установки пластиковых окон и новых дверей, утепления стен и бетонной стяжки на полу квартира оказывается герметично закупорена, как термос.

Кроме того, вытяжному вентилятору может понадобиться чистка. Поэтому рекомендуем ознакомиться также с пошаговой инструкцией по разборке и чистке устройства. Подробнее – переходите по .

Выводы и полезное видео по теме

Сооружение вентиляционного канала для автономной вентиляции туалета и ванной при наличии лишь одной шахты наглядно показано на этом видео:

Подключение простого вентилятора подробно описано здесь:

Подводя итог можно сказать, что самостоятельно обустроить эффективную систему вентиляции в квартире вполне возможно, но нужно быть внимательным и заранее всё тщательно продумать. Если же вы в своих силах не уверены, поручите дело специалисту, ведь ошибки в работе с электропроводкой могут привести к печальным последствиям.

А приходилось ли вам устанавливать вентилятор в ванной или туалете? Пожалуйста, расскажите, какой схемой подключения воспользовались вы и были ли сложности в монтаже? Оставляйте свои комментарии, делитесь опытом – блок для связи расположен под статьей.

Принудительная вентиляция в ванной комнате и туалете

Вентиляция играет огромную роль в создании благоприятного микроклимата в квартире. Ее неправильное устройство или неполадки в работе могут привести к весьма неприятным последствиям: появлению конденсата, распространению неприятных запахов, образованию грибка или плесени. Особенно это касается помещений с избыточной влажностью. Поэтому вентиляция в ванной комнате и туалете требует особого внимания.

Виды вентиляции

По своему характеру вентиляция может быть естественной или принудительной.

В подавляющем большинстве многоквартирных домов старой постройки еще на этапе проектирования планировалась установка вентиляции естественного типа. В этом случае движение воздуха по квартире осуществляется только за счет перепадов давления в помещении и за его пределами. С учетом этих факторов и рассчитывались размеры вытяжных отдушин и воздухопроводов, их конфигурация. Но такая вентиляция в туалете и ванной не всегда справляется с возложенной на нее задачей. И дело тут не всегда в неверных расчетах проектировщиков.

Дело в том, что для хорошей циркуляции необходим постоянный приток свежего воздуха. В советский период он осуществлялся за счет недостатков используемых на тот момент материалов: через щели в деревянных оконных рамах, стенах, неплотно закрывающихся дверей. Улучшая свое жилище, люди постепенно ликвидировали эти источники поступления свежего воздуха. Теплоизоляция стен, установка уплотнителей на дверях, замена окон на пластиковые стеклопакеты – все это свело воздухообмен с окружающей средой к минимуму. Поэтому все чаще прибегают к установке принудительной вентиляции, особенно в ванной комнате и туалете.

Работа вентиляции этого типа основана на применении вентиляторов для обеспечения циркуляции воздуха. Она стала практически нормой при строительстве частных домов, но и в квартирах на нее переходят все чаще. Механическая вентиляция позволяет обеспечить необходимый микроклимат в помещении, не изменяя параметры имеющихся воздуховодов.

При всех недостатках у естественной вентиляции есть один большой плюс: она работает всегда. Если, например, произойдет отключение электричества на длительный период, то на работе системы это никак не отразится. Эффективность же принудительной вентиляции в этом случае снизится весьма существенно.

Какой вид вентиляции выбрать для квартиры?

По принципу действия системы воздухообмена можно разделить на следующие типы:

• Вытяжная вентиляция – наиболее часто используемая схема. Приток воздуха происходит естественным путем, а вентилятор захватывает и выводит через вентиляционный канал поднимающийся к потолку теплый воздух из квартиры. Именно этот вариант является наиболее подходящим для усиления естественной вентиляции в тех случаях, когда она не справляется со своей задачей.
• Приточная вентиляция – воздух в квартиру нагнетается принудительно, а его вытяжка происходит только за счет перепада давления в комнате и на улице.
• Приточно-вытяжная – вентиляторы обеспечивают как поступление воздуха, так и его вытяжку из помещения. Довольно дорогой вариант, в условиях городских квартир применяется крайне редко. Область его применения – это помещения, имеющие большую площадь, например загородные коттеджи.

Как проверить и улучшить естественную вентиляцию?

Прежде чем приступать к коренным переменам, нужно сначала проверить работу вентиляции в ванной и туалете. Вполне возможно, что их работу можно улучшить, не прибегая к серьезным переделкам. Как это сделать?

К вентиляционной решетке необходимо поднести листок обычной бумаги. При исправной вентиляции он должен прилипнуть к решетке, особенно если приоткрыть дверь в санузел. Если же он упал – то система воздухообмена явно не справляется.

В интернете можно встретить описание способа проверки при помощи горящей спички или свечи. Они работают, но при их применении всегда есть вероятность неприятных сюрпризов. Никто не знает, какие газы могут попасть в общий воздухопровод дома из соседних квартир. Вероятность их взрыва или воспламенения мала, но она есть. Кроме того, если немного не уследить за пламенем, может воспламениться имеющийся там мусор, например, паутина. Так что способ с бумагой намного безопасней.

Как попробовать улучшить работу штатной вентиляции?

• Проблема может быть в засорившемся воздухопроводе. Жителям многоквартирных домов самостоятельно прочищать канал вентиляции не рекомендуется, лучше вызвать специалиста из обслуживающей компании. Но бывает, что помогает и простая очистка вентиляционной решетки.
• Надо обеспечить приток воздуха в квартиру. На пластиковые окна устанавливаются специальные воздухозаборники, в некоторых моделях они присутствуют «по умолчанию». Есть устройства вентиляции, которые монтируются в стены. Их рекомендуется ставить под окнами, недалеко от радиаторов отопления. Так они будут менее заметны, к тому же поступающий в квартиру воздух сразу будет нагреваться.
• В самой квартире тоже не должно быть препятствий для циркуляции воздуха. Именно для этой между дверью и поверхностью пола оставляют промежуток в 1–2 см. Если в ванной или туалете сделать его невозможно по каким-нибудь причинам, то на помощь придут вентиляционные решетки, устанавливаемые в нижней части двери. В некоторых моделях решеток есть даже звукопоглощающие клапаны, а распространению запаха из туалета воспрепятствует правильная вентиляция.

Если же все эти мероприятия не привели к ожидаемому результату, то придется устанавливать вентилятор и осуществлять циркуляцию принудительно.

На что следует обратить внимание при выборе вентилятора?

По конструкции вентиляторы делят на осевые и радиальные, по месту установки – на канальные и настенные. В многоквартирных домах наиболее удобно использовать осевые накладные вентиляторы. Основная часть этого прибора помещается в канал воздухопровода, а на поверхности стены остается лишь воздухозаборная решетка. В ней расположены и крепежные отверстия, что довольно удобно при монтаже вентилятора.

Есть несколько важных моментов, на которые обязательно нужно обратить внимание при покупке устройства принудительной вентиляции:

• Вентилятор будет работать в помещении с повышенной влажностью, поэтому должен иметь определенную степень защиты от проникновения влаги. На корпусе устройства есть отметка, показывающая уровень такой защиты. Следует выбирать вентилятор с маркировкой не ниже IP 44.

• Шумность прибора не должна превышать 35 дБ. Обычно этот параметр указывается в техническом паспорте. Следует учесть, что мощность вентилятора лучше выбирать с запасом: при работе на максимальных оборотах не только возрастает уровень шума, но и существенно уменьшается срок службы устройства.
• Мощность устройства принудительной вентиляции можно рассчитать, зная приток воздуха в помещение. Подобные расчеты довольно сложны, но их можно опустить: для подавляющего большинства ванных комнат требуется вентилятор производительностью не менее 100 м3 в час.
• Дополнительные устройства. Запускать принудительную циркуляцию воздуха можно в ручном режиме через вентилятор или автоматизировать процесс. Самый простой путь – прибор включается одновременно с включением освещения. Но в этом случае система вентиляции не успеет удалить пар из ванной комнаты. Более дорогие, но и более удобные варианты – установка специальных таймеров, регулирующих задержку отключения, или датчиков влажности.

Установка принудительной вентиляции

Порядок работ при устройстве принудительной вентиляции будет следующим:

• Монтаж вентиляции в ванной начинается с прокладки электропроводки. Из-за высокой влажности в помещении придется убирать ее в штробу. Другой вариант – убрать за подвесной потолок, выполненный из влагостойких материалов. Но и в этом случае его заключают в кабель-канал.
• Перед установкой вентилятора следует по возможности очистить воздуховод от накопившегося там мусора и пыли.
• С накладного осевого вентилятора снимается решетка, после чего прибор крепится к стене. Для этого могут использоваться дюбель-гвозди, саморезы или другие виды крепежа в зависимости от материала поверхности. Крепление должно быть надежным, ему предстоит выдержать немалые вибрационные нагрузки.

Для того чтобы при отключении вентилятора сохранялась естественная вентиляция рекомендуется оставлять зазор величиной 1,5–2 см между корпусом прибора и стеной.

• Осуществляется подключение вентилятора к электропитанию.
• Монтируется на место декоративная решетка.

Правильно установленная своими руками система вентиляции обеспечит комфортные условия в квартире и прослужит долгие годы.
