виды и размеры, как правильно вкрутить

В теле бетона образуются карманы, работающие не на распор, а на сдвиг. Это препятствует появлению в материале вырывающих усилий и смещению крепления во время эксплуатации.

Что такое нагель по бетону

Такие шурупы чаще всего используются для крепления тяжелых конструкций — рам, косяков дверей, шкафов, полок, ограждений, радиаторов отопления и других коммуникаций. Шуруп крепко удерживается за счет неравномерной двухзаходной резьбы и насечек по всей длине. Такая форма обеспечивает надежную фиксацию даже в бетонной стене. На головке шурупа расположены насечки для раззенковки.

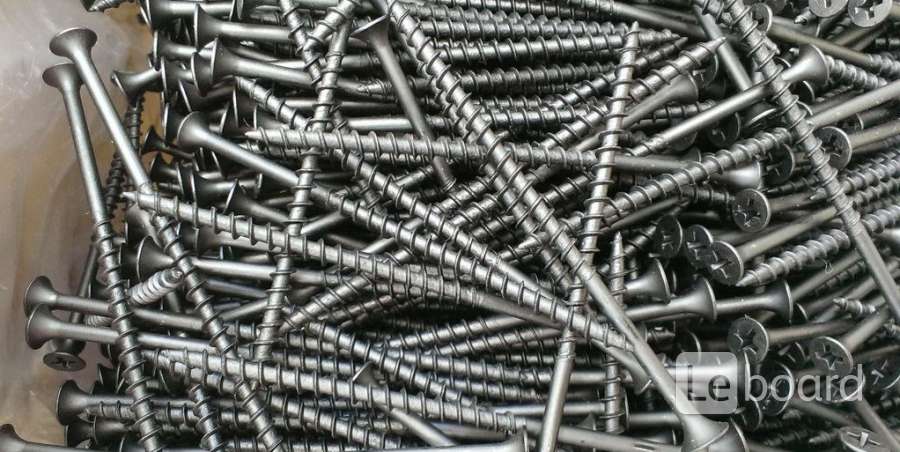

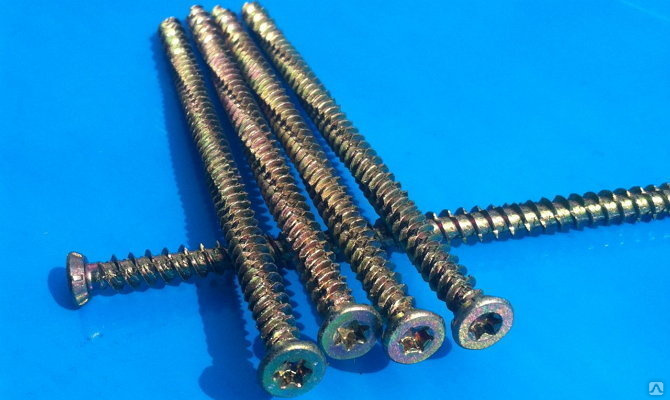

Нагель по бетону выглядит как удлиненный саморез с резьбой по центру. С одной стороны головка с шестигранным пазом, с другой стороны — острой конец. Для их изготовления используют углеродистую сталь с защитным оцинкованным или анодированным покрытием, что обеспечивает защиту от коррозии и других воздействий. Для ввинчивания используются биты TORX Т30.

Крепления могут использоваться повторно, что является большим преимуществом для временных конструкций. Их выбирают за низкую цену, устойчивость к влажности и нагрузкам и надежную фиксацию предметов независимо от материала.

Критерии выбора

Главная задача шурупа — выдерживать нагрузку. Этот критерий считается самым значимым при выборе. Согласно расчётам инженеров, чтобы метиз выдержал нагрузку в 1 центнер, он должен быть не короче 150 мм. Для крепления объектов массой до 10 кг включительно достаточно использовать шурупы длиной 7 см. При креплении всегда надо учитывать рекомендованный шаг между соседними нагелями, удерживающими общий объект.

В зависимости от габаритов груза, а также от материала, из которого сделана стена, рекомендованный шаг крепления составляет от 3 до 10 см.

Покупая шурупы, важно учитывать сферу использования. Так, для сырых помещений нужен не тот же самый крепёж, что для сухих. Эксплуатационные характеристики зависят от типа покрытия, хотя на расчётную нагрузку и срок службы в должных условиях она не влияет. Таким образом, если омеднённый и зачернённый шурупы рассчитаны на 50 или 40 лет эксплуатации, они и прослужат столько, но при условии, что будут соблюдаться условия эксплуатации (снаружи помещения, внутри, в сыром или сухом материале).

Преимущества использования

Главное достоинство, по сравнению с другими шурупами по бетону, заключается в том, что его используют без дюбеля. Перед прикручиванием чего-либо к бетонной стене, балке или перегородке необходимо просверлить отверстие диаметром 6 мм, затем в него вкручивается нагель. Плотность бетона не имеет значения. Шуруп можно использовать для плотного или ячеистого бетона. В стены из некоторых видов ячеистого — можно вкручивать саморезы без предварительного рассверливания.

Справочная информация

Для расчета нагрузки рекомендовано ознакомиться с табличными данными:

Стандартные размеры саморезов по бетону с предварительным сверлением указаны в табличных данных:

Шуруп по бетону – размеры
D внутренний, мм	7.5*182	7.5*152	7.5*132	7.5*112	7. 5*92	7.5*72	7.5*52
	7.35-7.65
D наружный, мм	6.30-6.70
Шаг резьбы, мм	2.55-2.75
D головки, мм	10.82-11.80
Высота головки, мм	2.80-3.20
Тип и глубина шлица, мм	TORX 2.30-2.70
Длина, мм	180*184	150*154	130*134	110*114	90*94	70*74	50*54
Крутящий момент затяжки, кН*м	20.00
Мин. вырывающая сила, Кн	2.50
D сверла, мм	6.00

Во время работы со сверлом, оно нагревается, что требует регулярного смачивания его водой

Глубина анкеровки и сверления:

Материал	Min глубина анкеровки, мм	Min глубина сверления в стеновой конструкции, мм
Легкий бетон	60. 00	75.00
Тяжелый бетон	30.00	48.00

Разновидности нагелей по бетону

Форма головки

• Потайные. Плоская шляпка, которая позволяет закручивать шуруп вглубь конструкции, не оставляя выпуклости на поверхности. На головке имеются крестообразные шлицы. Есть насечки для раззенковки.
• Прямоугольные. Имеют форму крюка. Может быть округлого типа.
• Шестигранные. Резьба находится внутри с крестообразной шлицей. Для этих видов используются рожковые и накидные ключи.
• Шпилька. Имеется гаечный резьбовой сгон.

Вид головки влияет на способ вкручивания нагеля в бетонную стену. Шуруп с крюком или шпилькой монтируются только с предварительно высверленным отверстием. Остальные типы допускается вкручивать непосредственно в стену.

Тип покрытия

• Зачерненные. Саморезы черного цвета с оксидированным покрытием. Применяются только для помещений с нормальной влажностью. На улице или в подвалах его не применяют.
• Омедненные. Желтого цвета. Чувствительны к различным воздействиям. Используются только при работах внутри помещения.
• Оцинкованные. Серебристого цвета. Могут использоваться внутри и снаружи. Не разрушаются и не деформируются.

Нагель используют там, где другое крепление невозможно: основание слишком хрупкое, или монтаж вызывает определенные трудности.

Разновидности и размеры

Есть несколько классификаций метиза, основанных на разных признаках. Так, специалисты причисляют шуруп к одному из видов, учитывая форму головки. Её варианты:

1. Шестигранная. Характеризуется коническими или крестовидными шлицами. Может вкручиваться при помощи накидного или рожкового ключа.
2. Прямоугольная. У этих нагелей скруглённая головка, что позволяет навешивать на них петли.

Метизы для вкручивания в бетон продаются в магазинах и на рынках. Если официальные торговые точки обычно не обманывают покупателей, то на рынке может случиться всякое. Например, продавец может утверждать, что белый нагель лучше, чем жёлтый, или наоборот, хотя на самом деле это не совсем так. Покрытие не влияет на свойства, но от него зависит сфера применения. Защитная обработка бывает трёх видов:

• омеднение;
• оцинковка;
• затемнение.

Основные размеры шурупов, которые можно купить в магазинах

Диаметр нагеля всегда остается одинаковый — 75 мм. Длина рабочей части бывает различной — от 52 до 202 мм с шагом 20 мм, кроме 30 мм промежутка между 150 и 180 мм. Нагели продаются в коробках по 20, 100 и 200 штук. На некоторых строительных сайтах можно заказать от 1000 штук. Между шурупами с разным покрытием разницы в цене нет. Стоимость зависит только от длины рабочей части.

Характеристики

Основные параметры метизов:

• наружное сечение не превышает 7,65 мм;
• шаг резьбы варьируется от 2,5 до 2,75 мм;
• внутреннее сечение достигает 5,45 мм;
• высота головки не превышает 3,2 мм;
• диаметр шляпки — до 11,82 мм;
• при наличии головки всегда предусматривается шлиц;
• длина крепежного элемента варьируется в широком диапазоне, верхний предел которого составляет 184 мм;
• отверстие под шуруп всегда меньше внешнего сечения крепежа;
• глубина отверстий в бетонном массиве больше на 1,5 см, чем длина метиза;
• регламентируется и минимально допустимое расстояние между рядом стоящими шурупами, при установке крепежа в наиболее прочный материал (бетон) допускается оставлять не менее 3 см между отверстиями.

Сверло под нагель по бетону: нужно ли

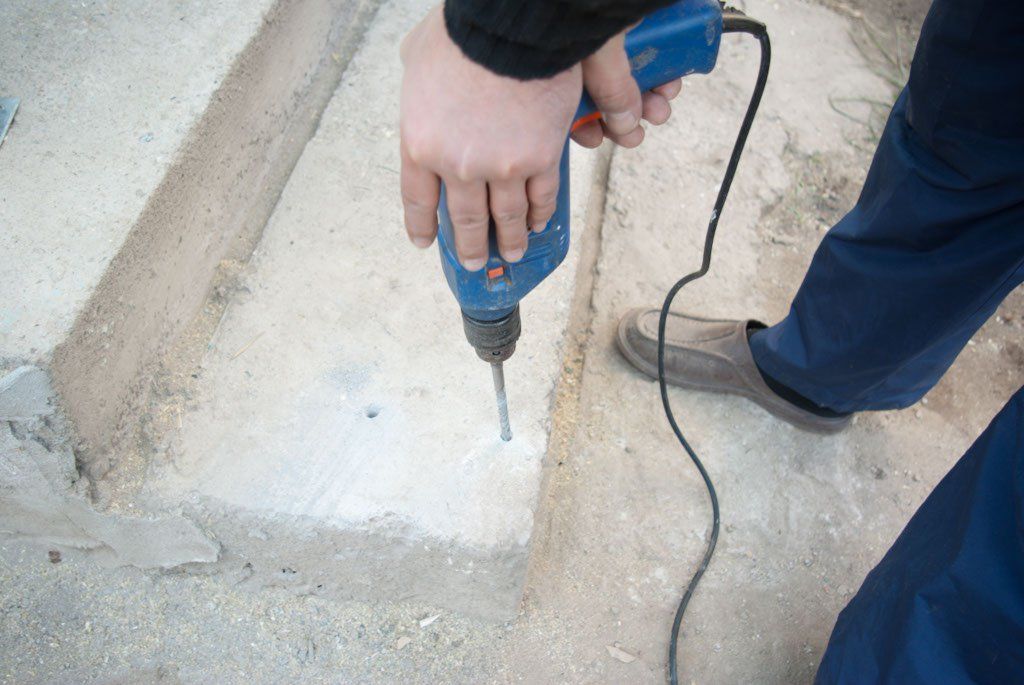

Перед вкручиванием крепления в стену из бетона необходимо высверлить отверстие. Для этого используют сверло диаметром 6 мм. Ширина и длина отверстия должны быть меньше, чем сам нагель на 15-20%. Если в работе используется электродрель в режиме сверления, то подойдет универсальное, либо специальное сверло по бетону.

При использовании ударной дрели или перфоратора применяют сверло, у которого имеется канавки, расположенные на цилиндрической поверхности. Для керамзитобетона, пено — или газобетона сверлить предварительное отверстие не нужно. Это делается для того, чтобы создать полное контактирование шурупа с бетоном.

Применение анкера-шурупа

Саморезы бывают с промежуточной длиной относительно 2-х основных — 9—18 см и из разного материала. Их выбирают по длине для каждой определенной цели установки креплений. Если устанавливают легкую и не объемную конструкцию, например, книжную полку, выбирают нагель 7 см. Выполняя фиксирование рам для окон или дверей, берут шурупы, способные выдержать нагрузку, соответственно используют более длинный саморез. Посадочный проем в тяжелом бетоне лучше делать с помощью сверла, диаметром на 2—3 мм меньше d самореза.

Если вес элемента крепления превышает 100 килограммов, необходимо использовать саморезы от 15 см, так как от длины шурупа зависит скорость закручивания в стену. Нагели используют при любых видах ремонтно-отделочных работ для выполнения креплений металлических и пластмассовых элементов, навесных изделий по легкому и тяжелому бетону, кирпичу с пустотами.

Строители отмечают главное преимущество нагеля перед другими анкерами — это нагрузка непосредственно после установки.

Как закрутить нагель в бетон

• Перед монтажом конструкции необходимо рассчитать нагрузку. Сделать это довольно просто, так как диаметр у шурупов стандартный. Легкие предметы, такие как настенные полки, можно крепить на нагели длиной 72 мм. Для тяжелых и объемных предметов шуруп выбирается индивидуально.
• Перед сверлением необходимо зачистить поверхность стены. На поверхности выполняется разметка будущих креплений. Перед разметкой нужно убедиться, что она не попадает в место прохождения арматуры или проводки. Между точками креплений не должно быть более 60 сантиметров, при установке окон — шаг не больше 70 сантиметров. От края стены отступают 5-6 сантиметров.

•
  Глубина высверленного отверстия должна быть чуть больше длины нагеля. Если отверстие недостаточно глубокое, можно использовать металлический штырь, чтобы добиться нужной глубины. При монтаже недопустимы отклонения от оси сверления, держать дрель необходимо строго перпендикулярно стене. Отверстие очищается от пыли с помощью шомпола или строительного пылесоса.

• При отсутствии инструмента для высверливания предварительного отверстия используют просто сверло. Его забивают в стену молотком. После нескольких ударов проворачивают и забивают снова, пока не получится отверстие необходимого размера.
• При вкручивании нагеля в бетон не советуют использовать шуруповерт. Так как сам шуруп довольно хрупкий, он может не выдержать чрезмерной затяжки и нагрева, который образуется в процессе работы электроинструмента. Для монтажа используют простую отвертку. Если возникают проблемы с вкручиванием, то лучше взять молоток. При вкручивании шурупа в стену из пористого бетона, монтаж необходимо выполнять аккуратно.

Техника безопасности при работе

Оборудование для сверления отверстий отличается сложной эксплуатацией, существенным весом. Работать с ним нужно осторожно. Кроме того, по мере выполнения отверстий в бетоне под нагель твердые частицы разлетаются в разные стороны.

Чтобы обезопасить себя, нужно соблюдать правила:

• работать с электроинструментом в перчатках не следует, т. к. материал может зацепиться за сверло, что приведет к травме;
• используют защитные очки, одежда должна быть закрытой, что позволит избежать травмы, полученной осколком бетона;
• сверло периодически охлаждают — погружают в воду;
• рядом с участком, где проводятся работы, не должно быть детей, животных.

Если пыль или твердые фракции попали в глаза, слизистые оболочки, нужно промыть проточной водой, обратиться к врачу.

Вывод

Из статьи вы узнали, что бетон считается одним из самых практичных материалов для размещения на его поверхности различных элементов. Для этого используют металлические изделия в виде саморезов, анкеров и, конечно, нагелей, которые отличаются от других возможностью вкручивания в стену потолок или пол без предварительной подготовки посадочного отверстия.

Последний имеет различную форму головок и применяется для наружных и внутренних работ. Видео в этой статье поможет найти вам дополнительную информацию по этой тематике.

Как выглядят саморезы для газобетона?

Под саморезами понимаются крепежные изделия, которые сделаны в виде стержней с головками. На них имеется специальная наружная резьба, с помощью которой они вкручиваются в поверхность. То есть, саморезы – это стержневые шурупы, на которые была нанесена резьба при помощи особого переменного метода. Этот метод помогает обеспечивать фиксацию и хорошее сцепление с бетонными конструкциями. По форме саморезы напоминают длинный стержень с заостренным концом с одной стороны и круглой крестовидной головкой с другой.

Для бетонных конструкций нужна специальная метизная продукция. Производители учли данный факт, и на прилавках магазинов всегда можно увидеть саморезы для газобетона и обычного бетона. Чтобы вкрутить любой другой метиз, сначала надо просверлить нужного диаметра отверстия, в бетонных конструкциях это можно сделать только при участии перфоратора или ударной дрели. Потом загоняют дюбели, например из пластика, соответствующих размеров, и только тогда можно вкручивать шурупы. Такой путь необходимо проделать, иначе крепеж не будет прочно держаться на поверхности, но также есть и другие способы!

Рекомендации по применению

Саморезы по бетону часто применяются при монтаже деревянных, металлических и пластиковых изделий. С их помощью устанавливают пластиковые окна, монтируют бетонные коробки, крепят алюминиевый профиль к кирпичным и бетонным элементам зданий.

Работа начинается с того, что в стене специальным буром проделывают небольшое отверстие. От края стены или от угла следует отступить не менее 60 мм. Между соседними метизами оставляют такое расстояние, которое рекомендовано для изделий с этими параметрами.

При установке евроокон и пластиковых окон расстояние от стоек до угла рамы составляет 10 см, а между соседними шурупами — не более 70 см. Сначала производят разметку, затем вкручивают последовательно каждый элемент. Закручивают нагель очень аккуратно, не допуская сколов и осыпания стены. Повышенная осторожность требуется при вкручивании в пористые материалы, например, в пемзу или ячеистый бетон. Нельзя давить на нагель, можно только вращать его.

Важно обратить внимание на резьбу. Если она меняющаяся, тогда такой саморез не получится сочетать с дюбелем.

Особенности и назначение

Шурупы или нагели по бетону представляют собой стержни, имеющие переменную резьбу и острые наконечники. Как правило, изделие снабжено потайной головкой c внутренними насечками, для работы с которой понадобится специальная бита, выполненная в виде шестиконечной звезды. Насечки же позволяют шурупам держаться на основании еще плотнее.

В основном нагели предназначены для того, чтобы крепить различные конструкции к таким основаниям, как бетон. Среди них – шкафчики, рамы, дверные косяки, отопительные радиаторы и различные коммуникации. Впрочем, тот же крепеж подойдет и для кирпича (полнотелого или пустотелого). А надежность крепления при помощи изделия объясняется неравномерностью его резьбы, надежно фиксирующей шуруп-нагель в любой подходящей поверхности, в том числе и бетонной.

Как правильно подготовить отверстие

Качественно выполненное отверстие – основа надёжной фиксации саморезов любого вида в бетоне. Следующие подсказки помогут сделать всё правильно:

• Сверлить нужно строго под прямым углом. Любое отклонение от прямого угла приведёт к увеличению диаметра отверстия и последующему разбалтыванию крепежа.
• Глубина отверстия должна совпадать с длиной самореза (и превышать длину дюбеля), чтобы при ввинчивании он не упирался в твёрдый тупик, а свободно размещался на всю глубину.
• После высверливания отверстие нужно очистить. Скопившаяся грязь не позволит дюбелю и саморезу войти во всю длину.

Крепление к стене

Для бетона шуруп подбирается достаточно короткий, т. к. рекомендованная глубина введения метизов в такие конструкции — 45 мм. Для сравнения, в кирпичной стене отверстия более глубокие — до 55 мм. Для ячеистого бетона рекомендована глубина до 75 мм. Чем менее прочным является материал, тем крупнее должен быть крепеж. По такому же принципу располагают шурупы. Если структура материала рыхлая, то отверстия делают в стене в конструкцию как можно дальше друг от друга.

Когда начинают работы, определяют участок для установки первого шурупа. Например, необходимо отступить от угла не менее 60 мм. Если нарушить это правило, степень прочности крепления снизится. Под воздействием существенной нагрузки конструкция начнет разрушаться. Это приведет к обрушению элемента, который был зафиксирован на саморезе в бетоне.

Рекомендации по применению нагеля:

• работы выполняют по заранее составленному проекту;
• на конструкции выполняется разметка;
• подготавливают отверстия, при этом необходимо следить, чтобы цемент не осыпался, сколов тоже не должно быть;
• если материал пористый, оказывать давление на инструмент при введении шурупа в бетонный массив нельзя, т. к. при этом есть риск повредить структуру, в результате саморезы не будут держаться, конструкция деформируется со временем или сразу же, как только на крепеж будет оказано повышенное давление.

В процессе работы возникает много нюансов, которые следует учитывать.

Инструкция по выполнению работ:

1. Чтобы предотвратить образование сколов, нужно зачистить поверхность. Если конструкция с дефектами, можно выровнять ее с применением цементных составов, штукатурки.
2. Определяется нагрузка на крепеж. На основании этого подбирают сверла нужной длины.
3. Работы начинают после разметки участка.
4. Бетон — плотный, прочный материал. При сверлении инструмент будет греться. Чтобы его охладить, используют воду. Альтернативный вариант — масло.
5. Если не удается рассверлить бетон до требуемой глубины, используют молоток. Нужно несколько раз ударить по голове самореза. Однако этот метод применяется, когда на крепеж не будет оказывать воздействие существенная нагрузка.

Этапы монтажа

Основных стадий установки нагелей всего три. Это – подготовительные работы, расчет количества и размеров изделия и непосредственно монтаж.

Для каждой из них следует знать некоторые особенности.

Подготовительные работы

Устанавливая шуруп-нагель, не получится обойтись без сверления дополнительных отверстий. Диаметры таких проходов в бетоне должны быть меньшими по сравнению с резьбовой зоной крепежного изделия примерно на 15–20 процентов. После того, как отверстия просверлены, их обязательно следует прочистить от пыли.

Расчеты размеров и количества

Размеры нагелей по бетону чаще всего выбираются исходя из той нагрузки, которую им необходимо выдержать. Например, вес в 100 кг потребует установки саморезов длиной около 150 мм. А маленькую полку весом до 10 кг легко удержат и небольшие нагели, длина которых не превышает 70 миллиметров. Не стоит вешать новую конструкцию на нагели, предназначенные для подвешивания более легкого предмета.

Определение количества нагелей проводится по расстоянию между ними. Обычно его принимают равным 70–100 мм в каждом из направлений. То есть, например, для шкафчика размером 60×90 мм понадобится установка по углам 4 шурупов, а для конструкции со сторонами 120×150 мм – уже восемь штук.

виды и описание, размеры, критерии выбора, цена

Бетон – сам по себе очень прочный и надежный материал, но закрепить в нем что-то бывает довольно сложно. Именно поэтому здесь нужны специальные метизы – различные саморезы без сверления или со сверлением, которые позволят установить любое навесное оборудование, обрешетку или отделку на прочных стенах.

Оглавление:

1. Классификация саморезов
2. Критерии выбора
3. Особенности монтажа
4. Цена разных видов

Виды и характеристики

Наиболее привычными и удобными для применения в быту являются традиционные саморезы – крепежные шурупы с заостренным концом и винтовой резьбой. Она обеспечивает зацепление стержня и его надежную фиксацию в монолите либо в распорном дюбеле. По ее типу и классифицируют метизделия:

1. Универсальный шуруп по бетону со средним шагом резьбы выпускается в нескольких размерах. Здесь предусмотрено 19 вариантов длины от 12 до 220 мм и шесть различных диаметров от 3 до 6 мм (нет только d-5,5 мм).

2. «Елочка» – тот же саморез со средним шагом, но несколько иного профиля. Вместо нарезного винта его стержень образуют «вложенные» друг в друга металлические конусы. Такие шурупы используются либо в паре с дюбелями, либо просто забиваются молотком в подготовленные сверлением отверстия. Размерный ряд диаметров «елочки» увеличен за счет дополнительного вида d-8 мм. Длина осталась та же, что и для универсальных креплений, за исключением 220 мм.

3. Нагели с переменным типом резьбы – эти саморезы применяются без дюбеля. Насечка на конце стержня служит для расширения отверстия в бетоне, а идущий за ним стандартный винт просто фиксирует метиз в его теле и в закрепляемой конструкции. Среди турбошурупов нет «коротышей» – только изделия больших размеров в 9 вариантах длины от 70 до 200 мм. Диаметр нагелей постоянный – 7,5 мм, поэтому под них всегда высверливают стандартные гнезда 6 мм в поперечнике.

Отсутствие дюбеля в конструкции не означает, что под шуруп не нужно готовить отверстие – просто оно выполняется меньшего диаметра и упрощает вкручивание. То есть самореза по бетону без сверления как такового не существуют – под них все равно необходимо пробить узкий канал, хотя бы в качестве направляющего.

При подборе инструмента для вкручивания шурупов также нужно обращать внимание на головку. Обычно здесь используются вполне надежные крестовые шлицы или звездочки Torx.

Правила выбора саморезов

В первую очередь обращаем внимание на материал изготовления крепежа. Их производят из различных сплавов – они и определяют сферу использования метизделий:

• Углеродистая сталь.

Сама по себе достаточно прочна, но не имеет коррозионной стойкости. Из-за этого крепежные элементы чаще идут с защитной оцинковкой. Саморезы серебристого цвета считаются универсальными и годятся практически для любых работ. Те, что имеют желтый оттенок, покрываются напылением на основе меди или латуни и применяются исключительно внутри помещений. Наиболее слабой защитой от коррозии обладают черные оксидированные – их можно купить только для комнат с нормальным влажностным режимом.

• Нержавеющая сталь.

Такие шурупы не нуждаются в защите от влаги, поскольку производятся из коррозионностойкого аустенитного сплава с добавлением Cr и Ni. Их стоимость будет зависеть от марки стали и содержания в ней дорогостоящего никеля (в дешевых изделиях его частично или полностью заменяют марганцем). Всегда выглядят эстетично, плюс ко всему обладают большим сроком службы.

Из нее получаются довольно дорогие по цене, но очень долговечные саморезы. Они устойчивы не только к коррозии, но и прекрасно работают в агрессивных средах – кислых и солевых растворах. Серьезным нагрузкам подвергать латунь не рекомендуется, поскольку этот сплав пластичен и способен деформироваться под давлением.

Выбирать крепеж следует не только исходя из особенностей навешиваемого оборудования и условий эксплуатации, но и с учетом характеристик самого бетонирования. Впрочем, здесь обычно имеют значение лишь размеры шурупов:

Особенности применения крепежа

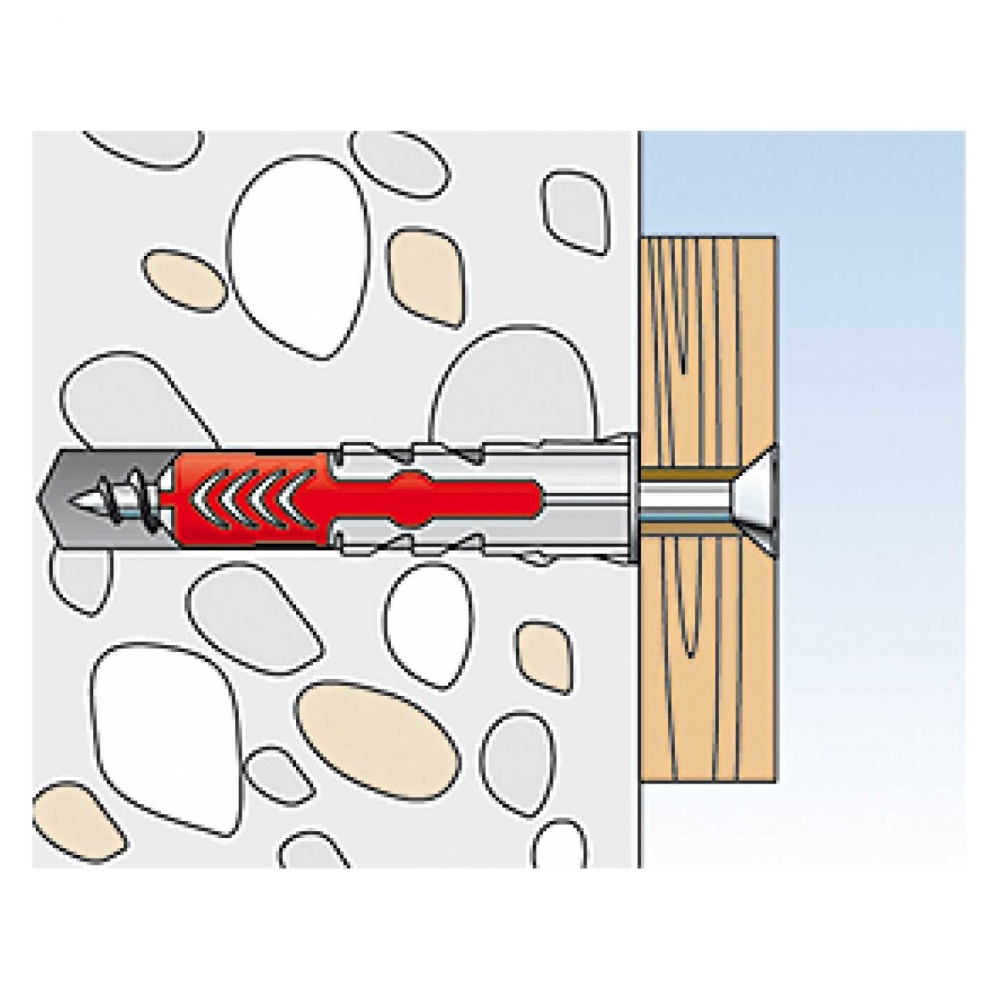

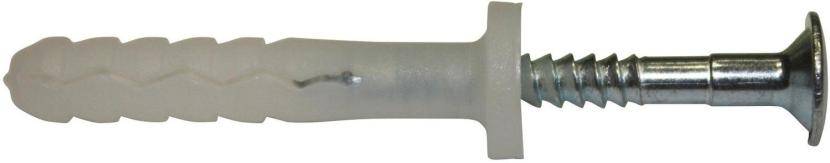

Саморезы для работы по бетону, которые устанавливаются вместе с дюбелем, требуют предварительного сверления посадочного отверстия в монолите.

Такие виды креплений, где пластиковая оболочка обеспечивает большую площадь сцепления с отверстием в стене, применяются в случаях, когда:

• на метизы приходится серьезная нагрузка;
• необходимо повысить надежность крепления при работе с ячеистыми бетонами;
• нужно создать нераскручивающееся соединение, например, в местах вибрационного воздействия.

Саморезы без дюбеля тоже требуют подготовки отверстий, только меньшего размера в поперечнике. Также здесь необходимо правильно просчитать длину гнезда, поскольку повторно выкручивать/вкручивать такие изделия нежелательно – бетон хрупок и уже после первого прохождения винта стенки канала разрушаются. Подобное применение допускается только при условии невысоких нагрузок на крепеж.

Нагель или турбошуруп отличается тем, что имеет резьбу по всей длине стержня – до самой головки. Это позволяет использовать его для крепления толстых деталей, которые тоже нужно «подхватить» метизом, например, при установке деревянных брусков, оконных и дверных коробок. Нагели обычно применяют без дюбеля.

Некоторые домашние умельцы советуют для уплотнения посадки метизов вставлять в подготовленное отверстие щепку или обломок спички. После вкручивания шурупа его резьба завязнет в мягкой древесине, сделав крепление более надежным и устойчивым к расшатыванию. При работе с пористыми бетонными блоками стержень или посадочное гнездо также можно промазать машинным маслом – по отзывам бывалых строителей, через несколько месяцев выкрутить саморез будет уже нереально.

Еще один надежный способ – вбить шуруп по бетону молотком, просверлив под него стандартное отверстие (чуть меньшего диаметра). К такому методу прибегают, если нужно использовать саморез с профилем «елочка», но уже без обязательного дюбеля – тогда выворачиваться он точно не будет.

Цены

Шуруп по бетону: применение, разновидности крепежа

Для крепления деталей к твердому основанию часто применяют шуруп по бетону, он же нагель. Это особый вид саморезов с переменно высокой и низкой резьбой. Такие элементы можно задействовать для крепления окон и дверных коробок к бетонному слою конструкции, а также с помощью нагеля можно крепить длинномерные и тяжелые детали мебели на крепежный уголок.

Что такое нагель для бетона и как выглядит?

Болт представляет собой фигурный гвоздь круглого или квадратного сечения с резьбой, без выраженного острия на конце с шестигранной головкой, который можно вкручивать в бетон. Шуруп изготавливается из оцинкованной стали, что гарантирует его максимальный срок эксплуатации даже в условиях влажной среды. Неравномерность резьбы является надежной фиксацией шуруп-нагеля в поверхности бетона. Крепеж подходит и для кирпича (полнотелого с объемом пустот менее 13% его объема, и пустотелого более 14%). Размеры колеблются от 7 до 200 мм, диаметр его 3—6 мм. Металлический кончик позволяет метизу не «слизываться» при завинчивании в кирпич. Для бетона нагеля выпускают из следующих материалов:

• сплав железа и углерода;
• нержавеющая сталь.

Характеристики саморезов

Внешний вид шурупа говорит о применении конкретного сплава. Серебристый цвет связан с использованием цинка, такое гальванопокрытие применяют как с внешней, так и с внутренней стороны сооружения, и считают универсальным. Желтый цинк на элементах используют ограниченно, такие саморезы подходят исключительно для внутренних работ в помещении, чаще всего для газобетона. Он изготовлен из углеродовместимой стали с потайной головкой со шлицом Torx, двухзаходной резьбой и острым кончиком (FRS-S). Крепеж черной окраски, который достигается химическим оксидированием, считают довольно прочным, но применяют только внутри здания с нормальным процентом влажности. Анкерные головки для бетона бывают:

• с крестообразным шлицем;
• прямоугольные;
• с крюком;
• с головкой torx под звездочку;
• шестигранные;
• шпилеобразные.

Разновидности крепежа

Нагель по бетону изготавливается согласно ГОСТ 1146–80. Существует 2 основных вида:

• MMS-I. С шестигранным основанием, с прессшайбой, оцинкованный.
• MMS-S. Цилиндрическое основание диаметром 17 мм, отверстие под звездообразный ключ, электрооцинкованный.

Посмотреть «ГОСТ 1146–80» или cкачать в PDF (162.7 KB)

Анкер с гайкой-втулкой MMS-I используют для монтажа инженерных коммуникаций, которые находятся внутри зданий. Их кромки на резьбе из оцинкованной стали врезаются в материал, за счет чего они плотно помещаются и не могут прокручиваться. Саморезы не нарушают слои материала, поэтому их можно монтировать близко к поверхности. Для установки нужно просверлить отверстие нужной глубины и вкрутить нагель. Этот вид шурупов используют в монтаже инженерных коммуникаций.

Второй вид характеризуется как легкой установкой вручную, так и электроинструментом. Допускается демонтаж и повторное использование. Основное применение шурупов MMS-S:

• опоры и колонны;
• металлоконструкции;
• лестничные ограждения;
• опалубка.

Помимо основных видов, есть и другие, например, шуруп по бетону FRS-S для средних нагрузок, его применяют для крепления дверных и оконных блоков из дерева, пластика и алюминия к слою бетона, а также для потайной установки без применения дюбеля. Имеет двухзаходную самонарезающую резьбу и высокую коррозионную стойкость.

Применение анкера-шурупа

Саморезы бывают с промежуточной длиной относительно 2-х основных — 9—18 см и из разного материала. Их выбирают по длине для каждой определенной цели установки креплений. Если устанавливают легкую и не объемную конструкцию, например, книжную полку, выбирают нагель 7 см. Выполняя фиксирование рам для окон или дверей, берут шурупы, способные выдержать нагрузку, соответственно используют более длинный саморез. Посадочный проем в тяжелом бетоне лучше делать с помощью сверла, диаметром на 2—3 мм меньше d самореза.

Если вес элемента крепления превышает 100 килограммов, необходимо использовать саморезы от 15 см, так как от длины шурупа зависит скорость закручивания в стену. Нагели используют при любых видах ремонтно-отделочных работ для выполнения креплений металлических и пластмассовых элементов, навесных изделий по легкому и тяжелому бетону, кирпичу с пустотами.

Строители отмечают главное преимущество нагеля перед другими анкерами — это нагрузка непосредственно после установки.

Правила использования шурупов по бетону

Правильная последовательность действий при установке:

1. Определить требуемые монтажные параметры, прикладывая изделие.
2. Перенести на плоскость полученные монтажные размеры.
3. Просверлить отверстие с запасом в пару мм, учитывая бетонную пыль, которая собирается при вкручивании.
4. Удалить остатки из отверстия.
5. Установить элемент на место фиксации.
6. Шуроповертом или отверткой провести ввод самореза в плоскость.

За счет крестообразной засечки можно пользоваться для установки отверткой. Вставляют шурупы с дюбелями и сам метиз с резьбой «под елочку» в том случае, если предполагаются большие нагрузки. Нагель с переменной резьбой не предусматривает использование дюбеля. Осуществлять монтаж деталей или изделий можно и после закручивания, одевая их на головку цилиндрического шурупа.

Как закрутить саморез | DEPSTROI.RU

Наверное, нет такого человека, который бы не знал, как закрутить саморез. Действительно, вроде бы ничего здесь сложного нет – саморез, отвёртка или шуруповёрт и крути себе на здоровье. Но хитростей, как оказывается, даже в такой простейшей операции хватает. Закрутить саморез в дерево или бетон, а может в металл или пластик – разница есть. Мы решили расставить все точки над «і» в вопросе как закрутить саморез и предоставляем вашему вниманию советы и рекомендации на данную тему.

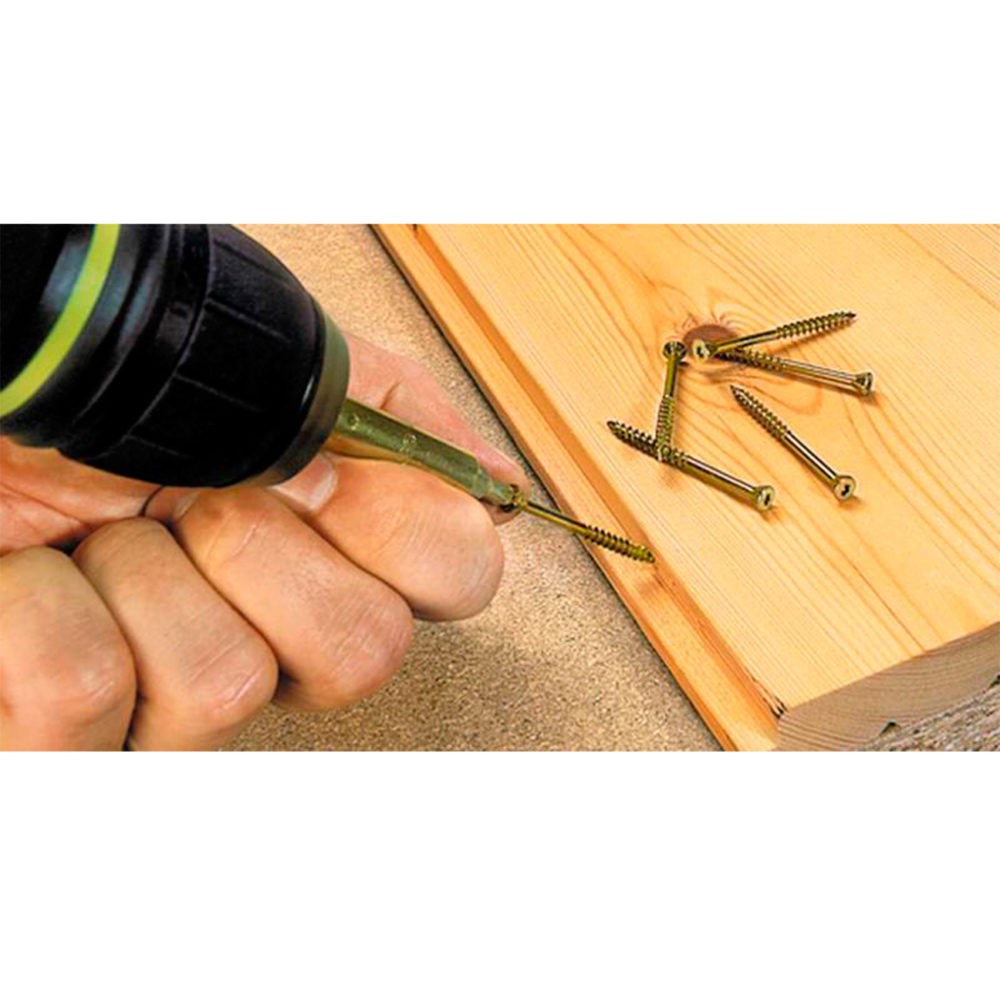

Саморез и дерево

Вкрутить саморез в древесину – что может быть проще. Но, как показывает практика, даже это порой вызывает некие трудности. Дерево может быть мягким или твёрдым, крутить приходится в тонкую рейку или в сучковатое место, да и саморез может быть разных видов, что ставит свои дополнительные условия.

• Предварительное засверливание помогает решить две проблемы: помочь с тем, чтобы дерево не раскололось и чтобы ввинчивание было лёгким. Первый случай имеет место, если деревянная деталь тонкая и закручивать саморез приходится с краю заготовки. Второй случай – если все работы ведутся с помощью отвёртки. Тут дело даже не в твёрдости породы – попробуйте вкрутить десяток саморезов не шуруповёртом и с непривычки натрёте руку. В таком месте не обойтись без сверления — слишком близко к краю заготовки и волокна могут разойтись.
• Если головка самореза имеет потай (треугольная форма), то такой метиз должен вкручиваться до тех пор, пока верхняя часть головки не станет в один уровень с деревянной поверхностью. Если дерево мягкое, а длина метиза достаточная, то проблем не должно быть – головка сама придавит древесину. Если же имеем дело с твёрдой породой, то лучше подготовить место под потай. Для этого есть пара способов: сверло зенкер или обычное сверло по диаметру равное размеру шляпки самореза. Вторым способом пользуются чаще, ведь простое сверло найдётся практически у каждого. Только использовать сверло нужно осторожно, чтобы не сделать углубление больше необходимого. Есть один секрет: сверло нужно крутить против часовой стрелки, тогда получается потай безо всякого риска углубиться больше меры.
• Для скрепления двух деревянных деталей необходимо просчитать длину самореза. Если он слишком короткий, то крепление получится ненадёжным, а при очень длинном саморезе его бур будет заметен с другой стороны. Если это не лицевая сторона, то ничего страшного.
• Часто можно наблюдать такую картину: вкручивая саморез в твёрдую породу дерева, его головка отлетает от основного тела. Это неприятно, так как вкрутить в то же место второй метиз будет сложно, а выкрутить первый – почти невозможно без порчи заготовки. Поэтому не забываем предварительно засверливать древесину, а также отдаём предпочтение качественным метизам.
• Много вопросов возникает, когда приходится соединить, например, доску с лагой или балкой. Какой длины саморез должен быть при этом? Всё зависит от того, какая нагрузка будет воздействовать на первую деталь, которая крепится ко второй. Но в любом случае лучше подобрать метизы так, чтобы после прохода первой заготовки во вторую саморез входит по максимуму и не менее глубины, равной толщине первой заготовки. То есть, если первая деталь 30 мм, то метизы должны быть не менее 60 мм.
• Бывает так, что саморез необходимо вкрутить в сучок. Мало ли, например, такая заготовка и как раз сучковатый участок выпадает на место крепежа. Тогда лучше засверлить, так как плотность сучка намного превосходит остальные его участки. Сверло должно быть на 1-1,5 мм меньше, чем диаметр метиза.
• Когда саморезами соединяются две деревянные заготовки, то первую лучше засверлить так, чтобы метиз свободно проходил через отверстие.

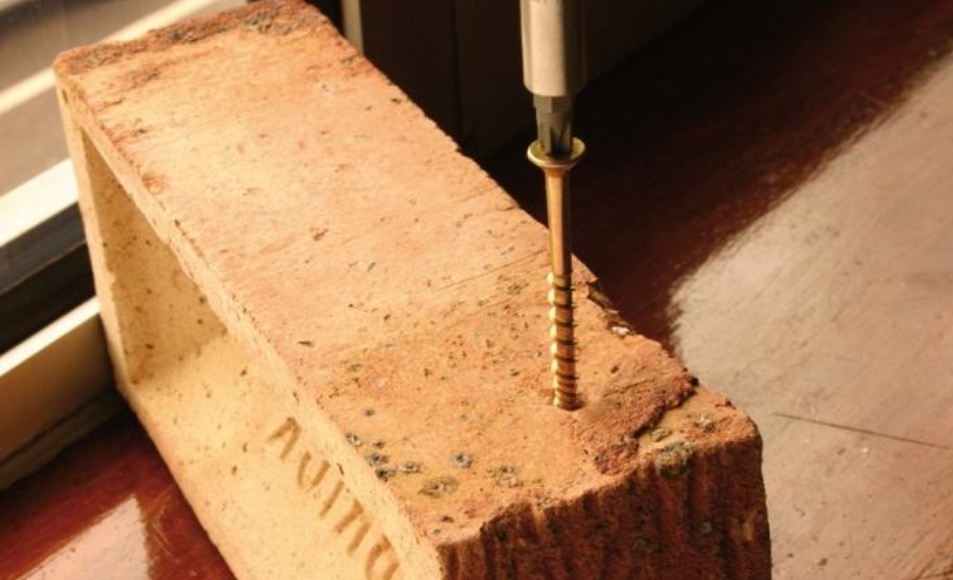

Саморез и бетон (кирпич)

Без перфоратора или ударной дрели вам не обойтись, но это не единственная хитрость. Наши наблюдения показали, что вкрутить саморез в бетон – это для многих сложнейшая операция, хотя на самом деле проще некуда.

• Саморез не получится вкрутить в кирпичную или бетонную стену, не использовав дюбель. И вот здесь начинаются вопросы: какой дюбель должен быть, из какого материала его лучше подбирать, какие его размеры. Это стоит отдельной статьи, но вкратце ответим: дюбель должен подбираться под саморез или наоборот – это главное правило. В свою очередь, саморез подбирается под конкретную задачу: это будет крепление для картины или полки, для крючка под полотенце или крепления под антенну.
• За неимением дюбеля его всегда можно сделать самостоятельно из дерева. С помощью ножовки отпиливается заготовка от доски или рейки, с помощью ножа или стамески откалывается будущий дюбель и ножом ему придаётся закруглённая форма. Желательно, чтобы один край был уже, второй – немного шире. Тогда ваш самодельный дюбель плотно войдёт в отверстие стены или пола. Многие предпочитают обходиться заводскими пластиковыми дюбелями, побаиваясь гниения деревянных аналогов. По себе скажем, что нам лучше использовать самодельный из дерева, чем заводской из ПВХ. Причина в надёжности, которую мы проверяли много раз. Но это вовсе не значит, что мы не рекомендуем покупать дюбеля.
• Делая углубление в стене, необходимо не перестараться с глубиной. Но и недосверлить тоже нежелательно. Например, часто бывает так, что при вкручивании в дюбель саморез упирается буром в дно углубления и дюбель выкручивается при этом наружу.
• Если слой штукатурки толстый, то лучше выбрать и дюбель, и метиз подлиннее. Тем более, если речь идёт о старых зданиях, где никто не старался подготовить раствор должным образом. Если дюбель на 2/3 входит в слой штукатурки и только на 1/3 в кирпич, то такое крепление надёжным не назовёшь.

Саморез и металл

Кто бы мог представить лет 20 назад, что у нас появятся шурупы (слово «саморез» было незнакомо тогда), которые будут сверлить не очень толстый металл. Сейчас это уже давно реальность.

• Все саморезы по металлу должны иметь специальный бур на конце. Подобно сверлу, этот бур проделывает отверстие, в которое под нажимом входит сам саморез. Исключение может составлять саморез для профиля под гипсокартон, где из-за толщины металла наличие бура необязательно.
• Если металл толщиной свыше 3 мм, то также придётся предварительно его засверлить. Для этого используется сверло диаметром, не превышающем сечение бура метиза.
• Для таких работ наличие шуруповерта или дрели обязательно. Вручную, с помощью только отвёртки, закрутить саморез в металл практически нереально.
• Если первая заготовка металлическая, а вторая деревянная, то будет ли держать саморез? Будет, только следует уделить внимание его длине. Ведь бур, который составляет значительную часть общей длины, не способен надёжно удержать метиз внутри заготовки. Его предназначение – сверлить, так что при правильном выборе самореза по длине крепёж должен получиться надёжным. На тему длины не поленились и сделали компьютерное изображение.

Саморез и пластмасса

Такие операции не так часто случаются, но всё же имеют место. Поэтому несколько хитростей от нас не помешают.

• Пластмасса бывает разной: в одну саморез входит без проблем, во вторую вкрутить сложно, так как материал начинает деформироваться, лопаться или крошиться. Желательно, если есть такая возможность, проверить на аналогичном куске пластика, как он себя поведёт при закручивании в него самореза.
• Саморезы для пластика не должны иметь треугольную форму головки. Лучше всего применять метизы с полусферической формой головки или использовать шайбы.
• Если пластик толстый, то лучше засверлить его или применять саморез с буром. Тогда получится избежать растрескивания материала при ввинчивании метиза.
• Некоторые мастера нагревают кончик самореза, чтобы было проще вкрутить его в пластик. Однако такой способ сомнительный. При касании нагретого метиза пластмасса правится и выходит немного наружу. Когда саморез дойдёт до конца, то его головка упрётся в эти наплавления. Можно поступить следующим образом: закрутить не до конца нагретый саморез, потом выкрутить его, зачистить место, вокруг отверстия и потом закрутить метиз окончательно.
• Много вопросов возникает по поводу того, можно ли вкручивать саморез в пластиковое окно. Переживать стоит только об одном – не попасть с стекло и уплотнитель. ПВХ достаточно податлив на пластиковых окнах, чтобы саморез получилось ввинтить без проблем.

Вместо заключения

Как видно, никаких особых сложностей нет. Впрочем, если человек впервые сталкивается с саморезом, то вопросов, конечно, может возникать много. Надеемся, что мы ответили на все или на большинство из них. А если остались неосвещённые моменты, то задавайте их в комментариях – мы с удовольствием ответим.

Саморезы по бетону — Как обсуждать

Винты Tapcon саморезы?

Нужно ли еще сверлить под винты Tapcon?

Вам нужны анкеры-саморезы в дополнение к вышеперечисленным?

Как используются эти винты Tapcon?

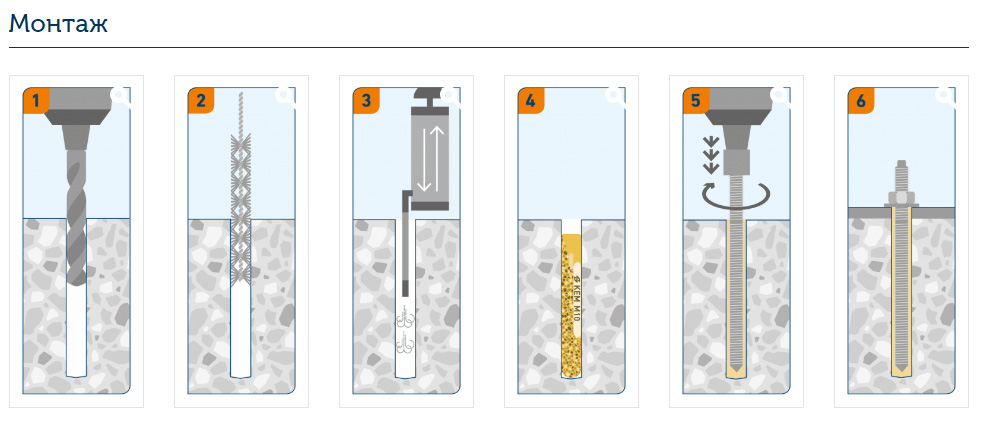

1. Используя перфоратор и твердосплавное сверло подходящего размера для используемого вами самореза по бетону, просверлите отверстие в основании.
2. Очистить отверстие от грязи.
3. Вставьте заостренный конец шурупа для бетона Tapcon® через крепление в отверстие в основании.

Нужно ли просверлить пилотное отверстие для шурупов по бетону?

Какой вес могут выдерживать винты Tapcon?

* Коэффициент запаса прочности 4: 1 или 25% от конечного значения растяжения / сдвига обычно принимается как безопасная рабочая нагрузка. 340 кг 730 кг Можно ли вкручивать непосредственно в бетон?

Какой длины должны быть винты Tapcon?

Работают ли саморезы в бетоне?

Какой вес могут выдержать шурупы по бетону?

* Коэффициент безопасности 4: 1 или 25% от конечного значения растяжения / сдвига обычно принимается в качестве безопасной рабочей нагрузки. 340 кг

Как называются винты по бетону?

Какие типы шурупов используются в бетоне?

Как закрепить на бетоне без сверления?

Вам нужны специальные шурупы для кирпичной кладки?

Для чего используются винты Tapcon?

Можно ли удалить винты Tapcon?

Все о винтах Tapcon | DoItYourself.com

Винты Tapcon — это саморезы, используемые для крепления таких материалов, как металл, дерево и пенопласт, к кирпичной кладке или бетону. Они также известны как шурупы конфаст, шурупы для каменной кладки, саморезы, синие шурупы и титены. Tapcon — это торговая марка, которая частично связана с определением этого типа шурупов: «врезание собственной резьбы в бетон».”

Первый патент на винт для бетона был выдан Винсентом Йотти в 1975 году. Он был разработан как недорогой и быстро устанавливаемый винт, который обладал большей прочностью удержания предметов по сравнению с другими типами анкеров для бетона. В Соединенных Штатах термин Tapcon часто используется для обозначения любой марки шурупов для бетона, и мы будем следовать этой практике в этой статье.

Tapcons изготавливаются из углеродистой или нержавеющей стали. Их цвет обусловлен покрытием Blue Climaseal®, которое обеспечивает устойчивость к ржавчине и коррозии.Бетонный шуруп не обязательно имеет защитное покрытие только потому, что оно синее; некоторые винты низкого качества просто окрашены в синий цвет. Всегда внимательно читайте упаковку, чтобы убедиться, что вы получаете то, что хотите.

Сначала отметьте место, где будет пробурено пилотное отверстие. Если вы устанавливаете приспособление какого-либо типа, вы можете просверлить пилотное отверстие прямо через него, потому что для ответвителей не требуются втулки.Затем возьмите перфоратор и установите сверло подходящего размера. Для винта 3/16 дюйма вам понадобится бит 5/32 дюйма, а для винта 1/4 дюйма вам понадобится бит 3/16 дюйма. Биты меньше винтов, потому что вы просверливаете только пилотное отверстие; Tapcon должен иметь возможность обрезать свою собственную резьбу при вбивании. Оригинальные tapcon идут со своей собственной специальной битой.

Просверлите пилотное отверстие как минимум на 1/4 дюйма глубже, чем длина вашего винта. Минимум, который вы должны вбить в бетон, составляет один дюйм, а наибольшая глубина, которую вы можете вбить, — 13/4 дюйма.Голова оторвется, если вы попытаетесь загнать их глубже. Вы проделываете пилотное отверстие глубже, чем длина винта, чтобы было место для бетонной пыли, когда переходник нарезает резьбу.

Очистите пилотное отверстие и вставьте винт с краном через отверстие приспособления или другого материала в пилотное отверстие. Возьмите стандартное сверло и вставьте сверло, соответствующее головке винта. Затем медленно вбивайте кран. Не забывайте держать дрель прямо и равномерно и равномерно нажимать на нее.Чтобы вбить кран в кирпичную кладку, потребуется больше времени, чем для ввинчивания обычного шурупа в дерево, так что наберитесь терпения. Не кладите винты слишком близко друг к другу, поскольку это может ослабить бетон или кирпичную кладку.

В зависимости от качества бетона, вы можете удалить винты Tapcon и вставить их обратно в те же отверстия позже. Однако каждый раз, когда вы это делаете, вы уменьшаете значения удержания.
