75 фото укладки и проектирования заземления

Во время строительства дома или ремонтных работ, осуществляется установка различной электрической фурнитуры, среди которой присутствуют и розетки. При их выборе основной упор делается на надёжность, качество и внешний вид. При этом надёжность заключается не только в длительной эксплуатации прибора, но и в наличии способностей к отведению тока, то есть в присутствии заземления.

Разновидности розеток с заземлением

Выделяют следующие виды розеток с заземлением:

Содержащие защиту от перегрузок – во внутреннем оснащении розетки присутствует специальный предохранитель, который при наличии сильных перегрузок берет весь удар на себя и сгорает.


Содержащие защиту от утечки тока – внутри розетки, находиться специальный прибор, который контролирует состояние тока, при его утечке он отключает розетку (очень полезная функция для детей, поскольку если ребенок что-то всунет в розетку, она сразу же отключится).

Защищающие от перенапряжения – при сильных колебаниях напряжения, в электрической сети происходит автоматическое отключение розетки (является одним из лучших вариантов, для подключения дорогостоящих бытовых приборов).

Содержащие механическую защиту – присутствуют специальные шторки, которые не допускают прикосновений к контактам.

Содержащие защиту от молний – это наружные розетки с заземлением, которые подходят для территорий, где наблюдается частое формирование молний.

Для подключения электрических приборов с высокой мощностью – рассчитаны на ток от 20 ампер (при покупке, в комплекте всегда присутствует специальная вилка).

Универсальные – в комплекте присутствует разъем для разных вилок.

С фото представленных розеток с заземлением можно ознакомиться ниже.

Стоит отметить, что также выделяют скрытые розетки – они во время установки встраиваются в одно из выемок стены. Как правило, такие розетки рассчитаны на номинальный ток от 30 до 100 миллиампер.


Особенности установки розетки с заземлением

Подключить розетку с заземлением не составит никакого труда даже человеку, который обладает минимальными знаниями в области электрики.

При установке розетки нужно на электрическом щите отключить питание, после чего провода разводятся в стороны. Фаза определяется с помощью электрического тестера, но можно различить провода и в зависимости от цвета: заземление – это жёлто-зелёная изоляция.

Затем нужно переходить к подключению проводки: с правой стороны – фаза, с левой стороны – нейтраль, заземление подключается к центральной или верхней клемме розетки.

Проверка заземления в розетке

Проверить заземление в розетке нужно для того, чтобы удостовериться в том насколько оно качественное. Для выполнения этих манипуляций потребуются такие инструменты, как мультиметр и отвертка-тестер.

Перед проверкой заземления нужно осуществить детальный осмотр проводки, если в ней присутствуют разноцветные жилы проводов, то изоляция фазы будет обладать чёрно-коричневой расцветкой.


Но для того чтобы не совершить ошибку рекомендуется воспользоваться тестером. Он вводится сначала в одно, а затем в другое отверстие розетки. Когда вы соприкоснетесь с фазой, загорится индикатор тестера.

Если индикатор загорится при соприкосновении с заземлением, то это указывает на тот факт, что было осуществлено неправильное подключение или же, что розетка вышла из строя.

После того как фаза была определена, можно приступать к основным измерительным манипуляциям. Для этого, один щуп мультиметра прикасается к заземлению, а второй, по очереди, вводится в отверстия розетки.

Если наблюдается отсутствие напряжения, то это может указывать на следующие явления:

  • нет напряжения между фазой и нейтралью – обрыв нейтрали;
  • нет напряжения между заземлением и фазой – отсутствует заземление;
  • нет напряжения между нейтралью и заземлением – они объединены, то есть, в розетке установлена перемычка.

Отмечено, что заземление в розетке, это очень важный момент, поэтому если вы не уверены в собственных силах, лучше вызовите профессионального электрика. Это касается и тех ситуаций, когда необходимо только проверить качество уже установленного заземления.

Если вы желаете самостоятельно установить розетку с заземлением, а затем оценить качество его работы, то делать это стоит под руководством профессионала или просто разбирающегося в электричестве человека.


Фото розеток с заземлением

Также рекомендуем посетить:

виды, отличительные особенности и правила подключения

Содержание статьи:

Благодаря электричеству в домах есть свет, вода и отопление, люди имеют возможность пользоваться множеством бытовых приборов, которые значительно повышают качество жизни. Вместе с тем ток представляет огромную опасность, если возникает аварийная ситуация в процессе эксплуатации подключенной к цепи техники и оборудования. Устранить риск поражения разрядом электричества позволит грамотно установленная розетка с заземлением. Чтобы правильно и безопасно выполнить монтаж, не нужны профессиональные навыки и приспособления. Достаточно набора домашних инструментов и начальных знаний в области физики.

Что такое заземление

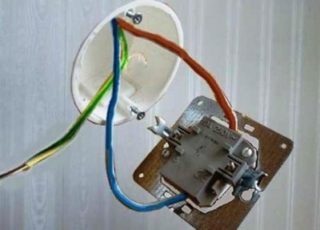

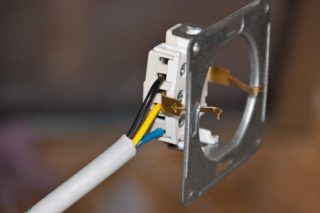

Соединение проводов для заземления в розетке

Электрический ток — это поток электронов, перемещающихся по проводнику под воздействием магнитного поля, создающего разницу потенциалов. По природе веществ частицы движутся от положительного потенциала (+),  который называется фазой и подается к технике, к отрицательному (-), называемому нулем. Человек, на 70 % состоящий из воды, является идеальным проводником тока. Земля обладает абсолютным нулевым потенциалом. Если имеется отдельная линия и заглубленный контур, она примет на себя как утечку, так и статический заряд, которые пойдут по пути наименьшего сопротивления в обход человеческого тела.

Какую роль играет

В соответствии с обновленным ГОСТ все частные дома и квартиры должны быть оборудованы заземленными розетками со специальными контактами для провода, принимающего на себя утечки тока в приборах. Многие не придают значения этому решению и напрасно. В бытовых приборах часто отходят или отгорают внутренние провода, прикасаясь после этого к корпусу. Евророзетка с заземлением забирает напряжение с поверхности техники, отводя его по отдельной линии в закопанную в грунте конструкцию. Сопротивление этой линии меньше, чем у человеческого тела. Благодаря этому исключается вероятность несчастных случаев из-за неисправной электропроводки бытовых приборов. Таким образом розетка скрытой проводки с заземлением обеспечивает снижение величины тока утечки до безопасного уровня.

В чем разница между заземлением и занулением

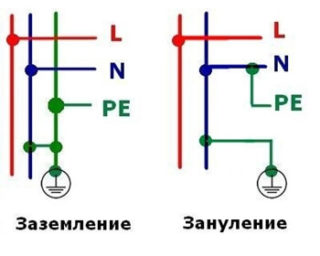

Разница заземления и зануления

Далеко не во всем жилом фонде имеется заземление в розетках. Вместе с тем есть необходимость обезопасить жильцов от поражения током при использовании бытовых приборов, особенно тех, которые оснащены стальным корпусом и установлены во влажных помещениях. Для этого используется зануление — подключение корпуса электрической установки к нулевому проводу. По своему назначению это решение выполняет защитную функцию — предотвращение поражения человека током утечки.

Разница с заземлением заключается в том, что в случае зануления при пробивании тока на корпус происходит короткое замыкание, которое приводит к срабатыванию автоматических устройств, установленных как на линии, так и в самом приборе. Поражение человека исключено изначально, так как сломавшийся прибор будет обесточен еще до момента контакта с ним. Подключать его к сети можно только после устранения неисправности.

Отличительные особенности розетки с заземлением

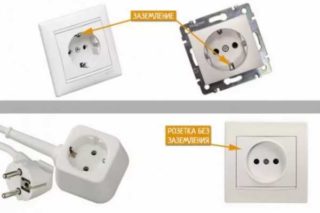

Внешнее отличие розетки с заземлением

Чтобы не ошибиться при совершении покупки, нужно знать, как выглядит розетка с заземляющим контактом. По внешнему виду она практически не отличается от аналогов с фазой и нулем. Крышка изделия имеет белый, черный или коричневый цвет. Модуль может быть одинарный или двойной с разъемами для штекеров диаметром 3,6 мм.

Модули имеют такие технические характеристики:

  • напряжение — 220-250 В;
  • сила тока — 8 А, 16 А;
  • мощность — 3,6 кВт, 7,2 кВт;
  • крепление — внутреннее и наружное.

Некоторые модели оборудуются стабилизаторами с индикаторным дисплеем и устройством аварийного отключения.

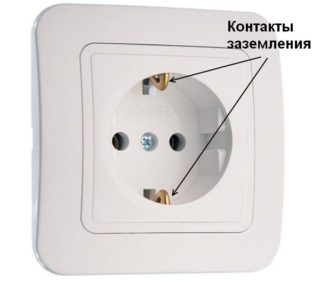

Внешнее отличие розеток с заземлением состоит в наличии по бокам гнезда металлических пружин, которые контактируют с клеммами штекера. Пружины выведены на находящийся посередине между фазой и нулем третий контакт, к которому присоединяется заземляющий кабель.

Когда запрещено подключать заземление к розеткам

Существует ряд правил, касающихся вопросов безопасности электрификации помещений. Их нарушение может значить только одно — создание ситуации, чреватой поражением людей электрическим током.

Запрещается подключать розетку скрытой проводки к заземлению в следующих случаях:

  • Повреждение или разрыв провода, ведущего к зарытой в грунте стальной рамке.
  • Наличие перемычки между нулевой и заземляющей линией.
  • Вывод третьего провода на домовые коммуникации — водопроводные, газовые или отопительные трубы.

Проводить подключение можно только после устранения дефектов в электропроводке.

Как правильно выбрать розетку

Внутренняя розетка с заземлением

Чтобы правильно выбрать розетку, необходимо изучить и оценить ряд факторов, которые будут оказывать влияние на ее надежность и функциональность.

Следует ориентироваться на такие критерии:

  • Вид металла. Лучшими характеристиками отличаются детали из нержавеющей стали.
  • Мощность. Хороший вариант — двухгнездное устройство на 16 А.
  • Материал корпуса. Лучше остановиться на керамике, которая устойчива к нагреванию и коррозии.
  • Тип. Если поставить внутренний прибор, можно сэкономить место. Открытый способ экономит силы и время.

При выборе каждая мелочь имеет значение, в том числе цвет и дизайн изделия.

Монтаж розетки с заземлением

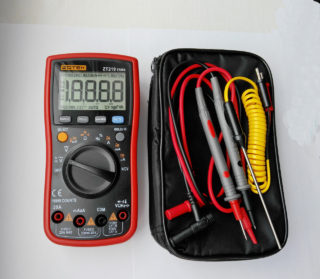

Мультиметр

Монтаж нужно проводить в обесточенном помещении в защитных перчатках и очках.

Для работы потребуется:

  • мультиметр;
  • отвертка;
  • стальные рейки;
  • плоскогубцы;
  • кусачки;
  • нож;

Если нужно спрятать кабель в стену, необходима болгарка и перфоратор. Работать следует, стоя на диэлектрическом коврике.

Как узнать, есть ли заземление в розетке

Желто-зеленый провод говорит о наличии заземления в розетке

Установка гнезда с тремя контактами имеет смысл только в том случае, если оно подключено к заземляющему контуру. Определить это можно несколькими способами, которые доступны даже начинающему.

  1. Визуально проверить подключение третьего желто-зеленого провода.
  2. Замерить сопротивление между фазой и землей. Если оно есть, подключение в наличии.
  3. Подсоединить провода от лампы в патроне. Ее горение является свидетельством целостности линии и исправности контура.

Косвенными признаками отсутствия заземления является треск в динамиках и слабые удары током от работающих приборов со стальным корпусом.

Установка накладного варианта

Накладная розетка с заземлением

Накладные точки устанавливаются на стенах из массива древесины, гипсокартона и фанеры.

Последовательность действий следующая:

  1. Наметить место крепления гнезда и кабеля.
  2. Подвести провода.
  3. Разобрать корпус устройства, ослабить болты.
  4. Зачистить и подсоединить жилы к контактам.
  5. Прикрутить основание к поверхности.
  6. Собрать розетку, проверить прочность ее фиксации.

Открытую проводку можно спрятать в трубах, пластиковых каналах, пустить по струнам или изоляторам.

Подключение внутреннего варианта

Правильное подключение внутренней розетки

Перед тем как подключить трехжильный кабель с заземлением к розетке, нужно проверить его целостность. Он не должен иметь внешних повреждений, заломов и оплавленных участков.

Работа выполняется в таком порядке:

  1. Провести разметку.
  2. Сделать штробы и отверстие для монтажной коробки.
  3. Убрать из проемов пыль и крошку, обработать стенки грунтовкой.
  4. Проложить кабель, выведя его из отверстия на 15-20 см.
  5. Замуровать монтажную коробку. Ставить ее нужно на одном уровне со стеной.
  6. Подключить жилы к контактам.
  7. Зафиксировать устройство с помощью шурупов и раздвижных лапок.

После этого можно подавать электричество в помещение.

Подключение проводов

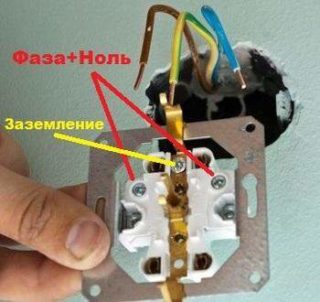

От правильности подключения проводов зависит стабильность работы прибора. Следует помнить, что медь имеет свойство со временем окисляться, что снижает качество контактов. Чтобы этого избежать, освобожденные от изоляции на 10 мм концы жил пропаиваются. После этого их нужно вставить в отверстия до упора и максимально туго прижать болтами. Надежность фиксации проверяется путем легкого потягивания за провода.

Проверка правильности подключения

После проведения монтажа и перед подачей электричества необходимо проверить правильность подключения.

Эта процедура состоит из контроля таких элементов:

  • монтажная коробка;
  • соответствие проводов и клемм;
  • целостность линии к контуру;
  • прочность крепления корпуса;
  • надежность фиксации крышки.

Если в корпусе имеются дополнительные опции, они должны быть подключены к фазе.

Двойная розетка

Подключение двойной розетки с заземлением

Установка прибора с двумя комплектами разъемов практически ничем не отличается от монтажа одинарных изделий. Контакты соединены в один общий контур, который отводит ток утечки от обоих потребителей, независимо от места их подключения. При этом, следует учитывать, что указанная на крышке сила тока является суммарной для обеих установок.

Отличие состоит только в размере монтажной коробки. В зависимости от конструкции изделия она тоже может быть двойной. Проем изготавливается путем высверливания отверстий или выпиливания прямоугольных проемов в стене. Подключение проводится обычным способом.

Основные ошибки при изготовлении заземляющего контура

Наиболее распространенные ошибки при монтаже:

  • отсутствие электродов, связывающих рамку с грунтом;
  • использование чрезмерно малых изделий, неспособных принять ток утечки;
  • применение болтовых и сварочных соединений, не обработанных краской или герметиком;
  • прокладка медного кабеля недостаточного сечения.

Избежать ошибок можно, если предварительно ознакомиться с требованиями подключения электроустановок.

Как подключить розетку с заземлением. Подключение розетки с заземлением

Поскольку обычно люди думают, что процесс установки или изменения розеток является чем-то специфическим и сложным, мало кто «рискует» делать это самостоятельно. Человек, когда-нибудь в своей жизни разбиравший розетку, наверное, замечал, что дело здесь не ограничивается двумя проводами, имеется еще и третий провод — заземляющий.

Нередко при установке бытовой розетки такой провод попросту игнорируется, что нельзя назвать правильным. Какова же функция заземляющего провода? В данной статье рассмотрим пример как подключить розетку с заземлением.

Как выглядит розетка с заземлением

Знание конструктивных особенностей розеток с заземлением является необходимым для правильного выполнения их подключения. Наличие третьего контакта из металла сразу отличает их внешний вид. Существует две категории розеток по конструкции: приборы внутреннего размещения и приборы наружного размещения.

розетка с заземлением

Розетки с внутренним размещением применяются в современных домах, поскольку в оснащение таких домов входит скрытая электропроводка. Сегодня рынок электротоваров заполнен очень большим разнообразием электрических розеток, ведь раньше в домах жилого типа у каждого государства использовались свои стандарты.

зачем нужно заземление в розетке

Конструкция розеток с заземлением выполнена таким образом, что при включении вначале соприкасаются клеммы заземления, а уже потом контакты фазного и нулевого провода вилки входят в розетку. Такая особенность выполнена в целях безопасности в случае повреждения оборудования его корпус будет заземлен до того как на него будет подано напряжение.

Для чего нужна розетка с заземлением?

Все находящиеся в наших домах бытовые электроприборы подлежат заземлению, в соответствии с техникой безопасности. Заземлять следует металлические элементы электроприборов и электрооборудования, на которое может быть случайно подано напряжение – при коротком замыкании, разрушении изоляции проводов и т.д.

К примеру, это значит, что к любому бытовому прибору должен быть подсоединен заземляющий проводник, который при его попадании на металлический элемент такого прибора отведет напряжение на землю.

как подсоединить розетку с заземлением

На производственных работах так и делают – по помещению от контура заземления осуществляют прокладку заземляющего проводника (металлической шины или кругляка), а от него к металлическому корпусу электрооборудования также прокладывают заземляющий проводник уже меньшего сечения (в наиболее частых случаях медный провод).

Что же касается наших квартир, то металлическая шина или кругляк, конечно же, могут быть проложены и во всех их помещениях, но даже при имеющейся надежности совершения этого дела говорить в данном случае хоть о какой-то эстетичности не приходится. Этим и объясняется необходимость применения розеток с заземлением.

как подключить розетку с заземлением

Чтобы узнать, имеется ли заземление в электрощите, который расположен на лестничной площадке, надо обратиться к электрику, обслуживающему ваш дом. Но предположим, что это уже так.

Разумеется, наличие отдельной линии розеток в вашей квартире, которая запитывалась бы от отдельного автовыключателя в электрическом щите, является наилучшим вариантом.

Ведь в таком случае следует просто проложить третий заземляющий провод от электрощита к каждой розетке в квартире (то есть, превратить двухпроводную электропроводку в трехпроводную – фаза, ноль и земля). При вводе же новой линии для розеток осуществлять установку необходимо сразу трехжильным кабелем – фаза, ноль и провод заземляющий.

как подключить заземление к розетке

При отсутствии в вашей квартире отдельной линии розеток нужно от электрощита провести к каждой по отдельности розетке (к электроплите, к стиральной машине и так далее) заземляющий проводник. Заземляющий проводник является медным изолированным проводом, минимальный размер сечения которого составляет 2,5 квадратных миллиметров (ПУЭ 1.7.127).

Как подключить розетку с заземлением в новостройках

Перед установкой розетки с заземлением в гнездо, необходимо развести и подготовить концы торчащих из нее проводов. Кстати, согласно современным требованиям, из такого гнезда в новых квартирах должны выступать три разноцветных провода.

Помните, что перед выполнением всех работ с электропроводкой необходимо обязательно выключить автомат в электрощитовой. В случае разноцветности проводов предварительно нужно определить фазный, нулевой и заземляющий провод и запомнить цвет каждого.

схема подключения розетки с заземлением

Для проверки фазного и нулевого провода можно использовать электрический щуп с неоновым индикатором. Маркировка проводов в квартире определяется в соответствии с местом подключения заземляющего провода к корпусу электрощита.

как установить розетку с заземлением

При установке розетки рекомендуется подключение фазного провода к правой клемме, нулевого — к левой клемме, а заземляющего — к нижней или центральной клемме.

В каких случаях можно подключать заземление к розетке? Подключайте заземление к розетке только в том случае, если оно у вас действительно имеется.

подключение розетки с заземлением

Как запрещено подключать заземление к розеткам!

В некоторых случаях подключение розетки с заземлением можно встретить посредством использования нулевого проводника двухпроводной сети и в качестве рабочего нуля, и в качестве защитного, то есть посредством перемычки в розетке с клеммы рабочего нуля на защитный контакт. Однако такой вариант «заземления» нарушает требования определенных пунктов ПУЭ.

заземление розетки

Также, на вводе в квартире обычно имеется двухполюсный автомат, пакетник или другой аппарат, производящий коммутацию как фазы, так и ноля. Но необходимо знать о запрещенности коммутации в случае использования нулевого проводника в качестве защитного.

То есть, формальная сторона вопроса состоит в том, что в качестве защитного не может быть использован проводник, в цепи которого имеется коммутационный аппарат.

Необходимо учитывать опасность такой розетки с заземлением, которая объясняется некоторыми факторами.

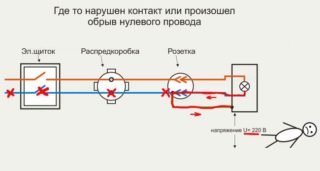

Во-первых, в случае нарушения целостности нулевого проводника, в любом месте, под фазным напряжением окажутся корпуса электроприборов. Ситуация усложняется и тем, что работа электроприемника при обрыве нулевого провода прекращается и он выглядит обесточенным, то есть безопасным.

Во-вторых, опасность такого подключения розетки с заземлением обусловлена тем, что жилы проводов в щитке в домах с двухпроводкой не отличаются какой-нибудь окраской и любой специалист по электрооборудованиям, осуществляющий работы в щитке, может переключить местами ноль и фазу, вследствие чего корпуса электрических приборов тоже окажутся под фазным напряжением.

заземление розеток пуэ

Если заземление в доме нет, а проводка уже проложена трехжильным проводом, куда подключать третью жилу? Ничего страшного, просто для подключения задействуйте только две жилы в кабеле, третью (заземляющую желто-зеленую жилу) заизолируйте и оставьте на будущее, будет резервом на случай повреждения одной из жил.

Если нет заземления, как же защитить себя в этом случае спросите Вы? Очень просто — установите УЗО.

Похожие материалы на сайте:

Понравилась статья — сохрани на стену!

Как подключить розетку с заземлением: порядок действий

По современным стандартам, бытовая проводка в домах и квартирах должна быть трехпроводной: фаза, ноль и защитное заземление. Соответственно, все устанавливаемые розетки, должны иметь три контакта для подключения проводов. Наличие заземления продиктовано соображениями безопасности: в нашей жизни появляется все больше электрических приборов. Мы постоянно с ними контактируем, что повышает риск поражения электрическим током. Для минимизации этих рисков и необходимо защитное заземление. При возможности следует заменить старые двухконтактные розетки. Тем более что многие производители бытовой техники выполняют гарантийные обязательства только при условии подключения устройств через розетку с заземлением.

Содержание статьи

Что такое розетка с заземлением

Первоначально разберемся, что из себя представляет розетка с заземлением. Начнем с выяснения зачем необходимо заземление и как оно работает. Чтобы расширить кругозор наших читателей, скажем, что заземление бывает защитным и рабочим. Выдержка из ПУЭ Глава 1.7. Часть 1. ЗАЗЕМЛЕНИЕ И ЗАЩИТНЫЕ МЕРЫ ЭЛЕКТРОБЕЗОПАСНОСТИ:

1.7.7. Защитным заземлением называется заземление частей электроустановки с целью обеспечения электробезопасности.
1.7.8. Рабочим заземлением называется заземление какой-либо точки токоведущих частей электроустановки, необходимое для обеспечения работы электроустановки.

В статье мы рассматриваем исключительно защитное заземление. Итак, говоря простыми словами, система заземления предназначена для защиты человека от поражения электротоком. Для этого в землю закапывают стальные стержни (заземлители), соединенные стальной полосой. Эта конструкция называется «контур заземления». К этому контуру подключают провод, который выводится на специальную колодку, расположенную в электрическом шкафу. Провод выбирают большого сечения, все соединения делают надежно — с хорошим электрическим контактом. Провод идет напрямую — от контура на шину, без каких-либо дополнительных коммутирующих устройств (не заходит ни на автоматы, ни на УЗО, ни на любые другие устройства). Все остальные приборы и устройства подключаются к шине заземления отдельными проводами. Получается, что заземление — отдельная сеть с очень низким сопротивлением.

Заземляющий провод к розетке подключается напрямую - без автоматов и других устройств

Заземляющий провод к розетке подключается напрямую — без автоматов и других устройств

Разберемся, как работает заземление. Оно защищает при прикосновении к корпусу прибора, который оказался под напряжением. Это обычно происходит при повреждении изоляции. Тогда на корпусе появляется потенциал, он через заземляющий провод уходит на контур заземления.  Почему? Потому что правильно подключенная «земля» всегда имеет низкое сопротивление. Поэтому ток уйдет по пути с более низким сопротивлением, и через контур (металлические штыри) рассеется в земле. Так что термин «заземление» имеет к земле непосредственное отношение. Потенциал буквально уходит в землю. А дальше должна сработать защита — УЗО, который обнаружит ток утечки (тот, который ушел в землю) и отключит питание.

Ранее у нас проводка была двухпроводная — фаза и ноль. И именно ноль (нейтраль) работал как защита. Пока приборов было мало, оно как-то работало. Но сегодня, когда электроприборы в любом доме исчисляются десятками, такой защиты недостаточно. Теперь старые сети с защитным нулем заменяют на защитное заземление. Ноль при этом остается «рабочим». Даже не вдаваясь в подробности схем,  можно отличить систему c заземлением: проводка  трехпроводная, стоят розетки с заземляющим контактом.

В розетке с заземлением есть еще один контакт

В розетке с заземлением есть еще один контакт

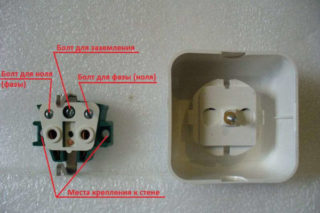

Устройство розетки с заземляющим контактом

Розетка с заземлением, кроме двух обычных контактов для подключения фазы и нейтрали, имеет еще один — для подключения «земли». То есть подключается она тремя проводами. Первый идет от автомата размещенного в щитке — фаза, второй — от шины нейтрали, третий — от земляной шины. При этом обычно соблюдается цветовая маркировка проводов: земля подключается желто-зеленым проводом (иногда зеленым), нейтраль — синим или голубым, фаза — может быть красной, черной, коричневой и т.д.

Так выглядит розетка с заземлением без крышки

Так выглядит двойная розетка с заземлением без крышки. В данном случае представлена продукция французской компании Schneider Electric («Шнейдер Электрик»)

Если посмотрите на фото, увидите пластину заземления из меди. Она может быть белого цвета — если медь луженая, но это более дорогие модели для использования на улице или во влажных помещениях. Форма контактов такова, что они выглядывают в прорези корпуса. Также на пластине есть контактная площадка с прижимным винтом — сюда подключается заземляющий провод. Все действительно несложно.

Как работает заземление в розетке

Зачем нужны розетки с заземлением и чем они отличаются от обычных? Как уже сказано выше, розетки с заземляющим контактом имеют специальные разъемы для подключения провода от шины заземления. На вилках современной бытовой техники также есть заземляющий контакт. Когда вы включаете прибор в сеть, земляные контакты на вилке и розетке замыкаются, через них прибор подключается к заземлению.

Конструкция у пары вилка-розетка такая, что первыми замыкаются земляные контакты. То есть, при включении прибора при помощи шнура, сначала прибор заземляется, затем на него подается напряжение.

В вилке есть тоже металлическая пластина, которая соединяется с подключенным к земле контактом розетки

В вилке есть тоже металлическая пластина, которая соединяется с подключенным к земле контактом розетки

Так что наличие земляного контакта в розетке позволяет заземлять подключаемые через нее приборы. Даже если в розетку включить удлинитель с заземляющими контактами, а в него уже приборы, то они тоже будут заземлены. Вот так работает заземление в розетке.

Виды розеток с заземляющим контактом

Заземленные розетки различают по нескольким критериям:

  • По способу монтажа — наружные (открытой или скрытой проводки), внутренние (скрытые).
  • Мощность подключаемой нагрузки: силовые и стандартные. Через силовые подключаются мощные приборы, они могут пропускать большие токи. Но из-за этого выглядят грубовато. Для установки стараются выбрать место так, чтобы такая розетка не бросалась в глаза. Двухгнездовая (сдвоенная) розетка внутреннего монтажа со шторками

    Двухгнездовая (сдвоенная) розетка внутреннего монтажа со шторками

  • По степени защищенности — для внутреннего (в помещениях) или наружного монтажа (на улице).
  • Количество гнезд: с одним, двумя, тремя и более разъемами. Если разъемов более трех, называется изделие розеточный блок. Может быть совмещен с выключателем.

А вообще, есть разные модели розеток с заземлением. Например, с крышками. Их ставят на улице. Крышки нужны чтобы защитить контактные гнезда от засорения, заливания водой и попадания снега. Можно увидеть их и в доме. Но тут такие модели ставят, в основном, чтобы перекрыть доступ детям. Есть даже крышки на розетках, которые закрываются на ключ. Их можно, снова-таки, использовать как защиту от детей, а можно как защиту от несанкционированного подключения.

Бывают со всякими наворотами

Бывают со всякими наворотами

Еще полезными могут быть розетки со шторками — это заменитель крышки. В них небольшие кусочки пластмассы крепятся при помощи пружин, закрывая разъемы. Шторки защищают разъемы от пыли, служат какой-никакой защитой от детей. Все-таки тяжелее воткнуть посторонний предмет в розетку, так как отодвигаются они только если нажимать сразу на обе шторки.

Как подключить розетку с заземлением

Розетка с заземлением устанавливается в обычную монтажную коробку, которую часто называют «подрозетник». Размеры монтажной коробки выбирают в зависимости от количества гнезд. В коробку от электрического щитка должно прийти три провода: фаза, нейтраль и заземление. Если проводов всего два, заземляющую розетку не поставить. Выход — тянуть дополнительный провод от земляной шины. Если ее нет, делать контур заземления, завести провод от него в шкаф и подключить к шине.

Перед тем как подключить розетку с заземлением, выключаем питание. Сделать это можно в щитке, выключив вводной автомат. Если шит старый, выкрутите пробки.

Провода для установки розетки с заземлением выведены в монтажную коробку

Провода для установки розетки с заземлением выведены в монтажную коробку

Перед тем как подключить розетку с заземлением рассмотрим, как она выглядит поближе. Сначала надо снять пластиковую крышку — она крепится одним или двумя винтами. Винт выкручиваем, снимаем крышку. Под ней находится пластиковая или керамическая часть с прикрепленной к ней рамкой и контактами. Контакт для подключения земляной шины найти несложно. Разъемы для подключения фазы и нейтрали могут быть сверху или снизу. Зажимы, как правило, винтовые. Чтобы завести в них провода, винт ослабляют (повернуть на пару оборотов против часовой стрелки).

Так выглядит розетка с заземлением без крышки

Так выглядит розетка с заземлением без крышки

Порядок подключения проводов в розетке с заземлением обычно такой: справа фаза, слева — нейтраль, по центру — земля. Порядок действий такой:

  1. Обрезаем лишнюю длину проводов, которые торчат из монтажной коробки. Оптимальная длина — 10 см. Все что больше — отрезаем.
  2. Зачищаем изоляцию на проводах. Длина оголенного проводника 1-1,5 см.
  3. Под контактную пластину заводим провод, прижимаем винтом. Для проверки дергаем несколько раз. Если провод держится плотно, все нормально. Если шевелится — подтягиваем винт.
Как подключить розетку с заземлением: провода подключены

Как подключить розетку с заземлением: провода подключены

После этого остается закрепить розетку в подрозетнике. Для этого в рамке есть отверстия под винты. Вставляем внутреннюю часть с подключенными проводами в подрозетник и прикручиваем двумя винтами. После этого можно закрепить декоративную крышку. Собственно все — как подключить розетку с заземлением знаете. Но надо еще проверить, рабочее заземление или нет.

Как проверить наличие земли в розетке

С тем как подключить розетку с заземлением разобрались, но желательно еще понять, работает заземление или нет. Чтобы сделать все официально, надо пригласить электриков. Они при помощи омметра проведут измерения параметров заземления. Вообще, эта процедура обязательна перед вводом электропроводки в эксплуатацию — сегодня без заземления никто вам электричество не подключит. Причем заземление должно отвечать требованиям, но вот на розетках его никто не проверяет. Надо только приглашать электриков.

В разных странах розетки и заземляющие контакты имеют разную форму. В нашей стране действует тип F

В разных странах розетки и заземляющие контакты имеют разную форму. В нашей стране действует тип F

Самостоятельная проверка

Можно проверить качество заземление в розетке самостоятельно. Но учтите: все подобные способы запрещены нормативными документами. «Нормальных» и безопасных просто нет. Есть рискованные, при которых можно получить поражение электротоком. Проверяют обычно при помощи контрольки — это патрон с лампой накаливания на 220 В небольшой мощности (25-30 Вт). К выводам патрона прикручены/припаяны два провода сечением 2,5 мм². Для удобства к концам проводов можно припаять крокодилы. И лучше, если они будут иметь изолированный корпус — проще будет соблюдать технику безопасности.

Проверки при помощи лампочки запрещены

Проверки при помощи лампочки запрещены

Сначала на розетке определяем фазу. Даже если вы ее только что подключили, перепроверьте. Сделать это можно при помощи отвертки-индикатора: если при прикосновении щупом отвертки горит светодиод — это фаза. Далее, к найденной фазе подключаем один из проводов контрольки. Вторым проводом касаемся нуля — лампочка должна загореться. При прикосновении к земляному проводу — должно сработать УЗО, так как своей проверкой вы создали ток утечки. Если так и произошло — заземление и УЗО у вас работают нормально.

Если проводка старая и УЗО нет, лампа просто будет гореть. По яркости ее свечения можно определить нормальные или нет параметры у заземления. По идее, яркость горения при подключении через ноль и землю отличаться не должны. Это если «земля» нормально работает. Если с «землей» яркость заметно падает, параметры заземления плохие и необходимо переделывать, проверять контакты, штыри и т.д.

К вопросу о безопасности

Еще раз обращаем внимание: для проверки работоспособности заземления в розетках лучше пригласить электрика. Он проведет замеры, и по результатам даст заключение. Но если вы все-таки решили испробовать один из методов самостоятельной проверки, надо хорошо подготовится, соблюдать все возможные предосторожности:

Не прикасаемся руками к оголенным проводам и металлическим частям

Не прикасаемся руками к оголенным проводам и металлическим частям

  • Под ноги положить резиновый коврик.
  • Браться руками только за изолированные части.
  • Не проверять одному. Чтобы «в случае чего» было кому отреагировать.

Но как мы уже сказали неоднократно выше, лучше позовите электрика. Пусть подключить розетку с заземлением вы в состоянии самостоятельно, но проверить качество работ лучше все-таки доверить профессионалу.

Делать розетки с заземлением или без?

Розетка с заземлением — гарантия безопасности вашего дома.

Розетки не самые часто покупаемым нами вещам. Но при этом — обосновываются в нашем доме надолго. Незаметные на первый взгляд, они важны для обеспечения комфорта и безопасности нашей повседневной жизни. Иными словами, кроме предоставления удобной возможности подключения электроприборов, розетки помогают минимизировать вероятность удара током. С этой целью в домах и квартирах делают систему заземления, для которой и покупаются соответствующие розетки.


Что же такое заземление?

Простыми словами – это специально сделанное, отдельное соединение заземляющего устройства с точкой сети или электрооборудованием, предназначенное для предотвращения поражения человеком током.


Что может случиться при отсутствии в доме заземления?

Все мы знаем, что электрический ток возникает между точками, имеющими разную величину заряда, соединенными между собой. В розетке, в одном гнезде которой напряжение 220. В, а другом 0. В, ток начинает течь при включении в нее электроприбора.


И вот теперь представьте, что, например, в вашей стиральной машине где — то на внутреннем проводе повредилась изоляция. Скорее всего, этот провод обязательно коснется рядом находящихся металлических частей машинки. И тогда весь прибор мгновенно окажется под напряжением. Человек, который сам по себе является от природы отличный проводник, получит очень ощутимый удар током.


А в случае наличия заземления – весь ток, сформировавшийся на корпусе машины, через розетку уйдет в землю.
Кроме того, если мы будем постоянно использовать для металлических электроприборов розетки без заземления, то возникает риск накопления в приборе статического напряжения, что тоже приведет к удару током.



Следует запомнить, что розетка с заземлением на внутренней части корпуса имеет специальные металлические усики, расположенные друг напротив друга, предназначенные для подключения к системе заземления. Соответственно, на вилке по бокам расположены металлические пластинки, которые соприкасаясь с усиками обеспечивают заземление.




Так какую же розетку выбрать?

Если в вашем доме или квартире уже есть система заземления – то выбор очевиден.


Однако такие розетки можно устанавливать и там, где нет соответствующей системы. Как ни странно, но, например, розетка Легранд Валена с заземлением стоит меньше, чем розетка без заземления. Поэтому ее стоит купить хотя бы в целях экономии.


Но лучше всего все — таки обеспечить свой дом или квартиру системой заземления, тем более что в нашей жизни электроприборов становится все больше и больше.



Большой выбор розеток с заземлением и без на этой странице.

варианты соединения, если нет провода земли, куда нужно подключать «ноль» в старых розетках

Рассмотрены вопросы использования заземления в электрической цепи, правила оборудования заземления, подключения розетки, возможные ошибки.

Заземляющий контур или как заземлить розетку по правилам

как заземлить розеткуОбеспечение электробезопасности гарант сохранения здоровья и жизни пользователя.

В некоторых помещениях или при прокладке дополнительной линии заземляющий контур отсутствует, что не позволяет заземлить подключаемое вновь оборудование.

Зачем это нужно

Согласно с определением заземление – это преднамеренное соединение нетоковедущих частей электрооборудования с землей (эквивалентом), которые при повреждении проводки окажутся под напряжением. В такой ситуации создаются условия, чтобы электрический ток имел возможность уйти в землю.

Действие защитной схемы основано на разности оказываемого сопротивления:

  • тело человека – не менее 1000 Ом;
  • заземлитель – не более 10 Ом.

Таким образом, при утечке тока прикосновение к токопроводящей поверхности оборудования будет безопасно.

как заземлить розетку

Особенно опасным для человека является фибриляционный ток (100 µА). Для однофазной электрической точки возможен вариант протекания тока через тело человека: I=U/R=220/1000=0,22 А или 220 µА, что в два раза выше обозначенного значения.

Как сделать заземление своими руками

как заземлить розеткуПри установке (или обследовании) розетки обращают внимание на подключение заземляющего языка к системе заземления.

как заземлить розетку

В домах, построенных после 2003 года, согласно с нормами прокладывают 5-ти жильный основной кабель, где провод заземления предусмотрен.

В случае игнорирования электриками требования подключению розетки к защитной схеме достаточно провести дополнительный провод (или подключить имеющийся) к специальной шине на площадке с распределительным щитком. Такую шину не сложно узнать по подключению ее к металлическому корпусу электрического щитка.

При необходимости чтения схемы прокладки проводов в доме для систем TN-S или TN-C-S используются следующие обозначения:

  • L – фазный провод;
  • N – нулевой элемент;
  • PE – защитный проводник.

В старой розетке

как заземлить розеткуПонятие старой розетки связано с отсутствием точки присоединения заземляющего проводника в керамической сердцевине. В этом случае нельзя обнаружить подпружиненные усики по бокам от гнезда подключения вилки. Также нет и отверстий вывода усов через пластиковую накладку розетки.

При оборудовании в доме заземляющего контура соответствующий провод обматывается и прячется в гнезде. К такому способу прибегают при подключении «неопасных» потребителей – люстры, телевизор.

Для исправления ситуации достаточно заменить сердцевину розетки с последовательным подключением фазного и нулевого провода, заземляющего кабеля к точке подпружиненного контакта.

Без провода «земли»

В случае отсутствия штатного заземляющего контура работы по заземлению розетки окажутся более сложными, и предполагают:

  • установку заземлителя;
  • прокладку соединительного провода.

При размещении заземлителя учитывают ряд условий:

  1. Стальной элемент располагается в земле не ближе 1 м к поверхности (в зависимости от грунта).
  2. В качестве заземлителя допускается использовать естественные проводники – арматура бетонных конструкций, оплетка кабелей.
  3. Заземляющий провод должен быть в надежной оболочке сечением, не менее показателя для фазного провода. Исполнение оплетки – желто-зеленый цвет.

Прокладку кабеля следует доверить специалистам энергоснабжающей организации. Возможно, потребуется и замена проводки по всей квартире в случае ее изношенности. После проведения работ электрики проведут и замер в зоне возможного растекания тока по поверхности земли. Допустимое значение – не более 4 Ом.

Варианты подключения заземления

как заземлить розеткуПри прокладке провода в квартире делают это через специальную распределительную коробку с тремя парами контактов:

  • для фазного провода;
  • для нулевого проводника;
  • для заземляющего провода.

Если к системе заземления подключают многоточечную розетку или выключатель, то обязательным условием является установка перемычек между центральными клеммами каждого из гнезд.

В общем виде алгоритм работ по заземлению розетки выглядит следующим образом:

  1. Обнаружение пятижильного стояка и шины.
  2. Определение фазного и нулевого провода.
  3. Отключение электропитания.
  4. Крепление фазного, нулевого и заземляющего провода.
  5. Фиксация розетки в гнезде.

По завершению работ не лишним будет проведения тестирования каждой из точек подключения.

Опасные методы работы

как заземлить розеткуВ качестве заземления не следует прибегать к упрощенным способам этого вида защиты:

  • использования провода зануления;
  • заземления через трубы системы отопления.

В первом случае при исправной работе всех электроприборов нулевой проводник готов выполнить роль заземлителя.

Стоит вспомнить назначение устройства защитного отключения.

как заземлить розетку

Зануление – система защиты, когда любая утечка тока преобразуется в короткое замыкание и обеспечивает срабатывание дифференциального «автомата» или УЗО.

При исправной конструкции владелец электроприбора в лучшем случае получит срабатывание защитного элемента вследствие короткого замыкания. Однако при любом повреждении провода зануления фазное напряжение (220 В) окажется на корпусе.

Во втором случае система трубопроводов будет работать до тех пор, пока в многоквартирном доме часть трубы в одной из квартир не будет заменена на пластиковые аналоги. Это из-за выпадания металлической части системы отопления подведенный ток подвергнет опасности, как вас, так и ближайших соседей.

Ни в коем случае нельзя использовать газовые трубы для организации защитной системы заземления. Поскольку электрический потенциал на поверхности способен привести к разрушительным последствиям.

Для обеспечения электробезопасности розетки в доме должны быть подключены к заземляющему контуру. При организации такой системы защиты следует избегать распространенных ошибок, а прокладку контура доверьте опытному электрику.

Полезное видео

Какие розетки выбрать — розетки с заземлением или розетки без заземления?

Если в помещении нет заземления, то в нем устанавливают розетки без заземления. Обычно это старые жилые дома или офисы, где не проводилось капитального ремонта и замены электропроводки. В таких помещениях нет смысла устанавливать розетки с заземлением, потому что заземляющий контакт розетки будет просто не к чему подключить.

Если здание современное и в нем предусмотрено заземление, то обычно в нем устанавливаются розетки с заземлением. Визуально один вид розеток легко отличить от другого по наличию заземляющего контакта.

Розетка Florence без заземленияРозетка Florence с заземлением

Случается, что владелец помещения просто не понимает, что такое заземление и зачем оно нужно. Он может им просто пренебречь, немного сэкономить и установить розетки без заземления в дом с современной электропроводкой с заземлением.

Розетка Florence без заземления
Розетка с заземлением

Рассмотрим, почему это опасно?

В наших квартирах множество электроприборов. При нормальной работе прибора напряжения на корпусе нет. Жильцы квартиры привыкли, что до электроприбора в процессе работы можно безбоязненно дотрагиваться. В случае поломки электроприбора, включенного в сеть, на его корпусе может возникнуть напряжение, дотрагиваться до него опасно для жизни. Визуально наличие напряжения на корпусе прибора определить не возможно, если только он не нагрелся до такой степени, что начал плавиться, дымить и пахнуть.

Представим себе ситуацию, что электроприбор сломался, и на его корпусе появилось напряжение.

Если в жилом помещении нет заземления, то при касании к корпусу сломанного электрического прибора (утюга, пылесоса или стиральной машины) весь ток пройдет через тело человека, и это может быть смертельно опасным. Для здоровья человека опасен ток в несколько десятков миллиампер.

Если в жилом помещении есть заземление, то ситуация будет другой. Сопротивление тела человека гораздо выше, чем сопротивление проводников в цепи заземления. Большая часть тока при поломке электрического прибора уйдет именно в цепь заземления. Даже если человеку не повезет коснуться до электрического прибора в момент его поломки, и корпус прибора будет под напряжением, то все равно он получит гораздо более слабый удар электрическим током, чем мог бы получить при отсутствии заземления.

Подключение розеток должно проводится квалифицированным специалистом! Если к клеммам заземления розетки в процессе их установки не был подсоединен провод заземления, то установка розетки с заземлением не дает никаких преимуществ по сравнению с розеткой без заземления.

Напоминаем, что заземление – это мера, повышающая безопасность и необходимая для защиты от удара электрическим током, и если оно предусмотрено, то не стоит им пренебрегать, даже если в вашем электрическом щите установлены все необходимые и самые современные аппараты защиты (автоматические выключатели, УЗО и др.).

В целях повышения электробезопасности в домах с современной электропроводкой необходимо устанавливать электрические розетки с заземлением. Для повышения безопасности группы розеток в квартирном электрощите должны быть также защищены качественным устройством защитного отключения (УЗО).

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
