Какая толщина должна быть у входной двери в квартиру

К числу наиболее важных и значимых характеристик, обязательно рассматриваемых при покупке, относится толщина входной двери в квартиру. Это не удивительно, так как от этого параметра непосредственно зависит прочность и надежность металлической конструкции и, как следствием, степень обеспечиваемой ею безопасности. Важно понимать, что серьезнее значение имеет сразу несколько показателей толщины – стального листа и профиля, применяемых при изготовлении, а также полотна и коробки квартирных дверей.

Оптимальная толщина стального листа

Толщина двери. Требования действующих сегодня ГОСТов и СНиПов предусматривают, что толщина листа стали входной двери в квартиры должна быть не менее 1,5 мм. Максимальное значение этого параметра для обычных изделий, которые не являются противопожарными или бронированными, равняется 2,2 мм.

Использование более толстого металла ведет к перерасходу материала, резкому увеличению массы конструкции без заметного роста уровня обеспечиваемой безопасности.

Как следствие, многие специалисты называют оптимальной толщиной металлических листов, применяемых при изготовлении железных дверей в квартиру, показатель в 2 мм.

Однако, на практике указанные требования стандартов и строительных нормативов выполняются далеко не всегда. Зачастую толщина листа металла входной двери находится в диапазоне 1-1,5 мм. Более того, некоторые производители, прежде всего, из Китая, используют для производства сталь, значение данного параметра которой составляет меньше 1 мм и равняется 0,7 или даже 0,5 мм. Конечно же, говорить о надежности и прочности изготовленных подобным образом изделий достаточно проблематично.

Толщина полотна квартирной входной двери

Конструкция двери Уже упоминавшиеся выше ГОСТы и СНиПы регламентируют и другие параметры, касающиеся металлических конструкций. Например, толщина дверного полотна квартирной входной двери должна быть не менее 50 мм. Максимальное значение этого параметра составляет 120 мм. Очевидно, что указанные значения складываются из нескольких составных частей, к числу которых относятся:

– толщина внутреннего и наружного листов металла, использованных при изготовлении створки;
– слой использованного теплоизоляционного материала, который обычно равен высоте ребер жесткости, обеспечивающих прочность полотну квартирной двери;
– внешняя и внутренняя отделка, которая может быть, как чрезвычайно тонкой, например, в случае нанесения полимерно-порошкового покрытия, так и достаточно толстой, в частности, при облицовке массивом дерева или панелями из МДФ-накладок.

При желании хозяина квартиры обеспечить надежную защиту от холода и шума, рекомендуется выбрать входную дверь толщиной полотна, равной 80-100 мм. При использовании прогрессивного утеплителя и правильно осуществленной установке это гарантирует впечатляющие параметры энергоэффективности. Еще больший уровень изоляционных параметров может быть достигнут монтажом изделия, полотно которого имеет толщину 120 мм. Естественно, подобная конструкция обойдется покупателю несколько дороже, что может быть компенсировано более комфортными условиями проживания.

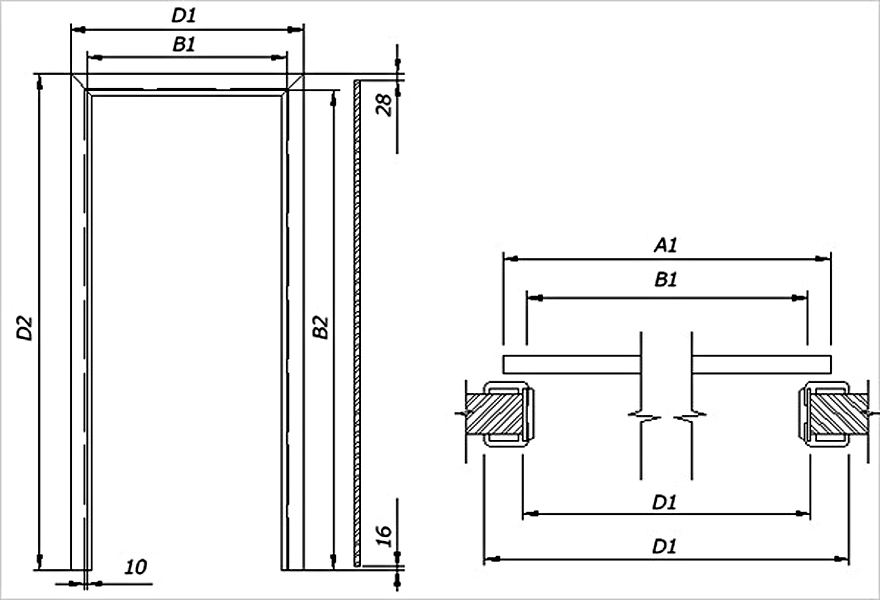

Толщина дверной коробки входной конструкции в квартиру

Дверь. Серьезное значение для характеристик защищенности, обеспечиваемых квартирной входной конструкцией, имеет толщина дверной коробки. Этот показатель демонстрирует, насколько прочной является основа изделия, фиксирующая его в стене. Стандартным значением указанного параметра считается 80-140 мм.
Очевидно, что практически всегда дверная коробка выполняется более толстой, чем створка. Поэтому изделия толщиной 80 мм используются в тех моделях, где аналогичный параметр полотна равняется 50-60 мм. Эта тенденция сохраняется и для более массивных входных конструкций.

Какой толщины должна быть дверь. Толстые входные двери, плюсы и минусы

В погоне за качественным продуктом обозначился определенный тренд, когда покупатель желает видеть на своём пороге толстую входную дверь. Считается, что чем толще входная дверь, тем большими характеристиками она наделена. Так ли это на самом деле, давайте разберемся.

Отвечая на вопрос, какой толщина должна быть дверь можно отметить: «Толстыми считаются входные двери толщиной от 80 мм и более в сборе. Такие двери должны иметь сопротивление теплопередачи от 0,70 м²×°С/Вт и показатель звукоизоляции от 40 дБ».

Конечно, толстая входная дверь выглядит достаточно солидно и привлекательно, внушает доверие, её толщина говорит сама за себя, но давайте разберем плюсы и минусы такой двери.

Чем толще входная дверь, тем лучше защита от холода и шума

Увеличение толщины дверного полотна и глубины коробки двери позволяет увеличить объём тепло- звукоизоляционного наполнителя. Несомненно, толщина двери имеет немаловажную роль для таких характеристик, как тепло и звукоизоляция, но при условии применения качественных изоляционных материалов.

Выбирая толстую входную дверь, прежде всего, обращайте внимание на то, какой теплоизоляционный материал она содержит. Владея такой информацией, вы можете самостоятельно прикинуть расчетные показатели изоляции двери исходя из табличных данных теплосопротивления и шумоподавления соответствующих материалов.

Может оказаться так, что дверь толстая, но на деле никакой защиты от холода и шума она обеспечить не может. Как результат, время и деньги выкинутые на ветер.

Также стоит отметить, что не всегда квартиры старого жилищного фонда, соответствуют требованиям современных строительных норм и правил, и могут иметь межквартирные стены и перегородки с худшими, чем выбранная входная дверь, показателями тепло и звукоизоляции.

Чем толще входная дверь, тем больше способов защиты от взлома и вскрытия может иметь ее конструкции

Качественные входные двери должны обладать не только хорошей прочностью, но и взломостойкостью, которая чаще всего обеспечивается не толщиной металлического листа, а системой профилей и перегородок внутри полотна двери и дверной коробки для защиты от различных способов силового взлома и воздействия механическим инструментом.

Надо понимать, что применение большого количества технологических приемов в конструкции двери для улучшения защитных свойств приводит к увеличению веса и стоимости готового изделия. Такие входные двери обычно имеют приличный вес от 80 кг и более, что требует установки дополнительных навесов – дверных петель, обычно не менее 3 штук, способных выдерживать высокие нагрузки в условиях длительной эксплуатации.

Чем толще входная дверь, тем солидней и привлекательней она выглядит

Значительно увеличить толщину двери в сборе возможно толстыми декоративными панелями до 20 мм и(или) объемной декоративной металлической отделкой. Независимо от дизайнерского стиля, такие двери будут выглядеть респектабельно и солидно. Не стоит забывать также о том, что толстые декоративные панели способствуют улучшению тепло- звукоизоляционных свойств двери.

Слишком толстые входные двери ограничивают возможность установки замков сувальдного типа

В отличие от цилиндровых замков, где длина ключа не зависит от толщины двери, применение замков сувальдного типа может быть невозможным из-за нехватки длины и без того длинного ключа. В таких случаях производитель вынужден отказываться от применения сувальдных замков в пользу замков с цилиндровым механизмом, в простонародии «личинкой».

Несмотря на то, что комбинации современных цилиндровых замков способны обеспечить достаточно высокие показатели защиты от вскрытия и взлома, наилучшим решением все же считается применение замков с разными системами запирания.

Альтернативой, может служить дополнительная комплектация электромеханическими замками скрытого или традиционного типа установки.

Слишком толстые двери ограничивают возможность установки обычного глазка

Длина глазка ограничена возможностями оптической системы. Несмотря на применение удлиняющих переходников, при увеличении длины глазка происходит ухудшение видимости и снижение угла обзора устройства.

На запредельных размерах глазки попросту не применяются.

Альтернативой обычному глазку может служить видеоглазок.

Тяжёлые модели толстых дверей открываются грузно

Стоит обратить внимание на то, что толстые двери сложных взломостойких конструкций с массивной декоративной отделкой могут быть чересчур тяжелыми и это не может не сказаться на комфорте открывания и закрывания двери.

Такая дверь будет открываться грузно и может вызвать значительные неудобства для детей и пожилых людей.

Не бывает недорогих качественных толстых входных дверей

Покупая двери, руководствуйтесь прежде всего здравым смыслом – не бывает недорогих толстых дверей с качественными показателями. Недорогие изделия могут быть изготовлены только с уменьшением материалоемкости, это касается толщины металла, простоты конструкции и в том числе дешевизны самого наполнителя, даже если он будет представлен сэндвичем.

Заявляя о качественных характеристиках своей двери, производитель должен иметь подтверждение таковых, соответствующим сертификатом и протоколом испытаний. Никакие визуальные и тактильные ощущения не могут являться доказательством качества продукции.

Эту статью хорошо дополняют

Какая должна быть стандартная толщина металла для входной двери Портал

Содержание:

1. Что требуется учесть?
1.2 Оптимальная толщина

2. Выбираем сталь
2.2 Слишком тонкая сталь (до 1,2 мм)
2.3 Чрезмерно толстый стальной лист

3. То, что нужно

Входная металлическая дверь кажется надёжной и неприступной, однако для того, чтобы она обеспечивала эффективную защиту жильцов и их имущества, а, кроме того, легко закрывалась и открывалась, важно не только правильно подобрать петли для входной двери, а еще соблюсти множество других условий. Одно из них – оптимальная толщина дверного полотна.

Что требуется учесть?

Какая должна быть толщина металла двери? Ответ кажется нам вполне очевидным и состоит из трёх основных пунктов:

Дверная конструкция должна быть настолько прочной, чтобы противостоять различным видам взлома – как повреждению зоны замка и петель, так и всего дверного полотна.
Она должна эффективно преграждать доступ шума и холода с улицы.
Красивое и надёжное покрытие и фурнитура (замки, ручка и петли) не только продемонстрируют ваш достаток, но также избавят от лишних трат на ремонт в ближайшие годы.

Итак, требований всего три, однако главное, что нам нужно – это обеспечить личную безопасность и сохранность имущества. А это требование с успехом выполнит дверь, выполненная из прочного металла.

Оптимальная толщина

Сегодня самые популярные модели дверных конструкций достаточно сложны и состоят из листа металла, каркаса и рёбер жёсткости, утеплителя, внешней декоративной обшивки. Все эти элементы в сумме и составляют толщину вашей двери. Заметим, что ширина рёбер жёсткости и объёмная мягкая обивка, облицовка панелями МДФ или натуральным деревом могут значительно увеличить этот параметр.

Совет. Приобретая дверь, поинтересуйтесь, металл какой толщины скрывается под обшивкой – это показатель очень важен!

Выбираем сталь

Согласно существующим стандартам, толщина металла входной двери должна составлять от 1,2 до 2 мм. Заметим, что купить в наши дни можно всё, что угодно. При желании вы всегда можете найти вариант, изготовленный из стального листа тоньше 1 мм. Однако, в то же время, не сложно найти умельцев, которые под заказ сделают дверь из стали толщиной более 3 мм, которая принесёт вам не меньше проблем, чем слишком тонкая.

Слишком тонкая сталь (до 1,2 мм)

Чем плоха слишком тонкая сталь? Она не только не устоит перед взломом. Помимо прочего:

она будет деформироваться при установке отделочного покрытия;
в такое полотно невозможно установить надёжные замки.

А это значит, что даже при наличии в вашем подъезде кодового замка и домофона, не стоит приобретать дверь из слишком тонкой стали.

Чрезмерно толстый стальной лист

Если, приобретая входную дверь, вы руководствуетесь девизом «чем больше, тем лучше», вы ошибаетесь. Удельный вес стали достаточно велик, несколько лишних миллиметров сделают всё конструкцию слишком тяжёлой. Вам придётся использовать больше петель и позаботиться, чтобы они выдержали такой вес. Следует подумать и том, что постоянная высокая нагрузка на стену в местах крепления петель может привести к разрушению кирпичной кладки и появлению трещин в стене.

Не менее важен и вопрос безопасности для детей и пожилых людей. Не достаточно быстрая реакция может стать причиной травм, если такая дверь закроется случайно – например, из-за сквозняка.

То, что нужно

Итак, стандартная толщина дверного полотна 1,2 – 2 мм. В числе её преимуществ изделий с такими параметрами:

достаточно высокая прочность;
возможность установки качественной фурнитуры – замков, ручек, петель;
сталь холодного проката до 2 мм превосходно выдержит вес всей конструкции, включая замки и обшивку;
вес изделия не настолько велик, чтобы нанести травму – а значит, изделие обеспечивает безопасную и комфортную эксплуатацию для всех членов семьи.

Ищите качественную, красивую и прочную входную дверь, которая надёжно защитит ваше жилище? Компания «Портал» предлагает широкий ассортимент дверных конструкций, а также все виды фурнитуры, соответствующих существующим стандартам. Представленные у нас модели можно заказать на сайте компании с доставкой и установкой. Мы будем рады предоставить полный комплекс услуг и предлагаем удобные формы оплаты.

Возникли вопросы? Обратитесь к нашему консультанту во вкладке контакты для получения более подробной информации и помощи в оформлении заказа.

Качественные входные двери по доступной цене – мечта огромного числа новосёлов. На что обратить внимание, при покупке конструкции эконом-класса вы узнаете в следующей статье?

Какой должна быть толщина полотна металлических дверей и на что она влияет

Выбирая входную дверь многие ориентируются на два фактора: красота и надежность. От внешнего вида ожидается сочетание с фасадом дома, а внутренняя отделка должна подходить под ремонт в прихожей. Надежность же часто ассоциируют с толщиной полотна металлической двери. Считается, что чем этот параметр больше, тем лучше будет защищена частная собственность. Так ли это и на что следует обращать внимание при покупке?

Из чего складывается толщина полотна

Во всех металлических дверях толщина открывающейся створки зависит от трех показателей:

сечения элементов каркаса;
наружного листа железа;
материалов отделки и декорирования.

Толщина полотна входной металлической двери может варьировать от 50 до 100 мм. В первую очередь это связано с сечением элементов каркаса. Его изготавливают из профильной трубы, которая бывает 20х50 или 30х50 мм. Ее устанавливают при сварке ребром, что сразу образует толщину каркаса в 50 мм. Второй вариант производства рамки — гиб из цельного листа на гидравлическом оборудовании. Здесь параметры могут зависеть от конкретного заказа, потому что согнуть каркас можно с любым показателем толщины.

Вторым фактором является наружный лист металла. В самых дешевых, но качественных дверях, он может быть 1,2 мм. Стандартами считаются 1,5-2 мм, а антивандальные модели имеют 3 мм и более. Если листами обшиваются обе стороны рамки, то этот показатель увеличивается пропорционально.

Третьей составляющей толщины служит вид и способ отделки. Это может быть порошковая покраска, особенно если она выполняется с нанесением текстурного рисунка, что добавляет 0,5-1 мм. Следующими вариантами являются плиты МДФ, чья толщина варьирует от 6 до 16 мм. Филенчатые вставки и молдинг способны увеличивать этот показатель еще на несколько единиц. Декоративная ковка утолщает конструкцию лишь в местах ее размещения, не воздействуя на общий параметр.

На что влияет толщина полотна

Толщина дверного полотна металлической двери свидетельствует о надежности и жесткости каркаса лишь при других определенных условиях. Здесь ключевую роль играет сечение металла из которого была изготовлена рамка. В случае профильной трубы или цельногнутой конструкции 20х50 мм железная стенка бывает 1,2 или 1,5 мм. Естественно второй вариант будет более прочным.

Другие факторы, зависящие от толщины полотна, это:

Звукоизоляция. Чем глубже пустоты в рамке, тем больше в нее поместится утеплителя. Но и здесь важную роль играет вид и плотность последнего, а также количество слоев.
Устранение сквозняков. Поскольку для размещения уплотнителя необходима ступенька в структуре периметра, то чем толще полотно металлической двери, тем больше контуров можно установить.
Удобство использования. Общее сечение створки напрямую влияет на массу изделия. Объемные конструкции имеют большой вес и их труднее притягивать пожилым или маленьким детям.
Запорные механизмы. От толщины полотна зависит и возможность установки замков. В тонкую створку сложно вмонтировать качественное устройство с девиатором.
Петли и узлы крепления. Чем больше толщина двери, тем серьезней нагрузка на стену, поэтому варианты в 90-100 мм стоит устанавливать лишь в надежный проем из 500 мм кладки Такая конструкция потребует три навеса.

Какой должна быть толщина полотна металлической двери

Как видно у большого сечения створки имеются как плюсы, так и минусы. Какая должна быть толщина полотна у металлической двери? Здесь все зависит от конкретных обстоятельств эксплуатации и возможностей покупателя. Для желающих получить надежную входную конструкцию стоит выбирать из показателей 60-80 мм, но при этом необходимо интересоваться и сечением металла из которого изготовлена рамка. Для квартиры будет достаточно 1,2 мм. В случае частного дома лучше купить дверь со сталью 1,5 мм и выше.

Наличие накладок из МДФ повышает антивандальные и изоляционные свойства конструкции, поэтому выгоднее приобретать двери с плитами 10 и 16 мм. Важно узнать и вид наполнителя, а также число контуров уплотнителя, чтобы быть уверенным в высоком качестве.

Большая толщина полотна должна сочетаться с хорошими замками, ведь если дверь можно открыть отмычками, то ее физические характеристики бесполезны. Лучше выбирать среди запорных устройств с 3 и 4 классом, но для квартирных вариантов допустимы комбинации из 2 и 3 или 2 и 4 классов. Независимо от толщины полотна необходимы антисрезы на лудке, иначе двери могут снять с петель. Стоит учитывать и массу всего изделия. Створки в 90 мм будут тяжелыми и неудобными для некоторых пользователей, поэтому их нужно укомплектовывать доводчиками. Толстые полотна в 90-100 мм выгодно смотрятся в массивных домах и коттеджах.

Компания «Супермаркет дверей» реализует модели металлических дверей с любой толщиной. Специалисты помогут определить оптимальный вариант сечения створки для конкретных условий и подскажут соответствующие модели.

Какой толщины сталь используется в наших дверях?

В отрасли производства входных металлических дверей присутствует градация по назначению, степени защиты и срокам службы изделия. От этих факторов во многом зависит качество и толщина металла, который используется в производстве.

Компания «Стальная линия» изготавливает входные металлические двери для дома и квартиры, используя холоднокатаную сталь оптимальной с точки зрения надёжности толщины (1,2 – 1,5 мм).

Холоднокатаная сталь и её отличие от горячекатаной.

В производстве не используется железо в чистом виде, только сплавы. Металлические двери изготавливают из листовой стали, полученной в процессе горячей или холодной прокатки.

Горячекатаная сталь темнее по цвету и значительно дешевле. Такой вид материала более восприимчив к появлению коррозии непосредственно на поверхности изделия.

Холоднокатаная сталь дороже горячекатаной. Входная дверь, созданная из такого материала, не пострадает от непосредственного воздействия неблагоприятных факторов.

Оптимальная толщина металла во входной двери.

Допустимый размерный ряд толщины металла входных дверей равен
0,6 – 4 мм. При минимальной толщине стального листа сложно говорить о надёжности конструкции — использовать такую дверь стоит только в качестве временной. Однако слишком тяжёлое полотно входной двери влияет на быстрый износ механизмов, деформацию рамы, провисание. Такую дверь сложно открывать/закрывать детям и пожилым людям.

Толщина стали в 1,2 – 1,5 мм способна обеспечить высокие показатели по сопротивлению взлому и значительно снизить нагрузку на дверные петли и проём. Основным преимуществом компании «Стальная линия» является использование современной дорогостоящей гибочно-профильной технологии и применение гнутых профилей.

На этапе производства из листа стали гнут сложный корытообразный профиль, совмещающий функции каркаса и наружной обшивки. К нему приваривают гнутые профили особой формы, создающие жёсткую раму. Чем сложнее их форма, тем прочнее конечное изделие.

Гнутые профили позволяют добиться существенных преимуществ:
1. создать жесткую конструкцию при минимальном увеличении веса;
2. установить до четырёх контуров уплотнения по периметру двери;
3. отодвинуть замки дальше от наружной поверхности входной двери.

Причина использования одного или двух листов металла.

Серьезной причиной, по которой некоторые производители применяют второй лист металла — недостаточная жёсткость дверной конструкции. В компании «Стальная линия» эта проблема решена использованием разработанной нами системы вертикальных и горизонтальных рёбер жёсткости. Такая система гарантирует дополнительную прочность полотну и одновременно уменьшает вес входной металлической двери.

Если у производителя нет возможности выполнить сложные детали, ему приходится увеличивать количество металла, за который в итоге платит покупатель. Этот вопрос решает использование в производстве входных металлических дверей сложного листообрабатывающего оборудования, которым владеют только специализированные предприятия полного цикла. В число таких предприятий входит и компания «Стальная линия».

полезный совет 56

Твитнуть

Какая толщина металлической двери должна быть

Входная дверь – «лицо» офиса, дома либо квартиры, а также надежная защита от нежелательных гостей. Каждый человек отлично представляет себе важность прочной и надежной двери. Поэтому не удивительно, что важный вопрос толщины металлических дверей интересует очень многих.

Конструкция и толщина металлических дверей

В наши дни люди в основном отдают свое предпочтение металлическим дверям. Естественно, дверные конструкции изготавливают согласно требованиями ГОСТа. Надо сказать, что это довольно жесткие требования, которые характеризуются прежде всего устойчивостью к разным негативным воздействиям.

Выбирая функциональную, надежную входную дверь, человек руководствуется многими важными принципами. Прекрасный дизайн – это, разумеется, хорошо, однако для многих требовательных застройщиков также интересуют вопросы солидности, а также основательности изделий. Трудно устоять, если предлагают товар повышенной толщины, которая намного лучше, прочнее, нежели любые конкуренты.

Конструкция металлических изделий довольно сложная. Нужно отметить, что обычный вариант представляет из себя каркас из прочного профиля. Тут установлены два листа:

внутренний;
наружный.

Нужно сказать, что первый используется для того, чтобы обеспечить защиту от нежелательного проникновения в дом. Внешний лист в основном производят с припуском, то есть выше, а также шире просвета коробки.

Несомненно, что главной составляющей входной двери — это толщина листа. Толщина полотна – параметр, который, безусловно, влияет на качество и надежность изделия. Материал должен быть не меньше 2 миллиметров, так как если лист более тонкий, то можно легко вскрыть даже простым консервным ножом. При этом применяемый металл обязательно проходит подготовку специальным методом. Именно подобная сталь прочнее, эффективнее, надежнее более толстого, однако не подготовленного материала.

Стоит отметить, что в нашем рынке оптимальной считают толщину стали 3–4 миллиметров. Полотно может иметь несколько листов, которые скреплены специальным металлическим профилем. В таких случаях пустоты наполняют звукоизолирующими материалами, к примеру, минватой.

Почему не рекомендуется выбирать самую большую толщину двери

Большую толщину не следует выбрать по следующим причинам:

Металл, имеющий большую толщину, утяжеляет дверь и затрудняет ее нормальную работу. В подобных случаях создается опасность во время закрывания тяжелой двери для пожилых людей, а также детей.
Управлять дверью будет очень трудно, также такая толщина требует дополнительных, часто довольно серьезных затрат.

Следует сказать, что для безопасности многие предпочитают устанавливать полотна в 4, а также в 5 миллиметров. Однако входная дверь – не бункер. Например, двери, которые имеют толщину 4 миллиметров и больше, больше всего подойдут для помещений, требующих усиленной охраны.

Почему не рекомендуется ставить дверь меньшей толщины

Все очень просто. Так как такую дверь легко может вскрыть даже дилетант. Простой нож может вскрыть некачественные двери из металла с толщиной до 1.5 миллиметров, и это могут легко сделать также не профессиональные взломщики.

Вам может быть интересно:

Какой должна быть толщина входной двери

Содержание:

При выборе металлической двери покупатели чаще всего смотрят на внешний вид, забывая о самом главном параметре — размерах стального полотна. Этот параметр зависит от места установки и габаритов проема. Толщина входной металлической двери влияет на вес, поэтому параметр должен соответствовать проему.

От чего зависит толщина стальной двери

Толщина входной двери складывается из следующих параметров:

ребра жесткости;
размеры стального листа;
отделка.

Ребра жесткости есть в каждой конструкции, но в некоторых моделях стоит 1-2 ребра, а в других их может быть не меньше четырех. Чем больше ребер жесткости, тем сложнее взломать полотно. Для изготовления используются профильные трубы, уголки, швеллеры. Средний размер ребер жесткости составляет 1-3 мм.

Размер стального листа влияет на толщину входной двери в квартиру. В конструкции производители используют цельногнутое стальное полотно. Для производства берут 1 или 2 листа стали. Толщина стали должна быть от 1 до 3 мм.

Для отделки производители берут разные материалы. Порошковое напыление или краска не влияют на ширину, а ламинирование, облицовка шпоном, массивом, панелями увеличивает размер. Дерево может увеличить размер на 10-15 мм.

Какой толщины должна быть входная дверь

В магазинах продают готовые модели с толщиной коробки 1-2 мм. Это оптимальная толщина входной двери в квартиру, а вот для частного дома стоит заказать вариант, где не меньше 3 мм стального листа.

Производитель Гардиан дает возможность выбрать толщину металла самостоятельно, предлагая разные модели. Размер дверного полотна влияет на стоимость: чем больше материала уходит на производство, тем выше цена.

При выборе толщины металла для входной двери в квартиру необходимо учитывать ряд важных факторов:

при ширине от 30 мм поставить сувальдный замок будет сложно;
в эконом моделях используется сталь 1-2 мм;
для моделей от 50 мм требуются усиленные петли.

Какой должна быть толщина металла входной двери:

меньше 50 мм: модели в подсобки, на склады, в подвалы;
60-70 мм: оптимальная входная дверь в квартиру;
80-100 мм: оптимальный параметр для частного дома;
от 100 мм: усиленные бронированные конструкции для помещений, где хранятся ценности.

Хотите декорировать сами свою дверь?

Вы можете создать дверь своей мечты, которая идеально впишется в ваш интерьер!

Конфигуратор дверей

Как толщина металла двери влияет на прочность

По ГОСТу толщина стали двери должна быть не меньше 1,5 мм, максимальный параметр ГОСТом не регламентируется. Чем меньше толщина металла, тем легче взломать конструкцию. Сталь 1-1,5 мм не дает защиты от взлома: полотно можно вскрыть простым инструментом или отогнуть. Такие конструкции не выдержат даже хорошего удара ногой. При толщине полотна входной двери 1-2 мм происходит деформация от сильного механического удара, а перекосы – самая распространенная проблема.

Но большая толщина металла тоже не лишена недостатков. Чем толще металл, тем тяжелее конструкция. Конструкцию с двойными листами стали больше 3 мм нельзя поставить в стандартный дверной проем. Его необходимо предварительно укреплять, а саму конструкцию крепить минимум на 4 усиленных петли. Тяжелые конструкции давят на смежные стены, создавая двойную нагрузку. К тому же, толстые двери сложнее открывать и закрывать.

Специалисты советуют выбирать для квартиры полотно 1,5-2 мм. Этого размера достаточно, чтобы защитить квартиру от взлома или постороннего шума. Толщина стали от 2 мм предназначена для входа в частный дом или помещения с интенсивной нагрузкой на вход. Толщина металла входных металлических дверей от 5 мм и более предназначена для специализированных учреждений, где хранятся крупные материальные ценности.

Насколько толсты входные двери?

Возможно, вы не раз задавали себе вопрос, какой толщины у входных дверей? Это или какой толщины у меня сейчас входная дверь? Оба эти вопроса приводят к исследованию многих других вещей, таких как. . . Насколько энергоэффективна моя входная дверь? Или какой толщины должна быть моя входная дверь, чтобы быть энергоэффективной? Все это отличные вопросы, которые стоит задать, когда вы впервые начинаете искать входные двери. Однако ответы на эти вопросы всегда разные.

Насколько толсты входные двери?

Чтобы ответить на первый вопрос. . . Насколько толстые входные двери? В среднем типичная входная дверь имеет ширину от 1 3/4 дюйма до 2 дюймов. Это очень стандартно для большинства дверей на рынке США. Хотя такая ширина существует уже довольно давно, Conservation Construction хотела превратить среднее значение в необычное.

Толщина двери консервационной конструкции

Те, кто выбирает Conservation Construction для своих входных дверей, могут ожидать одну из самых толстых дверей на рынке сегодня.Наши двери из стекловолокна на 43% толще, чем обычная входная дверь, что обеспечивает лучшую изоляцию и лучшую защиту, что делает нашу дверь толщиной 2,5 дюйма! Как это круто? Затем мы добавили боковую направляющую и каналы в верхней части двери, чтобы обеспечить еще большую изоляцию. Двойное уплотнение по периметру обеспечивает еще меньшее проникновение воздуха. В результате наши двери являются самыми энергоэффективными дверями на рынке. Все это делает дверь толстой, универсальной и прочной.

Другие преимущества

Еще одним огромным преимуществом увеличенной ширины нашей двери является то, что мы можем заполнить ее сверху вниз специальной пеной.Они занимались заполнением поролоном дверей в течение последнего десятилетия, как только они обнаружили, что эти двери имеют лучший коэффициент U . U-Factor — это показатель, при котором двери проводят несолнечный тепловой поток. Чем меньше число, тем лучше. Наши двери имеют типичный коэффициент U 0,19 или меньше! Это означает, что вы действительно сэкономите деньги на расходах на электроэнергию и получите дверь, которая защитит ваш дом от внешних факторов. Фактически, люди, которые выбирают входную дверь Conservation Construction, могут увидеть экономию энергии до 35% от своих затрат на электроэнергию.Подобные серьезные изменения в дверях означают, что это будет последняя дверь, которую вам когда-либо придется покупать, потому что она будет чертовски прочной.

Имитация натурального дерева

Эта дверь не только изолирует и сэкономит вам деньги за счет энергоэффективности, но и будет отлично смотреться. Новые двери, хотя и сделаны из стекловолокна или стали, могут выглядеть в точности как натуральное дерево. Наши инженеры хотели предоставить покупателям возможность выбора, когда дело доходит до стилей и опций. Вот почему вы выбираете, как должна выглядеть дверь, вы выбираете фурнитуру и создаете дизайн двери с нуля.

В заключение

Типичная новая входная дверь в США имеет толщину от 1 3/4 дюйма до 2 дюймов. Двери Conservation Construction имеют толщину 2,5 дюйма для лучшей теплоизоляции, энергоэффективности и долговечности. Ваша дверь может выглядеть как натуральное дерево, или вы можете выбрать более современный внешний вид входной двери с Conservation Construction. Пожалуйста, прокомментируйте, какая часть этой статьи вам больше всего понравилась! Расскажите, как будет выглядеть дверь вашей мечты. Посетите нас онлайн или позвоните нам сегодня, чтобы получить бесплатную расценку.

Толщина полого металлического каркаса

Какой калибр для полых металлических рам? Толщина металла — это просто толщина металлических листов, используемых для изготовления рамы или двери.Термин «Гейдж» использовался до 1970 года, но он больше не используется в ASTM или ANSI. Поскольку этот термин все еще широко используется в словаре сегодня, люди часто используют его, чтобы указать, какой толщины они хотят свои полые металлические каркасы.

Полые металлические рамы для коммерческих дверей бывают трех основных вариантов толщины.

16 Датчик — 0,053 дюйма

Самый тонкий калибр, используемый для полых металлических дверных коробок коммерческого назначения, — 16 калибра. Это сверхпрочный металл, который чаще всего используется в зданиях.Калибр 16 имеет толщину 0,053 дюйма и может быть изготовлен из холоднокатаной стали или из отожженной стали для защиты от ржавчины. Его можно использовать с деревянными дверьми для коммерческих предприятий или с пустотелыми металлическими дверями из стали толщиной 18 или 16 дюймов. Общее практическое правило для полых металлических дверей состоит в том, что размер двери на 2 больше, чем размер рамы, поэтому для рамы размером 16 дюймов рекомендуемая полая металлическая дверь составляет 18 мм.

14 Датчик — 0,067 дюйма

14 калибр — это следующая толщина, используемая для полых металлических каркасов. Толщина этого манометра составляет 0,067 дюйма, и он используется в тяжелых условиях эксплуатации, требующих повышенных нагрузок.Его обычно используют для наружных проемов, потому что он намного прочнее. Также может изготавливаться из холоднокатаной стали или отожженного гальванического металла. Рекомендуется для использования с пустотелыми металлическими дверями толщиной 16 или 14 мм.

12 Датчик — 0,093 дюйма

И, наконец, полые металлические рамы диаметром 12 дюймов — это вариант максимальной нагрузки при чрезвычайно высокой вероятности неправильного обращения. Эти оправы часто можно найти в исправительных учреждениях или в местах с чрезвычайно интенсивным использованием. Толщина металла калибра 12 составляет 0,093 дюйма. Эти рамы также имеют стандартную высоту упора 3/4 дюйма по сравнению со стандартным упором 5/8 дюйма на рамах калибра 16 и 14.Сталь калибра 12 также ограничена по типу доступного профиля, поэтому обязательно проконсультируйтесь с вашим дистрибьютором рам, прежде чем выбирать этот калибр металла.

По любым вопросам, касающимся того, какая толщина полого металлического каркаса подходит для вашего применения, не стесняйтесь обращаться к представителю компании Beacon Commercial Door & Lock. Мы предложим вам решения и ответим на ваши вопросы.

Стандартные спецификации для стандартных стальных дверей и рам (SDI-100)

1 Общий

1.1 Область применения

Эта спецификация для стандартных распашных стальных дверей и рам предлагает множество вариантов, подходящих для любого коммерческого применения. Здесь определены конкретные уровни производительности дверей и рам. SDI-108 «Руководство по выбору и использованию стандартных стальных дверей» следует использовать в качестве руководства. Настоящий стандарт не должен служить препятствием для разработки новых, модифицированных или улучшенных продуктов, соответствующих целям данной спецификации.

Эта спецификация охватывает размеры, дизайн, материалы, общие требования к конструкции и отделке стандартных стальных дверей и рам.SDI-100 предназначен для определения стандартных элементов, не подлежащих изменениям. Продукты, определенные в этом стандарте, продемонстрировали успешную работу в соответствии с установленными процедурами тестирования и физическим использованием (см. Раздел 1.2).

Пользователь несет ответственность за согласование информации, содержащейся в данном документе, с применимыми требованиями строительного и / или пожарного кодекса.

1.2 Справочные документы

1.2.1 Стандарты SDI

SDI-108-2010 Рекомендуемое руководство по выбору и использованию стандартных стальных дверей
SDI-111-2009 Рекомендуемые детали для стандартных стальных дверей, рам, аксессуаров и сопутствующих компонентов
SDI-112-2008 (R2014) Оцинкованные (оцинкованные / отожженные) стандартные стальные двери и рамы
SDI-117-2013 Производственные допуски для стандартных стальных дверей и рам
SDI-118-2012 Основные требования к противопожарной двери, противопожарной дверной раме, раме фрамуги / бокового фонаря и оконной раме
SDI-124-2016 Техническое обслуживание стандартных стальных дверей и рам
SDI-134-2014 Глоссарий терминов для пустотелых металлических дверей и рам

1.2.2 Стандарты ANSI

ANSI / UL 10B Огнестойкие испытания дверных узлов 10-е издание, 7 февраля 2008 г., редакции до 16 февраля 2015 г. включительно
ANSI / UL 10C Стандарт для испытаний на огнестойкость дверных узлов положительным давлением , 3-е издание, 9 июня 2016 г.
ANSI / UL 1784 Стандарт для испытаний на герметичность дверных узлов и других средств защиты открывания , 4-е издание, 17 февраля 2015 г.
ANSI / NFPA 80-2016 Стандарт для противопожарных дверей и других средств защиты открывания
ANSI / NFPA 252-2017 Стандартные методы огнестойких испытаний дверных узлов
ANSI / SDI A250.3-2007 (R2011) Процедура испытаний и критерии приемки для заводской отделки стальных дверей и рам
ANSI / SDI A250.4-20011 Процедура испытаний и критерии приемки на физическую износостойкость для стальных дверей, рам, анкеров рам и арматуры
ANSI / SDI A250.6-2003 (R2009) Рекомендуемая практика для армирования оборудования на стандартных стальных дверях и рамах
ANSI / SDI A250.10-R2011 Процедура испытаний и критерии приемки для окрашенных стальных поверхностей с грунтовкой для стальных дверей и рам
ANSI / SDI A250.11-2012 Рекомендуемые инструкции по монтажу стальных рам (ранее SDI-105)
ANSI / BHMA A156.115-2014 Подготовка оборудования для стальных дверей или стальных рам

1.2.3 Стандарты ASTM

ASTM A1008-2016 Стандартные технические условия для стального листа, холоднокатаного, углеродистого, конструкционного, высокопрочного низколегированного, высокопрочного низколегированного с улучшенной формуемостью, закалки в растворе и закалки при выпекании
ASTM A568-2015 Стандартные технические условия на сталь, лист, углерод, конструкционные и высокопрочные, низколегированные, горячекатаные и холоднокатаные, общие требования для
ASTM A1011-2017 Стандартные технические условия на сталь, листы и полосы, горячекатаные, углеродистые, конструкционные, высокопрочные низколегированные с улучшенной формуемостью и сверхвысокую прочность
ASTM A653-2015e1 Стандартные спецификации для стального листа, покрытого цинком (гальванизированный) или цинк-железным сплавом (отожженным гальваническим способом) методом горячего погружения
ASTM A879-2012 (R2017) Стандартные технические условия на стальной лист, цинк, покрытый электролитическим способом, для применений, требующих обозначения массы покрытия на каждой поверхности
ASTM A924-2010 Стандартные технические условия для общих требований к стальному листу с металлическим покрытием методом горячего погружения

1.3 Сертификационные чертежи и спецификации оборудования

Предполагается, что для этих элементов не потребуются разрешительные чертежи и что опубликованные производителем данные вместе с настоящим стандартом предоставят всю необходимую информацию. Если указано, рабочие чертежи должны быть представлены на утверждение до производства и / или доставки продукта на объект. Они должны показывать возвышения каждой конструкции двери, детали конструкции двери и методы сборки секций, расположение оборудования, размеры и формы материалов, способы крепления и крепления, типы и детали дверной коробки, а также требования к отделке.SDI-111, «Рекомендуемые детали и инструкции для стальных дверей, рам и аксессуаров» и SDI-106, «Рекомендуемая номенклатура стандартных типов дверей», должны использоваться в качестве руководств при разработке необходимого перечня изделий.

1.4 Классификация — уровень, характеристики, модель

Для каждого из следующих уровней и моделей должны быть предусмотрены двери, рамы, анкеры рамы и арматура оборудования, чтобы соответствовать требованиям уровней производительности, указанных ниже. Материал, используемый при производстве этих продуктов и компонентов, должен соответствовать таблицам 2, 3 и 4 этого документа.Уровни физических характеристик определяются путем тестирования сборок в соответствии с ANSI / SDI A250.4, «Процедура испытаний и критерии приемки для физической износостойкости стальных дверей, рам, анкеров рам и арматуры». См. Разделы 2.3.1.1 и 2.3.1.2 для описания Полного смыва и Бесшовные.

Уровень 1 и уровень физической производительности C

Стандартные условия работы 1-3 / 8 ″ (34,9 мм) и 1-3 / 4 ″ (44,5 мм)
Модель 1 — Полный заподлицо
Модель 2 — Бесшовные

Уровень 2 и уровень физической эффективности B

Для тяжелых условий эксплуатации 1-3 / 4 ″ (44.5 мм)
Модель 1 — Полный заподлицо
Модель 2 — Бесшовные

Уровень 3 и уровень физической производительности A

Extra Heavy-Duty 1-3 / 4 ″ (44,5 мм)
Модель 1 — Полный заподлицо
Модель 2 — Бесшовные
Модель 3 — Стойка и направляющая

Уровень 4 и уровень физической производительности A

Максимальные нагрузки 1-3 / 4 ″ (44,5 мм)
Модель 1 — Полный заподлицо
Модель 2 — Бесшовные

1.5 Размеры

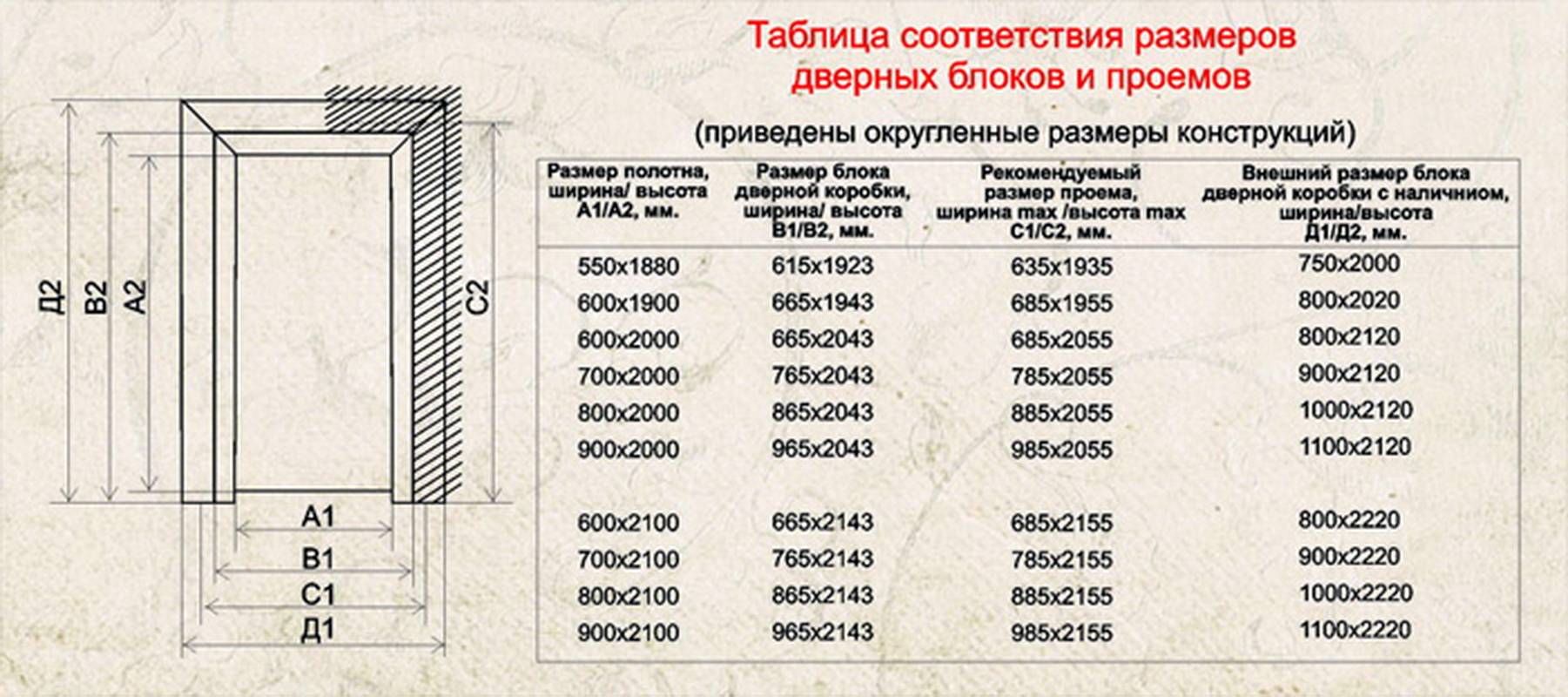

Стандартные двери и рамы имеют размеры, соответствующие проемам, указанным в таблице 1.

Таблица 1 — Стандартные размеры отверстий

Ширина *	футов дюйм	2’0 ″	2’4 ″	2’6 ″	2’8 ″	2’10 ”	3’0 ″	3’4 ″	3’6 ″	3’6 ″	3’10 ”	4’0 ″
Ширина *	мм	610	711	762	813	864	914	1016	1067	1118	1168	1219

Примечание : Размеры указаны только для одинарных дверей; равные пары дверей используют двойную указанную ширину.Пара дверей может состоять из двух разной ширины.

Высота	Двери 1-3 / 4 ″	фут-дюйм	6’8 ″	7’0 ″	7’2 ″	7’10 ”	8’0 ″
	Двери 1-3 / 4 ″	мм	2032	2134	2184	2388	2438
	Двери 1-3 / 8 ″	фут-дюйм	6’8 ″	7’0 ″	7’2 ″	–	–
	Двери 1-3 / 8 ″	мм	2032	2134	2184	–	–

2 продукта

2.1 Общий

2.1.1 Характеристики стали

Вся сталь, используемая для изготовления дверей, рам, анкеров и аксессуаров, должна соответствовать как минимум одному или нескольким из следующих требований.

2.1.1.1 Холоднокатаная сталь должна соответствовать ASTM A1008, «Стандартные технические условия для стального листа, холоднокатаного, углеродистого, конструкционного, высокопрочного низколегированного и высокопрочного низколегированного с улучшенной формуемостью» и A568, «Стандартные технические условия на стальной лист, углеродистый, высокопрочный, низколегированный, горячекатаный и холоднокатаный, Общие требования к.”

2.1.1.2 Горячекатаная, травленая и промасленная сталь должна соответствовать ASTM A1011 «Стандартные технические условия на стальные листы и полосы, горячекатаные, углеродистые, конструкционные, высокопрочные низколегированные и высокопрочные низколегированные с Улучшенная формуемость »и A568,« Стандартные технические условия на стальные, углеродистые и высокопрочные, низколегированные, горячекатаные и холоднокатаные, общие требования к. »

2.1.1.3 Если указано, сталь с цинковым покрытием горячего цинкования должна быть легированной и соответствовать требованиям ASTM A924, «Стандартные технические условия для общих требований к стальному листу с металлическим покрытием методом горячего погружения» и A653, « Стандартные спецификации для стального листа, покрытого цинком (гальванизированный) или цинк-железным сплавом (отожженным гальваническим способом) методом горячего погружения.”Вес покрытия должен соответствовать или превышать минимальные требования для покрытий с общей плотностью 0,4 унции / фут² (122 г / м²) с обеих сторон, то есть A40 (ZF120). Дополнительную информацию см. В SDI-112 «Стандартные стальные двери и рамы с цинковым покрытием (гальваника / гальваника)».

2.1.1.4 Если для анкеров и принадлежностей указана оцинкованная сталь и предоставляется сталь с электролитическим цинкованием, она должна соответствовать ASTM A591 «Стандартные технические условия на стальной лист с электролитическим цинковым покрытием для легкого покрытия [ Масса] Приложения.Минимальный вес покрытия должен соответствовать классу «B», т. Е. 0,075 унции / фут² (22,9 г / м2).

2.1.2 Противопожарные двери и рамы к ним

2.1.2.1 Противопожарные двери и рамы

Если указано либо для целей страхового рейтинга, либо для соответствия строительным нормам, производители должны предоставить тип противопожарной двери и рамы в сборе, который был исследован и / или успешно испытан на огнестойкость в соответствии с последней редакцией ANSI / UL10B, «Огневые испытания дверных сборок », ANSI / UL10C,« Огнестойкие испытания дверных сборок положительным давлением »или ANSI / NFPA 252,« Огнестойкие испытания дверных сборок.«Сборка должна быть идентифицирована этикетками и / или утвержденной идентификационной маркировкой агентства, признанной компетентным органом. Этикетка двери должна указывать применимый рейтинг огнестойкости для данной конструкции двери. См. Приложение «A» и SDI-118, «Основные требования к противопожарной двери» для получения дополнительной информации.

2.1.2.2 Дымозащитные двери

Если указано, производители должны предоставить тип противопожарной двери и рамы в сборе, который был исследован и / или успешно испытан в соответствии с последней редакцией ANSI / UL1784 «Испытание дверных узлов на утечку воздуха.См. Дополнительную информацию в SDI-118, «Основные требования к противопожарной двери».

2.1.2.3 Стальные астрагалы на противопожарных дверях

Если это требуется в листинге производителя или ANSI / NFPA 80 «Противопожарные двери и противопожарные окна», должен быть предоставлен стальной перекрывающий астрагал.

2.1.2.4 Жалюзи противопожарных дверей

Если указано, противопожарные двери должны иметь жалюзи с противопожарной маркировкой. См. SDI-118, «Основные требования к противопожарным дверям», где указаны допустимые методы маркировки. ВНИМАНИЕ: ПРОКЛАДКИ ЗАПРЕЩАЕТСЯ ИСПОЛЬЗОВАТЬ В ДЫМОУСТОЙЧИВЫХ ВОРОТАХ, ДВЕРЕЙ С ОСВЕЩЕНИЕМ ИЛИ ОБОРУДОВАНИИ ДЛЯ ПОЖАРНОГО ВЫХОДА

2.1.3 Грунтовка

Двери и рамы должны быть тщательно очищены и химически обработаны для обеспечения максимальной адгезии краски. Все поверхности двери и рамы, открытые для обзора, должны быть покрыты заводским слоем антикоррозийной грунтовки, высушенной на воздухе или запекшейся. Отделка должна соответствовать требованиям для приемки, изложенным в ANSI / SDI A250.10, «Процедура испытаний и критерии приемки для грунтованной окрашенной стальной поверхности для стальных дверей и рам». Необходимо соблюдать надлежащее хранение на рабочей площадке, как указано в Разделе 4.1.

2.1.4 Финишная краска заводского нанесения

Если указано, двери и рамы должны быть окрашены на все поверхности двери и рамы, открытые для обзора. Финишная краска, наносимая заводом-изготовителем, должна соответствовать эксплуатационным требованиям и критериям приемки, изложенным в ANSI / SDI A250.3, «Процедура испытаний и критерии приемки для финишных покрытий, наносимых заводом-изготовителем для стальных дверей и рам.»Проконсультируйтесь с отдельными производителями о наличии продукции и выборе цвета. Необходимо соблюдать надлежащее хранение на рабочей площадке, как указано в Разделе 4.1.

2.1.5 Финишная краска, наносимая в полевых условиях

Если двери и рамы не окрашены в заводских условиях, в полевых условиях необходимо нанести совместимый слой отделочной краски. Финишная краска должна быть типа, рекомендованного для использования на загрунтованной стали. Обратитесь к документации производителя дверей и коробок за описанием используемого грунтовочного покрытия.

2.1.6 Допуски

SDI-117 «Производственные допуски для стандартных стальных дверей и рам» должны применяться к указанным стандартным стальным дверям и рамам.

Примечание: Все значения, которые не имеют определенных допусков или не отмечены как максимальные или минимальные, должны иметь следующие допуски: Линейные размеры должны составлять ± 1/16 дюйма (1,6 мм). Вес или сила должны составлять ± 2%. Углы должны составлять ± 2 градуса. Если указаны только отрицательные допуски, допускается превышение размеров по усмотрению производителей.

2.1.7 Процедуры испытаний

Продукция, поставляемая в соответствии с настоящим стандартом, должна продемонстрировать успешную работу по следующим установленным стандартным методам испытаний:

ANSI / SDI A250.3 — Процедура испытаний и критерии приемки для заводских отделочных покрытий для стальных дверей и рам.

ANSI / SDI A250.4 — Процедура испытаний и критерии приемки на физическую прочность для стальных дверей, рам, анкеров рам и арматуры оборудования.

ANSI / SDI A250.10 — Процедура испытаний и критерии приемки для грунтованных окрашенных стальных поверхностей для стальных дверей и рам.

2.1.8 Расчетные зазоры

2.1.8.1 Расстояние между дверью и рамой должно составлять максимум 1/8 дюйма (3,2 мм) как для одинарных распашных, так и для парных дверей.

2.1.8.2 Зазор между стыковочными краями пар дверей должен составлять 3/16 дюйма (4,8 мм) ± 1/16 дюйма (1,6 мм). Для огнестойких применений зазоры между стыковочными краями пар дверей должны составлять 1/8 дюйма (3.2 мм) ± 1/16 ″ (1,6 мм).

2.1.8.3 Зазор, измеренный от нижней части двери до нижней части рамы (выточка), должен составлять максимум 3/4 дюйма (19,1 мм), если не указано иное. Подрезы противопожарных дверей должны соответствовать требованиям ANSI / NFPA 80, «Противопожарные двери и противопожарные окна».

Таблица 2 — Толщина стали / поверхности дверей

Уровень Модель Минимальная толщина MSG № (1)

дюймов мм

1 1 0.032 0,8 20

2 0,032 0,8 20

2 1 0,042 1,0 18

2 0,042 1,0 18

3 1 0,053 1,3 16

2 0,053 1,3 16

3 См. Разд.2.3.3 Особенности конструкции 16

4 1 0,067 1,7 14

2 0,067 1,7 14

(1) MSG No. используется только в справочных целях.

2.1.8.4 Зазор между лицевой стороной двери и упором должен составлять от 1/16 дюйма (1,6 мм) до 3/32 дюйма (2,4 мм).

2.1.8.5 Все зазоры, если иное не указано в этом документе, должны иметь допуск ± 1/32 ″ (0,8 мм).

2.1.9 Толщина стали (см. Таблицу 2)

2.2 Сравнение стандартного калибра производителя (MSG) с минимальной толщиной стали

Минимальная толщина стали для каждого конкретного калибра рассчитана на основе опубликованных данных Underwriters Laboratories Inc. и должна использоваться только для справочных целей.

2.3 Конструктивные особенности

2.3.1 Дверные поверхности и кромки

2.3.1.1 Полная промывка

Каждая лицевая сторона двери должна быть сформирована из единого стального листа, толщина которого определена в Таблице 2. На поверхности сторон не должно быть видимых швов. На краях дверей разрешен вертикальный шов во всю высоту.

2.3.1.2 Бесшовные

В дополнение к требованиям, предъявляемым к дверям заподлицо, не допускаются видимые швы по вертикальным краям. Если требуется бесшовная дверь, по усмотрению производителя должен использоваться один из следующих методов:

кромка вертикального шва заполненная, гладкая шлифовка

прерывистые сварные швы с заполнением кромок, шлифовка гладкая

Сплошной сварной шов зачищенный гладкий

2.3.1.3 Дверные края

Кромки дверей должны быть изготовлены из следующих различных профилей:

Square Edge — кромка двери под углом 90 ° к лицевой стороне

Beveled Edge — кромка двери, которая не находится под углом 90 ° к лицевой стороне двери (стандартный скос составляет 1/8 дюйма (3,2 мм) на 2 дюйма (50,8 мм) — узкая сторона двери соприкасается с остановка рамы при закрытой двери

Если не указано иное, кромки дверей будут изготавливаться в соответствии со стандартом производителя для этой модели.

2.3.1.4 Концевые каналы или заглушки

Верх и низ двери должны быть закрыты либо заподлицо, либо перевернутыми каналами или затворами. Каналы или затворы должны иметь минимальную толщину материала 0,042 дюйма (1,0 мм).

2.3.1.5 Декоративные грани

Если указано, дверные поверхности должны быть изготовлены из текстурированной и / или рельефной стали. Эти материалы должны соответствовать требованиям таблицы 2.

2.3.2 Конструкция сердечника

Конструкция сердечника остается на усмотрение производителя.

Двери следующих основных конструкций соответствуют эксплуатационным требованиям документов, перечисленных в разделе 2.1.7:

Соты из крафт-бумаги

Полистирол

Полиуретан

Минеральная плита

Вертикальные стальные ребра жесткости

Это не должно ограничивать разработку альтернативных материалов сердечника, отвечающих требованиям к рабочим характеристикам, указанным выше.

2.3.3 Конструктивные особенности — Стойка и направляющая — Панель заподлицо

Стойки и рельсы должны быть не менее 0.053 ″ (1,3 мм) из холоднокатаной или оцинкованной стали. Углы дверей должны быть скошенными или стыкованными. Угловые стыки должны быть усилены изнутри, сварены и отшлифованы так, чтобы косые стыки не появлялись на дверных поверхностях. Если указано, промежуточные рельсы должны стыковаться встык и либо постоянно механически закрепляться, либо привариваться к дверным стойкам с внутренней стороны. Стыковые стыковые швы должны оставаться видимыми. Центральные панели должны быть изготовлены из холоднокатаной или оцинкованной стали с минимальной толщиной 0.042 ″ (1,0 мм) и должен быть усилен стандартным материалом сердцевины производителя. Лицевые стороны панели должны быть заподлицо с поверхностями периметра и должны быть соединены с примыкающими элементами периметра сваркой или постоянным механическим креплением. Если указано, панели должны быть утоплены вместо заподлицо. Утопленные панели должны быть усилены и закреплены, как указано для скрытых панелей. Усиление оборудования должно соответствовать таблице 4 и расположено, как указано в таблице 5.

2.3.4 Освещение Vision

Если указано, что двери имеют застекленные проемы, должен поставляться стандартный комплект освещения от производителя.

2.3.5 Двери с жалюзи

Если указано, двери должны иметь жалюзи. SDI-111C, «Рекомендуемые детали жалюзи для стандартных стальных дверей» следует использовать в качестве руководства при детализации / указании жалюзи.

2,4 Рамки

2.4.1 Общие

Предоставить стальные рамы для дверей, фрамуг, боковых окон, стоек, внутренних остекленных панелей и других проемов, где указано. Предоставьте рамы либо сборного типа в разобранном виде, либо сварные конструкции агрегата, как указано.

Эксплуатационные испытания должны проводиться на трехсторонних дверных коробках и соответствующих дверных конструкциях. Разнообразие и сложность проемов, содержащих транец, боковые фонари или другие подобные конфигурации, не позволяют использовать эти методы испытаний для таких конструкций.

SDI 134 Глоссарий терминов для пустотелых металлических дверей и рам и SDI-111, Рекомендуемые детали для стандартных стальных дверей, рам, аксессуаров и связанных компонентов следует использовать в качестве руководства при разработке деталей каркаса.

2.4.1.1 Нокдаун-рамы

Если не указано иное, рамы должны поставляться в разобранном виде и должны иметь жестко сблокированные соединения рамы, чтобы поддерживать выравнивание и гарантировать работоспособность готовых шпангоутов при сборке на месте. Эти рамы могут состоять из профилей с одинарной или двойной фальц.

2.4.1.2 Рамы для существующих проемов в гипсокартоне

Если каркасы предназначены для установки в существующую конструкцию из гипсокартона, они должны быть из гипсокартона надвижного типа.Эти рамы не доступны с приваренными уголками. Стыкованная стеновая рама с существующими стеновыми анкерами также может быть установлена в существующую конструкцию стены из гипсокартона. Этот тип рамы доступен с приваренными уголками.

2.4.1.3 Сварные рамы

Сварные рамы, необходимые для соответствия этому стандарту, должны поставляться с торцевым сварным швом, если иное не указано как сварные полнопрофильные, цельносварные или непрерывно сварные.

Таблица 3 — Минимальная толщина стали / рамы

Уровень Толщина MSG No.(1)

дюймов мм

1 0,042 1,0 18

2 0,053 1,3 16

3 0,053 1,3 16

4 0,067 1,7 14

(1) MSG No. используется только в справочных целях.

Торцовая сварка: Стык между торцами головки и косяка должен быть полностью сварен дуговой сваркой по всей их длине как внутри, так и снаружи. Остальные элементы профиля рамы, т. Е. Софит, упоры, валики, не привариваются . Лицевые швы должны быть отшлифованы и обработаны гладкими без видимых швов. Торцевые соединения на стыке стоек или между стойками и другими элементами каркаса должны быть полностью сварены дуговой сваркой снаружи, отшлифованы и обработаны гладкой.

Сварной полный профиль: (также определяется как полностью сварной или непрерывно сварной). Стыки между всеми элементами профилей головки и откоса, т. Е. Потолок, упоры, салазки, торцы и возвратные поверхности, должны быть полностью сварены дуговой сваркой.Торцы и обратки могут быть сварены дуговой сваркой как изнутри, так и снаружи, все остальные элементы рамы должны быть сварены изнутри. Лицевые стороны и возвратные поверхности должны быть отшлифованы и обработаны гладкой, без видимых швов. Стык на других элементах каркаса должен иметь вид тонкого шва с внешней стороны. Торцевые соединения на стыке стоек или между стойками и другими элементами рамы должны быть полностью приварены снаружи только на лицевых поверхностях, сварные швы должны быть отшлифованы и обработаны до гладкости. Прилегающие стыки других элементов стоечного профиля не свариваются.

Сварные рамы должны иметь временную распорную планку только для целей транспортировки и погрузочно-разгрузочных работ. Этот временный распорный стержень должен быть удален, и для установки рамы следует использовать установочный распределитель, предоставленный установщиком. См. Подробности в ANSI / SDI A250.11, «Рекомендуемые инструкции по монтажу стальных рам».

2.4.2 Стандартные калибры производителей для рам

Таблица 3 должна использоваться для определения надлежащей толщины датчика для соответствующих уровней двери.

2.4.3 Рамы со стойками и транцевыми перекладинами

Стойки и поперечные балки должны быть соединены с соседними элементами сваркой (см. 2.4.1.3) или жестким механическим соединением, чтобы поддерживать соосность частей и гарантировать работоспособность готовых рам при сборке на месте. Если указано, вертикальные стойки должны быть снабжены анкерами в полу.

2.4.4 Анкеры рамы для стен

Предусмотреть рамы, отличные от надвижных из гипсокартона, с как минимум тремя анкерами на каждый откос, подходящими для конструкции примыкающей стены.Обеспечьте анкеры толщиной не менее 0,042 дюйма (1,0 мм) или проволокой диаметром 0,167 дюйма (4,2 мм). Рамы БОЛЕЕ 7’6 ″ (2286 мм) должны иметь дополнительный анкер.

2.4.4.1 Надвижные анкеры для гипсокартона

Надвижные рамы из гипсокартона должны иметь систему анкеров, которая является неотъемлемой частью рамы и позволяет устанавливать раму после того, как стена была построена.

2.4.4.2 Анкеры основания

Предусмотреть каркасы, отличные от надвижных гипсокартонных, с анкерными анкерами не менее 0.042 ″ (1,0 мм) для крепления к полу. Для стеновых условий, которые не позволяют использовать анкер в перекрытии, необходимо указать дополнительный анкер для откоса.

Таблица 4 — Минимальная толщина арматуры оборудования

Элемент оборудования Дверь Рама

дюймов мм MSG № (6) дюймов мм MSG № (6)

Петля врезная 1-3 / 8 ″ [34.9 мм] Дверь (1) 0,093 2,3 12 0,093 2,3 12

Врезная петля 1-3 / 4 ″ [44,5 мм] Дверь (1) (2) 0,123 3,1 10 0,123 3,1 10

Врезной замок или ригель (1) 0,067 1,7 14 0,067 1,7 14

Замок с отверстием или засов (1) 0.067 1,7 14 0,067 1,7 14

Болт с промывкой, передний (1) 0,067 1,7 14 0,067 1,7 14

Поверхностный болт (3) 0,067 1,7 14 0,067 1,7 14

Доводчик с поверхностным нанесением (4) 0,067 1,7 14 0.067 1,7 14

Удерживающий открытый рычаг (3) 0,067 1,7 14 0,067 1,7 14

Тяговые пластины и штанга (3) 0,053 1,3 16 0,053 1,3 16

Устройство выхода на поверхность (3) 0,067 1,7 14 0,067 1,7 14

Петля для проверки пола 0.167 4,2 7 0,167 4,2 7

Поворотный шарнир 0,167 4,2 7 0,167 4,2 7

Петли сплошные (5) Не требуется Не требуется

Отбойник / нажимная пластина Не требуется Не требуется

Примечание: Минимальная толщина стали для каждого конкретного калибра рассчитана на основе опубликованных данных Underwriters Laboratories Inc.
(1) Более тонкая сталь может использоваться, если резьбовые отверстия, используемые для установки оборудования, выдавлены для получения эквивалентного количества резьбы.
(2) Если арматура имеет угловую форму или форму канала, допускается 0,093 дюйма (2,3 мм).
(3) Если усиление отсутствует, требуется сквозное болтовое соединение с использованием проставок или половых болтов.
(4) Усиление должно происходить с обеих сторон.
(5) См. ANSI / SDI A250.6, «Рекомендуемая практика для армирования оборудования на стандартных стальных дверях и рамах.”
(6) MSG No. используется только в справочных целях.

2.4.5 Шарики для остекления

На сборках рамы, которые включают в себя остекленные проемы, рама должна быть снабжена штапиками, предназначенными для размещения указанных материалов остекления. Стеклянные штапики стыковать по углам. Планки остекления должны быть на защелках или на винтах.

2.4.6 Прерванные остановки

Если указано, упоры для межкомнатных дверных коробок должны заканчиваться над полом на высоте 6 дюймов (152.4 мм) стандартно, измеряется от низа рамы до низа упора. Упор срезается под углом 45 ° или 90 ° и закрывается приваренной стальной присадочной пластиной. Концевые упоры на рамах для светонепроницаемых дверей, дверей со звукоизоляцией, дверей с двойным выходом или дверей, облицованных свинцом, недоступны.

3 Подготовка оборудования
3.1 Арматура

Обеспечьте минимальные размеры арматуры, как указано в Таблице 4 и ANSI / SDI A250.6, «Рекомендуемая практика для армирования арматуры на стандартных стальных дверях и рамах.Для получения дополнительной информации см. A115.IG, «Руководство по установке дверей и оборудования».

3.1.1 Подготовка оборудования для врезки

Двери и рамы должны быть усилены, просверлены и нарезаны резьбой для установки врезных петель, замков, защелок и болтов для заподлицо. Подготовка должна осуществляться в соответствии со стандартами A115 и ANSI / SDI A250.6, «Рекомендуемая практика для армирования оборудования на стандартных стальных дверях и рамах», где это применимо.

3.1.2 Аппаратные средства поверхностного нанесения

Если указано, двери и рамы должны быть усилены для поверхностного оборудования. Сверление и / или нарезание резьбы должны выполняться другими лицами.

3.1.3 Функциональные отверстия

Подготовка для замков и / или выходных устройств должна включать усиления (как показано в таблице 4) и функциональные отверстия. Отверстия для обрезки и / или крепления в комплект не входят.

3.1.4 Анкерные или шарнирные петли, усиленные

Если указаны анкерные петли, должны быть предусмотрены соответствующие углубления и усиление.Монтажные отверстия должны быть просверлены на месте и нарезаны резьбой.

3.1.5 Подготовка петли

См. Таблицу 5. Двери высотой 6’8 ″ (2032 мм), 7’0 ″ (2134 мм) и 7’2 ″ (2184 мм) требуют подготовки трех (3) петель. Двери высотой от 7 футов 6 дюймов (2286 мм) до 8 футов 0 дюймов (2438 мм) требуют подготовки четырех (4) петель. Исключение: двери толщиной 1-3 / 8 ″ (34,9 мм) и высотой 6’8 ″ (2032 мм) должны быть подготовлены для изготовления двух петель.

3.1.6 Расположение оборудования

Оборудование должно располагаться в соответствии с таблицей 5.Остальные элементы оборудования должны быть расположены в соответствии с указаниями производителя двери и / или оборудования. Сюда входят дверные доводчики, напольные петли, верхние дверные держатели, шарнир карманного типа и большинство специализированного оборудования.

Таблица 5 — Расположение оборудования

Замки, защелки, роликовые защелки и наборы с двумя ручками 38 ″ — 42 ″ (965 мм — 1067 мм) Центральная линия замка Форма выстрела в нижней части рамы

Ободные и врезные противоугонные устройства

Цилиндрические и врезные замки (1) 48 ″ (1219 мм) до центральной линии удара от нижней части рамы

Толкающие пластины Центральная линия 45 ″ (1143 мм) от нижней части рамы

Тяговые пластины Центральная линия захвата на расстоянии 42 ″ (1067) от нижней части рамы

Комбинированная нажимная штанга Центральная линия 42 ″ (1067 мм) от нижней части рамы

Больничный механизм вытягивания руки Центральная линия нижнего основания находится на расстоянии 45 дюймов (1143 мм) от нижней части рамы с открытой рукояткой снизу

Петли Верх До 11-3 / 4 ″ (298.5 мм) от пазовой части рамы до центральной линии
петли

низ До 13 дюймов (330,2 мм) от нижней части рамы до центральной линии шарнира

Средний На равном расстоянии между верхними и нижними петлями

(1) Цилиндрические и врезные удары в тупик должны располагаться на расстоянии 48 дюймов (1219 мм) от нижней части рамы, если не указано иное.

4 Хранение, транспортировка и установка
4.1 склад на рабочем месте

Все двери и рамы должны храниться вертикально под навесом. Агрегаты должны быть размещены на деревянных подоконниках высотой не менее 4 дюймов (102 мм) или таким образом, чтобы предотвратить ржавчину или повреждение. Следует избегать использования невентилируемых пластиковых или брезентовых укрытий, которые могут создавать камеры влажности. Между дверцами должно быть предусмотрено пространство 1/4 дюйма (6,3 мм) для обеспечения циркуляции воздуха. Если обертка на дверце намокнет, ее нужно немедленно удалить. Правильное хранение на рабочем месте чрезвычайно важно для поддержания качества и целостности заводской краски.НЕПРАВИЛЬНОЕ ХРАНЕНИЕ материала ОКАЗЫВАЕТ отрицательно сказаться на способности нанесенной на заводе краски соответствовать требованиям ANSI / SDI A250.10, «Процедура испытаний и критерии приемки для окрашенных стальных поверхностей для стальных дверей и рам» или ANSI / SDI A250. 3, «Процедура испытаний и критерии приемки для заводских отделочных покрытий для стальных дверей и рам».

4.2 Установка на раме

4.2.1 Рамы должны быть установлены вертикально, ровно, жестко и с точным выравниванием, как рекомендовано в ANSI / SDI A250.11 «Рекомендуемые инструкции по монтажу стальных рам» и A115.IG, «Руководство по установке дверей и оборудования». Все рамы, кроме накладных из гипсокартона, должны быть прикреплены к прилегающей конструкции таким образом, чтобы сохранить свое положение и устойчивость. Накладные каркасы из гипсокартона устанавливаются в подготовленные стенные проемы в соответствии с инструкциями производителя.

4.2.2 Если при укладке каменной кладки требуется заливка, рамы должны быть скреплены или закреплены таким образом, чтобы давление раствора не приводило к деформации элементов рамы.Раствор следует перемешать до получения максимальной консистенции осадки 4 дюйма (102 мм) и вручную затереть на месте. Раствор, смешанный до более жидкой, «перекачиваемой» консистенции, использовать нельзя. Избыток воды из раствора тонкой консистенции вызовет преждевременную ржавчину стальных рам и возможную деформацию или изменение цвета некоторых стеновых конструкций. Стандартная защита строительного раствора в рамах не предназначена для затирки тонкой консистенции.
Стальные рамы
, в том числе огнестойкие, не требуют заливки раствором. ЗАЗЕМЛЕНИЕ НЕ ИСПОЛЬЗУЕТСЯ ДЛЯ РАМ, УСТАНОВЛЕННЫХ В СУХИЕ СТЕНЫ.

4.3 Установка двери

Двери должны устанавливаться и закрепляться таким образом, чтобы они оставались ровными с рамами для достижения максимальной эффективности работы и внешнего вида. Двери должны быть отрегулированы для сохранения зазоров по периметру, как указано в Разделе 2.1.8. Установщик должен выполнить регулировку прокладок по мере необходимости, чтобы обеспечить соблюдение надлежащих зазоров.

4.4 Установка оборудования

Установка оборудования должна производиться в соответствии с рекомендациями и шаблонами производителя оборудования.Для получения другой соответствующей информации следует обращаться к A115.IG, «Руководство по установке дверей и оборудования» и ANSI / SDI A250.6, «Рекомендуемая практика армирования оборудования на стандартных стальных дверях и рамах».

4.5 Установка лакокрасочных материалов заводской отделки

В дополнение к мерам предосторожности при хранении и обращении, указанным в Разделе 4.1, ОБЯЗАТЕЛЬНО, чтобы все другие черновые работы ДОЛЖНЫ быть завершены до установки готового окрашенного продукта заводского нанесения.

4.6 Обслуживание дверей и рамы

Установщик или конечный пользователь несет ответственность за надлежащее обслуживание дверей и рам в соответствии с SDI-124 «Обслуживание стандартных стальных дверей и рам».

Приложения

Приложение A
(справочное)
Рекомендации по противопожарной двери

Испытания противопожарных дверей

Существует два основных метода испытаний на огнестойкость, которые используются для определения огнестойкости дверей.Первый — это ANSI / UL 10B, «Огнестойкие испытания дверных узлов», он называется нейтральным давлением; второй — это ANSI / UL 10C, «Испытания дверных узлов положительным давлением на огнестойкость», который называется положительным давлением.

Разница между двумя методами испытаний заключается в расположении плоскости нейтрального давления в испытательной печи. В конце 1990-х годов метод испытаний, требуемый строительными нормами, был изменен на метод испытания на положительное давление. Это изменение было принято в Едином строительном кодексе (UBC) и Международном строительном кодексе (IBC) для распашных противопожарных дверей.
Противопожарные двери
, требующие проверки любым из методов, могут быть указаны путем вызова метода проверки или указания, что продукт должен соответствовать определенному разделу строительных норм и правил модели.

Эти испытания включают в себя две фазы: фазу испытания на огнестойкость с использованием установленной кривой зависимости температуры от времени и фазу структурной целостности с использованием теста струи шланга, проводимого в соответствии с установленными критериями давления времени, определяемыми временем воздействия и площадью сборки. Чтобы быть допустимым комплектом противопожарной двери, устройство должно пройти обе фазы испытания.

В некоторых случаях, разрешенных строительными нормами, часть целостности (поток шланга) удаляется. Исключение этого требования отменяет использование сборки в качестве настоящей противопожарной двери.

Процедуры испытаний на огнестойкость также включают измерение температуры неэкспонированной поверхности с регулярными интервалами до 30 минут.

Испытание на огнестойкость не рассматривает и не измеряет количество дыма, просачивающееся через сборку. По этим критериям следует обращаться к ANSI / NFPA-105 «Установка дверных сборок дымоудаления» и ANSI / UL 1784 «Испытания на утечку воздуха дверных сборок».

Классы противопожарных дверей

Распашные стальные двери и рамы обычно испытываются как заподлицо (без остекления) в течение 3-часового периода времени. Это позволяет использовать их для всех более низких степеней защиты от огня. Освещение в дверях может быть разрешено на основании характеристик дверей заподлицо при оценке с использованием базы данных испытаний и опыта испытательной лаборатории или сертифицирующего агентства.

Типичные почасовые показатели для распашных стальных противопожарных дверей составляют 3 часа, 1-1 / 2 часа, 3/4 часа и 1/3 часа.Эти рейтинги используются следующим образом:

3 часа — Отверстия в противопожарных стенах, которые разделяют одно здание на зоны пожара, обычно стены рассчитаны на 4 часа.

1-1 / 2-часовой — Проемы в ограждениях вертикальных коммуникаций через здания и в 2-х часовых перегородках, обеспечивающих горизонтальные отводы огня. Их также можно использовать в качестве дверей без остекления для проемов в наружных стенах, подверженных сильному воздействию огня снаружи здания.

3/4 часа — Проемы в перегородках, рассчитанных на 1 час (или меньше) между комнатами и коридорами, или другое разделение помещений.С некоторыми ограничениями по освещению их также можно использовать для облицовки наружных стен, подверженных умеренному или легкому возгоранию снаружи здания. 3/4-часовая противопожарная дверь может также использоваться как дверь для контроля дыма и тяги.

1/3 часа (20 минут) — Двери этого класса используются для защиты проемов между жилыми помещениями и коридорами, а также там, где борьба с задымлением является первоочередной задачей. Их также можно использовать в качестве дымовой перегородки в коридорах.

Повышение температуры противопожарной двери

Кроме того, согласно строительным нормам и правилам в таких областях, как ограждения вертикальных коммуникаций или в зонах хранения опасных материалов, может потребоваться оценка превышения температуры.Значения превышения температуры указывают на максимальную температуру, превышающую температуру окружающей среды, на неэкспонированной поверхности через 30 минут после начала испытания на огнестойкость. Известны три категории: 250 ° F (121 ° C), 450 ° F (232 ° C) или 650 ° F (343 ° C), причем рейтинг 250 ° F (121 ° C) является наиболее термически эффективным. Двери с температурой выше 650 ° F (343 ° C) не считаются дверьми с повышением температуры.

Маркировка противопожарных дверей

Двери и рамы могут иметь ярлыки или знаки признанного стороннего сертификационного агентства, приемлемые для компетентного органа.Таблички с противопожарной дверью должны указывать почасовую нагрузку и либо ход защелки для одноточечных замков, либо иметь пометку «Противопожарная дверь должна быть оборудована оборудованием для пожарного выхода». Этикетки на противопожарных дверях также могут указывать рейтинг превышения температуры.

Дверные таблички могут быть металлическими (устанавливаются сваркой, клепанием или закручиванием винта) или майларовыми. Наличие этикетки — единственный метод подтверждения того, что дверь имеет рейтинг.

Метки кадров, за исключением особых случаев, не указывают почасовую оценку.Рамы противопожарных дверей предполагают рейтинг установленной противопожарной двери или рейтинг, соответствующий классу стены, в которой она установлена, в зависимости от того, что меньше.

Этикетки на раме могут быть из металла (устанавливаются с помощью сварки, клепки или закрученного винта), майлара или могут быть выдавлены на раме.

Наклейки на двери и / или рамы могут принадлежать одному или разным сертифицирующим органам. Дверь в сборе может состоять из маркированных компонентов разных производителей.

Прочие сведения о противопожарных дверях

Эффективность сборки противопожарной двери зависит от использования маркированных элементов для всех компонентов.Сюда могут входить стеклопакеты, замки, петли, доводчики, защелки, световые рамы, другие элементы оборудования и т. Д. Замена компонента без номинальных характеристик или компонента с рейтингом ниже предполагаемого уровня огнестойкости сборки приводит к соответствующему снижение рейтинга или потеря рейтинга в целом.

Для получения дополнительной информации см. SDI-118 «Основные требования к противопожарной двери» или ANSI / NFPA 80 «Противопожарные двери и противопожарные окна».

Для получения информации о противопожарных дверях, используемых в качестве средства эвакуации, обратитесь к NFPA-101 «Кодекс безопасности жизнедеятельности».

Приложение B
(справочное)
Общие положения

Типы покрытия стали

ASTM A924, «Стандартные технические условия для общих требований к стальному листу, покрытому металлом методом горячего погружения» и A653, «Стандартные технические условия на стальной лист, покрытый цинком (гальванизированный) или цинк-железный сплав (отожженный гальваникой). методом горячего погружения »содержат спецификации как для отожженных гальванических (тип A), так и для оцинкованных (тип G) покрытий.Для целей настоящего стандарта покрытия типа G не рекомендуются из-за проблем, связанных с адгезией краски и сваркой. Кроме того, известно, что более тяжелые покрытия, например, G60 и G90, вызывают растрескивание и отслаивание покрытия, что приводит к потенциальным сбоям в работе в соответствии с ANSI / SDI A250.10, «Процедура испытаний и критерии приемки для грунтованной окрашенной стальной поверхности для стальных дверей и Рамы »и ANSI / SDI A250.3,« Процедура испытаний и критерии приемки для заводских отделочных покрытий для стальных дверей и рам ».

Толщина стали

При заказе стали непосредственно на заводе производители заказывают лист и рулон с минимальной десятичной толщиной, а не с номинальной толщиной. Эта толщина обычно находится в нижней части диапазона для определенного калибра. Например, номинальная толщина калибра 16 составляет 0,059 дюйма (1,5 мм). Допуск по толщине, разрешенный ASTM A568, «Стандартные технические условия на стальные листы, углеродистые и высокопрочные, низколегированные, горячекатаные и холоднокатаные, общие требования для», составляет ±.006 ″ (0,15 мм). Следовательно, минимальный размер для заказа будет тогда 0,053 ″ (1,3 мм), как показано в таблице 2. Эти минимальные значения соответствуют требованиям Underwriters Laboratories Inc. Стальные калибры, или номера MSG могут использоваться только в справочных целях.

Тепловая дуга

Установщики должны знать о состоянии, известном как тепловой изгиб. Тепловой прогиб — это временное состояние, которое может возникнуть в металлических дверях из-за разницы температур внутри / снаружи. Это может произойти при попадании прямых солнечных лучей на поверхность двери.Это состояние и степень изгиба зависят от цвета двери, конструкции, продолжительности воздействия, температуры и т. Д. Это состояние часто можно облегчить, покрасив открытую поверхность в светлый цвет. В некоторых случаях сильного холода это состояние может проявляться и наоборот.

Эстетика

Производство стальных дверей и рам основывается на различных производственных процессах, включая точечную сварку, сварку выступом, гладкую шлифовку дуговой сваркой, шлифование, заполнение и т. Д.Эти процессы могут привести к просвечиванию после нанесения готовой краски. Эти характеристики присущи производству и не могут рассматриваться как производственные дефекты.

Показатели прозрачности увеличиваются по мере увеличения блеска краски. Этот стандарт рекомендует максимальную степень отражения краски 20%, измеренную с помощью измерителя блеска 60 °, что должно подходить для большинства применений. Полупрозрачные краски могут усилить эффект просвечивания, поэтому их использование не рекомендуется.Сопротивление 20% эквивалентно описанию степени глянца, присвоенному Институтом мастеров живописи (MPI), для традиционной отделки типа «яичная скорлупа».

Водопроницаемость

Заимствованные фары, рамы транца, подфарника и комбинированные рамы транцевых габаритных огней не имеют заводской герметизации для предотвращения проникновения воды. В ситуациях, когда это вызывает беспокойство, подрядчик должен герметизировать все стыки, которые подвергаются воздействию элементов после установки рамы в сборе.

По возможности, настоятельно рекомендуется устанавливать стекло и остекление на наружный паз рамы в сборе, что поможет сдерживать проникновение воды.Следует отметить, что полностью сварной уголок не обеспечивает водонепроницаемости.

Компании-участники индустрии пустотелых металлов не могут контролировать качество изготовления, связанное с установкой каркаса, и поэтому эта работа должна быть указана в разделе спецификаций, посвященном установке / остеклению / герметизации. Подрядчик несет ответственность за обеспечение того, чтобы установщик, стекольщик или другие лица предприняли все меры для предотвращения проникновения воды.

Приложение C
(справочное)
Раздел 08100 Стандартные пустотелые металлические двери и рамы
(используется в качестве образца спецификации)

Часть 1: Общие

1.01 Работы включены

A. Обставляйте только стандартные пустотелые металлические двери, рамы, габаритные огни и заимствованные фонари, как указано и показано на планах и графиках.

B. Связанные разделы

Раздел 08700 — Фурнитура для отделки

Раздел 09900 — Покраска

Раздел 08800 — Стекло и остекление

1.02 Ссылки

A. Стандарты SDI

SDI-106-1999 Номенклатура рекомендуемых стандартных типов дверей

SDI-108-2010 Рекомендуемое руководство по выбору и использованию стандартных стальных дверей

SDI-111-2009 Рекомендуемые детали и руководства для стандартных стальных дверей, рам и аксессуаров

SDI-112-2008 Оцинкованные (оцинкованные / отожженные) стандартные стальные двери и рамы

SDI-117-2009 Производственные допуски для стандартных стальных дверей и рам

SDI-118-2012 Основные требования к противопожарным дверям

SDI-124-2011 Техническое обслуживание стандартных стальных дверей и рам

Б. Стандарты ANSI

ANSI / UL 10B-1997 Испытания дверных узлов на огнестойкость

ANSI / UL 10C-1998 Испытания дверных узлов положительным давлением на огнестойкость

ANSI / UL 1784-2001 Испытание на герметичность дверных узлов

ANSI / NFPA 80-1999 Противопожарные двери и противопожарные окна

ANSI / NFPA 252-1999 Огнестойкие испытания дверных узлов

ANSI / SDI A250.3-2007 (R2011) Процедура испытаний и критерии приемки для заводских отделочных покрытий для стальных дверей и рам

ANSI / SDI A250.4-2011 Процедура испытаний и критерии приемки на физическую износостойкость стальных дверей, рам, анкеров рам и арматуры

ANSI / SDI A250.6-2003 Рекомендуемая практика для усиления оборудования на стандартных стальных дверях и рамах

ANSI / SDI A250.7-1997 R2002 Номенклатура стандартных стальных дверей и стальных рам

ANSI / SDI A250.10-1998 (R2011) Процедура испытаний и критерии приемки для окрашенных стальных поверхностей с грунтовкой для стальных дверей и рам

ANSI / SDI A250.11-2012 Рекомендуемые инструкции по монтажу стальных рам (ранее SDI-105)

ANSI / BHMA A156.115-2006 Американский национальный стандарт подготовки оборудования для стальных дверей и стальных рам

C. Стандарты ASTM

Стандартные технические условия ASTM A1008-2012 для стального листа, холоднокатаного, углеродистого, конструкционного, высокопрочного низколегированного и высокопрочного низколегированного с улучшенной формуемостью

ASTM A568-2011 Стандартная спецификация для стального листа, углеродистой и высокопрочной, низколегированной, горячекатаной и холоднокатаной, Общие требования для

ASTM A1011-2012 Стандартные технические условия на стальные листы и полосы, горячекатаные, углеродистые, конструкционные, высокопрочные низколегированные и высокопрочные низколегированные с улучшенной формуемостью

ASTM A653-2011 Стандартные технические условия на стальной лист, покрытый цинком (гальванизированный) или цинк-железный сплав (отожженный цинком) методом горячего погружения

Стандартные технические условия ASTM A879-06 для стального листа, покрытого цинком с помощью электролитического процесса, для применений, требующих обозначения массы покрытия на каждой поверхности

Стандартные технические условия ASTM A924-2010 для общих требований к стальному листу с металлическим покрытием методом горячего погружения

1.03 Гарантия качества

A. Производитель должен соответствовать или превосходить все стандарты, указанные в ссылках Раздела 2.01.

B. Огнестойкие сборки должны изготавливаться в соответствии с установленными процедурами [Underwriters Laboratories] [Intertek Testing Services] [Factory Mutual] и должны иметь соответствующие ярлыки для каждого применения.

C. Ни один продукт не должен производиться до получения утвержденного графика оборудования и шаблонов.

1.04 Предварительные заявки

A. Рабочие чертежи, если требуется, должны показывать все проемы в спецификации ворот и / или чертежах.

B. При необходимости предоставьте подробную информацию о конструкции двери, деталях конструкции двери и методах сборки секций, расположении оборудования, методах крепления и крепления, типах и деталях дверной коробки, а также требованиях к отделке.

1.05 Доставка, маркировка и хранение

А. Где указано, вся продукция должна быть отмечена номером открытия архитектора на всех дверях, рамах и т. Д. детали и коробки.

B. Все материалы при получении должны быть проверены на предмет повреждений, а грузоотправитель и поставщик уведомлены в случае обнаружения повреждений.

С . Все двери и рамы должны храниться вертикально под навесом. Агрегаты должны быть размещены на деревянных подоконниках высотой не менее 4 дюймов (102 мм) или таким образом, чтобы предотвратить ржавчину или повреждение. Следует избегать использования невентилируемых пластиковых или брезентовых укрытий, которые могут создавать камеры влажности.

D. Между дверцами должно быть предусмотрено пространство 1/4 дюйма (6,3 мм) для обеспечения циркуляции воздуха. Если обертка на дверце намокнет, ее нужно немедленно удалить.

1.06 Гарантия

1.07 [См. Гарантию производителя]

Часть 2: Продукт

2,01 Материалы

2,02 Вся сталь, используемая для изготовления дверей, рам, анкеров и аксессуаров, должна соответствовать как минимум одному или нескольким из следующих требований:

А.Холоднокатаная сталь должна соответствовать обозначениям ASTM A1008, «Стандартные технические условия на стальные листы, холоднокатаные, углеродистые, конструкционные, высокопрочные низколегированные и высокопрочные низколегированные с улучшенной формуемостью» и A568, «Стандартные технические условия для Лист стальной, углеродистый, высокопрочный, низколегированный, горячекатаный и холоднокатаный, общие требования для. »

Б . Горячекатаная, травленая и промасленная сталь должна соответствовать обозначениям ASTM A1011, «Стандартные технические условия на стальные листы и полосы, горячекатаные, углеродистые, конструкционные, высокопрочные низколегированные и высокопрочные низколегированные с улучшенной формуемостью» и A568 , «Стандартные технические условия на стальные листы, углеродистые, высокопрочные, низколегированные, горячекатаные и холоднокатаные, Общие требования к.”

C. Сталь с цинковым покрытием горячего цинкования должна быть легированной и соответствовать обозначениям ASTM A924, «Стандартные технические условия для общих требований к стальному листу с металлическим покрытием методом горячего погружения» и A653, «Стандартные технические условия для Стальной лист, покрытый цинком (гальванизированный) или цинк-железный сплав (отожженный цинком) методом горячего погружения ».

2,03 Рамки

A. Внутренние рамки

Уровень 1 для модели двери [1] [2] [0.042 ″ (1,0 мм)] [0,053 ″ (1,3 мм)] минимальная толщина стали для рам

Уровень 2 для модели двери [1] [2] [0,042 ″ (1,0 мм)] минимальная толщина стали для рам

Уровень 3 для модели двери [1] [2] [3] [0,053 ″ (1,3 мм)] [0,067 ″ (1,7 мм)] минимальная толщина стали для рам

B. Наружные рамы

Уровень 1 для модели двери [1] [2] [0,042 ″ (1,0 мм)] [0,053 ″ (1,3 мм)] минимальная толщина стали для рам

Уровень 2 для модели двери [1] [2] [0.053 ″ (1,3 мм)] минимальная толщина стали для рам

Уровень 3 для модели двери [1] [2] [3] [0,053 ″ (1,3 мм)] [0,067 ″ (1,7 мм)] минимальная толщина стали для рам

Уровень 4 для модели двери [1] [2] [0,067 ″ (1,7 мм)] [0,093 ″ (2,3 мм)] минимальная толщина стали для рам

C. Рамы должны быть [разборного типа] [типа накладного гипсокартона] [типа торцевого шва] [типа сварного шва полного профиля]

D. Предоставьте рамы, отличные от типа гипсокартона, с как минимум тремя анкерами на каждый откос, подходящие для конструкции примыкающей стены.Обеспечьте анкеры толщиной не менее 0,042 дюйма (1,0 мм) или проволокой диаметром 0,167 дюйма (4,2 мм). Рамы БОЛЕЕ 7’6 ″ (2286 мм) должны иметь дополнительный анкер на каждый откос.

E. Надвижные анкеры для каркаса гипсокартона должны соответствовать требованиям производителя, чтобы гарантировать рабочие характеристики.

F. Должны быть предоставлены анкеры для основания, кроме надвижных гипсокартонных плит, с минимальной толщиной 0,042 дюйма (1,0 мм). Для существующих условий кирпичной стены, которые не позволяют использовать анкер для перекрытия, должен быть предусмотрен дополнительный анкер для откоса.

G. Все рамы должны быть полностью подготовлены для всего оборудования врезного шаблона и усилены только для оборудования, устанавливаемого на поверхность. Сверление и / или нарезание резьбы должны выполняться другими лицами.

H. Минимальные размеры арматуры должны соответствовать таблице 4 ANSI / SDI A250.8, «SDI-100, Рекомендуемые технические характеристики для стандартных стальных дверей и рам».

2.04 Двери

A. Двери должны соответствовать как минимум одному или нескольким из следующих требований:

Уровень 1 — Стандартный режим работы 1-3 / 8 ″ (34.9 мм) и 1-3 / 4 ″ (44,5 мм)
Модель 1 — заподлицо
Модель 2 — Бесшовные

Уровень 2 — Для тяжелых условий эксплуатации 1-3 / 4 ″ (44,5 мм)
Модель 1 — Полный заподлицо
Модель 2 — Бесшовные

Уровень 3 — Сверхпрочные 1-3 / 4 ″ (44,5 мм)
Модель 1 — Полная заподлицо
Модель 2 — Бесшовные
Модель 3 — Стойка и направляющая

Уровень 4 — Максимальные нагрузки 1-3 / 4 ″ (44,5 мм)
Модель 1 — Полная заподлицо
Модель 2 — Бесшовные

Б. Двери межкомнатные

Уровень [I] [II] [III] [IV]
Модель [1] [2] [3]

С. Двери входные

Уровень [1] [II] [III] [IV]
Модель [1] [2] [3]

D. Конструкция двери [и панели]

E. Лицевой стальной лист должен соответствовать как минимум одному или нескольким из следующих требований:

Уровень 1
Модель 1 — минимальная толщина 0,032 дюйма (0,8 мм)
Модель 2 — минимальная толщина 0,032 дюйма (0,8 мм)

Уровень 2
Модель 1 — минимальная толщина 0,042 дюйма (1,0 мм)
Модель 2 — минимальная толщина 0,042 дюйма (1,0 мм)

Уровень 3
Модель 1-0.Минимальная толщина 053 ″ (1,3 мм)
Модель 2 — минимальная толщина 0,053 ″ (1,3 мм)
Модель 3 — минимальная толщина 0,053 ″ (1,3 мм)

Уровень 4
Модель 1 — минимальная толщина 0,067 дюйма (1,7 мм)
Модель 2 — минимальная толщина 0,067 дюйма (1,7 мм)

F. Торцевое закрытие: верх и низ дверей должны быть закрыты [заподлицо] [перевернутыми] каналами или затворами. Каналы или затворы должны иметь минимальную толщину материала 0,042 дюйма (1,0 мм).

г. Core: см. ANSI / SDI A250.8, «SDI-100, Рекомендуемые спецификации для стандартных стальных дверей и рам», раздел 2.3.2.

H. Конструкция кромки двери: см. ANSI / SDI A250.8, «SDI-100, Рекомендуемые спецификации для стандартных стальных дверей и рам», раздел 2.3.1.3.

I. Минимальные размеры арматуры должны соответствовать таблице 4 ANSI / SDI A250.8, «SDI-100, Рекомендуемые технические характеристики для стандартных стальных дверей и рам».

J. Требования к этикеткам, стальные астрагалы, жалюзи, обзорные фонари — см. ANSI / SDI A250.8, «SDI-100, Рекомендуемые спецификации для стандартных стальных дверей и рам» Раздел 2, Продукция.

2,05 Чистовая

Грунтовка: двери и рамы должны быть тщательно очищены и химически обработаны для обеспечения максимальной адгезии краски. Все поверхности двери и рамы, открытые для обзора, должны быть покрыты заводским слоем антикоррозийной грунтовки, высушенной на воздухе или запекшейся. Отделка должна соответствовать требованиям для приемки, изложенным в ANSI / SDI A250.10 «Процедура испытаний и критерии приемки для грунтованной окрашенной стальной поверхности для стальных дверей и рам».

2,06 Расчетные зазоры

A. Зазор между дверью и головкой рамы и косяками должен составлять 1/8 дюйма (3,2 мм) как для одинарных распашных, так и для парных дверей.

B. Зазор между стыковочными краями пар дверей должен составлять от 1/8 ″ (3,2 мм) до 1/4 ″ (6,3 мм), для противопожарных дверей 1/8 ″ (3,2 мм) ± 1 / 16 ″ (1.6 мм).

C. Зазор внизу должен составлять [3/4 дюйма (19,1 мм)] [5/8 дюйма (15,8 мм)].

D. Зазор между лицевой стороной двери и дверным ограничителем должен составлять от 1/16 дюйма (1,6 мм) до 1/8 дюйма (3,2 мм).

E. Все зазоры, если не указано иное, должны иметь допуск ± 1/32 дюйма (0,8 мм).

Часть 3: Исполнение

3.01 Установка

A. Рамы должны устанавливаться вертикально, ровно, жестко и с точным выравниванием в соответствии с рекомендациями ANSI / SDI A250.11, «Рекомендуемые инструкции по монтажу стальных рам» и A115.IG, «Руководство по установке дверей и оборудования». Все рамы, кроме надвижных, должны быть прикреплены к прилегающей конструкции таким образом, чтобы сохранять свое положение и устойчивость. Накладные рамы из гипсокартона устанавливаются в подготовленные стенные проемы в соответствии с инструкциями производителя.

B. Если при укладке каменной кладки требуется заливка, рамы должны быть скреплены или закреплены таким образом, чтобы давление раствора не приводило к деформации элементов рамы.Раствор следует перемешать, чтобы обеспечить максимальную консистенцию осадки 4 дюйма (102 мм), вручную затереть на месте. Не следует использовать раствор, смешанный до жидкой консистенции, которую можно перекачивать.

C. Двери должны устанавливаться и закрепляться таким образом, чтобы они соответствовали рамкам для достижения максимальной эффективности работы и внешнего вида. Двери должны быть отрегулированы для сохранения зазоров по периметру, как указано в Разделе 2.1.8. Установщик должен выполнить регулировку прокладок по мере необходимости, чтобы обеспечить соблюдение надлежащих зазоров.

D. Установка оборудования должна производиться в соответствии с рекомендациями и шаблонами производителя оборудования. Для получения другой соответствующей информации следует обращаться к A115.IG, «Руководство по установке дверей и оборудования» и ANSI / SDI A250.6, «Рекомендуемая практика армирования оборудования на стандартных стальных дверях и рамах».

Рекомендуемое руководство по выбору и использованию стандартных стальных дверей

Назначение

Установить руководящие критерии для выбора и использования стандартных стальных дверей 1-3⁄4 ″ и 1–3⁄8 ″.

Выбор

Стандартные стальные двери подразделяются на четыре уровня: уровень 1 — 1-3⁄4 ″ и 1-3⁄8 ″ стандартная нагрузка, уровень 2 — тяжелые условия 1-3⁄4 ″, уровень 3 — 1-3⁄4 ″. сверхтяжелые условия и уровень 4 — максимальная нагрузка 1-3⁄4 дюйма.

Каждый из четырех уровней, указанных выше, предлагает ряд строительных моделей и конструкций, отвечающих архитектурным требованиям по предпочтениям и внешнему виду. Стандартные модели стальных дверей — заподлицо, бесшовные, с перекладиной и рельсом.

Рекомендуемые минимальные требования к калибру для различных уровней и моделей стандартных стальных дверей указаны в таблице 1.

Использование

Выбор стандартных стальных дверей для общего использования осуществляется путем анализа таких критериев, как частота использования, включая подверженность и степень возможного злоупотребления. Другими критериями, которые следует учитывать при выборе двери, являются: соответствие местным строительным нормам и правилам пожарной безопасности; требования к шумоподавлению и / или изоляции; архитектурный дизайн и внешний вид.

Таблица 2 представляет собой справочное пособие для сравнения дверей для стандартных, тяжелых, сверхтяжелых и максимальных условий эксплуатации с общими эксплуатационными требованиями в рамках классификации зданий.Если указаны дополнительные уровни и модели дверей, рекомендуется дальнейший анализ для каждой конкретной работы.

При обнаружении необычных или особых условий использования дверей свяжитесь с представителем Института стальных дверей для консультации и руководства.

Банкноты

Допуски — Все значения, которые не имеют определенных допусков или не отмечены как максимальные или минимальные, должны иметь следующие допуски: Линейные размеры должны составлять ± 1/16 дюйма.(1,6 мм). Вес или сила должны составлять ± 2%. Углы должны составлять ± 2 градуса. Если указаны только отрицательные допуски, допускается превышение размеров по усмотрению производителей.

Калибр против толщины — Хотя термин «калибр» больше не используется для определения толщины материала, он все еще используется для обозначения дверей и рам для целей заказа. Таким образом, термин «толщина» используется при определении фактических размеров предмета, а «калибр» используется в контексте определения конкретной двери или рамы.

Таблица 1 — Марки и модели стандартных стальных дверей

Уровень

Модель

Полная или бесшовная

Строительство

MSG №

IP в

SI мм

1

Стандартный режим

1

20

0.032

0,8

Полный промыв

2

Бесшовные

2

для тяжелых условий эксплуатации

1

18

0,042

1

Полный промыв

2

Бесшовные

3

Особо тяжелые условия

1

16

0.053

1,3

Полный промыв

2

Бесшовные

3

* Стойка и рейка

4

Максимальная нагрузка

1

14

0,067

1,6

Полный промыв

2

Бесшовные

* Стайли и рельсы 16-го калибра; скрытые панели, если указано, имеют размер 18.

Полные технические характеристики конструкции стандартной стальной двери и доступные размеры см. В ANSI / SDI A250.8, Спецификации для стандартных стальных дверей и рам (SDI-100) и ANSI / SDI A250.4 Процедура испытаний и критерии приемлемости для физических Долговечность для стальных дверей, рам и анкеров рамы .

Какой толщины у этого датчика?

Если вы оказались зажаты между традициями и современной отраслевой практикой определения толщины листового металла, вы не одиноки.Прошли годы с тех пор, как промышленные стандарты отказались от толщины металла для обозначения толщины металла, теперь стандарты полагаются на десятичную толщину в дюймах.

Некоторые стандарты пытаются помочь с преобразованием. Эти стандарты используют точную десятичную толщину в качестве стандарта, допускают округленную толщину в миле, а затем показывают эквивалентную толщину. Толщина датчика указана только для справки, а не как стандарт. Не зря царит неразбериха.

Для объяснения определения толщины манометра см. « Откуда берутся калибры? »

Некоторые производители продолжают публиковать литературу только с указанием толщины, несмотря на отраслевые стандарты.Архитекторы продолжают определять листовой металл по толщине. Знакомые термины и старые привычки трудно преодолеть.

Вы полагаетесь на одну из множества таблиц, найденных в Интернете, или на стандарты Architectural Graphic Standards , когда вам нужно преобразовать толщину металла из типовой в десятичную или наоборот? В противном случае результаты могут не соответствовать отраслевым стандартам для конкретных продуктов. Существует несколько эталонов для калибров и разные стандарты для разных металлов.

Листовой металл — Общие положения
Стандарты, используемые для определения листового металла в качестве материала, не определяют толщину.Стандарты определяют физические свойства материала, оставляя толщину на усмотрение покупателя и производителя.

Сталь: ASTM A1008 для холоднокатаного листа и ASTM A1011 для горячекатаного листа

Оцинкованная сталь: ASTM A653

Нержавеющая сталь: ASTM A240 и ASTM A666

Алюминий: ASTM B209

Все эти стандарты требуют, чтобы листовой металл заказывался по толщине, а не по толщине. Каждый стандарт устанавливает определенные допуски на толщину с использованием десятичных единиц измерения в дюймах и миллиметрах.Эти стандарты материалов применимы к большинству, если не ко всем изделиям, изготовленным из листового металла.

Полые металлические двери и рамы
Ассоциация производителей полых металлов (HMMA) и Институт стальных дверей (SDI) публикуют стандарты, регулирующие полые металлические двери и рамы.

HMMA 803 предоставляет таблицу для преобразования толщины листового металла в десятичные дюймы и миллиметры. Этот стандарт гласит, что вместо снятых с производства номеров датчиков следует использовать «таблицу минимальной толщины».«

ANSI / SDI 250.8 для стандартных стальных дверей и рам включает следующую таблицу для лицевой стороны с оговоркой, что толщина указана только для справки.

Уровень SDI

HMMA
Коммерческие двери

Минимальная толщина

дюймов

мм

калибр

1

0.032

0,8

20

2

Межкомнатные двери

0,042

1,0

18

3

Двери наружные

0,053

1,3

16

4

0.067

1,7

14

Толщина дверной коробки для HMMA и SDI толщина дверной рамы на одну толщину больше, за исключением дверей SDI уровня 3 и уровня 4. Толщина листового металла для дверных коробок Уровня 3 и Уровня 4 такая же, как и у лицевой стороны двери для того же Уровня.

Металлические шпильки
Металлические шпильки регулируются двумя разными стандартами, которые допускают два разных, но перекрывающихся диапазона толщины металла.Эти стандарты объясняются в архиве технических советов — толщина металлического каркаса или калибр . В то время как в производстве металлических дверей используется толщина, измеряемая в тысячных долях дюйма, в производстве металлических каркасов используются измерения с точностью до десятитысячных долей дюйма, поэтому измерения необязательно взаимозаменяемы.

Металлический каркас Металл
Толщина

ASTM

Цвет

Минимальная
Толщина основного металла

Датчик

мил

дюймов

мм

C645

Нет

18

0.0179

0,455

25

Черный

27

0,0269

0,683

22

Розовый

30

0,0296

0,752

20

C645 и C955

Белый

33

0.0329

0,836

20

C955

Желтый

43

0,0428

1.087

18

Зеленый

54

0,0538

1,367

16

Оранжевый

68

0.0677

1,720

14

Красный

97

0,0966

2.454

12

Синий

118

0,1180

2,997

10

Для нашего здравого смысла я бы предпочел, чтобы промышленность использовала округленную толщину в милах, а не пыталась запомнить четыре значащих цифры.

Гидроизоляционный лист из листового металла

Руководство по проектированию листового металла Национальной ассоциации производителей листового металла и кондиционирования воздуха (SMACNA) уже давно помогает архитекторам. Текущее издание 2012 года заменяет издание 2003 года. Я еще не приобрел последнюю версию, поэтому я не знаю, заменила ли SMACNA все значения толщины, использованные в предыдущем выпуске для таблиц выбора листового металла. Но до 2012 года SMACNA по-прежнему полагалась на толщину образца для определения и детализации архитектурного листового металла.

Если вы знаете, как SMACNA определяет толщину листового металла в текущем стандарте, добавьте комментарий.

Промышленное преобразование
Полный отказ строительной индустрии США от калибровочной толщины будет происходить еще долго — возможно, в то же время метрическое измерение, если оно будет полностью реализовано. Между тем, обязательно используйте стандарты, принятые в конкретной отрасли, для которой предназначен листовой металл, чтобы избежать путаницы.

Сталь или входные двери из стекловолокна: какую купить? | Том Адамс

Steel vs.Входные двери из стекловолокна: какие купить?

Входные и входные двери и рамы вашего дома — это больше, чем просто средство входа в ваш дом: они задают общий тон внешнего вида вашего дома, возможно, даже в большей степени, чем окна вашего дома или сад во дворе.

Если вы хотите получить лучшие входные двери, вам повезло! В этом месяце мы посвящаем блог сравнению некоторых плюсов и минусов входных дверей из стали и стекловолокна, чтобы помочь вам найти новые двери, которые подходят именно вам.Если вы хотите воспользоваться нашими вариантами Provia (Signet или Embarq), выбор за вами!

Стальные входные двери

Плюсы стальных дверей
Если вы ищете относительно менее дорогую дверь, лучше всего подойдет стальной вход. Стальные двери обычно стоят от 700 до 2000 долларов за установку, что обычно дает им более низкую цену, чем деревянные или более дорогие двери из стекловолокна. Одним из преимуществ стальных дверей является то, что они обеспечивают более прочный барьер против злоумышленников благодаря своей прочности и прочности.Стальные двери также энергоэффективны и отлично подходят для изоляции теплого воздуха зимой. Они идеально подходят, если вы ищете что-то безопасное и доступное. Однако не все стальные двери одинаковы. В больших коробчатых магазинах обычно продается стальная поверхность толщиной от 24 до 26, которая очень пластична и имеет толщину примерно как банку из-под газировки. С другой стороны, стальные двери Provia имеют толщину 20 калибра, что составляет примерно четверть толщины.

Оборотные стороны стальных дверей
Среди их недостатков, стальные двери имеют тенденцию к образованию вмятин и царапин больше, чем двери из стекловолокна, а царапины на стальных дверях могут привести к развитию ржавчины.Кроме того, стальные входные двери имеют более высокую теплопроводность, чем стекловолокно — в зависимости от погоды дверь может быть очень горячей или холодной на ощупь. Если ваша стальная входная дверь рассчитана на много солнечного света, ее необходимо выкрасить в яркий светлый цвет. В противном случае темный цвет поглотит слишком много тепла и повредит дверь. Проверьте и спросите у производителя двери его гарантию на более темные цвета. Наконец, стальные двери, вероятно, не для вас, если вы хотите более традиционный, деревенский вид.

Входные двери из стекловолокна

Плюсы дверей из стекловолокна
Если вы ищете что-то, не требующее особого ухода и имеющее лучший внешний вид, имитирующий дерево, стекловолокно может быть отличным выбором. В отличие от дверей других типов, двери из стекловолокна не расширяются и не сжимаются при изменении температуры, что делает их идеальными для влажных или суровых условий. В условиях хорошей погоды дверь из стекловолокна может прослужить 15 или 20 лет без ремонта или покраски.Двери из стекловолокна, известные своей высокой прочностью и безопасностью, также обладают высокой энергоэффективностью, даже больше, чем стальные двери, и сравнительно более устойчивы к вмятинам и царапинам. Последние модели дверей из стекловолокна, такие как Signet и Embarqs, передают вид дерева и являются наиболее энергоэффективными дверями, произведенными в Соединенных Штатах. Только в Провии есть дверь с изоляцией R-10.

Недостатки дверей из стекловолокна
При дешевом изготовлении двери из стеклопластика могут потрескаться в холодную погоду — в остальном у качественных дверей из стекловолокна не так уж много недостатков.Стоимость качественной предварительно установленной входной двери из стекловолокна может составлять от 1200 до 2500 долларов, что делает их немного дороже, чем стальные двери, которые обычно находятся в диапазоне от 700 до 2000 долларов.

Ищете ли вы дверь из стали или стекловолокна, замену окон на заказ в Ярдли или окно Андерсена в Дойлстауне, позвоните нам сегодня!

Двери из кованого железа 12 калибра

Одна из наших основных целей в Monarch Custom Doors — помочь клиентам лучше понять мастерство и нашу приверженность обеспечению высочайшего качества индивидуальных дверей, окон, ворот, гаражных ворот и перил, которые мы проектируем и производим.Один из способов сделать это — добавить в наш блог новую функцию: Ответы на ваши вопросы . Периодически мы собираем ваши вопросы по конкретному продукту или материалу и даем вам представление и закулисный взгляд на них.

На этой неделе мы представляем кованое железо калибра 12 , которое мы используем в наших кованых дверях ручной работы . Внимание к деталям и стремление к поиску высококачественных материалов — это способ, которым мы продолжаем предоставлять нашим клиентам самые качественные и недорогие кованые двери на рынке.При создании красивых дверей из кованого железа компания Monarch Custom Doors использует кованое железо 12-го калибра. Узнайте больше о том, что мы предпочитаем использовать кованое железо 12 калибра в наших дверных конструкциях, когда мы ответим на ваши вопросы о кованых дверях 12 калибра:

Что означает калибр? Monarch Custom Doors производит наши двери из листового металла вручную. Эти большие куски кованого железа вырезаются, отливаются и вплавляются в изготовленные на заказ двери из кованого железа, которыми мы славимся. Листовой металл измеряется в единицах измерения или единицах измерения, определяющих толщину металла.Каждый номер калибра, например, толщина железа 12, относится к определенной толщине. Самое забавное в этой системе измерения то, что чем меньше номер шкалы, тем на самом деле прочнее железо. В данном случае железо 12-го калибра означает, что листовой металл, используемый для создания двери, имеет толщину 0,1046 дюйма и вес 4,267 фунта на квадратный фут, что делает наши двери из кованого железа надежными и долговечными.

Почему Monarch Custom Doors предпочитают двери из кованого железа 12-го калибра? В Monarch Custom Doors специально используется кованое железо 12-го калибра, потому что это лучшее сочетание веса и прочности, обеспечивающее прочность, но не слишком тяжелую дверь.Преимущество кованого железа 12-го калибра заключается в том, что наши двери более долговечны и менее подвержены повреждениям или погодным условиям, чем двери, изготовленные из других материалов или большего размера. Это помогает нам гарантировать, что мы продолжим создавать лучшие кованые двери на рынке для вас и ваших клиентов.

Кованые двери тяжелые или трудно открываются? Несмотря на то, что мы используем самый толстый калибр, доступный для наших дверей из кованого железа, наши специально разработанные сверхмощные шарикоподшипники и цилиндрические петли могут выдерживать вес 1000 фунтов, чтобы легко удерживать дверь и дать вам возможность открыть кованое железо 12 калибра дверь с легкостью.Вам не нужно беспокоиться о том, что ваши клиенты будут тянуть или напрягаться, чтобы открыть дверь из кованого железа. Ваша изготовленная на заказ дверь из кованого железа будет работать так же, как и любая другая дверь, но лучше подходит для вашего дома высокого класса.

Могу ли я изменить дизайн двери из кованого железа? Совершенно верно! Monarch Custom Doors здесь, чтобы воплотить мечты в реальность. Если вы не можете найти то, что ищете, в нашей галерее дверей из кованого железа, не стесняйтесь обращаться к нам и предлагать свой собственный дизайн дверей.Мы можем воссоздать изображение двери, которую вы видели в другом месте, или взять ваш эскиз и воплотить его в жизнь. Свяжитесь с нами, чтобы узнать больше о дизайне вашей уникальной двери.

В чем преимущество кованых дверей 12-го калибра по сравнению с деревянными дверями? Иногда бывает сложно выбрать лучший дверной материал для вашего проекта, потому что существует множество красивых вариантов. Если вы пытаетесь сделать выбор между дверью из кованого железа 12-го размера и / или деревянной дверью на заказ, это может сводиться к предпочтениям стиля, но имейте в виду — двери калибра 12 в конечном итоге прочнее и долговечнее.Кованые двери обычно служат дольше и лучше спроектированы, чтобы противостоять погодным условиям. Кроме того, они часто более безопасны, чем традиционные двери из дерева или стекловолокна. Кроме того, с элегантностью дверей из кованого железа вам не придется идти на компромисс в отношении стиля.

Сколько времени нужно, чтобы изготовить дверь на заказ? Как только мы разработаем дизайн вашей двери из кованого железа и разместим ваш заказ, Monarch Custom Doors приступит к работе. Наши мастера выполнят все спецификации, детали и любые специальные запросы, которые могут у вас возникнуть, и создадут именно то, на что вы надеетесь.Мы отправляем продукцию Monarch Custom Doors по всему миру, и вы можете ожидать свою дверь через 10-12 недель после заказа, в зависимости от конечного назначения двери и сложности конструкции.

Если вы еще не влюбились в внешний вид, долговечность и безопасность кованой двери 12-го калибра, мы приглашаем вас связаться с нами, чтобы узнать больше о дверях из кованого железа на заказ. Мы здесь, чтобы ответить на любые возникшие у вас вопросы и помочь вам найти идеальную дверь для вашего следующего дизайна.Свяжитесь с нами сегодня, чтобы получить бесплатное предложение на дверь вашей мечты или заказать красивую дверь из кованого железа 12 калибра ручной работы !
.

Уровень	Модель	Минимальная толщина		MSG № (1)
Уровень	Модель	дюймов	мм	MSG № (1)
1	1	0.032	0,8	20
1	2	0,032	0,8	20
2	1	0,042	1,0	18
2	2	0,042	1,0	18
3	1	0,053	1,3	16
	2	0,053	1,3	16
	3	См. Разд.2.3.3 Особенности конструкции		16
4	1	0,067	1,7	14
4	2	0,067	1,7	14

Элемент оборудования	Дверь			Рама
Элемент оборудования	дюймов	мм	MSG № (6)	дюймов	мм	MSG № (6)
Петля врезная 1-3 / 8 ″ [34.9 мм] Дверь (1)	0,093	2,3	12	0,093	2,3	12
Врезная петля 1-3 / 4 ″ [44,5 мм] Дверь (1) (2)	0,123	3,1	10	0,123	3,1	10
Врезной замок или ригель (1)	0,067	1,7	14	0,067	1,7	14
Замок с отверстием или засов (1)	0.067	1,7	14	0,067	1,7	14
Болт с промывкой, передний (1)	0,067	1,7	14	0,067	1,7	14
Поверхностный болт (3)	0,067	1,7	14	0,067	1,7	14
Доводчик с поверхностным нанесением (4)	0,067	1,7	14	0.067	1,7	14
Удерживающий открытый рычаг (3)	0,067	1,7	14	0,067	1,7	14
Тяговые пластины и штанга (3)	0,053	1,3	16	0,053	1,3	16
Устройство выхода на поверхность (3)	0,067	1,7	14	0,067	1,7	14
Петля для проверки пола	0.167	4,2	7	0,167	4,2	7
Поворотный шарнир	0,167	4,2	7	0,167	4,2	7
Петли сплошные (5)	Не требуется			Не требуется
Отбойник / нажимная пластина	Не требуется			Не требуется

Замки, защелки, роликовые защелки и наборы с двумя ручками		38 ″ — 42 ″ (965 мм — 1067 мм) Центральная линия замка Форма выстрела в нижней части рамы
Ободные и врезные противоугонные устройства
Цилиндрические и врезные замки (1)		48 ″ (1219 мм) до центральной линии удара от нижней части рамы
Толкающие пластины		Центральная линия 45 ″ (1143 мм) от нижней части рамы
Тяговые пластины		Центральная линия захвата на расстоянии 42 ″ (1067) от нижней части рамы
Комбинированная нажимная штанга		Центральная линия 42 ″ (1067 мм) от нижней части рамы
Больничный механизм вытягивания руки		Центральная линия нижнего основания находится на расстоянии 45 дюймов (1143 мм) от нижней части рамы с открытой рукояткой снизу
Петли	Верх	До 11-3 / 4 ″ (298.5 мм) от пазовой части рамы до центральной линии петли
	низ	До 13 дюймов (330,2 мм) от нижней части рамы до центральной линии шарнира
	Средний	На равном расстоянии между верхними и нижними петлями

Уровень		Модель	Полная или бесшовная			Строительство
Уровень		Модель	MSG №	IP в	SI мм	Строительство
1	Стандартный режим	1	20	0.032	0,8	Полный промыв
1	Стандартный режим	2	20	0.032	0,8	Бесшовные
2	для тяжелых условий эксплуатации	1	18	0,042	1	Полный промыв
2	для тяжелых условий эксплуатации	2	18	0,042	1	Бесшовные
3	Особо тяжелые условия	1	16	0.053	1,3	Полный промыв
		2				Бесшовные
		3				* Стойка и рейка
4	Максимальная нагрузка	1	14	0,067	1,6	Полный промыв
4	Максимальная нагрузка	2	14	0,067	1,6	Бесшовные

Уровень SDI	HMMA Коммерческие двери	Минимальная толщина
Уровень SDI	HMMA Коммерческие двери	дюймов	мм	калибр
1		0.032	0,8	20
2	Межкомнатные двери	0,042	1,0	18
3	Двери наружные	0,053	1,3	16
4		0.067	1,7	14

Металлический каркас Металл Толщина
ASTM	Цвет	Минимальная Толщина основного металла			Датчик
ASTM	Цвет	мил	дюймов	мм	Датчик
C645	Нет	18	0.0179	0,455	25
	Черный	27	0,0269	0,683	22
	Розовый	30	0,0296	0,752	20
C645 и C955	Белый	33	0.0329	0,836	20
C955	Желтый	43	0,0428	1.087	18
	Зеленый	54	0,0538	1,367	16
	Оранжевый	68	0.0677	1,720	14
	Красный	97	0,0966	2.454	12
	Синий	118	0,1180	2,997	10

Разное

Какая толщина должна быть у входной двери в квартиру

Оптимальная толщина стального листа

Толщина полотна квартирной входной двери

Толщина дверной коробки входной конструкции в квартиру

Какой толщины должна быть дверь. Толстые входные двери, плюсы и минусы

Чем толще входная дверь, тем лучше защита от холода и шума

Чем толще входная дверь, тем больше способов защиты от взлома и вскрытия может иметь ее конструкции

Чем толще входная дверь, тем солидней и привлекательней она выглядит

Слишком толстые входные двери ограничивают возможность установки замков сувальдного типа

Слишком толстые двери ограничивают возможность установки обычного глазка

Тяжёлые модели толстых дверей открываются грузно

Не бывает недорогих качественных толстых входных дверей

Эту статью хорошо дополняют

Какая должна быть стандартная толщина металла для входной двери Портал

Что требуется учесть?

Оптимальная толщина

Выбираем сталь

Слишком тонкая сталь (до 1,2 мм)

Чрезмерно толстый стальной лист

То, что нужно

Какой должна быть толщина полотна металлических дверей и на что она влияет

Из чего складывается толщина полотна

На что влияет толщина полотна

Какой должна быть толщина полотна металлической двери

Какой толщины сталь используется в наших дверях?

Какая толщина металлической двери должна быть

Конструкция и толщина металлических дверей

Почему не рекомендуется выбирать самую большую толщину двери

Почему не рекомендуется ставить дверь меньшей толщины

Какой должна быть толщина входной двери

От чего зависит толщина стальной двери

Какой толщины должна быть входная дверь

Как толщина металла двери влияет на прочность

Насколько толсты входные двери?

Насколько толсты входные двери?

Толщина двери консервационной конструкции

Другие преимущества

Имитация натурального дерева

В заключение

Толщина полого металлического каркаса

16 Датчик — 0,053 дюйма

14 Датчик — 0,067 дюйма

12 Датчик — 0,093 дюйма

Стандартные спецификации для стандартных стальных дверей и рам (SDI-100)

Приложения

Рекомендуемое руководство по выбору и использованию стандартных стальных дверей

Назначение

Выбор

Использование

Какой толщины у этого датчика?

Сталь или входные двери из стекловолокна: какую купить? | Том Адамс

Steel vs.Входные двери из стекловолокна: какие купить?

Двери из кованого железа 12 калибра

Добавить комментарий Отменить ответ
