Какая сварка лучше полуавтомат или дуговая: Какую сварку выбрать — Дуговая или полуавтомат

Содержание

Какую сварку выбрать — Дуговая или полуавтомат

Вопросы, рассмотренные в материале:

  • Каковы принципы работы дуговой сварки
  • Что собой представляет сварка полуавтоматом
  • Насколько критичен для ручной сварки состав и диаметр электродов
  • Какая сварка лучше – дуговая или полуавтомат

Какая сварка лучше: дуговая или полуавтомат? Об этом часто спрашивают те, кто обращаются к специалистам за помощью в сварочных работах. Однако здесь нет единого ответа, ведь у всех сварочных методов есть свои достоинства и недостатки – им и посвящена эта статья.

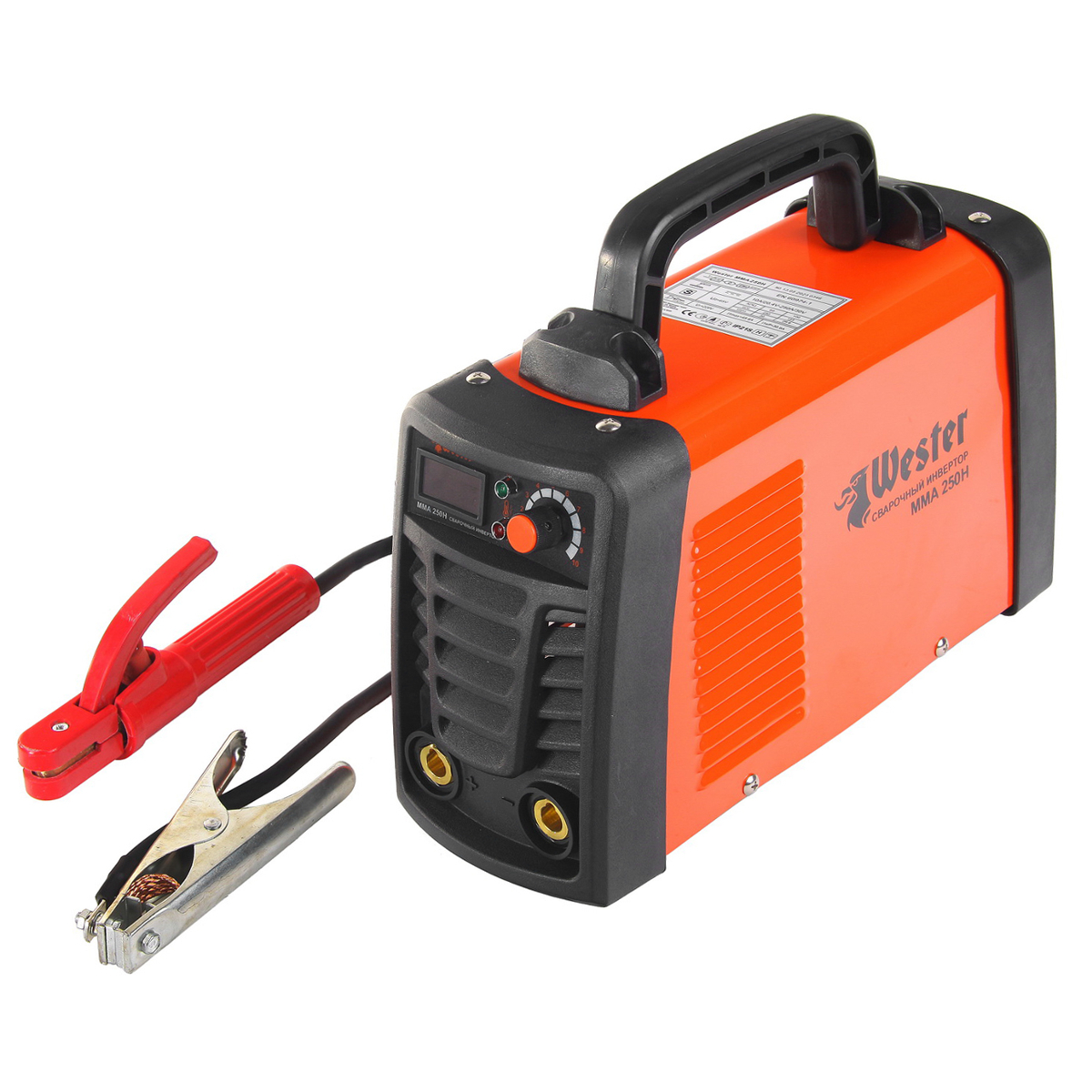

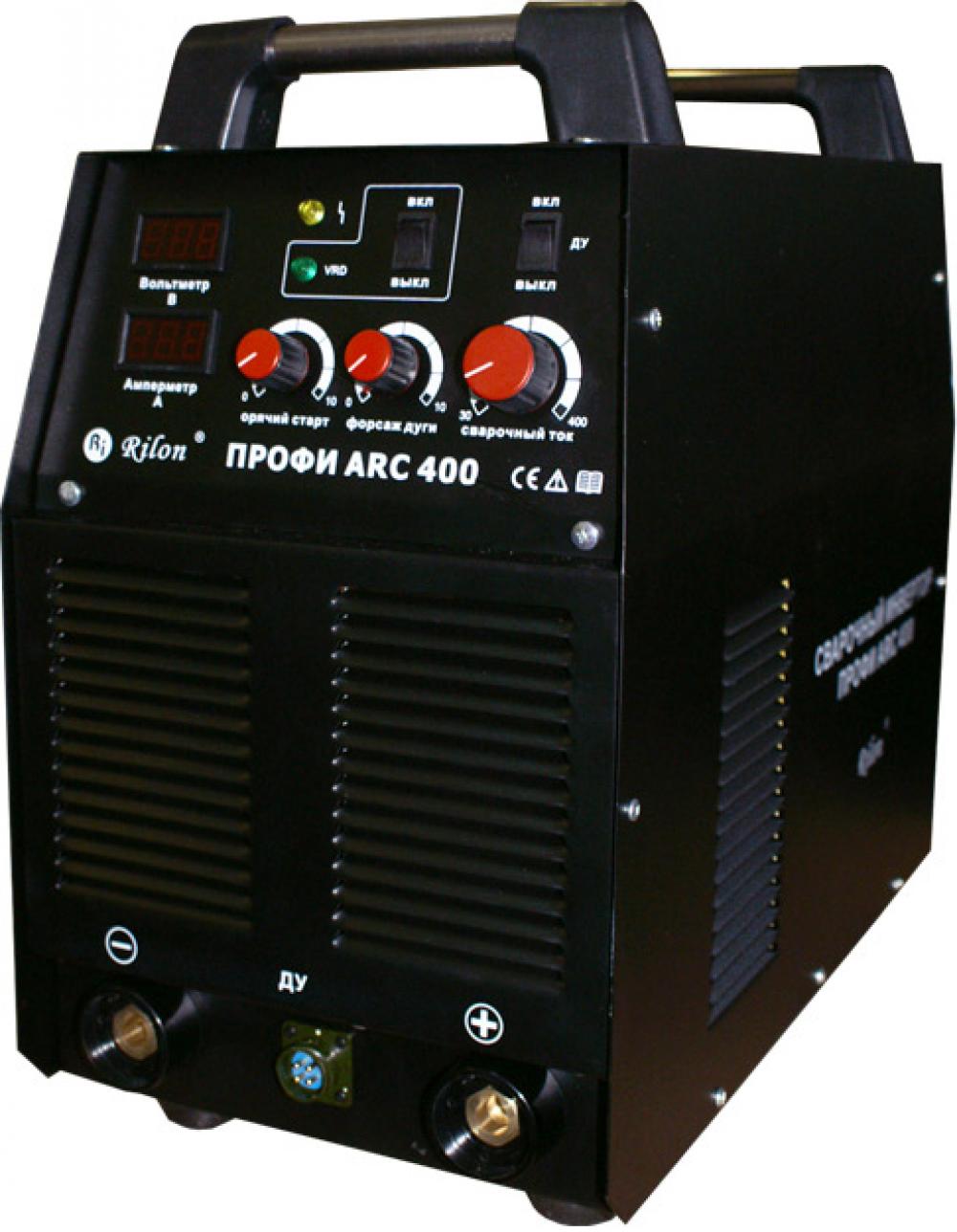

Как работает дуговая сварка

Прежде чем отвечать на вопрос о том, какая сварка лучше – ручная дуговая или полуавтомат, нужно понять принципы действия этих способов. Для ручной дуговой сварки применяют плавящиеся и неплавящиеся электроды. Металл плавится электрической дугой, что полностью соответствует названию. За счет плавления материалы заготовки и электрода смешиваются, а качество шва зависит от химического состава металлов и такого показателя, как свариваемость.

Немаловажную роль также играют диаметр, химический состав и тип электрода.

Также при дуговой сварке специалист сам устанавливает необходимый режим работы в соответствии с толщиной металла и длиной шва. Режим зависит от длины сварочной дуги, плотности и силы тока. При соединении толстых металлических листов используют несколько подходов, тогда как тонкие допускается соединять внахлест.

Сваривание дуговым аппаратом производится вручную, за счет чего повышается эффективность работы, а также достигаются такие преимущества, как:

  • простое использование и обслуживание оборудования;
  • научиться азам дуговой сварки под силу любому;
  • соединение металлических элементов может происходить в разных положениях: снизу, сверху, под углом, сбоку;
  • за счет согнутого электрода удается накладывать шов даже на труднодоступных участках;
  • технология подходит для работы с большим количеством металлов.

Однако прежде чем решить, какая сварка лучше – дуговая или полуавтомат, нужно назвать и минусы первого подхода:

  • испускаемое дуговым аппаратом электромагнитное излучение вредно для человека;
  • качество швов непосредственно зависит от навыков специалиста, выполняющего их;
  • сниженные КПД и показатель производительности относительно других подходов.

Все названное приводит к тому, что дуговая сварка используется при таких работах, как:

  • соединение деталей и арматурных сеток;
  • возведение прочных арматурных каркасов и сеток;
  • скрепление стержней, монтаж конструкций из железобетона;
  • подготовка арматуры без специальной стыковочной аппаратуры.

Аппараты дуговой сварки позволяют производить работы под любым углом, вне зависимости от сложности доступа. Этот способ считается универсальным, так как подходит для соединения элементов из цветных и черных металлов толщиной не менее 3 мм. Стоит оговориться, что дуговая система, как и полуавтомат, может использовать и при работе с более тонкими изделиями, но в этом случае понадобятся не только особые навыки сварщика, но и специализированные электроды.

На качество шва влияют следующие свойства металла:

  • химический состав;
  • показатель свариваемости, который включает в себя показатель склонности к образованию швов, изменения металла при сварке, пр.

При выборе электрода обязательно учитывают его:

  • диаметр;
  • химический состав;
  • вид.

Еще одна особенность, влияющая на качество шва, – это режим сварки. При его выборе немаловажную роль играют:

  • длина сварочной дуги;
  • сила, плотность тока.

Способ дуговой сварки выбирают, исходя из толщины металла и длины шва, поэтому:

  • толстый металл сваривают в несколько подходов;
  • тонкую сталь соединяют внахлест, причем проплавление металла производится через верхний лист, либо встык – тогда между кромками соединяемых деталей прокладывают еще одну стальную полоску.

Если речь идет о работе на трубопроводе, то способы дуговой сварки зависят от пространственного положения шва, а также типа стыка, который может быть поворотным или неповоротным.

Прежде чем приступать к ручной дуговой сварке изделий, подготавливают кромки: их очищают при помощи растворителей, газокислородного пламени и кислот от масел, грязи, ржавчины и других загрязнений. Также возможна и механическая зачистка.

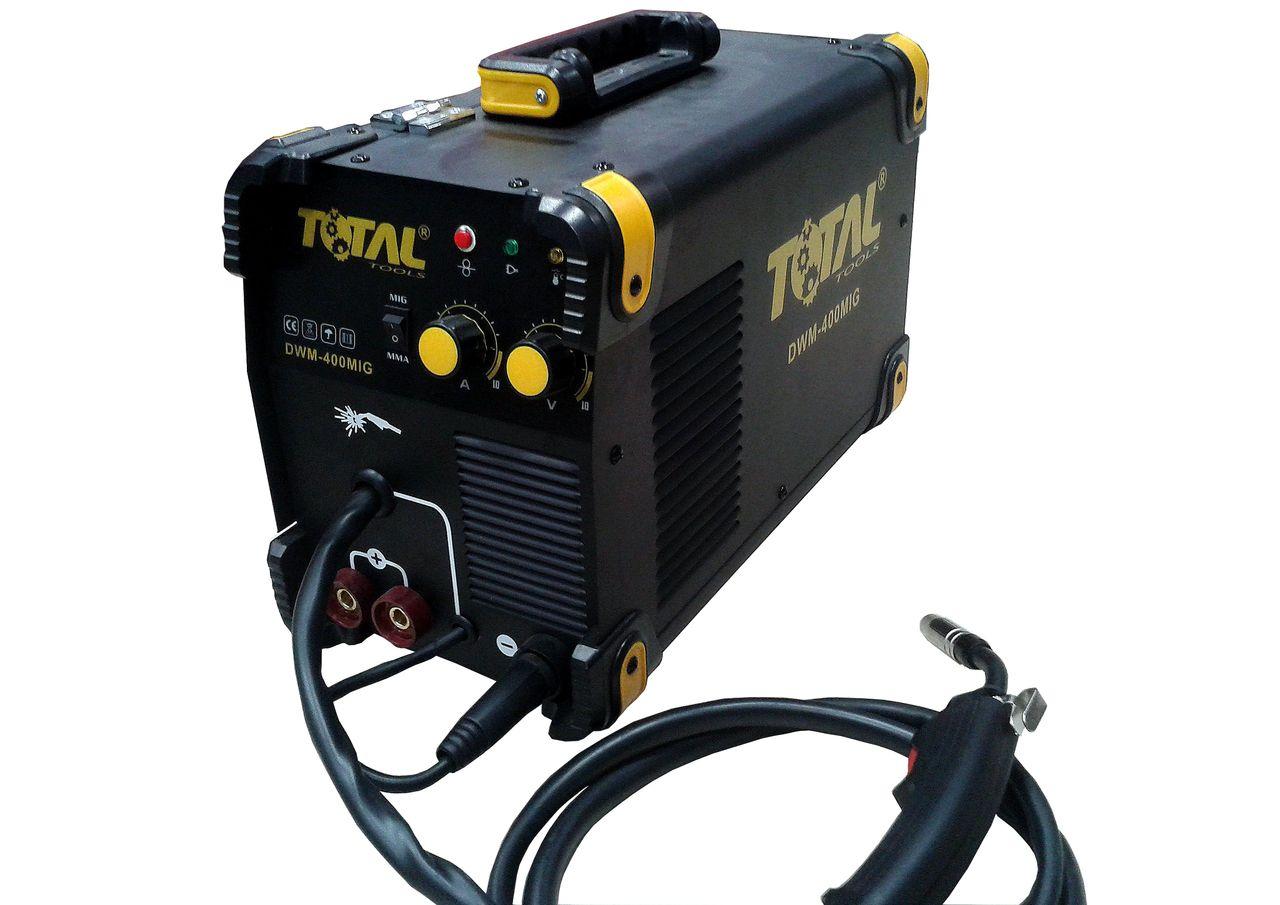

Что собой представляет сварка полуавтоматом

Действие полуавтомата основано на том, что переменный ток из электрической сети преобразуется в постоянный. Для этого в системе предусмотрены специальный модуль, высокочастотный трансформатор и несколько выпрямителей. Оговоримся, что сегодня существуют и более современные полуавтоматы, оснащенные блоком для регулировки коэффициента мощности в автоматическом режиме. Данный блок синхронизирует напряжения рабочих токов по синусоидам, в результате чего элементы соединяются максимально стабильно и качественно.

Рекомендуем статьи по металлообработке

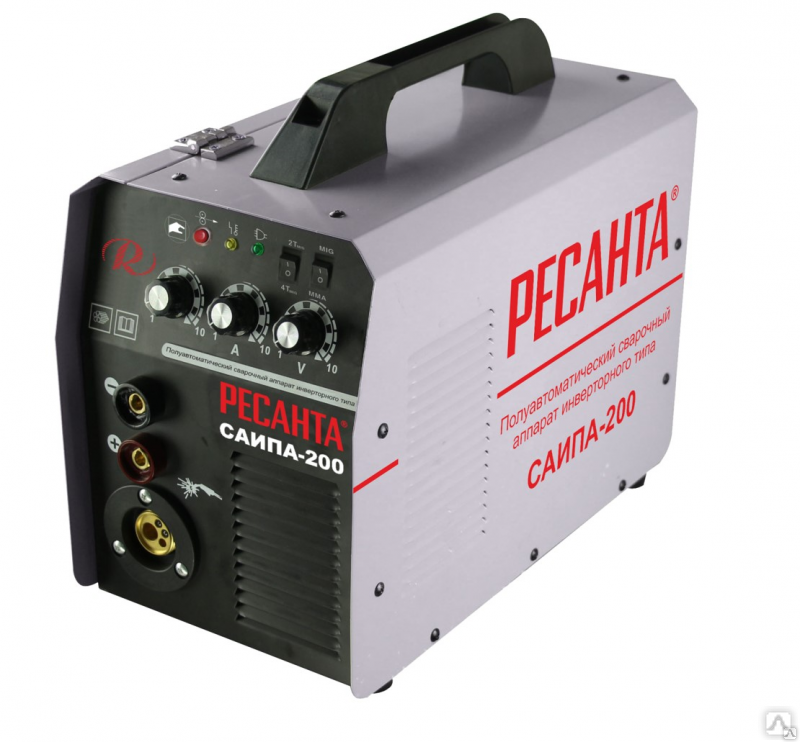

Обработка металлических изделий при помощи инвертора-полуавтомата производится за счет непрерывной подачи электродной проволоки к месту горения электродуги с неизменной скоростью. В случае работы с полуавтоматом эта область обязательно защищается от внешних воздействий посредством газа – чаще всего используют углекислый газ, аргон. В результате удается получить безупречный по прочности шов, в котором содержится минимальная доля шлаков. Дело в том, что из-за газа при работе с полуавтоматом атмосферный воздух не может вступить в реакцию с разогретым металлом.

Процесс сварки инверторным полуавтоматом управляется при помощи микропроцессора, он отслеживает рабочие характеристики системы. Если фиксируются отклонения важных параметров, работа оборудования тут же корректируется.

Однако это не все достоинства использования полуавтомата, также стоит назвать следующие:

  • небольшая масса полуавтомата – современная система, предназначенная для любителей, весит 5-6 кг, профессиональные установки всегда тяжелее;
  • большое количество дополнительных функций, таких как защита от перепадов напряжения, встроенные измерительные приборы, автоматическая остановка и поддержание электродуги в горящем состоянии, защита от чрезмерного нагрева, пр.;
  • плавная регулировка рабочего напряжения в зависимости от силы тока;
  • встроенное в инвентор-полуавтомат вентилирующее устройство;
  • точная настройка тока, что важно при соединении элементов из различных материалов.

Все современные полуавтоматы, в отличие от дуговых аппаратов, имеют очень высокий КПД, даже когда речь идет о недорогих моделях китайского производства. Также немаловажно, что при сварке не происходит разбрызгивание кипящего металла – появляются только небольшие брызги, которые не способны вызвать наплывы на соединенных поверхностях и другого рода дефекты.

В инверторах-полуавтоматах проволока подается равномерно, с постоянной скоростью. Этого эффекта не способен добиться даже самый опытный специалист, занимающийся дуговой сваркой.

Немаловажно, что инверторы подходят для работы со штучными электродами различного сечения. А если в полуавтомате есть вентильная горелка, то с его помощью можно выполнять даже аргонодуговую сварку.

Все перечисленные достоинства объясняют, почему инверторы-полуавтоматы считаются универсальными сварочными системами. Немаловажно, что они одинаково справляются как с крупными конструкциями, так и с заготовками из тонких листов металла, чего нельзя сказать об устройствах для ручной дуговой обработки.

Сегодня полуавтоматы широко применяются в экстремальных условиях, например, во время спасательных, аварийных, профессиональных монтажных, строительных работ, ремонта разного рода строений. Однако многие покупают инверторы для использования в быту – это стало возможно после снижения цены на такое оборудование. Именно для тех, кто использует полуавтоматы в домашних условиях, предназначены наши советы по выбору данных систем.

Какая сварка лучше: дуговая или полуавтоматическая

Вопрос о том, какая сварка лучше дуговая или полуавтомат, сразу отпадает, как только становится ясно, что эти два вида используются для разных работ:

  1. Дуговая сварка не подходит, если нужно соединить элементы кузова автомобиля – в теории это возможно, но слишком сложно.
  2. Для кузовных работ выбирают не дуговой аппарат, а полуавтомат, так как сила тока в этом случае оптимальна для работы с тонким металлом.
  3. Полуавтомат справляется с цветными и тугоплавкими металлами, тогда как дуговая сварка не дает возможности наварить шов на меди или алюминии. При этом качественный прибор для дуговой сварки не заменить ничем, если идет работа с черными металлами. А его обслуживание, даже с учетом всех необходимых расходников, обходится гораздо дешевле, чем содержание аналогичных полуавтоматов.
  4. Полуавтомат необходим, если нужно быстро и крепко соединить пару элементов. Такой вид сварки, как автоматический, применяется во всех сферах промышленности, ведь он позволяет работать с любыми металлами различной толщины.
  5. Полуавтомат отличается повышенным КПД по сравнению с дуговой сваркой, при этом требует небольших материальных затратах.

Прежде чем приступать к сварке полуавтоматом, начинающий специалист должен освоить как теорию, так и практику, поскольку эти две составляющие тесно связаны между собой.

Повторим, что невозможно выбрать только один аппарат, отвечая на вопрос о том, какая сварка лучше – дуговая или полуавтомат, если не учитывать цели приобретения устройства. Четко представляя план работ, вы сможете купить действительно хорошее устройство за разумную сумму.

В первую очередь выберите, для чего вы будете использовать сварочную технику:

  • в быту, если требуется не больше 20–30 минут непрерывной работы;
  • в профессиональной работе, когда аппарат должен постоянно использоваться в течение 8 часов, то есть одной смены;
  • в промышленности, если необходима трехсменная работа.

Одной из основных характеристик устройства для сварки полуавтоматом специалисты называют продолжительность включения, то есть длительность бесперебойной, непрерывной работы оборудования относительно общего времени использования. Высокий уровень данного показателя свидетельствует об эффективности аппарата. При выборе важно изучить все характеристики устройства, тип обмотки и другие особенности.

Также стоит принимать во внимание ток сварки, поскольку он бывает:

  • переменным, если речь идет о дуговой сварке;
  • постоянным;
  • переменно-постоянным.

Оговоримся, что устройства, работающие с переменно-постоянным током, отличаются доступной ценой, универсальностью.

Также все сварочные аппараты делятся на типы по числу рабочих фаз:

  • однофазные, подключаются к источнику электроэнергии в 220 В;
  • трехфазные, эксплуатируемые на производстве;
  • универсальные, которые работают от одной или трех фаз.

Еще один ключевой показатель – мощность устройства. Более мощные сварочные системы легко режут и сваривают толстые материалы, но при этом они потребляют немало электроэнергии. В зависимости от КПД, мощность полуавтомата в большей или меньшей степени отличается от значения данного параметра.

Не менее важно проверить напряжение холостого хода. При высоком значении этого показателя от устройства можно добиться быстрого, легкого и стабильного образования дуги. Для трансформаторных аппаратов хватает 50–55 В напряжения, если речь идет об инверторах, то 90 В, а для полуавтоматов – 40 В.

Кроме того, необходимо учитывать значения сварочных токов, ведь именно на их основе выбирают электроды. Самые высокие показатели в этом случае нужны, если планируются масштабные работы с изделиями большой толщины.

Выбор степени защиты

Вне зависимости от типа, сварочные аппараты не терпят пыли, повышенной влажности, температуры, внешних механических воздействий. Поэтому устройство должно обладать высокой степенью защиты, в соответствии с международной системой классификации IEC_60529. Чаще всего можно встретить класс защиты IP 21, где «2» говорит о том, что аппарат защищен от попадания внутрь любых предметов (если их размеры больше 12,5 мм), а «1» – это свидетельство защиты от вертикального проникновения влаги, капель.

Если требуется более высокий класс защиты, лучше отдать предпочтение IP 23. В этом случае аппарат защищен от брызг под углом 60° относительно вертикальной плоскости, то есть устройство может эксплуатироваться даже под дождем, хотя производители и опытные сварщики настоятельно не рекомендуют работать в таких условиях.

Если говорить о защите от нагрева, выделяют такие классы:

  • Н, предполагает устойчивость до 180°;
  • F – устойчивость до 155°;
  • В, выдерживает до 130°.

Часто можно встретить современные сварочные аппараты, снабженные защитой от перегрева, что упрощает работу, ведь при необходимости устройство отключается. А значит, не допускается его нагрев до критического уровня.

Почему следует обращаться именно к нам

Мы с уважением относимся ко всем клиентам и одинаково скрупулезно выполняем задания любого объема.

Наши производственные мощности позволяют обрабатывать различные материалы:

  • цветные металлы;
  • чугун;
  • нержавеющую сталь.

При выполнении заказа наши специалисты применяют все известные способы механической обработки металла. Современное оборудование последнего поколения дает возможность добиваться максимального соответствия изначальным чертежам.

Для того чтобы приблизить заготовку к предъявленному заказчиком эскизу, наши специалисты используют универсальное оборудование, предназначенное для ювелирной заточки инструмента для особо сложных операций. В наших производственных цехах металл становится пластичным материалом, из которого можно выполнить любую заготовку.

Преимуществом обращения к нашим специалистам является соблюдение ими ГОСТа и всех технологических нормативов. На каждом этапе работы ведется жесткий контроль качества, поэтому мы гарантируем клиентам добросовестно выполненный продукт.

Благодаря опыту наших мастеров на выходе получается образцовое изделие, отвечающее самым взыскательным требованиям. При этом мы отталкиваемся от мощной материальной базы и ориентируемся на инновационные технологические наработки.

Мы работаем с заказчиками со всех регионов России. Если вы хотите сделать заказ на металлообработку, наши менеджеры готовы выслушать все условия. В случае необходимости клиенту предоставляется бесплатная профильная консультация.

дуговая или полуавтомат? Сравнение, плюсы и минусы, сферы и особенности применения

Что собой представляют ручная дуговая и полуавтоматическая сварка, и каковы их основные отличия друг от друга?

При ручной дуговой сварке используются как плавящиеся, так неплавящиеся электроды. Во время работы сварщик плавит металл электрической дугой. Этот процесс обеспечивает смешивание расплавленного материала, из которого состоит заготовка, и электродного. Качество полученного шва определяет химический состав соединения и показатель свариваемости. Также важно учитывать диаметр, химический состав и вид используемого электрода. Ручная сварка предполагает еще и выбор оптимального режима, который зависит от длины сварочной дуги и плотности тока и его силы.

Способ ручной сварки определяется толщиной металла и предполагаемой длиной шва. Толстые металлические листы сваривают за несколько подходов, а тонкие заготовки можно соединить внахлест. Разделяют ручную верхнюю и нижнюю сварки.


Главное отличие полуавтоматической сварки от ручной – использование не электродов, а порошковой проволоки, подаваемой во время процесса сваривания автоматически при помощи катушки. Сам процесс сваривания осуществляется работником вручную. Это позволяет получить все преимущества ручного способа и увеличить при этом эффективность труда.

Во время работы полуавтоматом нет нужды делать перерывы для замены электрода. Полуавтоматическая сварка может происходить в среде защитных газов. Также можно использовать самозащитную проволоку.

Какая сварка лучше

Утверждать, что полуавтомат лучше, чем электродуговая сварка или наоборот, неправильно. Каждый вариант имеет свои преимущества и недостатки, которые нужно учитывать, прежде чем выбирать определенный вид сварки.

Плюсы и минусы ручной дуговой сварки

Преимущества:

  1. Простота эксплуатации и обслуживания оборудования. Освоить азы дуговой сварки под силу практически каждому человеку.
  2. Такая сварка может осуществляться в разном положении: как снизу и сверху, так и под углом и сбоку.
  3. Благодаря возможности использования согнутого электрода, шов может быть проложен на труднодоступных участках изделия.
  4. Метод ручной сварки позволяет работать с большим количеством металлов.

Недостатки:

  1. Электромагнитное излучение, которое исходит во время работы, наносит вред здоровью работника.
  2. Качество швов зависит, в первую очередь, от умений сварщика.
  3. По сравнению с другими вариантами у дуговой сварки нет такого же коэффициента полезного действия и производительности.

Плюсы и минусы полуавтоматической сварки

Преимущества:

  1. Можно работать даже с теми металлическими изделиями, которые незначительно подверглись коррозии.
  2. Процесс соединения не требует значительных затрат на расходные материалы.
  3. Спектр применения полуавтоматов достаточно высок, их можно использовать для сварки тонких стальных листов толщиной до 0,5 мм.
  4. Можно использовать проволоку из медного сплава.
  5. В процессе работы жидкий металл надежно защищен от воздействия воздуха.
  6. На швах не появляется окись и шлак.
  7. Соединение создается быстрее, чем при ручной сварке.

Недостатки:


  1. Если нет защитной газовой струи, металл из сварочной ванны может сильно разбрызгиваться.
  2. Сварка полуавтоматом создает более яркую электрическую дугу, поэтому к вопросу о защите глаз нужно подойти серьезно.

Сферы и особенности применения

Ручной электродуговой способ преимущественно находит применение для следующих видов деятельности:

  1. Соединение деталей и арматурных сеток.
  2. Строительство прочных арматурных каркасов и сеток.
  3. Соединение стержней и монтаж железобетонных конструкций.
  4. Подготовка арматуры, если нет специальной стыковочной аппаратуры.

Сварка полуавтоматом применяется:

  1. В машиностроении, авиационной, нефтеперерабатывающей промышленностях.
  2. Для соединения цветных металлов.
  3. При работе с металлами, обладающими высокой температурой плавления.
  4. При производстве труб как с прямыми, так и спиральными швами.
  5. Для соединения высоколегированных сплавов по типу нержавеющих сталей.

Чаще всего полуавтомат применяют при необходимости сварки черной стали и алюминия. В качестве защитной струи используется углекислый газ, так как он достаточно дешевый. Также можно применять гелий и аргон.


Сварка автомат и полуавтомат чем отличаются

Автоматы, равно как и полуавтоматы, создают точные качественные сварные соединения различных материалов любой толщины. Из-за этого они востребованы на разных производственных площадках. Однако стоит подчеркнуть, что есть существенная разница в работе полуавтоматического агрегата и полностью автоматизированной установки.

Виды и принцип работы полуавтомата

Основные компоненты сварочного аппарата:

  • панель управления;
  • механизм и рукав для подачи проволоки;
  • бухта расходного материала;
  • горелка;
  • кабель энергоснабжения;
  • шланг и редуктор подачи газа;
  • газовый баллон;
  • система управления;
  • выпрямитель и нагреватель.

Подобное оборудование представлено в широком ассортименте, который упорядочен по возможностям и упорядочен по видам. Согласно общепринятой классификации сварочное оборудование делится на ручное, автоматическое и полуавтоматическое.

Самый простой тип – ручные сварки – идеально подходит для бытового использования, мастерских и других небольших производств. Автоматы и полуавтоматы характеризуются высокой производительностью и точностью обработки. Они являются составной частью производственных линий на больших и средних предприятиях. Помимо скорости работы они обеспечивают качественное соединение заготовок.

Читайте также: Плюсы ручной дуговой сварки

В силу объективных причин автоматическое оборудование стоит на порядок дороже по сравнению с установками бытового или полупрофессионального уровня. Системы комфортны в эксплуатации, поскольку требуется минимальное участие человека. Помимо этого, они отличаются более обширными функциональными возможностями и рассчитаны на длительный срок использования.

Лучше оценить достоинства автоматического оборудования позволяет понимание принципов его работы:

  • внутри корпуса заключена бобина с намотанной на нее проволокой. Это расходный материал, заменяющий привычный электрод дуговой ручной сварки. Подается проволока в автоматическом режиме;
  • расходный материал подводится к соплу газовой горелки, где плавится и становится элементом соединения металлических заготовок;
  • стабильность дуги обеспечивается автоматической системой, которая поддерживает горение и синхронную подачу проволоки;
  • оператор выбирает оптимальную скорость подачи расходного материала на основании скорости перемещения горелки и вида обрабатываемого металла.

Сварка автомат и полуавтомат имеют сходные принципы работы. Но есть и существенное отличие: в автомате буквально все процессы выполняются исключительно механизмами и контролируются системой управления. В полуавтоматах некоторые операции требуют вмешательства человека.

Полуавтоматическое сварочное оборудование делится на несколько видов в зависимости от эксплуатационных характеристик. Относительно способа защиты сварочного шва отличают полуавтоматы для работы под флюсом и в защитной газовой среде. По источнику питания они могут быть:

  • однофазными. Для подключения достаточно обычной сети питания напряжением 220 Вольт. Важно, чтобы поддерживалось стабильное напряжение. Если оно будет «скакать», то сварочное соединение будет иметь дефекты;
  • трехфазными. Обеспечивается высокое качество и беспроблемная работы оборудования.

Техника сваривания металлов полуавтоматом

Технология соединения металлов с использованием полуавтоматической установки очень важна с точки зрения качества выполнения работ. Важно добиться того, что с течением времени шов не утратит своих первоначальных характеристик. Работа с полуавтоматом существенно отличается от технологических особенностей эксплуатации ручной дуговой сварки.

Ниже рассмотрены основные приемы и техники выполнения сварочных работ с использованием полуавтомата.

Сварка в среде защитного газа

При необходимости в работе полуавтоматических установок может использоваться защитный газ. Это необходимо для того, чтобы отсечь атмосферный воздух от области сваривания и предотвратить окисления шва. При таком подходе значительно повышается прочность сварного соединения.

Для сварочных работ применяются разные инертные газы, но чаще всего востребованы углекислый и гелий. Выбор обуславливается их сравнительно невысокой стоимостью и небольшим расходом в процессе выполнения работы.

В случае использование углекислого газа важно добиться высокого качества подготовки рабочей поверхности. Чем тщательней будет очищена поверхность, тем меньше вероятность того, что где-то останется пыль, грязь, ржавчина или остатки краски. Зачищают кромки наждачной бумагой, металлической щеткой или болгаркой.

Существует несколько технологических приемов выполнения сварочных работ полуавтоматом в защищенной среде:

  • непрерывное сваривание. Требует навыков и является одним из наиболее сложных вариантов. Подразумевается, что горелка продет от начала до конца сварного шва без пауз и остановок;
  • точечная автоматическая сварка. Заготовки соединяются с помощью большого количества сварных соединений, выполненных в виде точек, а не сплошным швом;
  • коротким замыканием. Выбирается в большинстве случаев, когда требуется соединить два тонких стальных листа. Металл расплавляется импульсами, которые генерируются в результате спровоцированного короткого замыкания в сварочном аппарате. Расплав двух заготовок после остывания образует одну конструкцию.

При работе полуавтоматической установкой в среде защитного газа многие специалисты отдают предпочтение режиму переменного тока. Прежде всего, нужно правильно настроить параметры оборудования, учитывая тип и толщину металла. Расход газа определяется режимом сварки, а проволока расходуется со скоростью 4 см за минуту рабочего времени. Точнее выбрать оптимальные настройки можно с помощью таблиц ГОСТа.

После завершения подготовительных работ, можно приступать к сварке. Включается подача газа, затем подключается питание для возбуждения электрической дуги (инициируется прикосновением проволоки к поверхности заготовок). Затем нажимается кнопка пуска, которая включает механизм подачи расходного материала в зону выполнения сварочных работ.

Для получения высококачественного шва необходимо учесть некоторые очень важные нюансы:

  • подача проволоки должна осуществляться строго прямо, но не вплотную к шву. Нужно сохранить беспрепятственный обзор сварочной ванны;
  • между кромками свариваемых заготовок оставляется небольшой интервал;
  • зазор определяется в зависимости от толщины заготовки. 1 мм – если изделие имеет стенки толщиной около 1 см. Если стенки толще, то зазор должен составлять примерно 10% от этой величины.

Технология работы с алюминием

Полуавтомат обладает широким спектром возможностей, что позволяет сваривать разные металлы, включая и алюминий. В силу его особых свойств следует придерживаться специальных требований, чтобы получить хороший результат:

  • на поверхности алюминия есть тонкий слой амальгамы, температура плавления которой существенно выше по сравнению с самим металлом. Поэтому для плавления требуется защитный газ;
  • плавится алюминий очень быстро и обладает высокой текучестью. Желательно использовать подложку, которая позволит избежать многих неприятных моментов;
  • для работы с алюминием лучше всего подходит режим обратной полярности с постоянным током. На горелке устанавливается положительный заряд, а на детали отрицательный.

Придерживаясь этих рекомендаций, сварщик быстро разрушит амальгаму и получит хорошего качества расплав. В итоге будет создан качественный сварной шов.

Сварка с проволокой

Полуавтомат позволяет работать как в газовой среде, так и без таковой. Можно сварить заготовки под флюсом. Но данный вариант больше подходит для промышленности и мало приемлем в быту из-за высокой стоимости флюса. Чтобы понять специфику метода, нужно обратить внимание на основные характеристики флюса – порошка, размещенного в средней части расходника.

Не рекомендуется применять самозащитные электроды в сочетании с полуавтоматической сваркой в случаях, когда требуется соединение тонких листов металла или же предстоит работа с среднеуглеродистой сталью. В противном случае не исключено образование дефектов – горячих трещин.

Повысить температуру дуги целесообразно для того, чтобы добиться полного расплавления порошка внутри защитного электрода. Достигается это за счет обратной полярности.

Правила выполнения сварочных работ

При выполнении серийных операций на промышленном производстве применяются автоматические или полуавтоматические сварочные установки. Основная разница между ними заключается в следующем:

  • в автомате подача расходных материалов и движение дуги механизировано;
  • полуавтомат лишен автоматического перемещения сварочной дуги: она подается оператором.

Новичкам для работы на полуавтоматическом оборудовании потребуются практические навыки его использования. Стать мастером и постоянно получать качественный результат только после изучения всех тонкостей работы оборудования и отработки приемов на практике.

Важно не забывать о требованиях техники безопасности. В обязательном порядке следует использовать защитную маску и форму, чтобы избежать ультрафиолетового ожога. Ни в коем случае нельзя пренебрегать требованиям ГОСТов и правил, которые помогут предотвратить травмы.

Для того, чтобы исключить вероятность случайного брака, специалисты рекомендуют перед началом работ всегда делать пробный шов. Таким нехитрым способом можно убедиться в том, все ли настройки подобраны правильно. И всегда нужно помнить о том, что полуавтоматы не могут работать в режим «нон стоп». Периодически нужно делать технологические паузы.

Читайте также: Сварочный инвертор для начинающих — какой выбрать

Чем легче варить полуавтоматом или электродом?

Полуавтоматическая сварка и ручная электродуговая имеет целый ряд отличий. Нельзя сказать, что, какая-то из них лучше или хуже. Все зависит от того, для каких работ выбирается агрегат, требований к качеству сварочного шва и величине нагрузки, которая будет оказываться на агрегат. Какой вид сварки более простой – полуавтоматический, с применением сварочной проволоки в защитной газовой среде или ручной дуговой, при помощи электродов?

Чтобы не ошибиться с выбором необходимого агрегата и режимом сварки, необходимо иметь представление о работе техники. Как она проводится и в чем преимущество каждого из устройств. Все это и многое другое можно узнать из описания агрегатов или получив консультацию у менеджеров, на сайте «СварМакс».

Ручная сварка и аргоннодуговая, проводится с плавящимися штучными и неплавящимися вольфрамовыми прутами. Плавится металл сварочной электродугой. Во время этого процесса расплавленный металл свариваемого изделия смешивается с металлом рабочих электродов. Показатель свариваемости и химические компоненты сварочного шва определяют при этом режиме сварки и его качество, прочность и аккуратность. Также, учитывают:

  • толщину, вид применяемого электрода;
  • химический состав покрытия электрода;
  • толщину и тип свариваемого металла;
  • длину сварочного шва.

Качество сварки при ручном дуговом режиме зависит и от таких параметров, как: плотность и сил тока, длина сварочной дуги. Сварка в этом режиме может быть верхней и нижней.

Полуавтоматическая сварка от ручной отличается тем, что расходным материалом в ней служит не электрод, а сварочная плавящаяся или порошковая, флюсовая проволока. Подается она в момент сварки автоматически. При использовании сварочной проволоки проводится варка в защитной газовой среде, а при применении порошковой – газ не нужен.

Эффективность и скорость полуавтоматической сварки гораздо выше, а сваривать с ней можно не только толстые детали, но и тонколистовое железо. Во время работы не нужно делать перерыв, чтобы сменить использованный электрод.

Каждый вид сварки имеет свои достоинства и недостатки. И сказать какая из них лучше невозможно.

Оборудование для ручной сварки простое в работе и обслуживании, и работать с ней можно в разном положении, проводят сваривание в самых труднодоступных местах, соединения самые разные виды металлов.

Полуавтоматическую сварку используют для кузовного ремонта. Она может варить изделия, которые уже имеют коррозию. Процесс работы не затратный. Также, при работе можно применять проволоку из меди. Защитный газ, применяемый во время работы защищает швы и делает их более прочными и аккуратными.

Электродуговая ручная сварка применяется для соединения – арматуры, деталей, при возведении сеток из металла и оснований (каркасов), монтаже конструкций из железобетона. Полуавтоматическая используется при работе с цветметаллами, для стыковки труб, нержавеющей стали, в авиационной промышленности, автомобилестроении.

Полуавтоматическая сварка (MIG)



Принципиальная схема и особенности полуавтоматической сварки







Полуавтоматическая сварка отличается от ручной ду­говой сварки тем, что механизируется подача электродной проволоки в сварочную зону, а остальные операции процесса сварки выполняются сварщиком вручную. Для этого современная промышленность выпускает целую се­рию сварочных полуавтоматов, при помощи которых вы­полняют дуговую сварку в среде защитных газов. Их раз­рабатывают с использованием унифицированных узлов, что позволяет с наименьшими затратами выполнить на­ладку на сварку требуемых изделий. К таким унифициро­ванным узлам относятся прижимные и направляющие устройства, подающие механизмы, узлы, осуществляю­щие подъем и перемещение, а также механизмы автома­тической подачи присадочной проволоки. Полуавтоматы могут быть нескольких видов:

  • для сварки сплошной стальной проволокой;
  • для сварки сплошной алюминиевой проволокой;
  • для сварки сплошной стальной и алюминиевой про­волоками;
  • для сварки сплошной стальной или алюминиевой порошковой проволоками.

Кроме того, полуавтоматы могут различаться по спо­собу охлаждения горелки, регулировкой скорости подачи проволоки и методикой ее подачи и по конструктивным особенностям. При помощи этого универсального обору­дования обеспечивается сварка практически всех трудно­доступных мест с высоким качеством защиты сварочной ванны и дуги. Поэтому до 70% сварочных работ выполня­ется полуавтоматами. Различают полуавтоматы по марки­ровке. Первые две буквы в маркировке обозначают тип обо­рудования и способ сварки: «ПШ» — полуавтомат шлан­говый, «УД» — установка для дуговой сварки. При помощи третьей буквы в маркировке указывают на способ защиты сварочной дуги: «Г» — газовая, «Ф» — флюсовая. Первая цифра, проставленная после буквенного ин­декса, указывает величину сварочного тока (в сотнях ам­пер), а последующие цифры обозначают конкретную мо­дификацию изделия. И наконец, буквенный символ, проставленный после цифрового, обозначает климатическое исполнение полуавтомата: «У» — для эксплуатации в рай­онах с умеренным климатом; «ХЛ» — в районах с холод­ным климатом; «Т» — тропическое исполнение.

Принципиальная схема полуавтоматической установ­ки представлена на рис. Как правило, в комплект ус­тановки входят: выпрямитель — источник питания сва­рочной дуги; подающее устройство, предназначенное для подачи электродной проволоки в зону сварки; газовый клапан, предназначенный для снижения давления защит­ного газа, находящегося в специальном баллоне.

Подающее устройство сварочной проволоки может быть толкающего, тянущего и универсального типа. Как правило, оно состоит из следующих основных узлов: элек­тродвигателя, планетарной головки, блока управления, катушки с проволокой, электропневматического газово­го клапана.

Заслуживают внимания новые безредукторные конст­рукции подающих механизмов серии «Интермигмаг» с пульсирующей подачей проволоки, являющие­ся модификацией известного механизма «Изаплан». Со­стоит такой механизм из планетарной головки, корпус которой закреплен на полом валу электродвигателя по­стоянного тока. Укрепленные на ползунах подающие ро­лики прижимаются к сварочной проволоке и обкатываются вокруг нее при вращении якоря двигателя. Так как оси роликов расположены под углом 30-40° к оси прово­локи, это усилие разлагается на две составляющие — зак­ручивающее и осевое. Осевое усилие обеспечивает подачу проволоки, закручивающее — ее движение по шлангу. Скорость подачи проволоки регулируется изменением частоты вращения ротора двигателя постоянного тока.

При помощи подающего устройства обеспечивается последовательность включения исполнительных органов сварочного полуавтомата, необходимая скорость подачи сварочной проволоки, выбор рабочего режима сварки и т.д. Стабилизация выходных параметров источника пита­ния совместно со стабилизацией скорости подачи элект­родной проволоки позволяет получить сварные соедине­ния высокого качества.

Горелка является одним из важных узлов сварочного полуавтомата. Она предназначена для направления в зону сварочной дуги электродной проволоки, защитного газа или флюса. С помощью горелки возбуждается сварочная дуга, осуществляется формирование и направление струи защитного газа. Конструкции сварочных горелок унифи­цированы в соответствии с технологическими требова­ниями. Рукоятка горелки должна быть прочной и удобной в работе, поэтому ее изготавливают в форме, позволяющей обхват рукой сварщика. Для управления сварочным процессом и защиты руки сварщика от ожогов на рукоят­ке устанавливается предохранительный щиток и пуско­вая кнопка. Самыми распространенными являются руко­ятки круглой или овальной формы.

Токоведущая направляющая трубка соединяет токопровод с токосъемным наконечником. Конструкция труб­ки определяется сечением токоведущей части и необхо­димостью подвода защитного газа. По своему конструк­тивному исполнению направляющие трубки должны соответствовать требованиям гибкости и достаточной проводимости. Поэтому токопроводы изготавливают из мягкого провода, заключенного в изоляционную оболоч­ку, внутренний диаметр которой выбран таким образом, чтобы по нему можно было пропускать защитный газ или охлаждающую воду. Направляющие каналы токопровода служат для подачи электродной проволоки к сварочной горелке. Они представляют собой металлическую спираль, на которую надета стальная стягивающая оплетка и изо­ляционная трубка. Спираль может быть одно- или двухзаходной.

Наиболее ответственной частью горелки является ее сопло, представляющее собой токопроводящий наконеч­ник. Эта деталь горелки работает в условиях высокой тем­пературы и механического воздействия подающейся сва­рочной проволоки. Поэтому наконечник быстро изнаши­вается и требует замены. Для снижения изнашиваемости наконечника его хромируют, полируют или изготавлива­ют из твердых составов на медно-вольфрамовой основе. При больших сварочных токах, достигающих более 315 А, применяют принудительное охлаждение наконечника.

Применяют два типа наконечников: с поджимным контактом и без поджимного контакта. Поджимной кон­такт применяется при сварке тонкими электродными проволоками диаметром 0,8-1,2 мм. Простейшей горел­кой могут служить две медные трубки, вставленные друг в друга с зазором, по которому защитный газ подается в сопло. Для сварки в стесненных условиях используют сменные горелки различной длины. Технические характе­ристики унифицированных горелок типа ГДПГ для меха­низированной сварки плавящимся электродом приведе­ны в табл.



Технические характеристики унифицированных горелок



Тип горелки Номиналь­ный сварочный ток,
А
ø электрод­ной про­волоки,
мм

Длина рукава,
м

Габариты горелки, мм

Масса (без рукавов),
кг

ДПГ-101-8УЗ 160 0,8-1,2 2 254x60x113 0,45
ГДПГ-101-9УЗ 160 0,8-1,2 1
ГДПГ-Ю1-10УЗ 160 0,8-1,2 2
ГДПГ-102-УЗ 160 1,2-1,6 2 0,6
ГДПГ-301-6У4 315 1,2-1,4 3 266x50x125
ГДПГ-301-7У4 315 0,8-1,4 1
ГДПГ-301-8У4 315 1,2-1,4 3
ГДПГ-302-У4 315 1,6-2,0 2 0,7
ГДПГ-501-4У4 500 1,6-2,0 3 268x90x125
ГДПГ-603-У4 630 1,6-2,5 3



Горелки для ручной дуговой сварки неплавящимся электродом состоят из корпуса, сменной цанги, сменно­го наконечника, колпачка, вентиля, предназначенного для пуска, регулирования и подачи защитного газа, ру­коятки, резинового рукава и газоподводящего кабеля. Го­релка снабжена сменными цангами, позволяющими зак­реплять вольфрамовые электроды различных диаметров. Как правило, такие горелки имеют водяное охлаждение.

Кроме перечисленного оборудования в комплект сва­рочного поста входит осушитель, редуктор с манометра­ми или расходомерами для точной дозировки газа и отсекатель газа.


УНИВЕРСАЛЬНЫЕ ПОЛУАВТОМАТЫ


Универсальные полуавтоматы позволяют выполнить быструю переналадку без существенных трудовых и мате­риальных затрат. К универсальным полуавтоматам отно­сят прежде всего модель, применяемую для сварки в среде углекислого газа сплошной или порошко­вой проволокой. У всех полуавтоматов подача электродной проволоки осуще­ствляется по пустотелому шлангу, поэтому они именуются шлан­говыми полуавтоматами.

Схематично полуавтомат для сварки в среде защитного газа состоит из следующих основных составные частей — сменная газо­вая горелка, подающий механизм, шланг подачи электродной про­волоки, кассеты для хранения проволоки, газового шланга, блока управления, источника питания, провода цепи управления, газо­вой аппаратуры, кабеля.

Мы часто упоминаем о сварочной горелке. Вкратце объясним ее устройство. Для этого обратимся к рисунку. Горелка предназна­чена для подачи в зону горения электродной проволоки и защитно­го газа.

Рукоятка сварочной горелки должна быть прочной и удобной для работы. С этой целью ее изготавливают из литьевого изоляци­онного материала. На рукоятке размещены предохранительный щиток и пусковая кнопка. Наиболее ответственными элементами сварочной горелки являются сопло и наконечник, подводящий ток.


1. Сварочная проволока
2. Газовое сопло
3. Токоподводящий мундштук
4. Корпус горелки
5. Рукоять горелки
6. Механизм подачи проволоки
7. Атмосфера защитного газа
8. Сварочная дуга
9. Сварочная ванна

Схема полуавтомата для сварки в защитных газах.

Сопло горелки — на нем из-за высокой температуры посто­янно возникает налипание расплавленного металла. Чтобы устра­нить это, металлическое сопло хромируют или полируют. Есть и другой выход — сопло изготавливают из керамического материа­ла. В случае, если сварочный ток достигает значения 315 А и выше, применяется дополнительное охлаждение сопла горелки. Пе­риодичность смены горелки — через каждые полгода.

Наконечники для подачи тока изготавливаются из меди с гарантированным сроком работы — от 5 до 10 часов непрерывной работы. Если наконечник изготовлен из бронзы,-то срок его служ­бы еще меньше. Изготавливаемые в последнее время медно-гра-фитовые наконечники имеют тоже малый срок службы, но лучше обеспечивают контакт и гарантируют хорошее скольжение, что важно при сварке алюминиевой проволокой. Только наконечник на медно-вольфрамовой основе обеспечивает более длительную работу без замены.

Проверка горелки перед сваркой


Режимы полуавтоматической сварки



Полуавтоматическая сварка. Сварка MIG/MAG полуавтоматом

    Полуавтоматическая сварка или MIG-MAG сварка.

Сварка полуавтоматом (полуавтоматическая сварка MIG/MAG) — это второй по полурности вид сварки (первый — ручная дуговая сварка MMA), при котором сварка осуществляется с помощью сварочной проволоки, которая автоматически подается в зону сварки, а сам процесс сварки проиходит в среде защитных газов.
Популярности сварки полуавтоматами обусловлена высокой производительностью полуавтоматической сварки и высоким качеством получаемого в процессе сварки полуавтоматом сварного шва.

     Что означает аббревеатура MIG/MAG?

MIG – это сварка, в которой используется инертный газ, например, гелий или аргон, или их смеси.
MAG – это сварка, в которой используется активный газ, например, азота или углекислый газ, или их смеси.
Сегодня методы полуавтоматической сварки применяются во всех областях промышленности, в строительстве и производстве. Современное автомобилестроение, судостроение, производство металлоконструкций не возможно представить без сварочных полуавтоматов и полуавтоматической сварки.

Принцип работы сварочного полуавтомата заключается в том, что сварочная проволока автоматически подается в зону сварки, она поступает по кабель каналам через сварочную горелку, которой управляет сварщик. Сварочная проволока выступает в роли токопроводящего электрода и присадочного материала. Процесс сварки осуществляется в среде защитных газов, для защиты сварочной зоны от негативного воздействия внешних факторов и как следствие, сварка качественного сварного шва, изготовление качественного изделия.
В полуавтоматической сварке используют разные источники питания сварочного аппарата, которые работают на постоянном токе: выпрямители и инверторы. Выбор между источникими питания полуавтомата зависит от конкретных условий сварки.
Если сварочный полуавтомат будет использоваться в бытовых условиях, например, дома или в гараже;в небольшом производстве, то лучше выбрать полуавтомат ESAB Caddy® Mig C160i/C200i. Данная модель компактного полуавтомата отличается высокой производительность, надежностью и качеством. Аппарат идеален для кузовного ремонта, для автосервиса.
Если нужен сварочный полуавтомат для постоянной работы, например, для сварки металлоконструкций, металлических изделий, то стоит присмотреться, к серии сварочных полуавтоматов SYNERGIC.PRO2® 170-2-310-4 от немецкой компании REHM. Оборудование REHM — это высококачественный и высокотехнологичный продукт, отличающийся от аналогов, низким энергопотреблением.
Если полуавтомат будет работать в условиях крупного производства или в областях промышленности, где нужны мощные сварочные аппарата, высокой производительности, то стоит опробовать в работе профессиональные сварочные полуавтоматы серий Origo™ Mig от ESAB, SYNERGIC.PRO2® или MEGA.ARC2® от REHM, мощностью до 600A.
Сварочные полуавтоматы в каталоге оборудования для полуавтоматической сварки магазина «ВСЁ ДЛЯ СВАРКИ» компании Сваркомплект.

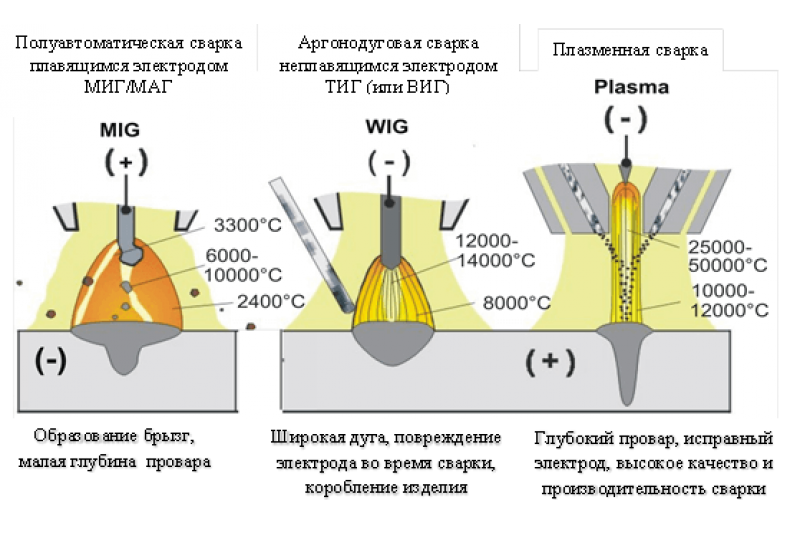

Особенности сварочного полуавтомата и аппарата аргонодуговой сварки Статьи

Сварочные работы в среде инертного газа широко применяется в промышленности и строительстве. При этом в зависимости от используемого для проведения электрической дуги электрода различают две технологии соединения металлических заготовок.

Что такое TIG и MIG/MAG?

  • TIG — ручная дуговая сварка в инертной среде. Для проведения тока применяется неплавящийся электрод (вольфрамовый, также используются графитовые). Режим подачи присадочной проволоки — ручной либо автоматический. Оборудование для проведения работ — аппарат аргонодуговой сварки. Другие варианты названия технологии — АДС, GTA, WIG.
  • MIG/MAG — сварка «бесконечной» металлической плавящейся проволокой в активной (диоксид углерода) / инертной (аргон) газовой среде. Присадочная проволока подается автоматически. Для работы используется сварочный полуавтомат. Другой вариант названия технологии — GMAW.

Таким образом, в случае с TIG сваркой оператору приходится вручную подавать припой и флюс в точку плавления и следить за параметрами окутывающего её газового облака. Полуавтомат же — практичный и удобный электромеханический аппарат, предназначенный для соединения металлических элементов плавящимся проволочным электродом в единый монолит. В нём эти функции автоматизированы. Технология MIG/MAG широко распространена в автомобильном кузовном ремонте, поскольку швы получаются высокого качества, ровными, прочными, без «соплей» и шлаковых образований. Именно поэтому сварочный аппарат такого типа пользуется популярностью как среди профессионалов, так и у мастеров-любителей.

Особенности сварки в среде инертного газа

Поскольку процесс соединения частей происходит в неактивной среде газового облака, препятствующего доступу атмосферного кислорода, исключено образование окислов, снижающих механические кондиции шва. Кроме того, облегчается работа с тонкими листовыми материалами без опасности их прогара. Возможна сварка разнородных металлов и сплавов.

Использование полуавтоматов упрощает процесс, поскольку оператору не требуется следить за подачей присадки и объёмом газа (скорость доставки припоя и приток аргона регулируются). В результате производительность труда возрастает в несколько раз. Естественно, легированная проволока для полуавтомата выбирается идентичной по составу свариваемому материалу.

В последнее время наметилась тенденция отхода от классических трансформаторных схем аппаратов в сторону полупроводниковых инверторов. Эти установки преобразуют стандартную промышленную частоту 50 Гц в более высокую, что приводит к уменьшению веса и габаритов оборудования. Кроме того, переменный ток модифицируется в постоянный (точнее, пульсирующий), что положительно сказывается на параметрах дуги. Электронная схема обеспечивает её устойчивость при скачках напряжения.

С точки зрения специалиста, оптимальный сварочный аппарат должен иметь возможность адаптации под различные виды проволок, обладать функциями регулировки дуги и «антизалипания» электрода. Эти требования (помимо наличия соответствующих функций в сварочном источнике) обеспечиваются возможностью замены подающего канала горелки со шланг-пакетом для полуавтоматической сварки.

Исследование

: Сварщики предпочитают полуавтоматическое оборудование для дуговой сварки

Мировые продажи оборудования для дуговой сварки в 2018 году достигли ~ 1 600 000 (единиц), говорится в последнем отчете о рынке оборудования для дуговой сварки. Согласно анализу исследования, на мировом рынке оборудования для дуговой сварки прогнозируется среднегодовой темп роста ~ 6% в течение прогнозируемого периода 2019 и 2029 годов. Растущий спрос на продукцию для дуговой сварки в нескольких отраслях конечного использования, таких как автомобилестроение и транспорт, энергетика и предполагается, что строительство будет стимулировать рост рынка оборудования для дуговой сварки в прогнозируемом периоде.

Согласно всестороннему исследованию и глубокому исследованию, ожидается, что рост числа жилищных и инфраструктурных проектов, а также улучшение объектов общественного транспорта, в том числе железных и автомобильных дорог, приведут к значительному росту рынка дуговой сварки во всем мире. В автомобильной промышленности широко используются различные технологии дуговой сварки, такие как газовая дуговая сварка (GMAW) и газо-вольфрамовая дуговая сварка (GTAW). Ожидается, что дальнейший рост рынка будет стимулироваться развитием автомобильной конструкции, нуждающейся в конкурентных процедурах дуговой сварки, в сочетании с растущим спросом на автомобили.

Кроме того, ожидается, что несколько крупномасштабных инфраструктурных проектов, запущенных в рамках правительственных программ развития, станут основными драйверами роста рынка оборудования для дуговой сварки на международном рынке. По оценкам, в 2019 году мировой рынок оборудования для дуговой сварки достигнет выручки в размере ~ 5 млрд долларов США, а к концу 2029 года ожидается впечатляющий рост.

Основные отрасли промышленности остаются основными каналами получения доходов

Ожидается, что увеличение капитальных затрат на строительство в сочетании с крупными инфраструктурными проектами, запланированными в развивающихся регионах в ближайшем будущем, будет стимулировать продажи оборудования для дуговой сварки в течение расчетного периода.Ожидается, что безудержные инвестиции в основные промышленные секторы будут стимулировать спрос на оборудование для дуговой сварки и газы в течение всего прогнозируемого периода.

Хотя дуговая сварка в защитном металлическом корпусе (SMAW) или более известная как технология дуговой сварки является старейшим методом дуговой сварки на рынке сегодня, она, как ни удивительно, занимает самую большую долю рынка, несмотря на другие технологии дуговой сварки, разработанные для различных применений. За пятами следуют и другие технологии сварки: порошковая сварка (FCAW), плазменная сварка (PAW) и газовая дуговая сварка (GMAW).Сварочные операции с высокой степенью индивидуализации и специфики требуют дуговой сварки газом вольфрамовым электродом (GTAW), для которой требуется профессиональный опытный персонал по дуговой сварке, поскольку ее нелегко автоматизировать.

Сварщики считают полуавтоматическое оборудование для дуговой сварки более экономичным и эффективным по сравнению с оборудованием для ручной и автоматической дуговой сварки. Таким образом, рост спроса на полуавтоматическую дуговую сварку, по оценкам, будет стимулировать рост мирового рынка оборудования для дуговой сварки. Полуавтоматическое оборудование для дуговой сварки, такое как TIG (вольфрамовый инертный газ), MIG (металлический инертный газ), и оборудование для дуговой сварки с флюсовой сердцевиной, набирает обороты на рынке Ближнего Востока и Африки благодаря росту в отраслях конечного использования, таких как как строительство, энергетика, автомобилестроение, нефть и газ.

Тенденции развивающихся рынков, обусловленные использованием технологий и газа

Использование гелия для защиты при дуговой сварке могло быть плодотворным, но его высокая цена и дефицит привели к его неравномерному использованию в различных странах мира. Использование гелия особенно распространено в странах с изобилием природного газа, что приводит к резкому снижению отпускных цен. США, Катар и Алжир являются одними из основных стран, которые производят около 75% от общего мирового производства гелия.Гелий в таких странах продается по цене около 30 000 долларов США за тонну, тогда как отпускная цена в других странах может доходить до 75 000 долларов США за тонну. Недавняя инфляция цен на гелий также была тревожным фактором, поскольку цены на сырой гелий выросли на 135% в годовом исчислении на недавно завершившемся аукционе правительства США.

Когда дело доходит до выбора защитного газа для сварки металлов дуговой технологией, инертные газы занимают первое место по сравнению с другими газами. Гелий и аргон — два наиболее распространенных инертных газа, используемых в технологии дуговой сварки, но высокая цена гелия вынуждает операторов сварки выбирать аргон для защиты.Его низкая цена в сочетании с выгодными защитными свойствами, вероятно, повлияет на доминирование аргона в оборудовании для дуговой сварки и на рынке газа в текущем сценарии, а также в будущем.

Рынок оборудования для дуговой сварки: Vendor Insights

Анализ исследования также позволяет получить полезные сведения о конкурентной структуре рынка оборудования для дуговой сварки и типичных подходах известных игроков рынка. По оценкам, мировой рынок оборудования для дуговой сварки довольно фрагментирован, и на долю ведущих игроков приходится менее 43% от общего объема рынка.Некоторые из ключевых игроков, определенных на глобальном конкурентном рынке, — это Daihen Corporation, The Lincoln Electric Company, Colfax Corporation, Obara Group, Inc., Illinois Tool Works Inc, Hyundai Welding Co. Ltd, Fronius International GmbH, Panasonic Corporation и Kemppi Oy. .

В этом исследовании освещаются ключевые возможности рынка оборудования для дуговой сварки и делается вывод о том, что в течение прогнозируемого периода этот рынок будет демонстрировать среднегодовой темп роста ~ 6%.

Эти выводы основаны на отчете «Рынок оборудования для дуговой сварки », подготовленном Persistence Market Research.

Виды методов сварки | Qualifab

Qualifab специализируется на всех видах сварки и имеет большой опыт выполнения основных процедур сварки.

SMAW

SMAW (дуговая сварка защищенным металлом) или металлическая дуговая сварка покрытым электродом, широко известная как сварка стержнем. Электрический ток используется для плавления припоя к заготовке. Сварной шов защищен покрытием стержня, которое всплывает на поверхность во время работы.В зависимости от состава покрытия сварщик может работать в разных положениях. Этот процесс сварки широко используется на строительных площадках, так как он практически не пропускает сквозняки.

FCAW

FCAW (порошковая сварка) — это полуавтоматический или автоматический процесс сварки. Электрический ток используется для непрерывного плавления припоя к заготовке. Электрод содержит флюс, который всплывает на поверхность сварного шва, как и при сварке методом SMAW. Сварочная ванна также защищена инертным газом.Однако для некоторых электродов защитный газ не требуется. Этот процесс сварки очень популярен из-за скорости, с которой он дает результаты.

GMAW

GMAW (газовая дуговая сварка металлическим электродом) аналогична FCAW, но электрод не содержит флюса. Хотя этот процесс выполняется очень быстро, его трудно использовать в условиях сквозняков.

GTAW

GTAW (газовая вольфрамовая дуговая сварка), широко известная как TIG, использует сильный ток, проходящий через вольфрамовый электрод, чтобы сформировать сварочную ванну.Операция защищена газом, и сварщик вручную наносит припой на сварочную ванну. GTAW — это высокоточный процесс сварки, который чаще всего используется для пайки тонких металлических деталей.

Пила

SAW (сварка под флюсом) — это полуавтоматический процесс, в котором электрический ток используется для плавления припоя к заготовке. Сварной шов защищен токопроводящим гранулированным флюсом, механически нанесенным на зону сварного шва. Флюс помогает предотвратить появление сварочной дуги брызг и ультрафиолетового излучения.Этот процесс широко используется для больших и толстых сварных швов, поскольку он позволяет наплавить до 10 раз больше металла, чем SMAW.

Орбитальная

Орбитальная сварка — это процесс автоматической сварки на основе GTAW с вольфрамовым электродом и защитным газом. Это в 2–3 раза быстрее, чем GTAW. Этот процесс обычно используется для сварки тонкостенных труб с прекрасными результатами. Он особенно популярен в фармацевтической и пищевой промышленности.

4 Популярные типы процедур сварки

Статья обновлена ​​3 июня 2021 г. и предлагает гораздо более подробную информацию о типах металлов, их использовании, методах сварки и расположении, а также о том, как учитываются состав и точки плавления различных металлов.К процедурам диаграмм добавлена ​​подробная инфографика.

Работа с металлом увлекательна и вдохновляет. По мере того как разлетаются искры и повышается тепло, сварщики могут преобразовывать одни из самых прочных материалов в мире в формы и изделия, которые они себе представляют. Этот навык требует работы и практики, и его лучше всего усвоить с помощью и руководством профессионалов отрасли.

Изучение основ новой профессии может занять много времени. Вам необходимо ознакомиться со всем рабочим процессом от начала до конца и освоить каждый уровень, прежде чем двигаться дальше.Внимание к деталям — вот что делает хорошего сварщика более разносторонним потенциальным сотрудником. Есть четыре основных типа сварочных процедур, которые студенты Lincoln Tech должны изучить, чтобы стать успешными сварщиками, работающими в этой области. Студенты Lincoln имеют уникальную возможность пройти комплексную практическую подготовку у опытных инструкторов. Под руководством одних из лучших в отрасли студенты освоят четыре самых популярных типа сварочных процедур.

4 типа сварочных процессов

Газовая дуговая сварка металла (GMAW / MIG)

Этот вид сварки также называется сваркой в ​​среде инертного газа (MIG).Он использует защитный газ вдоль проволочного электрода, который нагревает два соединяемых металла. Этот метод требует постоянного напряжения и источника питания постоянного тока и является наиболее распространенным промышленным процессом сварки, который включает в себя пластины и трубы с большим диаметром отверстия.

В процессе сварки GMAW / MIG используются четыре основных метода переноса металла:
  1. Шаровидный перенос обеспечивает более грубый сварной шов из-за размера капель металла и склонности к разбрызгиванию.Этот метод удобен для сварки толстых металлических листов в горизонтальном положении.
  2. Короткое замыкание работает, как следует из названия — сварочная проволока контактирует с основным металлом, быстро повторяясь, много раз в секунду. Поскольку в процессе сварки образуется небольшое количество брызг, этот метод можно использовать в любом положении сварки.
  3. Распылительный перенос передает крошечные капельки расплавленного металла таким устойчивым образом, что обеспечивает устойчивый контакт дугового шва во время процесса.Несмотря на то, что этот метод приводит к небольшому разбрызгиванию, его лучше всего использовать на толстых и плоских горизонтальных предметах.
  4. Импульсное распыление очень похоже на распыление, но использует импульс сильного и слабого тока для обеспечения периодов микроохлаждения. Благодаря такому типу поставки этот процесс может использоваться для металлических листов различной толщины и практически во всех положениях сварки. Обратите внимание, что когда мы используем термин «охлаждение» при описании импульсного распыления, моменты более низкого напряжения, которые обеспечивают более холодный сварной шов, по-прежнему составляют несколько тысяч градусов по Фаренгейту.Он считается более холодным по сравнению с высоковольтной частью цикла. При любой сварке используются экстремальные температуры.

Газовая дуговая сварка вольфрамом (GTAW / TIG)

Сварка вместе толстых секций нержавеющей стали или цветных металлов является наиболее распространенным применением этого метода. Это процесс дуговой сварки, в котором для создания сварного шва используется фиксированный плавящийся вольфрамовый электрод. Этот процесс занимает гораздо больше времени, чем сварка MIG, дуговой сваркой стержнем или порошковой проволокой.

Температуры плавления цветных металлов значительно различаются, поэтому необходимо соблюдать осторожность при определении состава основного металла.И нержавеющая сталь, и сталь содержат железо, однако, чтобы считаться нержавеющей сталью, металл должен содержать не менее 11% хрома. Углеродистая сталь плавится при температуре от 2600 до 2800 градусов F.

Присутствие 11% хрома в нержавеющей стали сужает этот температурный диапазон до отметки 2750 +/- градусов F. Но ничто не свидетельствует о сварочных навыках лучше, чем умение сваривать алюминий TIG. Этот навык требует твердой руки, натренированного взгляда и художественного чутья, чтобы создать гладкий, потрясающий сварной шов.


Дуговая сварка экранированного металла (SMAW)

В этом конкретном типе сварки сварщик следует ручному процессу сварки штангой. Палка использует электрический ток для образования дуги между палкой и соединяемыми металлами.

Часто используется при строительстве стальных конструкций и в промышленном производстве для сварки чугуна, стали и использования открытой V-образной канавки при сварке труб из низкоуглеродистой стали.

Жизненно важно, чтобы сварщик уметь сваривать до уровня, при котором его работа может пройти испытание на изгиб разрушающего типа.Хотя дуговая сварка защищенным металлом используется для соединения углеродистой стали, легированных сталей, нержавеющей стали, чугуна и высокопрочного чугуна, ее также можно использовать для обработки некоторых цветных металлов, таких как никель и медь. Редко используется на алюминии.


Дуговая сварка порошковой проволокой (FCAW)

Этот метод был разработан как альтернатива сварке под защитным экраном. Полуавтоматическая дуговая сварка часто используется в строительных проектах благодаря высокой скорости сварки и портативности.Этот метод имеет множество переменных, что делает его применимым в различных сварочных проектах. Переменные часто зависят от модели используемого сварочного аппарата и от того, какой тип проволоки был выбран для применения.

Гибкость увеличивается за счет множества рабочих углов, уровней напряжения, используемой полярности, а также скорости подачи проволоки. Из-за возможности более высоких скоростей сварки вновь соединенный металл остывает быстрее. Если сварщик использует порошковую проволоку, он или она должны следить за пористостью сварного соединения.

Дуговую сварку порошковой проволокой лучше всего использовать на открытом воздухе или под промышленными вытяжными шкафами из-за большого количества дыма и дыма, образующихся в процессе сварки.


Обучение и трудоустройство в отрасли

Вышеупомянутые четыре типа сварки обычно используются в большинстве промышленных и строительных приложений и обеспечивают множество полезных и востребованных навыков. Каждый требует значительной практики и знаний. Программа Lincoln Tech Welding Technology обучает выпускников необходимым навыкам и знаниям, чтобы начать карьеру в этой области.

Узнайте, как сваривать в девяти предприятиях Lincoln Tech

Если вы готовы узнать больше о сварочной отрасли и подумываете о том, чтобы стать сварщиком, посетите одну из девяти школ сварки Lincoln Tech, расположенных в Восточном Виндзоре, Коннектикут; Денвер, Колорадо; Гранд-Прери, Техас; Индианаполис, Индиана; Колумбия, Мэриленд; Саут-Плейнфилд, штат Нью-Джерси; Мелроуз, Иллинойс; Нэшвилл, Теннесси; и Махва, штат Нью-Джерси.

Отсутствие навыков дает возможность трудоустройства

Обладая большим опытом в этих сварочных технологиях, выпускники могут увидеть много возможностей, открывающихся перед ними, когда они начнут искать работу.Сварщики часто ищут работу на производстве, в коммерческом строительстве, горнодобывающей промышленности, сельском хозяйстве, оптовой торговле, художественных ограждениях, а также в ремонте и обслуживании оборудования. Разнообразие применения этого навыка открывает прекрасные возможности для трудоустройства.

Выбор подходящего аппарата для дуговой сварки

Сварочный аппарат GYS MMA

Сварщик MMA, также называемый аппаратом для ручной дуговой сварки, представляет собой электрический трансформатор, который обеспечивает высокий уровень электрического тока на выходе. Выход сварочного аппарата состоит из заземляющего кабеля, подключаемого к свариваемой детали, и кабеля, снабженного электрододержателем.

Когда вы подносите электрод, обычно называемый «стержнем», близко к свариваемой детали, возникает короткое замыкание и высокотемпературная электрическая дуга, которая локально плавит металл свариваемых деталей, а также сам электрод. Он состоит из металлического сердечника, который будет составлять присадочный металл для сварки, и покрытия, которое образует защитный слой от окисления. Этот защитный слой называется «шлаком», и его необходимо удалить, когда сварной шов остынет. Таким образом, электроды являются расходными материалами, состав и диаметр которых должны соответствовать выполняемой работе.

Основными трудностями дуговой сварки являются:
• Сложность грунтования: если электрод находится слишком близко к свариваемым деталям, когда вы начинаете сварку, электрическая дуга не образуется, и электрод будет прилипать к свариваемым деталям. , вызывая прямое короткое замыкание.

• Трудность в поддержании правильного расстояния между стержнем и свариваемыми деталями: из-за износа стержня сварщик должен постоянно корректировать свое положение.

Сварщики трансформаторов называются « шунтов.«Инверторные сварочные аппараты MMA являются развитием этой технологии, в них используется электронный трансформатор, который непрерывно регулирует выходную мощность. Инверторные сварочные аппараты MMA более компактны и легки, они обеспечивают лучшее качество сварки благодаря точному регулированию мощности и, как правило, оснащены предохранительным устройством, которое отключает ток в случае прилипания электрода.

Сварщик MMA больше подходит для небольших работ (ремонт и т. Д.), Чем для производства:
— его легче транспортировать, потому что он не требует газового баллона
— его меньше беспокоят сквозняки при использовании на открытом воздухе — он может быть используется для сварки большинства металлов путем простой замены стержня
— обеспечивает труднодоступную сварку благодаря длине стержней
— это самая недорогая технология

Что такое газовая дуговая сварка металла? (Сварка MIG / Сварка MAG)

Сварка в среде инертного газа (MIG) и сварка в среде активного газа (MAG) — это процессы газовой дуговой сварки (GMAW), в которых используется тепло, создаваемое электрической дугой постоянного тока между плавящимся металлическим электродом и заготовкой, которые плавятся вместе, чтобы создать сварочную ванну, которая предохранители, чтобы сформировать соединение.

Сварка MIG и MAG известна в США как газовая дуговая сварка (GMAW).

Это часть серии часто задаваемых вопросов TWI.

MIG / MAG аналогичен MMA в том, что тепло для сварки создается за счет образования дуги между плавящимся металлическим электродом и заготовкой; электрод плавится, образуя сварной валик. Основное отличие состоит в том, что металлический электрод представляет собой проволоку небольшого диаметра, подаваемую через контактный наконечник от катушки подачи проволоки, а защитный газ подается через сварочную горелку.Поскольку проволока подается непрерывно, ручной процесс иногда называют полуавтоматической сваркой. В сварке MIG и MAG используются газовые баллоны для подачи защитного газа и совместимые присадочные материалы. Например, для сварки алюминия следует использовать алюминиевую проволоку, тогда как для сварки стали методом MIG потребуется подходящая стальная присадочная проволока.

В чем разница между MIG и MAG?

Сварка MIG (металл в инертном газе) — это процесс сварки, при котором между плавящимся проволочным электродом и заготовкой образуется электрическая дуга.В этом процессе в качестве защитного газа используются инертные газы или газовые смеси. Аргон и гелий обычно используются для сварки MIG цветных металлов, таких как алюминий.

Сварка MAG (металлоактивным газом) — это процесс дуговой сварки, при котором между плавящимся проволочным электродом и соединяемым материалом создается электрическая дуга. При сварке MAG используются активные защитные газы, в первую очередь для сварки сталей. Эти защитные газы представляют собой смеси двуокиси углерода, аргона и кислорода.

Примеры этих активных газов включают CO 2 , Ar + от 2 до 5% O 2 , Ar + от 5 до 25% CO 2 и Ar + 10% CO 2 + 5% O 2 .

Единственное различие между MIG и MAG — это тип используемого защитного газа.

Состав защитного газа важен, поскольку он оказывает значительное влияние на стабильность дуги, перенос металла и степень разбрызгивания. Защитный газ также влияет на поведение сварочной ванны, особенно на проплавление и механические свойства сварного соединения.

Режим переноса металла

Способ или режим, в котором металл переходит от присадочной проволоки в сварочную ванну, в значительной степени определяет рабочие характеристики процесса.Существует три основных режима переноса металла:

  • Короткое замыкание (перенос погружением)
  • Распылительная передача
  • Импульсная передача

Короткое замыкание и импульсный перенос металла используются для работы с низким током, тогда как перенос распылением используется только при высоких сварочных токах. При коротком замыкании или переносе «погружением» расплавленный металл, образующийся на кончике проволоки, переносится путем погружения проволоки в сварочную ванну. Это достигается установкой низкого напряжения.Чтобы минимизировать разбрызгивание, необходимо соблюдать осторожность при настройке напряжения и индуктивности в зависимости от скорости подачи проволоки. Индуктивность используется для управления скачком тока, возникающим при погружении проволоки в сварочную ванну.

Для переноса распылением необходимо гораздо более высокое напряжение, чтобы проволока не соприкасалась, то есть не замыкалась, со сварочной ванной. Расплавленный металл на кончике проволоки переходит в сварочную ванну в виде брызг мелких капель (меньше диаметра проволоки).Однако существует минимальный уровень тока или порог, ниже которого капли не будут принудительно выбрасываться через дугу. Если попытаться использовать технику открытой дуги намного ниже порогового уровня тока, слабые силы дуги будут недостаточными для предотвращения образования больших капель на кончике проволоки. Эти капли беспорядочно перемещаются по дуге под действием нормальной силы тяжести. Импульсный режим был разработан как средство стабилизации разомкнутой дуги при низких уровнях тока, то есть ниже порогового уровня, во избежание короткого замыкания и разбрызгивания.Перенос металла методом распыления достигается применением импульсов тока, каждый из которых имеет силу, достаточную для отделения капли.

Обычная сварка MIG / MAG выполняется с использованием источника постоянного напряжения, который обеспечивает стабильную «саморегулирующуюся» дугу. Для импульсной сварки используется источник постоянного напряжения или постоянного тока с обратной связью по напряжению.

Каковы преимущества и недостатки сварки MIG?

Сварка

MIG позволяет быстро выполнять сварные швы высокого качества, а из-за недостатка флюса исключается возможность попадания шлака в металл шва.Защитный газ защищает дугу, что означает небольшую потерю легирующих элементов и незначительное разбрызгивание сварочного шва. Сварку MIG можно выполнять несколькими способами, включая полуавтоматический и полностью автоматический, и это универсальный процесс, который можно использовать для соединения различных металлов и сплавов.

Недостатки сварки MIG заключаются в том, что ее нельзя выполнять в вертикальном или верхнем положении из-за высокой температуры и текучести сварочной ванны. Кроме того, оборудование, используемое сварщиком MIG, может быть сложным.

Каковы преимущества и недостатки сварки MAG?

Поскольку зона сварки защищена защитным газом, сварка MAG не вызывает окисления. Это быстрый процесс сварки, что означает меньшее тепловое воздействие на окружающий материал. Сварку MAG можно выполнять во всех положениях, что делает ее одним из наиболее широко используемых сварочных процессов.

К недостаткам можно отнести опыт, необходимый для правильного выполнения этого процесса. Сварку MAG нельзя проводить на открытом воздухе, так как сварочный газ необходимо защищать от ветра, а всю ржавчину необходимо удалить с детали до начала сварки.Дуговая сварка порошковой проволокой больше подходит для наружных работ или подводных сварных швов, которые также можно лучше выполнять с помощью дуговой сварки в защитном металлическом корпусе или дуговой сварки вольфрамовым электродом. Как и во всех электродуговых процессах, необходимо использовать надлежащие PPI и, в частности, средства защиты глаз.

Опыт в области сварки MIG и MAG

TWI имеет значительный опыт в разработке и аттестации процедур сварки MIG / MAG для различных областей применения в промышленности.

Что такое дуговая сварка под флюсом?

Дуговая сварка под флюсом или SAW — это обычно используемый процесс сварки толстых стальных листов или длинных сварных швов.Этот процесс состоит из четырех компонентов. Сварочная головка используется для подачи флюса и присадочного металла в обрабатываемую зону. С помощью электрода подаётся напряжение и на присадочный металл. Бункер флюса хранит и контролирует флюс.

4 компонента SAW

Гранулированный флюс — чрезвычайно важная часть. Он позволяет очищать металл и защищает от расплавленных атмосферных загрязнений. Гранулированный флюс может быть плавленым, смешанным или склеенным. Он также смешивается с разными материалами в зависимости от проекта.Электрод или присадочный металл обычно имеет форму проволоки. Есть и специальные формы. Если скрутить проволоку из присадочного металла, она придаст дуге колебательное движение. Типы материалов, которые могут быть добавлены с электродом, — это сплавы на основе никеля, низколегированная сталь, углеродистая сталь и нержавеющая сталь. Другие параметры, которые могут изменить рабочие места, — это скорость подачи проволоки, скорость движения, напряжение дуги, тип тока, вылет электрода и контактный наконечник.

Этот тип дуговой сварки начинается с подачи флюса на стык присадочного металла.Размещение стальной ваты между электродом и соединением перед запуском работает так же, как зажигание электрода горелкой для запуска. После расплавления флюс превращается из изолятора в проводник. Отработанный флюсовый материал или шлак удаляются после сварки. Электрод имеет несколько скоростей. Заданная скорость — это устройство непрерывной подачи. Полуавтоматическая скорость позволяет перемещать голову вручную. Автоматическая скорость хороша для стационарных работ. Дугу можно укоротить и удлинить вручную.

Плюсы дуговой сварки под флюсом

У всех видов сварки есть свои плюсы и минусы.Процесс сварки под флюсом — это особый тип сварки. Для начала, работа будет иметь более высокий уровень наплавки и высокие рабочие факторы с механизированными работами. Прочные и глубокие сварные швы стали возможны благодаря простому управлению. Для этих сварных швов обычно используются более толстые листы металла, но можно делать и тонкие листы. Еще один плюс — отсутствие необходимой подготовки кромок и образование небольшого количества дыма. Работы могут выполняться снаружи или внутри, сварные швы получаются однородными и устойчивыми к коррозии. Даже с толстым листом возможен однократный проход.Наконец, дуга всегда закрывается, чтобы не было брызг. Замечательно то, что более половины флюса можно использовать повторно.

Минусы дуговой сварки под флюсом

Что касается дуговой сварки, у нее есть несколько недостатков. Это связано с тем, что это очень специфический тип сварного шва. Первый очевидный минус заключается в том, что единственными материалами, над которыми нужно работать, являются некоторые виды стали и некоторые сплавы на основе никеля. Оборудование может находиться только в положениях 1F, 1G и 2F. Он также ограничивается вращающимися трубами, сосудами или прямыми швами для сварных швов.Флюс может быть немного проблематичным в настройке и может вызвать проблемы со здоровьем. Огромным минусом является тот факт, что можно обрабатывать только толстые сварные швы. Также существуют требования к удалению шлака перед запуском и подкладке полос для проникновения корня.

Советы по выбору сварочного пистолета

Выбор правильного оборудования для сварочных работ имеет решающее значение для достижения высокого качества и производительности сварки, а также для устранения дорогостоящих простоев.В том числе и сварочные пистолеты. Изображение предоставлено Tregakiss

Выбор правильного оборудования для сварочных операций имеет решающее значение для достижения высокого качества и производительности сварки, а также для устранения дорогостоящих простоев. В том числе и сварочные пистолеты.

Во многих случаях производители используют сочетание сварочных процессов и пистолетов. Например, в тяжелом оборудовании и в общем производстве наряду с роботизированной сваркой обычно выполняют полуавтоматическую сварку. В нефтегазовой отрасли и судостроении широко используются полуавтоматическая сварка и стационарная автоматика.Сочетание сварочных процессов и оборудования позволяет компаниям, обслуживающим эти отрасли, сваривать детали различных объемов и размеров.

Однако эти технологические смеси могут создавать проблемы с точки зрения выбора пистолета. Вот почему так важно знать лучшие характеристики сварочного пистолета, которые нужно искать для достижения желаемых результатов сварки — и максимальной эффективности.

Рабочий цикл и сила тока

Одним из наиболее важных факторов для всех пистолетов — полуавтоматических, роботизированных и стационарных автоматических — является выбор правильного рабочего цикла.Рабочий цикл — это время в 10-минутном периоде, в течение которого пистолет может работать, не нагреваясь слишком сильно. В случае полуавтоматической сварочной горелки это точка, в которой сварочная рукоятка становится слишком горячей.

Производители по-разному оценивают свое оружие. При выборе любого типа пистолета важно, чтобы желаемый рабочий цикл был именно таким, какой будет фактически поставлен. Пистолеты рассчитаны на рабочий цикл 60% и 100%. Если операция требует длительного времени горения дуги, то хорошим вариантом может быть выбор пистолета со 100% -ным рабочим циклом.Это позволит сваривать в течение полных 10 минут, не перегреваясь или потенциально перегреваясь, что может привести к выходу из строя горелки.

Использование пистолета с правильной силой тока также имеет решающее значение и должно соответствовать требованиям области применения. Полуавтоматы доступны в диапазоне от 200 до 600 ампер. Роботизированные и стационарные автоматические пистолеты различаются по силе тока в зависимости от производителя и с воздушным или водяным охлаждением. Средний диапазон составляет от 350 до 600 ампер.

Полуавтоматические сварочные пистолеты

Полуавтоматические сварочные пистолеты для газовой дуговой сварки (GMAW) — это основное оборудование сварщика, которое используется ежедневно и часто в течение многих часов. По этой причине важно, чтобы пистолет был удобным, а также соответствовал требованиям работы.

Тип ручки напрямую влияет на комфорт сварщика. Некоторые производители пистолетов предоставляют возможность персонализировать свой продукт, позволяя оператору сварки выбирать стиль, который он предпочитает.Обычные варианты — прямые и изогнутые ручки. Также доступны вентилируемые ручки для уменьшения нагрева.

Ищите сварочные пистолеты с механическими компрессионными фитингами, поскольку они более долговечны и их можно отремонтировать в случае повреждения. Пистолеты с гофрированной арматурой ремонту не подлежат.

Другие особенности пистолета, которые следует учитывать в процессе выбора:

Полуавтоматическая горелка для газовой дуговой сварки (GMAW) — это основное оборудование сварщика, которое используется ежедневно и часто в течение многих часов.По этой причине важно, чтобы пистолет был удобным, а также соответствовал требованиям работы. Изображение предоставлено Tregakiss

  • Силовые кабели: Выберите самый короткий из возможных, чтобы предотвратить перегиб, который может привести к проблемам с подачей проволоки. Более короткие кабели также имеют тенденцию быть легче и удобнее для сварщика и являются хорошим выбором, если пространство внутри сварочной камеры или приспособления ограничено.
  • Триггеры: Доступны несколько стилей, включая стандартные, с блокировкой, двухпозиционные переключатели и переключатели с двойным расписанием.Проконсультируйтесь с производителем или доверенным дистрибьютором оружия GMAW, чтобы сделать лучший выбор.
  • Горловина пистолета: Доступны гибкие и поворотные опции для повышения комфорта и доступа к труднодоступным сварным швам. Те, у которых меньше изгиб, как правило, уменьшают возможность возникновения проблем с подачей проволоки.

Оператору сварки может потребоваться метод проб и ошибок, чтобы найти правильные характеристики пистолета для работы и наиболее предпочтительный пистолет. Общение с членами команды или руководством может помочь.

Роботизированные сварочные пистолеты

Роботизированные сварочные пистолеты доступны в стандартном исполнении и с ручным захватом для различных ампер, причем последний сегодня наиболее популярен. Сварочные пистолеты-роботы со сквозным захватом, как следует из названия, пропускают кабель питания через руку робота, а не через руку, как в обычном пистолете. Эта функция помогает снизить износ кабеля, вызванный удерживанием кабеля внутри отливки робота, что устраняет необходимость в дополнительных устройствах для укладки кабелей.

При выборе сварочного пистолета со сквозным рычагом важно иметь кабель правильной длины, чтобы избежать скручивания или перегиба, которые возникают при использовании слишком длинного кабеля. Если кабель слишком короткий, он может растянуться и привести к преждевременному выходу из строя. Производители обычно предлагают сквозные пистолеты с установленной длиной кабеля, которая может быть согласована с конкретной моделью робота. Однако, если монтажный кронштейн устройства подачи настроен или устройство подачи размещено в нестандартном положении, требования к длине пистолета могут измениться для сквозных кабелей.

Длина шейки и угол наклона являются дополнительными характеристиками, которые необходимо учитывать при выборе сварочного пистолета-робота. Производители обычно предлагают шеи короткой, средней и длинной длины под углом от 180 до 45 градусов. Также доступны варианты специального заказа для удовлетворения требований настраиваемой центральной точки инструмента (TCP).

Важно рассмотреть варианты монтажа для защиты пистолета и дополнительные технологии, которые могут улучшить его характеристики.

  • Сцепление: Это периферийное электронное устройство прикрепляется к роботу для защиты его и пистолета от повреждений в случае столкновения с инструментами или деталью.Он останавливает робота, чтобы можно было оценить любые повреждения и проверить TCP до возобновления производства. Сцепление используется с роботами, у которых нет программного обеспечения для обнаружения столкновений.
  • Сплошное крепление: Это альтернатива муфте для удержания роботизированного пистолета GMAW на месте на роботах с программным обеспечением для обнаружения столкновений.
  • Обдув: Эта дополнительная функция продувает сжатый воздух через переднюю часть сварочного пистолета-робота, чтобы очистить его от мусора.Это помогает снизить риск загрязнения сварного шва и поддерживает высокое качество сварки.

Если компания впервые внедряет роботизированную сварку, совершенно необходимо, чтобы выбор роботизированной сварочной горелки был частью процесса планирования. Модели САПР для моделирования помогают гарантировать, что пистолет будет соответствовать рабочей зоне, иметь доступ к сварному шву и маневрировать вокруг приспособлений.

Стационарные автоматические сварочные пистолеты

В отличие от роботизированных сварочных пистолетов, которые прикрепляются к руке робота, которая перемещается вокруг неподвижной части, стационарные автоматические сварочные пистолеты остаются на одном месте, пока деталь движется.Например, трубу можно свернуть, пока пистолет сваривает стык. Или пистолеты можно установить в держателе и перемещать по прямолинейному сварному шву с помощью закаточного станка.

Длина шеи является ключевой для стационарного автоматического пистолета. Он должен быть достаточно длинным, чтобы полностью доходить до детали и правильно получать доступ к сварному шву. Для большинства ружей требуется шейка от 12 до 16 дюймов, но есть исключения, которые могут потребовать настройки. На рынке также доступны несколько углов горловины. Самый распространенный угол составляет 180 градусов, но также доступны шейки с изгибом на 22, 45 и 60 градусов.

Длина кабеля тоже важна. Расстояние от механизма подачи проволоки может отличаться от свариваемой детали. Обычно питатель размещается на стреле, для чего может потребоваться кабель длиной до 15 футов. В других ситуациях питатель может быть установлен прямо на инструменте. В этом случае доступны автоматические фиксированные пистолеты без кабеля, которые состоят из пистолета, шейки и штыря питания, который подключается непосредственно к механизму подачи проволоки.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
