Какие бывают тиски: типы, устройство, производители, как выбрать, какие лучше – 100 фото разновидностей и советы как работать с инструментом

Содержание

100 фото разновидностей и советы как работать с инструментом

Полезным механическим устройством, использующимся мастерами для крепления деталей в процессе их обработки, являются тиски. Они эффективны в тех случаях, когда требуется установка заготовки на безопасном удалении или необходимо жесткое и надежное ее крепление. Какие виды устройств существуют и как их выбирать, будет рассказано в настоящей статье.

Краткое содержимое статьи:

Особенности конструкции

Укрупнено данное приспособление состоит из двух губок, одна из которых неподвижно прикреплена к корпусу или станине, а вторая – подвижная, способная перемещаться. Для зажатия заготовки в губках используется фиксирующий механизм. Он состоит из нескольких элементов, что видно на фото тисков:

Стальной ходовой винт с резьбой трапециевидной формы. Управление движением винта осуществляется при помощи рукоятки.

Чугунная плита для опоры или станина. Возможно использование стальной или дюралюминиевой конструкции.

Губки имеют винтовое крепление. Если вращать винт по направлению часовой стрелки, то подвижная губка начинает перемещаться к станине, закрепляя при этом деталь. При вращении винта в обратном направлении губка идет от станины, освобождая заготовку.


Для крепления тисков на опору используется несколько способов:

  • стационарно при регулярном использовании на одном месте;
  • на струбцине, что обеспечивает меньшую надежность крепления, но возможность использования без постоянного верстака;
  • на присосках – применяется при креплении исключительно на ровной и гладкой поверхности.

Разновидности инструмента

Тисковые станки, как правило, классифицируются в зависимости от технологии, используемой при активизации винта. Они могут быть ручными и пневматическими. Исходя из особенностей конструкции, применяют поворотные тиски и неповоротные.

Некоторые ручные модели позволяют осуществлять манипуляции с длинными деталями. Для этих целей предусмотрена широкая наковальня и возможность вертикального крепления заготовки. Также существуют модели для зажима округлых деталей.

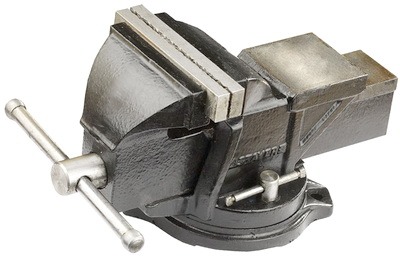

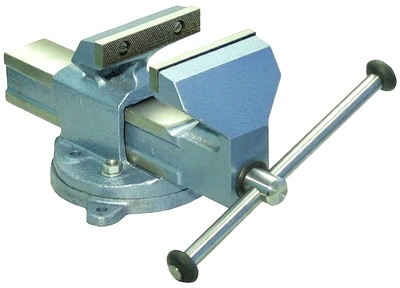

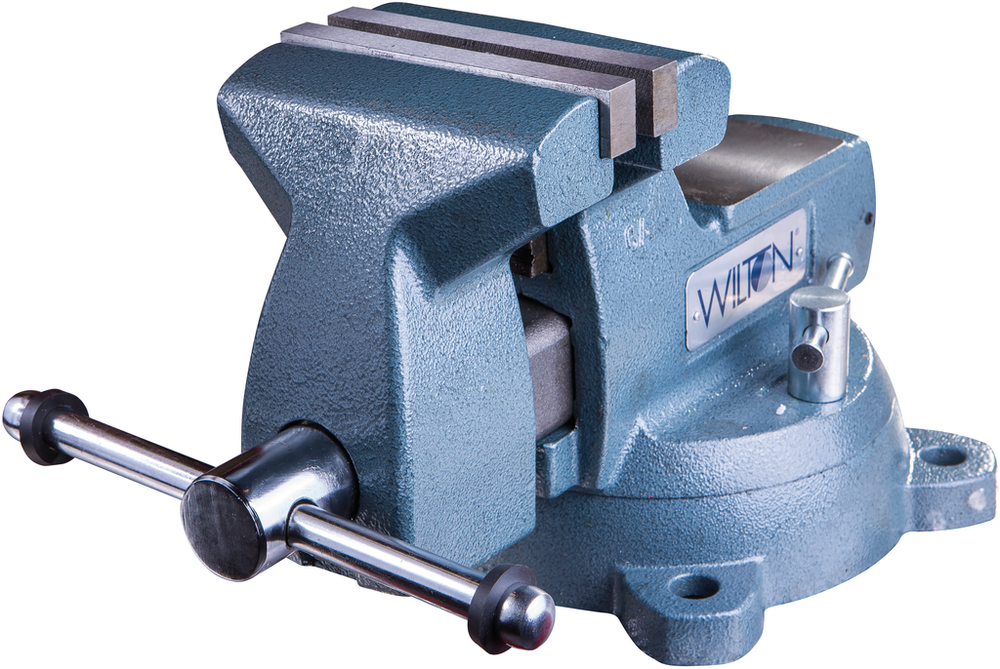

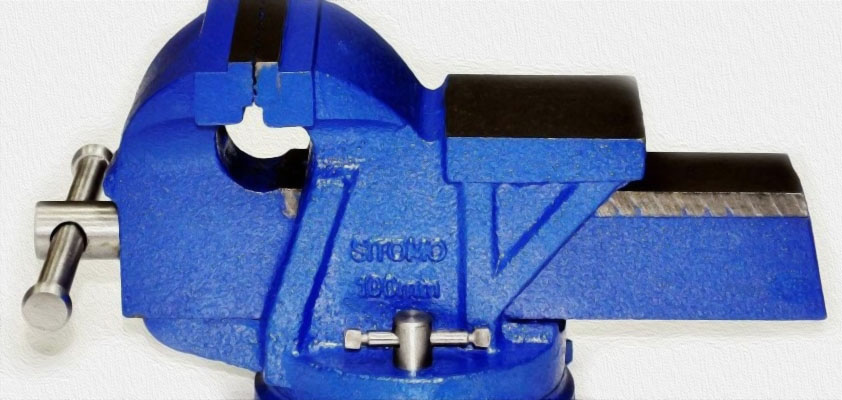

Слесарный тип инструмента

Для крепления на верстаке или столе используются специальные болты. Конструкция приспособления цельнометаллическая.

Существует возможность подобрать стационарную или поворотную модель с целью обработки деталей с возможностью смены углов. Ширина губок варьируется в пределах 45-200 мм с возможностью хода губки на 140 мм.


Преимуществом данного типа является износоустойчивость губок, прочность наковален, небольшие размеры и масса, возможность разворота на 360 градусов в поворотных моделях. Однако при этом:

  • требуют постоянного выравнивания положения губок;
  • оснащены быстроизнашивающимися стопорными шайбами;
  • зажим длинных заготовок затруднен;
  • имеют в наличии люфт.

Слесарные тиски могут быть параллельными и столовыми. У параллельных смещение губки обеспечивается вращением винта параллельно стационарной части. Они могут быть поворотными и неповоротными.

А вот столовая модель – это устаревший вариант. Хотя это очень простые по конструкции тиски, на них могут зажиматься длинные детали.

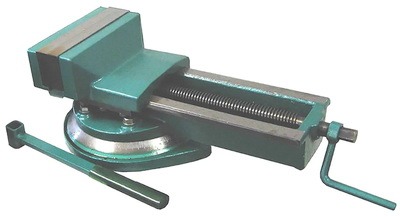

Станочная конструкция

Это более точный вариант приспособления для закрепления деталей. У него либо отсутствует люфт вообще, либо величина разбега минимальна. Тиски крепятся на верстаке, отличаются наличием поворотного механизма.

Можно выбрать один из следующих вариантов:

  • стационарный с креплением перпендикулярно к положению инструмента;
  • синусный с установкой детали под углом;
  • многоосевой с возможностью поворота по нескольким осевым точкам.

Станочные тиски гарантируют прочный зажим, что  особенно важно при обработке металлических деталей. Оснащены они прочным корпусом и защитным антикоррозийным покрытием. Жесткая фиксация обеспечивает высокую точность работ.

Однако при искривленном зажиме заготовки на ней могут оставаться следы. Поэтому требуется использование прокладки из фольги или фиксирование детали только верхней частью губок.

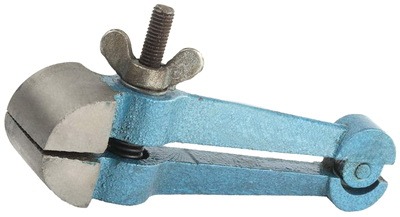

Ручные тиски

Это переносной компактный инструмент, не требующий стационарного крепления. Тиски используются для обработки мелких деталей. Различают два конструктивных варианта:

  • с наличием губок вместе с винтом и ручками;
  • рычажные тиски, напоминающие плоскогубцы с замыкающим механизмом.

Используются они для точных работ, характеризуются минимальным уровнем люфта. Конструкция приспособлена для манипуляций с алюминиевым профилем и металлочерепицей. С их помощью можно зажимать плоские заготовки.

В то же время они не приспособлены для работы с большими заготовками, требуются дополнительные элементы при манипуляциях под углом. Во время работы с мягкими металлами остаются следы на заготовке.

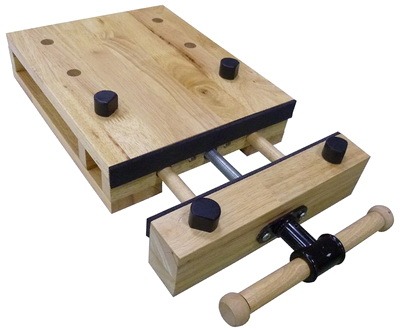

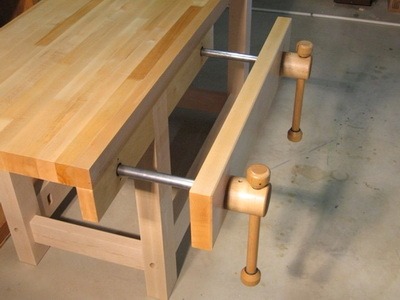

Столярная конструкция

Эти тиски применяются в операциях с деревянными или пластиковыми деталями. На губках установлены накладки из дерева, что исключает появление следов от зажима. Если крепление агрегата производится фронтально, то появляется возможность работы с вертикально зафиксированными заготовками. В некоторых моделях предусмотрен быстрозажимный механизм.

При всех преимуществах других видов настольных тисков столярная модель позволяет качественно обрабатывать изделия из мягких материалов. Крупные детали обрабатываются в одной плоскости.

Раствор губок достаточно большой, существует несколько вариантов крепежной системы. Однако с жесткими деталями работать у вас не получится, поскольку захват недостаточно прочен.

Особенности выбора приспособления

Выбирать подходящую вам конструкцию необходимо исходя из параметров рабочих элементов:

  • размер губок, их ширина, возможность использования накладок – это факторы, обеспечивающие более прочный зажим детали и качество обработки;
  • глубокий ход зажимного механизма обеспечивает большую универсальность и функциональность;
  • положительно оценивается и наличие запаса сверх высоты заготовки на ввод самой детали;
  • рукоятка должна быть удобной и эргономичной – металлическая конструкция большого диаметра обеспечивает комфорт оператора.

Как работать с тисками

Используя тиски в работе, не следует увеличивать или наращивать иным способом рукоятку. Также не следует зажимать горячие изделия из стали. Загибание деталей может привести к порче самого зажимного приспособления.

Если вы ставите перед собой вопрос, как пользоваться тисками правильно, то не следует забывать и о необходимости регулярного ухода за инструментом.

После каждого применения тиски нужно протирать растворителем, нанесенным на мягкую ткань. Все узлы надо регулярно смазывать машинным маслом для их сохранности и недопущения коррозии.

Среди популярных и надежных производителей выделяются Dexx, IRWIN, KRAFTOOL, Sturm, Wolfcraft, Zubr. Выбрав подходящую модель, не забывайте интересоваться гарантийными обязательствами и условиями сервисного обслуживания.

Фото тисков

Также рекомендуем посетить:

Типы тисков — основные виды слесарных, станочных и др. тисков

Тиски – это механические фиксирующее устройство, применяемое при ручной и машинной обработке заготовок. Используются при необходимости жесткой фиксации заготовки, необходимости расположения от неё на безопасном расстоянии или освобождении рук для проведения других работ.

Конструкция и применение

Тиски применяются при обработке металлов, дерева, пластика и других материалов в единичном и мелкосерийном производстве, а также при проведении ремонтных и других операций. Благодаря простоте конструкции и универсальности большинство видов тисков могут применяться и в быту, и в небольших ремонтных мастерских, и в цехах крупных предприятий.

Основным рабочим элементом тисков являются две губки, между которыми зажимается обрабатываемая деталь. Необходимое усилие прижима обеспечивает фиксирующий механизм с ручной регулировкой. Одна губка является неподвижной и надежно прикреплена к корпусу. Вторая перемещается под действием фиксирующего механизма обеспечивая зажим детали.

В состав фиксирующего механизма входит ходовой винт с трапециевидной резьбой. Он соединен с подвижной частью корпуса и обеспечивает её линейное перемещение путем вращения по часовой стрелке через расположенную в корпусе гайку. Вращение винта обеспечивает ручка. Корпус тисков располагается на опорной плите или станине имеющей отверстия для крепления к верстаку или станине металлообрабатывающего станка. Крепеж осуществляется с помощью винтов или струбцины.

Основные виды тисков

В зависимости от назначения и конструктивных особенностей тиски подразделяются на:

  • Слесарные — предназначены для крепления заготовок при проведении обработки ручными инструментами.
  • Трубные. Применяются для резки и обработки труб и деталей круглого сечения. Отличаются специальной, полукруглой формой губок для увеличения площади соприкосновения с деталью.
  • Станочные. Устройства повышенной точности предназначенные для крепления заготовок при обработке на металлорежущих станках.
  • Столярные. Предназначены для работы с деревянными и пластиковыми заготовками.
  • Ручные. Компактный инструмент не требующий фиксации к верстаку. Предназначен для крепления небольших заготовок.

Рассмотрим станочные и основные типы слесарных тисков как наиболее часто используемых в современной металлообработке.

Слесарные тиски

Приспособление для фиксации деталей и заготовок перед обработкой ручным или электроинструментом. Устанавливаются на стол или верстак и крепятся болтами в основании. По конструкции могут быть стуловыми или параллельными, стационарными или поворотными, с шириной губок от 45 до 200 мм. В среднем ширина фиксируемой детали, что определяется ходом подвижной губки, составляет 140 мм.

Параллельные тиски могут иметь стационарную или поворотную конструкцию с возможностью вращения вокруг оси на 60° и более. Стационарные модели тисков дешевле и используются для работ в одном положении. Своё название они получили благодаря параллельному движению подвижной губки относительно неподвижной части. Тиски оснащены накладными губками из инструментальной стали, основание выполняется из чугуна или стали, подвижные элементы – из углеродистой стали.

Стуловые тиски являются устаревшим типом конструкции, но продолжают применяться в быту и ремонтных мастерских. Своё название получили благодаря тому, что фиксировались на основание в форме стула.  Представляют собой конструкцию состоящую из основания и поворотного диска, которые по центру соединяются винтами. На корпусе, как правило, имеется наковальня. Ширина губок составляет от 90 до 180 мм. Достоинствами данной конструкции являются простота и прочность, быстрый разжим губок и возможность фиксации длинных деталей.

Станочные тиски

Это приспособления для высокоточной фиксации заготовок перед проведением обработки на сверлильных, фрезерных и других видах станков. От слесарной разновидности они отличаются малым разбегом или полным отсутствием люфта. Предназначены для фиксации на станинах металлообрабатывающего оборудования или производственных верстаках. Для удобства работ, как правило, оснащены поворотным механизмом.

В зависимости от возможности расположения заготовки существуют следующие типы станочных тисков:

  • Стационарные. Деталь фиксируется под прямым углом к тискам.
  • Синусные. Возможна фиксация обрабатываемой детали под любым углом необходимым для обработки.
  • Многоосевые. Тиски имеют возможность поворота по различным координатным осям.

Основными достоинствами данного типа оснастки является высокое усилие зажима, жесткое крепление деталей и возможность проведения высокоточных операций.

Действующие ГОСТы

Параметры различных типов слесарных тисков с ручным приводом определяет ГОСТ 4045-75. На устройства с ручным и механизированным приводом действует ГОСТ 16518.

Тиски. Виды и устройство. Работа и применение. Как выбрать

Тиски – это механическое устройство, с помощью которого обеспечивается надежная фиксация заготовок для их обработки. Они применяются в слесарном и столярном деле. Инструмент изготовляется из металла или дерева. Он бывает как компактным, так и массивным, что обусловлено его предназначением. С помощью тисков можно обеспечить жесткий временный крепеж для обработки деталей при пилении, сверлении или строгании.

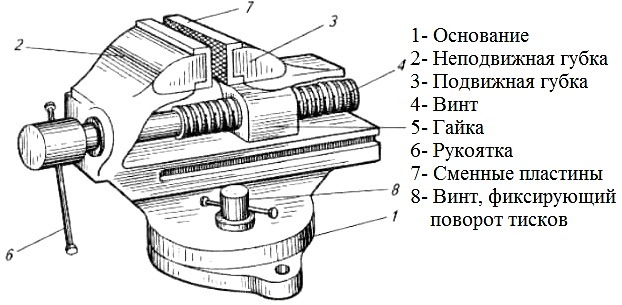

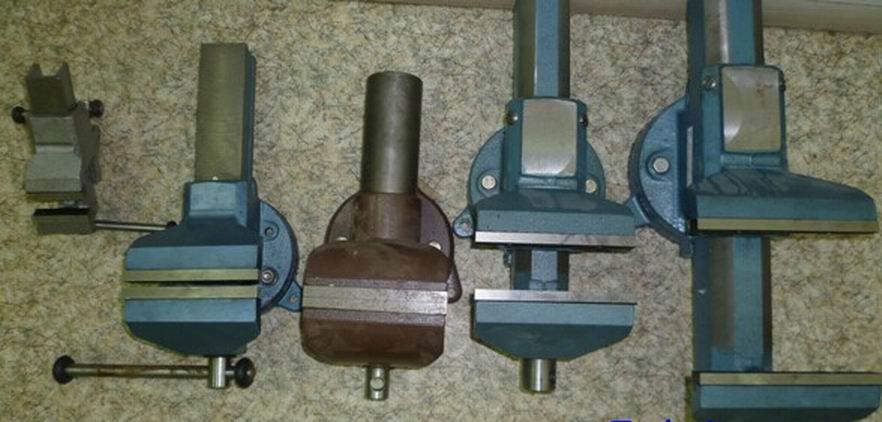

Из чего состоят тиски

Конструкция тисков довольно простая. Самый распространенный механизм представляет собой две плоские губки с регулировочной ручкой, которая двигает зажимной винт. С его помощью губки расходятся и сжимаются. Размещая между ними заготовку, можно обеспечить ее надежную фиксацию. Одна губка механизма неподвижно закреплена к корпусу, а вторая скользит по направляющей, двигаемая винтом.

Сам фиксирующий механизм регулировки состоит из ходового винта, который проходит через всю конструкцию тисков. Вне зависимости от того из чего сделан корпус устройства, винт всегда металлический. На его конце имеется ручка для удобной регулировки без применения гаечного ключа. Губки тисков зачастую имеют мягкие накладки. Они могут быть из твердой резины или цветных металлов. Их применение позволяет снизить врезание в закрепляемую заготовку. В том случае, если устанавливается нежная деталь, она дополнительно оборачивается тканью или различными накладками, чтобы предотвратить деформацию. В первую очередь это касается мягкой породы древесины, а также пластика и заготовок, которые могут поцарапаться.

Основание тисков закрепляется к поверхности путем затягивания винтов или зажиманием струбцины. Некоторые разновидности мелких тисочков, которые обычно используются ювелирами, имеют магнитное крепление.

Для того чтобы воспользоваться тисками необходимо вращать рукоять винта против часовой стрелки чтобы расширить губки на достаточный зазор. После этого в него вставляется деталь, которую нужно зафиксировать. Далее винт вкручивается по часовой стрелке и надежно поджимает заготовку. Используя массивное устройство, следует учитывать, что сила его сжатия очень большая. В результате заготовка может деформироваться. В первую очередь это качается тонкостенных трубок, а также древесины.

Разновидности тисков

Тиски — это многофункциональный инструмент, который применяется в различных целях. В связи с этим его конструкция была модифицирована для выполнения определенных задач.

Тиски имеют несколько разновидностей:
  • Слесарные.
  • Станочные.
  • Столярные.
  • Ручные.

Каждая разновидность имеет свои преимущества и недостатки. Типы тисков разработаны специально для выполнения определенных задач, поэтому их использование в правильном направлении позволяет добиться максимального удобства применения.

Слесарные

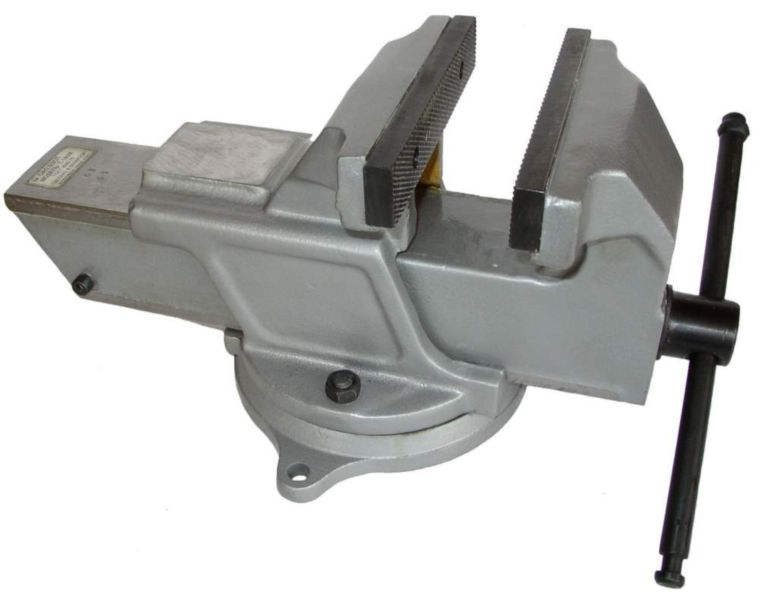

Слесарный тип тисков представляет собой металлический инструмент, который не имеет деталей из мягких материалов. Он закрепляется на верстаке, столе или другой подставке. Данное устройство может фиксироваться как стационарно, так и проворачиваться, что позволяет работать под различными углами. Для слесарных моделей характерна ширина губок в диапазоне от 45 до 200 мм. В среднем они создают зазор для захвата деталей толщиной до 140 мм.

Для слесарных тисков характерна маленькая наковальня на корпусе, которую можно применять для подравнивания заготовок с помощью молотка. Данный инструмент имеет небольшой люфт при движении губок, но поскольку он применяется для выполнения грубой работы, то это не критично.

Если рассматривать преимущества слесарных тисков, то можно отметить их довольно надежную конструкцию с хорошей фиксацией. Они имеют сравнительно небольшие габариты, хотя бывают и довольно крупные устройства. Их корпус сделан из металла или чугуна, поэтому они стойкие к механическому воздействию. По зажатой в них заготовке можно бить молотком.

К недостаткам слесарных инструментов можно отнести наличие в них люфта, который постепенно увеличивается. Слабым местом такой конструкции являются стопорные шайбы, которые часто изнашиваются и нуждаются в замене. В связи с довольно небольшой шириной губок, провести фиксацию длинномерных деталей не всегда удобно. Если они очень тяжелые, то при обработке один конец заготовки может опускаться. Чтобы этого избежать периодически требуется поджимать винт. Большая площадь губок даже при таком же усилии обеспечила бы более надежную фиксацию, благодаря увеличенной силе трения, но в слесарных тисках нет таких моделей.

Станочные

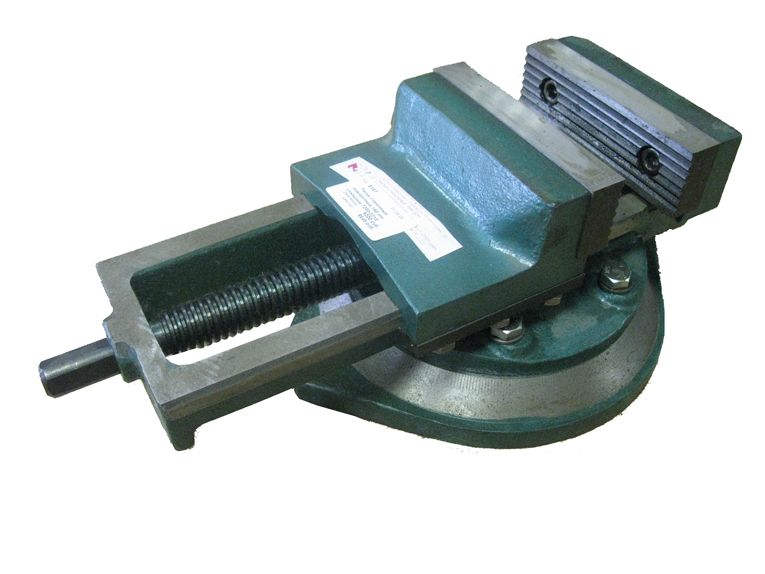

Станочные тиски представляют собой инструмент высокой точности. Их губки не имеют люфта благодаря тому, что ход винта происходит по четко заданной траектории в одной оси с несколькими дополнительными точками фиксации. Такие устройства используются на производствах. Они обычно фиксируются на верстаках и прочих механизмах для обработки деталей. Зачастую они крепятся не намертво, как большинство слесарного инструмента, а могут поворачиваться, подставляя заготовку под нужным углом. Зачастую подставка имеет много осей механизма регулировки, что позволяет выворачивать заготовку под любым вертикальным и горизонтальным углом.

Станочный тип обладает высокой силой нажима, а также довольно широкими губками, поэтому с их помощью можно зажимать довольно тяжелые и длинные детали. Их корпус делается еще более прочным, чем у слесарных тисков, поэтому он лучше переносит механическое воздействие и удары молотком. К немаловажным преимуществам данных тисков можно отнести отсутствие люфта, что очень важно в том случае, если необходимо провести выравнивание заготовки для точного сверления.

Также такой инструмент имеет и недостатки. Их практически нет, за исключением того факта, что тиски сжимают действительно очень сильно, и если немного перестараться с затягиванием винта, то заготовка получает видимые дефекты со следом отпечатка губок. Не то чтобы это был действительно недостаток, но работать нужно аккуратно.

Ручные

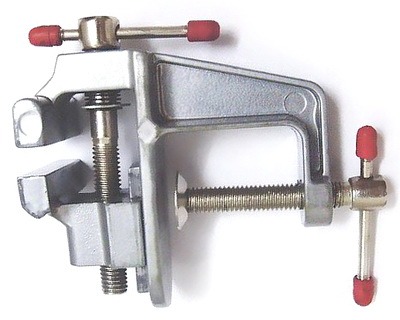

Что касается ручных тисков, то они являются самыми компактными. Они предназначены для обработки мелких деталей, которые нужно всего лишь зафиксировать без прикрепления к столу. Деталь просто зажимаются в губках, а тиски удерживаются в руке. Зачастую конструкция данного механизма напоминает бельевую прищепку или плоскогубцы. Непосредственный поджим губок осуществляется закручивание гайки с барашком.

Тисочки данного типа обычно используют моделисты при строительстве мелких копий кораблей, автомобилей или самолетов. Также их применяют ювелиры. Данные модели очень компактные, и зачастую могут разместиться даже в кармане брюк. При этом не нужно путать ручные тиски с очень маленькими слесарными. Слесарные всегда фиксируется к какой-нибудь поверхности, а ручные в этом не нуждаются. Их просто удерживают в свободной руке в качестве рукоятки, которая зажимает маленькую деталь. При этом вторая рука осуществляет обработку напильником, шкуркой или прочим инструментом.

К преимуществам ручных тисков можно отнести их очень надежную конструкцию. Их можно легко разобрать, почистить и смазать, при этом уделив минимум времени. Они занимают очень мало пространства, а кроме этого в них практически нет люфта. Их рукоять покрывается сантопреном. Это обеспечивает надежное удержание в руке, исключая высказывание. Такое покрытие делает инструмент более теплым, что особенно важно, если приходится работать на холоде.

К недостаткам ручных тисков можно отнести очень маленький размер губок, которые не позволят обработать более крупные заготовки. Зачастую губы имеют маленькую рельефную проточку для того чтобы более надежно закреплять зажатую деталь. В результате на ней может остаться отпечаток. Это довольно распространенная проблема, поскольку ручные модели в основном применяют для обработки мягких цветных и драгоценных металлов.

Столярные

Столярный тип тисков предназначен специально для закрепления деревянных заготовок для их обработки. Его особенность заключается в широких губках, для увеличения площади прижима, что обеспечивает минимальную деформацию на поверхности закрепленных деталей. Столярные модели часто делаются из твердых сортов дерева. В первую очередь этот дуб, бук и ясень. Они фиксируются винтами к столу, или являются непосредственно его частью. Зачастую столярный стол в заводской комплектации имеет встроенные тиски.

Главным преимуществом столярных тисков является их возможность работы с довольно мягкими материалами. Их губки для фиксации имеют большую площадь и являются гладкими, поэтому не оставляют отпечатков. Ширина хода зажима довольно большая, что позволяет фиксировать даже широкие доски.

К недостаткам таких тисков можно отнести то, что они совершенно непригодны для фиксации действительно жестких деталей. Если в них зажимать металл, то губки будут повреждены.

На что обратить внимание при покупке

При выборе тисков любого типа, следует в первую очередь обратить внимание на наличие люфтов. Если он присутствует у нового инструмента, то его не стоит брать, поскольку со временем это превратится в большую проблему. Подбирая оптимальную модель, следует отталкиваться от того, какие заготовки нужно будет зажимать в будущем. Это нужно для того, чтобы выбрать оптимальную ширину захвата. Стоит обратить внимание и на способ крепления накладок на губки. Они могут быть зафиксированы с помощью заклепок или винтов. Первый вариант является более надежным, но не позволяет с удобством менять накладки.

Похожие темы:

Тиски — Википедия

Материал из Википедии — свободной энциклопедии

Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 21 ноября 2017; проверки требуют 2 правки. Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 21 ноября 2017; проверки требуют 2 правки. Слесарные тиски Станочные тиски с ручным приводом Настольные слесарные тиски Три типа тисков: А — слесарные, В — станочные, С — ручные

Тиски́ (иногда называют тисами) — слесарный или столярный инструмент для фиксирования детали при различных видах обработки (пиление, сверление, строгание и т. д.).

По причине простоты конструкции, тиски являются довольно востребованным инструментом. Сферы его использования достаточно обширны, от бытовых задач по дому до применения в больших цехах, различных производств. Ключевыми элементами в их работе являются две параллельно находящихся пластины, которые и фиксируют необходимую деталь.

Фиксирующий механизм отвечает за уровень силы прижима и имеет ручную регулировку. Одна из пластин абсолютно не подвижна и надежно прикреплена к корпусу. Другая же пластина перемещается, отвечая за зажим необходимой детали с нужной силой.

Тиски изготавливаются из различных материалов, слесарные чаще всего из металла, столярные из дерева.

Основные типы тисков:

  • слесарные,
  • станочные с ручным и механизированным приводом,
  • ручные (применяются, например, в ювелирном деле удерживаемые одной рукой и предназначенные для фиксации маленьких предметов,
  • столярные (часть столярного верстака).

Официальный сайт СТАНКОГРУПП — станки и грузоподъемное оборудование.

Тиски являются основным приспособлением, предназначенным для фиксации обрабатываемых заготовок и деталей для облегчения их механической обработки. Появляется возможность использовать в работе обе руки и любой инструмент, нет необходимости прикладывать физическое усилие для удержания детали в требуемом положении. Перед покупкой нужно решить, какого типа тиски и конструкции брать, а также учитывать ширину и высоту зажимных губок. Часто тиски одной серии поставляются в нескольких модификациях для обработки деталей разных габаритов.


В продаже можно найти нижеперечисленные типы тисков:

Тиски для ручной обработки заготовок делятся на:

  • Столярные тиски – являются одной из составляющих столярного верстака. Для обработки мягких материалов: дерева, пластмассы и т.п.;
  • Слесарные тиски – для обработки твердых материалов, металла в слесарных цехах;

Станочные тиски необходимы для закреплений деталей при их обработке металлорежущими станками и делятся на:

  • Фрезерные тиски – имеют поворотную конструкцию часто высокоточные и используются для фрезерной обработки заготовок из металла;
  • Сверлильные тиски – применяются для установки на вертикально-сверлильные станки для закрепления заготовок.

Все тиски по способу фиксации могут быть быстрозажимными. Быстрозажимные тиски используются, если необходима быстрая фиксация деталей или быстрая смена заготовок с разными размерами.

Подробнее о каждом из упомянутых типов:



Столярные тиски

Слесарные тиски

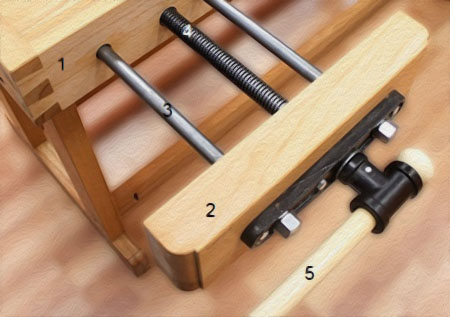

Столярные тиски в основном используются для закрепления на верстаке деталей из древесины или пластмассы. Применяются для пиления, сверления, строгания.
Состоят такие тиски из корпуса с подвижной планкой. Для её передвижения используется несколько направляющих. У основания они должны быть прикручены к верстаку болтами и гайками.



Слесарные тиски

Столярные тиски

Слесарные тиски необходимое приспособление в металлообрабатывающих цехах, на опытных производствах, в классах труда профильных образовательных учреждения и других местах, где необходима ручная обработка металла. Такие тиски часто имеют наковальню, для ударной обработки заготовок. Губки слесарных тисков часто имеют формованый профиль для фиксации не только прямоугольных заготовок, но и заготовок круглого сечения. В отличии от столярных тисков зажимной механизм более массивный и прочный. Позволяет создавать огромное усилие сжатия.



Станочные тиски

Cтаночные тиски бывают как универсальные, так и произведённые специально для определённого станка. Их основание вращается, а закрепить заготовку можно под любым удобным углом – даже вертикально.
Станочные тиски делятся на два типа:
•    С ручным винтовым приводом;
•    С пневматическим приводом.
Перед покупкой нужно проверить функциональность тисков:
•    Поворотные;
•    Неповоротные.
Лучше использовать первый тип, потому что тиски с поворотным механизмом позволяют выполнять с ними больше задач и облегчают сам процесс обработки.



Фрезерные тиски

Фрезерные тиски

Фрезерные тиски – поворотные устройства, которые применяются только в качестве частей фрезерного станка. В подобных приспособлениях тиски нужны для безопасной фиксации заготовки под деталь для её последующей фрезеровки. Данный тип оборудования популярен как в малых мастерских, так и в больших цехах на заводах.
Станочные поворотные тиски могут быть:
•    Пневматическими;
•    Гидравлическими;
•    Ручными.



Сверлильные тиски

Сверлильные тиски

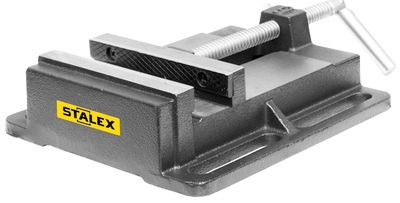

Сверлильные тиски предназначены для выполнения работ по сверлению. Чтобы правильно пользоваться сверлильным станком, нужно надёжно закрепить деталь так, чтобы она была абсолютно неподвижна до самого конца процесса сверления – добиться этого можно только со сверлильными тисками.



Состоят из следующих элементов:
•    Планки основания;
•    Зажимных губок;
•    Винта;
•    Передатчика усилий.



Быстрозажимные тиски

Быстрозажимные тиски отличаются особо быстрым и точным механизмом зажима губок. Незаменимый вариант для работ, подразумевающих обработку деталей разных размеров – то есть, требующих постоянно сдвигать и раздвигать губки тисков. Конструкция быстрозажимных тисков специально рассчитана для быстрой регулировки.



Виды тисков и их применение

Тиски́ (иногда называют тисами) — слесарный или столярный инструмент для фиксирования детали при различных видах обработки (пиление, сверление, строгание и т. д.).

По причине простоты конструкции, тиски являются довольно востребованным инструментом. Сферы его использования достаточно обширны, от бытовых задач по дому до применения в больших цехах, различных производств. Ключевыми элементами в их работе являются две параллельно находящихся пластины, которые и фиксируют необходимую деталь.

Фиксирующий механизм отвечает за уровень силы прижима и имеет ручную регулировку. Одна из пластин абсолютно не подвижна и надежно прикреплена к корпусу. Другая же пластина перемещается, отвечая за зажим необходимой детали с нужной силой.

Тиски изготавливаются из различных материалов, слесарные чаще всего из металла, столярные из дерева.

Основные типы тисков:

  • слесарные,
  • станочные с ручным и механизированным приводом,
  • ручные (применяются, например, в ювелирном деле удерживаемые одной рукой и предназначенные для фиксации маленьких предметов,
  • столярные (часть столярного верстака).

Несмотря на простоту конструкции, настольные тиски являются самым востребованным инструментом в мастерской. Каждый человек, который хоть раз держал в руках ножовку или напильник, знает, что обрабатываемую заготовку или деталь необходимо жестко зафиксировать. Плохо закрепленная деталь при обработке вибрирует, болтается, что делает даже самую простую работу сложной и неудобной, а иногда и вовсе невозможной. В таком случае лучше зафиксировать деталь.

Тиски (иногда их называют тисами) — это слесарный или столярный инструмент для фиксации детали при различных видах механической обработки (пиление, сверление, строгание). Они представляют собой пару параллельных пластин, одна из которых обычно неподвижна, а вторая прижимается к детали с помощью винта. Эти незаменимые устройства фиксации изготавливаются из различных материалов: слесарные — из металла; столярные — чаще из дерева.

Рассмотрим применение и основные разновидности тисков.

Для чего нужны тиски

Данный инструмент незаменим как для мастера-любителя, так и для профессионала на производстве. Начиная ремонтные работы, в первую очередь приходится задумываться о наличии строительных инструментов и приспособлений облегчающих сам процесс. Ведь согласитесь, выполняя в своем гараже или мастерской работы по сверлению, строганию или фрезерованию, то без чего не обойтись в первую очередь – это удерживающее, фиксирующее приспособление для обработки деталей и материалов. Под ними понимается приспособление, которое имеет в своем составе корпус и две зажимные губки.

Фиксируется обрабатываемая заготовка при помощи вращений рукоятки главного винта. Вместо него могут быть приспособлены и другие механизмы, такие как клиновые, диафрагменные, эксцентриковые или пневматические. По сути, это основной слесарный (столярный) инструмент. Хорошие мастера знают, что если обрабатываемую деталь прочно не закрепить, то работа не получится точной и качественной. Более того, когда деталь надежно закреплена, это дает возможность контролировать процесс и делать работу эффективней.

Виды тисков

По назначению тиски бывают слесарными, станочными, столярными и ручными.

Виды станочных тисков

Станочные тиски больше применимы в производственных процессах. Они крепятся на большие верстаки и служат для обработки деталей в промышленных масштабах. Такие тиски зачастую оснащены поворотным механизмом, что облегчает манипуляции с обрабатываемой деталью. Тиски станочные поворотные предназначены для обеспечения жесткого закрепления деталей при различных работах. На них имеется специальная поворотная платформа, она нужна для обеспечения свободного вращения деталей вокруг вертикальной оси. Когда позиция будет выбрана, инструмент закрепляется к основе при помощи специальных болтов. Поворотную платформу не следует использовать постоянно, иначе может снизиться жесткость всей конструкции.

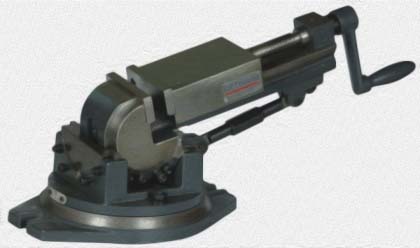

Синусные станочные тиски предназначены для фиксации обрабатываемой детали под требуемым углом по отношению к плоскости стола. Для расчета установки определенного угла используется формула, с помощью которой определяется высота проставки за счет которой и достигается необходимый угол. При расчетах используется показатель – синус угла на основании, которого и назван данный тип устройств. В качестве проставки применяется КИД (концевая мера длины).

Самоцентрирующиеся тиски устанавливают на высокоточных производствах, особенно там, где требуется идеально точно зафиксировать деталь в требуемом положении. Устройство приспособлений такого рода имеет подшипниковую основу.

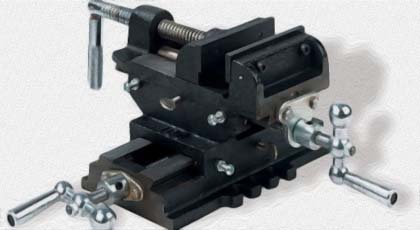

Двухпозиционные (крестовинные) тиски очень универсальны и наиболее популярны у специалистов. Данное приспособление позволяет устанавливать детали с наклоном в двух перпендикулярных плоскостях. Существует также еще одна станочная разновидность инструмента – лекальные тиски (другое их название — прецизионные). Они применяются при чистовой обработке деталей, когда уже не обязательно сильно фиксировать предмет, потому что с ним не будут производить интенсивных физических операций. Особенность прецизионных тисков в том, что разъем там сделан так, что обеспечивает почти идеальную параллельность и перпендикулярность осей при креплении, поэтому данные инструменты считаются высокоточными.

Если детали требуется закрепить под углом в нескольких плоскостях, то тогда не обойтись без трехкоординатных тисков. Это самый сложный и дорогой инструмент, но зато он имеет много возможностей. Во время работы на таких тисках есть возможность использовать отдельные половинки прижимов. Такой инструмент позволяет обрабатывать сразу две детали. Это удобно и помогает повысить производительность. Тиски данного вида не особо распространены, но все же в некоторых областях пользуются достаточно высоким спросом.

Гидравлические и пневматические тиски служат для надежной фиксации крупногабаритных заготовок. Пневматические для зажима используют силу сжатого воздуха. Гидравлические обычно имеют силовой поршневой привод. Рабочая жидкость под давлением поступает от насоса в цилиндр привода тисков. Чаще всего такие тиски применяются на больших промышленных производствах. Некоторым недостатком является то, что они не дают возможности закреплять обрабатываемые детали предварительно с небольшой силой зажатия, что бывает необходимо в процессе их установки и выверки.

Слесарные тиски и их виды

Самый распространенный в частных гаражах и мастерских вид — это слесарные тиски. Они бывают разных размеров, от больших (с шириной губок до 200 мм.) до миниатюрных, применяемых, как правило, в домашних мастерских (с шириной губок порядка 60 мм.). Такие экземпляры обычно закрепляются на столе с помощью нижнего винта струбцины. Большие же тиски используются на производстве или мастерских для обработки крупных деталей. Их обычно крепят к рабочему столу, верстаку мощными болтами.

Поворотные слесарные тиски, как и станочные, очень удобны тем, что мастер имеет возможность зафиксировать обрабатываемую заготовку в нужной ему плоскости и под удобным для работы углом. На них можно производить обработку самых труднодоступных участков детали, которые в обычных зажимах обработать сложно, а иногда и вовсе невозможно. Поворотные тиски, как и все слесарные, могут быть стационарными, закрепляемыми на верстаках, или маленькими, со встроенной струбциной для крепления к столу.

Трубные тиски используются для фиксации труб или цилиндрических деталей. Если обычные слесарные не способны плотно зафиксировать трубу из-за очень маленькой площади соприкосновения с круглой деталью, то трубные имеют специфическую форму губок, что способствует полному зажиму.

В быту и маленьких мастерских распространены компактные ручные тиски. Они служат для обработки небольших заготовок, для качественного прижатия нескольких деталей друг к другу, при этом не требуется крепление к столу, есть удобный захват. На них вполне можно обработать небольшую деталь напильником либо просверлить в ней отверстие. По-своему размеру они могут быть крупногабаритные, средние и совсем небольшие. Размер большой роли в работе такого приспособления не играет, просто более крупные могут удерживать детали большего размера. Также данные компактные образцы могут быть дополнены вакуумным креплением к столу. В этом случае на подошве располагается резиновая мембрана, управляемая рычагом. Такие тиски можно устанавливать в любом доступном месте.

Столярные тиски

Столярные тиски применяются для работы с деревянными изделиями. Это специфические виды работ, поэтому их конструкция несколько отличается от слесарных. Зачастую столярные зажимные устройства изготавливаются из дерева целиком, либо крепление деталей осуществляется через деревянные губки. Сами губки значительно шире, чем у слесарных, и имеют большую площадь зажима. В связи с этим столярные тиски обычно укомплектованы двумя направляющими, которые предотвращают перекосы при удерживании заготовок. Направляющие могут быть как частью верстака, так и съемными.

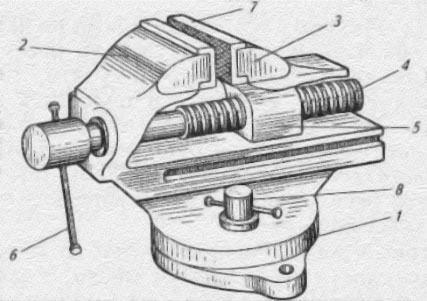

Конструкция слесарных тисков

Настольные слесарные тиски имеют следующие основные конструкционные элементы:

  • Неподвижная губка (как правило, оборудована наковальней) и подвижная.
  • Основание.
  • Зажимной винт.
  • Сменные щечки (пластинки) с насечкой.
  • Поворотная рукоятка.
  1. Основание.
  2. Неподвижная губка.
  3. Подвижная губка.
  4. Винт.
  5. Гайка.
  6. Рукоятка.
  7. Сменные пластины.
  8. Винт, фиксирующий поворот тисков.

Кроме них в конструкцию могут входить и другие элементы, которые будут менять модификацию и специализацию устройства. Основной параметр, который имеют слесарные тиски, — это максимально возможное расстояние между щечками. Оно определяет наибольший размер заготовки, закрепленной в устройстве. Все детали зажимного устройства стальные. Чугун из-за своей хрупкости используется намного реже. Особенно, когда слесарные тиски используют как наковальню. А стальные детали способны переносить ударные нагрузки без разрушения.

Конструкция столярных тисков

Тиски для столярных работ состоят из следующих элементов:

  • Опоры, которая одновременно является неподвижной зажимной губкой.
  • Подвижной зажимной губкой.
  • Металлических направляющих, по которым перемещается подвижная губка.
  • Ходового винта, обеспечивающего перемещение подвижной губки.
  • Воротка, за счет которого вращается ходовой винт.
  1. Неподвижная губка.
  2. Подвижная губка.
  3. Направляющая.
  4. Ходовой винт.
  5. Рукоятка.

Неподвижная опора столярных тисков надежно фиксируется на поверхности верстака, для чего используются длинные шурупы или болтовые крепежные элементы. В серийных моделях также должна быть предусмотрена возможность использования сменных накладок на подвижную и неподвижную губки. Эти накладки, повышающие универсальность столярных тисков, могут быть изготовлены из металла или полимерных материалов.

Поскольку столярные верстачные тиски часто используются для обработки габаритных деревянных изделий, в конструкции многих моделей предусмотрен пружинный механизм, который облегчает манипуляции. Он может быть установлен и на самодельные столярные тисы, что облегчит предварительный зажим детали. Окончательно она фиксируется с помощью ходового винта. Если этот механизм отсутствует, столяру придется держать на весу заготовку, прежде чем к ней придвинется подвижная зажимная губка.

Самодельные тиски — от столярных до слесарных

Каждый хозяин хочет иметь в своей мастерской удобные слесарные или столярные тиски. Это позволит в любое время обработать любые детали или заготовки из дерева или материала. С их помощью быстро выполняется резьба по деревянным заготовкам. Многие мастера заменяют данное приспособление струбцинами. Это немного неудобно, они могут время от времени соскальзывать, да и прикреплять их нужно только к бруску. Лучше иметь тиски, которые можно сделать даже самим в домашних условиях.

Слесарный зажимной инструмент обычно выполнен из металла. Самостоятельное их изготовление более трудоемко в сравнении с деревянными столярными вариантами. В следующем видео ролике подробно описаны все этапы по самостоятельному изготовлению тисков из металла:

Так как столярные фиксирующие устройства предназначены в основном для обработки древесины и других податливых материалов, то в их конструкции задействовано минимум металлических компонентов. Изготовить их намного проще из подручных материалов, и следующий видео ролик это продемонстрирует:

Если обратить внимание на столярные верстаки заводского изготовления с зажимным устройством, то они представляют собой корпус и подвижную планку. Последняя, в свою очередь, может перемещаться по двум направляющим. Инструмент нужно прикручивать винтами и специальными болтами к поверхности. Губки сделаны таким образом, что всегда можно крепить разные накладки: деревянные, пластмассовые или из другого мягкого материала. Рассмотрев принцип работы и устройство, вполне можно спроектировать самодельные столярные тисы.

Первым делом нужно подобрать и приобрести соответствующие детали. В качестве ходовых винтов можно использовать шпильки с резьбой. С ролью направляющих справятся отрезки труб малого диаметра или гладкая металлическая арматура (прут). Неподвижная губка может быть сделана из сосновой доски. Ее нужно прочно прибить к поверхности стола. Подвижную часть также изготавливают из доски соответствующих размеров. В досках сверлят отверстия под шпильки. Дополнительно губки могут быть укреплены металлической полосой. В зависимости от того, какие будут подобраны детали, можно изготовить тиски разного размера. Это позволит работать с досками любой длины и с деталями разных размеров и формы. Важно, чтобы во время работы данный инструмент был крепко прикреплен.

Тиски – это механическое устройство, с помощью которого обеспечивается надежная фиксация заготовок для их обработки. Они применяются в слесарном и столярном деле. Инструмент изготовляется из металла или дерева. Он бывает как компактным, так и массивным, что обусловлено его предназначением. С помощью тисков можно обеспечить жесткий временный крепеж для обработки деталей при пилении, сверлении или строгании.

Из чего состоят тиски

Конструкция тисков довольно простая. Самый распространенный механизм представляет собой две плоские губки с регулировочной ручкой, которая двигает зажимной винт. С его помощью губки расходятся и сжимаются. Размещая между ними заготовку, можно обеспечить ее надежную фиксацию. Одна губка механизма неподвижно закреплена к корпусу, а вторая скользит по направляющей, двигаемая винтом.

Сам фиксирующий механизм регулировки состоит из ходового винта, который проходит через всю конструкцию тисков. Вне зависимости от того из чего сделан корпус устройства, винт всегда металлический. На его конце имеется ручка для удобной регулировки без применения гаечного ключа. Губки тисков зачастую имеют мягкие накладки. Они могут быть из твердой резины или цветных металлов. Их применение позволяет снизить врезание в закрепляемую заготовку. В том случае, если устанавливается нежная деталь, она дополнительно оборачивается тканью или различными накладками, чтобы предотвратить деформацию. В первую очередь это касается мягкой породы древесины, а также пластика и заготовок, которые могут поцарапаться.

Основание тисков закрепляется к поверхности путем затягивания винтов или зажиманием струбцины. Некоторые разновидности мелких тисочков, которые обычно используются ювелирами, имеют магнитное крепление.

Для того чтобы воспользоваться тисками необходимо вращать рукоять винта против часовой стрелки чтобы расширить губки на достаточный зазор. После этого в него вставляется деталь, которую нужно зафиксировать. Далее винт вкручивается по часовой стрелке и надежно поджимает заготовку. Используя массивное устройство, следует учитывать, что сила его сжатия очень большая. В результате заготовка может деформироваться. В первую очередь это качается тонкостенных трубок, а также древесины.

Разновидности тисков

Тиски — это многофункциональный инструмент, который применяется в различных целях. В связи с этим его конструкция была модифицирована для выполнения определенных задач.

Тиски имеют несколько разновидностей:
  • Слесарные.
  • Станочные.
  • Столярные.
  • Ручные.

Каждая разновидность имеет свои преимущества и недостатки. Типы тисков разработаны специально для выполнения определенных задач, поэтому их использование в правильном направлении позволяет добиться максимального удобства применения.

Слесарные

Слесарный тип тисков представляет собой металлический инструмент, который не имеет деталей из мягких материалов. Он закрепляется на верстаке, столе или другой подставке. Данное устройство может фиксироваться как стационарно, так и проворачиваться, что позволяет работать под различными углами. Для слесарных моделей характерна ширина губок в диапазоне от 45 до 200 мм. В среднем они создают зазор для захвата деталей толщиной до 140 мм.

Для слесарных тисков характерна маленькая наковальня на корпусе, которую можно применять для подравнивания заготовок с помощью молотка. Данный инструмент имеет небольшой люфт при движении губок, но поскольку он применяется для выполнения грубой работы, то это не критично.

Если рассматривать преимущества слесарных тисков, то можно отметить их довольно надежную конструкцию с хорошей фиксацией. Они имеют сравнительно небольшие габариты, хотя бывают и довольно крупные устройства. Их корпус сделан из металла или чугуна, поэтому они стойкие к механическому воздействию. По зажатой в них заготовке можно бить молотком.

К недостаткам слесарных инструментов можно отнести наличие в них люфта, который постепенно увеличивается. Слабым местом такой конструкции являются стопорные шайбы, которые часто изнашиваются и нуждаются в замене. В связи с довольно небольшой шириной губок, провести фиксацию длинномерных деталей не всегда удобно. Если они очень тяжелые, то при обработке один конец заготовки может опускаться. Чтобы этого избежать периодически требуется поджимать винт. Большая площадь губок даже при таком же усилии обеспечила бы более надежную фиксацию, благодаря увеличенной силе трения, но в слесарных тисках нет таких моделей.

Станочные

Станочные тиски представляют собой инструмент высокой точности. Их губки не имеют люфта благодаря тому, что ход винта происходит по четко заданной траектории в одной оси с несколькими дополнительными точками фиксации. Такие устройства используются на производствах. Они обычно фиксируются на верстаках и прочих механизмах для обработки деталей. Зачастую они крепятся не намертво, как большинство слесарного инструмента, а могут поворачиваться, подставляя заготовку под нужным углом. Зачастую подставка имеет много осей механизма регулировки, что позволяет выворачивать заготовку под любым вертикальным и горизонтальным углом.

Станочный тип обладает высокой силой нажима, а также довольно широкими губками, поэтому с их помощью можно зажимать довольно тяжелые и длинные детали. Их корпус делается еще более прочным, чем у слесарных тисков, поэтому он лучше переносит механическое воздействие и удары молотком. К немаловажным преимуществам данных тисков можно отнести отсутствие люфта, что очень важно в том случае, если необходимо провести выравнивание заготовки для точного сверления.

Также такой инструмент имеет и недостатки. Их практически нет, за исключением того факта, что тиски сжимают действительно очень сильно, и если немного перестараться с затягиванием винта, то заготовка получает видимые дефекты со следом отпечатка губок. Не то чтобы это был действительно недостаток, но работать нужно аккуратно.

Ручные

Что касается ручных тисков, то они являются самыми компактными. Они предназначены для обработки мелких деталей, которые нужно всего лишь зафиксировать без прикрепления к столу. Деталь просто зажимаются в губках, а тиски удерживаются в руке. Зачастую конструкция данного механизма напоминает бельевую прищепку или плоскогубцы. Непосредственный поджим губок осуществляется закручивание гайки с барашком.

Тисочки данного типа обычно используют моделисты при строительстве мелких копий кораблей, автомобилей или самолетов. Также их применяют ювелиры. Данные модели очень компактные, и зачастую могут разместиться даже в кармане брюк. При этом не нужно путать ручные тиски с очень маленькими слесарными. Слесарные всегда фиксируется к какой-нибудь поверхности, а ручные в этом не нуждаются. Их просто удерживают в свободной руке в качестве рукоятки, которая зажимает маленькую деталь. При этом вторая рука осуществляет обработку напильником, шкуркой или прочим инструментом.

К преимуществам ручных тисков можно отнести их очень надежную конструкцию. Их можно легко разобрать, почистить и смазать, при этом уделив минимум времени. Они занимают очень мало пространства, а кроме этого в них практически нет люфта. Их рукоять покрывается сантопреном. Это обеспечивает надежное удержание в руке, исключая высказывание. Такое покрытие делает инструмент более теплым, что особенно важно, если приходится работать на холоде.

К недостаткам ручных тисков можно отнести очень маленький размер губок, которые не позволят обработать более крупные заготовки. Зачастую губы имеют маленькую рельефную проточку для того чтобы более надежно закреплять зажатую деталь. В результате на ней может остаться отпечаток. Это довольно распространенная проблема, поскольку ручные модели в основном применяют для обработки мягких цветных и драгоценных металлов.

Столярные

Столярный тип тисков предназначен специально для закрепления деревянных заготовок для их обработки. Его особенность заключается в широких губках, для увеличения площади прижима, что обеспечивает минимальную деформацию на поверхности закрепленных деталей. Столярные модели часто делаются из твердых сортов дерева. В первую очередь этот дуб, бук и ясень. Они фиксируются винтами к столу, или являются непосредственно его частью. Зачастую столярный стол в заводской комплектации имеет встроенные тиски.

Главным преимуществом столярных тисков является их возможность работы с довольно мягкими материалами. Их губки для фиксации имеют большую площадь и являются гладкими, поэтому не оставляют отпечатков. Ширина хода зажима довольно большая, что позволяет фиксировать даже широкие доски.

К недостаткам таких тисков можно отнести то, что они совершенно непригодны для фиксации действительно жестких деталей. Если в них зажимать металл, то губки будут повреждены.

На что обратить внимание при покупке

При выборе тисков любого типа, следует в первую очередь обратить внимание на наличие люфтов. Если он присутствует у нового инструмента, то его не стоит брать, поскольку со временем это превратится в большую проблему. Подбирая оптимальную модель, следует отталкиваться от того, какие заготовки нужно будет зажимать в будущем. Это нужно для того, чтобы выбрать оптимальную ширину захвата. Стоит обратить внимание и на способ крепления накладок на губки. Они могут быть зафиксированы с помощью заклепок или винтов. Первый вариант является более надежным, но не позволяет с удобством менять накладки.

Слесартные тиски: ГОСТ, устройство, видео

Слесарные тиски – это приспособление для закрепления заготовок при обработке ручным или механическим способом. Выпускаются они в соответствии с ГОСТ. Как правило, имеют стальные детали, иногда допускается использование чугуна.

Слесарные тискиСлесарные тиски Слесарные тиски

Конструкция

Слесарные тиски настольные изготавливаемые по ГОСТ 4045-75 имеют такие основные конструкционные элементы:

  1. неподвижная губка (как правило, оборудована наковальней) и подвижная.
  2. основание.
  3. зажимной винт.
  4. сменные щёчки (пластинки) с насечкой.
  5. поворотная рукоятка.
Устройство слесарных тисковУстройство слесарных тисков

Устройство слесарных тисков

Кроме них в конструкцию могут входить и другие элементы, которые будут менять модификацию и специализацию устройства.

Основной параметр, который имеют слесарные тиски, — это максимально возможное расстояние между щёчками. Оно определяет наибольший размер заготовки, закреплённой в устройстве.

Все детали зажимного устройства стальные. Чугун, из-за своей хрупкости, используется намного реже. Особенно, когда слесарные тиски используют, как наковальню. А стальные детали способны переносить ударные нагрузки без разрушения.

Виды слесарных тисков

Слесарные тиски имеют такие наиболее распространённые виды, выпускаемые в соответствии с ГОСТами:

  1. Стуловые. Их особенностью является способ раздвижения губок. Подвижная — отдаляется от неподвижной не по прямой, а по дуге с большим радиусом окружности. Недостаток данной конструкции – это удержание обрабатываемой детали не всей плоскостью щёчек: узкая – зажимается верхним краем накладок, а широкая, требующие сильного раздвижения губок, — нижним краем. Другая отличительная особенность устройства — это возможность крепления только на краю верстака.
  2. Ручные. Это маленькое устройство, предназначенное для удержания его в руках слесаря. Очень удобные для крепления небольших заготовок при обработке их в сверлильных станках или ручным способом с частым переворачиванием. Бывают нескольких типов: пружинные, шарнирные, с коническим креплением.
  3. Параллельные. Их выпуск регламентирован ГОСТ 4045-75. Особенность и удобство этого механизма заключается в способе раздвижения губок. Подвижная — отдаляется от неподвижной равномерно (параллельно, отсюда и название). Размер заготовки не влияет на то, какая часть щёчек будет её удерживать. Кроме того, такой вид устройства позволяет устанавливать его в любом месте верстака (и посредине тоже) и даже на полу. Имеет несколько типов конструкции: поворотные, неповоротные, со свободным ходом. Поворотные отличаются от неповоротных только способностью вращательного смещения на произвольный угол относительно основания. Это делает их более удобными в эксплуатации. Слесарные тиски со свободным ходом обеспечивают очень быстрое и удобное закрепление заготовки. Одним поворотом рукоятки освобождается зубчатая гайка из зацепления с пиловидными рейками; движением на себя – освобождается подвижная губка, которая устанавливает рабочий зазор между щёчками; движением от себя фиксируется заготовка; поворотом рукоятки зажимается.

[Not a valid template]

Поворотные параллельные слесарные тиски — конструкционные особенности

Массивное основание устройства имеет три уха с отверстиями. Их назначение – это закрепления устройства на верстаке с помощью болтов. Основание может быть стальным или чугунным, так как оно не несёт ударных нагрузок. Верстак, стол или бревно, к которому будут крепить устройство, должно иметь большой вес, быть устойчивым и труднопереворачиваемым. Устанавливать приспособление нужно на горизонтальной поверхности поворотной рукояткой к краю. Самое удобное положение – это, когда поворотная рукоятка свободно вращается без перекидывания и не задевает за край верстака.

Неподвижная губка в своём основании имеет два винта, которые предназначены для фиксирования её положения относительно основания. После ослабления обеих винтов, механизм слесарных тисков можно поворачивать за и против часовой стрелки на произвольный угол (до 120°) относительно основания. После установки необходимого рабочего положения, фиксирующие винты необходимо затянуть.

В верхней части неподвижная губка переходит в плоскость, которая имеет назначение наковальни. Именно пользование слесарными тисками, изготовленными по ГОСТ 4045-75, как наковальней обуславливает использование стальных составляющих.

Скачать ГОСТ 4045-75 «Тиски слесарные с ручным приводом»

Часть верхней губки в месте зажима заготовки оборудована сменной щёчкой. Она крепится посредством двух винтов с потайными головками. Полное закручивание винтов не приводит к неподвижности накладки. Это необходимо для того, чтобы заготовка не повреждалась при сильном закручивании зажимного винта. Щёчки всегда стальные, даже если другие части выполнены из чугуна. Сменные накладки закаляются и могут иметь насечки двух видов: крестообразной или точечной. При закреплении мягких материалов, их поверхность может повреждаться насечкой. Если это критично, то можно использовать на щёчках мягкие прокладки (из дерева, алюминия). Кроме того, при закреплении деталей, имеющих форму близкую к сферической или цилиндрической, рекомендуется устанавливать щёчки специальной геометрической формы вместо обычных плоских, которые тоже предусмотрены ГОСТом.

Подвижная губка тоже оборудована аналогичной стальной щёчкой с насечкой. Своё прямолинейное перемещение она обеспечивает наличием направляющим пустотелым прямоугольным параллелепипедом (хоботом), который движется сквозь прямоугольное отверстие в неподвижной губке (направляющий хобот и отверстие могут быть и другой формы – полукруглой, трапецевидной).

Фиксация заготовки и перемещение подвижной губки осуществляется благодаря винту, который вращают с помощью поворотной рукоятки. Винт может иметь различный шаг резьбы. Чем он мельче, тем более точно можно зажать заготовку.

При закреплении заготовки нельзя пользоваться накладками или удлинителями для поворотной рукоятки. Это может привести к поломке витков на зажимном винте (сорвать резьбу).

Пневматические параллельные слесарные тиски

Выпуск таких приспособлений регламентирован ГОСТ 12.2.029-77. Конструкционно это приспособление отличается от обычного зажимного слесарного механизма (изготовленного по ГОСТ 4045-75) только наличием пневматического привода, который обеспечивает высокую скорость работы (2-3 с для одного закрепления), одинаковое зажимное усилие и исключает применение большой физической силы. Управление осуществляется с помощью рычага или педали.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
