Типы конструкции фрез

Ручной фрезерной машиной можно выполнить практически все операции по дереву, за исключением художественной резьбы. В комплекте есть параллельный упор, центровочное приспособление для выполнения окружностей, базовый набор режущей оснастки.

Однако не всегда имеющихся устройств хватает для реализации задуманной идеи. Приходится докупать нужные модели отдельно. Конструктивно типы фрез для ручного фрезера по дереву разделены на

Сборные

Состоит такая конструкция из нескольких частей. Возможно несколько вариантов исполнения. Универсальный хвостовик в нижней части имеет фиксирующую гайку. Можно поменять и подшипник, и рабочую часть с напаянными режущими кромками. Удобно проводить работу, когда конструкция зафиксирована во фрезере. Только необходимо удостовериться, что устройство отключено от сети.

Со сменными режущими кромками

Инструмент этой категории широко используется на больших производствах. А вот фрезы по дереву для ручного фрезера аналогичной конструкции встречаются редко. Инструмент востребован у профессионалов, умеющих пользоваться преимуществами технологии.

Сменные кромки можно ремонтировать, затачивать, заменять. Сложности у неопытных мастеров могут возникнуть при установке. Требуется навык правильно регулировать положение.

Монолитные

Цельная конструкция, готовая к применению сразу после покупки. Регулируется только по глубине. Для получения нужного рисунка профиля приобретается соответствующая фреза. Цанговый зажим позволяет быстро менять модели. Качественная заводская заточка позволяет выполнять операции с высоким качеством и производительностью.

Большой ассортимент изделий разнообразных конфигураций: прямые, угловые, фигурные фрезы. Доступная цена делает их очень популярными. Не все мастера их даже затачивают, поскольку при обработке меняется геометрия режущих кромок. Проще купить на фрезер новую деталь.

Типы лезвий

Высокая скорость вращения, до 30 000 об/мин делает невозможным использование в качестве режущего инструмента углеродистых сталей. При изготовлении всех видов фрез по дереву для ручного фрезера применяются сплавы, способные выдержать рабочую температуру возникающую в процессе трения на высоких скоростях:

• Инструментальная сталь. Хорошие показатели по износостойкости. Невысокая цена привлекают покупателей. Даже древесина твердых пород не изнашивает быстро инструмент, но для работы по ДСП, МДФ не подойдет. Затупить его можно в первую же минуту.

• Твердосплавные напайки. Обойдется режущий инструмент этого класса дороже, но и результат будет заметно лучше. Высокое качество и долговечность являются главными преимуществами изделий с твердосплавной режущей кромкой. К минусам можно отнести выкрашивание композита при больших нагрузках во время обработки некоторых пород дерева высокой прочности и вязкости. Детали из ДСП такой опасности не представляют, обрабатываются легко.

Обычные фрезы по дереву для ручного фрезера из инструментальной стали затачивать можно обычным абразивным инструментом. Для восстановления твердосплавных изделий нужен алмазный круг.

Обработка поверхности требует высокого показателя по чистоте и шероховатости. Сделать это в дома, в бытовых условиях затруднительно. Нужно профессиональное оборудование или соответствующие навыки.

Видео: Виды фрез по дереву и их назначение

Фрезы пазовые

В стандартный набор фрез по дереву для ручного фрезера обязательно входит хотя бы одно изделие из этой категории. Однако для выполнения сложных операций этого будет мало. В продаже есть широкий выбор пазовых фрез, делящихся на следующие виды:

• Прямые. Предназначены для изготовления паза прямоугольной формы.

• Угловые. Ими делают треугольный паз.

• Конусные. Используют для изготовления шиповых соединений, например, «ласточкин хвост».

• Составные. Набор из отдельных элементов на одном хвостовике. Часто предлагаются в комплекте. Из отдельных деталей можно собрать две фрезы, которые отображаются зеркально. В результате обработки получается замковое соединение. Удобный метод изготовления в домашних условиях вагонки, панелей, при сборке щитов.

По объему продаж, пазовые фрезы по дереву для ручного фрезера находятся среди лидеров. Работы по дереву часто связаны с необходимостью соединять детали из этого материала в единую конструкцию. Данные устройства предназначены именно для этого. Многократно сокращается время операции. К тому же паз сделанный вручную обычно уступает и по качеству.

Фрезы кромочные

Самая большая категория изделий. Нужны кромочные фрезы по дереву для ручного фрезера при формировании торца детали нужной формы. Используются для изготовления элементов мебели, реек. Характерной особенностью является возможность использовать кромку заготовки в качестве опоры.

Подшипник перемещаясь по ней обрабатывает дерево на заданное конструкцией расстояние. Регулировкой высоты положения можно добиваться нужной глубины обработки и соответствующей формы детали. К этой категории относят и копировальные фрезы.

Подшипник одного диаметра с режущей кромкой передвигается по шаблону, зафиксированному на обратной стороне заготовки. В результате получается точная копия нужных размеров. Удобно при производстве большого количество одинаковых деталей.

Фрезы комбинированные

Изделие представляется собой конструкцию из нескольких видов фрез, собранных на одном хвостовике. При этом можно менять их положение, с помощью втулок, прокладок увеличивать/уменьшать расстояние между ними. Технология позволяет получать заданные по чертежу профили, сделать нужную форму с учетом габаритов заготовки.

Сборка не занимает много времени, важно правильно по размерам подобрать комплектующие, поскольку изменить расстояние от оси вращения до крайней точки устройства нельзя.

Пользоваться для выполнения сложного рисунка можно и базовыми фрезами, но в этом случае нужно делать несколько проходов, каждый раз настраивая оборудования. Сборная конструкция позволит в разы сократить время операции, а все изделия получатся геометрически и качественно одинаковыми.

Фрезы фигирейные

Специальный вид изделия для изготовления филенок и похожих на них деталей. Бывают односторонние и двухсторонние. Глубокий заход в тело заготовки создает сложности в работе. Режущая кромка в процессе обработки захватывает большую массу древесины.

Фреза вязнет, либо начинает вибрировать. Опытные мастера проходят сначала деталь кромочным, пазовым аналогом, оставляя небольшой припуск. Чистовую обработку делают затем фигирейной фрезой, которая легко справляется с подавленной задачей. Двухсторонние модели данного изделия могут создавать рисунок различной формы на лицевой и обратной стороне заготовки.

Фрезы для фрезерного станка по металлу: какие бывают, виды, цена

Фрезы по металлу применяют для высокопроизводительной грубой обдирки заготовок и финишной доводки с высокой точностью и чистотой поверхности. Многолезвийный инструмент классифицируется по нескольким параметрам. Его форма зависит от технологической операции, которую он выполняет.

Основные принципы классификации инструмента

Фрезы – многолезвийный режущий инструмент, обрабатывающий детали при вращении вокруг своей оси. На фрезерных станках выполняется большой объем различных операций. Под каждый вид свой инструмент.

Фрезы классифицируют по нескольким признакам:

• размер – диаметр;
• количество лезвий;
• материал режущих кромок;
• направление;
• заточка;
• конструкция;
• крепление пластин;
• форма режущих кромок.

Независимо от конструкции, инструмент имеет рабочую часть, хвостовик, закрепляющийся в шпинделе или цанге и шейку – зауженный участок между ними.

Материал изготовления

Режущие кромки фрез изготавливают из инструментальных сталей:

• углеродистых;
• легированных;
• быстрорежущих.

Обработка заготовок из отожженных и нормализованных сталей – мягких и средней твердости, используют инструмент с рабочей частью из металла марки У12А, 9ХС, ХГ, ХВГ и ХВ5. Режим работы на малых подачах. Для обработки на ускоренной подаче, используют фрезы из Ст Р18 или заменяют их менее износостойкими из Ст Р9.

Высоколегированные, жаропрочные и нержавеющие стали обрабатывают фрезами из быстрорежущих сталей Р9К10 – основной легирующий элемент кобальт и Р18Ф2 с добавлением ванадия.

После закалки финишная обработка поверхности производится сборными фрезами с пластинами:

• металлокерамические;
• минералокерамические.

Пластины маркируются вольфрамовые ВК6, ВК8, титановольфрамовые ТК10, Т30К6.

Справка! Режущие кромки делают из твердых сплавов с высокой износостойкостью. Хвостовики фрез из пластичного металла с высоким сопротивлением на кручение и удар: Ст 45, Ст 40Х, инструментальные У8, У10.

Направление обработки

Направление вращения фрезы при обработке устанавливается:

• правое – по часовой стрелке;
• левое.

Оно определяется заточкой фрезы, позиционированием режущей кромке.

Справка! Если в маркировке фрезы не указано направление, то это стандартный инструмент с правым рабочим вращением.

Вид заточки

При заточке снимается слой твердого металла, восстанавливается острота режущей кромки и угол реза к. Толщину снятия определяют образовавшиеся во время работы сколы, зазубрины, заусенцы. Они должны полностью уйти. Большинство видов фрез имеют длинную линию режущей кромки. Необходимо выдержать конфигурацию и размер по всей длине. Ручная заточка инструмента невозможна.

В зависимости от формы зуба заточка производится разными способами:

• по передней поверхности;
• затыловка;
• контурная.

По передней поверхности затачиваются зубья с перпендикулярным расположением кромки относительно контура – впадины, у которых угол ɣ равен 0. Наклонный зуб с углом ɣ ˃ 0, затачивается по затыловочной поверхности.

Справка! При затыловке инструмента, диаметр фрезы уменьшается.

Фасонные, торцевые и другие инструменты для обработки одновременно в 2 и более плоскостях, имеют несколько линий режущих кромок. Они затачиваются по контуру. Точность контура гарантирует применение шаблона или использование заточного оборудования с ЧПУ или специальной программой.

Важно!

Некоторые фрезы, предназначенные для глубокой фрезеровки и создания сложных конфигураций, затачиваются по контуру или передней поверхности с затыловкой. Это обеспечивает свободный отвод стружки.

Конструкция

Конструкция инструмента зависит от его размеров и типа:

• цельные — монолитные;
• сборные – наборные;
• составные.

Цельные изготавливаются из одного куска инструментальной стали. К ним относится инструмент небольших размеров для обработки металла средней твердости. Сборные фрезы имеют корпус с легированной стали и приваренный к нему хвостовик с конусом. Зуб крепится механически. У составных фрез режущие пластины вставляются в пазы, и привариваются или припаиваются к корпусу.

Местонахождение режущих кромок

Расположение режущих кромок зависит от назначения и конфигурации инструмента:

• боковое;
• нижнее;
• фигурное;
• комбинированное.

Для фрезеровки по плоскости, отрезки и вырезки канавок достаточно иметь одну кромку. Вырезка прямых и фигурных пазов, зубьев и других сложных элементов производится одновременно по нескольким поверхностям.

Какие бывают?

Фрезерный станок по металлу – универсальное оборудование, на котором производится большое количество разнообразных операций.

Дисковые

У дисковых пил диаметр превышает толщину в несколько раз. Они изготавливаются цельными из инструментальной стали, предварительно прошедшей упрочнение ковкой и нормализацию. По назначению делятся:

• отрезные;
• прорезные.

Отрезной инструмент имеет наклонный зуб. Его закалка производится после предварительной обработки, перед заточкой. Для установки на станок в отверстии имеется паз или в теле диска 4 отверстия под болты.

Отрезные дисковые фрезы диаметром от 1200 мм используются для резки горячего металла на прокатных станах, квадрат сечением 200×200 и больше. Малыми дисковыми пилами 200–400 мм раскраивают холодные заготовки на фрезерных и отрезных станках. Прорезные фрезы имеют прямой зуб, с контуром, обратным по форме прорезаемой канавки.

Торцевые

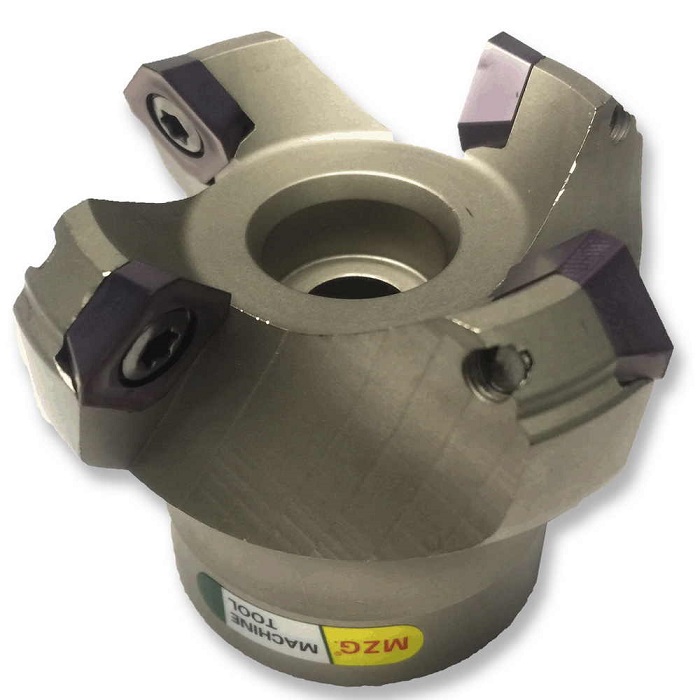

Инструмент предназначен для предварительной обработки заготовки. Высокую производительность обеспечивает наличие 2 режущих кромок:

• торцевой;
• боковой.

Большая часть фрез сборные. Пластины крепятся болтами. Во время снятия большой толщины металла, стружка снимается одновременно по 2 плоскостями.

Важно!

При замене пластин они выставляются по плоскости и проверяются на радиальное биение.

Цилиндрические

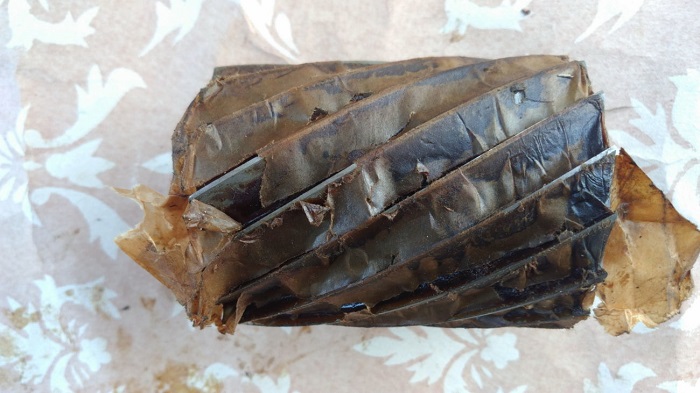

Инструмент имеет форму цилиндра, высота превышает диаметр. Режущие кромки располагаются по спирали: левые и правые. Изготавливается рабочая часть из инструментальной стали. Заточка производится затыловкой. Крепится на оправку. Цилиндрическими фрезами выполняют чистовую обработку детали. Множество лезвий снимают за один проход менее 0,2 мм, оставляют гладкую ровную поверхность.

Угловые

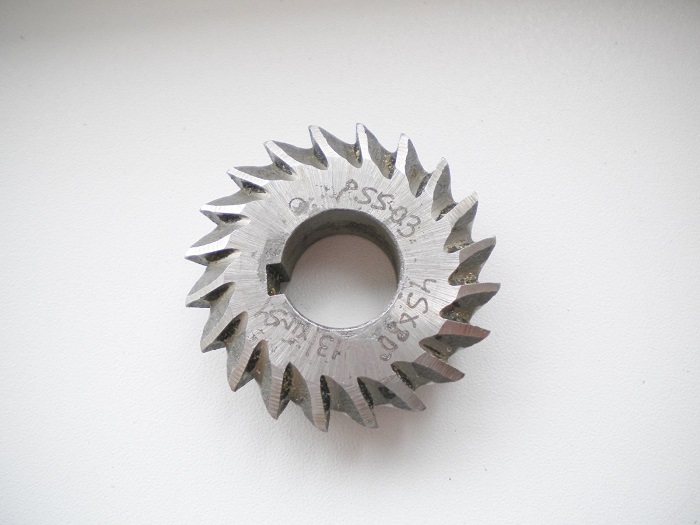

Режущие кромки угловых фрез представляют собой усеченный конус с широким основание и вершиной в сторону хвостовика. Применяются для снятия фасок и обработки краев. Режущая кромка располагается по боковой поверхности. Могут быть цельными и сборными.

Концевые

Концевые фрезы имеют цилиндрическую форму с основной режущей плоскостью по торцу и вспомогательными боковыми. Используются для зачистки поверхности в выборках и пазах.

Важно!

Угол заточки концевых фрез влияет на удаление стружки с зоны реза. Наклон режущей кромки увеличивается вместе с диаметром инструмента, начиная с 30⁰.

Фасонные

Инструмент с фигурными режущими кромками, повторяющий форму паза. Фреза сборного типа с заточкой по шаблону.

Червячные

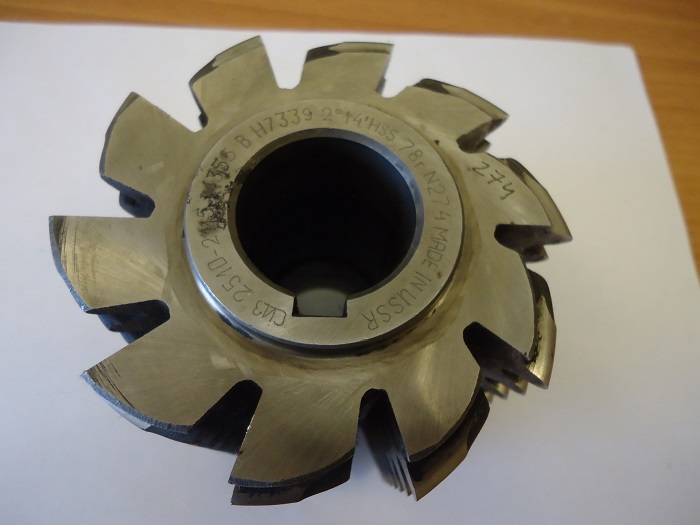

Червячные фрезы составные по конструкции, предназначены для нарезки зубчатых колес, шестерен. На цилиндрическом корпусе рядами по спирали расположены фигурные пластины. Форма пластины повторяет выемку между зубьями детали. Исполнение левое и правое, в зависимости от наклона зуба детали.

Важно!

Червячные фрезы устанавливают на зубофрезерные станки. Они выделены в отдельную группу и имеют первую цифру маркировки 5.

Кольцевые

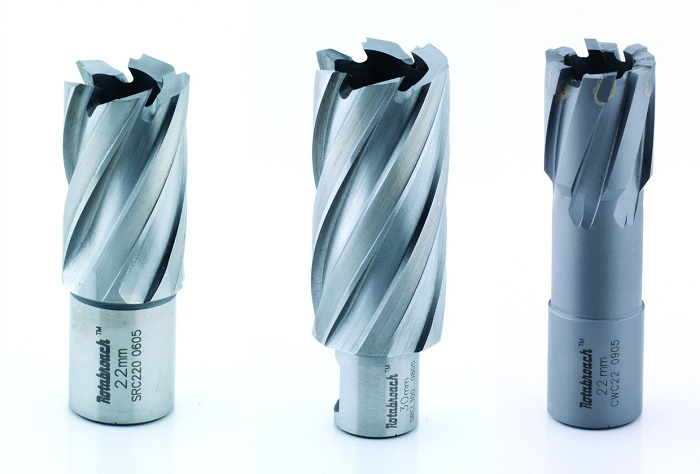

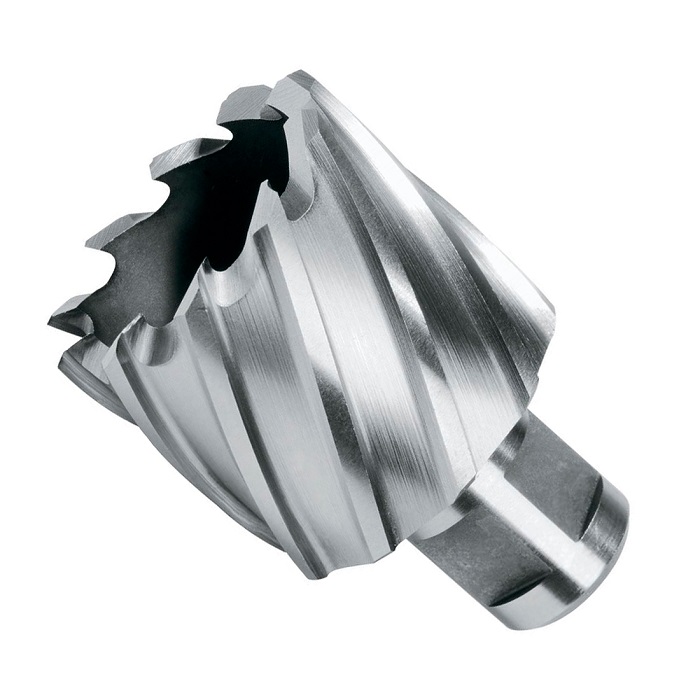

Полые фрезы цилиндрической формы с заточкой по торцу и нитями спиральных режущих кромок. Имеют второе название – корончатые сверла.

Трехсторонние

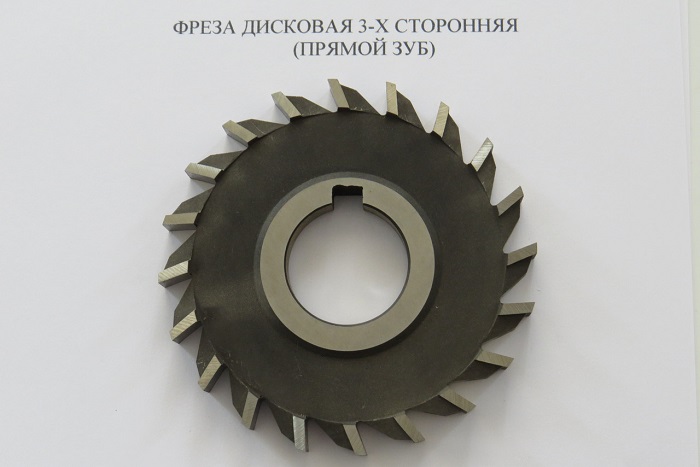

Фигурная заточка с режущими кромками с 3 сторон. Предназначены для выборки сквозных канавок, шлицов.

Пазовые

Для вырезки пазов применяют фрезы с обратной формой выборки. Модели цельные или с приваренным хвостовиком.

Отрезные

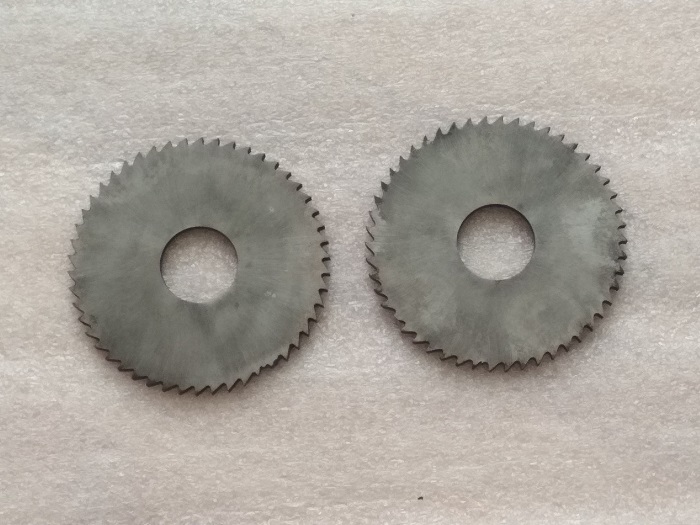

Тонкие дисковые пилы с острозаточенным зубом. Производят раскрой и подрезку торцов с минимальным расходом металла в стружку.

Концевые и угловые

Концевые и угловые модели имеют режущую кромку под углом 45⁰ и заточены по торцу. Предназначены для обработки торцов, снятия фасок, создания фигурных поверхностей.

Монолитные

Монолитные фрезы изготавливаются из цельного куска инструментальной стали. Предназначены для обработки заготовок средней твердости. Режущие кромки по радиусу и торцу.

С напаянными коронками

Обработка твердосплавных и закаленных деталей затруднена, деталь тверже инструментальной стали. Для мелких изделий из высоколегированных сталей применяется особо твердый алмазный инструмент. На составные фрезы напаиваются режущие пластины – коронки ВК и ТК, чтобы обработать детали размером более 200 мм.

Под Т-образные выемки

Фрезеровка сквозных Т-образных пазов и выемок производится сборной фрезой с 2 цилиндрическими поверхностями. Режущие кромки располагаются по бокам и по торцам нижней широкой части инструмента. Радиус фрезы соответствует ширине паза.

Справка! При отсутствии фрезы нужной конфигурации, паз делается в несколько проходов. Сначала прорезается узкая часть на всю глубину, выбирается широкое основание.

Шпоночные

Паз под шпонку выполняется цельной фрезой, у которой заточены боковые режущие кромки точно в размер ширины выборки и торец. В начале работы фреза используется как сверло, углубляется на нужную глубину. Затем поступательным движением вращающегося инструмента выбирается паз нужной ширины и формы. Срезается металл с боков и одновременно зачищается дно.

Конические

Конические фрезы могут быть цельными и наборными. Угол наклона режущей кромки положительный с вершиной конуса в сторону хвостовика, отрицательный, при обратной направленности.

Сферические

Дисковые фрезы с кромкой сферической формы используют для создания полукруглых канавок. Они изготавливаются цельные и составные с заточкой по контуру.

Как правильно подобрать нужный тип?

Фрезы подбираются в зависимости от технологической операции, которую надо выполнить:

• грубая обдирка заготовки – торцовые наборные и концевые обдирочные;
• чистовая обработка по плоскости – цилиндрические;
• создание канавок – дисковая, торцевая;
• обработка углов и кромок – угловая, фигурная;
• выборка шпоночных пазов – шпоночные;
• вырезка сквозных пазов – Т-образная, угловая, фигурная.

Основной характеристикой инструмента является его размер и допуск.

Особенности выбора для станков с ЧПУ

На станках с ЧПУ производится предварительная и чистовая обработка деталей. Инструмент используется с коническим хвостовиком, типа:

• цилиндрические;
• шпоночные;
• дисковые;
• торцовые;
• фигурные.

Фрезы должны быстро меняться и выставляться в шпинделе с большой точностью. Фрезы по металлу отличаются размерами, от инструмента сечением в 2–3 мм, до огромных специальных конструкций, имеющих 600–800 мм в диаметре.

Они представлены большим количеством видов, позволяют изготавливать детали сложной формы. Необходимо правильно подобрать соответствующий инструмент, для создания элемента нужной конфигурации и размера.

Фрезы по дереву для ручного фрезера. Разбираемся в ассортименте

Ручной фрезер – высокопроизводительное оборудование. При наличии большого количества сменного инструмента им можно пользоваться для выполнения самых разнообразных работ с древесиной. С этой целью разработаны и выпускаются различные типы фрез. Сегодня, мы поговорим о видах фрез и их назначении, а также каснёмся главных критериев выбора.

Классификация и виды фрез для обработки древесины

Фрезы по дереву для ручного фрезера могут быть подразделены на следующие разновидности:

• Предназначенные для обработки кромок древесины (концевые фрезы). Такой инструмент снабжается направляющим подшипником, который и обеспечивает ровность обрабатываемого края изделия. К этой же категории относятся и спиральные фрезы.

• Пазовые фрезы с плоским торцом. Для их применения потребуется наличие упора и известный практический навык, поскольку без шаблона получить ровный паз прямоугольной формы практически невозможно.

• Галтельные фрезы, предназначенные для выфрезеровывания полукруглой канавки в торце деревянного бруска. Такие фрезы также являются достаточно универсальными, поскольку от глубины погружения фрезы в материал зависит размер дуги канавки. Галтельные фрезы с опорным подшипником позволяют получать декоративные мебельные рейки.

• Пазовые фрезы с V-образным торцом. При их использовании можно получить неглубокую канавку, боковые стенки которой будут наклонены по отношению друг к другу на угол 90⁰. При увеличении глубины внедрения такой фрезы в материал, у паза будут получены ровные стенки.

• Шиповая фреза с обратным конусом, для получения пазов типа «ласточкин хвост». Такой инструмент незаменим при выполнении ремонтных работ с мебелью, когда один фрагмент удаляется, а второй закрепляется с основой при помощи указанного паза.

• Конусные фрезы. С их помощью ведут обработку внешних кромок изделия, которые по своей готовности должны иметь фаски строго установленной высоты и угла наклона. Глубина внедрения такой фрезы в древесину может быть ограничена установкой упорного подшипника, подобного тому, который применяется для кромочных фрез.

• Калёвочные фрезы, используя которые можно получать скруглённые кромки. В набор фрез по дереву для ручного фрезера обычно входят несколько типоразмеров такого инструмента, что позволяет оформлять кромки с различными значениями радиусов закругления. Установка опорного подшипника позволяет, при более глубоком внедрении инструмента в дерево, получать далее прямолинейную кромку.

• Четвертные фрезы. Они создают не только вертикальную, но и горизонтальную кромку, а потому применяются при изготовлении и ремонте деревянных оконных рам.

• Дисковые фрезы. Также предназначены для выполнения пазов, но, в отличие от пазовых фрез работают не торцом, а периферией своей рабочей части. Комплект из таких фрез различного диаметра (3…6 мм) позволяет получать пазы с гарантированной глубиной по всей протяжённости участка обработки. Опорный подшипник в этом случае не потребуется. Дисковые фрезы с увеличенной высотой рабочей части иногда называют фальцевыми, и применяют для получения оконных пазов под стекло в деревянных рамах.

• Комбинированные фрезы объединяют в себе по предоставляемым возможностям шиповые и пазовые виды.

Перечисленными исполнениями фрез по дереву для ручного фрезера можно пользоваться не только при обработке древесины, но и ряда других материалов, в частности гипсокартонных плит, многослойной фанеры и т. п.

Конструкции фрез и их влияние на технологию производства фрезерных операций

Фрезы по дереву для ручного фрезера могут иметь наборное и монолитное исполнения. В первом случае конструкция инструмента представляет собой определённый набор пластин из быстрорежущей стали, которые посредством напайки медными сплавами прикрепляются к хвостовику фрезы (иногда, в более дешёвых наборах, вместо твёрдого сплава используется инструментальная сталь, а материалом хвостовика принимается легированная конструкционная сталь).

Во втором случае фреза является монолитным инструментом, который изготавливается из инструментальной стали. Особую разновидность фрез для ручного фрезера образуют насадные фрезы, которые состоят из съёмной пластины, которая затем насаживается на переходной хвостовик. Такие фрезы наиболее технологичны в эксплуатации, поскольку при затуплении режущего лезвия с одной стороны, съёмную пластину можно перевернуть на противоположную сторону, и продолжать пользоваться инструментом.

При выборе набора рассматриваемого инструмента обращают внимание на следующее:

• Пайка наборных фрез должна быть выполнена таким образом, чтобы инструмент не терял своей продольной устойчивости при длительной обработке, особенно, если заготовкой служат изделия из граба, груши, дуба и других твёрдых пород древесины;
• В качестве припоев при пайке инструмента должны использоваться марки ПСр40 или ПСр37,5, с повышенным содержанием серебра и меди. Припои иных марок обычно включают в себя никель, который ухудшает прочность соединения пластин с хвостовиком;
• Термическую прочность наборной фрезы проще всего проверить по тепловой деформации инструмента во время нагрева каждого зуба до температуры 200…250⁰С: инструмент после такой тепловой обработки не должен допускать биения своей продольной оси на величину более 0,05 мм;
• Наборная фреза не должна быть изготовлена сварным соединением хвостовика с рабочей режущей частью. Во-первых, в месте сварного шва прочность металла всегда снижена на 15…20%, а, во-вторых, при резких ударах (например, при врезании фрезы в твёрдую древесину) на поверхности сварного шва могут обозначиться сколы. Применение такой фрезы недопустимо.

Особо стоит выделить проблему твёрдости фрез для ручного фрезера. Производители наборов такого инструмента могут быть из КНР. Цена такого инструмента заметно ниже, но снижается также и качество металла, из которого выполнена оснастка. Чаще всего это касается монолитных фрез. Оценить марку стали в обычных условиях невозможно, однако проверку можно выполнить и в домашних условиях. Для этого лучше всего использовать тарированный напильник, после контакта с которым на рабочей поверхности фрезы не должно быть видимых отметин. Это примерно соответствует твёрдости 58…62 HRC.

Долговечность фрез определяется интенсивностью их применения. Качественные наборные фрезы с рабочими пластинами из быстрорежущих сталей обладают наилучшей стойкостью, а монолитные, выполненные из рядовой инструментальной стали – наименьшей.

Как выбирать фрезу по дереву под ручной фрезер?

Приняв решение о покупке набора фрез наивысшего качества, есть смысл проанализировать критерии выбора такого инструмента. В расчёт обычно принимают следующее:

1. Размеры хвостовика. Данный размер (для импортного набора, произведённого каким-либо европейским брендом, он может указываться в дюймах) определит возможность совместного использования оснастки с ручным фрезером. Проблема не возникнет, если конструкцией фрезера предусмотрены цанговые зажимы. Но и в этом случае диаметр цанги должен быть совместим с диаметром хвостовика. Наиболее распространены неувязки, обусловленные разными мерами длины. Например, хвостовики диаметром в ¼ или ½ дюйма в пересчёте дадут значение диаметра 6,35 и 12,7 мм. Метрические размеры наиболее распространённых типов цанг – 6,8 и 12 мм, таким образом совместить места крепления не удастся.

2. Материал рабочих лезвий фрез по дереву для ручного фрезера импортного производства маркируются буквенными обозначениями НМ (твердосплавные) и НSS (из быстрорежущей стали). Твердосплавные фрезы отличаются повышенной хрупкостью, поэтому при врезании в твёрдые породы древесины, они могут быстро выкрашиваться. Зато они с успехом могут справиться с фрезерованием алюминия А0 или А00. Если предполагается обработка твёрдых пород древесины, практичнее использовать быстрорежущие стали марок Р6М3, Р6М5 или 10Р6М5.
3. Расположение лезвий. Они могут быть размещены параллельно оси инструмента, либо под некоторым наклоном. Вертикальные лезвия не режут, а рубят древесину, что практически выражается в значительных ударных нагрузках. В таких условиях работать ручным фрезером довольно сложно, а образованную поверхность придётся шлифовать. Поэтому пластинчатые фрезы с вертикальными пластинами целесообразно использовать на предварительных операциях, когда главным является максимальный съём материала. Наоборот, наклонно расположенные лезвия срезают древесину чище, и применяются на завершающих этапах фрезеровки.

Оптимальный набор фрез по дереву включает в себя две кромочные фрезы (под метрический и дюймовый хвостовик), три концевых фрезы (диаметрами 6,12, 18 мм), две пазовых фрезы ( в том числе одна — под «ласточкин хвост»), по одной фигурной и угловой фрезе. Более продвинутые комбинации используются для целей профессионального фрезерования древесины.

Фреза по металлу: конструкция, виды, принцип работы

Фрезеровка представляет собой обработку, при которой деталь движется поступательно. Фреза по металлу имеет несколько режущих кромок и позволяет с большой скоростью обрабатывать заготовку по плоскости, зачищать торцы и делать пазы. В зависимости от формы рабочей поверхности, получаются скошенные и фигурные края.

Специальные фрезы для дрели и фрезера позволят изготовить необходимые вещи или просто красивые поделки в домашней мастерской. Умельцы самостоятельно из подручных материалов изготавливают инструмент с оригинальной конфигурацией.

Фреза по металлу

Устройство и принцип работы инструмента

Из всех видов инструментов для обработки металла, фрезы представляют самую большую и разнообразную группу. Их конструкция и принцип работы отличается от всех остальных резцов и сверл. Инструмент, закрепленный на шпинделе, вращается. Деталь перемещается относительно него поступательно по трем осям и под углом в любом направлении. Острые кромки и пластины снимают стружку. В результате на заготовке:

• обрабатываются плоскости;
• зачищаются и делаются фигурные торцы;
• вырезаются шпоночные пазы;
• делаются прорези;
• отрезаются части проката и детали;
• снимаются фаски;
• нарезаются зубья и шлицы;
• делаются т-образные и фигурные пазы;
• сверлятся и растачиваются отверстия.

Фреза относится к многорезцовым инструментам и состоит из корпуса, на котором расположены режущие кромки. Для крепления в патрон имеется конусный или цилиндрический хвостовик. На оправке деталь крепится шайбами, надевая для вращения пазом на выступ. Она может иметь для фрезеровки по металлу вставные пластины и режущие кромки, заточенные из цельной заготовки.

Популярные разновидности

На производстве применяется несколько видов фрез по металлу. Они делятся на группы в зависимости от формы, расположения и типа режущих кромок и выполняемых ими операций. Отдельную группу представляют разновидности фрез по металлу для дрели и ручного фрезера. Они имеют небольшие размеры, цилиндрический хвостовик диаметром 6–12 мм, в зависимости от патрона дрели. В остальном они полностью похожи на инструмент, применяемый на производстве.

Разновидности фрез

Цилиндрические

Цилиндрическая фреза состоит из корпуса в форме втулки с отверстием и шпоночным пазом для крепления на оправку. По наружной поверхности находятся несколько режущих кромок, расположенных наклонно вдоль оси.

Они предназначены для зачистки торцов деталей, выборок, пазов. Обработка производится только боковыми поверхностями с высокой точностью и чистотой. Вращений фрезы и движение детали происходит навстречу. Для обработки боковых торцов без кантовки заготовки, применяются специальные приспособления, на шпиндель крепят угловые головки, и вертикально устанавливается фреза.

Торцовые

Обработку по плоскости производят торцовые фрезы. Режущие кромки расположены в нижней части корпуса. Фрезеровка производится по поверхности с высокой скоростью при продольном перемещении стола с деталью. Производительность такой обработки в несколько раз превышает строжку.

В корпус цилиндрической формы вставляются режущие пластины. Количество зависит от диаметра и требуемой чистоты обработки. Оправка подбирается по диаметру отверстия. Крутящий момент передается через шпонку.

Отдельные модели небольшого диаметра имеют хвостовик и крепятся в патроне. Некоторые их них могут резать и боковой поверхностью.

Червячные

Это цилиндрическая фреза с несколькими рядами твердосплавных пластин вместо ровного выступа режущей кромки. У червячной фрезы ряды с фигурными пластинами заточены по форме обратной эвольвенты и располагаются с разным уклоном, в зависимости от модуля.

Применяют инструмент для нарезки зуба на шестернях и колесах, шлицевых валах. Угол наклона выставляется оправкой на станке. Обработка производится обкаткой, когда деталь вращается, смещаясь на один зуб за оборот фрезы. В работе участвует сразу несколько пластин.

Дисковые

Дисковые фрезы напоминают блины с фигурными краями и отверстием в центре для установки на оправку. Режущие кромки расположены по краю наружного радиуса тонкого диска. Обработка производится перпендикулярно оси вращения инструмента. Режут вставными пластинами и зубом, вырезанным в цельном диске. Толщина прорези в детали от 1 мм.

Делятся по форме режущих пластин:

• пазовая;
• модульная;
• полукруглая;
• трехсторонняя;
• отрезная.

Для дрелей пилы собраны совместно с оправкой. В ламельных фрезерах применяются дисковые пилы с отверстием. Диаметр и толщина подбираются по шпонке.

Дисковая фреза

Отрезные

Цельные дисковые фрезы, тонкие, с острыми зубцами, вырезанными по краю корпуса, называют отрезными фрезами или пилами. Корпус может быть одной толщины с зубьями, в таком варианте между корпусом и режущей кромкой перехода нет. Крепление к оправке осуществляется отверстием с пазом. На инструменте большого диаметра есть 4 отверстия под болты для крепления к фланцу на шпинделе.

Пилы предназначены для отрезных и подрезных операций. Тонкий рез толщиной 2–6 мм экономно раскроит металл на заготовки, сделает прорезь в крепеже под фиксацию проволокой или на пальце, чтобы зафиксировать его пластиной. Применяется для торцовки деталей типа вал и отрезки технологических прибылей.

Концевые и угловые

Для торцовки плоских деталей предназначены концевые и угловые фрезы. Режущие кромки расположены по торцу. Корпус имеет форму цилиндра и срезанного конуса. Обработка производится вдоль края. В результате получается гладкий ровный торец заготовки. Угол наклона определяется формой инструмента.

Фреза под Т-образные выемки

Для крепления деталей на столах станков имеются пазы Т-образной формы, перевернутые широкой стороной вниз. В них легко заводятся головки шпилек для фиксации заготовки.

Прорезаются пазы фрезой фигурной конфигурации. Режущие кромки разных диаметров расположены на одной оправке — от торца широкий и низкий цилиндр, а ближе к оправке находится тонкий. Возможна фрезеровка в 2 прохода. Сначала на всю глубину пальчиковой или цилиндрической узкой фрезой, затем фрезеровка широким инструментом по дну канавки.

Шпоночные

Для создания шпоночных пазов используют специальные пальчиковые дисковые фрезы с режущим торцом. Инструмент сначала опускается на заданную глубину, работая как сверло. Затем производится выборка вертикально — фрезеровка.

Для изготовления шпоночных и других пазов фрезером, используется шаблон и копировальная втулка. Трафарет изготавливается из любого материала, включая фанеру, оргстекло, дерево. Его размеры больше вырезаемого занижения на разницу диаметров копировального кольца и режущего инструмента. Втулка скользит по краю шаблона, не давая фрезеру отклониться в сторону. Можно вырезать любые фигуры, включая орнаменты и надписи.

Шпоночная фреза

Фасонные

Фасонные фрезы имеют множество режущих кромок и напоминают грубый фигурный напильник с хвостовиком для крепления в патрон. Используются для придания торцу определенной сложной конфигурации. Форма кромки получается обратная инструменту.

Производители и правила выбора оборудования

Выбор фрезы производится по нескольким факторам:

• оборудование:
• вид отработки;
• материал.

Качество инструмента определяется фирмой производителем. Например, лучшие наборы фрез по металлу для ручных фрезеров выпускаются фирмой BOSCH. Стоимость такого оборудования несколько выше, чем у других европейских фирм, но качество и срок работы высокий. Особенность немецких инструментов — изготовление хвостовика под патрон конкретной модели электрического инструмента, выпущенной фирмой. Он может не совпадать с патронами на других фрезерах.

Хорошее качество имеет продукция фирм:

Отечественная продукция отличается прочностью благодаря традициям в производстве качественных сплавов. Следует обратить внимание на режущий инструмент компаний:

• Инструмент-Сервис;
• Корвет;
• Глобус.

Отечественные фрезы дешевле импортных. Их недостаток в маленьком выборе типоразмеров и форм.

Требуемое число зубьев

При выборе дисковой пилы следует учитывать — чем мельче зуб, тем чище обработка. Быстрый рез получается при крупном зубце с подачей 50%.

Торцовые фрезы подбираются по твердости материала. Обрабатывать чугун можно набором с 4 режущими кромками на большой подаче и высоких оборотах.

Для быстрой черновой обработки следует выбрать инструмент с большим количеством пластин. Подача зависит от состава стали и ее твердости.

Как подобрать материал

Для работы с металлом следует выбирать пластины, способные длительное время резать металл и не сминаться. Они должны быть значительно тверже обрабатываемого материала. Следует брать твердые жаропрочные сплавы. Форма пластины и ее размер подбираются по корпусу и способу крепления.

Для фрезера набор инструмента для работы с металлом ограничен. Алюминий, медь и их сплавы можно фрезеровать инструментом по дереву. Для чугуна и стали следует выбирать двухперьевые фрезы из твердых сплавов. Инструмент по дереву имеет мягкую для металла режущую кромку и более острый угол заточки.

Выбор фрез

Правила хранения и эксплуатации

Перед началом работы нужно подобрать и сложить рядом с рабочим местом все фрезы, которые применяются для обработки деталей. Под них нужно выделить специальную тумбочку или стеллаж. После работы весь инструмент следует очистить от грязи, проверить на износ кромок, смазать маслом или солидолом для защиты от влаги. Хранить надо на специальных стеллажах.

Фрезы и сверла для дрелей и фрезеров укладываются в специальные коробки вертикально, хвостовиком вниз.

Фрезерование производится соответствующим для данной операции инструментом. Выполнять грубую фрезеровку отверстий следует сверлом. Чистовую дисковую фрезу и зенкер используют, когда припуск на сторону составляет несколько десятков.

Изготовление фрезы своими руками

Фрезы по металлу должны быть тверже обрабатываемого материала. Для самостоятельного изготовления используют:

• сверла;
• дисковые пилы;
• ножовочное полотно.

Переточив сверло, можно получить цилиндрическую, торцовую и шпоночную фрезу для фрезера.

У отрезных дисковых пил корпус сделан из инструментальной стали Ст У8, и аналогичных. Из них можно выкроить элементы с зубом, собрать на оправку и получить фрезу для продольных пазов.

Фигурную торцовую следует делать из дисковой пилы или ножовочного полотна. Оправка вытачивается из круглого прута. В ней с торца и сбоку сверлятся отверстия, для направления и ограничения нарезки паза абразивным кругом. Симметричное лезвие вырезается из ножовочного полотна, вставляется в оправку, сверху затягивается гайкой. Получается двухперьевая фигурная фреза.

Виды фрез для фрезера по дереву

Фрезеровка – это почти неограниченные возможности для обработки заготовок. Создание кромок, пазов или канавок разной глубины и формы – для каждой из этих операций существуют свои типы фрез по дереву, которые позволяют осуществлять обработку с максимальной эффективностью. В этой статье мы расскажем о том, какие бывают виды фрез и для каких целей они применяются.

Фрезы для фрезера по дереву

Инструментальная сталь – идеальный материал для производства цельных фрез. Корпус напайных фрез создается из конструкционной стали, а на рабочие части зубьев фрез напаивают пластинки из быстрорежущей стали, а также твердых сплавов. Сборные фрезы имеют зубья из быстрорежущей стали или оснащены твердосплавными пластинками. Крепятся они при помощи различных механических способов.

К основным параметрам фрезы относят:

• диаметр хвостовика. Этот показатель является ключевым. Он показывает, совместима ли фреза с конкретной моделью фрезера, потому что далеко не каждый инструмент в комплекте имеет цанги. Цанга – это особая втулка, обжимающая хвостовик. Цанги бывают 6, 8 и 12 мм. Отметим, что в магазинах попадаются фрезы, имеющие хвостовик 1/4 или ½ дюйма, если перевести в миллиметры получим 6,35 и 12,7 мм. Такие фрезы не совместимы с 6- и 12-миллиметровыми цангами. Диаметр хвостовика строго соответствует диаметру цанги
• конструкция фрезы. Они бывают монолитными, сборными, или со сменными лезвиями. Зачастую фреза по дереву является стальной «болванкой», имеющей хвостовик, к которой припаяны лезвия. Бывают такие лезвия, которые созданы в виде съемных пластин, имеющих двустороннюю заточку. Когда острие затупилось, нож просто переворачивают. Кроме этого, существуют цельные фрезы, которые созданы как монолитная металлическая деталь с выточенными лезвиями
• типы лезвий. На фрезе присутствует маркировка «HM» и «HSS». HM – это фреза из твердого сплава, HSS – быстрорежущая фреза. Быстрорежущий вариант идеален для работы с мягкими сортами древесины или алюминием. Твердосплавные помогут справиться с различными древесными материалами, среди которых и твердые сорта. Чаще всего расположение лезвий строго вертикальное, это означает, что они рубят, а не срезают материал. Также бывают наклонные или спиральные ножи. Такие ножи срезают материал, следовательно, при такой обработке меньше сколов по краям, а качество обработки заметно выше.

Очень часто можно встретить фрезы, которые оснащены маленьким подшипником, вмонтированным заподлицо с лезвиями сверху или снизу. Подшипник обеспечивает при минимальных затратах времени выполнение точного фрезерования края, потому что нет необходимости возиться с упорами для ровного ведения инструмента: подшипник сам упирается в «ребро» заготовки и, следовательно, создает точное направление для фрезера.

Набор фрез для фрезера

Приобретать фрезы поштучно – это достаточно затратно. Лучше приобрести сразу набор. Набор, конечно, имеет более высокую стоимость, чем одна фреза, но при покупке тех же фрез отдельно, вы потратите намного больше. Существует множество таких наборов и продаются они в любом магазине. Рассмотрим пять наиболее распространенных наборов от компании «Диолд»:

• первый набор имеет шесть кромочных фрез с радиусами 3, 4, 5, 6, 8 и 10 мм, оснащенных снизу опорным подшипником. Хвостовик у всех фрез имеет диаметр 8 мм
• во втором наборе содержится 12 фрез. Купив набор, вы получите две кромочные фрезы, имеющие радиус 6,35 и 9,5 мм и с опорным подшипником; одну фигурную с двумя радиусами 4 мм и с опорным подшипником; три концевые фрезы, имеющие диаметр 6, 12 и 16 мм; одну торцевую диаметром 12,7 мм; одну угловую (угол 90 градусов) с наружным диаметром 12,7 мм. Также в наборе присутствует одна пазовая фреза, имеющая радиус 6,35 мм; одна торцевая радиусная с радиусом 6,35 мм и опорным подшипником; одна торцевая фреза с углом 45 градусов с опорным подшипником, а также одна пазовая (под «ласточкин хвост»), имеющая диаметр торца 12,7 мм и угол 14 градусов. Такой большой набор станет верным помощником начинающему столяру, потому что он поможет реализовывать разные типы работ по созданию несложных предметов мебели
• в третьем наборе имеется 16 предметов. Он очень похож на предыдущий. Кроме описанных выше, в наборе вы увидите концевые фрезы диаметром 3 и 12,7 мм; пазовую с радиусом 3,2 мм и специальное сверло диаметром 6,3 мм
• четвертый набор предназначен для профессиональных мастеров. В наборе содержатся 12 фрез усиленной конструкции со всеми функциями второго набора
• пятый набор имеет некую схожесть с четвертым, но имеет в своем составе 20 фрез усиленной конструкции с широким разнообразием характеристик и добавлением торцевой пазовой фрезы, имеющей ширину 9,5 мм и диаметр 32 мм. Набор также предназначен для профессиональных мастеров.

Помимо описанных выше наборов у фирмы «Диолд» есть еще 10 наборов, укомплектованных фрезами в различных комбинациях. Выбор наборов достаточно широк, любой мастер подберет подходящий именно для себя.

Виды фрез для фрезера

Ручной фрезер является незаменимой вещью в домашнем хозяйстве. Он, как и любой другой серьезный инструмент, имеет разнообразную оснастку, при помощи которой простые деревянные бруски становятся произведением искусства. Далее мы расскажем о наиболее востребованных на сегодняшний день видах фрез по дереву их назначении и применении.

Фреза пазовая по дереву имеет несколько модификаций:

• прямая пазовая фреза. Обладает параллельными режущими кромками, которые во время вращения очерчивают собой поверхность в форме цилиндра. Эти фрезы предназначены для обработки прямых пазов. Ели умело сочетать их с копировальной втулкой, то получится аккуратно вырезать криволинейные плоские заготовки по шаблону. Размер этих фрез определяется диаметром и длиной режущей части
• галтельная V-образная пазовая фреза. Она оставляет прямой паз с дном уголка. Такой профиль используется в качестве элемента декоративной резьбы или как специальная направляющая для передвижения, к примеру, ящика, что можно встретить в старой мебели
• конструкционная пазовая фреза. Она предназначена для создания соединений, к примеру, «ласточкин хвост», или перевернутого Т-образного паза. Эта же фреза поможет получить обычные ящичные соединения для малонагруженных ящичков, типа шкатулок. Размер определяется наибольшим диаметром, углом наклона, а также высотой рабочей части
• фреза для сращивания на микрошип, или «мышиный зуб». Такие фрезы используют в процессе сращивания длинных заготовок в длину. Однако существует и другое применение для таких фрез: они помогут присоединить пласти к торцу для получения декоративных эффектов или создать широкие щиты
• фасонная пазовая фреза. Задача этой фрезы создать пазы с фасонными боковыми поверхностями. Естественно, с использованием параллельного упора или копировальной втулки эти фрезы могут справиться с обработкой кромок заготовки. Также некоторые из таких фрез вполне сгодятся для формирования больших по площади углублений, к примеру, отделений в шкатулках, углублений в некруглых блюдцах, деревянных подносах и прочих аналогичных работ.

Наиболее универсальным инструментом для деревообработки можно назвать концевые фрезы по дереву. В магазинах представлено огромное количество моделей, которые предназначены для разнообразных работ, касающихся обработки различных сортов лесоматериалов и создания из неё разных конструкций. Однако, невзирая на универсальность этого вида фрез, подобрать подходящий и тоже время качественный вариант довольно проблематично. Концевая фреза похожа на сверло, которое фиксируется в шпинделе фрезерного станка. Сама фреза характеризуется наличием нескольких режущих кромок, расположенных сбоку или на торце. Чаще всего спиральная фреза по дереву изготовлена из высокопрочной стали. Кроме этого, чтобы гарантировать дополнительную защиту рабочую часть фрезы покрывают тефлоновым антипригарным покрытием.

Также спиральная фреза прекрасно подходит для «погружного» фрезерования. Спиральные фрезы отличаются незначительным износом, а также снижением ударных нагрузок на фрезерный станок.

Кромочная фреза по дереву бывает таких типов:

• прямая кромочная фреза. Абсолютно все кромочные фрезы имеют подшипник, который в процессе работы совершает обкатку кромки детали. Отметим, что рабочая (режущая) часть находится выше или ниже подшипника. Прямые кромочные фрезы очень востребованы в процессе работы с шаблонами. Подшипник может располагаться сверху или снизу. Фрезы с нижним подшипником стоят дешевле, однако во время работы заготовка находится между шаблоном и фрезером, что не дает возможности осуществлять обработку в два прохода по глубине, тогда как с верхним подшипником это реально. К основным характеристикам этих фрез относится рабочая длина, рабочий диаметр, а также диаметр подшипника, который часто отличается от рабочего. Более удобно приобретать фрезы, у которых эти диаметры одинаковы, это облегчит создание и монтаж шаблона на заготовке
• фасонная, или калевочная, кромочная фреза. Таких фрез существует большое разнообразие. Профиль кромки выбирается согласно внешнему виду изделия. Их размер зависит от высоты рабочей части, а также наибольшего диаметра и радиуса закругления, которое они совершают. При наличии нескольких закруглений в профиле, чаще всего указывается профиль самого крупного из них. Очень редко, попадаются регулируемые калевочные кромочные фрезы. В таких фрезах присутствует возможность настройки расстояния между рабочими частями
• дисковая фреза по дереву. Она предназначена для выборки фальца. Главное отличие от прямых пазовых фрез в том, что дисковые базируются по кромке подшипником, вследствие чего выбираемый ею паз более точный по отношению к ребру заготовки. Однако и стоимость их выше, чем прямых пазовых. Чаще всего эти фрезы производятся регулируемыми для того, чтобы можно быть выбирать паз различной глубины или ширины. В наборе таких фрез присутствуют подшипники различного диаметра или стопка тонких фрез на оси, поэтому высота меняется разборкой фрезы и снятием лишних дисков
• фигурные кромочные фрезы. На конце таких фрез находится подшипник, однако форма их кромок несколько сложнее, чем у фасонных кромочных, при большей высоте. Их используют для создания багета и в процессе обработки кромок филенок, плинтусов, а также фасадных рам. Бывают эти фрезы и без подшипника. С такой фрезой необходимо работать при помощи параллельного упора или копировальной втулки и шаблона
• горизонтальные фигирейные фрезы. Они помогают в декоративном фрезеровании кромок филенок. В результате значительного диаметра, массы и усилия резания их производят только с 12-миллиметровым хвостовиком и использовать их можно лишь в столе, то есть при условии стационарного крепления фрезера. Попадаются такие фрезы, состоящие из двух режущих дисков и способные за один проход обработать обе стороны филенки.

Оказывается, купить фрезерный станок — это только полдела. Если же вы намерены полноценно работать с деревянными изделиями, то вам стоит приобрести еще и соответствующие и качественные фрезы, каждая из которых используется для реализации конкретных задач.
