Какой кабель стоит покупать для акустических колонок, а какой ни в коем случае нельзя? — Статья из Блога 1-TECH

Очень часто, выбирая звуковой кабель для акусической системы, люди думают, что чем красивее кабель, тем лучше он работает. А красивая «обёртка» чаще специально используется всего лишь для взуальной привлекательности товара. Ещё как правило, покупатель кабеля редко находит время для прослушивания предлагаемой модели, а то и просто такой возможности нет в самой торговой точке.

Каждый понимает, что профессиональный кабель — хороший кабель, но не каждый знает, что профессионалам не нужны «понты» в виде сочной изоляции, красочной упаковки. А потому профессиональный акустический кабель будет иметь самый простой внешний вид, а его изоляция будет однотонная или просто чёрного цвета.

Но потребитель покупает глазами… Потому мы решили подготовить эту небольшую статью в помощь начинающим меломанам и любителям домашних кинотеатров.

Немного теории.

Какими бы ни были хорошими усилители и динамики, без проводов, соединяющих их с усилителями они будут угрюмо молчать. Чтобы звук из колонок радовал уши, надо сначала порадовать их самих и подсоединить к ним те провода, которые надо. Обычно кабели, которые используют для подключения к колонкам называют “акустическими” или “колоночными”, а теперь еще и “спикерными”.

Начнем с простого:

Способность проводов пропускать через себя электрический ток зависит от материалов, используемых при их изготовлении. И, как ни удивительно, серебро, а не золото чемпион среди проводников. Первые 4 места соревнований по проводимости среди химических элементов распределены так :

Чтобы не было короткого замыкания, провода принято изолировать, поэтому металлические жилы оборачивают или заливают тем, что не проводит электричество. Каких только видов изоляции не бывает, но главная ее задача — не дать проводам замкнуться с соседями или с человеком.

Сами провода состоят либо из одной толстой проволоки или из множества тонких проволочек (“жил”), скрученных между собой. И их так и называют “одножильный” или “многожильный”. Многожильный провод проигрывает одножильному в способности проводить ток, но выигрывает во многих других соревнованиях, особенно в гибкости и “неломучести” от многократного изгибания. Но не советуем сильно заблуждаться — от многократных перегибов ломается все и многожильный шнур тоже.

Сначала об “элитных” стандартах Hi-Fi и Hi-End : Дискуссии на тему “Высокая верность воспроизведения” не меньше 50 лет.. И тогда и сейчас оценку выставляли не приборы а эксперты. И тогда и сейчас вывод одинаковый: хотите услышать верное воспроизведение — идите на акустический концерт. В мире нет и не будет абсолютно линейной техники, которая без искажений запишет и воспроизведет звук так как он звучал при записи.

К примеру утверждение, что использование в Hi-End кабелях посеребренной меди улучшает воспроизведение обертонов это, как говорил один наш хороший знакомый, “чушь противотанковая”. Мало того, что серебро ненамного отличается по проводимости от меди, так еще и эффект распространения высокочастотных токов по поверхности проводника начинает сказываться в диапазоне радиочастот, а для звукового и ультразвукового диапазонов он ничтожно мал. Зато провода “богато” оформлены и народ с кошельками охотно верит, что только этот кабель и нужен их технике.

Так что про такой кабель можно смело цитировать В.Высоцкого : “толку от него было как от козла молока, но и вреда однако тоже никакого”.

Что можно сказать про бескислородную медь OFC (Oxygen-Free Copper) и монокристаллическую медь ОСС (Ohno Continuous Casting)? И тот и другой сорт имеют массу замечательных свойств. Бескислородную медь очищают от растворенного в ней кислорода и окислов разогревая и разливая в вакууме или иной среде, обеспечивающей защиту от попадания окислов и других примесей. Ее структура становится однородной и не создает препятствий движению заряженных частиц. Для производства ОСС используется еще более сложная технология. Оба вида широко применяются в микроэлектронике, в космической и других высокотехнологичных промышленностях.

Но применительно к акустике следует вспомнить крылатое выражение медиков “Витамины обогащают мочу пациента и карман фармацевта”. Все резоны а-ля “снижает степень искажения звука и уровень посторонних шумов”, “не подвержены внутренней коррозии и их проводимость со временем не ухудшается” предназначены для неискушенного уха готового платить покупателя.

Еще раз: если проводник из меди, то “монокристалличен” ли он или “обезкислороден”, или и то и другое вместе, для акустических систем не имеет какого-либо существенного значения. Все эти преимущества проявляются ниже зоны чувствительности человеческого уха и шумы проводников на несколько порядков ниже уровня шумов, издаваемых транзисторами и другими радиодеталями.

Для акустических кабелей главное чтобы в них была медь и чтобы она не ржавела на манер “китайской” латуни на сантехнических фитингах. Что касается “неподверженности внутренней коррозии”, то медь прекрасно чувствует даже в речной и морской воде, так что внутри нормально сделанной изоляции она прослужит сотню лет.

Потери передаваемой энергии, зависят от сечения проводника. Чтобы узнать какое сечение у провода, его надо разрезать точно поперек и посчитать площадь торца. Соответственно чем толще провод, тем больше сечение.

В США изобрели свой стандарт, назвав его “American Wire Gauge System” или сокращенно AWG, который, чтобы посильнее уязвить европейцев. еще и перевернули с ног на голову, то есть чем больше калибр, тем меньше диаметр. Таблица соотвествия калибров площадям обширная, но вот для примера несколько часто применяемых типоразмеров для одножильных проводников :

Зачем вообще нужно рассчитывать сечение акустического кабеля для прокладки колоночных шнуров? Дело в том, что если металл не идеальный проводник, то он греется от проходящего через него тока. Это значит, что если у вас мощная акустика, то придется взять достаточно толстый провод. А еще есть прямая зависимость сечения от длины. Следует знать, что чем длиннее путь до колонки, тем больше сопротивление проводников, а значит и потери в громкости и качестве. Но чем больше сечение проводника, тем меньше его удельное сопротивление, поэтому взяв провод потолще вы гарантированно не потеряете ни одного драгоценного ватта из отпущенных усилителем.

Домашнюю акустику чаще всего подключают двухпроводным многожильным кабелем и такой тип является самым распространенным вариантом спикерного кабеля.

Осталось определится с его сечением. Для этого надо узнать, а насколько сами колонки сопротивляются подаваемому к ним току. Чтобы узнать какое сопротивление у вашей акустики надо заглянуть в паспорт или на заднюю стенку. Если ничего не узнали, ищите прибор измеряющий сопротивление (тестер, мультиметр, омметр) и меряйте его сами.

Чем меньше сопротивление колонки, тем больший ток она будет потреблять, а значит потребуется большее сечение. Есть такой параметр как плотность тока, то есть какой ток течет через единицу площади. Осталось посчитать какой ток будет потреблять ваша акустическая система, для чего надо использовать эту формулу : I = PR, (где I — ток, P — мощность акустики, R —  сопротивление). Разделив полученную величину на нормативную плотность тока получим минимальное сечение. Для примера колонке мощностью 100 Ватт и сопротивлением 4 Ома нужен ток равный корню из (100/ 5) = 5 Ампер. Если почитать ПУЭ (сами ищите, что это значит) то номинальная плотность тока для медных проводов лежит в пределах — 2,7…3,5 А / мм2. То есть минимальное сечение провода для таких колонок — 1,8…2,3 мм2. Вот от этого и надо плясать. Для полной уверенности в наших расчетах осталось определить какое же сопротивление будет у этого провода. Для этого находим удельное сопротивление медных проводников — 0,017 Ом•мм2/м. Делим эту величину на сечение, умножаем на удвоенную длину кабеля и получаем, что максимальное сопротивление для 10 м провода сечением 1,8 квадрата будет 0,017 / 1,8 * 20 = 0,189 Ома. Это в 21 раз меньше сопротивления динамика, что вполне соответствует ничем всерьез не обоснованным требованиям для Hi-Fi техники. Расчеты показали, что для длин в пределах 5 метров сопротивлением кабеля можно смело пренебречь. Главное — это быть уверенным что провода действительно из меди, а не омедненной тряпицы. Когда продавцы будут уверять что вам надо никак не меньше 4-х квадратов, это значит что на вас тривиально хотят нажиться.

Как и почти везде главные критерии выбора — качество и долговечность.

Как это ни грустно, но если вам нужно и то и другое, то сильно сэкономить не получится. К тому же технологии имитации сейчас развиты чрезвычайно и мы регулярно покупаемся на “выгодные скидки”, причем почти сразу понимаем, что выгоду получили отнюдь не мы.

Профессиональные модели акустических (спикерных) кабелей немецкой марки KLOTZ a-i-s

LYP0. .	LY2..	SCY2..	SCh3..
Параллельно идущие проводники. Изоляция одинарная (чёрный, белый, прозрачный)	Проводники перевиты между собой с определённым шагом. Двойная изоляция.	Проводники перевиты между собой с определённым шагом. Двойная закладная изоляция.	Проводники перевиты между собой с определённым шагом. Двойная негорючая изоляция.

Мультикорные модели профессиональных акустических (спикерных) кабелей для подключения Bi-wiring и Bi-amping

LSC..	LYS..	SCh5..D	SCFR4..
Проводники перевиты между собой с определённым шагом. Двойная изоляция.	Добавлен сенсорный провод 2,5 мм². Двойная усиленная изоляция.	Проводники перевиты между собой с определённым шагом. Двойная негорючая изоляция.	Витая структура проводников. Негорючая изоляция повышенной надёжности.

На что важно обратить внимание при покупке акустического кабеля?

На то, как выглядит медная жила. Если кабель очень мягкий или очень жесткий, то это повод для сомнений. Вполне может быть, что вам предлагают омедненный сплав. а не чистую медь. Все сплавы заведомо хуже меди по проводимости. Аргументация, что они лучше меди, потому что не окисляются и не ржавеют — это попытка ввести в заблуждение. Процессы окисления меди идут очень медленно и если контакт был нормальный, то с ним многие годы ничего не случится. А остальная медь закрыта химически нейтральной изоляцией и она будет дополнительно препятствовать разрушению металла. Кстати это очень важный показатель качества : “свежеоголенные” жилы нового провода не должны быть темнее неочищенной меди, если это не так, то либо медь ужасающего качества, либо изоляция агрессивна и скоро разъест металл. Нам попадались подобные образцы, которые буквально рассыпались в руках.

— Пощупайте и помните изоляцию. Нормальная не должна липнуть к рукам и оставлять следов краски. Она должна быть в меру мягкой, упругой, но прочной и не трескаться при крутом перегибе. Двойная изоляция дороже одинарной, если это не так, то надо уточнить почему.

— Естественно должна быть цветовая маркировка одного из проводов. Иначе вы замучаетесь “фазировать” свою акустику, а это крайне важно для систем объемного звука, чтобы динамики колебались в одинаковую сторону.

— Производители высококачественного кабеля обязательно маркируют свою продукцию и ставят метровые метки, чтобы легко было отсчитывать нужные куски.

— Чтобы быть уверенным, что перед вами не подделка имеет смысл поискать в сети производителя и посмотреть как выглядит его продукция и похожа ли она на то, что вам предлагают.

Ответственные продавцы дорожат репутацией и стараются не никого обманывать, ну разве что сборщиков налогов и таможенников. Дело за малым — найти ответственного продавца. Зайдя на наш сайт вы попали по адресу и мы, ценя ваше доверие, постараемся, чтобы вашей акустике было хорошо звучать. Мы предлагаем лучшие акустические кабели по приемлемым ценам и готовые решения для подключения аудио систем уровней Hi-Fi и High END.

Вот список ответов на вопросы, которые должен задать себе покупатель, чтобы выбрать кабель для подключения акустических систем:

Кабель для гаража – обзор марок, подбор сечения, особенности монтажа

Как бы то ни было, но иметь электричество в таком полезном и многофункциональном месте необходимо. Всегда найдется ситуация, когда просто необходимо включить свет или использовать розетку. Поэтому стоит задуматься о подключении своего гаража к электрической сети.

Выбор кабеля для гаража

Прежде чем покупать нужное количество кабеля для подключения гаража к сети, следует провести предварительные расчеты, чтобы четко понимать, какой кабель подойдет для гаража. Неплохо бы иметь у себя электротехнический проект или хотя бы схему.

Выбор сети: 220 или 380 вольт

При монтаже электропроводки можно использовать либо кабели с алюминиевыми жилами, либо с медными. Еще важным нюансом является то, какая именно сеть вам потребуется – однофазная (220 вольт) или трехфазная (380 вольт).

Если в гараже предполагается лишь система освещения и минимальные работы с электрическим инструментом, то подойдет кабель 220 вольт, то есть двухжильный кабель – фаза, ноль.

Если вы планируете сейчас или в процессе эксплуатации гаража, устанавливать какие-то инструменты с мощными двигателями и высокой токовой нагрузкой, и не планируете переплачивать в дальнейшем за дополнительные работы, то рекомендуется сразу проводить кабель 380 вольт, то есть 4 жилы – фаза 1, фаза 2, фаза 3 и ноль.

Практическая разница между 220 и 380 В объясняется в видео ниже:

Обзор марок кабеля для гаража

1.Кабель для подключения вашего гаража может быть алюминиевым, наилучшим решением для подключения гаража будет СИП. СИП расшифровывается как Самонесущий Изолированный Провод. Плюсы использования СИП

• Неприхотливость
• Устойчивость к перепадам температур
• Устойчивость к воздействию солнечных лучей.
• Цена по сравнению с аналогами из меди
• Доступность, так как СИП очень распространен
• Можно не использовать дополнительных тросов для натяжки, так как кабель самонесущий

Полезно!
Больше информации по проводу СИП вы можете прочитать в нашей статье — Применение провода СИП

Минус в том, что алюминий уступает меди в качестве проводимости тока и устойчивости к нагрузкам. Можно перегреть и кабель начнет «сыпаться». СИП подходит наилучшим образом по соотношению цена и качество, надежность и простота монтажа.

ДЛЯ СПРАВКИ. СИП состоит из большого количества алюминиевых жил, что делает его достаточно эластичным, насколько это может себе позволить алюминиевый провод.

2. Кроме алюминиевого можно использовать медный кабель, который также имеет, как и положительные стороны по сравнению с алюминием, так и некоторые нюансы.

Итак, какой кабель использовать для подключения гаража, если выбирать из проводов с медными жилами?

Кабель может быть, как одножильным, так и многопроволочным, однако следует учесть, что для воздушного ввода все-таки лучше использовать все-таки многопроволочный кабель, так как он более эластичен.

По защите же кабеля можно сказать следующее, даже если кабель в двойной оболочке, изоляция прорезинена, то все равно экономить на броне проводе или хотя бы пластиковом гофрированном рукаве не стоит. Причиной тому воздействие солнечных лучей и погодных эффектов, а так кабель прослужит намного дольше.

Одной из лучших альтернатив алюминиевой проводке является медный провод. Наиболее подходящим для гаража несомненно является ВВГ. Данный тип кабеля получил наибольшее признание, и наиболее распространен для данной цели.

Кабель состоит из  однопроволочных или многопроволочных (при сечении >16мм2) жил, которых может быть до 5 штук включительно. Имеет виниловую защитная изоляцию, в свою очередь все жилы в кабеле покрыты наружным слоем изоляции.

Способы ввода кабеля в гараж

Различают монтаж и по способу ввода кабеля в гараж от линии электропередач или же другого источника электричества. По сути существуют два способа ввода – воздушный и подземный.

• К воздушному способу ввода относят и использования троса натяжения, к которому крепится кабель.
• Также к воздушному способу ввода относится прокладка проводов от линии к вводу при помощи специальных натяжителей, кабель при этом должен быть самонесущий. В противном случае предпочтительно использовать либо тросовую натяжку или подземный ввод кабеля в гараж.
• Подземный способ часто используется по тем или иным причинам, из-за невозможности воздушного монтажа, дороговизны или конструктивных особенностей. Однако следует соблюдать два четких правила – прокладывать кабель следует только в металлической трубе или бронированном рукаве и следить за тем, чтобы линия пролегала ниже глубины промерзания грунта в вашем регионе.

Кабель для освещения в гараже – обзор марок и нюансы по монтажу

Для освещения в гараже обычно используется кабель сечением 1, 5 мм. Это обусловлено двумя факторами – дороговизна и достаточность. То есть не стоит переплачивать за более крупное сечение без явной на то необходимости.

Однако кто-то сомневается, или хочет выстроить схему таким образом, чтобы кабель был «про запас» с устойчивостью к нагрузкам, в этом нет ничего зазорного. Стоит все-таки отметить, что при правильной схеме подключения, сечения в 1,5 мм будет достаточно для устройства освещения в гараже.

Вариант проекта освещения в гараже

Далее встает выбор – использовать многопроволочные жилы или однопроволочные? Здесь уже не существует четких предписаний. Внимание следует уделять удобству монтажа и конструктивным особенностям электрооборудования.

На что требуется обратить внимание? Особое внимание при устройстве освещения нужно уделить монтажу кабеля и другим элементам цепи. Кабель должен быть надежно зафиксирован – в кабельном канале, в гофрированном шланге на клипсах или же при помощи дюбель – хомутов, в зависимости от условий и желаний хозяина гаража. Выключатель, распределительная коробка, автоматный узел, осветительный прибор – все должно быть зафиксировано, во избежание несчастных случаев.

Лучшим решением будет полностью изолировать кабель от влияния факторов внешней среды, и от грызунов.

Какие марки подойдут именно вам? Кабель нужно подбирать под определенные нужды, однако есть неплохие универсальные варианты для устройства освещения в гараже. Вам подойдут такие модели как:

Кабеля могут отличаться по количеству жил, стоит обратить внимание, что вам для освещения в гараже может потребоваться не двухжильный кабель, а трехжильный.

Полезно!
Сравнительные обзоры ВВГ, ПВС и NYM в наших статьях: ПВС или ВВГ — в чем разница и что лучше? и NYM или ВВГнг — в чем разница?

Для правильного расчета необходимого вам сечения кабеля нужно учитывать то, какое электрооборудование будет запитано в каждой конкретной точке, так и примерно подсчитать общую нагрузку по всему гаражу.

Для точных подсчетов со множеством точек и потребителей электричества лучше всего воспользоваться онлайн калькуляторами, коих полно в интернете. Однако, если в вашем гараже не предусматривается каких-то «тяжелых работ» со сварочными аппаратами, циркулярной пилой и так далее, то кабеля сечением 2,5 мм² будет достаточно. Если же вы хотите в дальнейшем работать со сварочным аппаратом и другим мощным электрооборудованием, то наилучшим вариантом будет кабель сечением выше 4 мм².

Полезно!
Методика расчета сечения кабеля с примерами приведена в нашей статье — Как выбрать сечение кабеля для квартиры?

Кабель в офис — какой кабель нужен, требования и особенности электропроводки в офисе

Правила безопасности при эксплуатации электроустановок актуальны как в производственных помещениях, частных домах и квартирах, так и, тем более, в местах постоянного нахождения большого количества людей, например, в офисных помещениях. Именно поэтому очень важно правильно спроектировать электрическую сеть в таких помещениях. В данной статье будут рассмотрены требования к кабельным изделиям, монтируемым в офисах, популярные марки таких кабелей и способы их монтажа.

Требования к электропроводке в офисных помещениях

Организация электрической проводки в офисных помещениях – трудоемкий процесс ввиду наличия большого количества офисной техники различной мощности: мощных компьютеров, принтеров и сканеров, осветительных приборов, климатических систем и прочих устройств.

Правила монтажа электропроводки в офисных помещениях указаны в ПУЭ главе 7.1. «Электроустановки жилых, общественных, административных и бытовых зданий». В данной главе указаны основные аспекты, в том числе особенности выбора вводного устройства, требования к электрощитам и распределительным пунктам, правила монтажа кабельных линий, степень защиты и требования к электрооборудованию, учет электроэнергии и меры безопасности при проектировании, монтаже и эксплуатации кабельных линий.

Особое внимание уделяется устройствам защитного отключения для различных типов помещений, подключаемого оборудования и мощности, а также к правилам организации заземления электроустановок.

Какой кабель используют в офисных помещениях?

Одной из задач при проектировании электрических сетей офисных помещений является правильный подбор марки и сечения электрического кабеля исходя из условий эксплуатации, режима работы и мощности электрического оборудования.

Кабельное изделие, монтируемое для офисных нужд должно обладать определенными техническими характеристиками. В частности такой кабель должен быть негорючим, иметь возможность для укладки его в группе кабелей, не выделять в атмосферу при тлении вредных и опасных веществ (галогенов). Наиболее часто в офисных и административных помещениях для организации электропроводки применяют кабельные изделия марок ВВГнг-LS и NYM, так как они наиболее подходят для открытой и скрытой проводки, а также групповой прокладке. Для гибкого подключения электрооборудования, компьютерной техники и периферийных устройств, а также маломощных осветительных приборов используют кабель марки ПВС.

Кабель ВВГнг-LS

ВВГнг-LS – медный кабель с однопроволочными жилами 1-го класса гибкости в изоляции из негорючего поливинилхлоридного материала, общая оболочка для жил также выполнена из ПВХ. Может использоваться для организации электропроводки и подключения стационарных электроустановок в сетях с переменным напряжением до 1000 Вольт. Эксплуатируется при температуре от -50 до +50 градусов Цельсия в сухих или сыры помещениях при укладке по вертикали, горизонтали или на наклонных участках. Является самым распространенным на сегодняшний день отечественным кабельным изделием. Изготавливается по ГОСТ 31996-2012 и ТУ 16.К71-310-2001.

Кабель NYM

NYM – кабель с медными жилами в изоляции из поливинилхлорида с заполнителем между жилами из резины. Имеет наружный покров из ПВХ, не распространяющего горение. Температура эксплуатации: от – 50 до +50 градусов Цельсия. Применяется преимущественно для монтажа электропроводок в бытовых и административных помещениях, в сетях с напряжением переменного тока до 660 В. Кабель NYM выпускается как зарубежными производителями, так и отечественными компаниями с использованием немецкой технологии производства. Изготавливается по ГОСТ IEC 60227-4-2011, DIN VDE 0250-204:2000-12, а также ТУ 16.К50-096-2008, ТУ 16.К09-131-2004, ТУ 3521-026-46671337-2015, ТУ 3521-009-05755714-98.

Кабель ПВС

ПВС – соединительный медный провод с изоляцией из ПВХ. Жилы гибкие (2, 3, 4 или 5 жил), многопроволочные. Используется для гибкого подключения электроприборов и оборудования, изготовления удлинителей и подключения осветительных приборов. Эксплуатируется в сетях с переменным напряжением до 660 Вольт при температуре окружающей среды от -25 до +40 градусов Цельсия.

Повышенные требования уделяются кабельным трассам, питающим противопожарные установки и оборудование, их системы управления, а также средства оповещения о пожаре. Наиболее распространенный для подключения противопожарных систем – кабель марки КПСЭнг(A)-FRLS

Кабель КПСЭнг-FRLS

КПСЭнг(A)-FRLS – огнестойкое медное кабельное изделие для коммутации противопожарных систем: систем оповещения, управления и пожаротушения. Рабочее напряжение – 300 Вольт переменного тока с частотой 50 Гц. Эксплуатация возможна при температуре от -40 до +70 градусов Цельсия.

Способы электропроводки в офисных помещениях

Согласно правилам ПУЭ (глава 7) прокладка кабельных изделий в бытовых и административных помещениях возможна как скрыто, так и открыто. Скрытая проводка осуществляется внутри негорючих конструкций (в штробах по несущим стенам или не несущим перегородкам, в гипсокартонных перегородках, под стяжкой или за подвесным/натяжным потолком), а открытая — с применением гофрированных труб и кабель-каналов различной формы, размера и материала.

В каждом виде электропроводки есть свои плюсы и минусы, которые можно оценить лишь с опытом. Приводим сравнение способов офисного электромонтажа по пятибальной шкале и общим рейтингом от одной электромонтажной компании.

Таблица сравнения типов проводки

Соединение кабеля и расключение производится в распределительных коробках. При этом при скрытой проводке выбирается способ соединения с помощью скрутки с пайкой или сваркой. Соединение при помощи клемников (например, WAGO) целесообразно производить в распределительных коробках с возможностью последующего осмотра и обслуживания при эксплуатации.

Розетки подбираются исходя из мощности подключаемого оборудованию. Чаще всего используют розетки на 16А, но при мощных приборах – до 32 А. Сечение кабеля в обязательном порядке должно быть подобрано по мощности оборудования. Также должны быть предусмотрены и рассчитаны устройства защитного отключения для защиты людей от поражения электрическим током при утечках и автоматические выключатели для защиты от короткого замыкания и, как следствие, пожара.

Сечение кабеля для розеток в квартире, какой марки выбрать, нормы ПУЭ

Ремонт в доме, при котором производится замена старой электропроводки, либо строительство своего дома, требует некоторых знаний в области электричества. Причиной пожара часто служит именно электропроводка.

Желание сэкономить, самонадеянность могут нанести непоправимый вред не только имуществу, но и жизни человека. Поэтому прежде чем покупать и устанавливать электрический кабель, необходимо произвести ряд действий и расчетов, в том числе определить сечение кабеля для розеток.

Почему именно розеток? Они являются основными потребителями, если не брать во внимание специальные устройства, подключаемые через автоматы.

Как рассчитать будущую нагрузку

Расчет нагрузки осуществляется по устройству, обладающему наибольшей мощностью.

Современные домашние сети имеют разделенное питание по категориям. Так, линия освещения запитывается от отдельного автомата, розетки общего назначения – от своего, например, мощная печь будет иметь свою, отдельную линию.

Если такая схема реализована, тогда стоит рассчитать кабель для каждой категории. Так, для освещения без мощных уличных прожекторов и специализированных фотолабораторий достаточно взять медный провод сечением 1,5 мм2.

Для розеток потребуется кабель сечением минимум 2,5 мм2, а для более мощных приемников необходимо воспользоваться специальными таблицами, в которых учитывается не только материал проводника, но и способ прокладки, температура окружающего воздуха и другие особенности.

Кабель какой марки выбрать для розеток

Кабельная индустрия разрабатывает все новые виды кабелей, поэтому становится понятна растерянность человека перед таким выбором. Так какой кабель выбрать для розеток?

Все кабели условно можно разбить на три категории изготовления:

• ТУ;
• ГОСТ;
• иностранного происхождения.

ТУ – технические условия разрабатываются разработчиком, изготовителем или заказчиком для установки требований для этого изделия.

Они не должны противоречить ГОСТ, но и не обязаны строго соблюдать требования последних. Благодаря этому качество у таких изделий может сильно отличаться от ГОСТ.

Например, сечение проводника, указанного на маркировке, может быть меньше, а вместо меди использоваться его сплав.

В начале ГОСТ существовал только в Советском Союзе, позднее его принял ряд других стран. Отличается от ТУ более строгими требованиями. К последней категории относится продукция, выпускаемая в других странах, не поддерживающих ГОСТ.

Из-за обилия технической документации и стандартов невозможно описать все существующие варианты, остановимся лишь на самых распространенных.

Кроме того, кабели различаются по назначению:

• силовые;
• связи;
• радиочастотные;
• управления и другие.

Нас будут волновать только силовые.

Кабель марки ВВГ

Если выбирать кабель для розеток, то он должен быть силовым, то есть выдерживать напряжение до 1 000 В частотой 50 Гц — некоторые 100 Гц — или 1 500 В постоянного тока. Хорошими характеристиками обладает кабель ВВГ.

Маркировка указывает на материал изоляции, буква В – поливинилхлорид (ПВХ). Буква Г показывает, что кабель не обладает дополнительной защитой (Г — ГОЛЫЙ) кроме изоляционных оболочек. Может быть многожильным или одножильным. В последнем случае к маркировке добавляется ОЖ. Например, ВВГ 1*2,5(ож)-0,66.

Может использоваться как в однофазной сети, тогда кабель состоит из двух или трех жил, так и в трехфазной, при этом он состоит из трех – пяти жил.

Дополнительные жилы нужны для подключения земли и нулевого провода в трехфазной сети.

Как правило, оболочка нулевого провода окрашивается в голубой, а заземляющего проводника — в желто-зеленый цвет.

После буквенной маркировки идут цифры: первая указывает на количество жил, вторая – сечение проводника. Для экономии материала и удешевления кабеля нулевой и заземляющий проводник могут делать сечением на ряд меньше.

Например, если основные жилы идут сечением 2,5 мм2, то защитные проводники могут иметь только 1,5 мм2. В этом случае к цифровой маркировке добавляется +1.

Кабель марки ВВГнг

Приставка «нг» указывает на дополнительную характеристику – пониженную горючесть («нг» — негорючий). Таким свойством обладает внешняя оболочка, выполненная из особого пластиката.

Такой материал защищает кабель от небольшого возгорания, либо, наоборот, не дает возможности огню, возникшему во время короткого замыкания или перегрева, выйти за пределы кабельной оболочки. Используют при прокладке по горючим материалам, например, дереву.

Кабель марки ВВГнг-LS

Это улучшенный вариант предыдущего типа. «LS» (low smoke – изоляция при горении с пониженным дымовыделением) в переводе означает мало дыма, что дает гарантию минимальной загазованности в случае возгорания.

Может использоваться во всех помещениях кроме социальных. Поэтому для дома это идеальный вариант. Вопрос может упираться только в цену. Хотя сами по себе ВВГ – это один из доступных видов в смысле финансов.

Кабель марки ВВГнг FR-LS

Это еще более улучшенный и безопасный вид ВВГ. Отличается он специальной обкладкой каждой жилы слюдяным покрытием. «FR» ( fire resistant) – огнеустойчивый, можно использовать для групповой прокладки.

Даже при высоких температурах жилы изоляции не плавятся и проводники не соприкасаются. Это предотвращает короткое замыкание внутри кабеля.

Поверх жил наносится слой пластиката с пониженным содержанием дыма при горении.

Кроме того, этот кабель имеет бронирование из медных лент толщиной не менее 0,1 мм или медной сетки. Все это изолируется ПВХ. Такая конструкция делает этот кабель очень надежным и может использоваться во взрывоопасных помещениях вплоть до класса В-1.

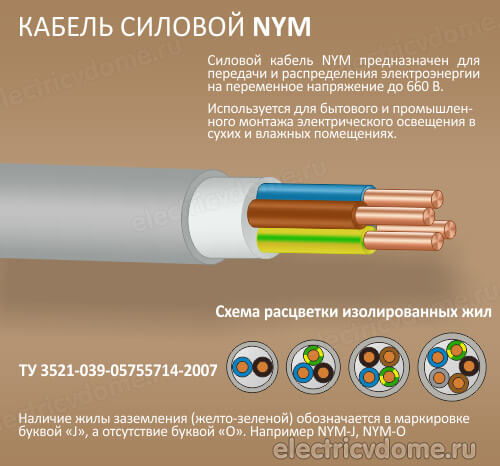

Кабель марки NYM

Если брать иностранный вариант, то похожим можно назвать NYM. Это немецкое производство похоже по своим качествам с ВВГнг FR-LS.

Особенностью является наполнение пространства между изолированными проводниками и оболочкой мелонаполненной резины. Она, как и слюда, предотвращает слипание проводников при перегреве, предотвращая замыкание.

Содержащийся мел препятствует распространению огня и появлению большого количества дыма. Надо отметить, что по сравнению с ВВГ этот вид более гибкий, но и требует более высокую температуру при укладке – не ниже -5 ºС. В маркировке могут добавляться буквы J или O, свидетельствующие о наличии заземляющего и нулевого провода соответственно.

Какое сечение кабеля для розеток

Пришло время поговорить о том, какое сечение кабеля для розеток должно быть. Сначала разберемся в самом термине. Под сечением подразумевается площадь поперечного разреза токопроводящей жилы.

Для определения этого значения пользуются формулой определения площади круга:

1. где π – постоянная и составляет примерно 3,14;
2. r – радиус, получается делением диаметра на 2.

Чтобы определить сечение провода для розеток в квартире следует принять во внимание следующие особенности:

1. вид прокладки;
2. мощность нагрузки;
3. материал проводника;
4. особенности изоляции.

От того, как уложен кабель будет зависеть его нагрев. Так, спрятанный в стене и изолированный от нее теплоизолятором провод будет сильнее нагреваться, чем тот, который проложен в кабель-канале на поверхности.

Также нагрев напрямую зависит от температуры окружающей среды. При высоких температурах может потребоваться использовать кабель с большим сечением, чем, если бы температура была нормальной.

При выборе, какое сечение провода нужно для розеток, обращают внимание на самые мощные устройства и время их работы. Обычно провод для розетки выбирают в пределах 2,5 мм2 на фазу. По таблице нагрузок видно что медный кабель такого сечения способен выдержать 25 Ампер нагрузки что дает возможность подключать электроприборы мощностью до 5,5 кВт.

Однако стоит учитывать, что если одно электрическое устройство имеет примерно такую мощность, то подключение других приборов будет чрезмерным.

Медные проводники более дорогие и если их заменить алюминиевыми, то сечение должно быть на один шаг выше. Объясняется это большим сопротивлением алюминия, а значит, меньшей его пропускной способностью.

Однако в современных нормативных документах сказано, что внутри домов должны применяться именно кабели с медными жилами.

Качество изоляции играет свою роль. Кабели с качественной изоляцией позволяют пропускать больший ток без риска быть поврежденными.

Форма кабеля и способы его прокладки

После того как было выбрано сечение кабеля для розеток, выбирают его форму. По форме они бывают:

• круглыми;
• плоскими;
• треугольными;
• пятиугольными.

Последние два относятся к трехфазным и имеют большое сечение, поэтому их можно не брать в расчет.

Для плоских нужны более широкие посадочные места, но глубина залегания у них меньше, чем у круглых, это бывает выгодно, когда штробы делают в прочном материале.

Другая особенность плоских кабелей – большая гибкость по узкой стороне, особенно если кабель одножильный.

Есть такое правило: радиус изгиба одножильного кабеля должен быть не менее 10 его радиусов, в то время как у многожильных эта требовательность снижается до 7,5 радиусов. Немецкие многожильные NYM способны изгибаться при 4 радиусах.

Какой кабель использовать для розеток на кухне

По современным меркам кухня является вторым электропотребителем после электрических котлов. Мощные плиты, посудомоечная машина, различные водонагреватели — все это сильно нагружает сеть.

Сюда можно отнести повышенную влажность от приготовляемой пищи, загрязнения, повышенную температуру. Поэтому кухню лучше подключать отдельным кабелем. Причем в этом кабеле, кроме нулевой жилы, должен быть провод заземления.

Почему нельзя использовать в качестве заземления нулевой провод? Тому есть несколько причин.

При обрыве нулевого провода электрический ток, проходя через потребителей, попадает в оборванный проводник и остается на нем, во время прикосновения к нему человек получает электрический удар.

Другая причина заключается в том, что нулевой провод может иметь большое сопротивление, так как заземлитель может находиться на большом удалении от этого места, что также способствует скоплению электрического заряда.

Заземление, напротив, устанавливают возле жилья, и подключенные к нему проводники надежно защищают человека от поражения током.

Какой провод нельзя использовать для розеток

Для розеток нельзя использовать кабель с одинарной изоляцией или без заливки жил, по сути, это уже не кабель, а провод. Связано это с техникой электро — и пожаробезопасности.

Рассмотрим несколько таких вариантов.

Провод ШВВП и ПВВП

Указанные шнуры или провода широко используются в качестве переносок или шнуров подключения, но для стационарного использования не подходят. Все дело в горючем материале, из которого они сделаны.

Провод ПУНП

Как было сказано в начале статьи, требования ТУ могут сильно отличаться от требований ГОСТ. Провод ПУНП изготовлен по ТУ.

У него занижены значения сечения и изоляции. Проверить сечение можно с помощью штангенциркуля и приведенной выше формулы. Поэтому этот провод для розетки совсем не подходит, даже если взять большее сечение.

Провод ПВС

Этот провод обладает неплохими характеристиками, и все же он не предназначен для прокладки сети.

Максимальная температура, которую он может выдерживать, составляет +70 ºС против +90 ºС у кабелей.

Малый срок службы до 6 лет против почти 30 лет у кабеля ВВГ. Да и в самой маркировка буква «С» указывает, что это соединительный провод.

Какой автомат установить на розетки

Автомат должен защищать провода и кабели, что находится под его контролем, а точнее которые к нему подключены. И выбираться автоматический выключатель должен по наименьшему сечению кабеля на участке сети.

Например если имеется участок с такой схемой: автомат — кабель 4 мм2 – кабель 2.5 мм2 – кабель 1.5 мм2 то автоматический выключатель должен выбираться по пропускной способности провода 1.5 мм2.

Из этого следует, что все защищаемые устройства должны быть согласованы между собой. Нельзя подключать потребитель большей мощности, чем могут выдержать розетка и провод.

Отсюда вывод, при правильном подключении автомат выбирают по току, который может безопасно протекать по кабелю. Допустимый ток определяется по таблицам в ПУЭ.

Причем автомат всегда подгоняют в меньшую сторону, если есть различия между пропускной способностью кабеля и расцепителем автомата.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!

Какой кабель нужен для подключения дома к электросети: параметры

В процессе подключения дома к электросети возникает много условий, которые надо учитывать, чтобы снабжение электроэнергией было стабильное и долговременное. Одним из важнейших элементов является правильный выбор типа кабеля от линии электропередачи до распределительного щита в доме. Рассмотрим в статье, какой кабель нужен для подключения дома к электросети.

Параметры, которые надо учитывать при выборе кабеля

В первую очередь  определится с токовыми нагрузками, которые будут проходить через этот кабель, чтобы определить толщину проводов, профессионалы этот параметр называют сечением проводов. Непосвященные люди иногда путают сечение с диаметром, это принципиально разные показатели.

Сечением считается S – площадь круга обрезанного провода.

Обычно частные жилые дома, дачные постройки потребляют 3-5 кВт. Но рекомендуется использовать более точную методику расчетов, она заключается в суммировании потребляемой мощности всех электроприборов в доме.

Таблица суммарной потребляемой мощности

Сложив мощность всех приборов бытовой техники, получим максимальную мощность, которая может потребляться в данном доме 5,7 кВт. Зная напряжение и мощность, просчитываем возможный максимальный ток нагрузки на проводах кабеля.

I(ток) = P(мощность)\U(напряжение) = 5700Вт/220В = 25,9 А. Чтобы не тратить время на изучение сложной методики расчета сечения проводов при известных параметрах мощности, тока и напряжения, надо воспользоваться таблицами.

Исходя из стандартов сечения проводов, которые делают производители, были произведены расчеты и сведены в таблицы, которые есть в специальной литературе и на интернет ресурсах. Воспользуемся одной из таких таблиц, для кабелей с  медными проводами с одной фазой, так как большинство потребителей в частных домах используют эту схему подключения.

25А – по таблице соответствует сечению провода 4 мм².

Совет №1. Мудрые потребители всегда делают расчет на перспективу возможного увеличения бытовых приборов в доме. Поэтому берется следующее значение в таблице в сторону увеличения, это 36А с проводом 6 мм².

Существуют различные таблицы определения сечений проводов:

• для медных проводов;
• для алюминиевых проводов;
• по напряжению 220 или 380 В;
• по току или мощности.

В наше время обычному человеку, чтобы не вдаваться в подробности физических процессов и математических расчетов, проще воспользоваться онлайн калькулятором на этом сайте http://ydoma.info/electricity-vybor-secheniya-provoda.html.

Варианты с алюминиевыми проводами:

ПУЭ (Правила устройства электроустановок) определяет, что электропроводка в жилых домах выполняется медными проводами. Читайте также статью: → «Монтаж электропроводки в доме: правила». Они обладают большей проводимостью, устойчивее к окружающей среде и долговечнее. Как недостаток можно отметить больший вес, но при большой проводимости сечение, соответственно и масса, уменьшается.

Однако так как ЛЭП прокладываются алюминиевыми проводами, чтобы избежать нагрева и лишних потерь от переходного сопротивления на контактах с разными металлами, допускается использовать кабель с алюминиевым проводом только на участках от линии электропередачи до РЩ, приборов учета расхода электроэнергии (счетчиков).

Определившись с необходимым сечением проводов в кабеле, надо уточнить маршрут и способ его прокладки. Существуют разные методы коммуникаций:

• по воздуху;
• под землей;
• по стенам зданий;
• вдоль поверхности заградительных сооружений (заборов).

Кабели для воздушных линий

Кабели, предназначенные для воздушных линий, существенно отличаются от подземных вариантов по многим параметрам. На подземных моделях более высокая прочность герметичность изоляции, они отличаются конструктивным исполнением и изоляционными материалами, поэтому дороже. Прокладка линии электроснабжения к дому воздушным путем считается самой простой и дешевой. Поэтому в первую очередь рассматривается возможность подключения по воздуху, производится несколько видов такого кабеля:

• АВК – с виниловой изоляцией и коаксиальной конструкцией;
• СИП – повышенной прочности с самонесущей конструкцией;
• АВВГ – алюминиевые жилы с полихлрвиниловой обольчкой;
• ВВГ – медные жилы в полихлорвиниловой оболочке.

Все эти марки кабелей хорошо зарекомендовали себя, каждый из них имеет свои достоинства и недостатки. При выборе надо учитывать индивидуальные особенности объекта и свои финансовые возможности.

Обзор характеристик кабеля АВК

Расшифровка буквенного обозначения проста, А — алюминиевая жила, В – виниловая изоляции, К – оплетка коаксиального типа, цифровые обозначения после буквенных указывают сечение проводов, например – АВК – 6. Это означает что кабель имеет алюминиевую жилу с сечением 6 мм². Используется в цепях с напряжением не более 380 В, очень устойчив к резкому изменению температуры окружающей среды в диапазоне от + 45  ̊С до – 45  ̊С. Коаксиальная оплетка из более тонких медных проводников обычно используется в качестве нулевого провода, а центральная жила как фаза. Недостатком этой модели считаю сложность разделки и подключения к проводам ЛЭП, надо использовать специальные муфты.

Так как по современным требованиям монтаж электропроводки выполняется по трехпроводной схеме, фаза, ноль + заземление. На практике при подключении используют два таких кабеля один фазный, другой нулевой, коаксиальные оболочки закорачивают между собой и используют как заземляющий проводник. Читайте также статью: → «Монтаж электропроводки в квартире».

Основные особенности кабеля СИП-4

Самонесущий изолированный проводник, цифра обозначает количество проводов в кабеле. Эта модель СИП кабеля используется на воздушных линиях электропередачи с напряжением до 1000 В. Провода алюминиевые, это очень практичный кабель, который в эксплуатации не менее 20 лет, показал отличные  качества прочность и долговечность, надежную передачу электроэнергии. Во многом этому способствует технология выполнения изолирующего слоя, оболочка состоит из сшитого полиэтилена обладающего свойствами светостабилизации.

Она позволяет кабелю выдерживать широкий температурный диапазон от -60  ̊с до + 50  ̊С., успешно используется в условиях крайнего севера. Производители предоставляют широкий выбор по сечению, для дома будет вполне достаточно 6 -16 мм² в зависимости от потребляемой нагрузки. Четыре провода позволяют использовать кабель как для сетей с напряжением 220 В, так и осуществлять подключения к сети в 380В.

Для подключения к ЛЭП применяются специальные прокалывающие изоляцию муфты, процесс безопасный и не требует отключения линии. Бывают организационные проблемы с подключением, по требованиям ПУЭ от ЛЭП до РЩ кабель не должен иметь отводов и соединений, должен быть целый. В этом случае жесткость и толщина кабеля не всегда позволяет завести его в распределительный щит, приходится добавлять на конце более гибкие провода через дополнительный РЩ.

Некоторые инспекторы ростехнадзора  придираются, поэтому прежде чем устанавливать СИП проверьте все технические возможности для ввода и какова вероятность договорится с органами надзора, если это понадобится.

Кабель АВВГ: характеристики и применение

Эта марка кабеля имеет универсальные свойства благодаря надежной полихлолвиниловой изоляции каждого провода в отдельности и общей оболочке. Его используют в тропическом и холодном климате в сооружениях с высокими температурами и повышенной влажности, в затапливаемых траншеях. Для воздушного варианта используется тросовая подвязка. Кабель может обслуживать сети с напряжением до 1000В, подключается в схемы однофазного и трехфазного питания.

АВВГ – 066 (3Х25) – расшифровывается как А — алюминиевые провода, В – виниловая изоляция проводников, В – виниловая общая оболочка и Г — голый, без дополнительной бронированной защиты. Цифры 0,66 указывают на максимально расчитанное рабочее напряжение в кВт, а 3Х25 обозначают количество проводов и размер поперечного сечения.

Алюминиевые жилы в кабелях могут быть различного исполнения, один толстый провод или плетенные из нескольких проводов малого диаметра.  Производители делают АВВГ с разным количеством жил от 1 до 6, в трех и четырехжильных кабелях один провод может быть меньшим диаметром, в шестижильных два провода они используются в качестве нейтрали или заземления.

Сечение этих проводов не может быть меньше 4 мм². Цвет изоляции соответствует ГОСТам. Синим цветом обозначают нулевой проводник, желто-зеленым заземление, остальные  фазные. Рабочее напряжение проводников зависит от сечения от 660В до 1000В, при 2,5 – 240 мм², эксплуатация допускается при температурах от -50  ̊С  до +50  ̊С, допускается нагрев проводников до 70  ̊С. Монтажные работы с кабелем можно проводить при температурах -7  ̊С — +50  ̊С при минимальном радиусе изгиба 7,5 его диаметров.

Кабель марки ВВГ — где используется

Фактически этот вид кабеля является аналогом АВВГ, только имеет медные проводники, за счет этого он обладает большей проводимостью при меньшем сечении жил.

Используется для прокладки в воздухе с применением тросовой подвязки, на промежутках между опорами не более 15 м, рабочее напряжение до 1000В.

Кабели для прокладки в земле

Если на вашем участке не остается возможностей проложить кабель от линии электропередачи к дому по воздуху, надо рассматривать возможность прокладки под землей. Эта технология более трудоемкая, приходится рыть траншею и цена кабелей существенно дороже.

Почти все модели, предназначенные для укладки в землю, имеют бронированную оболочку, которая выполняется из металлической ленты. Несмотря на это, в руководящих документах ПУЭ и ПТЭЭП (правила эксплуатации электроустановок потребителей) рекомендуют для надежности уложить кабель в пластиковых или асбестовых трубах. Эта мера снизит вероятность деформации кабеля при оседании грунта.

Не допускается пересечение кабельных линий с коммуникациями газовых водопроводных магистралей, под фундаментом зданий. Траншея должна проходить параллельно фундаменту на расстоянии не менее 0,6 м. В обычных местах глубина траншеи должна быть 0.8 -09 м, под дорогой автотранспорта 1, 25 м кабель должен быть в трубе.

Совет №2. Сделайте фото или видео прокладки траншеи, где будут видны долговременные ориентиры (дерево, лучше угол здания, и другие), желательно измерить расстояние до них и нанести на фото.

Материалы сохраните в электронном виде на флешке или на облаке в соцсетях. При необходимости через много лет вы безошибочно сможете определить, где лежит кабель. Для прокладки кабеля от ЛЭП к РЩ дома чаще всего используют два вида АВБбШв – алюминиевые провода и ВБбШв медные провода.

Основные технические характеристики кабеля АВБбШв

Кабель с алюминиевыми проводами в ПВХ изоляции, бронирован оцинкованной лентой, внешняя оболочка из полихлорвинила. Жилы могут быть выполнены из одного цельного провода или скрутка проводов меньшего диаметра. Используется для сетей с напряжением до 3кВт. При правильной эксплуатации производители гарантируют работу в течении 30 лет. Структура кабеля устойчива к грунтовым водам и механическим повреждениям.

Расшифровка маркировки:

• А – алюминиевые провода;
• В – термостойкая ПВХ изоляция на жилах;
• Б – наличие защиты, две стальные ленты;
• Б – указывает на отсутствие защитной подушки между жилами и бронированной лентой.
• Шв – материал внешней оболочки шланг поливинилхлорид.

Такая структура надежно защищает изделие от жестких элементов грунта и грызунов.

Конструкция и технические характеристики кабеля ВБбШв

Этот кабель по конструкции аналогичен структуре АВБбШв за исключением того, что жилы проводников медные. Его применяют для наружной проводки по стенам зданий и бетонных ограждений, по другим сооружениям. Читайте также статью: → «Как сделать разметку под штробление стен и потолка под проводку?».

Часто задаваемые вопросы

Вопрос №1. Можно прокладывать кабели намного большего сечения, чем рассчитаны по таблицам?

Да можно, если они вам достались бесплатно или очень дешево, в противном случае это лишние финансовые затраты. При этом учитывайте возможность завести концы в РЩ и закрепить на контакты.

Вопрос №2. Если есть кабель для прокладки в земле, могу его проложить по воздуху?

Можете, но при этом надо учитывать его повышенный вес, обязательно используйте тросовую подвеску и расстояние между опорами желательно до 10 м.

Вопрос №3. Допускается прокладка кабеля АВВГ в земле?

Да этот кабель имеет надежную гидроизоляцию, но без бронированной ленты, поэтому обязательно прокладывать надо в трубах.

Вопрос №4. Для сети 380 В можно использовать два кабеля АВК?

Для этого понадобится коаксиальную оболочку одного кабеля пустить на третью фазу, а оболочку второго кабеля на заземленную нейтраль, такая схема допускается.

Вопрос №5. Под фундаментом прокладывать кабель запрещается, до щита по стене проложить можно, чтобы не капать вокруг здания?

Все зависит от конкретных условий на объекте, при выходе из земли кабель до высоты 1,8 м должен быть в защитном коробе или трубе. От окон и дверей проходить на расстоянии 90 см, если эти условия выполняются, делайте.

Оцените качество статьи:

Какой кабель выбрать для проводки в доме под штукатурку

Монтаж электрического оборудования квартиры или частного дома – ответственный этап строительства или ремонта, требующий специальных навыков, опыта и знаний.

Если вы решили не привлекать к этой работе профессионалов и выполнить разводку проводов своими силами, наша статья поможет вам найти ответ на один из самых распространенных вопросов начинающего электрика.

Итак, давайте обо всем по порядку.

Какой кабель выбрать для проводки в доме под штукатурку

Производители и торговля позаботились о том, чтобы предоставить потенциальному покупателю разнообразный выбор кабелей для устройства скрытой проводки на основе меди и алюминия. Они отличаются количеством и расположением токовых жил, их эффективным сечением, а также материалами, из которых изготовлена изоляция отдельных проводников и общая защитная внешняя оболочка.

Основным критерием при выборе кабеля для устройства проводки является максимальная токовая нагрузка, на которую рассчитаны составляющие его проводники. Эта характеристика зависит от площади сечения токонесущих жил и металла, из которого они изготовлены. Для того чтобы исключить возможность перегрева, замыкания и возгорания проводки, для её монтажа нужно приобрести силовой кабель с учетом максимально возможной нагрузки.

Но не следует пытаться развести всю внутридомовую сеть проводами максимального сечения. Кабель с толстыми жилами хуже гнется, и его будет сложнее ввести в коробки и подключить к контактным клеммам выключателей, розеток и различных конечных приборов – потребителей. Выбор мощности применяемого кабеля определяется в зависимости от расчетной нагрузки конкретного участка сети.

Медь или алюминий?

В прошлом для устройства домашней проводки из соображений экономии массово применялся кабель с алюминиевыми жилами. Сегодня в приоритете медь. Алюминий обладает большим электрическим сопротивлением, поэтому в сравнении с медью, для обеспечения одинаковой токовой нагрузки приходится применять провода большего сечения.

Основные параметры кабелей с медными и алюминиевыми жилами для скрытой проводки сетей с напряжением 220В приведены в таблице:

Выбор сечения

Всё электрическое оборудование стандартной квартиры или частного дома можно условно разделить на цепи питания осветительных приборов, розеточную группу и устройства повышенного энергопотребления.

Медный кабель с токонесущими жилами сечением от 1,5 мм² достаточен для монтажа проводки и выключателей системы освещения, провод 2,5-4 мм² рекомендуется для подключения розеток.

На участках проводки к водонагревателям, стиральным машинам, электрическим плитам и другому оборудованию большой мощности следует использовать кабель сечением от 4 мм², исходя из характеристик конкретных приборов.

Количество жил

Учитывая, что для подключения многих видов современных электроприборов и устройств рекомендовано использование третьего, заземляющего провода, монтаж проводки к розеточным группам следует вести трехжильным кабелем. Такой же провод, только меньшего сечения, понадобится для люстр с переключаемыми группами ламп. На остальных участках системы освещения можно использовать двухжильный кабель.

Тип изоляции и марка кабеля

Для монтажа проводки под штукатуркой профессиональные электрики рекомендуют плоский кабель марки ВВГ с тремя медными токопроводящими жилами в изоляции из поливинилхлорида и общей наружной оболочкой из этого же полимера.

Еще лучше для устройства скрытой проводки в своем жилье приобрести кабель марки ВВГнг, наружная изоляция которого не распространяет горение.

Эти две марки кабеля удобны при прокладке в штробах и по поверхности стен перед оштукатуриванием, надежны в эксплуатации и доступны по цене. При выборе сечения токовых жил руководствуйтесь нашими советами. Успешной работы!

Зависимость сечения кабеля и провода от токовых нагрузок и мощности

При проектировании схемы любой электрической установки и монтаже, выбор сечения проводов и кабелей является обязательным этапом. Чтобы правильно подобрать силовой провод нужного сечения, необходимо учитывать величину максимального потребления.

Сечения проводов измеряется в квадратных милиметрах или «квадратах». Каждый «квадрат» алюминиевого провода способен пропустить через себя в течение длительного времени нагреваясь до допустимых пределов максимум  — только 4 ампера, а медный провода  10 ампер тока. Соответственно, если какой-то электропотребитель потребляет мощность равную 4 киловаттам (4000 Ватт), то при напряжении 220 вольт сила тока будет равна 4000/220=18,18 ампер и для его питания достаточно подвести к нему электричество медным проводом сечением 18,18/10=1,818 квадрата. Правда в этом случае провод будет работать на пределе своих возможностей, поэтому следует взять запас по сечению в размере не менее 15%. Получим 2,091 квадрата. И теперь подберем ближайший провод стандартного сечения. Т.е. к этому потребителю мы должны вести проводку медным проводом сечением 2 квадратных миллиметра именуемого нагрузкой тока. Значения токов легко определить, зная паспортную мощность потребителей по формуле: I = Р/220. Алюминиевый провод будет соответственно в 2,5 раза толще.

Из расчета достаточной механической прочности открытая силовая проводка обычно выполняется проводом с сечением не менее 4 кв. мм. Если требуется с большей точностью знать длительно допустимую токовую нагрузку для медных проводов и кабелей, то можно воспользоваться таблицами.

* Токи относятся к кабелям и проводам с нулевой жилой и без нее.

Допустимые длительные токи для четырехжильных кабелей с пластмассовой изоляцией на напряжение до 1 кВ могут выбираться по данной таблице как для трехжильных кабелей, но с коэффициентом 0,92.

В таблице приведены данные на основе ПУЭ, для выбора сечений кабельно-проводниковой продукции, а также номинальных и максимально возможных токов автоматов защиты, для однофазной бытовой нагрузки чаще всего применяемой в быту.

Надеемся данная информация была полезна для Вас. Мы же напоминаем что у нас Вы можете купить кабель МКЭКШВнг отличного качества по низкой цене.

Руководство по внутреннему питанию, SATA и разъемам

Что такое внутренние разъемы?

Внутренние разъемы находятся внутри корпуса компьютера. Внутри есть два основных типа разъемов: разъемы розетки и разъемы питания. Гнездовые разъемы предназначены для использования с плоским ленточным кабелем и обычно используются для передачи данных между устройствами. Разъем розетки стыкуется с контактами, расположенными в заголовке. Обычно заголовок встроен в часть печатной платы или интегрирован в электронное устройство.Розетки удерживаются на месте за счет трения штифтов. Большинство интерфейсов сокета / заголовка построены с аналогичными размерами; Штифты заголовка имеют ширину 0,025 дюйма и расположены на расстоянии 0,10 дюйма друг от друга. Разъемы питания используются для подачи и распределения питания на внутренние устройства внутри компьютера. Обычно они используют трение корпусов соединителей, чтобы оставаться на месте.

Выберите внутренний разъем, о котором вы хотите узнать больше:

Доступны другие разъемы:

10-контактное гнездо

Гнездо:

изображение для расширения

Этот разъем имеет два ряда по пять контактов и обычно используется для подключения внешнего порта к контактам заголовка на материнской плате.Этот разъем обычно используется для USB или последовательных (DB9) портов.

Магазинная 10-контактная розетка

26-контактная розетка

Гнездо:

изображение для расширения

Этот разъем обычно используется для добавления интерфейса параллельного порта DB25. Большинство современных материнских плат не имеют такого типа подключения.

Магазин 26-контактный разъем

40-контактный разъем

Женский:

изображение для расширения

Этот интерфейс все еще широко используется.Он находится на жестких дисках IDE / ATA, оптических приводах и ленточных накопителях. Многие материнские платы поставляются с парой 40-контактных контроллеров (называемых первичными и вторичными). Каждый контроллер может работать с одним или двумя дисками, поэтому на большинстве стандартных ПК может быть до четырех дисков IDE. Несколько лет назад стандарт IDE / ATA для жестких дисков был улучшен, и был указан новый кабель. На этот новый стандарт ссылаются многие названия — Ultra ATA, Ultra-DMA, Ultra-66/100/133 и т. Д. В кабелях для жестких дисков Ultra ATA используется 80-жильный ленточный кабель, хотя тот же 40-контактный интерфейс разъема / заголовка используется. все еще используется.

50-контактный разъем

Мужской:

Женский:

изображение для расширения

50-контактные разъемы используются для основных внутренних шин SCSI. Разъем выглядит идентично 40-контактному интерфейсу IDE, только с большим количеством контактов. 50-контактный интерфейс используется для старых узких шин SCSI.

Магазинная 50-контактная розетка

68-контактная розетка

Штекер:

изображение для увеличения

Внутреннее соединение 68-контактной розетки имеет тот же размер и форму, что и внешний интерфейс MD68, используемый для устройств SCSI и кабели.Однако во внутренней версии с плоской лентой не используются винты с накатанной головкой или зажимы-защелки для удержания разъема на месте; он удерживается исключительно за счет трения разъема и контактов. 68-контактный плоский ленточный соединитель уникален тем, что разъемы на кабеле — вилочные, а интерфейсы на дисках SCSI и хост-контроллерах — розеточные. Этот разъем очень часто используется для широких шин SCSI.

Магазин 68-контактный разъем

4-контактный разъем питания (5,25 дюйма)

Штекер:

Женский:

изображение для расширения

Обычное 5.25-дюймовый 4-контактный разъем питания невозможно не заметить внутри корпуса ПК. Блок питания компьютера обычно имеет несколько таких разъемов, которые подходят к штыревым интерфейсам на жестких дисках, приводах CD / DVD и других внутренних устройствах. Поскольку эти диски часто имеют форм-фактор 5,25 дюйма, сам разъем питания стал известен как разъем «5,25». Штекер также обычно называют соединением «Molex» в честь известного производителя соединителя. Разъем обычно белого цвета и изготовлен из твердого нейлона или аналогичного пластика.

Магазин, 4-контактный блок питания

Serial ATA (SATA) Power

Female:

изображение для расширения

Разъем питания Serial ATA (SATA) имеет 15 контактов и немного больше, чем разъем данных SATA. Одним из основных преимуществ разъема питания SATA по сравнению с 4-контактным разъемом питания является контакт, обеспечивающий питание 3,3 В. Некоторые диски SATA предъявляют особые требования к питанию.

Товары в магазине

Serial ATA (SATA)

Гнездо:

изображение для расширения

Разъем Serial ATA или SATA используется в качестве интерфейса для подключения адаптера главной шины к запоминающему устройству или оптическому приводу .Этот разъем был разработан для замены старых разъемов, 34-контактных, 40-контактных и т. Д. Этот тип подключения разработан для передачи данных на гораздо более высоких скоростях, чем те, которые были возможны при использовании более старых стилей подключения. Это соединение иногда называют SATA «L» из-за формы разъема.

Магазин SATA

Внешний последовательный интерфейс ATA (eSATA)

Гнездо:

изображение для расширения

Подобно стандартному разъему SATA, разъем eSATA экранирован и предназначен для подключения внешних запоминающих устройств или оптических приводов. порт eSATA.Этот разъем иногда называют разъемом SATA «I» из-за формы разъема.

Магазин eSATA

4-контактный разъем питания (3,5 дюйма)

Менее распространенным 4-контактным разъемом питания является разъем 3,5 дюйма. Этот разъем меньше по размеру, чем 5,25 дюйма, и не так широко используется. Его можно найти в основном на 3,5-дюймовых дисководах для гибких дисков.

Магазинный 4-контактный блок питания (3,5 дюйма)

ATX 20-контактный блок питания

Это 20-контактный интерфейс, который обеспечивает питание материнской платы компьютера.Он имеет два ряда по 10 контактов с фиксатором, который надежно удерживает его на месте после подключения.

Shop ATX 20-контактный

3-контактный вентилятор

3-контактный разъем питания вентилятора находится на блоках питания в корпусе компьютера. Этот разъем обеспечивает питание охлаждающих вентиляторов.

Магазинный 3-контактный вентилятор

4-контактный вентилятор

4-контактный разъем питания вентилятора находится на материнских платах в корпусе компьютера. Этот разъем обеспечивает питание охлаждающих вентиляторов и обычно используется для вентилятора, охлаждающего процессор.В этом разъеме используется то же расположение питания, что и в 3-контактном разъеме, поэтому 3-контактный разъем можно использовать для 4-контактного вентилятора. 4-й контакт — это датчик, который позволяет управлять скоростью вращения вентилятора и может дать возможность включать или выключать вентилятор. Если вы используете 3-контактный разъем в 4-контактном слоте, вы не сможете управлять вентилятором, поскольку он всегда будет включен.

Магазинный 4-контактный вентилятор

6-контактный разъем PCI Express

6-контактный разъем PCI Express имеется на некоторых видеокартах PCI Express.Этот разъем используется для вспомогательного питания.

Shop 6-контактный разъем PCI Express

4-контактный Pentium

4-контактный разъем питания Pentium 4 находится на материнских платах Pentium 4. Этот разъем обеспечивает выделенное питание для ЦП.

Магазин 4-контактный Pentium ^® 4

32-контактный Serial Attached SCSI (SAS)

Гнездо:

образ для расширения

32-контактный разъем SAS обычно находится на платах контроллеров SAS.Технология SAS заменяет SCSI и обычно используется для подключения жестких дисков в приложениях центра обработки данных. Однако этот разъем можно использовать для подключения расширителя SAS. Этот разъем также называется разъемом SFF-8484. Во многих случаях 32-контактный разъем заменяется разъемами mini-SAS из-за меньшего форм-фактора mini-SAS.

34-контактный разъем

Женский:

изображение для расширения

34-контактные разъемы используются для кабелей дисковода гибких дисков.Контроллер гибких дисков на материнской плате представляет собой 34-контактный разъем, как и разъемы на 3,5-дюймовых дисководах гибких дисков. В «старинных» 5,25-дюймовых флоппи-дисководах для подключения кабеля флоппи-дисковода использовалось соединение на краю карты, поэтому многие кабели для гибких дисков будут поставляться как с гнездами, так и с краевыми разъемами. Для многих современных компьютеров дисководы гибких дисков больше не являются стандартным оборудованием.

29-контактный последовательный интерфейс SCSI (SAS)

Гнездо:

образ для расширения

29-контактный разъем SAS обычно находится на дисках SAS.Этот разъем действительно похож на разъем для передачи данных и питания SATA. Однако у этого разъема есть 4 дополнительных контакта. Этот разъем также называется разъемом SFF-8482.

24-контактный разъем питания ATX

В новых компьютерах с материнскими платами форм-фактора ATX используется 24-контактный разъем питания. В новом более крупном разъеме нет шины -5 В и добавлены дополнительные шины + 3,3 В и + 12 В.

Используйте SAVE20NOW при оформлении заказа, чтобы получить скидку 20% на
всего вашего заказа.Только цена рекомендованной розничной цены,
без учета налогов и доставки.

USB C Кабель для принтера 6,6-футовый кабель Создание USB C к принтеру Кабель USB C к B, кабель сканера Кабель принтера к USB C MIDI-кабель для цифрового пианино Yamaha Casio MIDI-контроллер DJ-контроллер, 2M Черный: Электроника

CableCreation USB2.0 Кабель типа C — тип B

Кабель для принтера CableCreation Type C предназначен для подключения ноутбука или ПК с USB C к устройствам USB 2.0 типа B и периферийным устройствам, таким как принтеры, сканеры, концентраторы переключения принтеров, цифровое пианино, MIDI-контроллер, электрическая клавиатура и т. Д.

USB-C совместим с:

MacBook, MacBook Pro, iMac, iMac Pro, новый MacBook Air, Lenovo Yoga 910, ASUS Zen, Dell XPS, Surface Pro, Surface Book, Chromebook Pixel, Huawei Matebook, ноутбук HP Spectre и другие новые ноутбуки с интерфейсом USB C.

USB-B совместим с:

Многофункциональный лазерный или термопринтер, настольный сканер документов, MIDI-контроллер, MIDI-клавиатура, цифровое пианино, макетная плата, ИБП или другие устаревшие устройства от Arduino, Brother, Canon, CyberPower, Dell, Epson, Fujitsu, HP, LOGEAR, Lexmark и Panasonic

Очень важно :

• Этот кабель можно подключить к ПК или ноутбуку с портом USB C или Thunderbolt 3, он не работает для подключения смартфона / планшета USB-C напрямую к принтеру, если только ваш планшет не работает в системе Windows.
• Для кабеля не требуются драйверы или программы, но для принтера или сканера может потребоваться установка драйвера на ваш компьютер.

Выбор правильного кабеля для PoE

Что такое PoE и как оно работает?

Power over Ethernet (PoE) позволяет сетевым кабелям передавать электроэнергию на любое устройство в сети без розетки или адаптера. Он позволяет использовать один кабель как для подачи питания, так и для подключения устройства к вашей сети.

Принцип работы прост.Кабель Ethernet, соответствующий стандартам CAT5e (или лучше), состоит из четырех витых пар кабеля, и PoE передает питание по этим парам на устройства с поддержкой PoE. В одном методе две пары проводов используются для передачи данных, а оставшиеся две пары используются для питания. В другом методе питание и данные передаются по одной и той же паре.

Когда одна и та же пара используется и для питания, и для данных, передача питания и данных не мешает друг другу. Это известно как «фантомное питание». Фантомное питание достигается за счет передачи мощности по проводникам данных путем приложения общего напряжения к каждой паре.На передачу данных это не влияет, поскольку Ethernet на витой паре использует дифференциальную передачу сигналов. Затем центральный отвод стандартного импульсного трансформатора Ethernet используется для извлечения синфазного напряжения.

Камеры видеонаблюдения, цифровые вывески, системы видеоконференцсвязи и точки беспроводного доступа являются примерами устройств, совместимых с PoE.

Чтобы получить наилучшую производительность PoE, вам необходимо эффективно рассеивать тепло и поддерживать стабильную прохладную температуру в ваших кабелях. По мере повышения температуры кабеля электрические характеристики могут ухудшаться.Повышенное рассеивание тепла имеет решающее значение для повышения физической работоспособности и долговечности.

Что необходимо учитывать при минимизации тепловыделения

Диапазон температур кабеля

Температурный класс кабеля указывает температуру, которую может выдержать изоляция / материал оболочки. Кабели, используемые для PoE, должны иметь номинальную температуру выше 60 ° C. Обычные номинальные температуры для кабелей: 60 ° C, 75 ° C и 90 ° C.

Размер / сопротивление проводника

Выделение тепла может быть результатом сопротивления проводника в приложениях PoE.Чтобы улучшить сопротивление проводника, выбирайте кабель с проводником большего размера. Кабель CAT6A имеет больший размер жилы, чем кабель CAT5e, что обеспечивает меньшее сопротивление. Чем больше размер жилы кабеля, тем больше можно уменьшить сопротивление жилы.

Экранирование и оболочка

Медные кабели типа «витая пара» для приложений PoE обычно представляют собой F / UTP (четыре витые пары, окруженные каким-либо экраном в оболочке кабеля). UTP (неэкранированная витая пара) не рекомендуется для приложений PoE, поскольку он не может эффективно рассеивать тепло.

Установка

Условия установки и окружающей среды могут существенно повлиять на производительность PoE. Чтобы избежать повышения температуры, избегайте обстоятельств, которые могут ограничить тепло внутри кабеля, таких как большие жгуты, жгуты в непосредственной близости и конструкции или установки, которые не соответствуют принятым нормам.

Дополнительные соображения по кабелю PoE: вносимые потери

Вносимые потери могут быть критическим фактором при рассмотрении безопасности и производительности кабеля, который будет использоваться для PoE.Вносимые потери можно рассчитать как отношение мощности «полученного сигнала к отправленной». Увеличение мощности может привести к увеличению вносимых потерь при повышении температуры кабеля, что может привести к повреждению кабеля.

CAT6A — надежный выбор для PoE

Ваша высокопроизводительная сеть зависит от правильных кабельных решений, обеспечивающих скорость и мощность в нужное время и в нужном месте. Кабель CAT6A считается перспективной технологией, которая может удовлетворить потребности здравоохранения, образовательных учреждений, вооруженных сил и т. Д.

• Сплошной медный провод обеспечивает более высокие характеристики, чем альтернативы
• Возможность передачи 10-гигабитного Ethernet на расстояние 100 метров
• Предлагает полосу пропускания с частотой 500 МГц
• Улучшены характеристики перекрестных помех от инопланетян за счет изоляции и дополнительного, более плотного скручивания
• Увеличенный диаметр (23AWG) позволяет снизить сопротивление, снизить температуру и минимизировать потери энергии.
• Если вы планируете крупную установку в одном месте, имейте в виду, что она также требует дополнительного места.

Все кабели Ethernet CAT6A не созданы равными

Понимая и снижая риски, требуя качественных кабелей, а также выбирая надежного производителя, вы можете быть уверены, что ваша инфраструктура выдержит испытание временем.

PoE могут влиять некачественные кабели, поддельные кабели или кабели с неправильной маркировкой.

Сопутствующие товары

Кабель CAT6A

Щелкните здесь, чтобы узнать больше о одножильных медных кабелях CAT6A.

Коммутаторы PoE

Получите доступ ко всем данным и электрическим устройствам с помощью наших сетевых удлинителей PoE

Какой тип кабеля обеспечивает самую быструю скорость передачи данных?

Когда дело доходит до разводки домашних или офисных сетей, следует учитывать в основном три типа кабелей: Ethernet, HDMI и оптоволокно. У каждого из них есть свои преимущества, и вам нужно выбирать правильные кабели в зависимости от конкретного использования.

Что касается скорости, кабели HDMI являются самыми быстрыми для передачи данных, поскольку они обеспечивают скорость до 10.2 Гбит / с в более старых версиях с HDMI 2.0, обеспечивающими скорость 18 Гбит / с. Эти кабели также совместимы с большинством новейших электронных устройств, таких как телевизоры HDMI, DVD-плееры, компьютеры и цифровые камеры. Их можно использовать для легкого подключения домашнего кинотеатра и обеспечить передачу сигналов без помех и искажений.

Однако, если стоимость является ограничением, можно использовать кабели Ethernet Cat5, Cat5e и Cat6. Эти кабели имеют максимальную скорость 10 Гбит / с. Хотя ухудшение сигнала может происходить на больших расстояниях, это может быть проблемой в домашней или небольшой офисной сети.Они могут использоваться для быстрой передачи данных и просты в настройке, поскольку на большинстве ПК и аналогичных устройств установлена ​​карта Ethernet. Вы можете использовать адаптеры для преобразования сигналов в HDMI, если это необходимо при настройке домашней сети с устройствами HDMI.

Третий вариант дороже. Оптические волокна более прочные, могут передавать большие объемы данных со скоростью около 10 Гбит / с, а искажения меньше на больших расстояниях. Кроме того, данные, передаваемые по оптоволоконным кабелям, более безопасны, поскольку их трудно перехватить с помощью устройств.

Одним из основных недостатков оптических волокон является более высокая стоимость волокон, большие затраты на установку и тот факт, что такие устройства, как ПК, должны быть модифицированы с помощью оптоволоконной карты, прежде чем они могут быть подключены к оптоволоконной сети. Эти кабели часто используются в больших офисах и для приложений, где безопасность передаваемых данных жизненно важна.

Хотя высокоскоростные кабели HDMI в настоящее время являются самыми быстрыми кабелями для передачи данных, другие соображения могут потребовать использования кабелей Ethernet или волоконно-оптических кабелей.Однако все проводные сети, вероятно, будут быстрее, чем беспроводная передача данных с использованием Wi-Fi.

Какой кабель мне нужен для 144 Гц? [Все, что вы должны знать]

Для вывода контента 1080p с частотой 144 Гц вам понадобится кабель Dual-Link DVI, DisplayPort или HDMI 1.4 (или лучше). Однако обратите внимание, что некоторые мониторы с HDMI 1.4 ограничены частотой 60 Гц или 120 Гц.

Для 144 Гц при 1440p вам понадобится как минимум HDMI 2.0 или DisplayPort 1.2, а для 4K 144 Гц вам понадобится HDMI 2.1 или, в качестве альтернативы, DisplayPort 1.4 с DSC 1.2.

VGA

VGA (Video Graphics Array) или D-Sub — это старый аналоговый разъем, который работает с максимальной частотой 1920 × 1200 и 75 Гц. Большинство новых видеокарт и дисплеев не имеют этого порта.

Его все еще можно найти на некоторых мониторах, что может быть полезно, если вы хотите подключить его к более старому графическому процессору или использовать его для настройки нескольких мониторов.

DVI

DVI (цифровой визуальный интерфейс) является более распространенным и распространенным разъемом, но имейте в виду, что не все версии DVI одинаковы .

Только порт Dual-Link DVI-D может работать с разрешением 1920 × 1080 при 144 Гц или 2560 × 1440 при 75 Гц, в то время как другие порты DVI имеют максимальную пропускную способность с той же полосой пропускания, что и VGA.

HDMI

В настоящее время большинство мониторов, телевизоров и видеокарт оснащены как минимум портом HDMI 1.4, которого достаточно для 144 Гц при 1080p, 75 Гц при 1440p и 30 Гц при 4K.

Однако имейте в виду, что некоторые мониторы имеют ограниченную полосу пропускания по HDMI 1.4, поэтому в некоторых случаях максимальная частота составляет 120 Гц или даже 60 Гц (в основном G-SYNC и более старые мониторы).

Фактически, большинство мониторов с частотой 144 Гц ограничены частотой 120 Гц по HDMI 1.4, но некоторые производители мониторов будут использовать настраиваемые параметры синхронизации, частоту пикселей и т. Д., Чтобы использовать весь потенциал полосы пропускания HDMI 1.4, получая таким образом 144 Гц при разрешении 1080p.

Итак, убедитесь, что именно тот монитор, на который вы смотрите, поддерживает 144 Гц или как минимум 120 Гц через HDMI 1.4 порта — или просто поищите дисплей 144 Гц с HDMI 2.0.

HDMI 2.0 также является довольно стандартным и может использоваться для 240 Гц при 1080p, 144 Гц при 1440p и 60 Гц при 4K. В последней версии HDMI 2.1 добавлена ​​встроенная поддержка 120 Гц при 4K UHD и 60 Гц при 8K.

DisplayPort

Помимо порта HDMI, большинство игровых мониторов также оснащены портом DisplayPort 1.2, который обеспечивает встроенную поддержку 240 Гц при 1080p, до 165 Гц при 1440p и до 75 Гц при 4K.

DisplayPort 1.3 и DisplayPort 1.4 обеспечивают дополнительную полосу пропускания, необходимую для 240 Гц при 1440p, 120 Гц при 4K, 60 Гц при 5K и 30 Гц при 8K.

Основное различие между DP 1.3 и DP 1.4 заключается в том, что последний поддерживает DSC (сжатие видеопотока), что позволяет передавать 144 Гц при 4K, 120 Гц при 5K и 60 Гц при 8K — но со сжатием.

Разъем mini-DisplayPort (или Thunderbolt) может выводить ту же полосу пропускания, что и реализация DisplayPort, на которой он основан. Итак, mini-DisplayPort 1.2 может работать с частотой 75 Гц при 4K, 240 Гц при 1080p и так далее.

Кроме того, mini-DisplayPort теперь заменяется портом USB Type-C на более новых дисплеях .

Порт USB-C отправляет сигнал DisplayPort для аудио и видео и может одновременно заряжать (если устройство поддерживает подачу питания) и передавать данные на подключенное устройство.

Адаптеры для 144 Гц

Если ваш монитор 144 Гц и видеокарта не поддерживают 144 Гц через один и тот же тип порта, вы можете использовать адаптер.

В таблице ниже вы найдете все доступные в настоящее время комбинации адаптеров для 1080p 144 Гц или выше. Имейте в виду, что при использовании адаптера важен порядок вывода / ввода .

Например, с адаптером HDMI (выход / ПК) — DP (вход / дисплей) вы можете подключить компьютер с портом HDMI к монитору с портом DisplayPort — не наоборот, поскольку эти адаптеры не являются двунаправленными. . Чтобы подключить компьютер с выходом DisplayPort к монитору с портом HDMI, вам понадобится адаптер DisplayPort-HDMI.

Когда дело доходит до адаптеров DVI, адаптер DVI-D должен быть активным, а не пассивным, что означает, что он обычно использует разъем USB для питания.Более того, для 144 Гц вам понадобится адаптер Dual-Link DVI-D, Single-Link не подойдет.

Доступные комбинации активных адаптеров:

• (Mini) DisplayPort в HDMI (и наоборот)
• DisplayPort в Dual-Link DVI-D
• USB-C в DP
• USB-C в HDMI

Активный HDMI в Dual-Link DVI-D адаптер в настоящее время не существует.

Обратите внимание, что эти активные адаптеры довольно дороги и что некоторые производители ложно рекламируют пассивные адаптеры как активные и / или одинарные адаптеры DVI как Dual-Link .

Также дважды проверьте, поддерживает ли ваш монитор / графический процессор 144 Гц через порт, который вы пытаетесь преобразовать, прежде чем покупать дорогой активный адаптер.

FAQ

Поддерживает ли HDMI 1.4 144 Гц при 1080p?

Да, HDMI 1.4 может поддерживать до 144 Гц при разрешении 1920 × 1080. Однако не все мониторы с HDMI 1.4 обязательно подходят.

Старые игровые мониторы с частотой 144 Гц, такие как Acer GN246HL, BenQ XL2411, BenQ XL2411Z, BenQ XL2430T, ASUS VG248QE, AOC G2460PF и т. Д., Имеют ограничение на 60 Гц через HDMI.Многие мониторы с HDMI 1.4 также ограничены до 120 Гц при разрешении 1080p.

Более того, большинство мониторов со специальными модулями G-SYNC ограничены частотой 60 Гц через HDMI.

У моего ноутбука / ПК есть только порт HDMI, но мой монитор поддерживает 144 Гц через DisplayPort.

Вам понадобится активный адаптер HDMI-DP. Обратите внимание, что этот адаптер поддерживает частоту до 120 Гц только при разрешении 1080p.

У моего ноутбука / ПК есть только порт HDMI, но мой монитор поддерживает 144 Гц через Dual-Link DVI-D.

Вам понадобится активный переходник с HDMI на DL-DVI-D.К сожалению, в настоящее время такого адаптера не существует. Вам понадобится монитор, который поддерживает 144 Гц через HDMI или, по крайней мере, через DisplayPort, и в этом случае вы можете использовать адаптер HDMI-DP.

У моего ноутбука / ПК есть только порт Mini DisplayPort, но мой монитор поддерживает 144 Гц через DisplayPort.

Вам понадобится стандартный кабель Mini DisplayPort — DisplayPort.

У моего ноутбука / ПК есть только порт Mini DisplayPort, но мой монитор поддерживает 144 Гц через Dual-Link DVI-D.

Вам понадобится активный адаптер Mini DisplayPort — DL-DVI-D.Помните, что этот адаптер допускает частоту до 120 Гц только при разрешении 1080p. Использование пассивного или одноканального адаптера DVI-D ограничит вас частотой 60 Гц при разрешении 1080p.

У моего ноутбука / ПК есть только порт Mini DisplayPort, но мой монитор поддерживает 144 Гц через HDMI.

Вам понадобится адаптер Mini DisplayPort-HDMI. Пассивного переходника хватит на 1080p 120 Гц.

У моего ноутбука / ПК есть только порт USB-C, но мой монитор поддерживает 144 Гц через DisplayPort.

Учитывая, что порт USB-C на вашем ноутбуке поддерживает Thunderbolt 3 или альтернативный режим DisplayPort, вам понадобится адаптер / кабель USB-C — DP.

У моего ноутбука / ПК есть только порт USB-C, но мой монитор поддерживает 144 Гц через Dual-Link DVI-D.

Вам понадобится переходник с USB-C на DL-DVI-D. К сожалению, такого адаптера не существует. Существуют адаптеры USB-C и Single-Link DVI, но они ограничены разрешением 1080p при 60 Гц.

У моего ноутбука / ПК есть только порт USB-C, но мой монитор поддерживает 144 Гц через HDMI.

Учитывая, что порт USB-C на вашем ноутбуке поддерживает Thunderbolt 3 или альтернативный режим DisplayPort, вам понадобится адаптер / кабель USB-C — HDMI.

Какой материал оболочки кабеля подходит для вашего применения?

При покупке оборудования с кабельной разводкой, такого как освещение рабочего места или кабели, в вашем распоряжении есть множество вариантов для настройки. Длина шнура и тип цепи — общие атрибуты, которые часто учитываются в первую очередь, но не менее (или даже в большей степени) важен материал оболочки.

Как защищен ваш кабель?

«Куртка» — это то, что вы видите, глядя на кабель; это внешняя часть кабеля, которая защищает провода от элементов, истирания и других опасностей на рабочем месте.Но не все куртки созданы одинаково, и все они имеют атрибуты, которые делают их подходящими для разных областей или задач. В этом посте мы рассмотрим три распространенных типа курток.

ПВХ

Поливинилхлорид (ПВХ) — наиболее распространенный материал оболочки, используемый сегодня в кабельной системе. ПВХ — это экономичный вариант, но при этом гибкий и достаточно прочный для многих рабочих мест. В зависимости от состава, куртка из ПВХ может быть устойчивой к погодным условиям и маслам, предлагая широкий спектр вариантов использования и разнообразие применений.Однако рентабельность кабелей из ПВХ достигается за счет отсутствия свойств, требуемых для «жесткого использования» или «сверхтяжелого использования», необходимых для промышленного использования.

TPE

Термопластические эластомеры (TPE) — это следующий шаг вперед по сравнению с оболочками из ПВХ. TPE очень гибкий, обладает превосходными низкотемпературными свойствами и устойчив к ультрафиолетовому излучению, что делает эту куртку идеальной для использования на открытом воздухе и в тяжелых условиях внутри помещений. Оболочки кабелей из TPE могут быть изготовлены в соответствии с промышленными стандартами для жестких и особо тяжелых условий эксплуатации.«

Резина

Резина — лучший материал для куртки, который можно купить за деньги. Высокопрочные и устойчивые ко всему, что может встретить рабочая площадка, резиновые куртки — лучший выбор для работы в суровых условиях окружающей среды и идеальный выбор для использования рядом со сварочным оборудованием. Как и куртки из ТПЭ, резина соответствует требованиям «жесткости» и «сверхтвердости».

Чтобы узнать больше о других атрибутах кабелей, прочтите наш пост «SJO…Какие? Значение букв на электрических кабелях. «

У вас есть вопросы о том, какой материал оболочки лучше всего подходит для вашей области применения? Свяжитесь с нами, и мы расскажем, что мы можем предложить.

Кевин — менеджер по маркетингу компании Ericson Manufacturing. Он имеет степень бакалавра и MBA Университета Джона Кэрролла, а также несколько сертификатов по цифровому маркетингу, включая Google Analytics, HubSpot, входящий маркетинг и электронный маркетинг.Он увлечен своей семьей, спортивными командами Кливленда и запятой Оксфорда.

Кабельное ТВ — WTRY | Город Троя, MI

Если у вас возникли проблемы с поставщиками услуг кабельного телевидения, обратитесь в Комиссию по коммунальным услугам штата Мичиган.

Отдел по связям с общественностью обновляет важные объявления на городской доске объявлений кабельного канала.
