минимальный уклон двускатной крыши
Содержание статьи
Оптимальный угол наклона двухскатной крыши и чем опасен неверный подбор угла
Двухскатная крыша — одна из наиболее часто используемых конструкций кровли, имеющая две наклонные плоскости, разделенные ребром — коньком.
Скаты могут быть как одинаковые, создающие в поперечном сечении равнобедренный треугольник, так и разные, имеющие различные углы наклона и площадь.
Кроме того, распространена мансардная конструкция двухскатной крыши, когда скаты состоят из двух плоскостей с разным углом наклона.
Такая конструкция позволяет более эффективно использовать чердачное пространство в хозяйственных или жилых целях.
Основным преимуществом двухскатных крыш считается простота сооружения и надежность в эксплуатации, отсутствие или малое число ендов или разжелобков, способствующих скоплению воды или снега.
Конструкция в целом обеспечивает оптимальное распределение веса стропил и кровли на стены, способствуя максимальному сроку службы крыши.
Подробно о том, как сделать двускатную крышу самому вы прочитаете здесь.
Какие силы воздействуют на стропила и кровельное покрытие
В течение срока эксплуатации крыша постоянно испытывает нагрузки разного рода. Проблема состоит не в их наличии — этот вопрос легко решается усилением стропильной системы. Дело в разнообразии и в неравномерности этих нагрузок.
Постоянная и неизменная — вес кровельного пирога и собственно кровли, они создают непрерывное давление на элементы стропил за счет своего веса. К дополнительным относится ветровая нагрузка и вес выпадающих осадков.
Если в регионе преобладают умеренные ветра определенного направления, то разовый порыв ураганной силы может причинить значительный урон или вовсе сорвать крышу. В зимнее время при аномально большом количестве выпавшего снега нагрузка на кровлю может превысить допустимые значения, что чревато деформациями или нарушением целостности покрытия и образованием протечек.
Бороться с такими природными проявлениями можно только профилактическими мерами:
- Созданием запаса прочности при расчетах.
- Учетом преобладающих в регионе ветров, их силы и направления.
- Учетом среднегодового количества осадков, их состава и качественных показателей.
- Правильным выбором угла наклона скатов.
Выбор правильного угла наклона скатов — один из самых действенных приемов нейтрализации вредных воздействий на стропильную систему. Он позволяет снизить давление снега за счет исключения его скапливания, отрегулировать ветровую нагрузку за счет уменьшения парусности кровли и обеспечить сток дождевой воды, исключая ее замерзание в ночное время в осенний период.
Ветровые нагрузки на стропильные системы
Зависимость угла наклона от выбора кровельного материала
С точки зрения экономии материала и снижения парусности кровли,
При этом, слишком пологая крыша будет удерживать большие массы снега или препятствовать эффективному оттоку воды.
Но самым главным критерием выбора угла наклона является кровельный материал.
Его характеристики определяют оптимум, основываясь на таких показателях:
- Жесткость. Величина, определяющая допустимый вес или давление на поверхность без вызывания деформаций.
- Пластичность. Способность материала менять форму под воздействием нагрузок без разрушения.
- Водонепроницаемость. Впитывание воды способствует быстрому разрушению материала.
- Качество поверхности. Снеговые массы легко сходят с гладких поверхностей, освобождая кровлю от давления. При этом, сход больших объемов может причинить определенный вред людям или имуществу, оказавшимся в зоне падения снега.
Исходя из этих параметров, для каждого типа кровельного материала существуют свои пределы наклона скатов. Несколько упрощая, можно сказать, что материалы с более гладкой и водонепроницаемой поверхностью допускают наименьший угол наклона, а более шероховатые и впитывающие воду — требуют более крутого наклона. В основном, преобладают
Зависимость угла от угла и кровельного материала
Как измерить угол наклона двухскатной крыши
Прежде всего, следует определиться, что такое угол наклона. Это угол между плоскостью ската и горизонталью.

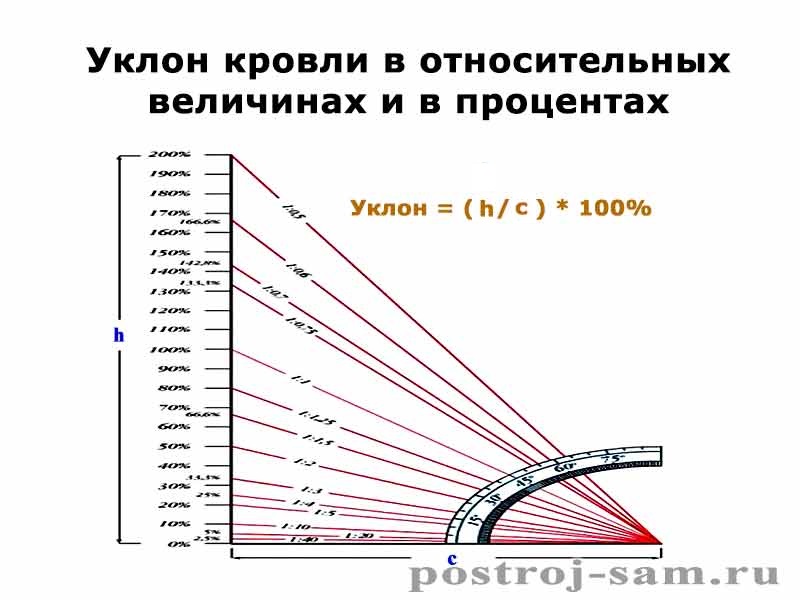

Наклон скатов принято измерять в градусах или в процентах. Если с градусами все понятно, то проценты получаются из отношения высоты конька над перекрытием верхнего этажа к половине ширины здания.
Использование процентов введено для простоты — сложные тригонометрические расчеты чреваты ошибками, а разделить одну величину на другую проще и точнее. Тем не менее, часто прибегают к помощи
При расчетах угла наклона ломаного ската используются значения, относящиеся к определяемым участкам. Это относится как к ширине — учитывается та часть, которая накрывается участком кровли, так и к высоте над перекрытием.
Это касается как определения нагрузок и мощности несущих элементов, так и расчета необходимого количества материала.
Как измерить угол двускатной крыши

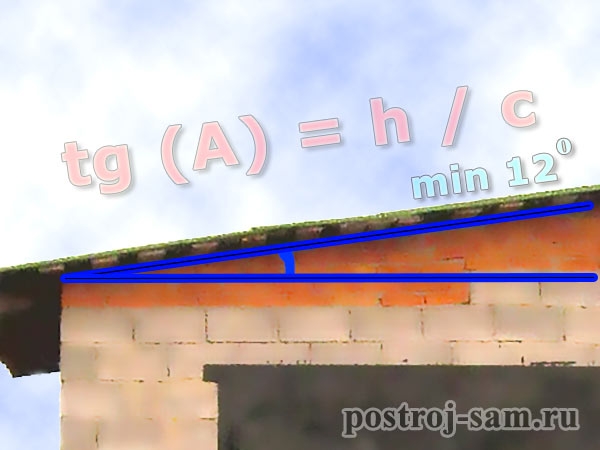

Минимальный угол наклона двухскатной крыши
Необходимо сразу определиться с правильным пониманием термина «минимальный». Имеется в виду наименьшее допустимое значение угла наклона кровли с учетом ветровой и снеговой нагрузки.
Именно в этом моменте кроются многие сложности: указанные величины в разных регионах сильно отличаются друг от друга, поэтому необходимо знать среднегодовое количество осадков, объемы снега и его качественный состав (мокрый снег гораздо тяжелее сухого и может стать причиной разрушения неправильно рассчитанной крыши).
Кроме того, следует иметь представление о преобладающих ветрах, их силе и направлении и, что особенно важно, о наличии в регионе периодических порывов ветра ураганной силы.
Поиск минимального угла
Оптимальный угол наклона двухскатной крыши
Угол правильной двускатной крыши лежит в пределах 20°-45°, что соответствует разбросу значений свойств материала и усредненных климатических параметров.
Следует иметь в виду, что рекомендуемые значения могут быть непригодны для данной местности или проекта, поэтому всякий раз надо рассчитывать угол двускатной крыши по конкретным имеющимся данным.
Угол наклона двухскатной крыши — важный показатель, влияющий на долговечность и целостность всей постройки, и относиться к нему как ко второстепенному фактору нельзя.
Учет всех возможных нагрузок, как постоянных, так и разовых экстремальных, поможет обеспечить сохранность и комфорт вашего дома.
Более точные значения выбираются исходя из таких факторов, как::
- Назначение чердака.
- Используемое кровельное покрытие.
- Климатические условия.
Оптимальный угол наклона двускатной крыши
Вычисляем оптимальный угол наклона двухскатной крыши
Когда нужно рассчитать оптимальный угол наклона двускатной крыши, то нужно обязательно учитывать следующие факторы:
- Конструктивные и архитектурные особенности строения и его аэродинамические характеристики. Ведь некоторые здания имеют настолько сложную архитектуру, что для сглаживания некоторых элементов требуется использование индивидуального возведения, например, полукруглой или куполовидной кровли.
- Погодные условия, в которых предполагается возведение крыши – количество и вид выпадающих осадков.
Чем больше количество осадков, выпадающих особенно в зимнее время, тем сложнее приходится стропильным элементам. Если угол наклона небольшой, то нагрузка, например, от снега будет чрезвычайная и в какой-то момент силовые элементы могут не выдержать. - Преобладающая средняя скорость ветра и даже в некоторых случаях его направление. Если на территории для возведения здания присутствуют периодически повторяющиеся сильные порывы ветра, то стоит выбрать как можно меньший угол наклона кровли. При экстремальных условиях это способствует лучшей обтекаемости, и исключить срыв или опрокидывание кровельной конструкции.
Оптимальные параметры
Оптимальный угол двускатной крыши, принятый с учётом многих факторов в Российской Федерации, считается от 40 до 60 градусов.
Но тем не менее именно данная величина способствует максимальной обтекаемости и минимальной накопляемости зимних осадков в холодный период года, когда на улице отрицательная температура. А также данный угол наклона двускатной крыши делает возможным максимально удобным производить обслуживание в случае профилактического ремонта всей крыши.
В регионах где преобладают в течение года солнечные дни и практически отсутствуют минусовые температуры иногда целесообразно заменить двускатную кровлю на плоскую.
Расчет угла наклона
Для того, что произвести корректные расчёты можно воспользоваться специальными интернет-онлайн сервисами. С их помощью можно практически безошибочно подобрать необходимые параметры и исключить ошибки при возведении.
Надо отметить, что при расчёте необходимых параметров должны обязательно учитываться следующие величины:
- длина стропил;
- высота будущего конька крыши;
- длина пролёта одного ската крыши;
- тангенс угла наклона.
Учитывая все эти параметры можно сделать однозначный вывод о том, что чем меньше высота будущей крыши, тем соответственно меньше должна быть длина ската кровли двускатной крыши.
Ручной способ расчета

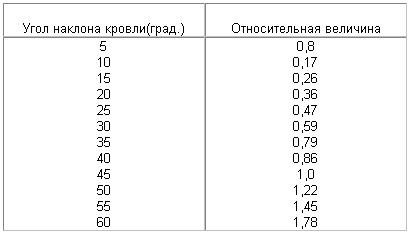

Здесь необходимо будет воспользоваться геометрической формулой и таблице Брадиса. При её отсутствии можно показания тангенса вычислить с помощью обычного инженерного калькулятора.

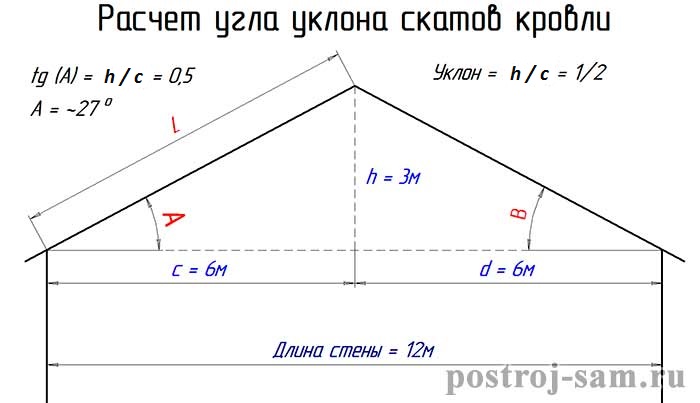

Сама формула имеет следующий вид:
- HК — высота конька крыши;
- tga — тангенс угла наклона;
- LОСН — длина основания.
Величина длины основания обязательно делится напополам, так кровля двускатная.
Зависимость от типа кровельного покрытия
При выборе типа кровли будущей крыши также очень важно учесть угол наклона.
- Если в качестве покрытия планируется использовать шиферное покрытие, то минимальный угол должен составлять 25 градусов. В противном случае при выпадении жидких осадков вода будет затекать в зазоры, где материал идёт внахлёст.
- Для металлочерепичного материала минимальный наклон составляет 15 градусов. При несоблюдении этого требования существует риск того, что листы материала могут быть сорваны с мест крепления при сильных порывах ветра.
- Мягкая кровля допускает уклон от 15 градусов и до 60. Но при условии, если дополнительно производится крепление специальными гвоздями, исключающими отрыв и сползание материала вниз по плоскости наклона.
Особый случай
Если под сводами будущей двускатной крыши планируется возведение мансардного тёплого помещения, то надо обязательно учесть, тот факт, что чем круче будет угол наклона кровли для повышения высоты сводов помещения, тем соответственно выше вероятность того, что крыша не выдержит сильного порыва ветра. Поэтому оптимальный угол наклона двухскатной крыши в этом случае должен быть рассчитан с учетом всех особенностей мансарды.
Подводя итоги
Делая вывод надо учесть тот факт, что правильно высчитанный наклон скатов крыши сможет уменьшить нагрузку от ветра и сделать максимально наименьшим количество скапливаемых осадков. Но и ещё способствует разумной экономии денежных средств в количестве использованных строительных материалов.
В случае сомнения в собственных силах стоит обязательно обратиться за помощью к настоящим профессионалам, которые смогут оказать качественную и квалифицированную помощь. При попытке сэкономить может получиться так, что некоторые работы будут выполнены с ошибками. В последующем это может привести к аварийным последствиям.
Оптимальный угол наклона двухскатной крыши
Фундамент и крыша – два самых важных и сложных по расчетам архитектурных элемента любого здания. Несущие элементы крыши – стропильная система, а ее показатели во многом зависят от угла наклона скатов. Обыкновенные застройщики выбирают оптимальный угол наклона крыши, исходя из иных критериев, чем проектировщики.
Оптимальный угол наклона двухскатной крыши
По каким критериям выбирают угол застройщики
Их не совсем интересуют расчеты на прочность несущих узлов, им малоинтересно влияние угла наклона двухскатной крыши на стоимость и сложность стропильной системы и т. д.
На что обращают внимание обыкновенные застройщики?
Используемые кровельные покрытия
Назначение чердачных помещений
Эти пожелания архитекторами принимаются во внимание во время проектирования и расчета элементов стропильных систем. Но к ним добавляется еще довольно большое количество чисто инженерных факторов, оказывающих решающее влияние во время расчетов параметров стропильной системы. И угол наклона скатов среди них не единственный, все значения зависят друг от друга и не могут не учитываться при разработке проекта.
Как выбирают оптимальный угол проектировщики
Расчеты делаются на основании СНиП 2.01.07-85. Размещаемые нормы используются во время расчетов с учетом постоянно действующих, временных и особых нагрузок и их различных сочетаний.
СНиП 2.01.07-85. Файл PDF откроется в новой вкладке
Какие нагрузки принимаются во внимание при определении угла наклона крыши
Нагрузки делятся на несколько категорий в зависимости от продолжительности их воздействия: длительные, кратковременные и особые.
Длительные (постоянные) нагрузки на стропильную систему
- . К ним относится вес кровельных материалов, утеплителей, деревянных элементов стропильной конструкции. К этой категории следует относить нагрузки, возникающие вследствие тепловых расширений и изменений линейных размеров из-за изменений показателей относительной влажности пиломатериалов. Нормативные изменения температур определяются по формулам отдельно для отапливаемых и неотапливаемых помещений. Вес снегового покрова также считается длительной нагрузкой на стропильную систему и в обязательном порядке принимается во внимание во время определения оптимального угла наклона стропильных ног.
Нагрузка на стропильную систему
Снеговые нагрузки считаются длительными и принимаются в расчет
Ветровые нагрузки на крышу
В числе особых нагрузок — землетрясения и стихийные бедствия
Во время определения угла наклона крыши учитывается максимально возможное сочетание нагрузок. Оба эти параметра оказывают влияние на толщину и длину стропильных ног. Расчет стропильной системы и угла наклона скатов делается по предельным состояниям с учетом всех неблагоприятных факторов.
Максимальные прогибы и перемещение стропильных ног регламентируются без зависимости от их линейных размеров и не должны приводить к частичной разгерметизации крыши. Ко всем типам крыш, вне зависимости от угла наклона, выдвигаются такие условия:
- должна гарантироваться безопасная эксплуатация зданий;
- целостность конструкции не может нарушаться даже во время кратковременных пиковых нагрузок;
- внешний вид крыши не должен изменяться весь период эксплуатации.
Стропильная система должна выдерживать пиковые нагрузки без деформаций
При этом каждое требование должно выполняться вне зависимости от других. Предельные значения прогиба стропил ограничиваются с учетом эксплуатационных характеристик кровельных материалов. Если нормативные значения не оказывают заметного влияния на внешний вид, то они не корректируются.
Практический совет. Намного проще целостность кровельного пирога крыши обеспечивать не за счет увеличения прочности стропильной системы, а за счет использования специальных конструктивных компенсаторов.
Компенсатор усадки, скользящая опора
Как рассчитать оптимальный угол наклона
Калькулятор по расчету высоты конька
Как уже указывалось, на угол наклона скатов оказывает влияние снеговая и ветровая нагрузки, общий вес кровельного пирога и масса стропильной системы. Если используются современные легкие утеплители, то их вес можно не учитывать.
Шаг 1. Расчет снеговой нагрузки. Предварительные условия зависят от нормативных показателей снеговой нагрузки с учетом климатической зоны расположения здания и коэффициента уклона скатов. Заметьте, не от величины наклона, а от ее коэффициента. Чем меньше угол наклона, тем меньше коэффициент. К примеру, если угол равняется 15°, то во время расчетов используется коэффициент 0,27, если угол наклона скатов равняется 45°, то коэффициент равен 1,0. Большой угол наклона существенно уменьшает давление снегового покрова на стропилины, и наоборот, чем он меньше, тем значительнее усилия действуют на стропила. Для регионов с высоким снеговым покровом оптимальный угол наклона скатов должен быть не менее 35°. За счет этого уменьшается высота задерживаемого кровлей снега, он быстрее сходит. Кроме того, в таком положении на стропила действуют не только усилия на изгиб, но и на сжатие. А пиломатериалы намного лучше работают на сжатие, чем на изгиб. Увеличение оптимального угла наклона дает возможность уменьшать линейные размеры нагруженных элементов, что оказывает благоприятное влияние на общую стоимость стропильной системы.
Как измеряется угол наклона
Практический совет. Узнать коэффициент угла можно самостоятельно при помощи рулетки. Измерьте высоту стропильной системы и разделите эту величину на половину ширины дома. Потом в таблице найдите ближайшее значение коэффициента, оно обозначает оптимальный угол наклона стропильной ноги.
Региональные значения нагрузок от ветра и снега указаны в СНиП 2.01.07-85, во время расчетов нужно пользоваться имеющимися в нем таблицами и рекомендациями.
Карта снеговых нагрузок
Файл для скачивания. Нагрузки и воздействия
Схемы распределения нагрузки и величина коэффициента указаны в таблицах нормативного документа. Если они возникают лишь на части поверхности крыши, то нужно брать значения, действующие на половине пролета стропильной системы. В этом случае допускается использование упрощенных схем, но угол наклона ската всегда должен учитываться.
Шаг 2. Расчет ветровой нагрузки.
В этом случае угол наклона скатов оказывает противоположное влияние. Чем он больше, тем выше парусность (аэродинамическое сопротивление) строения, соответственно, тем больше максимальные нагрузки ветра. Инженерам надо выбрать оптимальную середину, угол наклона скатов влияет на многие параметры строения. Усилия зависят от нормативных значений давления ветра в каждой климатической зоне. Дополнительно используется аэродинамический коэффициент. Он учитывает конкретную местность расположения строения (на открытой стройплощадке, в черте города и т. д.), высоту и парусность (коэффициент аэродинамики) дома.
Принимается средняя скорость за три самых холодных месяца, именно в этот период возможны максимальные усилия на стропильные ноги. При этом нагрузка от ветра должна приниматься как сумма давления на внешнюю поверхность, силы трения, направленных по касательной линии к кровельным материалам и нормального давления на внутренние элементы крыши.
Карта ветровых нагрузок
Коэффициенты аэродинамического сопротивления устанавливаются отдельно для внешнего давления, силы трения о поверхность крыши, парусного сопротивления и внутреннего давления. Для скатных крыш с углом наклона не более 25° используется коэффициент 2,0. Отдельно рассчитывается стропильная система по показателям пульсирующего давления, возникающего при сильных порывах ветра.
Шаг 3. Масса кровельных материалов. Чем тяжелее кровля, тем больше нагрузки действуют на стропильную систему. Для одинаковых по толщине и ширине стропильных ног нужно увеличивать угол наклона, в таком положении возрастают продольные усилия и уменьшаются перечные. А именно критических поперечных усилий больше всего боится стропильная нога. Но лишь по этому критерию выбирать оптимальный угол наклона нельзя, мы уже упоминали, что следует учитывать все факторы, и не только инженерного, но и дизайнерского характера. При расчетах берите вес кровельного материала с учетом его особенностей, весом обрешетки и утеплителей можно пренебречь, но вес стропил учитывается.
Масса кровельных материалов
Нагрузка на стропила с зависимости от материала кровли
Важно. Если крыша будет покрываться мягкими кровельными материалами, то алгоритм расчет веса немного меняется. Под мягкие покрытия обязательно делается сплошная обрешетка из плит ОСП или фанеры толщиной не менее одного сантиметра. Такие материалы имеют большую массу и оказывают заметное влияние на общий вес кровельного покрытия, это нужно в обязательном порядке принимать во внимание.
Шаг 4. Определение суммарной нагрузки на крышу. Заключительный показатель нагрузки, оптимальный угол наклона скатов двухскатной крыши во многом зависит от его значений. Общая нагрузка определяется суммированием всех ранее рассчитанных усилий.
Определение суммарной нагрузки на крышу
Для повышения надежности здания инженеры всегда делают закругления полученных параметров в сторону увеличения. Дело в том, что рассчитать до килограмма величину нагрузок даже теоретически невозможно, не говоря уже об упрощенных практических расчетах. В связи с этим при первой возможности принимаются меры для обеспечения запаса прочности и устойчивости несущих конструкций строения.
Расчет стропильной системы
К сведению. В московском регионе крыша площадью 100 м2 должна выдерживать нагрузку примерно 30 тонн. Это очень большие усилия, вот почему выбор оптимального угла наклона имеет такое большое значения с инженерной точки зрения. Если во время расчетов будет допущена ошибка, то возможен прогиб стропил или полное разрушение конструкции. Прогиб стропильной системы обязательно станет причиной нарушения герметичности кровли и появления протечек, их устранение сложный и длительный процесс. Полная потеря устойчивости крыши – аварийная ситуация со всеми крайне негативными последствиями. В деревянных домах одномоментное разрушение крыши может сдвинуть несущие стены, что еще более усугубит ситуацию.
Как учитывается угол наклона при расчете стропильной системы
Расчет состоит из нескольких этапов, каждый имеет свои требования и учитывает определенные условия.
Шаг 1. Расчет нагрузки на погонный метр стропильной ноги. Мы уже упоминали, что от показателей угла наклона во многом зависит распределение усилий. Стропильная нога условно принимается за балку с двумя или несколькими точками упора, от угла наклона зависят значения продольных и поперечных усилий. Каждое отдельное усилие определяется после построения эпюры как катет прямоугольного треугольника. При этом угол наклона играет важную роль, именно его значение синусов, косинусов и тангенсов используются для определения нагрузок.
Разложение нагрузки на стропила на вертикальную и горизонтальную составляющие
Для расчета суммарной нагрузки нужно расстояние между точками упора стропильных ног умножить на расстояние между стропильными ногами и на суммарную нагрузку. С учетом значения этой силы строится эпюра. Но на практике расчеты по эпюрам не нужно делать, в СНиПе есть таблицы с готовыми данными.
Практический совет. Во время выбора оптимального угла наклона двухскатной крыши нужно добиваться, чтобы за счет увеличения продольных уменьшались поперечные усилия. То есть, по возможности увеличивать угол наклона скатов.
Шаг 2. Определение площади сечения пиломатериалов, используемых для изготовления стропильных ног. Это очень важный этап расчетов. Исходные данные надо брать из ГОСТа 24454-80, прочность материалов дана с учетом вида древесины. Для стропильных ног универсальными считаются доски толщиной 50 мм, ширина подбирается в зависимости от ранее рассчитанных нагрузок.
Таблица размеров и других параметров стропил
ГОСТ 24454-80. Файл для скачивания
С учетом величины угла наклона по формулам рассчитывается ширина доски, исходные данные – толщина стропилины.
Оптимальный шаг и сечение стропил под металлочерепицу
Имейте в виду, что максимальная длина стропилины – это не общая длина, а расстояние между соседними упорами. Упорами смогут быть как вертикальные стойки, так и раскосы или различные стяжки.
Элементы стропильных систем
Еще раз напоминаем, что во время расчетов параметров стропилины надо брать максимальное расстояние, одна нога может иметь несколько опорных точек. Этот общий подход используется для расчетов на прочность любых конструкций, всегда берется самое слабое и наиболее нагруженное место. Только так можно с достаточным запасом прочности и устойчивости спроектировать стропильную систему.
Во время непосредственного строительства кровельщики могут увеличивать количество упоров или уменьшать расстояние между ними и за счет этого дополнительно повышать устойчивость конструкции. Но категорически запрещается уменьшать количество опорных элементов или увеличивать расстояние между опорными точками. Такие действия обязательно приведут к деформации крыши. Она может случиться как сразу после окончания кровельных работ, так и через несколько лет после начала эксплуатации здания.
Монтаж стропильной системы двухскатной крыши должен производиться по проекту
На основании расчетов определяется минимальная ширина доски для стропил при толщине 50 мм с учетом оптимального угла наклона скатов. Это значение никогда не будет стандартным, окончательно выбирать доску нужно с запасом по ширине. К примеру, если у вас получилось 90 мм, то доску надо брать 100 мм, если 120 мм, то ширина стропильной ноги должна быть 150 мм. За счет такого подхода компенсируется возможное уменьшение прочности пиломатериалов. Дело в том, что в мире не существует двух досок с полностью одинаковыми свойствами. На механическую прочность оказывает влияние огромное количество факторов, не поддающихся расчетам. Никто не знает, сколько именно трещин или сучков будет иметь доска на расчетном участке, есть ли заболонь или иные пороки развития древесины, как она сушилась, какие допуски по толщине и ширине и т. д.
Еще один момент – одна и та же доска изменяется свою прочность в зависимости от влажности, температуры наружного воздуха и времени эксплуатации.
Мера усадки и деформации симметричной доски зависит от распиловки
Как влияет угол наклона на длину стропильных ног
Имея оптимальный угол наклона крыши строителям надо рассчитать длину стропильных ног и высоту вертикальных стоек. Сделать это можно при помощи калькулятора. Рассмотрим пример расчета, так будет легче понять алгоритм действий. Как узнать интересующие параметры стропильной системы, зная угол наклона скатов?
Шаг 1. Нарисуйте на бумаге прямоугольный треугольник. Горизонтальный катет должен равняться половине ширины дома. К примеру, если ширина строения 8 м, то длина катета будет 4 м.
Шаг 2. Умножьте длину катета на тангенс угла наклона крыши. Обе величины нам известны. Если угол наклона 35°, то второй катет имеет размер 2,8 м. Это высота вертикальной стойки стропильной системы. Теперь нужно вычислить длину стропил.
Умножьте длину катета на тангенс угла наклона крыши
Шаг 3. Разделите длину нижнего катета (4 м) на косинус 35°. В нашем случае длина стропильных ног буде равна 4,88 м. Если с косинусом работать сложно, то длину гипотенузы можно узнать с помощью теоремы Пифагора. Сумма квадратов катетов равняется квадрату гипотенузы.
Разделите длину нижнего катета (4 м) на косинус 35°
Указание размеров на чертеже
К полученному значению длины стропилины следует добавить размер свеса, он зависит от архитектурных особенностей строения.
Стропильная система по указанным вычислениям
Наращивание стропильных ног и свесы
Практические советы
Инженерные расчеты параметров стропильной системы делают только специализированные проектные компании с лицензиями и допусками. Самостоятельно работы выполнить сложно, для этого нужно иметь инженерное образование. Что советуют опытные строители с большим практическим стажем?
- Оптимальный проектный угол наклона крыши можно изменять лишь в сторону его увеличения. Такие изменения уменьшают нагрузку на элементы стропильной системы и не могут стать причиной нарушения устойчивости конструкции.
Угол наклона крыши
Если необходимо уменьшить расчетный угол наклона, то необходимо увеличивать ширину досок или устанавливать дополнительные распорки
Укладка базальтового утеплителя между стропилами
Оптимальный угол наклона крыши обязательно нужно иметь в виду во время обустройства водосточной системы и элементов для снегозадержания. Он в любом случае должен гарантировать нормальный стек дождевых и талых вод, минимизировать риски появление протечек из-за незначительных нарушений технологии кровельных работ.
Минимальный угол наклона крыши — Всё о кровле
Минимальный уклон кровли из металлочерепицы: оптимальный вариант
Уклон кровли из металлочерепицы должен соответствовать допустимым значениям, в противном случае крыша не сможет успешно противостоять эксплуатационным нагрузкам.
Технологические особенности металлочерепицы
Высокая популярность металлочерепицы в частном домостроении объясняется ее уникальными характеристиками :
- Небольшой вес (5-7 кг/м 2 ). Данный материал позволяет обустраивать крыши со сложными геометрическими формами, не требует дополнительного усиления стропильной системы при смене кровельного покрытия, не оказывает высокой нагрузки на строительные конструкции и фундамент сооружения.
- Простая технология монтажа позволяет выполнять укладку кровельного покрытия непрофессионалам, для работы не требуется специальное оборудование.
- Широкий спектр цветовых решений дает возможность подобрать оттенок кровельного покрытия, гармонирующий с общим обликом дома.
- Металлочерепица, выполненная из стального листа толщиной 0,4 – 0,7 мм, способна выдержать значительные нагрузки за счет наличия профиля.
- Металл надежно защищен от коррозии благодаря оцинковке и дополнительному внешнему слою, выполненному из полимеров с различенными физико-техническими свойствами.
К современным кровельным материалам предъявляются высокие требования относительно их функциональных и декоративных показателей, так как кровля должна обеспечивать надежную защиту здания от внешних воздействий и эстетично выглядеть.
Металлочерепица привлекает потребителей сочетанием долговечности, эксплуатационных параметров и относительно доступной стоимостью. Однако физические возможности данного кровельного покрытия накладывают некоторые ограничения на его применение.
Выбирая металлочерепицу при проектировании кровли, следует учитывать такой параметр, как минимально допустимый угол ската для монтажа данного вида покрытия.
От такого показателя, как минимальный угол наклона кровли, зависит :
- возможность применения того или иного кровельного материала;
- конструктивные особенности стропильной системы;
- возможность выдерживать снеговую нагрузку, характерную для региона;
- возможность эффективно (в полном объеме, в короткие сроки) удалять осадки с поверхности крыши.
Минимальный уклон кровли из металлочерепицы достаточно низок за счет жесткости профилированных стальных листов, а также низкой шероховатости поверхности, которая обеспечивается защитным полимерным покрытием. Такая кровля способна довольно успешно противостоять выпадающим осадкам.
Факторы, влияющие на выбор угла наклона скатов
По факту, унифицированных углов наклона скатов металлочерепичной кровли не существует. На минимальный уклон скатов с данным покрытием влияет целый ряд факторов, которые следует принимать во внимание в процессе проектирования конструкции.
Ветровая нагрузка. Данный показатель рассчитывается исходя из площади поверхности крыши, а также силы ветра, характерной для региона строительства. При этом необходимо учитывать и возможность ветровых катаклизмов. Соответствующую информацию можно узнать из специальных справочников.
Снеговая нагрузка. В зимний период снег скапливается на скатах крыши, а затем сползает вниз под тяжестью собственного веса. Кровли с небольшим уклоном обычно приходится очищать, чтобы избежать повреждения стропильной конструкции под высокими снеговыми нагрузками. Чем круче кровля – тем быстрее сползают снеговые пласты. Среднестатистическое количество снеговых осадков по регионам содержится в справочниках. Проектировать кровлю следует с определенным запасом прочности, чтобы избежать деформации металлочерепицы, если количество выпавшего снега заметно превысит средние показатели.
На выбор минимального уклона проектируемой кровли оказывает влияние наличие труб отопления, а также теплоизоляции самого дома и кровельного пирога. Если крыша недостаточно теплоизолирована, через кровлю происходят значительные тепловые потери. Это означает, что снег, ложащийся на нее, подтаивает и копится медленнее, так как влага стекает вниз. Обеспечив дополнительную теплоизоляцию кровли, выполненной согласно проекту, можно снизить теплопотери, но при этом снег на крыше станет скапливаться активнее. Если уклон кровли из металлочерепицы был рассчитан до теплоизоляции, то существует вероятность, что кровельное покрытие не сможет выдержать повышенные снеговые нагрузки.
В число факторов, влияющих на выбор уклона, входит количество дождевой влаги. Лучше всего, если скаты будут располагаться под углом не менее 22 градусов. Кровлю из металлочерепицы с меньшим уклоном требуется монтировать с использованием герметика, который поможет предотвратить просачивание влаги внутрь кровельного пирога в местах стыков.
Также следует принимать во внимание форму крыши. Рекомендуемый угол наклона односкатной крыши составляет 20 – 30 градусов, двускатной – 20-45 градусов.
Минимальный угол наклона скатов
Согласно требованиям СНиП, если длина ската составляет 6 метров, минимально допустимый угол уклона кровли из металлочерепицы – 14 градусов. Данный параметр рассчитан на основании средних показателей прочности материала, его способности противостоять высоким нагрузкам. Однако при проектировании кровельной системы следует обратить внимание на рекомендации производителя выбранного кровельного материала.
В большинстве случаев производители указывают, что минимальный уклон для металлочерепицы должен составлять 12 градусов. Некоторые компании выпускают материал, пригодный для монтажа на крышах с уклоном скатов в 11 градусов. Изменение данного параметра в меньшую сторону стало возможным за счет улучшения технических характеристик ряда моделей металлочерепицы: она обладает повышенной жесткостью и снабжена более гладким и скользким покрытием.
Стоит отметить, что металлочерепичную кровлю с минимальным углом наклона можно использовать лишь в определенных климатических условиях, то есть, в регионах, где не выпадает большого количества дождя и снега. Малый угол уклона позволяет крыше прекрасно противостоять ветровым нагрузкам, но значительно увеличивает снеговые нагрузки, так как снег не скатывается под собственным весом.
Кровля из металлочерепицы с минимальным углом наклона более всего актуальна в местности, для которой характерно большое количество солнечных дней в году. Такая крыша имеет меньшую площадь, за счет чего греется значительно меньше, а это благоприятно сказывается на микроклимате внутри дома. Минимальный угол наклона дает возможность сэкономить средства на материалах для возведения стропильной системы и укладке кровельного пирога, так как их требуется меньше, чем при строительстве более крутой крыши.
Металлочерепичная крыша с минимальным углом наклона скатов – практичный и экономичный вариант обустройства для южных регионов с небольшим количеством среднегодовых осадков.
Если уклон для металлочерепицы будет составлять меньше указанного производителем, это приведет к тому, что кровельное покрытие не сможет обеспечить надежную защиту здания от влаги. Помимо этого, в регионах с сильными снегопадами возникает риск обрушения такой металлочерепичной крыши.
Выбор оптимального наклона крыши
Чем больше угол ската, тем больше общая площадь поверхности крыши. Кровля с более крутыми скатами не удерживает снег и воду на своей поверхности, осадки эффективно скатываются вниз. Но у высокой крыши увеличивается парусность, кроме того, при ее строительстве требуется затратить большее количество материала для стропильной системы и кровли.
Чем выше и круче крыша, тем дороже обойдется ее строительство и сложнее монтаж.
Необходимо принять во внимание, что из-за повышенной парусности высоких крыш, металлочерепичные кровли с большим углом наклона не рекомендуется строить в регионах с сильными ветрами, так как они могут не выдержать механической нагрузки.
Уклон крыши из металлочерепицы влияет на ее способность противостоять нагрузкам. Для увеличения прочности кровли с небольшим наклоном может понадобиться более частая обрешетка, которая не только усилит стропильную систему, но и повысит надежность кровельного покрытия.
Несмотря на то, что не существует определенных ограничений в использовании металлочерепицы для остроконечных крыш, данный материал не очень подходит для покрытия таких кровель. Если угол ската превышает 45 градусов, листы металлочерепицы могут сползать вниз под собственным весом. Чтобы избежать этого, при монтаже листов необходимо предусмотреть дополнительные точки крепления материала к обрешетке.
Основываясь на результатах испытаний, проделанных производителями металлочерепицы и многолетнем опыте строителей, можно сказать, что оптимальный угол уклона крыши с данным покрытием составляет 22 градуса. С такой кровли быстро стекает вода, на ней не задерживается, накапливаясь до большой толщины, слой снега. Кровельная система с углом наклона в 22 градуса достаточно экономична в монтаже и при этом прочна и прекрасно выдерживает высокие ветровые нагрузки.
Расчет оптимального угла наклона кровли – это в определенной степени поиск компромиссного решения, в котором будет учтена прочность кровельной конструкции, а также ее соответствие архитектурному облику сооружения.
Похожие новости
Комментарии (0)
Расчет угла наклона крыши
Крыша дома должна быть надежной и красивой, а возможно это при правильном определении ее угла наклона для данного вида кровельного материала. Как рассчитать угол наклона крыши — в статье.
Назначение подкровельного пространства
Перед расчетом угла наклона крыши надо определиться с тем, как будет использоваться чердачное помещение. Если вы планируете сделать его жилым, угол наклона придется делать большим — чтобы помещение было просторнее, а потолки выше. Второй выход — делать ломанную, мансардную кровлю. Чаще всего такую крышу делают из двухскатной, но может она иметь и четыре ската. Просто во втором варианте очень уж сложной получается стропильная система и без опытного проектировщика просто не обойтись, а большинство предпочитает делать все самостоятельно, своими руками.
Чем выше конек, тем больше полезная площадь подкровельного пространства. Но одновременно увеличивается и площадь крыши
При увеличении угла уклона кровли стоит помнить несколько вещей:
- Значительно увеличиваются расходы на кровельные материалы — возрастает площадь скатов.
- На большие скаты сильнее воздействует ветровая нагрузка. Если сравнивать нагрузку на одном и том же доме с углом в 11° и в 45°, во втором случае она окажется больше почти в 5 раз. Чтобы кровля могла противостоять таким нагрузкам, стропильную систему делают усиленную — ставят балки и стропила большего сечения с меньшим шагом. А это — увеличение ее стоимости.
- Если угол наклона ската больше 60°, снеговые нагрузки не учитываются — осадки скатываются и не задерживаются. Но при устройстве ломанной мансардной крыши снеговые нагрузки учитываются при расчете верхней ее части — там плоскости имеют уклон менее 60°.
- Не все кровельные материалы могут использоваться на крутых скатах, так что внимательно сморите на максимальный угол наклона, с которым могут данные крыши использоваться.
Угол наклона отображен через отношение высоты конька и половины ширины здания
Это не значит, что крыши с малым уклоном лучше. Они обходятся по материалам дешевле — меньше площадь кровли, но имеют свои нюансы:
- Требуют мер по снегозадержанию чтобы предотвратить лавинообразный сход снега.
- Вместо снегозадержателей можно сделать обогрева кровли и водосточной системы — для постепенного таяния снегов и своевременного отвода воды.
- При малом уклоне велика вероятность того, что влага будет затекать в стыки. Это влечет за собой усиленные меры по гидроизоляции.
Так что кровли с малым уклоном — тоже не подарок. Вывод: рассчитать угол наклона крыши надо так, чтобы найти компромисс между эстетической составляющей (дом должен смотреться гармонично), практической (при жилом подкровлельном пространстве) и материальной (расходы необходимо оптимизировать).
Угол наклона в зависимости от кровельного материала
Крыша на доме может иметь практически любой вид — может иметь низкие скаты, может — почти отвесные. Важно при этом правильно рассчитать ее параметры — сечение стропильных ног и шаг их установки. Если вы хотите уложить на крышу определенный вид кровельного материала, принимать во внимание надо такой показатель, как максимальный и минимальный угол наклона для данного материала.
Наименование кровельного материала
Минимальный угол наклона (в градусах)
Минимальные углы прописаны в ГОСТе (смотрите таблицу выше), но часто производители дают свои рекомендации, так что желательно определиться с конкретной маркой еще на стадии проектирования.
Чаще угол ската крыши часто определяют исходя из того, как сделаны они у соседей. С практической точки зрения это правильно — условия у близлежащих домов аналогичны, и, если соседские крыши стоят хорошо, не текут, можно взять за основу их параметры. Если же по соседству нет крыш с тем кровельным материалом, который вы планируете использовать, можно начать расчеты со средних значений. Они приведены в следующей таблице.
Тип кровлеьного материала
Рекомендуемый угол наклона минимальный/максимальный
Какой наклон ската делают чаще всего
Как видите, в графе «как делают» в большинстве случаев есть солидный диапазон. Так что имеется возможность варьировать внешний вид здания даже с одинаковой крышей. Ведь кроме практической роли крыша еще и украшение. И при выборе угла ее наклона немаловажную роль играет эстетическая составляющая. Сделать это проще в программах, дающих возможность отобразить объект в объемном изображении. Если воспользоваться этой методикой, то рассчитать угол наклона крыши в данном случае — выбрать его из определенного диапазона.
Влияние климатических факторов
На угол наклона кровли влияет количество снега, выпадающее за зиму в конкретном регионе. Также при проектировании учитываются ветровые нагрузки.
Карта снеговых нагрузок РФ
Все более-менее просто. По данным многолетних наблюдений вся территория РФ разделена на зоны с одинаковой снеговой и ветровой нагрузкой. Эти зоны нанесены на карты, закрашены разными цветами, так что ориентироваться несложно. По карте определяете местоположение дома, находите зону, по ней — значение ветровой и снеговой нагрузки.
Расчет снеговых нагрузок
На карте снеговых нагрузок стоит две цифры. Первая используется при расчете прочности конструкции (наш случай), вторая — при определении допустимого прогиба балок. Еще раз: при расчете угла наклона кровли пользуемся первой цифрой.
Основная задача расчета снеговых нагрузок — учесть планируемый уклон кровли. Чем круче скат, тем меньшее количество снега может на нем удержаться, соответственно, меньшее сечение стропил или больший шаг их установки потребуется. Для учета этого параметра вводятся поправочные коэффициенты:
- угол наклона менее 25° — коэффициент 1;
- от 25° до 60° — 0,7;
- на крышах с уклоном более 60° снеговые нагрузки не учитываются — снег не удерживается на них в достаточных количествах.
Как видим из списка коэффициентов, изменяется значение только на крышах с углом наклона 25° — 60°. Для остальных это действие смысла не имеет. Итак, чтобы определить действительную снеговую нагрузку на планируемую крышу, берем значение, найденное по карте, умножаем на коэффициент.
И все это крыша должна выдержать
Например, рассчитываем снеговую нагрузку для дома в Нижнем Новгороде, угол уклона кровли — 45°. По карте это 4-ая зона, со средней снеговой нагрузкой 240 кг/м 2. Крыша с таким скатом требует корректировки — найденное значение умножаем на 0,7. Получаем 240 кг/м 2 * 0,7 = 167 кг/м 2. Это — только часть расчета угла наклона крыши.
Расчет ветровых нагрузок
Влияние снега высчитать просто — чем больше снега в регионе, тем больше возможные нагрузки. Предсказать поведение ветра намного сложнее. Можно только ориентироваться на преобладающие ветра, местоположение дома и его высоту. Эти данные при расчете угла наклона кровли учитываются при помощи коэффициентов.
Карта ветровых нагрузок РФ
Положение дома относительно роза ветров имеет большое значение. Если дом стоит между более высокими зданиями, ветровые нагрузки будут меньше, чем в том случае, когда он находится на открытой местности. Все дома по типу расположения делят на три группы:
- Зона «А». Дома, находящиеся на открытой местности — в степи, пустыне, тундре, на берегах рек, озер, морей и т.п.
- Зона «Б». Дома находятся в лесистой местности, в небольших городках и поселках, с препятствием для ветра высотой не более 10 м.
- Зона «В». Здания, которые находятся в районах плотной застройки, высотой не менее 25 м.
Дом считается принадлежащим к данной зоне, если указанное окружение находится на расстоянии не менее 30-кратной высоты дома. Например, высота дома 3,3 метра. Если на расстоянии 99 метров (3,3 м * 30 = 99 м) находятся только небольшие одноэтажные дома или деревья, он считается принадлежащим к зоне «Б» (даже если территориально находится в крупном городе).
В зависимости от зоны, вводятся коэффициенты, учитывающие высоту здания (приведены в таблице). Потом их используют при расчете ветровой нагрузки на крышу дома.
Например, рассчитаем ветровую нагрузку для Нижнего Новгорода, одноэтажный дом находится в частном секторе — относится к группе «Б». По карте находим зону ветровых нагрузок — 1, ветровая нагрузка для нее 32 кг/м 2. В таблице находим коэффициент (для зданий ниже 5 метров), он равен 0,5. Перемножаем: 32 кг/м 2 * 0,5 = 16 кг/м 2 .
Но это еще не все. Надо еще учесть аэродинамические составляющие ветра (при определенных условиях он стремиться сорвать крышу). В зависимости от направления ветра и его воздействия кровлю, ее делят на зоны. В каждой из них возникают разные нагрузки. В принципе, в каждой зоне можно ставить стропила разного размера, но так не делают — это неоправданно. Для упрощения расчетов рекомендуют брать показатели из самых нагруженных зон G и H (смотрите таблицы).
Коэффициенты для учета аэродинамической составляющей ветровой нагрузки
Найденные коэффициенты применяют к рассчитанной выше ветровой нагрузке. Если коэффициента два — с отрицательной и положительной составляющей, считается оба значения, а потом они суммируются.
Найденные значения ветровых и снеговых нагрузок являются основой для расчета сечения стропильных ног и шага их установки, но не только. Суммарная нагрузка (вес конструкции кровли + снеговая + ветровая) не должна превышать 300 кг/м 2. Если после всех расчетов сумма у вас получилась больше, надо или выбирать более легкие кровельные материалы, или уменьшать угол наклона кровли.
Итак, выводы. Рассчитать угол наклона крыши — это, Скорее, выбрать один из возможных вариантов. Важно только чтобы выбор этот оказался правильным.
Угол уклона кровли для различных условий и кровельных материалов
Крыша дома может иметь разную форму, а также различный уклон кровли. Причем угол уклона кровли чаще всего обусловлен не эстетическими соображениями, а практической стороной и определенными требованиями. Ведь от того, насколько острой или плоской является крыша, зависит ее прочность и правильное функционирование. Поэтому уклон рассчитывают, учитывая все необходимые параметры.
Три основных фактора, влияющих на кровельный уклон
У строителей принято эту величину (угол, под которым скат крыши расположен относительно горизонта) измерять в градусах или в процентах. Для получения точного результата пользуются геодезическим инструментом. Чтобы было ясно, то 0 градусов соответствует абсолютно плоской крыше, а большие значения угла – остроугольной кровле. Для скатных крыш он как правило колеблется в пределах от 11 0 до 45 0. При строительстве надо просчитать, каким должен быть этот угол. А для этого необходимо обратить внимание на следующие вещи.
Ветровые нагрузки
Если в вашей местности преобладают сильные ветра, то не стоит задумываться о проекте с острой крышей. Из-за высокой парусности кровли с большим уклоном она больше подвержена разрушающему воздействию ветра. В этом случае лучше сделать крышу более пологую (чем меньше будет наклон ската, тем безопаснее), а стропила под нее соорудить прочные, усиленного типа. Хоть и значительно дороже обойдется строительство, зато крыша будет значительно лучше защищена от ветра. Однако при строительстве крыши дома следует учитывать не только силу ветра, но и его направление. Так, для металлочерепицы желательно, чтобы ветер дул прямо в плоскость листов. Если же его порывы зайдут с торцов, то листы кровли будут с большей вероятностью гнуться и отрываться. Поэтому в зависимости от преобладающего направления ветра необходимо соответствующим образом поворачивать скаты крыши.
Количество осадков и снеговые нагрузки
Если вы проживаете в такой климатической где снежный покров зимой бывает достаточно солидным, то крышу делают с минимальным уклоном кровли 45 градусов (можно и больше, но не менее). Это необходимо для соскальзывания снега вниз, иначе он слежится на кровле, образуя слишком большой слой, способный продавить покрытие. А вот если кровля имеет достаточный угол (около 45 градусов), можно и об усилении стропил не беспокоиться. Как, впрочем, и о системе задержания снега. Однако ветровые нагрузки для такой крыши усиливаются. Поэтому окончательный выбор делают, учитывая все климатические условия.
Надо заметить, что не только снег, но и дождь, и град, и палящие солнечные лучи периодически будут испытывать вашу крышу на прочность. Если местность солнечная, а дождей в году выпадает немного, то можно ограничится и плоской крышей с уклоном, близким к минимуму.
Важно: несмотря на то, что плоскую крышу называют именно плоской, уклон ей все же необходим. Минимальный уклон для плоской кровли составляет 1 градус или 1,7 %.
Материал кровельного покрытия
Материал, которым кроют крыши, может быть гладким или шершавым. В последнем случае вода стекать с крыши будет хуже, задерживаясь на ее поверхности (как и снег). А вот с гладенького покрытия вся влага стечет моментально. Существуют и другие конструкционные параметры от которых зависит минимальный и максимальный уклон.
Минимально допустимый уклон кровли для различных материалов
Металлочерепица
Самый маленький угол наклона скатов кровли из металлочерепицы равен 15 градусам (по данным некоторых производителей металлочерепицы — 14 градусам). При небольших уклонах некоторые производители рекомендуют промазать каждый стык листов герметичным и водостойким, не боящимся мороза составом. Однако опытным путем было выявлено, что более всего снег любит залеживаться на металлочерепичных крышах с уклоном от 20 до 35 градусов. Слишком малый уклон также плох – вода не успевает стекать с крыши, давя на кровлю и подтекая под стыки при слишком сильных ливнях. Несколько исправит ситуацию только выбор черепицы с увеличенной высотой волн.
Профлист (профнастил)
Ну, а минимальный уклон кровли из профлиста имеет несколько меньшее значение – 12 градусов. Маленькие углы наклона требуют двухволнового нахлеста, а углы от 15 градусов – нахлеста в 20 сантиметров. Шаг обрешетки увеличивается с увеличением уклона. У почти плоских крыш делают сплошную обрешетку, т. к. при скоплении большого количество снега может произойти прогиб кровли.
Гибкая черепица (мягкая кровля)
Обрешетка под гибкую черепицу представляет собой сплошное основание сделанное из листов фанеры или ОСП. Минимально допустимый уклон скатов для данного кровельного покрытия составляет не менее 11 градусов.
Материалы на битумной основе
Для таких мягких покрытий минимум составляет всего ничего – около двух градусов. Совсем маленький угол наклона требует увеличения количества слоев кровли (потому что для плоских крыш крайне важна хорошая влагозащита). Если же мы предусматриваем лишь 1 или 2 слоя покрытия, придется сделать наклон ската не менее 15 градусов.
Еврошифер (Ондулин)
Для этого материала минимальный уклон скатной кровли невелик, составляет он 11 градусов. Но при работе с ондулином на крышах с небольшим уклоном есть одно условие: нужна обрешетка сплошного типа.
Глиняная черепица и асбестоцементный шифер
Для данных кровельных материалов требуется уклон скатов равный 22 градуса. При этом нужно внимательно относится к расчету системы стропил, так как нагрузки от тяжелого материала будут немалыми. А если приплюсовать к ним слой снега или мощные порывы ветра, то и вовсе получим повышенные требования к опорной системе кровли. И еще надо отметить, что уменьшение уклона влечет за собой увеличение нагрузок на стропила.
Как произвести расчет уклона кровли: несколько рекомендаций
Теперь рассмотрим как посчитать угол наклона кровли. Начнем с того, что уклон, как уже отмечалось выше, может измеряться в градусах и процентах. Иногда неопытные застройщики их путают, что приводит к ошибкам в расчетах. А ведь эти значения отнюдь не являются равными. Впрочем, будучи внимательным и пользуясь специальными таблицами, можно произвести быстрый перевод величин.
Соотношение градусов и процентов в уклоне крыши
#1. Уклон, измеряемый в градусах, есть реальный угол между перекрытием и стропилом. Его можно подсчитать, разделив высоту конька (над плоскостью перекрытия) на половину ширины крыши. Если крыша имеет ломаную форму, то берется часть ширины дома, находящаяся под данным участком крыши. К примеру, дом имеет простую крышу шириной 10 метров. Конек имеет высоту 2 метра. Делаем расчеты. Делим 2 на 5, получив 0,4. В проценты перевести просто: умножим число на 100. Выйдет 40 процентов.
#2. Можно пойти еще более простым путем. Зайдя в интернет, найти онлайн сервис с калькулятором для расчета кровельного уклона (их в Сети предостаточно). Вводим необходимые значения. Это ширина здания и высота конька. Параллельно вам и длину стропил мгновенно подсчитают. Принцип работы подобных калькуляторов основан на том, что, по сути, все крыши состоят из двухскатных, которые рассчитываются как обычный треугольник.
#3. И еще один способ – он годится для тех, кто больше верит своим рукам и глазам, чем расчетам. Надо просто взять и измерить уклон, используя для этого нехитрый прибор – уклономер (иначе, угломер). Сегодня существует множество вариантов исполнения данного прибора, как аналоговых так и цифровых.
Электронный угломер, которым можно измерить угол наклона ската крыши.
#4. Так как ширину дома изменить никак нельзя, то варьировать наклон плоскости крыши можно изменением высоты конька. Естественно, лишь тогда, когда и стены дома, и его фундамент надежны, а их прочность имеет запас. После выбора оптимального для себя уклона застройщик может определить, какой высоты ему нужен конек. В помощь ему имеются специальные таблицы с коэффициентами, на которые следует умножить одну вторую от ширины перекрытия (уклон задан).
#5. На практике высоту конька можно определить достаточно просто. Берем и размечаем две внешние стены дома (вдоль них будет расположен наш скат). Шнур натираем мелом и туго натягиваем между этими метками. Отмеряем у шнура центр, и в этой точке ставим планку. Она должна стоять строго перпендикулярно плоскости перекрытия (для точности проверим это с помощью угольника).
Меняя положение бечевки относительно планки (двигая ее вверх), стараемся достичь нужного нам уклона. Для этого периодически проверяем величину угла от стены. Как только необходимый результат достигнут, ставим отметку на планке. Отпилив этот кусок, делаем шаблон для опор конька. Если же опоры не нужны, то на каждом из торцов крыши определяем высоту стыковки двух стропил, закрепив рейки с натянутым шнуром.
Источники: http://vseokrovle.com/metallocherepica/94-uklon-krovli-iz-metallocherepicy.html, http://stroychik.ru/krysha/raschet-ugla-naklona-kryshi, http://srbu.ru/krysha/151-uklon-krovli.html
Уклон крыши таблица —
В зависимости от типа используемого кровельного материала подбирают угол наклона крыши. Для быстрого удаления воды со скатов крыши проектировщику нужно принять определенный уклон. Этот важный параметр может выражаться либо отношением катетов, наверное, вы встречали обозначение подобное ½ или 1/3, их можно выразить и с использованием процентов. Дальше мы подробнее обсудим как вычислять угол наклона крыши и подбирать для определенных материалов.
Для устройства скатных крыш могут применяться различные материалы, которые и определяют угол ската. Наиболее распространенными являются: асбестоцементные листы, целлюлозно-битумные (эти два еще называются шифером), мягкая черепица (другие названия — битумная, гонт), рубероид, металлочерепица, керамическая, цементная черепица и др.
Наименьший уклон кровли считается наиболее экономичным, так как гипотенуза всегда длиннее своих катетов. Поэтому часто встает задача определения минимального угла наклона крыши. Чем герметичнее стыки материала, чем он плотнее, тем меньшим может применяться наклон. Если у него герметичные стыки, значит ветер не будет задувать под них влагу. Если материал достаточно плотный, то он выдержит большие нагрузки от осадков, поэтому его можно располагать более полого.
Вверху вам предоставлен график, на котором синими линиями обозначаются наклоны крыш с определенными кровельными материалами. Чтобы определить, какие максимальные и минимальные наклоны имеют те или иные материалы, воспользуемся таблицей внизу. Сразу отметим, что уклон показывает угол наклона ската по отношению к горизонту. Он может быть большим, тогда крыша будет называться крутой или маленьким, тогда крышу будут именовать пологой. Как уже написано выше, уклон скатов может выражаться безразмерными величинами или в виде градусов и процентов. Наиболее удобно пользоваться именно безразмерными величинами, поскольку для этого необходима лишь рулетка. Если по каким-то причинам плотники не занают высоту конька, то они могут рассчитать ее самостоятельно. Для этого они замеряют расстояние между опорами, то есть, узнают длину пролета, находят середину и отмеряют вверх половину (при уклоне 1/1), треть (при уклоне 1/3) или другую величину.
Полукруглая шкала показывает отношение в градусах, а вертикальная в процентах. Использовать этот график можно в качестве основы, чтобы вычислить минимальный угол наклона крыши дома. Жирной линией обозначен уклон в 50%. Обратите внимание, что вертикальный отрезок h, выступающий в роли конька дома, помещается в другом большем катете два раза. Отметим, что угол наклона гипотенузы, то есть крыши дома представляется отношением высоты к своему заложению.
i= высота h/(1/2) = 2,5/ (12 / 2) = 5 / 12, или по-другому 5 : 12. Для представления этого уклона в процентах, необходимо это отношение умножить на 100. Получаем выражение: 5:12*100 = 41,6666%. Как мы видим, 41,666% — это минимальный угол наклона крыши.
Таблица сделана на основе нормативных документов и практического опыта. Помните, что рынок строительных материалов постоянно обновляются, вместе с ним меняются и возможные углы крепления материалов и их несущая способность. Таким образом, выбирая конкретный кровельный материал, уточняйте у производителя правила его монтажа или используйте прилагаемую инструкцию, если таковая имеется.
Расположенные вверху таблицы позволяют быстро ориентироваться в уклонах, выраженных процентами и градусами, а также определять минимальный и максимальные величины скатов кровель. Напомню, что угол наклона крыш различен для большинства кровельных материалов и зависит от прочностных характеристик, ведь материалам предстоит выдерживать немалые нагрузки и, кроме того, отводить нужный объем атмосферных осадков.
Как вычислить высоту при известном угле наклона крыши
Как найти высоту конька дома? Для этого необходимо запомнить несложную формулу: половина пролета умножается на относительную величину, представленную на изображении внизу. К примеру, если ширина пролета дома составляет 12м, а необходимый уклон 30 град, то высота конька составит: 12/2*0,59=3,54 (0,59, так как по табличке внизу это значение необходимо брать для угла наклона крыши в 30град).
Как рассчитать минимальный уклон кровли?
Выбирать уклон кровли только исходя из своих эстетических предпочтений было бы несколько опрометчиво. Поскольку надежность и прочность будущей конструкции во многом зависят от правильно рассчитанной величины угла наклона, учитывающей климатические особенности местности. То есть, уклон крыши должен быть оптимальным как с практической, так и с эстетической точки зрения.
То что идеально «плоских» крыш просто не может быть не подлежит сомнению. Ведь должна же дождевая вода каким-то образом отводиться с нее. Поэтому на них делают разуклонку, чтобы получить хотя бы минимальный уклон плоской кровли.
Она обеспечивает возможно эффективный сбор дождевой воды с поверхности кровельного покрытия и направляет ее либо к парапету, либо к внутренним воронкам.
Вид кровельного покрытия | Вес 1 м.кв,кг | Безразмерный уклон крыши | Процентная мера уклона | Величина уклона в градусах |
Шифер (среднего профиля/усиленного профиля) | 11/13 | 1:10 / 1:5 | 10% / 20% | 6° / 11,5° |
Целлюлозно-битумные листы | 6 | 1:10 | 10% | 6° |
Профнастил (однофальцевый) | 3-6,5 | 1:4 | 25% | 14° |
Мягкая рулонная кровля | 9-15 | 1:10 | 10% | 6° |
Профнастил (двухфальцевый) | 3-6,5 | 1:5 | 20% | 11,5° |
Металлочерепица | 5 | 1:5 | 20% | 11,5° |
Керамическая черепица | 50-60 | 1:5 | 20% | 11,5° |
Цементная черепица | 45-70 | 1:5 | 20% | 11,5° |
минимальный угол наклона крыши
Минимальный уклон кровли зависит от многих параметров, включая материал гидроизоляционного покрытия, типа самой крыши (стандартная или инверсионная), количества гидроизоляционных слоев и другого.
Основные требования, определяющие уклон плоской кровли: СНИП ↑
Каким будет минимальный уклон кровли, в зависимости различных факторов диктуют специальные строительные правила и нормы.
Зависимость угла наклона крыши от гидроизоляции регулирует п. 4.3 СП 17.13330 за 2011 год, согласно которому уклон плоской кровли изменяется в интервале 1,5–10%. Большие углы (до 24%) выполняют крайне редко, поскольку выбор материала для гидроизоляции, который не сползал бы к основанию покатой кровли при повышении температуры, очень затруднителен.
Как правило, кровля с малым уклоном имеет довольно большую площадь поверхности и добиться его идеального значения весьма проблематично. Наверняка останутся участки, где будет застаиваться вода, что может стать причиной износа кровельного материала или протечек. Относительно точно можно выполнить геометрию уклона при помощи стяжки. Возможно также использовать заливку из полистиролбетона или пенобетона. Для повышения прочности поверх уложенного слоя делают уже тонкий слой прочной бетонной стяжки.
В свою очередь, существует конкретная связь между крутизной кровельной конструкции и количеством слоев гидроизоляции. Чем больше она будет, тем вода, естественно, уходит быстрее, а значит, гидроизоляционных слоев потребуется меньше (п. 5.5).
Разуклонку можно легко проверить при помощи ведра с водой. Воду выливают на выбранный участок, если вода практически без остатка отойдет к воронке, значить уклон у плоской крыши достаточный. Аналогичную проверку можно провести на всей поверхности крыши.
На стадии проектирования расчетным путем определяется сколько для данной крыши требуется водоприемных воронок, а уже во время строительства при помощи разуклонок необходимо обеспечить для воды беспрепятственный отток в воронку из любой точки крыши.
Как рассчитать уклон кровли: какой способ лучше ↑
Как известно, помимо плоских (пологих) конструкций существуют также скатные и высокие, а материалов для кровельного покрытия еще больше. Для того чтобы правильно сориентироваться в этом многообразии, согласно СНиП разработаны специальные таблицы и диаграммы, в которых отражается взаимосвязь между крутизной ската и видом крыши.
Уклон крыши определяют следующие параметры:
- тип и количество материала, предназначенного для покрытия крыши; необходимая защита от ветра и влаги; высота конька для случая ремонта уже существующей кровли.
↑ Как вычислить угол наклона в градусах и процентах
Рассчитать искомый угол крутизны кровли можно различными способами.
Калькулятор для расчета уклона кровли
Пользоваться данным калькулятором предельно просто. По сути любую кровлю можно разделить на обычные двухскатные, в основе расчета которых лежит треугольник. Именно на этом положении и базируется работа калькулятора. Используются следующие параметры:
- H – высота конька, то есть катет прямоугольного треугольника; W – второй катет, равный половине ширины основания; L – длина стропил, она же – гипотенуза.
Подставив два известных параметра, можно практически сразу определить угол покатости крыши с подобными характеристиками. Кстати, третий параметр вычисляется автоматически. Программное обеспечение калькулятора использует свойства равнобедренного треугольника и простейшие тригонометрические формулы.
Использование угломера
Этот прибор, который называют еще уклономером, имеет незамысловатую конструкцию: несколько реек с нанесенными делениями и маятник. При расчетах главную рейку располагают перпендикулярно к коньку. На необходимый угол на шкале делений показывает указатель маятника. Как видите, ничего сложного.
Формула расчета уклона кровли
И, наконец, требуемую крутизну ската можно рассчитать самому без использования приборов замера ската, математически. Для этого потребуются знать величину
- вертикальной высоты (H), отмеренной от наивысшей точки ската, обычно это конек, до самой нижней – карниза; заложения – горизонтального расстояния от нижней до проекции верхней точки ската.
Рассчитывают угол наклона кровли в градусах или процентах и обозначают на чертеже буквой «i».
Математически расчет величины крутизны крыши в процентах проводят следующим образом.
i = Н : L, т. е. угол уклона крыши находят из отношения высоты кровли к заложению.
После чего, чтобы получить искомую величину в процентах, значение полученного отношения умножают на 100. Выразить значение наклона в градусах помогает специальная таблица соотношений.
Рассмотрим, как вычислить угол наклона в градусах на конкретном примере.
Получается, что уклон i = 2.5 : 4,5 = 0,55. А после умножения 100 получим, соответственно, 55%.
Теперь можно по таблице перевести полученное значение в градусы, получаем — 29°.
Наименьшую крутизну ската для того или иного кровельного покрытия можно определить из следующего графика.
Допустим, речь идет о листовой стали.
- Ищем на графике, в какую наклонную линию упирается дугообразная стрелка 10. Точка пересечения наклонной и вертикальной оси дает ответ на поставленный вопрос – самое меньшее 28%.
Если H составляет 3 м, а L – 12 м, тогда i = 50%.
Таким образом, в случае приведенных конструктивных размеров необходима крутизна ската в 50% (или 27 градусов), чтобы был обеспечен нормальный сброс дождевой воды.
Минимальный уклон кровли из профлиста – расчеты и схемы
Одной из наиважнейших задач при строительстве кровли из профлиста является выбор правильного уклона. Не все знают, что уклон кровли играет основную роль в ее прочности и степени защиты от атмосферных осадков. Небольшой уклон может пагубно отразится на ее прочности и степени защиты, а слишком большой – на ее ветроустойчивости, а правильно подобрать наклон крыши, не нарушив эстетику и дизайн дома, бывает не просто.
Минимальный уклон кровли зависит от:
- кровельного материала
- прочности стропильной системы
- климатических условий района
Минимальный и оптимальный уклон кровли из профлиста
В таблице указаны минимальный и оптимальный градус наклона для крыши, накрытой профлистом.
Оптимальный уклон | ||
Жилые дома | 12 градусов | 20 градусов |
Производственные помещения | 8 градусов | 20 градусов |
Необходимо знать, что при уклоне кровли менее 12 градусов, необходимо проводить герметизацию горизонтальных швов, для того, чтобы предотвратить попадание атмосферных осадков на стыках профлистов.
В следующей таблице указан горизонтальный нахлест при различных углах уклона кровли из профлиста:
Минимальный нахлест, см | |
менее 12 | 20см и герметизация швов |
12 — 15 | не менее 20см |
15 — 30 | 15 — 20 см |
более 30 | 10 — 15 см |
Кроме расчета угла кровли, иногда уклон рассчитывают в относительных величинах, далее мы рассчитаем на реальных примерах обе величины.
Как рассчитать уклон кровли по схеме в градусах
Давайте на примере обычной двухскатной крыши рассчитаем угол уклона.
На схеме видно, что А – это угол уклона левого ската, а В – второго. Для того, чтобы их рассчитать, нам необходимо знать высоту кровли h и длину горизонтальной проекции скатов с и d.
Если кровля симметрична, то длины с и d будут равны и чтобы их найти, нам необходимо будет длину стены разделить пополам.
Пример расчета угла уклона кровли с помощью схемы
Из моей схемы видно, что кровля у нас симметричная, т.е. углы А и В будут одинаковы. Давайте теперь попробуем рассчитать углы на реальном примере.
Допустим, у нас есть следующие значения:
- Длина стены = 12м
- Высота кровли h = 3м
Теперь необходимо рассчитать с и d.
В нашем случае с = d = 12/2 = 6м, то есть с и d у нас по 6 метров.
На схеме мы видим прямоугольный треугольник, и чтобы найти его угол А, необходимо рассчитать тангенс этого угла. Из геометрии помним, что тангенс угла равен отношению противолежащего катета к прилежащему.
Противолежащим катетом является высота кровли (h), а прилежащим катетом является (с).
tg(A) = h / c
В нашем случае, тангенс угла равен 3/6 = 1/2 или 0,5.
С помощью инженерного калькулятора или таблицы тангенсов вычисляем угол, который в нашем случае будет равен примерно 27 градусов.
Уклон кровли в относительных величинах
Иногда уклон кровли измеряют не в градусах, а в относительных величинах. В этом случае достаточно разделить высоту кровли (h) на горизонтальную проекцию ската (с).
Если взять предыдущий пример, то у нас получится, что уклон равен 1/2.
Ну а если необходимо в выразить уклон в процентах, то 0,5 нужно умножить на 100%, и получится 50%.
Достоинства и недостатки различных уклонов кровли из профлиста
При небольшом уклоне, так же как и при большом, у кровли из профлиста будут проявляться свои достоинства и недостатки.
Маленький уклон кровли (12-20градусов)
Достоинства такой кровли:
- ветроустойчивость
- простота монтажа
- небольшой расход материала
Недостатки кровли с маленьким уклоном из профлиста:
- возможность попадания осадков в стыковочных местах
- зимой большая нагрузка от снега
- возможно, придется зимой чистить крышу вручную
- проблематичный мансардный этаж
Большой уклон кровли из профлиста ( >45 градусов)
Достоинства кровли с большим уклоном:
- исключено попадание осадков в стыки профлиста
- увеличенное чердачное пространство
- зимой снег залеживаться на профлисте практически не будет
Недостатки большого уклона кровли:
- неудобство монтажа профлиста
- огромная парусность такой крыши
- постоянное скатывание снега с кровли из профнастила
Уклон крыши
Уклон скатов крыши — от чего зависит и в чём он измеряется.
Такой немаловажный для крыши факт — её уклон. Уклон крыши — это угол наклона кровли относительно горизонтального уровня. По углу наклона скатов крыши бывают малоуклонные (пологие), средней наклонности и крыши с крутыми (сильноуклонными) скатами.
Малоуклонная крыша та крыша, монтаж которой осуществляется из расчёта наименьшего, рекомендованного угла наклона скатов. Так для каждого кровельного покрытия есть свой рекомендуемый минимальный уклон.
От чего зависит уклон кровли
- От способности крыши защищать строение от внешних факторов и воздействий.
- От ветра — чем больше уклон крыши, тем больше значение приходящихся ветровых нагрузок. При крутых уклонах уменьшается сопротивляемость ветру, повышается парусность. В регионах и местах с сильными ветрами рекомендуется применять минимальный уклон крыши, чтоб уменьшить нагрузки на несущие конструкции крыши.
- Откровельного покрытия (материала) — Для каждого кровельного материала существует свой минимальный угол наклона, при котором можно использовать данный материал.
- От архитектурных задумок, решений, местных традиций — так в разных регионах отдаётся предпочтение для той или иной конструкции крыши.
- От атмосферных осадков: снеговых нагрузок и дождей в регионе. На крышах с большим уклоном не будет скапливаться в огромных количествах снег, грязь и листья.
В чем измеряется угол уклона крыши
Обозначение уклона кровли на чертежах может быть как в градусах, так и в процентах. Уклон крыши обозначается латинской буквой i .
В СНиПе II-26-76, данная величина указывается в процентах ( % ). В данный момент не существует строгих правил по обозначению размера уклона крыши.
Единицей измерения уклона крыши считают градусы или проценты ( %). Их соотношение указаны ниже в таблице.
Уклон крыши соотношение градусы-проценты
градусы | % | градусы | % | градусы | % |
1° | 1,75% | 16° | 28,68% | 31° | 60,09% |
2° | 3,50% | 17° | 30,58% | 32° | 62,48% |
3° | 5,24% | 18° | 32,50% | 33° | 64,93% |
4° | 7,00% | 19° | 34,43% | 34° | 67,45% |
5° | 8,75% | 20° | 36,39% | 35° | 70,01% |
6° | 10,51% | 21° | 38,38% | 36° | 72,65% |
7° | 12,28% | 22° | 40,40% | 37° | 75,35% |
8° | 14,05% | 23° | 42,45% | 38° | 78,13% |
9° | 15,84% | 24° | 44,52% | 39° | 80,98% |
10° | 17,64% | 25° | 46,64% | 40° | 83,90% |
11° | 19,44% | 26° | 48,78% | 41° | 86,92% |
12° | 21,25% | 27° | 50,95% | 42° | 90,04% |
13° | 23,09% | 28° | 53,18% | 43° | 93,25% |
14° | 24,94% | 29° | 55,42% | 44° | 96,58% |
15° | 26,80% | 30° | 57,73% | 45° | 100% |
Перевести уклон из процентов в градусы и наоборот из градусов в проценты можно при помощи онлайн конвертера:
Конвертер уклона — онлайн калькулятор
из градусов в проценты и из процентов в грудусы Перейти
Замер уклона крыши
Измеряют угол уклона при помощи уклономера или же математическим способом.
Уклономер — это рейка с рамкой, между планками которой есть ось, шкала деления и к которой закреплён маятник. Когда рейка находится в горизонтальном положении, на шкале показывает ноль градусов. Чтобы произвести замер уклона ската крыши, рейку уклономера держат перпендикулярно коньку, то есть в вертикальном уровне. По шкале уклономера маятник указывает, какой уклон у данного ската крыши в градусах. Такой метод замера уклона стал уже менее актуален, так как сейчас появились разные геодезические приборы для замеров уклонов, а так же капельные и электронные уровни с уклономерами.
Математический расчёт уклона
Можно рассчитать уклон крыши не используя геодезические и другие приборы для замеров уклона. Для этого необходимо знать два размера:
- Вертикальная высота ( H ) от верхней точки ската (как правило конька) до уровня нижней (карниза)
- Заложение ( L ) — горизонтальное расстояние от нижней точки ската до верхней
При помощи математического расчёта величину уклона крыши находит следующим образом:
Угол уклона ската i равен отношению высоты кровли Н к заложению L
Для того, чтобы значение уклона выразить в процентах, это отношение умножают на 100. Далее,чтобы узнать значение уклона в градусах, переводим по таблице соотношений, расположенной выше.
Чтобы было понятней рассмотрим на примере:
Длина заложения 4,5 м, высота крыши 2,0 м.
Уклон равен: i = 2.0 : 4,5 = 0,44 теперь умножим на × 100 = 44 %. Переводим данное значение по таблице в градусы и получаем — 24°.
Таблица уклонов кровли
Строительство крыши –важный заключительный этап строительства дома. Крыша защищает дом от агрессивного воздействия окружающей среды, придает постройке эстетичный вид.
Плоски крыши преобладают в многоэтажных домах, в частных домах и коттеджах – скатные. Угол наклона крыши – важный расчетный показатель.
Виды крыш и их зависимость от угла наклона
Существует несколько видов крыш, в зависимости от устройства кровли:
- Односкатная крыша – наклонная плоскость, лежащая на стенах разной высоты.
- Двухскатная крыша – состоит из двух скатов, является надежной и простой.
- Вальмовая крыша – состоит из 4-х скатов со срезанными вершинами.
- Шатровое перекрытие – несколько равнобедренных треугольников, соединенных между собой вершинами.
Если угол наклона кровли более 10°, то крыша считается скатной.
От чего зависит уклон кровли
- от ветра
- от кровельного покрытия
- от архитектурных задумок
- от атмосферных осадков (снега и дождя)
Уклон крыши – это угол наклона кровли относительно горизонта.
Показатель уклона позволяет:
- Подобрать кровельный материал
- Правильно рассчитать количество снегодержателей
Зная одну из величин по таблице можно найти остальные значения.
Минимальный уклон для кровельных материалов (покрытий)
Вид кровли | Минимальный уклон крыши | в соотношении высоты ската к заложению | |
в градусах | в % | ||
Кровли из рулонных битумных материалов: 3-х и 4-х слойные (наплавляемая кровля) | 0-3 0 | до 5% | до 1:20 |
Кровли из рулонных битумных материалов: 2-х слойные (наплавляемая кровля) | от | 15 | |
Фальцевая кровля | от 4 0 | ||
Ондулин | 5 0 | 1:11 | |
Волнистые асбоцементные листы (шифер) | 9 0 | 16 | 1:6 |
Керамическая черепица | 11 0 | 1:6 | |
Битумная черепица | 11 0 | 1:5 | |
Металлочерепица | 14 0 | ||
Цементно-песчанная черепица | 34 0 | 67% | 1:1,5 |
Деревянная кровля | 39 0 | 80% | 1:1.125 |
Пример №1.
H = 2 м
I = 2,86 м
Рассчитаем угол кровли (i): 2/2,86 = 0,699. Это 35° по данным таблицы.
Пример №2
Коэффициент уклона кровли 1,006. Найти: градус уклона кровли.
По таблице этому коэффициенту соответствует значение в 6° градусов.
Оценка статьи:



detector
Оптимальный угол наклона двухскатной крыши
Как выбрать наилучший угол наклона крыши?
Строительные технологии в современном мире развиваются семимильными шагами. В особенности это касается частных домов. Очень важным этапом в ходе возведения собственного жилья является создание крыши. Казалось бы, все довольно просто, но это не так. Для того чтобы конструкция была прочной, требуется сделать точный расчет и понять, крутой или пологой должна быть будущая кровля. Как подсчитать минимальный и оптимальный уклон двускатной и четырехскатной крыши? Как зависит от него прочность здания? Как проводится расчет угла наклона?
Для устройства кровли уклон – один из самых важных параметров, закладываемый в расчеты.
Крыша — самая важная составляющая любого архитектурного творения. Она защищает жителей дома от атмосферных осадков, ветра, низкой и высокой температуры и придает ему красивый вид. Какая бы она ни была, любому хозяину важно знать оптимальный и минимальный угол ее наклона. Иногда от этого зависит целостность здания, ведь при неправильной планировке она может просто напросто разрушиться. Рассмотрим более подробно, каким должен быть оптимальный угол наклона двухскатной крыши, как влияет на него ветер, осадки, как должна подбираться система крыши, наклон, план работы.
Влияние климатических условий
Зависимость выбора материала от уклона крыши.
Большинство частных домов имеют скатные крыши. Чаще всего можно встретить двухскатные или четырехскатные. Наклон их может быть разным. Как можно посчитать оптимальный и минимальный угол ската, от чего он зависит? На показатель наклона кровли влияет множество факторов. Основными являются климатические условия и свойства кровельного материала. Итак, остановимся сперва на самом важном из них. Наиболее простой из показателей — это ветер. Ветровая нагрузка прямо пропорциональна углу ската кровли. Если уклон кровли слишком маленький, например 5-10 градусов, то ветер способен проникать под кровельный материал, так как в этом случае он располагается практически параллельно поверхности, что может нанести урон покрытию или совсем его сорвать. Со слишком большим углом то же, что и в предыдущем случае. Здесь ветер способен просто напросто свалить настил.
Поэтому для районов с частыми сильными ветрами для двухскатной и четырехскатной крыши наиболее оптимальный угол ската составляет 15-20 градусов. Для более спокойных в этом плане регионов — 35-40 градусов. Уклон влияет и на герметичность дома. Если угол большой, то вода будет сбегать с нее, не скапливаясь на поверхности. То же самое касается и снега, грязи. Поэтому для дождливых районов оптимальнее всего уклон в 45 градусов, а для засушливых — 30.
Кровельные материалы
Угол ската двухскатной крыши или четырехскатной определяется и видом кровли.
Рулонные материалы используются для обустройства крыш, имеющих угол наклона не более 60 град.
Рулонные материалы — такие как рубероид — используются даже на тех зданиях, где уклон кровли ската составляет 0 градусов. То есть все это зависит и от кровли. Они не обладают высокой защитой, а от уклона крыши будет зависеть число слоев рубероида. При уклоне до 15 градусов в расчет понадобится 4 слоя, при 40 — 3, при более 45 — 2 слоя. Оптимальный материал для двухскатной конструкции с уклоном в 30 градусов — это асбестоцементные листы. Для черепицы подойдет уклон ската в 22-40 градусов. Если имеется минимальный угол ската около 12 градусов, то можно использовать металлические листы внахлест.
Интересен тот факт, что высокие значения, характерные для двухскатной или четырехскатной конструкции, больше других подвержены потере тепла. Поэтому без учета высоты здания обойтись нельзя, иначе создать в жилых комнатах в дальнейшем оптимальные параметры микроклимата не получится. Минимальный уклон нужно выбирать для территорий, подверженных сильным ветрам и ураганам.
Система измерения угла наклона
Угол уклона двускатной крыши.
Система крыши нуждается в тщательном измерении. Для этого требуется определить оптимальный или минимальный уклон двухскатной или четырехскатной конструкции. Все это входит в план работы. Здесь же измеряется сам угол или его значение в процентном соотношении. Чтобы определить градус, необходимо произвести расчет или сделать модель на бумаге. Процент высчитывается следующим образом: берется значение высоты конька и делится на половину ширины здания. Полученное значение умножается на 100%. Расчет таков: в процентном соотношении 1 градус равен 1,7%, а 45 градусов — 45%.
Важно отметить, что шифер, который является самым распространенным кровельным материалом, имеет очень большой минимальный угол. При более же низком его расположении ветер способен загонять влагу под него и он отсыревает. Это может вызвать повышенную влажность в самом доме, что негативно скажется на жильцах и условиях.
Заключение, выводы, рекомендации
Перед тем как крыть крышу здания, нужно произвести расчет кровли. Важно узнать, какой оптимальный и минимальный уклон необходим для строительства сооружения, чтобы обеспечить его прочность, устойчивость к ветру или воздействию дождя и снега. Таким образом минимальный и оптимальный угол двухскатной или четырехскатной крыши определяется следующими показателями: погодными условиями территории, объемом осадков и частотой ветров, видом кровельного материала. Все это должно входить в план работы. План включает и расчет процентной величины угла.
Важно запомнить, что для двускатной крыши губительным может быть как большой, так и малый угол крыши. В силу этого важен его точный расчет. При большом угле ветер может сорвать покрытие и сделать жилище непригодным для жизни, а слишком малый способствует проникновению ветра между швами кровли, проникновению в него осадков и разрушению кровельного материала. Нередко для двускатных крыш характерен их провал. Это связано с постоянной нагрузкой на кровлю осадков, в частности снега, который может тоннами скапливаться на ней в зимнее время. Большое значение имеет наклон для отведения воды, в противном случае она может скапливаться под крышей и ухудшать качество воздуха в мансардном помещении, способствовать появлению грибков и бактерий.
Как рассчитать угол наклона для двухскатной крыши: особенности и формулы расчета
Рассмотрим каждый пункт более подробно .
Ветровые нагрузки
Россия — огромная страна, и климатические условия в различных её регионах сильно отличаются.
Ветер, дождь и снег — это факторы, которые оказывают решающее значение при выборе угла наклона. Посмотрите на карту ветров по всем регионам России. Найдите свой город и определите, в какую зону он попадает.
Если вы живете в регионе где круглый год дуют сильные ветра, то крыша с большим углом наклона — не ваш вариант. У крыш со скатами более 45° очень высокая парусность (парусность — свойство предмета воспринимать кинетическую энергию ветра).
При сильном штормовом ветре такую крышу может запросто оторвать от стропильной системы .
Интересный факт! Увеличение угла уклона крыши с 30° до 60° увеличивает ветровую нагрузку в пять раз.
В районах с сильной ветровой нагрузкой рекомендуется делать скаты с уклоном 30°- 42°. Почему не меньше? Ведь так мы значительно уменьшим ветровую нагрузку. Да потому, что для плоских крыш сильный ветер тоже нежелателен.
В такой конструкции ветер стремится приподнять крышу. задувая в зазоры между стропилами и кровельным материалом.
Снеговые нагрузки
На наши крыши каждую зиму падает огромное количество снега. В отдельных регионах России снеговая нагрузка может достигать просто фантастических цифр — до 500 кг на квадратный метр кровли.
Сколько килограмм снега ляжет на квадратный метр вашей крыши, вы можете найти в СНиП 2.01.07-85.
Если вы живете в местах, где обильные снегопады длятся всю зиму, то стоит обратить внимание на крыши с углом наклона 45° .
Факт! Крыши с углом наклона 45° являются самоочищающимися. Снег и вода на такой крыше не задерживаются вообще.
В том случае, если снегопады сопровождаются сильными ветрами, можете уменьшить угол до 35°- 40° (сильный ветер будет сдувать часть снега).
Не следует делать скат с углом наклона больше 45°. Да, чем больше угол, тем меньше снеговая нагрузка, но в этом случае увеличивается площадь кровли, а с ней растет и вес крыши. Вес всей этой конструкции несут на себе стены. а лишняя нагрузка им и вовсе ни к чему.
Крыша Шале с углом наклона кровли 45°. Дома с такими крышами строят в горах, где обильные снегопады и частые температурные перепады не редкость.
Особенностью крыш шале являются большие выносы свесов и козырьков. Козырьки и выносы шале накрывают террасы, которые окружают дом.
В странах, где дожди — редкость, а снег выпадает раз в сто лет, постройка двухскатных крыш с большим углом наклона — неоправданная трата денег. Пример — страны Ближнего Востока, где этот параметр редко превышает 20 C .
Организация подкрышного пространства
Если географическое положение вам позволяет сэкономить на материалах и сделать плоскую крышу (односкатную) (2° — 7°) или пологую (3°-10°), то учтите, что свободного пространства между коньком и потолочным перекрытием хватит только на небольшое техническое помещение или чердак.
Двухскатная же крыша, с углом наклона 30° — 45°. дает возможность обустроить мансарду или даже жилые комнаты.
От величины угла будет зависеть полезная площадь вашей мансарды. Чем больше угол, тем больше у вас пространство для маневра.
Обратите внимание! Есть у двухскатных крыш один недостаток — большие потери тепла. Это логично — чем больше площадь кровли, тем больше тепла уходит в атмосферу. Так что если вы решили сделать в подкрышном пространстве жилое помещение, то вам нужно учесть расходы на теплоизоляцию (о том, как утеплить мансарду, читайте здесь ).
Вид кровельного материала
Рассмотрим самые популярные виды кровельных материалов и рекомендуемый под их укладку угол наклона крыши:
- Шифер — не менее 22°. Если сделать его меньше, вода будет попадать в зазоры;
- Металлочерепица — не менее 14°. Со слишком пологого ската ветер может сорвать листы;
- Профнастил — не менее 12°. Материал прилегает к стропильной системе плотнее, чем металлочерепица, поэтому угол можно уменьшить;
- Битумная черепица — до 15°. Если сделать угол больше, то черепица, приклеенная на мастику, может в жаркие дни отставать от кровли и сползать вниз. Мне этот довод кажется надуманным, ведь такую черепицу еще крепят к обрешетке кровельными гвоздями;
- Рулонные кровельные материалы. изготовленные на основе того же битума. Угол их укладки может варьироваться от 3° до 25° — все зависит от количества слоев. Чем больше слоев, тем на более пологую крышу их можно класть.
Подробную информацию о таком кровельном материале, как ондулин. читайте в следующей нашей статье.
А здесь Вы найдете инструкцию по строительству беседки с двускатной крышей.
Как рассчитать угол крыши
Если вы не хотите морочить голову расчетами, то можете принять соотношение :
Нк = Lосн/3. где
Hк — высота конька, м
Lосн — ширина фронтона, м
Пример. Если ширина фронтона 6 метров, то высота конька:
Нк = 6/3 =2 м
tg β = Нк/ (Lосн/2) = 2/3 = 0,667
Тангенс угла находим по таблицам Брадиса. или используем инженерный калькулятор.
β = 34° (графическое решение показано на рисунке )
Какими бы вы размерами не оперировали, в итоге у вас все равно получится угол 34° (можете проверить). Такой угол был в ходу лет 50-70 назад, когда кровлю делали из оцинкованных листов. Но некоторые из кровельщиков до сих пор практикуют этот метод.
С его помощью можно:
- определить угол β уже построенной крыши с заданными Нк и Lосн.
tg β = Нк/ (Lосн/2)
Пример. Нк =3 м; Lосн =7 м
tg β = 3 / 7 = 0,428
Тангенс угла находим по таблицам Брадиса. или используем инженерный калькулятор. β = 22°
Нк = tg β х (Lосн/2)
Пример. β = 30°; Lосн = 8 м
tg 30° = 0,577
Нк = 0,577*8 = 4,6 м
Все факторы, о которых мы упоминали в нашей статье, желательно принять во внимание. Конечно же, вы можете сделать крышу сообразно своим представлениям и пожеланиям.
Но рекомендации, которые мы вам дали, проверены веками и поколениями кровельщиков. Крыша стоит немалых денег. Так может, это тот самый случай, когда нужно довериться опыту и не рисковать? Выбор за вами.
О том, как рассчитать стоимость двускатной крыши, смотрите в этом видео :
Расчет двухскатной крыши: параметры, площадь и расход материалов
Как сделать фронтон двухскатной крыши своими руками: устройство, материалы, монтаж, фото и видео
Расчет оптимальной высоты конька двускатной крыши — пропорции
Как построить гараж с двухскатной крышей своими руками: конструкция, обзор материалов, чертежи и расчёты
Кровля из металлочерепицы: Уклон кровли
Угол наклона кровли определяет основные практические характеристики крыши – противостояние атмосферным осадкам и давлению ветра, определяя климатические характеристики внутри самого дома. Поэтому для определения оптимального наклона черепицы – металлической или глиняной — существуют специальные строительные формулы и таблицы, которые будут представлены ниже. А описание самого процесса создания нужного угла наклона разбавлено следующими за ним советами.
Практическое определение оптимального кровельного наклона
Чтобы определить оптимальный уклон кровли из металлочерепицы с учетом её расположения и конструктивных особенностей, строители прибегают использованию формулы Н:(1:2L)=i
В данной формуле i – цифра искомого уклона, Н представляет высоту от перекрытия до конька как высоту стропильного каркаса, а L является шириной дома. Если угол наклона черепицы требуется обозначить в процентах, полученное значение формулы просто умножается на 100 единиц.
Расчет данного значения также предполагает его перевод в градусы, производящийся с помощью тригонометрической арктангенса. Однако на данный момент не ставит никакого труда найти в Интернете готовые таблицы значений арктангенса.
Аналогичным просчетам подлежат как односкатные, так и двухскатные крыши. Для определения высоты Н в работе с неравносторонними крышами используют проекцию высоты конька на низлежащее перекрытие. С многоузловыми сложными крышами применяются так называемые поправочные коэффициенты наклона кровли.
Выбор наклона кровельной черепицы
Меньший угол наклона крыши имеет ряд положительных качеств. Например, такие крыши проще оборудовать водоотведением, небольшой вес кровельной конструкции и крыш в целом предупредит их возможное разрушение под давлением шквалистого ветра, а также подразумевает очень экономичный вариант с точки зрения расходных материалов.
Однако такие крыши герметизируются с особым вниманием и напряжением, вследствие плохого оттока осадков с поверхности черепицы. Такая низкоградусная крыша подвергает себя риску обвала вследствие чрезмерного накопления снежного покрова. Поэтому её необходимо подвергать очистке ежедневно. Дополнит список минусов низкого кровельного наклона отсутствие чердачных помещений и требование дополнительного укрепления систем обрешетки.
Чрезмерное увеличение крутизны ската, напротив, увеличивает расход материала.
Согласно многолетним практическим выводам оптимальным углом наклона считает угол в 22 градуса.
В свою очередь, эта величина слегка варьируется: до 30 градусов для односкатных крыш, и до 45 градусов – у двухскатных.
Советы по практическому созданию кровельного наклона
Минимальным углом наклона металлической черепицы согласно СНиП является угол в 12 градусов при длине кровельного ската в 6000 мм. Что касается рекомендуемого угла наклона, то он составляет 14 градусов. Важно понимать, что минимальный угол наклона обеспечивает минимальное ветряное сопротивление, но такая крыша будет абсолютно бесполезна в северных климатических зонах, так как будет вызвать застой снежного покрова по всей своей поверхности. Впрочем, при выборе кровельного материала необходимо тщательно знакомиться с инструкциями производителей, на которых указаны степень скольжения осадков по поверхности кровли и её механическое сопротивление выпадающим осадкам. Например, некоторые финские фирмы имеют разрешение на возведение допустимого наименьшего угла наклона кровли в 11 градусов.
Расчет угла наклона кровли всегда производится до прокладки теплоизоляции во избежание будущих проблем со скоплением снега.
Понравилась статья? Поделить с друзьями:
Источники: http://1metallocherepica.ru/raschet/optimalnyj-ugol-naklona-dvuxskatnoj-kryshi.html, http://6sotok-dom.com/krysha/dvuskatnaya/kak-rasschitat-ugol-naklona.html, http://silastroy.com/kryshy/krovlja-iz-metallocherepicy-uklon-krovli.html
Оптимальный угол двускатной крыши —
Как определить оптимальный угол наклона двускатной крыши
Профессиональным строителям хорошо известно, что угол наклона двускатная крыша должна иметь максимально подходящий к условиям эксплуатации. Не стоит думать, что это проблема только эстетического характера. Уклон двускатной крыши зависит от множества других факторов.
Содержание
Видео о конструкции и правилах монтажа скатной крыши ↑
Каким должен быть оптимальный уклон ↑
Этот показатель измеряют в градусах от горизонтальной линии. Считается, что он может варьироваться от 5 до 60 градусов. Разброс довольно велик, поскольку пять градусов образуют практически плоскую крышу, а кровля с уклоном в 60 градусов может оказаться слишком крутой. На невысоком здании крыша с большим уклоном может смотреться совершенно не пропорционально.
На эту тему среди профессиональных кровельщиков ходит байка, которая вполне может оказаться правдой. Говорят, некоторые клиенты подбирают уклон ската «на глазок». Рабочие, вооружившись длинными досками, отправляются на крышу и ставят их как стропила, а будущий домовладелец оценивает результат визуально, отдавая команды «выше», «ниже» и т. д.
Разумеется, настоящие специалисты поступают иначе. Они прекрасно знают, что выбирая уклон двускатной крыши, следует учесть:
- прогнозируемую снеговую нагрузку;
- количество дождевых осадков;
- возможные ветровые нагрузки;
- тип кровельного материала;
- толщину кровельного пирога и т. п.
Совет : Выбирая угол уклона двускатной кровли, следует помнить, что от его размеров зависит площадь ската, а значит и количество кровельного материала. Таким образом, увеличение этого показателя влечет закономерное повышение стоимости кровельных работ и затрат на материалы.
Почему нужно учесть погодные условия ↑
Самый коварный враг любой крыши — осадки. Прежде всего, это снег, который оседает на поверхности кровельного материала, нагревается, тает и проникает в малейшие щели. Немало опасности представляют для кровли и проливные дожди. Чем выше угол наклона крыши, тем быстрее осадки ее покидают, тем меньше воздействие влаги.
Казалось бы, оптимальный угол наклона двухскатной крыши должен быть достаточно большим, однако все не так просто. Жители ветреных районов хорошо знают, что с ростом значения уклона кровли растут размеры ската, а значит, и парусность крыши. В местностях, открытых всем ветрам, слишком крутой уклон ската может сослужить плохую службу, поскольку парусность конструкции возрастет. Поэтому чаще всего россияне выбирают для своих домов конструкции с уклоном 11-45 градусов. Самые популярные цифры обычно находятся в пределах от 35 до 40 градусов.
Требования производителей кровельных материалов ↑
Все профессиональные кровельщики строго придерживаются рекомендаций производителей кровельных материалов в отношении минимального угла наклона ската. Дело в том, что скопившийся на крыше снег может оказаться слишком тяжелым, элементы кровли под его весом деформируются. Из-за этого появляются небольшие щели, в которые просачивается влага, вскоре крышу понадобится ремонтировать.
В зависимости от типа кровельного материала изготовители устанавливают следующие нормы минимального уклона крыши:
- Для наборных элементов, таких как черепица или шифер, этот показатель должен составлять не менее 20 градусов;
- Профнастил можно укладывать на скаты крыши с уклоном 12 градусов или больше;
- При использовании рулонных кровельных материалов минимальный уклон зависит от количества слоев: чем их больше, тем меньше может быть уклон. Двухслойное покрытие можно применять при уклоне не менее 10-15 градусов, а вот рулонные кровли, уложенные в три слоя, вполне пригодны для пологих крыш с уклоном всего 2-4 градуса;
- Для ондулина приемлемым является минимальный показатель в 6 градусов;
- Металлочерепицей укрывают конструкции с уклоном не менее 14 градусов.
Совет : Минимальный угол наклона — не единственный показатель, который следует учесть при проектировании кровли. Необходимо рассчитать несущую способность всех элементов каркаса крыши и убедиться, что стены и фундамент выдержат нагрузку. Лучше всего поручить это задание профессиональному архитектору.
Если нужны расчеты: две простые формулы ↑
Нередко при составлении проекта крыши необходимо произвести расчеты, которые связаны со значением уклона кровли. Для этого обычно используют две простые формулы из школьного курса геометрии и понятия синуса и тангенса угла.
Чтобы вычислить значение наклона крыши в градусах, следует измерить высоту конька и длину торцевой стены. Последнюю цифру нужно разделить пополам. Затем можно воспользоваться формулой:
Тангенс угла наклона = Половина длины торцевой стены / Высота конька
Определив тангенс, можно вычислить и значение угла в градусах, например, воспользовавшись таблицами Брадиса или специальным инженерным калькулятором, в котором встроены соответствующие функции.
Если требуется вычислить длину стропильной ноги, следует узнать синус угла наклона, а затем разделить на эту цифру значение высоты конька, т. е.:
Длина стропильной ноги = Высота конька / Синус угла наклона кровли.
Хотя конструкция двускатной кровли считается самой простой в исполнении, на практике начинающий кровельщик может обнаружить множество «подводных камней». Поэтому не стоит пренебрегать рекомендациями специалистов еще на стадии проектирования. А чтобы получить гарантированно надежный результат, следует воспользоваться услугами бригады профессиональных кровельщиков.
Как определить оптимальный угол наклона двускатной крыши
Профессиональным строителям хорошо известно, что угол наклона двускатная крыша должна иметь максимально подходящий к условиям эксплуатации. Не стоит думать, что это проблема только эстетического характера. Уклон двускатной крыши зависит от множества других факторов.
Содержание
Видео о конструкции и правилах монтажа скатной крыши ↑
Каким должен быть оптимальный уклон ↑
Этот показатель измеряют в градусах от горизонтальной линии. Считается, что он может варьироваться от 5 до 60 градусов. Разброс довольно велик, поскольку пять градусов образуют практически плоскую крышу, а кровля с уклоном в 60 градусов может оказаться слишком крутой. На невысоком здании крыша с большим уклоном может смотреться совершенно не пропорционально.
На эту тему среди профессиональных кровельщиков ходит байка, которая вполне может оказаться правдой. Говорят, некоторые клиенты подбирают уклон ската «на глазок». Рабочие, вооружившись длинными досками, отправляются на крышу и ставят их как стропила, а будущий домовладелец оценивает результат визуально, отдавая команды «выше», «ниже» и т. д.
Разумеется, настоящие специалисты поступают иначе. Они прекрасно знают, что выбирая уклон двускатной крыши, следует учесть:
- прогнозируемую снеговую нагрузку;
- количество дождевых осадков;
- возможные ветровые нагрузки;
- тип кровельного материала;
- толщину кровельного пирога и т. п.
Совет : Выбирая угол уклона двускатной кровли, следует помнить, что от его размеров зависит площадь ската, а значит и количество кровельного материала. Таким образом, увеличение этого показателя влечет закономерное повышение стоимости кровельных работ и затрат на материалы.
Почему нужно учесть погодные условия ↑
Самый коварный враг любой крыши — осадки. Прежде всего, это снег, который оседает на поверхности кровельного материала, нагревается, тает и проникает в малейшие щели. Немало опасности представляют для кровли и проливные дожди. Чем выше угол наклона крыши, тем быстрее осадки ее покидают, тем меньше воздействие влаги.
Казалось бы, оптимальный угол наклона двухскатной крыши должен быть достаточно большим, однако все не так просто. Жители ветреных районов хорошо знают, что с ростом значения уклона кровли растут размеры ската, а значит, и парусность крыши. В местностях, открытых всем ветрам, слишком крутой уклон ската может сослужить плохую службу, поскольку парусность конструкции возрастет. Поэтому чаще всего россияне выбирают для своих домов конструкции с уклоном 11-45 градусов. Самые популярные цифры обычно находятся в пределах от 35 до 40 градусов.
Требования производителей кровельных материалов ↑
Все профессиональные кровельщики строго придерживаются рекомендаций производителей кровельных материалов в отношении минимального угла наклона ската. Дело в том, что скопившийся на крыше снег может оказаться слишком тяжелым, элементы кровли под его весом деформируются. Из-за этого появляются небольшие щели, в которые просачивается влага, вскоре крышу понадобится ремонтировать.
В зависимости от типа кровельного материала изготовители устанавливают следующие нормы минимального уклона крыши:
- Для наборных элементов, таких как черепица или шифер, этот показатель должен составлять не менее 20 градусов;
- Профнастил можно укладывать на скаты крыши с уклоном 12 градусов или больше;
- При использовании рулонных кровельных материалов минимальный уклон зависит от количества слоев: чем их больше, тем меньше может быть уклон. Двухслойное покрытие можно применять при уклоне не менее 10-15 градусов, а вот рулонные кровли, уложенные в три слоя, вполне пригодны для пологих крыш с уклоном всего 2-4 градуса;
- Для ондулина приемлемым является минимальный показатель в 6 градусов;
- Металлочерепицей укрывают конструкции с уклоном не менее 14 градусов.
Совет : Минимальный угол наклона — не единственный показатель, который следует учесть при проектировании кровли. Необходимо рассчитать несущую способность всех элементов каркаса крыши и убедиться, что стены и фундамент выдержат нагрузку. Лучше всего поручить это задание профессиональному архитектору.
Если нужны расчеты: две простые формулы ↑
Нередко при составлении проекта крыши необходимо произвести расчеты, которые связаны со значением уклона кровли. Для этого обычно используют две простые формулы из школьного курса геометрии и понятия синуса и тангенса угла.
Чтобы вычислить значение наклона крыши в градусах, следует измерить высоту конька и длину торцевой стены. Последнюю цифру нужно разделить пополам. Затем можно воспользоваться формулой:
Тангенс угла наклона = Половина длины торцевой стены / Высота конька
Определив тангенс, можно вычислить и значение угла в градусах, например, воспользовавшись таблицами Брадиса или специальным инженерным калькулятором, в котором встроены соответствующие функции.
Если требуется вычислить длину стропильной ноги, следует узнать синус угла наклона, а затем разделить на эту цифру значение высоты конька, т. е.:
Длина стропильной ноги = Высота конька / Синус угла наклона кровли.
Хотя конструкция двускатной кровли считается самой простой в исполнении, на практике начинающий кровельщик может обнаружить множество «подводных камней». Поэтому не стоит пренебрегать рекомендациями специалистов еще на стадии проектирования. А чтобы получить гарантированно надежный результат, следует воспользоваться услугами бригады профессиональных кровельщиков.
Оптимальный угол наклона двухскатной крыши и чем опасен неверный подбор угла
Двухскатная крыша — одна из наиболее часто используемых конструкций кровли, имеющая две наклонные плоскости, разделенные ребром — коньком.
Скаты могут быть как одинаковые, создающие в поперечном сечении равнобедренный треугольник, так и разные, имеющие различные углы наклона и площадь.
Кроме того, распространена мансардная конструкция двухскатной крыши, когда скаты состоят из двух плоскостей с разным углом наклона.
Такая конструкция позволяет более эффективно использовать чердачное пространство в хозяйственных или жилых целях.
Основным преимуществом двухскатных крыш считается простота сооружения и надежность в эксплуатации, отсутствие или малое число ендов или разжелобков, способствующих скоплению воды или снега.
Конструкция в целом обеспечивает оптимальное распределение веса стропил и кровли на стены, способствуя максимальному сроку службы крыши.
Подробно о том, как сделать двускатную крышу самому вы прочитаете здесь.
Какие силы воздействуют на стропила и кровельное покрытие
В течение срока эксплуатации крыша постоянно испытывает нагрузки разного рода. Проблема состоит не в их наличии — этот вопрос легко решается усилением стропильной системы. Дело в разнообразии и в неравномерности этих нагрузок.
Постоянная и неизменная — вес кровельного пирога и собственно кровли, они создают непрерывное давление на элементы стропил за счет своего веса. К дополнительным относится ветровая нагрузка и вес выпадающих осадков.
Если в регионе преобладают умеренные ветра определенного направления, то разовый порыв ураганной силы может причинить значительный урон или вовсе сорвать крышу. В зимнее время при аномально большом количестве выпавшего снега нагрузка на кровлю может превысить допустимые значения, что чревато деформациями или нарушением целостности покрытия и образованием протечек.
Бороться с такими природными проявлениями можно только профилактическими мерами:
- Созданием запаса прочности при расчетах.
- Учетом преобладающих в регионе ветров, их силы и направления.
- Учетом среднегодового количества осадков, их состава и качественных показателей.
- Правильным выбором угла наклона скатов.
Выбор правильного угла наклона скатов — один из самых действенных приемов нейтрализации вредных воздействий на стропильную систему. Он позволяет снизить давление снега за счет исключения его скапливания, отрегулировать ветровую нагрузку за счет уменьшения парусности кровли и обеспечить сток дождевой воды, исключая ее замерзание в ночное время в осенний период.
Ветровые нагрузки на стропильные системы
Зависимость угла наклона от выбора кровельного материала
С точки зрения экономии материала и снижения парусности кровли, угол наклона скатов должен быть минимален.
При этом, слишком пологая крыша будет удерживать большие массы снега или препятствовать эффективному оттоку воды.
Но самым главным критерием выбора угла наклона является кровельный материал.
Его характеристики определяют оптимум, основываясь на таких показателях:
- Жесткость. Величина, определяющая допустимый вес или давление на поверхность без вызывания деформаций.
- Пластичность. Способность материала менять форму под воздействием нагрузок без разрушения.
- Водонепроницаемость. Впитывание воды способствует быстрому разрушению материала.
- Качество поверхности. Снеговые массы легко сходят с гладких поверхностей, освобождая кровлю от давления. При этом, сход больших объемов может причинить определенный вред людям или имуществу, оказавшимся в зоне падения снега.
Исходя из этих параметров, для каждого типа кровельного материала существуют свои пределы наклона скатов. Несколько упрощая, можно сказать, что материалы с более гладкой и водонепроницаемой поверхностью допускают наименьший угол наклона, а более шероховатые и впитывающие воду — требуют более крутого наклона. В основном, преобладают значения от 20° до 45°.
Зависимость угла от угла и кровельного материала
Как измерить угол наклона двухскатной крыши
Прежде всего, следует определиться, что такое угол наклона. Это угол между плоскостью ската и горизонталью.
Наклон скатов принято измерять в градусах или в процентах. Если с градусами все понятно, то проценты получаются из отношения высоты конька над перекрытием верхнего этажа к половине ширины здания.
Использование процентов введено для простоты — сложные тригонометрические расчеты чреваты ошибками, а разделить одну величину на другую проще и точнее. Тем не менее, часто прибегают к помощи таблиц Брадиса, чтобы узнать точное значение в градусах.
При расчетах угла наклона ломаного ската используются значения, относящиеся к определяемым участкам. Это относится как к ширине — учитывается та часть, которая накрывается участком кровли, так и к высоте над перекрытием.
Это касается как определения нагрузок и мощности несущих элементов, так и расчета необходимого количества материала.
Как измерить угол двускатной крыши
Минимальный угол наклона двухскатной крыши
Необходимо сразу определиться с правильным пониманием термина «минимальный». Имеется в виду наименьшее допустимое значение угла наклона кровли с учетом ветровой и снеговой нагрузки.
Именно в этом моменте кроются многие сложности: указанные величины в разных регионах сильно отличаются друг от друга, поэтому необходимо знать среднегодовое количество осадков, объемы снега и его качественный состав (мокрый снег гораздо тяжелее сухого и может стать причиной разрушения неправильно рассчитанной крыши).
Кроме того, следует иметь представление о преобладающих ветрах, их силе и направлении и, что особенно важно, о наличии в регионе периодических порывов ветра ураганной силы.
Учитывая эти обстоятельства, минимальный угол может быть определен как наименьшее значение, заявленное в СНИПах с поправкой на климатические условия. Специалисты однозначно рассматривают для скатных крыш минимум в 20°, который применяется лишь для нежилых или неиспользуемых чердаков.
Поиск минимального угла
Оптимальный угол наклона двухскатной крыши
Угол правильной двускатной крыши лежит в пределах 20°-45°, что соответствует разбросу значений свойств материала и усредненных климатических параметров.
Следует иметь в виду, что рекомендуемые значения могут быть непригодны для данной местности или проекта, поэтому всякий раз надо рассчитывать угол двускатной крыши по конкретным имеющимся данным.
Угол наклона двухскатной крыши — важный показатель, влияющий на долговечность и целостность всей постройки, и относиться к нему как ко второстепенному фактору нельзя.
Учет всех возможных нагрузок, как постоянных, так и разовых экстремальных, поможет обеспечить сохранность и комфорт вашего дома.
Более точные значения выбираются исходя из таких факторов, как::
- Назначение чердака.
- Используемое кровельное покрытие.
- Климатические условия.
Оптимальный угол наклона двускатной крыши
Полезное видео
Рекомендуем просмотреть видео-инструкцию по установке двускатной крыши:
Как определить оптимальный угол наклона двускатной крыши
Профессиональным строителям хорошо известно, что угол наклона двускатная крыша должна иметь максимально подходящий к условиям эксплуатации. Не стоит думать, что это проблема только эстетического характера. Уклон двускатной крыши зависит от множества других факторов.
Содержание
Видео о конструкции и правилах монтажа скатной крыши ↑
Каким должен быть оптимальный уклон ↑
Этот показатель измеряют в градусах от горизонтальной линии. Считается, что он может варьироваться от 5 до 60 градусов. Разброс довольно велик, поскольку пять градусов образуют практически плоскую крышу, а кровля с уклоном в 60 градусов может оказаться слишком крутой. На невысоком здании крыша с большим уклоном может смотреться совершенно не пропорционально.
На эту тему среди профессиональных кровельщиков ходит байка, которая вполне может оказаться правдой. Говорят, некоторые клиенты подбирают уклон ската «на глазок». Рабочие, вооружившись длинными досками, отправляются на крышу и ставят их как стропила, а будущий домовладелец оценивает результат визуально, отдавая команды «выше», «ниже» и т. д.
Разумеется, настоящие специалисты поступают иначе. Они прекрасно знают, что выбирая уклон двускатной крыши, следует учесть:
- прогнозируемую снеговую нагрузку;
- количество дождевых осадков;
- возможные ветровые нагрузки;
- тип кровельного материала;
- толщину кровельного пирога и т. п.
Совет : Выбирая угол уклона двускатной кровли, следует помнить, что от его размеров зависит площадь ската, а значит и количество кровельного материала. Таким образом, увеличение этого показателя влечет закономерное повышение стоимости кровельных работ и затрат на материалы.
Почему нужно учесть погодные условия ↑
Самый коварный враг любой крыши — осадки. Прежде всего, это снег, который оседает на поверхности кровельного материала, нагревается, тает и проникает в малейшие щели. Немало опасности представляют для кровли и проливные дожди. Чем выше угол наклона крыши, тем быстрее осадки ее покидают, тем меньше воздействие влаги.
Казалось бы, оптимальный угол наклона двухскатной крыши должен быть достаточно большим, однако все не так просто. Жители ветреных районов хорошо знают, что с ростом значения уклона кровли растут размеры ската, а значит, и парусность крыши. В местностях, открытых всем ветрам, слишком крутой уклон ската может сослужить плохую службу, поскольку парусность конструкции возрастет. Поэтому чаще всего россияне выбирают для своих домов конструкции с уклоном 11-45 градусов. Самые популярные цифры обычно находятся в пределах от 35 до 40 градусов.
Требования производителей кровельных материалов ↑
Все профессиональные кровельщики строго придерживаются рекомендаций производителей кровельных материалов в отношении минимального угла наклона ската. Дело в том, что скопившийся на крыше снег может оказаться слишком тяжелым, элементы кровли под его весом деформируются. Из-за этого появляются небольшие щели, в которые просачивается влага, вскоре крышу понадобится ремонтировать.
В зависимости от типа кровельного материала изготовители устанавливают следующие нормы минимального уклона крыши:
- Для наборных элементов, таких как черепица или шифер, этот показатель должен составлять не менее 20 градусов;
- Профнастил можно укладывать на скаты крыши с уклоном 12 градусов или больше;
- При использовании рулонных кровельных материалов минимальный уклон зависит от количества слоев: чем их больше, тем меньше может быть уклон. Двухслойное покрытие можно применять при уклоне не менее 10-15 градусов, а вот рулонные кровли, уложенные в три слоя, вполне пригодны для пологих крыш с уклоном всего 2-4 градуса;
- Для ондулина приемлемым является минимальный показатель в 6 градусов;
- Металлочерепицей укрывают конструкции с уклоном не менее 14 градусов.
Совет : Минимальный угол наклона — не единственный показатель, который следует учесть при проектировании кровли. Необходимо рассчитать несущую способность всех элементов каркаса крыши и убедиться, что стены и фундамент выдержат нагрузку. Лучше всего поручить это задание профессиональному архитектору.
Если нужны расчеты: две простые формулы ↑
Нередко при составлении проекта крыши необходимо произвести расчеты, которые связаны со значением уклона кровли. Для этого обычно используют две простые формулы из школьного курса геометрии и понятия синуса и тангенса угла.
Чтобы вычислить значение наклона крыши в градусах, следует измерить высоту конька и длину торцевой стены. Последнюю цифру нужно разделить пополам. Затем можно воспользоваться формулой:
Тангенс угла наклона = Половина длины торцевой стены / Высота конька
Определив тангенс, можно вычислить и значение угла в градусах, например, воспользовавшись таблицами Брадиса или специальным инженерным калькулятором, в котором встроены соответствующие функции.
Если требуется вычислить длину стропильной ноги, следует узнать синус угла наклона, а затем разделить на эту цифру значение высоты конька, т. е.:
Длина стропильной ноги = Высота конька / Синус угла наклона кровли.
Хотя конструкция двускатной кровли считается самой простой в исполнении, на практике начинающий кровельщик может обнаружить множество «подводных камней». Поэтому не стоит пренебрегать рекомендациями специалистов еще на стадии проектирования. А чтобы получить гарантированно надежный результат, следует воспользоваться услугами бригады профессиональных кровельщиков.
Как правильно спроектировать и рассчитать угол наклона малоуклонной крыши
Крыша это один из важных элементов дома. Данный элемент служит для защиты жилища от атмосферных осадков, солнечных лучей и холода. Правильно сконструированная крыша будет надежной защитой дома от снега и дождя. В то время как неправильно сделанная крыша может послужить причиной серьезных проблем, вплоть до разрушения. В рамках этой статьи мы поговорим о том, как расчитать уклон крыши (в качестве примера мы рассмотрим двускатные малоуклонные крыши), чтобы она была наиболее эффективной, по каким критериям стоит определять угол уклона крыши и какие есть минимальные углы наклона для различных кровельных материалов.
По каким критериям подбирается оптимальный угол наклона крыши?
Пожалуй, самым главной функцией крыши является защита от снега и дождя. Но как и любое строительное сооружение, крыша должна быть выстроена по определенным правилам, так как имеет свои ограничения. Главными критериями, по которым определяется оптимальный угол наклона двускатной крыши это количество осадков, сила ветров и средняя влажность в месте расположения здания. Так крыши с большим углом наклона превосходно отводят воду, снег и загрязнения, что казалось бы прекрасно. Но если в место постройки дома является сильно ветреным, то высокая крыша может быть опасна. Потому что сильный ветер может её просто сдуть, или сломать крушу и вместе с ней часть дома. В тоже время если в месте расположения дома высокая влажность и большой уровень осадков, то крыша с малым углом наклона будет медленно отводить воду и собирать различные листья, ветки и грязь. Которые будут удерживать влагу. Поэтому для создания оптимальной крыши подбирается такой угол наклона, который бы хорошо отводил воду и не сильно был подвержен воздействию ветра.
Высокие крыши помимо возможно повреждения сильным ветром, также более сильно подвержены выдуванию тепла в зимний период времени. Поэтому высоту крыши нужно подбирать еще с таким расчетом, чтобы тепло не выдувалось через крышу.
Виды двускатных крыш
Обычно выделяют несколько видов крыш. Это «произвольные», малоуклоннные и средние. А теперь давайте разберем каждый из них по отдельности.
Под произвольными крышами подразумевается отсутствие расчета увеличения нагрузки в результате парусности (воздействия ветра), а также учета атмосферных осадков. Такие крыши делают больше исходя из пожеланий хозяина дома. Нередко в подобных крышах размешают комнаты или кладовки.
Средние крыши это идеальное соотношение угла ската крыши как по отношению к влиянию ветра, так к атмосферным осадкам. Данный вид кровли рекомендуется возводить в местах с большим количеством дождей.
Малоуклонная крыша это вид кровли, полностью направленный на снижение влияния ветра. Они могут быть установлены в любом регионе, так как имеют такой критерий как минимальный уклон крыши, который индивидуален для каждого материала. Данный показатель служит для того чтобы малоуклонные крыши справлялись с дождями, не сильно страдали от загрязнения и при этом почти не были подвержены влиянию ветра.
Малоуклонные крыши по своим водоотводящим качествам не сильно уступают нормальным. Но на них тратиться меньшее количество материалов. Поэтому с экономической позиции такой вид крыш очень выгоден.
Способы измерения угла наклона
На сегодняшний день принято измерять угол ската крыши при помощи двух систем, а именно непосредственно сам угол или в процентном соотношении. Для того чтобы правильно подобрать угол можно использовать любую из систем. Чтобы узнать градус можно измерить саму крышу или её модель на бумаге. Или также при установке крыши можно закладывать нужный градус. Для того чтобы узнать угол в процентном соотношения берется высота конька и делиться на половину ширины здания. А после все умножается на 100%. В процентном соотношении 1 градус будет равняться 1,7% а 45 градусов 100%.
Почему минимальный угол наклона от одного материала к другому сильно отличается?
У каждого из видов кровли есть свои плюсы и недостатки. Но цифры минимального угла наклона отнюдь взяты не с потолка. Минимальный угол ската крыши рассчитывался исходя из поведения отдельных материалов и влияния окружающей среды. Так допустим шифер, имеет очень большой минимальный угол ската. Это обусловлено тем фактом, что при «низком» расположение листов шифера образуется сильное влияние ветра, который загоняет влагу под шифер. И в результате чего конструкция кровли начинает отсыревать да и сам шифер рушиться. Так как из под шифера влага будет испаряться гораздо дольше, чем на открытом воздухе.
Если у дома уровень наклона кровли ниже допустимого и нет специальных мер которые бы предотвращали попадание влаги. То скорее всего такое жилище будет очень влажным. А влажные дома это рассадник плесени, паразитов и гнилостных бактерий. Дом построенный по неправильным технологиям может быть опасным для здоровья.
Минимальные углы наклона различных кровельных материалов
Теперь давайте рассмотрим различные минимальные углы наклона. Применимые для различных материалов. И начнем с самых больших показателей.
- Черепица или шифер. Данный вид кровли обладает наибольшим углом минимально наклона и составляет он 22° . Если есть подобная двускатная крыша, угол наклона которой меньше это цифры, то скорее всего ветер будет задувать воду и влагу под саму крышу в местах стыков.
- Металлочерепица. Для этого материала минимальный угол наклона гораздо меньше чем для черепицы и составляет всего 14°. И хотя ветер не задувает под металлочерепицу влагу и воду, но он может погнуть данный кровельный материал (или сорвать). Это происходит вследствие того факта что уменьшение угла наклона увеличивает подкровельный вентиляционный зазор. Поэтому сильный ветер, заходя «снизу» кровли может обладать поистине ужасающей силой.
- Профнастил. В случае использования профнастила минимальный угол ската равняется 12°. Правда в дополнение для этого материала, при таком малом угле, рекомендуется все стыки обязательно промазать герметикам.
- Ондулин. Минимальный угол малоуклонной крыши выполненной из данного вида кровли составляет всего 6°. Ондулин является одним из самых надежных видов кровли применимых для малоуклонных крыш. Поэтому если вы собираетесь возвести подобную крышу с небольшим уклоном, то присмотритесь к этому материалу.
- Рулонные покрытия. Данный вид кровли имеет различные цифры минимально угла наклона начиная от 5° и до 15°. Все зависит от количества слоев крыши. Если используется 3-4 слоя, то возможен угол ската крыши 5°. Если от 1 до 2, то от 10° до 15°.
Несколько рекомендаций по возведению малоуклонных крыш
Все приведенные цифры носят исключительно рекомендательный характер. Т.е. если человек решает сделать угол еще меньше, то ничего страшного не произойдет. Особенно в случаях, когда поимо основного материала кровли еще и применяется дополнительная не пропускающая воду нижняя кровля. Допустим из тех же материалов на основе битума (толь, рубероид). Данный вариант не слишком дорогой с экономической точки зрения и помогает сделать крыши с еще более меньшим минимальным углом ската.
Крыша с наклоном ската немного выше минимального
Некоторые специалисты наоборот рекомендуют делать кровлю имеющую угол ската выше минимальных значений на несколько градусов. Объясняют они это тем, что низкие крыши с углом чуть больше минимального почти не чего не теряют по запасу прочности. Но приобретают более качественный эстетический вид и лучше отводят воду.
Также хотелось бы еще рассказать об одном важном моменте, который периодически забывают строители. А именно планирование водостока, в который должна стекать вода с крыши. Если вы не подумаете об этом заранее, то после сооружения крыши может возникнуть ряд затруднений связанных с отведением воды.
Как вывод из всего вышеописанного можно понять, что малоуклонные крыши довольно полезная вещь, поскольку они имеют ряд серьезных плюсов по сравнению с другими видами крыш (таких как отсутствие парусности, экономичность, эстетичность). И хотя у них есть определенный минимальный угол уклона, который зависит от материала, из которого они изготовлены, но при желании его можно изменить, применив дополнительные средства защиты от воды. И хотя это потребует дополнительных затрат, если есть подобная техническая задача, то она становиться реализуема, ведь не везде и всегда можно применять высокие крыши.
как определить минимальный или же оптимальный наклон ската
Надежность и комфортность эксплуатации здания во многом зависит от того, насколько грамотно и качественно выполнено строительство его крыши, в том числе – насколько правильно выбран оптимальный угол наклона крыши, о чем и пойдет речь в данной статье.
Наклон крыши связан с материалом кровли
Уклон крыши принимается в зависимости от проекта дизайна кровли и фасада здания, а также от материала, выбранного для покрытия кровли. Кроме того, на выбор угла наклона могут повлиять климатические условия региона, в котором ведется строительство.
В районах, где происходит частое выпадение осадков, а в зимнее время происходят обильные снегопады, обычно выбирается большой уклон ската крыши, составляющий от 45 до 60 градусов.
Это позволяет снизить нагрузку снежных покровов на кровельную систему, поскольку крупные массы снега не будут скапливаться на крыше, а будут сползать с нее на землю под собственным весом.
Если же для региона, где производится строительство, характерны сильные ветра, то желательно выбрать минимальный угол наклона крыши, уменьшающий так называемую парусность материала кровельного покрытия.
Для этого обычно выбирают значение из диапазона от 9 до 20 градусов.
Следовательно, наиболее универсальным решением является выбор значения между двумя указанными диапазонами, поэтому наиболее распространенным является уклон крыши, составляющий 20-45 градусов.
Такое значение уклона также позволяет использовать большинство современных кровельных материалов при возведении, к примеру, можно возвести крышу из профнастила своими руками.
Разновидности кровли

Наиболее распространенной для хозяйственных и подсобных строений формой является односкатная кровля, не предлагающая ничего оригинального в плане дизайна, но привлекающая низкой стоимостью и простотой возведения: конструкция такой кровли по сути состоит из стен различной высоты и уложенного на них кровельного материала.
Наклон крыши в данном случае преимущественно составляет от 9 до 25 градусов, поскольку чаще всего такие крыши покрываются профнастилом. Отсутствие чердака под крышей позволяет выбрать довольно маленький угол ее наклона, но не следует забывать об организации вентиляции пространства под кровлей.
Наиболее распространенным типом кровли является двускатная крыша, конструкция которой представляет собой две плоскости (скаты), соединяющиеся по одной линии (конек).
Стены, являющиеся торцами здания, называют фронтонами, в них могут быть предусмотрены двери, позволяющие использовать помещение чердака или производить небольшой ремонт, а также исполняющие роль вентиляционных отверстий (продухов).
В современном строительстве наибольшей популярностью пользуются вальмовые крыши, позволяющие выполнить поистине неповторимый дизайн кровли.
Угол уклона крыши здесь может быть практически любым в зависимости от вкуса и воображения человека, выполнявшего проектирование конструкции кровли.
Наиболее часто возводится вальмовая четырехскатная крыша, причем два ската выполнены в форме треугольников.
Полезно: при строительстве вальмовых крыш практически нет ограничений на используемый для покрытия кровли материал. Довольно сложная конструкция такой кровли компенсируется весьма эффектным внешним видом крыши, причем, чем сложнее общий план дома, тем более оригинальной может получиться вальмовая крыша.
Немного более усложненным вариантом вальмовой крыши является мансардная, возведение которой производится с целью использования чердачного пространства в качестве жилого помещения, что делает обязательными качественное утепление и пароизоляцию кровли.
Пространство, из которого состоит мансардный этаж, образуется за счет системы скатов ломаной формы и довольно высоких углов наклона. Кроме того, здесь следует оборудовать слуховые окна, которые могут также послужить дополнительным украшением кровли, а также необходимо выполнить инсоляцию помещения.
Оптимальный уклон крыши зависит не только от дизайнерских решений застройщика, но и от погодных условий региона, где производится строительство, что также следует учитывать при выборе наилучшей конструкции кровли.
Важную роль при определении уклона также играет кровельный материал, предъявляющий определенные требования к конструкции крыши.
Влияние климатических особенностей региона строительства

Если местность, где происходит строительство, отличается частыми сильными ветрами, оптимальный наклон крыши должен быть минимальным, поскольку большие значения угла будут вызывать «парусность» крыши, приводящую к повышенной нагрузке на несущую конструкцию, что может вызвать ее повреждение и разрушение при малейшем просчете в ее проекте.
Возведение же усиленной несущей конструкции с учетом сильных ветров требует значительно более серьезных финансовых затрат.
Строительство в регионе, для которого характерны частые обильные снегопады, требует повышения угла наклона, не позволяющего значительным снежным массам задерживаться на крыше: они будут скатываться по кровле на землю под воздействием собственного веса, не создавая опасных для кровельного материала нагрузок.
В регионах, где преобладают солнечные дни, наиболее предпочтительным вариантом являются плоские крыши, обладающие минимальной нагреваемой поверхностью.
Также крыши в таких местностях часто покрывают гравием, поскольку темные рулонные материалы также могут существенно нагреваться под действием лучей солнца. При этом даже плоская крыша должна обладать небольшим углом уклона (от 2 до 5 градусов), ведущим в направлении отверстия для стока осадков.
Выбор уклона кровли в зависимости от материала

При выборе материала для покрытия кровли следует внимательно изучить характеристики предлагаемых материалов, а также их рекомендации, что поможет выбрать материал, который прослужит долго и надежно.
Следует подробнее ознакомиться с тем, как определить минимальный угол уклона для различных кровельных материалов:
- Для наборных штучных материалов, таких как шифер и черепица, минимальный угол составляет 22 градуса, что позволяет предотвратить скапливание влаги на стыках и просачивание ее внутрь крыши;
- Для рулонных материалов минимальный угол наклона выбирается в зависимости от количества уложенных слоев: от 2 до 5 градусов при трехслойном покрытии, до 15 градусов – при двухслойном;
- Минимальный угол наклона кровли из профнастила по рекомендации производителей составляет 12 градусов, при небольших углах следует дополнительно производить проклейку стыков герметиками;
- При покрытии крыши металлочерепицей минимальный угол равен 14 градусам;
- При покрытии ондулином – 6 градусов;
- Для мягкой черепицы минимальный угол уклона равен 11 градусам, при этом обязательным условием является монтаж сплошной обрешетки независимо от выбранного угла;
- Мембранные кровельные покрытия могут применяться с кровлей любой конфигурации, поэтому их минимальный уклон составляет от 2 до 5 градусов.

Выбирая угол наклона необходимо также грамотно рассчитать несущую способность конструкции кровли – она должна быть способна выдержать любые нагрузки и внешние воздействия, возможные в данной местности.
При этом учитывается постоянная нагрузка, складывающаяся из веса кровли и ее конструкций, и временная – возникающая в результате выпадения снега или ударов ветра.
Важно: тип обрешетки и ее шаг также зависит от угла уклона крыши для многих материалов. Рекомендуется для небольших углов наклона выполнять либо сплошную обрешетку, либо с шагом от 350 до 450 миллиметров.
При возведении плоской кровли также следует выполнять ряд требований, одним из которых является организация отвода воды с крыши при помощи системы уклонов.
В случае большой площади крыши часто устанавливается дополнительный аварийный слив на случай, если поток воды превысит возможности основной сточной системы.
С учетом довольно серьезных расценок на материалы, использующиеся при строительстве и ремонте, выбор кровельного материала следует делать тщательно и продуманно, оценив все положительные и отрицательные характеристики предлагаемой продукции и выбрав тот материал, который может обеспечить наибольшую надежность по наименьшей цене.
Производить возведение кровли также следует очень серьезно, поскольку небольшая ошибка при выборе угла ее наклона может повлечь неприятные последствия не только в виде затрат на незапланированный ремонт, но и в виде вреда для здоровья и жизни проживающих в здании людей.
Пример расчета угла наклона крыши
Угол уклона крыши рассчитывается с учетом климата местности, где строится дом, а также выбранного кровельного материала: при большом количестве осадков угол увеличивают, а при сильных ветрах – уменьшают, причем наиболее эффективными в плане расхода материалов являются углы кровли от 10 до 60 градусов.
Значения высоты конька крыши и поднятия стропил определяются либо при помощи угольника, либо рассчитываются, для чего ширина пролета делится пополам и умножается на соответствующий коэффициент из приведенной таблицы.
Например, при ширине дома, составляющей 10 метров и угле наклона кровли, равном 25º, высота, на которую поднимается стропил рассчитывается путем умножения половины ширины дома (5 м) на коэффициент из таблицы, равный 0,47, и получаем 2,35 – именно на эту высоту и должны быть подняты стропила.
Угол наклона крыши для схода снега — оптимальный и минимальный (фото, видео)
В гражданском малоэтажном строительстве наиболее распространённым, рациональным и экономически целесообразным видом крыши опытные строители называют скатные конструкции. Они могут состоять из одного, двух, трех или даже четырех скатов, плоскостей, смыкающихся в одной точке, называемой коньком. От плоских кровель скатные отличает угол наклона, который согласно строительным нормам должен превышать 2,5 градуса. Выбор уклона – важный этап создания проекта, от которого зависит прочность, несущая способность и долговечность конструкции. В этой статье мы расскажем, как правильно выбрать угол наклона, чтобы облегчить сход снега в зимний период.
Содержание статьи
Определение угла
Угол наклона крыши – параметр инженерного расчета кровельных конструкций, отражающий отношение высоты конька к ширине основания ската. Скатные кровли могут иметь уклон 2,5-80 градусов, однако, оптимальный диапазон значений угла наклона составляет 20-450. От этого параметра зависит площадь скатов, ветроустойчивость и снеговая нагрузка. В специальной литературе встречаются следующие термины:
- Минимальный уклон. Минимальный угол наклона в целом для скатных крыш составляет 2,5 градуса, но в зависимости от используемого гидроизоляционного материала этот параметр может увеличиваться. Меньше всего минимальный угол у рулонных битумных и мембранных покрытий, он составляет 2-4 градуса. Минимально допустимое значение для металлочерепицы и профнастила составляет 11-120, для керамической черепицы – 220.
- Оптимальный. Оптимальным называют наиболее подходящий уклон крыши в данных климатических условиях при использовании определенного гидроизоляционного материала. Оптимальный угол наклона обеспечивает самостоятельный сход снега, облегчая обслуживание кровли.
Важно! Уклон крыши может выражаться в градусах, в процентах или в виде соотношения сторон. Чтобы вычислить этот параметр кровельной конструкции, необходимо разделить половину ширины фасада на высоту, а затем умножить на 100 процентов.

Расчет уклона

Расчет угла наклона ската
Критерии выбора
Выбор уклонности основывается на инженерном расчете, учитывающем климатические условия зоны, где ведется строительство, характеристики кровельного покрытия и несущую способность стропильного каркаса. Чтобы конструкция получилась надежной, необходимо принимать во внимание следующие критерии:
- Ветровая нагрузка. Чем круче кровля, тем сильнее ее парусная способность. Поэтому в регионах с сильным, порывистым ветром предпочтительнее более пологие кровельные конструкции. Хотя с другой стороны, с низкоуклонных скатов ветром может срывать гидроизоляционный материал.
- Снеговая нагрузка. Чем больше снеговая нагрузка, тем более крытыми делают скаты. Угол наклона кровли 40-45 градусов обеспечивает самостоятельный сход снега с поверхности кровельного материала.
- Характеристики финишного покрытия. У каждого покрытия для возведения кровли существует оптимальный уклон, который необходимо учитывать при проектировании конструкции.
- Несущая способность каркаса. Чем меньше сечение элементов каркаса и больше расстояние между ними, тем выше круче должен быть скат, чтобы выдержать снеговую нагрузку.

Влияние уклона на шаг обрешетки

Вес низкоуклонной и среднеуклонной крыши
Оптимальный показатель для облегчения схода снега
Лимитирующим фактором при выборе угла наклона кровельных скатов в средней полосе России является высокая снеговая нагрузка, характерная для этой местности. Большое количество снега, выпадающее в зимний период, повышают давление на стропильную систему, приводя к деформациям каркаса и кровельного материала конструкции. Опытные мастера считают, что существует устойчивая корреляция между уклоном и сопротивлением снеговой нагрузке:
- Если он меньше 30 градусов, то происходи накапливание снега на поверхности скатов. Снежные наносы и наледь имеет значительную массу, из-за которой повышается нагрузка на стропильный каркас, достигая критических показаний. Однако, часть снега сдувается с поверхности ветром. Если угол наклона кровли находится в этом диапазоне, то снегозадержатели на нее не устанавливают, особенно если кровельный материал имеет шероховатую поверхность.
- При значении, равном 0 градусов (т.е. для плоских крыш), снеговая нагрузка на поверхность достигает максимальных значений. Снег на таких конструкциях скапливается в большие сугробы, которые приводят к обрушению каркаса, если крышу периодически не чистить.
- Если он кровли составляет 45 градусов и выше, то в расчетах нагрузки на стропильный каркас весом снега можно пренебречь, так как снег со скатов соскальзывает самостоятельно, не задерживаясь на скате. Чтобы обезопасить эксплуатацию кровли, имеющей большой угол наклона, на нее устанавливают снегорезы, разрезающие пласт снега при сходе на более тонкие пластины, имеющие меньшую скорость и энергию падения.
Учтите! Согласно строительной климатологии территория России разделяется на 8 климатических зон, каждой из которых соответствует своя среднегодовая снеговая нагрузка. Это справочное значение используют для расчета уклона крыши, толщины сечения элементов стропильного каркаса и выбора кровельного покрытия.

Влияние угла наклона на высоту мансарды

Влияние уклона крыши на высоту подкровельного пространства
Влияние на конструкцию
Важно, что изменение уклона для облегчения схода снега сильно влияет на конструкцию кровли в целом. Увеличение крутизны влечет за собой следующие последствия:
- Увеличение веса кровельного пирога. Вес 1 квадратного метра кровельного пирога с уклоном 50 градусов в 2-2,5 раза выше, чем кровли с уклоном 2 градусов.
- Увеличение площади скатов. Чем круче кровля, тем больше площадь ее скатов, тем больше расход, а, следовательно, и стоимость кровельного материала.
- Облегчение стропильного каркаса. В отсутствии снеговой нагрузки, можно облегчить каркас крыши, чтобы сэкономить на древесине.
- Невозможность использования рулонных материалов. Если уклон кровли превышает 40 градусов, не рекомендуется использовать битумные и мембранные рулонные материалы, так как они под воздействием высокой температуры могут просто «сползать» вниз.
Опытные мастера отмечают, что правильный выбор помогает увеличить срок службы кровельных конструкций, облегчить эксплуатацию и обслуживание крыши в условиях снежных российских зим. Ошибки в проекте, связанные с неправильным выбором оптимального угла приводят к деформациям стропил, обвалу обрешетки, заливанию атмосферной влаги в межшовное пространство во время косого дождя или при оттепелях.

Критерии выбора уклона
