Угол наклона ската крыши – это угол между плоскостью чердачного перекрытия и стропилами. Для расчетов необходимы два показателя: ширина крыши и высота конька. Уменьшать или увеличивать угол наклона можно путем изменения высоты конька. Существует три способа расчета.

1. Метод математических вычислений. Высоту конька делим на ½ ширину крыши. Для сложных ломаных крыш угол высчитывается отдельно для каждого сегмента. Вместо ширины крыши берется ширина того участка строения, который находится непосредственно под этим сегментом кровли.
2. Измерить угол специальным прибором уклономером (или угломером). Сегодня существует аналоговые и цифровые модели.
3. Воспользоваться онлайн калькулятором. Задаются те же параметры: высота конька и ширина крыши. Плюс сервиса – производится одновременный расчет длины стропильных ног. Минус – принцип расчета основан на том, что все крыши двускатные.

как определить минимальный или же оптимальный наклон ската

Надежность и комфортность эксплуатации здания во многом зависит от того, насколько грамотно и качественно выполнено строительство его крыши, в том числе – насколько правильно выбран оптимальный угол наклона крыши, о чем и пойдет речь в данной статье.

Наклон крыши связан с материалом кровли

Уклон крыши принимается в зависимости от проекта дизайна кровли и фасада здания, а также от материала, выбранного для покрытия кровли. Кроме того, на выбор угла наклона могут повлиять климатические условия региона, в котором ведется строительство.

В районах, где происходит частое выпадение осадков, а в зимнее время происходят обильные снегопады, обычно выбирается большой уклон ската крыши, составляющий от 45 до 60 градусов.

Это позволяет снизить нагрузку снежных покровов на кровельную систему, поскольку крупные массы снега не будут скапливаться на крыше, а будут сползать с нее на землю под собственным весом.

Если же для региона, где производится строительство, характерны сильные ветра, то желательно выбрать минимальный угол наклона крыши, уменьшающий так называемую парусность материала кровельного покрытия.

Для этого обычно выбирают значение из диапазона от 9 до 20 градусов.

Следовательно, наиболее универсальным решением является выбор значения между двумя указанными диапазонами, поэтому наиболее распространенным является уклон крыши, составляющий 20-45 градусов.

Такое значение уклона также позволяет использовать большинство современных кровельных материалов при возведении, к примеру, можно возвести крышу из профнастила своими руками.

Разновидности кровли

Наиболее распространенной для хозяйственных и подсобных строений формой является односкатная кровля, не предлагающая ничего оригинального в плане дизайна, но привлекающая низкой стоимостью и простотой возведения: конструкция такой кровли по сути состоит из стен различной высоты и уложенного на них кровельного материала.

Наклон крыши в данном случае преимущественно составляет от 9 до 25 градусов, поскольку чаще всего такие крыши покрываются профнастилом. Отсутствие чердака под крышей позволяет выбрать довольно маленький угол ее наклона, но не следует забывать об организации вентиляции пространства под кровлей.

Наиболее распространенным типом кровли является двускатная крыша, конструкция которой представляет собой две плоскости (скаты), соединяющиеся по одной линии (конек).

Стены, являющиеся торцами здания, называют фронтонами, в них могут быть предусмотрены двери, позволяющие использовать помещение чердака или производить небольшой ремонт, а также исполняющие роль вентиляционных отверстий (продухов).

В современном строительстве наибольшей популярностью пользуются вальмовые крыши, позволяющие выполнить поистине неповторимый дизайн кровли.

Угол уклона крыши здесь может быть практически любым в зависимости от вкуса и воображения человека, выполнявшего проектирование конструкции кровли.

Наиболее часто возводится вальмовая четырехскатная крыша, причем два ската выполнены в форме треугольников.

Полезно: при строительстве вальмовых крыш практически нет ограничений на используемый для покрытия кровли материал. Довольно сложная конструкция такой кровли компенсируется весьма эффектным внешним видом крыши, причем, чем сложнее общий план дома, тем более оригинальной может получиться вальмовая крыша.

Немного более усложненным вариантом вальмовой крыши является мансардная, возведение которой производится с целью использования чердачного пространства в качестве жилого помещения, что делает обязательными качественное утепление и пароизоляцию кровли.

Пространство, из которого состоит мансардный этаж, образуется за счет системы скатов ломаной формы и довольно высоких углов наклона. Кроме того, здесь следует оборудовать слуховые окна, которые могут также послужить дополнительным украшением кровли, а также необходимо выполнить инсоляцию помещения.

Оптимальный уклон крыши зависит не только от дизайнерских решений застройщика, но и от погодных условий региона, где производится строительство, что также следует учитывать при выборе наилучшей конструкции кровли.

Важную роль при определении уклона также играет кровельный материал, предъявляющий определенные требования к конструкции крыши.

Влияние климатических особенностей региона строительства

Если местность, где происходит строительство, отличается частыми сильными ветрами, оптимальный наклон крыши должен быть минимальным, поскольку большие значения угла будут вызывать «парусность» крыши, приводящую к повышенной нагрузке на несущую конструкцию, что может вызвать ее повреждение и разрушение при малейшем просчете в ее проекте.

Возведение же усиленной несущей конструкции с учетом сильных ветров требует значительно более серьезных финансовых затрат.

Строительство в регионе, для которого характерны частые обильные снегопады, требует повышения угла наклона, не позволяющего значительным снежным массам задерживаться на крыше: они будут скатываться по кровле на землю под воздействием собственного веса, не создавая опасных для кровельного материала нагрузок.

В регионах, где преобладают солнечные дни, наиболее предпочтительным вариантом являются плоские крыши, обладающие минимальной нагреваемой поверхностью.

Также крыши в таких местностях часто покрывают гравием, поскольку темные рулонные материалы также могут существенно нагреваться под действием лучей солнца. При этом даже плоская крыша должна обладать небольшим углом уклона (от 2 до 5 градусов), ведущим в направлении отверстия для стока осадков.

Выбор уклона кровли в зависимости от материала

При выборе материала для покрытия кровли следует внимательно изучить характеристики предлагаемых материалов, а также их рекомендации, что поможет выбрать материал, который прослужит долго и надежно.

Следует подробнее ознакомиться с тем, как определить минимальный угол уклона для различных кровельных материалов:

• Для наборных штучных материалов, таких как шифер и черепица, минимальный угол составляет 22 градуса, что позволяет предотвратить скапливание влаги на стыках и просачивание ее внутрь крыши;
• Для рулонных материалов минимальный угол наклона выбирается в зависимости от количества уложенных слоев: от 2 до 5 градусов при трехслойном покрытии, до 15 градусов – при двухслойном;
• Минимальный угол наклона кровли из профнастила по рекомендации производителей составляет 12 градусов, при небольших углах следует дополнительно производить проклейку стыков герметиками;
• При покрытии крыши металлочерепицей минимальный угол равен 14 градусам;
• При покрытии ондулином – 6 градусов;
• Для мягкой черепицы минимальный угол уклона равен 11 градусам, при этом обязательным условием является монтаж сплошной обрешетки независимо от выбранного угла;
• Мембранные кровельные покрытия могут применяться с кровлей любой конфигурации, поэтому их минимальный уклон составляет от 2 до 5 градусов.

Выбирая угол наклона необходимо также грамотно рассчитать несущую способность конструкции кровли – она должна быть способна выдержать любые нагрузки и внешние воздействия, возможные в данной местности.

При этом учитывается постоянная нагрузка, складывающаяся из веса кровли и ее конструкций, и временная – возникающая в результате выпадения снега или ударов ветра.

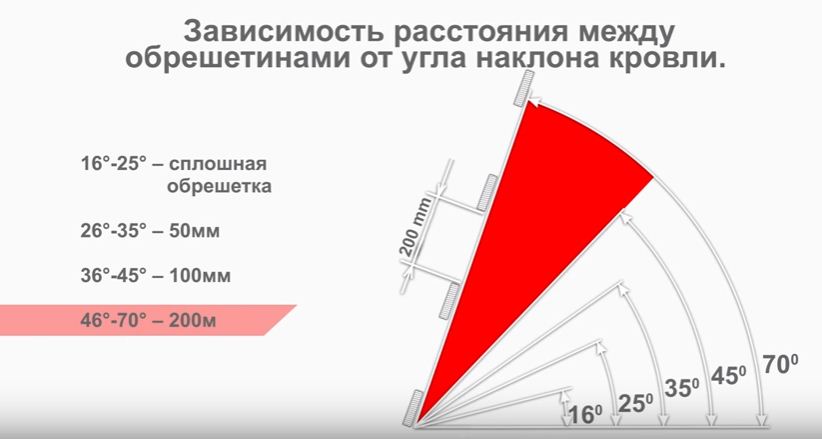

Важно: тип обрешетки и ее шаг также зависит от угла уклона крыши для многих материалов. Рекомендуется для небольших углов наклона выполнять либо сплошную обрешетку, либо с шагом от 350 до 450 миллиметров.

При возведении плоской кровли также следует выполнять ряд требований, одним из которых является организация отвода воды с крыши при помощи системы уклонов.

В случае большой площади крыши часто устанавливается дополнительный аварийный слив на случай, если поток воды превысит возможности основной сточной системы.

С учетом довольно серьезных расценок на материалы, использующиеся при строительстве и ремонте, выбор кровельного материала следует делать тщательно и продуманно, оценив все положительные и отрицательные характеристики предлагаемой продукции и выбрав тот материал, который может обеспечить наибольшую надежность по наименьшей цене.

Производить возведение кровли также следует очень серьезно, поскольку небольшая ошибка при выборе угла ее наклона может повлечь неприятные последствия не только в виде затрат на незапланированный ремонт, но и в виде вреда для здоровья и жизни проживающих в здании людей.

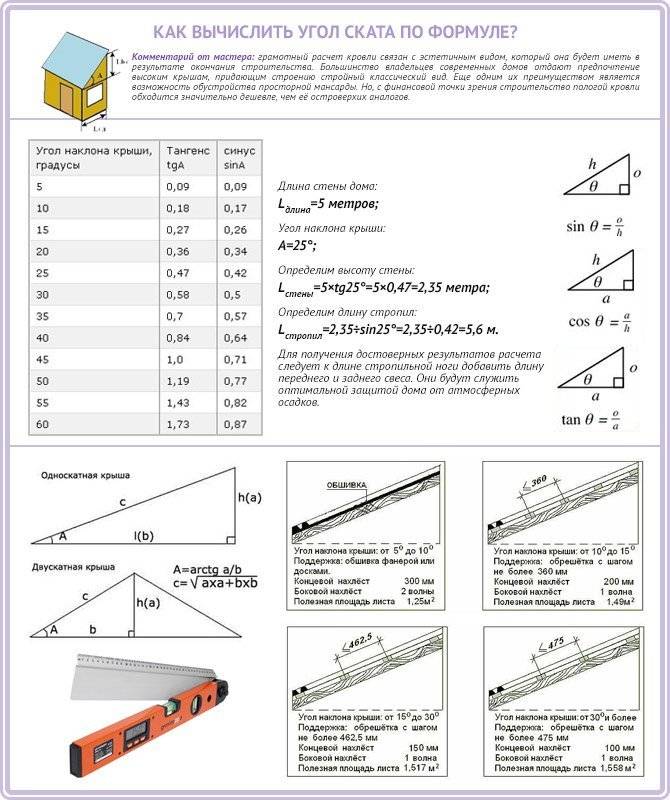

Пример расчета угла наклона крыши

Угол уклона крыши рассчитывается с учетом климата местности, где строится дом, а также выбранного кровельного материала: при большом количестве осадков угол увеличивают, а при сильных ветрах – уменьшают, причем наиболее эффективными в плане расхода материалов являются углы кровли от 10 до 60 градусов.

Значения высоты конька крыши и поднятия стропил определяются либо при помощи угольника, либо рассчитываются, для чего ширина пролета делится пополам и умножается на соответствующий коэффициент из приведенной таблицы.

Например, при ширине дома, составляющей 10 метров и угле наклона кровли, равном 25º, высота, на которую поднимается стропил рассчитывается путем умножения половины ширины дома (5 м) на коэффициент из таблицы, равный 0,47, и получаем 2,35 – именно на эту высоту и должны быть подняты стропила.

минимальный, оптимальный угол наклона двухскатной крыши

Крыша это один из важных элементов дома. Данный элемент служит для защиты жилища от атмосферных осадков, солнечных лучей и холода. Правильно сконструированная крыша будет надежной защитой дома от снега и дождя. В то время как неправильно сделанная крыша может послужить причиной серьезных проблем, вплоть до разрушения. В рамках этой статьи мы поговорим о том, как расчитать уклон крыши (в качестве примера мы рассмотрим двускатные малоуклонные крыши), чтобы она была наиболее эффективной, по каким критериям стоит определять угол уклона крыши и какие есть минимальные углы наклона для различных кровельных материалов.

По каким критериям подбирается оптимальный угол наклона крыши?

Зависимость длины стропил от угла наклона крыши

Пожалуй, самым главной функцией крыши является защита от снега и дождя. Но как и любое строительное сооружение, крыша должна быть выстроена по определенным правилам, так как имеет свои ограничения. Главными критериями, по которым определяется оптимальный угол наклона двускатной крыши это количество осадков, сила ветров и средняя влажность в месте расположения здания. Так крыши с большим углом наклона превосходно отводят воду, снег и загрязнения, что казалось бы прекрасно. Но если в место постройки дома является сильно ветреным, то высокая крыша может быть опасна. Потому что сильный ветер может её просто сдуть, или сломать крушу и вместе с ней часть дома. В тоже время если в месте расположения дома высокая влажность и большой уровень осадков, то крыша с малым углом наклона будет медленно отводить воду и собирать различные листья, ветки и грязь. Которые будут удерживать влагу. Поэтому для создания оптимальной крыши подбирается такой угол наклона, который бы хорошо отводил воду и не сильно был подвержен воздействию ветра.

Высокие крыши помимо возможно повреждения сильным ветром, также более сильно подвержены выдуванию тепла в зимний период времени. Поэтому высоту крыши нужно подбирать еще с таким расчетом, чтобы тепло не выдувалось через крышу.

Виды двускатных крыш

Обычно выделяют несколько видов крыш. Это «произвольные», малоуклоннные и средние. А теперь давайте разберем каждый из них по отдельности.

Под произвольными крышами подразумевается отсутствие расчета увеличения нагрузки в результате парусности (воздействия ветра), а также учета атмосферных осадков. Такие крыши делают больше исходя из пожеланий хозяина дома. Нередко в подобных крышах размешают комнаты или кладовки.

Средние крыши это идеальное соотношение угла ската крыши как по отношению к влиянию ветра, так к атмосферным осадкам. Данный вид кровли рекомендуется возводить в местах с большим количеством дождей.

Малоуклонная крыша это вид кровли, полностью направленный на снижение влияния ветра. Они могут быть установлены в любом регионе, так как имеют такой критерий как минимальный уклон крыши, который индивидуален для каждого материала. Данный показатель служит для того чтобы малоуклонные крыши справлялись с дождями, не сильно страдали от загрязнения и при этом почти не были подвержены влиянию ветра.

Малоуклонные крыши по своим водоотводящим качествам не сильно уступают нормальным. Но на них тратиться меньшее количество материалов. Поэтому с экономической позиции такой вид крыш очень выгоден.

Способы измерения угла наклона

На сегодняшний день принято измерять угол ската крыши при помощи двух систем, а именно непосредственно сам угол или в процентном соотношении. Для того чтобы правильно подобрать угол можно использовать любую из систем. Чтобы узнать градус можно измерить саму крышу или её модель на бумаге. Или также при установке крыши можно закладывать нужный градус. Для того чтобы узнать угол в процентном соотношения берется высота конька и делиться на половину ширины здания. А после все умножается на 100%. В процентном соотношении 1 градус будет равняться 1,7% а 45 градусов 100%.

Почему минимальный угол наклона от одного материала к другому сильно отличается?

Угол ската крыши при использовании профнастила

У каждого из видов кровли есть свои плюсы и недостатки. Но цифры минимального угла наклона отнюдь взяты не с потолка. Минимальный угол ската крыши рассчитывался исходя из поведения отдельных материалов и влияния окружающей среды. Так допустим шифер, имеет очень большой минимальный угол ската. Это обусловлено тем фактом, что при «низком» расположение листов шифера образуется сильное влияние ветра, который загоняет влагу под шифер. И в результате чего конструкция кровли начинает отсыревать да и сам шифер рушиться. Так как из под шифера влага будет испаряться гораздо дольше, чем на открытом воздухе.

Если у дома уровень наклона кровли ниже допустимого и нет специальных мер которые бы предотвращали попадание влаги. То скорее всего такое жилище будет очень влажным. А влажные дома это рассадник плесени, паразитов и гнилостных бактерий. Дом построенный по неправильным технологиям может быть опасным для здоровья.

Минимальные углы наклона различных кровельных материалов

Теперь давайте рассмотрим различные минимальные углы наклона. Применимые для различных материалов. И начнем с самых больших показателей.

• Черепица или шифер. Данный вид кровли обладает наибольшим углом минимально наклона и составляет он 22° . Если есть подобная двускатная крыша, угол наклона которой меньше это цифры, то скорее всего ветер будет задувать воду и влагу под саму крышу в местах стыков.
• Металлочерепица. Для этого материала минимальный угол наклона гораздо меньше чем для черепицы и составляет всего 14°. И хотя ветер не задувает под металлочерепицу влагу и воду, но он может погнуть данный кровельный материал (или сорвать). Это происходит вследствие того факта что уменьшение угла наклона увеличивает подкровельный вентиляционный зазор. Поэтому сильный ветер, заходя «снизу» кровли может обладать поистине ужасающей силой.
• Профнастил. В случае использования профнастила минимальный угол ската равняется 12°. Правда в дополнение для этого материала, при таком малом угле, рекомендуется все стыки обязательно промазать герметикам.
• Ондулин. Минимальный угол малоуклонной крыши выполненной из данного вида кровли составляет всего 6°. Ондулин является одним из самых надежных видов кровли применимых для малоуклонных крыш. Поэтому если вы собираетесь возвести подобную крышу с небольшим уклоном, то присмотритесь к этому материалу.
• Рулонные покрытия. Данный вид кровли имеет различные цифры минимально угла наклона начиная от 5° и до 15°. Все зависит от количества слоев крыши. Если используется 3-4 слоя, то возможен угол ската крыши 5°. Если от 1 до 2, то от 10° до 15°.

Несколько рекомендаций по возведению малоуклонных крыш

Все приведенные цифры носят исключительно рекомендательный характер. Т.е. если человек решает сделать угол еще меньше, то ничего страшного не произойдет. Особенно в случаях, когда поимо основного материала кровли еще и применяется дополнительная не пропускающая воду нижняя кровля. Допустим из тех же материалов на основе битума (толь, рубероид). Данный вариант не слишком дорогой с экономической точки зрения и помогает сделать крыши с еще более меньшим минимальным углом ската.

Крыша с наклоном ската немного выше минимального

Некоторые специалисты наоборот рекомендуют делать кровлю имеющую угол ската выше минимальных значений на несколько градусов. Объясняют они это тем, что низкие крыши с углом чуть больше минимального почти не чего не теряют по запасу прочности. Но приобретают более качественный эстетический вид и лучше отводят воду.

Также хотелось бы еще рассказать об одном важном моменте, который периодически забывают строители. А именно планирование водостока, в который должна стекать вода с крыши. Если вы не подумаете об этом заранее, то после сооружения крыши может возникнуть ряд затруднений связанных с отведением воды.

Как вывод из всего вышеописанного можно понять, что малоуклонные крыши ­довольно полезная вещь, поскольку они имеют ряд серьезных плюсов по сравнению с другими видами крыш (таких как отсутствие парусности, экономичность, эстетичность). И хотя у них есть определенный минимальный угол уклона, который зависит от материала, из которого они изготовлены, но при желании его можно изменить, применив дополнительные средства защиты от воды. И хотя это потребует дополнительных затрат, если есть подобная техническая задача, то она становиться реализуема, ведь не везде и всегда можно применять высокие крыши.

Как рассчитать оптимальный угол наклона крыши?

Разумеется, для качественного крова необходимо учитывать множество факторов в процессе проектирования. Одной из основных позиций в данном контексте является расчет угла наклона кровли.

Почему же он так важен и что нужно знать, чтобы расчет был правильным и в последствии не придется переделывать крышу частично, а то и вовсе полностью? Об этом и поговорим в данной статье.

Расчет уклона кровли правильнее всего производить с помощью специального онлайн калькулятора, который расположен ниже.

Зачем измеряют угол уклона покрытия и от каких факторов зависит эта величина

Угол ската крыши — это геометрическое образование пересечения двух плоскостей. Под ними подразумевается горизонтальная плоскость и аналогичная поверхность ската.

Итак, зачем измерять угол крыши:

1. Измерение строительного азимута, в первую очередь, позволяет «прикинуть» целесообразность устройства крыши с учетом выбранного материала кровли, климатических особенностей, предназначения чердака и конструкции самого навеса.
2. К тому же, после проведения расчетов можно не только рационализировать предстоящие финансовые расходы, но и удостовериться в правильности и надежности проектирования, которое не повлечет за собой убытки из-за протеканий, обвалов, трещин стропил и прочих казусов.
3. Уклон крыши принимается в зависимости от двух параметров — первое касается погодных условий и объемов осадков, а второе характеризуется спецификой типа кровли. Соответственно, когда речь идет о северных и снежных районах, тогда будущей крыше придется бороться с приличными нагрузками. С подобными сложностями не по наслышке знакомы жители горных областей.
4. Некоторым крышам приходится выдерживать снежные покровы по 6-8 месяцев в году. В сложившихся условиях владельцам заснеженных домиков существенно упростили жизнь более крутая степень наклона. В свою очередь такие строительные пеленги позволяют вальме рационально бороться с осадками и их последствиями в виде талой воды. Также с таким подходом возрастают размеры полезной площади.

Само собой, не все так хорошо с острым румбом, ведь увеличивая склон, пропорционально растет необходимость в дополнительных объемах как кровельных материалов, так и элементов конструкции. Также становится актуальным вопрос повышения стойкости несущих деталей.

Не менее важным при расчете уклона является специфика материала, который будет завершать структуру навеса с внешней стороны. Ни для кого ни секрет, что каждый тип верхнего элемента крова отличается эксплуатационными свойствами и стоимостью.

В то же время могут быть предусмотрены нюансы, которые характерны исключительно для такого вида верхнего слоя крыши. К примеру, возможно потребуется настилание дополнительных слоев, либо понадобится большие расходы на тепло- и гидроизоляцию.

Угол уклона зависит от розы ветров

Пожалуй, третьим по значимости фактором, от которого зависит рассчитываемый склон — это установление эксплуатируемого или не эксплуатируемого статуса. Не эксплуатируемая поверхность предусматривает исключение пространства на стыке перекрытия и внешней защитной конструкции.

Визуально трактовка понятия выглядит гораздо проще, поскольку при виде плоских вальм или при наличии небольшого уклона (в интервале 2-7%), сразу становится понятно, почему она получила такое название. Эксплуатируемая мансарда указывает на наличие чердачного пространства.

Расчет угла наклона крыши: калькулятор

Как рассчитать угол наклона крыши и не ошибиться в расчетах? В этом вам поможет наш строительный калькулятор.

Обозначения полей в калькуляторе

Стропила:

• Шаг стропил (см)
• Сорт древесины для стропил (см)
• 1 2 3
• Рабочий участок бокового стропила (не обязательно) (см)

Расчёт снеговой нагрузки (на фото ниже):

Выберите ваш регион

1 (80/56 кг/м2) 2 (120/84 кг/м2) 3 (180/126 кг/м2) 4 (240/168 кг/м2) 5 (320/224 кг/м2) 6 (400/280 кг/м2) 7 (480/336 кг/м2) 8 (560/392 кг/м2)

Расчёт ветровой нагрузки:

1. Регион
2. Ia I II III IV V VI VII
3. Высота до конька здания
4. 5 м от 5 м до 10 м от 10 м
5. Тип местности
6. Открытая местность Закрытая местность Городские районы

Крыша:

Угол наклона крыши: 0 градусов.

• Угол наклона подходит для данного материала.
• Угол наклона для данного материала желательно увеличить!
• Угол наклона для данного материала желательно уменьшить!

1. Площадь поверхности крыши: 0 м2.
2. Примерный вес кровельного материала: 0 кг.
3. Количество рулонов изоляционного материала с нахлестом 10% (1×15 м): 0 рулонов.

Стропила:

• Нагрузка на стропильную систему: 0 кг/м2.
• Длина стропил: 0 см.
• Количество стропил: 0 шт.

Обрешетка:

1. Количество рядов обрешетки (для всей крыши): 0 рядов.
2. Равномерное расстояние между досками обрешетки: 0 см.
3. Количество досок обрешетки стандартной длиной 6 метров: 0 шт.
4. Объем досок обрешетки: 0 м3.
5. Примерный вес досок обрешетки: 0 кг.

Регион снеговой нагрузки

Расшифровка полей калькулятора

Уклон кровли в процентах и градусах

Как определить угол наклона крыши в градусах? Наклонный угол, как и любая подобная фигура согласно геометрическим канонам, измеряется в градусах.

Но во многих документах, в том числе и СНиПах, данная величина отображается в процентах, поэтому нет строгих требований и обоснований, чтобы руководствоваться только одной единицей измерения.

Главное в этой ситуации — знать пропорции для соотношения, если вдруг понадобится перевести градусы в проценты и наоборот, к примеру, для удобства во время вычислительных действий.

В целом, коэффициент пересчета градусов на проценты колеблется с 1,7 (для 1 градуса) до 2 (для 45 градусов). В тех случаях, когда принципиально важны показатели, выраженные не целым процентом, в цифровом отображении применяют промилле — сотые доли %.

Если доверять теории, то наклонности могут достигать 60 и даже 70 градусов, но на практике это будет выглядеть не совсем целесообразно. Да и по внешнему виду впечатление «так себе», разве что Ваш дом расположен где-то в Альпах и нужно соорудить крышу, которая постоянно испытывает на себе снеговые нагрузки.

Перевод градусов в проценты

Специфика плоской и скатной кровли

Плоские перекрытия не представлены сугубо горизонтальной поверхностью, как бы не вводило в заблуждение ее название. Строительный азимут в этой ситуации тоже имеет склон, хоть и не значительный — его минимальное значение должно составлять 3 градуса.

Что же касается оптимальных величин для плоских покрытий, то уклон плоской кровли колеблется в районе 5-7 градусов. Это обусловлено тем, что крыши с углом свыше 10º сложно назвать плоской. В свою очередь, 12-15 градусов в большинстве ситуаций уже трактуется как минимальный порог для скатных поверхностей. Оптимальные величины достаточно широкоформатны.

Оптимальный угол наклона крыши для схода снега составляет 40-50 градусов.

Уклон плоской кровли

К примеру, для односкатных навесов предполагается диапазон от 20 до 30 градусов, а в случае с двускатными этот показатель растет до 45º. Вот только такой объемный интервал в большей степени указывает на индивидуальные характеристики типа кровли и климатические особенности.

Минимальный уклон кровли

Кровельный материал, являющийся одним из главных элементов структуры верхней плоскости, также предусматривает определенные рекомендации уклона в зависимости от своего типа.

• В случае с профнастилом устанавливают угол на уровне 12 градусов, для металлочерепицы данный показатель следует увеличить до 15º.
• Ондулин или мягкую черепицу на простонародном языке можно укладывать при склоне в 11 градусов. Вот только в этом случае также есть один нюанс, который заключается в сплошной обрешетке.
• При укрытии керамической черепицы наклон должен быть минимум 22º. Также стоит учесть, что стропильная система поддается большим нагрузкам в случае небольшой наклонности ската. Во избежания перегрузок следует этот фактор взять на вооружение во время проектирования.
• К самым распространенным видам поверхностного покрытия относится шифер. При настилании асбестоцементных волнистых листов показатель склона кровли не должен превышать 28%. Те же требования и к стальным плоскостям.
• Минимальный уклон кровли из сэндвич панелей по нормам составляет 5 градусов, если планируются окна в панелях, то уклон увеличивается до 7 градусов.

По какому СНиП посмотреть уклон кровли? Оптимальный и минимальный уклон кровельного материала вы можете посмотреть в СНиП II-26-76 Кровли.

Зависимость уклона от выбора кровельного покрытия

Как определить угол наклона крыши самостоятельно

Для измерения угла ската можно использовать чудо-прибор, который способен избавить от всего вычислительного бремени. Название устройства говорит само за себя — уклономер (угломер).

В целом, можно обратиться за помощью и к механическому угломеру — вариант бюджетный, но вот не исключены дополнительная морока, особенно если пользуетесь таким приспособлением впервые.

Впрочем, расскажем специфику этого устройства — возможно, благодаря ней наш читатель очень скоро будет в обращении на «ты» с данным элементом.

• Стандартный уклономер без электронных наворотов представлен в виде рейки с прикрепленной рамкой. На стыке планок находится ось, на которой зафиксирован маятник. В его своеобразный комплект входит 2 кольца, грузик, пластина и указатель. Дополняется устройство шкалой с делениями, которая находится во внутренней части выреза. Если рейку положить по горизонтали, то указатель совпадет с нулевым делениям шкалы.
• Теперь переходим к основному процессу, для которого и предназначен прибор. Выставьте рейку угломера перпендикулярно по отношению к коньку. После этого на указателе маятника отобразится требуемая величина в градусном значении.
• Вариант, основанный на проведении собственного расчетного задания для измерения наклона путем математических вычислений, малопривлекателен. Во всяком случае попытаемся доступно рассказать как это можно сделать самостоятельно. В первую очередь необходимо выяснить длину гипотенузы и катетов. Когда речь идет об измерении наклона крова, прямая ската и есть отображением гипотенузы.
• Затем рассчитываем длину противолежащего и прилежащего катета. Первый из них представлен в виде расстояния, разделяющее перекрытие и конек, а размер второго следует принимать за расстояние между серединой перекрытия и карнизным свесом определенного ската.
• Теперь, получив уже два значения, найти третье путем применения тригонометрии не составит труда. В итоге, зная синус, косинус или тангенс (зависит от размеров составляющих) через инженерный калькулятор вычисляем цифровое значение наклона в процентах.
• Остались вопросы? Смотрите видео урок ниже или воспользуйтесь нашим онлайн калькулятором.

Соотношение высоты конька с пролетом

В целом, алгоритм проведения расчетных операций можно разделить на четыре шага.

Сначала учитываем внешние природные факторы влияния на будущий поверхностный слой, сверяем свои строительные планы с ценниками на необходимые ресурсы в интернет-магазинах, определяемся с видом материала для кровли и не перестаем черпать информацию со специализирующихся сайтов и по возможности консультируемся с профессионалами.

Касательно нагрузок — лучше не утруждаться минимальными уклонами, так как это может плохо кончиться для «свежей» крыши. Но если кровля плоская и деваться некуда, тогда не пренебрегайте укрепительными редутами.

В расчете стоимости также не обойдите вниманием такие понятия, как масса конструкции дома и опять таки нагрузку от осадков — это поможет найти не только правильное, но и экономически приятное решение для Вашего кошелька.

Расчет крыши

Если наклон составит до 10 градусов, тогда подходящим вариантом будут поверхности из гравия, до 20º — профнастил и шифер. Стальные и медные листы целесообразны уже в очень «крутых» случаях, когда показатель верхнего румба достигает отметки 50-60 градусов.

Собственно, вот и вся информация, которая понадобится для самостоятельного вычисления угла уклона крыши.

Источник: https://expert-dacha.pro/stroitelstvo/krysha/ustrojstvo/uklon.html

Как самостоятельно рассчитывать оптимальный угол наклона крыши частного дома

При создании кровли уклон является одним из важнейших параметров, который учитывается в расчетах. Зависит он от материала для кровли, а также местного климата.

Угол наклона крыши является важнейшим параметром при возведении стропильной системы и расчете расхода кровельных материалов частного дома. Проектирование крыши – мероприятие весьма ответственное, которое следует доверить исключительно профессионалам, имеющим разрешение на проведение подобных работ.

• На что влияет уклон крыши
• В чем измеряется угол наклона крыши
• Правила расчета угла наклона кровли
• Определяем минимальный угол ската крыши в зависимости от кровельного материала
• Снеговые и ветровые нагрузки
• Примеры расчета

Однако в некоторых случаях, все предварительные расчеты можно сделать и самостоятельно, хотя бы для того, чтобы иметь представление о предполагаемом количестве материала и возможности реализации своих архитектурных идей. Из этой публикации вы узнаете, от чего зависит и как своими силами рассчитать угол наклона крыши, не прибегая к услугам дорогостоящих специалистов.

При самостоятельном возведении каркаса крыши большинство застройщиков руководствуется ее дизайном и назначением подкровельного пространства, что в корне неверно.

На каркас крутых крыш практически не воздействует снеговая нагрузка, а это значит, что чисто теоретически можно сэкономить на сечении и шаге стропил.

Однако ветер, оказывает наибольшее воздействие именно на кровли с крутыми скатами из-за их большой парусности, что уже на практике требует создания прочной стропильной системы.

Все это совершенно не значит, что пологие крыши лучше. На кровлях с малым уклоном снег будет задерживаться дольше, что создает внушительную нагрузку на стропильную систему. К тому же, угол ската крыши влияет на габариты чердачного помещения.

Чем круче крыша – тем больше возможности у застройщика для обустройства жилой мансарды. Тем не менее не следует забывать о высокой стоимости конструкций с крутыми скатами, особенно в сравнении с пологими крышами.

Сохранить объем чердачного пространства, не увеличивая высоту конька, поможет создание ломаной крыши.

Помимо снеговой и ветровой нагрузки на каркас оказывает влияние и вес кровельного пирога совместно с собственной массой стропильной системы. Если в кровле используются теплоизоляционные материалы, то и их вес учитывается при определении оптимального угла крыши.

Прежде всего, следует внести ясность в само понятие угол наклона. Данная величина – это угол, который образуется при пересечении горизонтальной плоскости (заложение) с плоскостью кровли. «Заложение» – это не что иное, как проекция ската крыши в горизонтальной плоскости.

В справочной литературе и специализированных таблицах в качестве единицы измерения угла наклона крыши используются проценты. Уклон кровли в процентах показывает отношение высоты подъема кровли (Н) к заложению (L).

В двускатных крышах (L) – это величина, равная длине половины пролета. L в односкатных крышах равняется длине пролета.

Правила расчета угла наклона кровли

Допустим, L = 3 м, а Н = 1 м. В таком случае отношение будет выглядеть, как Н к L или 1:3. Это простейший пример, показывающий большие неудобства в определении угла уклона таким способом.

Для простоты вычислений применяется специальная формула расчета угла наклона крыши, которая выглядит следующим образом.

I = H/L где:

• I – тангенс уклона ската;
• Н – высота подъема кровли;
• L – значение заложения.

Используем данные из примера выше. L = 3 м и Н = 1 м. Тогда, формула расчета выглядит, как I = 1/3 = 0,33. Теперь, для перевода значения тангенса острого угла в проценты необходимо полученное значение умножить на 100. Исходя из этого, получаем: 0,33 х 100 = 33%

Как определить угол наклона крыши в градусах? Перевести проценты в градусы можно двумя простыми способами:

• воспользоваться онлайн-конвертором;
• воспользоваться таблицами, опубликованными в специализированной справочной литературе.

Первый способ весьма прост, но требует подключения к интернету. В сети представлено огромное количество ресурсов, предоставляющих возможность воспользоваться онлайн-конвертором.

Таблицы уклона крыши в градусах и процентах найти значительно сложнее, однако они проще в применении. Публикуем таблицу соотношения проценты-градусы.

Исходя из крутизны скатов, все крыши условно делятся на четыре типа:

• Высокие, с уклоном от 45 до 60°.
• Скатные, с углом наклона кровли от 30 до 45°.
• Пологие. Угол наклона скатов в таких конструкциях варьируется от 10 до 30°.
• Плоские с уклоном до 10°.

Подходя к возведению крыши, застройщик планирует использование определенного кровельного материала. Следует учитывать, что далеко не каждый материал может быть использован на крышах с различным уклоном.

Далее рассмотрим зависимость между наиболее распространенными кровельными материалами и минимально допустимым углом ската крыши:

1. Асбоцементный шифер — 9° или 16%. Соотношение высоты подъема кровли к заложению 1:6.
2. Ондулин — 5°. Соотношение сторон 1:11.
3. Минимальный угол наклона односкатной крыши из металлочерепицы составляет 14°.
4. Керамическая черепица — 11°. Соотношение 1:6.
5. Цементно-песчаная черепица — 34° или 67%. Соотношение высоты кровли к заложению 1:1,5.
6. Битумная черепица — 11°. Соотношение сторон 1:5.
7. Профнастил — 12° При меньшем уклоне необходимо провести обработку стыков герметизирующим средством.
8. Оцинковка и стальные листы требуют минимального уклона 17°.
9. Рулонные битумные материалы — 3°.
10. Наплавляемая кровля может быть использована в качестве покрытия крыши с уклоном 15%.

В проектировании крыш существует понятие – максимальный угол наклона скатов. Данное значение является критическим для использования конкретного материала.

На рисунке ниже показаны минимальные и максимальные значения угла наклона крыши для некоторых распространенных кровельных материалов.

Кроме этого, в последней колонке собраны данные о том, какой уклон ската чаще всего используется для данных материалов отечественными застройщиками.

• Как видно из приведенной таблицы, между минимальным и максимальным углом наклона крыши весьма солидный разрыв.
• Выбирая уклон из диапазона допустимых значений, следует руководствоваться исключительно эстетическими соображениями и расходом материала.

При проектировании кровли всегда учитываются снеговые и ветровые нагрузки на стропильную систему. Чем круче скаты, тем меньше снега на них задержится.

Для правильного вычисления необходимой прочности конструкции вводится поправочный коэффициент:

1. Для крыш с уклоном менее 25° применяется коэффициент равный 1.
2. Стропильные конструкции со скатами от 25 до 60° требуют применения коэффициента 0,7.
3. Кровли, выполненные с углом наклона скатов более 60°, не требуют применения коэффициента, так как снег на них практически не задерживается.

Для простоты вычислений используют карты, в которых отмечены средние значения снеговой нагрузки по регионам РФ.

Правила проведения расчетов просты: находим свой регион, определяем снеговую нагрузку, выделенную своим цветом, принимаем в расчет первое значение, умножаем на поправочный коэффициент исходя из предполагаемого угла уклона крыши.

В качестве наглядного примера рассчитаем снеговую нагрузку для крыши дома в Норильске углом наклона скатов 35°. Итак, 560 кг/м2 умножаем на коэффициент 0,7.

Получаем снеговую нагрузку для данного региона и конкретной конструкции кровли 392 кг/м2.

1. Для определения ветровых нагрузок также используются карты, в которых отмечены расчетные значения ветровых нагрузок по регионам.
3. Кроме этого, в расчетах следует учитывать:

1. Розу ветров, а конкретно – расположение дома на местности и относительно других строений.
2. Высоту постройки.

По типу расположения дома на местности, все строения можно разделить на три группы:

1. А – постройки, расположенные не открытой местности.
2. Б – Строения, расположенные в населенных пунктах с ветровой преградой не выше 10 м.
3. В – здания, находящиеся в населенных пунктах с ветровой преградой от 25 м.

В зависимости от зоны размещения и высоты строения при проектировании крыши вводятся поправочные коэффициенты, учитывающие ветровую нагрузку. Все факторы, влияющие на ветровую нагрузку, сведены в таблицу, по которой легко сделать расчет.

Например: для одноэтажного дома в Норильске ветровая нагрузка составит: 84 кг/м2 умноженная на коэффициент 0,5, соответствующий зоне «В», что составляет 42 кг/м2.

Помимо этого, учитываются аэродинамические нагрузки, воздействующие на стропильную систему и кровельный материал. В зависимости от направления ветра, нагрузку условно делят на зоны, которые предполагают различные поправочные коэффициенты.

Для обеспечения запаса прочности рекомендуется брать значения из наиболее нагруженных зон G и H. опубликовано econet.ru

• Подписывайтесь на наш канал Яндекс Дзен!
• Если у вас возникли вопросы по этой теме, задайте их специалистам и читателям нашего проекта здесь.

P.S. И помните, всего лишь изменяя свое потребление — мы вместе изменяем мир! © econet

Источник: https://econet.ru/articles/kak-samostoyatelno-rasschityvat-optimalnyy-ugol-naklona-kryshi-chastnogo-doma

Расчет угла наклона крыши для чердачной и мансардной кровли

Крыши зданий и сооружений делятся на две категории: плоские и наклонные. В этой статье будет разбираться со второй позицией, а точнее, с углом наклона крыши: какие характеристики влияют на данный параметр, какие кровельные материалы под каким углом кровли укладываются, в каких единицах изменяется угол наклона скатов. Разобравшись в полученной информации, Вы легко сможете контролировать правильность сооружения крыши вашего дома.

Угол наклона крыши

Единицы измерения угла ската

Из школьного курса геометрии все знают, что величина любого угла измеряется в градусах. Уклон кровли в этом случае – не исключение. Но необходимо обозначить, что в технической литературе, в ГОСТах и справочниках встречают и другие единицы измерения. А именно: проценты и отношения сторон.

В первую очередь надо обозначить, что подразумевают под углом ската крыши. На фото ниже он обозначен латинской буквой альфа.

Угол наклона ската кровли

В строительной сфере крыши с углом наклона выше 50° встречаются редко. К ним можно отнести башенки в готическом стиле или нижние скаты мансардных кровель. В основном максимальный параметр – 45°.

Что касается двух других единиц измерения, то отношение сторон – это так называемая упрощенная дробь. В ее основе лежат два размера: высота крыши, на фото она обозначена буквой «Н», и проекцией ската, обозначенная буквой «L». Соотношение должно быть таким: Н/L.

Добавим, что проекция длины ската – это, по сути, половина ширины дома, если крыша двускатная симметричная, или полная ширина, если крыша односкатная. При этом угол наклона так и пишется дробью, к примеру, 1:3.

В некоторых конструкций обозначение дробью неудобно. К примеру, если она выглядит вот так: 4:13. Поэтому используют процентное исчисление. Оно рассчитывается таким образом:

4:13х100=30,77%

Уклон кровли в процентах и градусах используется профессиональными строителями чаще, чем отношение сторон, потому что такое обозначение применяется в справочниках и технической литературе. То есть это чисто технические единицы измерения. Хотя перевести из одной единицы измерения в другую не сложно. На фото ниже показан перевод из градусов и отношении я сторон и наоборот.

Пропорции соотношения градусов к размерам крыши

Если есть необходимость перевести градусы в проценты, то, исходя из рисунка выше, можно сделать несколько математических выкладок. За 100% берется угол, равный 45°. Теперь можно найти, сколько градусов в одном проценте. Для этого надо:

45/100=0,45°. Переводим в минуты, получается 27’. То есть 1% – это 27 градусных минут.

Можно подойти к решению поставленной задачи с обратной стороны. То есть перевести градусы в проценты. Здесь обратное соотношение:

100/45=2,22%

Получается так, что в одном градусе 2,22%.

На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу расчета, монтажа и ремонта кровли. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Зависимость угла наклона ската и типа кровельного материала

Вышу уже говорилось о двух разновидностях кровель: плоские и наклонные. Но надо отметить, что у плоских кровель тоже есть свой угол, который варьируется в диапазоне 0-5°. Скатные крыши делятся на две подгруппы (деление условное):

• с небольшим уклоном – от 6 до 30°;
• с крутым уклоном – больше 30°.

Распределение кровельных материалов по крутизне ската

У каждого вида кровельных конструкций есть свои преимущества и недостатки. К примеру, плоские – это небольшая площадь покрытия, что позволяет сэкономить на кровельном материале (его количестве).

Но при этом такая конструкция потребует проведения усиленной гидроизоляции.

Крутые скаты – это беспроблемное схождение атмосферных осадков, но высокая парусность конструкции, что потребует от ее сооружения усиления стропильной системы.

Учитывая это, необходимо строго подходить к выбору кровельного материала. Их производители обязательно информируют потребителей, при каком минимальном уклоне кровли их можно использовать. На фото ниже показана диаграмма распределения кровельных материалов по углам скатов.

Как видно из диаграммы, на плоских крышах обычно используют рулонные материалы в виде рубероида или толи.

Хотя нет никаких противопоказания применения листовых или плитных изделий: шифер, профнастил, листовое железо, собираемое фальцовым способом.

А вот штучный кровельный материал лучше на крышах крутизною меньше 15° не использовать. Есть высокая вероятность проникновения воды через стыки элементов покрытия.

Значение угла кровли в градусах и процентах по отношению к типу кровельного материала

Конструктивные особенности крыши в зависимости от угла наклона

Если в проекте дан уклон крыши, то рассчитать ее высоту не составит труда. А этот параметр – один из самых важных, потому что он определяет высоту конька.

Этот элемент кровельной конструкции – точка отправления в сооружении крыши в целом. Потому что при строительстве сначала выставляют уровень расположения конька, и уже под него режут пиломатериал: опорные стойки.

Отсюда же рассчитывают длину стропильных ног.

Сложность расчета заключается в том, что не все помнят тригонометрию, формулы которой используются для расчетов длин элементов кровельного сооружения. В основе формул лежат тригонометрические функции: синус, косинус, тангенс, катангенс.

К примеру, как определить высоту конька (соответственно и крыши) через синус и тангенс:

sin α = H/S, где «S» – это длина ската. Соответственно высота конька будет равна: Н=S x sin α.

tg α = H/L, то есть Н=l x tg α

Точно также можно определить длину ската, или, зная оба параметра, можно рассчитать угол наклона крыши. Все параметры конструкции взаимосвязаны, так что, зная два из них, можно определить третий.

Это может быть интересно! В статье по следующей ссылке читайте про вентиляцию подкровельного пространства.

Кстати, определяя параметры крыши, можно обойтись и без угла наклона. Для этого используется формула Пифагора. Вот ее формула:

• S2=H2+L2
• Меняя местами значения, находится необходимая величина.
• У Вас может возникнуть вопрос, связанный со значением величин тригонометрических функций. Они в свободном доступе есть, но чтобы Вы их не искали на просторах интернета и не тратили свое время, предлагаем таблицу:

Значения тригонометрических функций от величины угла

Добавим, что тригонометрические функции упрощают проведения расчетов кровельных конструкций. Если правильно ими пользоваться и уметь набрасывать на бумаге эскизы крыш (имея воображение в плане конструктивного расположения ее элементов), то можно легко рассчитать размеры каждого элемента.

Это касается не только одно- или двускатных сооружений. Также легко можно будет рассчитать и элементы вальмовых или мансардных крыш. Просто придется разбить их сложные конструкции на простые.

Влияние угла наклона на объем помещения мансарды

Если дом возводится с мансардой, то угол наклона скатов приобретает прикладное значение. И здесь соотношение прямое, то есть чем больше угол, тем больше объем мансарды. Чтобы было понятно, на фото ниже это хорошо видно.

Соотношение угла наклона скатов к объему мансардного помещения

Приведем пример, основанный на верхнем рисунке. Здесь четко видно, что высота помещения зависит от параметров наклона крыши. При этом надо учитывать, что оптимальная высота не должна быть меньше 2,5 м.

А значит, угол наклона скатов мансарды минимально должна быть 25°. Но обратите внимание, что при таком расположении элементов кровли не учтен объем помещения. То есть ширина комнаты не будет больше 3 м. Это притом, что ширина дома – 10 м.

Получается, что используется всего лишь 30% от пространства.

А значит, надо увеличивать значение угла. И чем больше он, тем больше полезная площадь мансарды. Но здесь есть обратная сторона медали. Увеличивая угол, увеличивается высота конька. А это расходы стройматериалов на возведение крыши, плюс увеличение парусности конструкции. Поэтому очень важно найти золотую середину. К примеру, 40° практически решают все проблемы.

Чтобы отойти от этих проблем раз и навсегда, строители давно применяют совершенно другую конструкцию. Она сложна и в сооружении, и в проведении расчетов, но этот вариант решает проблему полезной площади помещения, не увеличивая высоту крыши.

Конструкция мансардной крыши

Расчет высоты конька и угла наклона крыши:

Это может быть интересно! В статье по следующей ссылке читайте про кровельный калькулятор.

Заключение по теме

Проведение расчетов кровельной конструкции – прерогатива специалистов. Потому что правильный расчет, того же угла наклона, это надежность крыши в целом. Но ориентироваться в некоторых технических понятиях будет полезно и владельцам строящихся домов.

Прочитать позже

Отправим материал на почту

1. Автор статьи
2. Кровельщик, специализация — мягкая кровля, опыт более 10 лет
3. Николай Терентьев

Источник: https://m-strana.ru/articles/ugol-naklona-kryshi/

Оптимальный угол наклона двухскатной крыши: порядок расчета пошагово

Фундамент и крыша – два самых важных и сложных по расчетам архитектурных элемента любого здания. Несущие элементы крыши – стропильная система, а ее показатели во многом зависят от угла наклона скатов. Обыкновенные застройщики выбирают оптимальный угол наклона крыши, исходя из иных критериев, чем проектировщики.

Оптимальный угол наклона двухскатной крыши

По каким критериям выбирают угол застройщики

Их не совсем интересуют расчеты на прочность несущих узлов, им малоинтересно влияние угла наклона двухскатной крыши на стоимость и сложность стропильной системы и т. д.

На что обращают внимание обыкновенные застройщики?

Эти пожелания архитекторами принимаются во внимание во время проектирования и расчета элементов стропильных систем.

Но к ним добавляется еще довольно большое количество чисто инженерных факторов, оказывающих решающее влияние во время расчетов параметров стропильной системы.

И угол наклона скатов среди них не единственный, все значения зависят друг от друга и не могут не учитываться при разработке проекта.

Как выбирают оптимальный угол проектировщики

Источник: https://krysha-expert.ru/optimalnyy-ugol-naklona-dvukhskatno

Уклон крыши: расчёт и таблица соотношений проценты-градусы

krovli.club

Раздел: Конструкция скатной крыши

  Уклон скатов крыши — от чего зависит и в чём он измеряется.

  Такой немаловажный для крыши факт — её уклон. Уклон крыши — это угол наклона кровли относительно горизонтального уровня. По углу наклона скатов крыши бывают малоуклонные (пологие), средней наклонности и крыши с крутыми (сильноуклонными) скатами.

  Малоуклонная крыша та крыша, монтаж которой осуществляется из расчёта наименьшего, рекомендованного угла наклона скатов. Так для каждого кровельного покрытия есть свой рекомендуемый минимальный уклон.

От чего зависит уклон кровли

• От способности крыши защищать строение от внешних факторов и воздействий.
• От ветра — чем больше уклон крыши, тем больше значение приходящихся ветровых нагрузок. При крутых уклонах уменьшается сопротивляемость ветру, повышается парусность. В регионах и местах с сильными ветрами рекомендуется применять минимальный уклон крыши, чтоб уменьшить нагрузки на несущие конструкции крыши.
• От кровельного покрытия (материала) — Для каждого кровельного материала существует свой минимальный угол наклона, при котором можно использовать данный материал.
• От архитектурных задумок, решений, местных традиций — так в разных регионах отдаётся предпочтение для той или иной конструкции крыши.
• От атмосферных осадков: снеговых нагрузок и дождей в регионе. На крышах с большим уклоном не будет скапливаться в огромных количествах снег, грязь и листья.

В чем измеряется угол уклона крыши

  Обозначение уклона кровли на чертежах может быть как в градусах, так и в процентах. Уклон крыши обозначается латинской буквой i.

  В СНиПе II-26-76, данная величина указывается в процентах ( % ). В данный момент не существует строгих правил по обозначению размера уклона крыши.

  Единицей измерения уклона крыши считают градусы или проценты ( %). Их соотношение указаны ниже в таблице.

Уклон крыши соотношение градусы-проценты

  Перевести уклон из процентов в градусы и наоборот из градусов в проценты можно при помощи онлайн конвертера:

Замер уклона крыши

  Измеряют угол уклона при помощи уклономера или же математическим способом.

  Уклономер — это рейка с рамкой, между планками которой есть ось, шкала деления и к которой закреплён маятник. Когда рейка находится в горизонтальном положении, на шкале показывает ноль градусов.

Чтобы произвести замер уклона ската крыши, рейку уклономера держат перпендикулярно коньку, то есть в вертикальном уровне. По шкале уклономера маятник указывает, какой уклон у данного ската крыши в градусах.

Такой метод замера уклона стал уже менее актуален, так как сейчас появились разные геодезические приборы для замеров уклонов, а так же капельные и электронные уровни с уклономерами.

Математический расчёт уклона

  Можно рассчитать уклон крыши не используя геодезические и другие приборы для замеров уклона. Для этого необходимо знать два размера:

• Вертикальная высота ( H ) от верхней точки ската (как правило конька) до уровня нижней (карниза)
• Заложение ( L ) — горизонтальное расстояние от нижней точки ската до верхней

•   При помощи математического расчёта величину уклона крыши находит следующим образом:
• Угол уклона ската i равен отношению высоты кровли Н к заложению L

• i = Н : L

  Для того, чтобы значение уклона выразить в процентах, это отношение умножают на 100. Далее,чтобы узнать значение уклона в градусах, переводим по таблице соотношений, расположенной выше.

1.   Чтобы было понятней рассмотрим на примере:
2. Пусть будет:
3. Длина заложения 4,5 м, высота крыши 2,0 м.

Уклон равен: i = 2.0 : 4,5 = 0,44 теперь умножим на × 100 = 44 %. Переводим данное значение по таблице в градусы и получаем — 24°.

Минимальный уклон для кровельных материалов (покрытий)

Калькуляторы онлайн

Онлайн калькулятор расчёта уклона крыши. Посчитать уклон крыши Данные Заложение: м…

Калькуляторы онлайн

Онлайн калькулятор для конвертации значений уклона из градусов в проценты и из процентов…

Стройматериалы

Что такое плотность древесины Плотность древесины — это отношение массы древесины к…

Источник: https://krovli.club/uklon-kryshi

Онлайн калькулятор расчета угла наклона, стропильной системы и обрешетки двускатной крыши дома

Онлайн калькулятор двускатной (двухскатной) крыши предназначен для расчета угла наклона стропил, количества обрешетки, нагрузки на кровлю, а так же количества необходимого материала для возведения данного типа кровли. В расчете учтены все популярные кровельные материалы, такие как керамическая, цементно-песчанная, битумная и металлическая черепица, ондулин, шифер и др.

Все расчеты выполняются в соответствии с ТКП 45-5.05-146-2009 и СНиП «Нагрузки и воздействия».

Двускатная (двухскатная, щипцовая) – разновидность форм крыш с двумя наклонными скатами от конька до наружных стен. Данная форма является самой распространенной и самой практичной с точки зрения стоимости, эффективности и внешнего вида.

Опирание стропил происходит друг на друга, а их пары соединяются обрешеткой. Стены с торцевой стороны такой крыши, имеют треугольную форму, и называются фронтонами (щипцами).

Чаще всего под данным видом кровли устраивается чердачное помещение, освещаемое с помощью небольших фронтонных окон.

При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация. .

Далее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, воспользовавшись формой в правом блоке.

Общие сведения по результатам расчетов

• Угол наклона крыши

— Угол наклона каждого ската. Программа так же подскажет подходит ли данный угол для выбранного кровельного материала. Что бы увеличить или уменьшить, измените параметры ширины основания или высоты подъема.

• Площадь поверхности крыши

— Общая площадь всей поверхности кровли, с учетом длины свеса.

• Примерный вес кровельного материала

— Вес выбранного кровельного материала на всю площадь крыши.

• Количество рубероида

— Количество подкровельного материала в рулонах шириной 1 метр и длиной по 15 метров, с учетом нахлеста.

• Длина стропил

— Длина каждого стропила от конька до основания ската

• Минимальное сечение стропил

— Сечение стропил с учетом выбранных параметров и нагрузок. По умолчанию указаны нагрузки для московского региона.

• Количество стропил

— Общее количество стропил при заданном шаге на всю стропильную систему.

• Количество рядов обрешетки

— Общее количество рядов обрешетки по заданным размерам на всю кровлю

• Равномерное расстояние между досками обрешетки

— Рекомендуемое расстояние между досками обрешеток, для использования материала без подрезки.

Что бы рассчитать двускатную крышу с разными углами наклона каждой стороны, необходимо произвести 2 расчета односкатной крыши с необходимыми параметрами.

Источник: https://stroy-calc.ru/raschet-dvuhskatnoy-krishi

Какая оптимальная ориентация и угол наклона для солнечных батарей?

Под каким углом для солнечных панелей и в каком направлении должны быть расположены солнечные панели для оптимизации производства?

Чтобы оптимизировать производство солнечных панелей, не стоит недооценивать важность их ориентации и наклона! Однако не всегда речь идет о производстве максимального количества энергии; вам также необходимо принять во внимание ваши потребности в потреблении. Например, если вы потребляете электроэнергию самостоятельно, а не продаете ее обратно в сеть, оптимальная ориентация не обязательно будет такой же!

Почему так важен наклон панелей?

Наклон панелей важен, потому что ваши панели будут производить максимум энергии, когда солнце находится прямо перпендикулярно к ним.Например, зимой в северном полушарии солнце находится низко по отношению к горизонту. В этом случае для максимальной производительности солнечных панелей лучше всего подойдет крутой угол 60 °. Весной лучший угол наклона составляет 45 °, а летом, когда солнце высоко в небе, лучше всего иметь небольшой наклон — 20 °!

Какой угол выбрать для солнечных панелей, чтобы обеспечить максимальную производительность в течение всего года?

В солнечной тепловой энергии: Цель состоит в том, чтобы производить больше тепла зимой и меньше — летом.Пример: В Марселе для получения традиционной тепловой энергии необходимо 4 м² панелей для горячего водоснабжения обычного дома (200 л при 45 ° C), а наилучший наклон панелей составляет от 50 ° до 55 °. Такой наклон не соответствует максимальному солнечному свету, но, поскольку летом наблюдается избыток продукции, лучше оптимизировать угол наклона для зимы.

Фотоэлектрические (PV): Для фотоэлектрических панелей, где электричество повторно вводится в сеть для перепродажи, оптимальной ориентацией является юг с углом 37 °, что максимизирует общее производство электроэнергии.

PV -T: Для панелей DualSun PV-T, которые производят как электричество, так и горячую воду, оптимальный угол такой же, как и для фотоэлектрических панелей.

Пример: Для установки DualSun в Марселе мы рекомендуем 4-панельную конструкцию для семьи из четырех человек. Лучшим углом для этого является максимальное солнечное освещение (37 °).

Некоторые панели устанавливаются на фасаде здания. Имеет ли это смысл?

Солнечные панели, установленные вертикально, производят меньше энергии, но установка на фасаде может иметь смысл в зависимости от конкретных потребностей и ограничений здания.Например, в убежище Арпонт панели DualSun установлены вертикально. Это был выбор конструкции, но также и техническое решение, позволяющее избежать скопления снега зимой.

Какое влияние угол оказывает на производство, если мы отклоняемся от «идеального угла»?

Вы можете увидеть на графике выше изменение солнечного света в зависимости от ориентации и наклона на данной поверхности. Обратите внимание, что наклон важен, но также важна ориентация!

Имеет ли смысл адаптировать наклон крыши для оптимизации производства?

В случае PV-T, когда крыша имеет фиксированный уклон, нет необходимости изменять угол крыши, чтобы получить оптимальную производительность.На самом деле, производство энергии всегда будет интересно (что не всегда верно с тепловыми солнечными панелями для отопления).

Почему важна ориентация панелей?

Ориентация панелей важна для улавливания максимального количества солнечного света и, следовательно, производства максимальной энергии.

В каком направлении лучше всего производить на стационарной установке?

Крыши, выходящие на юг, получают больше всего солнечного света и, следовательно, больше всего солнечной энергии в течение дня.

Какое влияние на производство окажет эта идеальная ориентация?

Если вы обратитесь к диаграмме выше, вы увидите, что чем дальше вы от юга, тем больше будет затронуто ваше производство.

Есть ли смысл иметь панели, ориентированные на восток / запад, а не на юг?

В случае «собственного потребления» для производства фотоэлектрических панелей имеет смысл ориентировать панели на восток / запад, а не на юг. Панели, обращенные на восток, будут производить больше энергии утром, а на западе — больше энергии во второй половине дня.Что касается энергетической автономии, цель состоит не в том, чтобы производить максимум, а в том, что необходимо. Это, например, случай для автономного шале Arpont во французских Альпах, где панели DualSun ориентированы на восток / запад, чтобы иметь возможность производить больше энергии утром и вечером и меньше в течение дня, когда убежище довольно пустое!

Вы успешно подписались!

оптимальный вариант. Какой уклон крыши

Наша огромная страна расположена в разных климатических поясах.Если на крайнем севере и дальнем востоке сильный ветер и снег, то на юге России возможен дождь и ветер. Нам нужен очень ответственный подход к выбору кровельного материала и расчету наклона крыши вашего дома. Самый практичный выбор металлочерепицы — она ​​недорогая, прочная и красивая. Но угол наклона кровли зависит от предполагаемой ветровой нагрузки и типичных для вашего региона атмосферных осадков. Так какими же должны быть минимальные углы наклона вашей кровли из металлочерепицы? На этот вопрос и нужно ответить.

В этой статье

Свойства рубероида

В современном строительстве используются самые разные кровельные покрытия, но одним из самых популярных материалов заслуживает металлочерепица. Во многих странах издавна производят такую ​​плитку. Поэтому использование металла не только ставит под сомнение конечную стоимость изделия, но и служит гармоничным продолжением старинных традиций. К высоким техническим характеристикам металлочерепица относится:

• использование оцинкованного листа и его покрытие прочными полимерными красками с целью придания антикоррозионных свойств;
• широкий выбор цветовых архитектурных решений;
• технологичность и простота монтажа кровли, не требующая применения специальных инструментов и приспособлений;
• Легкость материала, что позволяет монтировать его на большой высоте и в условиях сложных сплавных сооружений;
• отсутствие большой нагрузки на стропила из-за небольшого веса листа;
• с относительно тонким листом, выдерживает достаточно большие нагрузки, так как имеет ребра жесткости.

Все перечисленные свойства позволяют использовать данное покрытие в сложных климатических условиях. Чтобы рассчитать количество материала, нужно знать минимальный угол наклона кровли из металлочерепицы.

Как определить угол наклона кровли в вашем регионе

Для расчета прочности кровельной конструкции и количества необходимого материала нужно знать оптимальный уклон кровли. При этом необходимо учитывать ряд обстоятельств, в том числе:

1. прогнозируемое количество коньков;
,
2. б / у под подкачку;
3. Показатели экономии;
4. вес конструкции.

Казалось бы, чем круче конек, тем лучше, но это приводит к увеличению расхода материала и увеличению веса, а также к большой ветровой нагрузке на конструкцию. Поэтому существует такое понятие, как оптимальный угол наклона кровли из металлочерепицы.

Небольшой уклон, порядка 10-12 градусов, имеет свои недостатки, требующие увеличения опор корня и усиления стропил из-за повышенной снеговой нагрузки. Кроме того, необходимо позаботиться об улучшении гидроизоляции и необходимости увеличения закулисных листов.Это сделано для того, чтобы не допускать протечек на стыках с помощью пологих стержней. Крыши такой конструкции лучше всего подходят для южных регионов, где снежный покров не имеет большого веса, а среднегодовая температура не слишком низкая. В летний период кровли меньше утепляются, что создает комфортные условия для существования в доме.

Крутые скалы от 30 до 45 градусов больше подходят для регионов с более низкими температурами и частыми снегопадами, но необходимо учитывать возрастающую ветровую нагрузку на крышу и здание в целом.Это важно и с учетом прочностных характеристик металлочерепицы, которые закладывает производитель материала. Штампованные листы, в случае холодных стержней, необходимо чаще, чем обычно, потому что они склонны к скольжению под действием силы тяжести. Чем больше угол наклона кровли, тем трудозатратнее в установке и менее экономично он получится.

На кровельный материал действуют две нагрузки, которые с точки зрения технического обеспечения прочности противостоят друг другу.

В плите штанги строятся, чем больше угол наклона, тем легче им, атмосферные осадки перемешиваются, не задерживаясь на поверхностях склонов. Но при этом увеличивается площадь кровли, грозит увеличением ветровых нагрузок. Поэтому стоит на основе двух параметров выбрать оптимальный вариант с учетом фактора увеличения стоимости конструкции за счет увеличения размеров кровельной конструкции.

Какой оптимальный угол наклона кровли рекомендуют производители этого стройматериала? После тестирования предприятия, производящие металлочерепицу, рекомендуют использовать ее при наклоне конька от 11 до 45 градусов.При этом угол наклона от 12 до 22 градусов является наиболее приемлемым. Строительные нормы и правила не дают по этому поводу четко выраженных рекомендаций, но предпочтительнее, при длине склона около 6 метров, угол наклона равный 14 градусам. Мы подошли к выбору наиболее экономичного способа покрытия кровли, который определяется таким понятием, как минимальный уклон кровли из металлочерепицы.

Какой минимальный уклон и как его определить

В зависимости от климатической зоны, архитектурного решения и эстетических предпочтений хозяев жилища возводятся крыши следующих типов: и тонкий дизайн;

Многолинейные и сводчатые крыши мало подходят для использования металлочерепицы, которая используется только в элементах этих конструкций. В то время как вальмовые крыши довольно широко используются в средней полосе и характеризуются выбором минимальных углов наклона в пределах от 22 до 45 градусов. Шатровая крыша используется как декоративный элемент, а угол наклона невидимых треугольников напрямую зависит от площади, покрываемой шатром. Этот элемент конструкции очень экономичен в изготовлении, а угол наклона составляет от 35 до 45 градусов.

Одна из самых популярных крыш, дуплекс. Производитель рекомендует соблюдать минимальные углы наклона кровли в пределах от 12 до 14 градусов. Учитывая суровый климат, можно рекомендовать расширить эти пределы с 14 до 22 градусов склонов. Именно с такими характеристиками кровля хорошо противостоит возможным сильным ветрам, а также представляет собой практически монолитную конструкцию, препятствующую проникновению влаги в подкапотное здание.

Для односторонних крыш минимальный угол наклона составляет от 11 до 14 градусов, так как большие углы наклона создают риск разрушения крыши при разнонаправленных порывах ветра. В климатических условиях России нужно придерживаться минимального уклона от 14 до 22 градусов. При строительстве на равнине или на возвышенности необходимо учитывать ландшафт и усиление ветров в зависимости от времени года.

При выборе типа кровли решающую роль играют вкусовые пристрастия каждого человека. Каждый хочет построить дом, чтобы он был красивым, удобным и служил долгие годы. Крыша здания венчает и особое внимание к ней, ведь она не только украшает, но и защищает от воздействия агрессивной среды.Чтобы он служил долгие годы, необходимо правильно его спроектировать и грамотно построить. А в целях экономии нужно правильно выбрать уклон этой кровли под металлочерепицу, учитывая климатические условия вашего региона.

Долговечность и качество кровли напрямую зависит от правильного выбора материала покрытия. Не последний критерий выбора — внешний вид и соответствие экологическим нормам. Среди специалистов давно укрепилось мнение, что полностью соответствуют этим требованиям.

Из трех видов металлочерепицы выгодно покрытие из профлиста , имитирующего настоящую черепицу — металлочерепицу.

Основа — стальной прокат, покрытый алюминиевым составом для устойчивости к вредным воздействиям окружающей среды. Для повышения устойчивости на финишный слой по металлу дополнительно нанесено полимерное покрытие . В этой статье вы узнаете, как рассчитать угол кровли для металлочерепицы и какие факторы влияют на кровельное покрытие.

Доступная цена и повышенные эксплуатационные характеристики позволяют металлочерепице занимать лидирующее место на рынке продажи кровельных материалов.

Положительными сторонами его использования являются:

• легкий вес — около 5 кг / м 2 Как следствие отсутствие необходимости в строительстве комплекса;
• не требует особых навыков при установке;
• износостойкость;
• длительный срок службы;
• Элегантный и праздничный вид, подходящий для любой дизайнерской разработки.

Из недостатков чаще всего отмечают пользователи и специалисты:

• повышен noity во время дождя или града;
• необходимо использовать из-за лавинообразного снега;
• большое количество элементов крепления при прямом воздействии атмосферных осадков;
• требуется заземляющее устройство для защиты от накопления статического электричества.

ВНИМАНИЕ!

Следует обратить внимание на то, что существует разновидность металлочерепицы с дополнительным защитным слоем в виде присыпки натуральной каменной крошки .В отличие от классического напыления, это композитное покрытие придает солидный вид и хорошо защищает дом от проникновения шума.

Состав кровельного листа

Качественные показатели Кровля металлочерепица во многом зависит от:

• минимум Толщина стального листа — не менее 0,4 мм . При небольшом уклоне покрытие толщиной менее 0,4 мм может не выдержать снеговой нагрузки.Увеличение уклона для уменьшения этого фактора воздействия увеличивает вероятность увеличения ветровой нагрузки, что также отрицательно сказывается на тоньше металла указанного значения;
• Коррозия, возникшая в результате возможных повреждений при транспортировке или непрофессиональной работе с использованием шлифовальных машин при резке листов. Важно в случаях, когда без болгарки обойтись невозможно, место обрезки обрабатывается защитным составом ;
• Обязательное наличие антиконденсатного экрана от. Необходимая информация Нельзя использовать супердиффузионную защитную мембрану в качестве антиконденсатного материала, поскольку ее использование предполагает более частое и продолжительное воздействие влаги на внутреннюю поверхность листа.

Какие факторы влияют на крышу?

Техническое обслуживание Факторы, отрицательно влияющие на состояние и долговечность Металлочерепица, делится на три типа:

Краткосрочные

• вес людей и строительных материалов, при устройстве и содержании кровли;
• нормативных снеговых нагрузок;
• температурно-климатические воздействия;
• ветровая нагрузка.

Длинный

• снеговые нагрузки ниже установленной нормы;
• удар из-за деформации носителя.

Особый

Все элементы устройства стропильной системы гарантированно выдерживают нанесение металлического крана до максимально допустимых перегрузок.

Листы профилированного металла обладают достаточной жесткостью, поэтому при необходимости не требуются. Но при устройстве стропильной системы необходимо правильно рассчитать шаг и угол наклона стропильной стопы.

Угол наклона кровли под металлочерепицу

Минимальный угол уклон кровли металлочерепицы составляет 10 градусов.

Допустимая Металлочерепица для крыши может иметь значения в диапазоне от 10 ° до 90 °.

При выборе оптимального уклона следует учитывать, что при слишком маленьком уклоне мансардное пространство будет сложно использовать.

В случае большой высоты здания могут возникнуть трудности с выходом на крышу для проведения технических мероприятий.При увеличении угла наклона происходит увеличение площади поверхности, что отрицательно скажется на конечной стоимости материалов и выполненных работ.

Правильные расчеты Параметры угла наклона невозможно без учета Таких составляющих:

• какая из моделей рифленой поверхности металлочерепицы будет выбрана для использования. В характеристиках некоторых производителей изначально заложены данные о минимально допустимом уклоне;
• какая конструкция имеется в виду — одинарная или сдвоенная;
• возможность уборки снега после.

С учетом этих условий без дополнительных вводных в виде особой климатической зоны можно принять за основу оптимальный уклон при длине склона около 6 м. п. Значение 22 градуса.

В технической документации на устройство кровли цифры отсутствуют, получено экспериментально в результате наблюдений за эксплуатируемой металлической поверхностью.

Как выбрать угловую крышу под металлочерепицу?

Как рассчитать оптимальное смещение?

Для точного расчета угла наклона необходимо знать два размера:

• высота стропильной конструкции Другими словами, расстояние по вертикали от верха парапета, на который опирается стропильная стопа;
• ширина самого дома .

Для односторонней крыши уклоном будет значение, полученное из уменьшения высоты конструкции на расстоянии ширины дома. В случае расчета двухскатной крыши берется высота и делится на половину ширины дома. Поскольку процентное соотношение выражается смещением, полученное значение умножается на 100.

Для получения более точного результата используйте в качестве точки отсчета расстояния до конька не перекрытие плит, как многие ошибочно полагают, а именно верхний парапет В качестве основания для опорных стропил.

На практике существуют варианты устройства кровли, минимальный уклон для металлочерепицы менее 10 градусов. К таким исключениям относятся специальных рекомендаций по строительству.

Ступенчатая металлочерепица в зависимости от угла наклона кровли

В связи с высокой снеговой нагрузкой усиленная конструкция системы подошв с устройством выполнена сплошной линией . С его помощью при соблюдении всех норм укладывается гидроизоляционный ковролин.При укладке под поперечные и продольные листы листов устанавливаются специальные прокладки.

Полезное видео

Предлагаем посмотреть видео пособие по самостоятельному замеру угла крыши:

Выбор правильного угла прутьев для крыши — задача не только эстетическая, но, в большей степени, практическая. Ведь от этого параметра будут зависеть эксплуатационные качества покрытия, защищающего здание от атмосферных воздействий — в первую очередь атмосферных осадков, долговечность конструкции и расход материалов.Минимальный уклон кровли из металлочерепицы за счет ряда особенностей материала больше, чем у других материалов, и менее гибкий.

Прежде всего, следует заявить, что такое уклон, и для чего он вообще нужен и как покрыть крышу металлочерепицей. Уклон — это угол между плоскостью потолка и стропилами.

Рассчитывается с использованием обычной дроби следующим образом:

i = H: (1 / 2L), где:

i — смещение

h — высота конька над перекрытием

L — ширина здания или расстояние по ширине, перекрываемое этим участком крыши (для ломаных крыш, где наклон может изменяться в пределах одного ската)

Например, при ширине постройки 8 м и высоте конька 3 м уклон будет: 3: 4 = 3/4, либо 0.75. Для выражения в процентах это значение умножается на 100: = 75%

Однако угол иногда выражается в градусах — обе системы имеют одинаковую ходьбу.

При этом в градусах отображается реальная геометрическая величина уклона — угол между стропилами и перекрытием.

Эти значения не совпадают, из-за чего часто возникают путаница и ошибки — построители, а иногда — и составители инструкций.

Зная стороны треугольника, одна величина за другой — не проблема.

Однако для тех, кто не любит скучать с расчетами металлочерепицы на крыше, существуют специальные таблицы перевода, такие как:

Хотя крыша проектируется вместе со всем зданием, тем не менее до создания стропильной системы сохраняется некоторое пространство для маневра, независимо от того, рассчитана ли крыша крыши из металлочерепицы, шифера или любого другого материала. .

Если фундамент и стены имеют некоторый запас прочности, то, по крайней мере, в пределах одного кровельного материала форма и уклон крыши могут быть различными.

Поскольку ширина постройки является фиксированной величиной, а длина стропила определяется расстоянием между коньком и местом опоры на стене, возможность изменения угла наклона крыши остается только высотой конька.

Когда владелец здания определил, какой вид бонуса он считает оптимальным, в следующей таблице будет рассчитана высота конька

Для получения результата необходимо взять половину ширины перекрытия, найти в таблице нужный угол в градусах и умножить его на коэффициент в соответствующей строке.

Получившаяся величина и будет необходимой высотой конька. Все эти расчеты применимы к цельной кровле — но тогда нужно брать не половину ширины крыши, а полную, и вместо конька появится высота больше от наружных стен.

То же верно и для вальмовых (четырехстраничных) крыш, но в этом случае уклон ската измеряется от середины стены до места опоры конька на конце конька.

Снять желаемую высоту конька «На месте» есть простой способ. Необходимо на каждой из внешних стен, по которой будет идти конек, наклеить метки (лучше, чтобы они были по центру длины стены).

Между противоположными метками последовательно натянут шнур, в нем можно стропу мелом сбить. Точно так же посередине шнура (измеряется рулеткой) нужно установить планку перпендикулярно нахлесту (проверяется по уголку).

Теперь, перемещая шпагат на штанге вверх, вы можете, измеряя угол наклона стены, определить, в каком положении шпагата будет достигнут необходимый уклон. В этом месте на планку наклеивается этикетка.

Если сейчас в этом месте разблокировать стойку, то получится шаблон, который позволит без проблем вырезать нужное количество опор для коньков нужного размера.

Если опоры не предполагаются — то такую ​​же операцию можно провести с каждым из концов, габаритные рейки консолидируют, а по их вершине натягивают шнур.В нем будет указана желаемая высота стыковки плота.

На что влияет наклон крыши? Можно выделить две группы факторов — положительные и отрицательные, к которым он приводит к его увеличению.

Положительных:

• Дождь падает на крышу под большим углом, что практически исключает возможность его попадания между элементами покрытия, а также под Свет Скат
• При больших уклонах снеговая нагрузка на крышу уменьшается, а при углах от 45 ° вообще не учитывается.Нет необходимости в системе симуляторов
• Основная силовая нагрузка на рубероид уходит «в смещение» в сторону конька, с которым стандартный крепеж — гвозди и саморезы
• Возможность создания подквартирных помещений, чердаков большей площади и с более правильной геометрией

Отрицательный:

• Повышенный расход кровли — например, изменение уклона с 15 ° до 45 ° на простой кровле увеличит требуемую площадь покрытия более чем на 20%
• Увеличивается вес кровли — все-таки масса покрытия и несущих конструкций увеличится
• Большой парусник, а соответственно — и ветровая нагрузка
• Сложность организации водоотвода — на временном метре канализации большая площадь кровли, поток воды в ней идет с большей скоростью.Не факт, что для любого уклона удастся подобрать соответствующее сечение дренажного лотка — а для этого потребуется устройство дренажа в несколько ярусов

В конечном итоге правда где-то посередине — и здесь каждый домовладелец привязан к своей климатической зоне, финансовым возможностям, другим факторам.

Но если устройство кровли выбирается из металлочерепицы, инструкция производителя накладывает определенные ограничения.

Разные компании показывают разные допустимые значения — от 12 ° (и даже 10 °) до 15 °.

Так как материал относительно новый, то требования СНИВА по этому параметру не для него. Но практика подсказывает, что все же угол должен быть не менее 14 °.

Если на максимальный угол производитель не указывает особых ограничений, его может взять любой желающий.

Однако «средние» углы в плане снеговой нагрузки являются наиболее неэффективными.Опытным путем доказано, что зимой снег более активен, чем уклоны на крышах с уклоном 20-35 °

Это значение определяется спецификой материала. Сила металлочерепицы в ее гибкости, что позволяет формировать довольно сложные конструкции, когда металлическая кровля сделана из металла.

Но то же — и его слабость, ведь при небольшом уклоне или большой снеговой нагрузке даже мощная несущая система не спасает.

Например, установка концевиков при укладке металлочерепицы выполняется на сплошную обрешетку.Однако при малых углах встраивание не спасает и от этого.

Ведь пазы — это внутренний стык стержней, а зимой здесь можно образовывать снежные карманы. Увеличенный вес атмосферных осадков давит на металл и сматывает его, открывая доступ к трусовому пространству.

В случае оттаивания и последующего охлаждения замерзшая вода фиксирует и расширяет щели, способствуя дальнейшим утечкам.

Небольшой уклон способствует тому же эффекту сильному ливню — вода не успевает пойти на коньках, а на крышу оказывает большое давление.Меньше этому подвластна металлочерепица с большой высотой волны — у нее выше прочность на изгиб.

Вся металлочерепица — это направленный материал, то есть монтировать ее можно только в одном положении. Поэтому внизу каждого листа ставится специальный резиновый уплотнитель, который немного снижает эффект атмосферных осадков.

Однако при интенсивных эффектах герметизацию следует производить реже, чем раз в 3 года, иначе это не предотвратит капитальный ремонт кровли.

Но гибкость металлочерепицы влияет на ее противостояние ветровым нагрузкам — если они будут направлены в плоскость листа, и упадут на надежную обрешетку — проблем не возникнет.

Но если импульсы падают с нижнего или бокового конца, создавая существующий эффект — рано или поздно материал согнется, либо оторвется. Поэтому выступ для подрезки обрешетки делают таким маленьким — 40-50 мм, а винты крепятся и с торцов, и со стороны карниза.

Суммируя все факторы, можно сказать, что минимальный уклон, который требует инструкция по монтажу кровли из металлочерепицы — это величина идеальная, при условии, что все требования к технологии монтажа будут выполнены безупречно.

Установив больший уклон, обязательно придется потратиться на увеличенное количество материала. Но при этом угле 45 градусов можно сэкономить на установке непромокаемых снегоступов, и успокоить относительно возможны избыточные снеговые и штормовые нагрузки на крышу, попадающие под ветер и попадающие туда брызги ветра.

Минимальный угол наклона кровли из металлочерепицы — один из важнейших параметров, который необходимо учитывать при разработке проекта стропильной системы дома.Надежная и долговечная кровля будет предоставлена ​​только в соответствии со стандартами, рекомендованными производителем.

Почему кровля не должна быть слишком обычной

Между конечной стоимостью крыши и углом ее наклона существует прямая связь. Чем положение коньков, тем меньше материала уходит на устройство системы сплава и сборку кровельного пирога. Однако очень маленький угол наклона сделать нельзя. В противном случае на крыше скопится слишком много снега.Если нагрузка превышает предельно допустимые значения, кровельное покрытие может просто не выдержать. К тому же очень нежные кровли из металлочерепицы на частных домах в большинстве случаев смотрятся слишком гармонично. Нельзя устроить комфортную мансарду или чердак.

Вернуться в категорию

Минимально допустимый и оптимальный уклон для металлочерепицы

Поскольку кровельные листы этой разновидности изготавливаются из качественной стали, они могут выдерживать довольно серьезные нагрузки. Однако их рельефная текстура способствует задержанию в зимний период времени на крыше большого количества снега.А потому слишком проросшие коньки под этот материал, как и под любой другой, несмотря на его прочность, пока не рекомендуются.

Минимальный уклон кровли из металлочерепицы — 12º. Но большинство производителей все же советуют устанавливать под листы этой породы стропила под углом не менее 14º. Есть на рынке и специальные марки металлочерепицы, установка которой допускается на очень пологих скалах — всего 11º. Но такой вариант встречается в продаже редко. В любом случае при покупке металлочерепицы той или иной марки следует внимательно изучить ее технический паспорт.В нем указан допустимый уклон.

Делают кровли с уклоном 12º довольно редко. Чаще всего угол наклона крыши загородного дома, покрытого металлочерепицей, составляет 34-35º. Это оптимальный и на самом деле очень удобный вариант. При таком уклоне материала не слишком много, а сама крыша смотрится гармонично и эффектно. К тому же именно такой угол проще всего сделать из стандартного пиломатериала длиной 6 м. Крыша прохладнее 35 º Собрать стоит только в том случае, если она сломана и под ней планируется обустроить жилую мансарду.Угол 40-45º оптимален для обсыпанных стропил таких крыш.

Вернуться в категорию

Особенности устройства стропильной системы

Каркас кровли под металлочерепицу обычно собирают по стандартной технологии. Однако некоторые свои особенности стропильная система для такого рубероида все же имеет.

При его сборке учтите следующее:

1. Рекомендуемый шаг между стропилами под металлочерепицу 60-90 см.
2. Для стропил следует принимать ГРМ сечением не менее 50х150 мм.
3. Обрешетка устраивается из толстой доски 30х100 мм.
4. Шаг стрижки кровли под металлопрокат зависит от размера сегментов сегмента выбранной марки.

Вернуться в категорию

Монтаж кровли из металлочерепицы

Этот материал устанавливается на каркас крыши с обязательным соблюдением следующих рекомендаций:

1. Нарезка листов производится электропопом, но ни в коем случае не болгаркой.
2. Ходить по уже установленным простыням следует в мягкой обуви, заходя между волнами.
3. Крепятся листы с помощью специальных саморезов с резиновыми прокладками. Слишком туго эти застежки не затягивают.
4. Саморезы вкручивайте при креплении листов к обрешетке исключительно под волну.

При обшивке стропила длиной более 6 м металлочерепицу монтируют по высоте рядов. Ширина горизонтального приклеивания определяется в зависимости от угла наклона.Чем крыша крыши, тем больше воды на ней задерживается во время дождя и тем более герметичными должны быть стыки. Поэтому, если угол наклона стропил 12-14º, металлочерепица укладывается попеременно как минимум двумя волнами. Если этот показатель составляет 14-35º, допускается установка с накладкой листов верхнего ряда на волну нижнего.

Вернуться в категорию

Какие понадобятся материалы и инструменты

Так как материал металлочерепицы холодный, а во время дождя еще и шумный, навесную крышу обычно утепляют.При этом в качестве утеплителя используется не пенополистирол, а минеральная вата. Дело в том, что волокнистые материалы, помимо прочего, очень хорошо снижают уровень шума. Кроме минеральной ваты необходимо будет укрыть крышу кровлей:

• пароизоляционная мембрана;
Гидроизоляционная пленка
• ;
• саморезов кровельных и гвоздей оцинкованных;
Тонкая стальная проволока
• ;
• бруков толщиной не менее 3 см для противовеса;
• досок для обрешетки.

Если крыша будет неполной, также необходимо будет закупить все необходимые материалы в достаточном количестве: карнизные планки, концы, фартук для трубы, скейт-штангу и т. Д.

Из инструментов вам понадобится:

• дрель, отвертка;
• электроника для резки металлочерепицы;
• длинное правило и рулетка;
• степлер строительный;
• молоток;
• складная лестница.

Вернуться в категорию

Сборка изоляционного пирога

Монтаж кровельного пирога при использовании в качестве обшивки металлочерепицей выполняется в следующем порядке:

1. Со стороны мансарды на стропило закрепите пароизоляционный материал.Исправить можно строительным степлером.
2. Навесной теплоизолятор. Устанавливается между стропилами должно быть МП. Чтобы устроить опору для минеральной ваты, сбоку чердака поверх пароизоляционной пленки крепят доски или зигзагообразную стальную проволоку.
3. Гидроизоляционный материал монтируется поверх утеплителя. Его следует закрепить в горизонтальном направлении. Обязательно с оговоркой около 2 см. Иначе при этом каркас кровли может сломаться.Прикрепите мембрану к рафилу прутьями.
4. Водонепроницаемый дымоход. На нее скатывается пленка и приклеивается мастикой.
5. Установите обрешетку. Набить на бруски с помощью оцинкованных гвоздей. В месте расположения торца и возле дымохода обрешетку нужно делать сплошной.

Насколько дом отсутствует и прослужит ли его крыша, напрямую зависит от того, какой кровельный материал будет использован. Естественно, не менее важно, как будет выглядеть постройка внешне, и насколько экологически чистой будет крыша.В наше время самым популярным материалом был микелохелерпик. Обладает высокими показателями устойчивости к воздействию внешней среды, интенсивным нагрузкам, а также обладает хорошей несущей способностью. Естественно, кроме того, для долговечного служения нужно выбрать минимальный угол наклона кровли из металлочерепицы. Для чего для этой характеристики использовать оптимальные параметры, рассказывается в статье.

В чем преимущества металлочерепицы

Этот материал имеет ряд преимуществ:

Металлочерепица. легкий вес . На один квадратный метр приходится от пяти до семи килограммов. С его помощью накрывается крыша, имеющая сложную конструкцию. Благодаря легкости в укреплении стропил нет необходимости. Такая крыша не нагружает стены и фундамент.

В связи с простотой укладки рубероида и отсутствием необходимости в специальных инструментах, стоимость работ по установке относительно невысока.

Этот кровельный материал имеет широкую цветовую палитру , благодаря которой вы можете выбрать любую из них, подходящую к общему тону здания.

Изготавливается плитка из тонких листов стали толщиной от 0,4 до 0,7 миллиметра. Благодаря профилю способен выдерживать серьезные нагрузки .

Из антикоррозийного листа рубероида защищен оцинковкой и полимерным защитным слоем, который наносится на поверхность.

Основные достоинства материала — долговечность, невысокая стоимость и эстетичный вид.

Что такое предвзятость

Наклон кровли называется углом, который образуется между рубероидом и перекрытием.

В документах обозначается в процентах или градусах. Вычислите это путем математического деления расстояния от наиболее тревожной точки до пересечения стропил, которое называется коньком на одну секунду по всей ширине здания. От крыши зависит:

какой материал будет покрыто здание;

конструкция каркас кровля и ее основные части;

насколько крыша может противостоять атмосферным явлениям;

стоимость работ мастера кровельщиков;

вес Использованы все слои.

На заметку! Если наклон кровли из металлочерепицы изменить с 22 на 45 градусов, то конек увеличится на 20%. А это существенно повлияет на стоимость кровельных материалов, а также на вес всей конструкции. При этом уклон необходимо определять в процессе проектирования всего здания, чтобы иметь представление о нагрузке на фундамент.

От чего зависит уклон крыши

Тем, кто совершенно не разбирается в строительстве, определить, какой именно минимальный наклон кровли очень сложно.Здесь нужно учитывать природные факторы, которые постоянно влияют на кровлю. К ним относятся:

Снежный слой , который выпадет зимой. Если угол наклона больше, то снег будет скользить.

На нашем сайте вы можете найти контакты строительных компаний, предлагающих услуги. Проектирование и ремонт кровли . Непосредственно пообщаться с представителями вы можете посетив выставку домов «Малоэтажная страна».

Способность сопротивление ветру . В таких регионах, где постоянно дует ветер, необходимо делать уклон минимальным, чтобы порывы ветра скользили по крыше и не создавался эффект паруса.

Так как это строительное покрытие очень легкое, светильник разрешен, но при установке стропил необходимо строго придерживаться расстояния и угла при их установке.

Сколько градусов должно иметь минимальный угол

Минимальный уклон кровли из металлочерепицы 10 градусов.Допускается уклон от 10 до 90 градусов. При выборе оптимального угла наклона необходимо учитывать, что при небольшой степени пространство между кровлей и перекрытием нельзя использовать в каких-либо хозяйственных целях.

Если у металлочерепицы выставлен наибольший угол наклона крыши, то перейти на крышу с целью проведения технических работ будет очень сложно. В то же время, чем больше угол, тем выше лошадь и соответственно увеличивается площадь, которую необходимо покрыть.

Таким образом, им потребуется больше кровельных материалов, и это будет отражено в бюджете. Кроме того, оплата кровельных работ источник bankfs.ru также увеличится

Правильно рассчитывая угол наклона кровли для металлочерепицы, калькулятор должен учитывать следующие аспекты:

Плитка модель . Следует отметить, что большинство производителей в описании товара указывают минимальный уклон кровли из металлочерепицы.

What вид на крышу Планируется: одинарная или двойная.

Как будет чистый снег С крыши.

После проведения всех расчетов и с учетом вышеизложенного, при условии, что длина поверхности конька будет 6 мп, минимальный уклон устанавливается на 22 градуса. Естественно, в технической документации такой результат не оговаривается. Его просчитывают опытные мастера в процессе наблюдений за уже использованными крышами.

Расчет

Чтобы точнее определить, какой должна быть минимальная кровля из металлочерепицы, нужно знать два числа:

Для продукта расчета расстояние от парапета до конька делится на половину стены, и в результате получается желаемый угол.

Для определения результата в процентах полученное число нужно умножить на 100.

Важно! Для того, чтобы результат был точным, необходимо измерять расстояние до конька не от поверхности перекрытия, так как это грубая ошибка, а именно от верха парапета.

Естественно, в строительстве есть исключения, когда уклон составляет всего 10 градусов. Но делается это в случае особых рекомендаций по постройке. Следует учитывать, что при таком уклоне он создает повышенную нагрузку на поверхность при падении снега. Таким образом, форма получается цельной. Кроме того, на него нужно положить гидроизоляционный ковролин. Текст под торцами кровельных листов ведется специальными прокладками.

Описание видео

На видео вы можете увидеть малый угол наклона крыши:

Заключение

Best, работая с металлочерепицей, знать инструкции от производителей и выполнять их все безоговорочно.Кроме того, необходимо помнить, что опыт не подменяется, поэтому все монтажные работы лучше доверить профессионалам. Обратившись в надежную строительную компанию, вы получаете скорость работы и документированную гарантию.

Монтаж, инструкция и рекомендации Угол наклона кровли металлочерепицы должен быть

При возведении кровли необходимо определиться с углом наклона, который будет зависеть не только от пожеланий застройщика, желаемых контуров и дизайна дома.Большое значение этому параметру имеет рубероид. При работе с металлочерепицей угол будет отличаться от возможного угла, допустимого при работе с шифером или металлом.

Что влияет на предвзятость

Есть несколько факторов, которые в наибольшей степени влияют на выбор определенного угла кровли, покрытой металлочерепицей. Среди них отдельно можно выделить:

• ветровая нагрузка;
• снеговая нагрузка;
• форма крыши;
• среднее количество осадков.

Для расчета этого параметра необходимо точно знать общую площадь конька и характеристику конкретной области ветра. Площадь конька легко рассчитать самостоятельно, а вот ветровой поток придется искать в специальных справочниках. При возведении кровли необходимо учитывать возможную максимальную ветровую нагрузку, возникающую при катаклизмах.

Снеговая нагрузка

Это значение представляет собой полную массу снега, которая может храниться на крыше до места.Этот параметр имеет большое значение при расчете, так как вес снега легко может деформировать его при ошибках в расчетах.

По каждому населенному пункту в справочниках есть определенные цифры среднего количества снега, информация в справочниках собиралась специалистами более десяти лет и полностью соответствовала действительности.

Теплоизоляция

Утеплитель кровли также влияет на ее состояние. Это связано с тем, что при плохой теплоизоляции крыша нагревается и количество снега на ней постепенно уменьшается.После кровли количество снега на ее поверхности постепенно увеличивается.

Если расчет конструкции производился без учета теплоизоляции, вероятно, он не выдержит снеговой нагрузки после утепления, этот момент следует учитывать.

Форма также влияет на выбор определенного угла. Так, для односкатных крыш берется уклон от 20 0 до 30 0, а для двухскатных — от 20 0 до 45 0. Это связано с конструктивными особенностями каждого вида кровли.

Добиться такого хорошего результата стало возможным за счет уменьшения шероховатости и использования специального покрытия поверхности.

Минимальный уклон кровли из металлочерепицы применить не всегда. Небольшой уклон кровли из металлочерепицы имеет как положительные, так и отрицательные моменты.

Положительные моменты малого угла наклона:

Отрицательные моменты малого угла:

• применение усиленной обрешетки;
• высокие требования к грузоподъемности из-за вероятности скопления большого количества снега;
• повышенные требования к герметичности всех стыков из-за малого угла падения воды под дождем;
• нет возможности сделать чердак или большой чердак.

Положительные моменты большого наклона крыши:

• практически полностью исключила возможность попадания влаги в стыки рубероида во время дождя. Это связано с большим углом падения капель;
• уменьшен, а при углах от 45 0 практически отсутствует снеговая нагрузка. Отсутствие необходимости устраивать систему симуляторов;
• возможность использования простых крепежных элементов, например, саморезов и гвоздей;
• возможность создания чердака и помещения на чердаке.

Отрицательные моменты большого наклона:

• большой расход материала, как кровельной, так и стропильной системы;
• большой вес крыши;
• большая ветровая нагрузка из-за большой парусности кровли;
• Сложность дренажа объясняется тем, что на большой площади скапливается вода.

Оптимальный вариант — использовать средний угол наклона кровли кровли, позволяющий получить лучшие показатели.Расчет правильного угла всегда сводится к поиску компромисса между прочностью крыши и возможными архитектурными изысканиями.

Среди всех современных кровельных материалов металлочерепица считается лидером потребительских симпатий. Почему эта крыша получила такое широкое распространение? Чтобы ответить на этот вопрос, необходимо сравнить технические и эксплуатационные характеристики Металлочерепицы и других кровельных материалов.

Минимальный угол наклона кровли из металлочерепицы

Если принято решение использовать кровлю из металлочерепицы, то для гарантии герметичности это должно строго выполняться производителями. Они регулируют несколько параметров стропильной системы и стержней, в том числе минимальный угол наклона.

Почему так важен угол наклона металлочерепицы

Этот показатель важен не только для металлочерепицы, но и для всех других видов кровельных покрытий. От каких параметров зависит угол наклона кровли из металлочерепицы?

Расчет нагрузки для стропил

Как уклон кровли из металлочерепицы

Раньше уклон определялся только в градусах, всем строителям была ясна эта величина и они могли представить внешний вид кровли без рисунка.Недавно в строительные нормы было введено другое определение уклона — в процентном отношении путаницы стало больше, об изменениях мало кто знает. Если кровельщикам легко понять, как крыши располагаются под углом 30 °, то мало кто из них может нарисовать примерный эскиз кровли с уклоном уклона 57,7%. Хотя это те же 30 °.

Алгоритм расчета уклона

Уклон — это отношение высоты крыши в зоне ската к половине ширины здания, рассчитываемое по формуле

I% = H × 0,5L × 100, где

• I — уклон ската крыши в процентах.Чем меньше процент — тем меньше уклон, угол 1 ° равен уклону 1,8%, а угол 45 ° равен уклону 100%.
• H — высота рафтинговой системы. Измеряется высота конька или бега на коньках.
• L — ширина быстрой системы. При вычислении берется половина ширины, чтобы определить разницу в размерах между двумя покупателями-треугольниками.

Например, если высота ската 1 м, а ширина здания 10 м, то для двухскатной крыши Уклон будет равен 1: 0.5 × 10 × 100 = 20%.

Эта формула используется для двухуровневых кровельных систем. В нашем случае это требует настройки. Дело в том, что двуплексных крыш с минимальным углом наклона не бывает, это варианты только односторонних систем сплава. Значит, делить ширину постройки на двоих нам не нужно, формула меняется. Для плоских односторонних крыш уклон определяется по формуле:

То есть в приведенном выше примере расчет выполняется следующим образом: 1: 10 × 100 = 10%.

Для того, чтобы рассчитать длину конька исходя из процента наклона, необходимо использовать специальные таблицы или геометрические формулы. Если известна одна из сторон прямоугольного треугольника, процент наклона позволяет вычислить второй катт, то угол рассчитывается по тригонометрическим формулам, и только после этого рассчитывается длина гипотенуса прямоугольного треугольника. Длина конька — главный параметр при проектировании системы сплава и определяющий количество материалов для покрытия крыши.Без этого невозможно купить металлочерепицу в нужном количестве, выбрать оптимальный вариант кровли, определиться с архитектурным стилем постройки.

В градусах угол наклона определяется значительно легче, все существующие строительные инструменты в своей работе используют принцип обычного школьного транспорта.

Калькулятор расчета длины стропила

Какой минимальный угол наклона

Конечно, с такими параметрами могут быть только плоские одинарные кровли.Большинство застройщиков считают, что уклон кровли нужен только для водоснабжения и минимального скопления снега. Действительно ли узнайте больше. Конструкторские особенности внешнего вида не связаны с инженерными расчетами и пока не учтены.

Производители указывают минимальный угол наклона от 10-11 °, почему есть такое ограничение?

Поскольку почти угол наклона влияет на эксплуатационные характеристики кровли

Показатели наклона кровли заметно влияют на эксплуатационные характеристики кровли.Не все из них положительные, есть и те, и другие отрицательные.

Преимущества большого угла наклона

Минимальный угол наклона кровли из металлочерепицы на практике встречается очень редко. Почему застройщики не хотят, чтобы в своих постройках были такие конструкции? Какие преимущества дает увеличенный наклон? Самый простой и правильный ответ — натуральная черепица, уложенная только на откосах с уклоном не менее 30 °, соответственно ее имитация под металл будет очень странно смотреться на плоских крышах.

Как определить угол наклона

Кроме того, большой угол дает следующие преимущества.

1. Вероятность попадания влаги из покрывающих листов снижена. Более подробно эта проблема уже рассматривалась выше, и с увеличением угла наклона ситуация значительно улучшается.
2. Нагрузка на все элементы стропильной системы в зимний период времени значительно снижается. Чем выше наклон, тем меньше толщина снега на крыше.Но с увеличением этого параметра одновременно увеличивается парусность крыши, это следует учитывать при проектировании стропильной системы. Причем усилия от ветра идут не по вертикали, а по горизонтали, что требует специальных строительных мероприятий для повышения устойчивости опорных конструкций в горизонтальном направлении.
3. Высокая высота кровли позволяет застройщикам значительно расширить возможности использования чердачных помещений. Во многих случаях их можно переоборудовать под жилую — увеличивает жилую площадь дома с минимальными финансовыми добавками.

Пример вальмовой крыши с большим углом наклона

Есть и отрицательные моменты увеличения наклона стержней крыши.

1. Стоимость кровли увеличивается: усложняется система сплавов, увеличивается фактический расход всех строительных материалов, в том числе кровельных.
2. Возникли проблемы при эксплуатации крыши. Часто требуется установка дополнительных инженерных коммуникаций на кровле, выполнение ремонтных работ и т. Д.Чем больше наклон, тем тяжелее мастера, тем сложнее предохранительное устройство.
3. Увеличивает ветровую нагрузку. Необходимо изменить конструкцию чартерной системы.
4. Необходима установка снегобетонаторов. С плоскими крышами снег не выходит лавинообразно, устанавливать специальные снегоходы не нужно. Опытные строители знают, что каждое ненужное отверстие в кровельном материале снижает надежность покрытия.

На крышах с большим углом наклона требуются снежные опоры

Практические советы.Наибольшее количество снега накапливается на склонах с уклоном 20-35 °, это следует учитывать при принятии окончательного решения.

Какие факторы нужно учитывать при выборе наклона

Большинство построек с кровлей из металлочерепицы имеют угол наклона в пределах 45-60 °, чем больше наклон, тем комфортнее в помещении. Начало выбора оптимального угла наклона следует из анализа погодных условий.

Важно. При выборе параметров стропильной системы нельзя учитывать только советы дизайнеров, главное внимание следует уделить надежности и практичности конструкции.И эти параметры зависят от инженерных решений и правильности расчетов элементов кровли.

Особенности стропильной системы с небольшим уклоном конька

Вовремя проектирую плоские крыши При минимальном уклоне со стороны архитекторов принимаю все меры для повышения устойчивости конструкции. Из множества существующих решений для решения проблем выбираются те, которые требуют минимальных финансовых вложений.

Отклонение

Это позволяет применять обычные доски толщиной не более 50 мм.Экономические расчеты показывают, что уменьшить шаг примерно на 10-15 см намного выгоднее, чем производить стропильную систему из толстых пиломатериалов.

Доска обрезная доска обрезная

Использовать дополнительные упоры

Не все рафтинговые системы позволяют применять этот метод, но проектировщики предоставляют их с минимальными возможностями. Дело в том, что для изготовления упоров можно использовать самые дешевые материалы, в том числе б / у. У них есть только вертикальные усилия, и пиломатериалы их отлично держат.Доски имеют небольшие значения сопротивления изгибу, очень хорошо работают на сжатие.

Стропила на опорах

Надежная герметизация стыков

Одинарные плоские крыши, средств на них нет, это значительно упрощает возведение конструкций и снижает вероятность протечки. Но у таких конструкций есть свои проблемы — большая вероятность подрыва листов металлочерепицы порывами ветра. Объясняется это тем, что значительная скорость движения воздушной массы вдоль плоскости покрытия создает над ней вакуум.Соответственно прилагаются значительные усилия, которые отрывают полки от обрешетки. Саморезы имеют резиновые прокладки для заделки отверстий. Если они часто сжимаются / сжимаются, то из-за усталости материала образуются микротрещины. В дальнейшем они увеличиваются в размерах и могут стать причиной протечек воды.

Саморез для металлочерепицы

Для плоских крыш протечки опаснее, чем для мизерных по двум причинам.

1. Первое — небольшая мансарда плоской кровли значительно затрудняет периодический контроль ее состояния, утечки часто обнаруживаются только после того, как негативные последствия заметны в интерьере.Запоздалое устранение неполадок значительно увеличивает стоимость ремонтных работ.
2. Вторая — естественная вентиляция. Пространство трусов плоских крыш намного хуже, чем мизерное. В результате на испарение влаги требуется больше времени для деревянных конструкций Wet, что ускоряет развитие гнилостных процессов.

Дом с плоской крышей

Уменьшить шаг между винтами

Производители рекомендуют заворачивать винты в шахматном порядке через волну.Но такая рекомендация оправдана на мизерных крышах с углом наклона не менее 20 °. Для плоских кровель профессиональные мастера советуют сократить расстояние между метмами. Это сделано для того, чтобы повысить надежность крепления листов металлочерепицы и исключить вероятность их подрыва ветром.

Заключение

Чем внимательнее подойдет к выбору кровли кровли из металлочерепицы, тем меньше проблем возникнет при эксплуатации здания.Следует помнить, что иногда цена ремонта кровли может превышать стоимость строительства новой. И если из-за протечек необходимо изменить отделку стен и потолка внутренней части интерьера, то вам придется потерять очень большие финансовые средства.

Ошибки при возведении стропильной системы не только дороги, они крайне негативно сказываются на сроках эксплуатации построек, об этом всегда следует помнить. Если знаний недостаточно, рекомендуется обратиться за помощью к профессиональным специалистам.Обойдется это намного дешевле, чем устранение строительных ошибок.

Видео — как измерить угол конька

Фундамент и крыша — два самых важных и сложных по расчету архитектурного элемента любого здания. Несущие элементы кровли — стропильная система, и ее показатели во многом зависят от угла наклона коньков. Обычные застройщики выбирают оптимальный наклон крыши, исходя из иных критериев, чем проектировщики.А как выбрать и рассчитать оптимальный угол наклона костяной кровли читайте на нашем сайте.

Преимущества и недостатки металлочерепицы

Доступная цена и повышенные эксплуатационные характеристики позволяют металлочерепице занимать лидирующее место на рынке продажи кровельных материалов.

Положительными сторонами его использования являются:

• легкий — около 5 кг / м2, как следствие, нет необходимости строить сложную стропильную систему;
• не требует особых навыков при установке;
• износостойкость;
• долгий срок службы;
• Элегантный и праздничный вид, подходящий для любой дизайнерской разработки.

Из недостатков чаще всего отмечают пользователи и специалисты:

• повышенный шум во время дождя или града;
• необходимость использования снежных бетоноукладчиков из-за лавинообразного снегопада;
• большое количество элементов крепления при прямом воздействии атмосферных осадков;
• требуется заземляющее устройство для защиты от накопления статического электричества.

ВНИМАНИЕ! Стоит обратить внимание на то, что существует разновидность металлочерепицы с дополнительным защитным слоем в виде присыпки из крошки природного камня.В отличие от классического напыления, это композитное покрытие придает солидный вид и хорошо защищает дом от проникновения шума.

Состав кровельного листа

Качественные показатели металлочерепицы во многом зависят от:

• Требуемая минимальная толщина стального листа не менее 0,4 мм. При небольшом уклоне покрытие толщиной менее 0,4 мм может не выдержать снеговой нагрузки. Увеличение уклона для уменьшения этого фактора воздействия увеличивает вероятность увеличения ветровой нагрузки, что также отрицательно сказывается на тоньше металла указанного значения;
• Коррозия, возникшая в результате возможных повреждений при транспортировке или непрофессиональной работе с использованием шлифовальных машин при резке листов.Это важно в тех случаях, когда невозможно обойтись без использования болгарского места обрезки для обработки защитного состава;
• Обязательное наличие антиконденсатного экрана из гидроизоляционной пленки. Необходимо знать, что супердиффузионную защитную мембрану нельзя использовать в качестве такого антиконденсатного материала, так как ее использование предполагает более частое и продолжительное воздействие влаги на внутреннюю поверхность листа.

Угол наклона кровли под металлочерепицу

Минимальный угол наклона кровли из металлочерепицы 10 градусов.

Допустимый уклон металлочерепицы может иметь значения от 10 до 90 °.

При выборе оптимального уклона следует учитывать, что при слишком маленьком уклоне мансардное пространство будет сложно использовать.

В случае большой высоты здания могут возникнуть трудности с выходом на крышу для проведения технических мероприятий. При увеличении угла наклона происходит увеличение площади поверхности, что отрицательно скажется на конечной стоимости материалов и выполненных работ.

Правильный расчет параметров угла наклона невозможен без учета составляющих:

• какая из моделей рифленой поверхности металлочерепицы будет выбрана для использования. В характеристиках некоторых производителей изначально закладываются данные о минимально допустимом уклоне;
• какая конструкция имеется в виду — одинарная или сдвоенная;
• возможность уборки снега после устройства кровли.

ВАЖНО! С учетом этих условий, не имея дополнительных вводных в виде особой климатической зоны, его можно принять за основу оптимального уклона при длине склона около 6 м.П. Величина 22 градуса.

В технической документации на устройство кровли цифры отсутствуют, получено экспериментально в результате наблюдений за эксплуатируемой металлической поверхностью.

Как выбрать угловую крышу под металлочерепицу?

Как рассчитать оптимальное смещение?

Для точного расчета угла наклона нужно знать два размера:

• высота стропиля конструкция Другими словами, вертикальное расстояние от верха парапета, которое основано на стропиле от ступни до конька;
• ширина самого дома.

Для односторонней крыши уклоном будет значение, полученное из уменьшения высоты конструкции на расстоянии ширины дома. При расчете берется высота двойной крыши и делится на половину ширины дома. Поскольку процентное соотношение выражается смещением, полученное значение умножается на 100.

Для получения более точного результата используйте в качестве точки отсчета расстояния до конька, а не плиту, как многие ошибочно полагают, а именно верх парапета, как основу для опоры рафтинга.

На практике существуют варианты устройства кровли, минимальный уклон для металлочерепицы менее 10 градусов. Для таких исключений применяются особые рекомендации по строительству.

Ступенчатая металлочерепица в зависимости от угла наклона кровли

Ввиду большой снеговой нагрузки усиленная конструкция стропильной системы выполнена с твердым сушильным устройством. С его помощью при соблюдении всех норм укладывается гидроизоляционный ковролин. При укладке под поперечные и продольные листы листов устанавливаются специальные прокладки.

> Полезное видео

Предлагаем посмотреть видео пособие по самостоятельному замеру угла крыши:

Крыши из металлочерепицы — практичное и популярное решение для строительства частных малоэтажных домов. Этот рубероид отличается высокой несущей способностью, устойчив к механическим повреждениям. внешние факторы Окружающая среда и интенсивные нагрузки. Долговечность и надежность финишного покрытия зависят не только от качества, на дизайн кровли влияет конструкция кровли, в том числе правильно подобранный минимальный уклон.В этой статье мы расскажем, как выбрать уклон откоса откоса и проверить его на соответствие СНиП.

Что такое предвзятость?

Уклон кровли — важный параметр конструкции, который означает угол, образованный плоскостью перекрытий и кровельных стержней. Этот показатель выражается в процентах или градусах. Он рассчитывается как результат деления высоты конька на половину ширины здания. Угол наклона конька зависит от технических и эксплуатационных свойств материала и регламентируется СНиП и инструкциями производителя.Зависит от этого:

1. Возможность использования типа кровельного покрытия.
2. Конструкция, состав и сечение элементов рафтинга.
3. Емкость крыши эффективно удаляет осадки.
4. Стоимость кровельных работ.
5. Вес кровельного пирога.

Примечание! Если кровля кровли из металлочерепицы увеличится с 22 градусов до 45 градусов, площадь конька станет более 20%, что скажется на стоимости материалов (отделка, гидроизоляция, утеплитель, дерево), а также на вес конструкции.Решение об оптимальном угле наклона необходимо при составлении проекта, чтобы правильно определить нагрузку на фундамент.

Расчет кромки крыши

Оптимальные значения

Кровля из металлочерепицы — относительно новое конструктивное решение, поэтому технология ее монтажа и эксплуатации нечетко регламентирована СНиП. Информацию о том, какой минимальный наклон кровли предоставляет производитель, так как этот показатель напрямую зависит от технических характеристик самого материала.Этот показатель рассчитывается в соответствии с толщиной способности и способом укладки кровельного покрытия.

• Согласно СНиП минимальный угол наклона кровли из металлочерепицы, если длина конька 6 метров, должен быть не менее 14 градусов.
• Допустимый уклон кровли из металлочерепицы в пределах 14-45 градусов.
• Оптимальный угол наклона, обеспечивающий эффективное рассеивание осадков при меньшем натяжении коньков, должен составлять 22 градуса.

Оптимальный угол наклона металлочерепицы

Выбор конструкции крыши

Важно! Минимальный уклон кровли из металлочерепицы, который делают производители, составляет 11 градусов. Некоторые марки материала можно штабелировать, даже если крутизна ряда составляет 10 градусов. Снижение этого показателя позволило добиться использования новых, более гладких полимеров и более прочной стали для производства кровли.

Выбор Уклона

Непрофессиональному строителю сложно правильно выбрать минимальный угол наклона кровли из металлочерепицы.На этот показатель, помимо требований СНиП и рекомендаций производителя, влияют и другие факторы, которые также следует учитывать. При выборе крутизны учитывается конек:

Обратите внимание, что выбор крутизны стержней зависит от конструкции кровли. Оптимальный угол наклона односкатной кровли из металлочерепицы составляет 20-30 градусов, а двухскатной — 20-45 градусов.

Особенности кровли с малым уклоном

Минимальный рекомендуемый угол наклона кровли из металлочерепицы — 14 градусов, однако опытные мастера могут качественно уложить этот вид рубероида, даже если крутизна прутьев находится в пределах 10-14 градусов.Чтобы повысить надежность такой конструкции и снизить риск протечек, необходимо выполнить следующие действия:

1. Увеличить частоту записи шаблаза и уменьшить шаг между стропилами. Чтобы свести к минимуму риск обрушения кровли из-за сильной снеговой нагрузки, необходимо увеличить линии конструкции и смонтировать частую или сплошную обрешетку.
2. Увеличить накладные расходы. Производители рекомендуют при установке металлочерепицы делать горизонтальный овербест 8 см, а вертикальный 10-15.Чтобы исключить вероятность протечки в конструкциях с пологими коньками, можно увеличить нахлест на листах листов.
3. Изолируйте стыки. Чтобы не допустить проникновения талой и дождевой воды между листами листов, можно обработать швы силиконовым герметиком, хотя эта мера имеет ограниченный срок действия.

Шаг между стропилами в зависимости от уклона

Опытные мастера утверждают, что самый простой способ сделать крышу из металлических изделий надежной — следовать рекомендациям производителей и четко соблюдать рекомендуемый угол наклона.

Минимальный уклон вальмовой крыши. Какой минимальный угол кровли металлочерепицы

Понятие конструкции «уклон» связано с наклоном крыши. Это угол размещения конька к горизонтальной поверхности. Меньший угол наклона делает прорезь в крыше острой. Расчет угла основан на принципе: высота скейтборда делится на 0,5 ширины комнаты, в процентном соотношении — умножается на 100. Вители: ширина 20 м и высота делятся и получаем 0.5 умножаем на 100 и получаем 50%.

Минимальный угол наклона зависит от климатических условий местности. Уклон в 30 градусов используется в регионах с обильными осадками. В засушливых районах крыши строят с уклоном 10-25 градусов.

Строительный материал — металлочерепица — применяется при строительстве зданий разной степени сложности. Исключение — минимальный угол наклона металлочерепицы от 14 градусов, не менее. Такой склон способен выдерживать сильные порывы ветра, в отличие от снега, который не способен катиться с такой маленькой горки.

Минимальная экономия на стройматериалах. Надежность и прочное основание крыши создаст деревянный светильник, небольшое расстояние между его досками сделает крепление металлочерепицы прочным.

Несколько советов по установке и согласованию минимального угла наклона крыши

1. Plaks Металлочерепица должна укладываться на безупречно гладкую поверхность, высота ряда не может быть больше одного метра
2. Возьмите строительные перчатки, защищающие руки от повреждений
3. Держать резервуар
4. Надежно крепить металлочерепицу к обрешетке постройки самотеком
5. Ходить по кровле из металлочерепицы в специальной мягкой обуви, не повреждая поверхность кровли, не наступать на волны черепицы
6. Раскрой металлочерепицы следует проводить по предварительной схеме, замерив нужные размеры листов

Предварительные процессы:

1. Стропильная система должна быть полностью готова.Измеряем коньки
2. Существующие треугольные ошибки устраняют дефектные детали
3. Избавиться от влаги между металлочерепицей и слоем утеплителя рекомендуется за счет обрешетки (высота 0,4 сантиметра)
4. Оставляем зазоры 0,5 сантиметра в обшивке карниза
5. На досках для сплава, гидроизоляция. От края карнизной доски гидроизоляция должна иметь злой 0,2 сантиметра. Приколы гидроизоляции с шестигранником на 15 см.
6. Утепленная кровля со спец. Плитами.Ставим их между быстрыми досками
7. Наносим следующий слой — испарение

Подробная информация о видео в следующей вкладке.

Дополнения по устройству кровли и устройству ее минимального уклона

Монтаж кровли представляет собой комплексный процесс, и избежать важных нюансов просто невозможно:

1. Нельзя монтировать металлочерепицу в верхний изгиб волны
2. Винты затянутые неплотно
3. Не применять молоток
4. Саморезы со специальной накладкой
5. При резке металлочерепицы нужно использовать электрические ножницы или другой специальный инструмент (не применяя болгарку)
6. Не использовать строительную пену

Уклон кровли образуется за счет конструкции стропил, они создают угол.Подробно об устройстве кровли и установке ее минимального угла смотрите видео в следующей вкладке.

Плитка — рубероид из жженой глины, пластика или металла.

считается одним из самых надежных и долговечных материалов, благодаря таким характеристикам, как износостойкость, практичность и достойный внешний вид. Благодаря ей можно обновить старую крышу. Для этого не нужно снимать обслуживаемые материалы — напротив, они послужат дополнительной гидроизоляцией.Для правильного монтажа Рассчитайте минимальный уклон кровли из металлочерепицы.

Металлочерепица — один из самых прочных и долговечных материалов.

У многих возникает вопрос, что такое предвзятость. Blope — угол наклона конька к горизонту. Чем больше углы, тем круче крыша. Чтобы рассчитать смещение, необходимо разделить высоту конька на 1/2 ширины здания и, чтобы выразить это значение в процентах, умножить его на 100. Например, при ширине здания 10 м и высоте конек 4 м, уклон будет: 4: 5 = 4/5 = 0.8. Чтобы выразить в процентах, умножьте на 100: 0,8 * 100 = 80%.

Инструкции по установке будут неполными без некоторых правил. Строго запрещено:

• закрепить металлочерепицу в верхнем волновом прогибе;
• без надобности скручиваем саморезы;
• использовать молоток;
• использовать гвозди и самоотверженность без уплотнителей;
• использовать монтажную пену в качестве конфигурации и торцевых уплотнений;
• нравится угловая машина типа болгарка.

Для резки листов используются электрические розетки или ножницы по металлу.Стальную стружку и прочий мусор удаляют только мягкой щеткой. Чтобы защитить лист от коррозии, все царапины, обнаруженные при установке, сразу же красить специальной краской. Через три месяца после начала эксплуатации нужно вытащить все крепежи.

Наша огромная страна расположена в разных климатических поясах. Если на крайнем севере и дальнем востоке сильный ветер и снег, то на юге России возможен дождь и ветер. Нам нужен очень ответственный подход к выбору кровельного материала и расчету наклона крыши вашего дома.Самый практичный выбор металлочерепицы — она ​​недорогая, прочная и красивая. Но это зависит от предполагаемой ветровой нагрузки и типичных для вашего региона атмосферных осадков. Так какими же должны быть минимальные углы наклона вашей кровли из металлочерепицы? На этот вопрос и нужно ответить.

В современном строительстве используются самые разнообразные кровельные покрытия, но одним из самых популярных материалов заслуживает металлочерепица. Во многих странах издавна производят такую ​​плитку.Поэтому использование металла не только ставит под сомнение конечную стоимость изделия, но и служит гармоничным продолжением старинных традиций. К высоким техническим характеристикам металлочерепицу относят:

• Применение оцинкованного листа и его покрытие прочными полимерными красками для придания антикоррозионных свойств;
• широкий выбор цветовых архитектурных решений;
• технологичность и простота монтажа кровли, не требующая применения специальных инструментов и приспособлений;
• легкость материала, что позволяет монтировать его на большой высоте и в условиях сложных сплавных сооружений;
• отсутствие большой нагрузки на стропила из-за небольшого веса листа;
• с относительно тонким листом, выдерживает достаточно большие нагрузки, так как имеет ребра жесткости.

Все перечисленные свойства позволяют использовать данное покрытие в сложных климатических условиях. Чтобы рассчитать количество материала, нужно знать минимальный угол наклона кровли из металлочерепицы.

Как определить угол наклона кровли в вашем регионе

Для расчета прочности конструкции кровли и количества необходимого материала необходимо знать оптимальное. Необходимо учитывать ряд обстоятельств, в том числе:

1. прогнозируемое количество коньков;
2. б / у под недостаточную мощность;
3. Показатели экономии;
4. вес конструкции.

Казалось бы, чем круче конек, тем лучше, но это приводит к увеличению расхода материала и увеличению веса, а также к большой ветровой нагрузке на конструкцию. Поэтому существует такое понятие, как оптимальный угол наклона кровли из металлочерепицы.

Небольшой уклон, порядка 10-12 градусов, имеет свои недостатки, требующие увеличения опор корня и усиления стропил из-за повышенной снеговой нагрузки. Кроме того, необходимо позаботиться об улучшении гидроизоляции и необходимости увеличения закулисных листов.Это сделано для того, чтобы не допускать протечек на стыках с помощью пологих стержней. Крыши такой конструкции лучше всего подходят для южных регионов, где снежный покров не имеет большого веса, а среднегодовая температура не слишком низкая. В летний период кровли меньше утепляются, что создает комфортные условия для существования в доме.

Крутые скалы от 30 до 45 градусов больше подходят для регионов с более низкими температурами и частыми снегопадами, но необходимо учитывать возрастающую ветровую нагрузку на крышу и здание в целом.Это важно и с учетом прочностных характеристик металлочерепицы, которые закладывает производитель материала. Штампованные листы, в случае холодных стержней, необходимо чаще, чем обычно, потому что они склонны к скольжению под действием силы тяжести. Чем больше угол наклона кровли, тем трудозатратнее в установке и менее экономично он получится.

Какой оптимальный угол наклона кровли рекомендуют производители этого стройматериала? После тестирования предприятия, производящие металлочерепицу, рекомендуют использовать ее при наклоне конька от 11 до 45 градусов.При этом угол наклона от 12 до 22 градусов является наиболее приемлемым. Строительные нормы и правила не дают по этому поводу четко выраженных рекомендаций, но предпочтительнее, при длине склона около 6 метров, угол наклона равный 14 градусам. Мы подошли к выбору наиболее экономичного способа кровельного покрытия, который определяется таким понятием, как минимальный уклон кровли из металлочерепицы.

Какое минимальное смещение и как его определить

В зависимости от климатической зоны, архитектурного решения и эстетических предпочтений хозяев жилища возводятся кровли следующих типов:

• разнотипная крыша сложной и тонкой конструкции;
• кровля вульгарной формы как элемент национальной культуры в архитектуре;
• кровля Walm, сложная четырехскатная конструкция;
• крыша шатра, полученная комбинация треугольников;
• крыша двойная, распространенная и испытанная;
• Кровля одинарная, применяется, в основном, для технических и подсобных помещений или как элемент более сложной конструкции.

Многолинейные и сводчатые крыши мало подходят для использования металлочерепицы, которая используется только в элементах этих конструкций. В то время как крыши walm довольно широко используются в средней полосе и характеризуются выбором минимальных углов наклона от 22 до 45 градусов. Шатровая крыша используется как декоративный элемент, а угол наклона невидимых треугольников напрямую зависит от площади, покрываемой шатром. Этот конструктивный элемент очень экономичен в изготовлении, а угол наклона составляет от 35 до 45 градусов.

Одна из самых популярных крыш, дуплекс. Производитель рекомендует соблюдать минимальные углы наклона кровли в пределах от 12 до 14 градусов. Учитывая суровый климат, можно рекомендовать расширить эти пределы с 14 до 22 градусов склонов. Именно с такими характеристиками кровля хорошо противостоит возможным сильным ветрам, а также представляет собой практически монолитную конструкцию, препятствующую проникновению влаги в подкапотное здание.

Для односторонних крыш минимальный угол наклона составляет от 11 до 14 градусов, поскольку большие углы наклона создают риск разрушения крыши при разнонаправленных порывах ветра.В климатических условиях России нужно придерживаться минимального наклона коньков от 14 до 22 градусов. При строительстве на равнине или в высокогорье необходимо учитывать ландшафт и усиление ветров в зависимости от времени года.

В выборе типа кровли решающую роль играют вкусовые пристрастия каждого человека. Каждый хочет построить дом, чтобы он был красивым, удобным и служил долгие годы. Крыша здания венчает и особое внимание к ней, ведь она не только украшает, но и защищает от воздействия агрессивной среды.Чтобы он служил долгие годы, необходимо правильно его спроектировать и грамотно построить. А в целях экономии нужно правильно выбрать уклон этой кровли под металлочерепицу, учитывая климатические условия вашего региона.

• Почему кровля не должна быть слишком обычной
• Минимально допустимый и оптимальный уклон для металлочерепицы
• Особенности возведения стропильной системы
• • Какие понадобятся материалы и инструмент
  • Сборка изоляционного пирога
  • Монтаж металлочерепицы

Минимальный угол наклона кровли из металлочерепицы — один из важнейших параметров, учитывая который при разработке проекта стропильной системы дома должен быть необходим.Надежная и долговечная кровля будет предоставлена ​​только в соответствии со стандартами, рекомендованными производителем.

Минимально допустимый и оптимальный уклон для металлочерепицы

Поскольку кровельные листы этой разновидности изготавливаются из качественной стали, они могут выдерживать довольно серьезные нагрузки. Однако их рельефная текстура способствует задержанию в зимний период времени на крыше большого количества снега. А потому слишком проросшие коньки под этот материал, как и под любой другой, несмотря на его прочность, пока не рекомендуются.

Минимальный уклон кровли из металлочерепицы — 12º. Но большинство производителей все же советуют устанавливать под листы этой породы стропила под углом не менее 14º. Есть на рынке и специальные марки металлочерепицы, установка которой допускается на очень пологих скалах — всего 11º. Но такой вариант встречается в продаже редко. В любом случае при покупке металлочерепицы той или иной марки следует внимательно изучить ее технический паспорт. В нем указан допустимый уклон.

Делают кровли с уклоном 12º довольно редко.Чаще всего угол наклона крыши загородного дома, покрытого металлочерепицей, составляет 34-35º. Это оптимальный и на самом деле очень удобный вариант. При таком уклоне материала не слишком много, а сама крыша смотрится гармонично и эффектно. К тому же именно такой угол проще всего сделать из стандартного пиломатериала длиной 6 м. Крыша прохладнее 35 º Собрать стоит только в том случае, если она сломана и под ней планируется обустроить жилую мансарду. Угол 40-45º оптимален для обсыпанных стропил таких крыш.

Монтаж кровли из металлочерепицы

Этот материал устанавливается на каркас крыши с обязательным соблюдением следующих рекомендаций:

1. Нарезка листов производится электропопом, но ни в коем случае не болгаркой.
2. Ходить по уже установленным простыням следует в мягкой обуви, заходя между волнами.
3. Крепятся листы с помощью специальных саморезов с резиновыми прокладками. Слишком туго эти застежки не затягивают.
4. Саморезы вкручивайте при креплении листов к обрешетке исключительно под волну.

При обшивке стропила длиной более 6 м металлочерепицу монтируют по высоте рядов. Ширина горизонтального приклеивания определяется в зависимости от угла наклона. Чем крыша крыши, тем больше воды на ней задерживается во время дождя и тем более герметичными должны быть стыки. Поэтому, если угол наклона стропил 12-14º, металлочерепица укладывается попеременно как минимум двумя волнами.Если этот показатель составляет 14-35º, допускается установка с накладкой листов верхнего ряда на волну нижнего.

Какие понадобятся материалы и инструменты

Так как материал металлочерепицы холодный, а во время дождя еще и шумный, навесную крышу обычно утепляют. При этом в качестве утеплителя используется не пенополистирол, а минеральная вата. Дело в том, что волокнистые материалы, помимо прочего, очень хорошо снижают уровень шума. Кроме минеральной ваты необходимо будет укрыть крышу кровлей:

• пароизоляционная мембрана;
Гидроизоляционная пленка
• ;
• саморезов кровельных и гвоздей оцинкованных;
Тонкая стальная проволока
• ;
• бруков толщиной не менее 3 см для противовеса;
• досок для обрешетки.

Если крыша будет неполной, также необходимо будет закупить все необходимые материалы в достаточном количестве: карнизные планки, концы, фартук для трубы, скейт-штангу и т. Д.

Из инструментов вам понадобится:

• дрель, отвертка;
• электроника для резки металлочерепицы;
• длинное правило и рулетка;
• степлер строительный;
• молоток;
• складная лестница.

Монтаж изоляционного пирога

Монтаж кровельного пирога при использовании в качестве обшивки металлочерепицей выполняется в следующем порядке:

1. Со стороны мансарды на стропило закрепите пароизоляционный материал.Исправить можно строительным степлером.
2. Навесной теплоизолятор. Устанавливается между стропилами должно быть МП. Для того, чтобы устроить опору для минеральной ваты, сбоку чердака сверху закрепляется испарительная пленка. Доски или зигзагообразная стальная проволока.
3. Поверх утеплителя монтируется гидроизоляционный материал. Его следует закрепить в горизонтальном направлении. Обязательно с оговоркой около 2 см. Иначе при этом каркас кровли может сломаться.Прикрепите мембрану к рафилу прутьями.

Принципы утепления всего В конструкции крыши есть два больших класса: плоская и просторная (или мансардная). НО…

Кровля из металлочерепицы — практичное и популярное решение для строительства частных малоэтажных домов. Этот рубероид отличается высокой несущей способностью, устойчив к механическим повреждениям от внешних факторов окружающей среды и интенсивным нагрузкам. Долговечность и надежность финишного покрытия зависят не только от качества, на дизайн кровли влияет конструкция кровли, в том числе правильно подобранный минимальный уклон.В этой статье мы расскажем, как выбрать уклон откоса откоса и проверить его на соответствие СНиП.

Уклон кровли — важный параметр конструкции, который означает угол, образованный плоскостью перекрытий и кровельных стержней. Этот показатель выражается в процентах или градусах. Он рассчитывается как результат деления высоты конька на половину ширины здания. Угол наклона прицела зависит от технических и эксплуатационных свойств материала и регулируется СНиП и инструкцией производителя.Зависит от этого:

1. Возможность использования типа кровельного покрытия.
2. Конструкция, состав и сечение элементов рафтинга.
3. Емкость крыши эффективно удаляет осадки.
4. Стоимость кровельных работ.
5. Вес кровельного пирога.

Примечание! Если кровля кровли из металлочерепицы увеличится с 22 градусов до 45 градусов, площадь конька станет более 20%, что скажется на стоимости материалов (отделка, гидроизоляция, утеплитель, дерево), а также на вес конструкции.Решение об оптимальном угле наклона необходимо при составлении проекта, чтобы правильно определить нагрузку на фундамент.

Оптимальные значения

Кровля из металлочерепицы — относительно новое конструктивное решение, поэтому технология ее монтажа и эксплуатации нечетко регламентирована СНиП. Информацию о том, какой должен быть минимальный прогиб кровли, предоставляет производитель, так как этот показатель напрямую зависит от технических характеристик самого материала.Этот показатель рассчитывается в соответствии с толщиной способности и способом укладки кровельного покрытия.

• Согласно СНиП минимальный угол наклона кровли из металлочерепицы, если длина конька 6 метров, должен быть не менее 14 градусов.
• Допустимый уклон кровли из металлочерепицы в пределах 14-45 градусов.
• Оптимальный угол наклона, обеспечивающий эффективное рассеивание осадков при меньшем натяжении коньков, должен составлять 22 градуса.

Важно! Минимальный уклон кровли из металлочерепицы, который делают производители, составляет 11 градусов. Некоторые марки материала можно штабелировать, даже если крутизна ряда составляет 10 градусов. Снижение этого показателя позволило добиться использования новых, более гладких полимеров и более прочной стали для производства кровли.

Выбор Уклона

Непрофессиональному строителю сложно правильно выбрать минимальный угол наклона кровли из металлочерепицы.На этот показатель, помимо требований СНиП и рекомендаций производителя, влияют и другие факторы, которые также следует учитывать. При выборе крутизны учитывается конек:

Обратите внимание, что выбор крутизны тяг зависит от конструкции кровли. Оптимальный угол наклона односкатной кровли из металлочерепицы составляет 20-30 градусов, а двухскатной — 20-45 градусов.

Особенности кровли с малым уклоном

Минимальный рекомендуемый угол наклона кровли из металлочерепицы — 14 градусов, однако опытные мастера могут качественно уложить этот вид рубероида, даже если крутизна прутьев находится в пределах 10-14 градусов.Чтобы повысить надежность такой конструкции и снизить риск протечек, необходимо выполнить следующие действия:

1. Увеличить частоту записи шаблаза и уменьшить шаг между стропилами. Чтобы свести к минимуму риск обрушения кровли из-за сильной снеговой нагрузки, необходимо увеличить линии конструкции и смонтировать частую или сплошную обрешетку.
2. Увеличить накладные расходы. Производители рекомендуют при установке металлочерепицы делать горизонтальный овербест 8 см, а вертикальный 10-15.Чтобы исключить вероятность протечки в конструкциях с пологими коньками, можно увеличить нахлест на листах листов.
3. Изолируйте стыки. Чтобы не допустить проникновения талой и дождевой воды между стыками листов, можно обработать швы силиконовым герметиком, правда, эта мера имеет ограниченный срок действия.

Опытные мастера утверждают, что самый простой способ сделать крышу из металлических изделий надежной — следовать рекомендациям производителей и четко соблюдать рекомендуемый угол наклона.

Видеоинструкция

Проектирование кровли — не менее важный этап жилищного строительства, чем устройство фундамента или возведение стен. Ведь именно от того, от чего будет во многом зависеть будущая крыша, комфорт проживания в доме. Это связано с тем, что на крышу возложены защитные функции, то есть этот элемент должен защищать помещения от снегопада, ливня, ветра и других неблагоприятных погодных условий. К тому же правильно подобранный вариант кровли придаст постройке законченный и эстетически великолепный вид.Решая, какой должна быть крыша, стоит учесть вариант покрытия, тип коньков и угол их наклона. Самым популярным и доступным защитно-декоративным кровельным материалом на сегодняшний день является листовая черепица из металла. Этот продукт отличается большим разнообразием конструкции, доступной стоимостью, простотой монтажа, а главное — высокой прочностью и надежностью. Считается, что минимальный уклон кровли из металлочерепицы составляет 11-14 градусов. Разберем подробно вопрос, чтобы понять, почему должно быть это значение, и на что входит крыша в целом.

От чего зависит угол наклона

А от угла наклона крыши зависит довольно много. В частности, именно этот параметр позволяет смонтировать надежную и функциональную крышу. Однако и на то, каким должен быть угол коньков, влияют определенные факторы. Например, стоит учесть следующие моменты:

• конструкция крыши;
• климатических условий в районе;
• форма строения;
• прикладных материалов.

Во многом кровля из металлочерепицы зависит от типа кровли.Самыми популярными считаются четыре разновидности кровельных систем.

1. Стол одинарный — конструкция представляет собой одну плоскость, которая располагается на стенах разной или равной высоты. Чаще всего используется для застроек, уклон такой крыши колеблется в пределах 5-25 градусов.
2. Двойной — в данном случае крыша имеет два конька, соединяющихся в центре бруса. То есть одной стороной каждая плоскость упирается в лошадь, а вторая располагается на соответствующей стене конструкции.
3. Вальм и полукровка — по комплектации похожи на душевую крышу, но при этом имеют большее количество коньков. Угол наклона может варьироваться в довольно широком диапазоне, и не обязательно, чтобы каждый склон имел одинаковый уклон. Как правило, такие крыши имеют четыре ската, два из которых имеют треугольную форму, а два — трапециевидную. Рекомендуем познакомиться:.
4. Шатер — этот тип крыши, чаще всего, тоже состоит из 4-х скатов, но все плоскости имеют одинаковую форму равномерного треугольника.Особенность этой кровли в том, что коньки сходятся в одной центральной точке, то есть отсутствует коньковый брус. При этом угол наклона кровли для металлочерепицы может варьироваться в большом пределах, например, допускается изготовление стержней, как с уклоном 14 градусов, так и 60 градусов. Однако оптимальное значение колеблется в пределах 30-60 градусов.

Также все виды крыш можно разделить на эксплуатируемые и неэксплуатационные. Второй вариант подразумевает отсутствие мансардного этажа между кровельной системой и жилым помещением.То есть высота такого помещения не превышает 1-1,5 м. В итоге допускается возведение кровли с углом наклона до 7 градусов. Стоит отметить, что для определения угла наклона кровли следует учитывать довольно много факторов. Как правильно произвести расчет и понять, каким должен быть угол наклона кровли металлочерепицы?

Оптимальный угол наклона крыши

Возможно, определяющим фактором все же будет погода, в частности стоит учесть:

• сколько осадков выпадает в конкретной местности;
• сколько ясных и солнечных дней;
• насколько обильные снегопады;
• какие ветровые нагрузки и тд.

Итак, если норма снега в регионе достаточно высока, рекомендуемый угол наклона кровли из металлочерепицы может составлять 45-60 градусов. При таком уклоне снежные массы легко скользят независимо от металлической поверхности и не оказывают значительного давления на конструкцию. Если наблюдаются постоянные сильные ветры, то уклоны коньков следует уменьшить, чтобы уменьшить парусность машины. В таких условиях значение угла наклона может быть в пределах 10-30 градусов.Однако в большинстве регионов чаще всего наблюдается средний показатель как снежных масс, так и ветровых нагрузок, поэтому уклон кровли будет 30-45 градусов. Узнать точные данные о снеговых и ветровых нагрузках можно в соответствующих действующих в стране или регионе.

Важно! Оптимальный уклон кровли из металлочерепицы — 45 градусов, так как при 25-30 градусах даже небольшое количество снега или льда будет оказывать довольно значительное давление, и их не удастся снять с коньков самостоятельно.Если необходимо снизить этот показатель, то оптимально установить кровельную систему теплого типа или нанять специальные услуги по устранению снегопадов.

Для определения правильного максимального и минимального уклона кровли из металлочерепицы одного дизайнерского решения недостаточно. Важно исходить из всех остальных перечисленных факторов. Плоские крыши строить намного выгоднее, чем делать их острыми. Поскольку в этом случае возможны минимальные финансовые вложения. Однако если среди плюсов также можно отметить, что на поверхности такой кровли легко устроить отдельное место для отдыха, то к минусам нужно отнести такой нюанс, что многочисленные осадки легко и легко проходят. непродолжительное время испортит внешний вид покрытия за короткое время.Что касается погодных условий, то вообще можно поступить так: при обилии осадков, как снега, так и дождя, следует увеличить угол наклона кровли из металлочерепицы. Если в районе наблюдаются частые ураганные ветры или просто сильные ветры, рекомендуется уменьшить уклон. При этом нежелательно делать кровли с углом наклона менее 14 градусов и более 60 градусов. Конечно, на плоских крышах всегда можно смонтировать дополнительный отток воды, например, засыпать в качестве дренажной системы Керамзит, но, зачастую, скатные крыши обеспечивают больше удобства, так как позволяют использовать имеющееся под чердаком пространство под чердаком. хозяйственные нужды и даже как жилое помещение, подробнее:.

Также стоит учесть, что оптимальный наклон кровли из металлочерепицы определяется строительными нормами. То есть производители кровли требуют в инструкции к материалу указывать, на какой минимальный и максимальный угол конька рассчитывается данным изделием. Важно понимать, что идеального угла наклона быть не может, и в каждом строительном проекте этот параметр необходимо рассчитывать отдельно, исходя из условий эксплуатации, типа кровли, конфигурации конструкции и многих других сопутствующих факторов.Кроме того, в его основе также лежат активные скипы, в которых, например, написано, что при длине откоса 6 м допускается делать угол наклона откоса, покрытого плиткой из металла, от 14 градусов. . Столь низкий показатель связан с тем, что характеризуется высокой жесткостью и небольшой шероховатостью, за счет профилированного профиля и гладкого полимерного покрытия, поэтому изделие успешно сможет противостоять множеству негативных факторов окружающей среды, даже не имея оптимального угла наклона в 45 градусов. .

Какой должен быть уклон кровли из металлочерепицы и на что это влияет? Предлагаю разобраться с этими вопросами и всеми нюансами, с ними связанными. Эта информация будет вам полезна, если вы самостоятельно собираете кровлю из металлочерепицы.

Общий

Для начала разберемся, какой уклон крыши. Наклон называется углом, под которым прорезь пересекает горизонтальную плоскость. Чаще всего измеряется в градусах. Эта система измерения хорошо известна со школьного года по геометрии.

Иногда в справочнике можно встретить обозначение этого параметра в виде отношения, например 1: 3. Цифры говорят о соотношении веревки горизонтальной плоскости к высоте крыши (вертикальная линия , проведенный с конька до нахлеста).Этот замер удобен тем, что позволяет быстро и легко рассчитать наклон готовой крыши.

Узнать угол готовой кровли в градусах можно по формуле sin a = l / h. Учитывая SIN A, перенесите полученное значение в градусы с помощью таблицы Брэди.

Также строители часто указывают этот параметр в процентах. Значение в процентах — это результат деления доли отношения, умноженной на 100. Например, если соотношение 1: 3, то в процентах значение будет следующим — 1: 3×100 = 33.3%

Так как эти символы встречаются редко, то для удобства все значения приведу в градусах.

Какой должен быть уклон

Общий

Угол ската — один из важнейших параметров любой скатной кровли, от которого он зависит:

• Уровень снеговой нагрузки;
• Уровень ветровой нагрузки;
• Объем чердачного помещения.

Кроме того, от этого параметра во многом зависит герметичность рубероида — чем ниже этот показатель, тем больше вероятность того, что влага проникнет в щели на листах листов.

Что касается ветровой и снеговой нагрузки, то при выборе угла нужно искать «золотую середину». Чем более обычная крыша, тем меньше ветровая нагрузка на нее, тем меньше парус. Но при этом увеличивается уровень снеговой нагрузки, так как снег задерживается на поверхности кровли или не отрывается вовсе.

Поэтому при выборе угла, и в целом при проектировании рафтинг-системы необходимо учитывать особенности региона.Если в регионе повышен уровень осадков, от пологого дизайна, конечно, лучше отказаться.

Есть районы со средним или низким уровнем осадков, но с сильными ветрами. В этом случае уклон лучше уменьшить.

Крутой уклон увеличивает расход материалов по мере увеличения площади крыши. Поэтому без особой надобности строить конструкцию с крутыми прорезями.

Как я уже говорил выше, иногда при выборе угла ориентируйтесь на чердачное пространство.Если, например, планируется выполнить двойную крышу и обустроить чердак под жилое помещение, то наклон придется сделать крутым, так как в этом случае потребуется большая высота конька.

В таких ситуациях, когда конструкция выдерживает ветровую нагрузку, увеличивается стропильная система. О том, как рассчитать и укрепить каркас, вы можете узнать из других статей на нашем портале.

Уклон по металлу

Говоря об уклоне кровли под металлочерепицу (далее МЧ), следует понимать, что существует три значения:

• Минимальный угол. Это минимальное значение, при котором МК способен выдерживать снеговую нагрузку и выполнять свою основную функцию, т.е. защищать крышу от влаги. Стандартный показатель для этого материала — 14 °.

Однако многие производители сообщают, что для их материала минимальный угол наклона составляет 12 ° или даже 11 °. Эта информация верна, но с некоторыми оговорками, о которых производители в рекламных буклетах обычно не сообщают.

Дело в том, что укладывать материал под такими небольшими углами можно только в регионах с небольшим уровнем осадков.Кроме того, нередко при установке листов на пологую кровлю требуются дополнительные мероприятия по гидроизоляции, например, наложение герметика на стыки листов;

• Оптимальное значение . Оптимальным значением называется угол, при котором кровельное покрытие не подвергается предельно допустимым нагрузкам и не требует дополнительных мер при установке. Для МЧ этот показатель колеблется от 15-16 ° до 45 °.

Однако по результатам испытаний, которые проводили многие производители металлочерепицы, действительно оптимальный наклон равен 22 градусам.При таком значении с поверхности покрытия быстро отходит вода и накапливается толстый снежный покров. При этом ветровая нагрузка на стропильную систему незначительна даже в регионах с сильными ветрами.

Еще один плюс такой конструкции — в экономичности, так как площадь коньков небольшая. Правда, при таком уклоне чердак не получится;

• Максимальное значение. Для МЧ этот параметр составляет 60 градусов, но на практике крыши редко когда делают круче 45 градусов.Самые крутые штанги потребуются только при строительстве мансарды.

Надо сказать, что когда градусов больше 45, кровельное покрытие требует усиленного крепления, т.е.Саморезы нужно ставить чаще.

Это, пожалуй, вся информация касательно уклона кровли под металлочерепицу.

Выход

Теперь вы знаете, сколько градусов составляют наибольший и минимально допустимый угол наклона откосов для металлочерепицы.Если что-то из вышеперечисленного вам непонятно или вы не нашли ответа на свой вопрос — задавайте его в комментариях, и я с радостью отвечу.

Если хотите выразить благодарность, добавить уточнение или возражение, спросите автора — добавьте комментарий или скажите спасибо!

Как вы его нашли — и имеет ли это значение?

В этом сообщении блога мы исследуем, что означает изменение положения солнца для производства солнечной энергии, а также как можно расположить панели для максимальной производительности.Мы также объясним, как лучший угол наклона солнечной панели зависит от различных факторов. Наконец, мы исследуем, насколько на самом деле важно достичь оптимального угла.

Но прежде чем мы начнем, небольшое примечание: угол наклона солнечной панели также известен как наклон солнечной панели. Вы увидите, что термины используются как взаимозаменяемые как в этой статье, так и в Интернете.

Что означает «угол солнечной панели»?

Угол наклона солнечной панели — это еще один способ описания вертикального наклона вашей фотоэлектрической системы. Когда солнечная система находится на уровне земли, у нее нет наклона.Если он стоит вертикально — перпендикулярно земле — он находится под углом 90 °.

Угол наклона панели солнечных батарей может влиять на количество вырабатываемой солнечной энергии и зависит от двух факторов: широты и времени года.

Оптимизация и регулировка наклона вашей солнечной панели в соответствии с этими факторами может помочь вам максимизировать производство солнечной энергии.

Какой угол наклона солнечной панели лучше всего подходит для вашей широты?

Угол наклона увеличивается с широтой — чем дальше ваш дом от экватора, тем выше должен быть угол наклона.

Например, в штатах, расположенных на более низких широтах (таких как Аризона и Гавайи), солнце находится выше в небе. В этих состояниях солнечные фотоэлектрические панели требуют небольшого наклона для улавливания прямых солнечных лучей.

Напротив, для штатов в более высоких широтах, таких как Миннесота и Орегон, солнце находится ниже в небе. В этих штатах солнечные фотоэлектрические панели следует устанавливать под большими углами наклона, чтобы получать максимальное количество солнечного света.

Как определить оптимальный угол наклона солнечных батарей для вашего штата?

Существует простое практическое правило для расчета наилучшего угла наклона для стационарных солнечных панелей. Вычтите 15 градусов из широты вашего местоположения летом и добавьте 15 градусов к своей широте зимой.

Для получения точного метода используйте вторую формулу на этой странице для расчета угла наклона.

Например, в районе залива Сан-Франциско лучший угол наклона солнечной панели составляет 22–23 градуса. Для Лос-Анджелеса лучше всего подходит наклон панели солнечных батарей на 19 градусов.

Эти углы обеспечат наилучшую общую производительность в течение года, если вы собираетесь использовать фиксированную установку. На самом деле возможно увеличить производство энергии, отрегулировав солнечные панели в зависимости от сезона — мы объясним это в следующем разделе.

Рассчитайте, сколько будут стоить солнечные панели для вашего дома в зависимости от вашего местоположения

Какой угол наклона солнечной панели лучше всего подходит для каждого сезона?

Угол наклона солнца меняется не только в зависимости от широты, но и от времени года.Как показано на рисунке ниже, солнце ниже в зимние месяцы и выше в летние.

Это означает, что если вы хотите, чтобы ваши солнечные панели всегда были расположены на для максимального воздействия солнечного света, вам нужно будет настраивать их для каждого сезона.

В таблице ниже показан оптимальный угол наклона солнечной панели для различных штатов США зимой, весной / осенью и летом.

Оптимальные углы наклона солнечных панелей для различных U.С. города

Система на 40 ° широты имеет значительный прирост энергии в 4 раза.1% при корректировке всего два раза в год.

Две дополнительные корректировки на весну и осень могут дать дополнительный выход 0,5% — см. Ниже.

Как изменение угла влияет на мощность солнечной панели

Однако регулировка солнечных панелей четыре раза в год (или даже два раза) — непростая задача. В конце концов, большинство солнечных панелей устанавливаются под фиксированным углом крыши и не могут быть отрегулированы.

Единственный способ легко настроить солнечные панели — это использовать наземную систему и установить солнечные панели с отслеживанием оси. Однако у этого подхода есть большой недостаток: хотя он и увеличивает выработку солнечной энергии, он значительно увеличивает ваши расходы.В результате, трекеры солнечной оси в настоящее время не стоят вложений.

* Вам интересно, почему вы все еще получаете только 75,7% оптимальной производительности после корректировки для каждого сезона? Это потому, что оставшаяся сумма может быть достигнута только путем корректировки направления солнечной батареи в течение дня. Мы расскажем о направлении солнечных батарей в следующем блоге.

Каким образом пологая или крутая крыша влияет на выработку солнечной энергии?

Если вы сравните мощность, производимую солнечными панелями за год, вы обнаружите, что существует относительно небольшая разница между панелями, установленными на неглубокой (15 градусов) крыше и крутой (45 градусов) крыше.

Это потому, что разные поля будут сбалансированы в зависимости от сезона. Солнечные панели на неглубокой крыше улавливают больше солнечного света в летний сезон, тогда как солнечные панели на крутой крыше будут производить больше энергии зимой.

Несмотря на то, что вы можете использовать трекеры солнечных панелей, чтобы держать их под оптимальным углом в любое время, затраты и связанные с этим сложности в большинстве случаев не окупаются.

Таким образом, в штатах, благоприятных для использования солнечной энергии, таких как Калифорния, большинство домовладельцев считают, что солнечные системы стоят вложений, независимо от угла, под которым они установлены.

Об этом свидетельствует статистика солнечной энергии Калифорнии, как показано ниже на этой диаграмме, предоставленной Управлением энергетической информации.

Заключение: угол наклона панели солнечных батарей имеет значение, но не так много

На производительность солнечных панелей влияет угол их наклона. Чтобы извлечь максимальную мощность из фотоэлектрической системы, вам придется отрегулировать угол в зависимости от широты и времени года.

В реальных ситуациях вам часто приходится иметь дело с фиксированными углами крыши, когда нет возможности отрегулировать или наклонить солнечные системы.

По этой причине солнечные системы устанавливаются под разными углами наклона, чтобы приспособиться к разным наклонам крыш домов, что эффективно экономит деньги домовладельцев.

Итог: Оптимальный угол наклона солнечной панели может увеличить объем производства, но неспособность достичь его не является решающим фактором.

Узнайте, сколько вы можете сэкономить, перейдя на солнечную батарею

Ключевые выносы

• Термин «угол наклона солнечной панели» относится к вертикальному наклону вашей системы солнечных батарей.
• Путь солнца по небу меняется каждый день, что влияет на мощность солнечных батарей.
• Оптимальный угол наклона солнечной панели зависит от географической широты.
• Изменение угла наклона солнечной панели в зависимости от сезона может увеличить выработку электроэнергии, но может значительно увеличить расходы.
Солнечные панели
• можно установить на крышах под разными углами — или даже полностью плоско — и при этом сэкономить деньги домовладельцев.

Минимальный угол наклона однорядной крыши от Ондулина. Расчет минимального уклона кровли: полезные рекомендации

считается одним из самых удобных и популярных кровельных материалов. Отличаясь высокой несущей способностью, прочностью, простотой монтажа, металлочерепица мало подвержена механическим воздействиям. Планируя расчет материала, следует рассчитать правильный уклон под металлочерепицу и соблюдать технологические обоснования монтажа.Тогда кровля прослужит долго и не потребует быстрого ремонта.

Что такое уклон, оптимальные значения угла ряда

Уклон крыши — важная определяющая конструкция, образованная углом, обрезанной плоскостью перекрытия и скатом кровли. Показатель выражается в процентах или градусах и рассчитывается путем деления высоты конька на 1/2 ширины конструкции. Угол наклона кровли из металлочерепицы регулируется СНиП и инструкцией поставщика.Коэффициенты зависят от показателя как:

1. Нанесение кровли на крышу.
2. Способность кровли эффективно отводить естественные осадки, противостоять ветрам и другим климатическим явлениям.
3. Цена на кровельные работы.
4. Масса кровельного пирога.

Достаточно новое покрытие, металлочерепица, не так жестко регламентирована стандартами. Поэтому производитель часто советует показатель минимального угла, опираясь на технические характеристики Товара. Расчет производится по толщине листа, несущей способности Основы и способы укладки кровли.Однако есть оптимальные значения, на которые можно опираться:

• Для коньков длиной 6 метров минимальный уклон должен быть не менее 14 °.
• Допустимый уклон кровли из металлочерепицы должен быть в пределах 14-45 °.
• Оптимальное значение угла — 22 °, этого показателя достаточно для нормального оформления осадков при площади междурядья не более 6 метров.

Выбор навесной крыши не всегда легко отличить простотой, поэтому, опираясь на показатели СНиП, следует учитывать такие рекомендации по перекрытию конька конька:

1. Уровень снеговой нагрузки в районе строительства.Для определения показателя нужно взять информацию из справочника и рассчитать среднегодовое количество зимой. Чем толще снежный покров, тем больше уклон, иначе снежная масса будет задерживаться на крыше, что приведет к деформации листов.
2. Ветровая нагрузка — показатель тоже зависит от особенностей региона. При максимальной интенсивности ветровых потоков угол наклона небольшой, что уменьшает удочку парусника.

Совет! Также учитывается количество ураганов, торнадо и других природных катаклизмов.Информация взята из справочников.

Особенности кровли металлочерепицы с малым уклоном

Наименьший угол наклона 14 °, но опытные кровельщики уложили материалы и при расчете угла 10-14 °. А для обеспечения надежности кровельного ковра и снижения риска протечек выполняются следующие действия:

• Увеличивает частоту рельсов в ящике за счет уменьшения поперечного шага.
• Система стропил усилена частой или цельной обрешеткой.
• Значительно увеличить количество клея! Несмотря на рекомендации производителей по горизонтали прилипания 8 см, по вертикали 10-15, кулисы увеличиваются по ширине волны. Благодаря этому способу увеличивается прочность кровельного ковра и исключается риск протечки на крыше небольшого горка.
• Тщательно изолирует места стыков герметиком на силиконовой основе.

Совет! Все принимаемые меры носят временный характер, поэтому не помешает визуальный осмотр кровли раз в год.

Определение уклона кровли по геометрическим размерам или градусам

Формула расчета крутизны кровли из металлочерепицы по размеру, например, для пыльной кровли рассчитывается по следующей формуле: i = h / (1 / 2l), где:

• I — нужный угол под металлочерепицу;
• H — расстояние от границы перекрытия до конька, то есть норма высоты стропильной конструкции;
• L — размер в ширину конструкции.

Чтобы найти процент, полученный показатель I умножается на 100. А для выражения в градусах следует использовать тригонометрическую функцию или найти значение в соответствующей таблице:

Важно! Такой вид расчета подходит для одно-, двускатных крыш.Учитывается вся длина пролета для односпальной кровати. В случае устройства кровельного ковра с наличием непоколебимого стержня угол кровли рассчитывается исходя из расстояния от точки выступа элемента конька до нахлеста для каждого ската отдельно.

Оптимальный угол для кровли при наличии сложных конструктивных элементов учитывается поправочным коэффициентом на проекцию по горизонтали:

• Угол крыши 1:12 (7 °) — К = 1.014;
• 1:10 (8 °) = 1,020;
• 1: 8 (10 °) = 1,031;
• 1: 6 (13 °) = 1,054;
• 1: 5 (15 °) = 1,077;
• 1: 4 (18 °) = 1,118;
• 1: 3 (22 °) = 1,202;
• 1: 2 (30 °) = 1,410.

Критерии выбора угла наклона

Рассчитывая угол наклона кровли для металлочерепицы, нужно знать, что небольшая крутизна имеет свои преимущества:

1. эффективность расхода материалов;
2. снижение веса кровельного ковра, индикатор сырья для листов, что сводит к минимуму риск возникновения дефектов при шквальных порывах ветра;
3. удобство и простота устройства водоотводов.

Но есть недочеты, если наклон крыши минимальный, то:

1. необходимо максимально увеличить стыки, так как практически полное отсутствие слива увеличивает возможность проникновения влаги через места крепления;
2. придется почаще убирать снег в крыше, чтобы металлочерепица не испытывала больших нагрузок;
3. необходимость устроить мощную обрешетку потребует просчета несущей способности основания и усложнит крепление элементов кровли;
4. плоская крыша не всегда имеет возможность обустройства просторных жилых / нежилых помещений.

Но если уклон кровли большой, например 45 °, то, несмотря на свободный сбор снежного покрова, масса покрытия увеличивается, из-за чего листы просто скользят. Выход — упрочнение крепежа и строгое соблюдение технологии монтажа кровельного ковра. Кроме того, при слишком крутом наклоне кровли из металлочерепицы расход рубероида увеличивается, как при расположении фигурных коньков.

Чтобы не рассчитывать, какой угол будет лучше, возьмем за основу рекомендацию опытных кровельщиков: для односкатных кровель 20-30 °, для двухскатных — 25-45 °.И небольшой совет: при укладке обрешетки частым шагом получается некая амортизированная подушка, армирующий кровельный ковер. Зная формулу расчета, несложно рассчитать разные варианты подъема резины и решить, какому углу отдать предпочтение в зависимости от погодных, климатических условий и финансовых составляющих: как бы ни круто, расход материала на крышах меньше при минимуме предвзятость.

• На что влияет угол наклона
• На минимальные углы
• Выбор оптимального наклона

Минимальный угол наклона кровли из металлочерепицы вычислить довольно сложно.Это связано с тем, что многие производители такого рубероида дают свои рекомендации по его укладке, в том числе рекомендуют оптимальный угол наклона. Именно эта информация часто бывает ошибочной. Часто при строительстве хозяйственных домов стараются подобрать оптимальный угол наклона кровли. Это зависит от ряда факторов, в том числе от типа используемого покрытия.

При устройстве кровли одним из важнейших параметров, закладываемых в расчетах, является ее уклон.Это зависит от используемого материала и климатических условий.

Производители металлочерепицы специально вводят людей в заблуждение? Нет, просто каждый производитель рассчитывает уклон откоса, исходя из определенных условий, начиная от климатических характеристик страны / региона (обычно той, где находится производитель), заканчивая устройством стропил и кровли в целом. Естественно, невозможно учесть абсолютно все факторы, влияющие на крышу, невозможно в каждом конкретном случае.Однако можно выбрать общие критерии и признаки, по которым рассчитываются углы наклона кровли. О том, какой минимальный угол наклона кровельной кровли из металлочерепицы, следует рассказать ниже.

Что влияет на угол наклона

Первый и самый важный фактор — ветровая нагрузка. Он рассчитывается исходя из полной площади крыши, а также максимальной мощности ветра для конкретной площади. Стоит отметить, что на некоторых участках также сказывается рельеф.Например, дом в низине менее подвержен ветровой нагрузке, чем дом, стоящий на холме.

Следующим фактором является количество осадков в зимнее время, его еще называют снеговой нагрузкой. Под этим понимают максимальную массу снежного покрова, который может скопиться на крыше, чтобы естественным образом спуститься с нее (то есть потрескаться или таять). При этом расчет производится для природных аномалий. Однако для большинства случаев берется среднее значение, которое указано в справочнике.Там эти данные собираются с начала 20 века, соответственно цифры будут другие, но реальные. При проектировании кровли рекомендуется использовать максимальные значения. Следует помнить, что металлочерепица может не быть рассчитана на то количество снега, которое выпадает в каком-то конкретном регионе. Это приведет к ее деформации и повреждению. Поэтому рекомендуется очистить крышу от скопившегося снега.

Еще один показатель — количество вентиляционных отверстий, труб (вентиляции, вытяжки, дымохода), наличие отопления в чердачном помещении или его утепление.

Обычно такие расчеты производят специальные строительные студии, помимо максимальной ветровой нагрузки для региона, учитывают максимально возможные различные природные катаклизмы: ураганы, штормы, смерчи и т. Д. Для самостоятельного расчета нагрузки на крышу, необходимо воспользоваться специализированной литературой.

Многие видели пару домов поблизости, с одинаковой формой крыши и типом покрытия, но в которых слой снежного покрова имеет разную толщину.Так, если чердак утеплен или частично отапливается, то толщина снежного покрова на крыше будет значительно меньше, чем у такого же, но развязанного чердачного помещения.

Тех. Наличие теплоизоляции на чердаке приводит к увеличению толщины снежного покрова, а обогрев чердака — к его уменьшению. Поэтому при расчете необходимо учитывать наличие изоляции.

Еще один фактор, который учитывается при строительстве крыши и определении ее уклона, — это количество воды, которая выпадает в виде дождя.Так, для кровли, покрытой металлочерепицей, угол наклона менее 25 градусов приведет к тому, что дождевая вода будет попадать на чердак через щели в крыше. Следующий фактор — форма крыши. В зависимости от того, одинарный он или двойной, определяется угол наклона. Рекомендуемые углы для одиночных конструкций находятся в пределах 23-30 градусов (для металлочерепицы). Если крыша двойная, то рекомендуемые углы скатов находятся в пределах от 20 до 45 градусов. При этом 4- и 6-скатные крыши считаются такими же, как и дуплекс.

При этом выражение угла наклона в градусах чаще всего используется при строительстве зданий. В этом случае угол наклона определяется между коньком и перекрытием мансарды (он указан выше). В то же время достаточно знать только ширину дома, а найти стороны равновесного треугольника, зная значение основания, несложно. Однако для этих целей лучше использовать справочные таблицы с рекомендуемыми углами наклона кровли.

Вернуться в категорию

На минимальных углах

После описания всех факторов следует сделать ссылку на правила. Так, согласно действующим СНиП минимально допустимый угол наклона кровли с металлическим десантником составляет 14 градусов. Такой угол не даст обрушиться корню, но возводить крыши с таким углом допустимо только в оговоренных условиях, где отсутствуют осадки в виде снега и дождя.

Чем меньше угол, тем меньше ветровая нагрузка на него, но тем больше нагрузка от осадков, так как они будут накапливаться на крыше, а не смещаться / стекаться вниз.

Именно из-за несоответствия климатических условий большинства регионов эталонные крыши с таким углом наклона коньков практически не строятся. На данный момент среди регионов России такие крыши могут быть построены в районах, где подавляющее большинство дней в году — солнечные, а температура зимой находится в пределах 0 … -5 градусов Цельсия (сюда входят Крым, Калмыкия. , некоторые районы Кавказа, некоторые районы Сибири и т. д.) В этих регионах такая кровля актуальна еще и потому, что летом она нагревается намного меньше, чем кровля, у которой угол наклона стержней больше чем 14 градусов.Однако даже в этих регионах не строят дома с такими крышами, а угол наклона выбирают по их критериям. Итак, какой угол будет оптимальным?

Понятие конструкции «уклон» связано с наклоном крыши. Это угол размещения конька к горизонтальной поверхности. Меньший угол наклона делает прорезь в крыше острой. Расчет угла строится по принципу: высота скейтборда делится на 0,5 ширины комнаты, в процентном соотношении — умножается на 100.Вители: 20 м шириной и высотой делим и получаем 0,5, умножаем на 100 и получаем 50%.

Минимальный угол наклона зависит от климатических условий местности. Уклон в 30 градусов используется в регионах с обильными осадками. В засушливых районах крыши строят с уклоном 10-25 градусов.

Строительный материал — металлочерепица — применяется при строительстве зданий разной степени сложности. Исключение — минимальный угол наклона металлочерепицы от 14 градусов, не менее.Такой склон способен выдерживать сильные порывы ветра, в отличие от снега, который не способен катиться с такой маленькой горки.

Минимальная экономия на стройматериалах. Надежность и прочное основание крыши создаст деревянный светильник, небольшое расстояние между его досками сделает крепление металлочерепицы прочным.

Несколько советов по установке и согласованию минимального угла наклона крыши

1. Plaks Металлочерепица должна укладываться на безупречно гладкую поверхность, высота ряда не может быть больше одного метра
2. Возьмите строительные перчатки, защищающие руки от повреждений
3. Держать резервуар
4. Надежно крепить металлочерепицу к обрешетке постройки самотеком
5. Ходить по кровле из металлочерепицы в специальной мягкой обуви, не повреждая поверхность кровли, не наступать на волны черепицы
6. Раскрой металлочерепицы следует проводить по предварительной схеме, замерив нужные размеры листов

Предварительные процессы:

1. Стропильная система должна быть полностью готова.Измеряем коньки
2. Существующие треугольные ошибки устраняют дефектные детали
3. Избавиться от влаги между металлочерепицей и слоем утеплителя рекомендуется за счет обрешетки (высота 0,4 сантиметра)
4. Оставляем зазоры 0,5 сантиметра в обшивке карниза
5. На досках для сплава, гидроизоляция. От края карнизной доски гидроизоляция должна иметь злой 0,2 сантиметра. Приколы гидроизоляции с шестигранником на 15 см.
6. Утепленная кровля со спец. Плитами.Ставим их между быстрыми досками
7. Наносим следующий слой — испарение

Подробная информация о видео в следующей вкладке.

Установка ящиков

Doom — важный элемент Крыша. Устанавливается на стропную систему. Состоит из одинаковых досок. Обработаны антисептическим раствором. Расстояние между досками, лежащими от края карниза, составляет 30-35 сантиметров, следящих — 35-40 сантиметров. Металлочерепица крепится к обрешетке на волнах.

К карнизной доске прикручивается дренажная труба, обеспечивающая равномерный поток дождевой воды. Карниз монтируется на кромке кровли металлочерепицы с плоской головкой самоуловителя. Совпадение строится в среднем на 7 сантиметров. Массивная дуга используется возле дымоходной трубы. UNDOVA устанавливается во внутренние стыки кровли (перекрытие — 10-15 сантиметров).

Дополнения по устройству кровли и устройству ее минимального уклона

Монтаж кровли представляет собой комплексный процесс, и избежать важных нюансов просто невозможно:

1. Нельзя монтировать металлочерепицу в верхний изгиб волны
2. Винты затянутые неплотно
3. Не применять молоток
4. Саморезы со специальной накладкой
5. При резке металлочерепицы нужно использовать электрические ножницы или другой специальный инструмент (не применяя болгарку)
6. Не использовать строительную пену

Уклон кровли образуется за счет конструкции стропил, они создают угол.Подробно об устройстве кровли и установке ее минимального угла смотрите видео в следующей вкладке.

Плитка — рубероид из обожженной глины, пластика или металла.

считается одним из самых надежных и долговечных материалов, благодаря таким характеристикам, как износостойкость, практичность и достойный внешний вид. Благодаря ей можно обновить старую крышу. Для этого не нужно снимать обслуживаемые материалы — напротив, они послужат дополнительной гидроизоляцией.Для правильного монтажа рассчитайте минимальный уклон кровли из металлочерепицы.

Металлочерепица — один из самых прочных и долговечных материалов.

Что такое предвзятость?

У многих возникает вопрос, что такое предвзятость. Blope — угол наклона конька к горизонту. Чем больше углы, тем круче крыша. Чтобы рассчитать смещение, необходимо разделить высоту конька на 1/2 ширины здания и, чтобы выразить это значение в процентах, умножить его на 100.Например, при ширине здания 10 м и высоте конька 4 м уклон будет: 4: 5 = 4/5 = 0,8. Чтобы выразить в процентах, умножьте на 100: 0,8 * 100 = 80%.

Инструкции по установке будут неполными без некоторых правил. Строго запрещено:

• закрепить металлочерепицу в верхнем волновом прогибе;
• без надобности скручиваем саморезы;
• использовать молоток;
• использовать гвозди и самоотверженность без уплотнителей;
• использовать монтажную пену для замыкания и торцевых уплотнений;
• нравится угловая машина типа болгарка.

Для резки листов используются электрические розетки или ножницы по металлу. Стальную стружку и прочий мусор удаляют только мягкой щеткой. Чтобы защитить лист от коррозии, все царапины, обнаруженные при установке, сразу же красить специальной краской. Через три месяца после начала эксплуатации нужно вытащить все крепежи.

Рассчитайте угол наклона крыши онлайн. Калькулятор Расчет угла наклона крыши

Кровля — конструктивный элемент здания, защищающие от воздействия различных внешних факторов.Он должен отлично выдерживать атмосферные осадки в виде снега, града, дождя, шквальных ветров и ураганов. Правильный уклон играет довольно большую роль в быстром удалении водно-снежного покрова с кровли. Он может сочетаться с правильно выполненной изоляцией, чтобы обеспечить отличную защиту всего здания, включая его внутреннюю часть.

На крышах с большим уклоном крыши (от 50градупсов) снег не будет накапливаться, а будет падать на землю под действием силы притяжения Земли.

От грамотного уклона конструкции может зависеть не только от этих показателей, но и долговечность. Как правильно определить угол наклона кровли, какие факторы нужно учитывать, как сделать расчет для крыш с разным покрытием? Надеемся, что наш материал даст вам ответы на все вопросы.

О факторах, влияющих на угол наклона крыши

Виды крыш с разным количеством и формой коньков.

Крыши имеют другую форму и разное количество коньков. Бывают одиночные, двух- и четырехтактные. Степень наклона крыши будет зависеть от количества имеющихся в наличии коньков на даче или загородном доме.

Угол наклона можно рассчитать по специальным строительным чертежам и матрицам или с помощью треугольника.

Строительные работы по устройству кровли можно приостановить, если заранее не решить, из какого материала планируется сделать финишное покрытие и какой угол наклона будет размещен.Следует помнить, что эти понятия будут тесно переплетаться, ведь тип рубероида учитывается при выполнении угловых расчетов абсолютно любой области применения кровли.

Если степень уклона одинарной конструкции не превышает 9-20, то будут учтены важные факторы:

• материал финишного покрытия;
• функциональное назначение постройки;
• климатические условия.

Если крыша имеет 2 ската и более, следует учитывать не только вышеперечисленные факторы, но и площадь, на которой планируется строительство дома.Стоит задуматься и о том, какое мансардное помещение для каких целей запланировано. В том случае, если оно предусмотрено не для жилья, а для хранения временно неиспользуемых вещей и предметов, нет смысла устраивать для таких целей помещение большого размера (речь идет о высоте потолка).

Когда собственник планирует сделать из чердака жилое помещение в виде мансарды, может возникнуть необходимость в хорошем дизайне с большим уклоном.

Угол наклона зависит от местности

Уровень смыва плиток зависит от угла наклона конька.

В регионах, где часто бывают сильные ветры, делается минимальный уклон кровли. Следовательно, придется столкнуться с ветром. Следует отметить, что не рекомендуется делать дизайн без уклона. Такие укрытия имеет смысл устраивать в регионах с большим количеством солнечных дней и небольшой вероятностью осадков.

Сопротивление ветру на высокой крыше будет намного больше, чем на низкой. Однако при очень небольшом уклоне есть вероятность, что финишное покрытие обманет ветер.Поэтому при слишком крутой кровле та же опасность, что и при кровле с небольшим углом наклона. Именно поэтому рекомендуется выбирать такие уклоны крыш:

• от 35 до 40 градусов при неблучевом ветре;
• 15-25 градусов при сильном ветре.

В местах, где осадки выпадают в довольно большом количестве, угол может быть увеличен до 60 градусов. Он будет наиболее подходящим, поскольку позволит максимально увеличить нагрузку на крышу от талой воды, снежного покрова и большого количества влаги при пролете дождя.

Степень угла наклона кровли следует рассчитывать, ориентируясь на диапазон от 9 до 60 градусов. Конструкторы производят соответствующие расчеты и чаще всего останавливаются на значениях, которые находятся в диапазоне от 20 до 45 градусов.

Это привлекательно тем, что можно использовать абсолютно любой кровельный материал — профнастил, шифер, металлочерепицу и так далее. Каждый из материалов для финишного покрытия будет отличаться своими требованиями, которые следует учитывать при построении конструкции.

Зависимость угла наклона от материала

Характеристика листовой металлочерепицы.

Если выбор пал на использование рулонных материалов, при укладке в 2 слоя угол нужно будет делать до 15 градусов, а при трехслойной укладке — от 2 до 5.

Вы должны знать:

1. Использование применяемых материалов целесообразно только в том случае, когда кровля имеет уклон от 0 до 25%. В случае, когда уклон составляет от 0 до 10%, материал потребуется уложить в три слоя.Если уклон в пределах 10-25%, можно обойтись одним слоем, но материал обязательно должен иметь разбрызгиватель.
2. Шифер покрывают конструкции с уклоном до 28%.
3. Плитку следует использовать при уклоне конструкции не менее 33%.
4. На крышу нанесено стальное покрытие, улавливание которого составляет менее 29%.

Расход материала будет напрямую зависеть от конструкции конструкции. Чем больше, тем больше расход отделочного материала.Плоская конструкция в таком соотношении обойдется дешевле кровельной, имеющей уклон в 45 градусов.

Если хозяину известен наклон крыши, не составит труда подсчитать количество необходимого материала. То же стоит сказать и о высоте кровельной конструкции.

Кровля из металлочерепицы

Ветровая нагрузка оказывает сильное негативное влияние на крышу. В подобном случае расчет угла следует производить особенно тщательно. В случае, если угол большой, есть вероятность вздутия, что повлечет за собой увеличение нагрузки, что может сказаться на всей конструкции.В связи с этим дизайн может быть преждевременным.

Кровля, которую планируется покрыть металлочерепицей, должна иметь минимальное значение угла — в пределах 22 градусов.

Слои металлочерепицы: 1 лист стали 0,4-0,5 мм. 2 цинковое покрытие. 3 Антикоррозийное покрытие. 4 грунтовки. 5 Полимерное покрытие. 6 Защитный лак.

Благодаря этому показателю можно избежать скопления влаги в местах стыков покрытия. Произойдет защита от нежелательного просачивания воды (дождь или тающий снег).

При необходимости минимальный уклон конструкции может составлять 14 градусов. Если в качестве покрытия используется мягкая черепица, минимальное значение уменьшится до 11 градусов. В этом случае может возникнуть необходимость устроить дополнительную прочную обрешетку.

Для кровли из профнастила будет 12 градусов. Стоит учесть рекомендации производителей по этому поводу. Угол ската будет определять владелец постройки, но стоит помнить, что кровля рассчитана на временные и постоянные нагрузки.

Расчет угла наклона крыши

Расчет угла будет зависеть от высоты подъема конька. Высота кровли в коньке будет определяться исходя из функционального назначения чердачного помещения.

Если чердак планируется сделать полноценным мансардным помещением, то степень уклона следует рассчитывать, как указано ниже. Например, ширина фасада (торец крыши) составит 6 м. Этот показатель делится пополам (6/2 = 3).Высота конструкции в коньках всегда стандартная — 1,8 м.

Сина = А / В = 3 / 1,8 = 1,67

По таблице Брэдиса вам нужно будет найти приблизительное значение, которое было бы при Сина = 1,67. Это значение будет в пределах 58-59 градусов. Имеет смысл остановиться на максимальном значении 60 градусов, что и будет желаемым углом наклона футеровки кровельного ската.

Удачи Вам и в математических расчетах, и в строительных работах!

По уклону строящейся кровли, насколько прочной она будет надежной.Расчет угла наклона кровли должен быть очень точным, ведь очень важна надежная защита от атмосферных осадков и негативного воздействия окружающей среды.

Виды склонов

В зависимости от материала обшивки крыши выбирается угол наклона. Например, двухслойная толстая конструкция может иметь уклон от четырех до тридцати градусов, но обычно он составляет 4-10 °, крыши, покрытые кровельной сталью, должны иметь наклон 12-18 ° и обычно строятся под углом 15 °. . Угол наклона кровли из шифера 30-90 °, средний уклон около 45 °.Существуют таблицы, в которых указаны углы скатов кровли для разных материалов. Минимальный уклон кровли делается на 3 °, в таких случаях используется инструмент с обрызгиванием или кровля из цинковых лент.

Выберите 2 любых известных значения, введите их.
Остальные значения будут рассчитаны автоматически.

От чего это зависит?

Любая качественная конструкция обеспечивает хороший отвод атмосферной воды, водонепроницаемость и устойчивость к возгоранию. Во время эксплуатации должно быть очень удобно для ремонтных работ.Надежность зависит от того, сколько прослужит конструкция, и многие домовладельцы предпочитают концевые системы. Низкорасположенная конструкция имеет много преимуществ, но все же необходимо рассчитать расшатывание крыши. Также популярны простые двойные и одинарные крыши, мансардные или вальмовые крыши.

Перед началом монтажных работ производятся точные расчеты угла уклона. Например, скатные крыши должны иметь минимальный наклон, это обеспечит им хорошую герметичность и не зависит от материала конструкции.

Полезная площадь мансарды в зависимости от угла наклона кровли

При выборе этого показателя нужно учитывать ветренность и осадки на земле. В ветреную погоду правильная система обладает устойчивостью к порывам ветра с большим уклоном, но большой угол опасен для системы. Если показатель увеличится, например, с 11 до 45 градусов, ветровые нагрузки увеличатся в пять раз. Если уклон очень маленький, то при сильных порывах ветра крыша лопнет.

Снежный покров легче вынимать изделиями при большом наклоне, при 45 градусах будет обеспечено полноценное скатывание снежных масс. Чтобы под стыками кровли ветер не гнал воду, лучше сделать больший уклон.

Держа индикатор, следует учитывать, что в этом районе ветрено. При сильных порывах ветра рекомендуется наклонить крышу на 15-20 градусов, в районе с нормальными показателями — на 35-40 градусов. Для каждой конструкции производятся индивидуальные расчеты, зависящие как от погоды в регионе, так и от конструкции здания.

Чтобы произвести правильный расчет, вам нужно научиться пользоваться математической таблицей Брэди.

Пример расчетов

Показатель предполагаемой нагрузки, влияющей на показатель, может быть определен с учетом предполагаемых нагрузок, которые рассчитываются с учетом снеговых нагрузок и веса конструкции. Показатели всех слоев кровельного пирога 1М 2 складываем и умножаем на 1,1.

Для расчетов нужно знать толщину обрешетки и утеплителя.Например, толщина досок обрешетки 25 мм, а 1 м 2 весит 15 кг. Толщина утеплителя составляет 100 мм, а вес — 10 кг / м 2. В качестве материала берем ондулин, имеющий вес 3 кг / м 2. Итак, 10 + 15 + 3×1,1 = 30,8 кг. получается.

Трудно представить себе какое-либо здание на крыше. Кровля должна защищать здание от воздействия естественных осадков, иметь огнестойкие и водонепроницаемые свойства, обеспечивать эффективное удаление атмосферных осадков.От качественной кровли во многом зависит долговечность здания и отдельных его элементов. Для достижения наилучших результатов стоит использовать более простые виды Малогабаритных кровель: односторонние, двойные, вальмовые, полукруглые, мансардные.

Минимальный угол наклона кровли из металлочерепицы должен составлять 14 градусов.

Основные данные

График выбора кровельного материала в зависимости от уклона кровли.

Допустимый угол наклона металлической кровли обычно измеряется своими руками исходя из климатических условий местности, на которой ведется строительство и рубероида.Минимальный угол наклона должен составлять 110 °, максимальный угол наклона можно определить, анализируя погодные условия, он может составлять 45 °. и больше. Для более теплого и сухого климата используют кровлю реже. Самый крутой угол наклона позволяет свести к минимуму снегопад и, соответственно, снизить снеговую нагрузку. Например, уклон в 45 ° позволяет практически не учитывать вес снежного покрова.

Наряду с этим увеличенный угол наклона резко увеличивает ветровое давление на крышу.При уклоне 45 ° напор ветра более чем в 5 раз по сравнению с показателем 11 °. Поэтому для большего угла наклона необходимо большее количество регионов для усиления обрешетки и стропил. Стоимость кровельного уголка напрямую зависит от его стоимости.

Для кровли с углом наклона около 40-45 ° требуется больше материалов (примерно в 1,5 раза), чем для плоской кровли, а для 60 ° требуется в 2 раза больше кровельных материалов. При выборе конфигурации важно помнить, что она напрямую зависит от угла.Учет угла наклона позволяет определить материалы для кровли, а также произвести расчет слоев кровли и ее площади.

Кровельные материалы по своим свойствам (техническим, экономическим, физическим) объединены в группы 1-11.

На графике они показаны дугообразными стрелками. Линии наклона показывают уклон. Выделенная (жирная) линия на диаграмме показывает отношение общей высоты этого конька H к половине его нормального крепления ½.Отношение 1/2 указывает, что вертикальный сегмент H располагается на горизонтальном сегменте ½ два раза. Наклонная линия на полукруглой шкале указывает угол наклона в градусах, а шкала, расположенная вертикально, — уклон кровли в%.

Итак, рассчитайте минимальный уклон для определенных кровельных материалов. В качестве примера, используя этот график, мы рассчитаем желаемый угол наклона для данной крыши с использованием металлочерепицы.

Как измерить уклон

На графике ищем наклонную линию, с которой соединяется дугообразная стрелка 2.Пересечение наклонной линии с вертикальной шкалой определяет минимально допустимый для данной кровли уклон, который составляет 50%. Мы знаем, что наклон конька определяется отношением высоты конька к половине его растраты. Рассчитаем так:

i = 10 метров (запирание)

h = 4 метра (высота конька)

получите

i = h / (1/2) = 4 / (10/2) = 0,8

Чтобы измерить наклон в%, это соотношение умножается на 100

Таким образом, уклон в 80% с учетом строительных норм обеспечит достаточный сброс дождевой воды со всей территории.Для кровли из рулонных полимерно-битумных, битумно-мастичных материалов с уклоном 10 ° необходим защитный слой для основного гидроизоляционного покрытия из гравия или каменной крошки, у которого марка морозостойкости не менее 100. Такой же защитный слой используется для крыш с пленочными рулонными материалами. Угол до 2,5%. Слой защиты от щебня должен быть толщиной 1-1,6 см, а слой крупнозернистой насыпи — 0,3-0,5 см.

Причем на крышах с уклоном около 2.5% при использовании эластомерных пленочных материалов в рулонах, изготовленных методом свободной кладки, необходим утяжелитель из щебня из расчета 50 кгс / кв. М.

На кровлях из битумно-полимерных или битумных покрытий в рулонах с углом наклона более 10% верхний слой гидроизоляции выполняется из крупнозернистой обсыпки. На кровлях из мастичных материалов с уклоном более 10% предусмотрен защитный слой красочных композиций.

При создании кровли из асбоцементных листов, а также профнастила и металлочерепицы с уклоном до 20% по площади необходимо заделать стыки.Не более 5%, можно отклоняться от мелкоштучных материалов. Произведя эти расчеты, можно узнать площадь внутреннего помещения или мансарды.

Единицы измерения и инструменты

В основание металлической конструкции встроен цифровой дисплей с элементами управления.

Величина наклона на всех чертежах может обозначаться в градусах или процентах, а сама она обозначается буквой «I». В настоящее время нет строгих правил, как обозначать эту сумму. Единицей измерения считается градус или процент (%).

Угол наклона измеряется двумя способами:

1. Специальное включение.
2. Математический подход с использованием вычислений.

Включение представляет собой специальную стойку с рамой, имеющую между досками ось, на которой закреплен маятник, и собственную шкалу деления. Когда этот рельс находится в горизонтальном положении, то маятник на его шкале отклоняется на ноль градусов.Для измерения наклона конька рельс устанавливается перпендикулярно коньку в вертикальном положении.

По шкале определяют угол отклонения маятника, который указывает наклон этого ската этой крыши в градусах. Этот метод определения используется очень и очень редко. На данный момент разработано множество геодезических приборов для определения этих величин и особых уровней — смещения, как капельного, так и электронного.

Математический расчет

1. Высота по вертикали (обозначается как h) — высота от верхней точки этого конька (обычно считается от конька) до нижней точки (так называемого карниза).
2. Замок — это горизонтальный зазор от нижней точки конька до самой верхней точки.

Уклон кровли (его величина) с применением математического расчета таков.

Угол наклона отдельного разброса I выражается через отношение измеренной высоты крыши H к расстоянию до заделки L. Таким образом

Чтобы точно определить это значение в процентах, коэффициент I умножается на 100. Затем, чтобы определить его значение в градусах, мы вычисляем процент в градусах.

Для полного понимания этого метода приводим наглядный расчет:

высота равна 3,0 м,

ла6 5 м.

По формуле вычислить I:

Осуществляем расчет процентов

Перевод в градусы. Получаем 31 градус.

Онлайн-калькулятор одностоловой кровли поможет рассчитать правильный угол наклона ската, определить сечение, шаг и количество стропил, узнать необходимый объем обрешетки и другие материалы, необходимые при строительстве кровли.Калькулятор поможет произвести расчеты для большинства существующих кровельных материалов.

Здесь можно произвести расчеты битума, цементно-песчаной, керамической плитки, металлочерепицы, асбестоцементного шифера, ондулина и некоторых других, менее распространенных материалов. Этот калькулятор сможет рассчитать параметры любой односторонней кровли, в том числе плоской. Калькулятор производит расчеты по существующим Снипам «Нагрузка и удар» и ТКП 45-5.05-146-2009 .

Укажите кровельный материал:

Выберите материал из списка — шифер (волнистые асбетические листы): средний профиль (11 кг / м2) Шифер (волнистые асбетические листы): армированный профиль (13 кг / м2), волнистый целлюлозно-битумный листы (6 кг / м2) битумная (мягкая, гибкая) плитка (15 кг / м2) из ​​оцинкованной жести (6.5 кг / м2) листовая сталь (8 кг / м2) керамическая плитка (50 кг / м2) цементно-песчаная плитка (70 кг / м2) металлочерепица, профнастил (5 кг / м2) керамопласт (5,5 кг / м2) складной кровля (6 кг / м2) Полимерпесчаная черепица (25 кг / м2) Ондулин (монтажник) (4 кг / м2) Композитная черепица (7 кг / м2) Натуральный шифер (40 кг / м2) Укажите вес 1 кв. Измеритель покрытия (? Кг / м2)

кг / м 2

Введите параметры крыши:

Ширина основания A (см)

Длина основания D (см)

Высота подъема B (см)

Длина боковых окон E (см)

Длина передних и задних sv (см)

Стропила:

Ступенька рафала (см)

Сорт древесины для стропил (см)

Рабочая часть боковых стропил (не обязательно) (см )

Расчет обреченности:

Ширина доски Грубеля (см)

Толщина базовой линии (см)

Расстояние между долотами досок
(см)

Расчет снеговой нагрузки:

Ch выберите свой регион, используя карту ниже.

1 (80/56 кг / м2) 2 (120/84 кг / м2) 3 (180/126 кг / м2) 4 (240/168 кг / м2) 5 (320/224 кг / м2) 6 (400/280 кг / м2) 7 (480/336 кг / м2) 8 (560/392 кг / м2)

Расчет ветровой нагрузки:

Ia II III IV V VI VII

Высота здания

5 м от 5 м до 10 м от 10 м

Тип местности

Открытая местность Закрытая местность городских районов

Результаты расчетов

Угол наклона кровли: 0 градусов.

Угол наклона подходит для этого материала.

Угол наклона для этого материала желательно увеличить!

Угол наклона для этого материала желательно уменьшить!

Площадь кровли: 0 м 2.

Ориентировочный вес кровельного материала: 0 кг.

Количество рулонов изоляционного материала с принятием 10% (1х15 м): 0 рулонов.

Стропила:

Нагрузка на стропильную систему: 0 кг / м 2.

Длина на сплаве: 0 см.

Кол-во стропил: 0 шт.

Обсек:

Количество рядов ящиков: 0 рядов.

Равномерное расстояние между досками оболочки: 0 см.

Количество панелей стандартной длины 6 метров: 0 шт.

Объем доски Объем: 0 м 3.

Приблизительный вес панелей: 0 кг.

Общие сведения об односторонней крыше

Односторонняя — простейшая конструкция крыши.Так как у него всего одна шлюха, это довольно просто, а расход материалов минимальный. Такой вид кровли часто используется при строительстве гаражей, навесов, различных нежилых подсобных построек, как с мансардой, так и без нее.

При строительстве односкатной крыши можно использовать любые кровельные материалы, изоляционные материалы и утеплители. Такую крышу можно установить под разными углами, но чаще угол ее делают небольшим, до 0º (плоская крыша). Но важно помнить, чем меньше угол, тем сильнее он сказывается на снеговых нагрузках, а значит, такую ​​крышу нужно своевременно очищать от снега.

Дополнительная информация по результатам расчетов

Угол наклона кровли — угол, под которым конек и стропила наклоняются к плоскости потолка. Различные кровельные материалы имеют индивидуальные предельные углы. Калькулятор сообщает, можно ли построить крышу под этим углом из выбранного материала. Если вам нужно изменить угол, достаточно откорректировать высоту подъемника крыши (B) или ширину основания (A).

Площадь поверхности крыши — площадь всей поверхности крыши, включая боковые и торцевые скосы.Эта величина поможет вам рассчитать необходимое количество кровельных, изоляционных и других материалов.

Ориентировочная масса рубероида — общий приблизительный вес рубероида. Он рассчитывается исходя из указанной площади кровли с учетом подошвы.

Количество рулонов изоляционного материала — Количество изоляционного материала, указанное в рулонах, необходимо для конструкции крыши. За основу взят стандарт рулона — длина 15 метров, ширина 1 метр.При расчете также учитывается 10% в стыках стыков.

Длина Stropil — Стропила по всей длине от конька крыши до края конька.

Количество временных шкал — Для возведения крыши вам понадобится определенное количество стропил, если они у вас есть с указанным вами шагом.

Минимальный размер прокрутки свитка / грузоподъемной стропы / объем бруса

1. Чтобы обеспечить механическую прочность крыши, необходимо придерживаться стропил, указанных в первом столбце. В калькуляторе учитываются общие нагрузки, которые могут повлиять на конструкцию этой крыши.
2. Во втором столбце указывается общий вес всех стропил для крыши данной конструкции.
3. Для удобства дальнейших расчетов указан общий объем стропил из бруса в кубометрах.

Количество рядов прижимов — Количество рядов корня, которое понадобится для всей крыши с заданными параметрами.

Равномерное расстояние между досками оболочки — Расстояние, которое рекомендуется выдерживать между досками жуков, чтобы оптимизировать расход материала и обойтись без его обрезки.

Объем досок обрешетки — Общий объем досок в обрешетке (на всю крышу). Для удобства расчета стоимости пиломатериалов используйте это значение, указанное в кубических метрах.

Приблизительный вес панелей панелей — Общий вес панелей.

Предлагаем профессиональный бесплатный расчет стропильной системы двойной кровли с помощью онлайн-калькулятора сайта, 3D визуализации и детальных чертежей. Детальные расчеты кровли и кровли, все материалы, обрешетка, стропила, Мауролат. Попробуйте расчет дюскальной кровли прямо сейчас!

Наш онлайн-калькулятор Стропильная система произведет расчет двойной крыши:

• расчет длины стропильной двойной крыши
• количество стропил и ступеней
• расчет площади двух -стяжка кровли и угол наклона
• Расчет обрешетки
• количество листовых кровельных материалов (например, профнастил, металлочерепица, шифер)
• параметры пароизоляции и утеплителя

Для формирования расчета калькулятора двуплексной кровли необходимо измерить и ввести в соответствующие окна следующие размеры:

Поперечное сечение (x ширина толщины) и шаг стропила зависят от угла наклона кровли, ее типа, длины стропильной стопы, максимума основных нагрузок, т. а также от типа и веса кровельного покрытия и даже в некоторой степени от ширины утеплителя.Если вы не знаете, где взять стандартные параметры стропил и обрешетки, наша статья вам поможет. Оптимальное сечение, оттенок и шаг стропил в зависимости от типа кровли ».

Калькулятор производит расчет материалов на кровлю, отталкиваясь от размера кровельного листа и от расчетного значения площади кровли. Количество кровельных материалов для кровли, досок и бруса для стропильной системы советуем покупать все же с небольшим запасом, всегда лучше сдать остатки строительного магазина, чем платить кучу денег за доставку не хватает пары досок.

Будьте осторожны! От того, насколько точные значения вы сделаете, такой надежный онлайн-калькулятор сможет рассчитать серийную кровлю.

Упростите ваши подсчеты и сэкономьте время, программа сама нарисует план Solfil суровая крыша И результаты расчета двускатной кровли в данных, введенных вами в виде дуплексного чертежа под разными углами обзор и его интерактивная 3D-модель.

В закладке « 3 Д. — Посмотреть »Вы сможете лучше рассмотреть свою будущую двухуровневую крышу в объемном виде. На наш взгляд, визуализация в строительстве — очень нужная возможность.

Если у вас в проекте двойная крыша с разными стержнями, вам следует сделать калькулятор с помощью калькулятора дважды для каждой горки отдельно.

Расчет минимального и оптимального угла наклона кровли в процентах и ​​градусах в зависимости от типа кровли и кровельного материала

Крыша занимает важное место в дизайне любого типа построек, так как отвечает за обеспечение элементарных комфортных условий и не позволяет внешним факторам навредить отделке дома.

Безусловно, для качественного проектирования необходимо учитывать множество факторов. Одна из основных позиций в этом контексте — расчет угла наклона кровли.

Почему так важно и что нужно знать, что расчет правильный и в дальнейшем не нужно переделывать крышу частично, а потом полностью? Возьмите это и расскажите об этой статье.

Расчет кромки крыши правильно производить с помощью специального онлайн-калькулятора , который расположен ниже.

Угол наклона кровли — это геометрическое образование пересечения двух плоскостей. Под ними подразумевается горизонтальная плоскость и аналогичная поверхность конька.

Так зачем измерять угол крыши:

1. Измерение азимута конструкции, в первую очередь, позволяет «привязать» целесообразность устройства кровли с учетом выбранного материала кровли , климатических особенностей, предназначения чердака и конструкции самого навеса.
2. Кроме того, проведя расчеты, можно не только рационализировать предстоящие финансовые затраты, но и убедиться в правильности и надежности конструкции , которая не повлечет за собой убытков из-за протечек, обрушений, трещин стропил и других происшествий.
3. Уклон кровли принимается в зависимости от двух параметров — первый касается погодных условий и осадков, а второй характеризует конкретный тип кровли. Соответственно, если говорить о северных и снежных участках, то будущей кровле придется выдерживать приличные нагрузки.Горные районы знакомы с такими трудностями, жители горных районов знакомы.
4. Некоторые крыши должны выдерживать снежный покров 6-8 месяцев в году. В сложившихся условиях владельцам заснеженных домов значительно упростили жизнь более острая степень наклона. В свою очередь, такие строительные задержки позволяют Valma рационально бороться с наносами и их последствиями в виде талой воды. Также при таком подходе увеличивается размер полезной площади.

ВНИМАНИЕ!

При установке уклона на отметке 45 градусов и выше расчет снеговой нагрузки уже не учитывается, так как такая крыша является «самоочищающейся».

Конечно, с острой румбой не все так хорошо, ведь с увеличением уклона пропорционально возрастает потребность в дополнительных объемах как кровельных материалов, так и элементов конструкции. Также становится актуальным вопрос повышения стойкости несущих частей.

Не менее важной при расчете уклона является специфика материала, который снаружи завершит конструкцию навеса.Ни для кого не секрет, что у каждого вида верхних элементов есть главная особенность эксплуатационных свойств и стоимости.

При этом могут быть предусмотрены нюансы, характерные исключительно для этого типа верхнего слоя кровли. Например, может потребоваться установка дополнительных слоев или потребуются большие затраты на тепло- и гидроизоляцию.

Угол наклона лайнера зависит от роз ветров

Пожалуй, третий по важности фактор, от которого зависит вычисленный наклон, — это , устанавливающий рабочий или нерабочий статус .Нерабочая поверхность предусматривает исключение пространства у междоусобного приклада и внешней защитной конструкции.

Визуально трактовка концепции выглядит намного проще, ведь по форме плоских бедер или с небольшим наклоном (в пределах 2-7%) сразу становится понятно, почему она получила такое название. Эксплуатируемый чердак свидетельствует о наличии чердачного помещения.

Расчет угла наклона кровли: Калькулятор

Обозначения полей в калькуляторе

Укажите кровельный материал:

Выберите материал из списка — шифер (волнистые асбетические листы): средний профиль (11 кг / м2) Шифер (волнистые асбетические листы): армированный профиль (13 кг / м2), волнистые целлюлозно-битумные листы (6 кг / м2) битум (мягкая, гибкая) плитка (15 кг / м2) из ​​оцинкованной жести (6.5 кг / м2) листовая сталь (8 кг / м2) керамическая плитка (50 кг / м2) цементно-песчаная плитка (70 кг / м2) металлочерепица, профнастил (5 кг / м2) Ceramoplast (5,5 кг / м2) складной кровля (6 кг / м2) Полимерпесчаная черепица (25 кг / м2) Ондулин (монтажная) (4 кг / м2) Композитная черепица (7 кг / м2) Натуральный шифер (40 кг / м2) Укажите вес 1 кв. Измеритель покрытия (? Кг / м2)

кг / м 2

Введите параметры крыши (фото вверху):

Ширина основания A (см)

Длина фундамента D (см)

Высота подъема B (см)

Длина боковых упоров с (см)

Длина переднего и заднего выступа E (см)

Стропил:

Шаг рафал (см)

Марка древесины для стропил (см)

Рабочее сечение боковых стропил (необязательно) (см)

Расчет гибели:

Ширина доски Грубеля (см)

Базовая толщина (см)

Расстояние между досками доле
F (см)

Расчет снеговой нагрузки (на фото ниже):

Выберите свой регион

1 (80/56 кг / м2) 2 (120/84 кг / м2) 3 (180/126 кг / м2) 4 (240/168 кг / м2) 5 (320/224 кг / м2) 6 \ u200b \ u200b (400/280 кг / м2) 7 (480/336 кг / м2) 8 (560/392 кг / м2)

Расчет ветровой нагрузки:

Ia II III IV V VI VII

Высота здания

5 м от 5 до 10 м от 10 м

Тип местности

Открытая территория Закрытая местность городского округа

Результаты расчетов

Угол наклона крыши: 0 градусов.

Угол наклона подходит для этого материала.

Угол наклона для этого материала желательно увеличить!

Угол наклона для этого материала желательно уменьшить!

Площадь кровли: 0 м 2.

Примерный вес рубероида: 0 кг.

Количество рулонов изоляционного материала с принятием 10% (1х15 м): 0 рулонов.

Стропил:

Нагрузка на стропильную систему: 0 кг / м 2.

Длина на плоту: 0 см.

Кол-во стропил: 0 шт.

Обсек:

Количество рядов обрешетки (на всю крышу): 0 рядов.

Равномерное расстояние между досками корпуса: 0 см.

Количество прижимных досок стандартная длиной 6 метров: 0 шт.

Объем платы Объем: 0 м 3.

Ориентировочный вес панелей: 0 кг.

Район снеговой нагрузки

Расшифровка полей калькулятора

Блочная кровля в процентах и ​​градусах

Как определить угол наклона кровли в градусах? Угол наклона, как и любая подобная фигура по геометрическим канонам, измеряется в градусах.

Но во многих документах, в том числе внизу, это значение отображается в процентах, поэтому существуют строгие требования и обоснования, чтобы руководствоваться только одной единицей измерения.

Главное в этой ситуации — знать пропорции соотношения, если вдруг понадобится перевести градусы в процентах и ​​наоборот, например, для удобства при вычислении действий.

В целом коэффициент пересчета градусов на процент колеблется от 1,7 (для 1 градуса) до 2 (для 45 градусов). В тех случаях, когда в цифровом картографировании используются принципиально важные показатели, выраженные в целых процентах, используется ppm — сотые доли процента.

Если верить теории, то наклоны могут достигать 60 и даже 70 градусов, но на практике это будет смотреться не совсем уместно. Да и по внешнему виду впечатление «так себе», разве что ваш дом находится где-то в Альпах и вам нужно соорудить крышу, которая постоянно испытывает снеговые нагрузки.

Перевод градусов в процентах

Специфика плоской и объемной кровли

Плоские полы не представляют собой чисто горизонтальную поверхность, как бы не вводило в заблуждение его название.Азимут здания в этой ситуации также имеет уклон, хотя и не значительный — его минимальное значение должно быть 3 градуса.

ПРИМЕЧАНИЕ!

Есть один нюанс, который нужно учитывать при возведении ровной поверхности. Обязательным условием является устройство причалов, стены которых будут наклонены на 1,5 градуса.

Что касается оптимальных значений для плоских покрытий, то уклон плоской крыши составляет около 5-7 градусов .Это связано с тем, что кровли с углом наклона более 10º сложно назвать плоскими. В свою очередь, 12-15 градусов в большинстве ситуаций уже интерпретируются как минимальный порог для наклонных поверхностей. Оптимальные значения имеют довольно широкий формат.

Оптимальный угол наклона крыши для снега составляет 40-50 градусов.

Скат плоской крыши

Например, для односторонних навесов предполагается диапазон от 20 до 30 градусов, а в случае батала этот показатель увеличивается до 45 °.Вот как раз такой объемный интервал в большей степени говорит об индивидуальных особенностях типа кровли и климатических особенностях.

ВНИМАНИЕ!

При малом азимуте стыки обрабатываются морозостойким и водостойким герметиком обязательно. Если показатель равен 15 градусам и выше, то определение профнастила должно происходить при вставке в 200 мм, а при наклоне кровли менее 15º — кулиса увеличивается на две «волны».

Минимальный уклон крыши

Кровельный материал, который является одним из основных элементов конструкции верхней плоскости, также дает конкретные связанные рекомендации в зависимости от его типа.

• В случае профнастила установить угол на уровне 12 градусов Для металлочерепицы этот показатель следует за увеличением до 15º.
• Ондулин или мягкая плитка на обычном языке можно укладывать под углом 11 градусов . Вот только в этом случае есть еще один нюанс, что в прочной обрешетке.
• При укладке керамической плитки наклон должен быть не менее 22º . Также стоит учесть, что стропильная система выдерживает большие нагрузки при небольшом уклоне конька. Во избежание перегрузки этот коэффициент регулируется при проектировании.
• К наиболее распространенным типам покрытия поверхностей относится сланец. Под настилом из асбоцементных волнистых листов уклон кровли не должен превышать 28% . Те же требования и к стальным самолетам.
• Минимальный уклон крыши из сэндвич-панелей по стандартам составляет 5 градусов Если в панелях планируются окна, уклон увеличивается до 7 градусов.

Зависимость уклона от выбора кровли

Как самому определить угол наклона кровли

Чтобы измерить угол наклона конька, вы можете использовать чудо-прибор, способный снять всю вычислительную нагрузку. Название устройства говорит само за себя — включение (кассир).

В общем, можно обратиться за помощью и к механическому датчику — вариант бюджетный, но не исключены дополнительные плоды, особенно если вы впервые используете такой прибор.

Однако мы расскажем о специфике этого устройства — возможно, благодаря этому наш читатель очень скоро поступит в обращение «вам» с этим предметом.

• Стандартное включение без электронного сильфона представлено в виде рельса с прикрепленной рамой . В месте стыка ламелей находится ось, на которой закреплен маятник.В его своеобразный комплект входят 2 кольца, грузики, пластина и указатель. Дополняет устройство шкала с делениями, которая находится внутри выреза. Если рельс расположен горизонтально, указатель совпадает с нулевым делением шкалы.
• Теперь переходим к основному процессу, для которого предназначено устройство. Покажите радиус корометрии перпендикулярно коньку . После этого желаемое значение в градусе отображается на маятниковом указателе.
• Версия на основе выполнение вашей собственной оценочной задачи по измерению наклона математическим вычислением , неизбежно.В любом случае мы постараемся доступно рассказать, как это можно сделать самостоятельно. Прежде всего необходимо узнать длину гипотенуз и катетов . Когда дело доходит до измерения наклона кровати, прямое катание и отображение гипотенузы.
• Затем рассчитываем длину противоположной и смежной категории . Первый представлен в виде расстояния, разделяющего перекрытие и вестибюль, а величину второго следует брать по расстоянию между серединой перекрытия и вздутием роговицы определенного склона.
• Теперь, получив уже два значения, найти третье, применив тригонометрию, не составит труда. В результате, зная синус, косинус или тангенс (в зависимости от размера компонентов) через инженерный калькулятор, вычислите цифровое значение наклона в процентах.
• Есть вопросы? Посмотрите видео-урок ниже или воспользуйтесь нашим онлайн-калькулятором.

Соотношение высоты конька с размахом

В целом алгоритм проведения расчетных операций можно разделить на четыре этапа.Во-первых, мы учитываем внешние природные факторы влияния на будущий поверхностный слой, выполняем свои планы строительства с ценниками на необходимые ресурсы в интернет-магазинах, определяемся с типом материала для кровли и не делаем перестаньте черпать информацию с профильных сайтов и по возможности проконсультируйтесь с профессионалами.

По поводу нагрузок — минимальными уклонами лучше не заморачиваться, так как для «свежей» кровли этим может не закончиться. Но если крыша ровная и деваться некуда, то не пренебрегайте укреплением редутов.

При расчете стоимости также не обращайте внимания на такие понятия, как масса конструкции дома и опять же нагрузка от атмосферных осадков помогает найти не только правильное, но и достаточно экономичное решение для вашего кошелька.

Расчет кровли

Если уклон до 10 градусов, то подходящим вариантом будет поверхность из щебня, до 20º — профнастил и шифер. Стальные и медные листы целесообразны уже в очень «крутых» случаях, когда показатель верхней румбы достигает 50-60 градусов.

Собственно вот и вся информация, которая понадобится для самостоятельного расчета угла кровли кровли.

Полезное видео

В контакте с
