Кирпича шамотного – стандартные параметры огнеупорного изделия марки ША-5, ША-8 и ША-6, размеры клинового кирпича по ГОСТу

Содержание

Огнеупорный кирпич — Википедия

Материал из Википедии — свободной энциклопедии

Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 4 октября 2018; проверки требуют 9 правок. Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 4 октября 2018; проверки требуют 9 правок. Fire bricks - geograph.org.uk - 188503.jpg

Огнеупорный кирпич — кирпич, предназначенный для внутренней облицовки печей, каминов, дымоходов и дымовых труб. Огнеупорные кирпичи, бывшие в употреблении, называются огнеупорным ломом и используются в переработке.

Огнеупорные кирпичи служат для изоляции огня. Огнеупорные кирпичи образуют оболочку, которая защищает кладку печи от прямого огня или раскаленных углей, поэтому их должна отличать:

  • жаростойкость — кирпич должен выдерживать длительный нагрев до температуры 1000 °C без потери прочности
  • высокая термостойкость — кирпич должен выдерживать без потери прочности много циклов раскаливания — остывания
  • низкая теплопроводность — кирпич должен сохранять тепло внутри печи или камина

Но на деле шамотный кирпич обладает высоким коэффициентом теплопроводности (0,5-0,85 Вт/м град), равным приблизительно красному полнотелому кирпичу (0,67 Вт/ м град), а зачастую даже выше. [1]

Огнеупорные кирпичи служат для сохранения тепла. Печи и камины создают уют в доме — они накапливают и постепенно отдают тепло, поддерживая в доме приятную температуру, поэтому огнеупорные кирпичи должна отличать:

Теплоемкость это количество тепла в Джоулях, которое надо передать веществу, что бы повысить его температуру на градус, то есть чем теплоемкость выше, тем вещество нагревается медленнее. Действительно шамотный кирпич имеет более высокую теплоемкость, нежели красный кирпич, причем она линейно возрастает с ростом температуры, то есть при 100 градусах она приблизительно равна красному кирпичу, а при 500 градусах она на 25-30% выше, то есть шамотный кирпич медленнее нагревается нежели красный кирпич! Но при этом он поглощает больше тепла, которое опять таки при обратном процессе остывания он отдаст обратно в печь.

[2]

Самое основное и практически применяемое свойство шамотного кирпича это то что он огнеупорный, то есть он не трескается и не колется при нагревании до высоких температур.

Данный кирпич запрещается применять при высокой влажности воздуха свыше 80 %.

  • Огнеупорный шамотный кирпич[3] — изготавливается из шамотной глины.
  • Тугоплавкий гжельский кирпич[3][4].
  • Тугоплавкий боровичский кирпич[3].
  1. 1. Физические величины. Справочник. А.П. Бабичев, Н.А. Бабушкина, А.М. Братковский и др.; Под ред. И.С. Григорьева, Е.З. Мейлихова. — М.:Энергоатомиздат, 1991. — 1232 с.
    2. Еремкин А.И., Королева Т.И. Тепловой режим зданий: Учебное пособие. — М.: Издательство ACB, 2000 — 368 с. 3. Кириллов П.Л., Богословская Г.П. Теплообмен в ядерных энергетических установках: Учебник для вузов. — М.: Энергоатомиздат, 2000. — 456 с.: ил. 4. Михеев М.А., Михеева И.М. Основы теплопередачи. 5. Франчук А.У. Таблицы теплотехнических показателей строительных материалов, М.: НИИ строительной физики, 1969 — 142 с. 6. В. Блази. Справочник проектировщика. Строительная физика. М.: Техносфера, 2004. 7. Строительная теплотехника СНиП II-3-79. Минстрой России — Москва 1995. 8. Новиченок Н.Л., Шульман З.П. Теплофизические свойства полимеров. Минск, «Наука и техника» 1971.- 120 с. 9. Исаченко В.П., Осипова В.А., Сукомел А.С. Теплопередача. Учебник для вузов, изд. 3-е, перераб. и доп. — М.: «Энергия», 1975. — 488 с.
    Теплопроводность строительных материалов, их плотность и теплоемкость (неопр.).
  2. Франчук А. У. Таблицы теплотехнических показателей строительных материалов, М.: НИИ строительной физики, 1969 — 142 с. Таблицы физических величин. Справочник. Под ред. акад. И. К. Кикоина. М.: Атомиздат, 1976. — 1008 с. строительной физики, 1969 — 142 с. Казанцев Е. И. Промышленные печи. Справочное руководство для расчетов и проектирования. Михеев М. А., Михеева И. М. Основы теплопередачи. Плотность и удельная теплоемкость кирпича (неопр.).
  3. 1 2 3 Ковалевский И.И. Печные работы. — М.: Высшая школа, 1983. — С. 86. — 208 с.
  4. ↑ Гжельская глина // Большая энциклопедия нефти и газа

ША, ШБ, ШК, ШАК, ШУС, ПВ, ПБ, ШЛ

Не все знают о том, что любые виды рядового, отделочного кирпича, используемые в строительстве зданий, неприменимы для возведения бытового печного, промышленного котельного оборудования, плавильных агрегатов в металлургии, так как они разрушаются при высокой температуре.

Поэтому в таких случаях используют различные виды огнеупорных материалов (изделий), включая формовую штучную продукцию – кирпич, фасонные изделия, а также огнеупорный (огнестойкий) бетон.

Какой кирпич является огнеупорным – ответ на этот вопрос дает ГОСТ Р 52918-2008, относя его к неметаллическим материалам, обладающим неразрушимыми огнеупорными свойствами при нагревании их не меньше 1580 ℃.

Назначением огнеупорной кирпичной продукции служит надежная защита от воздействия высокотемпературного тепла, агрессивной среды как промышленного, так и бытового оборудования, создаваемого для эксплуатации в таких жестких условиях.

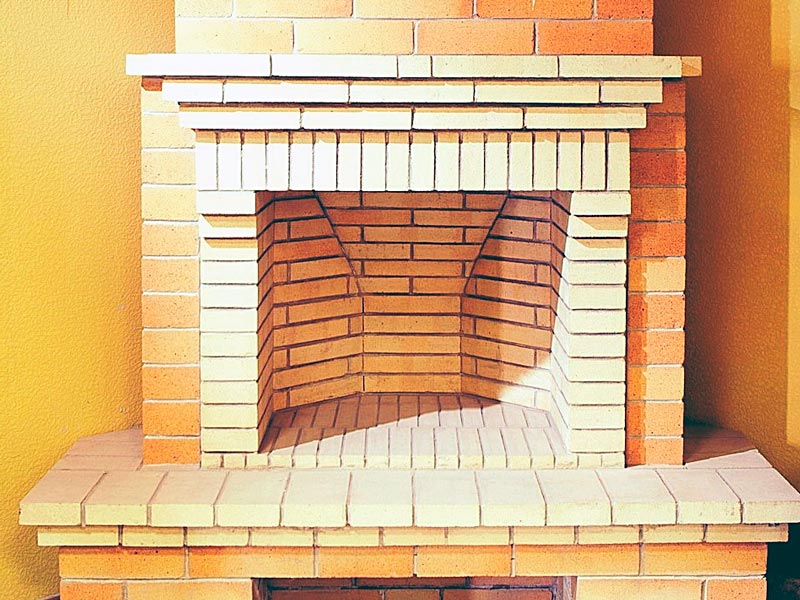

Камин из шамотного кирпичаКамин из шамотного кирпича Камин из шамотного кирпича

Состав и свойства

Шамотный кирпич, являющийся наиболее распространенным видом такой продукции, состоит из следующих компонентов:

  • Огнеупорная глина, имеющая желтый цвет, в отличие от красной, идущей на изготовление строительных видов кирпича. Основное химическое вещество в ее составе – SiO2, поэтому шамотный кирпич относят к кремнеземистым огнестойкими материалам.
  • Al2O3 – это основная добавка, которую получает огнеупорная смесь, до 70% состоящая из шамотной глины. Оксид алюминия как значительно увеличивает прочностные характеристики получаемого огнеупорного материала, уменьшая пористость, так и что очень важно, придает ему стойкость к щелочной, кислотной среде.

Готовый шамотный кирпич имеет ярко выраженный желтоватый оттенок, плотную мелкозернистую структуру. К его свойствам относят стойкость к резкому сильному нагреву, что важно при его использовании в качестве основного материала для возведения различного вида печей; а также быстрый равномерный прогрев, высокую теплоемкость, способность длительный период поддерживать комфортную температуру в помещениях после окончания топки.

Другие виды огнеупорного кирпича в основном также изготавливают из горных пород, о чем будет рассказано в следующей главе.

Свойства огнеупорных видов кирпичной продукции, имеющих важное значение при их выборе, в частности для проектной защиты корпусов различного бытового, промышленного оборудования:

  • Огнестойкость. Как и все другие виды огнеупоров, жаростойкие кирпичи могут быть огнеупорными, с температурным диапазоном эксплуатации в диапазоне 1580-1770 ℃; высокоогнеупорными – 1770-2000 ℃; с высшей огнеупорностью – 2000-3000 ℃; сверх огнеупорными – больше 3000 ℃.
  • Прочность на сжатие, ударную нагрузку.
  • Плотность и пористость – эти свойства неразрывно связаны, так как чем выше пористость, тем ниже становится прочность огнеупорного кирпичного изделия. Выпускают как особо плотные – с пористостью до 3%, так и легковесные кирпичи, у которых этот показатель может превышать 30%.
  • Степень спекания. Этот показатель выше у тех огнеупорных изделий, что были произведены при более высоких температурах.
  • Влагостойкость тем ниже – до 25%, чем меньше температура спекания; и тем выше – от 3 до 7%, при высокой степени спекания.

Виды и характеристики

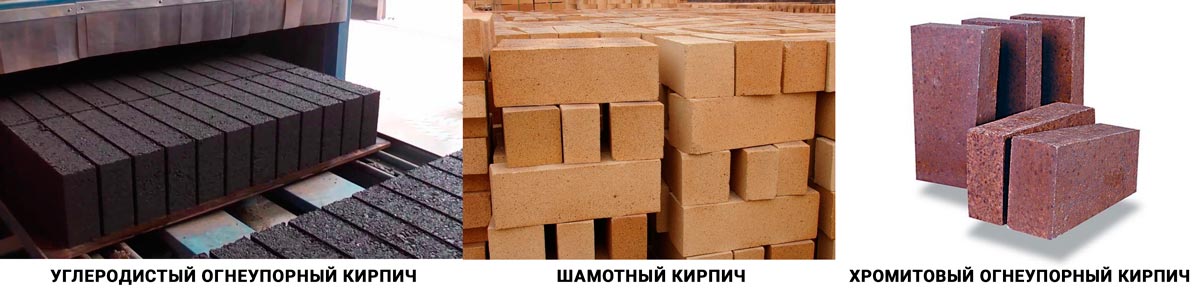

Массово производятся несколько видов огнеупорной кирпичной продукции:

  • Основной, так часто называют глиноземный шамотный кирпич, так как это наиболее давно производящийся, проверенный практикой вид штучной огнеупорной продукции. Немаловажным фактором является и стоимость его приобретения, обходящаяся заказчикам ниже других разновидностей этого огнеупора. Шамотный кирпич – это основной печной материал в гражданском строительстве, коммунальной инфраструктуре населенных пунктов, включая котельные, ТЭЦ.
  • Углеродистый или графитовый, создаваемый на основе свободного углерода. Огнеупорность таких штучных изделий, получаемых при обжиге до 2000℃ шихты из каменноугольной смолы с графитом, просто огромна – до 3500 ℃, поэтому не удивительно что они востребованы для футеровки плавильных печей в металлургии, на предприятиях энергетики, включая АЭС.
  • Кварцевый или динасовый, работающих до предельных температур эксплуатации шамотного кирпича – 1730 ℃. Их используют для футеровки промышленных отопительных агрегатов.
  • Корундовый (выдерживает температуру до 1750°C) – применяют в установках, созданных для получения серной кислоты, печах с окислительной средой.
  • Магнезиальный, выдерживающий длительный нагрев до 1900℃, обладает высокой механической прочностью, в том числе к истиранию, поэтому широко используется в металлургии.
  • Доломитовый получают обжигом смеси оксидов Ca, Mg. Он обладает огнеупорностью до 2300 ℃.
  • Хромистый, изготавливают из горной породы – хромита. Он инертен к кислой, щелочной среде, в том числе к воздействию шлаков, образующихся при варке металлических сплавов. Предельная температура эксплуатации – 2180 ℃.
  • Циркониевый – изготавливаемый из минерала бадделеита, с огнеупорностью до 2700 ℃.
Основные виды огнеупорного кирпичаОсновные виды огнеупорного кирпича Основные виды огнеупорного кирпича

К их основным техническим характеристикам относят:

  • Термостойкость/жаростойкость, так как этот важный параметр обуславливает диапазон применения того или иного вида огнеупорного кирпича. Например, для кладки бытовой отопительной печи или возведения сталеплавильного агрегата с кислородным дутьем обязательно потребуются разные виды кирпича.
  • Низкий коэффициент теплопроводности, что не позволяет нагреваться до критических температур наружным поверхностям отопительного оборудования.
  • Стойкость к резкому сильному нагреву, низкий коэффициент линейного, объемного расширения, что обеспечивает прочность, целостность кладки из огнеупорного кирпича.
  • Стойкость к агрессивным средам – от кислот до щелочей, а также к радиационному излучению, что позволяет использовать кирпичные огнеупоры не только при строительстве печей – от бытовых до котлов ТЭЦ, но и при создании аппаратов, установок химической промышленности, реакторов АЭС.
  • Средняя температура эксплуатации – это важная характеристика при выборе кирпича для аппаратов с длительным циклом эксплуатации.
  • Тепловая инерция – способность к быстрому нагреву, медленному остыванию.
  • Теплоемкость – способность накапливать тепловую энергию для последующей передачи.

Для сравнения стоит рассмотреть основные технические характеристики, различия между несколькими наиболее распространенными марками огнеупорной кирпичной продукции:

  • ША – шамотный кирпич с плотностью до 2,1 т/м3, с предельной эксплуатационной температурой 1730 ℃.
  • ШБ – также изделие из шамота, но с меньшей плотностью – до 2 т/м3, рабочей температурой – до 1670 ℃.
  • ПВ и ПБ – полукислые шамотные изделия, содержащие много оксида кремния, имеющие плотность 1, 9 т/м3, а пористость до 30%. Такой огнеупорный кирпич медленно нагревается, долго остывает, поэтому востребован при возведении мангалов, барбекю, дымоходов печей.
  • ШЛ – шамотный легковесный кирпич с расчетной плотностью 0,4-1,3 т/м3 в зависимости от модификации.

Существует большое количество других марок огнеупорной кирпичной продукции, форм и размеров, поэтому для серьезных, объемных отопительных, других сооружений, эксплуатирующихся при высокотемпературных технологических режимах, требуется предварительное проектирование, советы специалистов.

Размеры, маркировка, форма

Основные виды изделий по размерам и формамОсновные виды изделий по размерам и формам Основные виды изделий по размерам и формам

Классификация по форме:

  • Прямые.
  • Трапецеидальные, клиновидные, арочные – применяются для выкладки арочных проемов и сводов).
  • Фасонные – нашли применение в отделочных работах.
  • Подвесные – также идут на внутренние своды, но уже в мощных промышленных печах.

Со всеми существующими видами шамотного кирпича по форме и размерам можно ознакомиться в ГОСТ 8691-73.

Назначение шамотного кирпича определяется по его маркировке:

  • ША, ШБ, ШАК – универсальный материал, используемый, чаще всего, для кладки топок каминов и печей. Изделия этого типа характеризуются оптимальным соотношением цены и качества.
  • ШКУ – кошевой кирпич, используются для футеровки чугуновозных ковшей. Наиболее известные марки ШКУ-32, 37, 39.
  • ШУС, ШВ – отличается наиболее высокой теплоемкостью, благодаря чему применяется в основном для обмуровки стен конвективных шахт и газоходов парогенераторов.
  • ШАВ – назначение: футеровка вагранок.
  • ШПД – необходим для кладки доменных печей, горнов.
  • ШК – используется преимущественно в коксохимическом производстве.
  • ШЛ – легковесный материал для футеровки печей, работающих при температуре не выше 1300 °C.
  • ШЦУ – торцевые двусторонние изделия, предназначенные для кладки вращающихся печей.
  • ПВ и ПБ – предназначены в основном для возведения дымовых труб, барбекю и мангалов.

Следующие за буквой значения необходимы для разделения продукции по размерам. Например, прямое изделие Ш-5 имеют габариты 230 х 114 х 65, торцевое Ш-22 – 230 х 114 х 55, ребровое Ш-45 – 220 х 114 х 45 мм.

Марка

Размеры, мм

ША-5230 х 114 х 65
ША-6230 х 114х 40
ША-8250 х 124х 65
ШБ-5230 х 114 х 65
ШБ-8250 х 124 х 65
ШЛ-5230 х 114 х 65
ШЛ-8250 х 124 х 65
ПБ-5230 х 114 х 65
ШБ-22230 х 114 x 65/55
ШБ-23230 х 114 x 65/45
ШБ-25250 х 114 x 65/55
ШБ-29, 30300 х 150 x 65/55 (65/45)
ША-22230 х 114 x 65/55
ША-23230 х 114 x 65/45
ША-25230 х 114 x 65/45
ША-29. ША-30300 x 150 x 65/55

Существуют и другие виды огнеупоров, но они более востребованы в металлургической и химической промышленности.

Производство

Сырьем для изготовления огнеупорных видов кирпичной продукции служат в основном горные породы с огнеупорностью не меньше 1580 ℃, а также возвращенные в технологический процесс мелкоизмельченные бракованные изделия, неформованные материалы, отходы.

Чтоб составить общее представление о технологическом процессе изготовления огнеупорного кирпича, стоит перечислить основные этапы его производства:

  • Дробление, измельчение, просеивание исходного сырья.
  • При необходимости предварительная термическая обработка.
  • Приготовление шихтовой массы.
  • Формование штучных изделий способами промышленного литья в готовые формы, прессования, экструзии с окончательной прессовкой.
  • Обжиг/закалка сырых кирпичных изделий в газокамерных, туннельных печах.
  • Складирование, упаковка готовой продукции.

Это наиболее распространенный алгоритм технологического производства, которым изготавливается основная масса такой кирпичной продукции, но часть штучных изделий – это результат распиливания, шлифовки крупных блоков огнеупоров, или горных пород, обладающих высокой огнеупорностью.

Связано это как с отличными техническими характеристиками получаемой огнеупорной продукции, так и с эстетическими соображениями, например, для кладки наружной поверхности каминов.

Особенности укладки

Кладка шамотного кирпичаКладка шамотного кирпича Кладка шамотного кирпича

Если в промышленном строительстве, например, при возведении плавильных агрегатов для выпуска цветных, черных металлов, этот вопрос не имеет особого значения, так как кладку огнеупорной продукции всегда ведут высококвалифицированные специалисты; то для тех, кто решил самостоятельно уложить данный материал, строя стационарный мангал, барбекю, печь, камин в жилом доме или бане – это крайне важно.

После того как заказчиком выбрано место возведения печи – дом, баня; закуплен печной огнеупорный материал, чаще всего исходя из стоимости, приятного желтого цвета, мелкозернистой структуры – это шамотный кирпич, необходимо:

  • Изучить готовые решения/примеры стандартных печей, исходя как из их внешнего вида, так и от размеров, прямо зависящих от площади отапливаемых помещений.
  • Произвести выбор, привязку места размещения стационарного мангала, барбекю – по отношению к соседним строениям, с учетом наличия противопожарных разрывов; отопительной печи, камина – по близости к сгораемым конструкциям стен, потолка строительного объекта, учитывая необходимость создания противопожарных разделок и отступок.
  • Первый этап работ – это подготовка кирпича, состоящая из отбраковки, раскладки, резки, которую выполняют карборундовыми дисками. При кладке правильно располагать кирпичи отесанной стороной внутрь печи, мангала, а наружу – с неповрежденной поверхностью.

Важнейшим компонентом для грамотной укладки огнеупорного кирпича является кладочный раствор. Фатальной ошибкой может послужить выбор обычных строительных смесей, содержащих цемент, так как они не выдерживают высокотемпературных воздействий, разрушаясь, что называется, на молекулы. Естественно, что печной агрегат, созданный с их применением, долго не простоит, обязательно появятся трещины, разрушения.

Для возведения отопительных агрегатов используют специальный кладочный раствор, являющийся огнеупорным неформованным материалом, затворяемым водой. Он называется мертелем.

В его составе огнеупорная глина, мелкоизмельченный шамотный бой, ряд других компонентов, которые компании производители перед покупателями обычно не раскрывают. Поставка осуществляется как в сухом виде, так в двухкомпонентном состоянии – жидкая смесь на основе глины и сухой порошок.

Можно приобрести готовый мертель, и после тщательного перемешивания, приступить к укладке огнеупорного кирпича, или попробовать сделать его своими руками, для чего понадобится:

  • Огнеупорная глина, которую будет необходимо замочить в воде на 1-2 суток.
  • После этого ее нужно тщательно перемешать, протереть через металлическое сито.
  • Добавить в раствор мелкоизмельченный шамотный песок в пропорции – 1:2 (глина/песок).
  • Затем при интенсивном равномерном размешивании добавляется вода до приобретения огнеупорным раствором сметанообразного состояния.

На огнеупорный кирпич самостоятельно полученный мертель наносят шпателем, сначала грунтуя, а затем тонким слоем – до 3 мм, убирая подтеки, тщательно расшивая швы.

Класс кирпича, его марка, толщина стен и шва определяются по технической документации, а при ее отсутствии – на основании универсальных таблиц: «Соотношение толщины стен и необходимого количества материалов»:

Вид кирпичаТолщина стен в кирпичах

0,5 (12 см)

1 (25 см)

1,5 (38 см)

2 (51 см)

2,5 (64 см)

Обычный

(250x120x65 см)

Кирпич, шт.420400395394392
Раствор, м30,1890,2210,2340,2400,245

Модулированный

(250х120х88 см)

Кирпич, шт.322308296294292
Раствор, м30,1600,2000,2160,2220,227

Для печей и массивных каминов предлагаются следующие критерии по толщине шва:

  • 1 категория – 0,5-1 мм;
  • 2 категория – до 2-х мм;
  • 3 категория – стандарт 3 мм;
  • простая – более 3-х мм.

Критерии выбора

Правила здесь просты – необходимо найти, выбрать качественный материал:

  • Без трещин, сколов.
  • При ударе качественный огнестойкий кирпич не раскалывается, слышен характерный металлический звук.
  • Использование шамотного кирпича, уже бывшего в употреблении, возможно только специалистами, способными оценить его пригодность.

Нельзя также использовать сырой огнеупорный кирпич, так как при сильном нагреве он будет разрушаться.

Состав огнеупорного кирпича — как делают шамотный кирпич

Огнеупорный кирпич применяется в бытовом и промышленном строительстве. В состав огнеупорного кирпича входит 70% шамота. Это огнеупорная глина. Его используют для возведения построек, которые будут подвергаться высоким температурам. Он подходит для строительства своими руками каминов, печей, бань, барбекю. Огнеупорным называется материал, способный работать при высокой температуре без потерь.

Характеристики огнеупорного кирпичаОсновной элемент огнеупорного кирпича является шамот — огнеупорная глина.

Простой строительный кирпич на рынке представлен 2 видами:


  1. Керамический. Он не способен противостоять высокой температуре. При 1200°С этот вид кирпича начинает плавиться, а при остывании — крошиться. Его производят из глины разных сортов.
  2. Силикатный. Его производят с использованием песка, извести и некоторых добавок, которые придают строительному материалу различные свойства. Он не способен выдерживать значительную температуру. Разрушается от резкого нагрева или охлаждения, длительного воздействия огня.

Виды шамотного кирпича

Существует всего 4 вида:

  • Основной.
  • Углеродистый.
  • Кварцевый.
  • Глиноземный.
Схема производстваСхема производства.

Первые 2 вида используются при изготовлении стали. Основной огнеупорный стройматериал изготавливается на известково-магнезиальной основе. В состав углеродистого кирпича входит кварц. Он может соприкасаться исключительно с огнем или металлом. Контактирование со щелочью недопустимо.

Наиболее распространен глиноземный (шамотный) кирпич. Производство огнеупорного кирпича происходит с помощью тепловой обработки смеси, состоящей из шамотного порошка и огнеупорной глины.

Производство шамота

Глиноземный кирпич производят согласно ГОСТ 390-69. Выпускают в 2 вариантах: 250*123*65 мм и 230*113*65 мм. Для него характерна мелкозернистая структура.

В составе блоков содержится 70% шамотной глины, 30% составляет коксовый и графитный порошок. Вес блока зависит от его размера и структуры, выпускается весом от 2,5 до 6 кг.

Выдерживает температуру от 1000 до 1800 градусов°С. Он совершенно не реагирует на многократные резкие температурные изменения. Именно этот вид строительного материала специалисты используют для возведения бытовых топок.

Отличительные признаки огнеупорных блоков:

  1. При простукивании огнеупорный кирпич издает звонкий металлический звук.
  2. Влагостойкий.
  3. Песочно-желтого цвета с зернистой основой.

Заводы-изготовители делают разнообразные виды огнеупорного кирпича. Отличаются они по массе, размеру, форме, а также степени пористости и технологии производства. В продаже представлены следующие разновидности:

  • прямой;
  • трапецеидальный;
  • арочный;
  • клиновидный.

Эти разновидности шамота позволяют возводить любые по конструкции сооружения.

С учетом состава и степени пористости шамотный кирпич производится:


Сравнение огнеупорных материаловСравнение огнеупорных материалов.
  1. Особо плотным. Его пористость — менее 3%.
  2. Высокоплотным. Пористость — от 3 до 10%.
  3. Плотным. Пористость — до 16%.
  4. Уплотненным. Пористость — до 20%

Эти свойства огнеупорных кирпичей помогают сделать грамотный выбор блоков для постройки.

По методу формирования подразделяют на такие виды шамотного кирпича:

  1. Литой из шликера.
  2. Плавленый.
  3. Формованный полусухим или пластичным методом.
  4. Горячепрессованный.
  5. Термопластичный.

Марки шамота

На каждом блоке ставится маркировка.

По ней определяются технические характеристики и состав шамотного кирпича:

  1. ША, ШБ, ШАК — это блоки универсальные. Из них можно сделать печь, камин. Они очень прочные и выдерживают температуру до 1600 градусов°С. Соотношение цены и качества идеальное.

  2. ШУС, ШВ — для этих блоков характерна высокая теплоемкость. Применяются в промышленности для обмуровки (защиты) стен шахт и газоходов.
  3. ПБ. Изделия используют для кладки барбекю-печей.
  4. ПВ. Блоки данной марки используют для сооружения внутренних стен каминов.
  5. ШК. Марка незаменима при изготовлении сооружений для производства кокса.
  6. ШЛ. Это легковесный шамот, который подходит для печей с невысокой температурой нагрева (до 1300 градусов°С).
  7. ШЦУ. Эти блоки применяют для кладки вращающихся конструкций печей.

Каждая марка имеет свой размер, вес, состав. Перед покупкой надо тщательно изучить маркировки, после чего можно начать выбор блока.

Вредность шамота

Есть мнение, что данный вид строительного материала при его эксплуатации может нанести вред здоровью людей. Но научными исследованиями это не подтверждено. Наоборот, кирпич отличается тем, что производится из глины. А она считается экологически чистым материалом. Вредных веществ в атмосферу не выделяется.

//www.youtube.com/watch?v=WzhIzdMmJV4

Технология укладки блоков достаточно простая, поэтому данный строительный материал востребован владельцами частной недвижимости. Его применяют для кладки важных участков печей и каминов. Поэтому приобретать бракованный или некачественный материал нельзя.

Для возведения сооружений требуется специальный огнеупорный раствор, который должен обладать достаточной вязкостью. Для строительства дымоотводных труб блоки должны быть морозоустойчивыми.


виды, характеристики и кладка материала!

Подобрать правильный огнеупорный кирпич для строительства печи, камина или уличного мангала бывает не так и просто. У него разная плотность, теплопроводность, пористость и даже способы обжига кардинально отличаются. Сейчас мы поговорим о том, как правильно выбирать огнеупорный материал, расскажем, что такое шамотный кирпич и с чем его едят, а также рассмотрим все характеристики данного материала, свойства и гранично допустимые значения.

Возможно, мы рассмотрим не все виды строительных материалов. Акцентировать внимание будем именно на характеристиках шамотного кирпича и его разновидностях, поскольку из него чаще всего сооружают огнеупорные конструкции и малые архитектурные формы. Также затронем в статье и способы кладки огнеупорного кирпича, поскольку они существенно отличаются от обычных правил градостроения, где всегда обходятся одним только цементом с песком.

Виды огнеупорного и марки шамотного кирпича

В любой большой строительной компании вам предложат несколько вариантов огнеупорных кирпичей, среди которых будут углеродистые, глиноземные, основные и кварцевые. Давайте разберемся, в чем разница и на что необходимо обращать внимание.

Кварцевый кирпич. Он достаточно хорош в плане огнеупорности, но стоит понимать, что он боится контакта со щелочной средой, известковыми растворами, чрезмерной влагой и оксидом металла. Он немного дешевле глиноземного кирпича, но подойдет только для строительства камина или свода печи. Для уличного мангала, барбекю, тандыра и прочего его лучше не использовать.

Углеродистые кирпичи (графитовые). Очень устойчивы к высоким температурам, состоят в основном из графита (до 90%), антрацитового порошка и углерода. Скорее всего, такой стройматериал вы не найдете в обычном магазине, поскольку кирпич используется в промышленности, обладает достаточно высокой ценой и ни разу не актуален для частного строительства.

Основные огнеупорные. Используются практически только в металлургической промышленности при изготовлении некоторых марок стали. Они обладают минимальной адгезией и очень высокой плотностью, выдерживают экстремальные температуры.

Глиноземный кирпич или шамотный огнеупорный. Это относительно недорогой строительный материал, блок, в состав которого добавляется огнеупорная глина или специальный керамический порошок – шамот. Поверхность изделия бывает похожа на стекло, если его немного передержать в печи при повышенной температуре. Адгезия с кладочным раствором намного хуже, поскольку влага и связывающие компоненты не проникают внутрь, но огнеупорность материала очень высокая. Оптимальный кирпич для строительства уличного мангала или печи барбекю.

С разновидностями огнеупорных материалов разобрались, теперь рассмотрим подробнее марки шамотного кирпича, поскольку он наиболее распространенный и оптимально подходит для частного строительства большинства огнеупорных конструкций, таких как печи и камины. В зависимости от состава шамотного кирпича и способа его изготовления, он бывает:

  • ШАК, ШБ и ША. Наиболее распространенные марки шамота, которые используют строители. Максимальная температура, которую выдерживают кирпичи – 1690 С. Они относительно прочные, при расколе не образуют «трухи», не рассыпаются.
  • ШВ и ШУС. Чаще всего эти виды шамотного кирпича используются для обмуровки труб на производстве, газоходов, парогенераторов. Отличная теплоемкость, но высокая цена и отсутствие ассортимента.
  • Шамотный кирпич ПБ. Данная маркировка подходит для домашнего использования. Меньшая граничная температура использования, но цена ниже, примесь глины достаточно высокая, по сравнению с другими марками.
  • ПВ. Шамотно-коалиновый огнеупорный кирпич, идеально подойдет для внутренней отделки печей. Выдерживает до 1300 градусов Цельсия, причем постоянной температуры, очень долговечен. По причине высокой стоимости он актуален только для внутренней кладки дымоходов.
  • ШЛ. Применение шамотного кирпича такого типа очень широко, поскольку он подойдет для футеровки печей, облицовки. Легковесный кирпич (ШЛ) стоит дешевле, оказывает меньшую нагрузку на строение, обладает низким коэффициентом расширения и граничной температурой в 1300 градусов.

Каждый тип полнотелого шамотного кирпича обладает большим удельным весом и плотностью, подходит для строительства тяжелых конструкций и применяется в цокольных рядах огнеупорных сооружений. Легковесные кирпичи – это пустотелые облегченные шамоты, которые идеально подходят для облицовки и торцевых вращающихся печей (ШЦУ – двухсторонние торцевые блоки).

Кирпичи типа ША (алюмосиликатный) изготовляются с добавлением оксида алюминия. Это увеличивает их огнестойкость на 1/3, но и стоимость такого материала соответственно становится выше. Можно комбинировать шамоты ША и ШБ при строительстве мангала или печи, это позволит существенно сэкономить. Более огнестойкие поместить внутрь печи, а дешевыми сделать все основание и облицовку.

Плотность шамотного кирпича зависит от метода производства и обжига. Бывают следующие виды: горячепрессованные, плавленые, литые, формированные пластично, материалы полусухого формирования и термопластичнопрессованные. Все они имеют разные характеристики и подбирать надо будет согласно сфере применения.

Характеристики шамотного кирпича и его свойства

Это особый вид строительного материала, который отличается не только устойчивостью к высоким температурам, но имеет полностью другую структуру. Сейчас мы рассмотрим основные характеристики шамотного огнеупорного кирпича и расскажем, как отличить подделку от оригинального товара.

  1. Высокая устойчивость к перепадам температуры. Выдерживает до 1600 градусов, причем срок годности его практически не ограничивается. Отлично подходят для дымоходов, где после сильного охлаждения может поступать чрезвычайно горячий воздух.
  2. Повышенная плотность материала и аккумуляционные свойства. Вбирает в себя тепло и отдает его достаточно долго, а теплопроводность шамотного кирпича равна 1,28 Вт/м2С (больше, чем у силиката в 2 раза). Большое преимущество при строительстве тандыров.
  3. Легкий вес шамотного кирпича. Каолин намного легче силиката, поэтому кирпичи стандартных размеров весят от 2,2 до 6,5 кг, не сильно давят на фундамент и позволяют на нем сэкономить.
  4. Устойчивость к кислотам и щелочам. Эти свойства позволяют существенно расширить сферу применения шамотного огнеупорного кирпича, он пригоден даже в литейной и стеклодувной промышленности.
  5. Очень высокая прочность. Выявить поделку очень легко. Если хорошенько треснуть молотком по качественному шамоту, крошки вообще не будет, а разрезать его ровно практически нереально, срез будет треснутым.

Важно: многие считают, что если кирпич огнеупорный, то он не должен пропускать тепло и поверхность наружная будет холодной. Это все бред. Стойкость к пламени выражается только в долговечности материала и его прочности, минимальной усадке и расширении. Что же касается теплопроводности – все наоборот. Шамотный кирпич почти в 2 раза пропускает тепло сильнее обычного (проверено неоднократно тепловизором в разных условиях), поэтому снаружи топки обкладывают дополнительно другими стройматериалами.

Также есть разница в самой структуре и пористости обычного и шамотного кирпича по ГОСТ. Рассмотрим для начала, как делают такой строительный материал и чем обусловлены отличия:

  1. Первая стадия: осушение каолина и раствора при температуре 150 градусов.
  2. Вторая стадия: удаление связанной воды в каолине при температуре до 700 С.
  3. Стадия разложения магния, кальция и углеродов при температуре 900 градусов, усадка каолиновых частиц на 3%.
  4. Четвертая стадия: запекание глины. Температура шамотного кирпича достигает 1100 градусов. Материал набирает основную прочность и заканчивается усадка.
  5. Последняя стадия: образование «глянца» и формирование стеклоподобной поверхности. При температуре 1500 градусов кирпич обжигается, поверхность может быть похожа на стекло, молекулы плотно связываются между собой.

Свойства шамотного кирпича тоже немного другие. Если постучать твердым предметом по шамоту с хорошим обжигом, то звук будет звонким, близким к металлическому. Если звук очень глухой – это подделка или некачественный огнеупор.

Особенности кладки шамотного кирпича

Первым делом надо понять одну простую вещь: при строительстве печи, мангала, тандыра и прочих аналогичных вещей, обычная цементно-песчаная смесь не подходит. Надо использовать раствор для шамотного кирпича, который будет также выдерживать до 1600 градусов. Такие растворы называются «мертель». Его можно сделать самому, купив огнеупорную глину, известняк, песок, а можно просто купить готовый – цена практически такая же получится. Приготовить раствор сможет каждый, кто когда-либо запаривал «Мивину»: добавляем горячую воду, перемешиваем и можно употреблять. Раствор будет глинистого цвета, а не темный, как обычно.

Надо приготовить специальный глинистый раствор для кладки шамотного кирпича, поскольку обычный не подходит для этого

Правильный глинистый раствор для кладки шамотного кирпича

Кладка шамотного кирпича может быть вредной – так некоторые твердят. Но не будем слушать мнение других, а немного подумаем сами. Мы все пользуемся посудой, сделанной из каолиновой глины, нагреваем формы для запекания, которые тоже сделаны из такого материала. Значит, кирпич, состоящий из глины, которую можно употреблять в пищу даже в лечебных целях, кладется на раствор из минералов и снова такой же глины. Где опасность? Опасности нет, а если и есть, то в 100 раз меньше, чем при кладке обычного кирпича или шлакоблока. Сомневаться, вреден ли шамотный кирпич, нечего – это все мифы для «туристов».

Цементы и шлак в кладке не используют. Либо глинистый раствор (и кальцинированная сода), либо вообще без него. Именно поэтому нельзя возводить из шамотного кирпича несущие конструкции, только обкладывать их изнутри или делать армирование. Кирпич имеет НИЗКУЮ адгезию с любыми смесями, поэтому прочных соединений не гарантирует!

Шамотный кирпич можно укладывать без помощи цемента и это правильный метод

Кладка шамотного кирпича БЕЗ раствора

Размеры шамотного кирпича практически одинаковые, несмотря на разные маркировки: ШБ-8 (250х124х65 мм), ШБ-5 (230х114х65 мм), или ШБ 6 (230х114х60).  Разница в толщине шамотного кирпича будет только 5 мм, а длина может быть либо 230 мм, либо 250 – два варианта. Конечно, есть и нестандартные модели, но ГОСТ подразумевает именно эти размеры для ходовых изделий.

При кладке желательно использовать 1 типоразмер кирпича, даже если он будет с разной огнеупорностью. Это необходимо для того, чтобы не пришлось его разрезать, поскольку сделать это крайне сложно и срез буде совсем некрасивым. Чем выше температура, тем меньше надо делать швы (меньше класть раствора), независимо от толщины шамотного кирпича, иначе он может расширяться и давать усадку – конструкция треснет. Распил можно попробовать сделать, но красивая форма получается редко.

Фото распила шамотного кирпича с помощью болгарки и придание ему определенной формыЕсли не учитывать специальный клей для шамотного кирпича и то, что он имеет меньшую несущую способность, то кладка больше ничем не отличается. Все делается точно так же, как и в случае с обычным кирпичом: перекрытие по полкирпича, делаются углы декоративной стороной вперед, швы аккуратно подтираются, после кладки все вытирается. После отвердевания раствора можно помыть поверхность.Правильная кладка шамотного кирпича на глинистый раствор, делаем своими руками

Сфера применения шамотного огнеупорного кирпича

Сферы применения часто зависят не только от технических характеристик, но и от формы строительного материала. Например, шамотный клиновой кирпич используется при строительстве тандыров, поскольку с его помощью можно легко сделать круглое строение без реза (а его сделать очень сложно, как помните). Также используют шамот для строительства:

  1. Уличных мангалов и печей барбекю, которые эксплуатируются в условиях сильного коррозийного воздействия.
  2. Груб и дымовых труб в системах автономного отопления. Практически неограниченный срок пригодности делает его привлекательным для данного типа строений.
  3. Русских бань и дымоходов. Экологически чистый материал, который не выделяет вредных летучих веществ при нагревании.
  4. Каминов и очагов внутри дома: легковесный шамотный кирпич очень красивый на вид и практичен в эксплуатации.
  5. Промышленных помещений, труб, котлов, плавильней. Здесь играет роль толщина шамотного кирпича и его плотность, в промышленности чаще всего используют шамот на заказ, у которого плотность и усадка вполовину меньше.

Теперь мы разобрались, где используют шамотный кирпич, какие у него характеристики и параметры и для чего он вообще нужен. Делайте правильный выбор и удачной всем стройки!

Таблицы размеров шамотного (огнеупорного) кирпича. Характеристики. Вес. ГОСТ

Кирпич – неотъемлемая часть практически любого строительства. Самым распространенным и узнаваемым является привычный красный кирпич. Однако, существует еще несколько видов кирпича, применяющихся в узкоспециализированных работах.

Шамотный кирпич – особый вид кирпича, применяющийся для кладки, подвергающейся воздействию высоких температур. Данный вид с успехом применяют для кладки топок печей, дымовых труб и других конструкций, имеющих прямой контакт с огнем. Благодаря своим огнеупорным свойствам, такой кирпич способен выдержать температуру до 1800°С.

Как делают огнеупорный кирпич. Состав

Производство заключается в обжиге специальной смеси, в среднем на 70% состоящей из каолиновой глины и на 30% из порошка шамота. Пропорции могут меняться в зависимости от вида изготавливаемого шамотного блока. Для придания изделию большей прочности, в смесь могут быть добавлены коксовые или графические примеси.

Обжиг производится при строжайшем контроле температурных и временных показателей, что позволяет получить светло-желтый блок с гладкими поверхностями (см.фото).

Для проверки «подлинности» блока можно несильно ударить по нему – если это настоящий шамотный кирпич, при ударе он «отзовется» звонким, слегка металлическим звуком.

Отклонения от технологии обжига недопустимы: если «пережечь» изделие – оно покроется прозрачной пленкой, препятствующей сцеплению с укладочным раствором при кладке.

Маркировка и условные обозначения по ГОСТу

Характеристики шамотных изделий четко регламентируются соответствующей технической документаций – ГОСТ 8691-73 и ГОСТ 390–96. В ГОСТах прописаны все технические характеристики и показатели, которым должны соответствовать шамотные блоки.

Для четкой классификации шамотных кирпичей существует определенная маркировка, отражающая основные характеристики изделия.

Маркировка состоит из 2 или 3 букв и цифр:

  • Первой идет буква «Ш», обозначающая принадлежность кирпича к шамотным изделиям.

  • Вторая буква символизирует класс огнеупорности блока. Согласно ГОСТу их существует всего три, каждый имеет определенный температурный максимум (см. таблицу ниже). Если вторая буква в маркировке отсутствует – это свидетельствует об изготовлении кирпича не по ГОСТу, а по ТУ – стандартам завода изготовителя.

  • Цифра, следующая за буквенным обозначением – геометрические размеры блока. Они фиксированы и определяются ГОСТом 8691-73.

  • Последние буквы в маркировке обозначают аббревиатуру производителя.

Марка огнеупорного изделия

Максимальная температура применения (градусов С)

ШАК, ША

1400

ШБ

1350

ШВ, ШУС

1250

ПБ

1350

ПВ

1250

Размеры и технические характеристики

Показатель Значение
Огнестойкость, °C 1100-1800
Плотность, кг/м³ 1700–1900
Коэффициент теплопроводности, Вт/м °С 0,6
Марка прочности 75–250
Марка морозостойкости 15–50
Пористость, % 3-85
Удельная теплоемкость шамотного кирпича равна 833 Дж/(кг·град) при 100°С и 1251 Дж/(кг·град) при 1500°С.

Современные производители предлагают массу разновидностей шамотных блоков, различающихся не только по виду, размеру или весу, но и по классу огнеупорности. Для удобства выбора достаточно знать основные характеристики изделий:

  • Размеры. Сегодня производители предлагают широкий «размерный ряд» шамотных блоков. Наиболее популярными считаются кирпичи размеров 230*114*65 мм и 250*124*65 мм.

  • Форма. Существует несколько типов форм шамотных блоков: стандартный в виде прямоугольника, трапециевидный, арочный или клиновидный.

  • Пористость. Этот показатель влияет на время нагрева кирпича и его теплоотдачу. Более пористые изделия быстрее нагреваются и медленнее отдают тепло, но обладают меньшей прочностью. Оптимальным считается показатель с плотностью 1700–1900 кг/м.

Обозначение, марка

Размеры, мм

Форма

ШБ-5

230 х 114 х 65

прямой

ШБ-6

230 х 114 х 40

прямой (лещадка)

ШБ-8

250 х 124 х 65

прямой

ШБ-9

300 х 150 х 65

прямой

ШБ-22

230 х 114 х 65/55

клин торцовый

ШБ-23

230 х 114 х 65/45

клин торцовый

ШБ-25

250 х 114 х 65/55

клин торцовый

ШБ-44

230 х 114 х 65/55

клин ребровой

ШБ-45

230 х 114 х 65/45

клин ребровой

ШБ-29, 30

300 х 150 х 65/55 (65/45)

клин торцовый

ШБ-47

250 х 114 х 65/55

клин ребровой

ША-5

230 х 114 х 65

прямой

ША-6, ША-14

230 х 114 х 40

прямой

ША-8

250 х 124 х 65

прямой

ША-9

300 х 150 х 65

прямой

ША-22

230 х 114 х 65/55

клин торцовый

ША-23

230 х 114 х 65/45

клин торцовый

ША-25

230 х 114 х 65/45

клин торцовый

ША-29, ША-30

300х150х65/55

клин торцовый

ША-44, ША-45, ША-49

230 х 114 х 65/55 (65/45)

клин ребровый

Вес

Допустимая масса по стандартам – 3,7 кг. В зависимости от пористости и плотности изделия, выполненные по ГОСТу, могут весить от 2,8 до 3,7 кг, а кирпичи, изготовленные по ТУ – до 4,5 кг.

Размер

Вес одного кирпича (кг)

Вес кирпича на поддоне, (кг)/ (Количество штук)

Вес м3 кирпича, (кг)/ (Количество штук)

Одинарный

3,5 — 4

1350-1600 (385-400)

1745-2050 (513)

Какой раствор использовать при кладке?

Технология работы с шамотным кирпичом слегка отличается от технологии обычной кладки. Основное различие заключается в используемом для скрепления блоков растворе – для шамотной кладки потребуется специальная огнеупорная смесь, устойчивая к высокому температурному воздействию.

Основой такого раствора станет шамотный мертель – смесь, состоящая из шамотного песка, цемента и молотой огнеупорной глины. При использовании готовой сухой смеси понадобится чистая вода с минимальным количеством солей.

В сухую смесь добавляется вода из расчета 40 кг шамотного мертеля на 100 блоков. Раствор перемешивается до загустения, готовая смесь должна по консистенции напоминать густую сметану. Смешивать лучше всего электродрелью или специальным миксером – это значительно сэкономит время и силы.

После замешивания раствор необходимо оставить на час, затем снова тщательно перемешать. После этого можно приступать к работе.

Чем резать шамотный блок?

Для изготовления шамотных блоков нестандартных размеров на производствах используются камнерезные станки, обеспечивающие качественную резку в больших объемах и оснащенные системой подачи воды для охлаждения диска и предотвращения появления шамотной пыли.

В домашних условиях камнерезный станок – роскошь. Поэтому, для резки шамотного кирпича потребуется погрузить блок в холодную воду на 20 минут, а затем резать при помощи обычной болгарки, используя алмазный, отрезной или абразивный диск. Влага, впитавшаяся в кирпич, обеспечит легкую резку и отсутствие пыли. Перед тем как взять в руки болгарку настоятельно рекомендую ознакомиться с этой статьей >>>

Производители шамотных кирпичей

Очень часто производители кирпича вместо характеристик ГОСТа используют собственные ТУ (условия производства, разработанные фирмой-изготовителем), что вызывает массу вопросов у покупателей. Поэтому, выбирая кирпич для огнеупорной кладки, лучше ориентироваться на блоки, изготовленные по ГОСТу – так вы гарантированно получите качественные материалы, изготовленные с соблюдением всех стандартов и технологий.

Наиболее известным производителями шамотного кирпича и огнеупоров считаются:

  • Сухоложский огнеупорный завод.

  • ОАО «Новомосковскогнеупор».

  • Боровичский комбинат огнеупоров.

  • АО «Снегиревские огнеупоры».

  • ОАО «Семилукский огнеупорный завод».

Заключение

Кладка печей и других конструкций, подверженных воздействию высоких температур – ответственное дело, требующее специальных материалов. Выбирая шамотный кирпич, не стоит пытаться сэкономить и приобрести блоки от неизвестных производителей по низкой цене – такие изделия могут оказаться некачественными и привести к разрушению конструкции.

При выборе тщательно изучайте характеристики блоков, подбирайте шамотный кирпич, исходя из места его эксплуатации, и пусть ваша печь или камин прослужит вам максимально долго.

Отличные рекомендации по кладке даны на видео ниже:







Распродажа (-53%):

Шамотный кирпич – что это такое, основные характеристики, плюсы и минусы, для чего используется?

Шамотный кирпич – что это такое, основные характеристики, плюсы и минусы, для чего используется?

Среди строительных материалов выделяется шамотный кирпич. Люди искали отделку, которая бы долго держала температуру в жилище и сохраняла очаг в целости и сохранности. Шамотный кирпич вошел в группу огнеупоров и имеет наивысшие коэффициенты прочности.

Что такое шамотный кирпич?

Важно знать из чего делают шамотный кирпич, так, он на 70% состоит из огнеупорной глины, которую народ прозвал «шамот», отсюда идет и название материала. Другое его наименование – глиноземный. Из-за своего состава шамотный кирпич имеет песочный оттенок и шероховатую пористую поверхность. Однородная масса, в которую входит измельченная огнеупорная глина и порошок шамот, заливается в формы и обжигается при огромной температуре (до +1500°С). Так получается очень прочный материал. Он может выдерживать контакт с прямым пламенем много часов.

Шамотный кирпич – характеристики

Чтобы не промахнуться с выбором стоит обратить внимание на свойства шамотного кирпича:

  1. Объемный вес 1500-1900 кг/м³. Показатель используется при расчетах для определения нагрузки конструкции на основание.
  2. Рабочая температура эксплуатирования 1100-1800°С. Показывает, какую тепловую нагрузку может выдержать блок.
  3. Теплопроводность шамотного кирпича 0,5-0,6 Вт/м °С. Это низкий показатель, который дает преимущества в бытовом строительстве.
  4. Марка прочности 75-250 единиц. Шамотный кирпич считается одним из самых прочных.
  5. Морозоустойчивость не преодолевает 50 циклов «заморозка-разморозка».
  6. Уровень пористости не более 85%. Параметр влияет на теплопроводность, прочность кирпича, с его увеличением снижается удельный вес продукции. Шамотный кирпич производят нескольких видов – особо прочный имеет пористость 3%, легковесный шамотный кирпич имеет пористость 85%.

Для чего нужен шамотный кирпич?

Этот вид материала самый прочный по сравнению с родственными огнеупорными видами. Он выдерживает температуру до 1800°С, обладает хорошей морозостойкостью, при резких перепадах тепловых режимов хорошо сохраняет свои характеристики. Применяется огнеупорный кирпич для кладки конструкций, которые напрямую контактируют с огнем, и строений, связанных с повышенной температурой.

Область использования велика – от топок и дымоходов, домашних печей и каминов до камер сгорания нефти и газа, доменных и заводских печей для производства стекла, фарфора, стали. При использовании шамотного кирпича в домашних условиях важно, что он не только продолжительное время выдерживает воздействие огромных температур, но обладает большой теплоемкостью – долго отдает тепло помещению.

Шамотный кирпич – плюсы и минусы

Преимущества шамотного кирпича:

  1. Высокая прочность по сравнению с остальными видами.
  2. Термостойкость, способность выдерживать нагрузки, возникающие при постоянном нагревании и остывании.
  3. Низкая теплопроводность – температурный фон снаружи конструкции ниже, чем внутри топки.
  4. Малый коэффициент расширения – топка сохраняет целостность долго.

Недостатки шамотного кирпича:

  1. Кирпич шамотный огнеупорный имеет стоимость на 50-200% выше, чем керамический или силикатный.
  2. Недостаточная влагостойкость. Влажный кирпич при частой тепловой нагрузке может разрушиться из-за возникающего внутри давления от пара.
  3. Для работы с термоустойчивой продукцией требуется четкое соблюдение технических условий.

Виды шамотного кирпича

Огнеупорный кирпич по составу делят на 4 вида:

  1. Основной. Состоит на 72% из шамотной глины, коксового и шамотного порошка. Используется для выпуска бессемеровской стали.
  2. виды шамотного кирпича
  3. Углеродистый. Служит базовым материалом для обустройства доменных печей.
  4. углеродистый кирпич
  5. Кварцевый. Это красный огнеупорный кирпич с добавками окиси кремния. Он имеет отменную огнеупорность, однако разрушается при соприкосновении со щелочами.
  6. кварцевый кирпич
  7. Глиноземный. В составе присутствует оксид алюминия. Этот вид нашел широкое применение при возведении бытовых печей, топок, каминов.
  8. глиноземный кирпич

Декоративный шамотный кирпич

Огнеупорный кирпич из шамотной глины дорогостоящий, для его замены выпускают декоративную плитку. Она имитирует выразительный мягкий рельеф старинного материала ручной формовки, обладает насыщенными цветами обожженной глины. Этот универсальный кирпич используется для внешней и внутренней отделки стен, дверных, оконных проемов, углов, арок, фасадов. Декоративность кладки достигается за счет разнообразия геометрических форм. Этот кирпич тонкий, при отделке площадь помещения не уменьшается, а разнообразие цветов поможет создать неповторимую атмосферу.

декоративный шамотный кирпич

Как выбрать шамотный кирпич?

Огнеупорный шамотный кирпич – это продукция, которая используется в особых конструкциях. Приобретая такой материал, нужно знать – на чем концентрировать внимание:

  1. Внешний вид. Готовый кирпич должен иметь равномерный окрас. Трещины, сколы не допускаются. Кирпич должен обладать шероховатой фактурой – наличие стекловидной пленки говорит о том, что материал будет иметь пониженную адгезию.
  2. Звук. При простукивании шамотный кирпич издает чистый металлический звук. Глухая вибрация говорит о наличии внутренних трещин.
  3. Крепость. При сильном ударе кирпич не должен рассыпаться – он раскалывается на несколько крупных кусков. Если он распадается на мелкие части, значит, его правильно не обожгли. У расколотого кирпича внешняя сторона должна иметь более насыщенный цвет, чем внутренняя. Если сердцевина темнее – изделие пережгли.

Маркировка шамотного кирпича

Любой огнестойкий кирпич подвергается маркировке. По ней легко расшифровать характеристики и назначение материала. Первой указывается буква Ш – шамотный. Следующая буква – зачастую А или Б. Их наличие говорит о том, что изделие допустимо употреблять для кладок всех видов печей. Марки кирпича:

  1. Марка ША имеет большую концентрацию оксида алюминия (30%), огнеупорность до +1690°С.
  2. Марка ШБ имеет содержание оксида алюминия 28%, огнеупорность до +1650°С.
  3. Марка ШЛ – легкий огнеупор, его активно используют для выкладывания зон, не контактирующих с прямым пламенем.

Есть и менее распространенные марки:

  1. ШКУ – материал применяется в разливочных ковшах.
  2. ШПД – огнеупоры для доменных печей.
  3. ШАВ – ваграночный огнеупор.
  4. ШЦУ – блоки актуальны во вращающихся обжиговых печах.

Шамотный кирпич – размеры

Не стоит сомневаться, приобретая огнеупорный шамотный кирпич, что это изделие высокого качества, его размеры должны находиться в пределах допуска. Их можно узнать по цифрам в конце маркировки. Зачастую встречается такой шамотный кирпич (мм):

  • ШБ-5 — 230х114х65;
  • ШБ-6 — 230х114х40;
  • ШБ-8 — 250х124х 65;
  • ША-5 — 230х114х65;
  • ША-6 — 230х114х60;
  • ША-8 — 250х124х65;
  • ША-9 — 300х150х65.

Если нужно выложить полукруглую арку или свод с радиусом, то используется кирпич шамотный клиновой:

  1. Клин торцевой с маркировкой Ш 22 и Ш 23 с габаритами 230х114х65 (55) мм и 230х114х65 (45) мм.
  2. Клин ребровой Ш 44 имеет параметры 230х114х65 (55) мм, а Ш 45 – 230х114х65 (45) мм.

Кладка шамотного кирпича

Раствор для кладки огнеупорного кирпича должен быть по составу приближен к самому материалу. Для этого используется готовая огнеупорная мелко измельченная смесь – мертель. Она состоит из песка и глины без добавки цемента. В зависимости от толщины швов кладка огнеупорного кирпича делится на три вида:

  1. Для швов до 1 мм нужен жидкий раствор.
  2. Для швов до 2 мм применяют полугустой раствор.
  3. Для швов до 3 мм применяют густой раствор.

В процессе кладки кирпичи сначала подбирают, подгоняют друг к другу, проверяя величину просвета между ними. Затем огнеупоры по очереди поднимают и помещают на свое место, но уже на мертель, пользуясь приемами облицовки обычным кирпичом. Величина швов зависит от теплового режима – чем жарче температура, тем меньше должен быть шов. Если нужно, элементы укладывают и насухую.

Шамотный кирпич своими руками

Интересно узнать, что сделать огнеупорный кирпич своими руками можно, если иметь необходимое оборудование. Для этого нужны:

  1. Огнеупорная глина. Нужна пластичная и тугоплавкая.
  2. Шамот. Можно использовать измельченные кирпичи с прошлых обжигов.
  3. Опилки. Лучше всего брать мелкие опилки от мебельного производства.
  4. Обойный клей. Повышает прочность кирпича.
  5. Жидкое мыло. Используется дешевое в больших бутылках, оно предотвращает появление бактерий в материале.

Как сделать раствор для формовки:

  1. Развести 5 кг сухой глины водой, добавить 1 кг шамота, 50 г мыла и 50 г обойного клея.
  2. Небольшими партиями в смесь всыпать 4 кг опилок.
  3. Оставить раствор на 2 суток для выстаивания.

Как сформовать шамотный кирпич:

  1. Подготовить формы нужного размера учитывая, что при высыхании кирпич уменьшится на 10-15%.
  2. Сформировать сырец в формочки.
  3. Сушить кирпич на доске или ДВП дня 2-3.
  4. Обжечь материал в самодельной печи, внутри камеры, которой есть спирали. Процесс длится 7 ч., в течение которых постепенно увеличивают температуру до 1200°С и еще 3 ч. при такой же температуре.
  5. После обжига шамотный кирпич готов к использованию.

Чем резать шамотный кирпич?

Важно знать, чем резать огнеупорный кирпич, ведь этот материал очень прочный. Опытные строители советуют использовать для этого болгарку с алмазным диском, им можно будет пользоваться долгое время. На нем должно быть написано, что он предназначен и для кирпича в том числе. Перед резкой кирпич лучше замочить в воде на 20 мин. Потом сделать на нем разметки и начинать пилить. Чтобы подровнять материал, можно взять болгарку с абразивным кругом.



Шамотный кирпич: маркировка, выбор, кладка

Шамотный кирпич: маркировка, выбор, кладка

Что такое шамотный кирпич? В состав этого строительного материала входят молотая огнеупорная глина и шамот. Они смешиваются, заливаются в формы и затем обжигаются при высокой температуре. Таким образом, получается огнеупорный и прочный материал. Чтобы использовать его наилучшим способом, следует понять, где он применяется, на какие виды делится, и как укладывается.

Применение и виды шамотного кирпича

Этот вид самый прочный по сравнению с другими огнеупорными кирпичами. Именно его чаще других используют для кладки каминов, печей и других строений, связанных с высокой температурой. Также его успешно применяют в промышленной отрасли. Шамотный (огнеупорный) кирпич выдерживает до 1800°С.

Существует множество марок шамотного кирпича. Но достаточно разобраться в основных обозначениях этого стройматериала. Всегда пишутся 2 буквы, первая из которых Ш – шамотный. Вторая буква означает класс огнеупорности, и указывает на максимальную температуру, которую выдержит состав кирпича. Буква А или АК — 1400°С, Б – 1350°С, В – 1250°С. По цифрам в конце марки, можно понять размеры и форму изделия.

Однако чаще всего нет смысла заучивать их. Достаточно, чтобы не ошибиться с выбором, обратить внимание на технические характеристики кирпича.

  • Размеры. Это один из отличительных параметров, которые влияют на выбор покупателя. Больше всех используются 2 группы размеров, которые имеют марки: ШБ-5 и ШБ-8. Первый вариант подразумевает, что кирпич имеет следующие размеры – 230мм х 114мм х 65мм. А обозначение ШБ-8 подразумевает габариты – 250мм х 124мм х 65мм.
  • Форма. Очень удобно, что не нужно резать кирпич, пытаясь придать ему необходимый вид. На сегодняшний день существует множество вариантов – стандартный прямоугольный, трапецеидальный, клиновидный и т. д.
  • Пористость и плотность. Эти характеристики влияют на теплопроводность и вес кирпича. Например, чем больше пористость, тем легче шамотный кирпич, и больше способность проводить тепло.
  • Вес. У разных марок кирпича, свои показатели массы. Но в целом, этот материал сам по себе пористый и лёгкий, что уменьшает давление на фундамент, когда строится какая-нибудь конструкция.

Подбирая для себя шамотный кирпич, необходимо всегда помнить эти 4 главные характеристики. Именно по ним легче всего подобрать оптимальный вид огнеупорного материала.

Как укладывать кирпич своими руками?

Чтобы сделать успешную кладку своими руками, понадобиться придерживаться нескольких советов.

В разных ситуациях кирпич кладётся определённым способом. Когда делаются стены, выстилки и т. п., его кладут на плашку. Если стены закруглённые, то ставят ребром. А на торец кирпич кладётся при выполнении подин, лещади и т. д.

Укладка осуществляется на раствор, который близок по составу к кирпичу. Его делают из шамотного порошка и огнеупорной глины. Есть 4 вида кладки по толщине шва. 1 вариант – шов между кирпичами не больше 1 мм, 2 способ – 2 мм, 3 вид – 3 мм, и 4 категория – больше 3 мм. Однако есть ещё и особый вид кладки, когда шов меньше 5 мм.

Кроме основных принципов кладки, следует знать, какой приготовить инструмент. В основном он недорогой, и многие мужчины имеют его в хозяйстве.

  • Кельма или мастерок. Это один из самых главных приспособлений при любой кладке. Он используется как для нанесения раствора на кирпич, так и размешивания смеси.
  • Молоток каменщика. Хорошо применять именно такой вид молотка, так как его верхней частью легко откалываются или стёсываются ненужные части кирпича.
  • Отвес. Незаменимый инструмент для каменщика. Благодаря ему, можно контролировать, чтобы вертикаль была по уровню.
  • Строительный уровень. Хорошее устройство для измерения горизонтального уровня.
  • Болгарка. Этот аппарат значительно облегчает обрезку кирпича. С его помощью можно это сделать не только быстро, но и ровно.
  • Капроновый шнур. Он применяется для того, чтобы сделать отвесы по углам.
  • Миксер с венчиком. Такой агрегат является отличным вариантом для замешивания раствора.

Если придерживаться руководства этой статьи, то можно правильно выбрать себе шамотный кирпич, и выполнить успешную кладку.

Отправить ответ

avatar
  Подписаться
Уведомление о
