Кирпичная печь с духовкой: Печь с плитой и духовкой из кирпича — Твой кирпич – Кухонные печи из кирпича с духовкой, плиткой: все как положено

Самая простоя кухонная кирпичная печь-плита (подробная порядовая схема)

Здраствуйте, в сегодняшней статье мы подробно опишем схему и последовательность кладки самой простой из известных мне печей размером 890х510х770 мм.  Если вы не разу не имели дело с практической стороной кладки печей, но хотите с чего то начать то эта печь подойдет для этих целей наилудшим образом, либо выберете себе один из чертежей 20 готовых печей. При соблюдении требований описаных ниже не реально в чем то ошибиться это-раз, у печи будет 100% хорошая тяга-два, печь не будет дымить-три. Кроме того она настолько мала и лехка в конструкции что при допущении ошибок( например слишком жирный глинянный раствор, или неправильный расчет прочности пола при отсутствии фундамента, что может привести к подвижности печи и дальнейшей деформации) ее всегда можно перебрать по новой за 2-3 часа работы. Вообщем практиковаться на этой печи может любой вооруженый только общей теоретической базой кладки печей

не имеющий практического опыта.

схема-чертеж самой простой кухонной кирпичной плиты-печи

osnovaremonta.ru

В целом к особенностям этой плиты можно отнести невысокую кпд ниже 75%, невысокую теплоотдачу в 700ккал\час вызванную малым обьемом печи(всего 118 кирпичей) , малый вес около 540 кг, наличие двухконфорочной чугунной плиты и 1 прочистной дверцы.

Итак для кладки простой куххонной плиты нам понадобиться:

  1. кирпич керамический полнотелый марка>М100 -118 штук;
  2. глинянно-песчанный раствор-около 80 кг
  3. коллосниковая решетка размером 180х250мм-1штука;
  4. дверца топочная-250х180 мм-1 штука;
  5. дверца подувальная и прочистная размером 140х130 мм каждая-по 1 штуке;
  6. чугунная плита с 2 конфорками 720х410 мм или подобная-1 штука;
  7. задвижка 130х130 мм-1 штука;
  8. войлок, стальная лента, уголки по необходимости согласно чертежу.

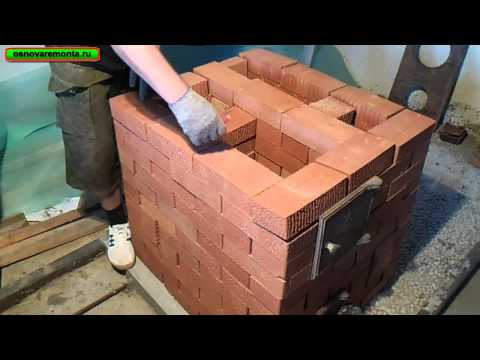

Последовательность кладки простой кирпичной кухонной плиты

YouTube Трейлер

Основой под эту печь плиту допускаеться при прочном поле выложить 1-2 слоя воилока пропитанного глинянным раствором сверху лист любой стали все это скрепляем саморезами. Наличие отдельного фундамента не требуеться.

1-й ряд простая сплошная кладка полнотелым кирпичем

2-й ряд Тоже самоей что в 1 ряду, при кладке соблюдаем перевязку швов парралель диагональ и углы.

3-й ряд Выкладываем поддувало и устанавливаем дверцу 140х130 мм закрепляем по бокам 3/4 кирпичами.

4-й ряд  С левой стороны выкладываем канал  140 мм, из которого дымовые газы направляются в трубу или отопительный щиток. Напротив канала  устанавливаем прочистную дверцу.

5-й ряд Кладка как и 4-го ряда. Закрываем поддувальную дверцу , при этом образуеться отверстие 260х260 мм под установку колосника.

6-й ряд Дымовой канал сужаем до  260х260 мм, поддувало до 200 мм — это несколько больше ширины колосниковой решетки.

7-й ряд Продолжаем сужение дымового канала до 260х130 мм. Все делаем согласно чертежу кирпичи контактирующие с колосником необходимо обтесать на схеме это обозначено штрихами боковые кирпичи прийдеться немного вдавить внутрь кладки ближе к колоснику.

8-й ряд Получаем размер топливника 520х260 мм. Устонавливаем топочную дверцу

9-й и 10-й ряды В соответсвтии с порядовкой соблюдаем перевязку швов.

11-й ряд Устанавливаем чугунную питу на слабый глинняный раствор. Кирпич по периметру для большей прочности обвязываем рамой из уголка размером 30х30х4 мм

В конце удаляем остатки глиняного раствора( сопли) через прочистную дверцу, и сушим с открытыми дверцами 1-2 недели после чего присутпаем к топке сначала частичной(лучины, береста) и в дальнейшем на полную. Так же советуем ознакомиться с чертежаи других

7 кухонных плит и двадцатки самых популярных отопительных печей России.

Если в процессе чтения возникнут вопросы пишите в комментариях отпишем неприменно.



выбор и правила кладки своими руками

Духовка полностью изолирована от раскаленных газов и сажи. Может использоваться как в начале топки печи, так и по завершении топочного процесса. А температура внутри нее может регулироваться с помощью задвижек, дозирующих поступление раскаленных газов в окружающее духовой шкаф пространство. Благодаря этому готовить в ней проще, а блюда могут быть более разнообразными чем при готовке блюд прямо внутри топки как это реализованно  в тандырах или то же русской печи.

О чем эта статья

Какую духовку выбрать

Практика предоставляет на выбор три варианта духовок в печи:

  1. Из литого чугуна (с толстыми стенками и массивной дверцей;
  2. Из тонкостенного стального листа;
  3. Безоболочечную духовую камеру в которой единственный металлический элемент – дверца.

В чем заключаются преимущества той или иной конструкции.

Чугунная духовка

Самый дорогостоящий и одновременно самый функциональный вид духового шкафа.

Вне зависимости от расположения: над топливником, в месте прохождения раскаленных газов в проеме печной трубы, такая духовка будет разогреваться равномерно благодаря высокой теплопроводности, и оставаться работоспособной длительное время после окончания топки печи за счет высокой теплоемкости чугуна.

Тонкостенный духовой шкаф

Может быть устроен таким образом, что со всех сторон будет овеваться раскаленными газами. В этом случае разогрев и готовность к использованию такой духовки происходят быстро. Буквально через несколько минут после начала горения топлива.

Минусом является очень высокая температура внутри духового шкафа, низкая теплоемкость тонкого стального листа. Через непродолжительное время после окончания горения температура внутри духовки снижается и становится недостаточной для выпечки хлеба.

Неравномерный прогрев стенок духовки – еще один недостаток тонкостенной конструкции.

Избежать этого позволяют конструкции, в которых тонкостенный стальной кожух со всех сторон облицован кирпичом. Зазоры между духовкой и кирпичной кладкой сведены к минимуму или полностью отсутствуют.

Поток раскаленных газов воздействует не на металлический короб, а на наружную поверхность кирпичей, которыми он облицован.

У такой конструкции высокая теплоемкость, меньше риск прогорания металла, более равномерное распределение тепла внутри духовой емкости.

Духовка безоболочечная

По существу, это увеличенный вариант «печурки» — ниши в теле русской печи, которая выполняла функции увеличения теплоотдачи и одновременно служила местом для приготовления термостатных блюд – варенца, простокваши, сушилкой для одежды и обуви.

Безоболочечная ниша должна быть заглублена внутрь печи достаточно глубоко, чтобы обеспечить хороший прогрев стенок в процессе топки.

Стенки ниши в полкирпича позволяют достаточно быстро прогреть внутреннюю полость, а высокая теплоемкость кирпича – поддерживать длительное время высокую температуру внутри духовки.

Прогревается такая безоболочечная духовка гораздо дольше, чем её металлические аналоги, но и остывает так же долго, как и сама печь.

Неоспоримым преимуществом безоболочесчной духовки является воздухопроницаемость стенок. Особенно важное качество при выпечке хлеба. Кирпичный «под» духовки препятствует пригоранию, а стекающий в процессе приготовления мясных блюд жир не пригорает, а впитывается в кирпич. Постепенно он выгорает на наружной поверхности кирпича. Происходит своеобразное «самоочищение» духовки.

Порядовка

Существуют специальные схемы которые призваны упростить процесс кладки своими руками, они называются порядовками. Порядовка небольшой варочной печи с духовкой по чертежам Кузнецова:

небольшая варочная печь с духовкой из кирпича

Правила установки духовки

Если в печь устанавливается духовка из металла, особенно тонкостенного, следует проектировать печь таким образом, чтобы максимально изолировать нижнюю поверхность от потока раскаленных газов. Это достигается укладкой слоя кирпича. Чем больше объем топочной камера – тем толще должен быть кирпичный слой. Если духовка располагается не над топочной камерой, а в просвете дымовой трубы или в канале системы воздуховодов, то под дном устанавливается металлический рассекатель который отводит поток газов к боковым поверхностям духовки. Это позволяет предотвращать перегрев низа и пригорание пищи.

Самым низконагреваемым местом любой печной духовки является верхняя поверхность. Обтекающие духовой шкаф газы создают завихрения над ним. Верх печной духовки недостаточно прогревается. Поэтому, необходимо устраивать в канале дымохода «печной зуб» — конструкцию, подобную каминной, которая отражает раскаленные газы на верх духовки.

Особое внимание при установке уделяют печным заслонкам, регулирующим подачу газов нагревающих духовку. Они значительно облегчают приготовление пищи на любой стадии топки печи.

Большое внимание уделяют местам примыкания металлического корпуса духовки к кирпичной кладке. Зазор между ними должен позволять нагретому металлу свободно расширяться. Иначе давление на кирпичную облицовку приведет к быстрому разрушению печи. Этого добиваются эластичными прослойками из асбеста. Одновременно асбест выполняет роль теплоизолятора. Несколько снижает скорость прогрева духовки, но, с другой стороны – снижает скорость её остывания.

Всех этих недостатков лишена безоболочечная духовка, являющаяся единым целым с «телом» печи. Она равномерно нагревается и остывает вместе с печью. Единственное неудобство – длительность прогрева перед достижением рабочей температуры.

Процесс установки духовки сам по себе несложен. Самым сложным является обеспечение равномерного обдува печными газами, чтобы емкость прогревалась равномерно.



Духовка в кирпичную печь, особенности установки духовки для кирпичной печи

Установка варочной плиты, как и духовки в кирпичную печь, как правило, сейчас не предполагает использование для ежедневного приготовления пищи. Редкие выходные дни, когда есть много времени на приготовление пищи, могут проходить как раз около такого приспособления. Также при отключении электроэнергии такая печь позволит приготовить полноценный обед, не испытывая дискомфорта.

Духовка в кирпичной печи

Территориально нужна только на кухне. Духовка для кирпичной плиты небольшого размера часто – это элемент небольшой конструкции с варочной поверхностью.Духовка для кирпичной плиты

Еще мини печку из кирпича компонуют чугунной духовкой в процессе создания. Все чаще это дачный вариант.

Вариант посложнее: печной шкаф не из железа, а из шамотного кирпича, выполняющий роль духового шкафа.

Это современный намек на русскую классическую печь, где сама духовая камера имела очень большие размеры, более одного кубического метра.

Способы установки духовки в кирпичные печи

Получается, что варианта всего два:

  1. Купить небольшую чугунную заготовку.Чугунная заготовка для кирпичной печи
  2. Выложить из огнеупорного кирпича, закрыв створкой. Последняя закрепляется в кирпичной кладке, аналогично зольникам или топочным дверцам.Кладка духовки из огнеупорного кирпича

К сведению! Важна ни сама духовка, а процесс установки с учетом, в первую очередь, пожарных и технических норм!

Любому ясно, что духовой шкаф в кирпичной системе печи должен быть герметичен, надежно утоплен вглубь конструкции. А закрытие створки подразумевает только герметичное и плотное соединение.

Как поставить духовку в кирпичную печь

В этом процессе лучше не усложнять, ведь духовка – это обычный элемент печи. Поэтому работаем так:

  1. Вспоминаем как ставили топочные дверцы.
  2. Железо для духового шкафа устроено точно также.
  3. Его просто помещают в просчитанную заранее нишу или же обкладывают после установки. Всегда останутся проемы или зазоры.
  4. Последние нужно убрать негорючим асбестовым шнуром.
  5. Духовой шкаф нужно облицевать обычным керамическим кирпичом, выставив на ребро. Такой толщины будет достаточно.
  6. С самого верха невозможно устроить кладку, поэтому горизонтальную верхнюю часть обычно обмазывают глиной. Хватит слоя в 5-6 сантиметров.



Вопрос с дверцей для духовки в железной печи

Рамка дверцы духовки. Если у топки дверца – это небольшая, но опорная часть конструкции, то с духовой сложнее. На саму раму никакой нагрузки быть не должно. Как соблюдают это правило?

  1. Выполняют именно над рамкой кирпичный «замок», убирающий дальнейшую нагрузку с металлической части. Старая школа каменщиков называет такой прием выходом на сводик.
  2. Если ничего не выходит, то поступают очень просто: ставится на этом уровне стальная упругая пластина. Желательно взять чугун.
  3. Минус железа в конструкции в том, что при нагреве не избежать расширения, и та лицевая часть, что снижает нагрузку с духовой дверцы, со временем станет расшатываться.
  4. Выход следующий: полоски из металла и чугуна располагаем посвободнее, чтобы дать пространство для мизерного движения при расширении.

Установка духовки в кирпичную печь. Этапы

Разберем весь процесс на простом примере: дачная плита с духовкой.Этапы установки духовки в кирпичную печь

В работе требуется:

  • 175 штук кирпича;
  • Не менее шести ведер глиняного раствора;
    Колосники, дверцы и прочие чугунные элементы;
  • Главное – это духовой шкаф небольшого размера. Хватит и 450Х350Х350 мм.

Важные для установки именно духового шкафа процессы:

  1. Вычерчивается первый ряд, обкладывается кирпичом без раствора.
  2. Второй ряд уже идет с перевязкой шва, где важно создать начало монолитной конструкции. Естественно, для устойчивости.
  3. Третий: начало зольника, прочистных колодцев.
  4. В четвертом ряду идет начало оттока дыма от плиты. В конкретном промежутке оставляем кирпич в качестве перегородки. Делаем по правилу: ширина проема не менее 14 см.

Предусмотренный канал для оттока газов будет выводить дым от нижней части духового шкафа к дымоходу.

  1. Пятый ряд – начало топочной.
  2. С шестого уже идет расчет и на духовку. Причем любой в любом чертеже принято отмечать начало расположения пунктирной линией.

Кладка под духовой шкаф рассчитывается с запасом. Чтобы от стенок конструкции до кирпичей было не менее 100 мм. Все это продумано для того, чтобы не нарушить конструкцию печи при нагреве и остывании железных элементов.

Начинаем шестой ряд с установки духового шкафа. Его не подвешивают в воздухе на крепеже, а помещают на глиняный раствор. И завершают кладку по плану.

Что важно учитывать, занимаясь установкой духовки в кирпичную печь

Есть следующие моменты:

  1. Железный шкаф должен обдуваться горячим газом (т.е. дымом). Для этого в процессе кладки ставят четыре кирпича плашмя, на всю высоту духовки.
  2. Топливная камера не может давать жар равномерно, поэтому ближайшая к ней стенка духового шкафа защищается кирпичной кладкой. Да, железо вряд ли прогорит, соприкасаясь с пламенем, а вот приготовление пищи в там варианте вызовет массу проблем.
  3. Раз между топкой и духовкой есть перегородка, то как будет производиться нагрев шкафа? Все просто: в этой самой перегородке из кирпича (нижняя часть) делают газовый канал. Вот по нему и пойдет нагрев железного элемента без риска выгорания.
  4. Еще перегородка должна быть поднята выше духовки на 10 см, что успешно покрыть верхнюю часть последней слоем глины.
  5. Сверху духового шкафа всегда ставиться чугунная плита. Здесь также выдерживают размеры: расстояние от верхнего слоя глины на духовке до варочной поверхности должно быть 7-8 см. Это пространство должно быть пустым.

Отопительно-варочная кирпичная печь «Москвичка» | КЛАДКА ПЕЧЕЙ

Выбирая печь для своего дачного домика или пригородного котеджа заказчики в прежде всего хотят, минимальных габаритов, низкой стоимости материалов и при этом она должна иметь полный набор удобных функций и устроиств, таких как: самоварник, ниши для сушки, водогрейный котел, духовку, чугунную плиту с 2 конфорками, и варочную камеру с элементом вентиляции. Зная все это наш печных дел мастер Виктор Пилюш создал ответ западным Голандкам и Шведкам создав поистине универсальную отопительно варочную печь с родным названием «Москвичка» (патент РФ №1806311), всего печей под таким названием им создано 4 вида на 20 различных размеров . При этом автор добилися от печи уникального вовлечения всего печного массива в процесс теплонакопления за счет нижнего обогревательного канала.

osnovaremonta.ru

Индекс универсальная печь Москвичка получила за возможность топки в двух вариантах: первый работает как простая отопительная печь, во втором варианте печь работает как отопительно-варочная Шведка позволяя готовить пищу на чугунной плите и духовой камере. Так же имееться возможность изменения температуры духовки для различных целей.

osnovaremonta.ru

Так же инжинеры предусмотрели вариант кладки печи из бывшей в употреблении печной фурнитуры из разобраных печй по еще старым советским ГОСТам, так что вам не прийдеться изменять размеры чертежа из-за нестандартных размеров задвижек и дверок. Вот полный перечень необходимых для кладки печи «Москвичка» материалов:

  • Кирпич красный-400 шт;
  • Полоса стальная 40х4 мм-3 м;
  • Уголок32х32х4 мм-5 м;
  • Проволока стальная сечение=1,5 мм -20 м;
  • Плита чугунная 540х410 мм-1 шт;
  • Дверка поддувальня и прочистная 250х140 мм-2шт;
  • Дверца топочная 250х205 мм-1шт;
  • Прочистные дверцы 140х150 мм-2шт;
  • Дымовые задвижки 270х140 мм-3шт;
  • Колосниковая решетка 300х200 мм-1 шт;
  • Шкаф духовой 450х360х300 мм-1шт;
  • Оцинкованное железо толшиной 0,55 мм-2кв.м.

Порядовое описание кладки отопительно-варочной печи «Москвичка»


1 ряд.- Обозначаем контуры печи 890х640 мм, выводим отвесом шнурки к потолку чтобы растояние от стропил до края распушки трыбы было не менее 120 мм.
2 ряд-  Устанавливаем прочитсную и поддувальную дверцы на отрезки мягкой стальной или лучше оцинкованной проволоки
3 ряд-  По окончании кладки ряда его уровень должен совпасть с верхним уровнем рамки дверок. Слева ложим стальную полосу, служащую опорой рассечки(элемент печи
разделяющий два канала опускной и подемный)
4 ряд-  Опорой для колосника выложены 4 кирпича с размерами чуть больше половины кирпича (5/8)
5 ряд- Продолжаем тщательную перевязку швов не забывая «швабрить» дымовые каналы сырой тряпкой.

osnovaremonta.ru

6  ряд-      Рамку топочной дверцы тщательно обматываем асбестом она устанавливаеться впритык без использования раствора т.е. на сухую.
7-8  ряды-   Согласно порядовке с тщательной перевязкой швов
9  ряд —     Тоже самое
10  ряд-    Закругляем верхние ряды кирпичей, завершающих перегородку между дымовым каналом и топкой.далее формируем байспас-перепускной канал, необходимый для быстрой растопки Москвички, при этом ширину канала выдерждживаем порядка 40 мм.
11  ряд —    Устанавливаем плиту с задней части устанавливаем 3 кирпича 150 мм длины каждый и четвертушку. Впереди сверху кладки устанавливаем уголок на всю длину печи. Периметр плиты укладываеться полосками асбеста. Между чугунной плитой и уголком желательно уложить на раствор 4 «кабанчика»-керамические плитки размером 60х120 мм. Между кабанчиками и плитой зазоры засыпаем песком, Тщательно выверяем горизонтальность плиты по уровню.
11 а ряд-   На порядовке видим ряд с уложенной плитой и кабанчиками. По краям уголок крепим так же как печную фурнитуру на проволоку.
12  ряд —  4 передних кирпича перекрывающих плиту стесываем до создания зазора.кирпичи образующие боковые стенки варочной камеры кладуться на ребро. Начало их установки необходимо производить после тавокак будут выложены 12-17 ряды передней,задней и левой наружной стенок печи.
13-17  ряды-  Согласно порядовке аналогичны 12 ряду.

На 17 ряду устанавливаем вытяжку с помощью отрезка двухдюймовой трубы с заглушкой.
17  а  ряд-   Сверху 17 ряда ложим уголки и полоски для перекрытия варочной камеры, спереди полоска, после 2 уголкавертикальными полками друг к другу.
Поперек печи-2 полоски с опорами у задней стороны на кирпичную кладку, а спереди-на полку уголка.

18  ряд  —  Перекрываем варочную камеру при этом оставляем слева канал 70х400 мм.
19   ряд-   Устанавливаем самоварник с помощью проволоки и гвоздей. у внутренней части кирпича стесываем углы.
20  ряд —  Справа ложим оцинкованный лист (обозначен пунктиром), чтобы создать канал 140х160 мм.
21   ряд —  Ставим духовку 450 мм длины. Левая сторона духовки создает продолжение дымового канала, справа от нее
кирпичи кладем на ребро.
22  ряд-  Ставим еще 1 лист оцинкованного железа образуя канал 140х160 мм.
23  ряд — Так же как 21 ряд.
24  ряд — Ставим третий лист оцинкованого железа создавая канал такова же размера что и раньше.
С зади духовки кирпич ставим на «попа» дополняем четвертушками , доводя его до уровня ряда.
На передний ряд ставим стальную полоску для возможности замены духовки бехз разбора печи.
25-26 ряды- согласно порядовке.
26 а ряд- Ставим последний лист оцинкованого железа с вырезами для каналов летнего и зимнего хода, перед этим уложив под него стальную полосу.
27 ряд- образуем каналы зимнего и летнего хода по 140х140 мм каждый.
27 а ряд- Ставим 2 дымовых задвижки.
28 ряд- фиксируем задвижки прижатием на них кирпича.
29-30- ряды Иавим чистку под дымовую трубу крепим ее на проволоку и гвозди, стесываем углы кирпича согласно порядовке.
30 а ряд- Кладем лист железа с отверстием для дымовой трубы. сверху листа ставим 2 уголка согласно схеме.
31 ряд- Согласно чертежа с оброзованием отверстия 140х140 мм
31 а ряд- Ставим центральную задвижку.
32-34 ряд- начало кладки дымовой трубы. Более подробно описание кладки трубы читайте в статье: печные дымовые трубы, распушка и выдра.
