материалы и технология возведения конструкций с плитой

Кладки печей для дома: чертежи и схемы

Кладки печей для дома: чертежи и схемыС древних веков в домах присутствовали отопительно-варочные печи. Они выступали в качестве главной составляющей любого сельского дома. В наши дни люди, проживающие в частных домах в городе, также не отказываются от установки этого сооружения. Оно не потеряло своей функциональности, поэтому активно используется многими.

Даже если в доме имеется система отопления, работающая на газе или за счет электроэнергии, у многих нет желания включать его на полную мощность в осенние дни, когда в доме становится прохладно. В этом случае обеспечить комфортный микроклимат в жилище поможет печь. Достаточно забросить в топку несколько поленьев и довольно быстро в жилище станет тепло.

Русская печь с плитой имеет большое преимущество перед любой обычной печи

Русская печь с плитой имеет большое преимущество перед любой обычной печи

Если вы решили обзавестись этим сооружением в своем доме, то к задаче его строительства необходимо подходить со всей серьезностью, поскольку печь строится с расчетом, что будет служить в течение десятилетий. При этом не имеет значения, строите вы печь для обогрева своими руками или печь с плитой. Поэтому, если во время строительного процесса будут допущены ошибки, исправить их потом будет крайне сложно.

Говоря про печи отметим, что они разделяются на сооружения для одно- и двухэтажных домов. Главное различие между ними – высота. Возводимое сооружение может иметь плиту или же использоваться только для обогрева. Во втором случае плита в ней как составной элемент отсутствует. Высота печи, сооружаемой своими руками, зависит от количества рядов в схеме. Далее мы подробно рассмотрим, как построить печь с плитой своими руками в частном доме.

Материалы для кладки

Материалы для кладки печки с плитой

Материалы для кладки печки с плитойРасчет материалов – это крайне важный момент при кладке печи своими руками. Кроме этого, качество сооружения влияет на срок его службы. Печь с плитой, которую мы рассматриваем в этой статье, обычно имеет размеры 90 × 90 см в основании. Что касается её высоты, сооружение не доходит своей верхней точкой до потолочного перекрытия первого этажа на 2,1 м.

Перед тем как приступать к работам по строительству печи своими руками, необходимо приобрести материалы в достаточном количестве, которые будут использоваться при её сооружении. Во время проведения работ необходимы:

  • красный кирпич М150 в количестве 1085 шт.;
  • силикатный кирпич для сооружения топки150 шт. Вместо него можно использовать шамотный;
  • песок – 80-100 ведер;
  • глина –200 кг;
  • уголок 50×50 мм и 40х40 мм;
  • стальная проволока 2 мм — 25 м;
  • металлический лист 4 мм 1,5 × 1,5 м;
  • рубероид -3 м;
  • асбестовый шнур 5 мм — 10 м;
  • материал для изоляции стен.

Сооружение фундамента также требует подготовки соответствующих материалов:

  • песок;
  • цемент;
  • арматура;
  • щебень;
  • доски для опалубки.

Кроме этого, для строительства полноценной печи с плитой своими руками, которую можно будет использовать для обогрева жилища и приготовления пищи, потребуется приобрести чугунные детали:

  • колосниковая решетка -1 шт.;
  • варочная панель с двумя конфорками -1шт.;
  • задвижки- 3 шт.;
  • две дверцы для топочной камеры и поддувальни по 1 шт.;
  • дверцы для чистки- 5 шт.

После того как материалы подготовлены и в распоряжении строителя имеются нужные инструменты, можно переходить к активной фазе работ.

Фундамент

Печь для дома из кирпича с плитой – особенности укладки

Печь для дома из кирпича с плитой – особенности укладки
Принимая тот факт, что возводимое сооружение имеет большую массу, при устройстве фундамента своими руками выполняют его заглубление не менее, чем на 80 см. Однако, при ведении фундаментных работ во внимание следует принимать климатические особенности местности проживания, а также глубину промерзания. Узнать про это можно у местных строителей. Учитывая все эти моменты, сооруженная своими руками печь по выбранной схеме прослужит долго.

Котлован под устраиваемый фундамент должен иметь квадратную форму. Что касается его размеров, то они должны быть 1,2 × 1,2 м. Его легко можно вырыть своими руками, прибегнув к ручному инструменту – лопате.

После завершения землекопных работ дно ямы утрамбовывается. Затем на её дне устраивается подушка из песка, для которой важно выдержать оптимальную толщину слоя, равную 10-15 см. Далее насыпается щебень слоем 15 см, который после его укладки нужно утрамбовать, а после этого установить опалубку. Это нужно делать с расчетом, что она пройдет через всю толщину фундамента.

Заливка фундамента под будущую печь выполняется в несколько приемов. Первые слои могут состоять из раствора, который сделан из цемента и гальки. Верхний слой нужно заливать бетоном, изготовленным из песка и цемента. Принимая во внимание вес сооружения, застывание фундамента должно происходить длительное время, не менее трех недель. Это важно, ведь иначе печь, сооруженная своими руками даже в соответствии с выбранной схемой, простоит недолго. Трещина, возникшая в фундаменте, приведет к необходимости выполнения ремонта.

Когда основание печи с плитой набрало достаточную прочность, опалубку снимают, а верхнюю часть фундамента застилают гидроизолирующим материалом

– тремя слоями рубероида. Первая кладка кирпича своими руками будет производиться далее на нем.

Кладка печи своими руками

Кладка печи своими руками

Кладка печи своими руками В сравнении с каминной, конструкция печи с плитой своими руками является более сложной. Поэтому схема сооружения должна неукоснительно соблюдаться.

Ввиду того, что по площади фундамент больше основания, на гидроизоляции следует выполнить разметку. После этого можно переходить к кладке первого ряда.

Если используется вертикальная схема кладки рядов, то необходимо помнить, что дымоходные каналы не должны быть слишком узкими. Их минимальный размер — 13 × 13 сантиметров.

Порядовая схема выкладки отопительно-варочной печи предполагает следующее: уже с первых рядов кладки, в её схеме должна быть предусмотрена камера поддувала. Когда начинают кладку второго ряда, выполняется установка поддувальной дверцы, которую перед тем, как установить в предназначенный для неё проем, обматывают асбестовым шнуром.

При установке дверцы к ней приматывается проволока, которая зажимается между двух кирпичей. Когда выполнено её полное обрамление кладкой, проволоку отгибают в стороны.

Когда доходят до кладки четвертого ряда печи, на нем обозначают отверстия, предназначенные для циркуляции огретого воздуха. На пятом выполняется укладка колосниковой решетки топки. При сооружении стенки топки и её порога допустимо применять силикатный кирпич.

Установка топочной дверцы выполняется на шестом ряду. Её так же, как и обдувальню, оборачивают асбестовым шнуром.

С 6 по 10 ряды необходимо особое внимание обращать на форму отверстий, которые обеспечат движение воздуха внутри конструкции. Десятый ряд, если есть такая возможность, необходимо скрепить рамой, сваренной из уголка. На 11-м ряду на предварительно уложенную прокладку из асбеста размещают варочную панель.

Уголок укладывается на семнадцатом ряду. На него ляжет 18-й ряд кладки, который станет завершением обрамления камеры над плитой.

На 19-20-х рядах кладки формируется сушильная камера. На 19-м ряду выполняют установку дверцы для чистки.

Еще раз металлический уголок укладывают на 24-м ряду кладки. На нем

будет выложен сплошной ряд кирпича, который станет потолком сушилки.

Дверцу для чистки устанавливают на 25-м ряду.

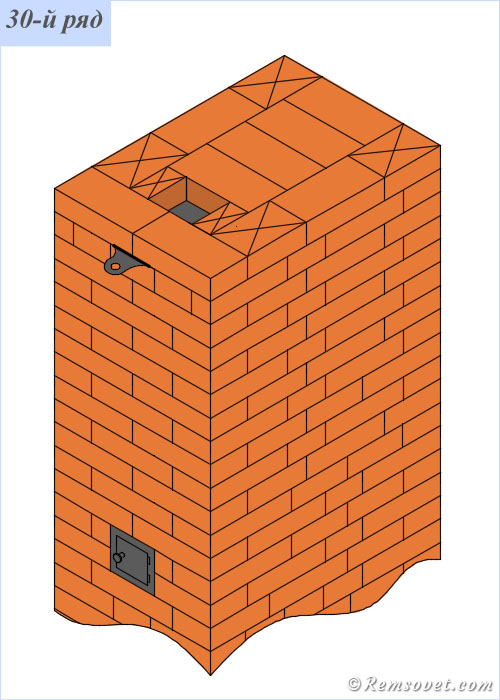

На 30-м ряду выполняется установка двух задвижек.

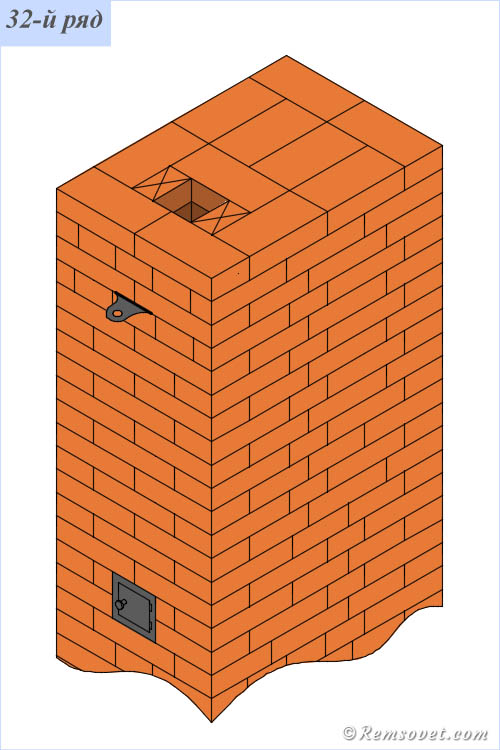

Все последующие ряды вплоть до 38-го выполняют по схеме, а следующие формируют часть печи, которая идет на второй этаж. Отметим, что эта часть печи имеет другую нумерацию в порядовке. Её кладка осуществляется по следующей схеме:

  • установка дверцы выполняется на 2-3-м ряду. Она используется для чистки;
  • установка дымоходной задвижки осуществляется на 27-м ряду;
  • часть печи, установленная на втором этаже, должна иметь форму широкого дымохода. Он должен быть снабжен задвижкой и камерой. Постепенно ее сменяет узкая труба, которая начинается на уровне 32-го ряда.

Далее труба идет на чердак, а потом на крышу выводится оголовок.

На верхнюю часть трубы одевают зонтик, что исключает попадание вовнутрь неё пыли и влаги.

Схемы печей

Печи, которые сооружаются в частных домах своими руками, в настоящее время можно разделить на две группы:

  • устройства современного образца;
  • конструкции устаревшего типа.

Схемы печей с плитой

Схемы печей с плитойСооружения устаревшего типа построить своими руками не проблема. Однако, они обладают несовершенной конструкцией, поэтому чаще всего в домах ставят печи с плитой, которые отличаются своей функциональностью.

Если вы решили возвести в своем доме печь с плитой или просто сооружение для обогрева своими руками, то вам со всей серьезностью необходимо подойти к задаче их выбора. Ознакомление с преимуществами печей разных конструкций позволит сделать правильный выбор. Если в частном доме уже имеется печь с плитой старого образца, то в этом случае нет необходимости возводить сооружение «с нуля». Достаточно переделать её и в вашем распоряжении будет оборудование для обогрева и приготовления пищи.

Чтобы избежать ошибок во время процесса переделки, следует сначала ознакомиться с видео и различными инструкциями, как эту работу делают профессионалы. Также во время работ необходимо использовать чертежи. Применяя полученные знания, вы сможете получить хороший результат по завершении работ – у вас будет печь с плитой, построенная своими руками.

Двухъярусные печи для дома

Один из распространенных видов печей – двухъярусная. Если говорить про её устройство, то, отметим, что она состоит из двух конструкций — одна стоит на другой. Каждая из частей этого сооружения имеет размеры 165х51х238 см. При работе печи теплоотдача в нижней части составляет 3200 ккал/ч, а в верхней — 2600 ккал/ч.

При строительстве такого сооружения своими руками две конструкции разделяют между собой посредством кладки из кирпича с пустотами. Это позволяет снизить вес печи и сэкономить при её строительстве некоторое количество материала. Выкладка, которая используется для заполнения пространства между верхней и нижней печью, также выступает и в качестве основания для первой конструкции.

Двухъярусные печи для дома

Двухъярусные печи для дома

И у верхней печи, и у нижней, конструкция абсолютно одинаковая. В рассматриваемом случае реализована бесканальная система дымооборотов. Оказавшись в топливнике, газы движутся в верхний колпак, который снабжен специальной насадкой. После остывания газов происходит их опускание на дно до уровня топливника. Далее они уходят в дымовую трубу через подвертку.

У нижней печи дымовая труба проходит в верхней части, поэтому поверхность нагрева меньше. В составе верхней конструкции имеется отдельная дымовая труба . Процесс её кладки не содержит сложных моментов. Простой является и схема движения газов. В задней стенке имеется дверца, через которую должна выполняться прочистка нижней конструкции. Прочистка верхней конструкции должна осуществляться через дверцу, расположенную в боковой стене. В качестве топлива для двухъярусной печи можно использовать либо каменный уголь, либо антрацит. Каждая из труб, создаваемых в этой печи, дополнительно оборудуется задвижкой.

Плиту из железобетона часто используют для перекрытия верхней части пустот. Такой вариант перекрытия обеспечивает устойчивость, а кроме этого делает конструкцию печи в целом более стабильной. При выполнении кладки такого объема ошибки должны быть исключены. Ведь в случае их возникновения ремонт будет крайне затруднительным.

С большим вниманием следует подходить к устройству дымовой трубы, расположенной в нижней конструкции печи. Если в кладке будут иметь место неплотности, то в этом случае можно столкнуться с пропусканием тепла из стены, которая разделяет трубы на втором этаже. Отметим, что происходить это будет и при закрытых дымовых задвижках.

Печи с плитой или любого другого вида можно объединить в любой массив вне зависимости от того, квадратная у них форма или прямоугольная. Вид топлива тоже не имеет особого значения. Для загородного дома печь, сооруженная своими руками, может стать идеальным вариантом обогрева.

Квадратные печи с нижним прогревом

Квадратные печи с нижним прогревом

Квадратные печи с нижним прогревомПечь такой конструкции имеет размеры 102х102х238 см. Если говорить о её теплоотдаче во время работы, то она составляет 4200 ккал в час.

Большую высоту в конструкции этой печи имеет одна из важных её частей – топливник. Симметричное расположение характерно и для его боковых отверстий, которые служат для удаления газа через боковые камеры стенок печи, расположенных по бокам сооружения. Попав туда, газ опускается по камерам, соединение которых обеспечивается специальным каналом, располагающимся под топливником.

В стояки газы попадают из каждой боковой камеры через нижние подвертки. Потом они поднимаются в боковые камеры, расположенные вверху. Все вместе они образуют верхний колпак, имеющий в своем составе три полости П-образной формы.

Полости располагаются параллельно относительно друг друга. Попав вверх, газ будет задерживаться в средней и задней полостях колпака, а после своего охлаждения переходить в переднюю плоскость по нижней части. С дымовой трубой насадного типа соединяется передняя плоскость. Оттуда газ будет уходить в атмосферу.

В конструкции этой печи предусмотрено три колпака: верхний и 2 большие камеры. Если говорить о виде топлива, которое можно использовать в сооружении этой конструкции, отметим, что оно может быть любым. Для выкладки стенок топливника при строительстве печи следует использовать огнеупорный кирпич.

Печь в доме – хорошее подспорье в деле создания комфортного микроклимата с минимальными затратами. Она может выступать в качестве главной системы обогрева жилища или использоваться в качестве дополнительного источника тепла. Строительство этого сооружения необязательно поручать специалисту. Вы сами сможете построить печь в своем доме, если изучите все нюансы возведения печи. Качественное выполнение работ позволит получить печь, которая будет хорошо отдавать тепло и прослужит десятилетия.

Оцените статью: Поделитесь с друзьями!

Кладка печей. Лучшие мастера Москвы

Содержание:Каталог печей из кирпича

Кладка печей  Кладка печей для дома  Кладка печей для дома  Кладка печей для дома

Кладка печей своими руками  Кладка печей своими руками  Кладка печей своими руками  Кладка печей своими руками

Кладка печи  Кладка печи  Кладка печи-порядовка  Кладка печи в изразцах

Заказать

Традиционные печки отапливают помещения путем отдачи тепла от своих стенок. Энергия, которая выделяется в процессе горения, поначалу аккумулируется в стенах печки, а впоследствии стены отдают тепло окружающему воздуху. Все это определяется конструкцией самой печки.

Виды печных работ


Давайте более подробно рассмотрим наиболее популярные виды печных работ для загородного дома, чтобы Ваша дача была максимально удобной. Первый вид – это отопительная печь, которая будет использоваться лишь для прогрева помещений. Такую печь необходимо устанавливать в передней части дома, в таком случае Вы сможете добиться оптимальной температуры по всему дому.

К таким печам относят голландские печи и стальные или чугунные времянки. Сейчас под голландской печью понимают большую отопительную печь из кирпичной кладки. Такие печи различаются по толщине стен. Каждая дача требует индивидуального подхода к выбору отопительной системы, поэтому толщина стен печи будет зависеть от конкретных условий в Вашем дачном домике.

Кроме названых двух стандартных видов печей, есть и другие, которые используются несколько по-другому. Камин на даче – вот что может завлечь в Ваш загородный домик друзей и родных. Печь-камин смотрится великолепно. Вы, собираясь всей семьей у камина в зимние выходные, проведете незабываемые вечера.

Кладка печей



Материалы для кладки печей


Кроме того, печи отличаются материалам, из которых они изготовлены. На сегодняшний день разнообразие печей просто поражает воображение. Именно поэтому при выборе печи для загородного дома, необходимо прибегнуть к услугам профессионалов, которые помогут Вам подобрать что-то стоящее и качественное, что прослужит не один десяток лет. Помните, что дача и печь практически неотделимы друг от друга, не стоит их разлучать.

Материалы для кладки печей
Наименование Марка
Кирпич печной керамический М-200
Кирпич шамотный Ша-8
Бутовый  камень Булыжник
Глино- песчаная смесь Плитонит
Огнеупорная смесь Плитонит
Печная фурнитура Чугун
Цемент М-500



Требования к печам


При выборе печи необходимо помнить, что она должна отвечать определенным требованиям.
Основные требования к печам:
— печь должна быть экономичной. Оптимальная температура обогрева за счет малого расхода топлива.
— прогрев печи должен быть равномерным по всей поверхности, это касается и ее нижней части. В течение дня тепло, отдаваемое печью, должно распределяться равномерно.
— температура прогрева поверхности печи должна быть оптимальной, но не превышать 70-75 градусов.
— печь должна обладать простой конструкцией, для облегчения кладки.
— простота в эксплуатации печи.
— любая печь должна соответствовать требованиям противопожарной безопасности. Основные условия, отвечающие правилам противопожарной безопасности: отсутствие трещин на печи, недопущение отвода дыма в вентиляционные каналы. Запрещается устанавливать решетки на дымовой канал.
— печь должна соответствовать санитарно-техническим требованиям. Нельзя облицовывать печь клеем или мастикой.
— компактность печи. Она не должна нарушать архитектурный вид дома.
— печь должна создавать комфорт и уют в доме.

требования противопожарной безопасности



Разновидности печей


Само тепло к стенам печки поначалу передается от открытого пламени, а затем от нагретых выхлопных газов. И если вы хотите добиться от своей печки максимального КПД, то нужно установить сложную систему дымоходов, благодаря которым горячий газ – прежде чем покинет печь – будет достаточно долго циркулировать в них, отдавая нужное тепло для отапливаемого помещения.

Традиционная русская печь является персонажем многих русских сказок. Илья Муромец, народный герой, провел на печи более тридцати лет, Емеля ездил на печи, была она и персонажем сказок с Бабой Ягой. Детство многих из нас также прошло возле уютной большой печи.


требования противопожарной безопасности

Шведки

требования противопожарной безопасности

Русские печи

требования противопожарной безопасности

Голландки



Кладка печи на дровах


Традиционные дровяные печи широко распространены на наших просторах. С глубокой древности в деревнях кладку доверяли мастерам своего дела – печникам. Вам же нужно осуществить подготовительные работы, а также просушить печь.

Кладка печи на дровах



Кладка печи на природном газе


Печи, которые работают на природном газе очень просты и в месте с тем удобны в эксплуатации. Перед тем, как пригласить мастера по печам, нужно определится с размером печи. Маленькая печь будет малоэффективна, сожжет много топлива и будет быстро перегреваться, а в последствии, потребует скоропостижного ремонта. Устройство газовой печи в доме требует индивидуального разрешения.

Кладка печи на природном газе



Печной фундамент


Закладка фундамента печи является подготовительной работой. Пространство между частями фундамента нужно заполнить песком. Определите оптимальное расположение печи, чтобы дымовая труба не попала в балки, которые в стене. Размер фундамента печи будет завесить от размеров печи, а именно — должен быть больше поперечного размера печи на 6-7 см. Глубина фундамента для одноэтажных и комнатных печей, 50-60 сантиметров, для двухэтажных печей – 1 метр.

Фундамент для печи следует делать из кирпича, бутового камня или из бетонных блоков. После этого, готовый фундамент вскрывают слоем цемента, а сверху укладывают несколько слоев рубероида для изоляции от влаги. До закладки печи, фундамент должен отстоятся в течении 6-8 дней.

Печной фундамент



Сушка печи


Закончив кладку печи следует ее тщательно просушить. Правильный способ высушить печь — это естественный сушка, при которой на протяжении двух недель оставляют открытыми все двери и окна в доме. Все отверстия печи следует открыть. После того, как исчезнут сырые пятна, можно считать, что печь высохла. Существует также искусственная сушка печи, которую следует применять при соответствующих погодных условиях, когда нет возможности просушить печь естественным путем. При этом температура поверхности печи не должна быть больше 50 0С, суть этой сушки заключается в неоднократной растопке печи на протяжении 30 минут. Растапливать печь желательно небольшими деревянными поленьями. После остывания печи, проводят повторную растопку. После каждой следующей растопки, все печные отверстия оставляют открытыми. Искусственная сушка проводится в течении недели, после чего, время на топку можно увеличивать. При влажной погоде, сушка печи длится 8-10 дней. Показателем того, что печь просушена, является отсутствие клубов белого дыма (водяной пар), выходящих из трубы.

Сушка печи



Описание работ по кладке печей


При постройке печи надо придерживаться приведенных чертежей, которые даны отдельно для каждого ряда кладки.

Печи устанавливают на фундаменте из камня или обожженного кирпича. Для проверки правиль ности кладки можно предварительно выложить печь насухо, без глины во дворе. Сначала раскладывают на ровном месте кирпичи первого ряда, потом второго ряда и так далее. Кладка «Теплушки» выше двенадцатого ряда почти не отличается от кладки обычной русской печи и затруднений не представляет. В доме печь располагают так, чтобы труба была высокой и прямой.Если на чердаке необходим боровок, то его повороты выполняют плавно закругленными с тем, чтобы не создавалось сопротивление движению дымовых газов.

Сушка печи

Расстояние от топочной дверцы до противоположной стены должно быть не менее 1,25 м, разделка между печью и прилегающей стеной делается толщиной не менее половины кирпича плюс два слоя войлока, вымоченного в глине (то есть от внутренней поверхности печи до стены должно быть не менее 25 см).

При кладке печи из сырца кирпич должен иметь в высушенном виде следующие размеры: длину 25 см, ширину 12 см и толщину 6,5 см.

Во время кладки печи соблюдают правила перевязки кирпичей, Каждый вертикальный шов должен перекрываться кирпичом следующего верхнего ряда.Обычно такой шов проходит посередине лежащего выше кирпича. Этого, однако, не всегда удается достигнуть. В некоторых местах приходится класть кирпич так, что перекрытие получается меньше половины длины кирпича. В любом случае оно должно быть не меньше четверти длины кирпича.При кладке печи проверяют правильность углов(равенством диагоналей) и граней. Отклонение от вертикали контролируется отвесом, равенство диагоналей — шнуром, горизонтальность кладки — уровнем.

Сушка печи

Для ускорения кладки с непрерывным контролем между потолком и углами основания вытягивают вертикально четыре шнура.С внутренней поверхности печи во время кладки через каждые пять рядов счищают со швов мокрой тряпкой комки глины, так как во время топки глина отваливается и засоряет печь.

После окончания кладки через отверстия для чистки сначала удаляют из печи оставшиеся комки глины. Затем в них вставляют с глиной куски кирпича так, чтобы они немного выдавались в комнату и легко вынимались при очередной чистке. В местах,требующих более частого надзора, например у основания дымовой трубы, ставят дверцы для чистки.Во время работы печи щели в них должны быть замазаны глиной.

Швы делают не толще 0,5 см, так как в противном случае глина крошится и кладка получается непрочной. Чтобы раствор лучше схватывался с кирпичом, перед кладкой его мочат в ведре с водой.

Сухой кирпич отбирает влагу у глиняного раствора и кладка получается непрочной и воздухопроницаемой, а это отрицательно сказывается на работе печи.Огнеупорный кирпич перед укладкой только окунают в воду, так как от длительного вымачивания он быстро разрушается при высокой температуре.

Ни в коем случае не должно быть пустых, незаполненных глиной швов. Глина должна плотно заполнять шов, выдавливаясь из него. Через пустые швы и неплотности кладки в печь засасывается «паразитный» воздух. О его вреде написано в разделе«Факторы, влияюшие на работу печи».

Раствор приготовляют из глины, песка и воды.Вода должна составлять не более четверти объема глины. Количество песка зависит от степени жирности глины: к жирной примешивается равный объем песка, тощая требует его меньше. Из одной жирной глины раствор не делают, потому что она при усыхании растрескивается и кладка получается неплотной.

Песок должен быть мелкозернистым, без ила и извести. Его просеивают через сито с ячейками 1…2 мм. Крупный песок дает толстые швы, снижающие прочность печи.

Раствор приготовляют в корыте или на деревянном настиле и оставляют не менее чем на сутки, затем его тщательно перемешивают и освобождают откомков и камешков. Пригодность его определяют наощупь. При растирании раствора между пальцами должен чувствоваться слой песчинок. Если песка будет мало, то получится только скользкая пленка глины с отдельными песчинками. При избытке песка шов плотен, но непрочен, так как не все песчинки в нем склеены глиной. Раствор употребляют такой густоты, чтобы он легко выдавливался из-под кирпича при нажатии на него рукой. Только тогда он плотно заполнит шов.

Приборы устанавливают одновременно с кладкой кирпича, иначе они плохо подгонятся и закрепятсяч.Топочные дверцы крепят с помощью двух горизонтальных полос из обручного железа, приклепанных к рамке дверцы. Концы полос, выступающие за рамку на 100 мм, обматывают проволокой, закрепляемой в кладке. Так как топочная дверца и кирпич расширяются по-разному, то ее рамку по периметру обматывают асбестовым шнуром, а зазор между ней и кладкой (3.. .4 мм) замазывают глиной. Остальные дверцы крепят к кладке двухмиллиметровой 10 печной отожженной проволокой или с помощью лапок из полосовой стали, приклепанных к рамке дверцы.

Рамки задвижек зажимают в кладке, щели замазывают глиной. На полу перед топливником прибивают металлический лист размером 60×50 см,закрывающий участок пола под топочной дверцей.

Сложенную печь сушат, медленно прогревая кладку, в продолжение 8. ..10 сут. В первый день сжигают небольшое количество топлива, в следующие дни его расход постепенно увеличивают и доводят до нормального. Во время сушки вьюшку в трубе держат полностью открытой для свободного удаления выделяющейся из кладки влаги.

Если при топке печь дымит, нужно сначала подогреть воздух в дымовой трубе, так как тяга в ней появляется при заполнении ее дымом, имеющим более высокую температуру по сравнению с наружным воздухом. Летом же в отсыревшей холодной трубе при теплом наружном воздухе появляется обратная тяга. Во всех случаях трубу необходимо подогреть,сжигая внутри нее у основания (через дверцу для чистки) или па вьюшке бумагу или мелкие щепки.

Перед кладкой следует тщательно изучить чертежи печи и правила обращения с ней.
Если трубу необходимо сделать с правой стороны, то чертежи рассматривают с помощью зеркала, поставленного на них ребром. После постройки печи рабочие чертежи следует сохранять для возможных ремонтов.

Кладка первого ряда проводится по фундаменту, выведенному до уровня пола или выше, но не более чем на 3 см.

ПОРЯДОВКИ ПЕЧИ



Видео






Похожие публикации о печах:




Печь камин своими руками

Печь камин своими руками

РУССКИЕ ПЕЧИ «ТЕПЛУШКИ»

РУССКИЕ ПЕЧИ «ТЕПЛУШКИ»

Печи кузнецова

Кирпичные печи Кузнецова



Порядовка отопительной печи ПТО-2300

В этой статье представлена порядовка одноколпаковой отопительной печи ПТО-2300. Её размер в плане 2 на 3 кирпича или 510х770 мм (с учётом швов). Высота печи 32 ряда, что составляет 2240 мм. Мощность данной печи составляет 2,3 кВт при двух топках в сутки.

Колпак печи образован каналом квадратного сечения 260х260 мм. Дымовые газы поднимаются по данному каналу до перекрыши, образованной тремя рядами кладки, затем, остывая, опускаются вниз и через подвёртку уходят в дымовую трубу.

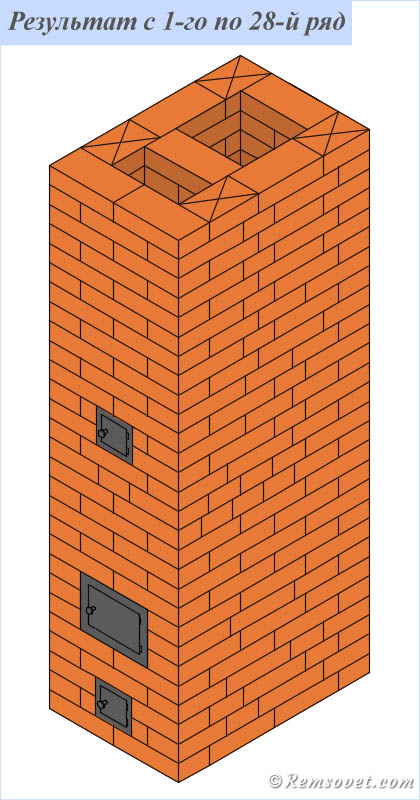

На рисунке ниже представлены фасад и разрезы печи ПТО-2300:

Разрезы печи ПТО-2300, фасад печи ПТО-2300

Эта печь хорошо растапливается после длительного простоя, а также не нуждается в высокой трубе, что является большим плюсом. Если печь топится не дровами, а каменным углём, то при устройстве топки (5-15 ряд) необходимо использовать шамотный кирпич.

Материалы необходимые для кладки печи:

  • Кирпич: обыкновенный керамический – 213 шт., шамотный – 97 шт. (количество кирпича дано без учёта фундамента и дымовой трубы)
  • Прочистная и поддувальная дверцы 130х140 мм – 2 шт.
  • Колосниковая решётка ≈250х270 мм – 1 шт.
  • Топочная дверца 270х230 мм – 1 шт.
  • Задвижка печная 130х130 мм – 1 шт.
  • Песок – 0,1 м3
  • Глина: обыкновенная – 0,1 м3, огнеупорная – 0,05 м3
  • Проволока вязальная – 2,5 м
  • Листовой асбест – 1 кг

Порядовка печи ПТО-2300:

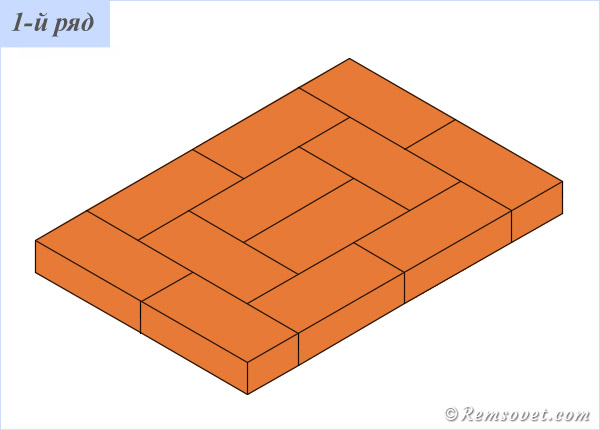

1-й ряд. Формируем основание 510х770 мм.

Порядовка отопительной печи, 1-й ряд

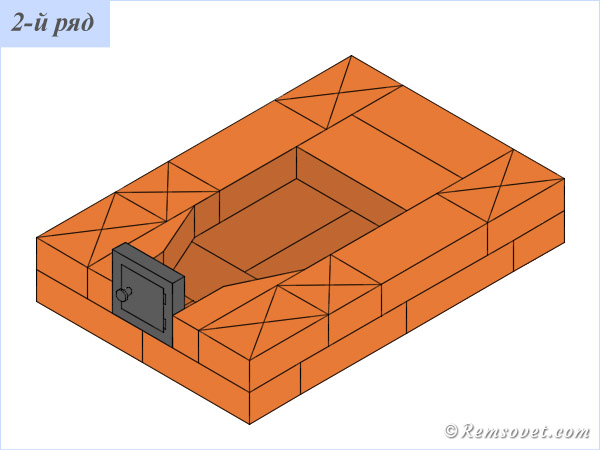

2-й ряд. Устанавливаем прочистную дверцу. Формируем прочистную камеру.

Порядовка отопительной печи, 2-й ряд

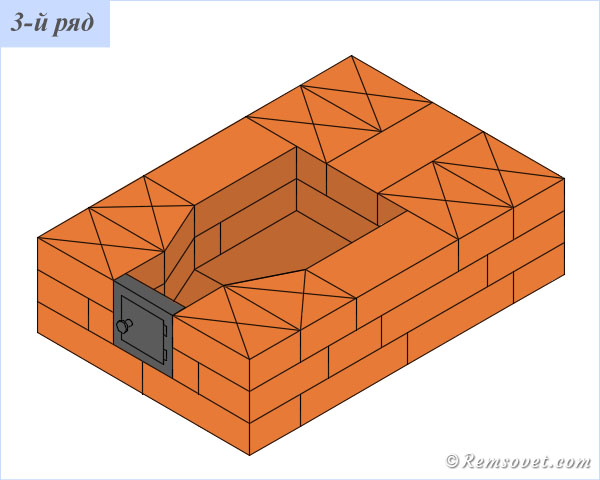

3-й ряд. Продолжаем формировать прочистную камеру.

Порядовка отопительной печи, 3-й ряд

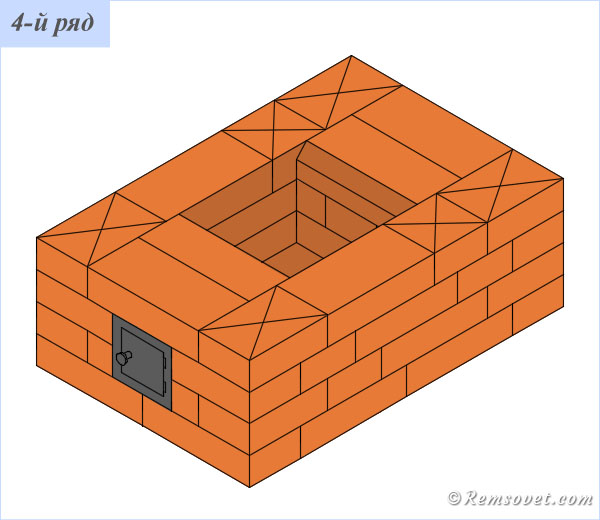

4-й ряд. Перекрываем дверцу прочистной камеры. По окончании четвёртого ряда устанавливаем колосниковую решётку.

Порядовка отопительной печи, 4-й ряд

5-й ряд. Начинаем возводить топочную камеру. При необходимости используем огнеупорный кирпич по 15-й ряд включительно. Делаем скос у кирпичей, что способствует удалению золы из топочной камеры.

Порядовка отопительной печи, 5-й ряд

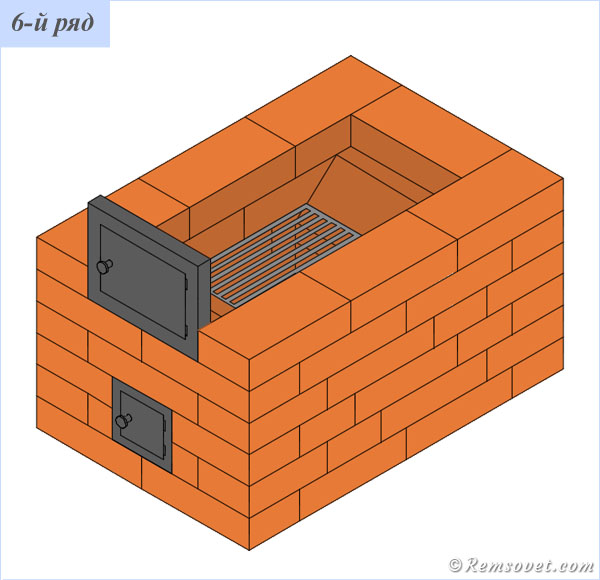

6-й ряд. Устанавливаем дверцу топочной камеры 270х230 мм.

Порядовка отопительной печи, 6-й ряд

7-12 ряд. Наращиваем топочную камеру.

13-й ряд. Начинаем формировать перекрытие топочной камеры и дымовой канал.

Порядовка отопительной печи, 13-й ряд

14-й ряд. Заканчиваем перекрытие топочной камеры, продолжаем возводить дымовой канал.

Порядовка отопительной печи, 14-й ряд

15-й ряд. Последний ряд, на котором используем огнеупорный (шамотный) кирпич.

Порядовка отопительной печи, 15-й ряд

16-й ряд. Устанавливаем поддувальную дверцу 130х140 мм.

Порядовка отопительной печи, 16-й ряд

17-22 ряд. Продолжаем формировать каналы. С 21-го ряда начинается формирование колпака 260х260 мм.

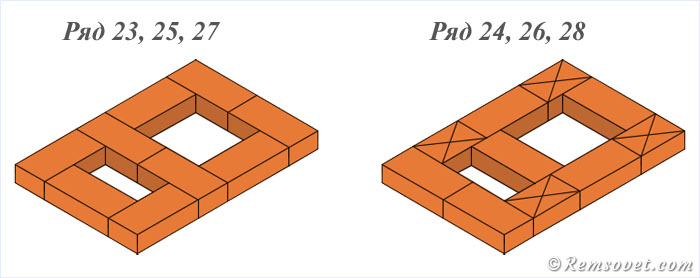

23-28 ряд. Идёт чередование одинаковых рядов.

Порядовка отопительной печи, 22-28 ряды
Порядовка отопительной печи, 28-й ряд

29-й ряд. Заканчиваем формирование колпака. Устанавливаем печную задвижку.

Порядовка отопительной печи, 29-й ряд, установка печной задвижки

30-31 ряд. Формируем перекрышу. Продолжаем выкладывать канал для отвода дымовых газов.

Порядовка отопительной печи, 30-й ряд, устройство перекрышиПорядовка отопительной печи, 31-й ряд, устройство перекрыши

32 ряд. Заканчиваем кладку самой печи.

Порядовка отопительной печи, 32-й ряд, итог

33-й ряд. Этим рядом начинаем формировать дымовую трубу.

Порядовка отопительной печи, 33-й ряд, начало кладки трубы

Порядовка печи ПТО-2300 закончена. О том, как правильно приготовить раствор для кладки печи можно прочитать здесь.

схема кладки отопительной печи, устройство на фото и видео

Содержание:

1. Схема кладки отопительной печи из двух ярусов
2. Кладка квадратной печки с нижним прогревом
3. Схемы печей для дома с преимущественным нижним прогревом
4. Кладка печи, разработанная В. Грум-Гржимайло
5. Кладка печи, созданной Теплотехническим институтом

Условно отопительные печи разделить можно на две категории: современные устройства и устаревшие конструкции. Вместо используемых длительное время несовершенных теплоагрегатов компании-производители выпускают усовершенствованные, на основе новейших технологий модели отопительных приборов. Но в частных домовладениях и загородных дачных постройках по-прежнему широко используются отопительные кирпичные печи, при этом схемы печей для дома весьма разнообразны.

схема кладки отопительной печи

К сожалению, из года в год все меньше остается опытных печников, способных их отремонтировать или переделать. В настоящее время классические дровяные печки для домов, обладающие характерными преимуществами, служат не для обогрева помещений, а для придания интерьеру уникальности и самобытности.

Схема кладки отопительной печи из двух ярусов


Устройство печей отопления двухъярусных, изображенных на фото, представляет собой конструкцию из двух частей, расположенных одна на другой. Параметры каждой из них — 165х51х238 сантиметров. Теплоотдача нижней части печи равна 3200 ккал в час, а верхней составляет 2600 ккал/час.
В печах для частных домовладений предусматривают кирпичную выкладку с пустотами с целью облегчения веса конструкции и экономии расхода материала. Обе части двухъярусных печей имеют полностью одинаковое устройство. В таких теплоагрегатах используется бесканальная система дымооборотов. Согласно схеме кладки печи, газы из топливника попадают в верхний колпак с насадкой. После остывания газы опускаются вниз и в месте нахождения дна топливника уходят через подвертку в насадную дымоотводящую трубу.

У нижней печи дымовая труба проходит через верхнюю половину конструкции. По этой причине у последней из них поверхность нагрева меньше. У верхней части конструкции есть отдельная дымовая труба.

схема печного отопления частного дома

Устройство отопительной печи двухъярусной конструкции отличается простотой кладки кирпичей, а схема перемещения газов несложная. Прочистку нижней половины агрегата производят через дверцу, расположенную в задней стене, а для верхней части такая дверца находится в боковой стене (детальнее: «Отопительные печи для дома — кладка своими руками»). Для функционирования отопительной конструкции используется каменный уголь или антрацит. Трубы для обеих частей оборудуют двумя дымовыми задвижками.

Обычно верхнюю часть пустот в двухъярусных отопительных печах перекрывают сплошными железобетонными плитами, что способствует прочности и устойчивости всего конструкционного массива.

Кладку таких печек необходимо выполнять на высоком профессиональном уровне, поскольку их переделка или ремонт является непростой задачей (прочитайте: «Как сделать ремонт кирпичной печи своими руками»). Тщательно следует выкладывать дымовую трубу для нижней части отопительной двухъярусной конструкции.
Если в кладке допустить неплотности, стенка, разделяющая обе трубы в верхней части, будет пропускать тепло даже в том случае, когда закрыть две дымовые задвижки.

В единый массив при желании объединять можно разные типы печей, имеющих прямоугольную или квадратную форму и функционирующих на различных видах топлива. Двухъярусная система зарекомендовала себя как хороший источник теплоснабжения загородного дома.

Кладка квадратной печки с нижним прогревом


Печь на фото отличается комбинированной или смешанной системой дымооборотов. Параметры данной конструкции составляют 102х102х238 сантиметров. Ее теплоотдача равна 4200 ккал/час.

Устройство отопительных печей квадратной формы с нижним прогревом предполагает, что топливник в ней имеет относительно большую высоту. Расположенные симметрично по обе стороны боковые отверстия (по 2 штуки) служат для отвода газа в камеры. Находятся они в наружных боковых стенках конструкции. Затем газ опускается по камерам, соединенным при помощи канала под топливником позади отсека для золы.

устройство отопительных печей

Из боковых камер газы через нижние подвертки поступают в стояки и по ним поднимаются вверх. Там боковые камеры все вместе образуют так называемый верхний колпак, который состоит из трех полостей П-образной формы. Располагаются эти полости параллельно. Разогретые газы задерживаются в верхней части средней и задней из них, а уже охлажденные продукты отработки переходят сквозь отверстия в переднюю плоскость, которая наверху соединяется с насадной дымоотводящей трубой и улетучиваются в атмосферу. Читайте также: «Отопительные печки на отработке».
Следовательно, схемы печей для дома квадратной формы с нижним прогревом насчитывают 3 колпака — верхний колпак и 2 большого размера камеры. В такой отопительной конструкции можно использовать любой вид твердого топлива.

Если планируется, что печь будет функционировать на каменном угле или антраците, стенки топливника следует выкладывать исключительно из огнеупорного кирпича.

Схемы печей для дома с преимущественным нижним прогревом


Если отопительная конструкция обладает преимущественным нижним прогревом, ее размер, как правило, составляет 115х56х231сантиметр при теплоотдаче 2640 ккал/час. В соответствии с системой дымооборотов данную печь относят к комбинированным канальным теплоагрегатам с нижним подогревом.

схемы печей для дома

Когда создается схема печного отопления частного дома при помощи такой конструкции, подразумевается, что из топливника дымовые газы сначала будут опускаться, а потом подниматься по стояку к перекрыше (читайте также: «Отопительные печи Кузнецова: чертежи и порядовка своими руками»). Оттуда по двум параллельным ходам они направятся вниз до 16 ряда кирпичной кладки, а далее уйдут в последний из подъемных стояков, переходящий в дымовую трубу.
Вышеописанная конструкция отличается рациональным решением и простотой, поскольку она может обеспечить неплохой прогрев печи в ее нижней части и у нее есть саморегулируемость движения газов в обоих каналах, расположенных в верхней части, выполняющей роль колпака с насадкой.

Принцип функционирования конструкции обеспечивает воздуху возможность проходить внизу колпака и при этом он не остывает. Кладка данной печи простая в реализации и ее можно строить в перегородке помещения таким образом, что топливная дверца и передняя стенка будут выходить в коридор. Агрегат можно эксплуатировать на каменном угле и на дровах.

Кладка печи, разработанная В. Грум-Гржимайло


Изображенная на фото, бесканальная схема кладки отопительной печи была разработана профессором В. Грум-Гржимайло. В этой отопительной конструкции отсутствует дымооборот. Она имеет округлую форму и помещена в футляр, изготовленный из листовой стали. Газы передвигаются в печи не за счет тяги, создаваемой дымовой трубой, а под действием силы тяжести. В итоге остывшие и более тяжелые газы опускаются в низ, а легкие горячие поднимаются к верху.
Состоит данное устройство печи для дома из двух частей — в нижней располагается топливник. В его перекрыше имеется небольшое по размеру хайло (устье), обеспечивающее проход дымовых газов в верхнюю часть, которая представляет камеру без дымооборота.

Она похожа на опрокинутый колпак, по форме напоминающий стакан. Благодаря такой особенности подобные отопительные конструкции называют бесканальными или колпаковыми.

Нагретые газы в них не поступают их устья в дымоход, поскольку они сначала идут вверх под перекрышу, а остывая, опускаются вдоль стенок до основания. Отсюда они попадают в дымовую трубу и под воздействием тяги уносятся в атмосферу. Один вертикальный разрез располагается поперек топливника, а второй горизонтальный – вдоль него.

схемы печей для дома

Вдоль стен конструкции от перекрытия в направлении свода располагаются контрфорсы, предназначенные для увеличения внутренней поверхности теплопоглощения и для лучшего восприятия тепла кирпичным массивом от отходящих газов. Нагретые газами ребра позволяют печке сохранять тепло более продолжительное время.

КПД конструкции, разработанной Грум-Гржимайло, достигает 80%. Железный футляр позволяет выполнять кладку толщиной всего в четверть кирпича, притом, что агрегат нагревается достаточно быстро.  Читайте также: «Какая кирпичная печь для дома лучше – виды, преимущества и недостатки».

Создание данной печи не является сложным.

Ее преимущество заключается в следующем:

— в том случае, когда дымовая задвижка на трубе закрыта неплотно, верхняя часть устройства не будет остывать от холодного воздуха, попадающего в топливник. Воздух, проникающий в топливный отсек через щели в зольниковой и топливной дверце, поднимается через устье. Но поскольку он тяжелее, чем горячие газы в колпаке, то сразу же переливается в боковые каналы и отправляется в дымовую трубу. В результате вся часть, находящаяся под хайлом, не подвергается охлаждению.

Что касается недостатков схемы печей для дома такой конструкции, то главный из них заключается в преимущественном прогреве верхней части. Чтобы немного нивелировать данный минус, необходимо устроить шпуры в стенах топливника в 5 ряду кирпичной кладки. Печь прекрасно функционирует на тощем каменном угле и антраците. Если агрегат топить дровами, особенно сырыми, щели, имеющиеся между контрфорсами, забьются сажей. Очистить их будет достаточно трудно, поскольку прочистные дверцы находятся в 8 ряду, что не позволяет полностью попасть во все промежутки контрфорсов и тогда дым попадет в коренную трубу.

Бесканальные конструкции, создаваемые по принципу свободного передвижения газов, делают прямоугольной или квадратной формы. Их выполняют либо в металлическом футляре или без него. Во втором случае стенки колпака следует сделать толще до половины кирпича. Читайте также: «Кирпичный щиток для металлической печи».

Кладка печи, созданной Теплотехническим институтом


Схемы печей для дома, разработанные в Теплотехническом институте инженером Ковалевским, имеют размер 100х85х217 сантиметров. В них применяется топливник шахтного типа, предназначенный для использования каменного угля.
По каналу дымовые газы попадают под перекрышу, откуда в два боковых канала. Далее они следуют в самый низ и по сборному каналу перемещаются в дымовой стояк. Если дымовая задвижка открыта, тогда газы отводятся в атмосферу.

Особенность схемы обустройства печи заключается в разной толщине стенок каналов дымооборотов. Первый из них, идущий от топливника, называют жаровым каналом. Он имеет наружную стенку толщиной в 3/4 кирпича. Остальные его стенки кладут в полкирпича.

Данная отопительная конструкция не помещается в железный кожух. Кладка ее отличается простотой. КПД печи инженера Ковалевского составляет 75-80%. Недостатком теплоагрегата считается возможность перегрева его верхней части, поскольку в нее направляются самые горячие газы. Вниз печи они будут попадать полностью остывшими, в результате чего степень прогрева нижней части получается недостаточной.

Некоторое количество газов из топливника попадает в боковые каналы через шурупы, что усиливает нагрев нижней части наружных стенок (прочитайте также: «Газовая печка для дома — удобное отопление»). Дымообороты освобождают от налетов сажи путем их очистки. Колосниковую решетку можно выдвигать и этим облегчать уход за топочной камерой путем спуска шлаков в зольник или стальную коробку, расположенную под колосниковой решеткой. Дым в конструкции отводится в насадной трубопровод.

На сегодняшний день данные кирпичные печи предпочитают строить владельцы загородных домов и дачных строений.

В борьбе за экономию топлива, а соответственно денег, стали появляться усовершенствованные конструкции. Сейчас насчитывается немалое количество разных видов новых отопительных устройств, на которые также можно обратить внимание.

Интересная схема печи для дома показана на видео:


Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
