Кобылка на крыше – крепление стропил, схема, как закрепить, правильно установить, устройство, размер системы, длина, монтаж

Содержание

что такое, размеры, устройство, фото

В процессе проектирования крыши рекомендуется особое внимание обращать на расстояние, находящееся между краем карнизного света и стеной строения. В случае если данный промежуток составляет до 40 см, то стоит учитывать, что вода, стекающая при осадках с кровли, будет непосредственно попадать на стену и отмостку, при этом в пространство, находящееся под крышей, будут задувать сильные порывы ветра. Кобылка в стропильной системе применяется довольно часто, с ее помощью имеется возможность обустроить свес необходимого размера.

Что такое кобылка на кровле

Кобылка является элементом, который присутствует на кровельном каркасе. Назначением данного элемента является удлинение стропильной ноги, которая опирается на мауэрлат строения, выполненного из кирпича либо блоков и располагающаяся на верхней обвязке строения из бревен либо бруса.

Если выражаться проще, то кобылка в стропильной системе – это отрезок доски, применяемый в качестве продолжения стропильной системы, в результате чего образуется свес на кровле. Как правило, данный элемент подходит для стропильной системы в тех случаях, когда стропильная нога не имеет необходимого размера, что препятствует образованию свеса.

Для обустройства кобылок на стропильной системе рекомендуется выбирать доски, сечение которых намного меньше, чем у доски, подходящих для стропильной системы. Кроме этого, благодаря такому подходу имеется возможность значительно облегчить осуществление монтажных работ.

Использование данного материала в стропильной системе позволяет существенно облегчить проведение монтажных работ по возведению и дальнейшему ремонту каркаса крыши. Кроме этого, есть возможность существенно уменьшить уровень нагрузки на несущие стены и фундамент.

Кобылки на кровле

Кобылки на кровле

Обусловлено это следующим:

  • так как длина стропильной ноги будет намного меньше, то не требуется предусматривать вылет за плоскость стен на 40-100 см для дальнейшего обустройства свеса, в результате конструкция получается довольно легкой, короткой и не такой дорогой по стоимости;
  • монтажные работы осуществляются на доски, которые имеют меньшую толщину по сравнению со строительным материалом, подходящим для обустройства стропильной системы, в результате вес конструкции становится намного меньше;
  • при необходимости имеется возможность довольно легко выровнять линию у свеса, а в случае если будет допущена погрешность в строительстве, то достаточно будет заменить этот элемент;
  • если во время эксплуатации опора карнизного свеса начнет гнить, то достаточно будет заменить поврежденный элемент, чем осуществлять ремонтные работы.

Кроме этого стоит учитывать, что кобылки в стропильной системе могут быть применены в процессе строительства в качестве декоративного элемента. При необходимости данному изделию, используемому в стропильной системе, можно придать любую форму, сделать его максимально декоративным.

Внимание! Для лучшего понимания рекомендуется посмотреть, как выглядят кобылки на крыше на фото.

Кобылки на кровле

Кобылки на кровле

Устройство кобылок на кровле

Карнизный свес, имеющий ширину от 90 до 100 см, довольно легко монтировать. Для этого потребуется закрепить кобылки на крыше, используя для этих целей стропилу. Стропила в данном случае должна быть установлена по мауэрлату либо на верхней обвязке. Кобылки представляют собой продолжение стропильной системы, в результате чего в процессе монтажных работ на них должна быть установлена обрешетка, гидроизоляционный материал и кровельное покрытие. Перед тем как установить настил, рекомендуется по краю крыши монтировать карнизную доску, на которой в дальнейшем будет находиться капельник.

После того как кровля будет полностью установлена, необходимо зашить свес на карнизе. Для этих целей можно выбрать софиты либо фугованные доски. Расположение обязательно должно быть перпендикулярным, при этом должен оставаться небольшой зазор, благодаря которому не будет нарушена вентиляция. Благодаря циркуляции воздуха будет осуществляться вывод влаги, в результате чего можно предотвратить процесс гниения деревянных элементов.

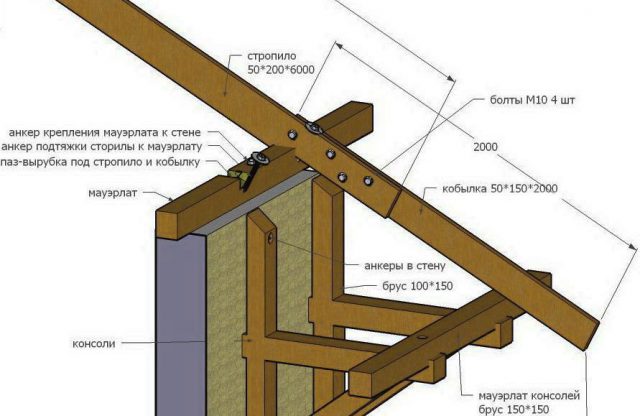

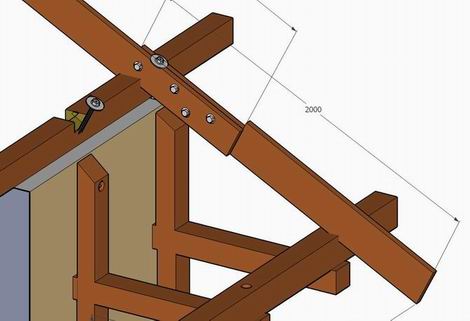

В случае если планируется осуществлять монтаж свеса, длина которого составит больше 1 м, то в данном случае кобылка на кровле будет испытывать довольно большую нагрузку. Для того чтобы предотвратить обрушение крыши, рекомендуется элементы стропильной системы опирать на консоли, которые представляют собой балки, расположенные в вертикальном положении.

Кобылки на кровле

Кобылки на кровле

Как правило, консоли могут быть отдельными, они необязательно должны быть связаны при помощи горизонтальной связи по периметру всего ската. В данном случае кобылки могут опираться на мауэрлат. Как показывает практика, выбор конструкции полностью зависит от ширины выноса карниза. Применять консоли рекомендуется в том случае, если материал для кобылки превышают 1,5 м.

Кобылки на кровлеКобылки на кровле

Размеры кобылки кровли

В случае если в процессе проведения строительных работ было решено использовать кобылки для стропильной системы, то рекомендуется правильно произвести расчеты и вычислить длину кобылки в стропильной системе. Как показывает практика, лучше всего осуществлять монтаж после того, как была установлена крыша. Вычисляя необходимую длину деталей, важно понимать, что должен быть сделан запас порядка 30-50 см, так как крепление будет осуществляться внахлест.

Только после этого можно приступать к выбору материалов для дальнейшей работы. В данном случае допускается использовать доски, сечение которых составляет 50*150 мм, при этом для изготовления кобылок отлично подойдет 120*40 мм либо 100*30 мм. Многие специалисты рекомендуют отдавать предпочтение материалам из хвойных пород деревьев. При этом необходимо следить за тем, чтобы уровень влажности варьировался в пределах от 8 до 10%. На элементах не должно быть гнилых фрагментов и сучков.

Совет! После того как все детали подготовлены и подогнаны под размер, рекомендуется все элементы тщательно обработать антисептическим составом, что позволит предотвратить появление гнили и грибка в процессе эксплуатации.

Кобылки на кровлеКобылки на кровле

Как сделать кобылки на стропила

Работы по строительству крыши, где планируется монтаж кобылок на удлиненных стропилах, рекомендуется осуществлять по стандартной технологии. После того как стропила будут установлены, необходимо переходить к подготовке других элементов, количество которых должно быть равно используемым ногам.

Размер элементов полностью зависит от ширины свеса, к которому стоит дополнительно прибавить порядка 30-50 см для осуществления крепежа. Важно помнить одно правило – чем длиннее используемые кобылки, тем больше потребуется оставить запас для осуществления креплений. Только так можно добиться необходимого уровня жесткости и полностью исключить проседание возведенной конструкции. Рекомендуется использовать доски нужного сечения либо обрезки из брусьев.

Пошаговый алгоритм монтажных работ выглядит следующим образом:

  1. Первым делом стоит приготовить шаблон, согласно которому будут вырезаны используемые во время строительства элементы. Каждый обрезок после этого обязательно нужно обработать при помощи огнебиозащитного состава. Монтаж нужно осуществлять внахлест на стропильную систему – порядка 30-50 см, после чего верхние торцы у всех элементов выравнивают. В качестве крепления можно использовать ершеные либо обычные гвозди. Для обеспечения качественного сцепления на каждый узел должно уходить до 4 гвоздей, которые забивают с каждой стороны по 2 шт. Для того чтобы крепеж в процессе эксплуатации не ослаб, концы гвоздей обязательно должны быть загнуты.
    Кобылки на кровлеКобылки на кровле
  2. Изначально должны быть закреплены крайние кобылки, располагающиеся на скате, при этом размер нахлеста должен быть измерен максимально тщательно. Между данными элементами потребуется натянуть шнур, после чего осуществлять монтаж дальше. Данный метод отлично подходит для скатов, имеющих небольшую длину, так как используемый шнур не должен провисать.
    Кобылки на кровлеКобылки на кровле
  3. В случае если в процессе строительства свес предполагает наличие консолей, то крепление кобылок стоит осуществлять заподлицо со стороны горизонтальной балки. Для усиления конструкции рекомендуется дополнительно устанавливать учащенную либо сплошную обрешетку, что позволит добиться желаемого уровня жесткости.
    Кобылки на кровлеКобылки на кровле
  4. После того как строительные работы подошли к концу, потребуется подшить карниз.
    Кобылки на кровлеКобылки на кровле

В качестве подшивки допускается использовать софит, сайдинг либо доски – такой метод предотвратит попадание влаги внутрь стропильной системы.

Советы и рекомендации

При проведении строительных работ важно учитывать, что кобылки на стропилах обязательно должны быть отрезаны на одном уровне со стеной строения. Длина используемой доски для обустройства свеса полностью зависит от желаемого размера.

Длина карнизной кобылки должна быть обязательно увеличена на 30-50 см, так как работы будут выполняться внахлест. Кроме этого, такой подход обеспечивает качественное крепление.

Используемые элементы должны быть выполнены из следующих пород деревьев:

  • лиственница;
  • сосна;
  • кедр.

Важно учитывать, что срок эксплуатации напрямую зависит от качества используемых материалов во время строительства крыши и применяемых технологий.

Внимание! Не рекомендуется использовать горбыль.

Заключение

Кобылка в стропильной системе играет важную роль, в результате чего рекомендуется ответственно подходить к проведению работ. В процессе монтажа оптимальнее всего придерживаться пошагового алгоритма и рекомендаций опытных специалистов – только так можно получить желаемый результат.

Что такое кобылка: кровля, фотопримеры и видео

что такое кобылка на кровле

Кобылка монтируется с отступом от стены в 40 см. При этом ширина доски для ее изготовления должна быть меньше чем стропильная. Так, например, если стропила сделаны из доски сечением 150*50 мм, то для кобылки берут доску 100*50 мм.



Использование кобылки имеет следующие преимущества:

  • позволяет использовать для изготовления системы стропил доски и брусья меньшей длины;
  • за счет уменьшения веса стропильной конструкции облегчается ее подъем и монтаж;
  • становится значительно проще вывести линию карнизного свеса;
  • если кобылка подверглась процессам гниения или она повреждена, то данный элемент легко заменяется, не затрагивая основную конструкцию крыши.



Монтаж карнизов без использования кобылок

Короб или деревянный каркас под карнизным свесом позволяет спрятать не столь приятные глазу выступающие элементы стропил и обрешетки. Метод подшивки элементов карниза напрямую зависит от типа короба. Самым простым способом его изготовления является установка каркаса из ветровой планки и установленных на внутренней части стропил так называемых подшивных реек (прочитайте также: «Ветровая доска — что это такое»). Используя данный метод, допускается обрезка концов стропил как по отвесу (торец будет располагаться параллельно к стене), так и перпендикулярно оси стропил. Все зависит от предпочтений застройщика.  кобылка крыша

Давайте рассмотрим немного подробнее вариант с параллельным обрезанием концов досок стропил:

  • Для выполнения данной работы необходимо иметь строительные леса и выдвижную лестницу. Крепление будет осуществляться шуруповертом и саморезами по дереву.
  • Сперва закрепляют ветровую доску, после этого — внешнюю подшивку крыши софитом и наконец — внутреннюю подшивку. Сечение всех досок равное и составляет 150*20 мм.
  • Для изготовления короба необходимо отобрать ровные доски без сучков и остатков коры. Если короб планируется создавать в качестве так называемой «подшивы», то есть без применения разнообразных отделочных материалов, то используются калиброванные доски сечением 50*20 мм.
  • После закрытия стропил и фронтальной обрешетки короб необходимо обработать специальным защитным средством. По желанию, древесину можно покрыть морилкой и лаком. Это позволит продлить срок службы короба, а также заметно улучшит его эстетичность.
  • Для закрытия короба зачастую используют профнастил серого или белого цвета, марки С10. Также популярен виниловый сайдинг, который очень легко монтируется и имеет малый вес.
    кобылка
  • Подшивка частей карниза осуществляется с использованием специального материала — софитов, которые представляют собой перфорированные пластиковые или алюминиевые пластины. Немалая стоимость данного материала полностью компенсируется его привлекательностью и очень высокой функциональностью, поэтому установка софитов оправдана.
  • Независимо от выбранного материала для подшивания карнизных планок, необходимо использовать внешние уголки, цвет которых подбирают в соответствии с цветом самого короба. Размер данных элементов составляет 5 см. Отбортовка должна подойти под размер по ширине лобовой доски.
  • Для облагораживания вида боковых сторон используются специальные крышки, вырезанные из гладких листов. Их форму подбирают согласно форме торцевой части короба.
  • Фронтальная подшивка крыши выполняется гораздо проще. К выступающей обрешетке крепят две доски с сечением 150*20 мм. После этого они зашиваются подходящим материалом.

Установка кровельных кобылок, подробное видео:

Монтаж карниза и кобылки

Кровля с этим элементом является немного сложнее. Кобылки представляют собой доски сечением 150*30 мм или 100*30 мм. Также для того элемента могут использоваться обрезки стропильных брусьев, которые будут закрепляться к стропилам более широкой стороной. Во время монтажа кобылок ориентирование происходит по кирпичной кладке или по уровню.

кровельная кобылка устройство

После установки кобылок к ним крепят подшивные доски. В результате этой процедуры получается короб с горизонтально расположенной нижней частью. Затем можно переходить к украшению короба соответственно общему стилю дома или пожеланиям его владельца.

Выполняя монтаж карниза необходимо понимать, что кровля в должна «дышать». Под этим подразумевается попадание теплого воздуха в часть крыши под карнизом. После этого воздух, проходя стропила, обрешетку и сам кровельный материал выходит наружу. Это позволяет обеспечить правильную вентиляцию, которая хорошо просушивает крышу, оберегая ее от накопления конденсата и продлевая общий срок эксплуатации. Именно поэтому нельзя герметизировать какие-либо элементы конька или карниза. Их выполняют без использования монтажной пены или силикона. Исключение составляют только вертикальные примыкания к трубам и стенам, так как в этих местах проявляется высокая вероятность проникновения воды под кровлю.

кобылка на кровле Существует несколько видов подшивных карнизов с кобылками. Наиболее простым является способ укладки треугольного карниза. Кроме простоты монтажа, он отличается отсутствием неприятного гудения во время зимних вьюг, которое присуще другим типам карнизов.

Детали процесса установки

Перечислим основные правила его установки:

  • Стропила обрезают заподлицо с внешними стенами. При этом карниз не должен свешиваться над стеной. Если же не удалось избежать свешивания, то на стык стены и стропил необходимо прибить карнизную доску с водостоком.
  • Карнизный вынос образуется методом удлинения стропила кобылкой, которая прибивается прямо к ногам стропила. Данный подход достаточно распространен, так как отличается целым рядом преимуществ. Среди них — гарантированная защита подкарнизного пространства от задувания дождевой воды. Кобылки в конечном итоге должны образовать зазор, который обеспечит проникновение свежего воздуха в подкровельное пространство.
  • Вынос карниза на кобылке оставляют открытым внизу. Его также можно и закрыть оструганными или прифугованными подшивными досками равной ширины и толщиной не более 25 мм. Подкровельное пространство закрывают досками перпендикулярно стене. Между досками и стеной оставляется зазор для правильной вентиляции.
    что такое кобылка для кровли
  • Карнизный вынос закрепляют с помощью консолей с металлическими анкерами, заделанными в стену. Кобылку в таких местах заделывают заподлицо с консолью. Такой способ оформления применяют для вынесения подшивного карниза на расстояние, которое превышает допустимое для кобылки из дерева.
  • Кирпичный свес выполняют на стенах из камня, с выложенной кирпичом верхней частью. При этом соблюдается постепенный припуск рядов на треть длины кирпича или меньше (до 8 см). При этом ширина карнизного свеса не должна быть больше половины общей толщины стены.

Срок эксплуатации кровли во многом зависит от того, как был выполнен карнизный свес. В его монтаже очень важную роль имеет кобылка — кровля, выполненная при несоблюдении технологии установки этого элемента не сможет прослужить достаточно долго.



Перед началом работ необходимо выполнить точные расчеты и замеры. Также кобылка крыша и другие деревянные элементы должны обработаться антисептиками. Важно подготовить заранее все необходимые инструменты и материалы. При соблюдении порядка работ и выполнении всех требований по обустройству данного элемента можно улучшить внешний вид крыши, ее вентиляцию, а также продлить срок эксплуатации. Кроме того, такая кровля становится более устойчивой к сильным ветрам.

Кобылка кровли: назначение и способы крепления

Крыша дома обязательно оборудуется свесом, который защищает стены строения и отмостки от атмосферных осадков, падающих с кровли в виде воды. При этом карниз защищает проём между кровельной конструкцией и стенами от ветра. Но иногда случается так, что крыша дома была в своё время собрана неправильно. Или длины стропил не хватило, чтобы создать оптимальную ширину свеса, которая должна быть не менее 40 см. Для удлинения ног используют элемент, носящий название в стропильной системе.

Что такое кобылка

По сути, это кусок доски, который удлиняет стропила. Он просто крепится к ним любыми средствами и способами, создавая карниз крыши. При этом можно использовать для кобылок доски меньшего сечения. Главное здесь – выставить их в одной плоскости со стропилами, чтобы верхний торец первых составлял продолжение вторых.

Необходимо отметить, что, кроме выше обозначенных преимуществ есть у этого элемента и другим положительные моменты:

  1. Упрощается ремонт свеса, если один из элементов вышел из строя или потерял несущую способность. Надо просто заменить кобылку с изъяном на новую. С вышедшей из строя стропильной ногой ремонт потребовал бы больших вложений сил и средств. К тому же он был бы довольно трудным и трудоёмким.
  2. Упрощается процесс выравнивания линии свеса. Даже при больших перепадах его можно исправить, заменив одну или несколько кобылок другими.
  3. Снижается давление на стены дома и его фундамент.
  4. Чем короче стропила, тем они дешевле.
  5. Кобылка кровли может служить и декоративным элементом кровельной конструкции. Надо придать ей необычный внешний вид, к примеру, при помощи резьбы по дереву.

Правила установки

Есть стандартная технология, которую используют для сооружения свеса кровли из кобылок. Сначала монтируют стропильную систему полностью. Затем готовят шаблон, по которому будут вырезать из досок кобылки. Шаблон выбирается с учётом проектируемых элементов деталей дома и кровли в том числе. То есть устанавливается ширина свеса, к которой прибавляют 30–50 см, используемые на крепление.

При этом применяют такое соотношение – чем длиннее свес, тем длиннее должно быть место крепежа. Суть этого соотношения заключается в том, что кобылка работает, как консоль. Поэтому чем она длиннее, тем больше действуют на неё нагрузки. А значит, необходимо исключить все изменения крыши, происходящие путём проседания свеса под действующими нагрузками.

К примеру, если по проекту дома ширина карниза составляет 40 см, то шаблон подгоняется под размер 70–80 см. Из досок вырезается требуемое количество кобылок, которое равно количеству стропильных ног. Не забываем, что свес кровли изготавливается из пиломатериалов, поэтому кобылки обязательно обрабатываются антисептическими и антипиренными составами. Антисептик борется с паразитами, плесенью и грибками, антипирены являются противопожарным средством. Их так и наносят: сначала первый, после его высыхания второй.

Теперь непосредственно о монтаже. Наращивание стропил производится двумя способами:

  1. Кобылка кровли приставляется к стропильной доске. То есть они соприкасаются боковыми сторонами на длину крепёжного участка (30–50 см). Таким способом они и скрепляются между собой.
  2. Приставляют её к стропилу торец к торцу ширины досок. А между собой они соединяются дополнительной доской, которая прикладывается к ним сбоку.

Для второго варианта используют кобылки, длина которых должна быть равна ширине свеса крыши. И ещё один момент, который лежит в основе свеса крыши. Кобылки не упираются в мауэрлат или стены дома. Они несут только нагрузки от карниза, то есть обрешётки и кровельного материала, которые на нем лежат.

Варианты крепления

Для крепления используют два вида крепёжных изделий: гвозди (обычные или ершовые) и болты. Первые выбирают с учётом толщины используемых досок. То есть длина крепёжного изделия должна быть хотя бы на треть больше толщины элементов свесной конструкции. Их вбивают до упора, сгибая концы, вышедшие с обратной стороны доски. Забивать гвозди надо так – один крепёж со стороны установленной кобылки, другой со стороны стропильной ноги.

Количество гвоздей зависит от длины участка соединения. Минимально четыре гвоздя, максимально восемь. Забивают их парами один над другим. Это в независимости от того, какой способ стыковки выбирается.

Сегодня многие мастера используют саморезы. Их длина не должна превышать толщины спаренной конструкции. При этом лучше сначала просверлить отверстия меньшего диаметра, чем диаметр самореза, куда загоняются крепёжные изделия.

Что касается болтов, то их месторасположение может быть посередине вдоль стропильных ног или в шахматном порядке. Количества болтов выбирается также с учётом длины соединительного участка. Минимальное количество – два, максимальное – шесть.

Сложность второго варианта крепления заключается в том, что необходимо точно просверлить отверстия в двух стыкуемых элементах. Поэтому сначала сверлятся отверстия на кобылках, потом их приставляют по месту установки, где через отверстия делают метки. Кобылку убирают в сторону, а в стропиле делают сквозное отверстие под болт. После чего первую устанавливают ко второй, совмещая сделанные отверстия, в которые вставляются болты, закрепляемые гайками.

Опытные мастера подходят к этому процессу проще. Они сначала производят установку кобылок к стропилам, крепят их саморезами или гвоздями. А затем уже в сдвоенной конструкции делают общие отверстия, куда вставляют болты.

Оформление карнизного свеса

Если для формирования свеса крыши были использованы декоративные кобылки или наращённые участки обработали лаком, то карниз так и оставляют в неизменном виде. Иногда делают обшивку между ними, чтобы не видно было обрешётки и кровельного материала. Обшивку обычно проводят вагонкой или другим панельным или листовым материалом, к примеру, фанерой.

Но чаще отделку карниза проводят с помощью собираемого короба, который формируется кобылкой, подшивной планкой и стеной здания. При этом подшивной элемент – это брус, который соединяет между собой концы кобылок. Обшивка таким способом создаёт не только выступ карниза, но и целого короба, который закрывает собой выступающую часть стропильной системы. В него, а точнее, в нижнюю плоскость короба, вставляются светильники, вентиляционные решётки. Кстати, последний элемент – обязательная деталь свеса крыши, потому что его делать герметичным нельзя. Вентиляция кровли – основополагающая система, которая продлевает срок эксплуатации крыши в целом.

Видео материал


Обобщение по теме

В заключение хотелось бы обозначить тот момент, что кобылки – элементы, которые используют лишь в том случае, если приобретённый пиломатериал недостаточен по длине, чтобы закрыть пролёт ската крыши полностью с учётом свеса. К примеру, если длина купленных досок составляет 6 м (кстати, стандартная, больше не изготавливают), а длина стропильных ног с учётом свеса кровли должен быть 6,25 м (по проекту), то, конечно, кобылки к доскам придётся добавить.

Или другой случай, в котором длина стропильных ног с учётом свеса равна 5,5 м. То здесь без вариантов – кобылки не нужны. Даже придётся устанавливаемые стропила подрезать под требуемый размер.

К тому же учитывайте простую истину, что соединяемые части одной детали по прочности уступают цельному элементу. В месте стыка всегда присутствуют напряжения, снижающие несущую способность материала. Поэтому постарайтесь при сооружении стропильной системы обходиться без кобылок.

Кобылка в стропильной системе: размеры, ГОСТ, фото

Завершающим элементом любого строения является крыша, представляющая собой сложную систему балок, скрепленных друг с другом. Основным элементом каркасной системы являются стропила, обеспечивающие необходимый уклон скатов. Для защиты стен строения от стекающей по кровле воды в стропильной системе применяется кобылка. Именно о ней и пойдет речь в дальнейшем.

Расположение кобылки в стропильной системеРасположение кобылки в стропильной системе

Пару слов об устройстве крыши

Каркас крыши или стропильная система представляет собой сложный узел дома, состоящий из таких элементов, как:

  • Стропила – ребра каркаса, изготавливаемые из досок сечением 50х150 и служащие основой для монтажа кровельного пирога.
  • Мауэрлат – вспомогательный брус, закрепляемый по периметру стен в верхней их части. Основная его задача – опора нижних торцов стропил.
  • Боковые и коньковый прогоны – продольные доски или бруски, скрепляющие стропильные пары между собой, обеспечивая жесткость крыши и ее прочность.
  • Стойки – вертикальные подпирающие детали, помогающие сохранить целостность каркаса и передающие нагрузку от кровли на подпирающие части стен дома.
  • Лежень – продольный брусок нижнего расположения, служащий опорой для стоек.
  • Затяжка – горизонтальный обрезок доски или бруска, устанавливаемый между стропильными ногами для снижения распирающей нагрузки на стены дома.
  • Подстропильная нога – устанавливаемый под углом дополнительный подпирающий элемент, обеспечивающий сохранение прочности стропил. Это особенно актуально при большой ширине скатов.

Элементы крыши

Элементы крыши

Более подробно читайте в статье элементы крыши.

Каждая из перечисленных деталей по-своему важна и нужна. Каждая выполняет свойственные для нее функции.

Для удлинения стропил в нижней части, выступающей за плоскость стен дома, к деталям прибивают дополнительные обрезки досок меньшего сечения, которые и получили название кобылок.

Зачем увеличивать длину стропил

Как правило, стропила в нижней своей части опираются на верхушку стен. В домах из кирпича и блоков для удобства применяют упоминавшийся выше мауэрлат. В деревянных строениях в нем нет нужды. Крепление стропил выполняют непосредственно к стенам.

Допустим, стропила не будут наращиваться, и кровля будет настилаться, лишь слегка забегая за плоскость вертикальных конструкций дома или хозяйственной постройки. В этом случае влага будет стекать с крыши непосредственно на стены, что приведет к следующим негативным последствиям:

  1. материал стен будет промокать, пропуская влагу внутрь помещений, что обязательно приведет к образованию грибка и плесени, деятельность которых не полезна для человека; Плесень в углу Плесень в углу
  2. переувлажнение способствует быстрому разрушению материала стен.
  3. аналогичное воздействие на каркас дома оказывают повторяющиеся циклы замерзания и оттаивания.

Все вышеперечисленное привело к необходимости выноса края крыши за стены на 45-60 см в соответствии с имеющимся ГОСТом. Благодаря этому указанные негативные аспекты будут ликвидированы.

Почему не используют стропила большей длины

Первый способ, приходящий на ум для решения проблемы коротких скатов – удлинение стропил на требуемые 65-85 см в соответствие с расчетами по теореме Пифагора. Если учесть, что в зависимости от угла уклона кровли длина ребер каркаса может достигать 8-10 метров, то увеличение на кажущиеся небольшими величины приведет к росту нагрузки на каркас дома, которая и без этого достаточно велика.

Кроме этого, выход стропил за пределы стен потребует изготовления сложной пазовой системы крепления за мауэрлат. При установке нижним торцом процесс соединения происходит значительно проще. Удлинение стропил ведет и к росту массы деталей, что осложняет их подъем наверх. Работа по выравниванию нижних торцов длинных деталей для выведения их в общую плоскость также усложнена.

Использование кобылки позволяет немного снизить остроту данных проблем. Делается это за счет уменьшения толщины и ширины деталей, используемых для удлинения стропил. Если учесть, что нагрузка на нижние части ребер каркаса не велики, такой выход из ситуации считается оптимальным.

Подбираем материал

В случае решения в пользу установки кобылок необходимо выполнить качественный расчет длины будущих деталей. Лучше работы выполнять после монтажа основной стропильной системы крыши. При вычислении длины деталей не забудьте учесть нахлест на ребра каркаса, составляющий 30-55 см.

Выравнивание кобылок

Выравнивание кобылок

После этого отбираем материал для работы. В случае использования для стропил досок сечением 50х150 кобылки можно изготовить из досок 120х40 или даже 100х30. В основном в работе применяют пиломатериал хвойных пород. Следите за тем, чтобы влажность его была не выше 8-10%. Кроме этого обязательным является отсутствие в кобылках выпадающих сучков и гнили.

Отобранные и отпиленные по требуемой длине детали обязательно обрабатывают антисептическими составами, препятствующими образованию грибков и плесени. Несмотря на то, что работает кобылка под кровельным настилом, влажность окружающего воздуха может оказать негативное воздействие на материал. Также нелишним будет пропитать древесину и антипиренами.

Обработка древесины

Обработка древесины

Монтируем детали на карниз

В настоящее время существует два основных способа изготовления карнизного свеса – с опорой его на стены дома и без нее. Первый вариант более прочен, так как в конструкции присутствует классический прямоугольный треугольник, диагональю которого является наша кобылка. Это способствует значительному снижению нагрузки на стропильное окончание и позволяет снизить размер его сечения.

Второй вариант предполагает подшивку кобылки сверху и снизу или только сверху. Такое решение перераспределяет нагрузку именно на места крепления к стропильной ноге. Да и толщина пиломатериала должна обеспечивать требуемую прочность конструкции.

Подшивка фронтона дома

Подшивка фронтона дома

Независимо от выбранного варианта, крепление кобылки к стропилам необходимо выполнять не менее чем в пяти точках. Длина гвоздя должна превышать суммарную толщину деталей не менее чем на 30-40 мм. Это необходимо для увеличения прочности соединения.

Обязательным условием является забивание гвоздей в противоположных направлениях – один крепеж устанавливают со стороны стропила, второй – от кобылки. И так чередуют в нескольких местах. Выступающие части гвоздей надежно загибают. При использовании саморезов их длину подбирают равной или немного меньшей общей толщины стропила и кобылки. Для лучшего крепления в кобылках можно просверлить 3-4 сквозных отверстия по диаметру шурупов.

Крепление элементов крышиКрепление элементов крыши

Крепление элементов стропильной системы

Обрезают кобылки для бескаркасного карниза параллельно стене. При изготовлении подшивного скоса кровли доски обрезают параллельно почве.

Удобно использовать для этих целей электрифицированный инструмент – циркулярную пилу, электролобзик. Разметку производим с помощью малки или шаблона.

После монтажа всех стропильных удлинителей их обшивают обрешеткой и при необходимости утепляют. Нижнюю подшивку выполняют строгаными обрезными хвойными досками дюймовой толщины с последующей покраской. Вместо пиломатериалов для карниза применяют и перфорированные пластиковые панели – софиты.

Таким образом, технология монтажа карнизных кобылок не составит труда любому домашнему плотнику. Использование их позволяет решить массу задач и надолго сохранить стены дома в первоначальном виде.

Карнизный свес с кровельной кобылкой

Элементы стропильной системы, вынесенные за пределы стены, быстрее приходят в негодность, они более подвержены воздействиям атмосферных осадков.

Выступающие концы стропил начинают гнить, в то время как сам брус прослужил бы еще много лет.

Узел опирания стропил на мауэрлат чрезвычайно важен.

Чтобы защитить его, а также несущую внешнюю стену от сырости, монтируется карнизный свес с использованием кобылок.

Что же представляет собой такой элемент кровли, как кобылка? Это короткие доски, которые применяют для удлинения стропил в месте карнизного свеса.

В каких случаях используют удлинение стропил

Конструкция карнизного вылета с кобылками предотвращает подтекание воды, намокание стен.

Если же деревянные элементы начнут гнить, то их небольшой размер позволит произвести замену только нижней части – остов крыши при этом менять не требуется, что во много раз упрощает и удешевляет ремонт.

Использование кровельной кобылки – отличный выход из положения, когда длина стропил недостаточна.

Удлинение стропильной ноги при помощи данного элемента – довольно частое явление.

Очевидные преимущества – возможность использования брусьев или досок для каркаса крыши меньшей длины, что в свою очередь облегчает конструкцию, подъем стропил и монтаж.

А еще это позволит сэкономить на пиломатериале, ведь чем длиннее стропила, тем они обойдутся дороже.

Если же использовать цельные стропила, длина которых позволяет сделать свес, то и врубка в мауэрлат будет более сложной, и труднее вывести ровную линию карниза.

Эстетичность внешнего вида

С помощью этого, казалось бы, незначительного конструктивного элемента можно даже изменить форму крыши – обычно стропило и кобылка составляют одну линию, но эту линию крыши можно «переломить».

Нижняя часть крыши также может быть украшена различными способами. Интересно выглядит, к примеру, декоративная резьба.

Даже не украшенные деревянные элементы могут выглядеть привлекательно благодаря цветовой насыщенности и природной текстуре древесины – достичь желаемого эффекта помогут различные антисептические пропитки.

Причем их применение позволяет убить двух зайцев: и эстетичность повысили, и об отсутствии насекомых позаботились.

Можно также обшить карнизный свес коробом – вид такая конструкция имеет красивый, но в этом случае важно не забывать о вентиляции.

Требования к конструктивному элементу кровли:

  • вылет карниза для кирпичного, каменного дома должен составлять, как минимум 45 см, в деревянном строении это значение увеличивается до 60 см;
  • параметры пиломатериала: ширина доски для изготовления кобылки должна быть меньше ширины стропильной ноги. Для этого элемента обычно выбирают сечение 100 на 50 мм;
  • длина доски равняется длине свеса плюс 50-60 см – предусматривают на стык со стропильной ногой. Если провести горизонтальную линию от стены до конца вылета, это и будет длина свеса. При планировании дальнейшей подшивки карниза каким-либо материалом, нужно учитывать, что потребуется дотянуться и прибить этот материал;
  • следует использовать ровные просушенные доски, без сучков и прочих существенных изъянов, желательно – калиброванные;
  • древесина должна быть обработана антисептиками и антипиренами.

Устройство узла

Кобылку крепят к боковой плоскости стропильной ноги, прокладывая между ними небольшую доску-вставку.

Так как фиксация осуществляется гвоздевым боем, нужно соблюдать осторожность, чтобы стропило не раскололось из-за толщины гвоздей.

Нагрузка на данный узел, в сравнении с нагрузкой на всю стропильную систему, небольшая.

Поэтому четырех гвоздей, забитых с двух сторон и загнутых, вполне достаточно для соединения.
Там, где кобылка контактирует с материалом стены, можно предусмотрительно проложить гидроизоляционную подкладку.

Обрешетка, как правило, представляет собой сплошной настил, который покрывает кобылки.

Последовательность монтажа:

  • делаем первый и последний элементы;
  • натягиваем между ними веревку или шнур, по которому будем выравнивать остальные части. Стоит отметить, что при больших размерах ската такой способ не подойдет, так как шнур провисает;
  • остальные кобылки выравниваем и прибиваем гвоздями на 100;
  • по периметру здания обшиваем кобылки сплошной обрешеткой;
  • чтобы обустроить карнизный короб, используется еще один элемент, который фиксируется горизонтально, к каждой кобылке – подшивная доска. Использование монтажной пены и силикона в устройстве короба не рекомендуется, чтобы обеспечить возможность вентиляции.

Крепление кобылки к стропильной ноге

Строительство дома завершается обустройством скатной кровли. Чтобы крыша прослужила долго, важно установить качественную несущую составляющую, добротный каркас. Новички в строительном деле склонны придавать значение трудоемким этапам, а простой пускают на самотек. В итоге состояние крыши дома оставляет желать лучшего уже через пару лет эксплуатации.

К простому этапу, в том числе, относят кобылку, устанавливаемую в стропильной системе. Для чего предусмотрена кобылка и как ее правильно сделать своими руками, подсказывают опытные строители.

Читайте также: Как правильно рассчитать длину стропил

Функции кобылки в стропильном каркасе

Кобылка – отрезок бруса, с помощью которого увеличивают длину балок, обустраивая карнизный свес. Вот какие задачи решает правильно монтированная деталь:

  • отводит воду от дома, помогая избежать намокания стен и фундамента, чреватого разрушением бетона и других материалов, появлением плесени и грибка;
  • увеличивает срок использования ограждающих изделий;
  • деталь видна невооруженным глазом, большой выбор детали делает ее незаменимым декоративным элементом, который придает дому завершенный вид.

Владельцы частных домов уверены, что карниз нужно строить всегда, вот только устройство с кобылкой некоторые обходят стороной. Еще один способ возвести эффективную в функционале конструкцию – задействовать в работе стропила длины, достаточной для установки подвесного приспособления. Именно возможность монтировать брус большей длины решает дальнейший этап монтажа. Исчерпывающим аргументом в споре, какое стропило лучше – сборное или единое, цельное, становится мнение профессионалов. Установленная деталь в стропильной конструкции упрощает врубку бруса в мауэрлат.

Читайте также: Как рассчитать стропильную систему двухскатной крыши

Преимущества использования кобылок

Послушав специалистов, некоторые склоняются к применению кобылок, которые не заменят при обустройстве свесов крыши никакие другие компоненты. И все благодаря следующим плюсам:

  1. Дерево под балки закупается точной длины, которая измеряется путем наложения рулетки от конька до мауэрлата. Производство кобылок, в свою очередь, предусматривает применение удешевленного варианта доски, сечение которой составляет от 5 до 10 см.
  2. Меньшая длина балки в разы упрощает транспортировку и подъем детали на крышу для последующей установки.
  3. С помощью коротких изделий не составляет особого труда зафиксировать ровную границу свеса.
  4. Если и появляются проблемы, то от них можно избавиться или скорректировать дефект уже во время эксплуатации дома.

    Свесы: кобылки или стропила?

    При порче функционального элемента изделие заменяют новой, полный демонтаж крыши не требуется.

  5. Роскошно и сказочно смотрятся резные приспособления.
  6. Когда на крыше обустраивают деталь, линия, проходящая от стропила, преломляется, что придает строению изысканный, необычный внешний вид.

Читайте также: Опора для стропил скользящая: фото, размеры, особенности конструкции

Как правильно сделать и монтировать кобылку

Чтобы установить кобылку в стропильном каркасе своими руками, следуйте пошаговой инструкции, составленной опытными кровельщиками:

  1. Измерьте расстояние между границей кобылки и стеной, если следовать к настенной конструкции по перпендикуляру. Единого рекомендуемого показателя не существует, ведь материал, используемый для каркаса крыши и всего дома, может значительно отличаться. Если здание сделано из камня, расстояние не может составлять меньше 45 см, а если задействовано дерево, этот параметр достигает 60 см.
  2. Чтобы закрепить деталь к «ноге» для стропила, понадобятся 4 гвоздя, два из которых фиксируют насквозь в обратном направлении, а после дополнительно загибают. Если халатно отнестись к этому требованию, описанному в технологии установки кобылки, конструкции получаются слабыми на разрыв. Деталь никогда не фиксируют непосредственно к стропильной «ноге», обязательно нужно предусмотреть вставку в виде доски. Когда крепеж осуществляется при помощи толстых гвоздей, чтобы не повредить балки, для них заранее предусматривают углубления и только потом забивают гвозди.
  3. Для определения нижних концов изделия относительно одной линии особое внимание стоит уделить закреплению первых изделий и последних. Именно этот шнур становится ориентиром для последующего подгона и установки оставшихся консолей.

Как придать кобылке завершенный вид

Чтобы кобылка, предусмотренная в стропильной системе, вписывалась в единый ансамбль отделки дома, покупайте в магазине декоративные кобылки. Но даже если их не оказалось в наличии, украсить и шикарно оформить можно самое обыкновенное изделие, достаточно приобрести специальную пропитку под древесину.

Если этот вариант кажется слишком простым, впору обустроить карнизный короб. Закрывая каркас коробом, помните, что конструкция должна дышать, ведь дерево портится, если присутствует парниковый эффект. Запланируйте естественную вентиляцию.

Чтобы надежно закрепить кровельный короб, к каждой кобылке зафиксируйте по подшивной доске. Такой подход поможет добиться замкнутого контура, после чего приступайте к подшивке карниза. Полная герметичность и соединение одной детали с другой заподлицо – не самый хороший способ формирования короба, откажитесь от монтажной пены или силиконового герметика.

Пошаговая видеоинструкция по установке кобылки показана ниже:

Латинское название: Gomphocerus sibiricus L.

Систематическое положение: отряд прямокрылые, семейство настоящие саранчовые (Acrididae).

Распространена преимущественно в лесостепной зоне Поволжского, Уральского, Западно-Сибирского и Восточно-Сибирского регионов, а также в горных районах Северо-Кавказского.

Особенности применения кобылок в стропильной системе крыш

В периоды массового размножения наиболее сильно вредит посевам зерновых культур, особенно пшеницы и ячменя, сенокосным угодьям и пастбищам.

Взрослое насекомое длиной 17—25 мм, бурого, оливкового или зеленоватого цвета; надкрылья заходят за вершину задних бедер; голени желтые, часто с темными пятнами; переднеспинка самца вздута; голени передних ног грушевидной формы; антенны булавовидные, у самок — нитевидные. Яйцо слабо изогнуто, длиной 4,5—5,8 мм.

Зимуют яйца в кубышках в почве. С начала мая начинается отрождение личинок. Личинки имагообразные, проходят в своем развитии четыре возраста, через 24—28 дней появляются взрослые насекомые. Через 10—15 дней самки приступают к откладке яиц. Самки откладывают до 250 яиц, размещая их в 9—18 кубышках, предпочитая сухие участки с редким растительным покровом на старых залежных землях и сильно выбитых скотом естественных пастбищах. В кубышке находится по 7—15 яиц, расположенных в 3 ряда под углом в 45 0 к стенкам. В отличие от предыдущих видов у сибирской кобылки отсутствует стадная форма, а личинки и имаго не образуют плотных скоплений и преимущественно ведут одиночный образ жизни. Взрослые насекомые отмирают к середине августа. За год развивается одно поколение.

Сибирская кобылка повреждает в основном молодые растения, полностью объедая листья и отчасти стебли; у озимых злаков выедает зерна в колосьях. Поврежденные растения нередко погибают, что приводит к снижению густоты естественного травостоя на пастбищах и сенокосных угодьях.

В отдельные годы пастбищам и зерновым культурам локально могут вредить и другие виды нестадных саранчовых: темнокрылая (Stauroderus scalaris F.—W.), стройная (Chorthippus albotnarginatus Deg.) и крестовая (Pararciptera microptera F.—W.) кобылки, атбасарка (Dociostaurus kraussii Ing.) и другие виды.

Те же, что и от итальянского пруса. Кроме того, улучшение сенокосных и пастбищных угодий путем подсева кормовых трав, упорядочение выпаса скота, что приводит к сокращению мест, удобных для откладки яиц сибирской кобылкой.

В период всходов — кущения зерновых культур при превышении численности нестадных саранчовых 5—10 личинок на 1м2 проводят опрыскивание посевов препаратами, указанными для перелетной саранчи.

Сделать это можно, как в старые добрые времена, гвоздями. Можно и современными саморезами, винтами по дереву, шурупами и прочими металлическими или деревянными нагелями. Но далее мы рассмотрим расчет именно гвоздевого соединения кобылки со стропильной ногой по той причине, что ни винты, ни саморезы сами по себе не увеличивают прочность соединения при действии рассматриваемых сил, а только увеличивают прочность общей сборки кровельной конструкции.

Например, мы продолжаем расчет кровли, рассмотренный в отдельном примере:

Рисунок 228.2. Определение длины стропильной ноги — балки.

Как мы уже выяснили, изгибающий момент на опоре — мауэрлате составляет M = 14500 кгс·см. При этом опорная реакция для консоли при нагрузке q = 326.1 кг/м  и принятой длине консоли k = 1 м составит

А = qk = 326.1·1 = 326.1 кг

Дальнейший расчет будет производиться на основании расчетных предпосылок, изложенных отдельно.

Если кобылка (ширина с = 5 см) со стропильной ногой (ширина с = 5 см) будет сбиваться 2 гвоздями диаметром 0.5 см (5 мм), длиной 10 см и расстояние между гвоздями принять s = 20 см (для уменьшения нагрузки на гвозди при разложении момента), то максимальная срезающая сила будет действовать только на один из гвоздей и составит:

Ттр = A/2 + M/s = 326.1/2 + 14500/20 = 888.05 кг

Между тем, согласно таблице 17, п.2.а) и рисунку 8.б).

Устройство кобылок стропильной системе

максимальная несущая способность одного гвоздя диаметром 0.5 см на срез составит:

Тс = 35cd = 35·5·0.5 = 87.5 кг

При этом максимальная несущая способность при изгибе гвоздя будет составлять

Ти = 250d2 + a2 = 250·0.52 + 52 = 87.5 кг (и не более 400d2 = 400·0.52 = 100 кг)

Таблица 17 (согласно СНиП II-25-80)

Рисунок 8. (согласно СНиП II-25-80) Нагельные соединения

а) симметричные, б) несимметричные

Т.е. расчетным следует считать минимальное значение, а именно Тс = 78.5 кг. А это значит, что двух гвоздей для надежного крепления кобылки нам явно не хватит, необходимо как минимум увеличивать расстояние между гвоздями для уменьшения срезающей силы, кроме того увеличивать количество гвоздей, да и количество рядов гвоздей тоже можно удвоить.

Таким образом, если мы примем в одном ряду 4 гвоздя, всего 2 ряда и расстояние между крайними гвоздями, исходя из допустимой максимальной срезающей силы составит

Ттр = А/8 + 9М/2·10s

тогда

s = 9M/20(Ттр — А/8) = 9·14500/20(87.5 — 326.1/8) = 139.6 см

Это очень большое расстояние между крайними гвоздями в ряду, а значит количество гвоздей можно увеличить, например до 12, по 6 гвоздей в каждом ряду, тогда

s = 50M/140(Ттр — А/12) = 50·14500/140(87.5 — 326.1/12) = 85.8 см

При этом расстояние между осями гвоздей составит 85.8/5 = 17.2 см. А чтобы гвозди не раскалывали стропильную ногу и кобылку, необходимо соблюдать требования СНиП. Для наглядности воспользуемся картинкой, составленной на основе этих требований:

Рисунок 442.1. Минимально допустимые расстояния между осями гвоздей.

Из этой картинки следует, что расстояние между осями соседних гвоздей в ряду, а также от оси крайнего гвоздя до среза кобылки или стропильной ноги должно быть не меньше s1 = 15d = 15·0.5 = 7.5 см (так как у нас ширина кобылки и ширина стропильной ноги равны 5 см, т.е. 10d), расстояние между осями рядов не менее s2 = 4d = 4·0.5 = 2 см, и расстояние от оси гвоздя до верха или низа элементов конструкции не менее s3 = 10d = 10·0.5 = 5 см.

А это значит что высоту кобылки из конструктивных соображений следует принимать не менее 5 + 5 + 2 =  12 см.

Теперь проверим, возможно ли, соблюдая эти условия, использовать 8 гвоздей в ряду.

s = 98M/336(Ттр — А/16) = 98·14500/336(87.5 — 326.1/16) = 63.01 см

При этом расстояние между осями соседних гвоздей составит 63.01/9 = 9 см.

Если для ровного счета принять расстояние s1 = 10 cм, то общая длина кобылки с учетом опорного участка составит 1.8 м.

Как видим и в этом случае конструктивные требования выполняются, хотя можно рассматривать еще и другие варианты, например изменить диаметр гвоздей. Но как по мне, лучше уменьшить длину кобылки хотя бы на 20 см. При этом опорная реакция уменьшится на 20%, а момент на опоре на все 34%.

Тут может возникнуть такой вопрос: а что будет, если кобылка прибита на глаз 4 гвоздями и при этом расстояние между крайними гвоздями 30 см? Отвечаю, в этом случае кровельный материал, который мы при расчетах не учитывали, вступит в работу, а кроме того, если под кобылкой есть стена, то в результате поворота у консоли — кобылки появится дополнительная опора и в этом случае для расчетов следует использовать другую расчетную схему. Но в любом случае этого лучше не допускать.



Монтаж карнизов без использования кобылок

Короб или деревянный каркас под карнизным свесом позволяет спрятать не столь приятные глазу выступающие элементы стропил и обрешетки. Метод подшивки элементов карниза напрямую зависит от типа короба. Самым простым способом его изготовления является установка каркаса из ветровой планки и установленных на внутренней части стропил так называемых подшивных реек (прочитайте также: «Ветровая доска — что это такое»). Используя данный метод, допускается обрезка концов стропил как по отвесу (торец будет располагаться параллельно к стене), так и перпендикулярно оси стропил. Все зависит от предпочтений застройщика.

Давайте рассмотрим немного подробнее вариант с параллельным обрезанием концов досок стропил:

  • Для выполнения данной работы необходимо иметь строительные леса и выдвижную лестницу. Крепление будет осуществляться шуруповертом и саморезами по дереву.
  • Сперва закрепляют ветровую доску, после этого — внешнюю подшивку крыши софитом и наконец — внутреннюю подшивку. Сечение всех досок равное и составляет 150*20 мм.
  • Для изготовления короба необходимо отобрать ровные доски без сучков и остатков коры. Если короб планируется создавать в качестве так называемой «подшивы», то есть без применения разнообразных отделочных материалов, то используются калиброванные доски сечением 50*20 мм.
  • После закрытия стропил и фронтальной обрешетки короб необходимо обработать специальным защитным средством. По желанию, древесину можно покрыть морилкой и лаком. Это позволит продлить срок службы короба, а также заметно улучшит его эстетичность.
  • Для закрытия короба зачастую используют профнастил серого или белого цвета, марки С10. Также популярен виниловый сайдинг, который очень легко монтируется и имеет малый вес.
  • Подшивка частей карниза осуществляется с использованием специального материала — софитов, которые представляют собой перфорированные пластиковые или алюминиевые пластины. Немалая стоимость данного материала полностью компенсируется его привлекательностью и очень высокой функциональностью, поэтому установка софитов оправдана.
  • Независимо от выбранного материала для подшивания карнизных планок, необходимо использовать внешние уголки, цвет которых подбирают в соответствии с цветом самого короба. Размер данных элементов составляет 5 см. Отбортовка должна подойти под размер по ширине лобовой доски.
  • Для облагораживания вида боковых сторон используются специальные крышки, вырезанные из гладких листов. Их форму подбирают согласно форме торцевой части короба.
  • Фронтальная подшивка крыши выполняется гораздо проще. К выступающей обрешетке крепят две доски с сечением 150*20 мм. После этого они зашиваются подходящим материалом.

Установка кровельных кобылок, подробное видео:

Монтаж карниза и кобылки

Кровля с этим элементом является немного сложнее. Кобылки представляют собой доски сечением 150*30 мм или 100*30 мм. Также для того элемента могут использоваться обрезки стропильных брусьев, которые будут закрепляться к стропилам более широкой стороной. Во время монтажа кобылок ориентирование происходит по кирпичной кладке или по уровню.

После установки кобылок к ним крепят подшивные доски. В результате этой процедуры получается короб с горизонтально расположенной нижней частью. Затем можно переходить к украшению короба соответственно общему стилю дома или пожеланиям его владельца.

Выполняя монтаж карниза необходимо понимать, что кровля в должна «дышать». Под этим подразумевается попадание теплого воздуха в часть крыши под карнизом. После этого воздух, проходя стропила, обрешетку и сам кровельный материал выходит наружу. Это позволяет обеспечить правильную вентиляцию, которая хорошо просушивает крышу, оберегая ее от накопления конденсата и продлевая общий срок эксплуатации. Именно поэтому нельзя герметизировать какие-либо элементы конька или карниза. Их выполняют без использования монтажной пены или силикона. Исключение составляют только вертикальные примыкания к трубам и стенам, так как в этих местах проявляется высокая вероятность проникновения воды под кровлю.

Существует несколько видов подшивных карнизов с кобылками. Наиболее простым является способ укладки треугольного карниза. Кроме простоты монтажа, он отличается отсутствием неприятного гудения во время зимних вьюг, которое присуще другим типам карнизов.

Детали процесса установки

Перечислим основные правила его установки:

  • Стропила обрезают заподлицо с внешними стенами. При этом карниз не должен свешиваться над стеной. Если же не удалось избежать свешивания, то на стык стены и стропил необходимо прибить карнизную доску с водостоком.
  • Карнизный вынос образуется методом удлинения стропила кобылкой, которая прибивается прямо к ногам стропила. Данный подход достаточно распространен, так как отличается целым рядом преимуществ. Среди них — гарантированная защита подкарнизного пространства от задувания дождевой воды.

    Как сделать и закрепить кобылку в стропильной системе

    Кобылки в конечном итоге должны образовать зазор, который обеспечит проникновение свежего воздуха в подкровельное пространство.

  • Вынос карниза на кобылке оставляют открытым внизу. Его также можно и закрыть оструганными или прифугованными подшивными досками равной ширины и толщиной не более 25 мм. Подкровельное пространство закрывают досками перпендикулярно стене. Между досками и стеной оставляется зазор для правильной вентиляции.
  • Карнизный вынос закрепляют с помощью консолей с металлическими анкерами, заделанными в стену. Кобылку в таких местах заделывают заподлицо с консолью. Такой способ оформления применяют для вынесения подшивного карниза на расстояние, которое превышает допустимое для кобылки из дерева.
  • Кирпичный свес выполняют на стенах из камня, с выложенной кирпичом верхней частью. При этом соблюдается постепенный припуск рядов на треть длины кирпича или меньше (до 8 см). При этом ширина карнизного свеса не должна быть больше половины общей толщины стены.

Срок эксплуатации кровли во многом зависит от того, как был выполнен карнизный свес. В его монтаже очень важную роль имеет кобылка — кровля, выполненная при несоблюдении технологии установки этого элемента не сможет прослужить достаточно долго.



Перед началом работ необходимо выполнить точные расчеты и замеры. Также кобылка крыша и другие деревянные элементы должны обработаться антисептиками. Важно подготовить заранее все необходимые инструменты и материалы. При соблюдении порядка работ и выполнении всех требований по обустройству данного элемента можно улучшить внешний вид крыши, ее вентиляцию, а также продлить срок эксплуатации. Кроме того, такая кровля становится более устойчивой к сильным ветрам.

Устройство кобылок стропильной системе

кровля с ее применением и основное предназначение данного элемента

Подшивка карнизных частей кровли – ответственная и серьезная работа, от качества выполнения которой зависит внешний вид и надежность дома. Как известно, способов монтажа простого и функционального короба, защищающего крышу от разрушительного воздействия атмосферных осадков, несколько. Более сложным по конструкционному строению, но долговечным считается способ подшивки, где применяется кобылка. Он дает возможность создать короб с горизонтальной нижней плоскостью, делающий кровлю надежной, конструктивно незамысловатой, паропроницаемой и гигроскопичной, что очень важно.

Облагораживать такой вариант подшивки можно разными способами, ориентируясь на собственные вкусы и предпочтения, в виду этого крыша дома, где подшивка карнизной чаши организована путем монтажа кобылки, без всяких сомнений будет выглядеть естественно и привлекательно. Что представляет собой такой важнейший элемент устройства карниза, который включает в свой состав кровля кобылка? Как правильно произвести ее монтаж? Каким требованиям она должна отвечать и какие функции выполнять? Об этом стоит поговорить более подробно.

Кобылка – доска или брусок сечением 100 на 50 миллиметров, удлиняющий нижнюю часть стропильной ноги для расположения на ней сплошной обрешетки, лежащей на карнизе. Она незаменимый конструктивный компонент при организации свеса кровли, предназначенного для отвода воды и предотвращающего намокание стен талыми и дождевыми водами. Ее применяют, когда длина досок для выполнения стропил недостаточная.

Обязательное требование: кобылка должна изготавливаться из доски шириной на несколько сантиментов меньше, чем ширина доски, из которой выполнено стропило. Если, допустим, стропила выполнены из доски 150 на 50 миллиметров, то для кобылок необходимо использовать доски 100 на 50 миллиметров. Расстояние между кобылками и стенами не должно быть менее 40 сантиметров.

Кобылка незаменима при организации свеса кровли

Применение кобылок при монтаже кровельного карниза позволяет:

  • уменьшить нагрузку на конструкцию;
  • значительно сэкономить на древесине, которая используется для производства стропил;
  • облегчить процесс организации карнизного свеса за счет упрощения выведения его линии;
  • выполнить качественно и надежно подшивку карнизной части кровли, сделать ее соответствующей собственным вкусам и запросам. Кобылки могут производиться с использованием резьбы, что дает возможность придать строению оригинальный вид и украсить его;
  • продлить срок службы конструкции дома за счет организации надежного свеса кровли, который предотвратит стекание по стенам воды.

Если кобылки в ходе эксплуатации строения сгниют или повредятся, их можно легко заменить без проведения разборки всей кровли.

Срок службы кровли во многом зависит от качества выполнения карнизного свеса, при монтаже которого довольно существенную роль играют кобылки

Кобылки, используемые для организации свеса кровли, должны отвечать таким требованиям:

  • изготавливаться из цельной древесины, способной выдержать нагрузку и атмосферные воздействия. Желательно материал перед монтажом обработать антисептическими составами и грунтовкой, это позволит продлить срок его службы и защитить от гниения;
  • быть выносливыми и надежными;
  • не создавать дополнительную нагрузку на стропила;
  • изготавливаться из досок, сечение которых на несколько сантиметров меньше, чем сечение досок, используемых для возведения стропил;
  • монтироваться в соответствии со всеми правилами и строительными стандартами, в противном случае о надежности крыши и долговечности здания можно забыть;
  • иметь эстетически привлекательный вид и гармонично сочетаться с кровельным материалом, создавая единую дополненную конструкцию;
  • устанавливаться с отступом в сорок сантиметров от стены.

Важно знать: желательно для организации короба при помощи кобылки использовать невитые ровные доски без сучков и коры. Если короб будет служить как подшивка карнизной части кровли, и применение отделочных материалов не предусмотрено, то рекомендуется использовать в ходе работ калиброванные сухие доски сечением 50 на 20 миллиметров.

Кобылка кровли должна отвечать установленным требованиям

Перед тем как приступить к монтажу кровельных элементов, следует выполнить точные замеры и рассчитать количество необходимого материала для организации свеса кровли. В ходе работы понадобятся строительные леса, саморезы по дереву, гвозди, невитые и калиброванные сухие доски, специальные защитные растворы, морилка, лак, профнастил, сайдинг или софиты для закрытия короба. Несмотря на то, что данные строительные материалы отличаются высокой стоимостью, их необходимо использовать для организации подкровельного карниза.

Важно также заранее подготовить все необходимые инструменты для выполнения работ: выдвижные лестницы, молотки, киянки, шуруповерт. Доски, из которых будет выполнена кобылка, желательно обработать специальным антисептическим средством в несколько слоев. Это позволит продлить срок службы кобылки и всей кровли в целом.

Перед тем как приступить к монтажу кобылки, следует выполнить подготовительные работы

Подшивка карниза кровли с использованием горизонтальных кобылок в сравнении с другими способами сложный и трудоемкий процесс, требующий специальных умений, навыков и знаний. Выполнить все работы правильно и без ошибок сможет исключительно профессиональный мастер, которому известны правила и стандарты. Самостоятельно лучше никаких манипуляций не выполнять, в противном случае есть большая вероятность того, что функции, возложенные на кобылки и свес кровли, не будут выполняться, что плачевно скажется на всем строении.

Кобылки крепятся саморезами к стропилам плоскостями перпендикулярно к стене. При их установке необходимо ориентироваться на уровень или кладку кирпича. На установленные кровельные элементы крепятся подшивные доски, образующие короб с горизонтальной нижней плоскостью.

Важное условие: кровля в обязательном порядке должна дышать, при монтаже кобылок этот факт следует учитывать. Эффективная вентиляция крыши позволит продлить срок ее службы в несколько раз. Ни в коем случае нельзя допускать герметизации каких-либо элементов карниза, в ходе их монтажа не рекомендуется использовать монтажную пену, силикон, в противном случае скоропостижного процесса гниения крыши не избежать.

Кобылка должна монтироваться по правилам

Правила монтажа карниза с использованием кровельных кобылок:

  • если не предполагается свешивание над стеной карниза, то стропила обрезаются с внешней стеной заподлицо, если карниз будет навесным, то на стык стропил и стены крепится карнизная доска с водостоком;
  • кобылками удлиняются стропила, образующие карнизный вынос. Они крепятся непосредственно к ногам, обеспечивая полную защиту подкровельного пространства от дождя, снега и других осадков;
  • кобылки при правильном монтаже должны образовывать зазор, гарантирующий вентиляцию воздуха;
  • вынос карниза на кобылках должен быть снизу открытым. Возможен вариант его закрытия подшивными досками толщиной в 2,5 сантиметров;
  • закрывать пространство под кровлей лучше досками снизу, при этом зазор между стенами и доской должен быть не менее 40 сантиметров для вентиляции кровли;
  • крепятся кобылки при помощи консолей с анкерами, которые заделываются в стену.

Важно знать: срок эксплуатации кровли зависит от того, насколько качественно выполнен карнизный свес, при устройстве которого весомая роль отводится кобылкам кровли. Не рекомендуется использовать некачественную доску, экономить на антисептических и специальных защитных составах для ее обработки, а также выполнять монтаж самостоятельно, особенно в тех случаях, если навыки устройства кровли отсутствуют. Желательно, чтобы монтаж кобылок кровли выполняли профессиональные мастера, которые знают все тонкости своей работы. В противном случае промоканий крыши, плохой вентиляции подкровельного пространства и значительного ухудшения теплоизоляции дома не избежать.

При монтаже кобылок следует ориентироваться либо по кладке из кирпича, либо по уровню

Монтаж свеса кровли, используя кобылки, позволит не только в несколько раз улучшить ее вентиляцию, внешний вид, качественные характеристики, но и продлить срок службы. Кроме того, конструкция с использованием данных кровельных элементов более надежна и вынослива. Она выглядит оригинально и эстетически привлекательно, положительно сказывается на теплоизоляции, поскольку исключает возможные промокания кровли.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
